极致冰爽，玩转酷夏装机活动 —— by ilas

ilas · 发表于 2025-8-28 22:24

本帖最后由 ilas 于 2025-8-29 17:29 编辑

      很荣幸能参加这次的极致冰爽，玩转酷夏装机活动，感谢CHH，Intel，ASUS，GIGA，MSI，Fractal，PREDATOR提供这次宝贵的体验机会。通过使用Intel Core Ultra 5 230F，MSI MPG Z890I EDGE TI WIFI，ASUS ROG LOKI 750W SFX-L，Fractal Define Era2组装一台低功耗小体积主机。这是我时隔四年再次安装ITX主机，有一种轻装上阵的感觉，不再是性能至上的分体水冷性能巨兽，小巧低功耗已经能满足我这个老人家的日常需求，希望大家能喜欢。

一、整机配置：
CPU：Intel Core Ultra 5 230F
主板：MSI MPG Z890I EDGE TI WIFI 刀锋钛
电源：ASUS ROG LOKI 750W SFX-L
机箱：Fractal Define Era2 银色
显卡：MSI GeForce RTX 5070 Ti 16G VENTUS 3X OC
散热：Deepcool 冰域 240 一体式水冷散热器
内存：G.SKILL Trident Z5 Royal DDR5-8000 CL40 48GB (2×24GB)
SSD：WD_BLACK SN7100 NVMe SSD 1TB

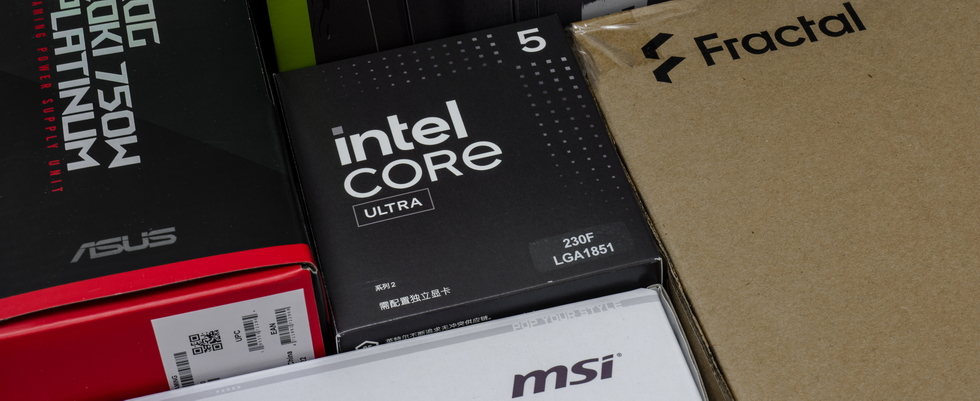

二、配件开箱：

CPU（Intel Core Ultra 5 230F）
这次活动intel提供了225F和230F两款CPU，因为需要独显而且不需要极限小体积主机，所以选择了230F
230F在225F配置的基础上小幅增加了核心主频，并搭配了更大容量L3缓存，主打低功耗低热量

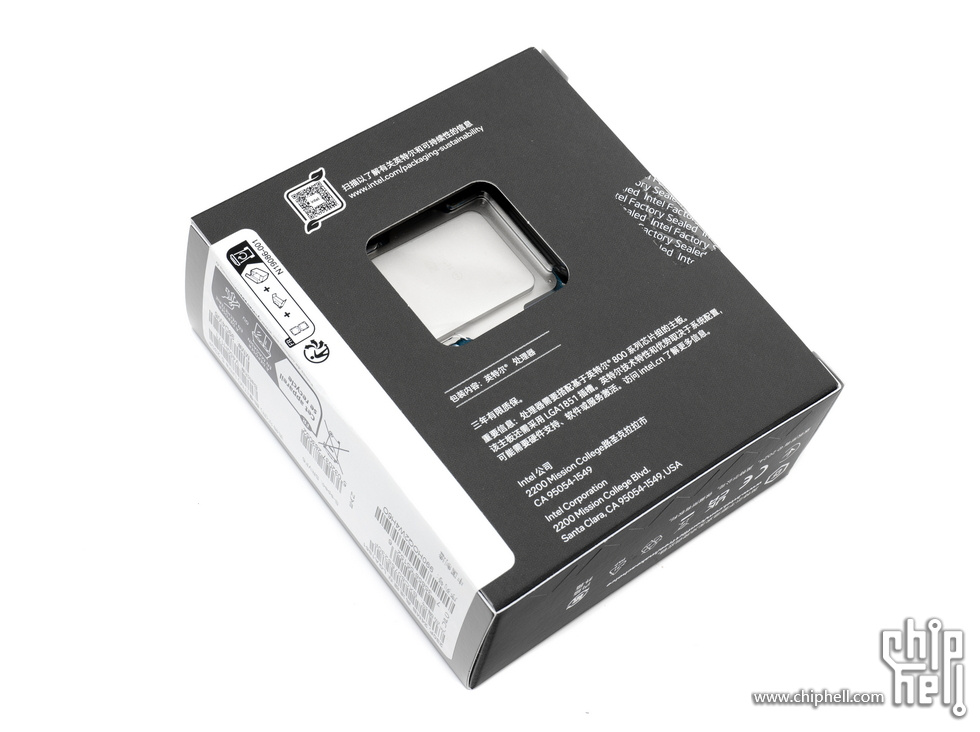

230F是中国特供版，采用了深灰色外包装

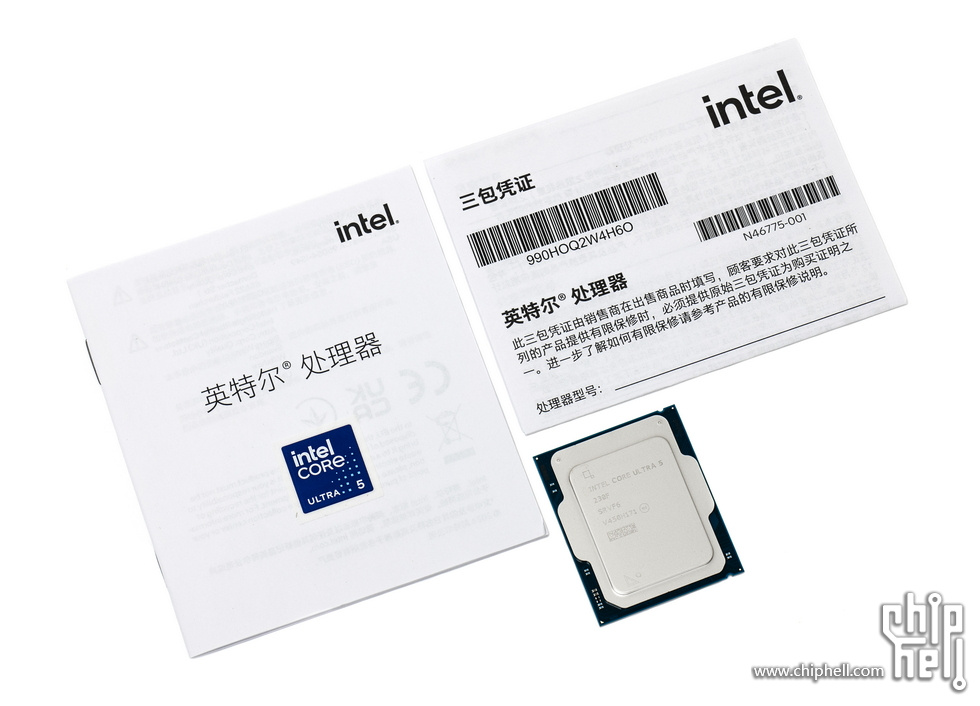

说明书，保修卡和贴纸

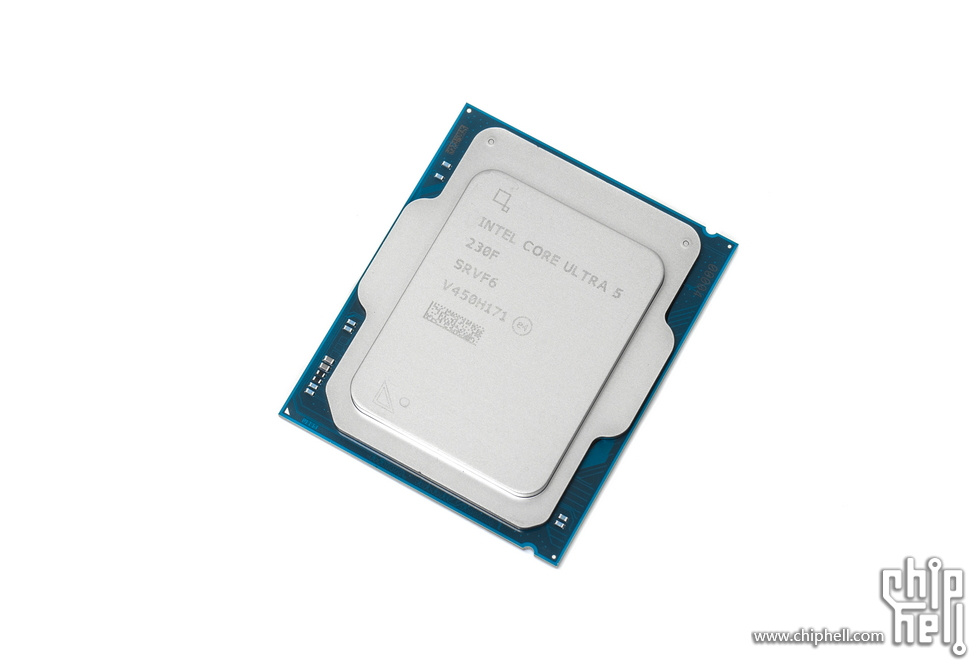

基于代号Arrow Lake架构，10核心（6P+4E），不带核显，L2 Cache 22MB，L3 Cache 24MB，TDP 65W

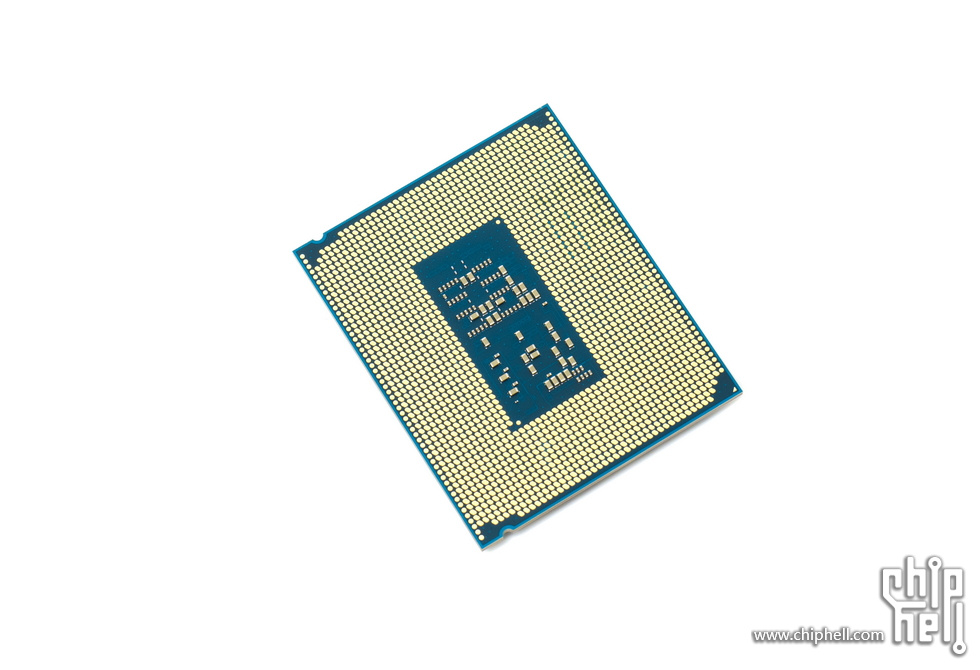

Socket LGA 1851

主板（MSI MPG Z890I EDGE TI WIFI 刀锋钛）

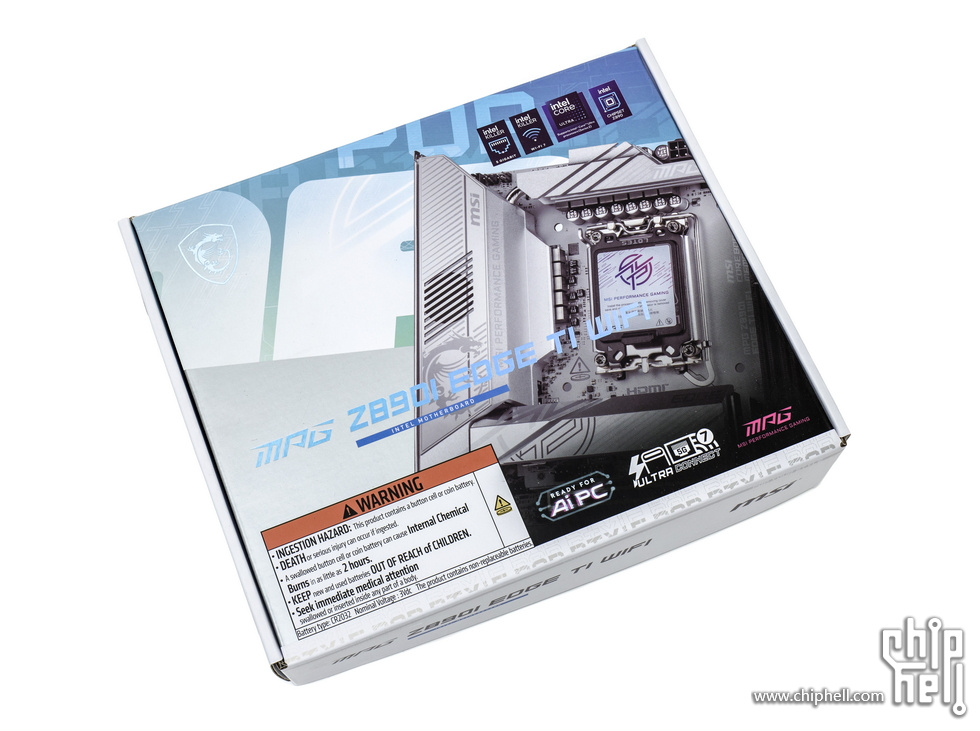

彩色外包装

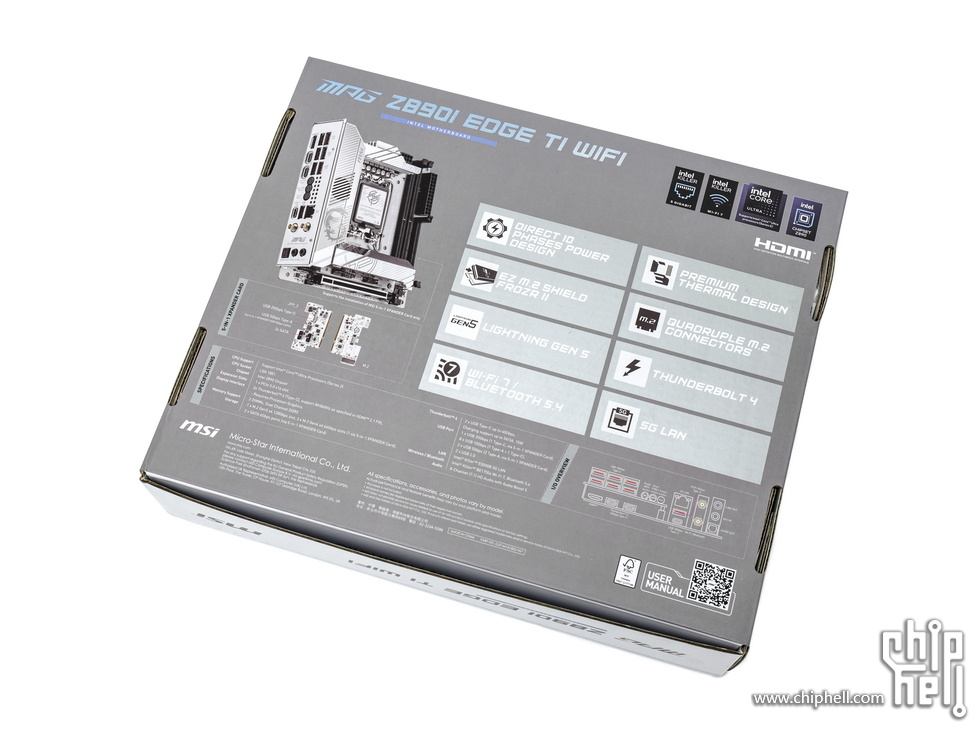

包装背面是产品外观参数规格

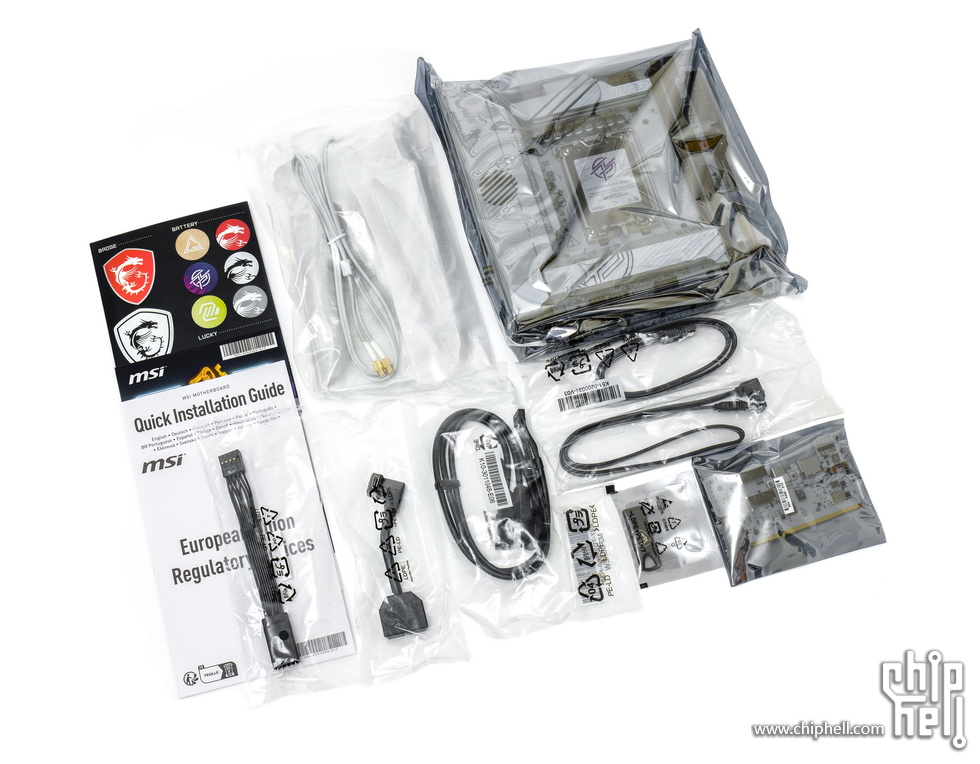

附件清单：纸质说明书×2，认证卡×1，贴纸×1，WiFi座式天线×1，5-in-1 XPANDER扩展卡×1，5-in-1卡前置USB 5Gbps 数据线×1，USB驱动盘×1，SATA线×2，M.2 SSD 螺丝×3，1 to 3 EZ Conn拓展线×1，机箱Front Panal线×1

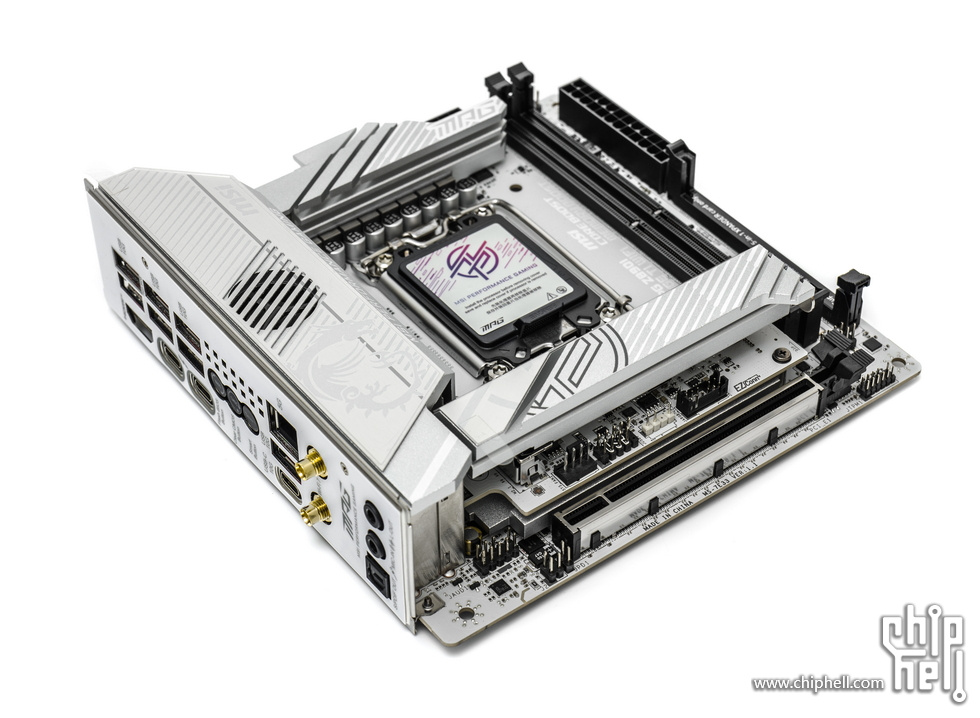

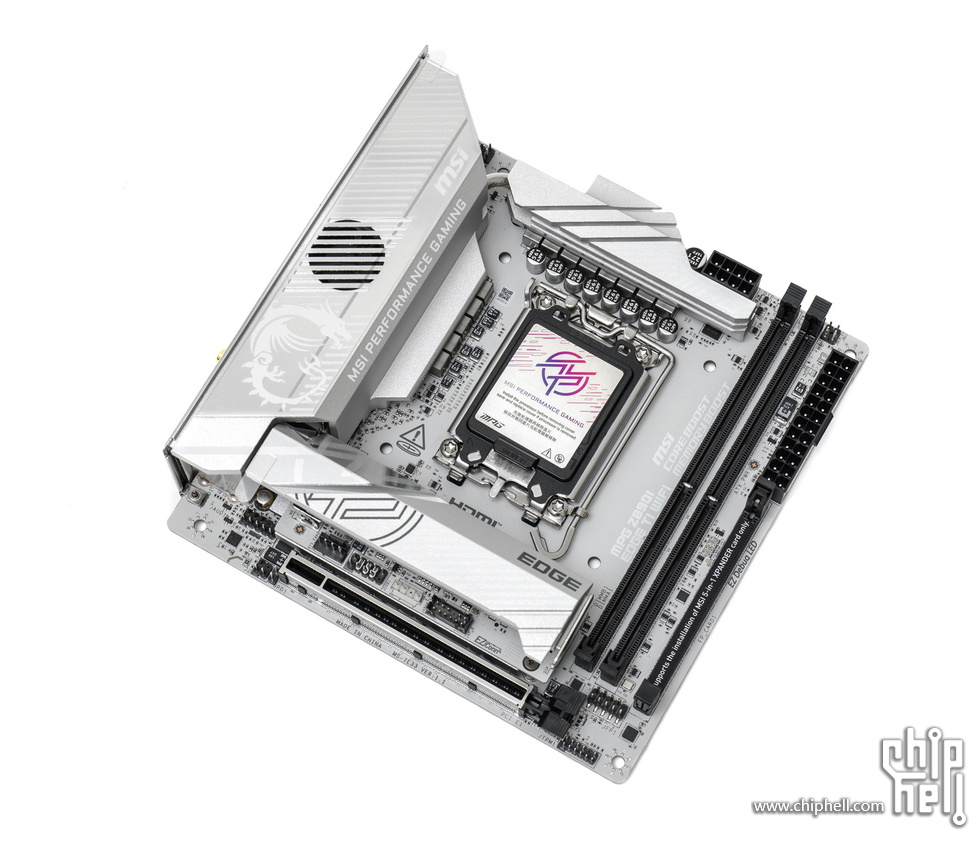

主板采用银白配色

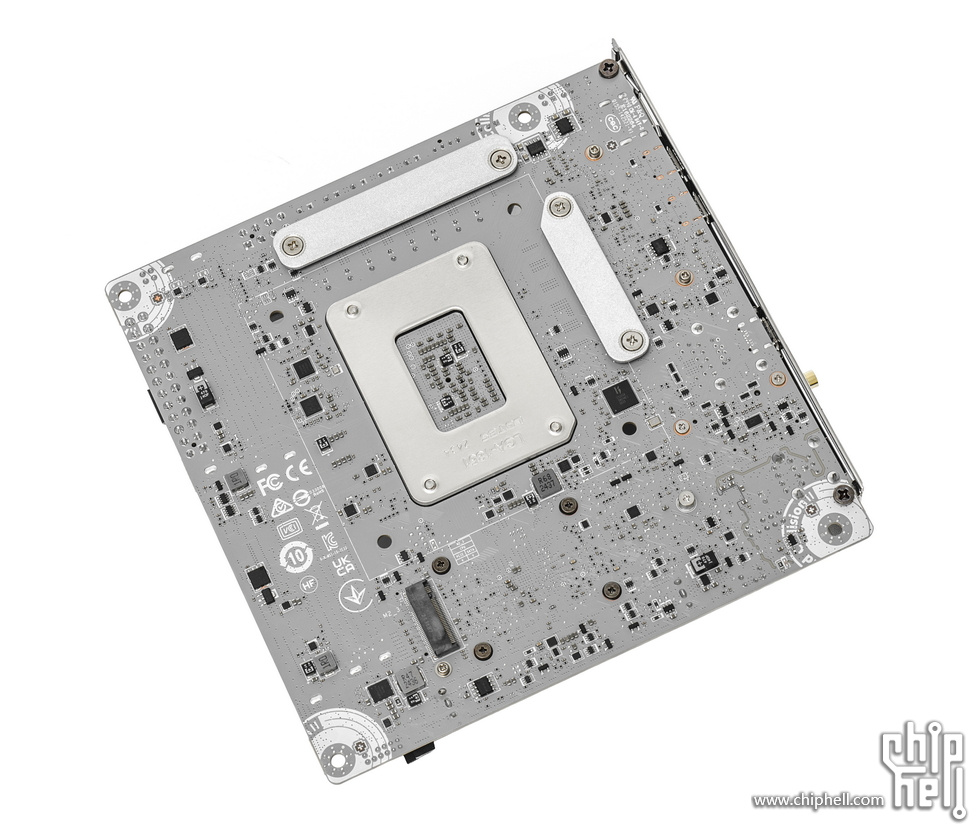

背面无背板，设有一个M.2 SSD插槽，尺寸只兼容2280规格

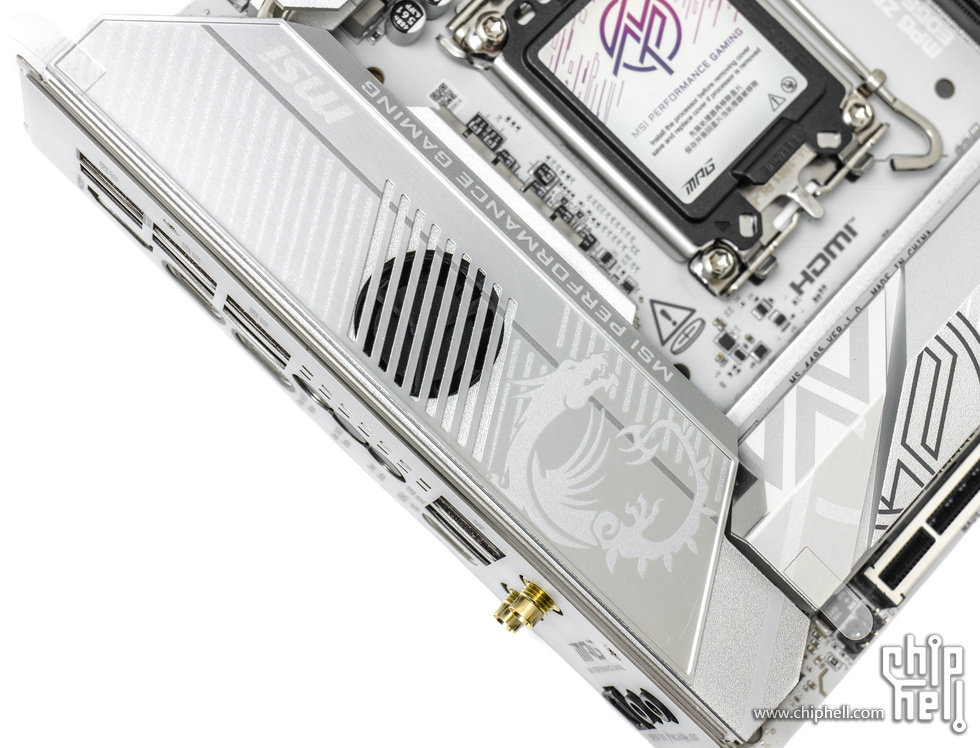

CPU供电散热模组，内嵌一个MOS散热风扇

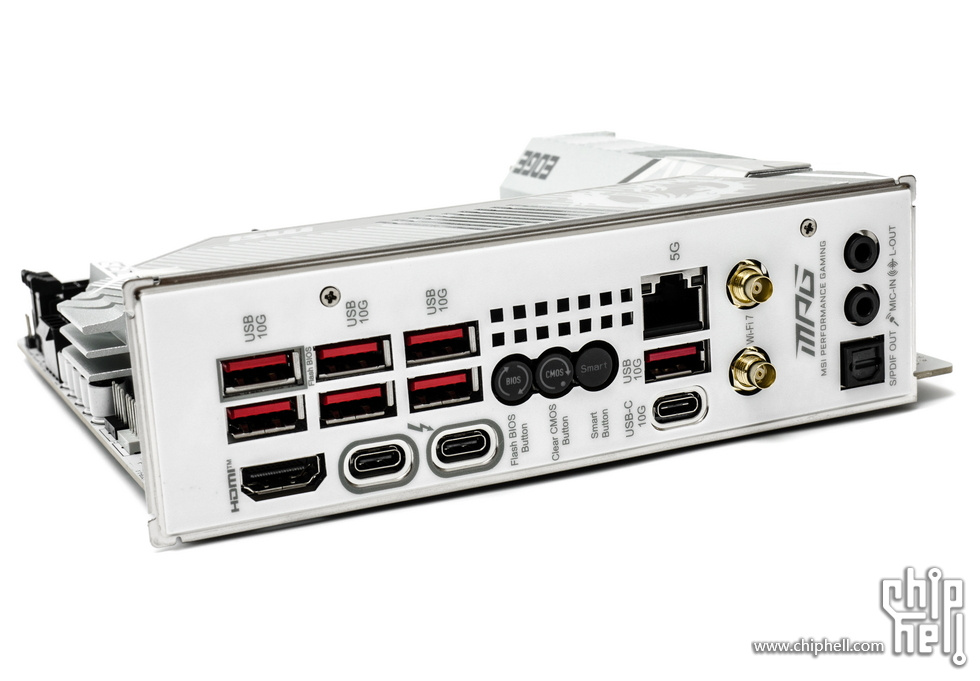

USB 10Gbps Type-A ×7，HDMI ×1，Type-AThunderbolt 4 ×2，Flash BIOS Button ×1，Clear CMOS Button ×1，Smart Button ×1，5G LAN ×1，USB 10Gbps Type-C ×1，Wi-Fi 7 / Bluetooth 天线接口 ×2，3.5mm音频接口 ×2，Optical S/PDIF Out ×1

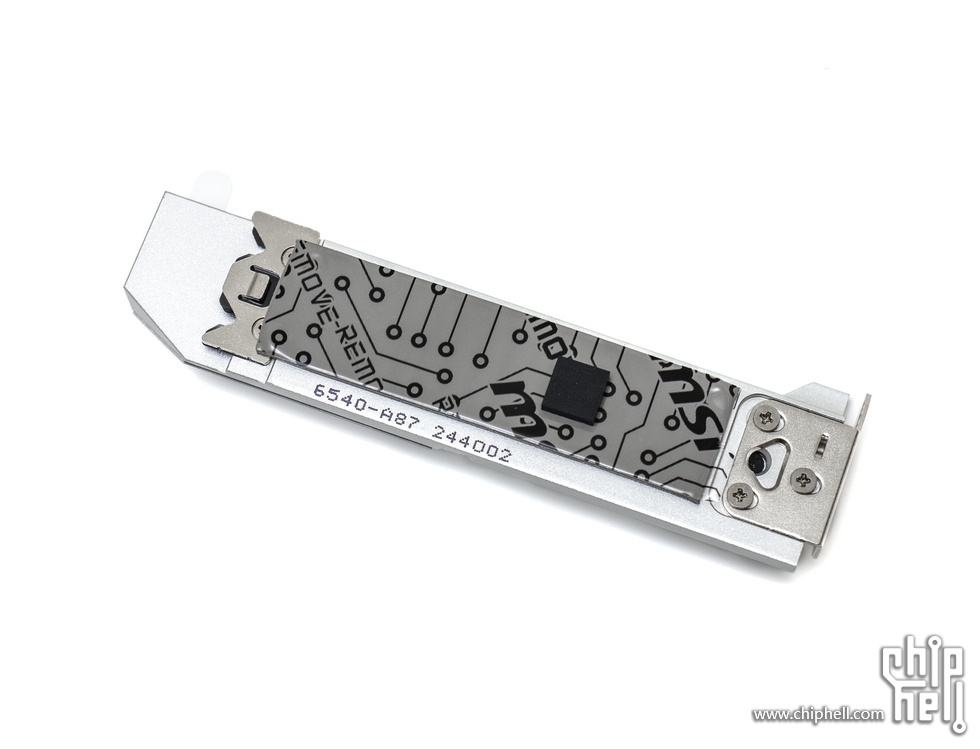

M.2存储模块

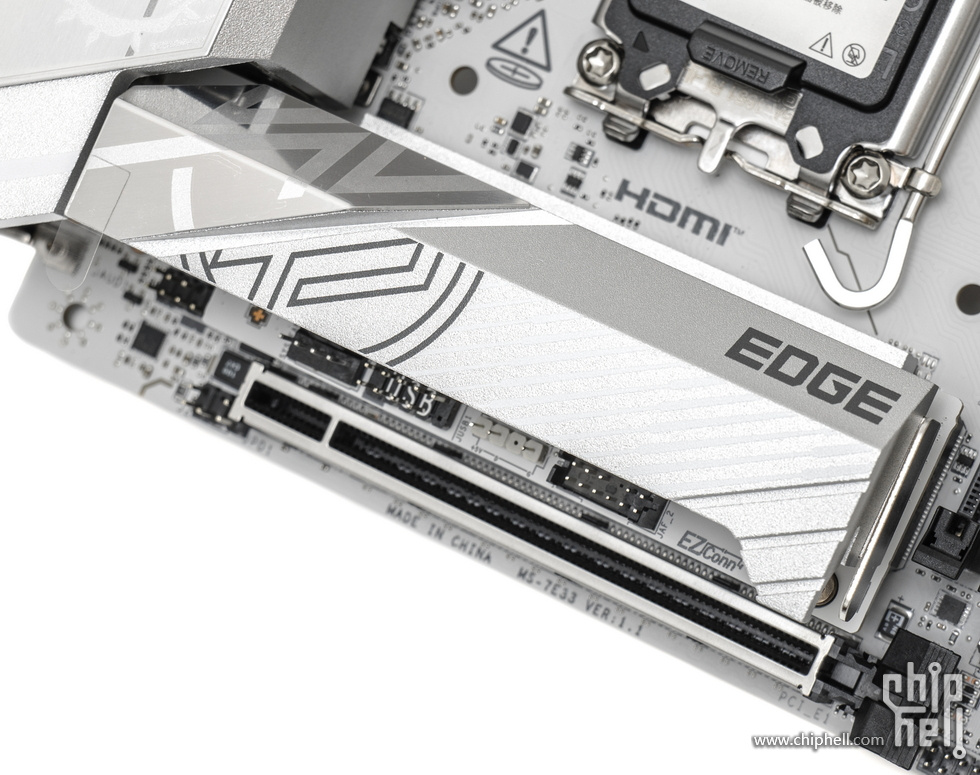

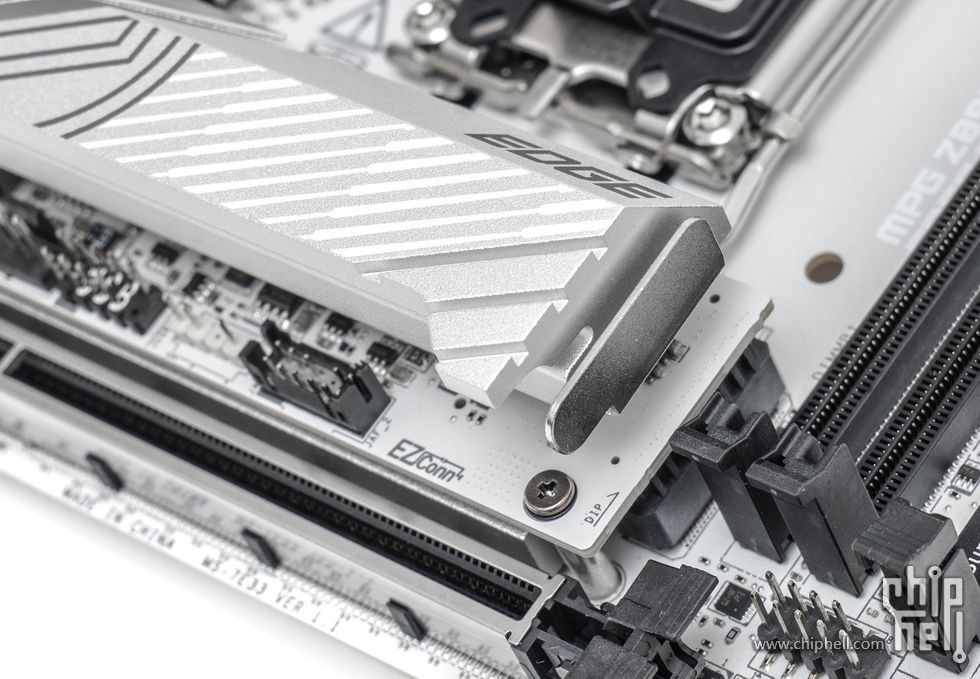

散热片侧面快拆按键，轻推即可提起散热片，即使安装了内存也有可操作的空间

散热片内侧有散热垫，对应子卡正面的M.2 SSD散热

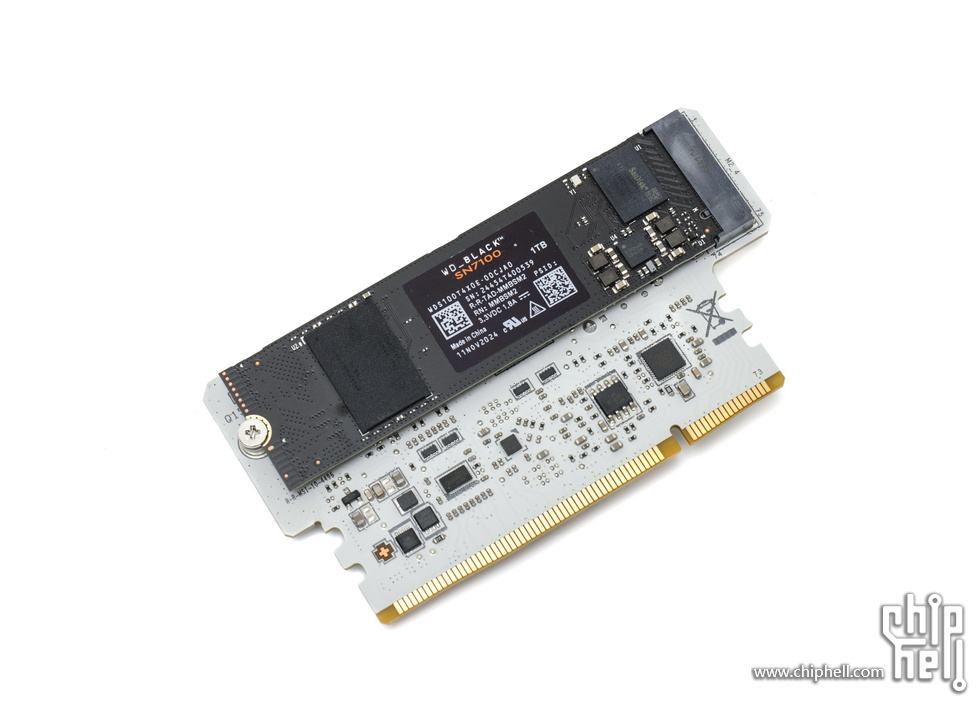

拿开散热片后，可以看到M.2 SSD子卡

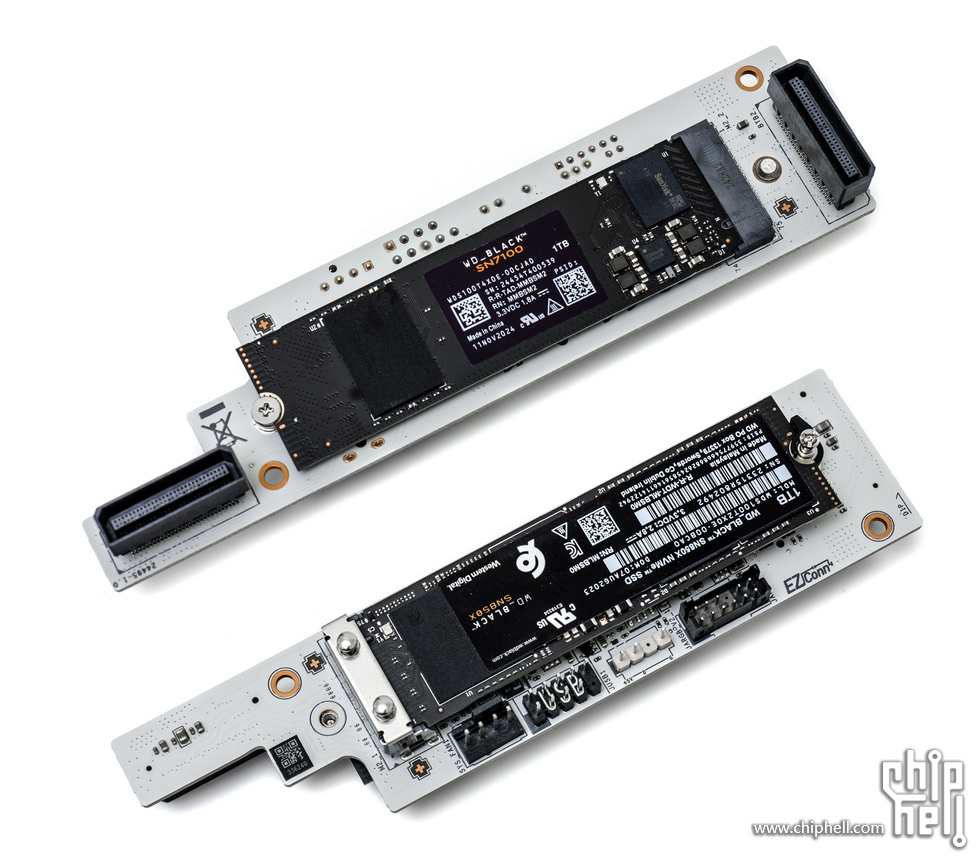

子卡正面和背面分别设有一个M.2 SSD插槽，都仅支持2280规格，子卡正面还设有四个接口（机箱风扇1接口，USB 2.0前置接口，ARGB接口，专用EZConn三合一拓展接口）

拆掉子卡，露出下方的芯片组散热模块，表面有散热垫，对应子卡背面M.2 SSD的散热

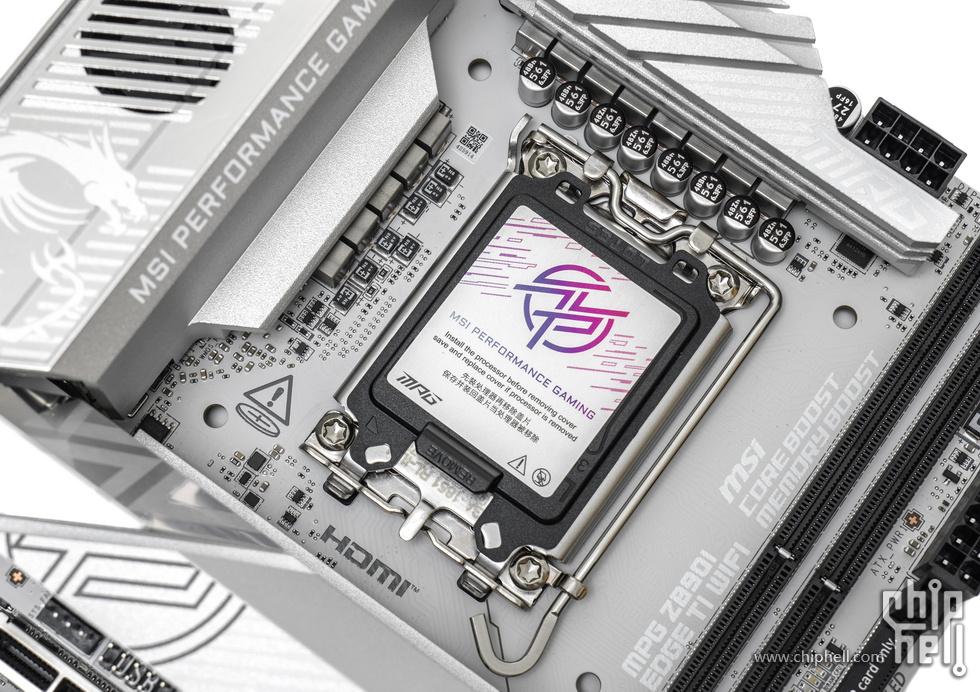

主板CPU供电采用10+1+1+1相设计

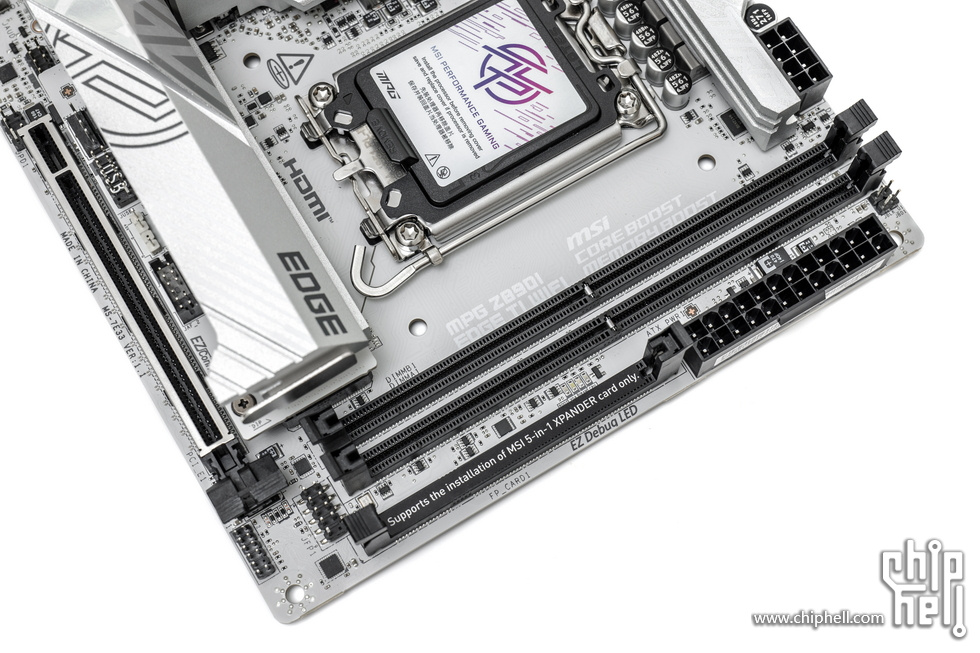

两条双通道DDR5内存插槽，支持最大128GB（2×64GB）的原生DDR5-6400内存，支持XMP 3.0超频档技术，最大可OC至8600Mhz+
在内存插槽旁还有一条短插槽，为5-in-1 XPANDER扩展卡专用插槽

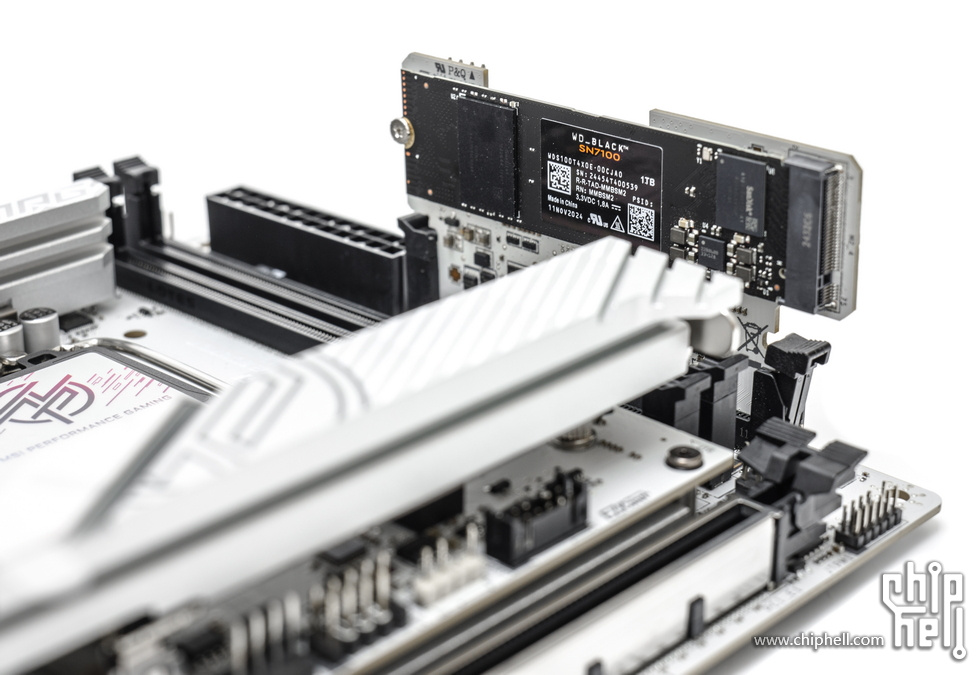

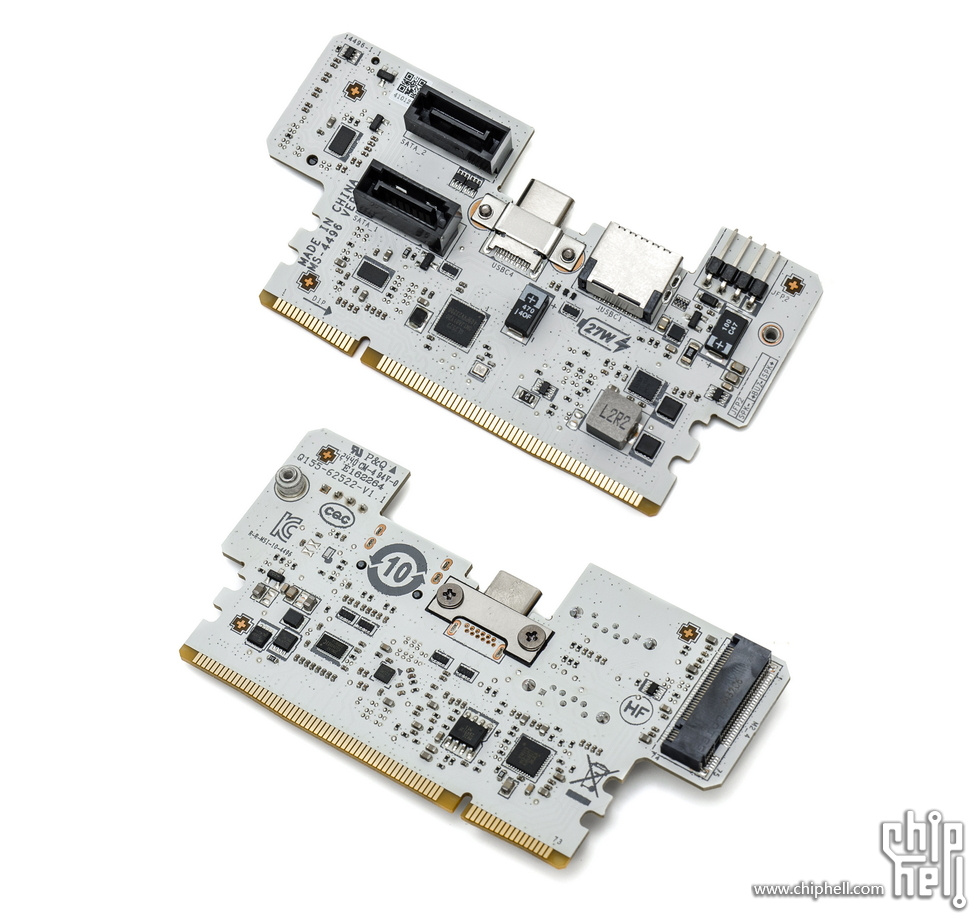

5-in-1 XPANDER扩展卡，一侧可提供SATA3接口×2，USB Type-C接口×1（通过附件转换线可转换输出前置USB 5Gbps Type-A），前置USB 20Gbps Type-C接口×1，一组JFP2小喇叭插针

另外一侧设有一个M.2 SSD插槽，仅支持2280规格

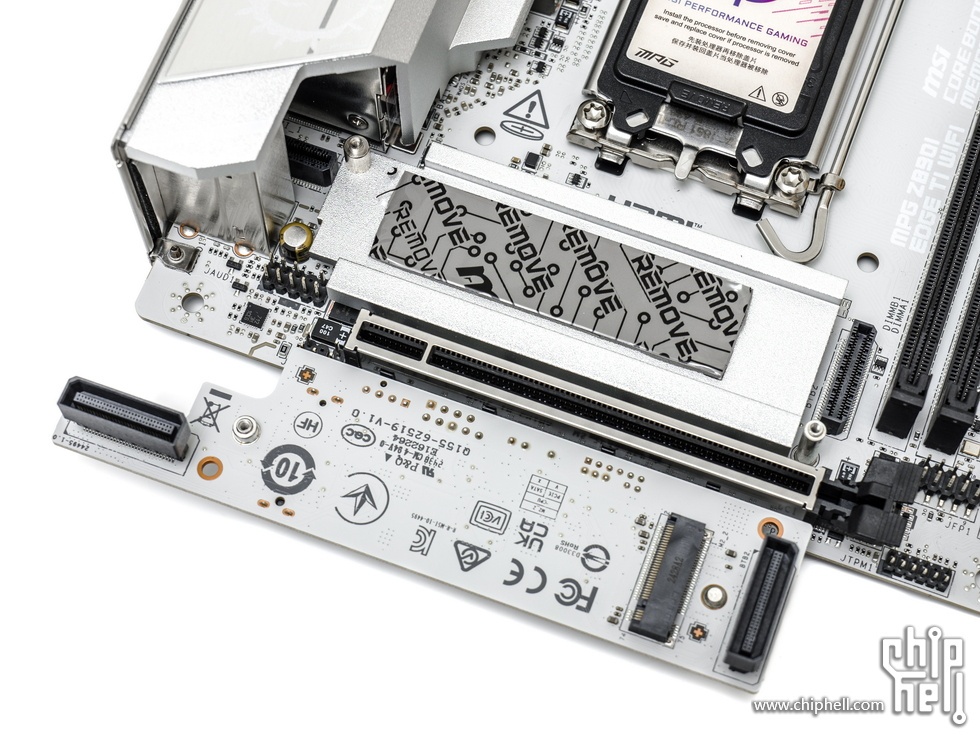

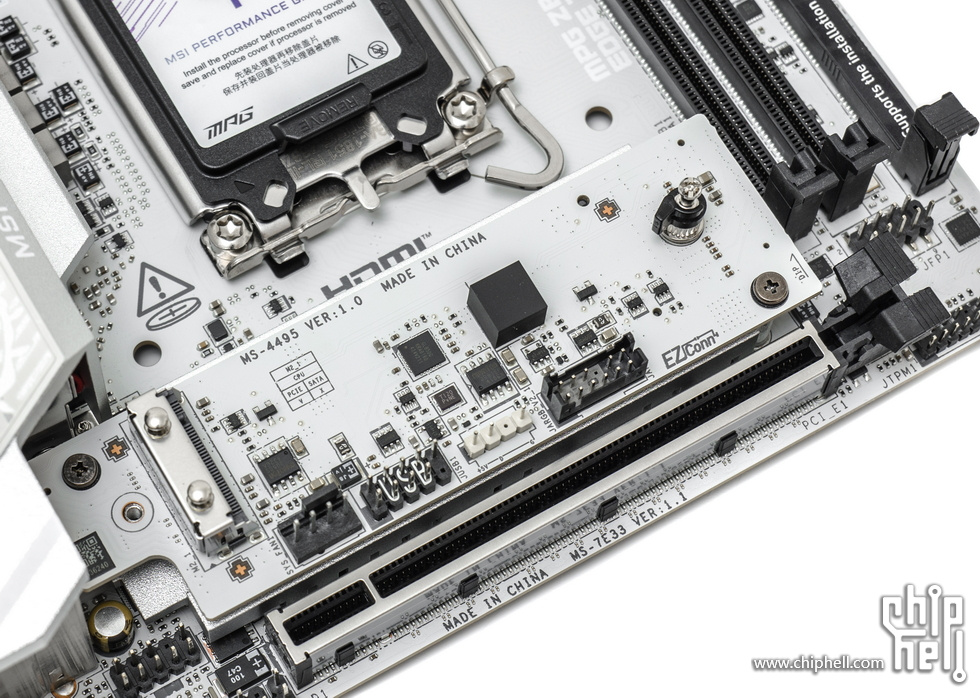

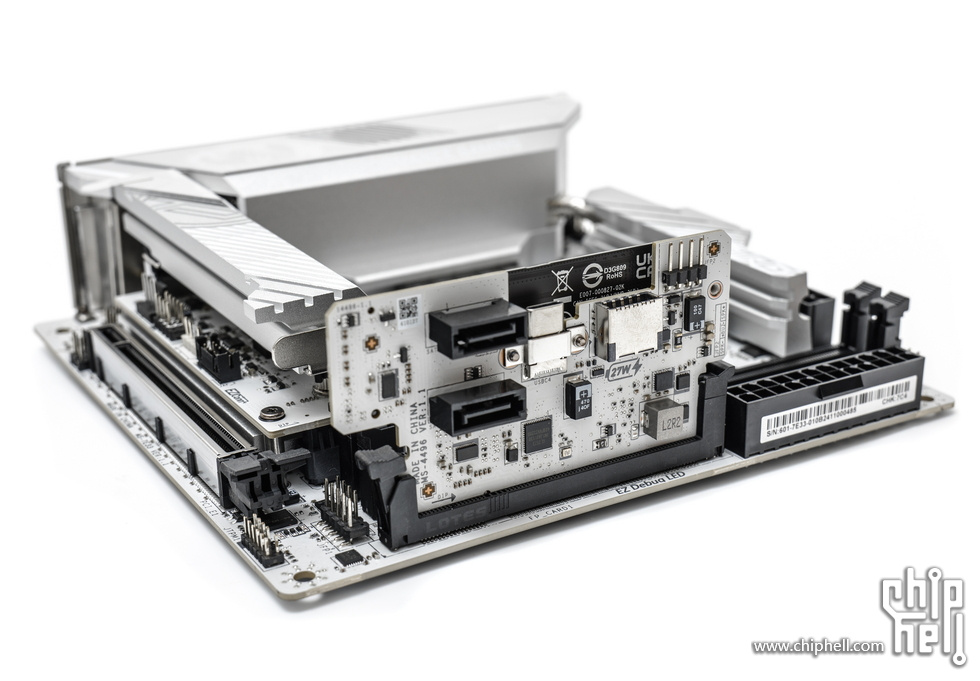

插到主板上的样子

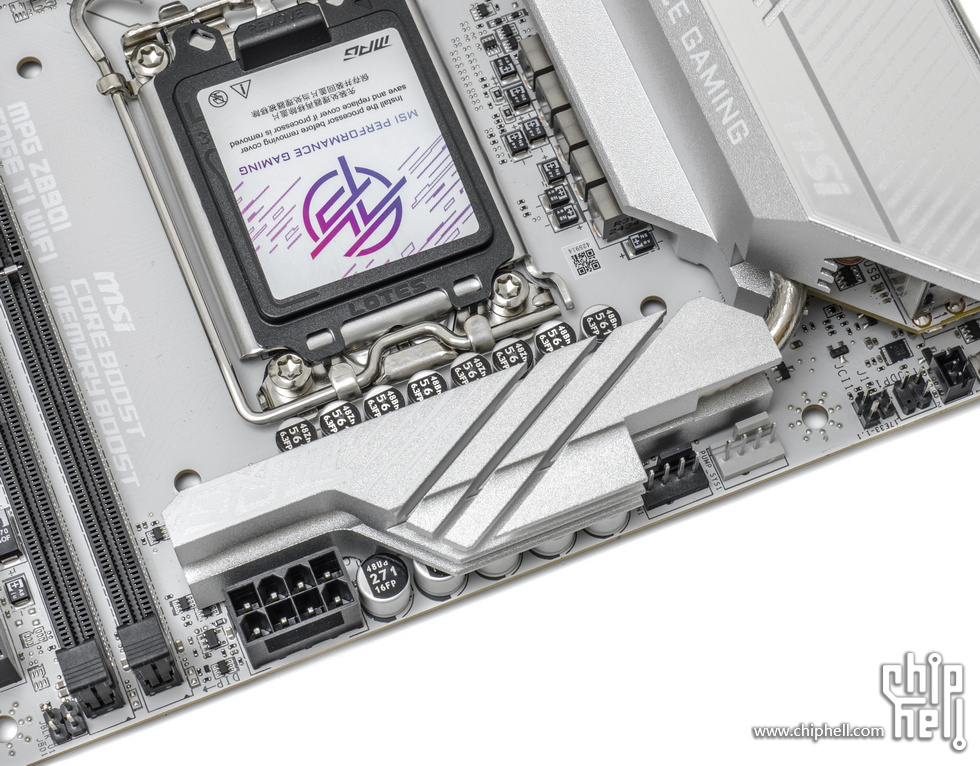

单8pin CPU供电输入，位置移至内存槽附近，旁边设有一个CPU风扇接口和一个水泵接口

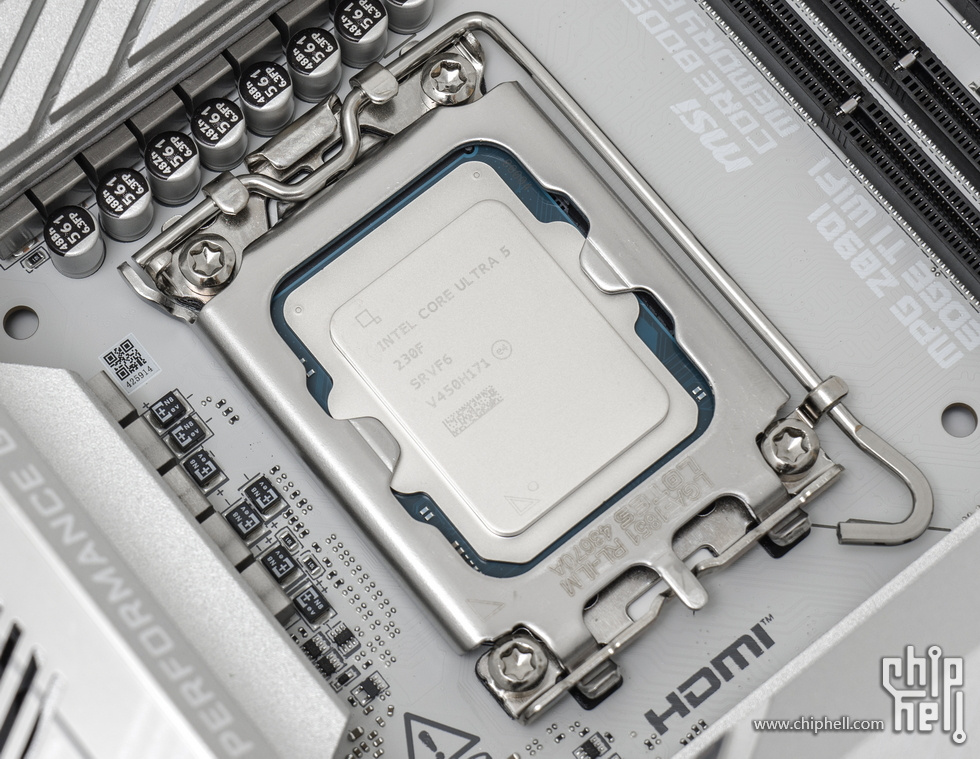

安装好CPU

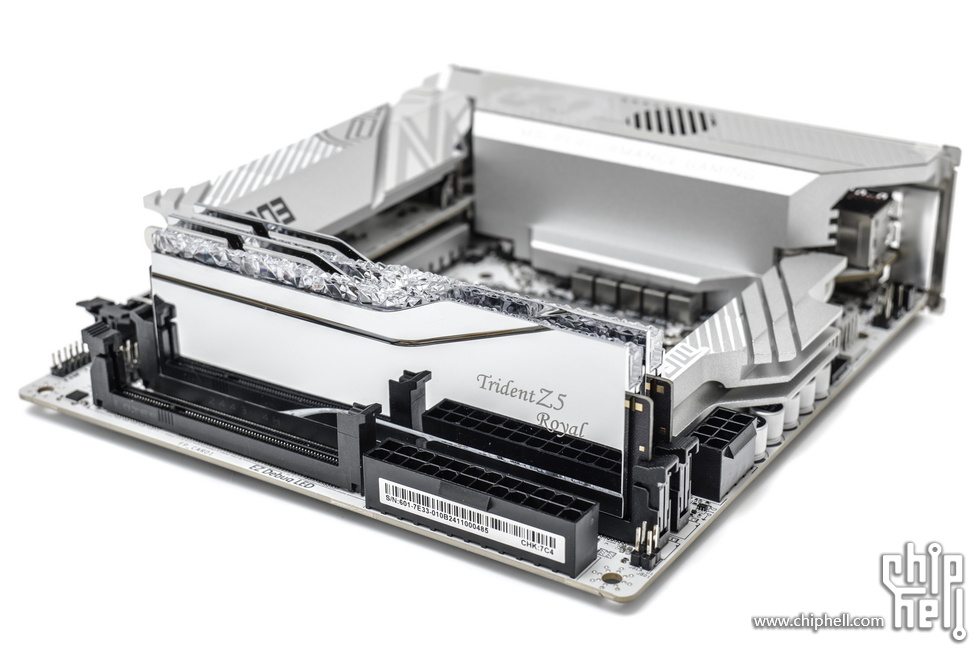

安装好内存，这次内存选用了同为银色的G.SKILL Trident Z5 Royal DDR5-8000 CL40 48GB (2×24GB)

电源（ASUS ROG LOKI 750W SFX-L）

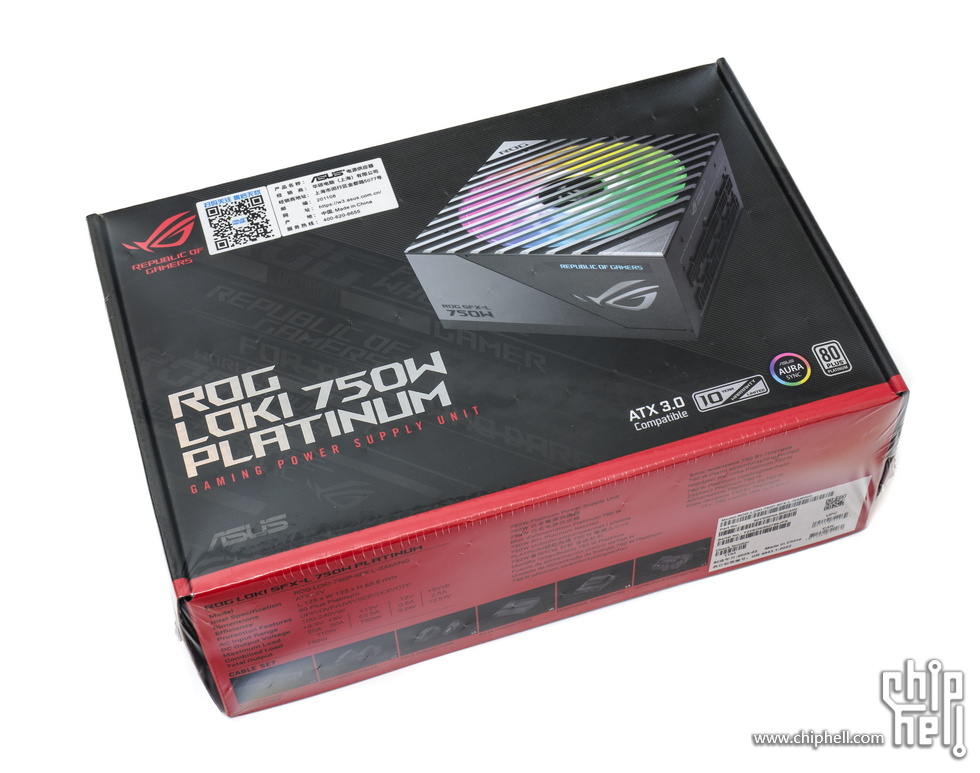

ROG配色的外包装

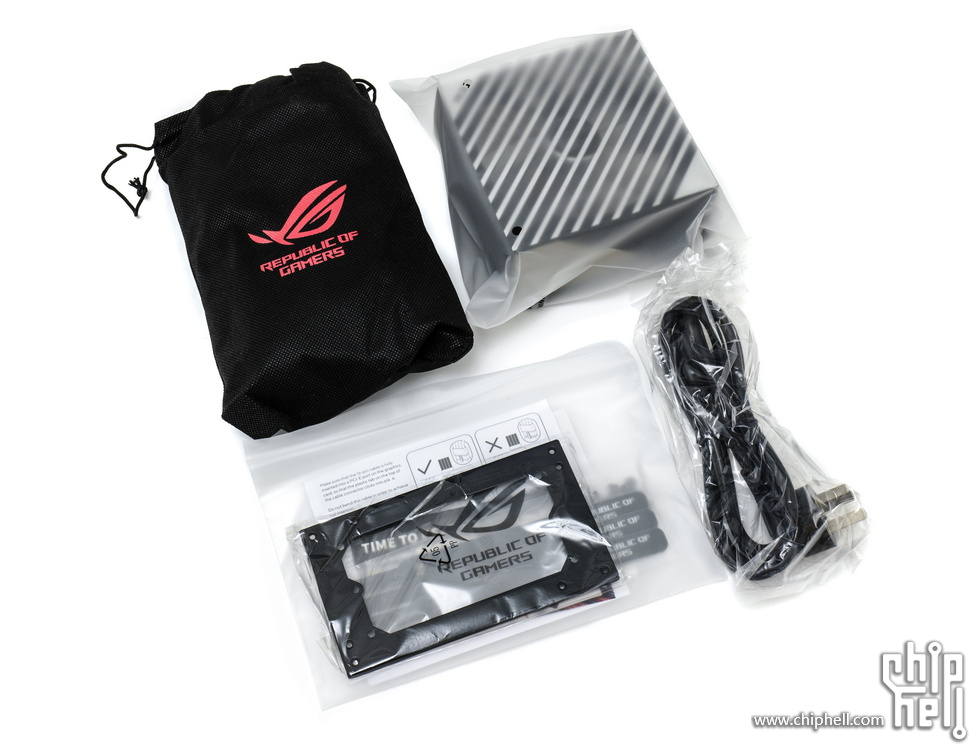

全家福，电源，模组线包，配件包，ATX to SFX 适配器支架，电源线

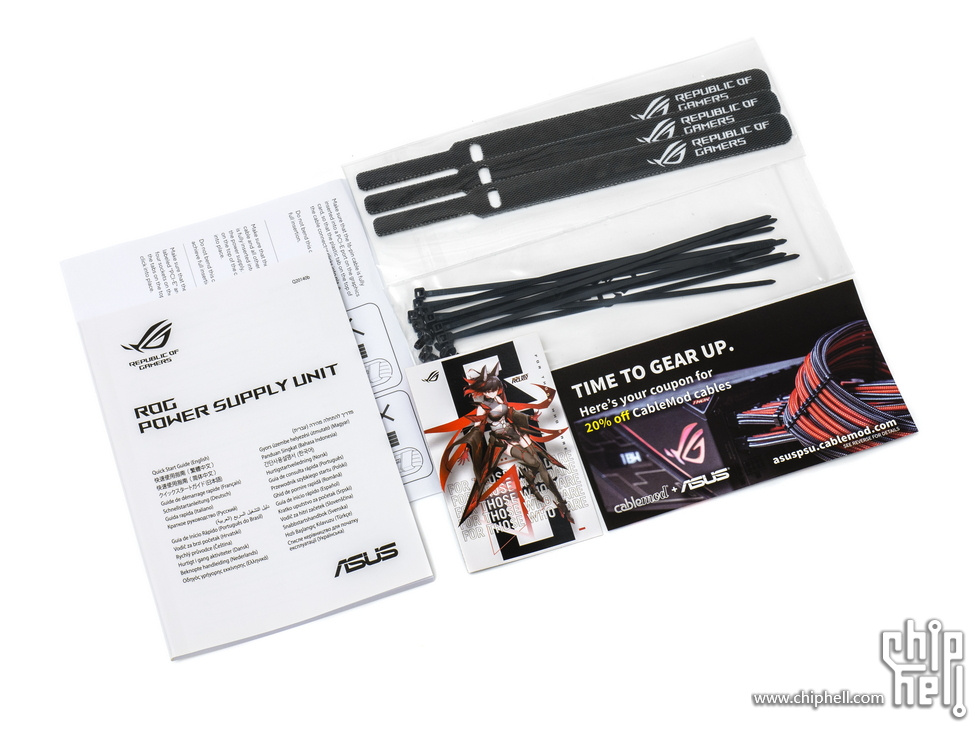

配件包

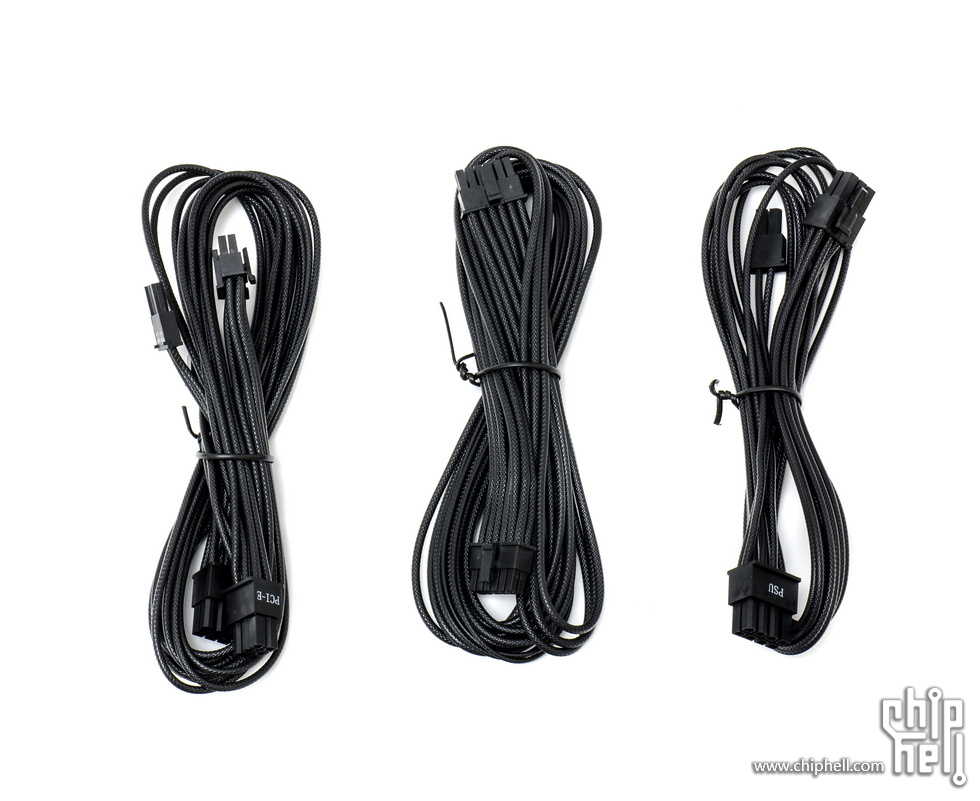

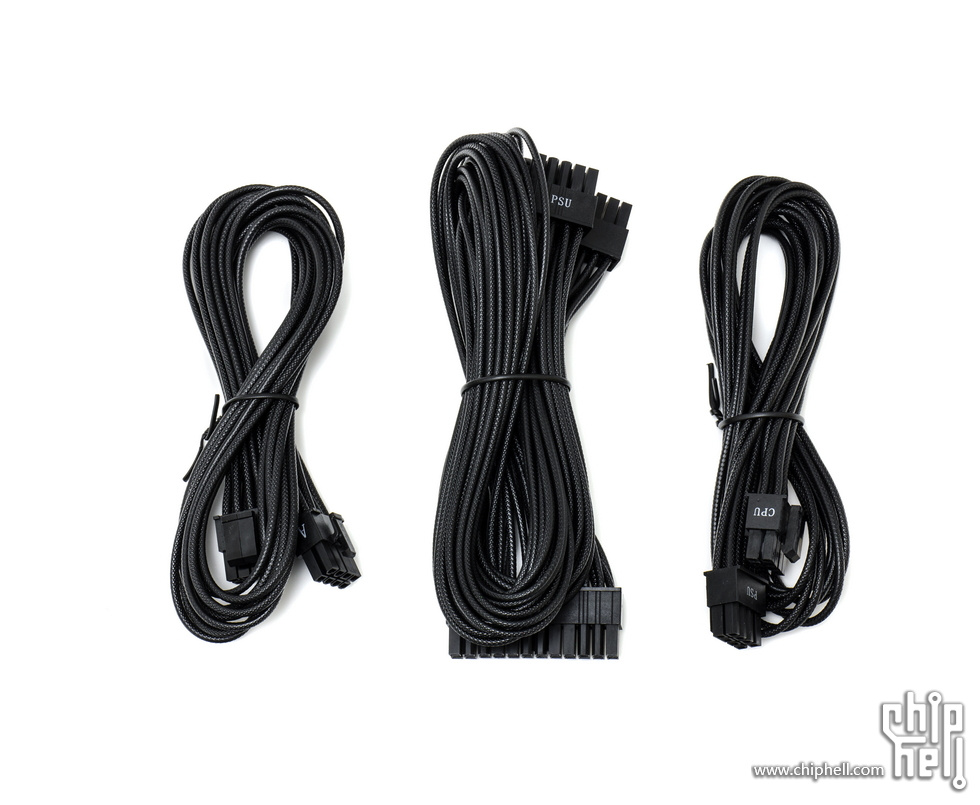

压纹模组线材，主板供电线×1 (450mm)，CPU 供电线×2 (550mm)

PCI-E Gen 5 16-pin 线×1 (450mm)，PCI-E 1-to-1 线×1 (450mm)，PCI-E (16-pin to 8-pin-8-pin) 线×1 (450mm)

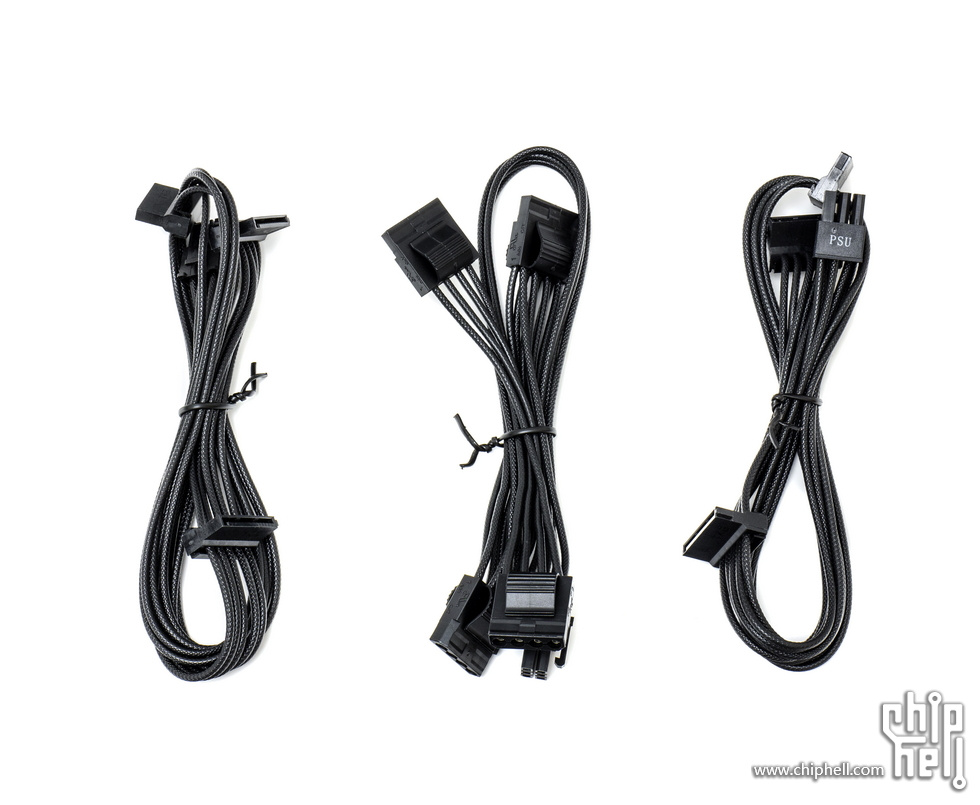

SATA 1-to-3线×2 (600mm)，Peripheral 1-to-4 线×1 (600mm)

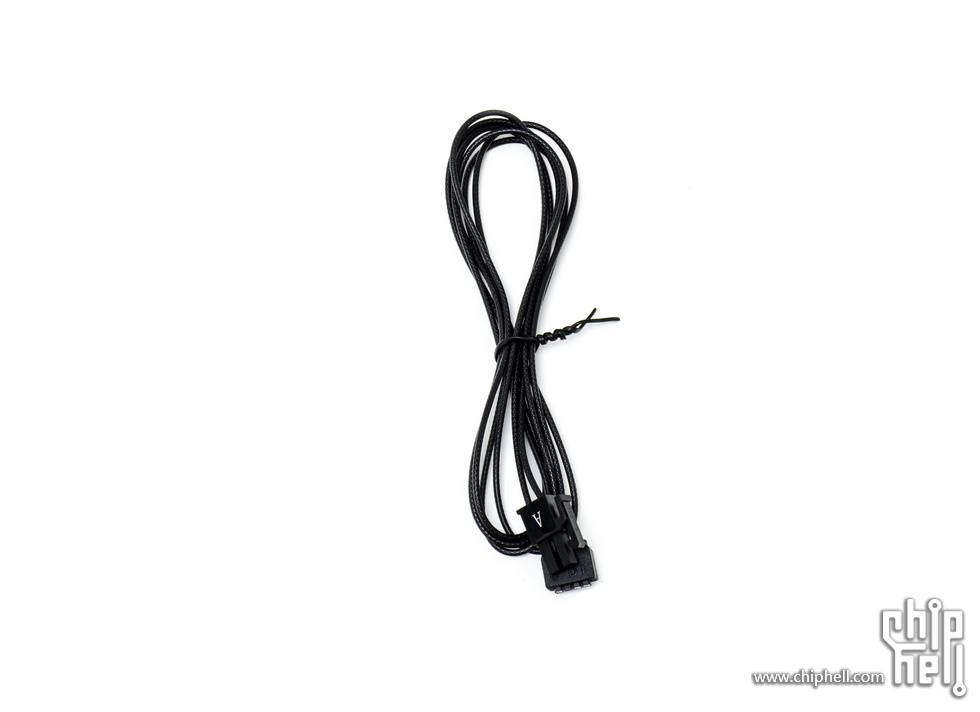

RGB 线×1 (800mm)

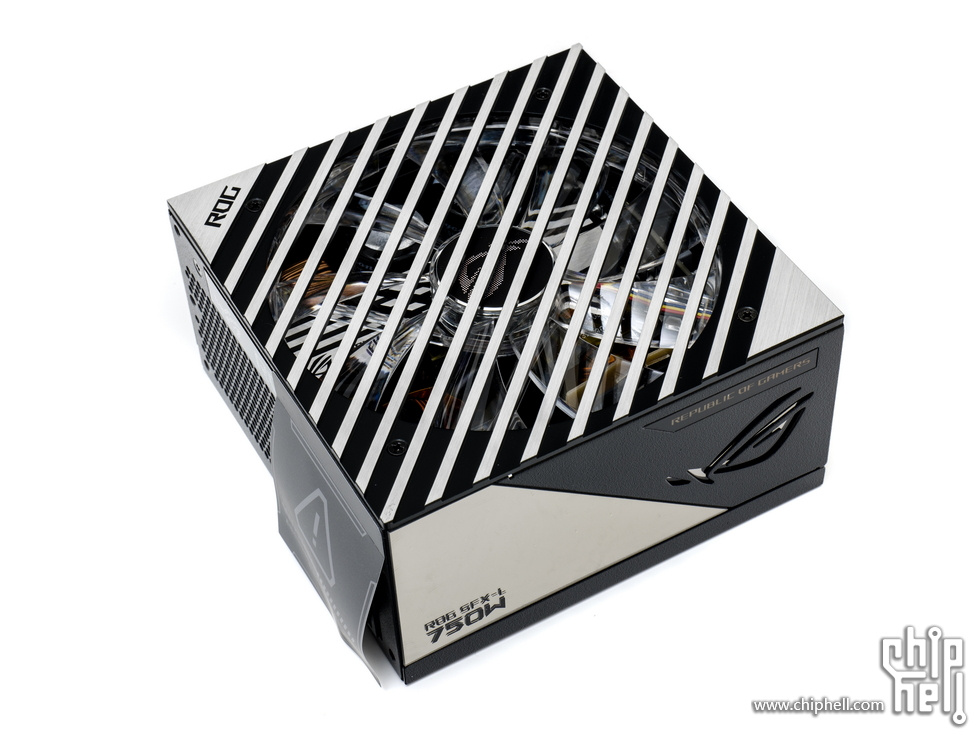

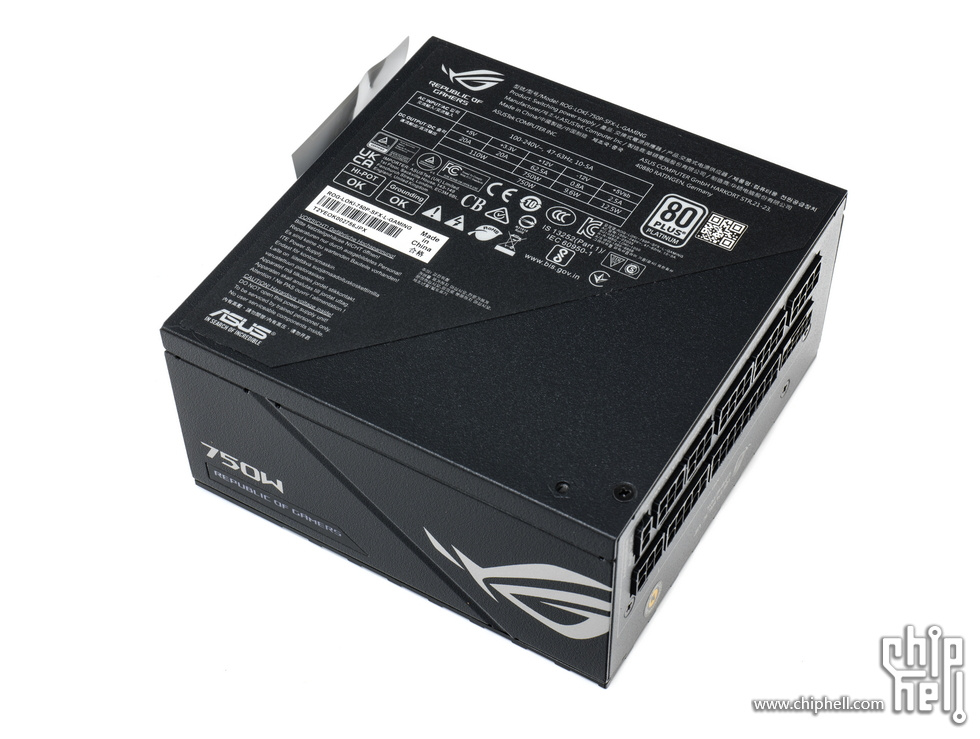

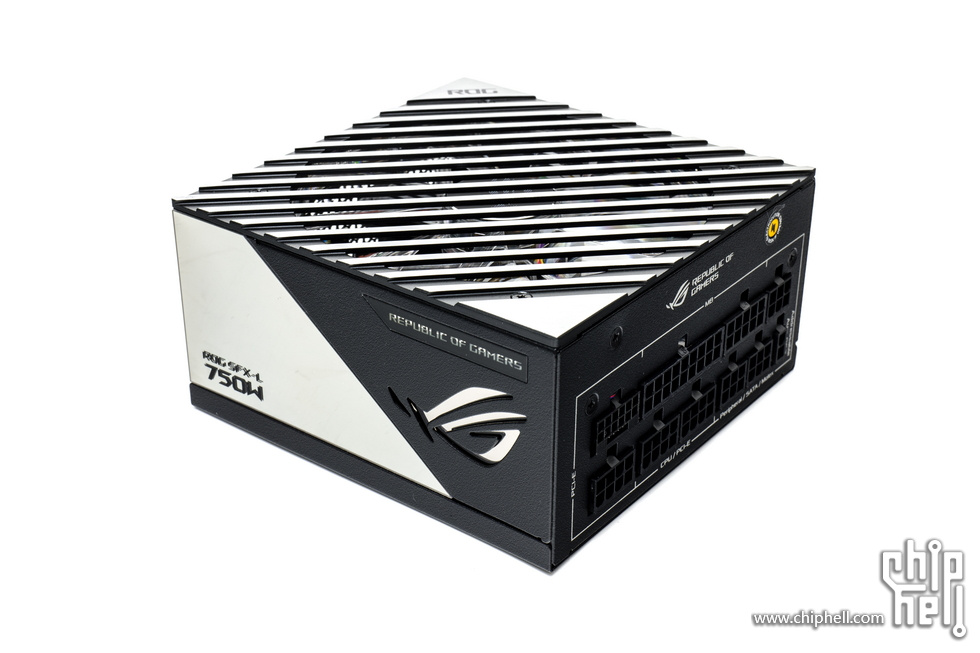

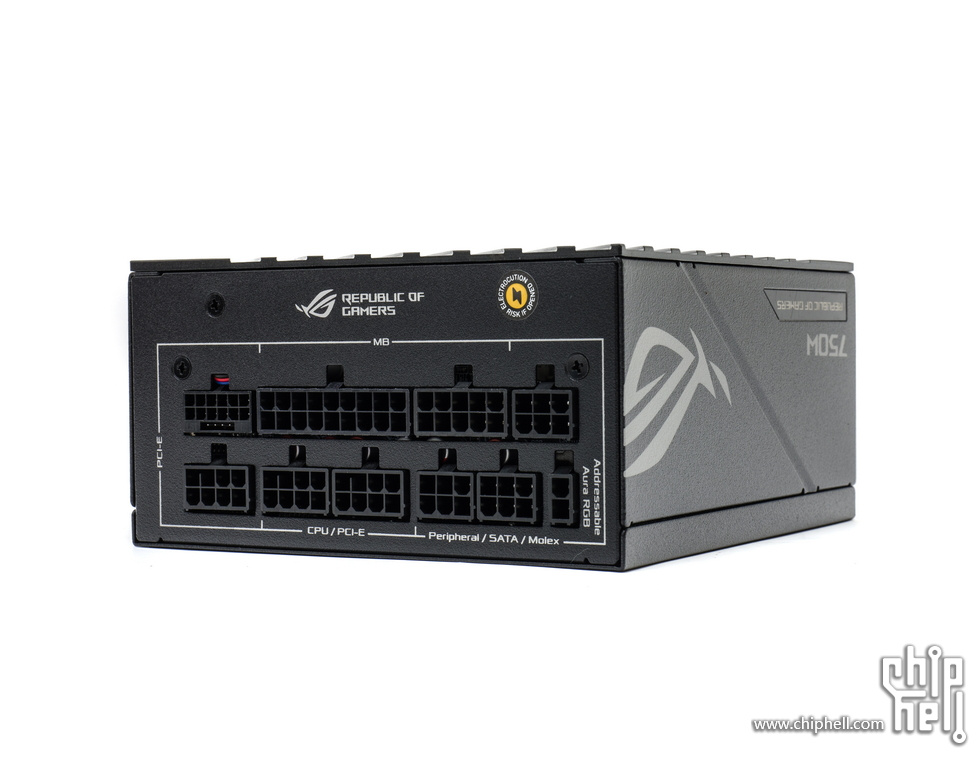

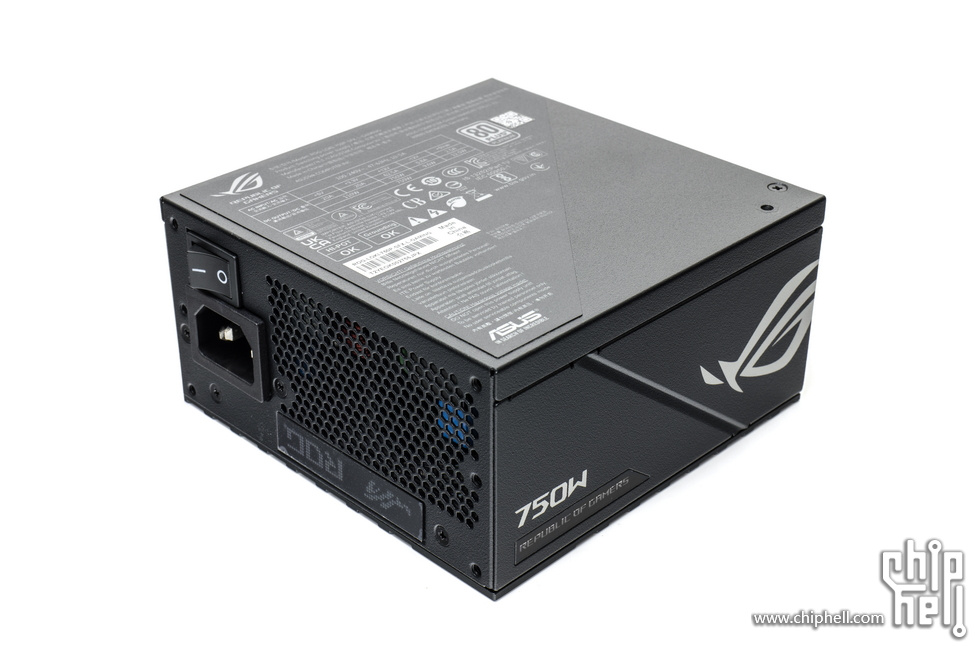

外观银黑配色，搭载120mm轴流风扇，支持PWM温控调，透明风扇支持ARGB灯效和神光同步

通过白金牌认证，达到 92% 的转化效率

整个外观延续了ROG THOR 雷神的设计

兼容PCIe Gen 5.1标准和ATX 3.1供电标准

机箱（Fractal Define Era2）

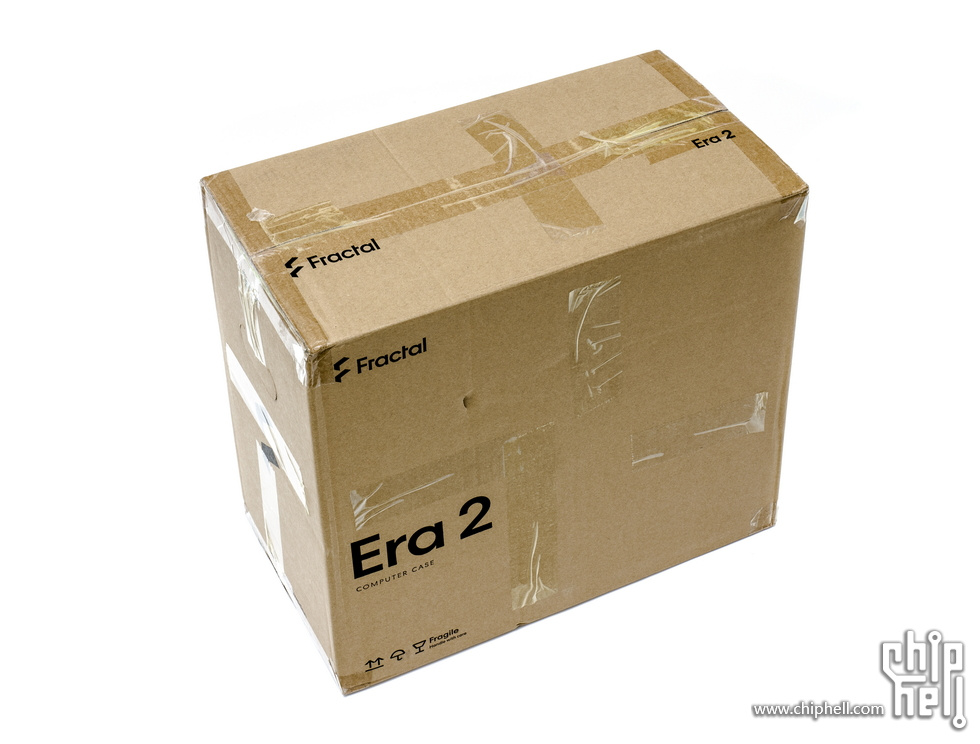

外包装

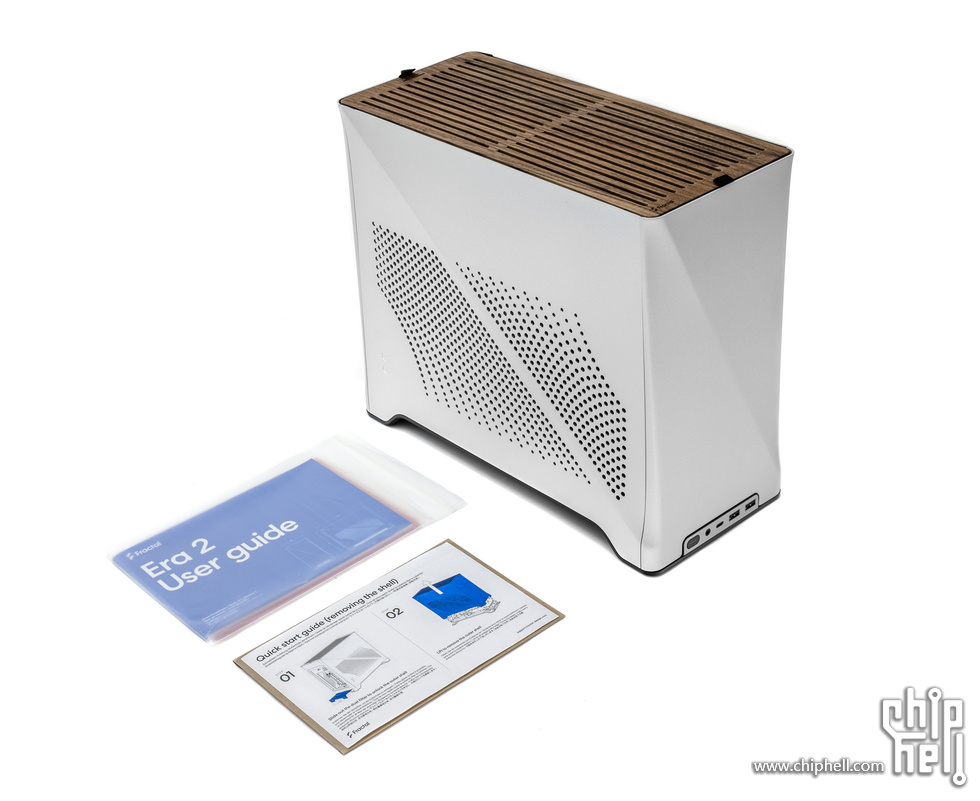

说明书和机箱，螺丝配件盒在机箱内，这次为了搭配桌面选择的是银色

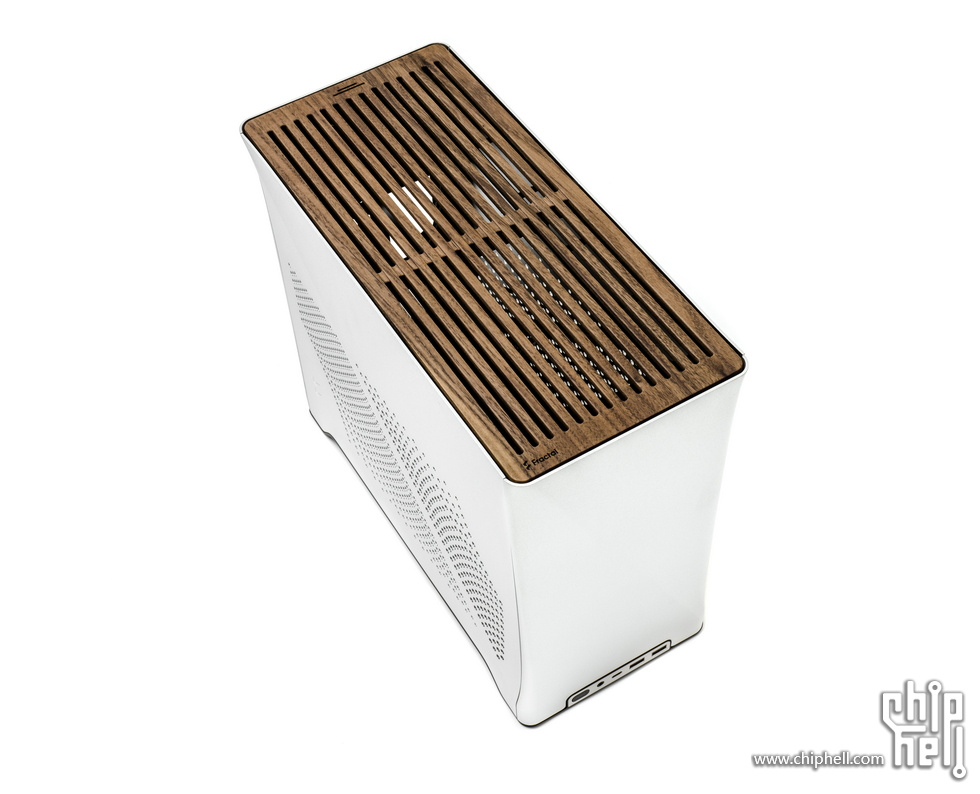

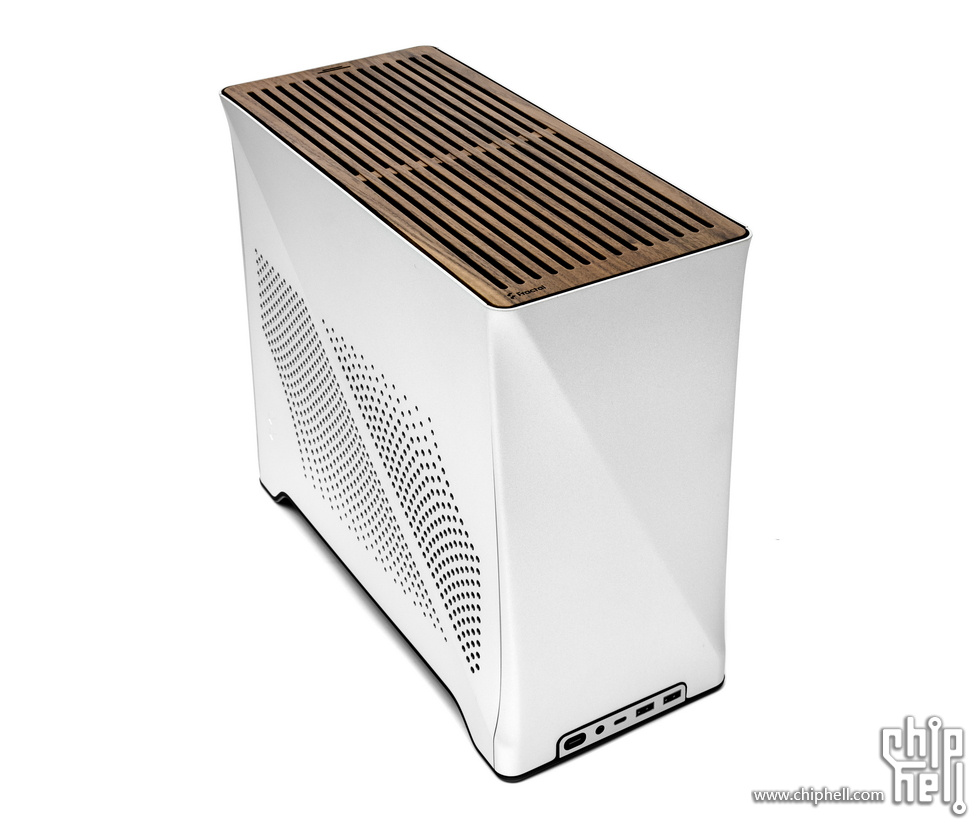

银色的外观配上木纹散热顶盖，让冰冷的机器也有一丝温馨的感觉，优雅的设计

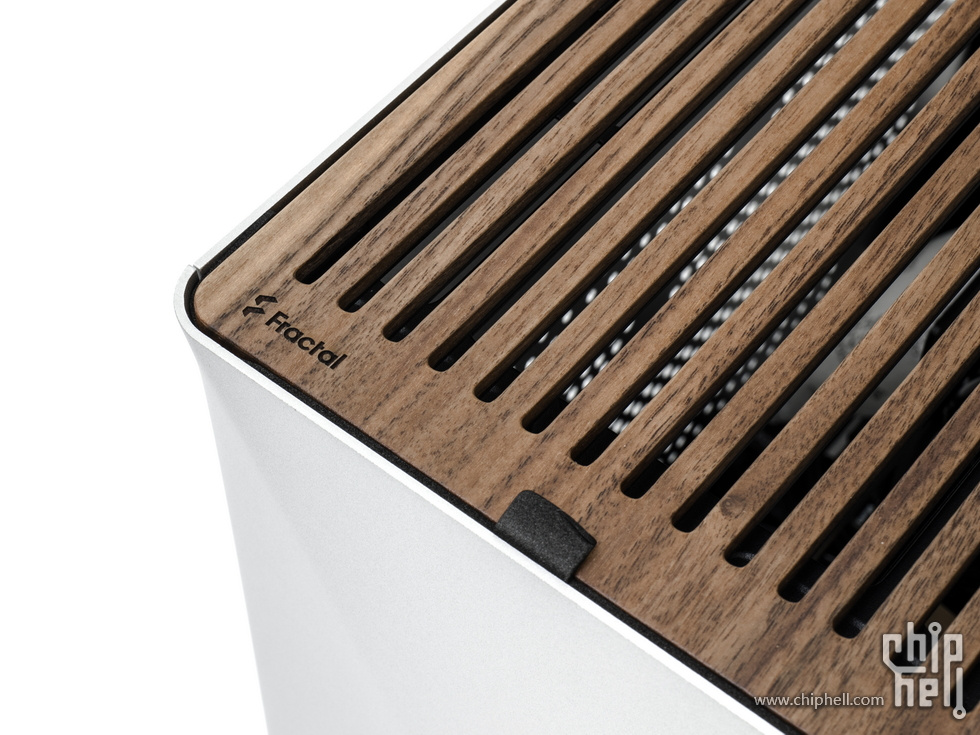

顶盖蚀刻的logo

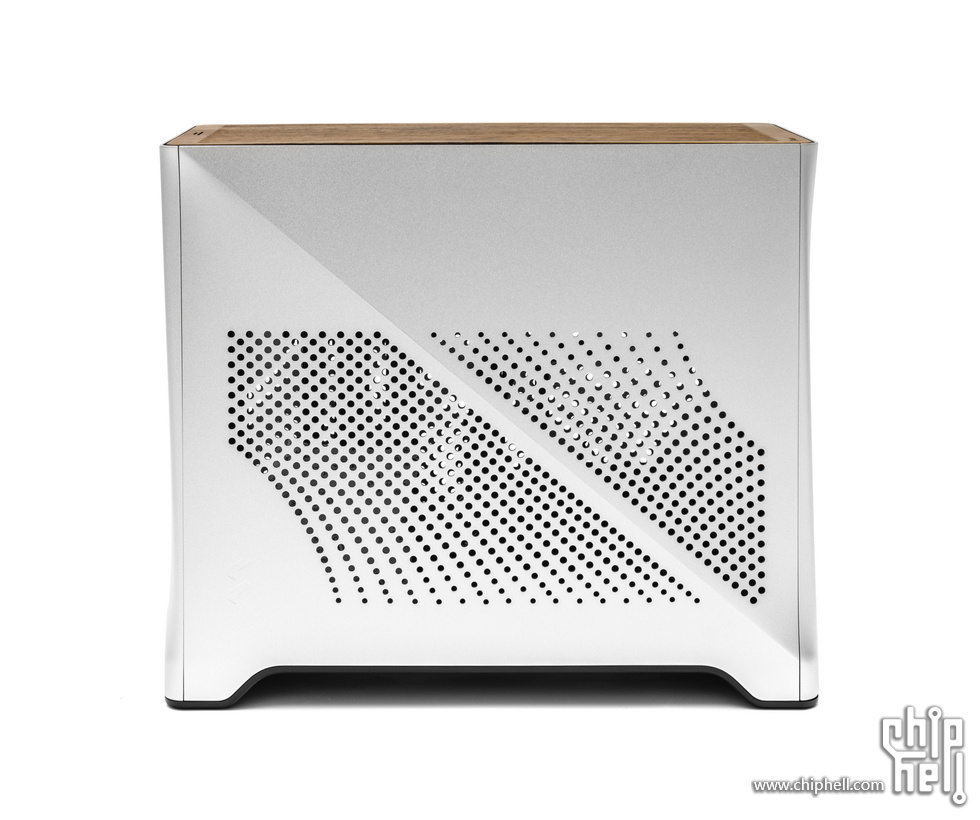

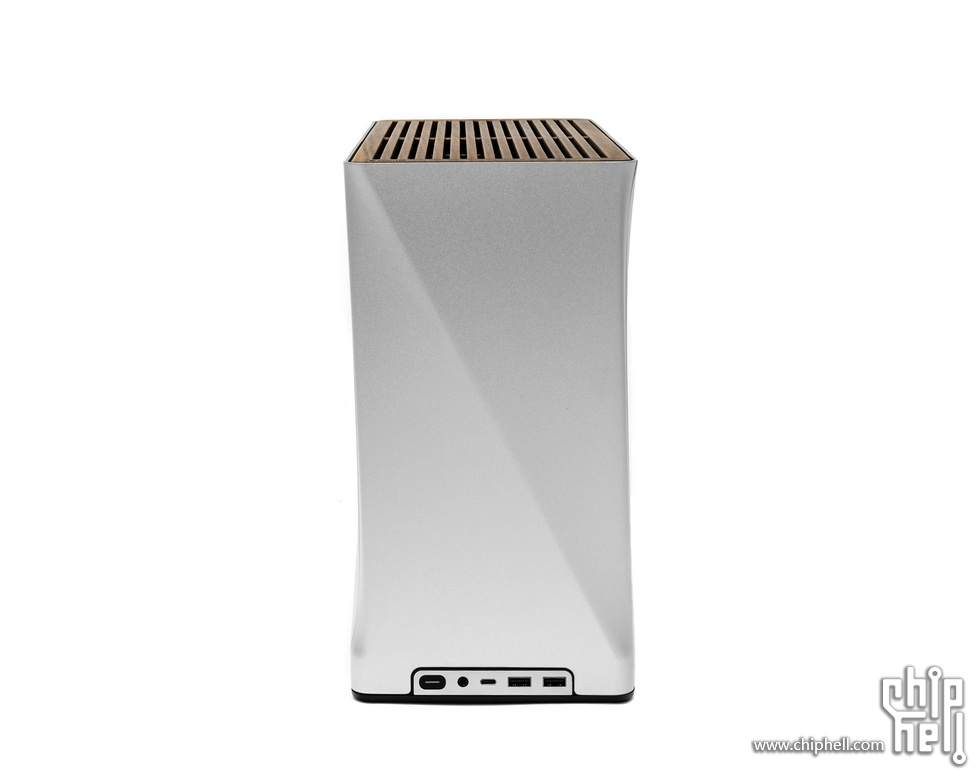

机箱外形不像其他机箱那样的呆板方形，而是通过一些曲面和线条体现一种独特的设计感
开关机键，耳机接口，USB接口都在底部

侧面不能打开侧板，没有侧透

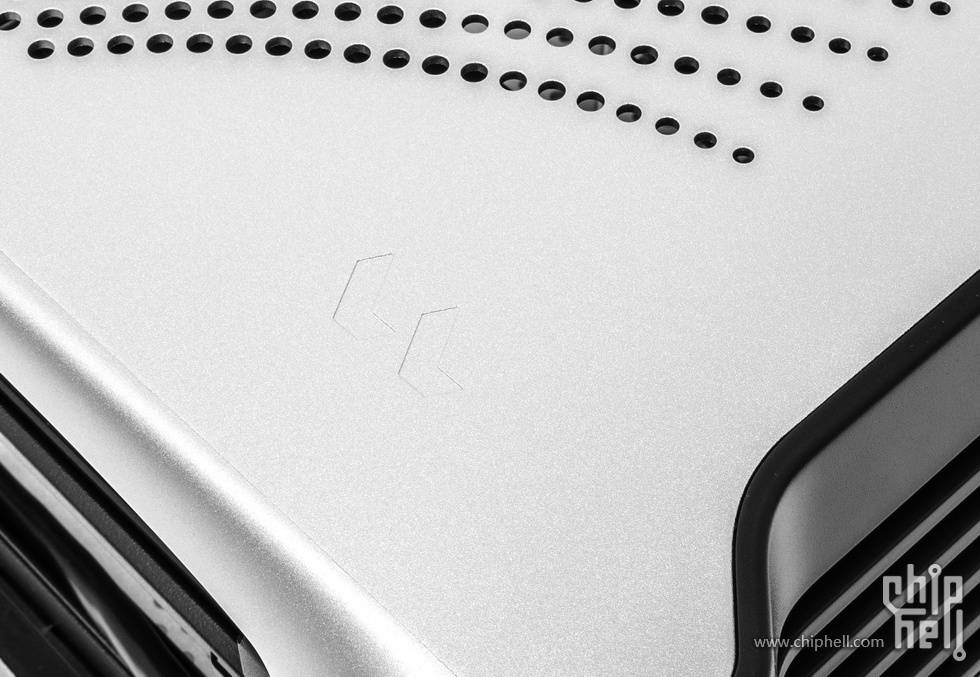

左右侧面都有FD的logo

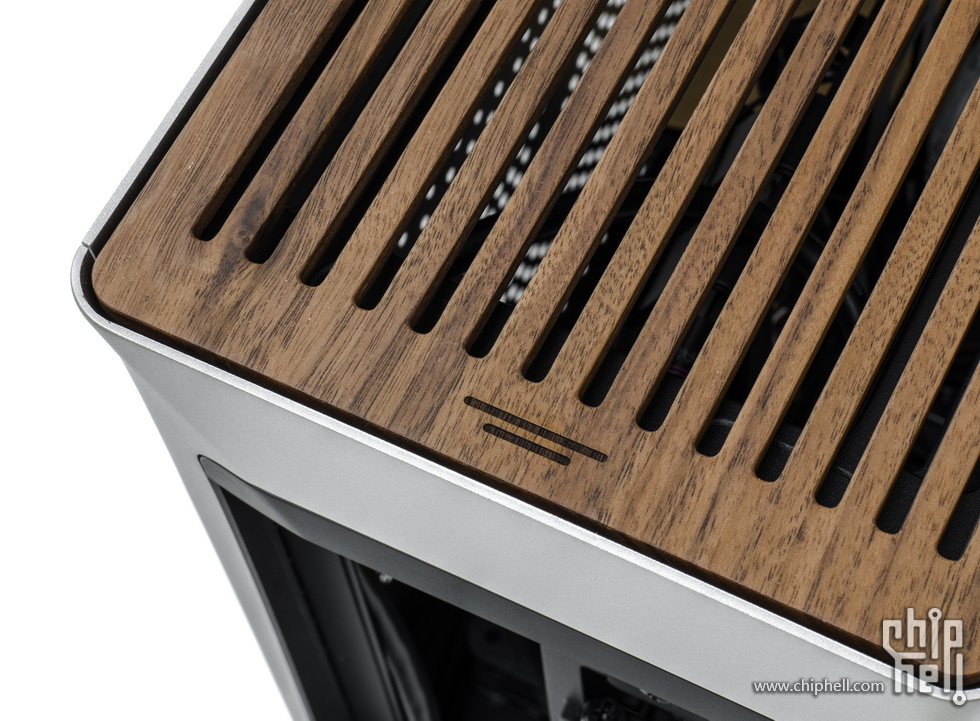

按压顶盖尾部两条横杠位置，可以让顶盖前部翘起，即可拆卸顶盖

顶盖由实木和金属框架组成，采用磁吸方式固定

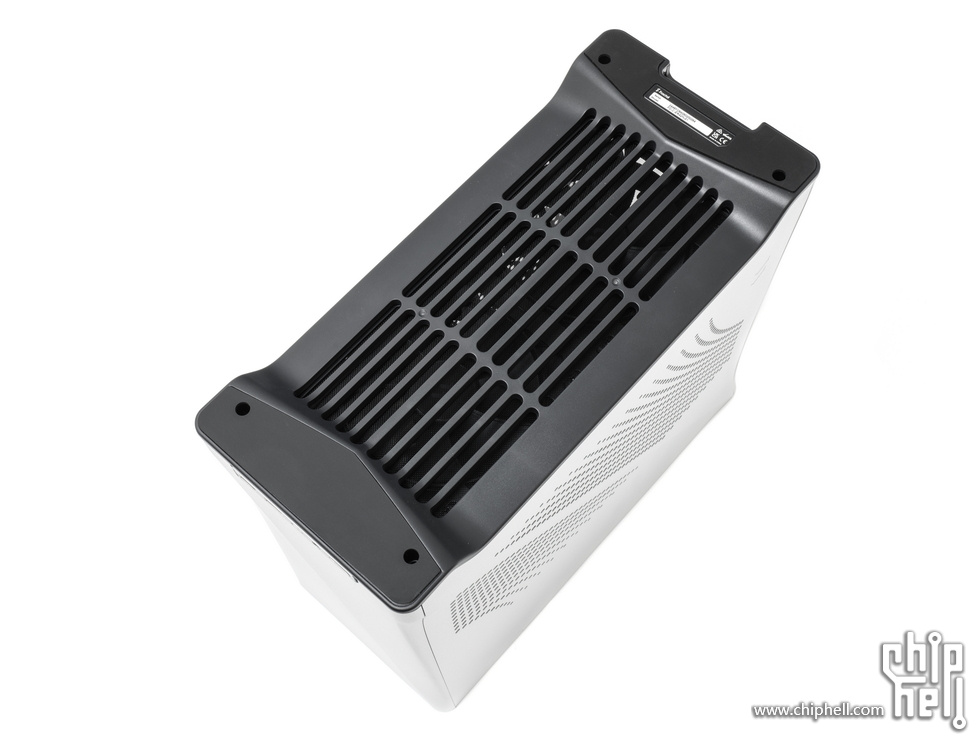

机箱底部

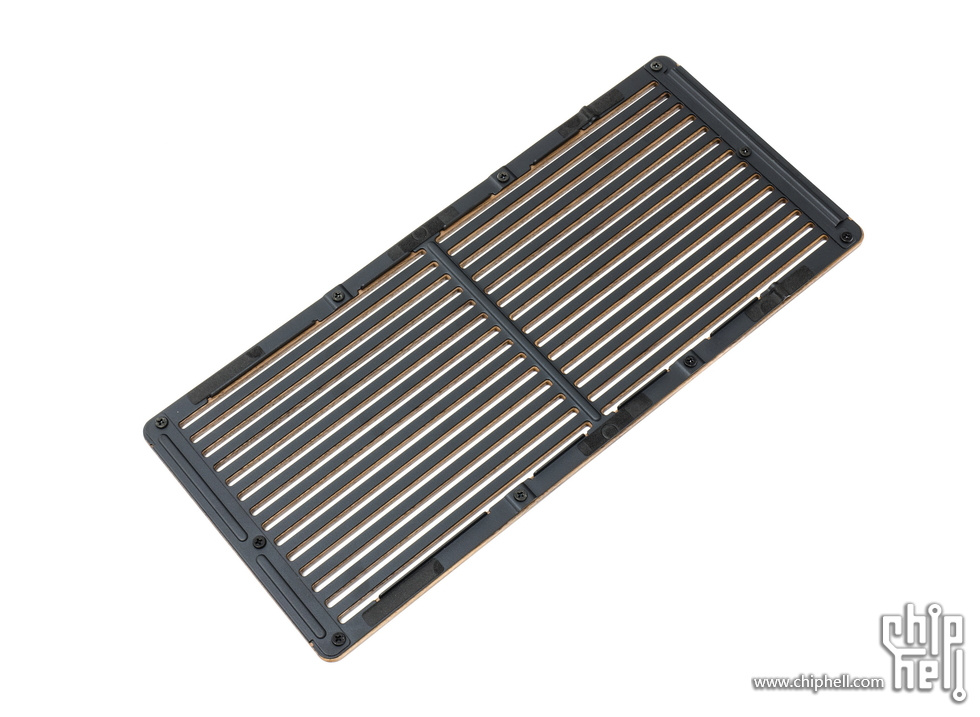

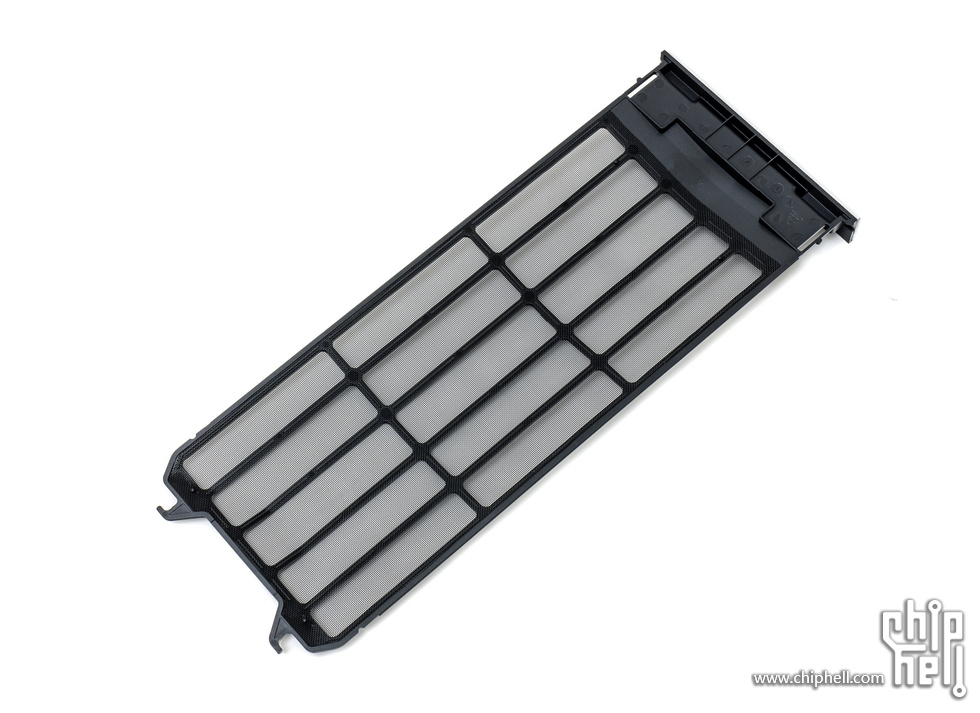

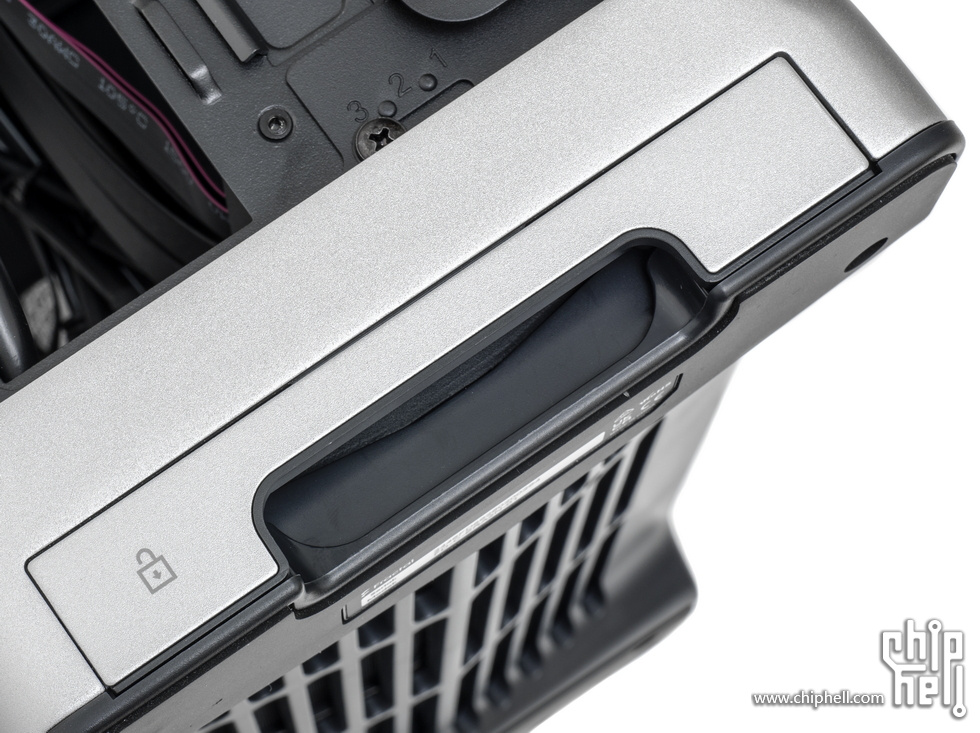

尾部的防尘网，除了可以防尘还是机箱外壳的锁紧机关

拉出防尘网

然后往上拉出整个外壳

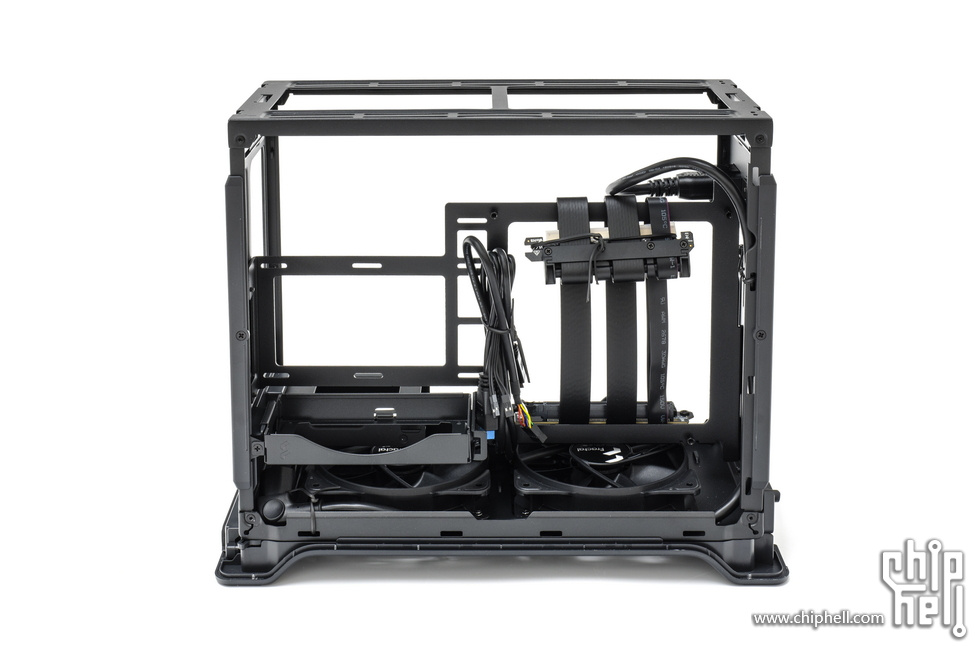

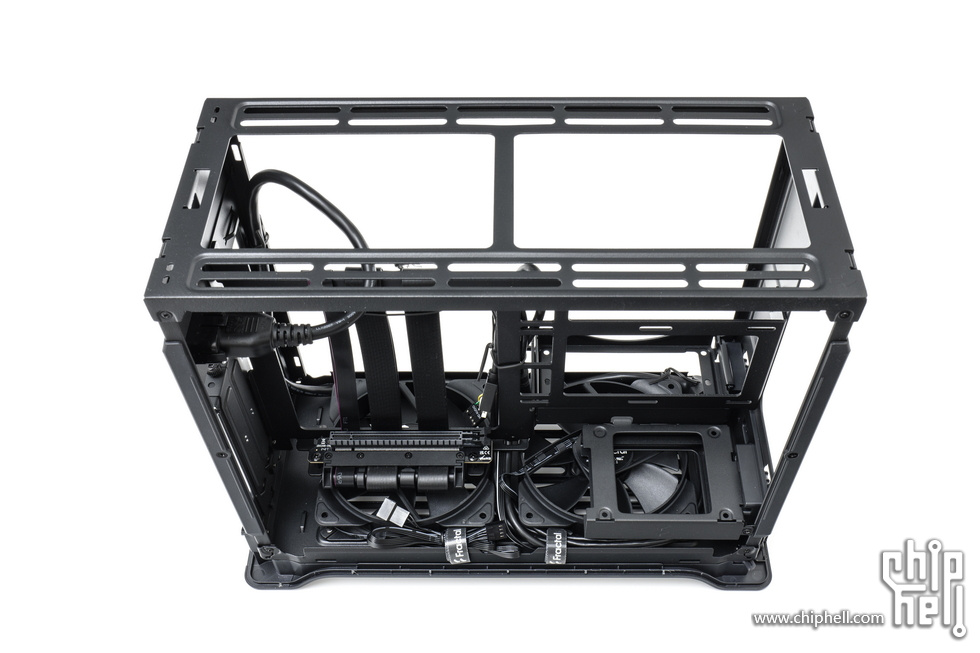

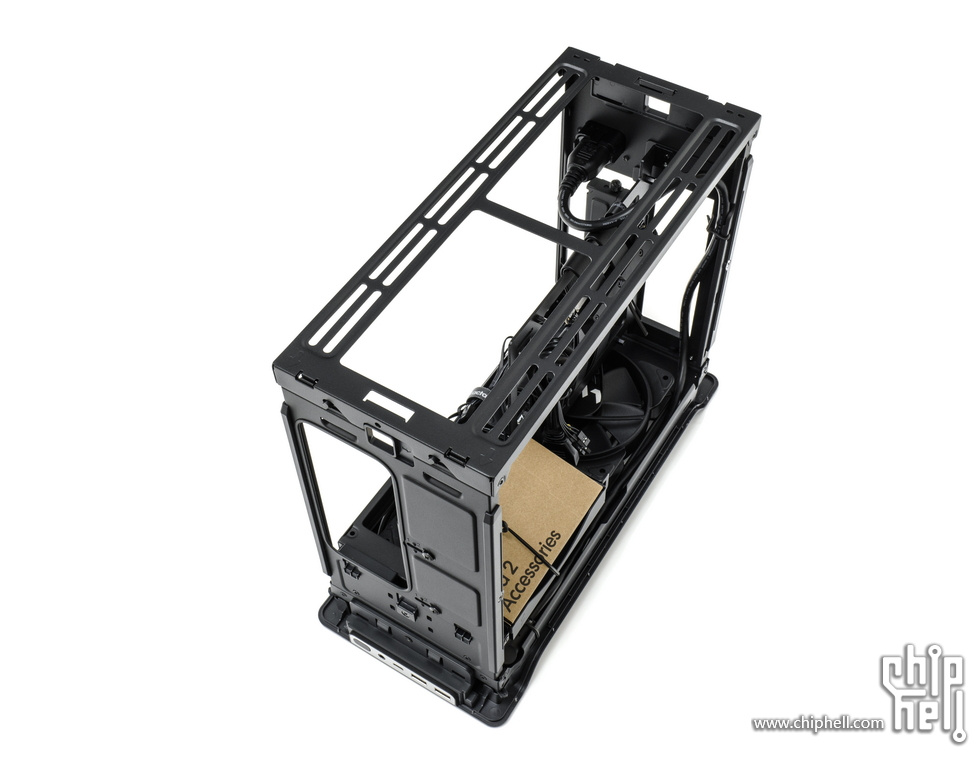

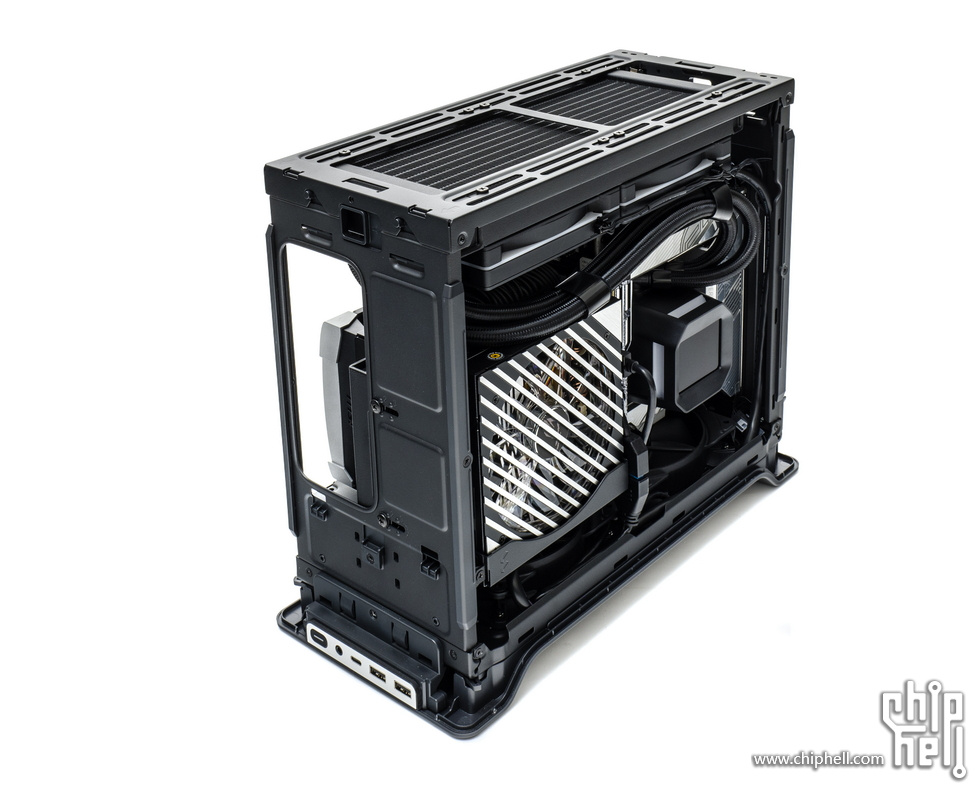

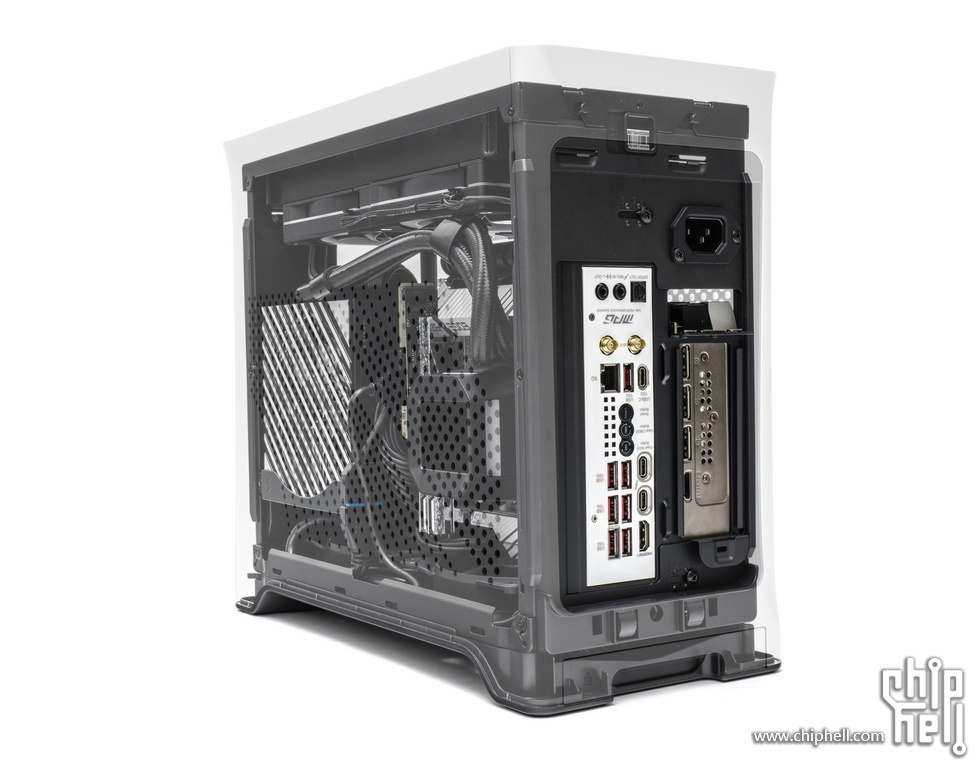

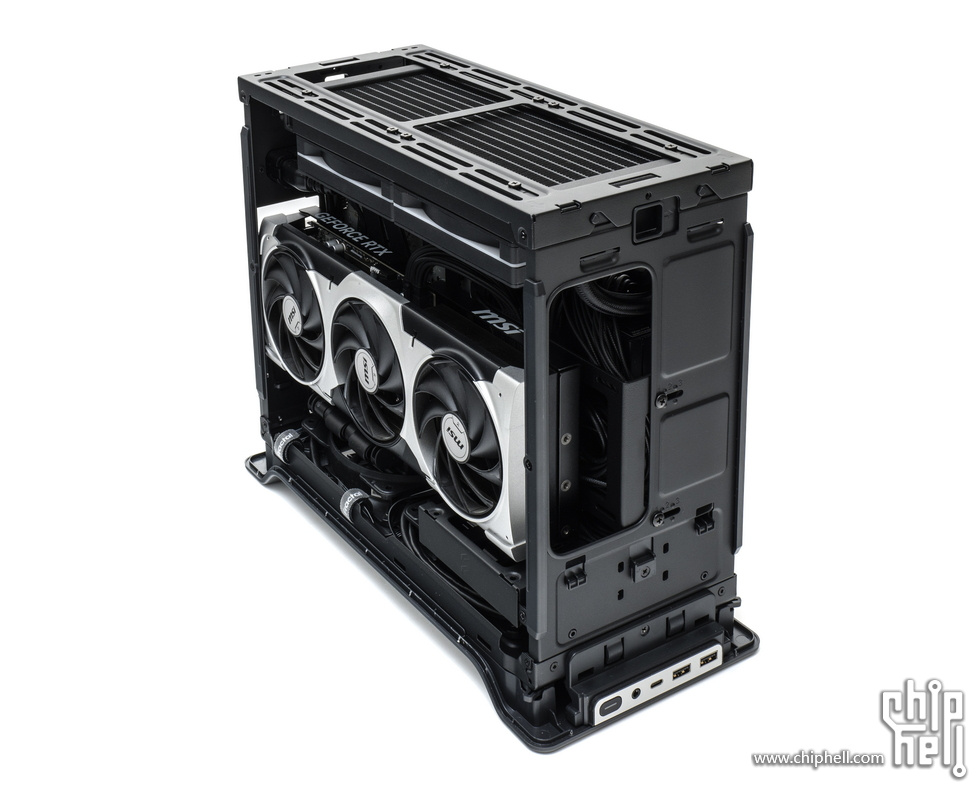

内部是全黑色框架，散热方式为由底部风扇往上吹风的垂直散热方式

右侧安装显卡，底部自带两枚散热风扇

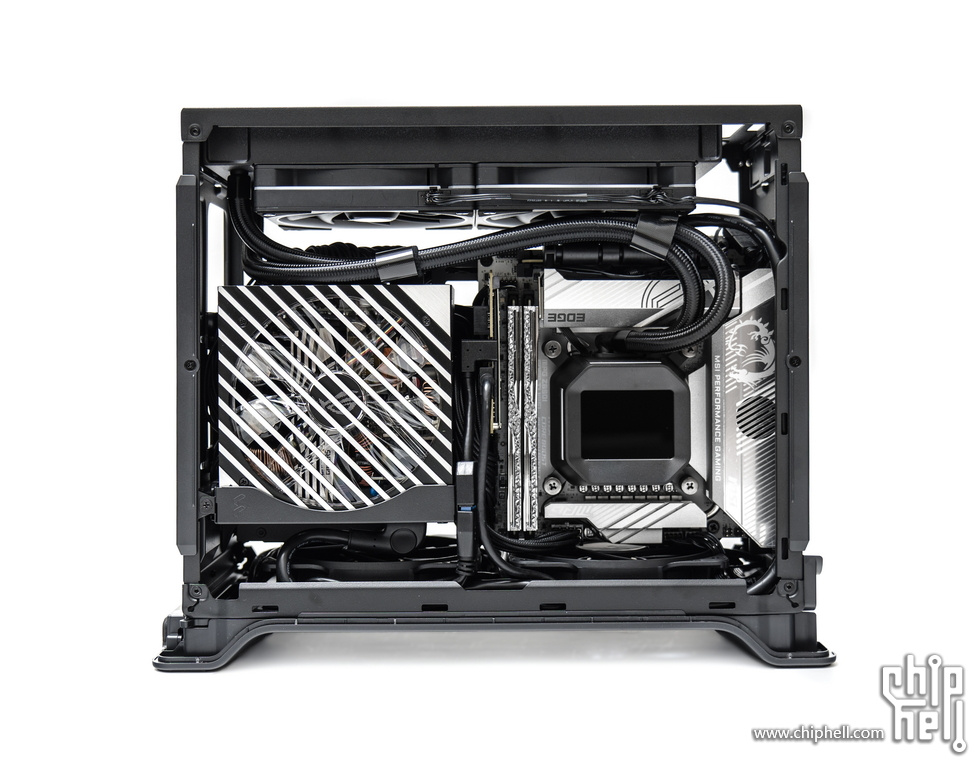

左侧安装主板和电源

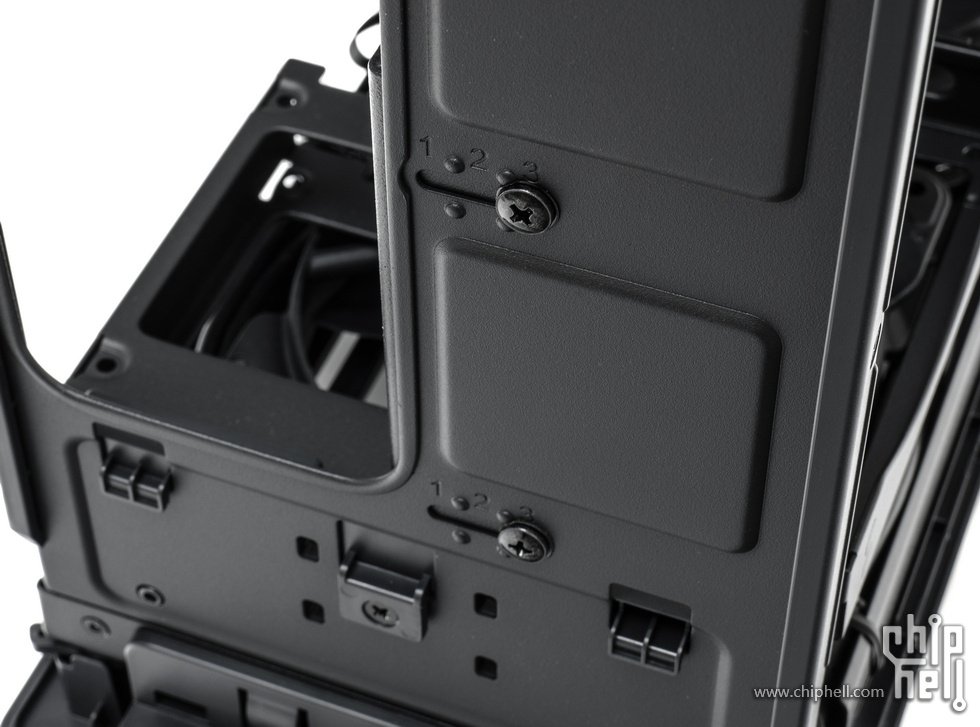

中间隔板通过四枚螺丝固定，可以左右滑动调节两边距离，在一定范围内适配显卡和散热器的厚度

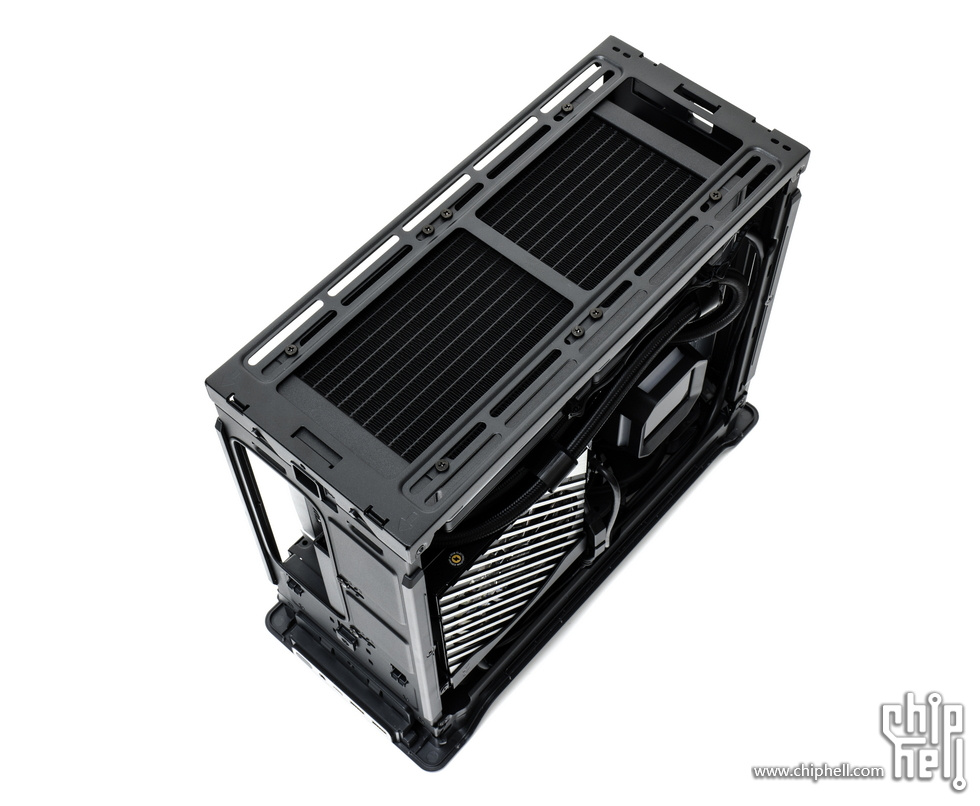

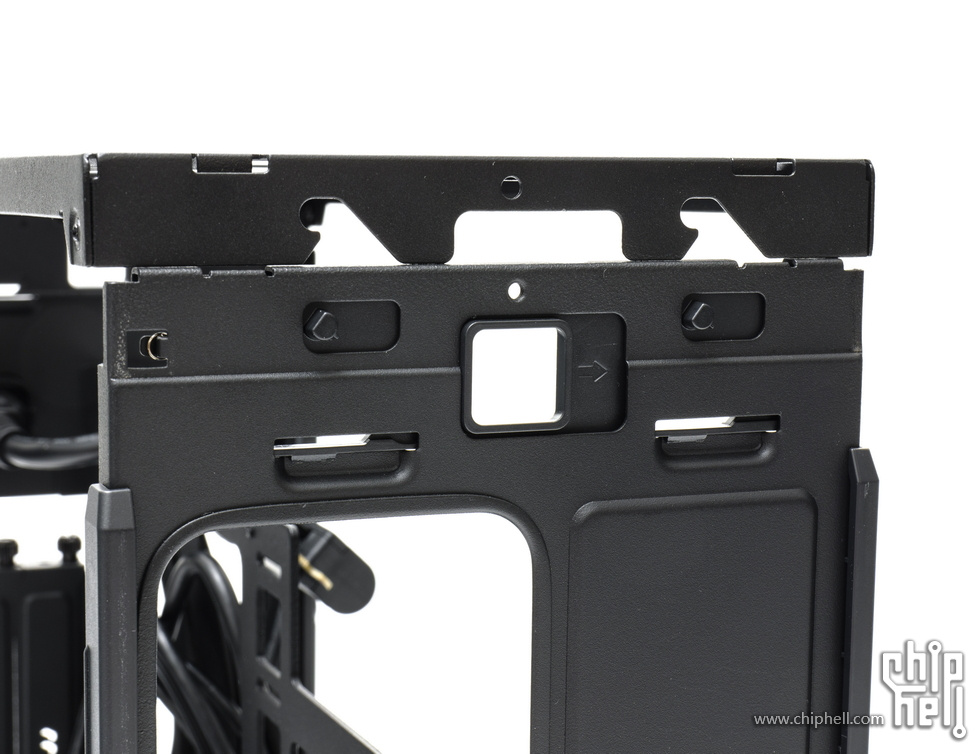

顶部支架可以通过前后两个卡扣进行拆装，方便安装冷排和风扇

一体水冷散热器（Deepcool 冰域 240）

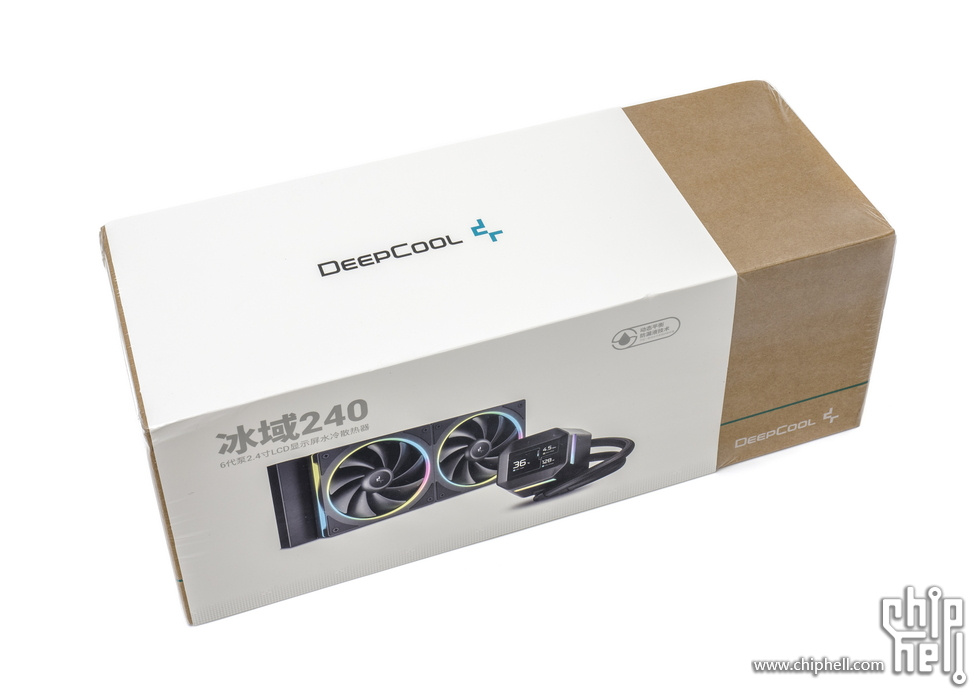

外包装简约朴素

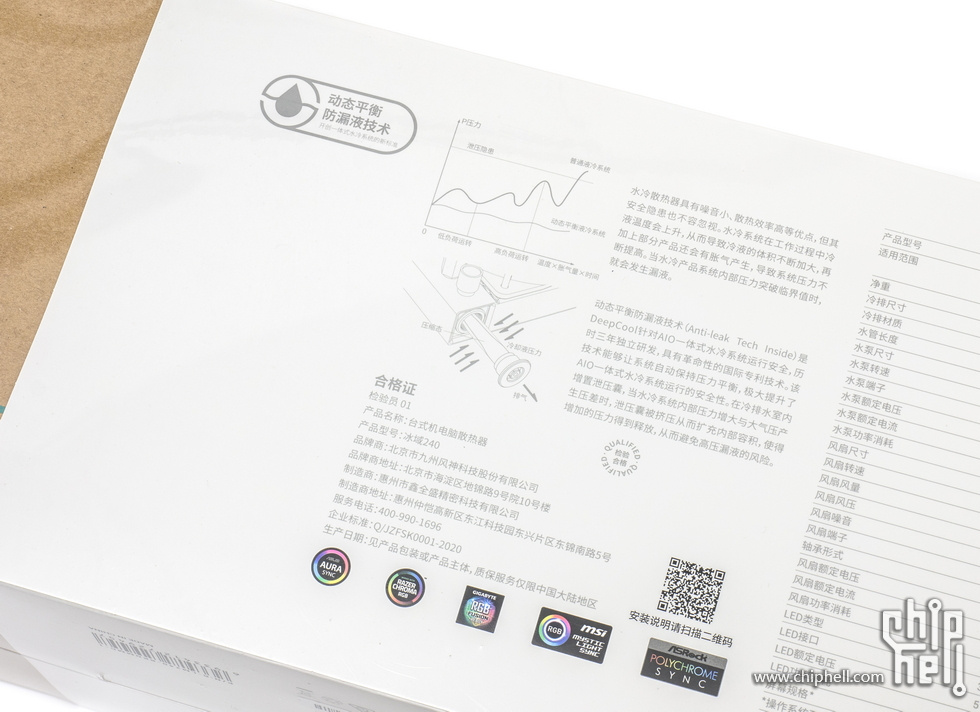

背面是参数规格

安装说明需要扫码获取，支持Intel平台LGA1700/1200/115及最新的LGA1851，AMD平台AMDAM4/AM5

选择的是黑色版本

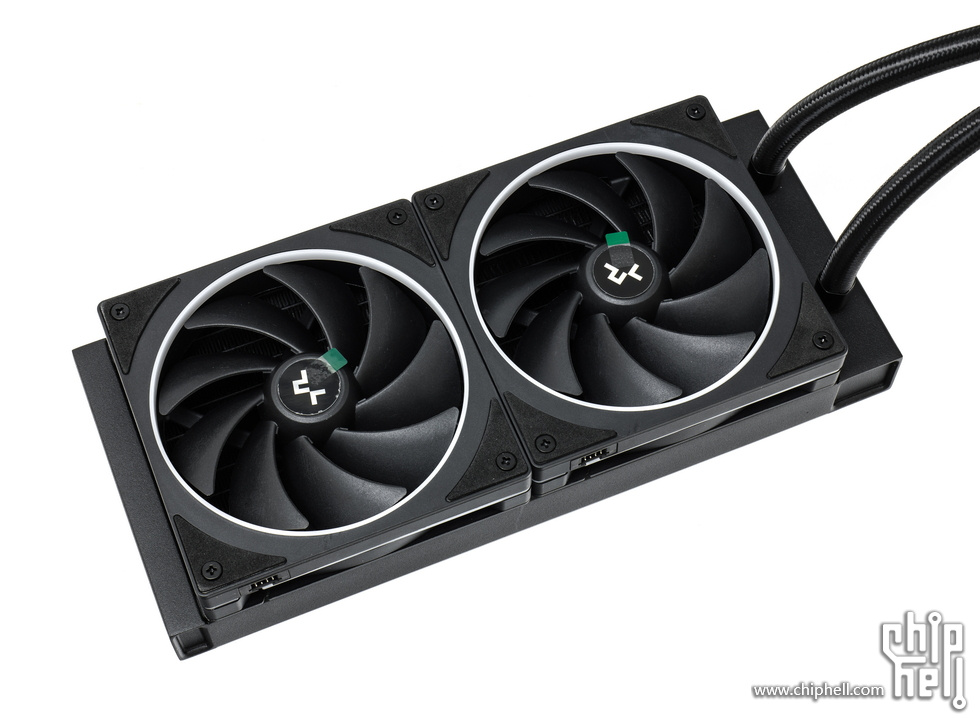

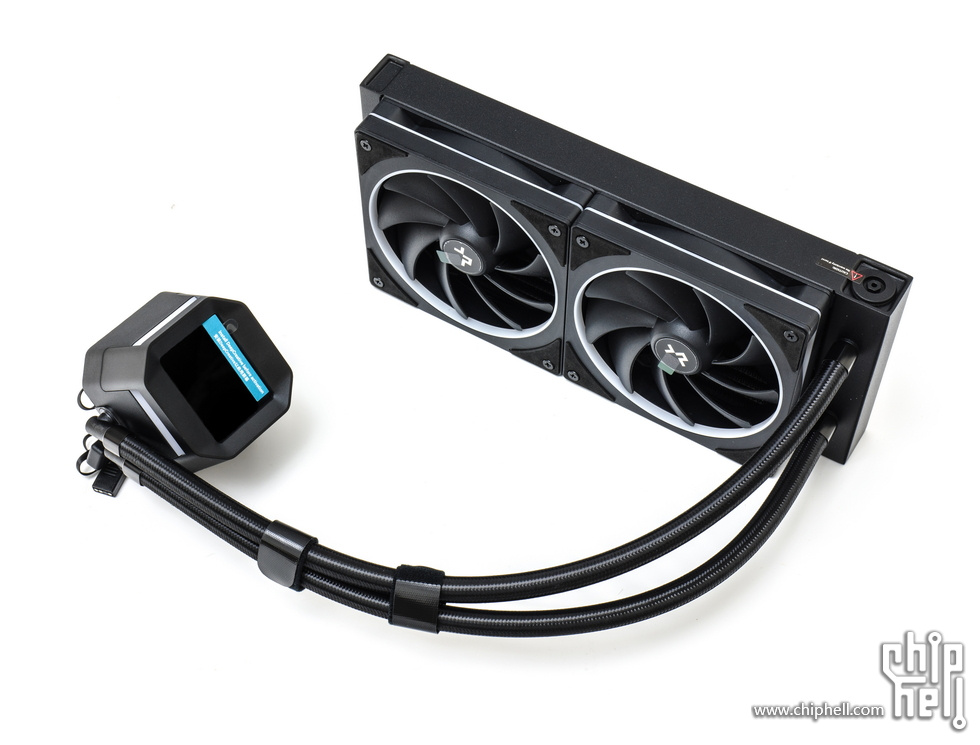

预安装两枚FL12SE风扇，延续了FL系列星环及侧发光方式，风扇的转速范围为400-2400 RPM，风量为66.23CFM，最大噪音水平为≤36.07dB(A)

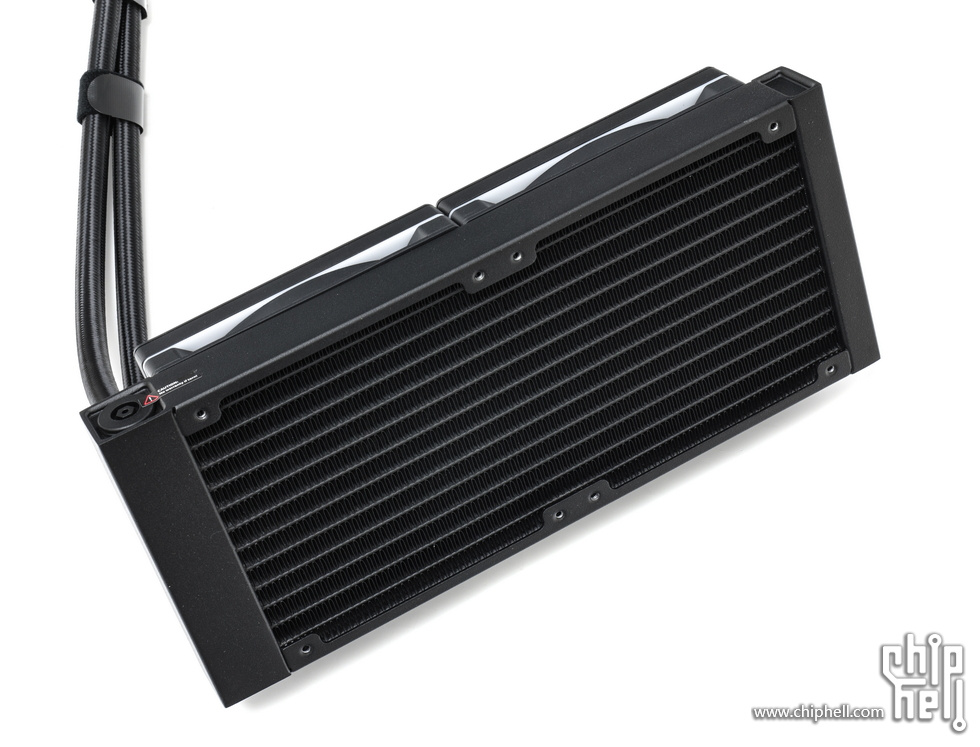

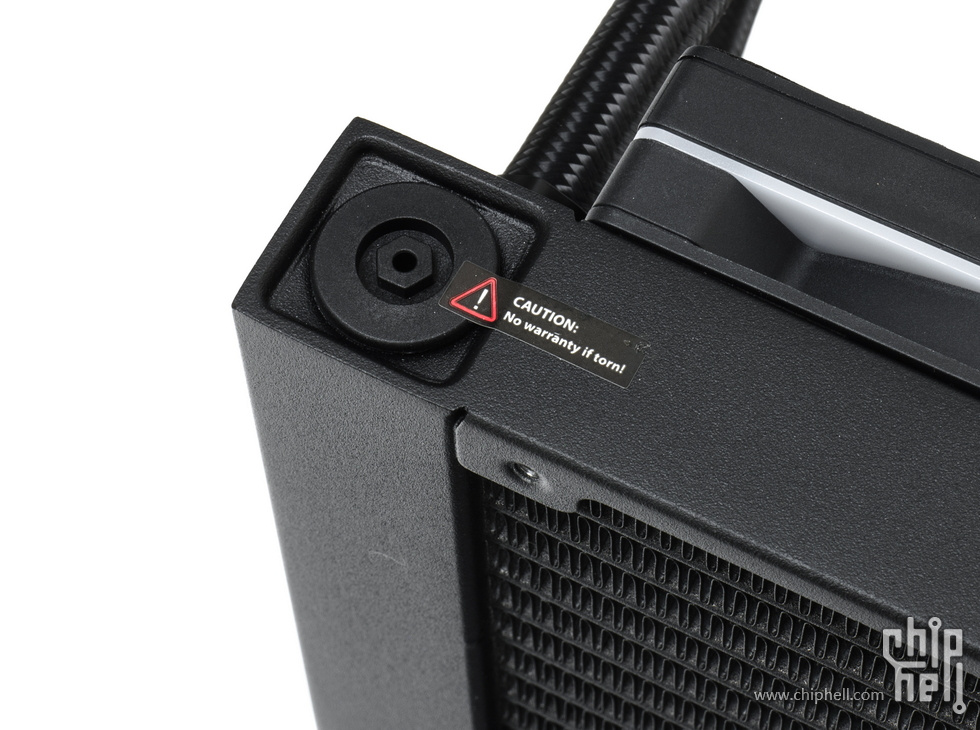

冷排采用DeepCool专利防漏技术，智能维持水冷系统内部压力平衡。当压力超过环境阈值时，就会释放多余的压力，有效降低漏液风险

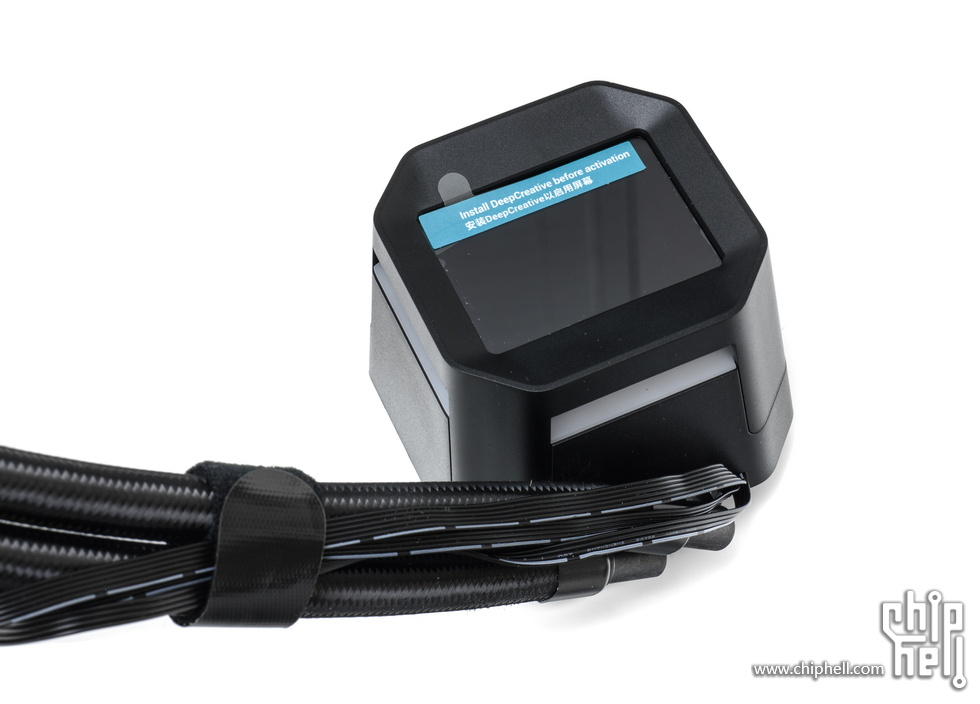

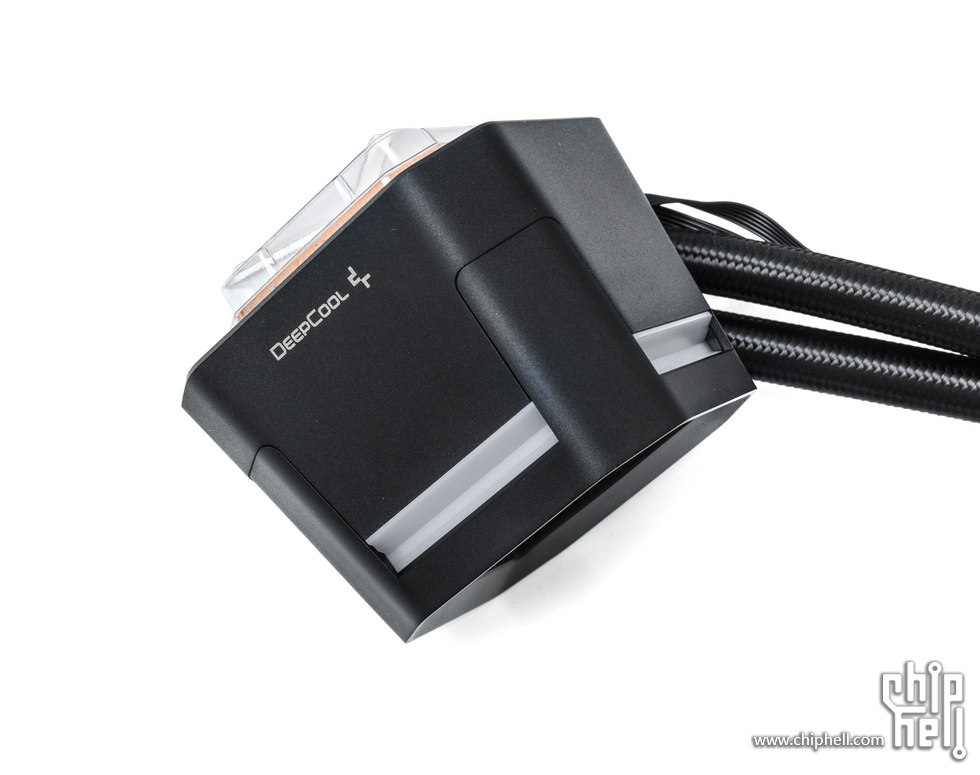

冷头搭载九州风神自研第六代高能水泵，采用三相六槽四极马达电机及FOC磁场定向控制技术，支持转速调节2500-3600RPM，最高扬程2.3m、流量98L/h，带来极限310W的性能释放，另外还搭载2.4英寸IPS显示屏，分辨率320X240，可实时显示CPU/GPU温度、功耗、占用率，支持MP4动画播放，支持最多三张Gif动画，可通过软件调整屏幕显示方向

冷头侧边采用透窗ARGB设计，光效均匀柔和，支持主流主板5V ARGB灯光同步

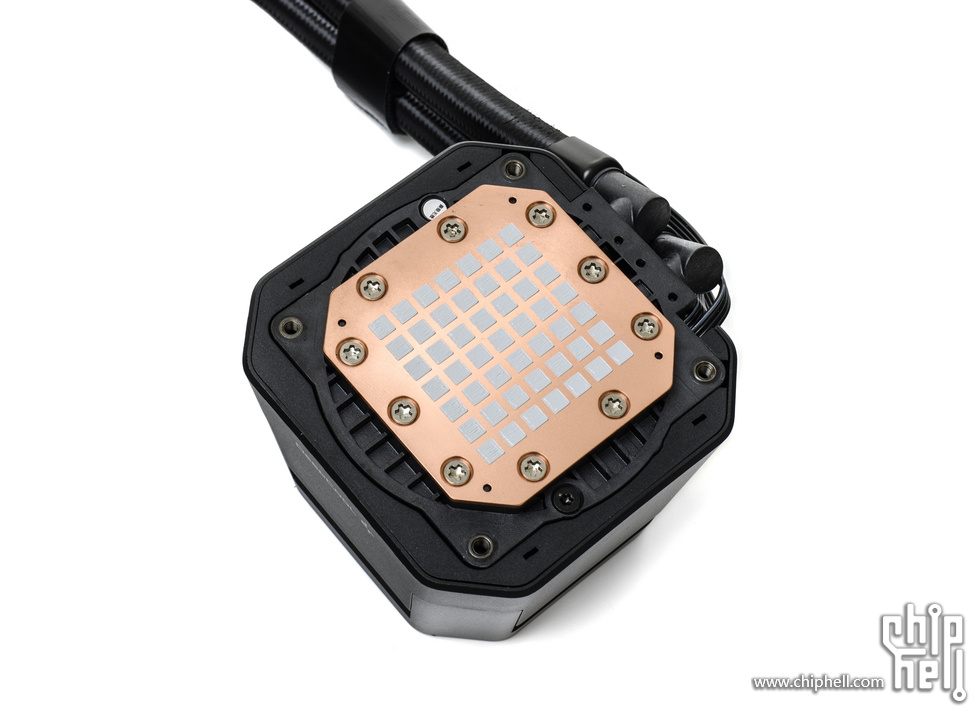

底部预涂硅脂

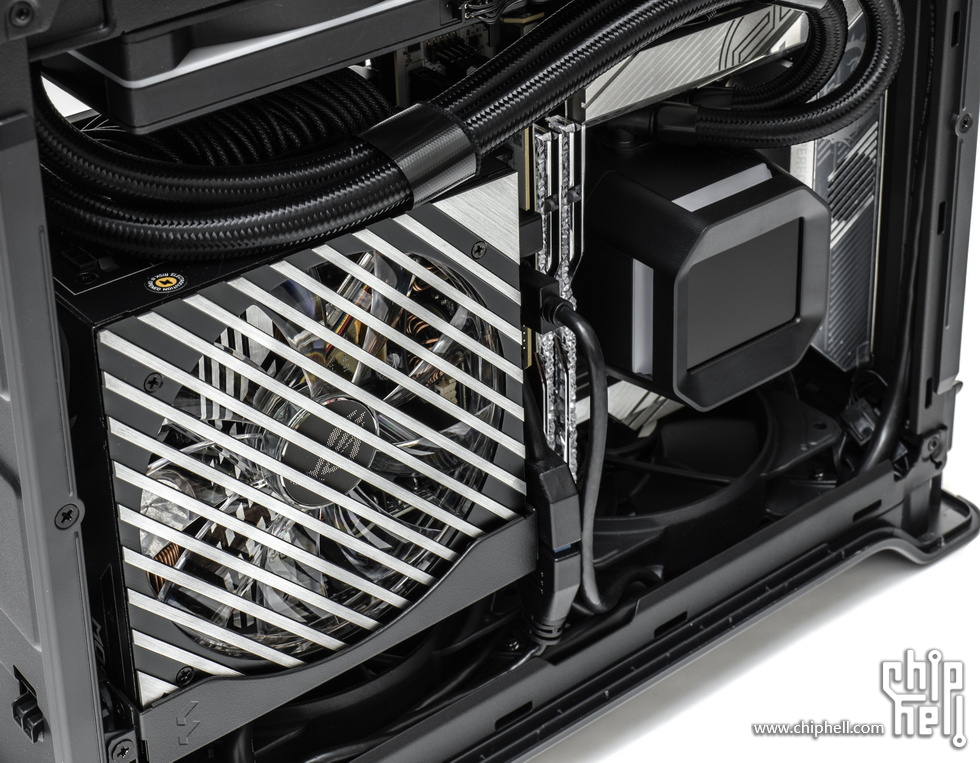

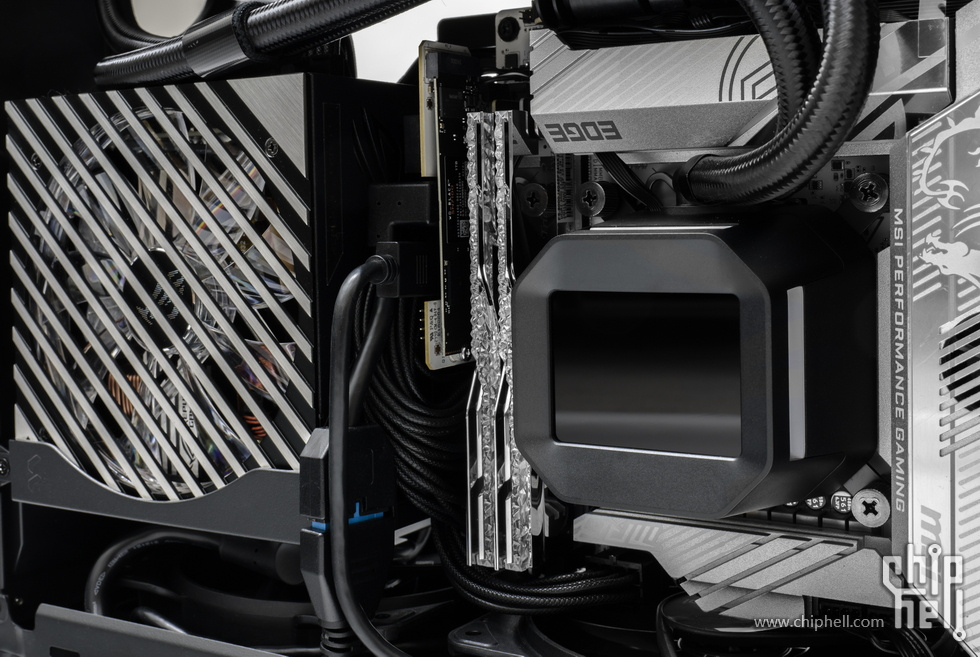

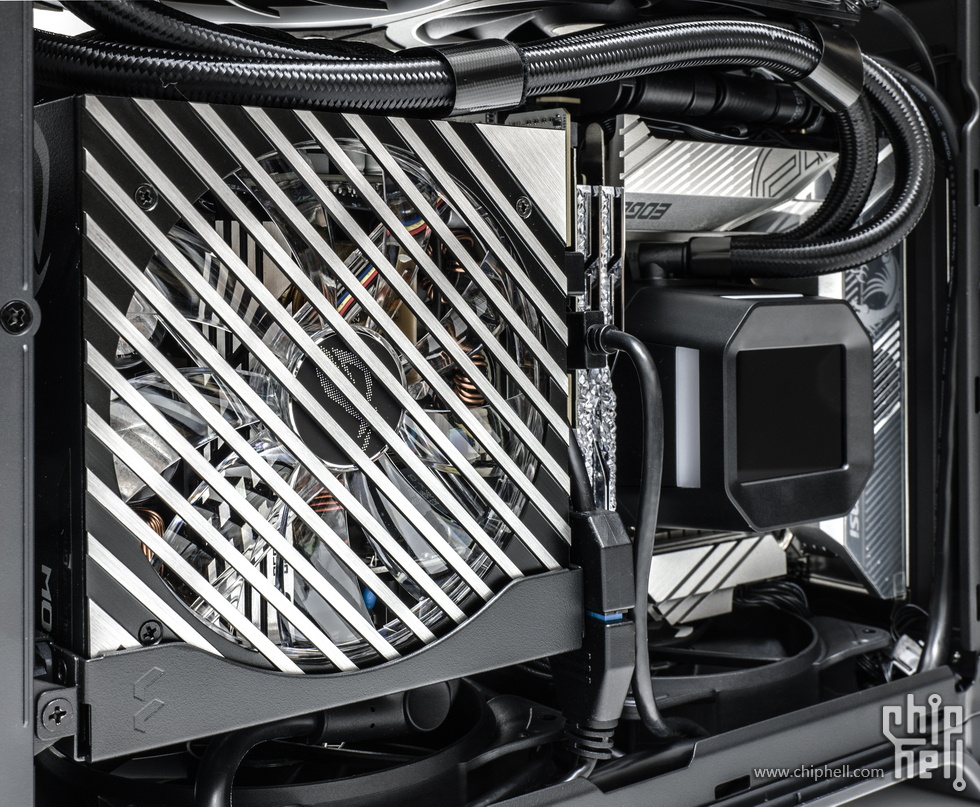

三、整机展示：

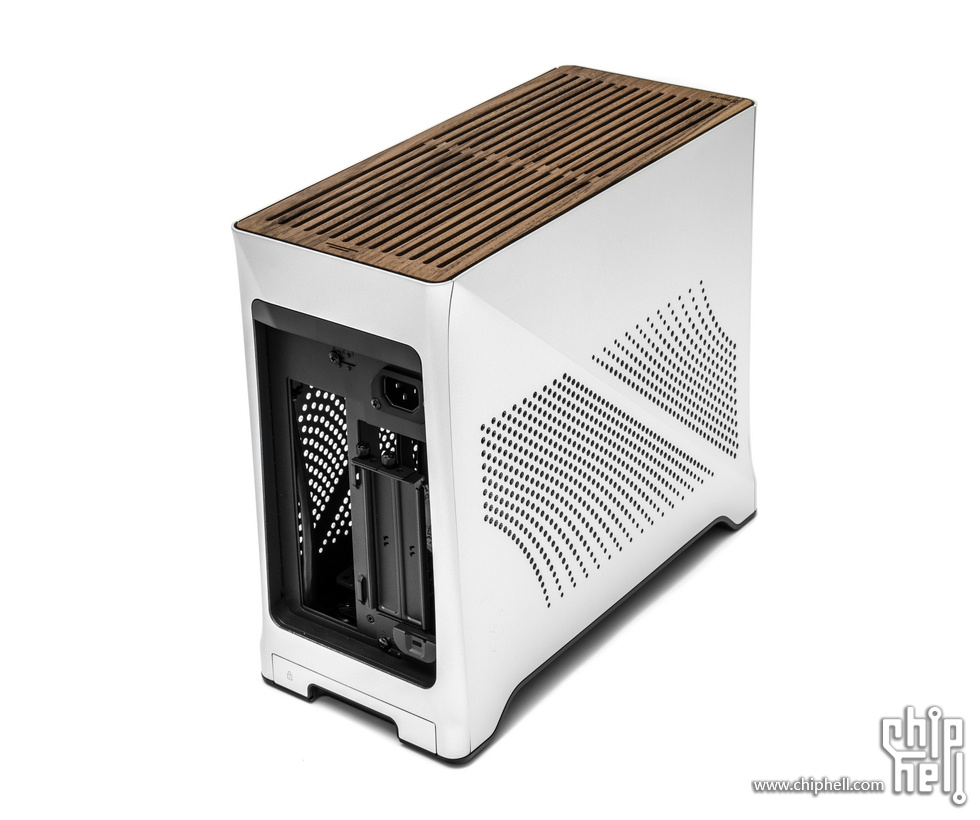

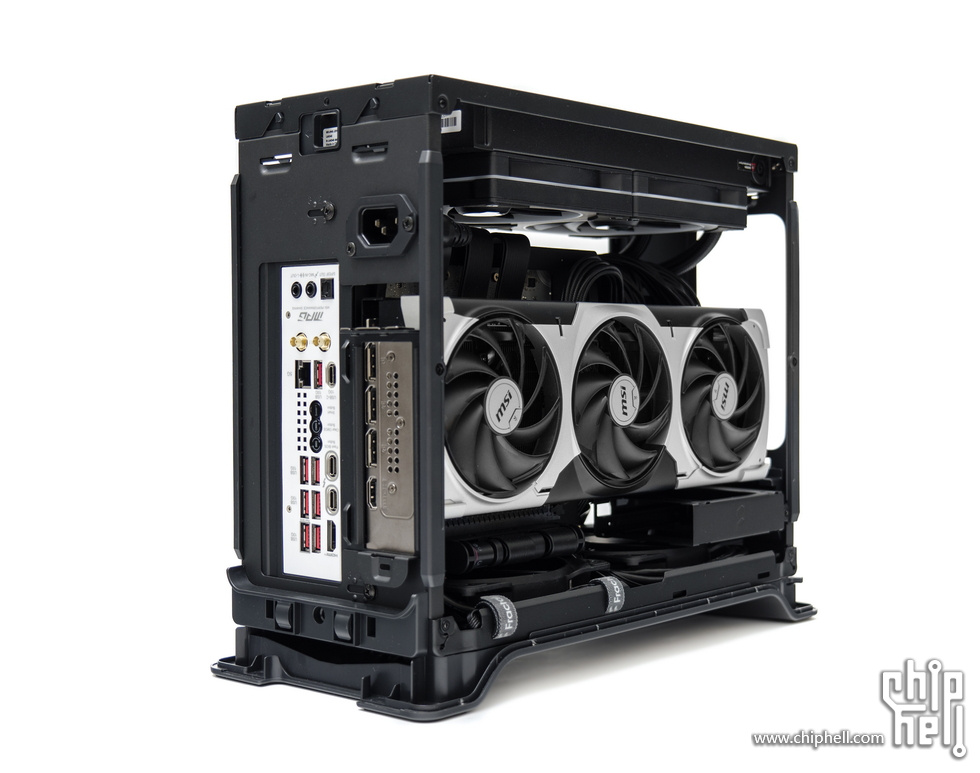

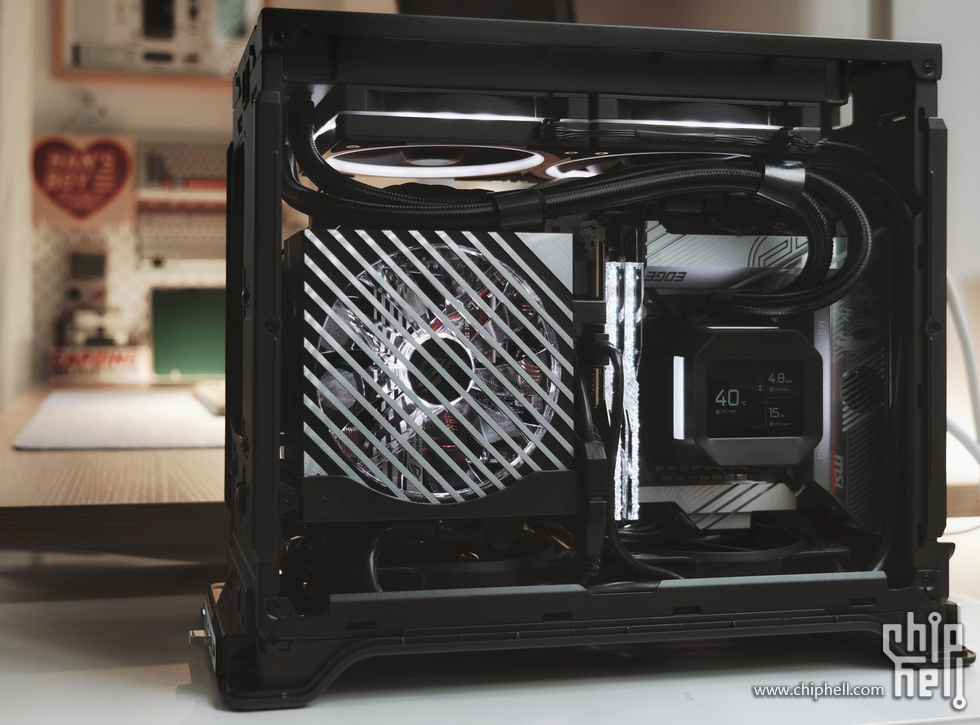

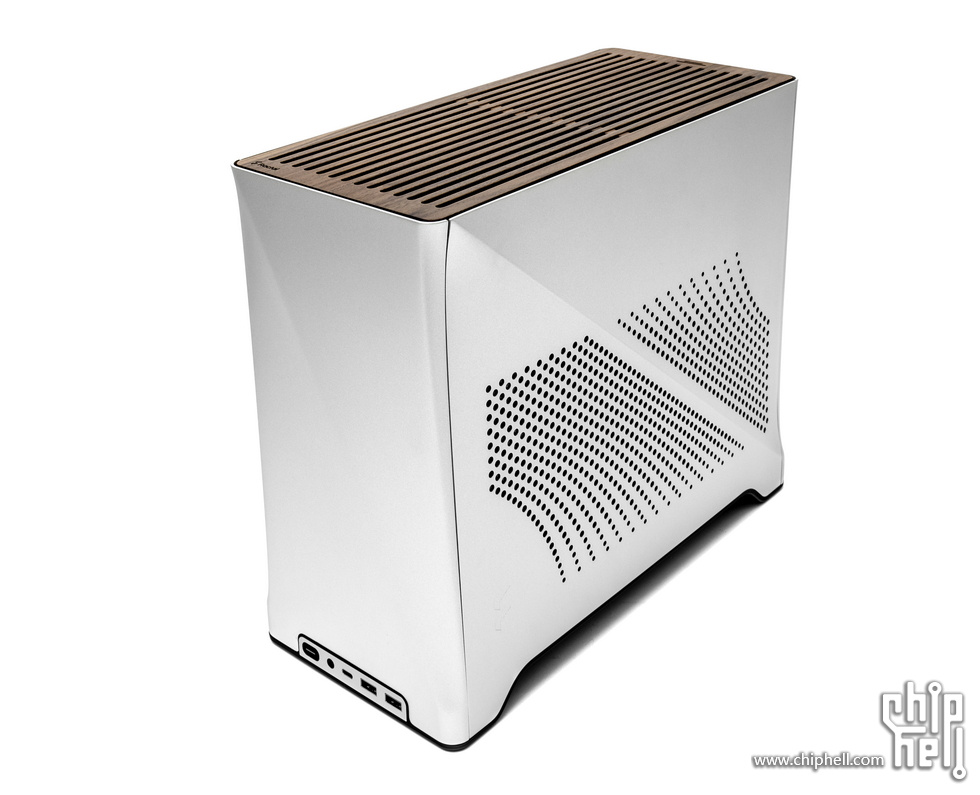

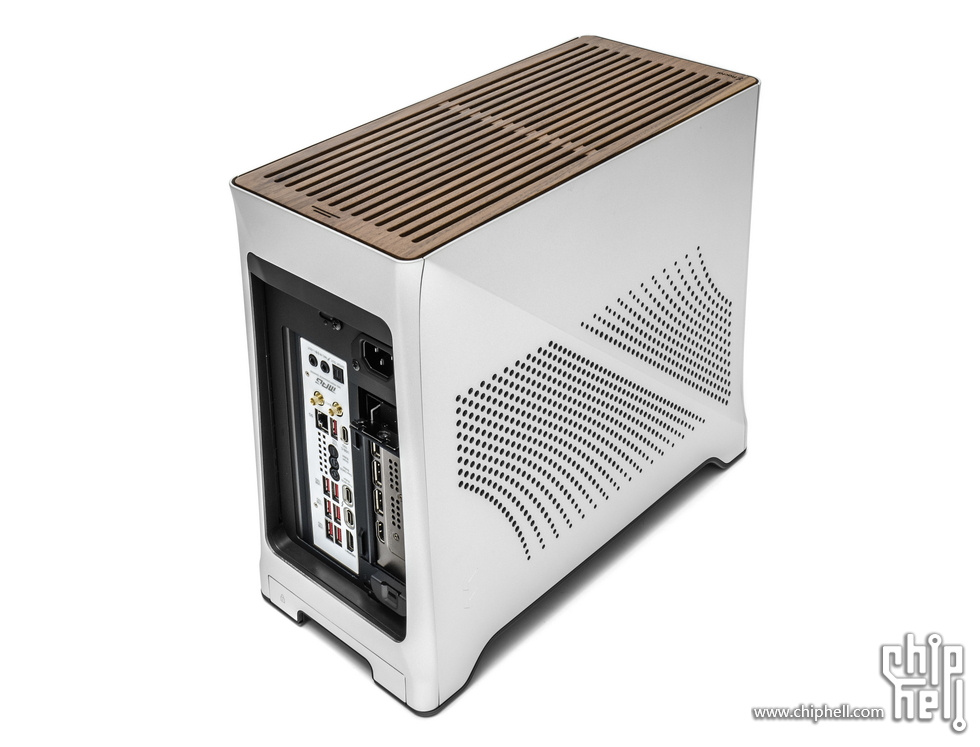

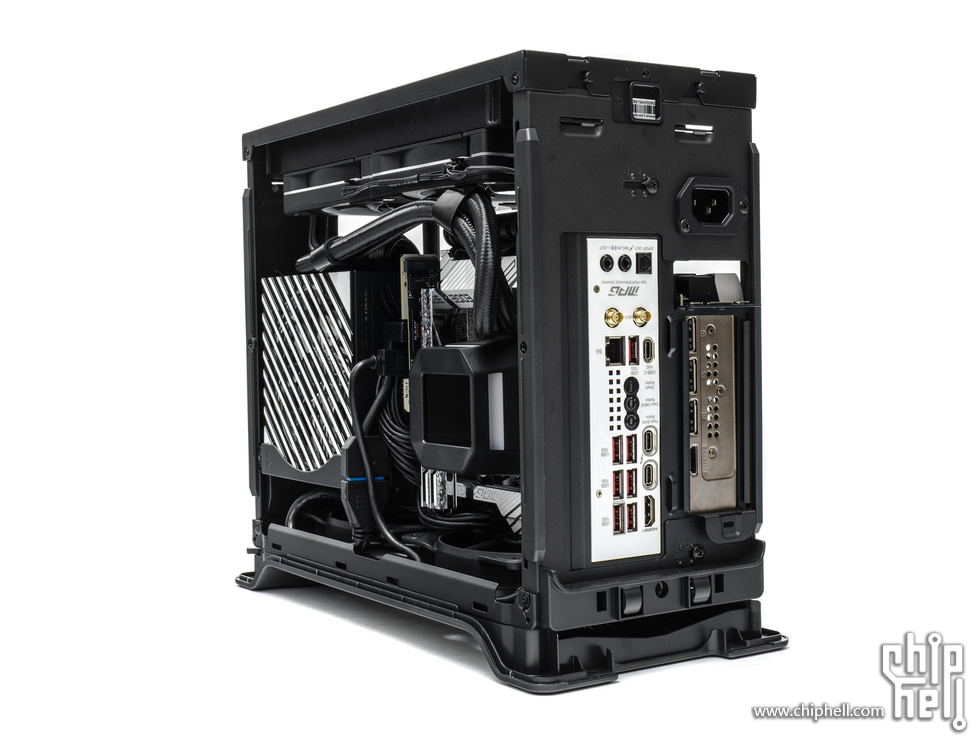

这次机箱选择了Fractal Define Era2 银色，银色外观搭配顶部木纹盖板，有一种简约朴素优雅的感觉，分型工艺的设计我一直都很喜欢

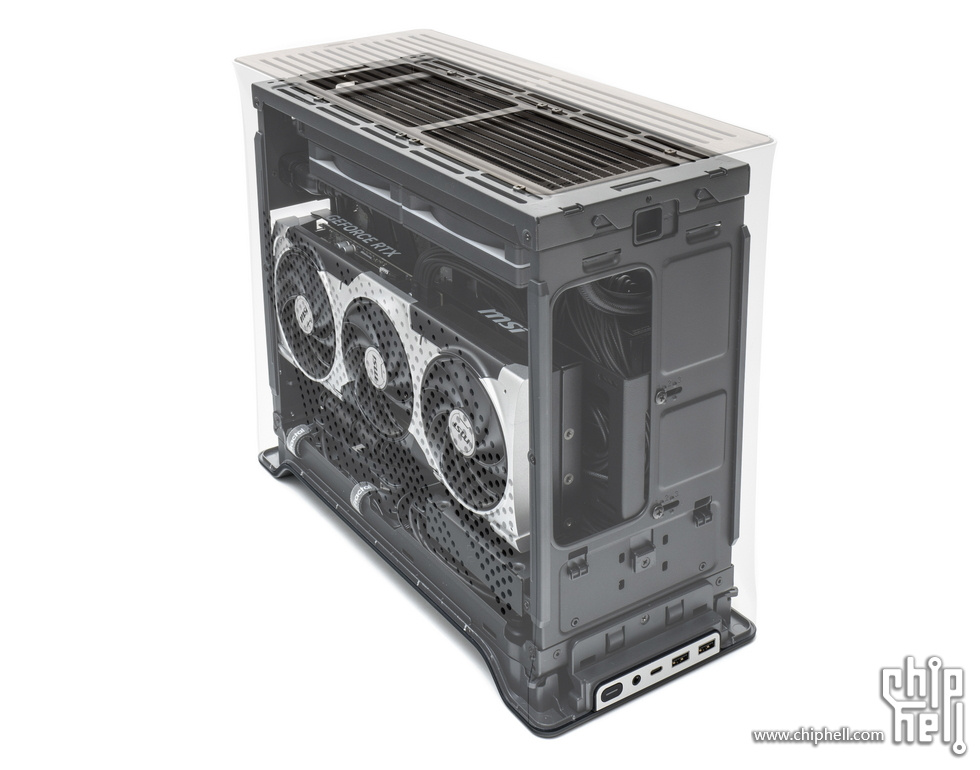

Era2 探索版

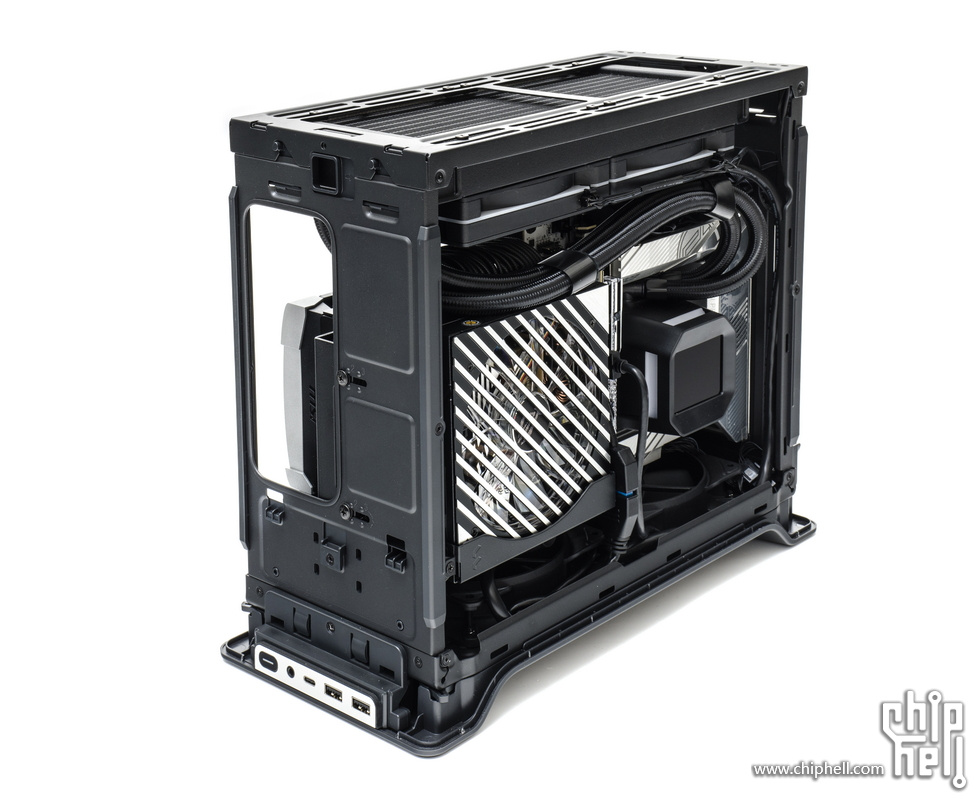

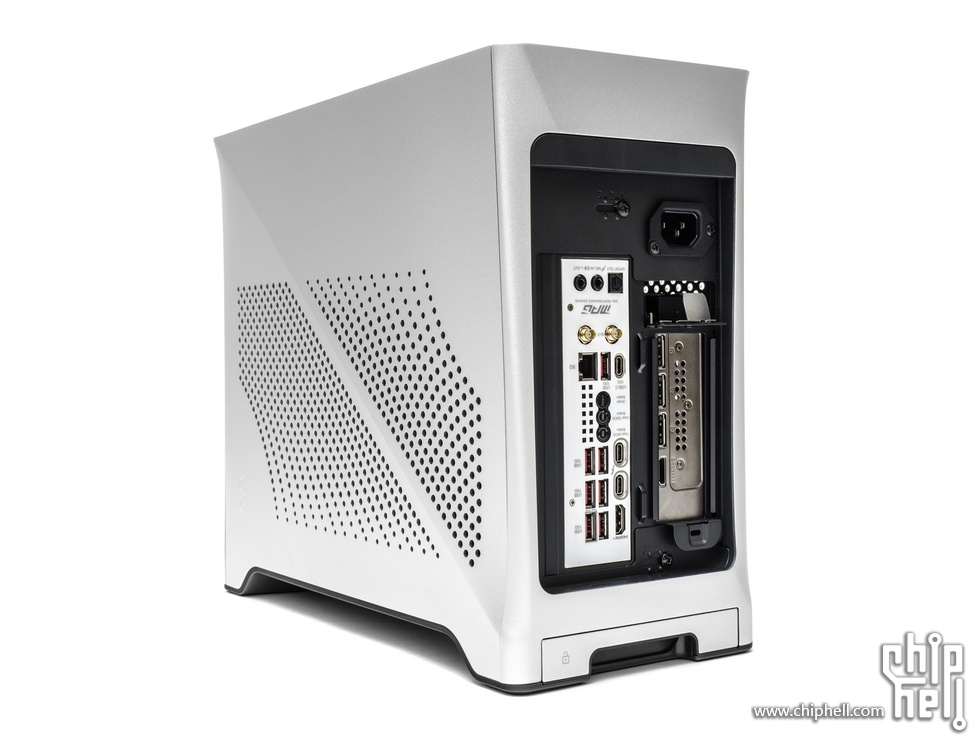

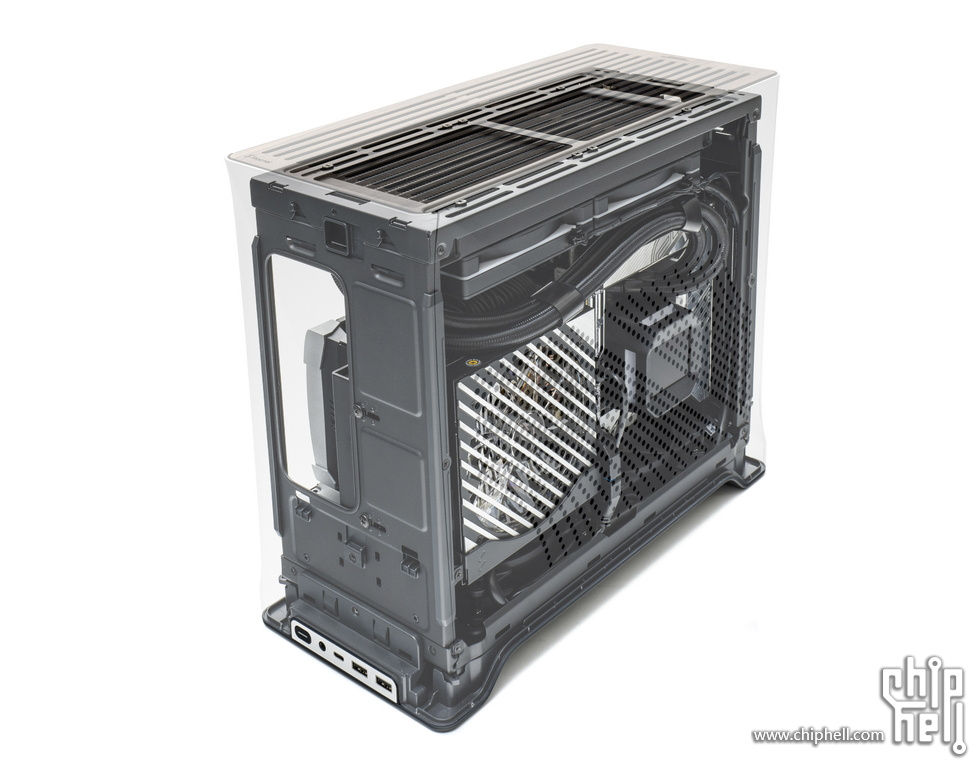

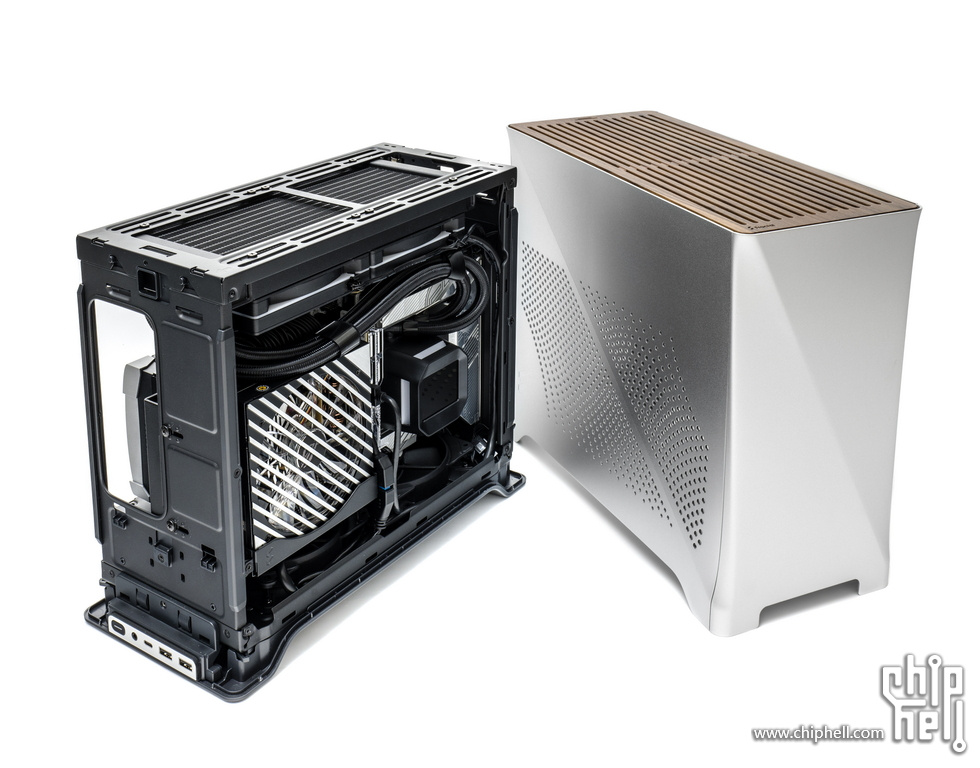

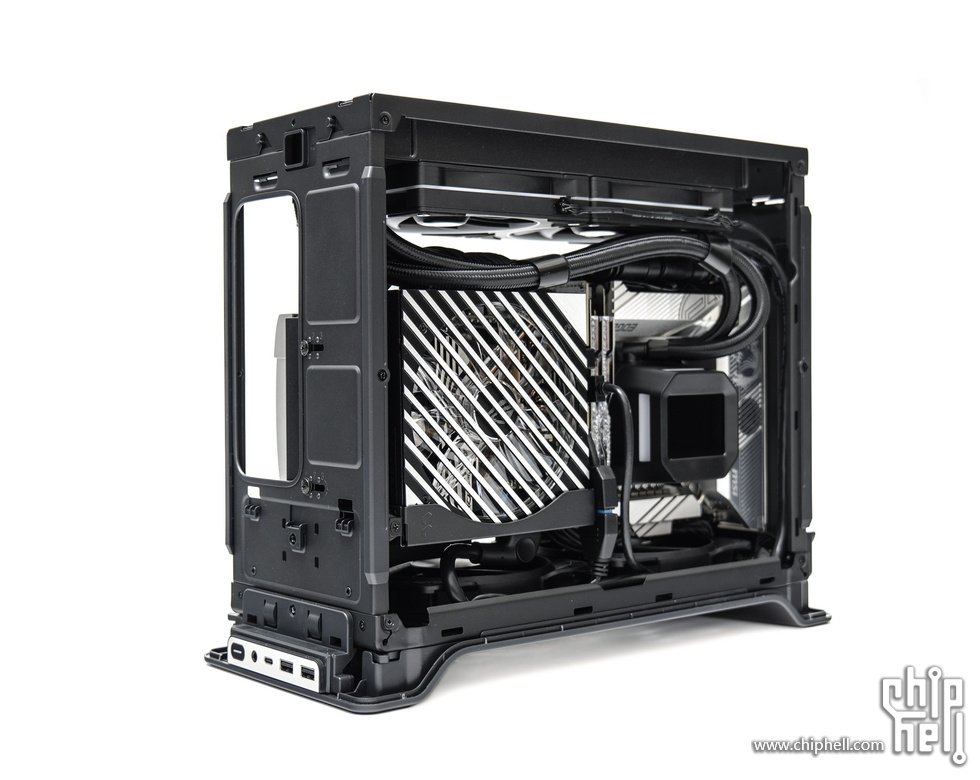

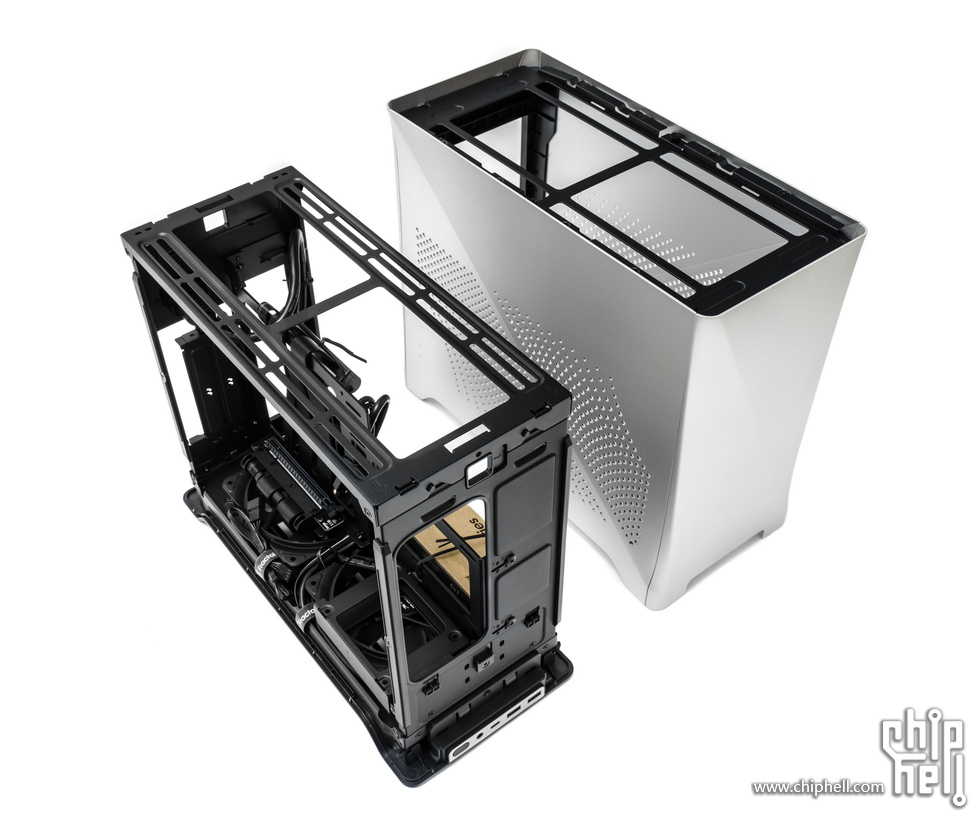

外壳和内部框架分离

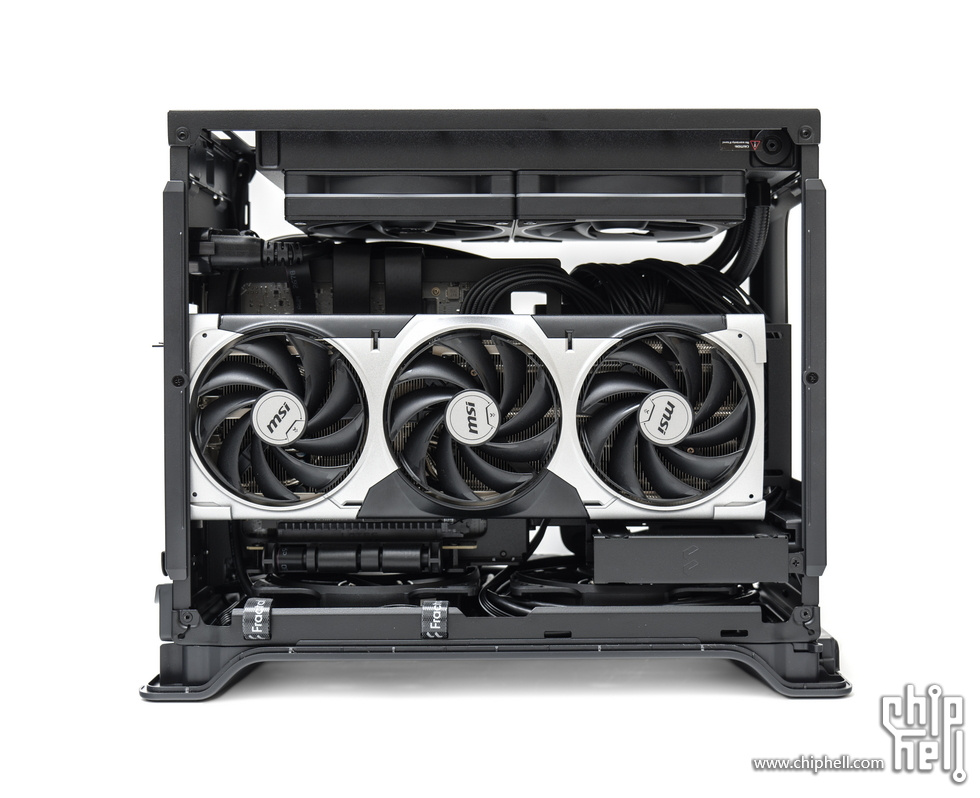

这次是黑色和银色的搭配

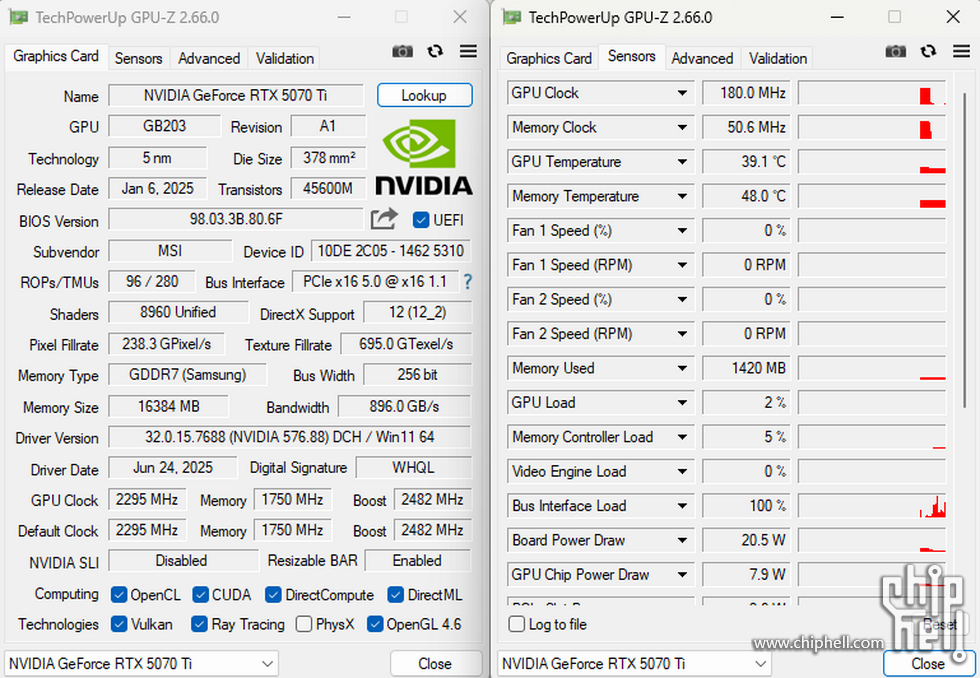

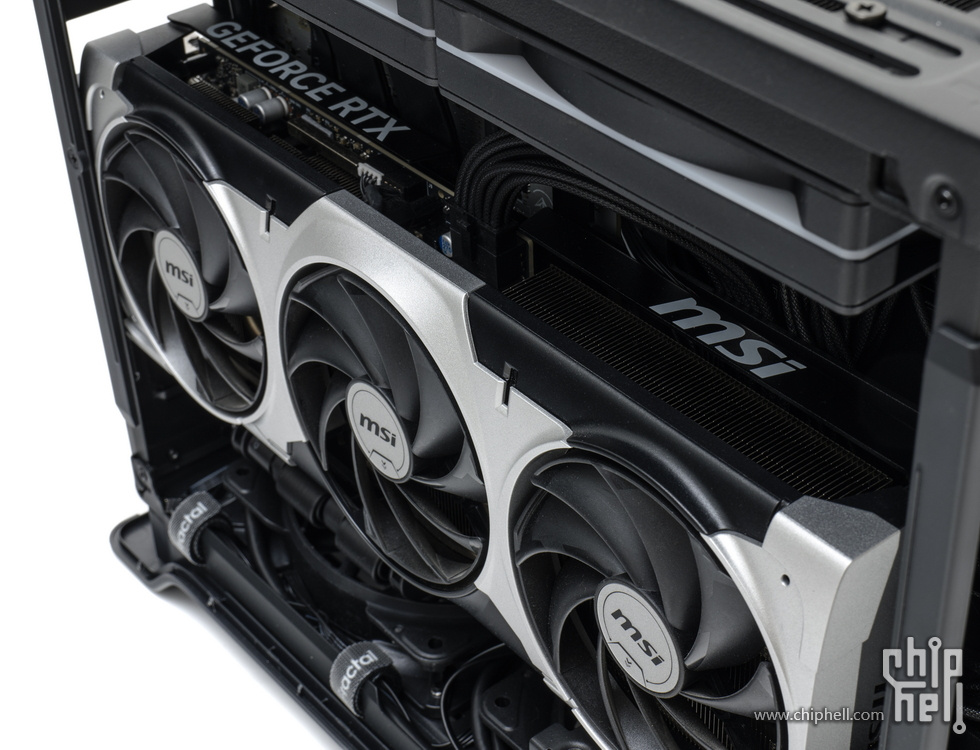

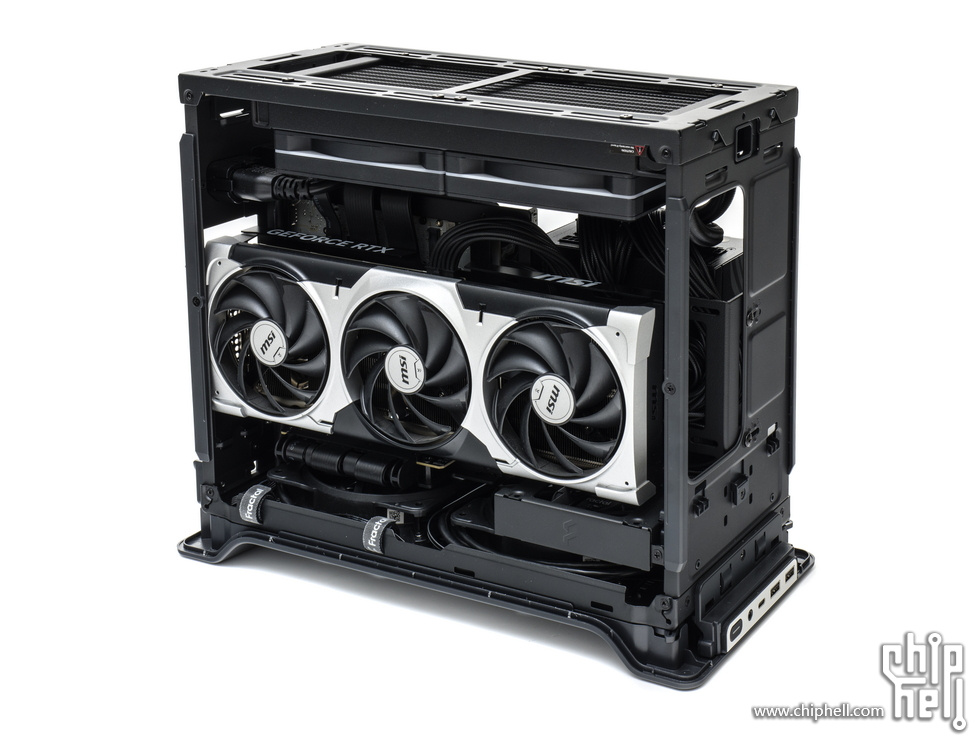

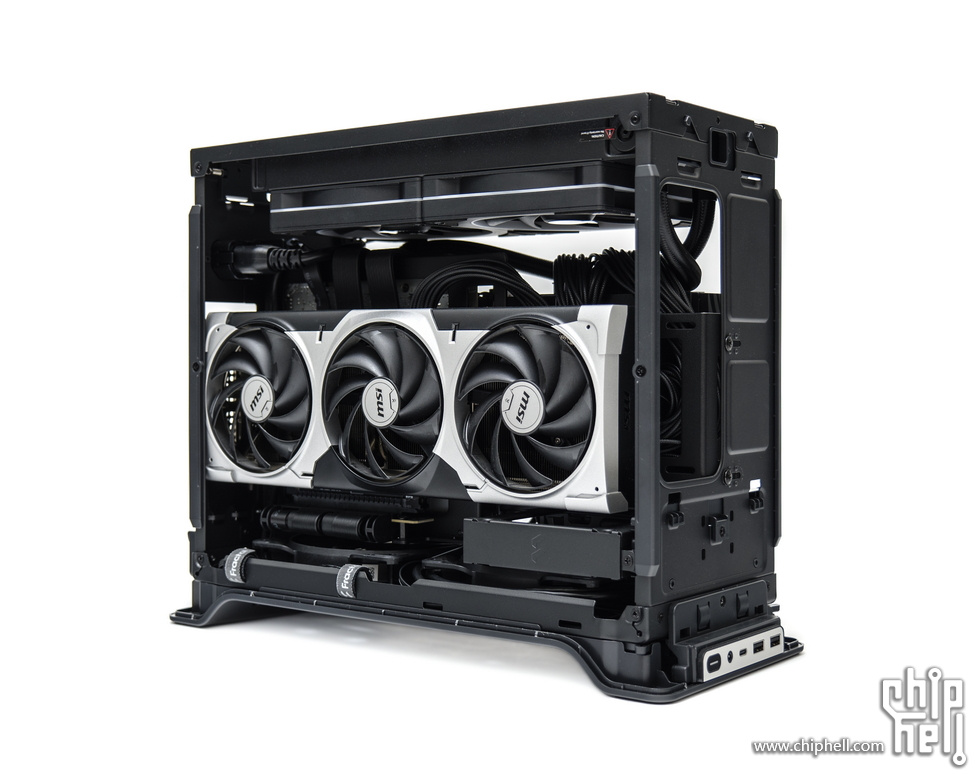

显卡限长为326mm，这次配色要求银黑，所以选择了MSI GeForce RTX 5070 Ti 16G VENTUS 3X OC

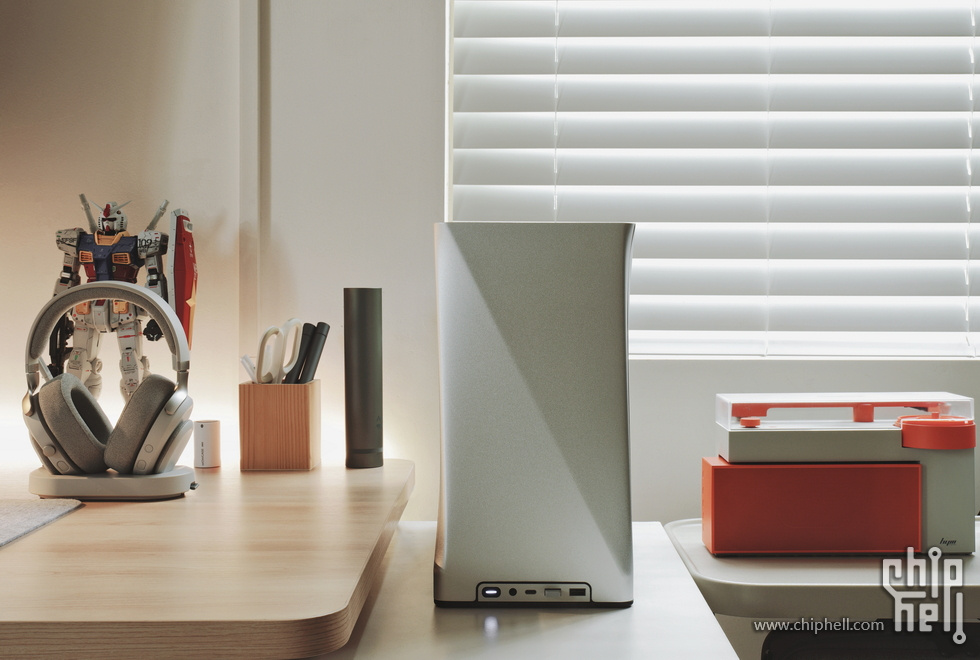

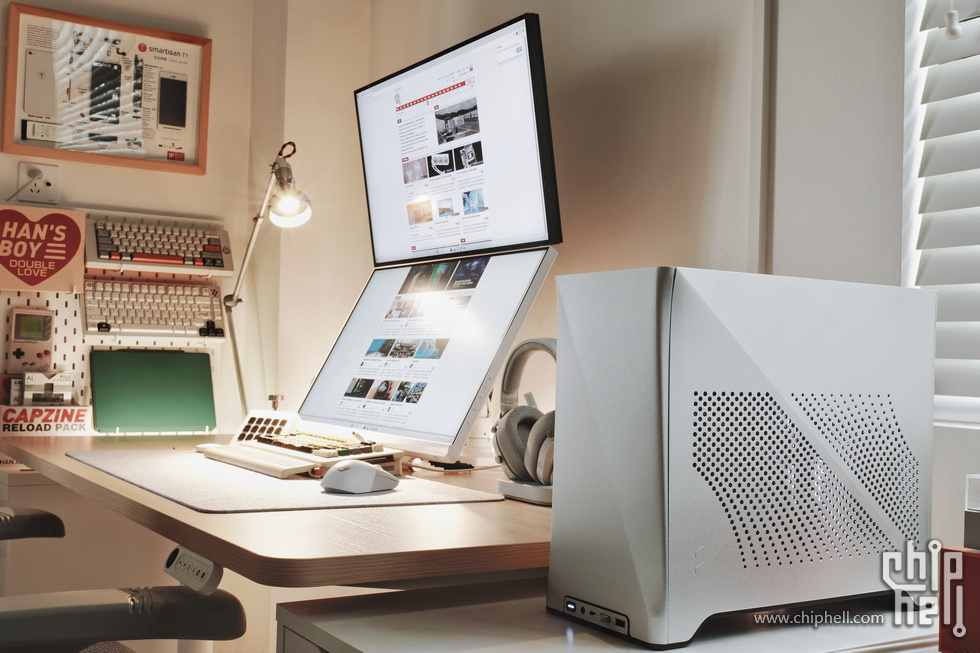

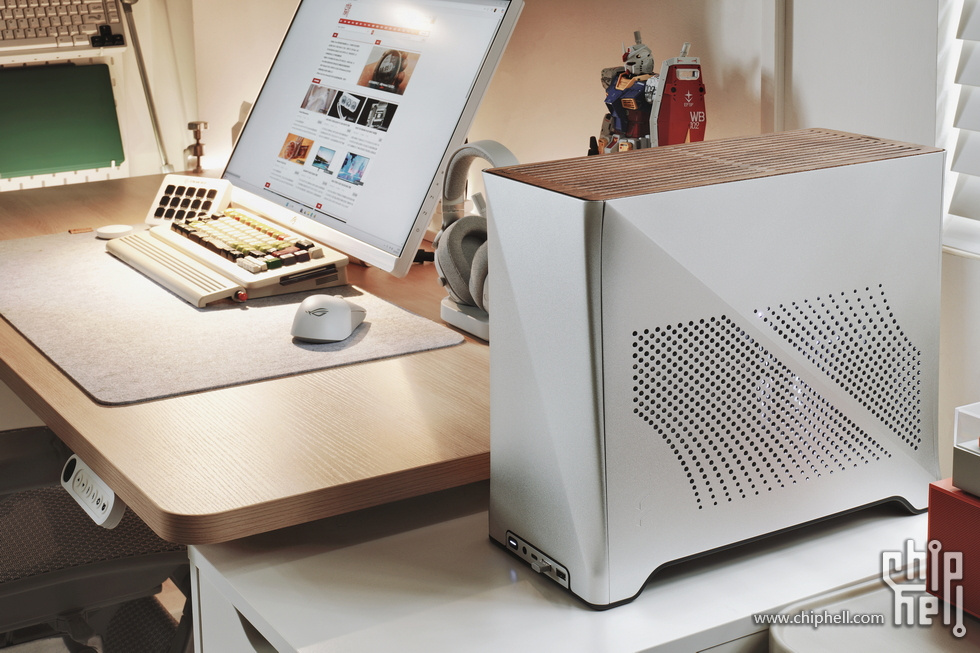

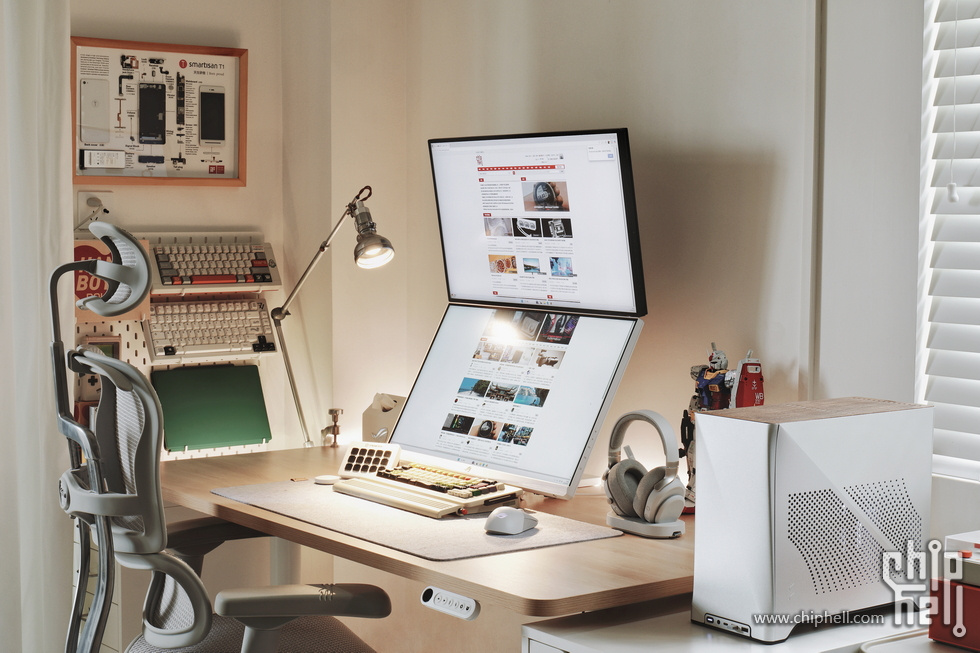

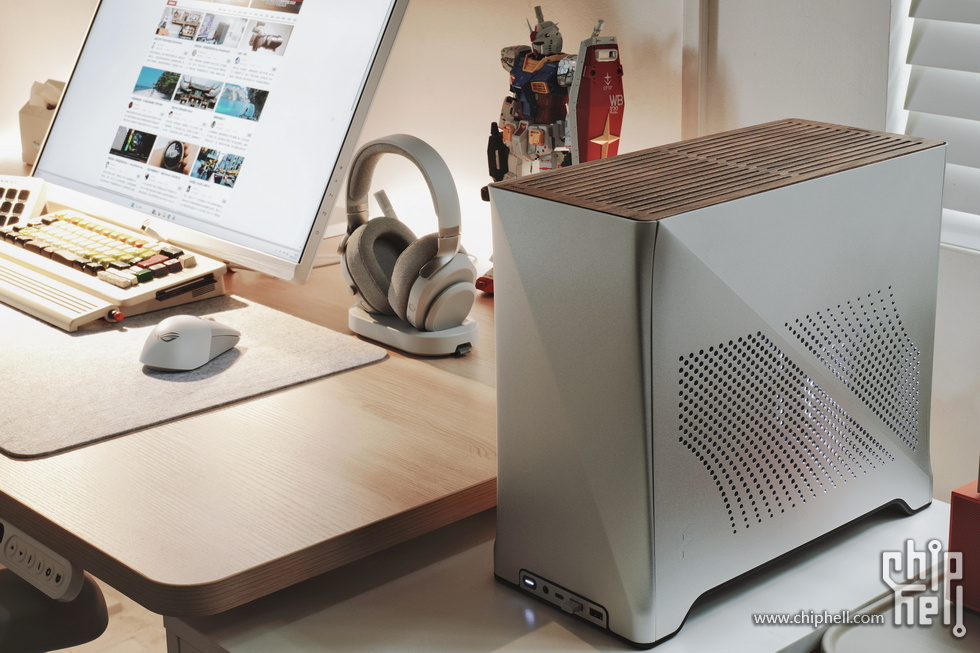

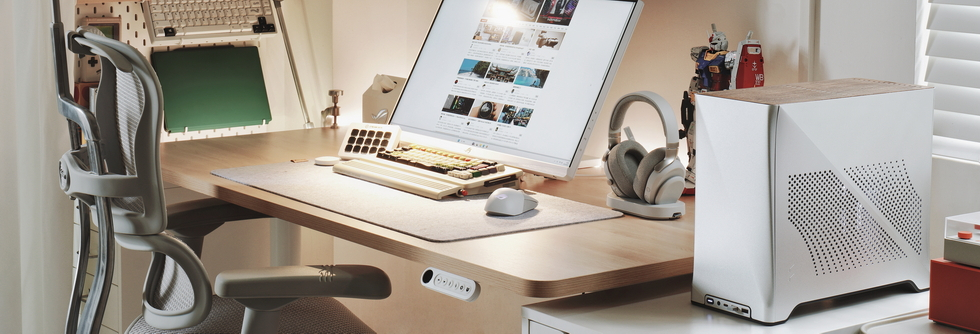

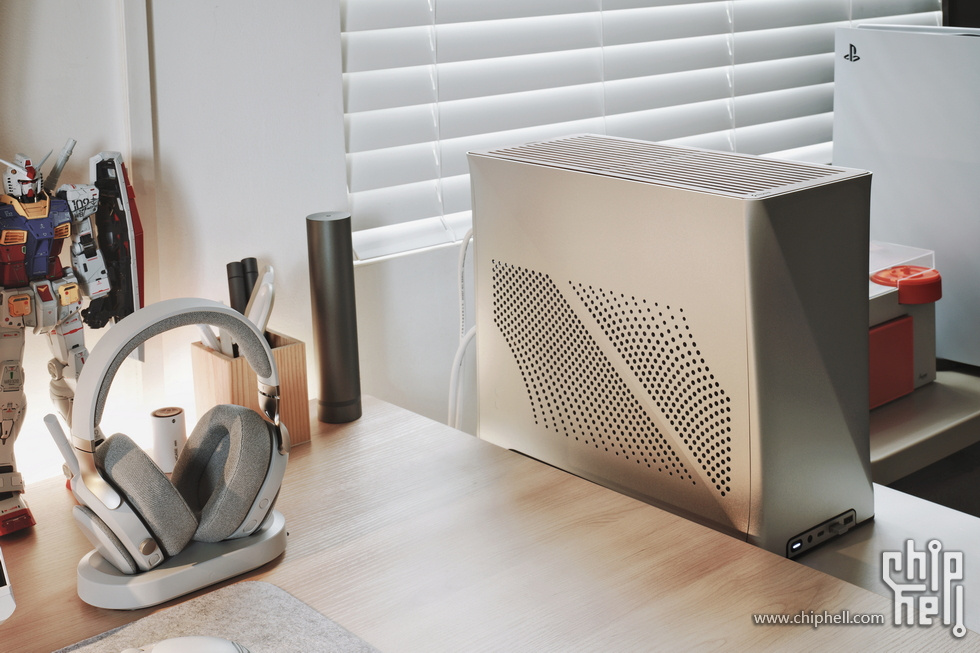

四、桌面展示：
