极致冰爽,玩转酷夏装机活动——重逢BY幽幽子

幽幽子

这次活动让我跟几样东西重逢——技嘉主板、ITX平台、平铺结构机箱

简单回顾下，上一个装的自用itx主机已经是2018年，还是台分体水；上一个买的技嘉主板是2016年的B85M D3H；上一个平铺结构机箱则是2015年的ML07B。
这里感谢CHH、英特尔、技嘉和宏碁给了一个开始喜欢念旧的“中登”一个回到过去的机会。

话说回来，其实自打看到50FE的时候起，装一台平铺结构主机想法就一直有。因为50FE特殊的吹透设计跟这种结构实在是天然契合。刚好借着这次活动来搭建一台验证机。

配置清单：

CPU	INTEL ULTRA5 230F
主板	技嘉（GIGABYTE）迷你冰雕B860I AORUS PRO ICE
内存	宏碁 掠夺者PREDATOR 冰刃HERMES 48G 8000
显卡	NVIDIA RTX 5070 Founder's Edition
机箱	分型工艺 Fractal Design Ridge
电源	利民 TR-SGFX750-W
散热	利民 AXP90-X47 WHITE
硬盘	英睿达 P3P 1TB+金士顿 NV2 2TB

开箱&装机流程

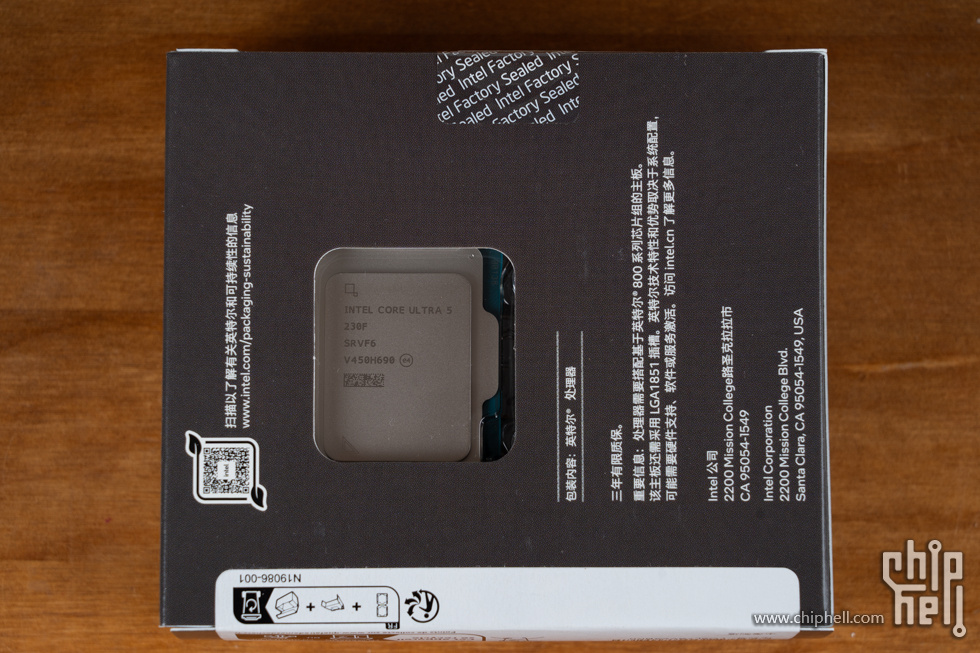

CPU是本次赞助的intel core ULTRA 5 230F。6大核+4小核组成的10核心配置。但这颗U没有配备超线程，所以线程数也是10，属于收紧拳头更好发力。大核最大睿频5G，小核最大睿频4.4G。价位目前已经来到千元左右，不管是游戏办公还是轻度内容生产，感觉几乎没有搞不定的事。F的后缀也表明它没有配备核显，需要搭配独显使用。缓存方面提供了22M的二缓和24M的三缓。
从intel Ark的信息表中也能看到，这代CPU普遍支持intel 深度学习提升（deep learning boost），针对ai推理应用场合进行强化，可见大厂都在有意识向AI方向布局。


默认状态65W的TDP也让它注定好压。这次活动的主题也透出满满自信。

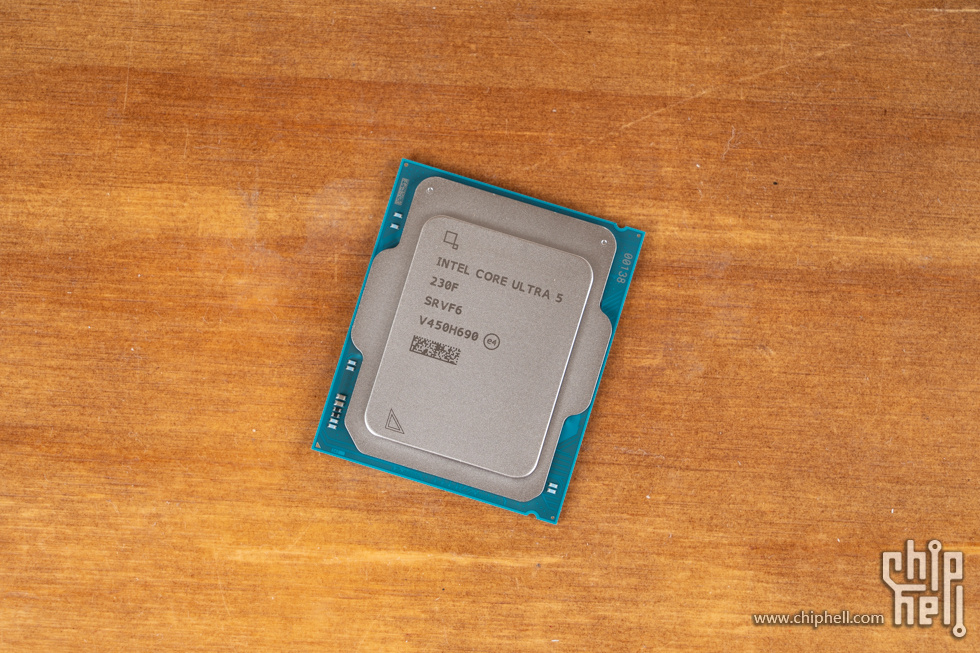

顶盖，没啥可说的，熟悉的样子。

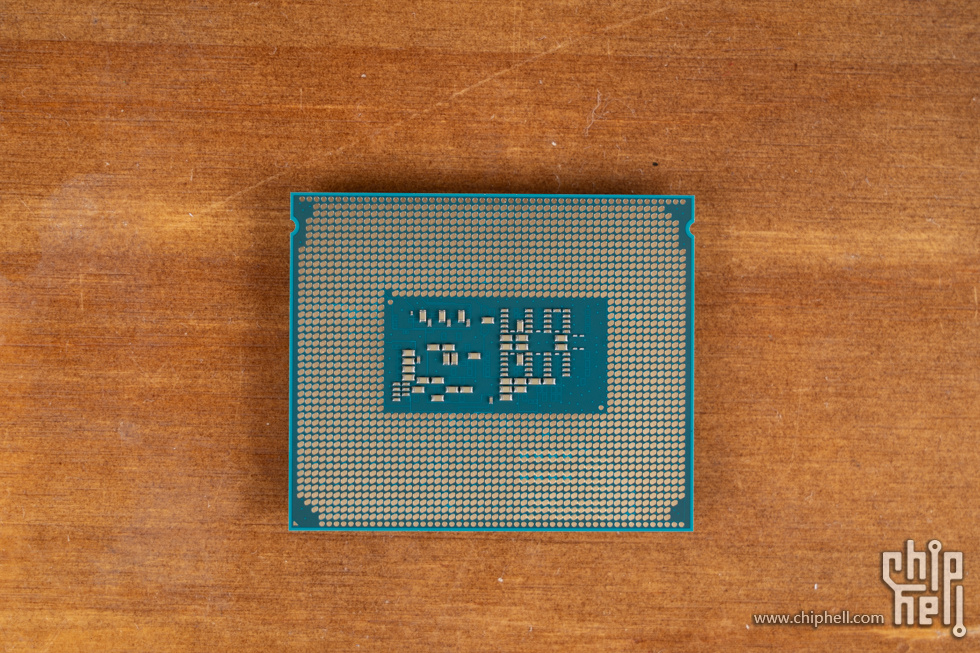

LGA1851针脚。需要搭配800系主板使用。

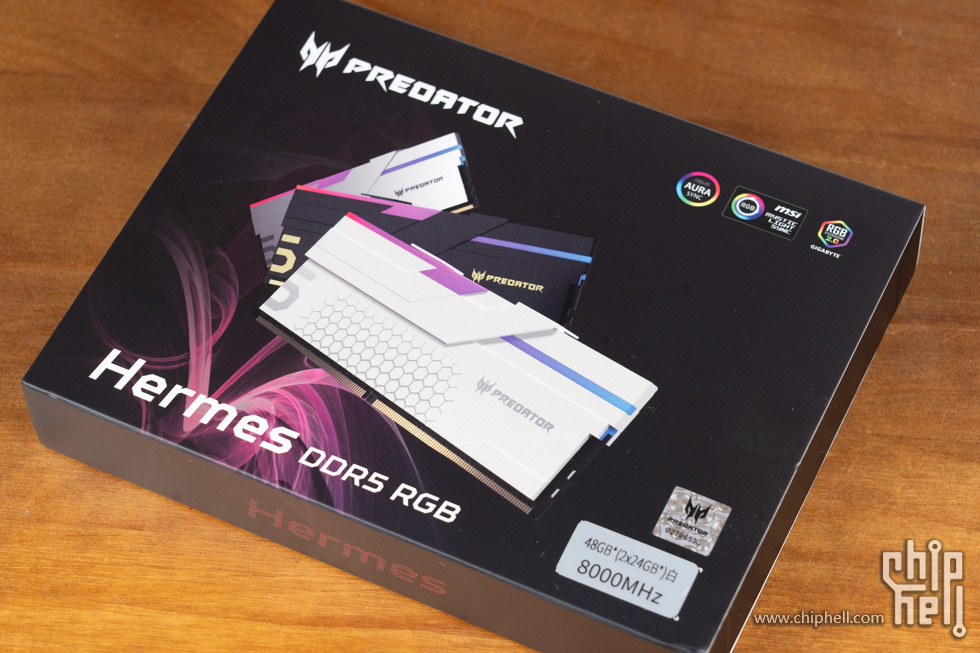

内存来自本次活动的赞助方宏碁PREDATOR。作为宏碁面向电竞的产品线，PREDATOR品牌也有高端显示器等产品。这次提供的48G 8000频套装可以说性能十分强悍，兼具容量和频率。封面上还有intel ipo的认证，表明已经为intel进行了深度的优化匹配。


内盒是用料很扎实高级的硬质纸板。这里闲聊几句。PREDATOR系列的内存中文命名冰刃Hermes、影锋Hera、凌霜Pallas之类的，其实看英文都是希腊神话里的神名。可能为了接地气，没直译。。

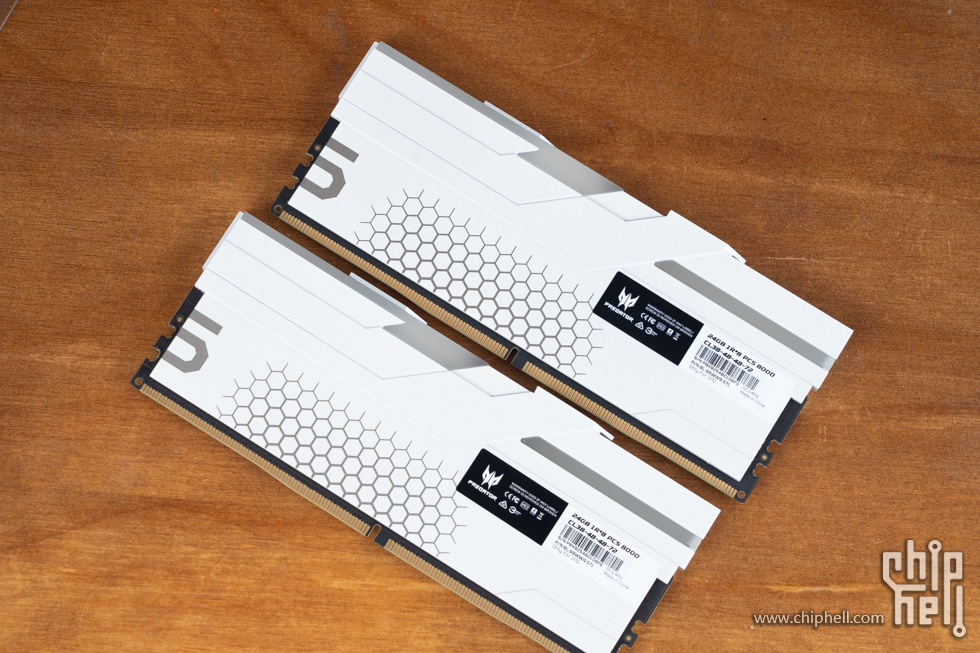

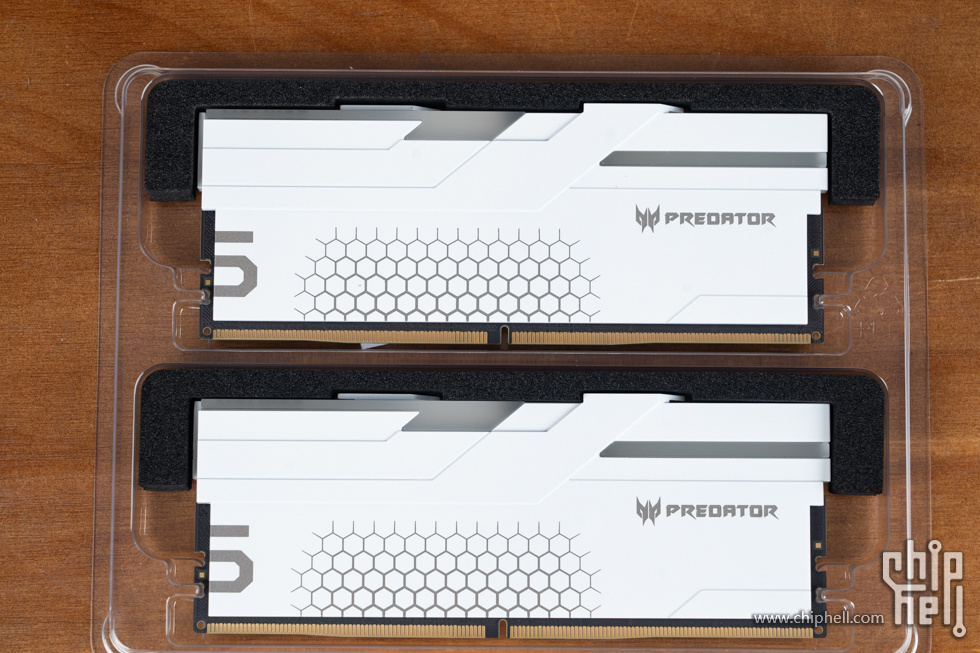

精致的电泳漆面，手感很棒，包装的保护措施也比较到位。

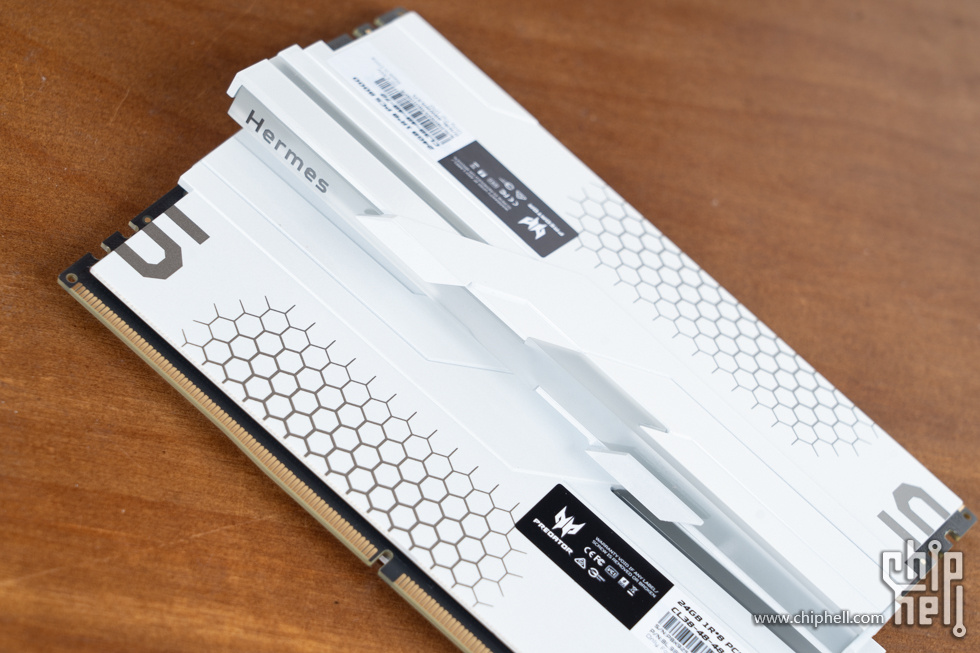

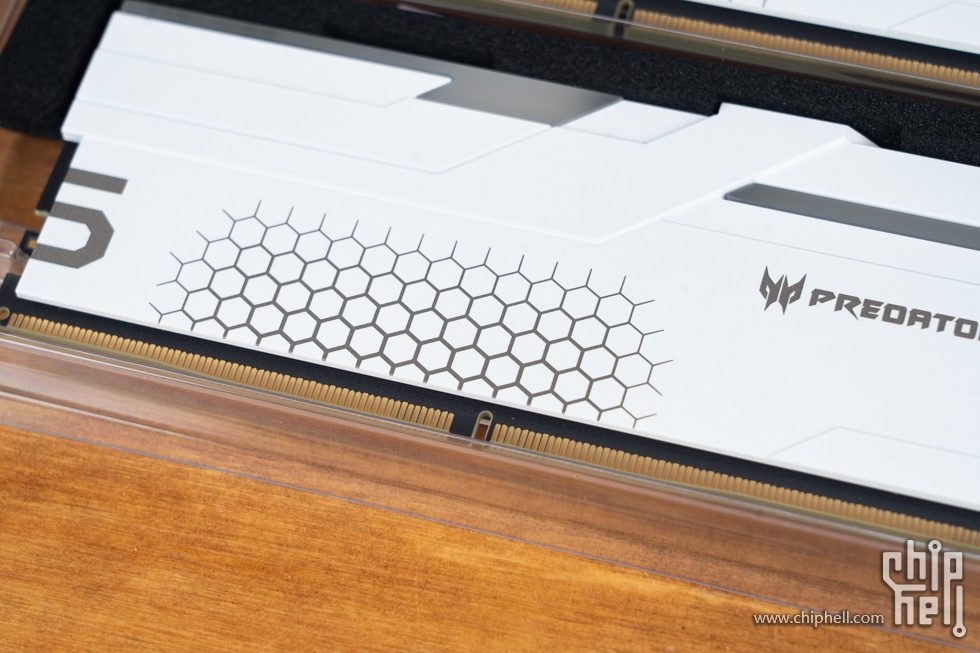

蜂巢格造型

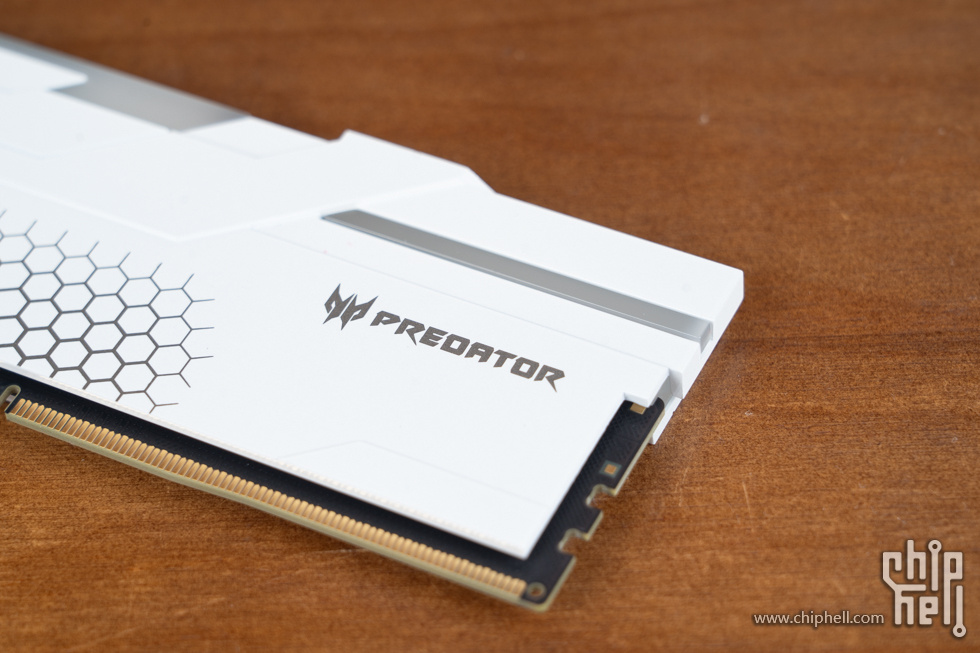

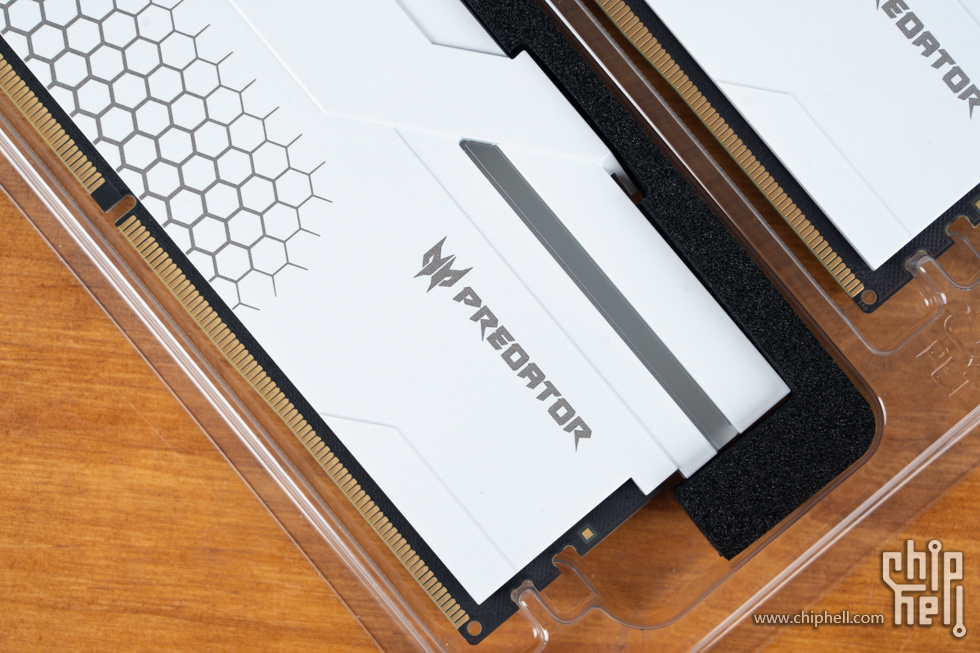

PREDATOR logo


背面贴着参数贴纸


顶部的RGB灯条，外观采用磨砂效果，高级感十足。

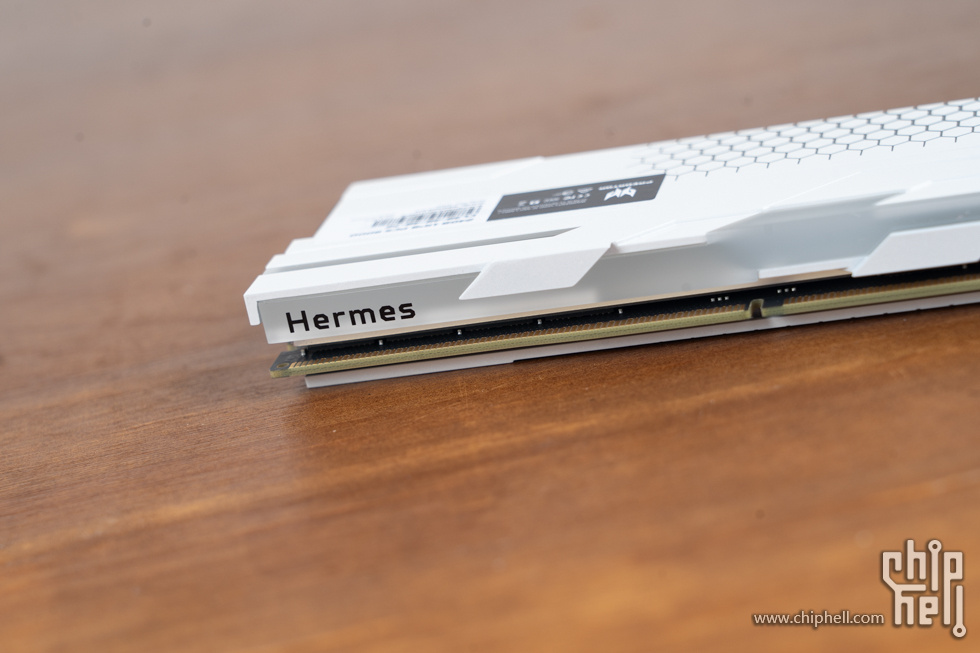

这里能看到hermes的标志。

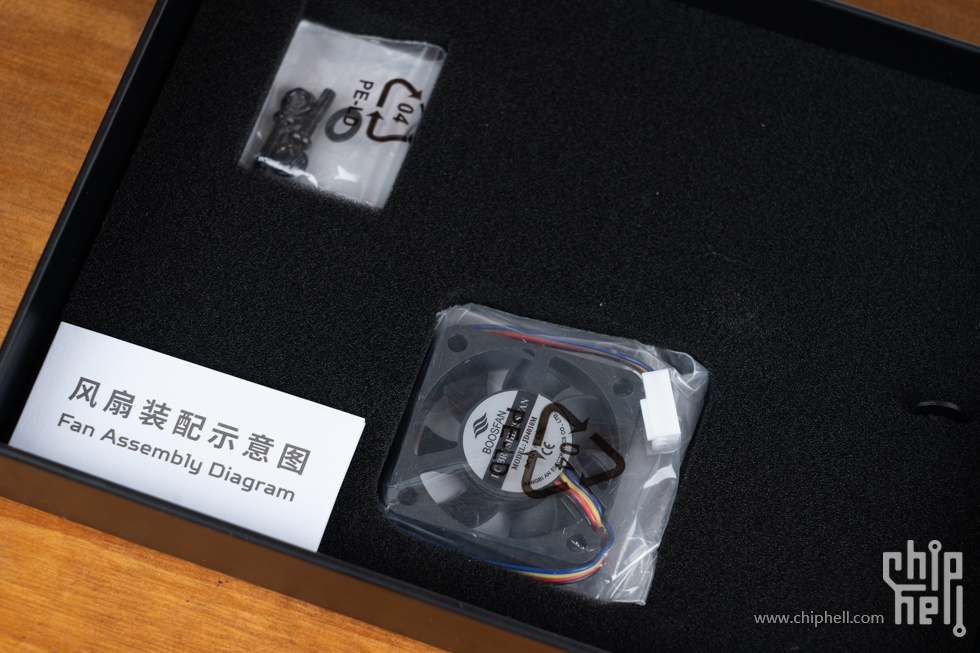

相比一般内存，盒子里还多给了一颗辅助散热的4cm小风扇，非常有心。

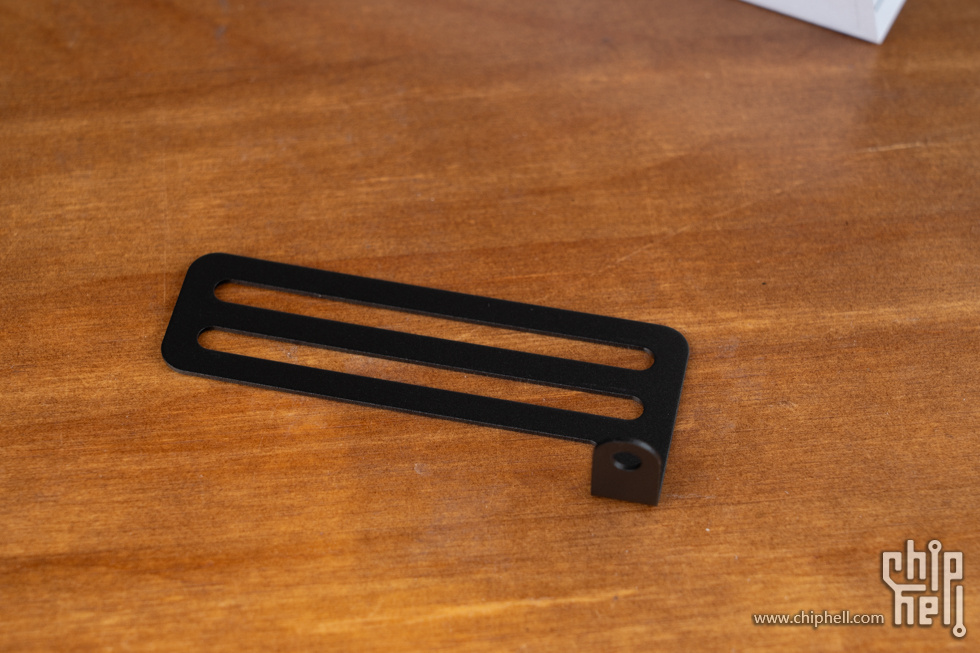

风扇需要固定在转接架上。转接架直接通过主板右上角的螺丝固定即可。但本次装机空间实在极限，没法加装了。

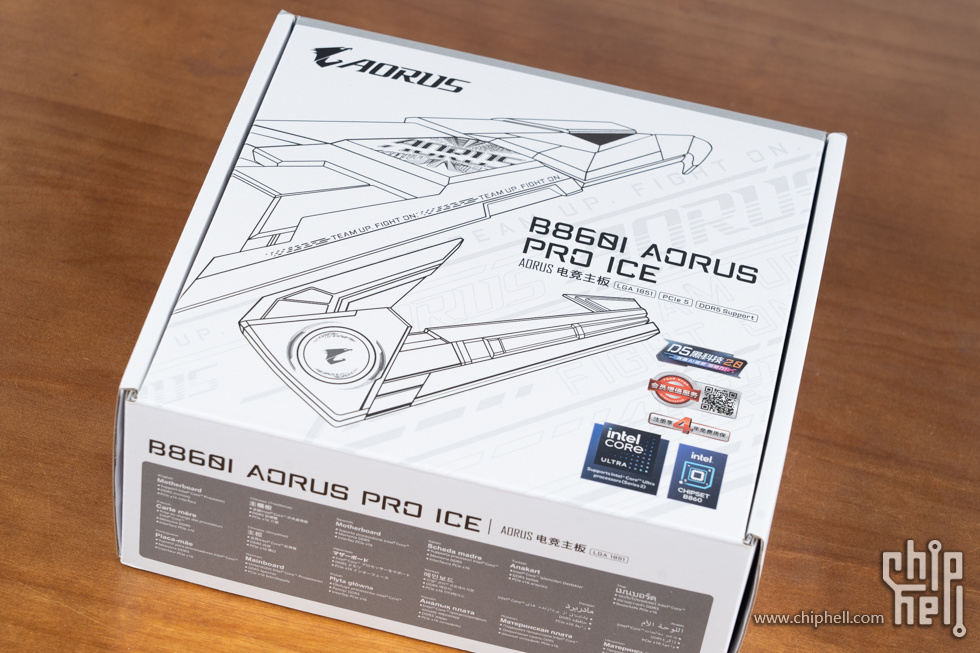

十年不见的技嘉主板。包装盒风格很科技范儿。


背面介绍了一些主板特性。不得不说这个天线接口的设计目前在用过的主板里是比较领先的。


各种认证标识。

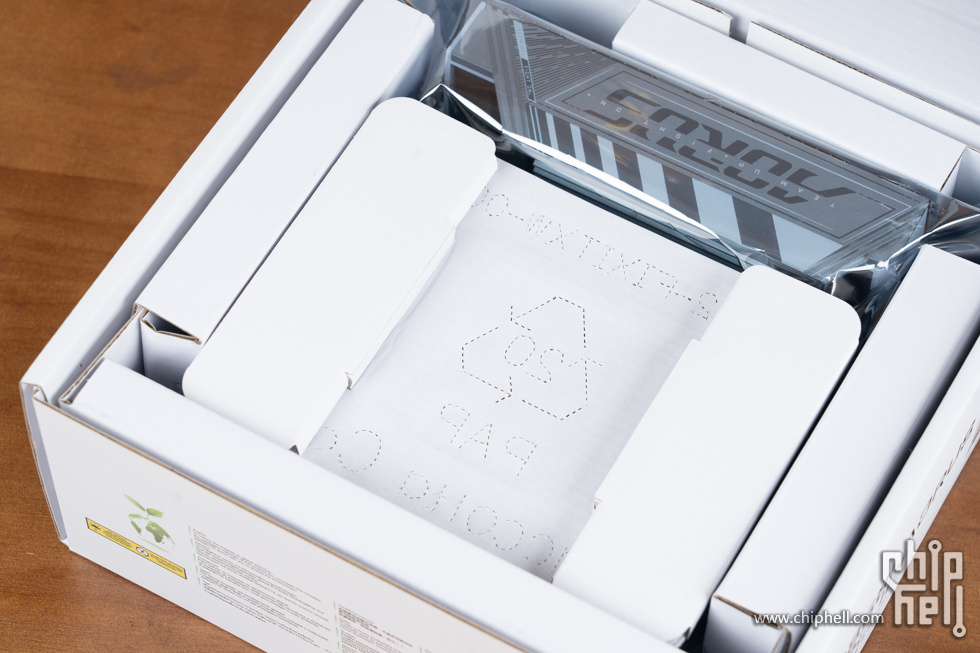

内部填充保护也比较到位。

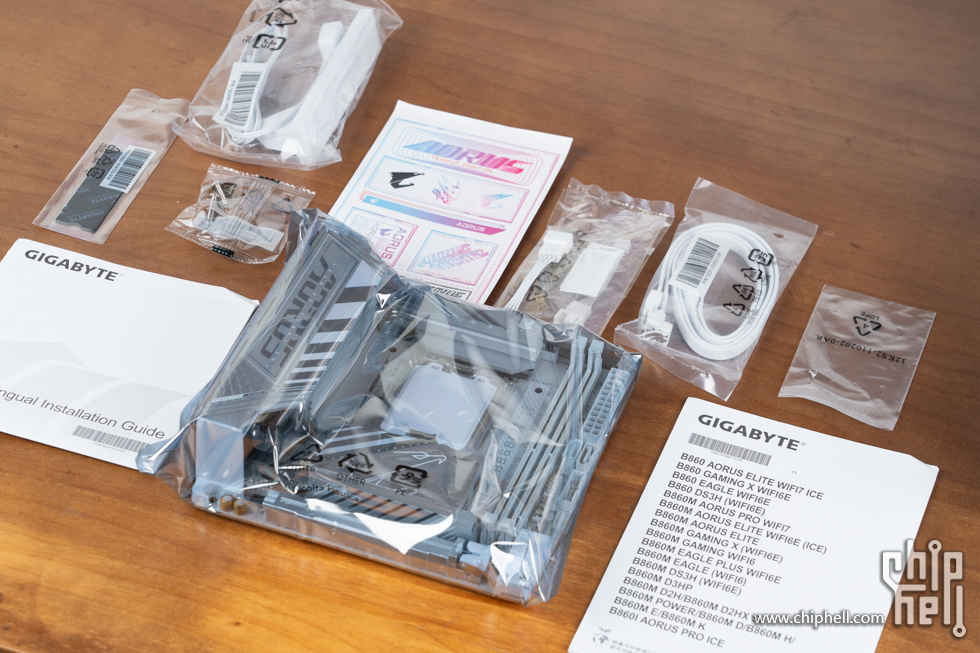

内容物平铺。主板本体，m.2螺丝，m.2加厚导热垫（用于单面SSD），WiFi天线，sata数据线，以及说明书保修卡合格证。另外开盒子之后看到两根4pin转接线，一时没发现干什么用的，后来装风扇的时候才发现这主板的CPU_opt和SYS_Fan两个接口需要用这两根线接出来。

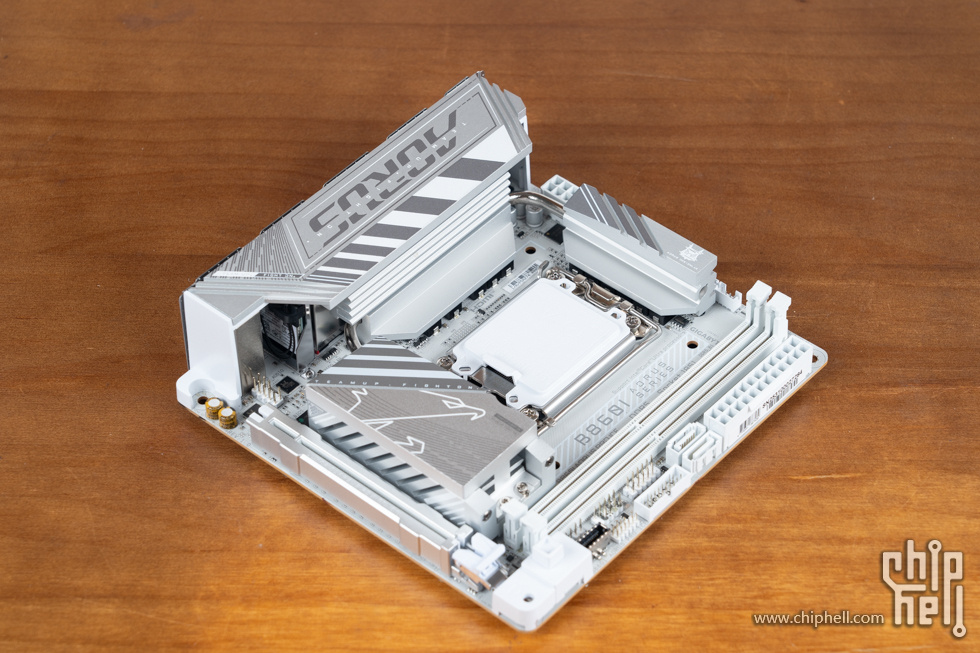

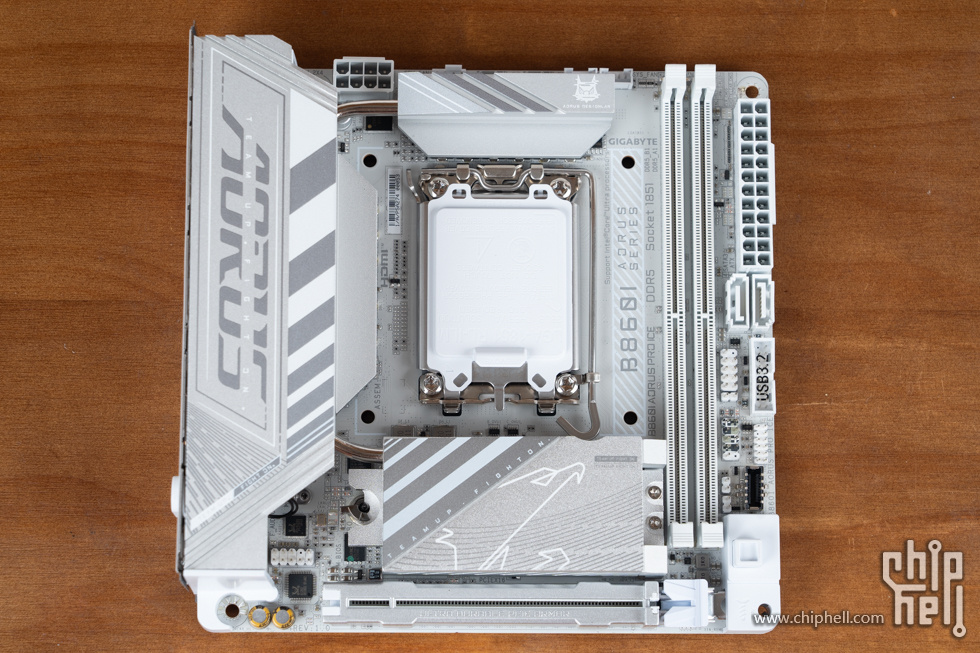

证件照。CPU单路8pin供电位于左上角，主板供电、sata、usb3.2和TypeC、前面板跳线等分布在右侧。


白色PCB+白色内存条，配合磨砂铝合金加固的PCIE插槽，整板视觉风格看上去相当统一舒适。

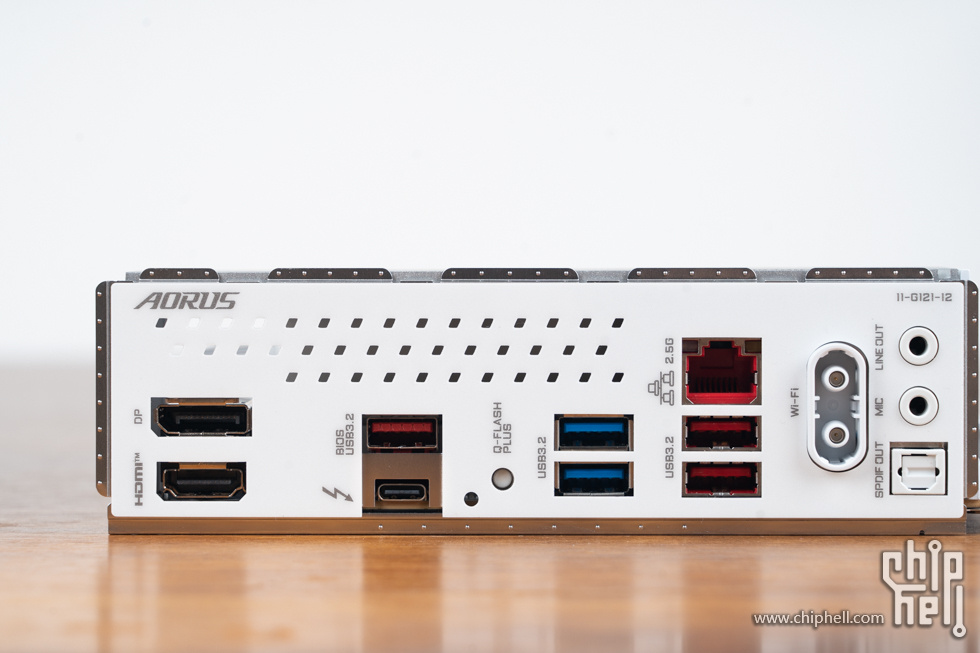

后IO面板方面，提供了常见的视频输出1DP+1HDMI，3个10G速率的3.2Type-A，1个20G速率的3.2Type-C，两个3.0Type-A和2.5G网口。音频接口提供了line in、line out和一个spdif光纤接口。此外就是刚才也夸赞过的天线快插接口，十分显眼。

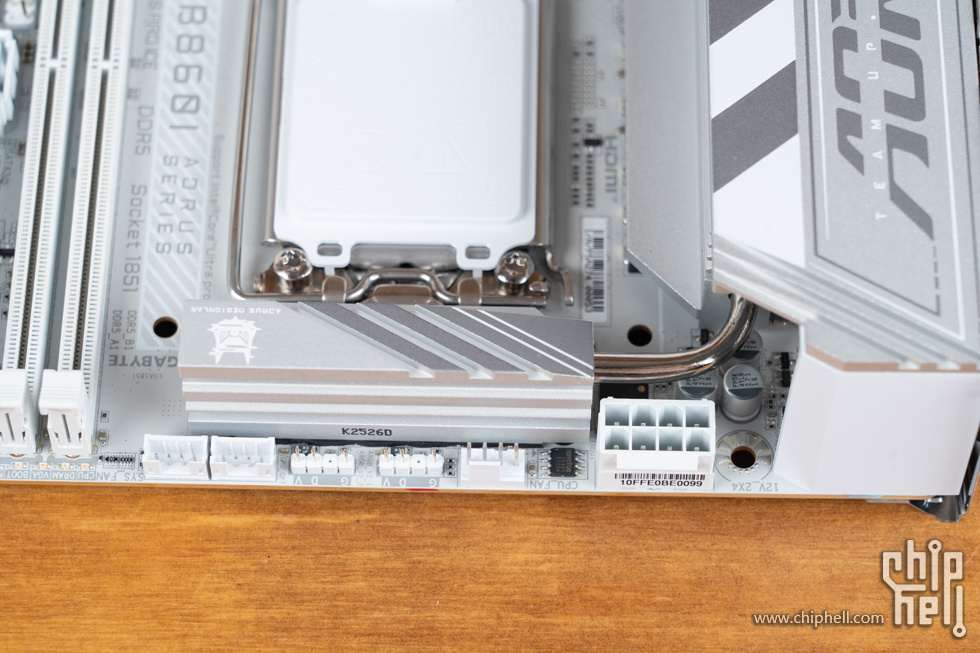

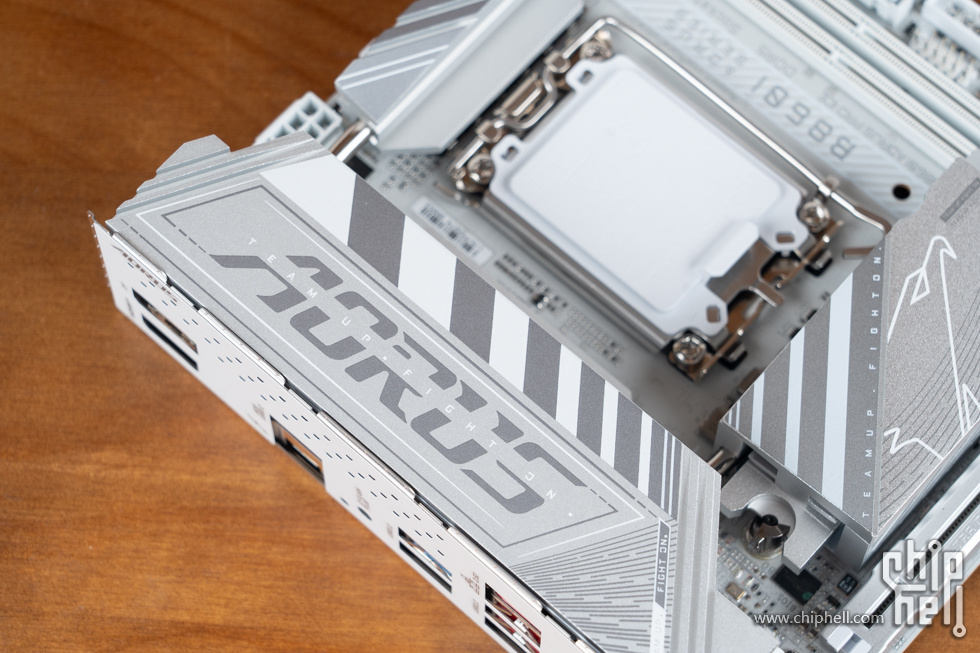

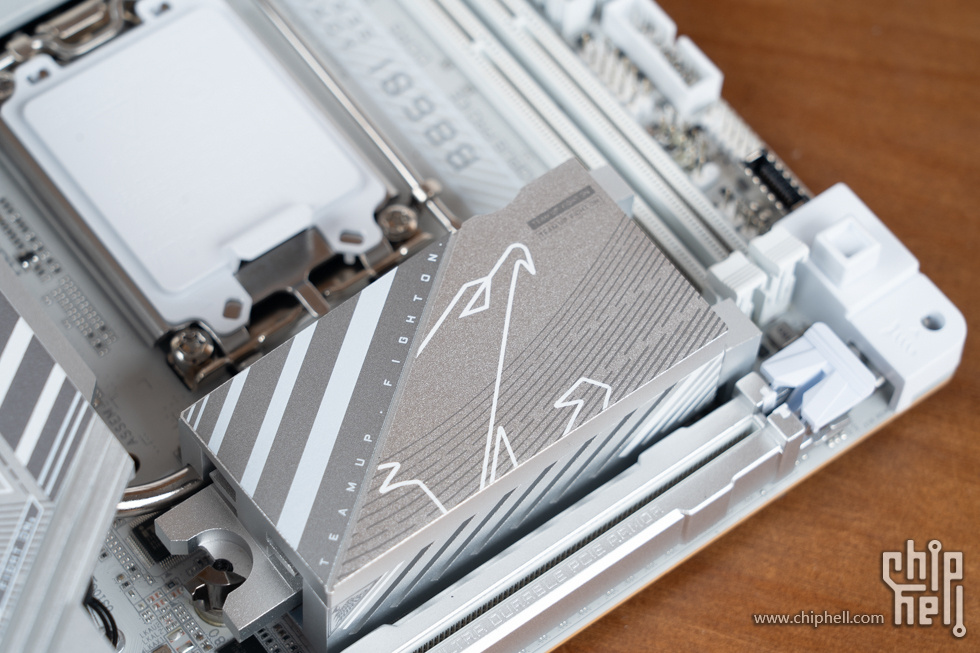

VRM这一侧散热片直接充当了主板装甲。但感觉靠近CPU插槽那端做的有些高了。安装过程中也确实遇到了一点小问题，但不是主板单方面的原因，是多个因素撞在一起导致的。一会儿细说。

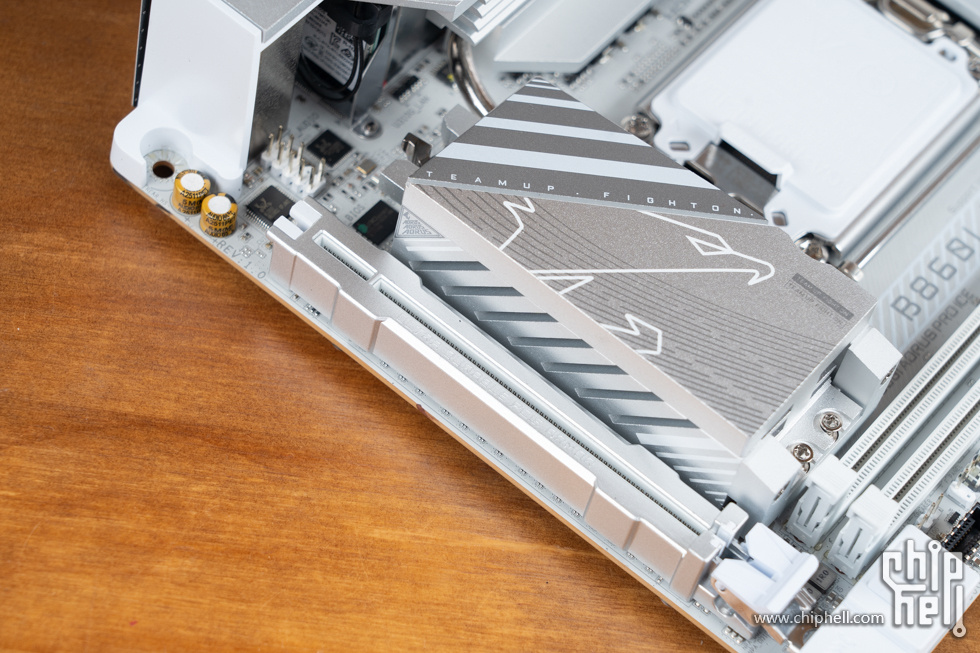

m.2散热片十分厚实。顶盖设计了一个快速安装解锁机构，全金属配件，非常加分。


PCIe插槽看上去就十分结实。

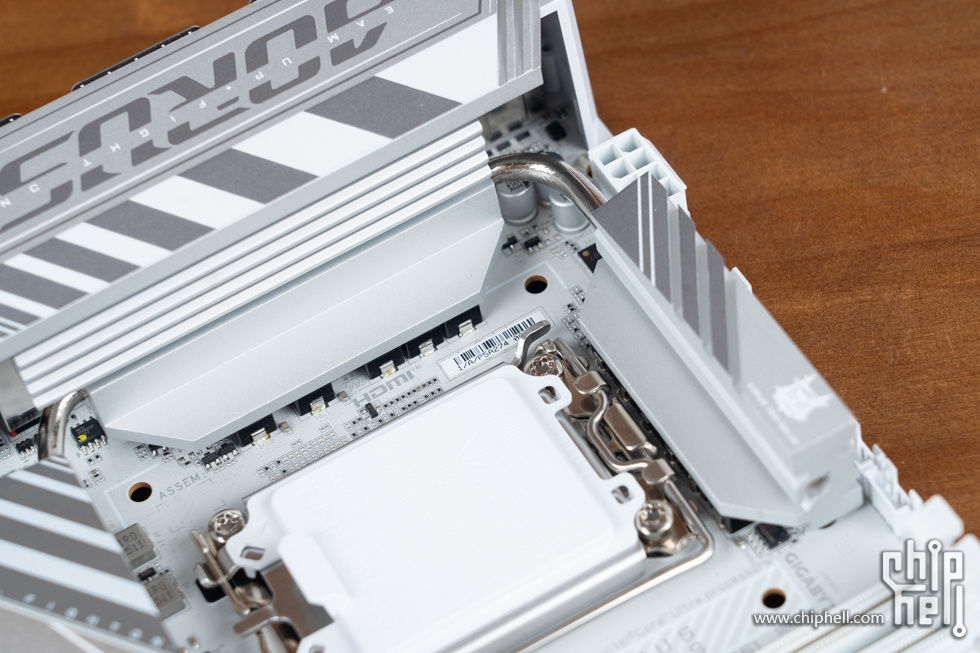

各组散热片之间通过一根镀镍热管相连，提高整体的散热效率。

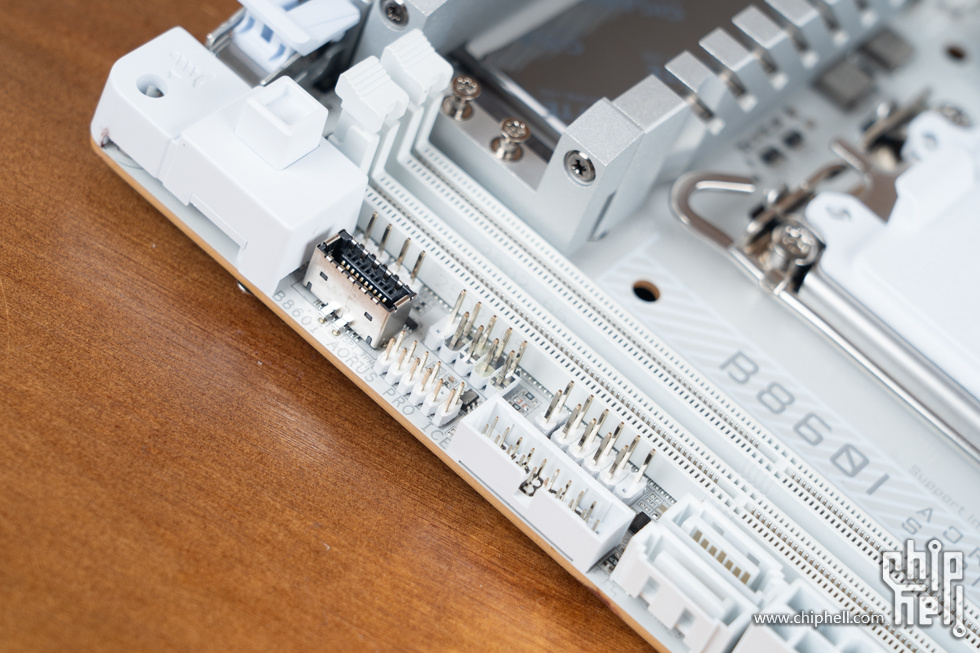

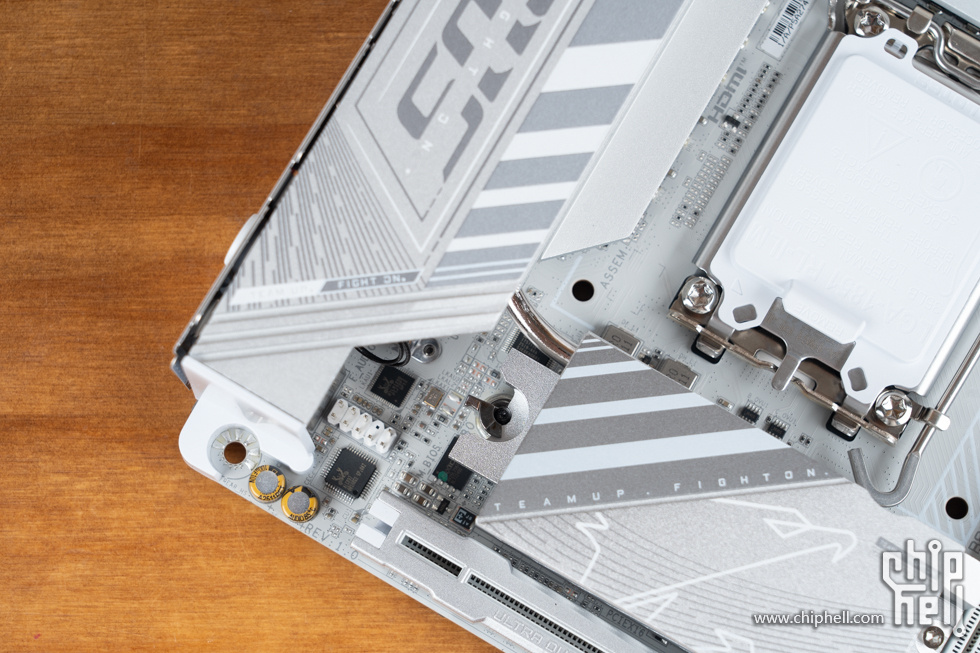

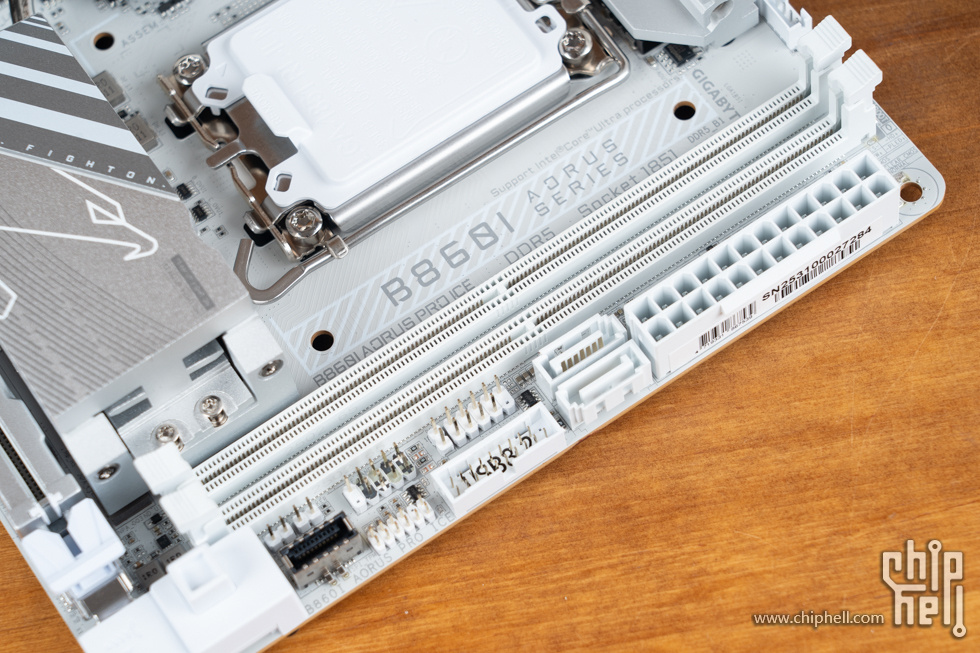

细看一下这一侧接口。

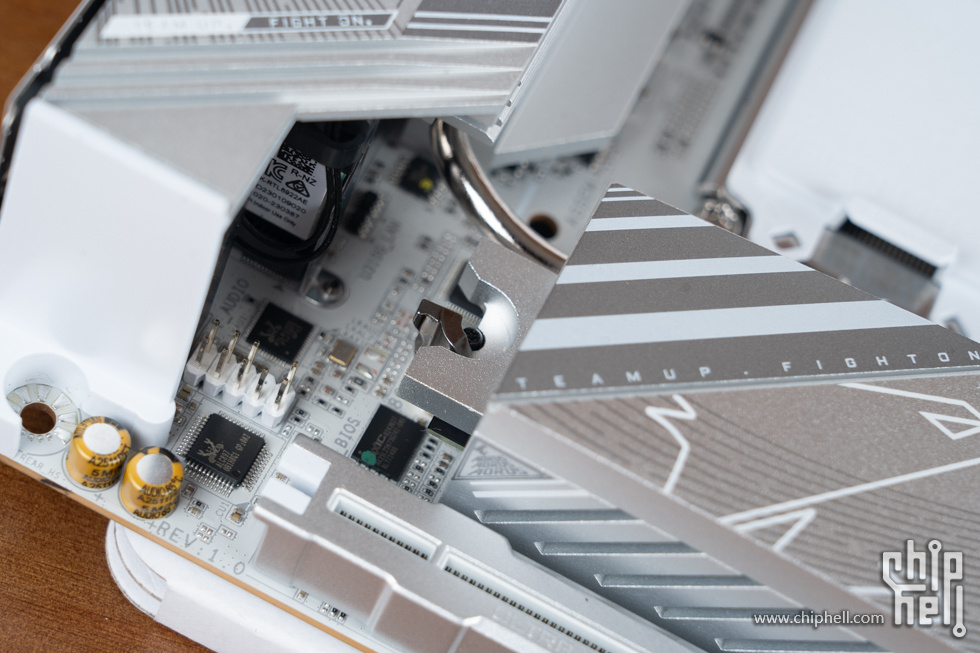

这里就可以看清主m.2散热片的解锁机构。

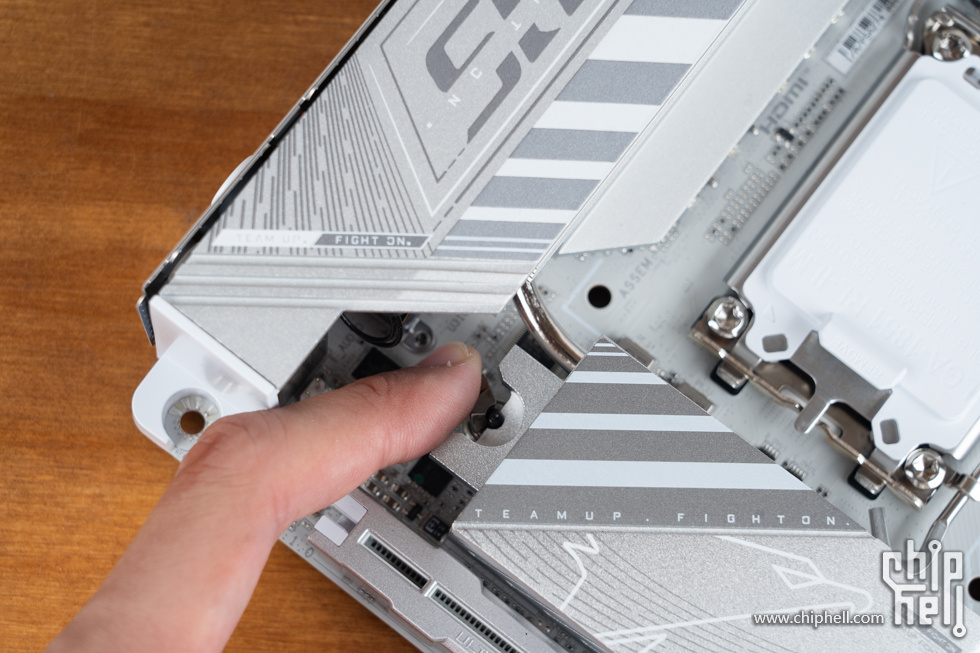

搬动卡扣即可轻松拆卸。


背面配备了一条m.2接口，增强存储方面的拓展性。

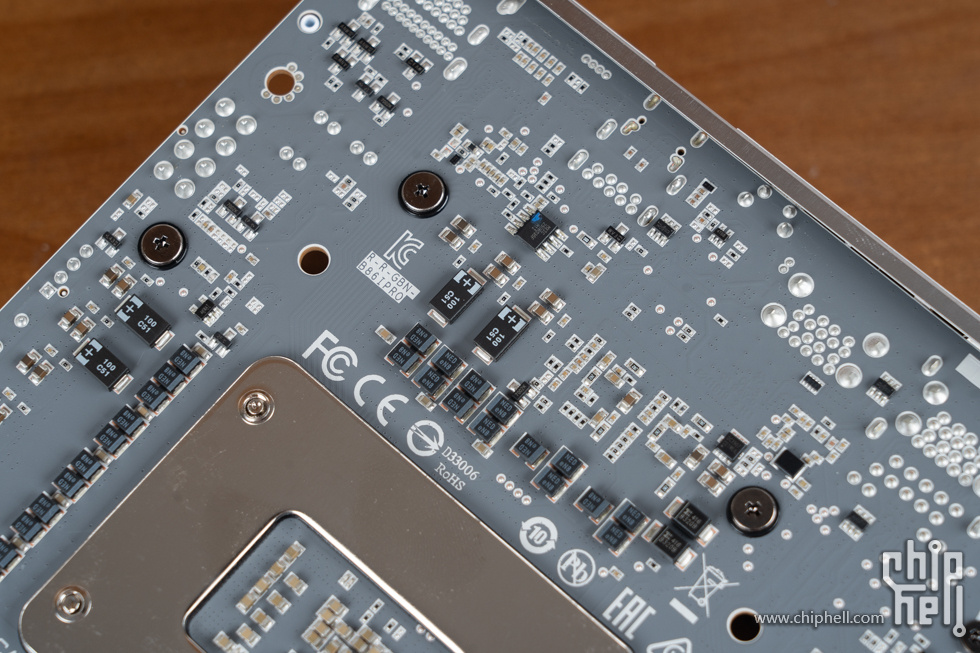

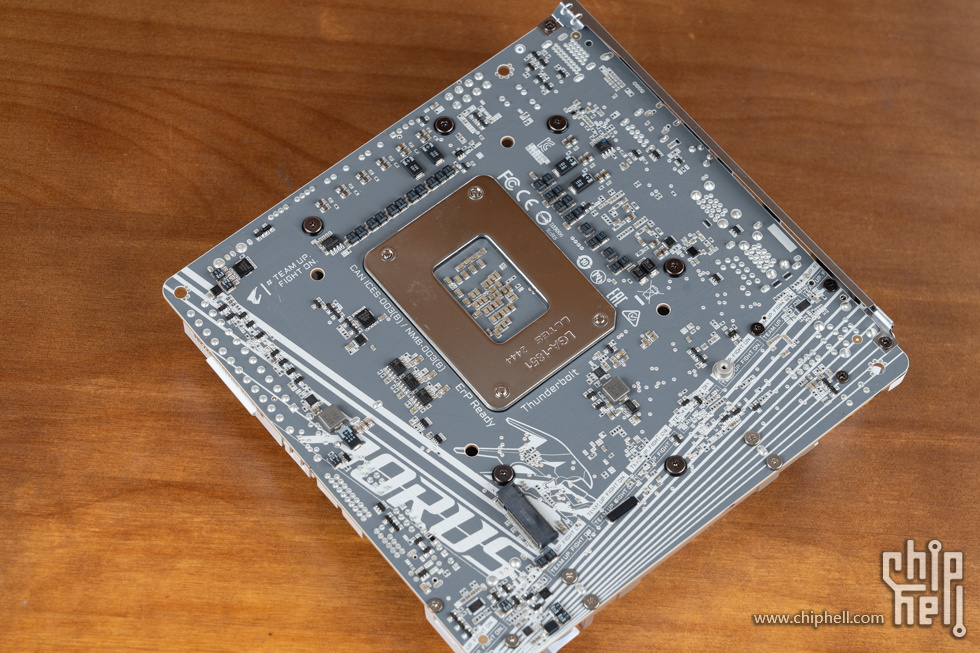

itx主板寸土寸金，背板上通常也都焊接着不少原件。存放的时候还要稍微小心些。别放在突出的硬物上，刮掉一两片贴片电容就麻烦了。

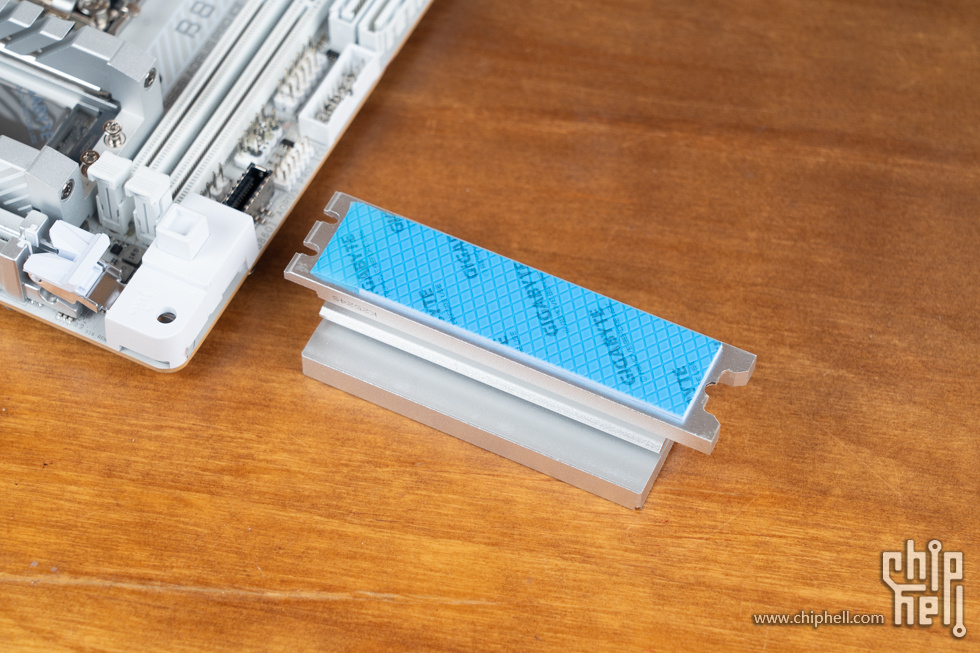

散热片取下后需要撕掉导热贴上的贴纸。

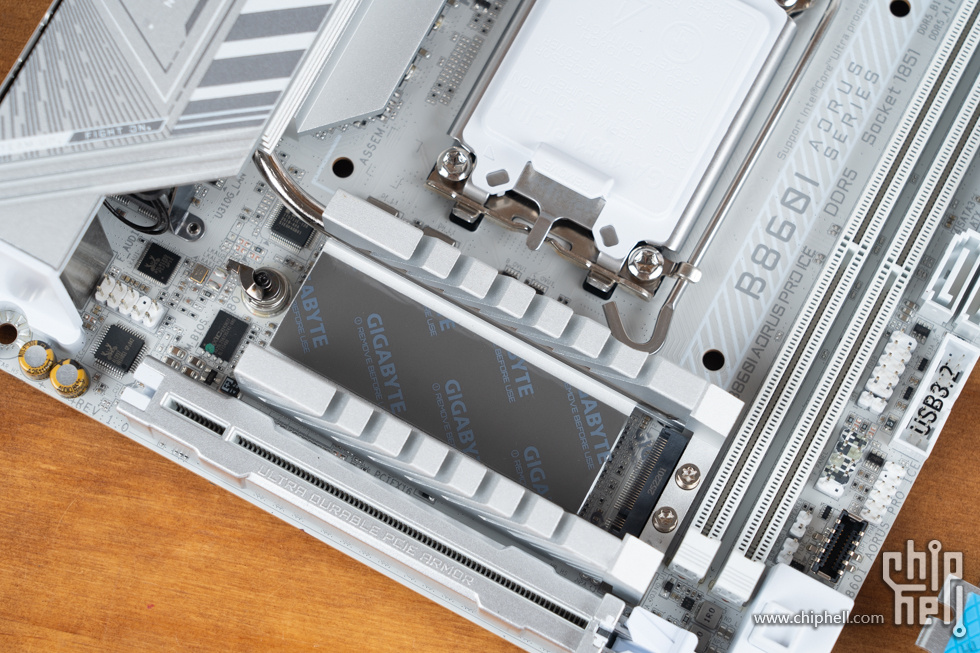

底部也预装有一片导热贴。但这里要注意，如果用单面ssd，这个贴的厚度不足，需要把主板里附带的另一片导热贴预先贴好，防止ssd压弯。

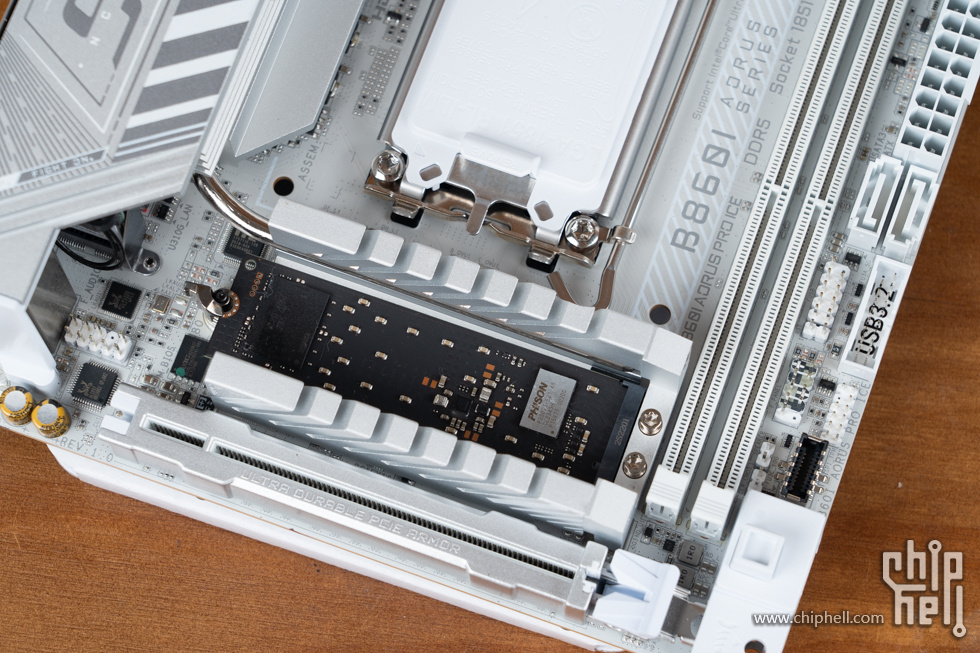

p3p，系统就不重做了，直接装上即可。


散热片向下按压入位会听到清脆动听的“咔哒”声。

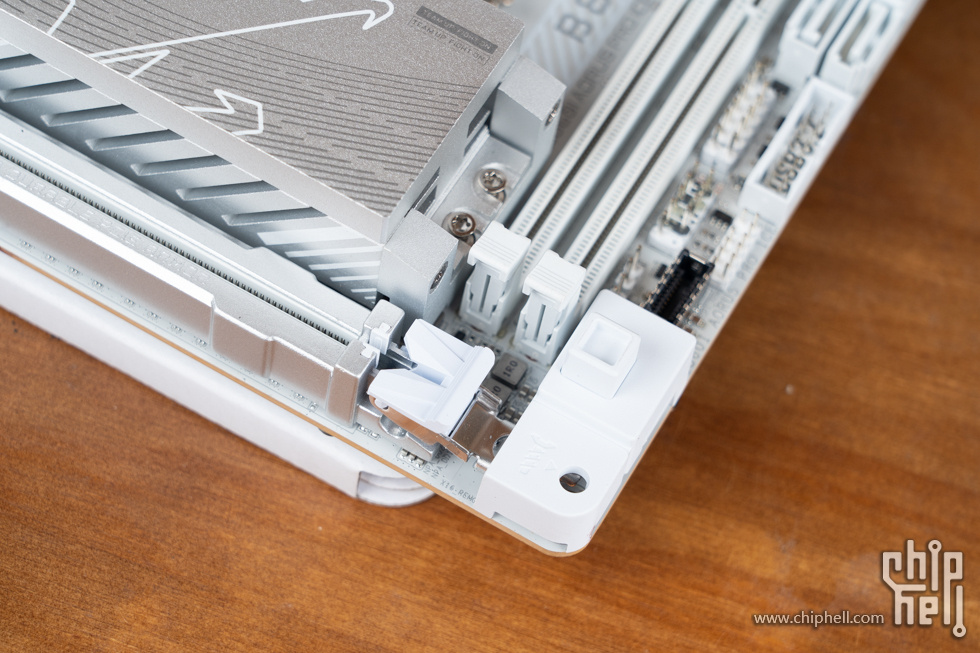

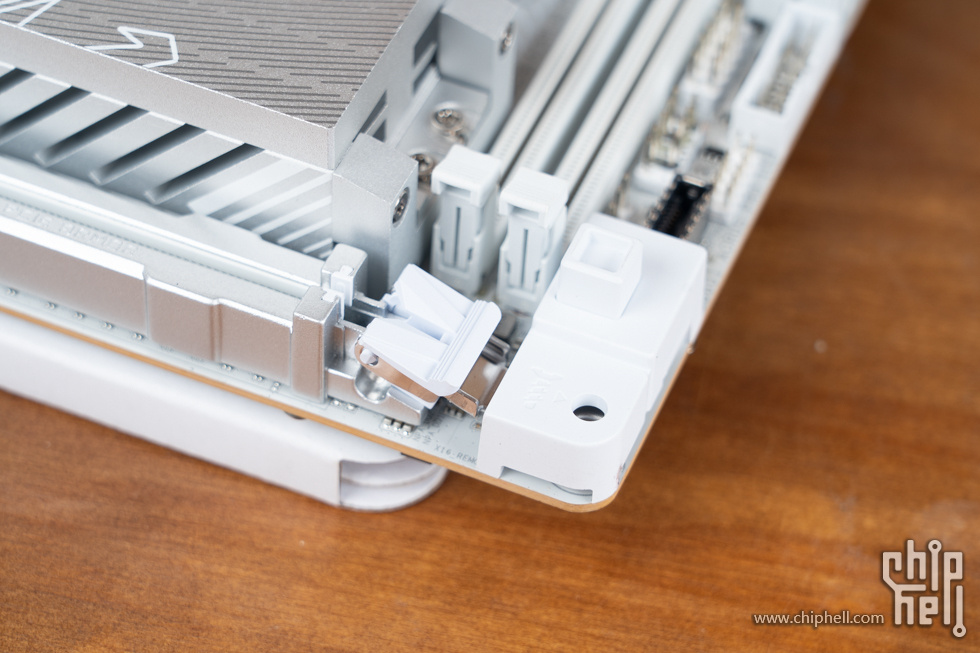

这个PCIe快速释放机构说实话是我见过的里边看上去最精细的设计。

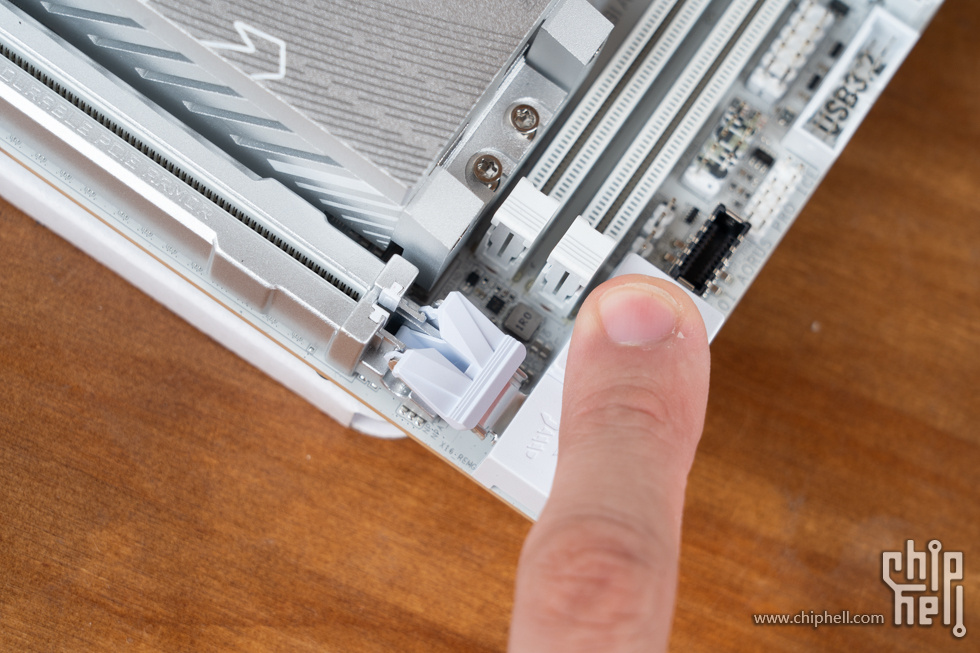

按下方形的解锁钮后即可解锁，而且安装新设备前卡扣会自动锁止，不会自动归位，拆卸的时候可以腾出一只手。

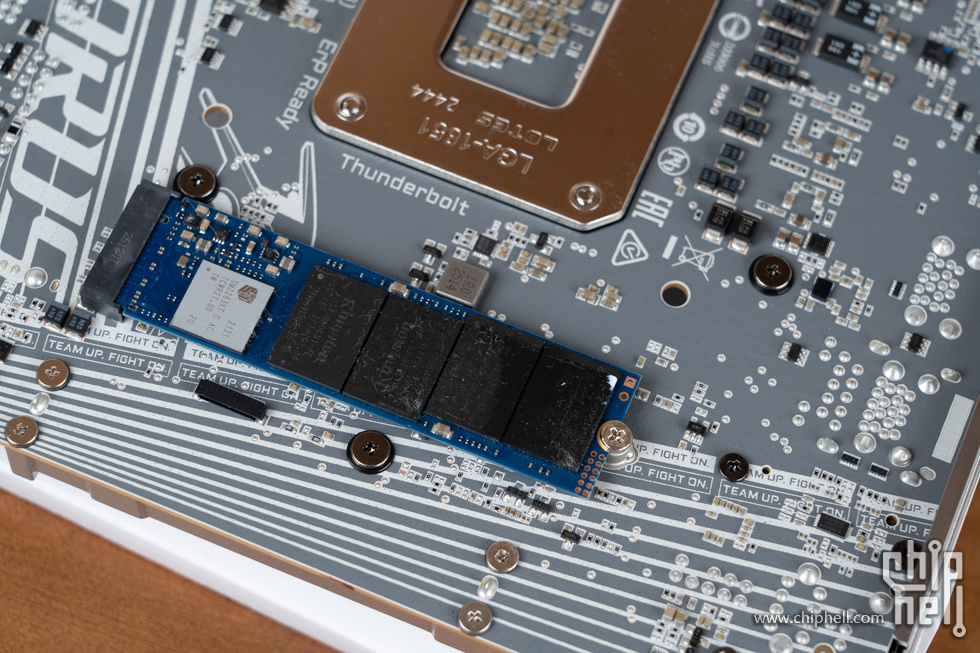

背面是一块nv2仓库盘。

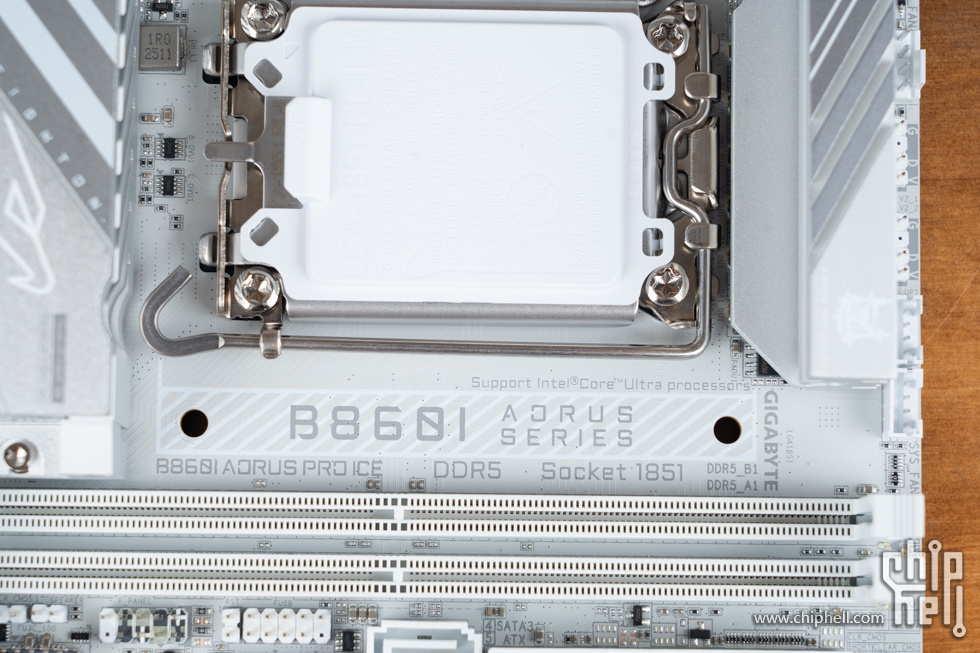

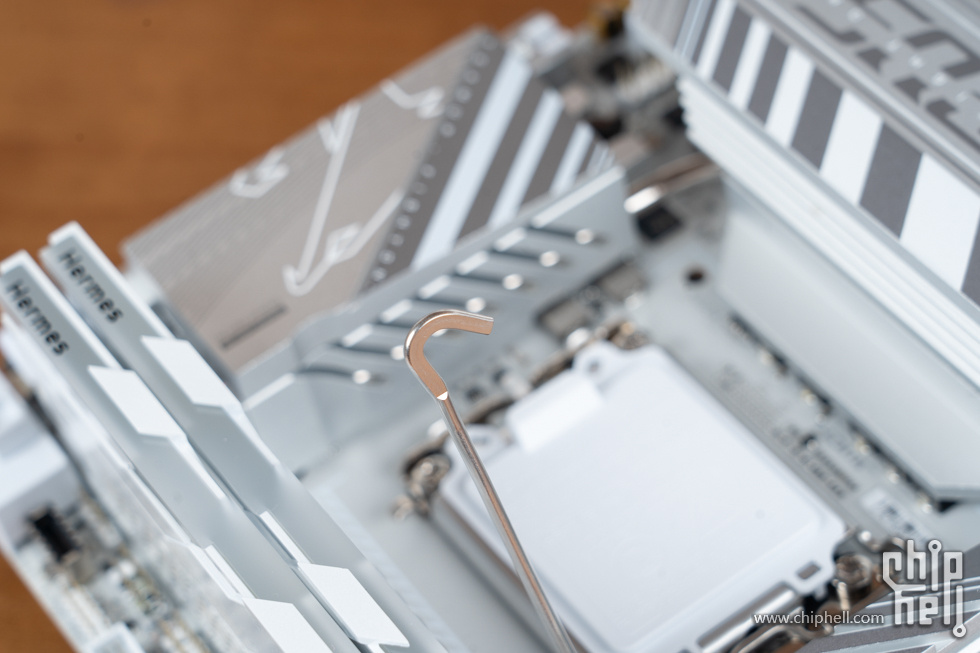

CPU压杆末端做压平设计。

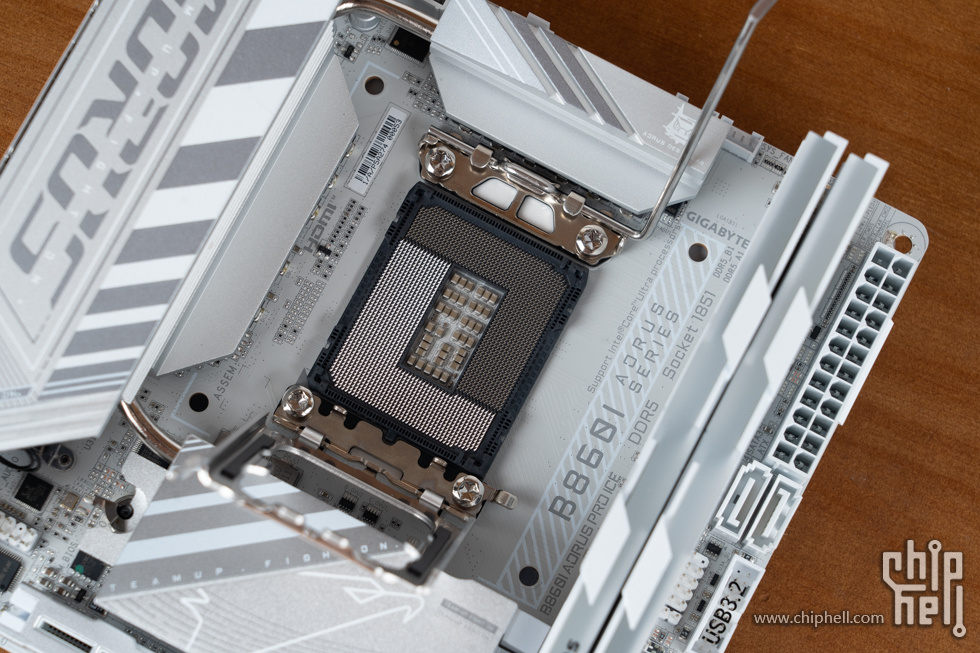

LGA接口，操作时还需要稍微小心些。

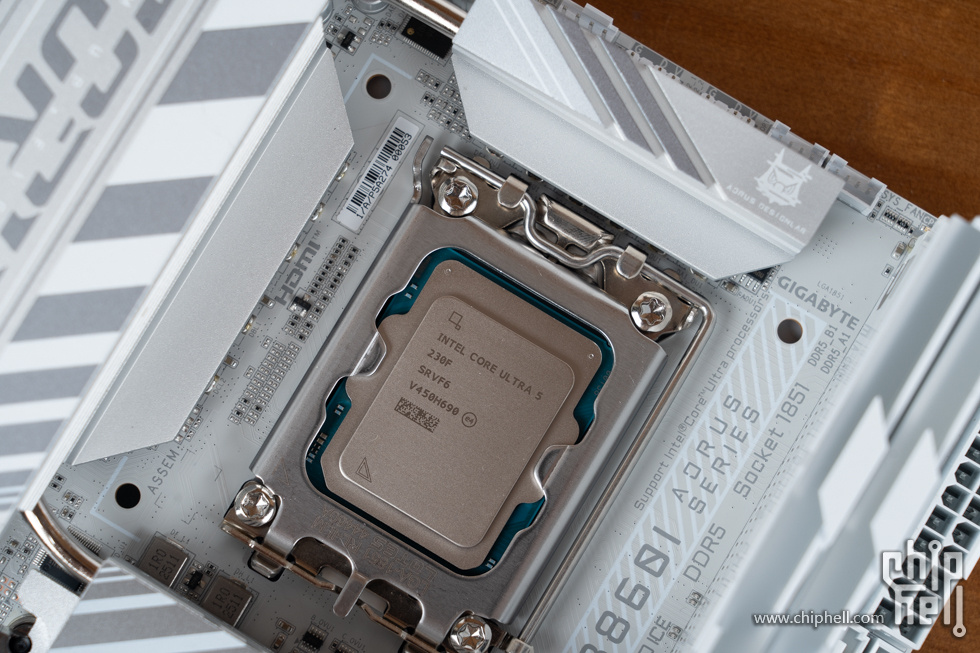

CPU入位。

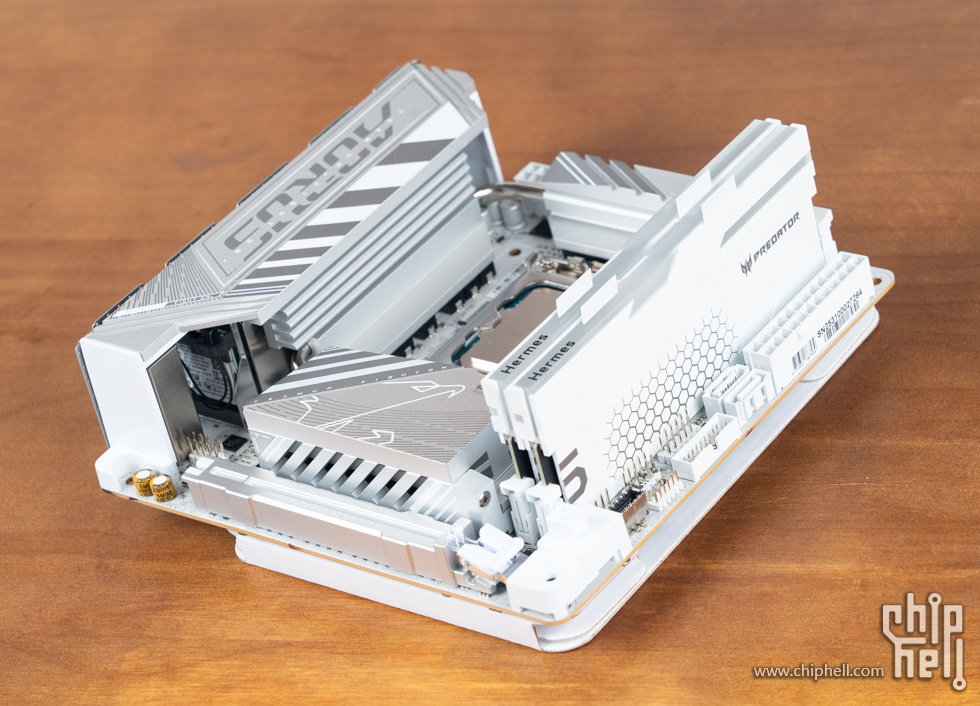

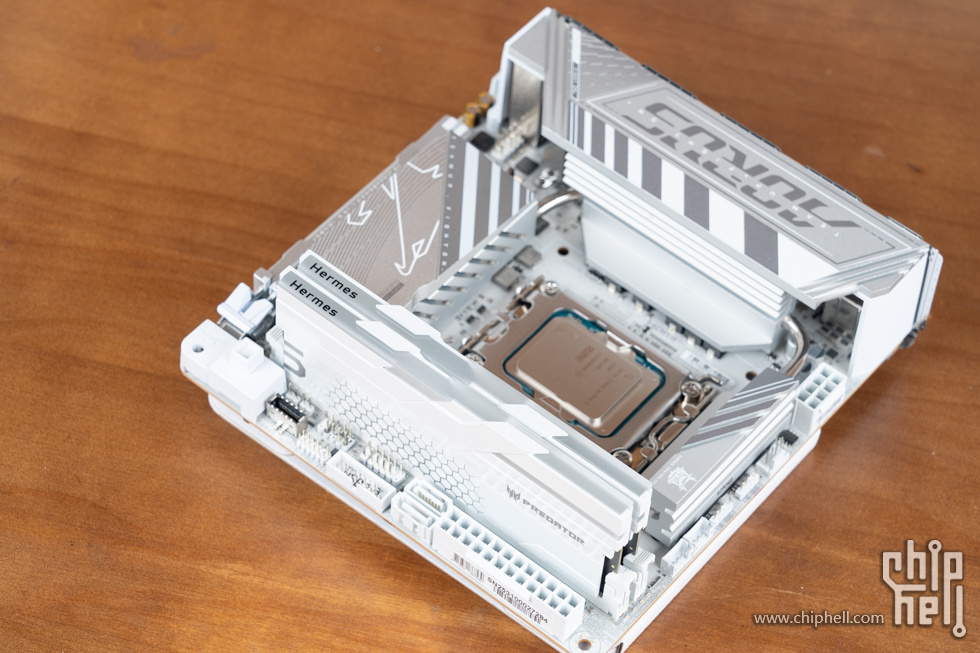

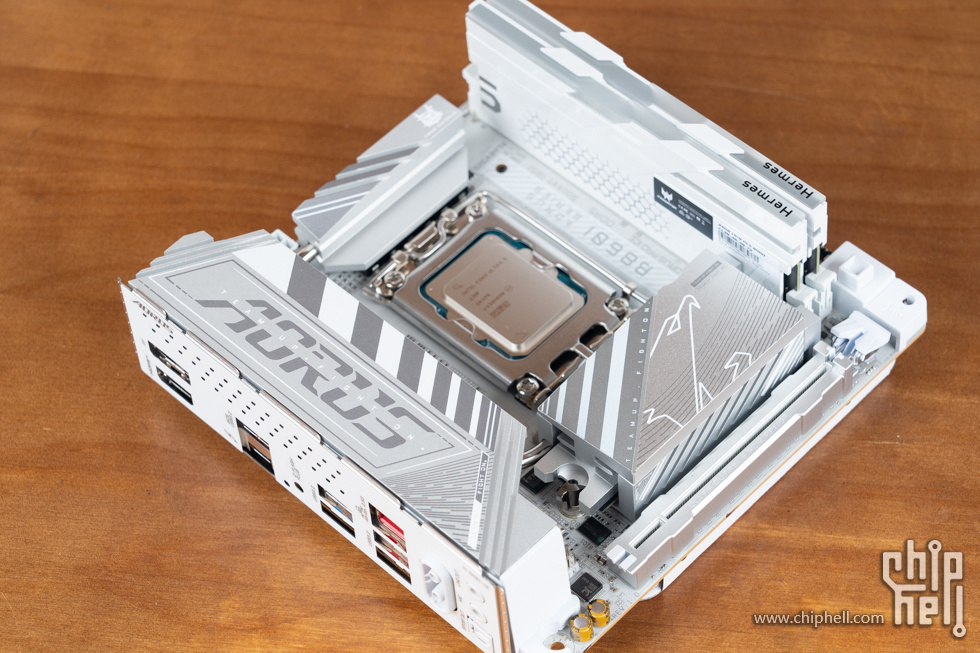

安装好内存。

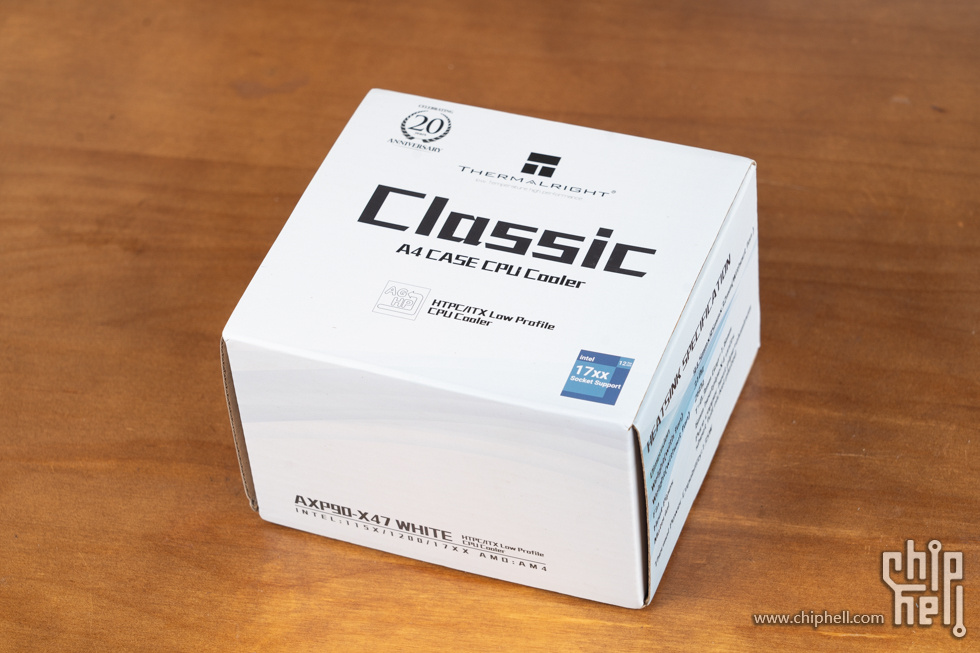

之前说安装时候遇到了问题，其实我最开始下单的散热器是AXP120X67，结果因为内存和主板vrm散热都比较高，硬是没装进去。所以要么用散热片比较小的主板，要么就得 换成矮马甲内存……后来紧急下单AXP90 43mm高度，是个绝对不会出问题的通解。

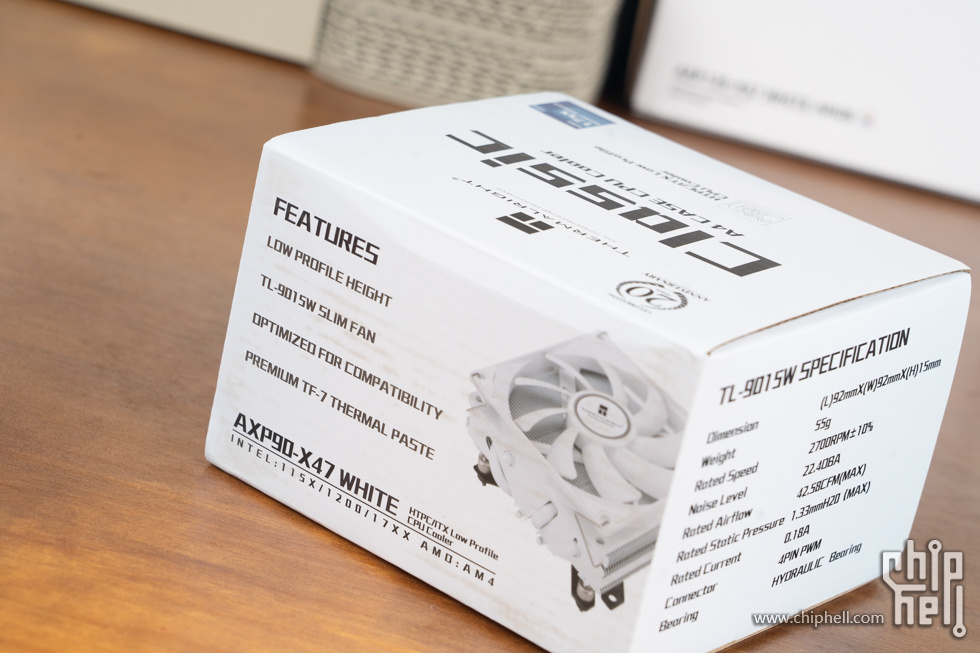

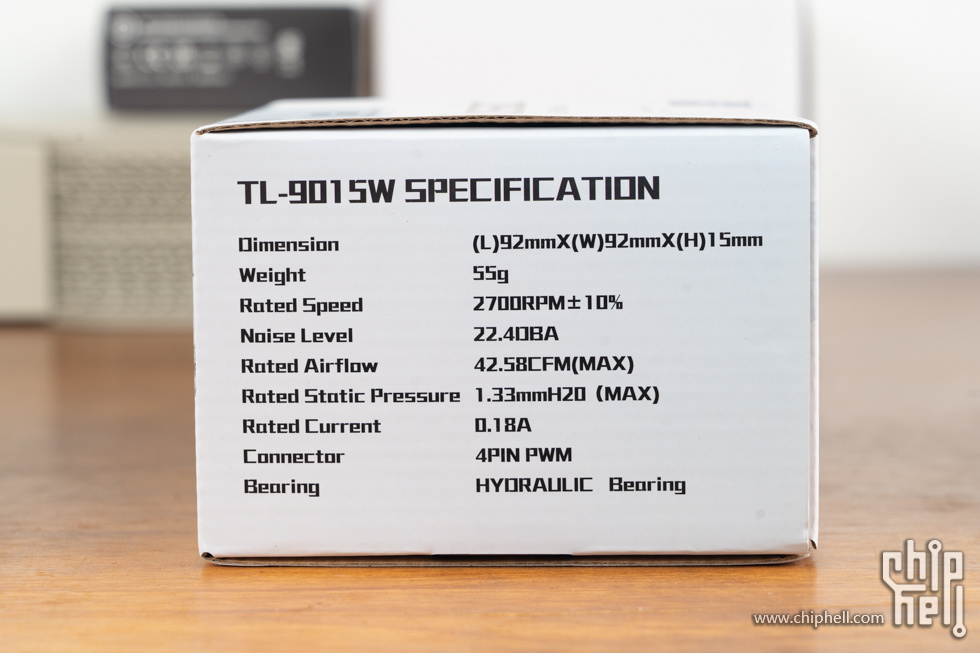

侧面可以看到一些基本参数介绍。


这颗90cm的小风扇参数上对比120mm还是弱了一些。但相对的，噪音控制也相当不错。

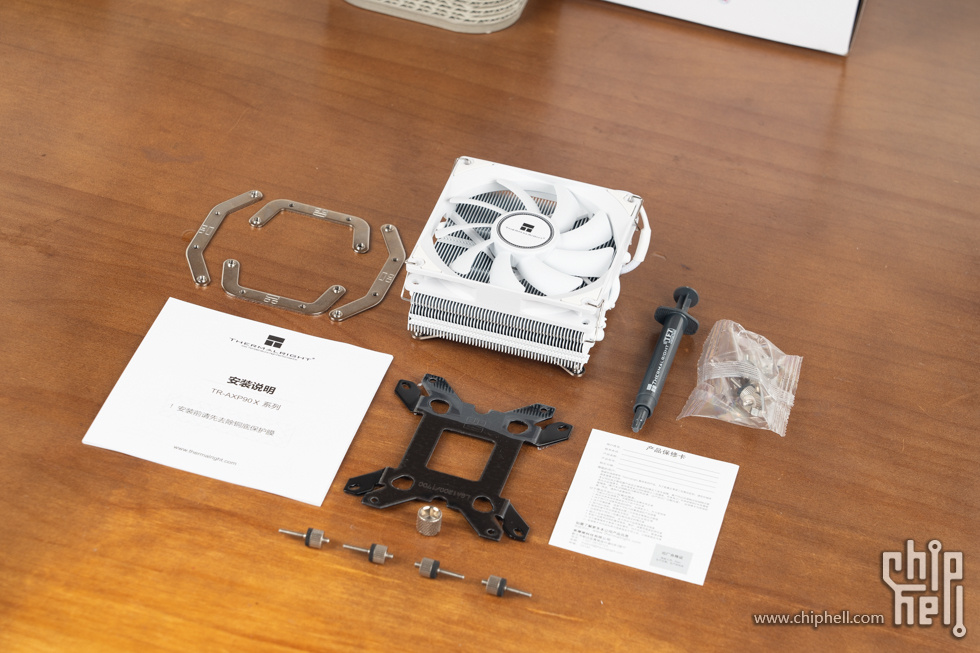

全部附件如下。背板、螺丝、本体、硅脂、扣具、说明书和保修卡等等。

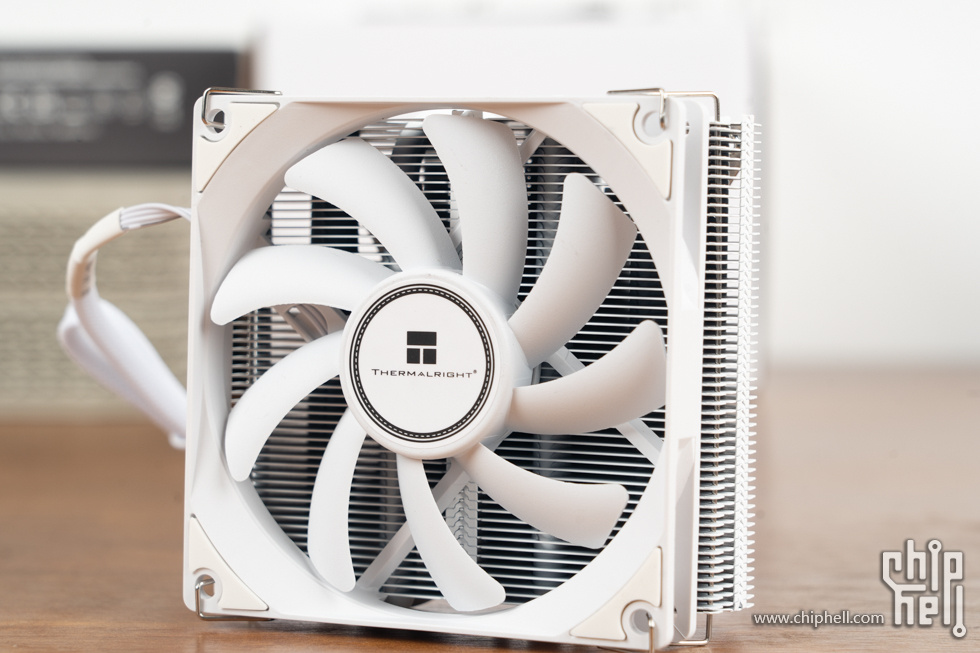

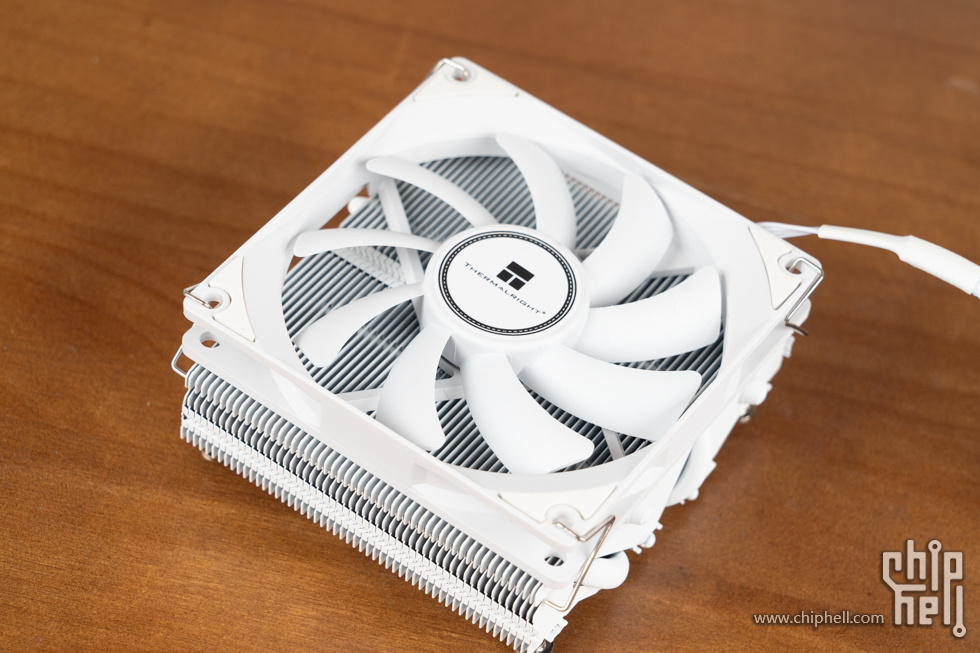

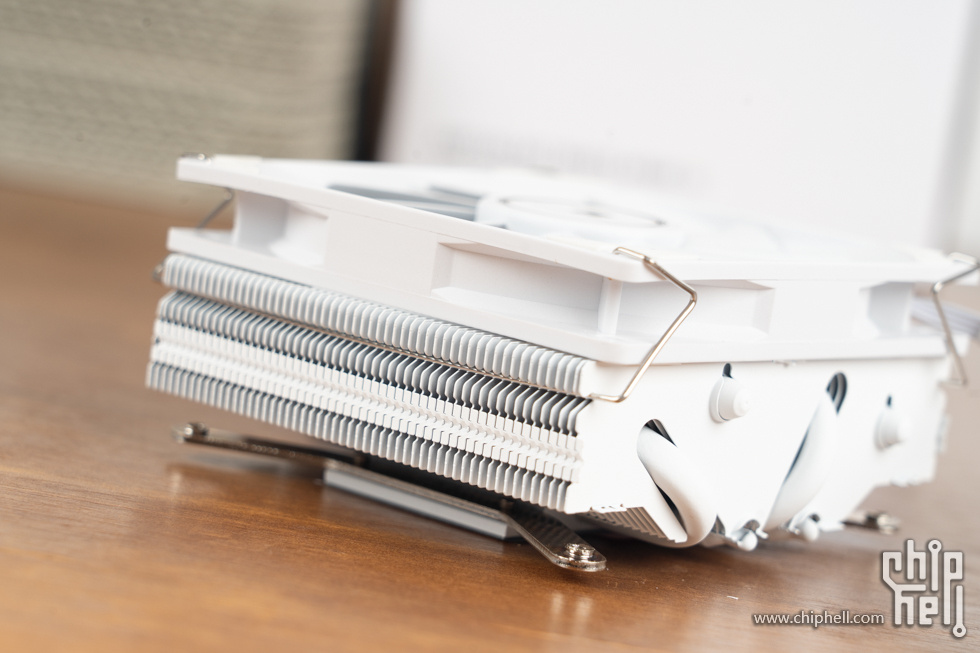

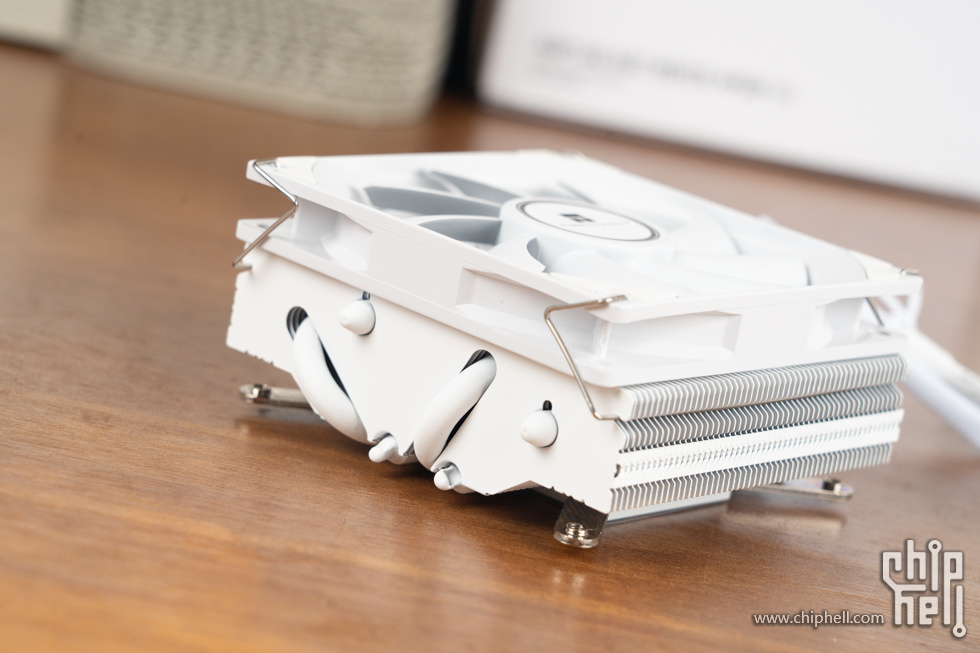

散热本体看上去十分精巧。

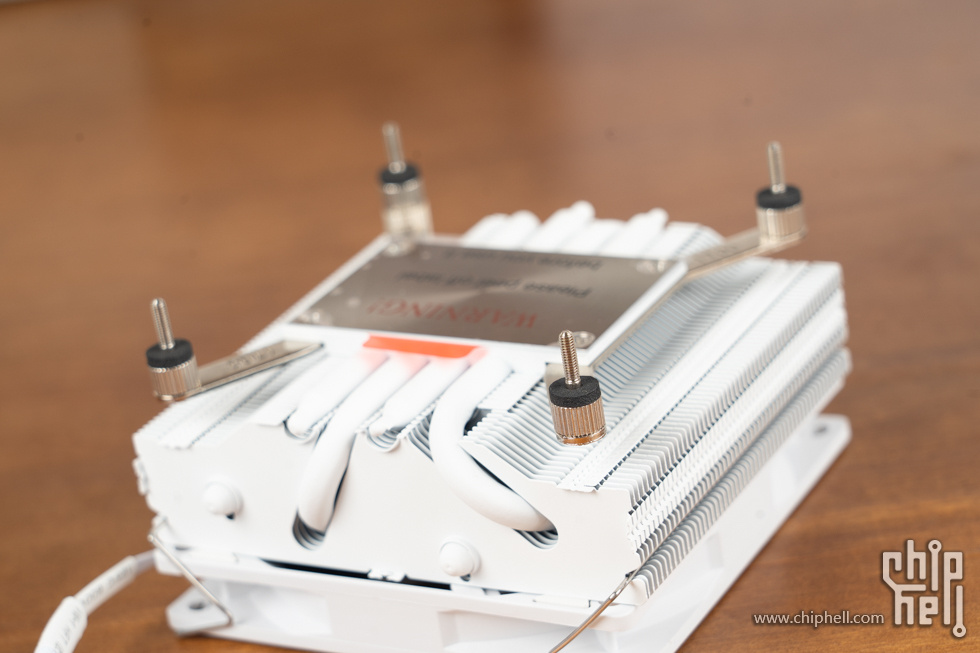

4热管铜底非直触，用料上还是不错的。整体白色漆面设计，避免氧化。


鳍片均匀密集。

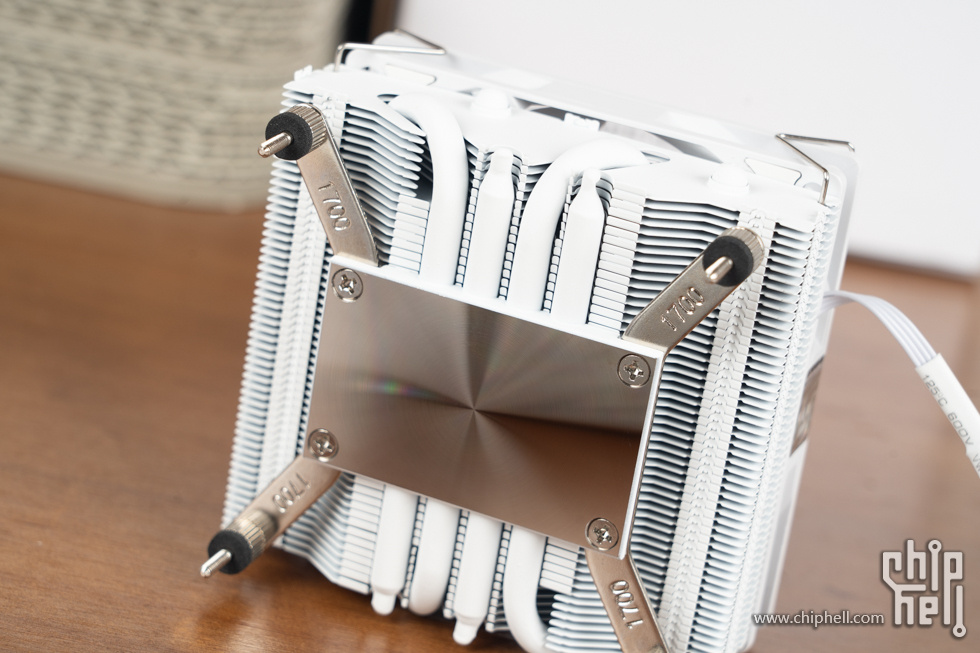

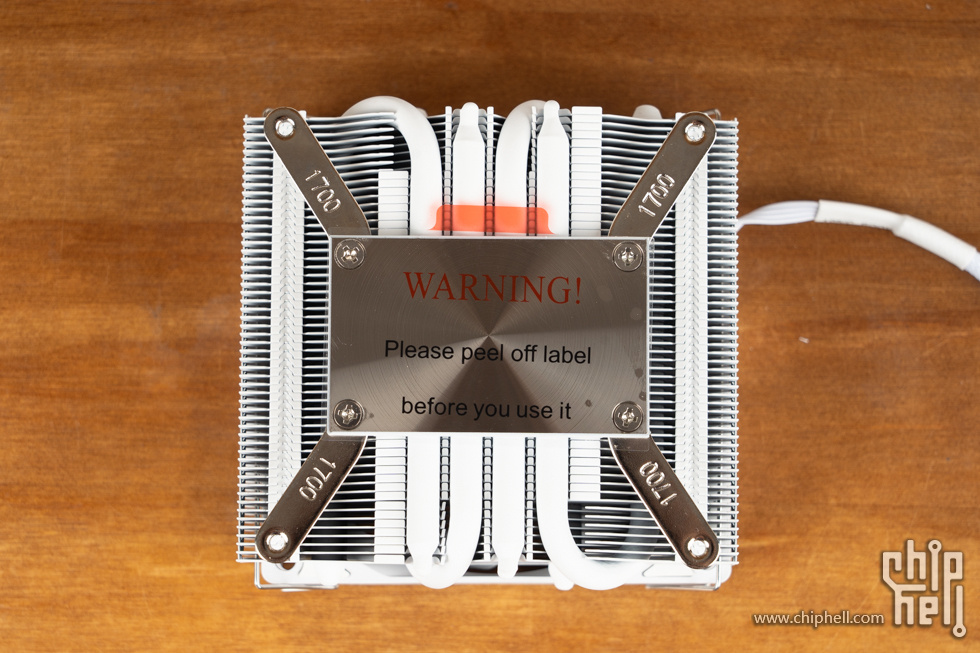

铜底+微凸设计，更好接触CPU。

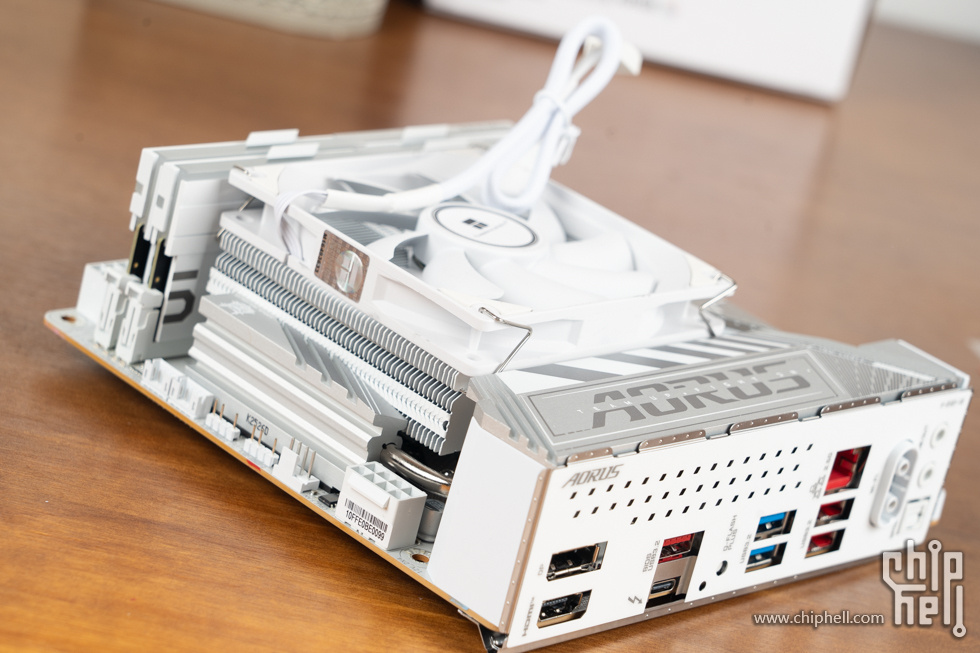

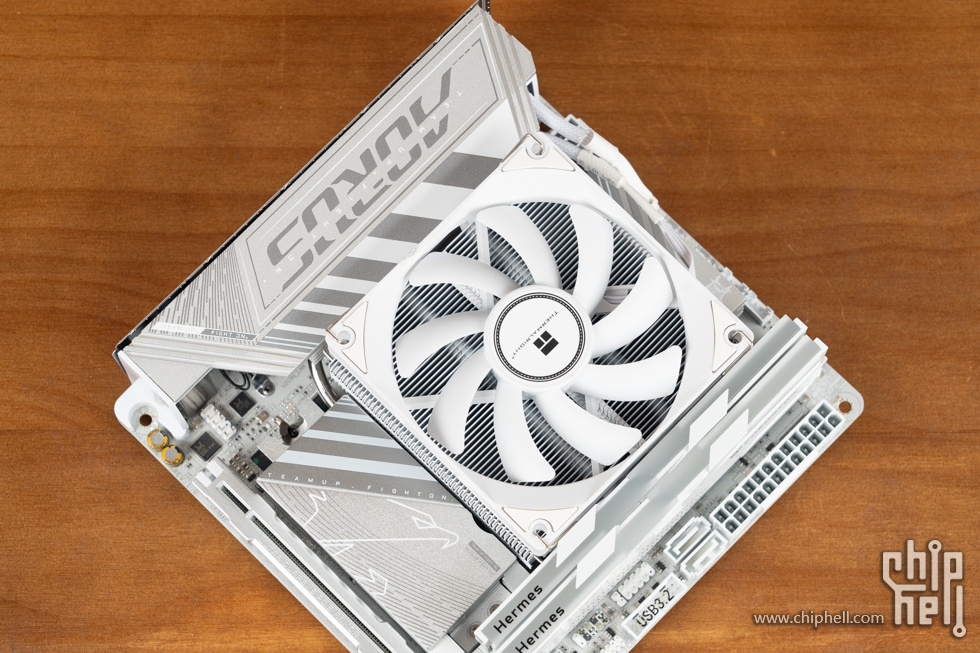

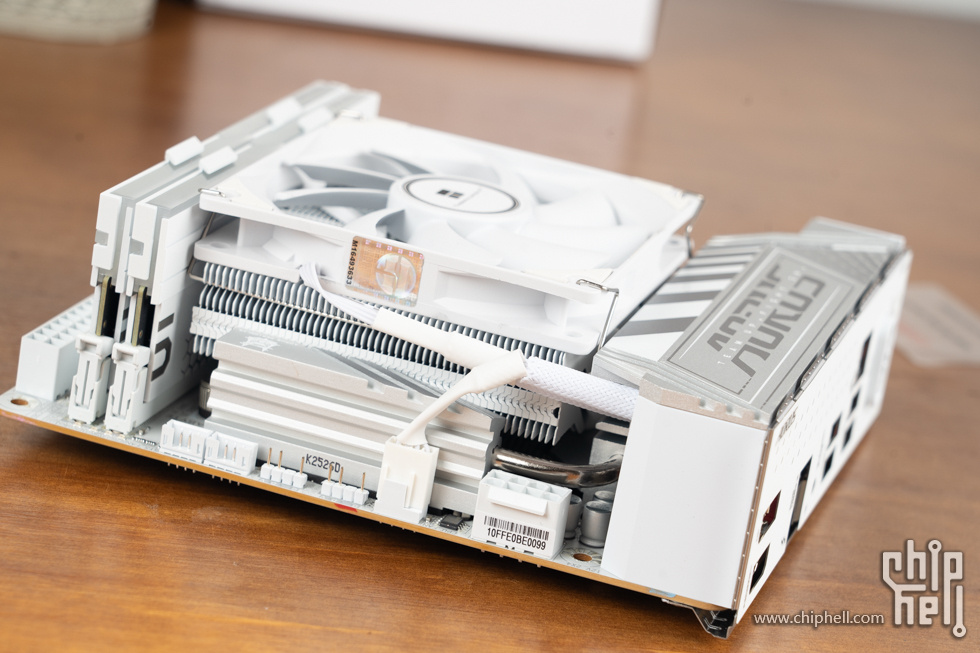

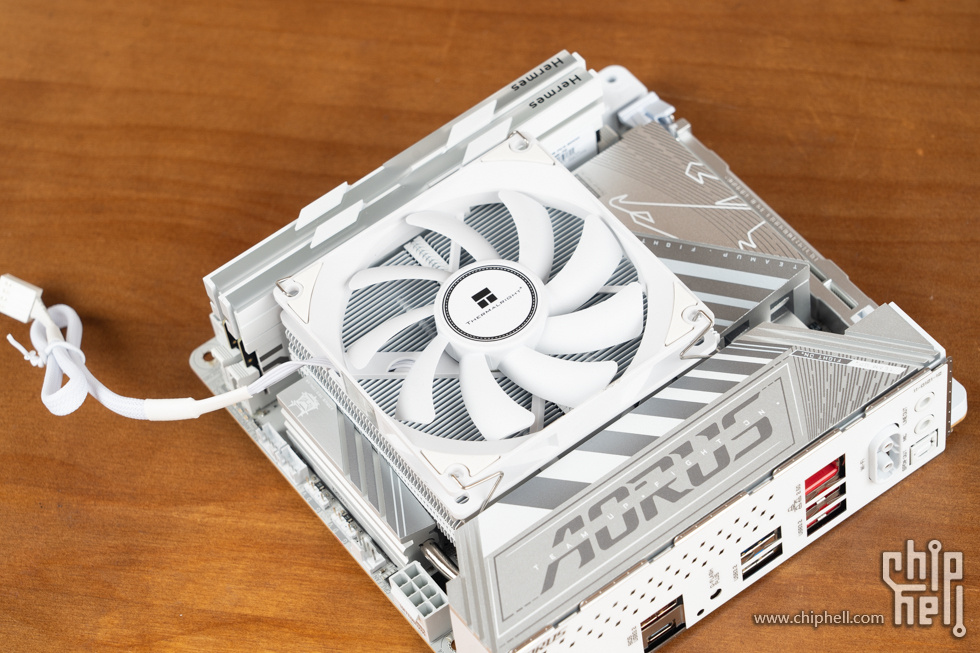

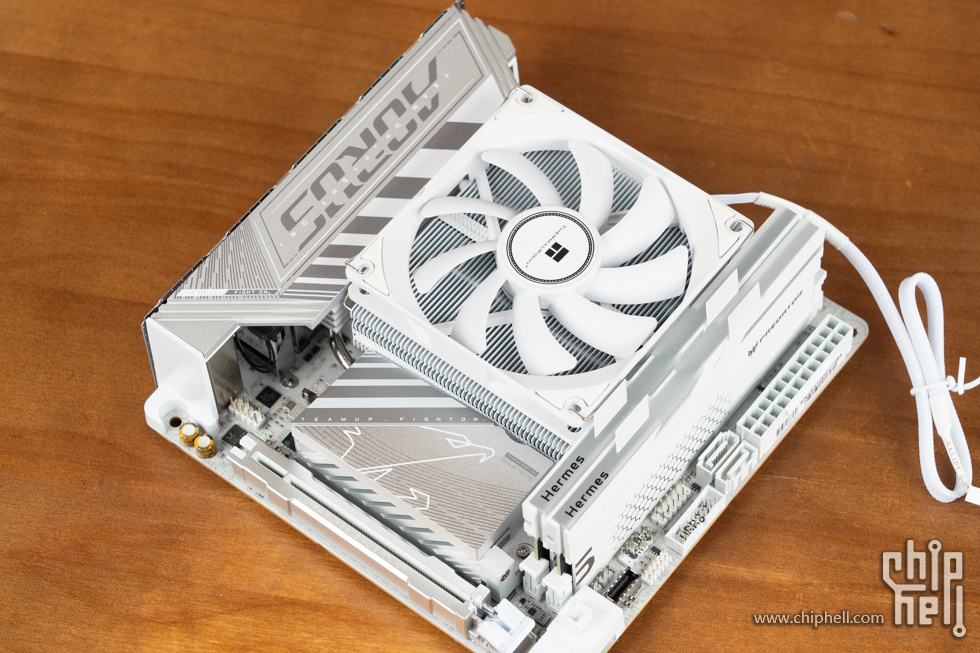

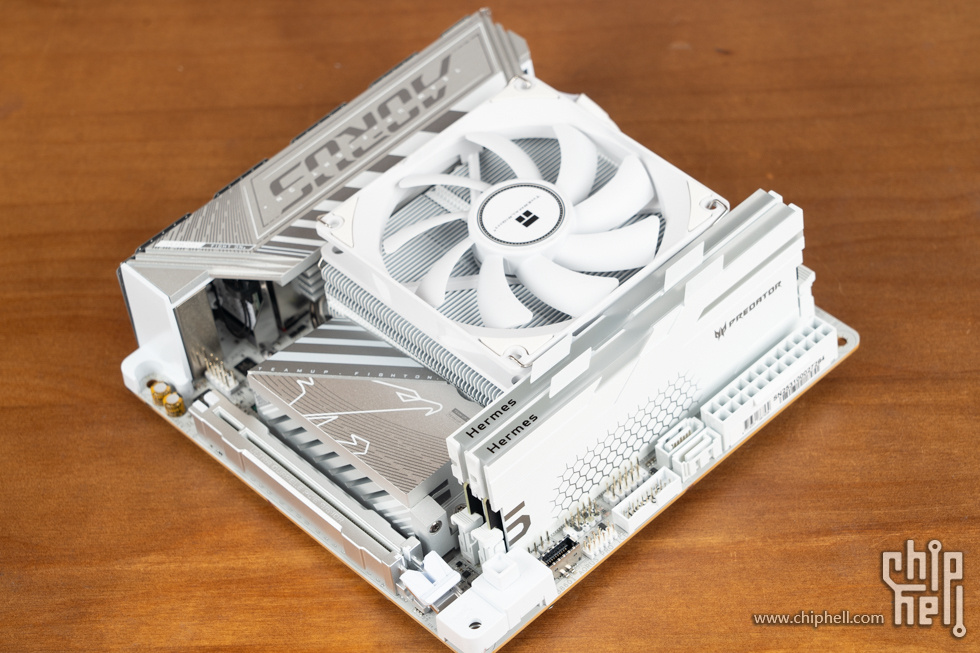

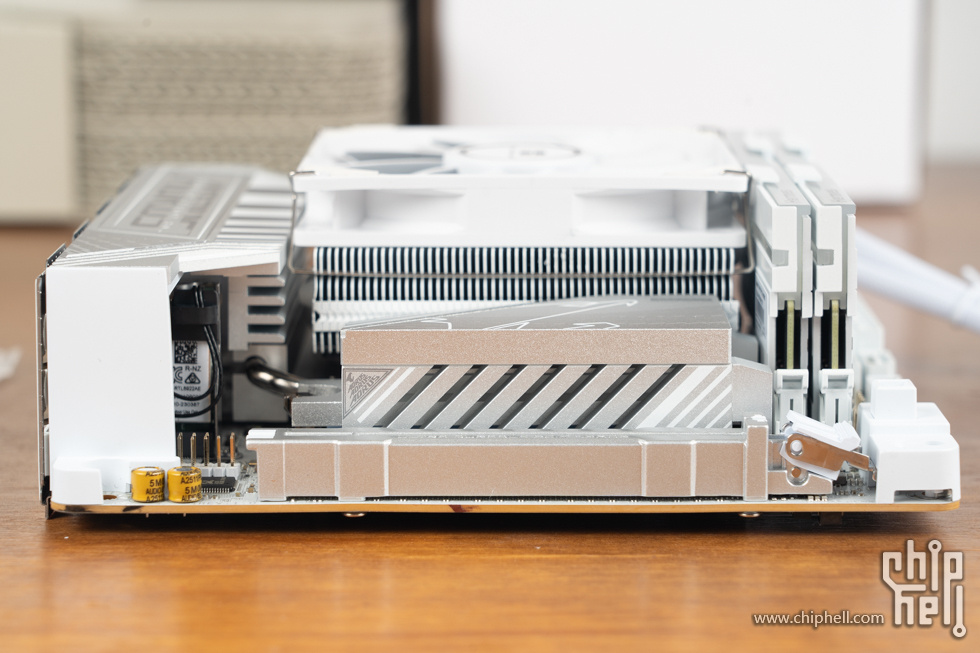

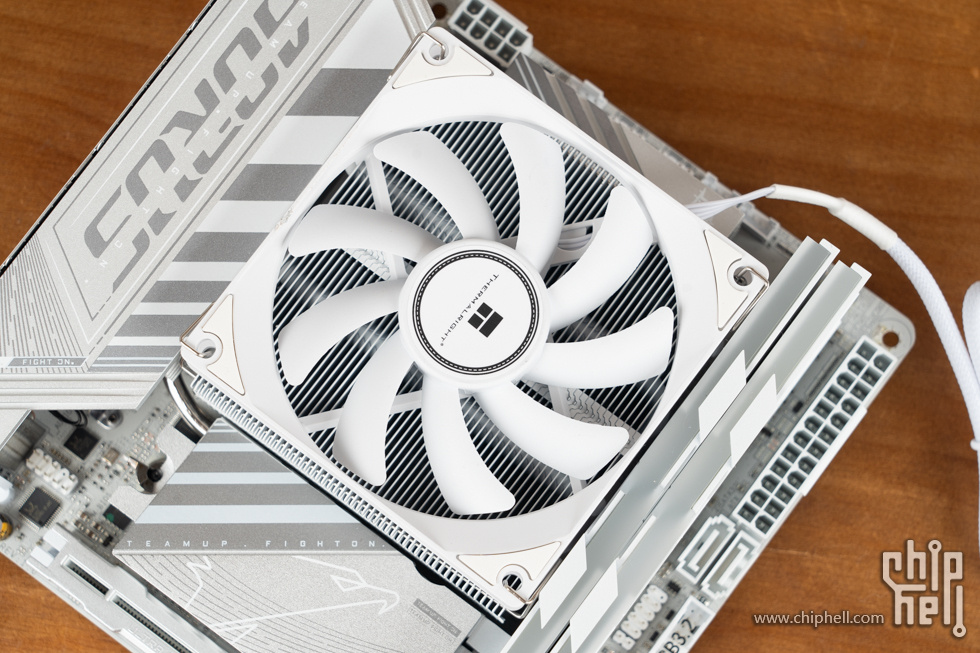

安装之后完全嵌入了散热片、内存条形成的区域，真令我这强迫症欢喜。


这种恰到好处的紧凑感，突然就上瘾了。


刚刚好。








CPU风扇的线缆直接藏入散热片下方。


整个主板部分无比干净清爽。

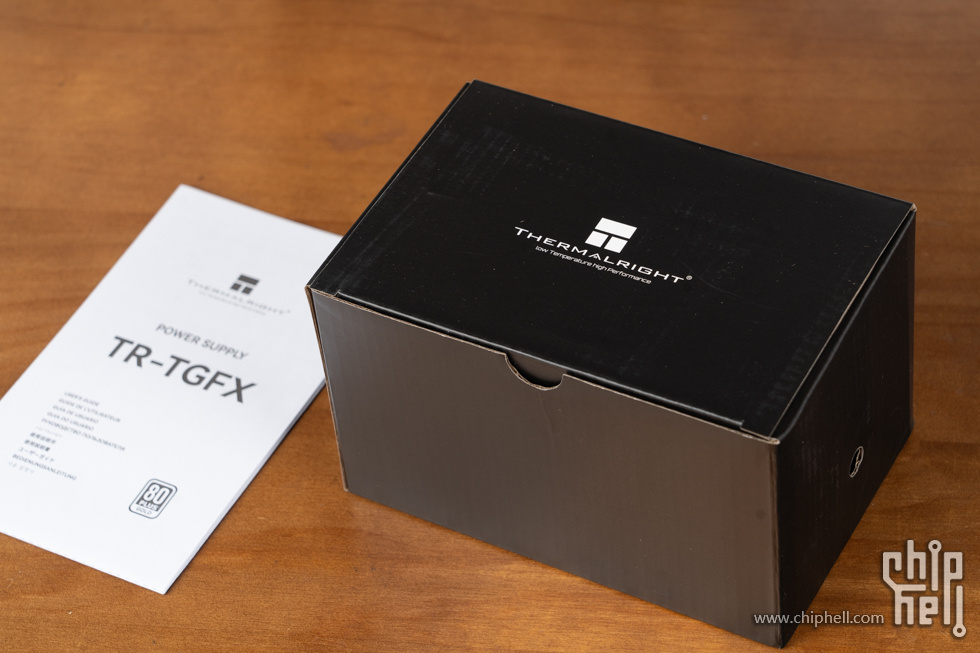

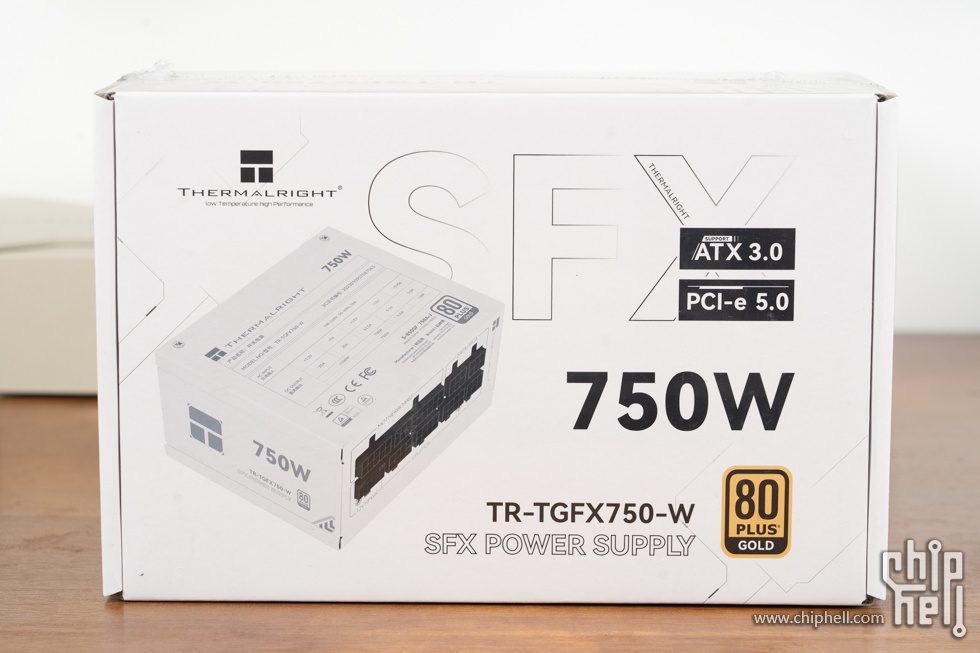

电源选择了利民的750W金牌全模组sfx。没别的，主要是外观和价格。

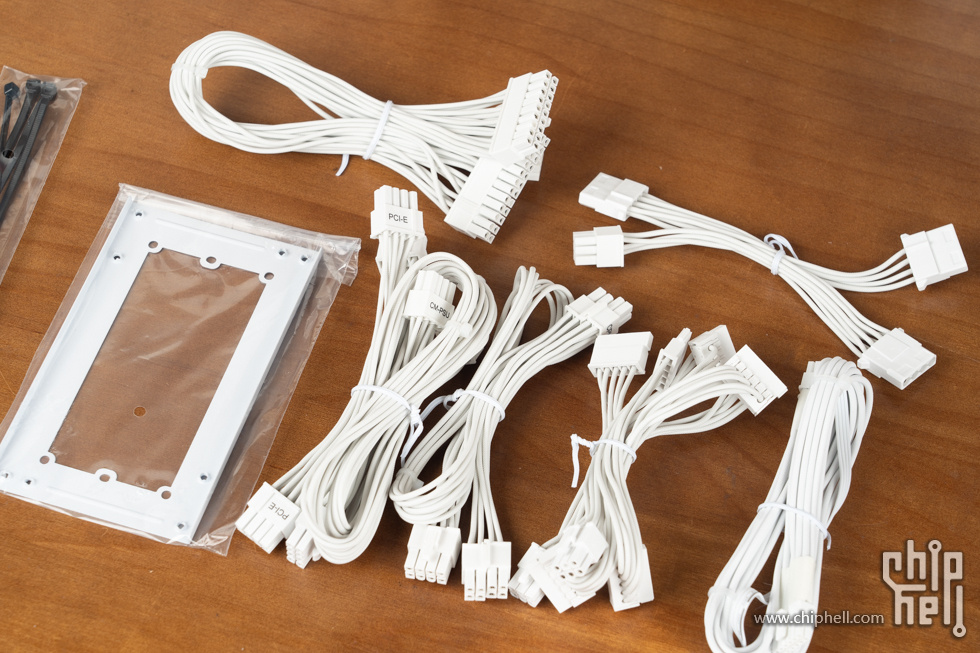

线缆用纸盒单独装好。加分。


附件除了模组线之外，还提供了一个atx规格转接架。

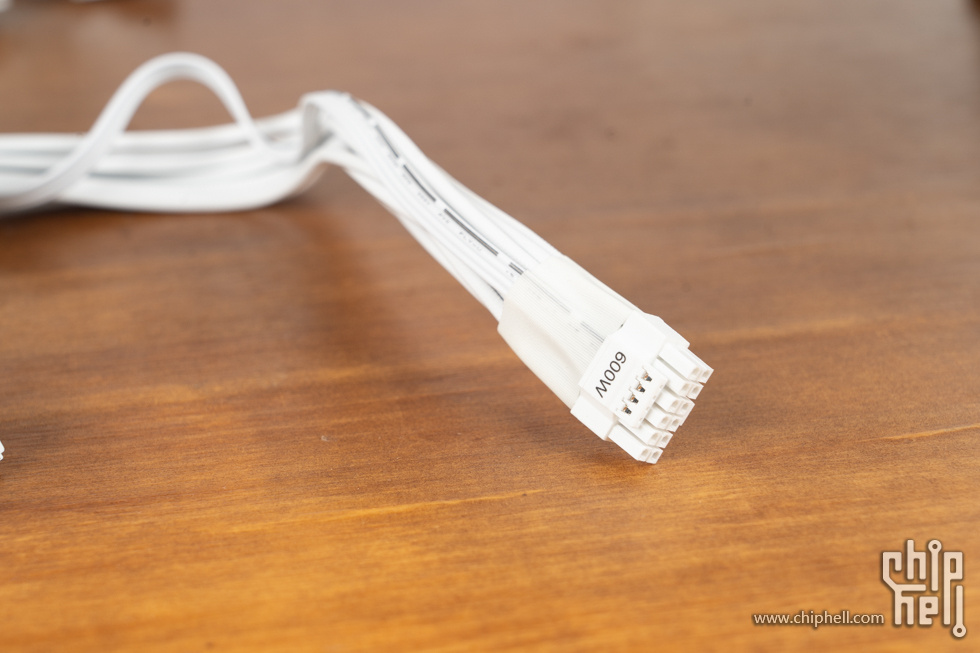

看得出来利民在12vhpwr防弯上动了脑筋。这部分用热缩管+注胶直接固定，结实得很，确实不容易打弯。

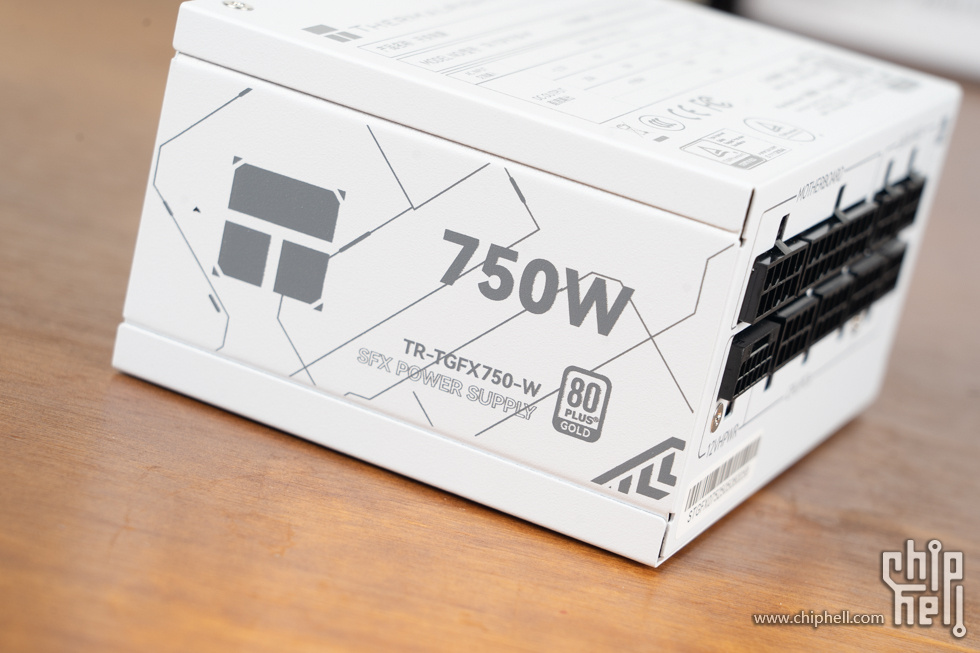

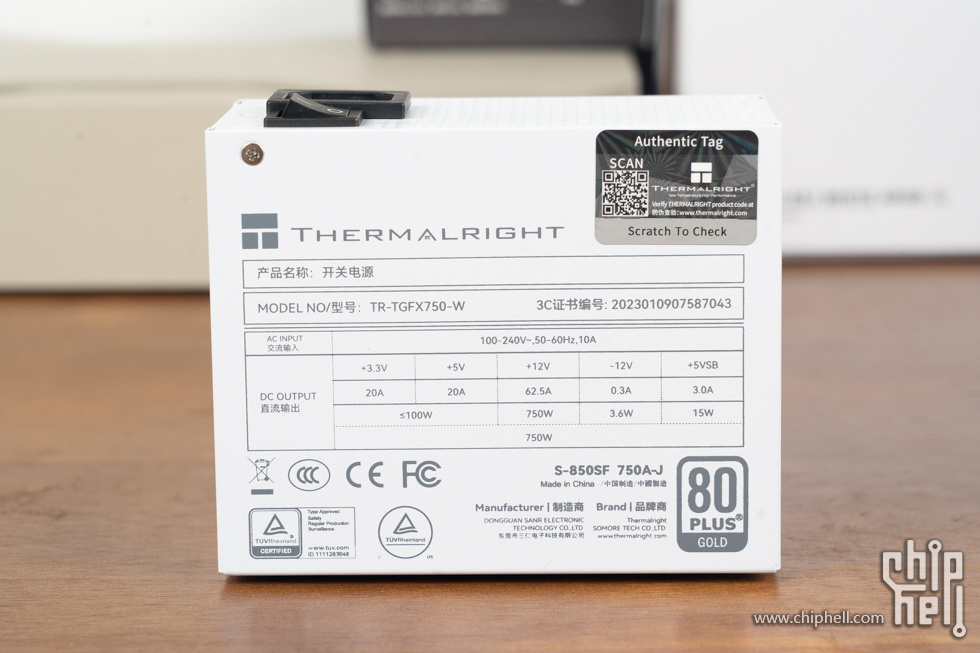

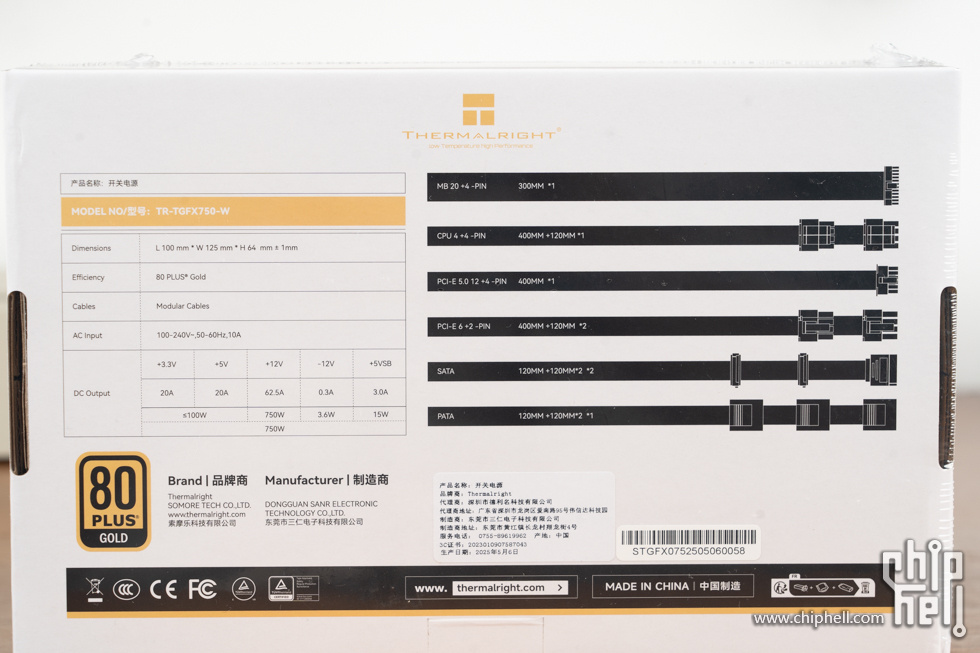

电源本体信息面。

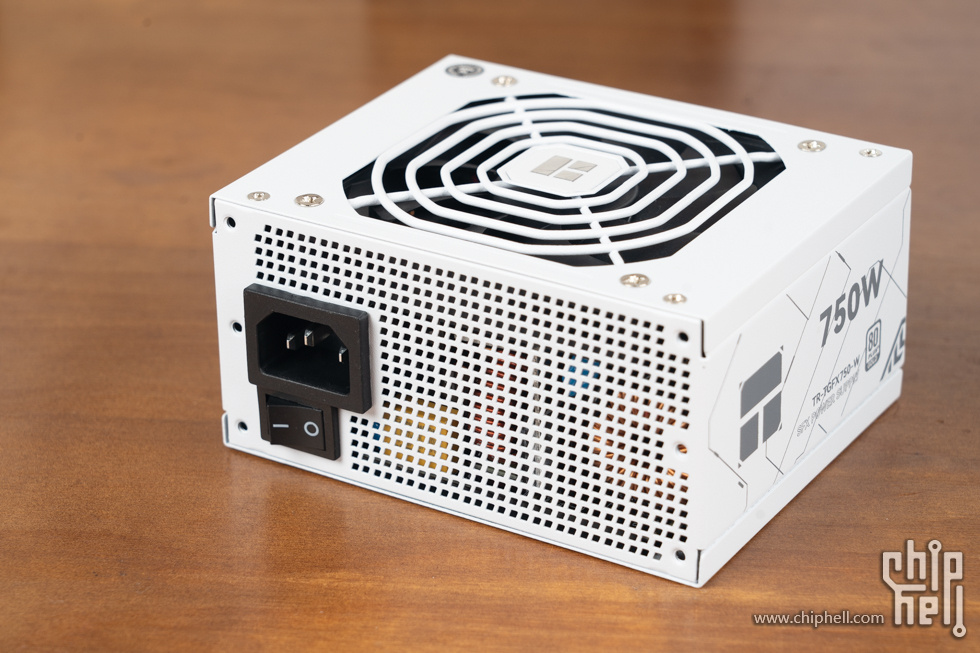

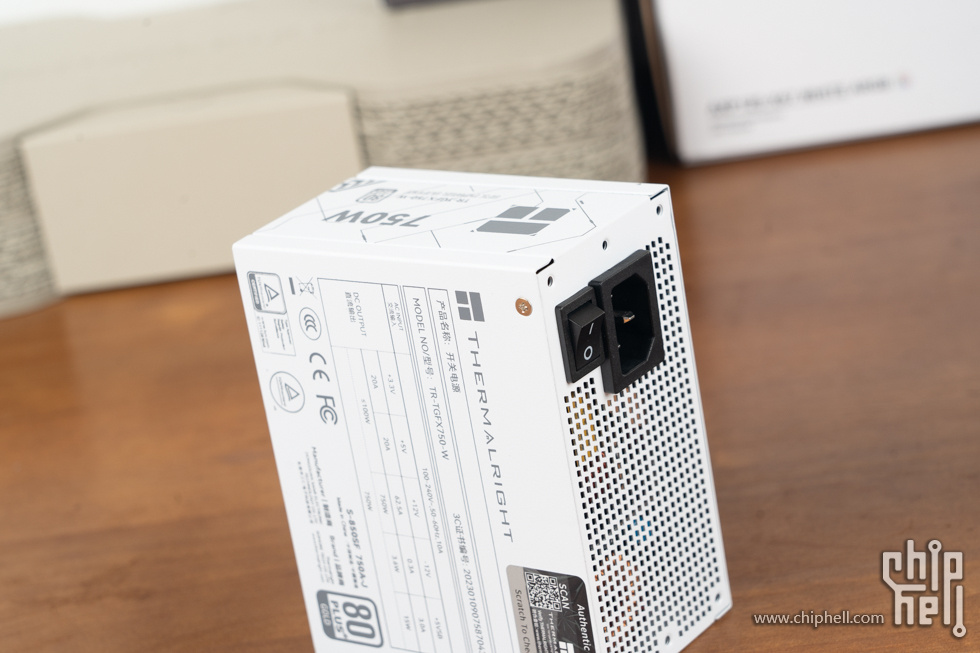

小巧精致，有独立开关。

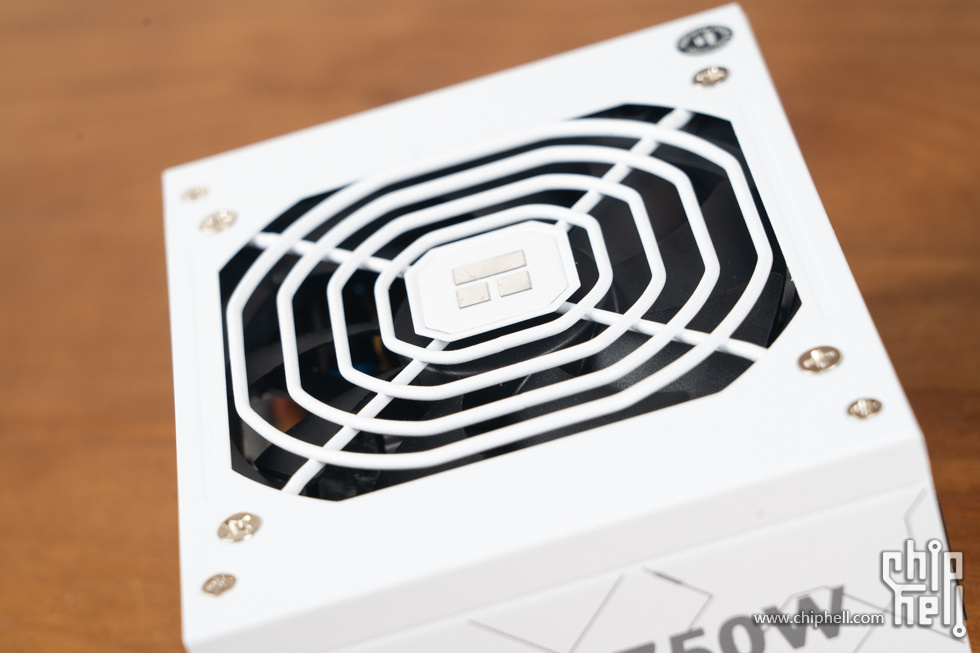

纯白色的漆面手感细腻，做工上丝毫不马虎。

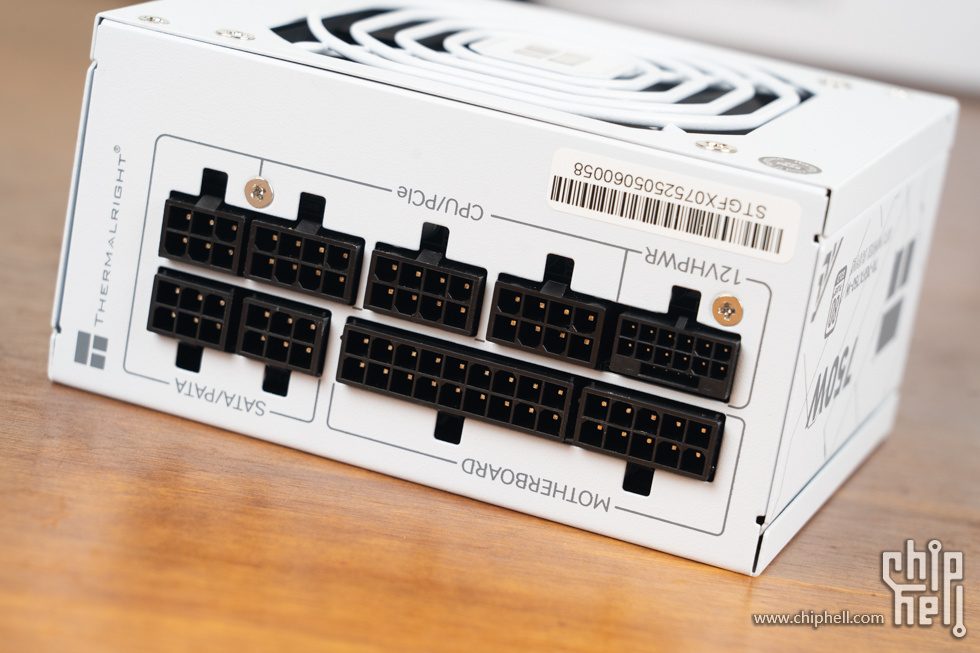

接口方面也算是比较充足了，可以完全覆盖itx的适用场合。




5070公版的价格基本上已经回落到官方定价。刚好赶上这次机会就入手一块。手头有4080FE，看了下买5080FE提升太小，真不如把副机的4060ti升个级。

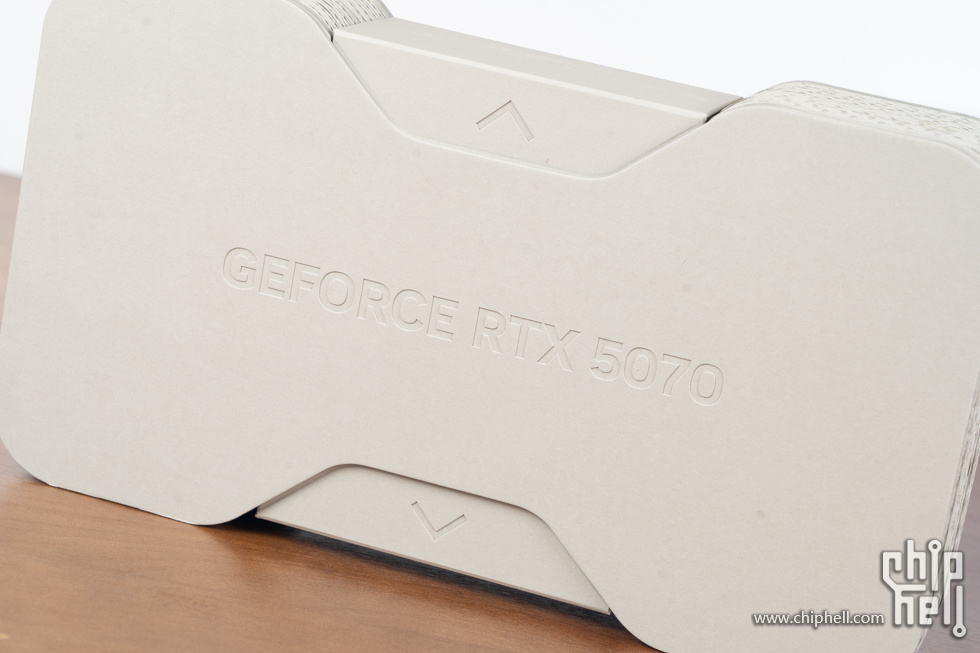

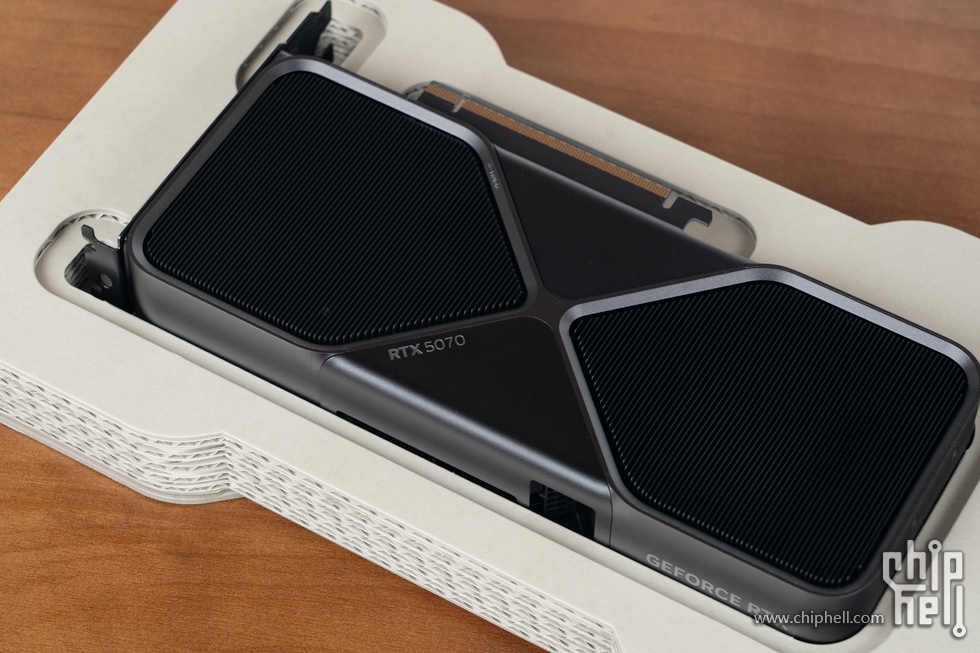

十分环保的再生纸壳包装。内部没有再提供静电袋之类的内包装，多少还是太省了点。

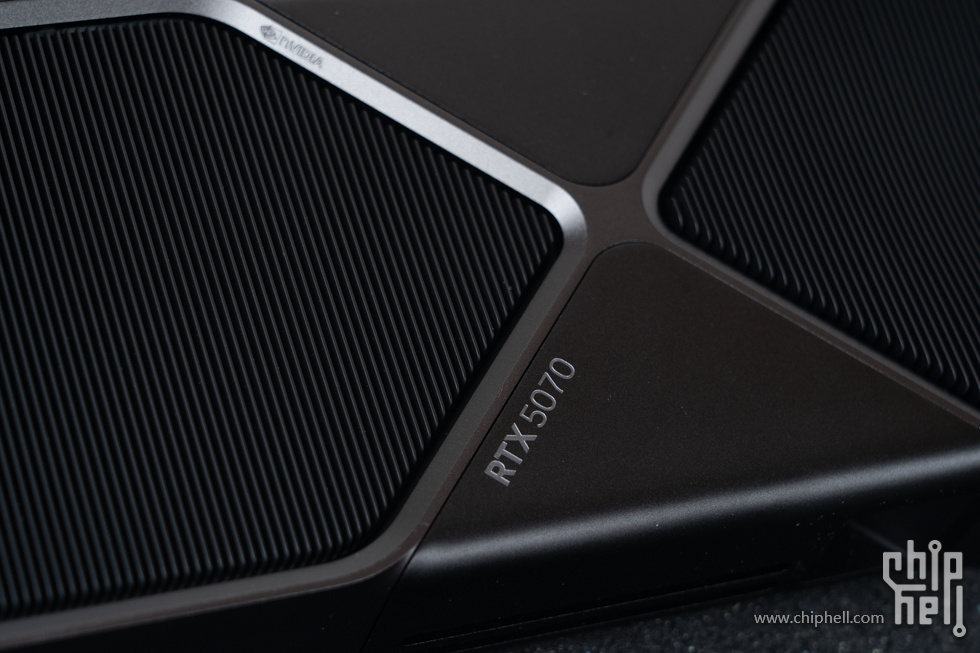

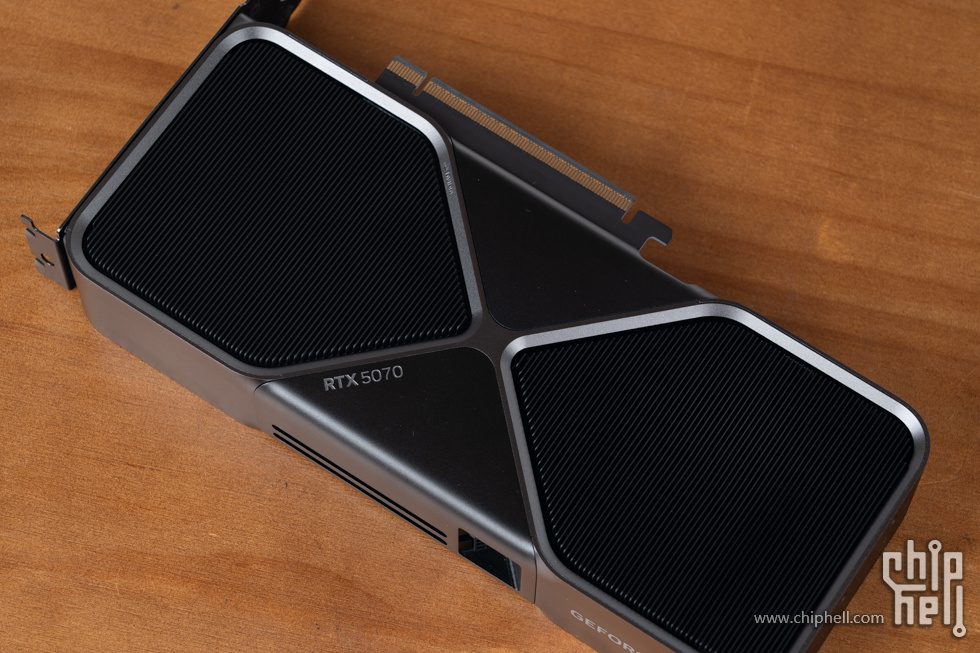

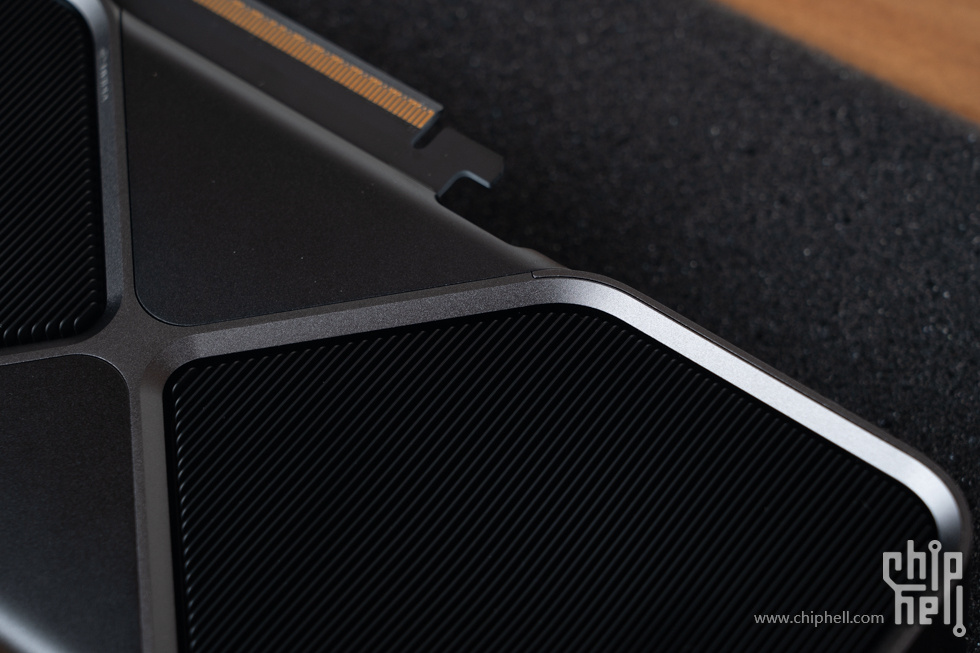

这铝合金精加工产生的光泽，应该没有人不喜欢吧？

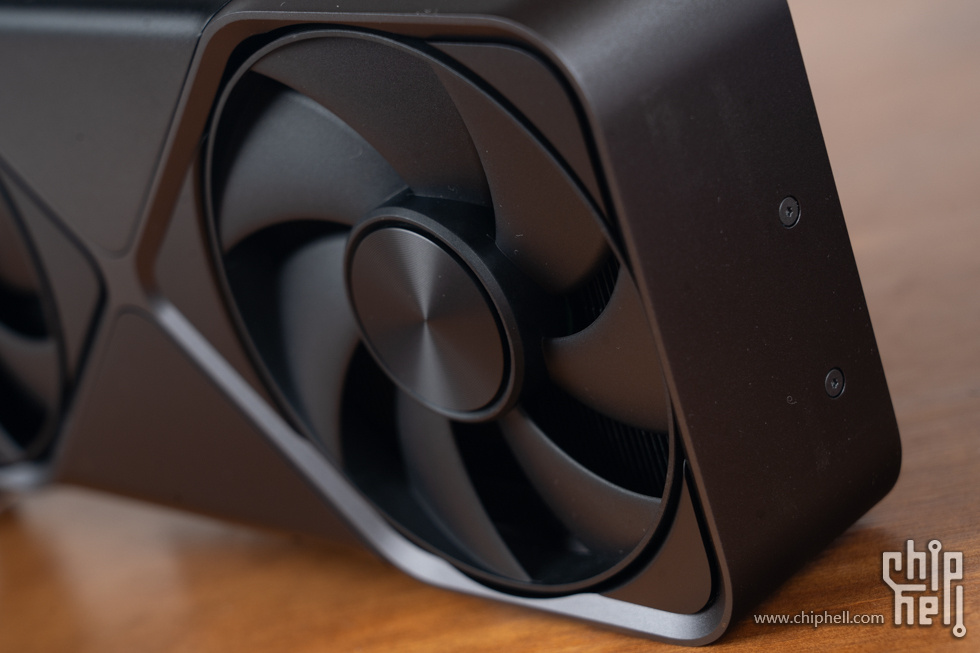

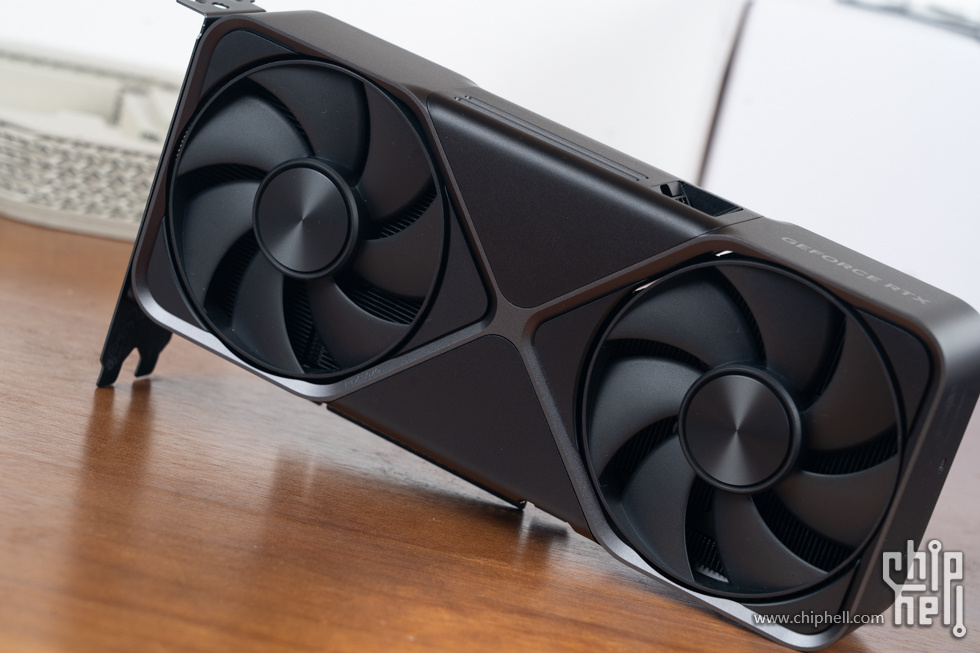

两颗风扇。70FE的PCB还是用的燕尾设计，并不能双侧吹透，但依然比较适合直进直出。等以后80便宜了搞一个换上。

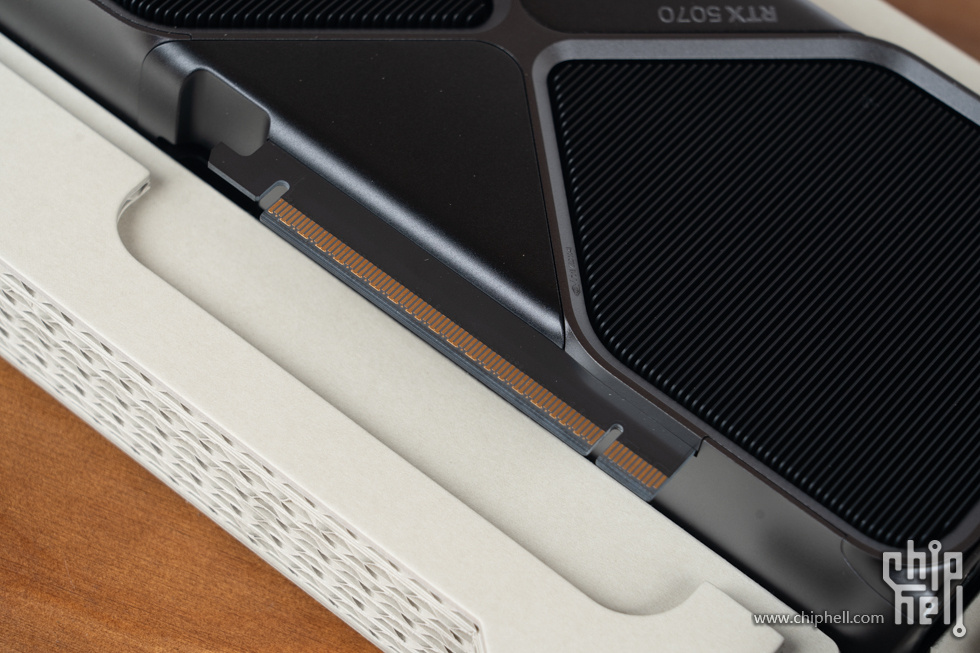

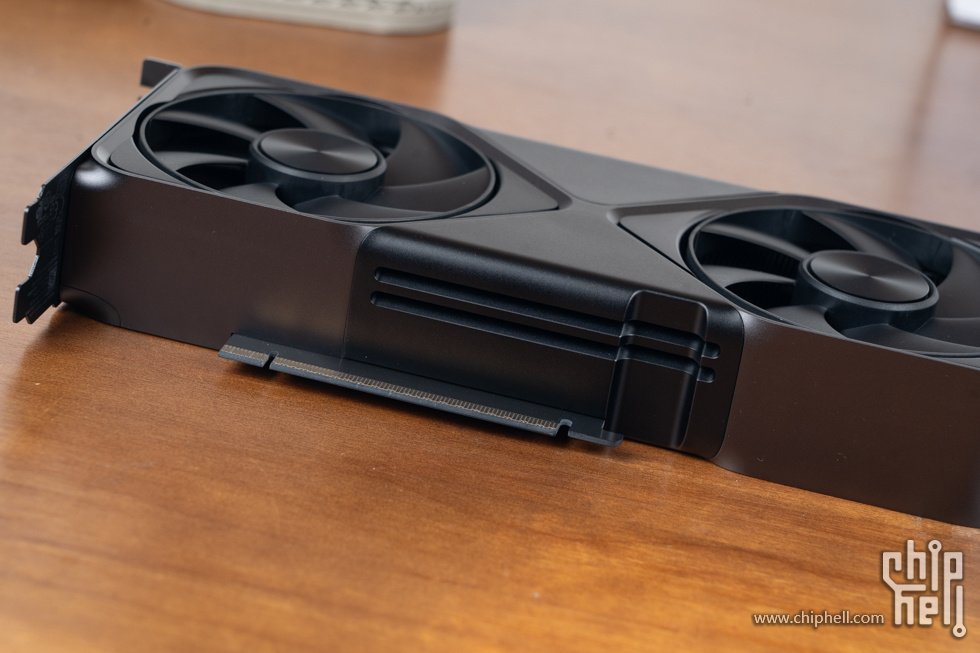

PCIe这里做了两根开槽造型。






没有信仰灯，估计80我到时候还是避不开的。


框架的反光十分迷人。

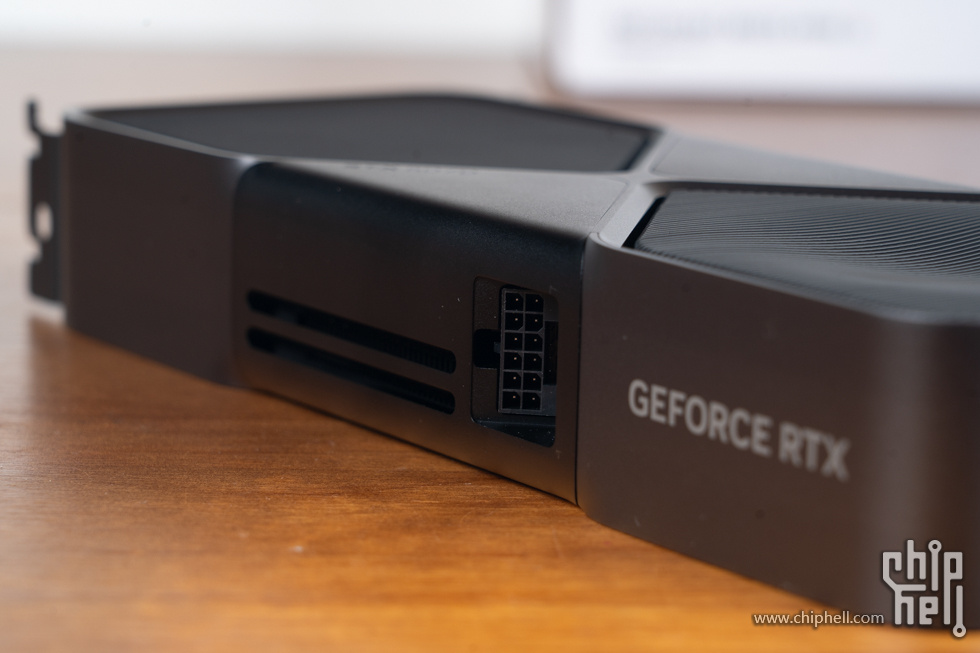

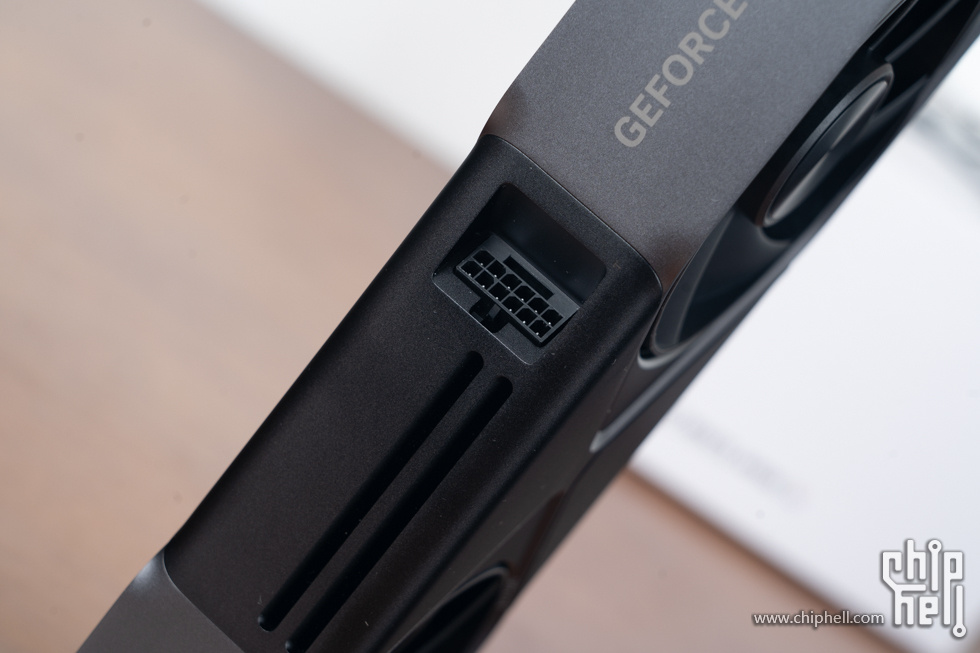

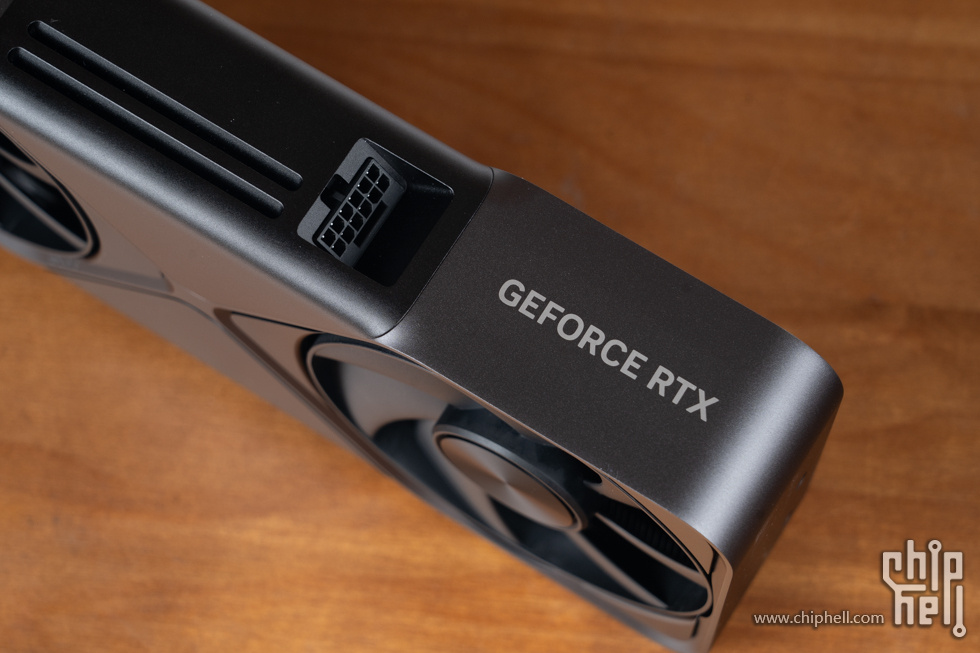

斜向的12vhpwr接口。

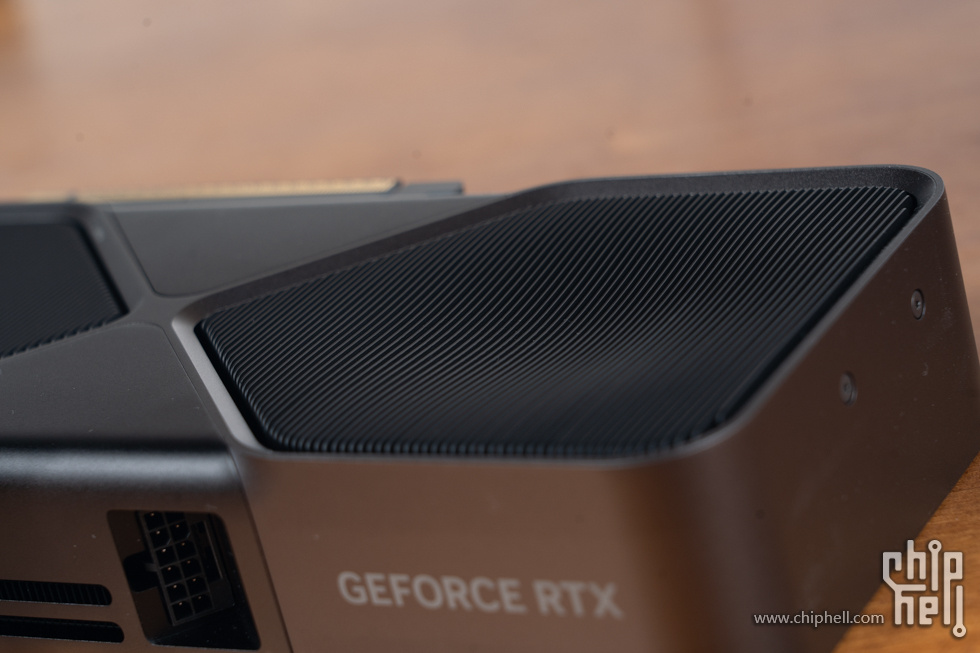

散热片上还有一个小造型，在反光下可以看到中间的凹陷。


标准双槽厚度，无惧各种机箱环境。

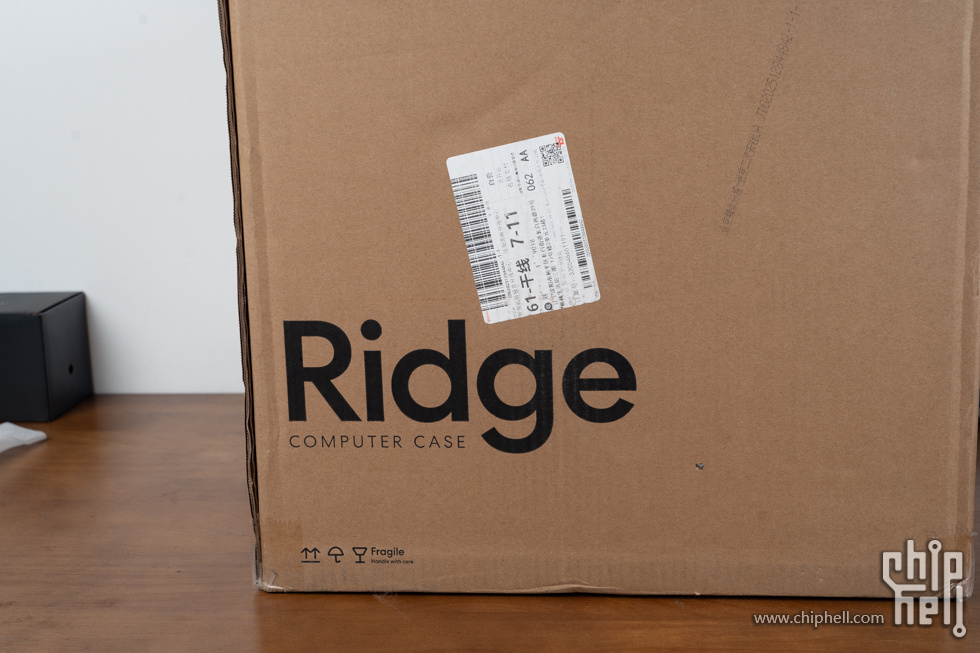

机箱虽然没有入选，但实在是垂涎已久。早就打算装一台了。

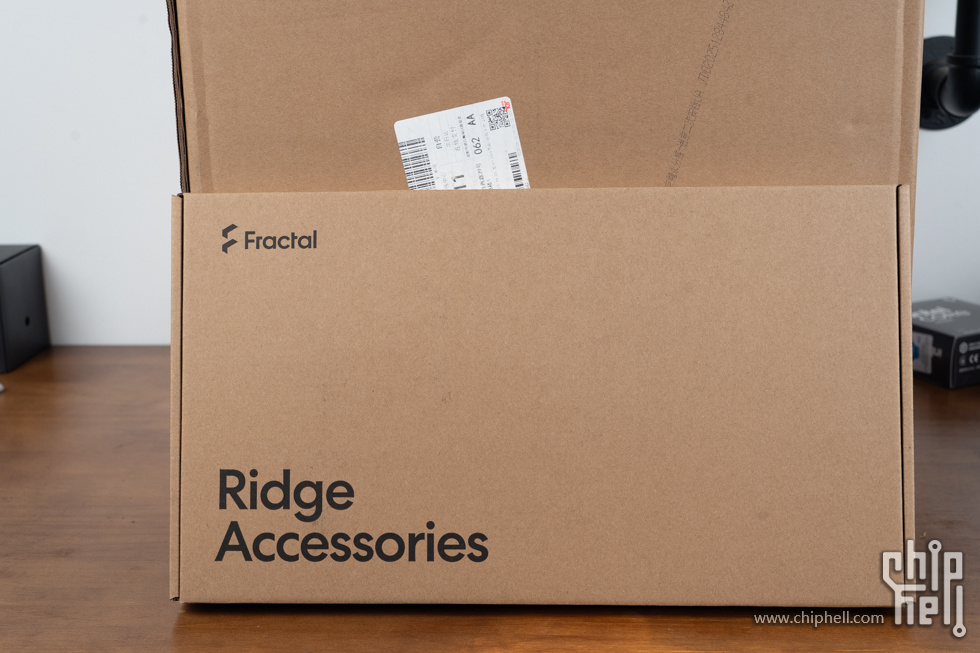

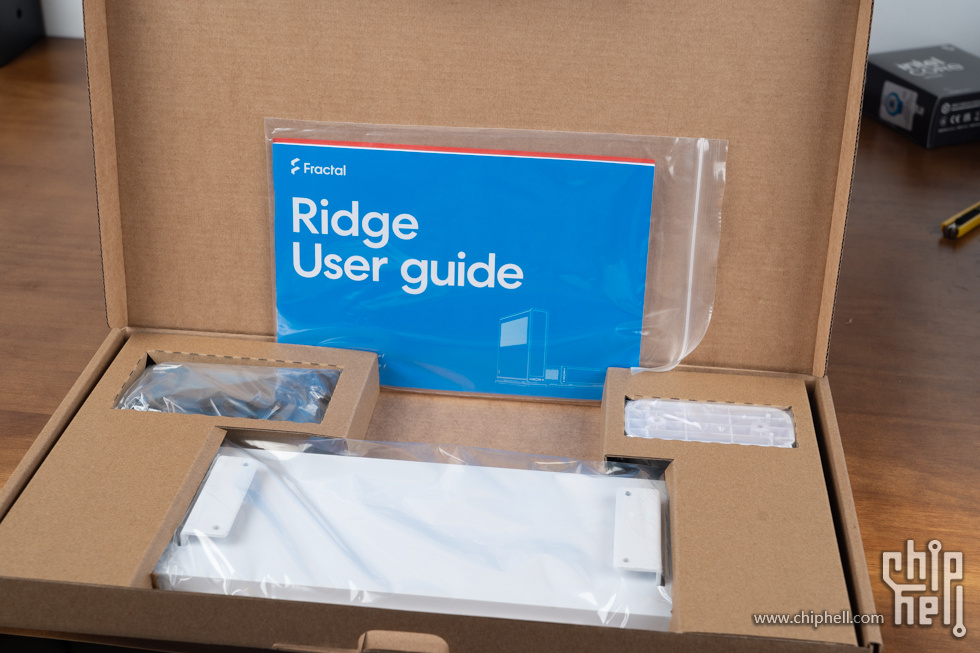

机箱不大，附件盒可不小。


里面放着的横置纵置脚撑比较占空间。其他就是螺丝包和说明书了。


正面的布艺前脸可以说是点睛之笔。如果全用钢板，不免太过沉闷无趣。这个布面给机箱平添了一份家居感。

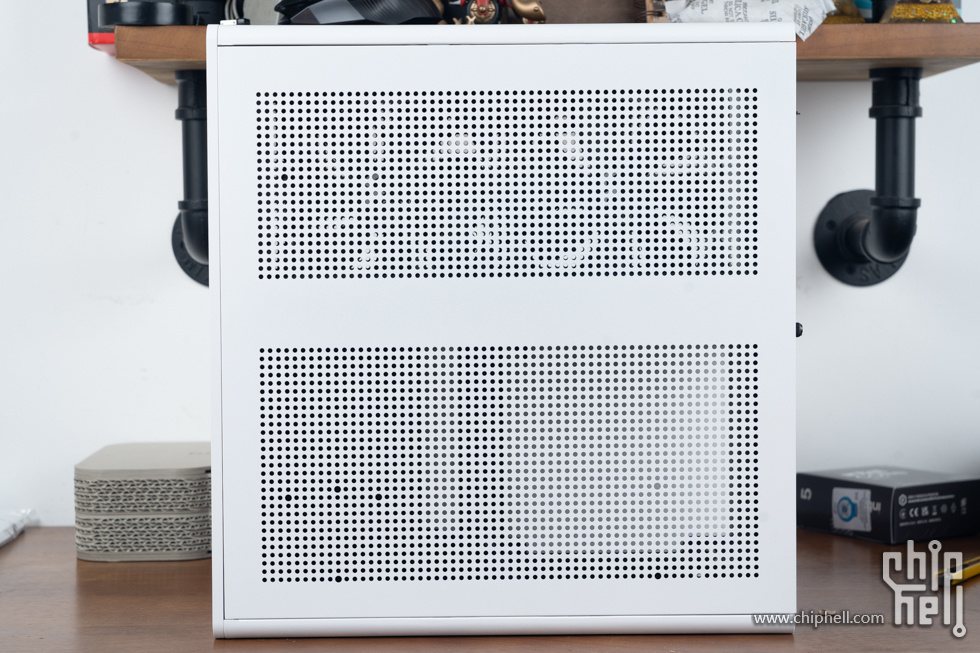

透过侧面开孔可以看到显卡区域两颗硕大的14cm风扇。

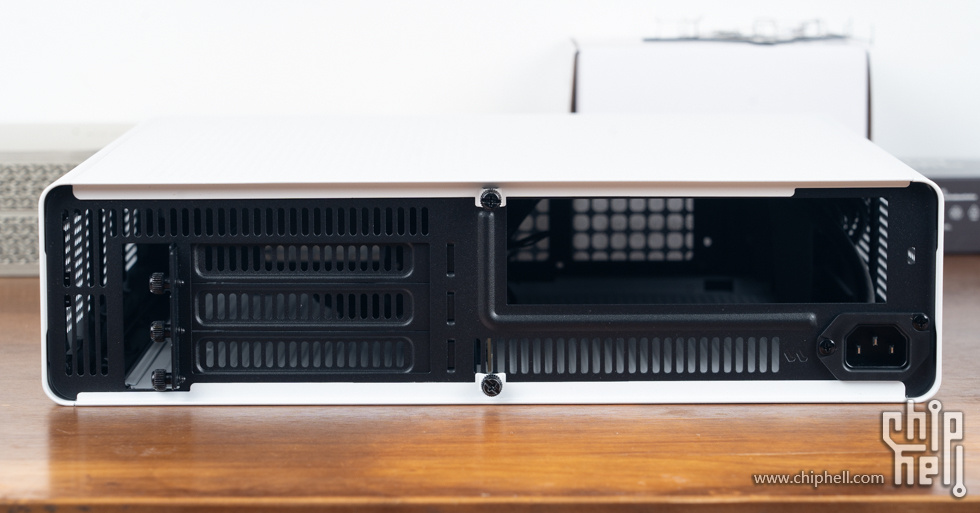

背面可以看到预留的主板io窗口和pcie挡板。


在拆掉预装风扇的前提下，安装3.5槽左右的显卡应该是不成问题的。

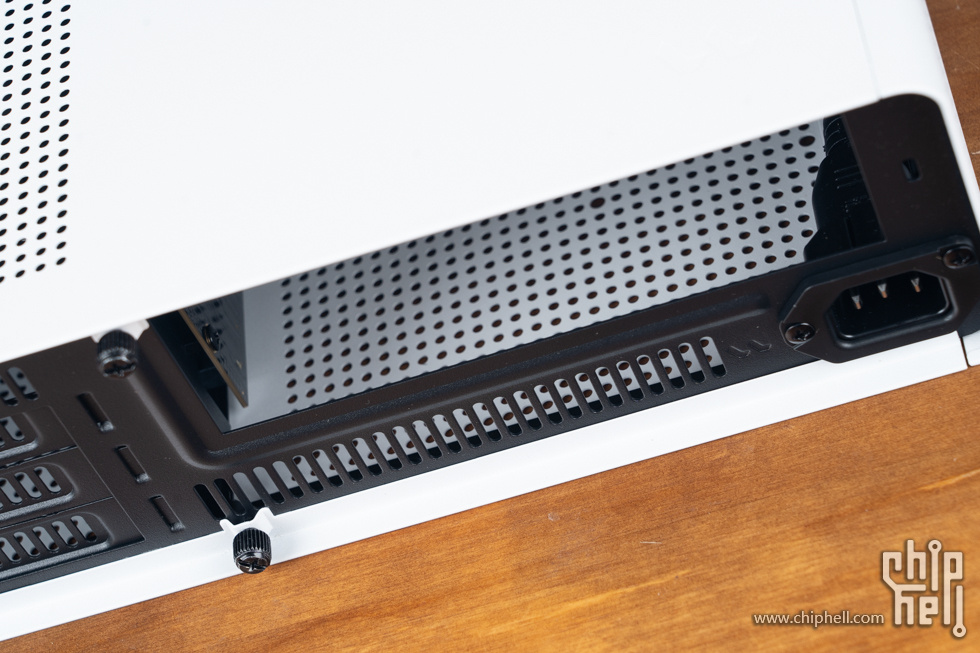

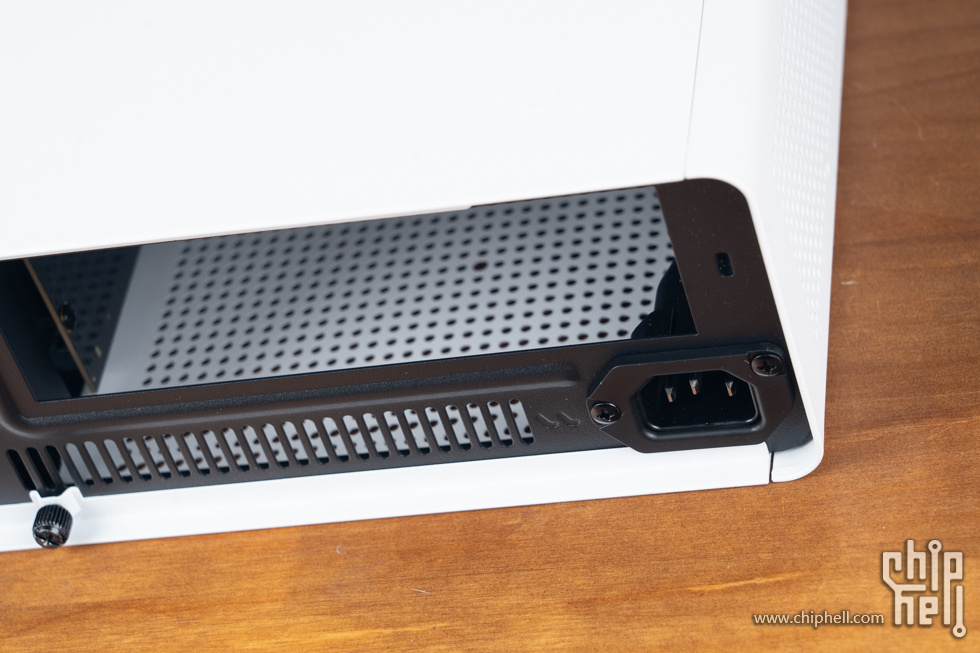

电源接口在这里通过转接进入机箱。

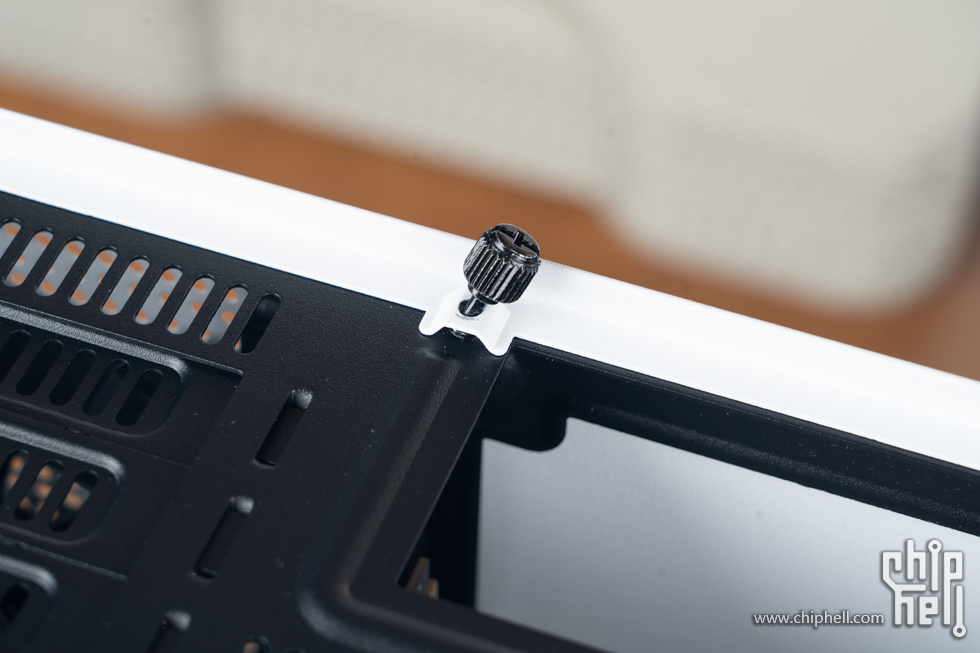

侧板螺丝的防丢设计。

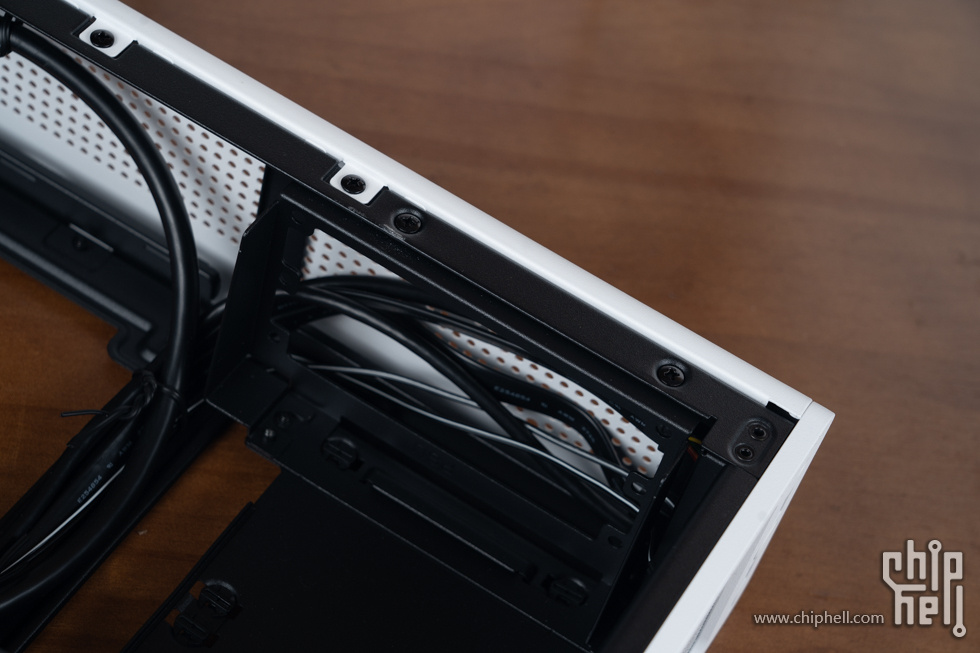

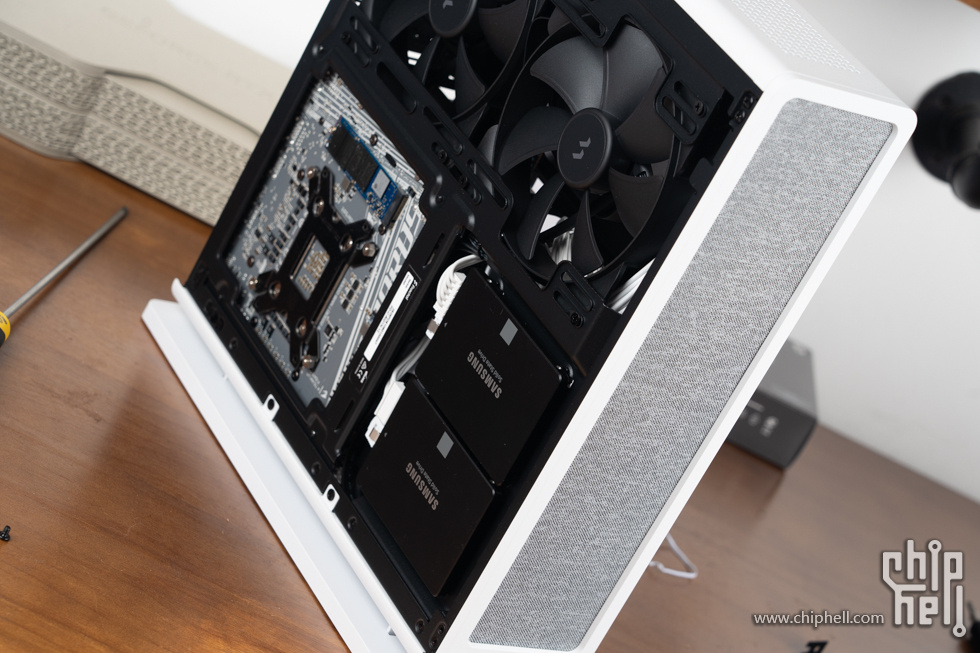

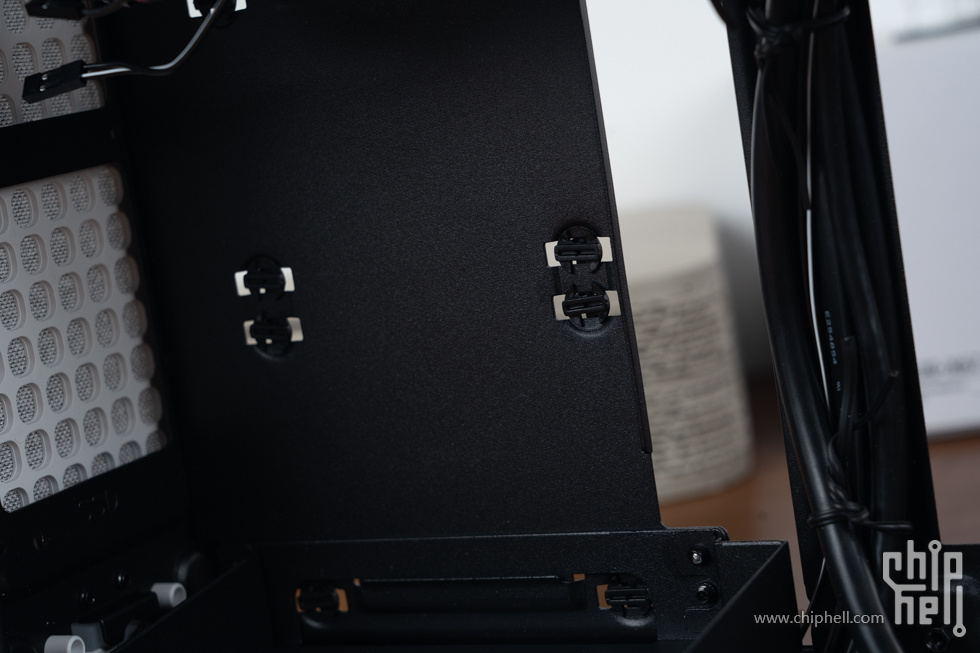

机箱骨架。显卡区域基本上独立且有两颗大风扇照顾，完全不用担心。右下角可以安装两块sata ssd。


电源转接线设计了一个凹陷，方便插拔。

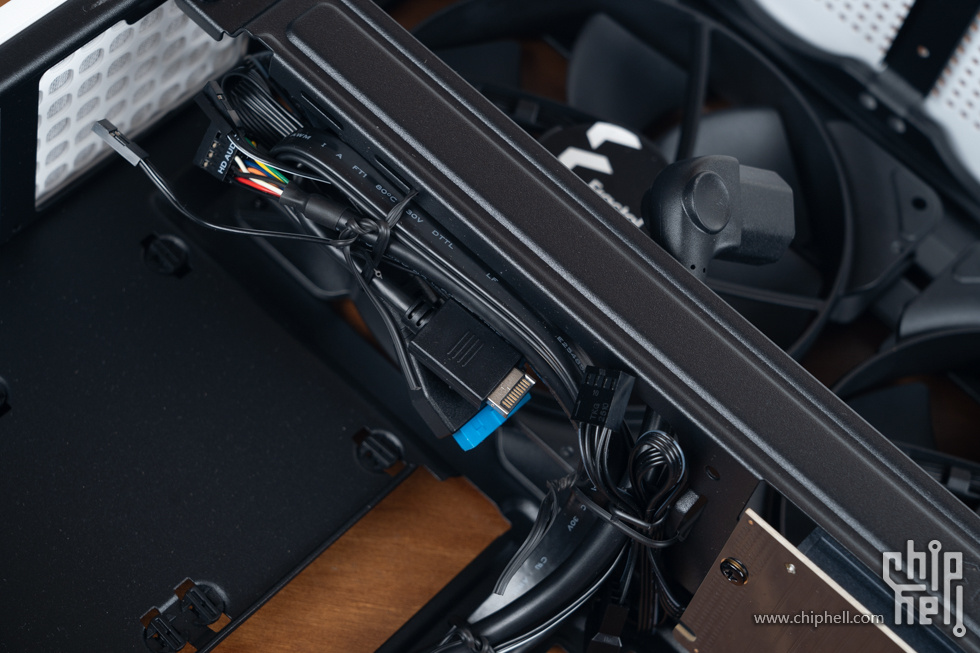

内部线缆

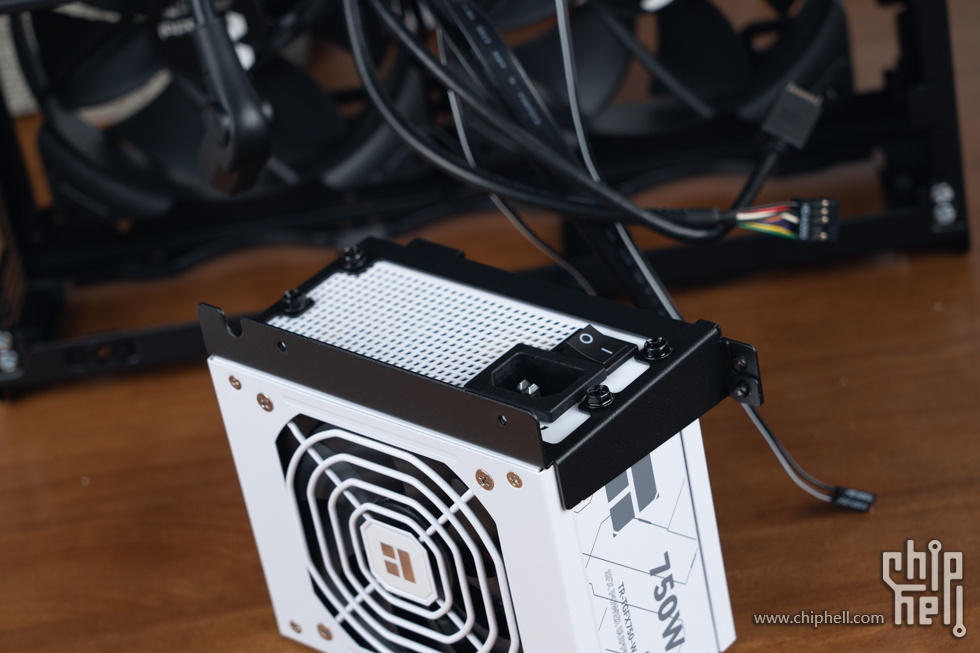

电源位需要先拆卸安装架。

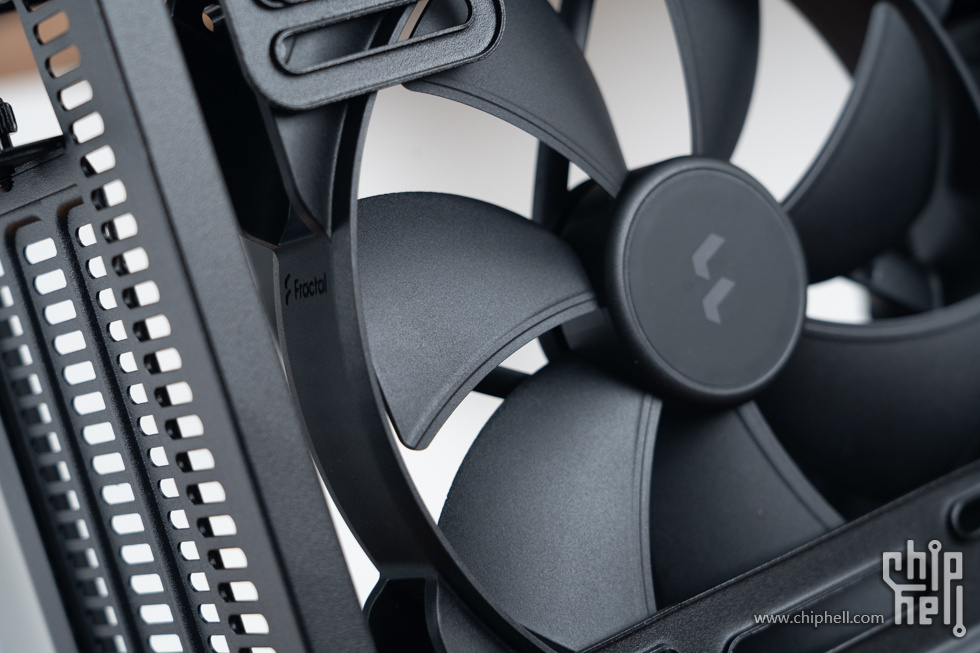

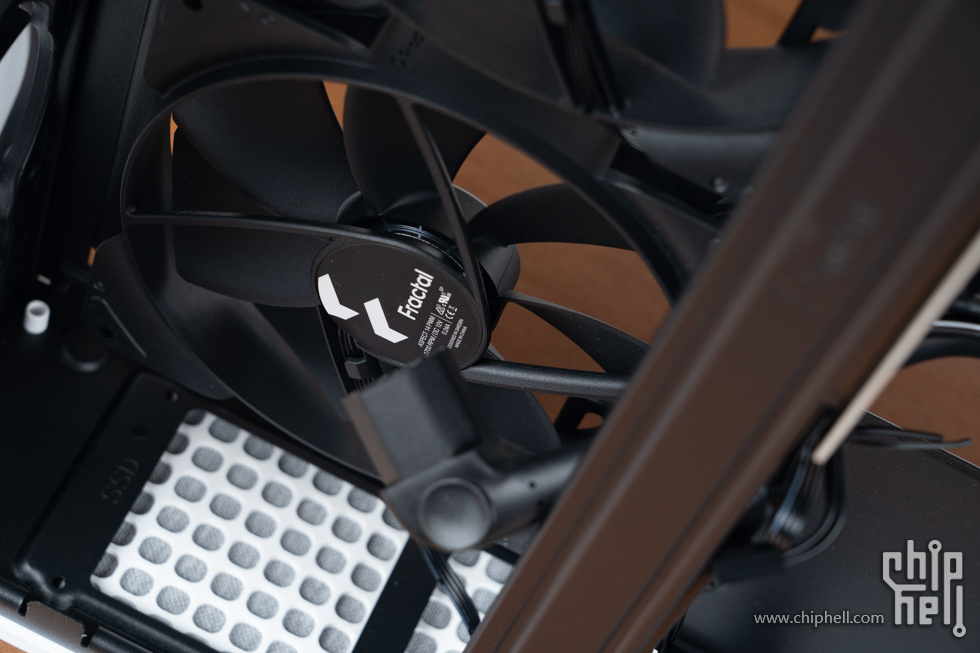

自带的风扇做工相当精良。

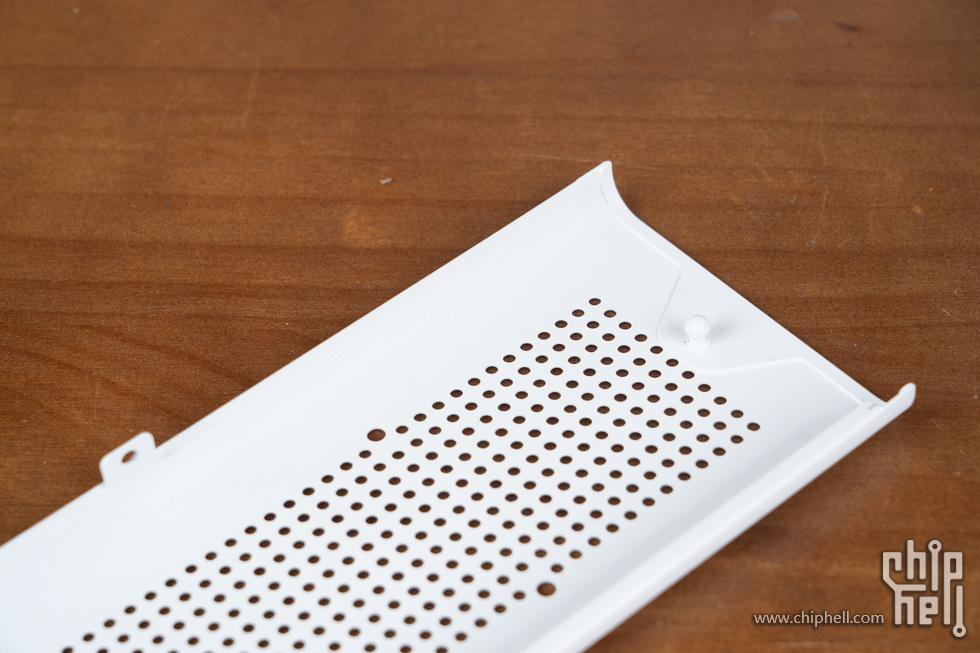

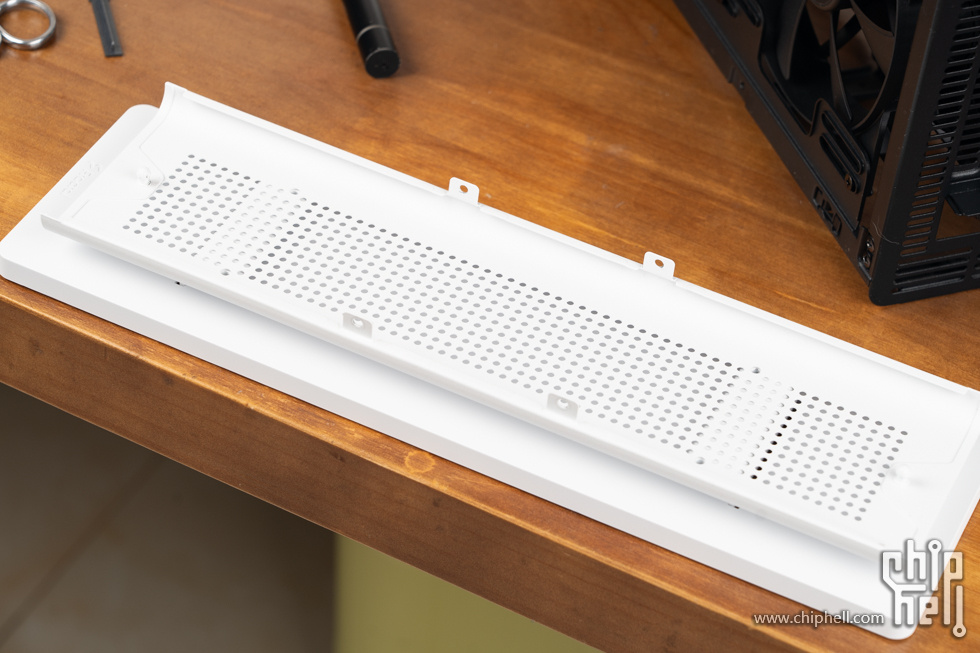

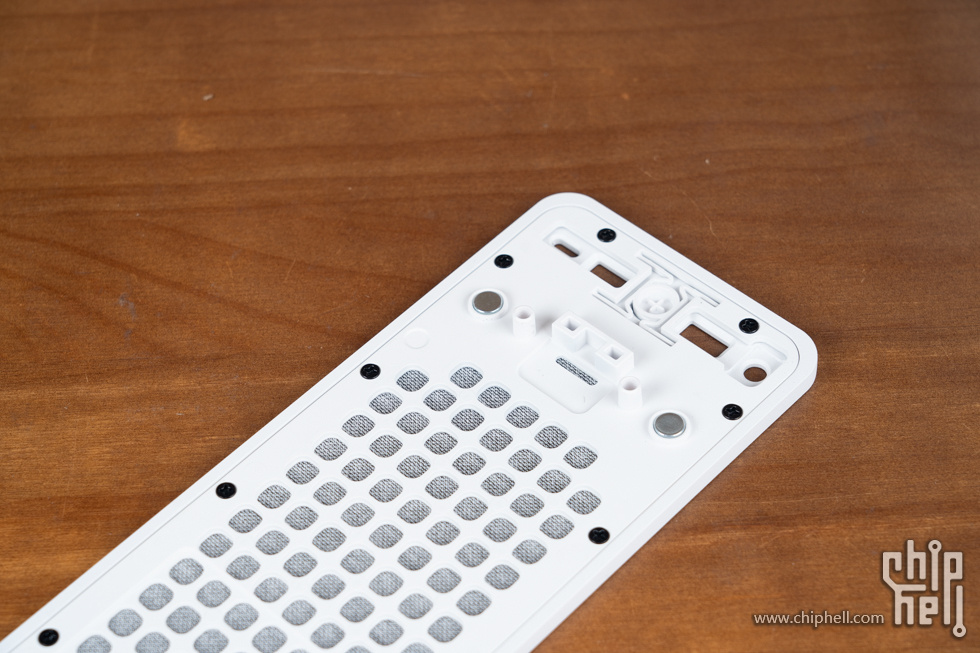

顶板、底板使用碰珠卡扣+螺丝固定方式。


前面板使用磁吸方式固定。

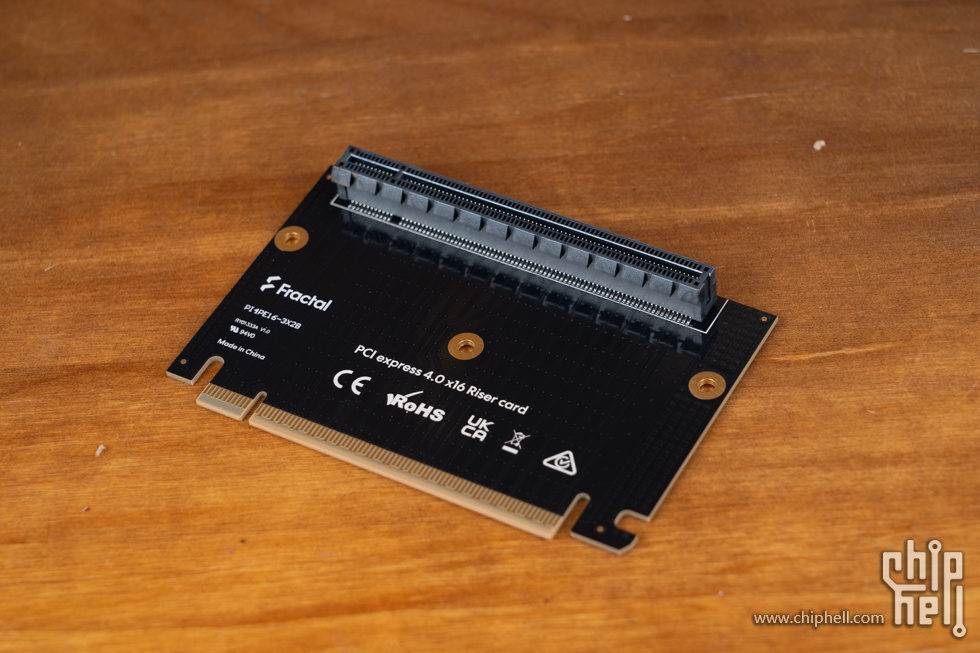

Ridge提供的转接方案通过pcb转接板来实现。感觉比转接线要靠谱不少。板子上标明了PCIE 4.0 X16规格。


安装电源。

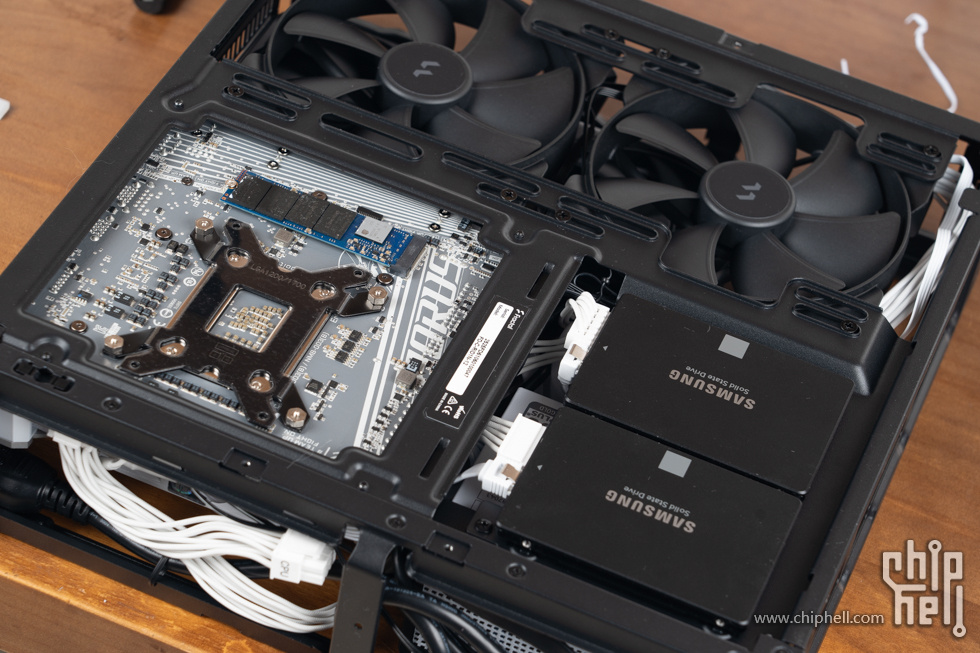

安装主板和散热。sata固态硬盘也可以通过预留的固定扣具快速安装，无需拧螺丝。


线缆稍作整理。


这里用电源的白线掩盖一下下面机箱自带的黑线和sata数据线。

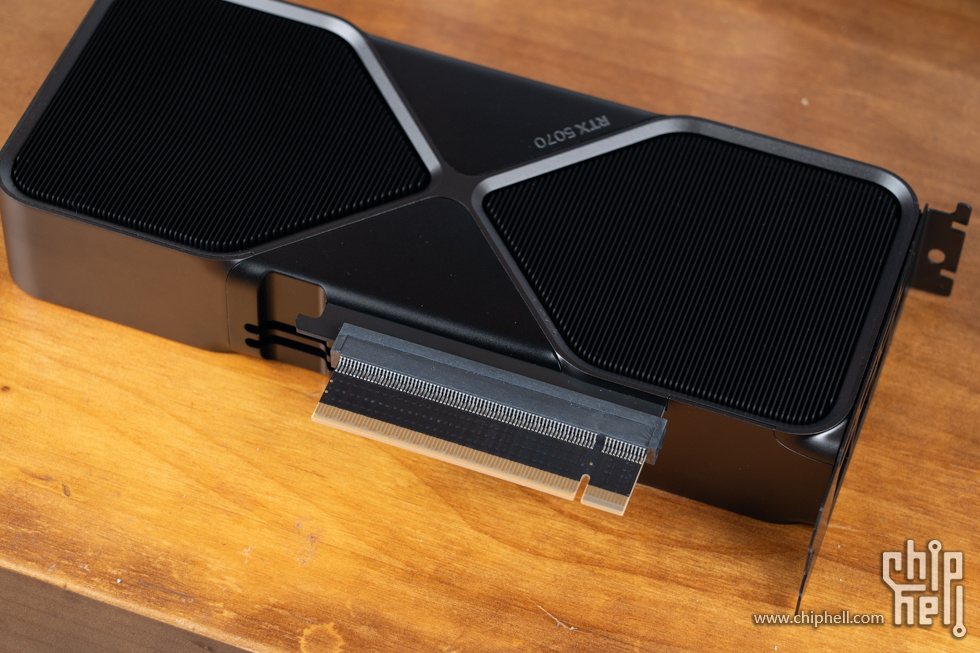

显卡安装之前还需要安装一个“增高架”，把PCIe金手指延长一些。

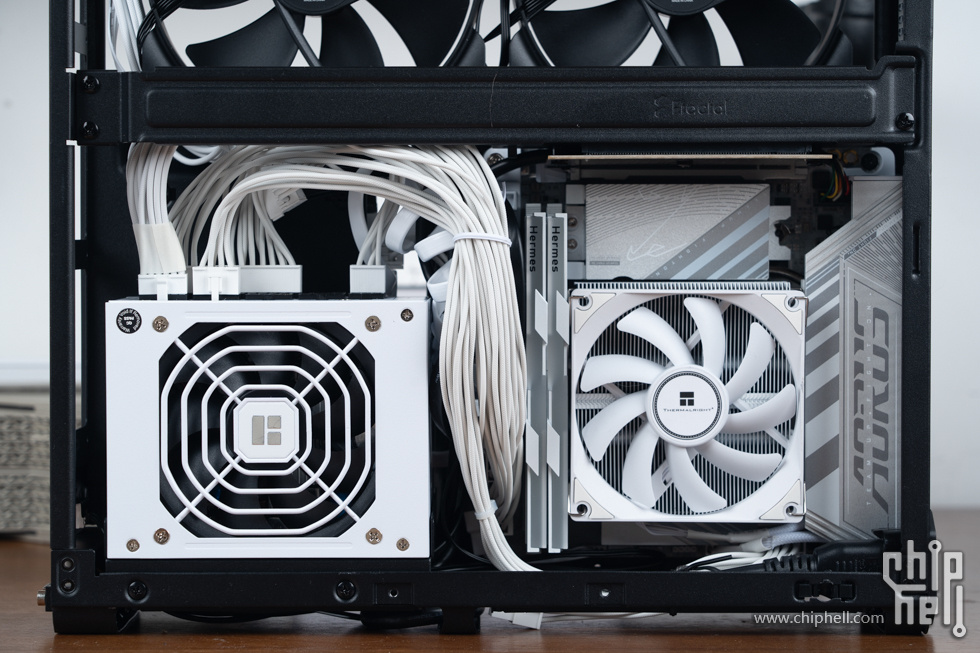

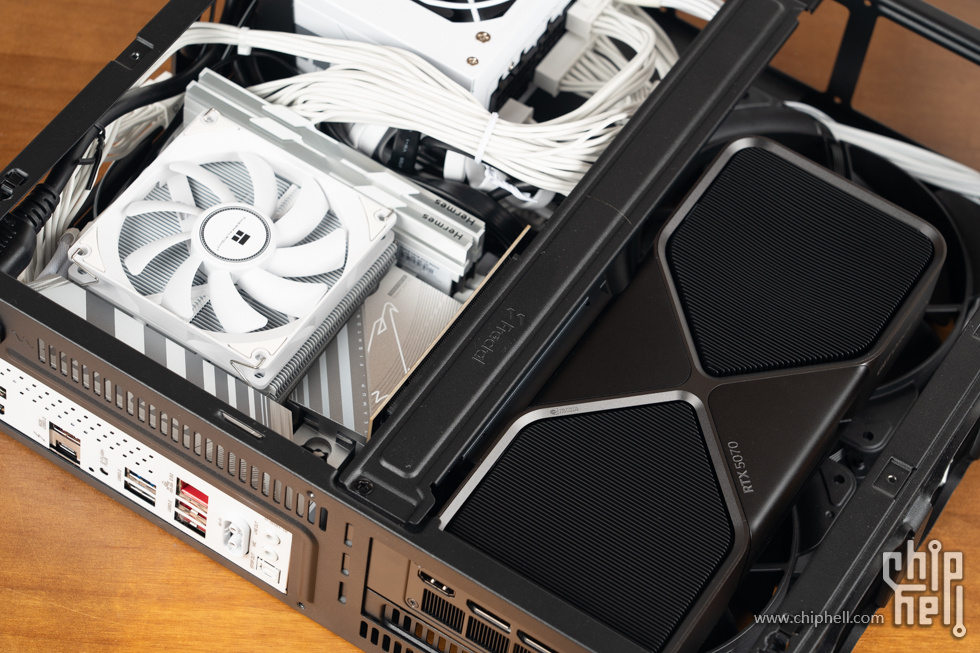

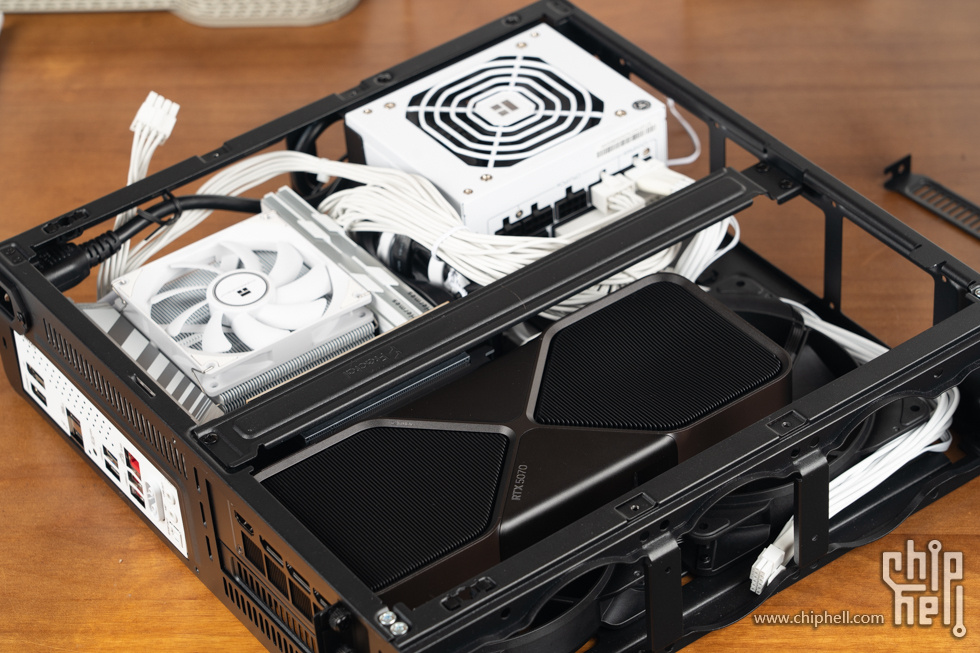

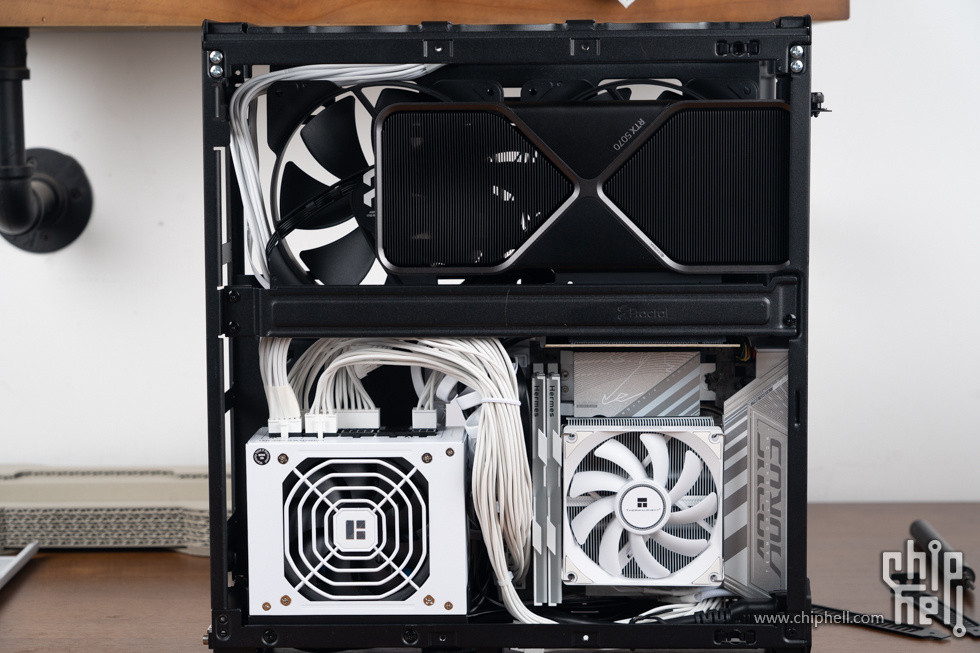

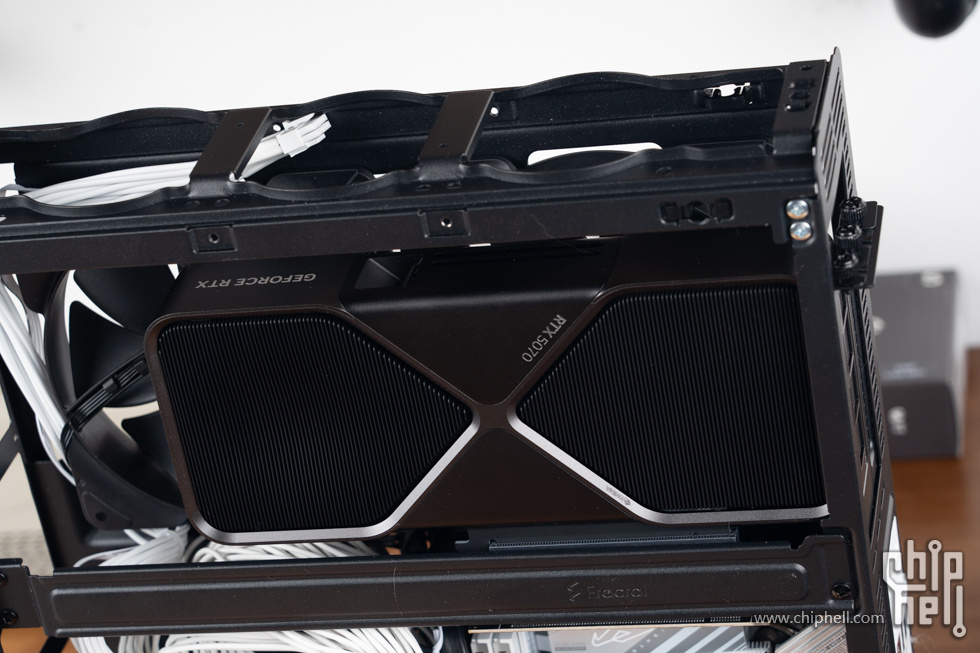

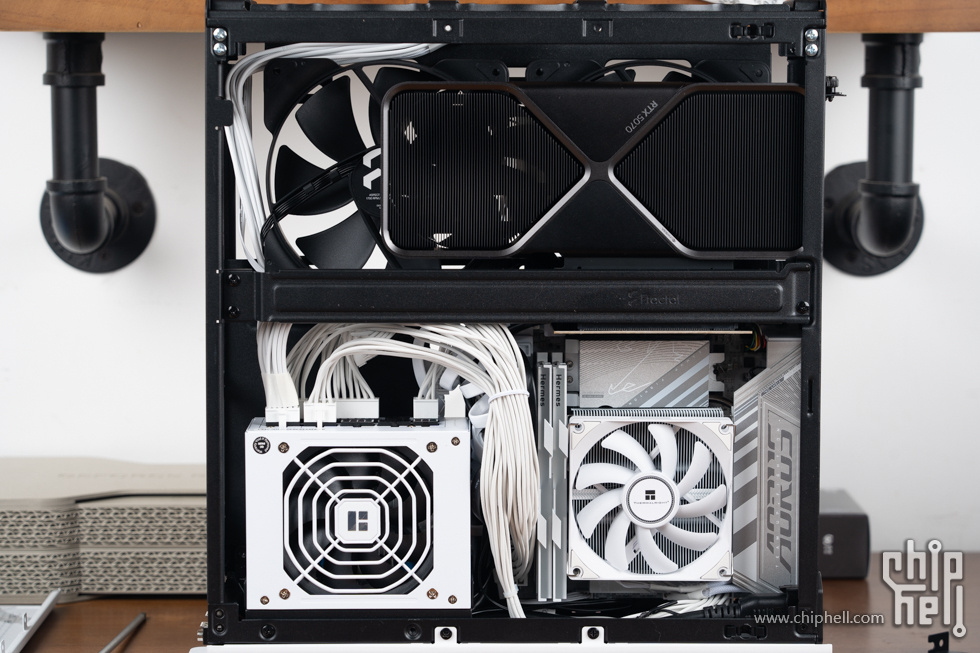

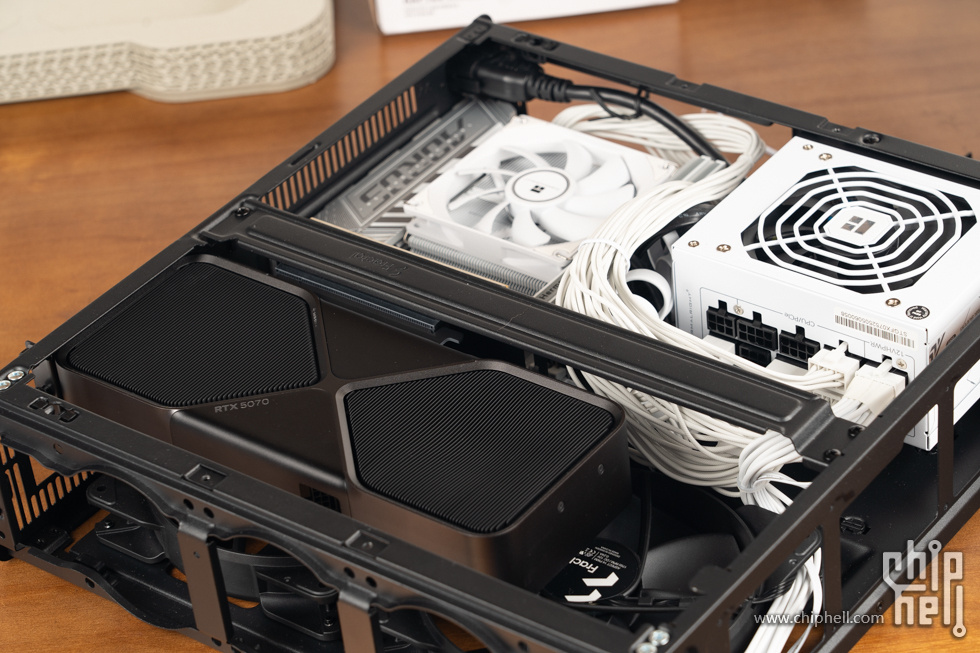

基本安装完毕。


这里还预留了几个8cm风扇位可以补充风扇。但使用FE的话就不用安装了，热气直接就从背面推出去了。


这种itx特有的紧凑得当的感觉，确实很吸引人。


可以看到主板仓区域剩余空间还是挺大的。如果不是因为几个硬件共同作用，上个120cm的风扇，效果会更好些。

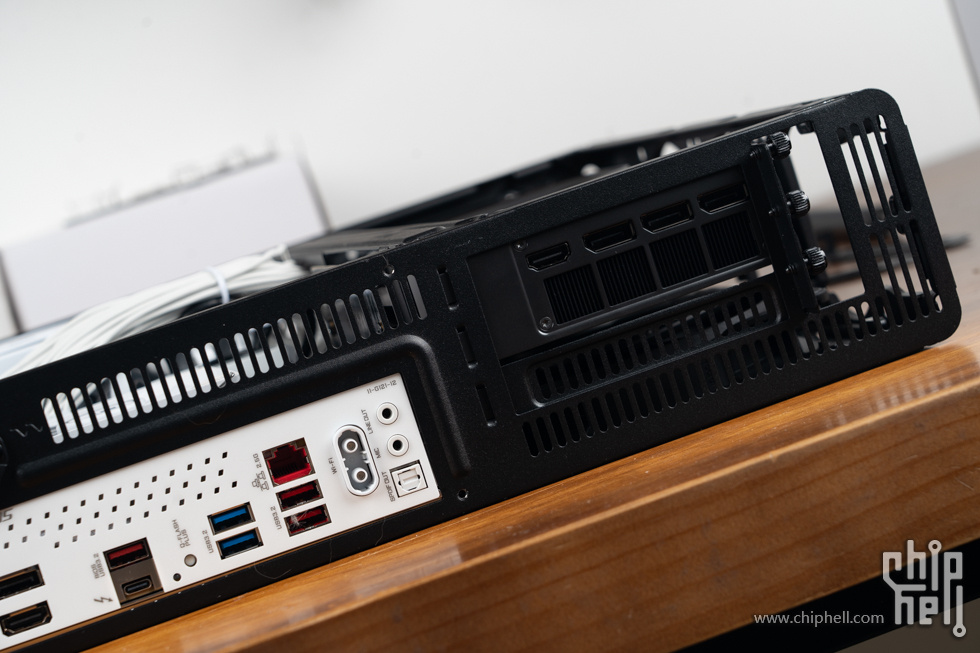

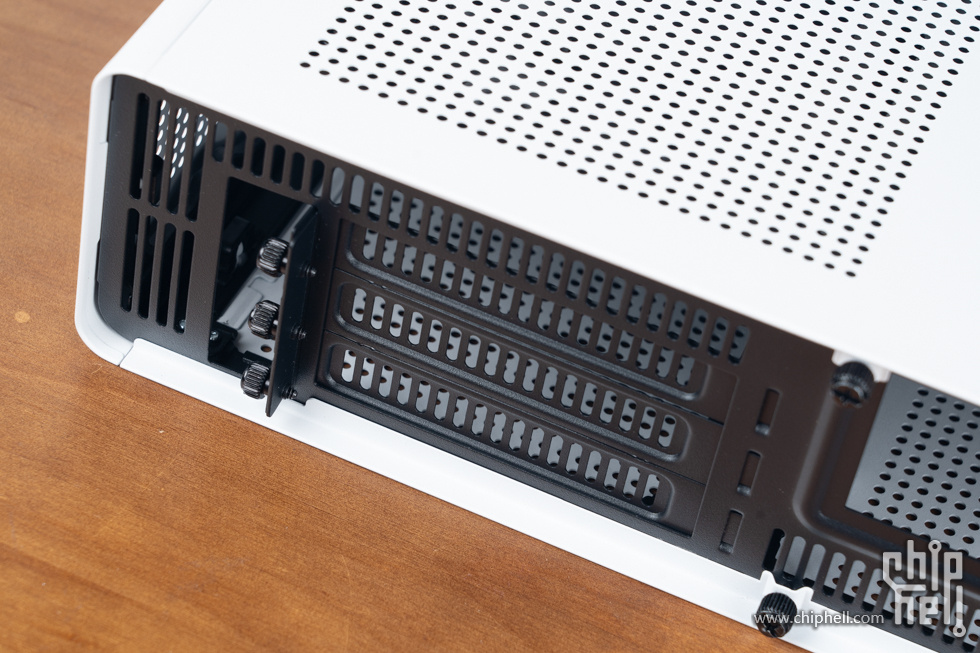

PCIe挡板使用无横梁设计，方便视频接口插到位。


线缆基本连接好了。


底板用4颗螺丝固定在附送的脚撑上就可以实现立放。

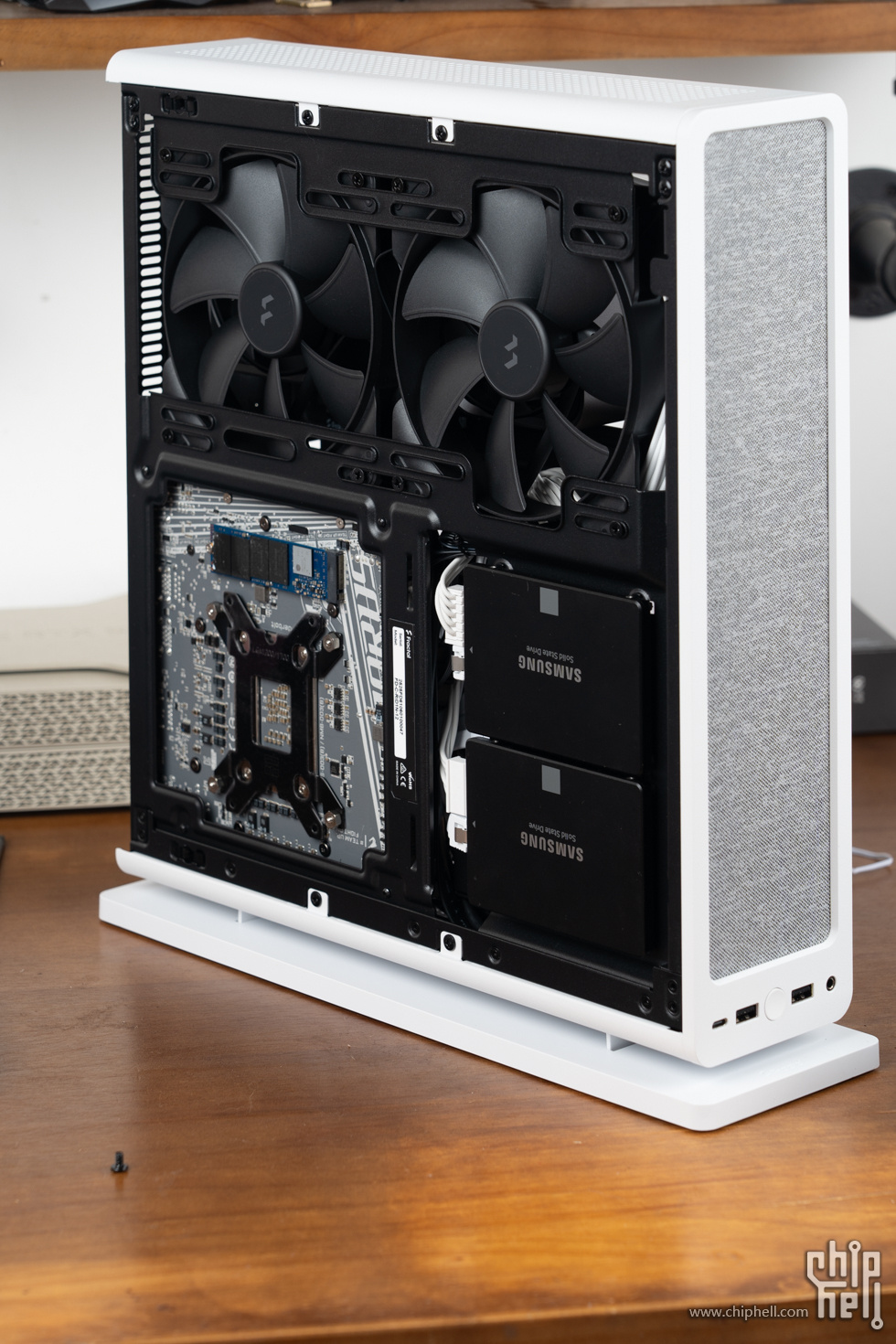

站起来了。

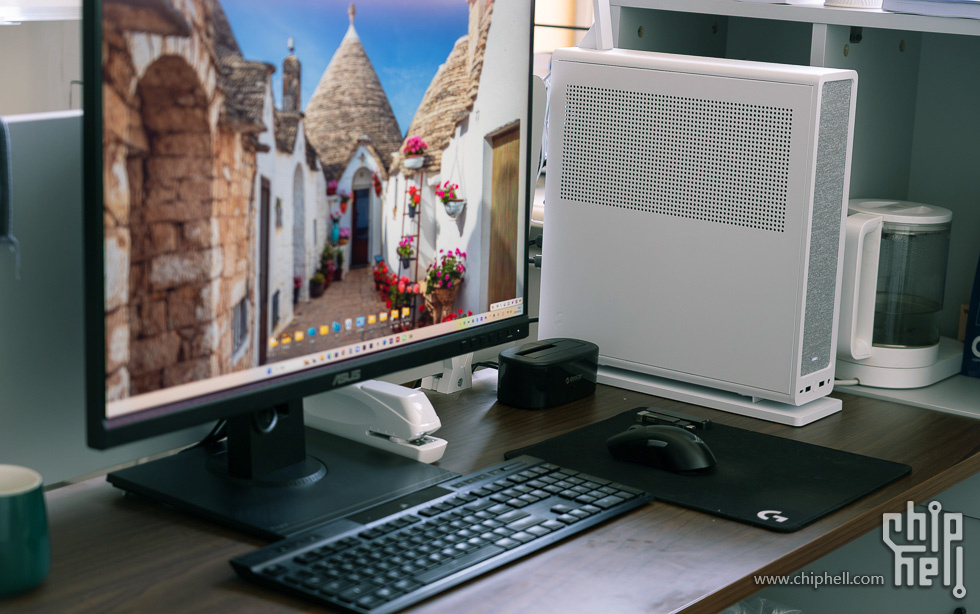

整机效果。

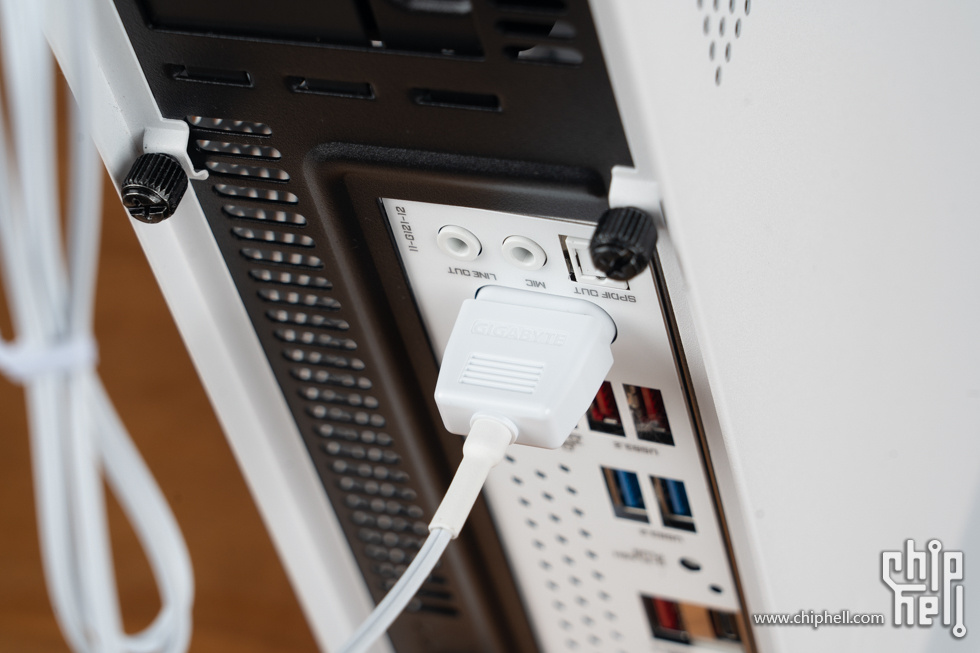

最后连接好天线，安装完成。

幽幽子

二楼测试

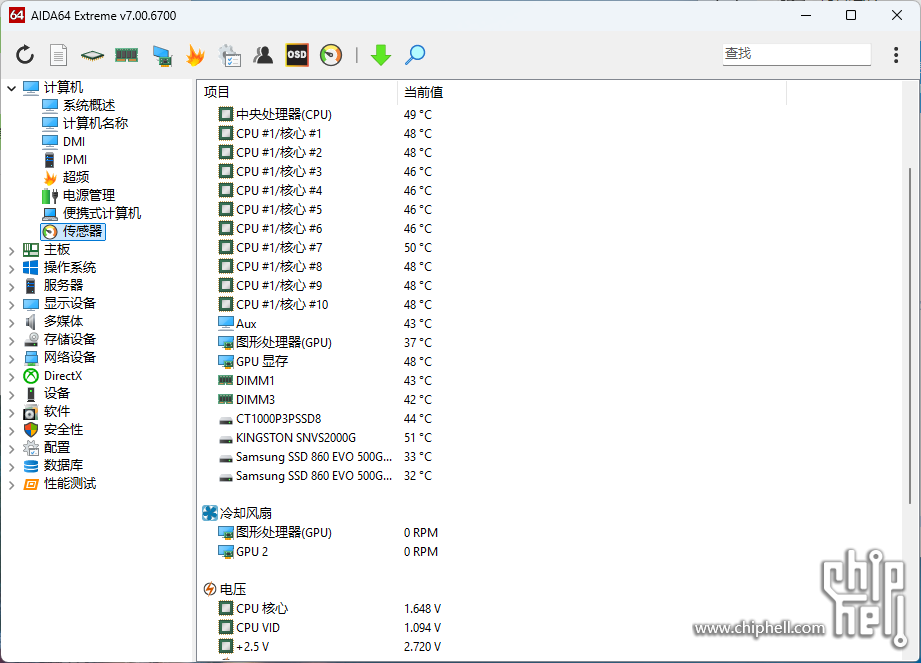

CPU仅仅搭配了一个9cm的下压散热，待机温度可以控制在46度左右。如果按照以往的打法，上360一体水估计真的要冻感冒了。

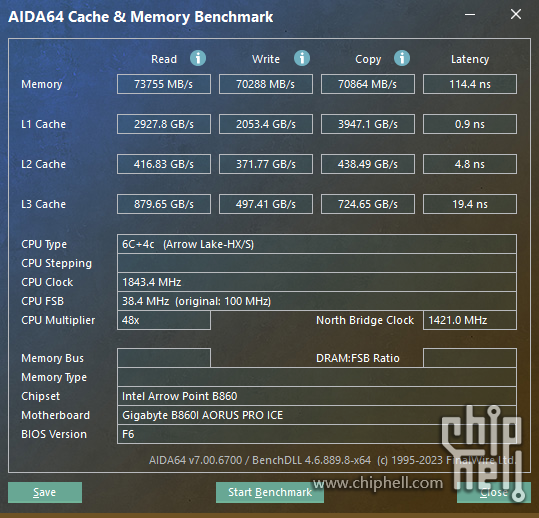

在aida64的内存缓存测试中，默认状态5600频率的读取约为73g/s，写入和复制约为70g/s，延迟114.4ns。

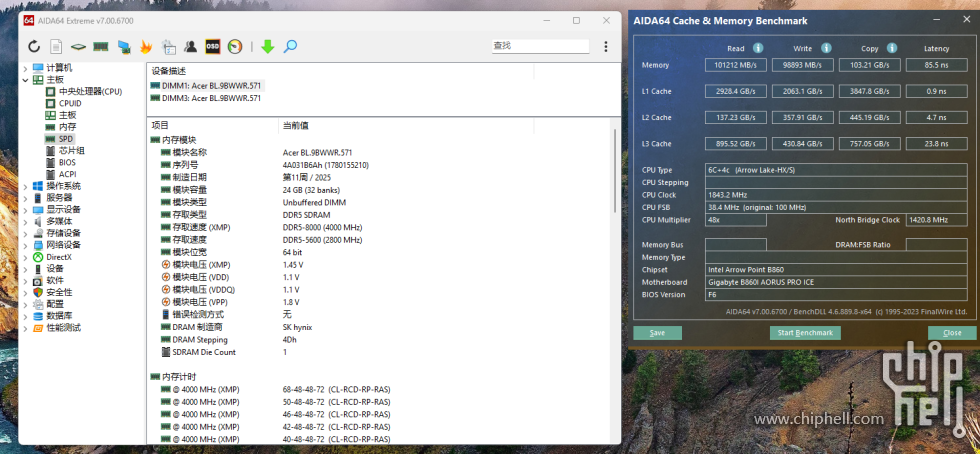

而开启xmp后，频率来到8000，读取和复制都突破百G大关，写入也提升到98G/s，而且延迟从114压缩到85.5，提升极为明显，可以让不少内存敏感的游戏和应用直接起飞。


CB R23多核得分14753，单核得分1981。目前成绩使用的是主板中的intel Baseline预设。技嘉在主板bios中提供了baseline和performance两个预设档位，方便用户根据需要自行选择。

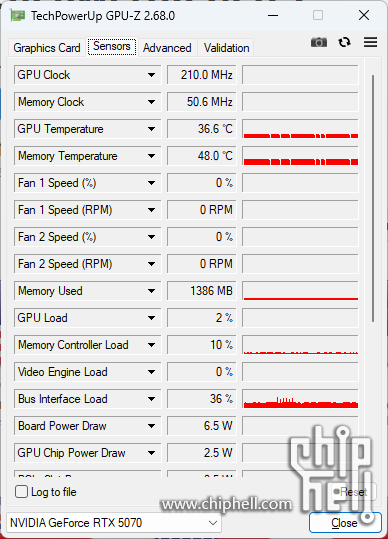

显卡空载时风扇停转，核心仅36.6度。

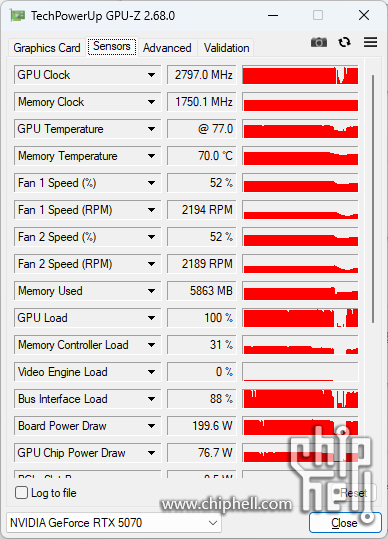

运营一个小时三角洲之后，温度最高显示77。显卡这关算是完美通过。对大多数小机箱来说，Ridge的显卡散热方案确实要理想得多。

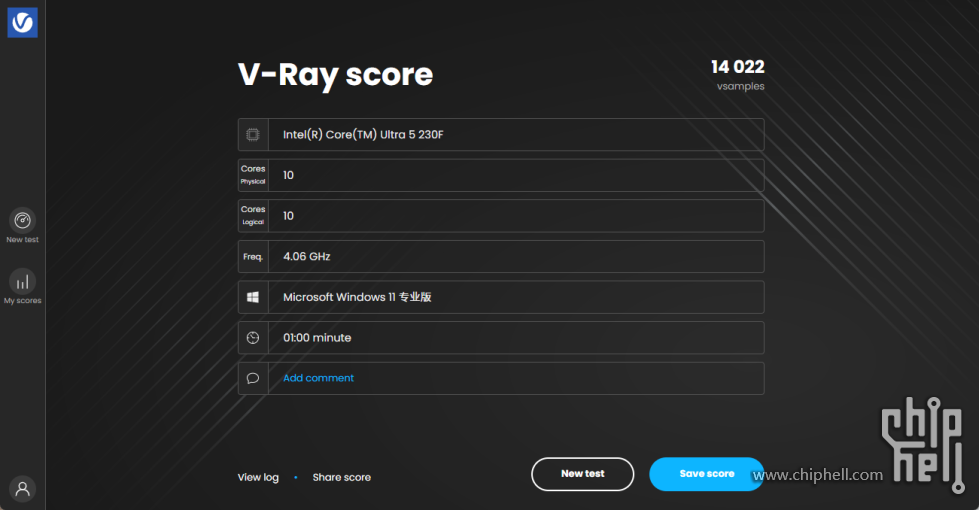

VRAY CPU渲染得分14022


gpu cuda模式渲染得分4445

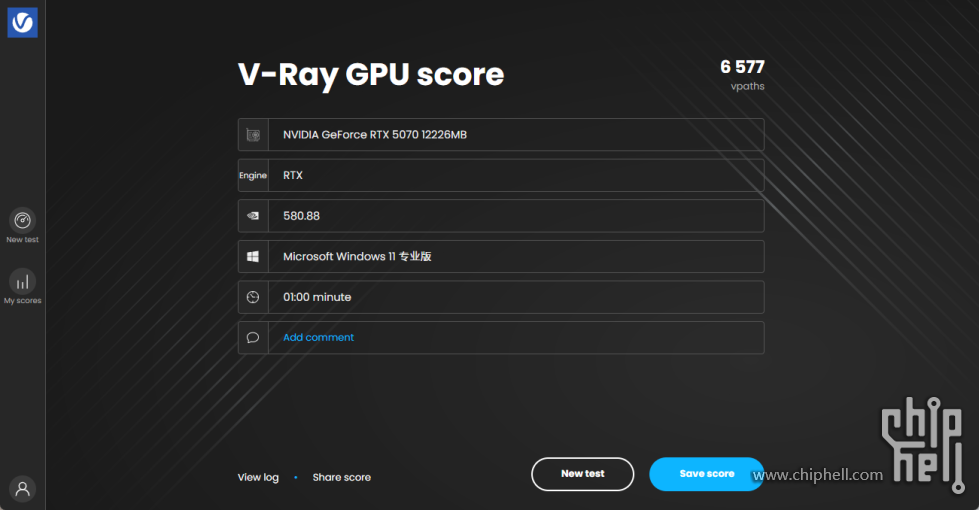

rtx模式得分6577

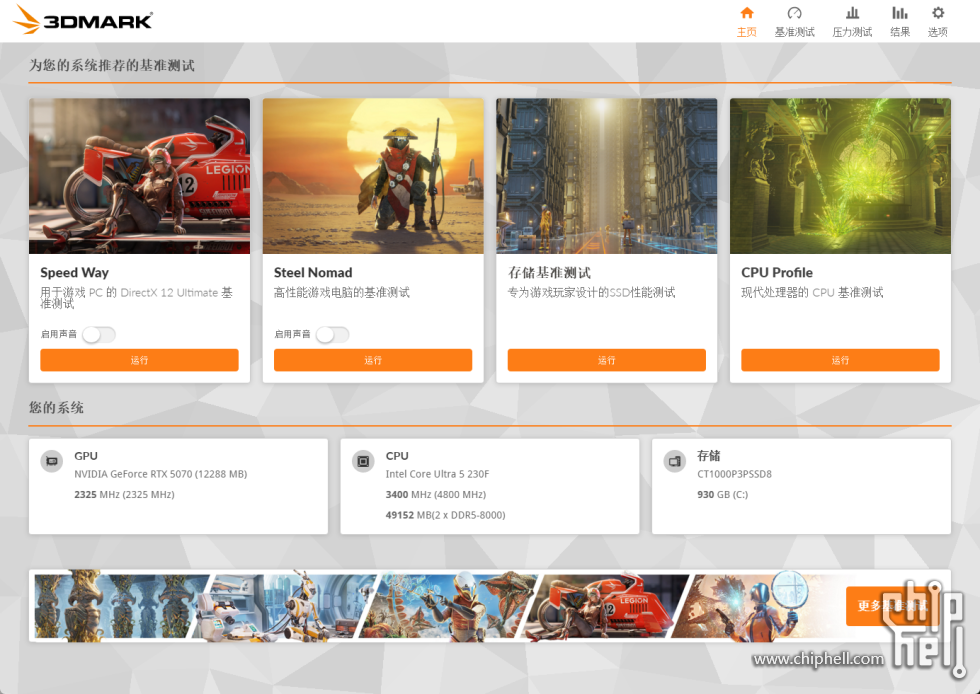

其余部分还是请出3dmark系列的测试软件。

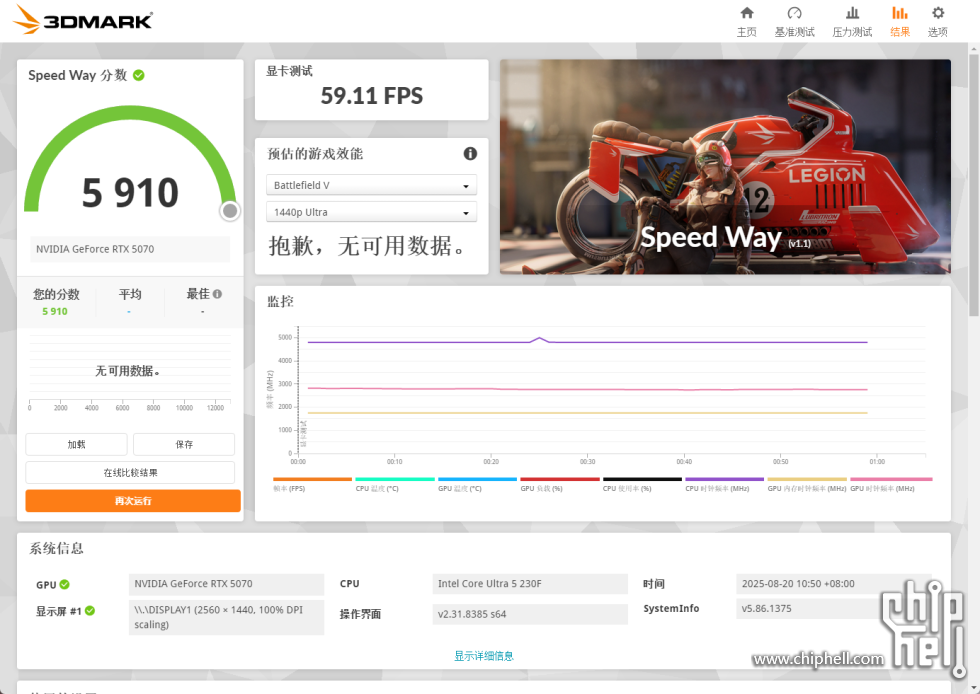

speed way得分5910

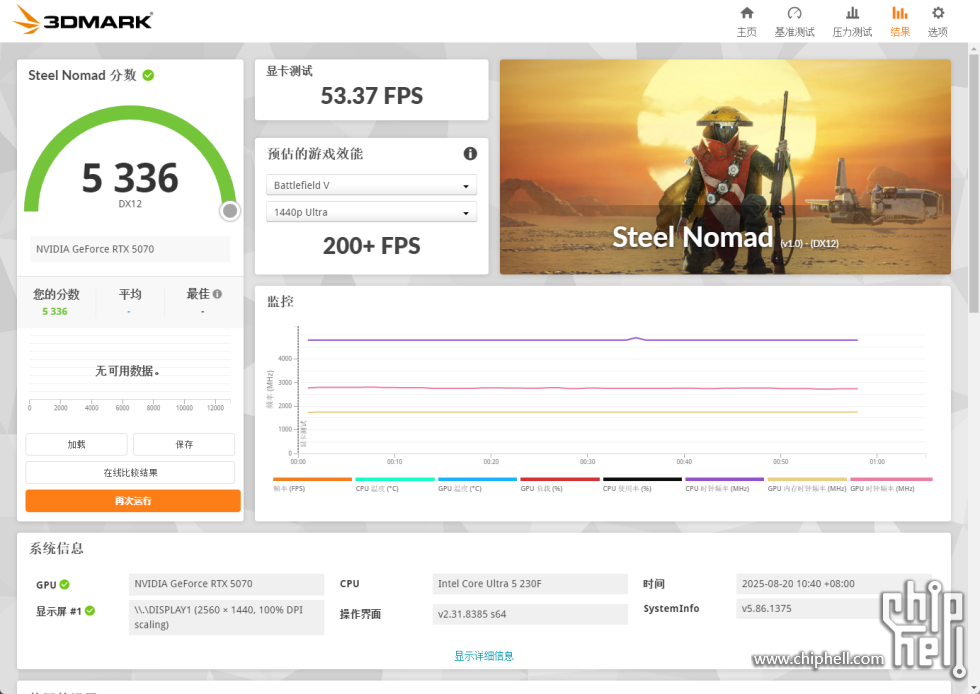

steel nomad得分5336


谢谢观看！

mekk

好看，这机箱限定fe这种双槽卡么？

幽幽子

mekk 发表于 2025-8-27 12:19
好看，这机箱限定fe这种双槽卡么？

不限定。上自带风扇的情况下2.5槽轻松。拆掉的话3.5槽没问题。

吃瓜大师

白色感觉比我黑色好看。

Wolverine

感谢分享！

sanna

67的散热器，兼容性比较好的xt67，性能差不多

感谢分享

幽幽子

吃瓜大师 发表于 2025-8-27 12:51
白色感觉比我黑色好看。

白色显得更家居一些，黑色更科技一些

幽幽子

sanna 发表于 2025-8-27 15:38
67的散热器，兼容性比较好的xt67，性能差不多

感谢分享

当时遇到问题就没再敢买这种吊高+避位设计的，只考虑这种完全嵌入区域内的了。。
毕竟这些年itx玩的太少，产品了解的不多。

DooDooDoo

很漂亮的机器，精致耐看

ted88

感谢分享！~

幽幽子

DooDooDoo 发表于 2025-8-27 16:21
很漂亮的机器，精致耐看

谢谢支持~这次是机箱本身的颜值提供了大量加成。

ASlien

这不是极客湾改造的那个机箱？改完真的散热无敌

idboyang

极客湾装了一套9950x3d+RX5090也是用的这个机箱，为了散热加了风扇,改了机箱

WUsic

昨天刚看完极客湾的视频。。。。

看完感觉一句话，这机箱性价比真低

多多一闪

这不得个2W ？

暗战王牌

机箱长草了，除了贵点，没有一点毛病。

neoneocom

挺好的~客厅主机！~

幽水葫芦

哈哈跟极客湾撞车了

zhulishcn

你这套是不是按照极客湾5090公版方案来搞的，专业

幽幽子

zhulishcn 发表于 2025-8-28 11:28
你这套是不是按照极客湾5090公版方案来搞的，专业

怎么都提极客湾，我知道归知道，但也不关注……

但其实80和90确实比70更加合适，散热够大而且双侧吹透。

幽幽子

idboyang 发表于 2025-8-28 09:03
极客湾装了一套9950x3d+RX5090也是用的这个机箱，为了散热加了风扇,改了机箱

咱这个人小玩家，没法跟人家工作室比。
竟然还是用的下压，这是把机箱切了啊

cxl81514

暗战王牌 发表于 2025-8-28 10:27
机箱长草了，除了贵点，没有一点毛病。

做工极差

gylj7058

机箱本身的颜值提供了大量加成

wangzorro

幽幽子 发表于 2025-8-28 11:34
怎么都提极客湾，我知道归知道，但也不关注……

但其实80和90确实比70更加合适，散热够大而且双侧吹透。 ...

恰恰相反，极客湾测试这机箱侧面板散热太拉跨，侧面板开孔的孔距太大了，他们另外去定制了一个侧面板才解决问题。

幽幽子

cxl81514 发表于 2025-8-28 13:17
做工极差

哪方面极差具体说说？我用着感觉还成啊。顺便，我这箱子可不是本次活动入选赞助的，纯自费，真有啥问题我可不会手下留情

幽幽子

wangzorro 发表于 2025-8-28 14:45
恰恰相反，极客湾测试这机箱侧面板散热太拉跨，侧面板开孔的孔距太大了，他们另外去定制了一个侧面板才解 ...

个人认为，这种改造程度算不上在评测产品，只能说是在探索玩法。理论上所有的东西都可以这么玩然后喷一句原来设计的不行，就好比买台150匹的车到手换成300的引擎然后比直线加速，反手喷一句这厂家就不会做车

大光光

幽幽子 发表于 2025-8-28 14:58
个人认为，这种改造程度算不上在评测产品，只能说是在探索玩法。理论上所有的东西都可以这么玩然后喷一句 ...

同意的。 关于Ridge想说两句的，不小心写了一堆。。。。。。先回复在这里，有机会单独发帖分享吧。

Ridge机箱很好，我自己在用。
除了一两处特性限制，优点很OK。

先说缺点：
1. 默认CPU散热只能用67mm下压风冷，CPU选择上限受限。
   折中方案a： CPU采用塔式风冷不盖侧板，如果你的机箱右侧（CPU散热面）对着墙壁，敞开盖板使用倒也无妨。
   折中方案b：上部显卡仓安装AIO 280/240一体水，显卡改用单槽卡（RTX A4000）。显卡仓容纳冷排（27mm厚）+双14cm风扇（25mm厚）+单槽显卡（21mm厚）。尝试过了，结论是可以装，但冷排出管肯定会越过机箱框架范围，同样只能不盖侧板使用。
2. 默认显卡转接板pci-e速率只支持到4.0，如果用5060这类卡接口速率只有4.0x8，带宽速率双重阉割后的接口性能有些些不够看。
   折中方案：购买第三方pci-e 5.0转接线（规格：反插，线材长度4.5cm）

可以说优点了：
1.外观简洁克制、设计感家居感满满，完全像不是台家用电脑，提供了PS4、PS5游戏机的家电感。
2.占地面积窄小，我甚至曾将它立放在20cm宽窗台上使用，可以做到完全不占用桌面空间。
3.内部布局拓展可玩性高，利用PCI-E拆分甚至可以实现itx主机的全高双/三卡，方便增加外设（网卡、U.2转接卡、双显卡）。同等体积的ITX主机实现这样可玩扩展性的，真不多见。
4.显卡兼容性强，甚至可加装风扇实现显卡独立风道透吹，这点比一般塔式机箱还优秀。

网上大量声音说做工不好，不知是否用过实物，还是真的对工艺要求很讲究？
Ridge的公差是正常量产机箱水平。
安装后的平整性，原本不容易处理的曲面的贴合度、开口分缝部位的公差，肯定是合格了。那点缝宽差异，我不在意也注意不到。结合整体造型，外观个人可以给到80分。

吐槽侧板的很多，说两点：
1.侧板厚薄肯定有设计层面的考量，板材加厚是会影响开孔通风效率，侧板只是维护结构，合上机盖后，厚薄体现不出差异。各位KOL纠结什么，为了什么而什么什么？
2.没有人看到侧面板抽拉+按压+单个防脱落螺丝固定方式优秀合理性，每次拆装只要拧一颗螺丝。对比其它侧板固定方式，卡扣式每次拆装都要用指甲大力抠开（趣造1），或者四螺丝固定拧完后要用手按住小心翼翼，防止侧板自由落体（乔思伯Z20）。

性价比：Ridge常有优惠，即使在首发阶段，官方能买到的价格也是900元左右，不算便宜。产品内含双14cm风扇、PCI-E 4.0转接卡，整块CNC金属前面板（铝合金？边角犀利，很有质感，用在正面造型很提气），以上附件必定占据了一些成本。但，发售到现在近3年，并没有出现基于此结构更优化的、或者可以'平替'的相近产品，暴利产品为啥没有人做？
综上：Ridge是一台做工合格、设计优秀的机箱产品，售价或许高于一般用户预期，当它契合需求时真是物有所值。

讲完了。哈哈哈哈
