极致冰爽,玩转酷夏装机活动—By 安124机长3

安124机长3 · 发表于 2025-8-28 19:24

本帖最后由安124机长3 于 2025-8-28 19:23 编辑

   感谢CHH提供了这次活动的机会。

   作为ITX爱好者，ITX装机类别活动还是非常感兴趣的，不过创意上各大品牌也是越来越趋同，鲜有让人眼前一亮的产品。

   分形则是少见在ITX领域还发力做设计的品牌，虽然可能会有那么一点点溢价，但是整体来说为设计买单，是值得的。

   之前做过一套分形工艺的Era2蓝色ITX主机，那套方案是全黑+风冷，我个人更偏好银白色系，这次就是银白水冷方案。

   水冷方案相对下压风冷，理线会有些麻烦，需要多花费精力。

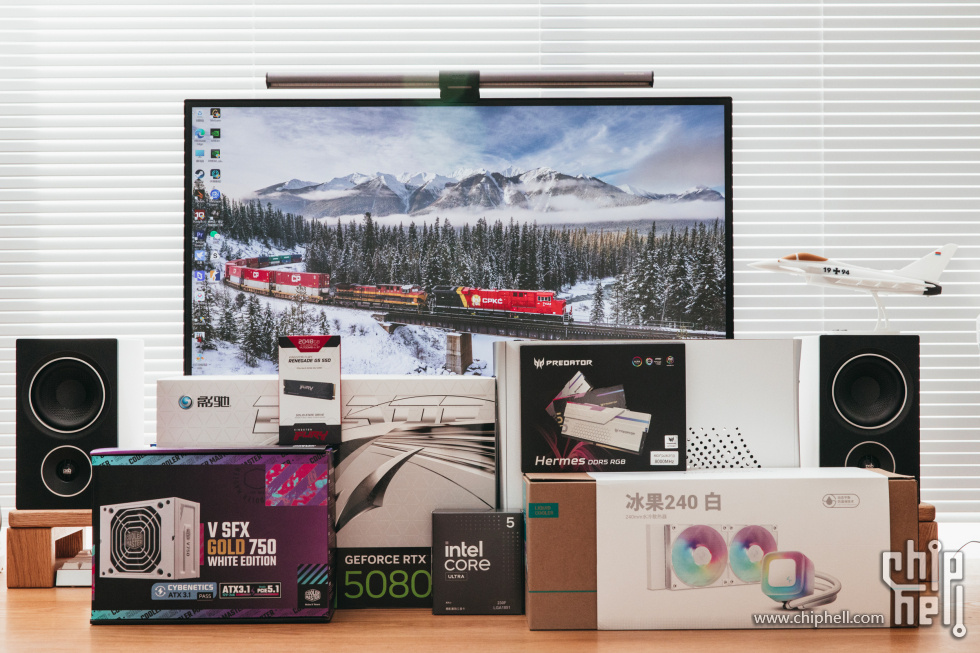

配置概览

CPU: Ultra 5 230F

主板: GIGABYTE 迷你冰雕B860I Aorus Pro ICE DDR5

显卡:影驰GeForce RTX 5080 圣刃 OC 16G

内存: 宏碁掠夺者Hermes冰刃 DDR5 8000 24GB x 2

固态: 金士顿FURY Renegade G5

机箱: 分形工艺Fractal Era2

电源: 酷冷至尊V GOLD SFX750白色ATX3.1

散热: 九州风神冰果240

壹.整机概览

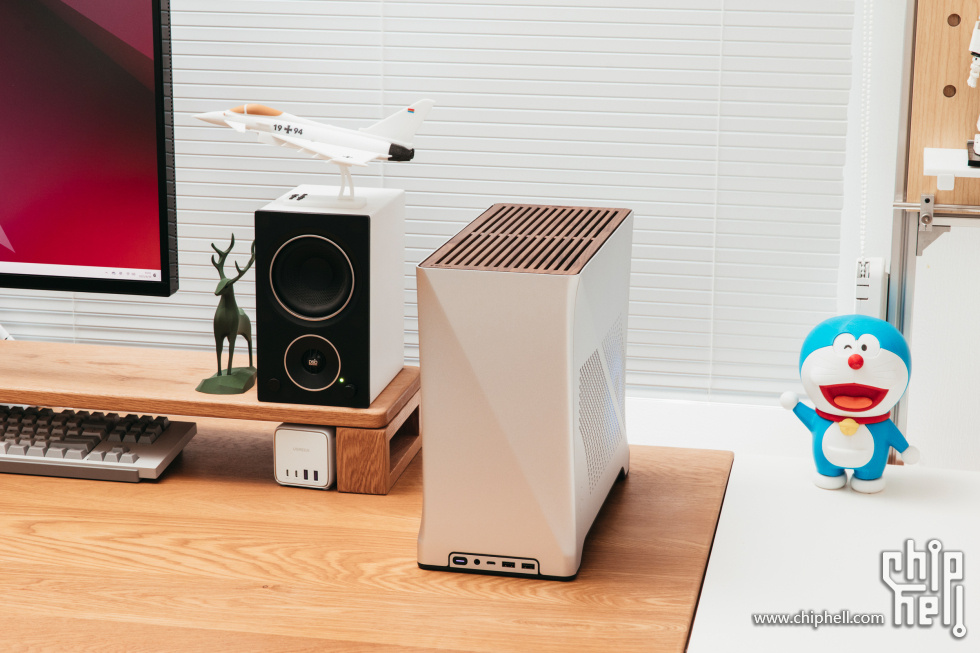

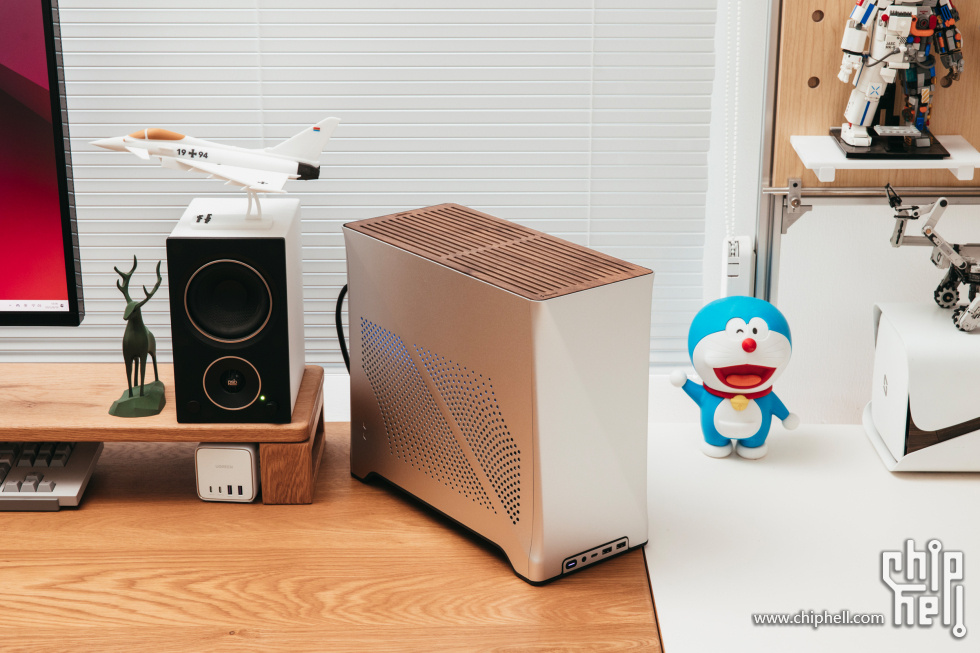

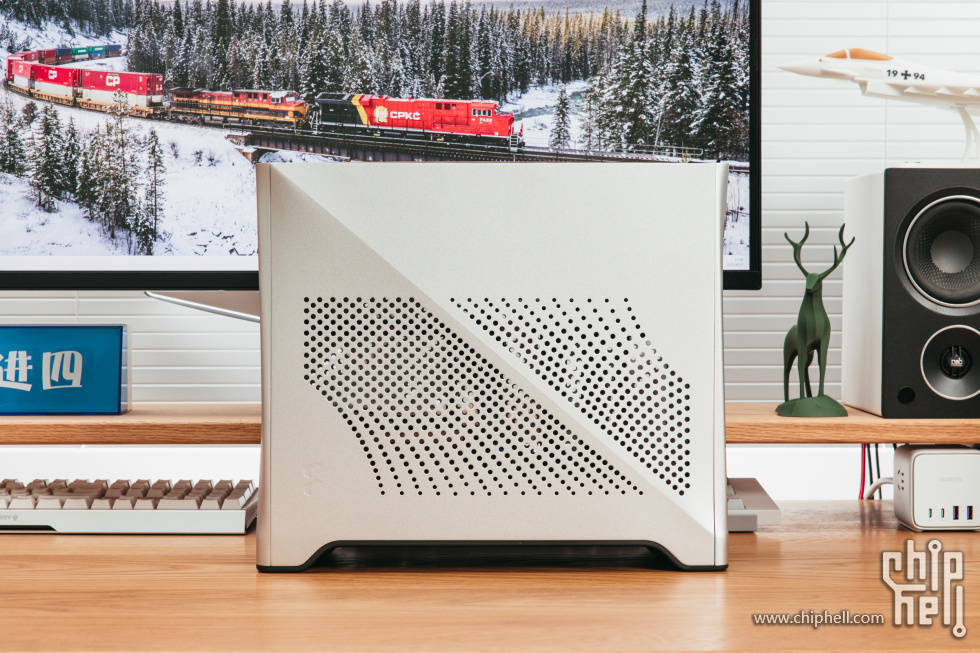

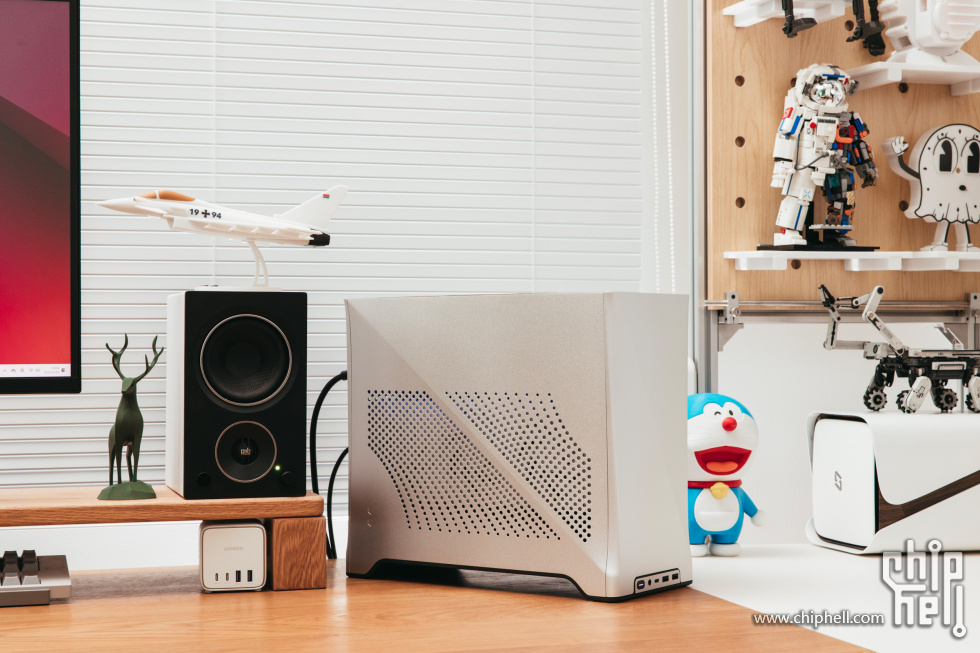

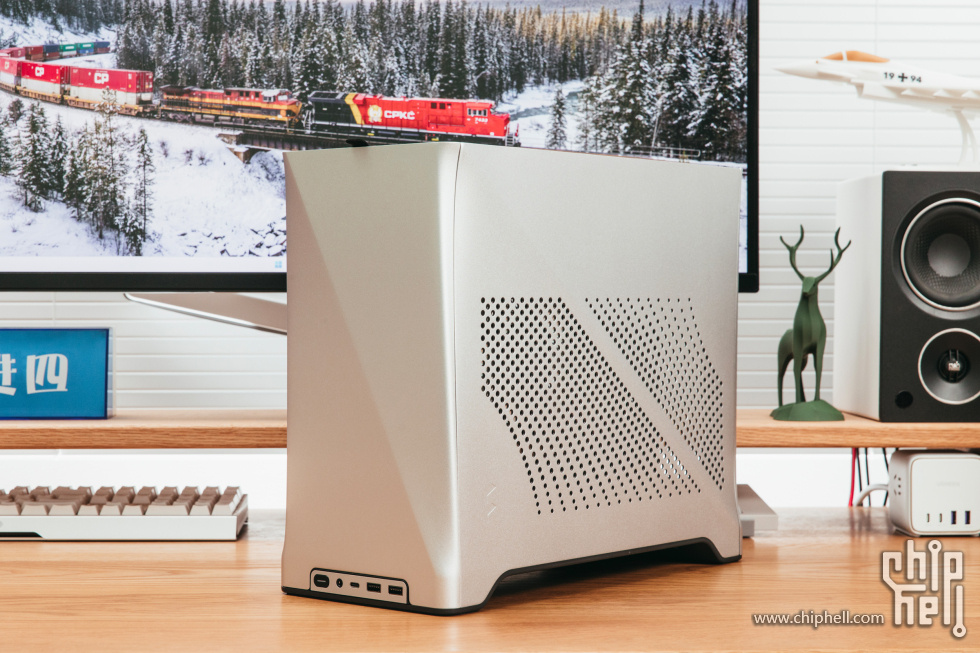

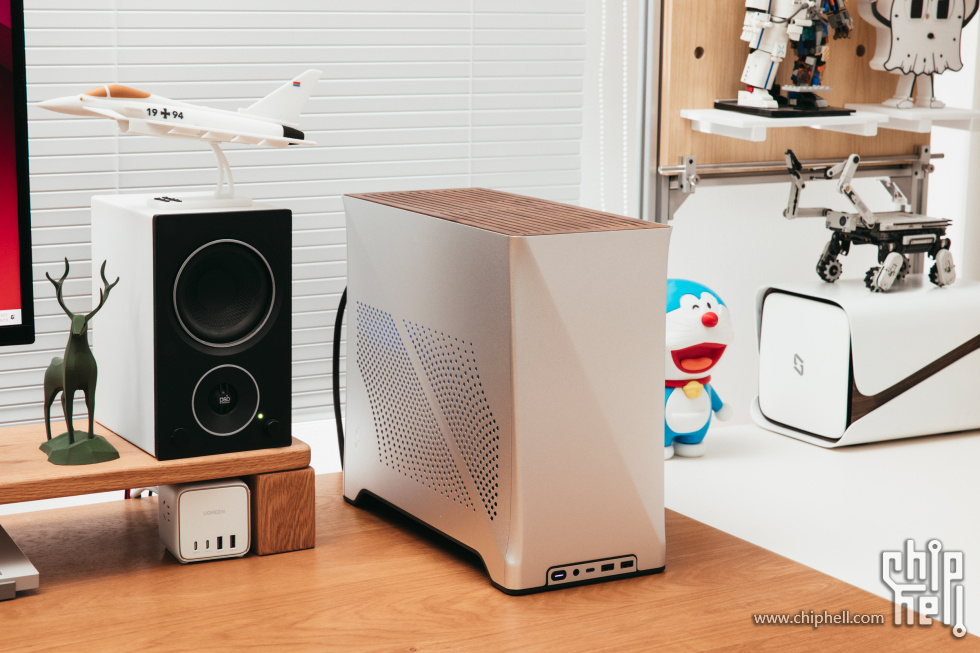

分形工艺的机箱，大部分天生都自带艺术气质，如果去掉底部的IO接口，你看它还像一台主机吗？

侧面的网孔都开的那么有个性，艺术阵列波浪一般。

木纹顶盖带来的是另一种温润，当然也有人调侃是茶台，当然品茶也是一件很文艺的事。

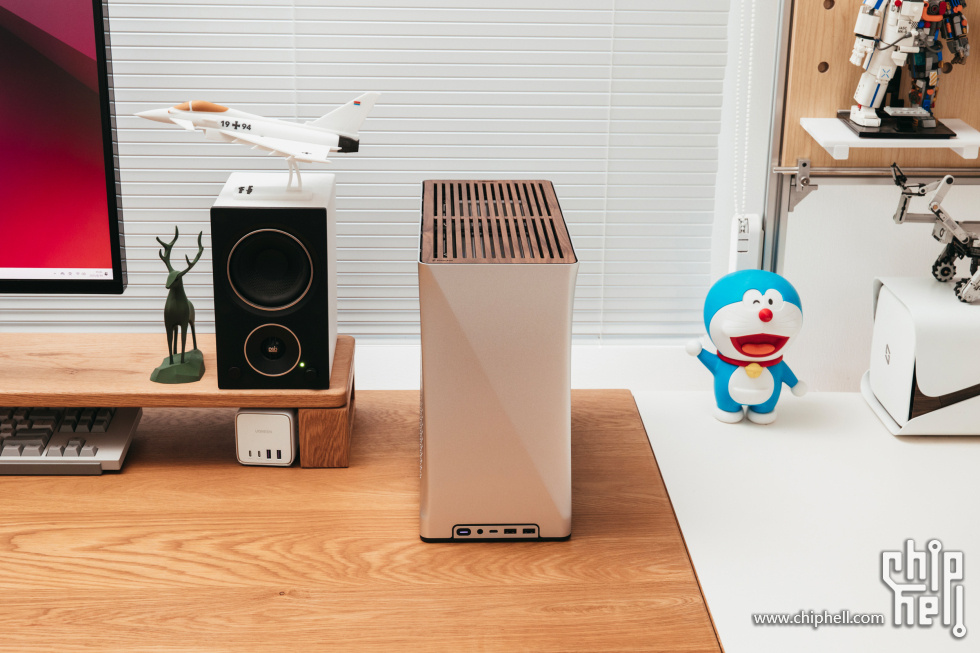

ITX主机已经从实用化转向精致玩物，但是对于Era2这体型来说，它还是很好的兼顾了实用性，装饰属性也是拉满。

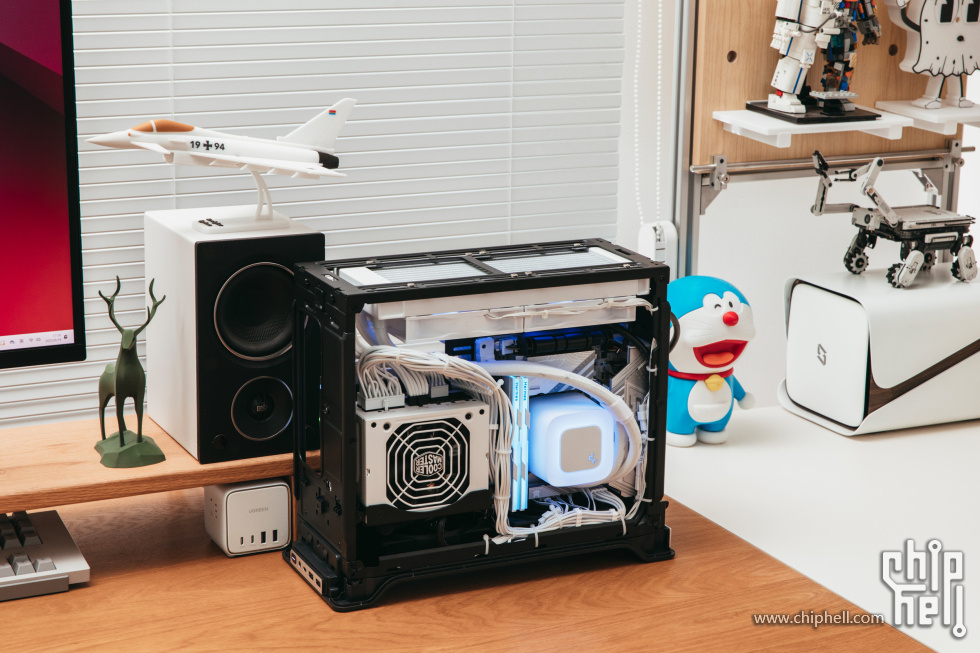

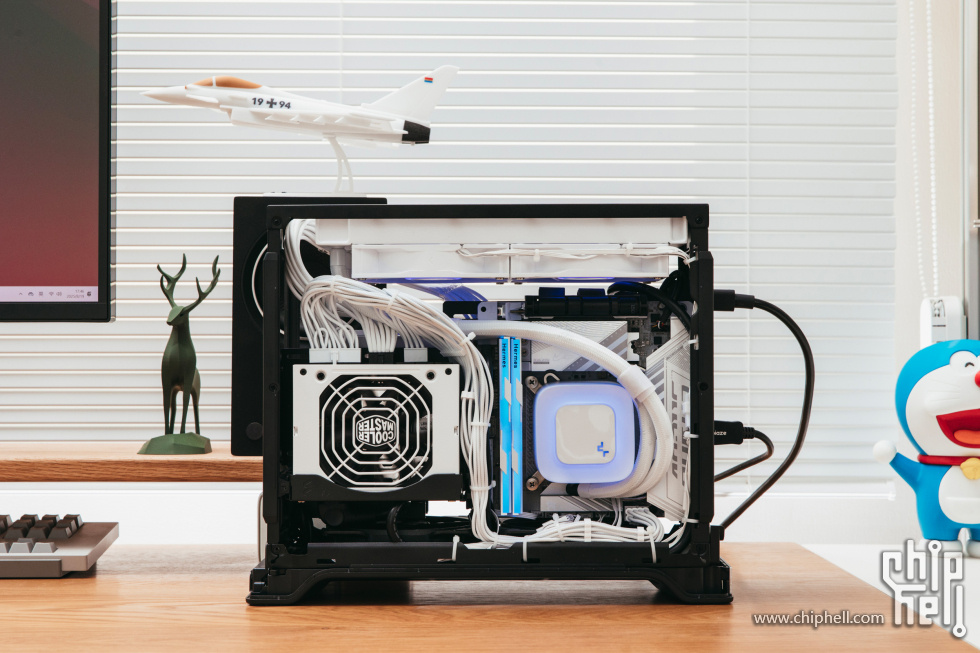

艺术的外壳下是需要花费心思整理的走线，如果是传统的水冷分体风扇，线材多少会繁杂，技嘉这块主板的风扇插针和传统4针接口还是有区别的，需要使用一个转接口转换，体积偏大的转接口多少有些影响理线。

电源线我做了专门定制，硅胶压纹，整体偏软，这样看至少能保证一定整洁。

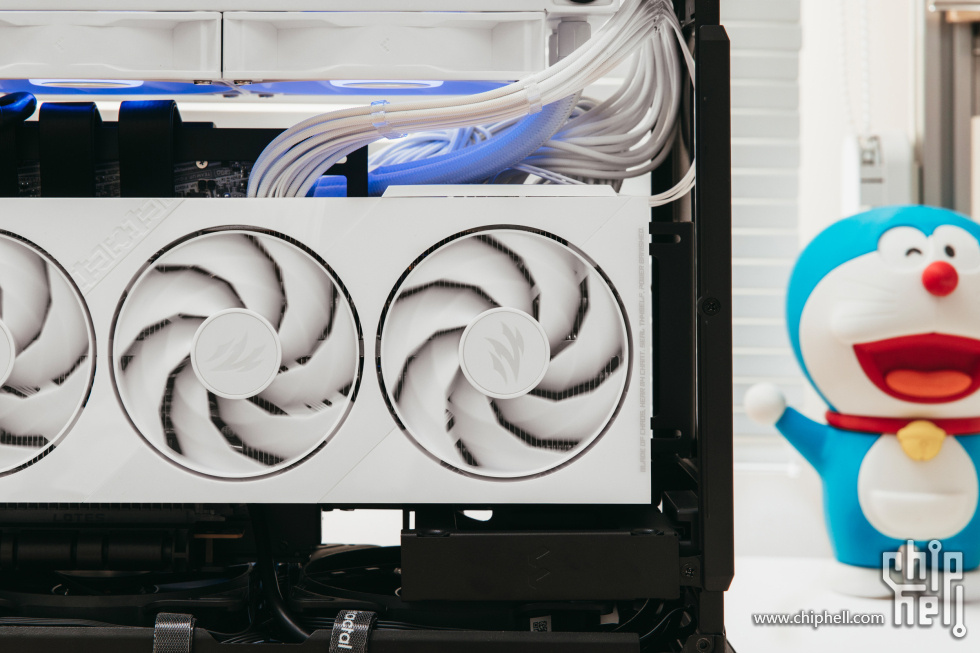

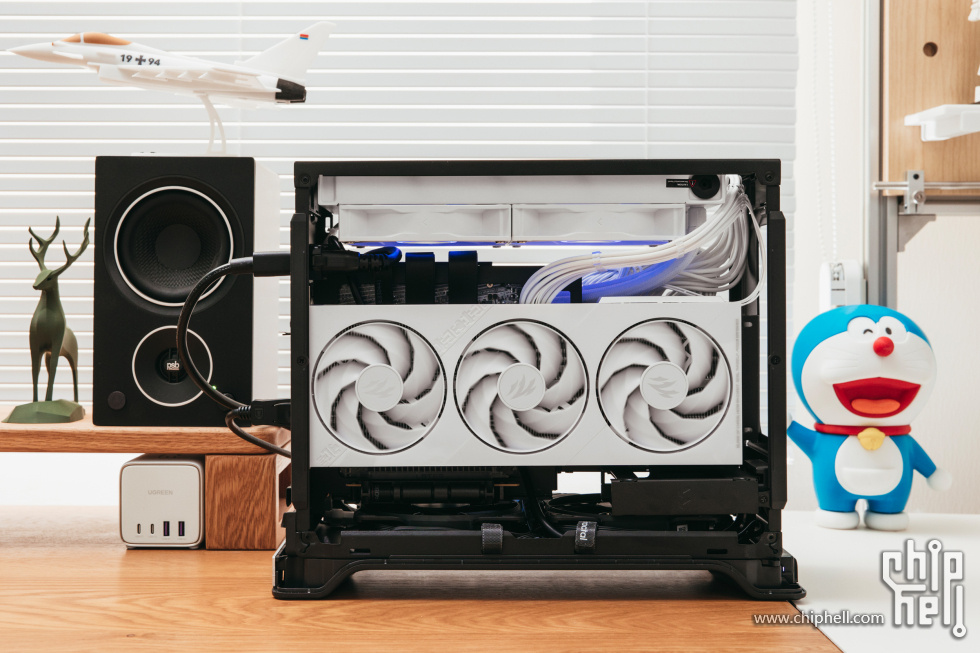

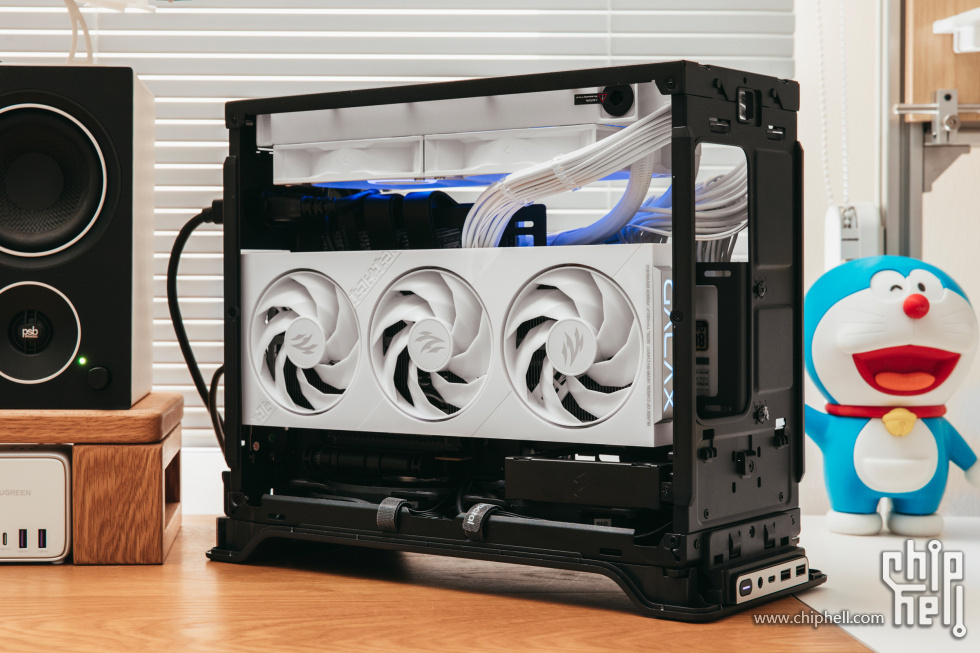

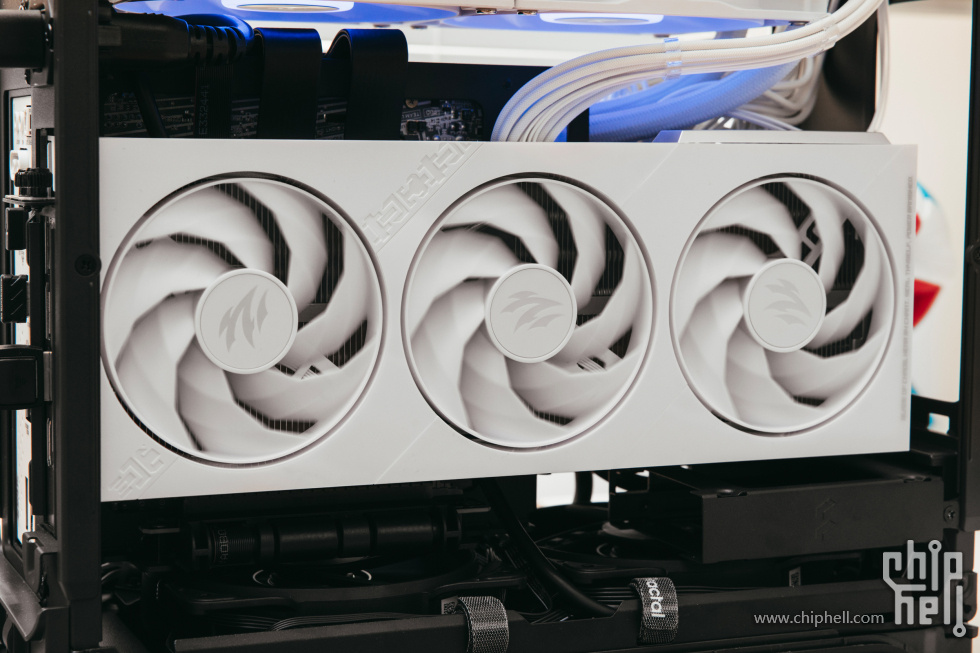

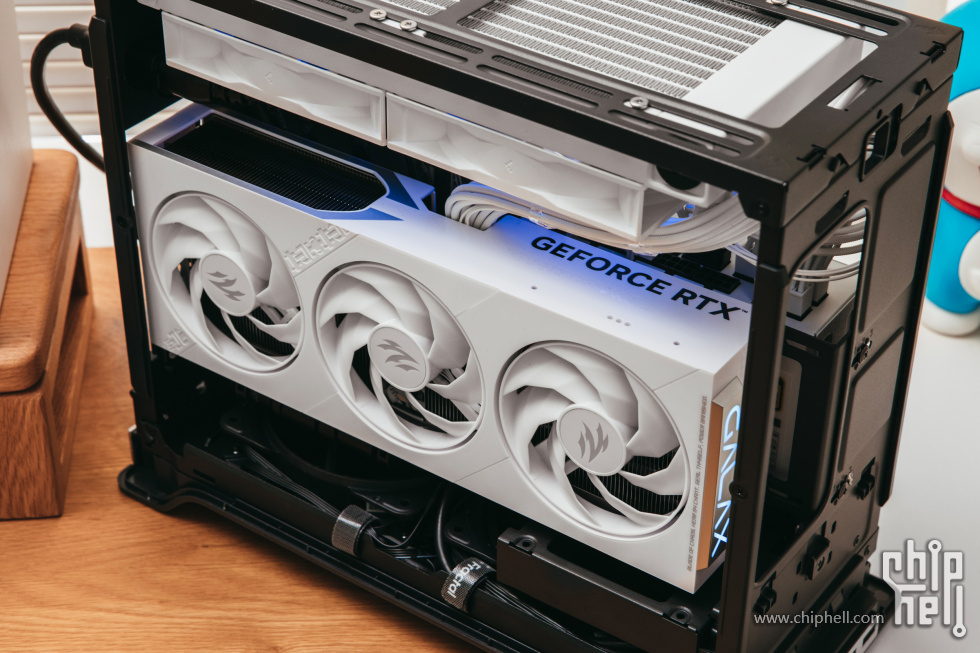

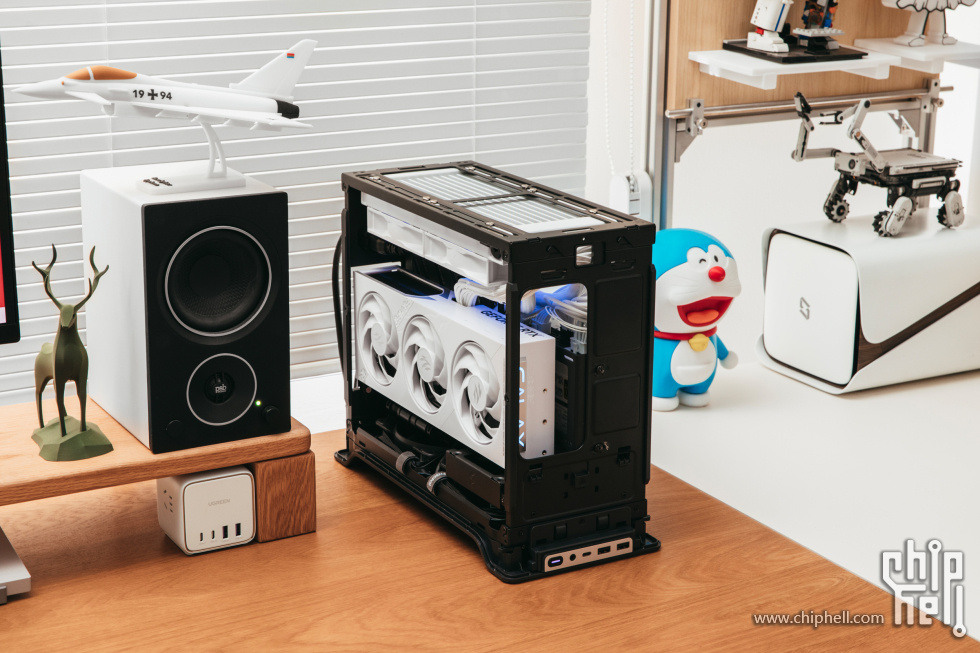

另一面则整体游刃有余，毕竟主要走线都是主板一侧，一张三风扇符合老黄SFF-Ready规范的显卡显然是最佳选择。

其实如果把自带的风扇换成白色型号，内框架熊猫配色就更协调一些，分形的很多机箱还是喜欢走银色外壳，内部黑色钢架构的组合方式，熊猫配色搭配可以做到另一种形式的美学。

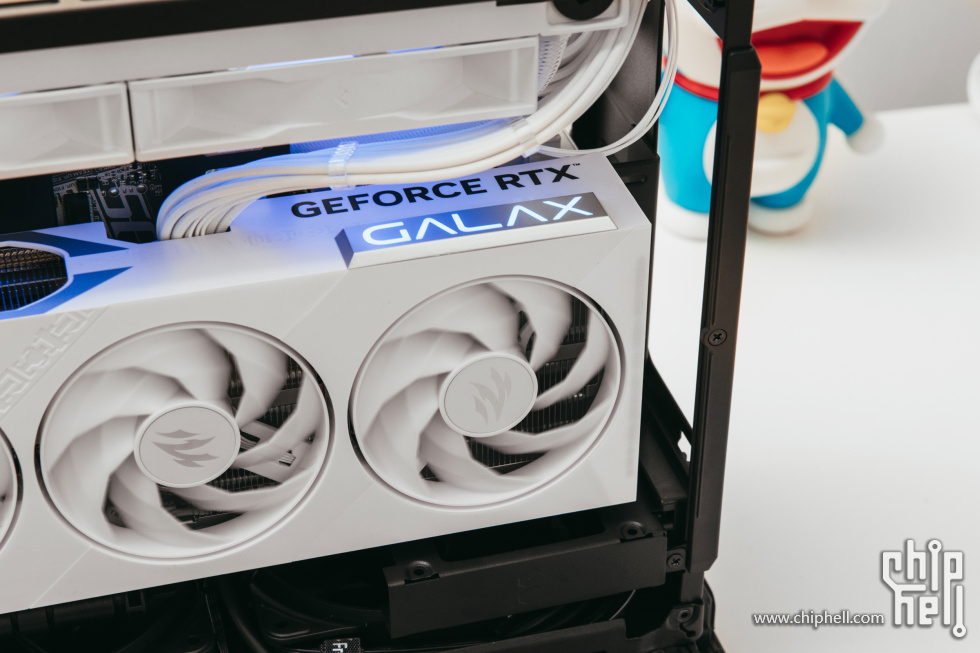

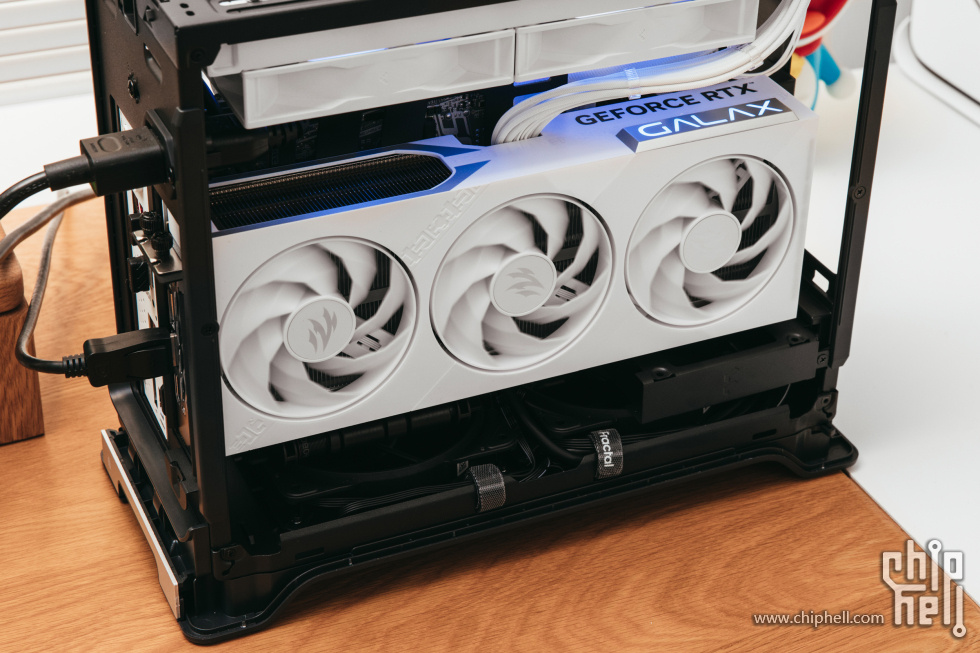

虽然影驰圣刃这张显卡设计上略为简洁，但是不得不说这个角度看上去非常契合。

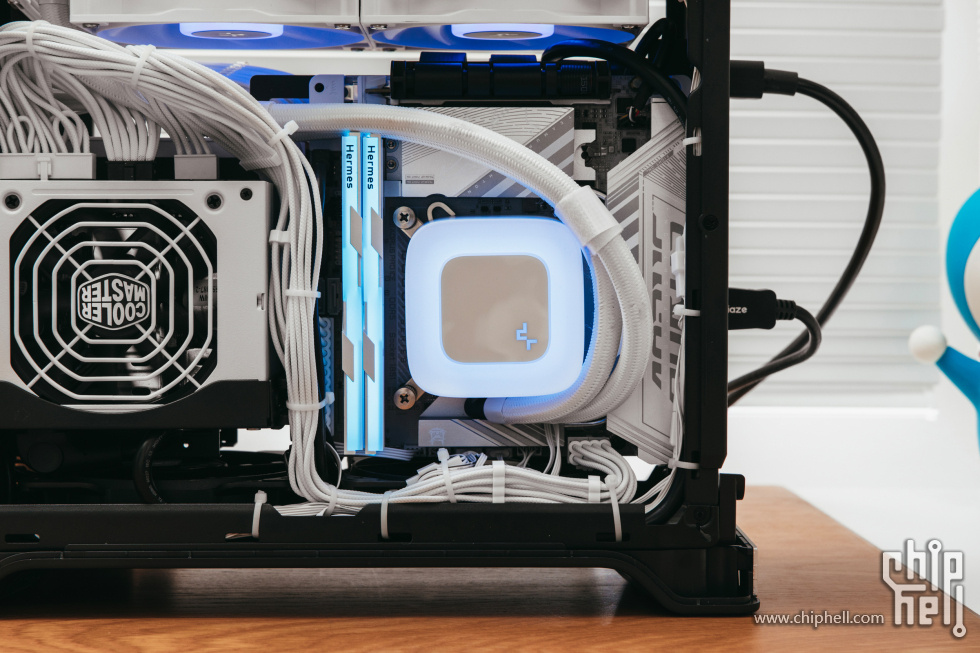

再来亿点点细节，九州风神冰果虽然设计比较简单，但是果冻冷头的美学效果还是达到了预期。

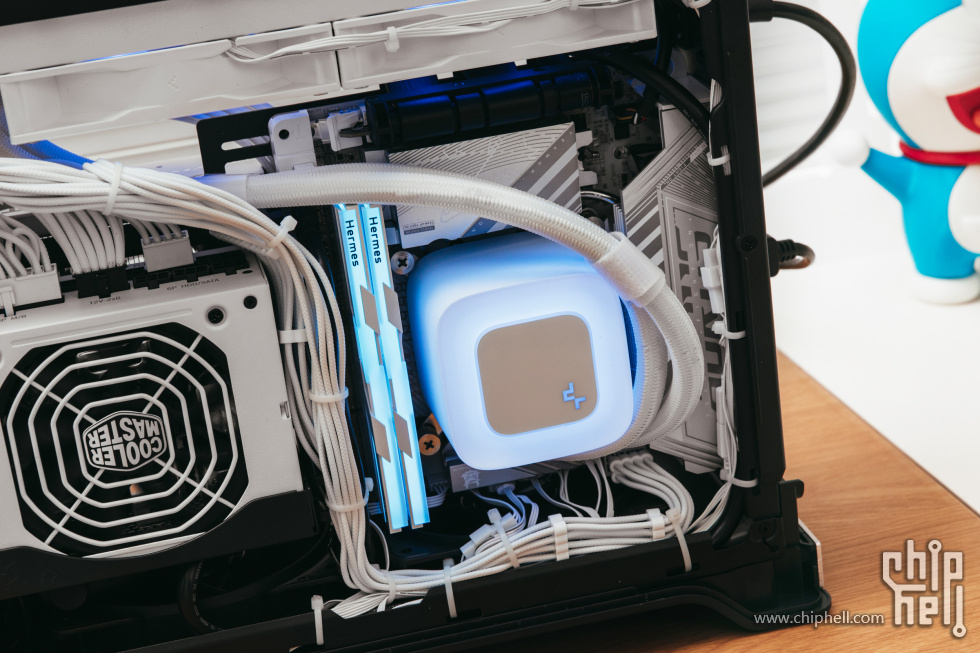

水冷走线有两个方向，第一顺着内存和电源之间的缝隙，但是这样会和主板前置IO接口线材挤在一起，要么就是像上图这样，从冷头右边绕过去。

无论是哪种方式，这套宏碁掠夺者Hermes冰刃都可以很好的展现细节，RGB灯光可以透过侧面艺术波浪排列方式的网孔折射出来。

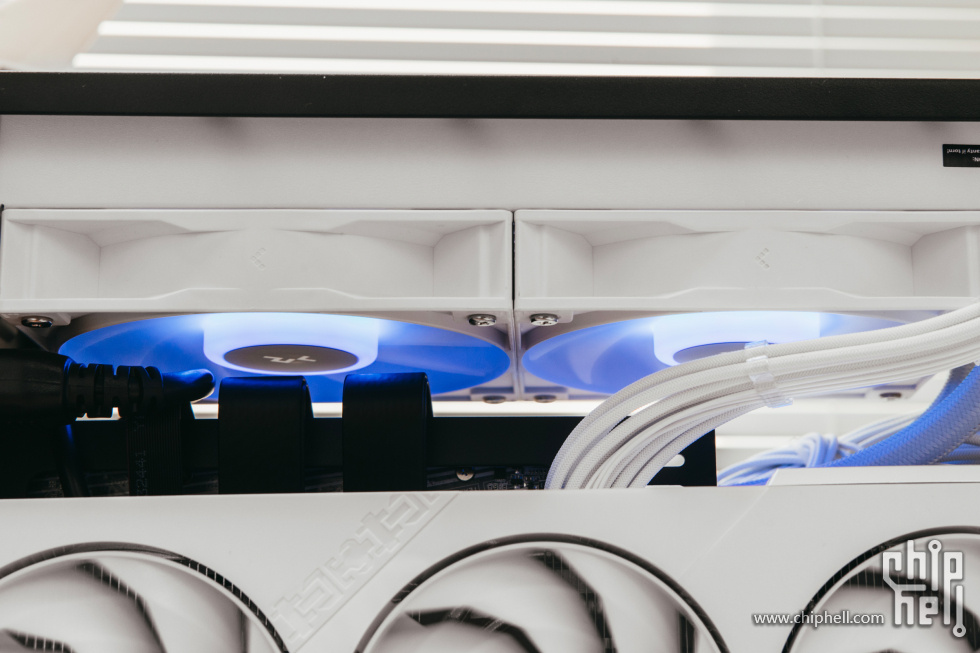

冷排和水冷需要选择标准厚度，如果是加厚的30mm风扇，就会贴着电源转接线，造成风扇停滞。

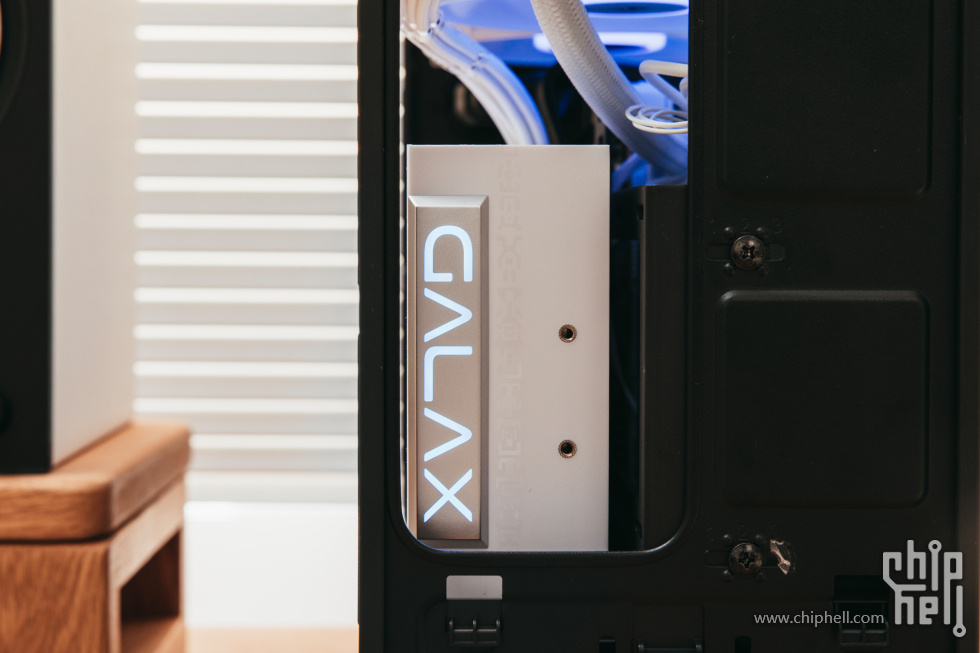

影驰这张小尺寸5080磁吸发光logo铭牌可以吸附在侧面，也可以吸附在尾部，这就任君喜好了。

外观展示END。

贰.配件展示

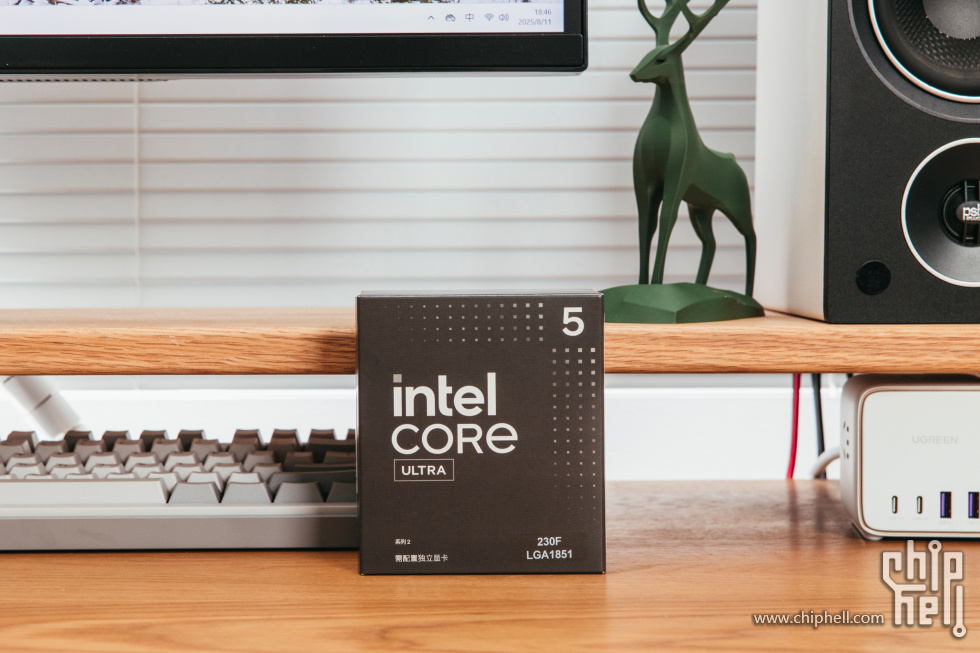

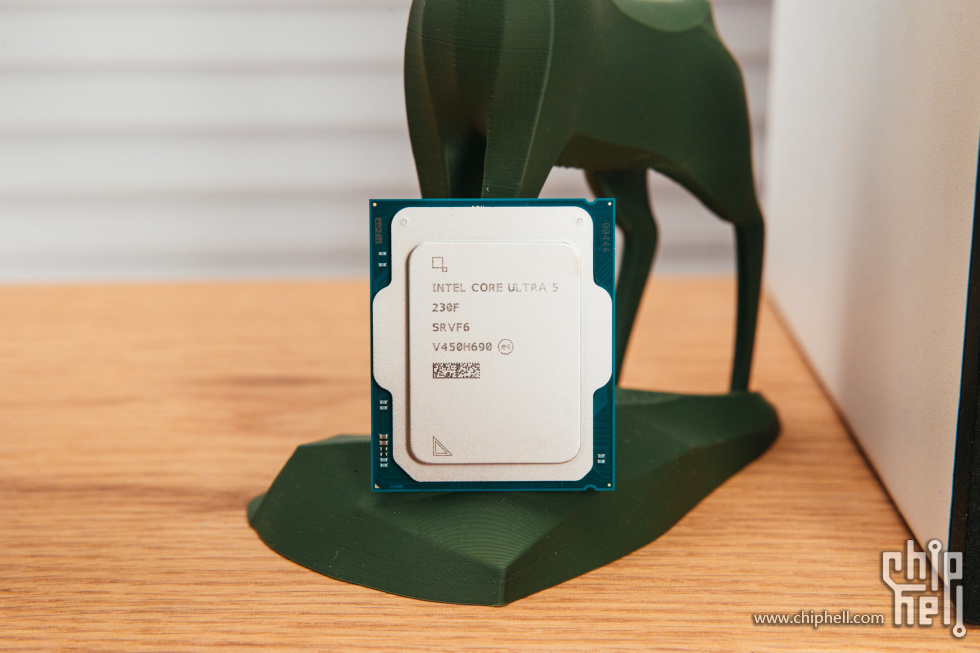

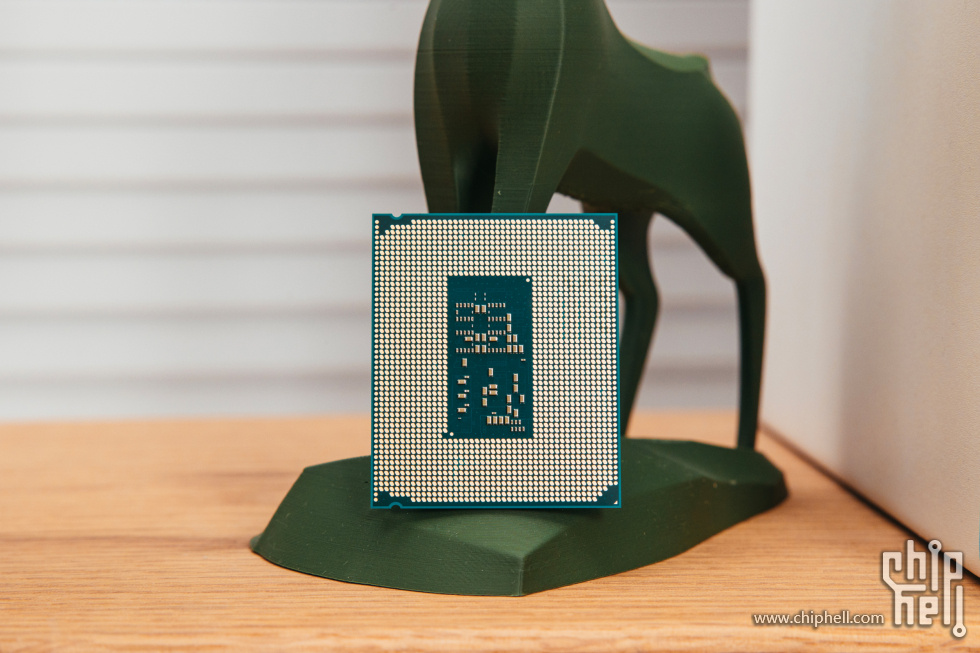

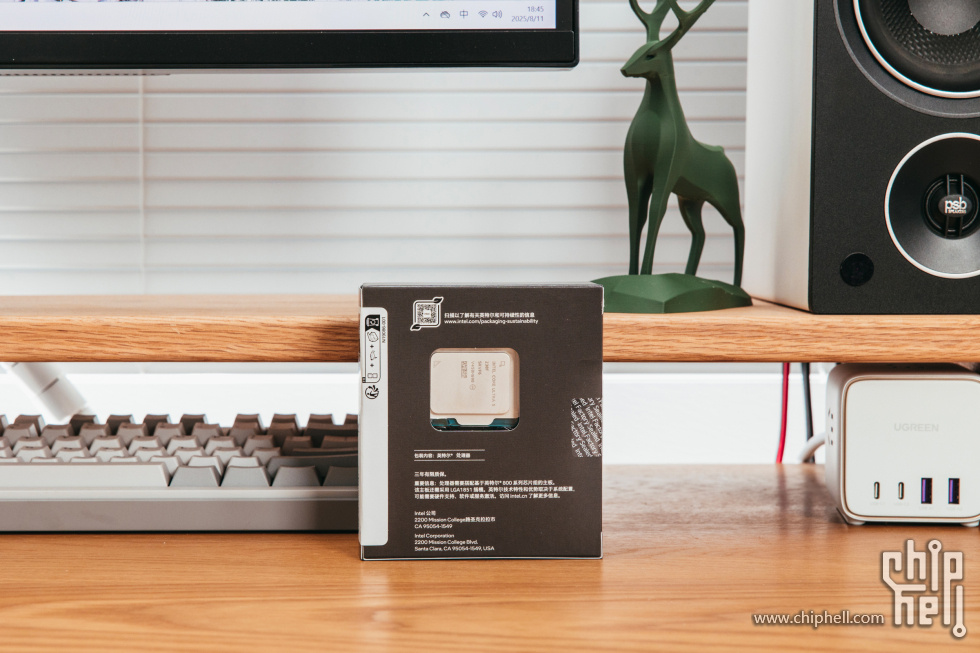

特供型号一直是Intel 这几年的特色，这一代Ultra 5处理器特供型号为 230F，同样是一颗能效比出色的处理器，适合家用和办公，在高效生产力和主流游戏场景之间做到了平衡。

这一代平台Ultra功耗温度控制都不错，尤其是定位相对偏主流的Ultra5，安心用风冷，可以省下不少成本。

Ultra5 230F基本参数，6P+4E，14核心14线程设计。

性能P核最高睿频5.0GHz，能效E核最高睿频4.4GHz，三级缓存24MB，基础功耗65W。

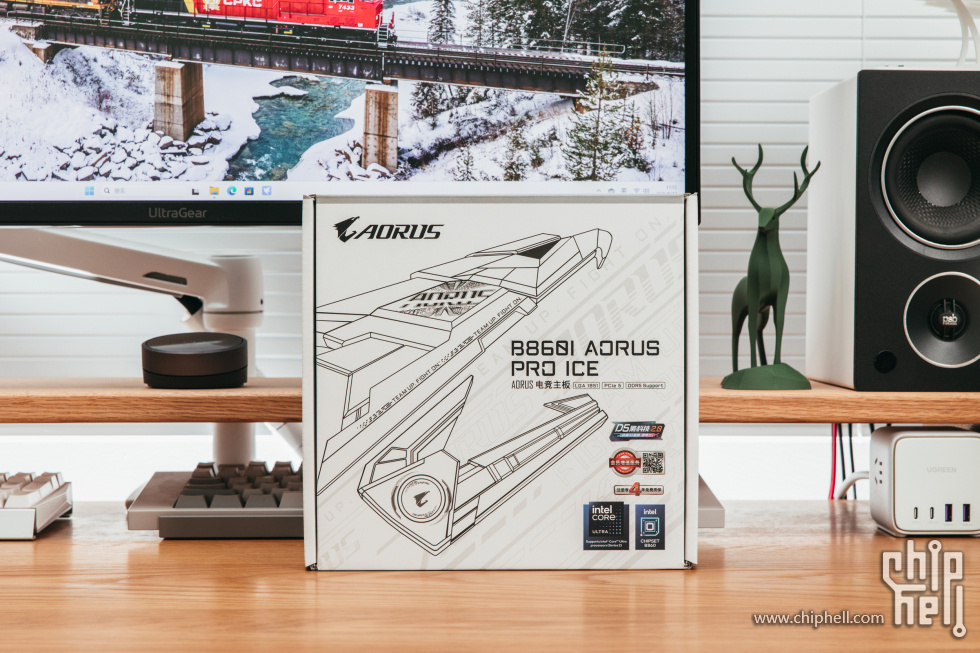

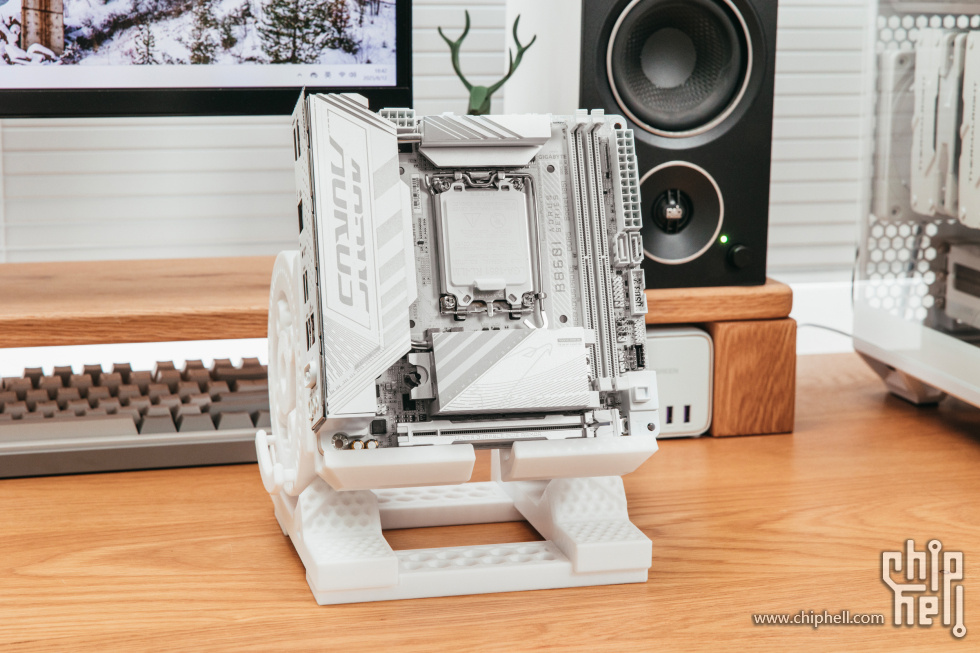

GIGABYTE 迷你冰雕B860I Aorus Pro ICE DDR5主板，也是目前相对偏少的纯白ITX主板，包括内存插槽和处理器供电插槽均为白色。

整体一览，只能依稀看到少量黑色元器件，白化程度非常彻底，对于主板制造商来说，纯白其实挺考验设计水准和制造工艺，所以大部分品牌方还是以黑色为主。

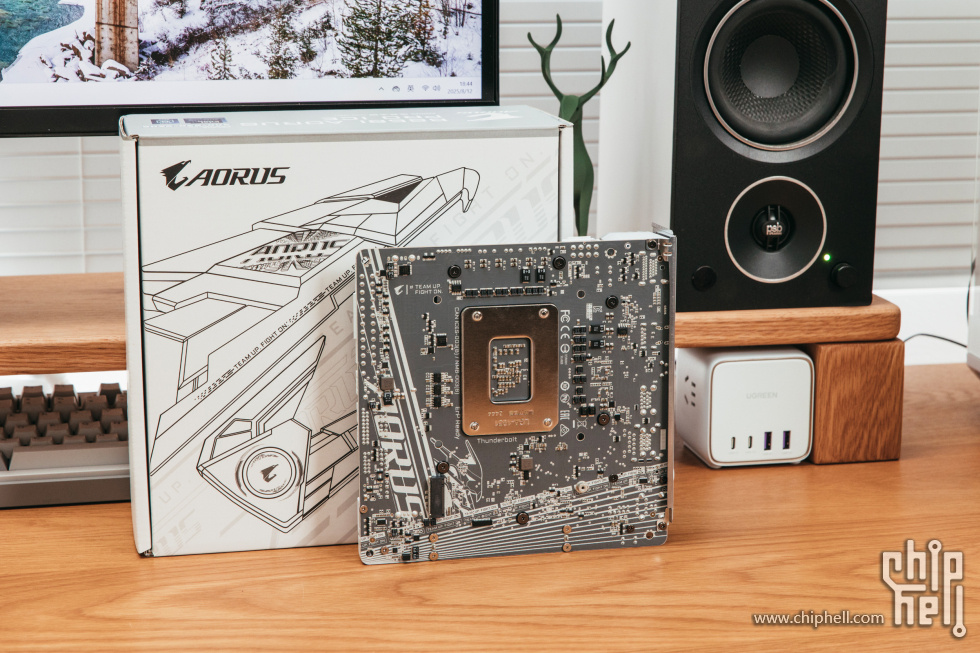

背面则是灰色，有着技嘉的logo和斜纹装饰，背部还有一个M2插槽。

技嘉迷你冰雕B860I的供电相数为8+1+2相，单向80A电流，PBC层数为10层，日常建议Ultra5及以下处理器。

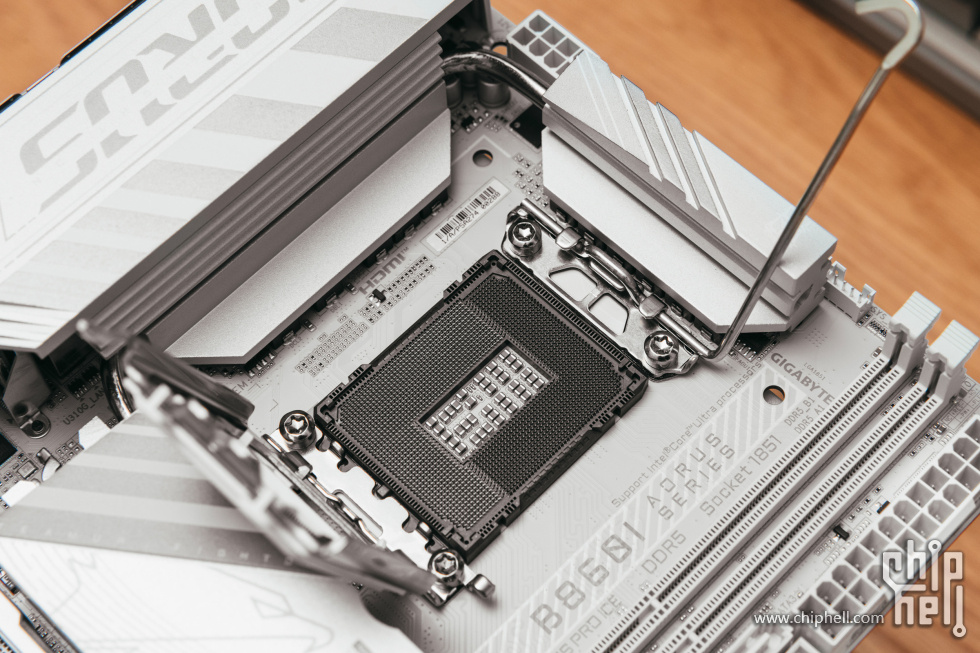

这块主板搭载了RL-ILM（减少负载独立加载机制）显著提高了散热，最高可达4℃，所以可以放心对CPU进行超频。

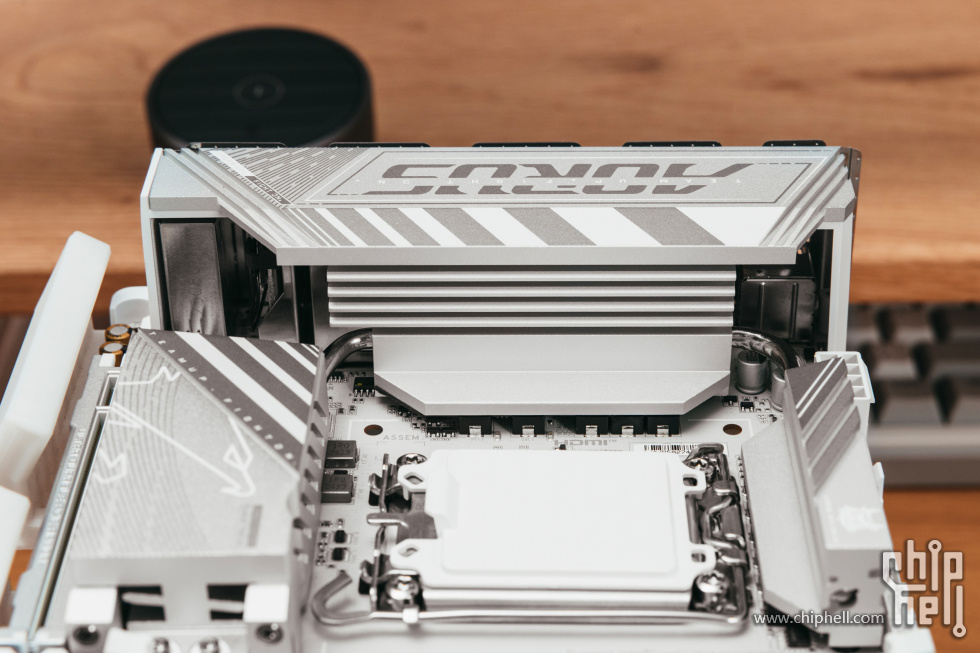

升级的Epic VRM散热器，提供了多剖沟设计，覆盖面积更大，同时还具备5 W/mK规格的导热垫辅助高效散热。

这个角度可以看到热管贯穿了三块散热装甲。

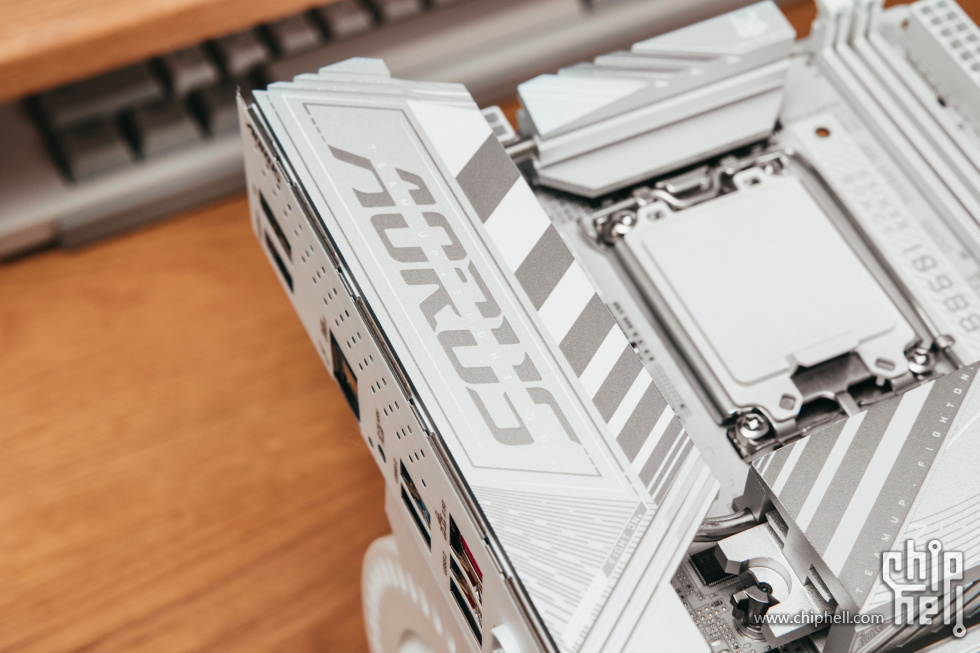

IO散热装甲表面只是简单做了一些logo和斜纹设计，并没有做太多层次雕琢。

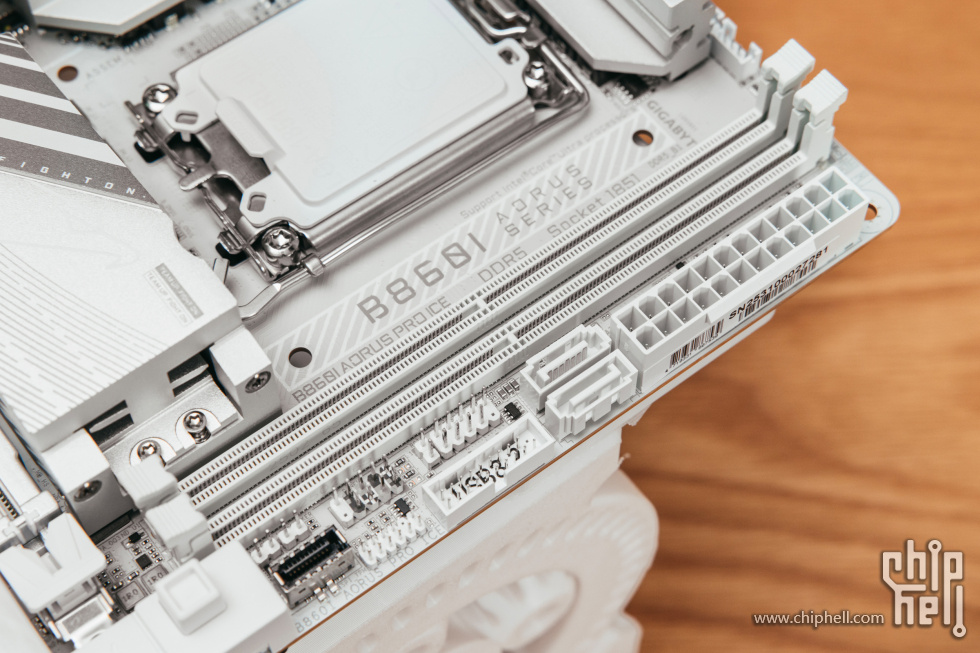

两条纯白内存插槽，支持最高DDR 9200(OC)频率，单条最高支持64G最大容量内存。

双SATA接口位于电源供电接口下方。

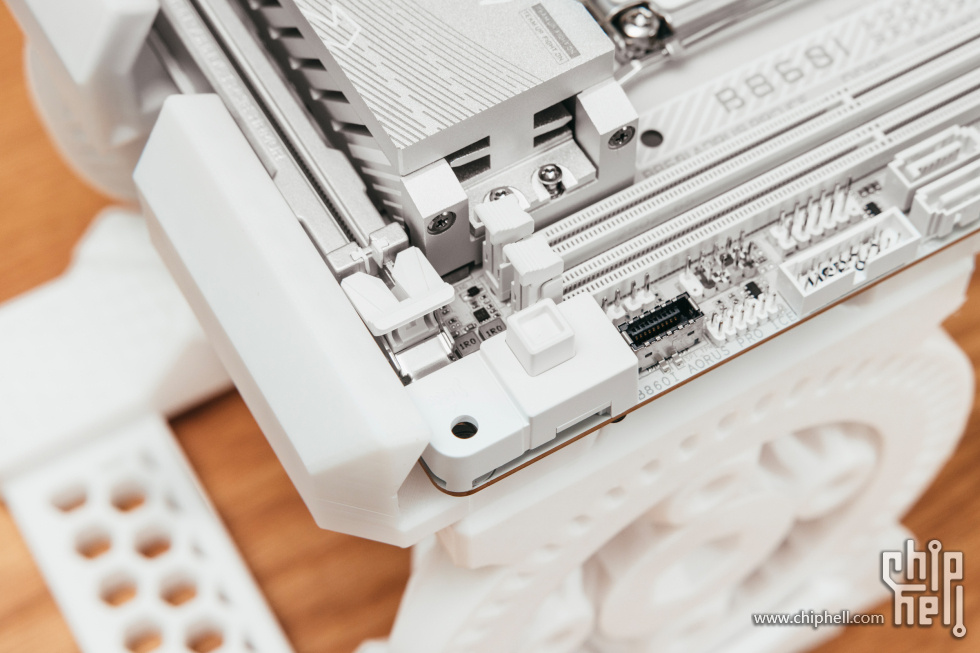

显卡支持快拆，按一下就可以快速解锁。

硕大的M2散热装甲也是支持快拆的，技嘉这张主板提供了双M2插槽，主插槽支持PCIe 5.0 x4规格M.2固态。

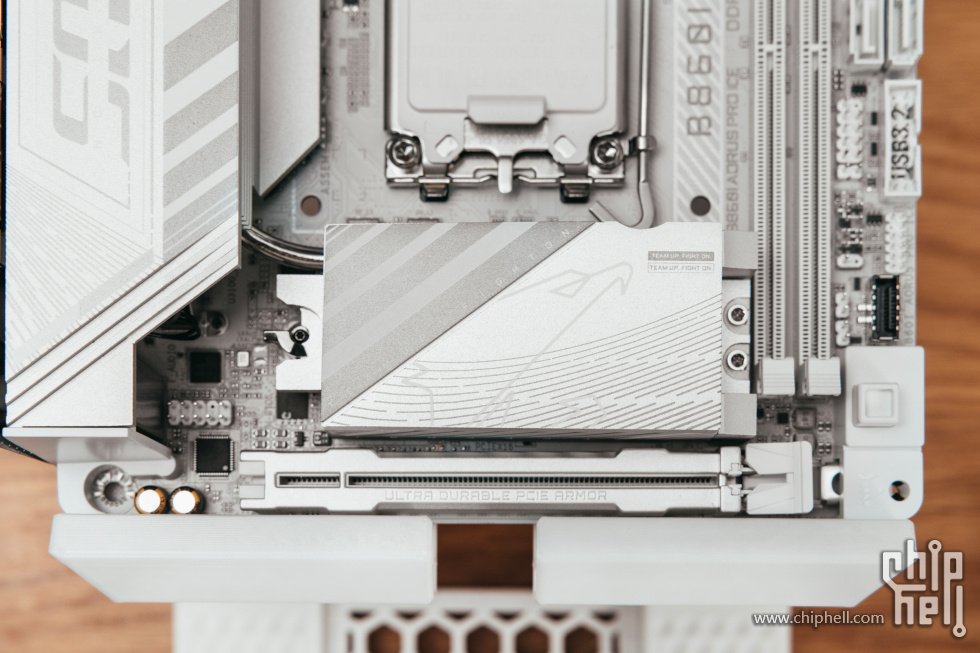

下方的PCI-E X16插槽为加固超耐久设计。

对于下方的PCI-E5.0规格固态，散热装甲+热管的组合方式，可以提供最佳散热效率。

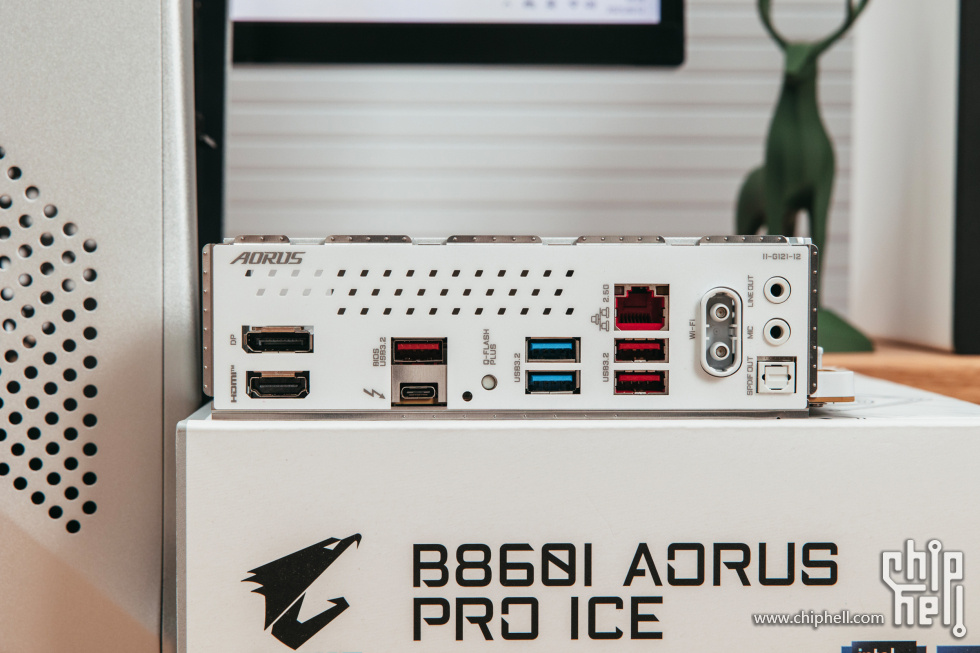

接口方面一览，最显眼为雷电4接口，USB接口则提供了3个10Gbps的USB-A 3.2 Gen2，两个5Gbps USB-A 3.2Gen1。

WiFi接口为易拆设计，DP、HDMI以及2.5G有线网口都齐全，数字音频接口齐全。

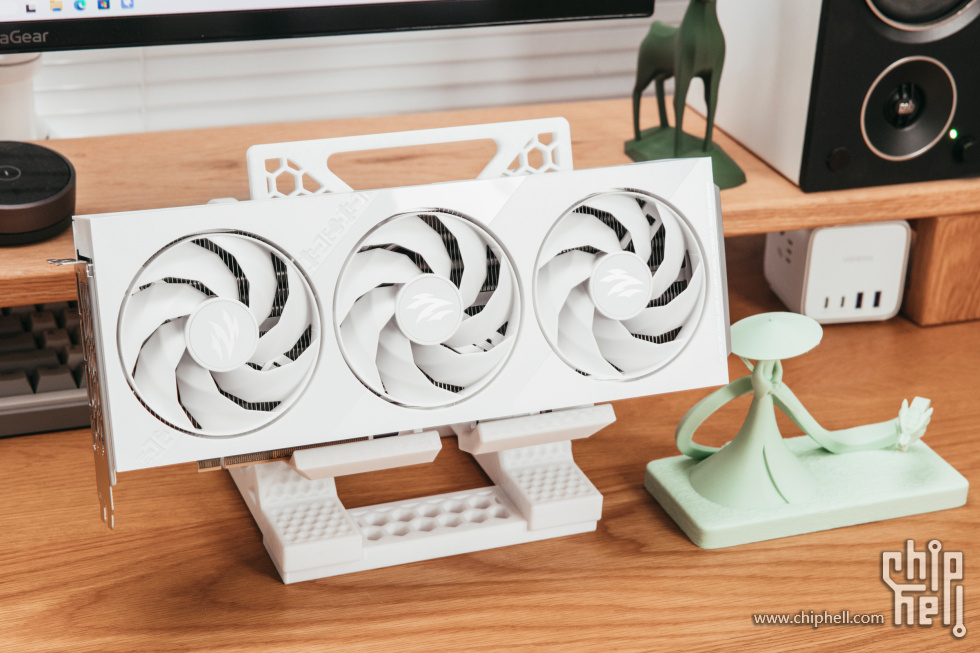

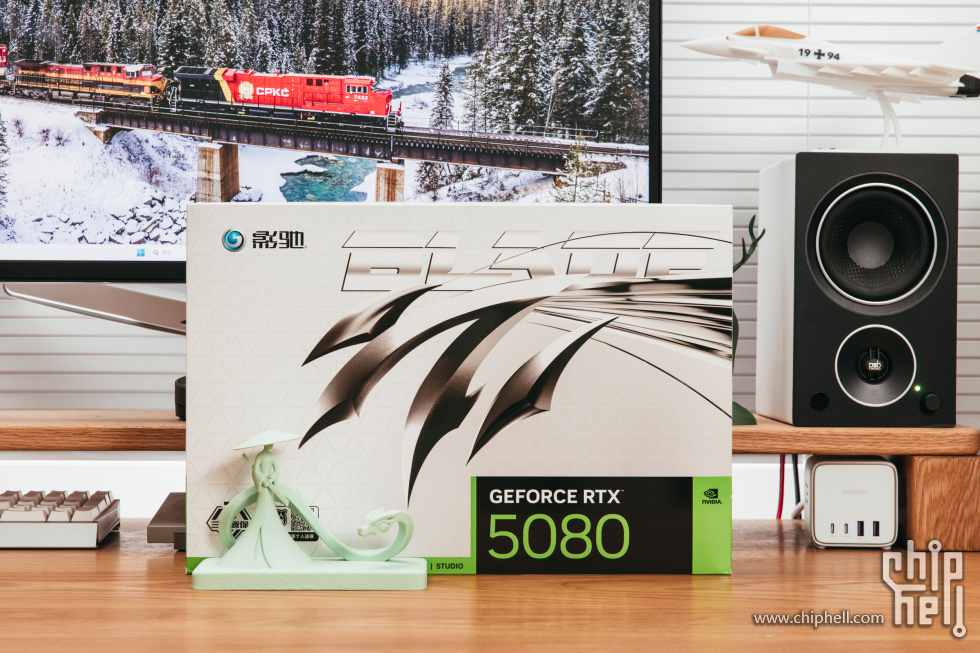

这次用了一张高规格的5080显卡，来自影驰的小尺寸5080 圣刃 OC 16G，它的尺寸相对比较小巧，符合SFF-Ready规范。

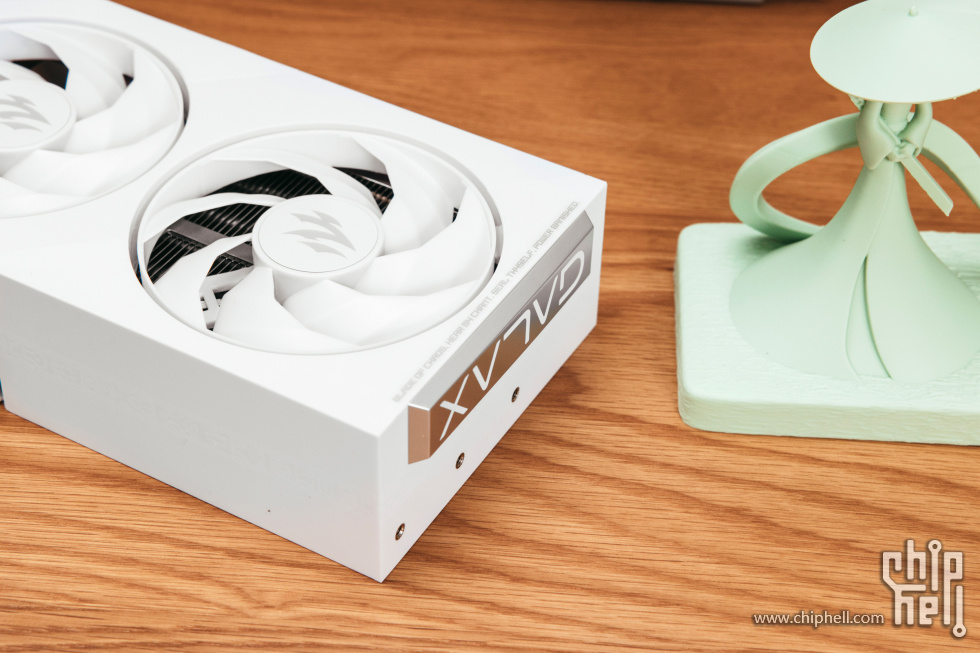

这张显卡尺寸规格，不含挡板仅有305mm长度，厚度50mm，为双槽半，有纯白和纯黑两个颜色，整体设计比较简约，主打一个硬朗外观，没有太多花哨设计，仅设计了一条磁吸式 ARGB 灯条。

这张5080核心频率为2295Mhz，最高2656Mhz，整张显卡功耗为360W，最高400W。

虽然外观偏向简约，依旧有着一些符咒元素进行阴刻装饰点缀，显卡尾部还印有一串英文“Blade of Chaos, hear my chant, seal thyself, power banished”，译为混沌之刃听我吟唱，封印自身，放逐力量，于虚空之中陷入沉睡束缚。

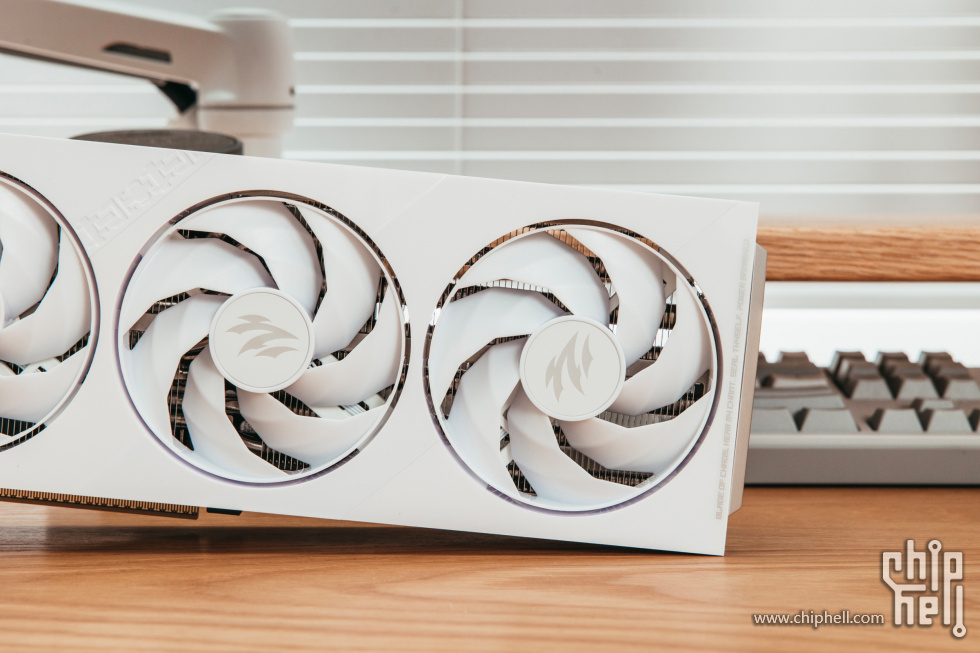

风扇规格为90mm，采用环形链结构的 7 片三折设计，可提升风压的同时降低风噪，支持智能启停，中间为利刃 Logo。

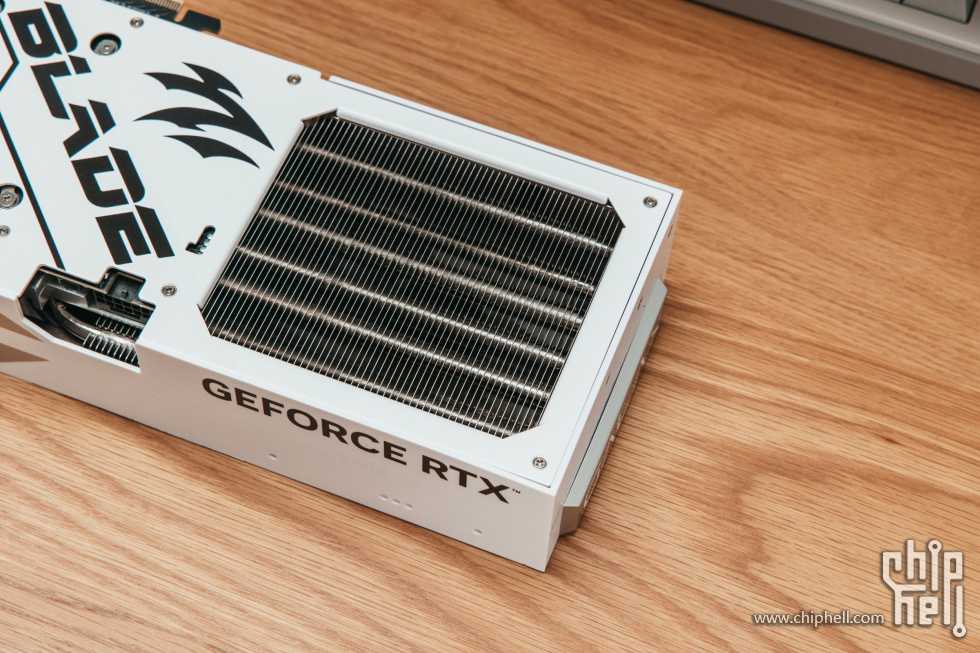

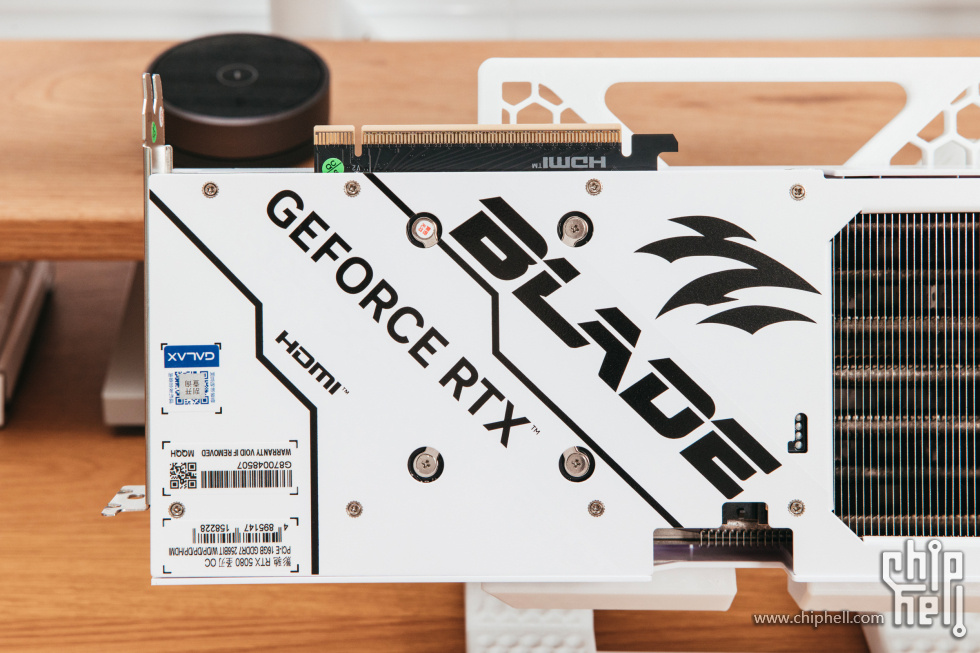

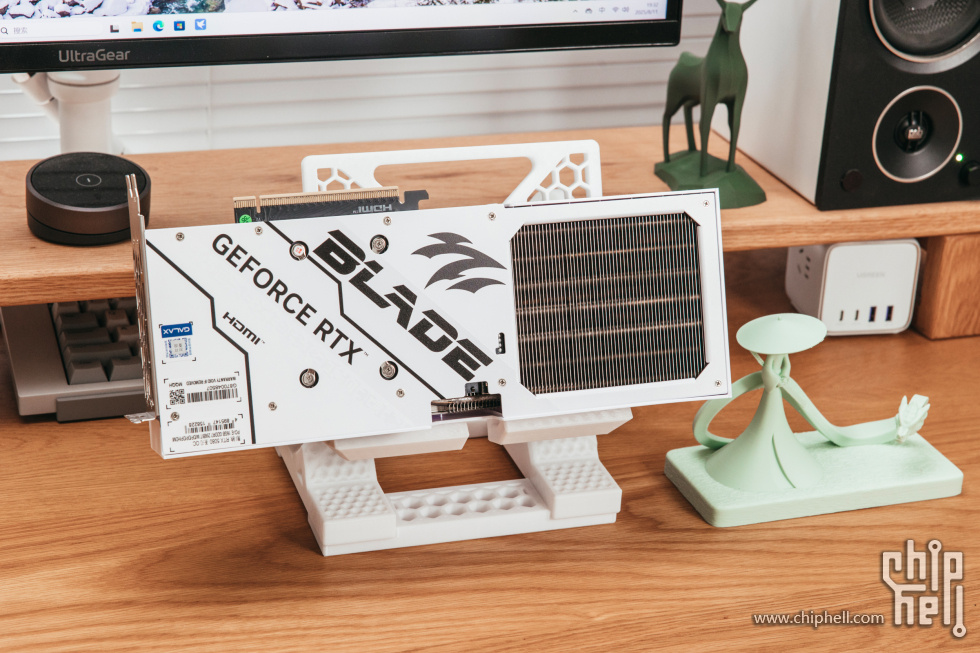

主板背面规规整整，金属材质，尾部一整块四方的散热镂空，和显卡整体调性一致。

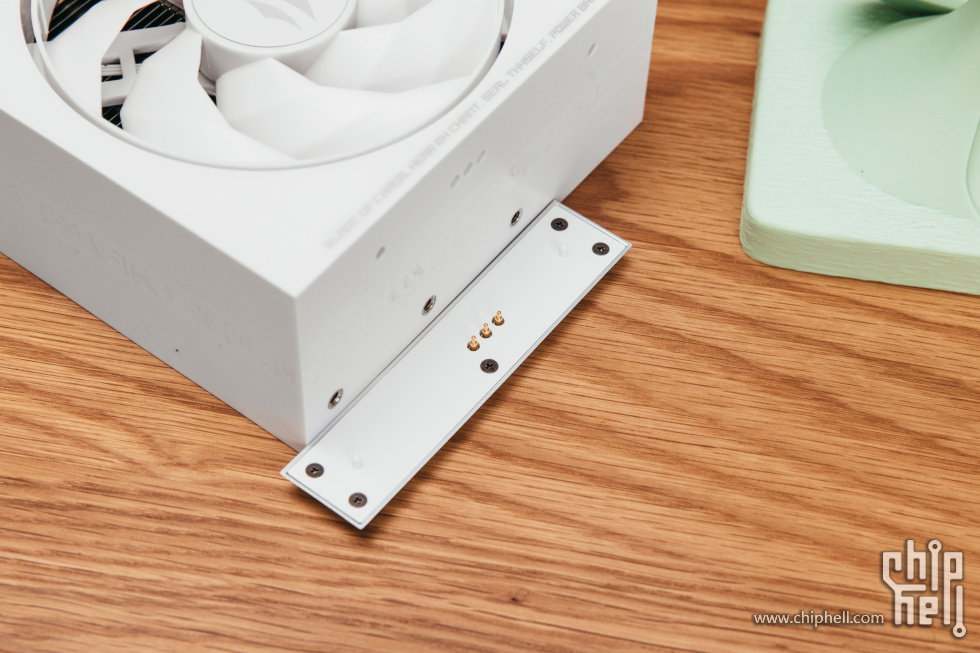

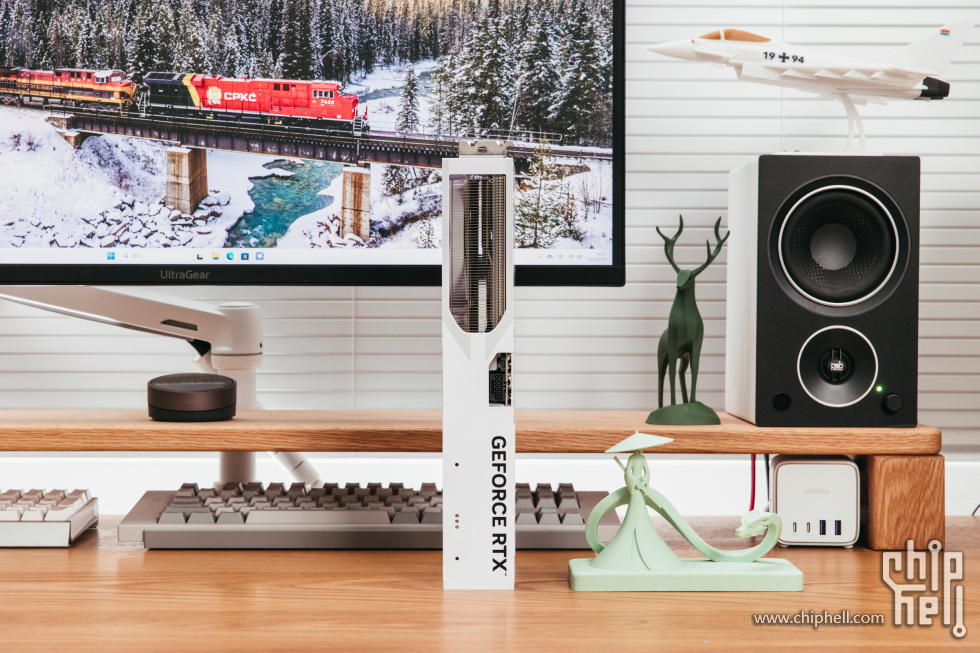

磁吸ARGB灯条，可以磁吸在尾端，也可以安装在侧面。

侧面可以看到相对应的磁吸触点，也可以一窥内部的散热鳍片，这张显卡提供了7根镀镍复合热管，其中8mm直径3根，6mm直径4根，同时还提供了高效均热板，搭配了回流焊工艺。

接口则是全新的 12V-2x6 版本，支持 600W 高功率输出。

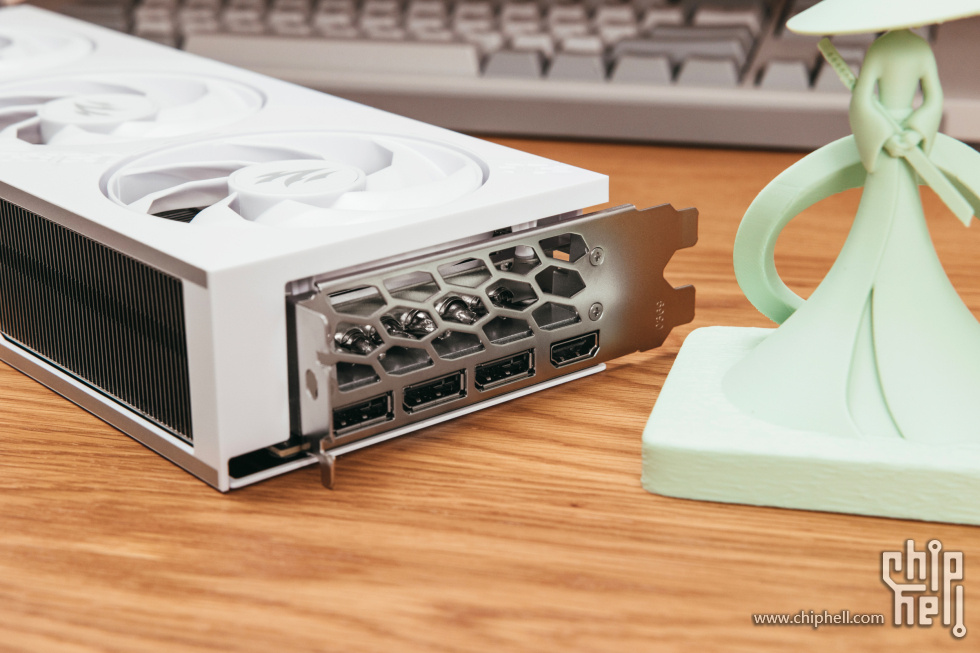

背后接口则是常见的3个DP加一个HDMI配置。

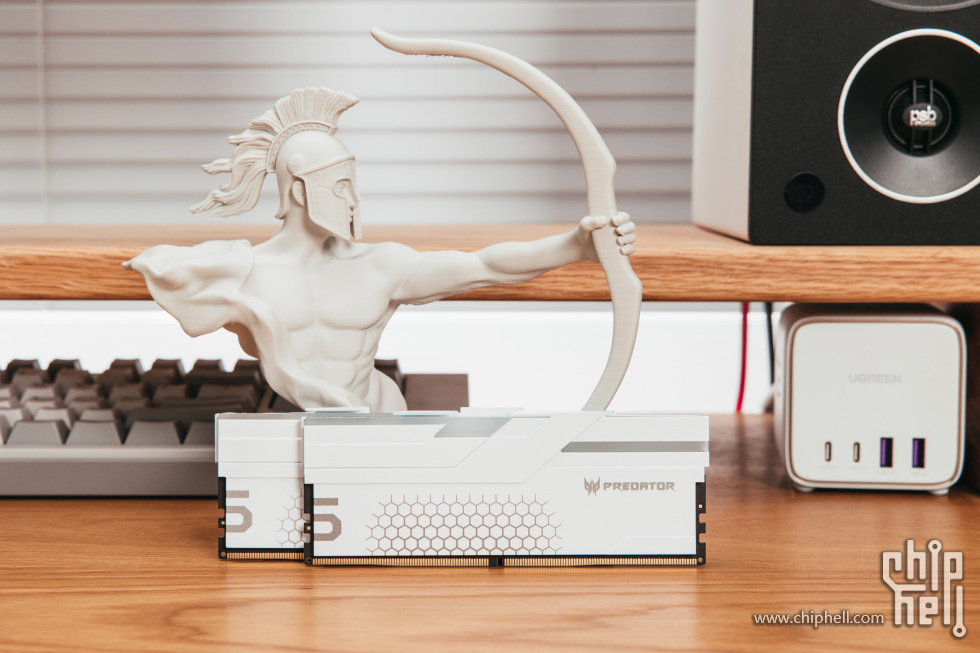

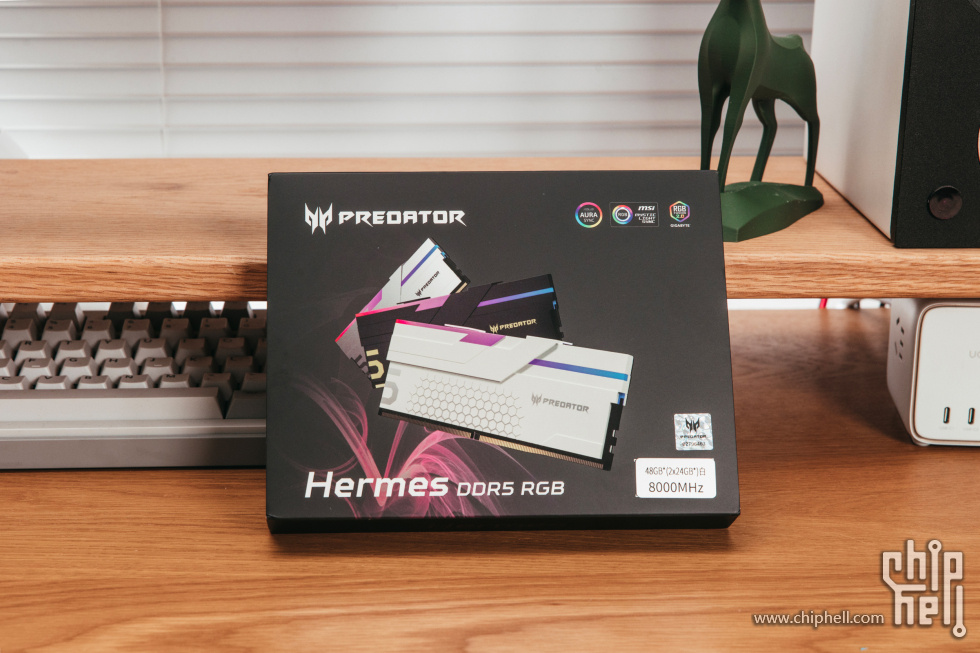

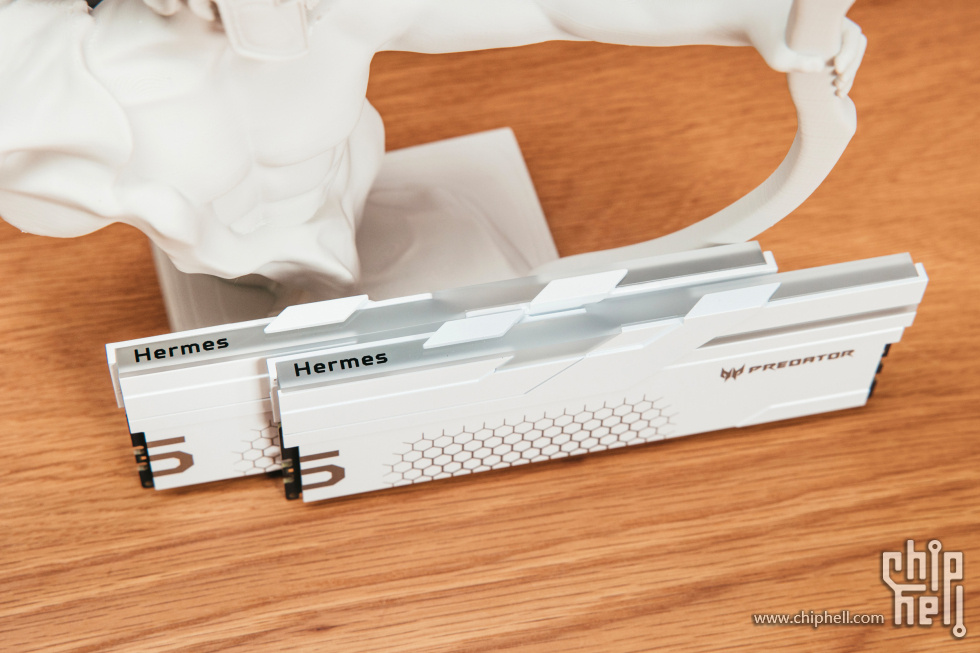

宏碁掠夺者Hermes冰刃系列也是一个经典型号了，目前规格最高已经达到了DDR5 8200Mhz频率，单条48GB最大容量，目前的冰刃都采用了全新的特挑海力士新M-Die（3Gb）原厂颗粒，支持XMP 3.0和EXPO技术，新M-Die颗粒也有着非常不错的超频潜力，比起老M-Die颗粒强很多，对比A-Die颗粒上限可能没那么高，但是超频难度要低不少。

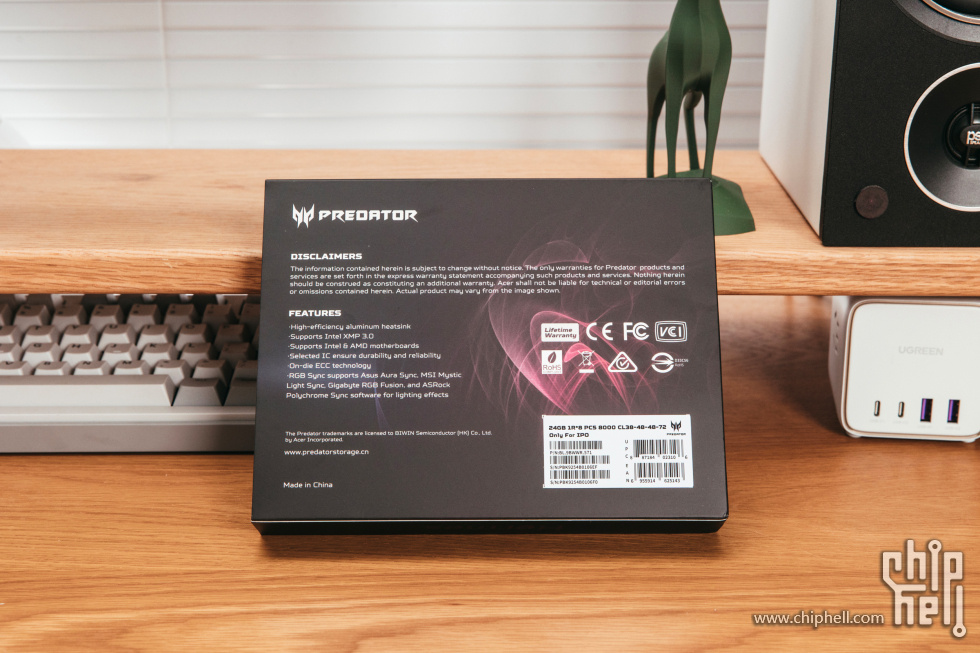

背面标注了一些亮点，比如高性能散热马甲、支持Intel XMP 3.0、支持ECC技术等。

此次新的冰刃系列提供了内存散热支架和风扇，配件考虑的很周全，支架可以以不遮挡方式安装，极大的提升了高频内存的散热能力。

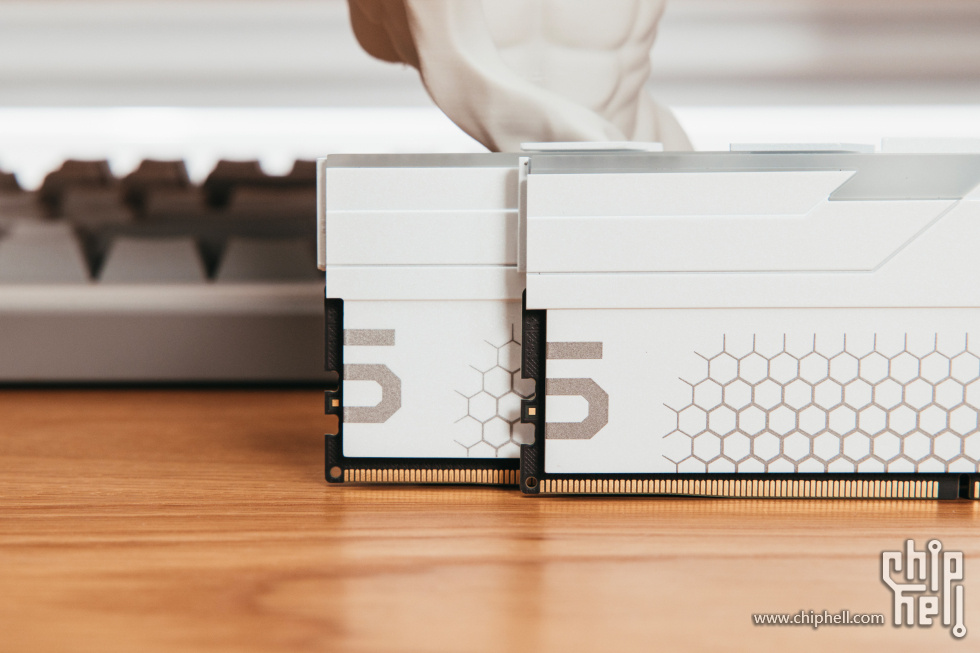

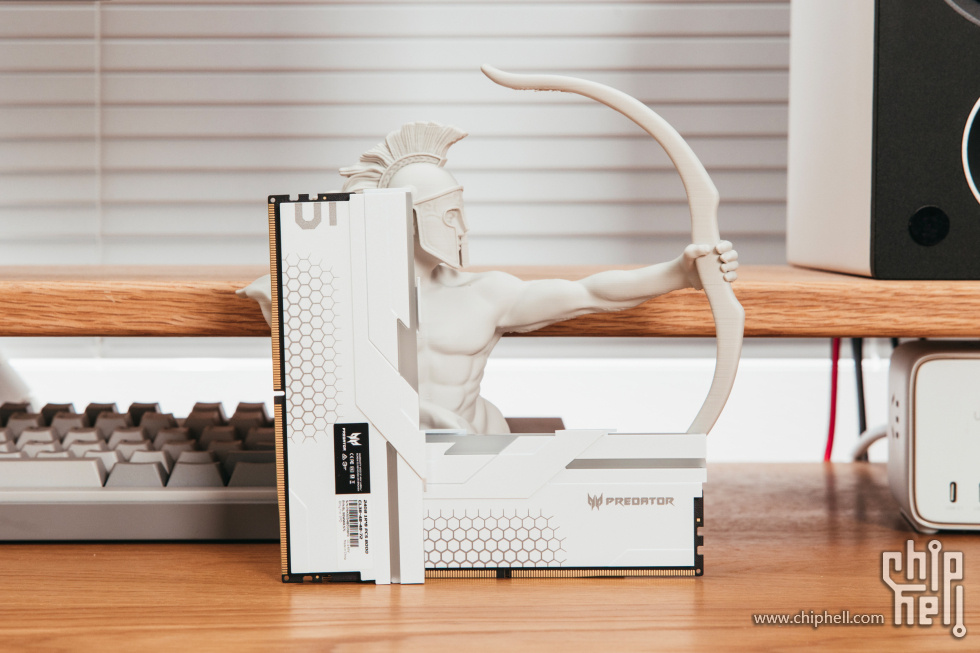

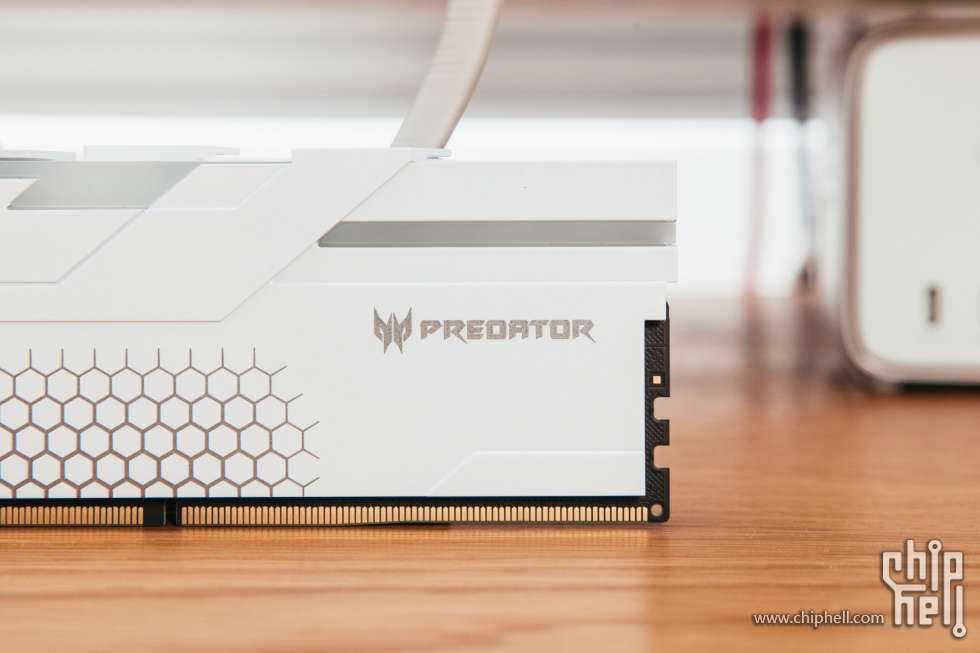

冰刃依旧是熟悉的外观设计，暖白漆面，多层堆叠结构带来了不错带来立体感，蜂巢元素排列图案，以及PREDATOR标志性LOGO以和数字5。

顶部灯条也颇具特色，散热马甲依旧用料十足，配合主动散热风扇，可以大胆放心超频。

这套内存时序在DDR5 8000Mhz频率下为CL38-48-48-72，属于低时序产品，工作电压较低，仅有1.4V，也就是说你可以通过加电压的方式达到更高的频率，这套内存除了支持XMP和EXPO，也非常适合搭配AMD的X3D系列处理器。

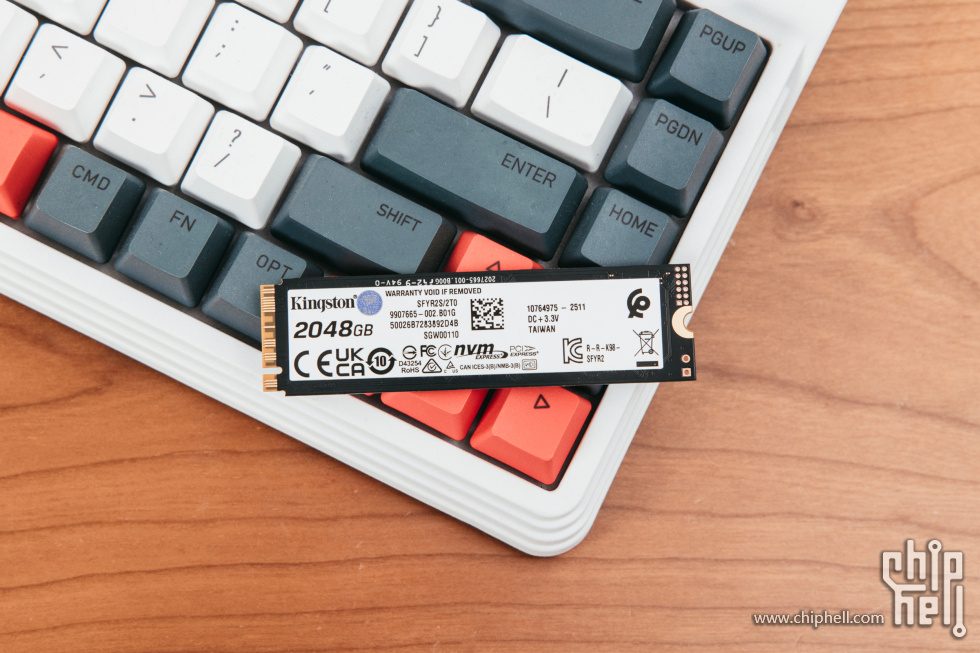

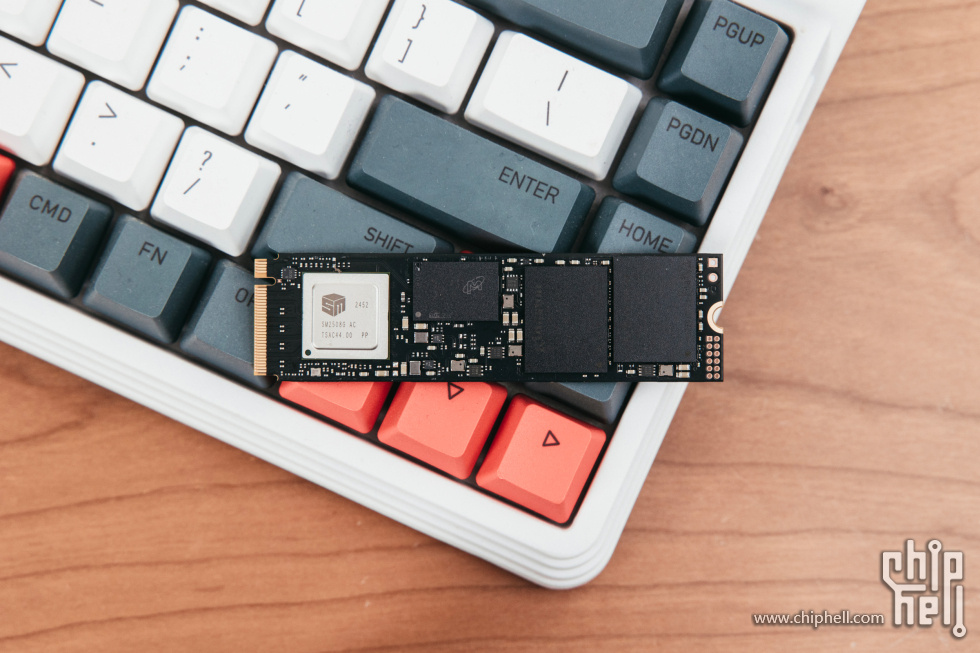

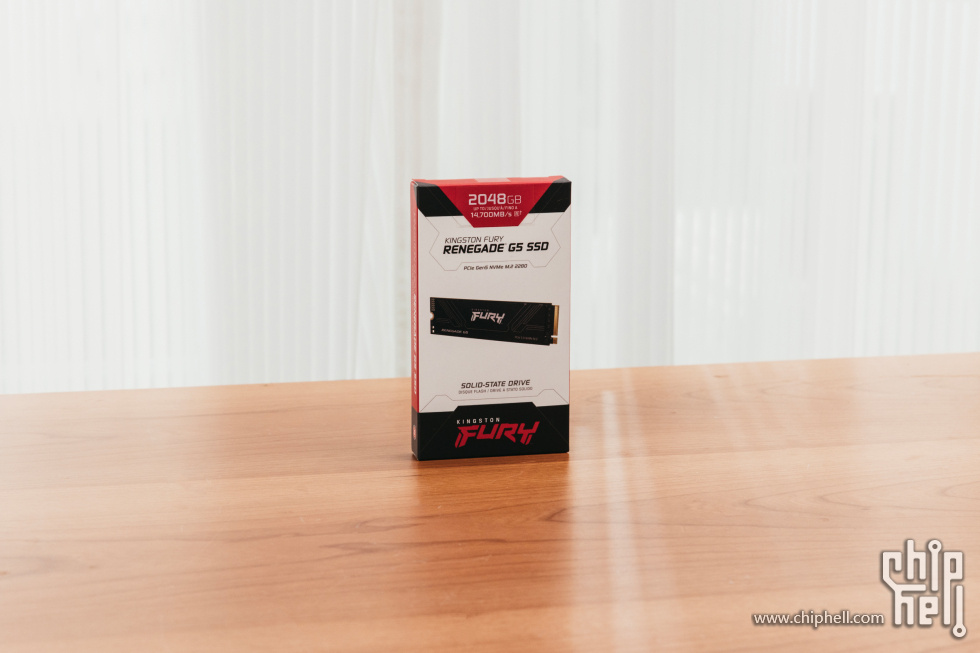

金士顿FURY Renegade G5，PCIe5.0旗舰固态，刚好此次技嘉主板强化了主M.2的散热，完全没压力。

      1TB、2TB以及4TB三个版本，顺序读取速度分别为14200MB/s、14700MB/s以及14800MB/s; 顺序写入速度1TB为11000MB/s，后两者为14000MB/s。

      TBW三者分别为1000TBW、2000TBW以及4000TBW，均提供了5年质保。

      慧荣SM2508主控的温度表现非常优秀，这也是今年很多旗舰PCIe 5.0固态都表现没那么火炉的重要原因。

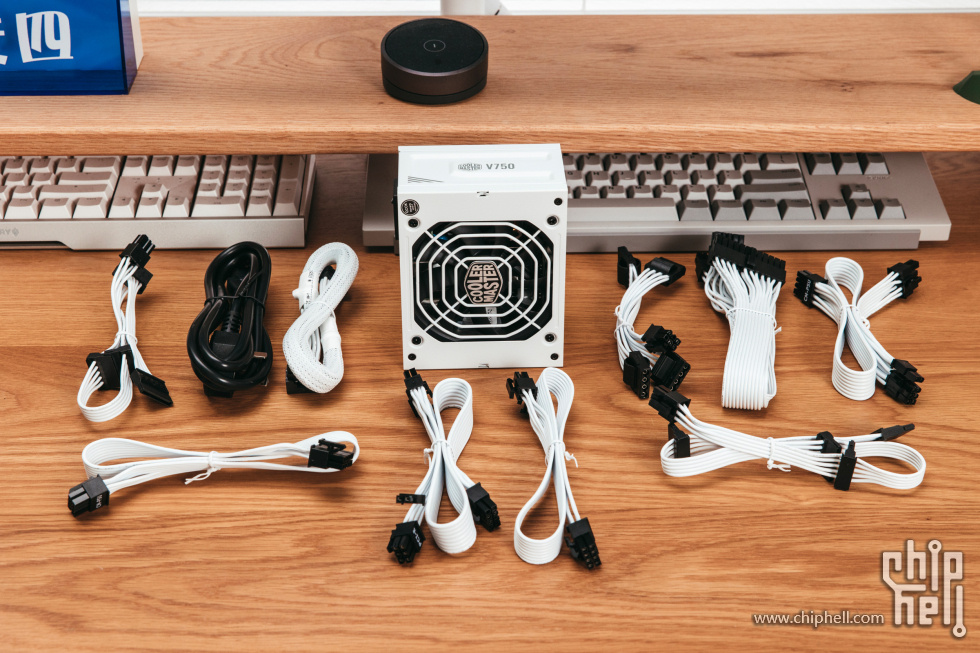

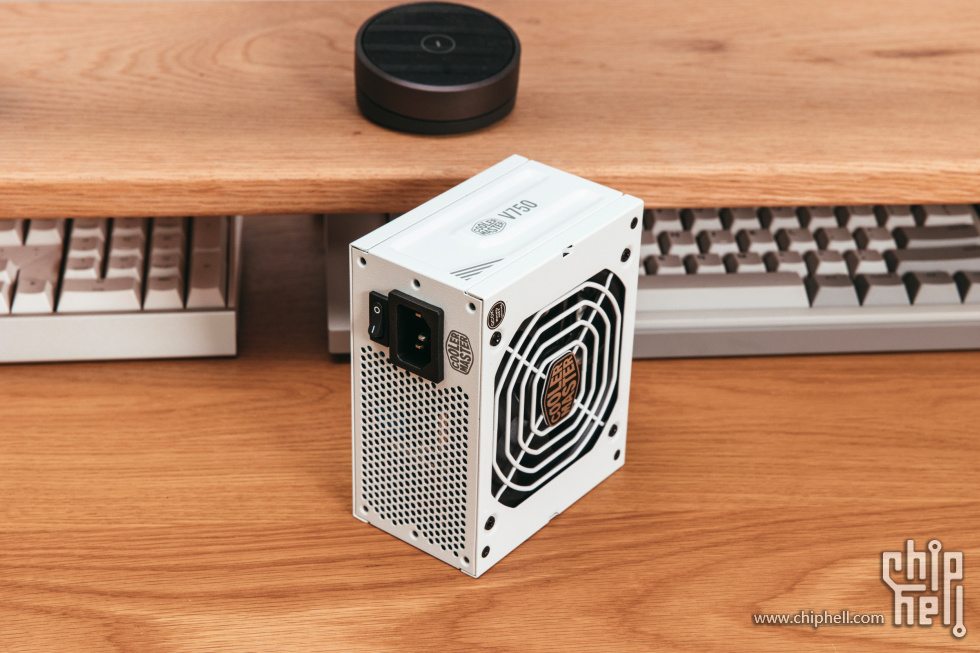

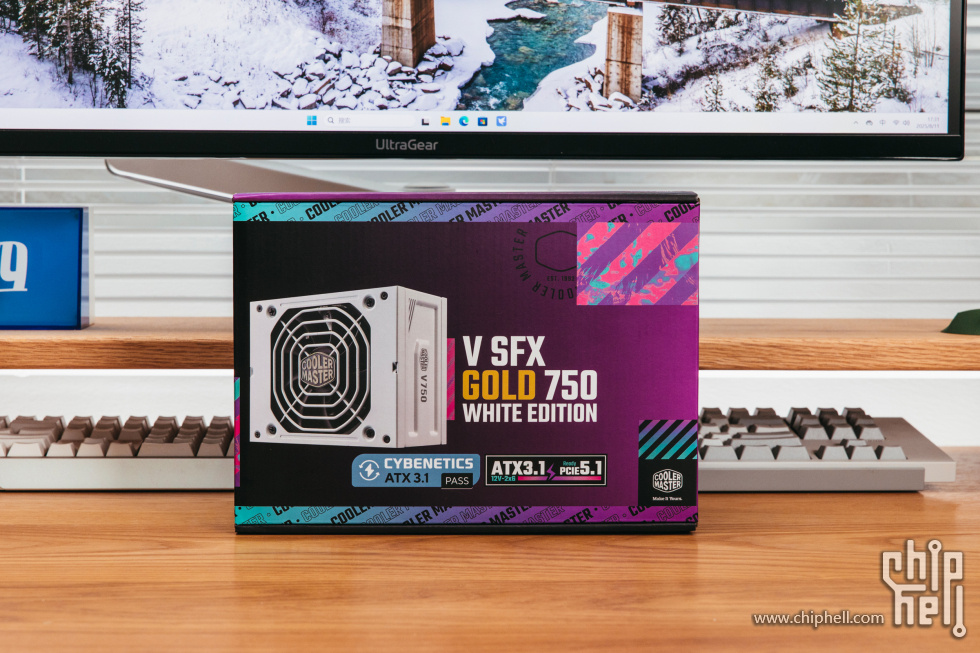

酷冷至尊的V SFX 750 GOLD ATX3.1电源，目前这个最新版本的系列，配置已经非常齐全了，涵盖了750W、850W、1100W以及1300W四个重量级功率，不过目前1100W和1300W还是ATX3.0规格，750w和850w均有白色和黑色两种颜色，搭配起来更方便。

配套了全套模组线，除了显卡供电线外均为扁线，其中16pin的显卡供电线考虑了狭小空间，采用了L型弯折设计。

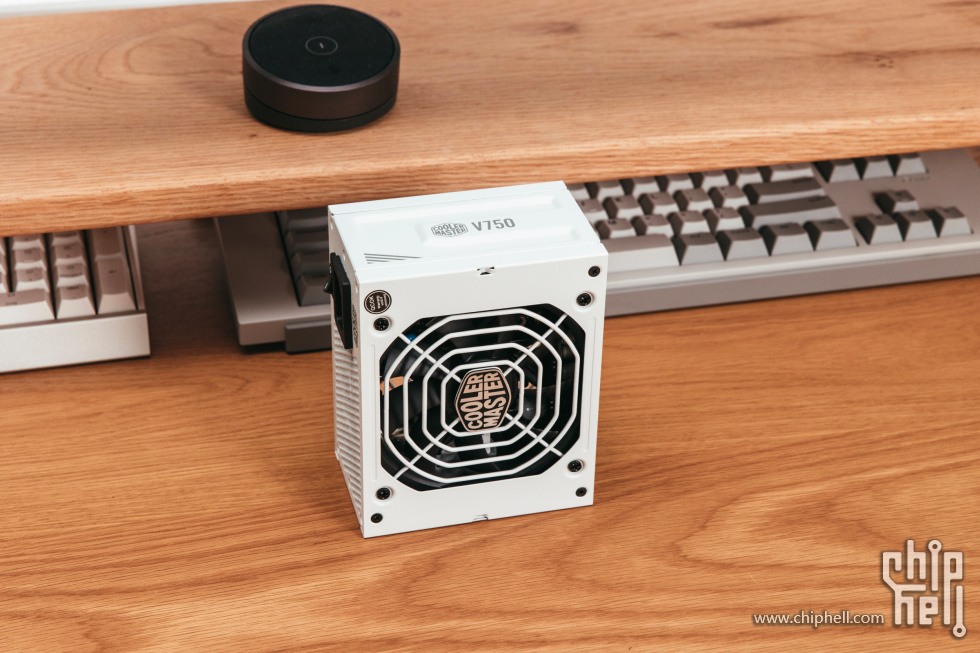

92mm直径风扇搭配FDB轴承，有着不错的静音效果，同时还有独立的电源开关，方便管理控制。

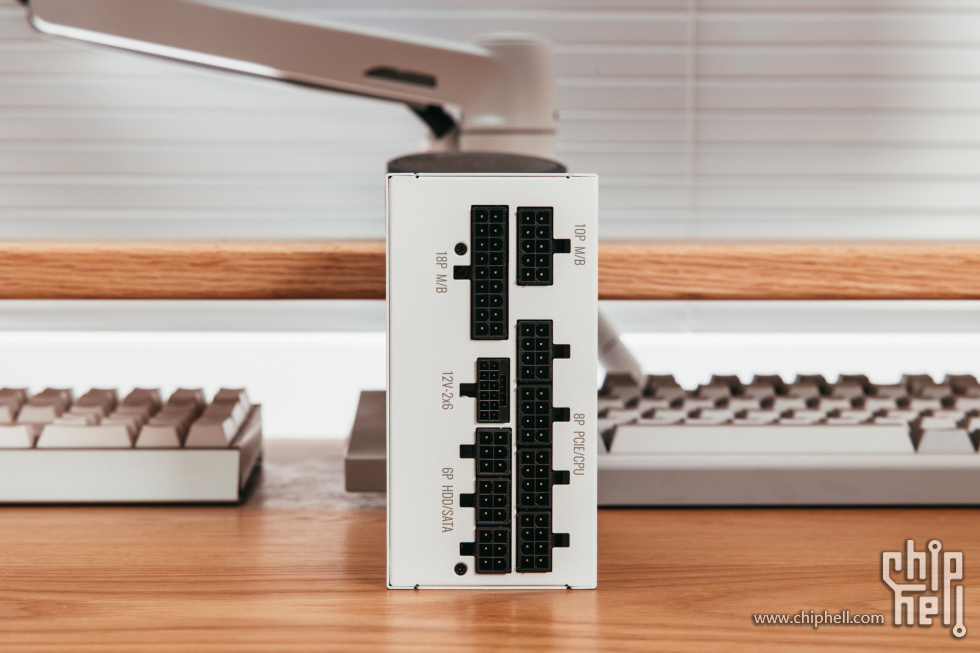

它的接口也是标准类型，可以满足几乎所有ITX机箱的装机需求。

这一次使用240水冷，使用风冷方案机箱会显得顶部略有空旷。

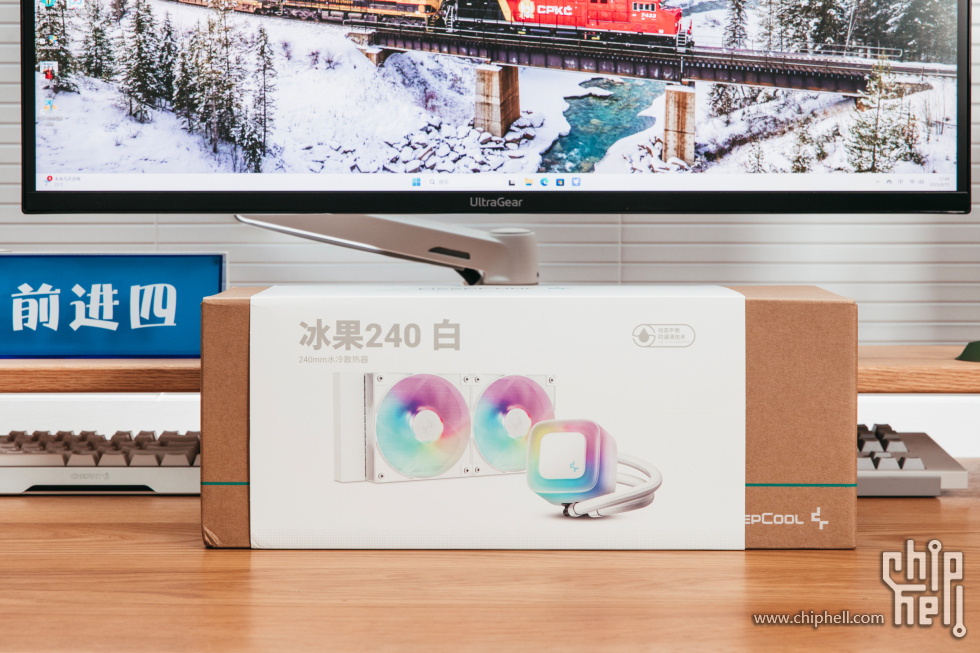

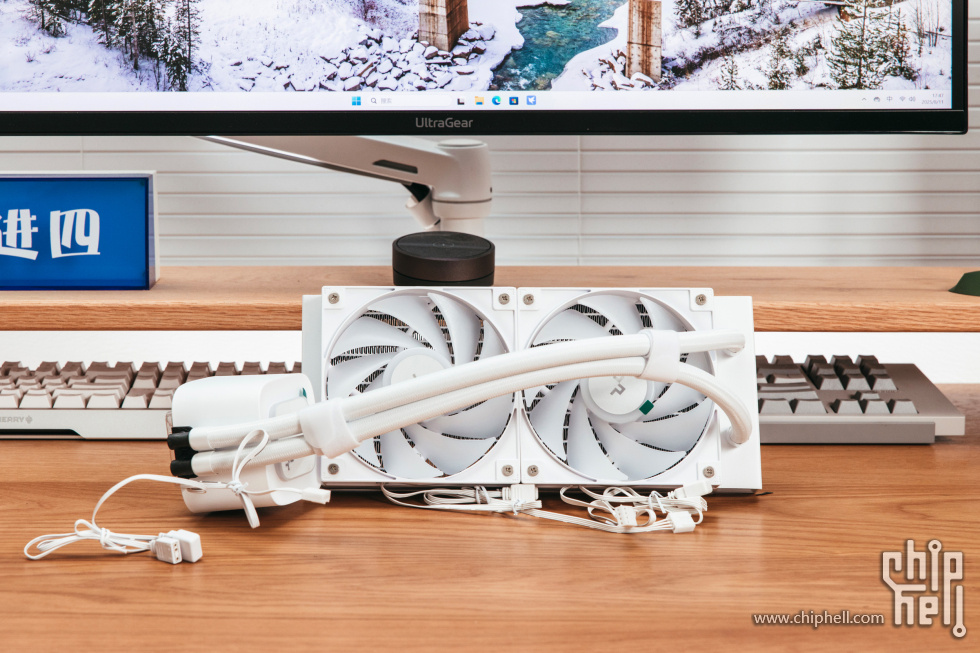

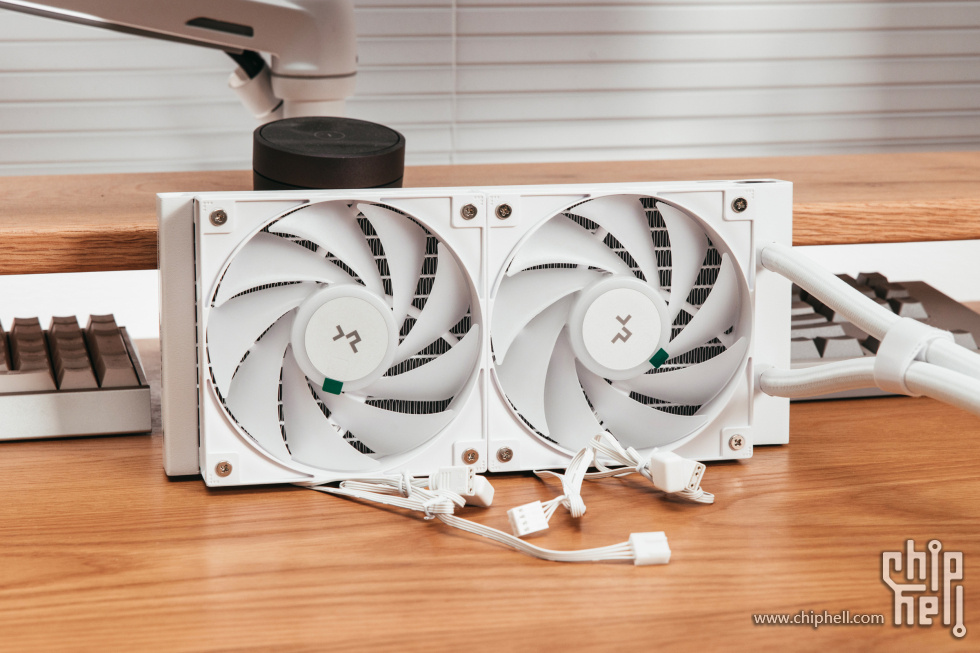

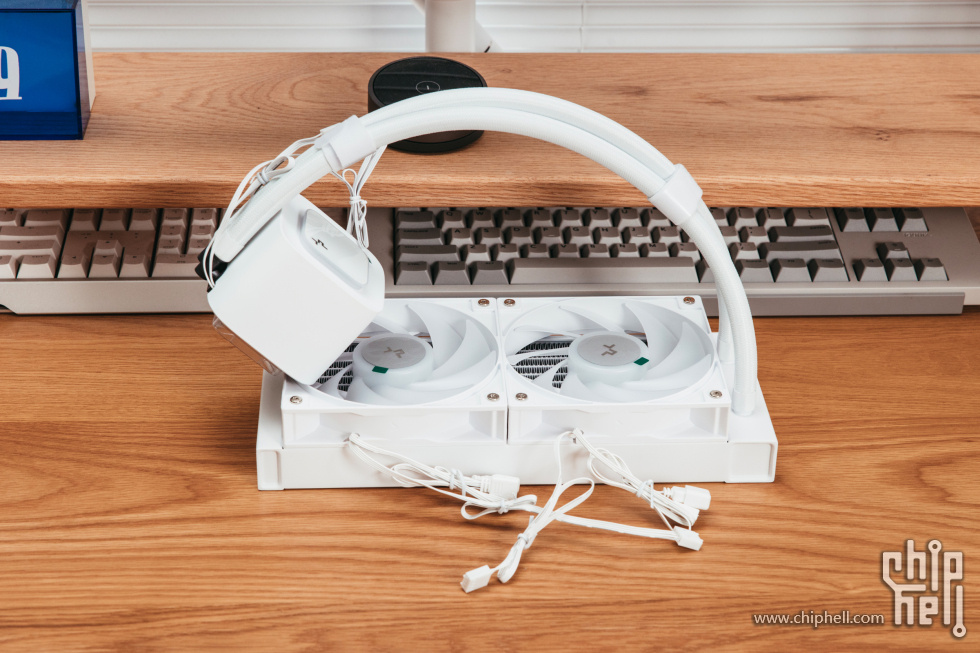

来自九州风神的性价比水冷冰果240，毕竟230F发热量非常低，普通240水冷足以轻松压制这颗处理器。

冰果240属于比较实用化的水冷，没有花里胡哨的带屏冷头和LCD冷头，只关注散热这一个选项，质保方面提供了三年。

整体主打一个冷头磨砂灯光，点亮后会呈现果冻光学质感，也挺适合此次的非侧透机箱。

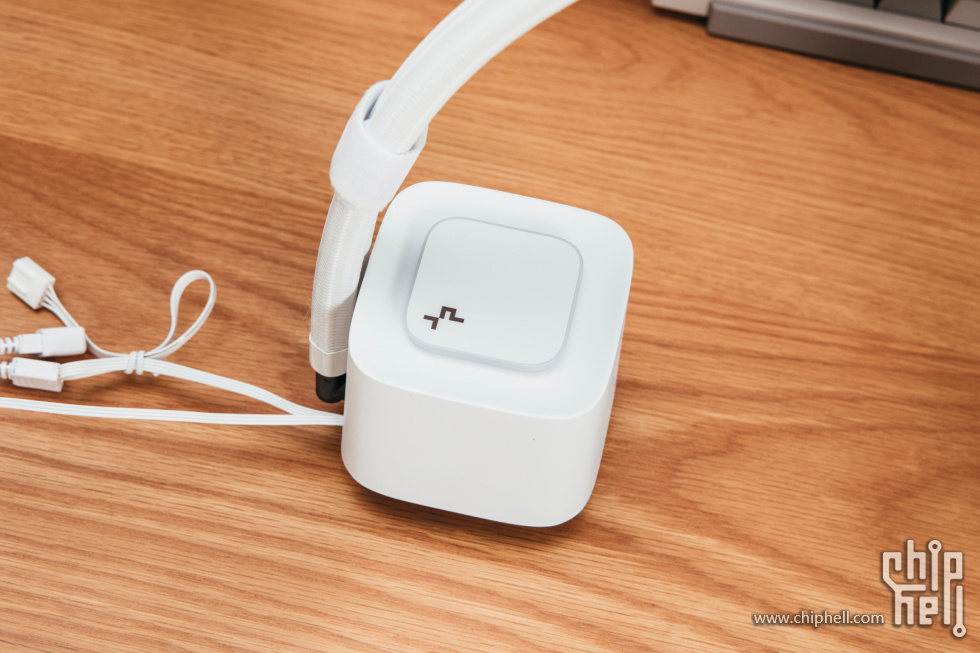

      冷头造型非常简洁，凸起的中央方盖，九州风神的logo，这个盖子可以拆卸调整方向。

      新一代三相六槽四极电机水泵，最高3400RPM，支持智能调速。

风扇转速500~2100RPM，噪音≤31.6dB(A)。

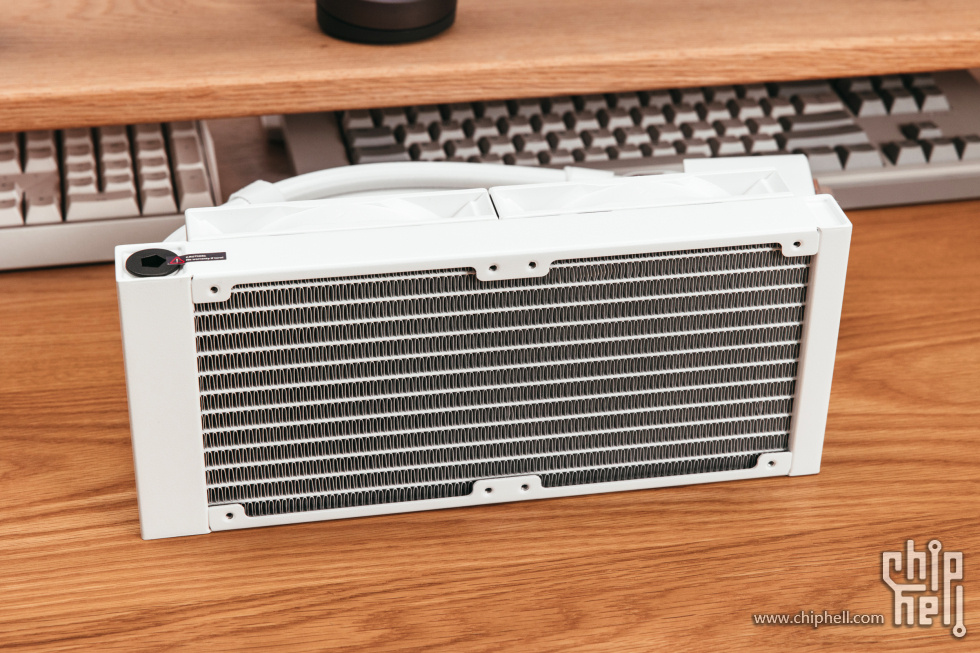

散热鳍片一览，标准12条水道，冷排厚度27mm。

产品竞争力足够，有不错的反馈才会推出二代，Era二代虽然隔的时间有点长，但是本身异形造型就非常少见，开发成本较高，完全可以理解。

这年头各家无非就是A4架构和垂直架构轮番上阵，架构不变可以理解，但是外观基本上就都是规整的方盒子，鲜有创新。

Era二代设计相对于一代变化很大，可以说除了外观有些许的传承，内部结构变化非常大，几乎是一台重新设计的机箱。

机箱散热孔洞做了非对称造型设计，整体观赏性不错，这次的银色机箱相对于之前我做的蓝色，在家居领域和谐度会高不少。

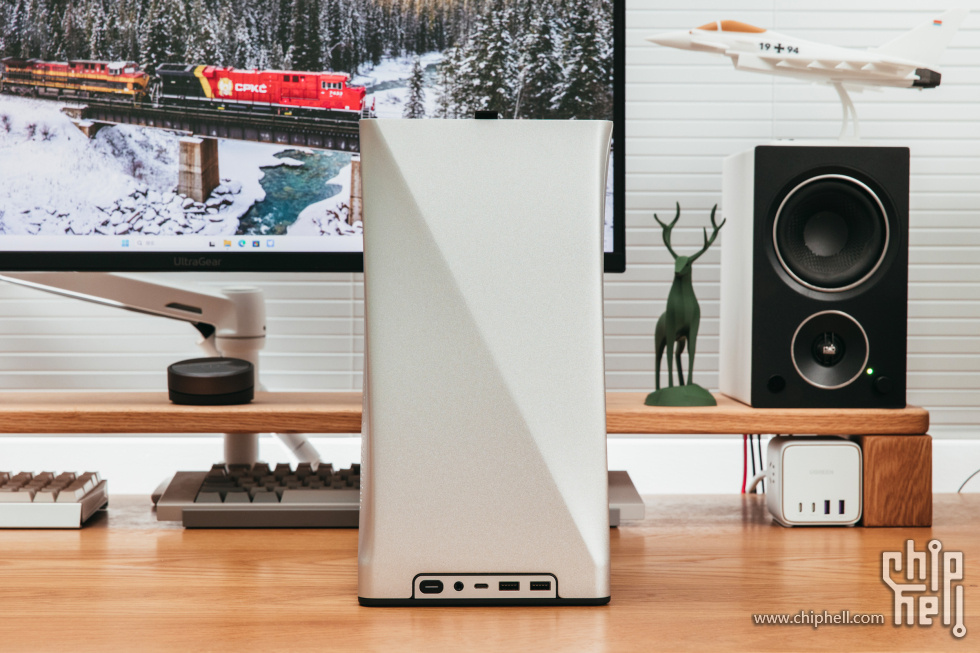

正面看过去是一个异形的造型，上下宽度并非完全一致。

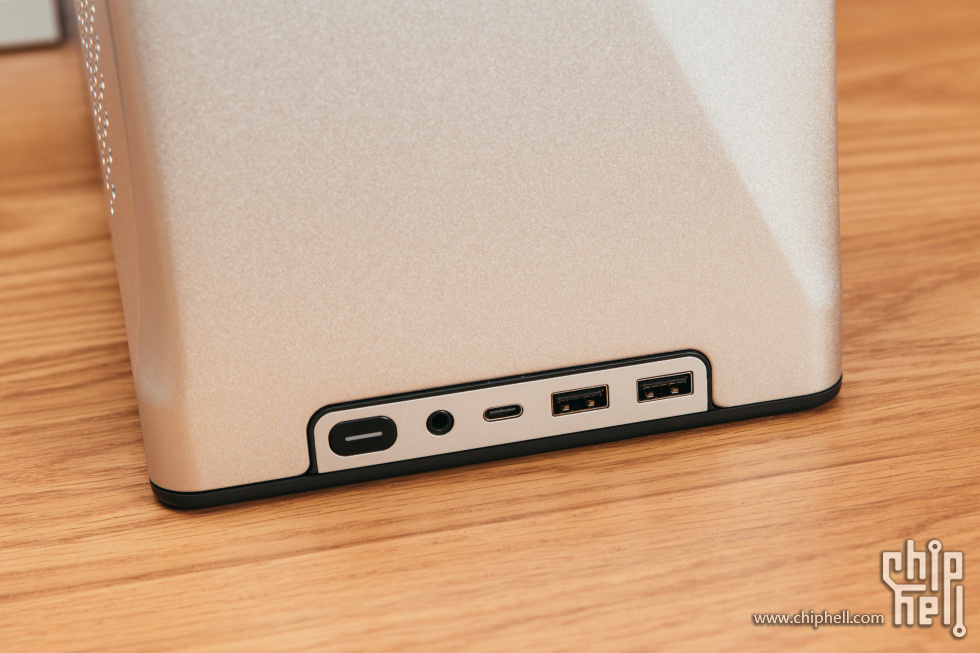

接口在前方底部，包含了按键和对应的USB接口，均为黑色。

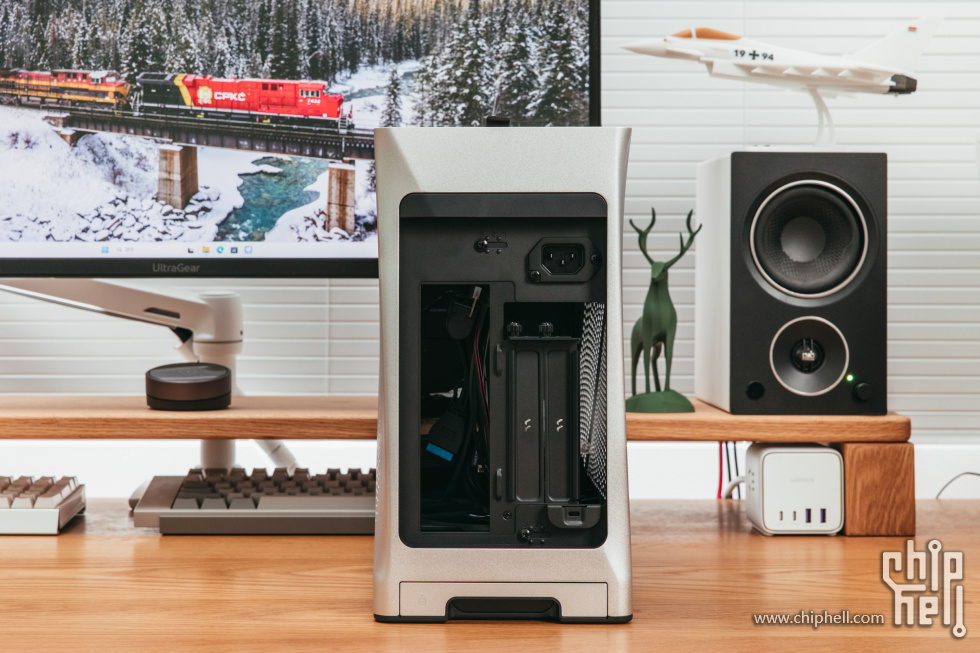

背面一览，为标准的A4加高结构，不过支持三挡调节，可以根据硬件配置调整CPU与GPU两边空间，像我这次使用了2.5槽厚度显卡，可以给散热器或者水冷头预留出来最大63mm空间，默认为55mm空间。

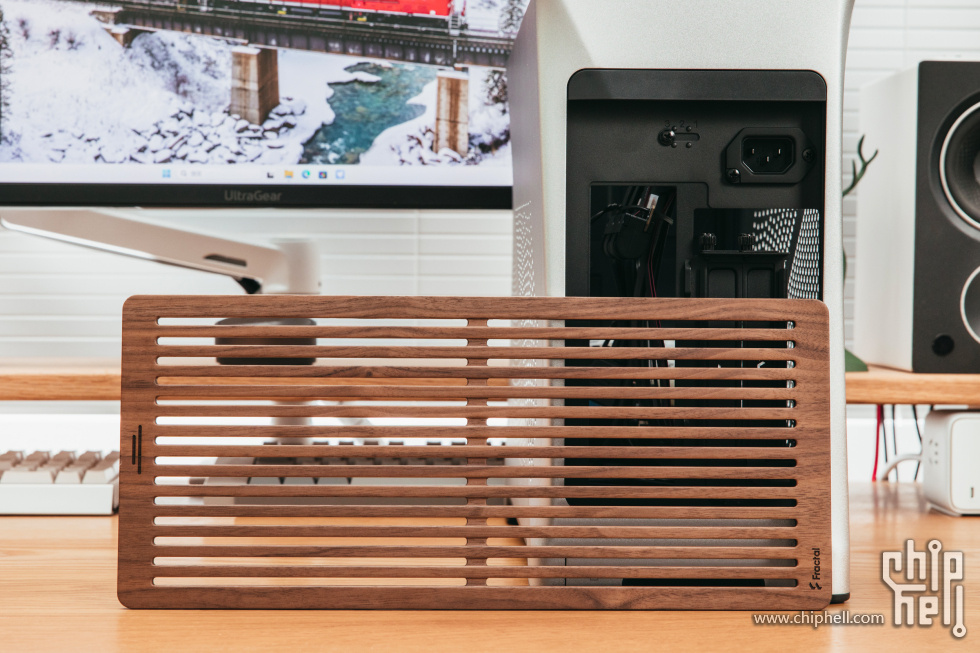

顶盖为实木和金属框架结构，磁吸设计。

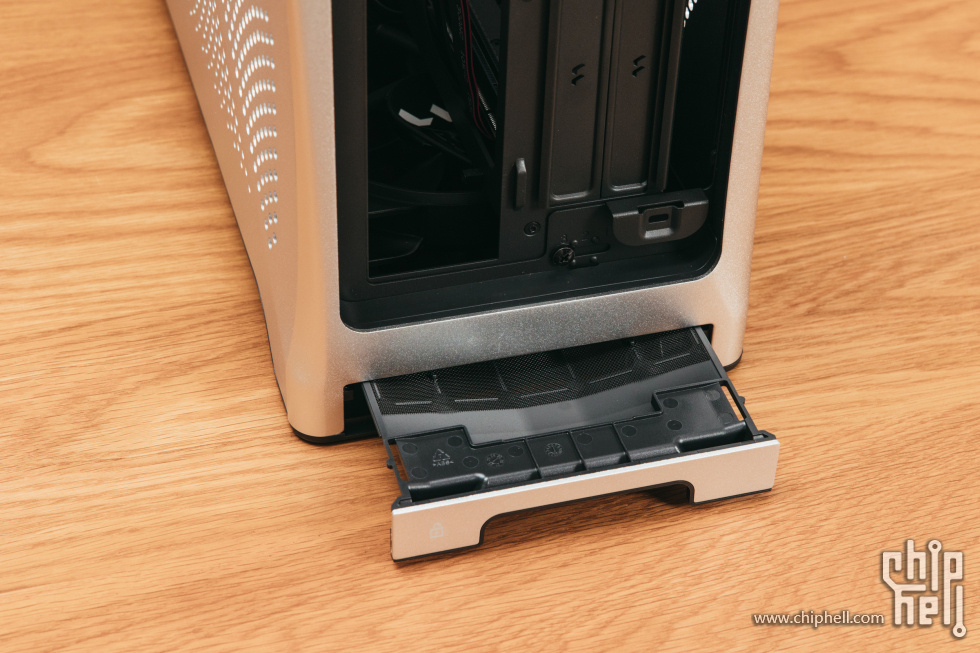

底部的抽拉式防尘网，同时也是个锁定结构，抽出来才可以打开外壳，抽出内部的框架结构，这个设计很巧妙。

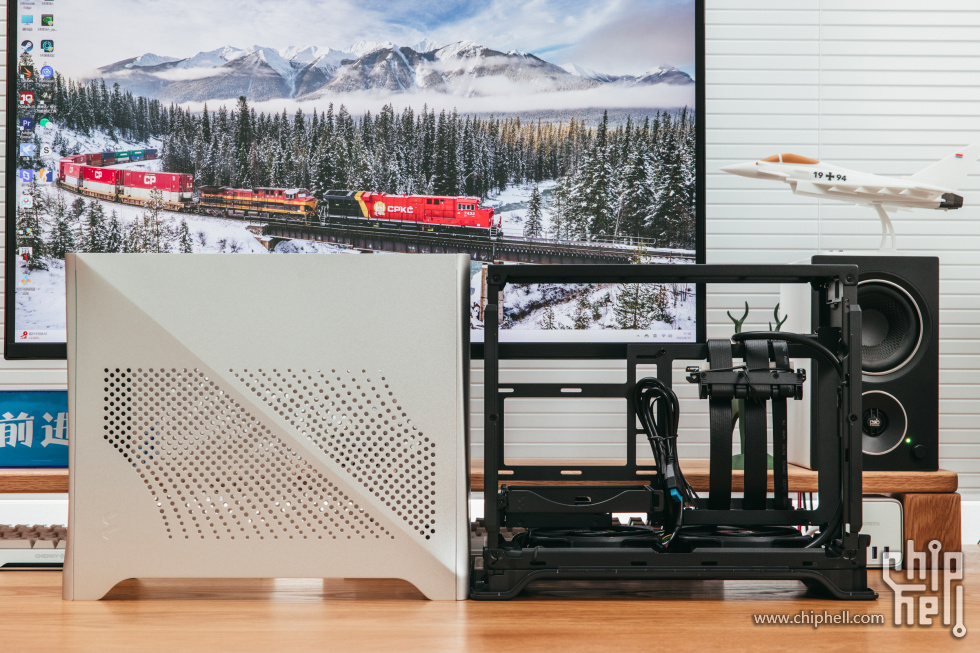

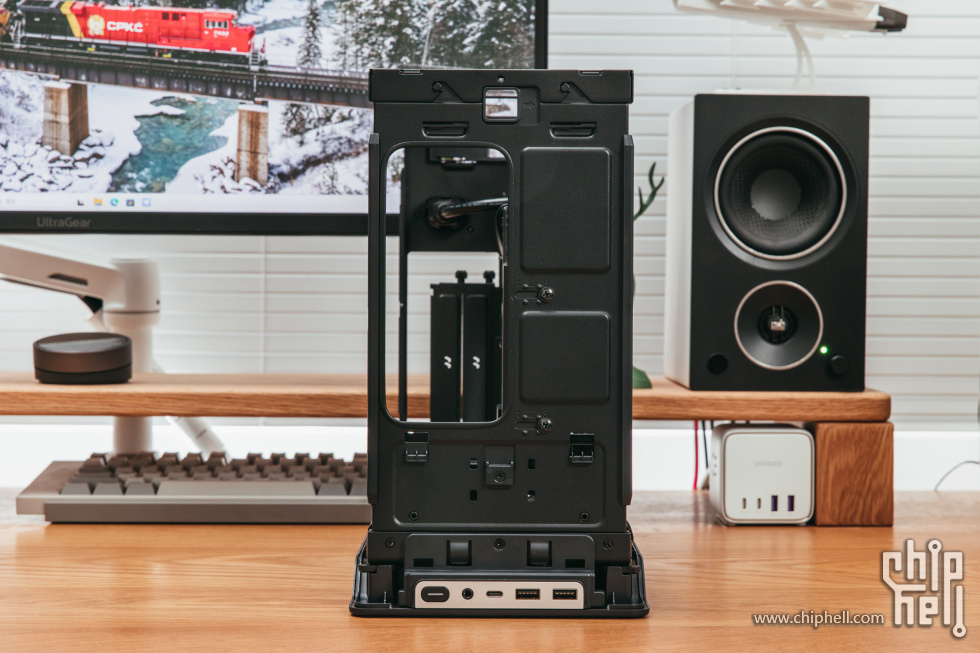

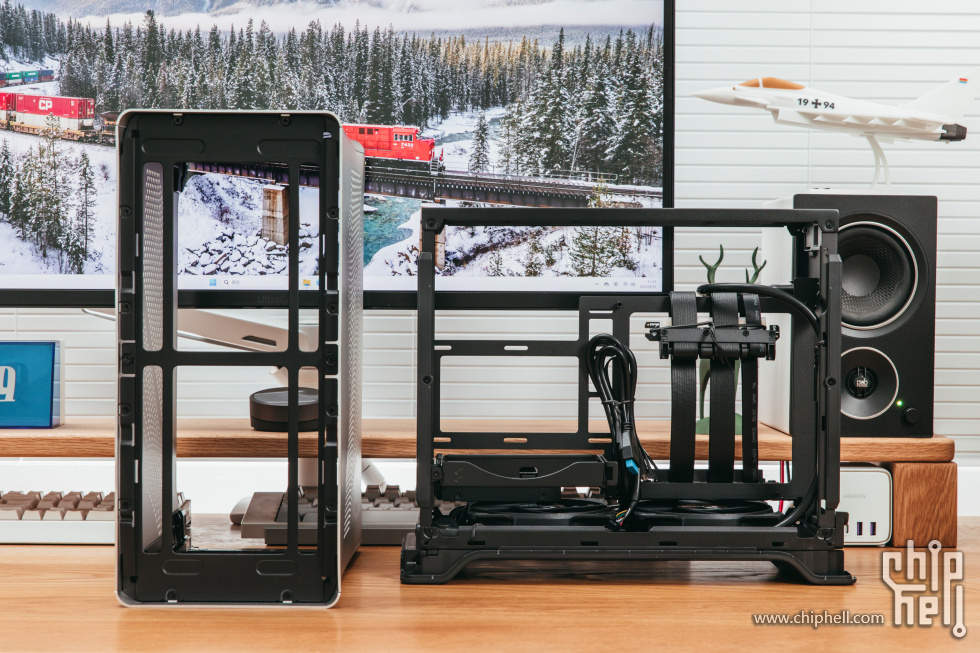

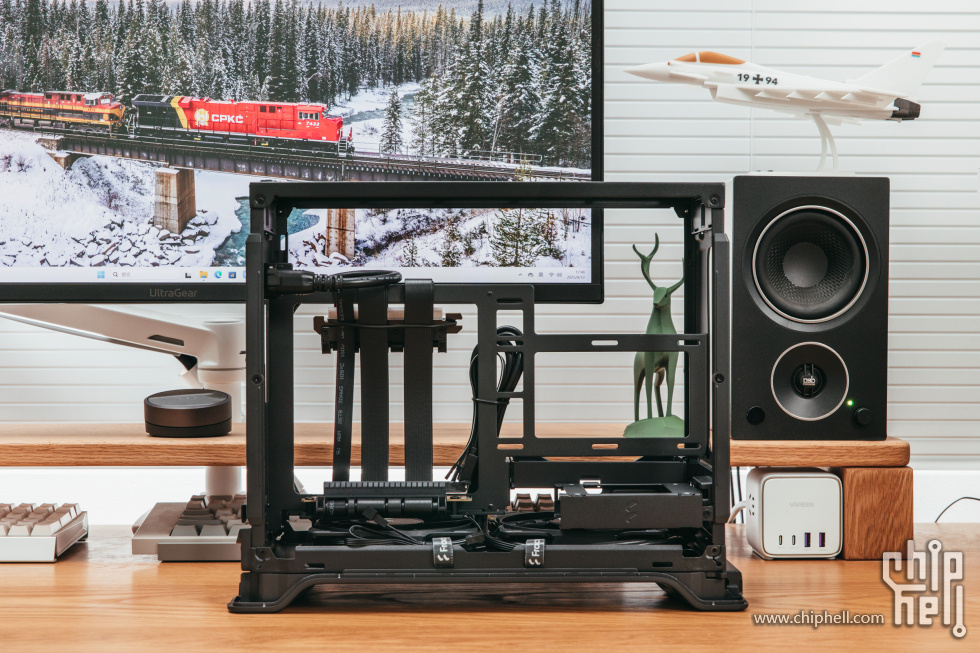

内部结构和外部框架，框架依旧是黑色的，对于喜欢完全意义上的纯白主机用户，可能会有一些遗憾。

整体兼容性为280水冷/双14cm风扇，显卡限制326mm，提供了2.5硬盘安装位4个。

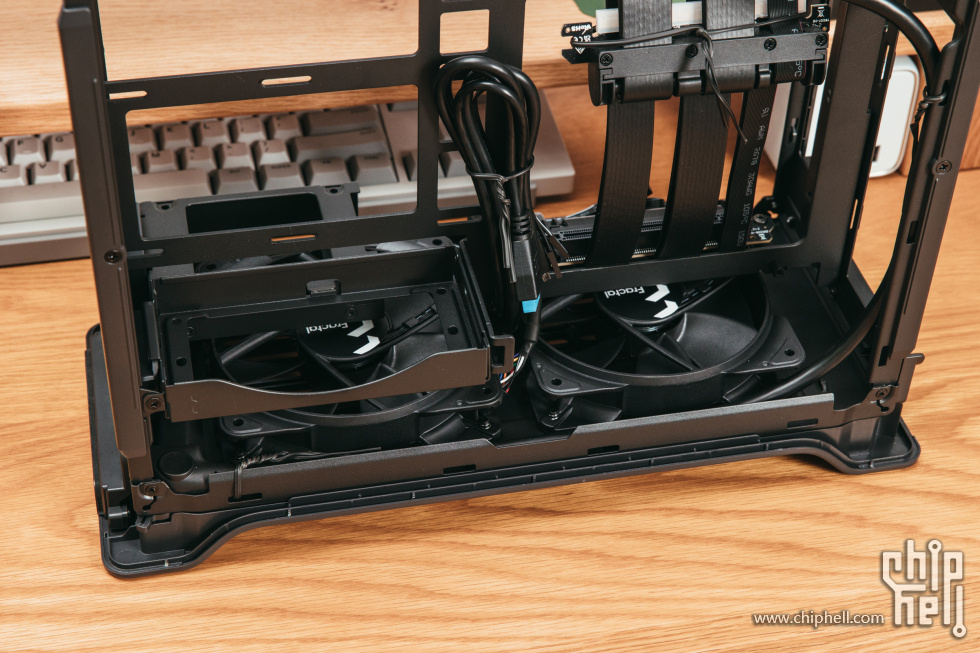

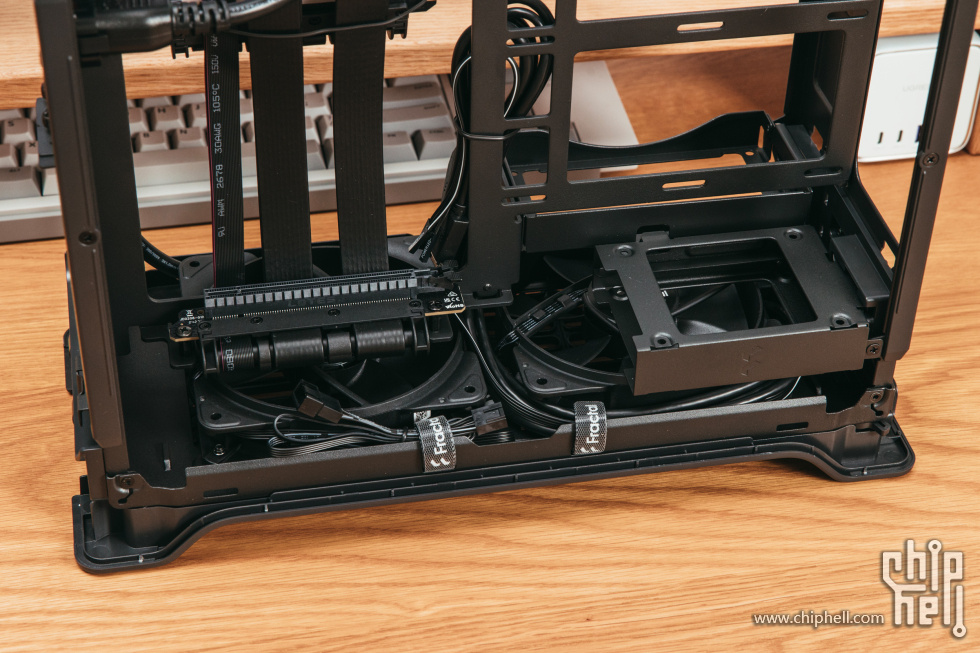

底部预装了双12cmn进气风扇，电源、显卡和主板均能第一时间接触到冷风。

显卡侧边结构如图，右侧是硬盘安装位。

前方为显卡安装提供了一个开口，适合逼近极限的显卡装机。

肆.性能测试

Ultra5 230F这颗特供U，熟悉DIY的用户应该很熟悉了，每代黑盒特供U都有着不错的性能和性价比。

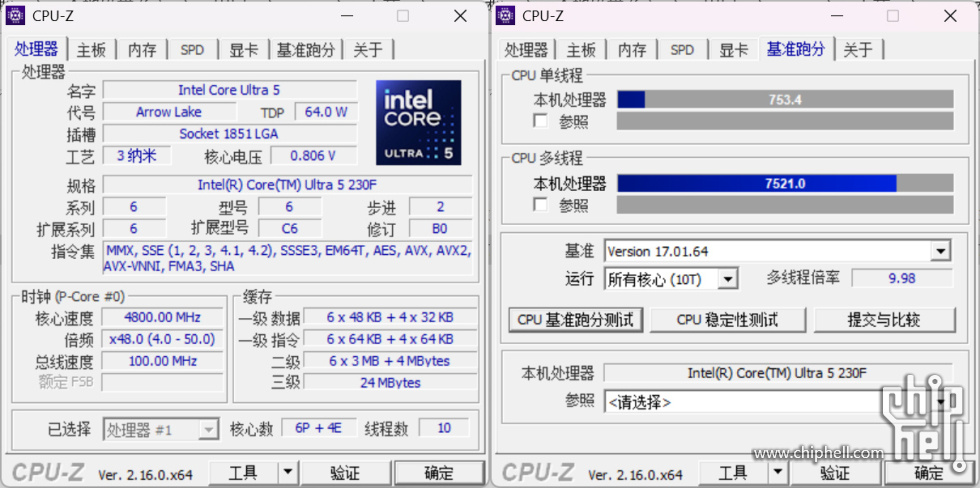

简单做了测试，在CPU-Z中，这颗230F单核成绩753左右，多核7524，整体表现比245K略低。

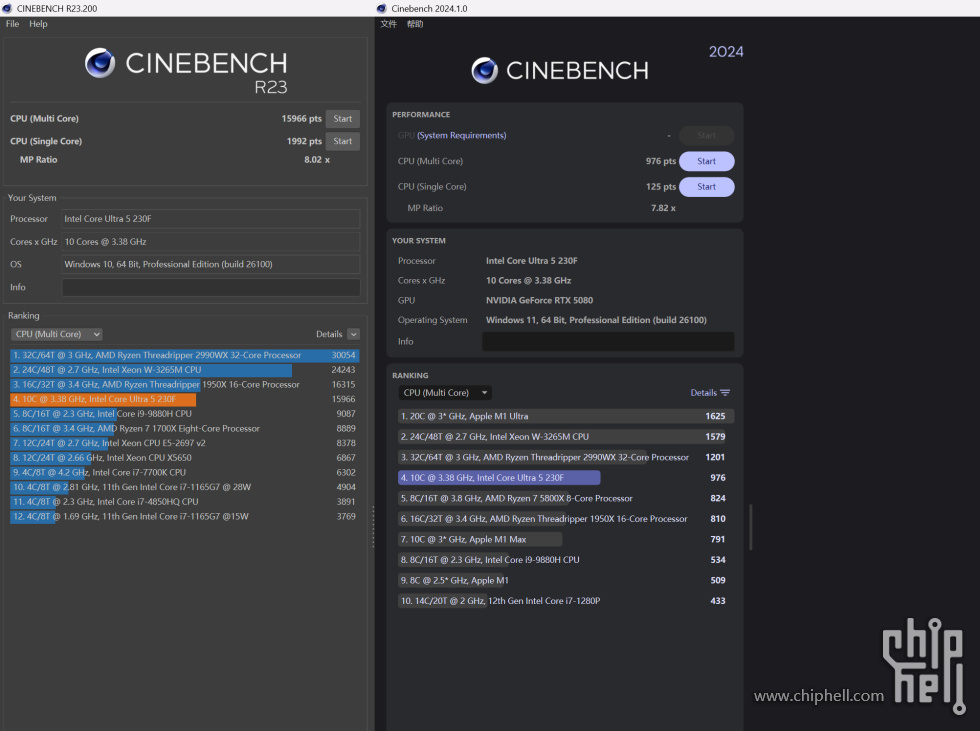

CineBench测试中R23跑分单核1992pts，多核15966分；2024单核测试125pts，多核976pts，相对于245KF还是有一定差距。

3D MARK CPU Profile成绩，最大线程8330，1线程1208，单线程上表现反而和245KF接近。

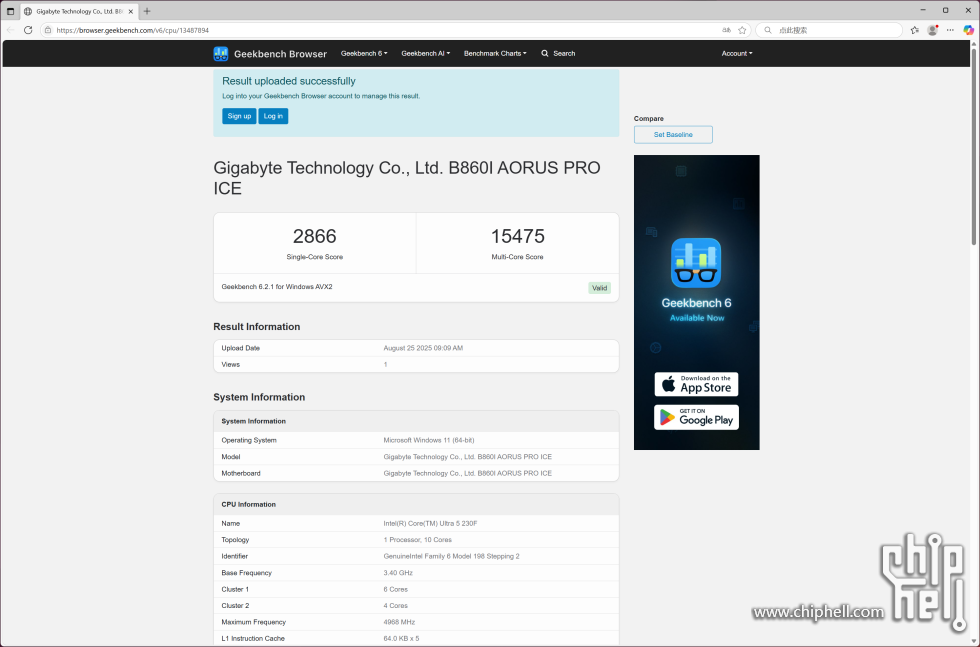

Geekbench6，单核2866，多核15475。

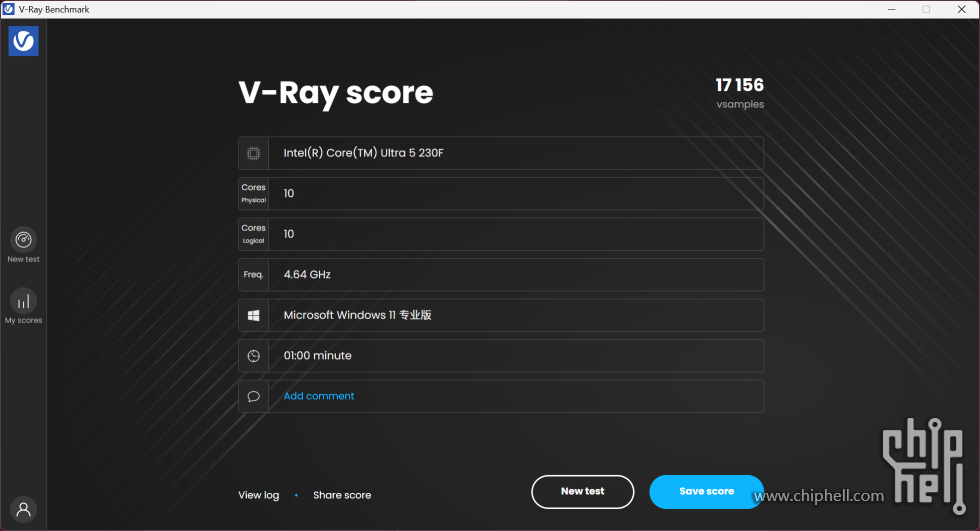

V-RAY针对CPU单独跑分项目，成绩17156。

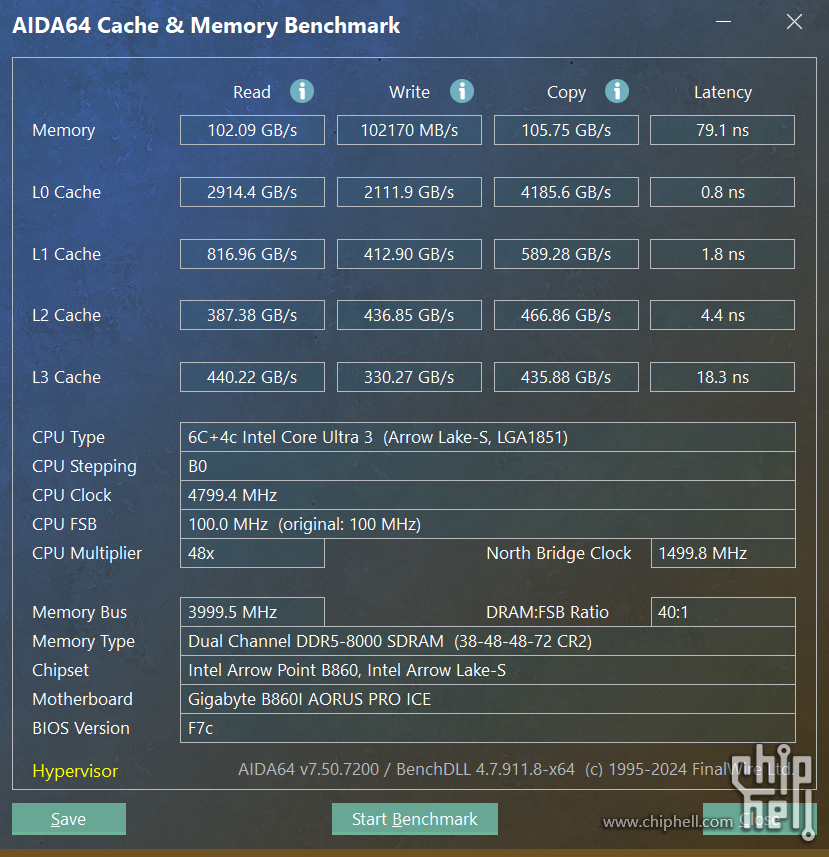

宏碁掠夺者Hermes冰刃内存轻松跑到了8000频率，读写速度为102/102G以及105G，延迟79.1ns，时序为CL38-48-48-72。

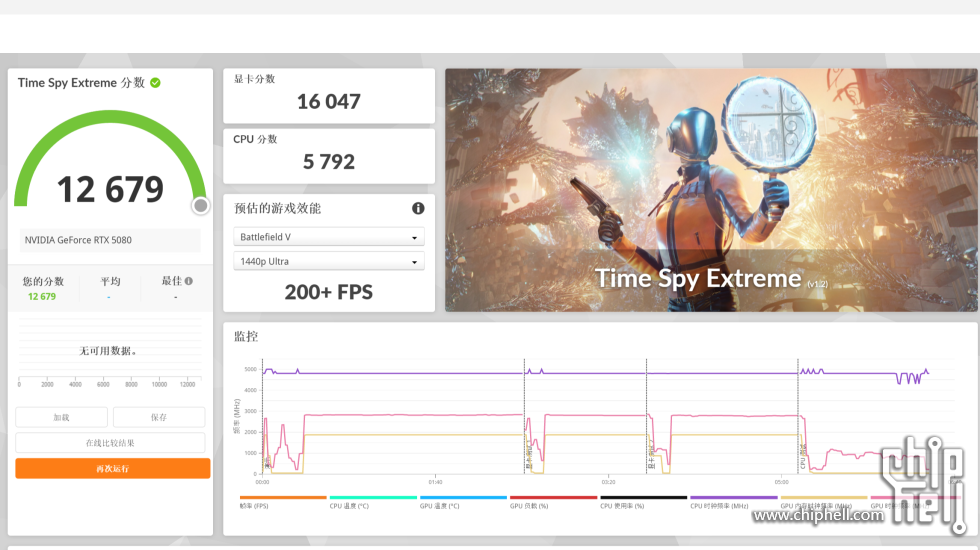

这张影驰5080圣刃搭配230F这颗U，Time Spy Extreme分数，显卡跑分为16047，对比了Ultra 7 265K搭配5080金属大师的16389，分数基本上接近，也就是几乎没性能上的损失。

处理器分数5792。

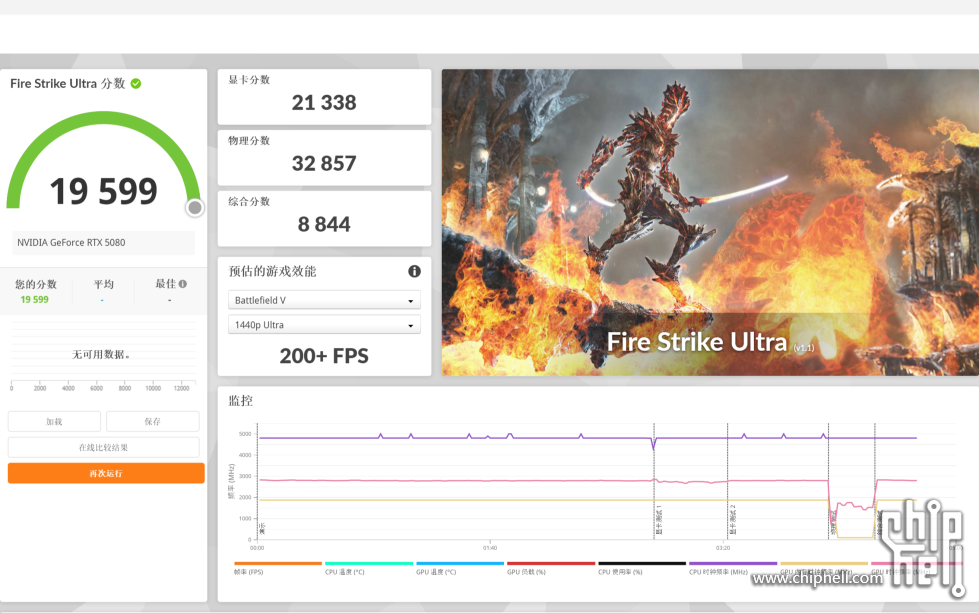

Fier Strike Ultra分数，显卡跑分为21338，对比了Ultra 7 265K搭配5080金属大师的21670，损失也很小。

物理分数32857。

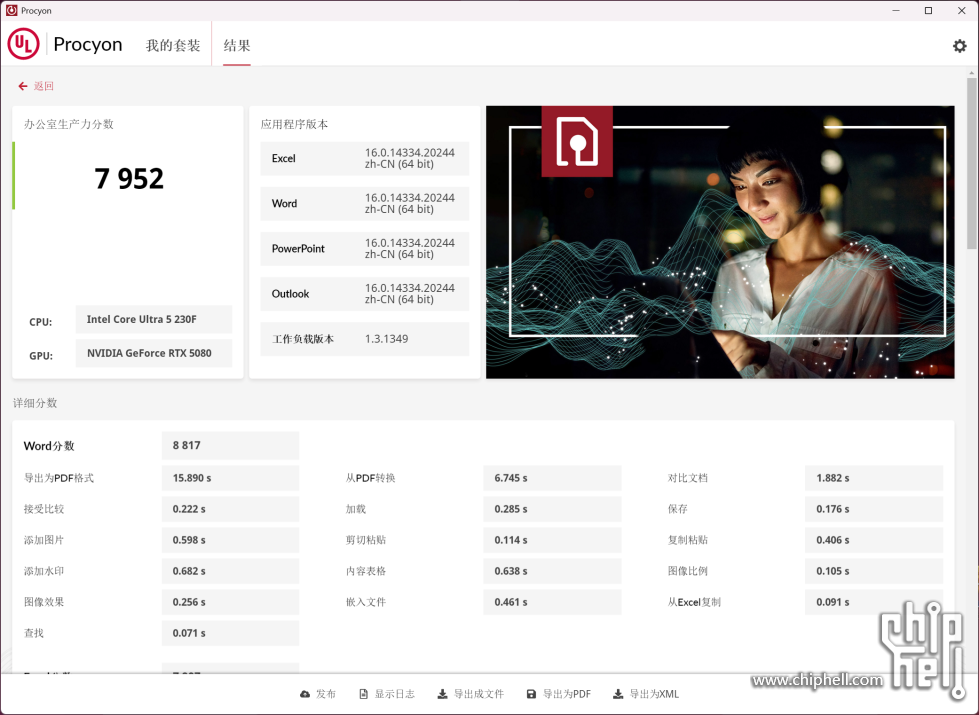

简单测试了下这套主机的生产力表现，Procyon办公生产力跑分7952，这个跑分主要还是看处理器、内存、固态，但是跑分反而比Ultra7 265K+4080+同样DDR5 8000内存配置要高，可能是固态此次配置更强带来的优势。

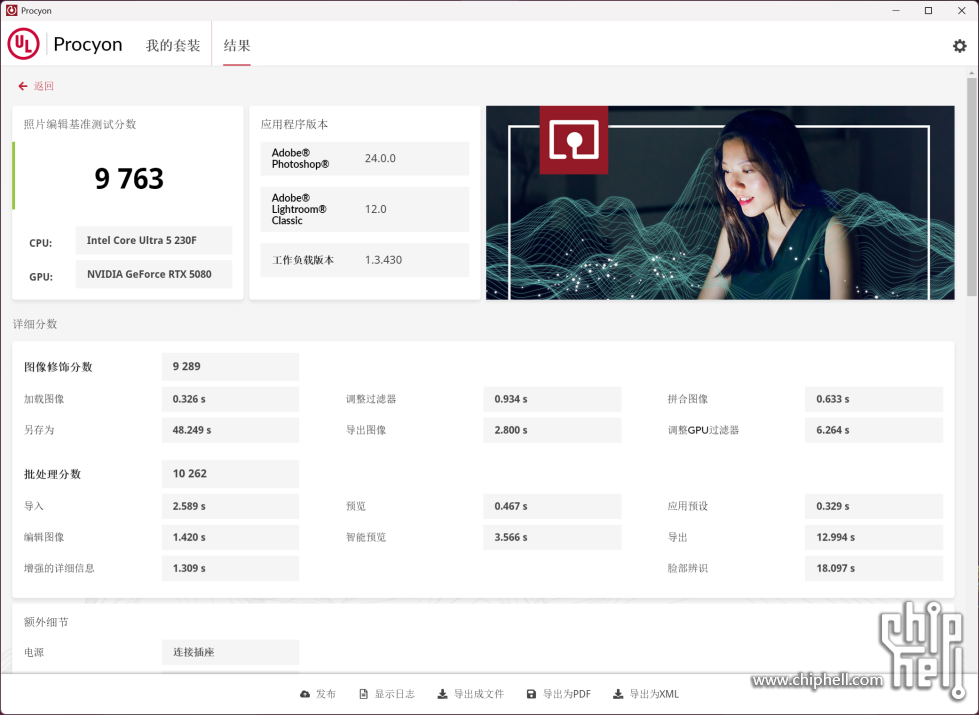

同样的，Procyon照片编辑基准测试中跑分也要略高于刚才提到的组合，PS和Lightroom都是吃内存和固态配置的，所以固态的提升对于生产力还是很重要的。

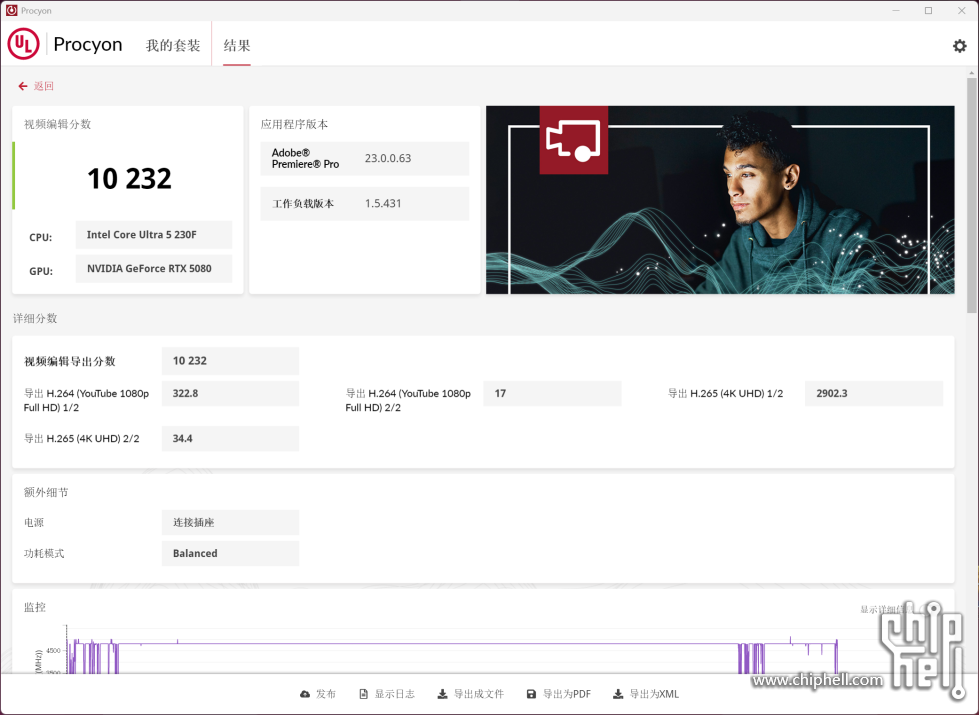

视频编辑跑分10232则远强于之前提到的配置，显卡带来的提升更重要。

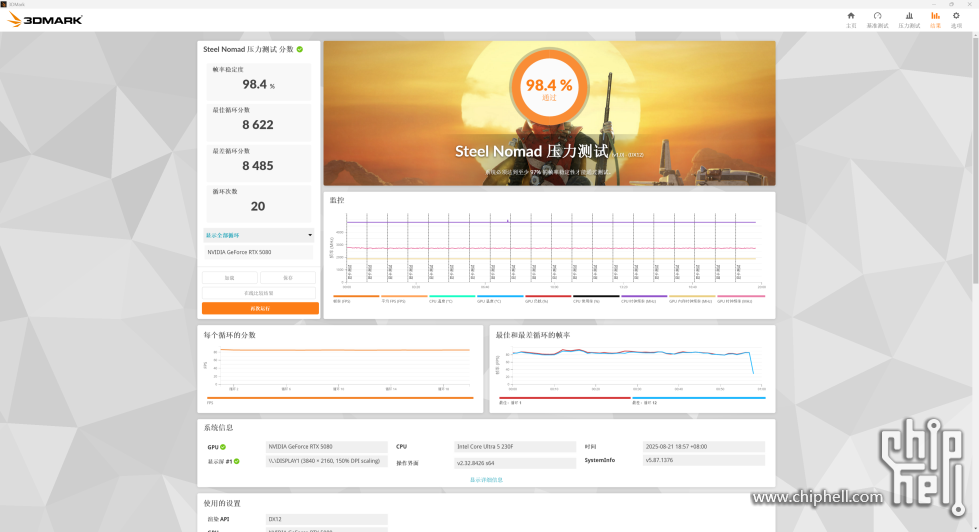

压力测试中轻松获得98.64%的较高成绩。

虽然类似A4架构的机箱对于5080这类高阶显卡不友好，实际表现也确实有点高，温度最高 74.5度，功耗360W；而230F发热控制的很好，240水冷为其带来了双拷测试中平均62度，最高72度的表现，功耗最高仅85W。

谢谢观看，这也是我第二次做Era2，它确实足够优雅让我有兴趣做第二台，

sanna · 发表于 2025-8-28 19:40

非常白，美

感谢分享

Wolverine · 发表于 2025-8-28 20:35

感谢分享！

ted88 · 发表于 2025-8-28 23:29

感谢分享！~

幽幽子 · 发表于 2025-8-29 08:10

铭文好中二啊……
果然还是铝合金更显质感。我那台主要还是为了结构选了ridge，要不也申请的era2来着，想着能入选就先股外观

乐在其中-13 · 发表于 2025-8-29 10:29

还好是5系U，不然电源压力有点大。

傲慢的尘埃 · 发表于 2025-8-29 10:30

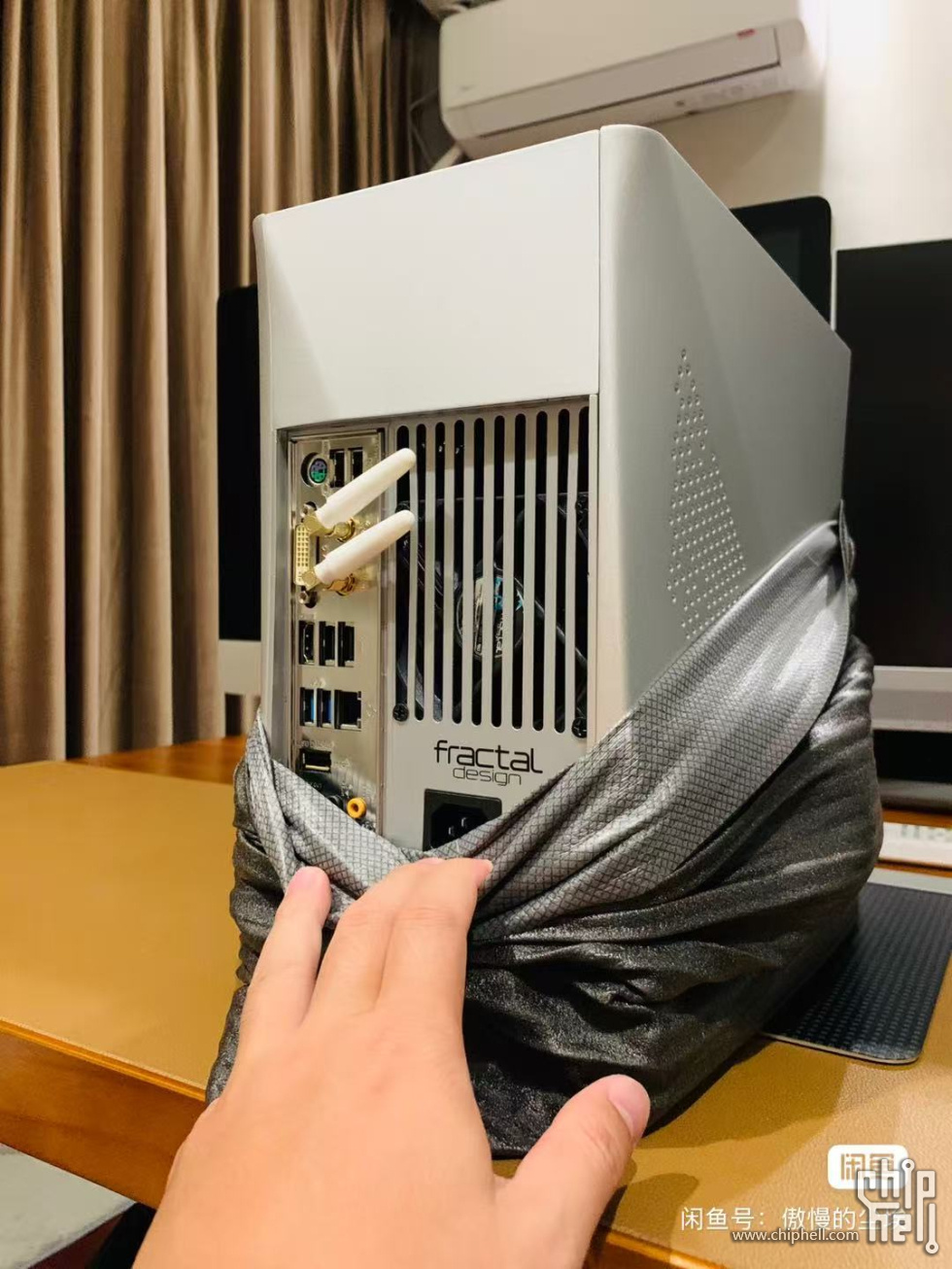

一代，热的很。
