很高兴有机会参与Chiphell 论坛的这次“极致冰爽，玩转酷夏装机”活动。
感谢Intel、MSI、ASUS、GIGABYTE、PREDATOR、Fractal Design等厂商提供的硬件支持。
这次也围绕intel Ultra 5 230F处理器以及微星 MPG Z890I EDGE TI WIFI
主板来搭建一套ITX主机，分享一套小体积+低功耗的游戏主机配置。和大家分享一下这颗intel Ultra5 230F处理器在实际游戏中以及日常使用中的性能表现。

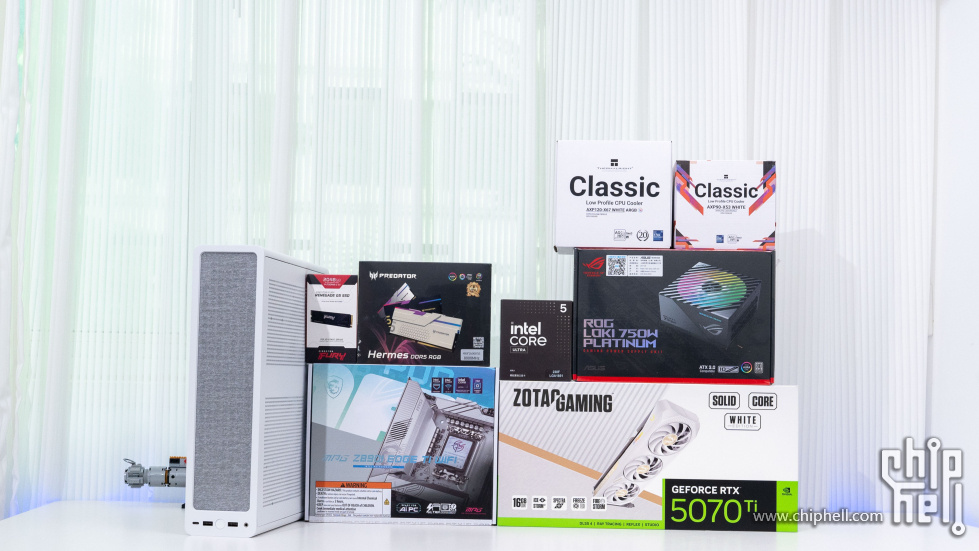

首先依旧还是熟悉的桌面展示环节，具体配置可以参考一下上图的合照以及配置单。机箱方面是熟悉的Fractal Design Ridge 机箱，多年之前我就装过一台黑色版本的。这次尝试了白色的版本，配置上230F这次的温度控制可以说非常的亮眼，所以对于散热与机箱选择为玩家留下了更多可选的空间。也让这次装机时，我可以尝试更多ITX配置的可能性。对于低预算玩家来讲，230F在千元价位上也是一个很不错的选择。

配置单：

处理器：Intel 酷睿 Ultra 5 230F 盒装
主   板：微星 MPG Z890I EDGE TI WIFI
显   卡：索泰 RTX 5070 Ti SOLID CORE OC WHITE 白
内   存：宏碁掠夺者 Hermes冰刃DDR5 8000 48G(24G×2) C38 白
固   态：金士顿 FURY PCIe 5.0 2TB SSD
机   箱：Fractal Design Ridge 白
电   源：ASUS ROG LOKI洛基750W SFX-L电源
散   热：利民AXP120-X67 WHITE ARGB 67mm/AXP90-X53 WHITE

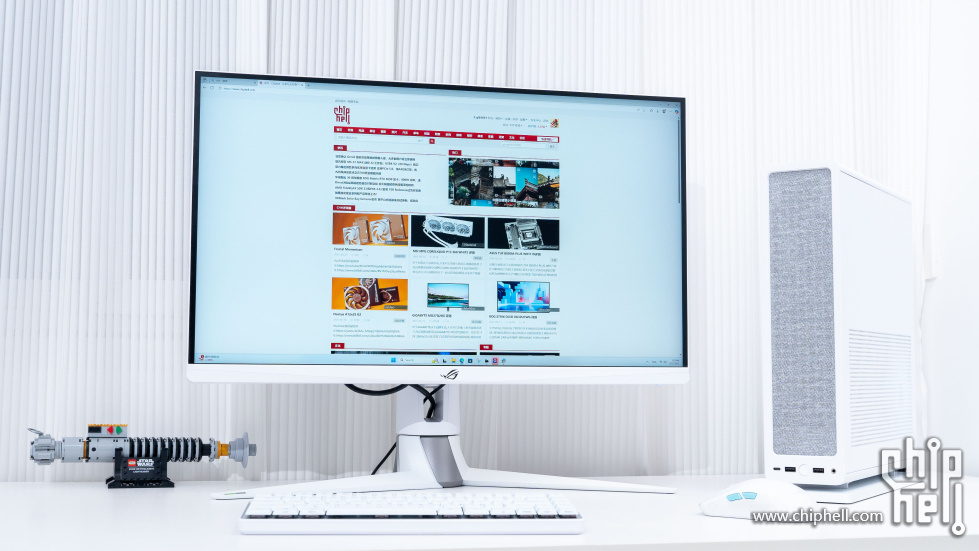

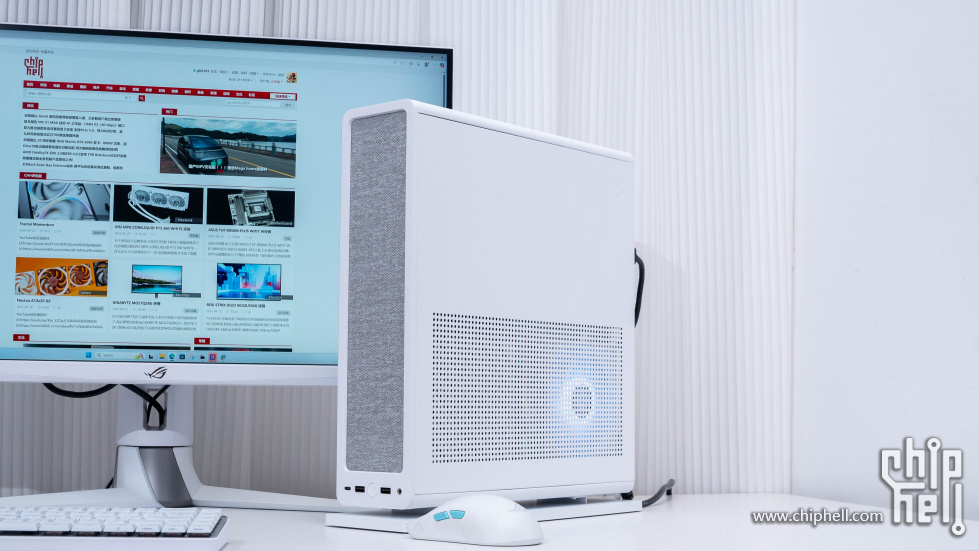

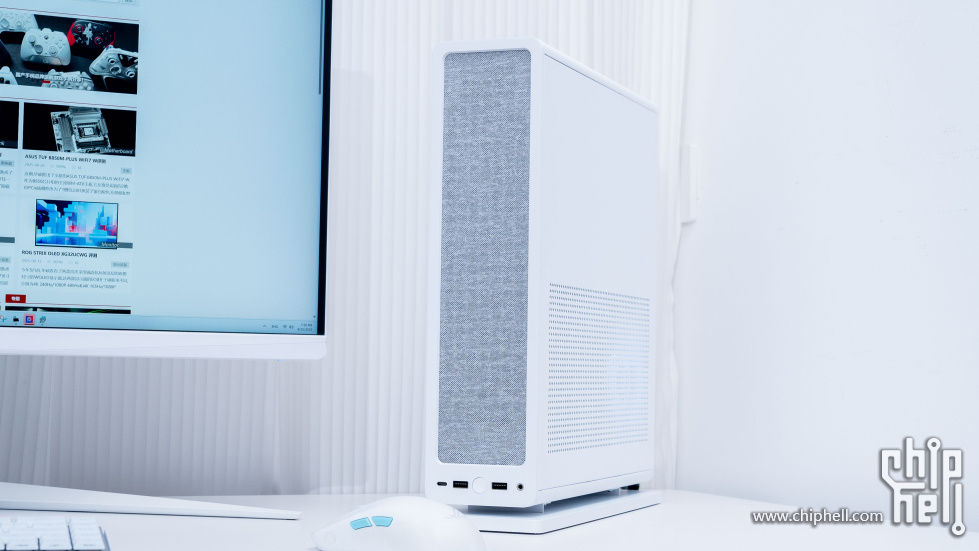

桌面展示，一套白色系的桌面主题不知道各位会喜欢吗？

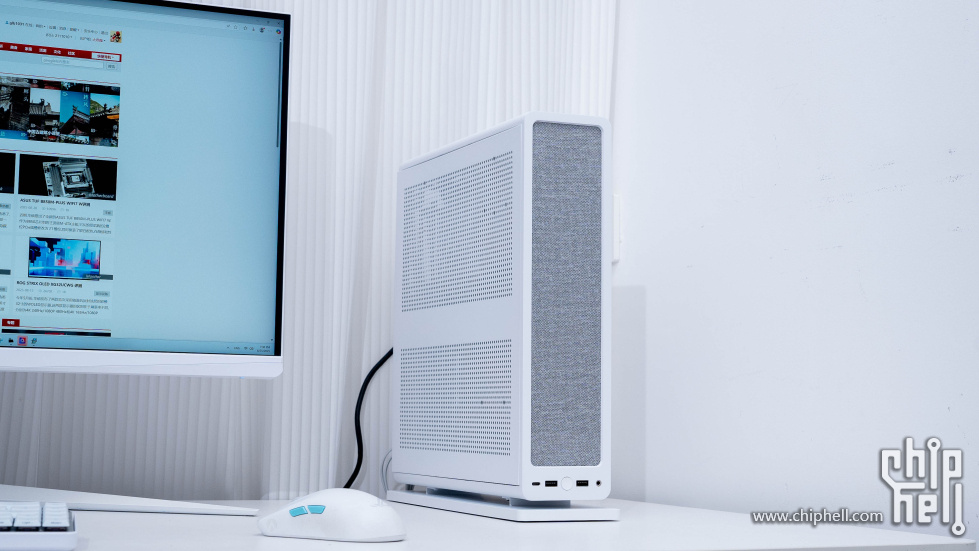

Fractal Design 这个来自瑞典的机箱品牌，总能在机箱的设计中加入不同的装饰元素。而Ridge就是这样，金属与布艺的元素会给玩家一种不同的风格体验。

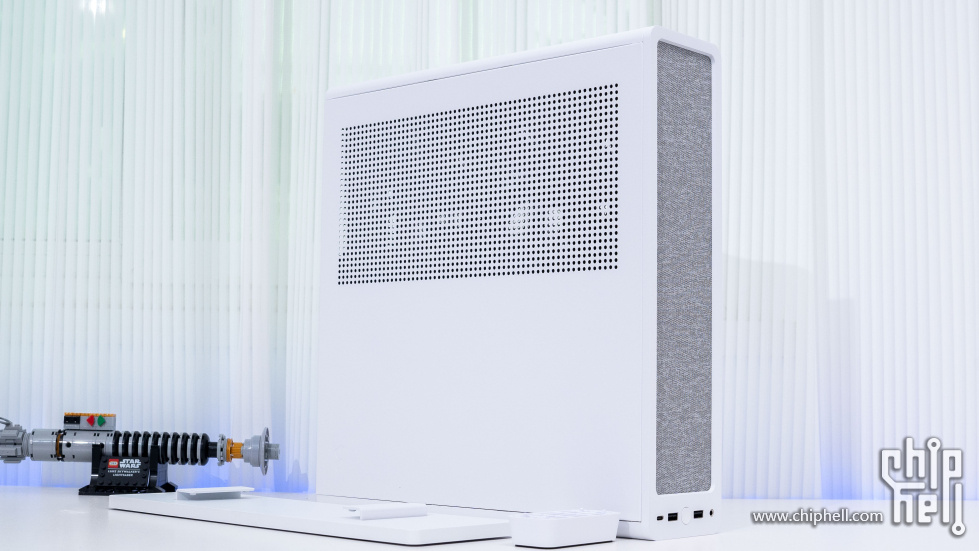

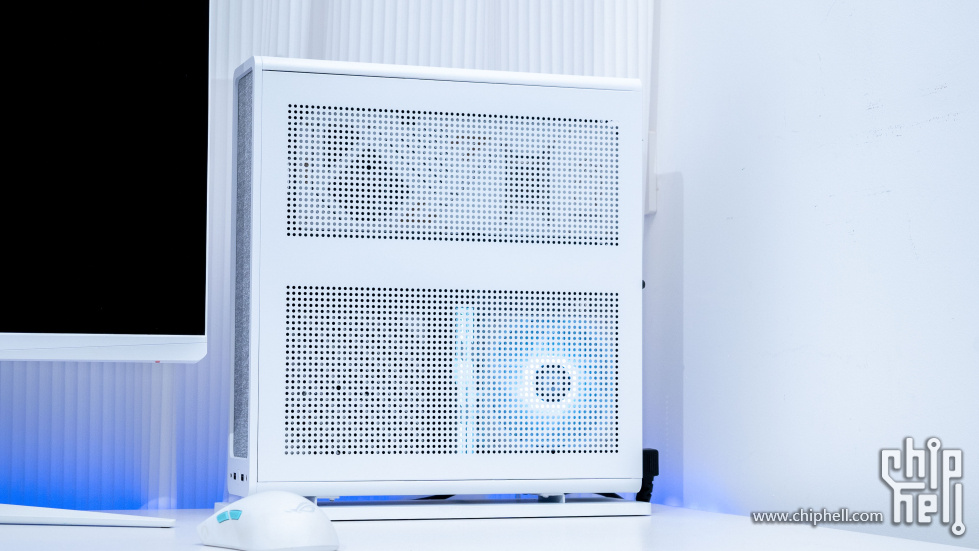

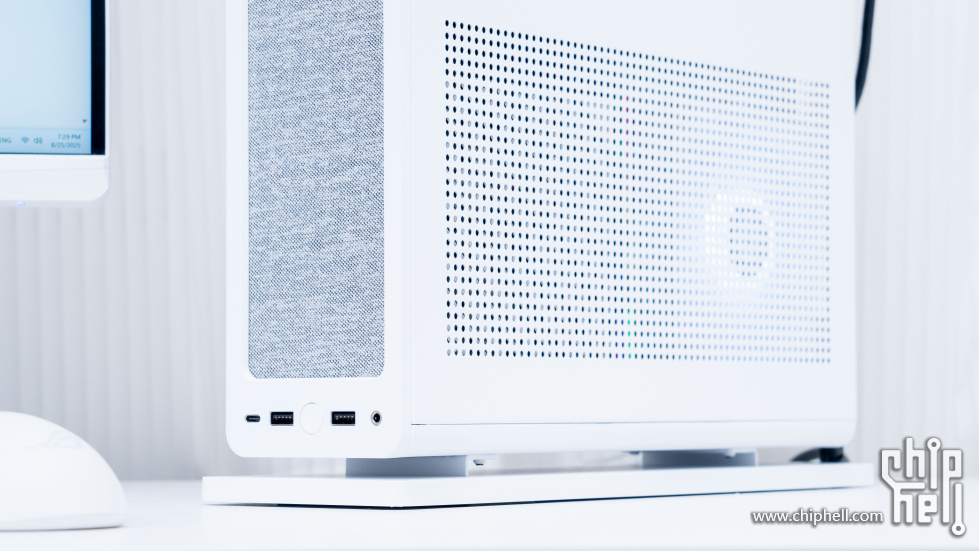

机箱两侧的mesh开孔也可以一定程度上的透出机箱内硬件的灯光效果。

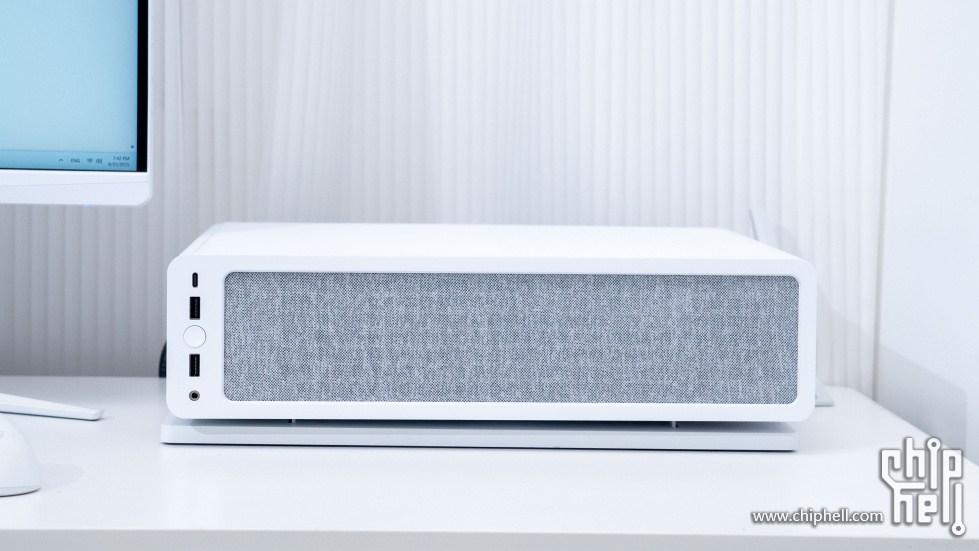

当然侧卧式的摆放下，Fractal Design Ridge 机箱作为客厅HTTP也是不错的选择。硬件方面，它也可以一定程度上替代客厅游戏主机的地位。

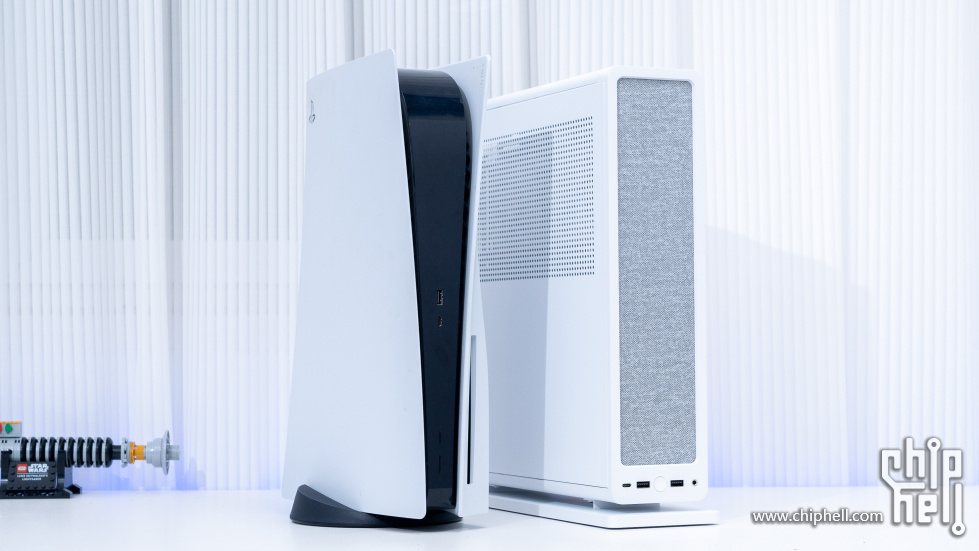

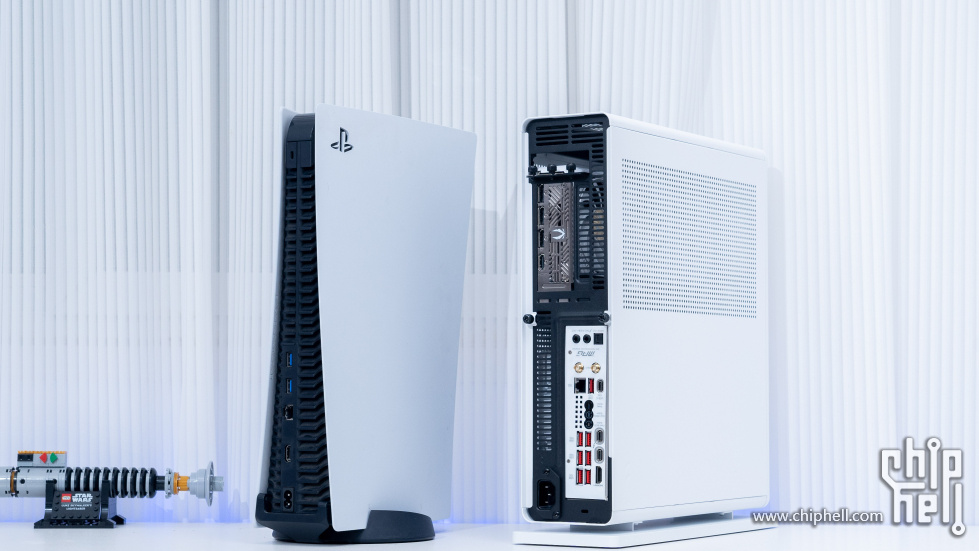

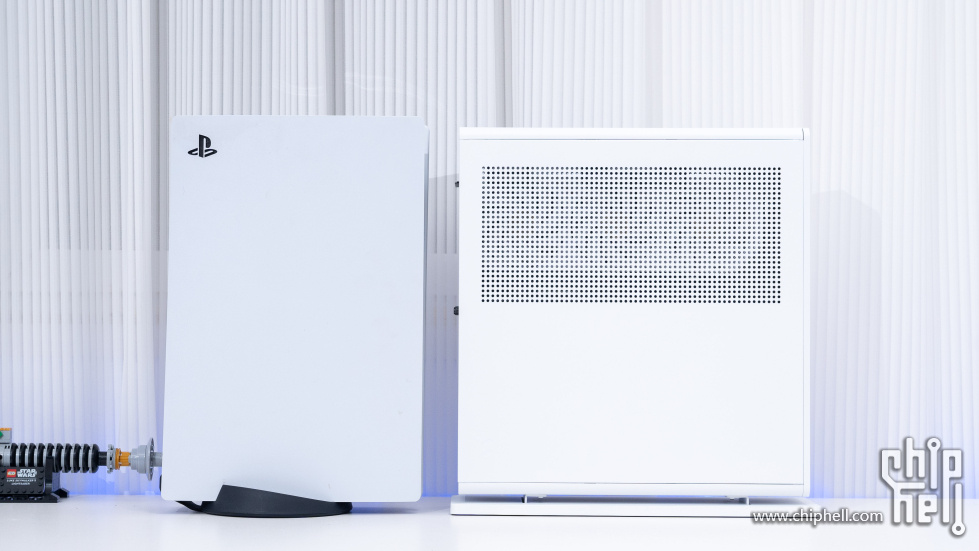

对比目前已经吃灰的PS5游戏机，Fractal Design Ridge 在体积与外观设计上甚至有一定优势。




装机解析：

配置方面基于Ultra 5 230F处理器搭配的配置方案上，我选择了NV的RTX 5070 Ti显卡，整体配置上应该是目前可以很好兼顾多场景下的使用需求的。Fractal Design Ridge 机箱甚至可以装下部分设计紧凑的RTX 5080显卡。

而且因为Ultra 5 230F以及Ultra 5 225两颗处理器本身都是低功耗、低发热设计，所以在日常配置上对于散热也不会有过高要求。搭配像是利民AXP120-X67这样散热就绰绰有余了。

Fractal Design Ridge 装机的时候只需要注意下压散热的高度问题，以及SFX电源的选择即可。像是这款ASUS ROG LOKI洛基电源就是很好的推荐，除了尺寸合适之外，它还支持神光同步效果，点亮之后可以与CPU散热风扇灯光同步，若隐若现的光效也会是一抹亮点。

显卡方面，对于目前的50系显卡来讲 Ridge 机箱都可以很好的兼顾。白色的整机搭配索泰 RTX 5070 Ti SOLID CORE OC WHITE显卡也非常和谐。




硬件配置：

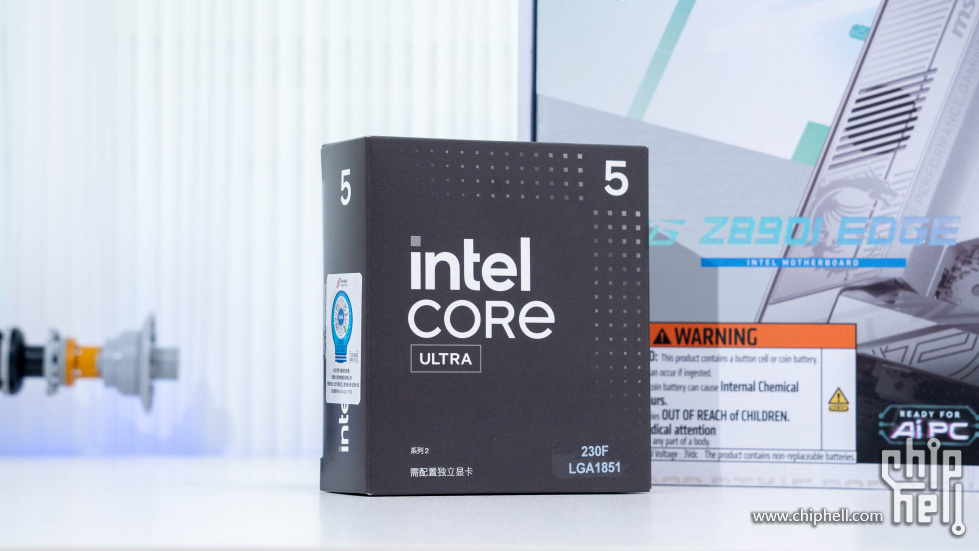

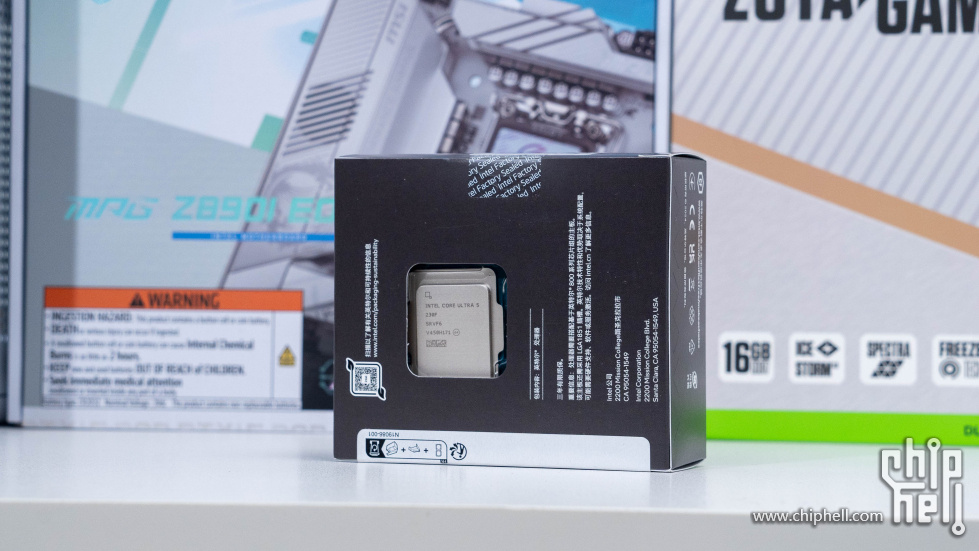

这次评测的主角就是这款千元价位的intel Ultra5 230F 处理器，相信熟悉的玩家看到包装颜色也就了解了，这是一颗针对中国市场特供的一颗游戏处理器。Ultra 5 230F采用最新Arrow Lake-S架构，基础功耗65W，睿频状态最高也就110W左右。相比上一代Raptor Lake架构的i5-14490F 的TDP功耗与温度都有了更好的控制，功耗的降低同时意味着发热也会降低，22MB的二缓以及24MB的三级缓存设计也让这款处理器更值得游戏玩家关注。

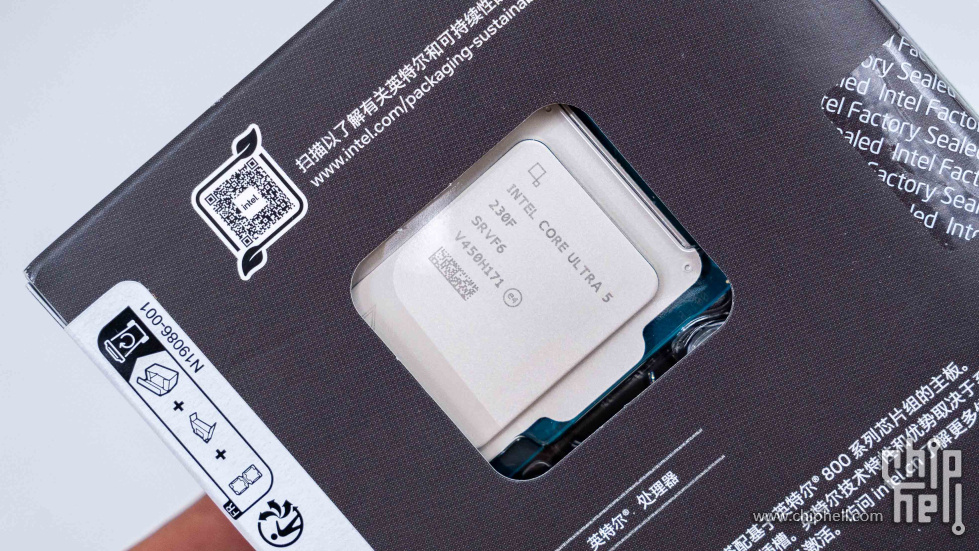

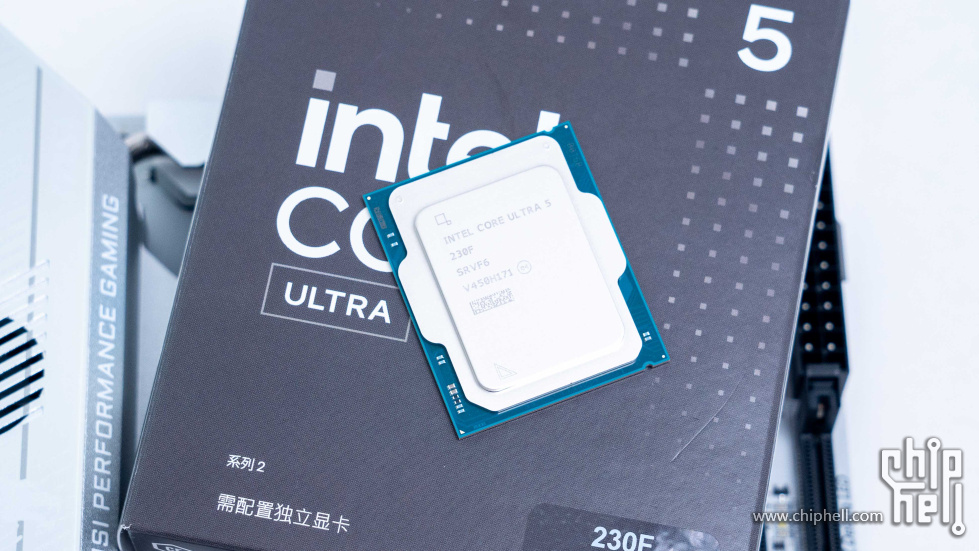

透过开窗位置可以看到这颗230F似乎与大家熟悉的intel Ultra 5 245K/265K以及其他Ultra 系列处理器顶盖有些区别。

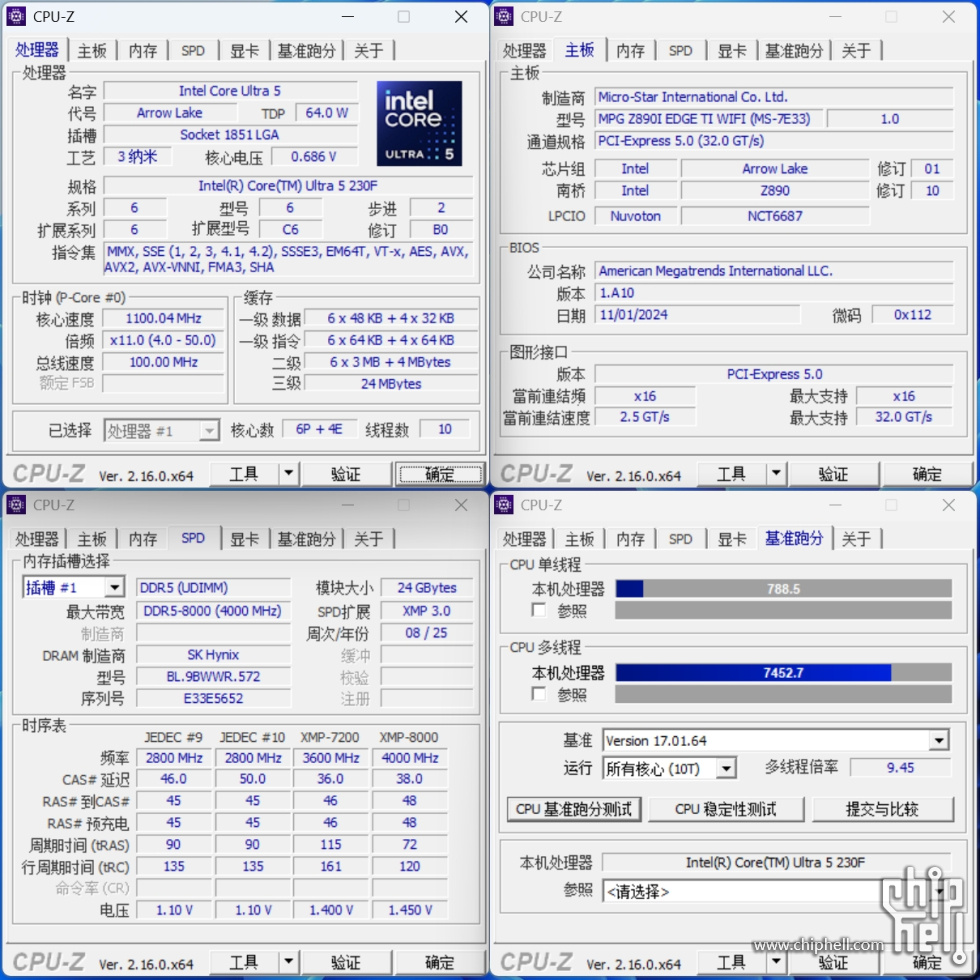

intel Ultra5 230F 处理器采用6个性能核+4个能效核设计，取消了超线程部分。性能核的基础频率为3.4GHz，最高睿频可达5.0GHz；能效核的基础频率为2.9GHz，最高睿频也可达4.4GHz。L3缓数量也与245K/KF一样都是24MB，相比Ultra5 225/F的20MB还是有一定优势的。

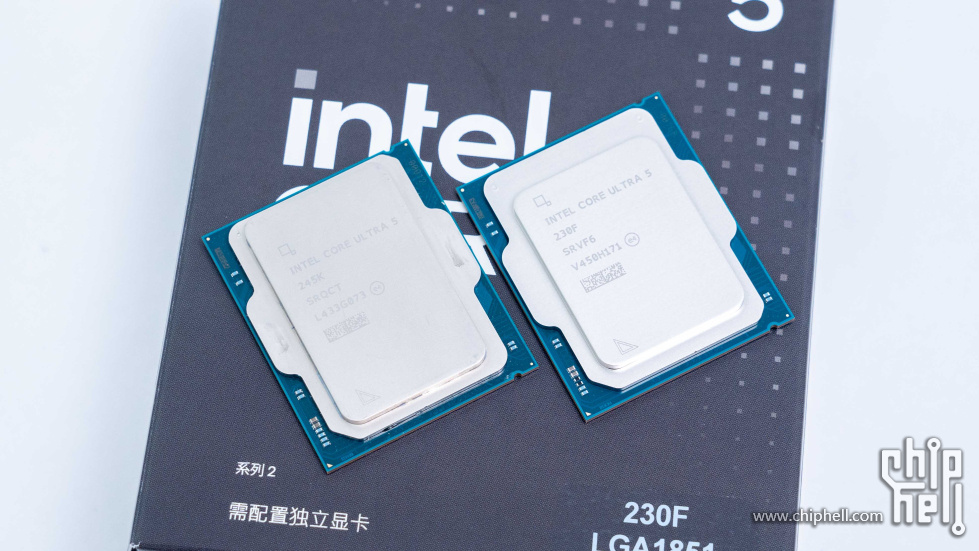

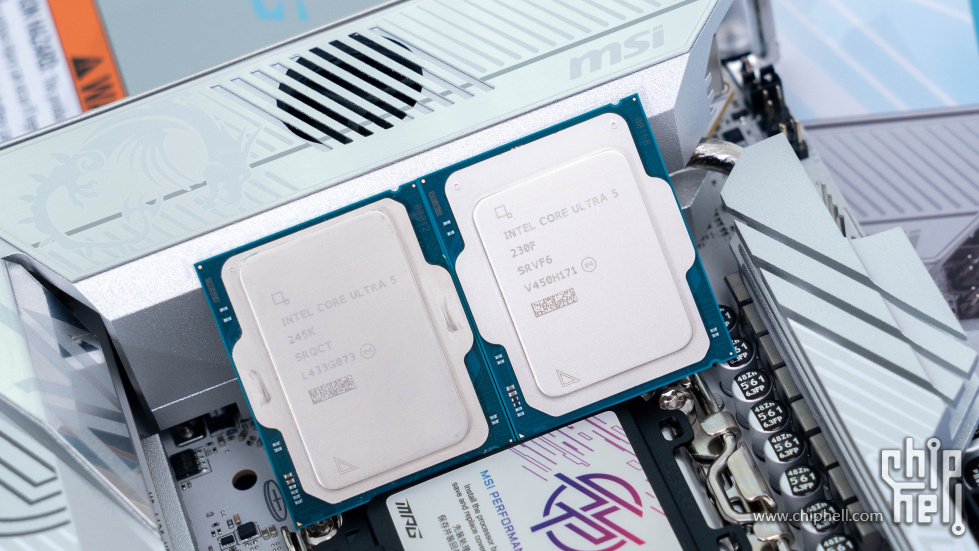

外观上对比245K顶盖上会有些差异，反正别觉得买到假货就好了。


搭配的主板我选择的是微星 MPG Z890I EDGE TI WIFI 刀锋钛主板，白色的旗舰Z890 ITX主板搭配230F肯定是有些富裕了，但是谁让它更外观更好看，而且配置规格也更好呢！

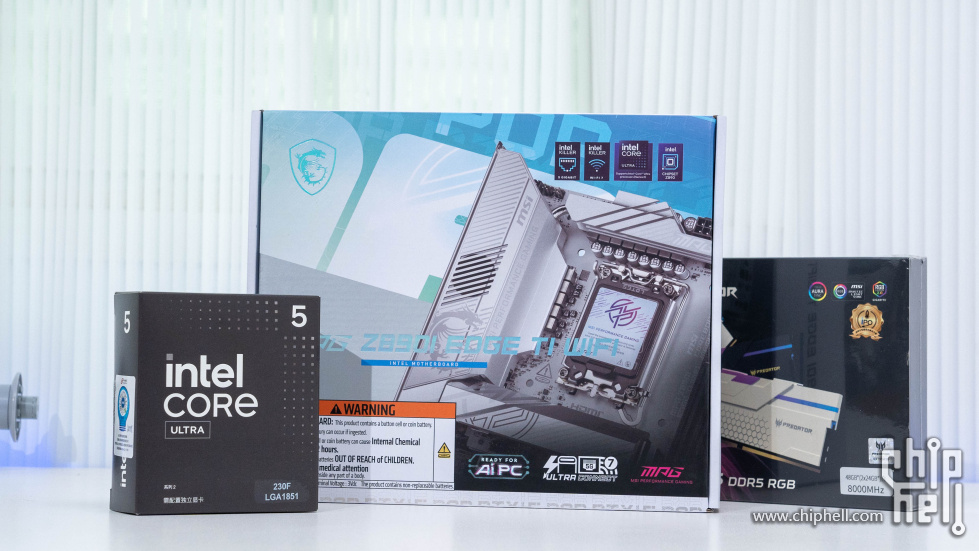

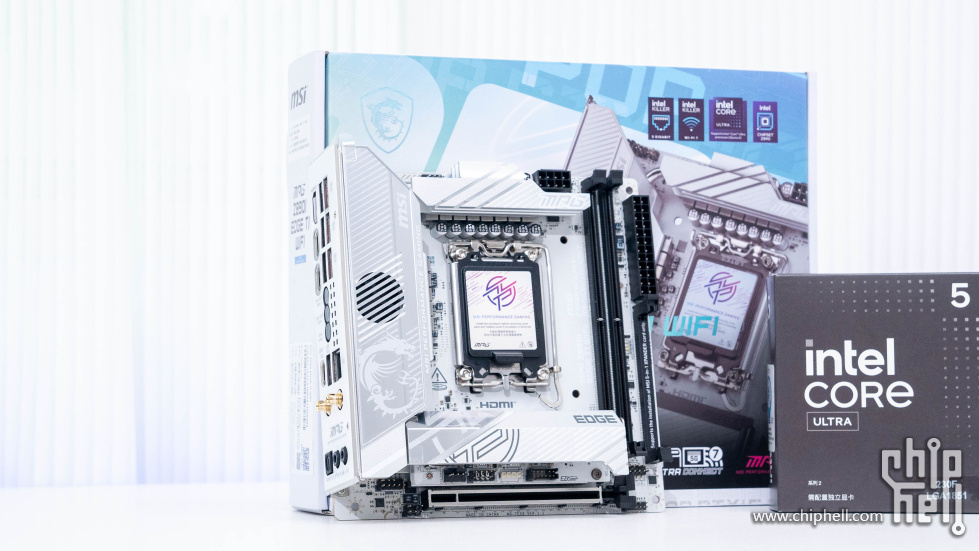

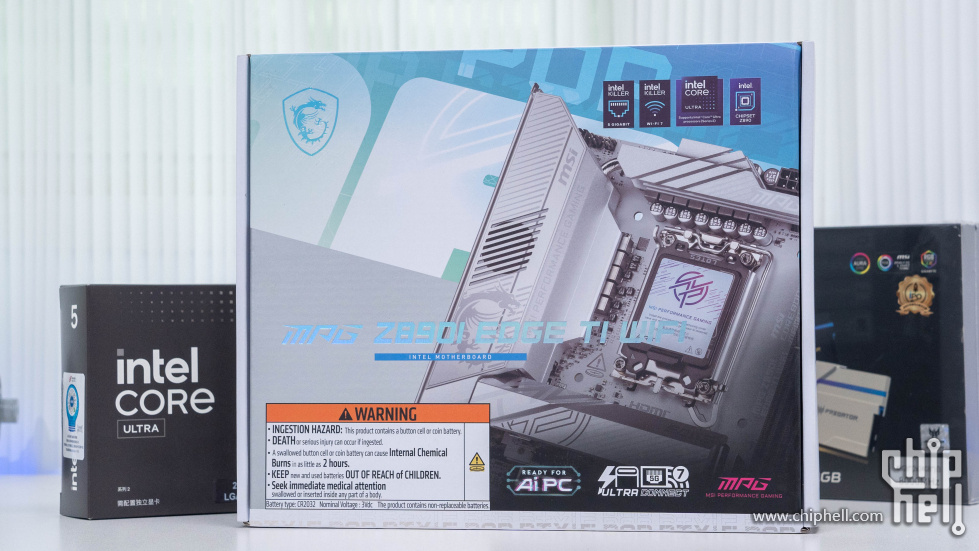

微星这款Z890i 刀锋钛主板采用了新的包装配色，包装上标注了这款主板采用了intel KILLER 5G有线网卡和KILLER WiFi 7 无线网卡，雷电4接口等主要卖点。

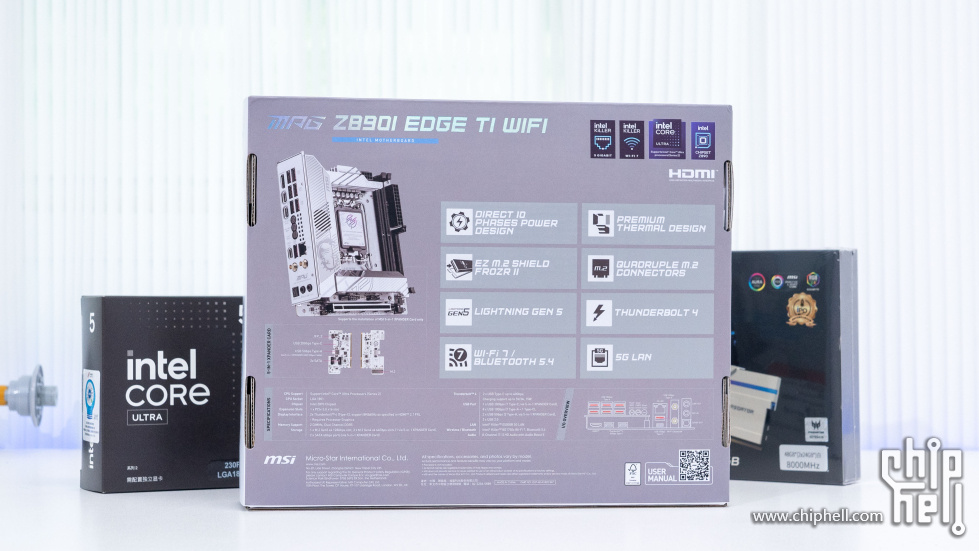

主板背面标注了10相智能供电、高效冰霜散热装甲、2代M.2 免拆冰霜铠甲、M.2 免工具拆卸、LIGHTNING GEN 5、雷电4、WiFi 7 / 蓝牙5.4、5G 有线网口等。主要卖点中没有介绍其拥有4个M.2 SSD接口实在是不应该啊。

全白色的PCB设计应该是微星新刀锋钛系列主板的标配了，主板上大面积的都覆盖了银白色设计的冰霜散热装甲，多种不同的处理方式下，整体呈现了更精致的细节表现。

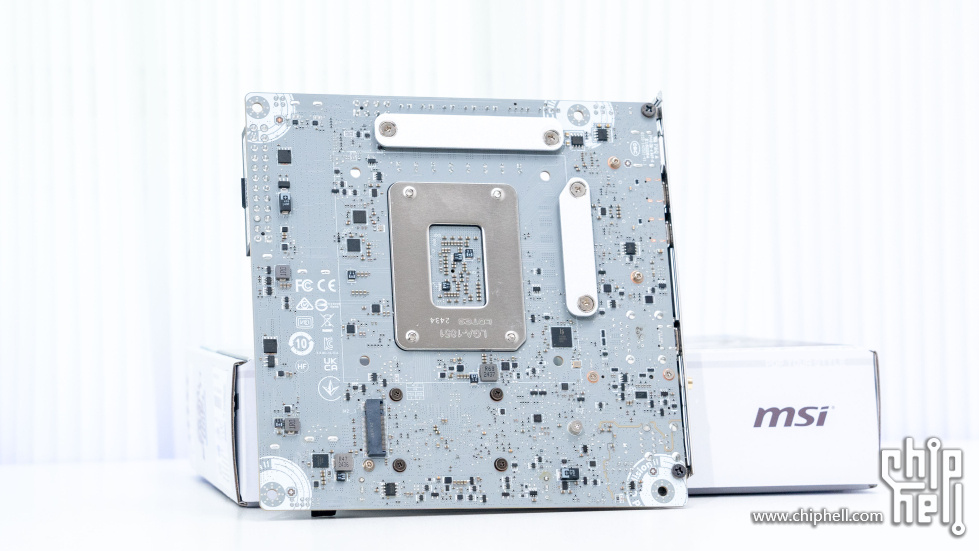

背面整体灰色PCB 涂装，主机板电路区域清楚标示机壳螺丝锁点须避开的位置并附加保护漆，防止零组件刮伤或损坏主机板。

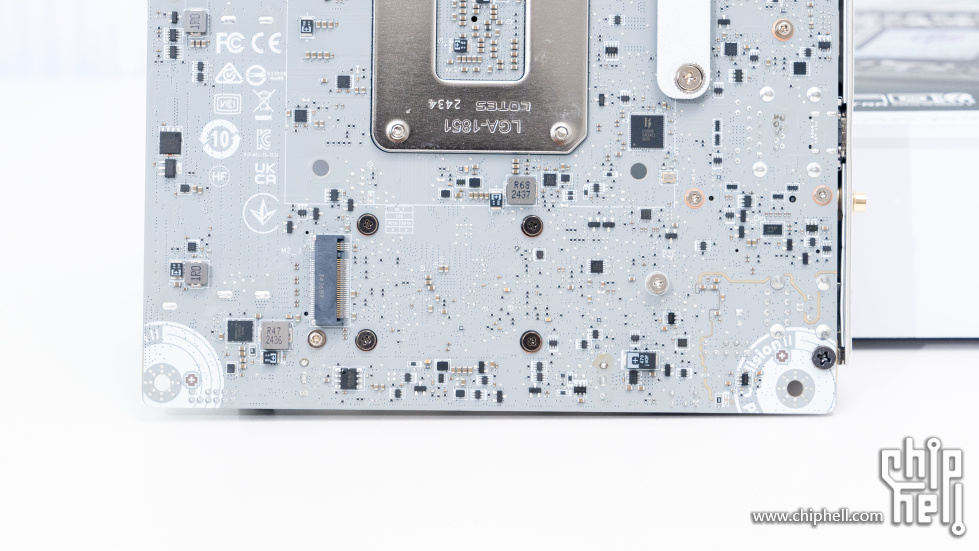

主板背面也提供了一个M.2 SSD 接口，这款微星 MPG Z890I EDGE TI WIFI 刀锋钛主板提供了多达4个的M.2 SSD接口，对于一款ITX主板真的是超规格的了。甚至要比很多MATX甚至ATX主板的M.2 SSD扩展接口都要多。

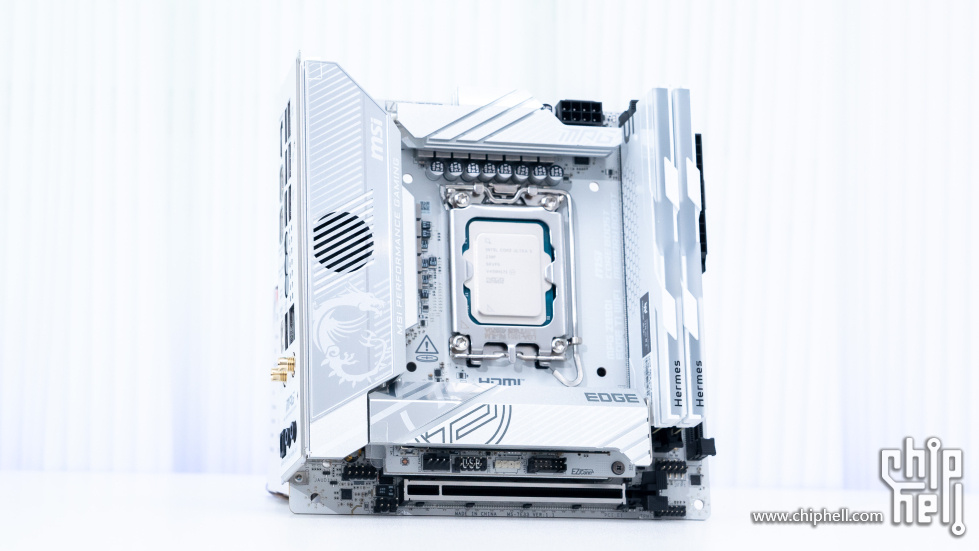

全新的LGA 1851接口，安装230F 处理器效果。短了一截的230F处理器顶盖第一眼看着有些奇怪，不知道intel这样的做的目的。

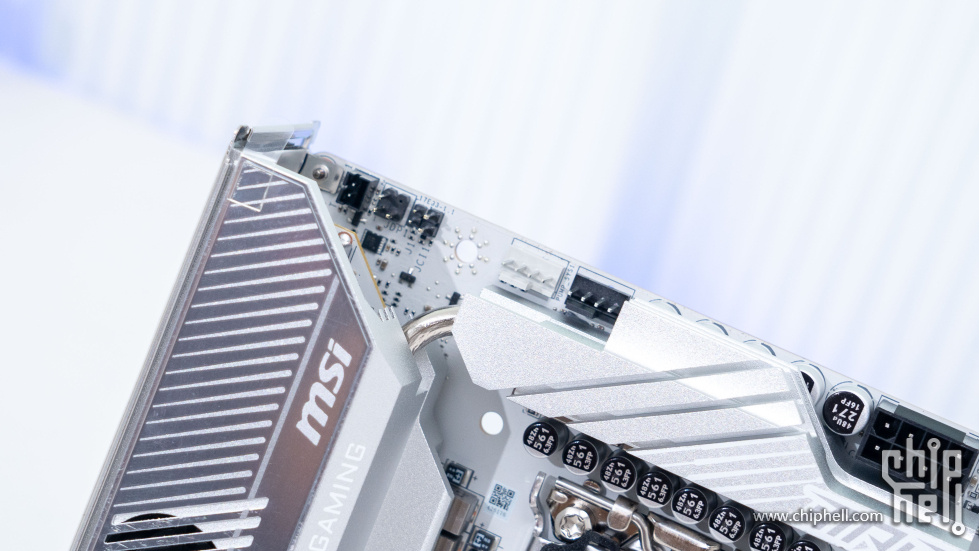

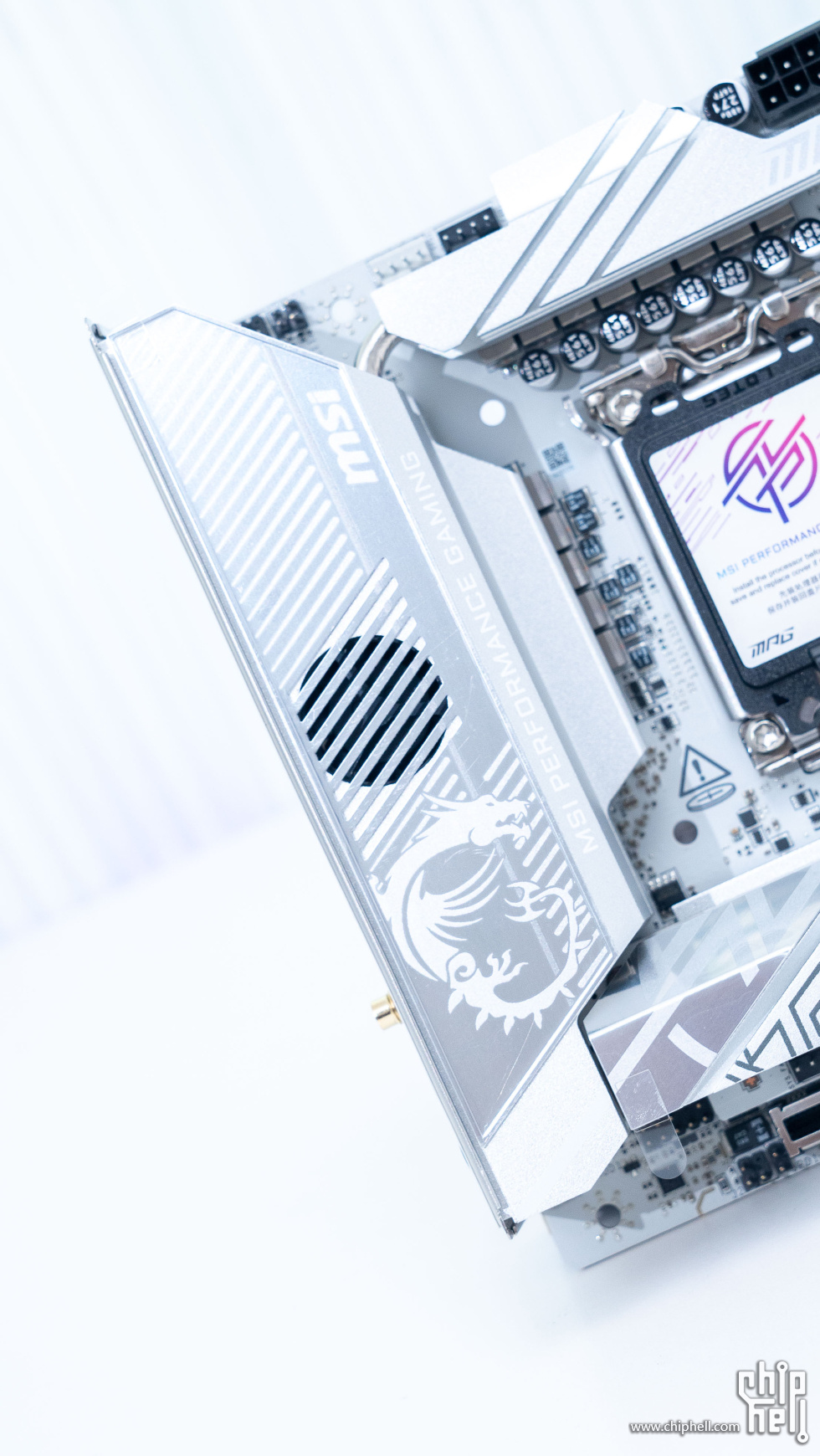

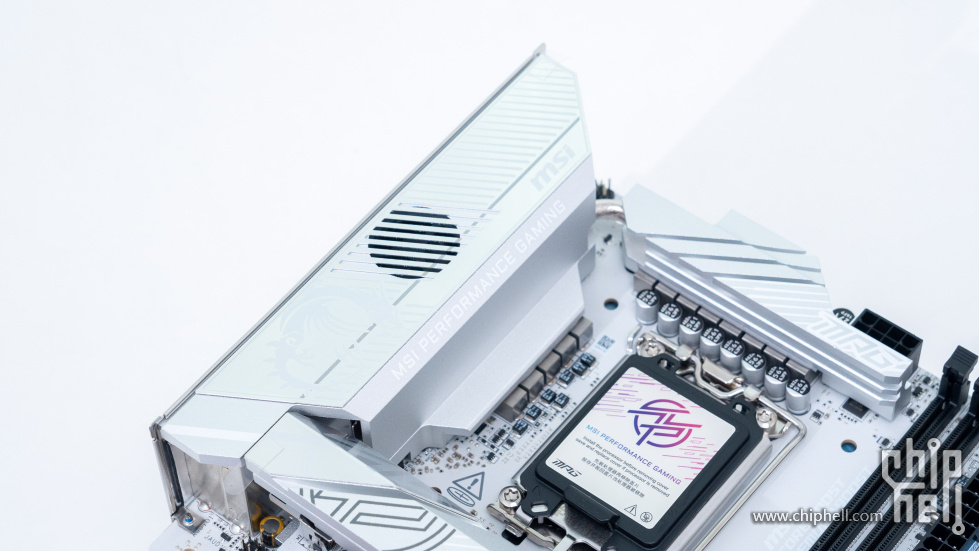

主板供电区域的银白色的散热装甲上采用了不同的细节处理方式，内部还内置了一个2.5cm主动散热风扇。

主板智能供电模组上的两块散热装甲之间还有一根6mm的镀镍热管相连，确保散热效能从而使处理器获得更好的性能表现。

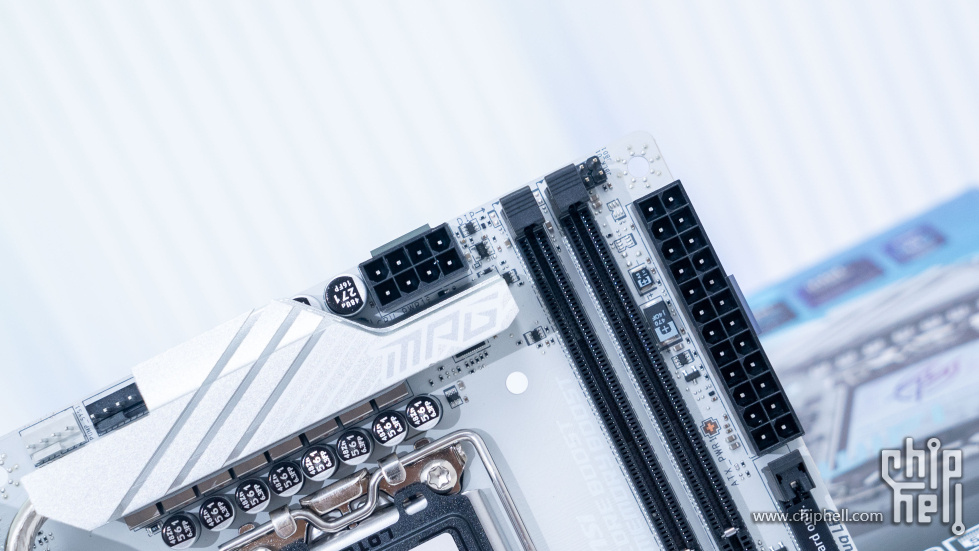

另外这款主板还有一点不同是8 PIN的供电位置改变了，这个改变对于ITX玩家真的是一个不错的设计。

外移的8Pin 供电接口让理线更方便，玩家也不用担心在狭小区域内8Pin 供电线插拔问题。这个设计建议全网普及。

主板正面提供了两个M.2 SSD接口，采用垂直堆叠的方式提供了一个PCIe 5.0 和一个PCIe 4.0 M.2 SSD接口。最上面的M.2 接口采用了微星2代免工具M.2 冰霜铠甲设计安装使用方便，这也是第一次在ITX主板上见到。

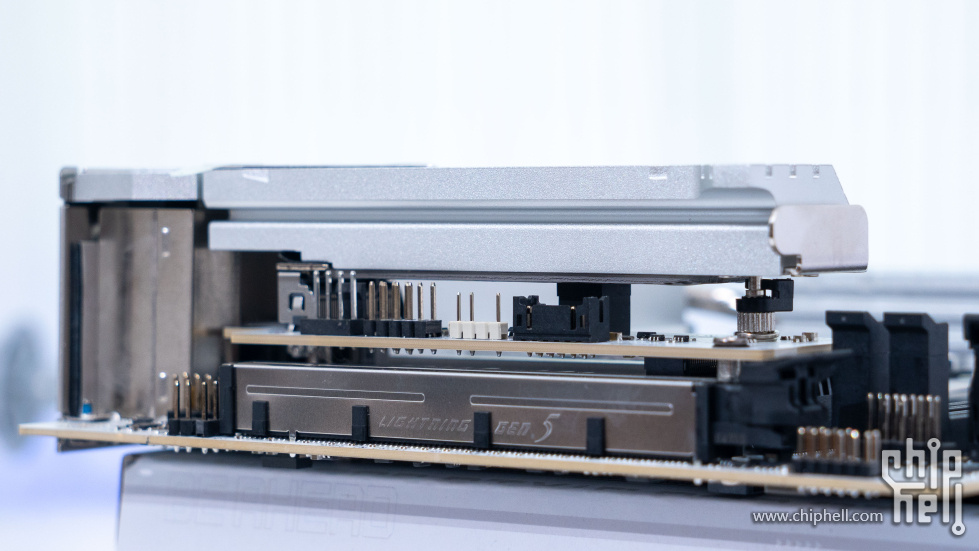

类似三明治结构的M.2 SSD接口侧面效果，上下两层提供了两个M.2 SSD接口，安装使用方便，而且这块Z890I刀锋钛主板最多可扩展4个M.2 SSD硬盘。

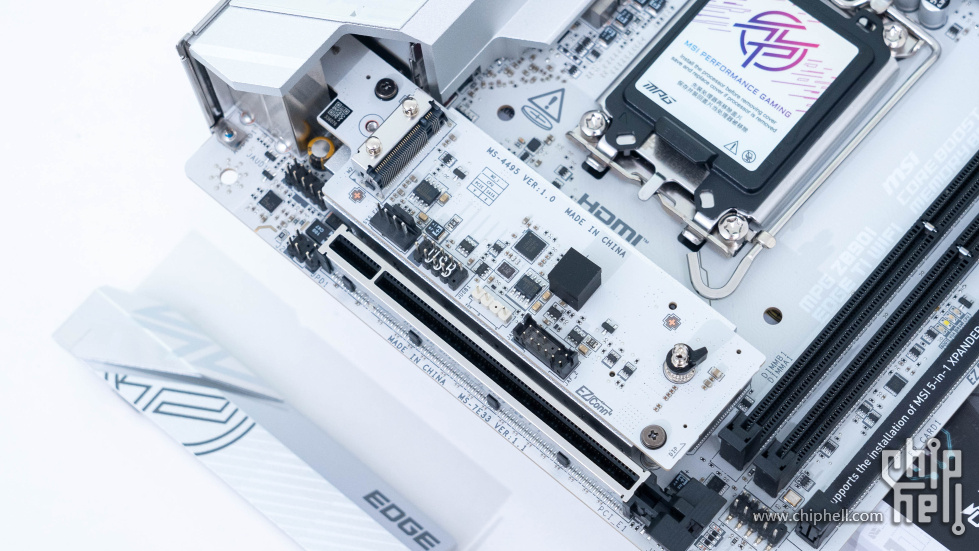

打开上层的快拆可以看到下层处理一个PCIe 5.0 M.2 SSD接口之外，还布置了一个4Pin PWM风扇接口、USB 2.0 接口、5V RGB 接口和一个JAF_2扩展接口，整体上更好的利用了每一寸的ITX主板空间，提供了更大的扩展能力。

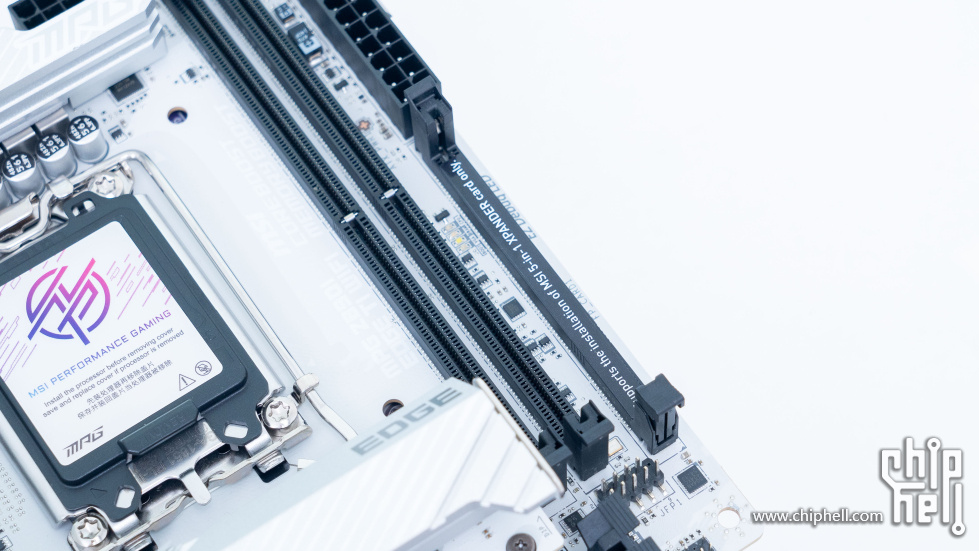

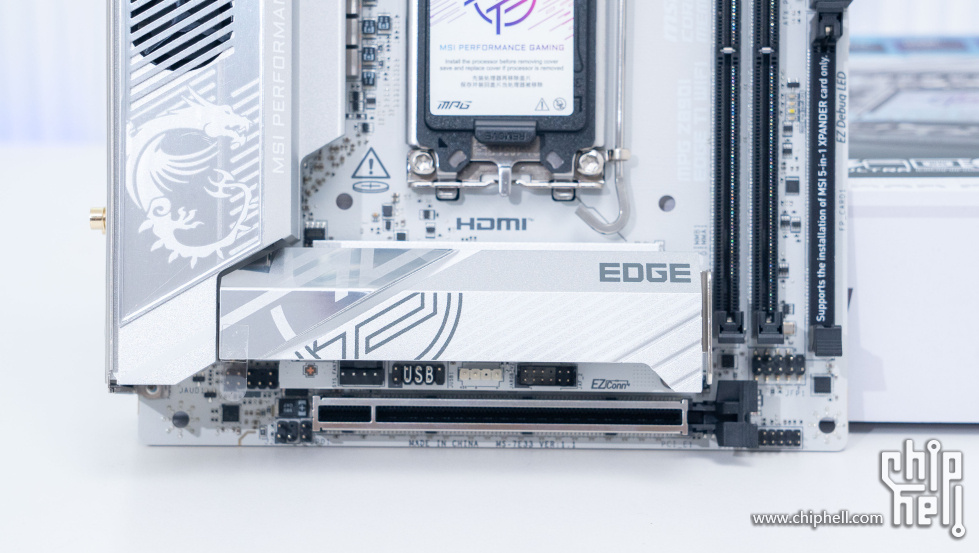

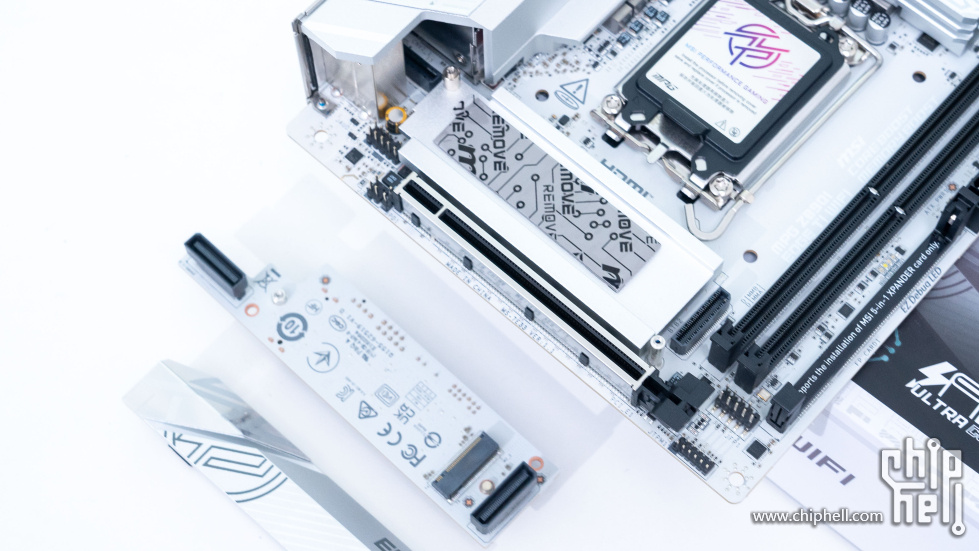

另外为了更好的扩展，微星 MPG Z890I EDGE TI WIFI 刀锋钛主板还扩展出一个扩展槽位。可以通过附件中的专门用于五合一XPANDER 扩展卡扩展更多接口，进一步提供更好的扩展性。

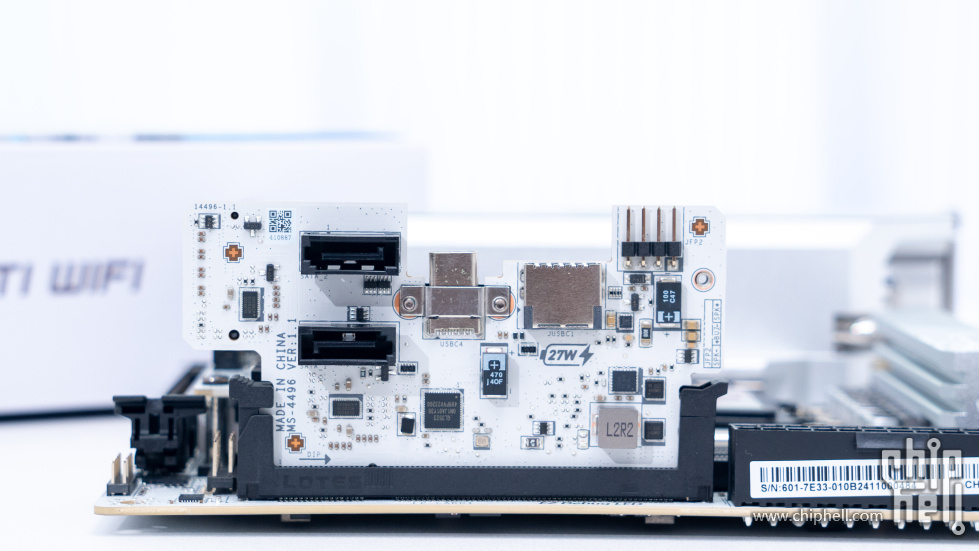

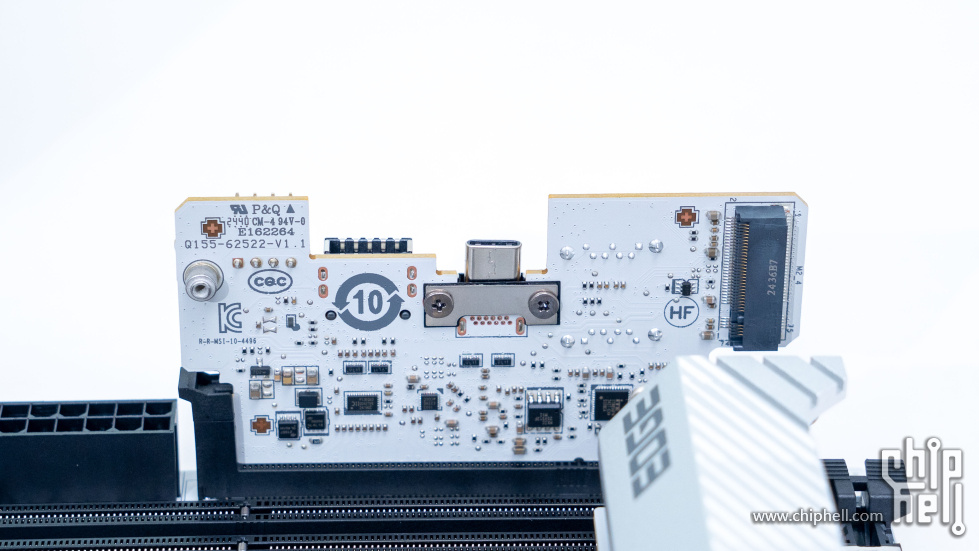

一样是白色的PCB设计，除了实现了主板前置USB 20Gbps Type-C接口、一个USB 5Gbps Type-C接口、两个SATA接口以及一个JAF_2扩展接口。

另外最让我意外的是在 XPANDER 扩展卡背面还提供一个M.2 PCIe 4.0 x4 SSD扩展接口，这样也让微星 MPG Z890I EDGE TI WIFI 刀锋钛主板有了多达4个M.2 SSD扩展接口。

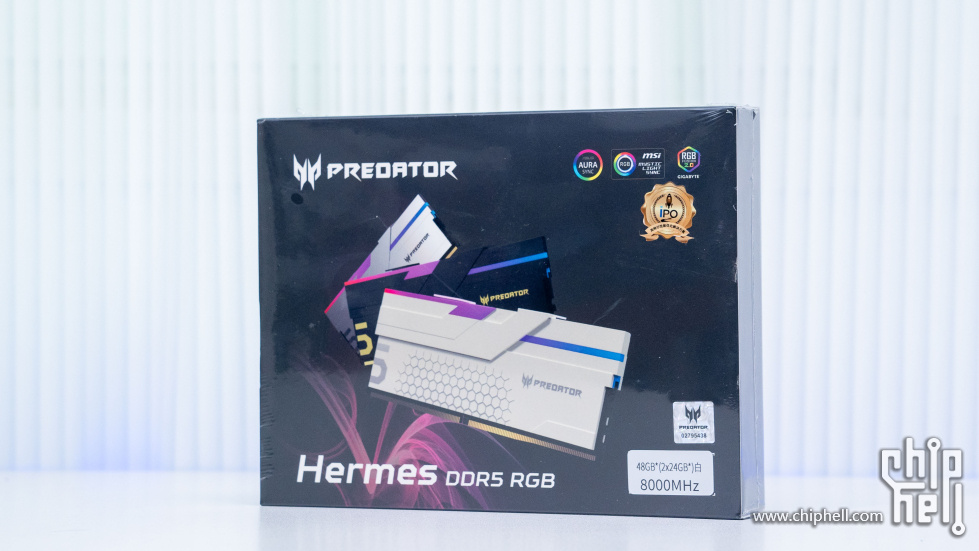

Chiphell这次的“极致冰爽，玩转酷夏装机活动“的宏碁掠夺者品牌还提供了8000MHz 24GB x2的Hermes冰刃系列内存，这套内存还是为intel IPO专属设计的，在包装正面与背面都有细节标注。

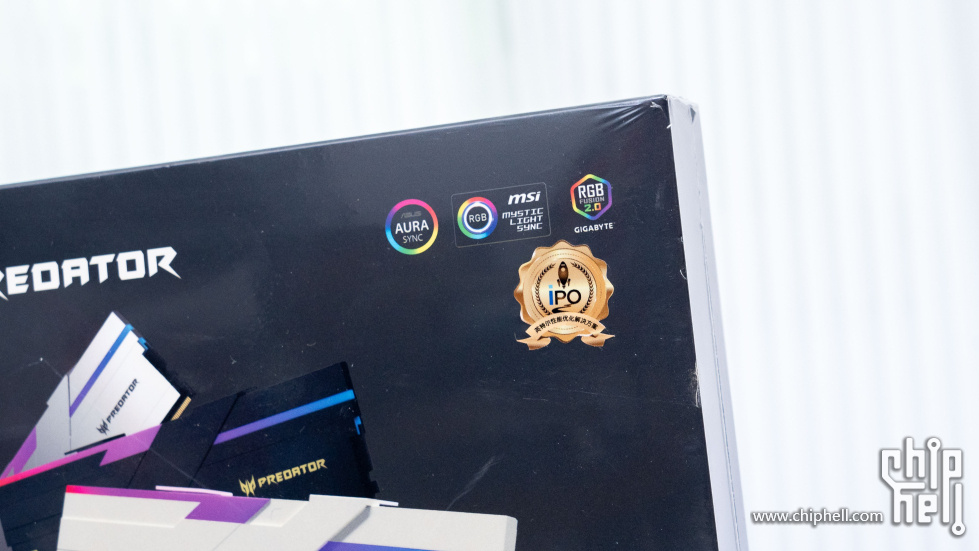

宏碁掠夺者Hermes冰刃系列内存包装的右上角除了有支持主板厂商的灯光同步标志之外，还有intel IPO的贴纸。

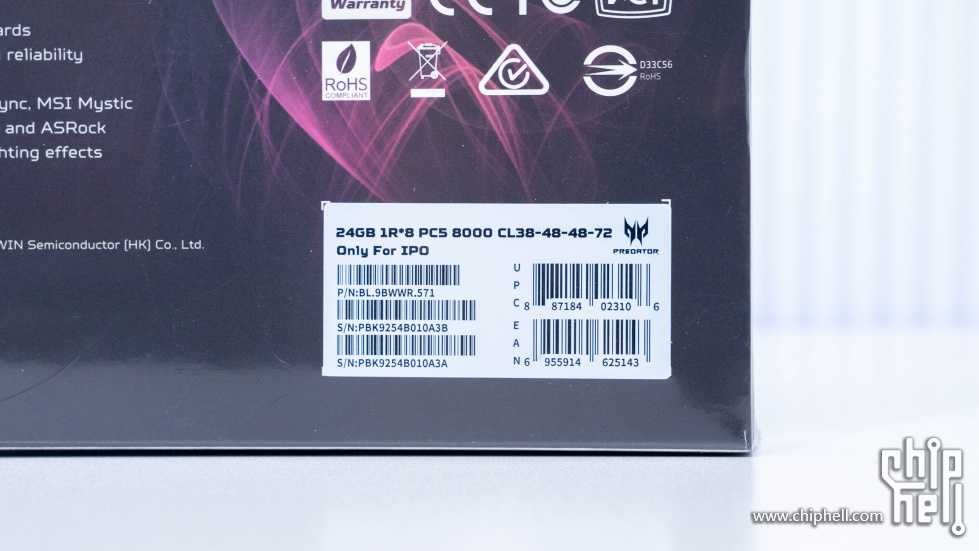

在包装背面的产品参数也有Only For IPO的专属标志，这样的设计对于intel Ultra平台用户真的非常友好。

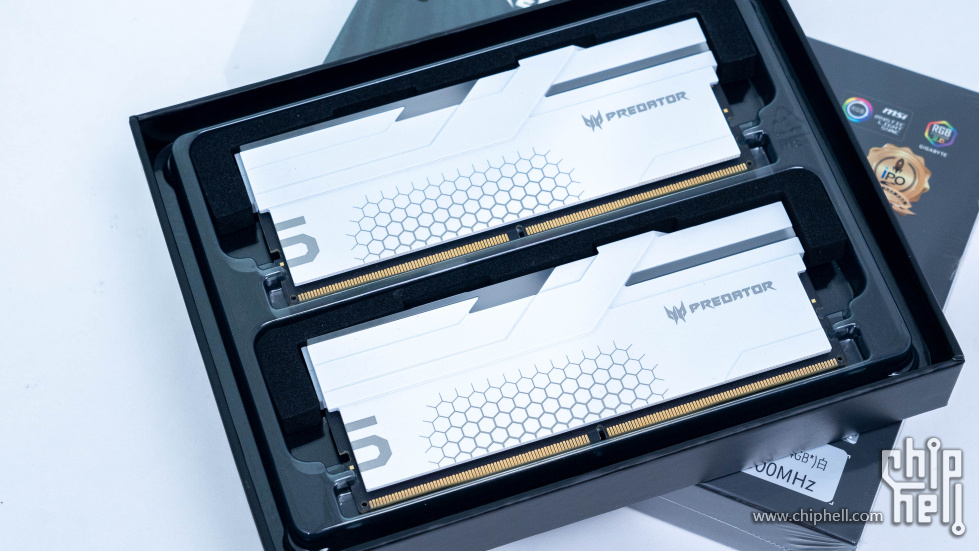

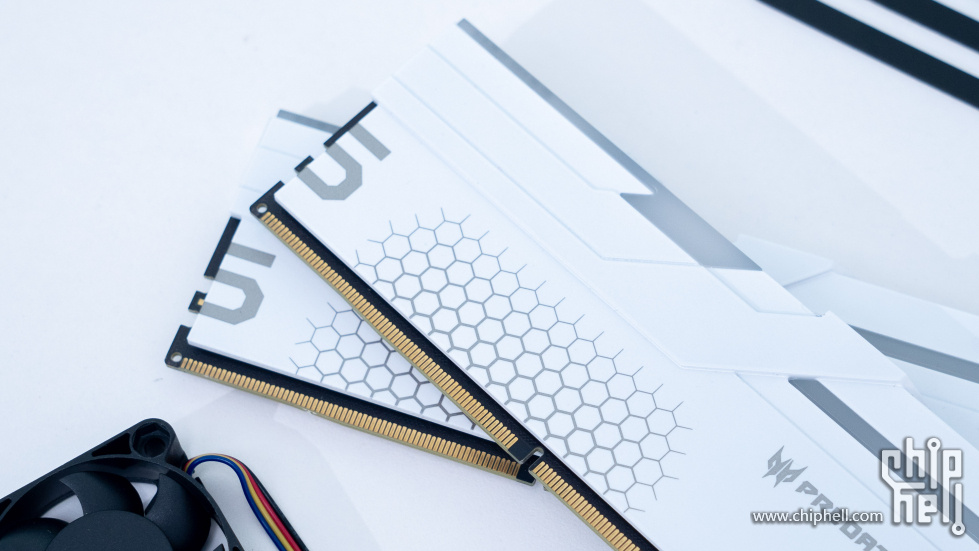

我这套是白色版本的Hermes冰刃，另外还有黑色的选择。黑色版本表面采用类肤质材质，白色版本则是类似钢琴烤漆材质，内存正面用金属的蜂窝装饰。内存整体分量很足，也说明其散热片的用量不错，可以充分的保证内存温度不会过热。

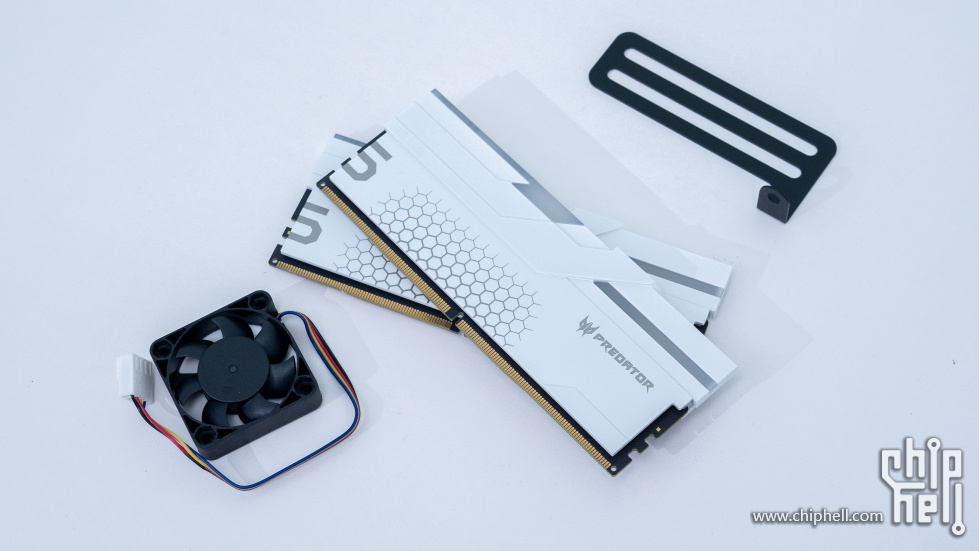

宏碁掠夺者Hermes冰刃系列内存还提供了额外的主动散热风扇与风扇支架来帮助散热稳定运行。

宏碁掠夺者 Hermes 冰刃系列 D5 内存采用10 层PCB 板设计，具有更强的电气性能，可以为内存超频提供更强的电压、电流支持。而且Hermes冰刃系列内存还搭载了温度传感器，支持实时监控运行温度，从而达到提升超频稳定性的目的。

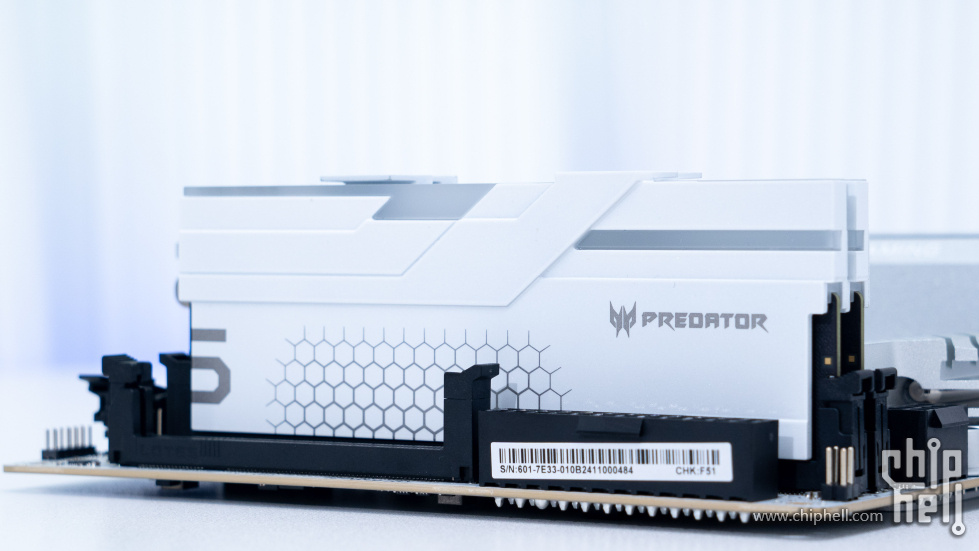

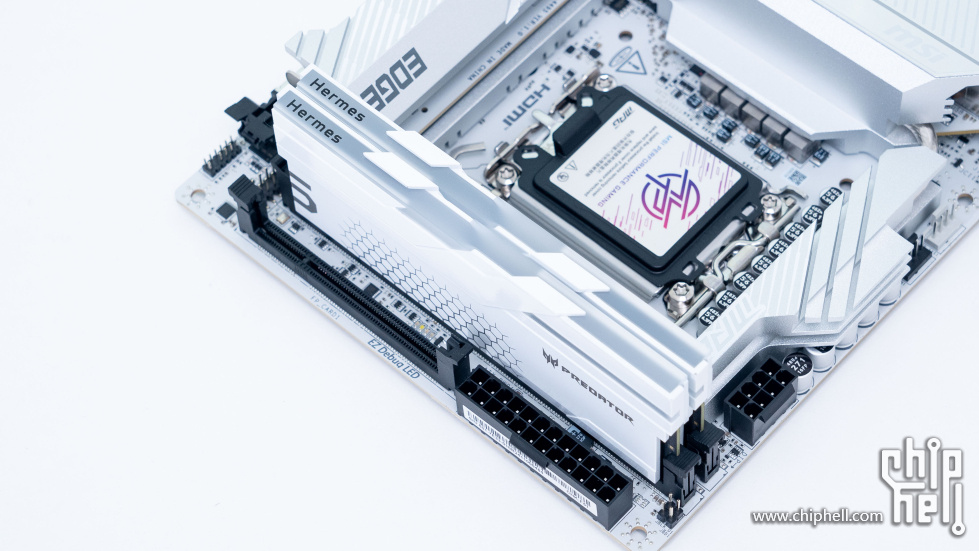

内存安装效果如图， Hermes冰刃系列内存顶部设计了雾化导光灯条，支持多家灯光同步满足RGB 玩家氛围灯光设置需要。

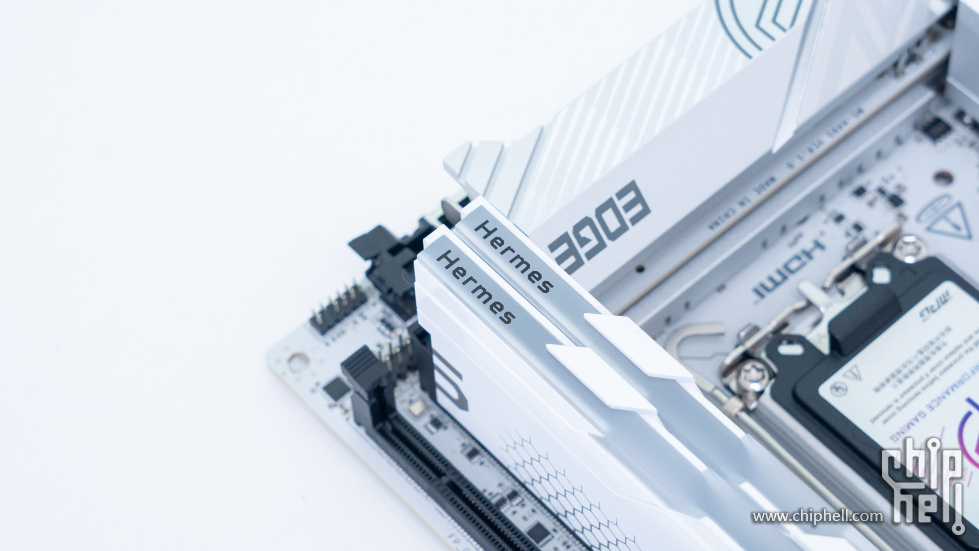

内存顶部有Hermes字样点缀。

银白色的微星Z890i 刀锋钛主板搭配白色的宏碁掠夺者 Hermes 冰刃内存整体的颜值还是非常不错的。

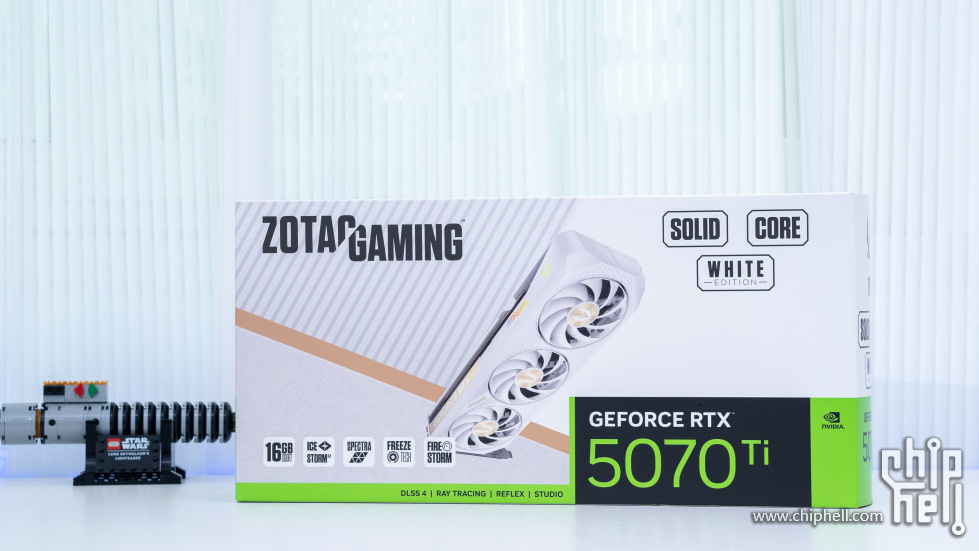

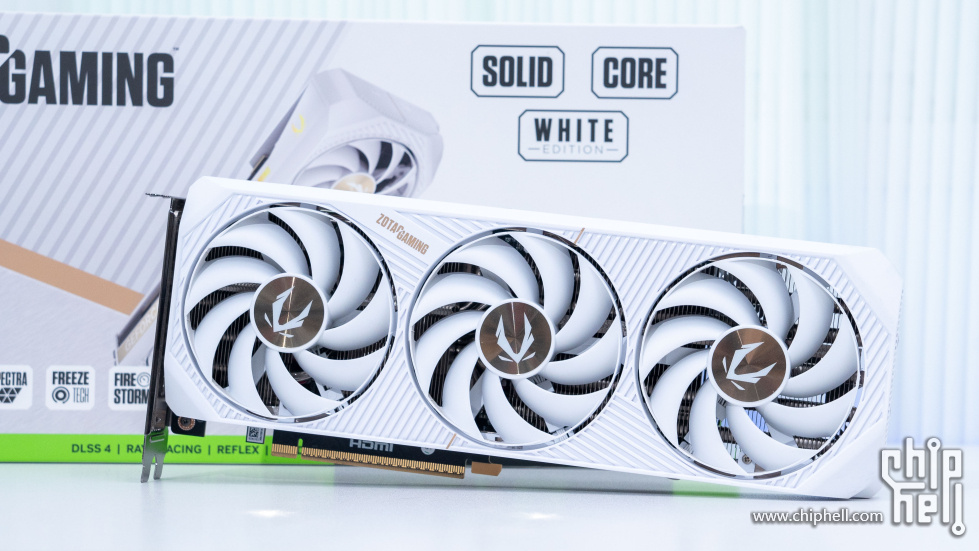

显卡方面我搭配了白色系的索泰 GEFORCE RTX 5070 Ti SOLID CORE WHITE 显卡，RTX 5070 Ti 显卡也是我最看好的一张RTX 50系显卡了。与RTX 5080 一样采用16GB GDDR7 大显存设计，对于游戏玩家或者生产力用户来讲都是兼顾性能与性价比的选择了。

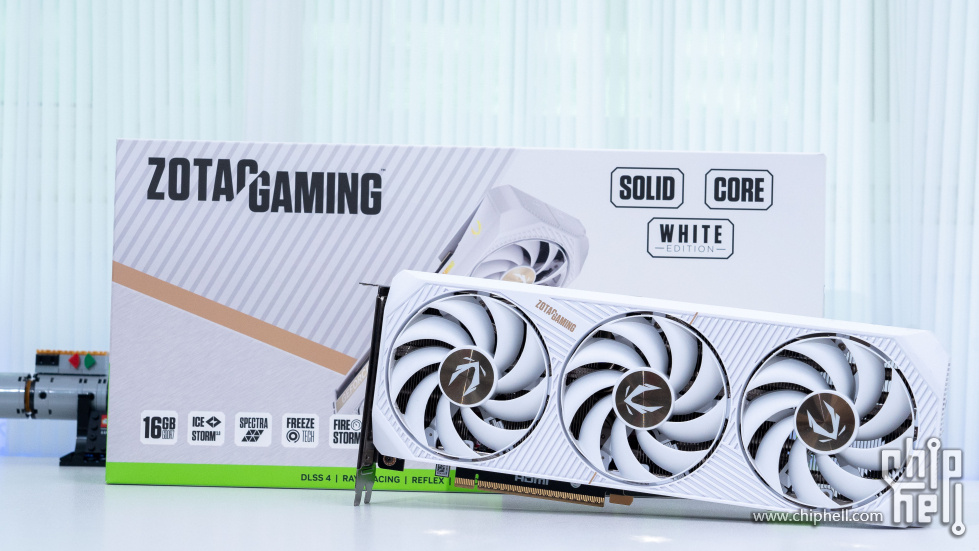

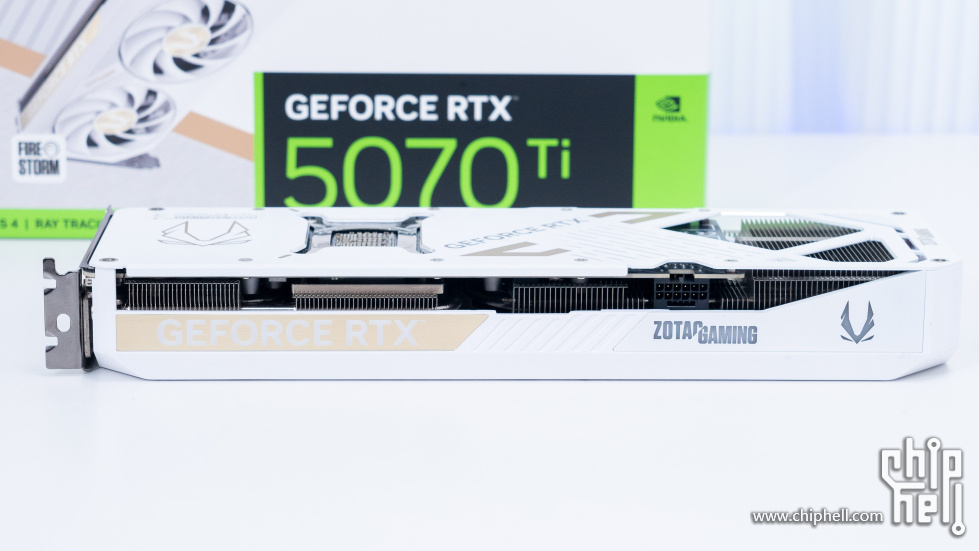

白色的索泰 GEFORCE RTX 5070 Ti SOLID CORE WHITE 显卡采用三风扇设计，30.5*4.3*11.7cm的三围尺寸，拥有不错的装机兼容性。双槽厚度的索泰RTX 5070 Ti SOLID可以说是目前一个很好的选择，对于ITX机箱玩家非常友好。

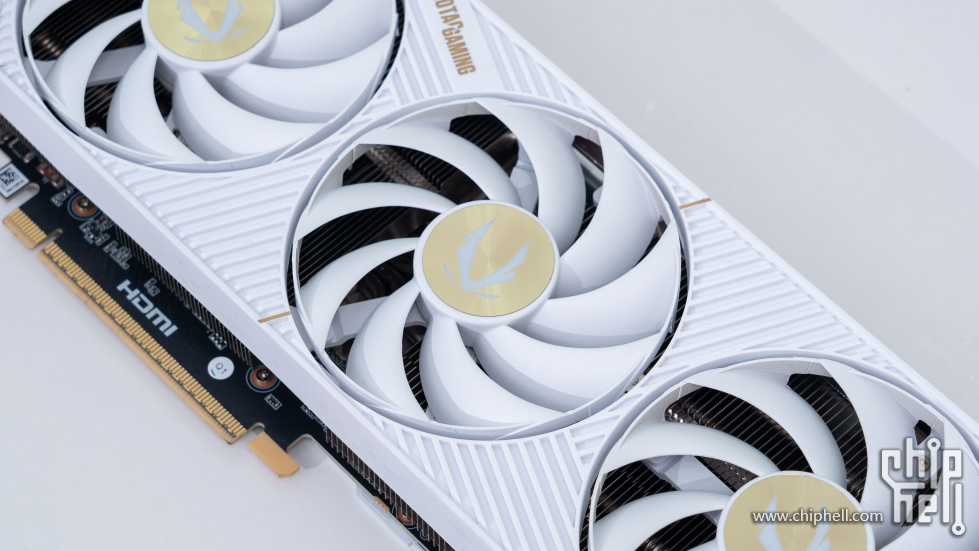

新设计的环刃风扇设计，采用高强度新型复合材质，增加了环形导流风罩与优化后的叶片曲率除了增强了结构的稳定性，降低风噪同时还提升了风量、风压与垂直风流的穿透力，从而提升了显卡的散热效率。

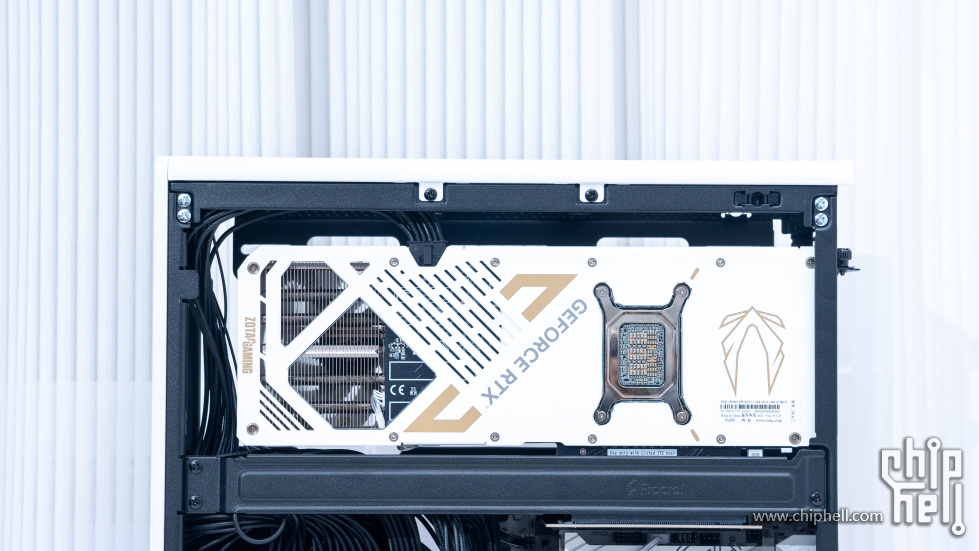

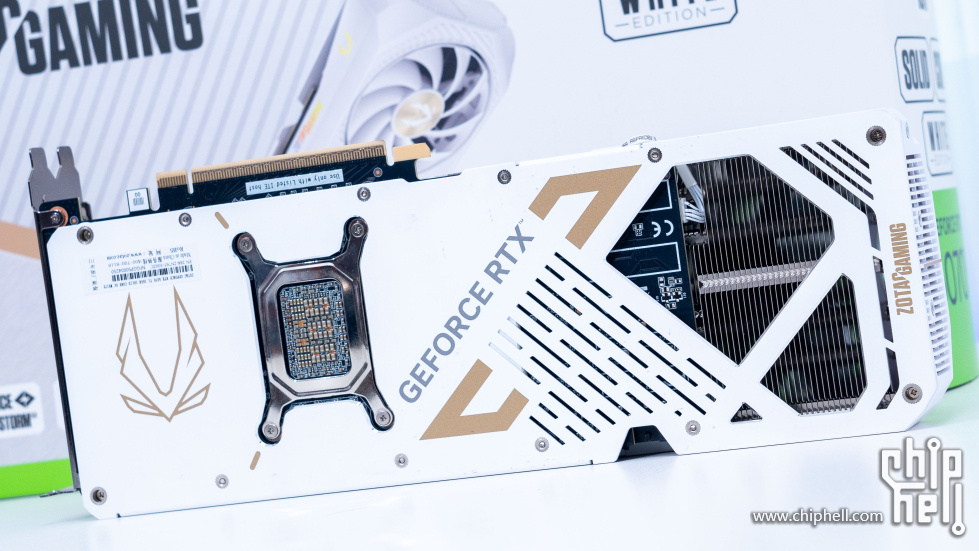

金属背板自然也是标配，白色的金属背板点缀金色装饰效果。显卡的尾端同样做了栅格化的镂空处理，进一步优化气流风道。


RTX 5070 Ti这个级别的显卡还有双槽厚度设计的真的很少见了，而且实测下散热效率还是有保证的。

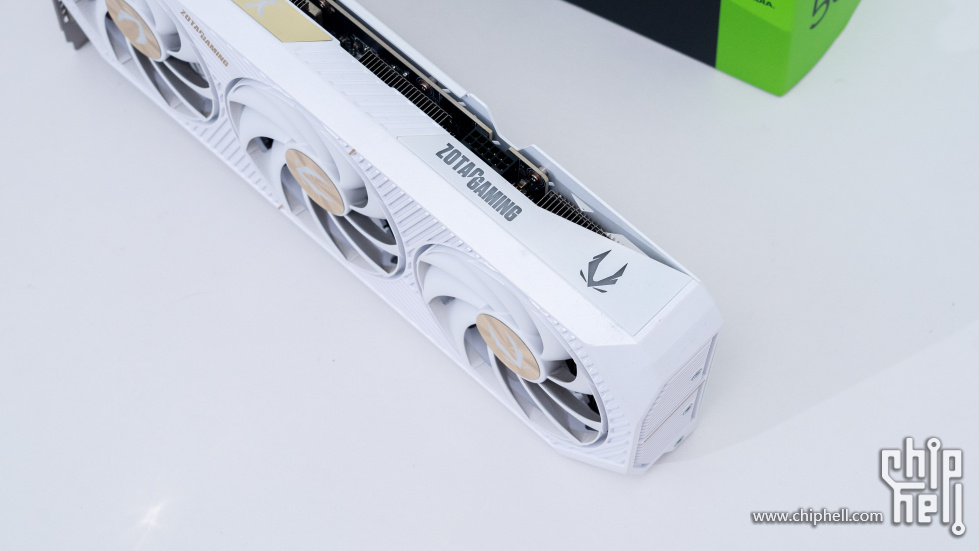

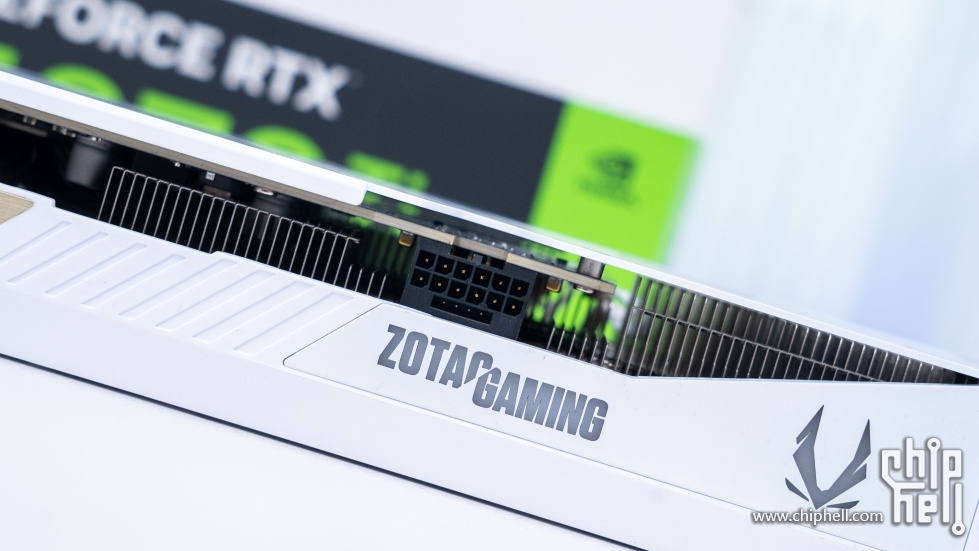

显卡侧键位置的索泰ZOTAG GAMING英文logo还支持灯光效果，可以通过FireStorm软件对灯光进行设置。

采用ATX 3.1规范12V-2X6 16P镀金供电接口，反向电源接口设计，更便于用户插拔。

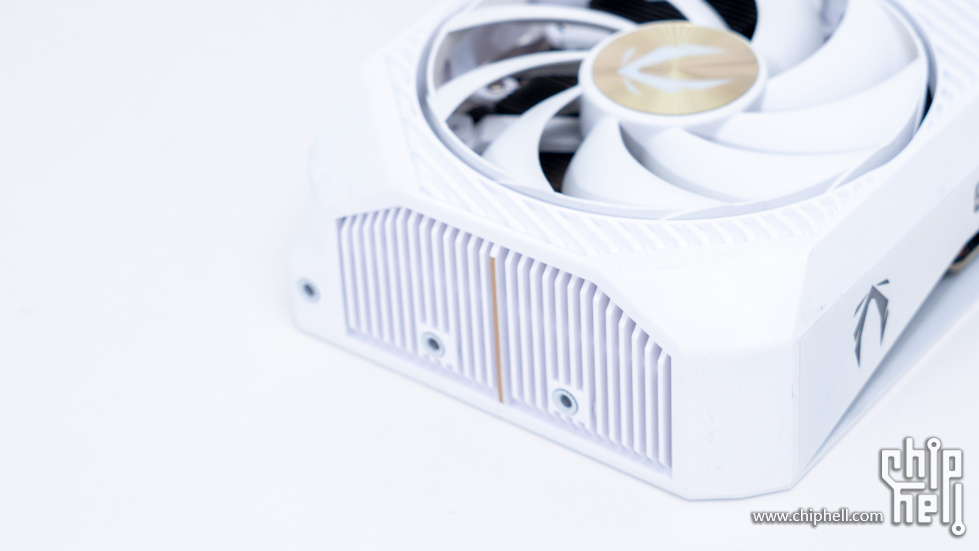

显卡尾部采用封闭设计，预留了方便固定显卡支架的螺丝孔位。

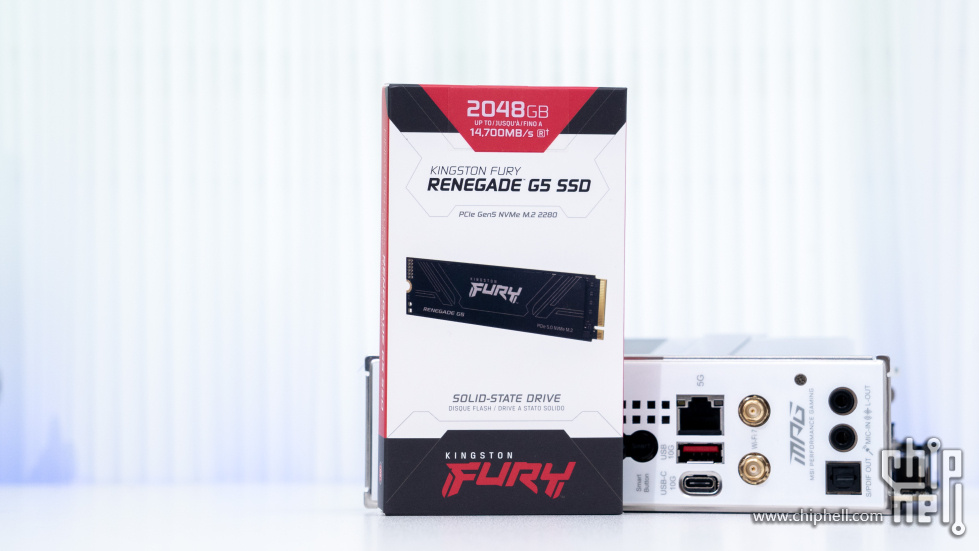

SSD方面选择了金士顿最近推出的FURY Renegade G5 PCIe 5.0 SSD产品，属于金士顿的FURY系列。我的是2TB容量版本，最高读取可达14700MB/s。也是目前市面上旗舰之选了，包装盒很小巧。正面可以看到产品容量与外观渲染图。

金士顿FURY PCIe 5.0 为标准2280规格设计，正面可以看到FURY Renegade G5 贴纸。贴纸下可以看到其主控是来自慧荣SM2508的主控，这也是目前PCIe 5.0 固态硬盘的主流选择。2TB版本采用金士顿自家的NAND颗粒，2TB版本为两颗NAND颗粒设计，单颗容量1TB。

SSD产品背面是容量信息以及各种认证信息。

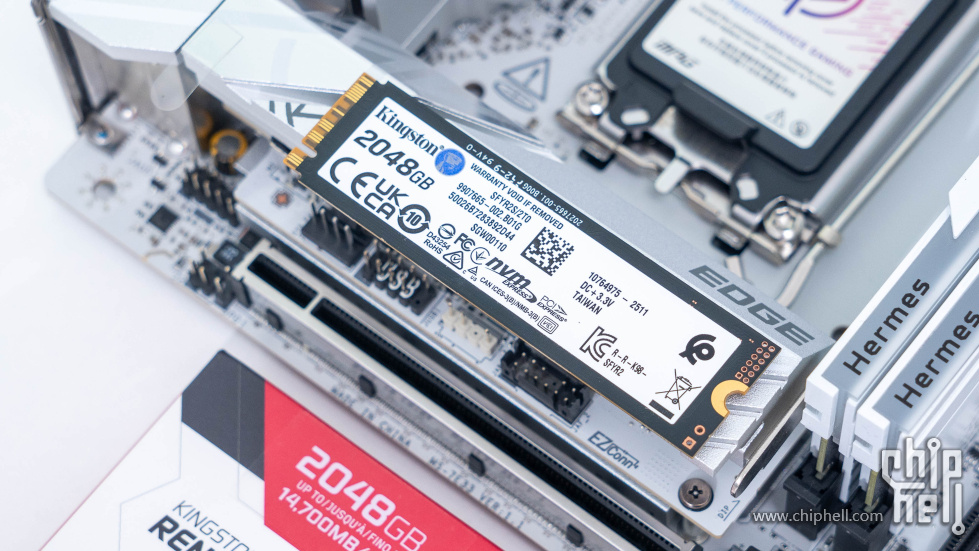

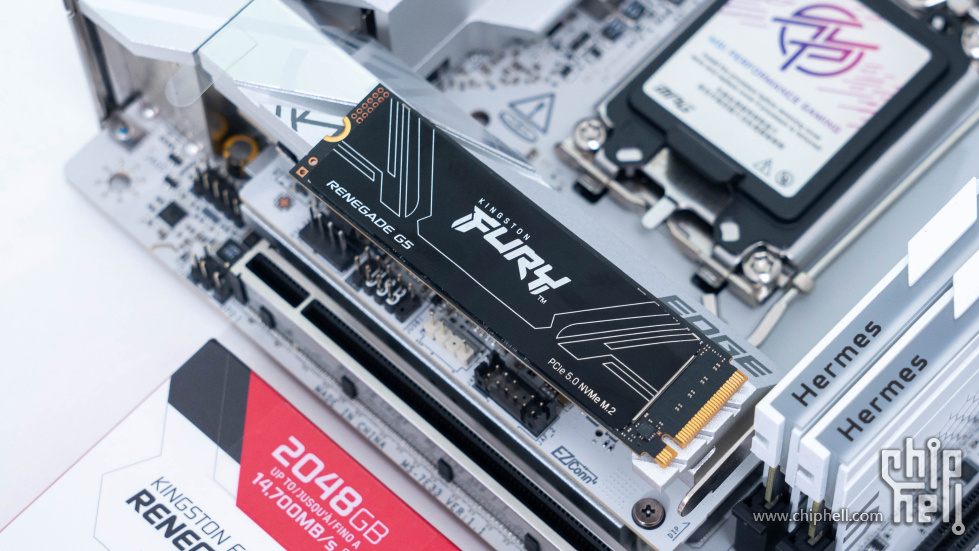

安装效果，搭配微星Z890i 刀锋钛主板安装在正面的PCIe 5.0 M.2 SSD接口位置。

Fractal Design Ridge 机箱也是一款经典的ITX机箱了，对于客厅HTTP玩家来讲也是非常合适的选择。特别的上下层结构设计，合理的内部结构也为ITX 用户带来了不错的可玩性。

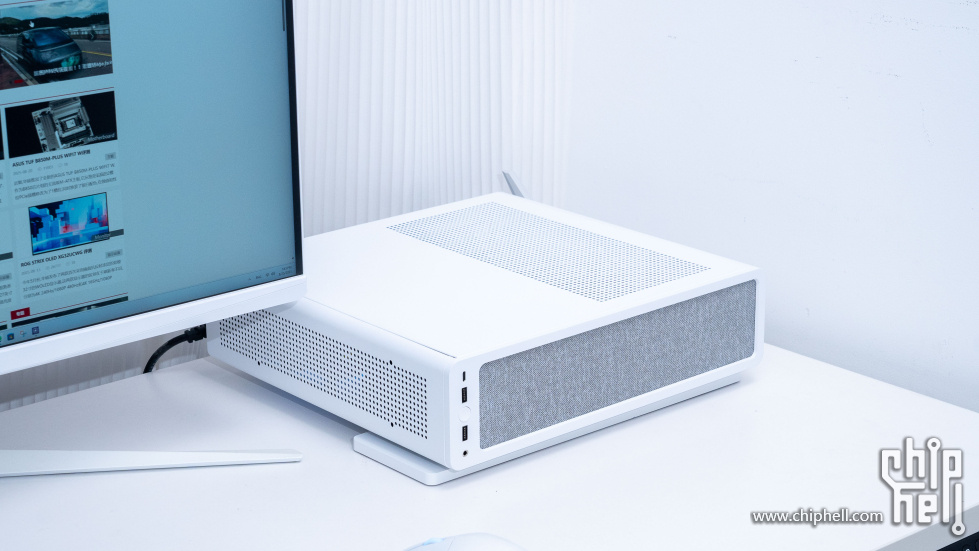

搭配支架可以实现竖立以及侧卧两种摆放方式，适合作为客厅 HTPC 使用。

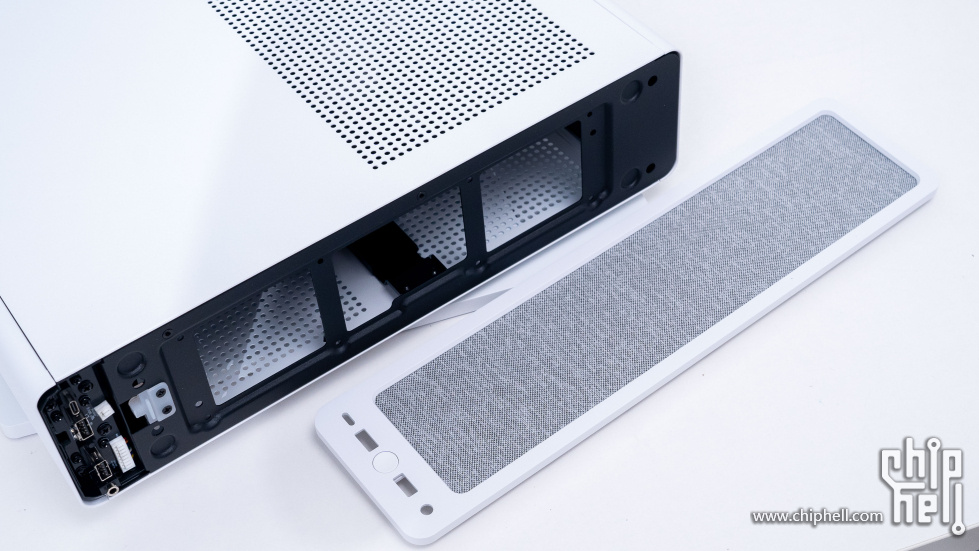

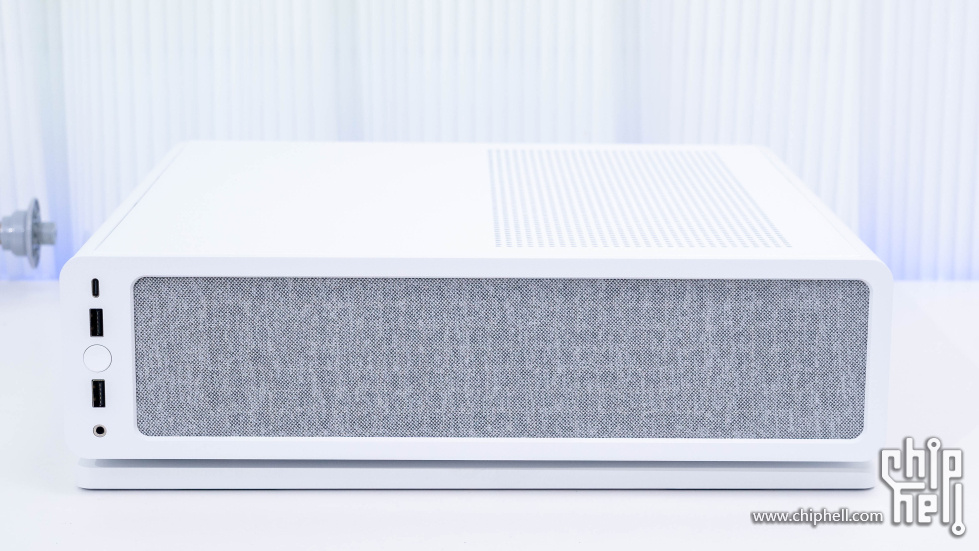

正面板采用磁吸设计，拆装方便。

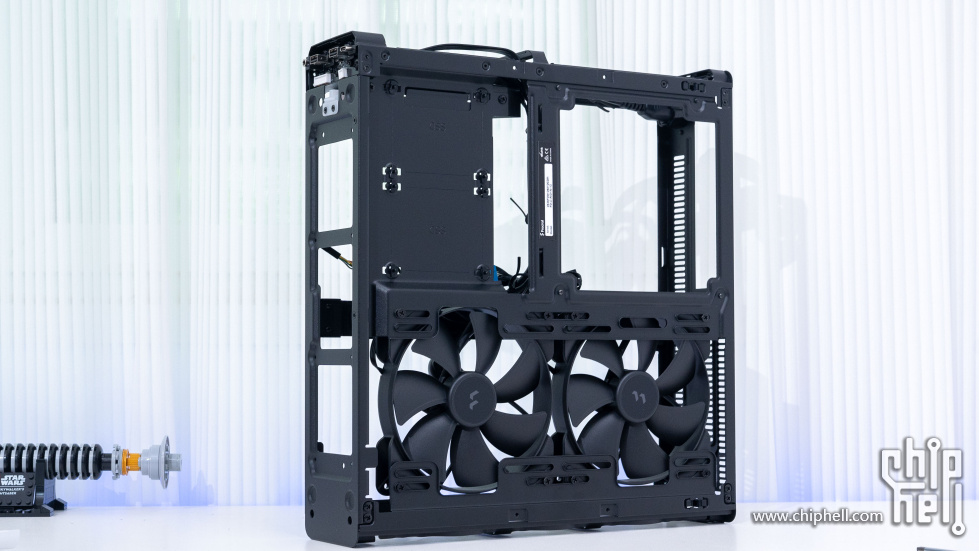

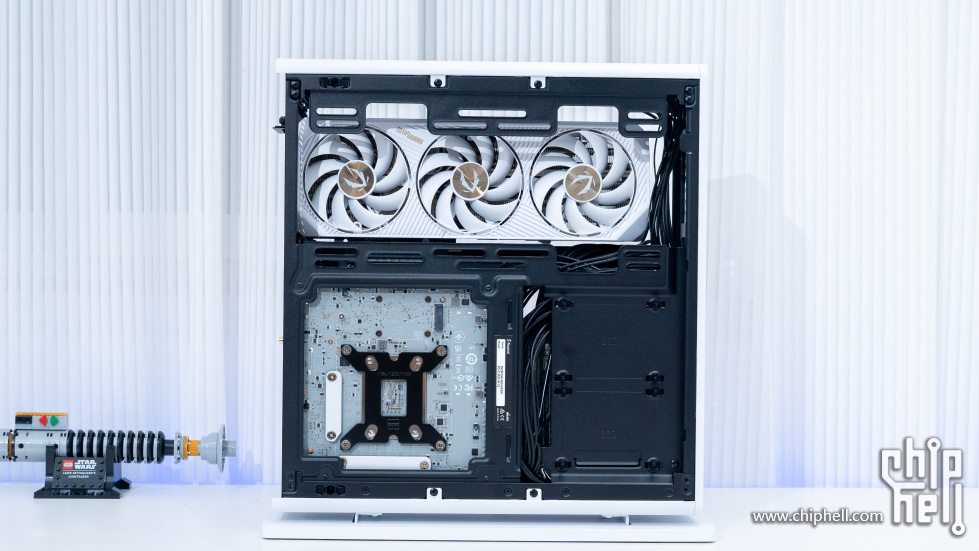

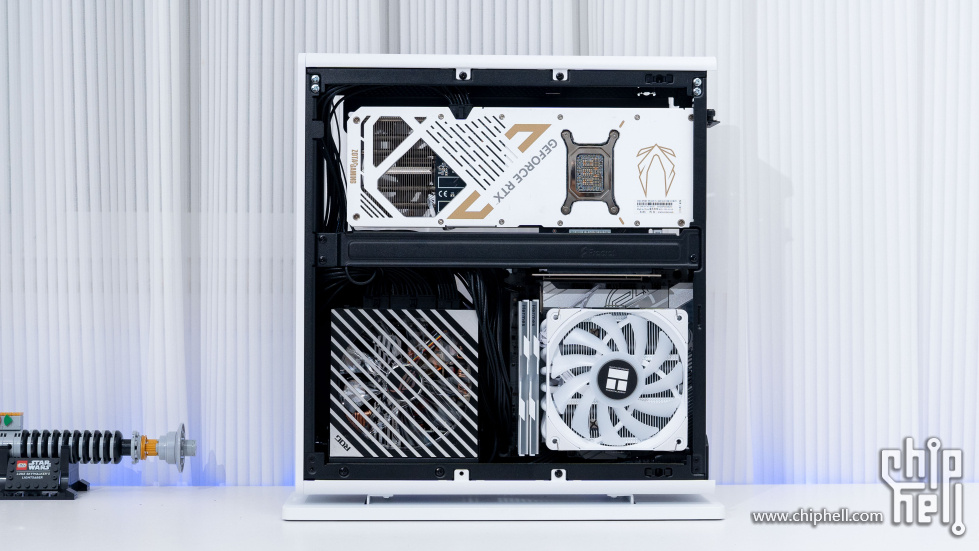

Ridge机箱采用上下结构设计，主板和显卡采用上下分层设计。这样设计的好处也非常显而易见，首先你会获得一个更薄的机箱，侧卧使用时也更适合作为客厅HTPC来使用。而且不错的空间，以及6面可拆卸设计为装机提供了极大的便利。

机箱两侧侧板比较软，靠近机箱底部一侧为球型卡扣设计拆装的时候别太用力。

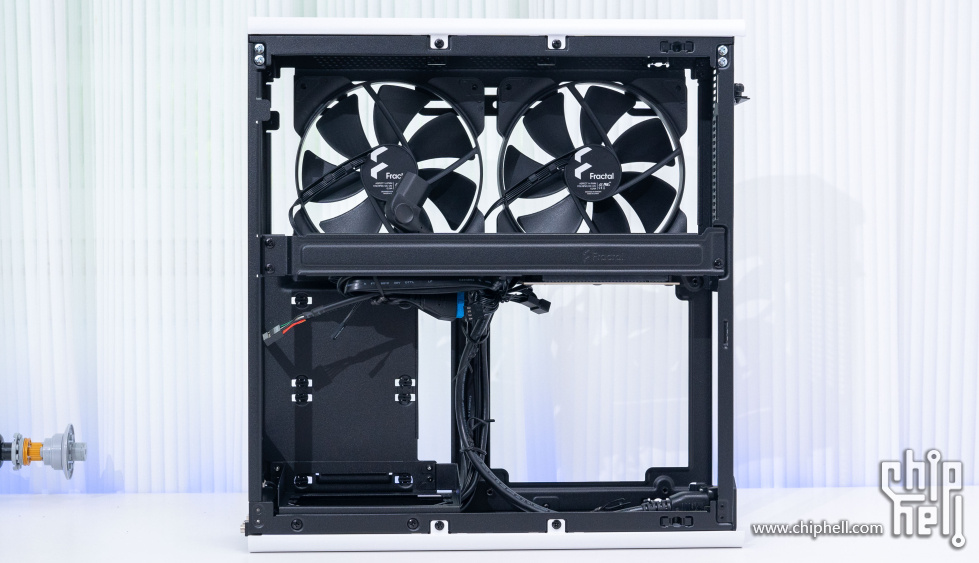

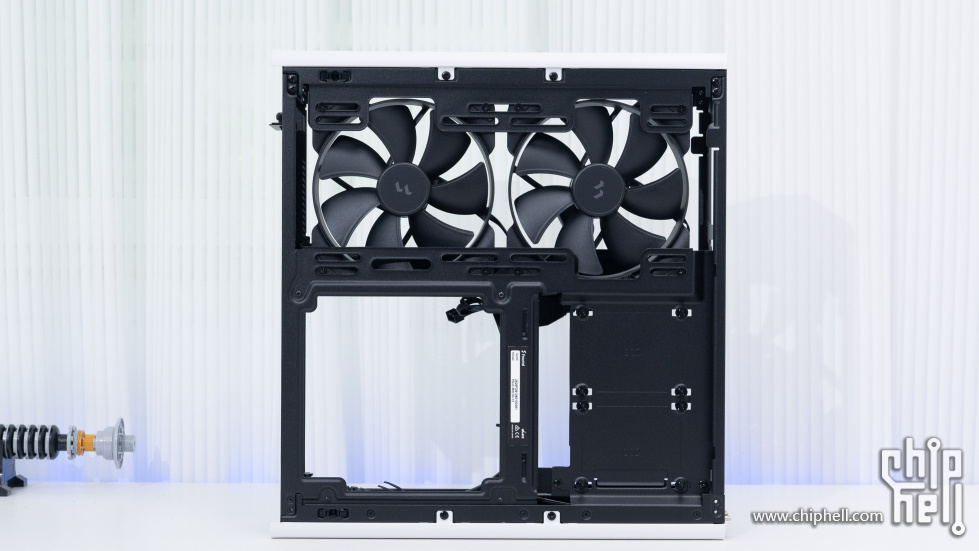

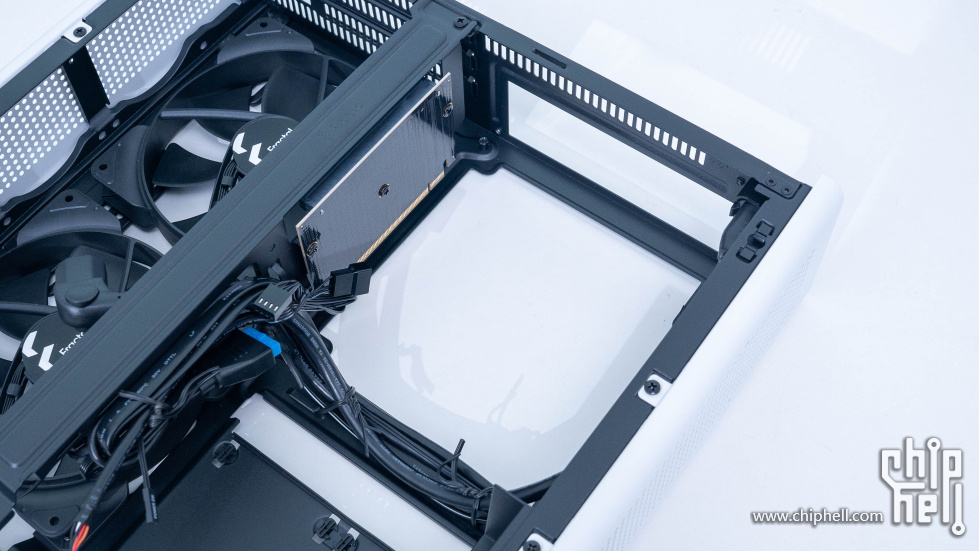

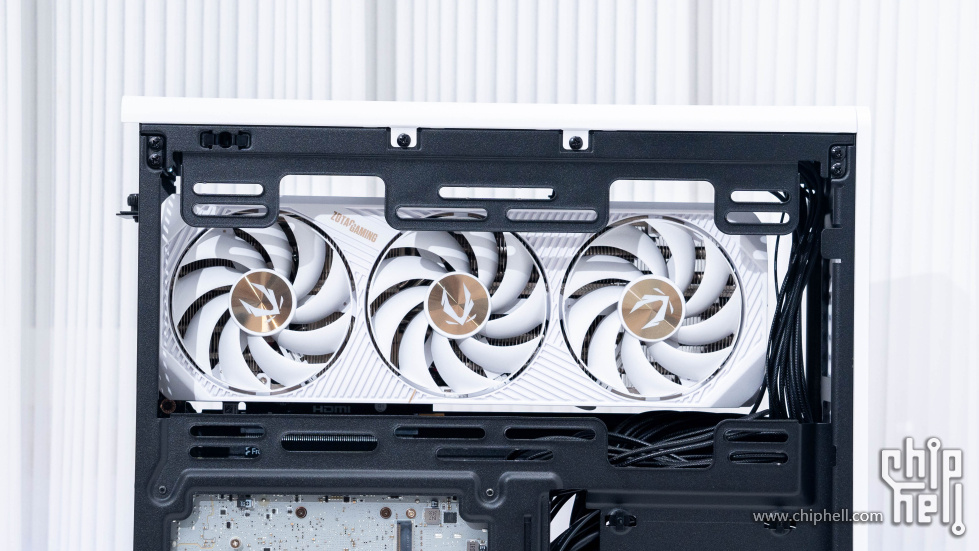

机箱上下层结构，上层还预装了两把风扇可以帮助显卡散热当然拆掉之后你会获得更大的安装空间。预装的两把14cm风扇也可以更好地为双槽设计的RTX 5070Ti SOLID显卡提供额外的散热支持。

机箱整体可玩性还是非常强的，对于旗舰显卡拥有足够的兼容性。

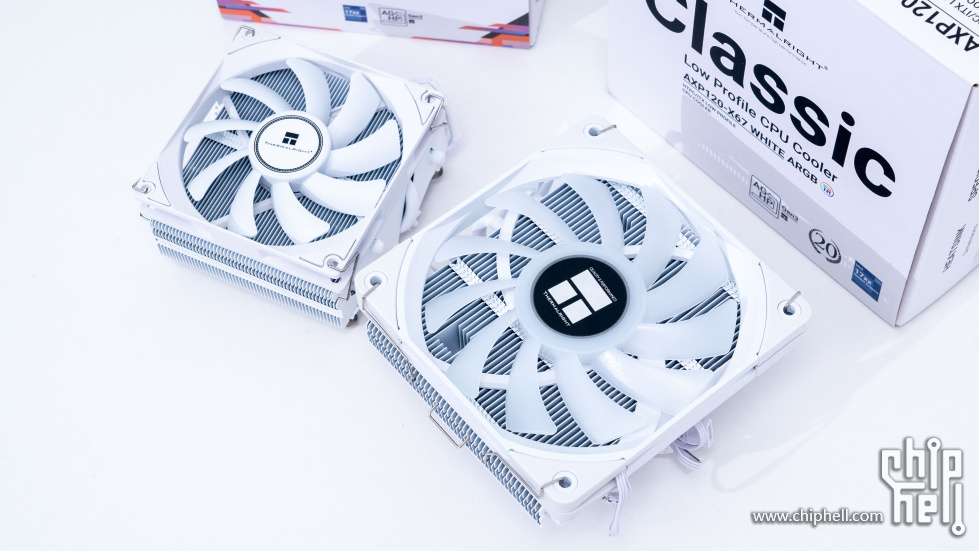

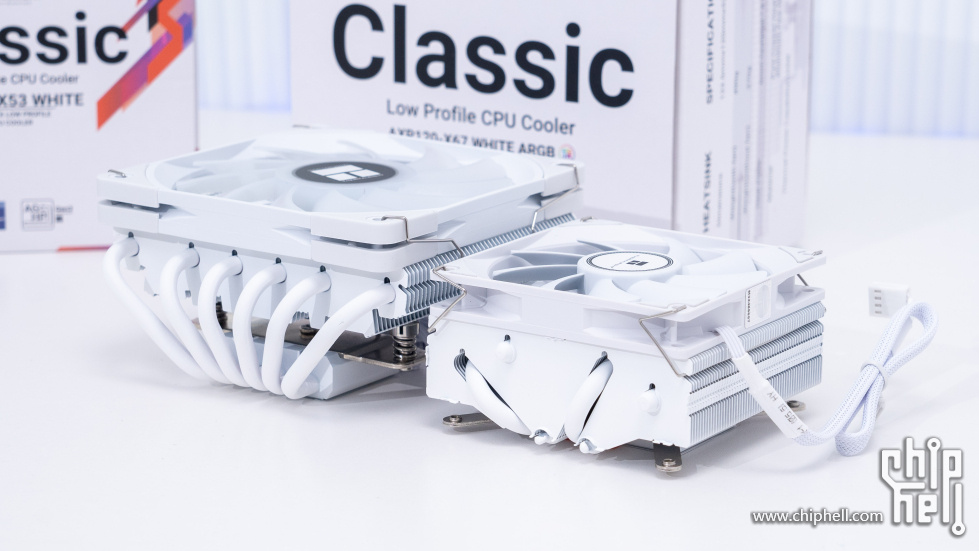

散热器搭配了两款，这两款都可以兼顾Fractal Design Ridge机箱风冷安装高度的需求。我选择两款利民AXP120-X67 WHITE ARGB 67mm/AXP90-X53 WHITE散热器，一款67mm高度的X67一款53mm高度的AXP90-X53。

Ridge机箱需要重点考虑的一点就是对于CPU散热高度的限制，最大支持70mm的散热配置。所以利民的X67与AXP-X53都是不错的选择，而且搭配这次intel Ultra 5 230F这样低功耗低发热的处理器也不用担心散热问题。

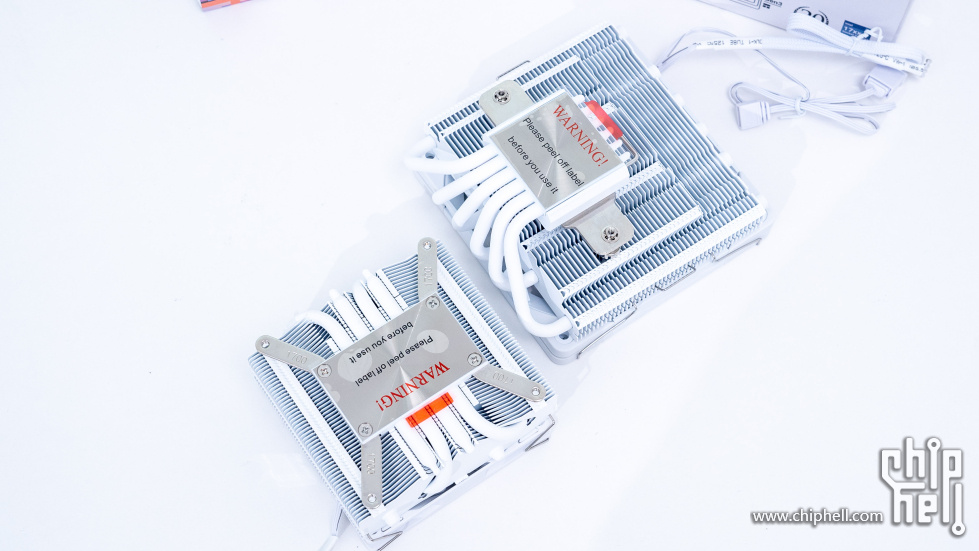

两款里面的下压散热都有黑色、白色以及纯铜配色可选。底面与CPU接触面还做了镜面处理，配合导热硅脂也可以更好地实现散热表现。

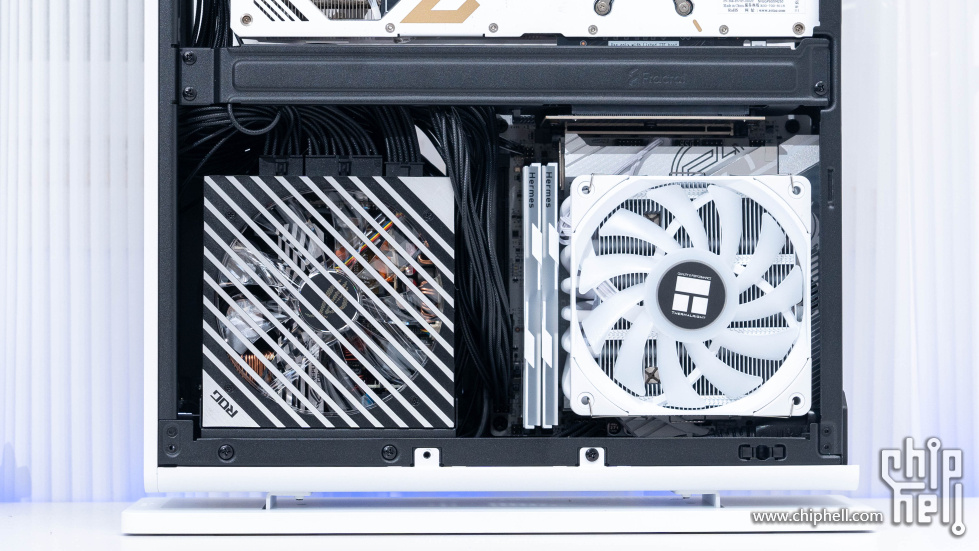

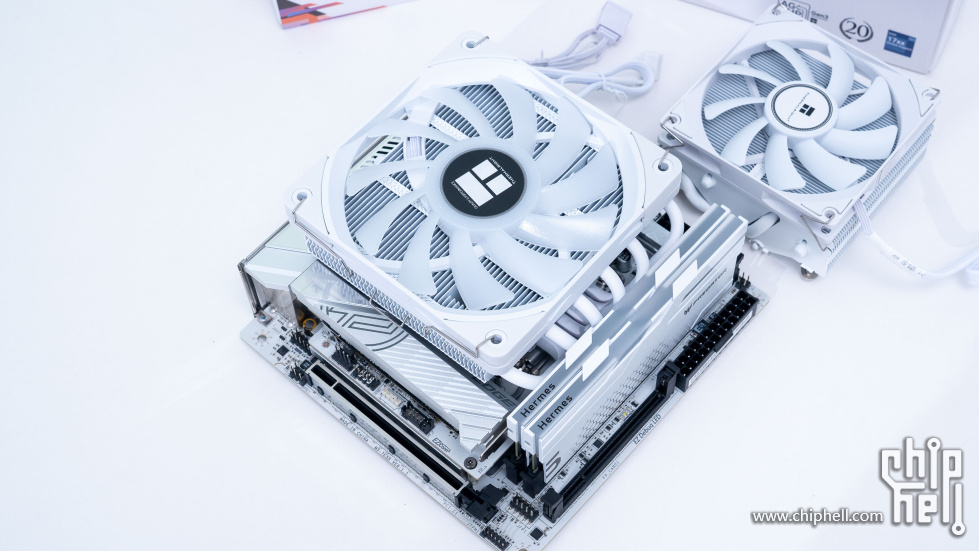

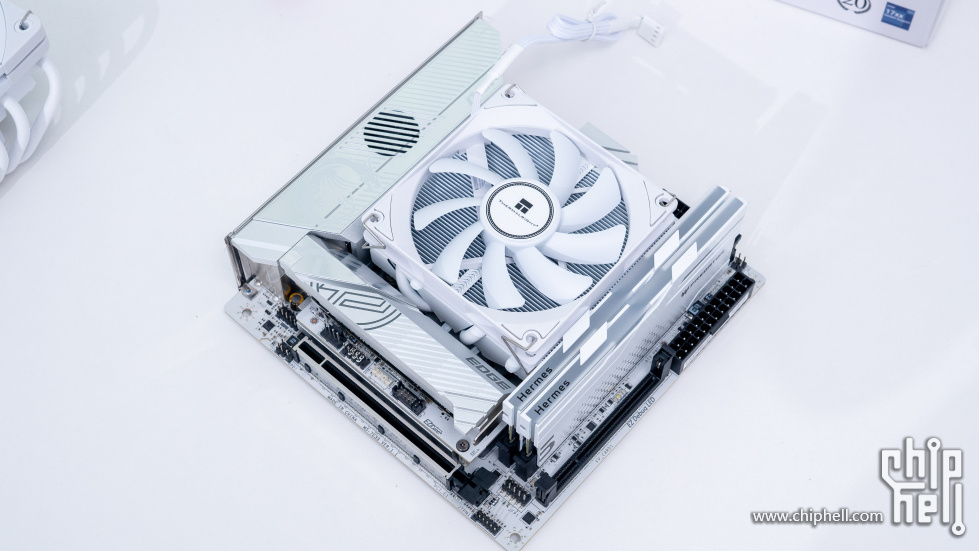

搭配微星 Z890i 刀锋钛主板的安装效果，实测AXP120-X67与微星Z890i 刀锋钛主板没有兼容性问题。

但是如果是搭配AXP-X53散热的话，因为散热底部安装高度问题会与微星Z890i刀锋钛主板的冰霜散热装甲有兼容性问题。

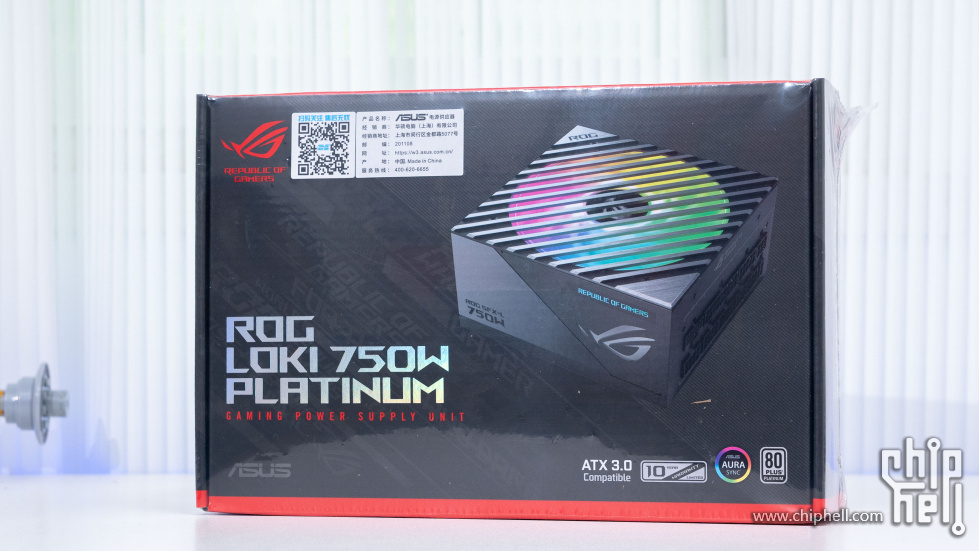

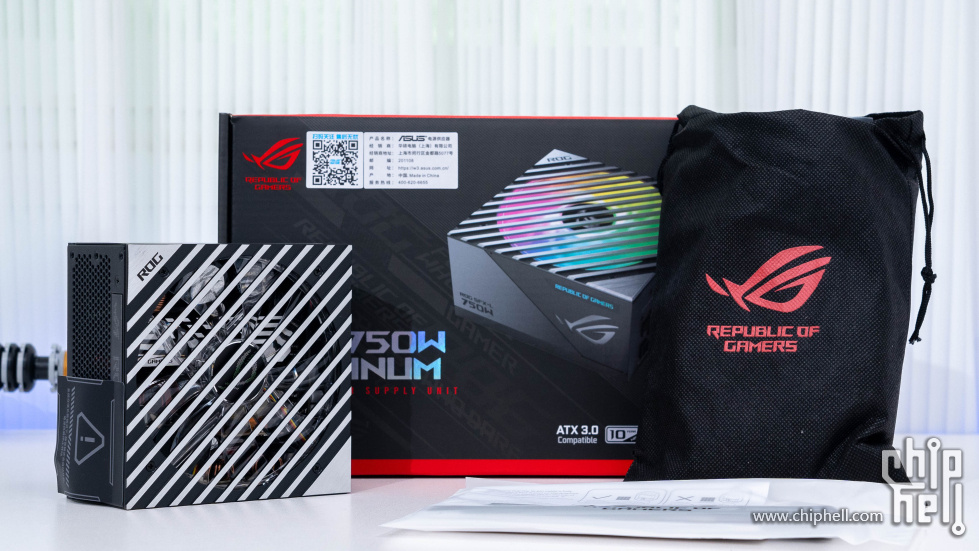

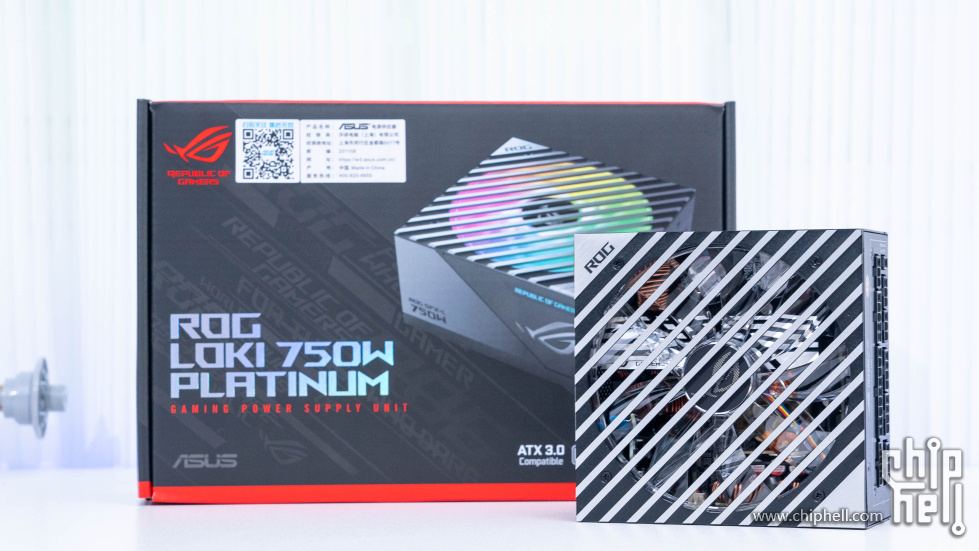

Fractal Design Ridge 机箱可以选择SFX或者SFX-L电源，这里我选择了华硕 ROG 系列推出LOKI 系列的750W SFX-L 电源。

ROG LOKI 电源支持ASUS AURA SYNC ARGB光效，有750W、850W以及1000W和1200W可选。

内置了120mm 双滚珠的轴流风，铝合金CNC风扇罩设计，整体细节拉满。

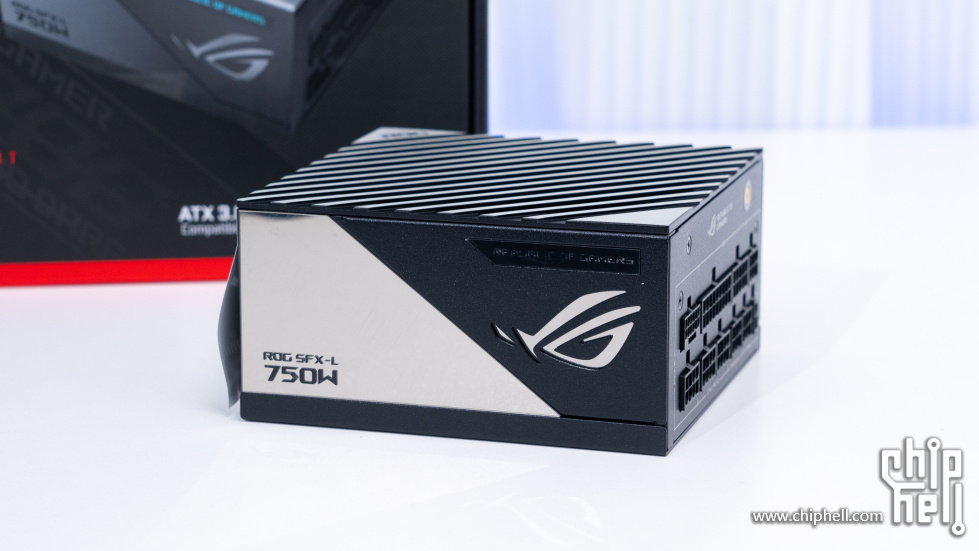

ROG LOKI 电源外观延续了自家「雷神」的设计语言，采用标准SFX-L尺寸规格。

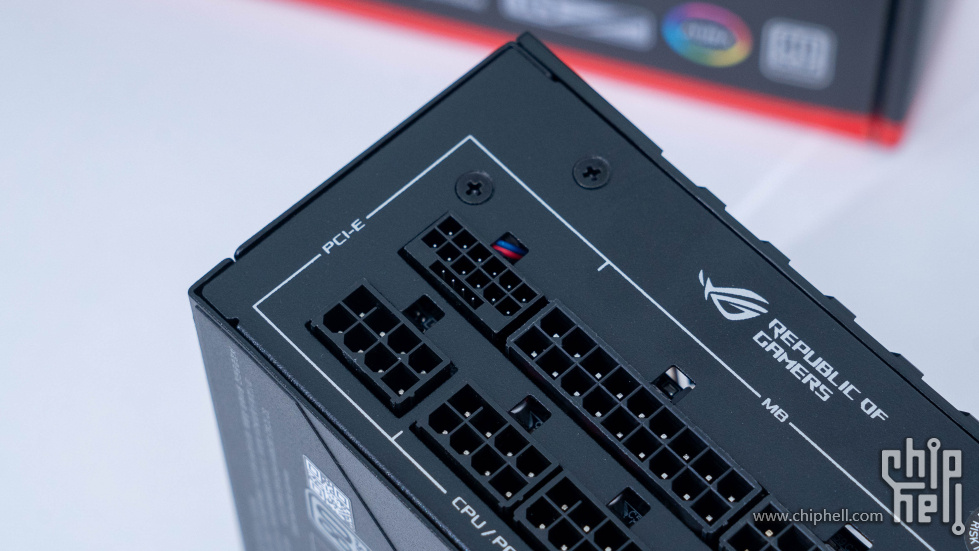

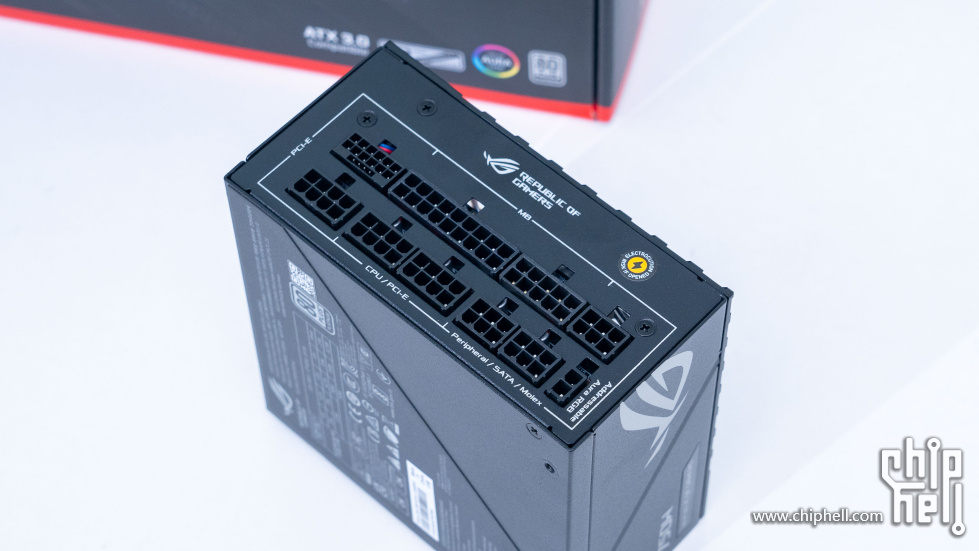

接口部分也是非常丰富，提供了一个原生的16Pin 显卡供电接口、3组8Pin 的CPU/PCIe 供电接口，3组6Pin 供电接口以及一组24Pin供电接口。另外还有一个2Pin的Addressable RGB Cable接口。

原生的16Pin 显卡供电接口也是目前SFX/SFX-L电源标配。

电源背后的名牌信息，可以查看相应的供电输出参数。单路+12V输出可达750W。

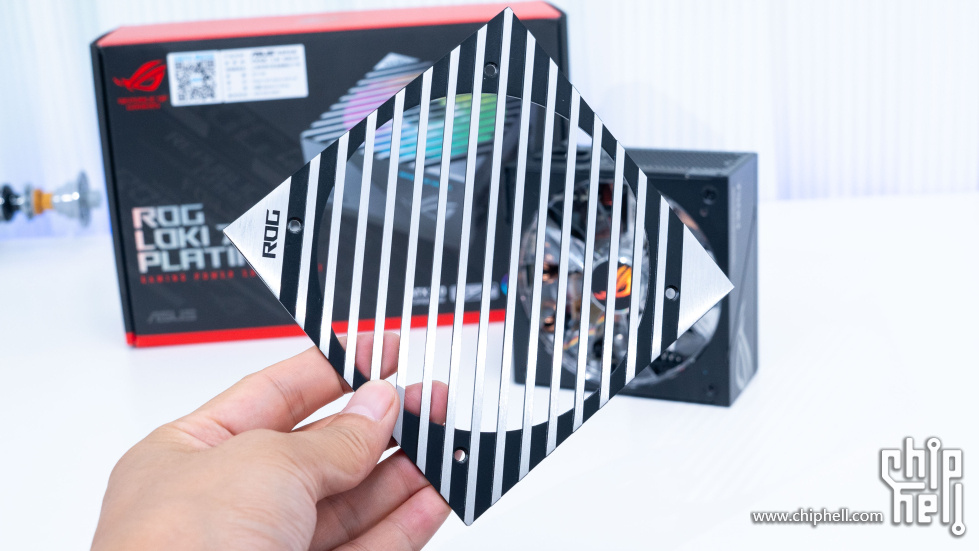

铝合金CNC风扇罩可以拆卸，搭配更紧凑的ITX机箱可以拆卸后安装。

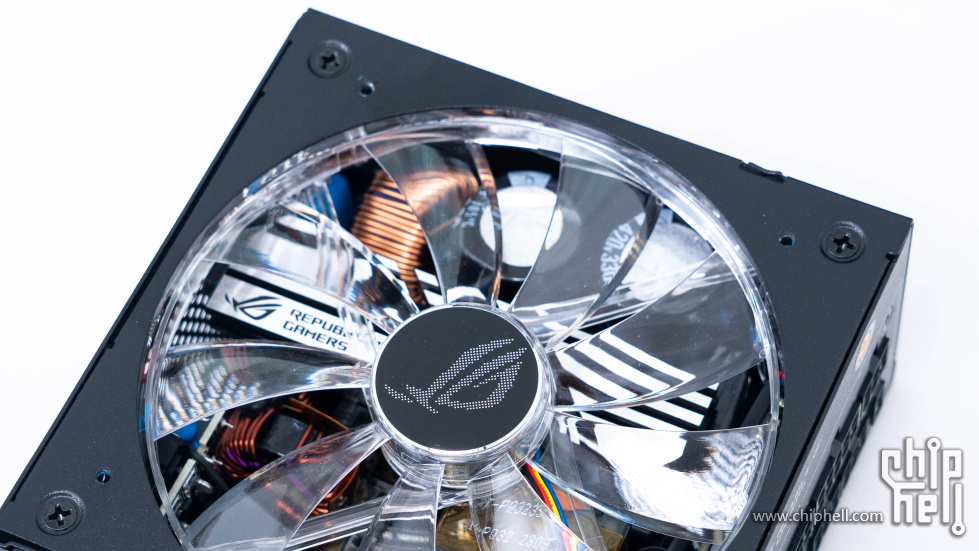

拆卸后可以看到内部的12cm直径风扇，以及内部供电。供电散热部分还做了ROG图案装饰。

电源后部的出风口位置，电源接口与电源开关按键设计在这里。

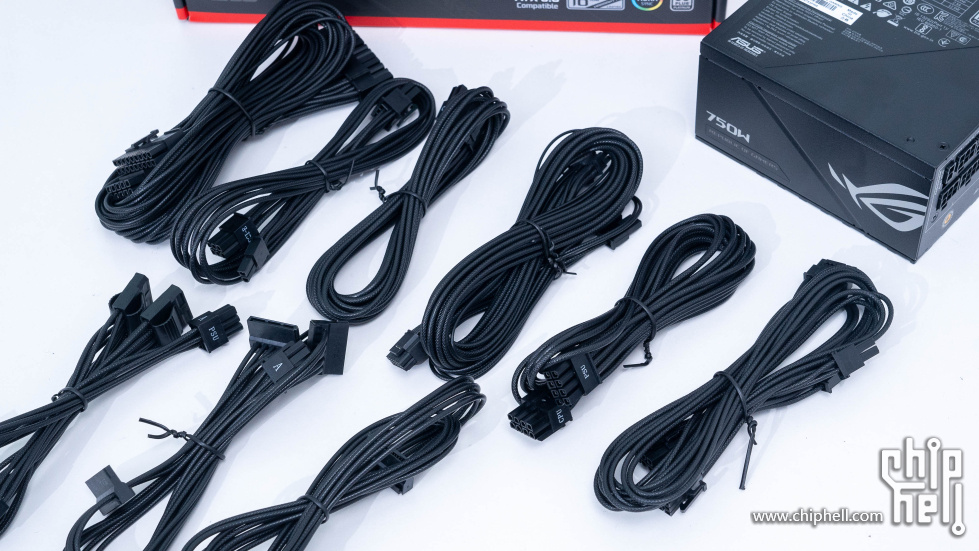

线材方面也是很有质感，黑色压纹包网处理。相比传统模组线更软，会更方便用户走线。而且外观颜值相当能打，也让我省去了去定做定制线的钱了。


性能测试：

性能方面，Ultra 5 230F 在千元价位上还是有不错的表现的。而且温度控制很好，实际在解锁功耗表现之后分数表现我觉得还是很不错的，通过分数也可以直观地给各位一个参考。在千元价位上它会是一个不错的选择，合适的价格相信也会再次引起玩家的关注。

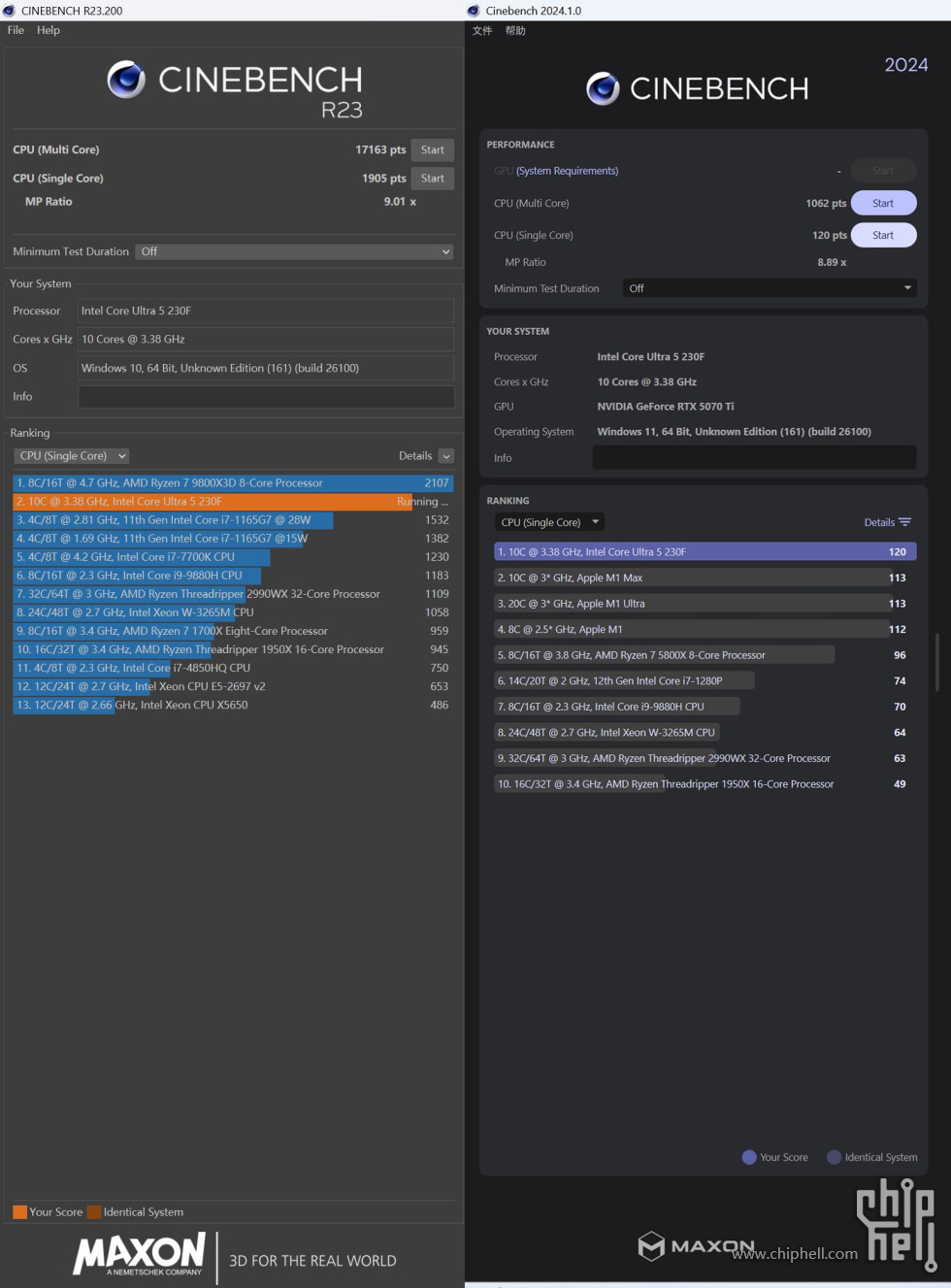

CINEBENCH R23/2024测试：
Cinebench R23测试CPU多核分为17163 pts，单核 1905pts；
Cinebench 2024测试CPU多核分为1062 pts，单核 120pts；

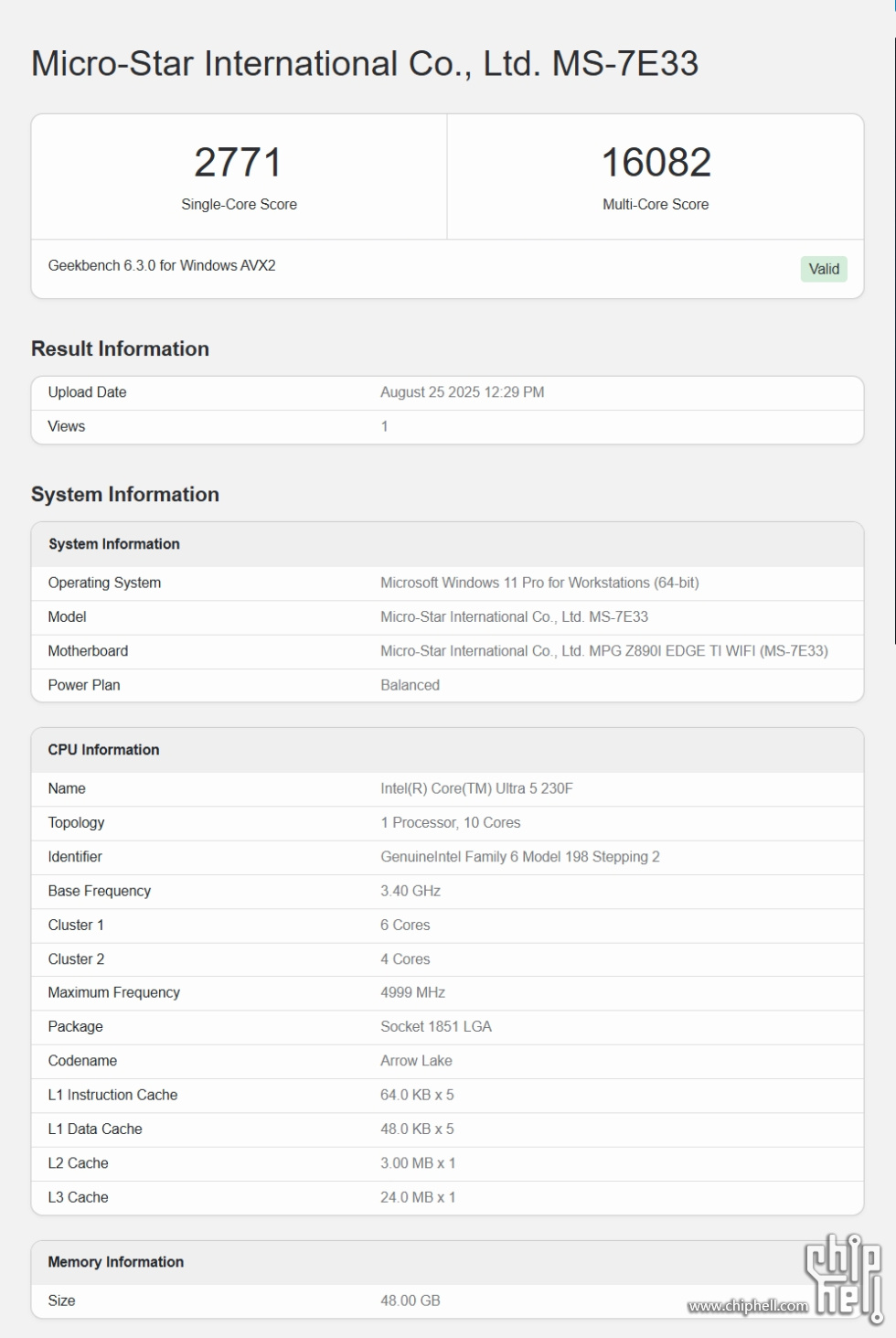

Geekbench  6测试成绩如图。

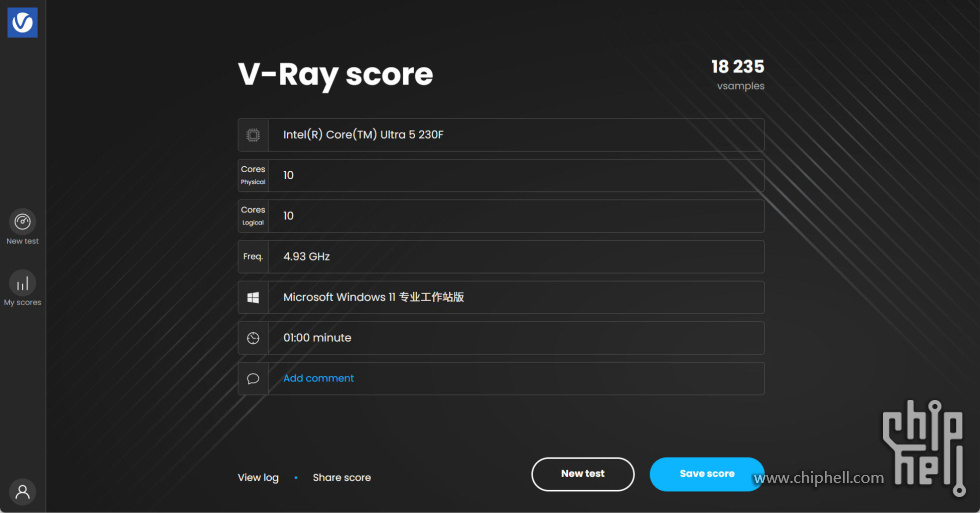

V-Ray 测试成绩参考。

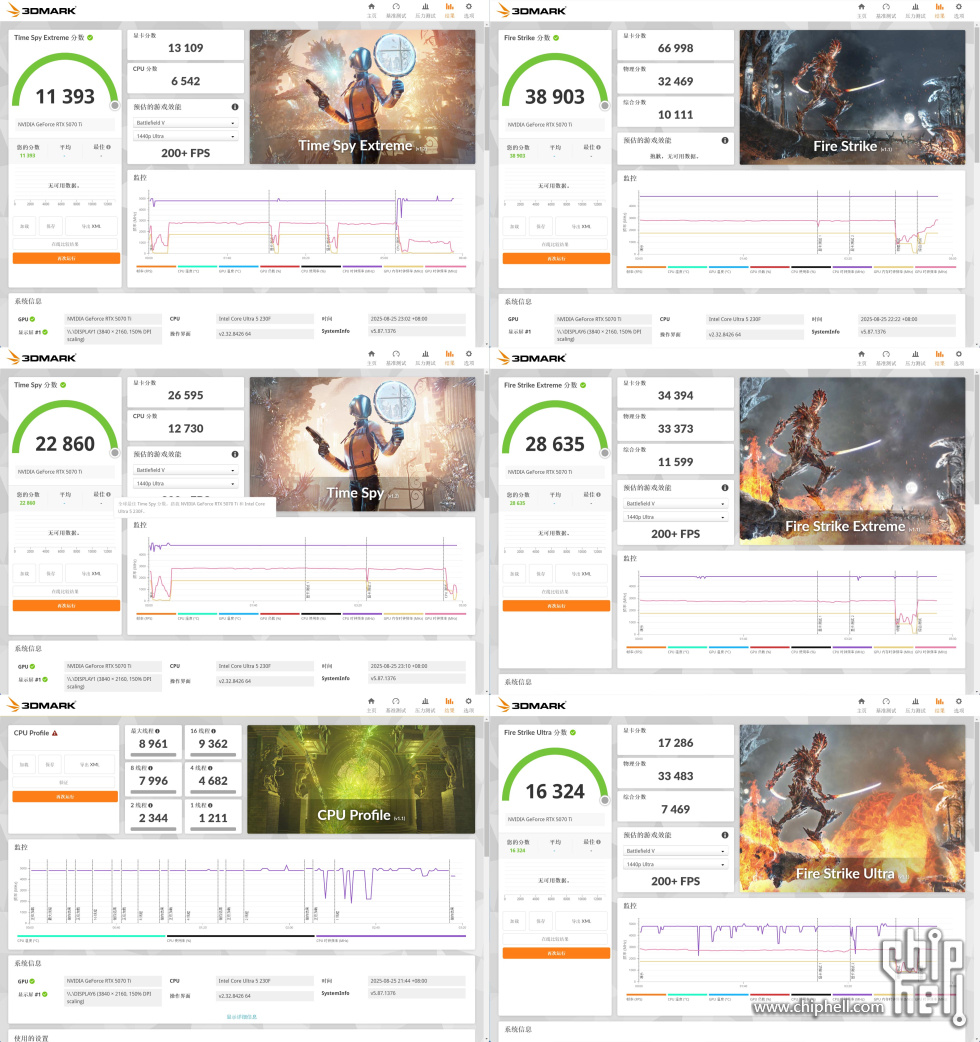

3D Mark测试：
CPU Profile 最大线程 8961，单线程 1211；
Time Spy 分数 22860，CPU 分数12730，GPU分数26595；
Time Spy Extreme 分数 11393，CPU 分数6542，GPU分数13109；
Fire Strike分数38903，显卡分数66998，物理分数32469，综合分数10111；
Fire Strike Extreme分数28635，显卡分数34394，物理分数33373，综合分数11599；
Fire Strike Ultra分数16324，显卡分数17286，物理分数33483，综合分数7469；

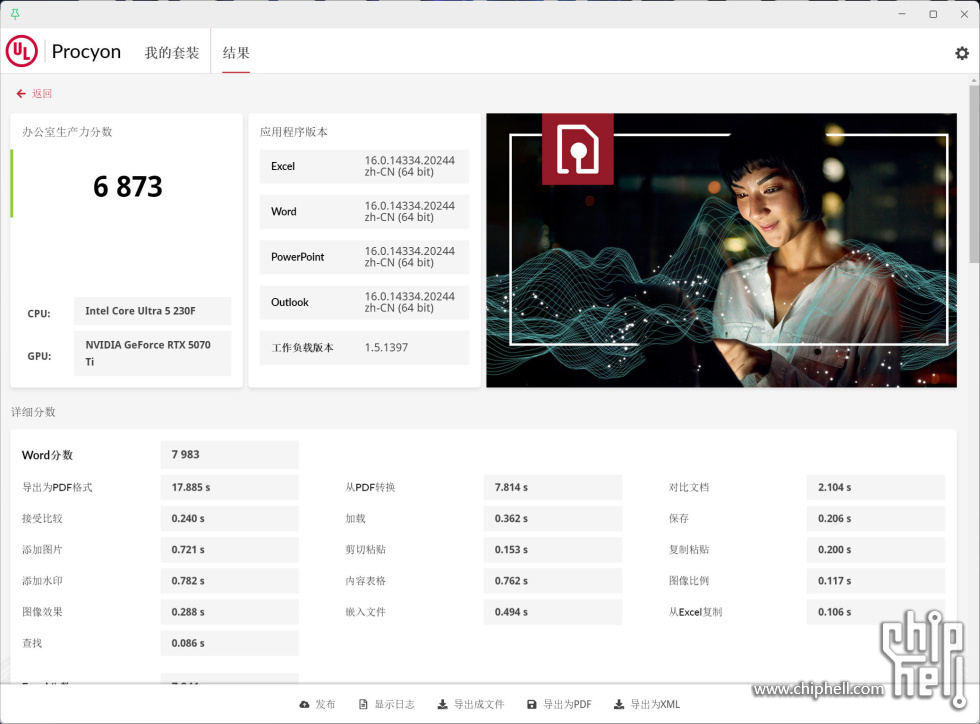

Procyon 办公生产力分数 6873。

Procyon与Puget Systems的视频与图片生产力测试成绩参考。

宏碁掠夺者 Hermes冰刃DDR5 8000 48G内存AIDA 64在仅开启XMP模式下读写成绩如图。

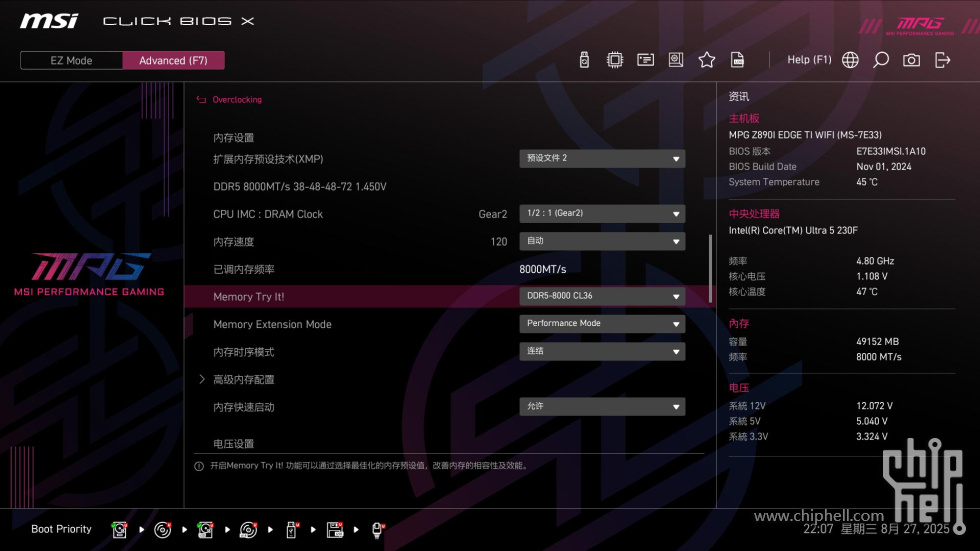

在微星BIOS主板设置中根据提示手动选择微星主板Memory Try It!功能预设内存参数后，再次保存系统设置。

Memory Try It! 功能预设AIDA 64测试可以看到内存延迟降低到了78ns。

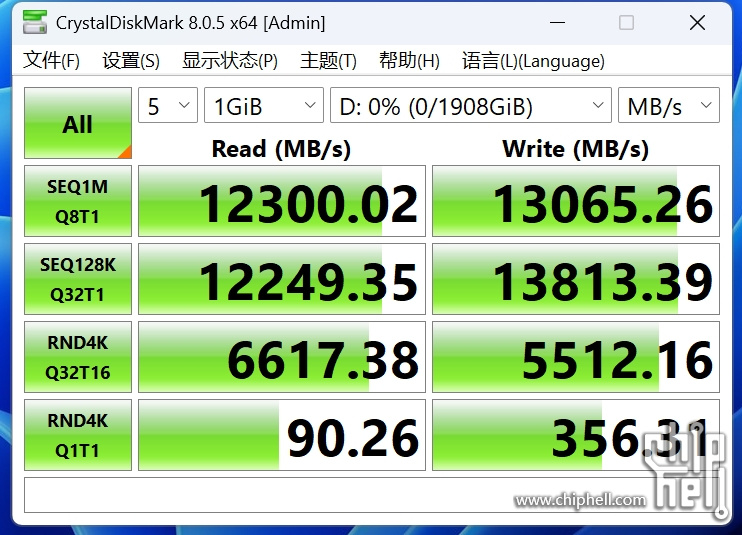

在intel Ultra平台上PCIe 5.0 SSD的读写成绩并不理想，实测金士顿 FURY PCIe 5.0 2TB SSD读写成绩如图。

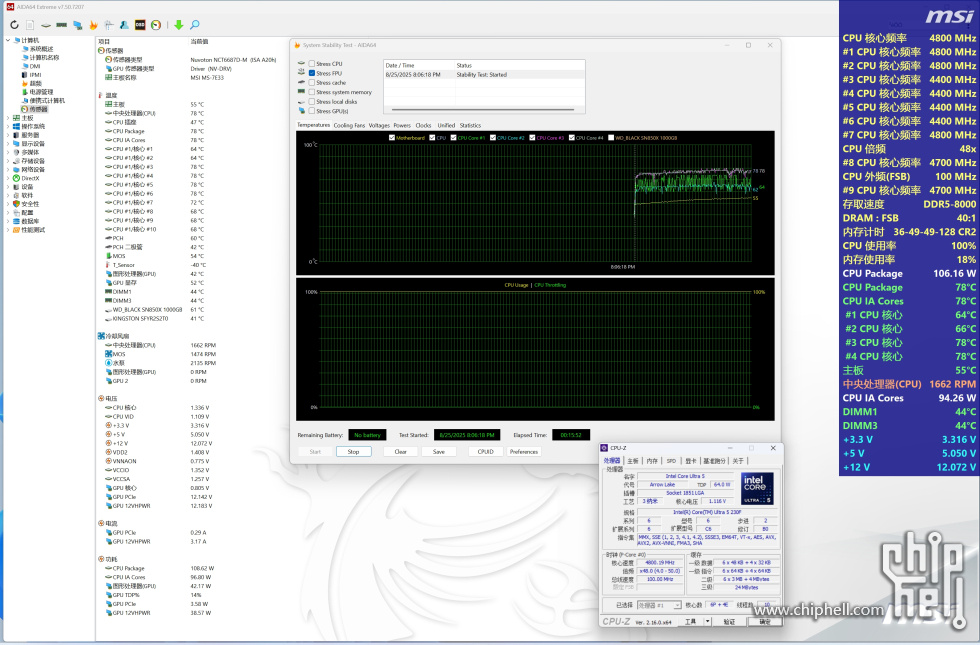

AIDA 64的FPU单烤测试下，intel Ultra 5 230F 处理器TDP 110W左右，频率4.8GHz，温度78℃。

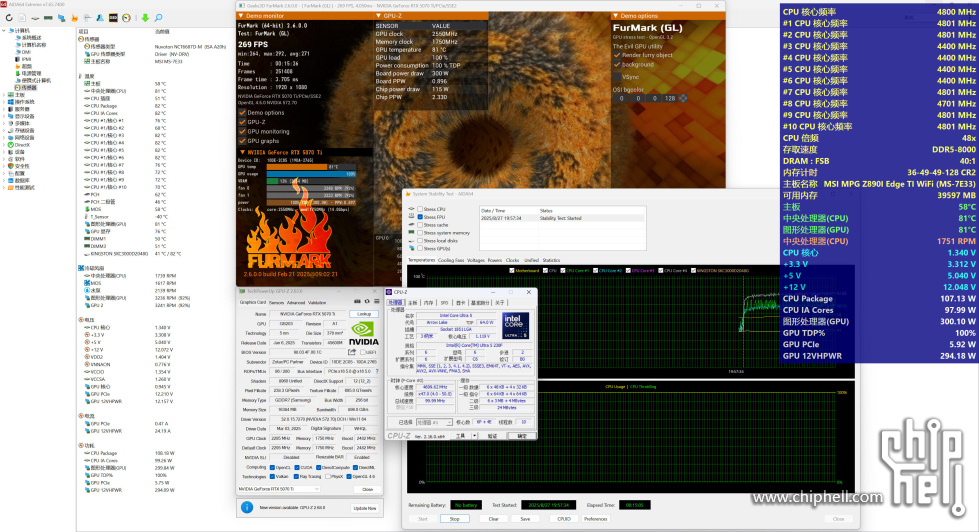

双烤测试下，intel Ultra 5 230F 处理器TDP 110W左右，频率4.8GHz，温度81℃。索泰 RTX 5070 Ti SOLID OC TDP 300W，显卡频率 2550MHz，显卡温度81℃。整机功耗大概400W。


游戏测试：

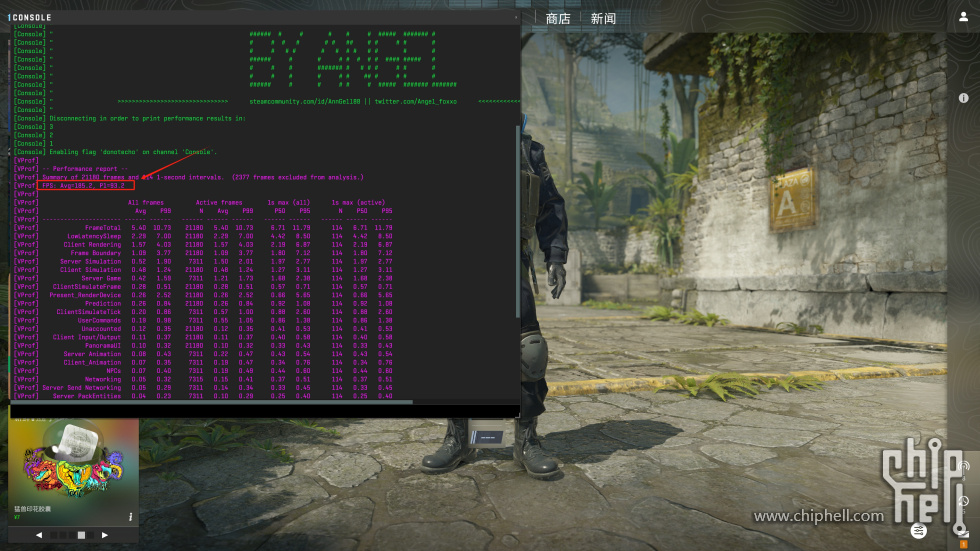

游戏测试方面，「CS 2」4K分辨率下，最高画质平均帧数185.2 FPS，最低帧：93.2 FPS。

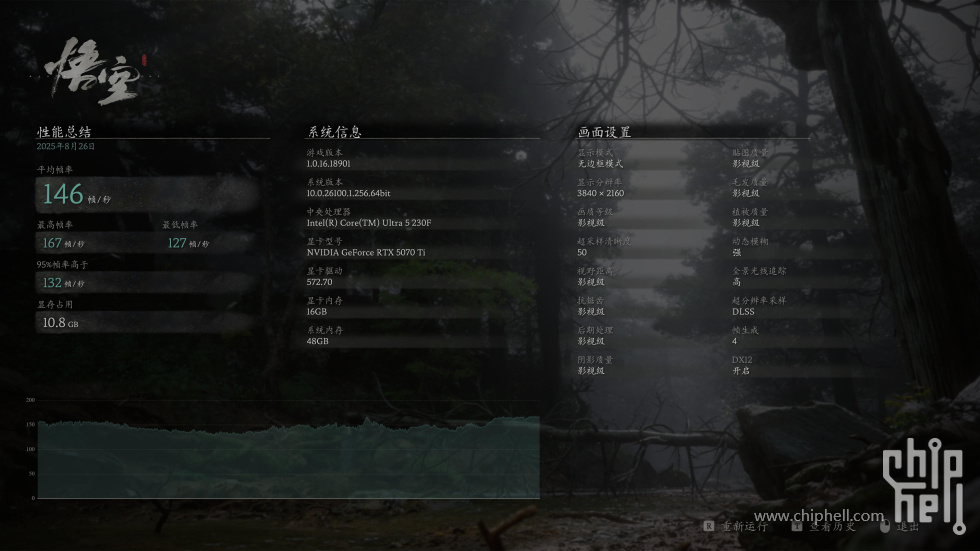

「黑神话悟空」游戏在4K分辨率下，开启全景光线追踪超级后超级采样率为50的情况下，开启DLSS 4后游戏平均帧数146 FPS，最低帧数127 FPS。

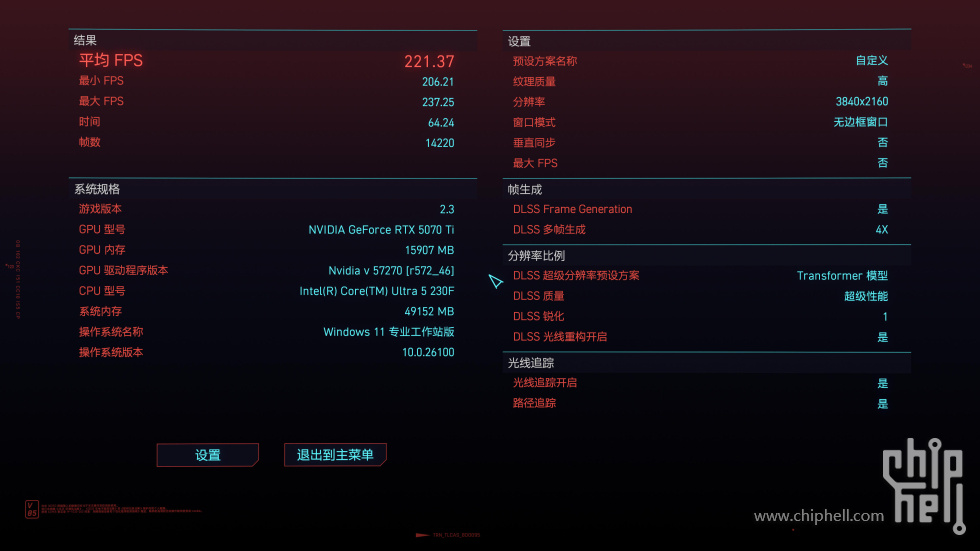

「2077」游戏4K 分辨率下开启光追的情况下，开启DLSS  4游戏平均帧数达到了221.37 FPS，最低帧数206.21 FPS。

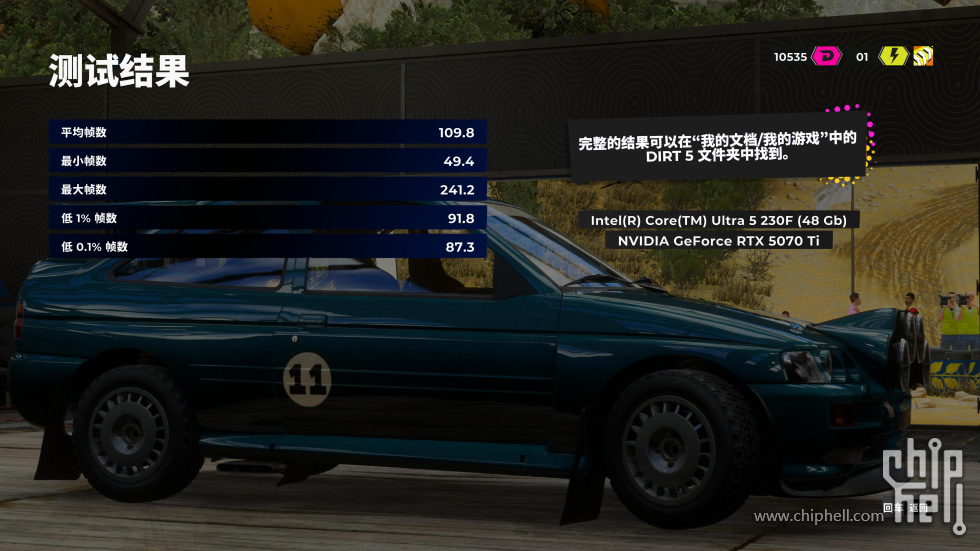

「尘埃5」游戏4K分辨率，预设超高画质下，同时开启光线追踪车辆阴影游戏平均帧数109.8 FPS，最低帧49.4 FPS。


总结：

通过实际测试可以看到，Ultra 5 230F会是在千元价位上非常合适的选择。在开启功耗限制的之后测试成绩还是十分亮眼的，而且通过测试也可以看到其功耗和温度也都非常亮眼，用户不用担心因为温度问题导致降频。而且对于实用党来讲，目前的Intel主板配置是要比AMD主板扩展性更吸引我的。所以在千元价位上更多一个选择，这也让玩家可以在低预算模式下更多了一个备选方案。
在同价位上Ultra 5 225更多了核显，日常作为客厅HTTP主机处理器或者NAS处理器选择也是不错的。对于想要搭建非独显的紧凑型ITX主机的话，推荐考虑Ultra 5 225看看。
最后还是感谢CHH平台的这次“极致冰爽，玩转酷夏装机”活动，希望我的装机分享对大家有所帮助。
