关于nuc13计算卡底板

oldmonster · 发表于 2025-8-31 00:42

本帖最后由 oldmonster 于 2025-8-31 00:50 编辑

最近小黄鱼出现了很多nuc13计算卡，价格比nuc12还便宜很多。我让奸商给我买了一张，准备设计一款基于nuc13的PEX89104 GEN5配套gpu底板。但是intel已经下线了所有资料，华硕也不可能给。我已经通过万用表测出高速信号，但是低速的要打板实验，实在岁数大了懒得动了。现在向广大chh彦祖征集一张nuc13的原装底板用来测量信号，测完归还，希望广大chh彦祖多多支持。如果你有nuc13，并且愿意转借，请私信我。(如果你已经有nuc13底板的原理图，也可以直接发给我。) 关于底板还有你有啥意见或者想法，也可以评论留言。最后吐槽下这个nuc13小黄鱼价格，带原装散热器999，不带散热器的799。买不带散热器的，那破散热器凭什么值200，200我都能买个不错的240一体水了。(nuc13散热器孔距位标准孔距)。

hp5152688 · 发表于 2025-8-31 03:21

单主板吧？

190 · 发表于 2025-8-31 08:49

看了下，貌似散热器附近有电容，原装散热器也做了避让，感觉一般的下压兼容不了，除非定制，nuc diy是有点难搞

oldmonster · 发表于 2025-8-31 11:30

190 发表于 2025-8-31 08:49
看了下，貌似散热器附近有电容，原装散热器也做了避让，感觉一般的下压兼容不了，除非定制，nuc diy是有点 ...

一般下压的还不如原装的，没有电容，我试了只要散热器不超过四个定位孔就完全没问题，尤其水冷基本都能装。

190 · 发表于 2025-8-31 15:21

oldmonster 发表于 2025-8-31 11:30
一般下压的还不如原装的，没有电容，我试了只要散热器不超过四个定位孔就完全没问题，尤其水冷基本都能装 ...

不干涉那还挺好，如果换散热的话，背面可以装散热器的背板吗？因为很多散热器都是靠背板上的长螺柱穿到主板正面，然后散热器的螺母才能拧到长螺柱上固定

190 · 发表于 2025-8-31 15:30

oldmonster 发表于 2025-8-31 11:30
一般下压的还不如原装的，没有电容，我试了只要散热器不超过四个定位孔就完全没问题，尤其水冷基本都能装 ...

如果不能装背板的话，那就得用47xt那种，不要背板了，单配长螺柱拧到孔里，然后套上塑料柱和金属片就行。就是不知道高度适不适配，是不是跟普通主板一样的高度？

oldmonster · 发表于 2025-8-31 16:50

190 发表于 2025-8-31 15:30
如果不能装背板的话，那就得用47xt那种，不要背板了，单配长螺柱拧到孔里，然后套上塑料柱和金属片就行。 ...

只能装自带M3螺丝的散热器，自带背板，不支持原装塑料那种。高度是一样的。

faninx · 发表于 2025-8-31 22:54

这么便宜，下单一个，等底板

fansirs · 发表于 2025-8-31 23:42

Mark下，等大佬消息

190 · 发表于 2025-9-1 08:20

faninx 发表于 2025-8-31 22:54
这么便宜，下单一个，等底板

我也想下单，但是没底板没法点亮测试，不知道好坏，难搞

9w050uo1 · 发表于 2025-9-1 08:27

190 发表于 2025-9-1 08:20
我也想下单，但是没底板没法点亮测试，不知道好坏，难搞

底板长什么样？我有个华硕双PCIE接口的小板，不知道是不是你要的那个

190 · 发表于 2025-9-1 08:53

9w050uo1 发表于 2025-9-1 08:27
底板长什么样？我有个华硕双PCIE接口的小板，不知道是不是你要的那个

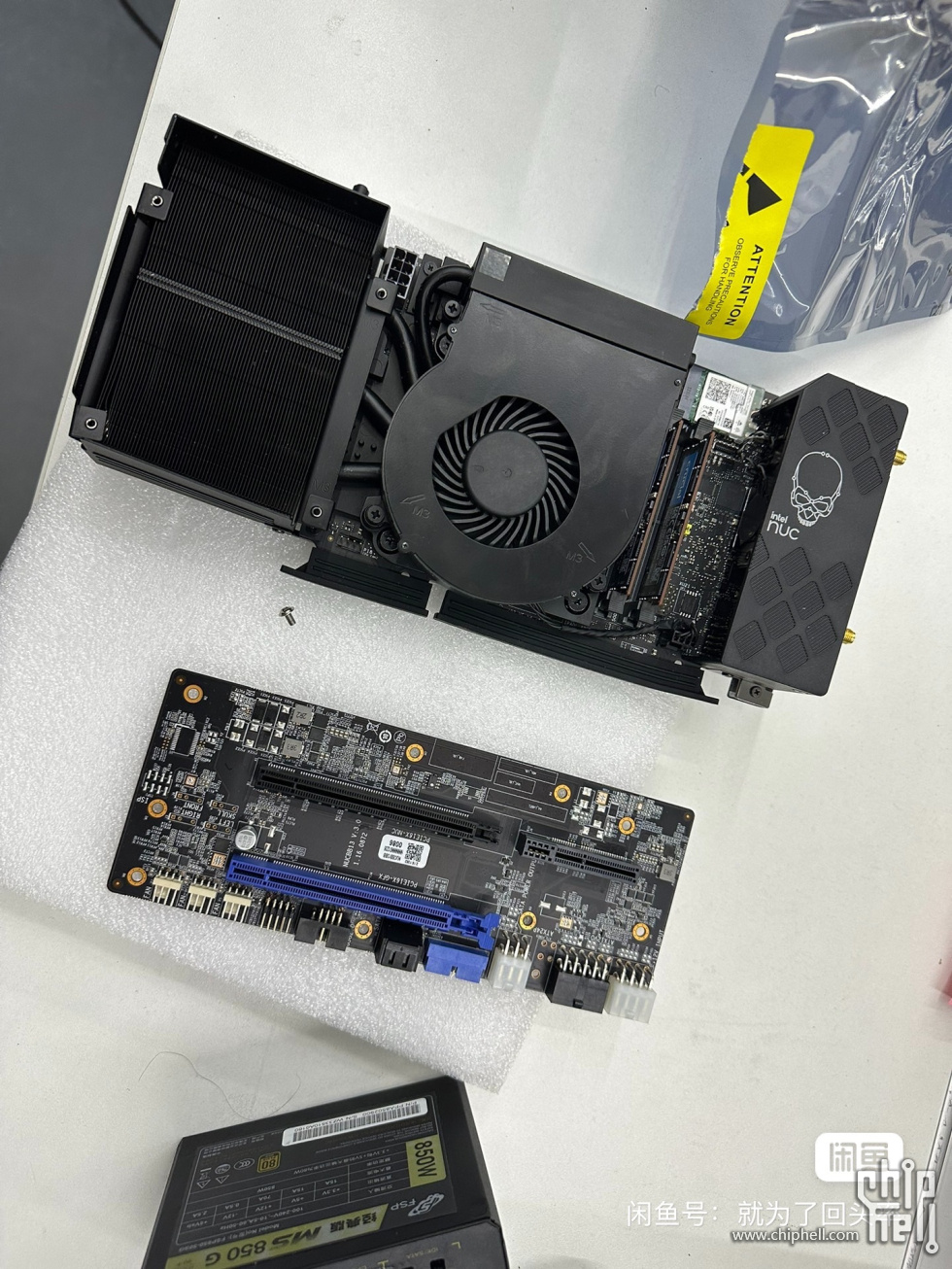

中间的这块板应该就是底板

9w050uo1 · 发表于 2025-9-1 09:35

190 发表于 2025-9-1 08:53
中间的这块板应该就是底板

那不对，我那个是ROG冰刃里的，也是两个PCIE槽的小板

zhgna · 发表于 2025-9-1 10:35

190 发表于 2025-9-1 08:53
中间的这块板应该就是底板

这张照片不对，nuc13底板是双面的，一面插计算卡，一面插显卡。

190 · 发表于 2025-9-1 10:45

zhgna 发表于 2025-9-1 10:35
这张照片不对，nuc13底板是双面的，一面插计算卡，一面插显卡。

示个意就好了，目前底板没单卖的，没底板就没法测试，所以想想还是放弃了，等有底板了再看看

michaelzxp · 发表于 2025-9-1 10:51

nuc9 的地板我有，可以贡献，跟 nuc13 的功能上有不同吗？

michaelzxp · 发表于 2025-9-1 10:52

哦，对 nuc13 是最后一带那个大机器

oldmonster · 发表于 2025-9-2 00:19

zhgna 发表于 2025-9-1 10:35
这张照片不对，nuc13底板是双面的，一面插计算卡，一面插显卡。

就是这个，双面是INTEL自己卖的整机，这个是第三方厂商设计的。

某人的马甲 · 发表于 2025-9-2 00:48

oldmonster 发表于 2025-9-2 00:19
就是这个，双面是INTEL自己卖的整机，这个是第三方厂商设计的。

NUC作为商用产品系列是有完整文档支持的，尤其是13还在支持年限内

理论上是可以要到的......

oldmonster · 发表于 2025-9-2 01:16

某人的马甲发表于 2025-9-2 00:48
NUC作为商用产品系列是有完整文档支持的，尤其是13还在支持年限内

理论上是可以要到的...... ...

以前是INTEL官方是可以下载到的（但是账号也要有一定的权限）。现在打包给华硕了，你想要给华硕要，是要提交你的身份认证信息的。

某人的马甲 · 发表于 2025-9-2 01:22

oldmonster 发表于 2025-9-2 01:16
以前是INTEL官方是可以下载到的（但是账号也要有一定的权限）。现在打包给华硕了，你想要给华硕要，是要 ...

对这种技术文档原则上只提供给代理商和方案商嘛......可以问问代理能不能帮忙搞到
