可卧可立，全景八角笼 Tt Tower300+索泰5070 Ti 天启装机分享

安124机长3

      去年的发布的 Tt Tower300，直到今天，也没有类似设计理念的机箱发布。

​       利民前段时间推出了他们的长条屏水冷纵横视界 TROFEO VISION，而Tt  Tower300也是可以横竖两种形式摆放，长条屏水冷搭配横向摆放的Tt Tower300，也是一个很有意思的外形，类似于科幻片中的冬眠舱，所以今天就基于这个理念搭建这套主机。



​       横置放置的底座是我3D打印的，官方也有配件且更适合一些。

​       硬件差不多塞满了整个箱体，不过依旧游刃有余，主板支持的话，一套旗舰配置也是完全没有问题。



​       因为最大可以安排420水冷，所以完全可以大胆放心搭配9900X这个级别旗舰处理器。

​       本次其他配件，包含了索泰RTX 5070 Ti 16GB 天启 OC，AMD 锐龙7 9700X，ROG STRIX B850-G GAMING WIFI S小吹雪，电源来自Tt钢影PF1 SNOW 1050W。

整机概览

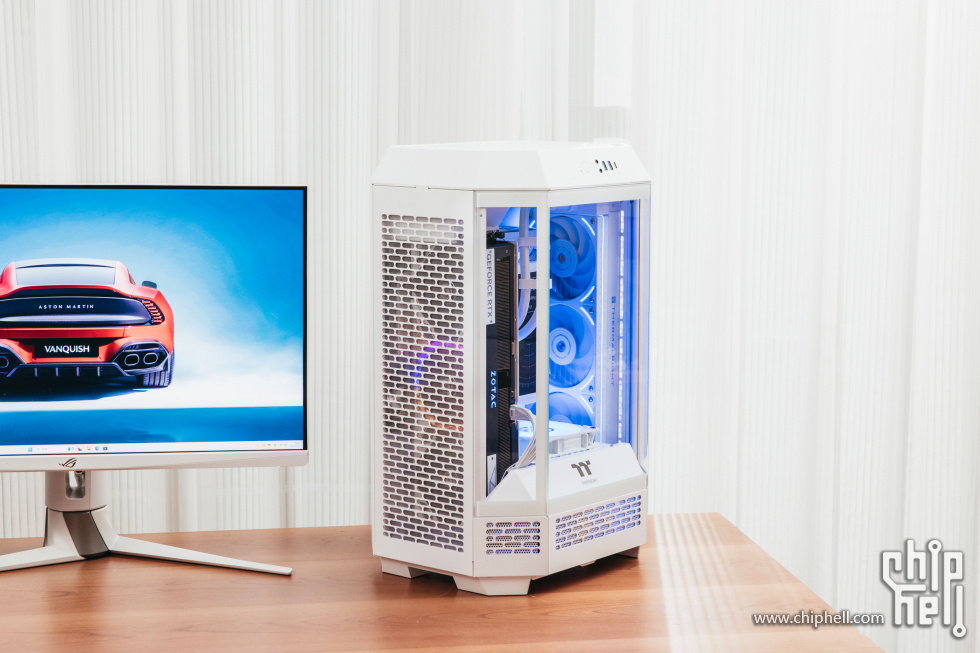

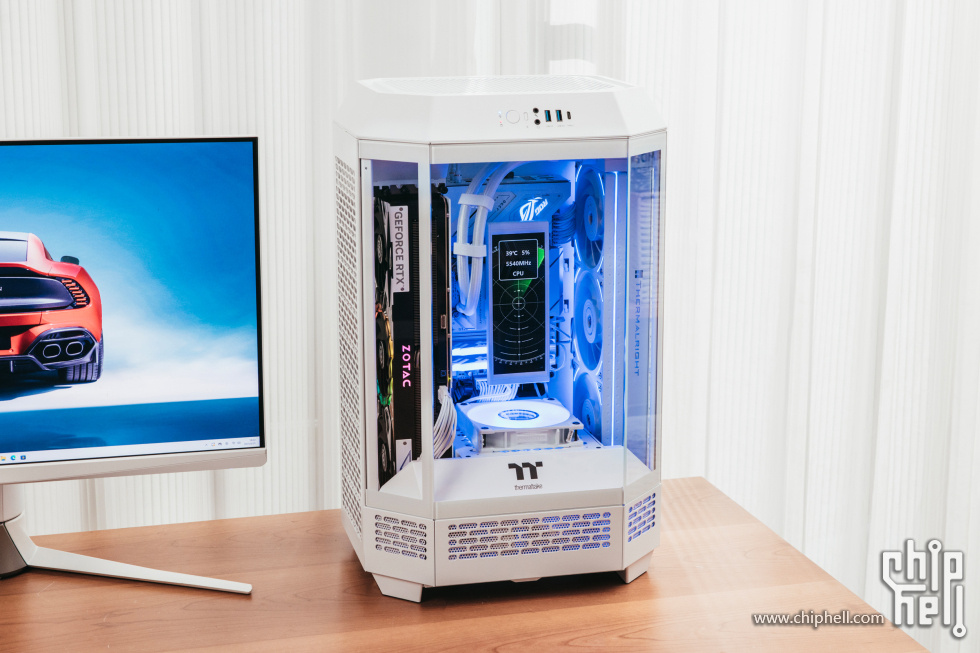

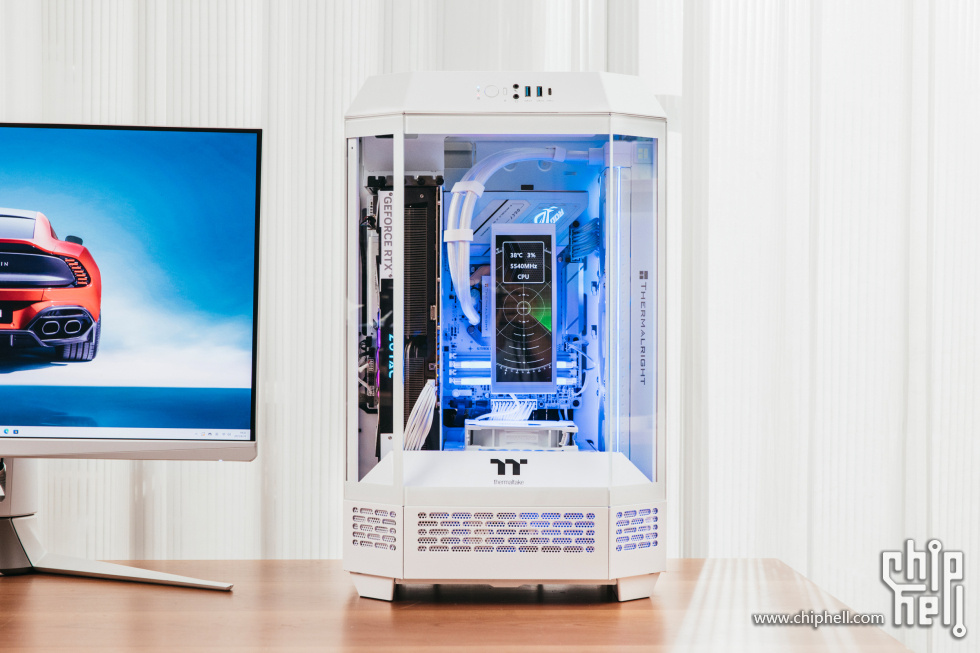

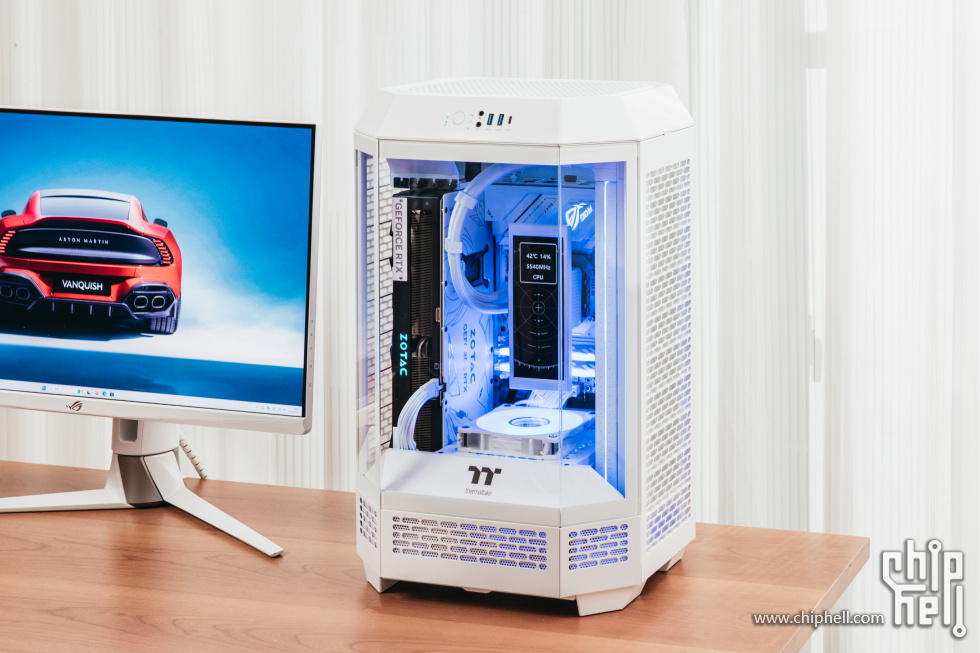

​       正常形态为竖向摆放，八角笼结构看起来像是巨大的手办展示柜，这么理解也没有问题。



​       得益于这个结构，它的观赏性相当可以，真就是手办机箱了。

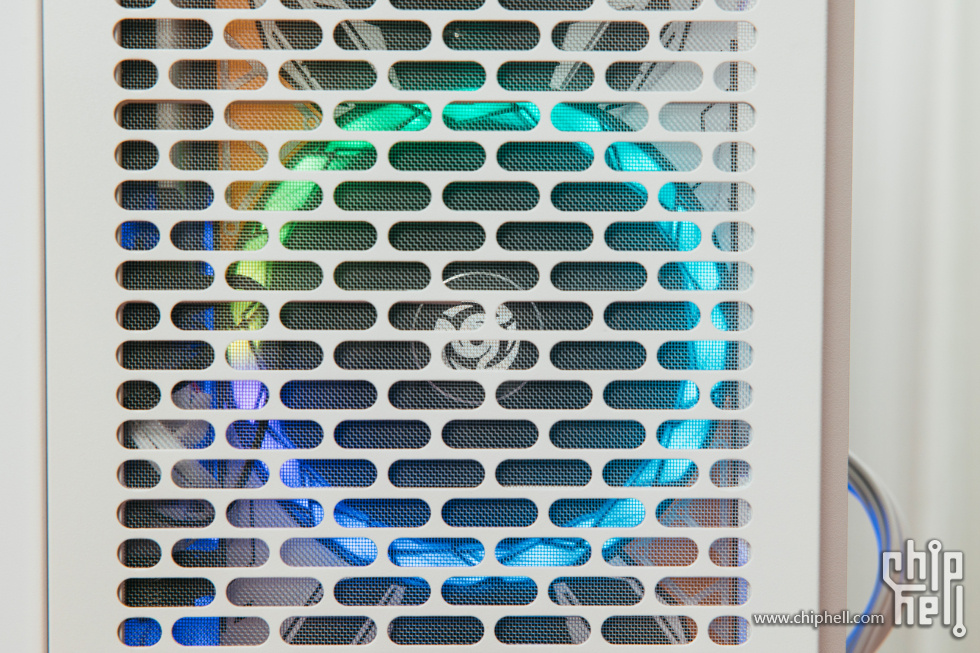

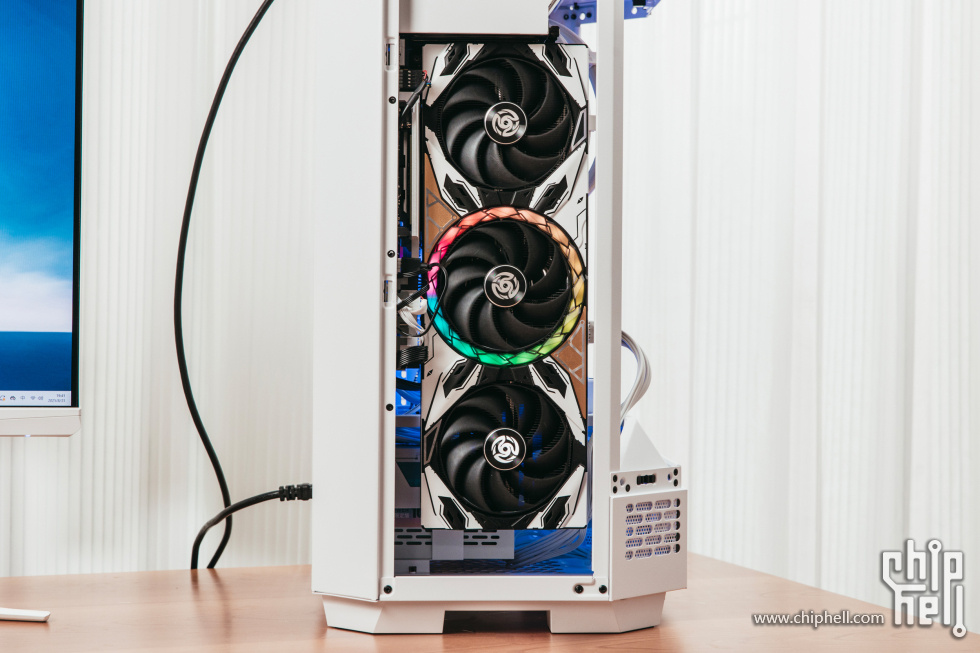

​       透气孔几乎布满整块侧板，可以更好的看到显卡风扇的启世之环信仰灯。

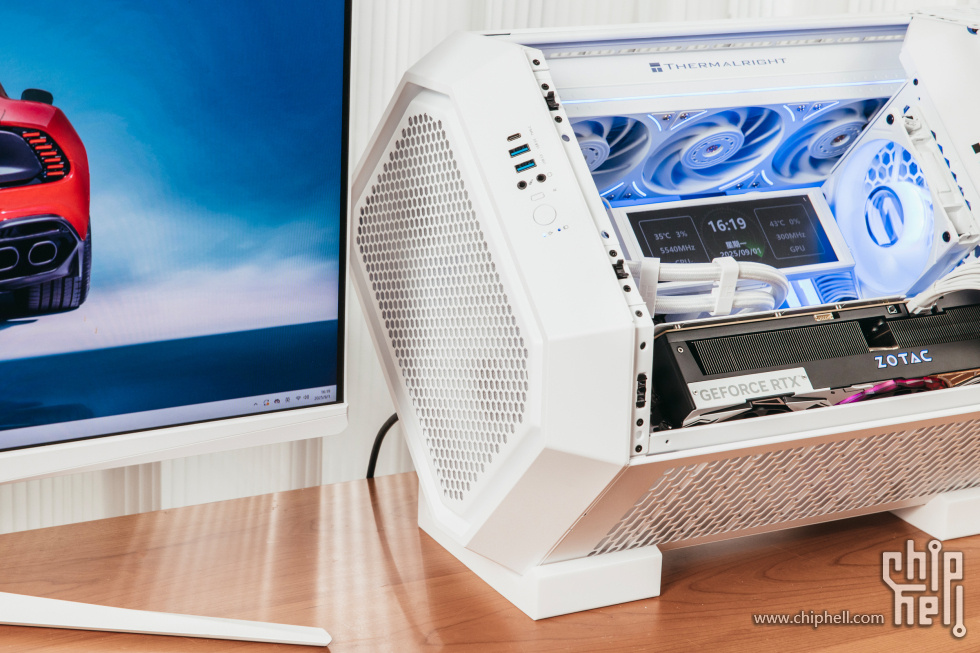

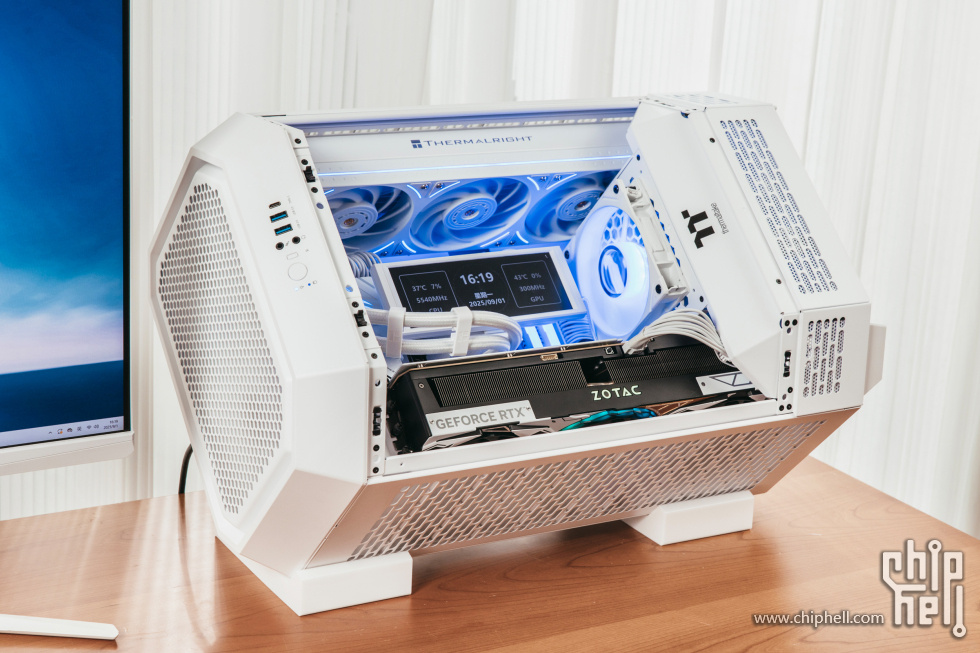

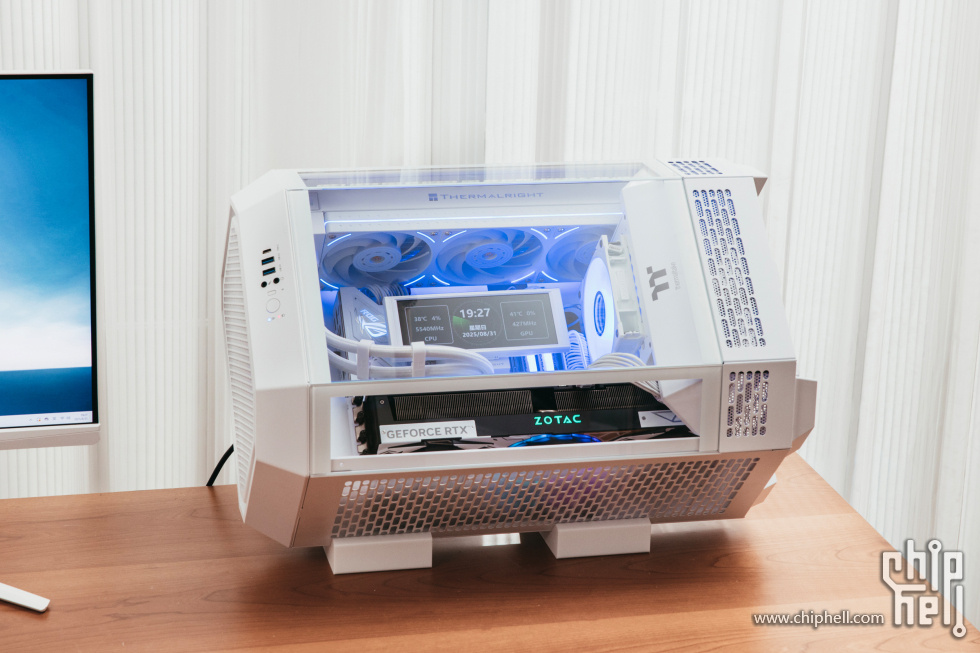

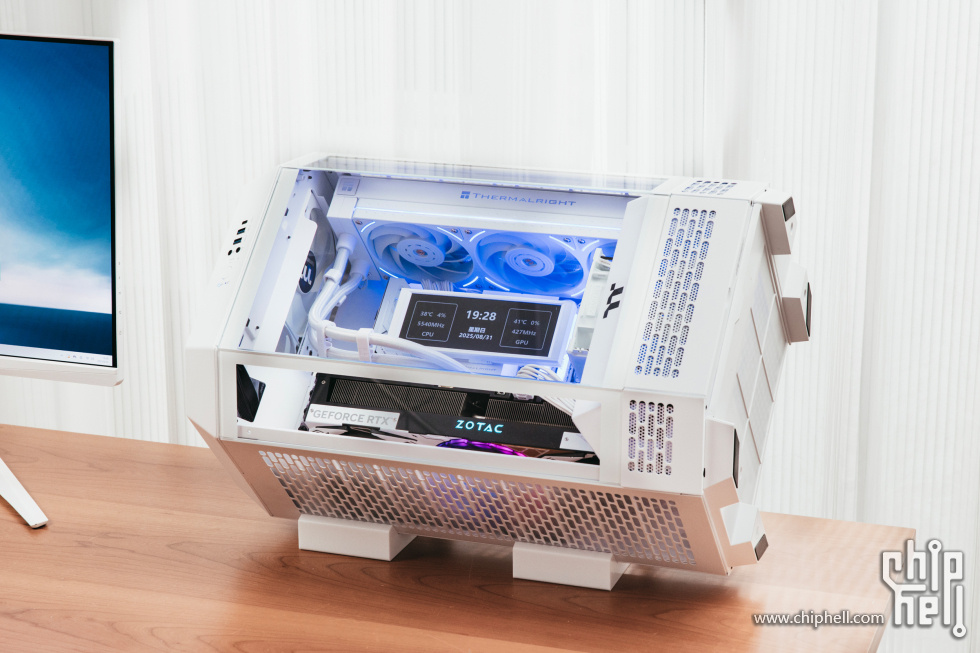

​       我更喜欢横向摆放的方式，虽然更占空间和区域。



​       玻璃透光性不错。



​       八角笼顶部侧面细节。

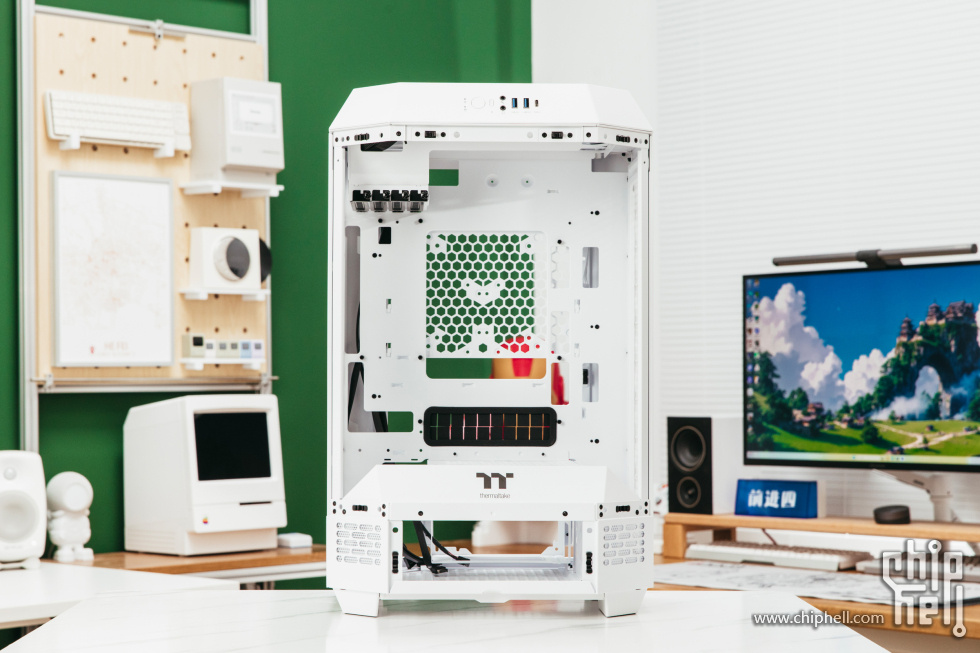

​         三面玻璃面板拆下后，内部整体一览。

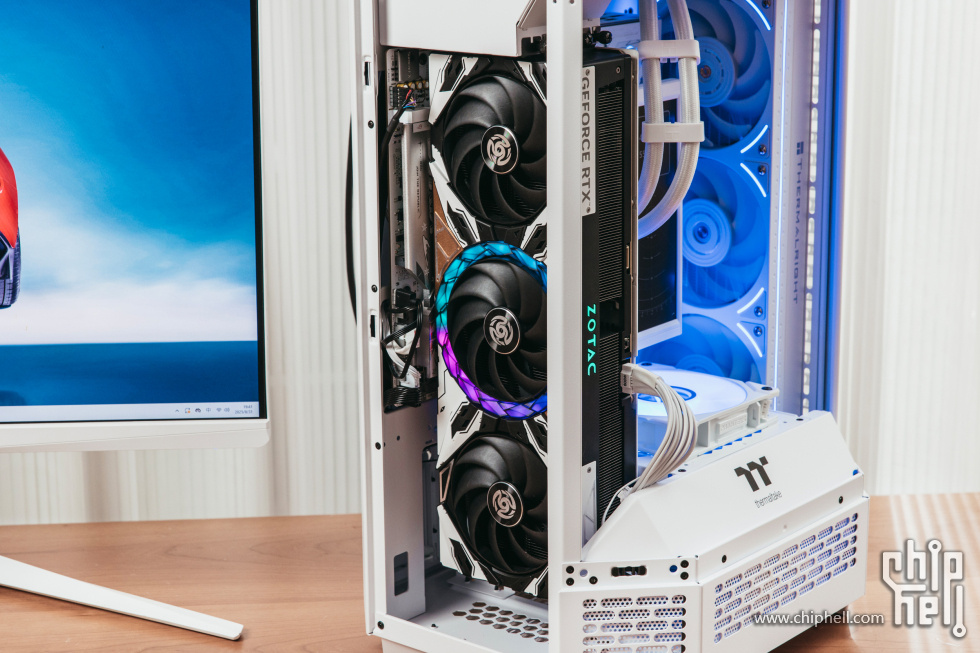

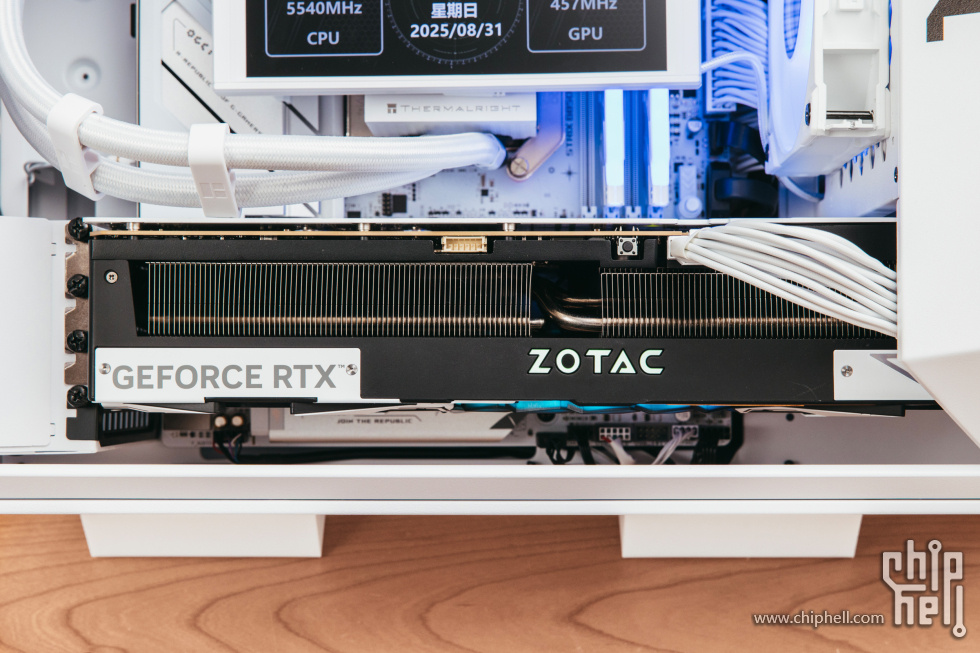

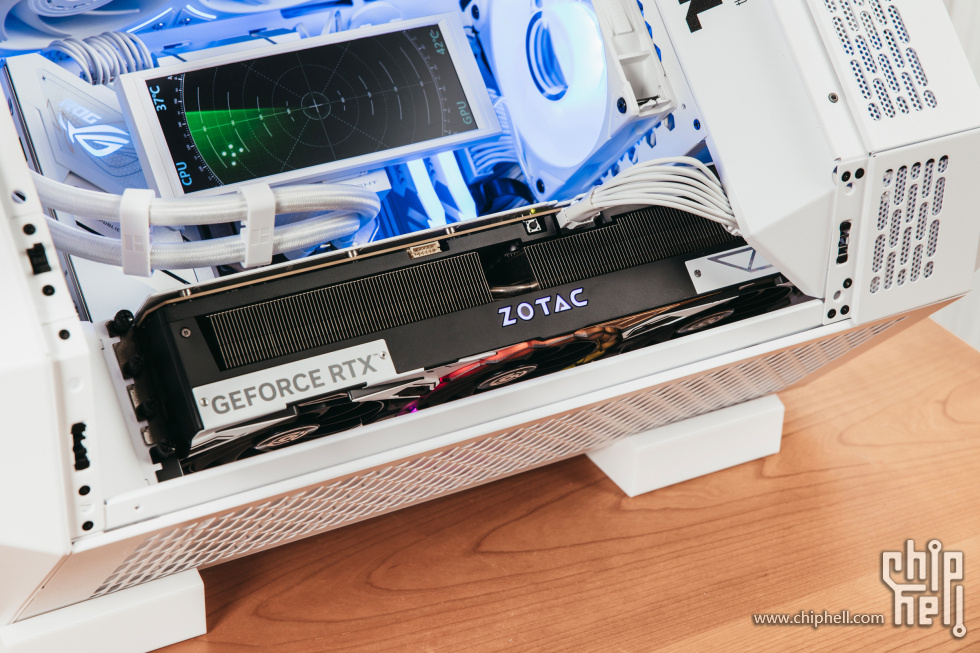

​       索泰RTX 5070 Ti 16GB 天启 OC 横向放置可以很好的观赏到侧面细节。



​       显卡正面细节一览，启世之环信仰灯亮起效果确实很不错。



​       换个角度，这张显卡体积确实比较夸张，几乎塞满了显卡仓。



​        侧面的logo灯。



​       在机箱内部RGB灯光加持下显卡背部细节清晰可见。

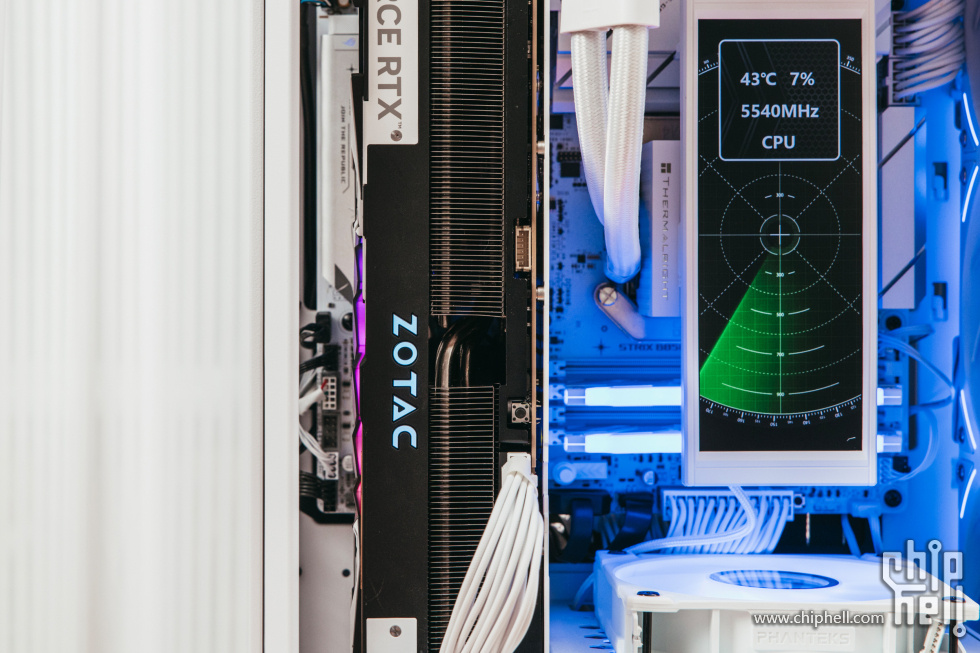

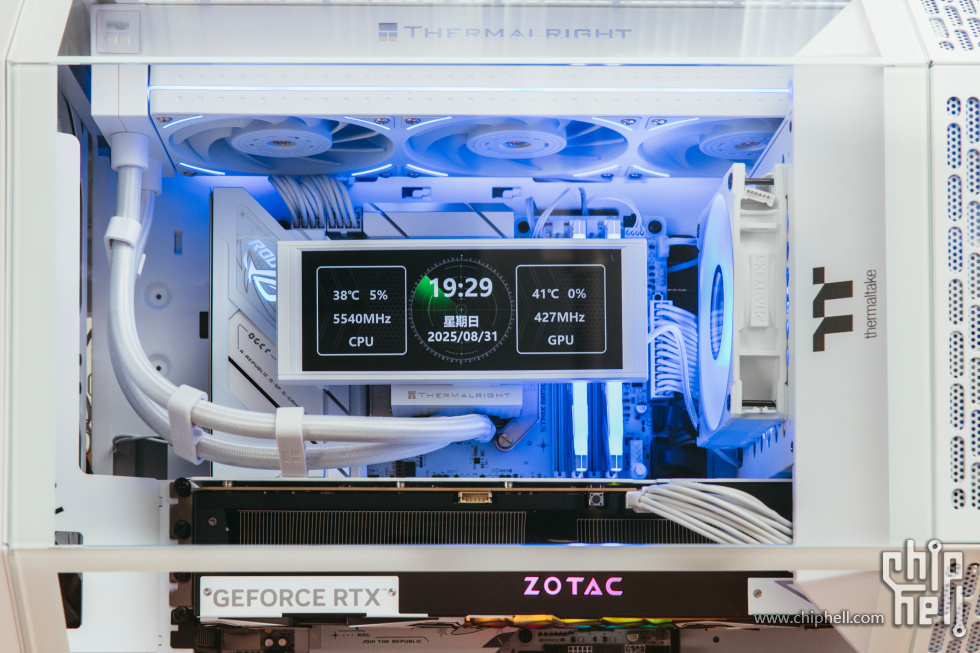

​       冷头大屏和冷排风扇整体一览，整个屏幕横向占据空间刚好。

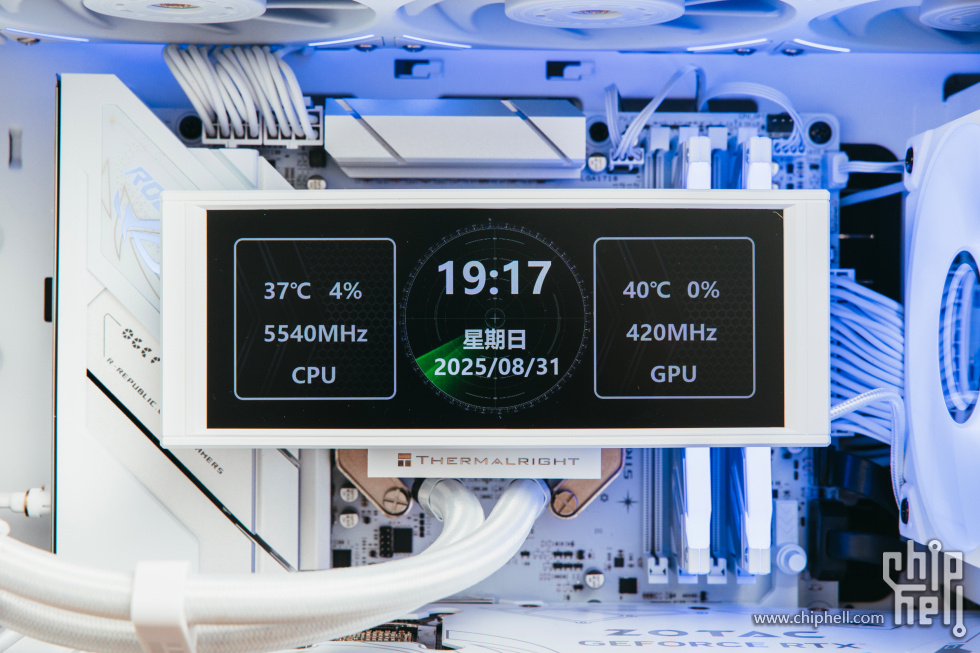

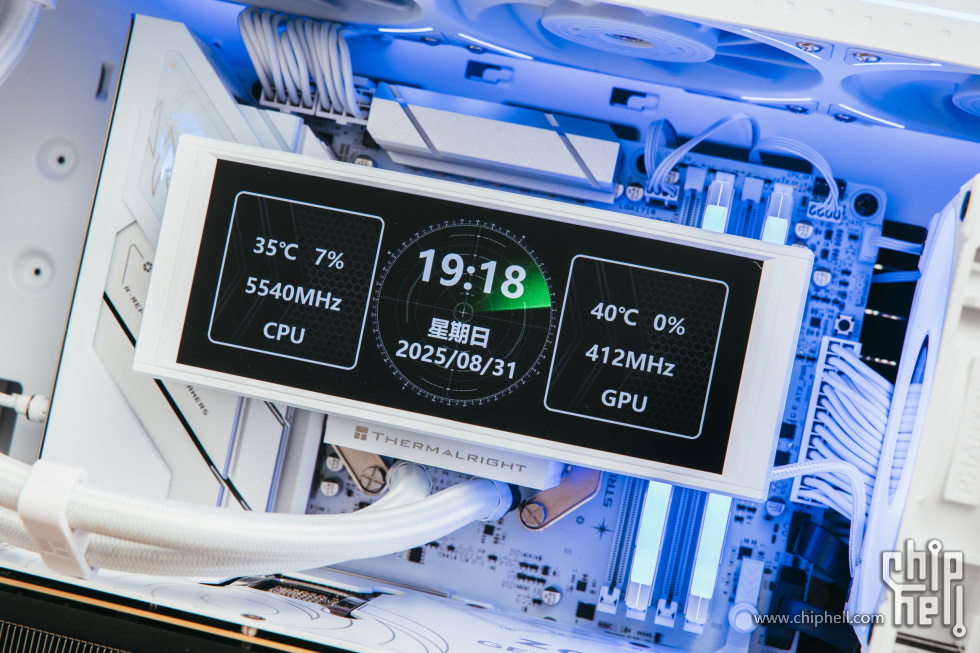

​       冷头磁吸大屏特写。

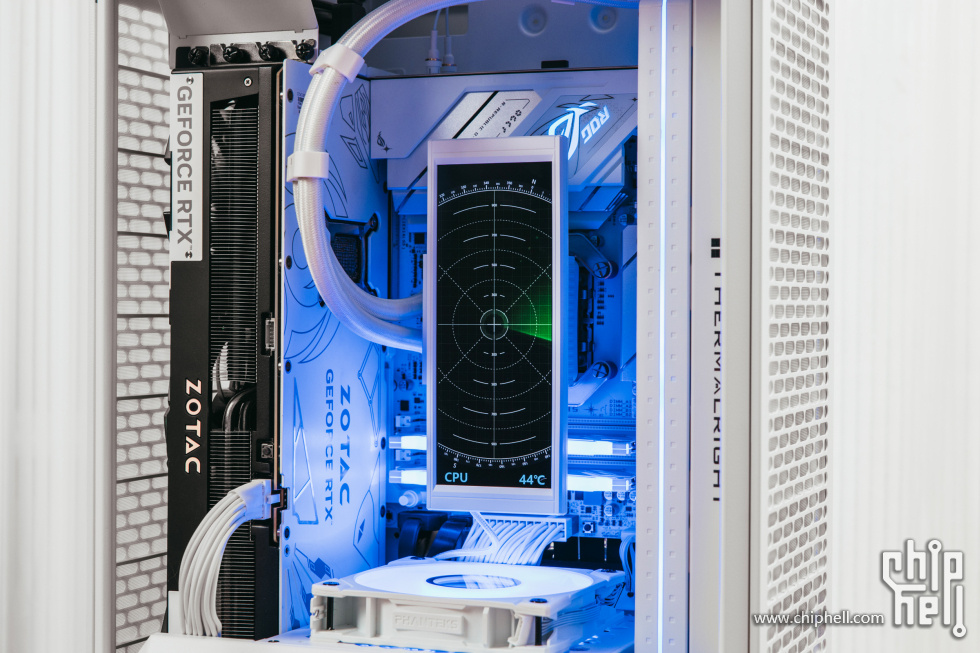

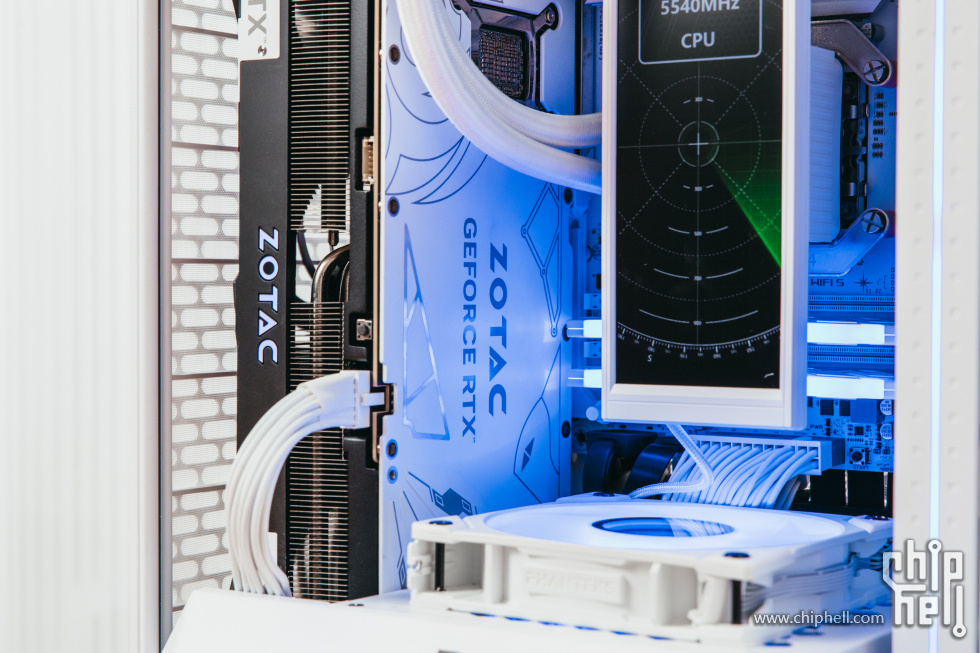

​       屏幕竖向特写。



​       理论上可以更换兼容后期的各种磁吸冷头。

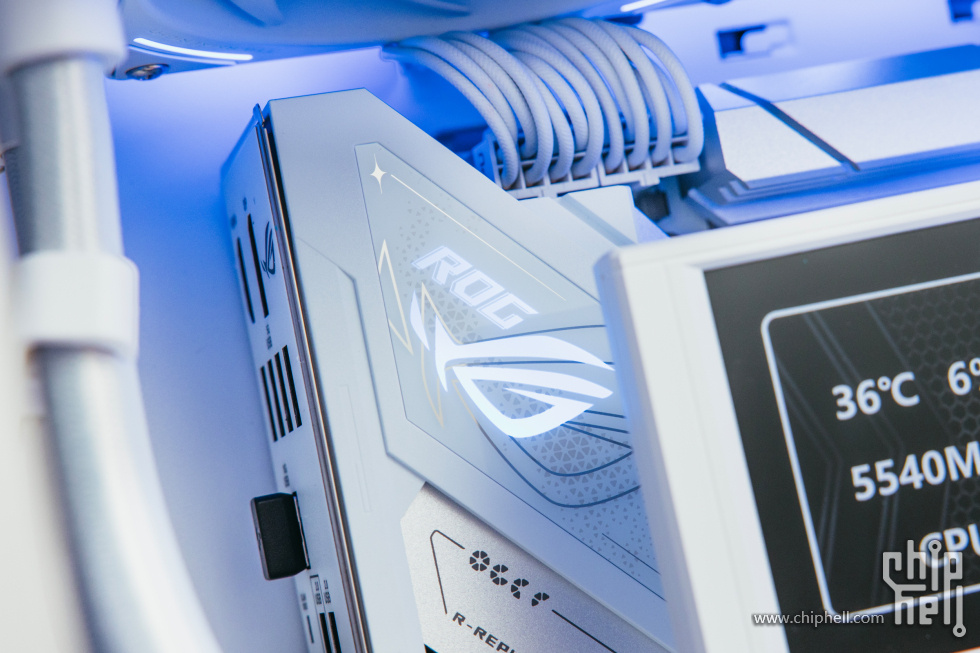

​       ROG B850-G 小吹雪主板亮起logo灯特写。

配件一览

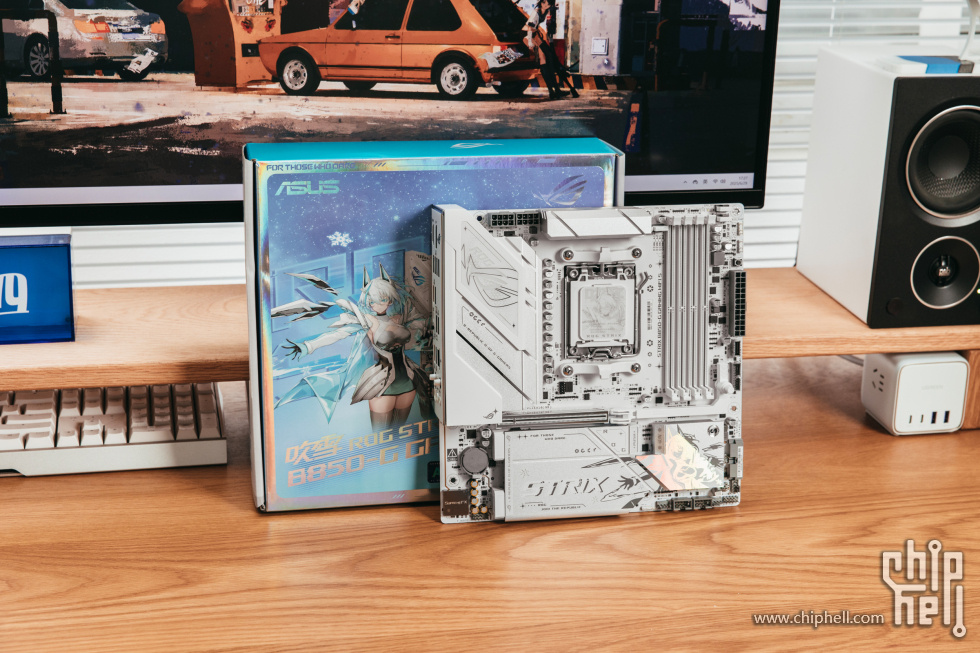

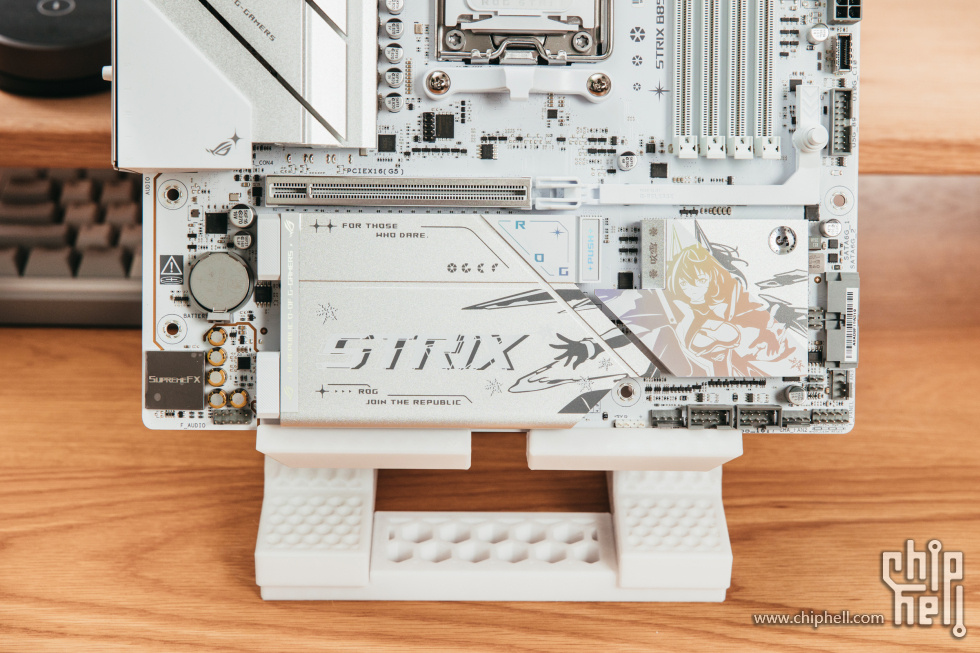

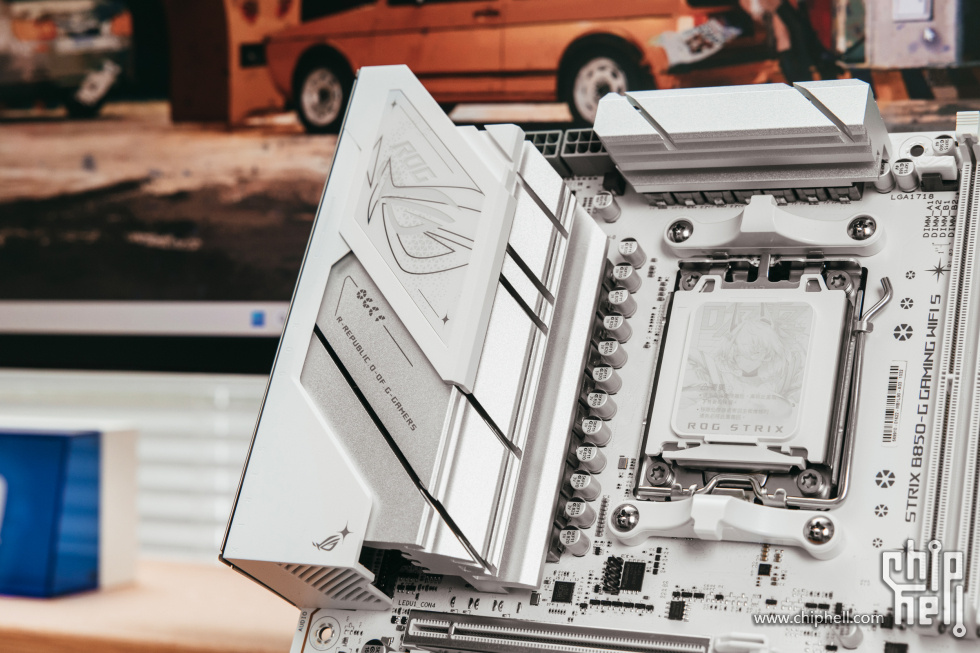

​       华硕纯白化主板一张，ROG的B850-G GAMING WIFI S小吹雪，白化程度除了浅色PCB外，内存插槽、散热器扣具、M2插槽、处理器保护盖均为白色。





​         造型丰富，层次分明，观赏性拉满，同时整体做了圆润处理，14+2+1相供电，单向80A电流，同时主板也是8层PCB，可以提供更好的电气性能。



​       显卡索泰RTX 5070 Ti 16GB 天启 OC，主打机甲硬朗风，有着双BIOS可以一键切换到更强性能模式。



​       体积上这张显卡较为硕大，长361mm；宽138mm；高73mm，并不适合一些小机箱。

​       中框采用了高强度合金压铸成型。

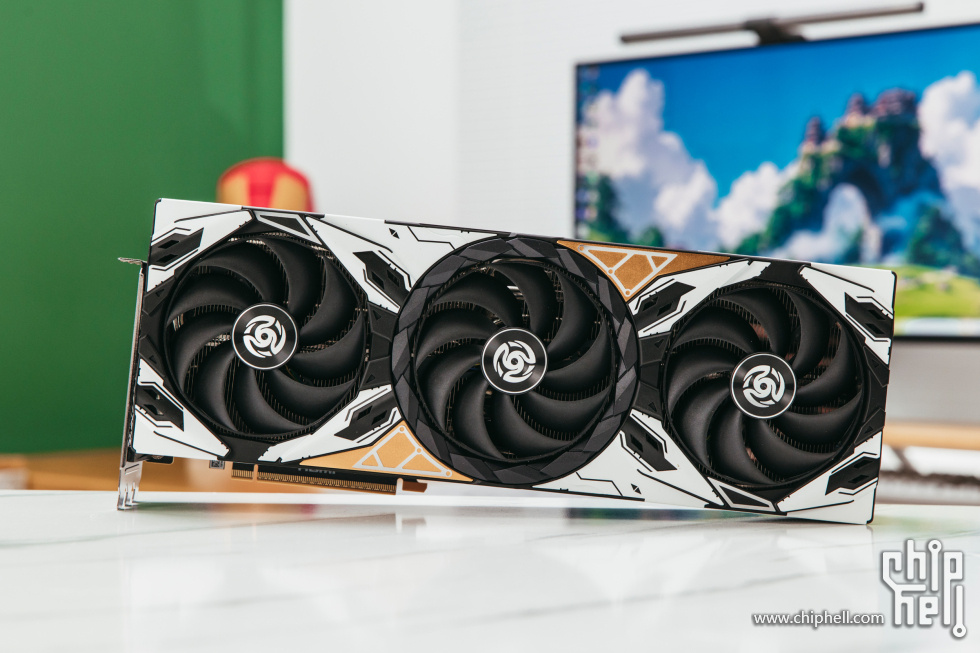

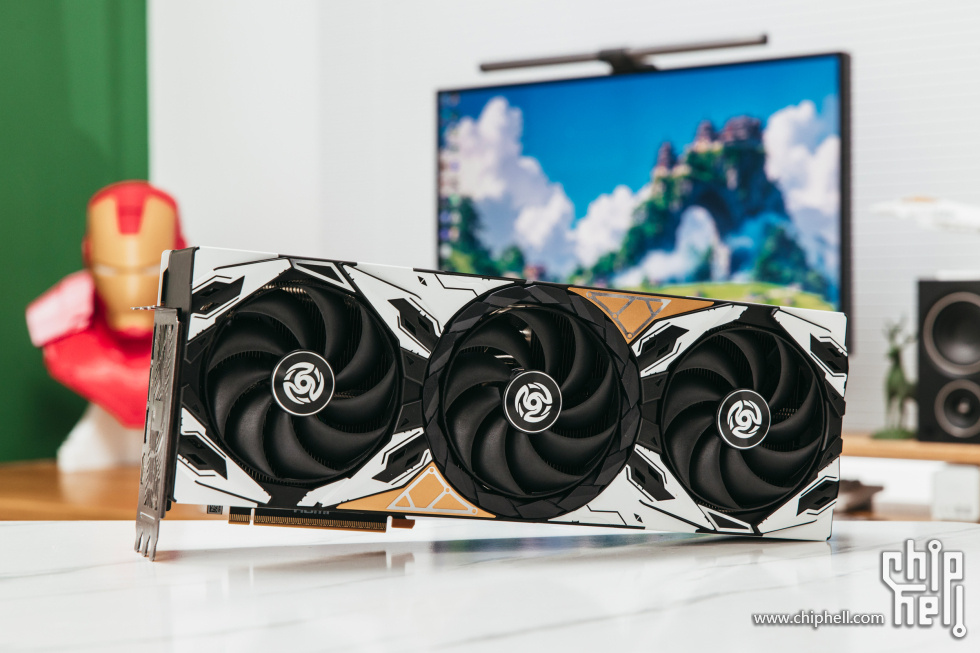

​       这并不是一张纯白显卡， 可以看到机甲风和各种钻石切面的正面，被大面积黑色风扇所覆盖，对称的金色装饰件很好的做了点缀。



​        视觉效果上，中间黑色环刃风扇周围一圈为启世之环信仰灯。

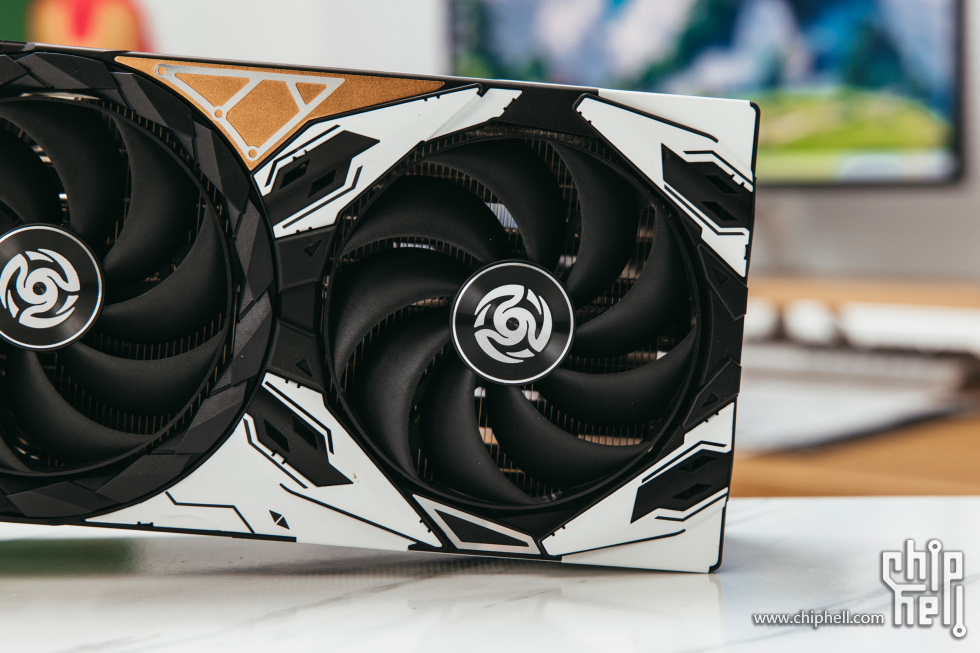

​       三个10cm风扇均带有环形导流风罩，9片扇叶设计，扇叶曲率做了优化，可以提升风冷和风压，增强散热效果，噪音表现也很不错。

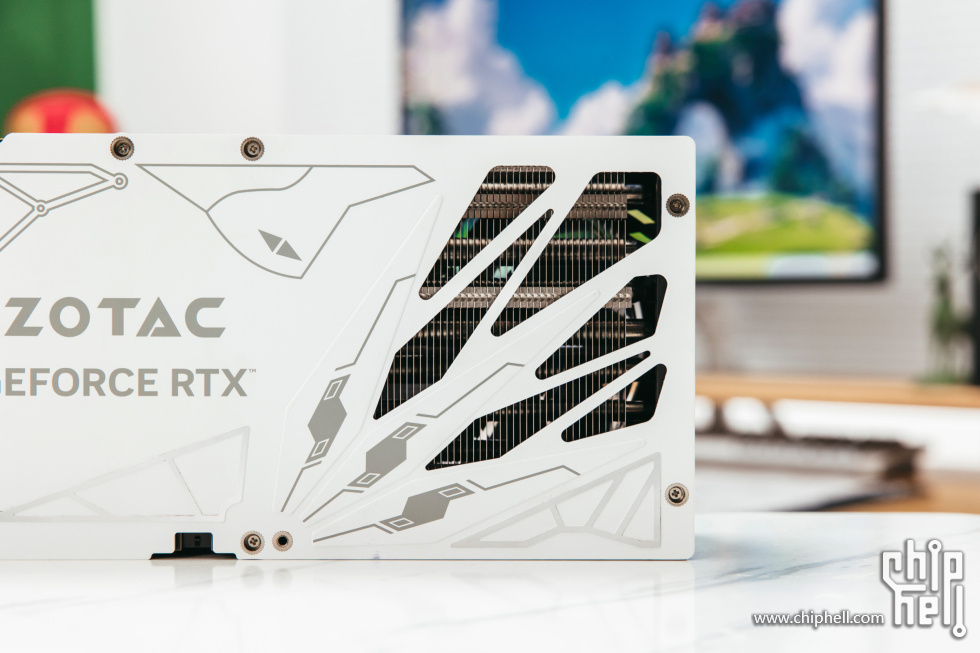

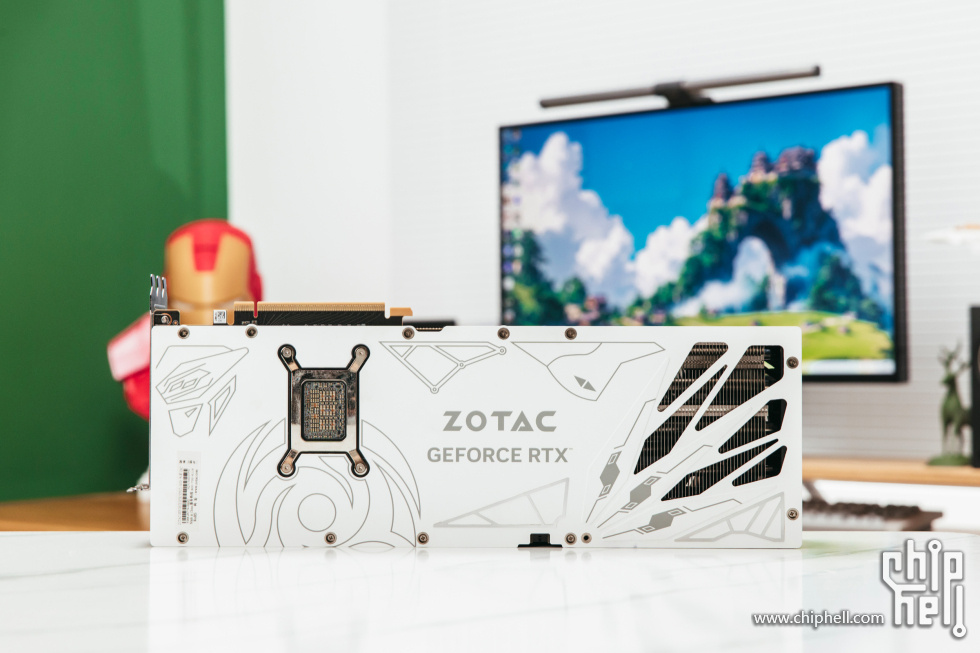

​       它的背部为一整张纯白金属背板，有着精心设计的花纹，右侧开孔为不规则多边形，很有科技范。



​       虽然和5080天启公用一个模具，不过5070ti天启少了一张VC均热板，除此以外散热系统还是比较强悍，标配了8根8mm直径的冰脉3.0复合热管，可以最大化增强散热效能。

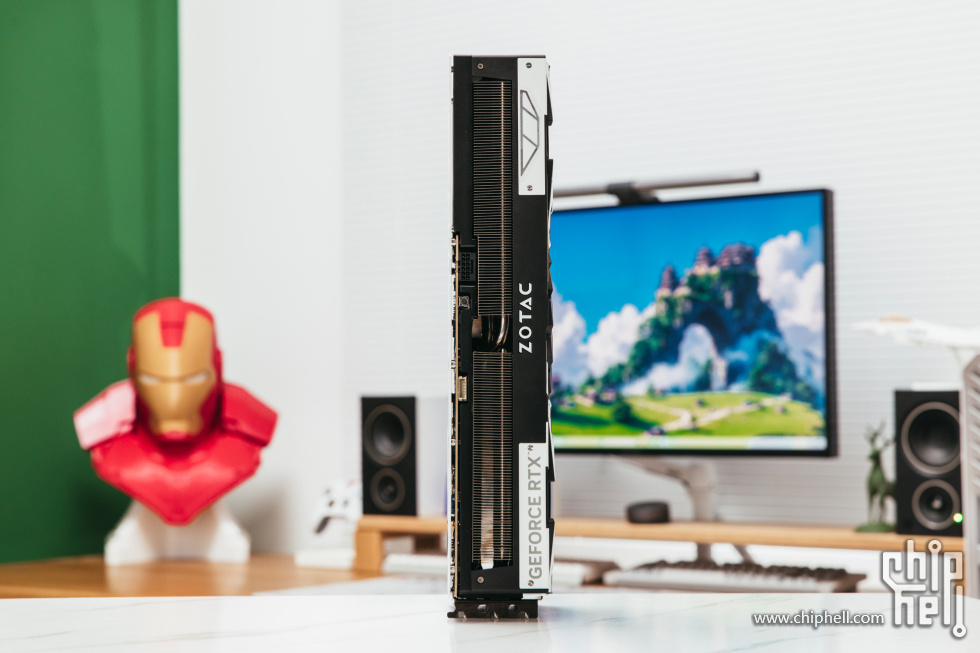

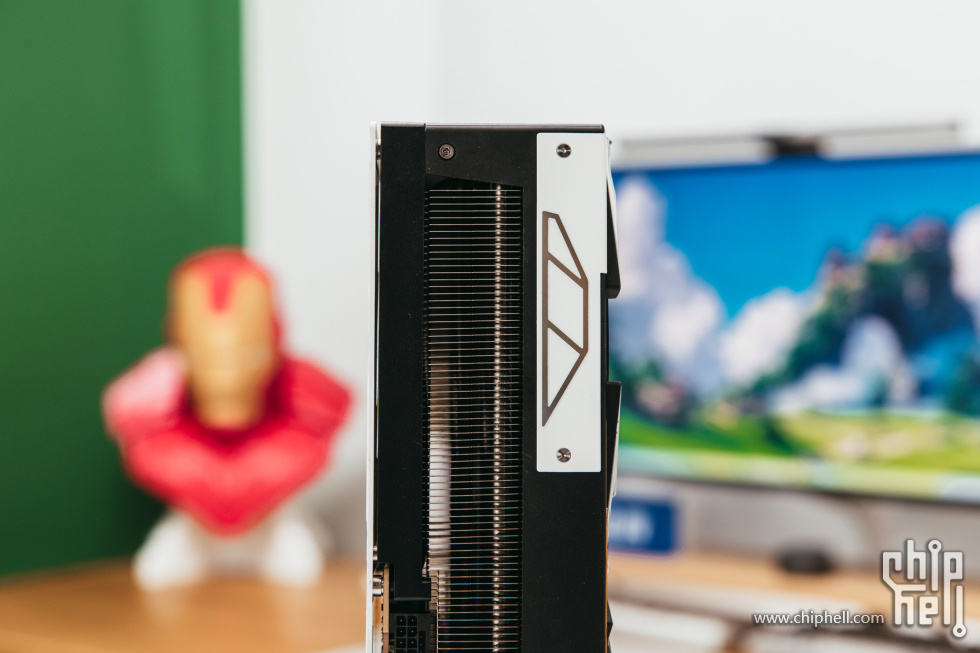

​       侧面也有着简单的线条装饰。

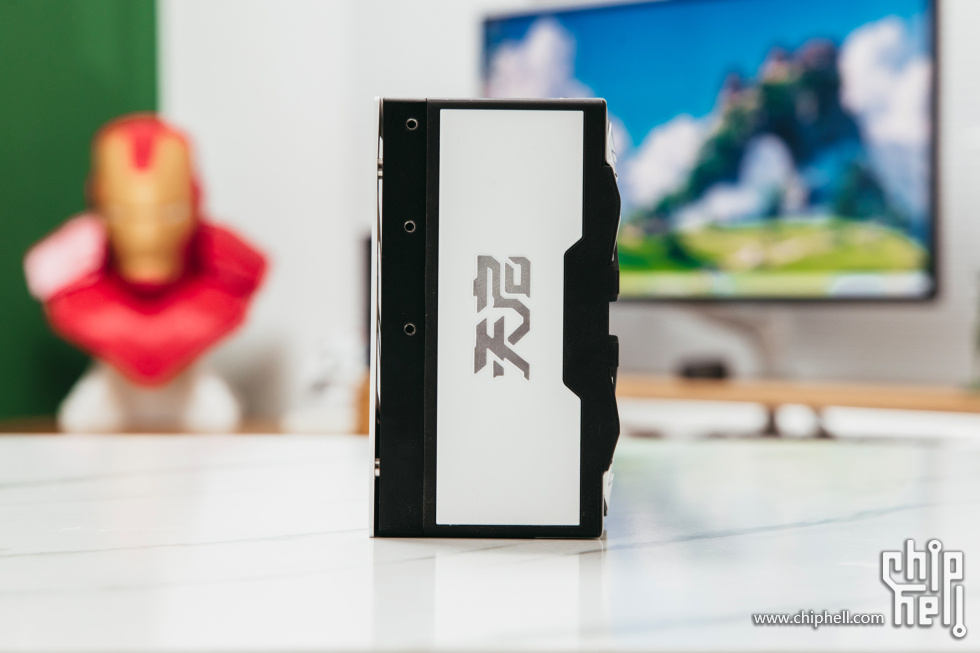

​       尾部浮雕工艺的天启字样。

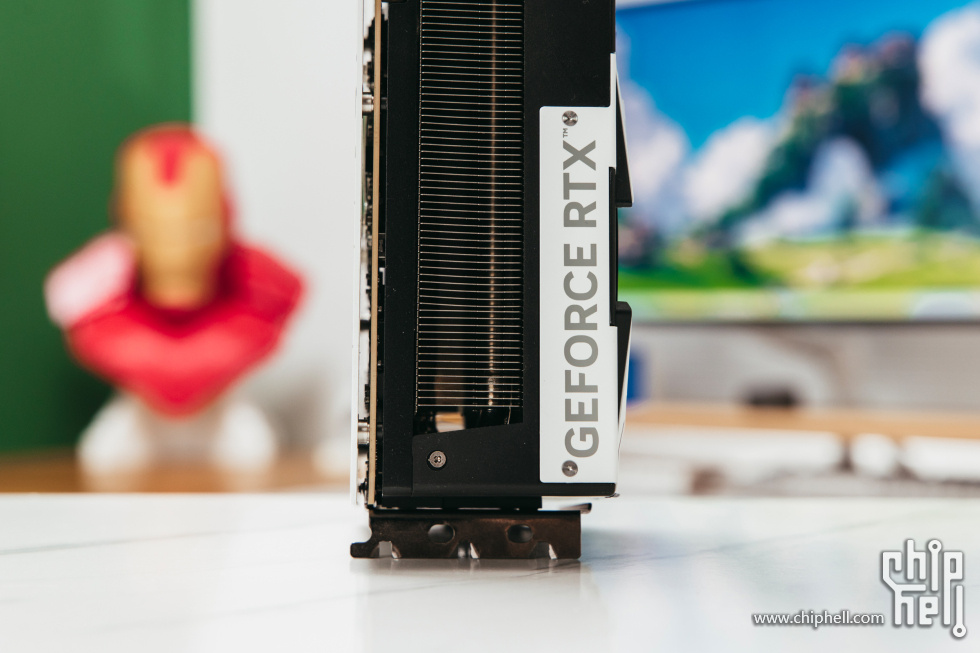

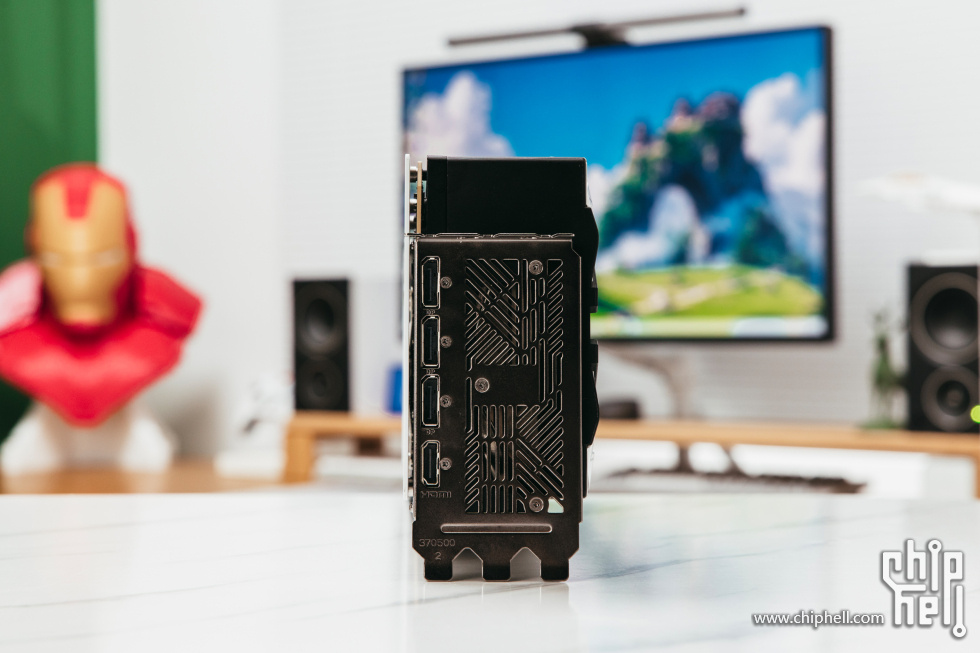

​       标准的三个DP 2.1b和一个HDMI 2.1b接口。

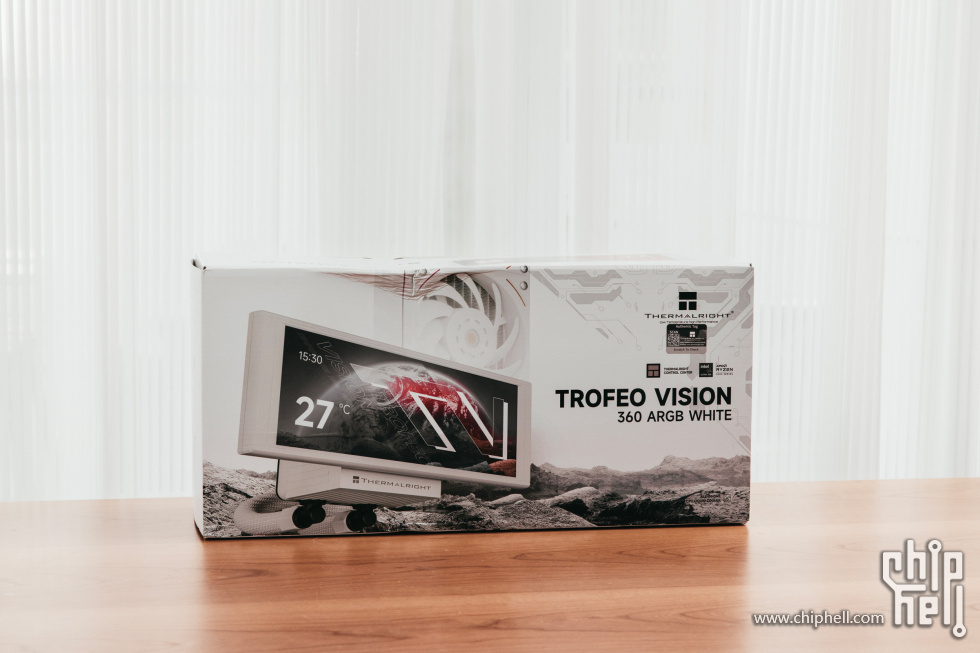

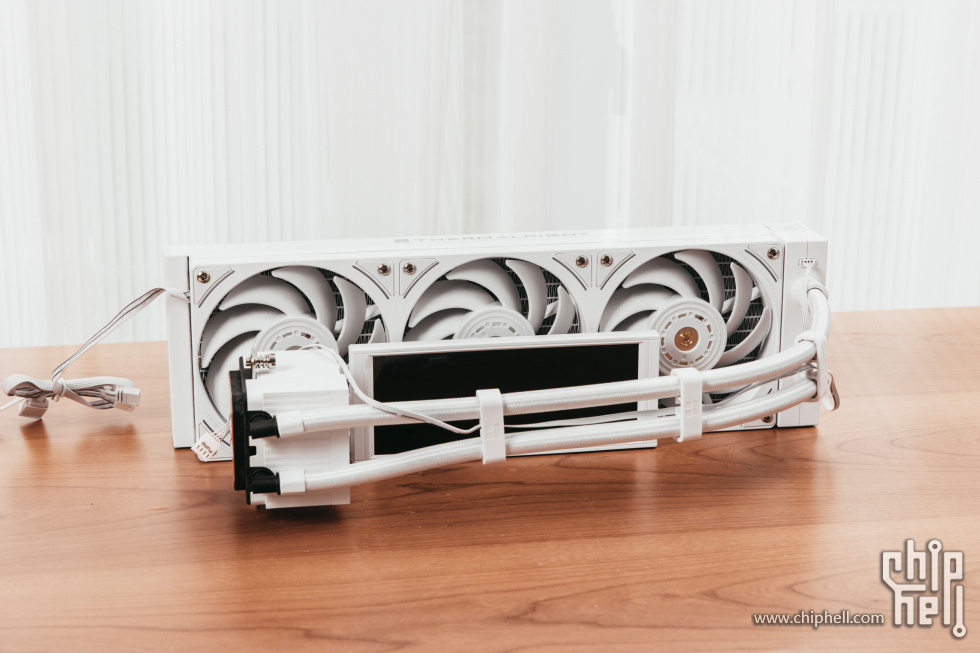

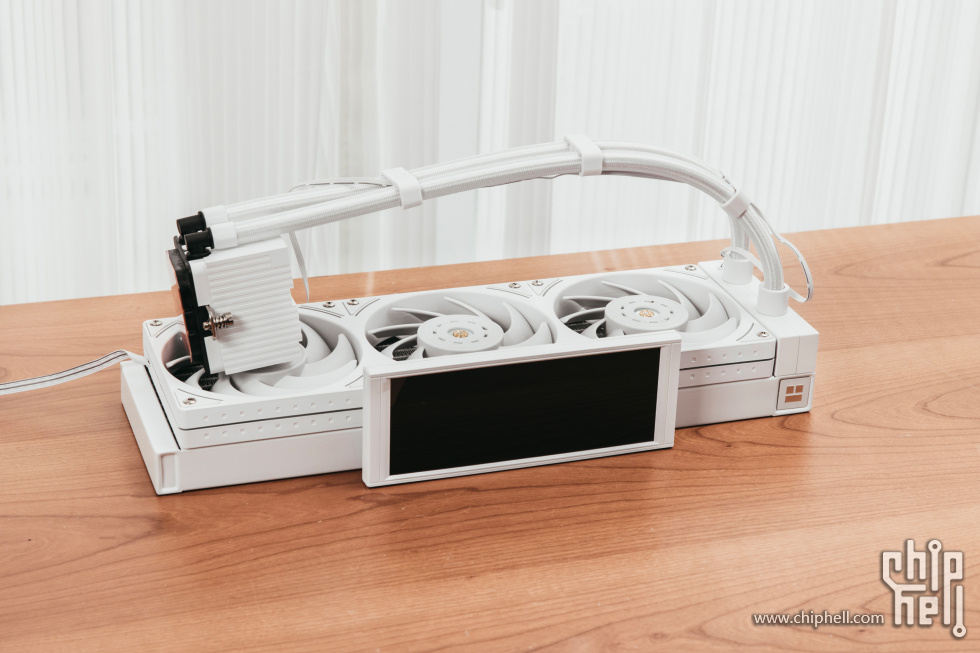

​        利民最近更新比较勤快，这次的水冷纵横视界 TROFEO VISION，引入了长条形大屏，通过磁吸方式吸附在冷头上 ，6.86英寸屏幕带来了完全不一样的视觉效果和体验，本身屏幕也可以磁吸在机箱任意可以吸附的位置。



​       水冷真的被厂商给玩出花来了，当然利民还做了一个曲面屏水冷，要是不太喜欢直屏，也可以考虑曲面屏。

​      不过考虑到它的价格，899，还是6.86英寸大屏，确实没什么槽点。



​      从冷头的磁吸设计来看，利民后续只需要更换不同的造型的屏幕，就可以轻松推出多款水冷，个性化打造也比较简单，甚至可以自己3D建模磁吸部件，吸附到冷头上。

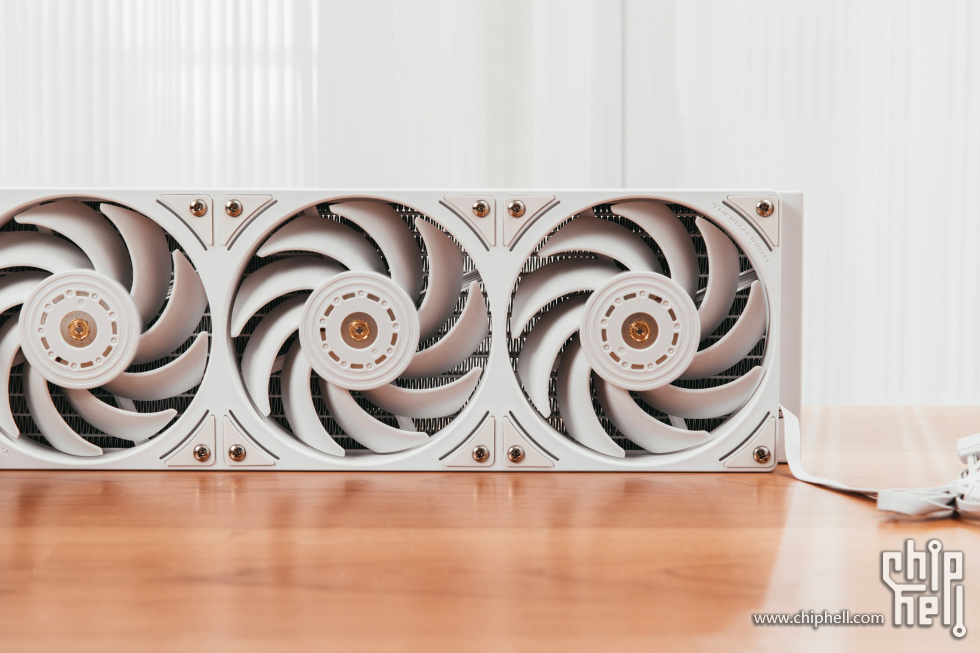

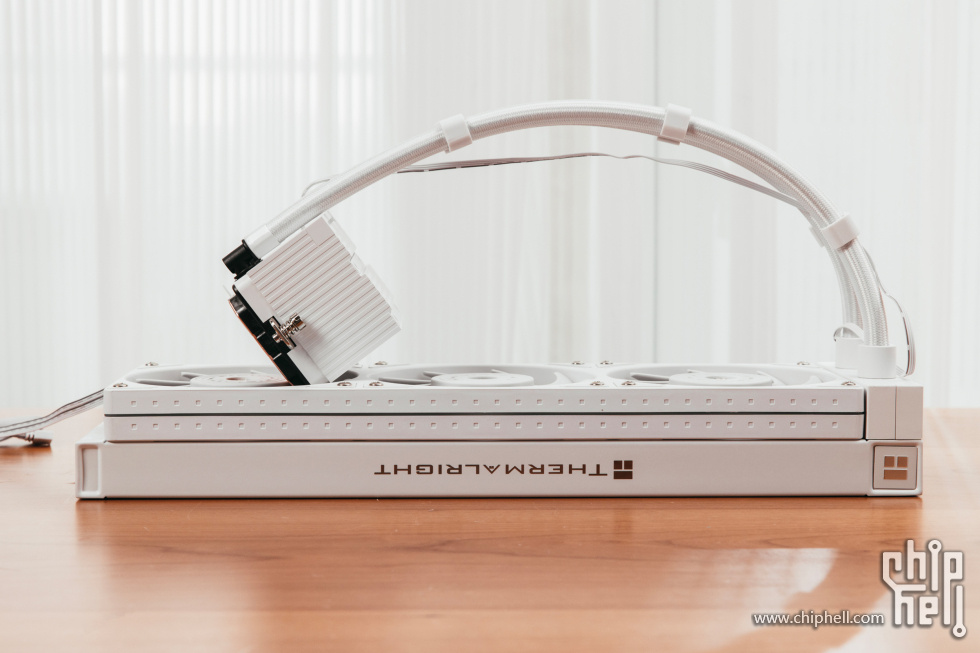

​      这次冷排风扇做了一体式设计，也是第一次在利民上见到，一体式设计搭配一根线，总体来说使用上确实方便多了。



​        不过一体设计的风扇还是12颗螺丝，这个设计估计还是为了兼容库存的冷排散热鳍片，风扇型号为TL-UB36 联排，运行噪音≤27DB(A)，搭载了S-FDB轴承V2。

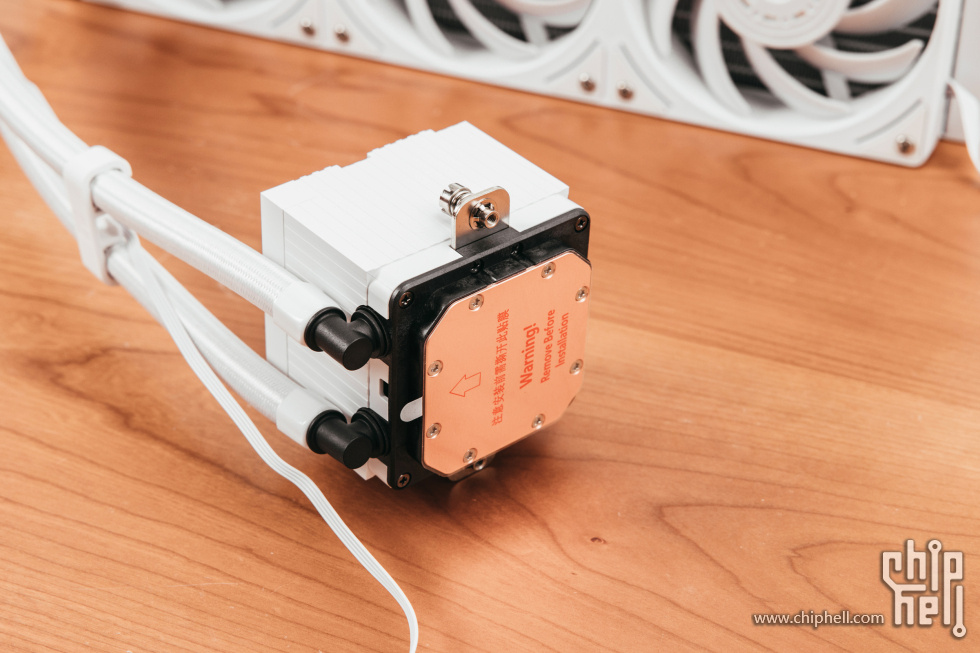

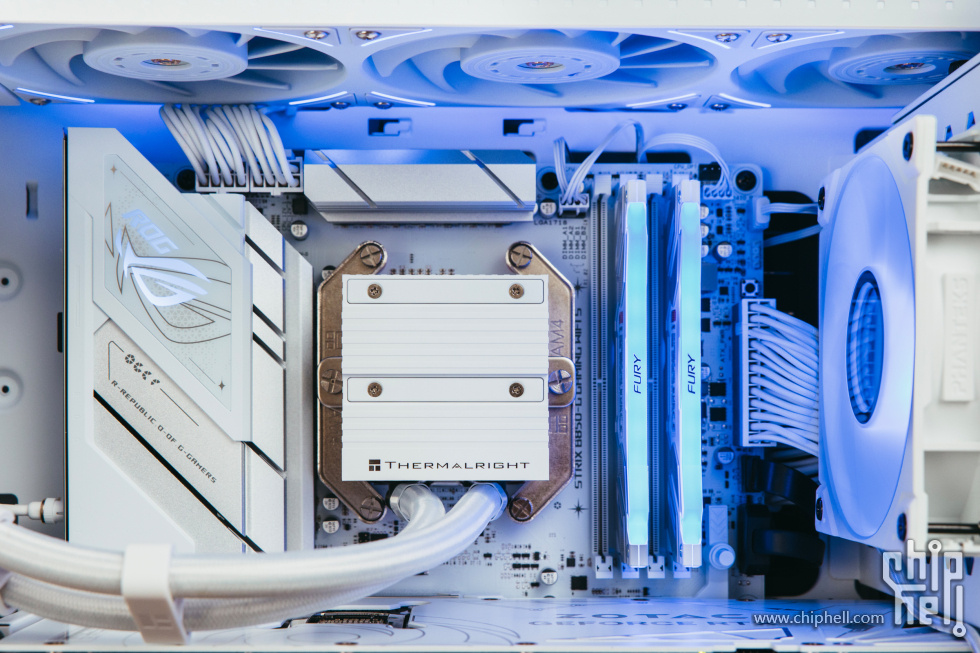

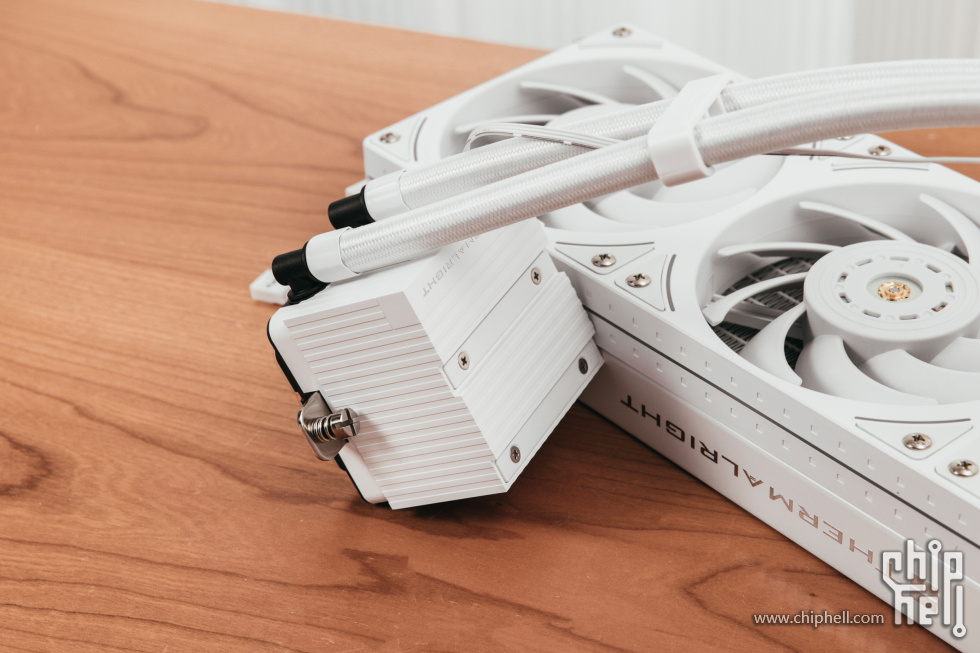

​       冷头就没什么可说的了，磁吸设计可以兼容大部分后续推出的屏幕，大面积铜底保证了散热的畅通。

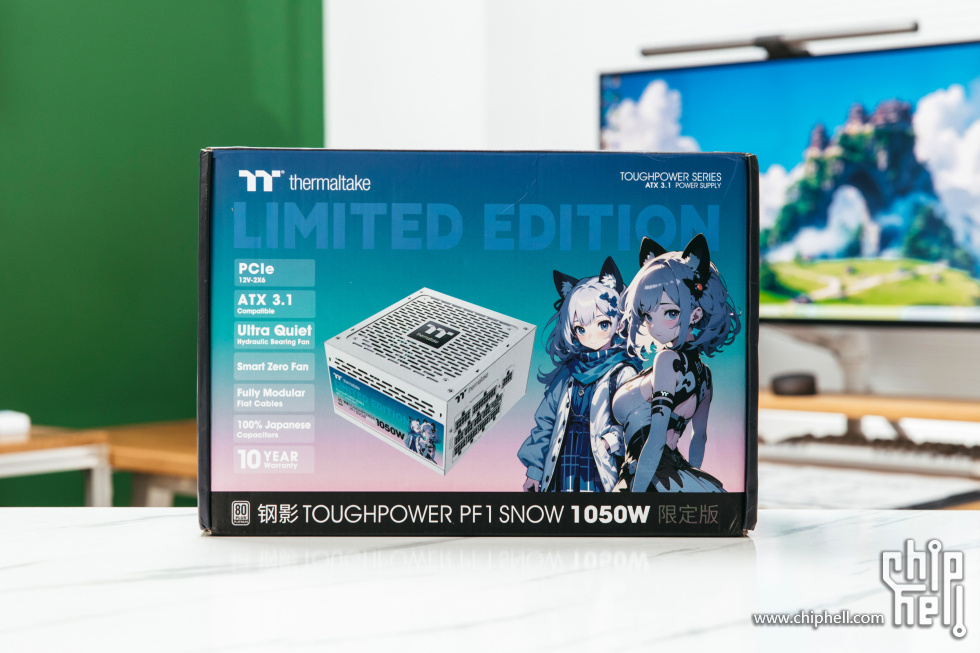

​       电源来自Tt旗下主打亲民价位的钢影PF1 SNOW限定版1050W电源，基于ATX3.1规格打造，足以满足旗舰平台的供电需求。

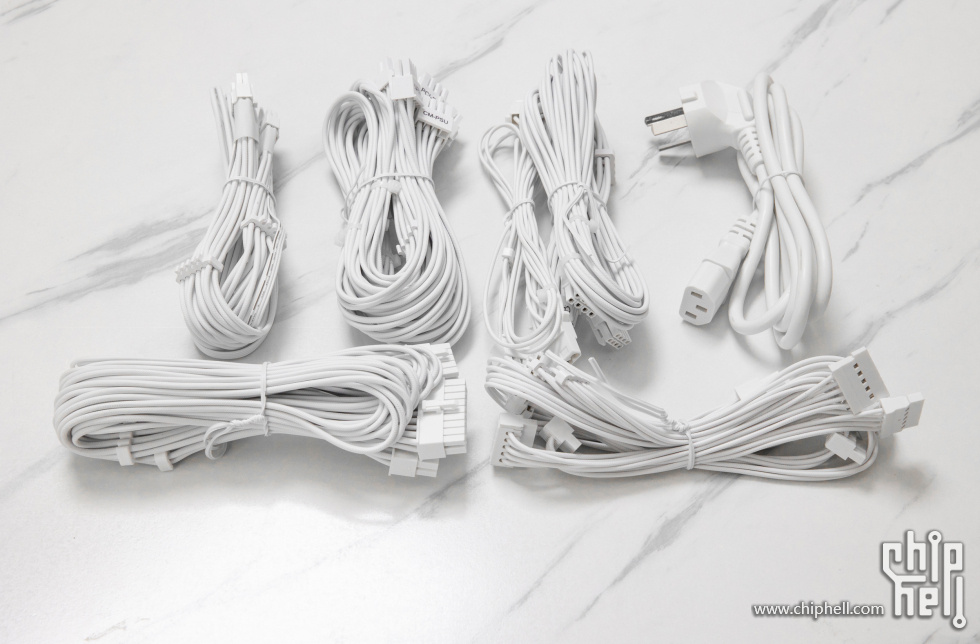

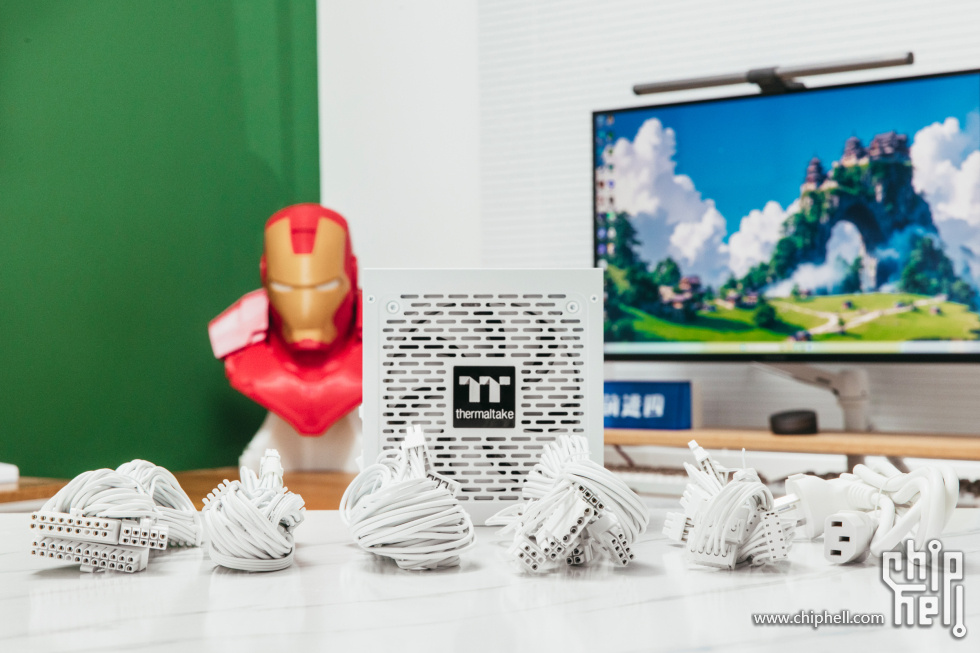

​       它提供了全套模组压纹线，方便理线。



​       主尺寸为近些年流行的14cm长度短电源，方便兼容一些小机箱。

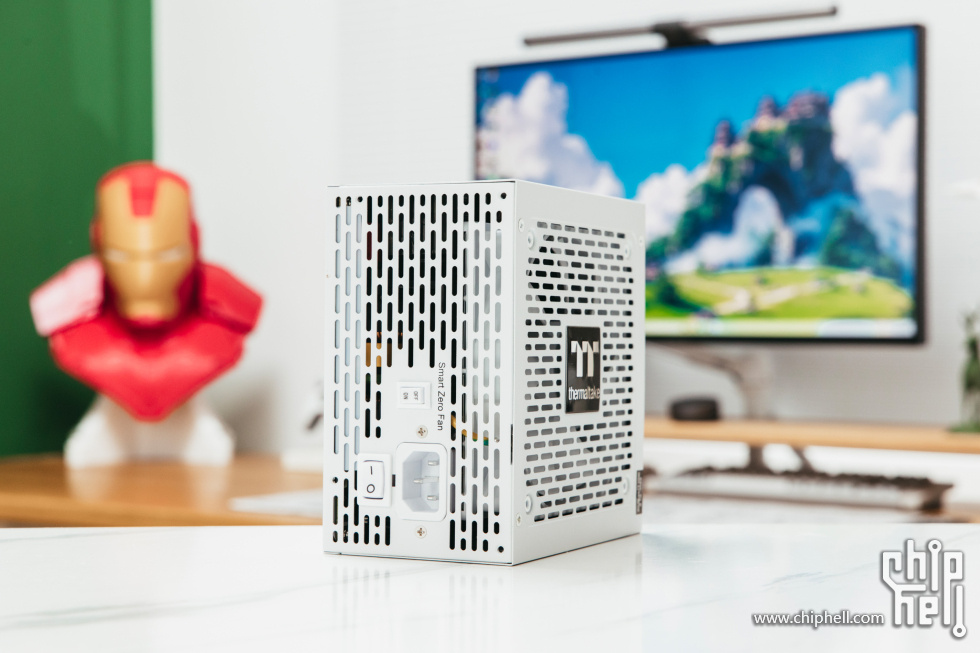

​       格栅为圆角长方形，格栅区域整体略微下沉，做出了一定设计感，内部的风扇为12cm，支持智能启停，同时负载低于30%的时候风扇会停转。

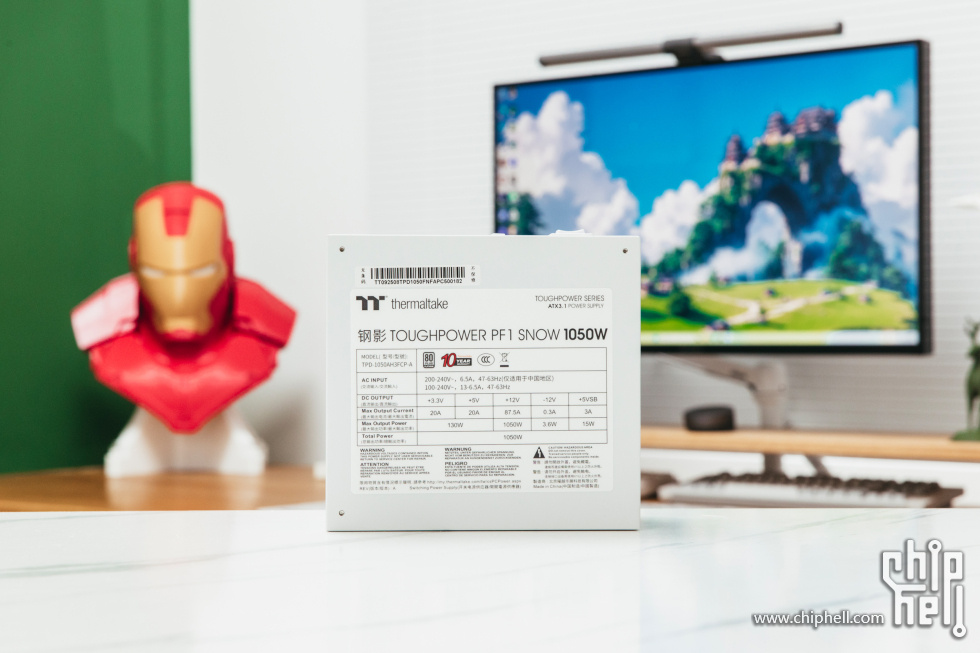

​       Tt PF1 SNOW限定版1050W电源的额定功率为1050W，采用单路+12V输出设计，其中+12V输出电流为额定87.5A，相当于功率1050W；+5V和+3.3V的额定电流为20A，联合输出功率为130W。

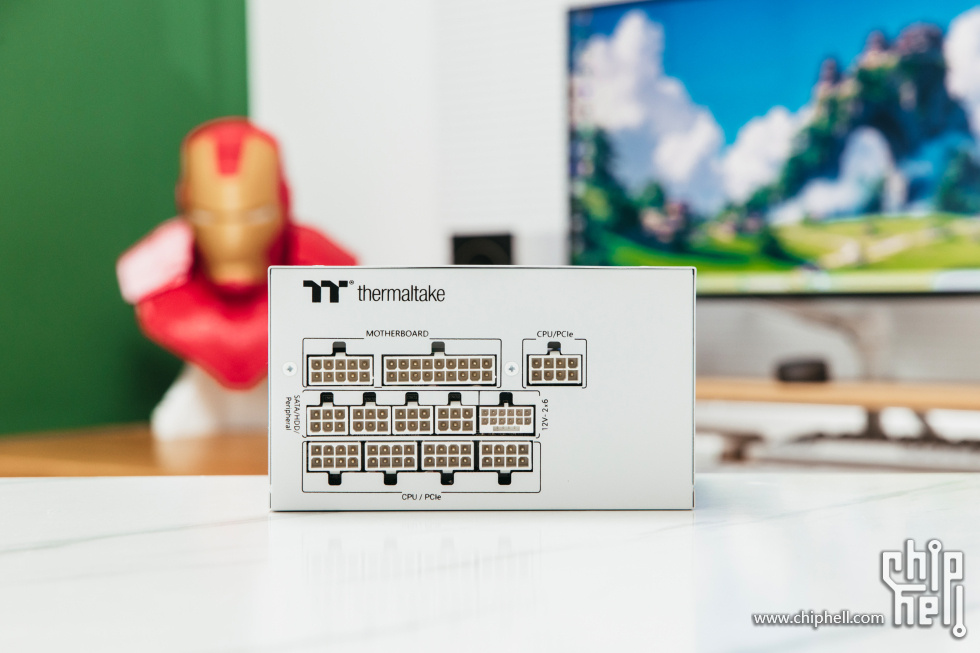

​       模组供电接口也是相当齐全的，完全可以满足高端旗舰需求。



​       Tt Tower300是一款与众不同的海景房机箱，这个机箱也是去年就发布了，八角外形和可卧可立结构搭配三块无边框全景玻璃，辨识度拉满，而且作为一款MATX机箱，它的兼容性堪比ATX。

​       尺寸方面，宽342mm，进深281mm，高度551mm，体积并不算小巧，但是如果你垂直放置，那么占地面积并不大。

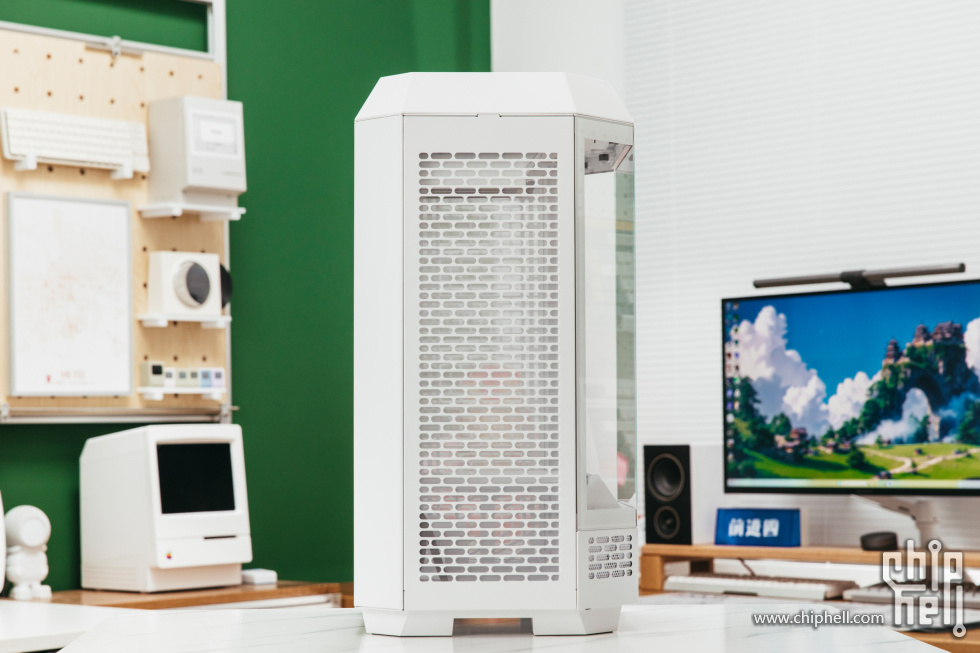

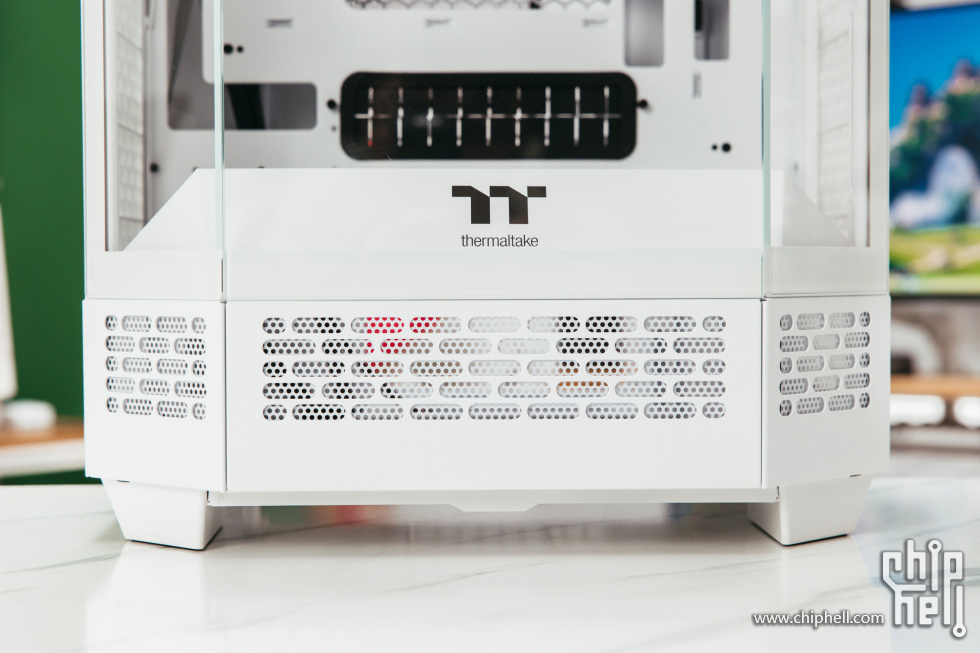

​       这款机箱上也能看到很多熟悉的元素，比如和电源造型一样的格栅网孔。

​       它的侧板背板均为磁吸，玻璃面板为卡扣式设计，中间的玻璃面板则是按压式卡扣，拆卸都很方便。



​      电源按键和接口均位于顶部，同时顶部也预装了两把14cm风扇。



​       这部分也是可以拆卸的，且可以更换为带屏幕组件。



​       关于兼容性，除了主板为MATX外，基本上大机箱能支持的，它都可以。

​       显卡限制400mm基本上是ATX机箱级别，还是4槽位。

​       水冷最大420，处理器风冷限高210mm，电源ATX，风扇已经预装了两把14cm，电源仓上方还可以安装一个14/12cm风扇加强散热。



​       背部也有着大量的理线空间，总体来说装机基本没什么难度。

简单测试

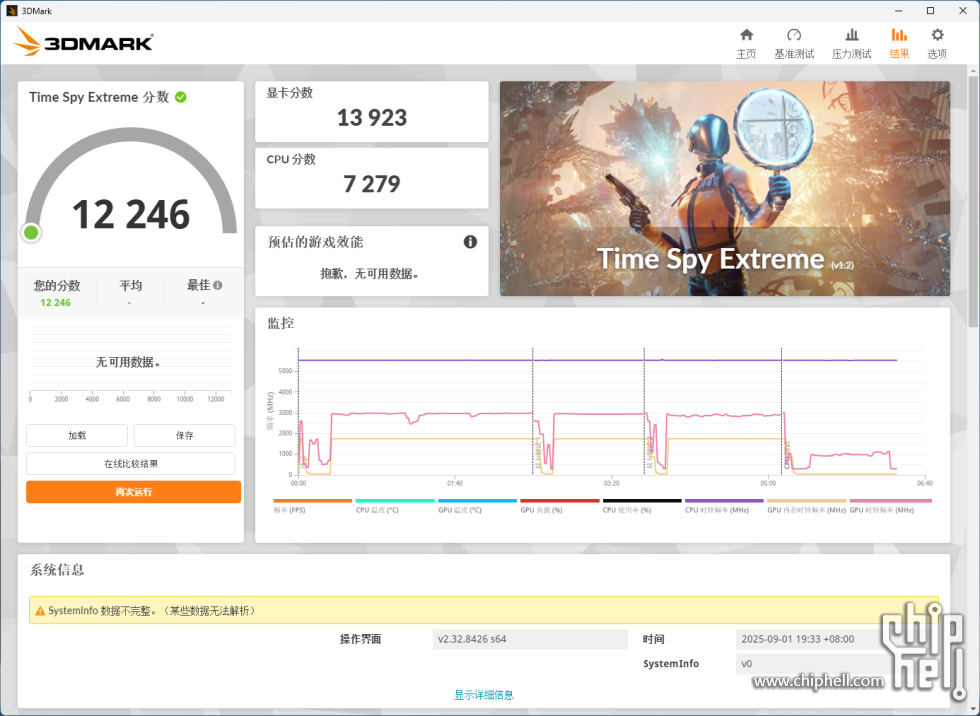

​       天启这张5070ti定位会更高一些，所以我也简单的跑了一下测试，对比索泰5070Ti X GAMING OC来说，Time Spy Extreme显卡分数高了900多分。

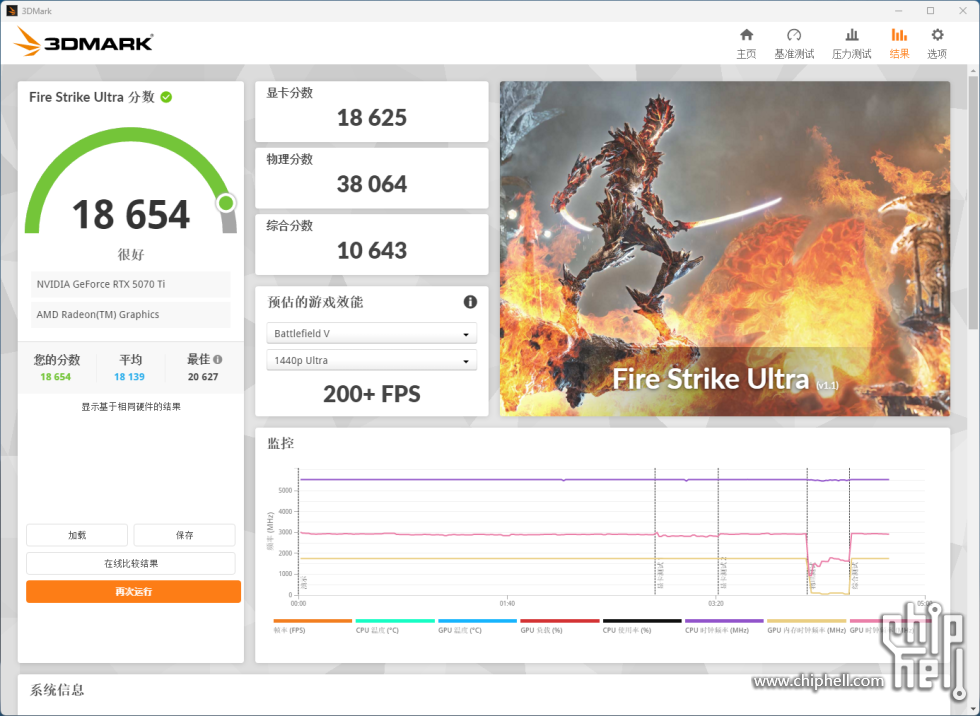

​       Fire Strike Ultra显卡跑分则是高了1000多。

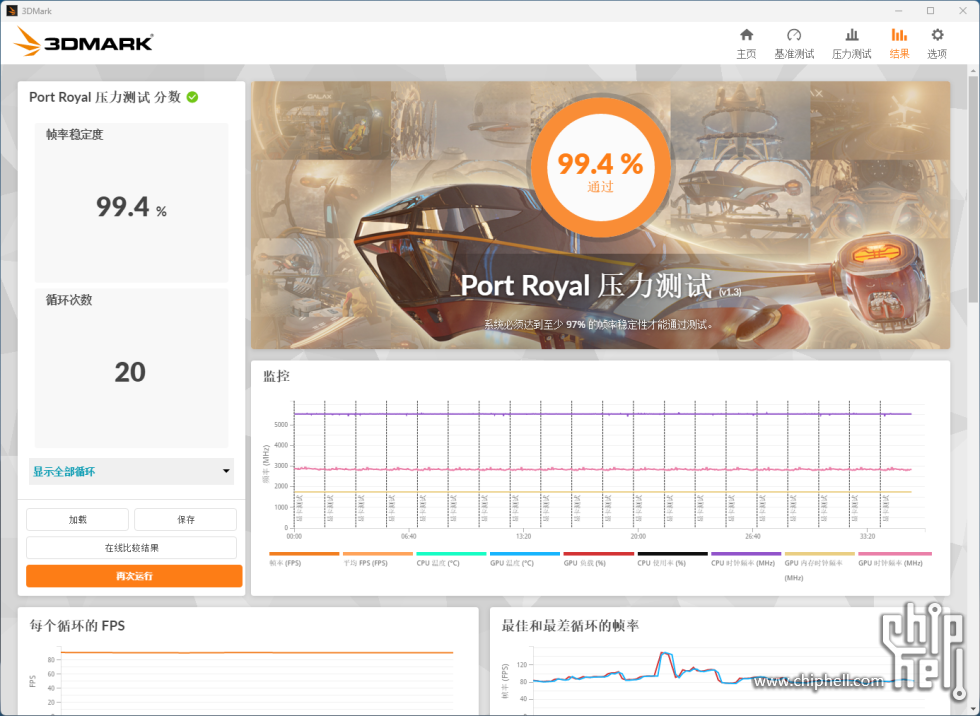

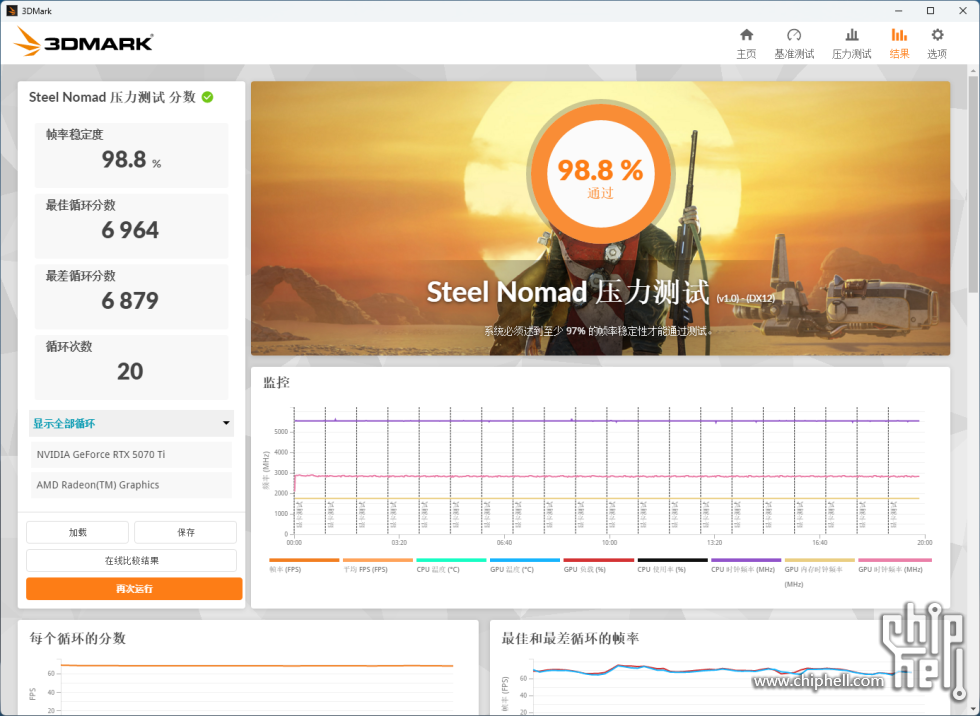

​       在横向摆放场景下，三个压力测试均以较高成绩通过，其中Steel Nomad通过率98.8%，Speed Way通过率98.8%，Port Royal通过率99.4% 。

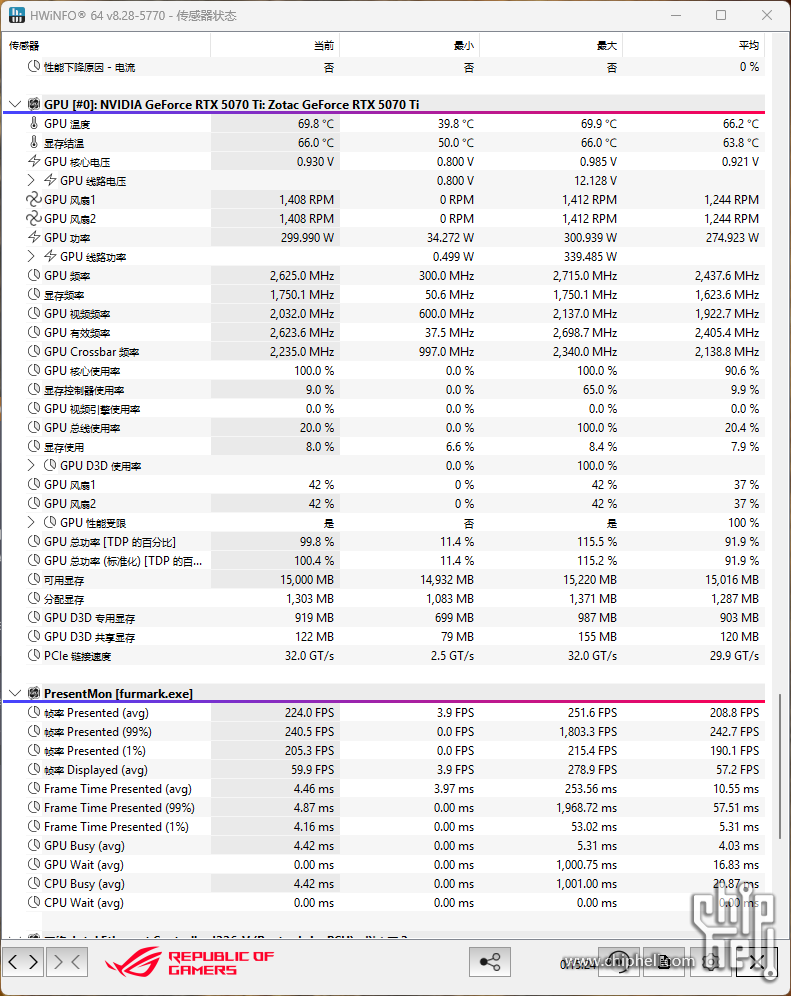

​        对显卡做了一个单拷测试，显卡温度平均66.2度，最高温度69.8度，功耗跑满了300W。



​       本次装机就分享这么多了，感谢观看。
