M-ATX 装机好搭档——微星 MAG B850M MORTAR WIFI 迫击炮开箱简测

yhgg

今天带来：M-ATX 装机好搭档——微星 MAG B850M MORTAR WIFI 迫击炮开箱简测。这是微星 MSI 专为 AMD 锐龙 9000 桌面处理器设计的最新款 B850M MORTAR WIFI 迫击炮主板，该主板采用该系列经典 MAG 暗黑军事风格，表面覆盖大面积散热装甲，无光、硬朗的黑色设计风格适配多种装机风格需求。性能方面，12+2+1 Duet Rail 数位供电和扩展型散热片，供电区域所有的电感都有导热性能良好的导热贴负责热传导，该设计使得主板在驱动 9950X 时供电区温度也十分友好，充分释放处理器最佳效能且保持低温稳定运行。搭载真正的 Wi-Fi 7 解决方案、5G LAN、USB 20Gbps、PCIe 5.0 解决方案，以及独家 EZ DIY 功能，确保即使是第一次装机的用户也可以轻松安装显卡，是 M-ATX 装机的好搭档，为 AMD Ryzen 9000 系列处理器的战场做好准备。好了，介绍这么多，下面进入开箱环节。

一、开箱环节。

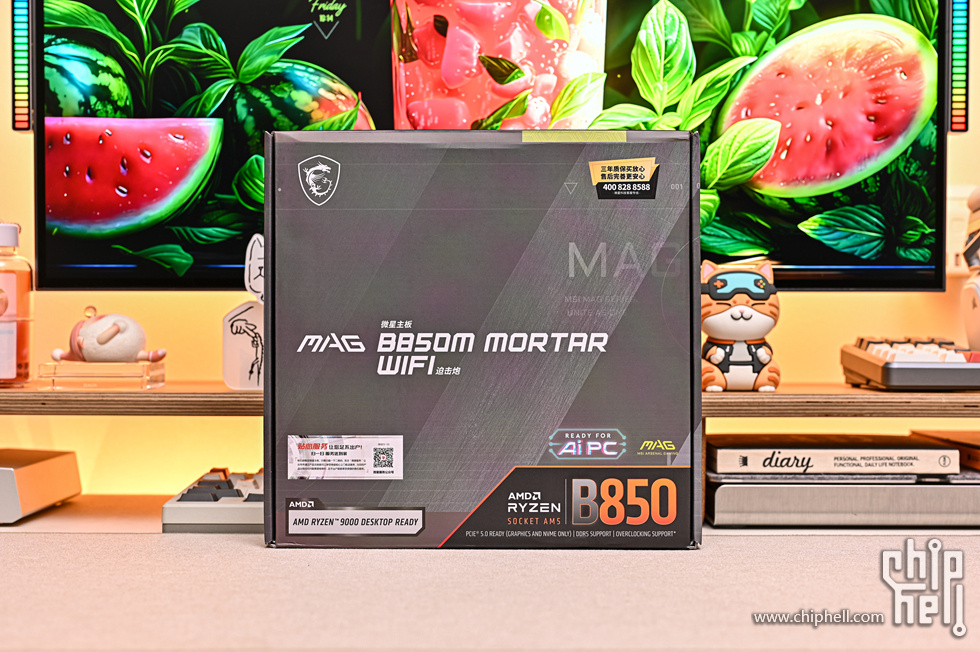

微星 MAG B850M MORTAR WIFI 迫击炮主板包装沿用了该主题一惯的暗黑军事风格，黑灰斜纹配色风格，左上角为微星龙盾 Logo，中央则是主板名称，左下角为“AMD Ryzen 9000 Ready”字样，右侧靠下的位置印有 MSI AI PC 认证、MAG 标识，最下方则是灰橙配色的 AMD B850 芯片组标识。

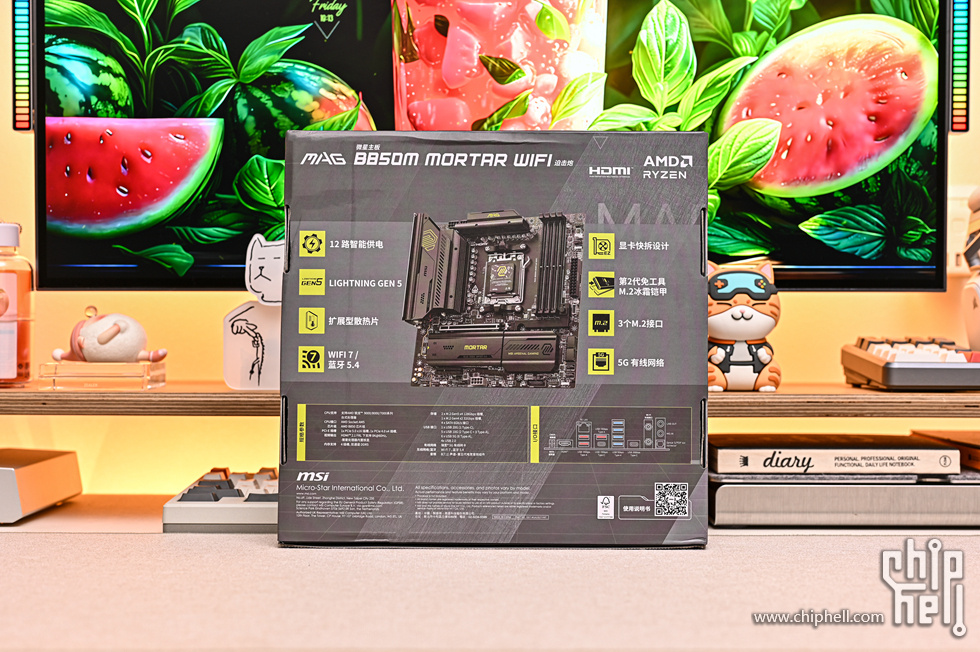

包装背面同样为黑灰+黄绿色点缀涂装，图文并茂的介绍了主板主要规格和特色功能。

附件方面非常丰富。首先是纸质附件，包括快速使用指南、欧盟认证书，一张线材标注贴、彩贴纸以及售后质保卡。

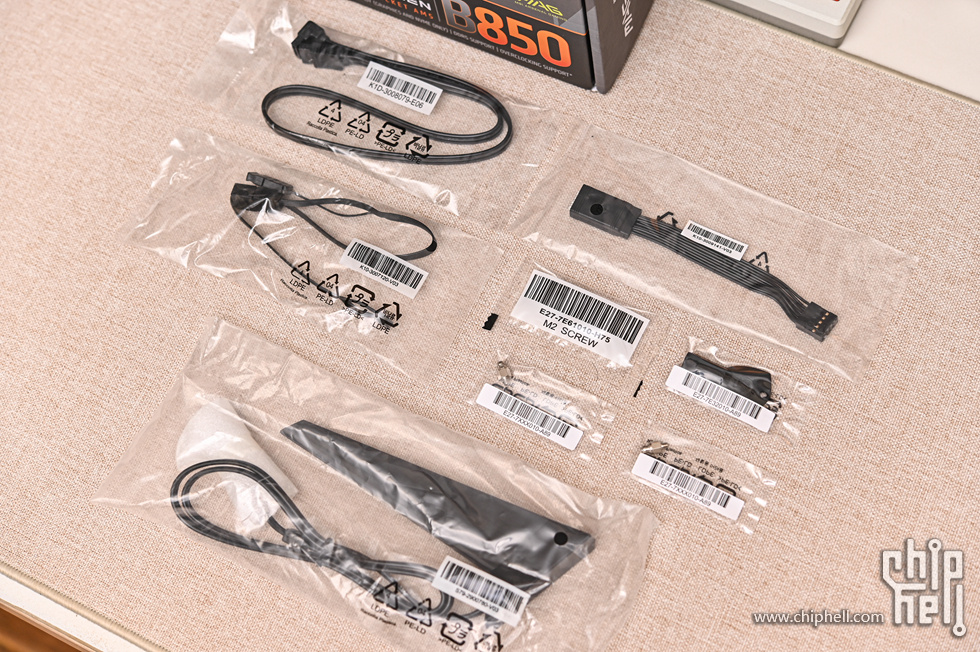

其他附件方面，包括：1x WiFi 7 鲨鱼鳍天线，1 x SATA3.0 数据线、1 x 机箱前置 I/O 延长线、1 x PWM+5V ARGB+USB 2.0 三合一扩展线、1 x M.2 固定螺丝、2 x M.2 备用固定螺栓、1 x M.2 螺栓拆卸钥匙。配套的 M.2 螺柱则都升级为了新一代的 EZ M.2 快拆版本，螺柱顶部圆头具有弹性，只需按下即可卡住 M.2 SSD 的尾部，相当方便。

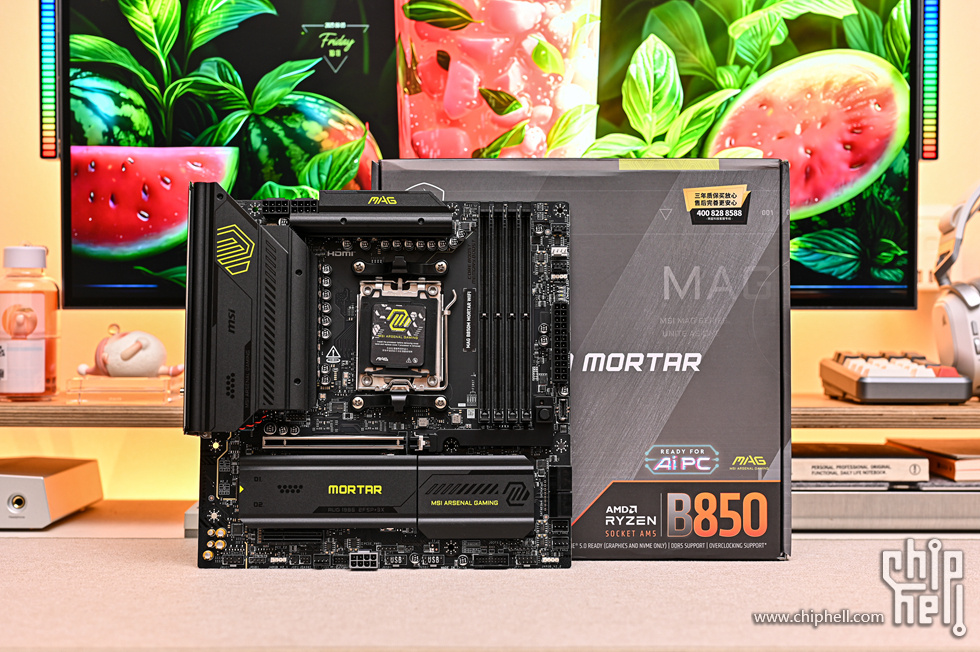

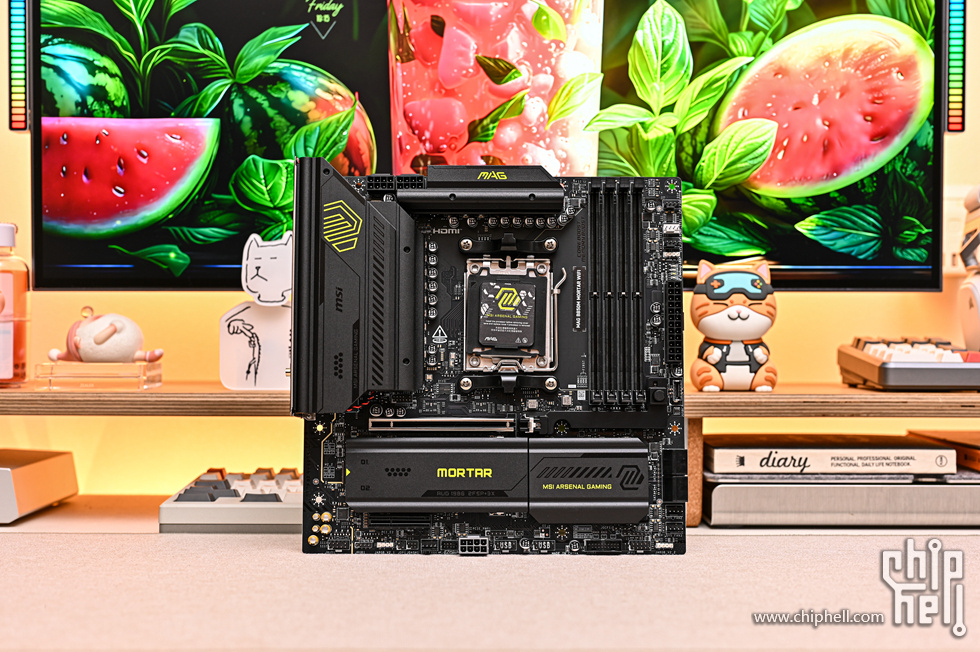

取出主板本体。主板采用标准 M-ATX 版型，延续了 MAG 一贯的装甲风格，大块的金属散热片实现了全板覆盖效果，包括芯片组在内的大面积散热片可以确保芯片组和 M.2 硬盘有着良好的散热效能。主板采用 8 层服务器等级 PCB，2oz 厚度铜，PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定。

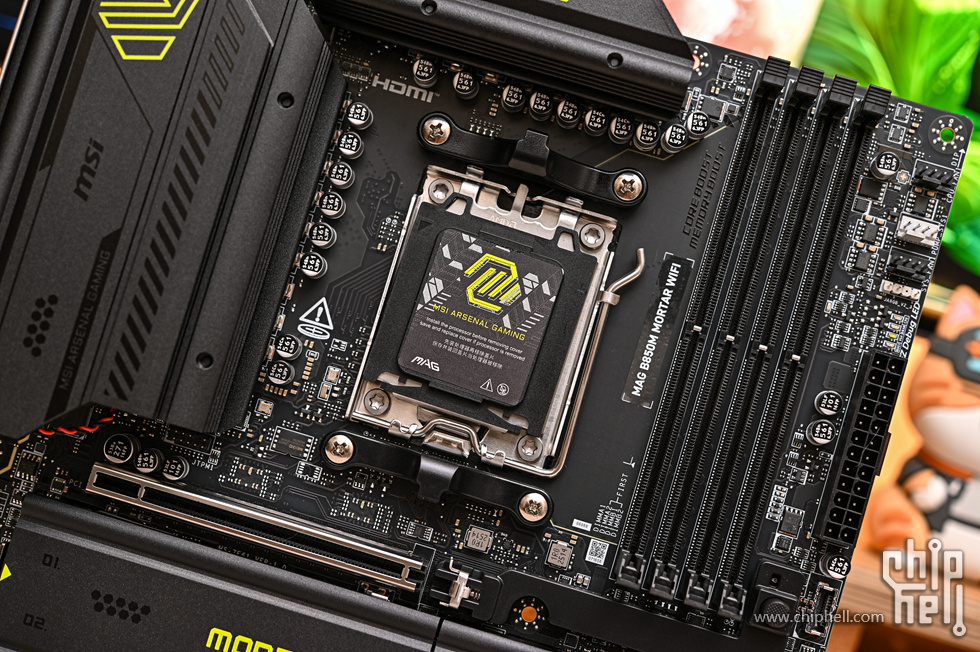

来看主板上半部分，中央为 AMD Socket AM5 插座，支持 AMD Ryzen 9000 & 8000 & 7000 系列台式机处理器。CPU 顶盖也为黑色搭配荧光绿配色，印有 MSI MAG Logo。主板搭载微星最新的 AI MSI Click BIOS X 设计多款一键超频功能，可快速智能评估处理器超频潜力与系统散热条件，提供超频设置建议，增强的计算能力，加速 AI 处理性能，充分挖掘性能上限。同时，通过多重过热和过流保护、电源相位的接地措施保护您的主板，电源相位的接地架构是微星独家设计。这项专利设计能够抑制电源相位所产生的电磁干扰（EMI），并有助于有效地将热能传导到具有接地特性的铜平面。

供电区域黑色 PCB 上覆盖大面积一体式暗黑风格 I/O & VRM 散热装甲，添加了荧光绿的点缀线条，让主板看起来更具活力。微星 MAG B850M MORTAR WIFI 迫击炮主板采用了 12+2+1 Duet Rail 数位供电相数，加上双电源连接埠与 60A SPS 智能供电模组，充分释放处理器最佳效能。

侧面采用层叠设计，带来更大的散热面积和更好的散热效能。

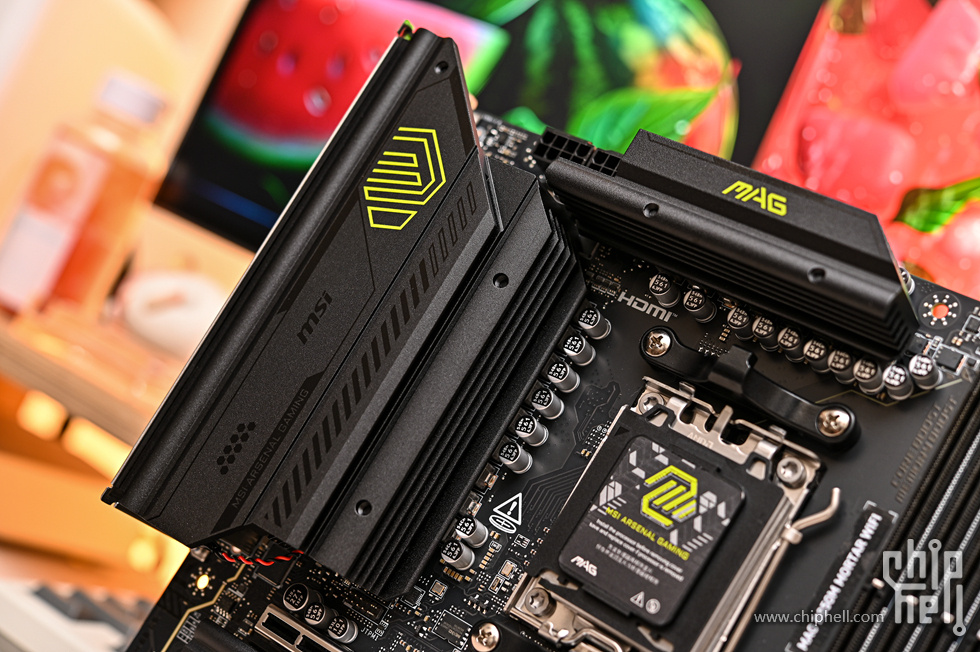

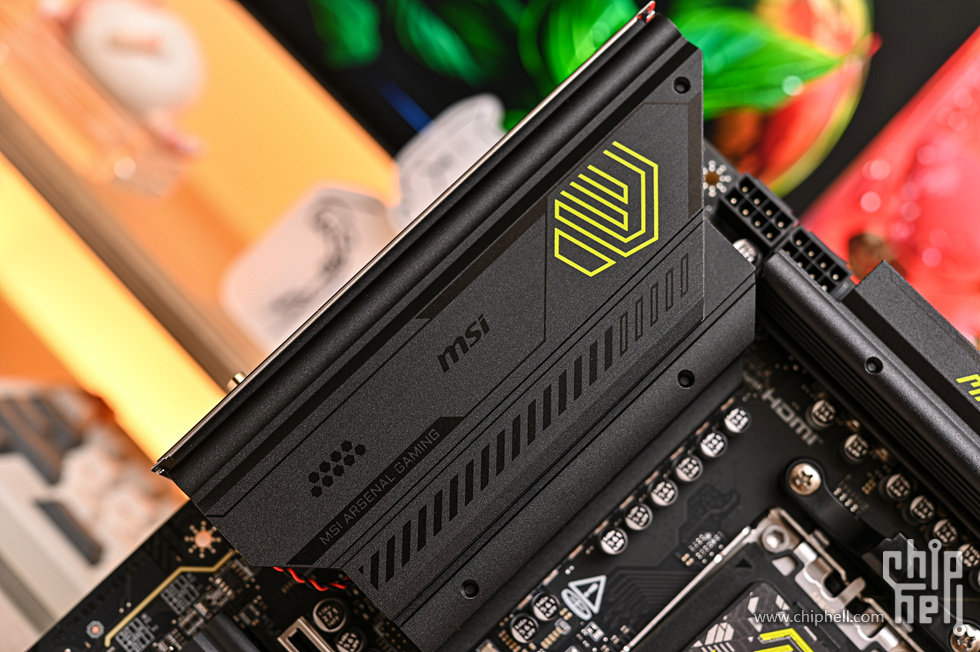

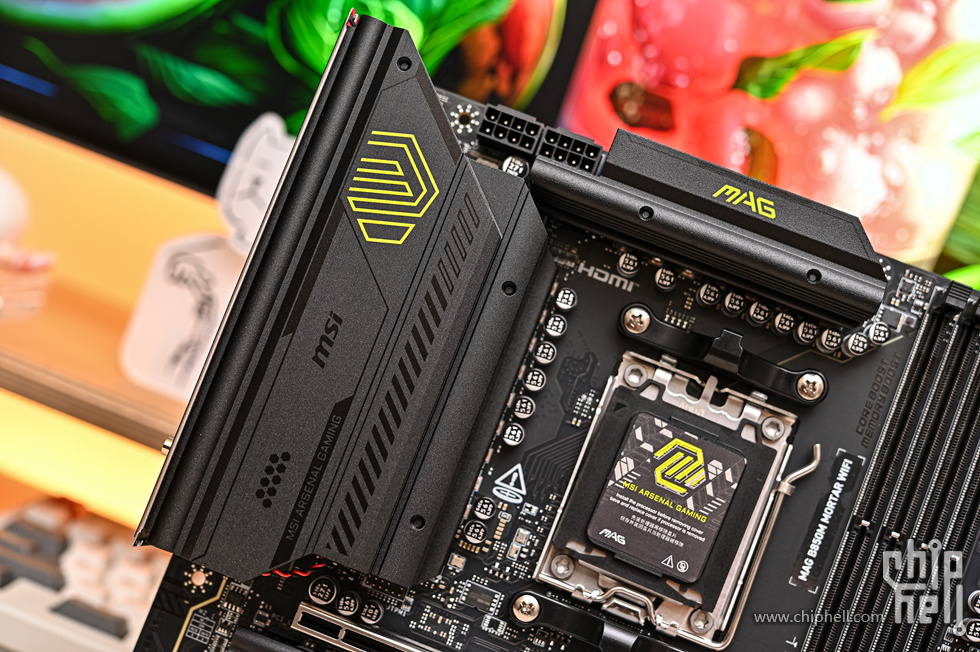

左侧主供电 I/O 散热装甲，非常厚重，最上方印有荧光绿 MSI MAG Logo，下方印有 MSI 字样及斜纹 UV 拉花点缀，只有特定角度才能看到，非常低调。散热片为 MSI 加大散热片尺寸，确保在高负载环境下仍保有该有的性能表现。

散热片右侧采用层叠设计，带来更大的散热面积和更好的散热效能。下方同样覆盖高品质 7W/mK MOSFET 散热垫和并附加 choke 散热垫，确保所有核心以高性能运行。

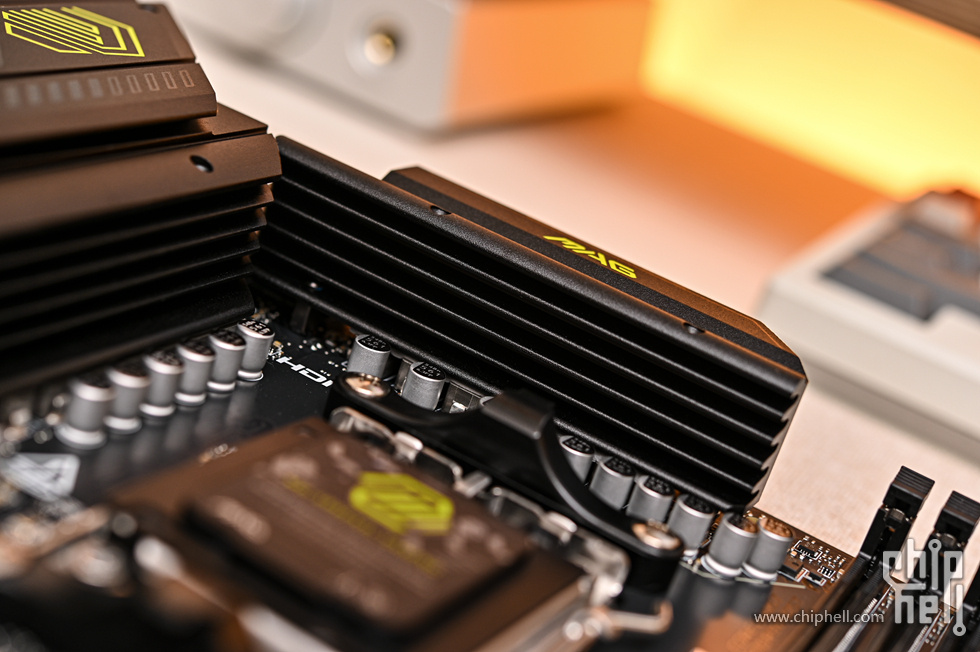

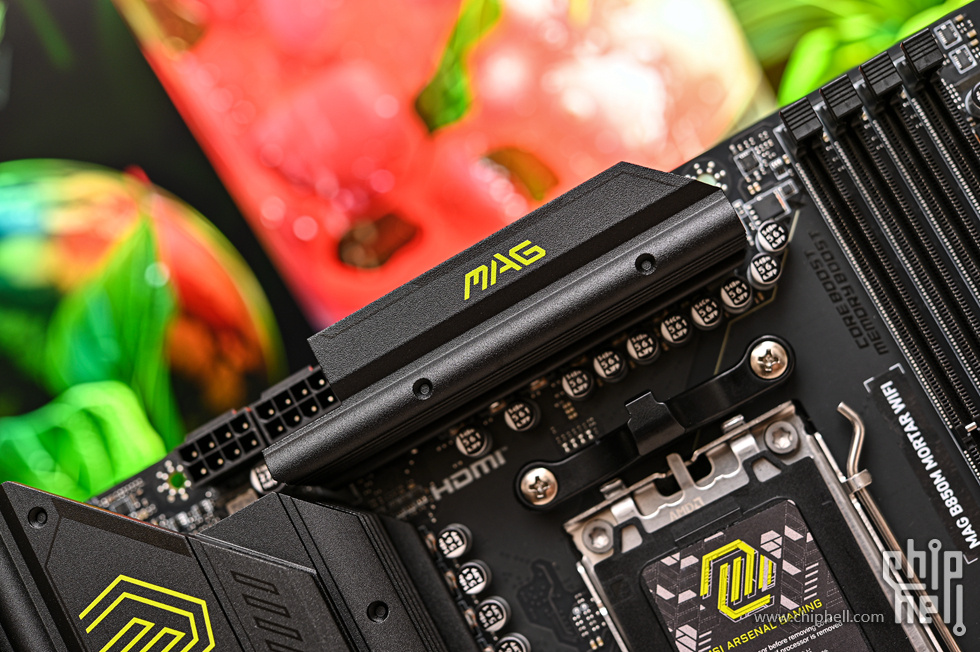

厚实的 VRM 散热片覆盖上方 MOS ，有助于散热。上方印有荧光绿 MAG 标识。

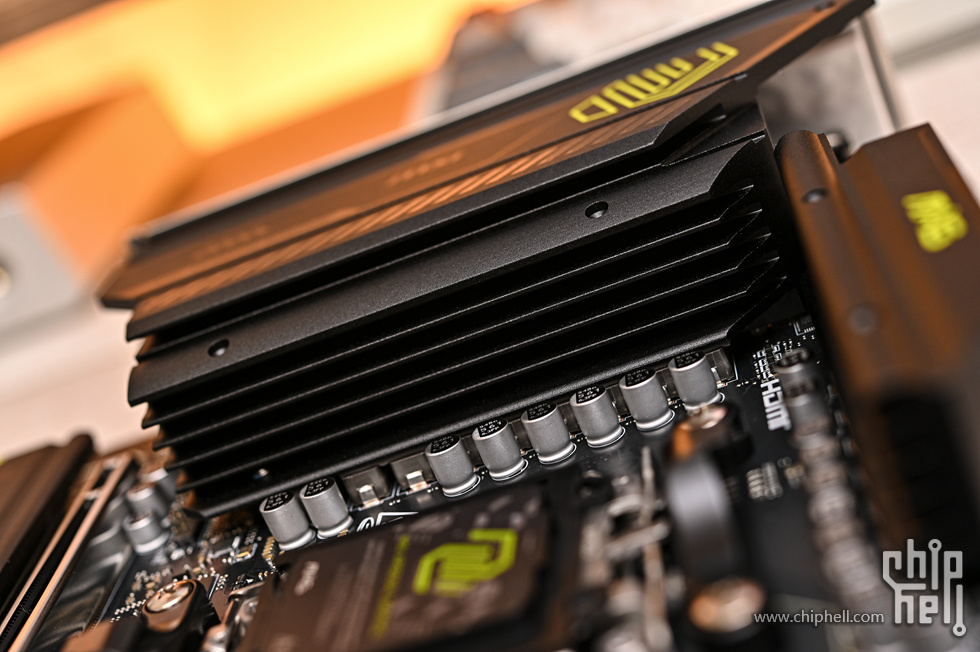

多层堆叠扩展式设计，让散热面积更大，效能更好。下方同样覆盖高品质 7W/mK MOSFET 散热垫和并附加 choke 散热垫，确保供电电感低温稳定运行。

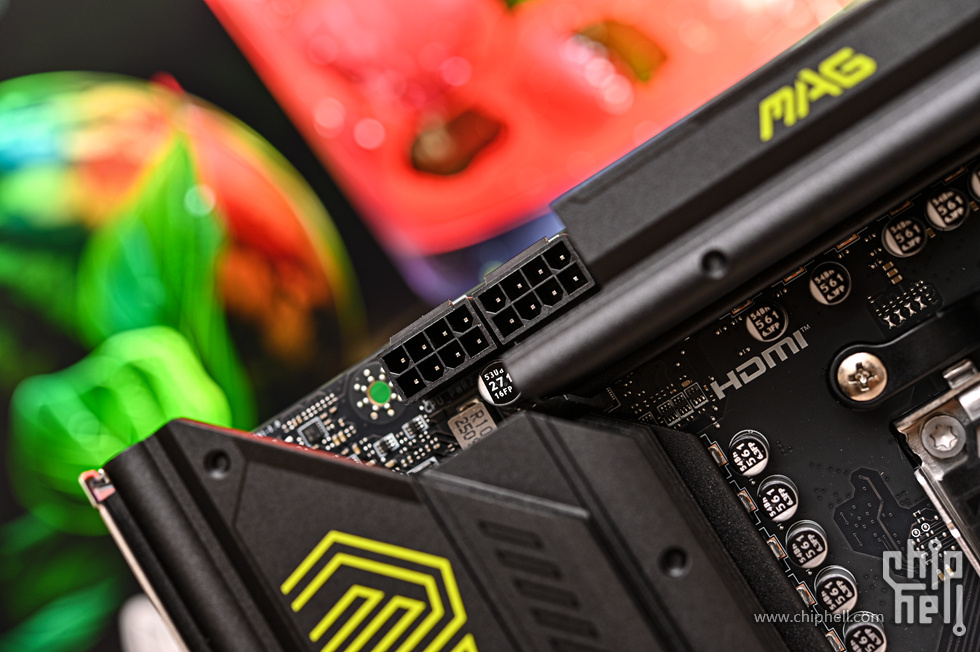

CPU 供电接口在主板左上方，为双 8Pin 接口，充足的电力为多核心处理器超频提供强大电流保障。MSI 主机板 4Pin、8Pin 和 24Pin 电源接头均采用实心针脚设计。实心针脚设计优点在于处理高电流负载时，能更安全且稳定地将 12V 电力传输至处理器。

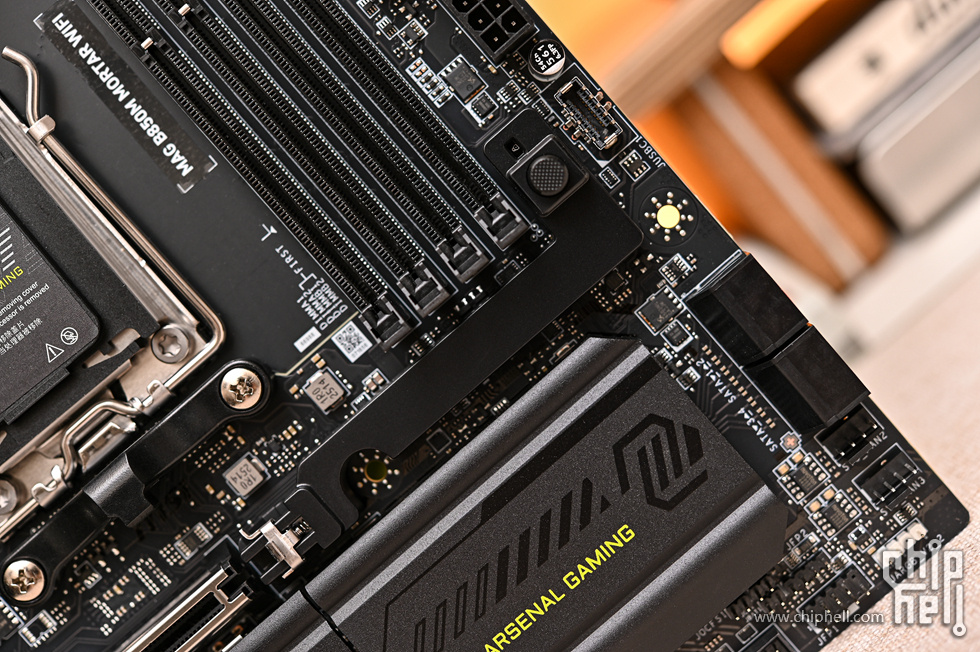

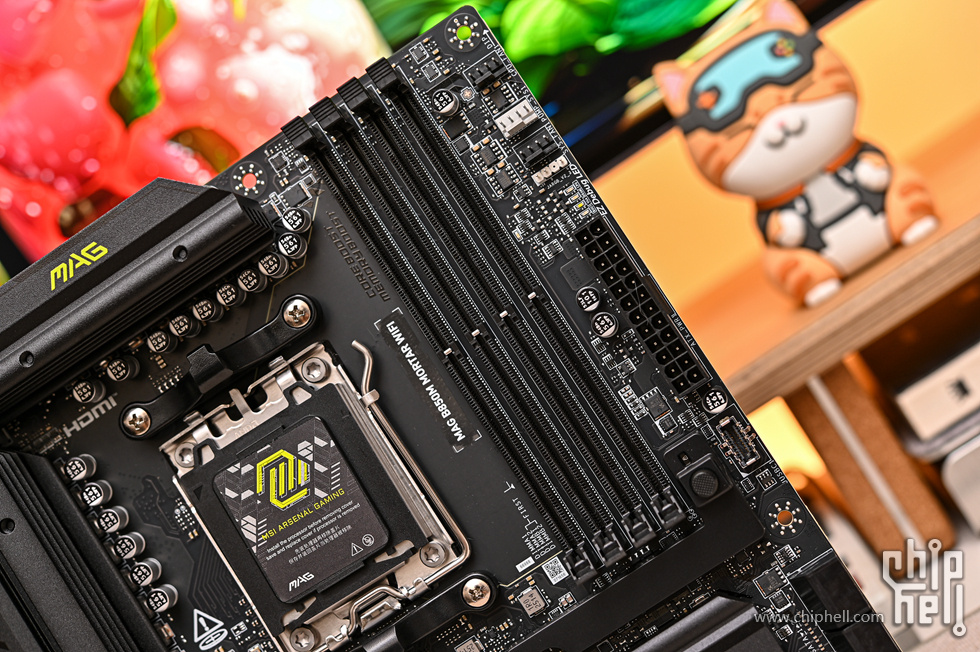

微星 MAG B850M MORTAR WIFI 迫击炮主板配备了四根 DDR5 内存插槽，便捷的单边卡扣设计，采用先进的 SMT 焊接工艺（Surface Mount Technology），降低插槽焊点、电磁波和杂讯干扰的不良率，提供 DDR5 高时脉干净纯净的信号。容量最大可安装 256GB(4*64GB)，支持 XMP 3.0 超频档以及 AMD EXPO 超频档。最高可支持超频至 DDR5-8200MHz（OC+）。搭配微星特有的“Memory Try It！“、“High-Efficiency“高效模式旨在透过增加记忆体频宽并降低延迟来优化记忆体性能。内存槽右侧是主板 24Pin 供电接口，供电接口上方还有主板 Debug 侦错灯，最上方还有 CPU Fan、Pump-Sys Fan、Sys Fan、5V3Pin ARGB 接口各一。其中，灰色的接口为多功能风扇连接埠，拥有多用途，既可作为帮浦连接埠，也可作为风扇连接埠。该连接埠会自动侦测是否为帮浦或 PWM/DC 风扇，其独特的灰色设计，更容易识别。所有接口均配置在最佳的位置（包含专用的水泵供电接头），并可以连接 MSI 散热器和机箱，进行整合同步。

供电接口下方提供一个 USB 3.2 Gen 2 10Gbps Type-C 前置接口。

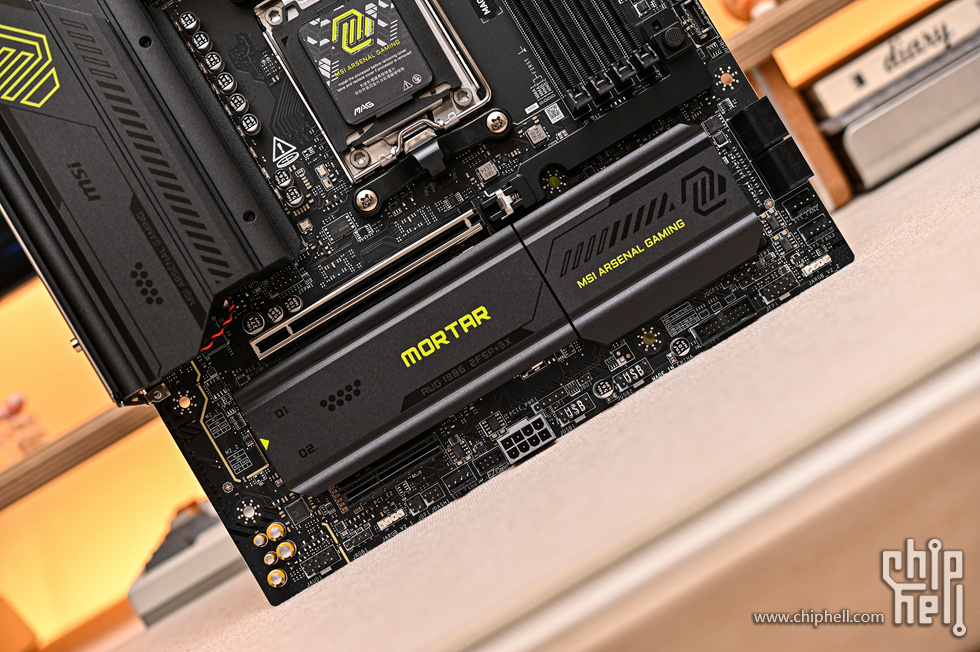

来看主板下半部分。PCH 芯片组和每个 M.2 插槽上方都配备了厚实的黑色铝合金散热装甲，装甲表面采用了横向纹理加工，增加散热面积，在提供了散热保障的同时，还保持了主板外观风格的统一。

首先来看 PCIe 接口方面。主板配备 2 条 PCIe 插槽，上方两条为 LIGHTNING GEN 5 PCI-E 提供 x16 插槽介面，频宽可达到 128 GB/s，是上一代速度的两倍，PCI-E 插槽采用先进的 SMT 焊接工艺（Surface Mount Technology），降低杂讯干扰和电噪声、充分支援更高频宽和传输速度的 PCI-E 5.0 讯号。从上到下分别为：1 x PCIe 5.0 x 16 高强度显卡插槽（x 16），由 CPU 提供；1 x PCIe 4.0 x 4 插槽（x 4），由芯片组提供。第一条 PCIe 插槽附带最新的第二代钢铁装甲，抗干扰能力强，电气化性能更好。这代 B850M MORTAR WIFI 迫击炮最大的改变在于 PCIe 插槽和 M.2 位置插槽的调整。微星将 PCIe 5.0×16 显卡插槽放在了第一位，而正面两个 M.2 插槽则放在了显卡插槽的下面，上调显卡插槽后，在某些紧凑型机箱中，插槽到机箱底部的空间会增大很多，有助于容纳比较厚的高端显卡。

第一条 PCIe 5.0 x 16 显卡插槽支持显卡快拆设计，轻轻一按右侧按钮，就会让显卡卡槽的卡扣保持开启，不需要一只手按住按钮的同时，用另一只去拆显卡，对于玩家来说更加方便。按钮旁边还有一个会随着锁扣状态变化而变换的图标，提示用户当前锁扣的状态。

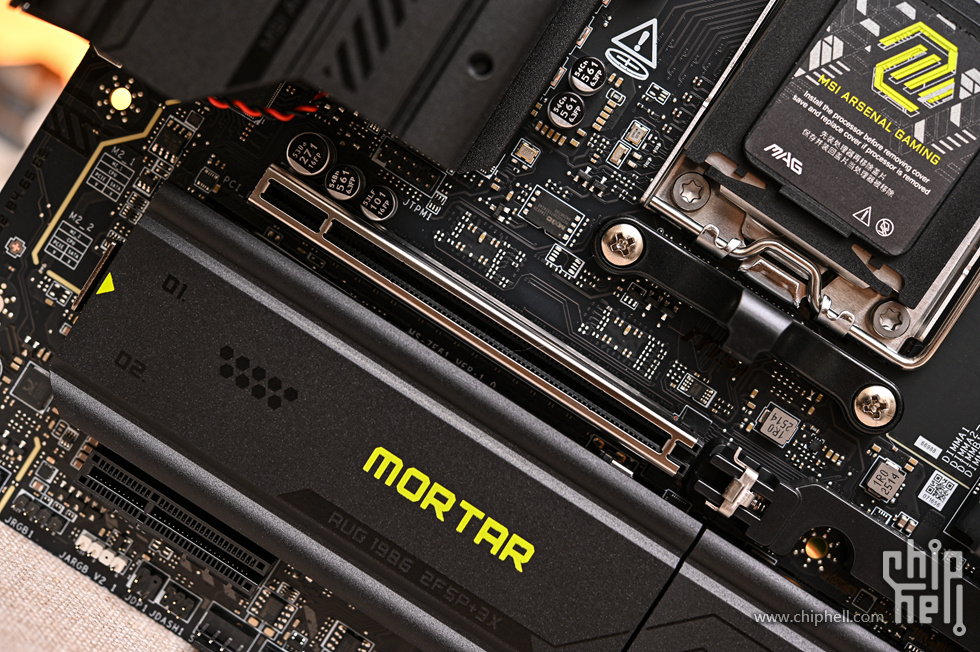

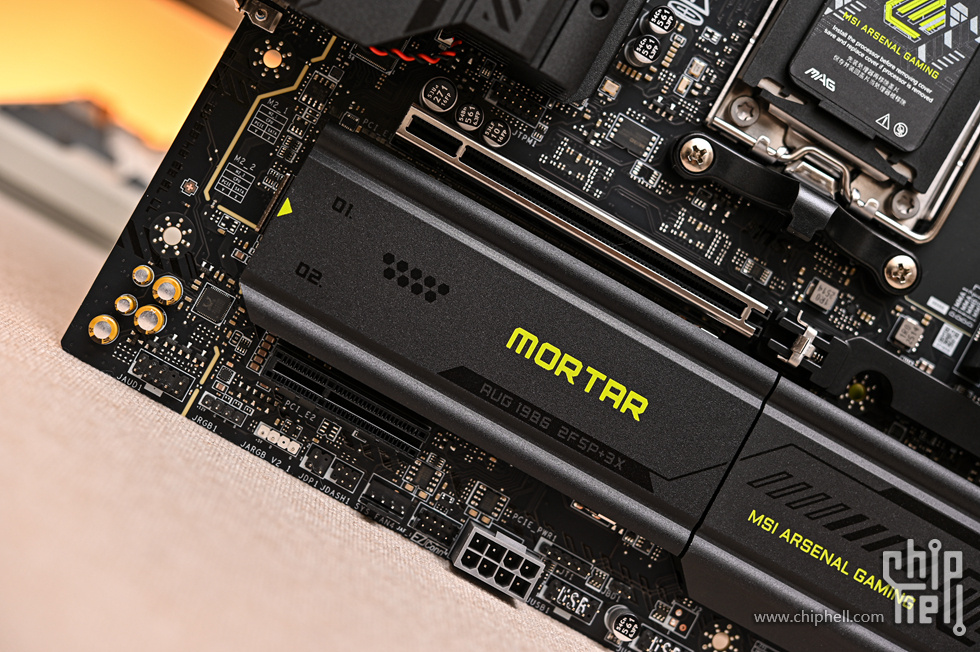

来看主板 M.2 槽位。主板配备：2 个 PCIe 5.0 M.2 SSD 插槽（正面）、1 个 PCIe 4.0 M.2 SSD 插槽（背面）。正面 2 个 M.2 槽位采用第 2 代磁吸式免工具 M.2 散热装甲，中央靠右荧光绿色“MORTAR”Logo。

左侧荧光绿色箭头处为 M.2 快拆按钮。散热片左侧H还印有“01、02”字样，标注 SSD 槽位指示。

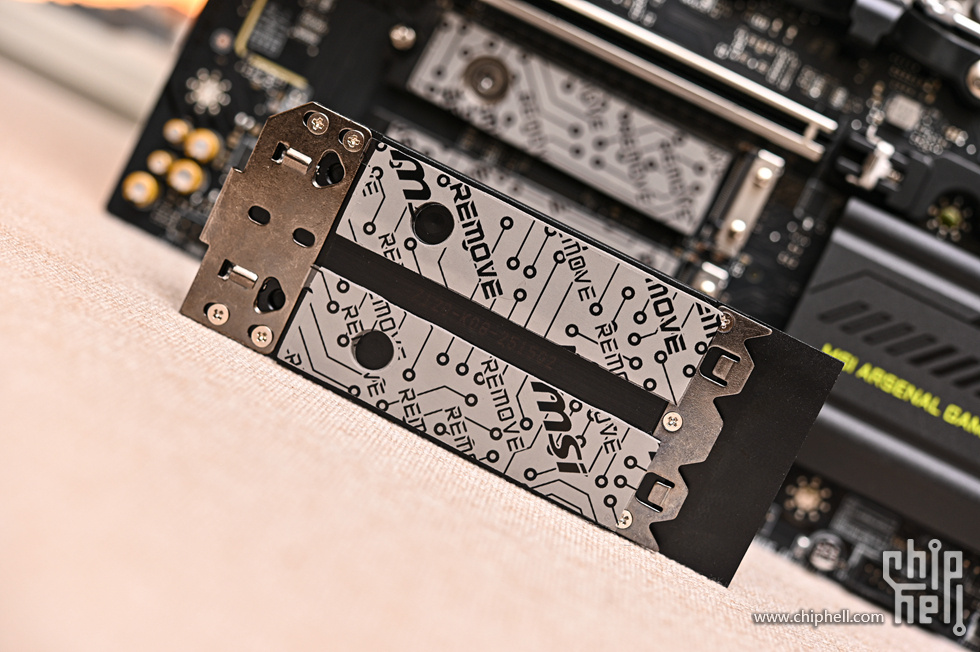

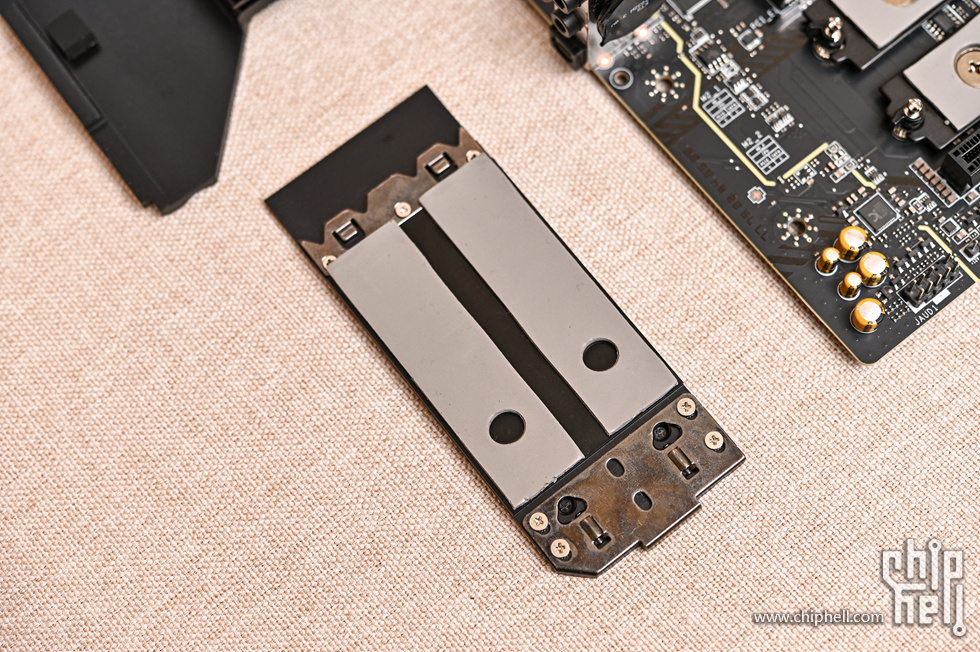

取下散热装甲，可以看到散热装甲背部预贴了高品质 7W/mK MOSFET 散热垫。

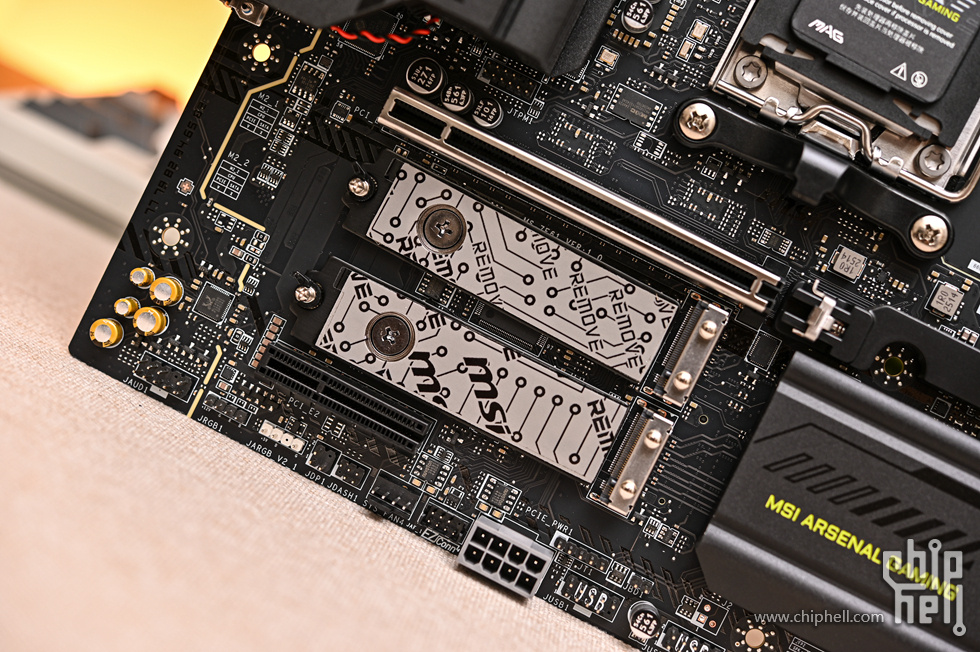

第一条 M.2 SSD 槽位展示，可以看到底部同样预贴了高品质 7W/mK MOSFET 散热垫，内建的双面 M.2 散热解决方案，让 M.2 SSD 运作更快的时候也不降速，保护资料安全。来看参数方面，第一条为：1 x M.2 2280/2260（PCIe 5.0 x4），由 CPU 提供；第二条为：1 x M.2 2280/2260（PCIe 5.0 x4），由 CPU 提供。M.2 SSD 安装采用 MSI 第二代独家 EZ M.2 CLIP 设计，M.2 SSD 插入插槽后，并轻轻推动闩锁即可锁住，确保 SSD 安装到位，取出时，也只需要将闩锁向外弹开，仅需一指，即可轻松完成拆卸。2 个插槽的左端都配备了固定旋钮，旋转一下即可固定 M.2 SSD 的尾部

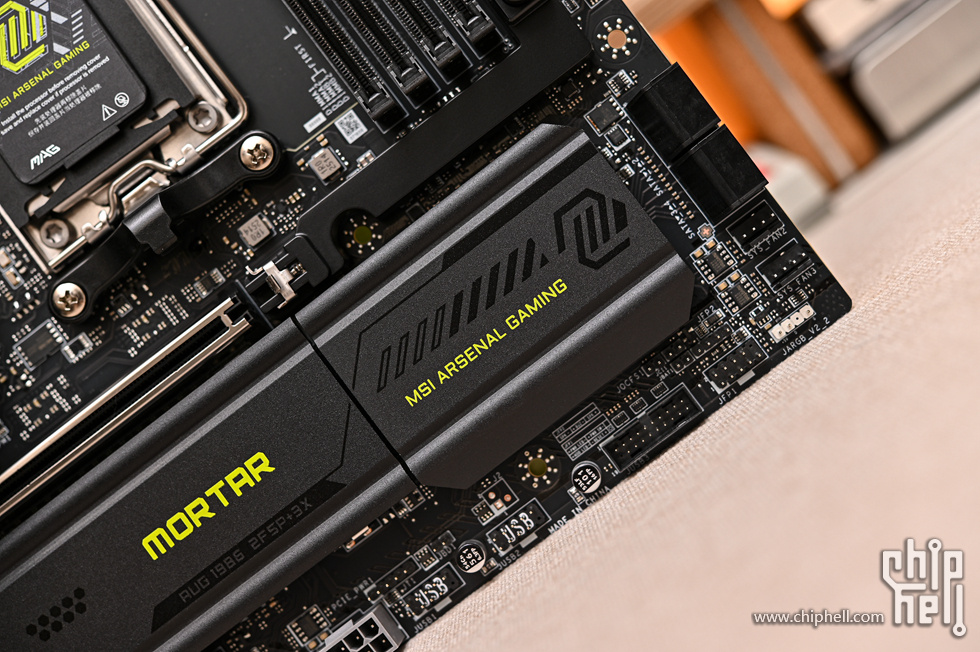

右侧芯片组散热装甲，加大 PCH 散热片设计，无风扇设计可以减少灰尘和噪音，同时保有更好的散热效率。芯片组散热装甲上方还印有荧光绿“MSI ARSENAL GAMING”字样。

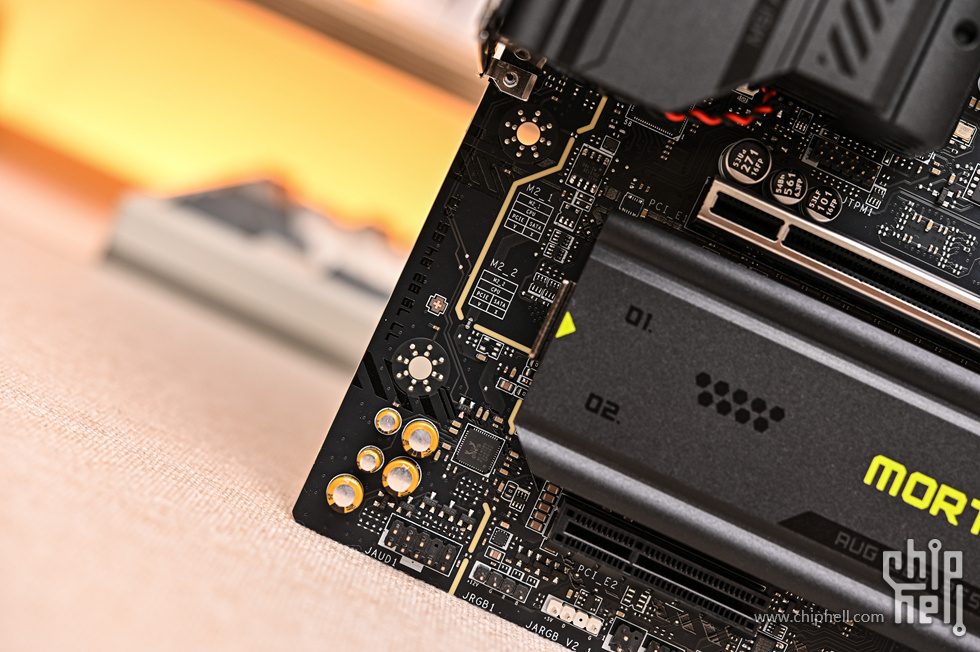

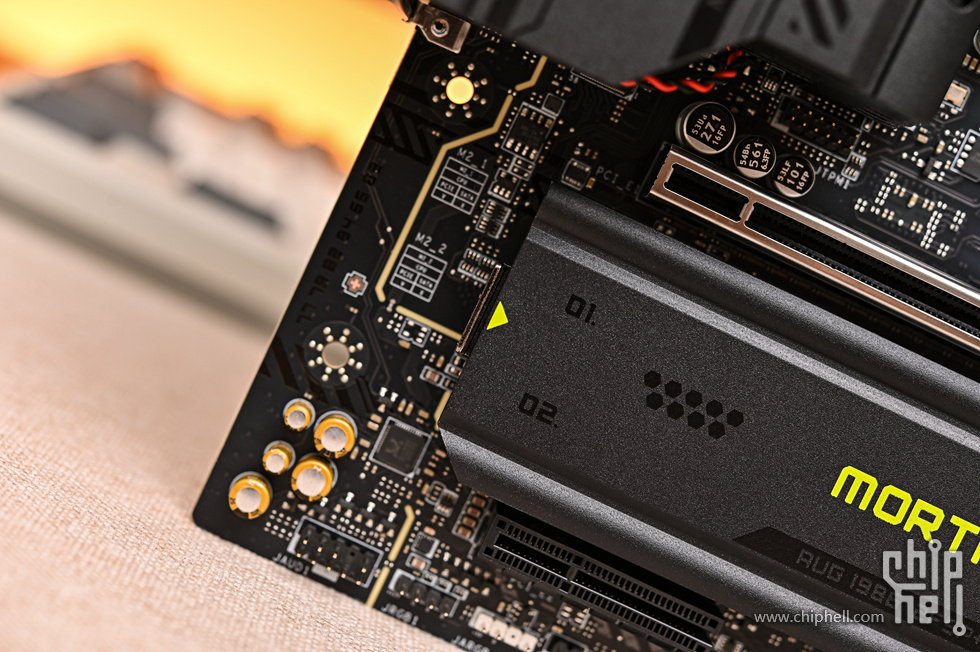

主板左侧隔离线左侧为板载音频区域，AUDIO 线路独立区域，采高清晰度 ALC4080 音频处理器，高品质音效电容，耳机功率放大晶片，配备 DE-POP 保护机制，支持 Audio Boost 5，为你的耳朵带来录音室等级的音效品质，提供最沉浸的游戏体验。主板尾部音频 I/O 接口为了提供清晰的语音，为微星设计独特的——隔离结构设计。音效连接埠加上金属框架，与内部构造完全隔离，让音质更新清脆无杂讯。

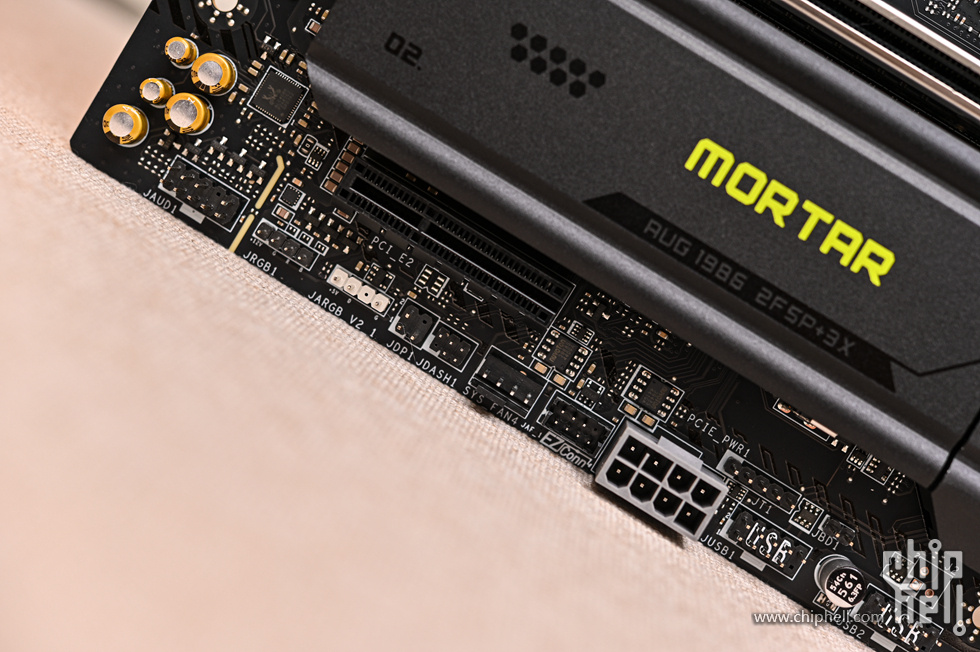

来看主板下方接口情况。从左到右依次为：1 x 前置音频接口、1 x 12V4Pin RGB 接口、1 x 5V3Pin ARGB 接口、1 x JDP1 接口、1 x JDASH1 接口、1 x Sys Fan 接口、1 x EZ Conn 接口、1 x 8Pin 供电接口、2 x USB 2.0 9Pin 拓展接口。

主板右下方配备一个 8Pin 供电接口，辅助显卡供电，为显卡极限超频提供助力。独家 PCIE 拓源架构设计，为高阶显示卡提供更稳定、更安全的专用电源，为未来 AI 运算智能世代做好准备。下方增设的 1 x EZ Conn 接头搭配转接线也扩充了风扇、数据和 ARGB 灯光接口。

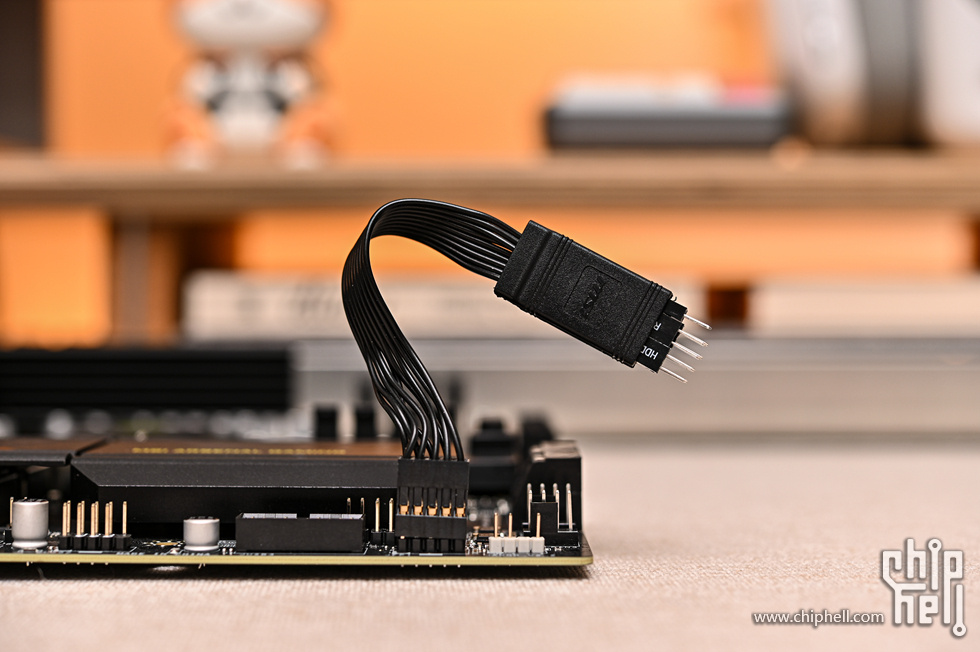

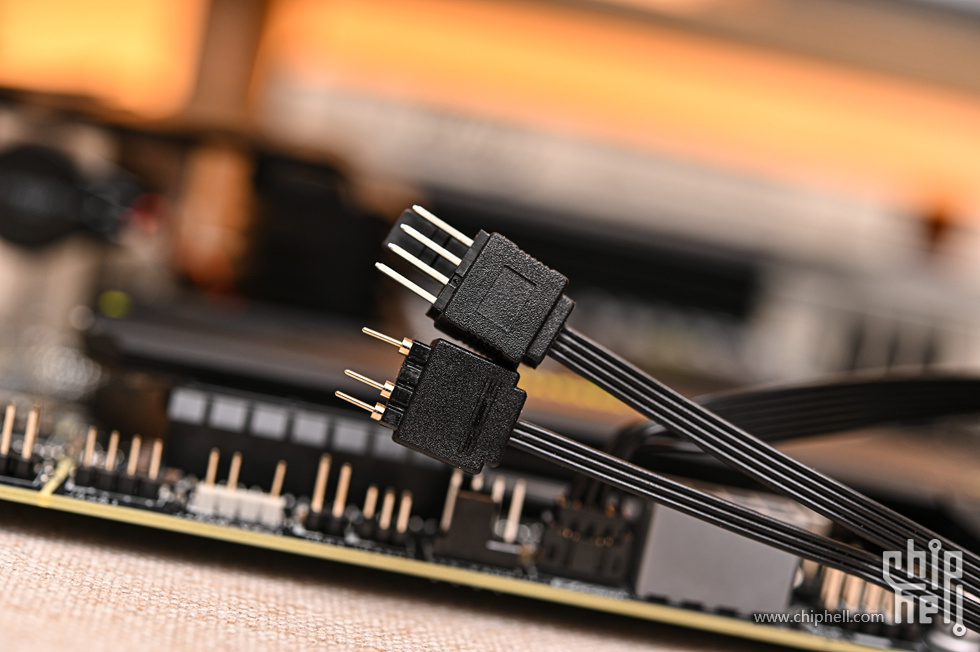

EZ Conn 接口配合配套的 PWM+5V ARGB+USB 2.0 三合一转接线可实现风扇、ARGB 灯光和 USB 2.0 数据接口的扩充，同时让接口在狭小的装机环境中安装更加容易。

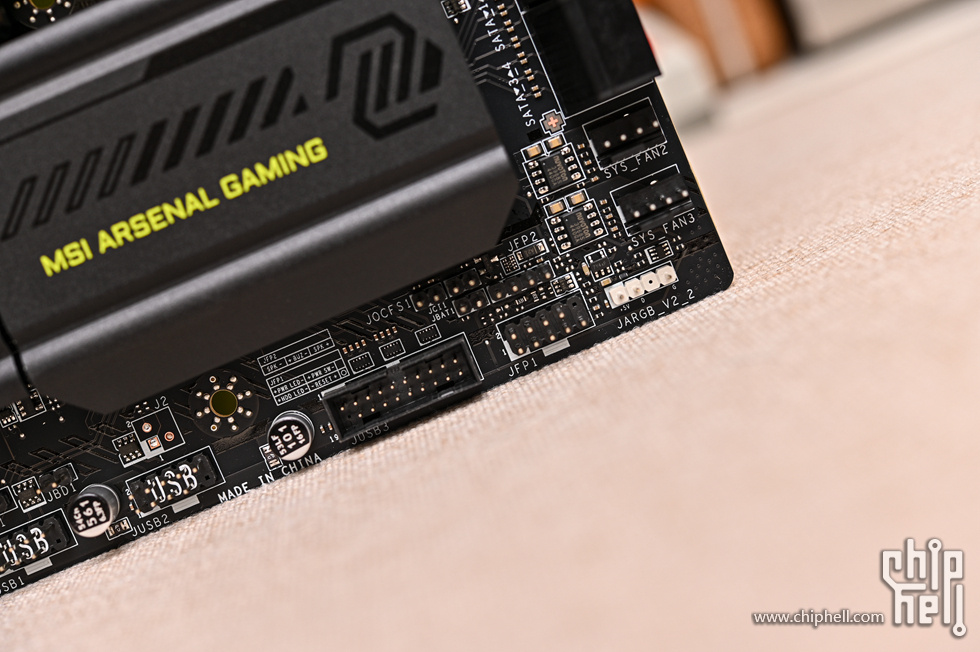

右下角还有丰富的接口，1 x 前置 USB 3.2 Gen1 5Gbps 接口、1 x Front Panel、1 x 5V3Pin ARGB、2 x Sys Fan 等接口。

其中机箱前面板接口配有专用延长线。可以方便在 ITX 这种狭小机箱环境下接线，更人性化。

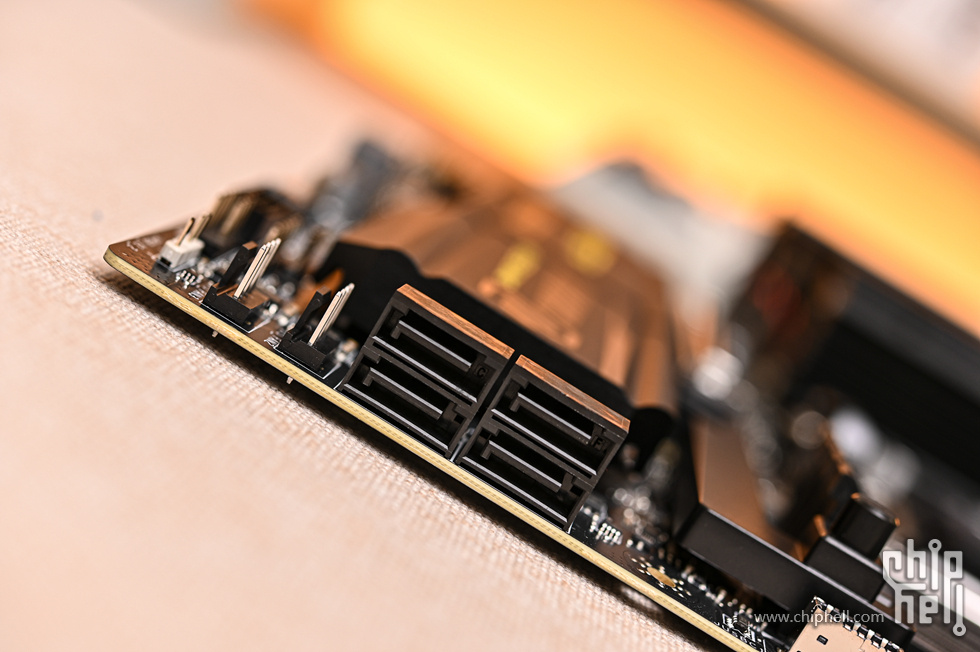

主板下方最左侧，左边配备 4 个 SATA6 接口用于硬盘拓展，为芯片组原生。

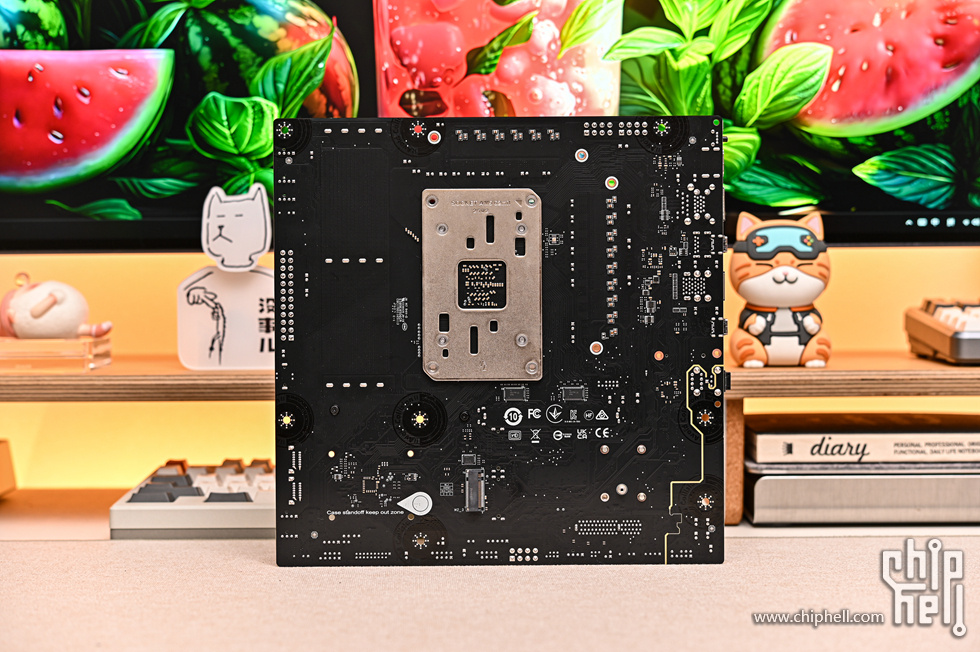

来看主板背面，纯黑色的 PCB，做工精良，焊点饱满。不过没有配备金属装甲。

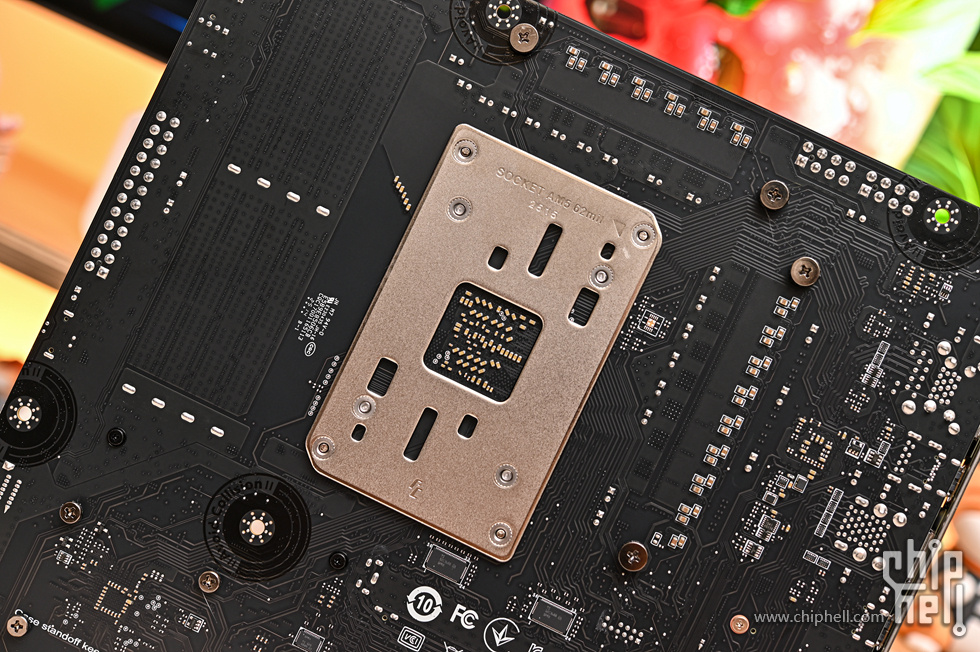

全金属 AM5 底座背板。

底座右侧布满供电电感。

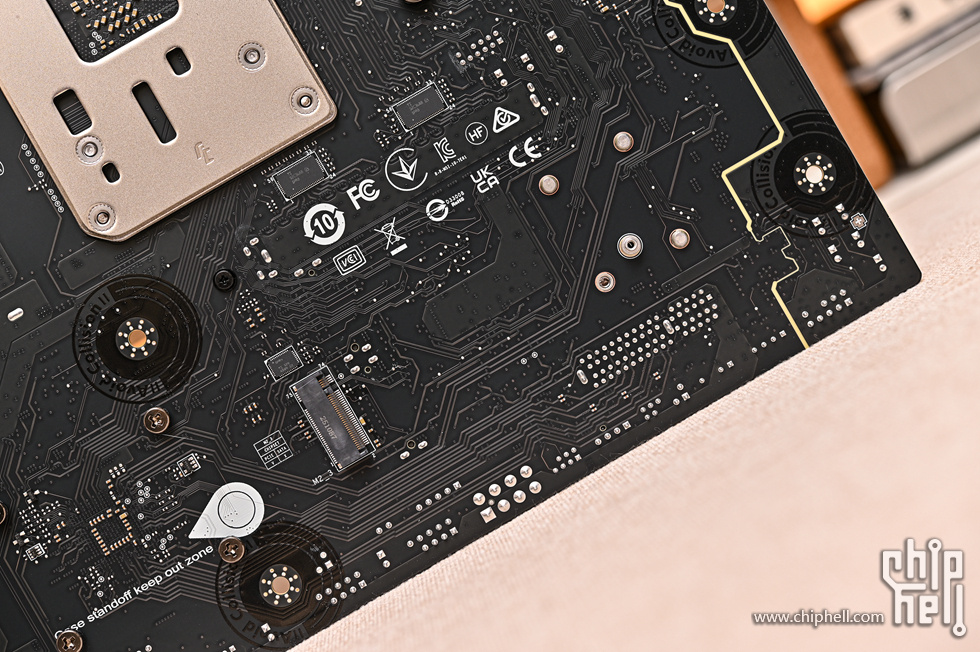

主板背面最下方为主板 M.2_3 接口，最大支持 PCIe 4.0 x2 & SATA, 支持 2280 长度，为芯片组提供。背部的 M.2 接口由于空间限制没有配备散热装甲，建议装机时根据主板螺柱空间安装薄形散热片+导热贴辅助散热。AM5 底座背板下方还有系列认证图标。

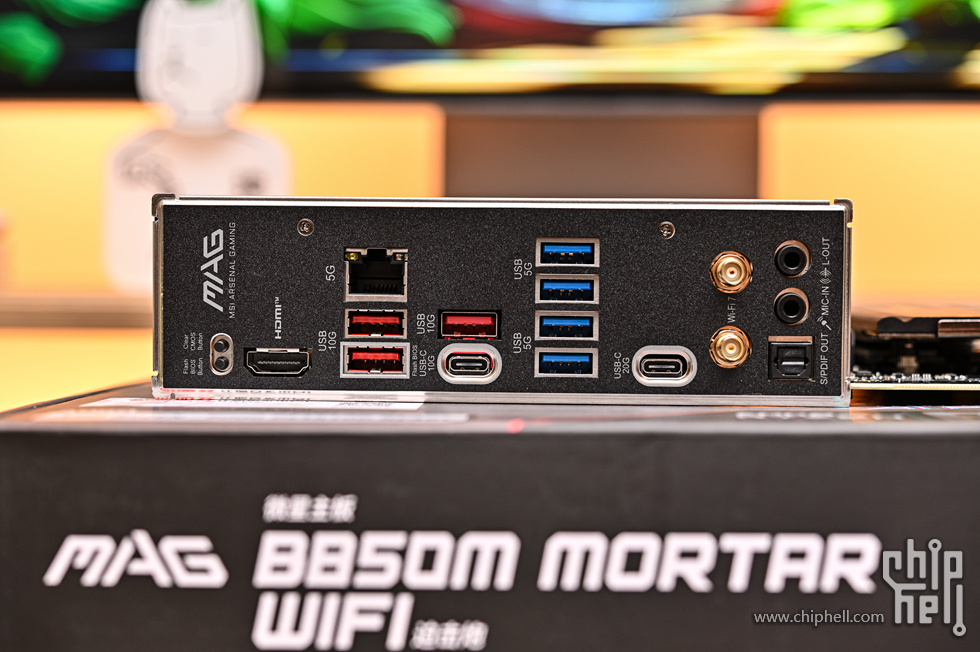

来看尾部 I/O 接口方面，接口非常丰富，从左到右分别为：1x BIOS FlashBack 按钮、1x Clear CMOS 按钮、1 x HDMI 2.1、1x Realtek 8126-VB 5G LAN 网卡、1 x USB 3.2 Gen2 TypeA 10Gbps（支持 BIOS FlashBack）、2 x USB USB 3.2 Gen2 TypeA 10Gbps、1 x USB USB 3.2 Gen2 TypeC 10Gbps、4 x USB USB 3.2 Gen1 TypeA 5Gbps、1 x USB USB 3.2 Gen2 TypeC 20Gbps、2 x Wi-Fi 7 无线快拆接线端子（支持蓝牙 5.4）、1x 光纤 S/PDIF 输出、2 x 3.5mm 音频插孔。

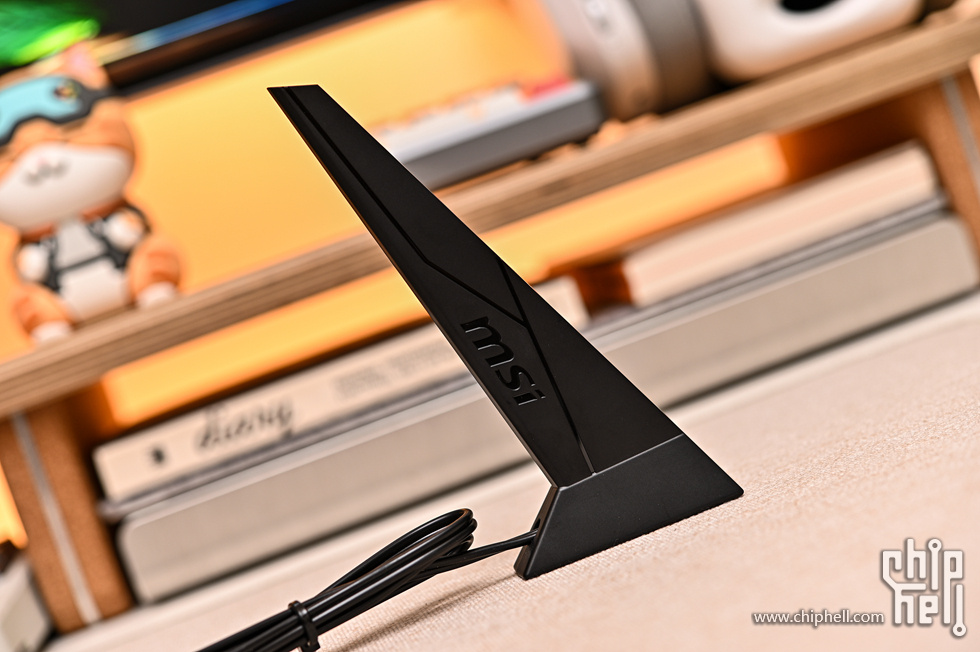

Wi-Fi 7 鲨鱼鳍天线，上方阴刻有 MSI 标识。

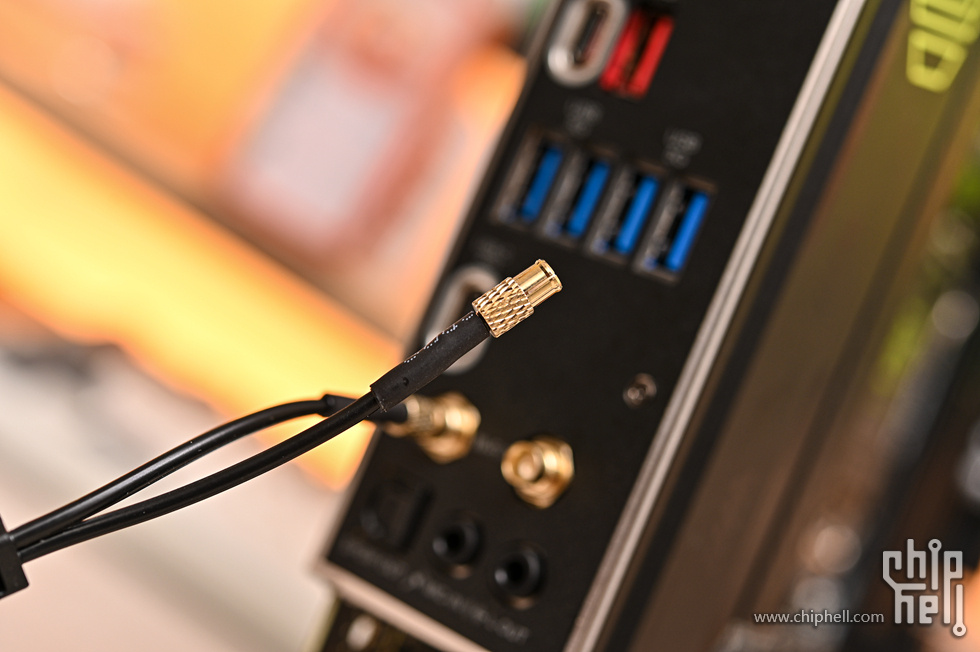

Wi-Fi 7 无线接线端子采用微星全新易拆式设计，接口均为镀金端子。

卡扣式设计，使用时只需直接插入即可锁定，拆除也相当方便。

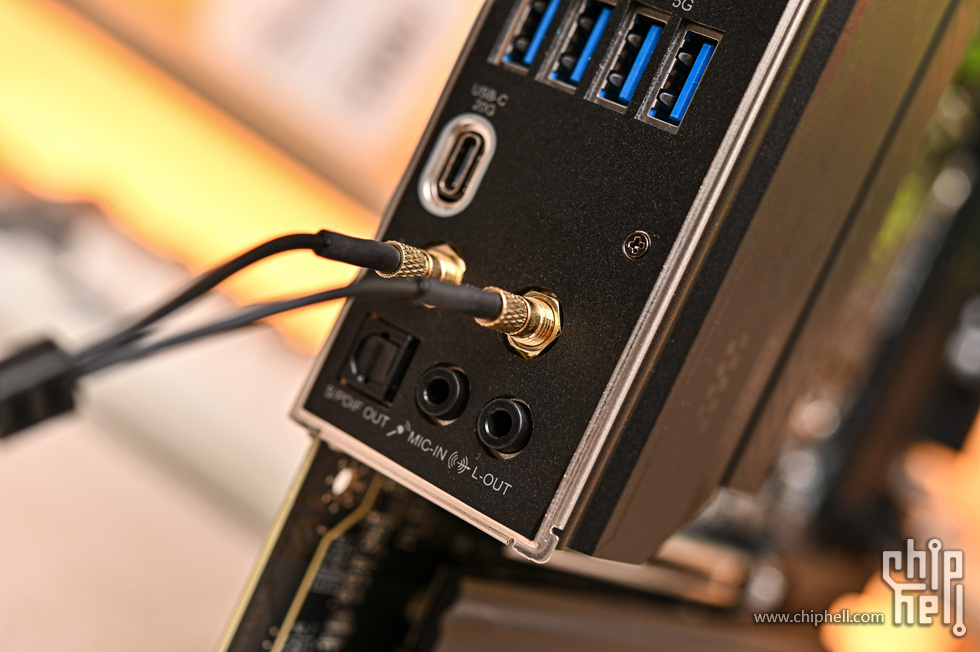

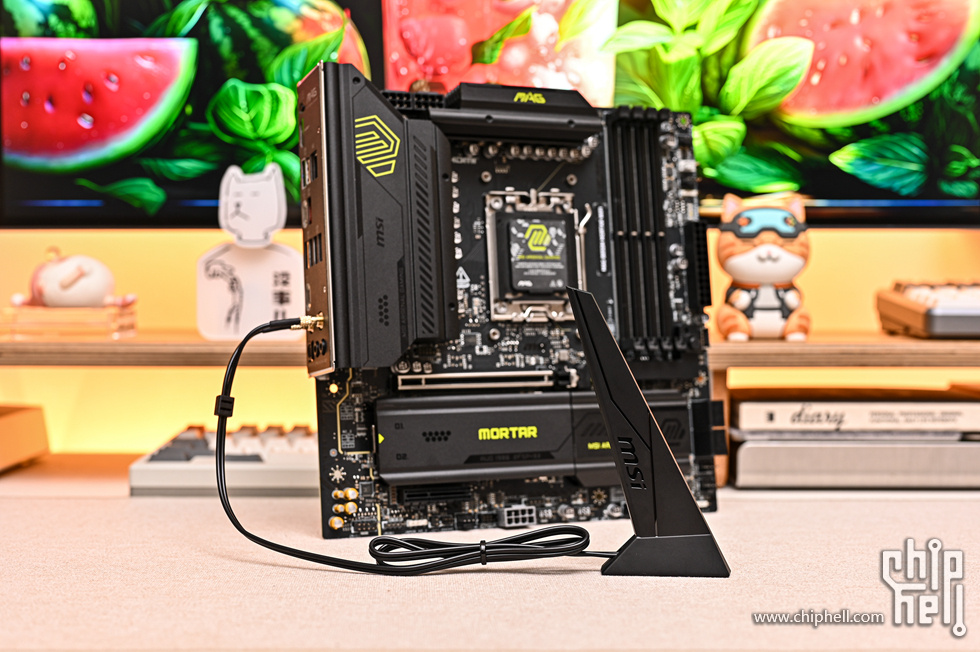

Wi-Fi 7 天线连接主板状态展示。微星 MAG B850M MORTAR WIFI 迫击炮主板采用 Wi-Fi 7 最新的无线网络方案，全新的 320MHz 频宽将最大带宽提升至 5.8Gbps，是 WiFi6/6E 的 2.4 倍。

下面对主板进行拆解。

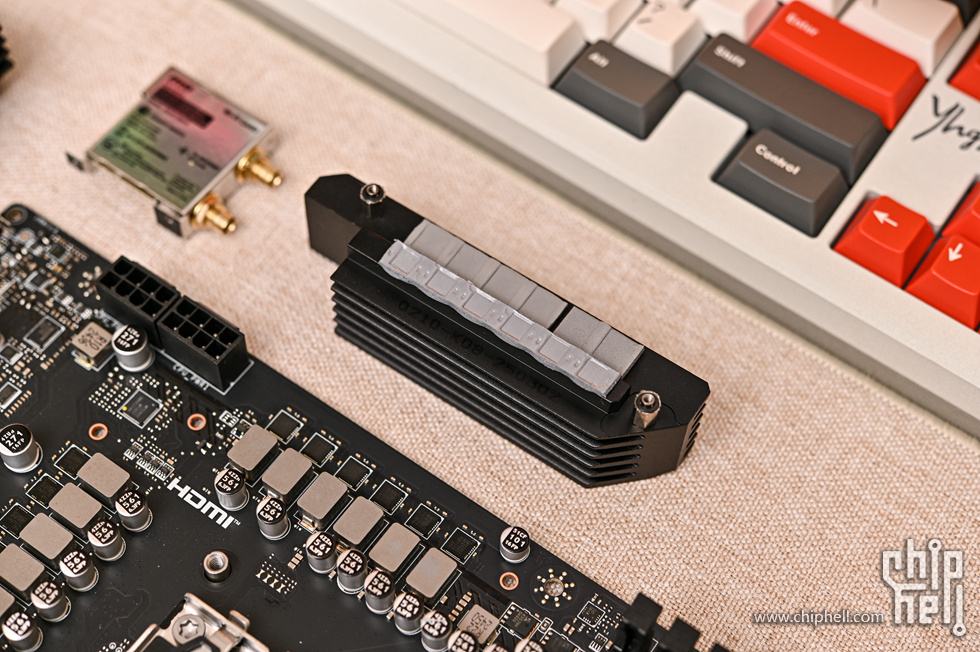

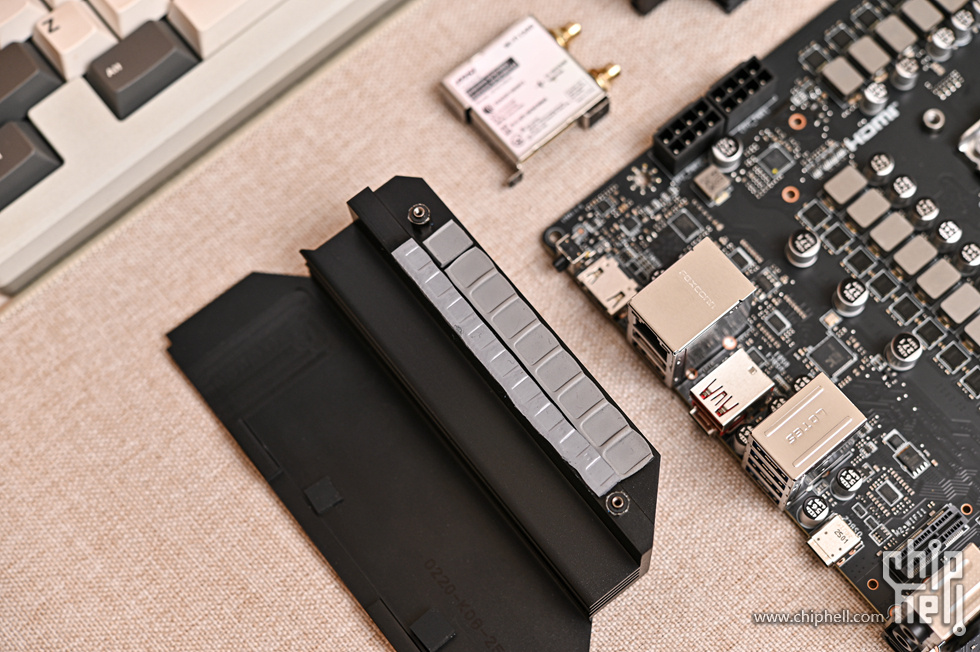

厚实的 CPU 供电散热装甲反面，通过导热垫接触 MOSFET 和电感,接触面压力良好。



芯片组散热模块背面，也设有散热垫，以贴合芯片组散热。

厚实的 M.2 散热装甲内侧铺有高品质 7W/mK MOSFET 散热垫。

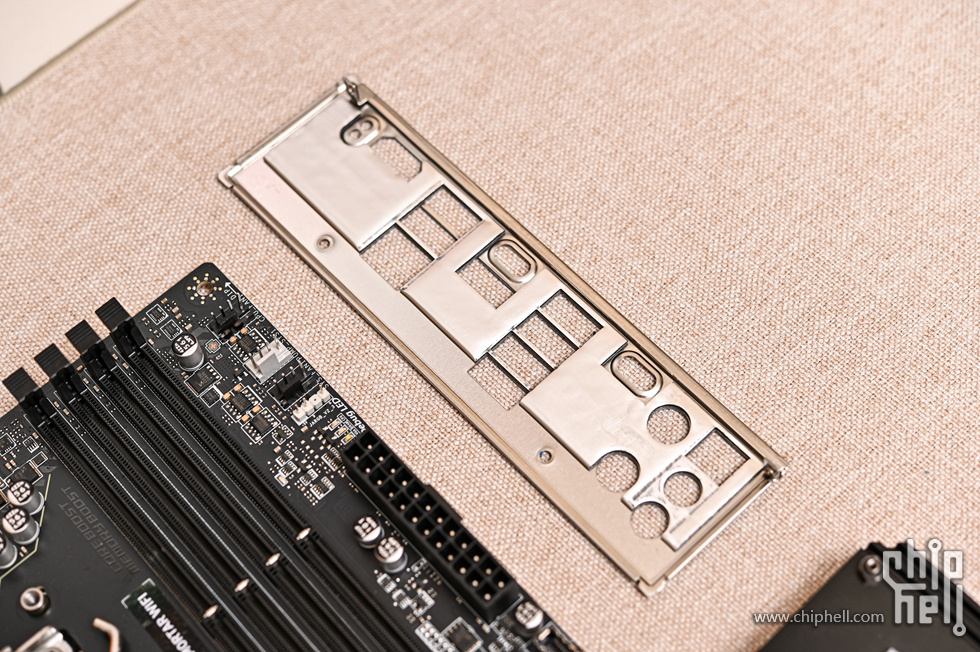

主板预装黑色一体化 I/O 背板。加上额外一层海绵和防锈不锈钢 IO 保护盖，减少静电和系统的电磁辐射噪音，与传统 IO 保护盖相较， 更耐用。

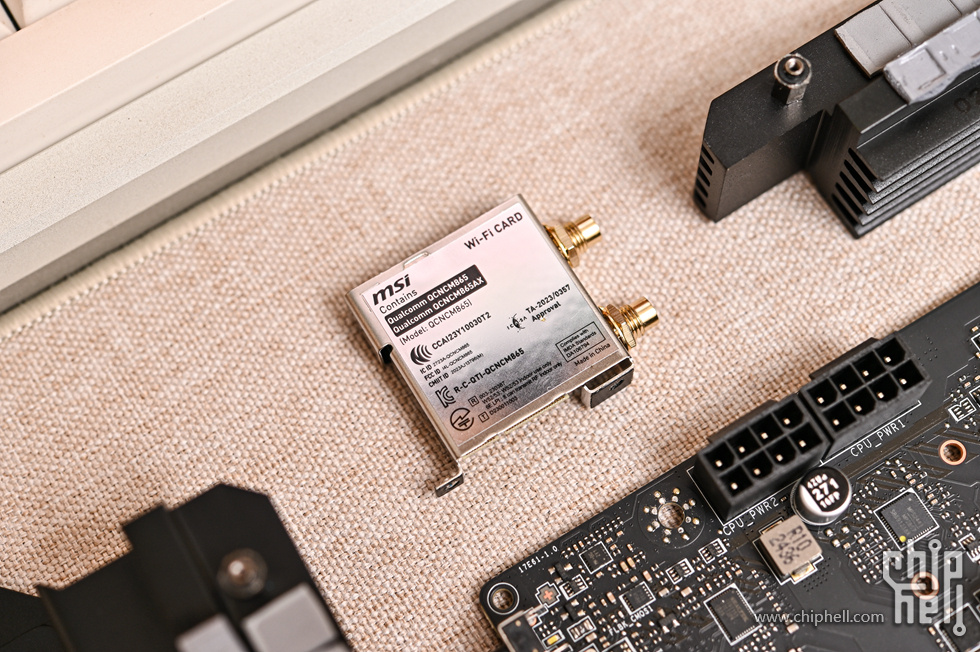

Wi-Fi 7 无线网卡为高通 QCNCM865，支持最新的 Wi-Fi 7 和蓝牙 5.4 协议。理论峰值速率 5.8Gbps，频宽可达 320MHz，支持 4096-QAM，比 WiFi 6E 提升明显。

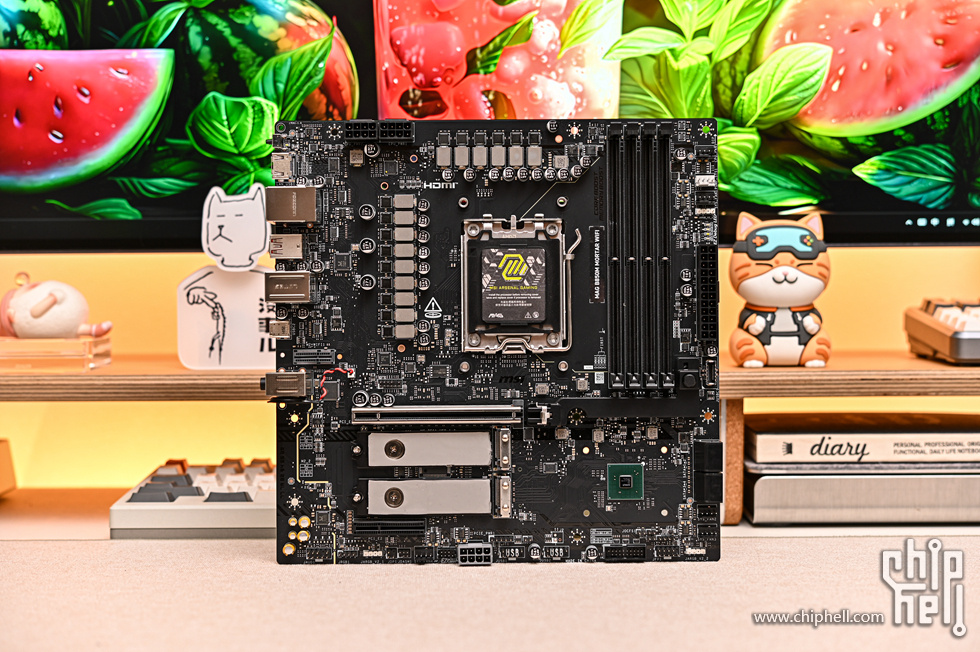

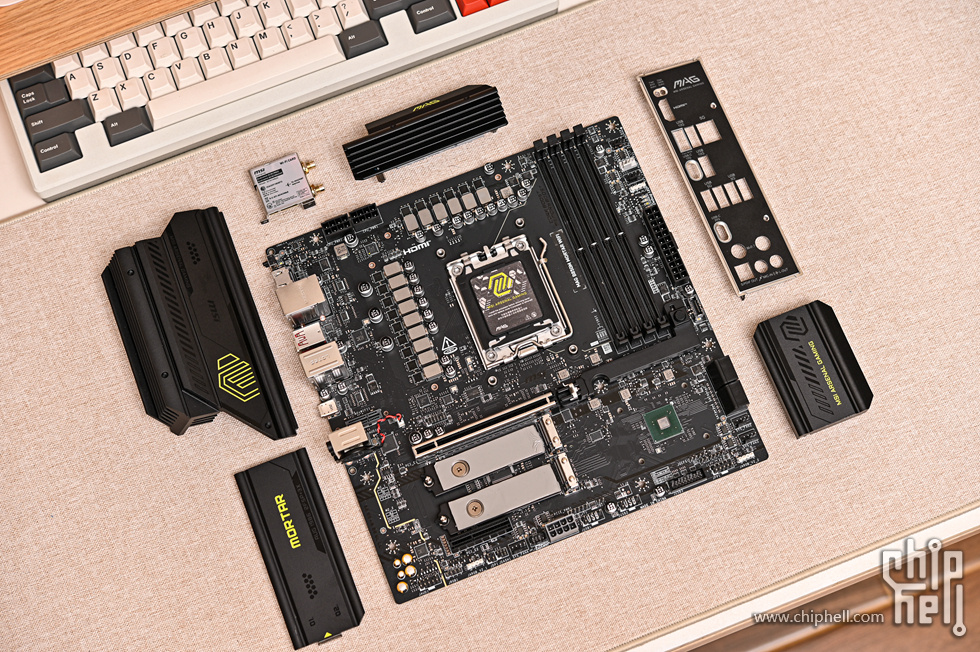

拆除散热装甲的主板 PCB 正面展示，左上角密布了众多电器元件。

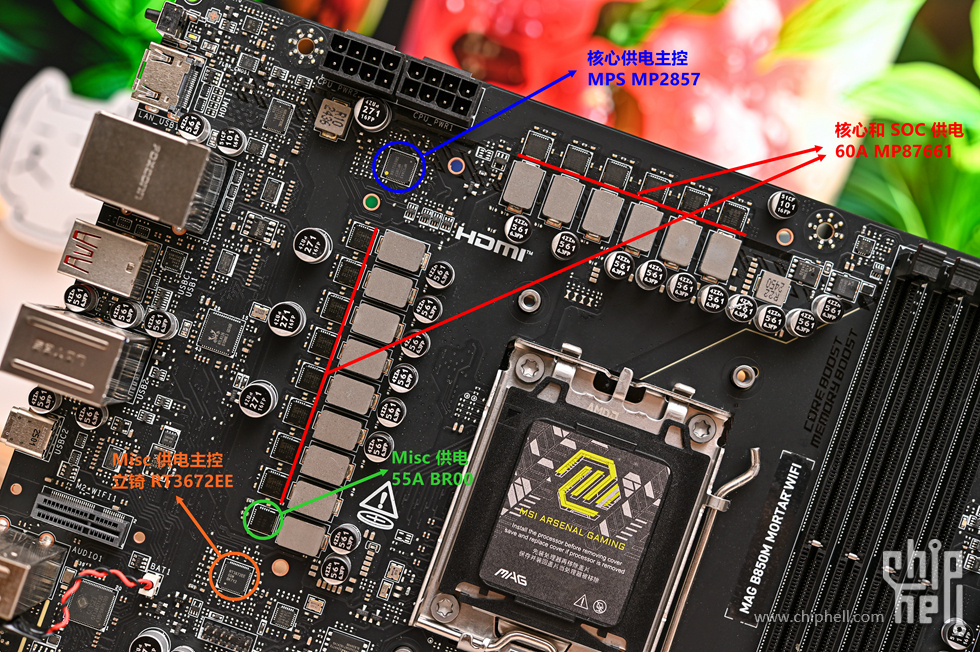

采用 12+2+1 相供电设计，包含 12 相 CPU 核心供电，2 相 SoC 供电，1 相辅助供电。所有供电 MOS 均为 MPS M87661 SPS DrMOS，单颗最高输出电流 60A；1 相 Misc 供电，搭配 1 颗 55A  BR00（绿色）；核心和 Soc 的供电控制芯片在 CPU 双 8Pin 供电接口的下方（蓝色），为 MPS MP2857；Misc 供电主控为立锜 RT3672EE（橙色）。

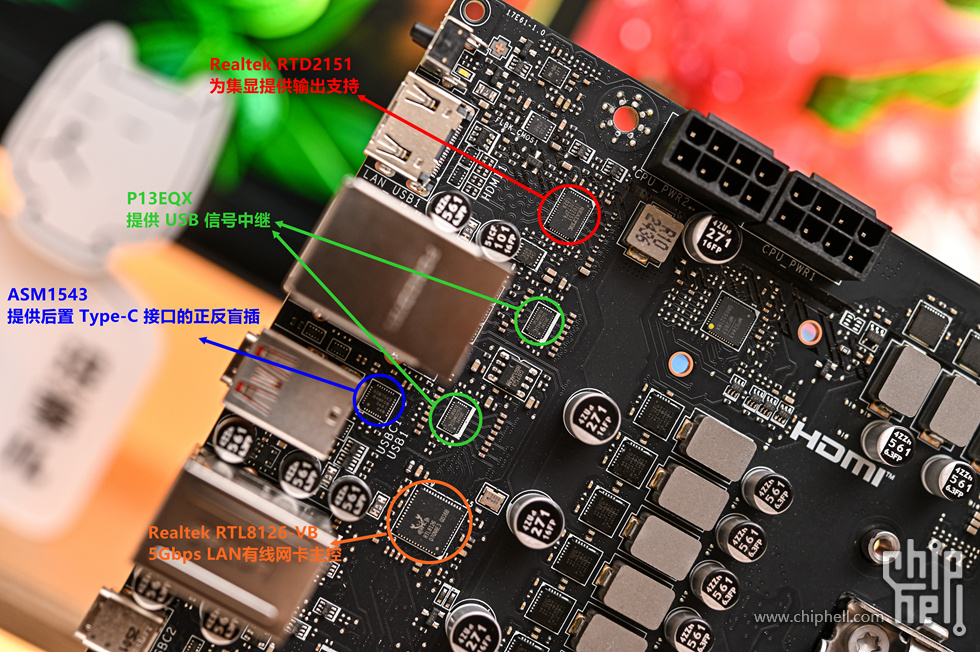

Realtek RTD2151 芯片（红色），为集显提供输出支持；P13EQX 芯片（绿色），提供USB信号中继；ASM1543 芯片（蓝色），提供后置Type-C接口的正反盲插；Realtek RTL8126-VB（橙色） 5Gbps LAN 有线网卡主控。

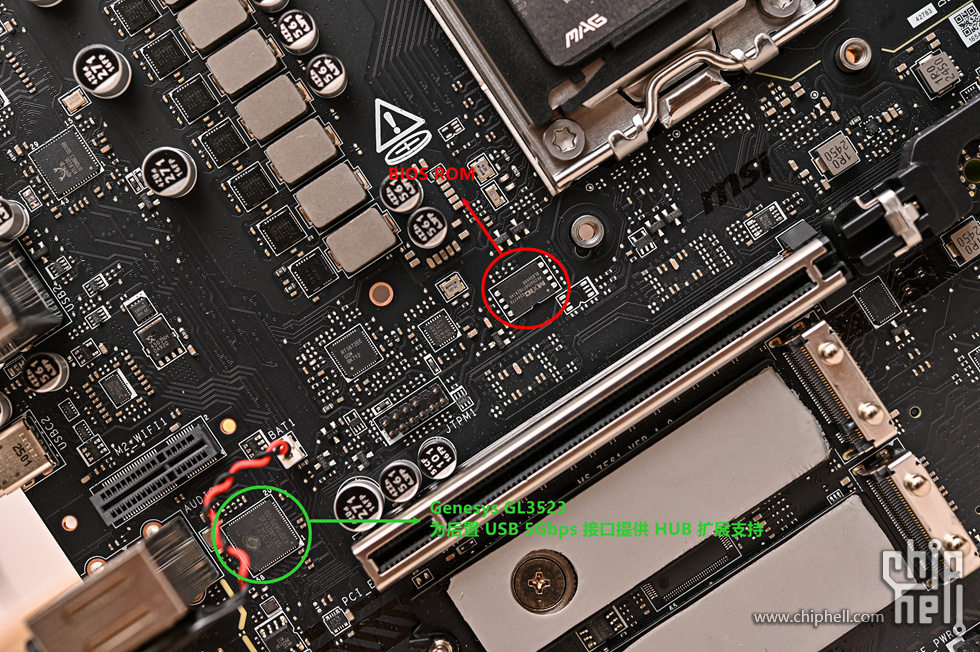

左侧为 Genesys GL3523芯片（绿色），为后置 USB 5Gbps 接口提供 HUB 扩展支持。右侧为 BIOS ROM（红色），为单 MOS。

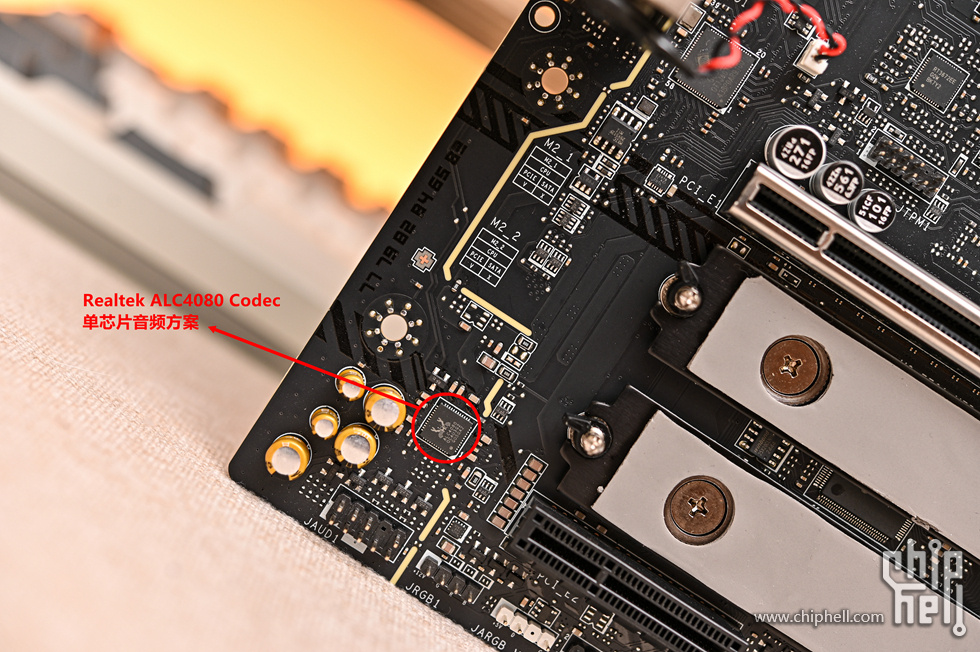

左下角基于 Realtek ALC4080 Codec 单芯片音频方案（红色）。

两个 M.2 槽位中央为提供运行状态监控等功能的 Nuvoton NCT6687D-R 芯片（红色）。

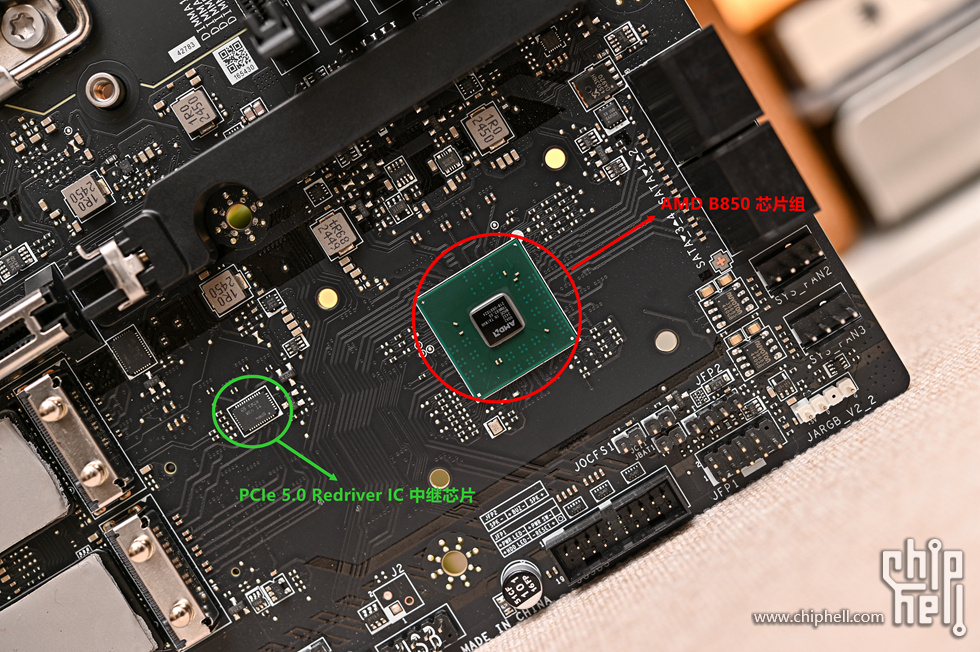

右下角的 AMD B850 芯片组芯片（红色）。左侧还有 PCIe 5.0 Redriver IC 中继芯片（绿色）。

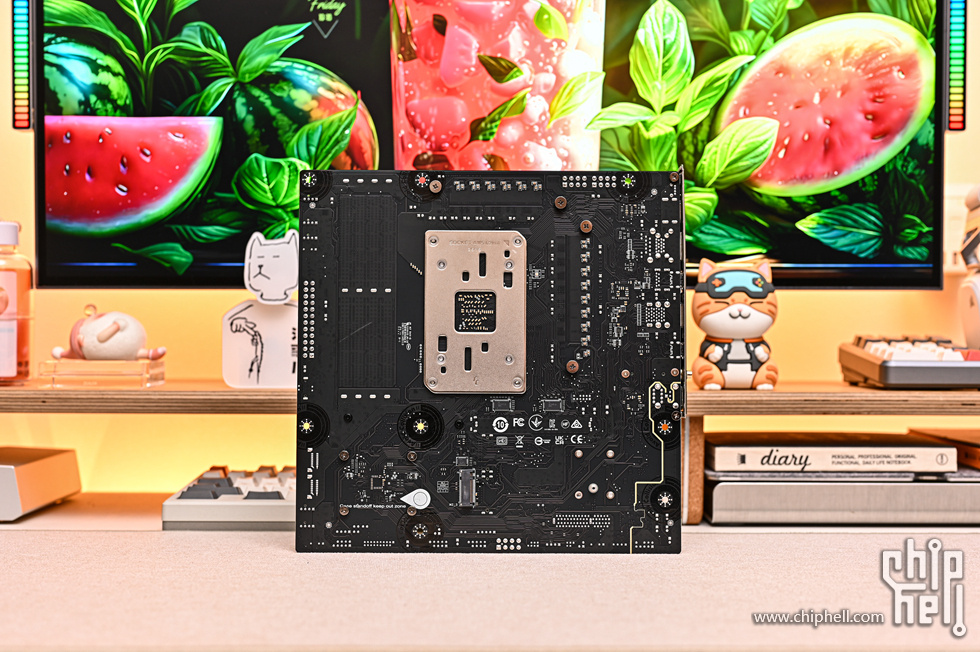

主板背部一览。全金属 AM5 底座背板右侧还配有辅助供电电感。


二、测试环节。
测试平台介绍：
CPU：AMD Ryzen 9 9900X
主板：微星 MAG MAG B850M MORTAR WIFI 迫击炮
显卡：影驰 Galax Geforce RTX 4080
内存：金士顿 Kingston Fury Renegade 叛逆者 DDR5 RGB 6400 32GB（16Gx2）
SSD：WD_BLACK SN8100 2TB
软件：Aida64 V7.70.7500
          CrystalDiskMark 8.0.6 x64

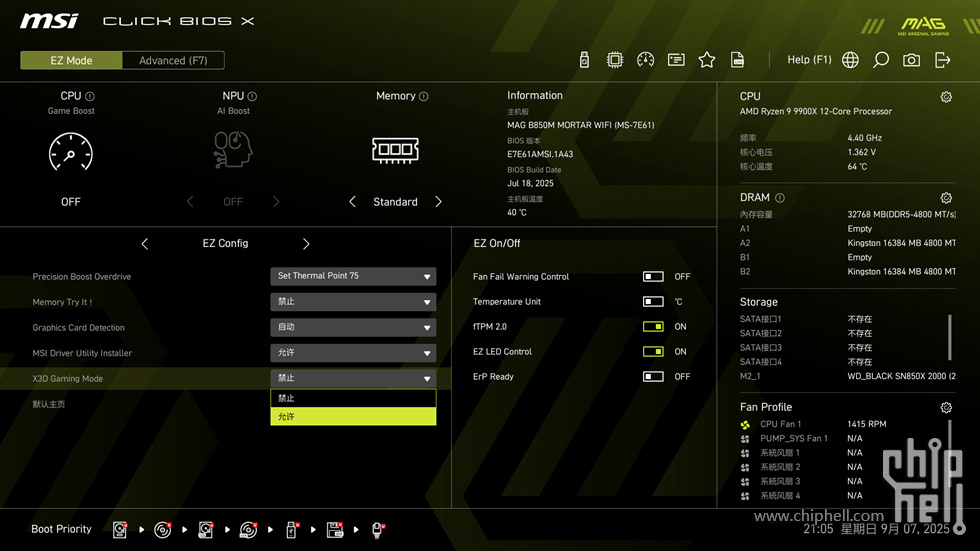

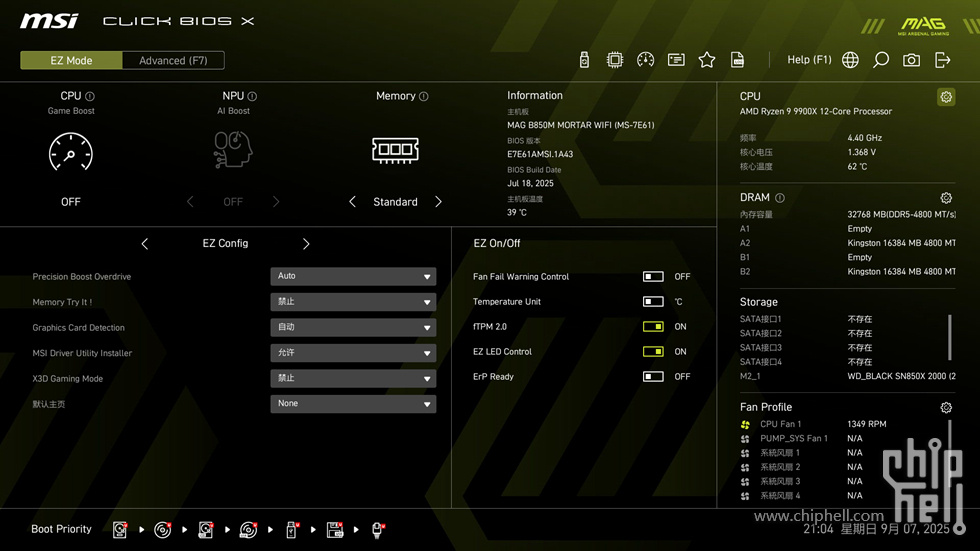

首先来看 BIOS 情况。微星全新设计的 CLICK BIOS X 提供美观更友善使用体验，让玩家可以更快速存取和调整系统配置，软件配色和主板相同为黑灰+荧光绿配色。BIOS 默认为 EZ Mode，可进行一些快速调整，可以进行 CPU 智能超频、XMP/EXPO 内存一键超频以及 PBO、Memory try it！等功能快捷操作。

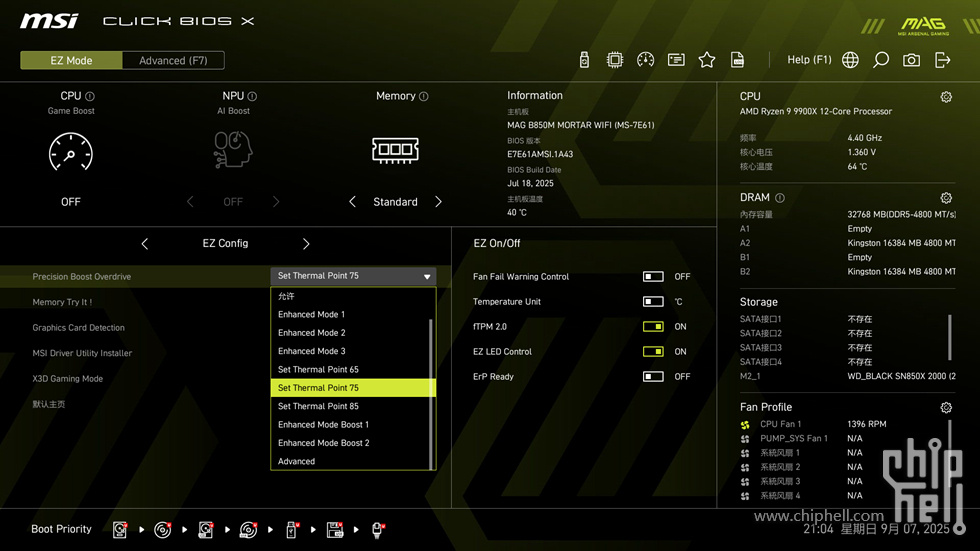

EZ 模式界面左下角是 AMD 锐龙处理器 PBO 模式开关，无需进入超频高级模式寻找，更便捷。

内存 Memory Try It！超频模式选择，X3D 模式开关等关键性能设置。

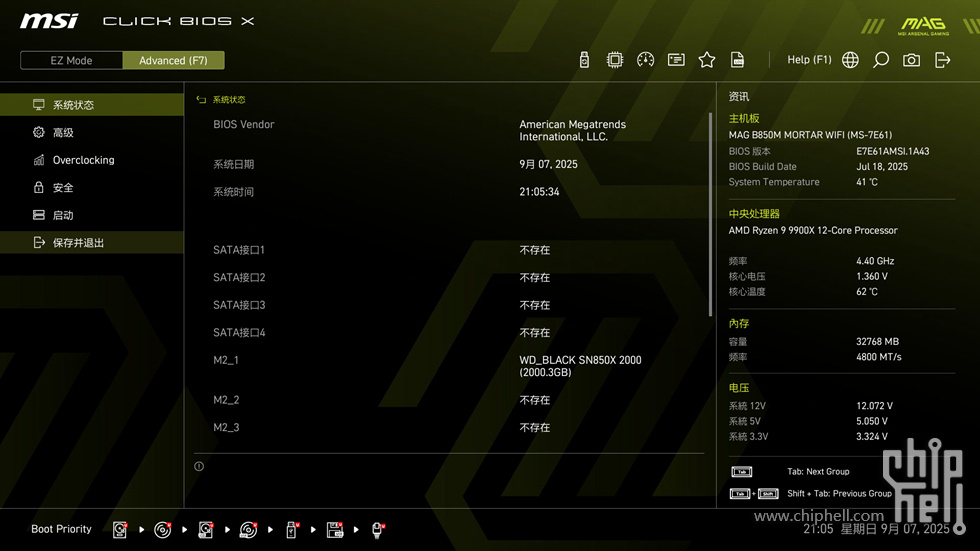

按 F7 切换为高级模式。首先是系统状态选项。直观展示主板、处理器、内存、SSD 运行和占用情况。BIOS 的顶栏是不会随模式而变动的，有 M-FLASH BIOS 更新、常用功能收藏夹、BIOS 变更选项记录、PBO 超频开关等功能按键，BIOS 语言切换、搜索、截图以及退出功能都在顶栏上。

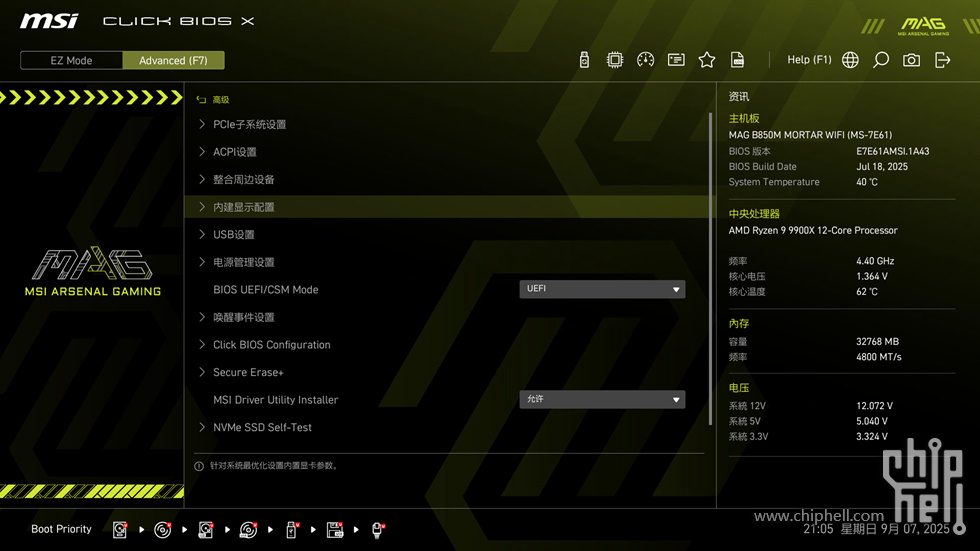

高级选项相关设置。可以对 PCIe、音频、USB 等功能进行细化调整。

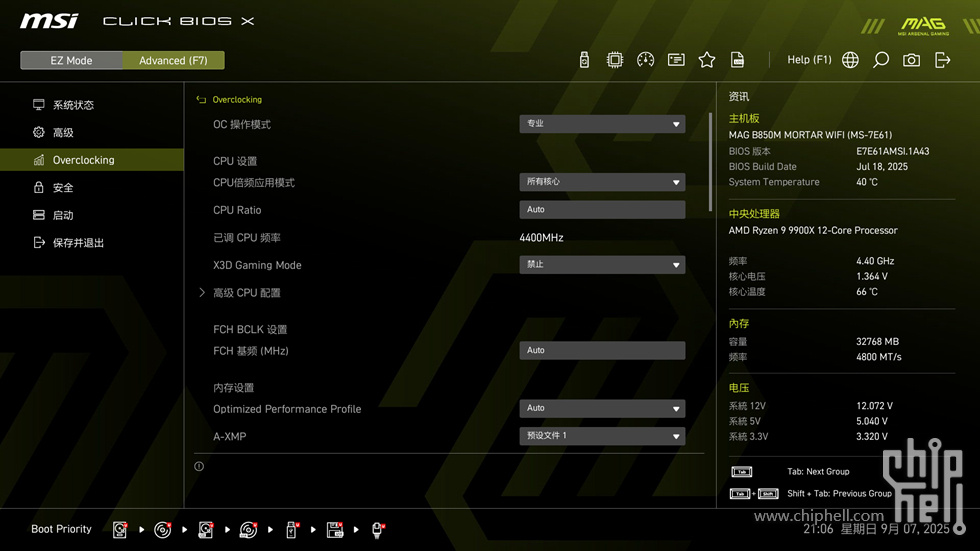

Overlocking 选项。可以调整相关 CPU、内存等核心设备的电压以及频率、可选普通和专业模式。

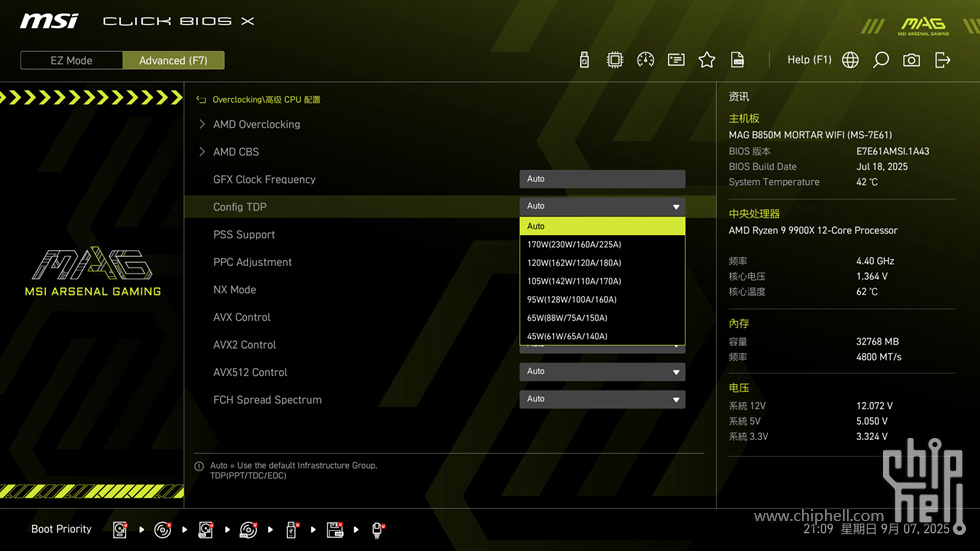

高级 CPU 配置选项。可方便进行 AMD CBS、cTDP、AVX Control 等常用功能进行调整设置。

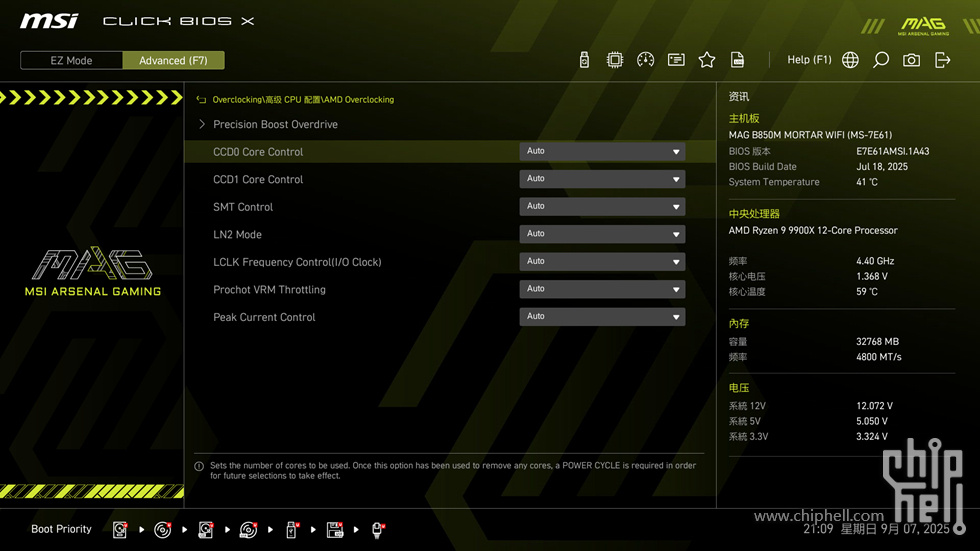

AMD Overlocking 选项。

Precision Boost Overdrive 选项。

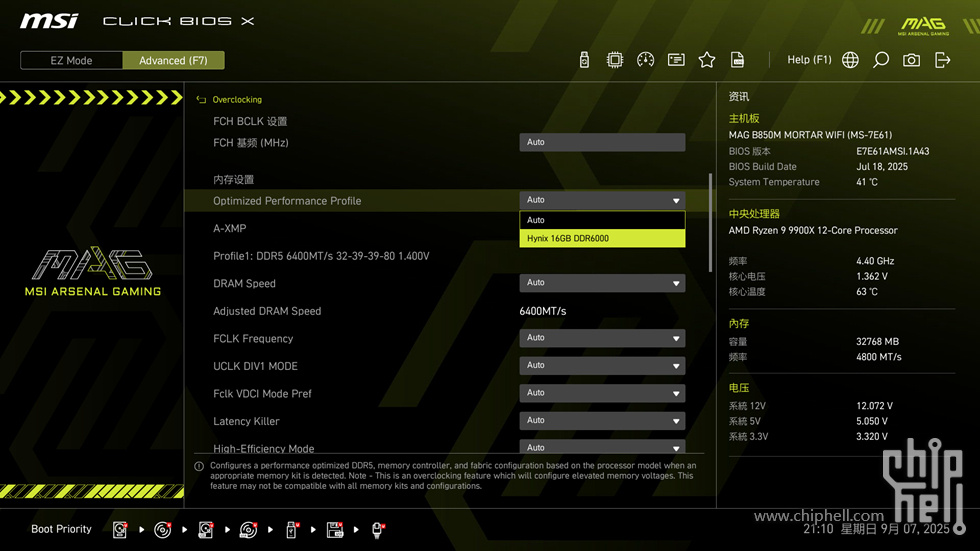

Optimized Platform Profile 功能则是单独放在了超频菜单当中，打开之后可以识别到经过验证后的内存超频推荐方案（如图中主板内置的海力士 DDR5-6000（1:1）方案，与 AMD 官方推荐的甜点频率一致），一般与 EXPO 的预设方案不同，为用户提供更快更有效地完成内存超频选择。

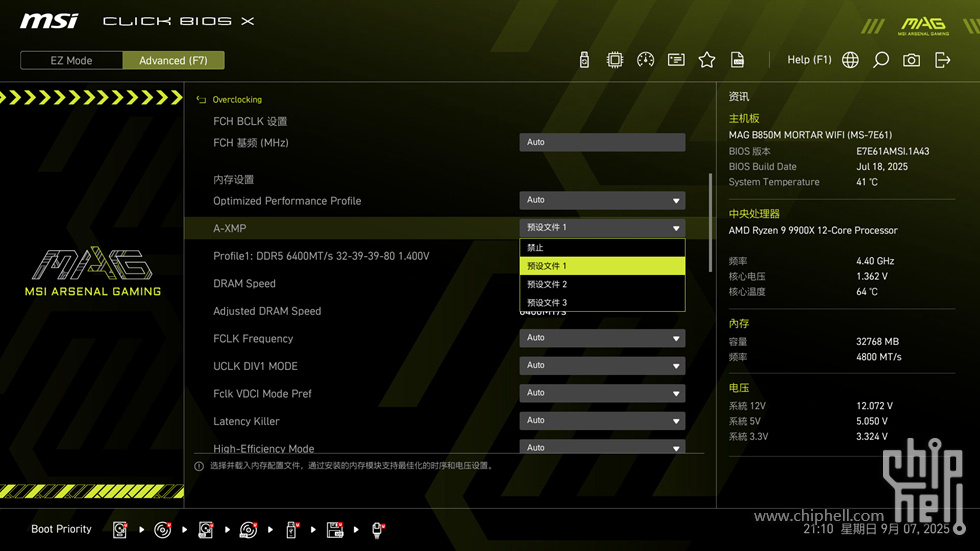

支持 AMD EXPO、Intel XMP 3.0 内存一键超频。

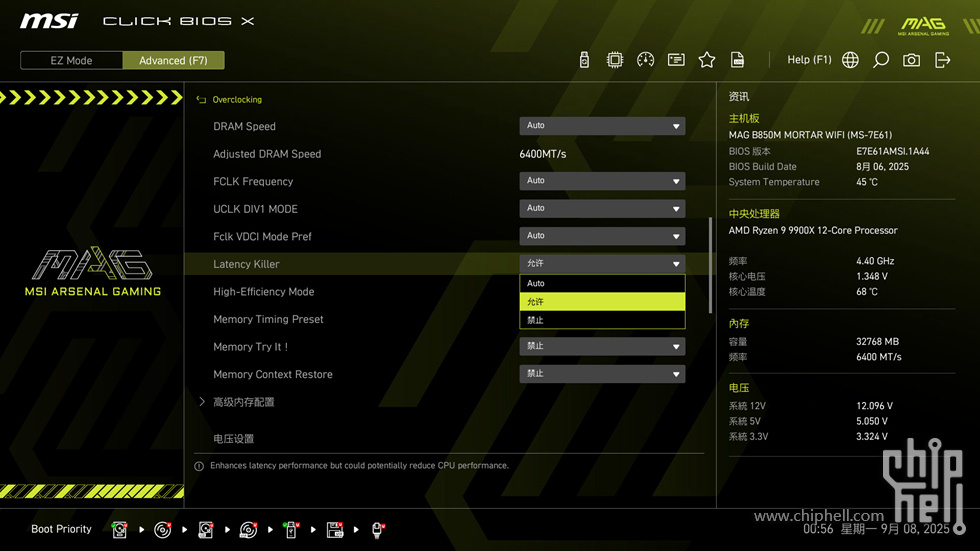

微星 BIOS 里面非常好用的 Latency Killer 和 High-Efficiency Mode，前者是低延迟模式，后者是高带宽模式。开启高带宽模式后，还会多出 Memory Timing Preset 选项丰富的内存时序相关调节支持。

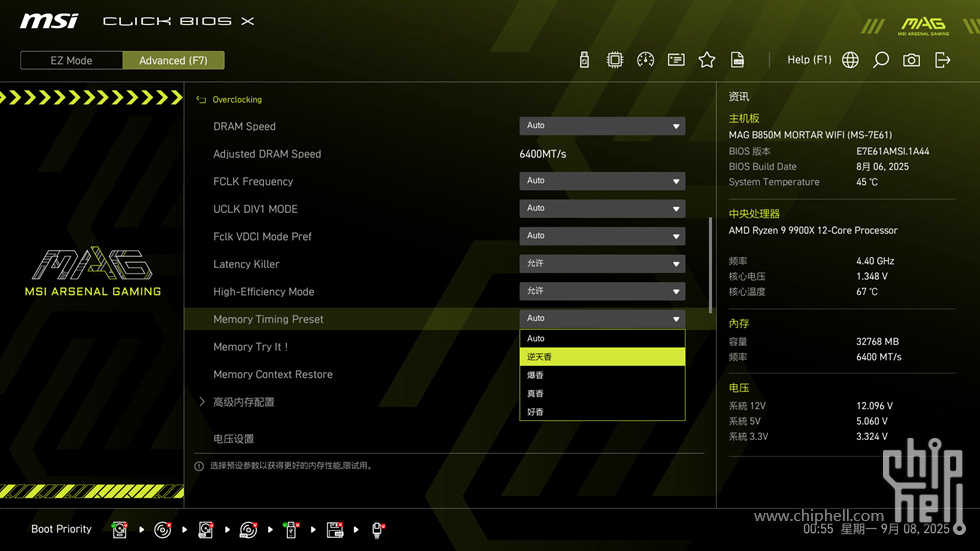

Memory Timing Preset 内存高性能模式，对 SK 海力士 A-die 颗粒的专属优化，通过优化小参让内存达到更高的传输速度以及更低的延迟。开启后根据模式优化内存小参，增强内存性能，属于终极压榨内存性能释放，可根据自身内存体质有选择开启，多模式可选。

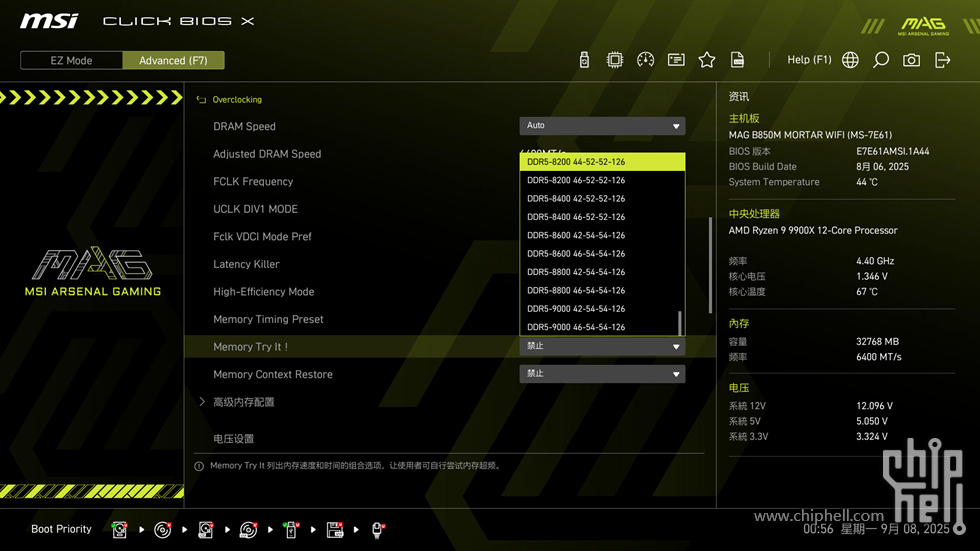

除此以外，内存频率多项可调，亦可结合 Memory Try It 功能一键超频。

这里进行了简单的对比测试。首先是仅手动开启 EXPO 下的 AIDA 64 读写测试结果，可以看到整体读取为 77982 MB/s，写入为 82577 MB/s，延迟为 80ns。

然后开启：Memory Try It!、Latency Killer、High-Efficiency Mode 等微星主板特有的内存优化选项后重新进行读写测试。可以看到，整体成绩都有不小的提升，读取提升为 88238 MB/s，写入提升为 94933 MB/s，而延迟降低到了 69.9ns。

安全选项相关设置。

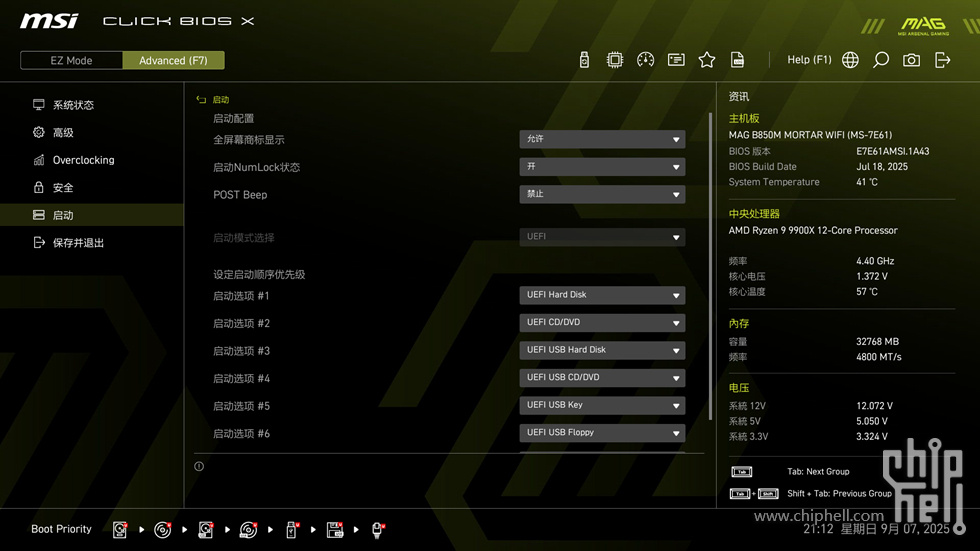

启动选项相关设置。

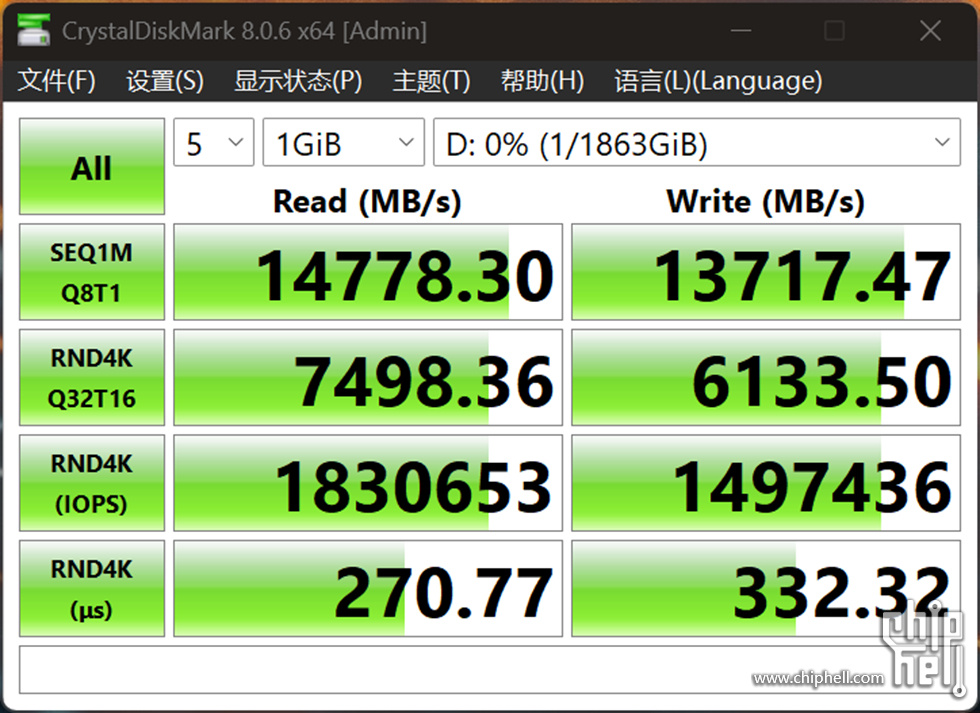

下面进行 PCIe 5.0 M.2 SSD 接口性能测试，这里使用了 WD_BLACK SN8100 2TB 配合进行测试，官方数据为顺序读取速度高达 14,900MB/s，顺序写入速度高达 14,000MB/s，并在随机性能上达到 2,300,000 IOPS（2TB-4TB 型号）。同时搭载最新 TLC 3D CBA NAND 技术，兼具速度和可靠性，无论是游戏还是工作，都有助于确保稳定出色的性能体验。CrystalDiskMark 读写基准测试（1GB）。WD_BLACK SN8100 NVMe SSD 2TB CDM8 SEQ 1MiB Q8T1 读取达 14778.30 MB/s，写入达 13717.47 MB/s；CDM8 RND 4KB（IOPS）随机读取达 1830.653K，随机写入达 1497.436K。均达到官方标称读写指标。

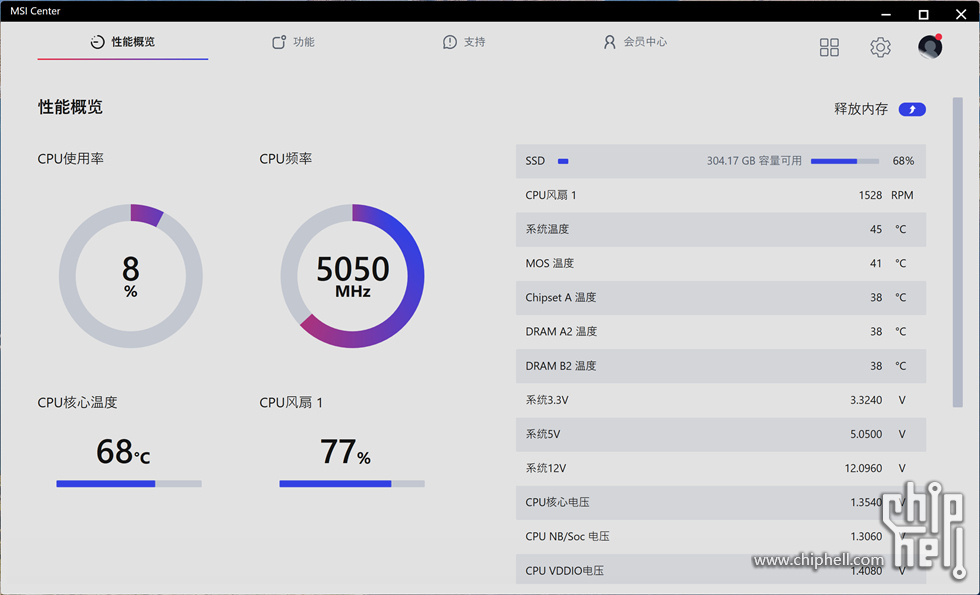

微星主板的特色 MSI CENTER 多功能软件。首先是性能概览，可以直观的展示各硬件性能指标。

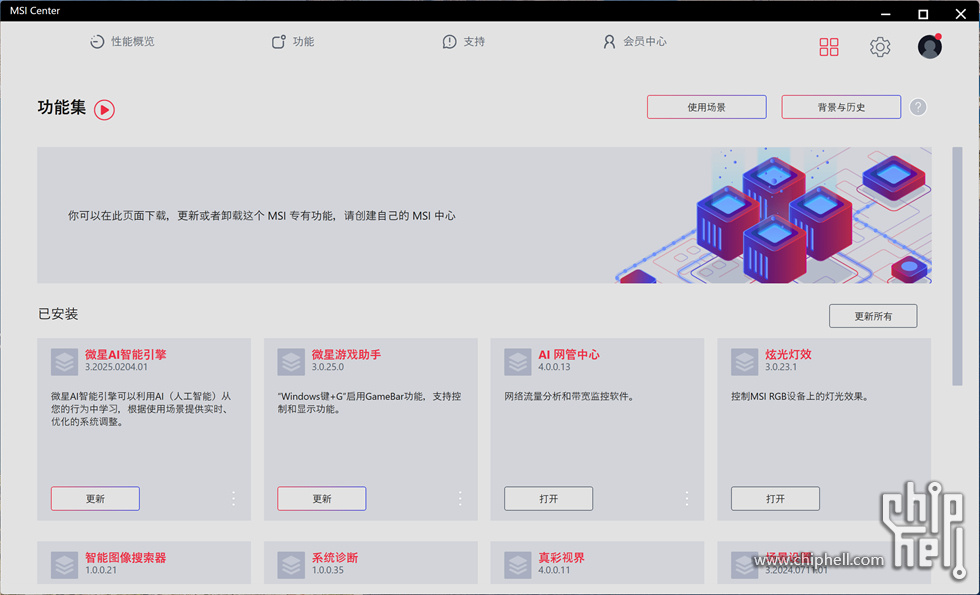

功能选项页面涵盖众多实用功能。

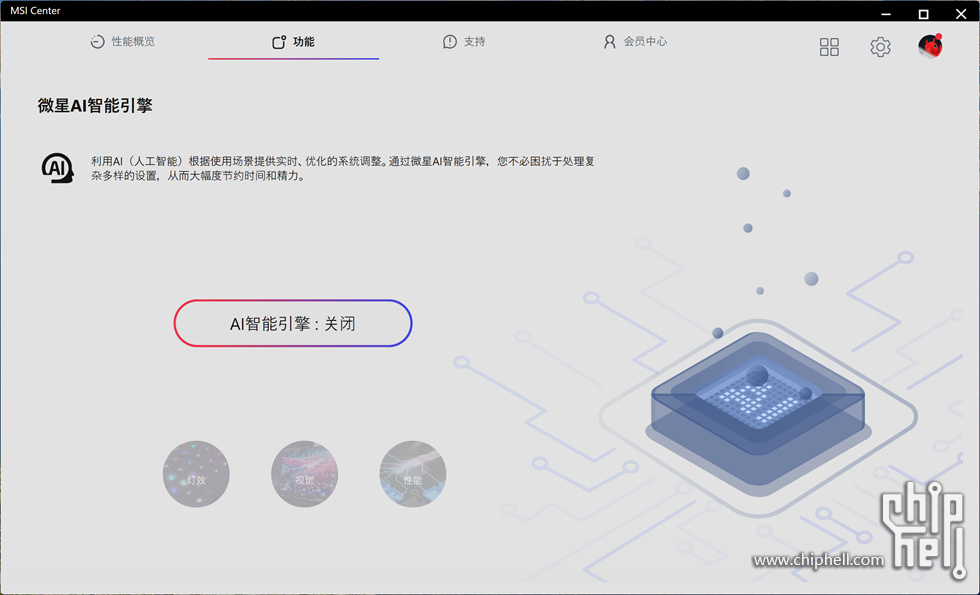

微星 AI 智能引擎。利用 AI 根据使用场景提供实时、优化的系统调整。通过 AI 智能引擎，让玩家不必困扰与复杂的设置，大幅节约时间和精力。

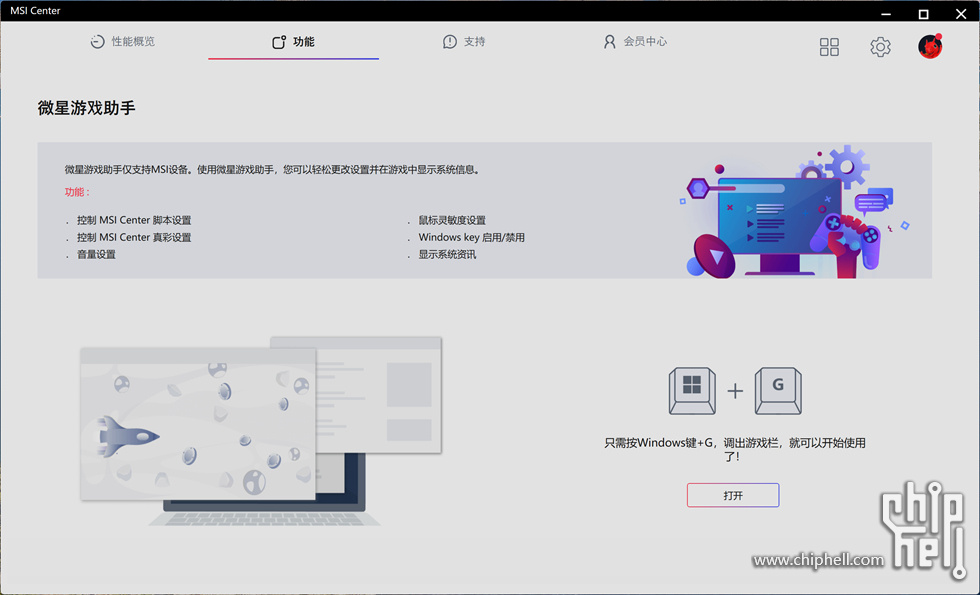

微星游戏助手。可轻松更改设置并在游戏中显示系统信息。

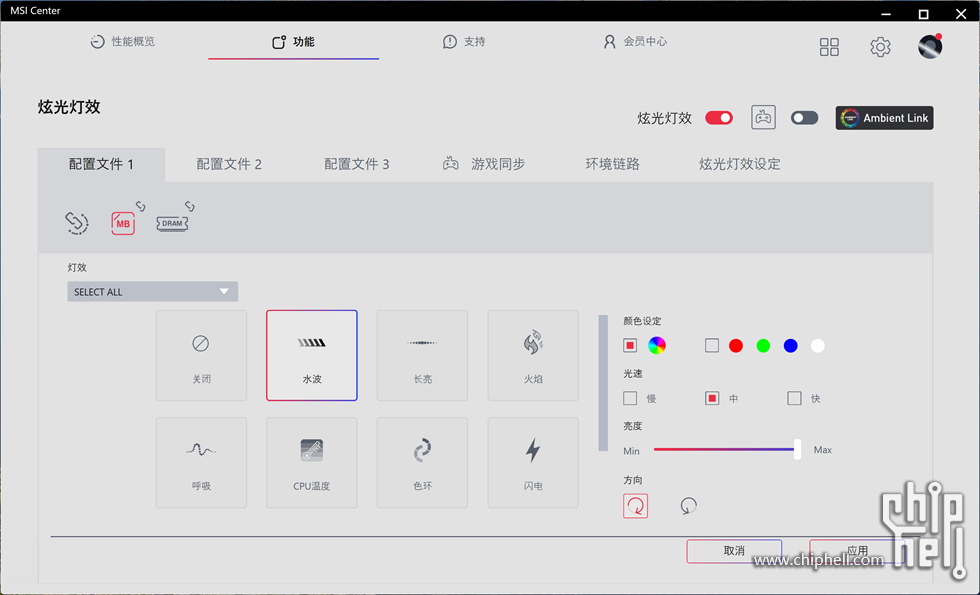

炫光灯效。控制 MSI RGB 设备上的灯光效果，支持多种特效可选。

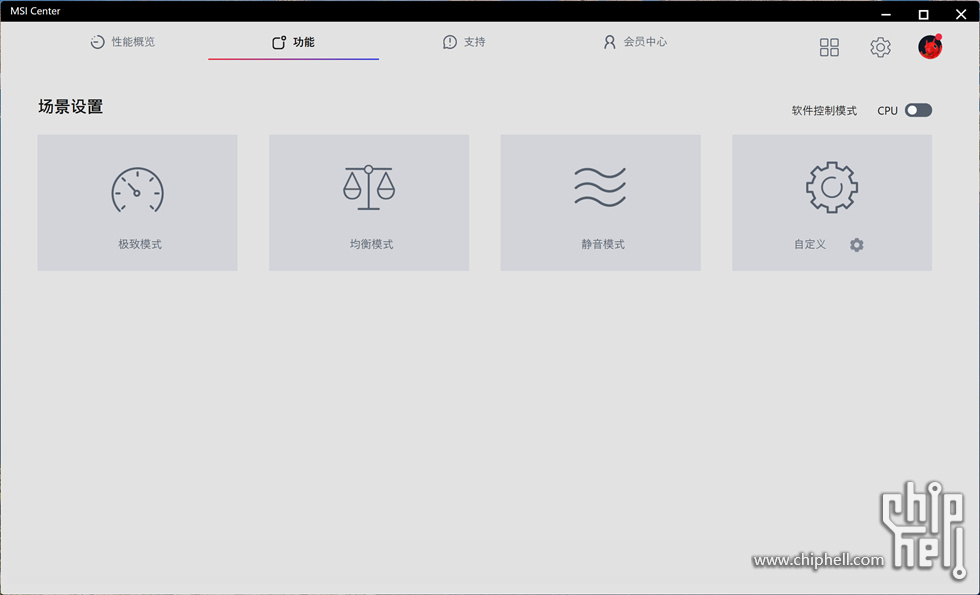

场景模式。可以针对不同场景调整系统性能和风扇转速。MSI Frozr AI 散热系统针对 CPU 与 GPU 温度进行调校。 AI 系统会侦测 CPU 和 GPU 的温度，自动调整系统风扇的转速，确保最佳效能。

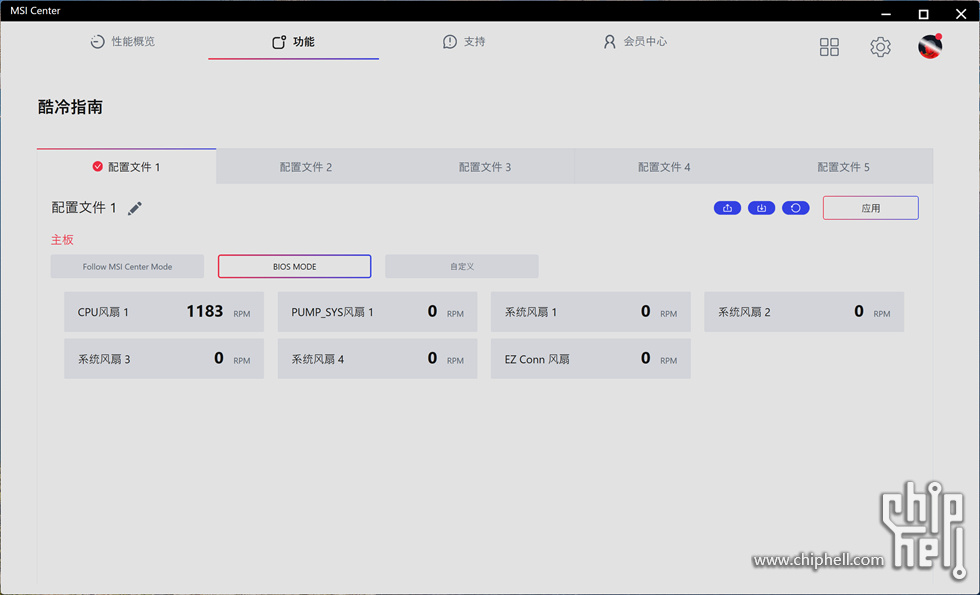

酷冷指南。可根据需求进行风扇、水泵的微调，降温轻松一键调整。

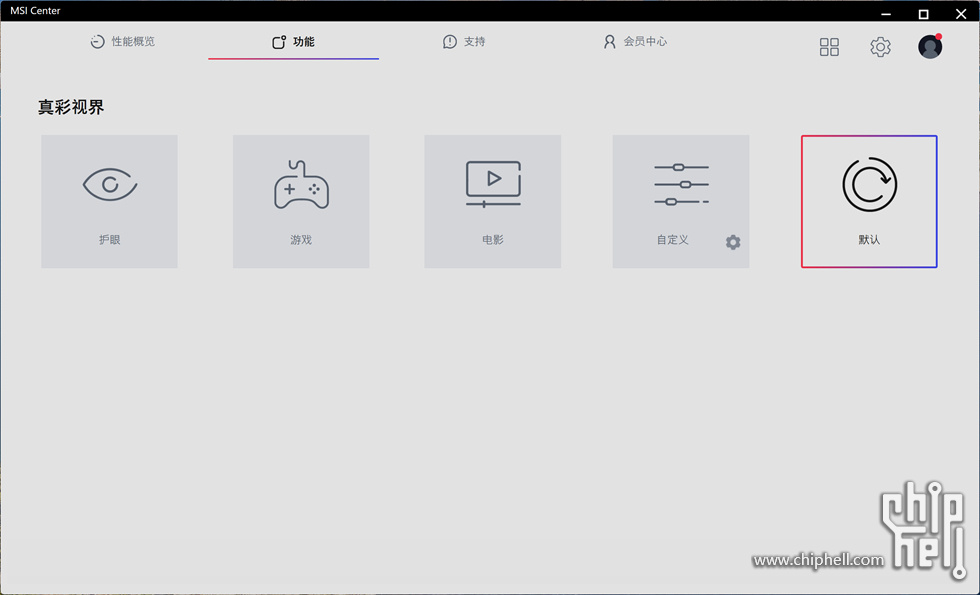

真彩视界。一键轻松切换显示模式，适配不同的使用场景。

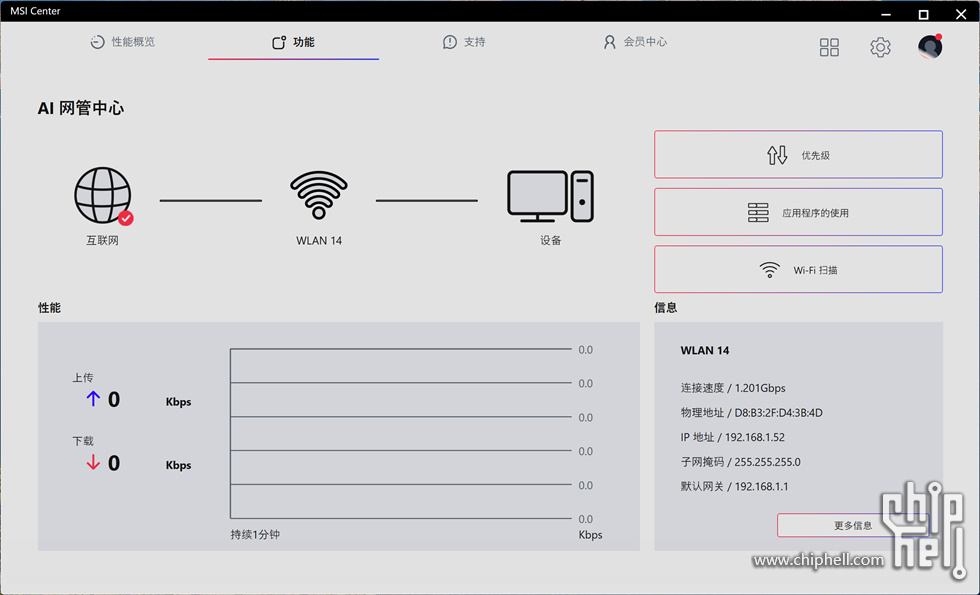

AI 网管中心。提供全面的网络监控功能，可帮助您监控网络性能，实时检测故障隐患，保障业务系统高效运行。拥有强大的实时可视化监控功能，让您获得对整个网络基础架构的完全可见性和性能控制。


总结
微星 MAG B850M MORTAR WIFI 迫击炮主板是为游戏玩家设计，提供稳定、耐用且容易组装。用料考究，做工扎实，搭载 12+2+1 数位供电和扩展型散热片，采用 8 层服务器等级 PCB，2oz 厚度铜，PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定，充分释放 AMD Ryzen 9000  系列处理器最佳效能且保持低温稳定运行。搭载真正的 Wi-Fi 7 解决方案、5G LAN、USB 20Gbps、PCIe 5.0 解决方案、以及独家 EZ DIY 显卡/M.2 快拆装等功能。微星 MAG B850M MORTAR WIFI 迫击炮主板凭借其一流的性能，使其成为 M-ATX 主流用户组件主机的理想选择，低调硬朗的无光黑色设计风格也可适配多种装机风格需求。
以上，仅代表个人观点，如有疑问欢迎留言交流，谢谢观看！
