XTIA Xproto-N V2 "一体"电脑装机分享

多支汁

前言

       手上有一些过气的平台和硬件，用不上卖也不值钱，只能用在排除故障时当僚机用用。本次装机主要是将闲置再利用，以XTIA Xproto-N V2开放式机箱作为显示器支架的思路，通过预埋HDMI和type-C供电线与磁吸便携屏的巧妙结合，组成一台较为易用的“一体”电脑。

一、硬件

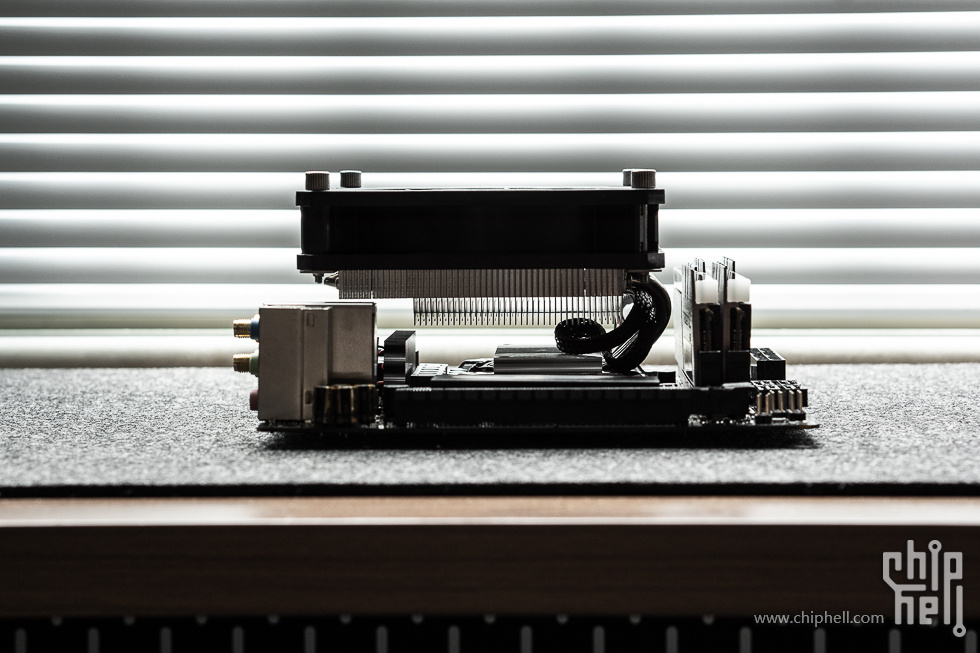

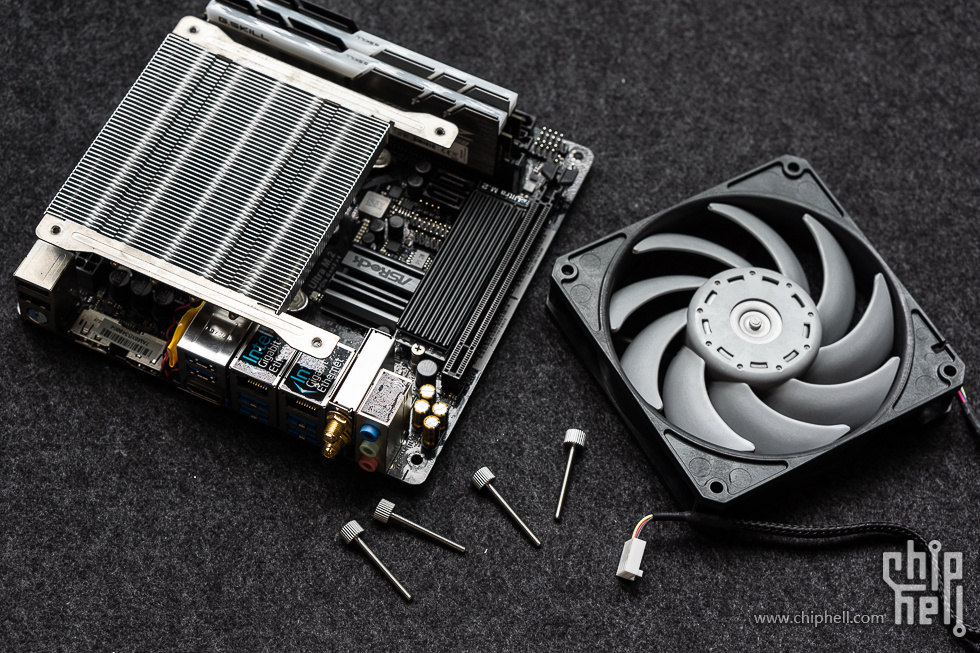

↓平台为华擎Z370M ITX+8400+DDR4

↓散热器复古满满的ID-cooling is 50+gt2150台风

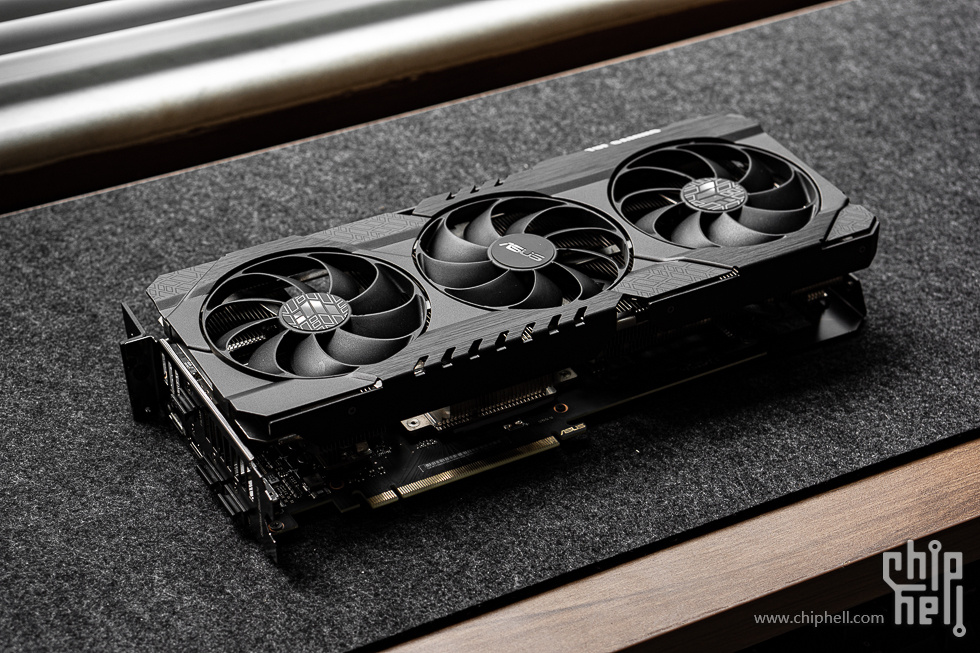

↓显卡是没在花期出掉的TUF 3060

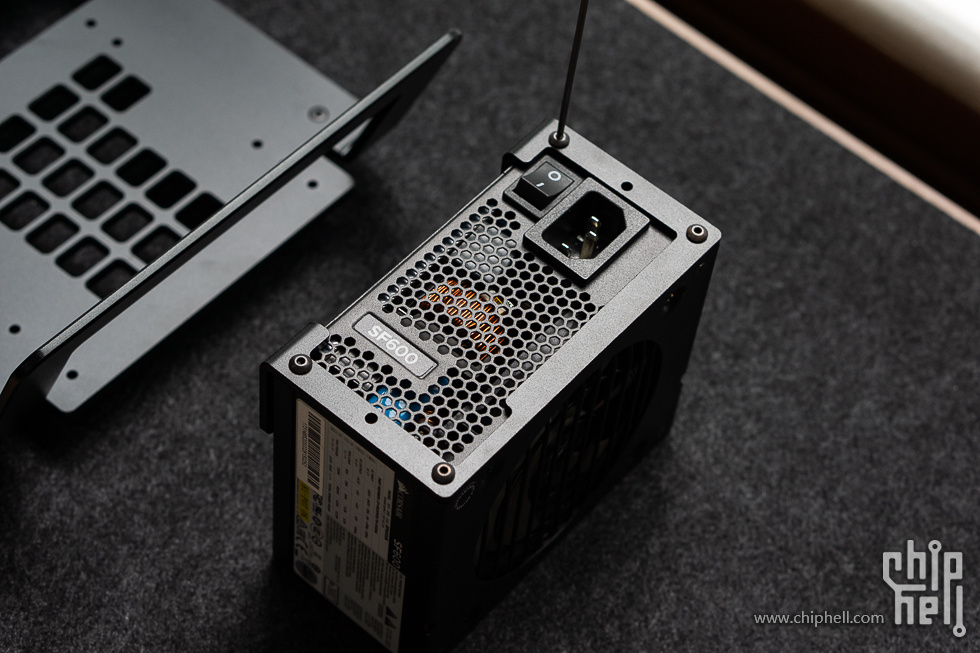

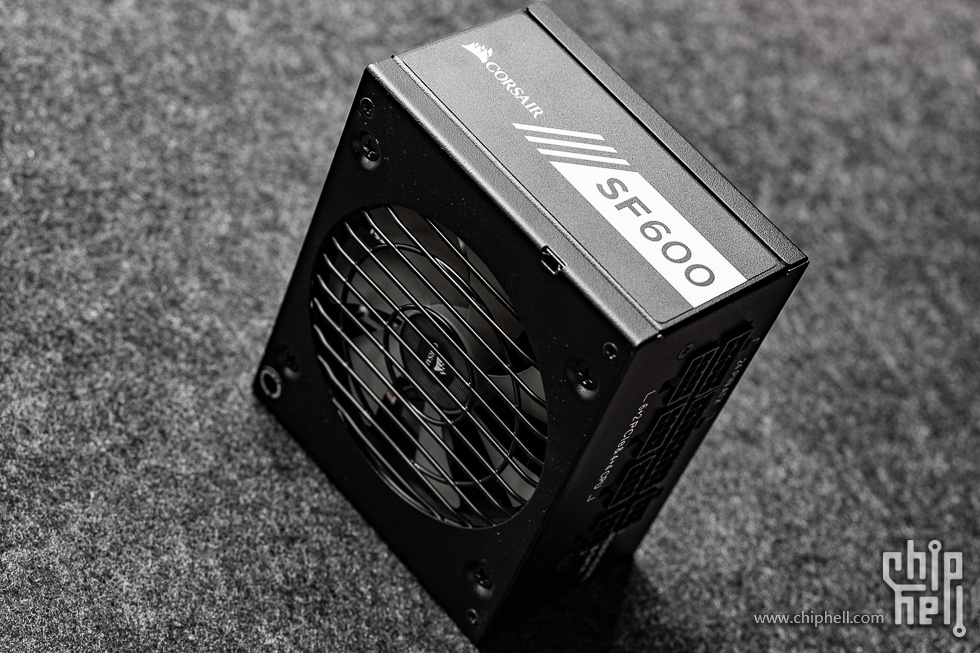

↓久经沙场的SF600颜值还在

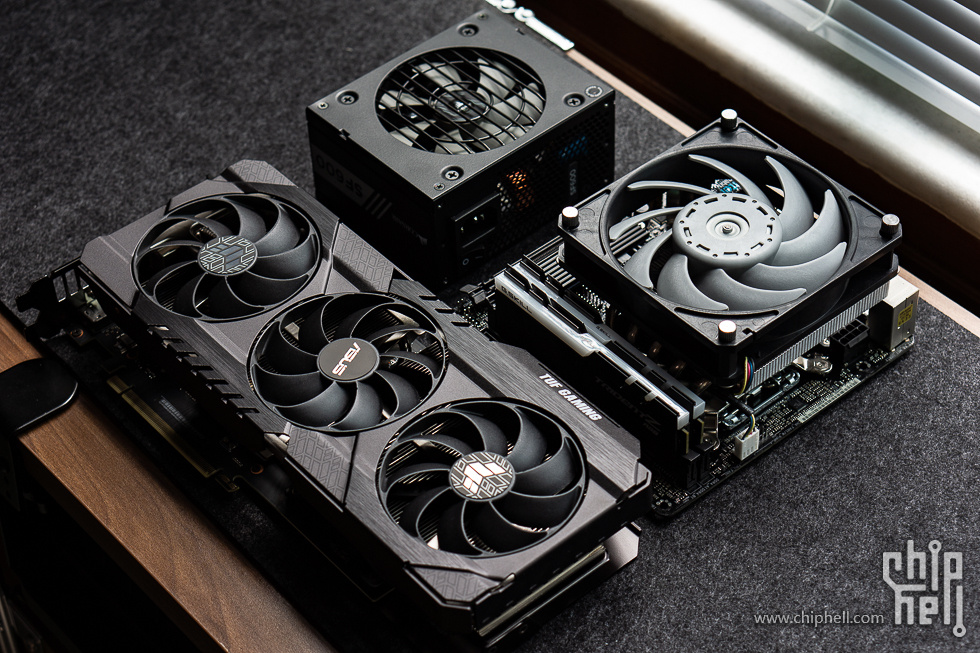

↓僚机全家福

二、装机

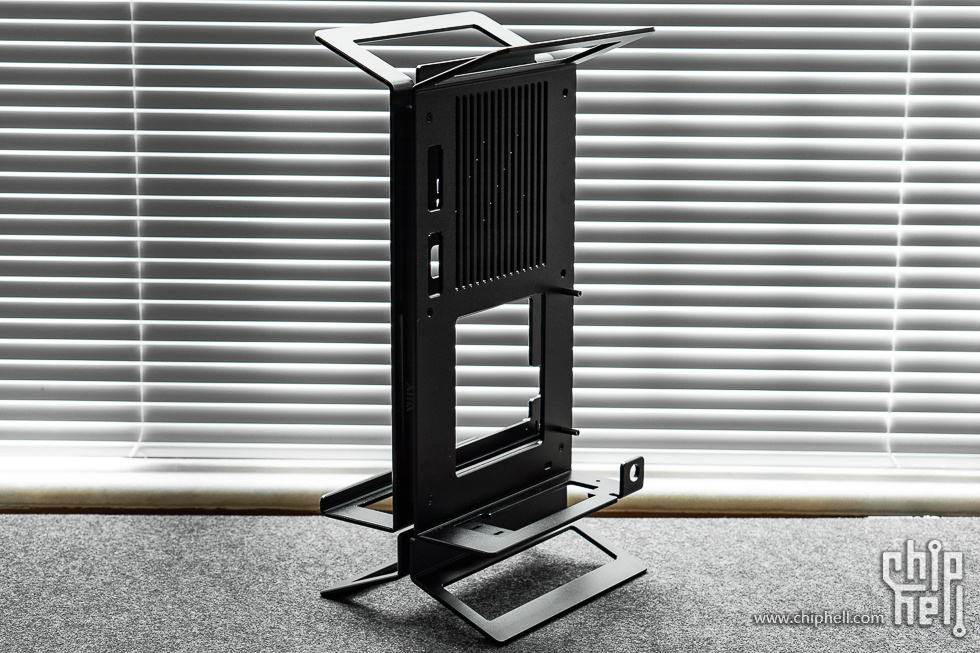

↓XTIA Xproto-N V2 版

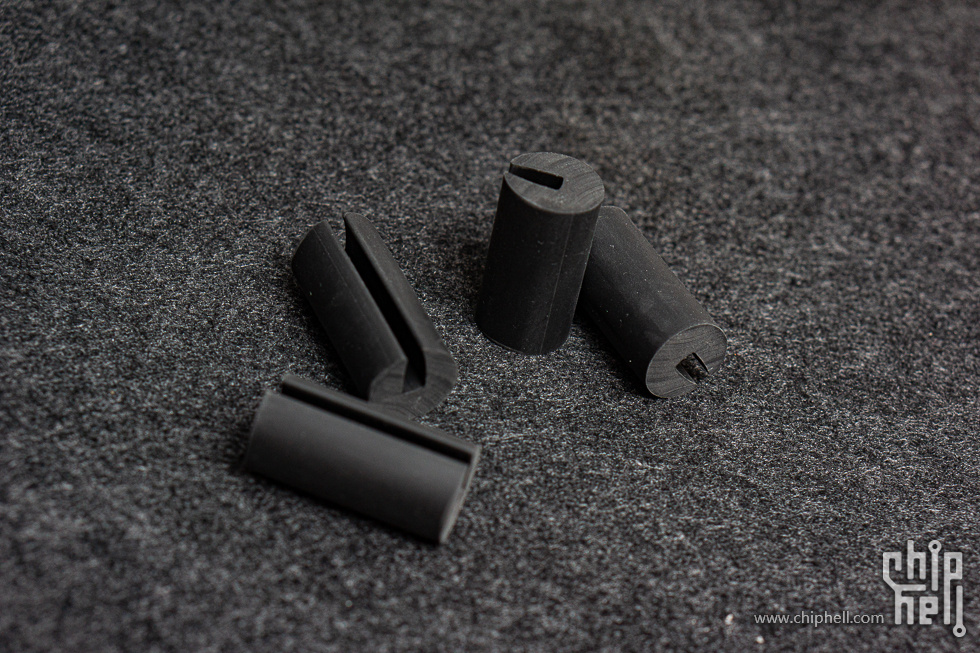

↓倒置脚架配件

↓装上脚架提升离地距离6cm

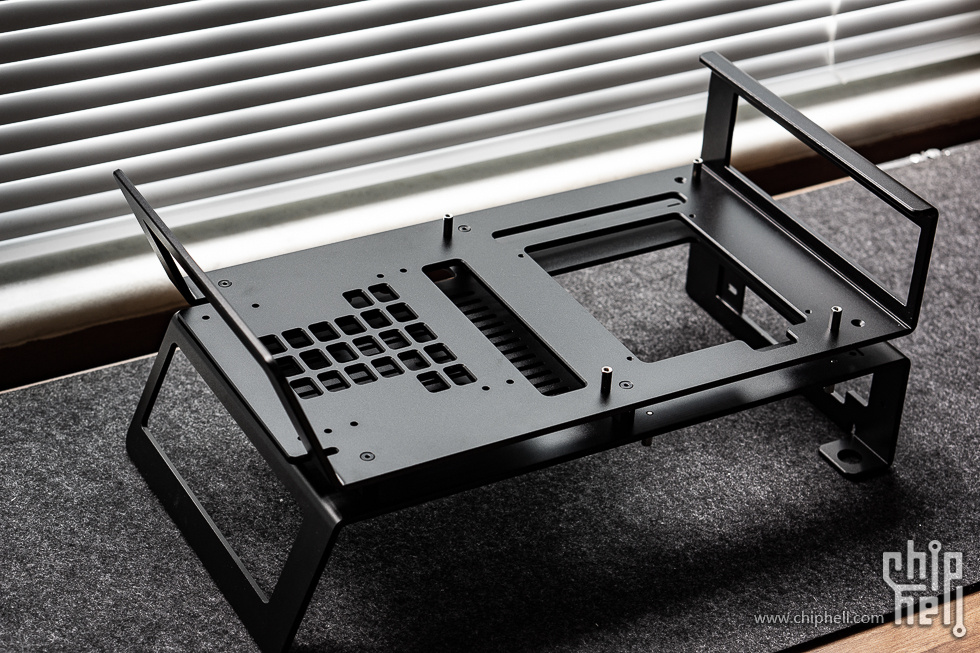

↓V2增加了散热孔

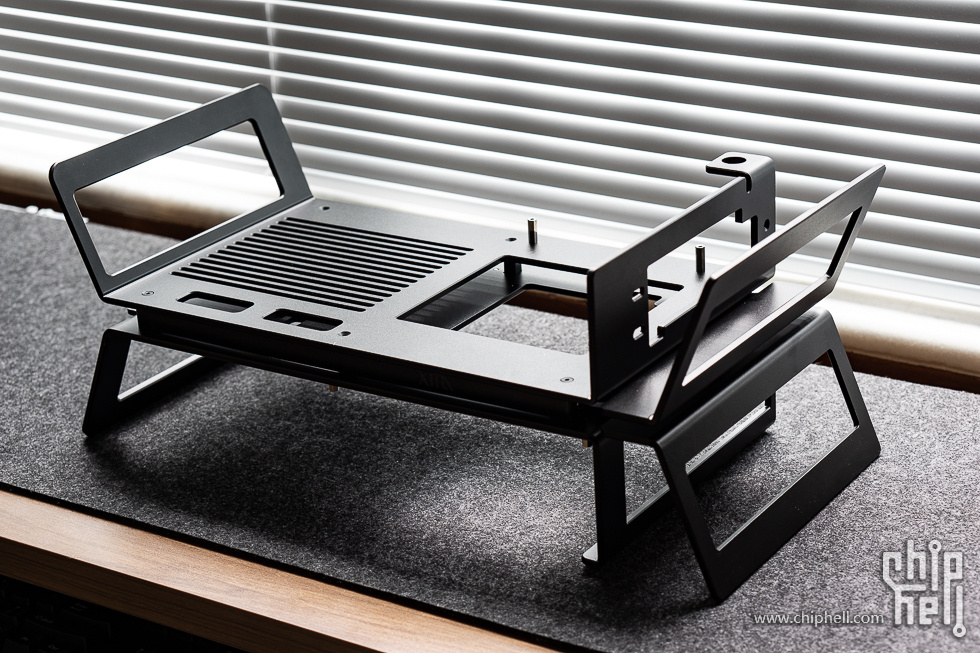

↓整个机板材厚度为4mm CNC铝材

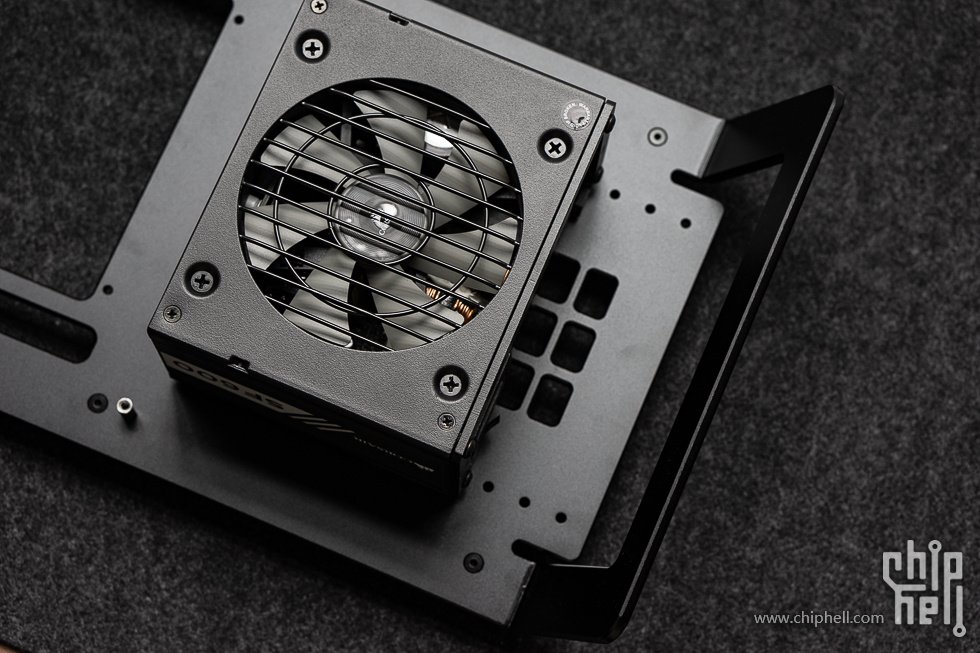

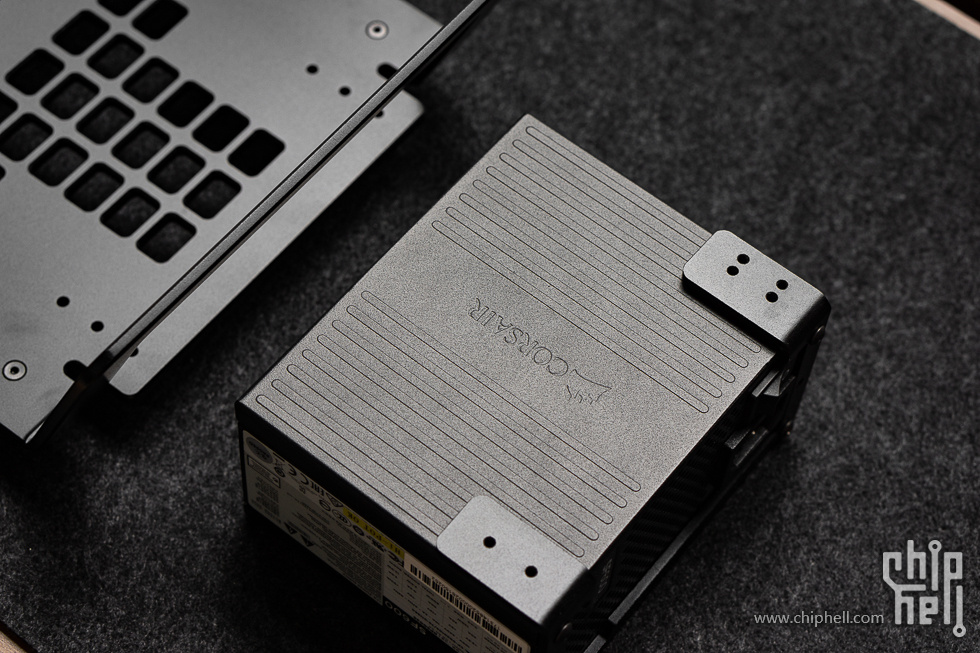

↓↑拧上电源支架

↓电源支持几个档位，适合不同尺寸的电源，同时支持电源倒装

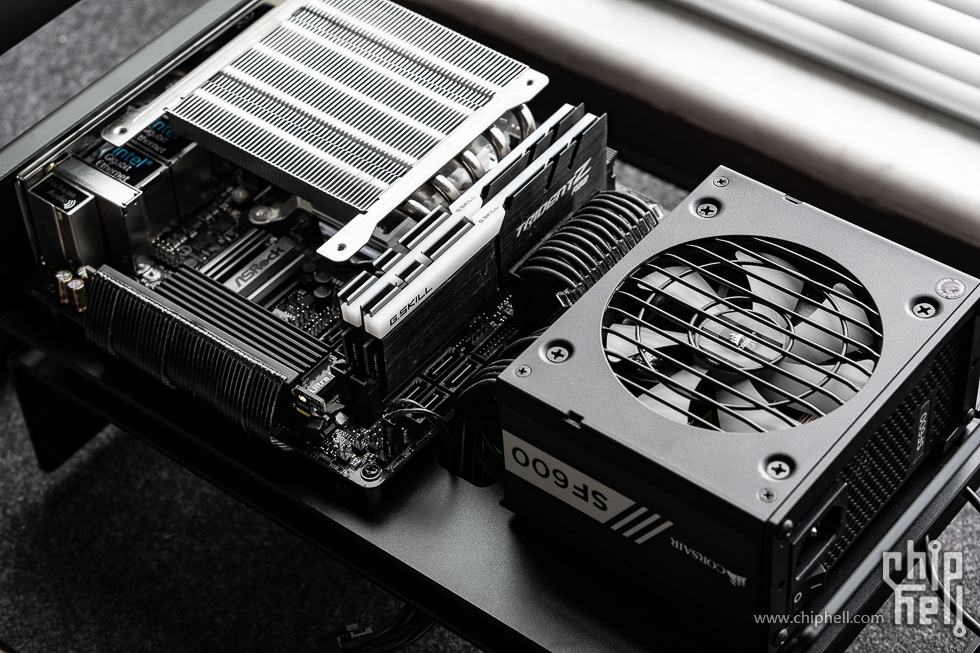

↓装上主板和电源

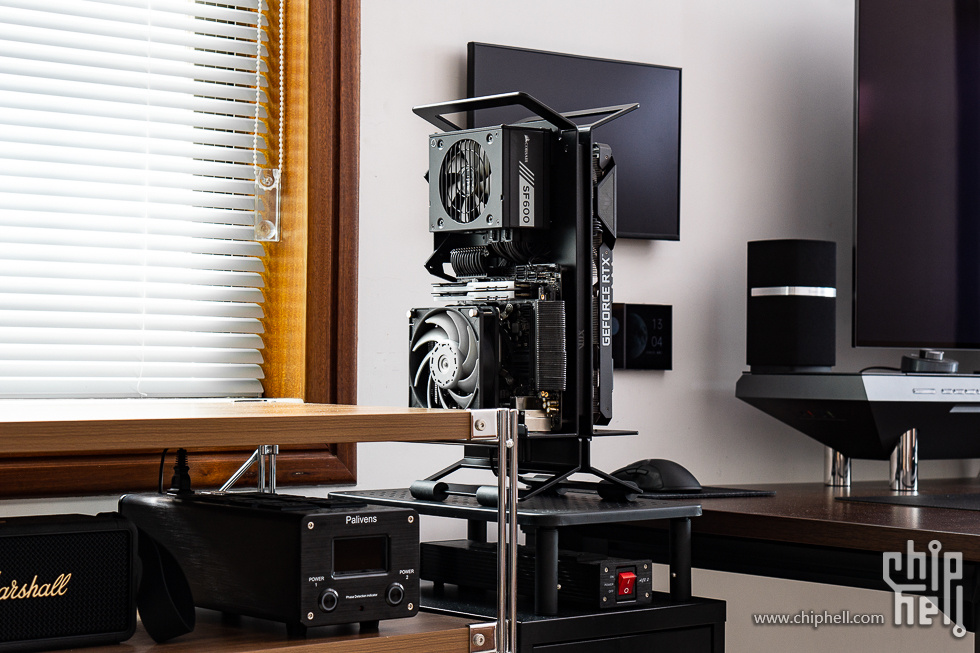

↓整个机箱为蝶形结构，背线都隐藏在中间

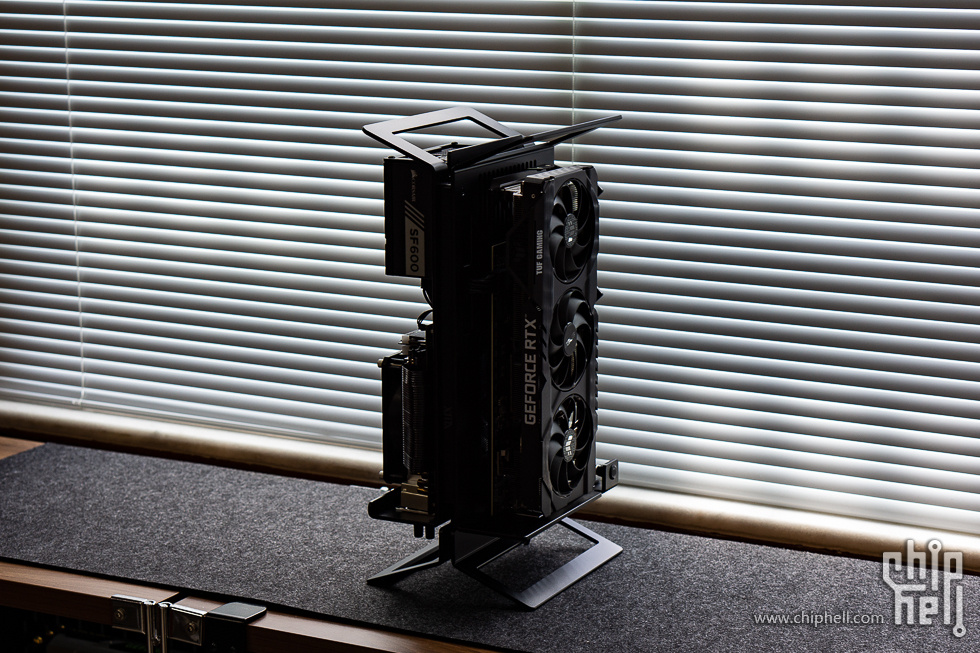

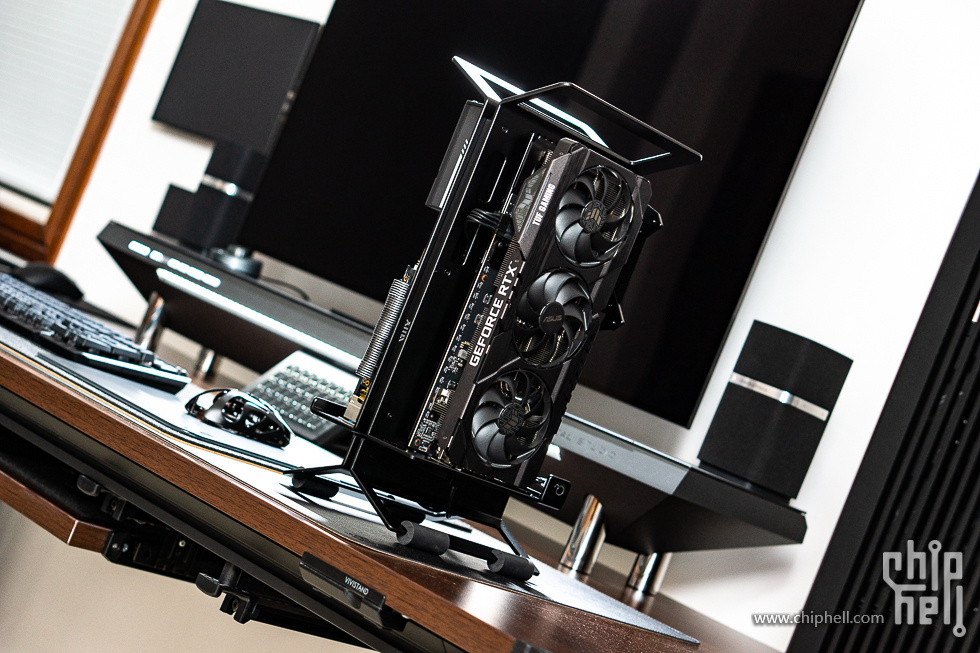

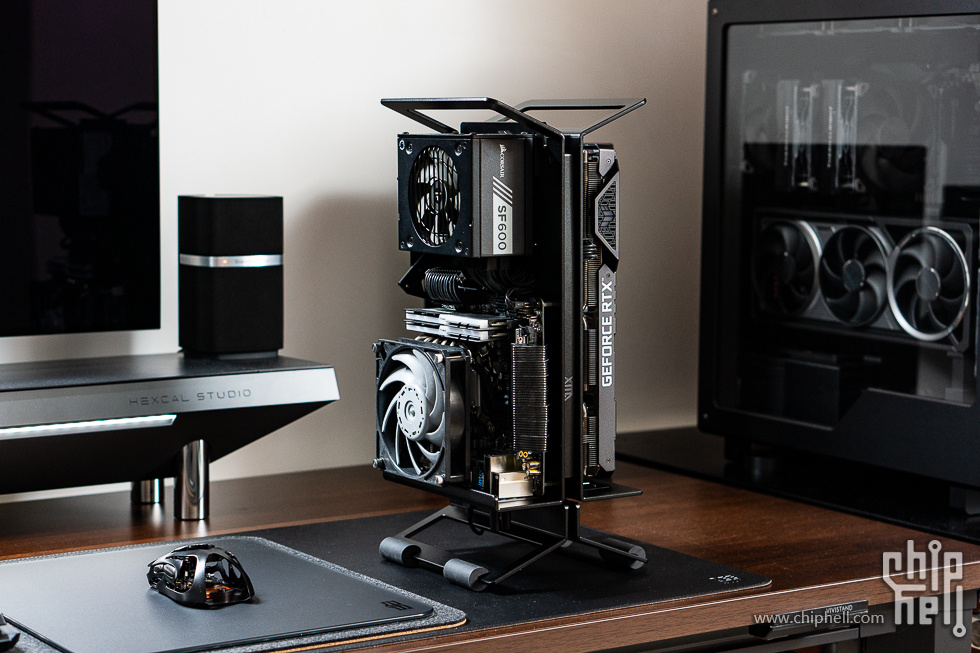

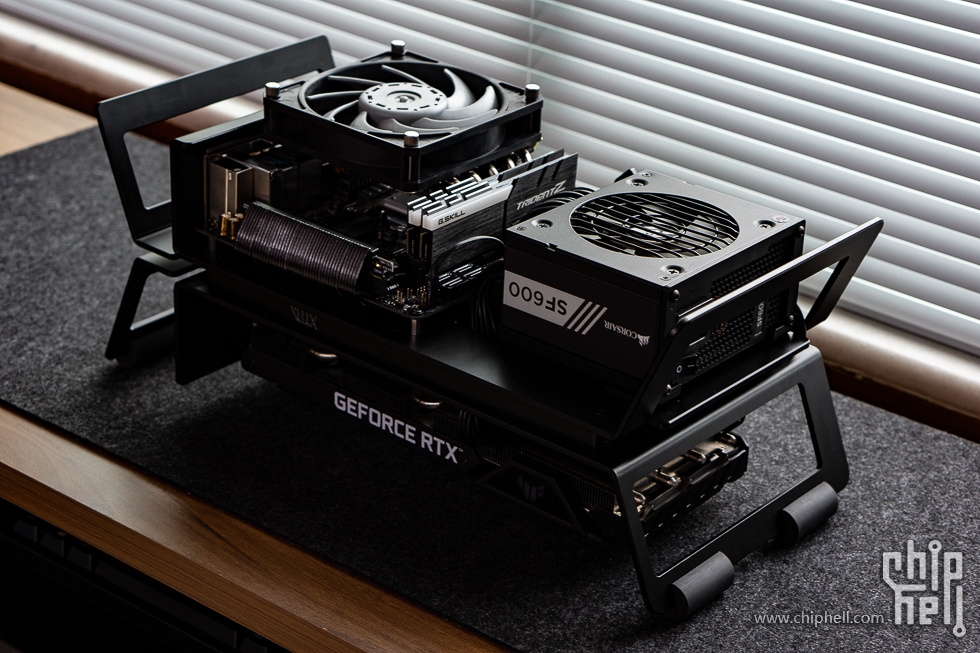

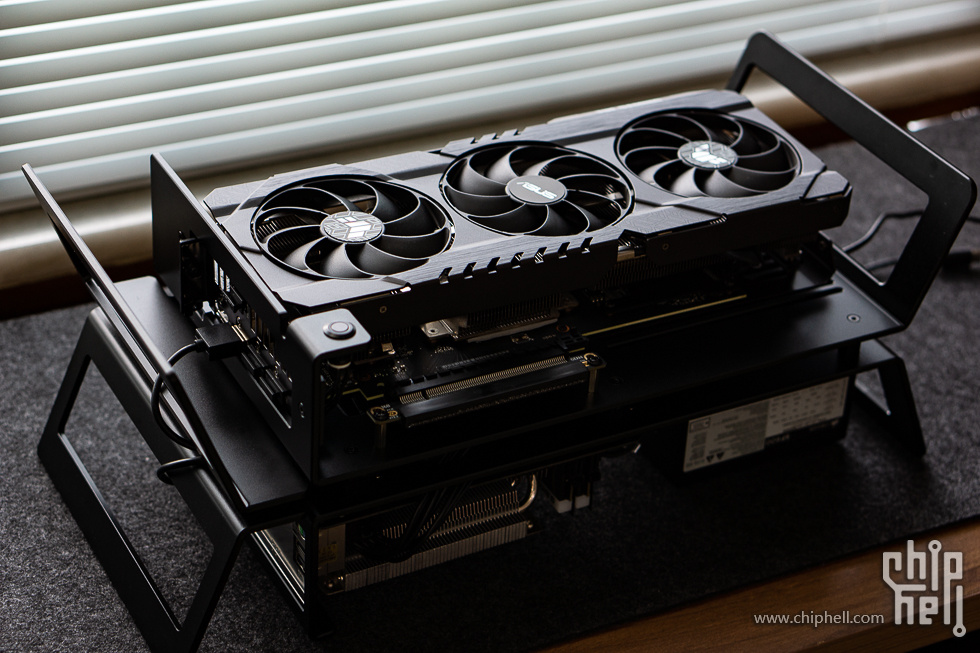

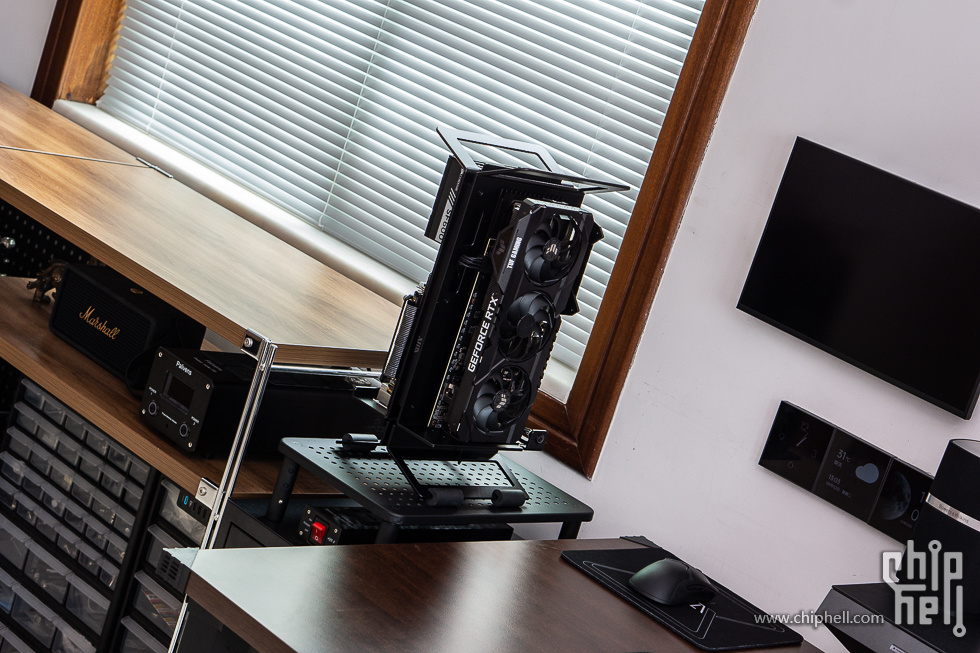

↓最后装上显卡就算完成

三、显示器配件

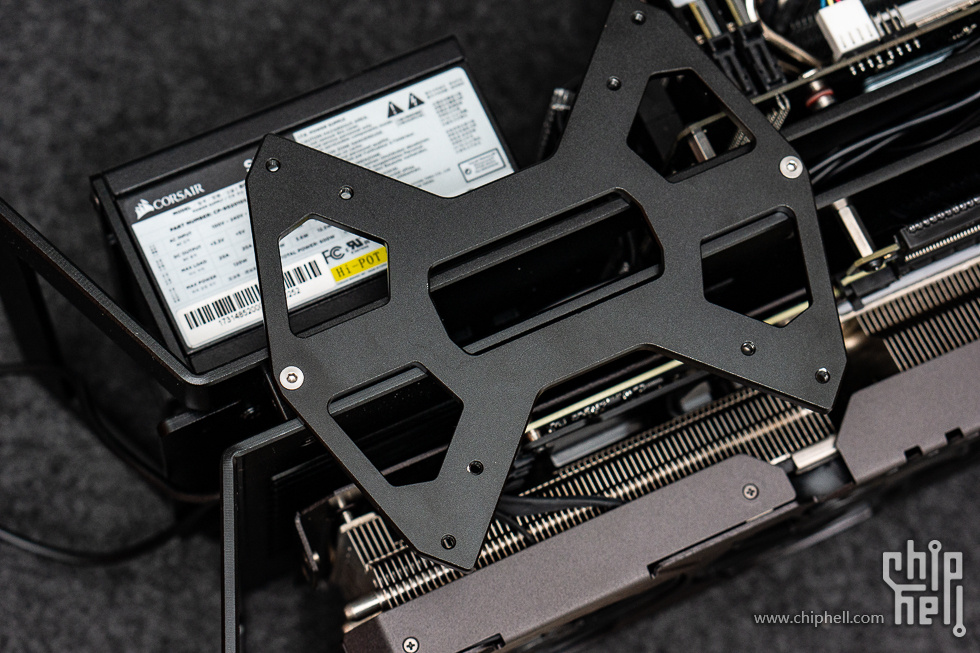

↓这个是官方的桌面支臂链接配件，能支持vesa孔位就有安装显示器的可能

↓安装上这个配件后，会发现孔位是M3螺丝，和显示器vesa孔M4不一致

↓所以用螺丝固定显示器行不通，那就试试磁吸

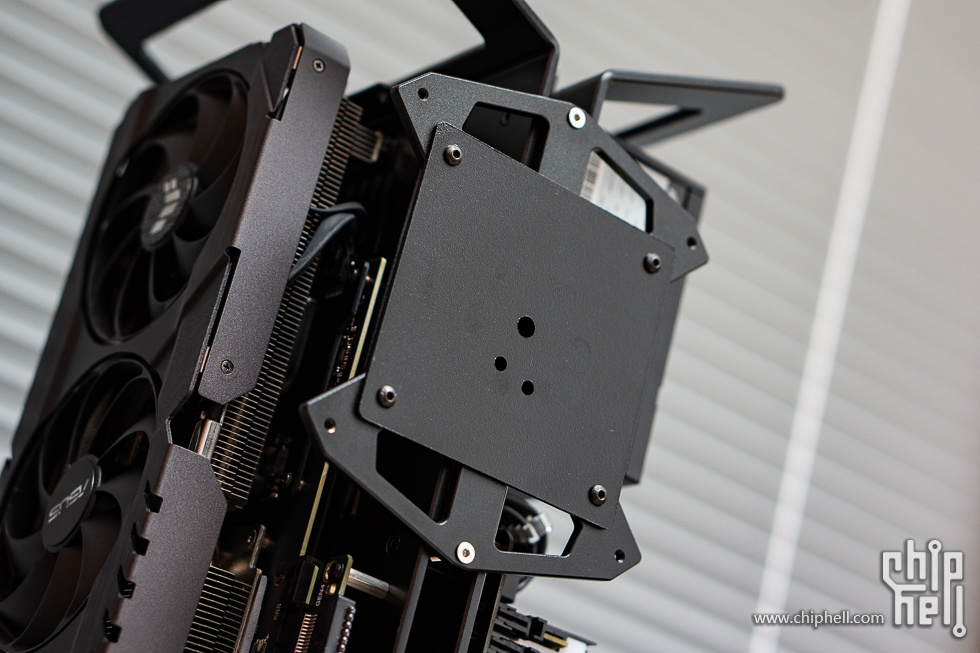

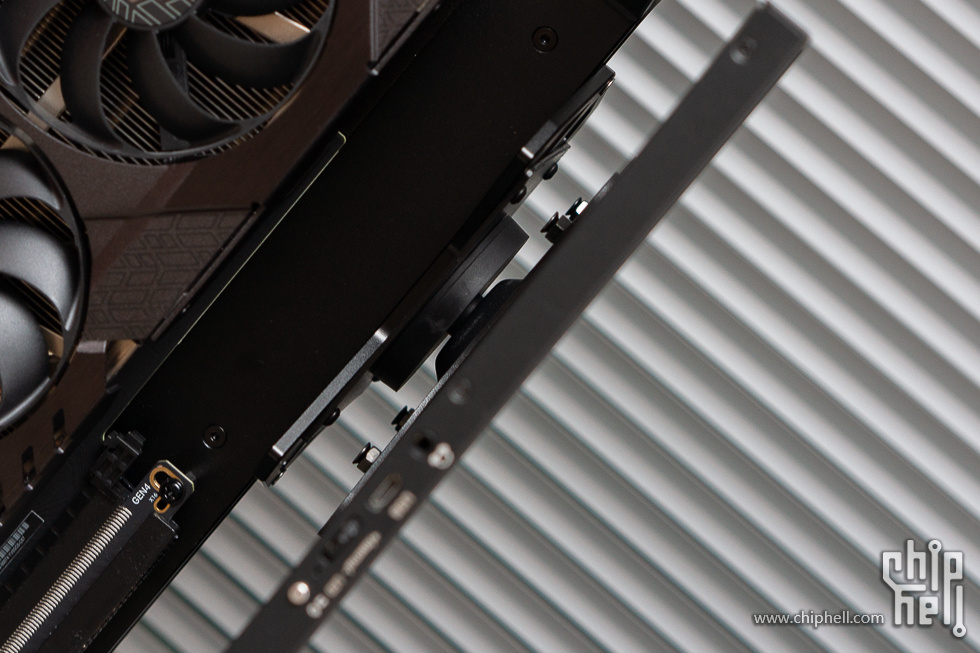

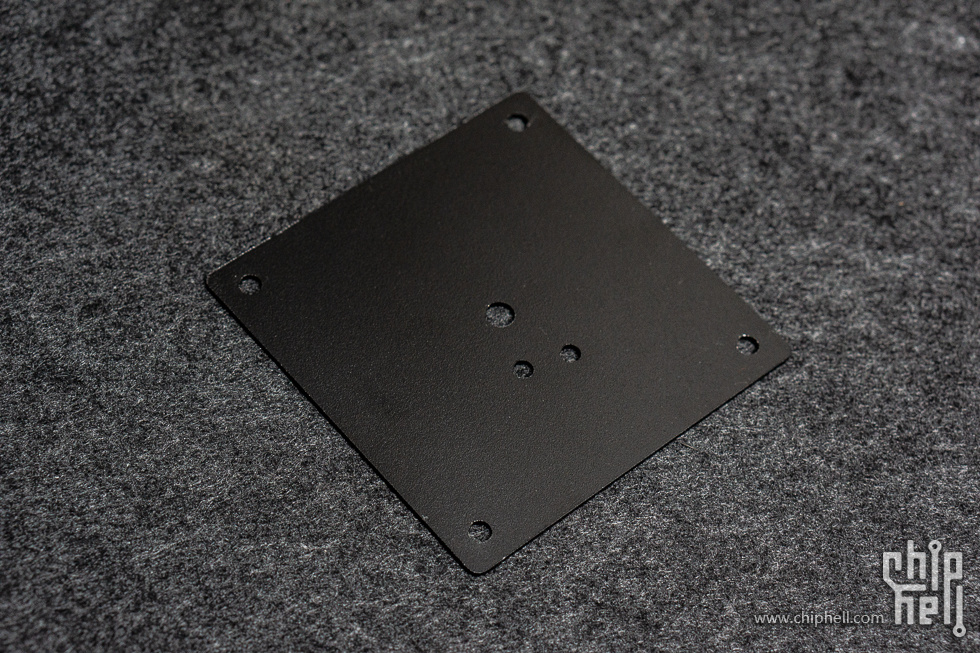

↓将引磁板通过75MM孔位用M3螺丝安装在附件上

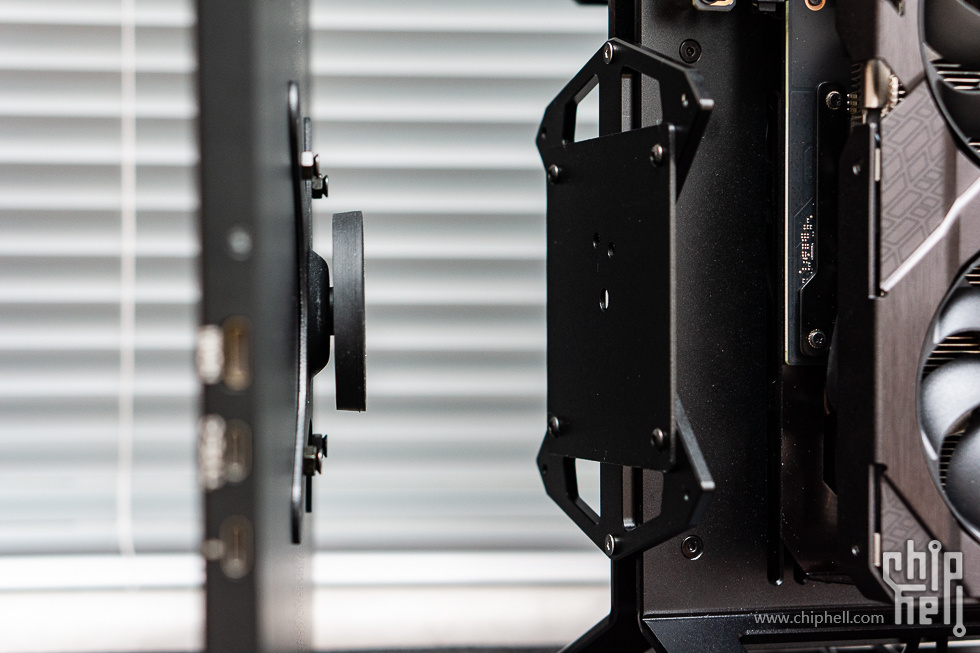

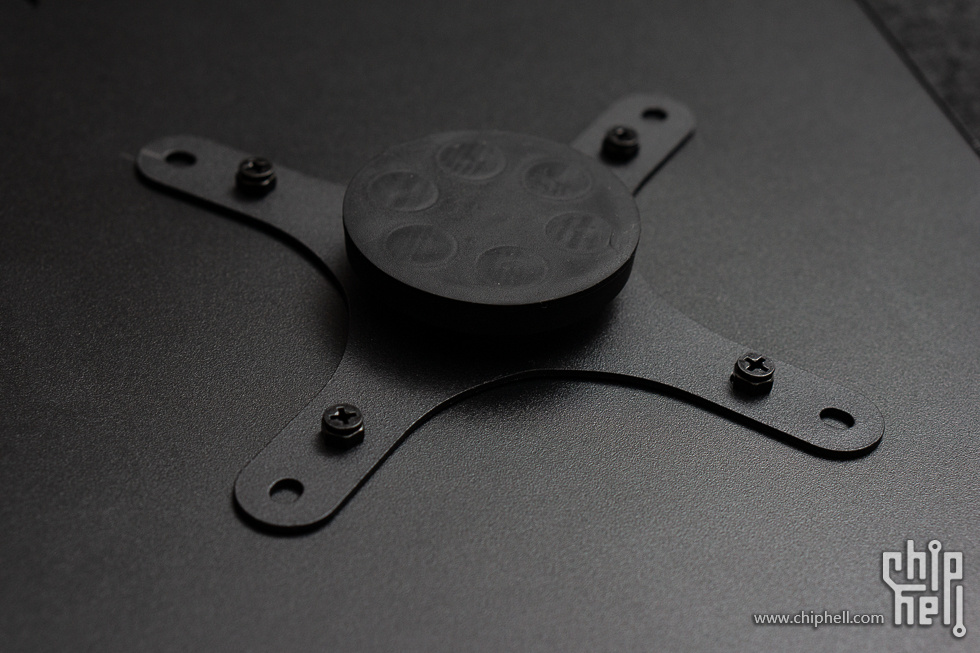

↓显示器为16寸，背面安装这种带有橡胶的磁吸头

↓吸上后显示器很难扯下来，要用巧劲。

↓因为磁吸板是方形，所以显示器的高度还有微调的空间

↓屏幕供电用主板USB3.0A头转type-c，和HDMI两根线都要在装机前埋好，从底部穿入。

↓顺道提一下橡胶脚垫防刮防震，视觉上可以降低机箱的锐利感

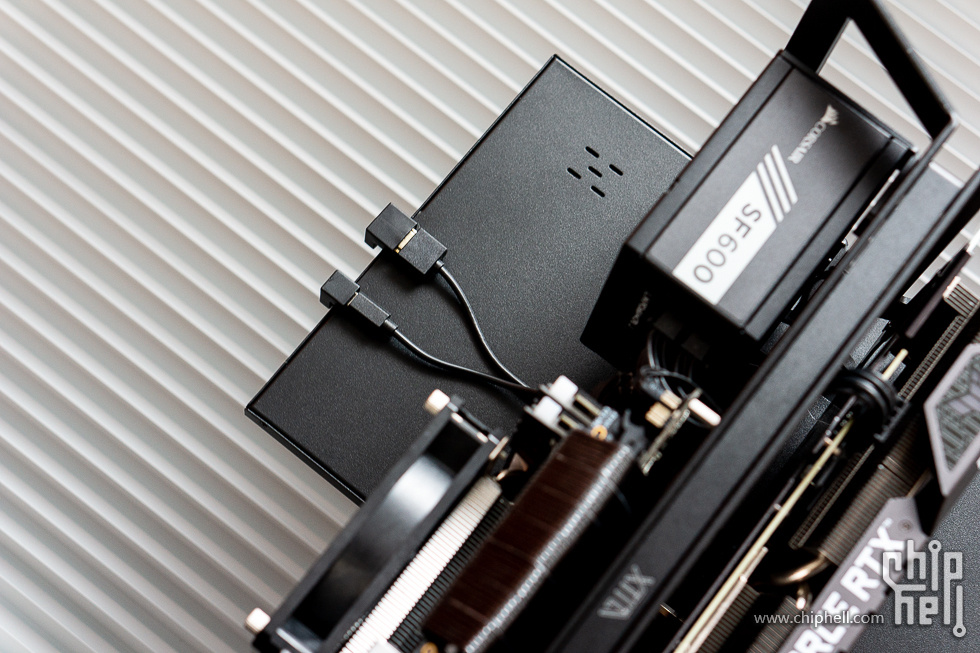

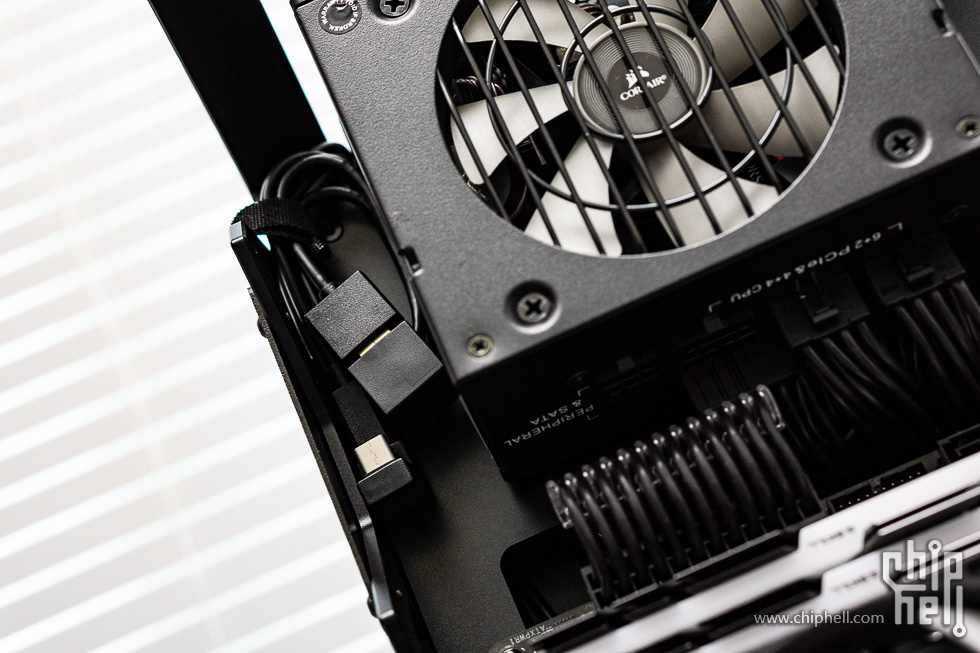

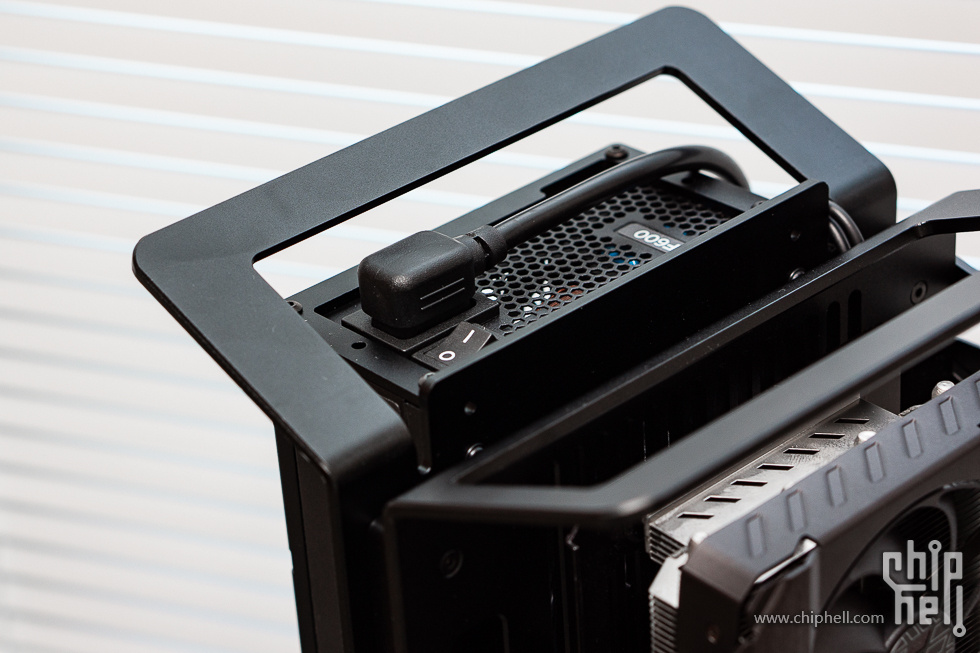

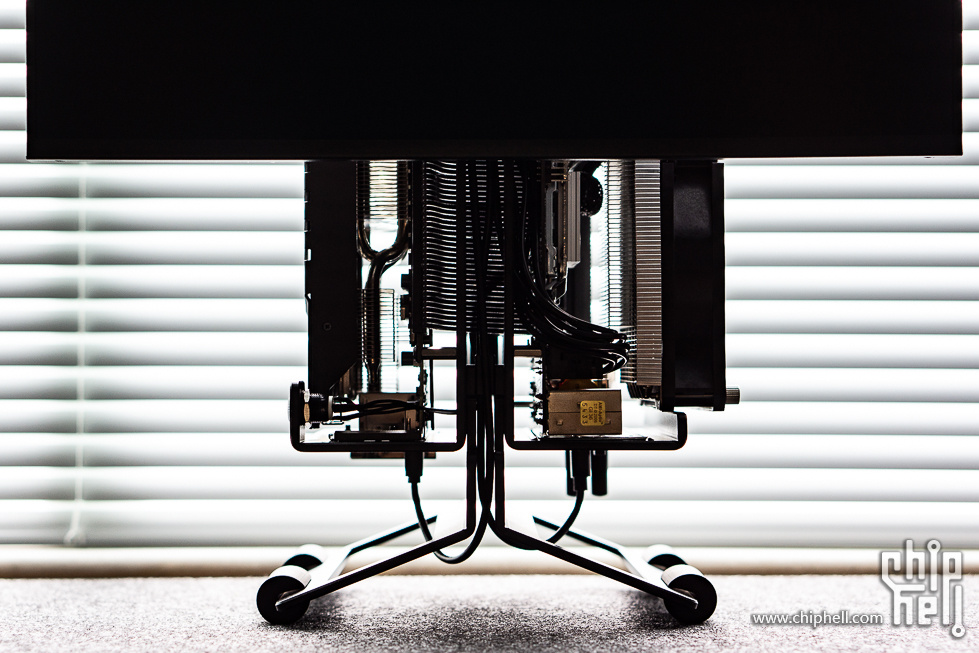

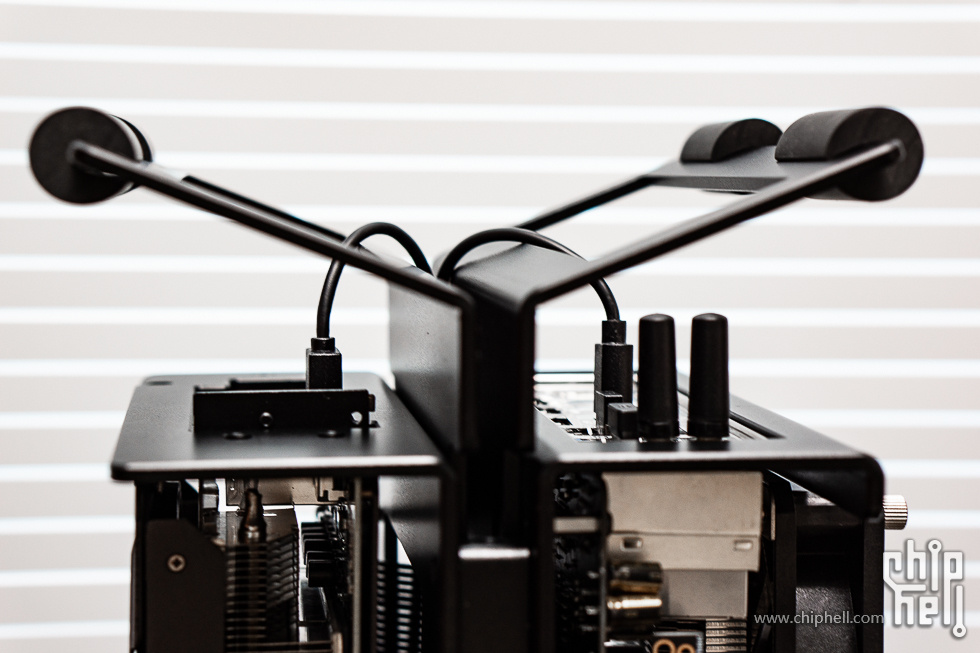

↓type-c和HDMI从顶部穿出后，线头藏在电源左边空位待命，配备直角弯头

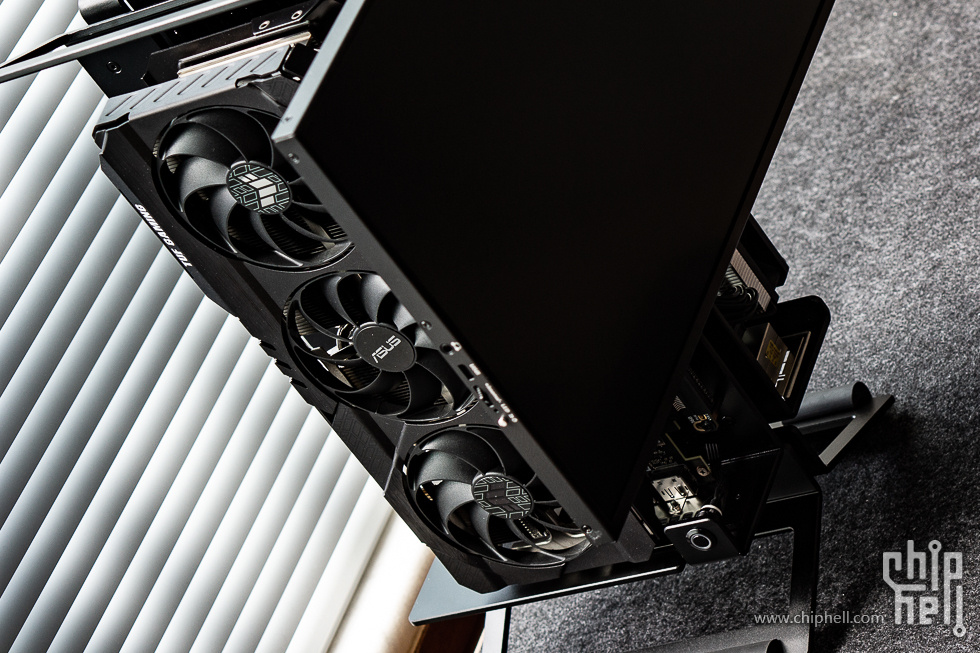

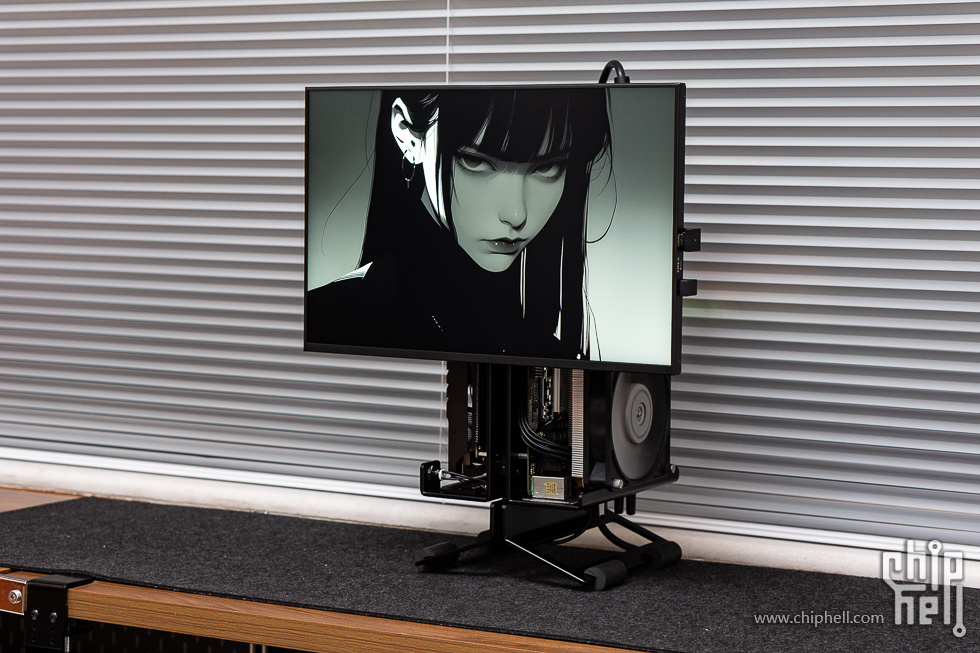

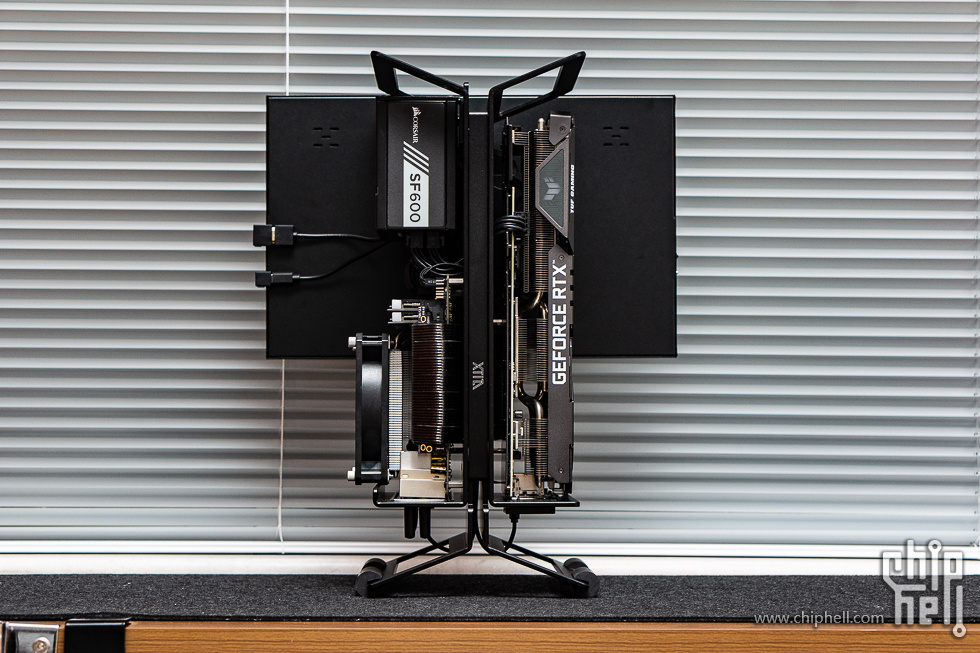

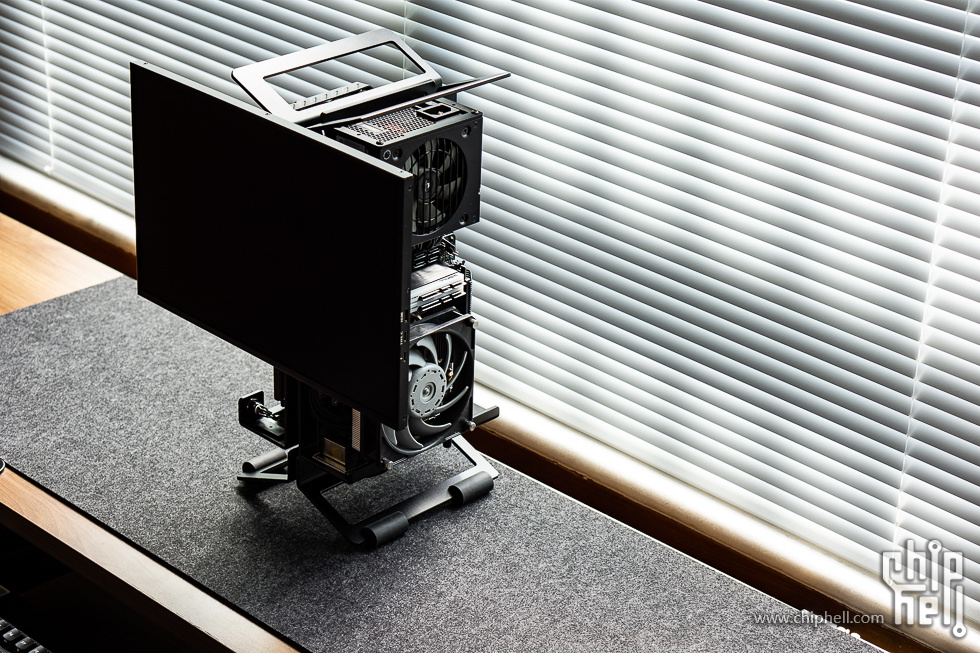

↓吸上屏幕后，这两根线再放出来接上

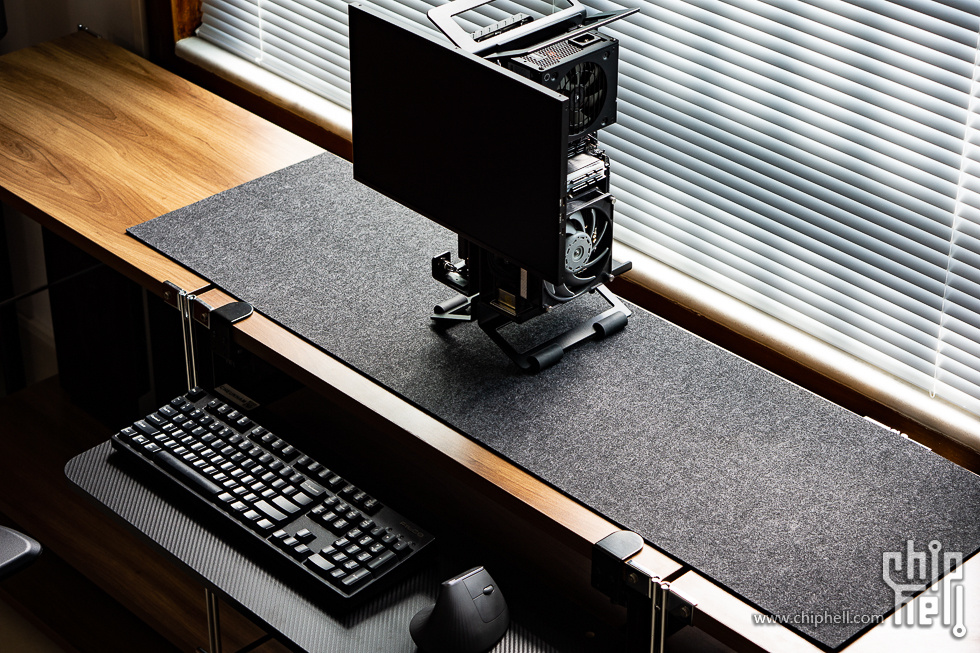

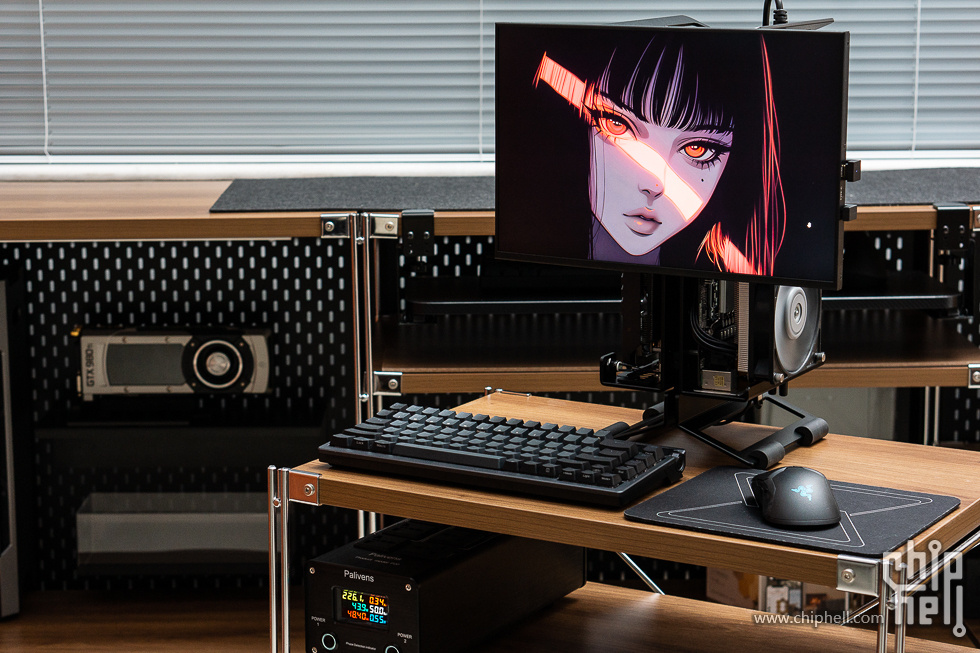

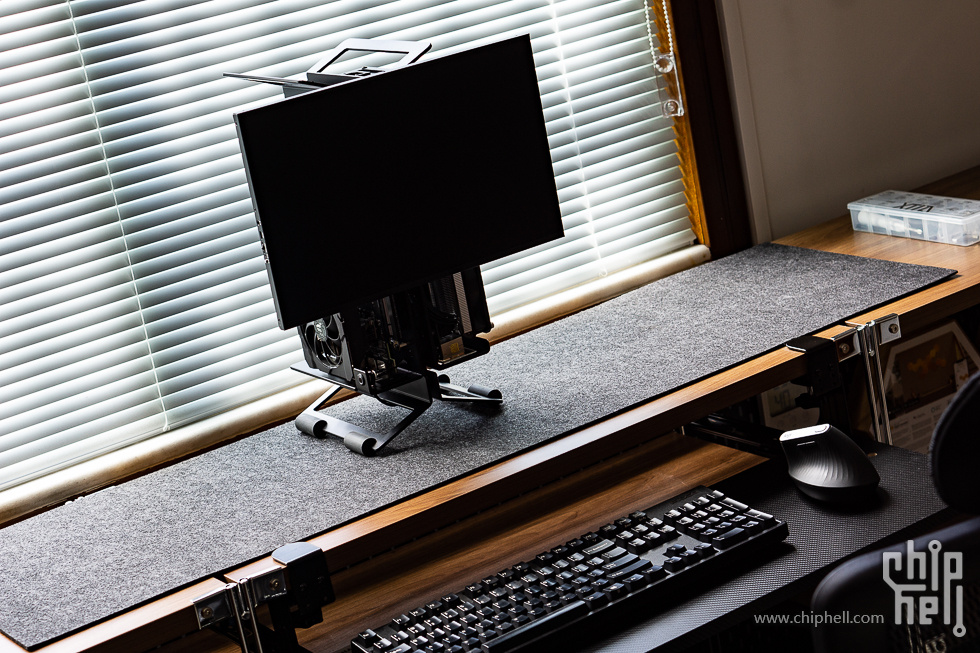

↓插上电源就可以开机

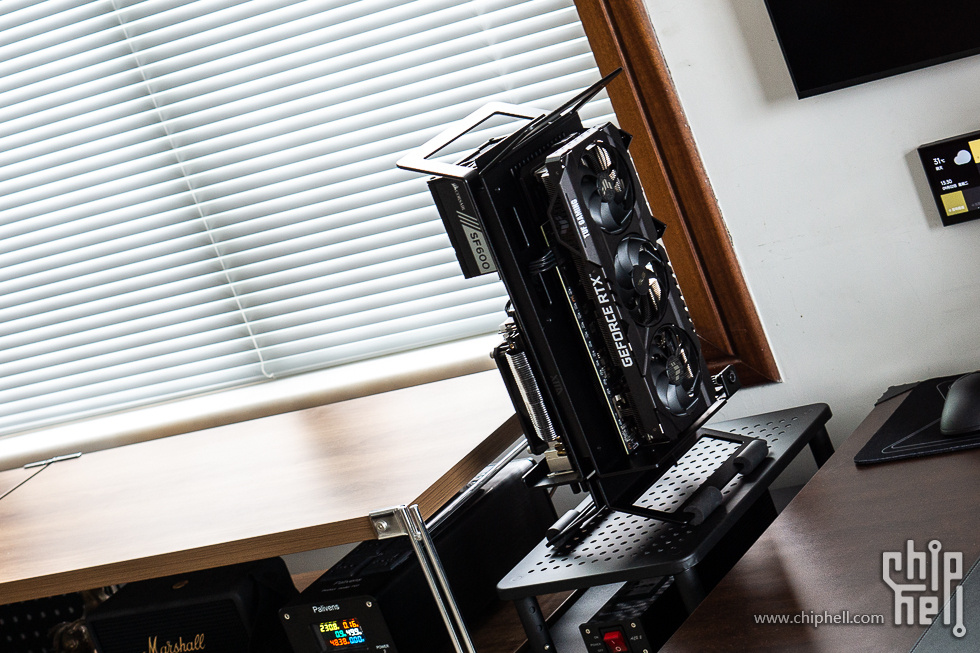

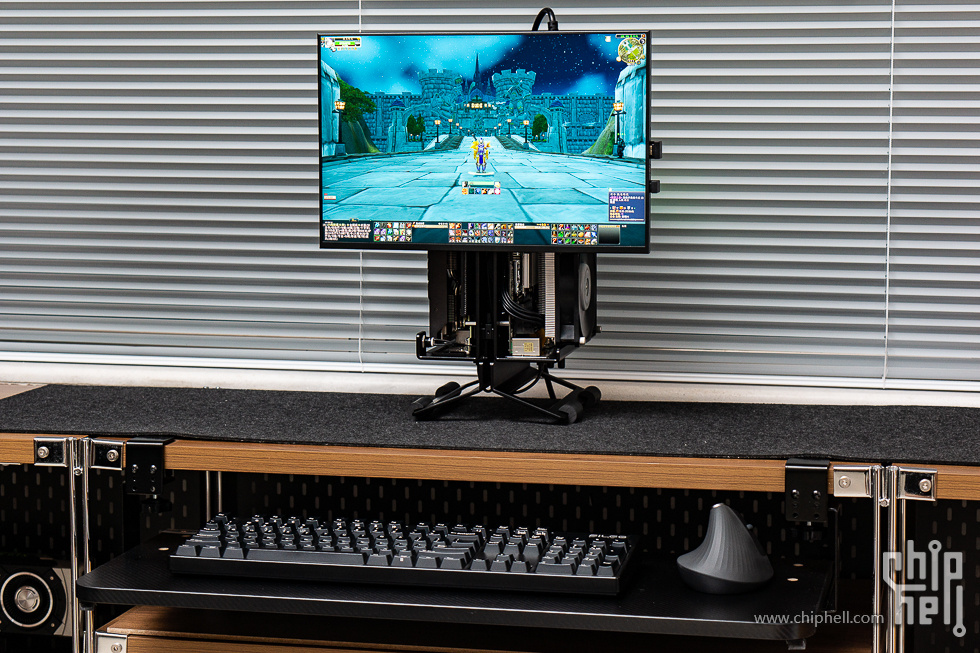

↓这配置应付一些怀旧游戏还是能胜任的

四、结尾

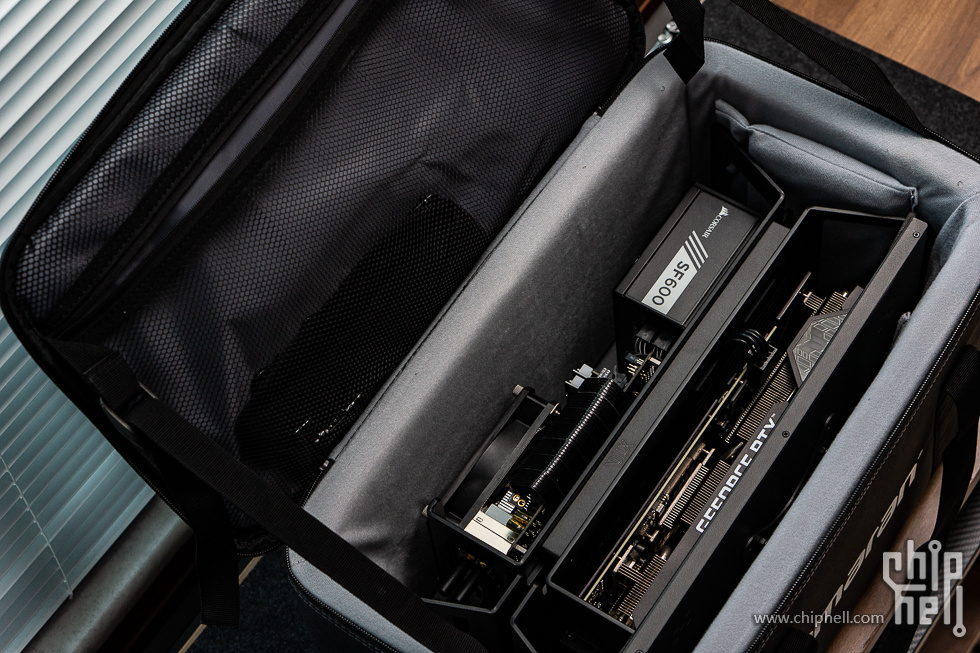

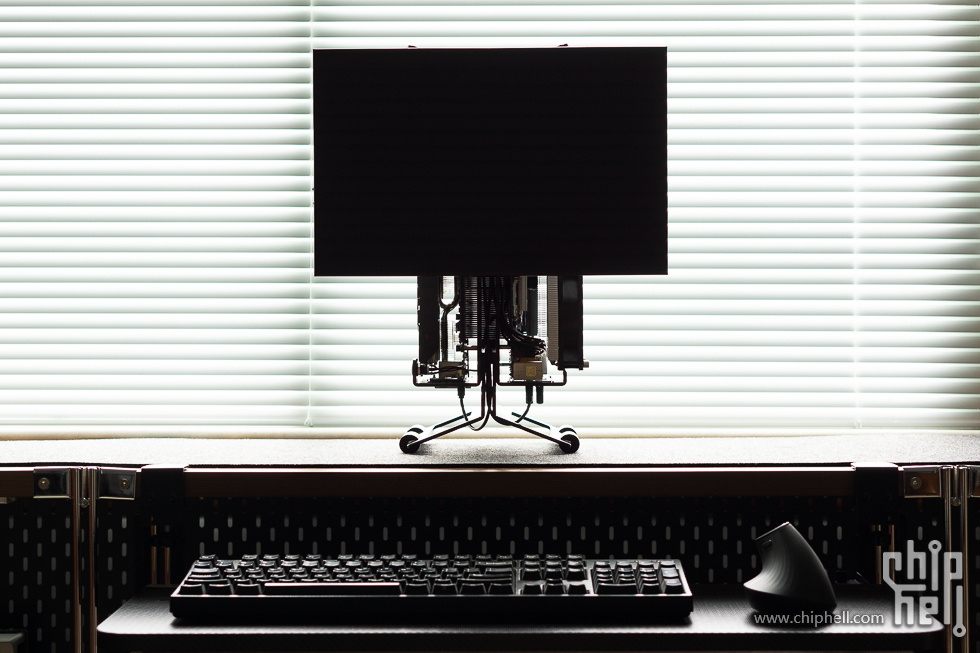

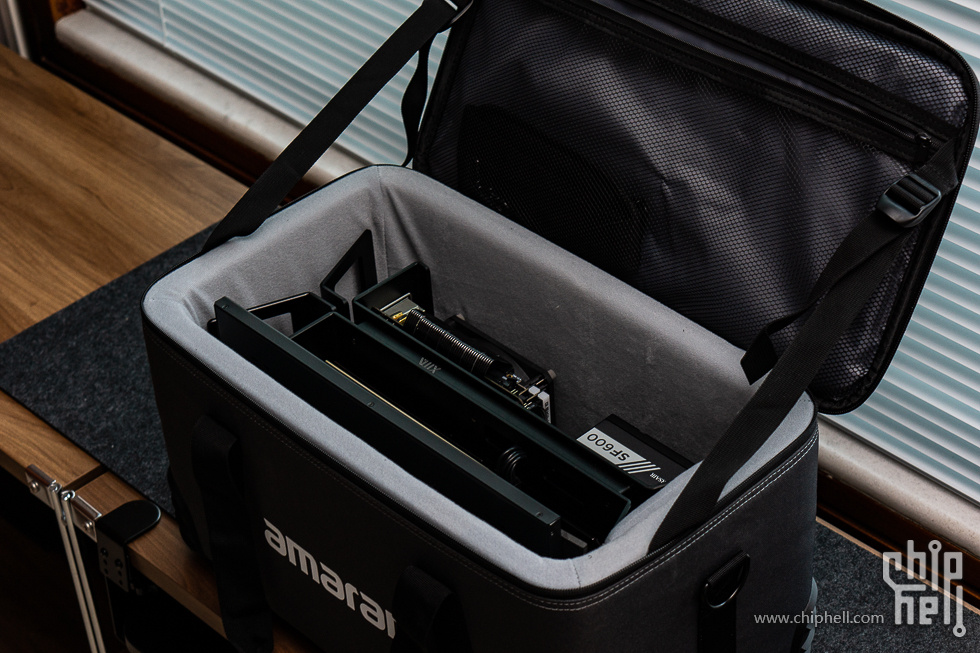

       XTIA Xproto的机架出来的时间也比较长了，除了一直在优化，配件周边也没停过的更新，如RGB灯带、HUB、倒置脚架甚至背包等，这个支架配件官方的用途是把机箱装在支架上吊起来，最后却成了安装显示器的关键，蝶形的结构+显示器倒没有违和感，隐藏了显示器两“尾巴”成了意义上的“一体”，整机拎走插上电源就能用，分开时可摆放可以装箱外出，配置方面虽然不是主流配置，更多的是和大家分享本次装机思路。
