立式纯白ITX小钢炮，机械大师 iF16-T 装机展示

tommylin

在桌面硬件圈，“小而强” 始终是不少玩家的追求 —— 既想让主机不占用过多桌面空间，又不愿在硬件性能上妥协。而机械大师 iF16-T 这款立式纯白 ITX 机箱，恰好精准击中了这份需求。以立式结构纵向利用空间，不仅让桌面横向区域更显整洁，独特的形态也让整机在简约风格中多了份辨识度；更关键的是，通过可移动专利支架+高强度悬空主板中框设计，无论是高性能显卡，还是能压住旗舰处理器的水冷散热器，亦或是ATX规格电源都能在它的内部找到合适的安置位置，真正打破 “小机箱 = 硬件受限” 的刻板印象。



在硬件配置选型方面，采用AMD平台架构。CPU选用AMD锐龙7 9800X3D处理器，凭借卓越的运算性能，能够高效处理各类复杂计算任务。主板搭载七彩虹CVN B850I GAMING FROZEN V14主板，作为一款兼具精巧设计与强劲性能的ITX架构主板，为系统整体稳定运行提供了坚实基础。配套采用宇瞻NOX RGB DDR5 6000 C28 32GB内存与GM9000 PCIe5.0 2TB固态硬盘组合，构建起稳定且高速的数据传输通道。图形处理单元选用索泰GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡，该型号作为NVIDIA 50系列中的中高端产品，无论是应对3A级别大型游戏的高画质渲染需求，还是专业生产力创作场景的复杂计算任务，均能表现出色。散热系统采用九州风神冰域240散热器，确保硬件在高负载运行状态下仍能保持适宜温度。电源配置九州风神PQ1000G WH电源，凭借充足功率输出，为全硬件系统稳定供电提供有力保障。



装机配置

• CPU：AMD R7 9800X3D
• 主板：七彩虹 CVN B850I GAMING FROZEN V14
• 显卡：索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE
• 内存：宇瞻 NOX RGB DDR5 6000 C28 32g
• SSD：宏碁掠夺者 GM9000 2TB
• 散热：九州风神 冰域240
• 电源：九州风神 PQ1000G WH
• 机箱：机械大师iF16-T

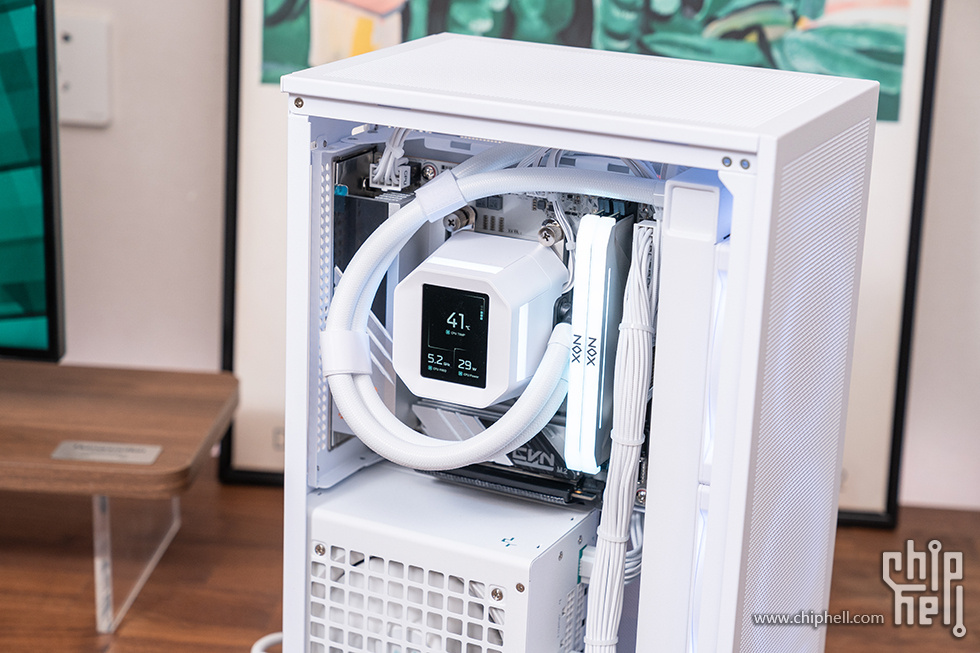

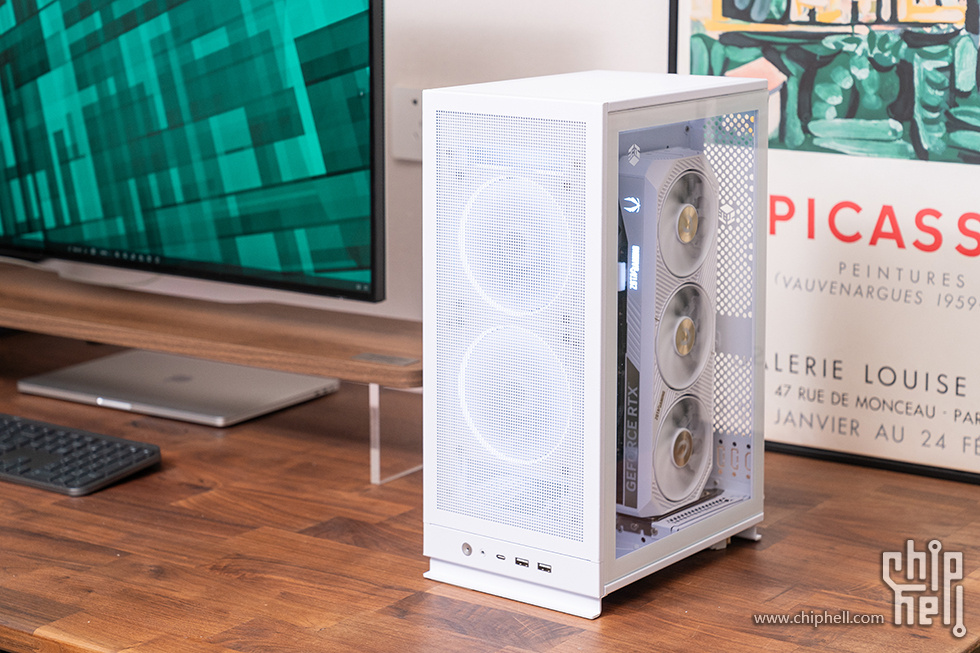

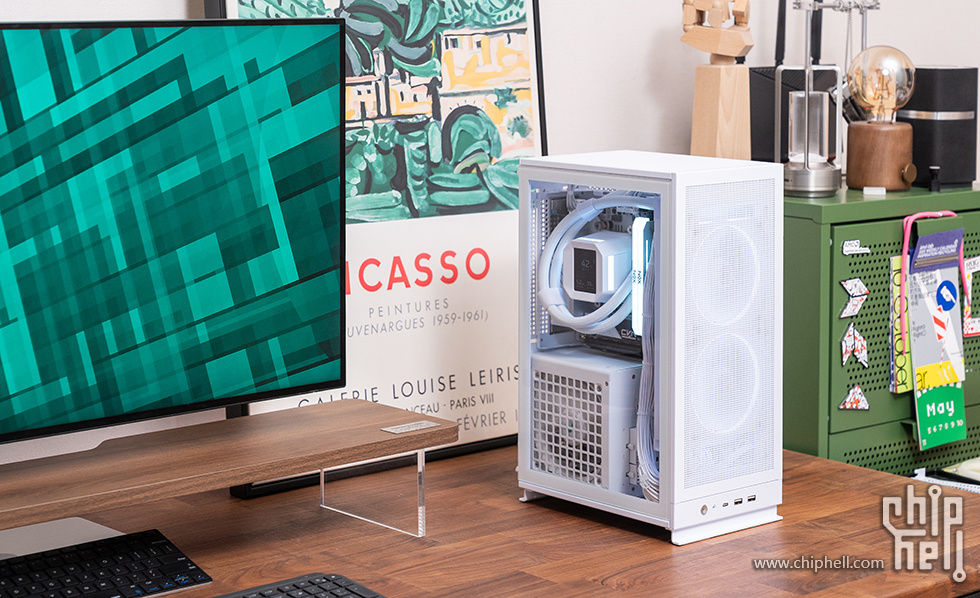

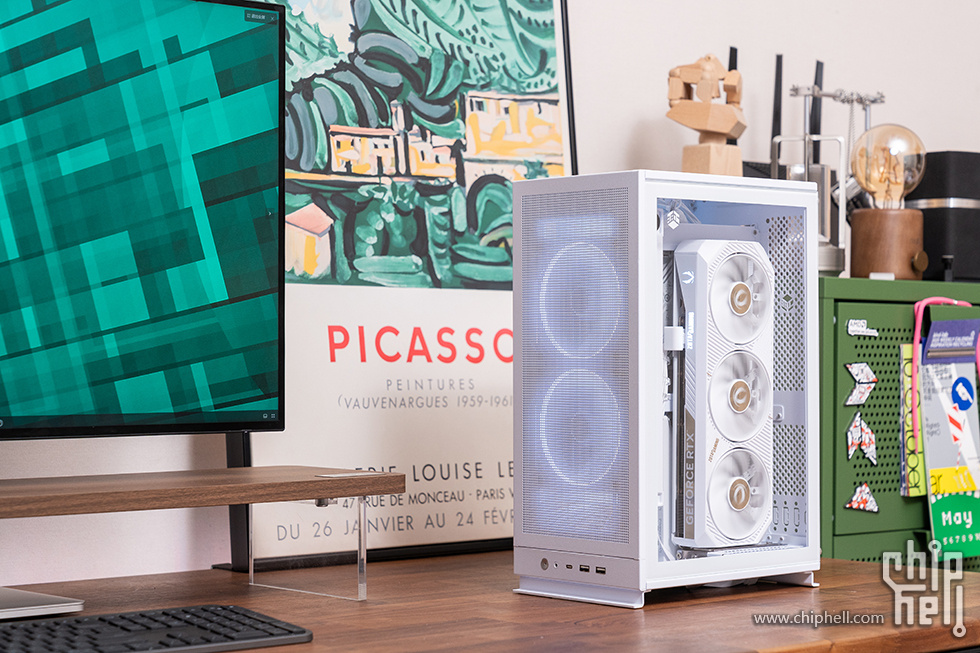

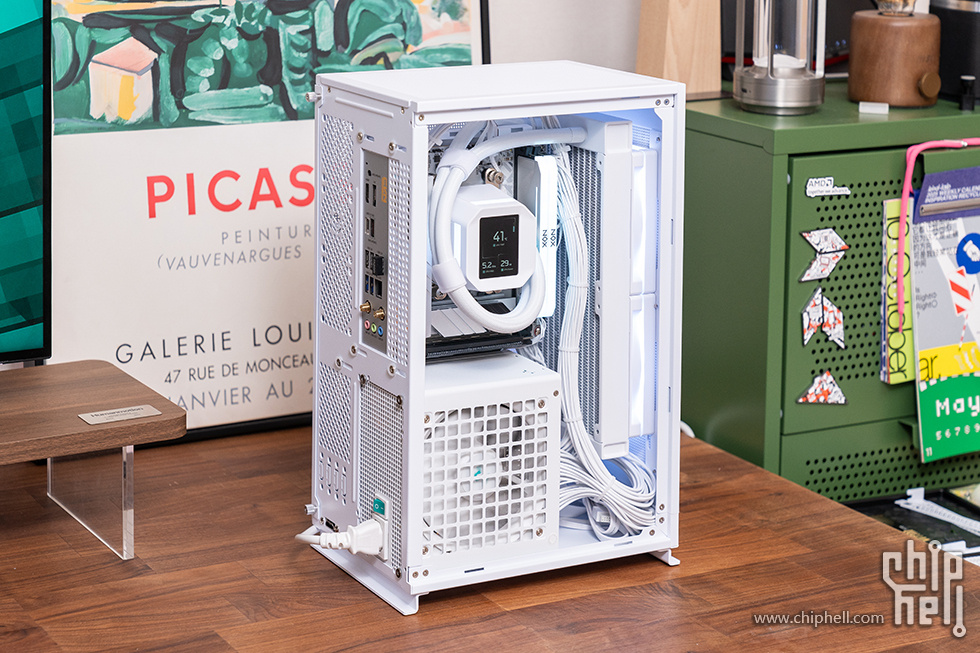

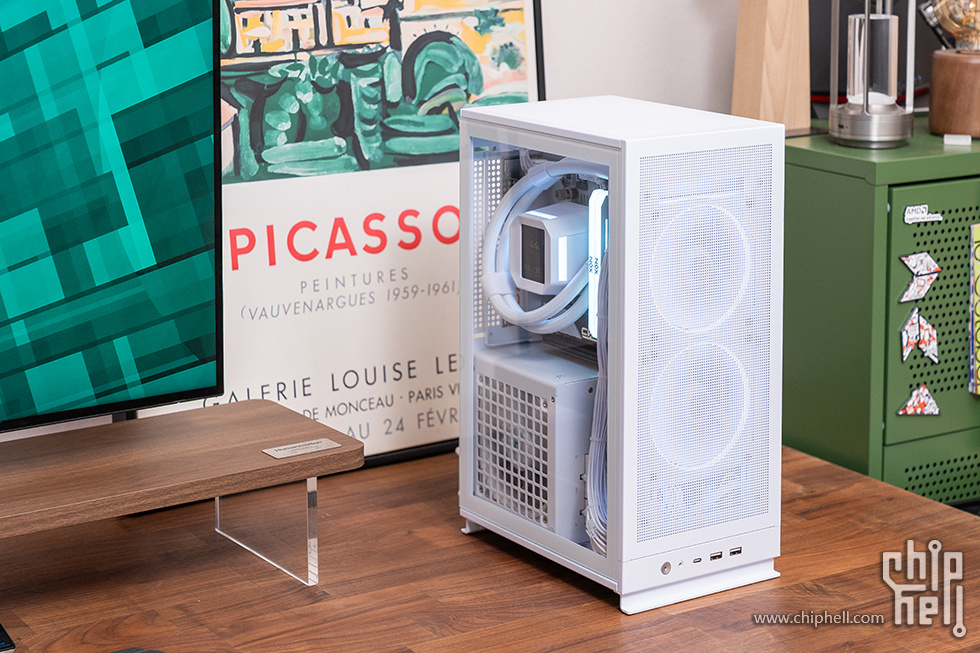

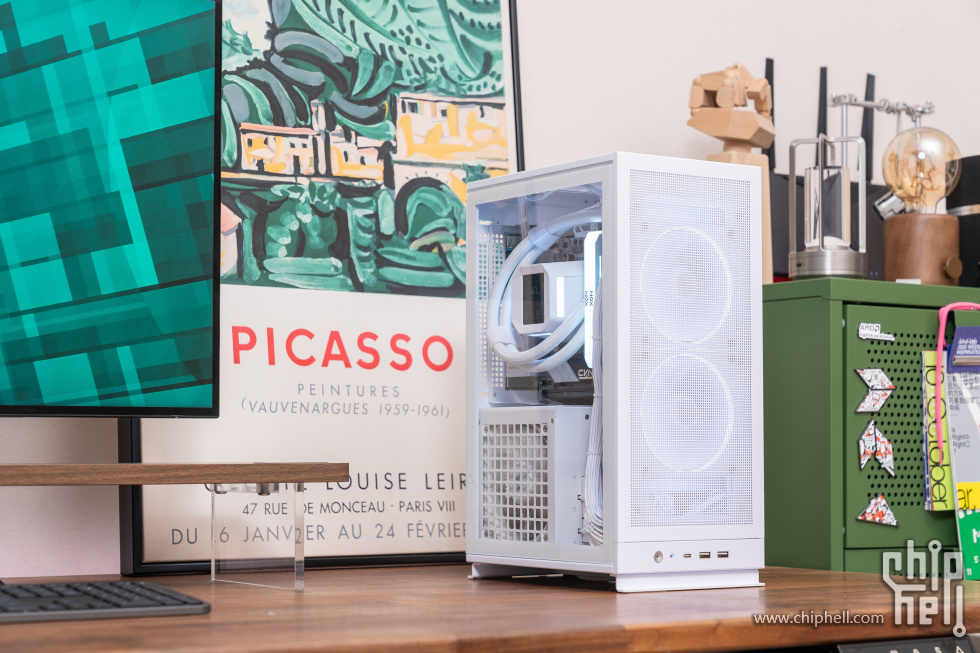

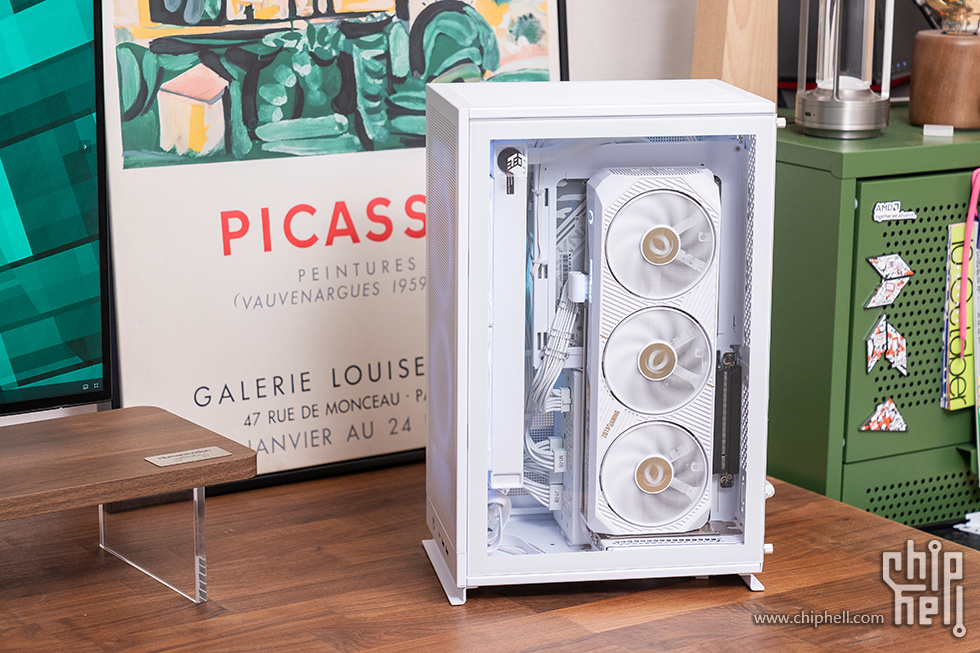

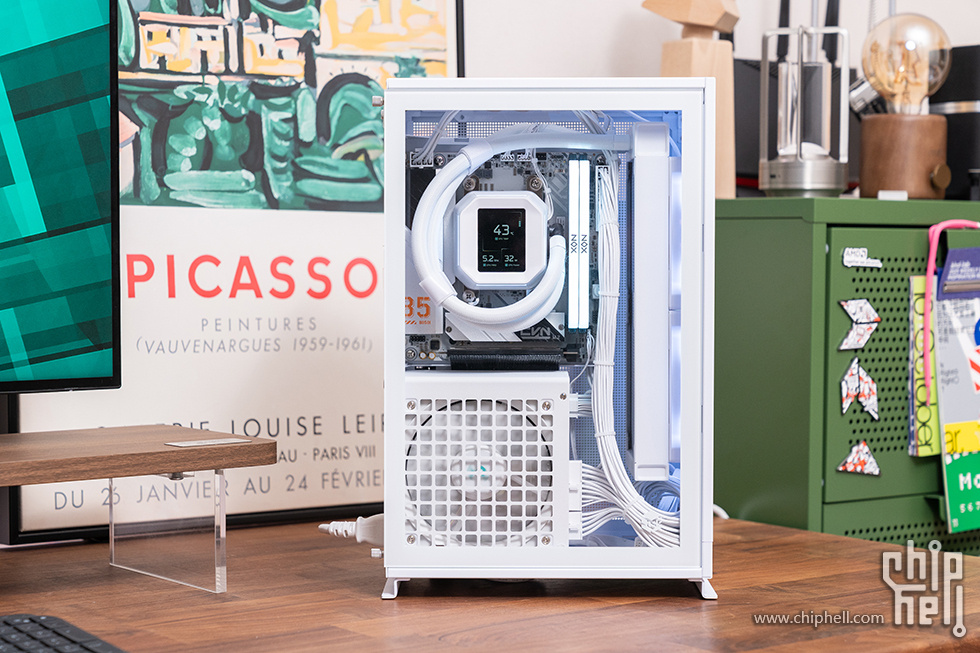

整机展示











































装机配件展示

核心处理器使用AMD Ryzen 7 9800X3D， 采用 Zen 5 架构与 4nm 工艺，8 核 16 线程，主频 4.7GHz，加速频率可达 5.2GHz，具备 96MB 三级缓存，支持 DDR5 内存，搭载第二代 3D V-Cache 技术，游戏性能强劲。

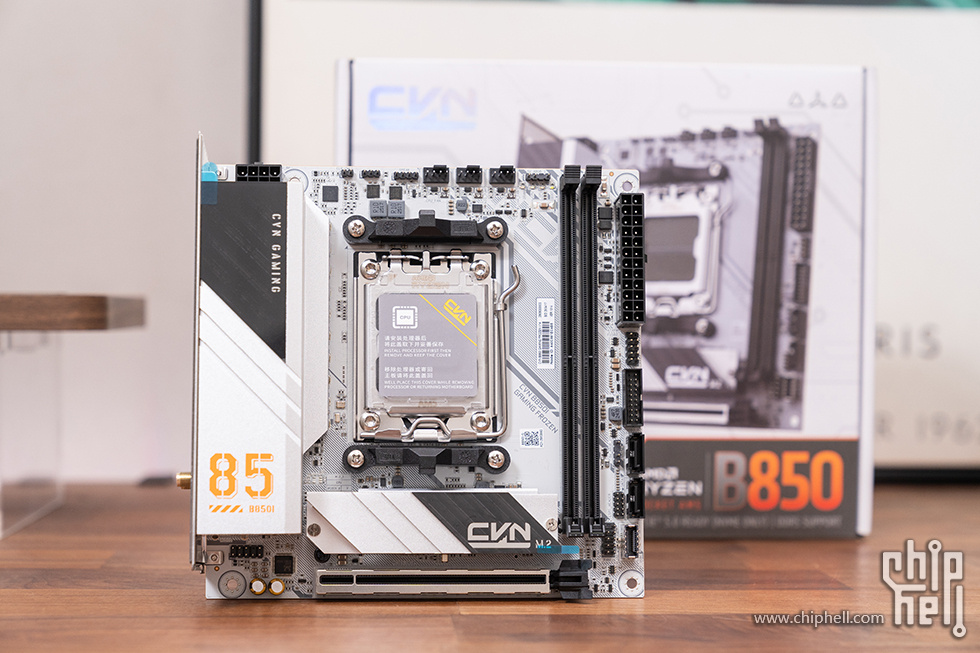

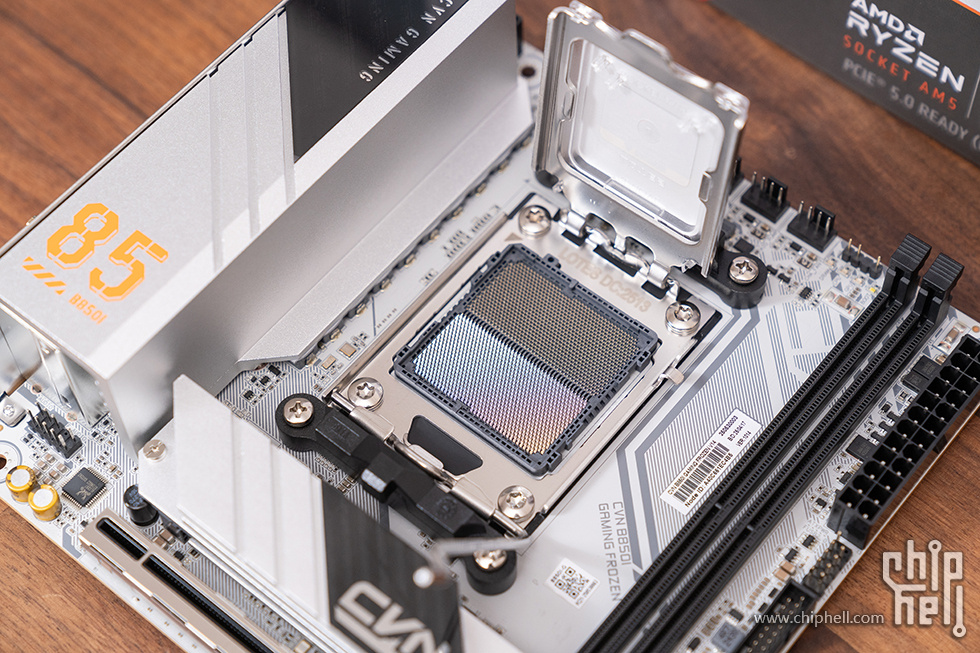

主板采用了七彩虹 CVN B850I GAMING FROZEN V14 主板，基于标准 ITX 版型构建，外观设计延续 FROZEN 系列经典风格。配备纯白色 PCB （服务器级别10层PCB）板并大面积覆盖合金散热装甲，兼顾散热效能提升与主板外观质感强化。

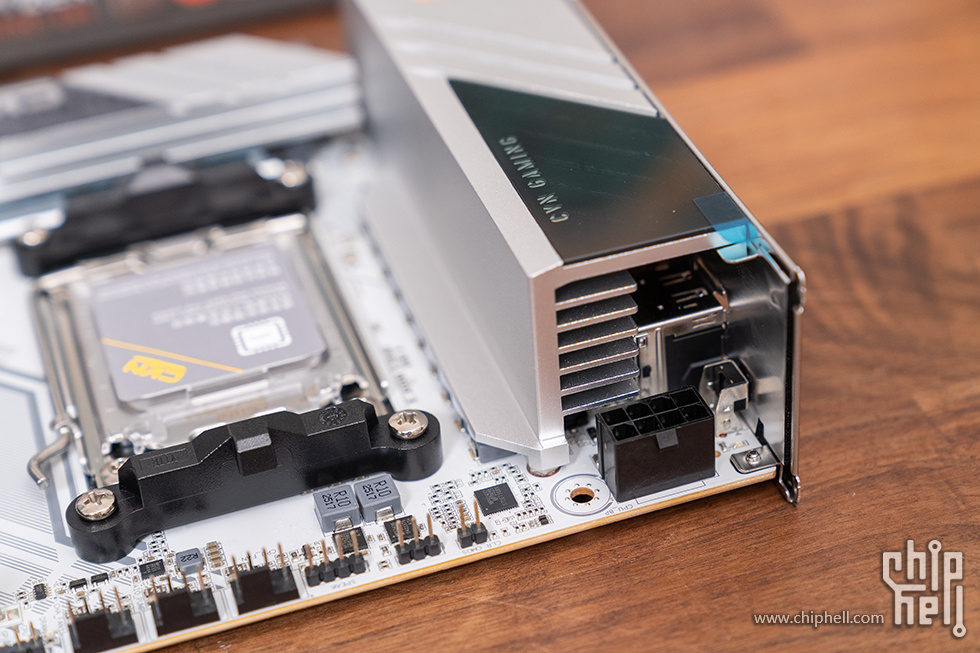

主板CPU供电接口配置为8pin（实心供电端子），采用9+2+1相数字供电设计，核心单相位最大电流达60A。一体式合金供电散热装甲全面覆盖核心DrMOS，通过隐藏式复合沟槽设计显著提升散热效能，可充分满足AMD 9000系列处理器满负载运行需求。

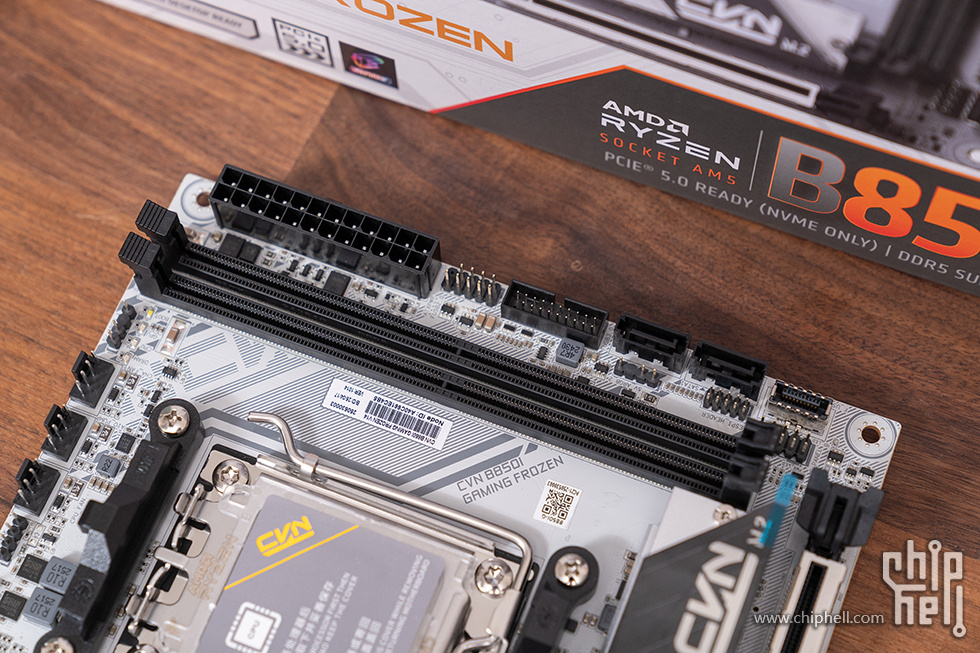

主板提供两条高频强化 DDR5 内存插槽，单槽支持48GB内存最大支持96GB。使用SMT强化工艺，高速信号更完整清晰，同时增强了HIGH-V电压，能够解锁高电压模式，支持XMP机EXPO加速模式，最高支持 8000MT/s（OC）的高频率。



主板配备金属结构加固的PCIe 5.0×16合金强化插槽，带宽可达128GB/s，支持最新推出的NVIDIA RTX 50系列与AMD Radeon RX 9000系列显卡，并兼容旧版PCIe 4.0及3.0接口显卡。

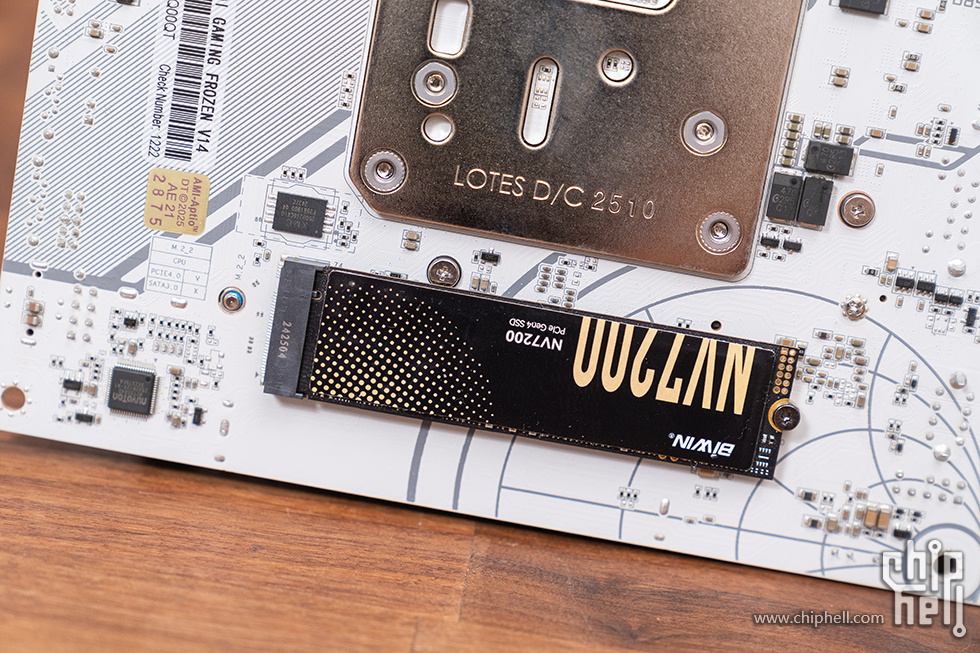

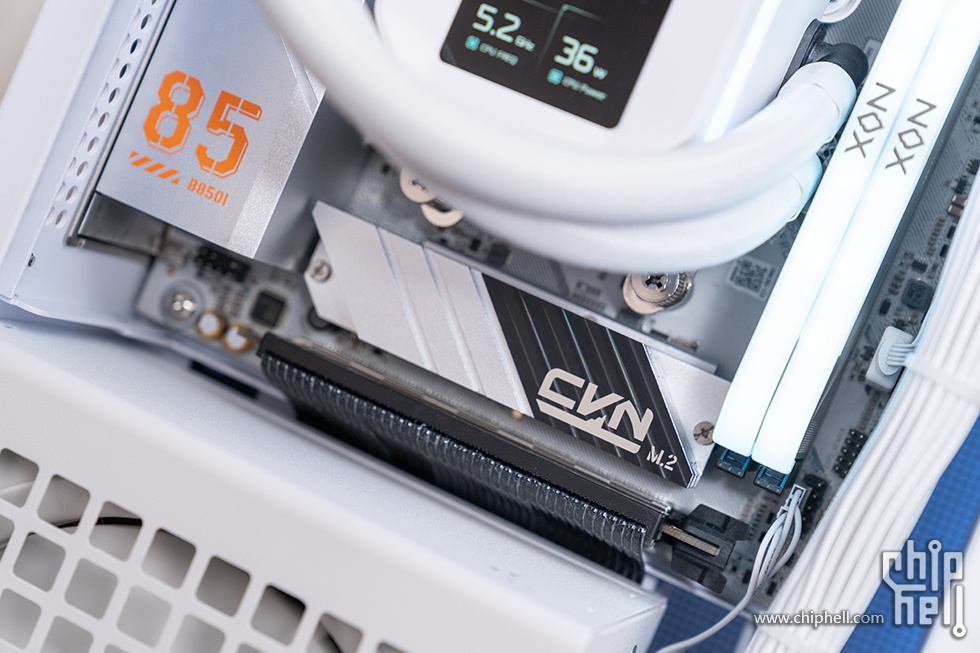

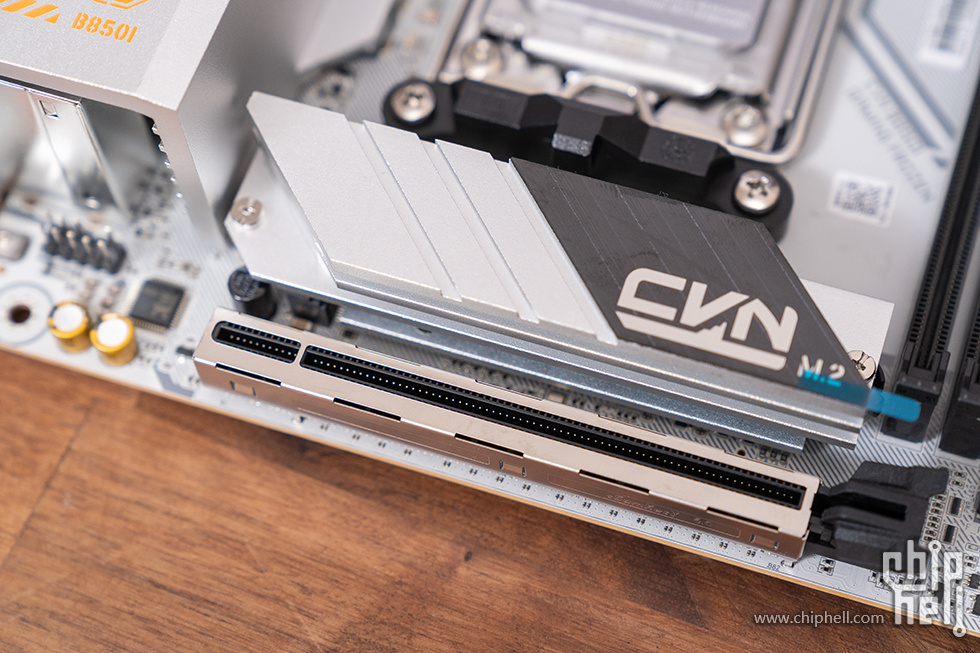

主板配备了两个M.2插槽，主板正面的为PCIe 5.0 x4 M.2 SSD插槽，自带金属散热马甲；背面的为PCIe 4.0 x4 M.2 SSD插槽。同时在主板右侧边缘提供了2个SATA 6Gbps接口，满足大容量存储需求。

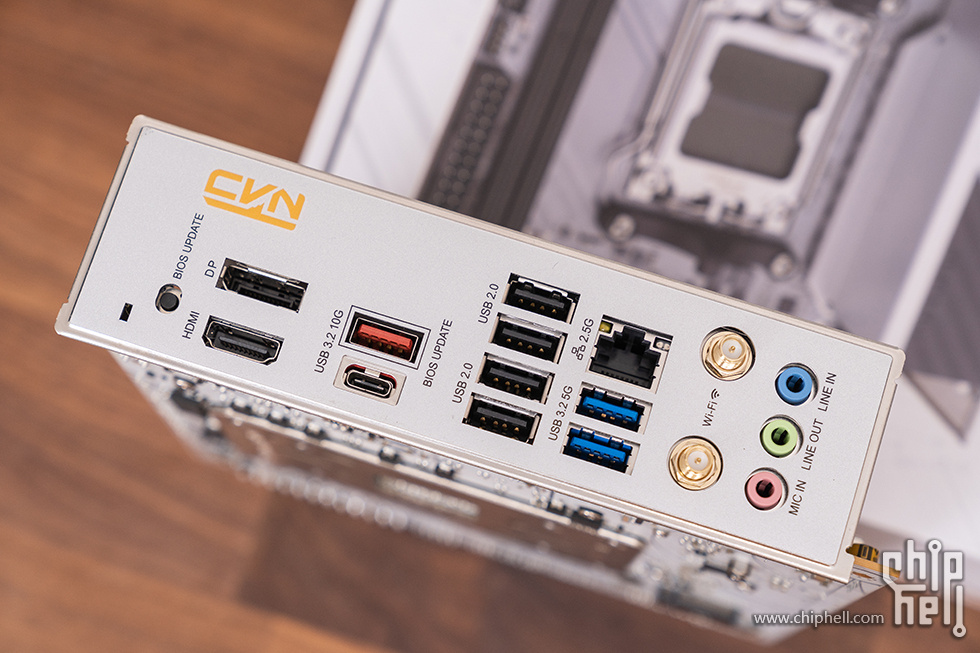

背部IO采用一体式背板，提供了2个USB 2.0接口、4个USB 3.2 Gen 1 5Gbps Type-A接口、1个USB 3.2 Gen 1 5Gbps Type-C接口、1个USB 3.2 Gen 2x2 20Gbps Type-C接口、1个DP 1.4接口，最高支持8K 60Hz的分辨率、1个HDMI 2.0接口，最高支持4K 60Hz的分辨率、1个2.5G网络接口、1组AX210 Wi-Fi 6E天线接口、3个音频接口和1个BIOS UPDATE按键（支持一键升级BIOS）。

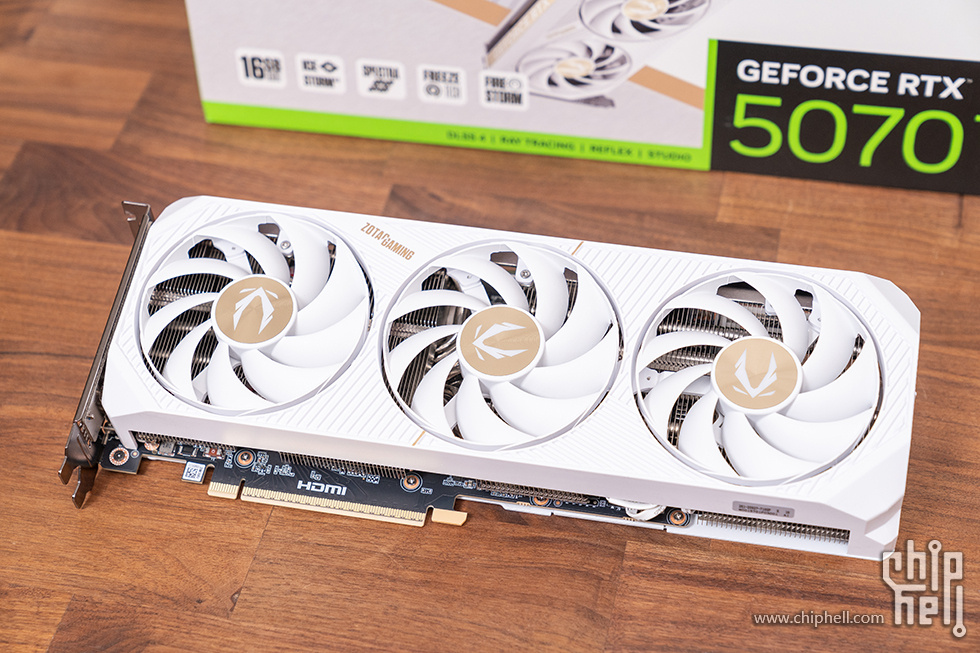

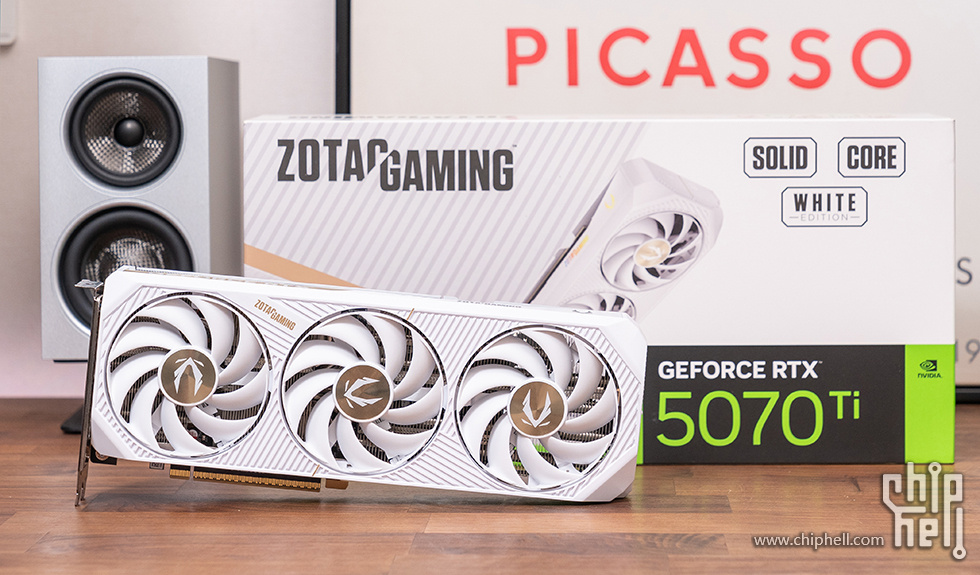

索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡，基于 NVIDIA 的 Blackwell 架构，拥有 8960 个 CUDA 核心，基础频率和 Boost 频率表现出色，能够轻松应对各种主流游戏和专业图形应用程序的需求。支持 NVIDIA DLSS 4 技术，通过 AI 驱动的深度学习超级采样，能够在不损失过多画质的前提下，大幅提升游戏帧率，使游戏运行更加流畅顺滑，同时还能减少显卡的性能消耗，提升能源效率。

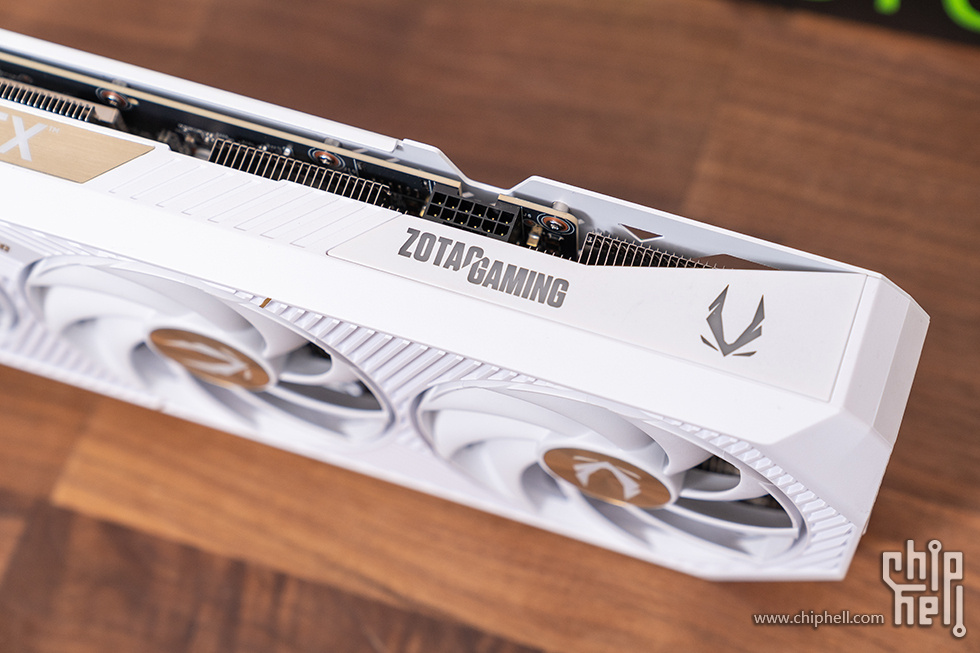

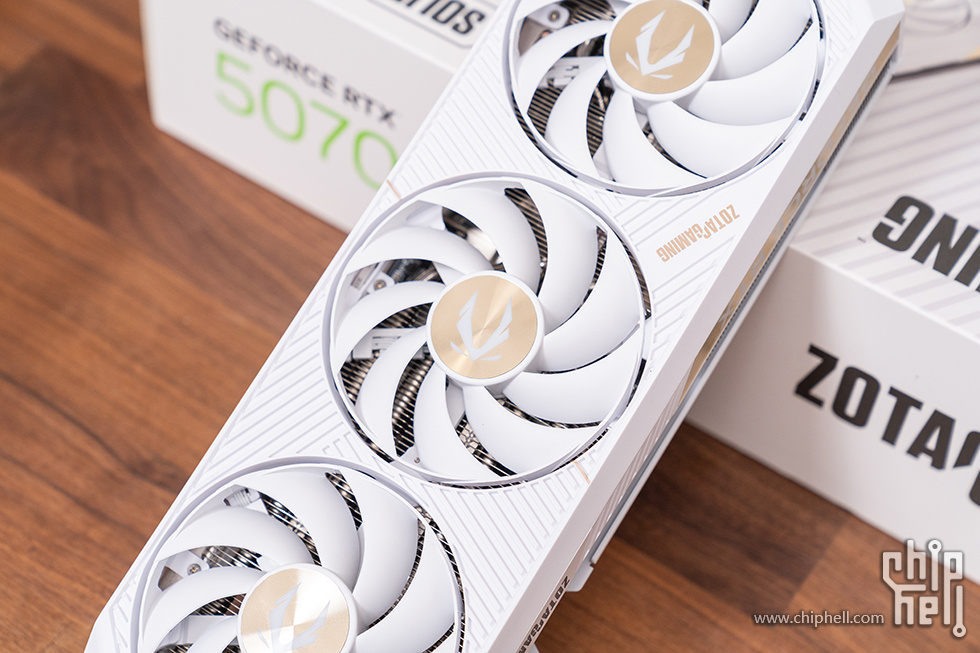

显卡采用纯白极简主义设计理念，以硬朗科技风格为核心设计语言，创新融入条形栅格元素。通过同向交错的栅格条纹有序排布，与三枚大尺寸风扇形成协同设计，共同构建出规律性几何图案，营造出简洁有序的科技美学氛围。对于青睐白色系装机方案的用户而言，此款显卡是理想之选，能够轻松适配各类简约或现代风格的主机装配需求。



索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡采用了 IceStorm 3.0 先进散热系统，搭配更大的散热鳍片面积和优化的风道设计，能够有效提升散热效率。此外，Blade Link 风扇设计，在提供强大风力的同时，还能降低风扇运转时产生的噪音，实现了散热与静音的较好平衡。



索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡符合SFF-Ready规范，304.4mm x 115.8mm x 41.6mm的整体尺寸在中高端显卡里显得很友好。



索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡顶部右侧的logo信仰灯 支持 SPECTRA 2.0 RGB 灯光同步技术，玩家可以通过索泰的 FireStorm 软件对显卡的灯光颜色、模式等进行个性化设置，还能与其他支持 SPECTRA Link 灯光同步的硬件设备实现灯光联动，打造出炫酷的整机灯光效果。

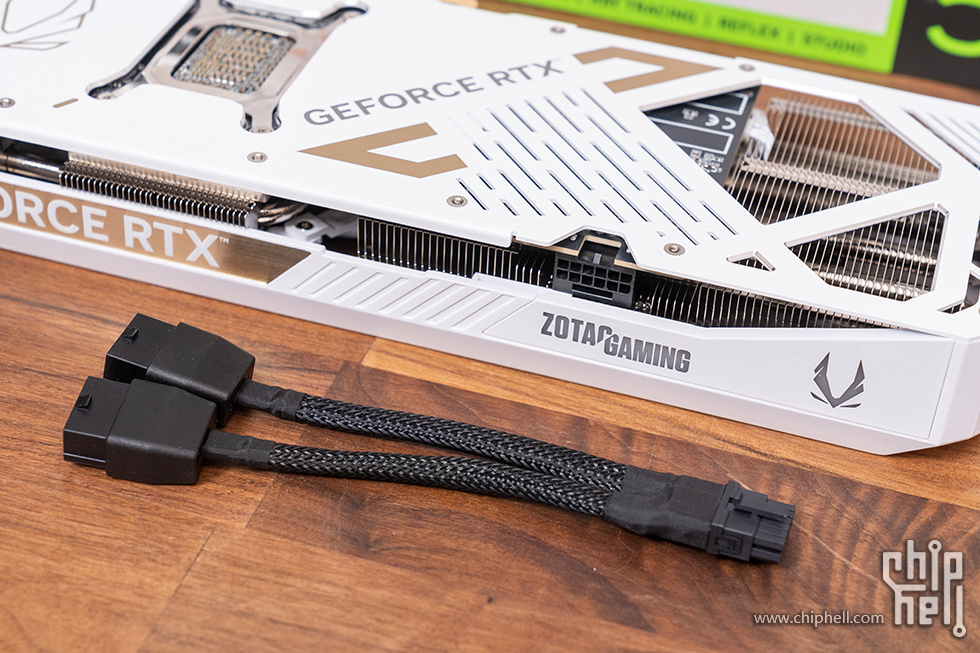

索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡功耗为285W，官方推荐选用800W以上的电源。采用ATX 3.1规范的12V-2X6 16P供电接口，反向电源接口设计，方便用户插拔。同时提供了双8pin转12V-2X6 16P转接线，便于老款电源用户使用。

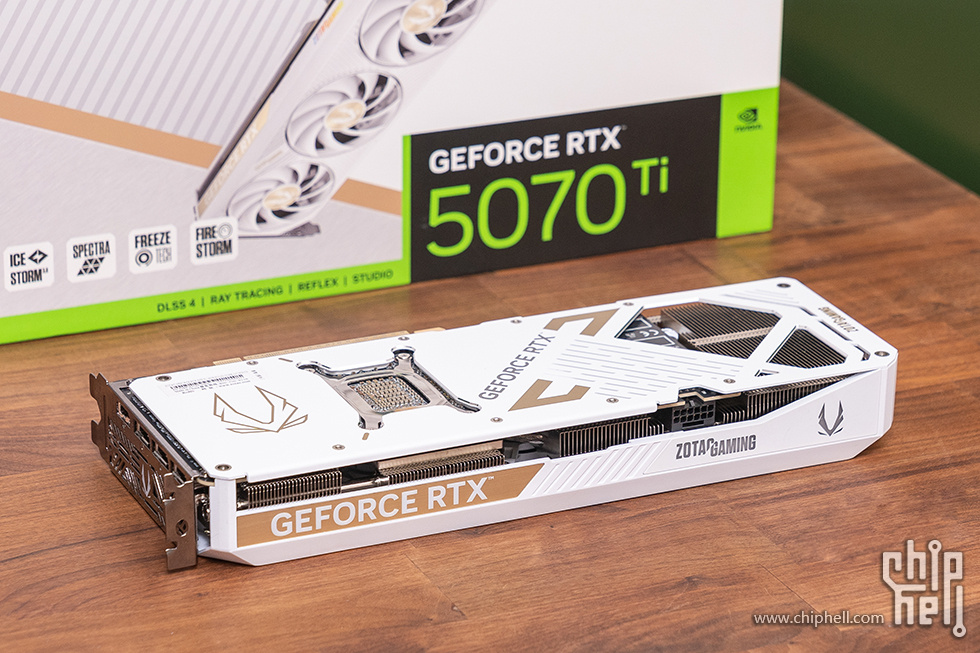

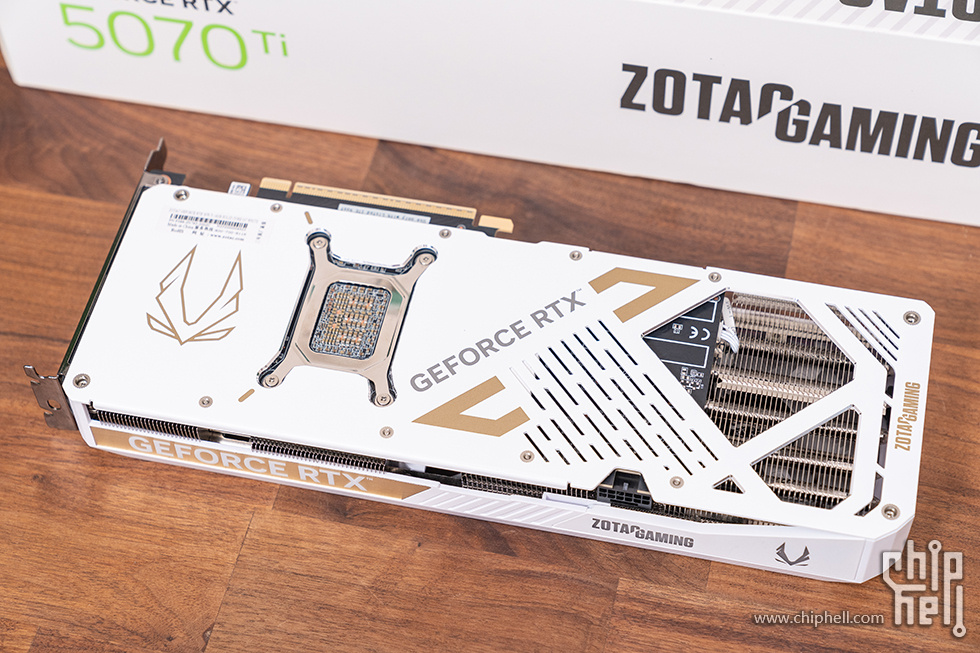

索泰 GeForce RTX 5070 Ti 16GB SOLID CORE OC WHITE显卡配备了金属压铸背板，不仅能为显卡核心等部件提供良好的保护，防止 PCB 板弯曲变形，还能起到辅助散热的作用。同时，显卡采用了加固型金属中框，增强了显卡整体的坚固性，使其更耐磕碰和震动。



IO接口方面，配备了3个DP 2.1b接口和1个HDMI 2.1b接口，能够满足用户在单屏或多屏设置下的高分辨率和高刷新率需求。

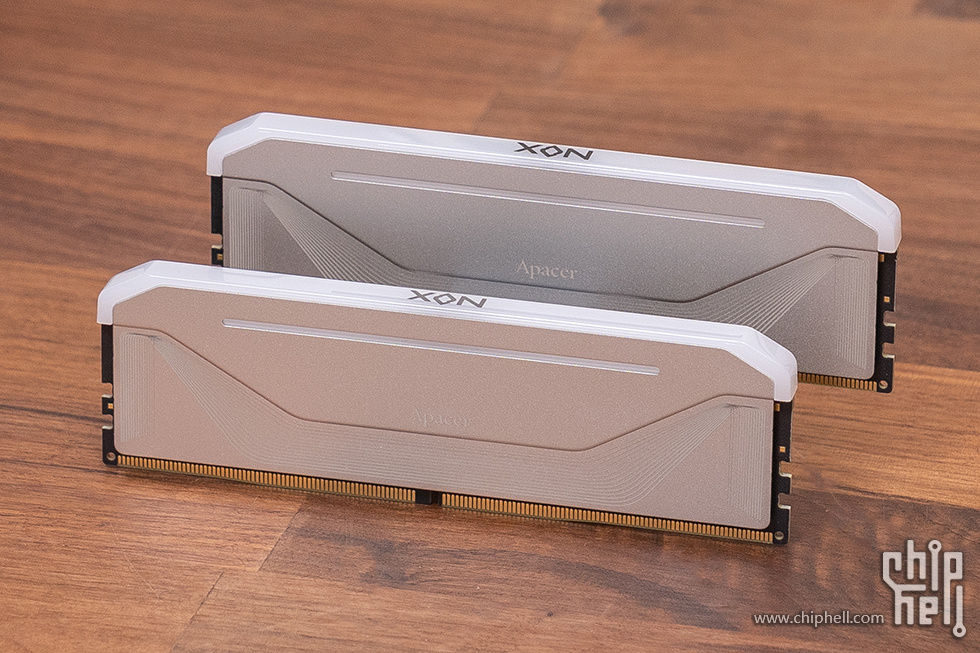

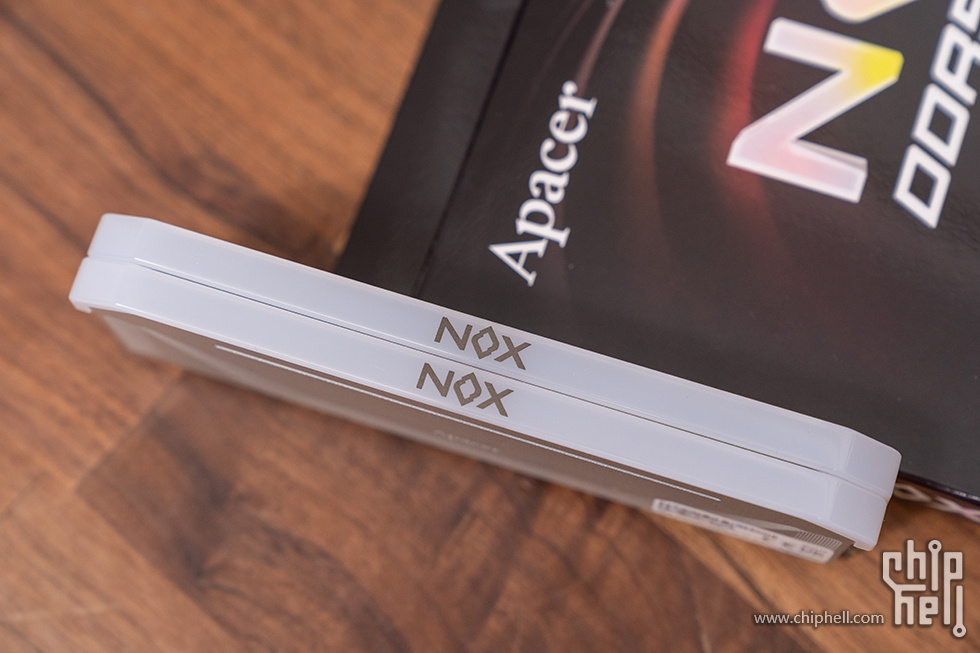

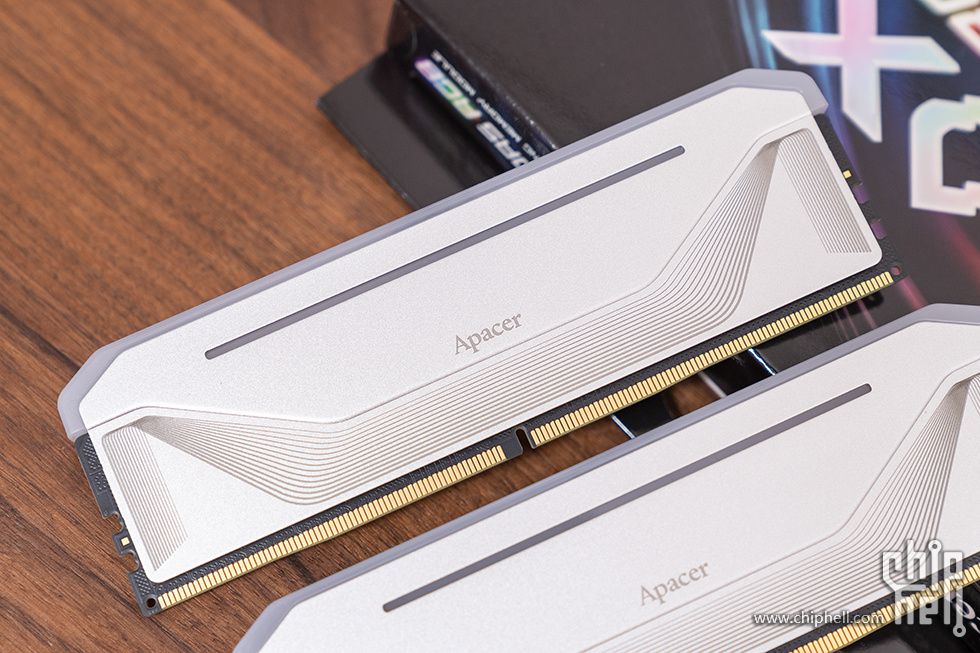

内存则选用了宇瞻全新的NOX RGB DDR5 内存，采用海力士原厂颗粒，单条容量16GB，支持Intel XMP3.0与AMD EXPO™单键超频技术，选择了AMD平台的黄金时序C28。开启XMP后，频率则为6000Mhz，时序 28-48-48-96 CR1，内部搭载PMIC（电源管理芯片），能有效管理电流，确保系统稳定高效运行。



散热片采用高级铝合金散热片设计，提供优异的散热效能。高度仅44mm，即使周围安装大型双塔CPU散热器，也不干扰风扇或散热器的鳍片，更灵活的安装选择。



超广域RGB均匀导光技术，支持各大主板厂的RGB灯光控制软件，自定义发光的色彩与模式，玩出属于自己的灯光风格。体验身临其境的游戏氛围，让您全心投入。



SSD来自宏碁掠夺者GM9000，支持最大带宽为 PCIe Gen5 x4，且遵循 NVMe 2.0 协议 。其 2TB版本的最大顺序读取速度可达 14000MB/s，最大顺序写入速度为 13000MB/s，2TB 版本提供 1600TBW、，产品附带 5 年的有限保修服务 。

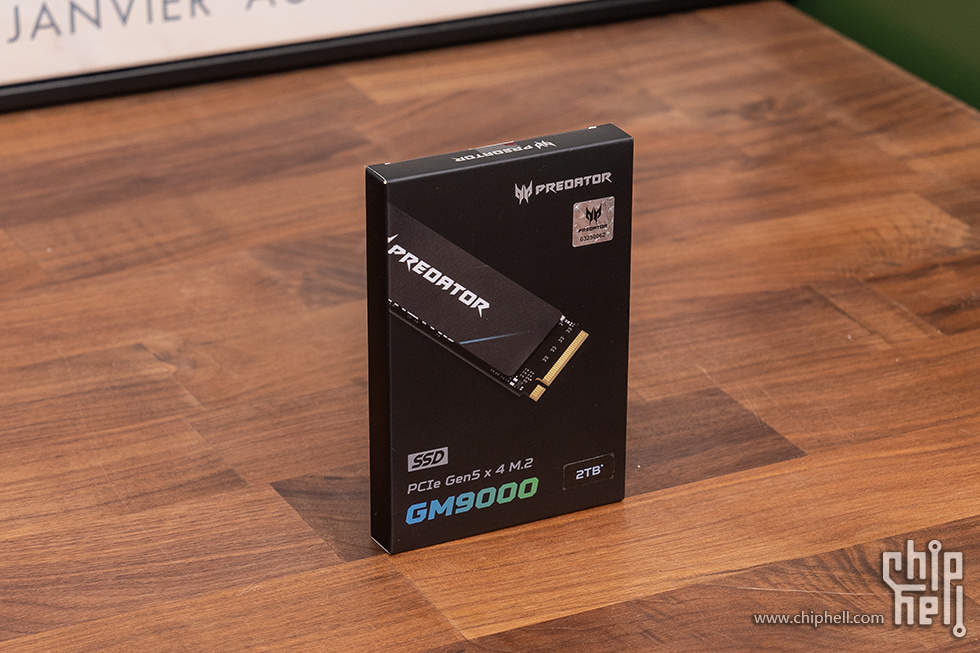

打开包装后，可以看到固态硬盘本体由定制塑形的塑料盒收纳，附赠了一颗M.2固定螺丝。背面没有任何元器件以及NAND芯片的扩展焊盘，仅有各种认证标识及SN条形码的贴纸。单面板轻设计相比双面元件的产品发热量更低，对于内部空间狭窄的笔记本电脑级PS5等设备有更好的兼容性。

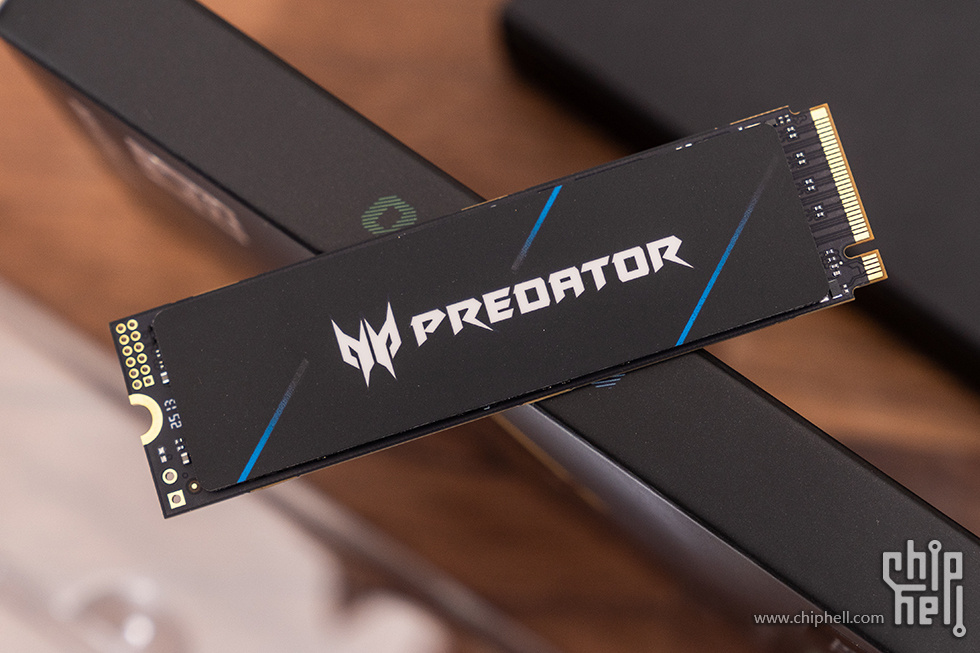

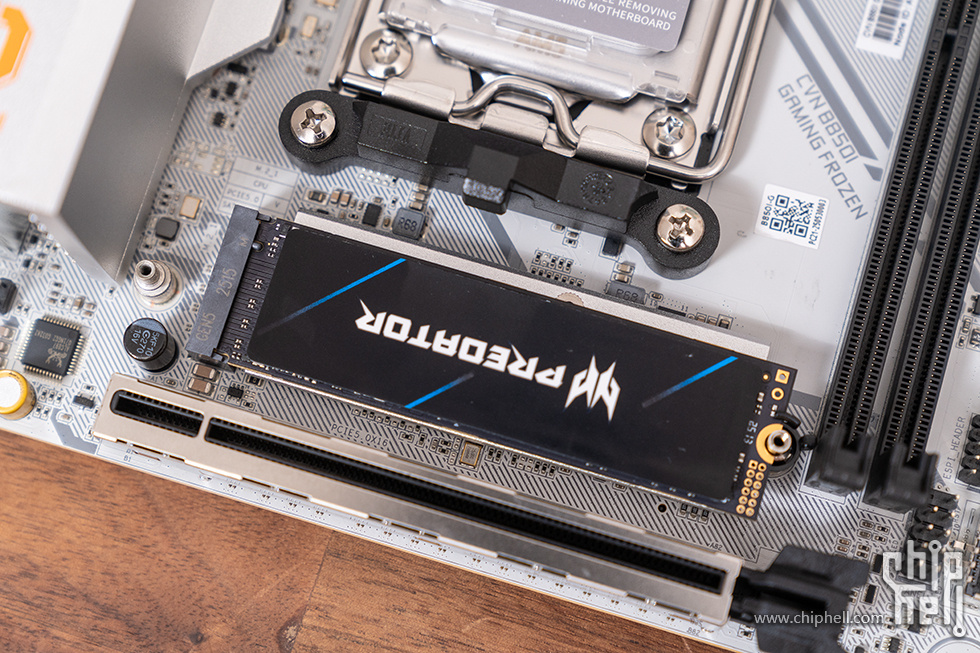

宏碁掠夺者GM9000 2TB 固态硬盘 为标准M.2 2280规格， 采用单面颗粒设计，黑色PCB,表面为带有掠夺者LOGO涂装的有薄铜箔石墨烯散热贴。



宏碁掠夺者 GM9000 自带轻薄铜箔石墨烯散热贴，其功效类似散热马甲，但在安装和拆卸方面更为便捷 。针对不具备散热马甲的主板插槽和笔记本以及PS5设备，可以进一步提升散热效能。

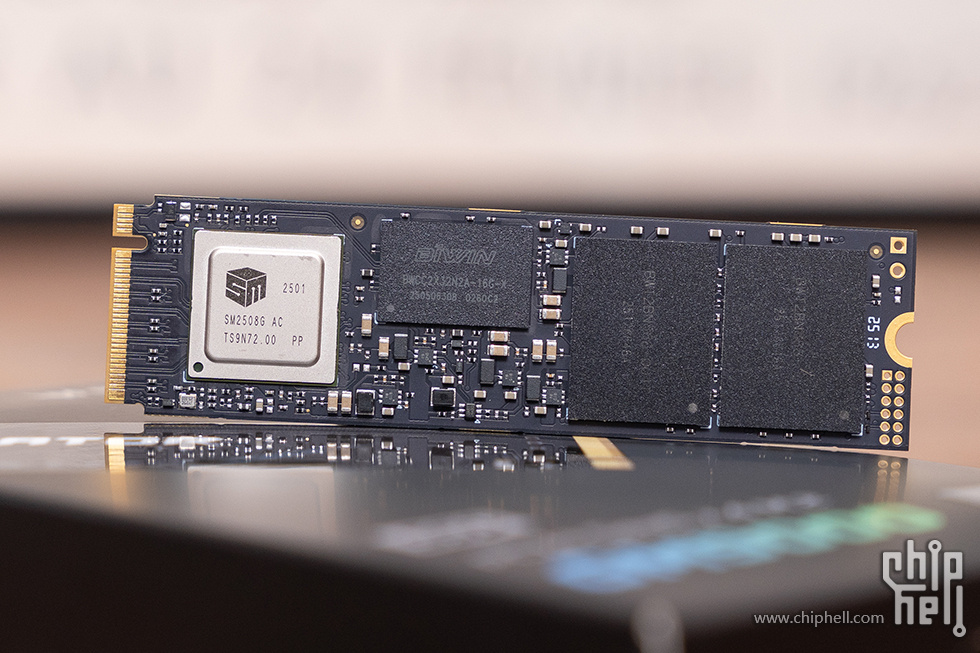

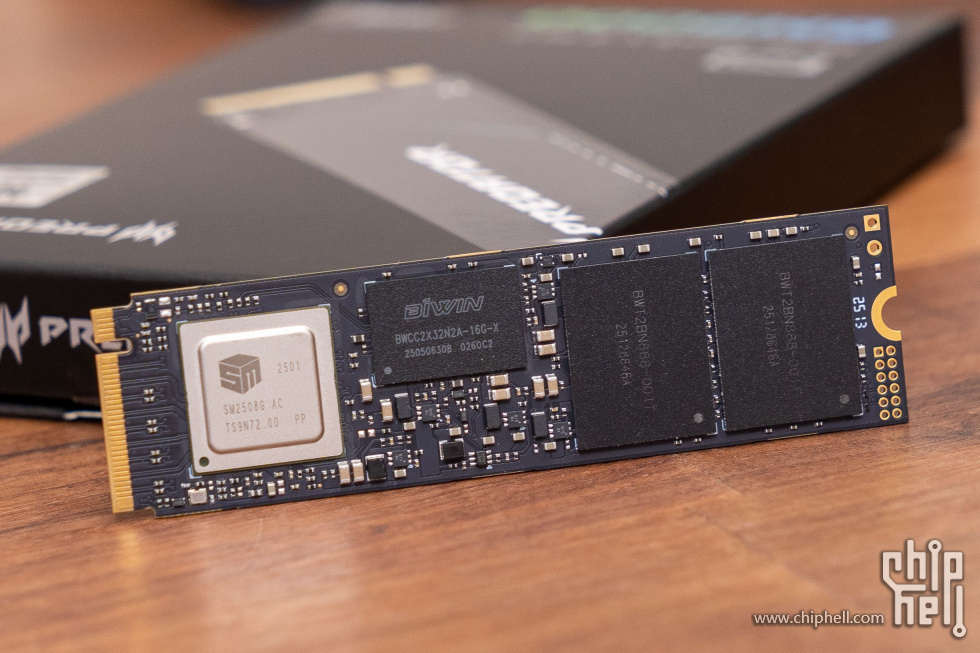

移除表面的铜箔石墨烯散热贴后可以看到正面的PCB靠近金手指的位置部署了慧荣科技的 SMI SM2508，作为旗舰级 PCIe Gen5 固态硬盘主控，采用 6nm 制造工艺 ，支持 NVMe 2.0 协议，内建 8 个闪存通道，最高支持 3600MT/s 的数据传输速率，能够实现高达 14.5GB/s 连续读取和 14GB/s 的连续写入速度。



PCB中央位置则是DRAM独立缓存，出自储存大厂佰维，丝印编码为“BWCC2X32N2A-16G-X”，在PCB左右边则是Nand颗粒，丝印编号为“BWT2BN8FF-001T”，单颗1T容量，一共两颗组成2TB存储容量，同样由佰维进行封装。

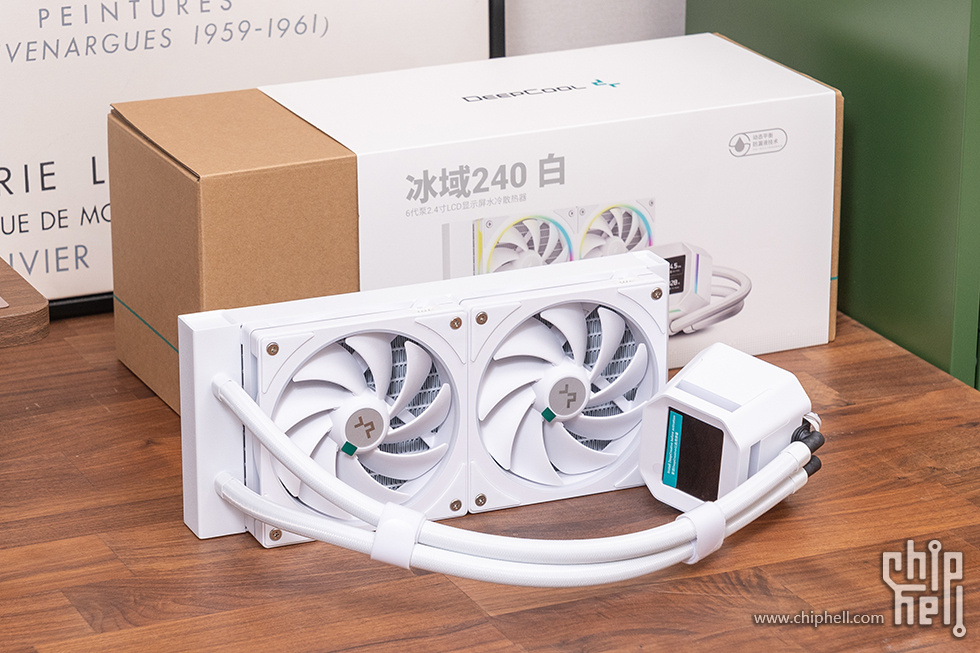

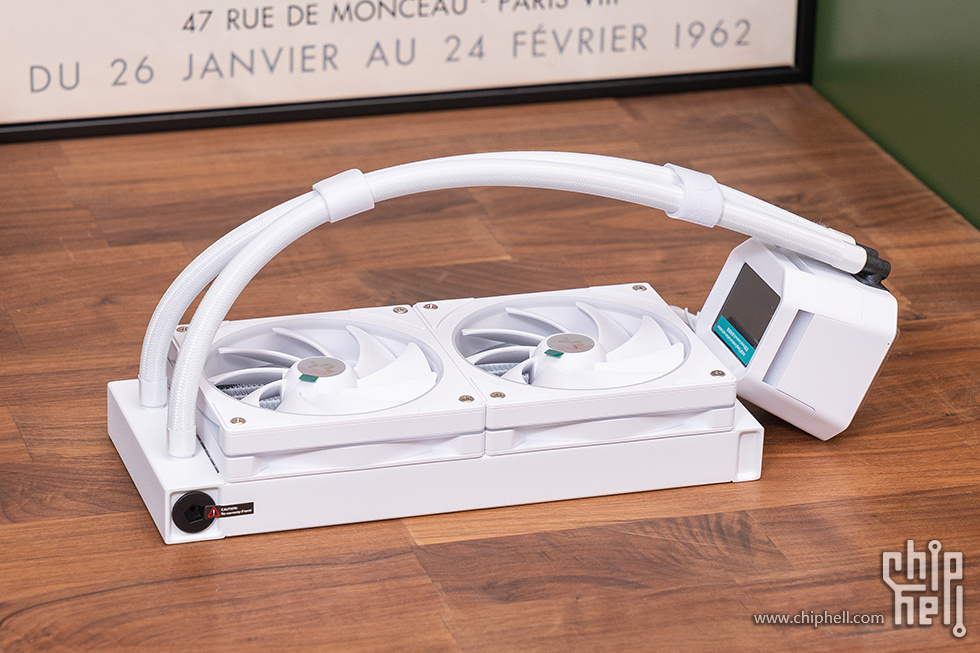

九州风神 冰域 240水冷延续了品牌一贯秉持的简约美学设计理念，其外观采用简洁利落的棱角线条，与工业风格实现和谐统一。产品整体尺寸为282×120×27mm，出厂即预装高性能PWM风扇，并搭载九州风神自主研发的第六代高能水泵和Anti-Leak动态平衡泄压冷排技术。

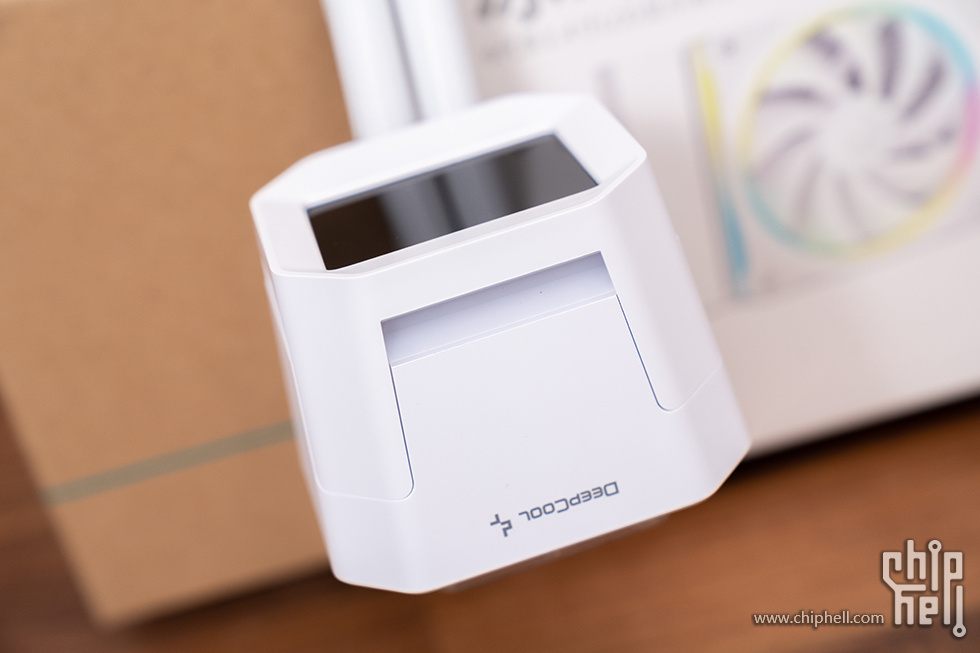

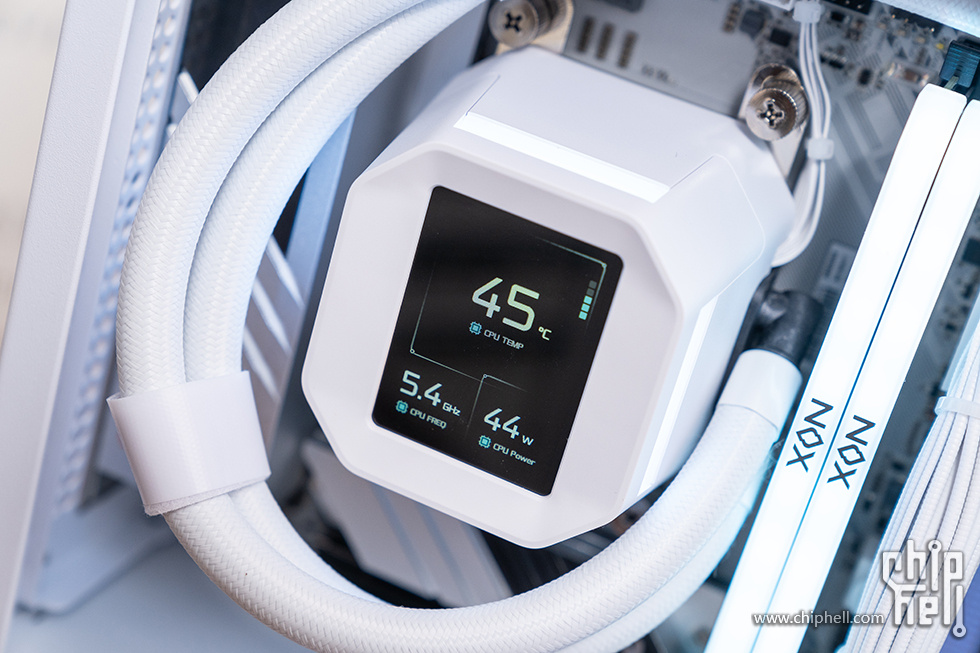

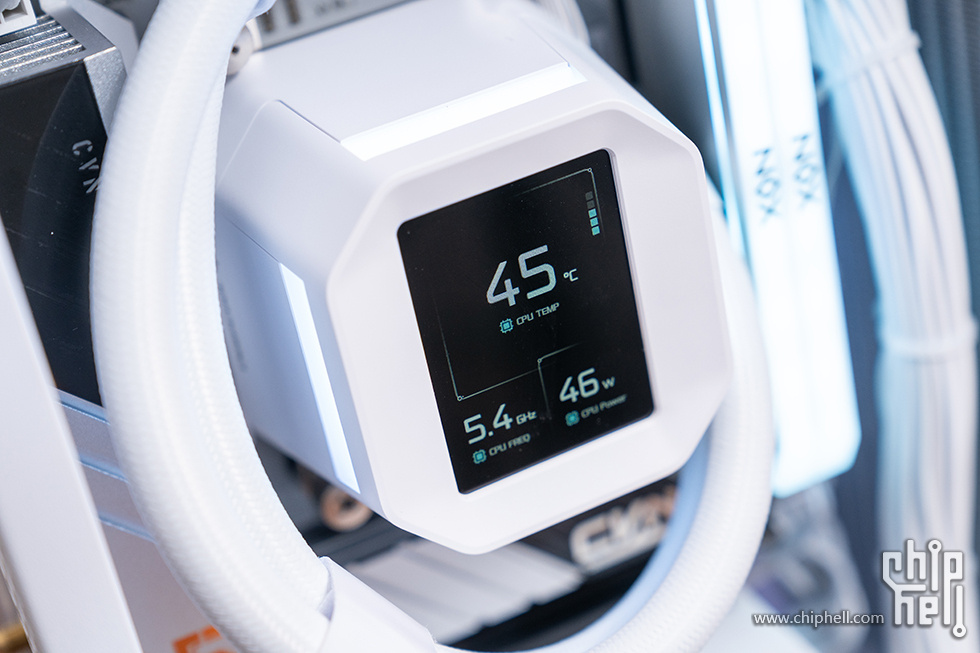

九州风神 冰域 240水冷搭载 2.4 英寸 IPS LCD 显示屏，分辨率为 320×240，支持数显和多媒体内容，并具有自动降低刷新率以减轻系统高负载下占用的“禅模式”。四周带有环绕灯带，柔和的光效可打造出层次分明的氛围感。

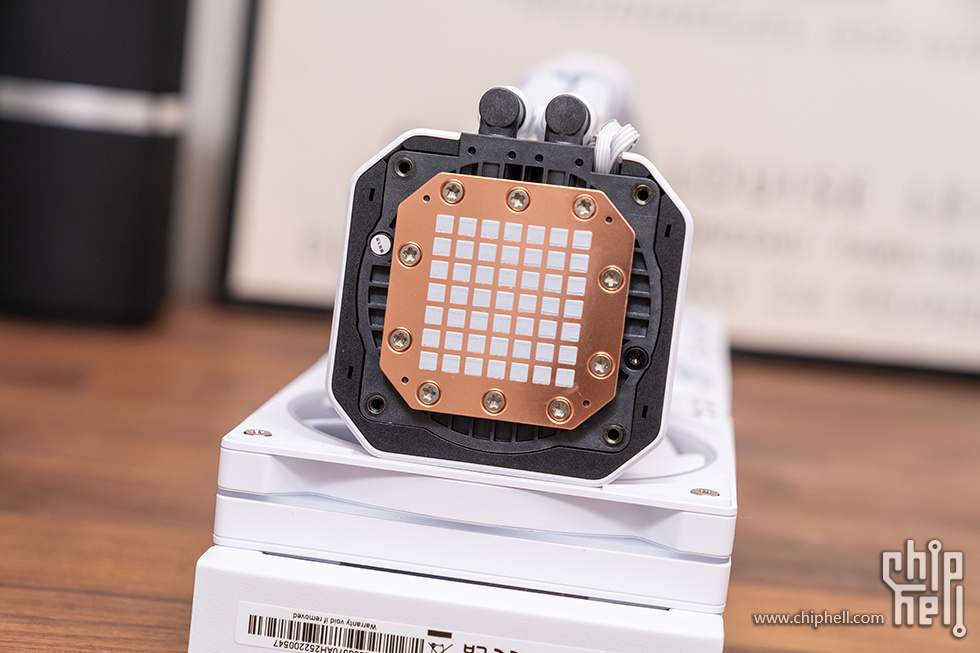

九州风神 冰域 240水冷冷头内部采用了九州风神自研的第6代高能水泵，配备了3相6槽4极点击及FOC磁场定向控制技术，其最高转速为3600±10% RPM，轴承与轴心均采用陶瓷材质，在保证散热效能的前提下兼顾耐用低噪的优异特性。采用 0.01mm 间隙密集铜底铲齿，散热面积提升 25%，出厂预涂硅脂。

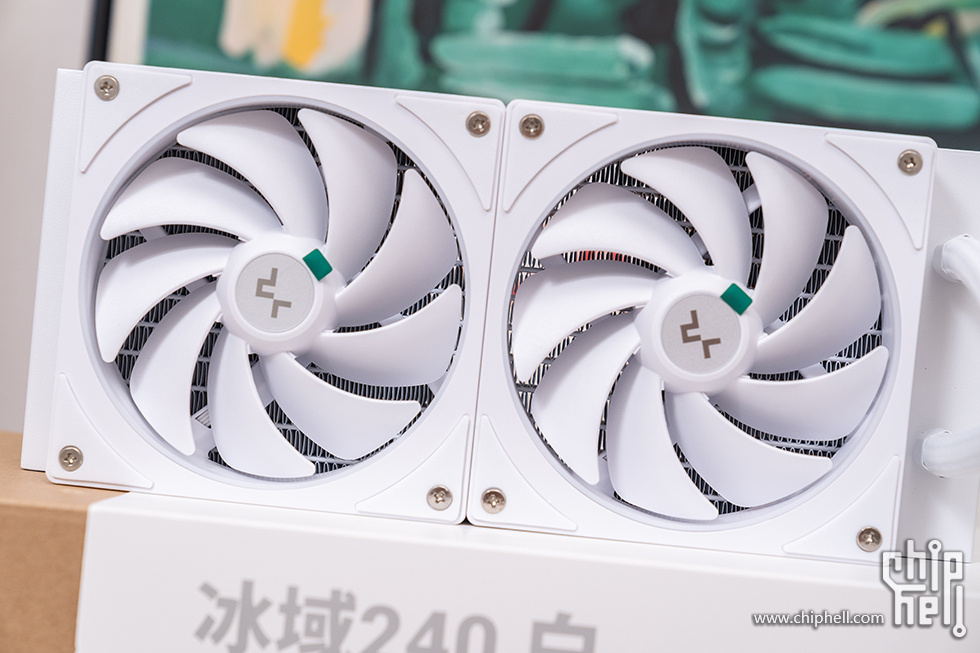

九州风神 冰域 240水冷配备了FL12 ARGB风扇，整体采用PBT材质，FDB轴承，电机采用3相6槽4极设计，风扇四角标配减震胶套，最大风压可达3.27 mmH2O，最大风量66.23CFM，最高转速为2400±10% RPM。36颗第二代ARGB光珠环绕于扇叶周围，带来全新渐变环绕式ARGB光效，不同角度体验非凡视觉效果，搭配支持第二代ARGB主板打造炫酷光效主机。

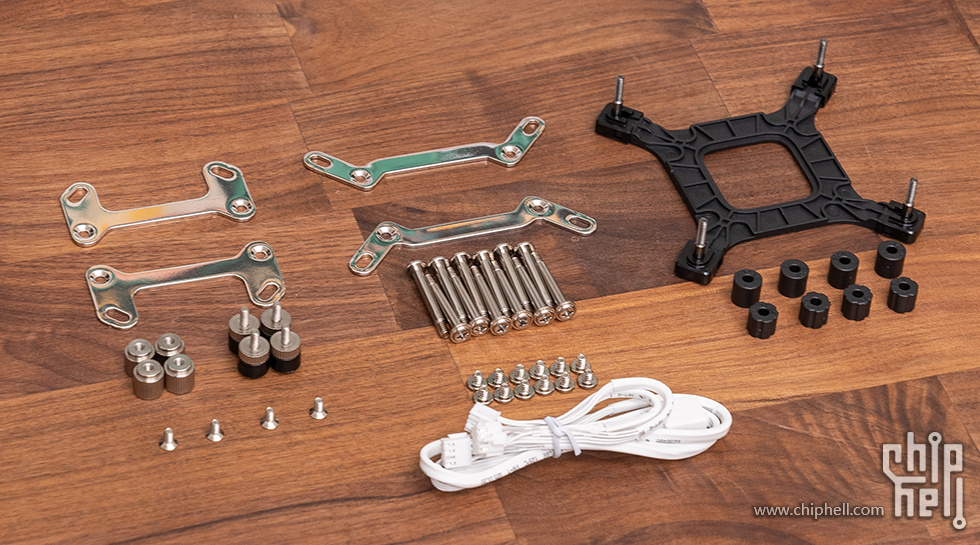

配备的扣具支持Intel平台：LGA1700/1200/115X；支持AMD平台：AM5/AM4。

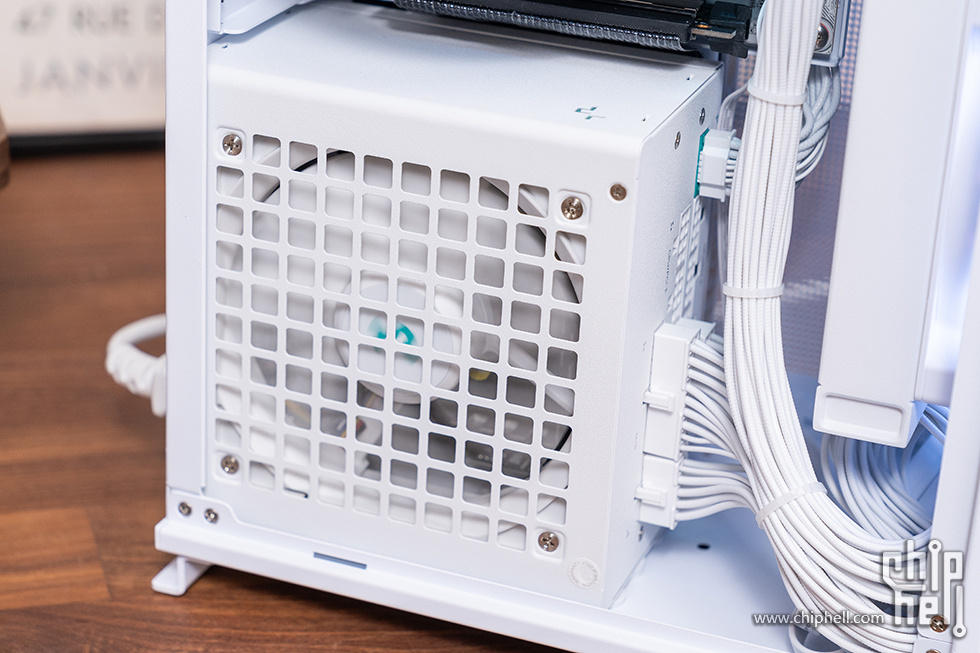

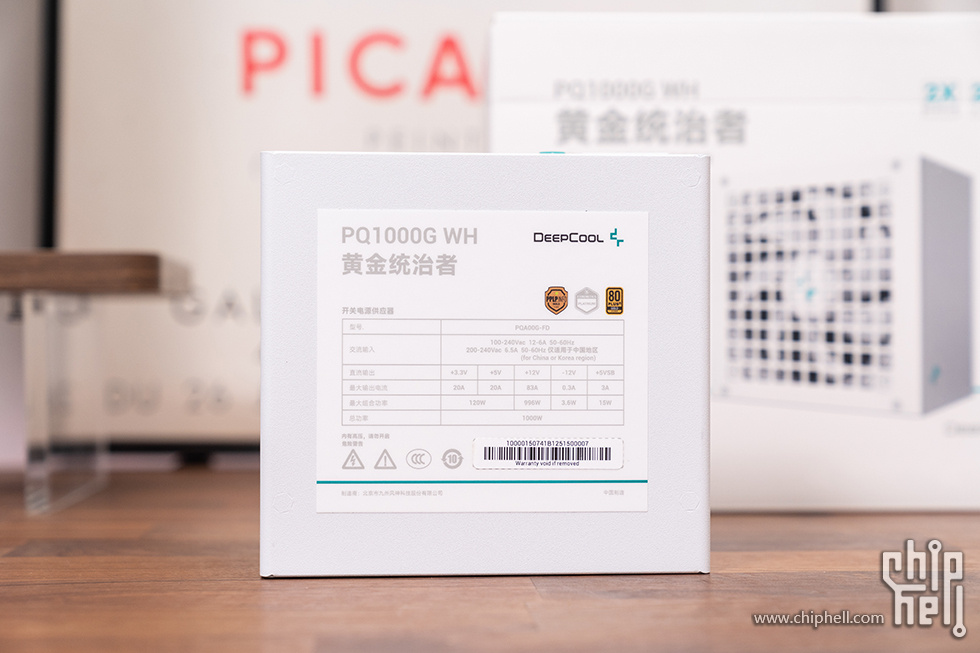

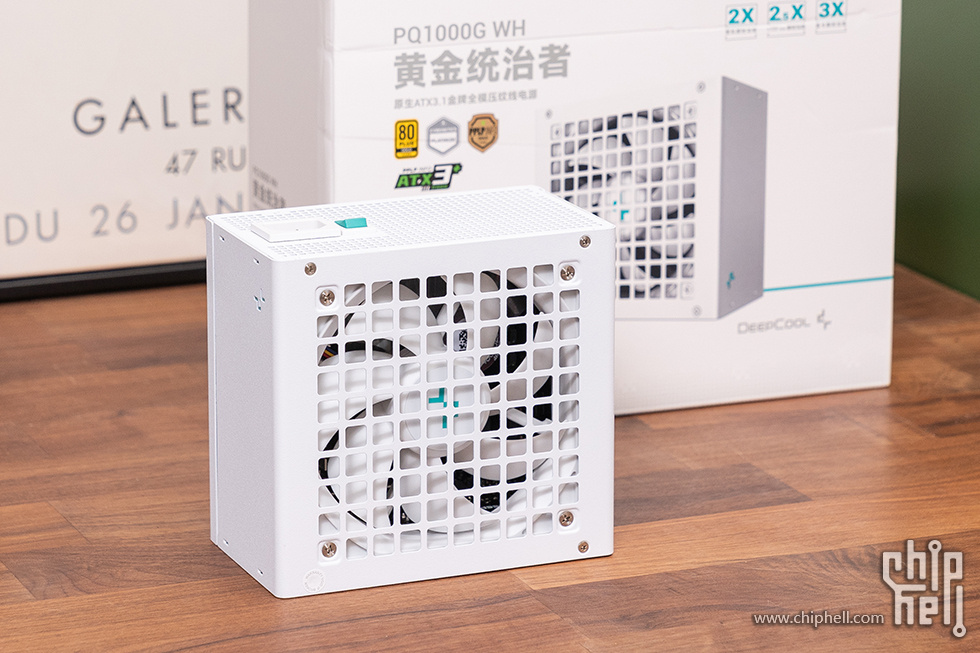

电源来自九州风神的PQ1000G WH电源，支持最新的ATX 3.1、PCIe5.1，通过严苛的 80PLUS 金牌认证和 Cybenetics 金牌认证，AC230V典型负载(50%)下，转换效率超过90%，享受10年质保服务。外观上采用电源顶盖与风扇格栅一体化设计，内置120mm直径的7扇叶FDB轴承风扇，搭配大规格的镂空格栅能提供更好的散热效果。



电源尺寸为140x150x86mm，采用主动式PFC+半桥SRC LLC谐振+同步整流+DC-DC结构，额定功率为1000W。采用高规格日系主电容，用料十足，供电稳定。保证整机在满载(100%)下的保持时间(Hold-Up Time)>16毫秒，轻松应对断电场景。

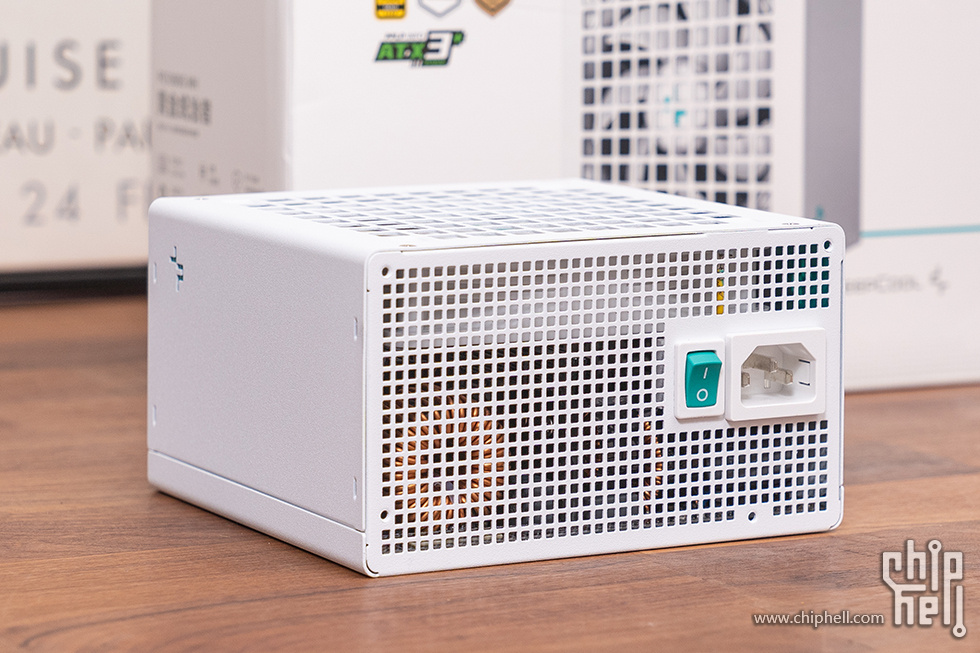

电源尾部采用大面积的网孔设计，更有助于散热，AC输入接口带有独立开关，但没有设立智能启停功能按钮，电源开关也是和logo同色。

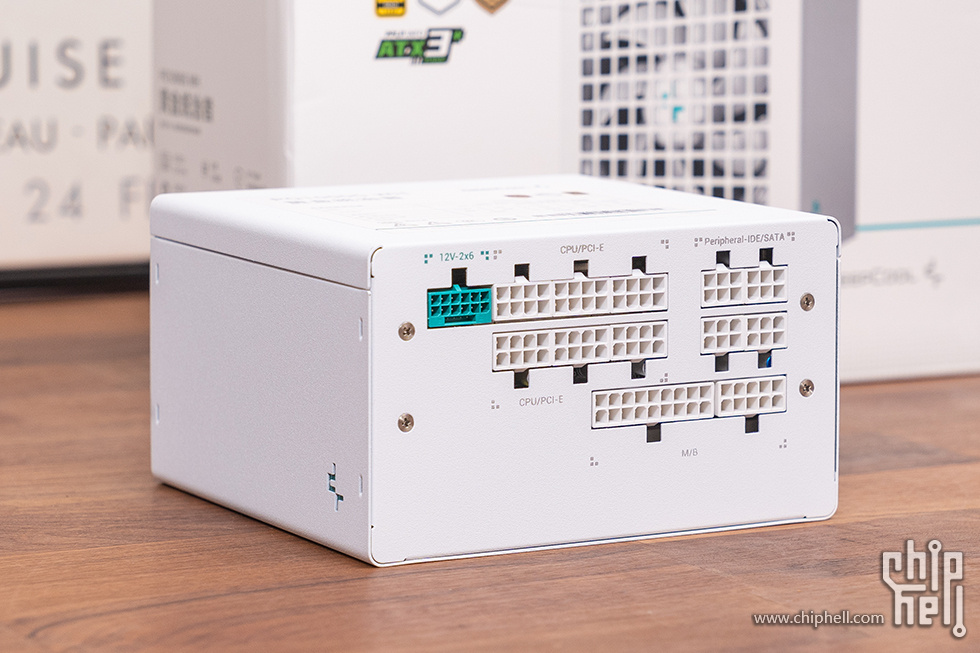

九州风神 PQ1000G WH 采用全模组设计，提供有1个24pin主供电接口、6个8pin 供电接口、4个6pin供电接口以及一个12V-2x6接口。改进后的 12V-2x6 显卡供电线，采用优质 105°C阻燃线材和16AWG铜芯，可为新一代显卡及扩展卡提供高达 600W 供电。

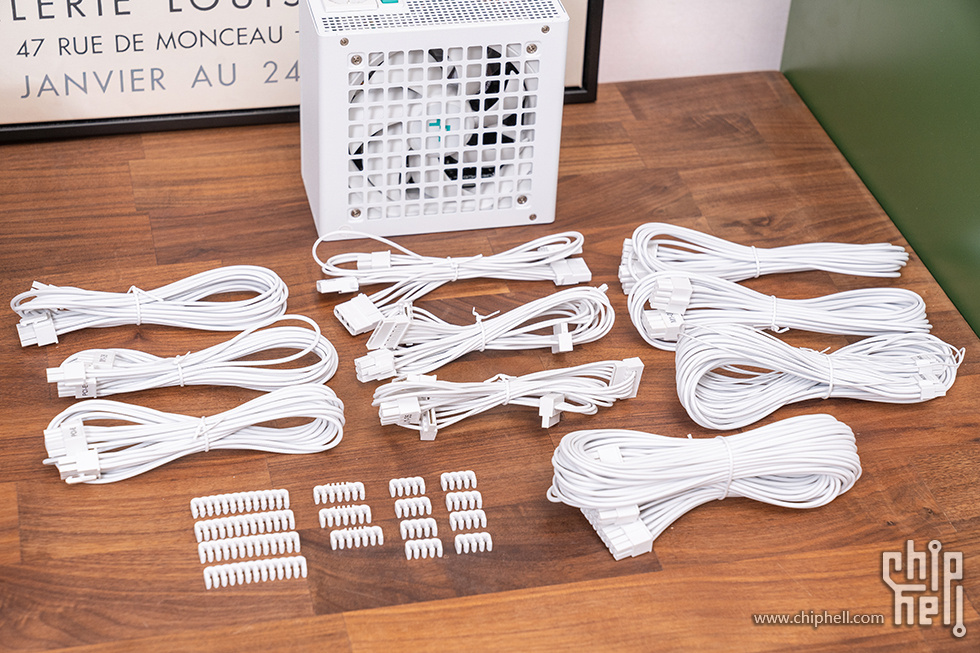

模组线材均为白色压纹线材，质地柔软并配备了线梳，包含1条24pin主供电接口模组线的长度为600mm，2条4+4pin CPU供电接口模组线长度为700mm，3条6+2pin PCI-E供电接口模组线材长度为600mm，1条12V-2x6接口模组线长度则为650mm，2条SATA供电接口和1条D型4pin供电接口的模组线的长度为450+120+120+120mm。

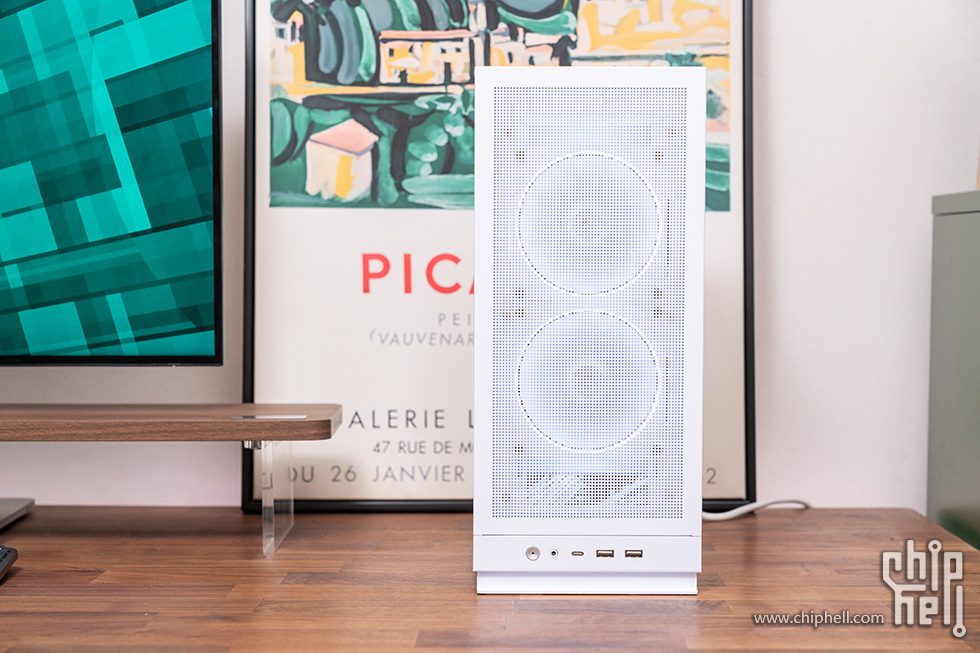

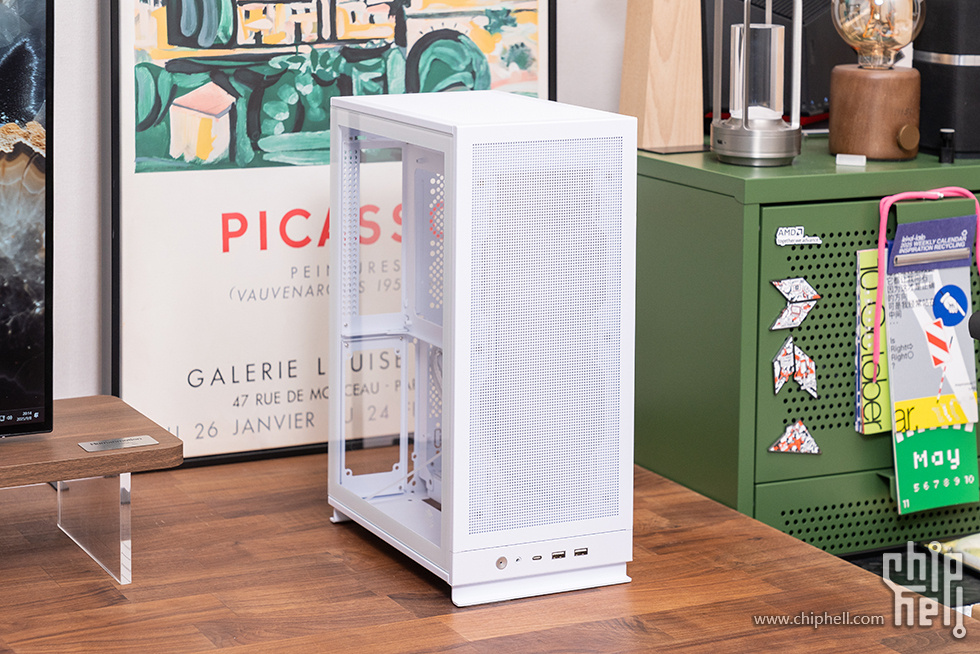

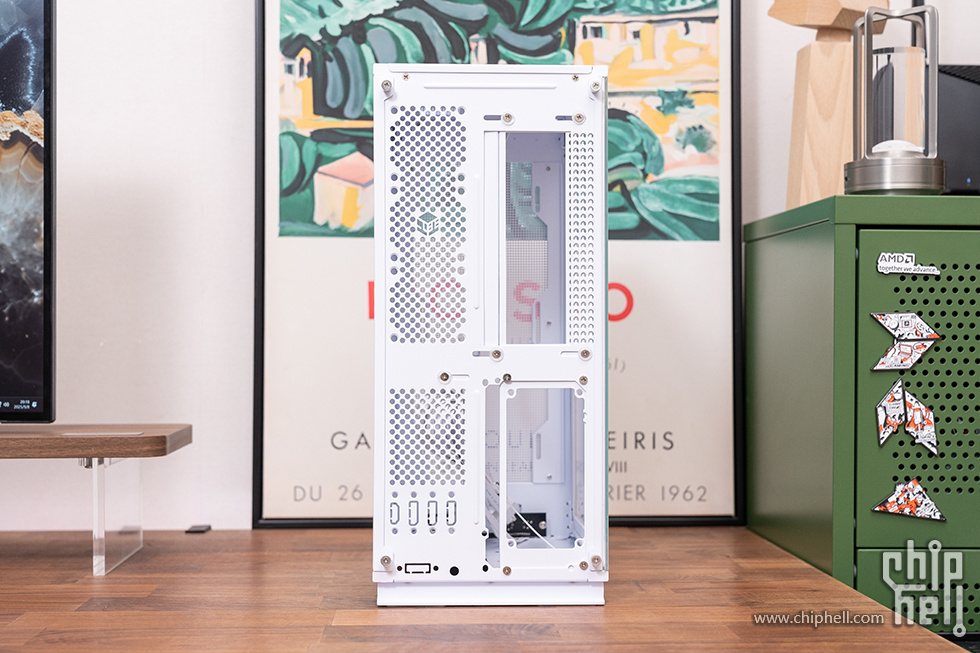

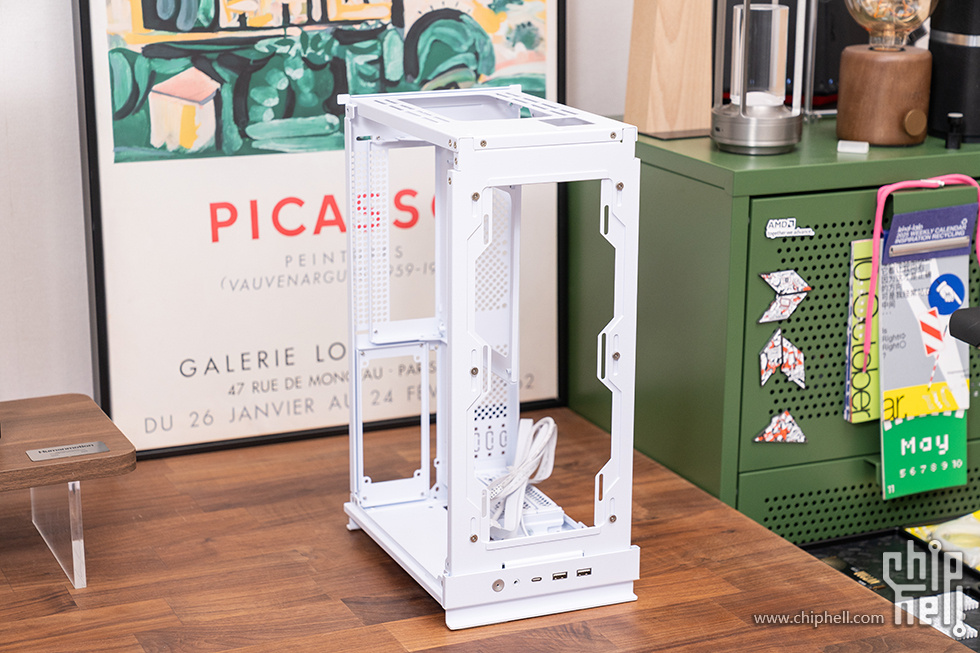

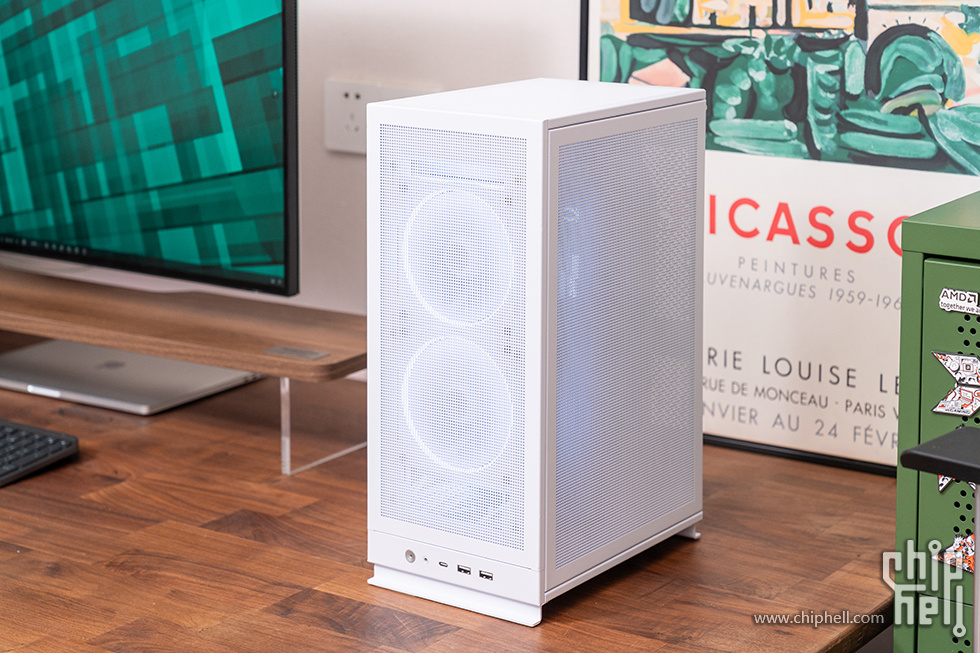

机箱为机械大师 iF16-T ，在外观设计上遵循 “极简实用” 原则，整体风格利落干练，没有多余的装饰元素，却在细节处尽显匠心。尺寸为 330*260*470mm，体积仅 16.8L，相当于传统中塔机箱的三分之一左右。这样的尺寸无论是放在桌面角落，还是嵌入小型机柜，都能轻松适配，完美解决了桌面空间紧张用户的痛点，真正实现 “立式放置不占桌面空间” 的设计初衷。

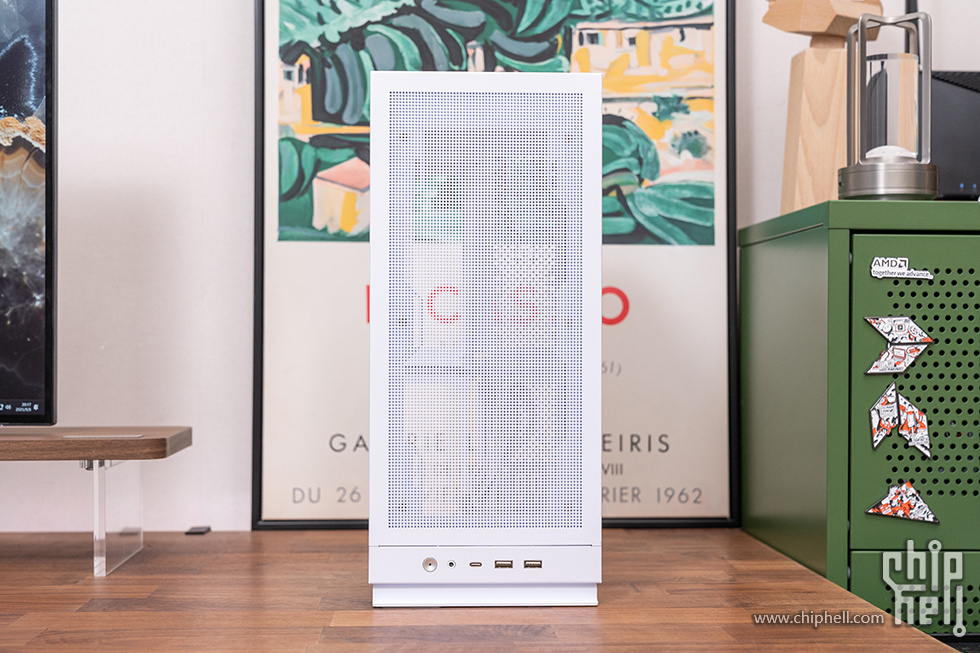

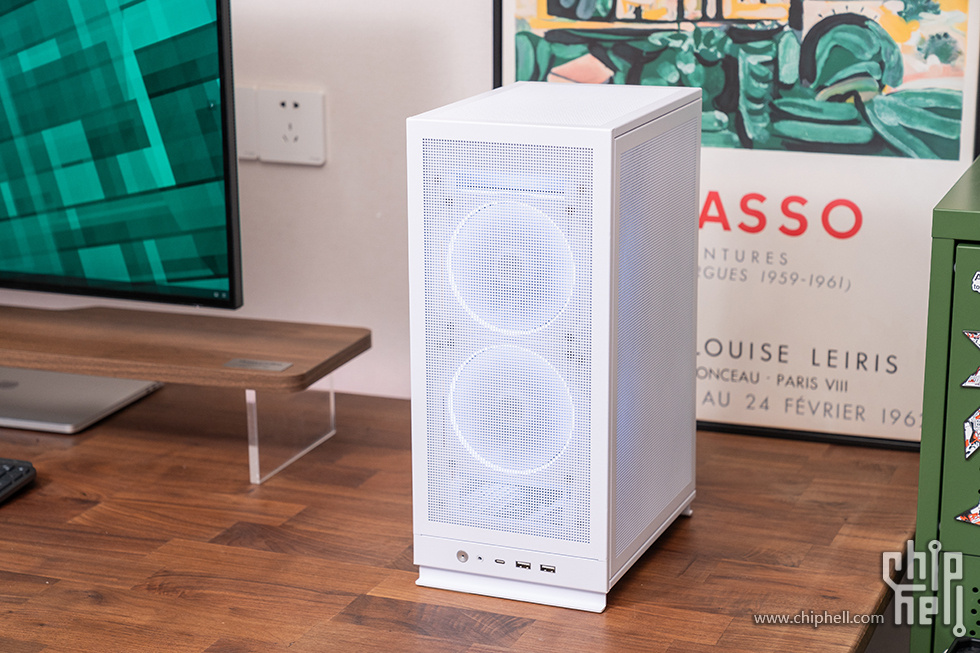

机箱正面和顶部采用一体折弯mesh面板，兼顾了整体的散热通风性能，机箱的IO接口部署在正面底部，包含了开关按钮，2 个 USB 3.0 接口、1 个 Type-C 接口（10G 速率）与 1 个 2 合 1 音频接口。

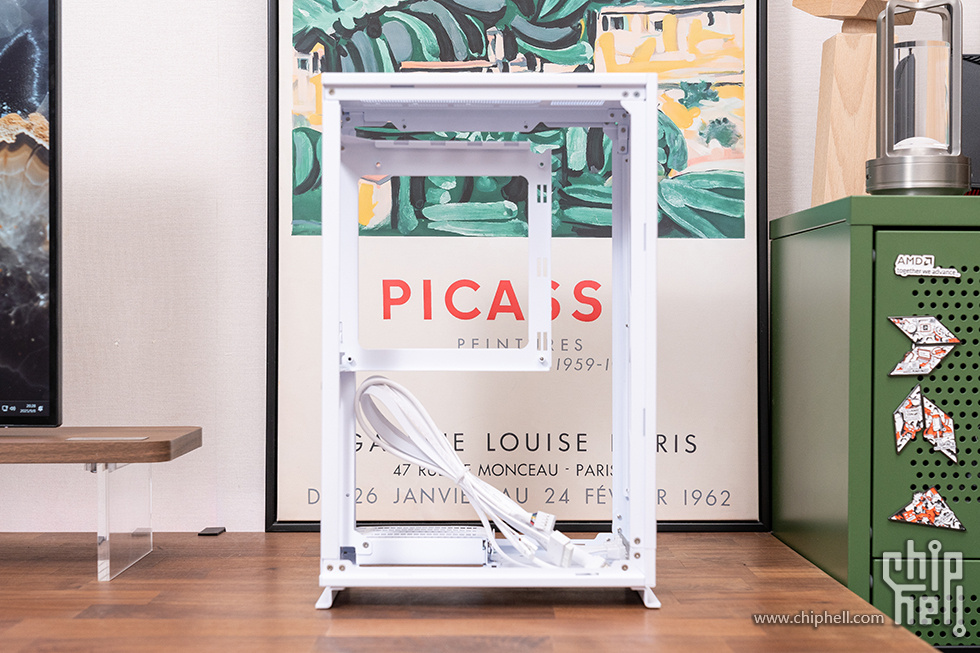

材质方面，机箱主体采用 SPCC 钢材，采用一体式螺丝防掉设计，避免安装过程中螺丝丢失的麻烦；配备手拧螺丝，无需额外工具即可完成侧板拆卸与硬件固定，极大降低了装机难度；左右侧板支持互换，用户可根据桌面布局灵活调整接口朝向，进一步提升使用便利性。拆除外框后可以看到机箱正面支持 240mm 与 280mm 水冷散热器或2个最大14cm风扇。

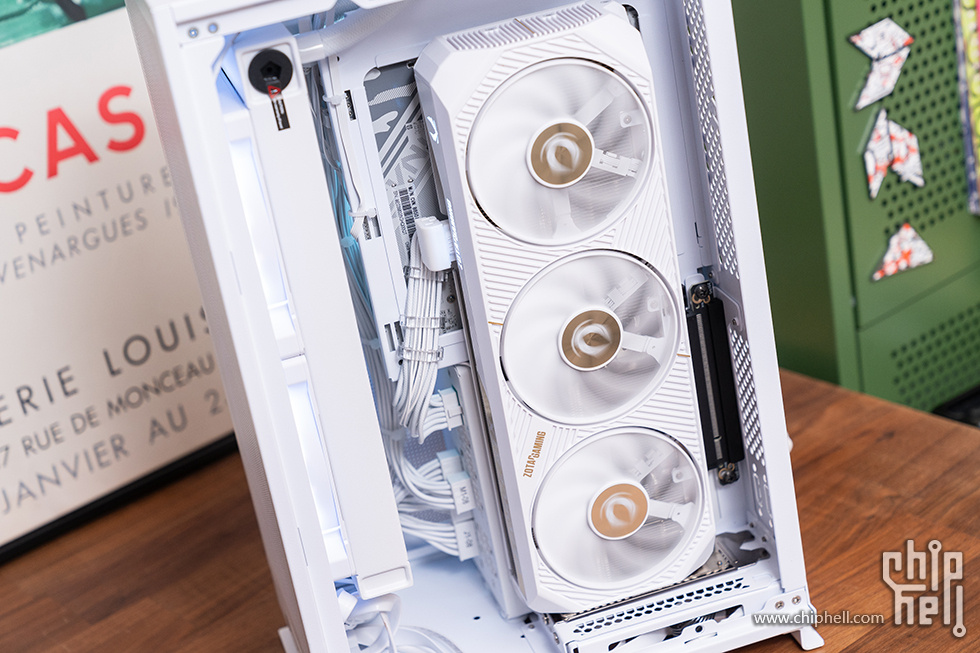

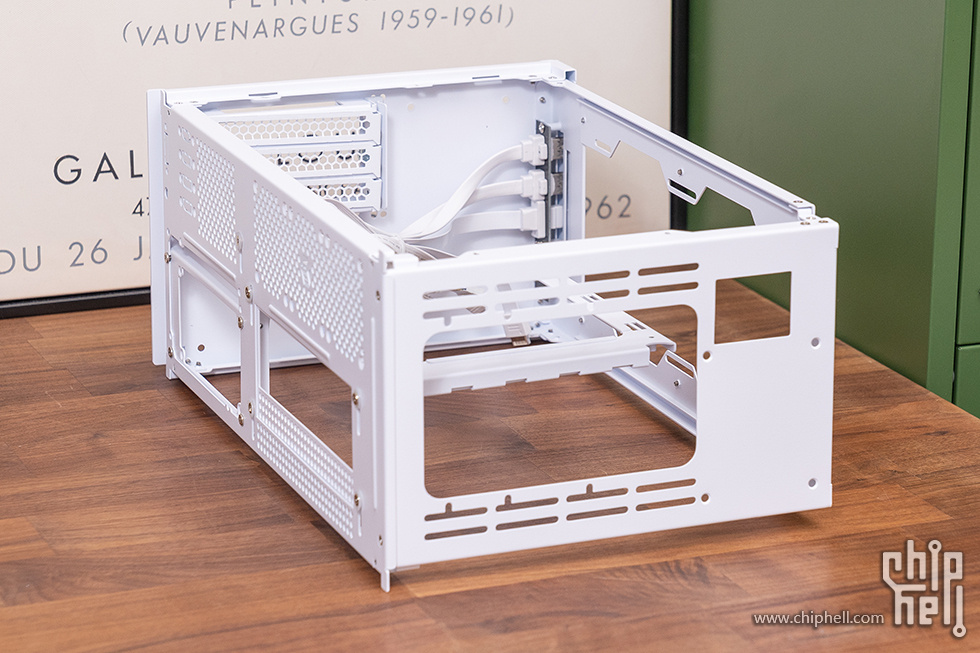

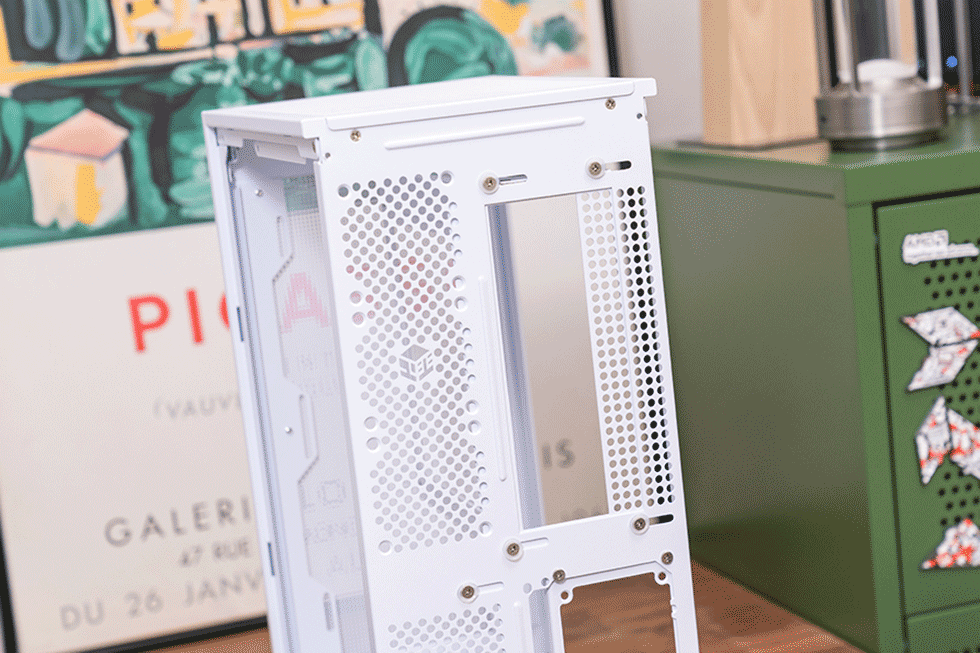

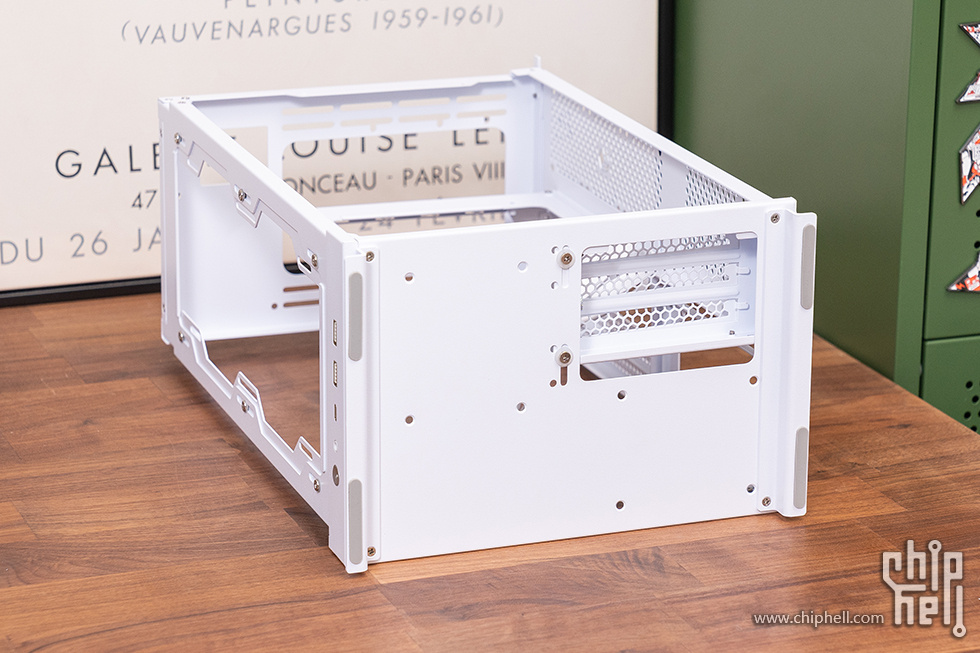

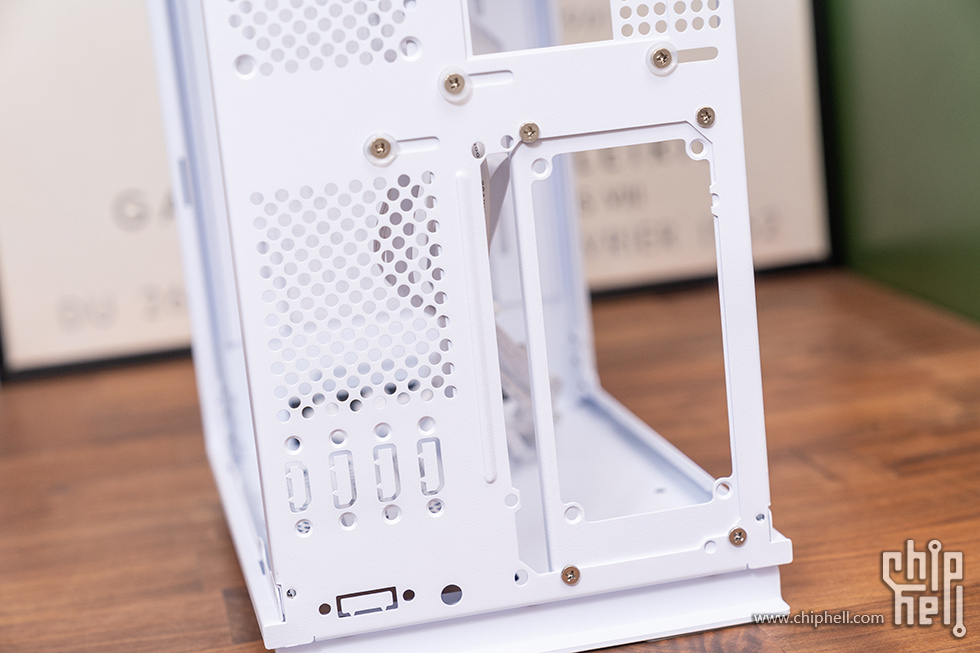

机箱采用了A4的背靠背结构，同时做了可移动专利支架+高强度悬空主板中框设计，从而满足不同硬件的安装需求。内部最大支持ITX主板的安装，支持 55-77mm 高度的下压式风冷散热器，搭配 ATX 电源时，风冷限高为 77mm；搭配 SFX 电源时，风冷限高为 55mm，用户可根据电源选择灵活搭配风冷散热器，无需担心高度冲突。显卡方面支持长度在 360mm 以内的显卡安装，基本覆盖主流的显卡长度。





机箱最大支持标准的ATX电源，同时自带SFX电源转接框，在安装或者SFX-L电源的情况下可安装 3 个 6cm 风扇。





机箱顶部带有风扇和硬盘安装空位，支持安装1个最大14cm的风扇或者1个3.5寸HDD和1个2.5寸SSD。



机箱底部最大支持2个2.5寸 SSD的安装，底部的PCIE槽位和中框联动调节，最大支持4个PCIe槽位。

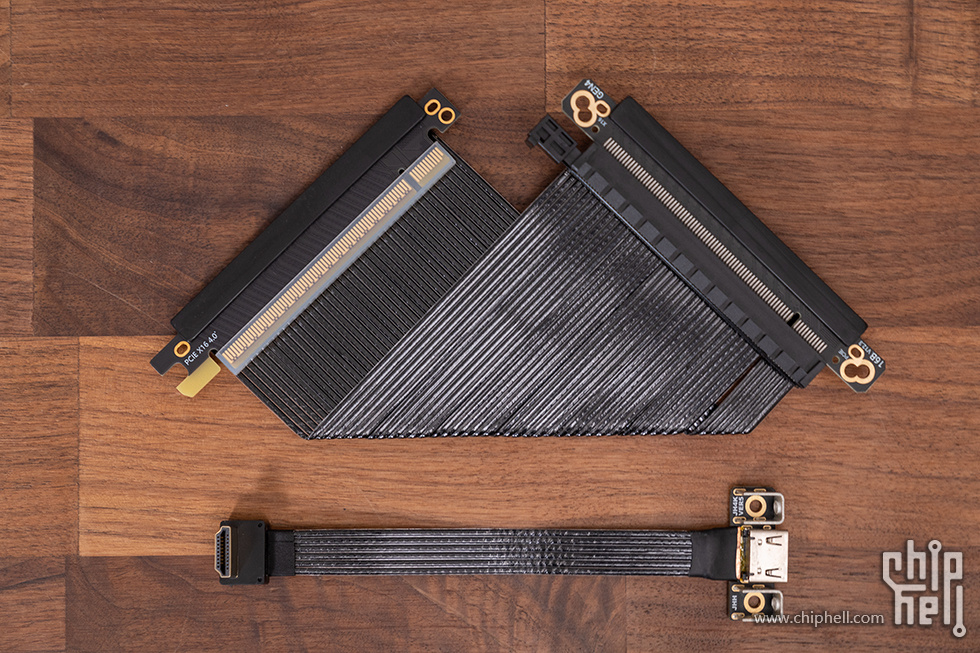

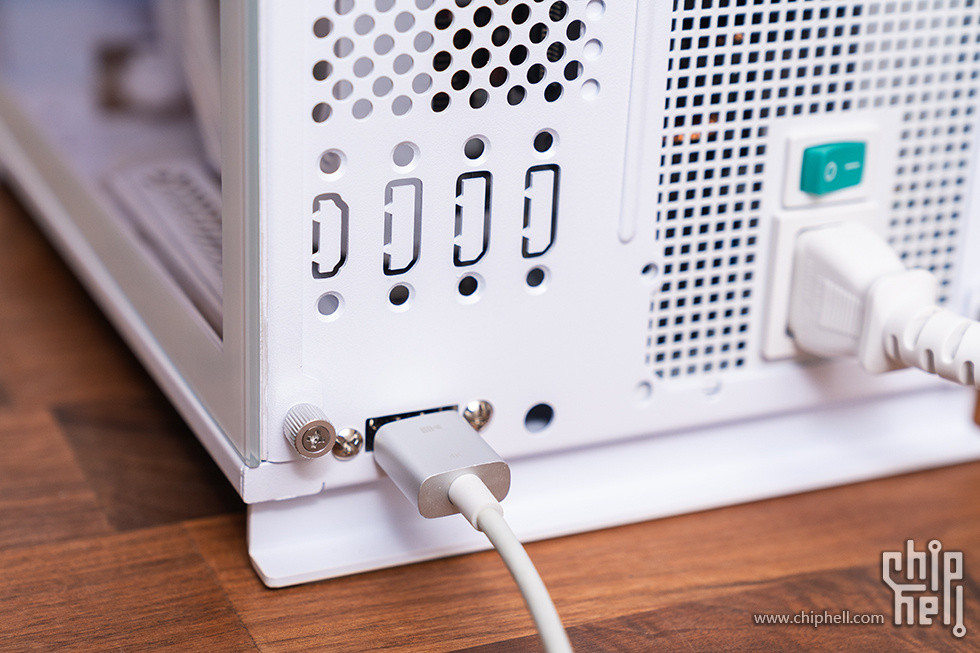

此外，机箱标配件中包含 4.0 显卡转接线（16cm 双反向折线）与 HDMI 延长线（12cm 长），这两个配件解决了迷你机箱中显卡接线困难、接口位置受限的问题，让装机过程更顺畅，也避免了用户额外购买配件的麻烦。



性能测试

• 操作系统：Windows 11 专业版
• 显示分辨率及刷新：3840×1920，60Hz
• 环境温度：24℃（±1℃）
• 测试软件：CPU-Z、AIDA64 Extreme、FurMark、Cinebench R23、3Dmark、CrystalDiskmark、FURMARK

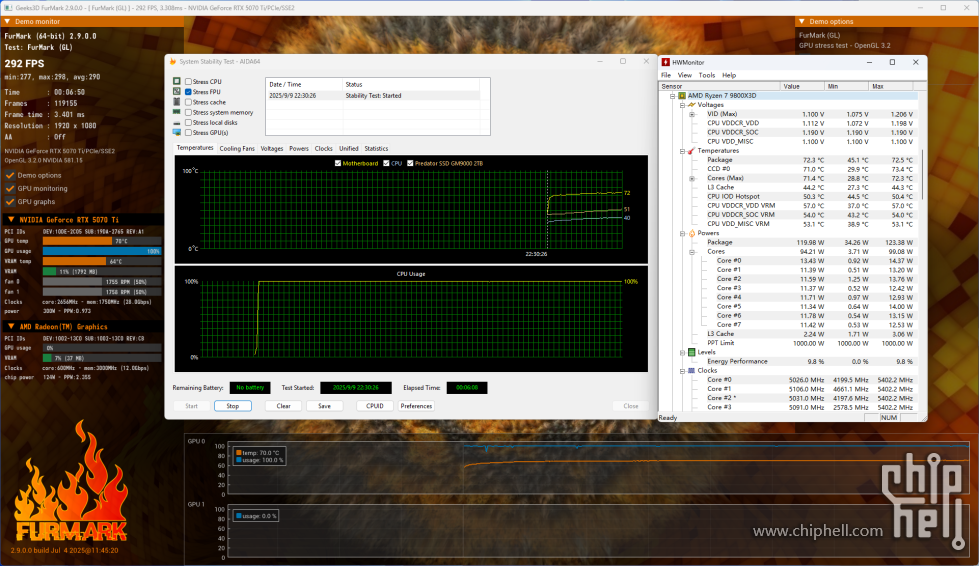

双烤温度测试，开启PBO LEVEL3 ，CPU 功耗123W，最高温度72.5℃，显卡温度70℃。

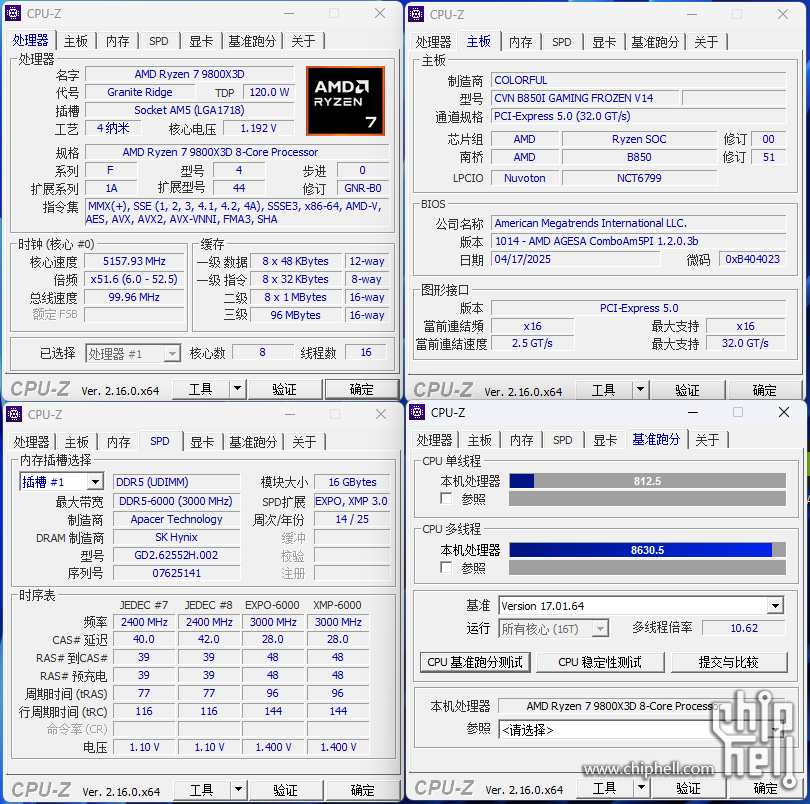

CPU-Z基本信息及BENCH成绩



CINEBENCH R23 测试成绩

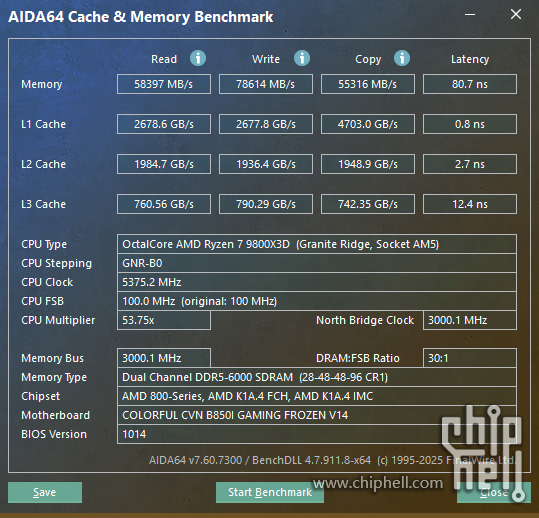

AIDA64 Cache & Memory Benchmark成绩

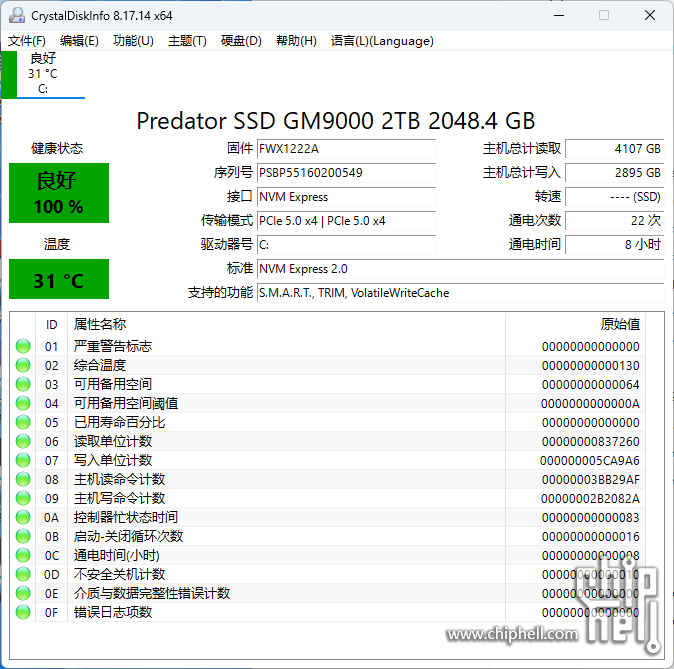

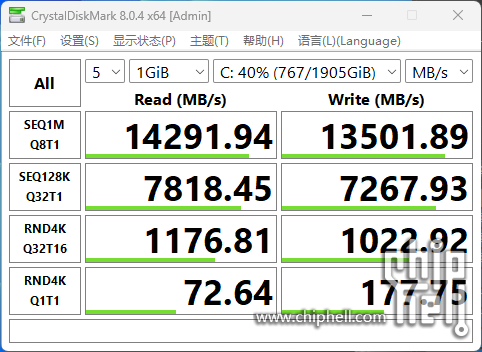

SSD测试成绩

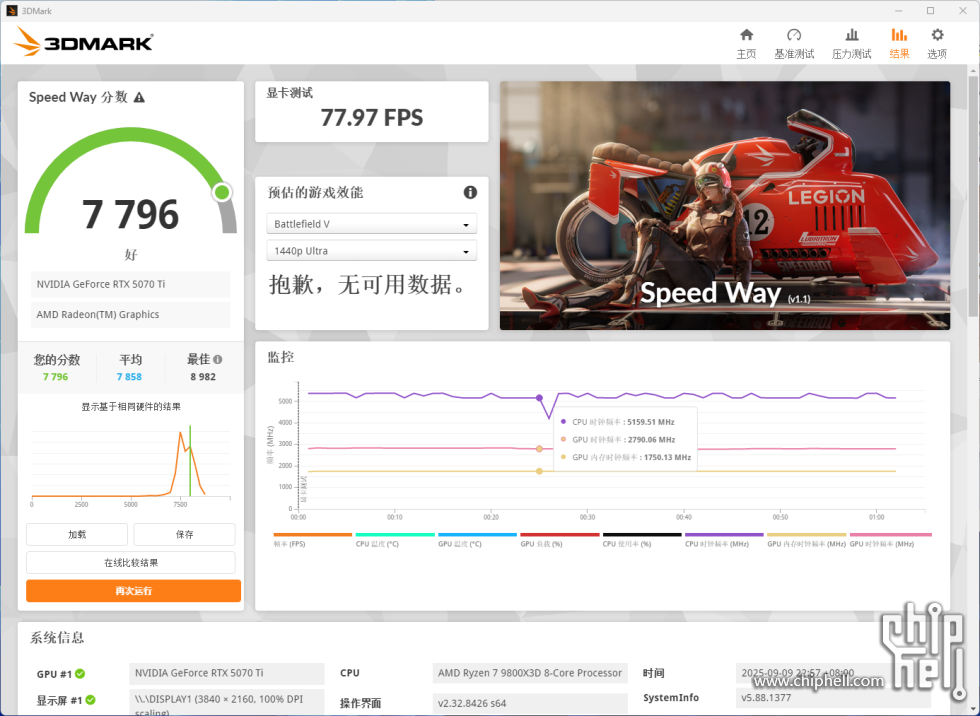

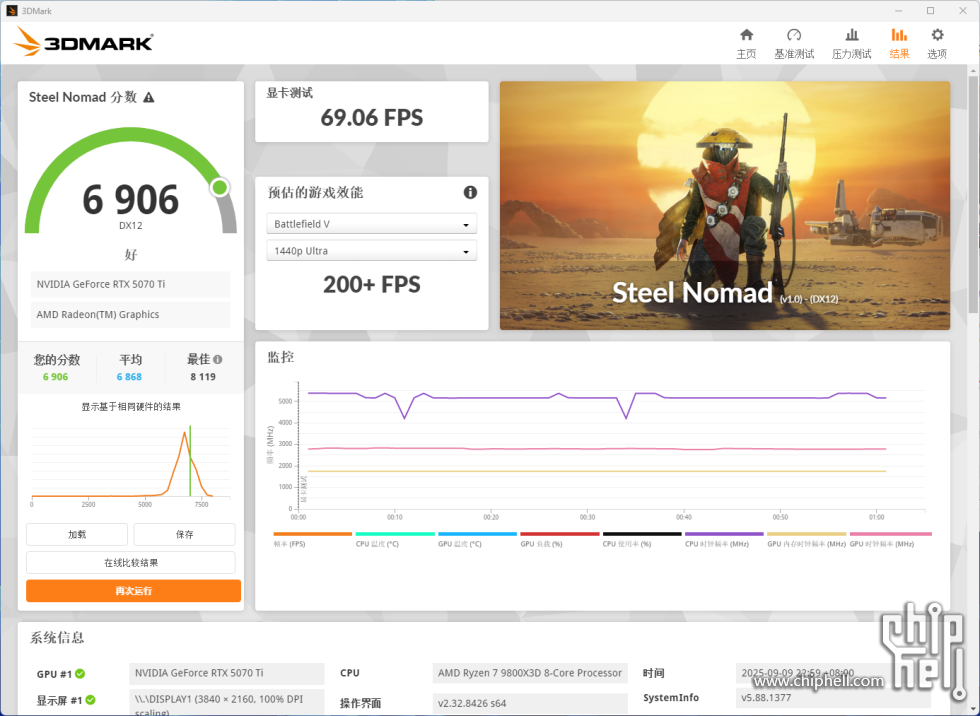

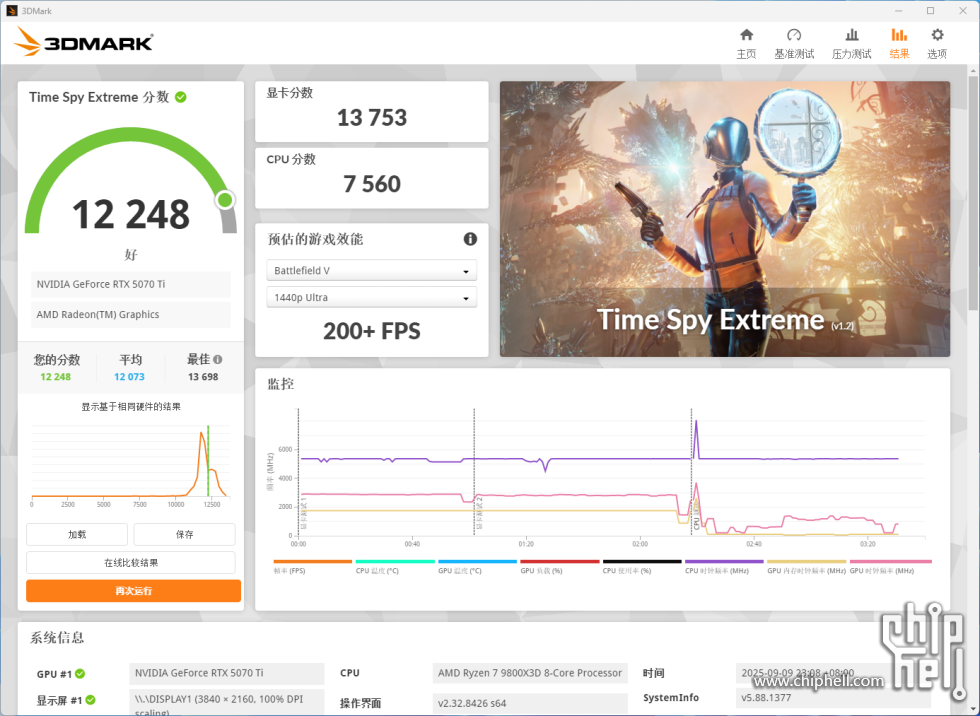

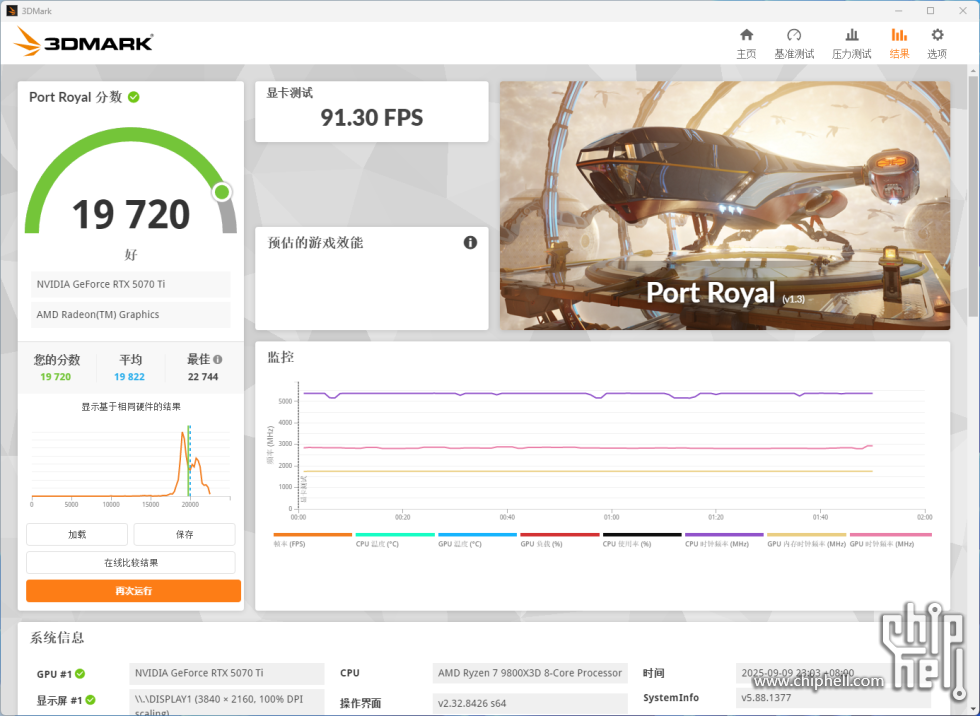

3DMARK显卡测试，主要对4K分辨率下D11/12和光追性能进行测试

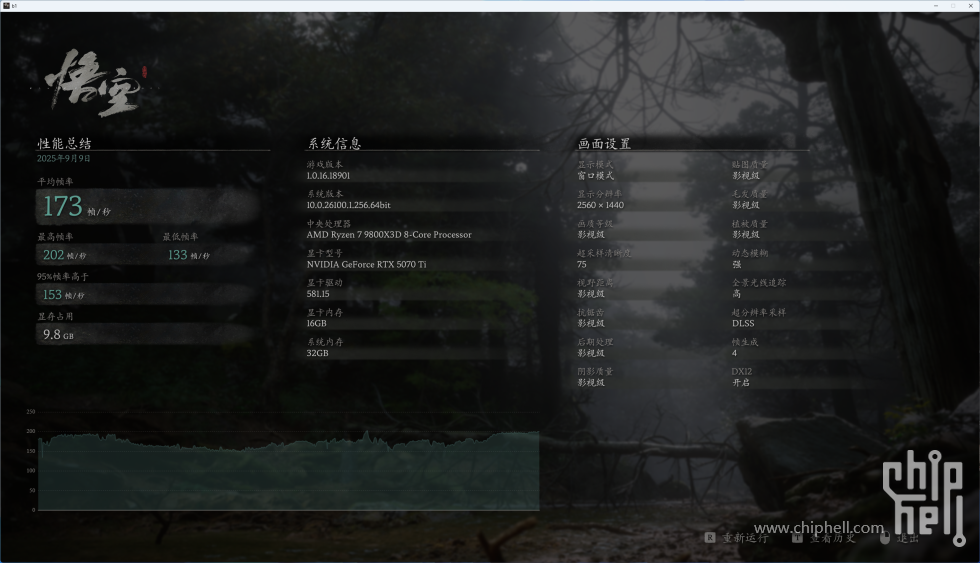

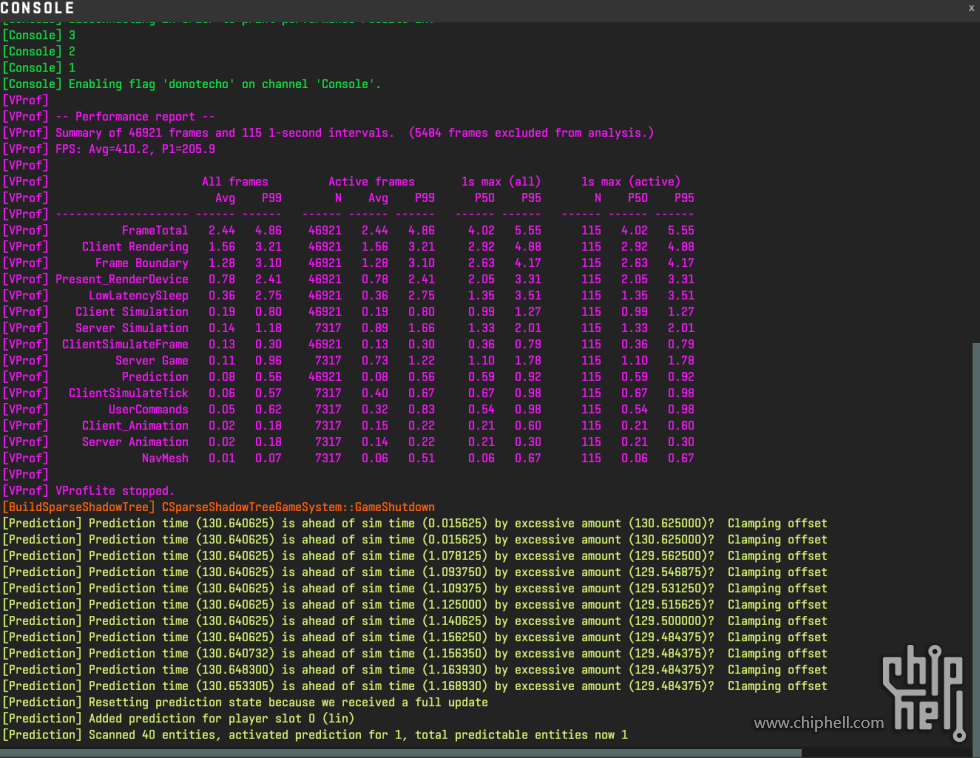

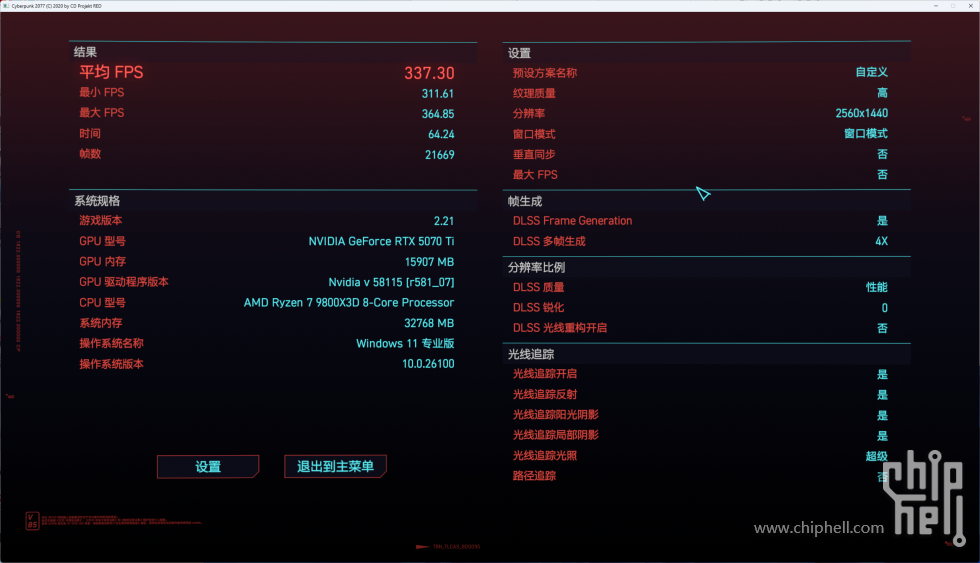

游戏测试：《赛博朋克2077》、《黑神话悟空》、《CS GO》三款游戏在2K分辨率下帧率表现。







以上为本次装机全部内容，感谢各位花时间浏览，欢迎交流讨论。
