宝藏盒pro双联+LSI 9400-16i 飞牛nas装机简述

cicero13

趁着宝藏盒pro最近优惠力度颇大，直接入手两个来替换我的老追风者，毕竟有硬盘背板的确能让人再不必担心电源纹波一类的问题了。


先来叙述方案，板子atx散热53mm下压兼容性没问题，核心是LSI 9400-16i这张卡。

如果是只用单个宝藏盒pro只连两个8643背板那像3008这类8i的卡就行了，不过我需要连4个8643就得考虑9300、9400之流的有16i及以上的，再考虑到宝藏盒pro只能用半高，又pass了不少产品。由于16i、24i阵列卡我一时没找着更多资料，也不清楚飞牛这类linux能不能免驱使用it直联模式，挑到最后就选了这张实在不行在可以找博通官网下驱动在win上用的9400，万幸飞牛能直接识别  ，我的sas/sata阵列都能正常启动。

需要额外提一下，阵列卡必须装风扇或者有显著风道，阵列卡里头就是个小cpu是真能用多少ghz来衡量的。

至于线材问题，目前没遇到LSI 9400不识别8643线的问题，至少对sas/sata来说应该没问题，我买的急就找了本地tb商家买的1米35、50cm18的线（应该是新的，线头很硬看起来没凹过），能直接点亮。

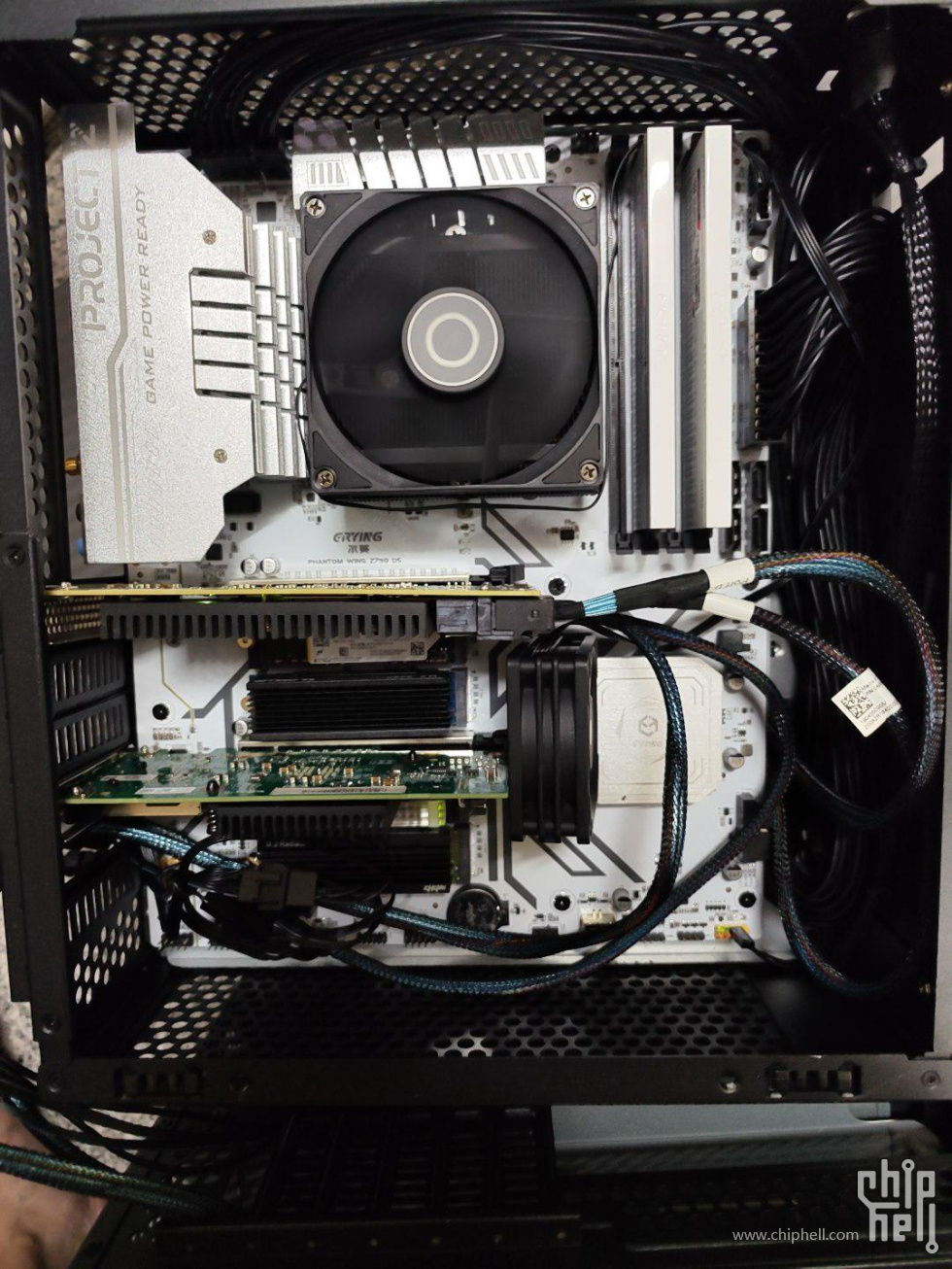

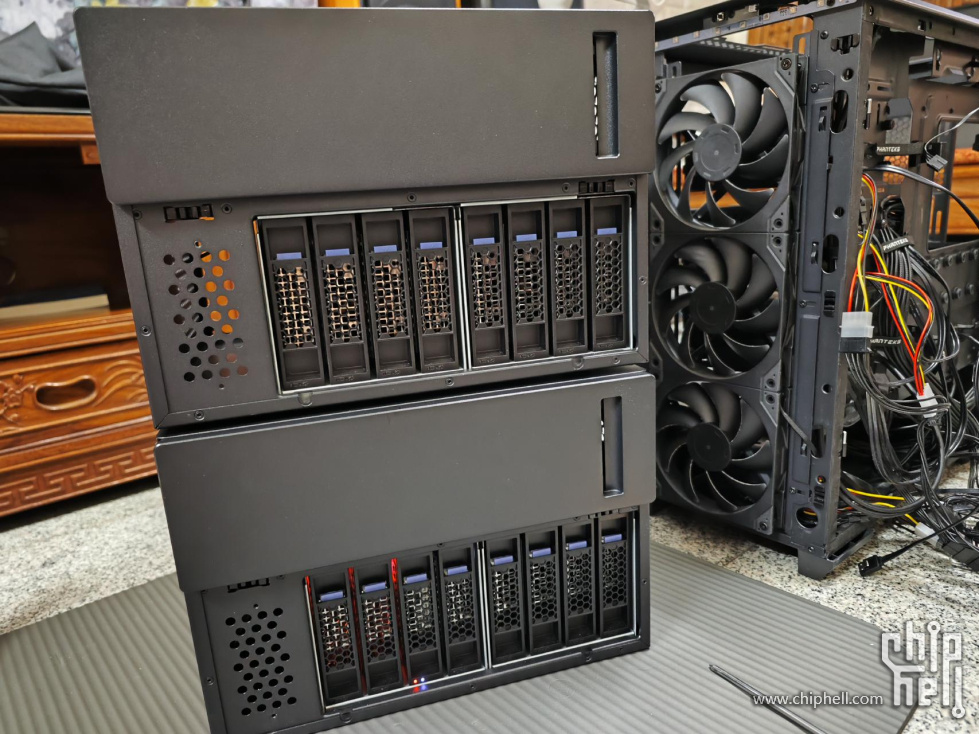

本次用的8643-8643线，两根50cm连接本机箱背板，两根1米的连接第二个机箱的背板。虽说老鸽推荐机箱内8643线用60cm，我自己用起来50cm已经绰绰有余了，而且8643线又粗又硬，过长的话真的会顶出来 走线不变，而且拆机线十块内小黄鱼大把。
电源就用了长城白金sfx，做了定制硅胶线，尺寸如下（注：我参考老鸽给的参考延长了一点）
主板24p:560mm
CPU8p:660mm（4+4）
CPU8p:680mm
大4pin一拖四：700+100+115+100（连接第二个机箱）
大4pin一拖四：120+100+115+100（连接本机箱）
sata供电直头一拖二：300+40
这次定制的线材都能顺利装上，不过主板和cpu线完全可以缩短2cm左右，我这个尺寸都有一丢丢太长了；而大4pin线则可以稍微延长第一截的长度，再缩短后面每一截间隙1cm左右，目前每个大4pin供电之间的间歇略宽了有一点点被12025风扇打到的风险。

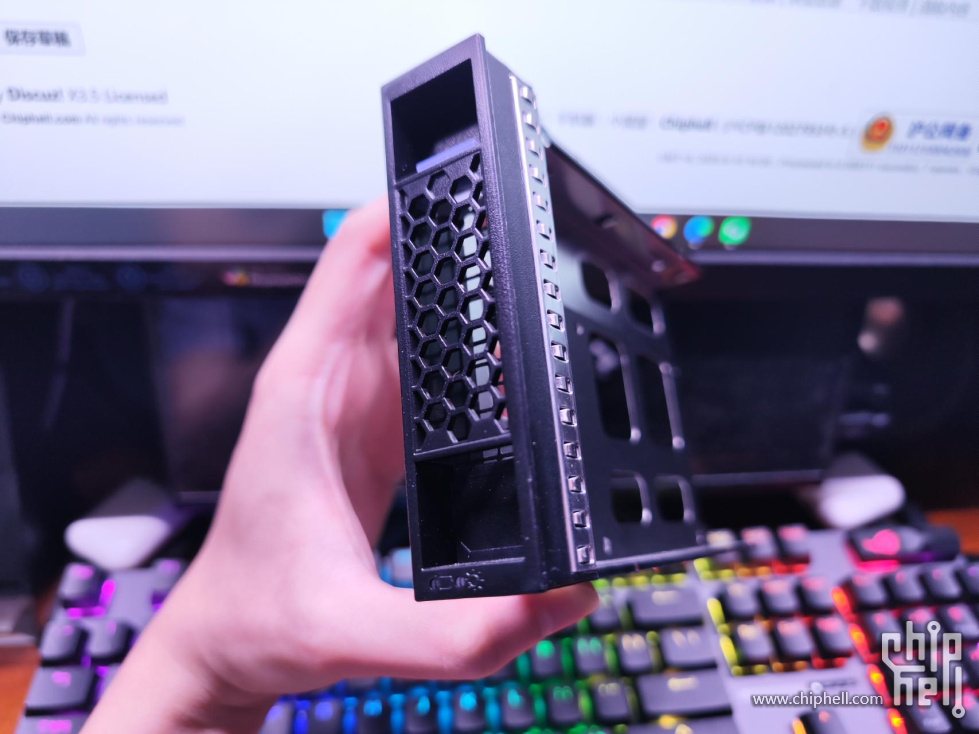

最后来说说宝藏盒pro的做工和设计，机箱做工就真的好，一上手就是圆润的铝材，很轻也没用什么割手的地方，绝对是对的起原价卖到1k多的；nas机箱核显的硬盘笼、背板和托盘更是无可指摘，最惊喜的就是曙光的硬盘托盘，插拔感非常顺滑真的是我用过最好的金属nas硬盘托盘；

但也有要批评的地方，这次买的其中一个机箱有两颗螺丝中间完全滑丝了拔不出来，看起来是厂家安装的时候大力出起来的杰作，害的我拿个羊角锤翘了老半天 。
再来说设计，老鸽的设计向来是最机箱的空间利用率，好处是非常精巧谁看了都得夸一声，坏处就是太极限了兼容性未必如人意，这次用的主板前置接口是横向的就完全无法安装；不过之前看到论坛里那个帖子上提到得硬盘仓装不上t30这次买到这两就没用遇到这个问题应该是后面改进了。
硬盘仓设计真的是宝藏盒系列的宝藏了，自成风道散热效果好的不得了，我用的是arctic p12p，风速60/255，空调房内跑满都hc530、550都就是40度以下，效果好的不得了

宝藏盒pro如果说主板安装区能像宝藏盒2那样增加风扇兼容性、或者增多一层硬盘仓，实在不行整一套独立的硬盘仓该有多好

Andy_xm

同款NAS机箱，买回一一个月了，还扔在角落没装机，正好学习一下经验。

iooo

这个体积上个16盘的一体机似乎更省空间吧

cicero13

iooo 发表于 2025-9-10 19:30
这个体积上个16盘的一体机似乎更省空间吧

了解过，一个是成本上差不多，二是服务器改的或者类似的有点过长了还真不如宝藏盒pro叠放省空间

0cjousc2

第二台只是个笼子用吗 从第一台拉线过来吗

cicero13

0cjousc2 发表于 2025-9-11 15:25
第二台只是个笼子用吗 从第一台拉线过来吗

还真是，空间上完全够装多个下压半高的matx系统，不影响用sfx电源和走线

0cjousc2

cicero13 发表于 2025-9-11 20:28
还真是，空间上完全够装多个下压半高的matx系统，不影响用sfx电源和走线

太有想法了 给力～

0cjousc2

顺便问一下 LSI 9400-16i 这个卡多少钱入的

cicero13

0cjousc2 发表于 2025-9-11 21:02
顺便问一下 LSI 9400-16i 这个卡多少钱入的

450，16i的还有更便宜的，9305啥的
