维大DEFENDER MINI 02+华硕ROG B850i+索泰5080天启装机分享

glb1031

在目前的PC DIY圈子中，传统海景房机箱的配置已经很难吸引玩家了。对于追求个性化主机的玩家，MOD 客制化机箱或许更值得关注，比如大家熟悉的abo或者xikii都是玩家关注度很高的品牌。
不过我最近刷XHS就看到一款维大VEDDHA DEFENDER MINI 02，这是一款基于ITX主板打造的MOD客制化机箱产品。MINI 02也是其基于之前的维大VEDDHA DEFENDER 01B的升级之作，整体相较前代产品在细节上有了更多的优化，根据之前玩家的建议修改了不少地方，比如在电源理线部分的隐藏遮挡设计、比如显卡尺寸的兼容性等方面都有了很好的优化。

这里我也基于维大VEDDHA DEFENDER MINI 02机箱，分享一套我的ITX 小钢炮主机给大家。

配置上选择了9800X3D处理器搭配华硕ROG STRIX B850-I GAMING WIFI主板以及索泰RTX 5080 天启 OC显卡的组合，整体配置方面在兼顾了硬件性能的同时，在整体的美观度上我觉得都是非常不错的，欢迎各位抄作业。

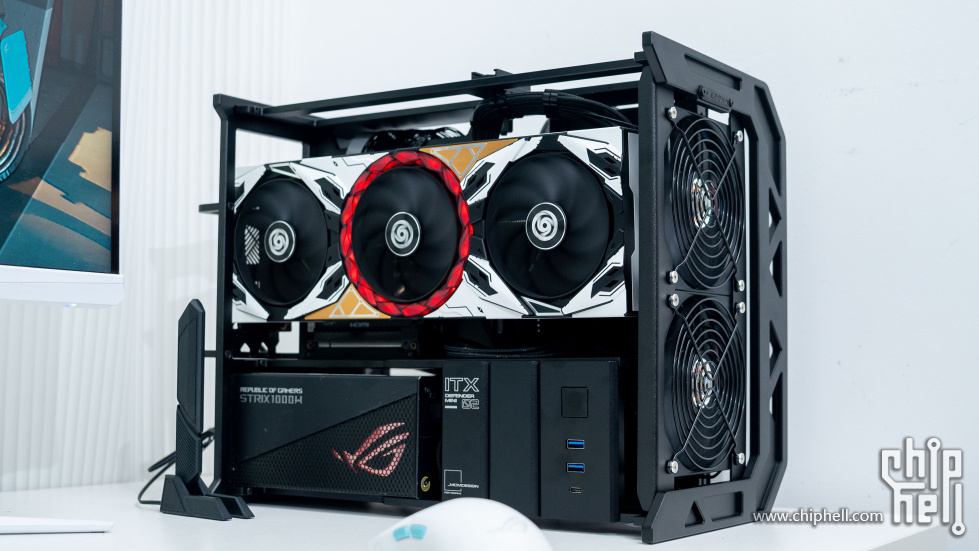

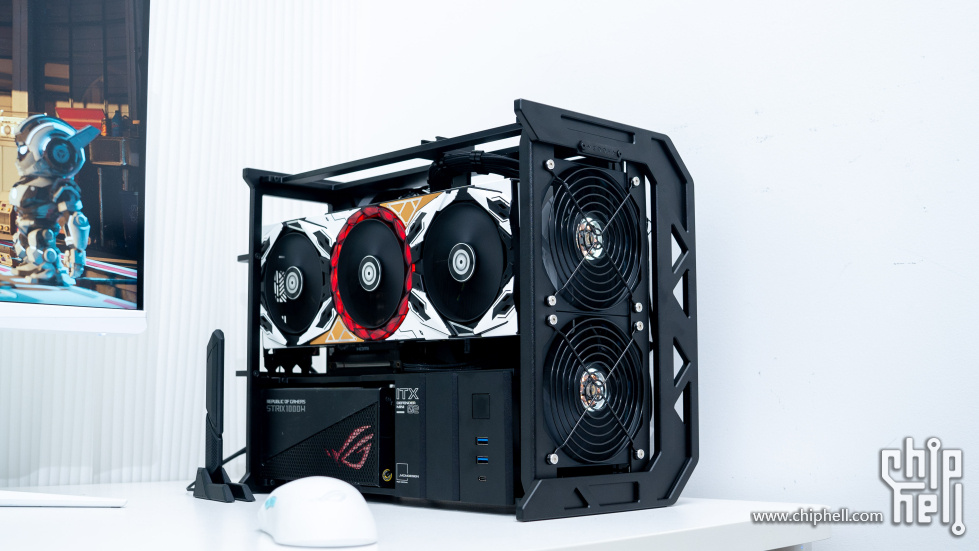

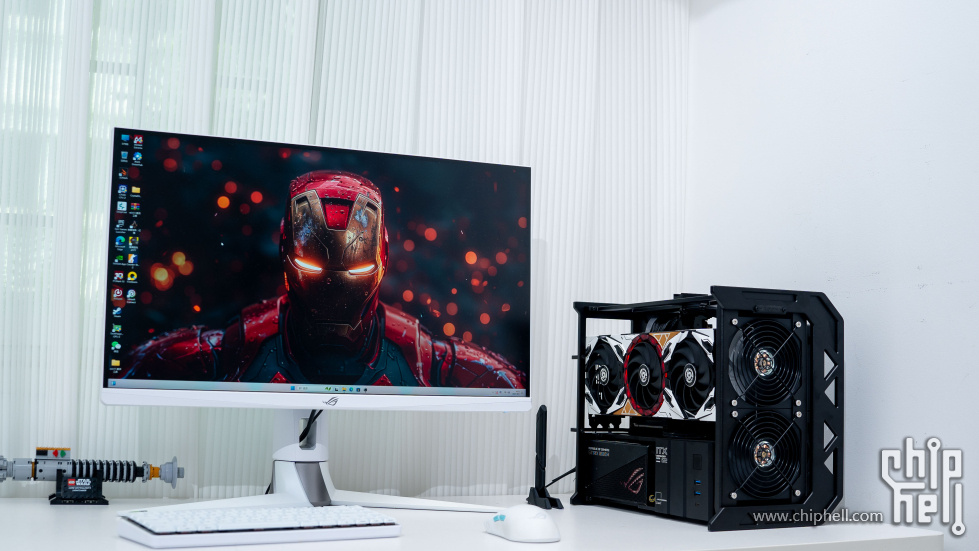

开放式机箱设计，直接外漏的硬件也都展示了硬件之美。

支持ATX尺寸电源的安装，这里选择的ROG STRIX 雷鹰 AURA电源侧面的败家之眼logo也是非常吸睛的设计。

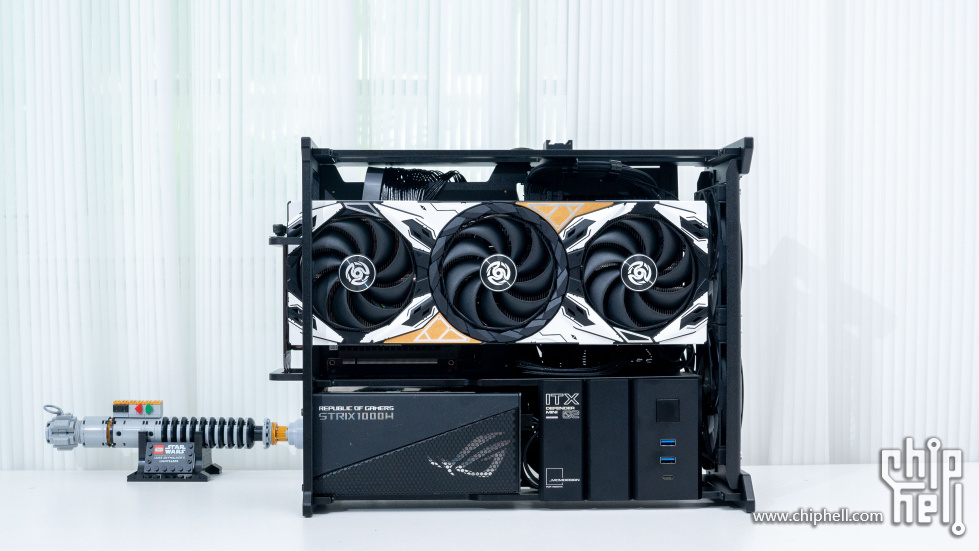

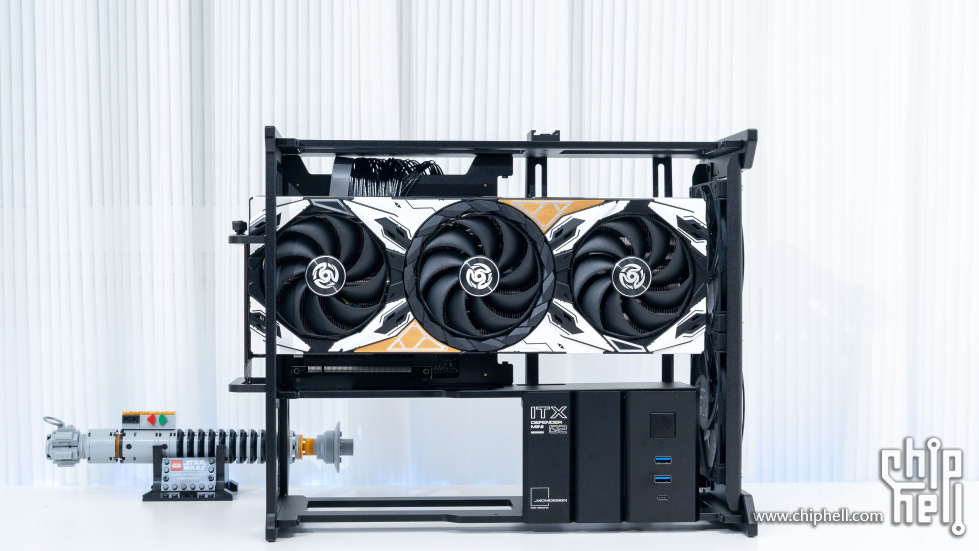

另外索泰 RTX 5080 天启 OC显卡单独占满了另一侧的空间，「启世之环」ARGB全息幻彩灯效支持与主板实现灯光同步，或者也可以通过软件自定义灯光效果。

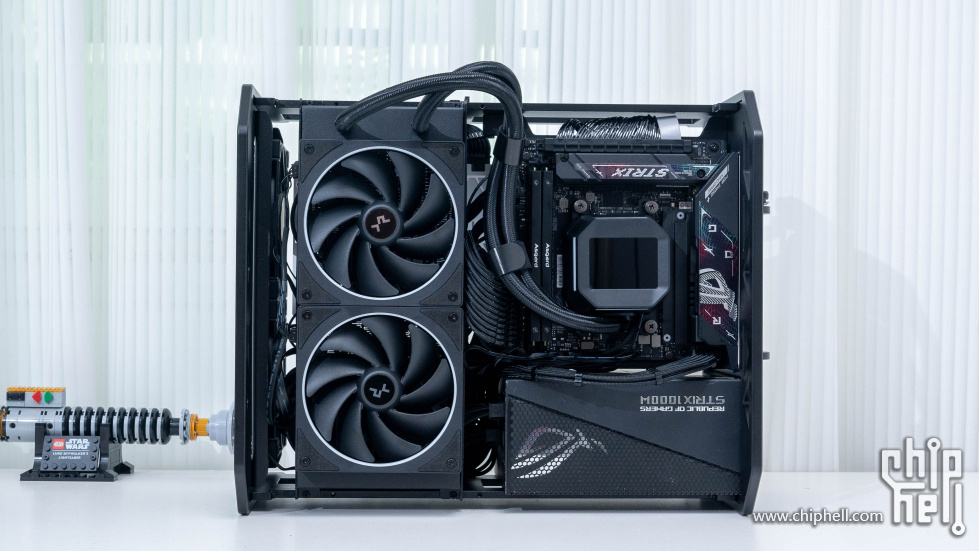

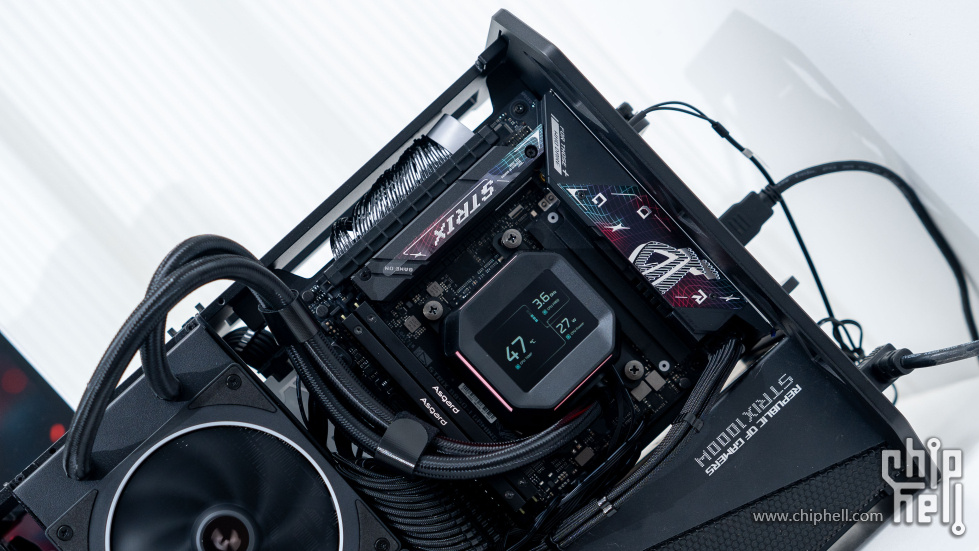

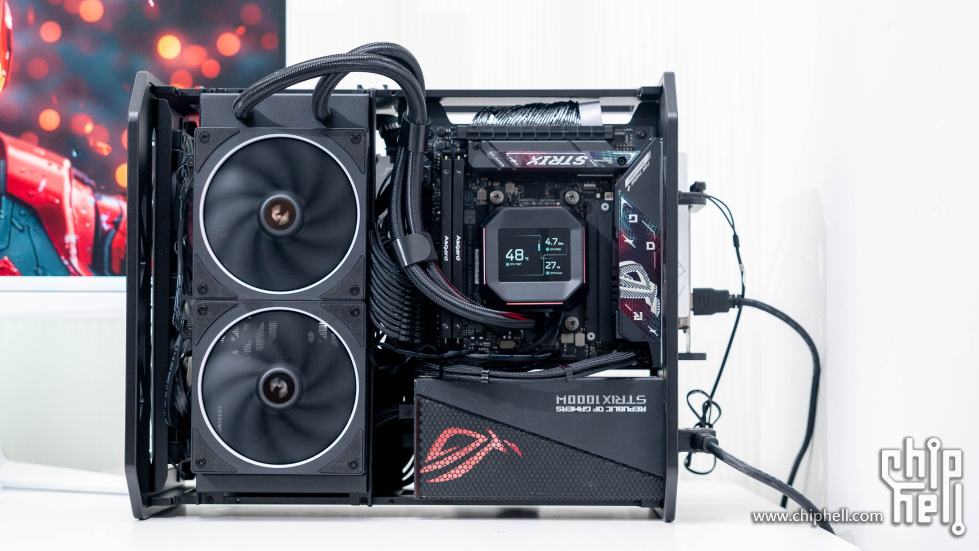

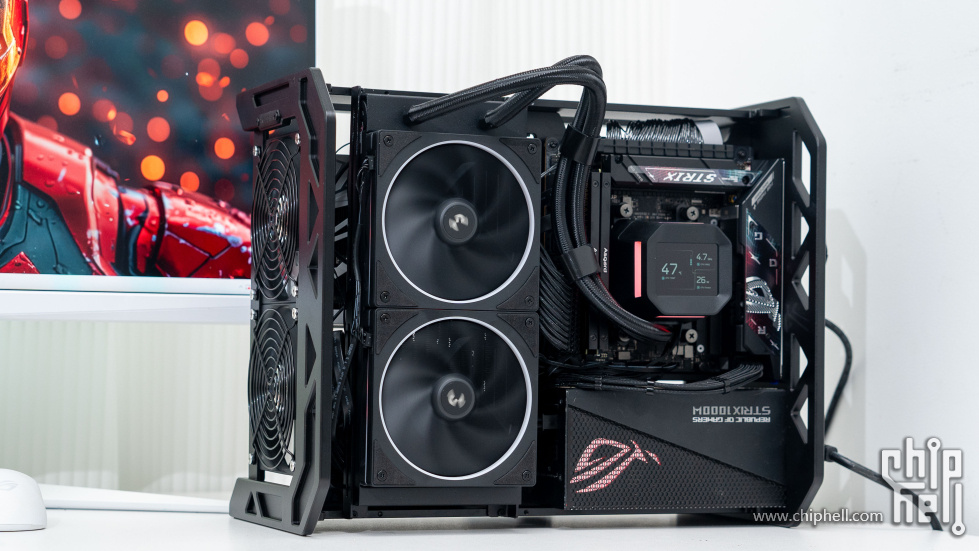

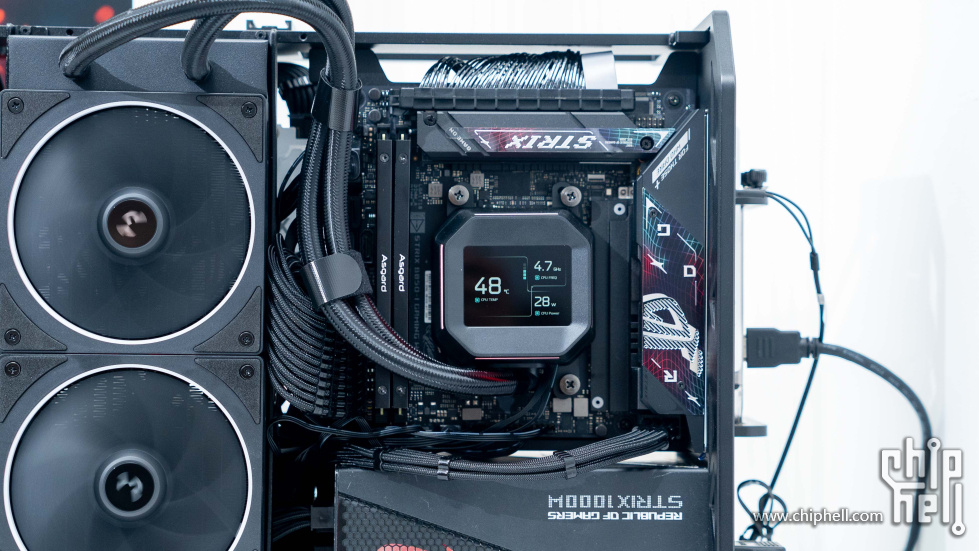

主板一侧因为240mm一体式水冷的安装，大部分杂乱的线材都得到了很好的隐藏。


当然如果深究的话，主板上各种风扇线、5V ARGB供电线还是有些乱。

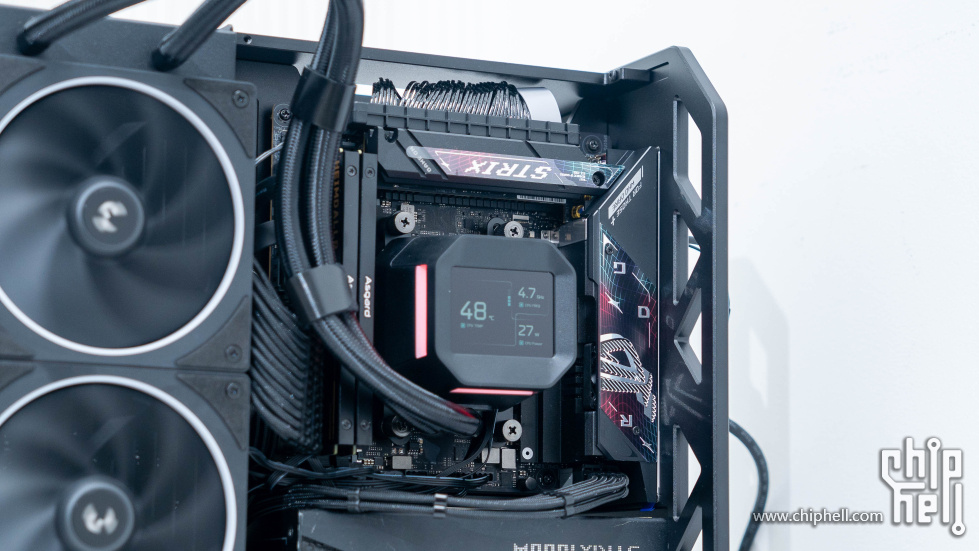

九州风神冰域240水冷的装机效果如图，FL12风扇很有特色，2.4英寸的冷头屏幕除了支持数显之外，也可以自定义显示内容。这个价格下就有带屏幕的一体式水冷，还是要好评的。

考虑显卡尺寸的原因，机箱整面我选择的是九州风神的15mm薄扇。


装机解析：

装机方面并没有太多难点，根据说明书完成机箱的安装之后就是根据配置选择硬件了。

配置上我是推荐大家还是选择240mm一体式水冷产品，这样大部分电源线材都可以得到很好的隐藏，当然这里加装两把12cm或者14cm风扇也是可以的。

支持标准ATX电源，所以在电源选择上可以选择有灯光的ATX电源装机效果会更好。

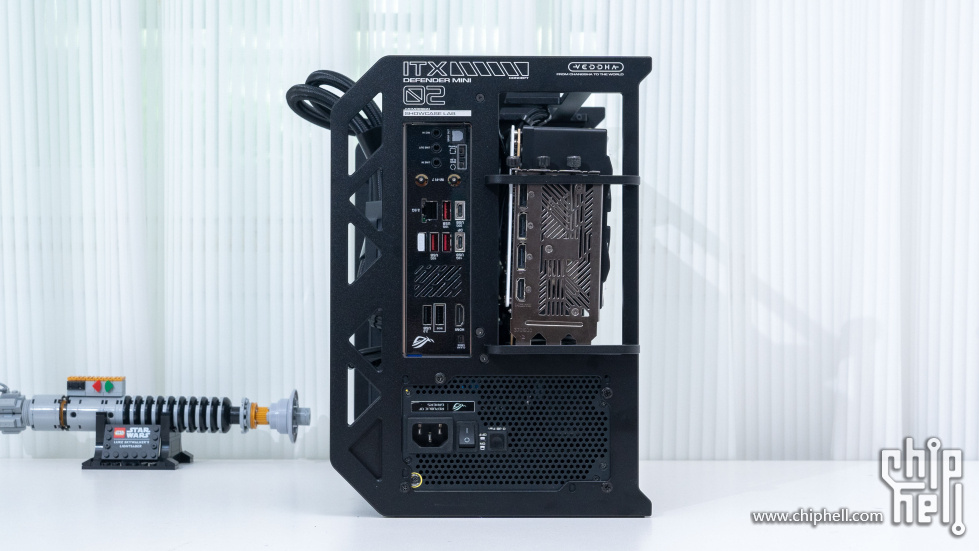

机箱正反两面效果。

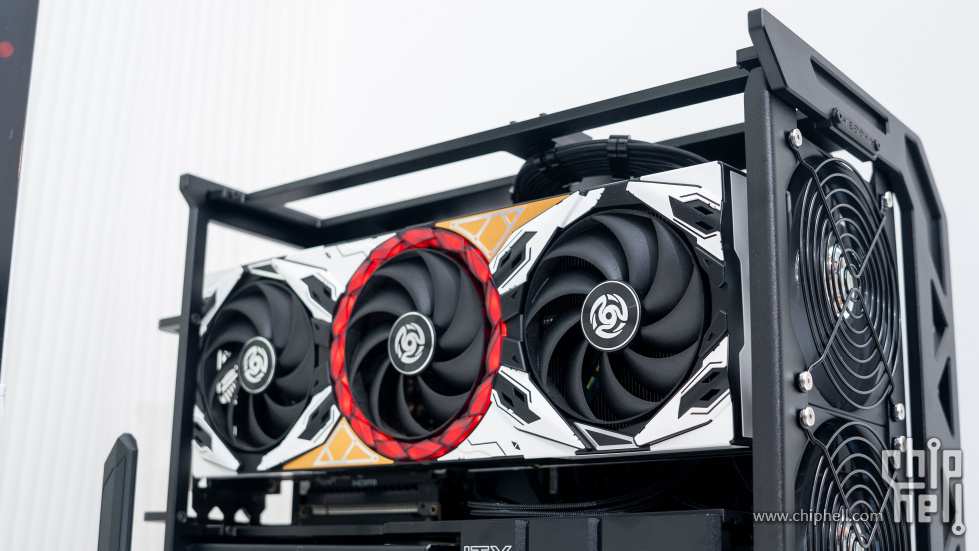

DEFENDER MINI 02机箱设计上显卡部分可以根据配置不同，选择不同的显卡PCIe挡板固定附件来安装。这样也让他拥有了对于旗舰显卡的兼容性。

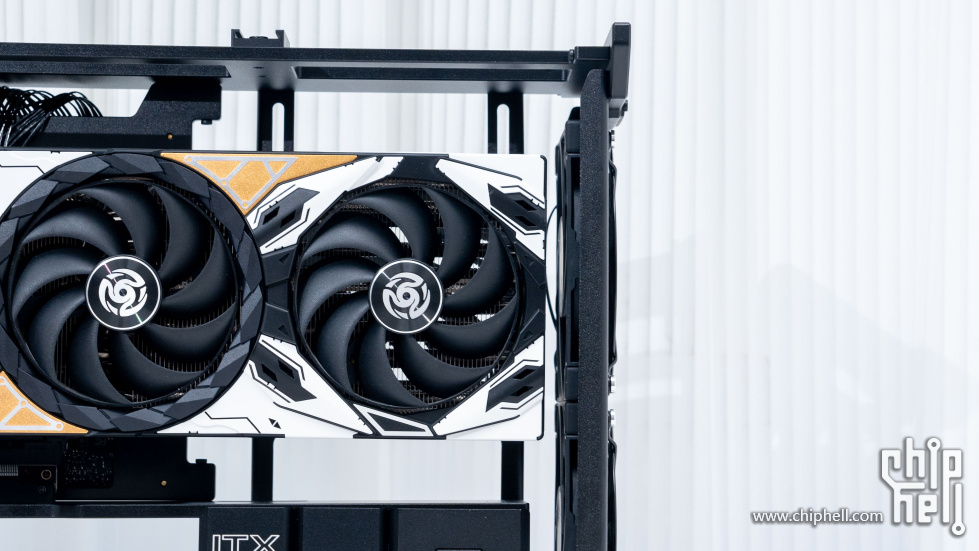

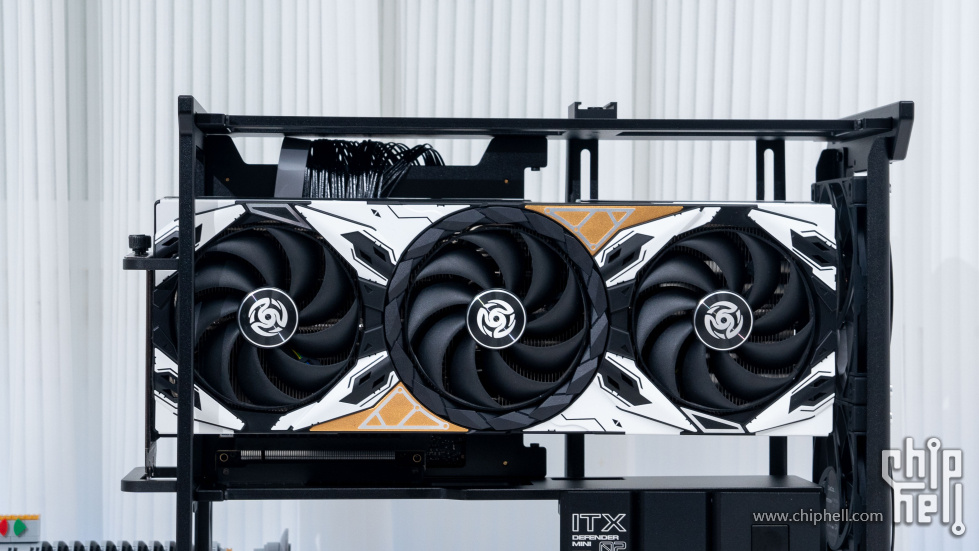

实测下这张长度为361mm的索泰 RTX 5080 天启OC 也是没有任何兼容性问题了。

整体增加了显卡安装空间后，对于大尺寸超规格的旗舰显卡兼容性更好了。

实际搭配安装的是15mm厚度风扇，如果考虑25mm风扇的话最大支持360mm长度的显卡。目前看因为我搭配了15mm厚度的风扇，这样显卡与前置风扇之间还是有不小的空间的。

另一侧ITX主板安装没有太多需要赘述的，注意需要自己另外购买PCIe 显卡延长线，注意显卡延长线长度至少要25cm才行。


硬件展示：

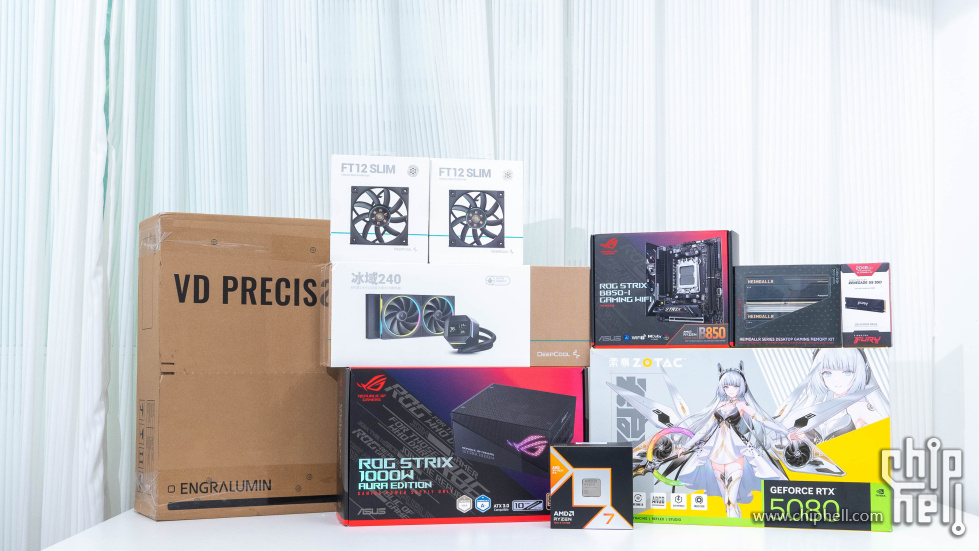

首先是全家福，计划搭建一台小钢炮主机。

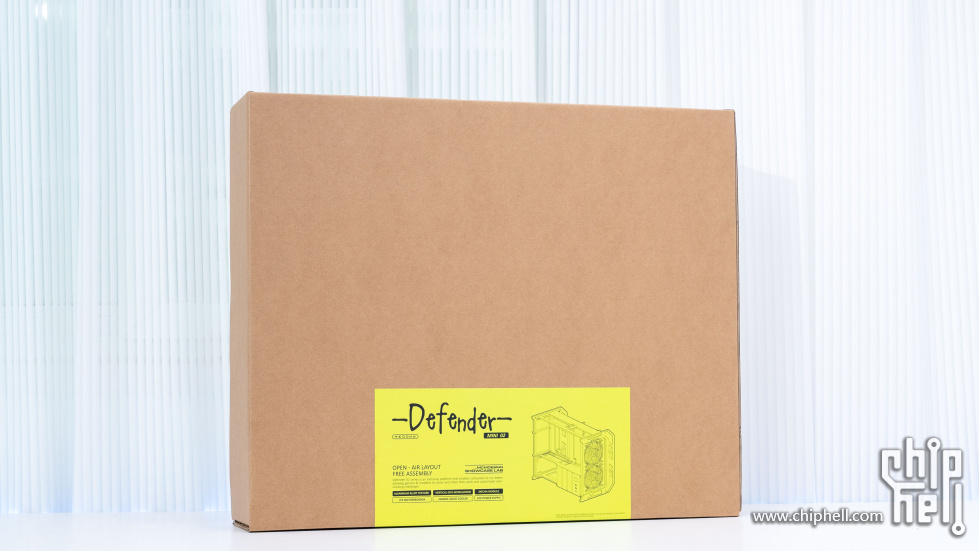

这次装机选择了维达 VEDDHA 的DEFENDER MINI 02机箱，包装方面作为一款MOD客制化机箱产品，双层的牛皮纸盒包装内是CNC制作的机箱产品。

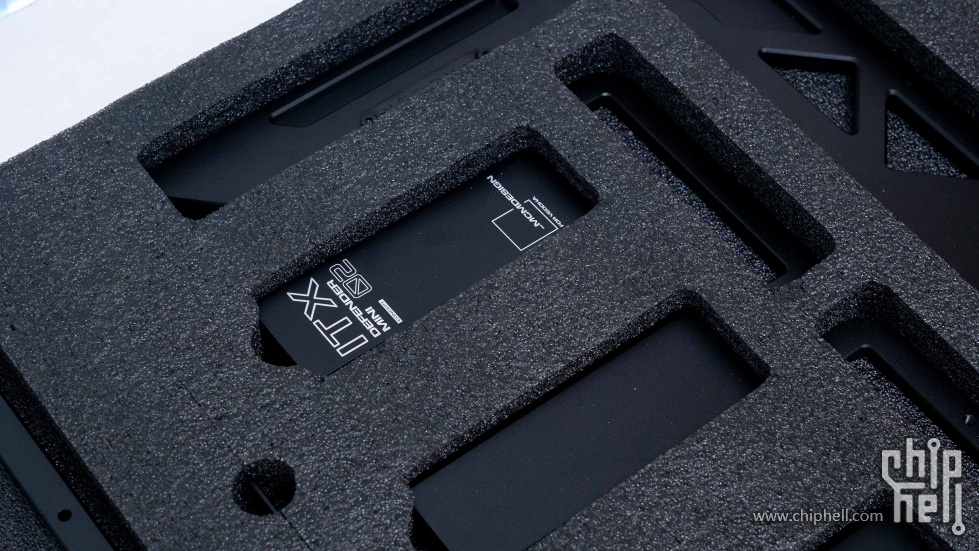

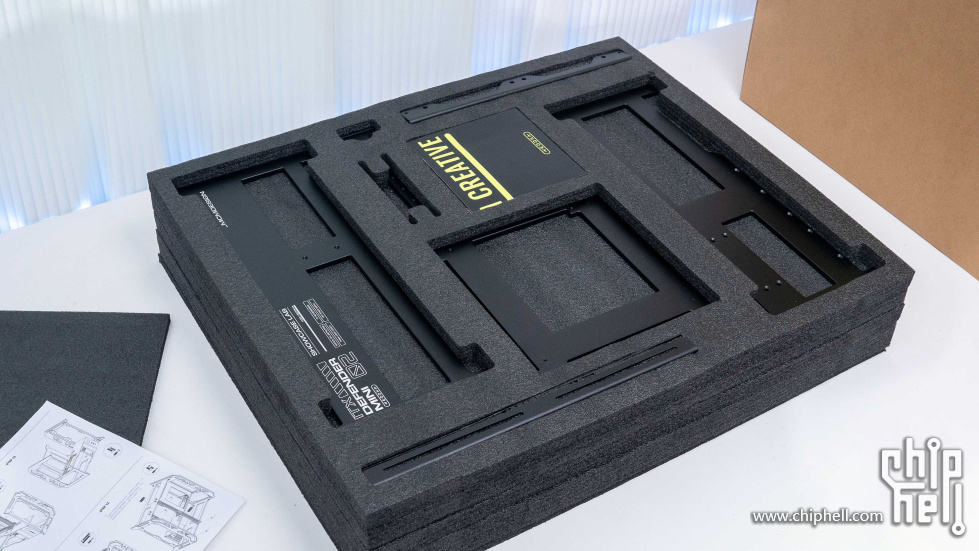

打开后可以看到机箱配件固定在定制的海绵中层中，分为上下两层设计。需要玩家自己动手组合，这样类似拼装模型的方式可能也是每个玩家的最爱了吧。

铝合金配件在运输过程中都牢靠的固定在定制海绵内，需要玩家根据说明书来拼装。

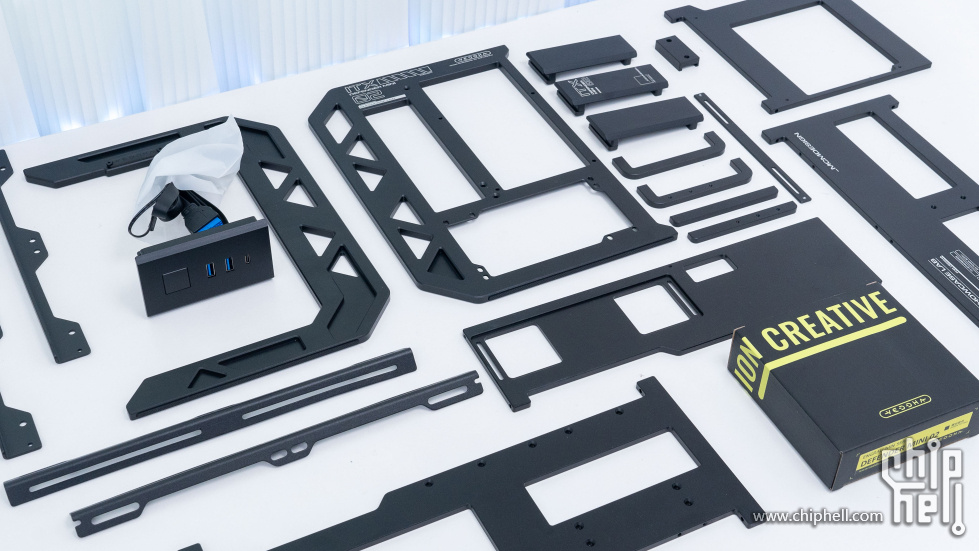

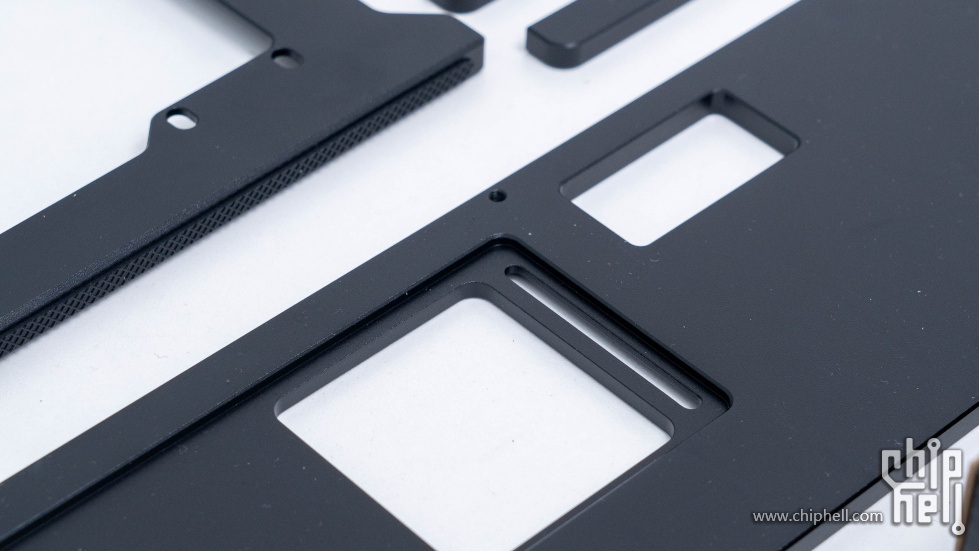

全部附件放在桌面上效果，整体CNC工艺加工设计处理非常细致，产品整体都通过阳极氧化工艺喷砂处理质感优秀。

到手就是一堆零件，需要玩家有一定的动手能力才行。当然根据说明书安装操作并不复杂，而且具有一定的乐趣。另外MOD 客制化机箱设计，也为后续继续更新DLC留下了无限可能。

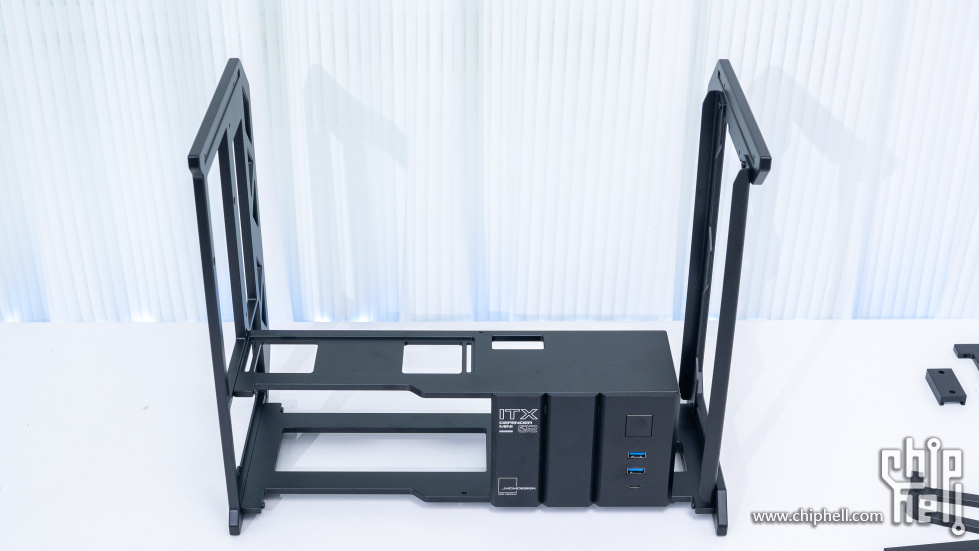

根据说明书完成机箱的组装即可，可以看到相比初代版本这款MINI 02的版本在很多细节地方做了优化，比如在电源线的隐藏部分升级做的更好了。

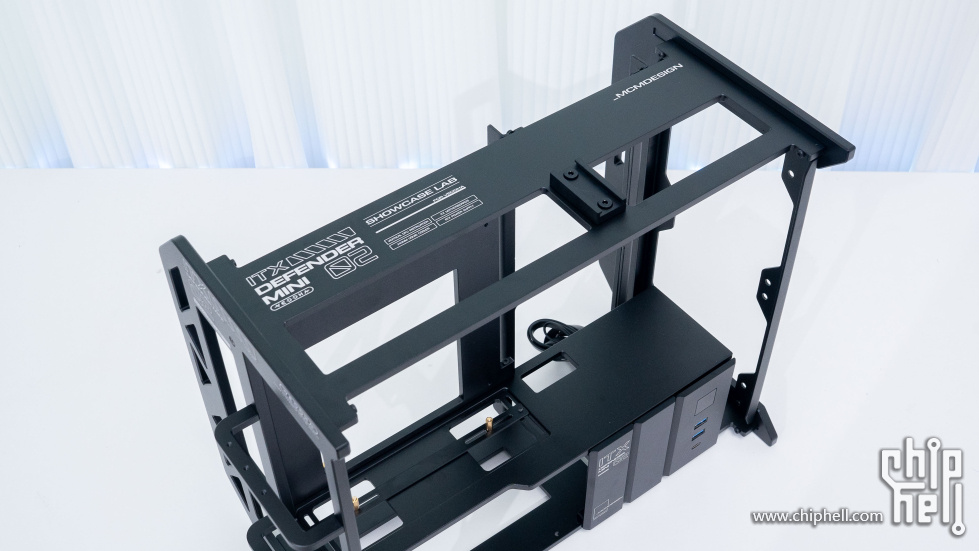

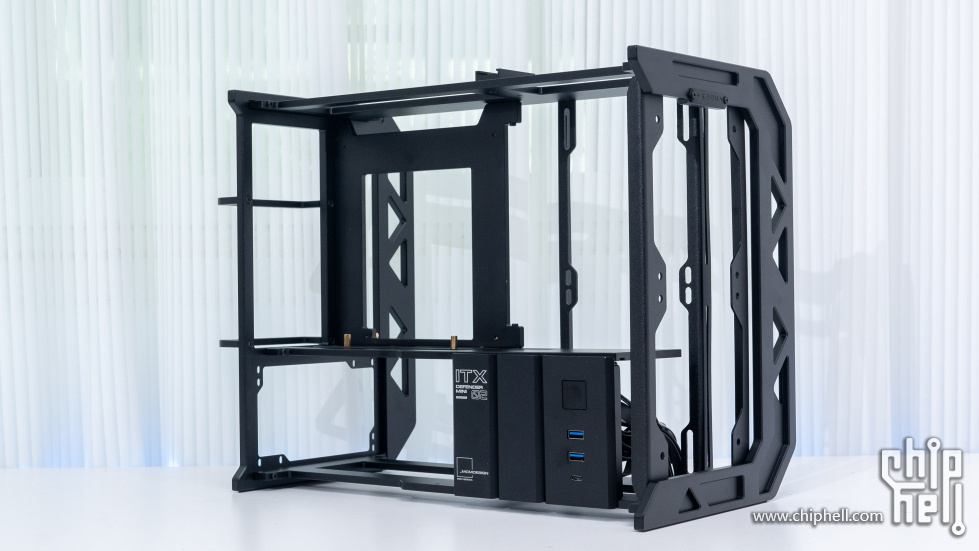

整体组装好之后的样子，支持最大360mm的旗舰显卡安装，可以选择240mm尺寸的一体式水冷散热，或者根据配置不同选择合适的分体水冷也是可以的。

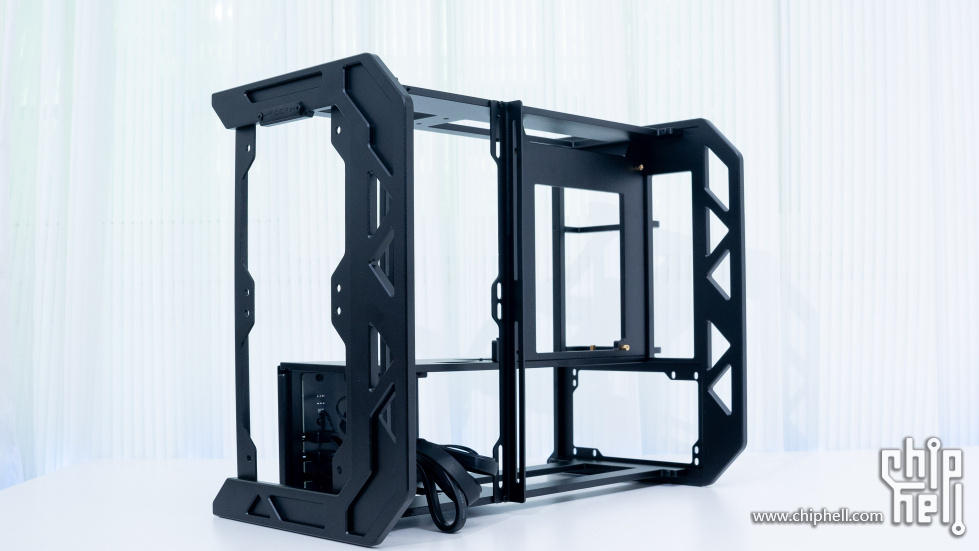

机箱另一侧是主板安装位置，支持大尺寸ATX电源的安装，把电源设计成机箱的一部分也是这款机箱很巧妙的一点。当然这样也让这款机箱的体积相比印象中的ITX机箱大了许多。体积上并不是他的优势，当然他的优势肯定还是其独特的MOD外观设计。

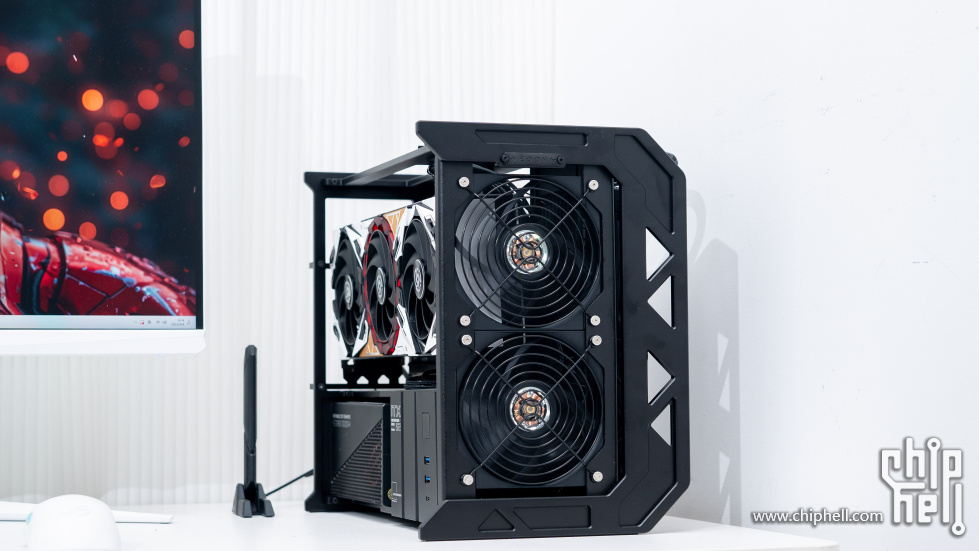

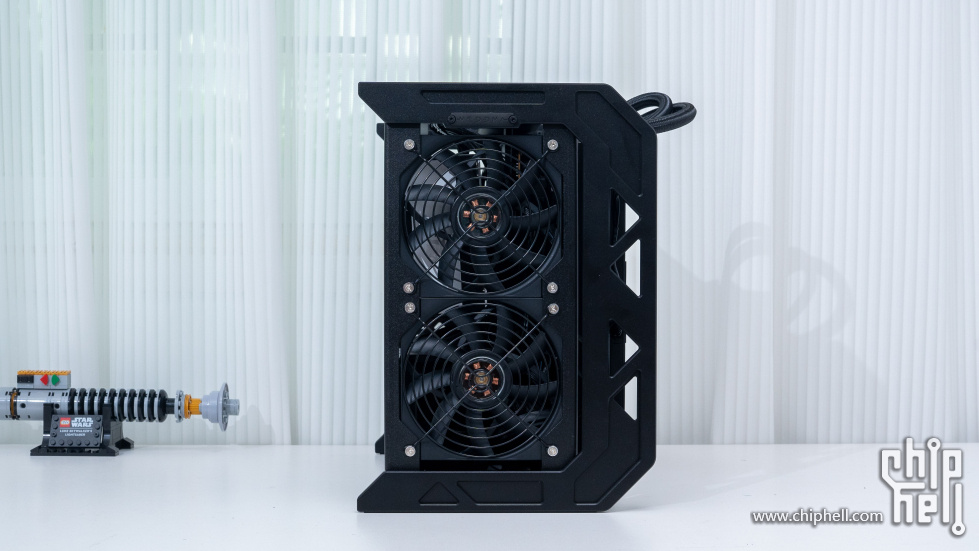

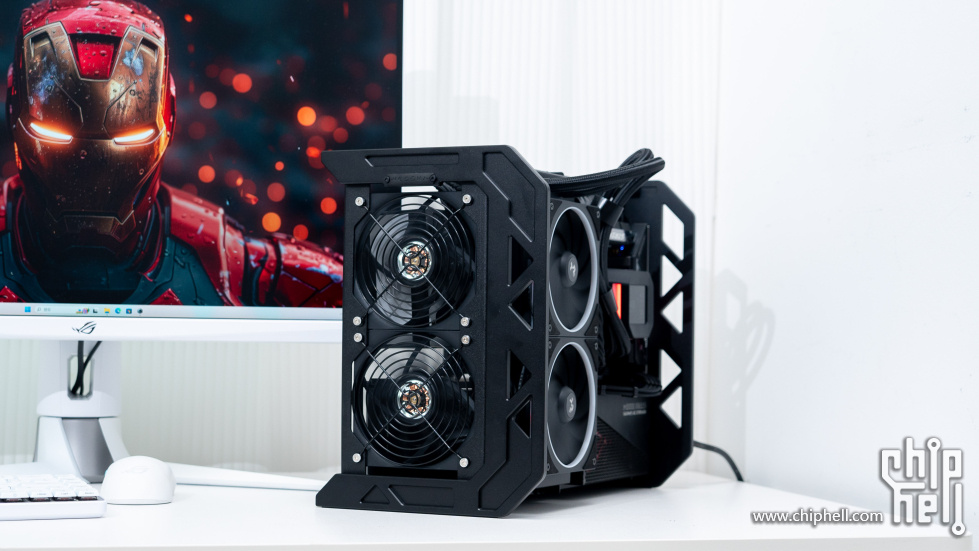

机箱正面，可以安装两把12cm风扇。当然我觉得正面双风扇设计，更多的是起到装饰的作用大于实际。

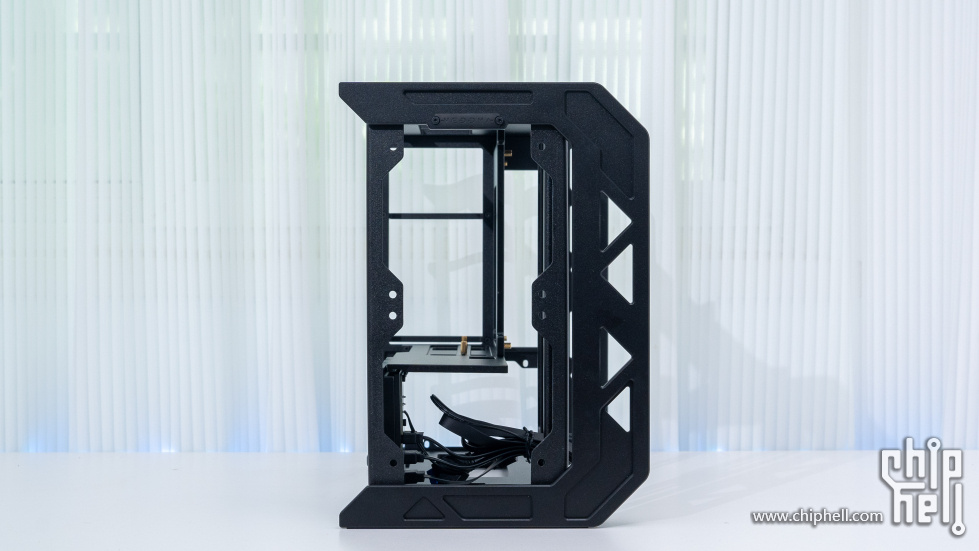

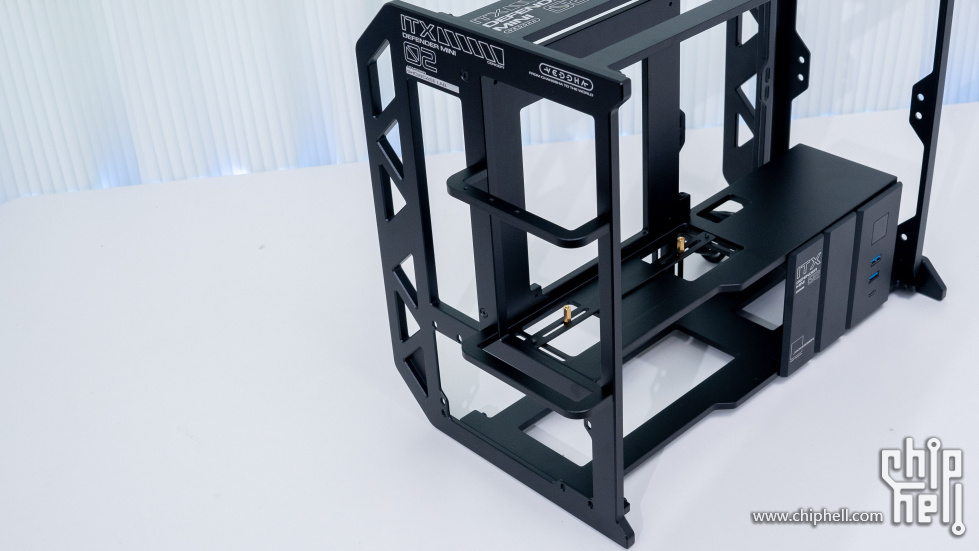

侧面看机箱整体框架结构，可以看到机箱结构相比之前更好的解决了机箱内电源线的隐藏问题。可以很高的避免杂乱的线材外露，影响整体的美观。

另外这次升级之后，也可以提供更好的旗舰硬件的兼容性。

通过扩展附件可以实现最大360mm长度的旗舰显卡安装，当然实测下如果像我这样选择15mm厚度的薄扇的话，则可以支持长度更长的显卡安装。

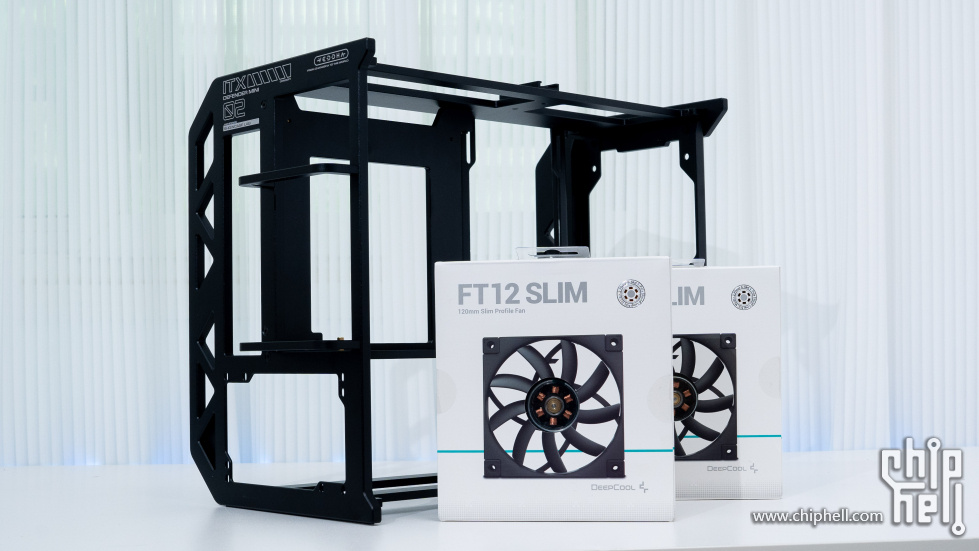

机箱正面可以安装两把12cm风扇帮助散热的同时兼顾美观，这里搭配支持ARGB灯光的风扇自然效果更好。不过我考虑了更好的显卡兼容性问题所以选择的是只有15mm厚度的九州风神FT12 SLIM风扇。

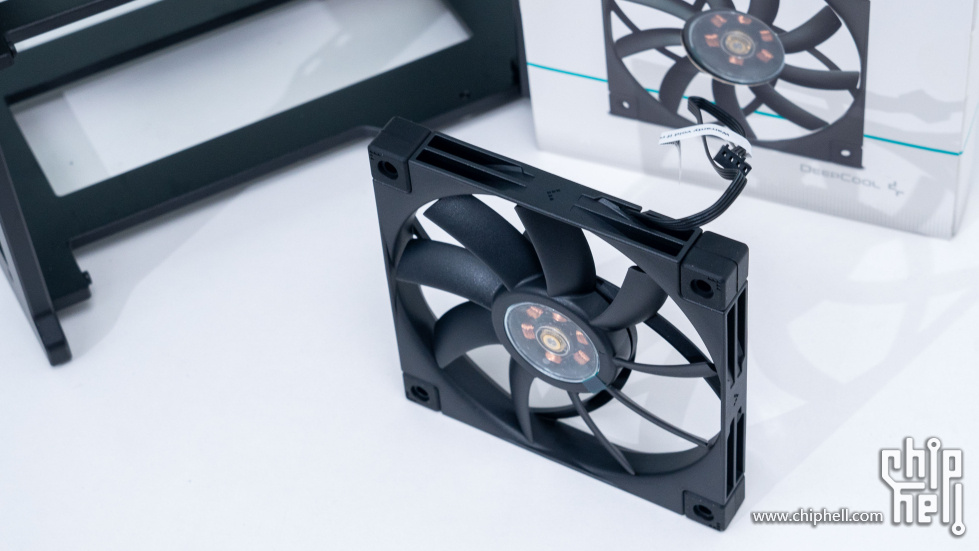

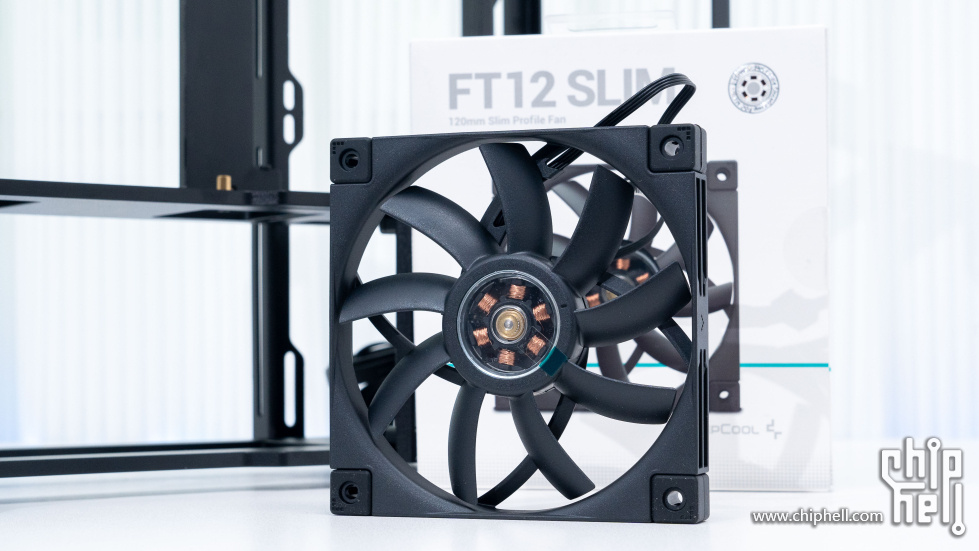

15mm薄扇设计，风扇正中区域做了透明开窗设计。内部的轴承与线圈为风扇起到了很好的装饰作用，而且正中还是有灯光的。


安装好之后的效果。

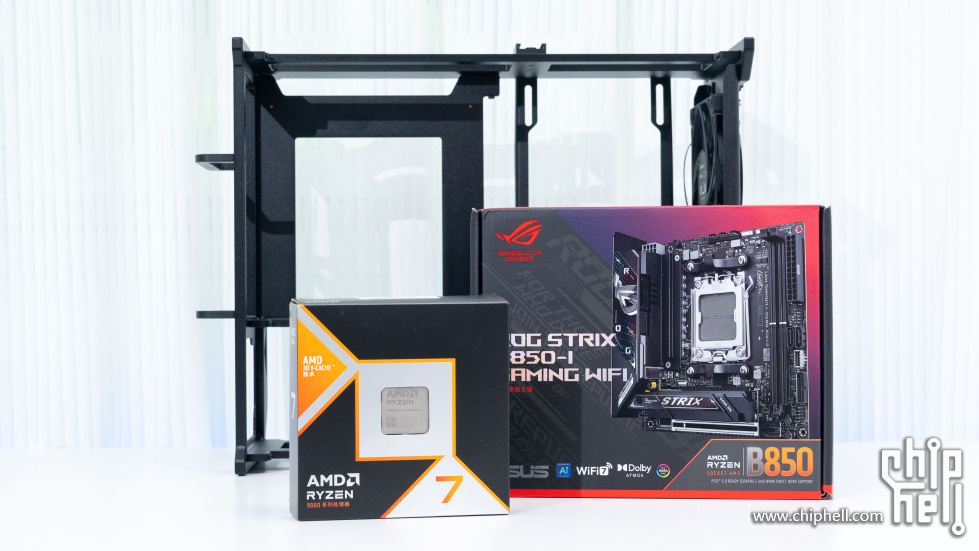

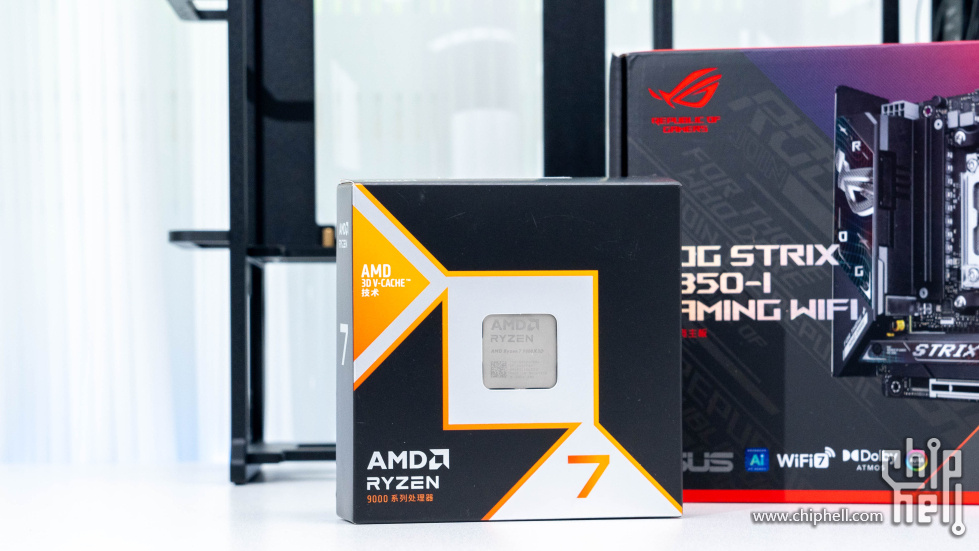

CPU以及主板搭配的是9800X3D以及华硕的ROG STRIX B850-I GAMING WIFI主板的组合，这样的配置搭配索泰的RTX 5080 天启OC 显卡也正好是玩家心中小钢炮主机的完美组合了。

AMD R7 9800X3D 处理器采用第二代3D V-Cache技术，拥有8个物理核心，16线程设计。基于4nm台积电工艺设计，基准频率4.7GHz，最高加速频率5.2GHz。而3D V-Cache技术让9800X3D的总缓存容量达到104MB，这样的设计可以为游戏玩家带来革命性的游戏帧数提升。

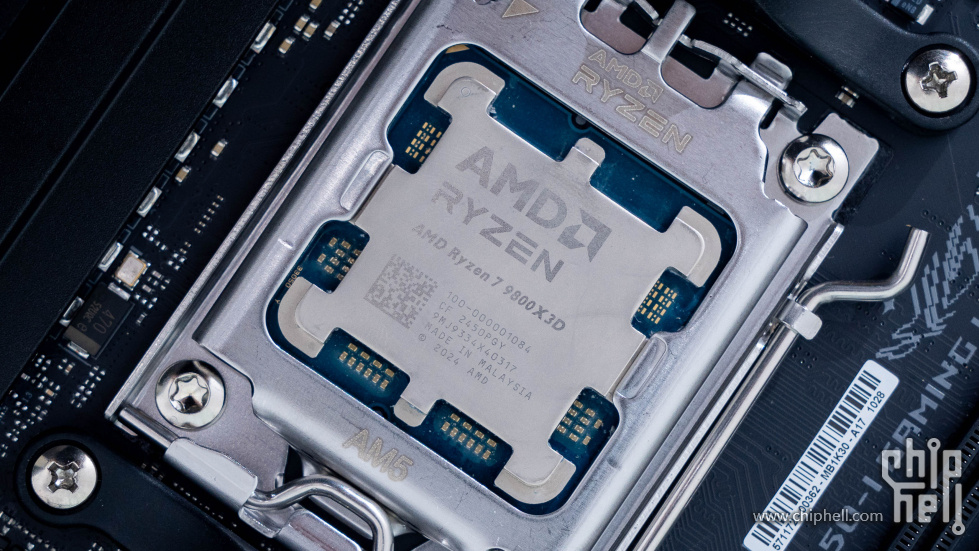

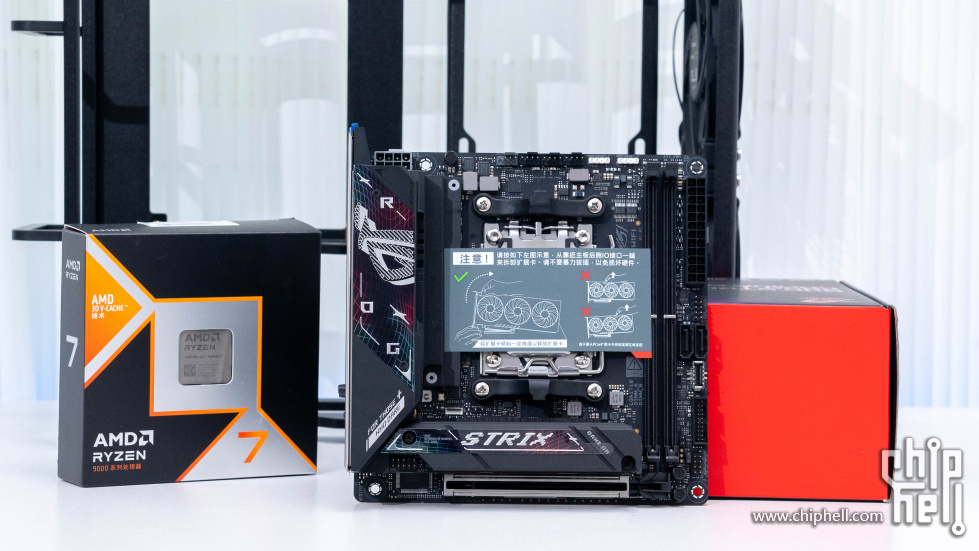

AMD R7 9800X3D 处理器目前也是最受游戏玩家关注的一款处理器产品，具体安装如图。

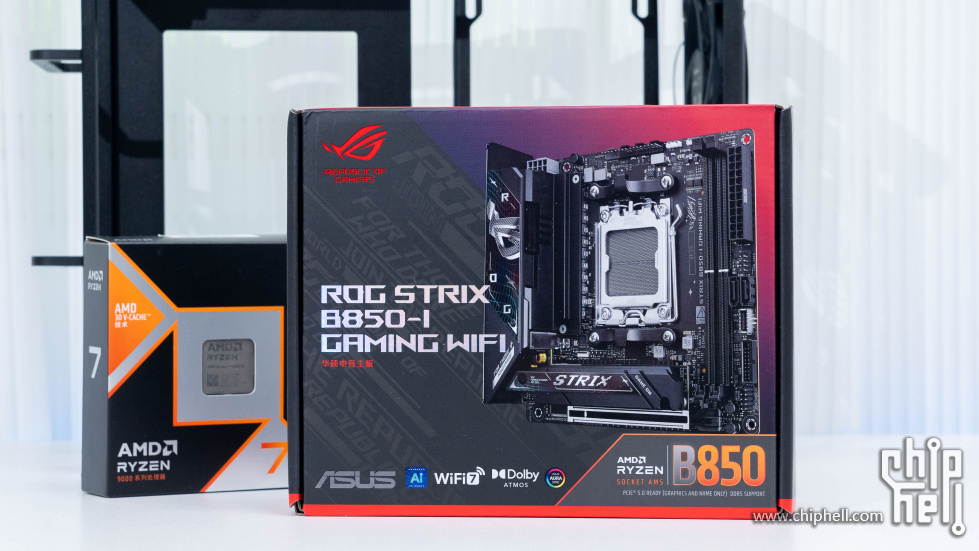

华硕 ROG STRIX B850-I GAMING WIFI主板采用了华硕ROG系列黑红的配色设计，在包装上可以看到AI 智能超频，WiFi 7，杜比音效以及Aura Sync RGB 神光同步灯效的标志。

作为一款ITX主板产品，ROG STRIX B850-I GAMING WIFI主板采用 10+2+1 供电模组。2个 M.2 插槽， PCIe 5.0 x16 SafeSlot 支持显卡易拆装设计。

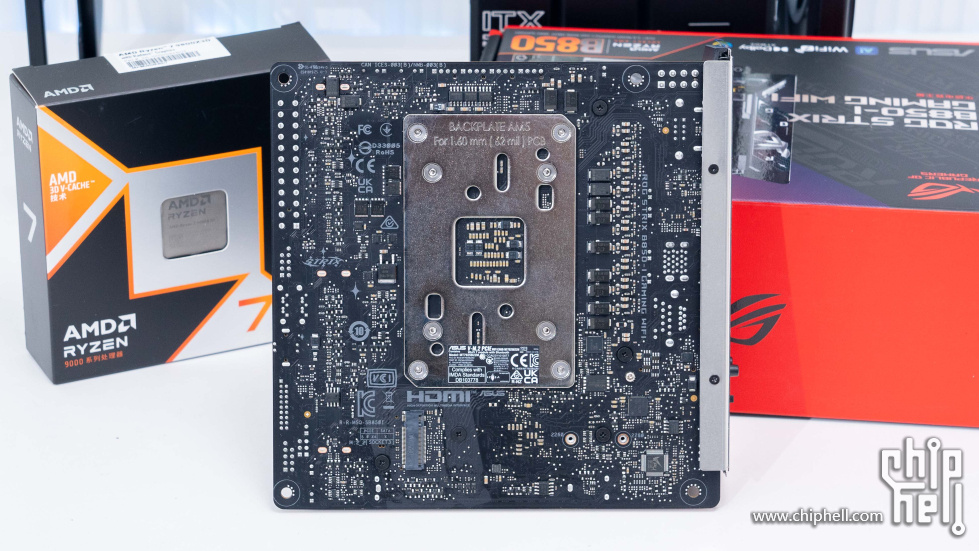

主板背面一览，主板背面的M.2 SSD接口支持2260、2280两个规格SSD安装。

主板的供电区域覆盖了黑色的金属散热装甲，装甲外层覆盖了ROG浮雕设计的装饰元素，装饰下还有内置风扇来提供主动散热。

侧面结构下可以看到内部的小风扇，不要担心噪声问题实测下来风扇几乎不会给主机增加额外的噪声，但是温度控制倒是实打实的。而且虽然是一款ITX主板，但是其供电规格并没有打折扣，10+2+1相供电设计，10相VCore 核心供电田90A，SOC供电也是90A，这点上要比很多MATX主板都要高。

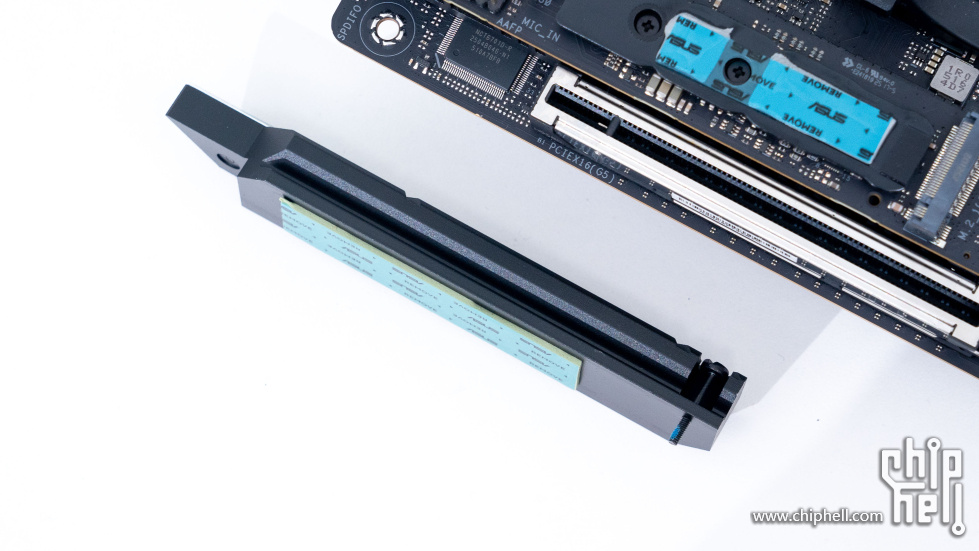

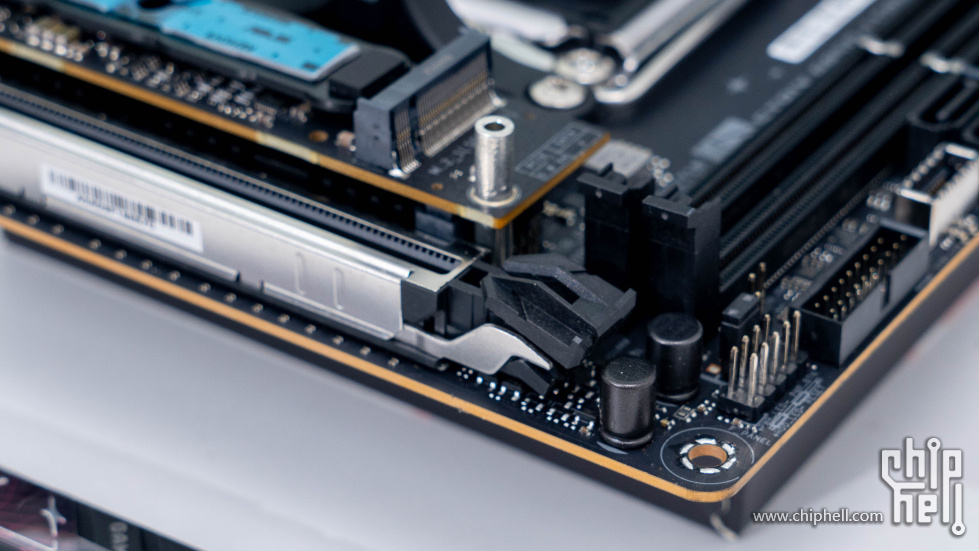

主板的PCIe 5.0 x16插槽支持x16全速设计，并且采用了SafeSlot金属支架设计，搭配旗舰机的显卡也不用担心PCIe 插槽被压坏。另外它也支持华硕最新的显卡快拆设计，在小机箱内支持最新的显卡快拆真的很方便，拆装显卡都便利了很多。

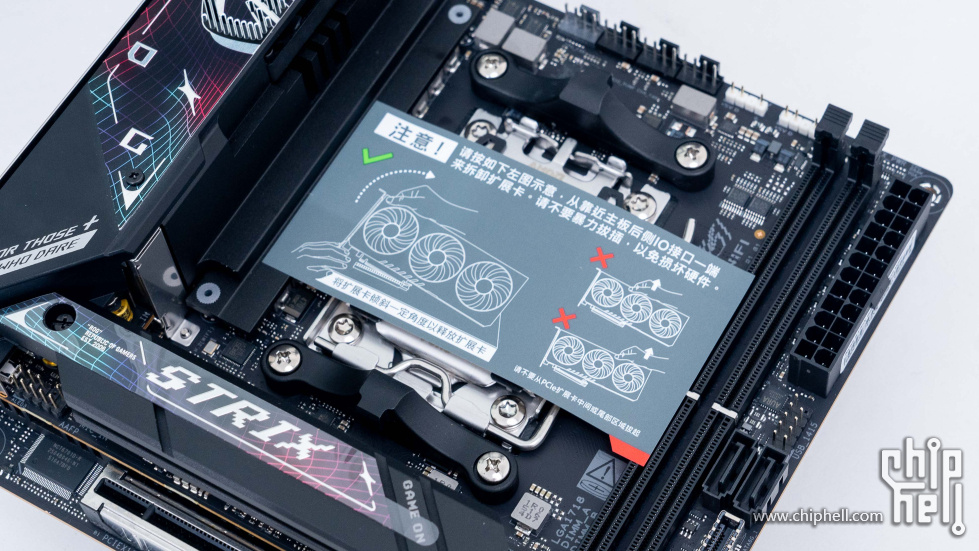

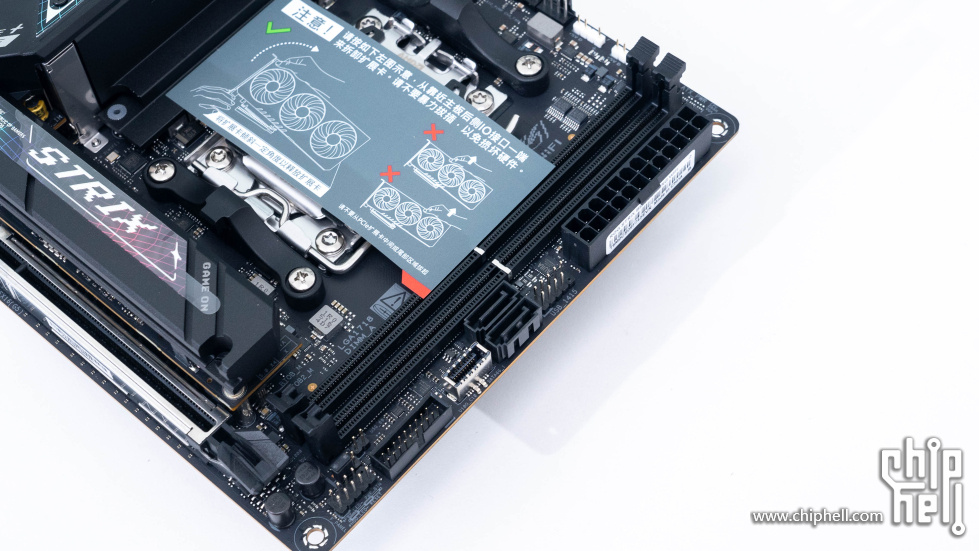

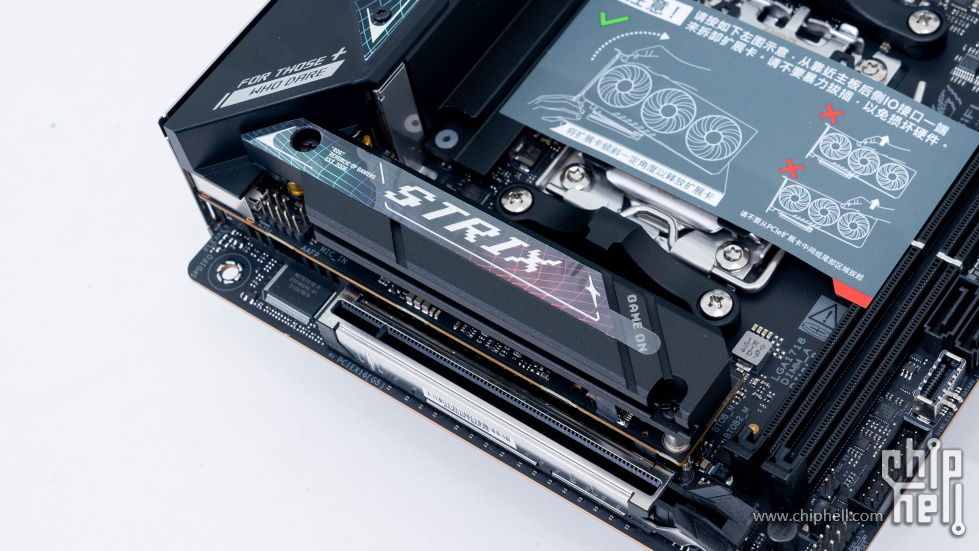

华硕也通过贴纸详细的告诉用户应该如果使用显卡快拆，根据我的经验来讲只要根据提示步骤操作的话，是不会让显卡的PCIe接口受伤的。

全新的显卡快拆下放到ITX主板上的意义真的要比在ATX或者MATX主板上的意义更大，毕竟在紧凑的ITX机箱内部拆卸安装大尺寸的显卡一直都是比较难下手的。

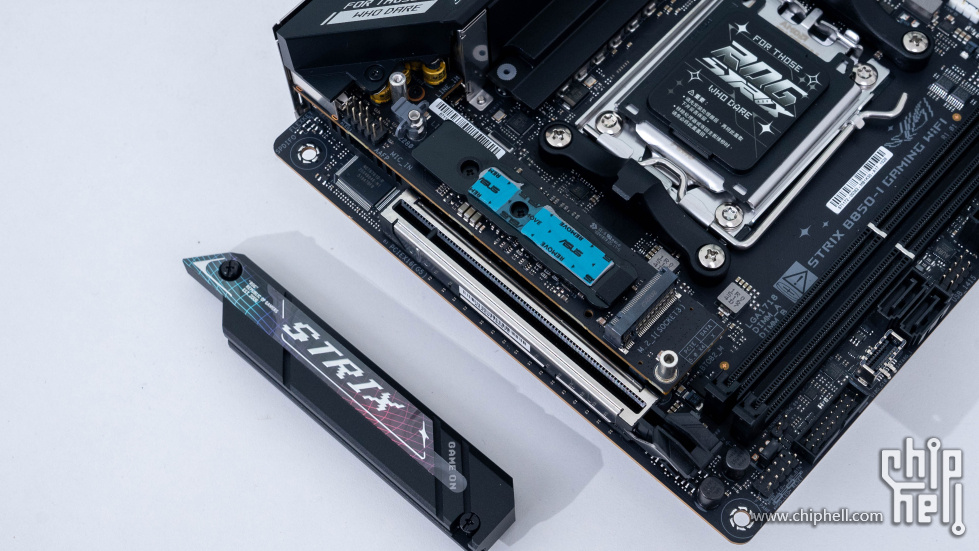

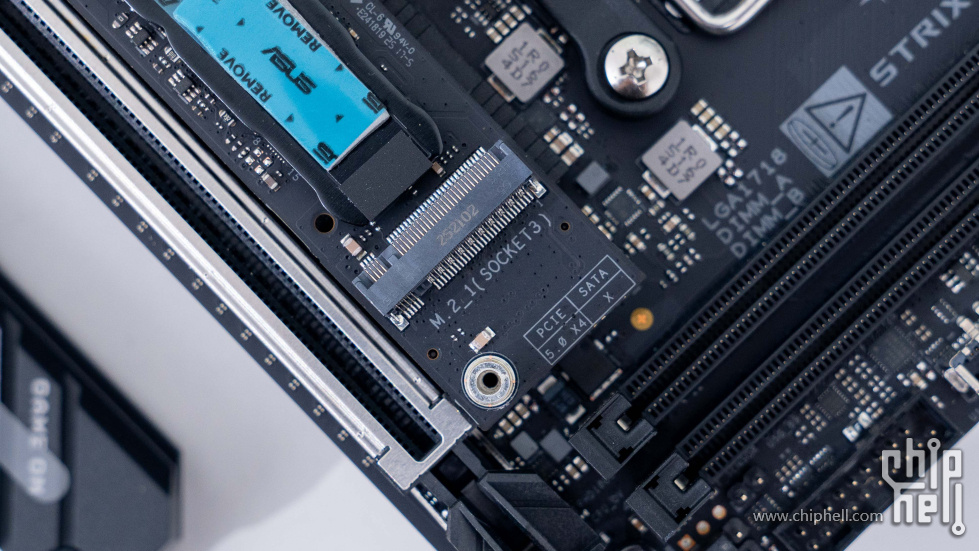

主板正面的M.2 SSD接口设计为PCIe 5.0 x4设计，支持2242、2260以及2280规格的SSD安装，并且提供了双层金属散热设计可以最大程度的保证PCIe 5.0 SSD的发热不会影响散热。

自带的散热装甲厚度也可以非常实在，侧面可以看到顶部散热装甲规格还是比较厚实的，当然如果还支持免工具快拆的话就更好了。

M.2 SSD接口侧面都有详细标注，可以方便玩家根据配置选择合适的接口安装合适的硬件。而且除了两个M.2 SSD接口之外，华硕B850i还提供了两个SATA 6Gb/s接口扩展更多存储空间。当然AMD B850芯片组还没办法像隔壁一样提供更丰富的扩展接口。

ITX规格主板依旧是双DDR 5 内存插槽设计，最大支持128GB内存容量，支持XMP/EXPO技术，而且搭配华硕自家的增强内存配置文件AEMP技术，最高可以实现8400+的OC频率。

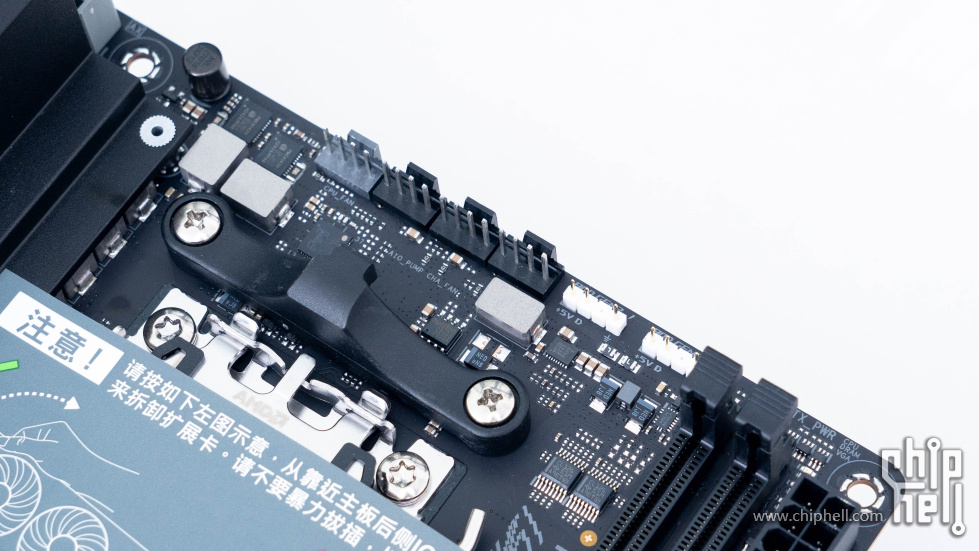

接口方面，主板顶部豪气的提供了4个4 Pin风扇供电接口以及两个5V ARGB灯光同步接口。

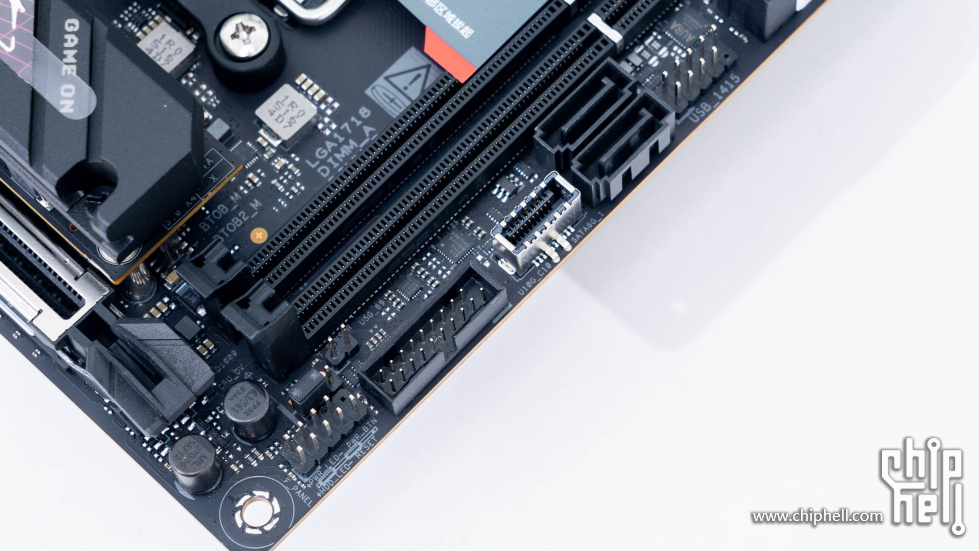

此外在内存侧面像是SATA 硬盘接口、USB 2.0接口、前置USB 3.0以及Type-C接口都设计在这个位置，安装扩展使用方便。

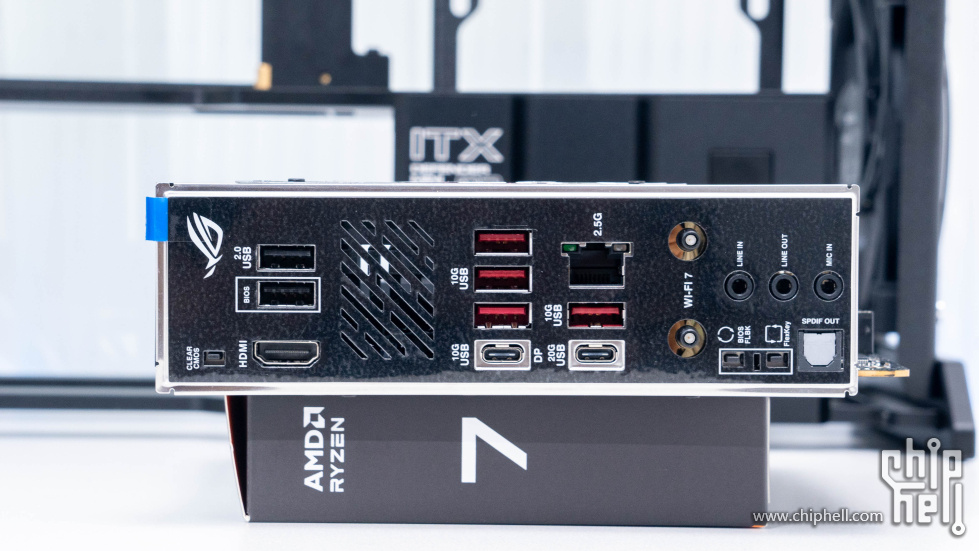

背后IO设计也是非常丰富，提供了6个USB 3.2 Gen2x2接口（4个红色的USB-A，两个Type-C接口）1个HDMI接口、2个USB 2.0 接口。此外还提供了一个2.5G RJ45有线网口，Wi-Fi 7无线网卡接口也是采用了华硕最新的易拆式天线设计，安装使用方便。另外比如BIOS Flash接口和Clear CMOS接口也都一应俱全。

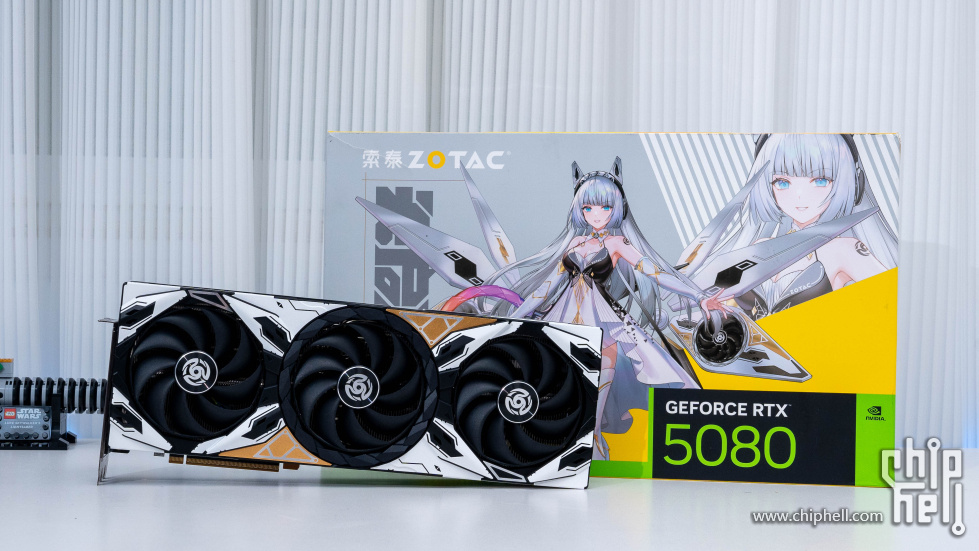

显卡方面是最新的索泰50系的天启系列的索泰 RTX5080 16GB 天启 OC显卡，首发的索泰RTX 50系天启显卡也是广受玩家好评，这也让我对RTX5080版本的天启显卡非常期待。外观上延续了之前40系的「启世之环」ARGB全息幻彩灯效，整体上采用了「白金黑」三色组合设计，黑白撞色设计显著增强了整体结构的视觉张力，通过金色元素的精妙点缀，在彰显材质质感的基础上，成功营造出独具辨识度的工业美学范式。

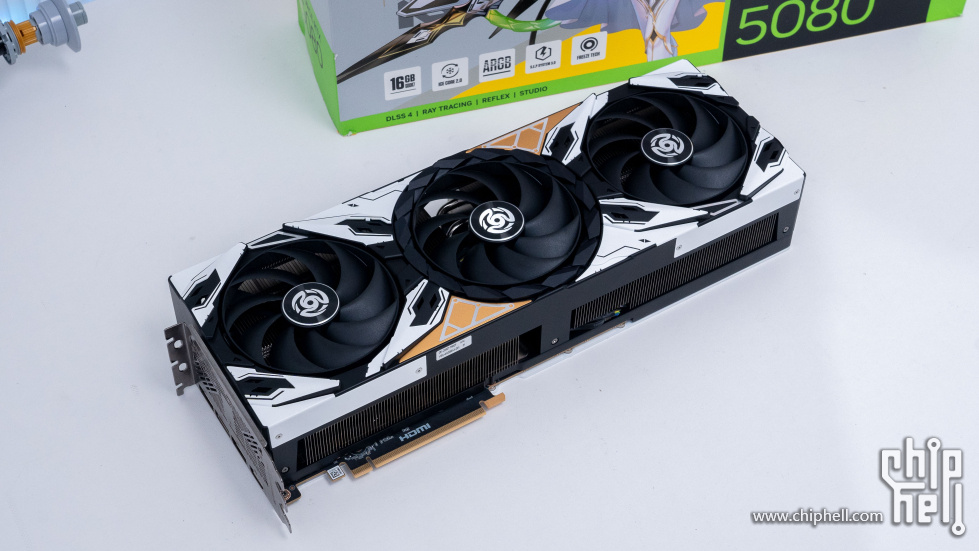

显卡正面三风扇设计，外观上有很多之前40系天启系列显卡的影子。

显卡内部升级了8根冰脉热管设计，精密的镀镍铜管设计可以加快循环导热效率。另外天启显卡侧面一周还设计了高强度的合金压铸成形的中框设计，为显卡提供了更好的抗扭与抗压表现，提升显卡强度，防止显卡变形。

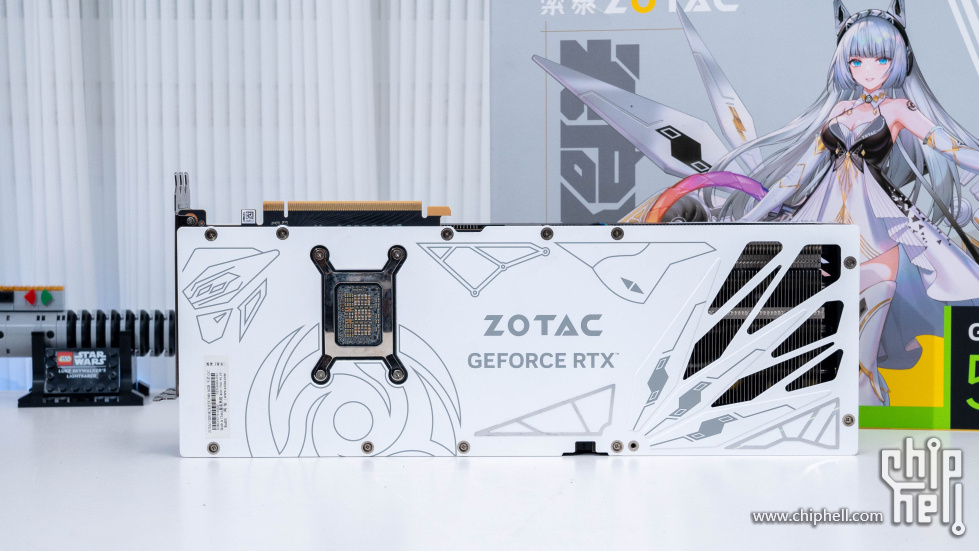

这次50系的索泰天启下来显卡背板设计与之前有较大的变化，颜色方面采用了纯白设计。取消了之前显卡背后的两个辅助风扇的设计。采用高强度合金材质的纯白背板，右侧单翼式花纹与散热开孔巧妙融合，既增强质感又提升散热效率。

正中的风扇一周依旧是透明黑色环状构件采用钻石切面工艺，内部的RGB灯在点亮后能呈现如钻石般的光泽效果。

显卡侧肩采用了黑白双色设计，反向设置的12V-2x6 镀金供电接口。供电接口一侧是双BIOS切换按钮，可以实现双BIOS预设的切换。

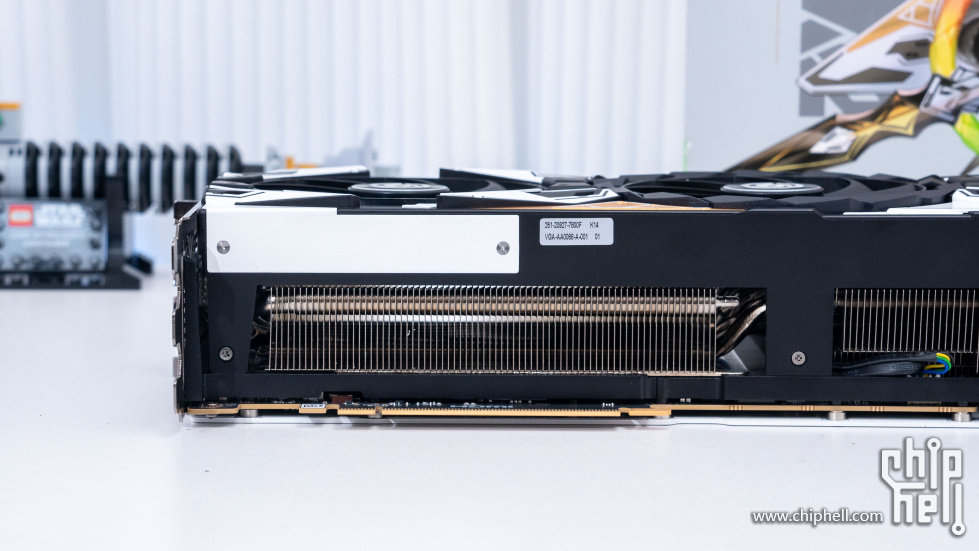

因为设计了合金压铸成型的中框，所以侧面倒是看不到内部新一代冰芯2.0散热系统全貌了。不过后面实测即便在吊装下，温度控制也是非常亮眼。

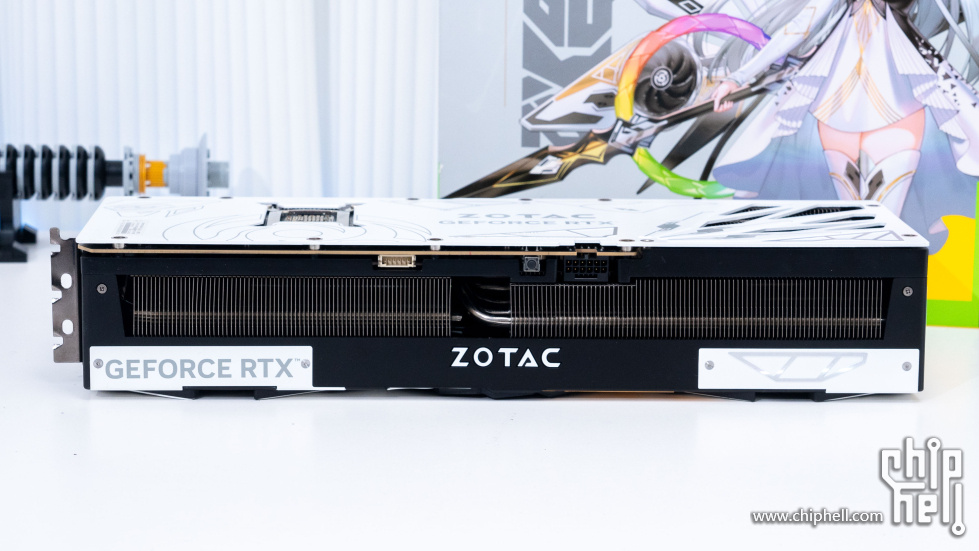

厚度略厚于三槽设计，接口依旧是三个DP 2.1b一个HDMI 2.1b。

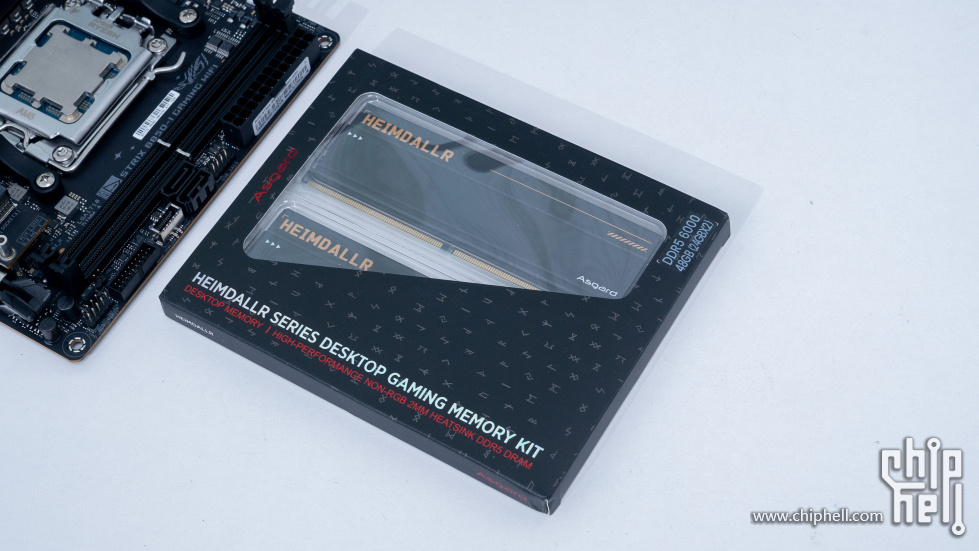

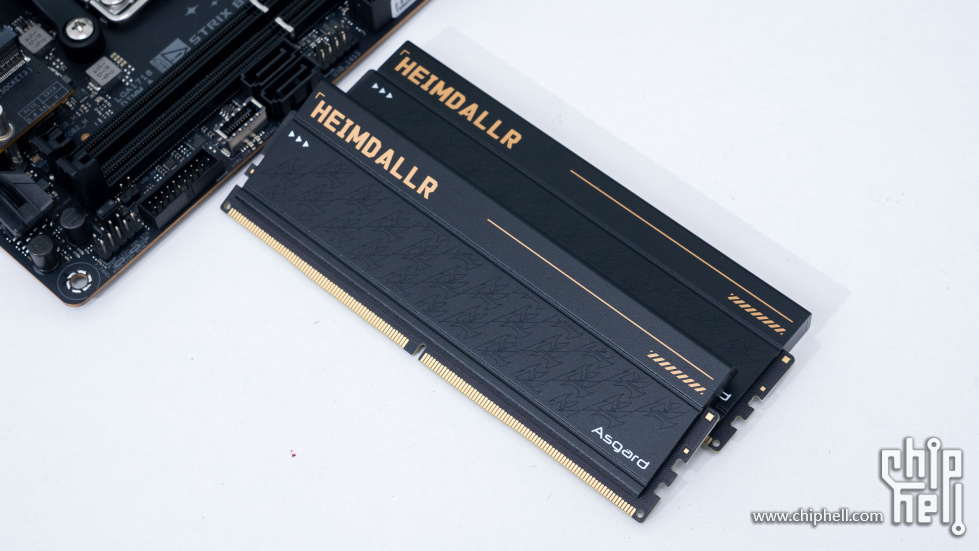

内存是Asgard 的海姆达尔DDR5 系列内存，单根24GB容量设计。颗粒为海力士M-die颗粒设计。频率为6000MHz CL28 电压1.4V，另外也提供了一组6000MHz CL30 1.35V的EXPO预设可选。

估计看过雷神系列电影的玩家应该都知道海姆达尔是北欧神话中彩虹桥比弗罗斯特（Bifröst）的守护神，这套海姆达尔与熟悉的Asgard 雷神系列一样都是一套无光内存产品。

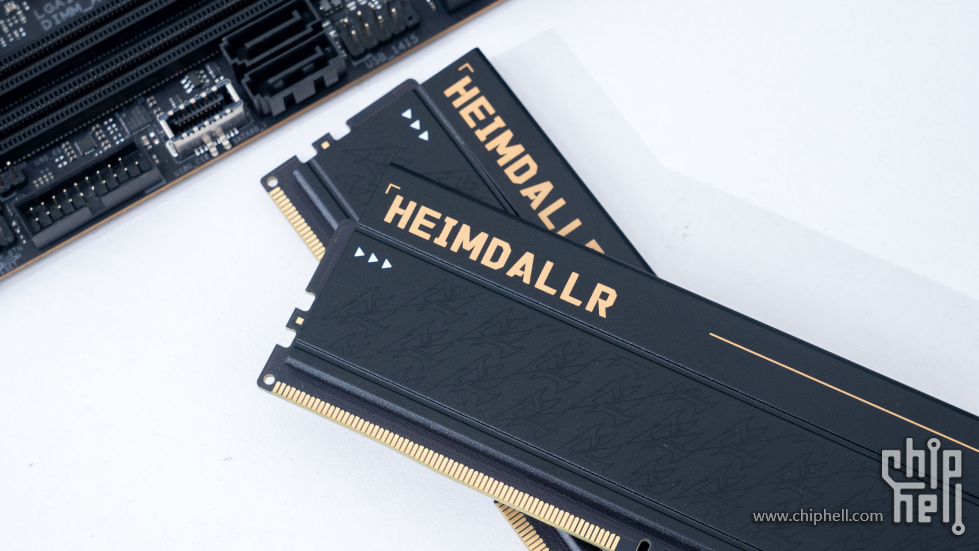

内存表面通过高目数细腻喷砂工艺处理的还是很有细节感的，正面装饰了海姆达尔的金色英文装饰。

加厚设计的散热装甲，厚度非常可观，通过顶部的两颗螺丝进行锁定。24GB版本也采用了单面颗粒设计，配合高规格矽硅脂导热，可以让导热胶与散热器更贴合。

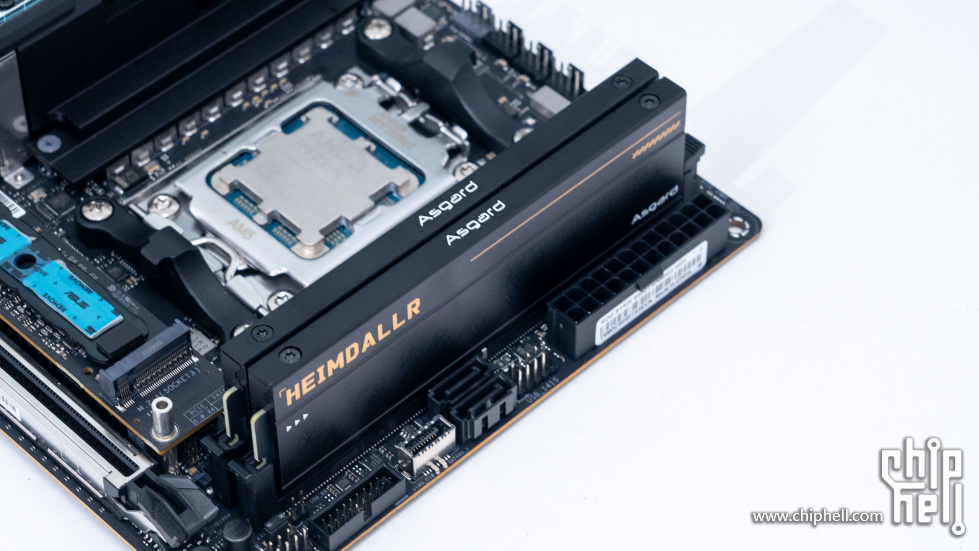

安装效果如图。

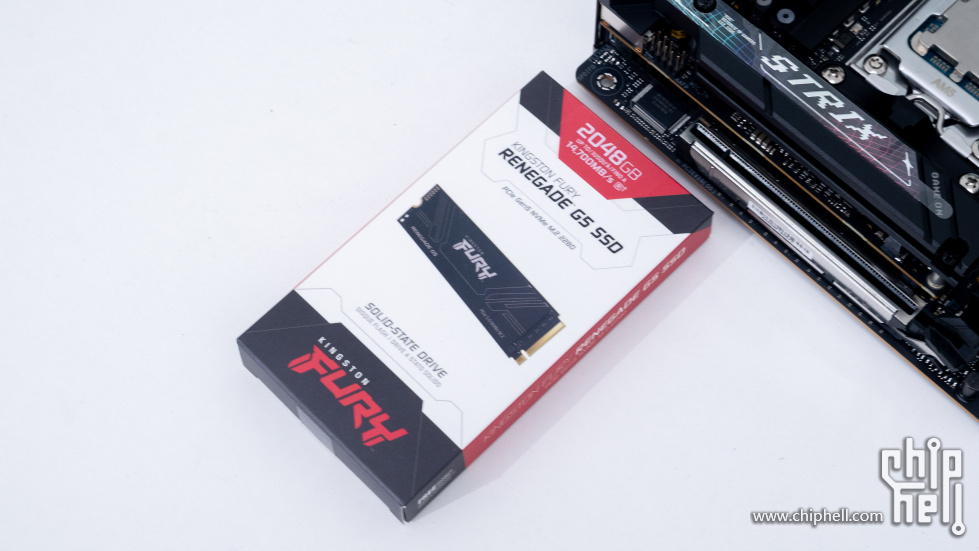

SSD方面选择了金士顿最近推出的FURY Renegade G5 PCIe 5.0 SSD产品，属于金士顿的FURY系列。我的是2TB容量版本，最高读取可达14700MB/s。也是目前市面上旗舰之选了，包装盒很小巧。正面可以看到产品容量与外观渲染图。

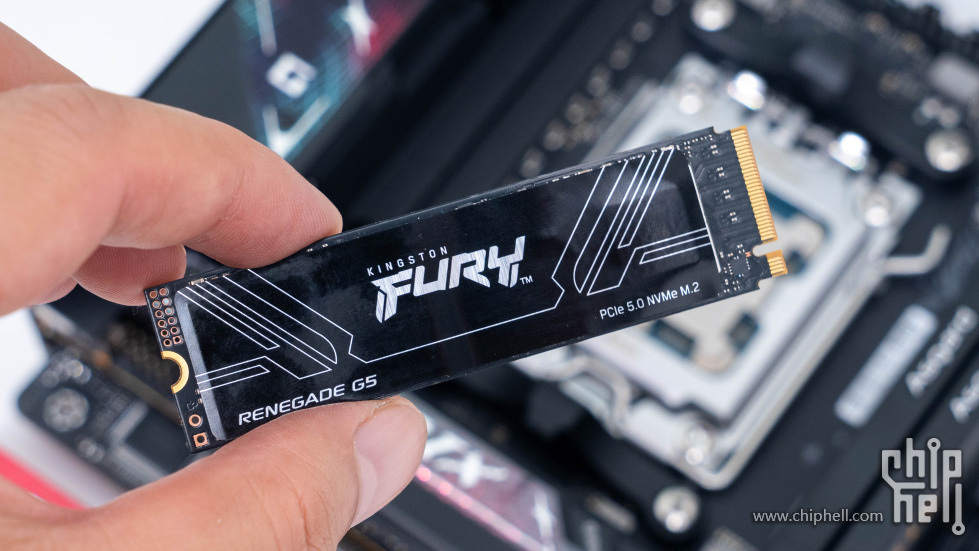

拿出可以看到金士顿FURY PCIe 5.0 为标准2280规格设计，正面可以看到FURY Renegade G5 贴纸。

主控是来自慧荣SM2508的主控，这也是目前PCIe 5.0 固态硬盘的主流选择。2TB版本采用金士顿自家的NAND颗粒，2TB版本为两颗NAND颗粒设计，单颗容量1TB。SSD产品背面是容量信息以及各种认证信息。

安装效果如图，搭配主板自带的散热片日常运行温度表现要比早期的PCIe 5.0 SSD好很多。

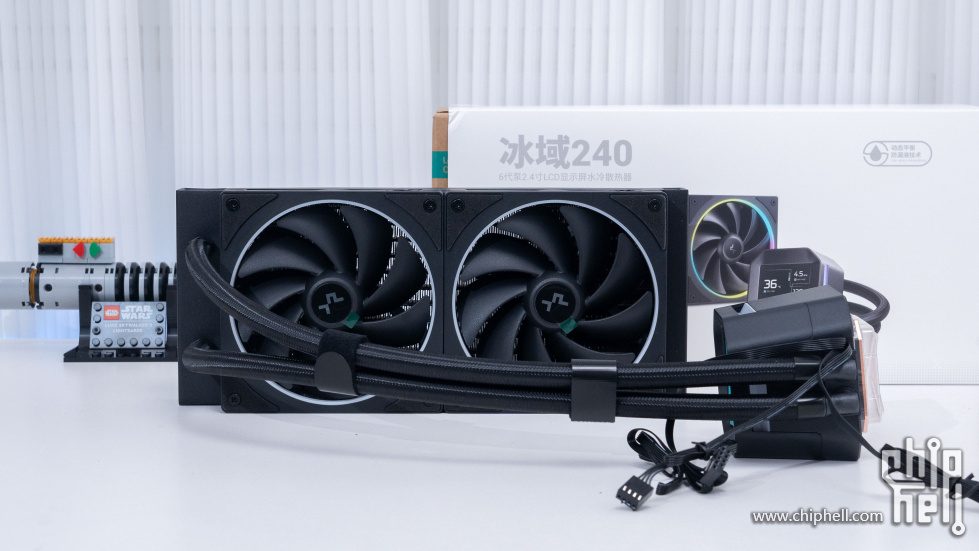

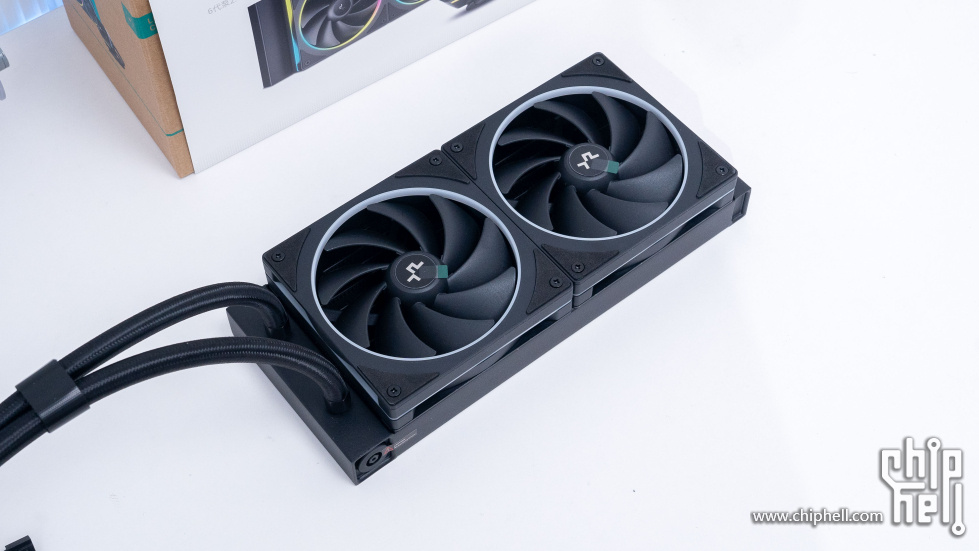

散热方面因为机箱需要选择240mm尺寸的一体式水冷，所以这里我选择了九州风神冰域240水冷，这也是一款主打性价比的LCD屏显水冷。而且除了有LCD屏幕之外，它自带的FL12系列幻彩星环风扇也是九州风神家一款颜值非常能打的产品。

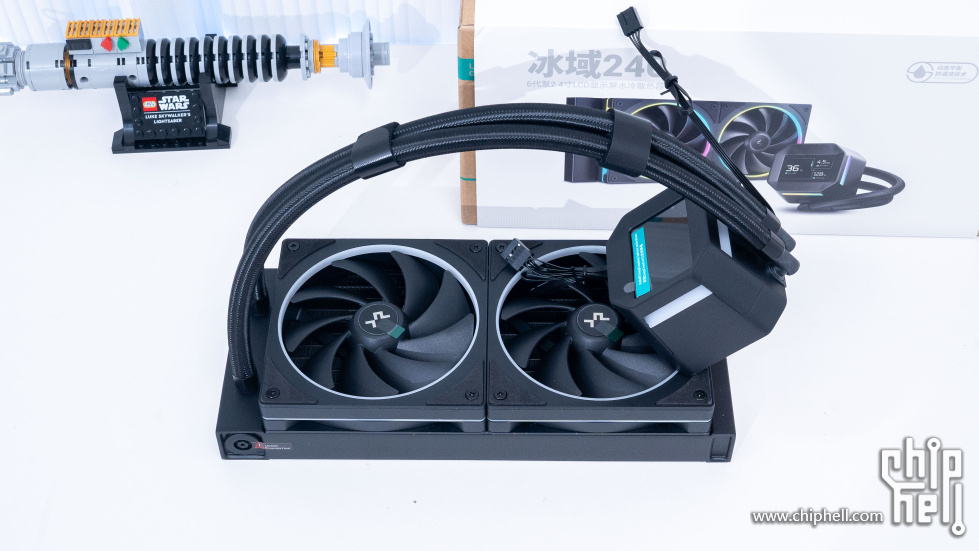

出厂预装风扇，为玩家提供了不错的装机便利性。颜值很高，风扇支持串联设计，走线理线方便。

预装的FL12系列幻彩星环风扇支持ARGB光效，不只是风扇一周设计了环形灯光效果之外，在风扇侧边也设计了星云光晕效果。此外采用了长寿命Hydro轴承，在全速模式下可以在一个相对较低的噪声环境下运行。

2.4英寸的液晶屏幕虽然尺寸并不大，320*240的分辨率支持数显模式，也可以根据需要自定义显示图片、gif动图甚至MP4视频这点上还是蛮强的。毕竟400+的价格真的很有竞争力。

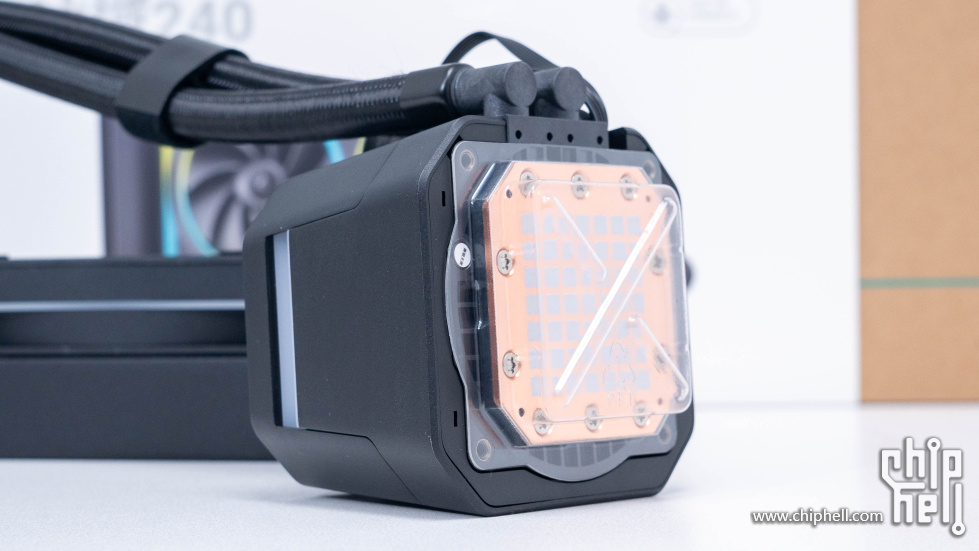

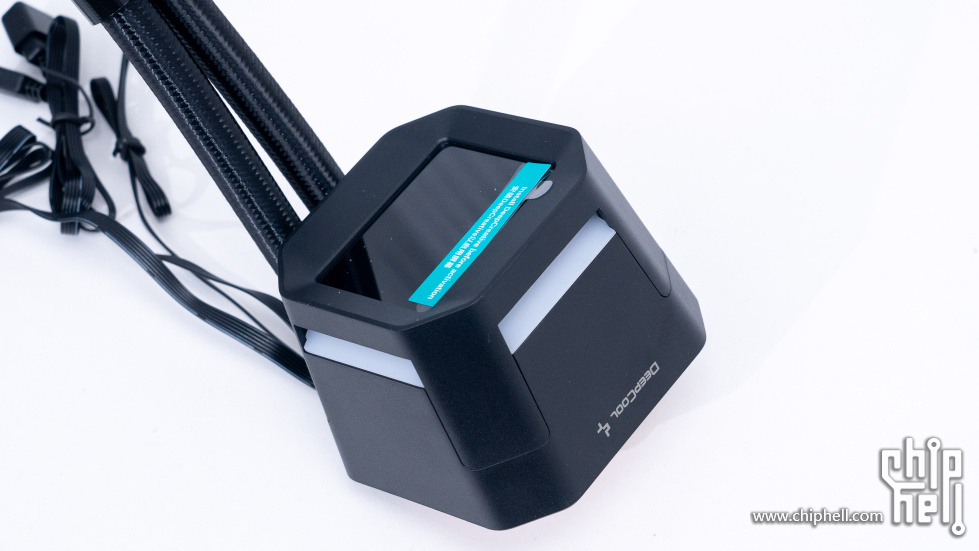

出厂可以看到冷头底部已经预涂了正方形点阵硅脂，冷头内部是其自研的6代PWM水泵，整体规格在这个价位上都是非常能打的了。当然目前安装体验上，冷头线材较多，有一根USB 2.0数据线以及一根4 Pin的PWM调节水泵转速的供电线。装机理线略复杂，希望可以后续实现一根USB 2.0 数据线来完成供电与输出传输的双交互。

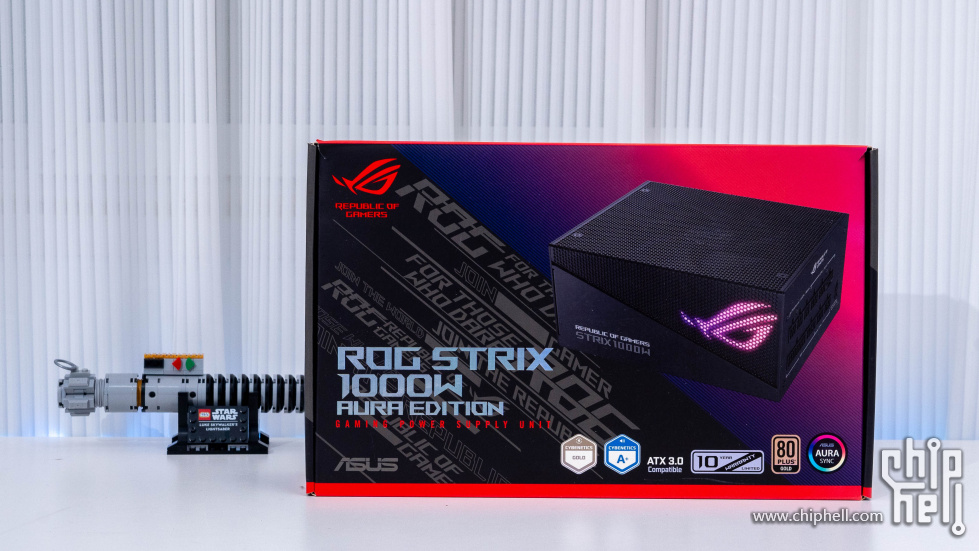

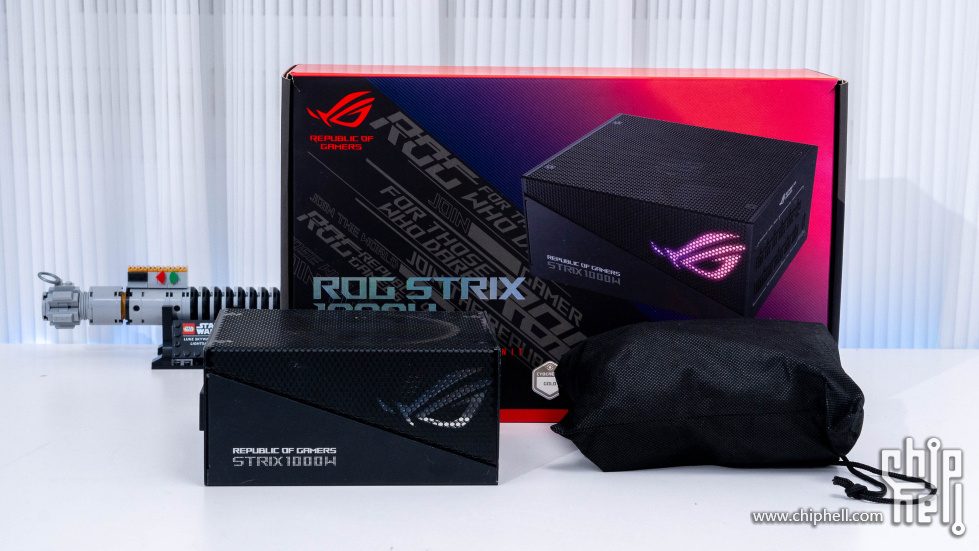

最早看到维大DEFENDER 01机箱的装机图就是搭配了华硕 ROG 雷神电源，侧面的ROG 败家之眼logo就一下子抓住了我的心。本想照抄作业的，但是考虑价格最后还是选择了同样有败家之眼设计的华硕 ROG STRIX 雷鹰 AURA 1000W 金牌全模组电源。

相比传统电源，这款华硕 ROG STRIX 雷鹰 AURA 1000W 金牌全模组电源外观设计就有很大的不同，金属网面与黑色的铝合金外壳的组合也是让人眼前一亮。此外也有白色的吹雪版本可选，都是颜值上非常高的电源产品。

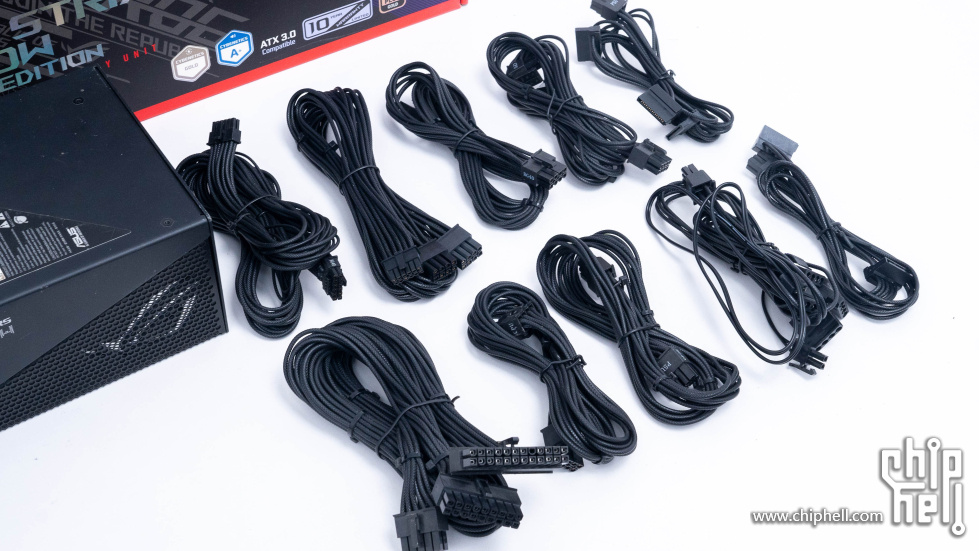

就连附带软胶压纹线材质感很好，也很容易理线。

18cm的长度设计，这个尺寸是很少装在ITX机箱内的。但是这款维大DEFENDER MINI 02就延续了之前良好的兼容性，可以提供这样的支持。ROG 雷鹰电源侧面的败家之眼logo还支持神光同步。

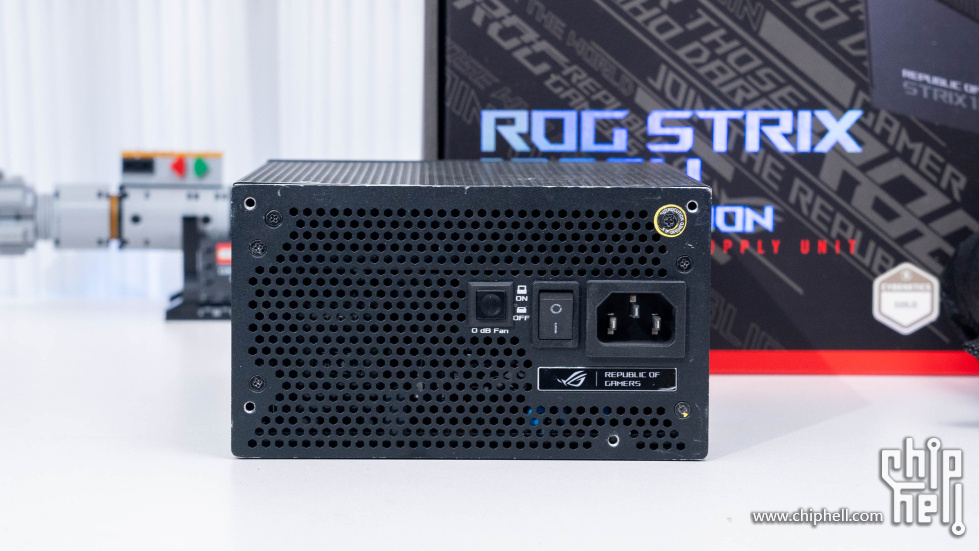

电源输入接口侧设计了大面积的散热网孔，中间有0 dB Fan模式切换按钮。右侧为电源开关和电源输入接口，电源输入接口下方有ROG logo和英文全称字样。


性能测试：

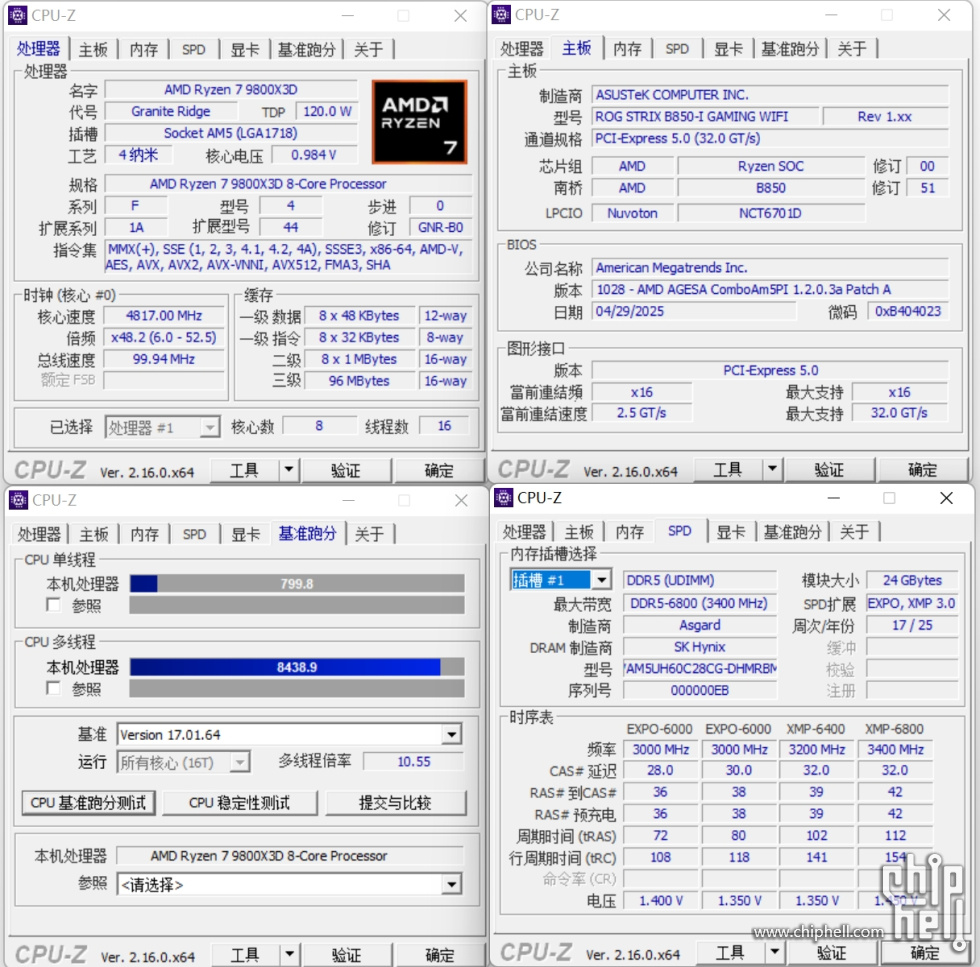

CPU-Z查看主板与处理器基本信息，测试成绩为手动PBO之后成绩。

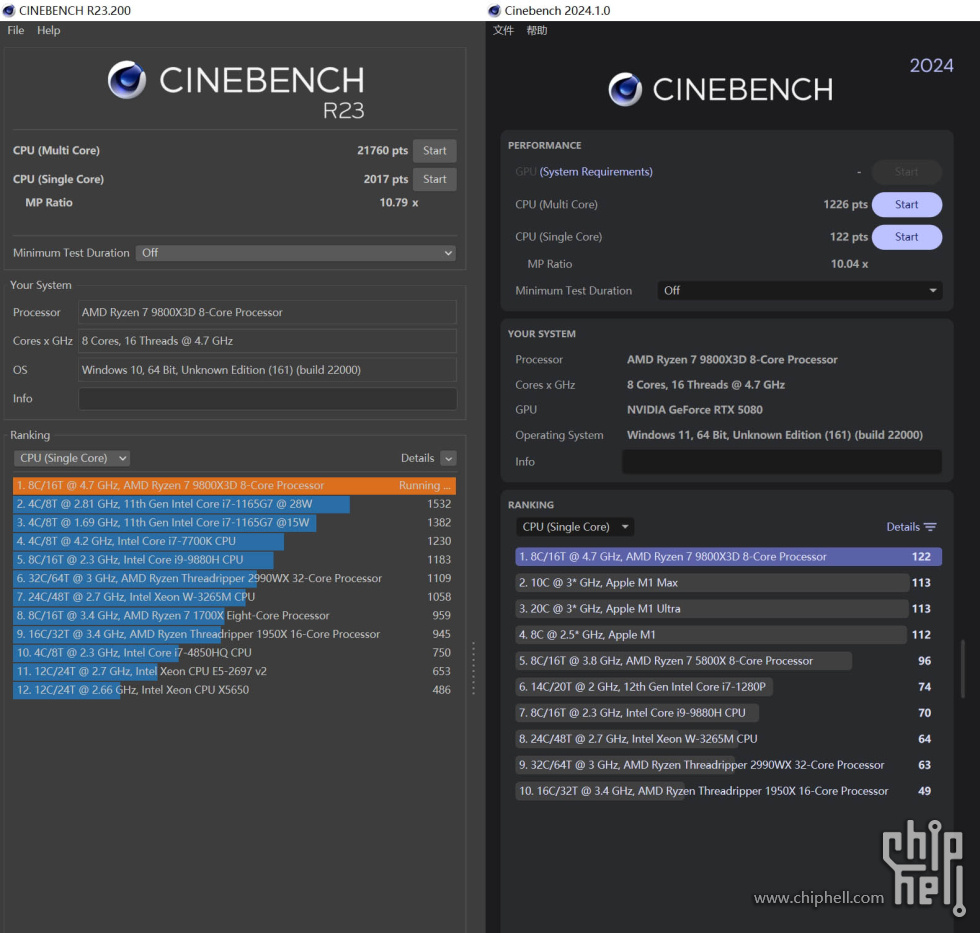

CINEBENCH R23 以及2024 测试成绩。

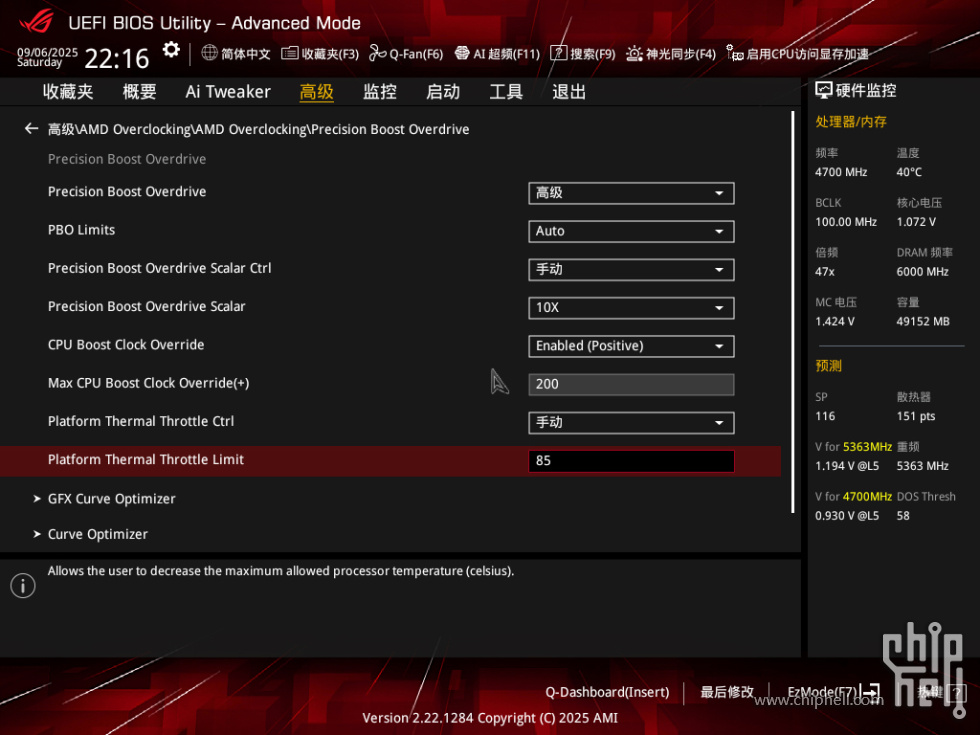

ROG STRIX B850-I GAMING WIFI主板手动设置PBO 2，具体参数大家可以抄作业。

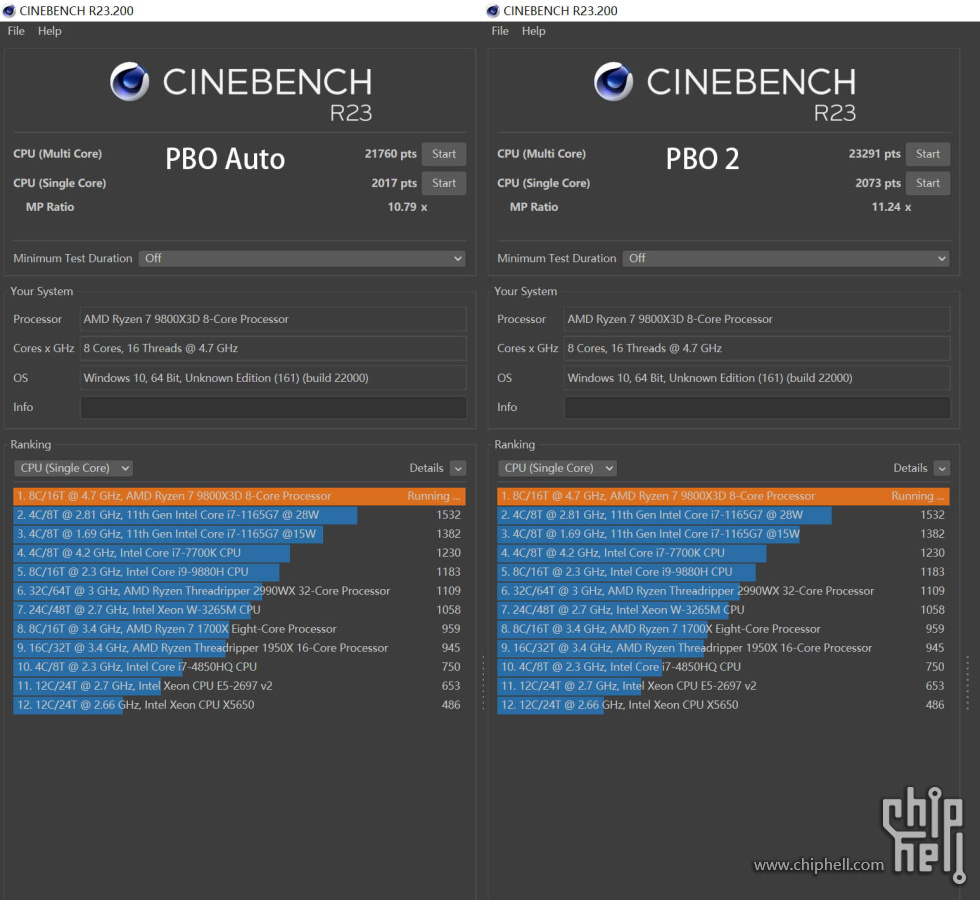

实际对比PBO Auto与PBO 2手动前后跑分成绩可以看到，手动PBO 2设置后的分数收益还是比较明显的。

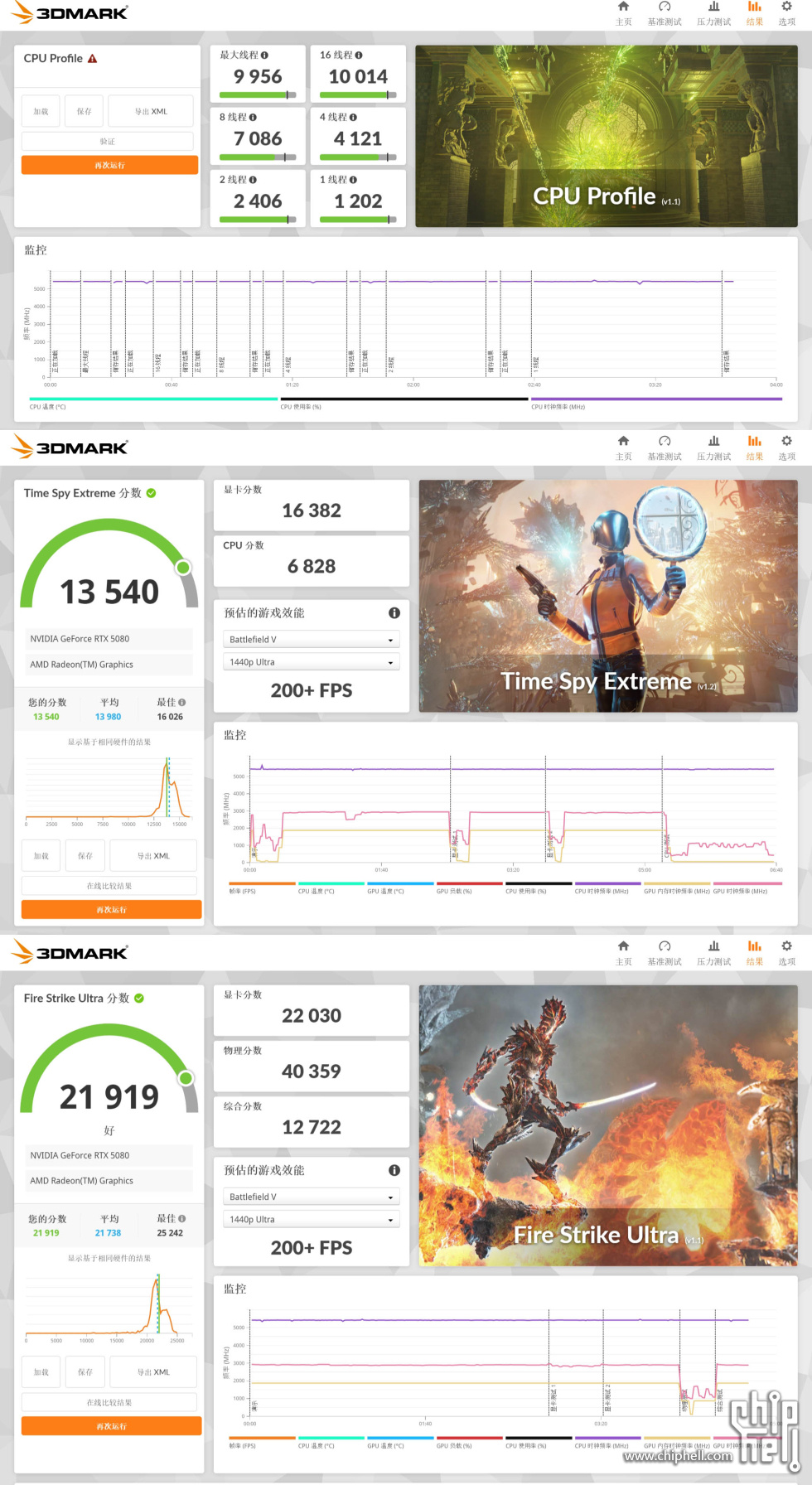

3D Mark 处理器以及综合性能测试。

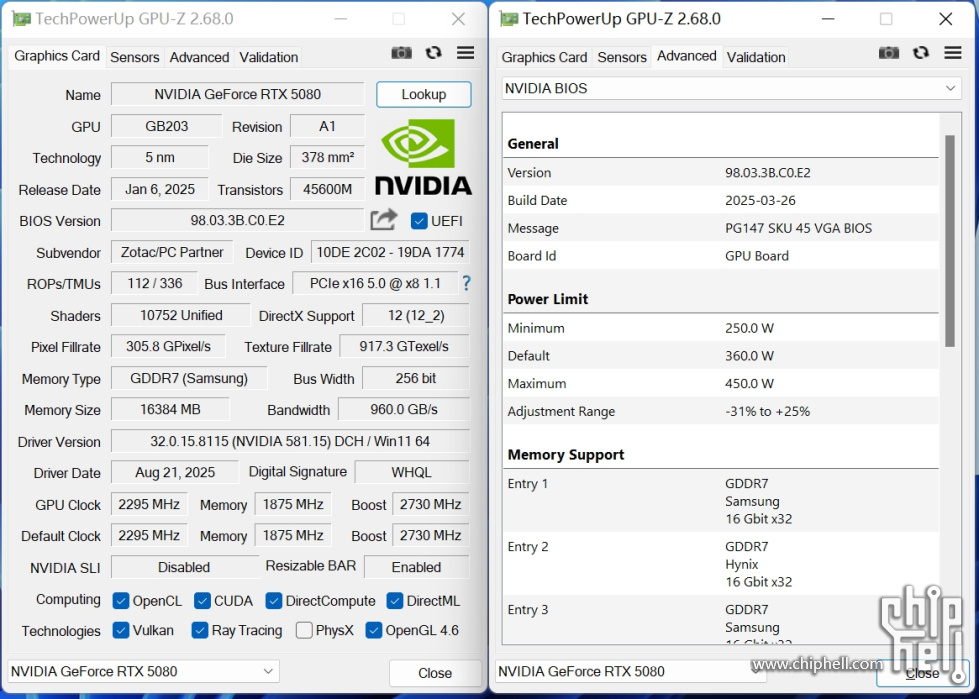

索泰 RTX5080 16GB 天启 OC显卡通过GPU-Z查看具体参数。

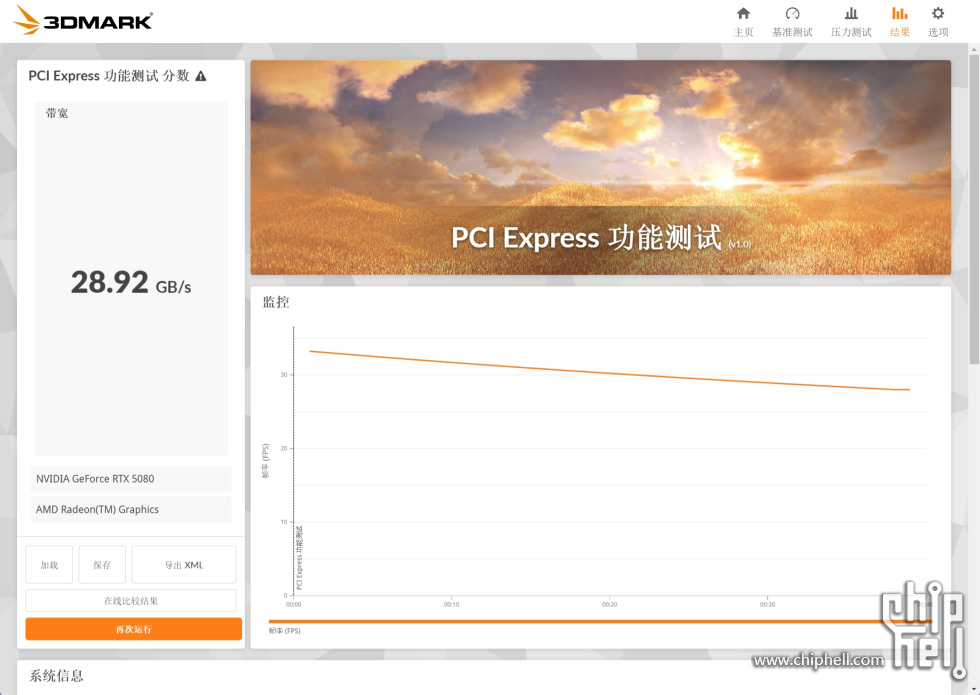

因为采用PCIe 4.0延长线的原因，所以测试了一下PCIe 带宽。可以看到实际测试PCIe 4.0带宽如图，也期待后续PCIe 5.0 延长线价格可以更友好一些。

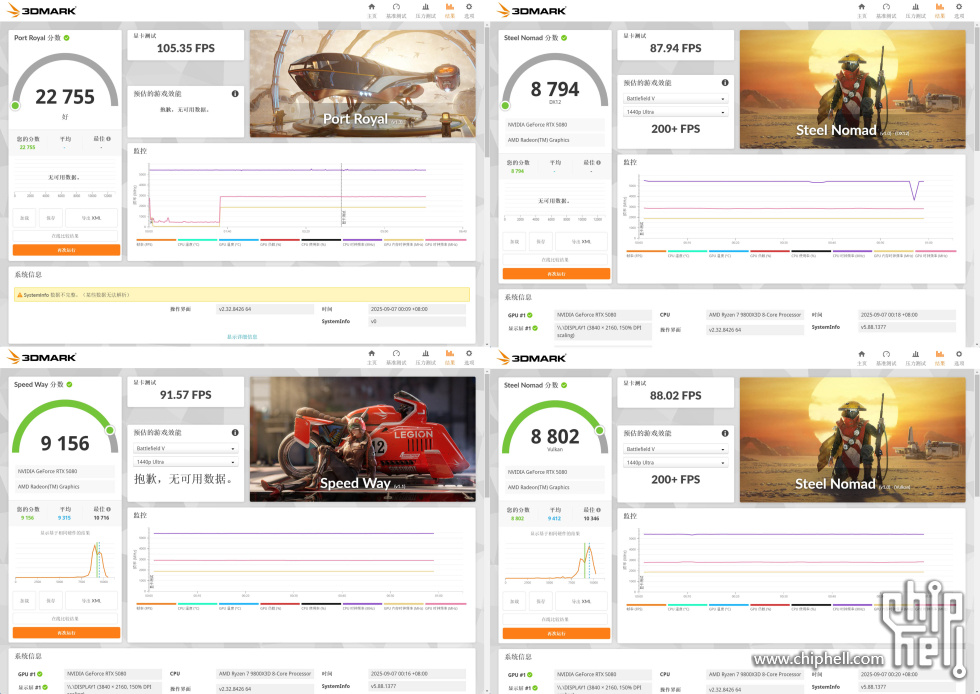

3D Mark 显卡性能测试，因为PCIe 4.0 延长线问题所以成绩会略低一丢丢。

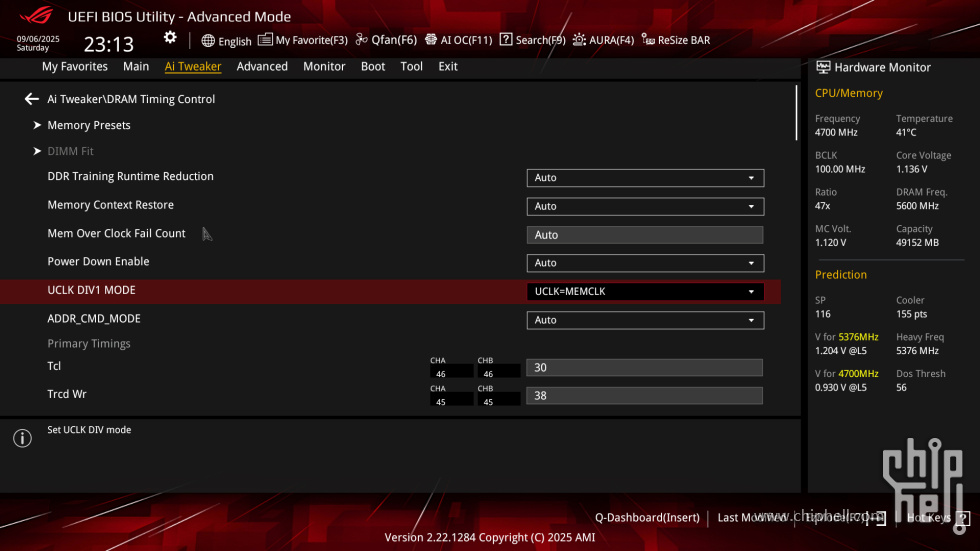

内存部分BIOS设置还是需要玩家手动设置一下的，仅是开启EXPO的情况下内存延迟依旧会偏高，所以手动设置比如UCLK DIV1 MODE等设置还是非常必要的。ROG STRIX B850-I GAMING WIFI主板BIOS更新到最新之后，可以看到之前藏的比较深的UCLK DIV1 MODE设置位置也放到了更好找到的位置。

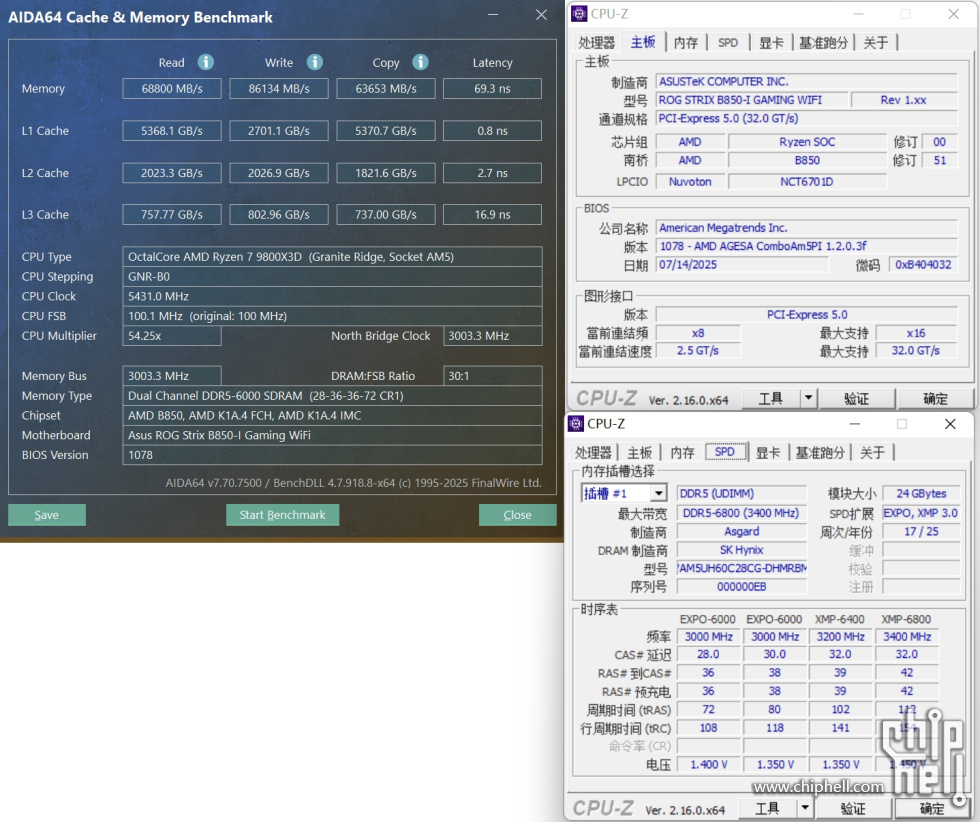

设置以后可以看到，Asgard 海姆达尔 海力士M-die 6000MHz 内存的AIDA64读写测试成绩如图。

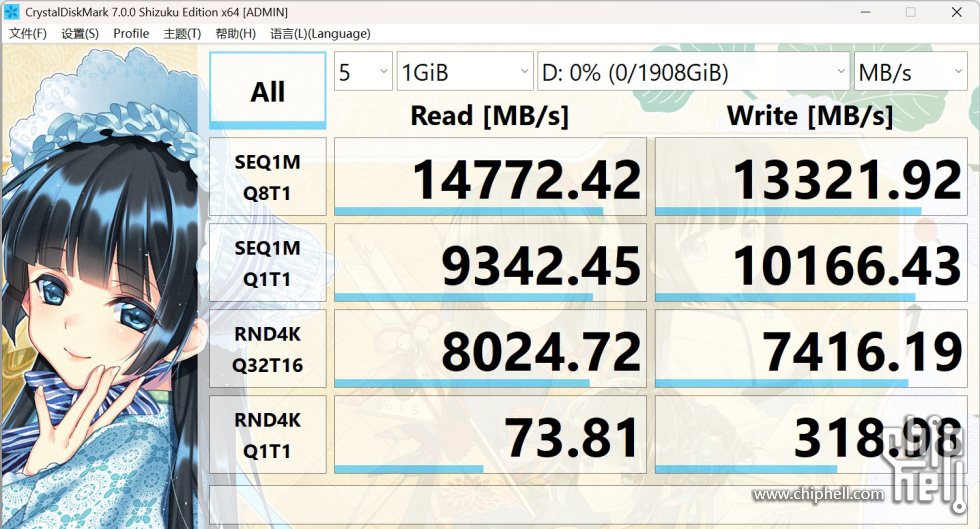

金士顿FURY Renegade G5 PCIe 5.0 2TB的测试部分，可以看到整体读写表现也都是目前PCIe 5.0 SSD中第一梯队了，读写都非常亮眼，而重要的是发热控制的更好了。

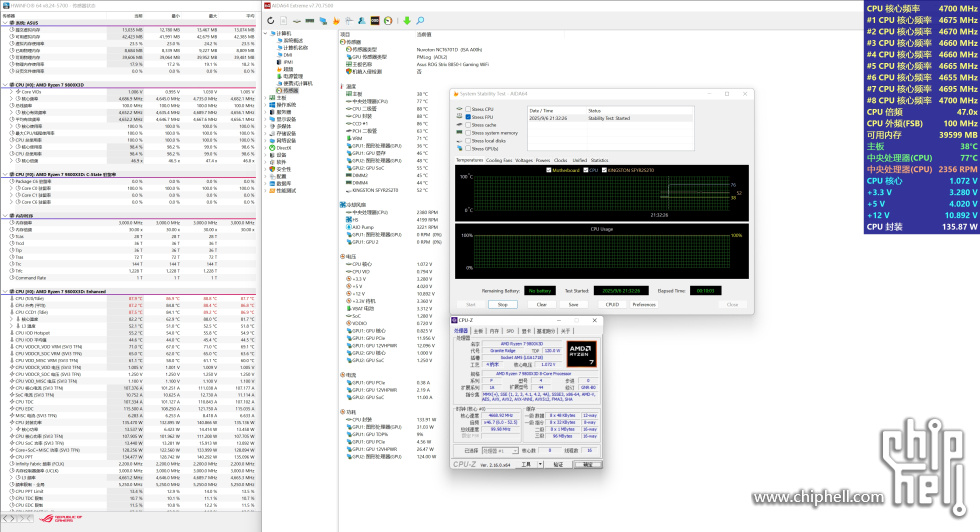

烤机测试方面9800X3D处理器在AIDA 64 FPU单烤10分钟，核心频率4.8 GHz，CPU Package温度85℃，处理器功耗133W。

游戏测试：

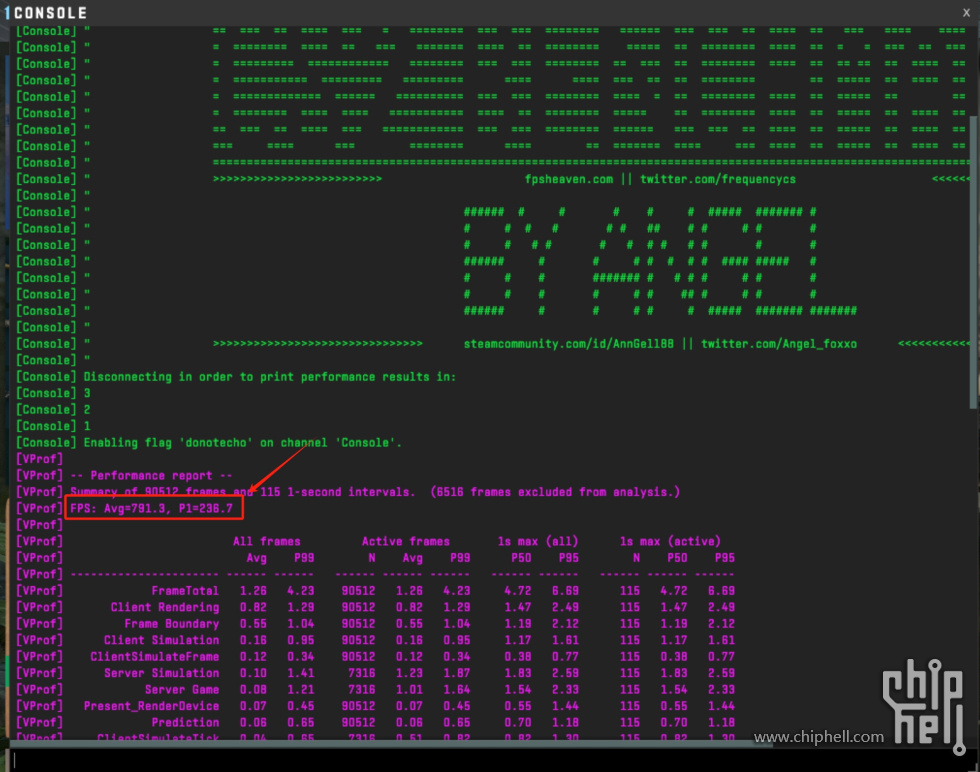

「CS 2」游戏1080P分辨率最低画质下游戏平均帧数791.3FPS，最小帧236.7FPS。

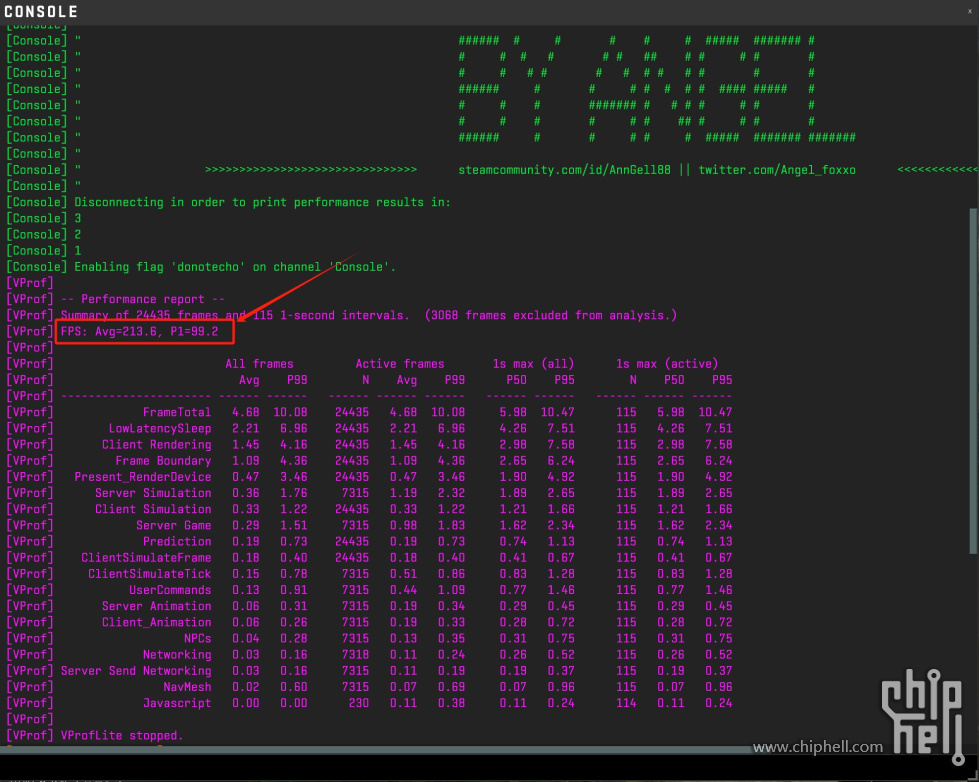

「CS 2」游戏4K分辨率非常高画质下游戏平均帧数213.6FPS，最小帧99.2FPS。

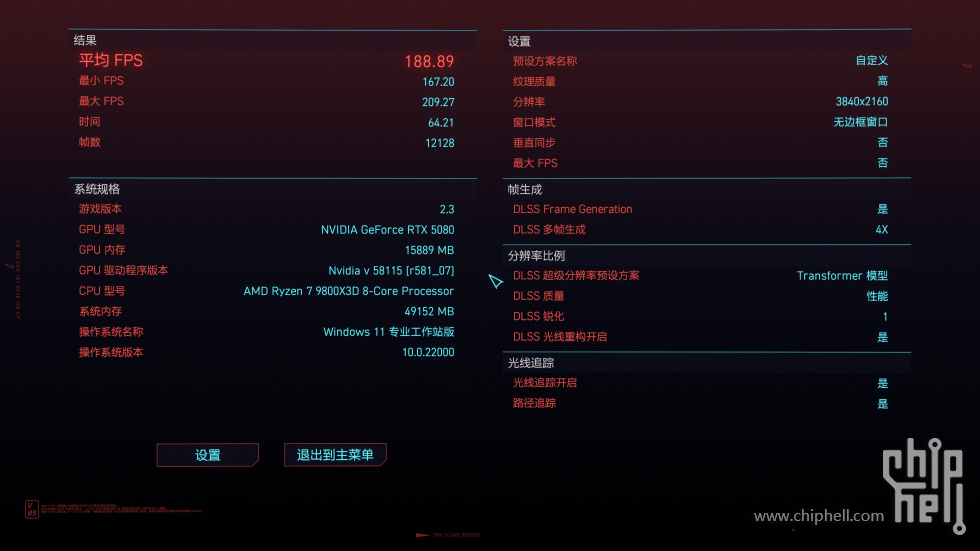

「2077」游戏在4K 分辨率下影视级画质，开启光追的情况，开启DLSS 4x后的游戏平均帧：188.89 FPS，最低帧：167.2 FPS。

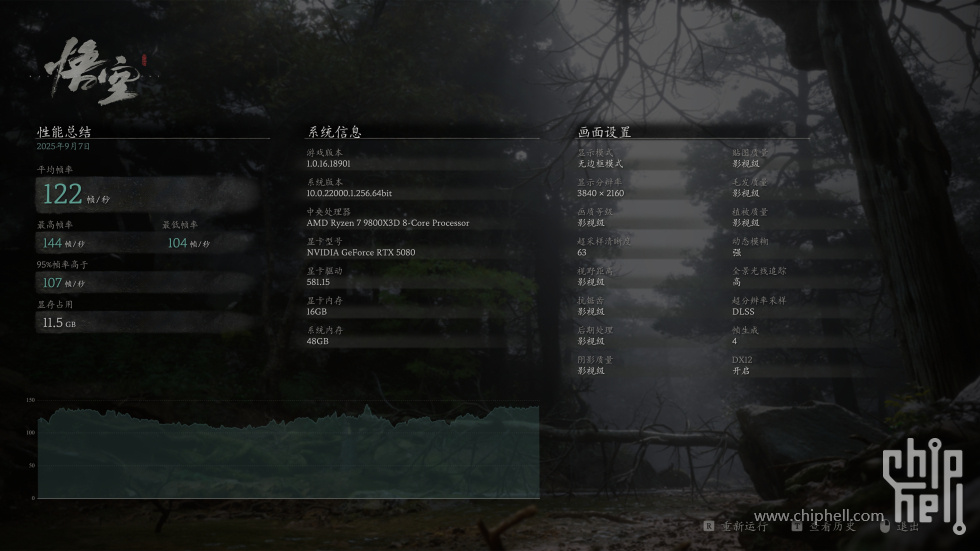

「黑神话悟空」游戏在4K分辨率下影视级画质，开启超级光追的情况，开启DLSS 4x超级采样率63时游戏平均帧：122FPS，最低帧：104FPS。

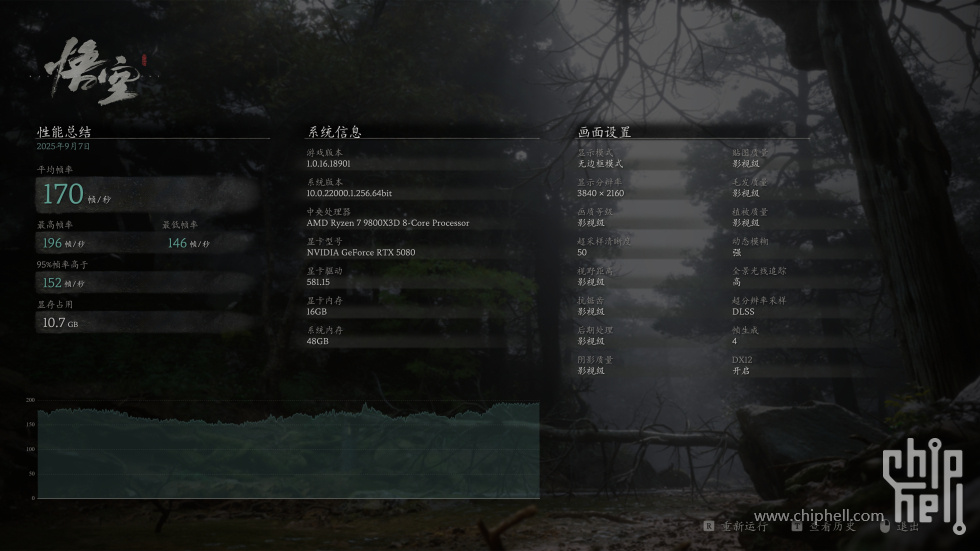

「黑神话悟空」游戏在4K分辨率下影视级画质，开启超级光追的情况，开启DLSS 4x超级采样率50时游戏平均帧：170FPS，最低帧：146 FPS。


以上就是这样，希望这次的装机分享对你有所帮助，欢迎评论交流。
