改造BK650M2-CH实现输出插口单独通断，以及手搓一个UPS服务器

gasment

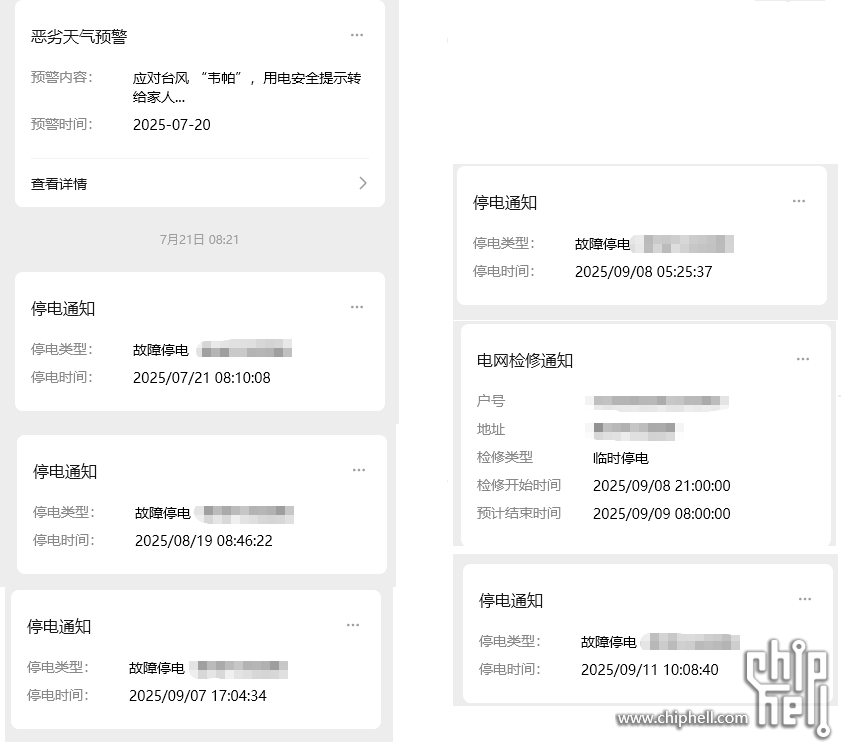

最近村里搞什么线路改造，南网隔三差五就拉闸


虽然依靠BK650M2-CH的USB通讯也能实现基本的安全关机功能，
但是控制功能有限，仅一个 upsdrvctl shutdown 软关机命令也不尽人意

于是趁此机会计划改造一下这个UPS，让他更听话一些

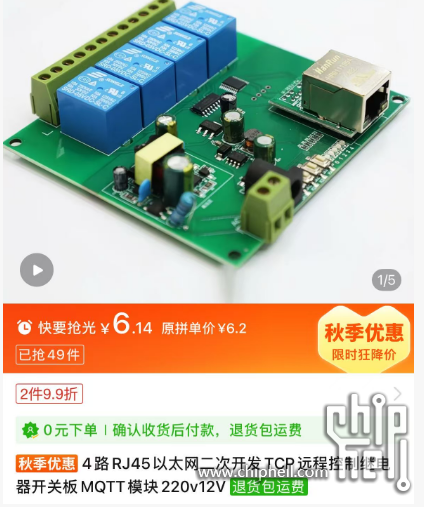

翻了一下拼夕夕，这种继电器板子符合使用要求，不过没有磁保持继电器的版本，控制板断电不能保持通断状态，
只能接到常闭触点，然后设置控制板上电启动默认为常闭模式，防止控制板失效导致全部断电
优先是有线网口的，wifi的话还要维护一个独立ssid
网络协议使用mqtt，玩物联网的应该无上手难度

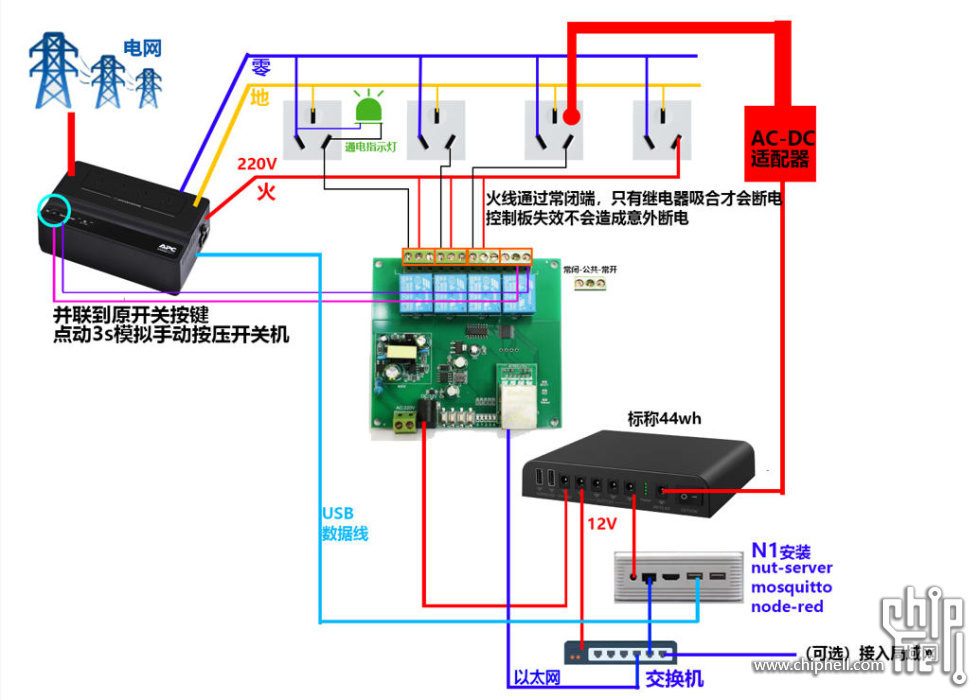

接线示意图：

• 4路继电器，前3路分别控制3个输出插头的火线通断，第4路为常开触点，并入原机开关微动，以点动操作模拟按下开关来实现UPS的硬开关机，但是注意硬关机后UPS不能来电自启,必须下次按下按键开机
• #1和#2插口给到PDU，#3插口给12V 伪“UPS”充电（想了解这个伪UPS的可以看看我的帖子买了个12V备用电源想充当ups，结局是踩坑了 - 电脑讨论(新) - Chiphell - 分享与交流用户体验），#4插口直通，空闲
• 测试了这个12v伪UPS的续航，全套UPS控制器设备功耗5~7w，运行了10小时+依旧坚挺，近10年来还没有超过10h的停电记录，停电期间这套设备持续运行，实现来电后的自动响应和控制
• 控制中枢是一台斐讯N1,系统是ubuntu 22，安装nut-server来获取UPS状态数据，安装mosquitto来收发mqtt消息，安装node-red来做自动化控制逻辑
• 使用交换机来做扩展，上端接入局域网，共享UPS数据，不接也不影响，因为都是静态IP，可以独立运行


实物图：

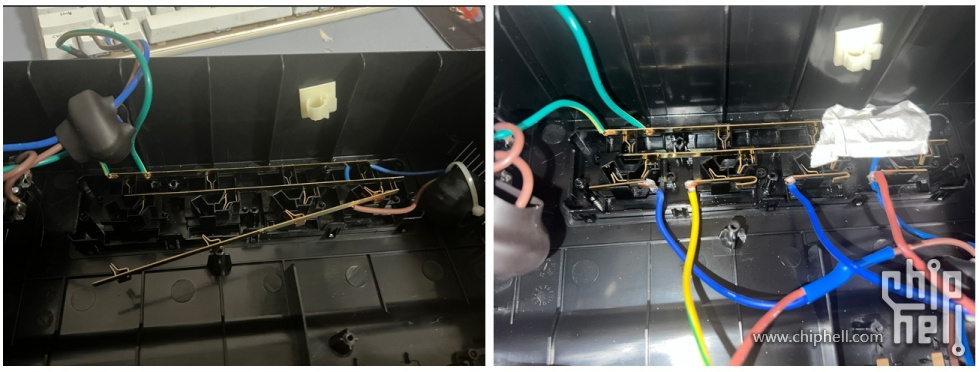

• 220V插口是一体铜条，只能剪断，单独为每个口接线

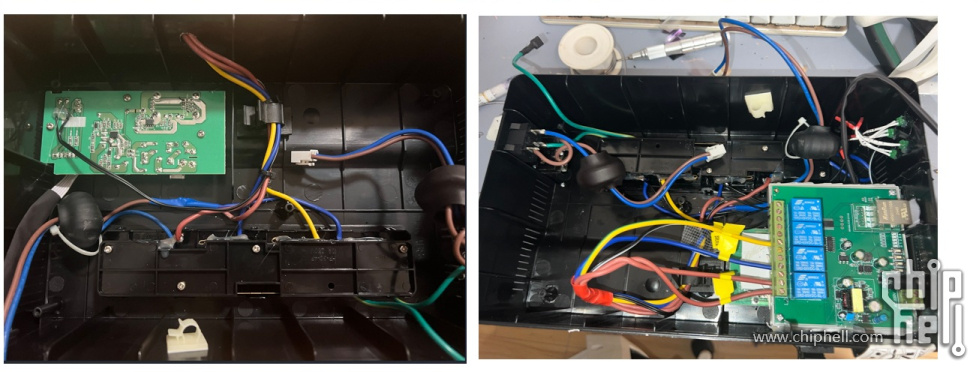

• 原先是火线引到壳子外，控制板外接，但是位置不好放，后面琢磨下成内置了


• 工具有限，开孔比较丑，凑合了，不影响使用，顺便为每个220V插口设置了指示灯

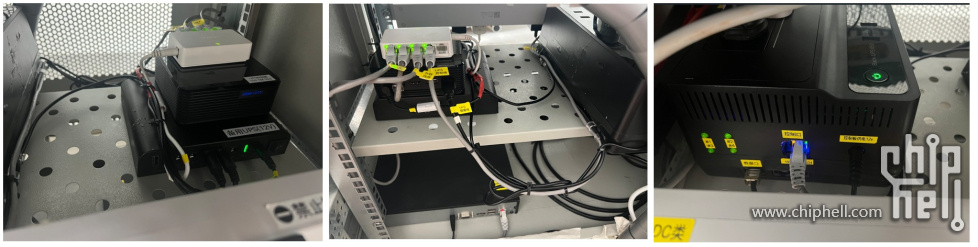

• 放入柜子里，接好线，像那么一回事了


• 需要有一个检测电网恢复的装置，理论上能设置静态IP的有线设备均可，使用ping来模拟检测，这个设备是直接接入电网的，随电网一起断电上电，

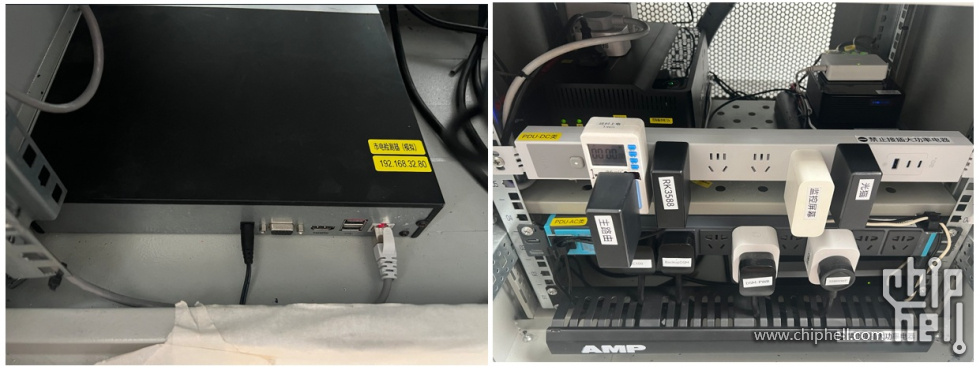

• 注意使用的设备稳定性就好，我从角落翻出了一个海康的NVR，功耗只有2~3w，nvr稳定性也不用怀疑，用来做检测也正好合适
• UPS只要不硬关机，USB通讯不会断，这样也可读取输入电压数据来判断，但是没有这个外置的来的简单和稳定
• 把AC插头和DC适配器分开了，分别接入两个PDU，两个PDU接入UPS的#1和#2插口，这样AC那边功耗大就可以优先关断节省电量

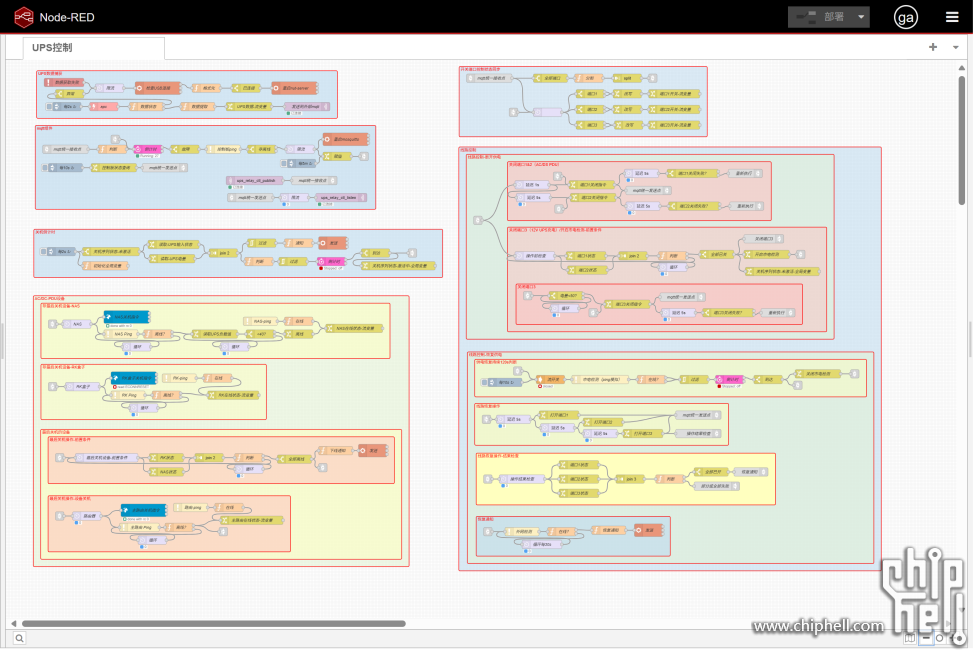

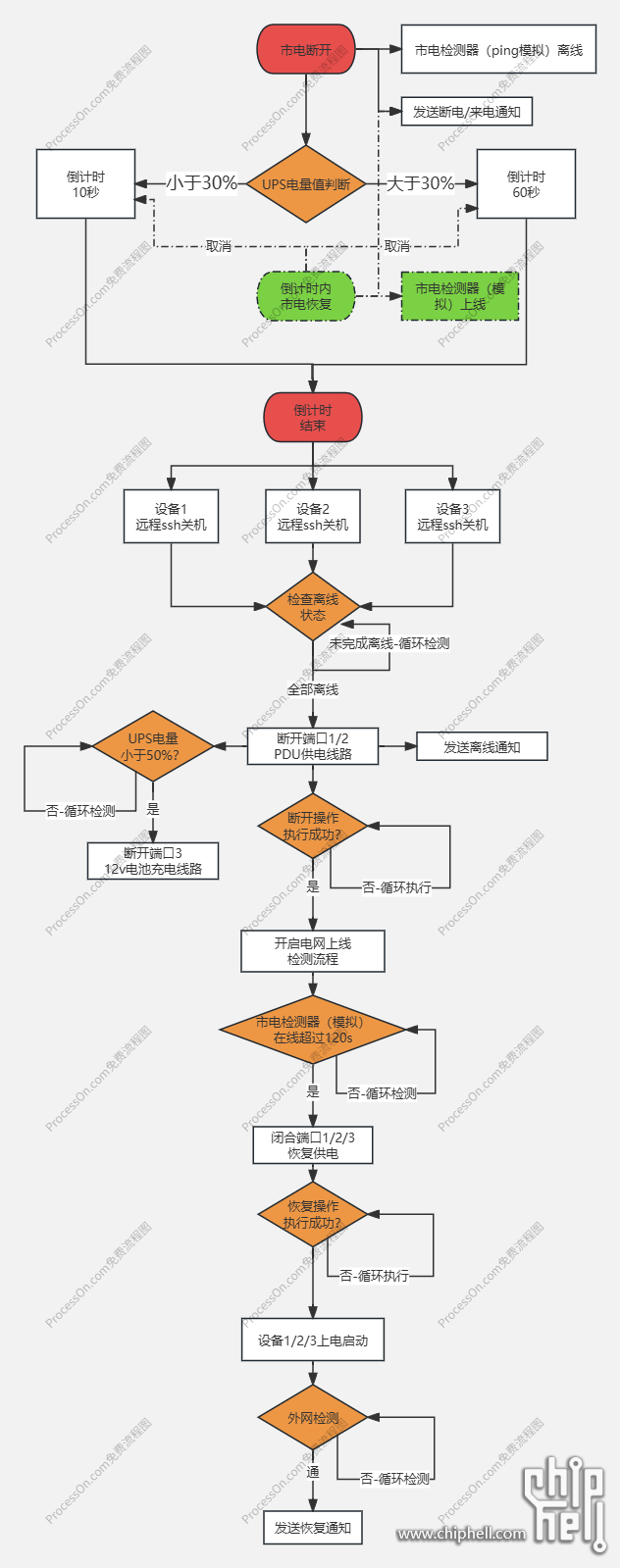

• 自动化逻辑流程比较费头发，现在能实现预期效果了，但是等待更多场景验证来debug


✅以上~

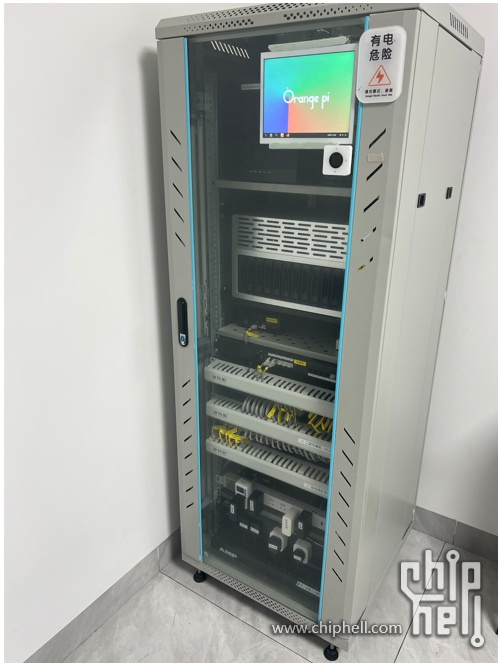

这个柜子又一次完成了一项功能升级，生命在于折腾（给自己找借口）
