「 废话前言 」
对于 ITX 机箱爱好者而言，想必对于 SSUPD 机箱应该不会陌生，从最初的 Meshlicious，再到后来的 Meshlicious S，再 ... 其多样性的 “背靠背结构设计” 引着不少铝制客制化机箱纷纷效仿，至今依旧是好些小钢炮机箱的结构形态。BUT! 仿得其骨，并无其表，个人觉得 SSUPD 那通体高密度 MESH 网孔面板，才是其精髓所在！不仅具备有通透的散热性能，更赋予机箱整体简约利落的外观效果，同时，快拆设计与模块化结构结合，也会更易于玩家拆装折腾！那么这次要分享也就是其新推出的直插横置安装版本 ——
SSUPD Meshroom D， Emmm.... 那么废话不多说！后看图描述，希望能够给到大家一些有用的参考吧！
SSUPD Meshroom D 官标尺寸 363×167×247mm （ 长宽高 ），体积约为 15 升左右。
前置电源紧凑结构设计，具备有非常不错的拓展兼容性与可玩性，还可以后配 DLC 底座拓展支持 MATX 主板。
SSUPD Meshroom D 支持安装 ITX 主板，支持安装最高 142mm 塔式风冷，支持安装最长 336mm 最厚 3.4 卡槽显卡。
机箱左侧为可拆卸风扇支架，支持安装 240/280 冷排或 120/140×2 风扇，底部支持相同规格数量的冷排与风扇（ 对应显卡厚度则为 22mm ）。
后置支持安装 80/90×1 风扇，顶部支持安装 12015×1 薄扇，此外，若前置安装 SFX 电源，还可以安装 120/140×1 风扇。
「 装机配置 」
CPU：AMD R9 9900X
主板：华硕 ROG STRIX B850-I GAMING WIFI
内存：光威 Gloway 龙武系列 黑色款 6000Hz C28 24GB×2 套条
存储：金士顿 NV3 PCIe 4.0 2TB
显卡：影驰 GEFORCE RTX 5070 金属大师黑金版 OC
散热：利民 PA20 MINI BLACK & 利民 TL-B9 风扇
电源：华硕 ROG 洛基 LOKI SFX-L 1000W 白全模组 ATX3.1 电源
机箱：SSUPD Meshroom D
「 主板：华硕 ROG STRIX B850-I GAMING WIFI 」

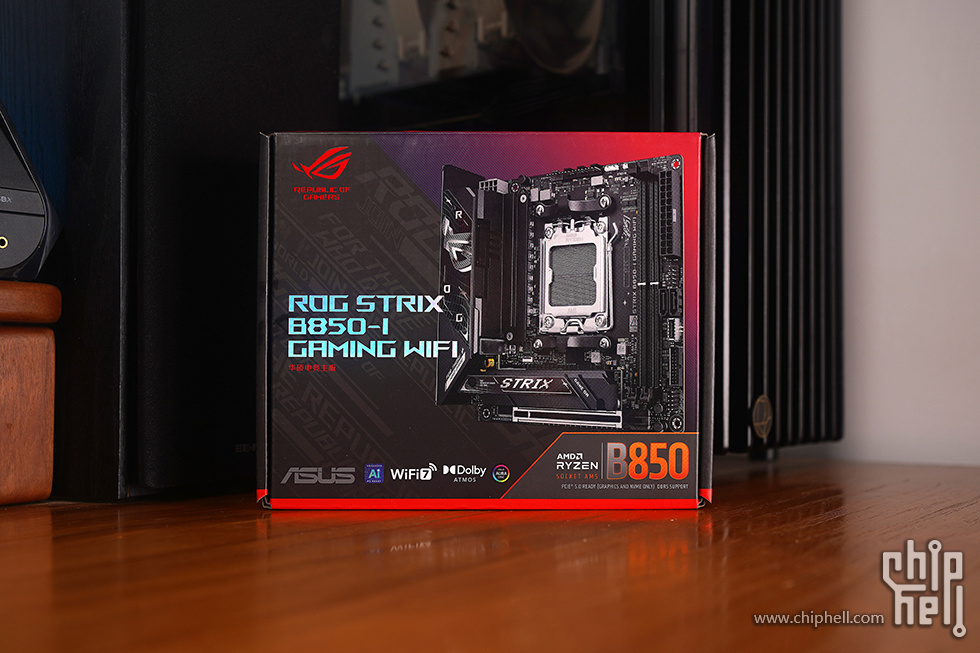

华硕 ROG STRIX B850-I GAMING WIFI 主板，包装延续了该系列的设计风格。
正面配主板渲染图，型号采用镭射印刷工艺处理，下沿标注了各种特性图标示意，背面图文展示具体的规格信息。

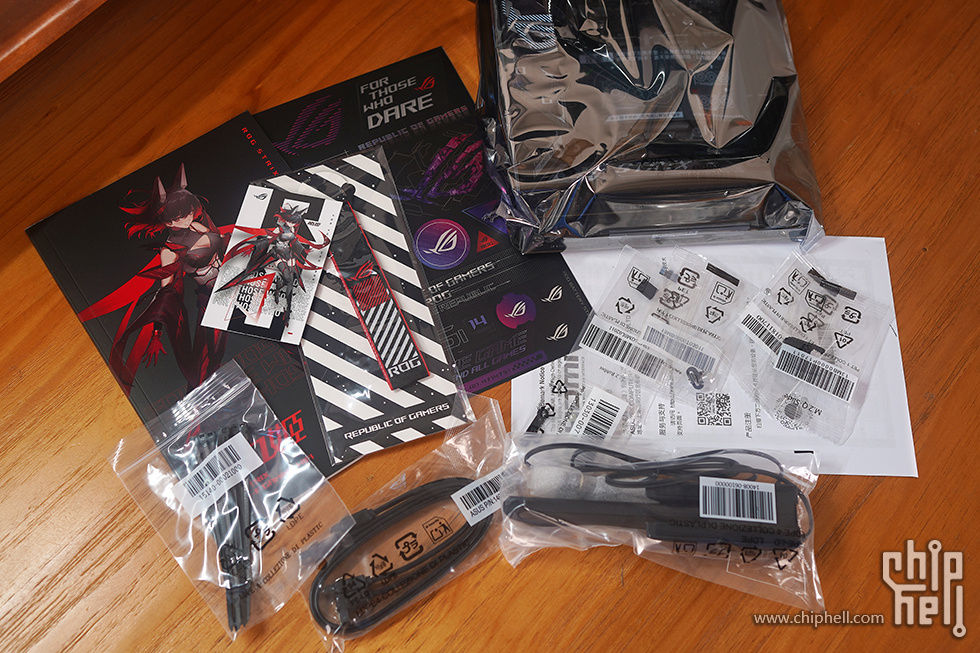

里头附件依旧比较的丰富。
包含：主板本体、说明书/记事本、信仰贴纸、钥匙扣、M.2 螺丝垫片、SATA 数据线、USB 2.0 一分二线、M.2 固定件、WI-FI 天线等等等。

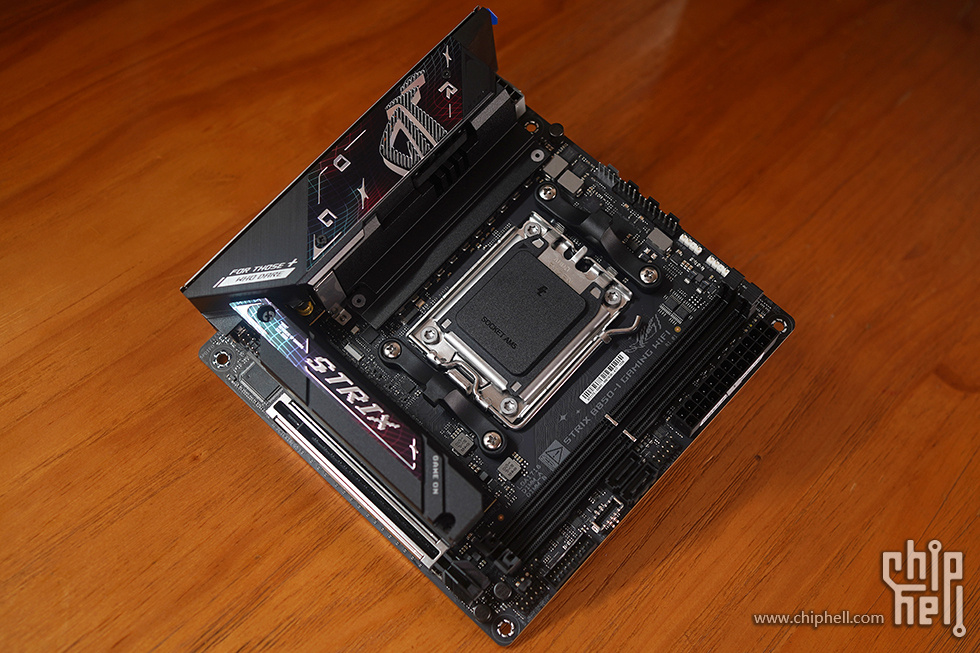

主板采用标准 MINI ITX 版型，外观采用黑与深灰色搭配，PCB 采用哑光黑涂层处理。

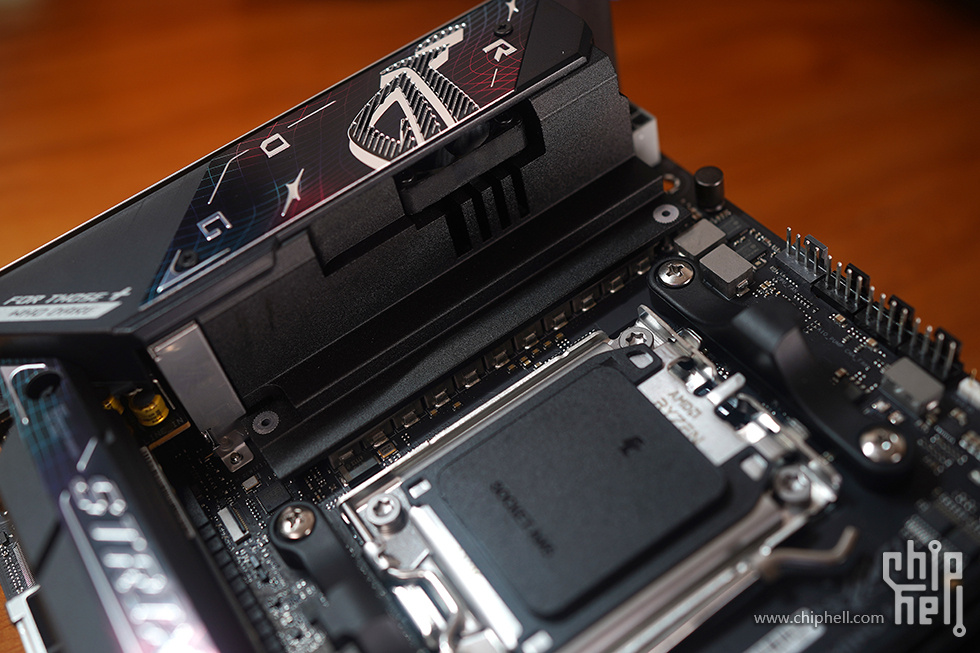

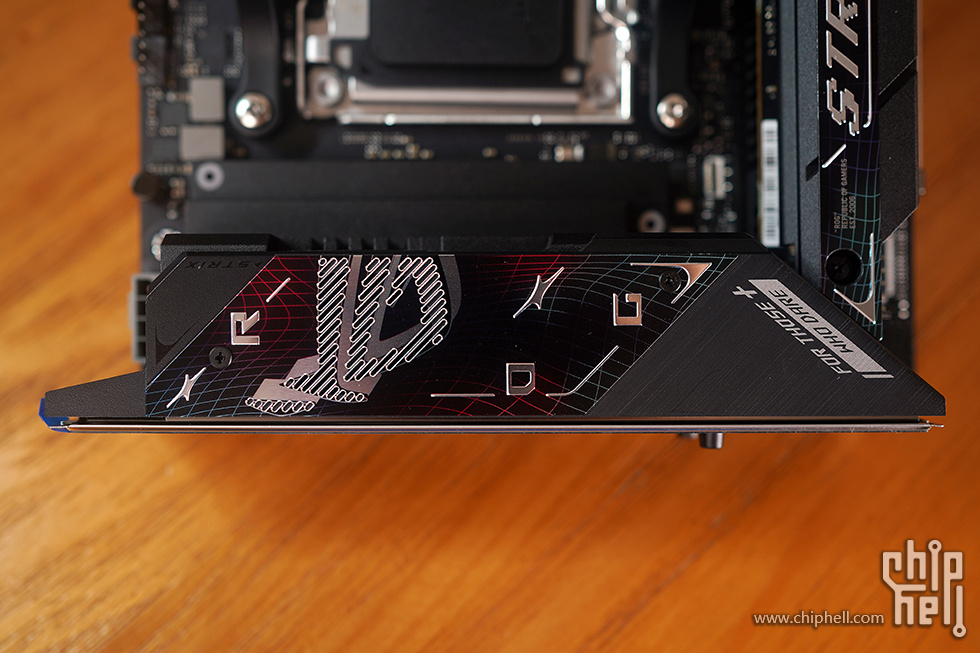

供电区域覆盖有机甲风格金属散热模块，表面点缀 ROG 点阵标识与图案，信仰感非常的足！
ROG STRIX B850-I GAMING WIFI 主板采用 10+2+1相 供电设计。
其中 10 相为 VCore 90A 核心供电，2 相为 SOC 90A 供电，1 相为 MISC 供电。
满足 AMD RYZEN 全系 CPU 的供电需求。
I/O 装饰模块即是 VRM 散热装甲，并内置了一个风扇辅助散热。
供电模组与散热基座接触面敷有导热系数高达 7W/mk 的高性能导热介质，构建出高效三维热流通道，大幅提升热交换效率与系统持续负载能力。

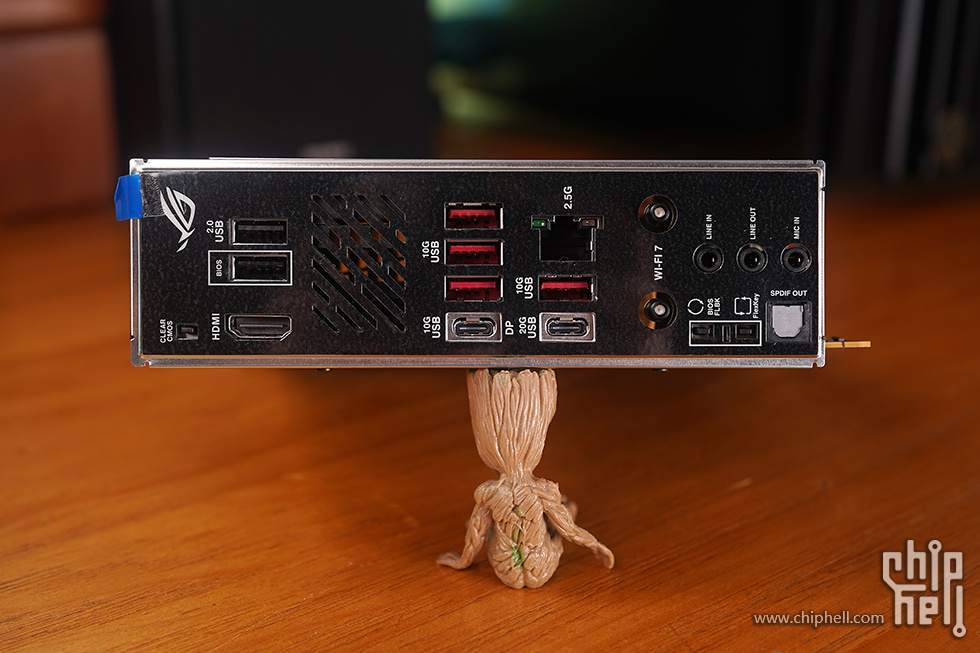

采用一体化的 I/O 挡板设计，配有 Clear CMOS & BIOS FlashBack & FlexKey 按钮。
提供 1× HDMI 2.1 接口、2× USB 2.0、1× USB 3.2 Gen2 x2 Type-C、5× USB 3.2 Gen2（ 其中 4× Type-A ，1× USB Type-C with DP Alt mode ）；
1× 2.5Gbps LAN、2× WIFI 7 / 蓝牙 5.4 快拆天线接口、以及 2× 3.5mm + 1× S/PDIF 光纤输出的音频接口组。

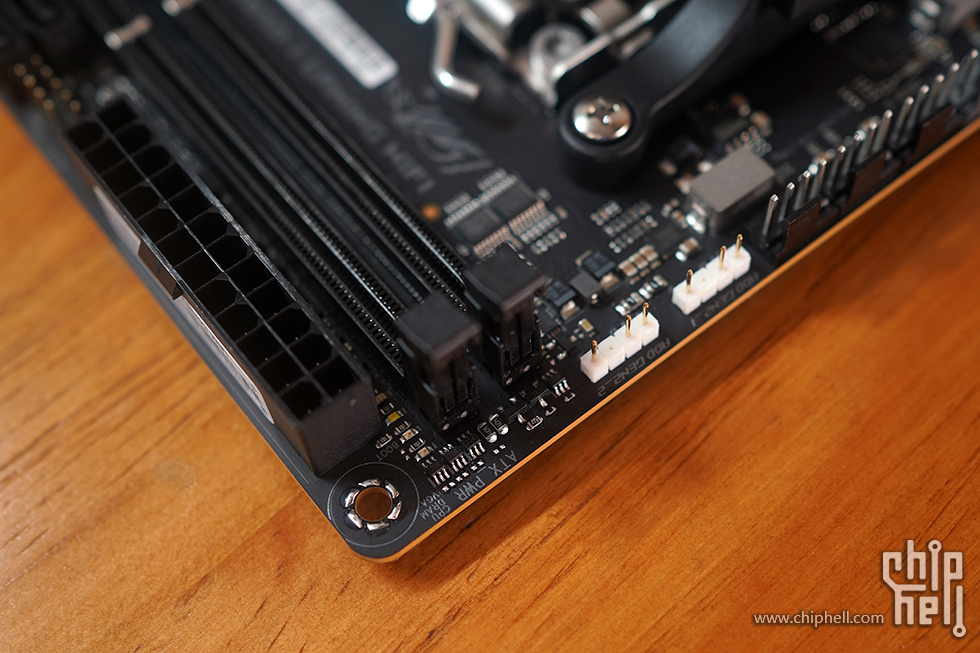

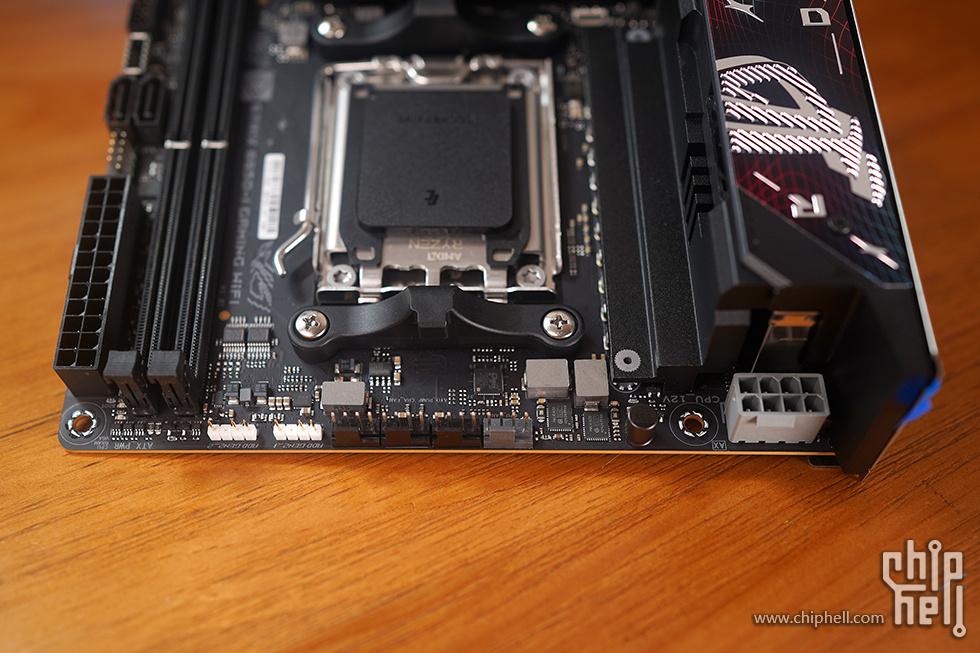

采用单 8PIN 的 CPU 供电接口、一旁四个风扇接口（ CPU_FAN & AIO_PUMA & CHA_FAN & EF_FAN ）、两个 5V ARGB 接口。
右上方配置了一组 DEBUG 纠错灯，方便玩家裸机操作与快捷判断启动状态。
配备两条 D5 内存插槽，支持双通道模式，最大可支持 96GB 内容容量，可支持安装 AMD EXPO 或 XMP 技术的内存。
（ 具备华硕增强型内存配置文件 ( AEMP ) 功能，频率最高可达到 DDR5 8400+ MT/s OC ）
24PIN 供电位置上有 USB 2.0 接口、两组 SATA 6GB 接口、Type-C USB 3.2 GEN2 及 USB 3.2 GEN1 接口、 I/O 跳线。
采用高强度设计的 PCIe 5.0 ×16 插槽，并支持显卡快拆功能。

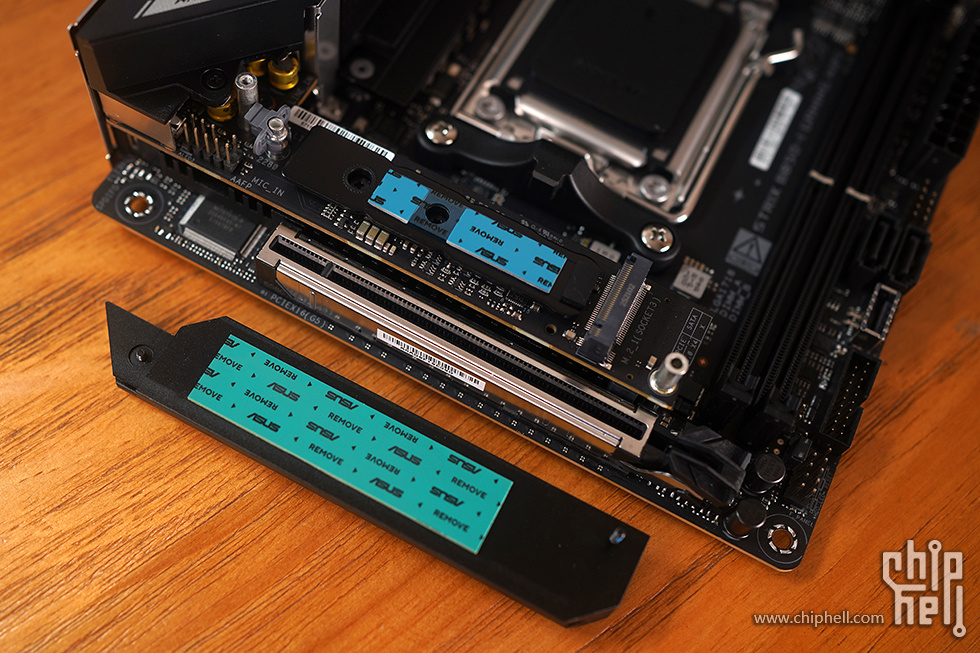

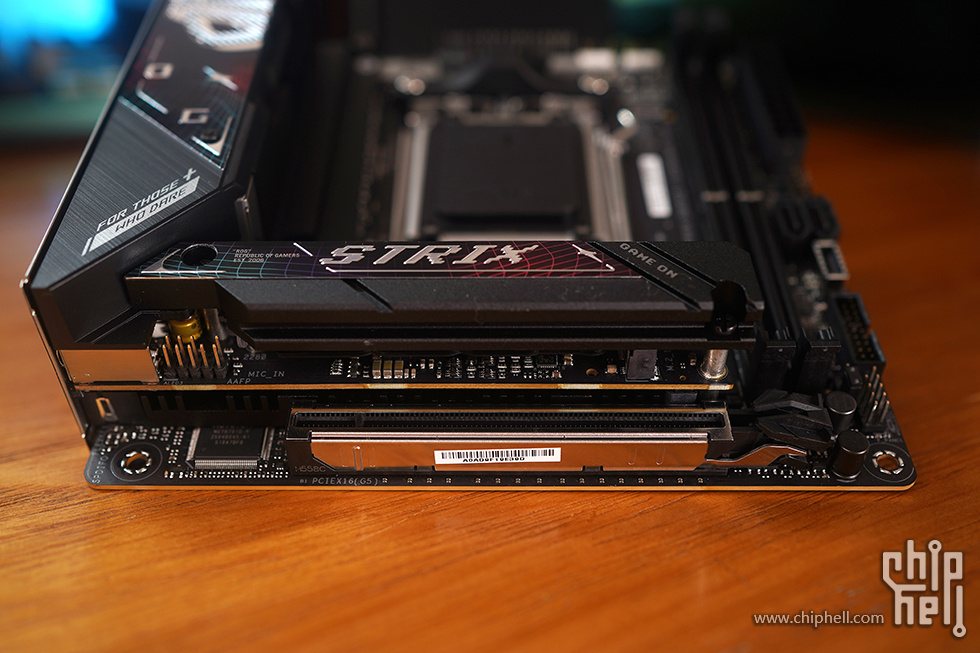

边上 M.2 SSD 安装位依旧采用了叠叠乐设计，中间 M.2 与音频接口共用集成在一块可拆卸 PCB 子板上面。
PCB 下方则为芯片组的散热模块。

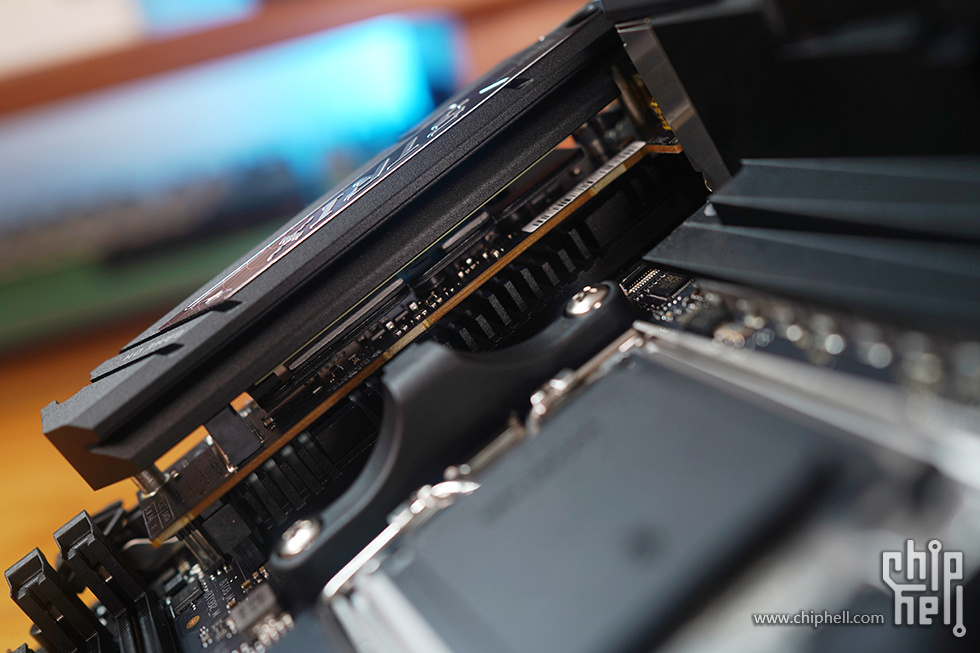

上层提供了 M.2 接口，支持 PCIe 5.0×4 运行，支持安装 2242/2260/2280 规格 SSD。
上下均覆盖了导热垫，确保高效散热。
M.2 SSD 安装固定采用了快拆卡扣固定，拆装非常的方便快捷。
边上为 HD 音频接口，配备多颗尼吉康音频专用滤波电容，音频芯片为 Realtek ALC1220P ，配备 Savitech SV3H712 AMP 耳放芯片。

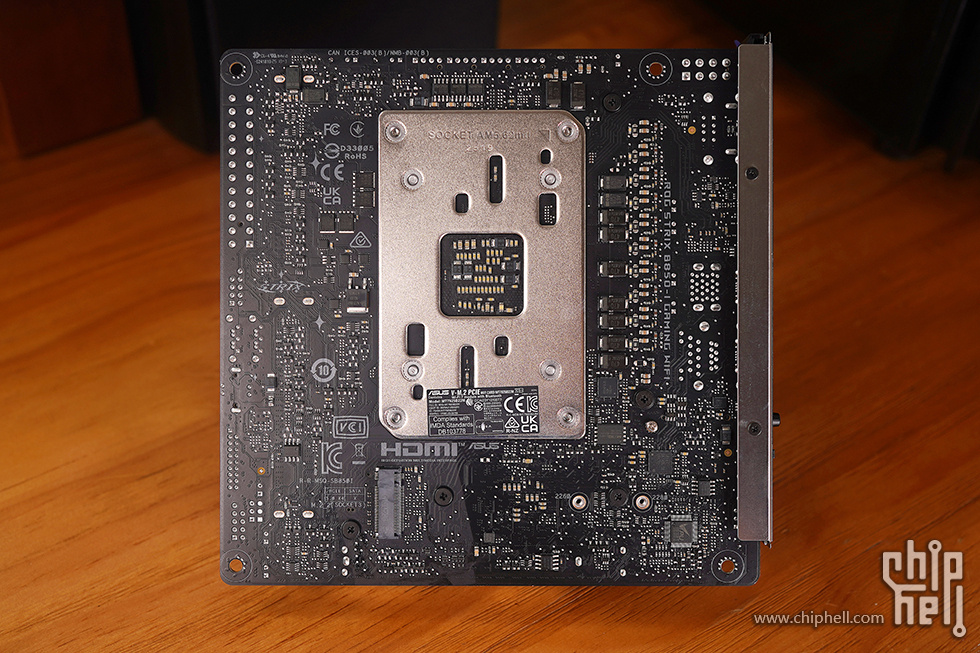

另主板的背面还提供了 1 个额外的 PCIe 4.0 M.2 插槽。
「 内存：光威 Gloway 龙武系列 黑色款 6000Hz C28 24GB×2 套条 」
6000MHz 频率与 C28 低时序组合，非常适合用来搭建 AMD 平台。

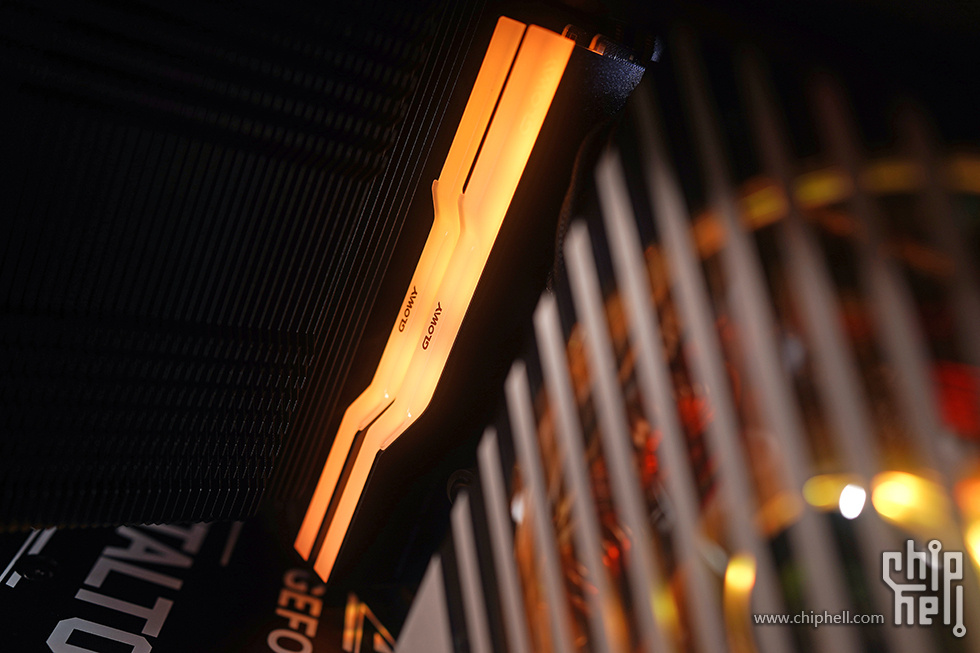

梯状造型灯带设计，内配备了 8 个独立灯光控制区域，支持各大主板厂商的 ARGB 灯光同步。

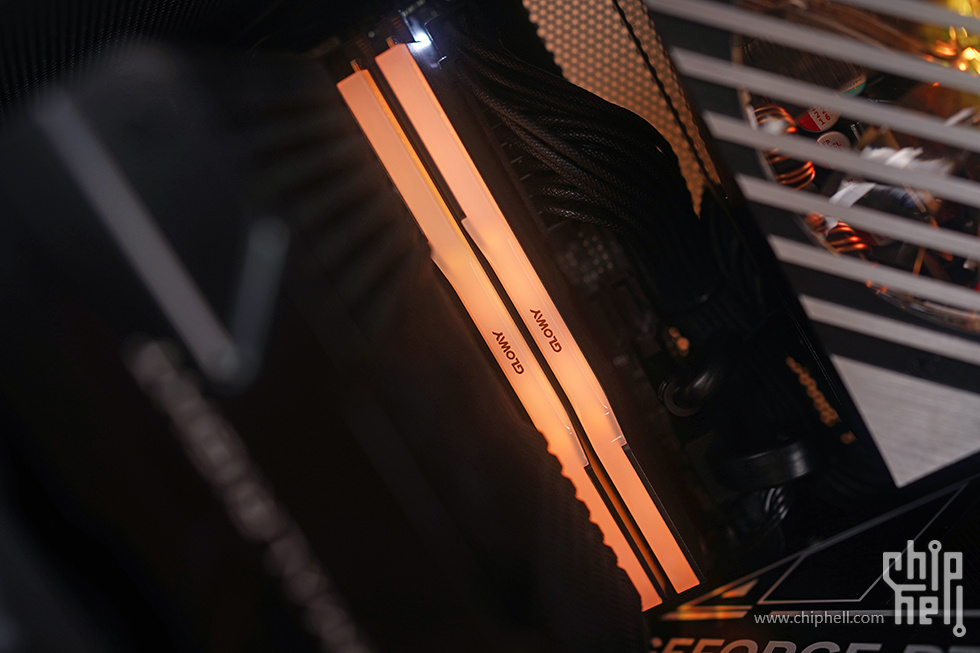

其动态 ARGB 色彩灯效表现不错，色彩绚丽且亮度饱满。

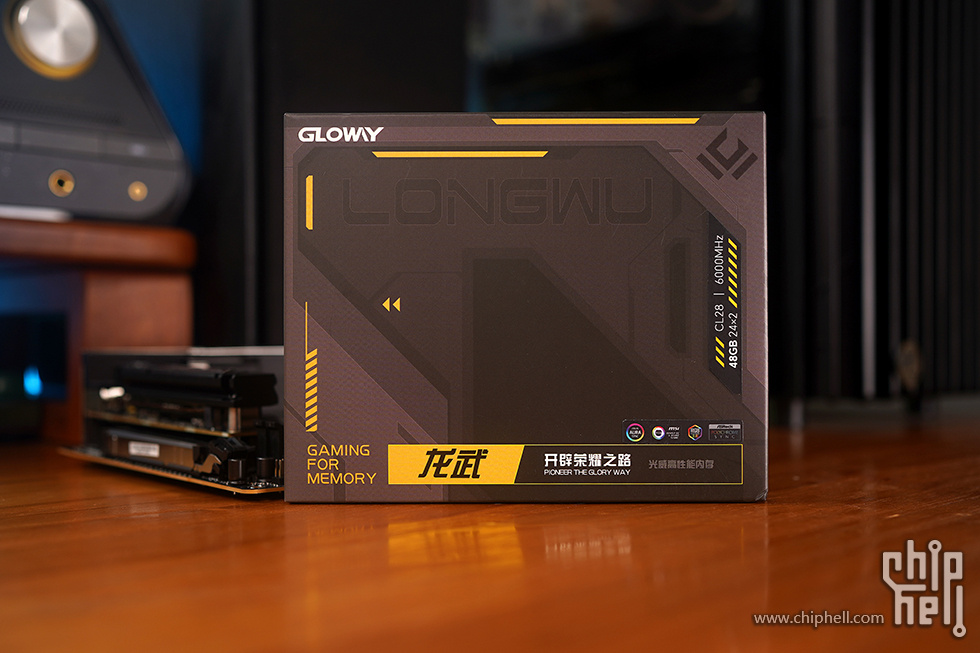

内存包装采用简约风格设计，暗色的 LONGWU 与暗色的图案装饰，边上白色与亮黄色标注品牌，龙武·亦系列，内存规格等信息。

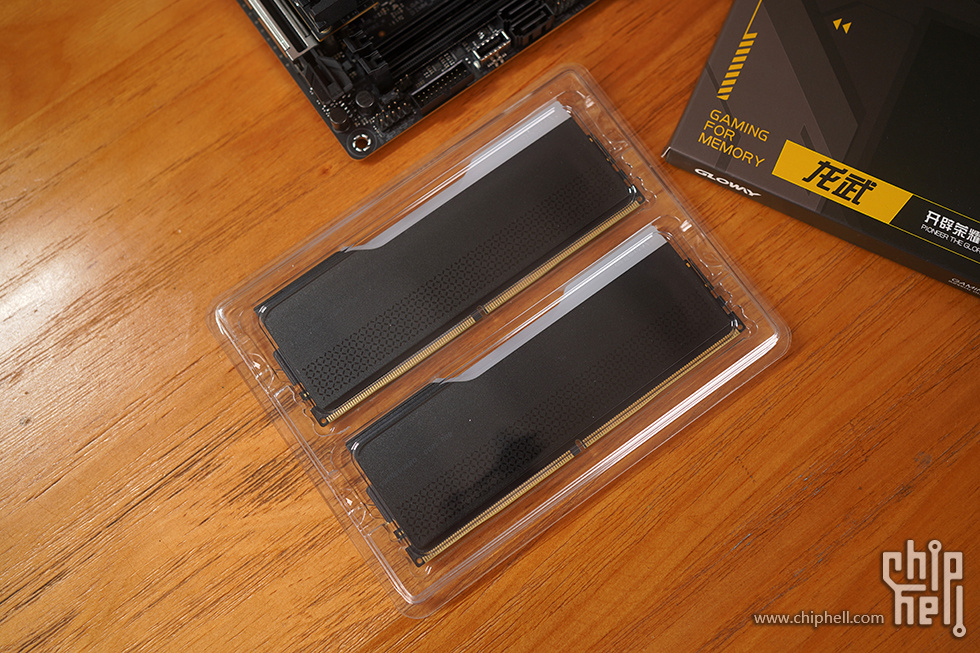

里头内存采用塑料套包裹保护。
内存配备了加厚散热模块确保散热与稳定运行，采用不规格的下凹造型设计。
表面带有暗色图案装饰，银灰色的型号标识点缀。

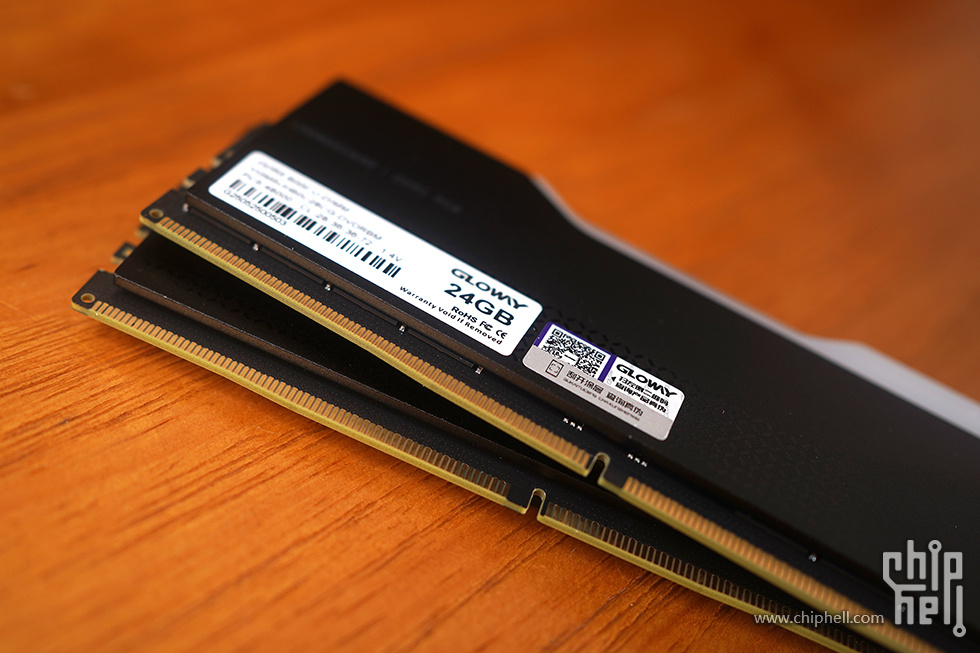

内存内侧带有规格贴标：6000MHz 频率、时序 C28-36-36-72、电压 1.4v、单条容量 24GB。
PCB 单面颗粒布局，采用新海力士 Mdie 3g8 颗粒，具备高效的性能表现和出色的超频潜力。
「 散热：利民 PA120 MINI BLACK 」

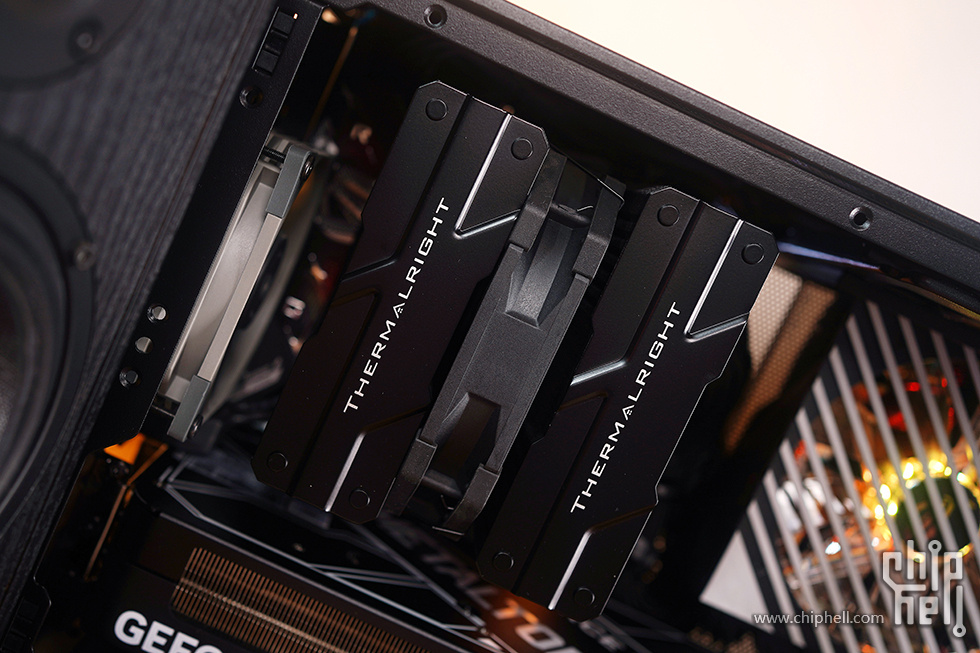

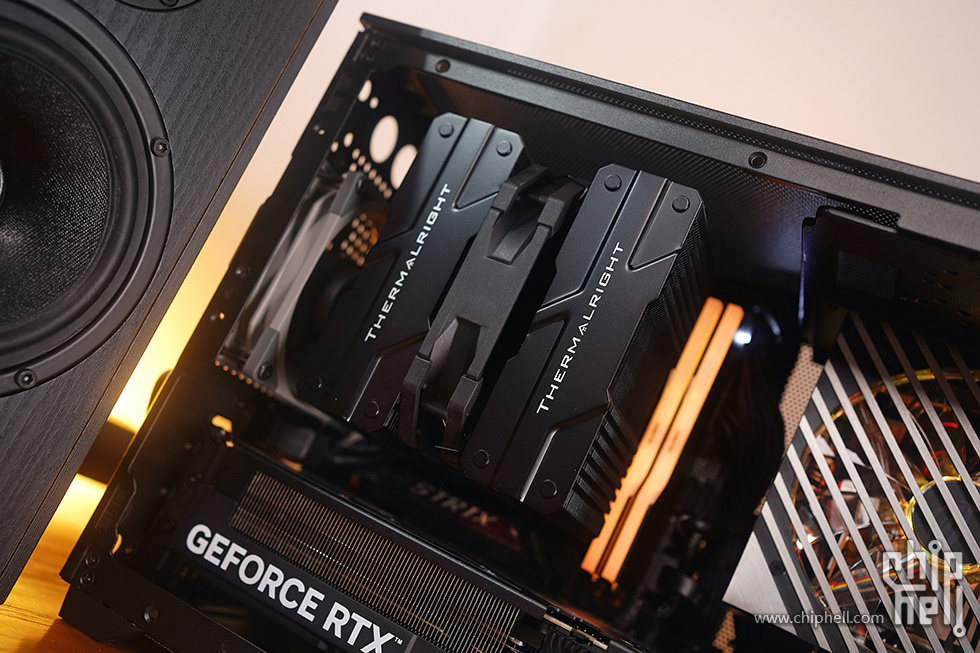

SSUPD Meshroom D 机箱最高支持 142mm 风冷散热器，利民这款 135mm 高度的 PA120 MINI 双塔算是其理想搭配之一吧！
且其采用了 TL-D12B 的 120mm 风扇，也会有着更好的散热性能与静音表现，相比其它收益也会更高一些。
机箱后置风扇选用也是利民 TL-B9 风扇。

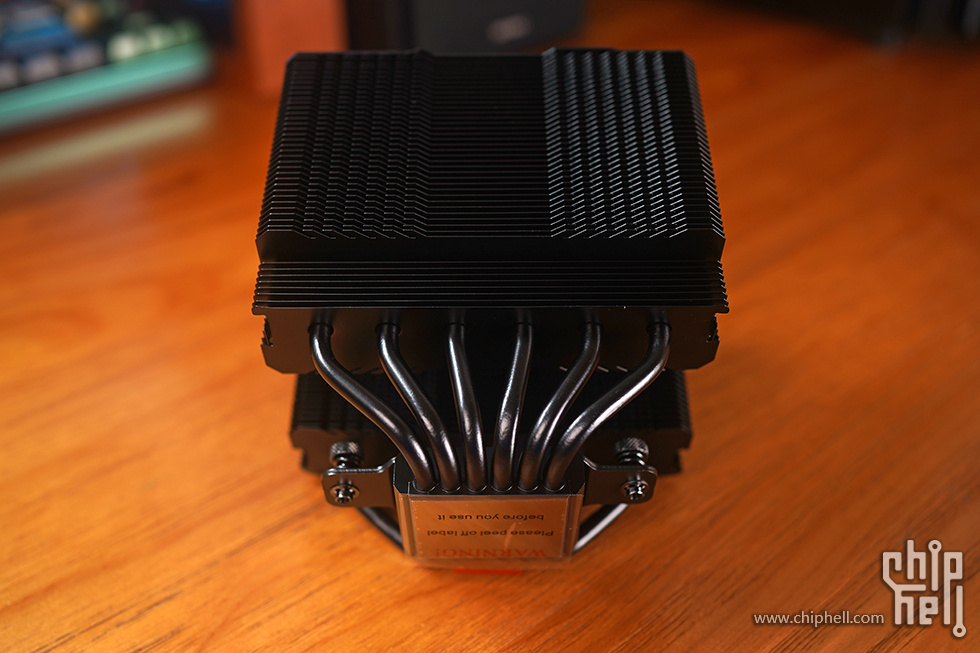

PA120 MINI 散热器外观同样不错，顶部装饰面板设计，可避免热管外漏，提升散热器的颜值。
顶盖表面凹凸的立体图案修饰，居中白色的利民的 LOGO 示意。

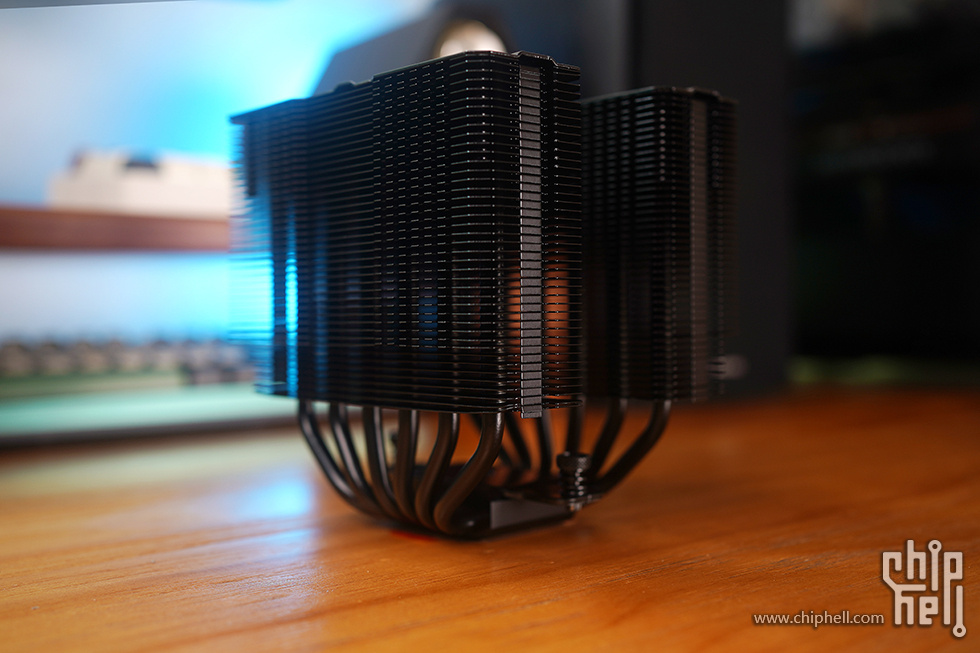

采用双塔设计，官标整体尺寸为 L125×W110×H125mm，重量为 700g ( 不含风扇 ）。
整体黑色纳米喷涂处理，左右两侧均做了内收避让设计，以适配兼容高马甲的内存。
鳍片官标 0.4mm 厚度，目测左右各给到了 42 片鳍片的散热规模。
采用全扣 FIN 工艺，鳍片之间的间距紧致工整，做工看着也不错。
采用 6×6mm AGHP 逆重力热管，不惧安装方位对于散热性能的影响，官标 TPC: 200W。
鳍片和热管及底座，三者采用的是回流焊工艺焊接而成。
底座预装弹簧螺丝压力扣具。
采用纯铜材质的底座，表面电镀工艺，CNC 同心圆镜面处理。

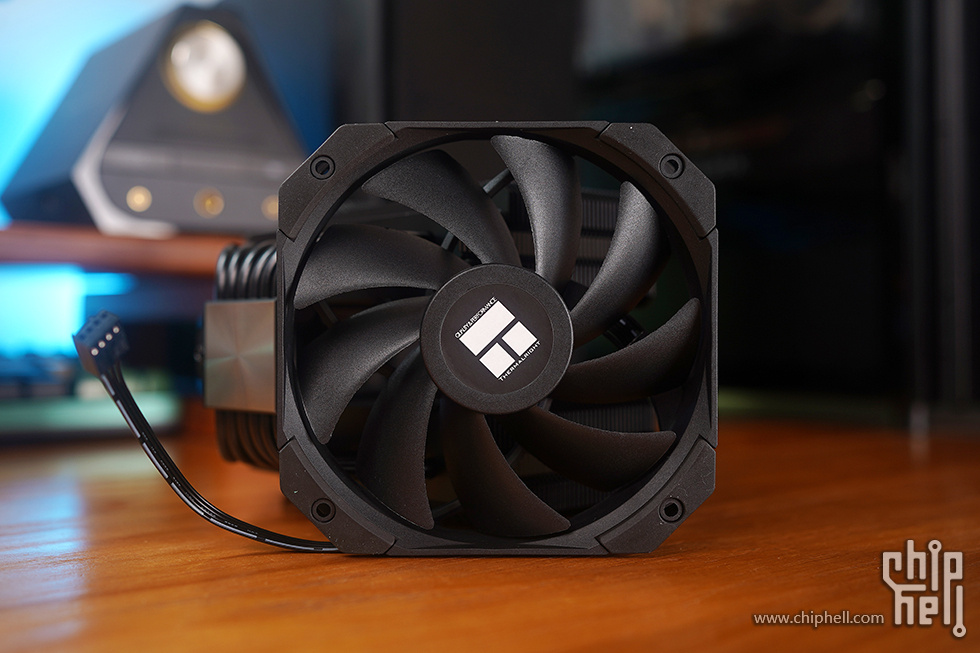

采用非标准样式的 120 风扇 TL-D12B，采用 S-FDB BEARING 轴承，4PIN PWM 接口。
风扇转速最高可达 1500 RPM±10%、最大风量 66.87 CFM、最大风压 1.53mm H2O、噪音值 ＜25.6 DB(A)。
采用 SS2 全套金属扣具，具备更好更稳的安装效果，此外，出厂还附带了一管 TF7 散热硅脂，方便玩家后期维护。
（ 扣具支持 INTEL LGA : 1851/1700/115X/1200/2011/2066，支持 AMD AM4/AM5 ）
「 显卡：影驰 GALAX GEFORCE RTX 5070 金属大师黑金版 OC 」

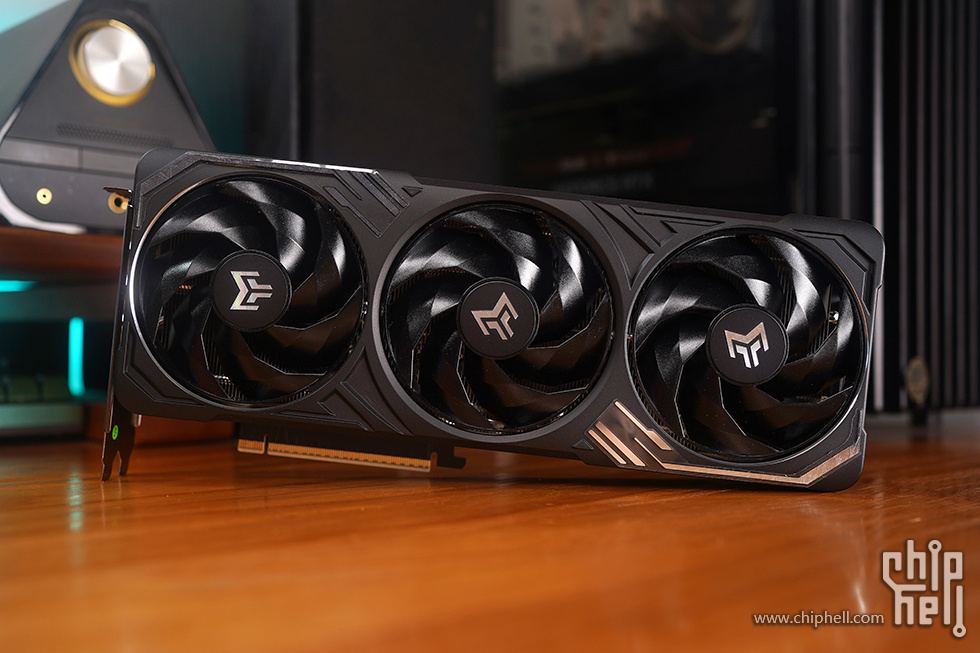

显卡选用的是影驰 GEFORCE RTX 5070 金属大师黑金版 OC。
这代金属大师给到有两色可选，黑金版为纯黑外观，另还有白金版则为白色外观，均依旧采用了无光设计。
显卡尺寸比较的友善，官标不含挡板为 305×120×56mm、含挡板为 316.5×135.1×56mm，能够轻松兼容主流机箱。
显卡依旧延续了该系列的特点，外观采用了铝合金材质一体压铸成型工艺。
金属表面纯黑处理，呈现出简约优雅的外观，兼具质感与美感，此外，金属材质还有着散热效能上的加持。
搭载全新 90mm 霜环风扇，采用了三折样式的 11 片大扇叶与环形链结构设计，具备有更好的扇叶整体强度，也有着更好的视觉观感与散热性能，且支持智能启停功能。
显卡侧面，左边 NV 强制 GEFORCE RTX 英文， 右边则为影驰 GALAX LOGO。

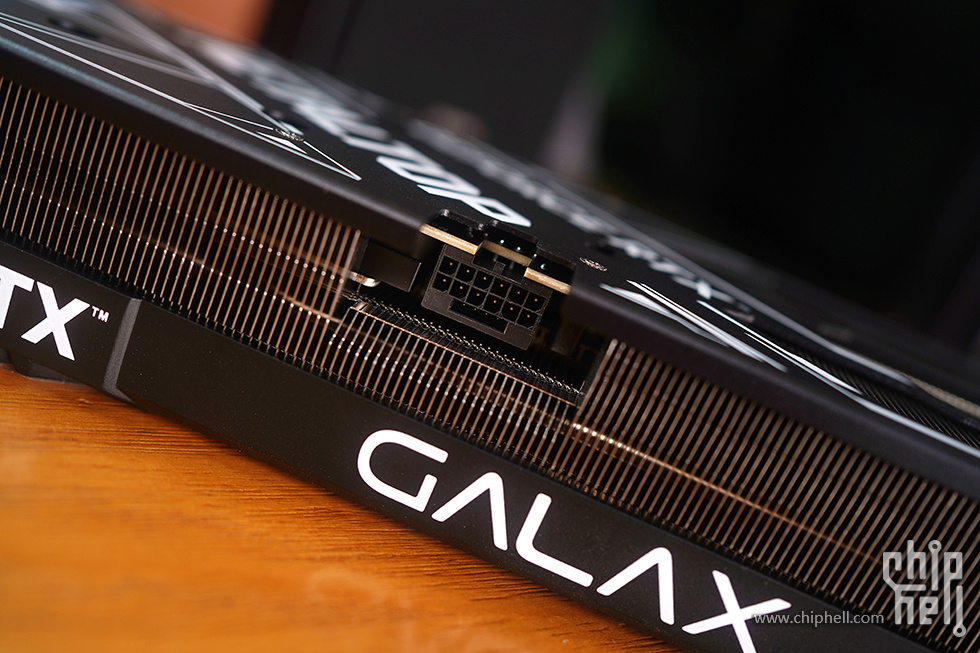

显卡的供电接口为反扣的 12V-2x6，采用 ATX 3.1/PCIE 5.0 供电规范，单接口供电能力可达 450W。

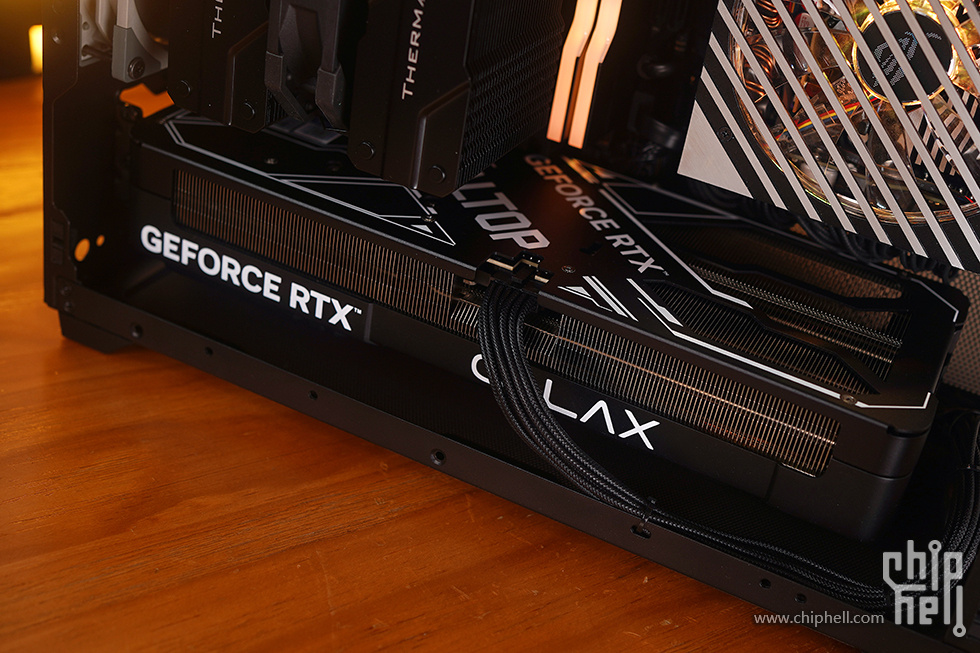

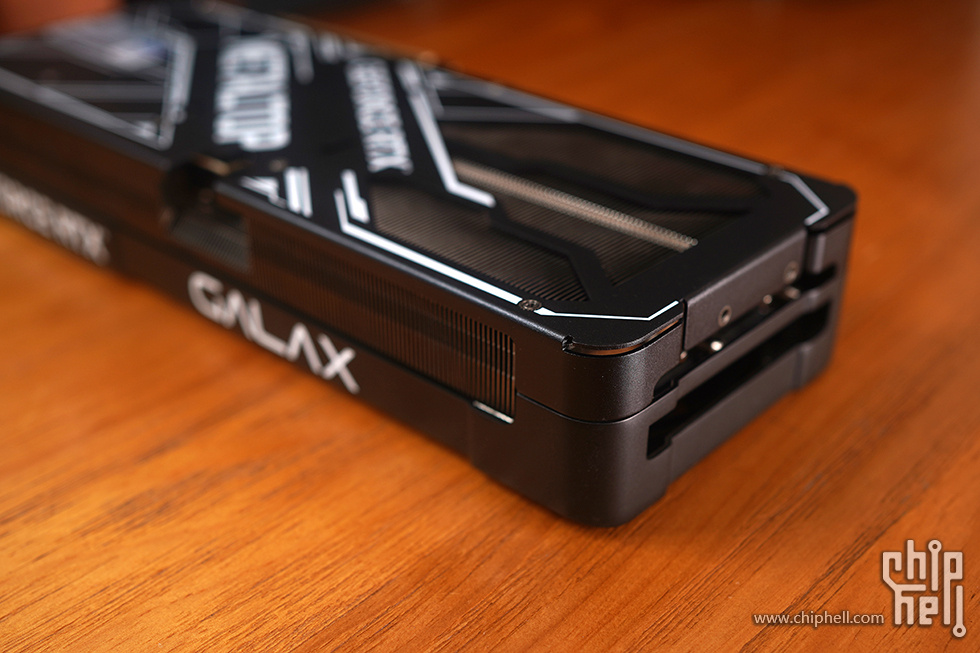

接口位置的轮毂做了凹陷处理，易于保持供电线的弧度，确保 12V-2×6 供电的安全稳定，且内收看着貌似也会更加的美观。

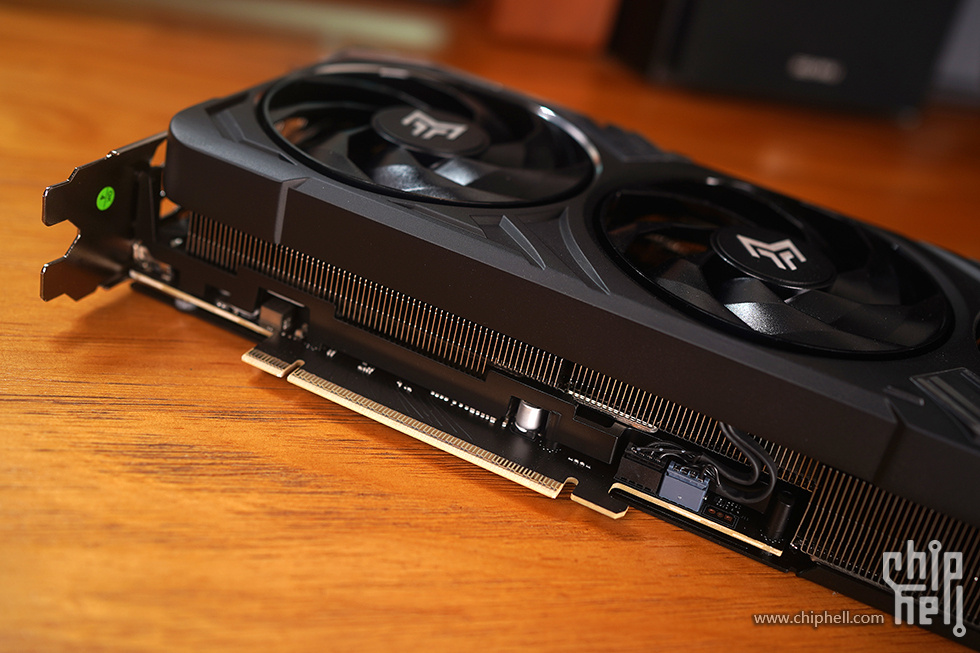

显卡两侧均为采用大面积的鳍片外露，增强散热效率，显卡风扇的插头设计在底部，这样正侧面看着会比较的清爽。
此外，内置金属中款设计，并延伸至 PCI 挡板进行加固，这东西不仅可以辅助散热，还显著增强了显卡结构的强度。

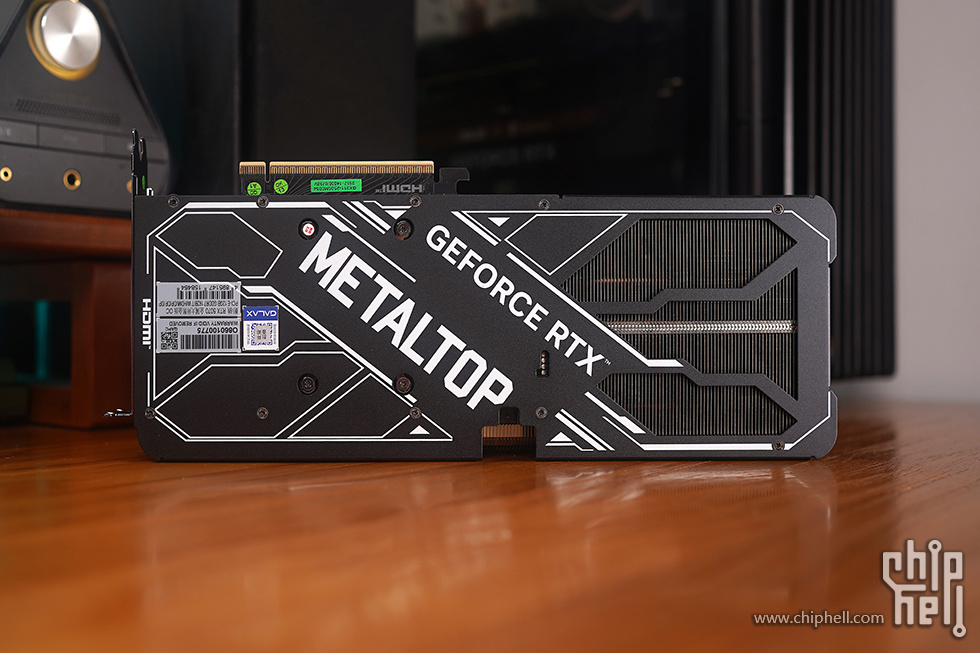

金属背板表面机甲线条与相关文字标识修饰。
采用喜闻乐见的大面积的镂空设计，通过贯穿式的风流，强化显卡的散热效能。
内置 5× Φ6mm 镀镍复合热管，延伸至显卡末端贯穿通风区域。
散热器的上盖与背板均采用了包裹覆盖设计，使得外观显卡更具一体感。
显卡厚度为两槽半，内置足够的鳍片热管规模，并配有金属压铸中框，辅助供电散热并增加显卡 PCB 强度。
镀镍铜底面积非常的足，并覆盖了所有的显存，供电 MOSFET 由中框覆盖，整体用料规格，足以应付 RTX 5070 的发热需求。

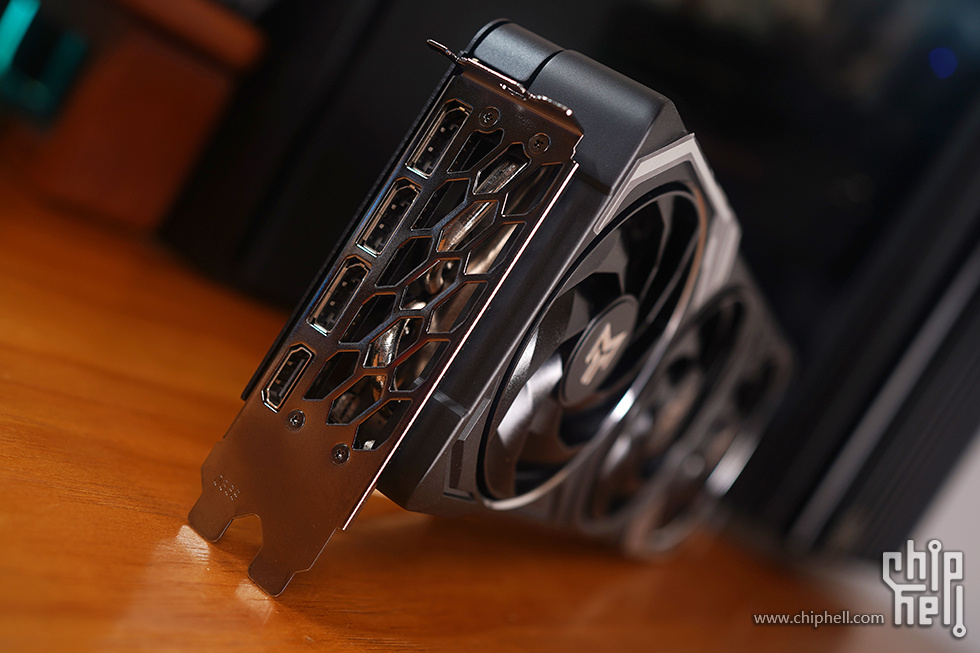

输出接口方面，提供了三个 DP2.1 和 1 个 HDMI 2.1 接口。
「 电源：华硕 ROG 洛基 LOKI SFX-L 1000W 白全模组 ATX3.1 电源 」
选用非标准的 SFX-L 尺寸电源，更易于平台的安装与走线。
LOKI 外观也比较的好看，且风扇还带有 ARGB 灯光。
标配黑色的压纹包网模组线，质感相当的不错，材质相比普通模组线也来得更软一些。
这边用就是 LOKI 的原装线，多出来的线长可以收纳到电源背部，效果还是很 OK 的。

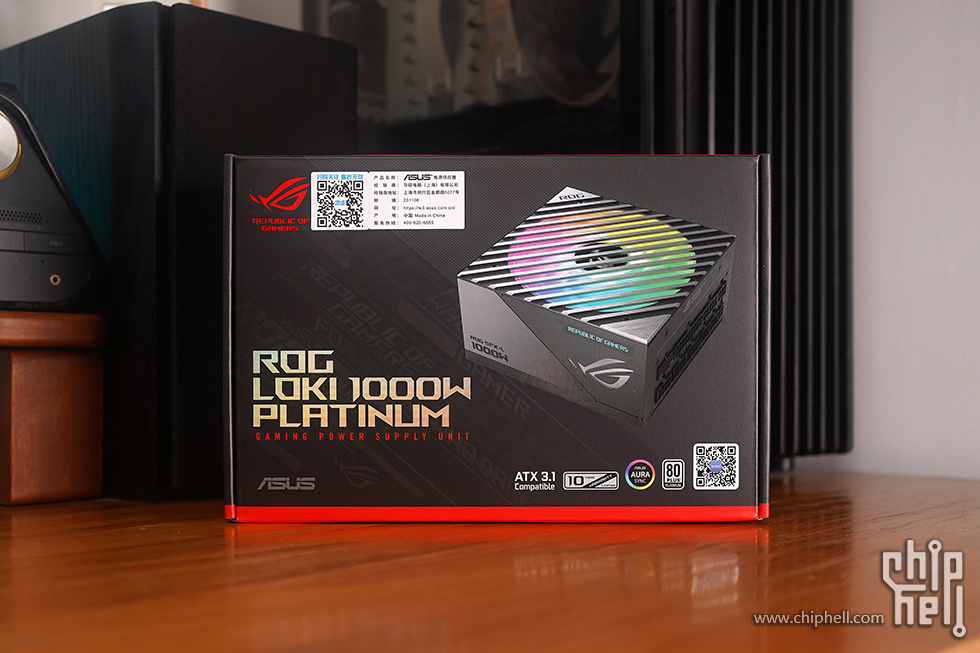

电源包装延续 ROG 系列的设计风格。
采用红黑配色设计，正面搭配有电源本体展示，烫银型号标注，背面对应的规格等信息。

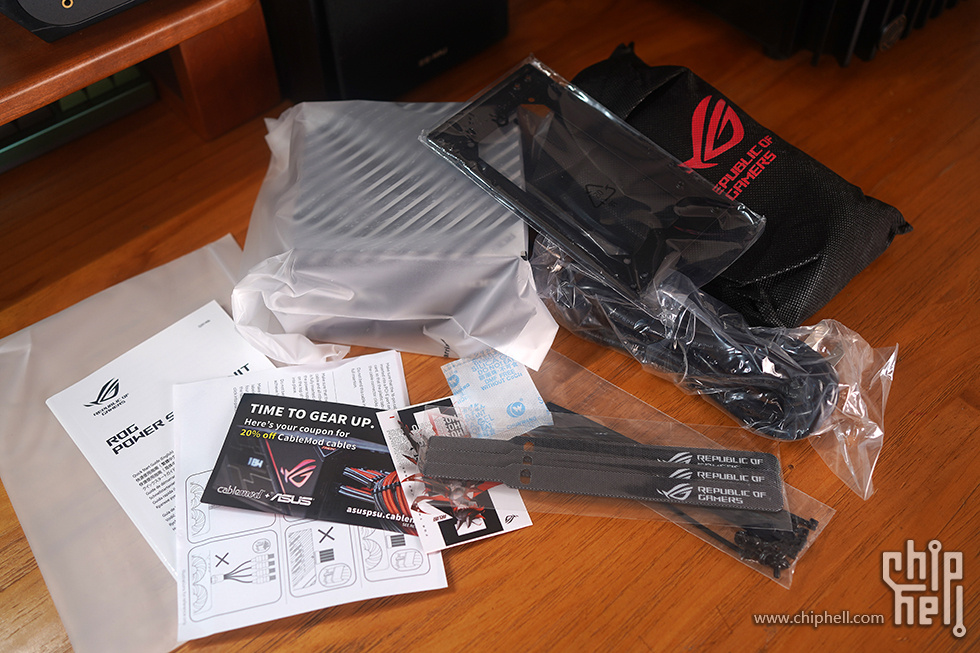

里头给到有标准规格的电源转接板、模组线（黑色无纺布收纳）、扎带（固定螺丝）、魔术贴、电源本体、电饭锅线、调味包、使用说明书、某知名定制线的优惠券。
电源采用标准 SFX-L 规格，具体尺寸 125×125×63.5mm ( L x W x H )。
外观延续其前辈 “雷神” 的设计语言。

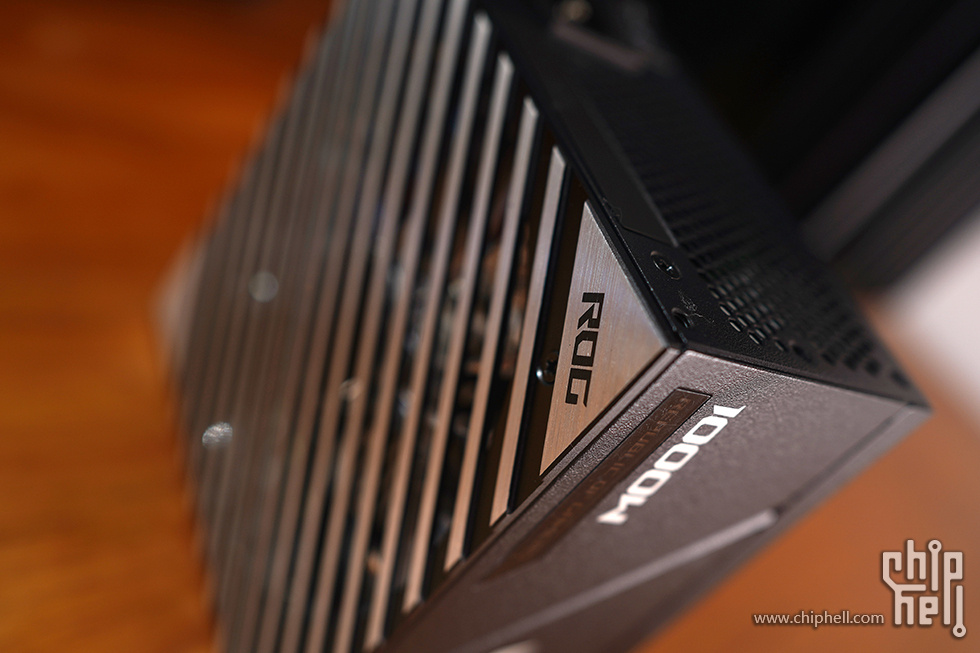

一侧采用镜面一刀流切割，左斜面 ROG SFX-L 1000W 型号标注。
右斜面阴刻镜面设计的 ROG 败家眼 LOGO 及 REPUBLIC OF GAMERS 铭牌标语点缀（可透光）。

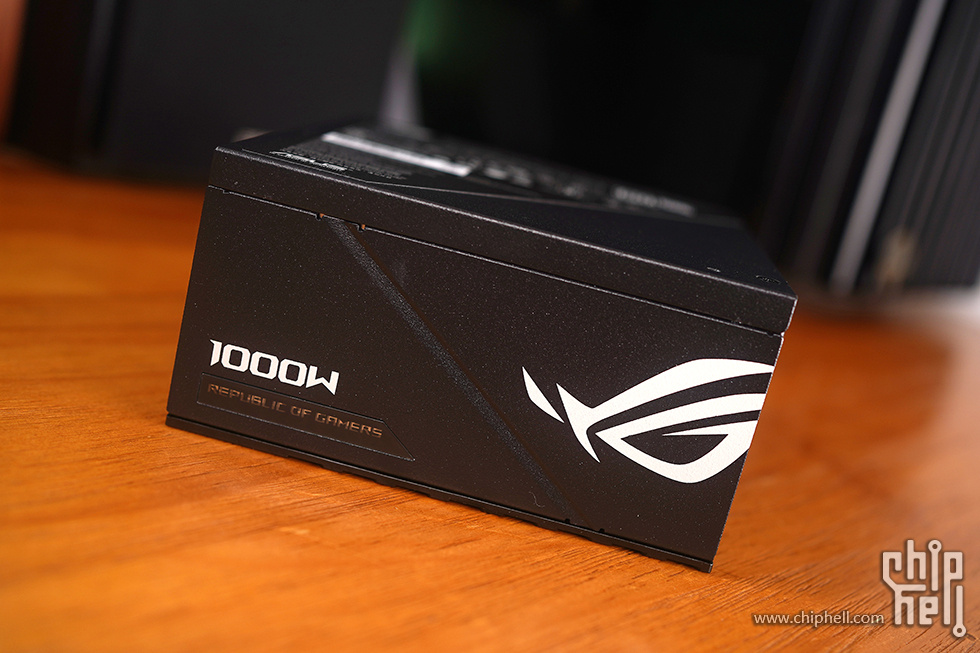

另一个侧面则为常规的磨砂颗粒面工艺，延续一刀流切割的视觉元素，切割线条采用凹面处理。
左上角 1200W 及 REPUBLIC OF GAMERS 铭牌标语标注，右边败家眼。

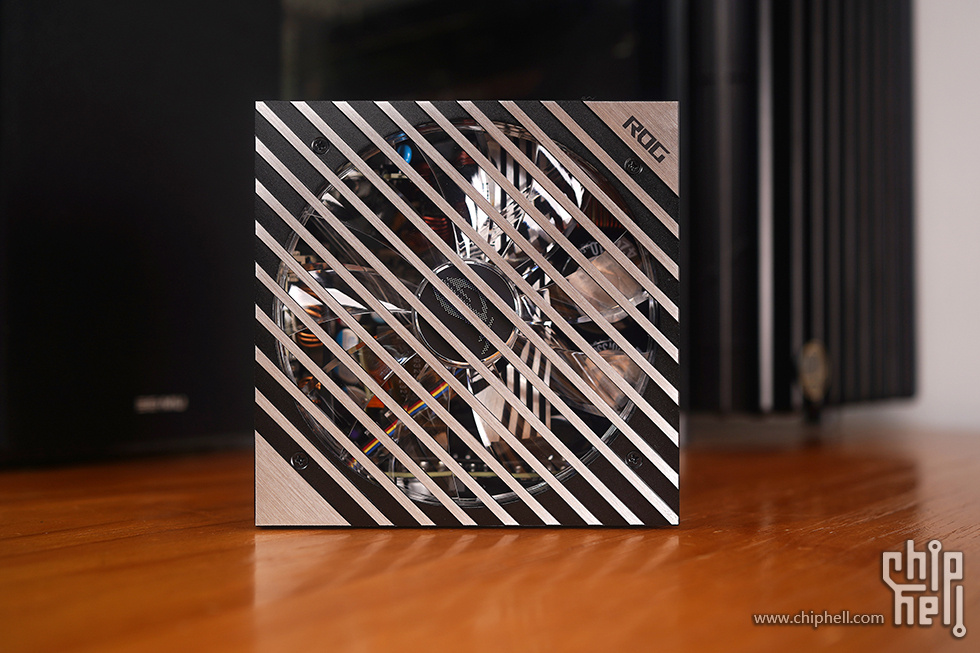

铝合金 CNC 的风扇罩，斜面切割线条格栅样式。
辅以 ROG 字体标志示意，表面拉丝面处理，质感与科技感满满！
内置 12cm 双滚珠轴承的轴流风扇，采用连框设计，给到更大的风量和风压，内置 8 颗可寻址 LED 灯珠，支持 Aura Sync 神光同步灯效，轻松打造一体化的整机灯效，另支持启动技术，当电源负载处于 40% 或更低时，PWM 温控风扇会自动关闭，官宣 ROG LOKI 洛基仅产生低于 25dB 噪音，且通过 Lambda A 噪音认证，可给到更好的使用体验。

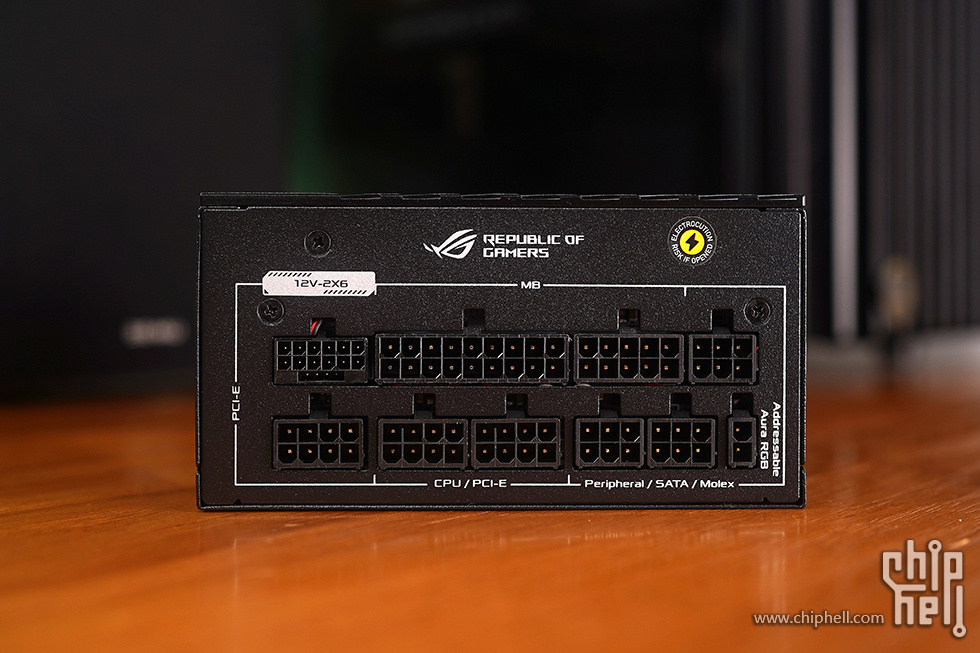

模组接口部分，配有文字示意，给到一个原生 12VHPWR 供电接口、常规 PCIe 和 CPU 8PIN 供接口则为通用设计 ( 合计 3 组 )、 3 组 6PIN PERIPHERAL/SATA/MOLEX 供电接口、主板 24PIN 合二为一两组、另给到一个 2PIN Addressable RGB Cable 接口。

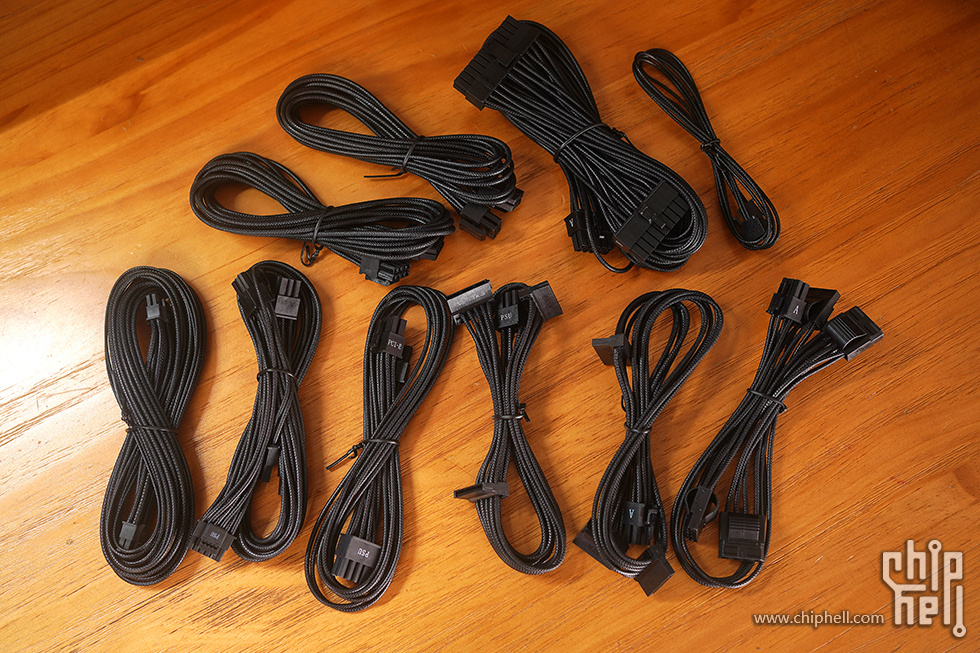

标配黑色压纹模组线，包含有 1 条 24PIN、2 条 CPU 8PIN、1 条 12VHPWR 显卡线、1 条 12VHPWR 转 2× PCIe 8PIN、1 条 PCIe 8PIN、2 条 3 口 SATA、1 条 4 口 IDE、1 条 2PIN 转 5V ARGB 连接线。

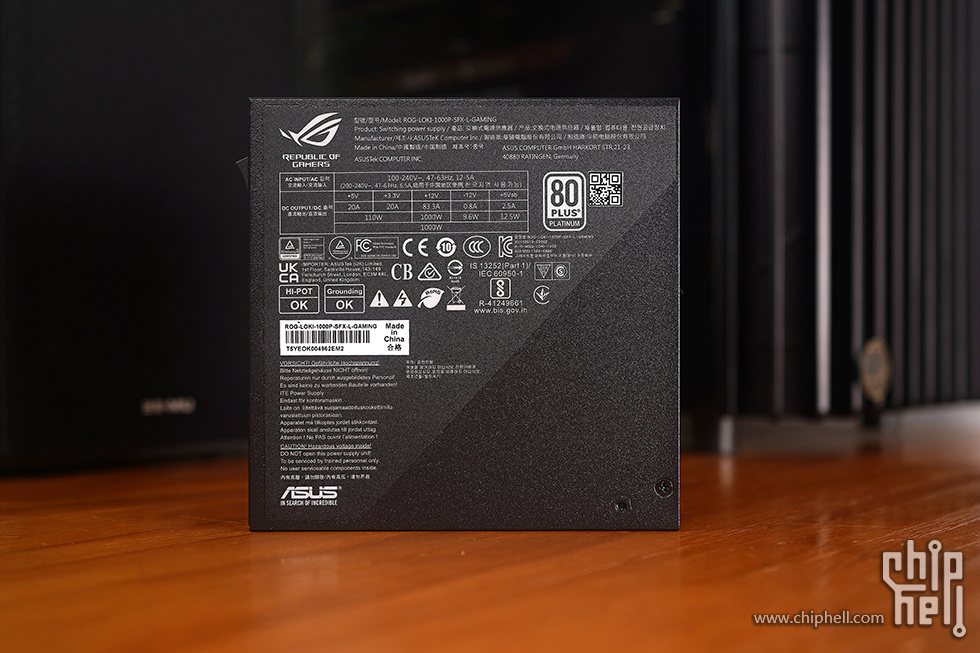

斜切的规格贴标，标注 80 PLUS 白金牌认证，可以实现 92% 的转化率，+5V 和 +3.3V 输出电流 20A，合计输出 110W，+12V 输出电流 83.3A，提供最大1000W 的功率。
其它方面，带有 OPP/OVP/UVP/SCP/OCP/OTP 保护功能，采用低 ESR 日系电容可提升效率并减少发热源，降低噪音以及提高可靠性与稳定性，内 ROG 定制散热模组，加大散热模组体积，让电源电源运行在较低温度，降低噪音并延长使用寿命。

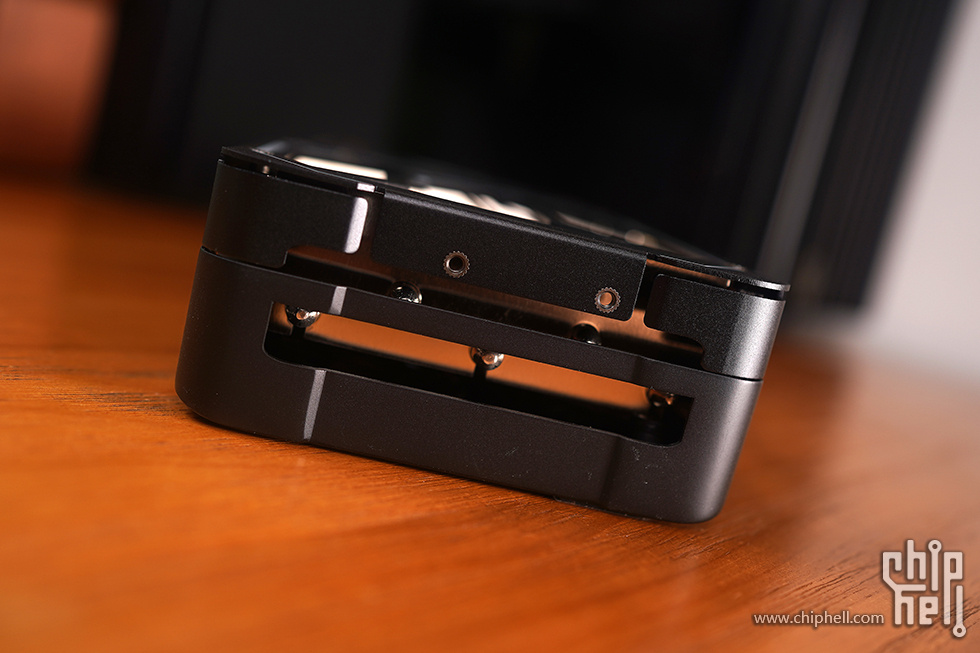

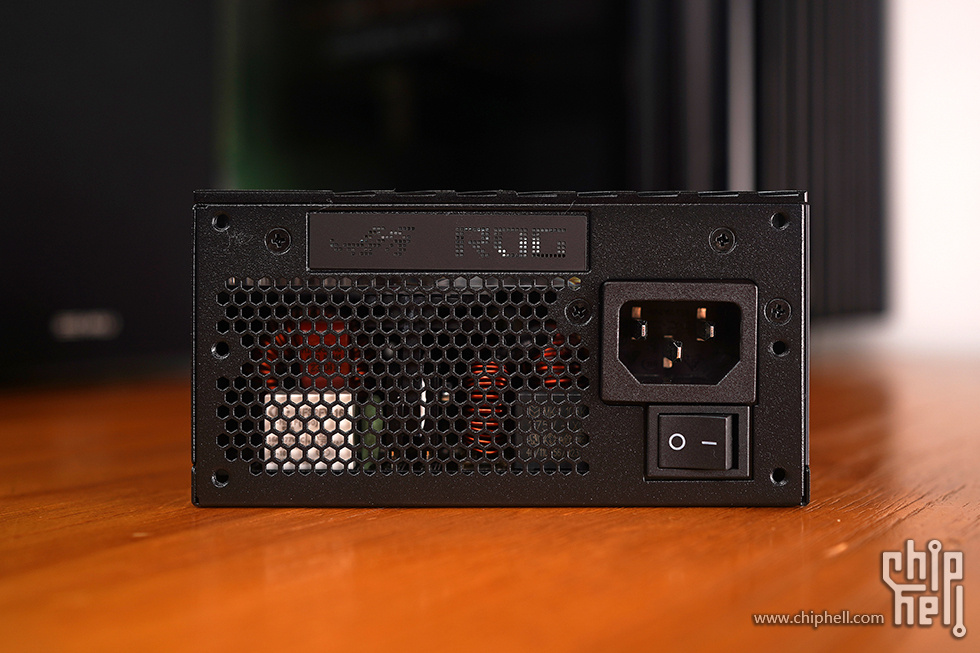

电源尾部，搭配 ROG 点阵铭牌（可透光），常规 AC 开关，一侧大面积开孔出风设计。
「 机箱：SSUPD Meshroom D 」
SSUPD Meshroom D 机箱给到有黑白两色可选，外采用 1.5mm 超细密全网孔 MESH 网板，内框架为 SGCC 钢材。
官标尺寸 363×167×247mm （ 长宽高 ），体积约为 15 升左右。

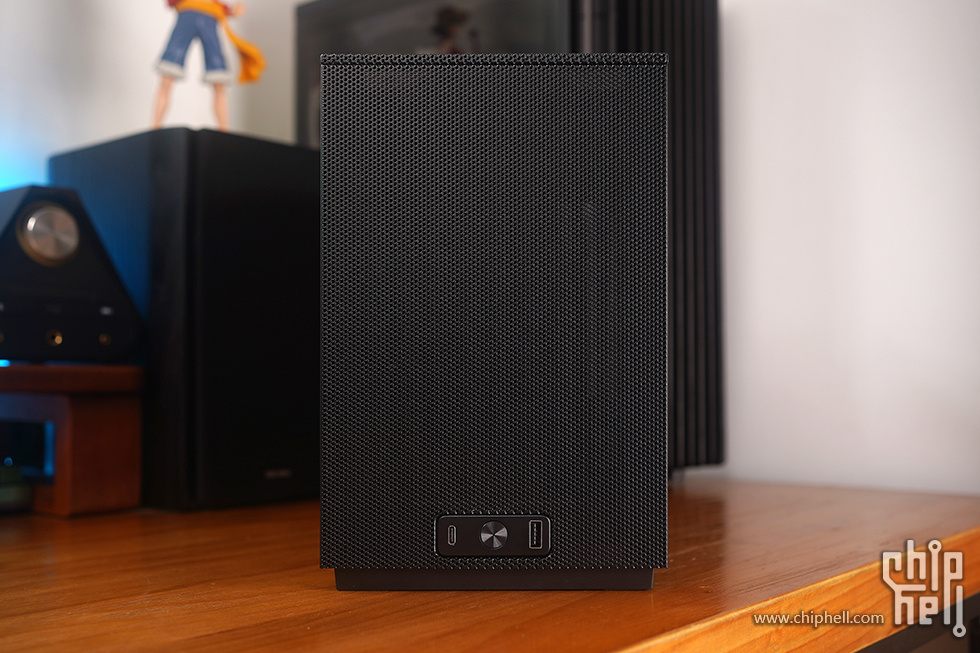

前置下沿 IO ，提供 2 个 USB 3.0，1 个 USB 3.1 Gen 2 Type-C 接口，居中电源按键。

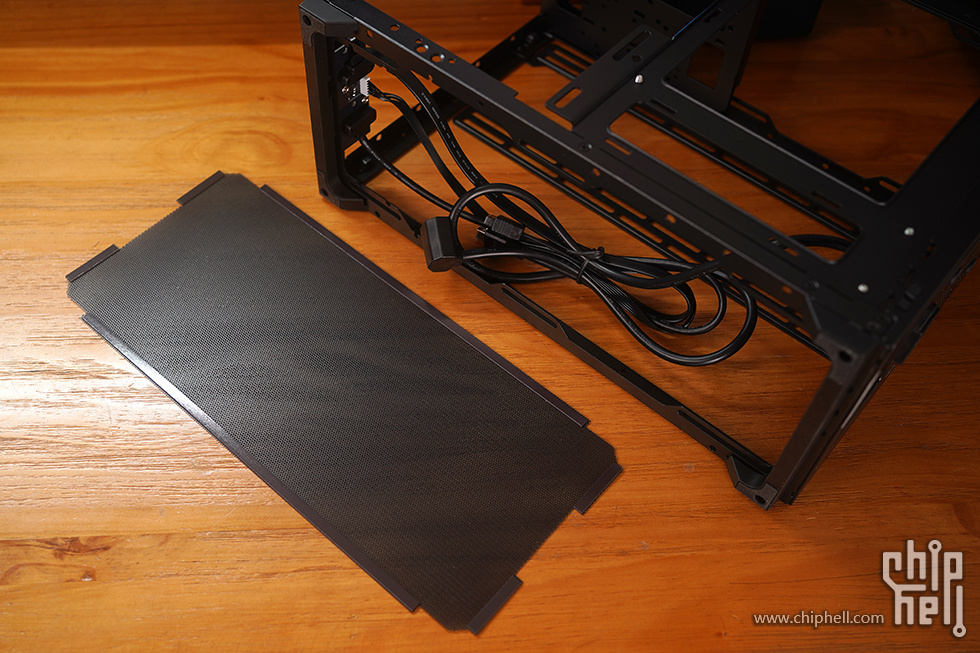

机箱除底部采用了磁吸防尘网充当面板外，其余可拆卸的面板均采用卡隼铆钉免螺丝固定，拆装非常的便捷。

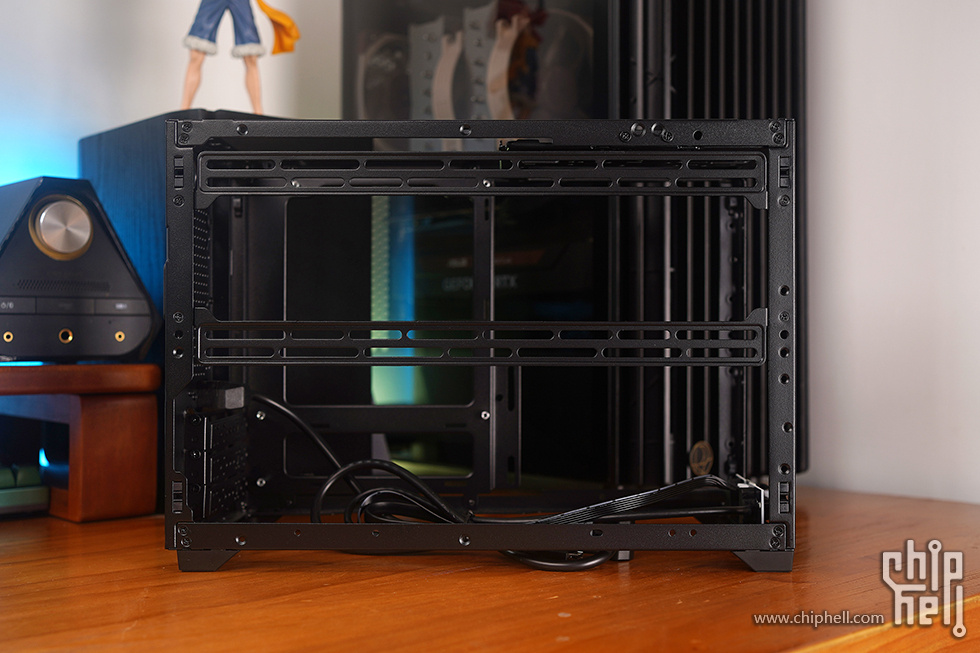

机箱左侧，预装可拆卸风扇支架，支持安装 240/280 冷排或 120/140×2 风扇，底部支持相同规格数量的冷排与风扇（ 对应显卡厚度则为 22mm ）。
后置支持安装 80/90×1 风扇，顶部支持安装 12015×1 薄扇，此外，若前置安装 SFX 电源，还可以安装 120/140×1 风扇。
机箱顶部，前侧设有一块可拆卸的安装面板，面板上有多螺丝孔位，用于安装电源与 SSD/HDD。
面板亦可安装到机箱前面，即具备三种电源安装方式，其一最长可支持到 150mm 的 ATX 电源。
搭配 SFX 电源时，最多可安装 3 个 3.5 英寸硬盘或 6 个 2.5 英寸硬盘。

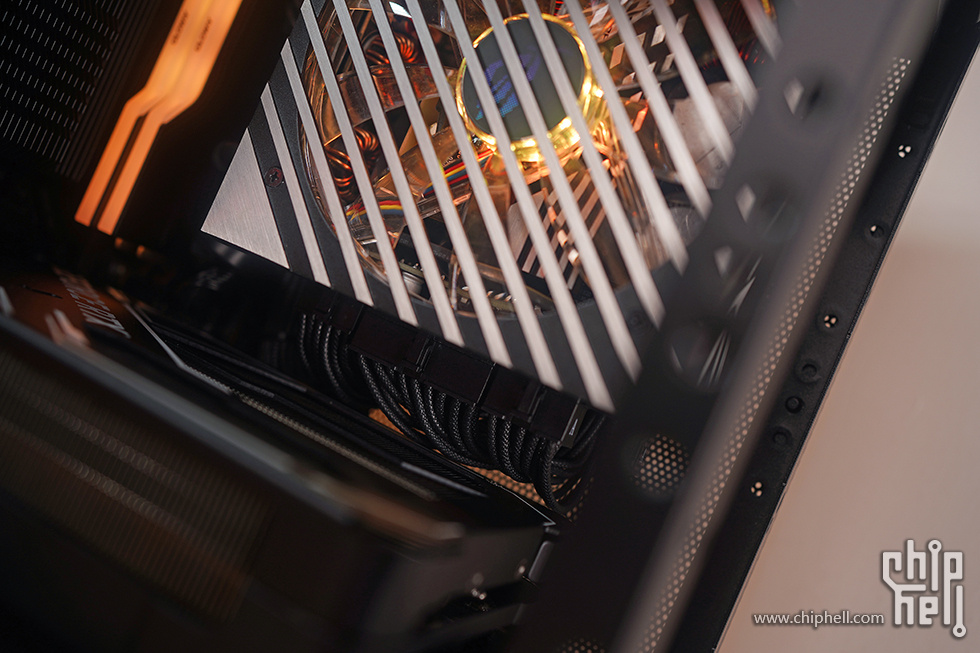

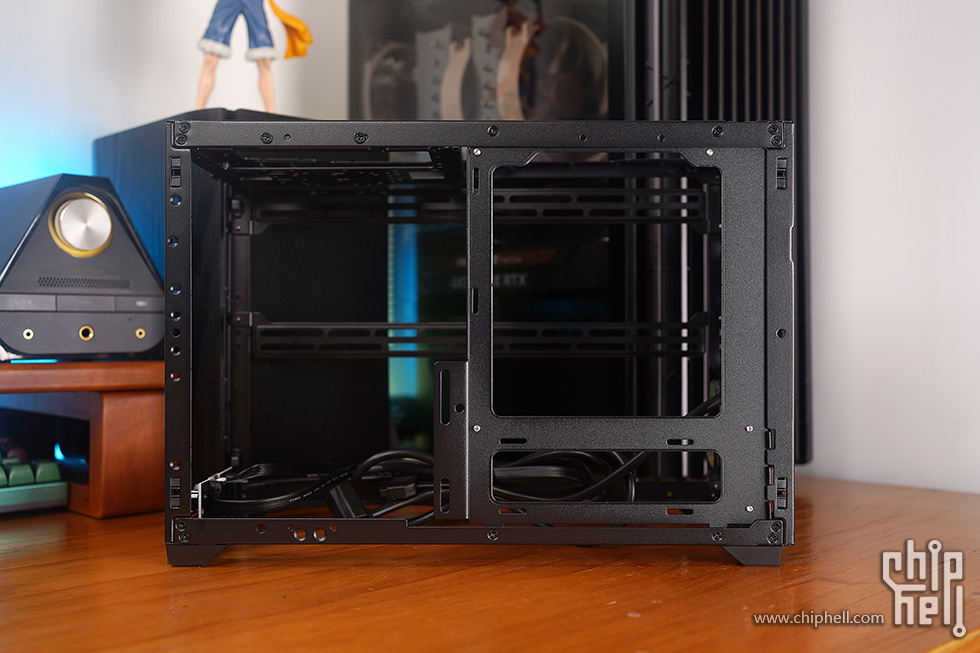

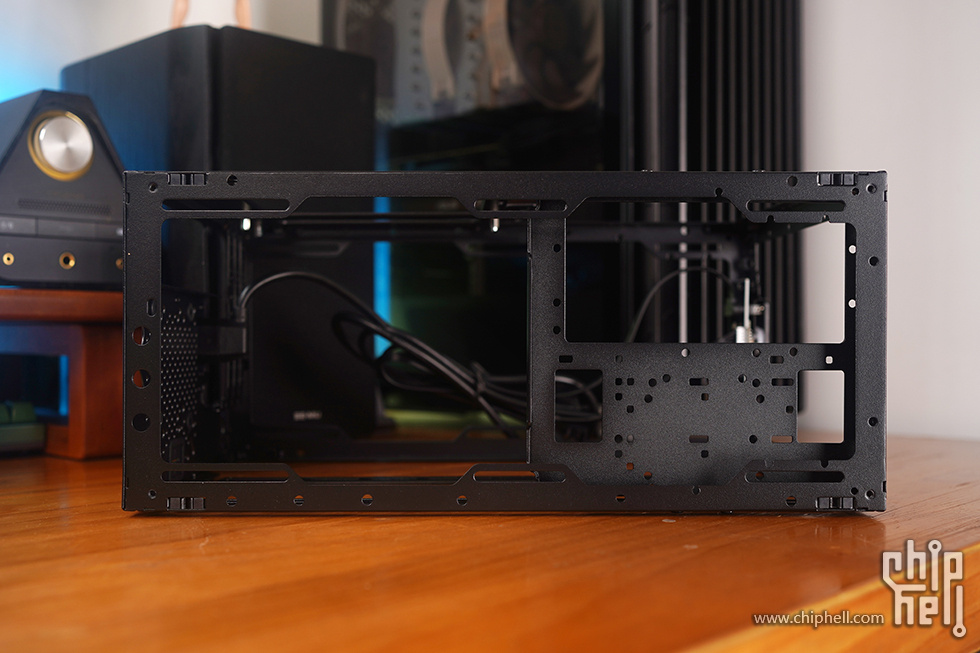

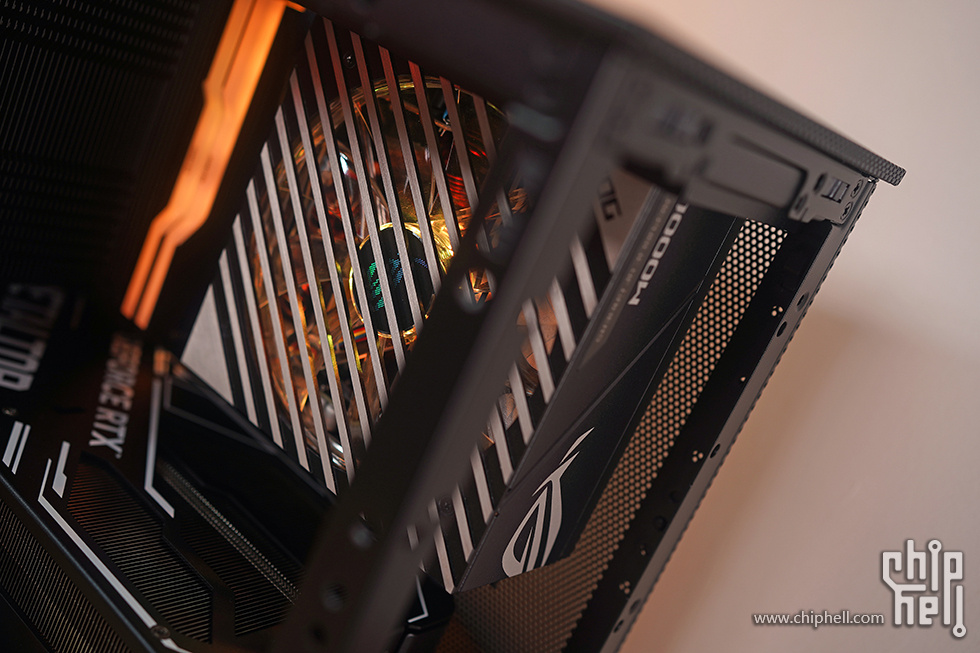

机箱右侧，主板背部并没有给到多少走线空间，前侧电源安装位，搭配 SFX/SFX-L 电源时，倒是可以留出不少的藏线空间。

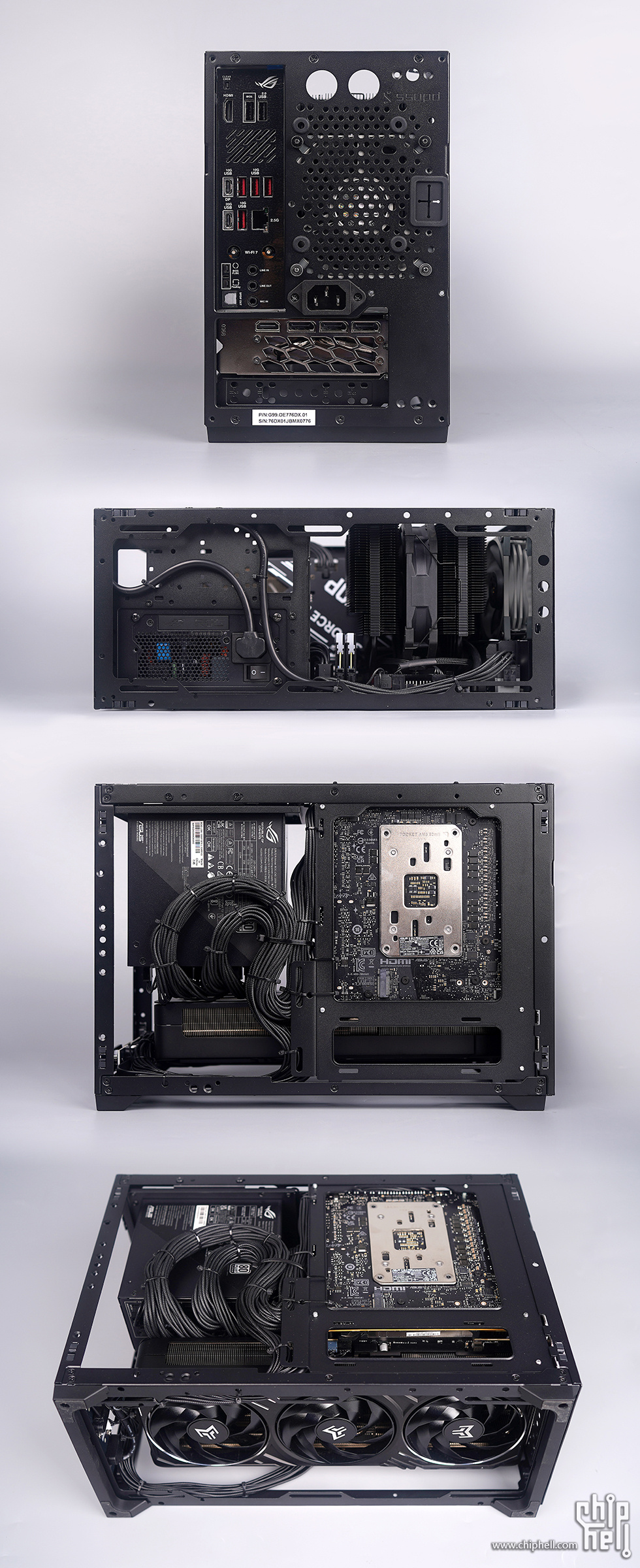

机箱模块化框架设计，安装非常的方便快捷。
后续还可以后配 DLC 底座，拓展支持安装 MATX 主板。

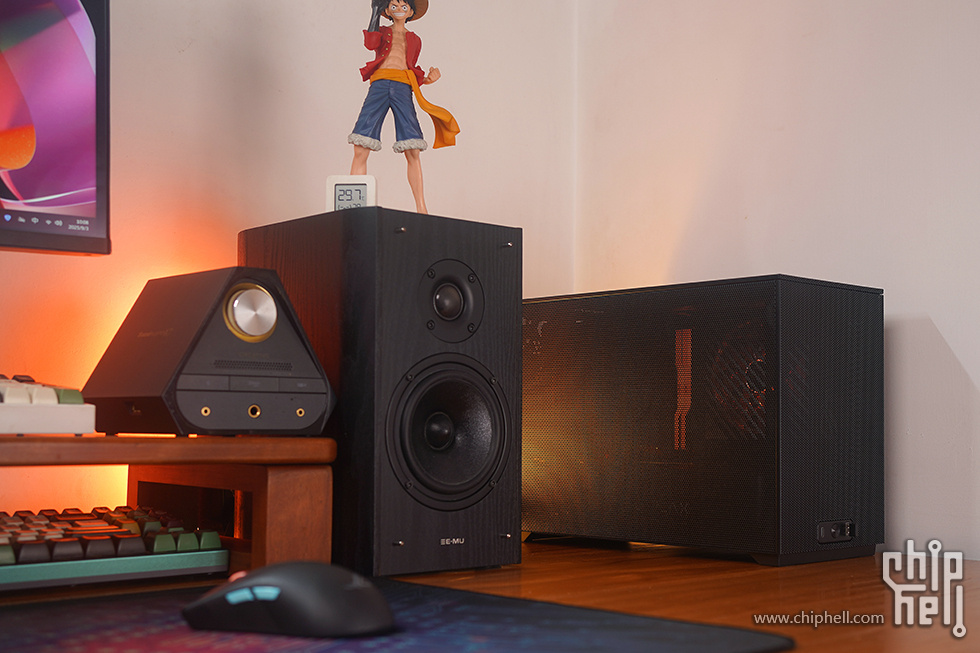

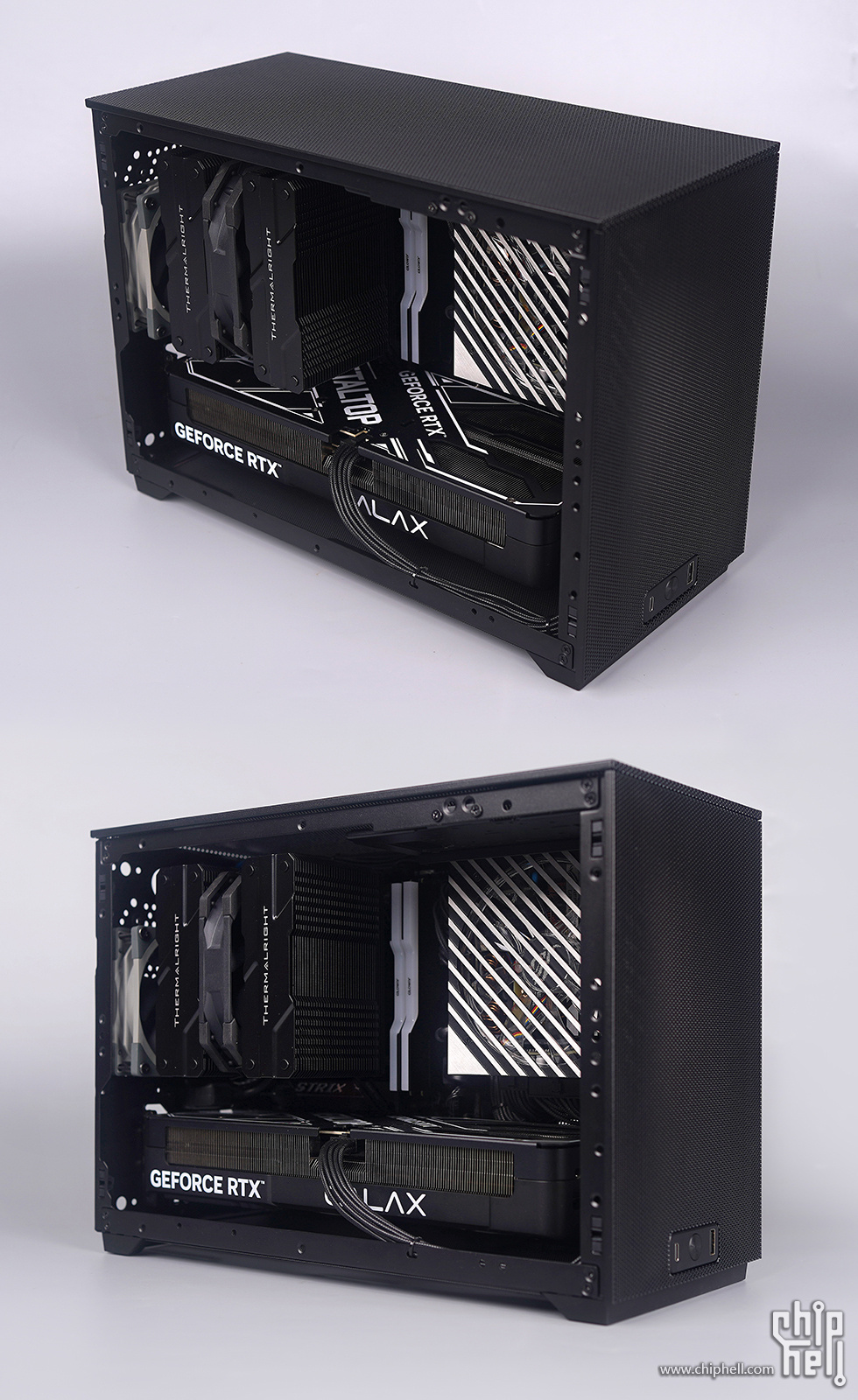

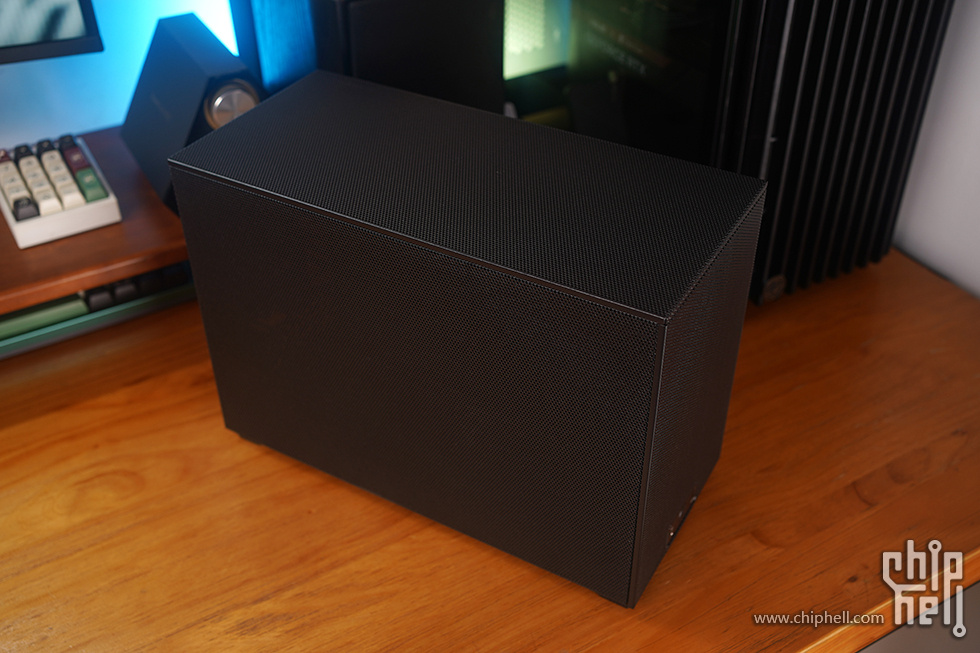

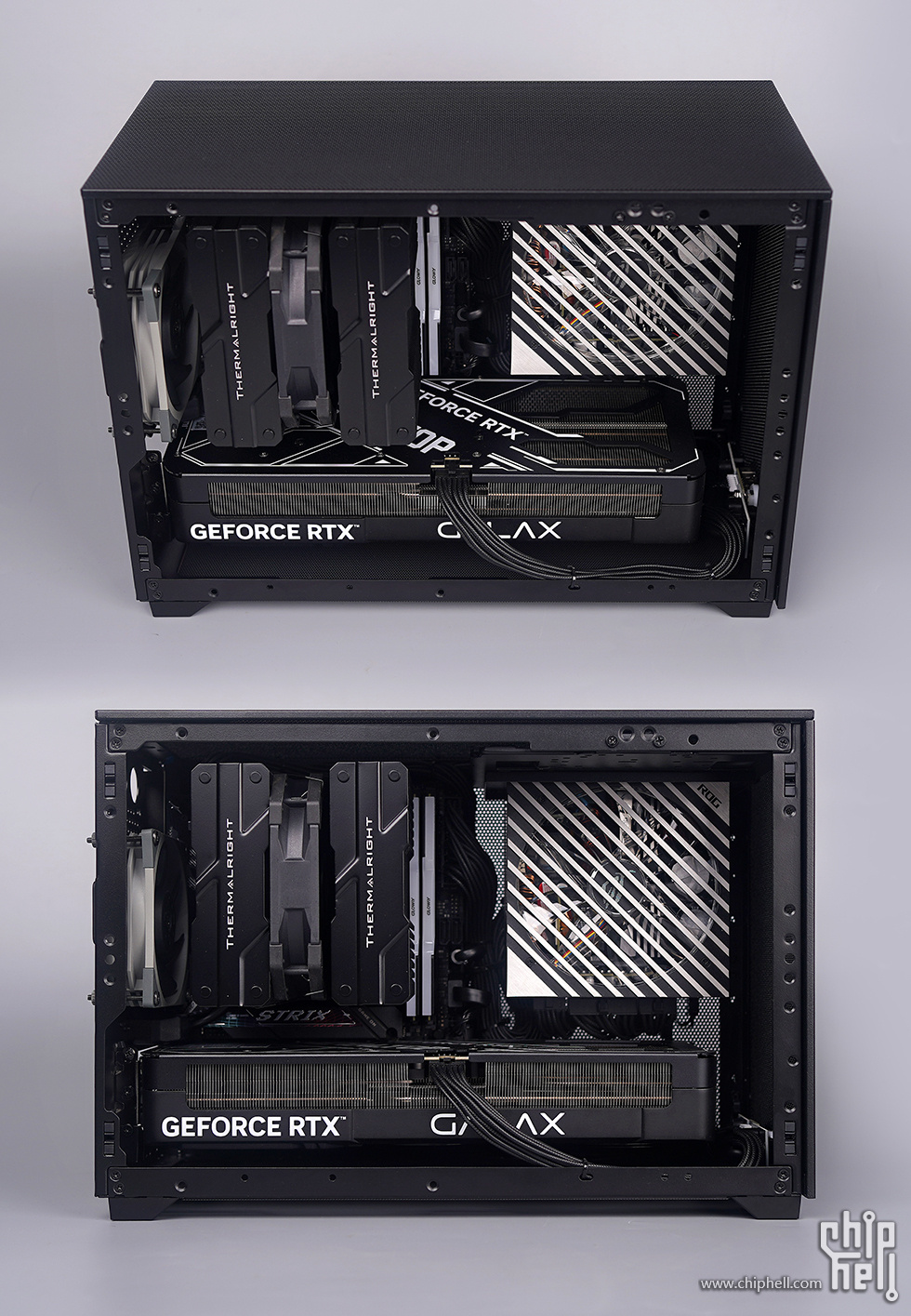

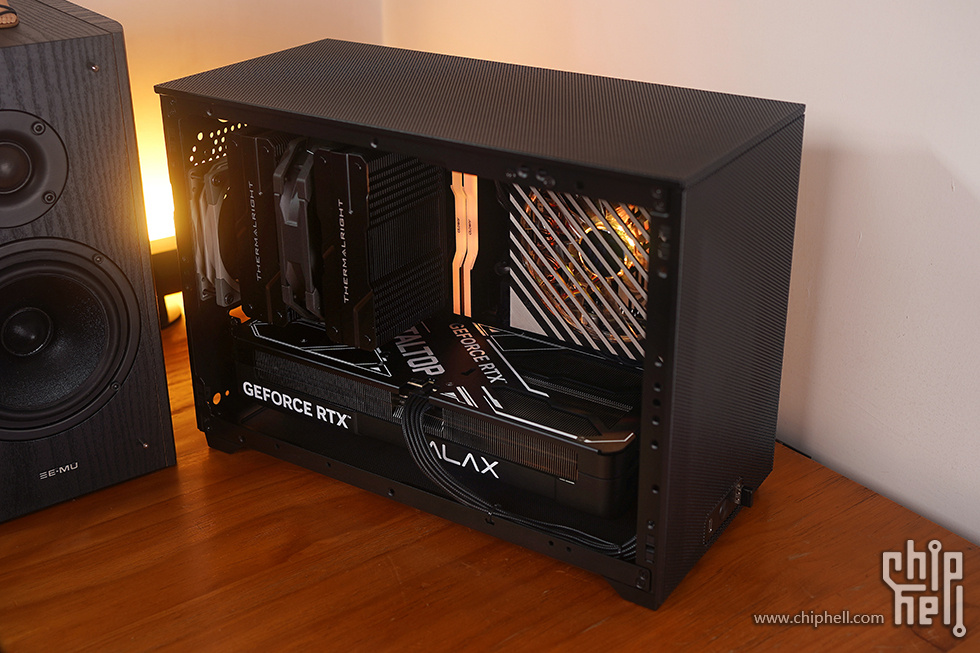

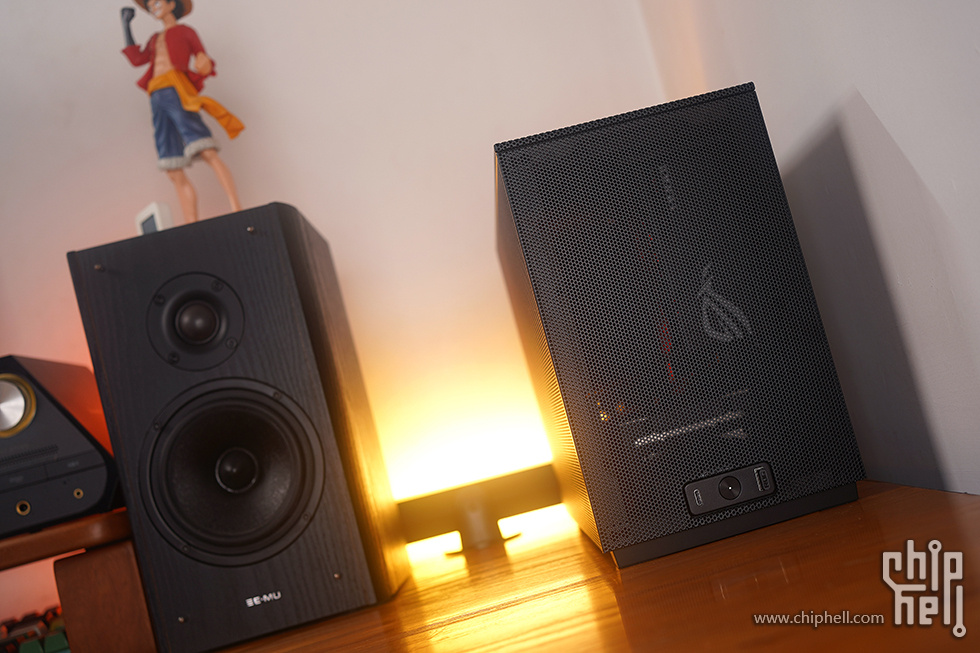

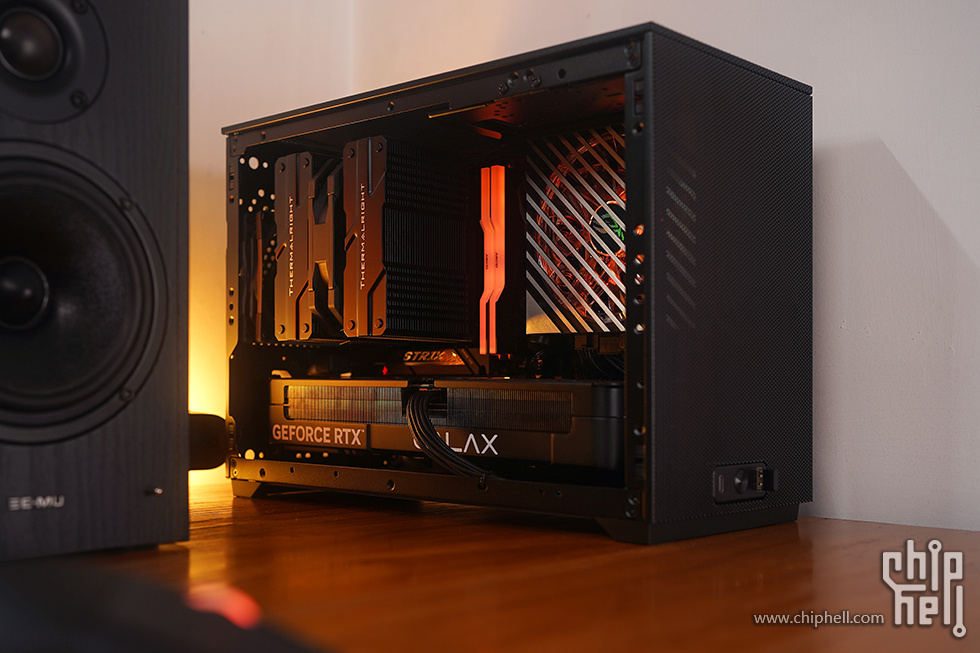

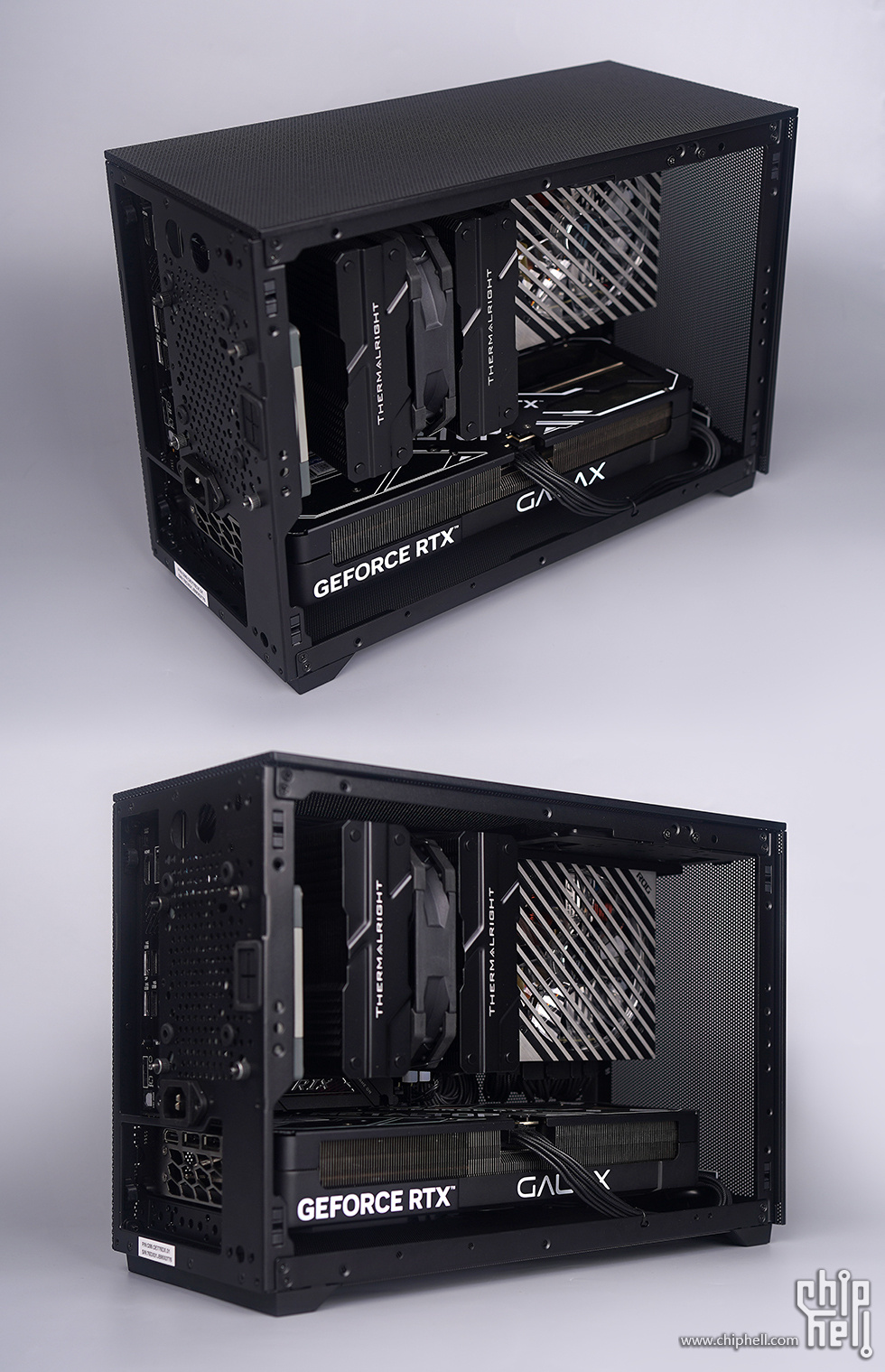

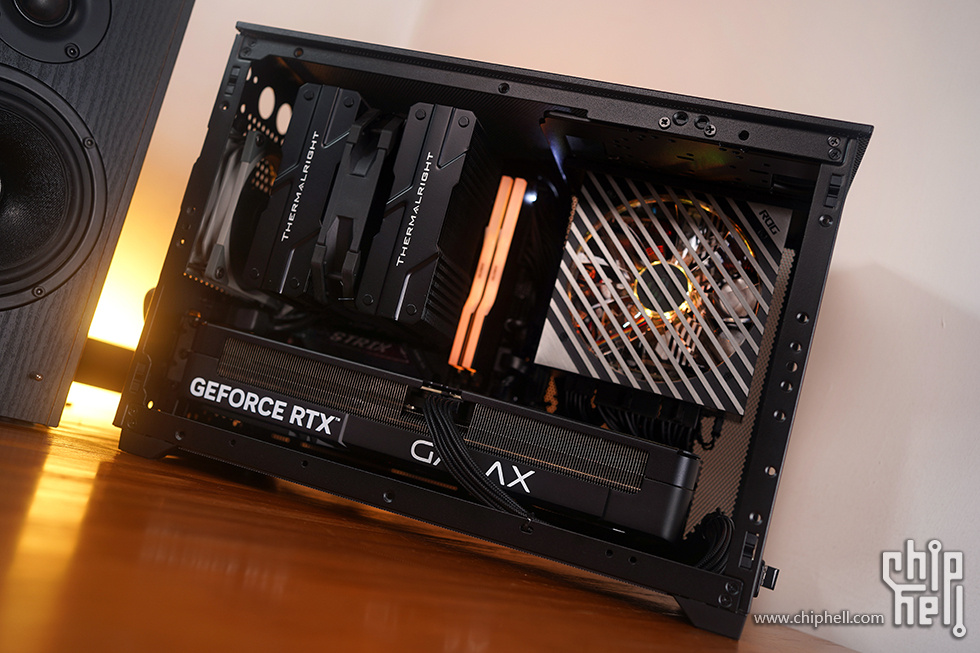

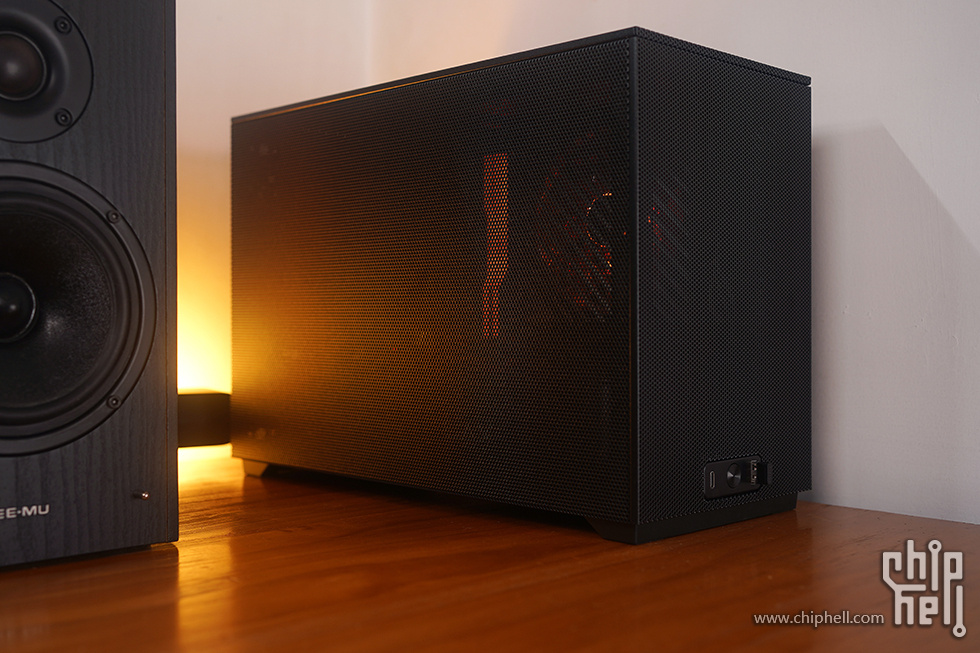

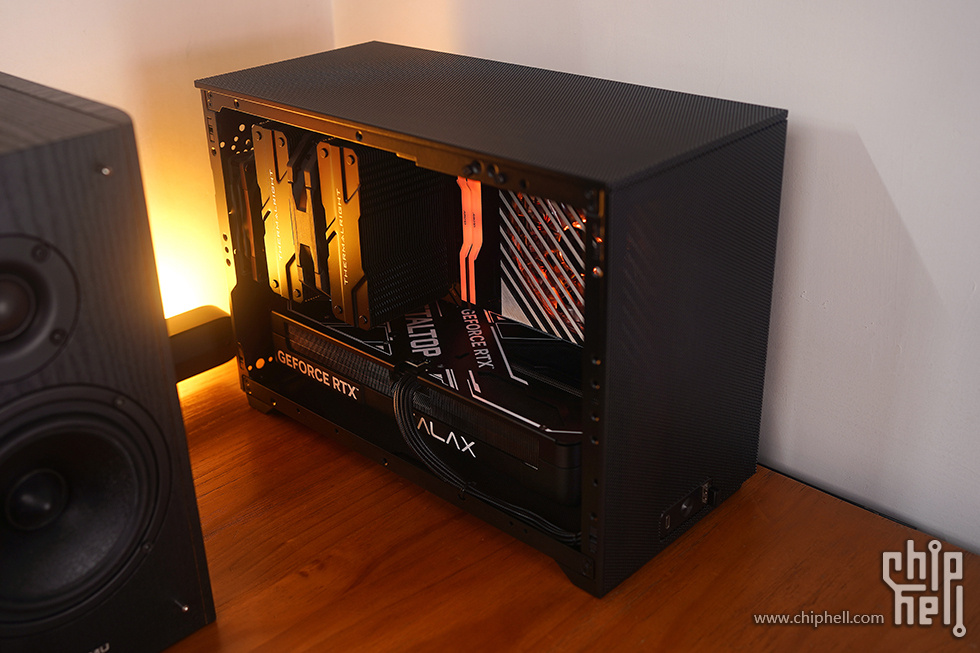

最后主机关机后的无光状态，多角度展示一下！
机箱后置与背部走线效果展示。
「 测试部分 」
室温约为 30 度左右，BIOS 内存开启 EXPO，WIN11 的系统，实际测试结果或多或少会有些许出入，仅供参考！

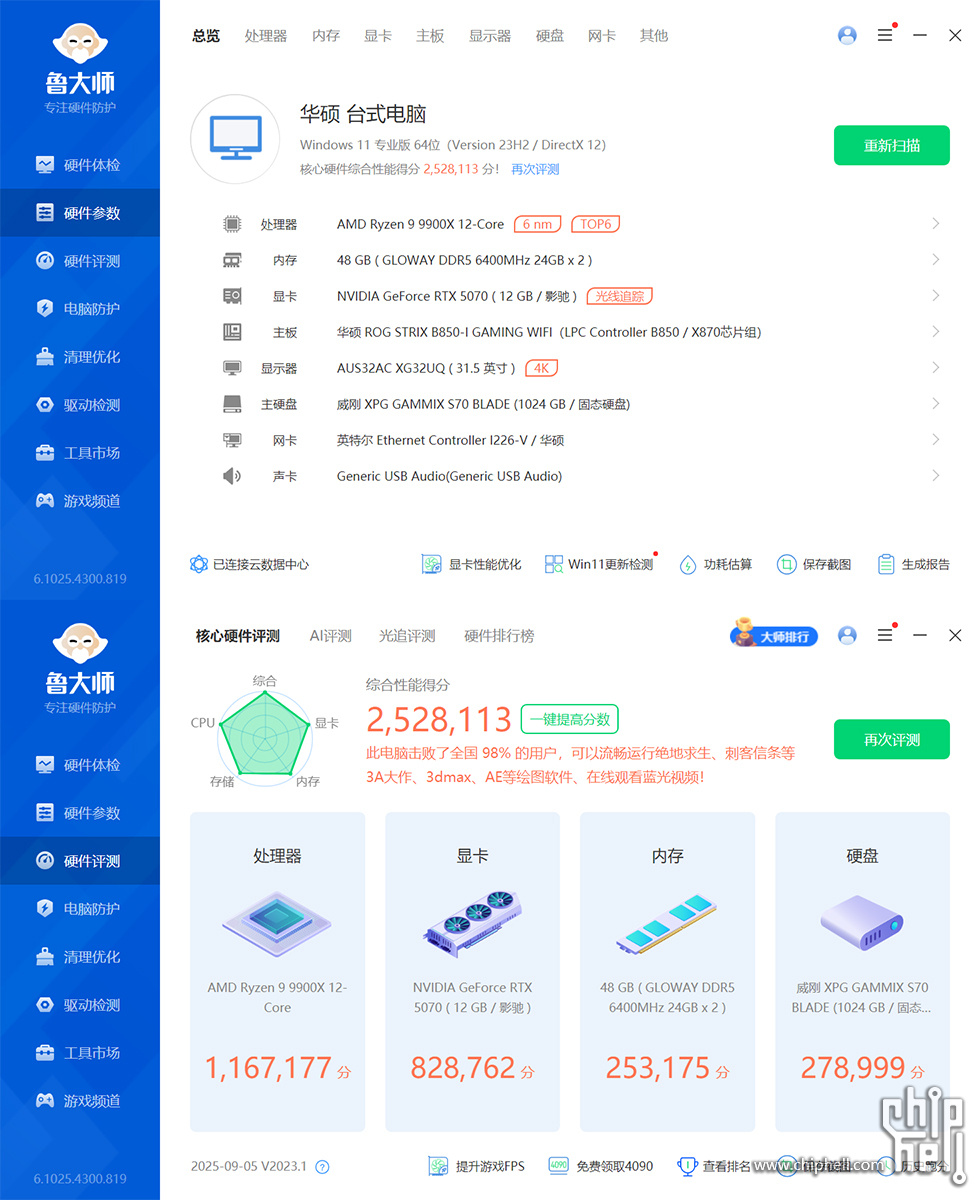

鲁大师，具体的配置信息，给到的综合性能得分为 2,528,113。

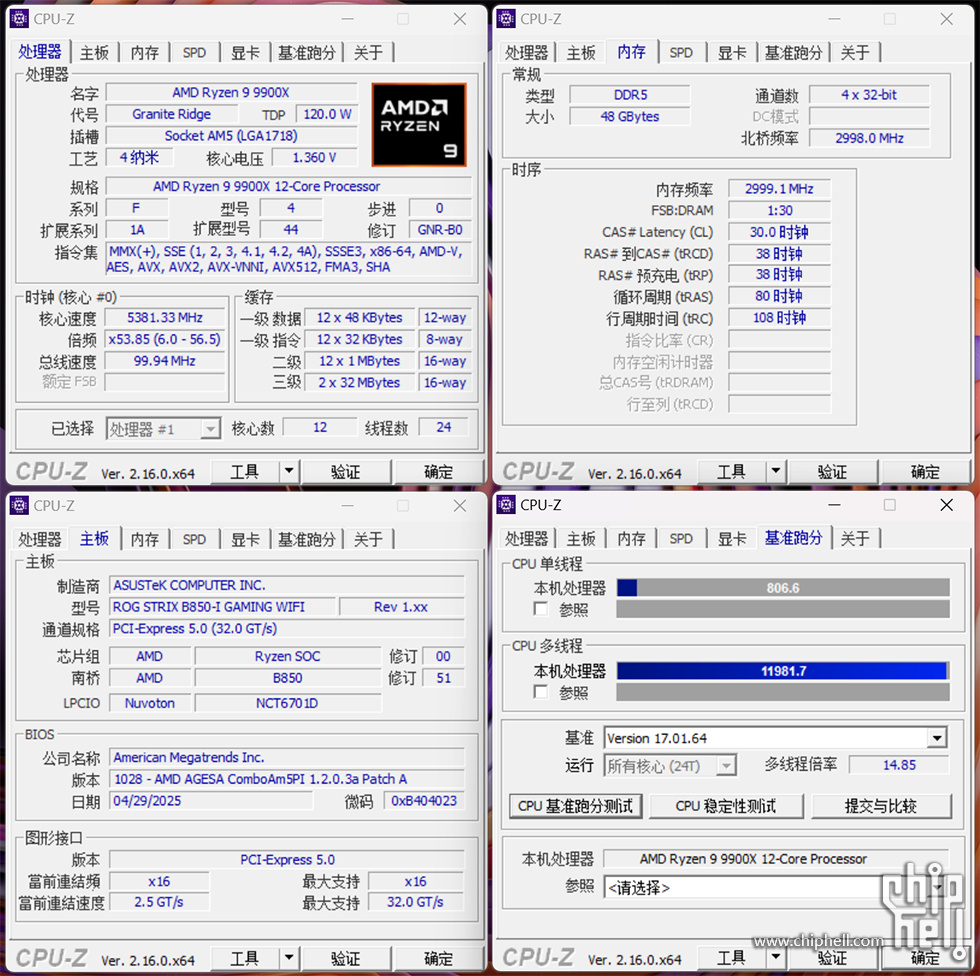

CPU-Z 。

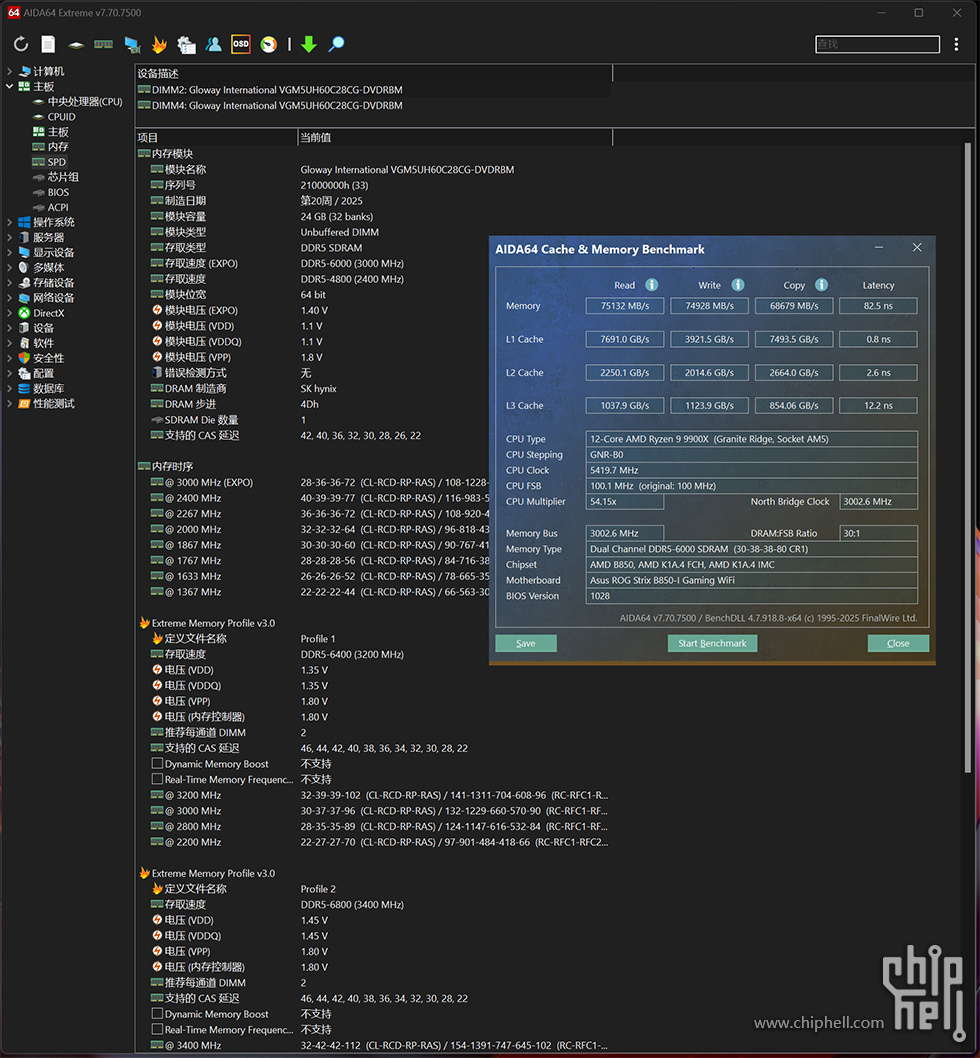

AIDA64 Cache & Memory Benchmark 测试。

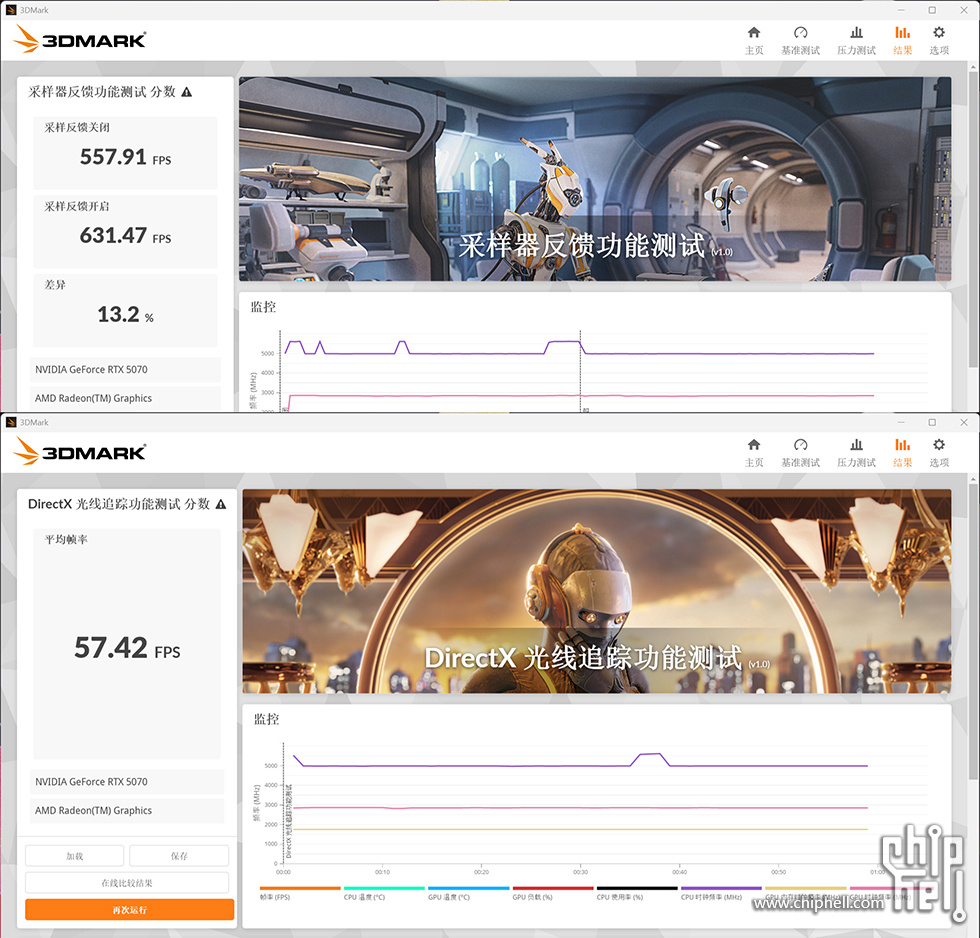

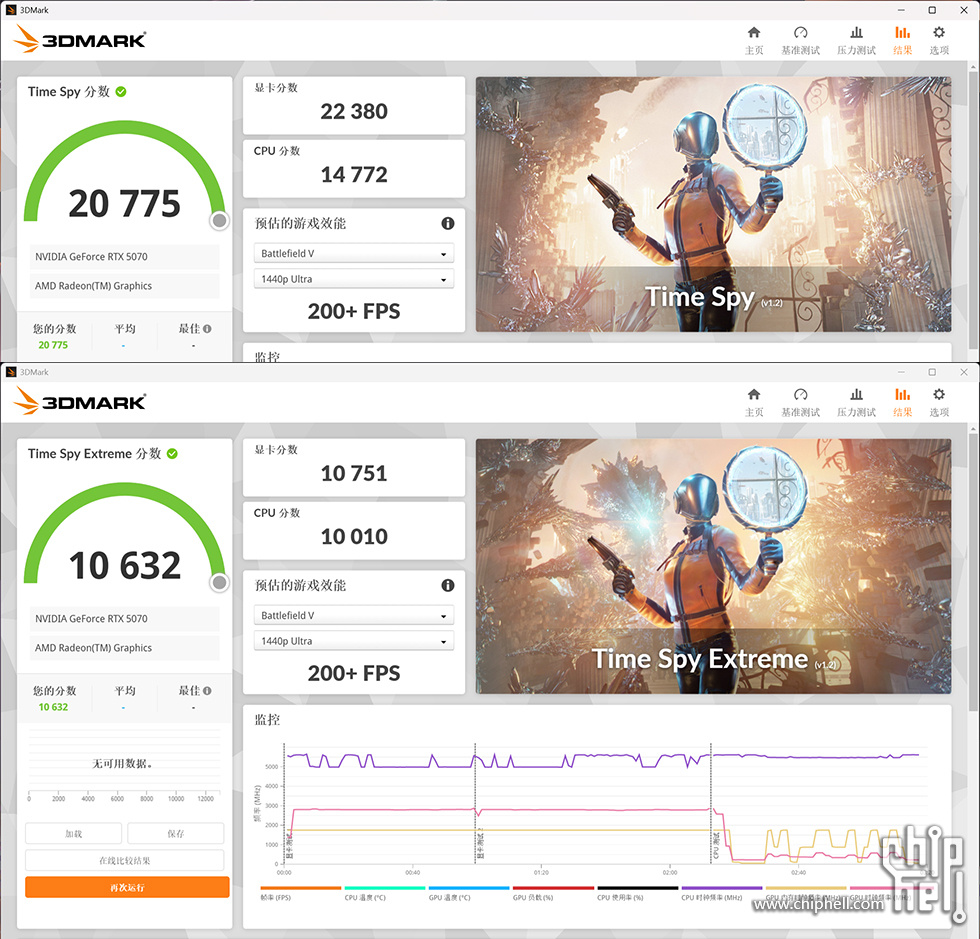

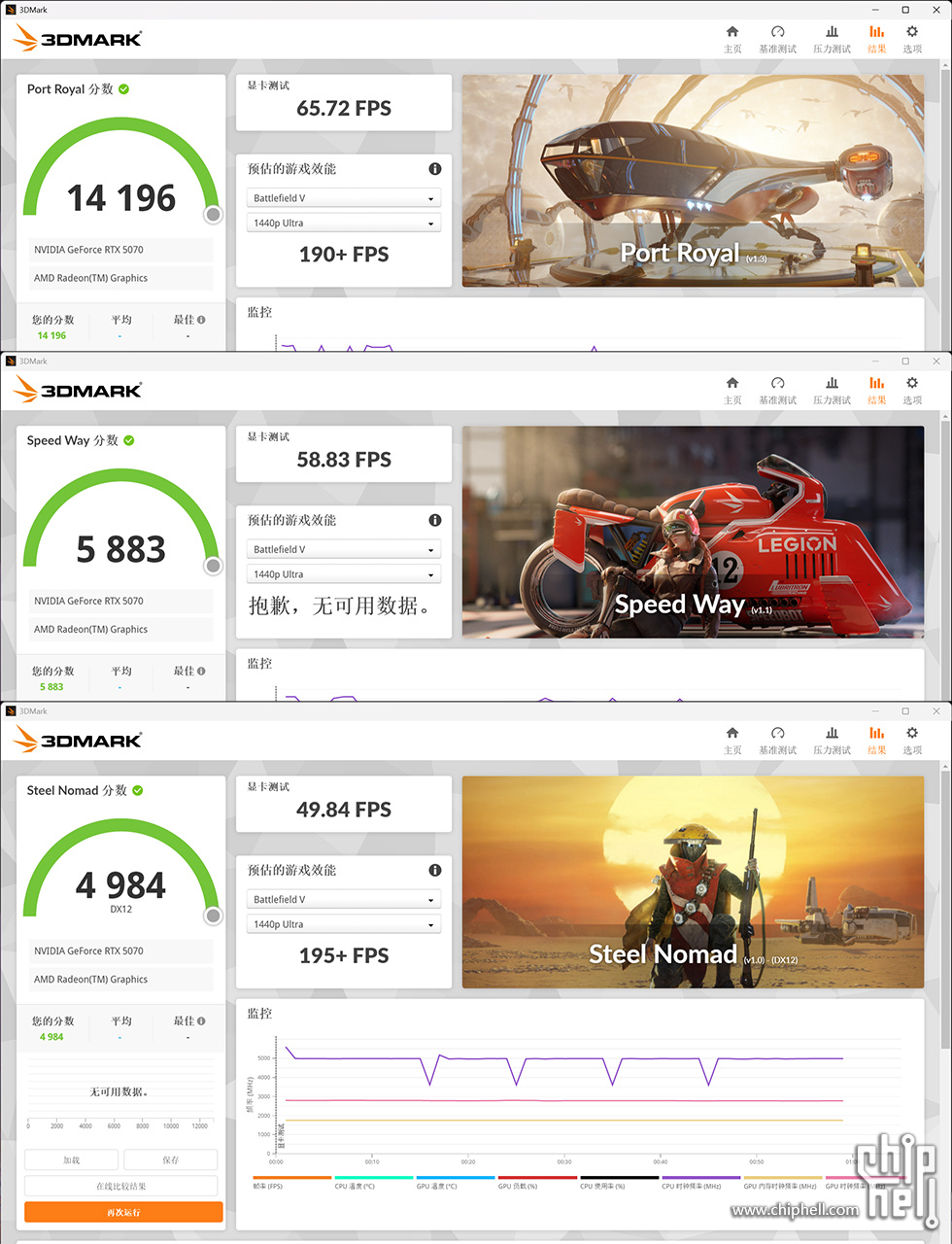

3DMARK 各种模式下的跑分。

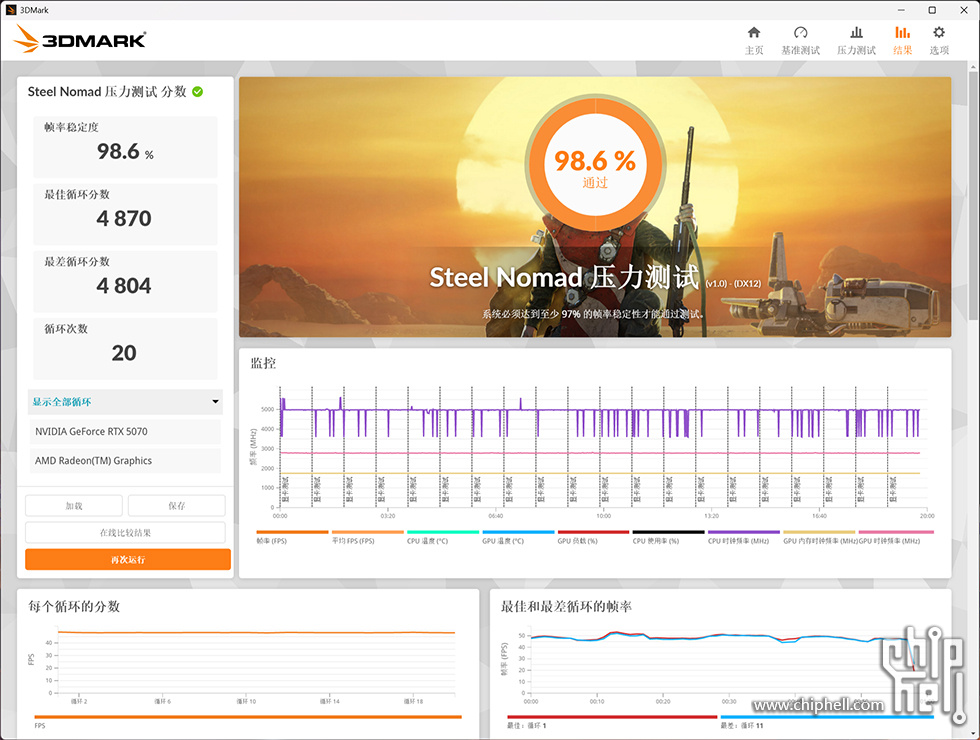

3DMARK Stell Normad 压力测试，通过率 98.6%。
FURMARK 满载测试，过程 10 分钟左右，核心温度 73.6 度，显存 66 度，显示功耗 250W 左右。

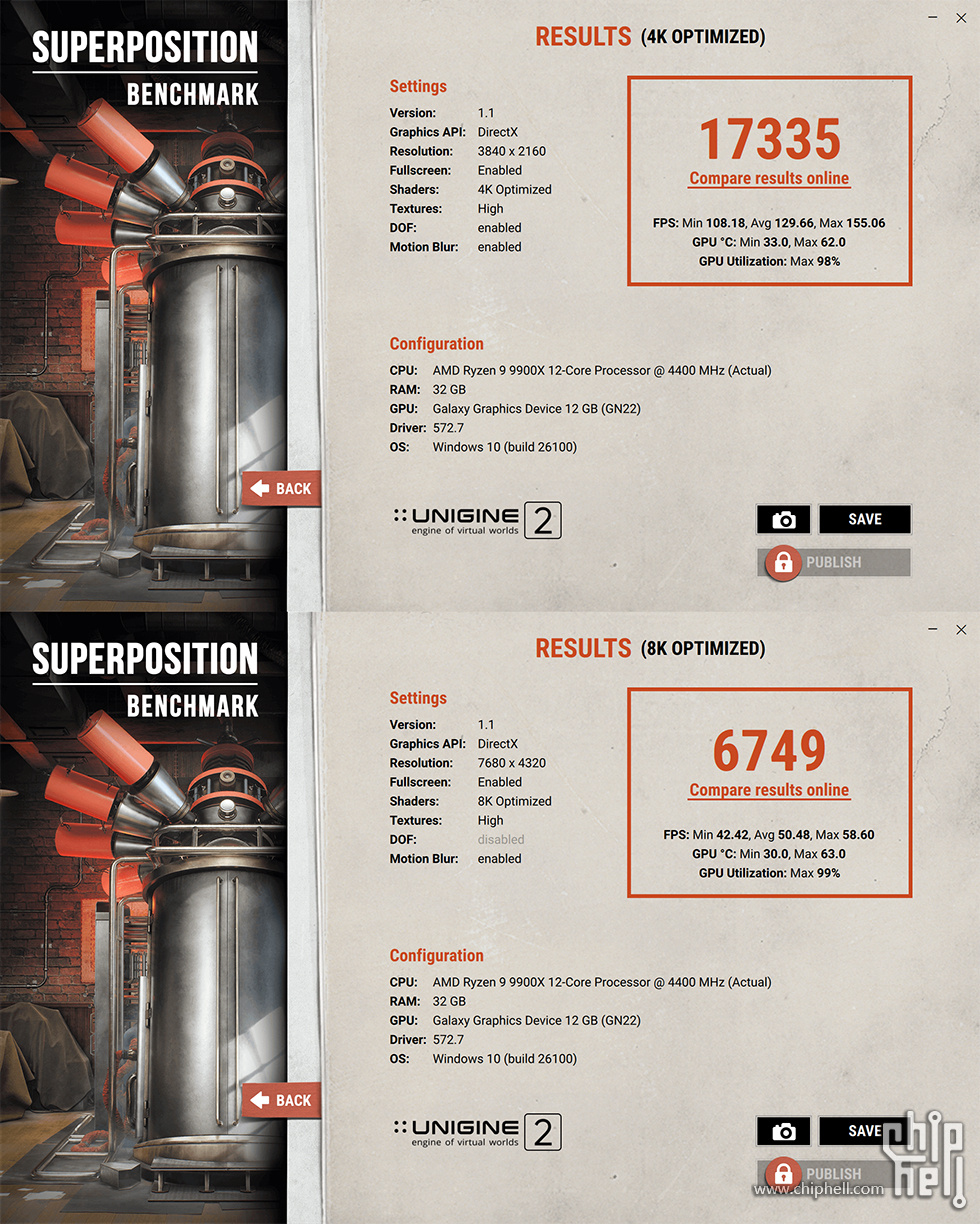

SUPERPOSITION BENCHMARK 测试，4K 模式下 17335 分，8K 模式下 6749 分。

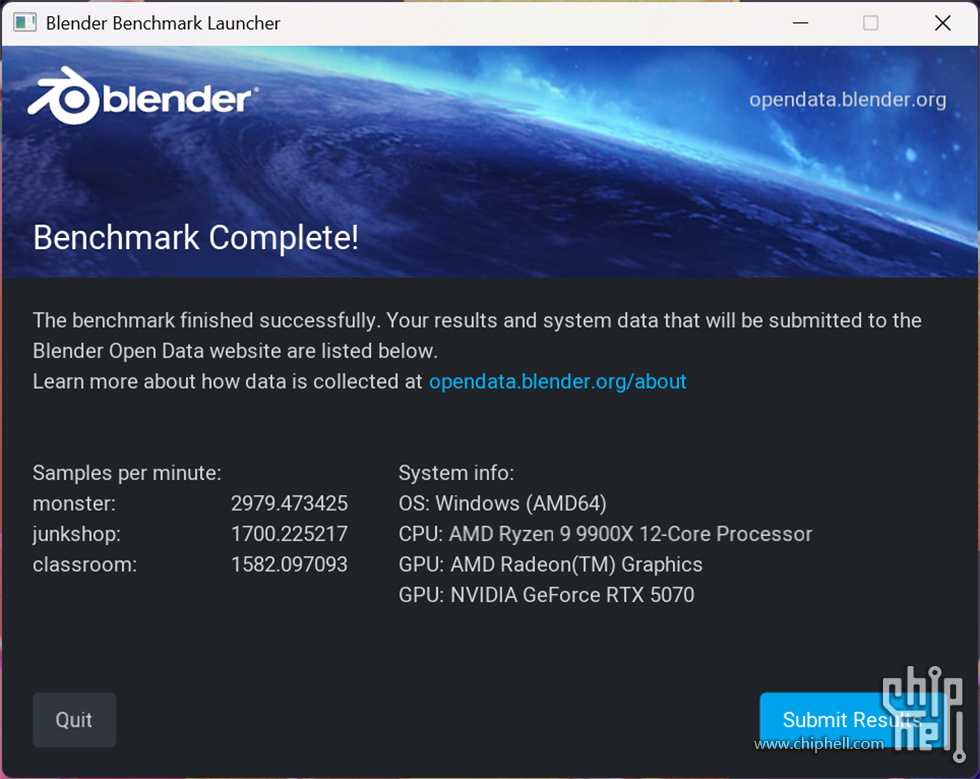

Blender 测试得分，MONSTER 场景 2979 分、JUNKSHOP 场景 1700 分、 CLASSROOM 场景 1582 分。

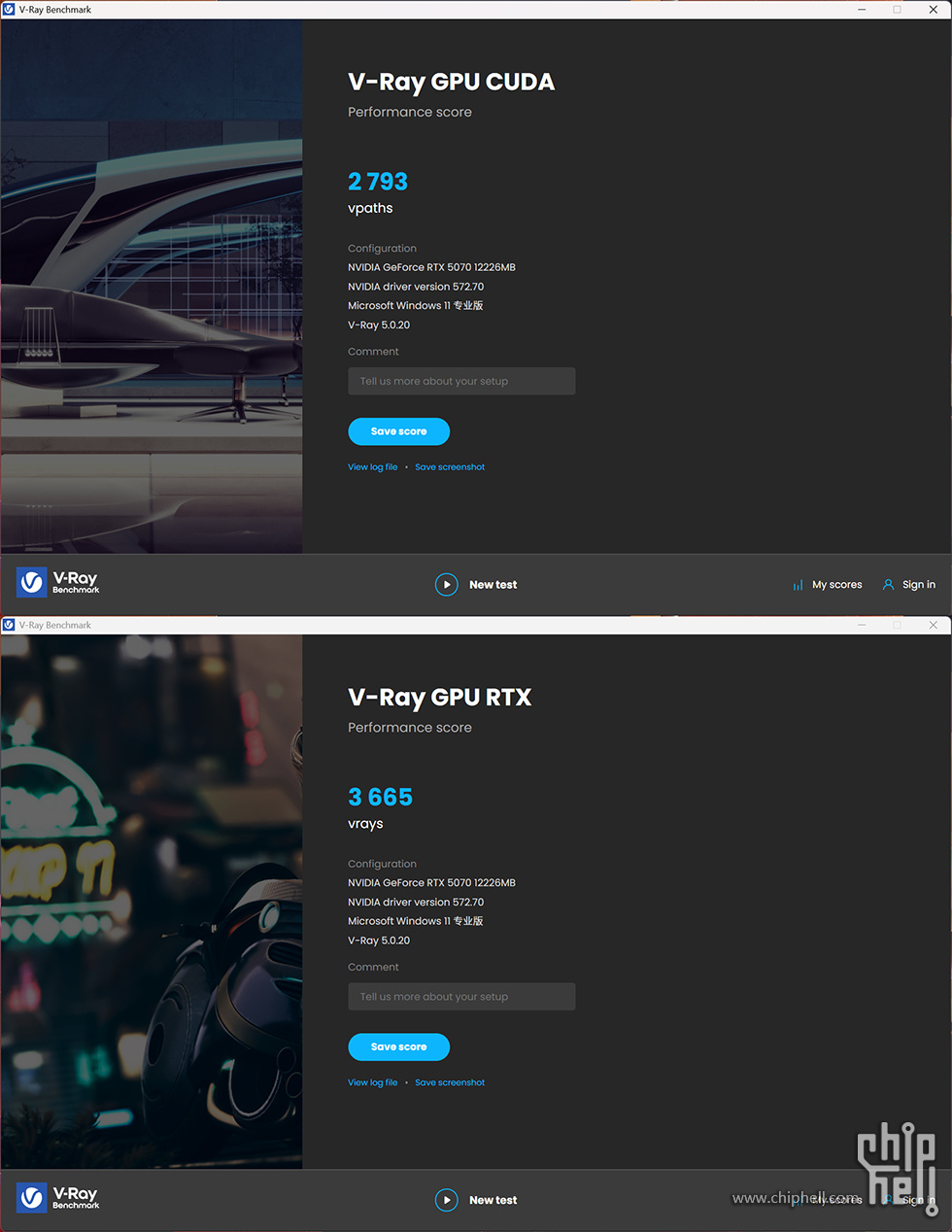

V-Ray测试得分，GPU CUDA 得分 2793，GPU RTX 得分 3665。

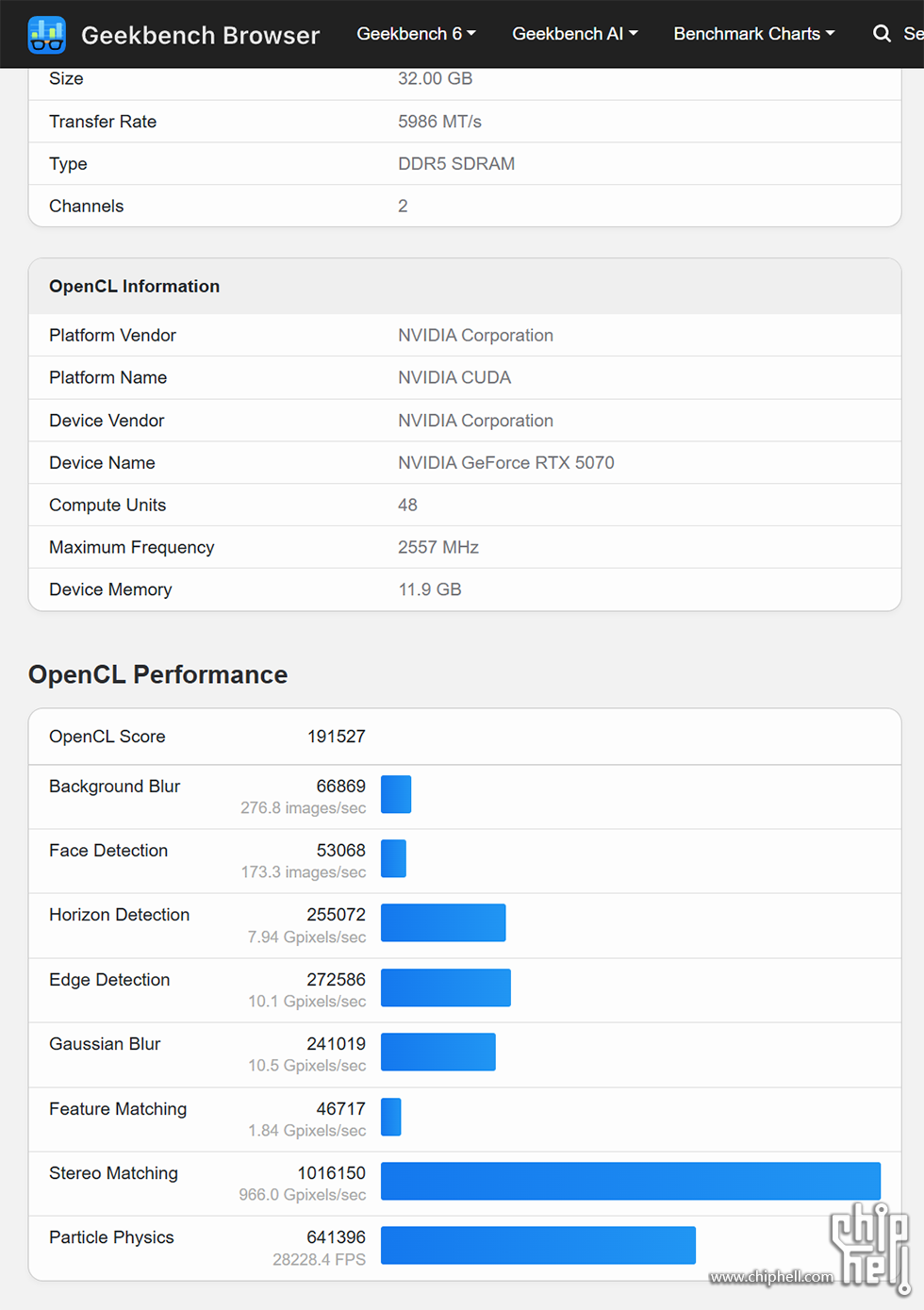

GEEKBENCH 测试 OPENCL 得分 191527。

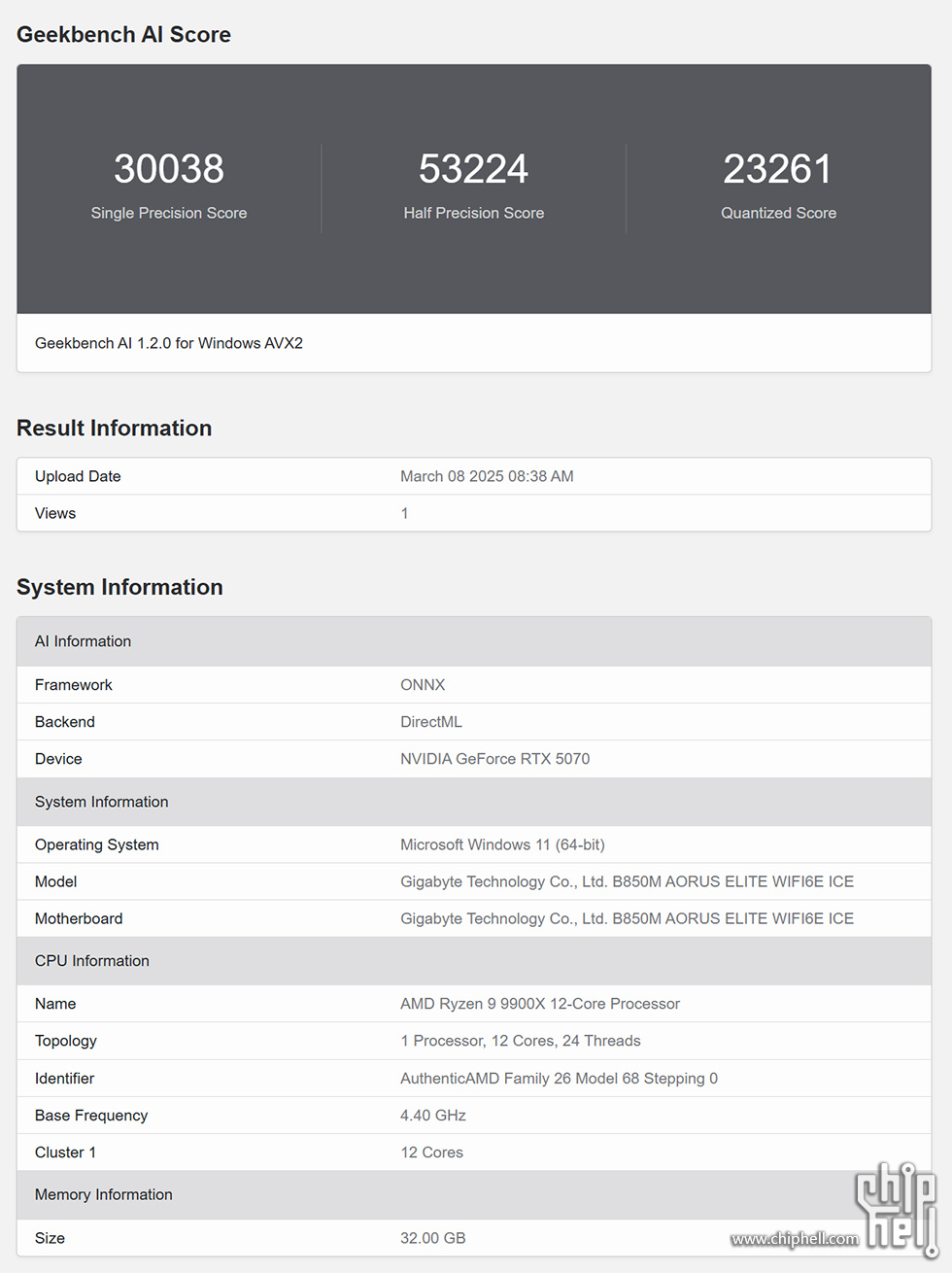

在 AI 性能方面，GEEKBENCH AI 测试，得分如图。

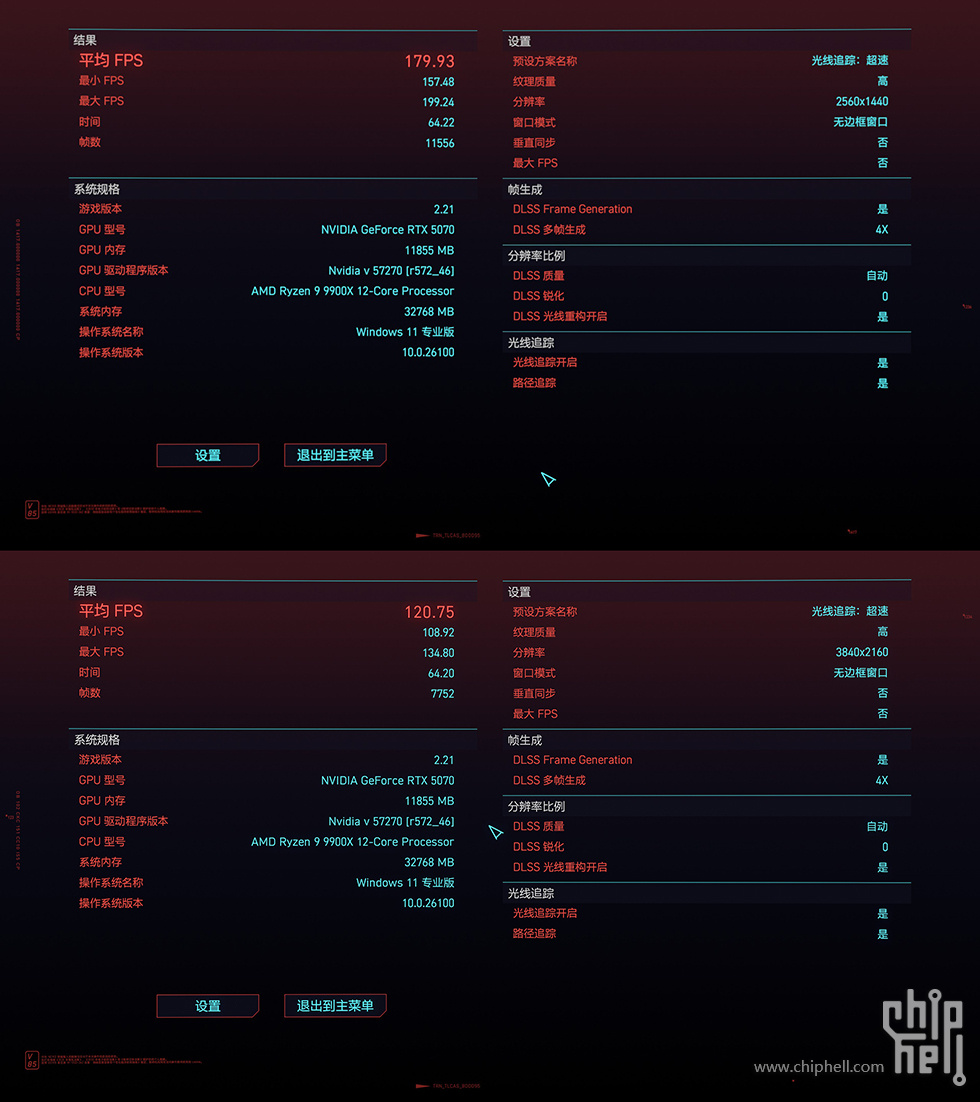

游戏部分：《 赛博朋友 2077 》支持 DLSS4，2K/4K 分辨率，超速特效下开启 4X 帧生成的 DLSS4、选用最新的 TRANSFORMER 模型。
测试平均帧数：2K/179.93FPS，4K/120.75FPS，对比 DLSS3 提升确实是非常的大。

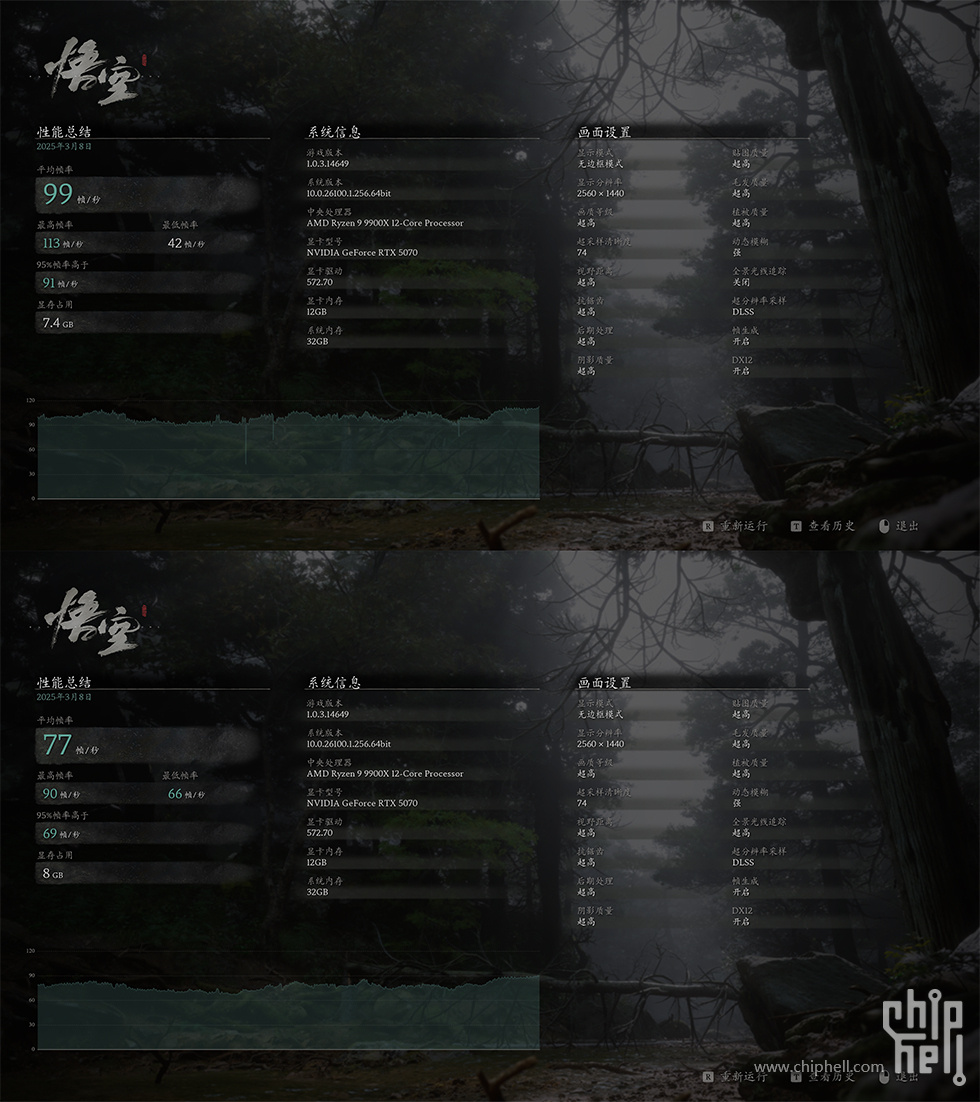

《 黑神话：悟空 》2K 分辨率，超高画质与超高光线追踪，测试平均帧数：77FPS，超高画质关闭光线追踪，测试平均帧数：99FPS。

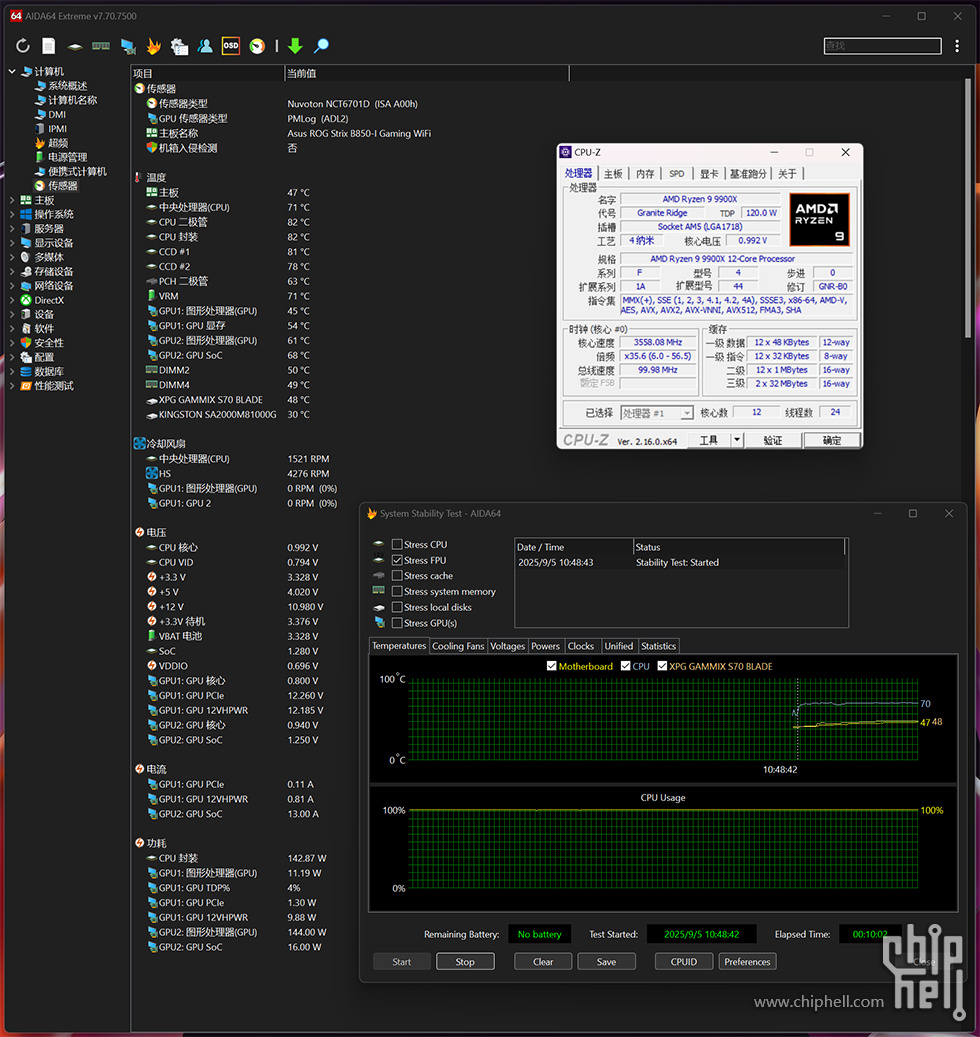

CPU 满载温度表现，AIDA64 单烤 FPU 压力测试，10 分钟左右。CPU Package 82 度左右，显示器功耗 142W 左右。

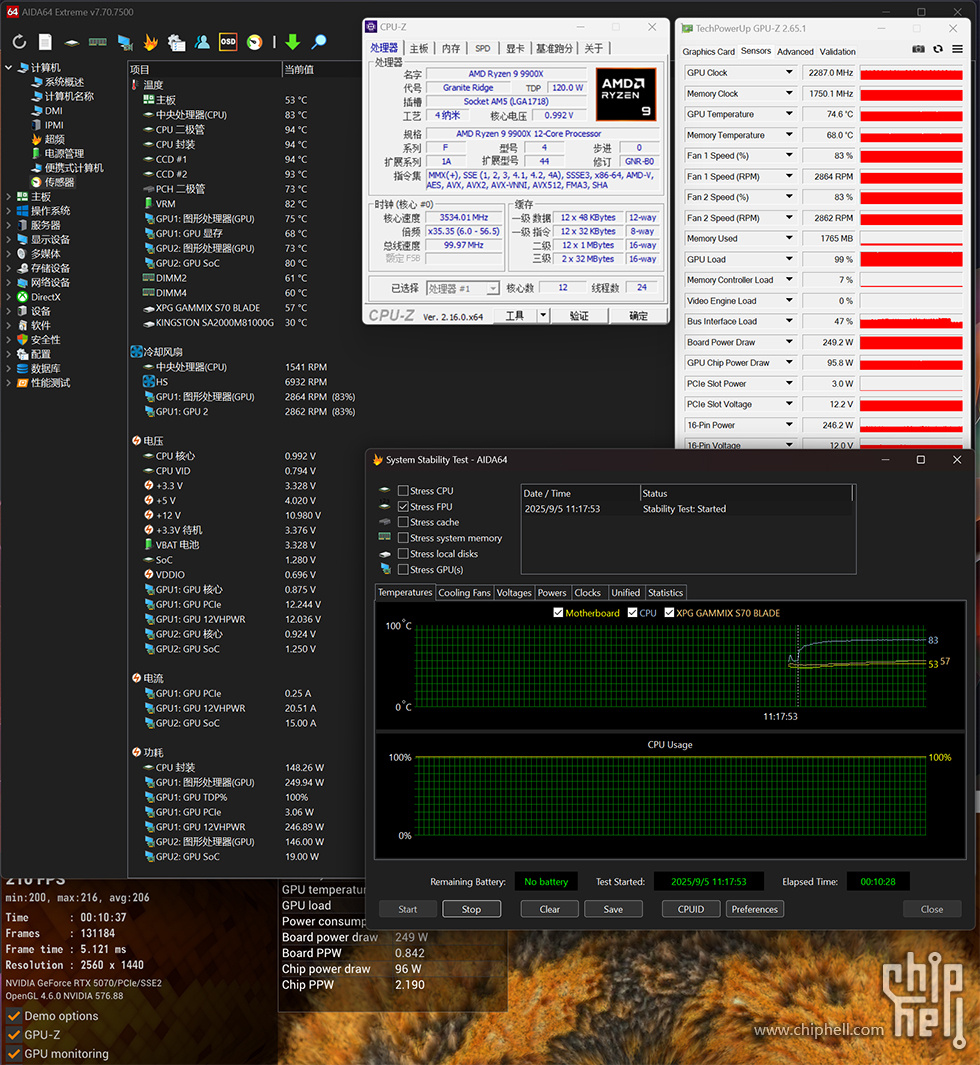

整机双烤测试，20 分钟左右。
CPU Package 94 度左右，显示功耗 150W 左右，显卡核心温度 74.6 度，显存 68 度，显示功耗 250W 左右。
那么以上就是这台机箱装机秀的全部内容了，如上仅供参考，所述仅代表个人观点，谢谢您的浏览，欢迎大家留言交流！
