前言

此次带来闪鳞 G200 ITX机箱的装机分享。闪鳞 G200 为一款直插ITX机箱，有白色、黑色两色可选，侧板可选Mesh网板或玻璃侧板，机箱体积不大，机箱尺寸为280 × 188 × 243 mm (L × W × H)，12.8L，支持160mm高塔风冷，显卡直插设计，支持到275mm长度、2.5槽厚度，兼容ATX/SFX/SFX-L规格电源，带有1个3.5寸硬盘位，自带提手设计。

此次装机硬件平台为Ultra 5 230F + H810 + RTX 5060，主板搭配了铭瑄 MS-Challenger H810ITX WIFI，性价比高，功能实用，内存搭配使用了宇瞻 暗黑马甲 DDR5 6800 16GB×2 白色，显卡搭配索泰 GEFORCE RTX 5060 8GB 星辰 OC HB，做工精致，固态硬盘选用了致态 Ti600 1TB，性价比也不错，散热方面选择了九州风神 冰立方620 白色，双塔6热管设计，配备了2把FK120风扇，最高支持260W TDP，机箱风扇使用了2把利民 TL-H12015W，电源选用了利民 TR-SGFX850-W，金牌全模组电源，支持ATX3.1，自带白色压纹线，带有5年质保。

配置清单：
处理器：英特尔 酷睿 Ultra 5 230F
主板：铭瑄 MS-Challenger H810ITX WIFI
内存：宇瞻 暗黑马甲 DDR5 6800 16GB×2 白色
显卡：索泰 GEFORCE RTX 5060 8GB 星辰 OC HB
固态硬盘：致态 Ti600 1TB
散热器：九州风神 冰立方620 白色
风扇：利民 TL-H12015W × 2
电源：利民 TR-SGFX850-W
机箱：闪鳞 G200 白色

整机展示

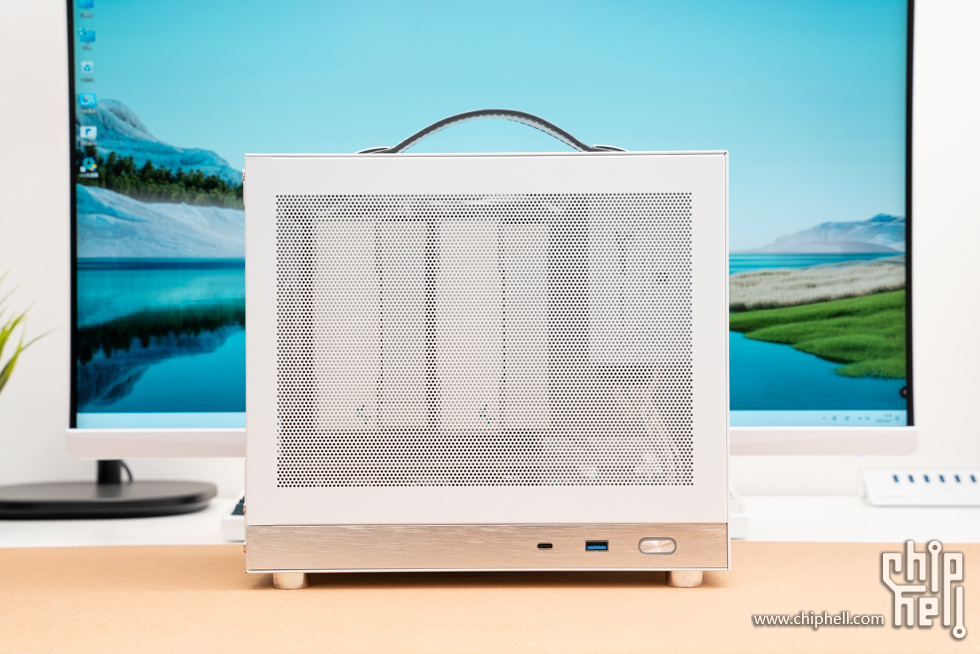

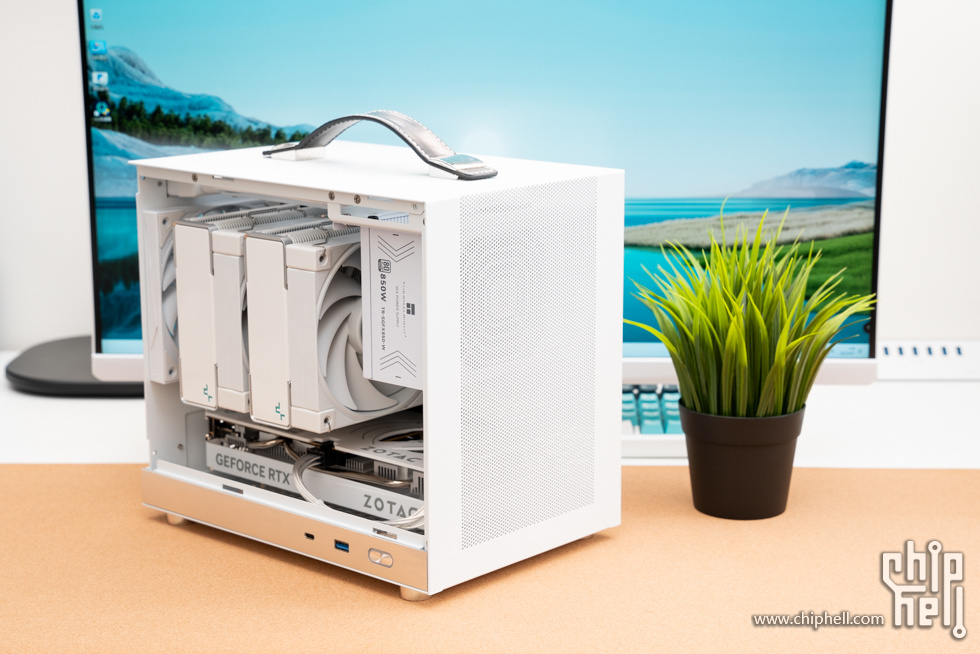

机箱各角度展示，机箱前面板采用了Mesh网孔设计，增加空气流动性。


右侧板，下方也开有散热网孔。

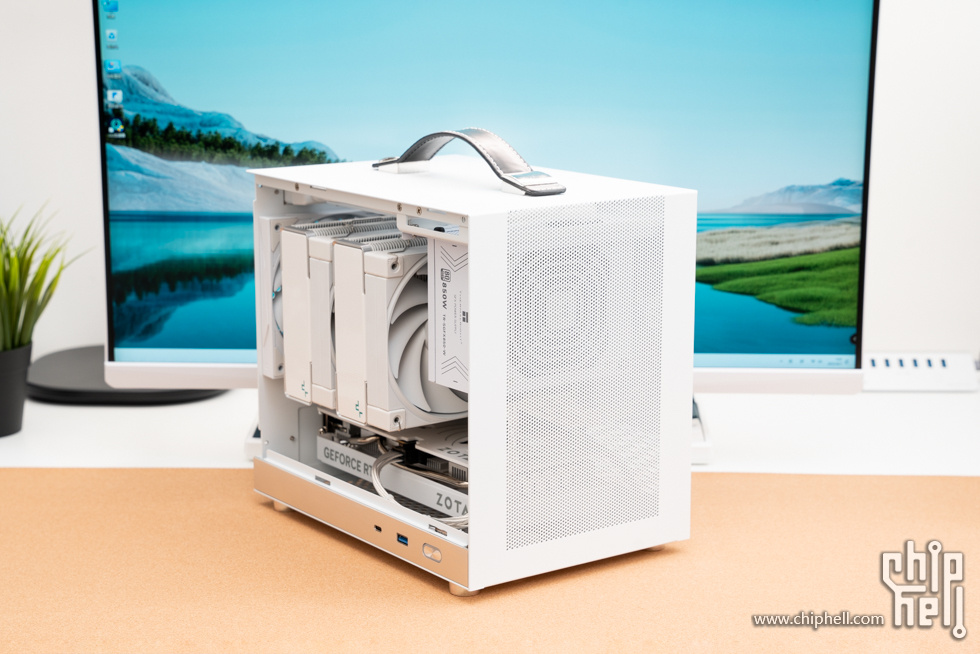

侧面视角，左侧板为Mesh网板。

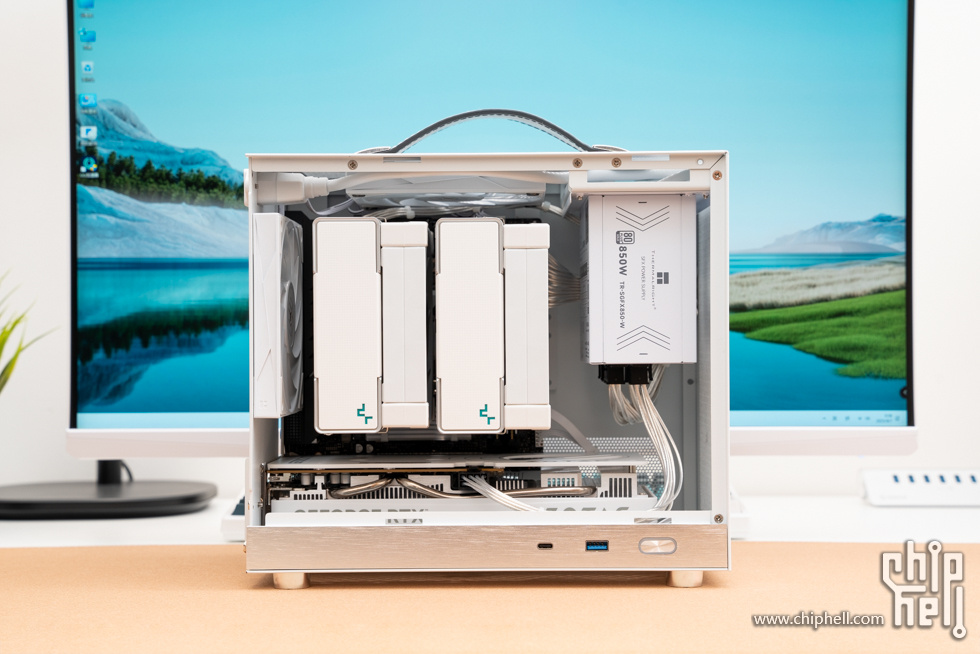

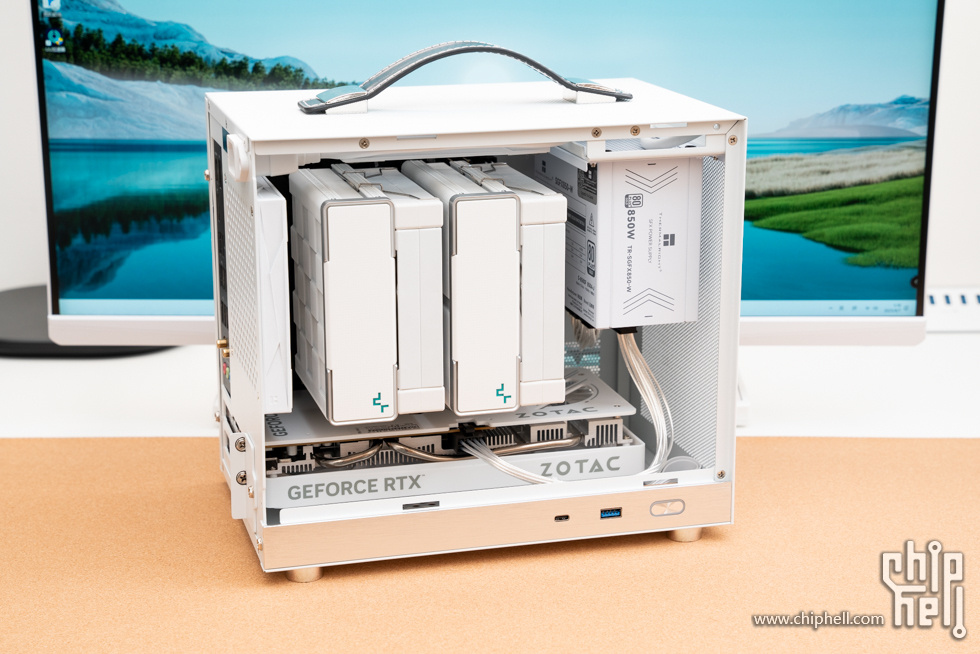

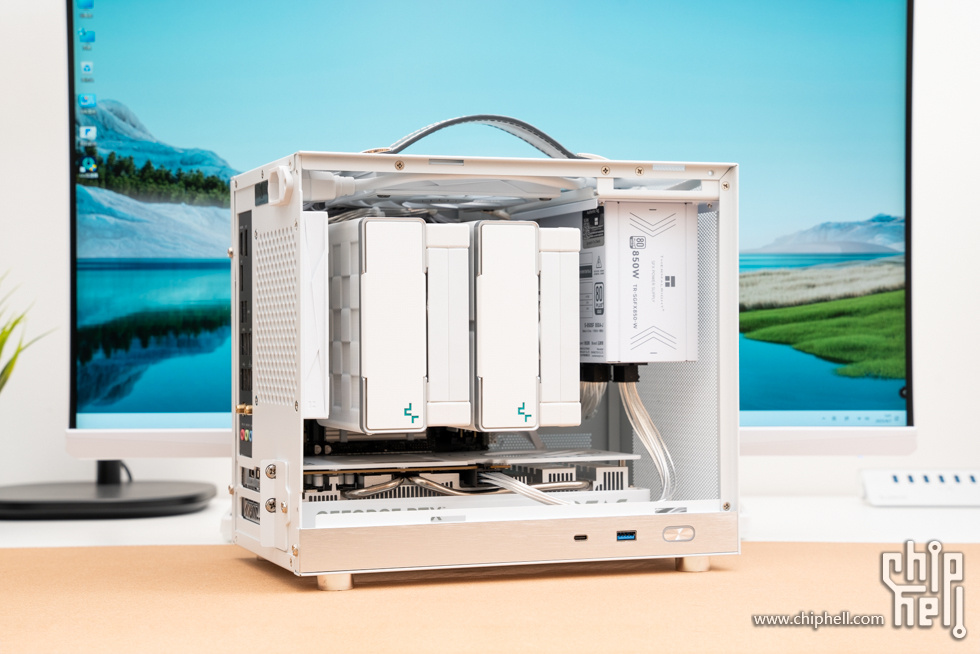

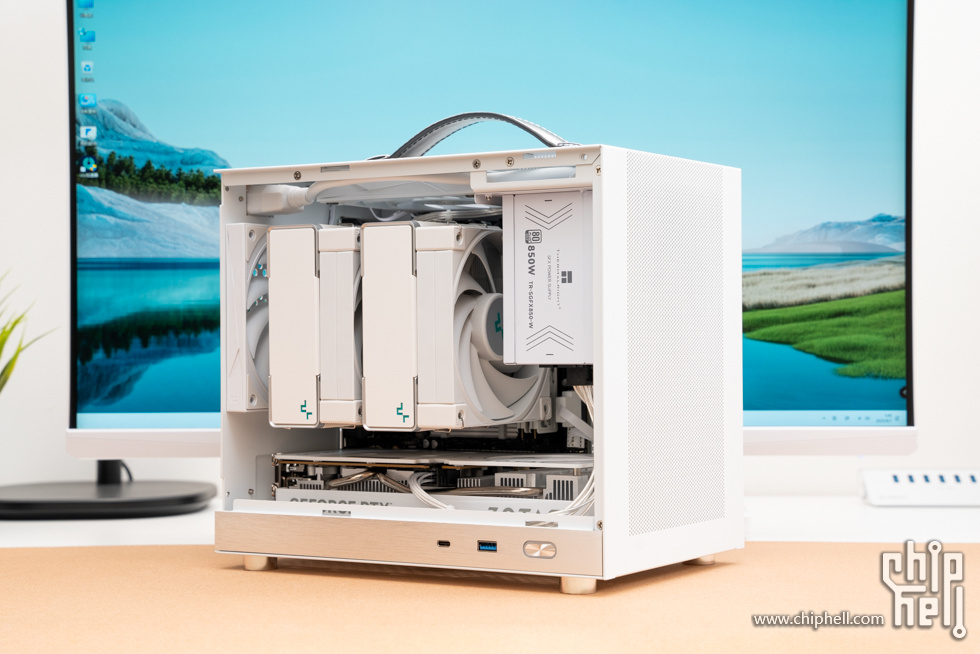

移除侧板后，机箱内部一览，内部装的比较满，但各个硬件之间并不冲突。

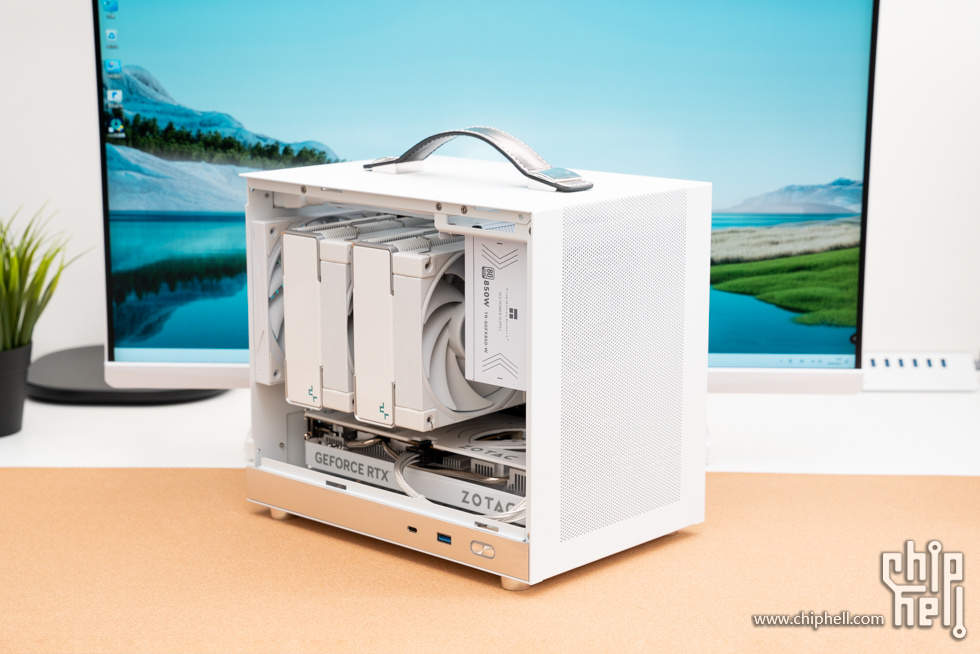

侧面多角度展示。

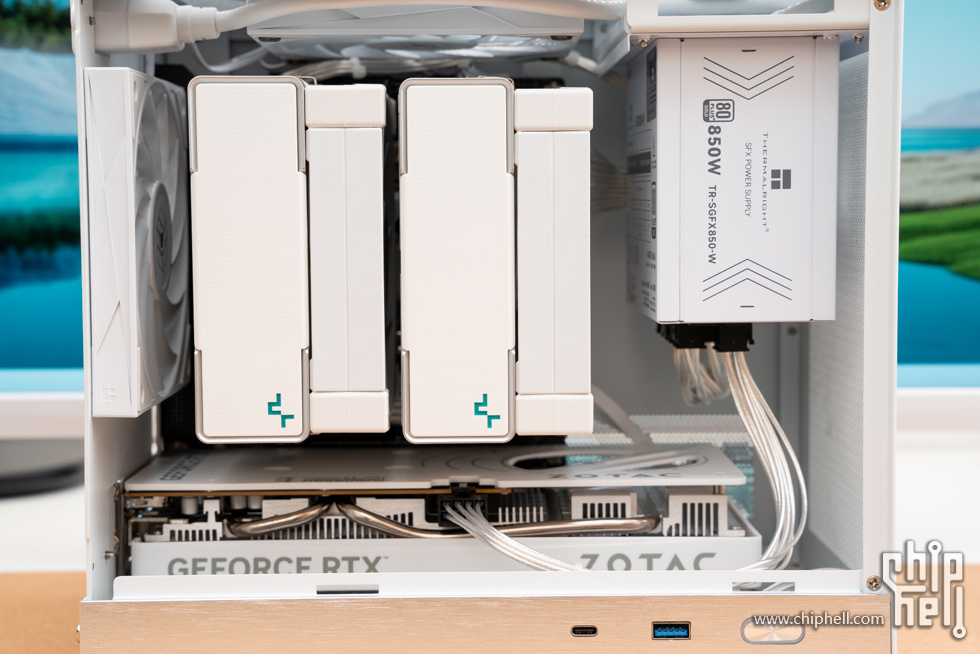

主要部件区域。

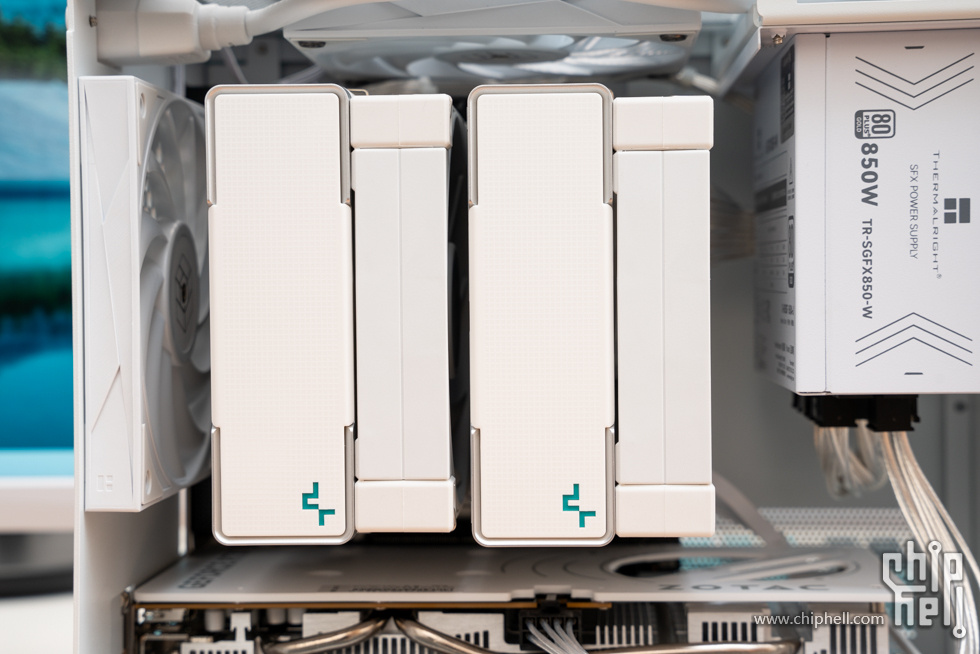

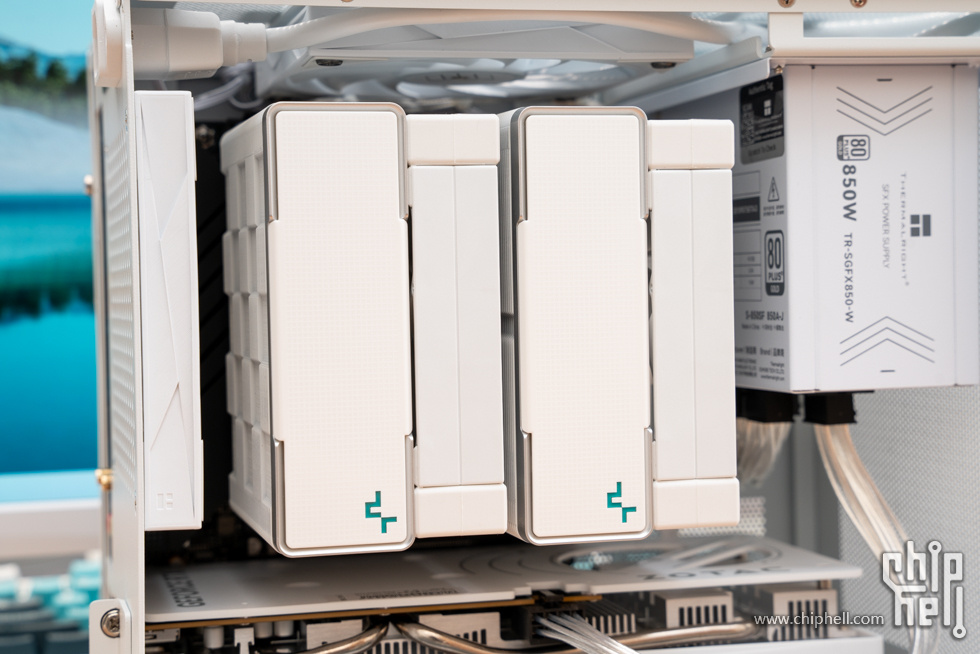

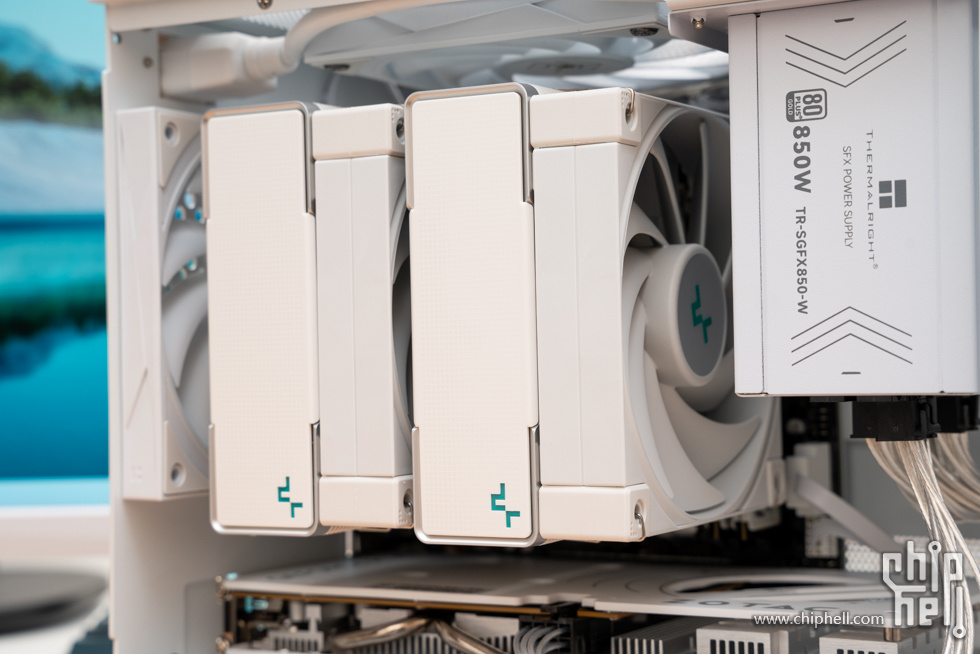

九州风神 冰立方620 白色，基本覆盖了主板上方区域。

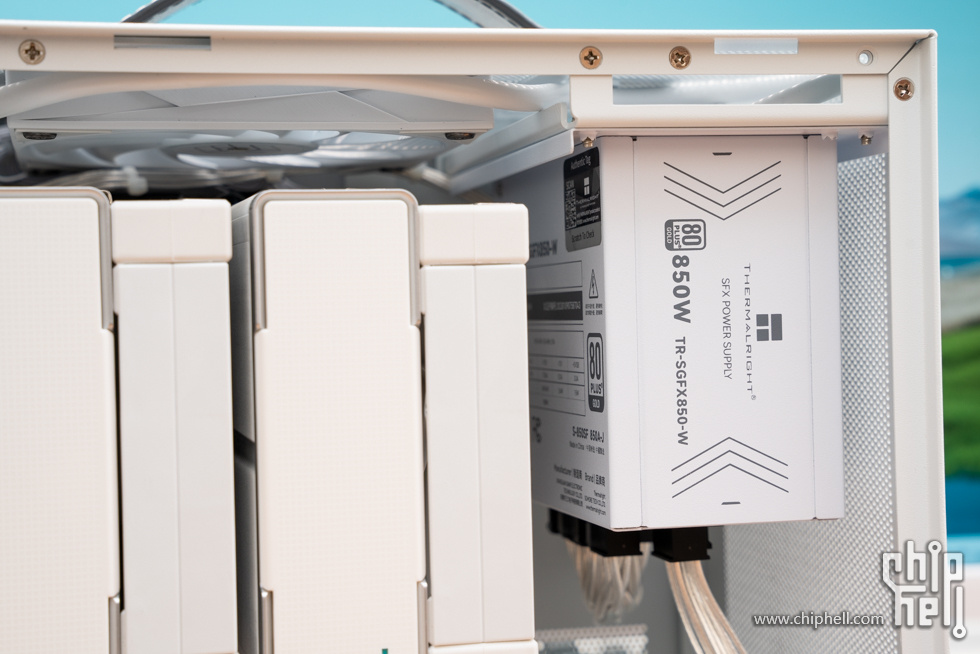

电源部分，使用了SFX电源，保证散热器有一定的进风空间。

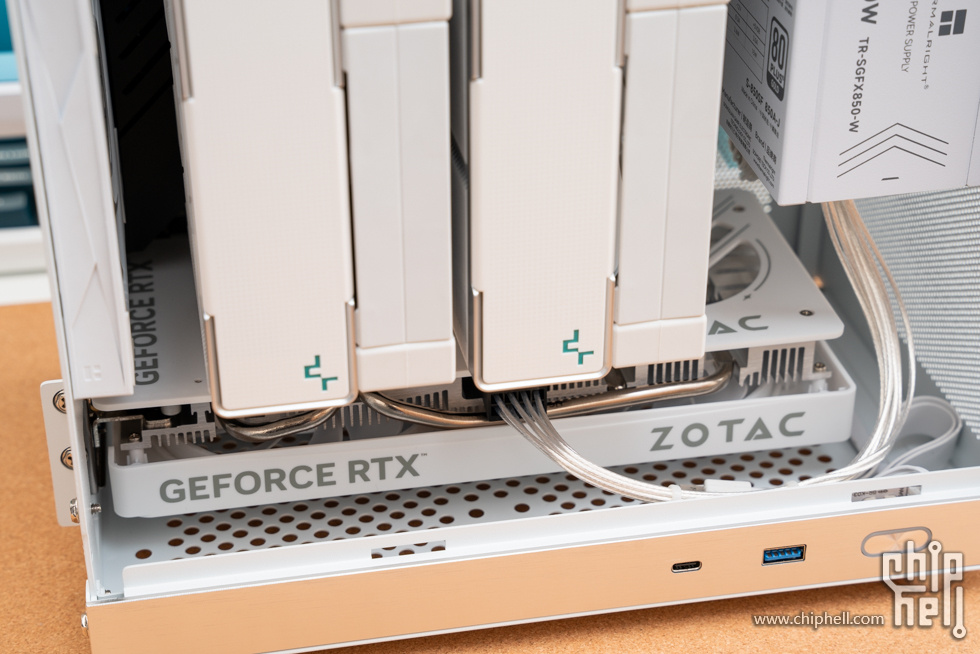

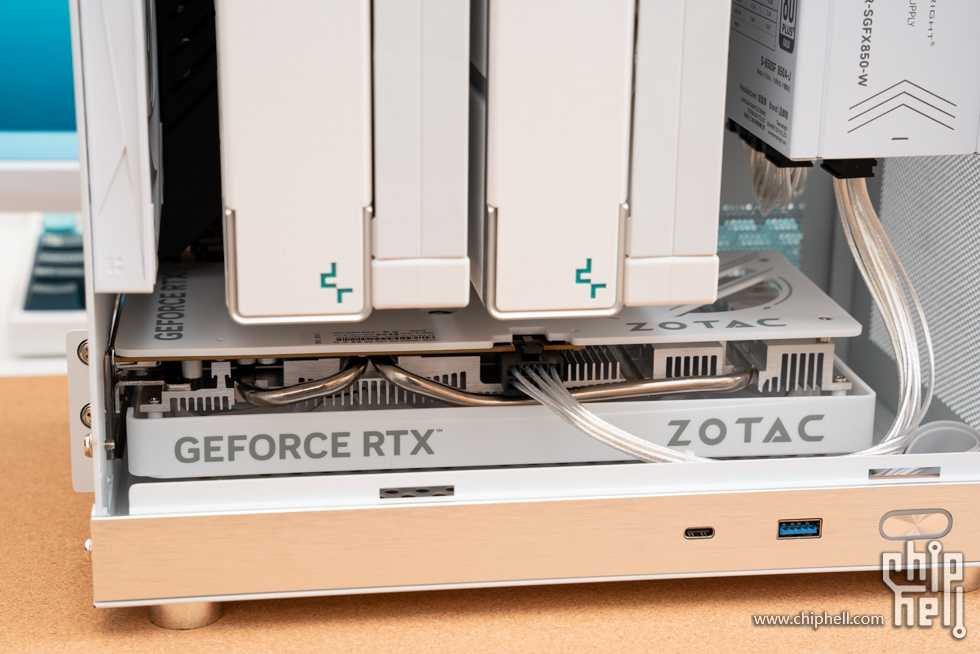

显卡部分。




显卡供电走线。

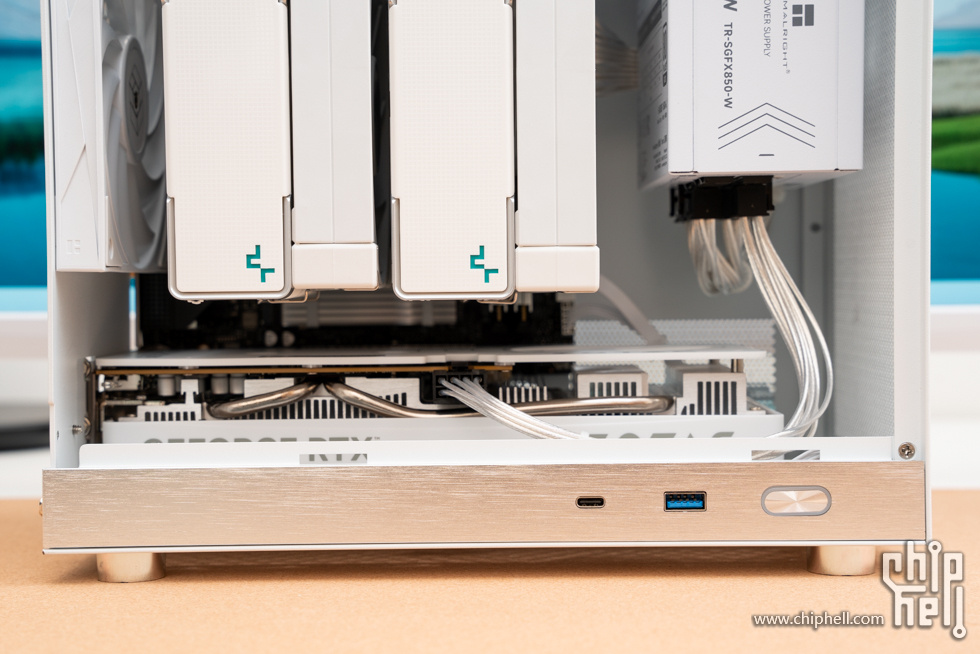

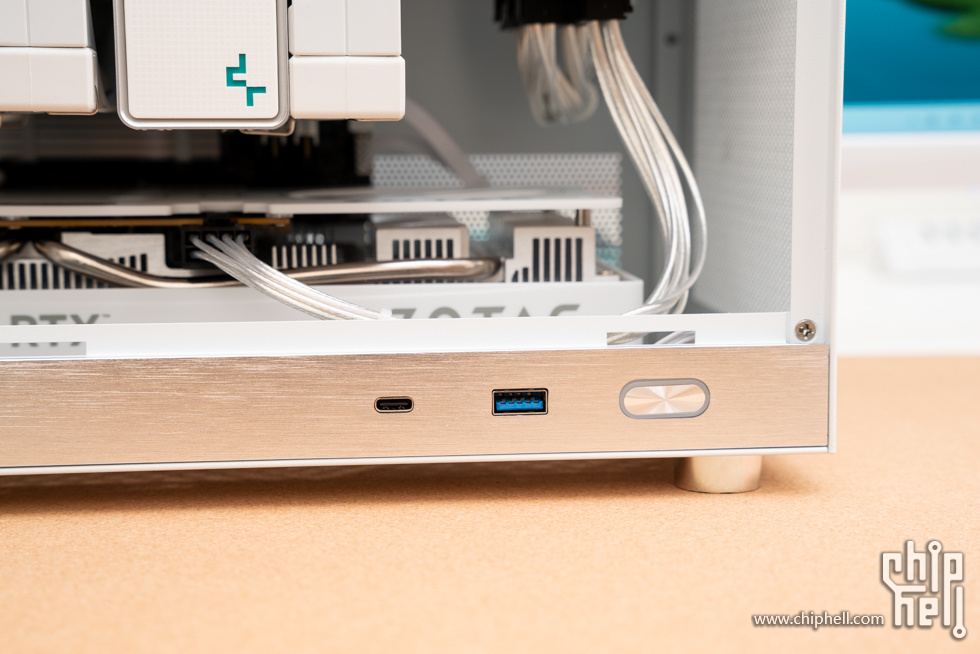

前置接口和按钮，从左至右依次是Type-C 10Gbps、USB 3.0 5Gbps、电源键。


配件展示

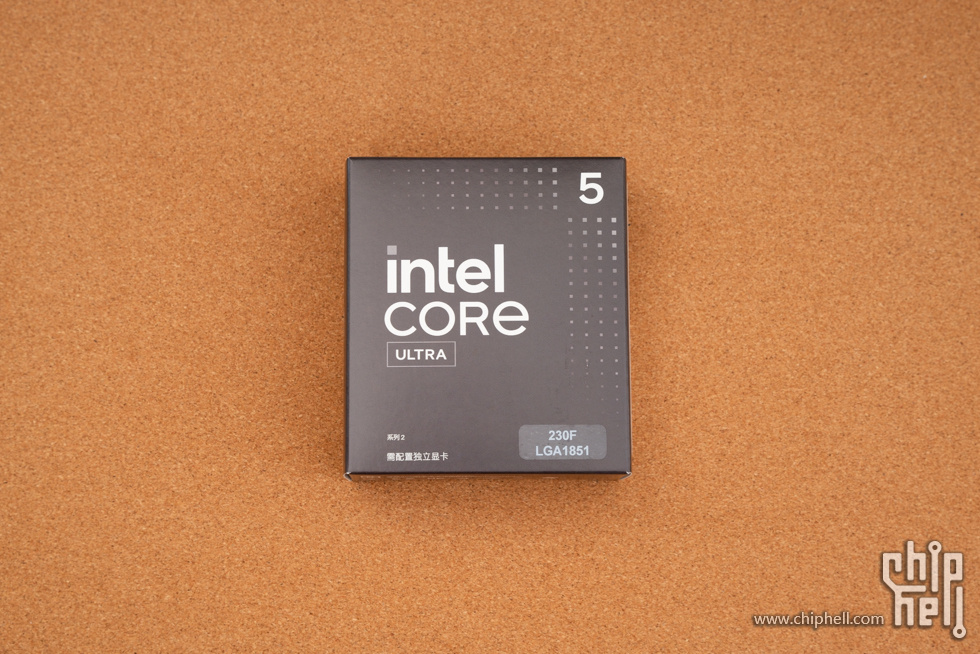

英特尔 酷睿 Ultra 5 230F，包装为黑色，属于针对中国市场的特供游戏处理器。包装正面有系列名称，右下角标注了型号230F，接口为LGA 1851。

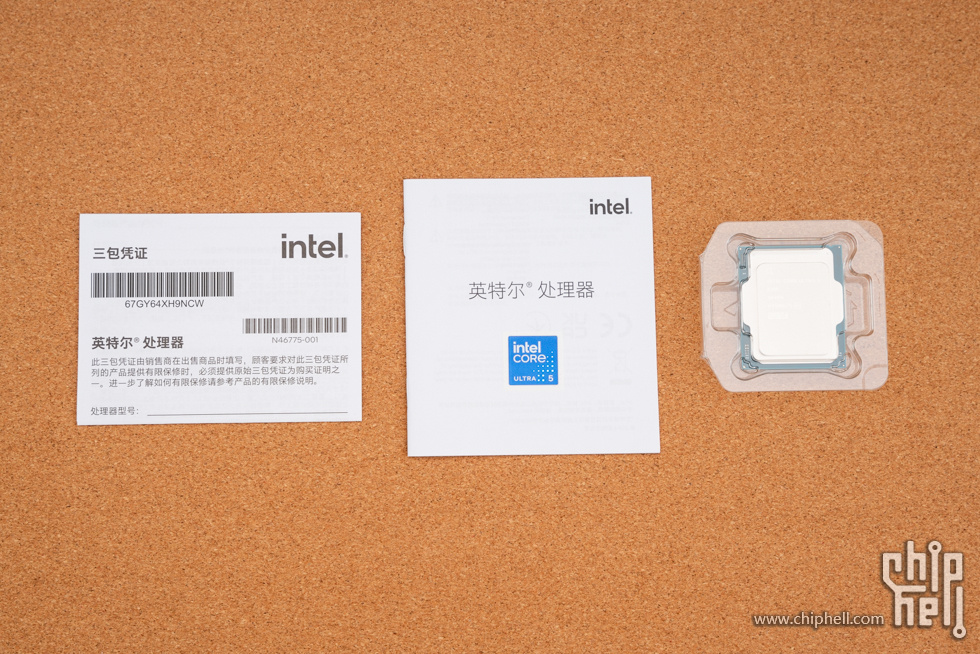

所有内容物一览，包括三包凭证、说明书和CPU本体。

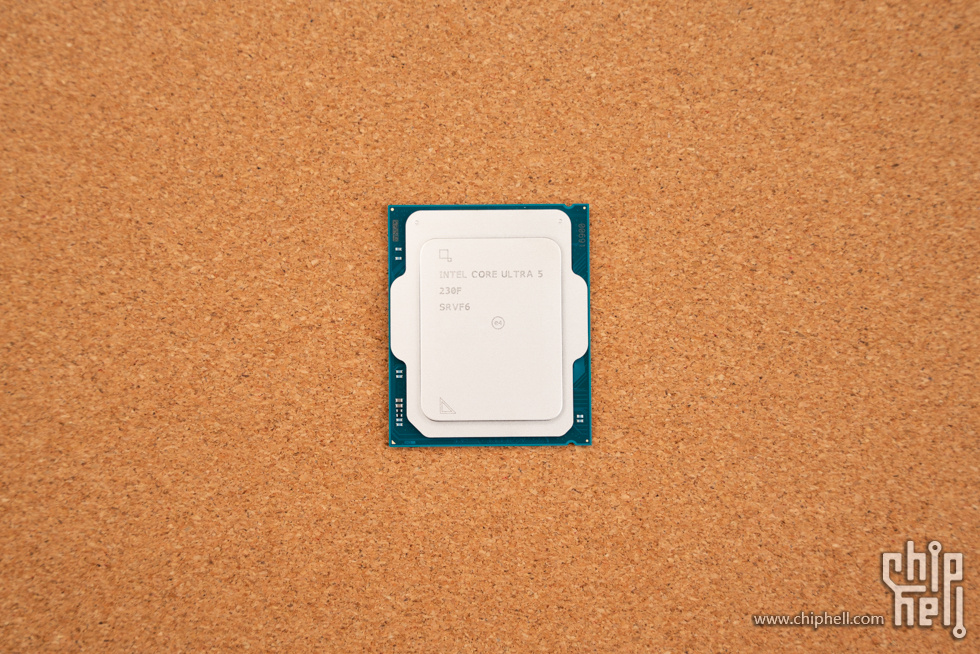

CPU正面，金属顶盖相较于其他Ultra CPU接触面积有所缩小，CPU采用10核设计，6个性能核加4个能效核，无超线程，P核睿频5.0GH在，E核睿频4.4GHz，L2缓存22MB，L3缓存24MB（相较Ultra 5 225多了4MB），无核显设计，集成NPU单元，基础功耗65W，最大睿频功耗121W。

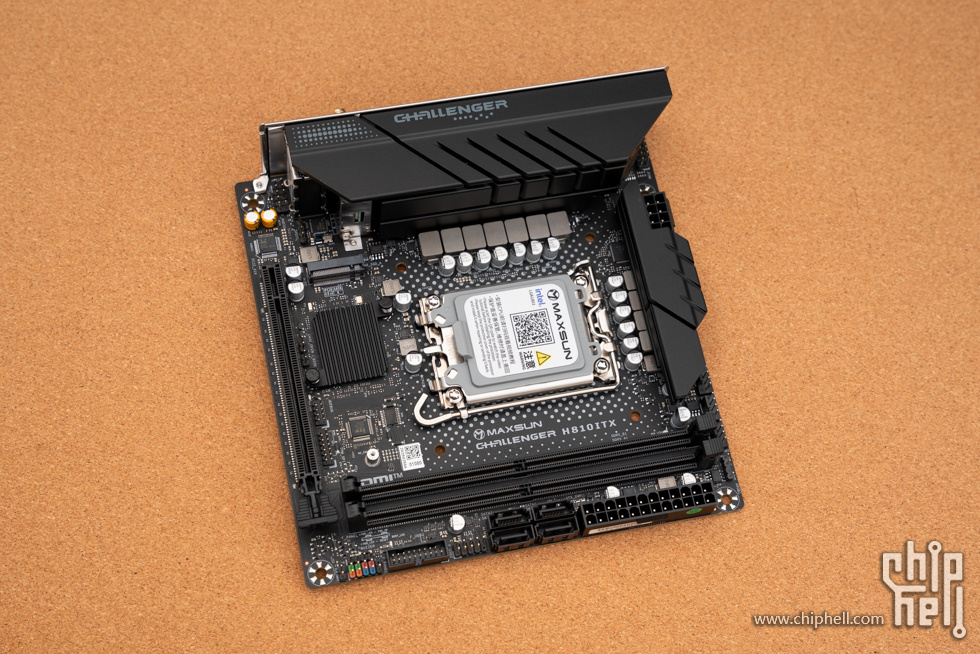

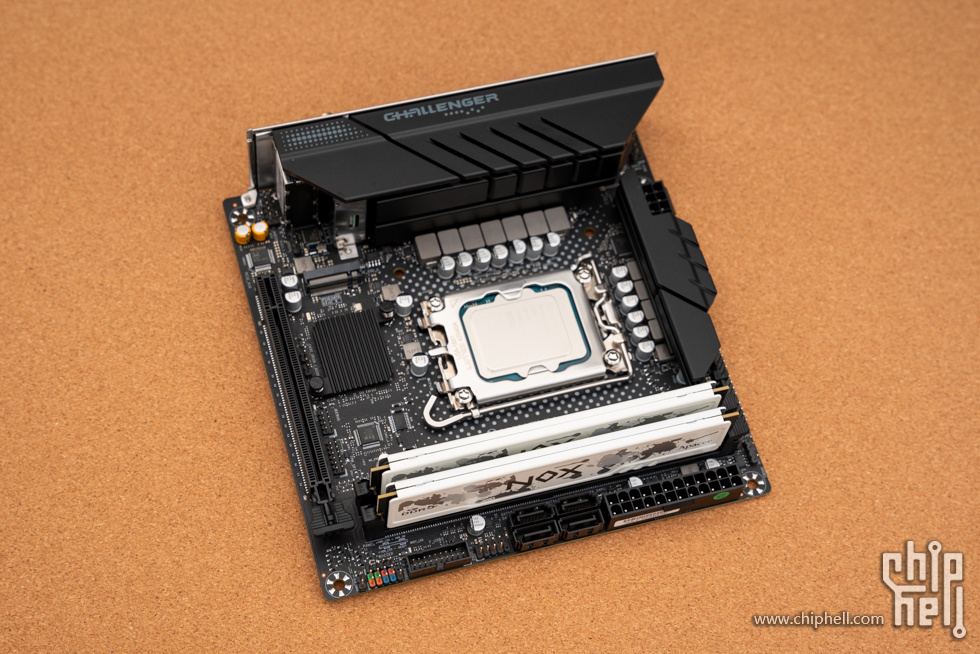

铭瑄 MS-Challenger H810ITX WIFI，全黑外观，颜值还不错。

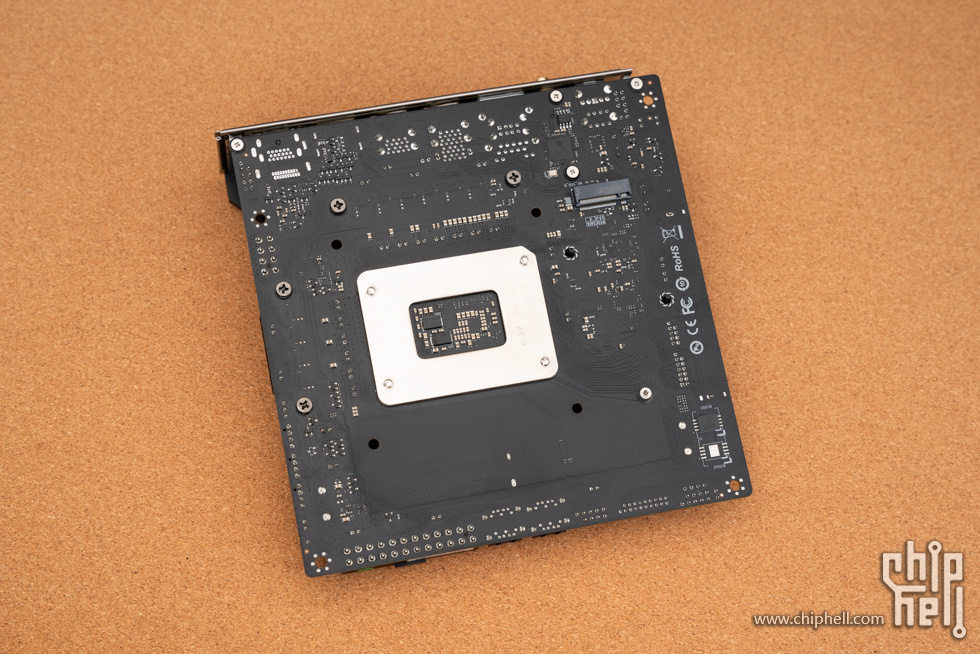

主板背面，PCB表面处理很干净。


散热装甲，表面印有CHALLENGER字样，并有圆形装饰图案点缀，散热装甲带有格栅设计，增大散热面积。

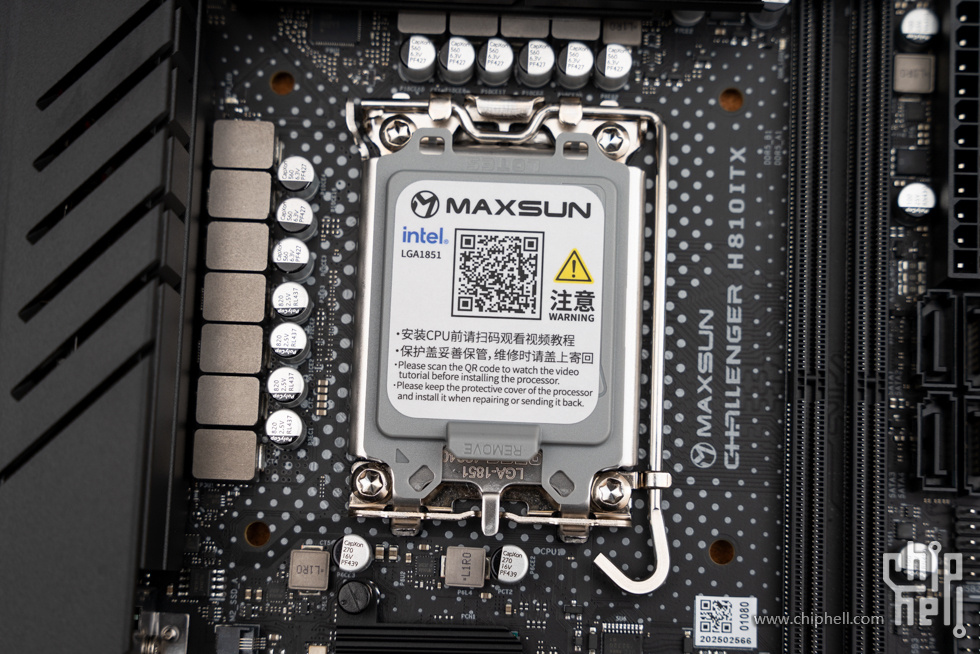

CPU插槽保护罩。

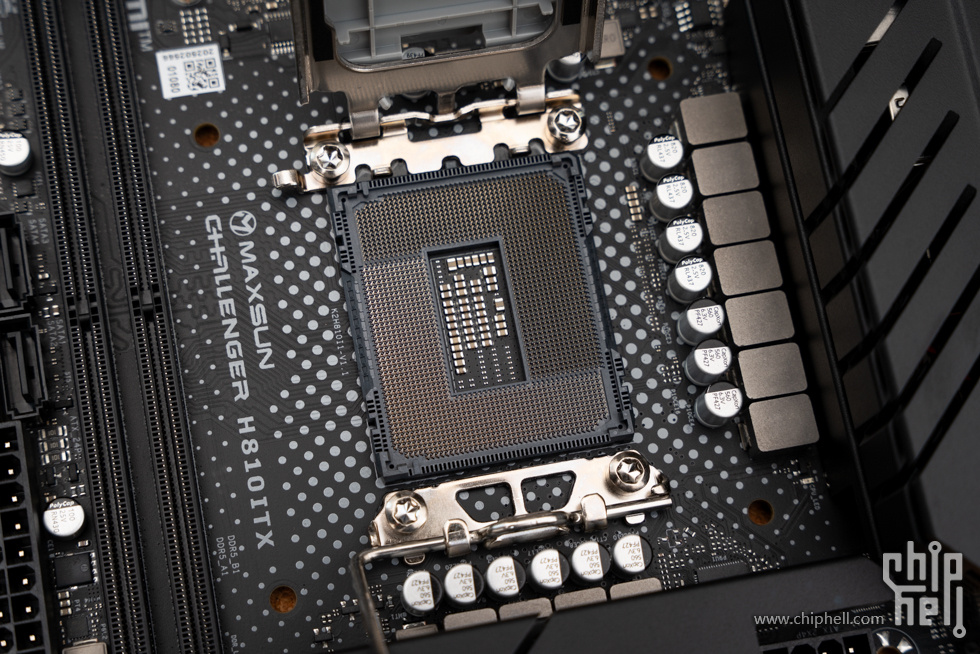

LGA 1851插座。

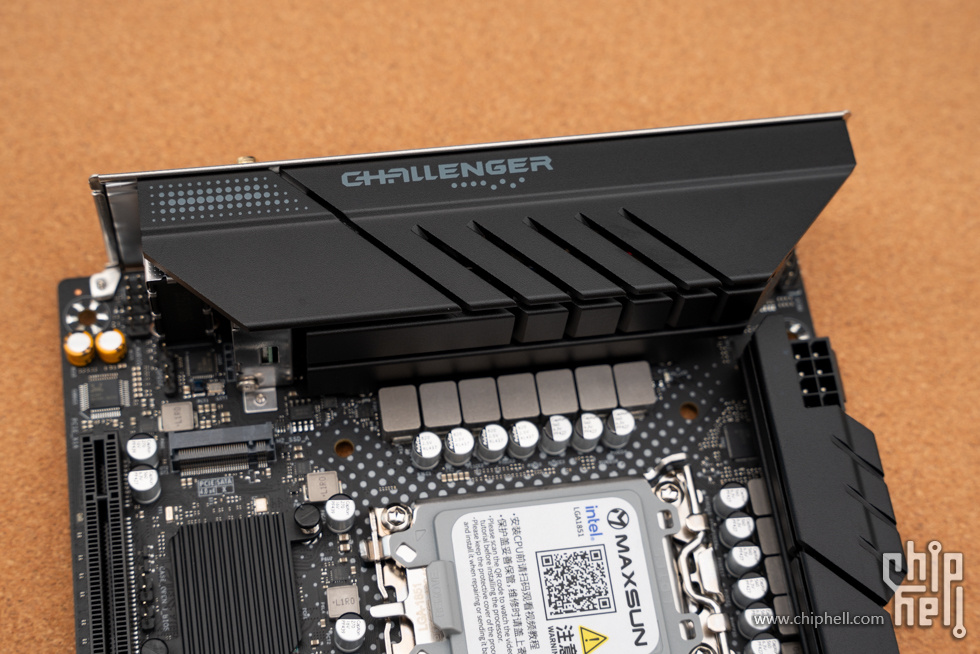

供电部分，采用8+1+1相设计，每相配备50A Dr.Mos，使用RT3638AE PWM 主控芯片。

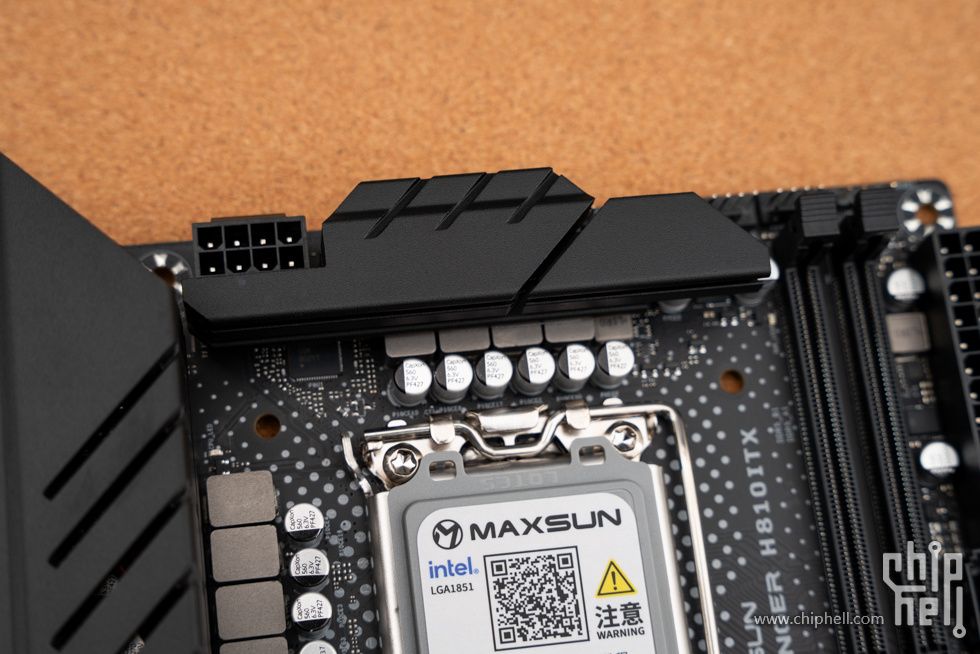

主板上方的散热装甲，同样带有格栅设计增大散热面积。

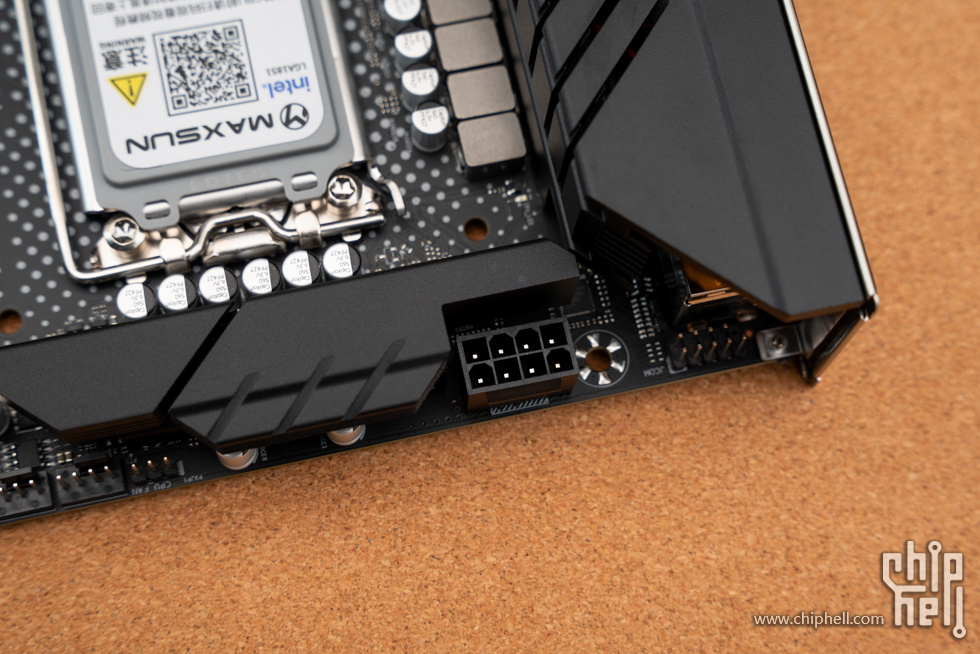

单8Pin CPU供电接口。

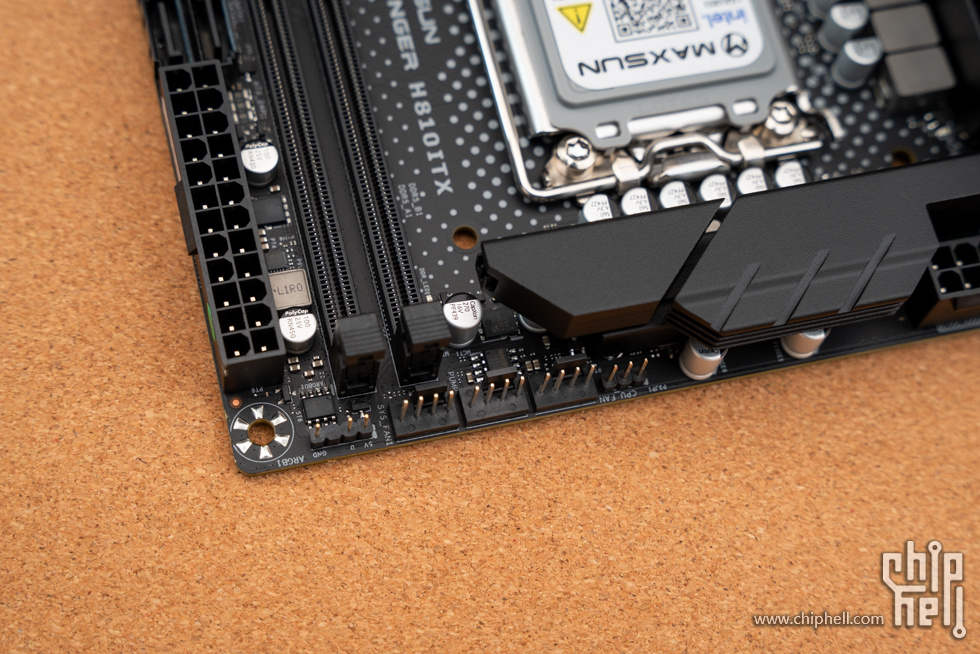

风扇接口及ARGB 5V接口。

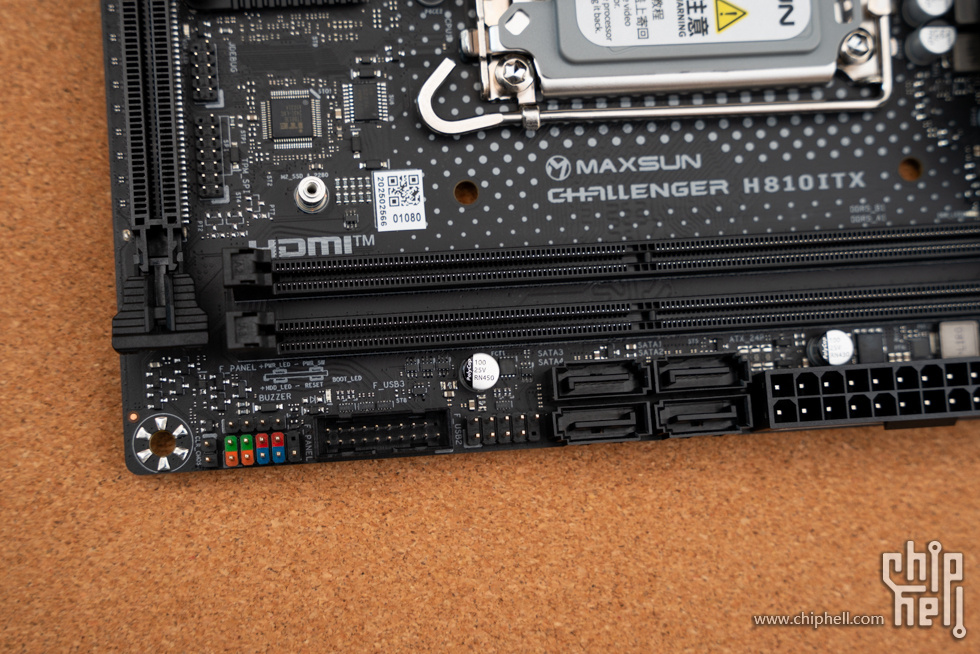

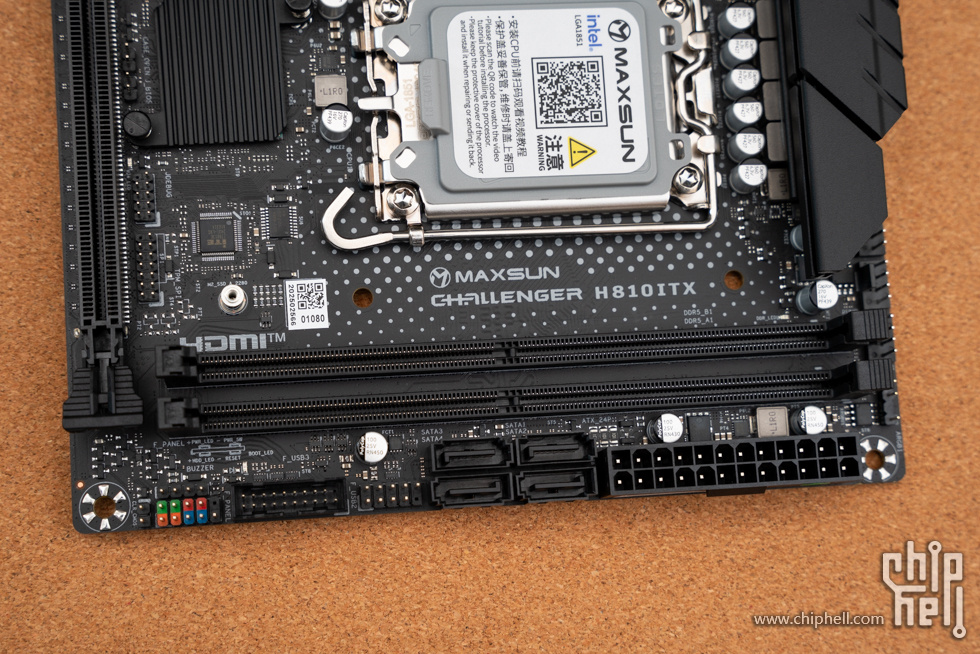

内存插槽方面，这块主板配备了2条DDR5内存插槽，支持双通道内存技术，最高支持6400MHz。


4个SATA 6Gb/s接口，1组USB 5Gbps接口，以及1组USB 2.0接口。

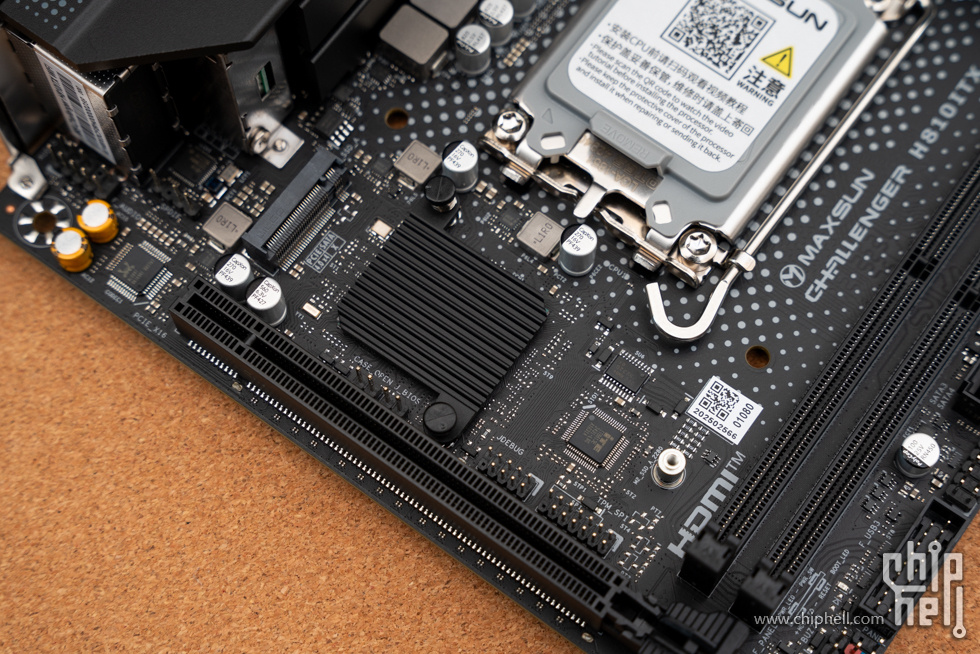

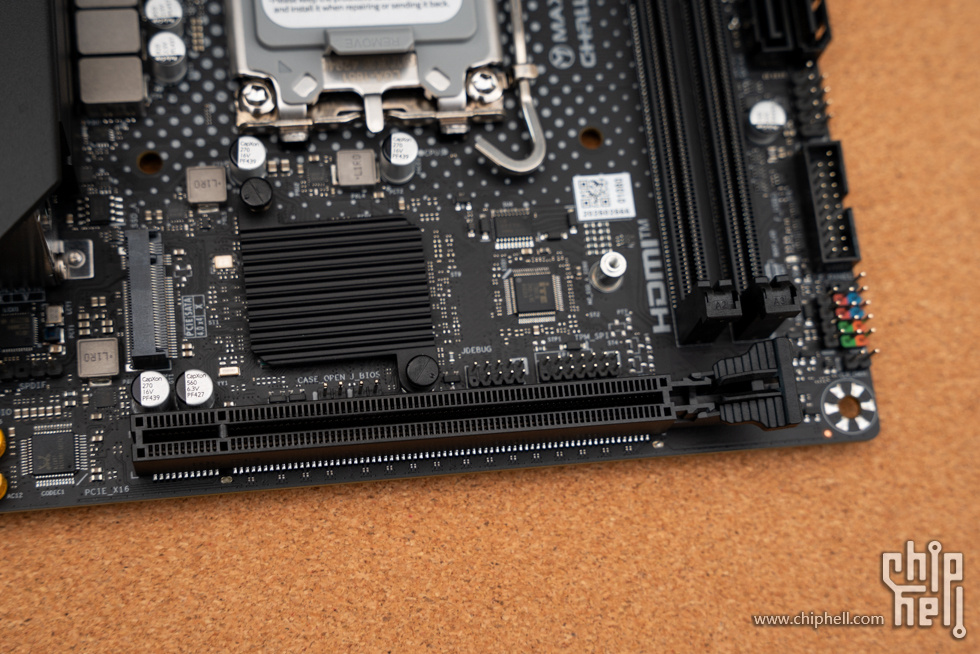

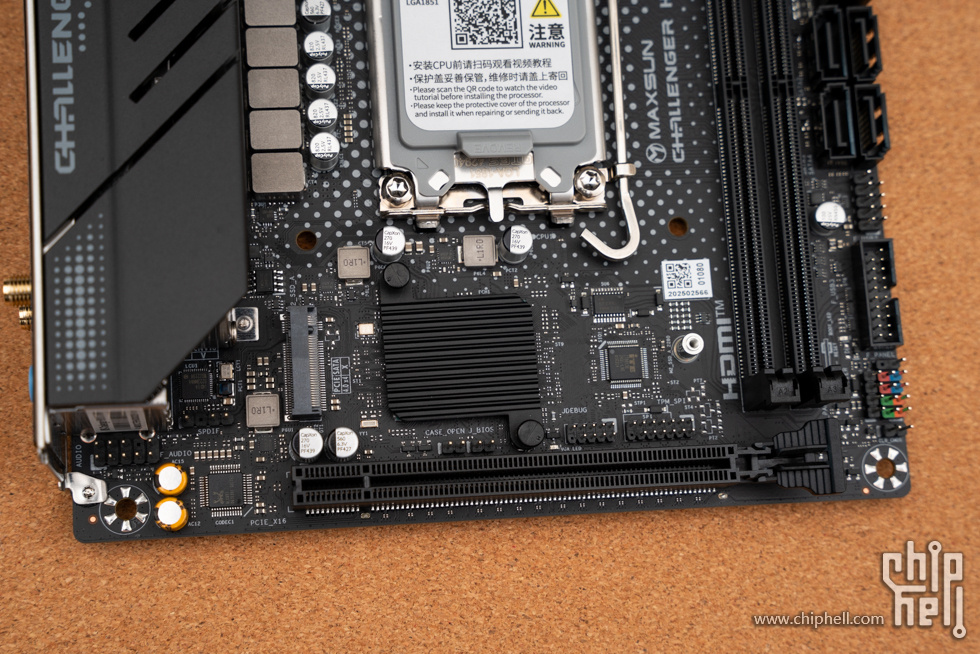

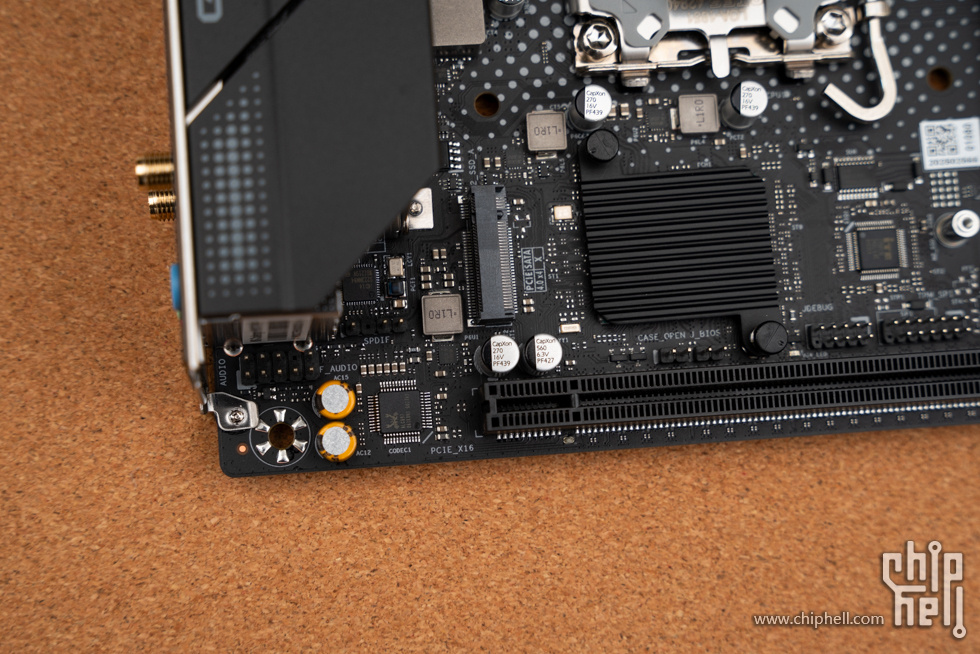

PCIe 5.0 x16 显卡插槽。


芯片组散热片。


集成声卡部分，采用Realtek ALC897高清音频编解码器。

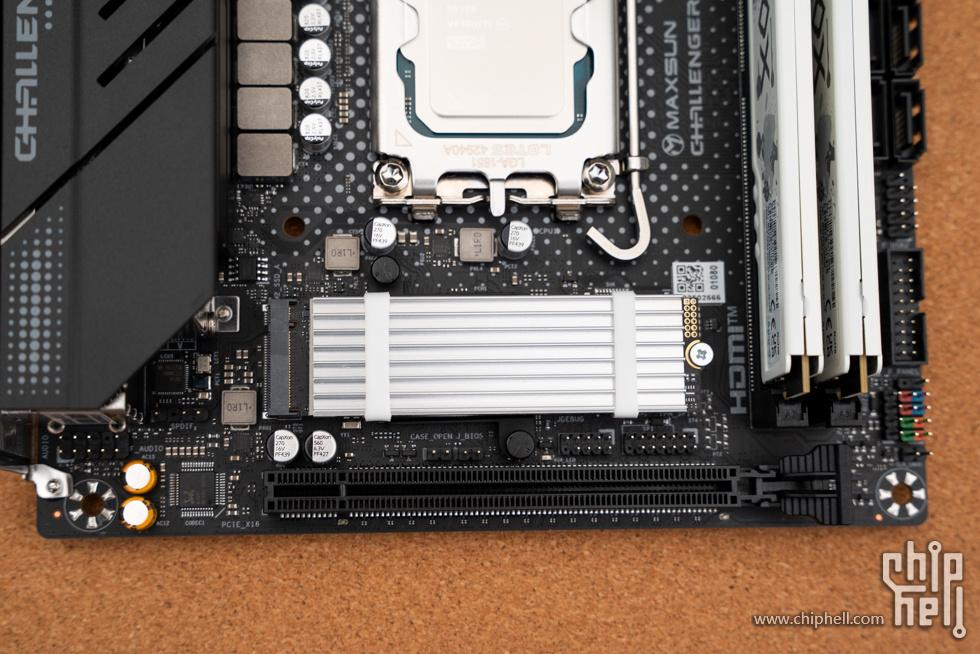

主板正面的PCIe x4 M.2 SSD插槽。

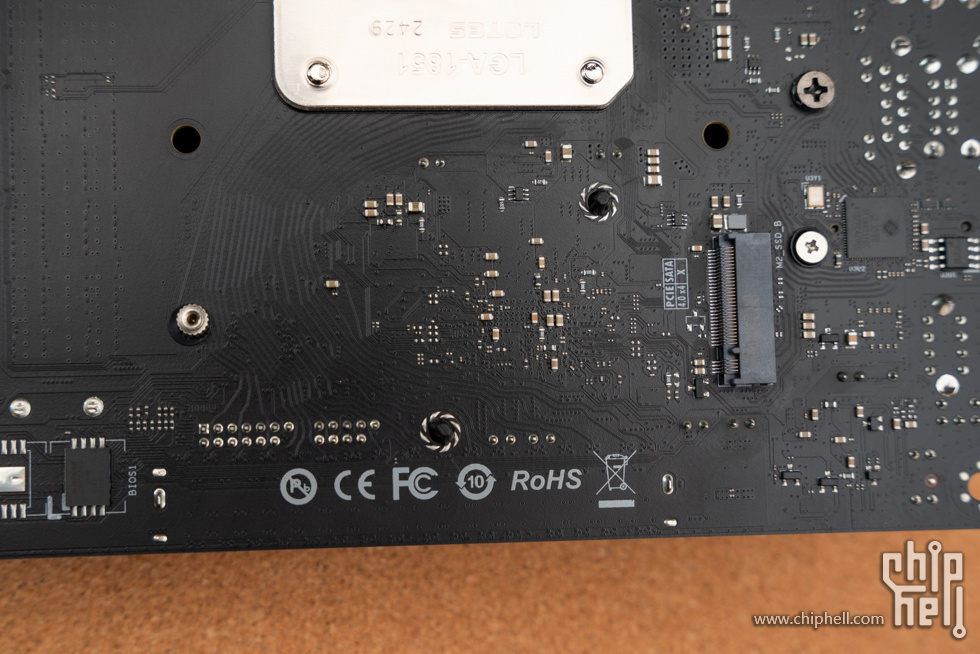

主板背面的PCIe x4 M.2 SSD插槽。

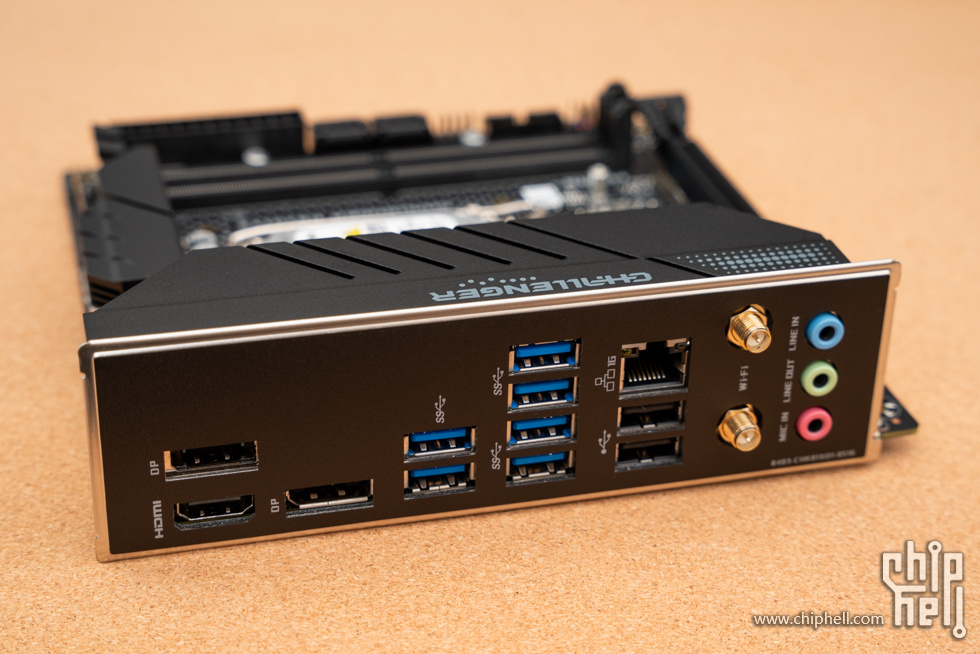

主板I/O接口部分，包括1个HDMI 2.0接口、2个DP 1.4接口、4个USB 10G Type-A 接口、2个USB 5G Type-A 接口、2个USB 2.0 Type-A 接口、1个千兆LAN接口、2个Wi-Fi 6天线接口、3个3.5mm音频接口组合。


宇瞻 暗黑马甲 DDR5 6800 16GB×2 白色，采用低调泼墨意象外观设计，引出NOX暗黑女神的神秘感，内存采用高级全铝合金散热片，能提供高效散热性能，低调沉稳设计方便玩家搭配个性化风格。

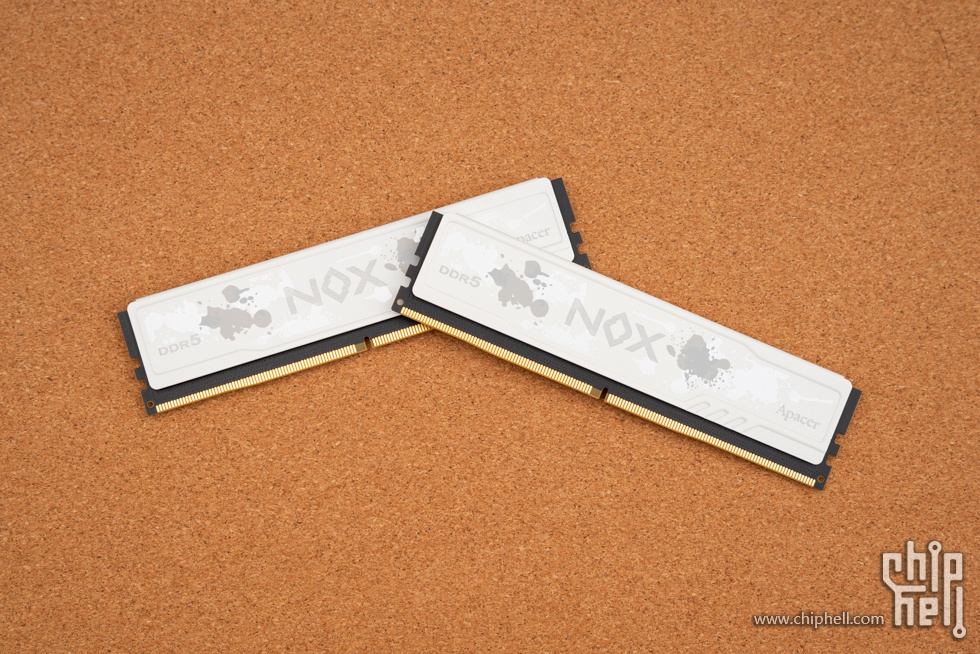

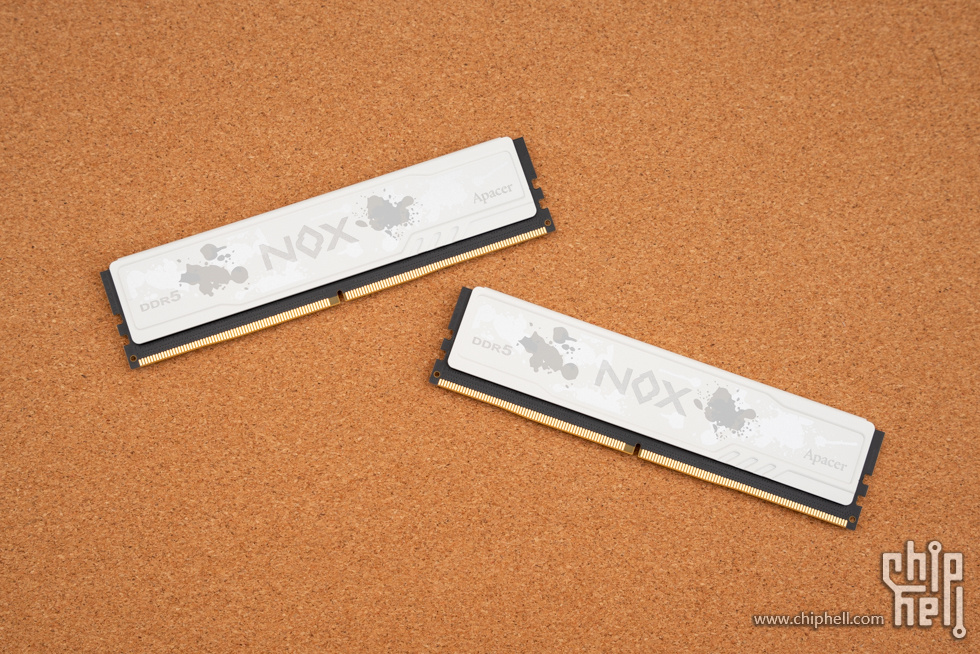

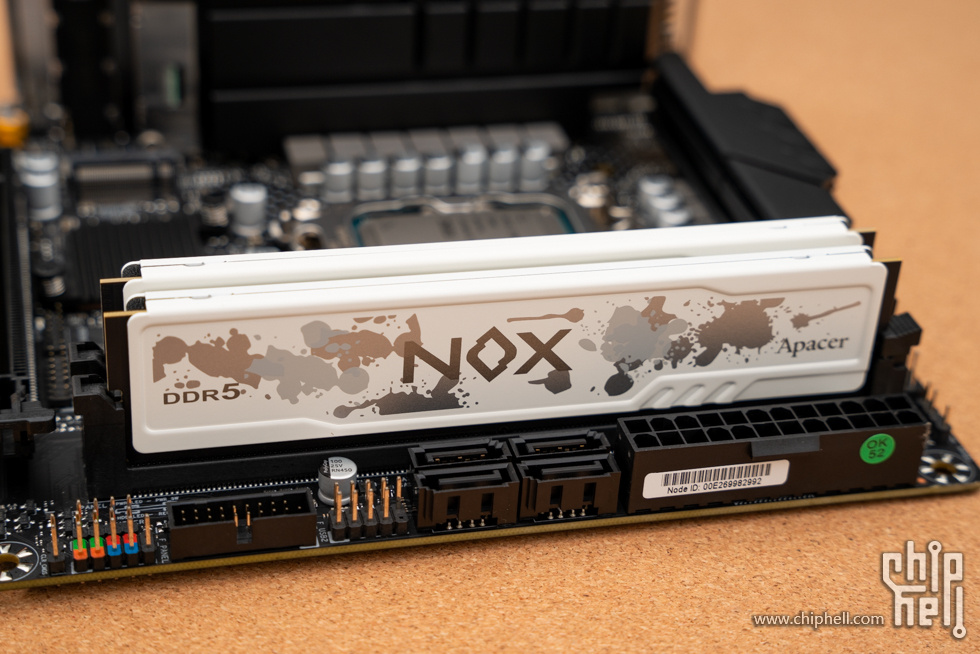

摆拍效果，内存为矮马甲设计，对散热器兼容性好。

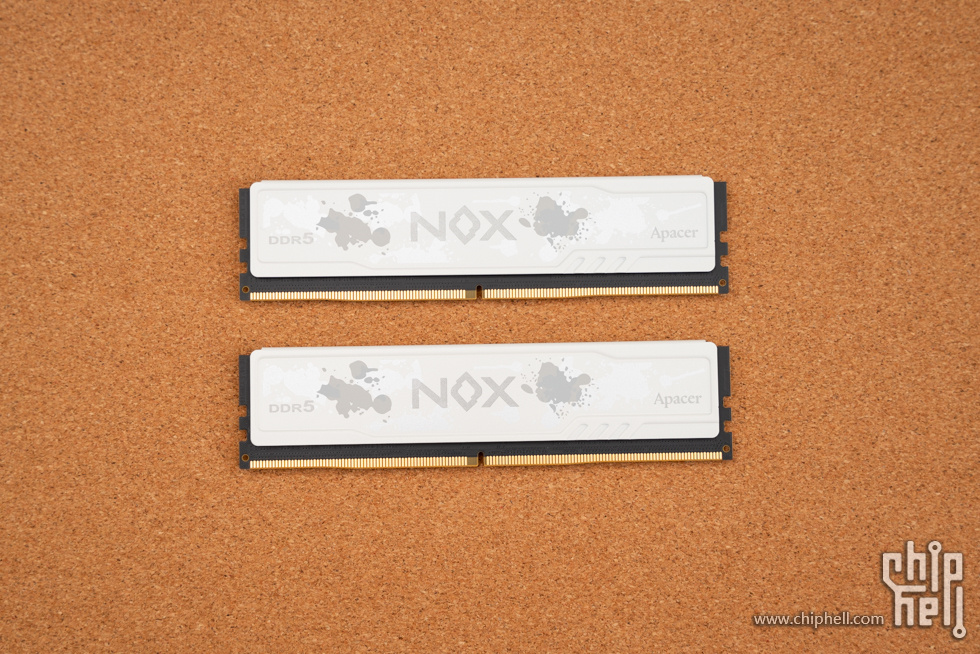

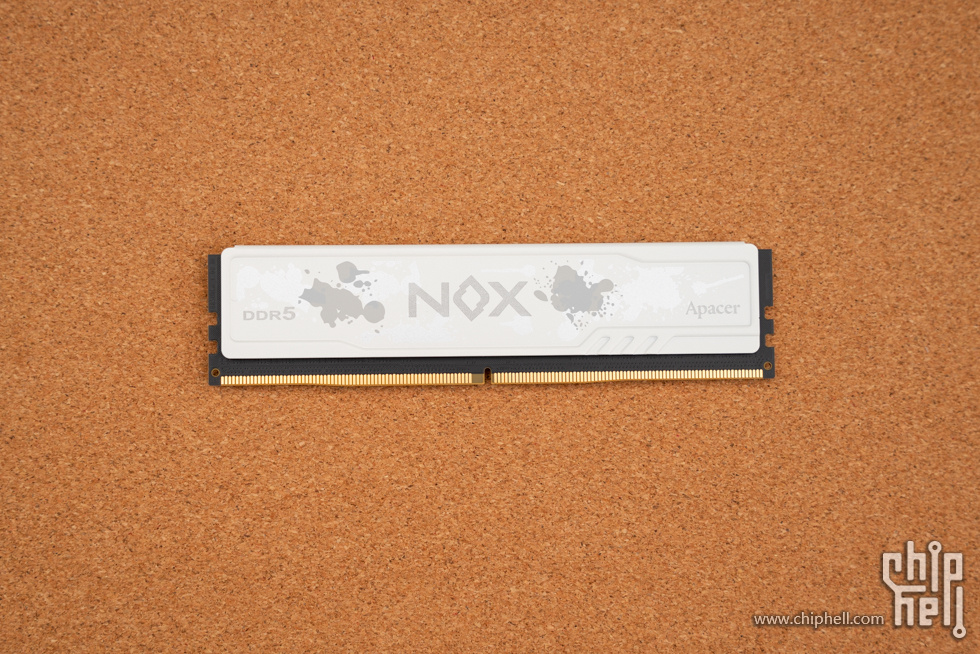

内存正面，中间有NOX字样，左侧标注了DDR5，右侧有宇瞻英文logo。


内存背面贴有铭牌贴纸。

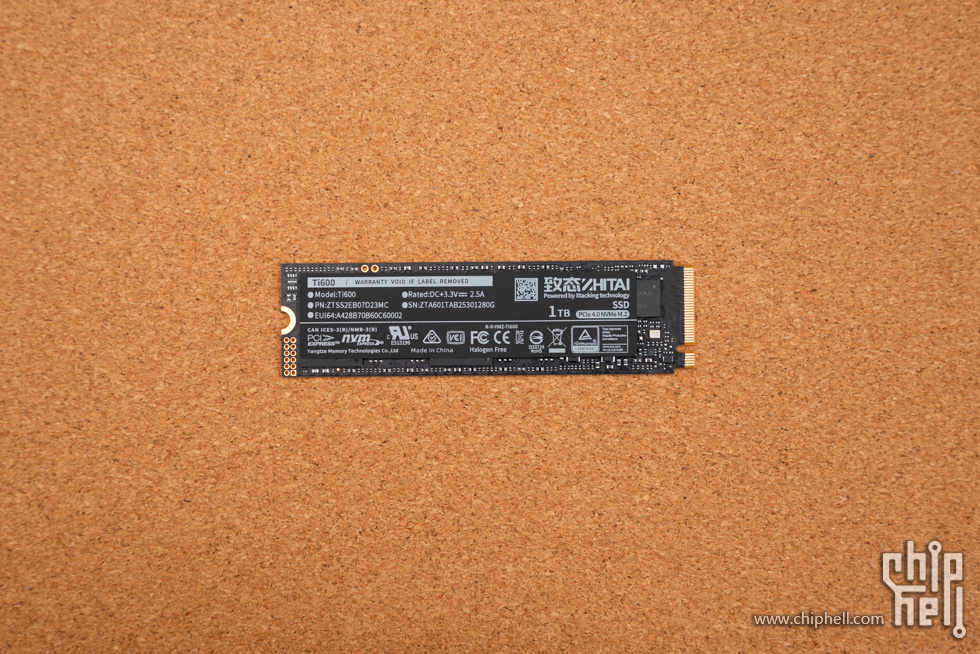

致态 Ti600 1TB。

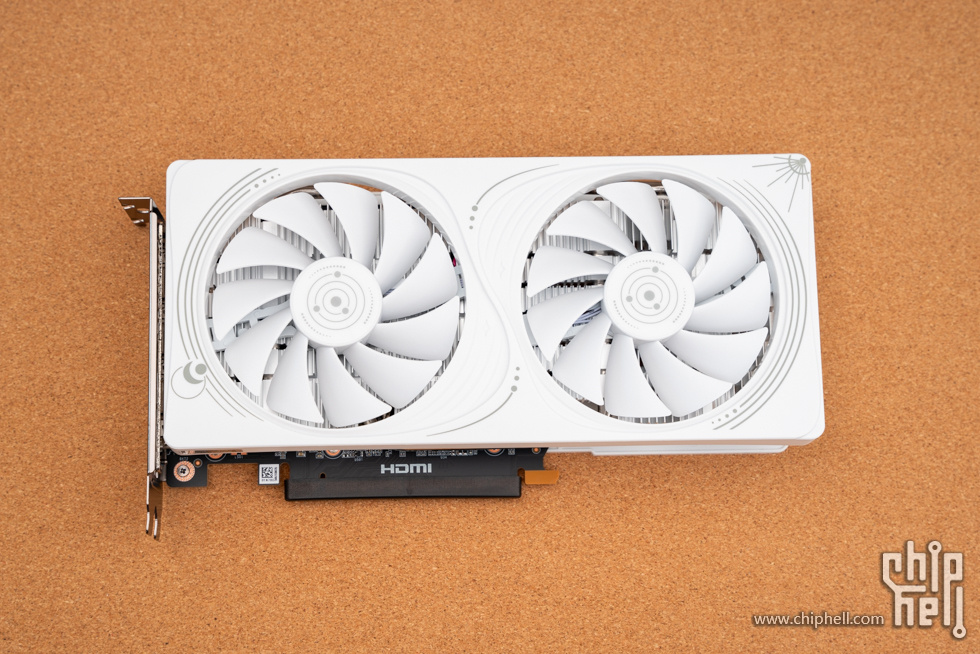

索泰 GEFORCE RTX 5060 8GB 星辰 OC HB，显卡正面采用星际环绕设计，设计图案来自于天体力学中的星轨，简洁优雅的线条起伏环绕，并使用凹印雕刻工艺，在交汇处做出了一片交融的星域，形似代表无穷的莫比乌斯环，方寸之间绘有无限。

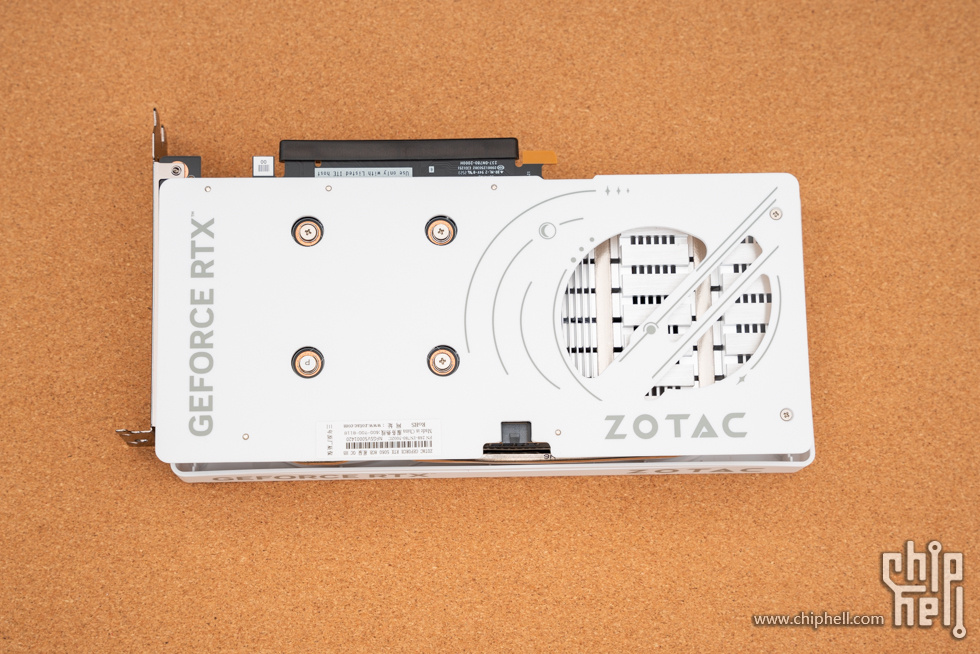

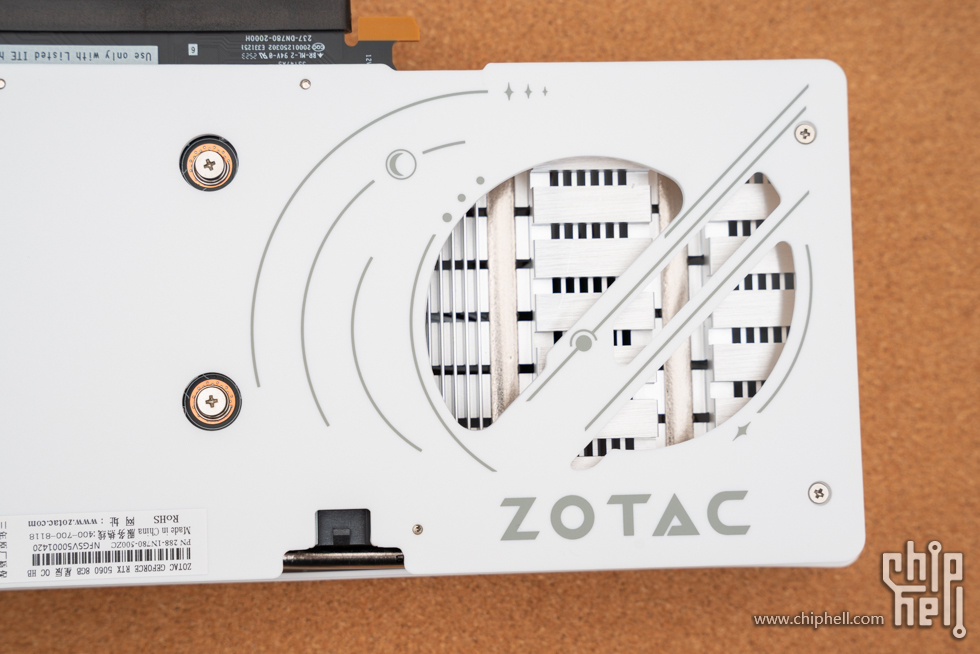

显卡背面，采用星盾背板，保护显卡PCB，提升整体结构强度，右侧为星弧通风孔，使散热风流吹透显卡，实现高效对流穿透。

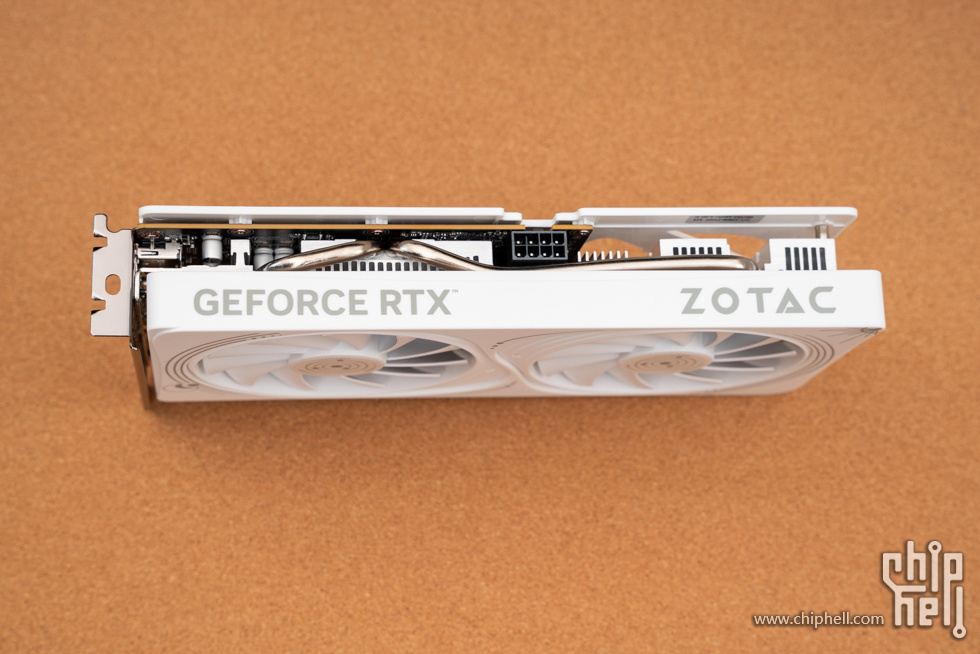

显卡顶部一览，左侧是GEFORCE RTX字样，右侧是索泰英文logo。

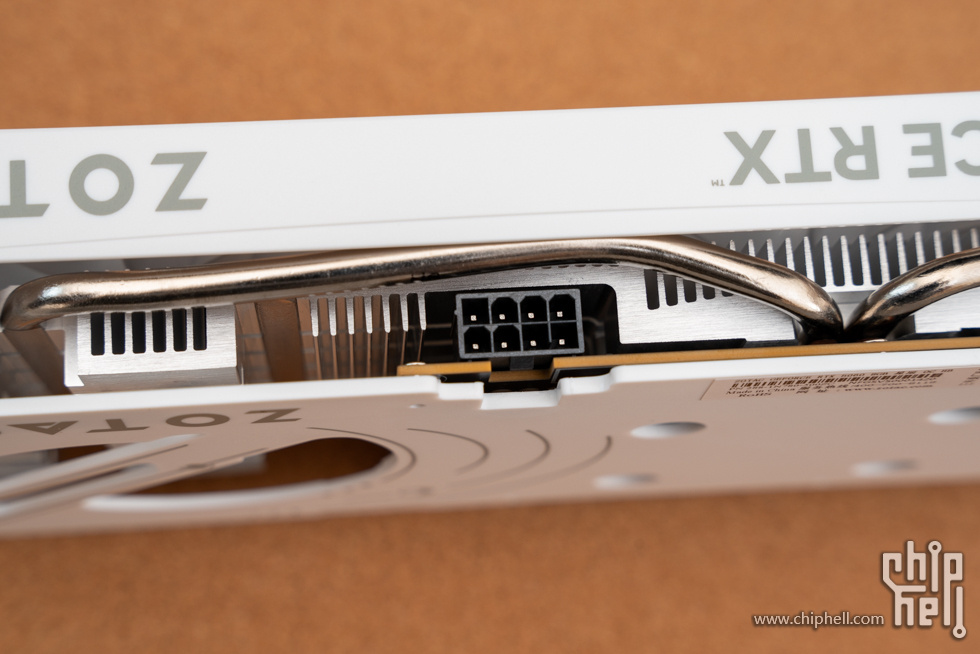

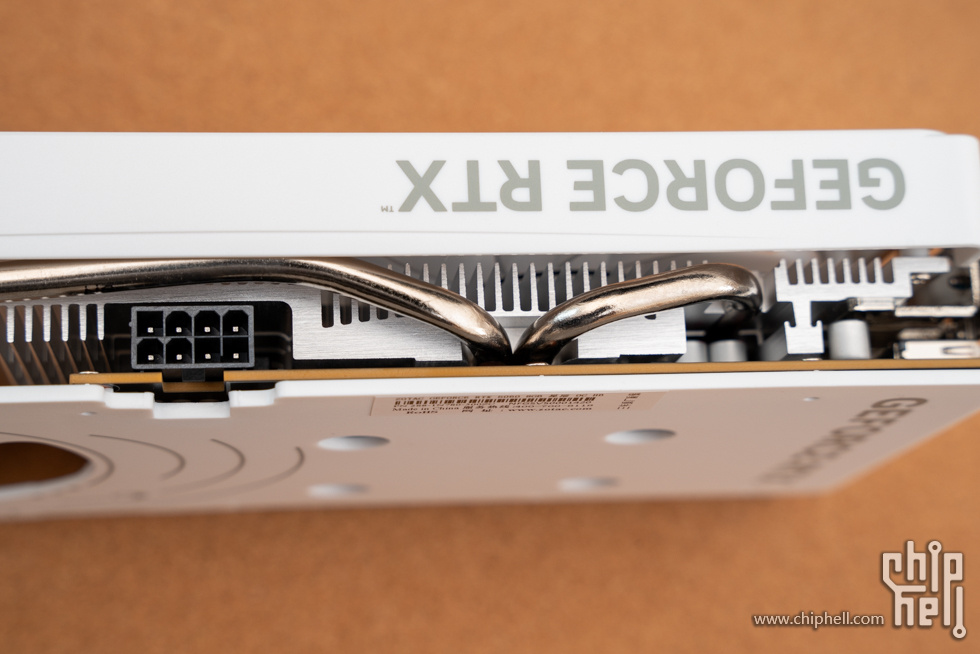

8Pin供电接口。


热管及散热鳍片细节。

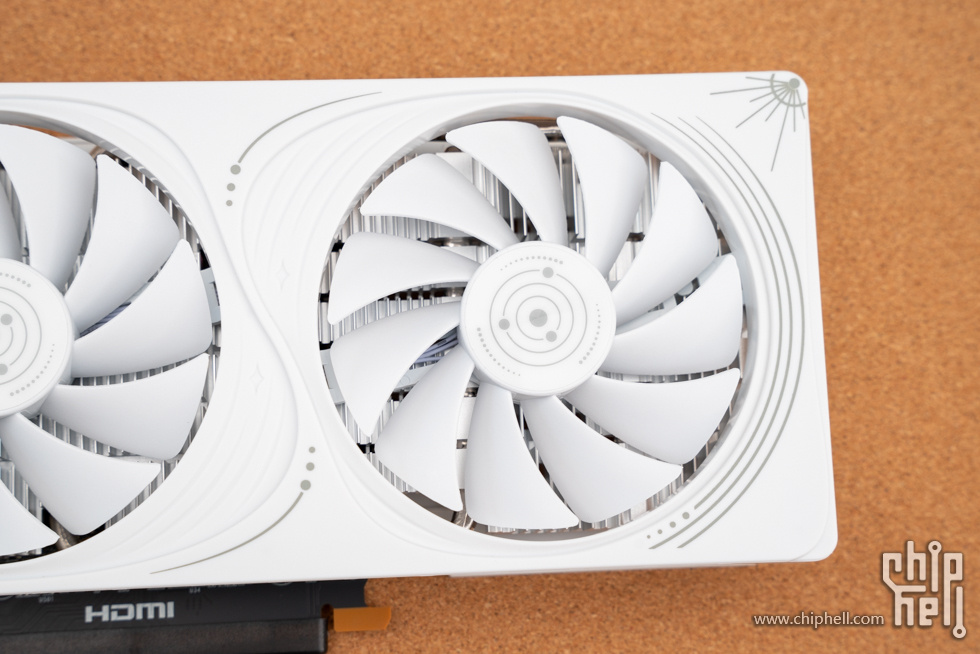

双风扇配置，支持风扇智能启停。


风扇罩细节。

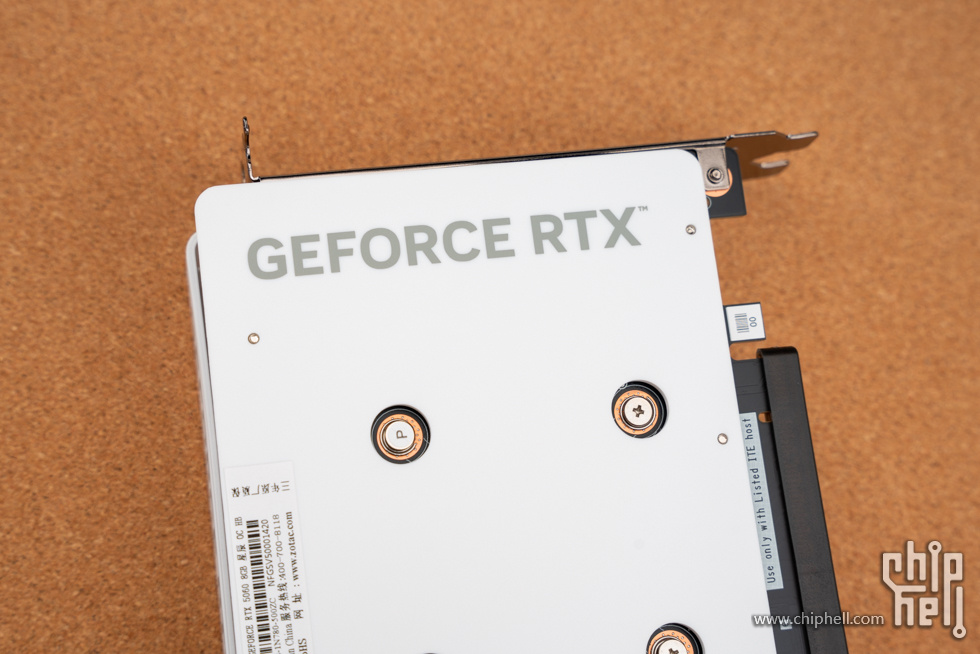

显卡背板细节，左侧是GEFORCE RTX字样。


右侧是星弧通风孔。

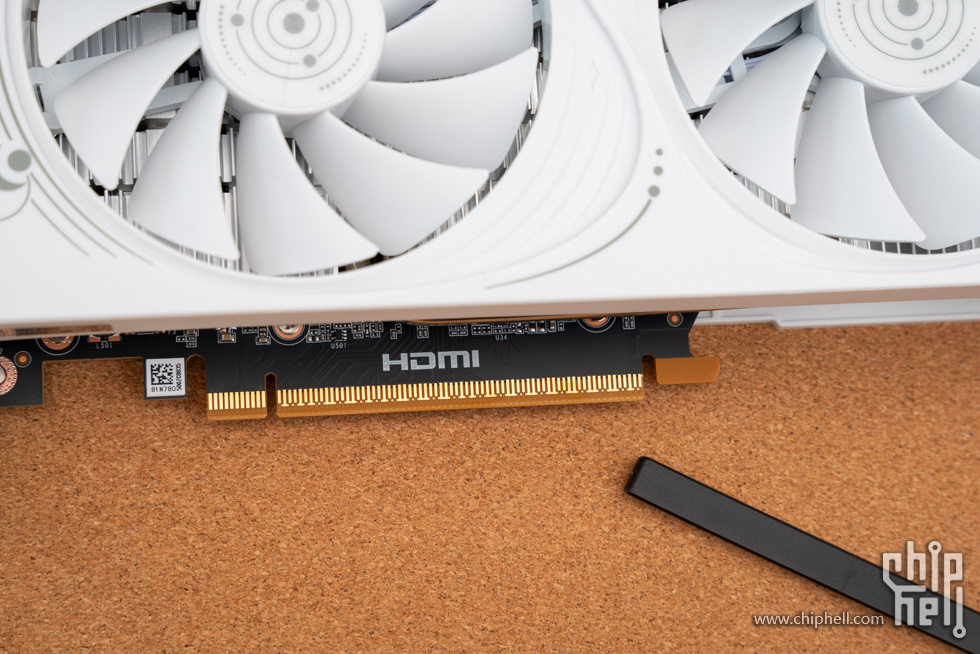

金手指带有保护套。

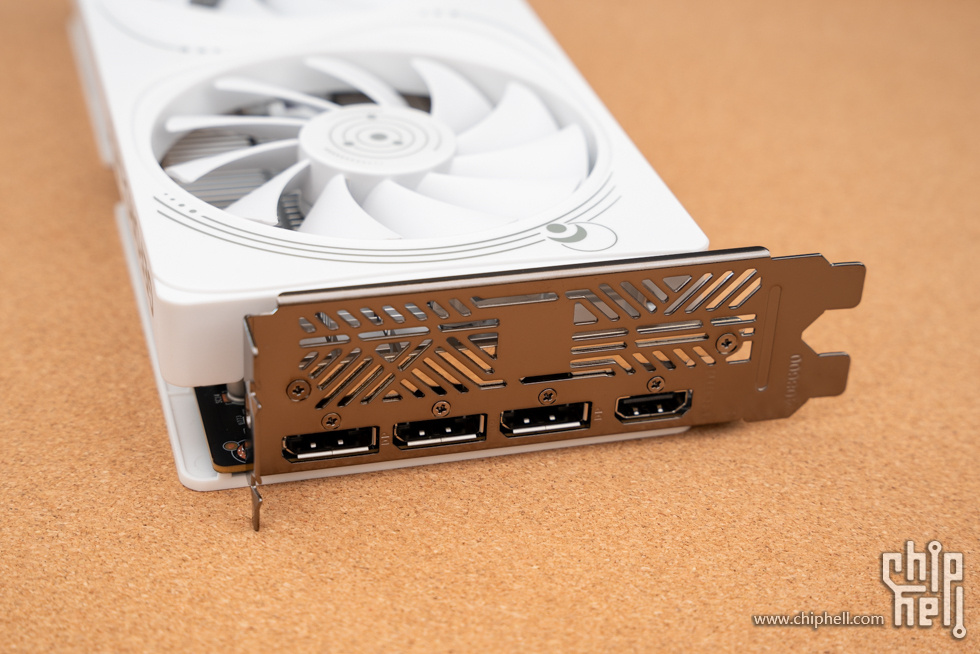

显卡接口部分，3个DP 2.1b和1个HDMI 2.1b。

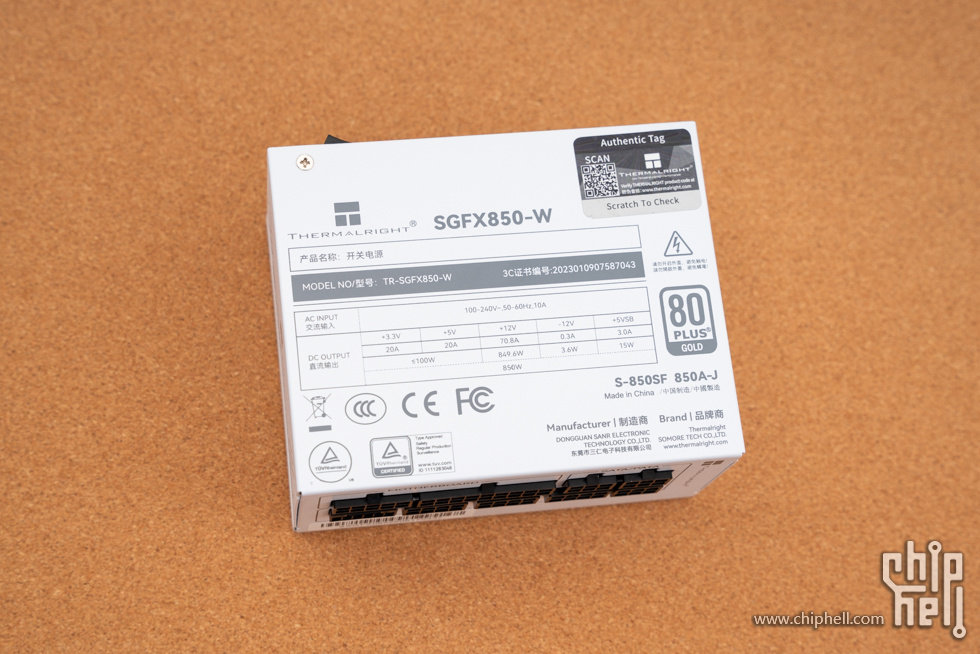

利民 TR-SGFX850-W，金牌全模组电源，支持ATX3.1，自带白色压纹线，带有5年质保。电源顶部是铭牌贴纸。


电源侧面，贴有电源型号的贴纸。

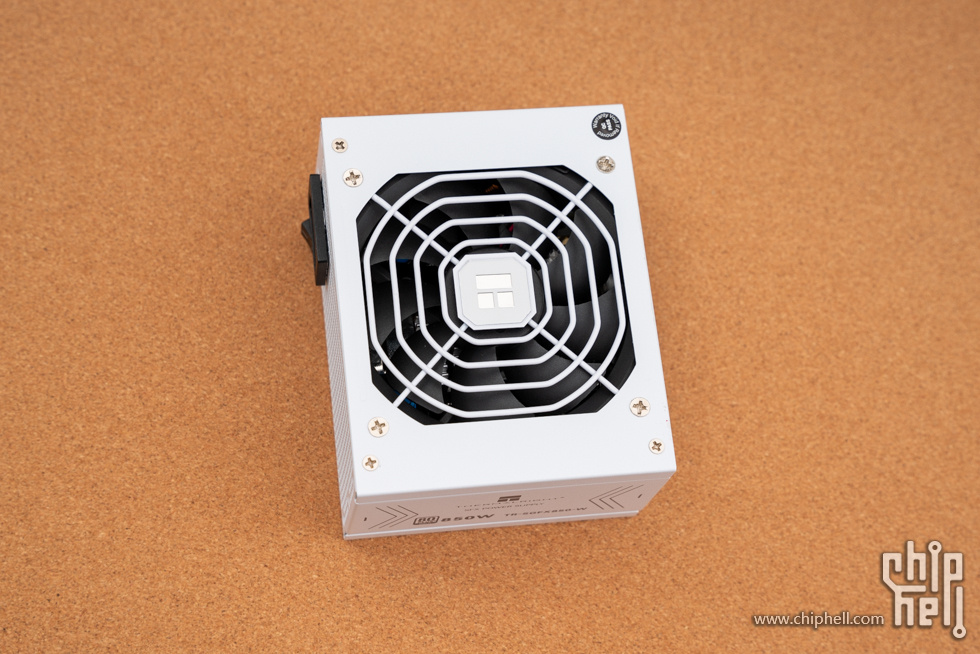

风扇侧，中间有利民logo，内部搭配92mm FDB耐用均衡风扇，支持智能风扇启停。


电源尾部，开有大面积的方形散热网孔，可以看清内部元器件，内部采用耐温105℃全日系电解电容。

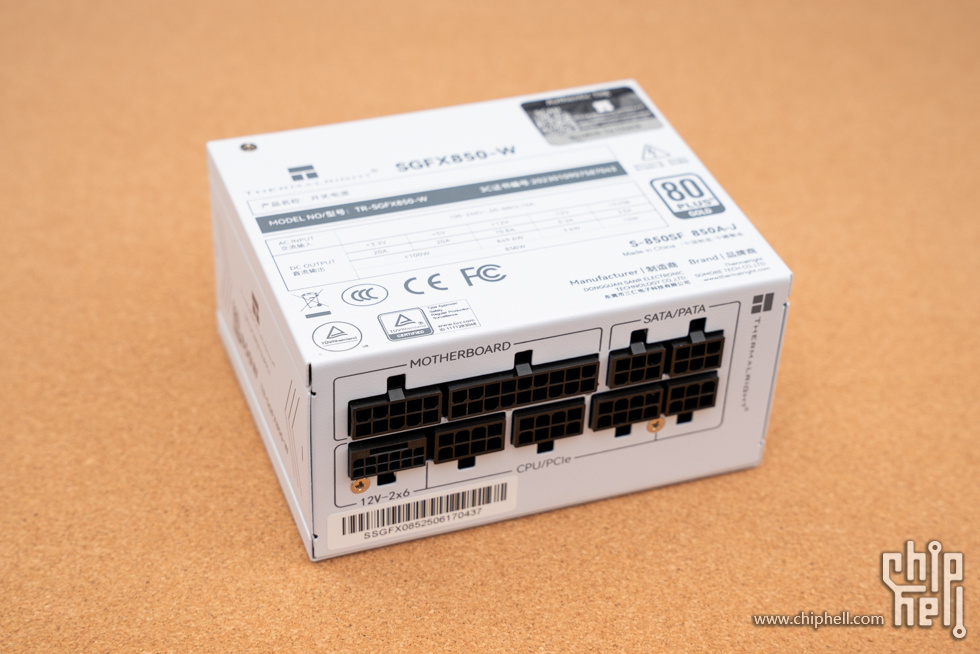

全模组接口部分，支持PCIe 5.1规范，带有标准的16Pin原生接口。

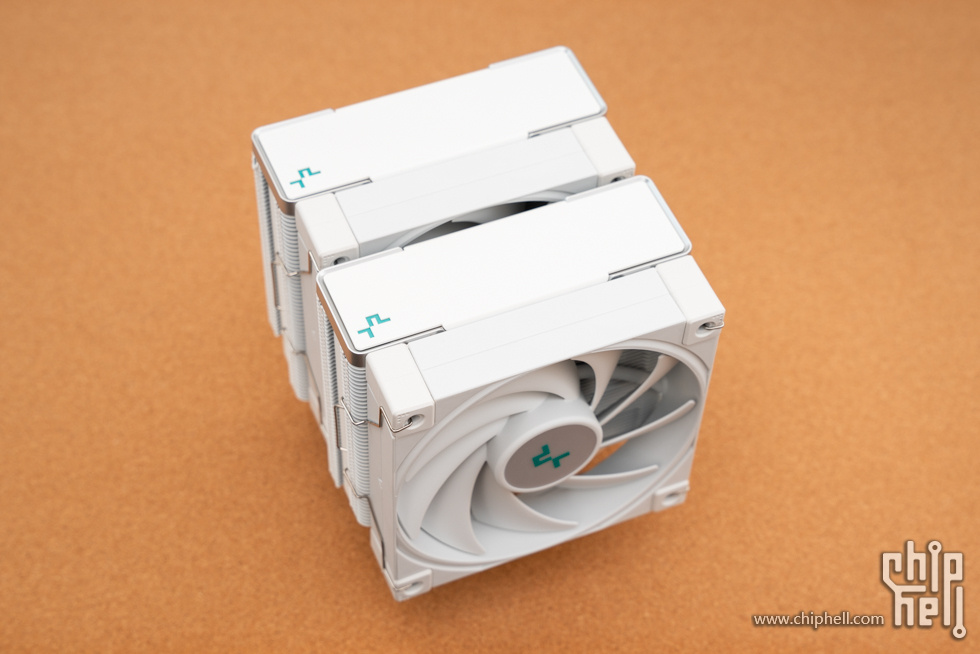

九州风神 冰立方620 白色。

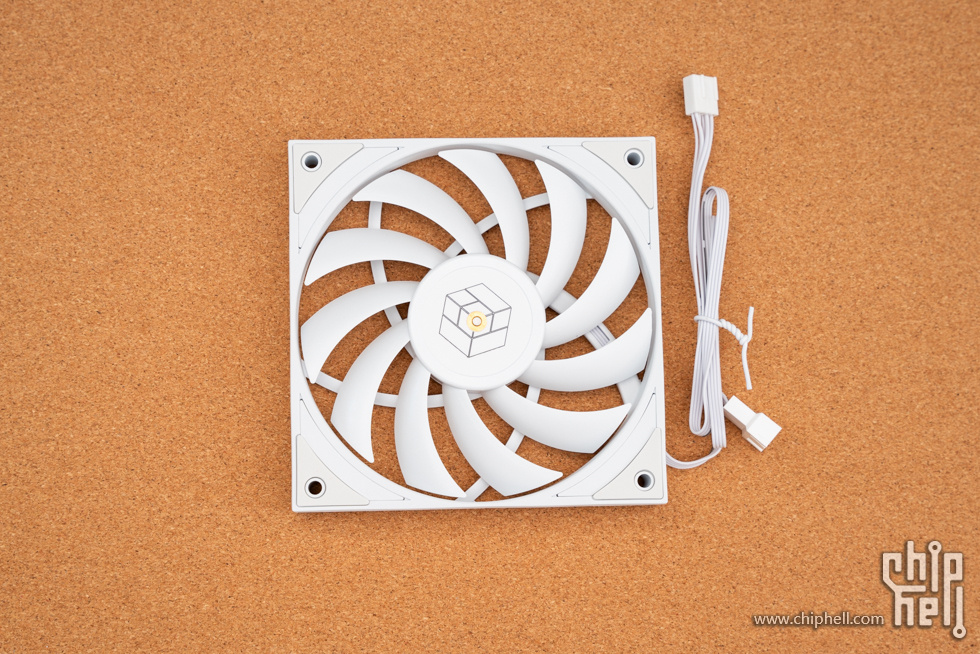

利民 TL-H12015W。

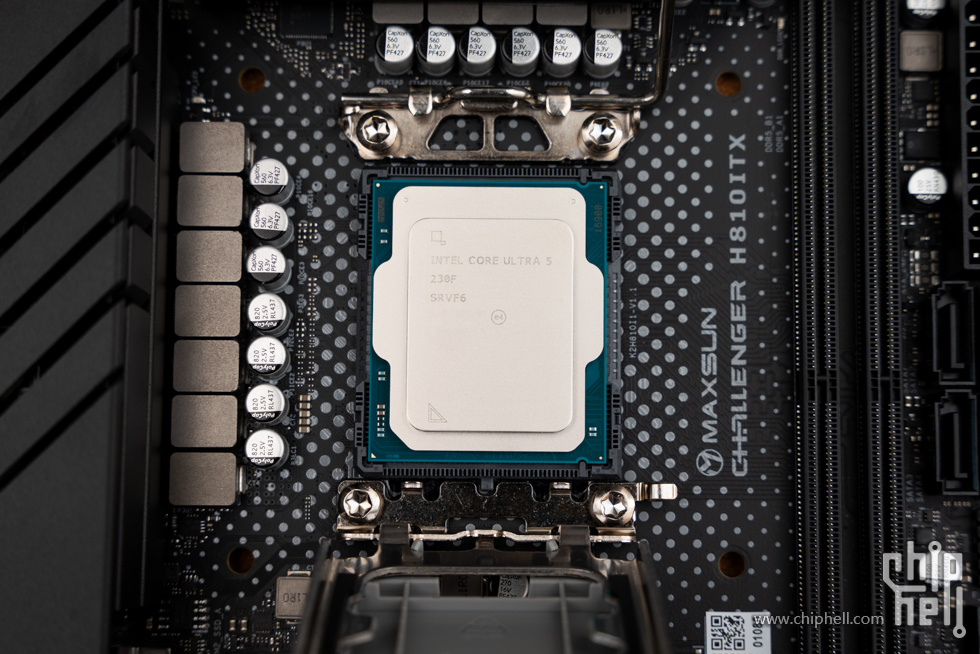

安装CPU。

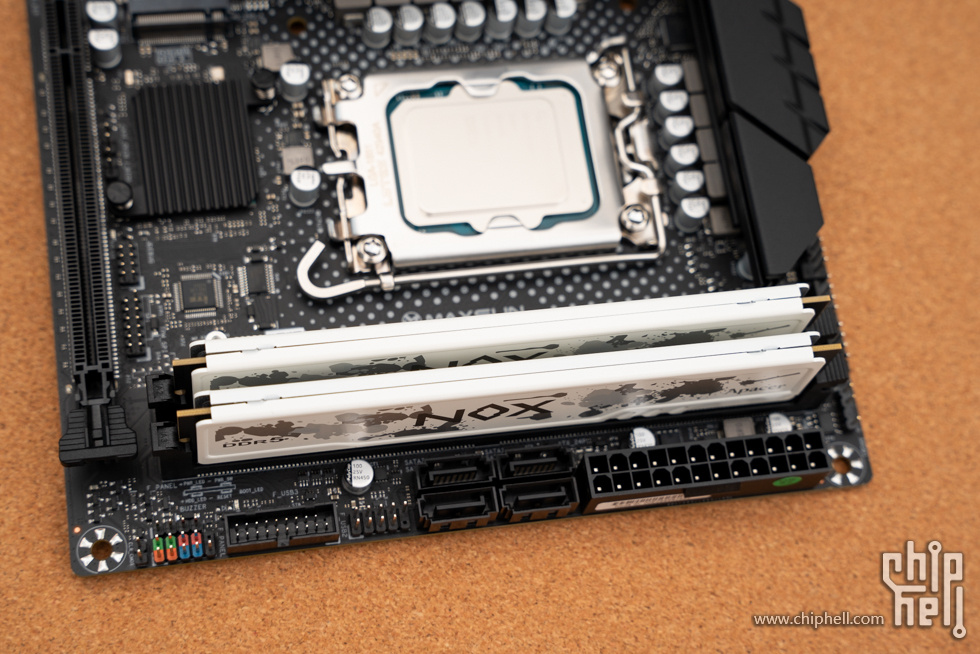

安装内存。






安装SSD。


性能测试

全新PTM UI BIOS，心流式交互设计，化繁为简，置身玩家角度，采用PC移动化设计理念，创新排版布局，使BIOS体验兼具简洁、高效、易用，大幅提升操作感受。

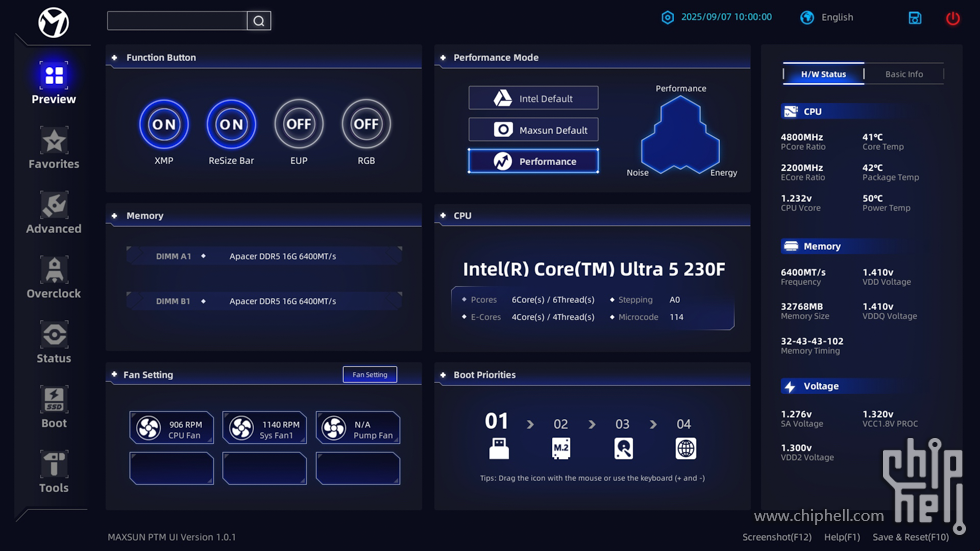

预览界面，能很直观看到硬件信息及状态。

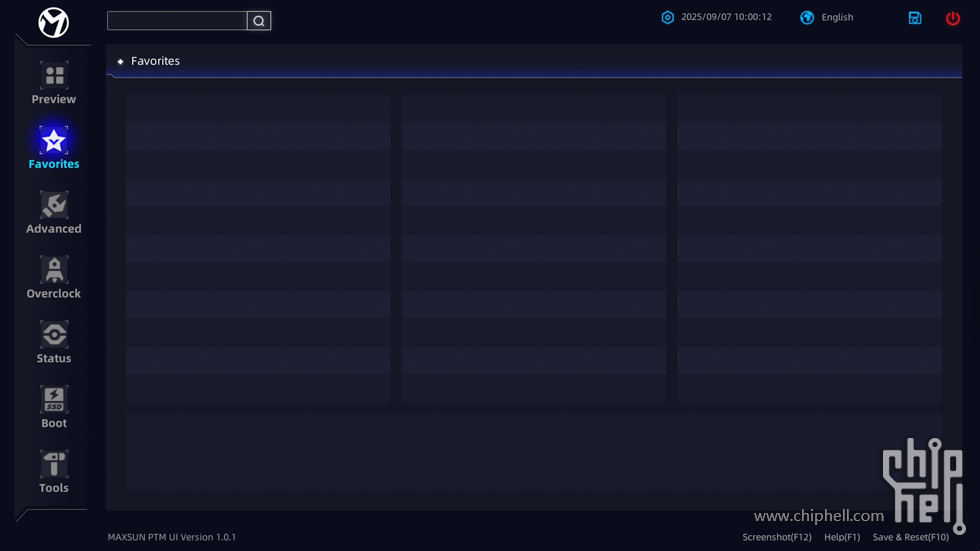

收藏夹界面。

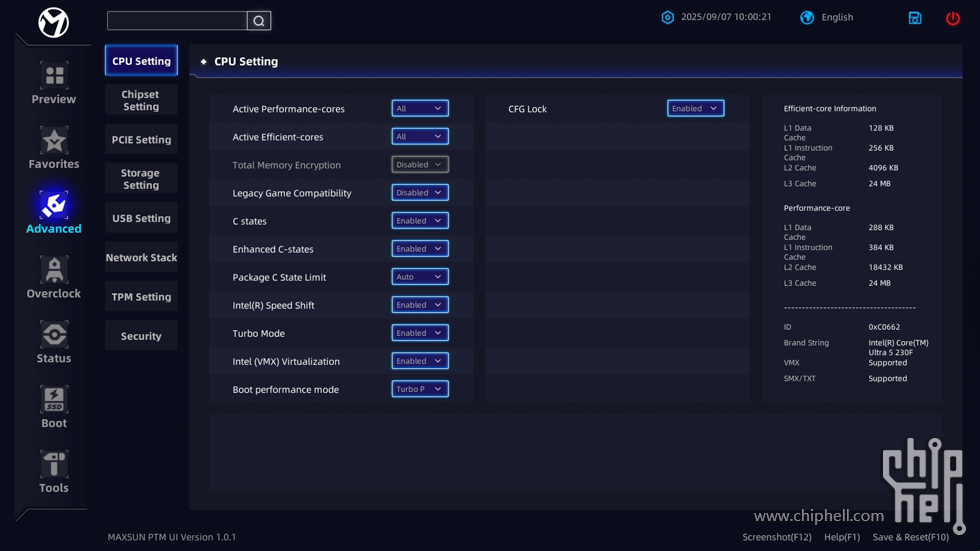

高级界面，CPU设置。

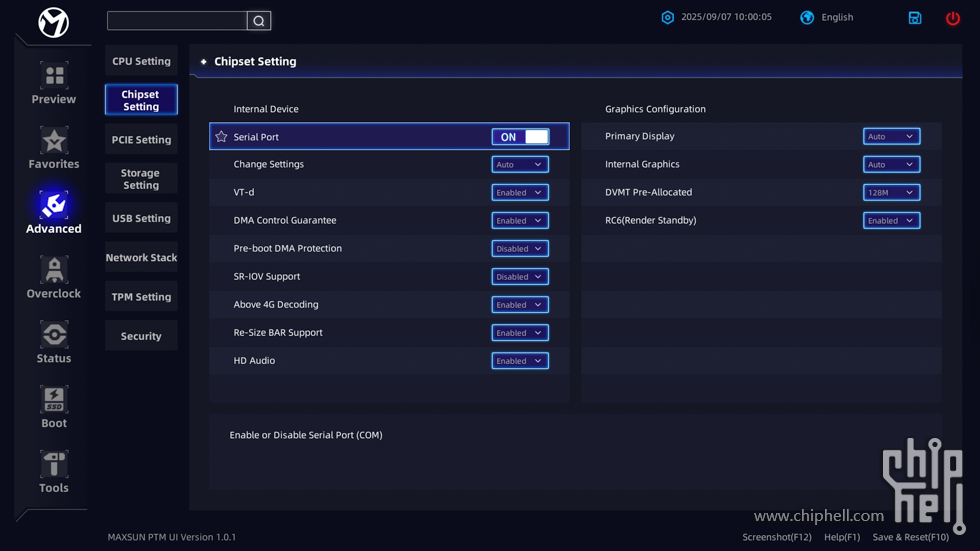

芯片组设置。

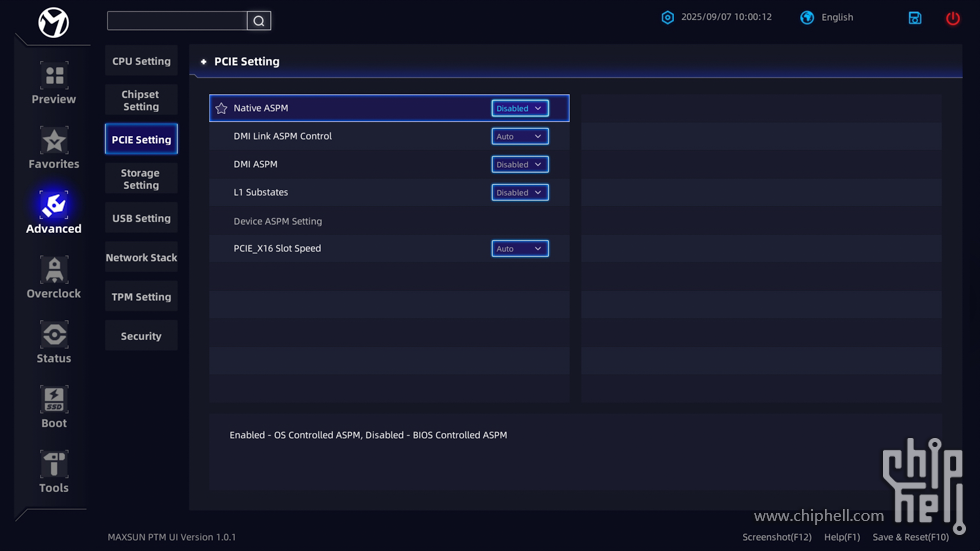

PCIE设置。

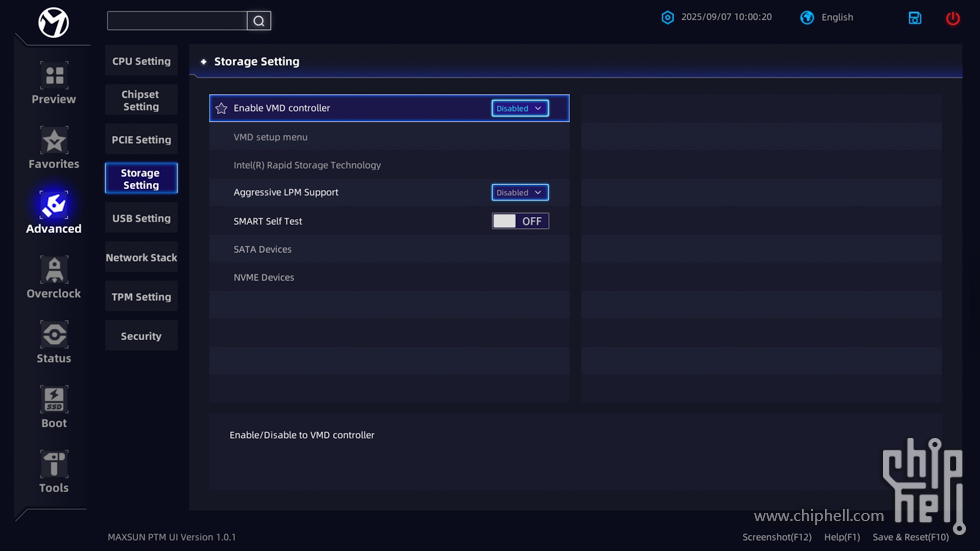

存储设置。


USB设置。

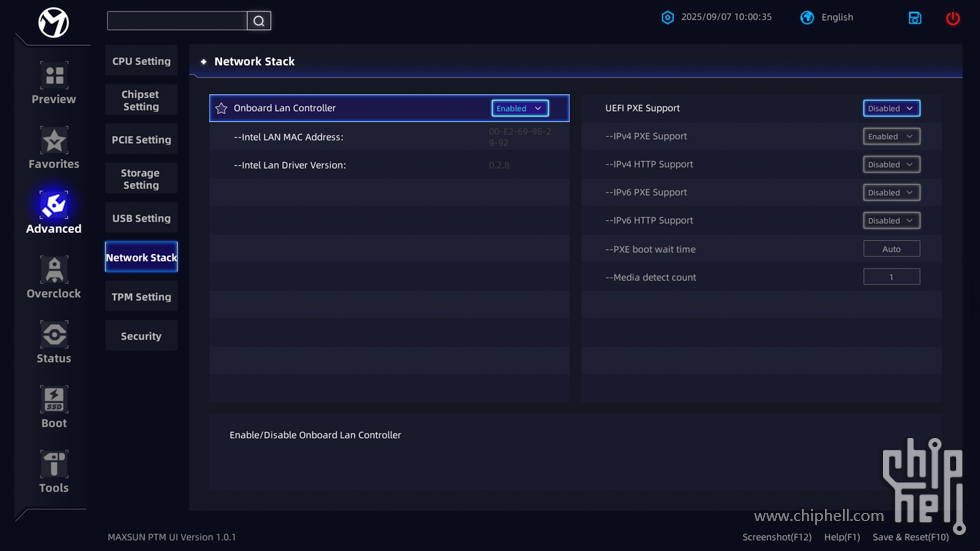

网络设置。

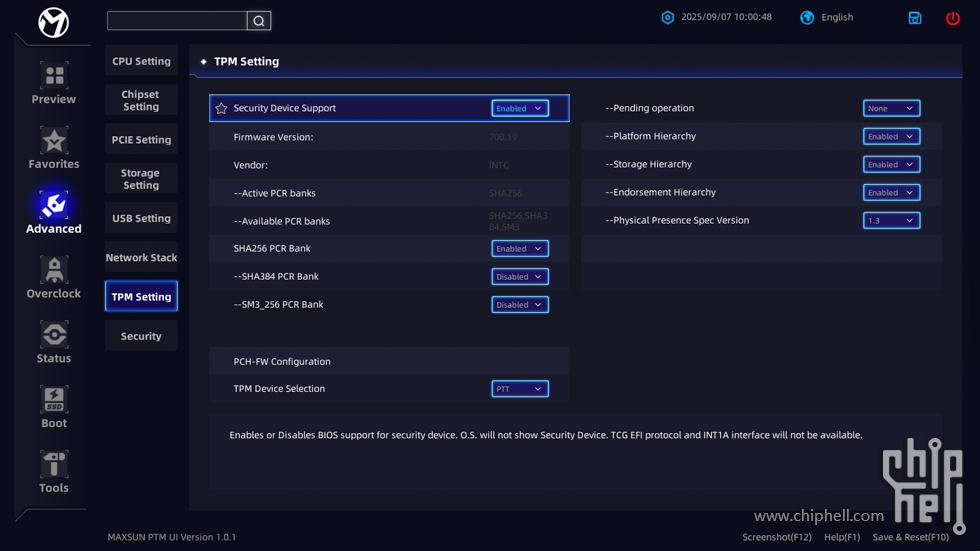

TPM设置。

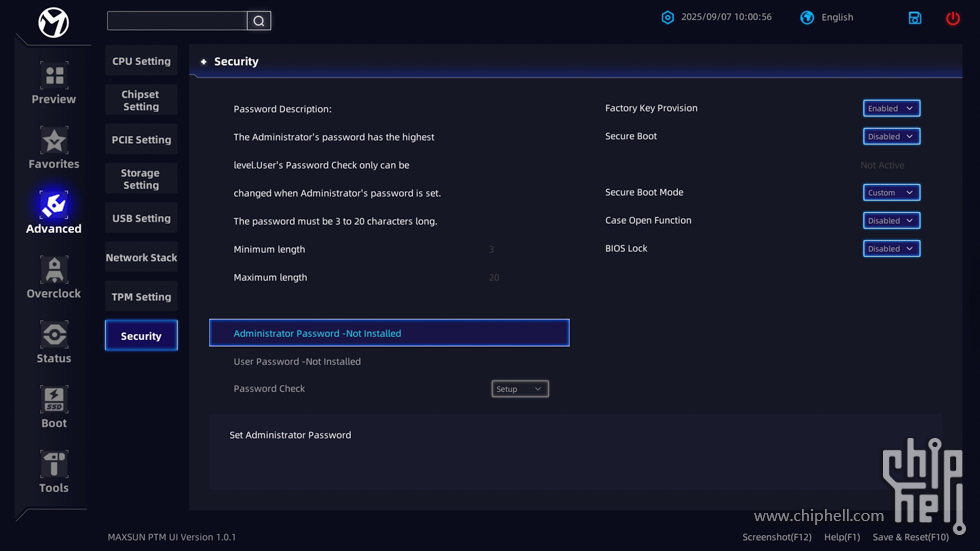

安全设置。

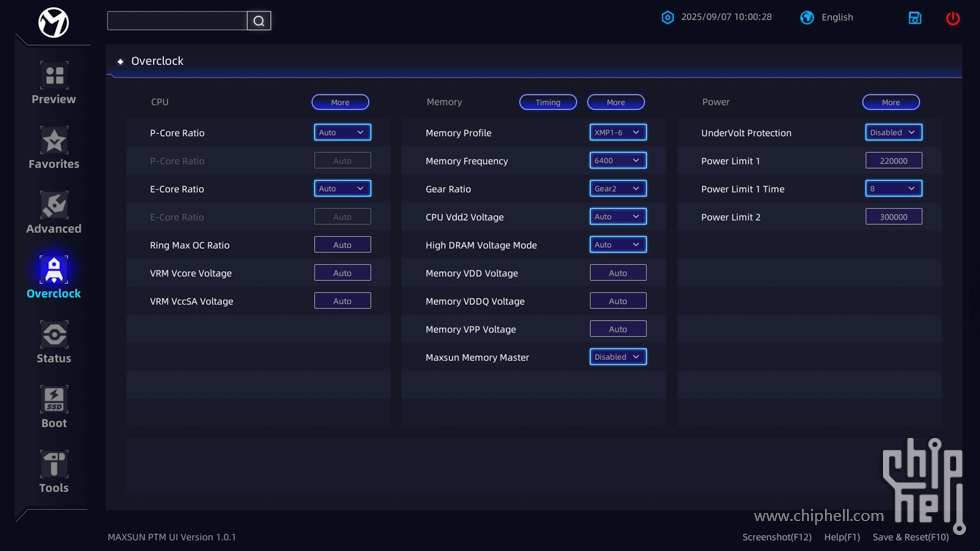

超频界面。

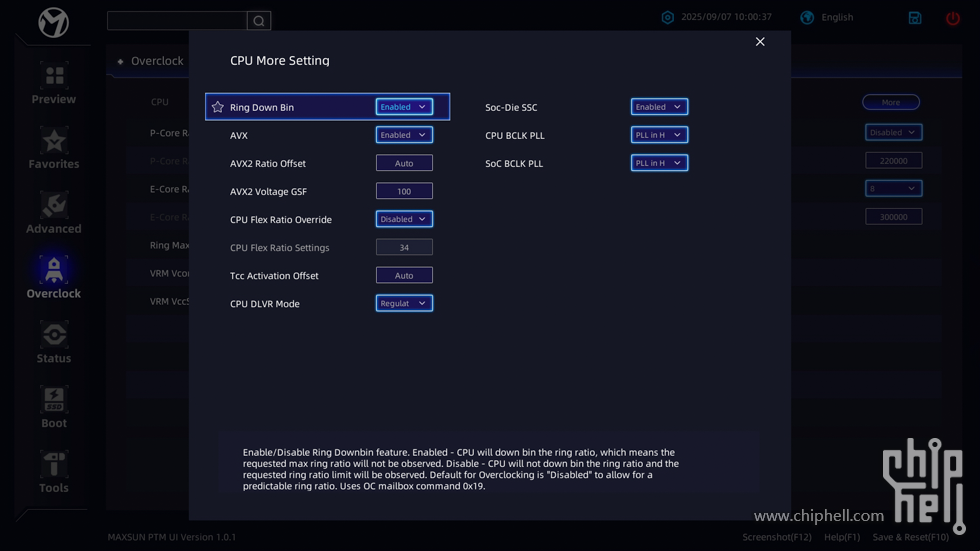

CPU设置界面。

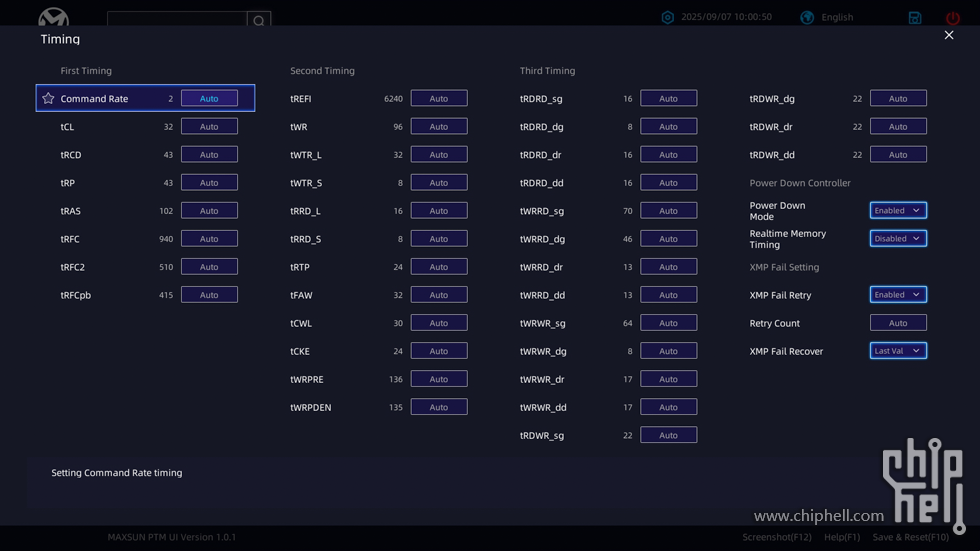

内存时序设置界面。


内存设置界面。

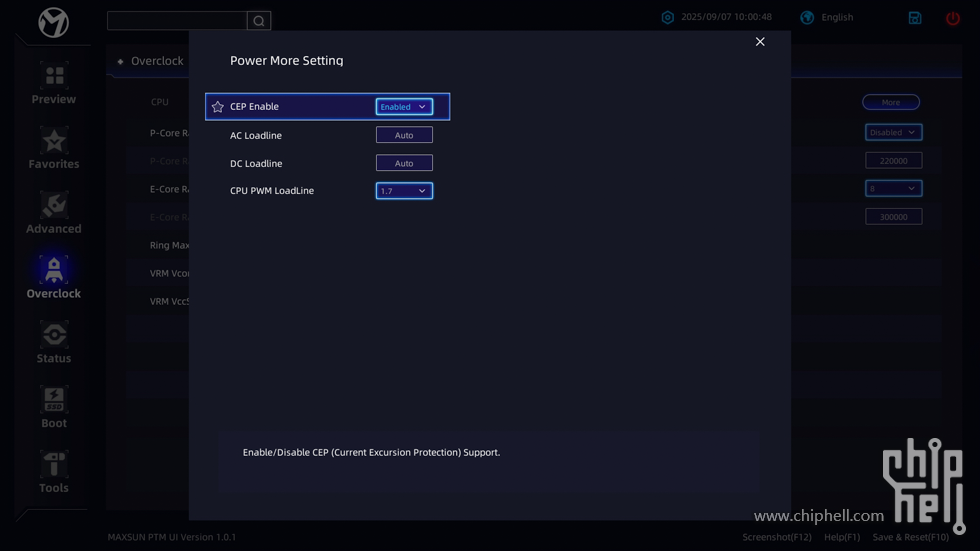

供电设置界面。

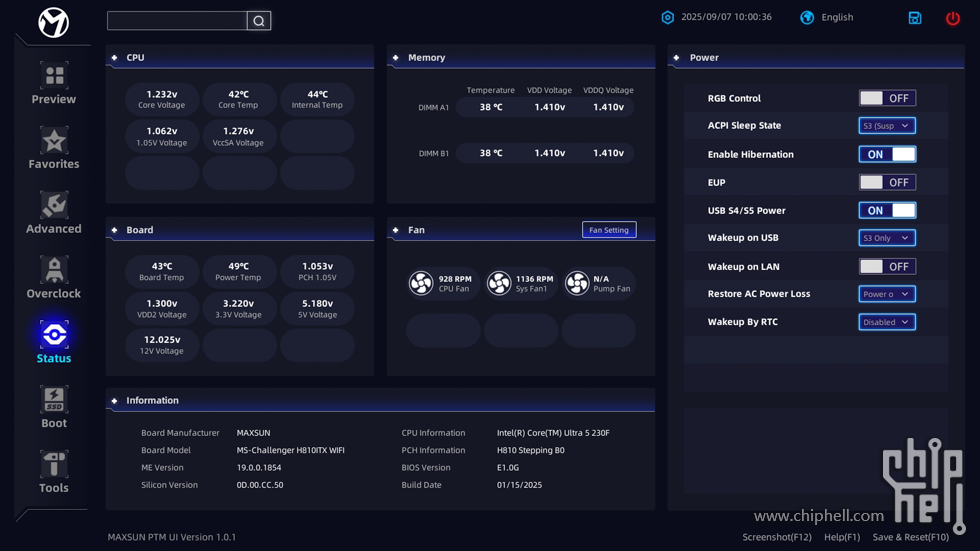

状态界面。

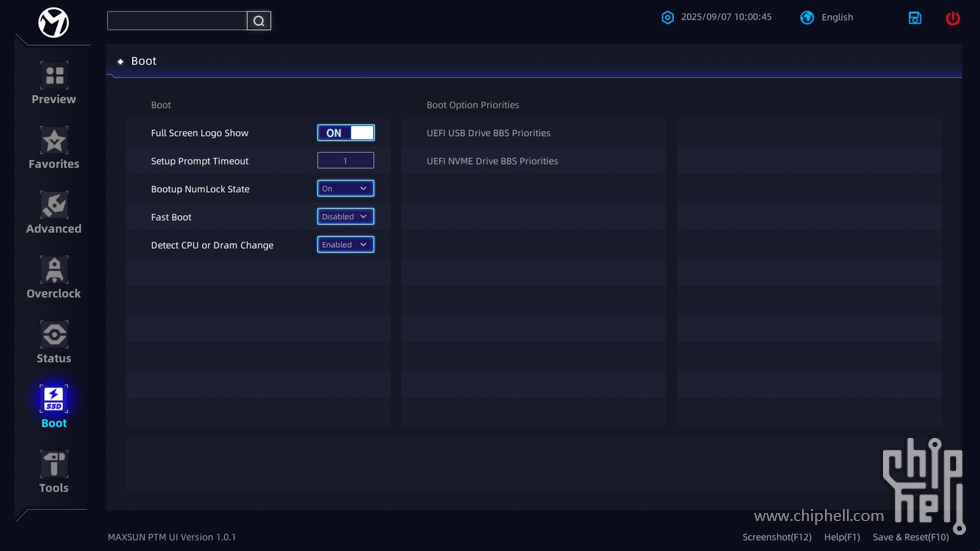

Boot界面。

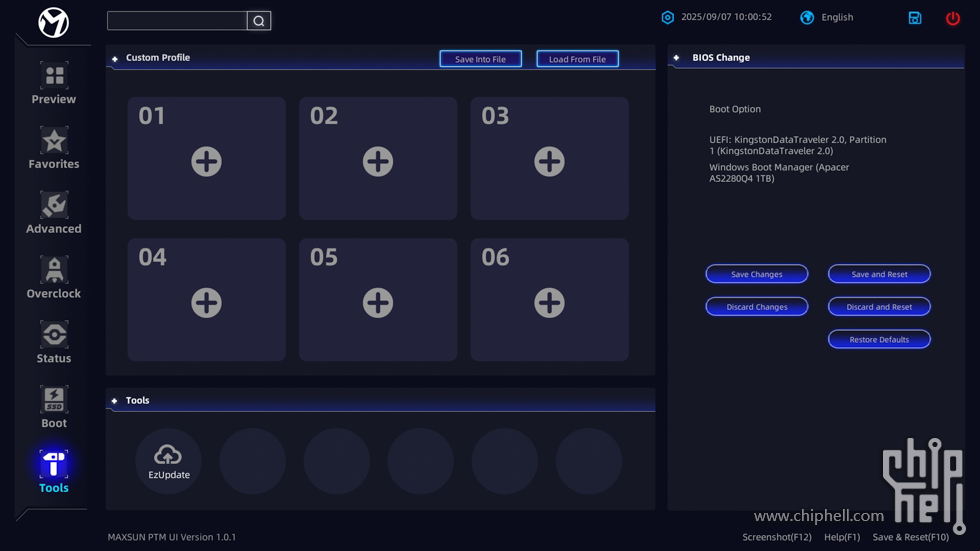

Tool界面。

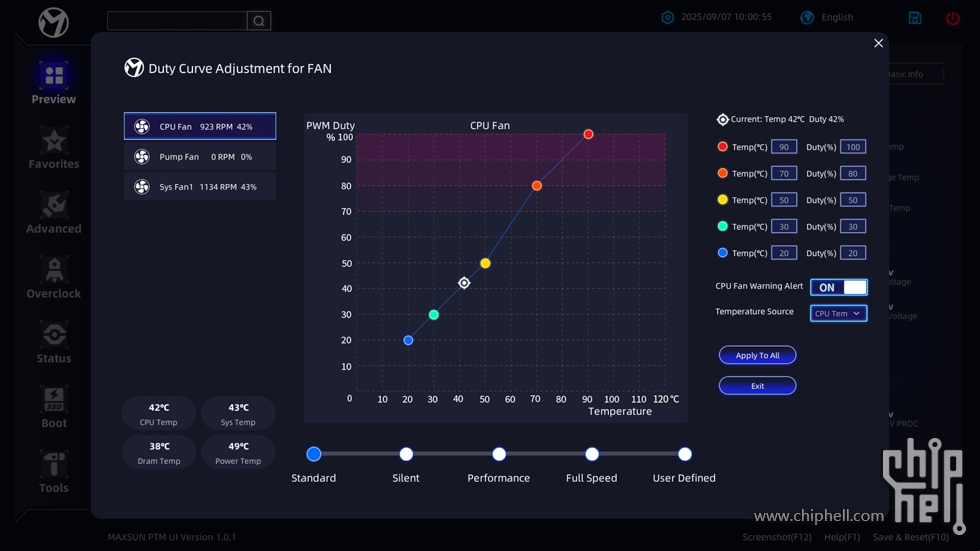

风扇曲线设置界面。


CPU-Z截图。

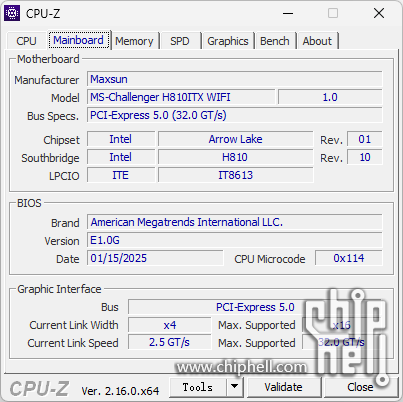

主板信息。

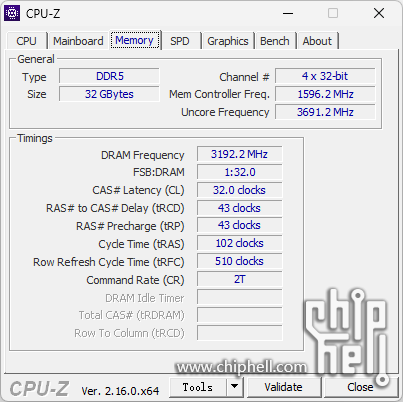

内存信息。


使用的是海力士的内存颗粒。

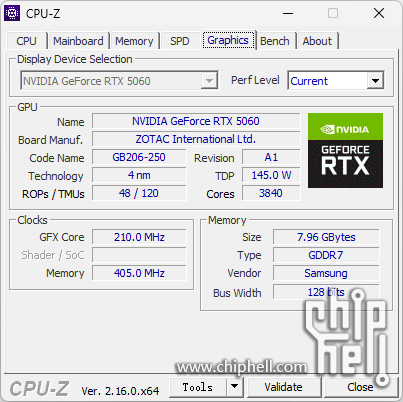

显卡信息。


CPU-Z跑分测试。

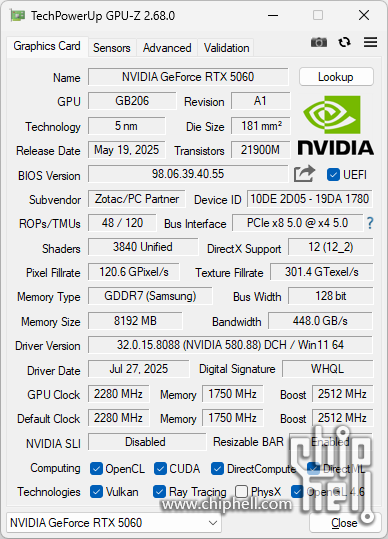

GPU-Z截图。




Cinebench R23 测试结果，CPU多核为17977 pts。


Cinebench R23 测试结果，CPU多核为2061 pts。

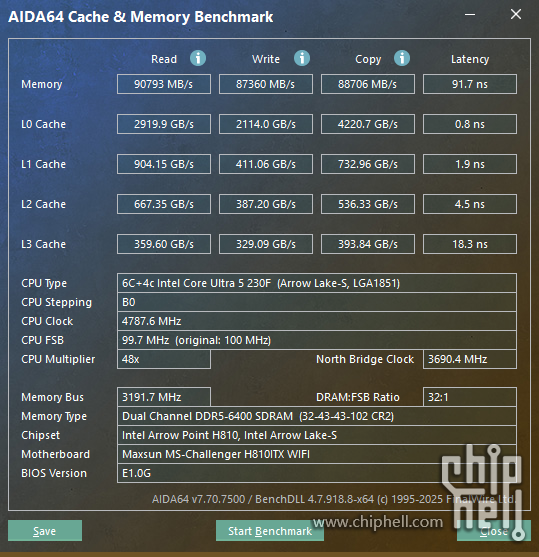

AIDA64 内存性能测试。

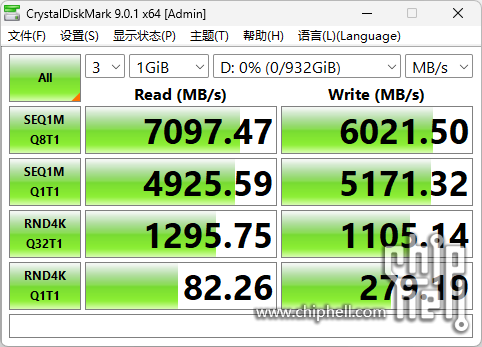

SSD性能测试。

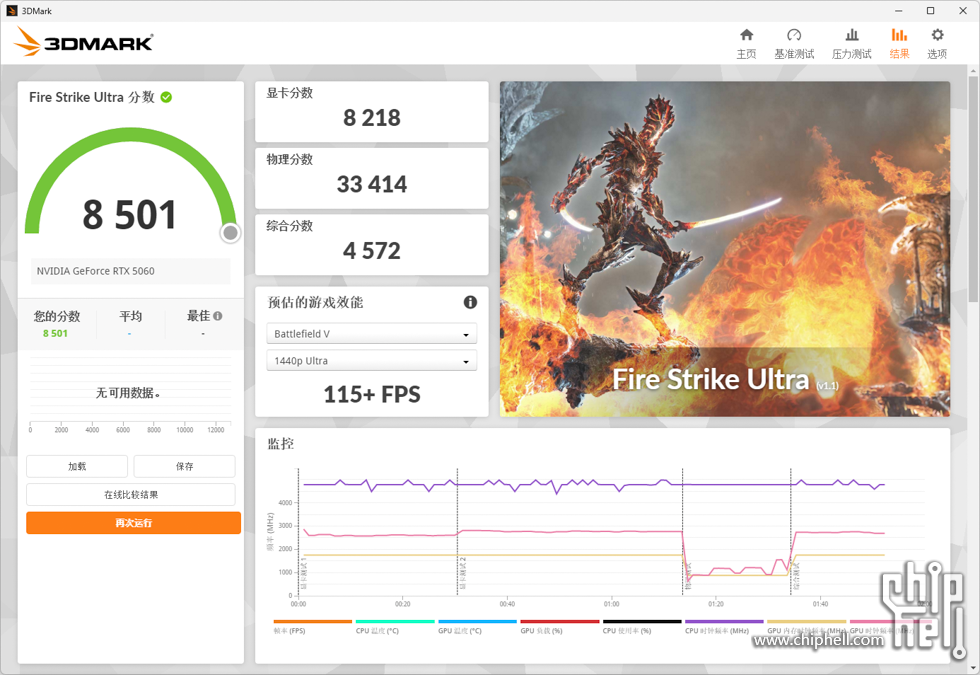

3DMark Fire Strike Ultra 得分8501，显卡得分8216。

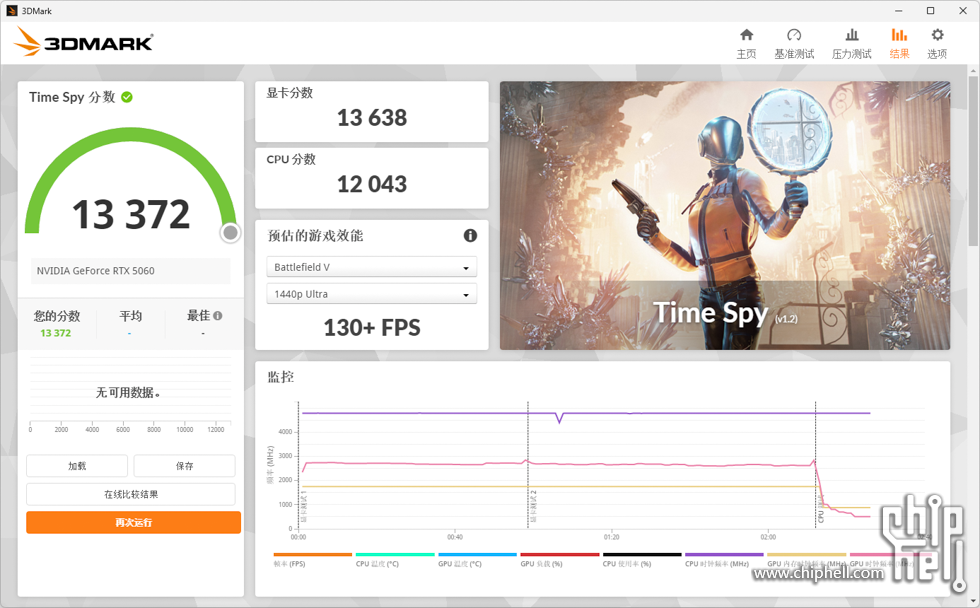

3DMark Time Spy 得分13372，显卡得分13638。

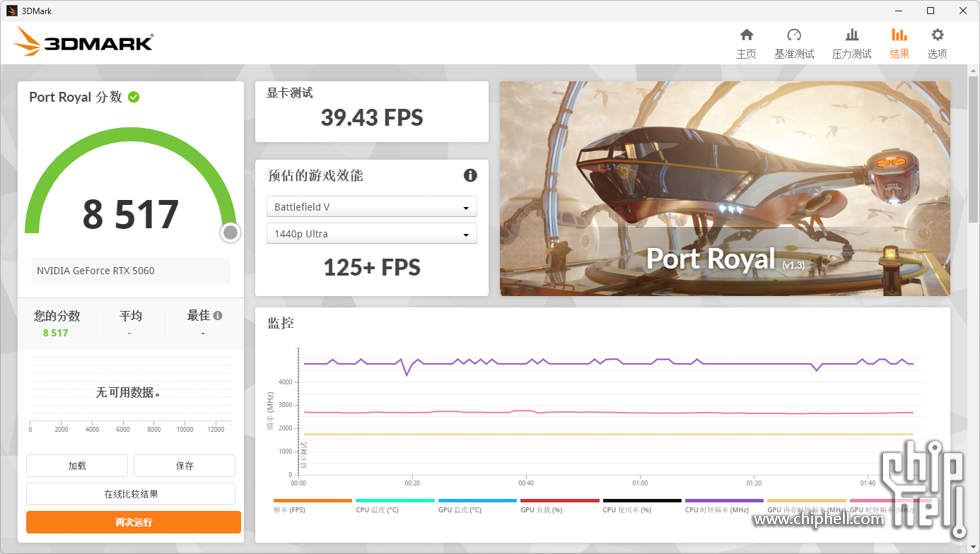

3DMark Port Royal 得分为8517。

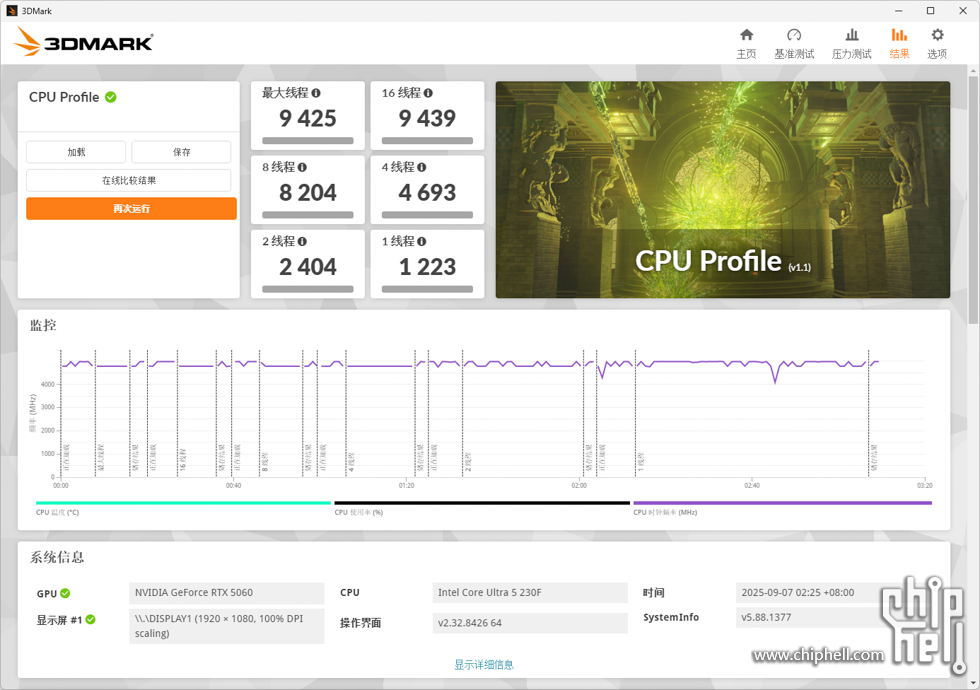

3DMark CPU Profile 跑分。

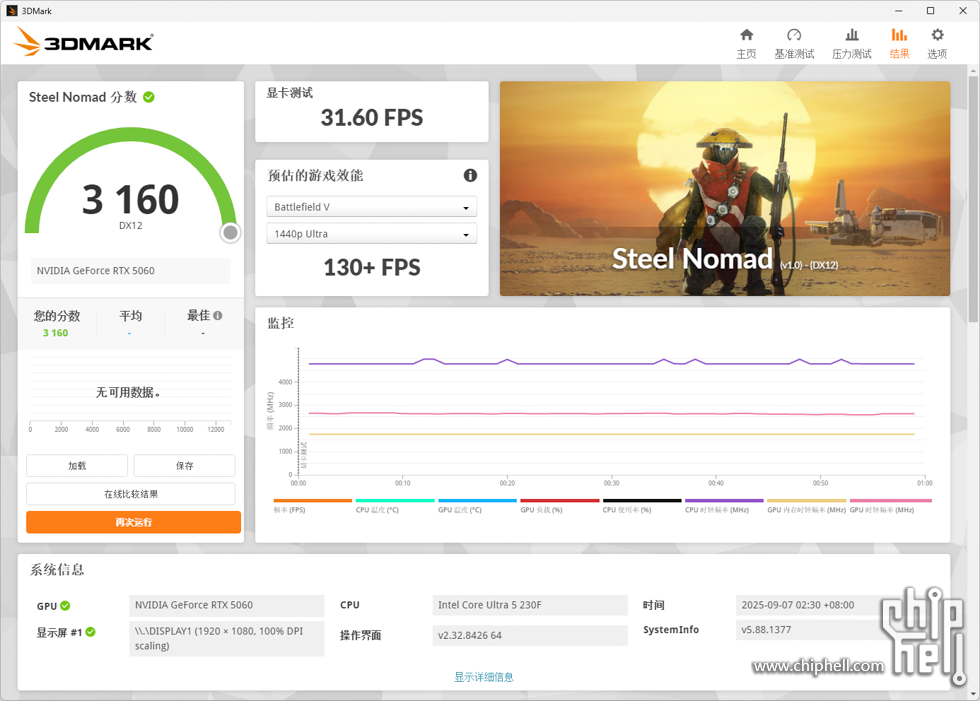

3DMark Steel Nomad 得分为3160。


NVIDIA DLSS 功能测试，DLSS 关闭 17.53 FPS，DLSS 开启 78.54 FPS。

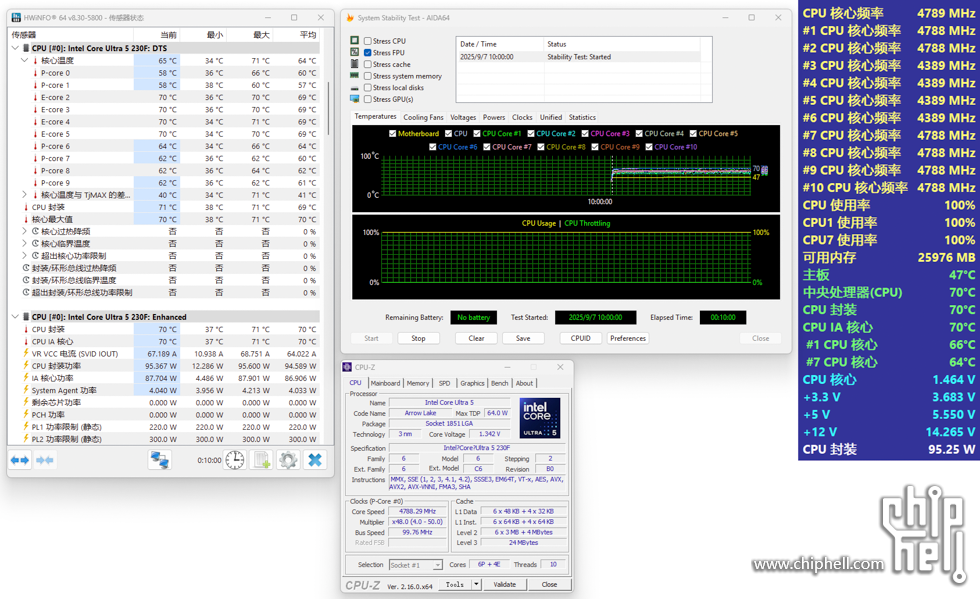

AIDA64 FPU 拷机测试，Ultra 5 230F P核 4.8Hz，E核4.4GHz，测试10分钟。
CPU 核心平均温度：60℃ 57℃ 69℃ 69℃ 69℃ 69℃ 64℃ 60℃ 62℃ 61℃。

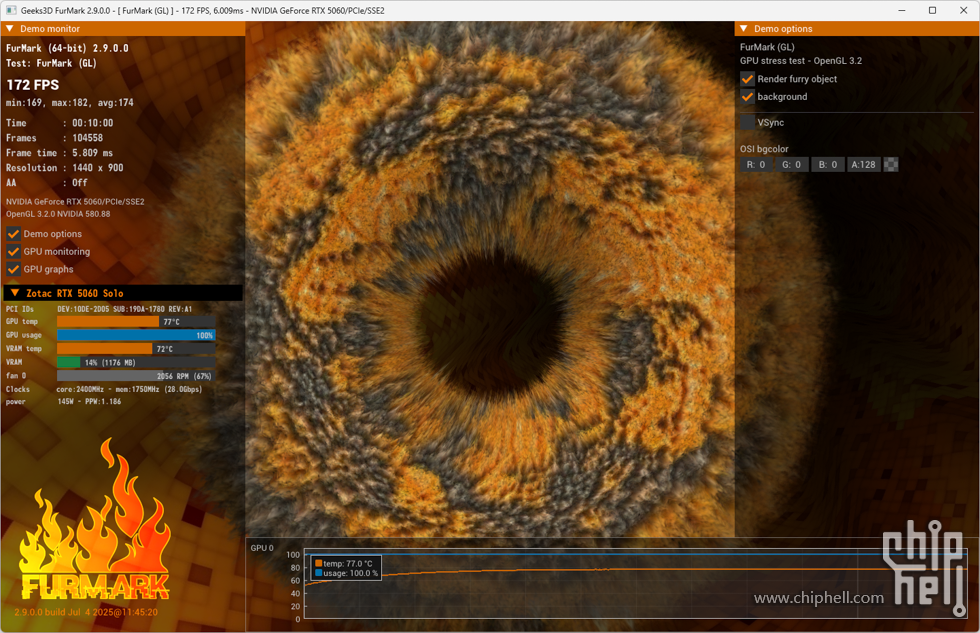

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为77℃。

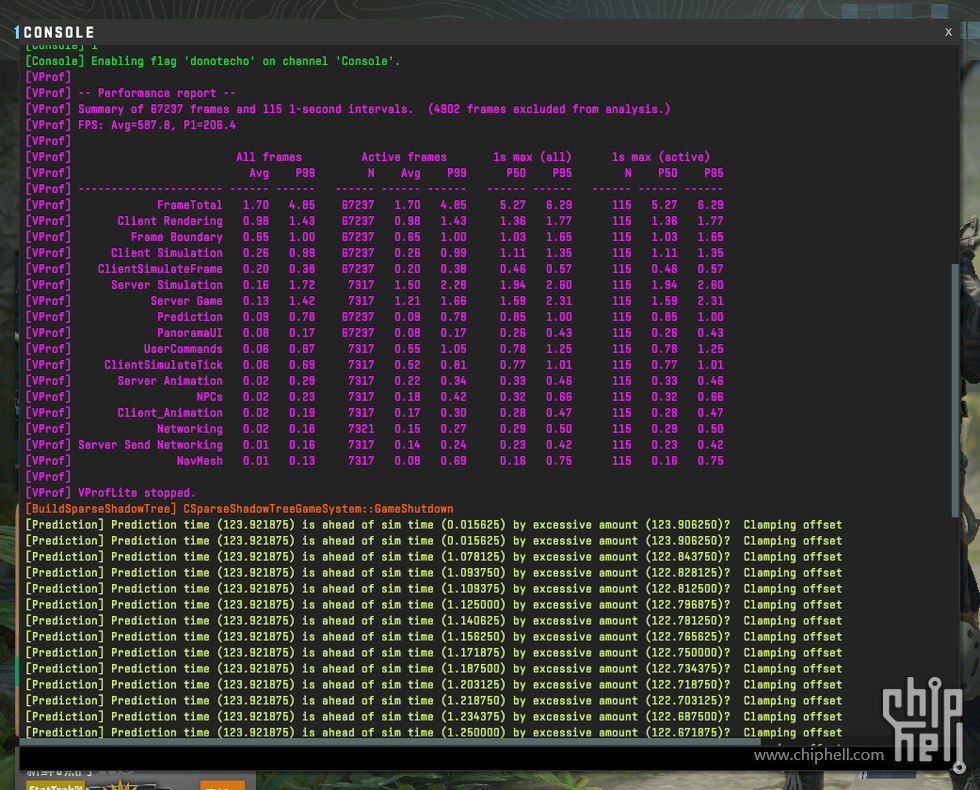

CS2 使用1080P分辨率，画质最低，使用CS2 FPS Benchmark 测试，平均帧为587.8，1% Low帧为206.4。

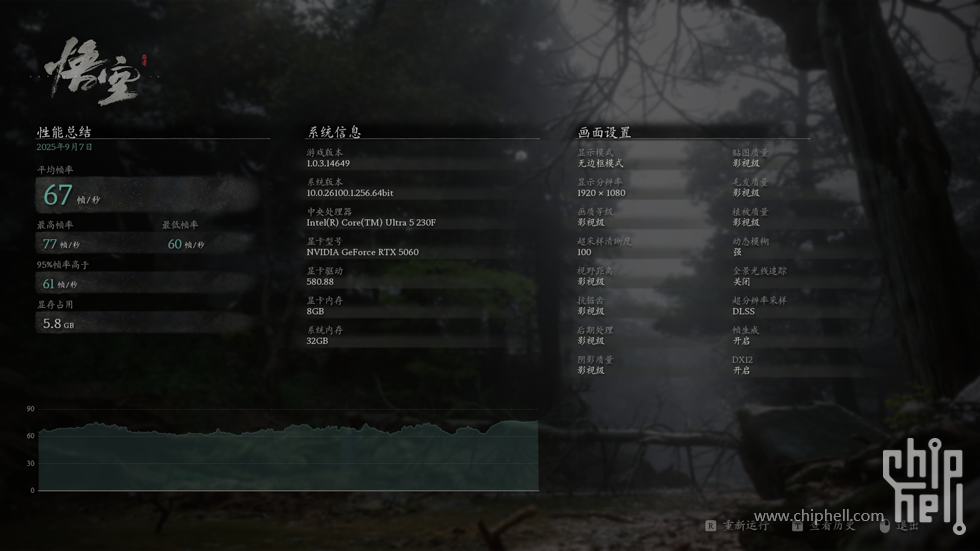

黑神话·悟空 1080p分辨率，影视级画质，平均帧67帧/秒。


完。
