A4架构的ITX机箱应该是目前最成熟的结构，能兼容长显卡，增加高度就可以支持水冷，选择面非常宽泛。
Thermaltake（Tt）曜越 TR100也是A4架构，但是有着自己的一套设计理念，今天就基于它搭建一套ITX主机。
不过因为机箱兼容性还不错，如果使用下压散热器+双风扇显卡，机箱内的空间明显比较空荡，相对于我此前做过的一些A4架构，它的高度和宽度都有一定程度的增加。
本次装机配件，主板来自ROG STRIX B850-I GAMING WIFI , 显卡为双风扇索泰RTX 5060 Ti 8GB 星辰 OC，内存金士顿DDR5 6400超级野兽，散热器和风扇均为超频三，前者为下压散热RC400-47，后者则是超频三F7性能级风扇，电源则是酷冷至尊V GOLD SFX750白色ATX3.1。
整机概览

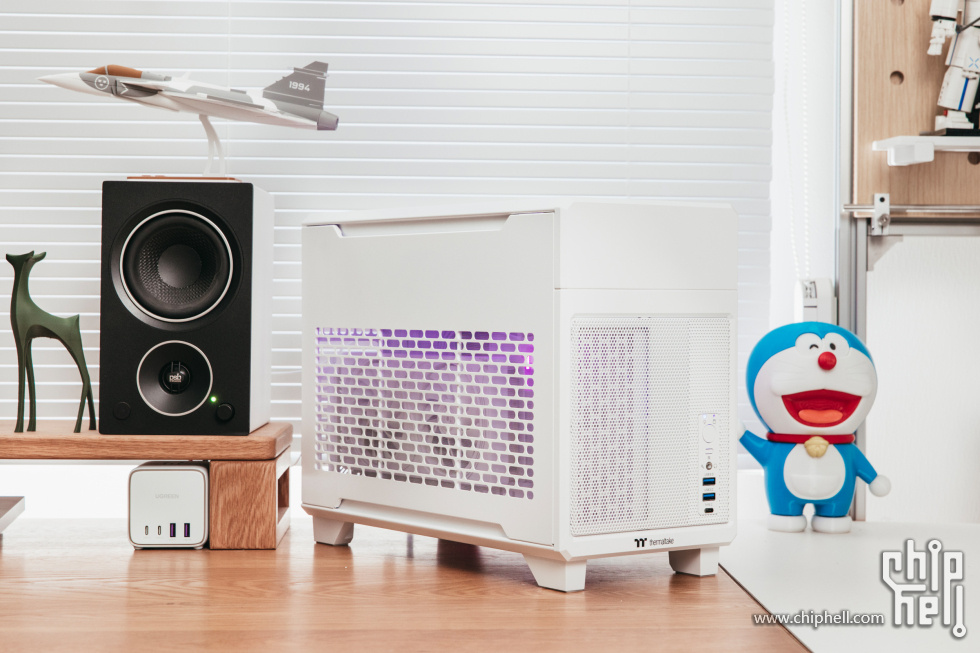

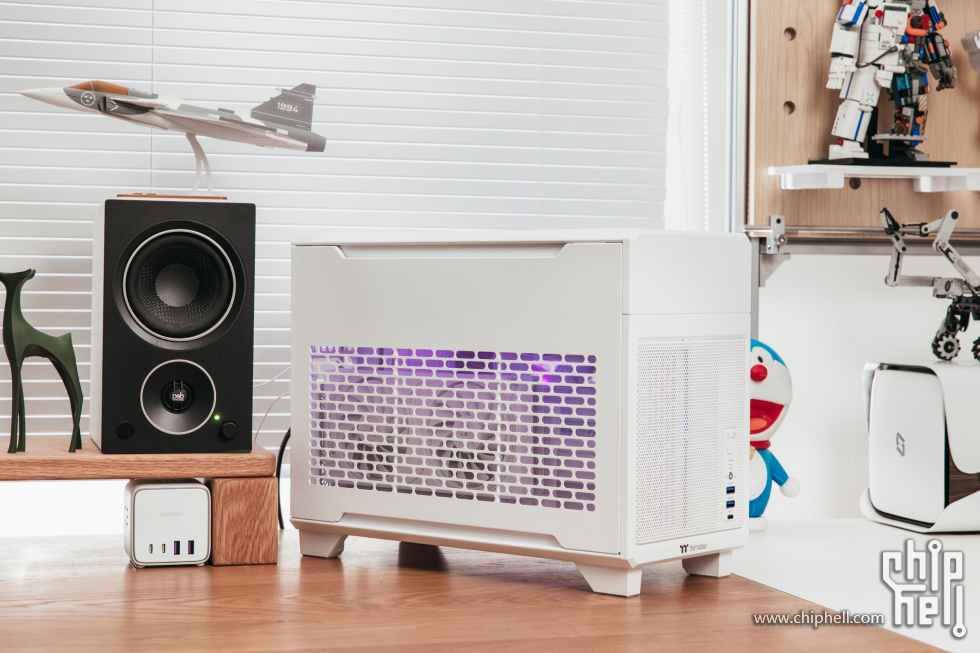

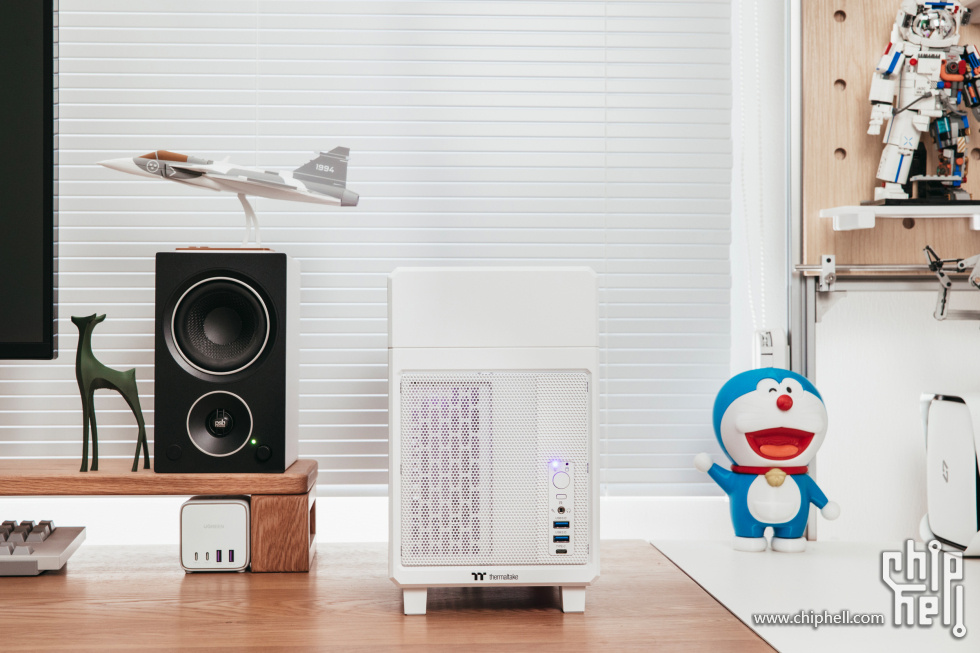

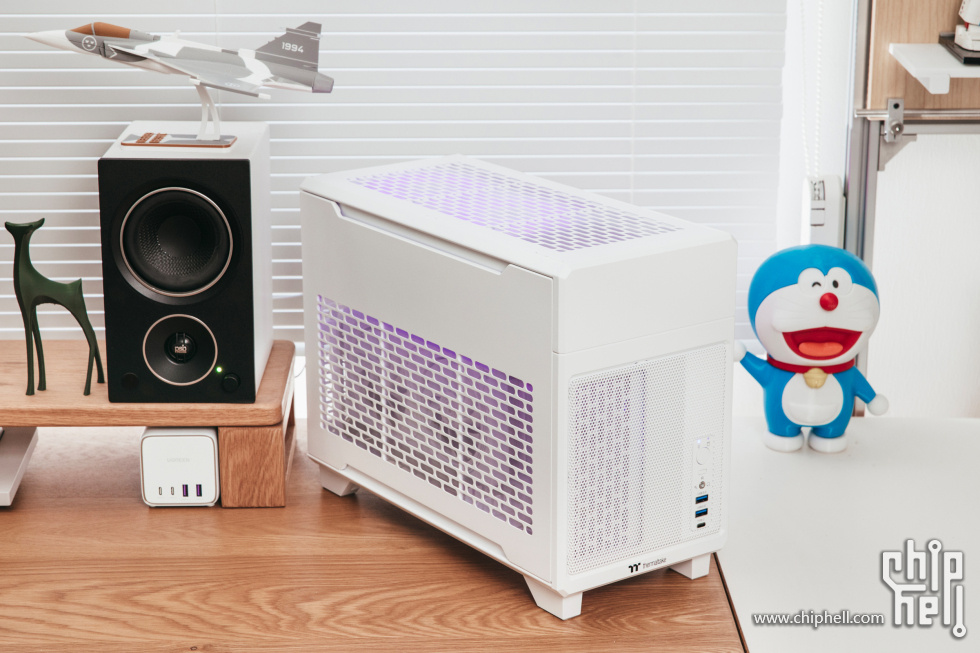

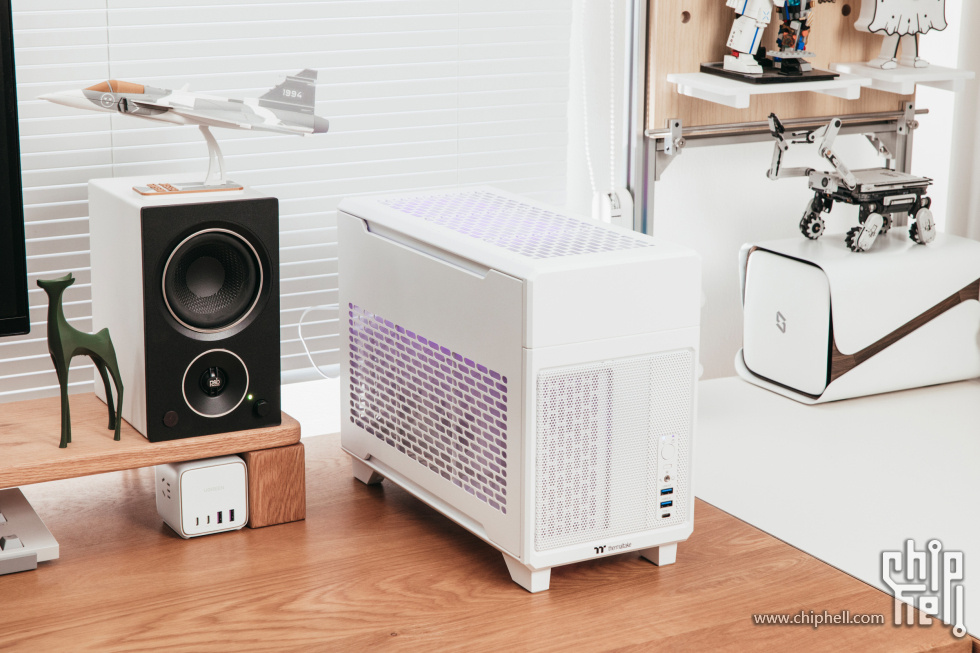

作为标准的A4架构机箱，它的底座抬起高度其实挺高，所以整机看起来没有那么小巧精致。
不过它的整体侧板、前面板以及顶部均是大面积开孔，透过侧板能看到内部的硬件，所以散热表现不会太差。

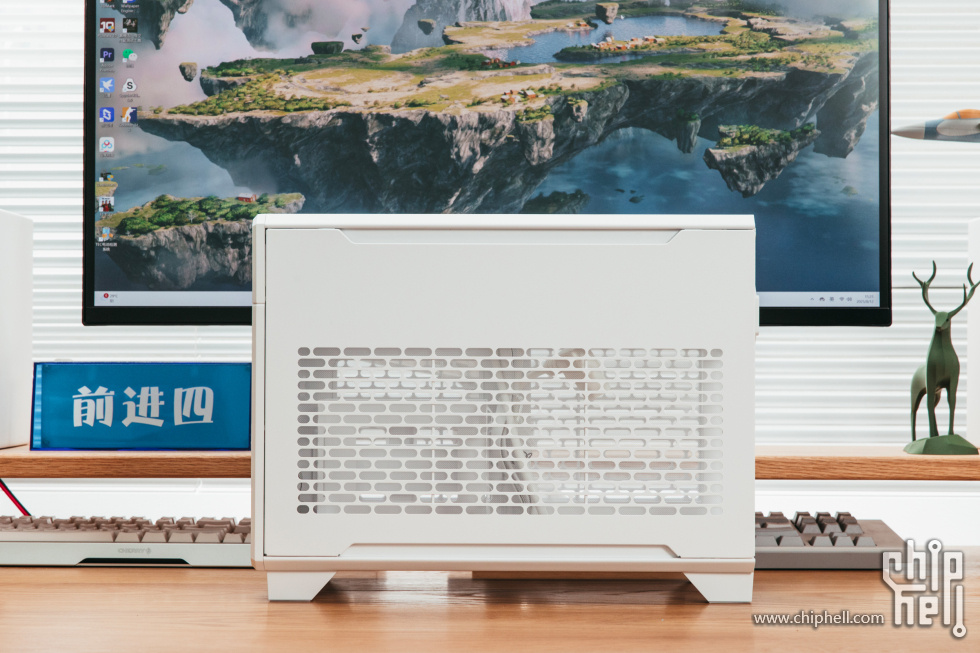

正面看上去也是非常清爽，LED灯的加持略显复古，它的顶部额头区域可以替换为LCD面板，更个性化。

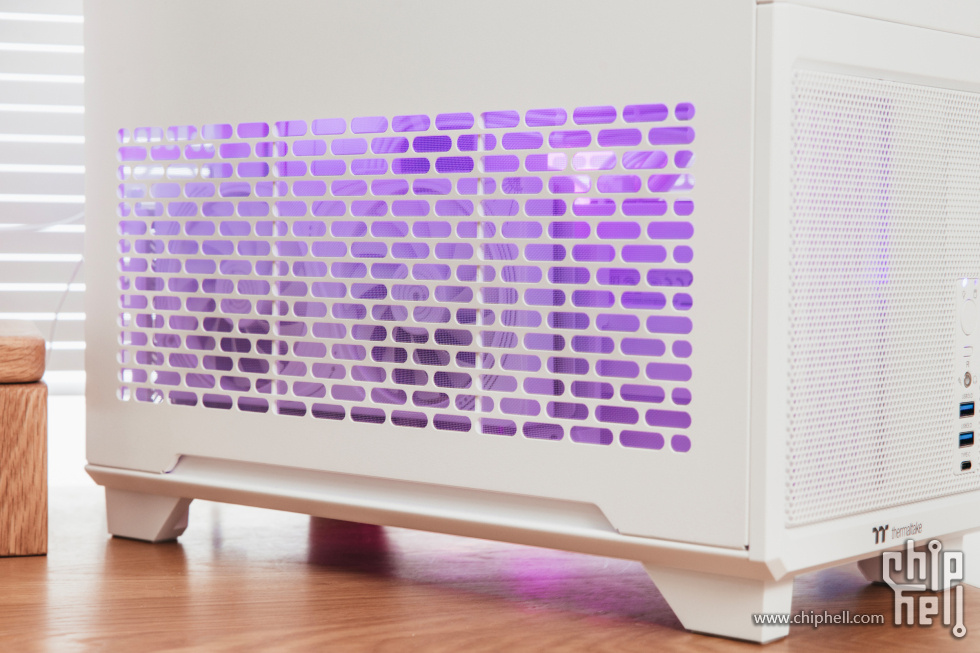

左右两侧面板均一致，可以互相切换，RGB光线也可以透出。
凑近一些可以看到内部的显卡。

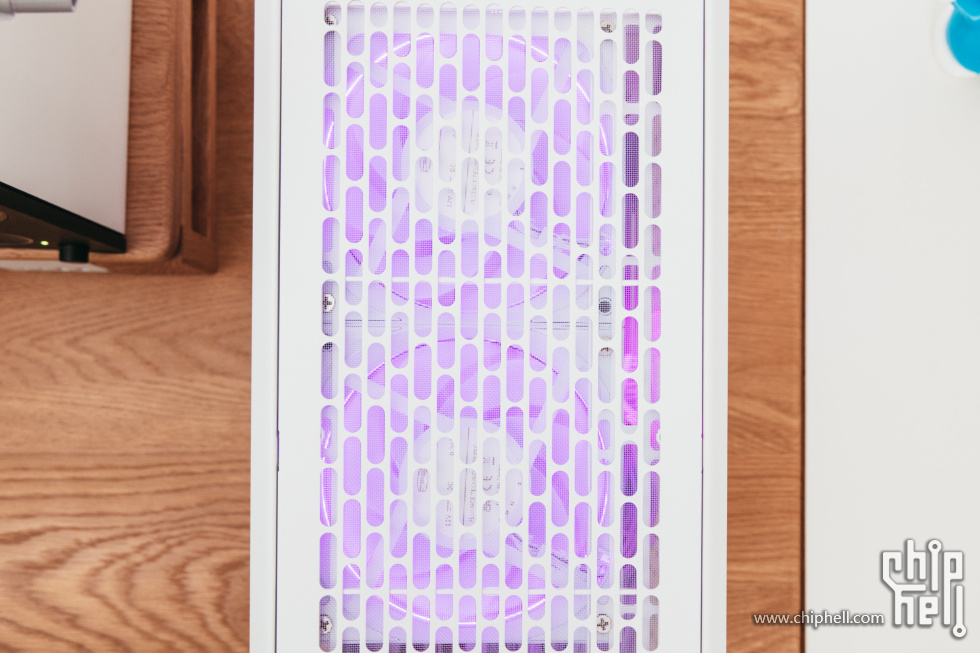

顶部亦然。

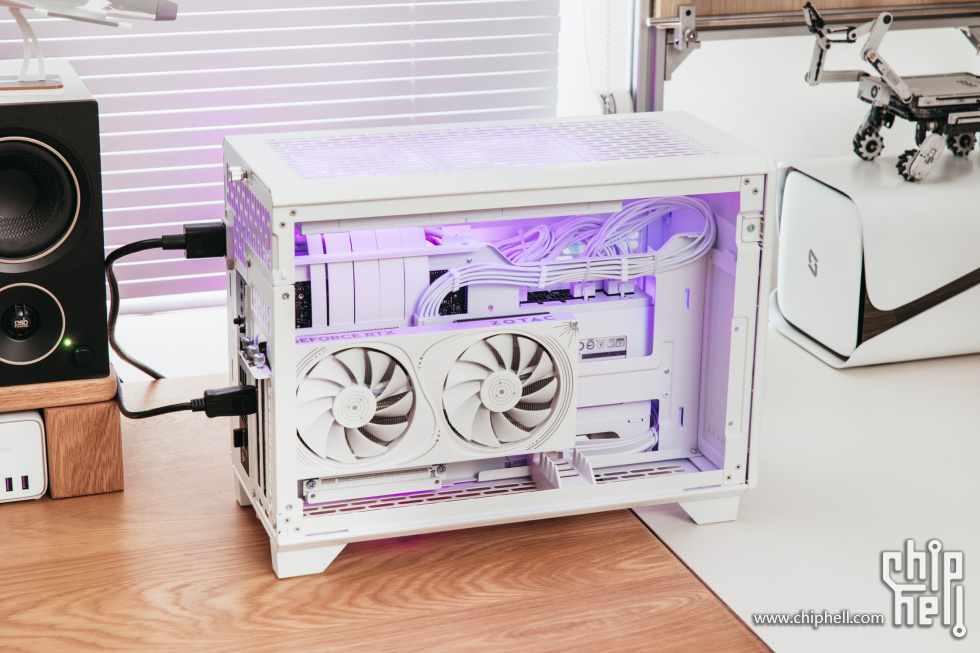

内部空间相当富足，使用水冷空间会更充实一些。

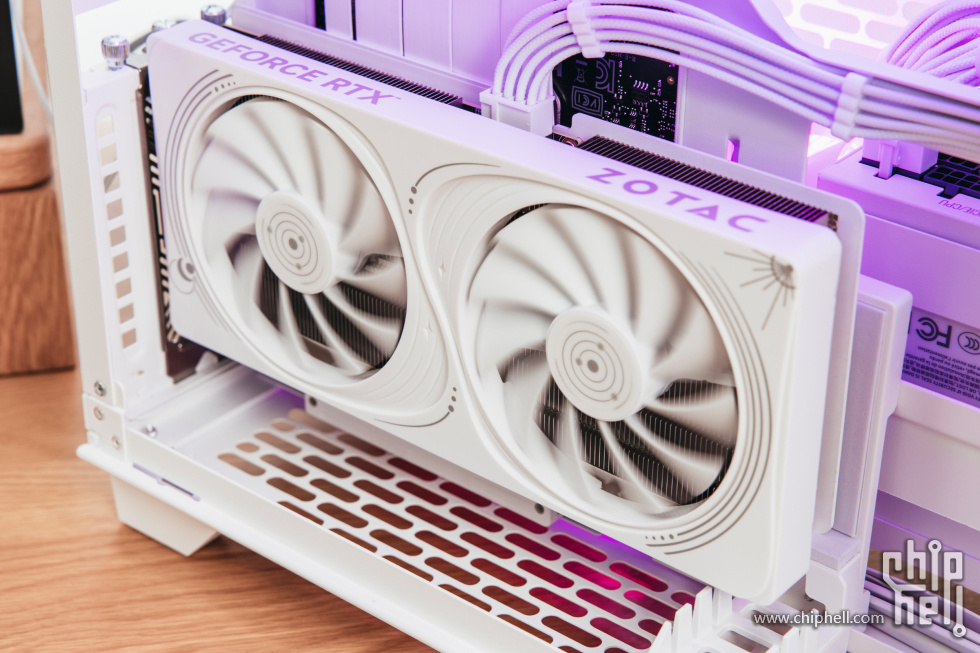

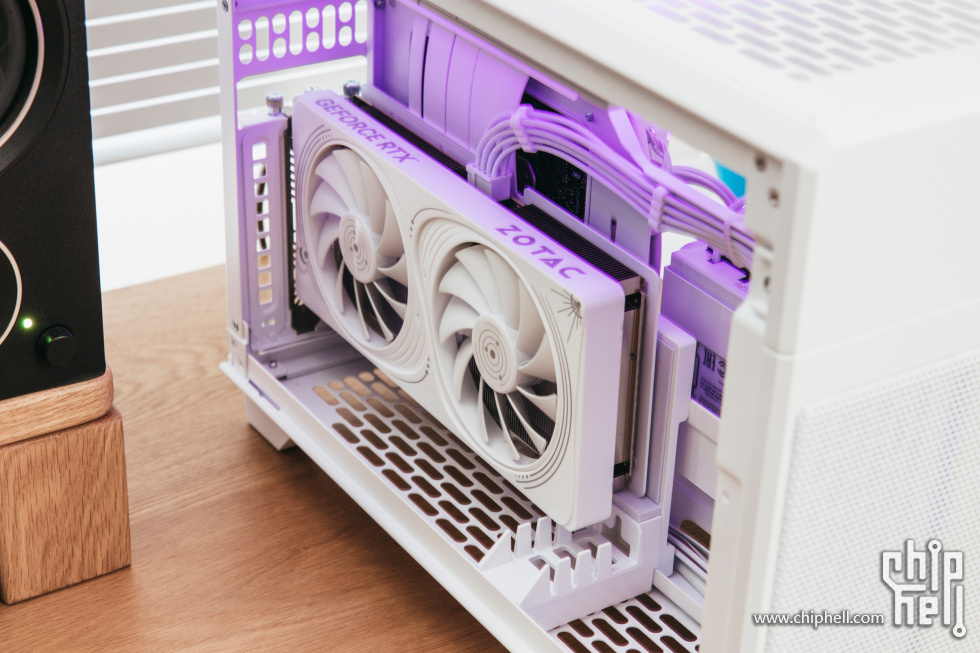

双风扇的索泰5060Ti星辰，在机箱中显得尤为小巧，这个空间放一张非公版的5080也不是太大问题。

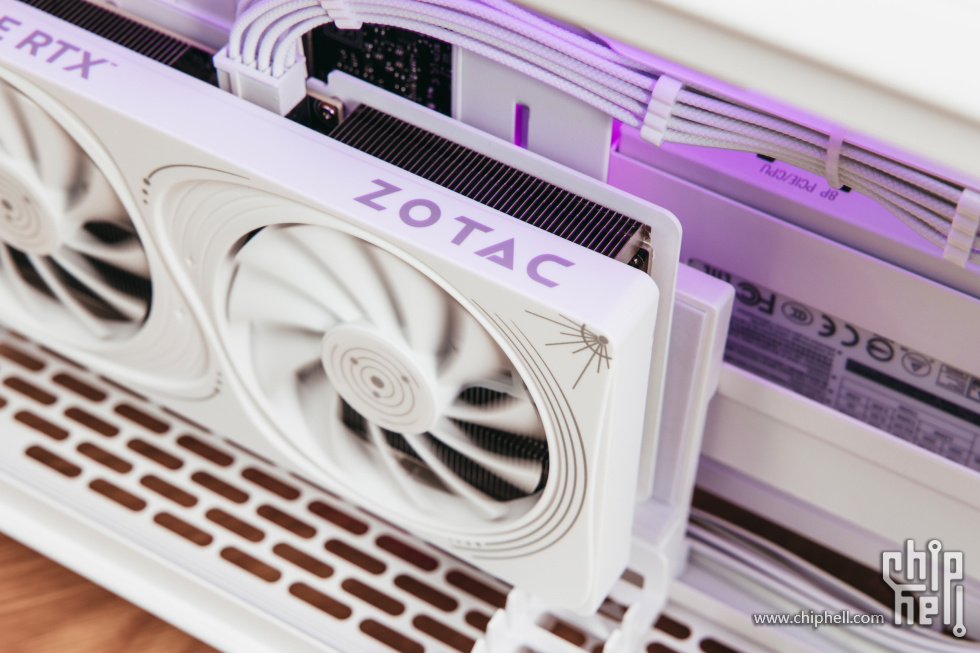

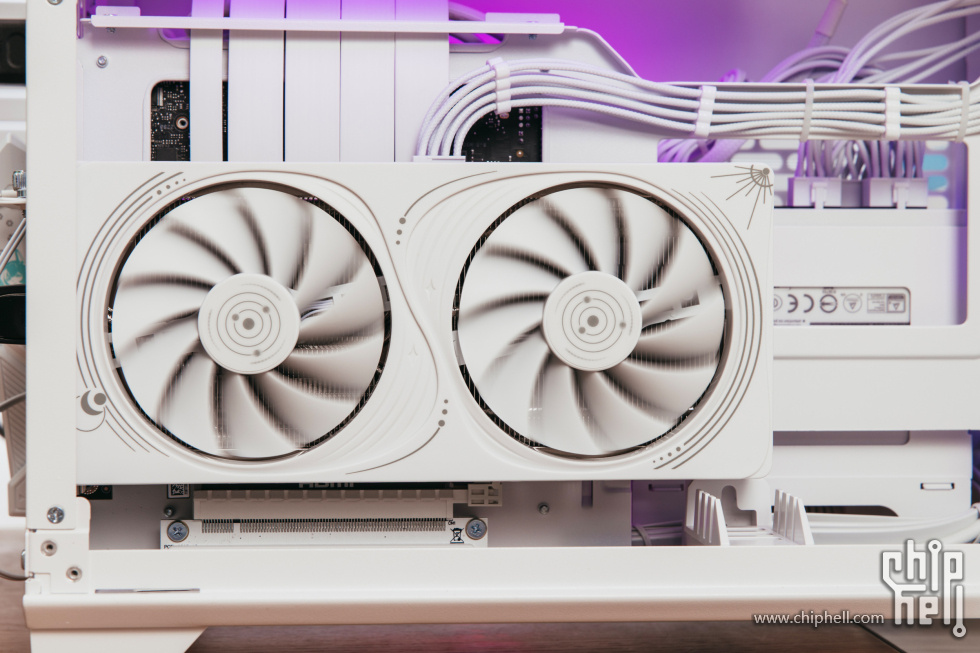

索泰5060Ti星辰正面特写，这是一张无光纯白显卡。
俯瞰角度，侧面也是无光的，很简约。
拉远距离整体观感。
再来一点点细节。

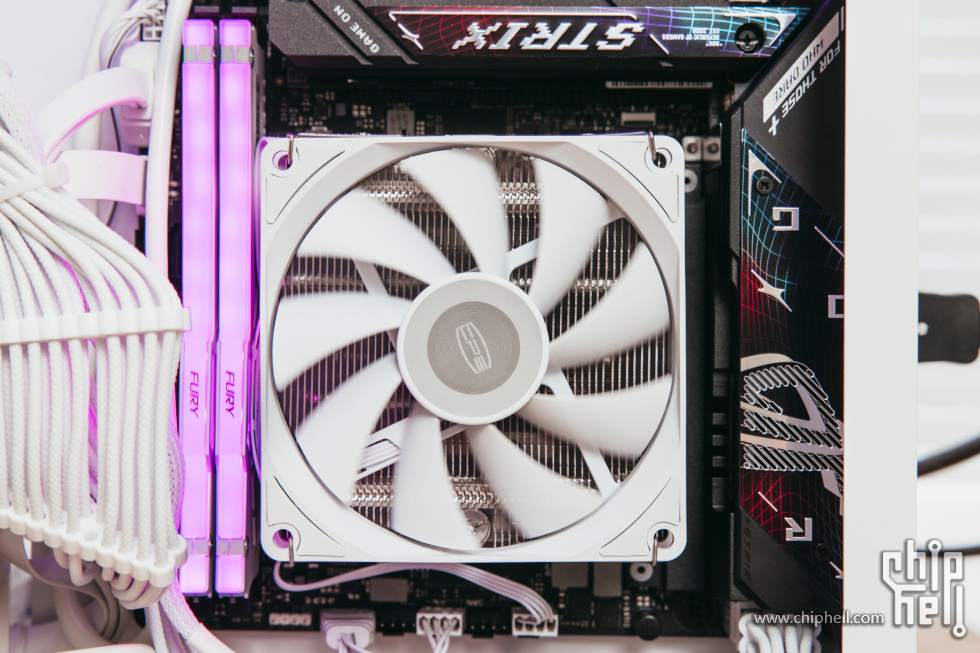

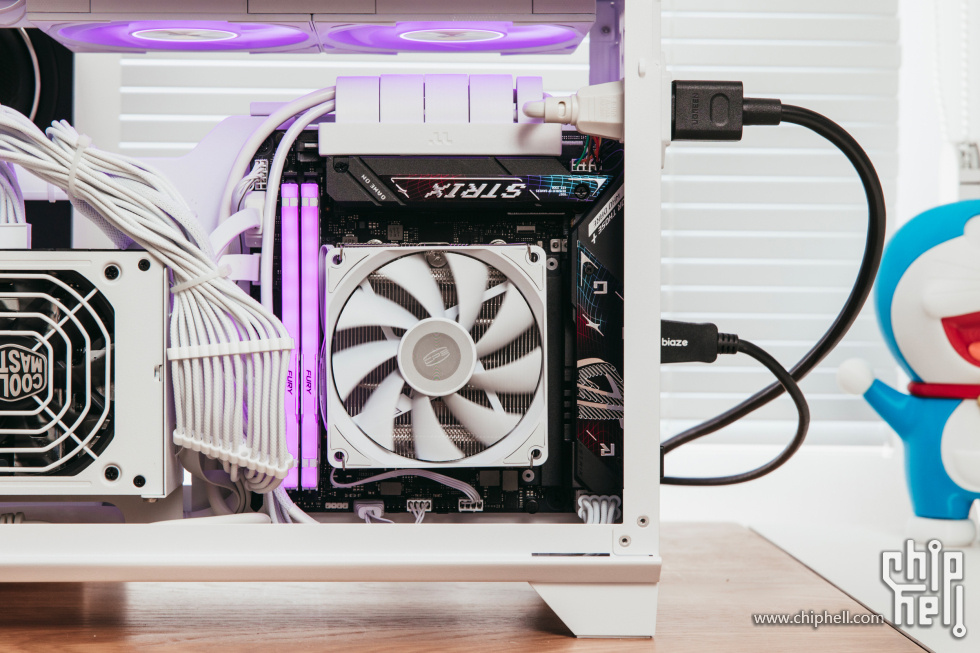

另一面概览，相对小巧的超频三RC400-47下压散热器，旁边是金士顿DDR5 6400超级野兽灯条。
47mm这个规格散热器属于最小的，不过得益于技术和工艺的迭代，相对于早期的53mm高度散热器，散热效果也依旧更强一些。

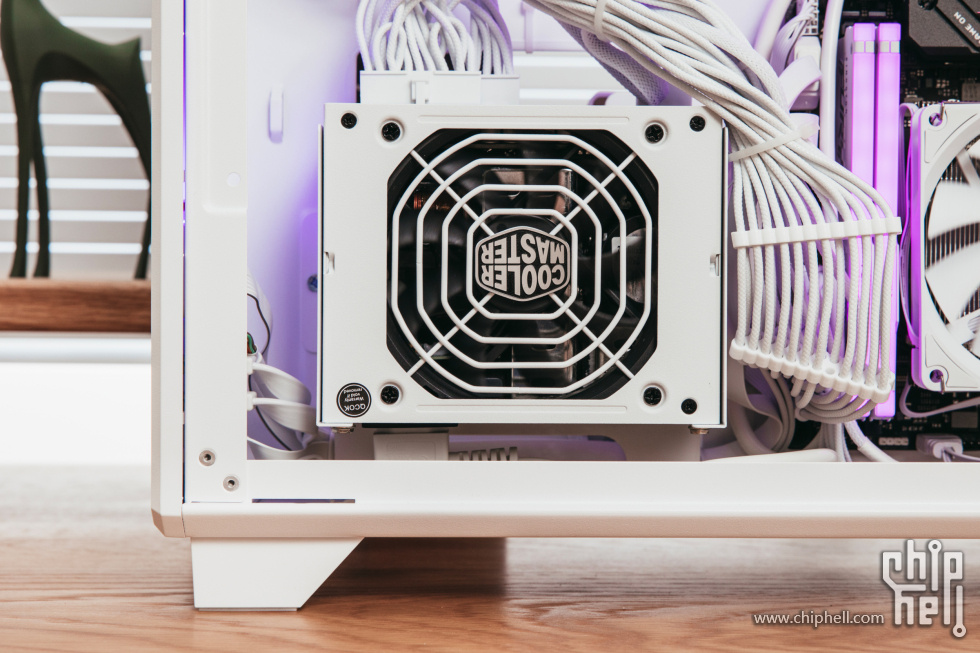

酷冷至尊V GOLD SFX750也是一款经典型号SFX电源了，最新版本则是更新了ATX3.1，但是整体设计变动不大。

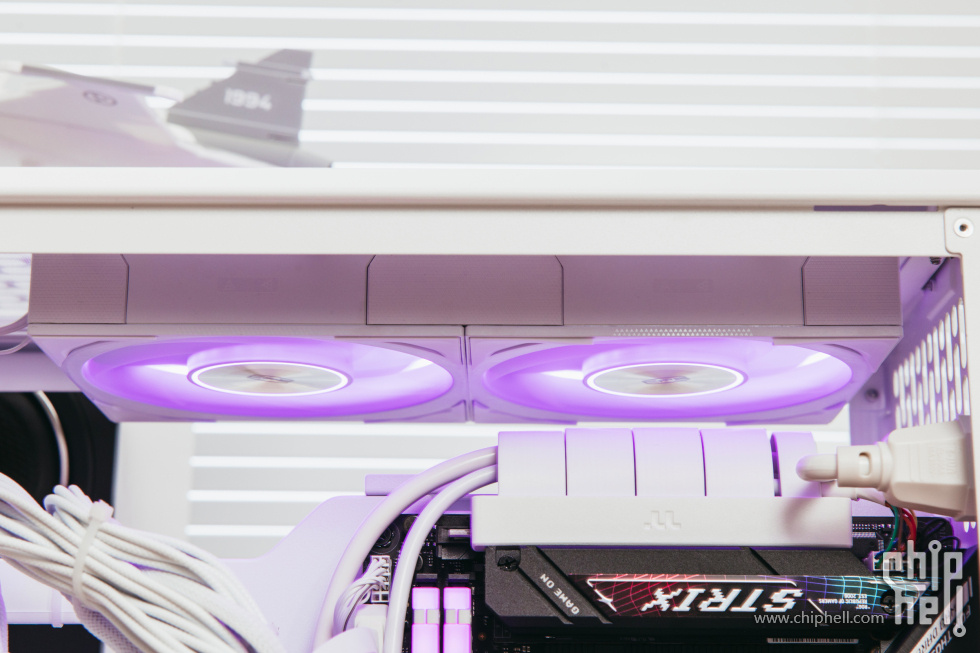

顶部的超频三积木风扇F7特写，加厚设计和RGB导光条看上去非常协调。
硬件展示

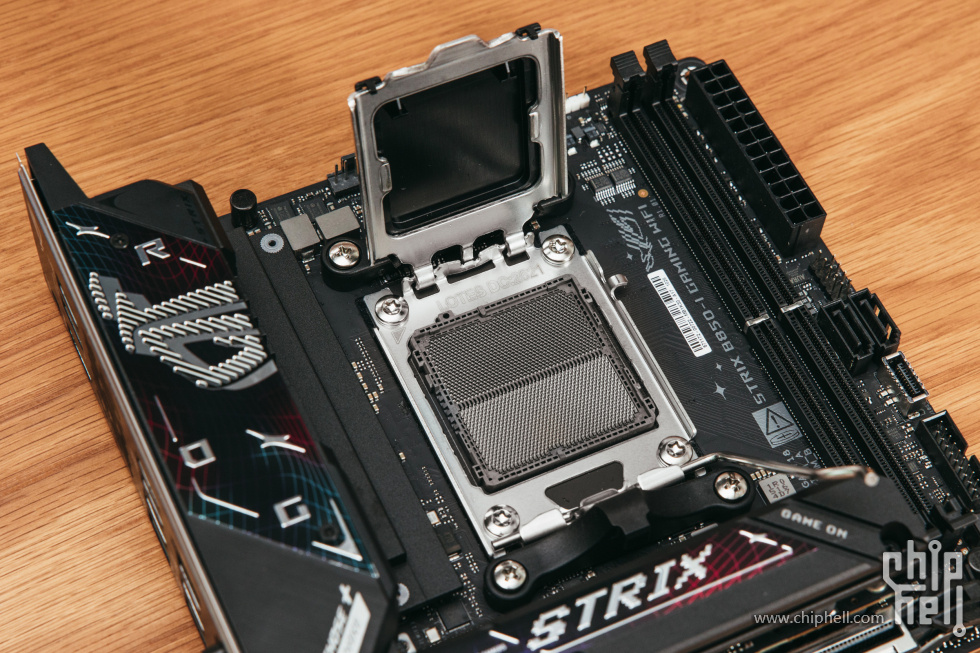

华硕的ITX主板设计一向稳中求变，这一代B850 ITX也依旧是黑色为主，目前华硕/ROG主板家族已经有了不少纯白主板型号，不过ITX属于小众系列，可能也是这个原因并没有推出白色型号。
简单看了一眼包装盒外观，和上一代650相比，基本格局没变，设计语言变化不大。

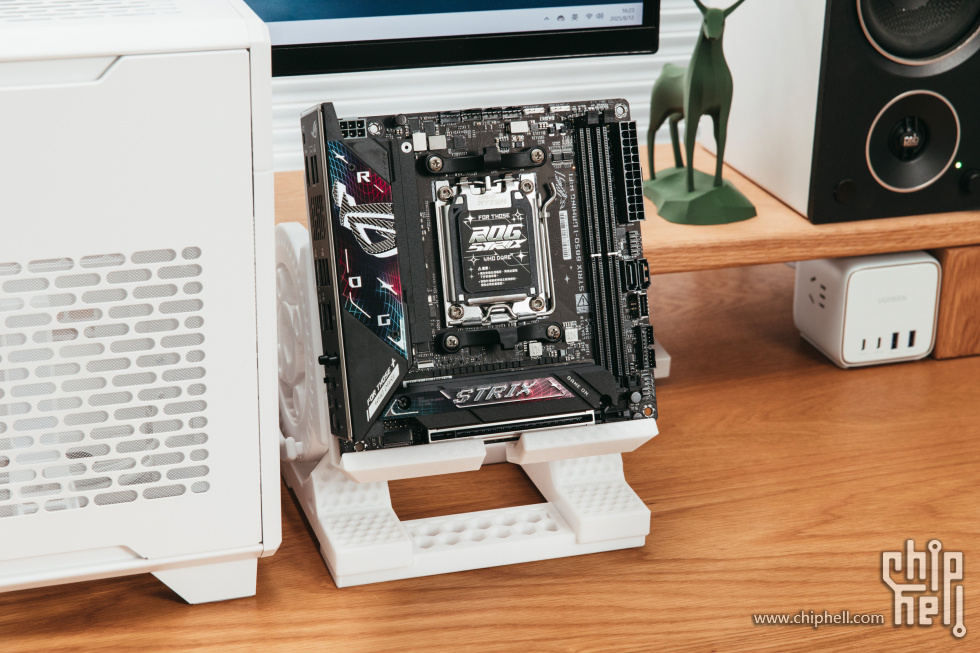

不过开箱后，主板整体的色彩会更鲜活，做工上还是保持了ROG一贯的高水准，小巧精致，外观上我更认可这一代主板。

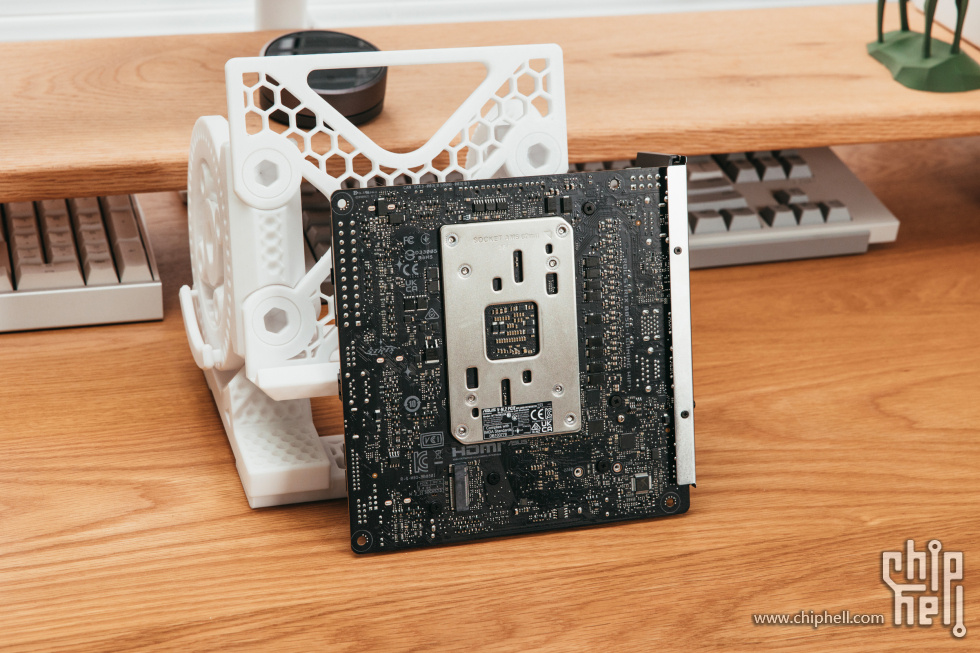

它的背面和上一代B650I一致，都是无金属背板设计，提供了一个M.2插槽。
这一代B850I升级了供电相数，10+2+1相，比上一代多了1，10+2相均提供了单相90A电流，搭配了高品质的耐久电容。

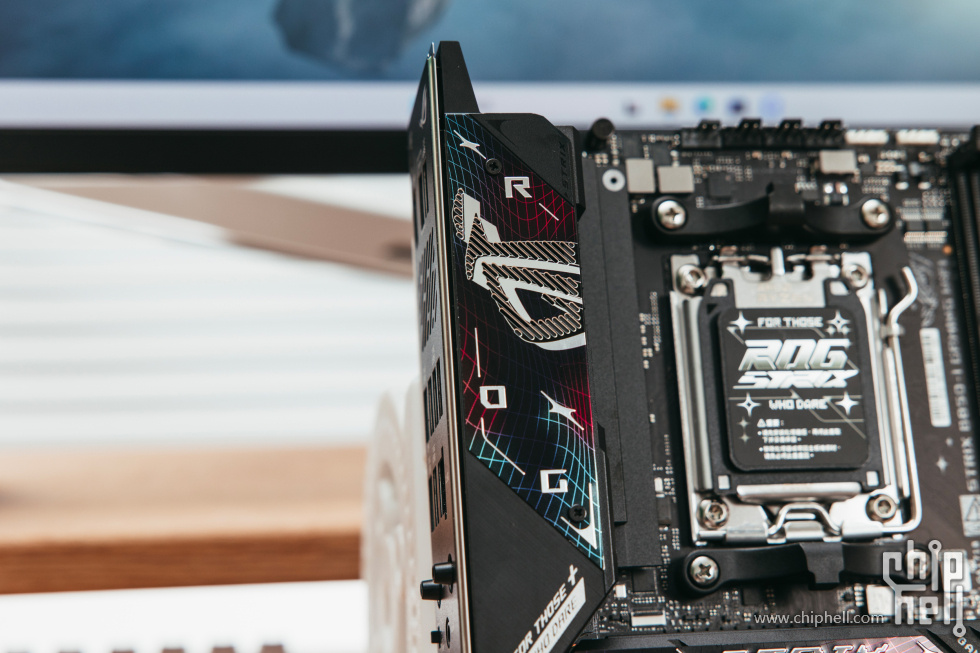

这一代VRM散热装甲做了加厚设计，外观装饰面相对于上一代主板，去掉了点阵装饰纹路，增加了彩色渐变ROG浮雕元素，辨识度更高。
去掉装饰片或者侧面，可以看到内置了一颗4cm直径散热风扇，主动增加气流能确保不错的散热效果。

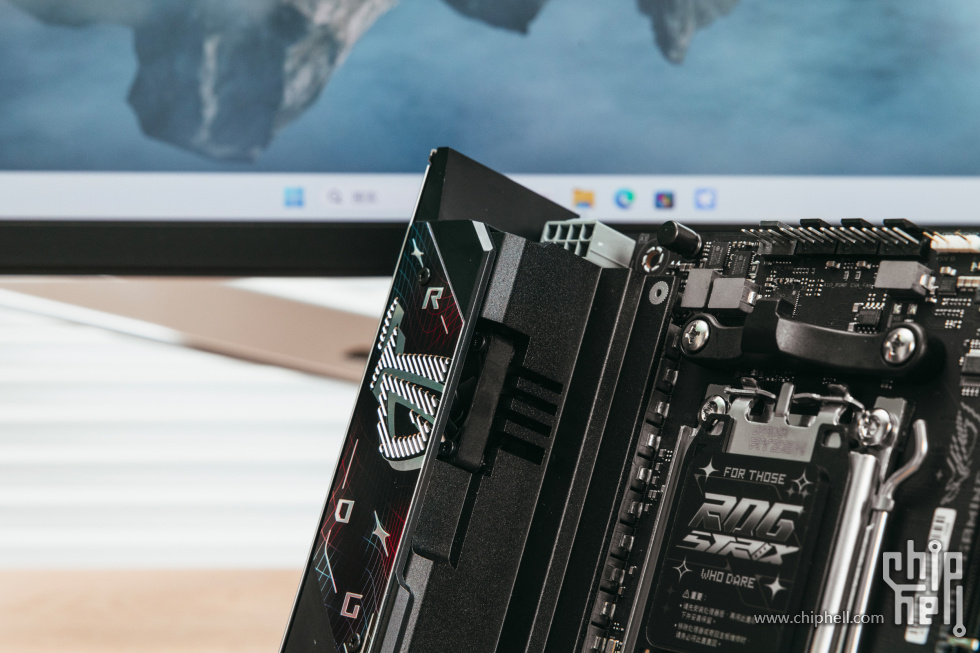

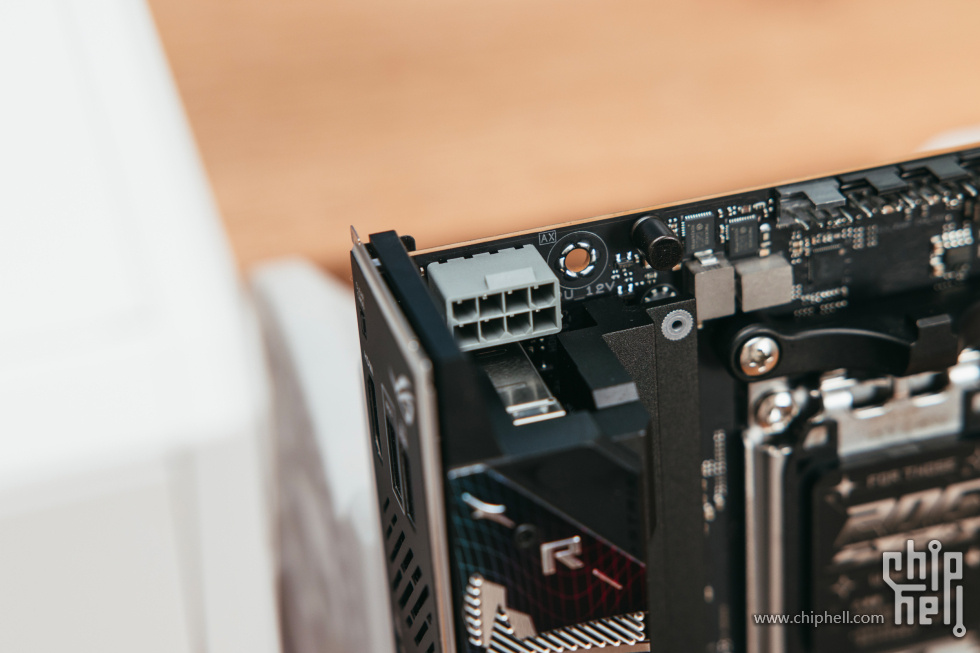

单8Pin ProCool 高强度电源接口。
内存插槽方面这次提升明显，双槽支持最大128G内存，超频最高DDR5 8400+ MT/s，同时还搭配了华硕增强型内存配置文件 (AEMP) 。

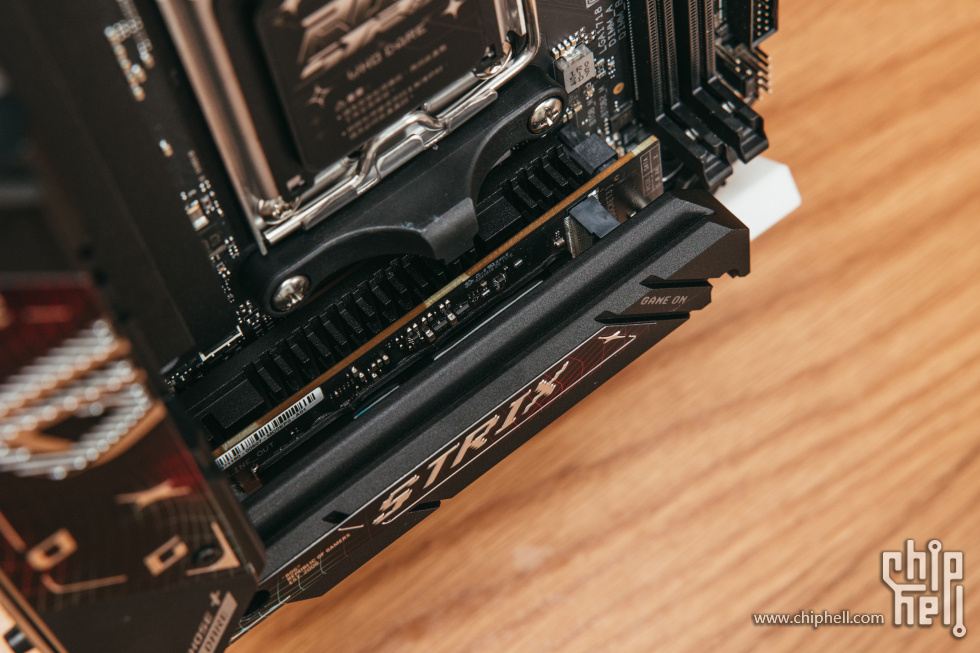

M.2叠叠乐设计一直是ROG ITX主板的特点，这一代也是同样的设计，上层为M.2插槽，规格PCIe 5.0x4，支持2242/2260/2280固态硬盘。
叠叠乐区域加强了散热设计，厚度相当可观，提供了双面散热片搭配石墨烯涂层，应对5.0满血规格M.2固态更从容。

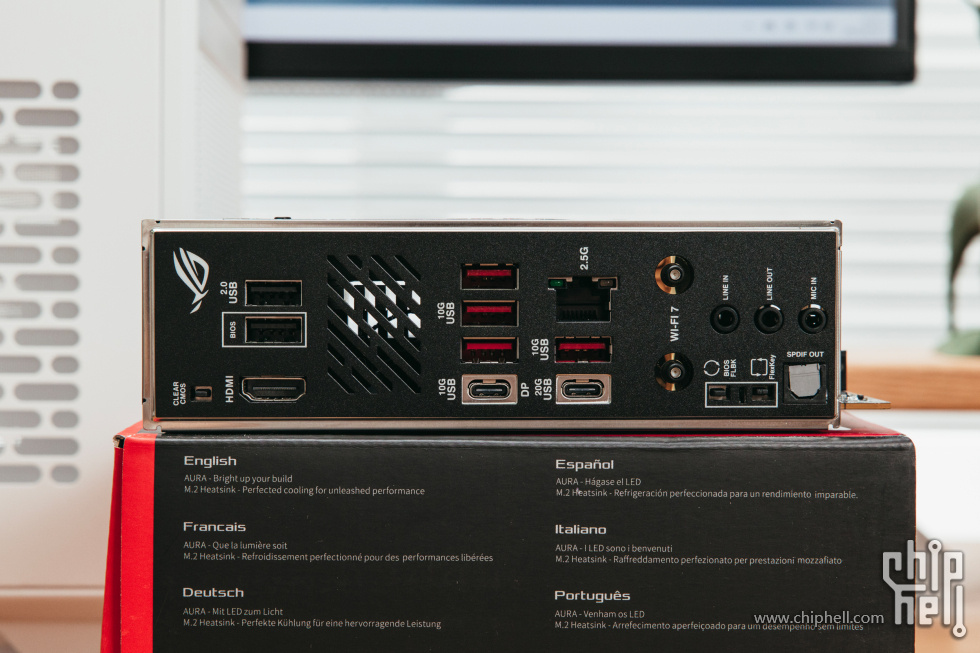

这一代主板采用了联发科的MT7925B22M的WiFi 7芯片，在接口方面，四个USB-A 3.2 Gen2，一个USB-C 3.2 Gen2，1个USB-C 3.2 Gen2x2；2.5G网口、Clear CMOS按钮、BIOS FlashBack按钮；模拟数字音频输出一应俱全。

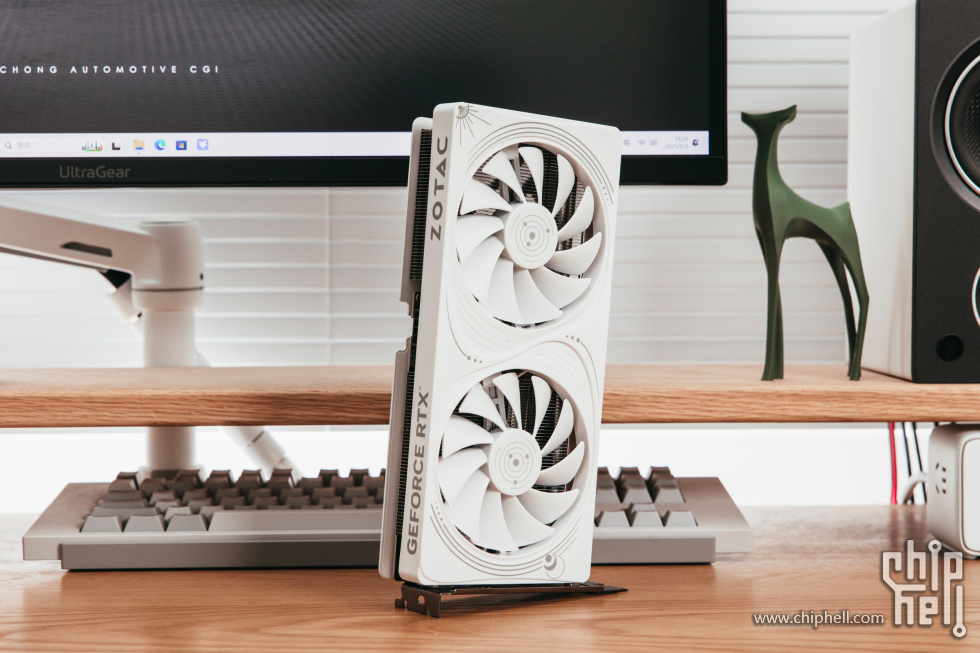

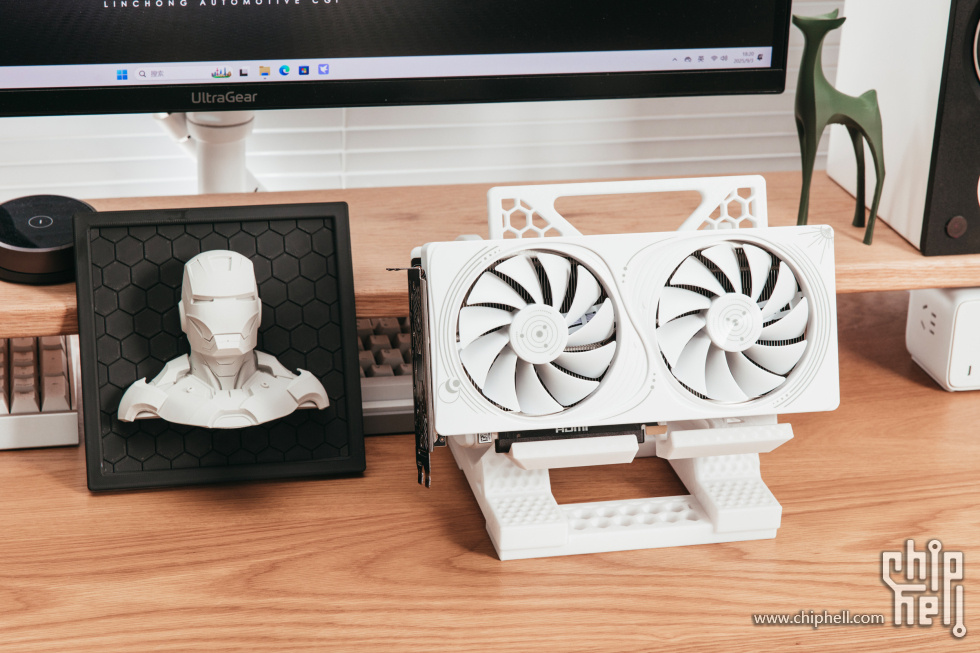

显卡用了一张5060Ti，来自索泰的RTX 5060 Ti 8GB 星辰 OC。

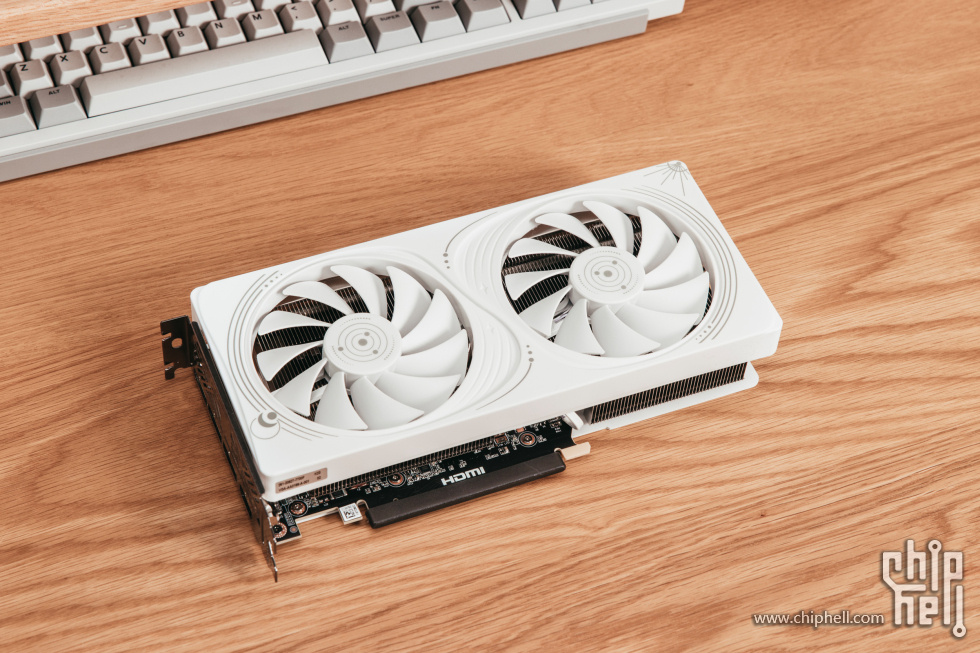

这是一张双风扇小尺寸显卡，主打一个简约，小尺寸的机箱也可以很好的兼容这块短卡。

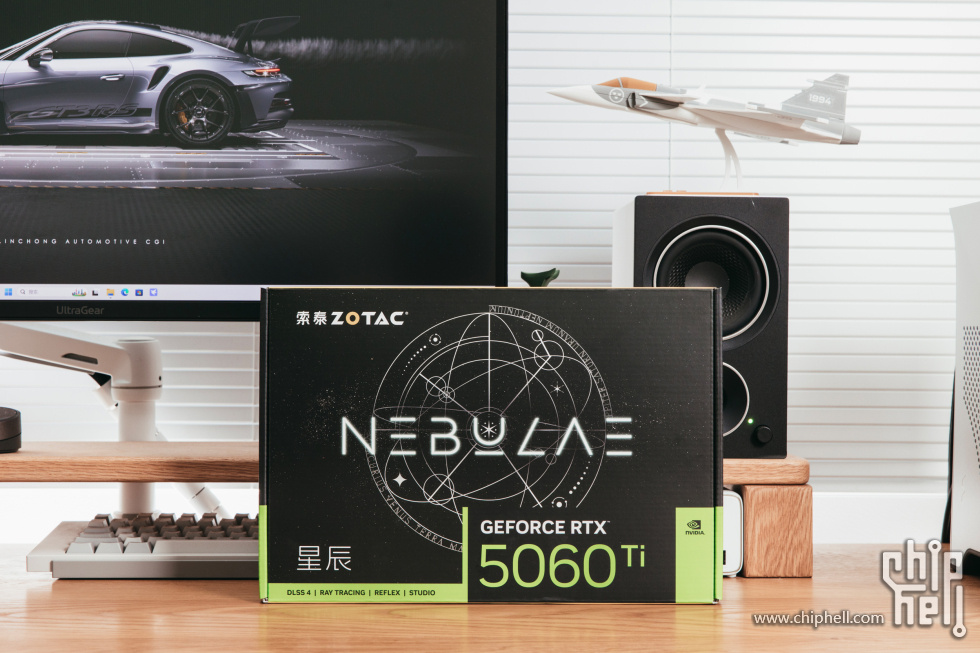

星辰如名，外包装上设计了星系轨道、行星和卫星元素。
这个型号有黑白两色可选，黑色改名为星夜，但是设计语言基本一致，个人觉得黑色质感会更胜一筹，不过白色表现也不差，这就看个人喜好了。
5060Ti基于最新的Blackwell架构，采用GB206核心，具备4608个CUDA核心。
这张索泰5060Ti星辰，它的最高主频为2587Mhz，显存为8G GDDR7。
全新的设计语言，主要以纯白配色、悬浮式分层设计为主。

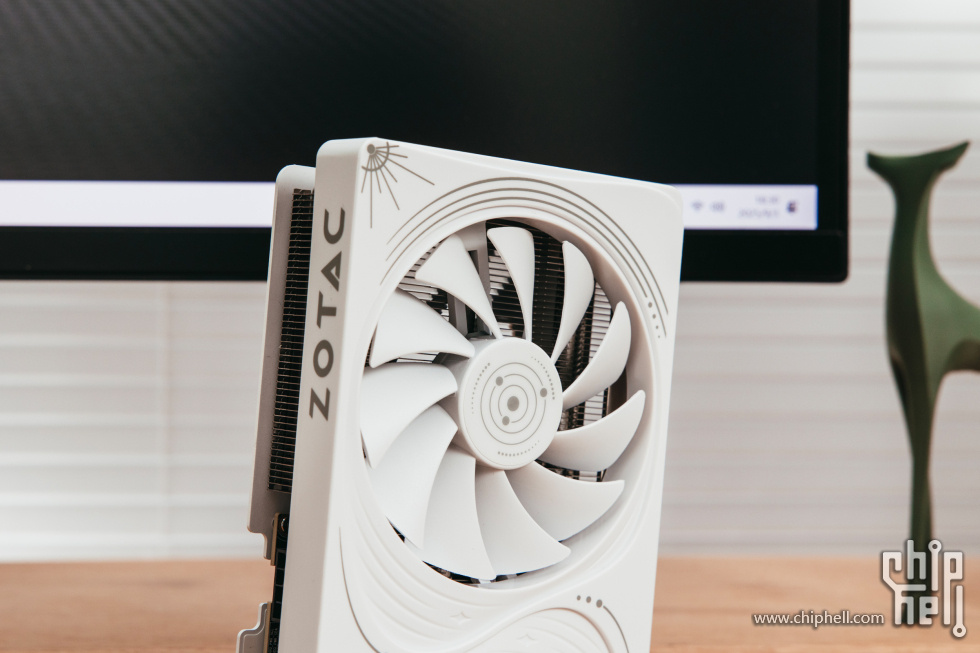

这张显卡仅有双槽厚度，长度238mm，正面设计图案来自于天体力学中的星轨，使用了凹印雕刻工艺，在交汇处做出了一片交融的星域，整体观感类似于莫比乌斯环。

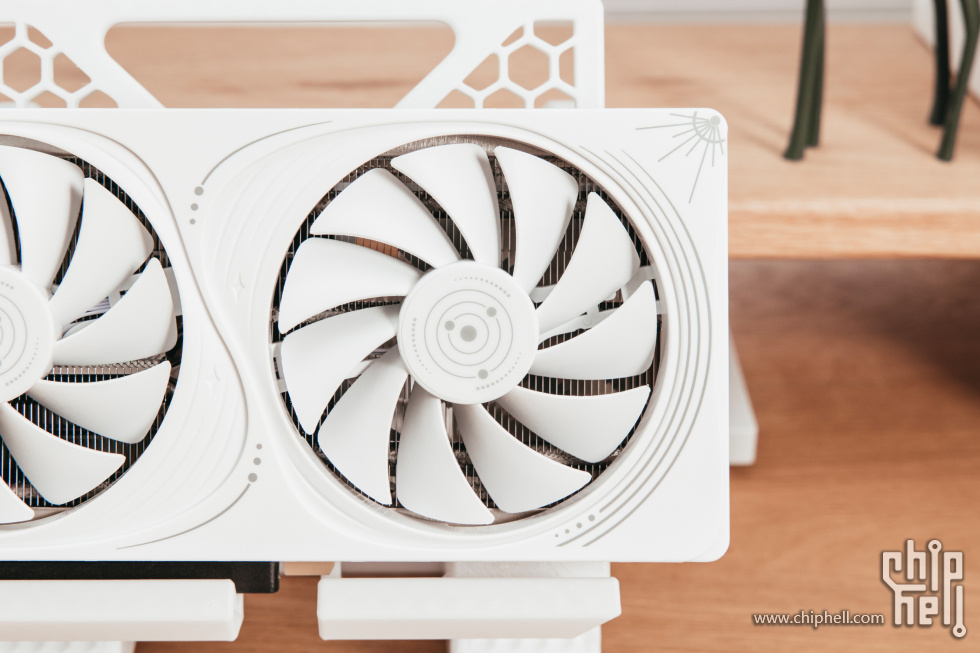

双静音风扇，直径为9cm，支持智能启停，在高、低温和负载之间实现动态调节。

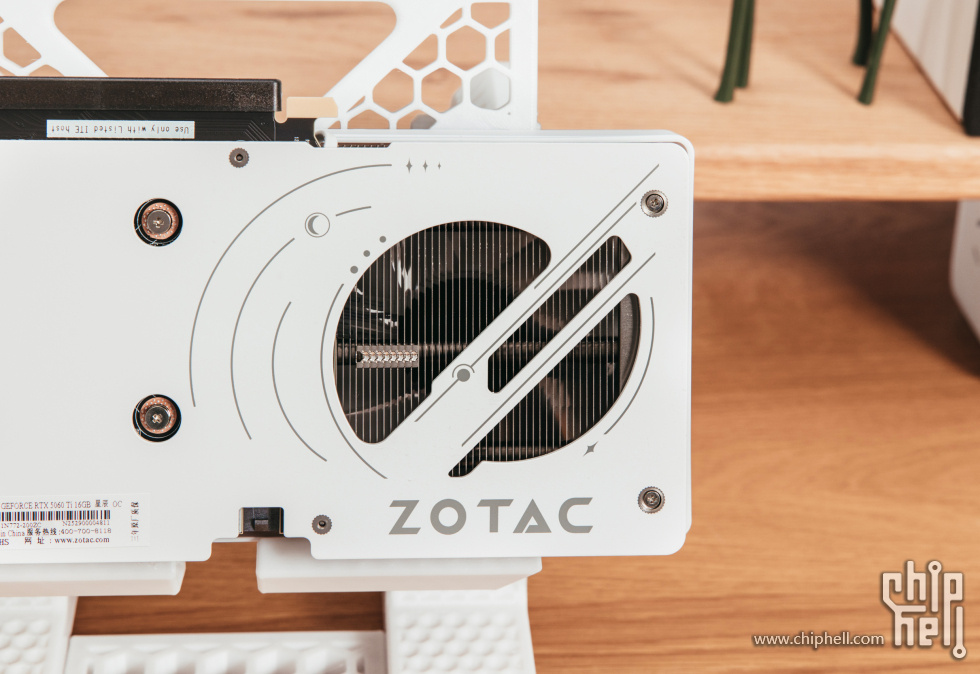

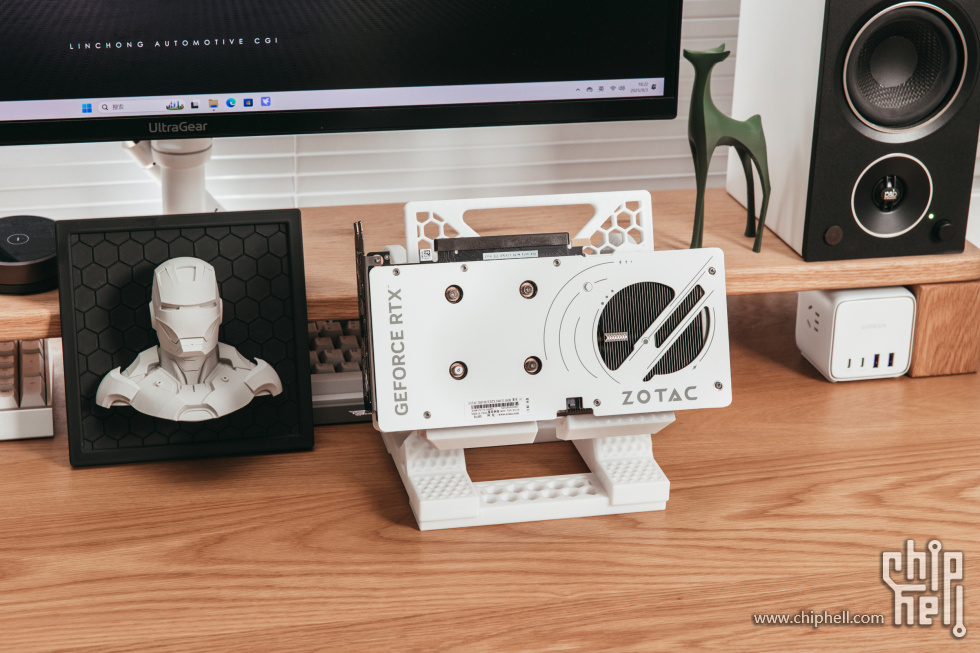

它的星盾背板也是完全纯白，具备星弧通风孔，也就是显卡尾部那个不对称设计的三个孔洞，可以实现散热风流吹投卡身，实现高效对流穿透。

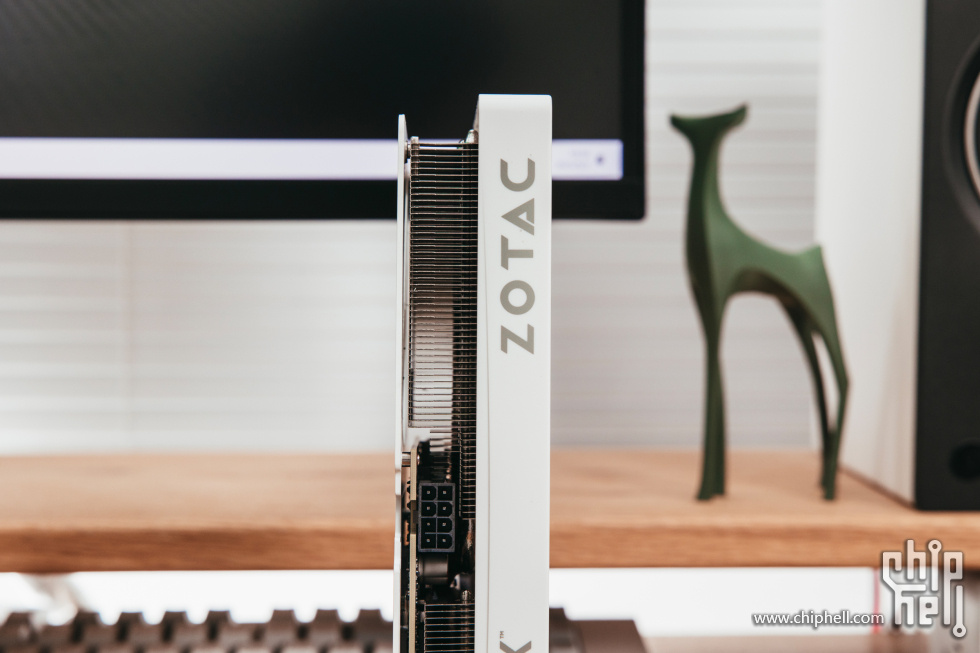

单8pin供电设计非常友好，5060Ti的TDP仅为180W，配置低一些的话，500W电源都可以带的动，老平台升级的话没什么压力。

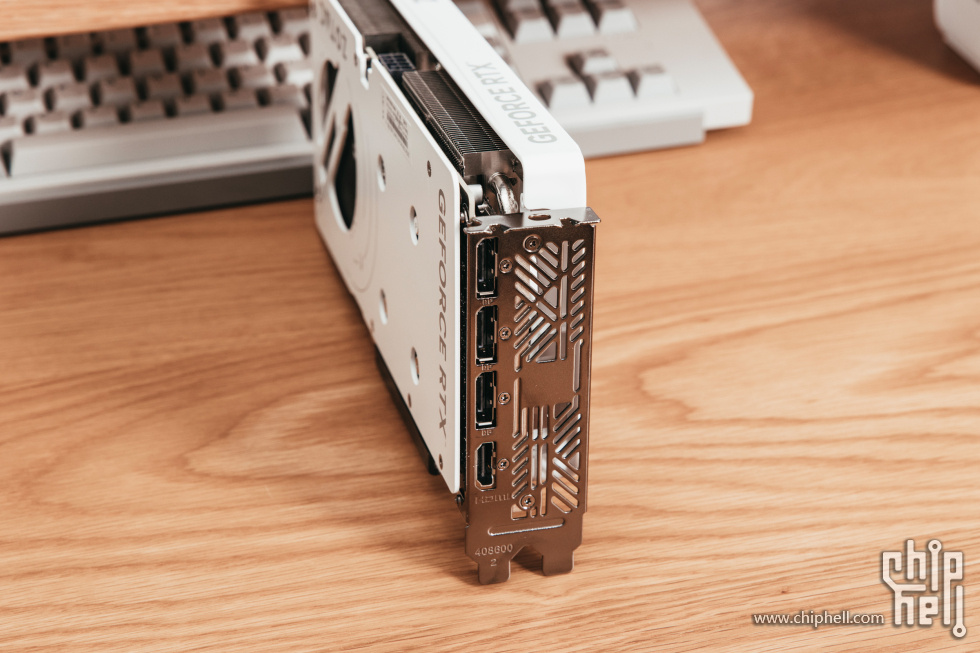

接口方面常规布局，DP2.1 x3+HDMI 2.1 x1，支持8K 60Hz传输速度。

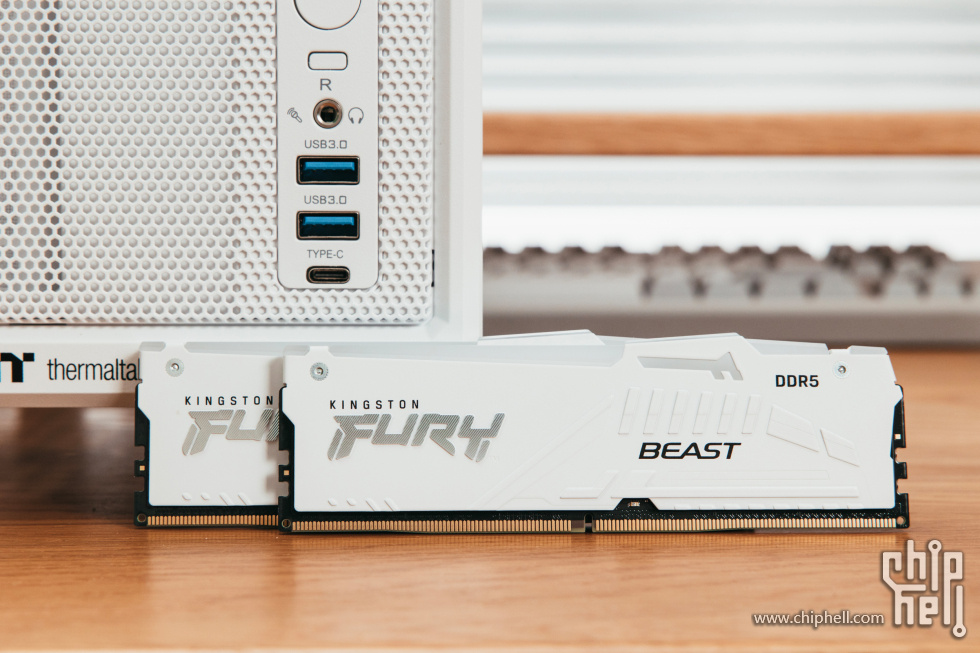

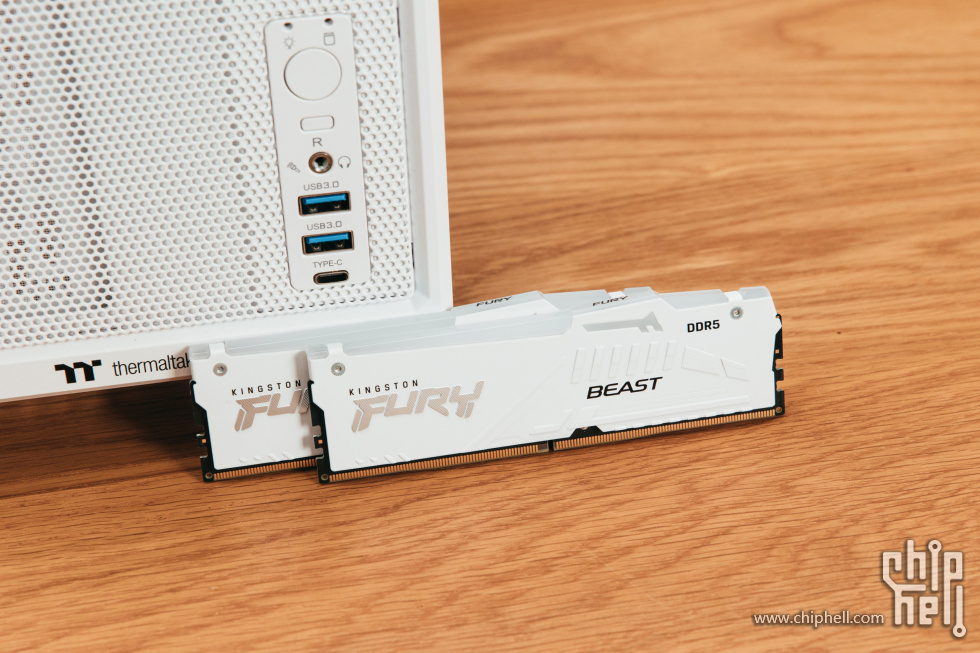

金士顿DDR5 6400超级野兽16GB X2内存，海力士A-DIE颗粒加CL32低时序，工作时序为 CL32-39-39-80，XMP 电压 1.4V，XMP 频率 6400MT/s，支持AMD EXPO，非常适合AMD平台使用，毕竟AMD对高频没有那么敏感。

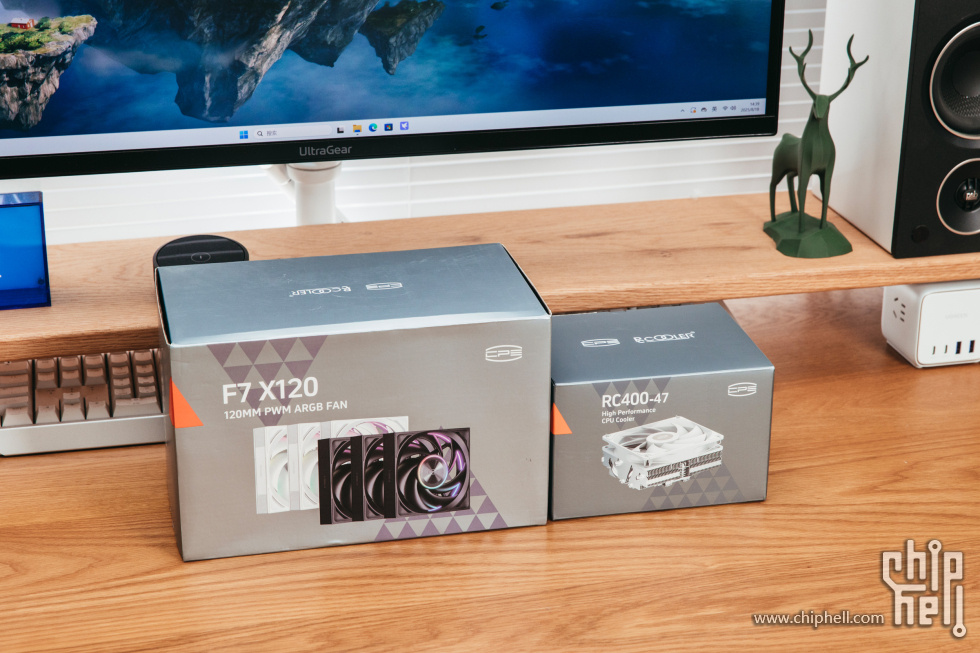

散热为超频三下压和风扇全家桶。

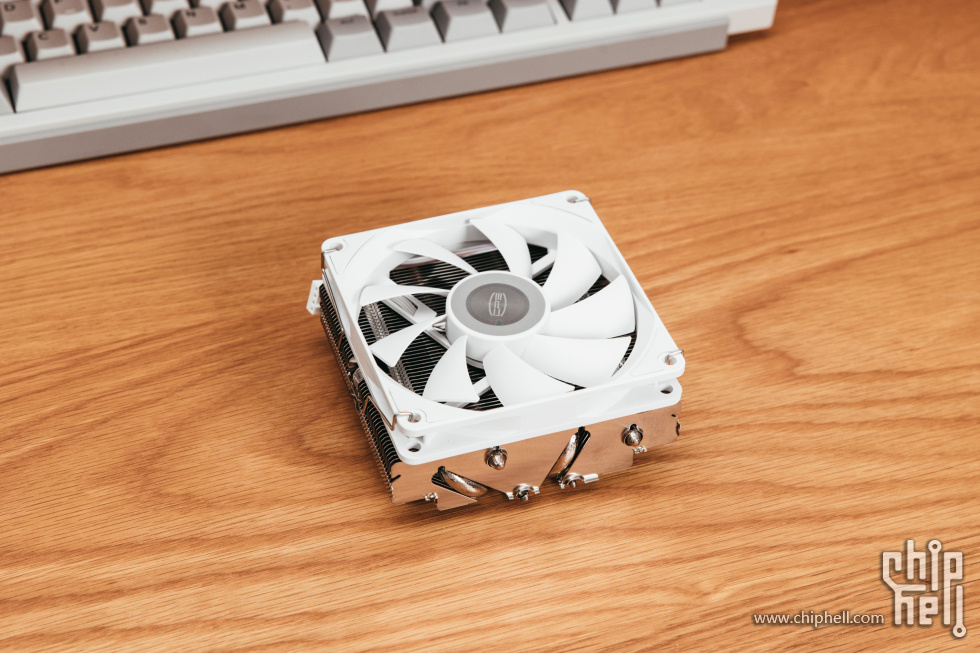

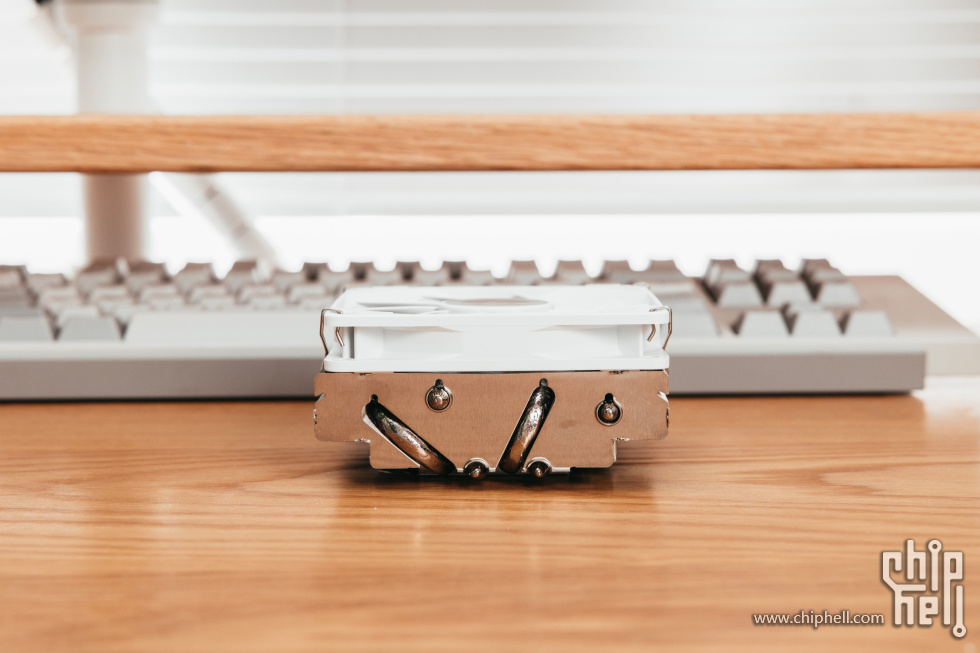

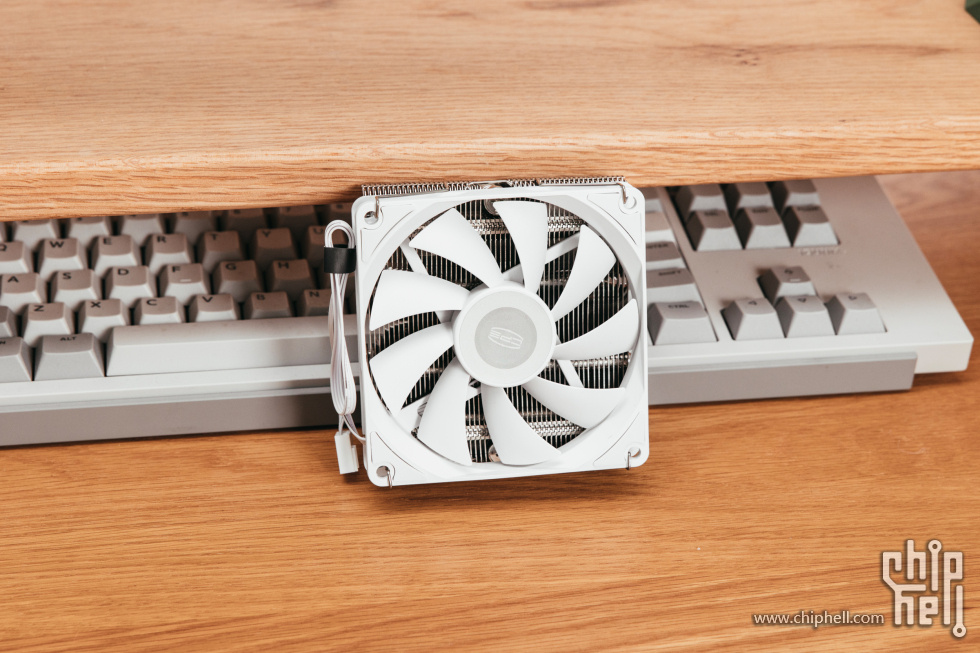

RC400-47，属于非常小巧的下压散热器了，高度仅有47mm，也是超频三后期推出的新品，4热管比老产品的5热管散热效率反而要高一些。
4热管全部采用全镀镍回流焊工艺，散热鳍片则是扣Fin+折Fin工艺，整体安装也非常方便。

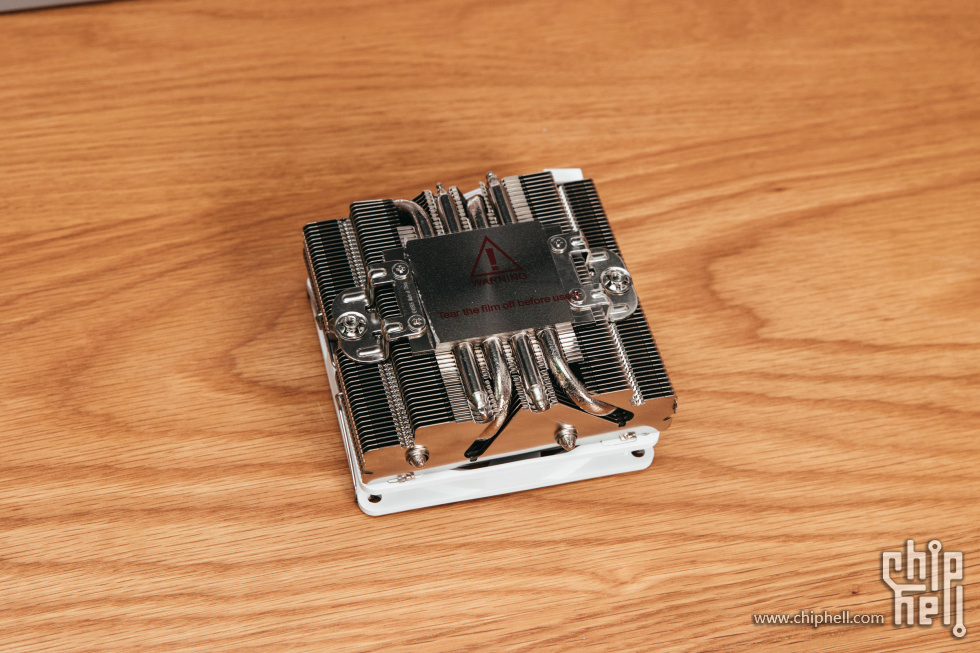

散热鳍片密度很高，四根热管清晰可见。 整体还是很小巧的，可以兼容绝大多数ITX。

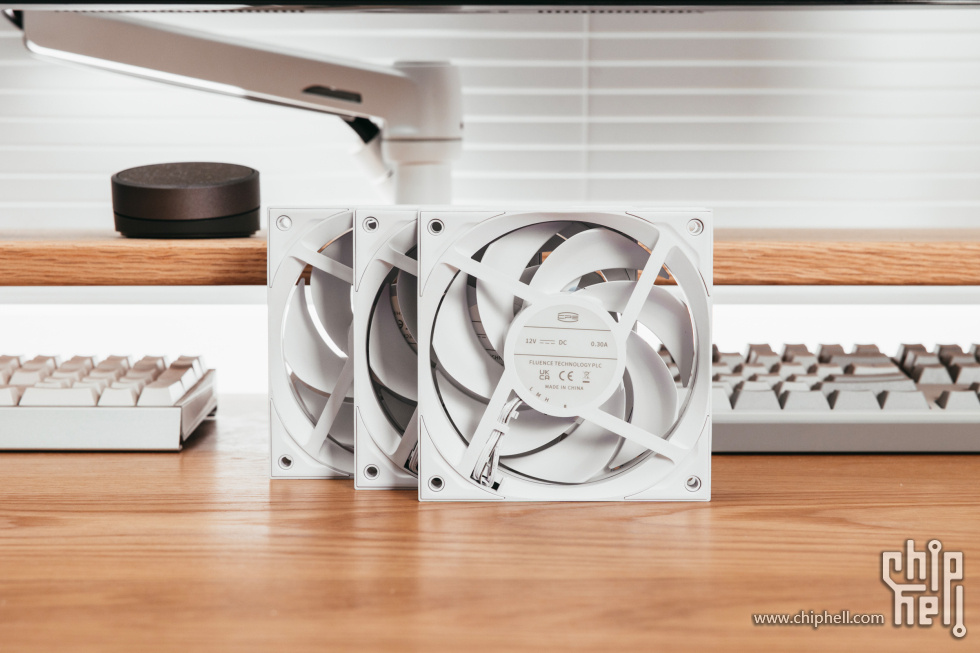

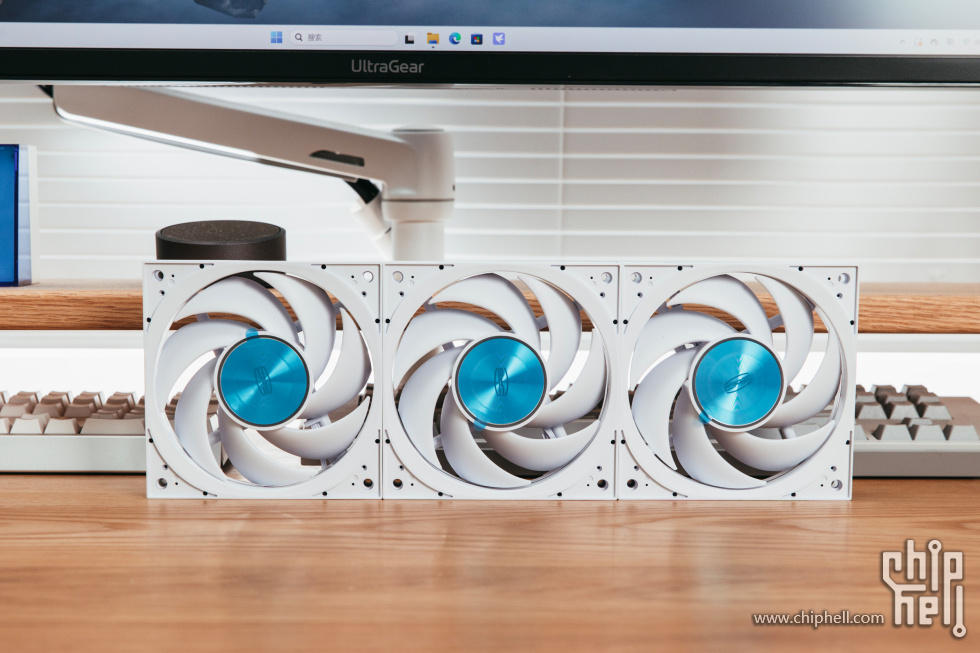

超频三F7，作为新品，它也顺利成章的采用了积木拼接方式，厚度相比常规25mm要厚了3mm，达到了28mm。
这也是一款性能风扇，搭载三相六槽电机和日本NSK双滚珠轴承，并支持触点模块无线串联功能。
扇叶为玻纤+PBT 高强度复合材料。其宽幅变截面的叶形带来了更好的气流穿透能力，同时减少了涡流和风噪杂音，提升了“性噪比”表现。
超频三风扇家族的特点，三挡转速调节，L安静、M均衡、H性能，最高转速可达3000 RPM。
这次风扇还提供了反叶版，主打一个低调光效，积木拼接加无线串联使用起来很方便。

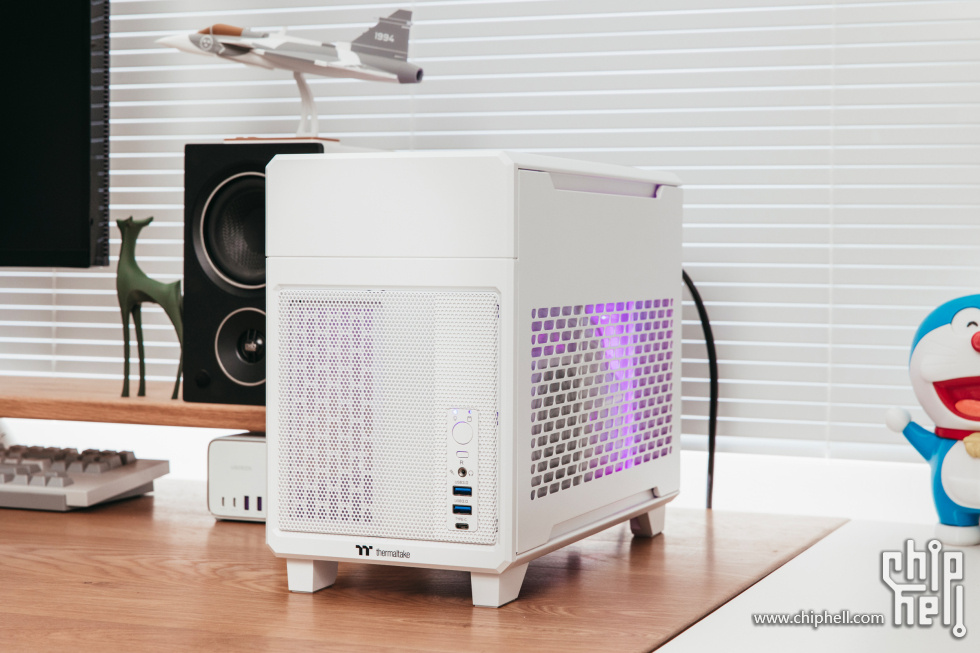

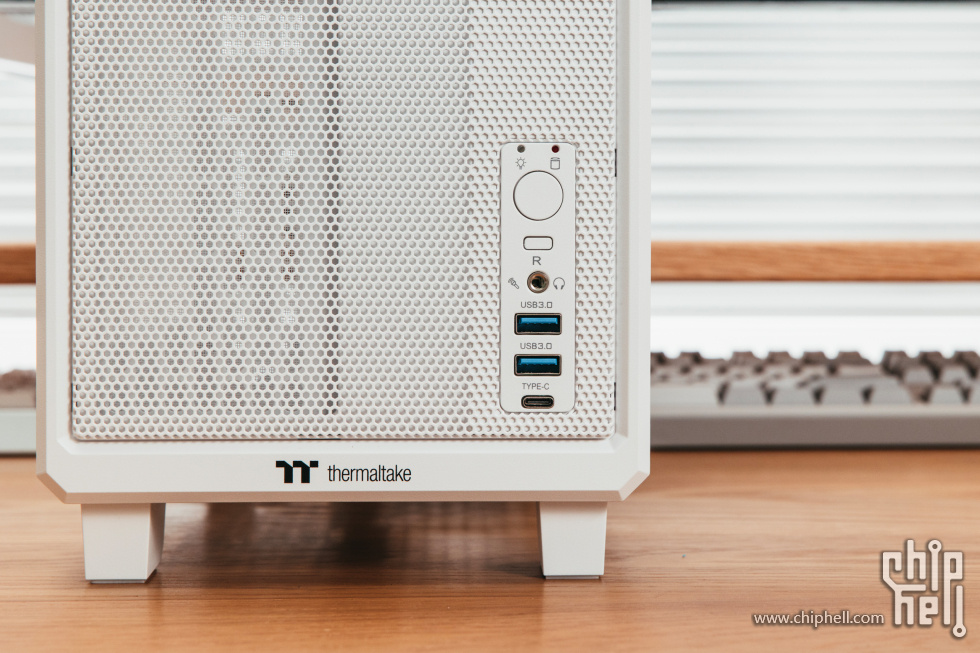

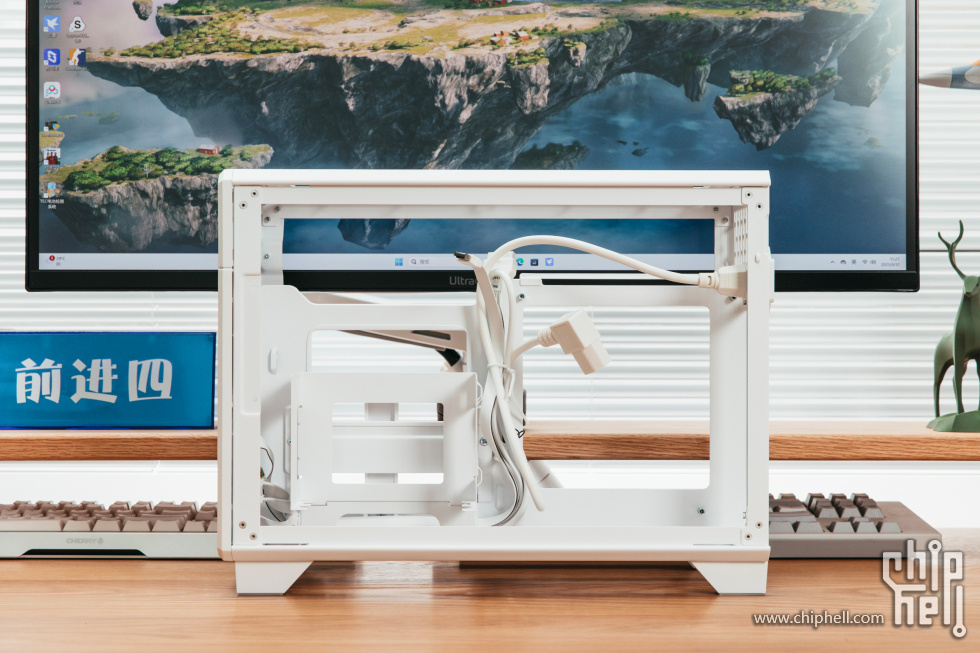

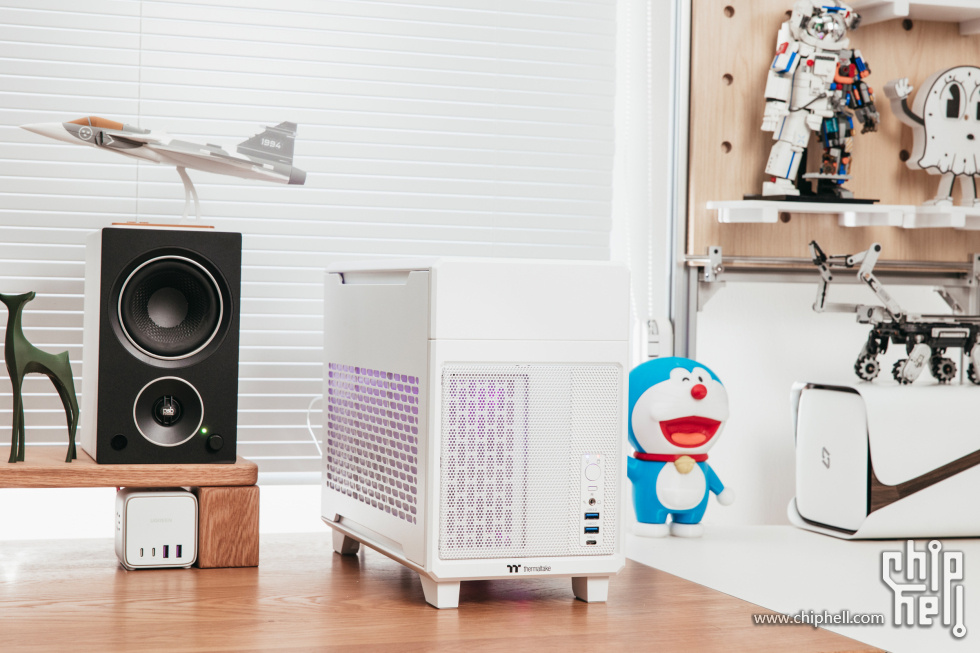

Thermaltake（Tt）曜越 TR100，这也是一款A4双仓结构的ITX机箱，但是有着自己的一些设计理念，且有着足够的性价比。 TR100提供了八种颜色，除了黑白，还有六种其他颜色，机器本身支持更换一块3.9寸LCD屏，实现更个性化的外观和功能。 至于机箱本体，可以看到用了大量的Mesh网孔辅助进气和散热。 它的底座抬的很高，前置IO接口和按钮均位于右侧下方，还配备了指示灯，这就很复古。
侧板为磁吸拆卸，左右互通，方便拆解，顶板增加了一个榫卯插扣和手拧螺丝。
兼容性方面，最大280水冷或者双 12/14cm风扇，显卡支持到360mm，厚度70mm；风冷最高支持68mm下压式散热。

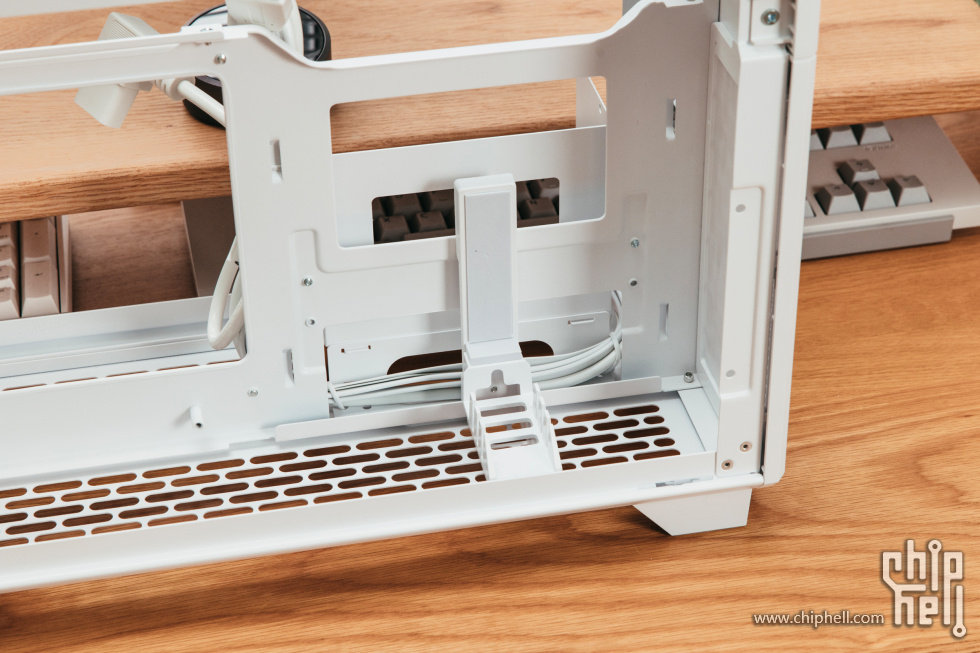

机箱配件提供了一个PCIe 4.0 延长线，也提供了一个可移动显卡支架，可根据不同显卡长度灵活滑动定位提供支撑。
性能简单测试
5060Ti的性能对于很多用户来说是够用了。
这张索泰的5060Ti星辰，Time Spy Extreme分数，显卡跑分为7435，Time Spy 显卡跑分为16180，刀法精准的卡在了5060和5070之间，不带一点犹豫的。

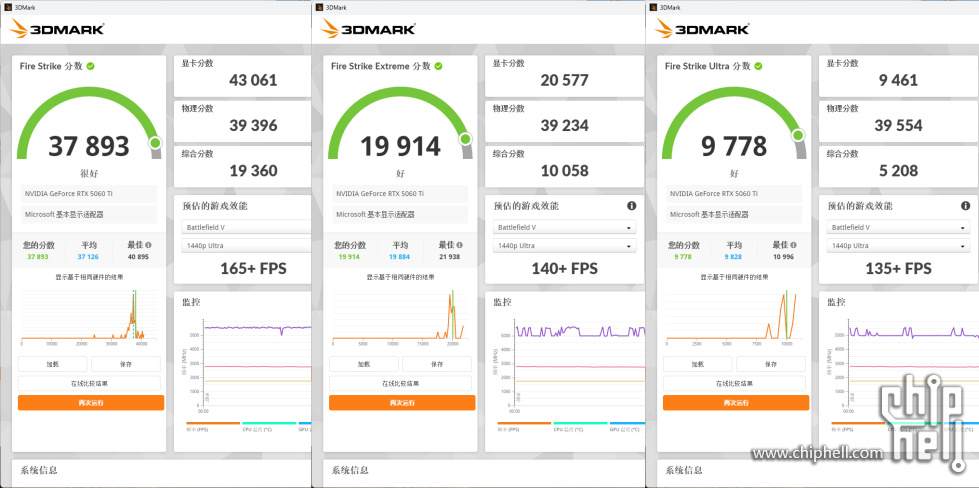

Fire Strike 、Fire Strike Extreme、Fire Strike Ultra分数，显卡跑分为43061、20577、9461。

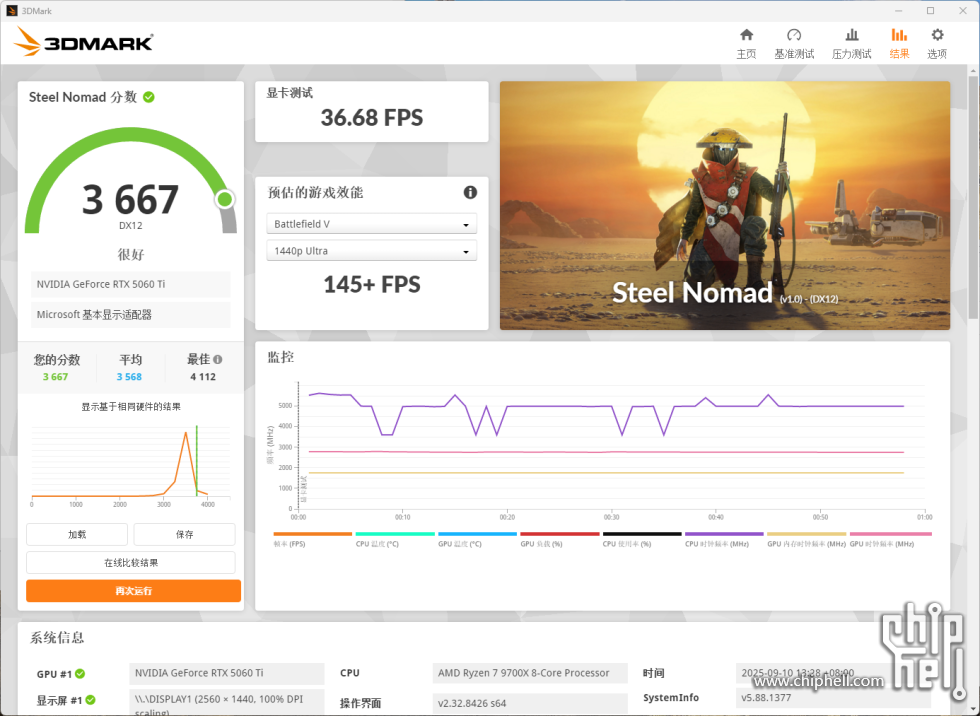

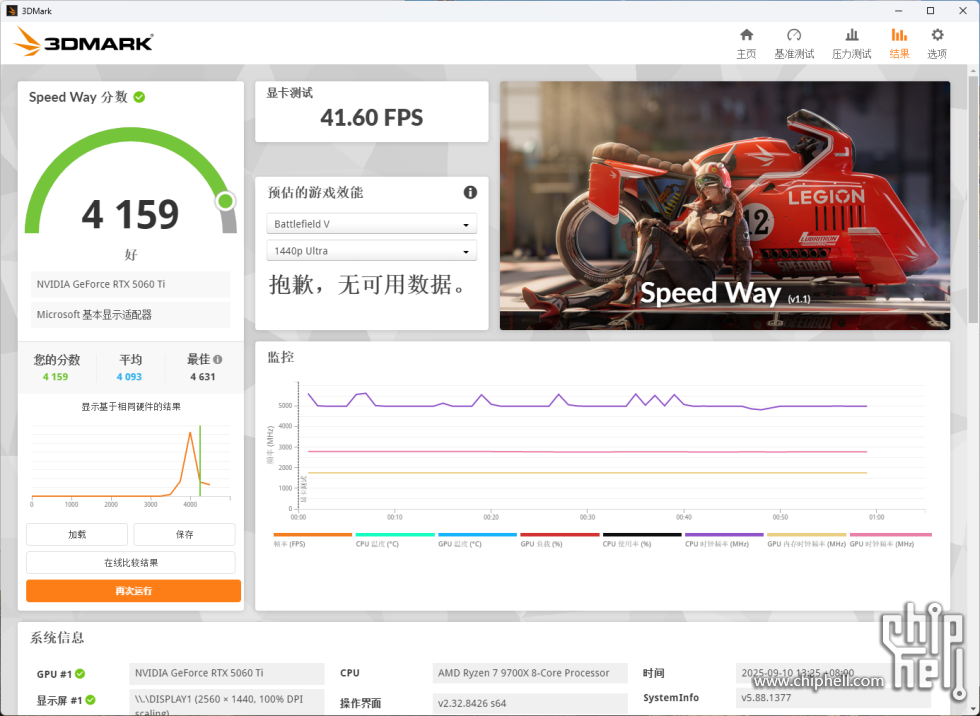

Steel Nomad跑分3667，显卡测试成绩36.68FPS；Speed Way中跑分4159，显卡成绩为41.6FP，也是稳妥介入两张显卡之间。
5060ti的性能对于大部分玩家来说，确实是足够了，测试了赛博朋克2077和黑神话悟空，这两款游戏都支持DLSS4了， 多帧生成开启的情况下，表现不错。

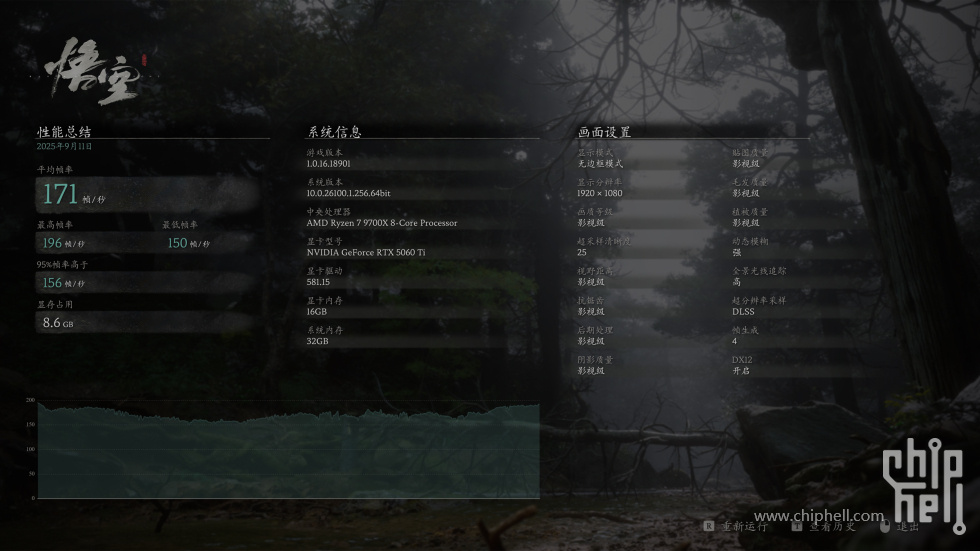

黑猴1080P场景下4X和性能模式下（采样率25），最高画质下能跑到171帧。
想要画质，2X和质量模式下（采样率75），最高画质也能达到70帧。

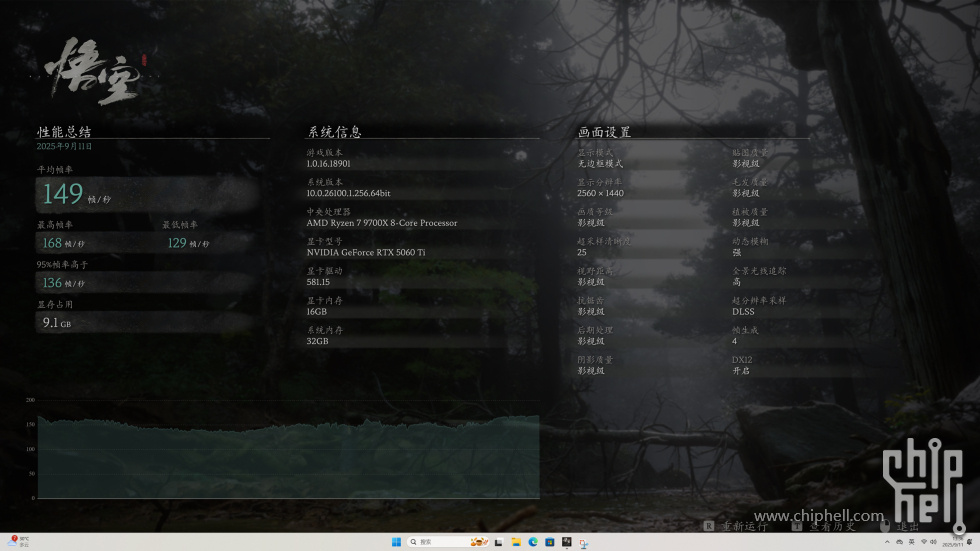

黑猴2k场景下4X和性能模式下（采样率25），最高画质下能跑到149帧，也比较夸张。

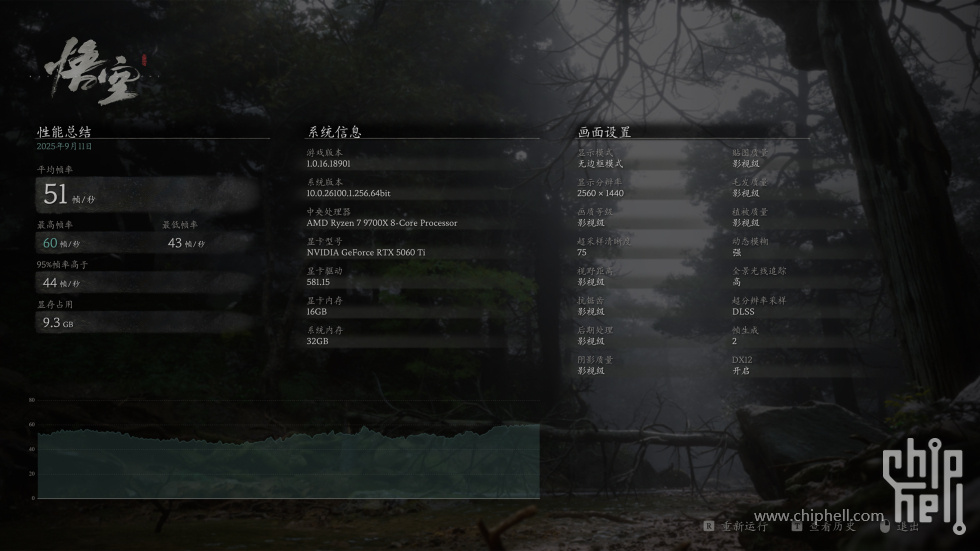

2X和质量模式下（采样率75），最高画质也能达到51帧。
1080P性能模式，4X，最高画质能跑到214帧。
1080P质量模式，2X，最高画质91帧。

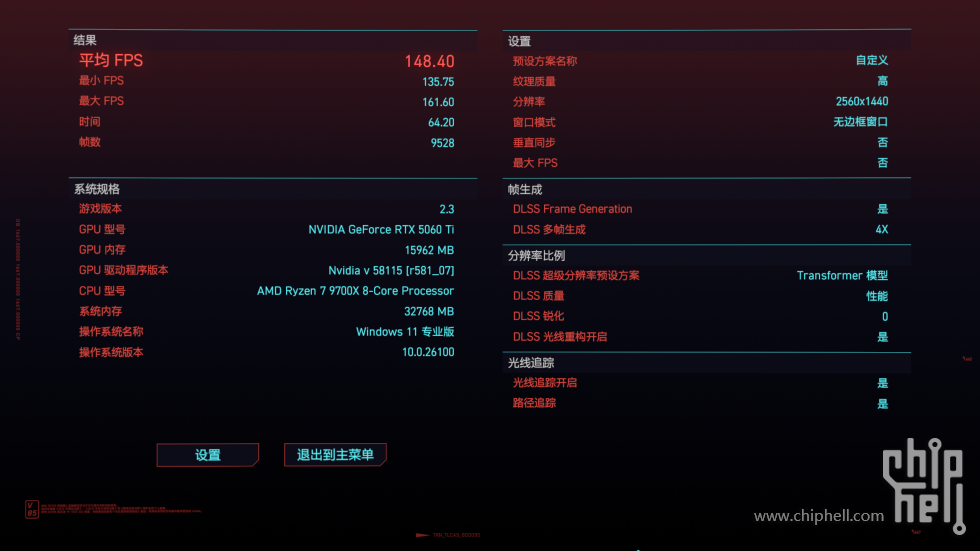

2K分辨率性能模式，4X，最高画质148帧。
2K分辨率质量模式，2x，最高画质58帧。

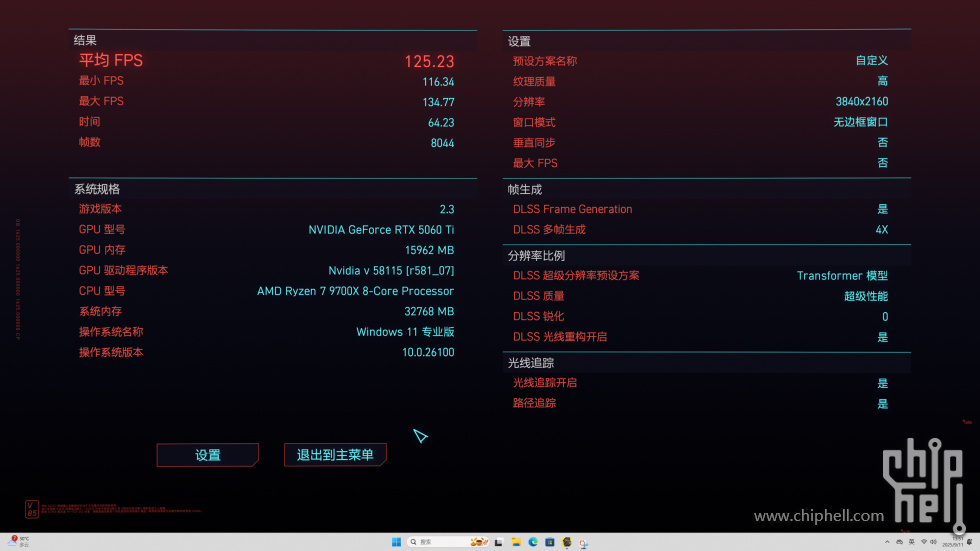

甚至你可以在4k分辨率超级性能以及4X下获得一个125帧完全可用的游戏场景。

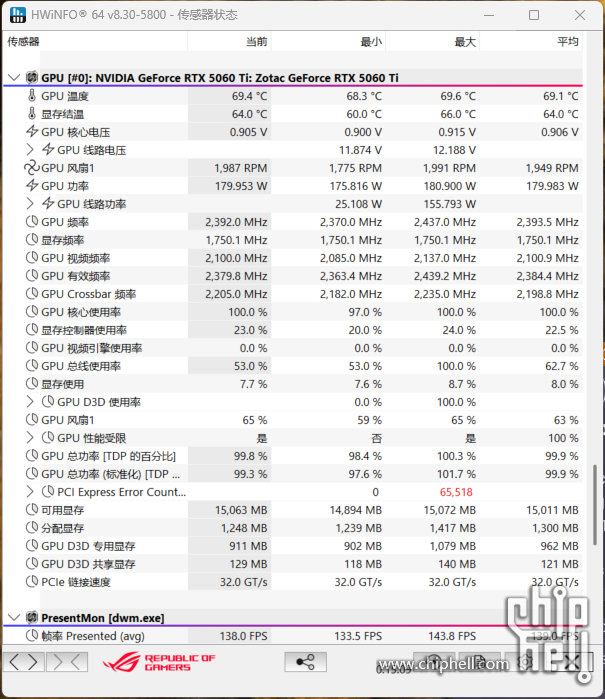

显卡功耗仅有180W，毕竟是双风扇规格且为A4架构小机箱，它的温度在15分钟运行中达到了70度左右，稍微有些偏高但是尚可接受。
以上就是这样，对于ITX玩家我还是非常推荐支持水冷的A4架构机箱，很好的兼顾了体积和性能。
|
