超级能装的悬浮之岛！铭瑄 H770YTX + 博拉琪II A-Die超频 + 趣创HM2 撞色熊猫机

Erosluvu

这次是一个之前在字幕组时候认识的朋友找到我，诉求非常简单。
1.他朋友升级X3D淘汰了一块14700K给他，想利旧。
2.有几条固态集中安置一下……
最后想着，给他弄个混搭的撞色熊猫风！就有了这么一个方案。








配置开箱：
万恶之源当然就是这颗I7 14700K,饱经风霜、久经考验的耐电战士。目前已经是别人的牛夫人，但是在咱们这还是小甜甜。

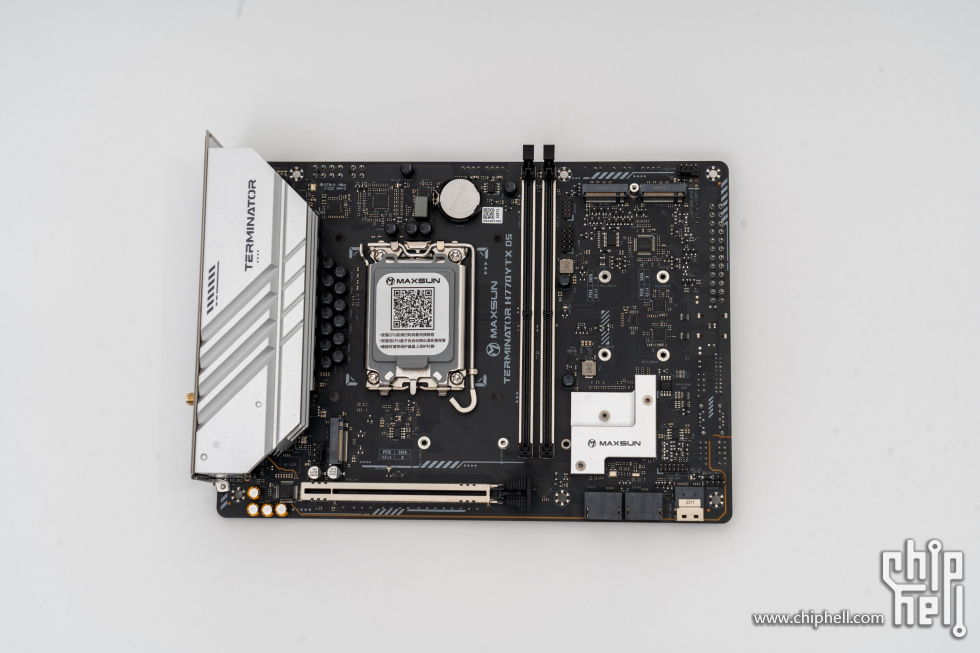

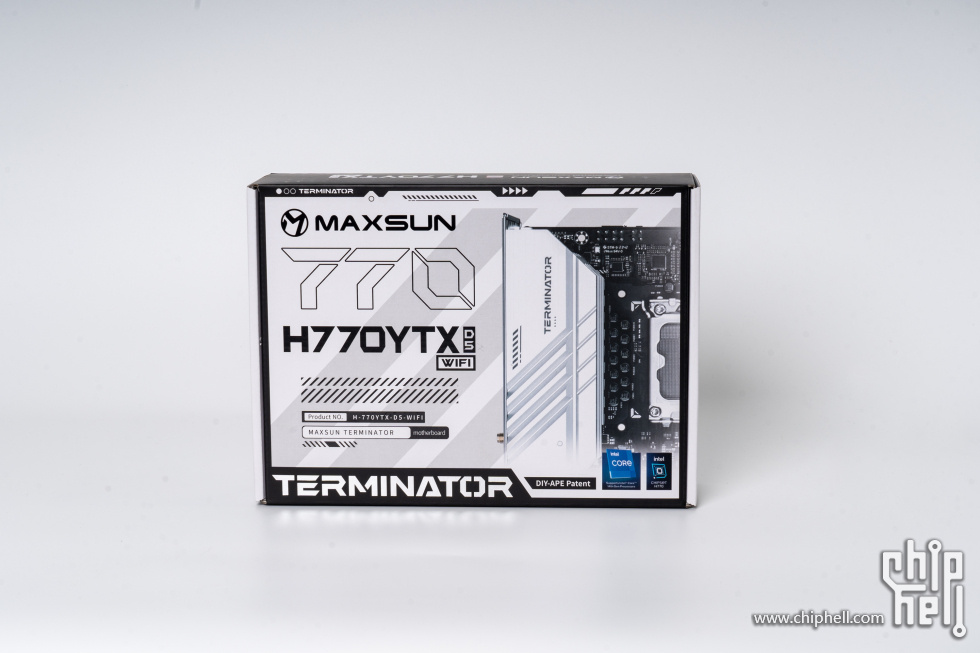

主板 铭瑄H770 YTX D5 WIFI
这个主板堪称是渗透着装机猿的骨血，前几天刚装了一个最新的猿宇宙电源，这个去年上市的主板，现在看仍然非常能打。

在铭瑄的产品体系当中，也同样属于Terminator系列，背面介绍了主板的几大卖点。

YTX板面24*17cm的这个尺寸，既可以理解为是ITX出了轨，也可以说是MATX劈了腿，老猿和铭瑄共同开发的设计可以说是非常反传统的。

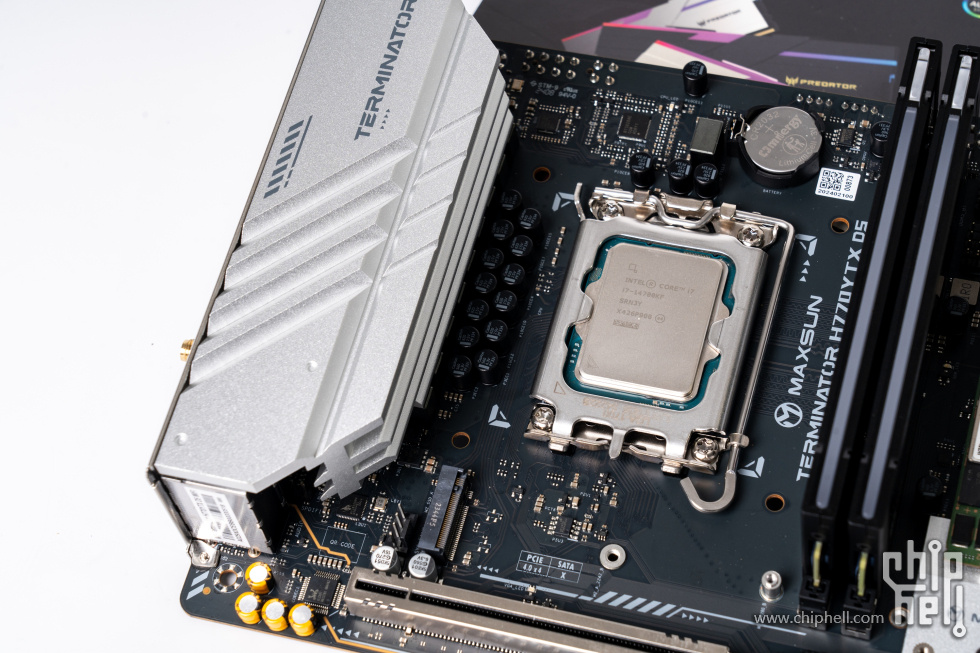

供电不用猜，闭着眼都知道肯定还是那套8+1+1，50A Dr.Mos，RT3628AE。铭瑄说这是他家的祖传老物件一点不为过。

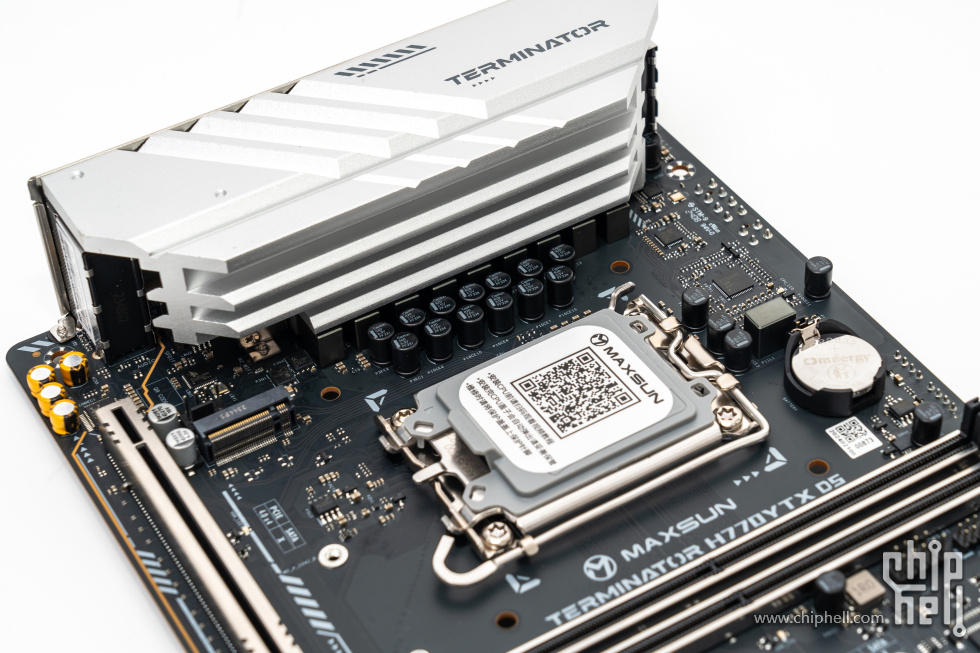

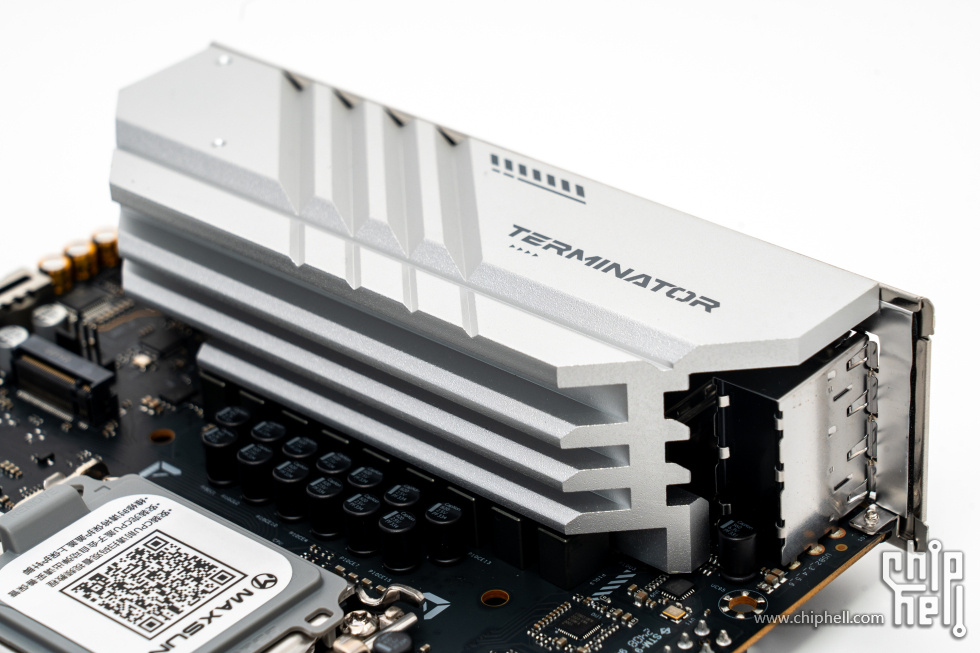

供电散热也是TERMINATOR原生态的银色装甲，可以说是逐渐形成了铭瑄自己的风格。

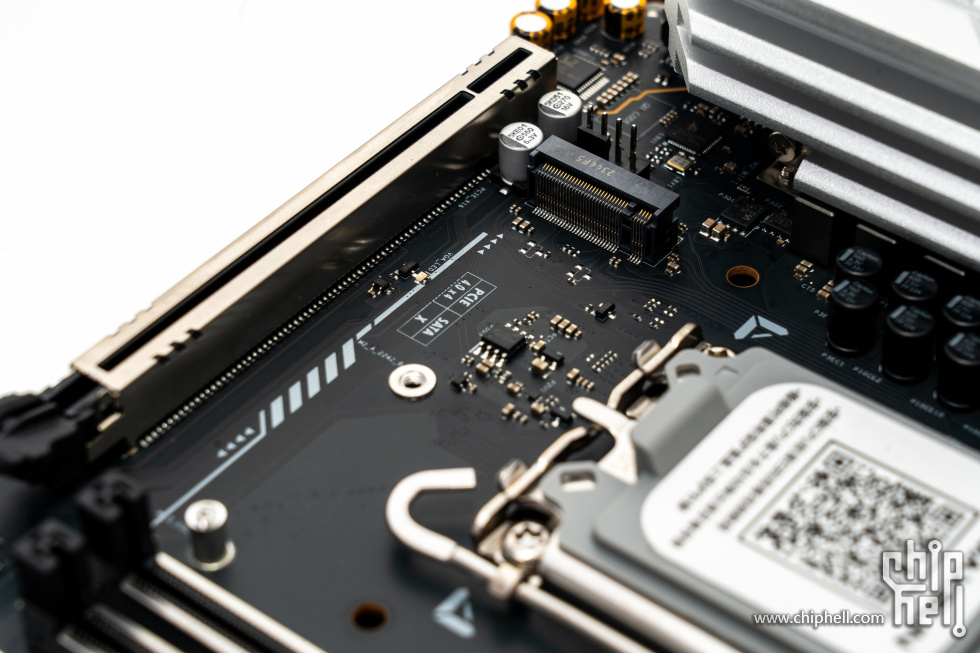

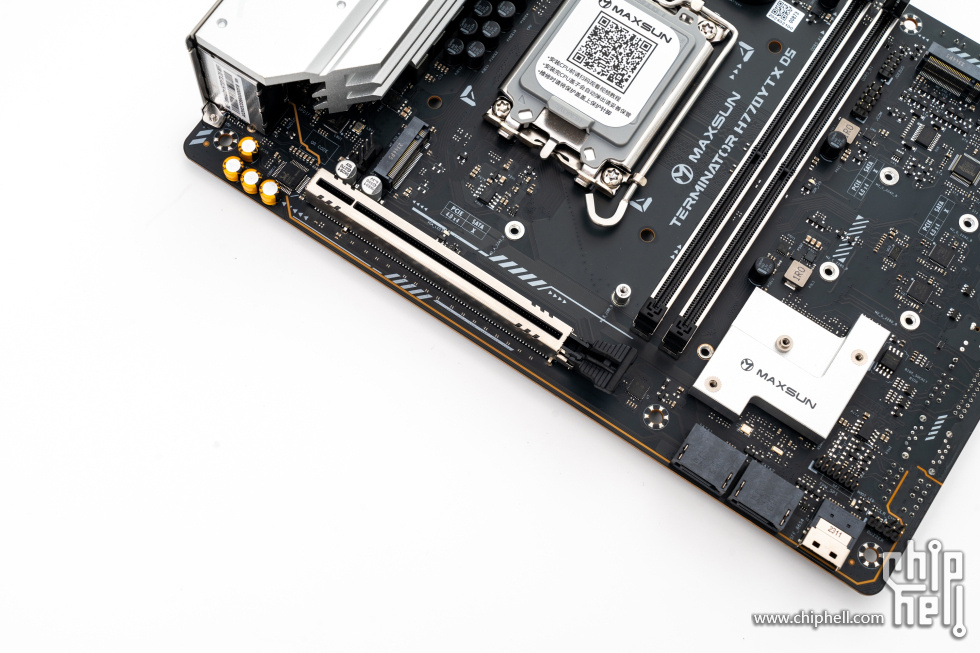

CPU下方就是第一个PCIE 4.0 x4插槽，尺寸支持上涵盖2242和2280。就是最近2242的硬盘好像越来越少了。

PCIE 5.0 x16的插槽采用了金属强化，能够给目前越来越大的显卡提供更多支撑，从这个图可以清晰的看到，卡扣位置接近内存尾端，拆卸难度加大。

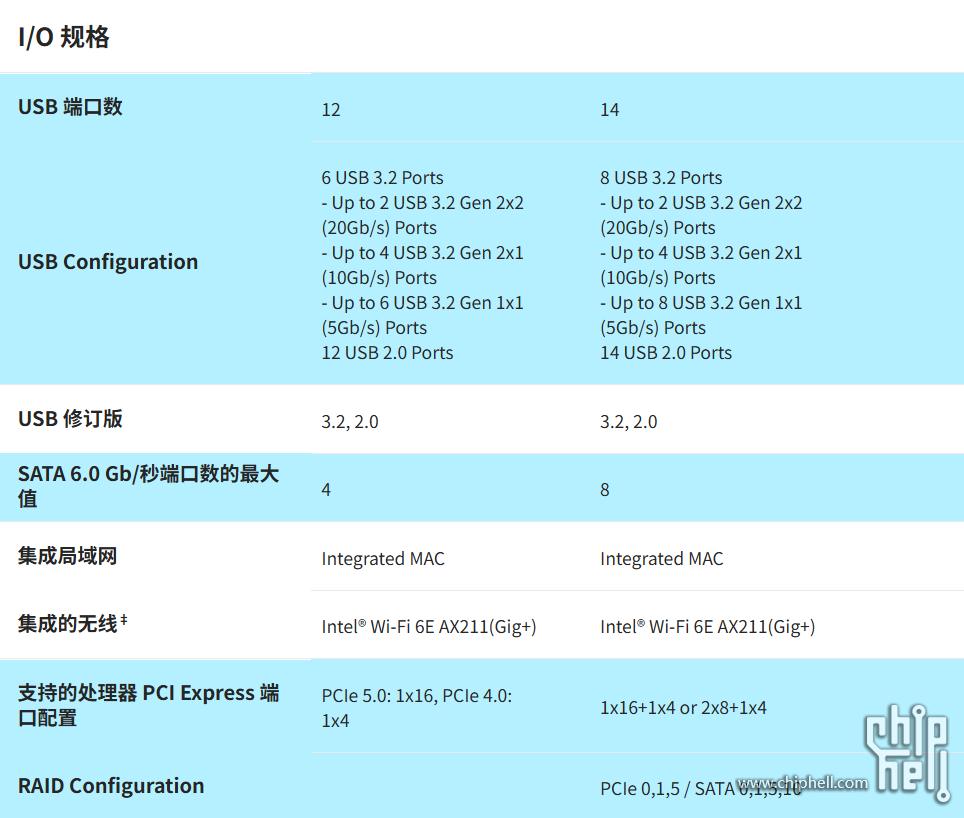

比较值得注意的是，因为使用了定位高于B760的H770芯片组，因此，这个插槽带有原生的PCIE拆分，可以拆分为原生2x8，IO接口方面的其他升级还包括更多的USB接口数量、硬盘接口数量翻倍、原生PCIe/Sata Raid等等。

如果想进一步了解，可以点击这里直达ark

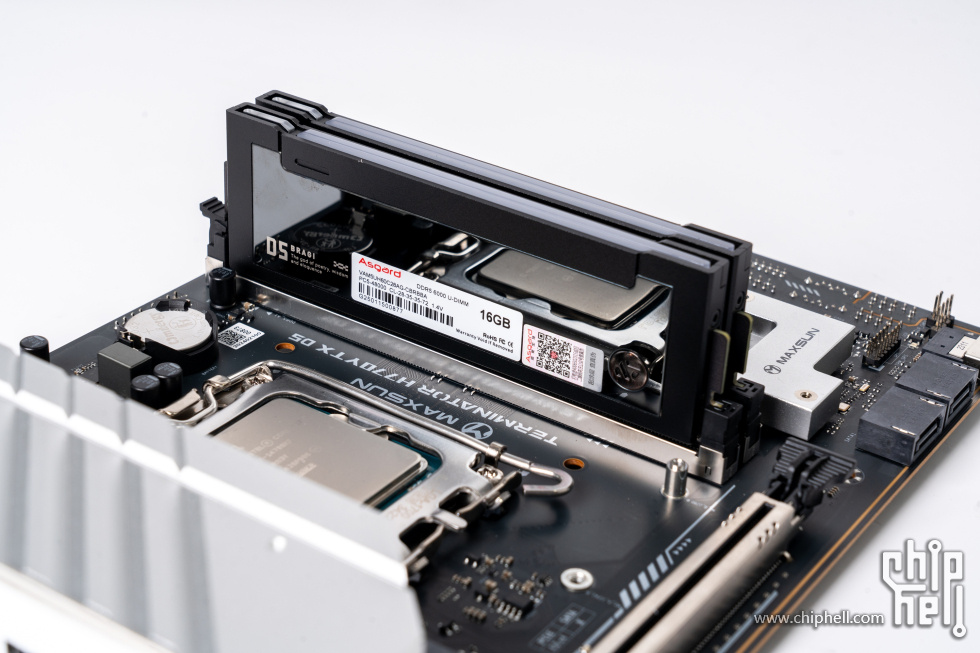

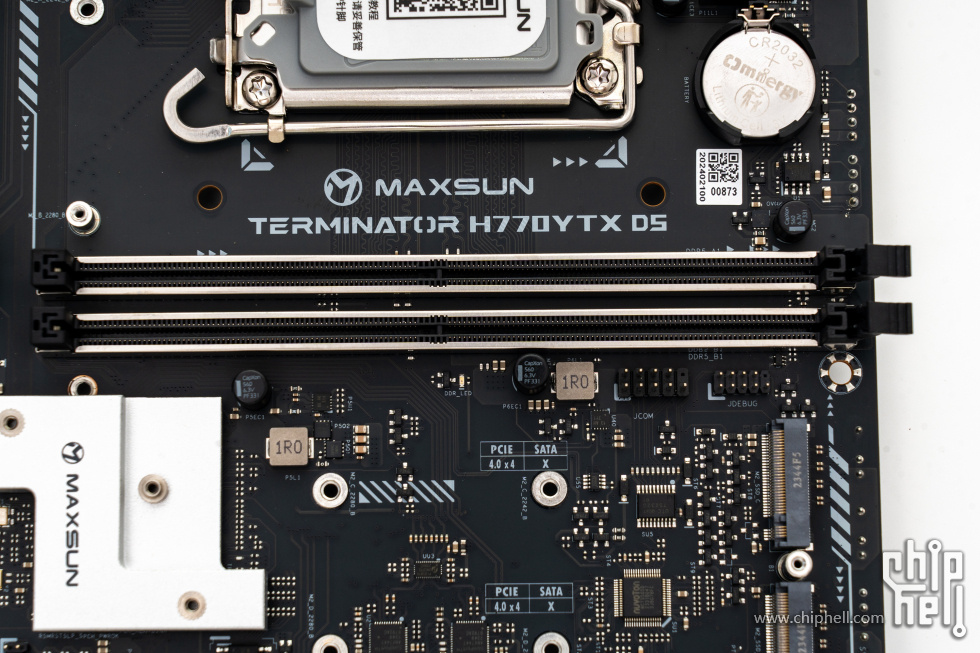

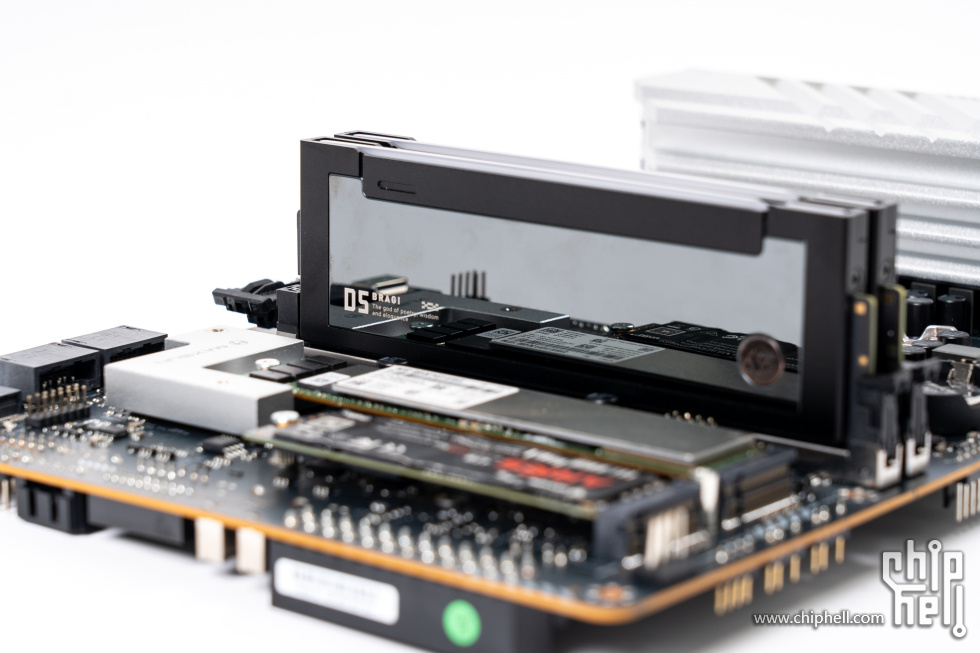

内存采用了和之前聊过的B760 GKD5同样的双通道双插槽方案，又是一个小APEX！而且之前也证实过铭瑄在优化内存调教方面确实有不错的见解。这里还可以看到，为了布局，CR2032电池出现了一个，放在正常来讲，非常诡异的位置。

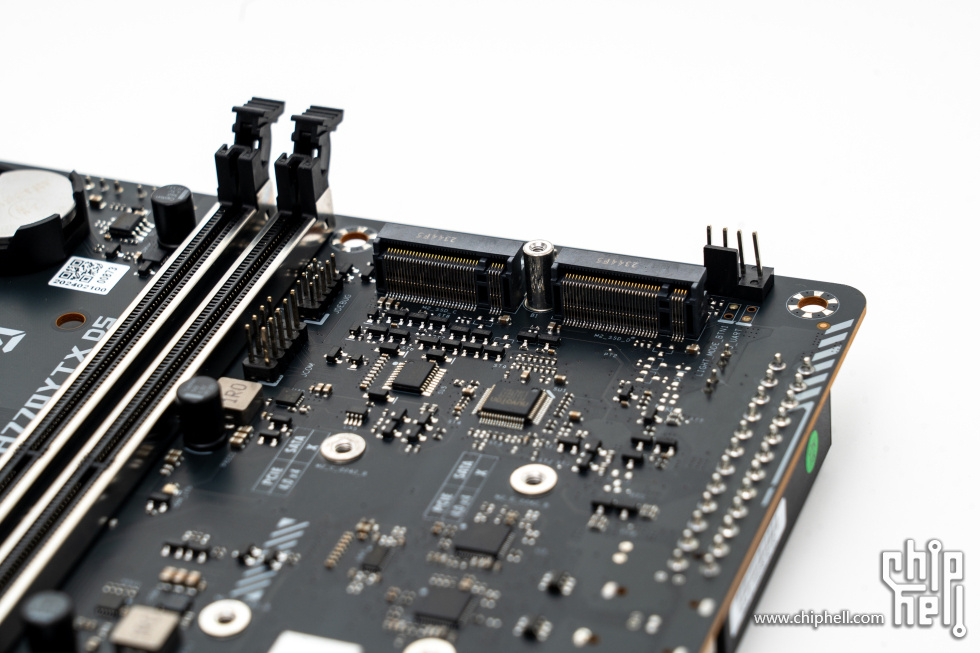

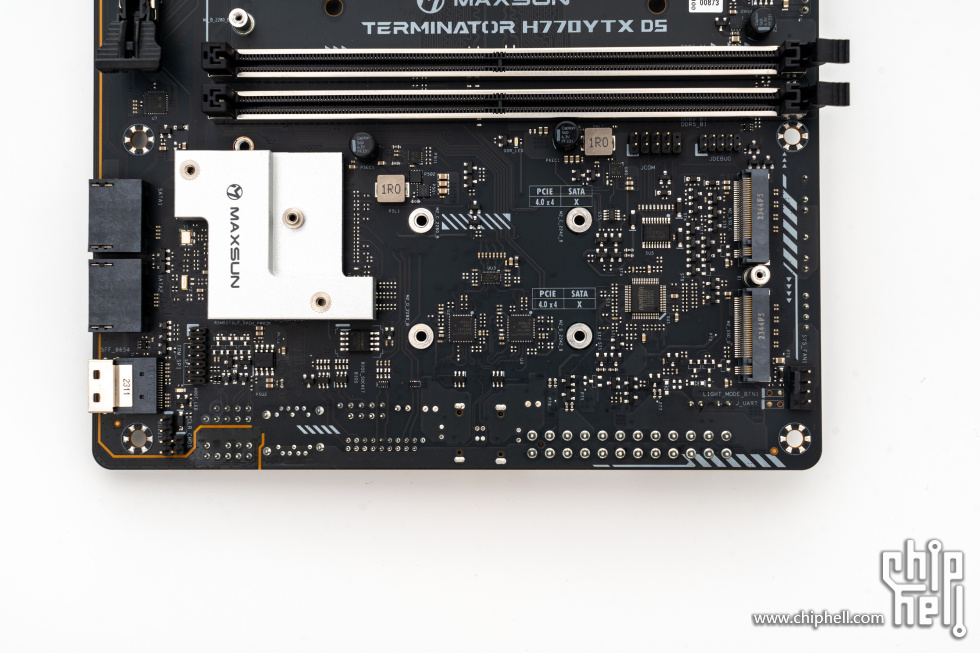

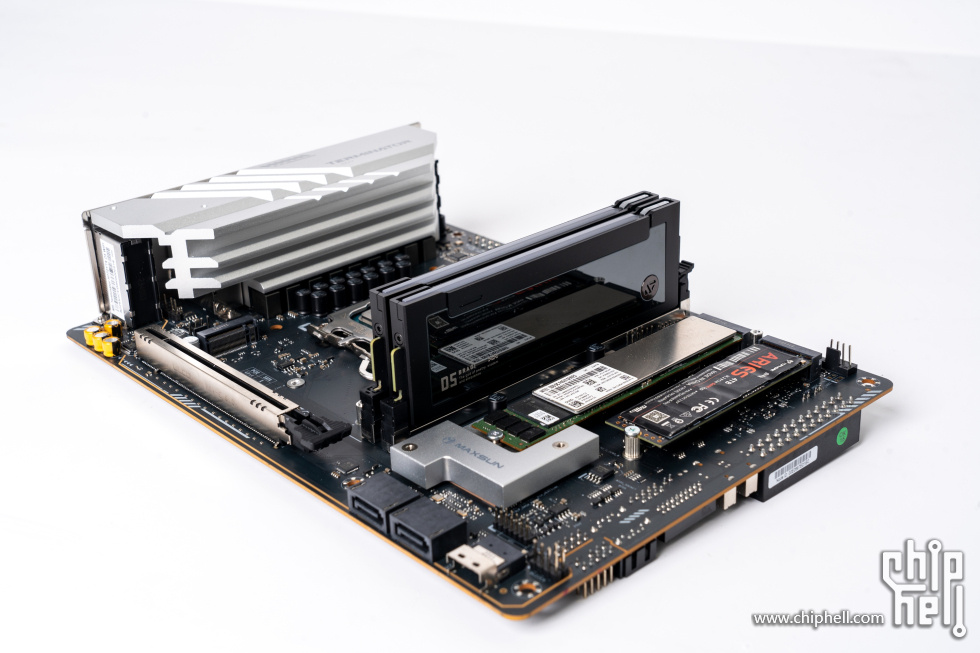

接着就是APEX插M.2扩展槽的位置，俺们这嘎达直接是原生的！两个PCIE 4.0 x4 M.2，不但支持2242和2280规格，靠近内存一侧的一个甚至支持22110。非常好。

接口一侧有前面板少有的几个接口，分别是COM口，DEBUG接针和让我不小心有点弄歪了的SYS FAN接针。后面已经手动回正了。

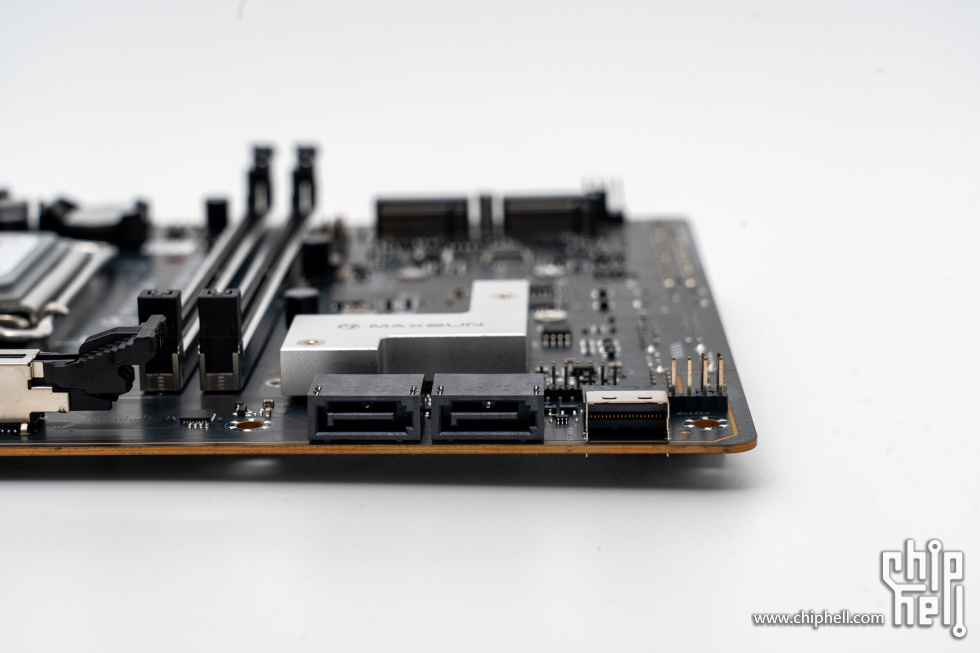

小小的散热片还要兼顾22110尺寸的锁止。边上还有BOOT LED，才外不常用的CLR_CMOS和Speaker也在这。还提供两个SATA接口和一个SFF_8654 4i。

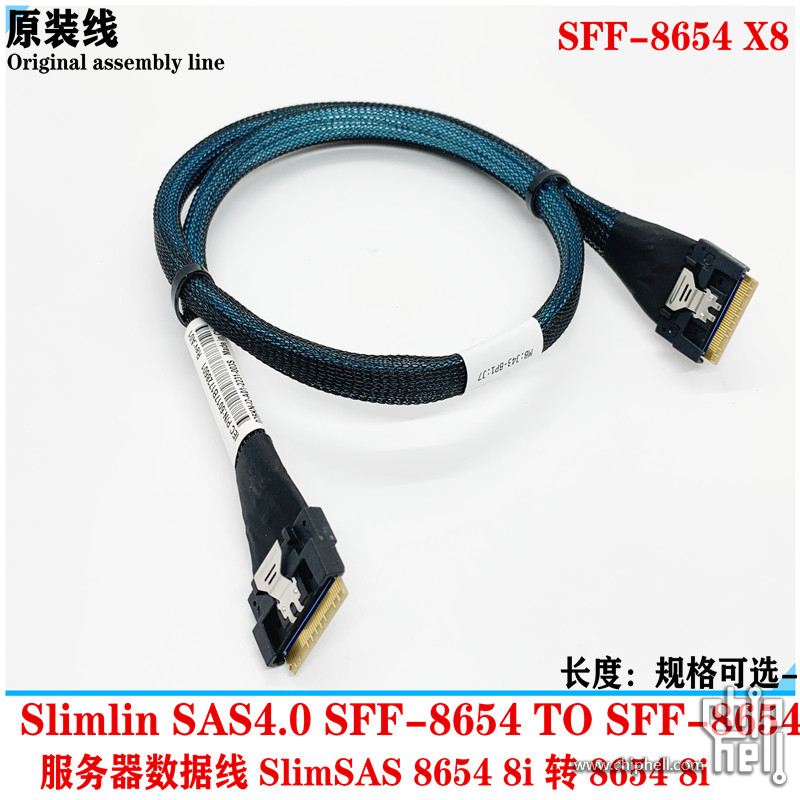

理论上，SFF_8654 4i基本可以视做一个标准PCIE 4.0 x4。

但是实际过程中，他的线材一般都是傻大黑粗的，都能插4块M.2了，应用可能不多。

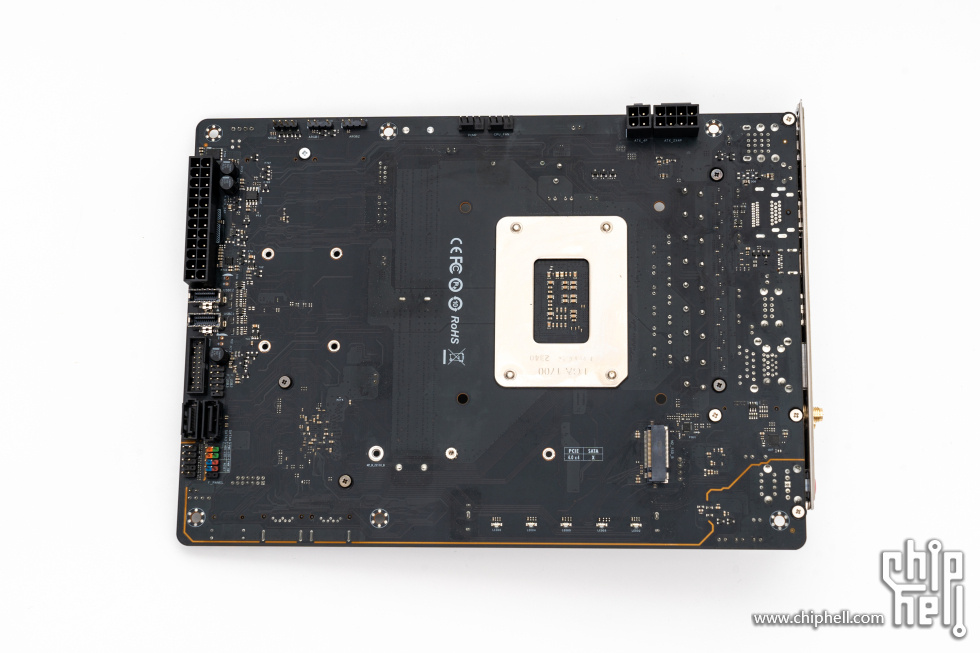

重头戏当然还是在背面！毕竟是YTX。

CPU供电，还是按照铭瑄祖传供电的规模，按照合适就好的设置给到了8+4，不出意外，PL1/PL2应该还是在200/253W左右。

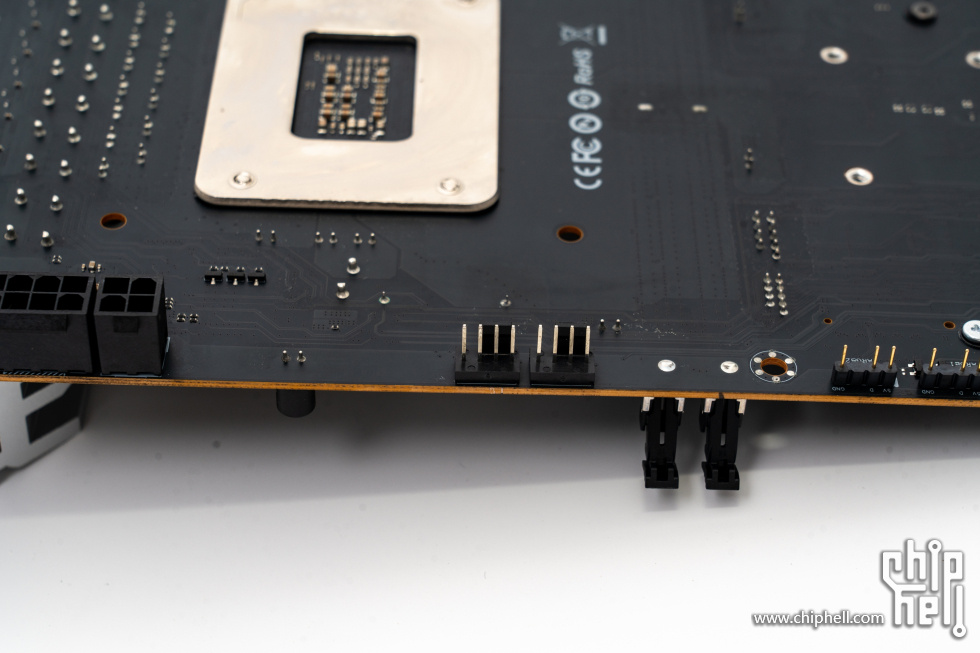

CPU FAN、PUMP接针就在供电旁边。

RGB都放在主板顶部，提供两个5V ARGB和一个12V RGB接口，铭瑄的RGB程序虽然功能比较朴实，但是胜在实用。

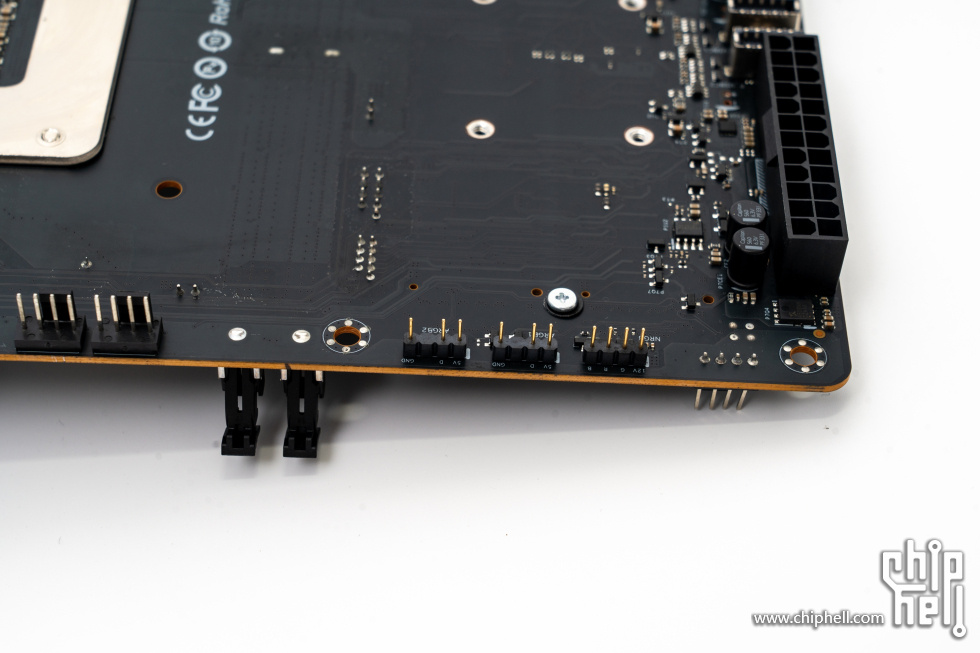

其他接口则都安排在主板的侧边。因为少了线“绕圈”的烦恼，所以，紧凑一点也无所谓。

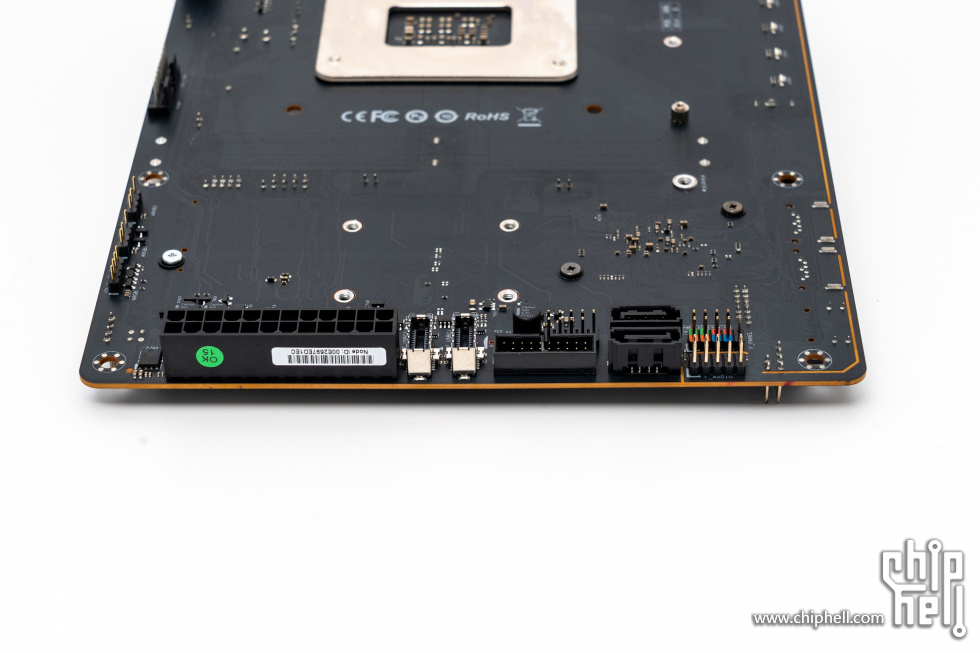

24Pin边上就是铭瑄的奇思妙想，两个，带有视频输出的10G 前置C口，这个如果做个超强扩展的NAS机，还真非常有用。毕竟，能接迷你屏一线通嘛，但是这里：147K没有核显啊！

其他接口则比较常规了，两外两个SATA接口，一组前置5G A口、一组USB 2.0接口，和平时孤悬海外的HDAUDIO，这次团团圆圆了。

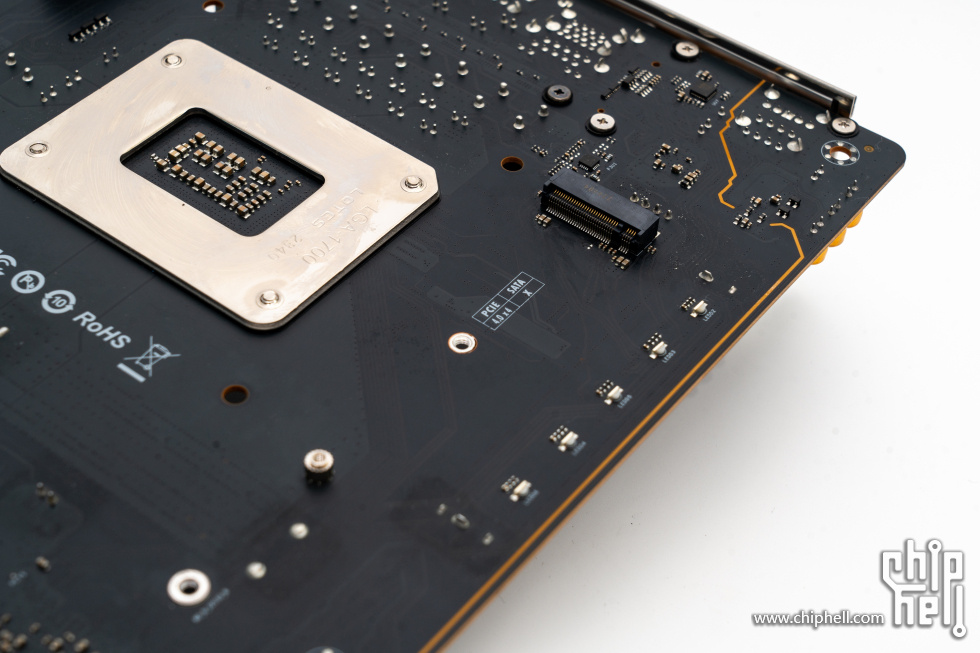

最后还有惊喜，毕竟H770的扩展性比B760可强太多了。有通道数就是可以为所欲为，CPU插槽底部，还有一个PCIE 4.0 x4的槽位，
至此总结一下4个M.2，4个SATA，一个可以拆分的PCIE 5.0 x16，一个转接形式的PCIE 4.0 x4，只能说，仓鼠党狂喜！这个流媒体时代，还需要这样旧时代的船！

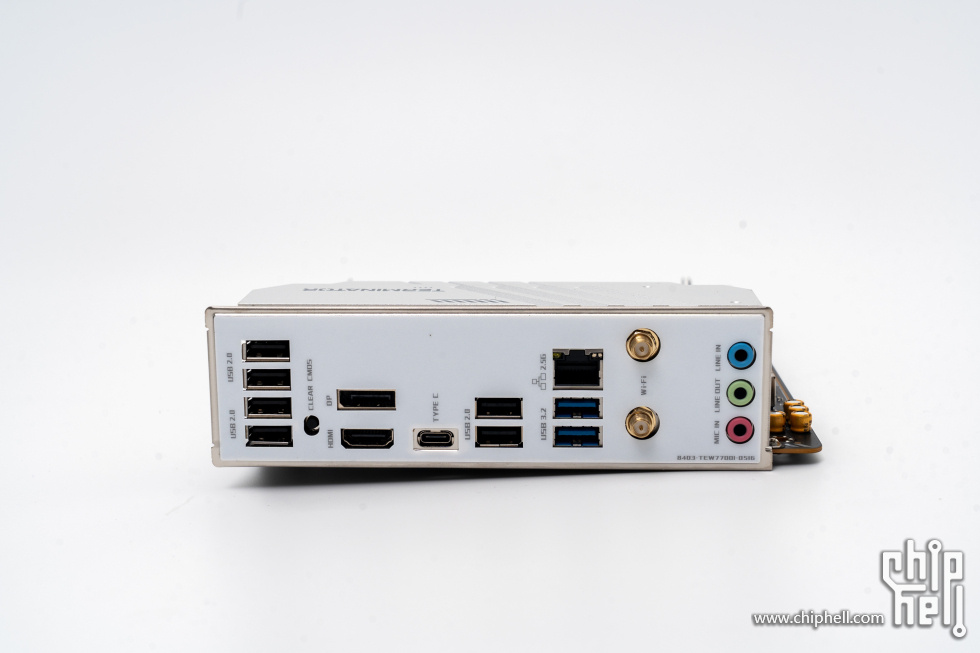

最后来看接口， 铭瑄还是一贯量大管饱，20G C口、6个USB 2.0、2个5G USB 3.2 A口和一个2.5G RJ45和两个wifi天线，只不过无线网卡的规格受制于成本，比较低，采用的是入门级的Wifi 6网卡，AX101。

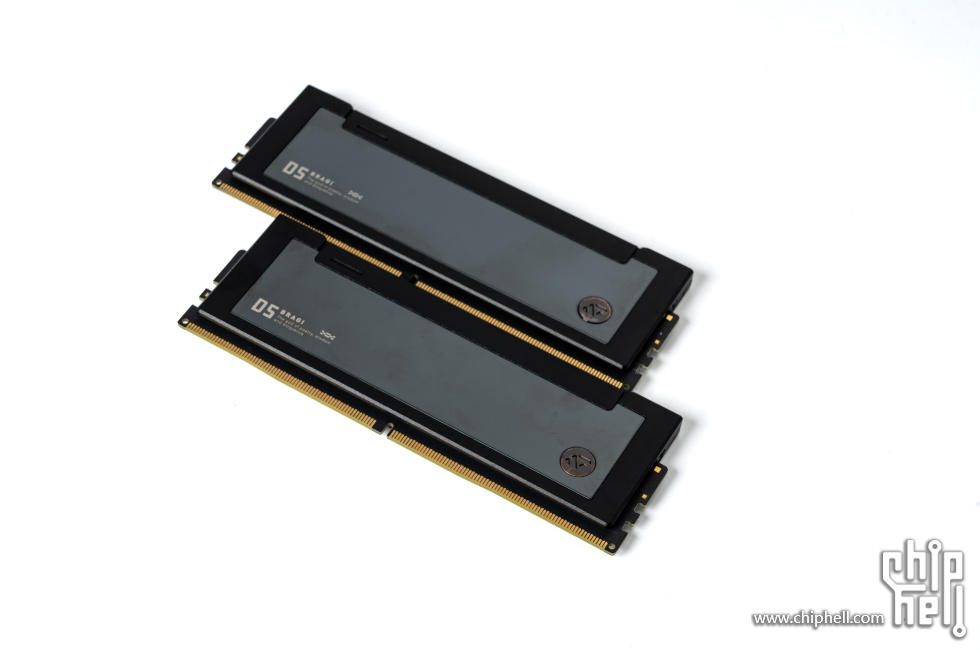

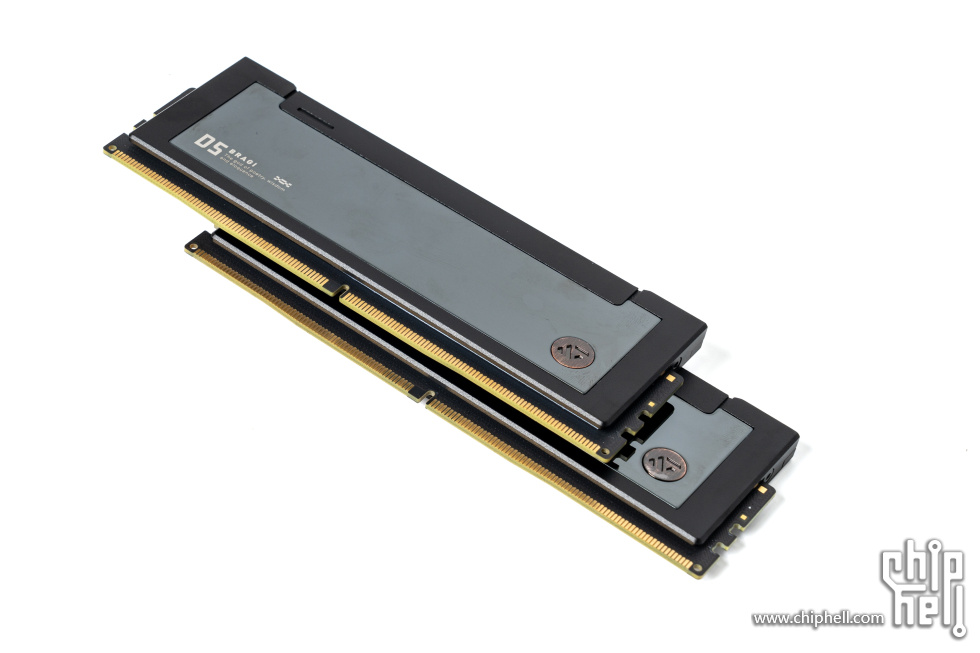

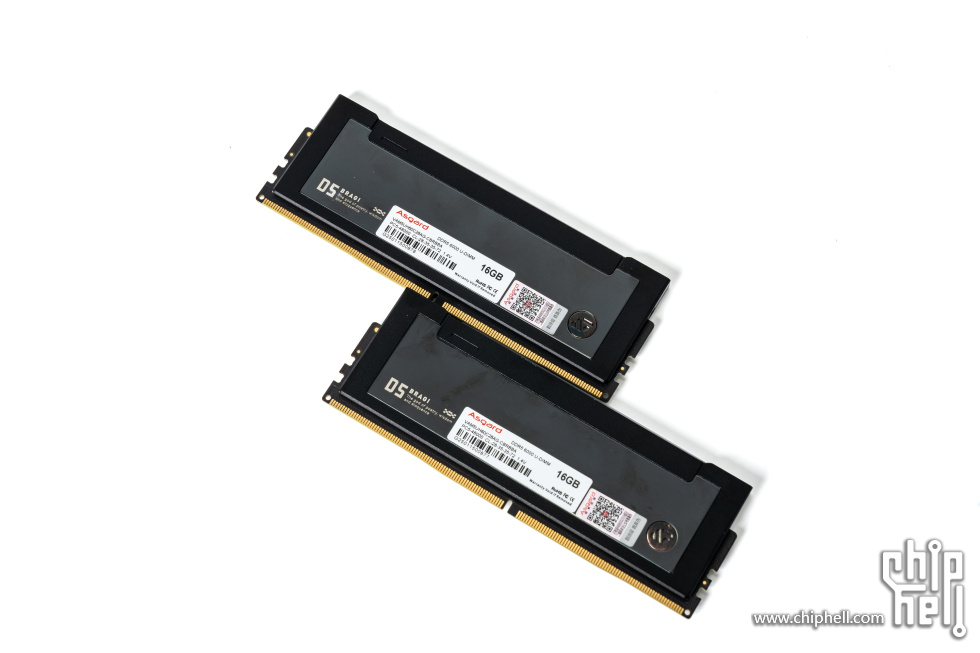

内存 阿斯加特 博拉琪II代 BRAGI II 6000CL28 EXPO&XMP 16G x2
作为阿斯加特内存宇宙的众神之一，博拉琪（BRGAI）是北欧神话中的诗歌与音乐之神，奥丁之子，司掌诗歌、音乐。传说中金色的竖琴是侏儒们在博拉琪出世之后送给他的礼物。

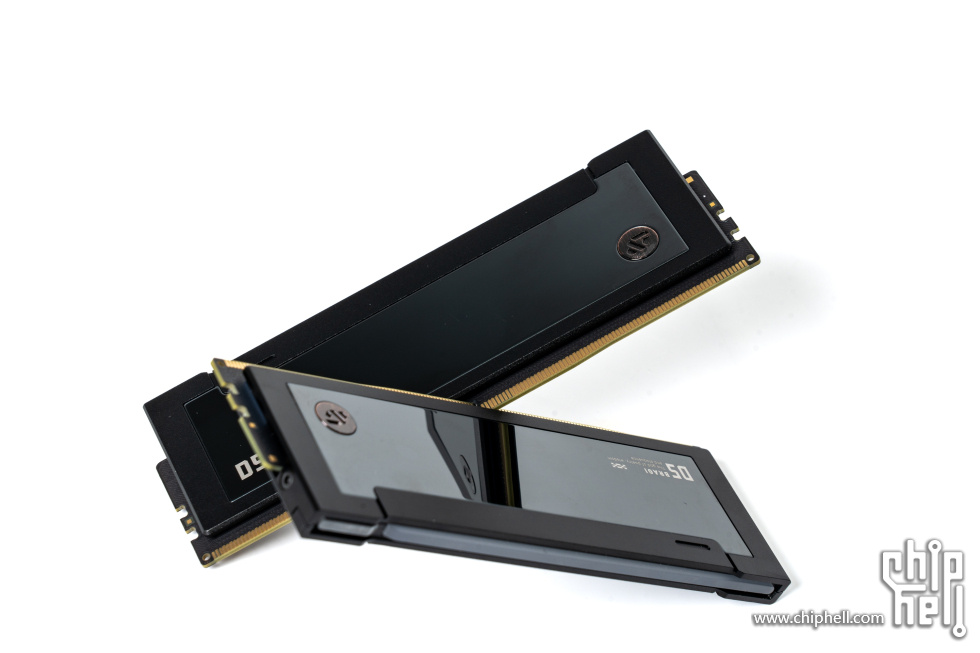

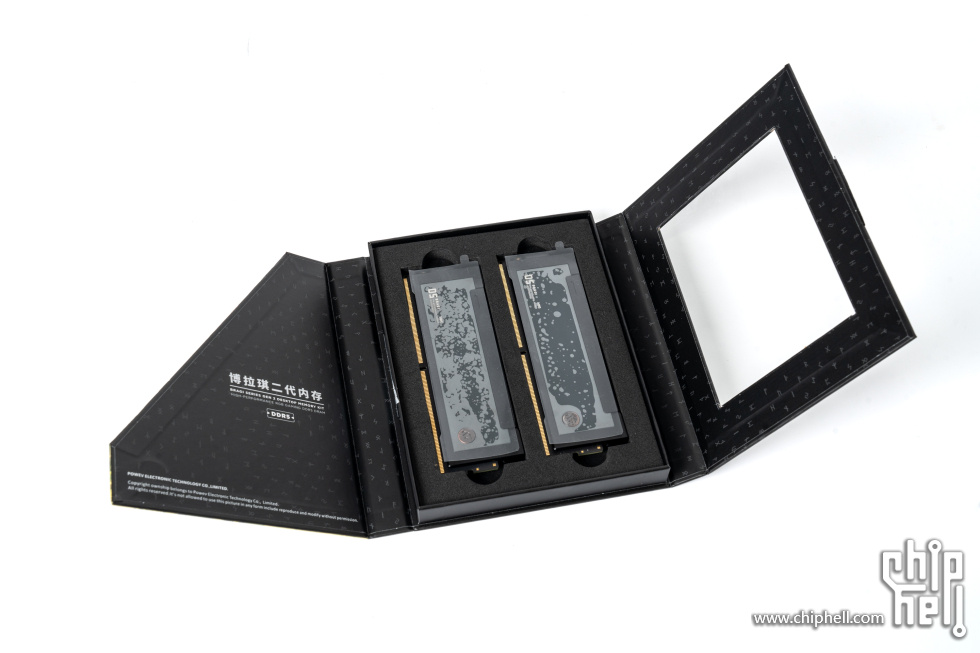

为了避免镜面电镀外观受损，博拉琪在出场前就做了覆膜处理，确保到手的博拉琪二代都光可鉴人。

但是根本抵挡不住我的**酸手，简直是玷污了好东西。镜面一角有磨砂处理的D5 BRAGI The god of poetry，wisdom and eloquence字样，小细节凸显出阿斯加特在工艺上的匠心。

定制的古铜色铭牌给镜面效果增添了一股凝重的气息。

铭牌上可以看到DDR5 6000 UDIMM，CL-28-35-35-72 1.4V的具体时序信息。既然定位高端，那必然是特挑的海力士原厂A-die颗粒，

整体马甲应该是采用了整体CNC而成，喷涂的工艺也是非常细致，质感非常优秀。阿斯加特的内外兼修，还是让人有非常大的好感。之前就体验过博拉琪二代独特的分段式灯带，线性导光条在特定软件加持下，可以实现分区控制，进一步提升可玩性。

海力士A-die作为当下独一无二的T0级颗粒，一直有着极佳的表现。这次也是摸摸底，玩一把，看看不怎么折腾，不喝茶的情况下，能推到一个什么水平。

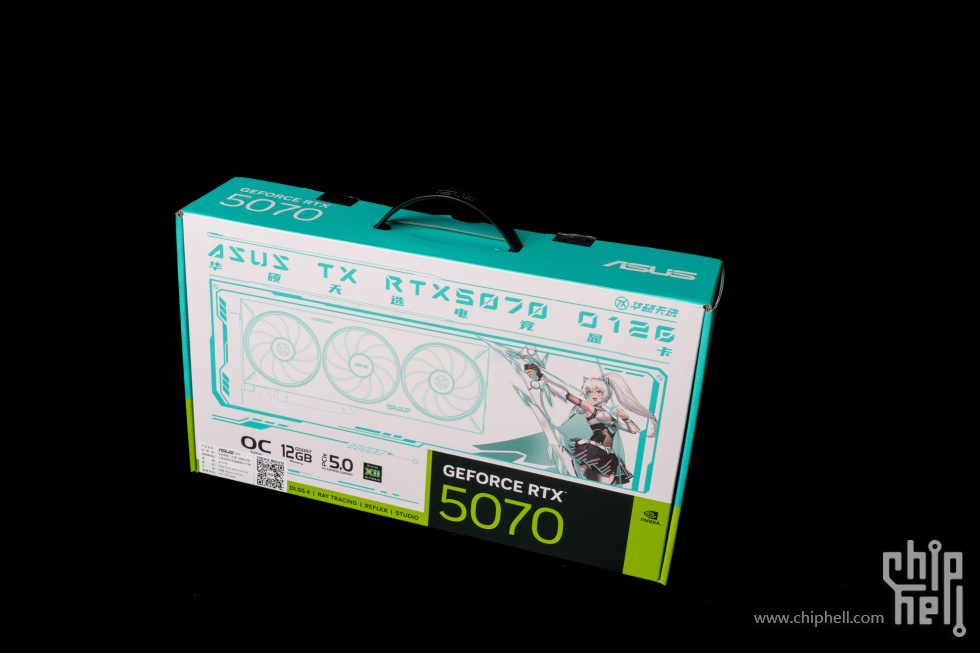

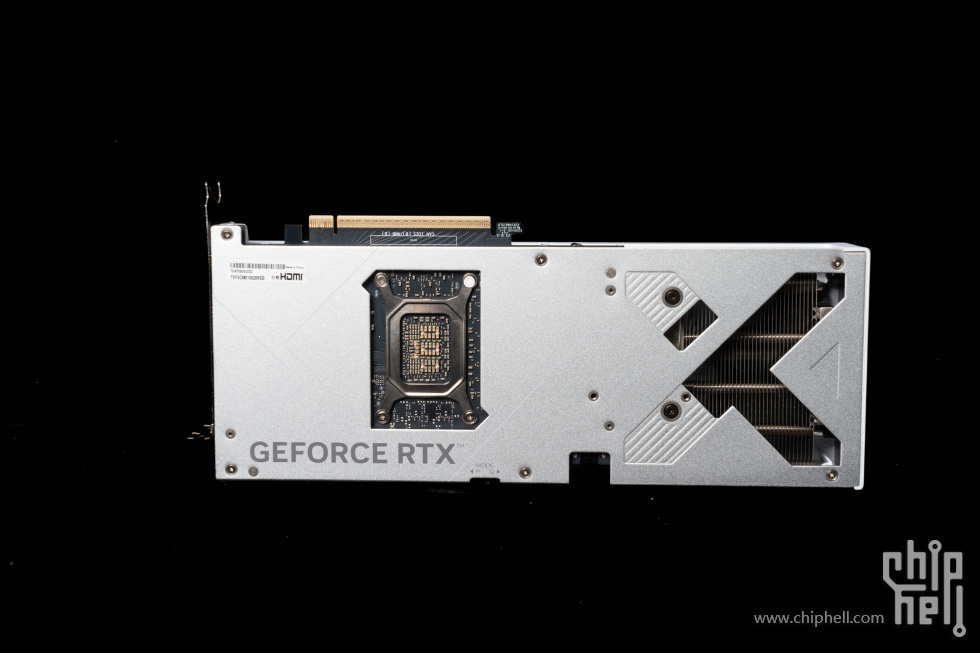

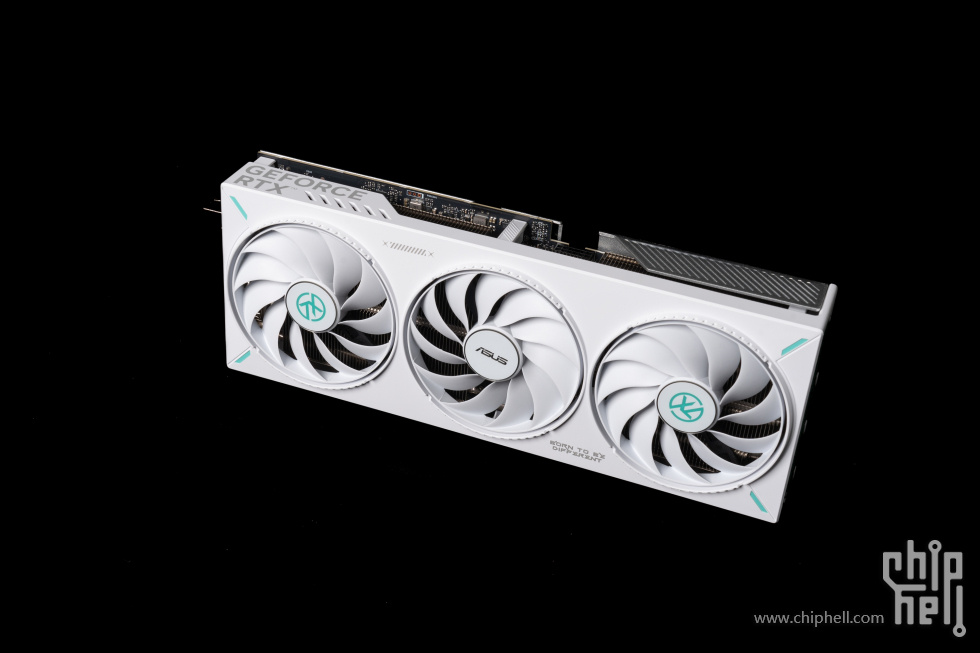

显卡这里是老朋友，华硕 TX GeForce RTX 5070 O12G，这个当然是我的，暂时拿过来当道具的。朋友那边暂时还是3060凑合一下，然后等着他朋友下一次淘汰。

白色的天选就是非常耐看。

作为中端卡，老黄对各张卡性能卡的还是非常死，一个是避免当年1070的超神表现重演，一方面还能给后面出Super留出性能的遐想空间，真的666。

5070对大作想上4K就得是求助大力水手了。

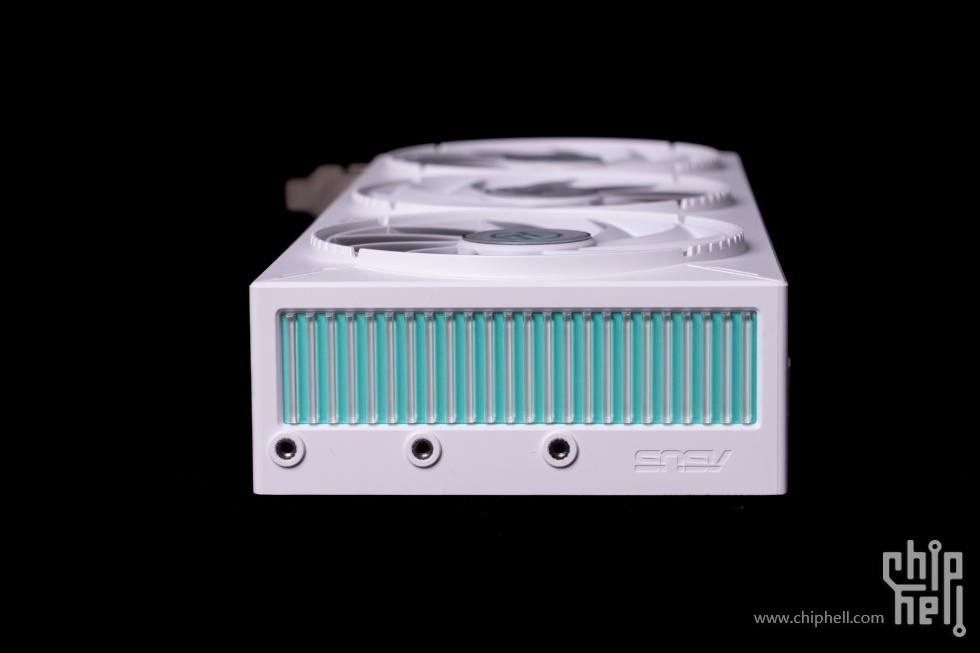

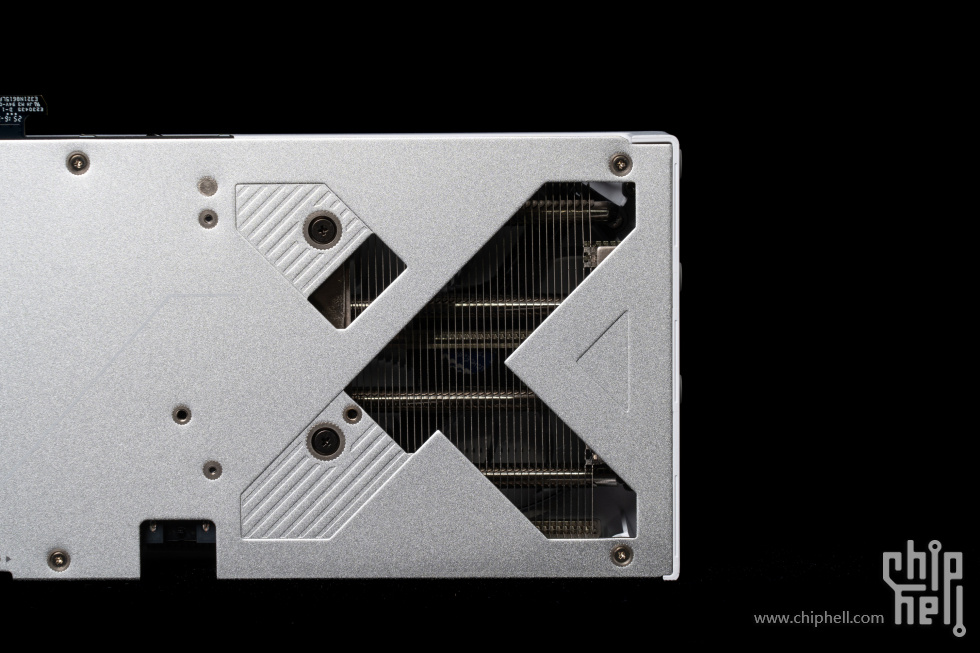

最喜欢的还是尾部的RGB开窗，非常适合海景房等表现形式。

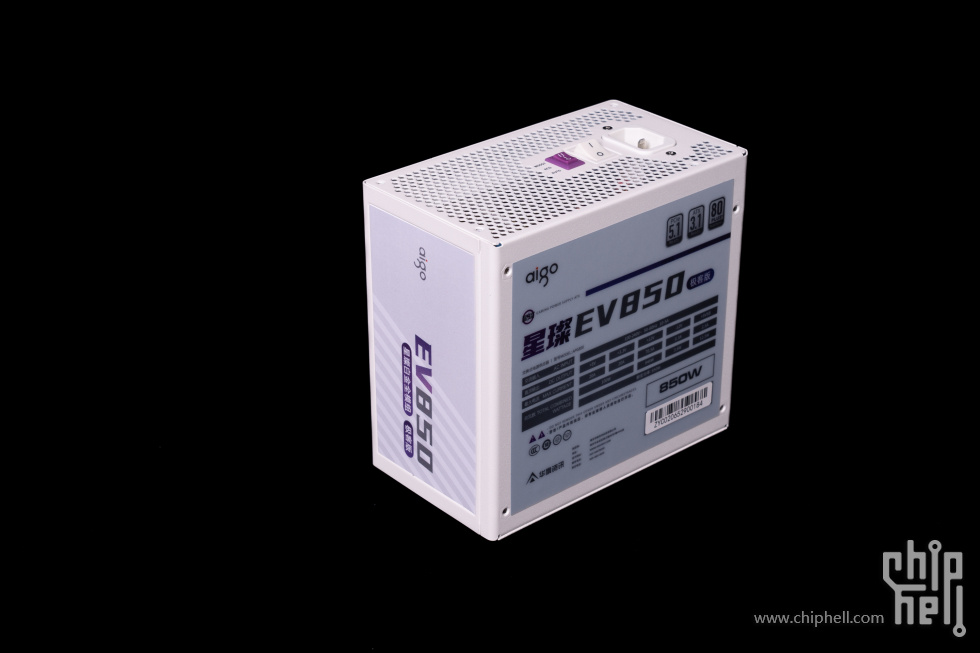

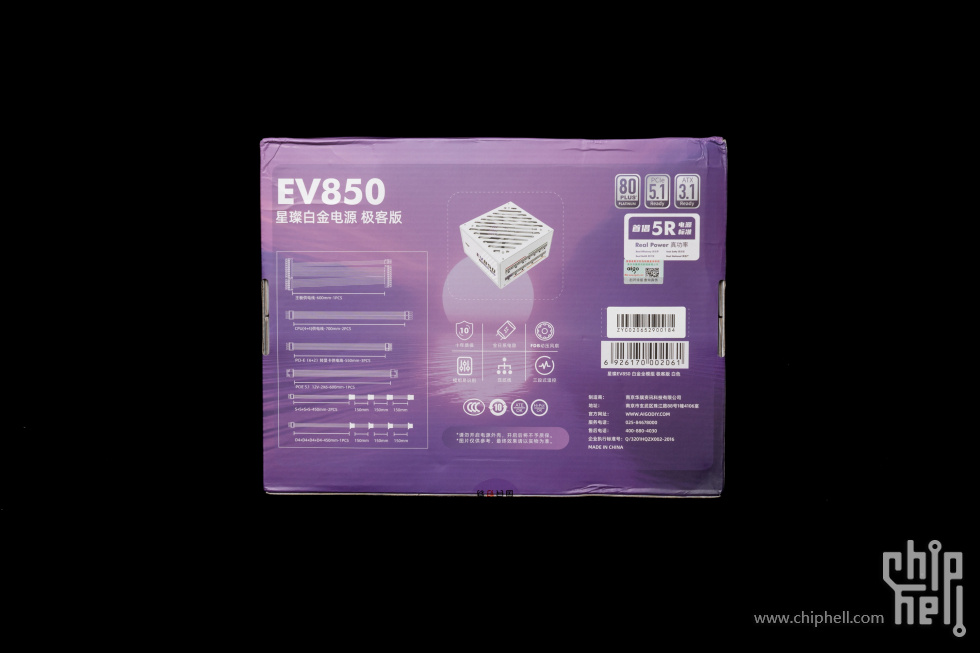

电源 爱国者星璨EV 850W 极客版

之前已经用过一次爱国者的电源，诚意极大，属于是PCIe 5.1、ATX 3.1双Ready+PPLP.INFO/80Plus双白金。就是咱下次能不能别和这个外包装厂合作了。京东到我手盒子就有点“囊”了……

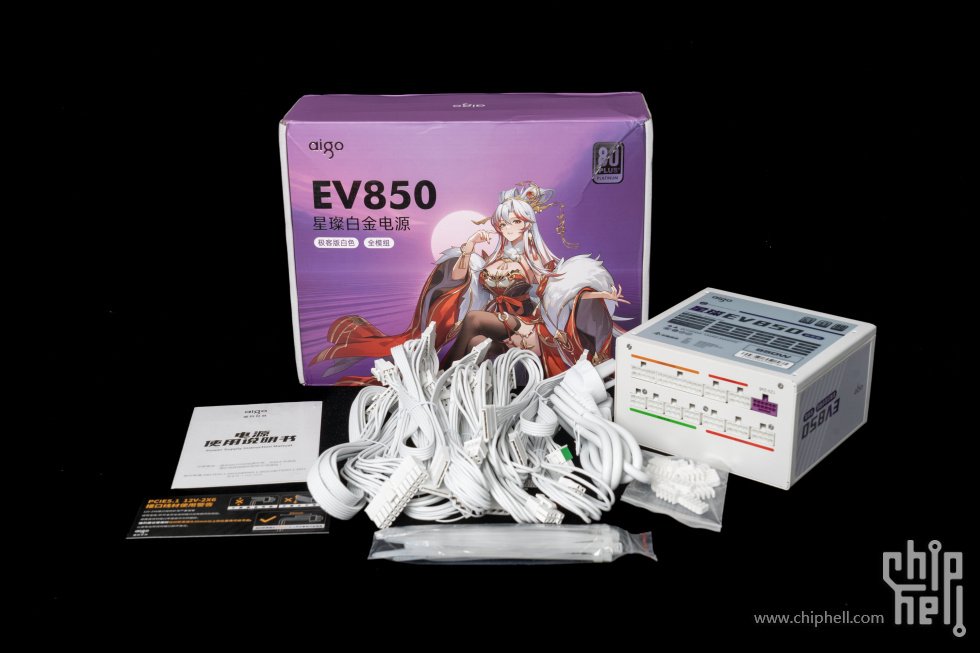

提供全白线材，包括电饭锅线这点好评，模组线电源一侧还有防呆快速识别贴纸。还给线梳、12V线使用提醒和扎带，挺贴心的。

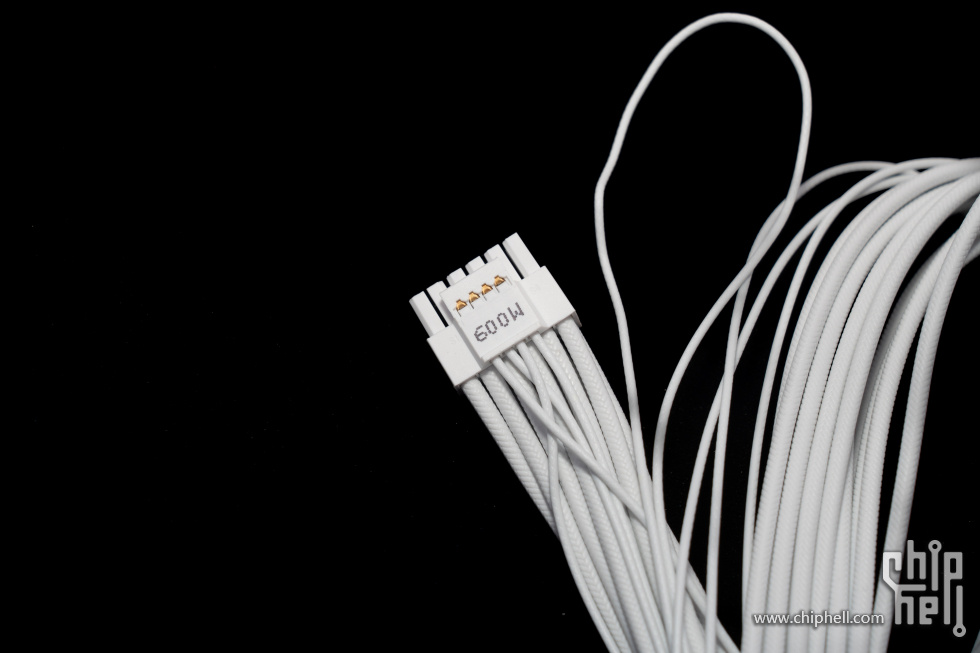

其中还标配原生PCIe 5.1 12V-2x6线材。

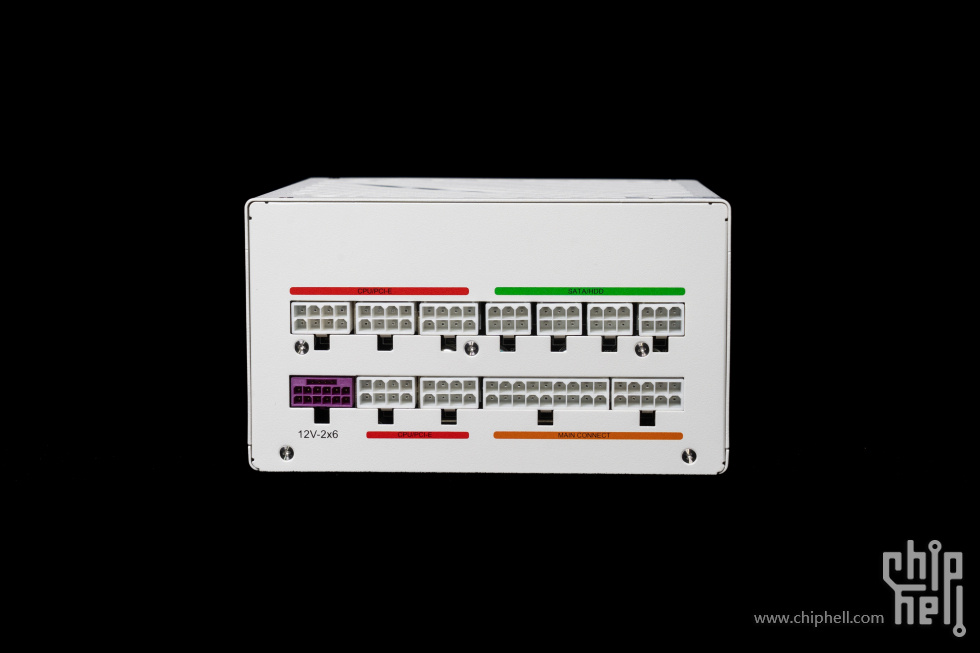

提供5组PCIE/CPU接口和4组SATA接口。余量很大。

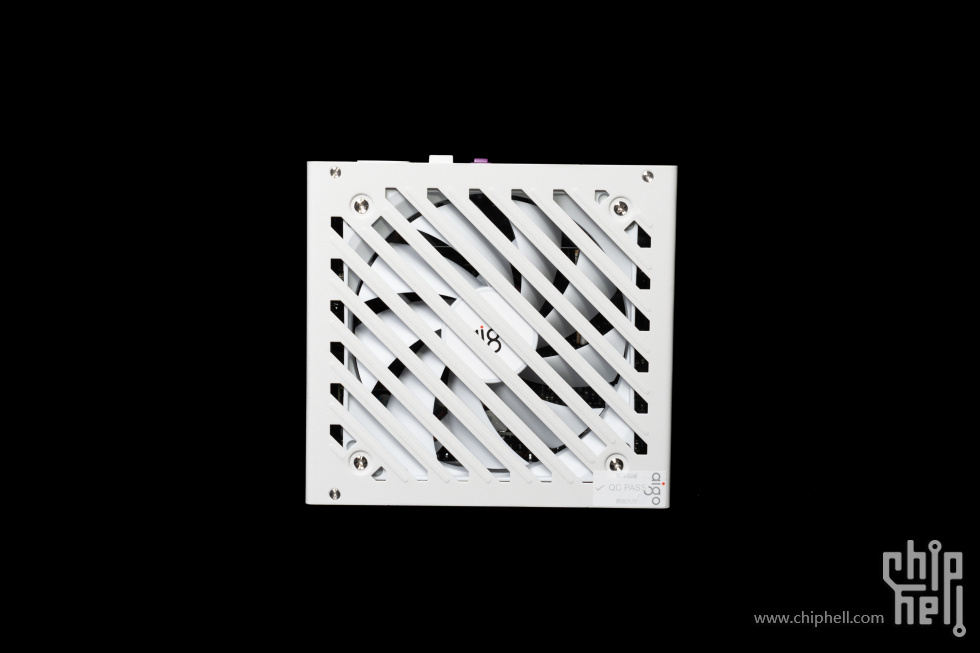

140mm x 150mm x 86mm的短机身，采用全日系电容，使用了一个12厘米规格的散热风扇提供进风，风扇螺丝位有质保贴。

星璨作为系列名称，我觉得可能取得是星光灿烂之意，代表着aigo的这条产品线好物频出之意。当然，这属于个人解读。

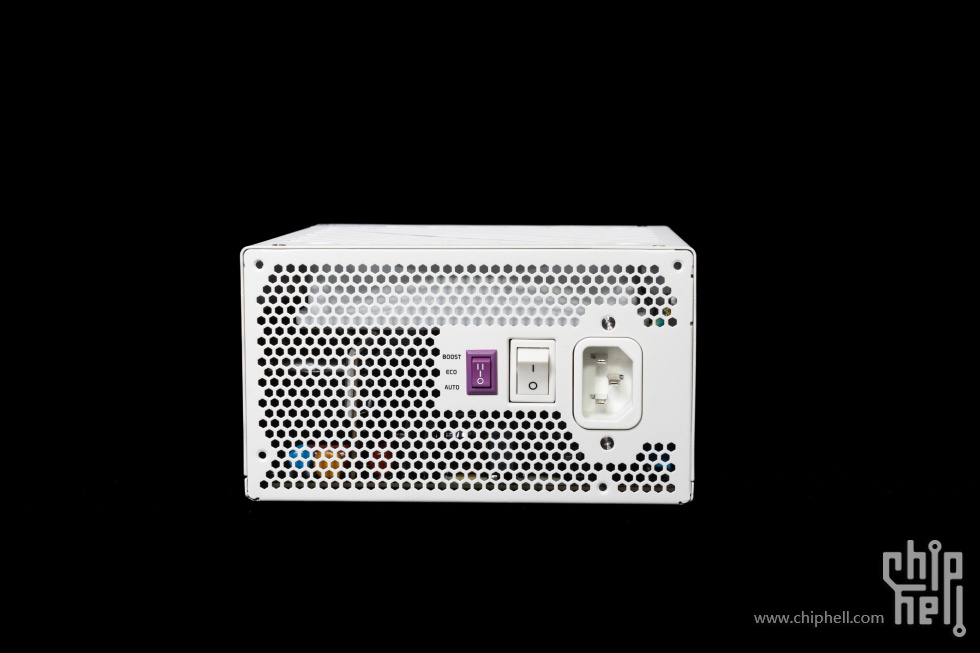

朋友拿走之后问我，这个BOOST ECO 和 AUTO是啥意思，我说电源能超频，没想到吧？！BOOST模式下，能得到120%的电源功率，同时转化效率仍然有80Plus金牌水准。但是你那14700KF+RTX3060看看就算了。根本用不上。

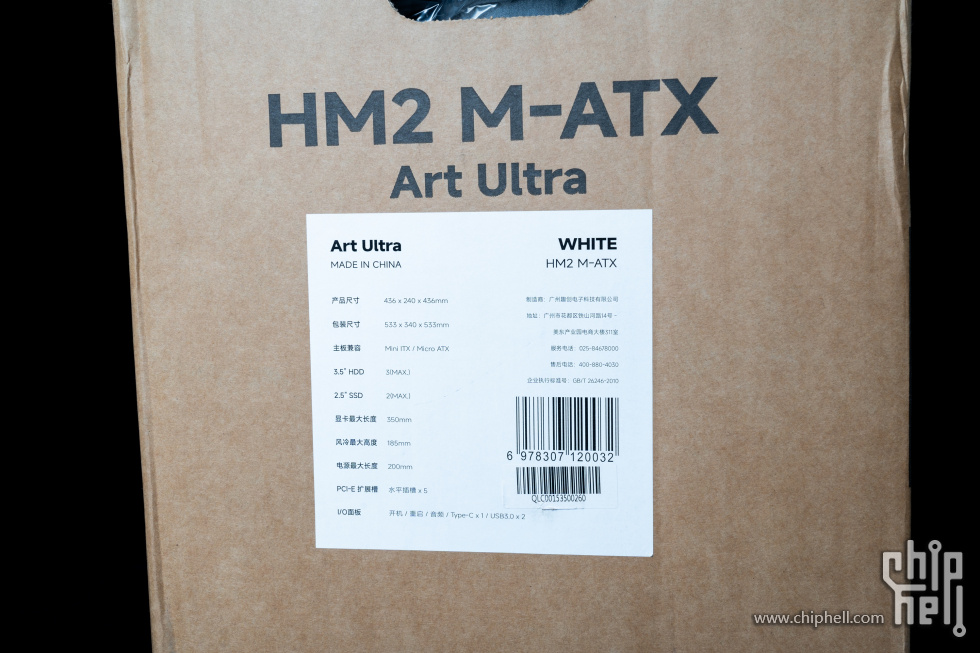

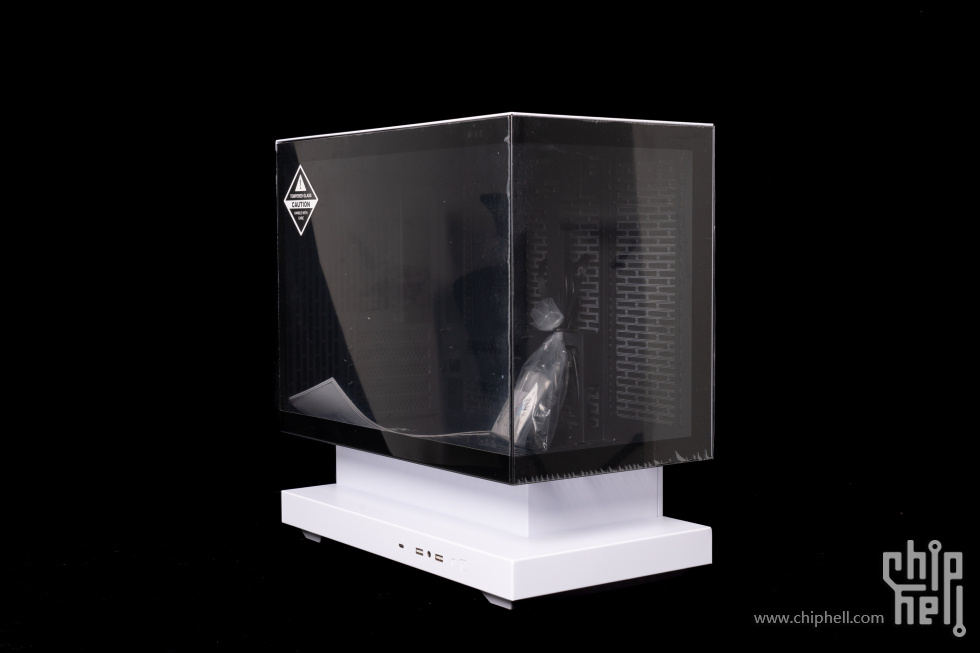

机箱是一个新牌子ART ULTRA 趣创 HM2

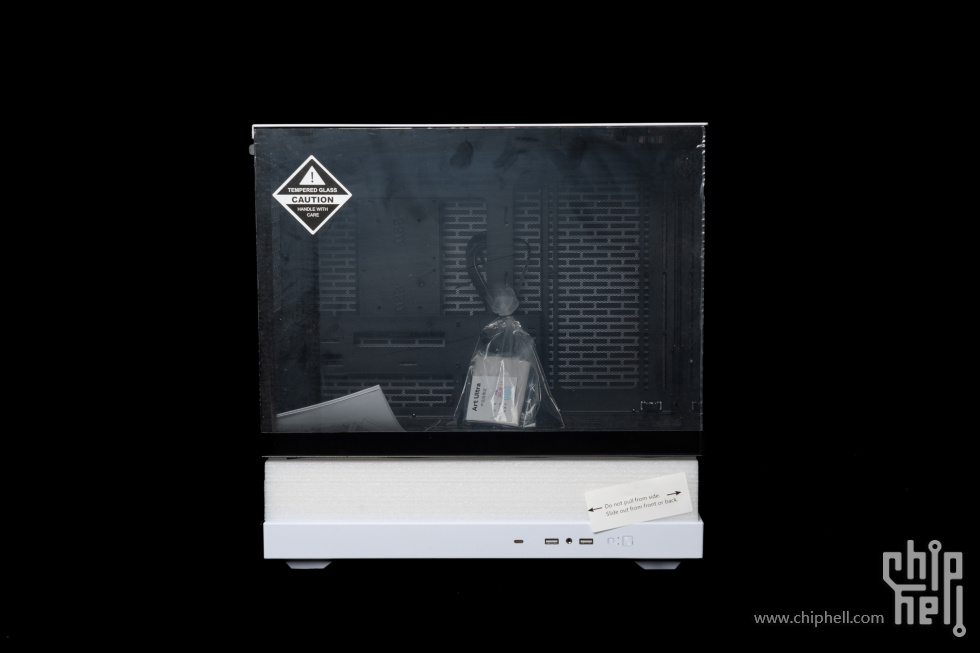

按官方的说法，属于是熊猫色的悬浮式海景房机箱，理论上在一定的角度看，会呈现出一个悬浮于桌面的效果。但是，我对这种“视角Only”其实不太感冒。

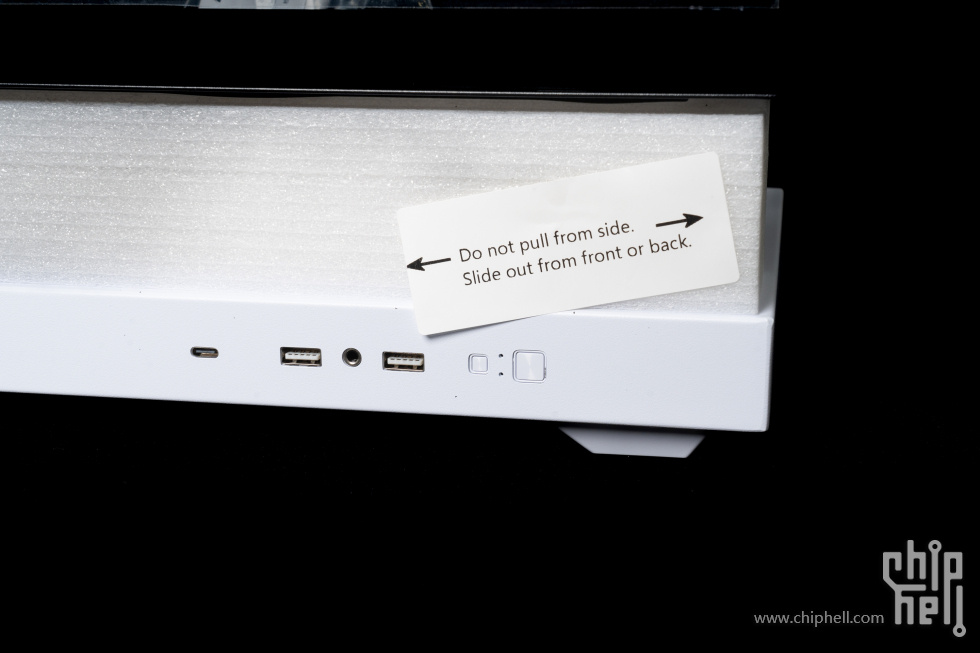

接口方面，提供2个A口和1个C口，一个音频融合口。

尤其宣传当中那个俯视45°浮空感，总给我想到郭敬明是真的。

我主要是在用过AP202灵光岛之后对外漏式的主箱体设计留下了很好的印象，所以有尝试的想法，朋友也支持。

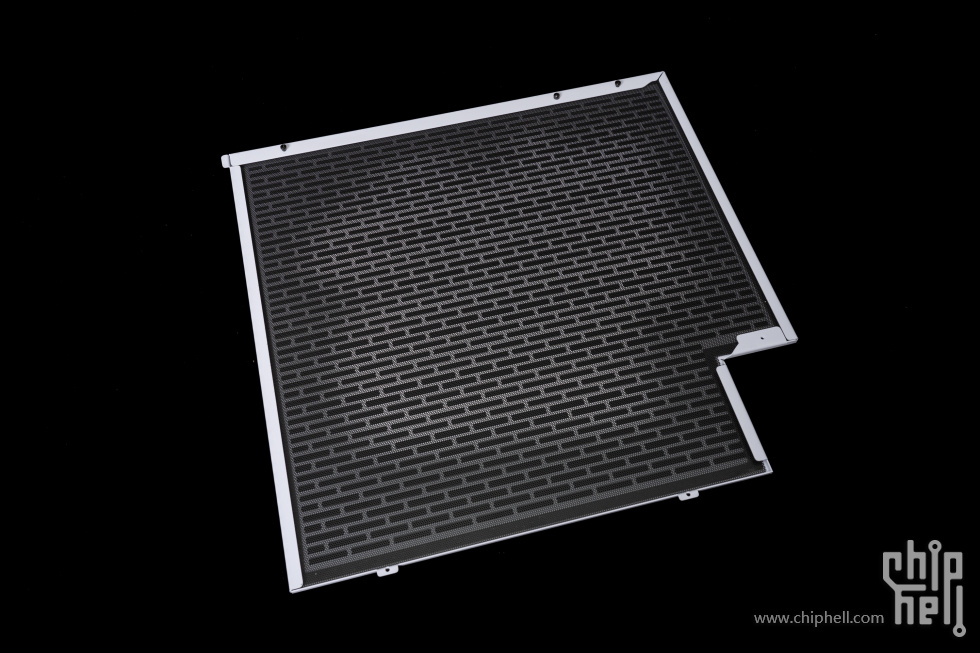

顶部和背板都采用了大量开孔的快拆设计，看着有点像红砖墙的样式，多多少少有点密恐，实际上是实现一种风从四面八方来的效果。


但是内里都置入了细密防尘网，避免了形成吸尘器的机会。

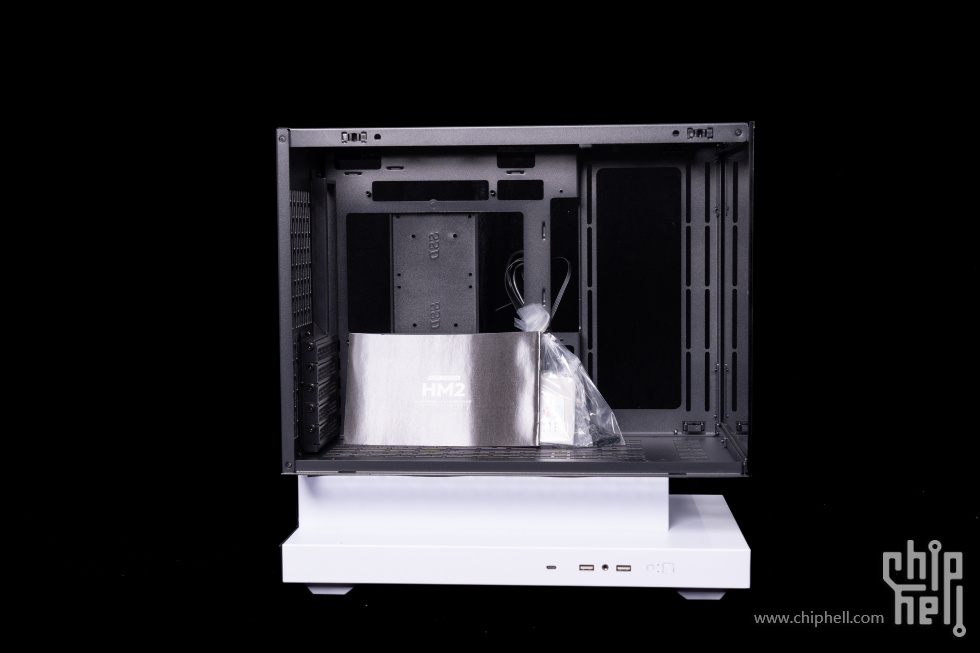

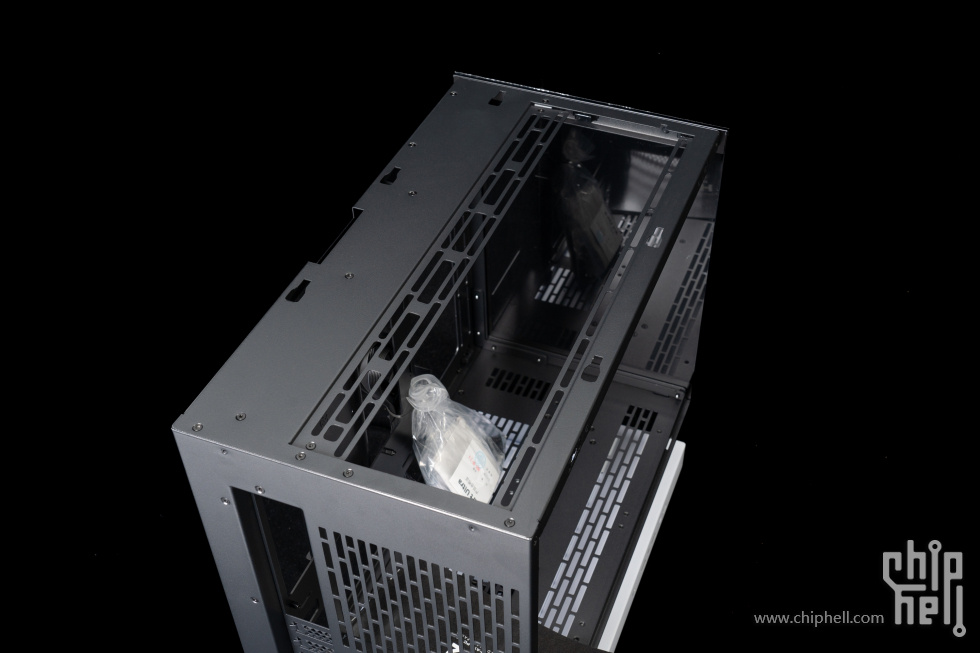

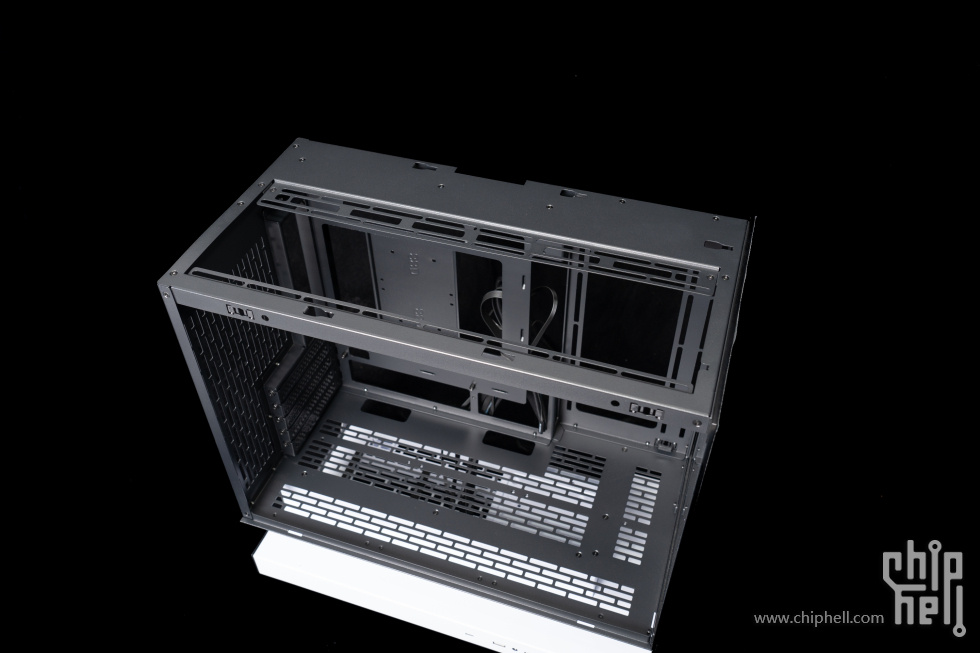

内部就完全是黑化，包括钢化玻璃的留边，同样可以拆下，装机非常简单。

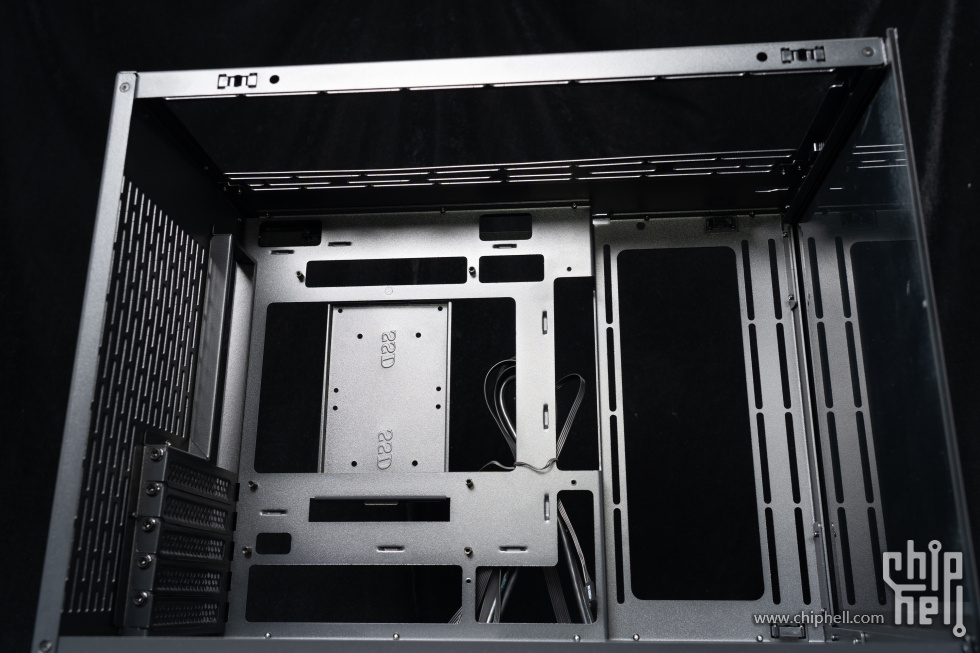

主板侧位可以安装两个120或者140mm的风扇，下沉够多，使用14030或者12030规格也没问题。

顶部支持360或者280水冷的安装，背部则支持安装一个120mm风扇。

支持背插+顶部140风扇就代表了箱内空间的富余程度，风冷限高达到了恐怖的185mm。相比这个，显卡限长35cm就属于非常普通了。

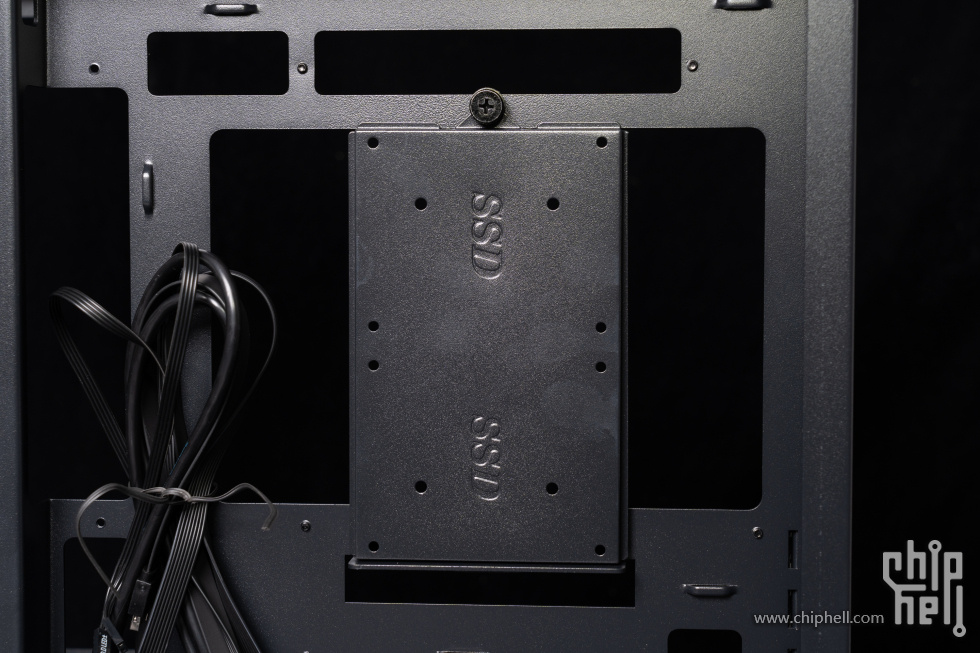

除了支持背插之外，背部还提供两个2.5寸硬盘的安装位。

还预留了两个3.5 HDD的安装位，两个18T一塞，存BDMV纯是美滋滋。
（插一句，我最近发现，居然已经有30T的硬盘了。。超出认知了……）

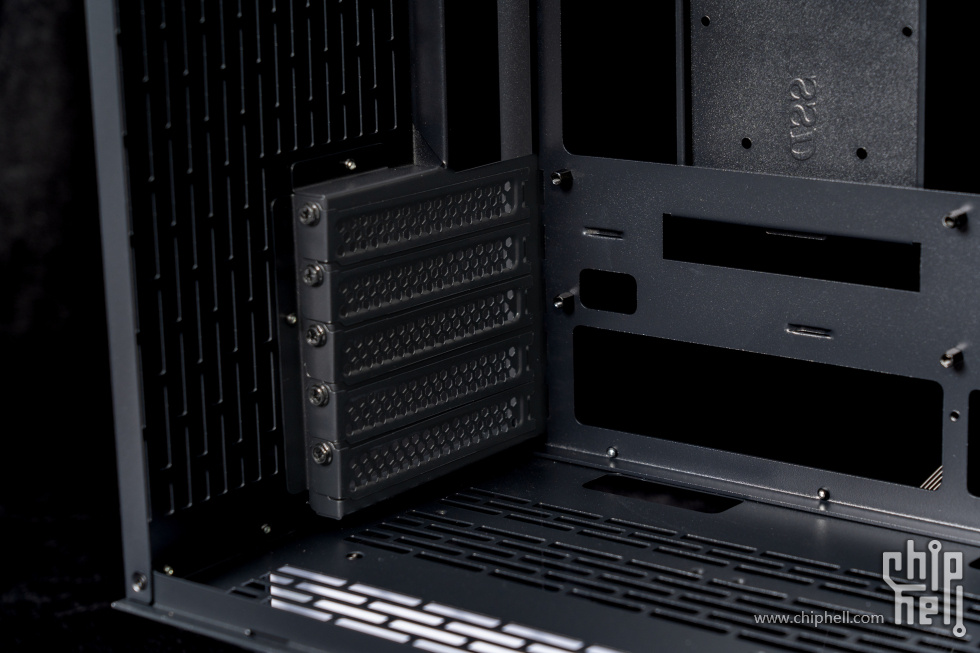

整个做工上还是非常不错的，用料很扎实，部分地方绝对超过1mm了，还提供5个PCIE开槽。

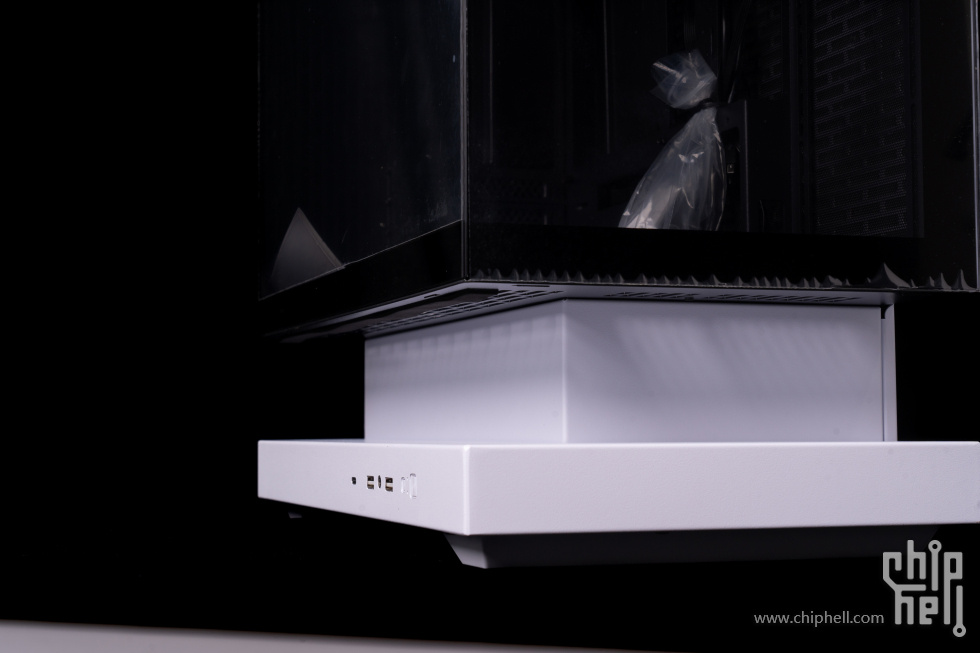

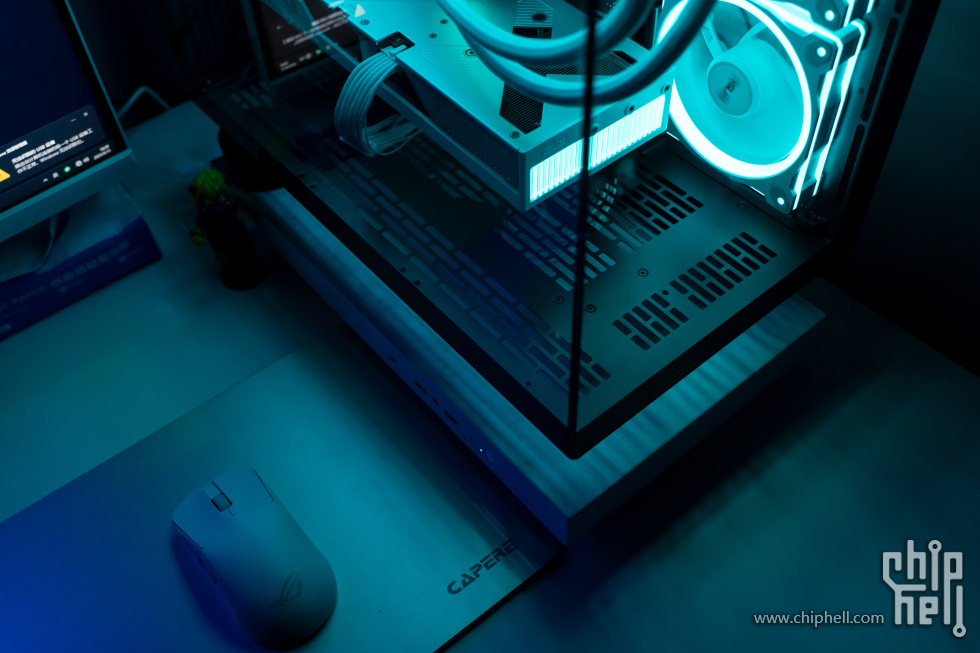

悬浮的底座部分就是很好的展示架了，毕竟45°这个角度比较苛刻，但是手边是每天都能看到啊！

结合配色，可以说是个性拉满的一套机箱。

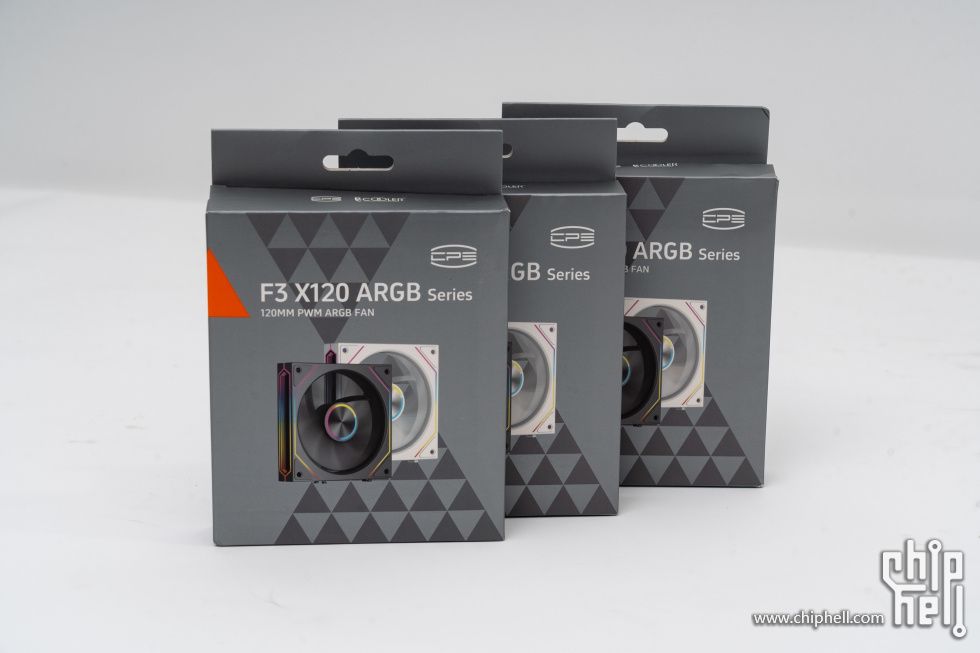

背部和冷排采用的是超频三 F3 X120 ARGB系列。

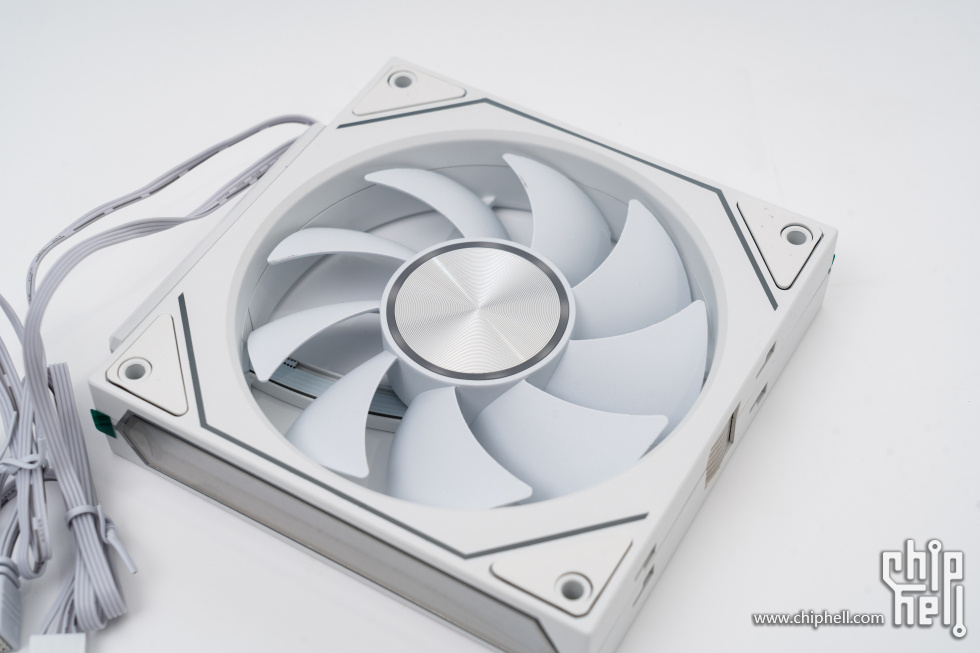

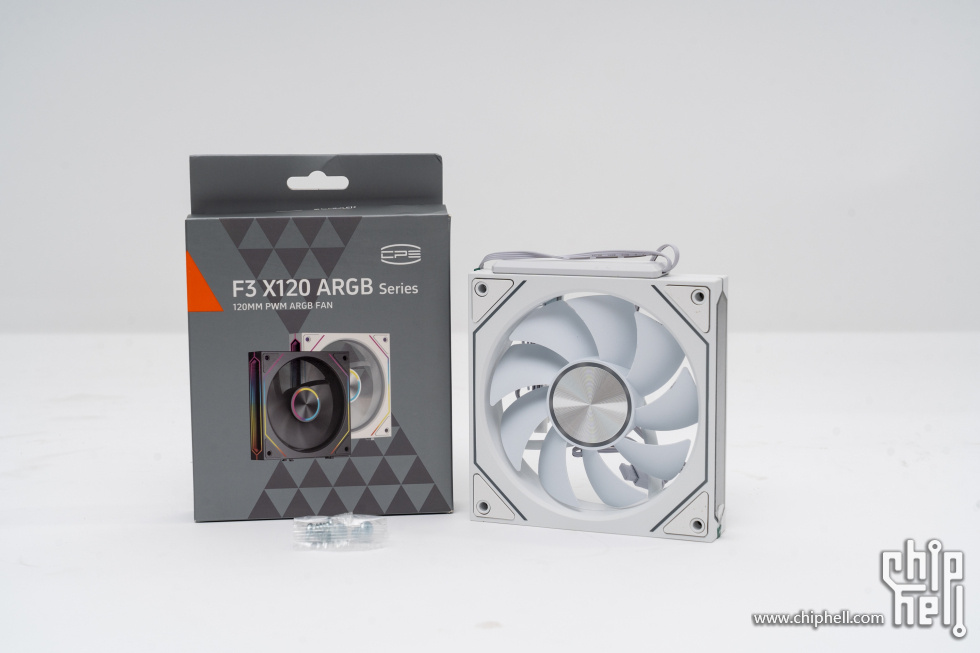

F3 X120的RGB效果属于是非常收敛，并没有影响风扇直径的设计。而是在扇心和外圈上做文章。

风扇转速在800-1800RPM，采用9叶低噪音设计，帅就完事了！

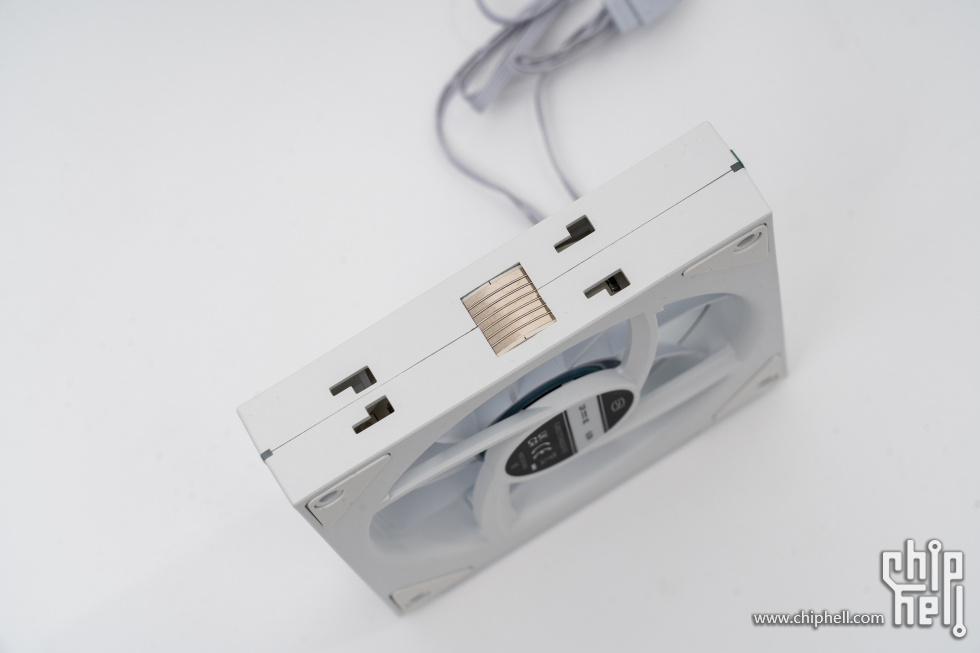

采用了积木拼接结构，触电供电，安装起来也相对方便。搭配主板光效，还能玩一点酷炫的。


装机：

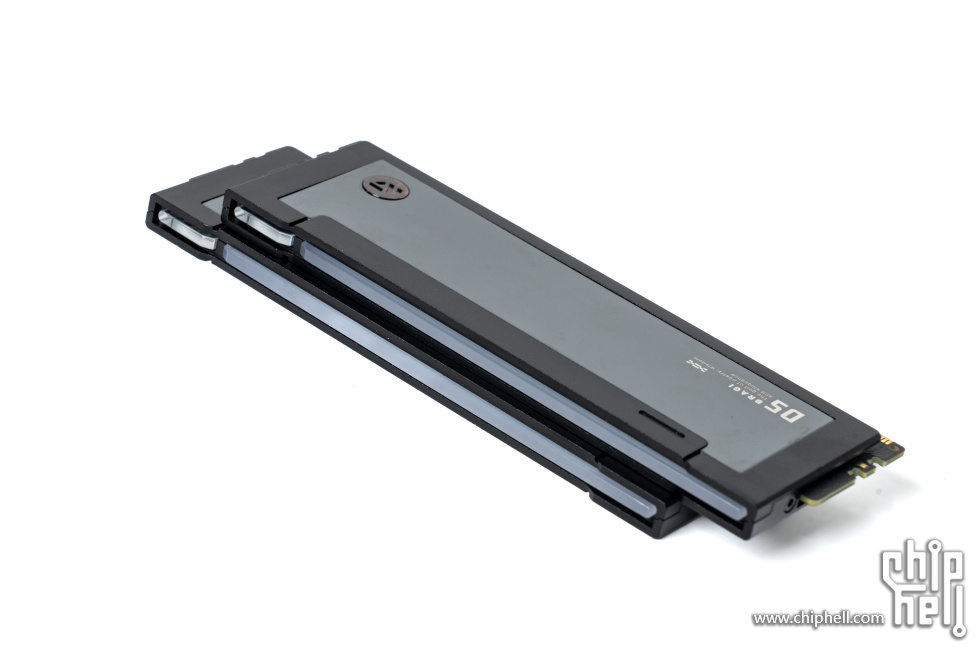

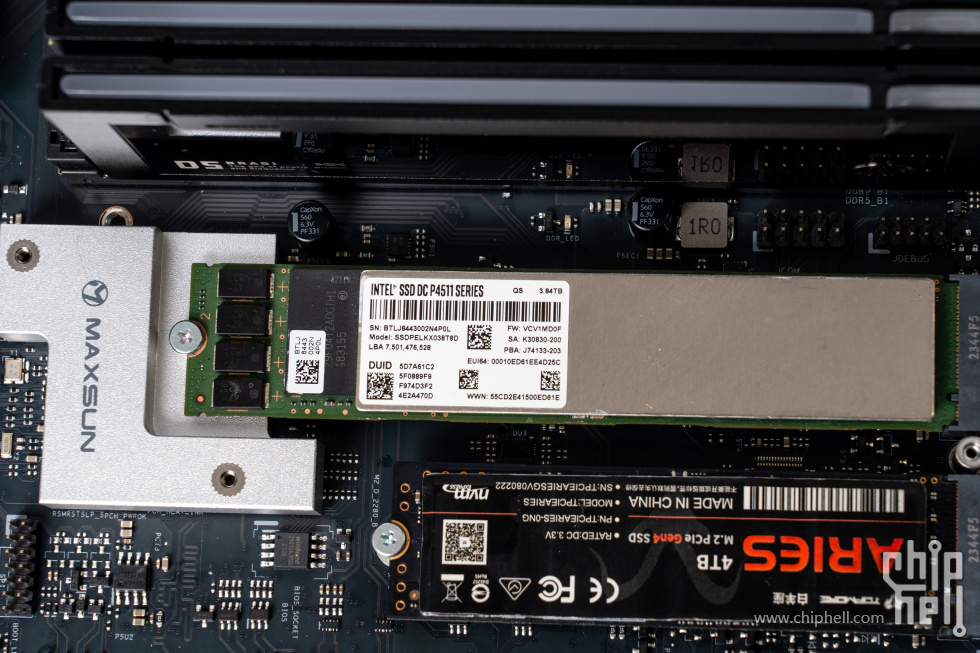

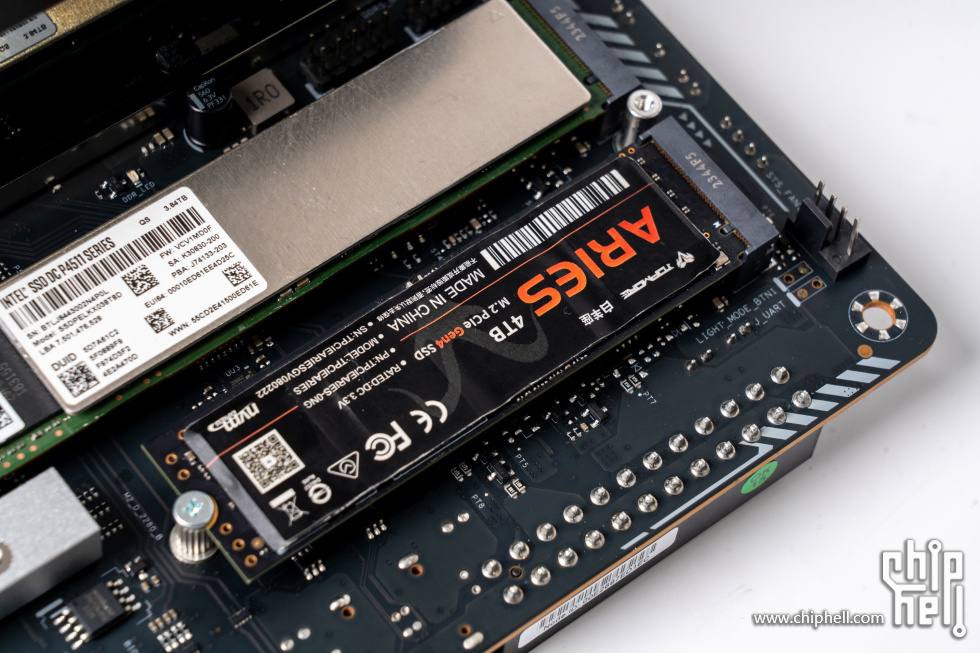

装机拉来了我的两条4T盘当演员。老的老，伤的伤。P4511放在现在看，都不比机械盘快多少了。另一块跑路的厂商不知道回来了没……

镜面处理真的非常惊艳，就是后期维护有点棘手。

装机过程非常顺利。毕竟面板都可以拆除又是背插，简直是太好装了。在外面给他回去自己添硬盘。

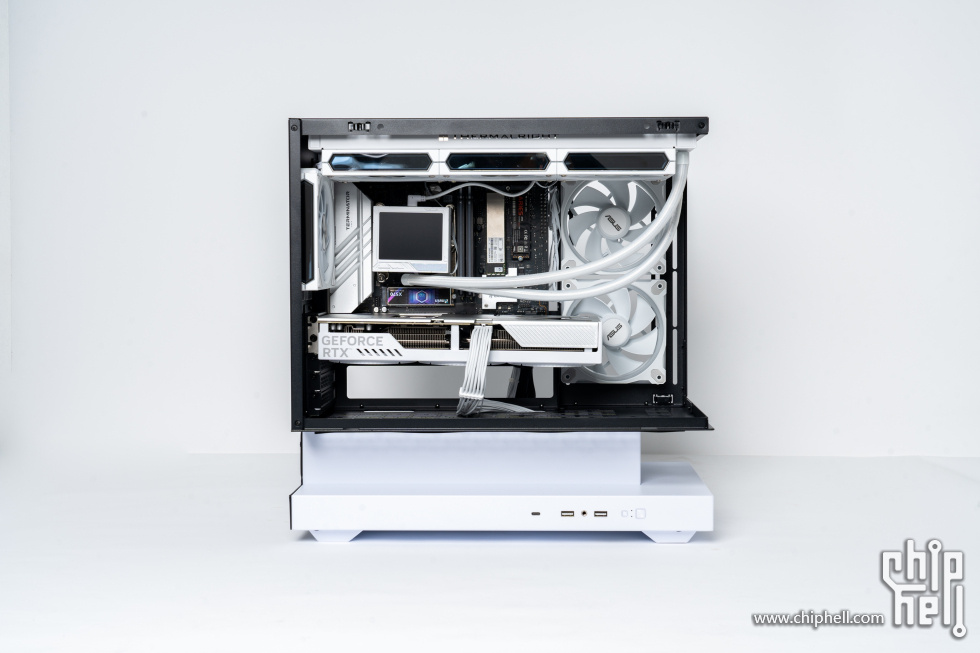

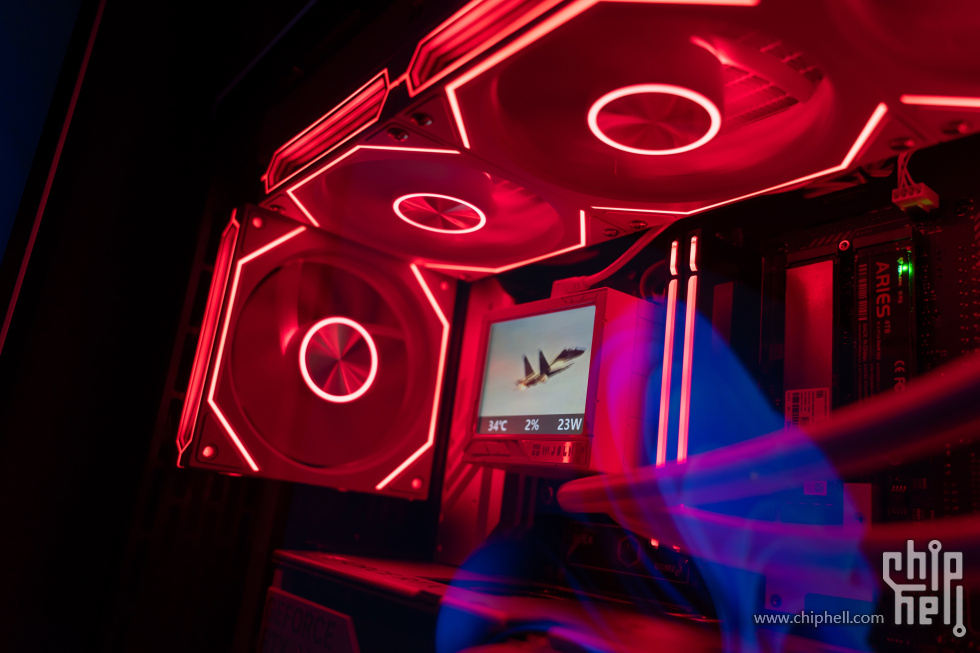

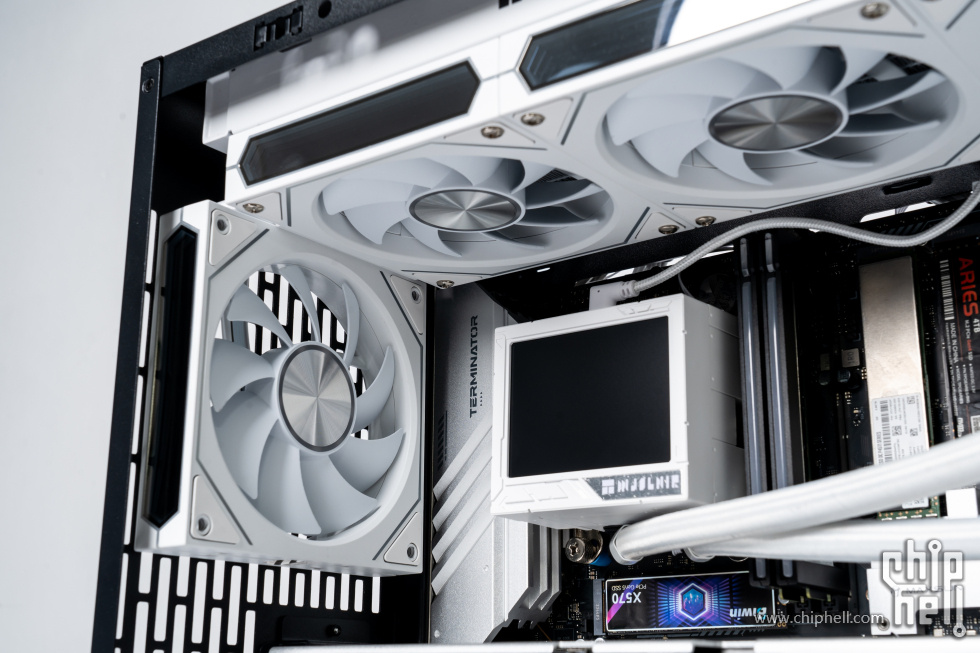

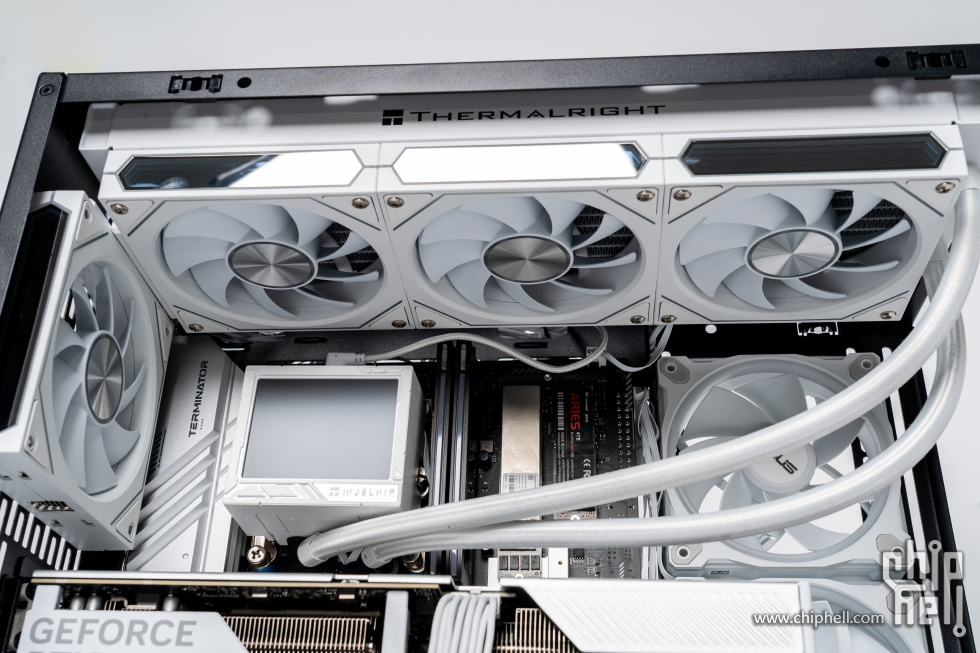

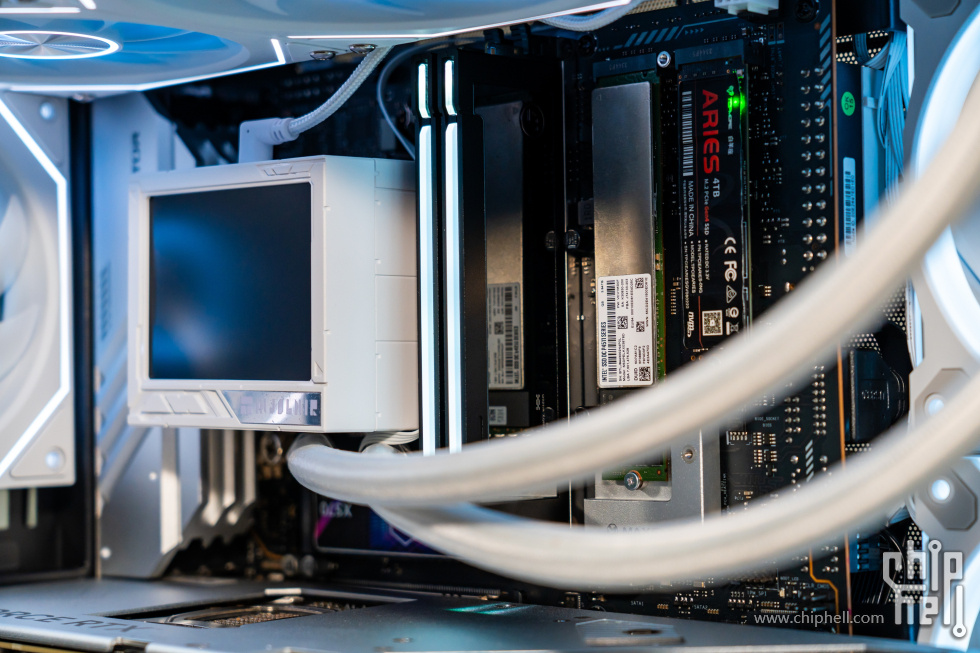

散热是我被迫断舍离，“被利旧”的利民 雷神之锤 360 水冷，替换了超频三的积木风扇之后呈现出新的感觉，好看捏。

搭配熊猫色的机箱，熊猫色的配件看起来还挺搭配……

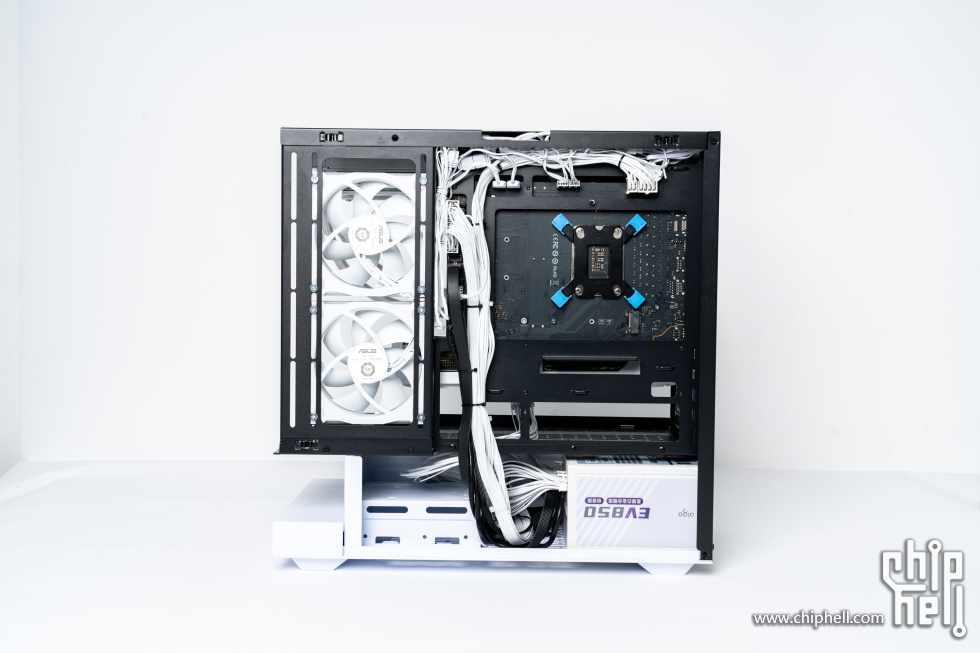

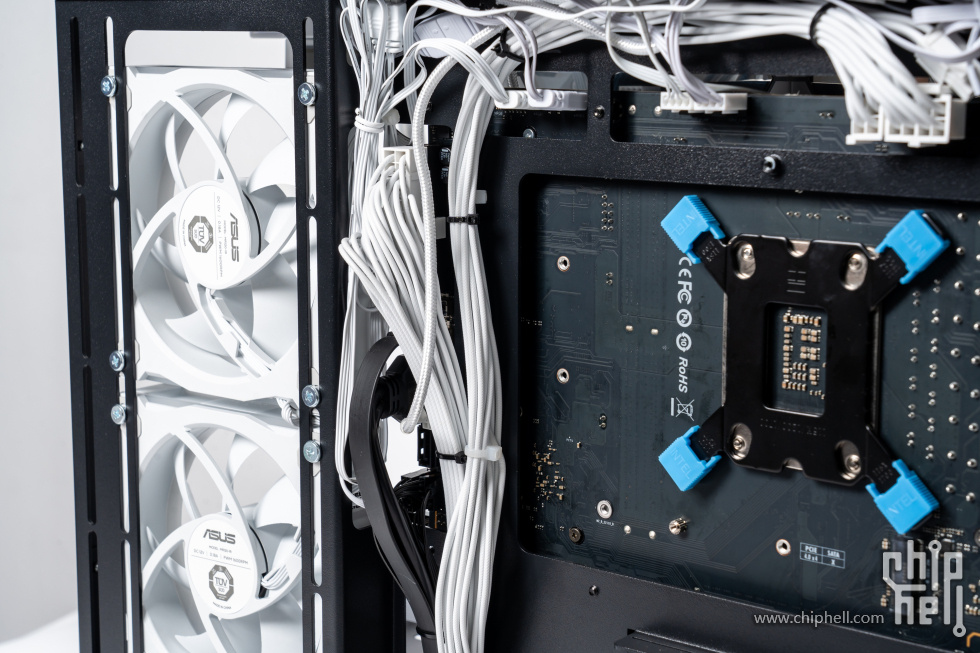

背线因为接口的设计，所以都挤在一起，有点臃肿。但是盖上就看不见了！

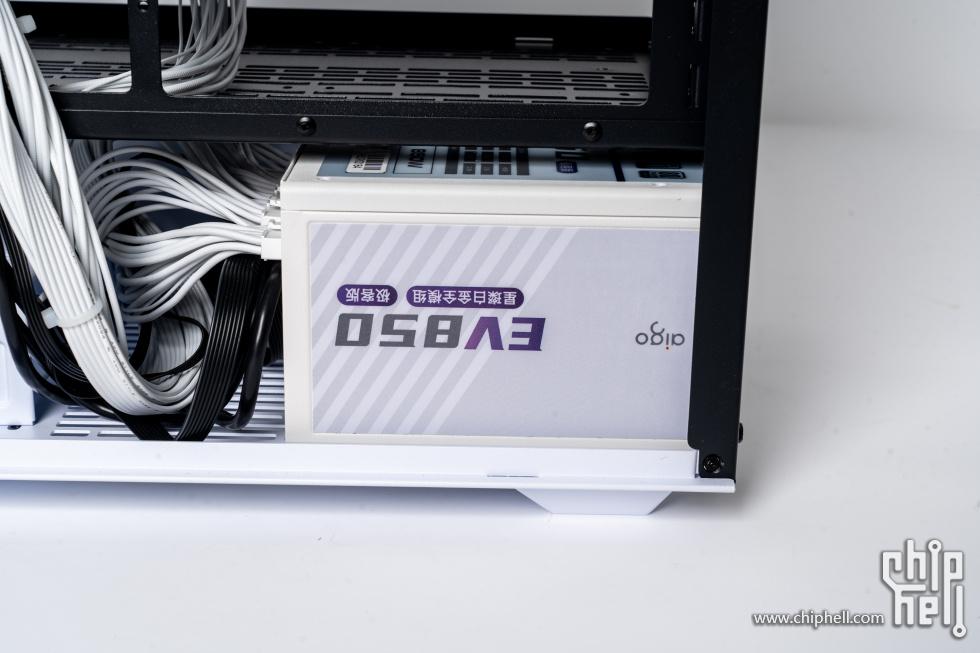

短身电源就是能起到更适合走线的作用。

为了做到悬浮效果，两个3.5寸硬盘没有面向背板，而是面向电源，理线上可能有点麻烦。

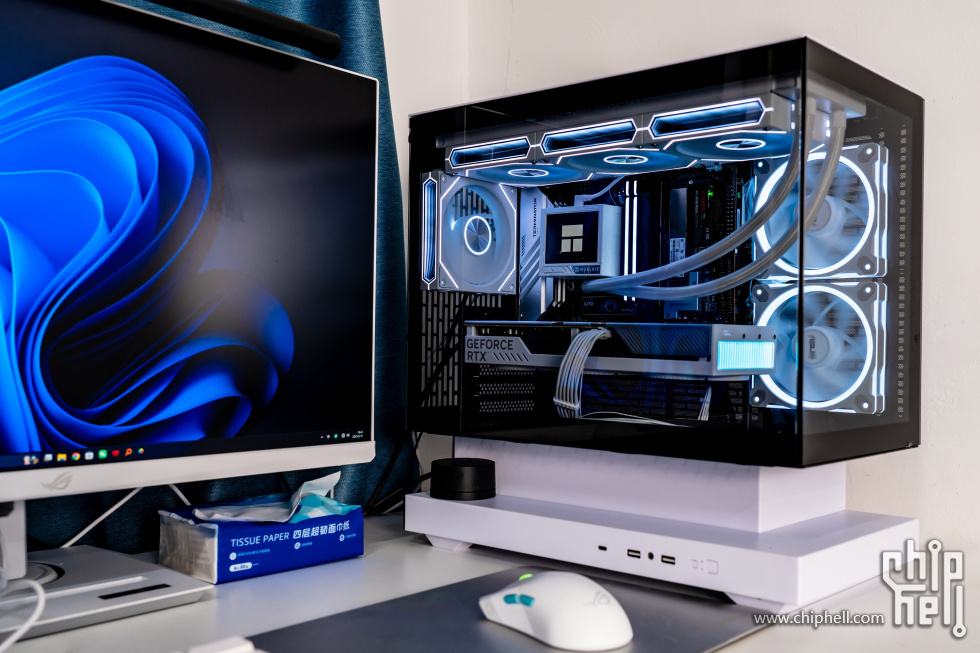

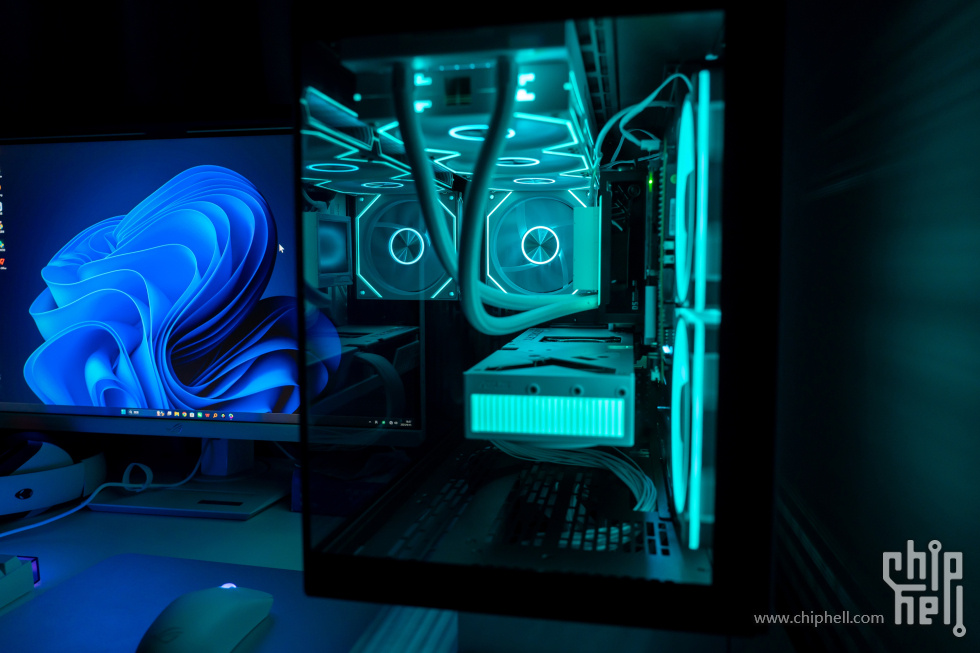

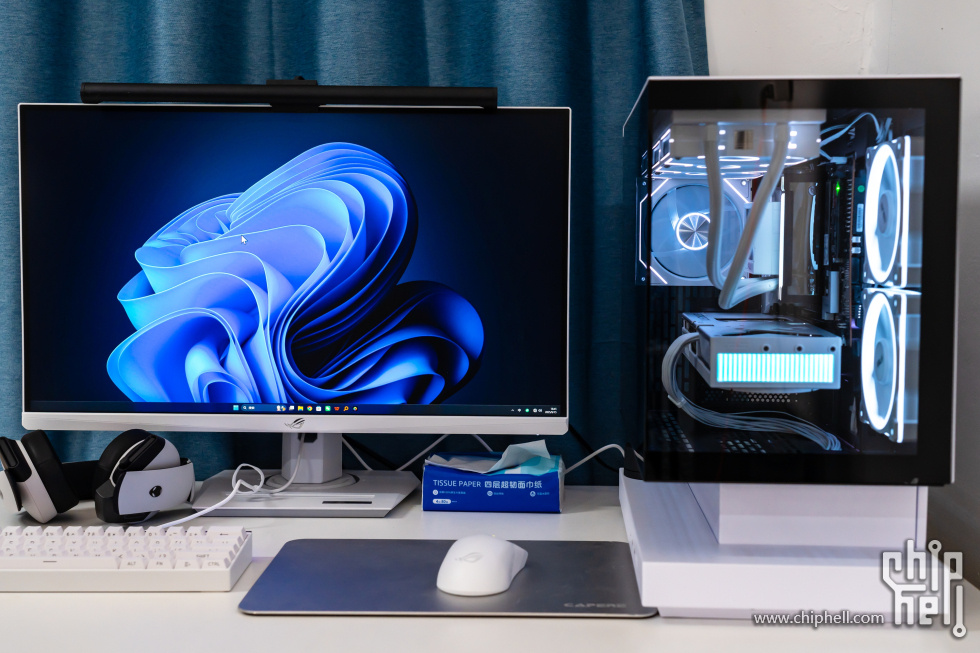

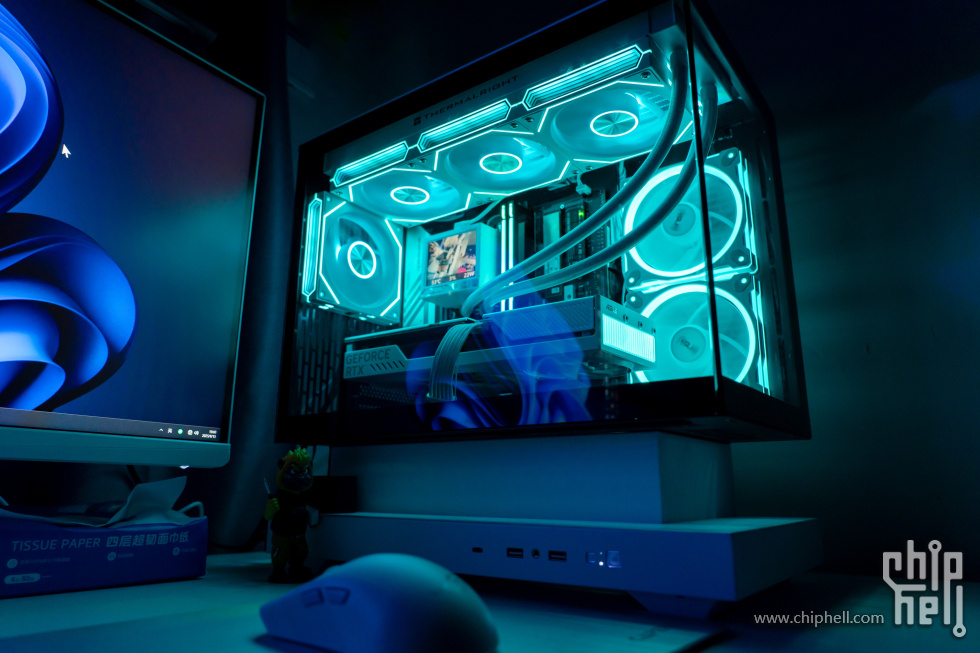

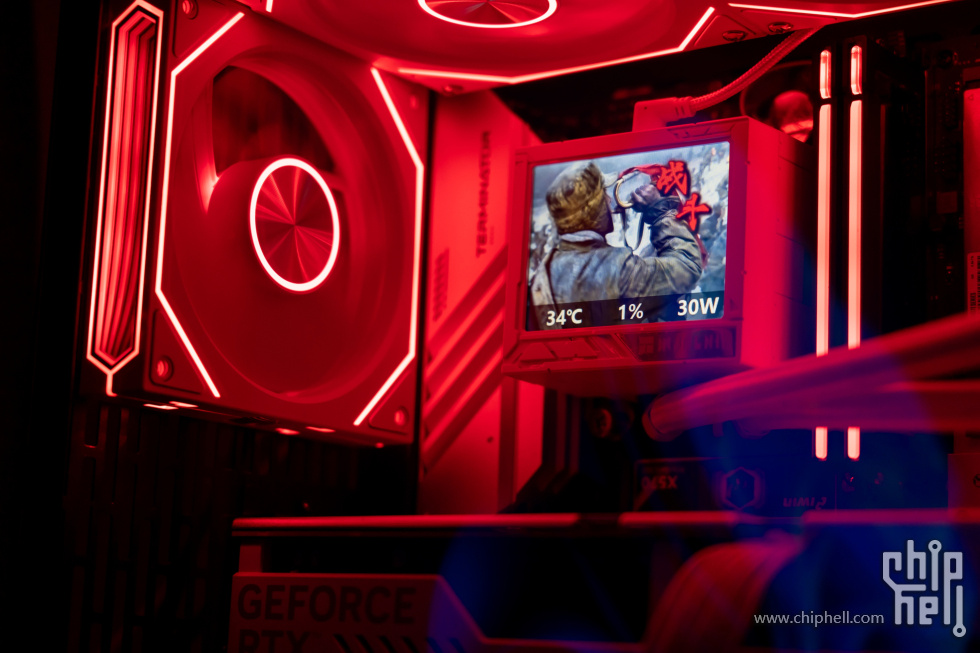

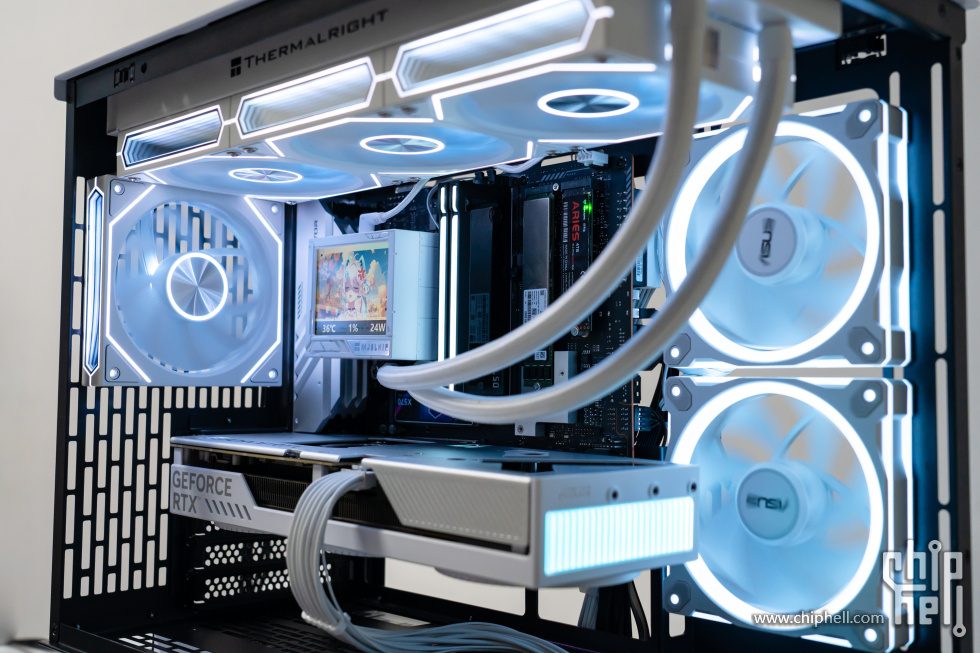

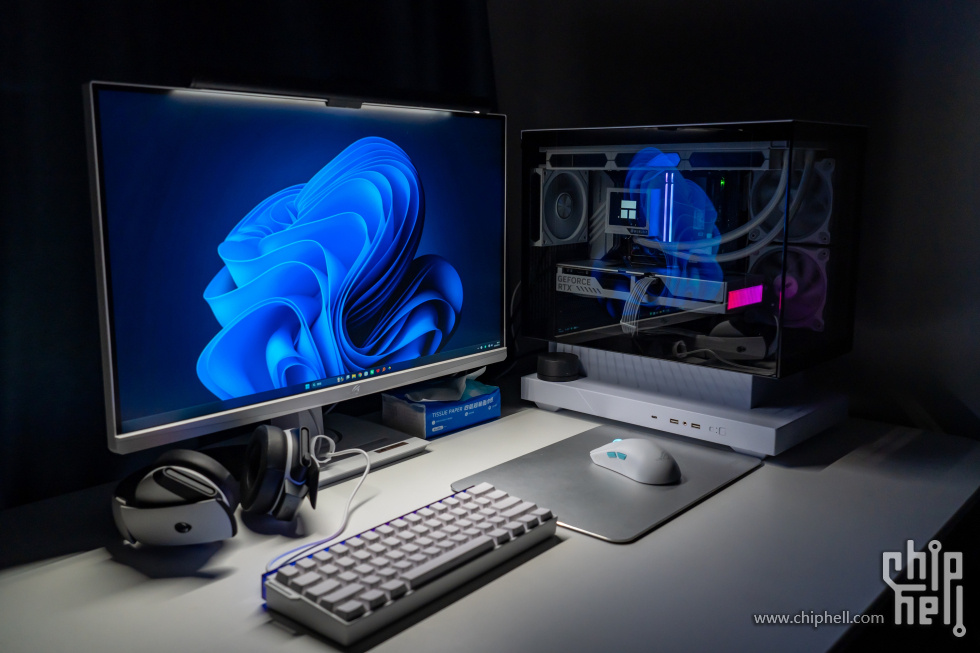

Turn the light On！

真正的光可鉴人。

来两个1：64的小车助助兴。


Bios和随机软件：

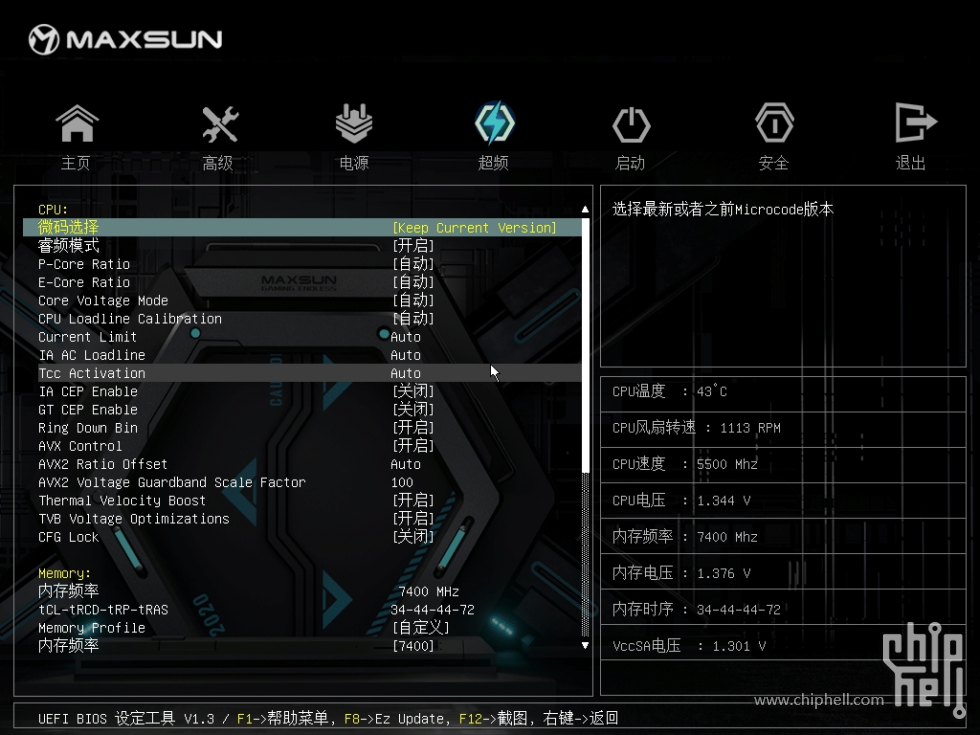

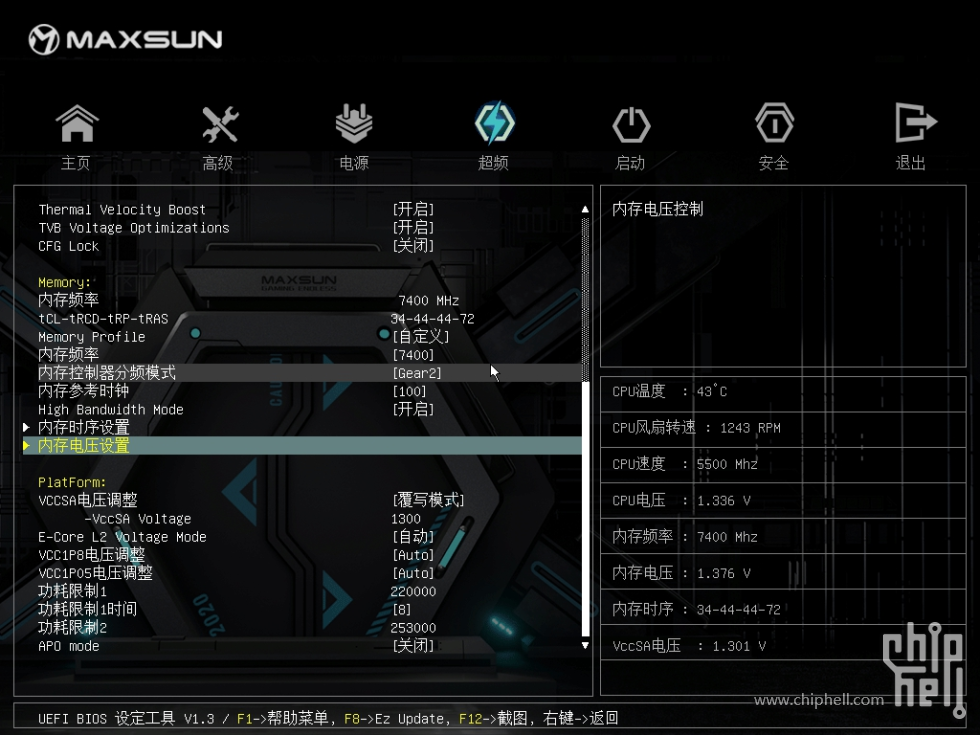

这次主要还是想摸一下内存的潜力，铭瑄这个BIOS，只能说他长得难看，不能说他不好使。

XMP-6000这个水平肯定不是我们的终点，前路还是星辰大海！

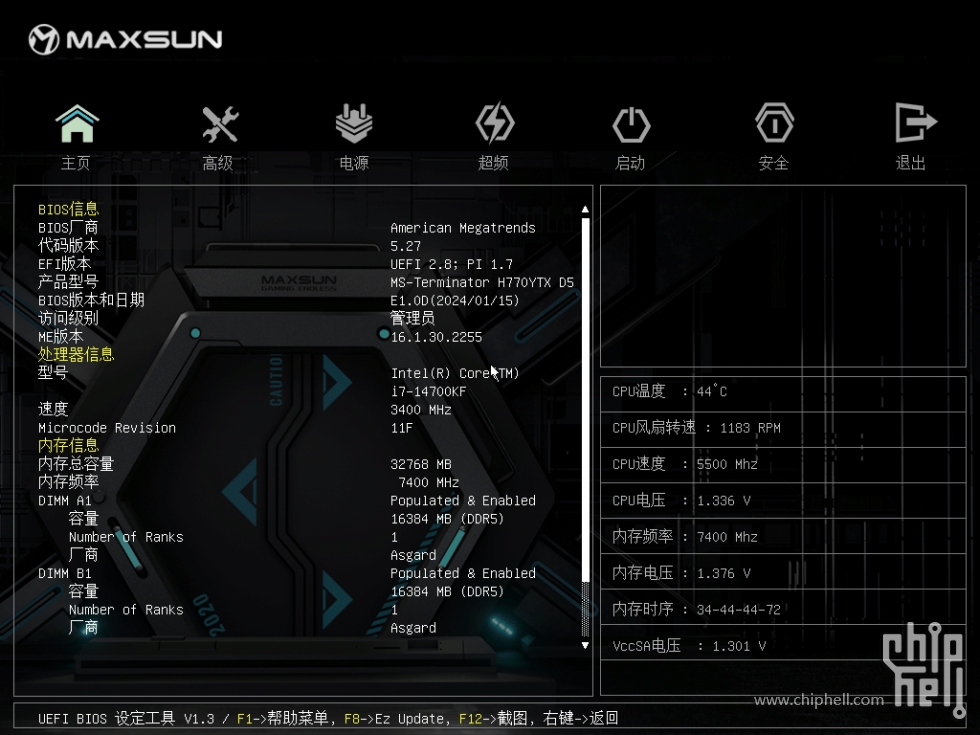

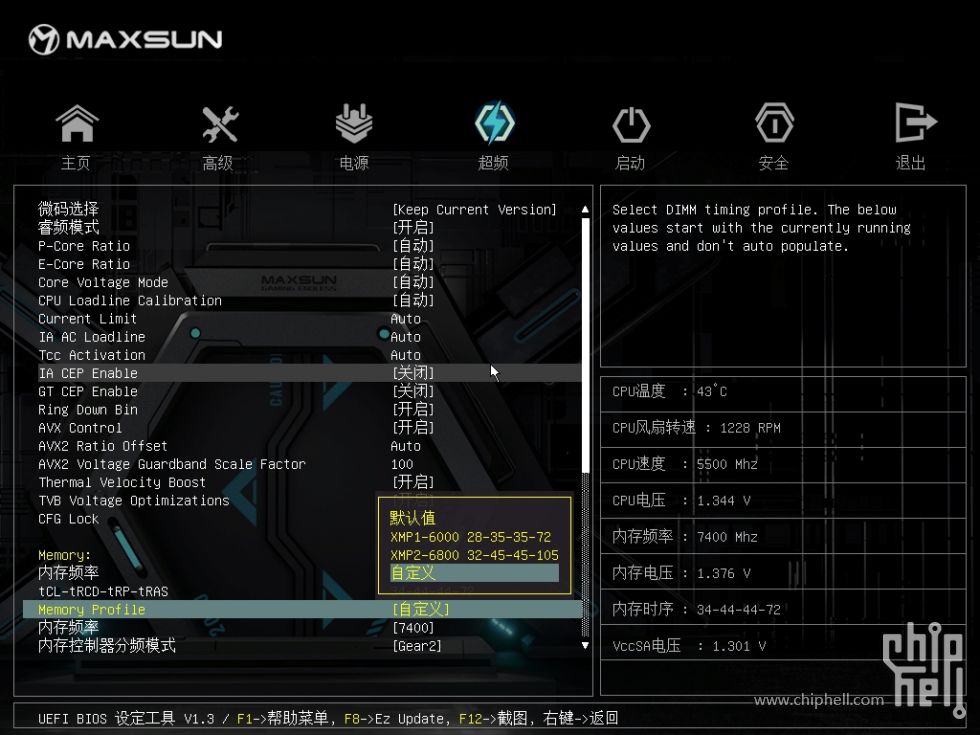

最后轻松摸到7400CL34。肯定还有紧参数的空间。不折腾了，保存了个配置让他安心用。

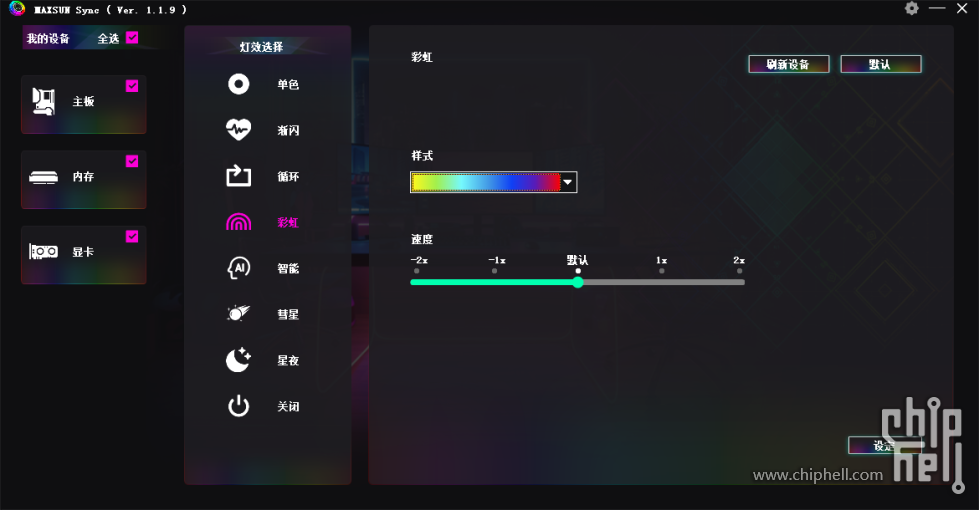

随机软件，铭瑄自带的RGB软件功能简单，但是覆盖范围大，连天选5070都被他一锅端了，前面的图能看到。

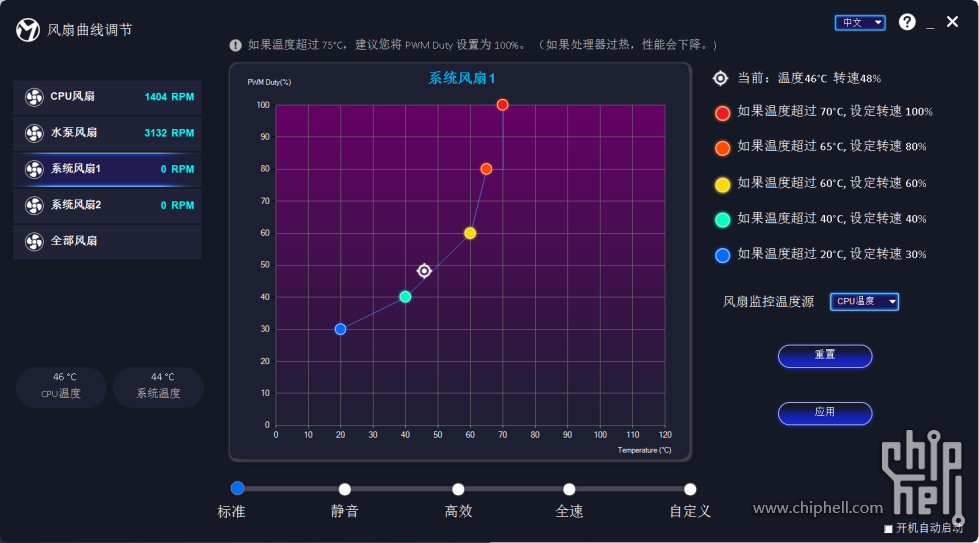

铭瑄也有了自己的风扇调节软件，从无到有，进步巨大。功能也比较简单。

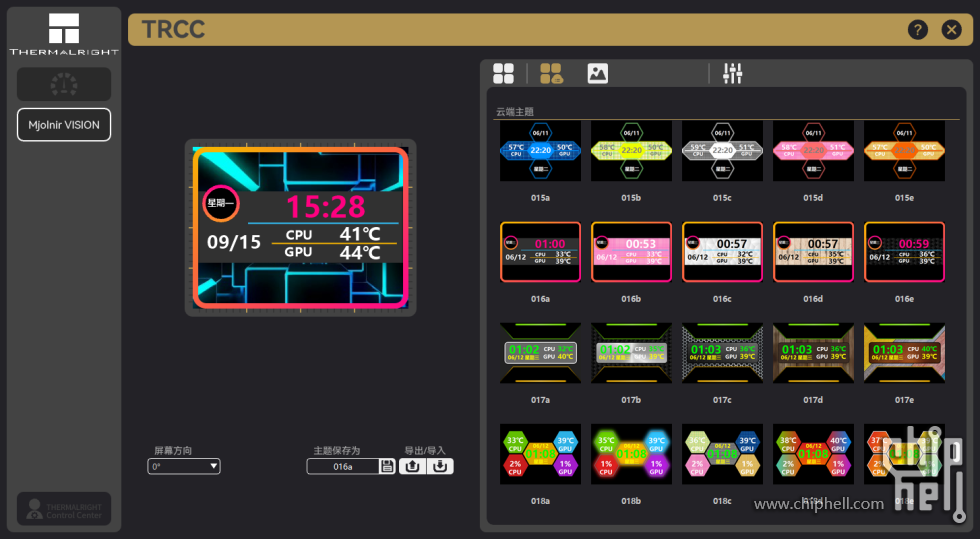

利民的TRCC，之前用着就比较习惯了，我就想问，你们这么多难看的主题，是AI批量生成的么？

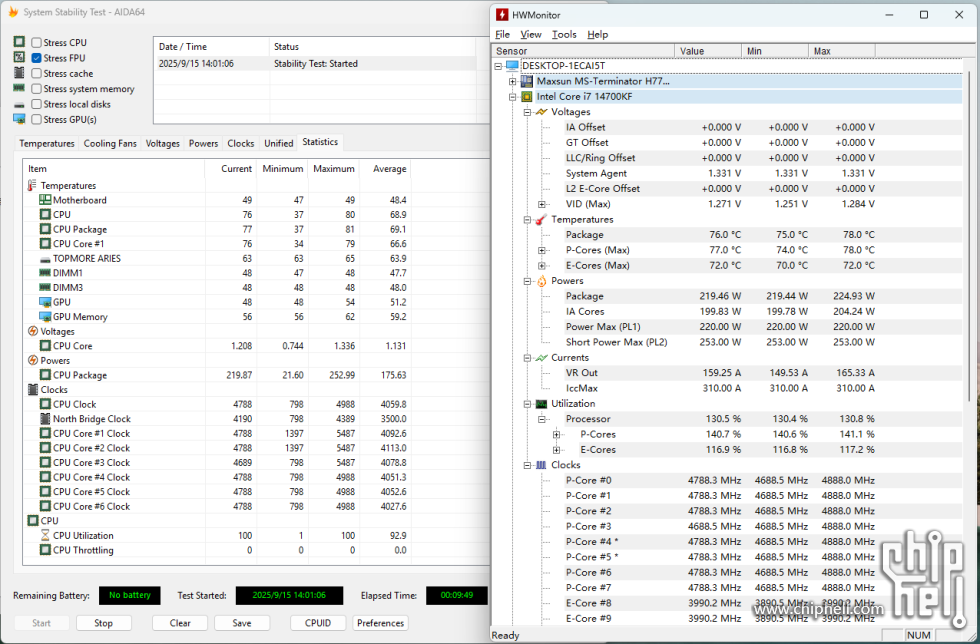

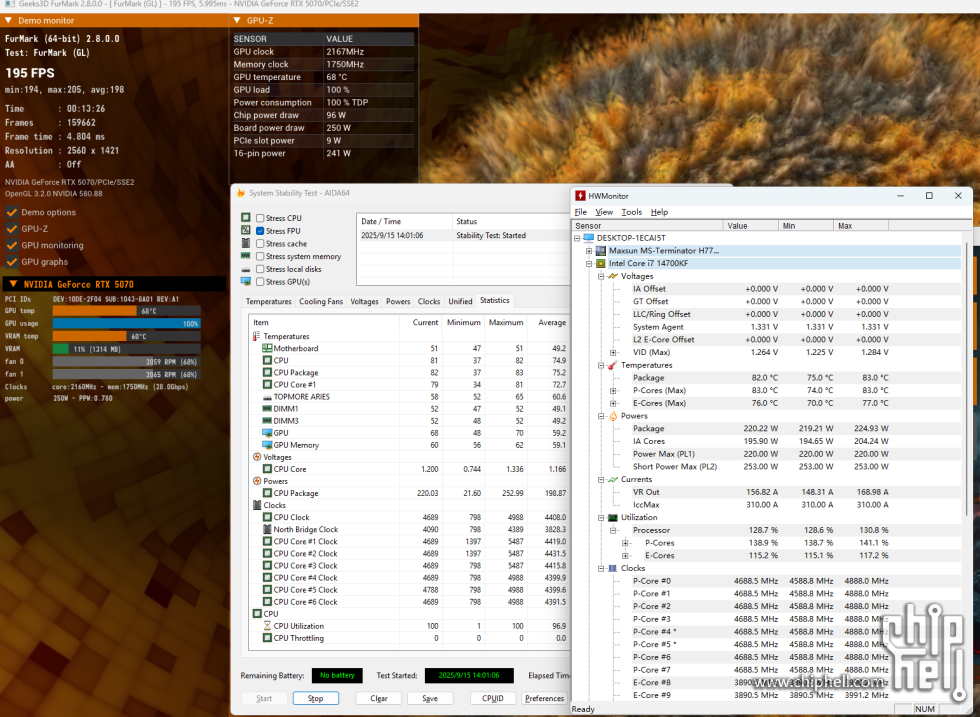

烤鸡测试：
烤鸡情况也比较理想，默认是220W/253W，调整为220W/253W的供电配置，算是铭瑄祖传供电的甜蜜点。
14700KF单烤，温度76度，P核稳在4.8G，E核4.0G。温度表现非常不错。

多烤也是毫无压力，CPU上升到82度。显卡68度，功耗240瓦。


理论测试：

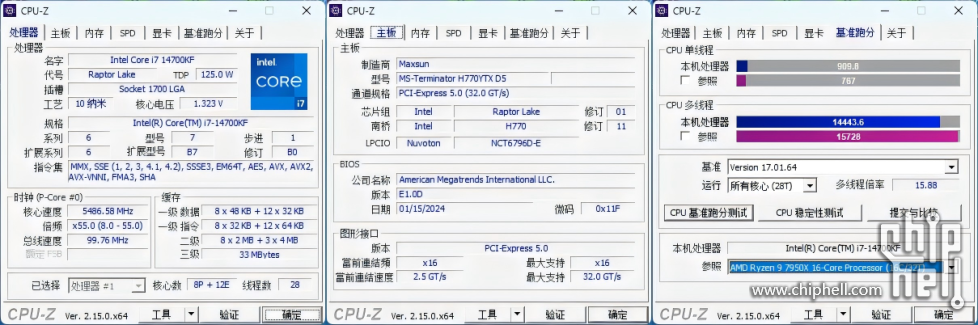

CPU-Z

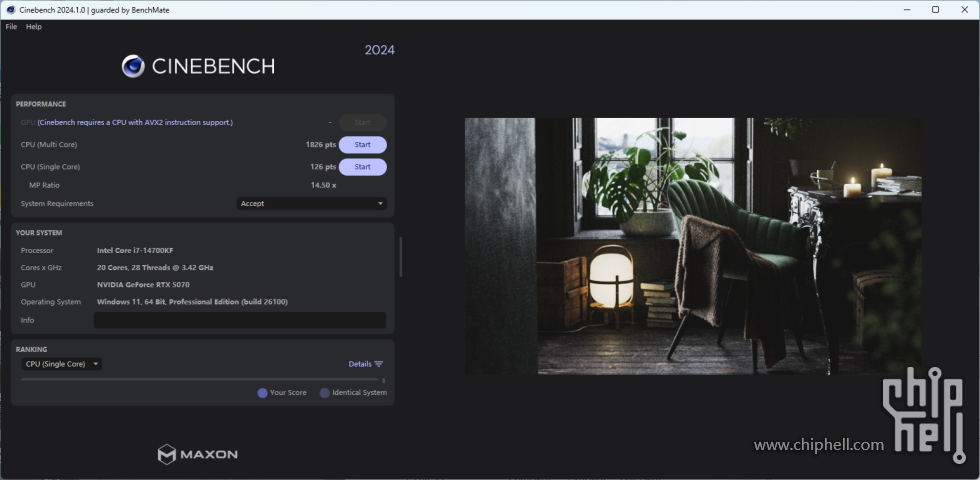

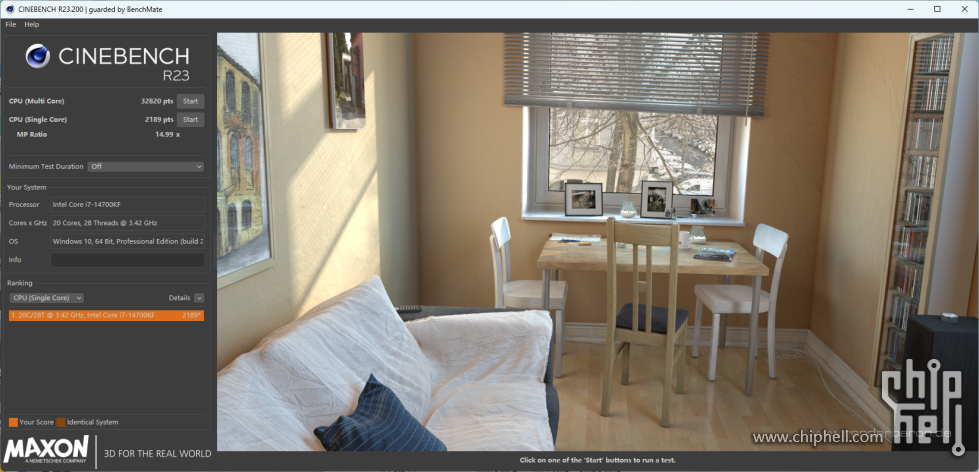

Cinebench R23/2024，220W，性能释放已经非常充分了。R23多核超过32000分，单核也有接近220分。

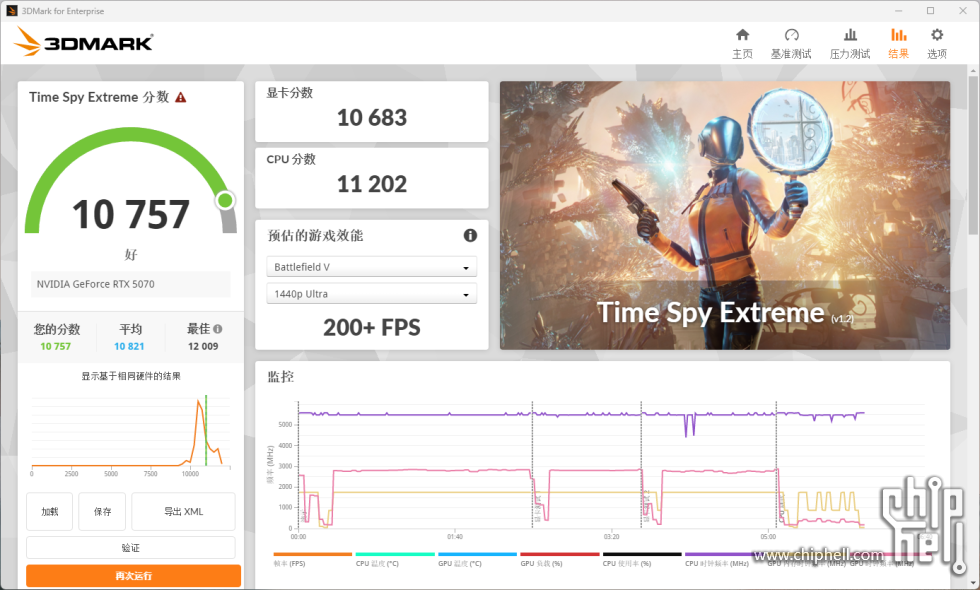

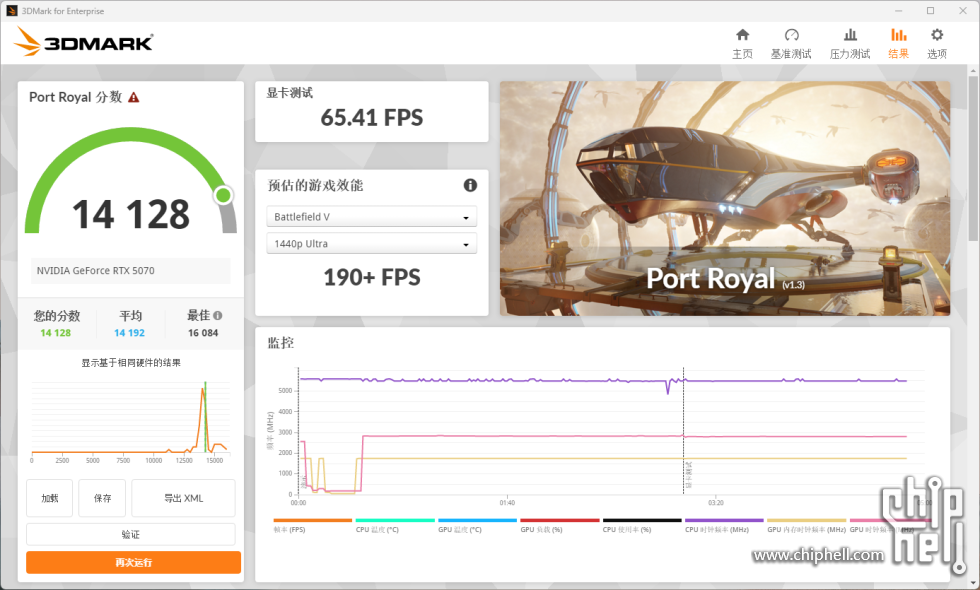

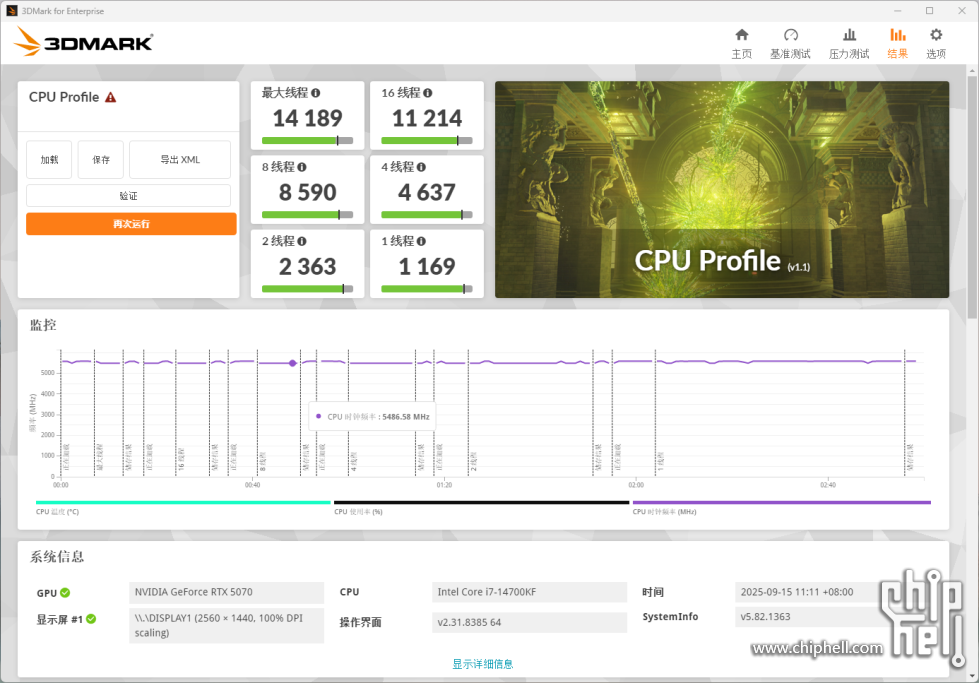

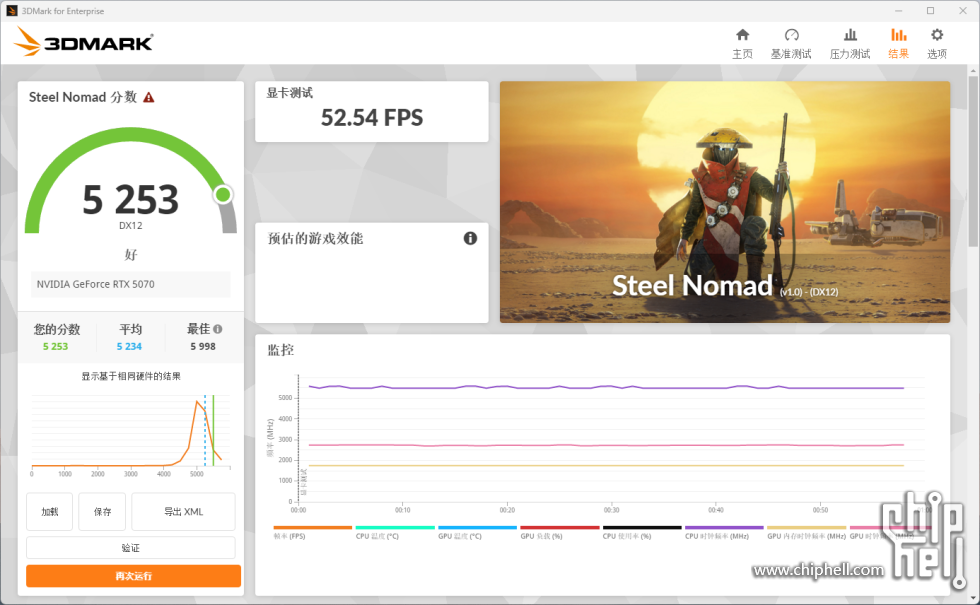

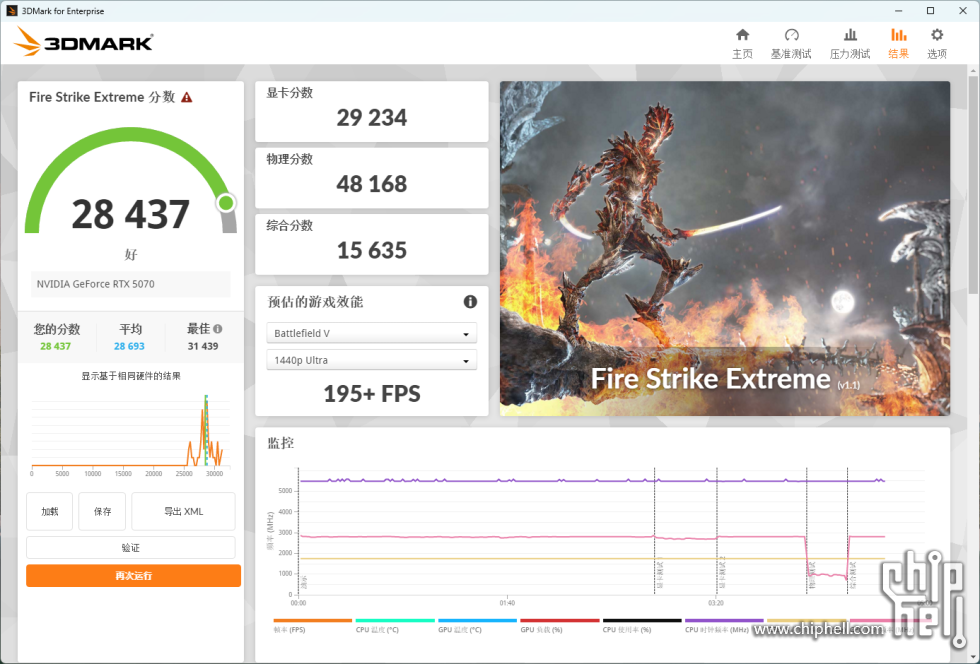

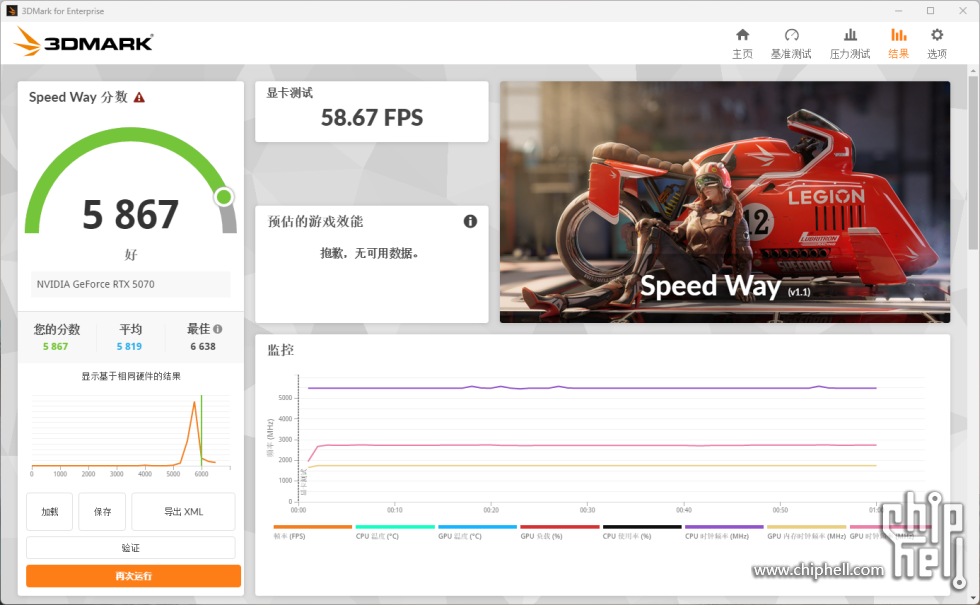

3DMARK

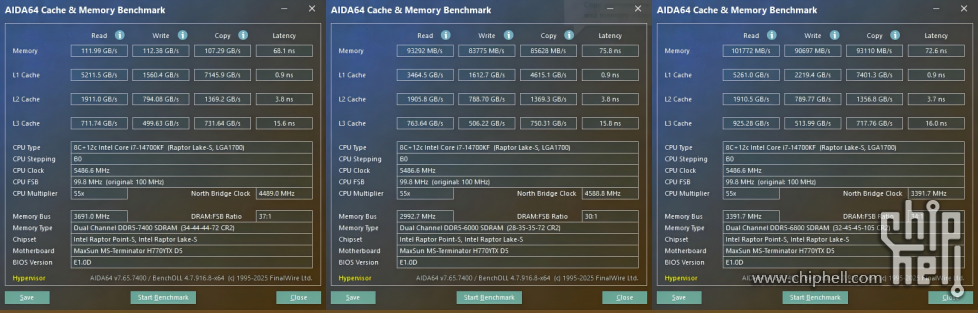

手动和XMP1/2 Memory Benchmark对比，
在hypervisor情况下，读写都超过110GB/s，延迟也缩至68.1ns，结果提升还是比较明显的，内存超频性能这一块可以说，体验超值。毕竟这可是一块不到900的H770啊！

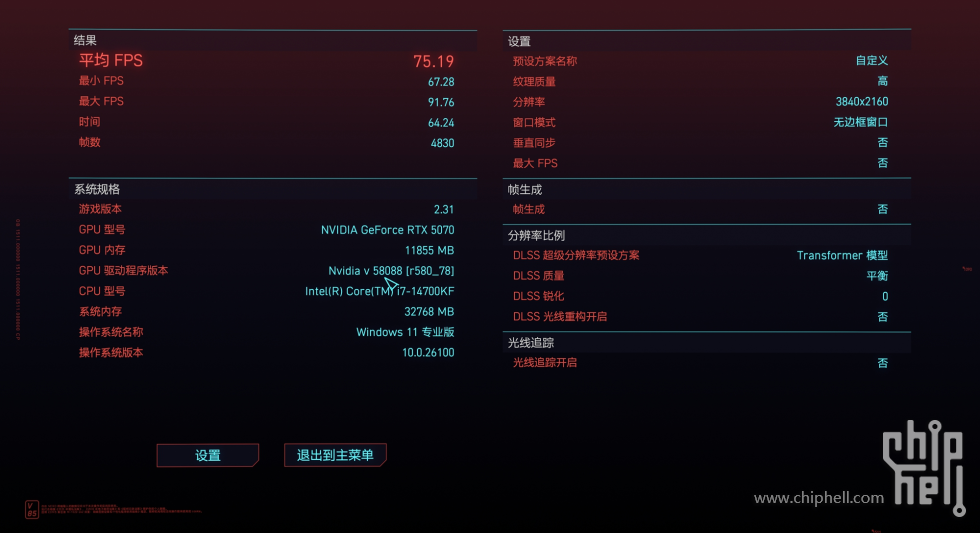

最后小试了一下赛博朋克2077的4K超高预设并手动调整为DLSS超分-Transformer模型，也有个70多帧，妥妥能玩。

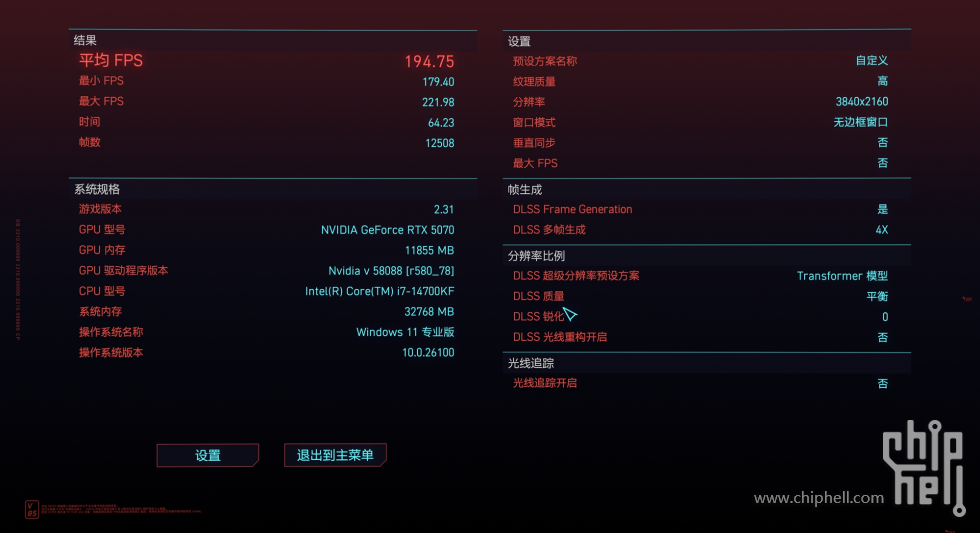

而开启DLSS 4倍帧生成，帧数暴涨至接近200帧。5070+DLSS=4090，老黄，诚不欺我！

最后的彩蛋：

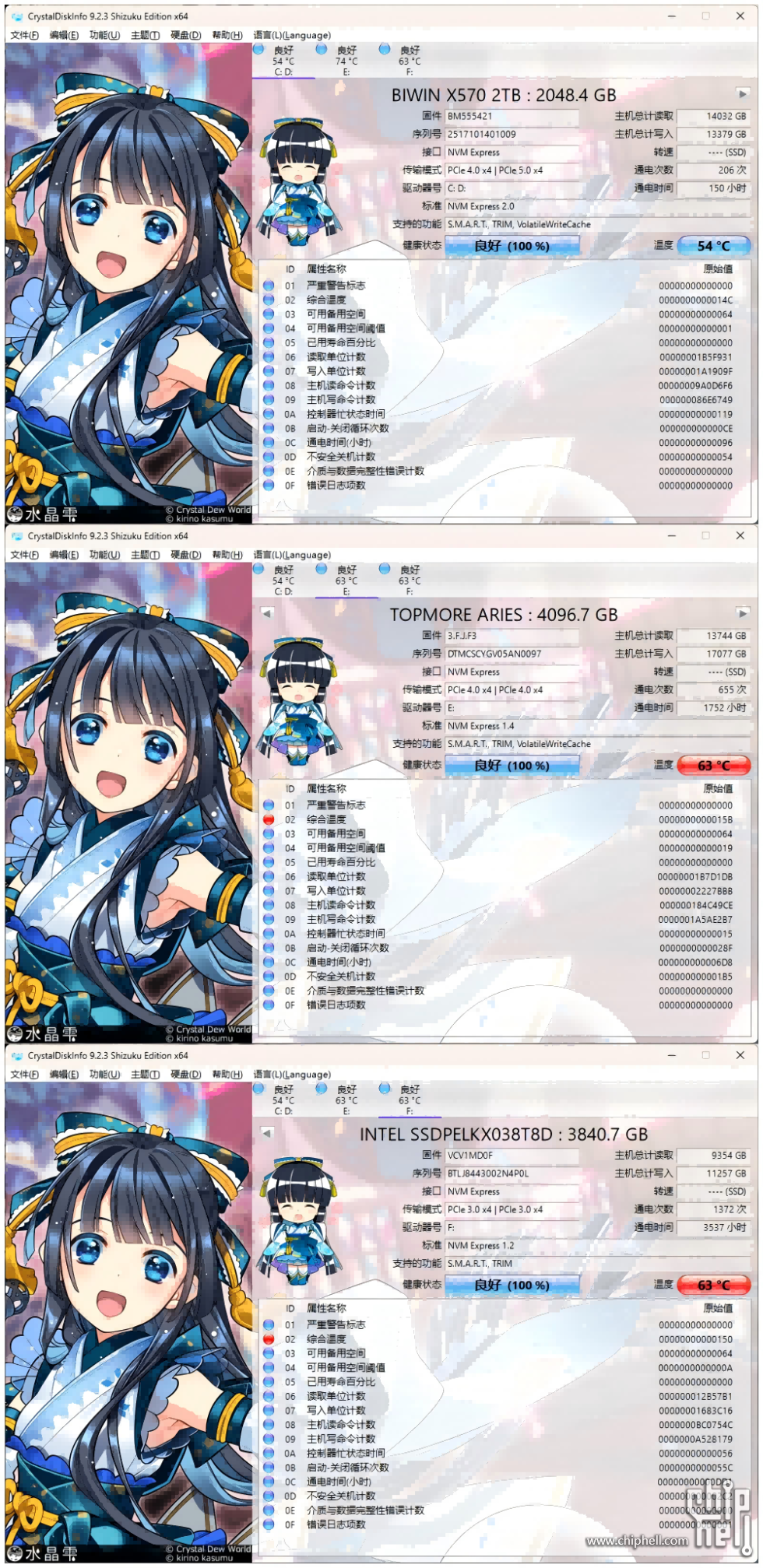

标准：NVME 2.0/1.4/1.2三代同堂。吐槽一下，截图时候达墨这块正跑分呢。标上那个P4511待机就有60多度，实在是热。


总结：
时间有限，没有过多的测试。保存完配置预设文件就给朋友寄走了，海力士A-Die的可玩性还是在的，但是如果不想折腾，买一套带XMP设置稳定的用的才是最优解，别学我。
这块 H770 YTX这个扩展性真的是没话说，祖传供电，稳定性有保证！没有固态散热的问题，目前淘宝、闲鱼都有散热DLC可买，已经让他自己买了寄家里去了。我估摸后边他肯定是要用SFF-8654 4i加万兆的。
Art Ultra HM2还真是个挺有意思的机箱，立意就比较新颖，看似有点被海景房这个硬需求逼得没招了，实际上还真有一部分巧思在其中，在当下千篇一律的造型中，确实有与众不同的地方。
希望这个配置能让朋友捡了14700KF的快乐翻倍。

另外：就是，emmm……给别人寄电脑或者卖二手的时候，可千万记得把M.2啊什么的，拔下来啊。。。

-THE END-
