自由框架+铝合金边框—酷冷至尊MF500桌面质感主机搭建分享

安124机长3 · 发表于 2025-9-19 11:07

   设计同质化，是目DIY领域最大的问题，审美疲劳司空见惯。

   最近酷冷至尊推出了MF500 MESH机箱，MF这个系列机箱难得带来了一些新鲜元素。

   MF500 MESH的还是有很多亮点的，比如磨砂玻璃和金属材质的侧板，可以自由调整的铝合金结构的框架，以及酷冷家族200MM的大尺寸低转速高气流进气风扇。

今天就基于MF500 MESH为核心，搭建一套桌面质感主机。

机电散来自酷冷至尊全家桶，水冷为龙影2代LCD屏版，电源为GX PLIUS金牌全模组1000W白色，显卡索泰RTX 5070 Ti 16GB 天启 OC，内存为光威神策DDR5 6800 M die 24G X 2 ，主板是国内没发售的华擎Z890 Tachi lite，刚好手头有这么一张主板，就直接用了。

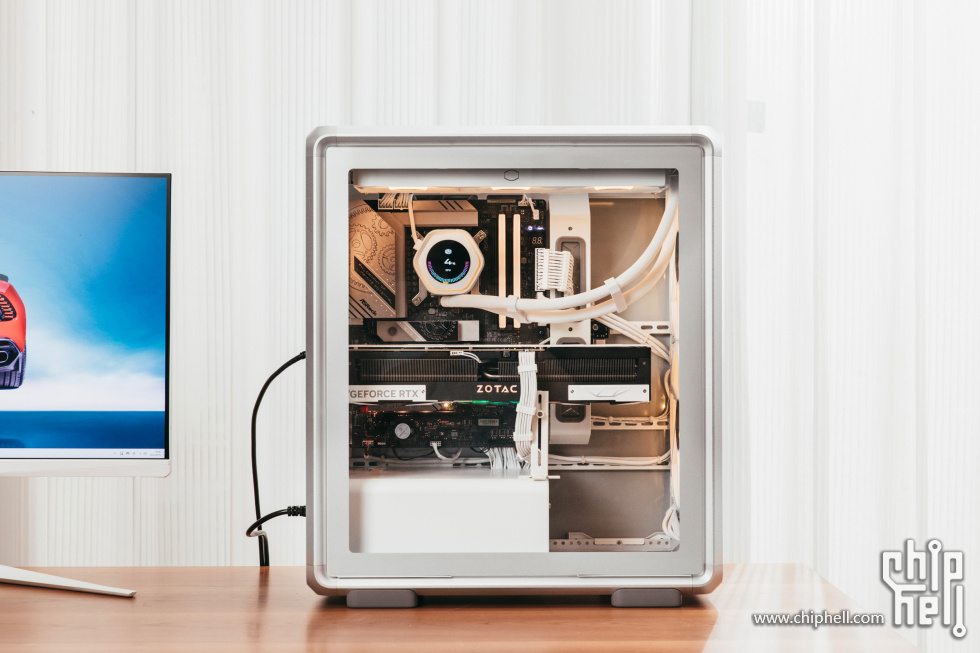

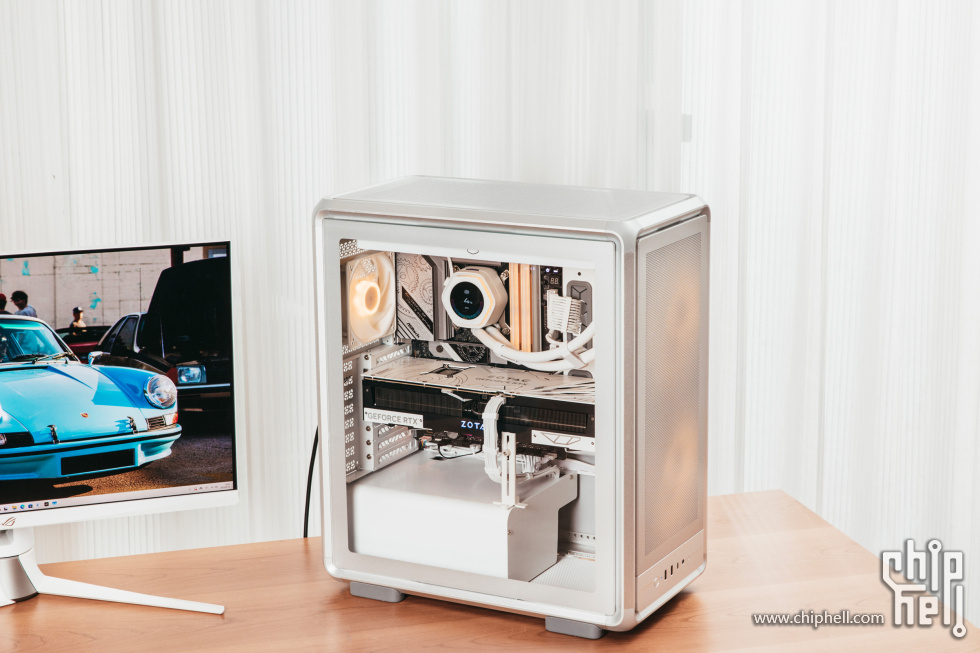

整机一览

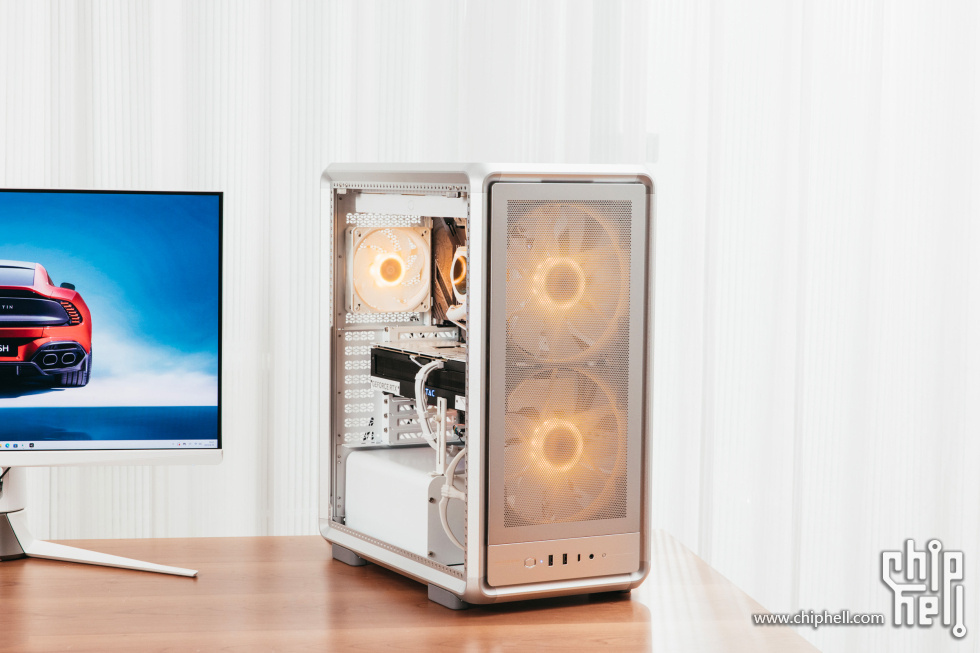

铝合金的整机质感还是非常优秀的，尤其是这种原色金属，不过箱体比较大，放在桌面上搭配32英寸或者48英寸显示器更适合。

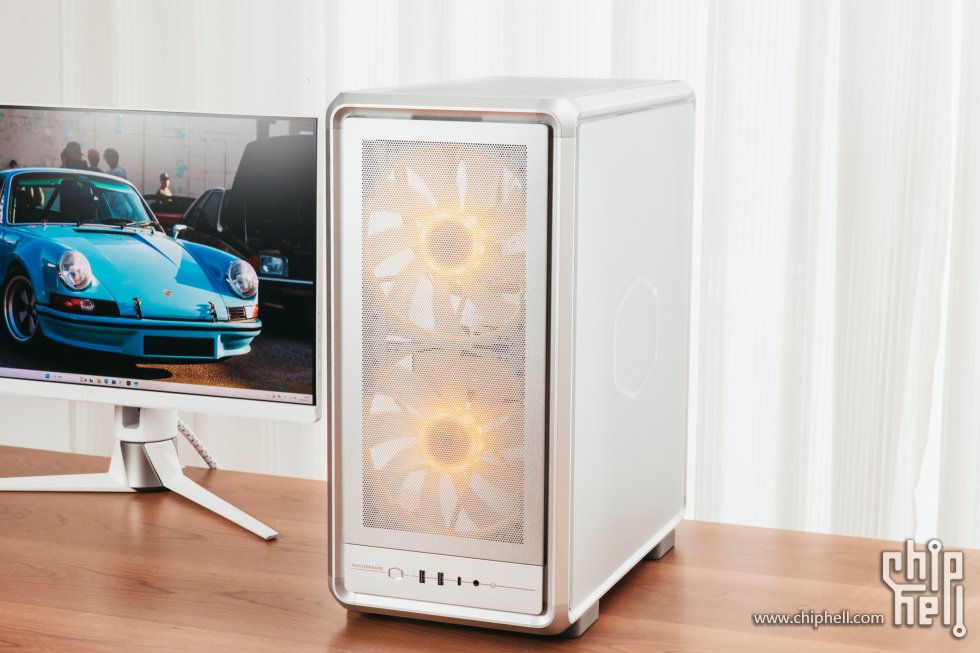

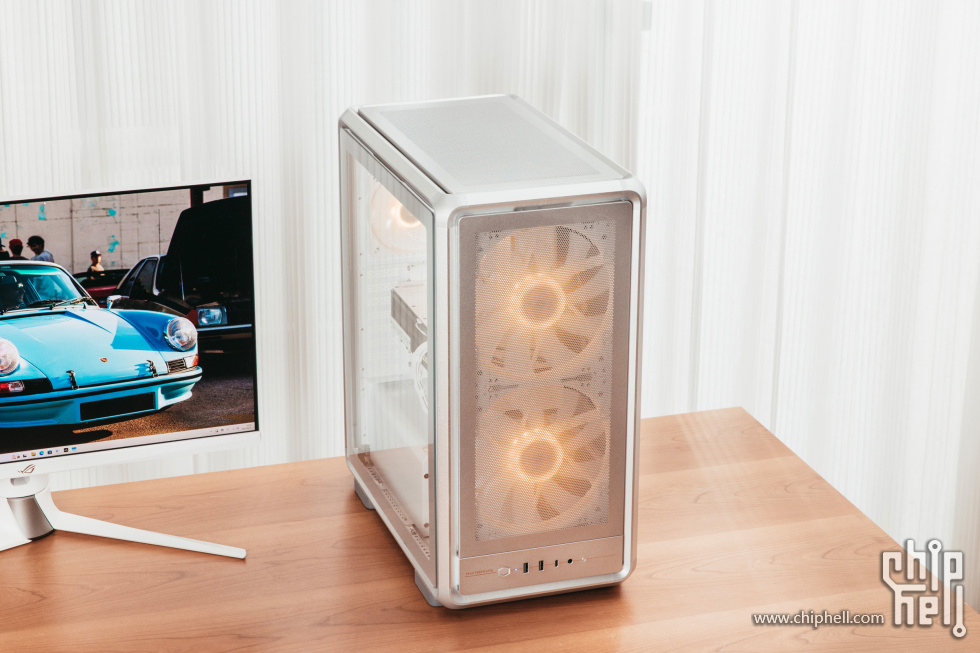

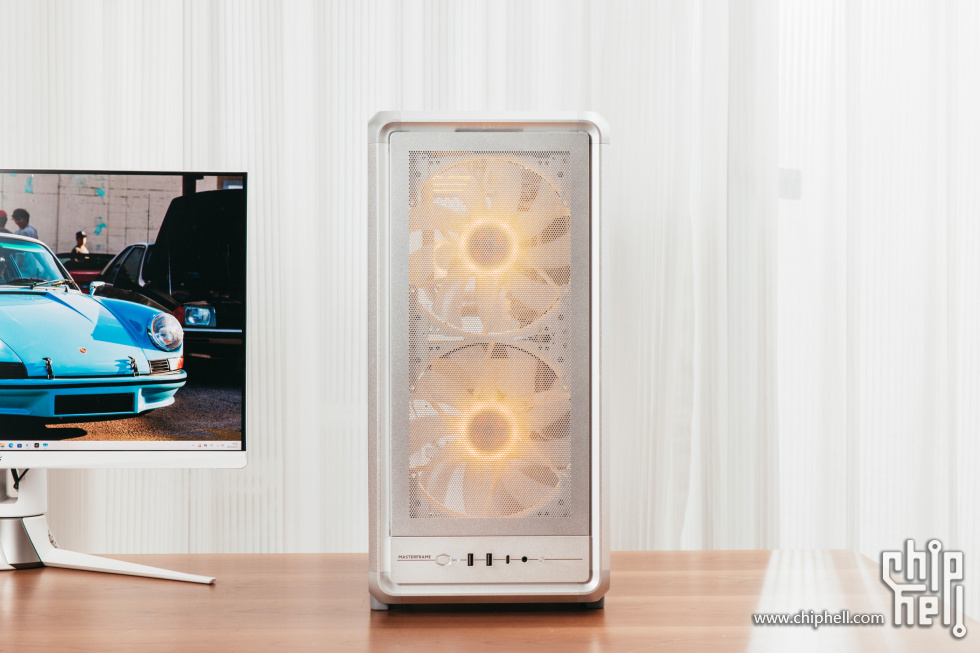

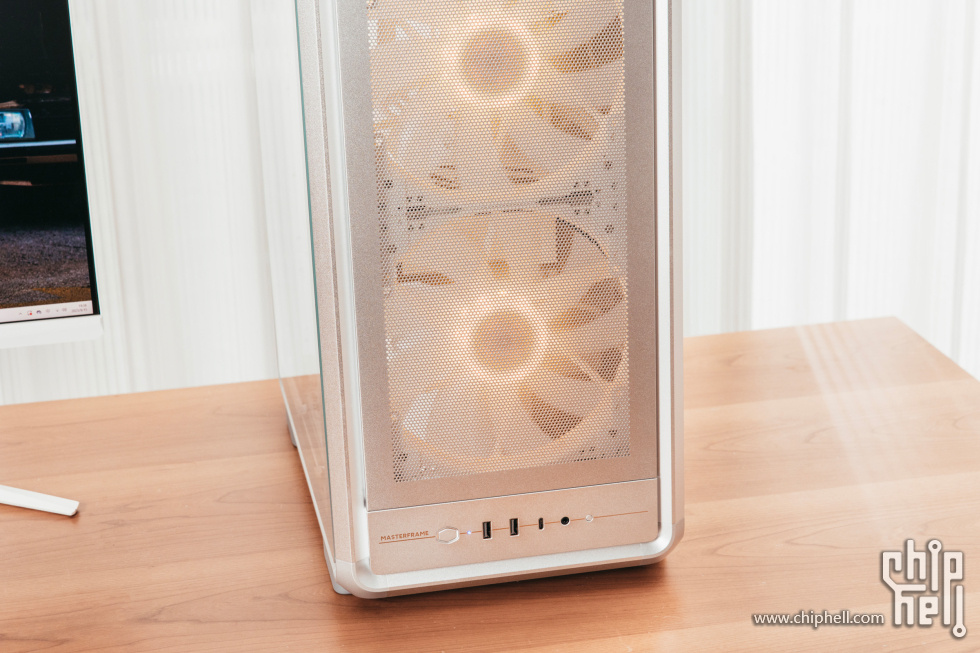

正面硕大的两颗20CM进气风扇非常显眼，下方区域贯穿式凹槽装饰设计很好的做了下压点缀。

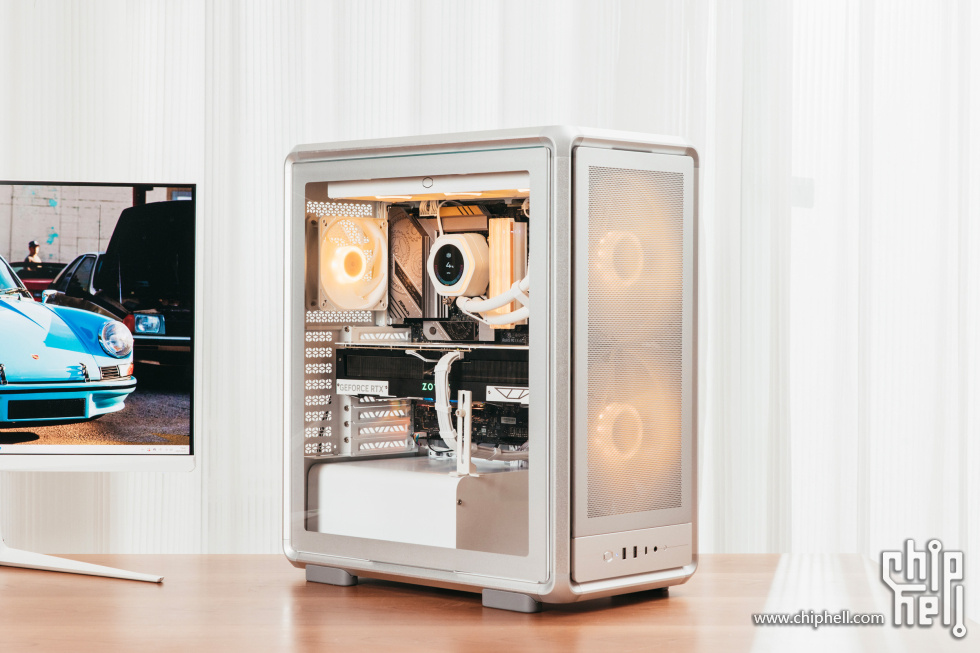

侧方位视角，能看到机箱八个角做了圆润处理，右侧金属玻璃侧板质感也有别于常规金属侧板。

俯瞰视角，酷冷至尊现在设计箱体已经很注重细节了。

再来亿点点细节。

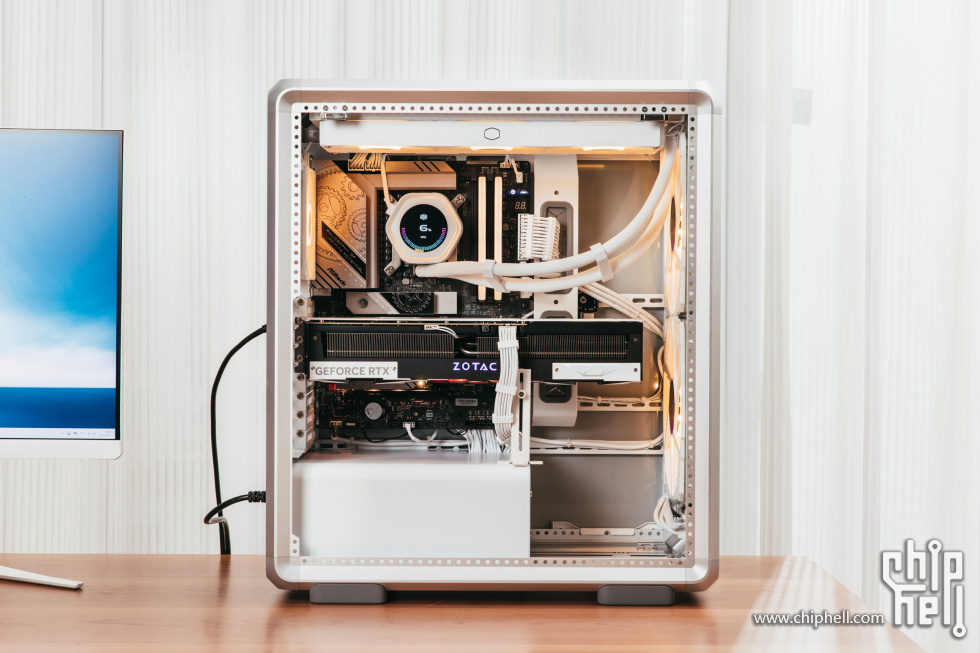

拆了侧板一览，可以看到自由化定制的洞洞纵梁和横梁。

依旧做的橙色灯光效果。

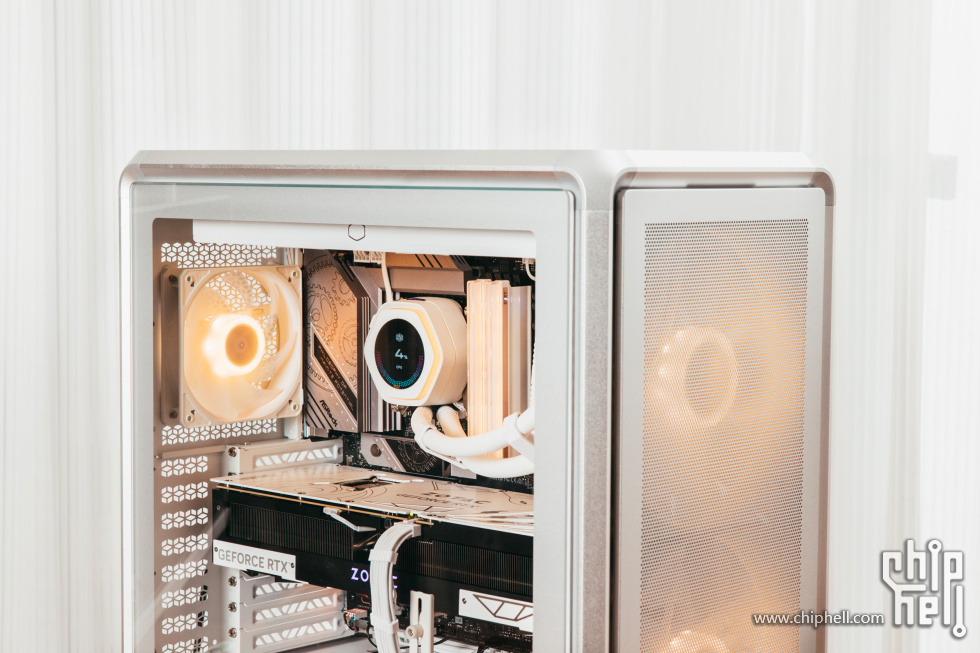

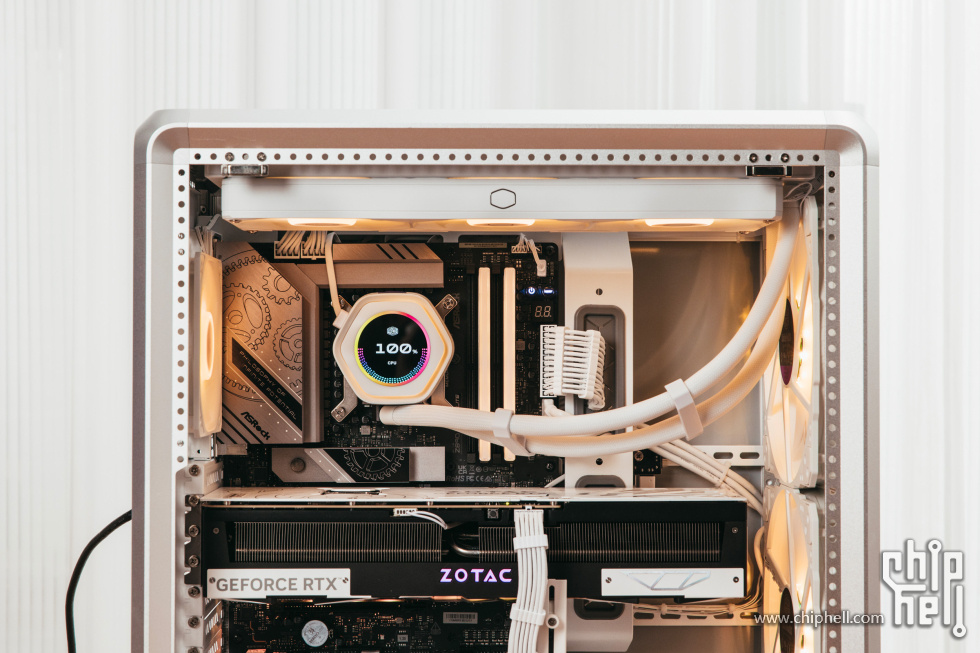

机身上半段一览。

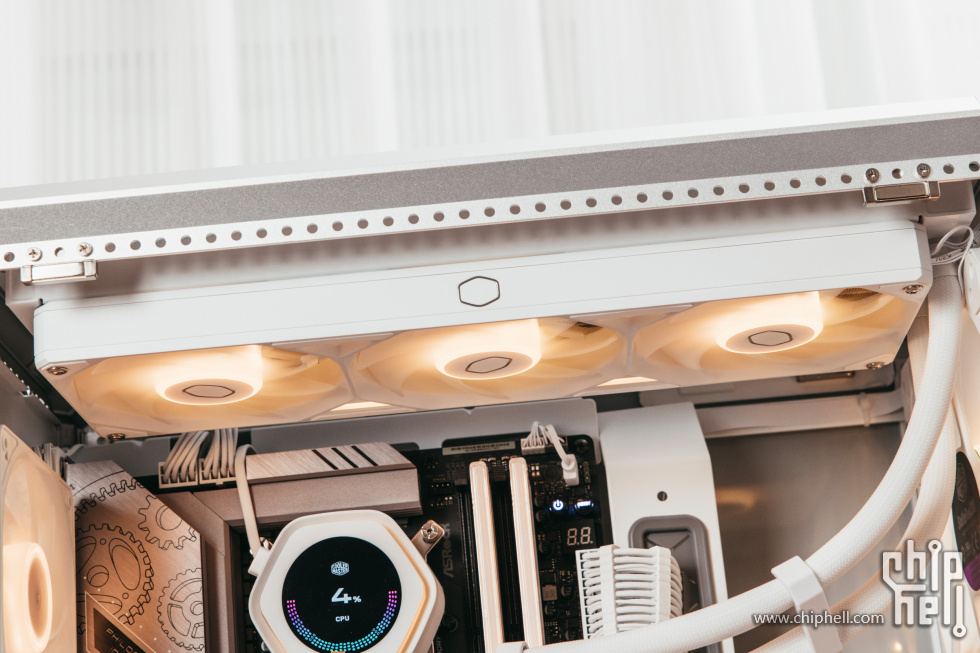

酷冷冷排风扇一览，联排设计整体一致性更好。

华擎这张主板设计元素非常丰富，在RGB灯光的映射下像是镀了一层金。

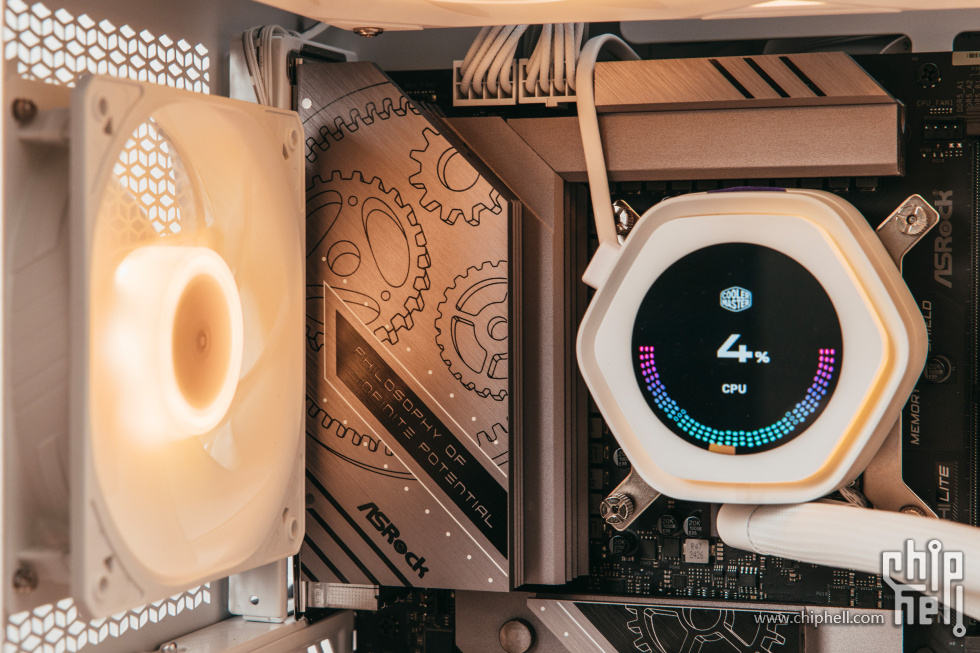

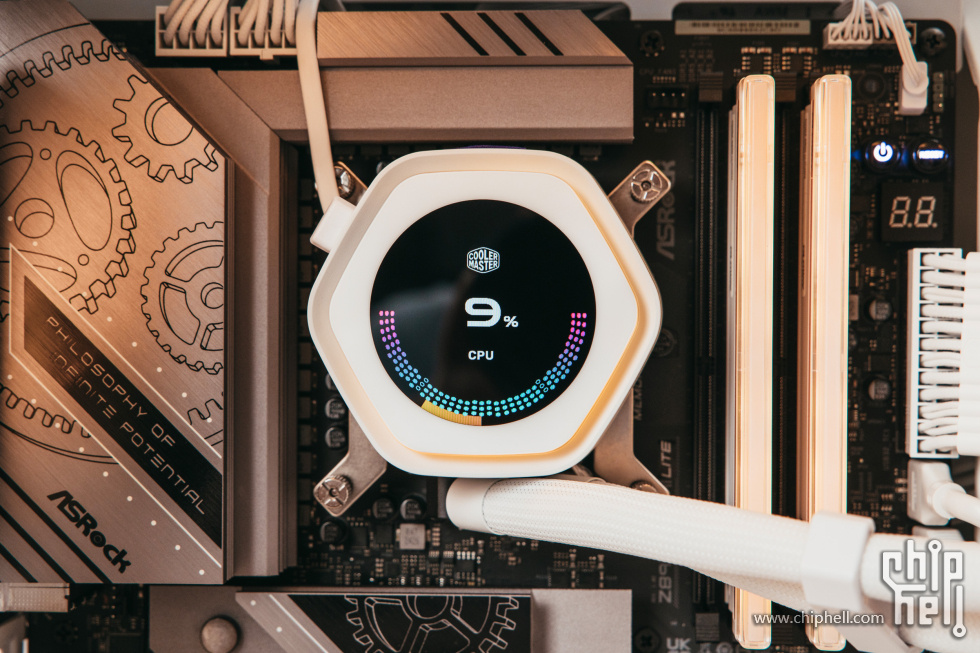

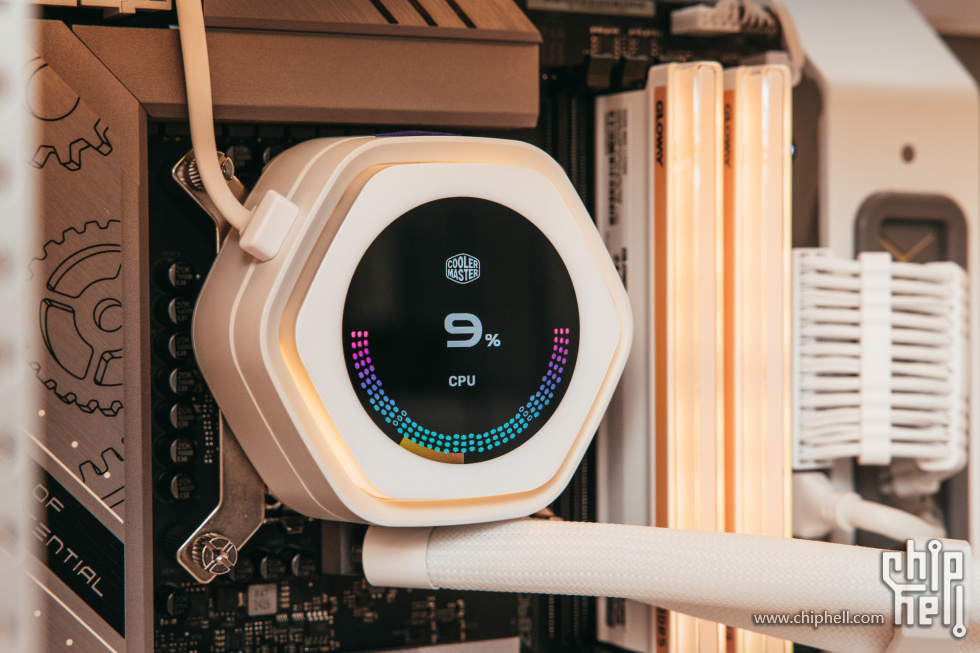

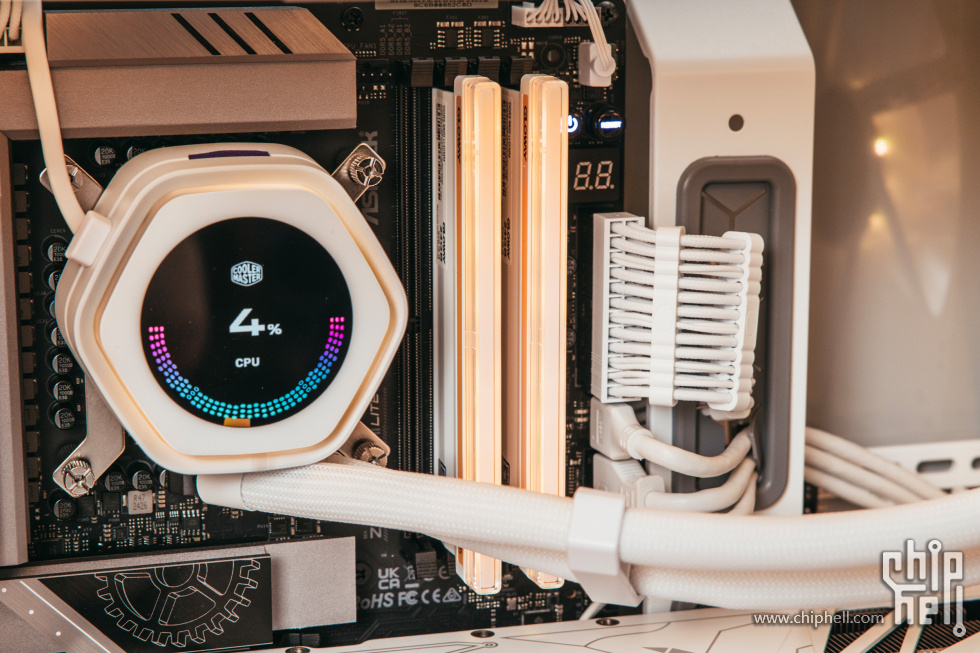

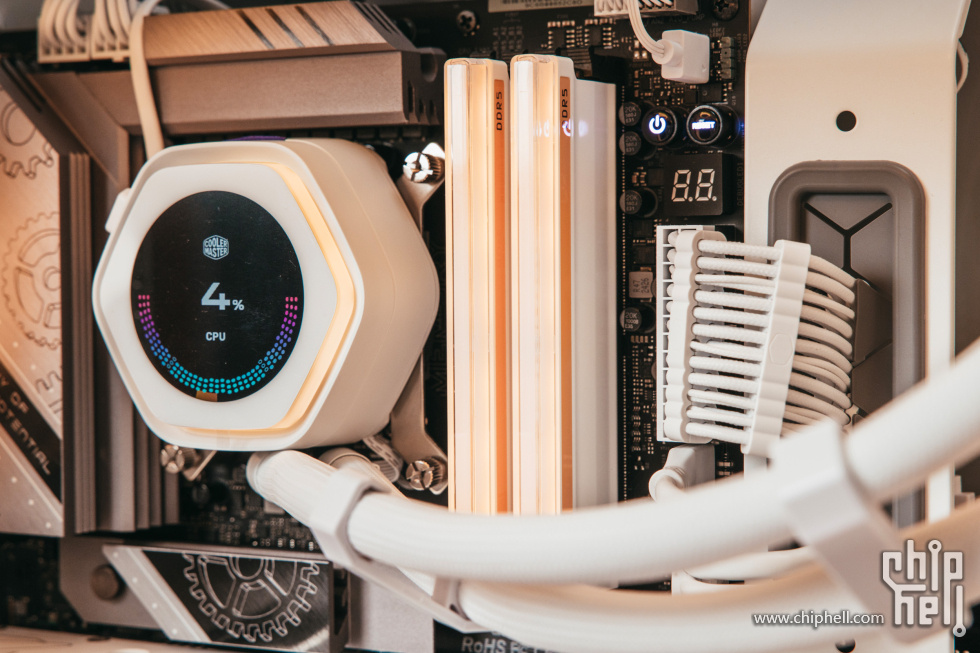

冷头特写，冷头屏幕下方区域做了隐藏灯光设计。

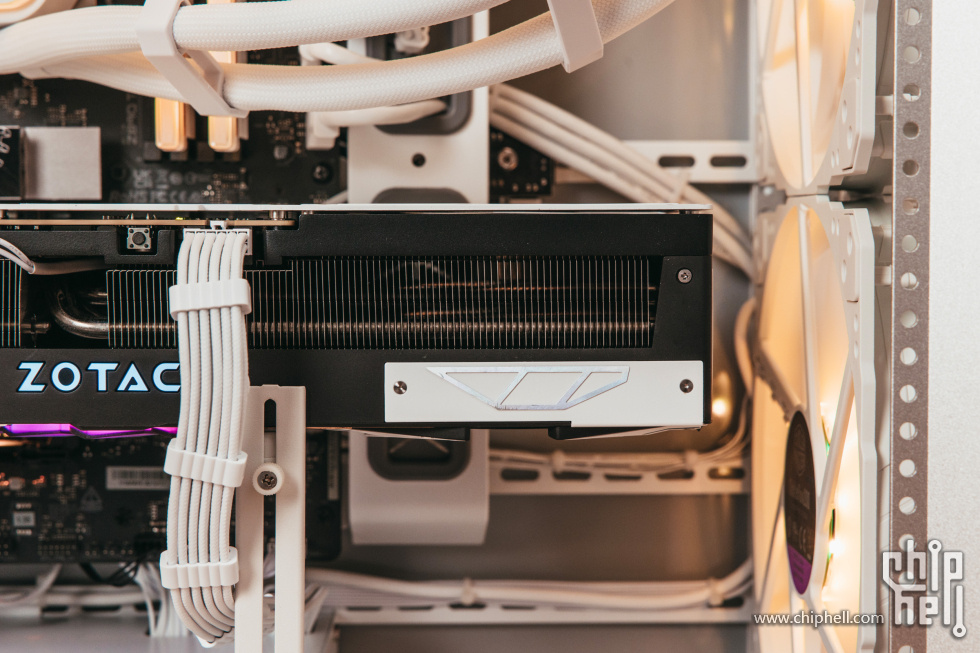

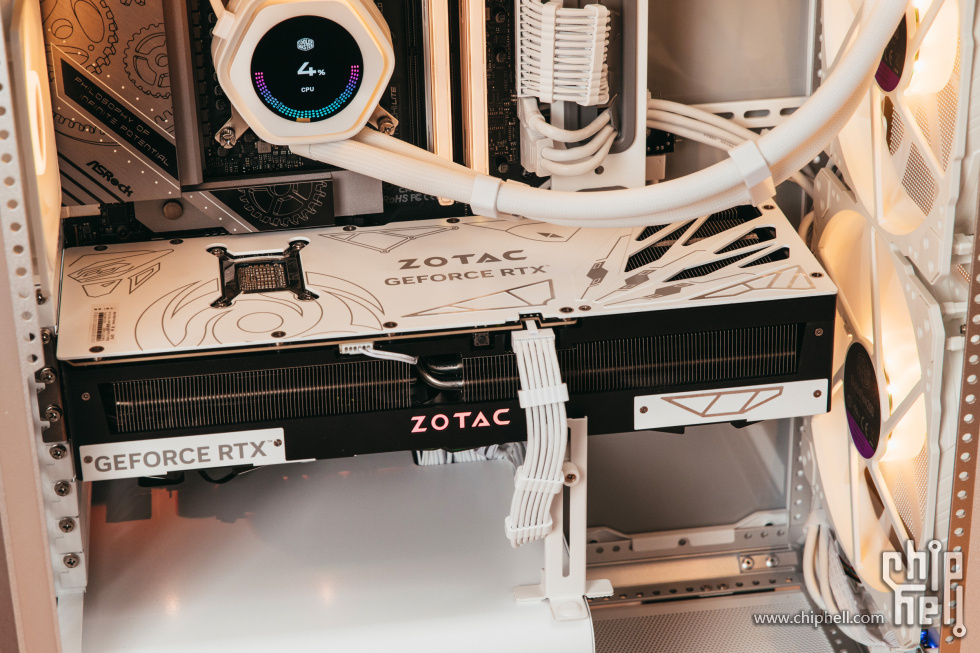

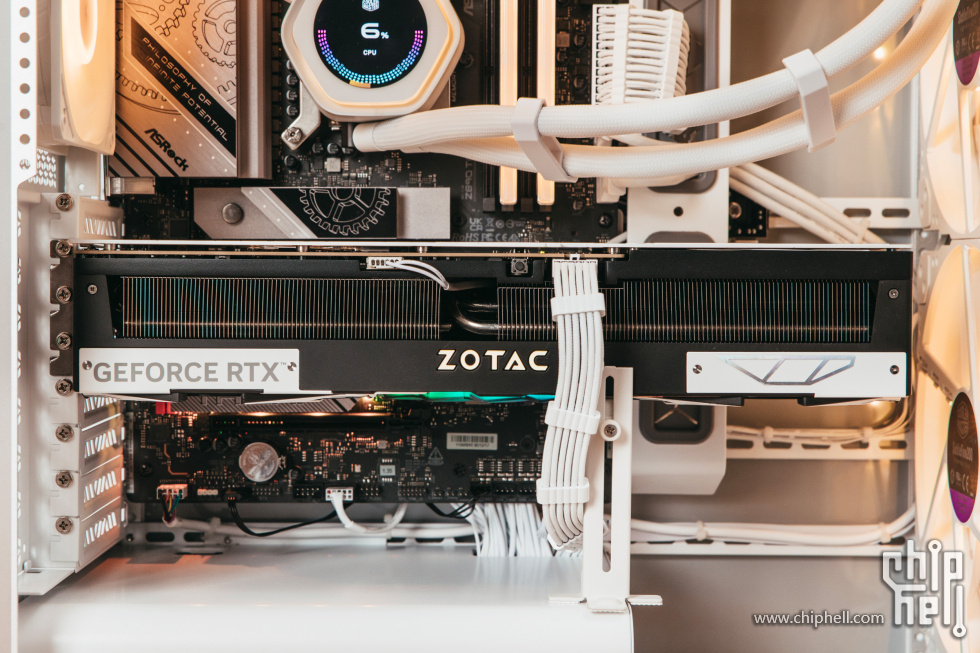

索泰RTX 5070 Ti 16GB 天启 OC侧面特写。

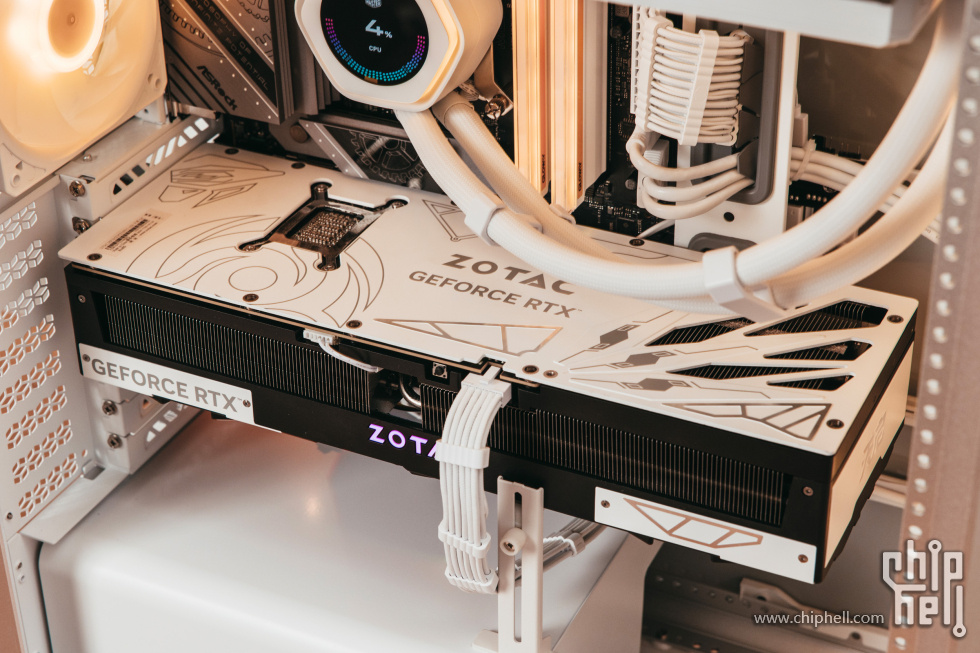

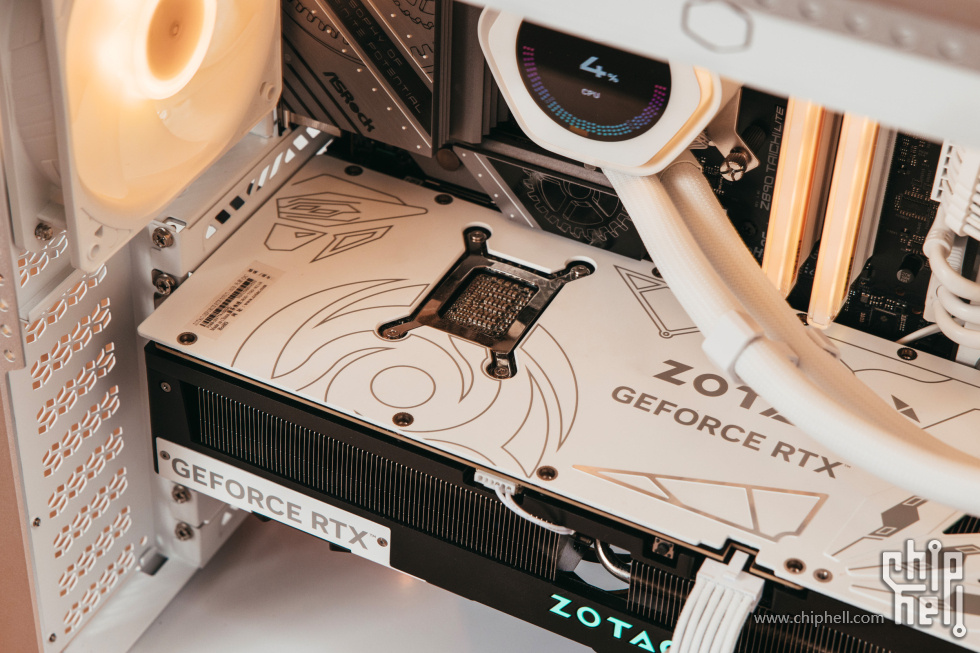

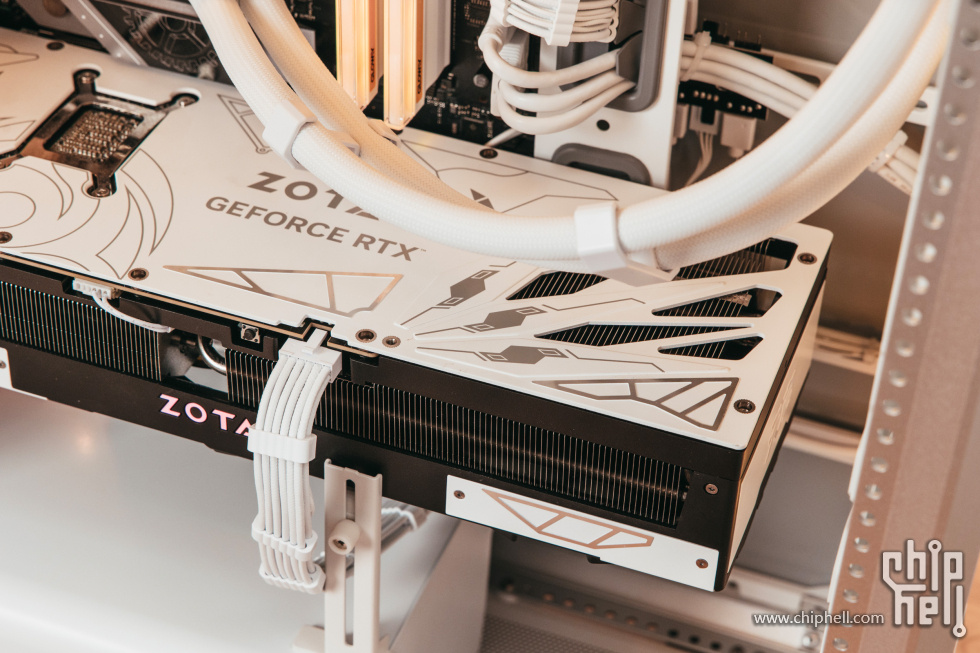

显卡俯瞰视角，可以看到纯白背板的丰富元素。

更多显卡细节。

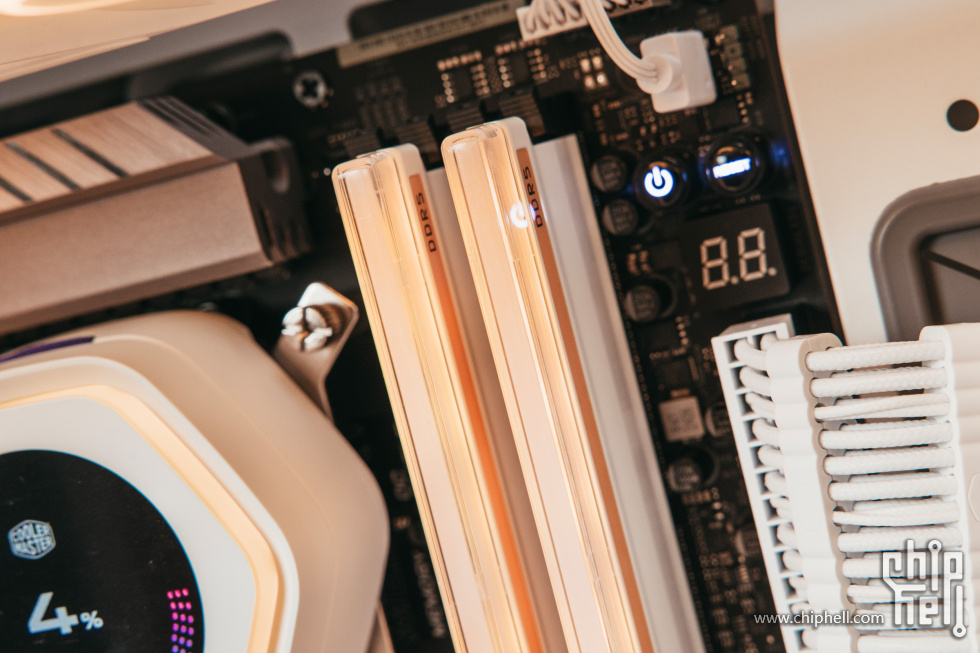

光威神策灯条点亮效果整体一览。

效果接近果冻质感。

再来点细节。

配件一览

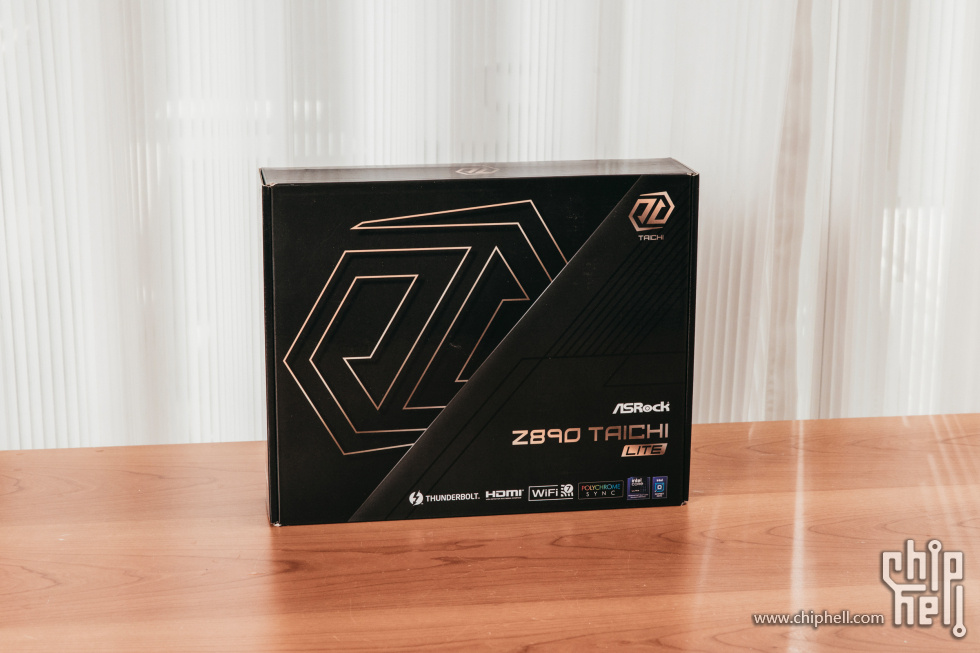

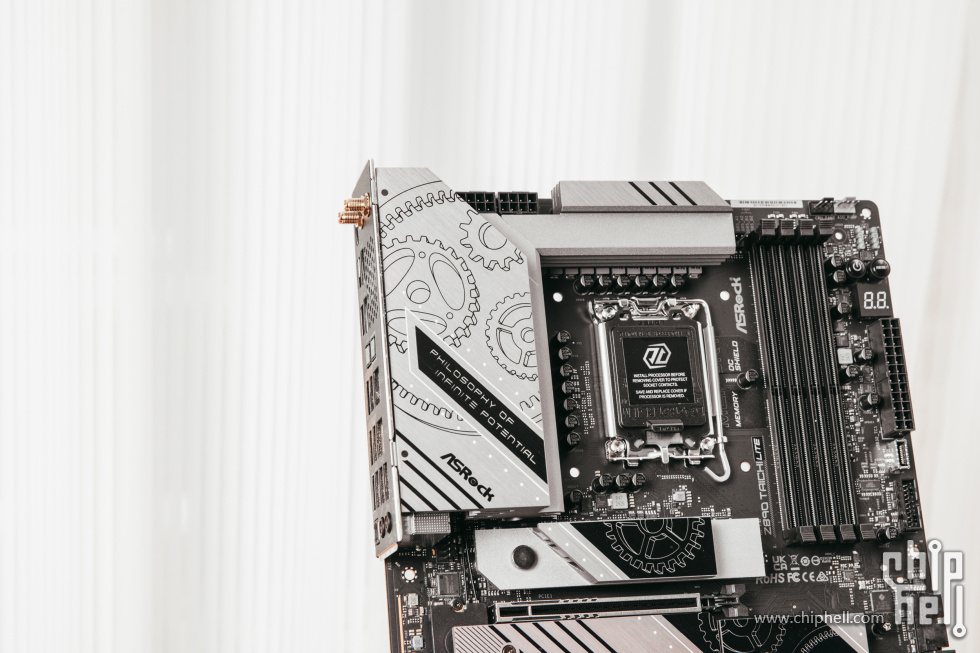

华擎这张主板没在国内发售，我觉得还是挺遗憾的，不过第三方平台有X890 TAICHI lite，感兴趣的可以去看看。

我还是很喜欢这张主板的设计，黑色PCB加部分黑银色散热装甲，简约大气，更适合做低调无光黑色主机。

20+1+2相供电，单相110A电流，内存支持到DDR5 9600(OC)，配置相当强悍。

硕大的散热装甲，这块主板一共支持5个M.2插槽，其中一条为PCIe5.0规格，其他四条为4.0规格。

它的接口很有意思，可以看到双网口的设计，2.5G和5G有线传输速率，非常适合局域网访问NAS，当然还有双雷电四和WiFi7。

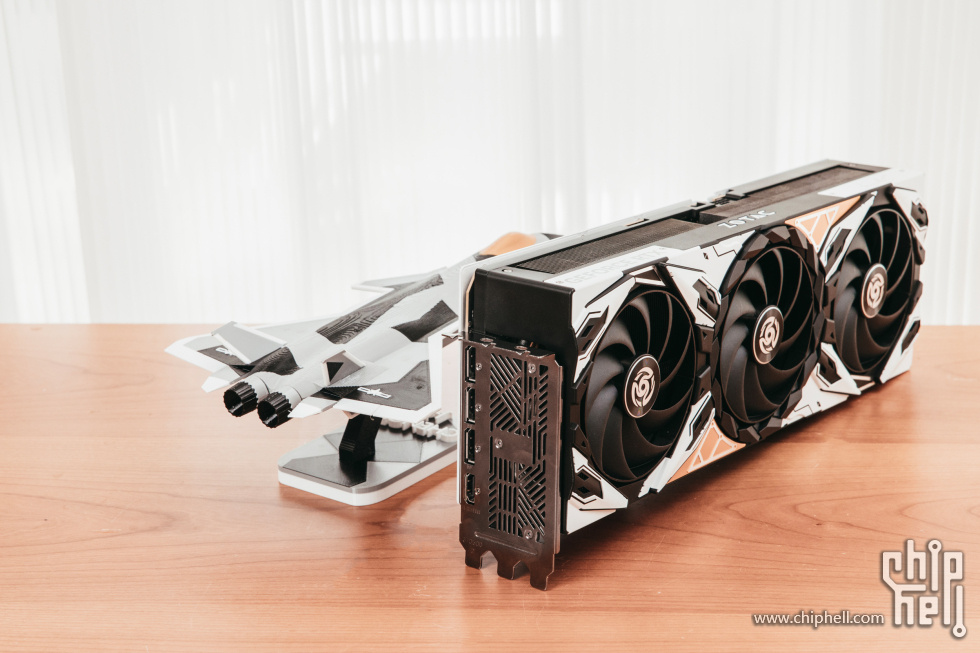

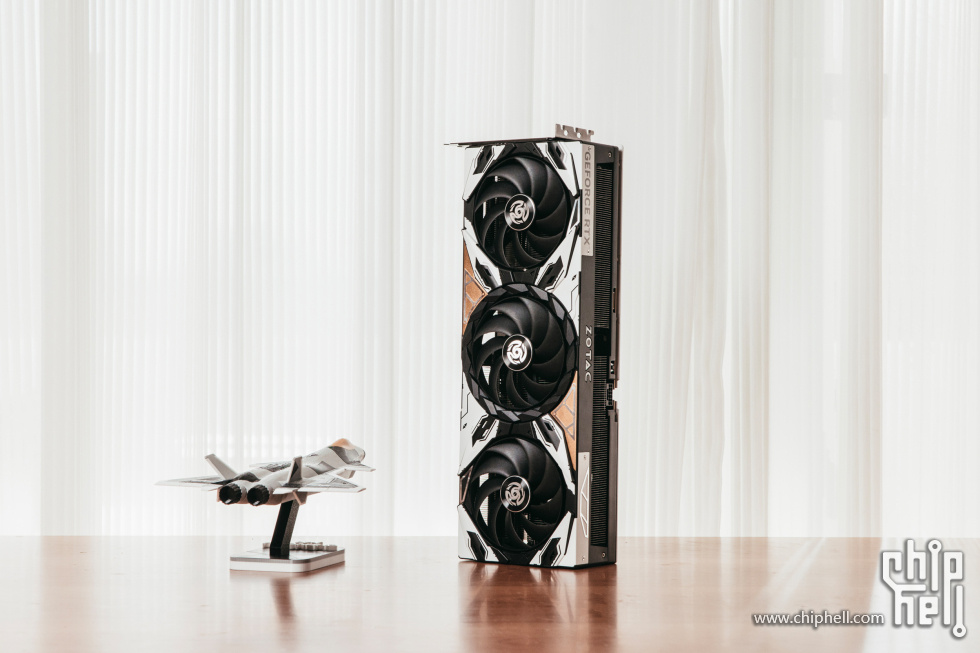

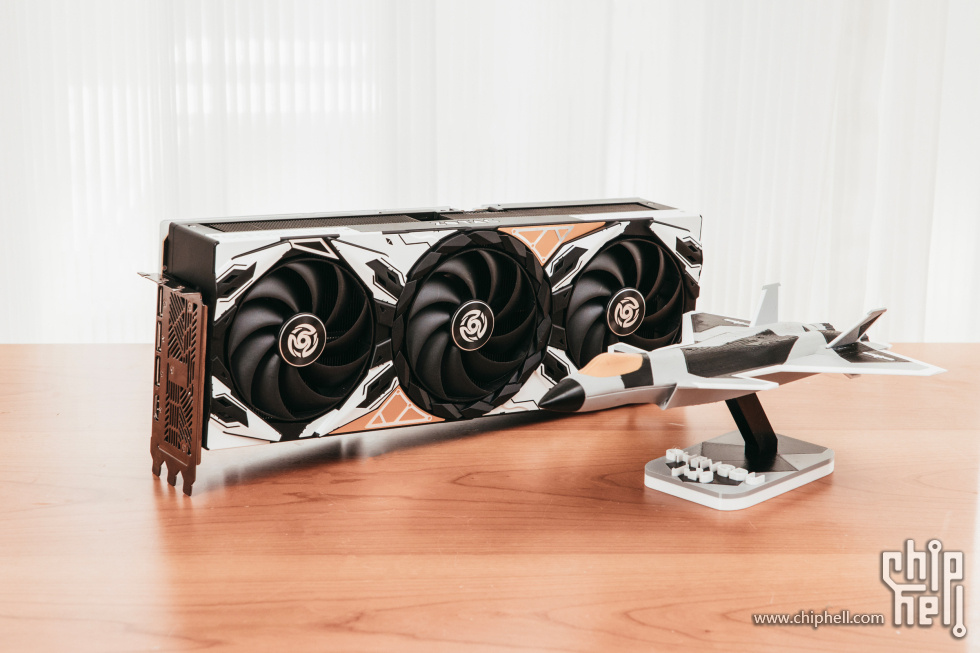

索泰RTX 5070 Ti 16GB 天启 OC，天启这个系列一直都是主打硬朗风，整体设计偏向机甲风格，尺寸方面比较偏大，长361mm；宽138mm；高73mm，它和5080天启共用一个模具，5070天启尺寸会小一圈。

正面设计元素非常丰富，各种类钻石切面，这些复杂元素凑到一起并没有显的凌乱，设计师功底还是很强的。

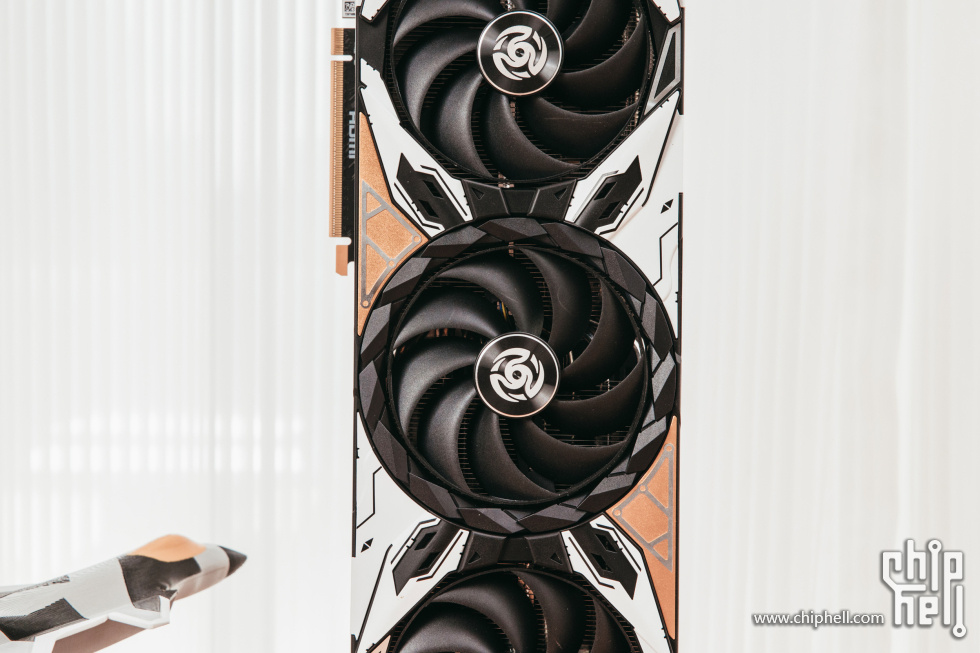

这张显卡最大的外观特点就是白色机甲风散热罩中的黑色环刃风扇，中间风扇带有启世之环信仰灯，两侧的金色点缀装饰件带来了不错的点睛效果。

中框采用了高强度合金压铸成型。

三个风扇均带有环形导流风罩，支持智能启停，风扇尺寸10CM，9片扇叶，扇叶曲率做了优化，可以提升风冷和风压，增强散热效果，也有着不错的噪音表现。

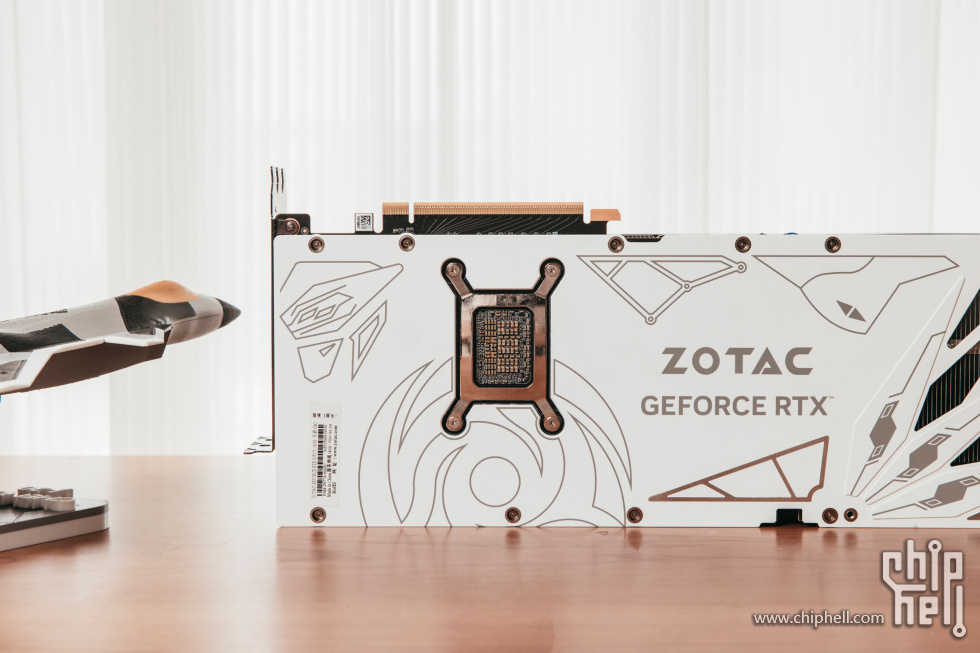

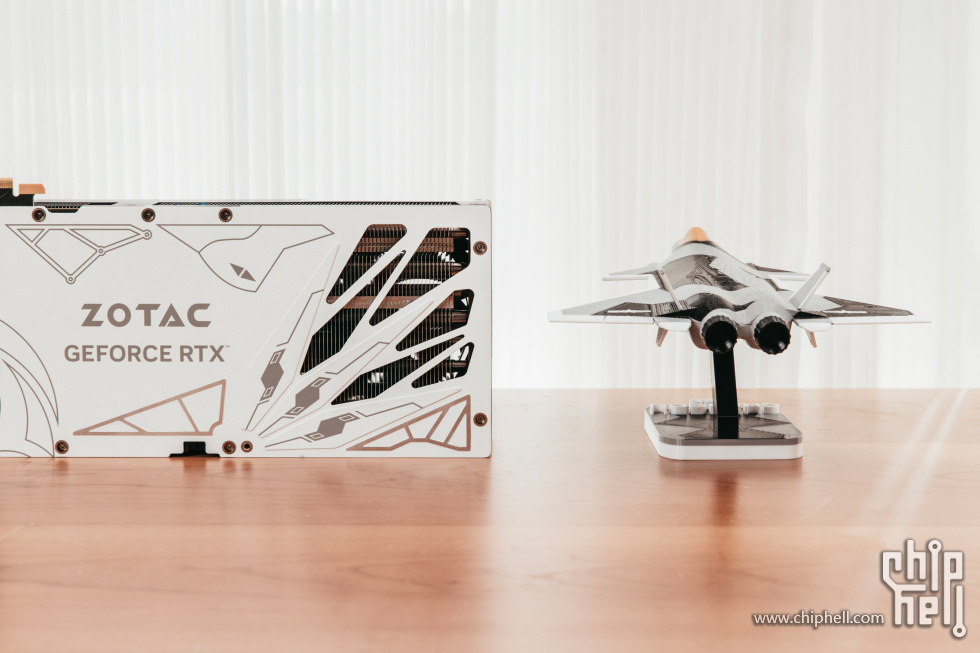

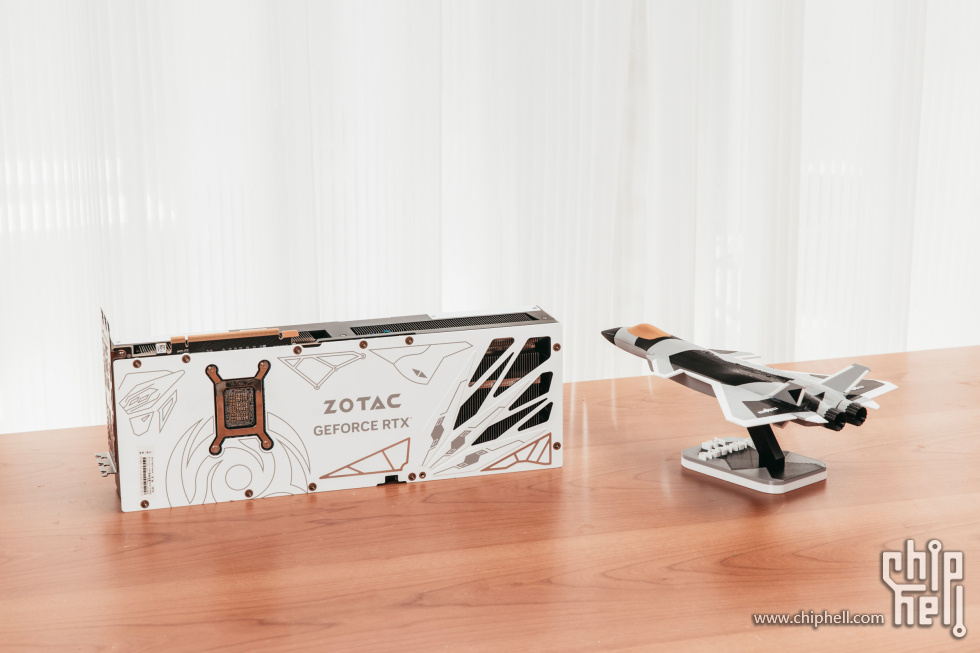

背面是一整块金属背板，纯白设计，搭配了精心设计的花纹，右侧散热开孔融合较为巧妙。

看看左侧的花纹，设计师是下了功夫的。

散热开孔为不规则棱形，开孔面积相对较小。

这张显卡的散热系统比较强悍，搭配了8根8mm直径的冰脉3.0复合热管，辅以密集的镀镍合金鳍片阵列，最大化增强散热效能。

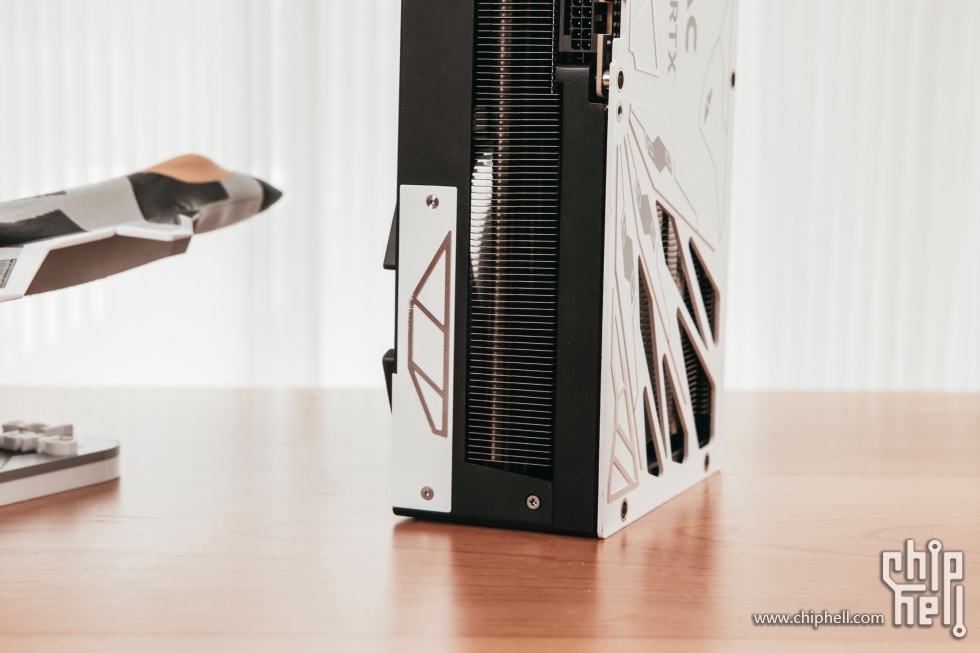

尾部的天启字样，采用了浮雕工艺，全密封。

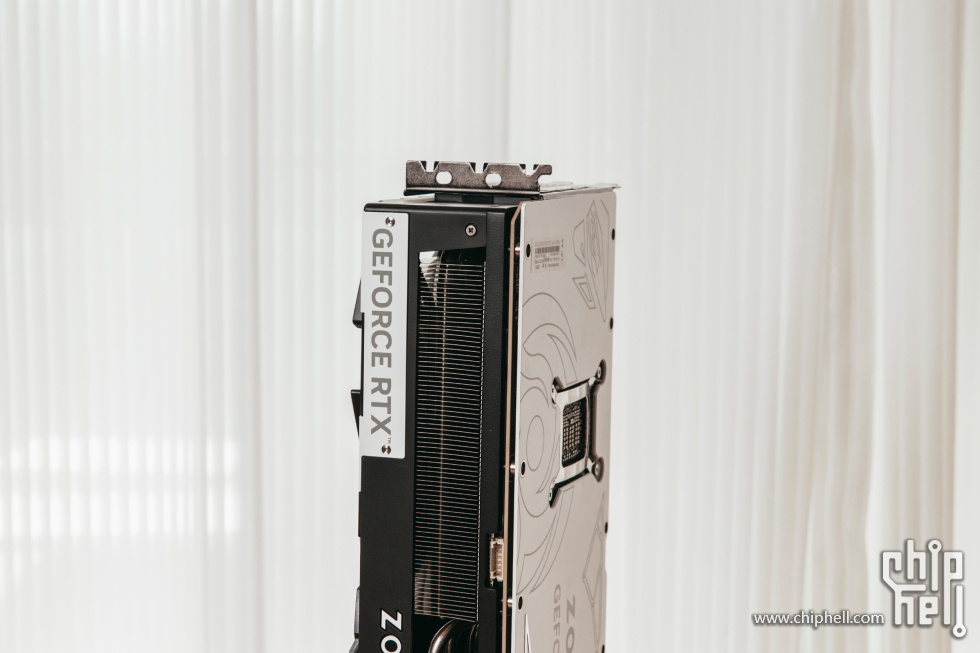

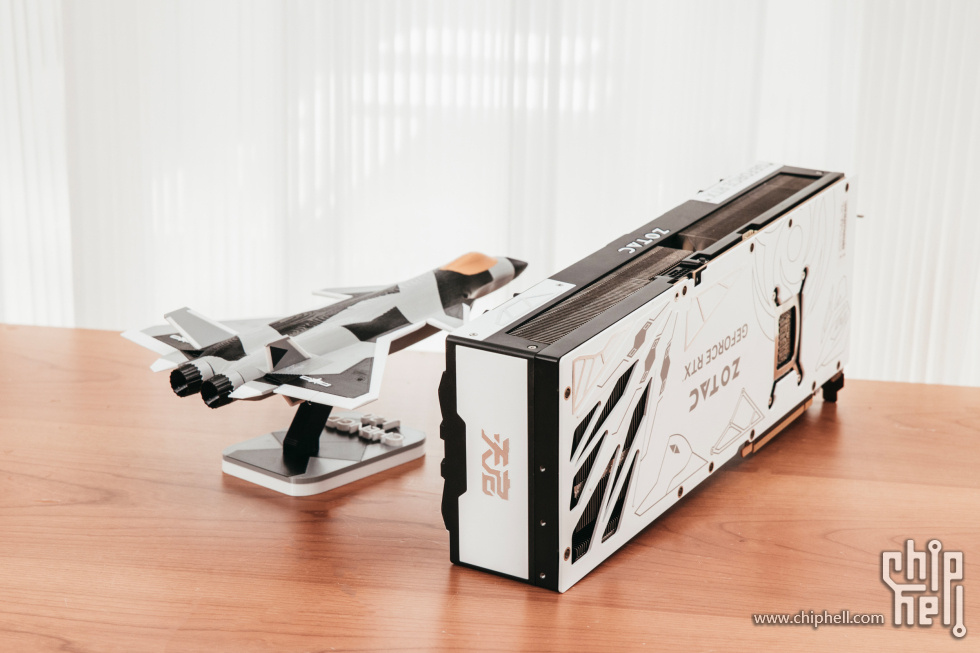

侧面设计一览，这张显卡提供了双BIOS，反向设计的12V-2x6 镀金供电接口。

越肩三槽宽度，接口是三个DP 2.1b和一个HDMI 2.1b。

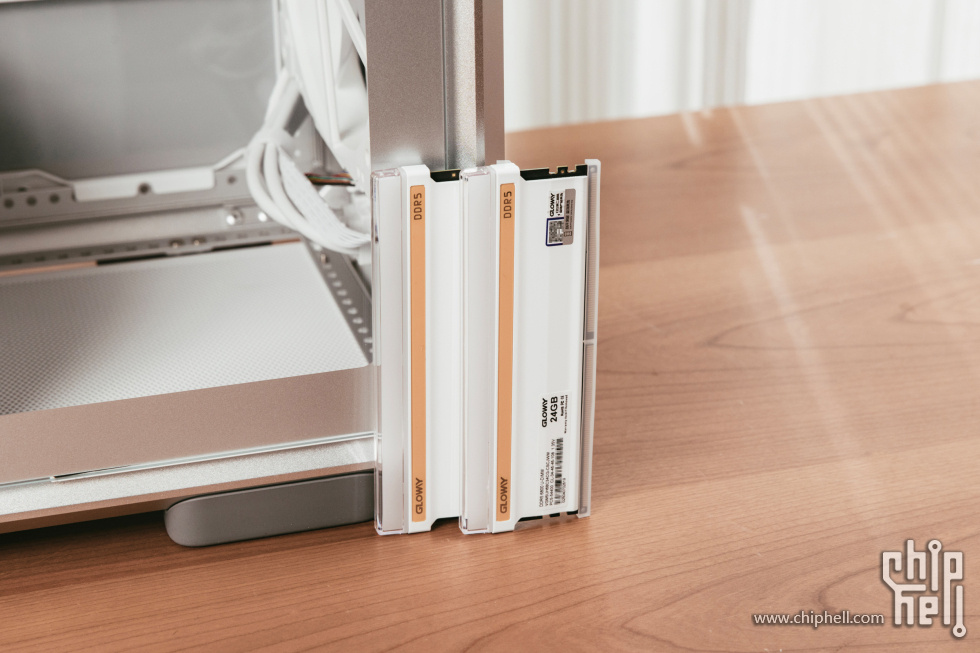

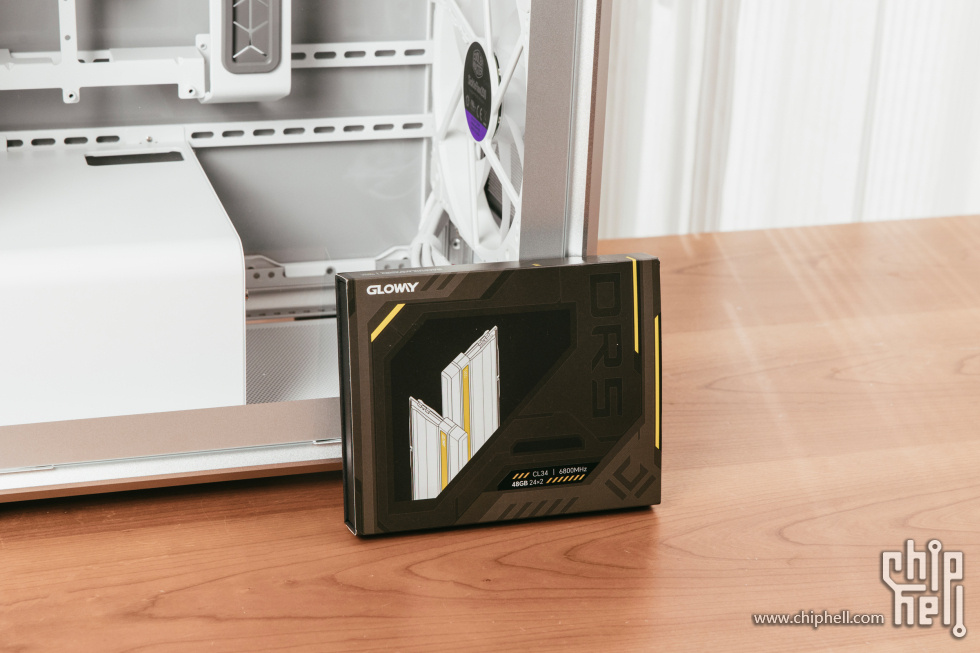

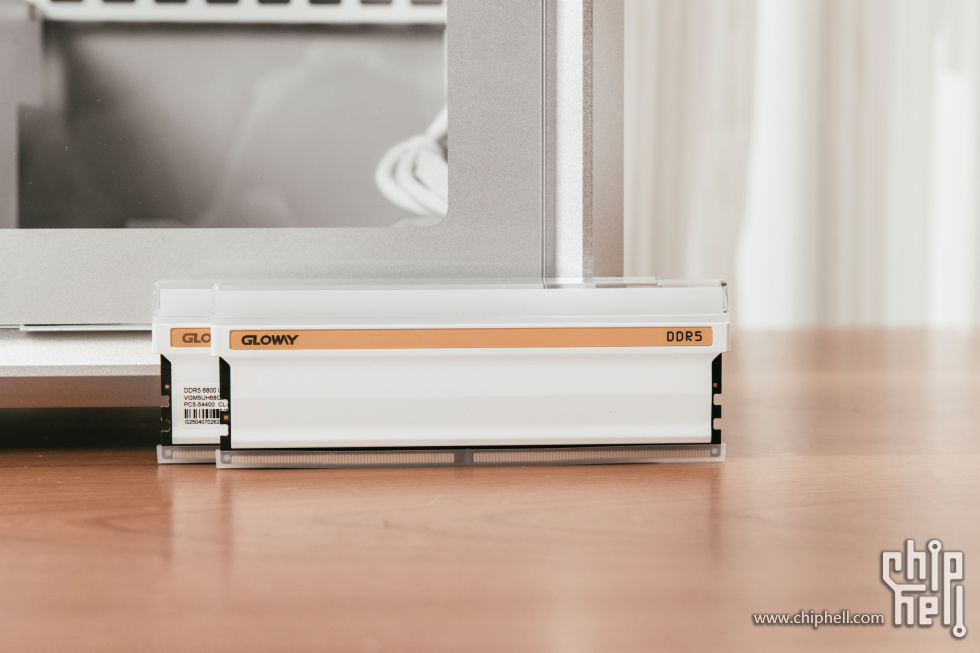

今年单根24G容量的内存因为海力士3bit新颗粒，而出现了爆发增长，光威作为国产内存，自然也应景推出了相应的产品。

目前24G x 2套装主打6800Mhz频率，C34时序，用作生产力非常合适。

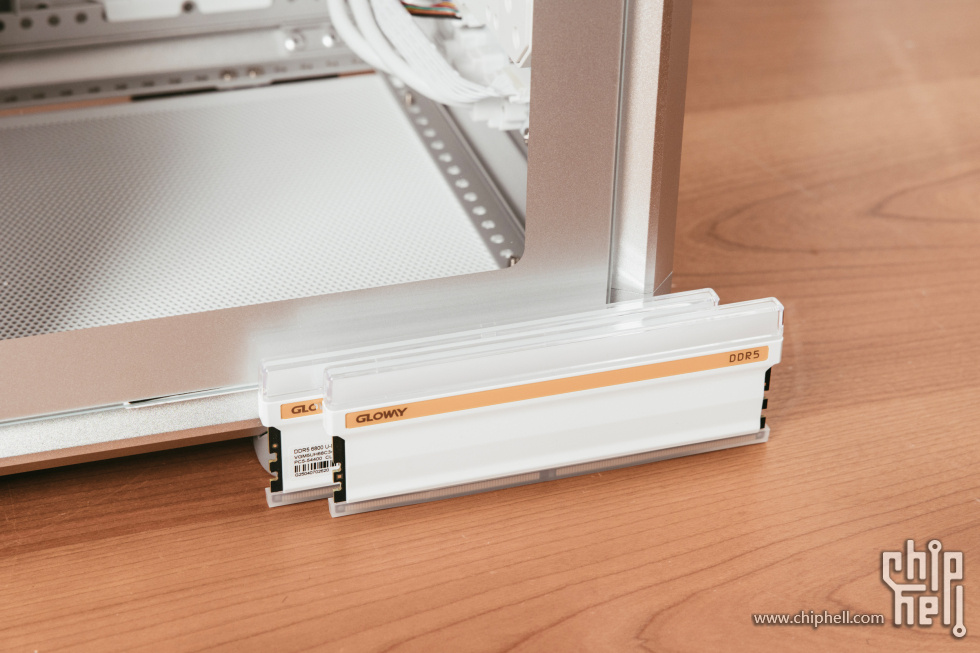

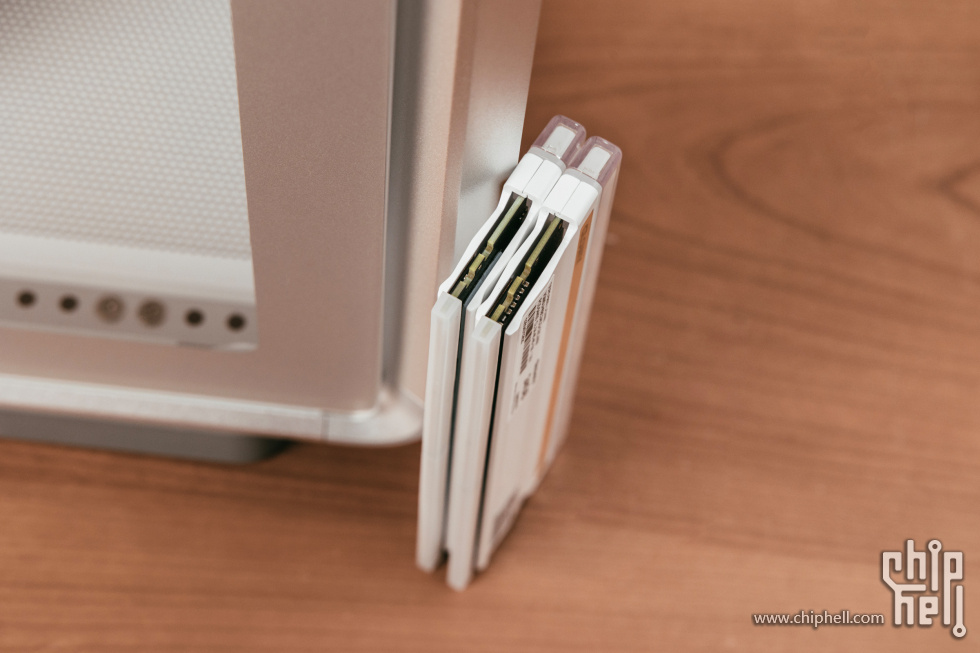

神策主打就是白色，具备自己的设计特色，一眼望去顶部有着高透的亚克力，和黄色贯穿式装饰条，整体简约明了，颜值很高。

装饰条为内嵌设计，印有光威的logo和DDR5字样，个人觉得可以做一套白橙RGB灯光，会更匹配。

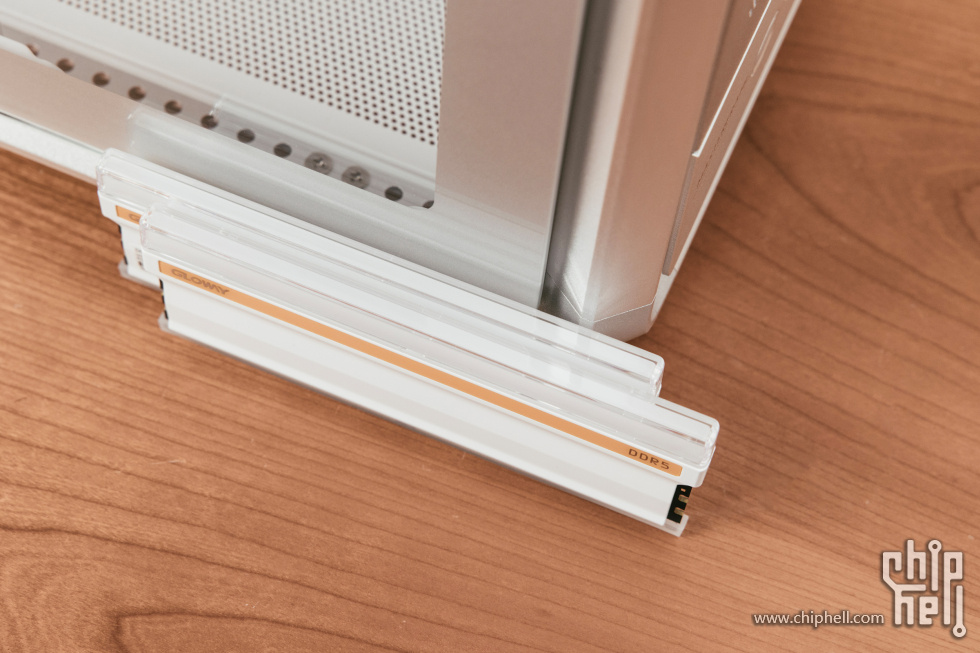

顶部的透明亚克力设计很有意思，内部是导光条，光线可以做的很柔和，类似果冻质感。

内存做了散热加强设计，颗粒和铜均热板之间提供了高性能矽硅脂散热胶，能保证内存条在高频率下稳定运行。

这套内存工作时序为CL34-46-46-108，全新的海力士M-DIE颗粒，超频能力要比老M-Die颗粒好很多，极限频率虽然不如A-die，但是胜在超频更轻松。

酷冷至尊在我印象中很擅长大尺寸机箱，MF500 MESH属于MasterFrame 系列，首发除了MasterFrame 600 外还包含 MasterFrame 800 / 500 / 400 / 300 等型号。

目前MF500提供黑色与银色、预装 ARGB 风扇与无光风扇多种型号，我手头这个机箱是ARGB风扇银色款。

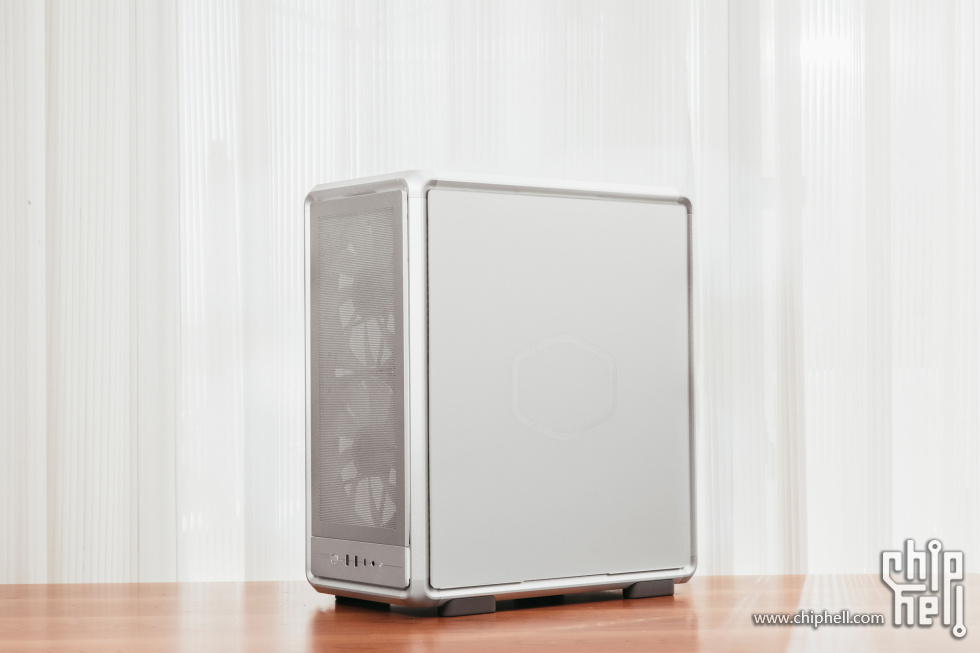

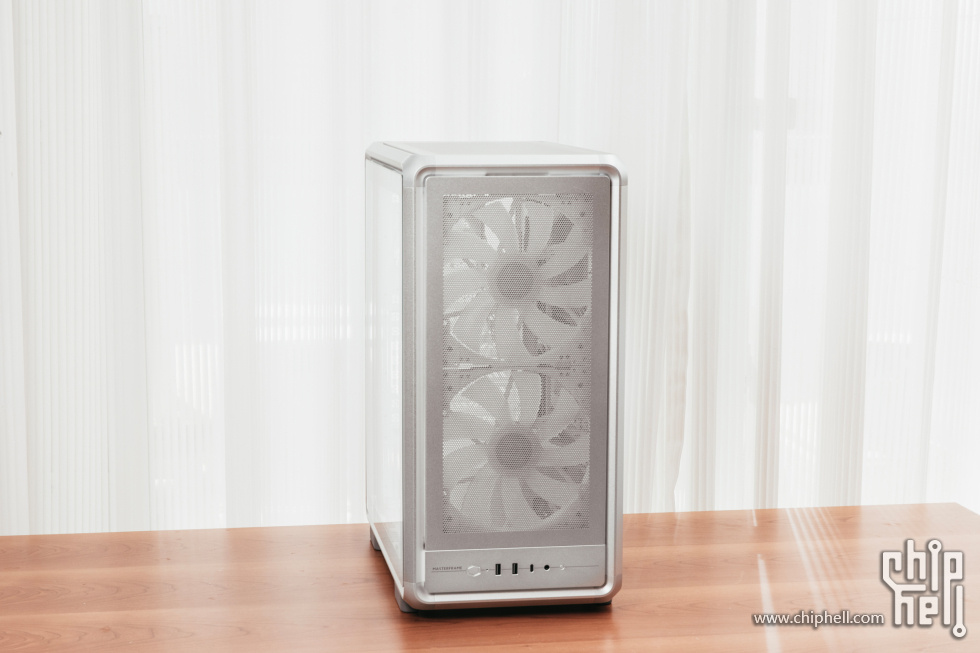

MF500 MESH体积66.9L，三围尺寸分别是261mm（宽）、544（高）mm以及417mm（深），属于大机箱范畴，银色款基本上展现的是金属原色，搭配黑色或者白色配件都很合适。

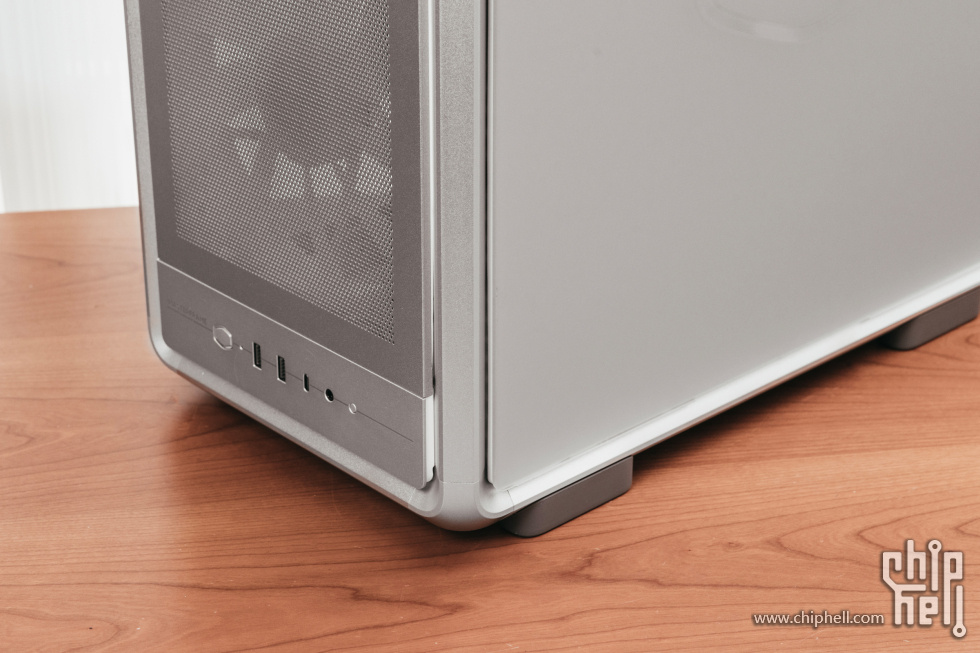

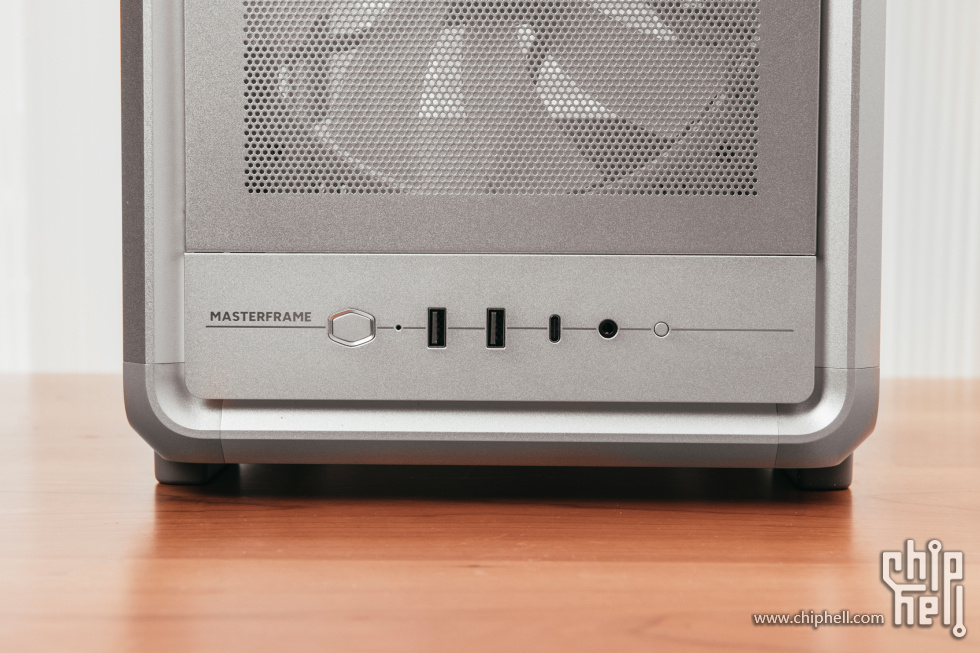

MF500 MESH框架全为铝合金材质，其他则为钢材质，整体质感优秀，电源接口和前置接口均位于底部，这是一台桌面放置的机箱。

侧板的质感也非常优秀，磨砂玻璃搭配金属材质，比起单纯的金属侧板要好看很多，触感也很优秀。

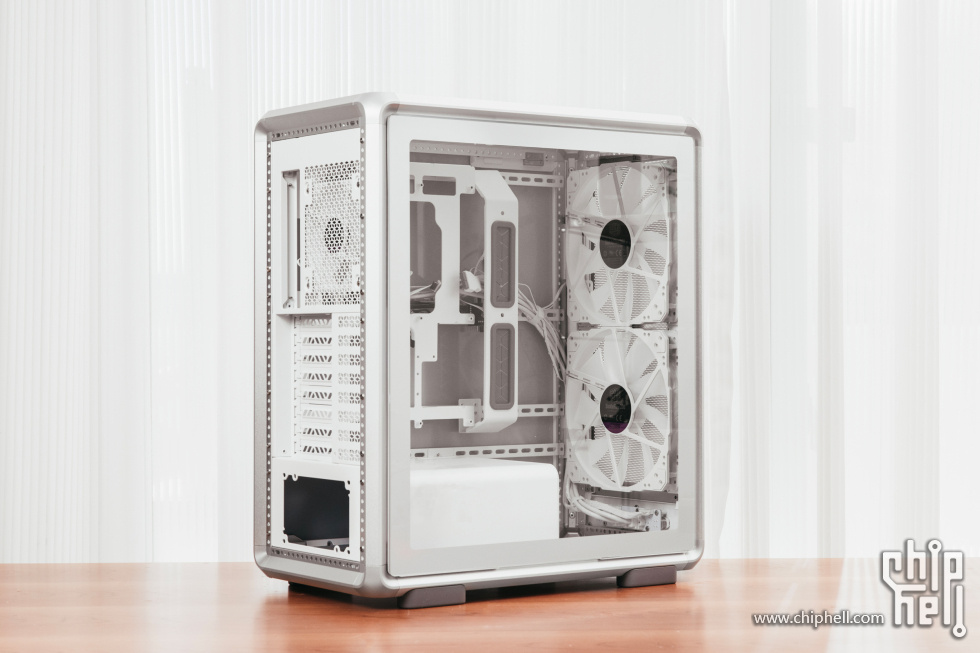

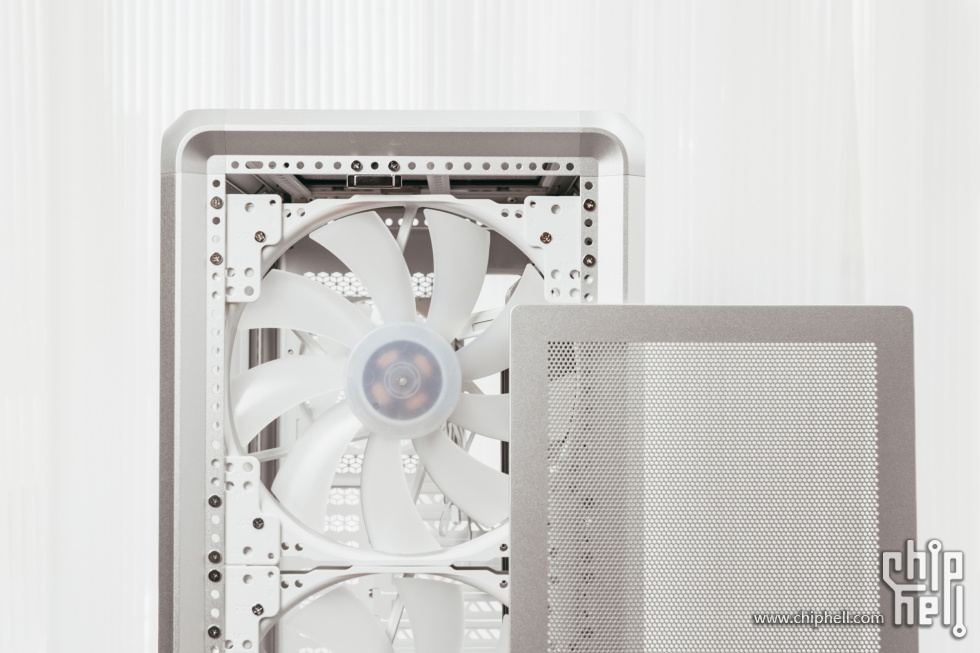

它的结构是传统的电源下置，前进气的结构，这个角度可以看到两颗硕大的20CM风扇，可以在超低转速下提供相当充沛的冷空气。

酷冷至尊这次终于肯给玻璃面板白色设计了。

侧板顶部都均为磁吸快拆设计，拆解很方便，吸力也很强。

   基本贯彻了自由框架的设计，框架全是可调节的孔洞，看内部结构设计是支持背插主板的，但是主页上没提。

   兼容性上最大支持E-ATX主板，235mm最大ATX电源，显卡支持390mm高规格，水冷顶部和前排均可安装360水冷，风冷限高190mm，基本上市面所有风冷都可以用。

   硬盘方面仅支持两块2.5或者3.5英寸硬盘。

它的理线空间很宽敞，43mm的间隙足以容纳一切线缆。

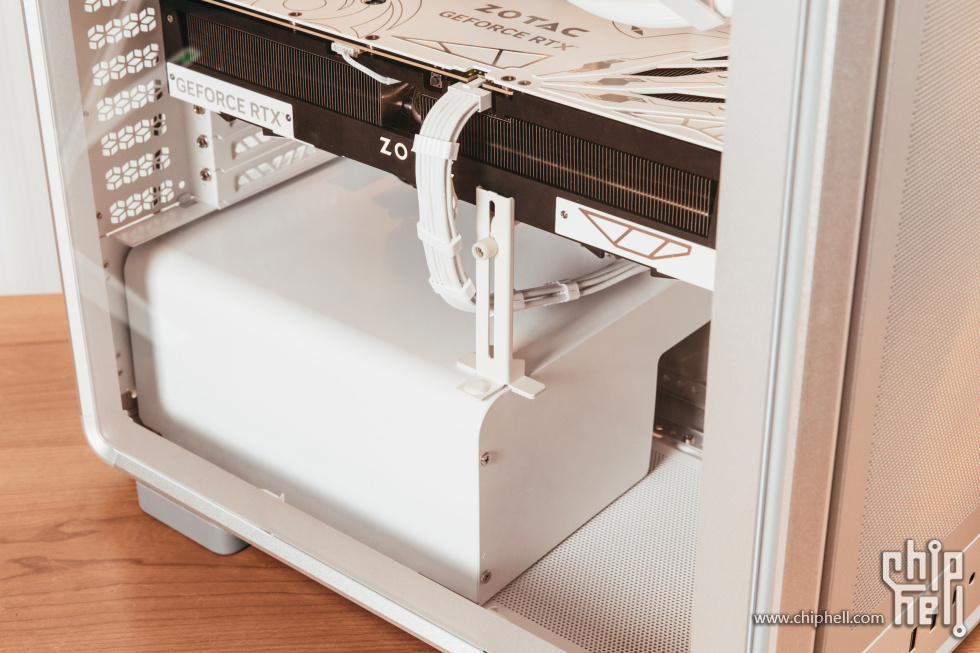

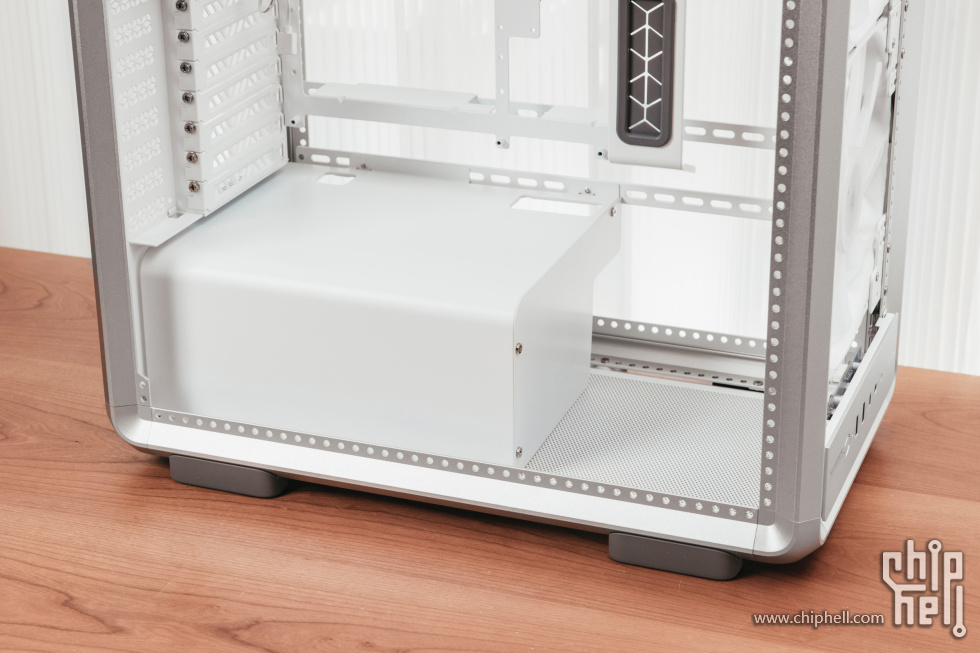

内部结构细览，底部区域还可以安装一个风扇。

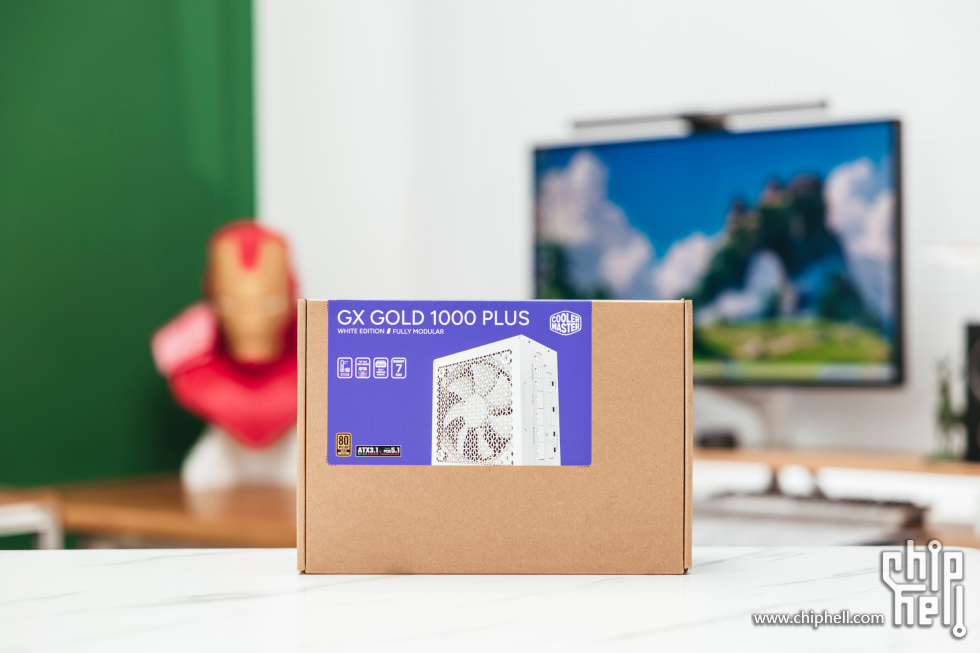

酷冷至尊GX PLIUS金牌全模1000W，也是今年刚刚上市的新品，首发提供了750W、850W以及1000W三种规格，均为80PLUS与Cybenetics双金牌认证，符合最新的ATX 3.1和PCIe 5.1规范，同时提供了黑白两色可供选择。

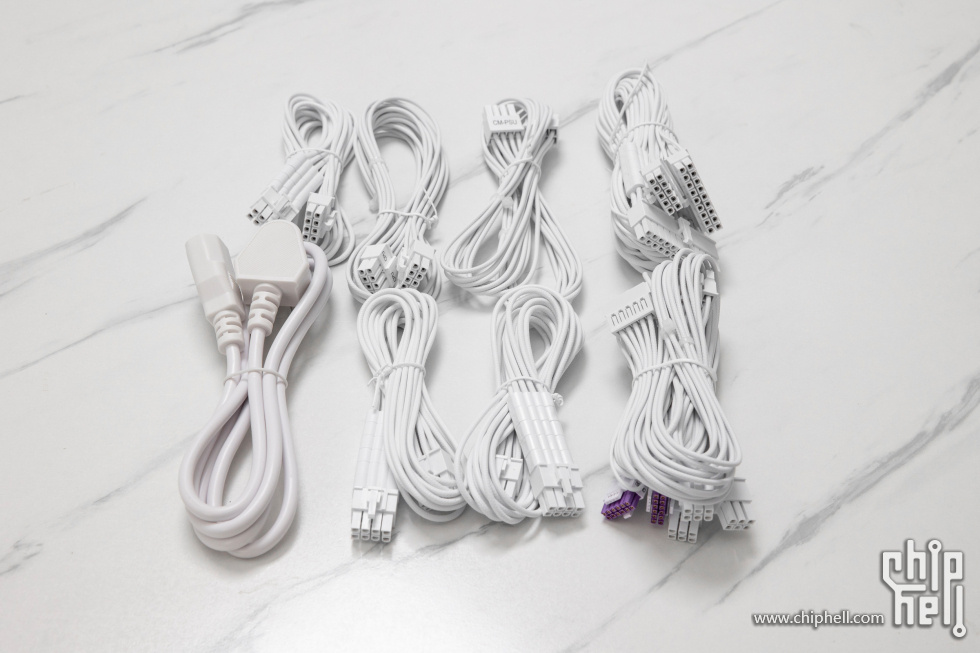

酷冷至尊GX PLIUS金牌全模1000W拥有了全新的设计语言，全套压纹模组线搭配了理线梳。

这套模组线材应该是硅胶压纹线，比较柔软，理线梳设计合理，使用更方便。

尺寸上采用了标准的140mm长度，可以兼容更多机箱，主动PFC+全桥LLC+DC-DC设计，配备了105℃日系主电容+固态电容，提供了七年质保。

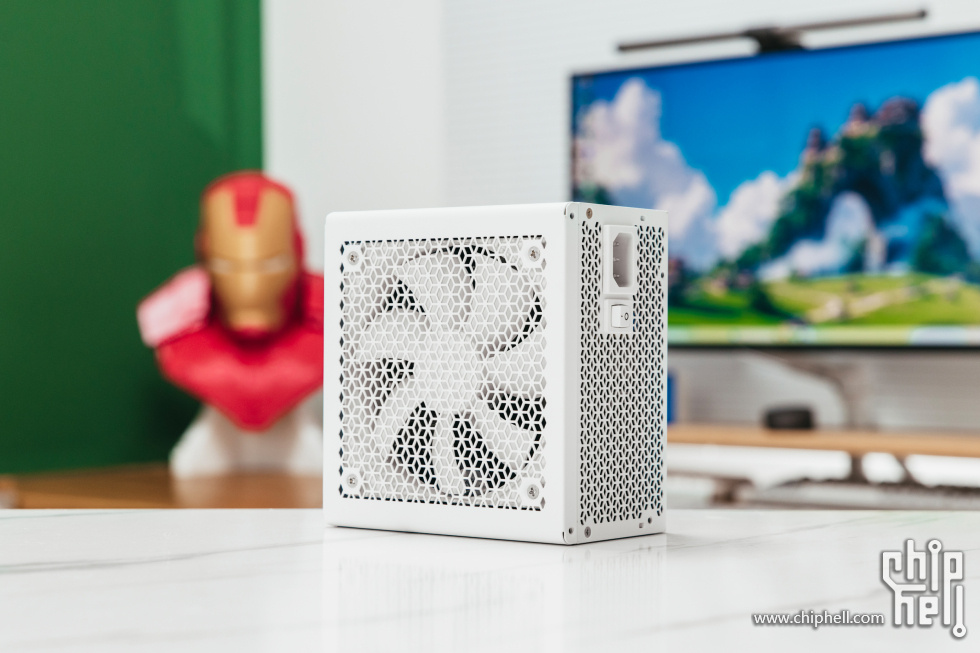

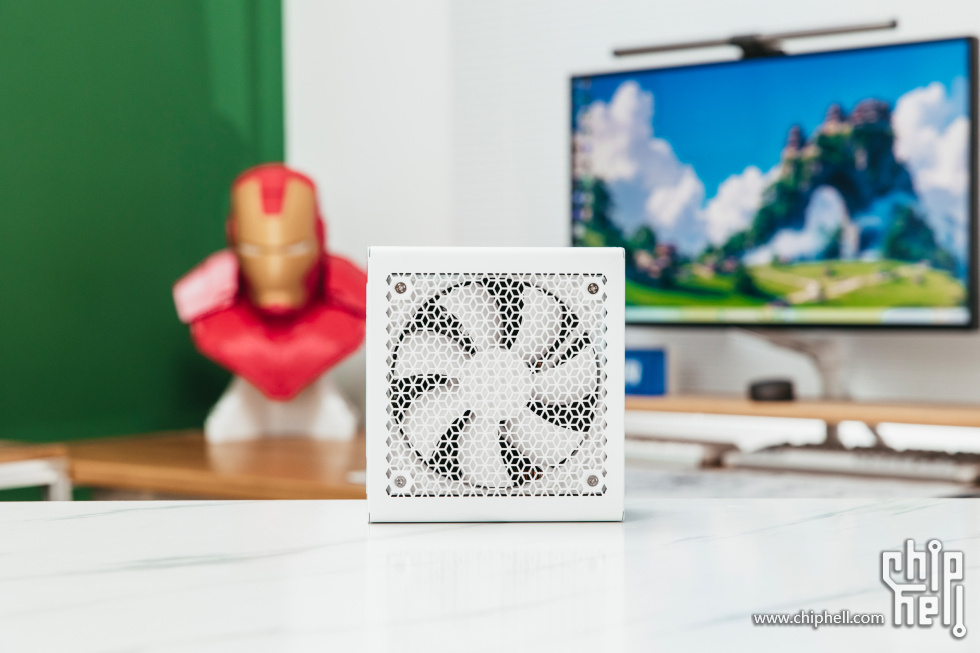

这一代网盖做了改成了六边形镂空，气流通过率达到了80%，应对高负载环境有更从容的降温环境。

风扇尺寸标准12cm，具备智能温控系统，在80%以内的负载下，转速都不到50%，噪音控制的很优秀。

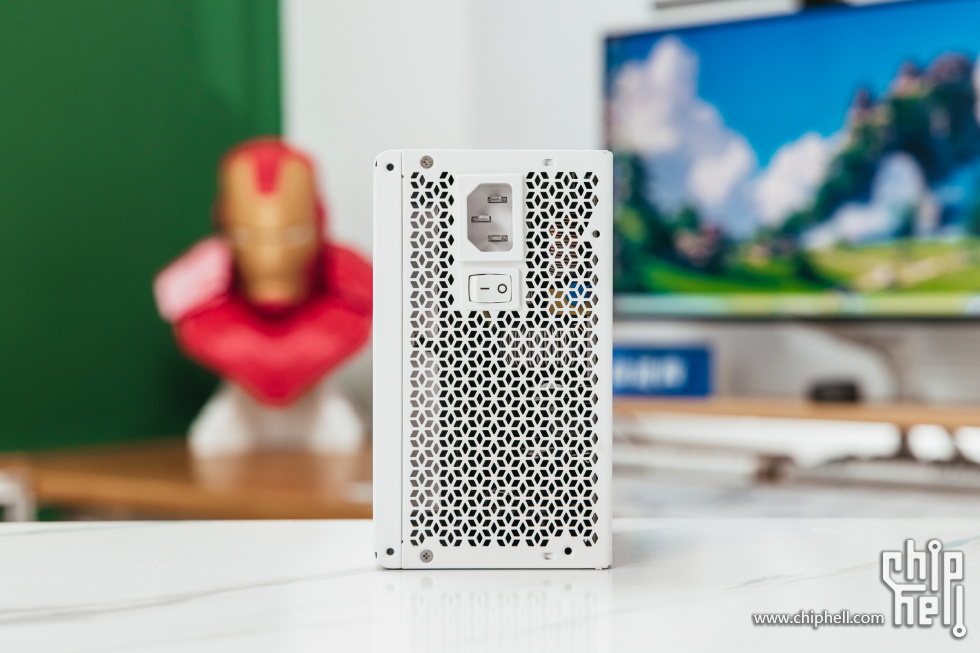

背部镂空也是一样的设计语言，带一个独立电源开关。

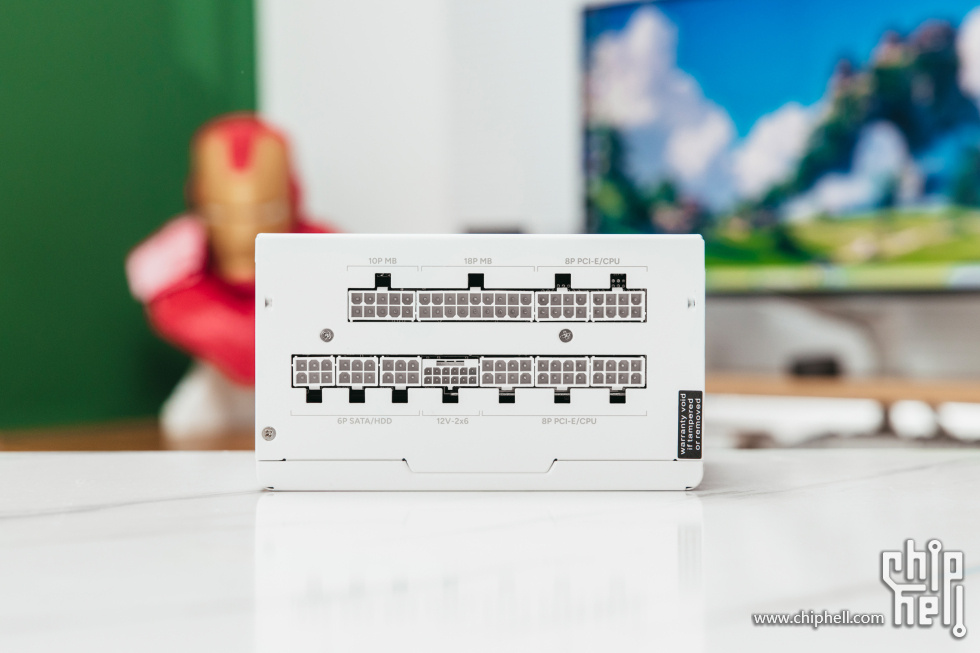

模组接口齐全，能满足主流需求。

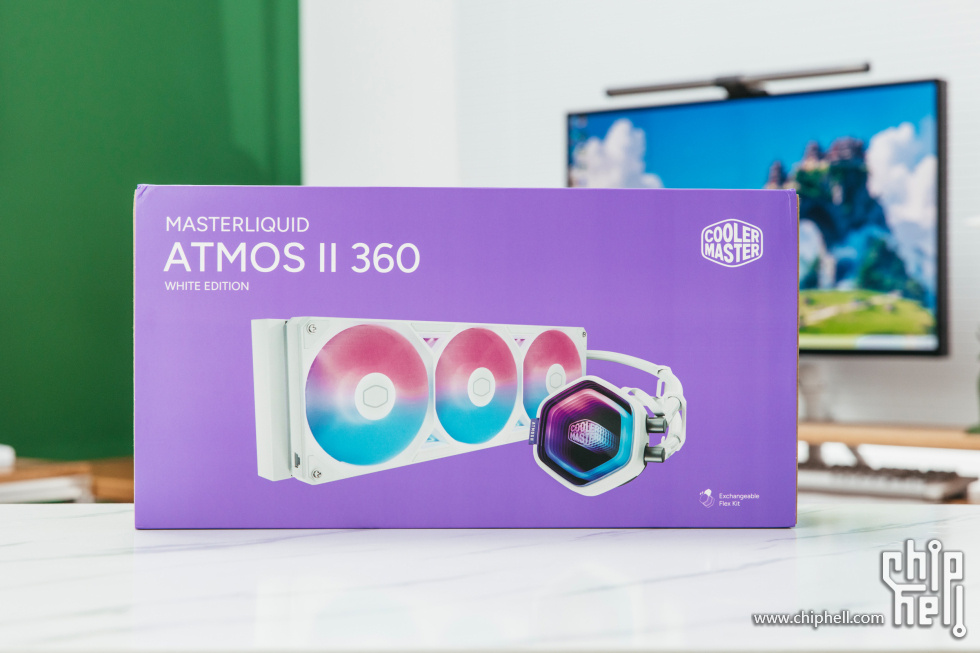

酷冷至尊最近推出了龙影2代，这是一款模块化设计的水冷，今天这套用的是其中的LCD屏版本，此外还有基础无限棱镜、预装像素屏以及VRM风扇模块总共四种类型。

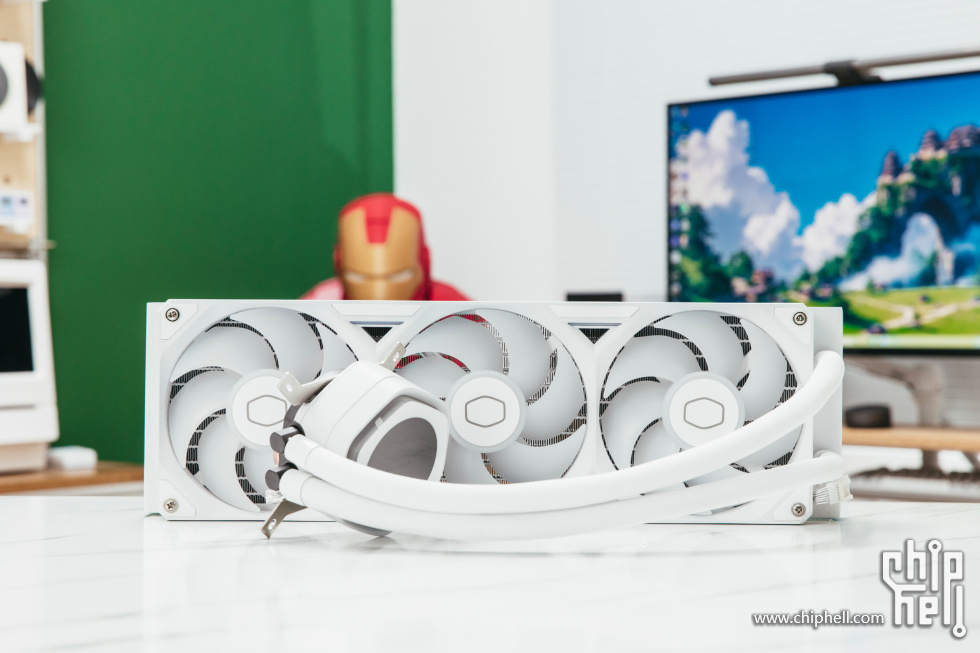

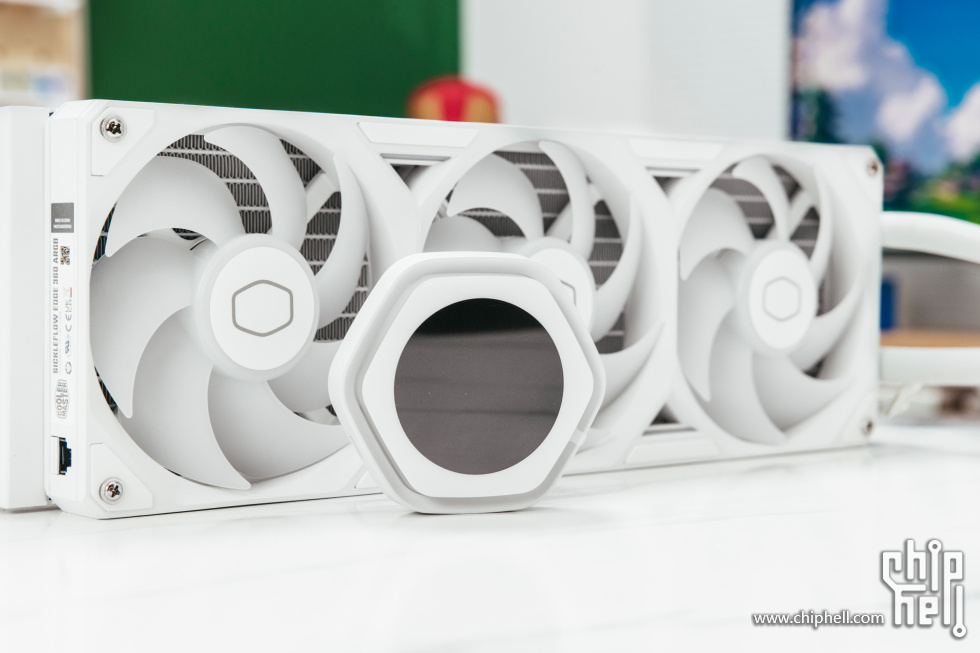

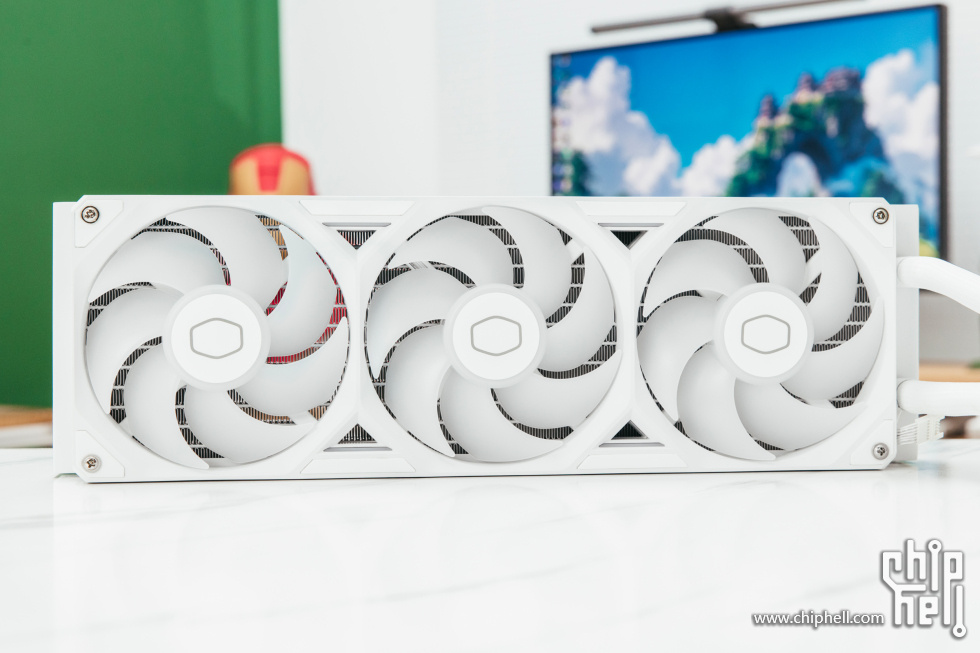

G360龙影2代除了冷头变化较大，冷排风扇均也改为了一体式，一根线材替代了之前六根线材的功能，理线整体上会更整洁。

水冷风扇预留了接口，为分体安装方式，水冷管采用了EPDM工业级材质，具备耐腐蚀、抗氧化的特点。

风扇依旧是出厂即安装，型号为二代旋涡Edge 360 ARGB，换用了LDB轴承（动态循环轴承），风量风压和转速均有12%~30%的提升，不过噪音值依旧控制在38.5dB（A）以内。

最基础的磁吸冷头，无限棱镜，冷头的Flex-Kit模块化设计其实和一代有异曲同工之妙，只是一代相对更换更麻烦，而且需要自己3D打印。

LCD版会提供2.1英寸屏幕，我个人最喜欢像素LED屏，VRM散热器版本则兼顾了实用和装饰性。

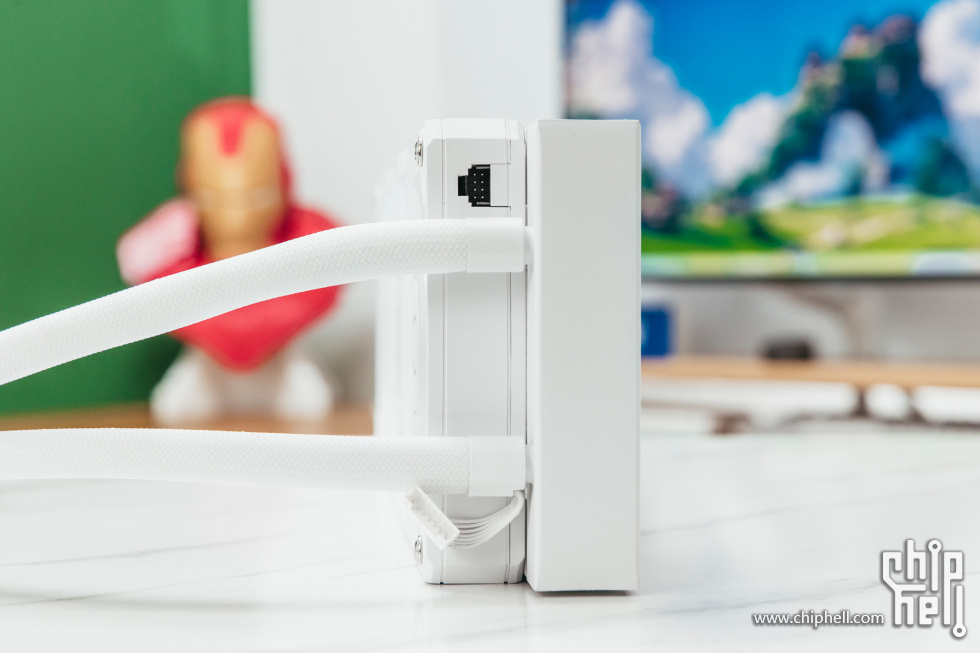

冷头模块厚度大幅减少，这也是和一代的差异点，同时还对冷头做了内部的升级，包括优化双腔体结构、设计了全新的水道，提高了铜底水道散热效率。

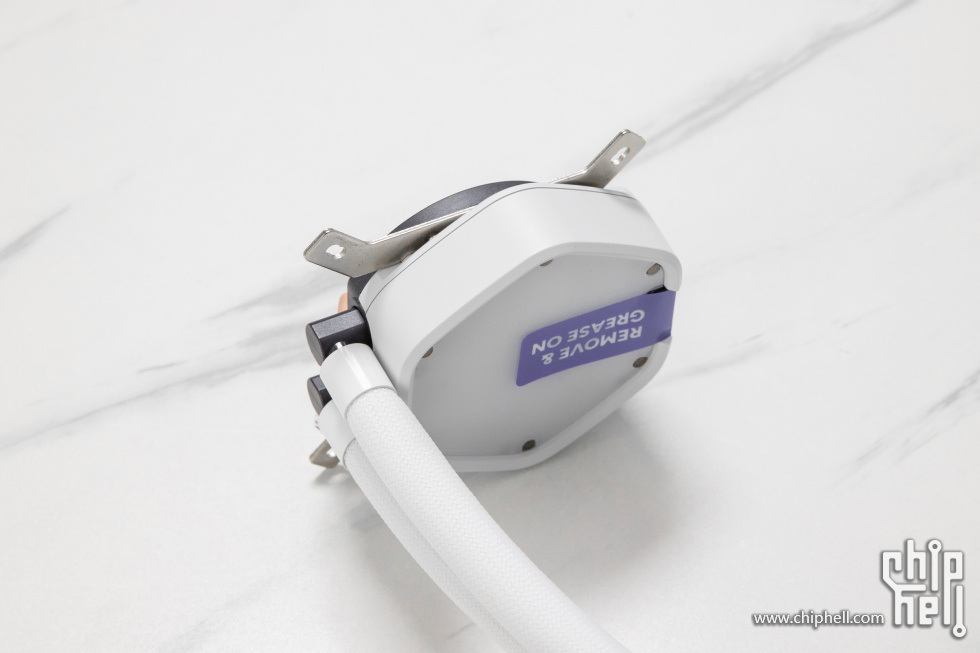

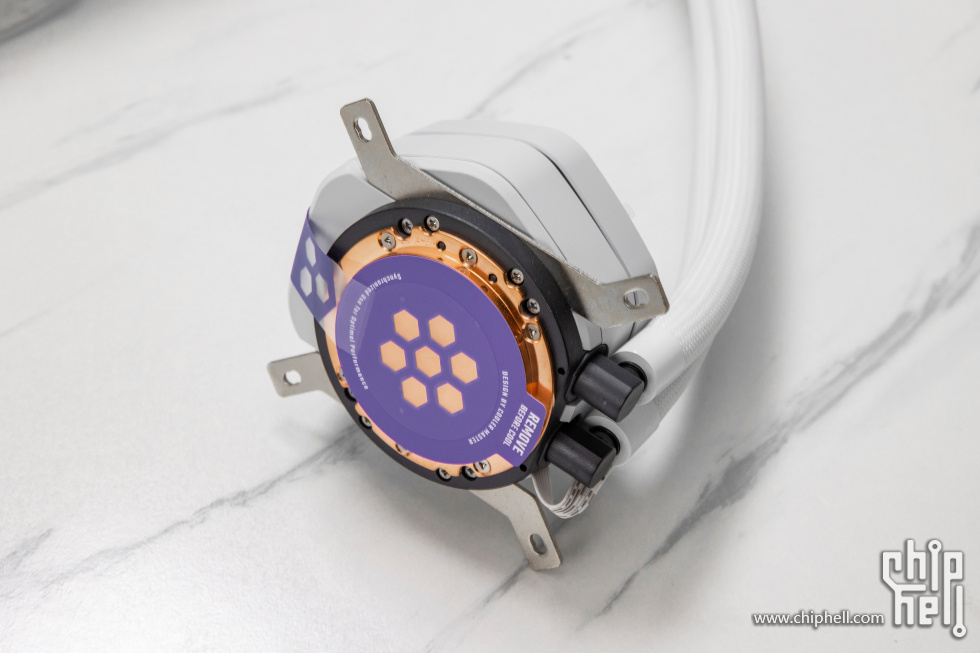

我很喜欢酷冷的冷头底座的设计，预留出点涂导热硅脂的区域，可以很好的铺平导热硅脂且不过量。

简单测试

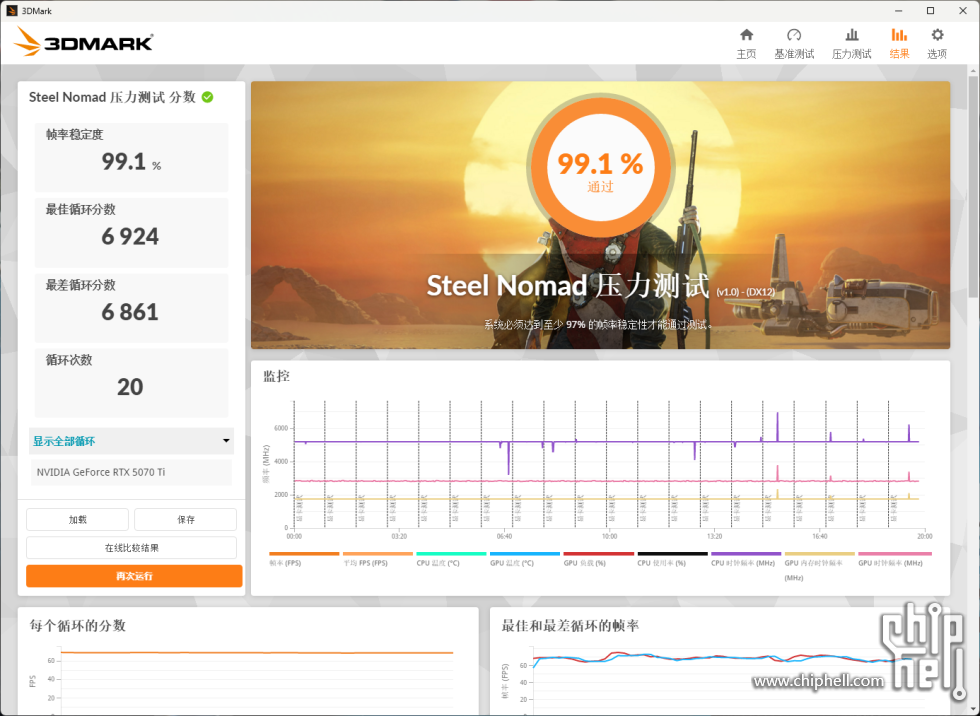

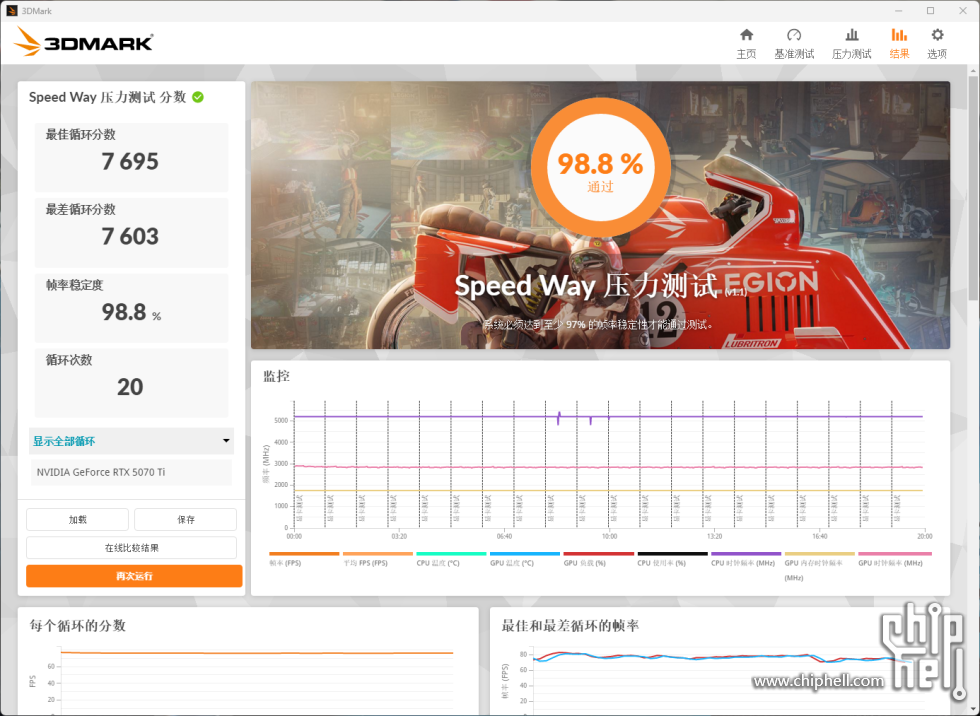

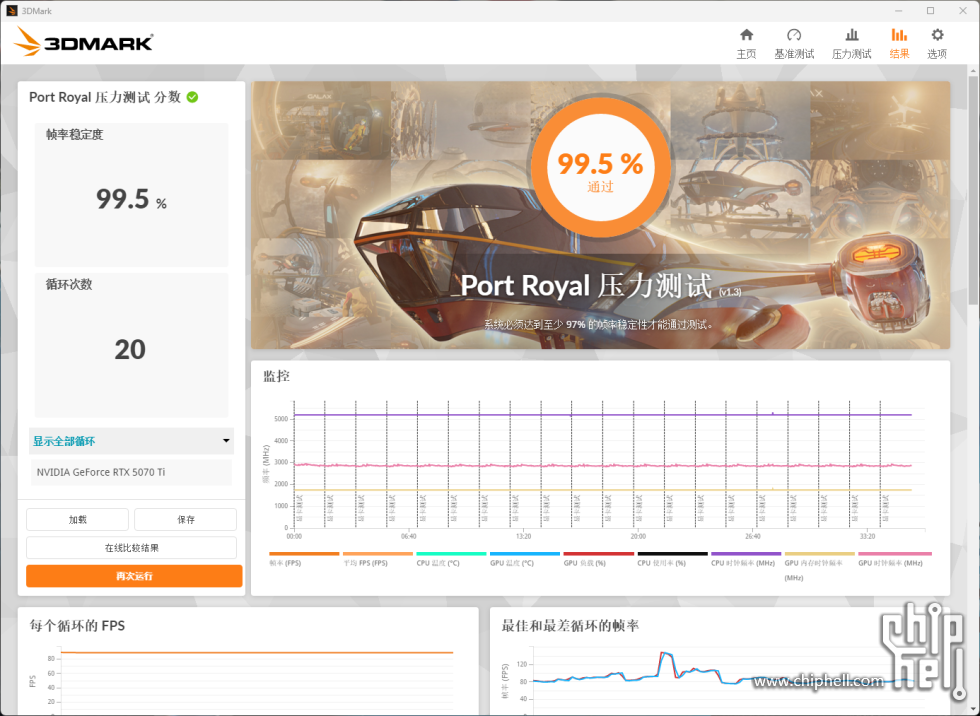

做了一个三连压力测试，Steel Nomad压力帧率测试稳定度99.1%、Speed Way压力测试帧率稳定度98.8%，Port Royal压力测试帧率稳定度99.5%。

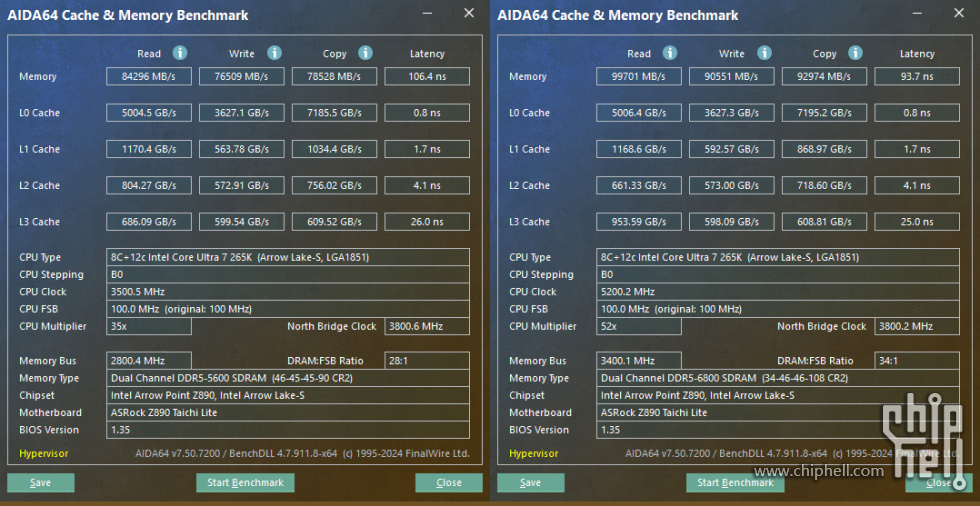

光威神策这套内存同时支持EXPO和XMP，默认频率为5600，默认频率下读写速度为84/76G以及78G，延迟106.4ns，时序为CL46-45-45-90。

加载XMP设置，最高6800频率下读写速度为99/90G以及92G，延迟93.7ns，时序为CL34-46-46-108。

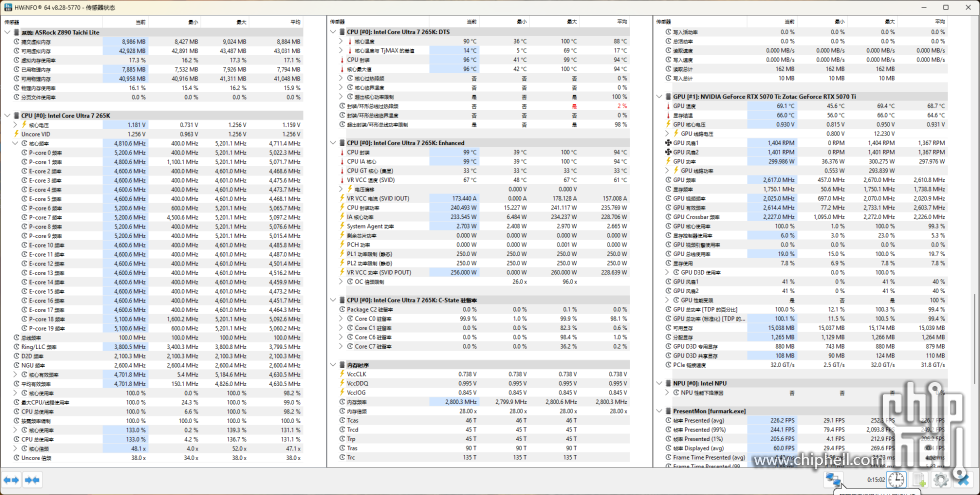

按照惯例跑双拷，这颗Ultra7 265K在功耗平均235W场景下，酷冷至尊龙影2代基础版360水冷成功将核心温度压到了平均88度，P核E核核心频率最大分别为5.2Ghz和4.6Ghz。

正面的双20CM大风扇也为显卡带来了不错的温度表现，综合下来平均温度68.7度，功耗也拉到了平均297W接近满负荷了。

本次酷冷至尊MF500主机搭建就分享这么多了，感谢观看。
