AM5接口随着X670系列芯片组发布已经三年半了，去年随着X870系列芯片组的优化，AM5的平台也从7000系处理器更新到了全方位提升的9000系列，AMD平台欣欣向荣，但是蓝厂着实让人着急，不够平衡的结果可能是恶龙又会上演。不过蓝厂架构的升级还没有稳定一下，依然还没有使用更先进的制程，没有任何制程红利。AM5接口的这一代X870和B850并没有给我们带来特别实质性的升级，B850芯片组相比于B650更是只集成原生USB4.0。所以其实对于我们来说，哪一块B650或者B850的扩展性符合自己需要的时候都可以随便选择。而如果一台整机是相对于要使用很久又或者对一些扩展性等有要求的，那就需要好好进行选择了，毕竟这几年B650-X870E这么多芯片组推出了这么多的主板以来，板卡厂商也对芯片组的功能性能以及扩展性都已经有了非常深入的理解。
今天要介绍的一款主板就是最近刚刚上市一板难求的B850MPOWER，以及以此板所装的主机介绍
目录
- 三、主板拆解环节
- 四、整机展示及配件解析
- 五、BIOS简介
- 六、性能测试
- 七、MSI Center
- 总结

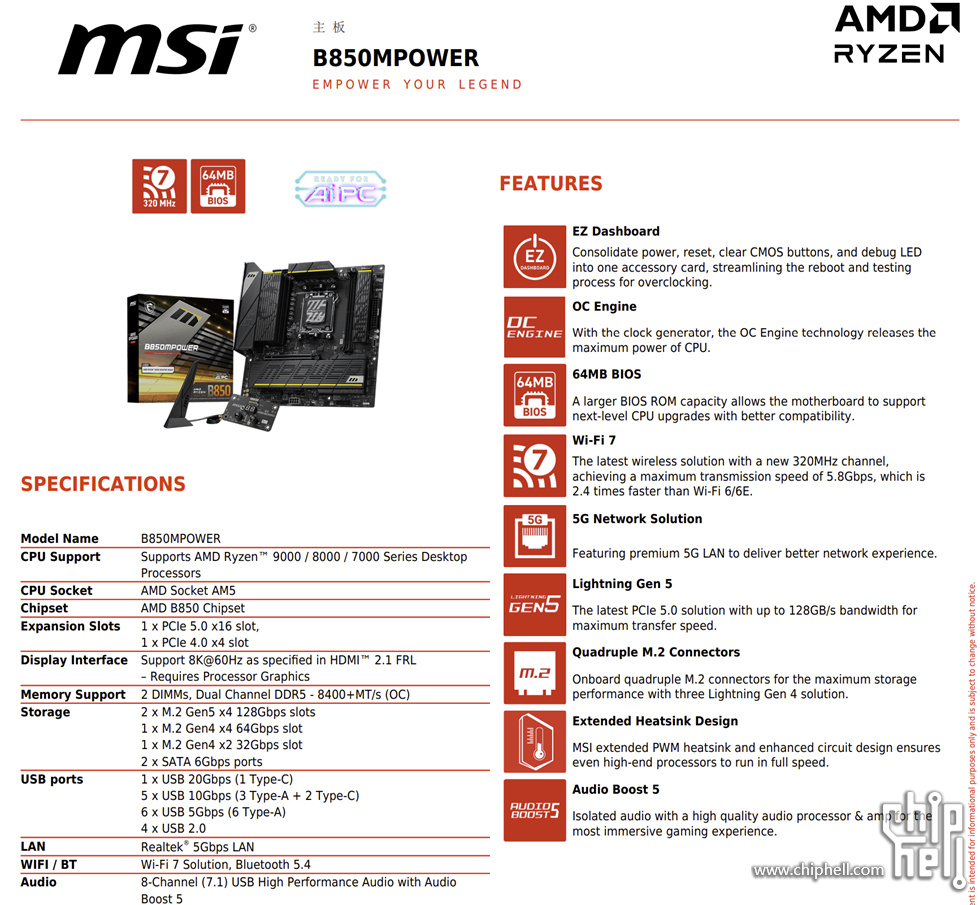

这是B850MPOWER主板的DATASHEET，为了省流，个人也简单罗列了一下该款主板的特性：
一、新增&升级功能：
1.内置时钟发生器：支持多种CPU调整外频，挑战极致性能
2.第2代免螺丝M.2冰霜铠甲：让用户拆装M.2散热片无须拧螺丝，第二代设计进一步简化M.2的安装过程。
3.全新升级Click Blos X：界面更简洁，使用更方便，一键超频整合，新增常用选项设置，升级1080p清晰度
微星首款升级64MB大容量BIOS主板，让用户能够完整使用BIOS界面。即便未来升级到最新的硬件，该主板也能确保完全兼容及稳定性能。
4.显卡插槽第一位：能适配大部分机箱，防止出现显卡与机箱风扇安装出现不适配的情况
5.简易控制面板：搭载板载开关、数字侦错灯，超频体验更便捷
二、主板配置
1. 12（60A）+2+1智能供电 ，8层PCB
2.支持4x PCI-E M.2接口，其中2个5.0×4 M.2、1个4.0×4 M.2、1个4.0×2 M.2
3.支持最新AMD 锐龙™ 9000系列台式处理器，具有温控模式（Set Thermal Point）和微星性能切换设置（Performance Switch）来追求性能优化
4、双槽内存极致优化DDR5内存效能，利用先进微星Memory Boost技术，MSI 高性能模式（High-efficiency Mode）+MSI MEMORY TRY IT至高可效率提升至122%，搭配锐龙9000系列cpu，內存至高超频至8400+MT/s、搭配锐龙8000系列cpu，內存至高超频至10200+MT/s
5.满血版WIFI 7:最新的无线网络方案，全新的 320MHz频宽将最大带宽提升至5.8Gbps，是WiFi6/6E的2.4倍
6.2.5G网口：具备高速数据传输能力和低延迟表现，在各种场景下，都能为用户带来优秀的网络体验，大幅提升网络使用的效率和便捷性。
7.采用ALC4080高质量音频处理器的独立音频设计，提供最具沉浸感的音频体验
微星 B850MPOWER 主板包装，橙黄配色的底，简要的型号标识与MPOWER的logo，因为MPOWER独立于微星的MEG、MPG、MAG、PRO系列之外自成一系。

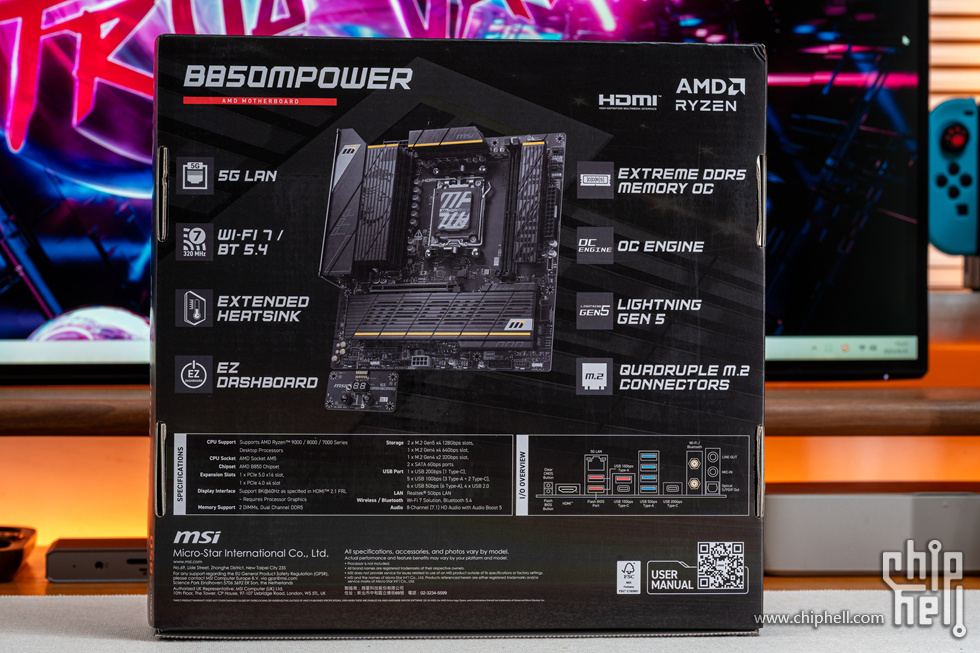

包装的背面则是主板的特性介绍

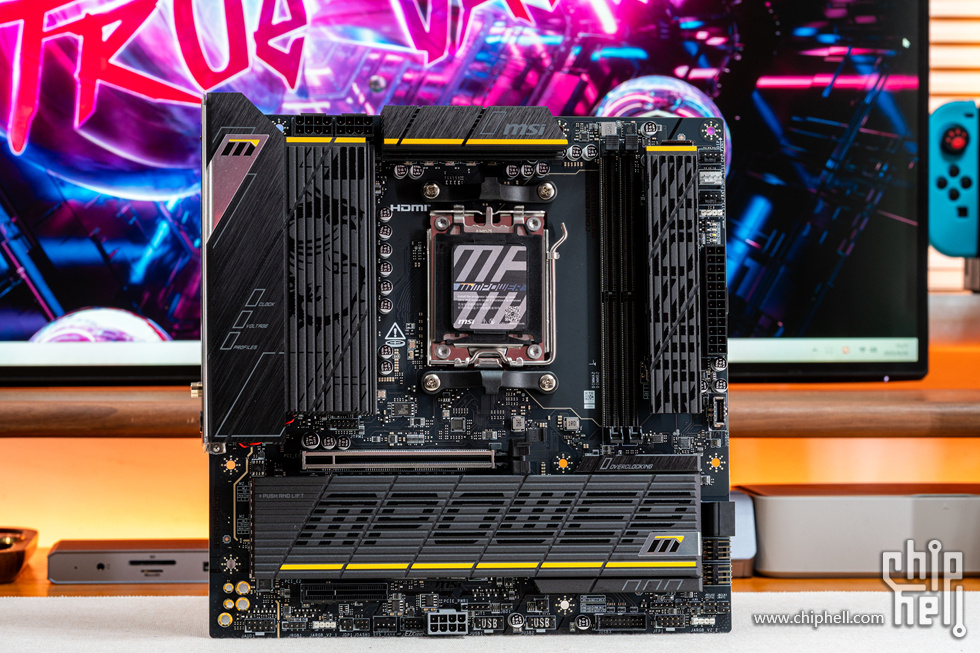

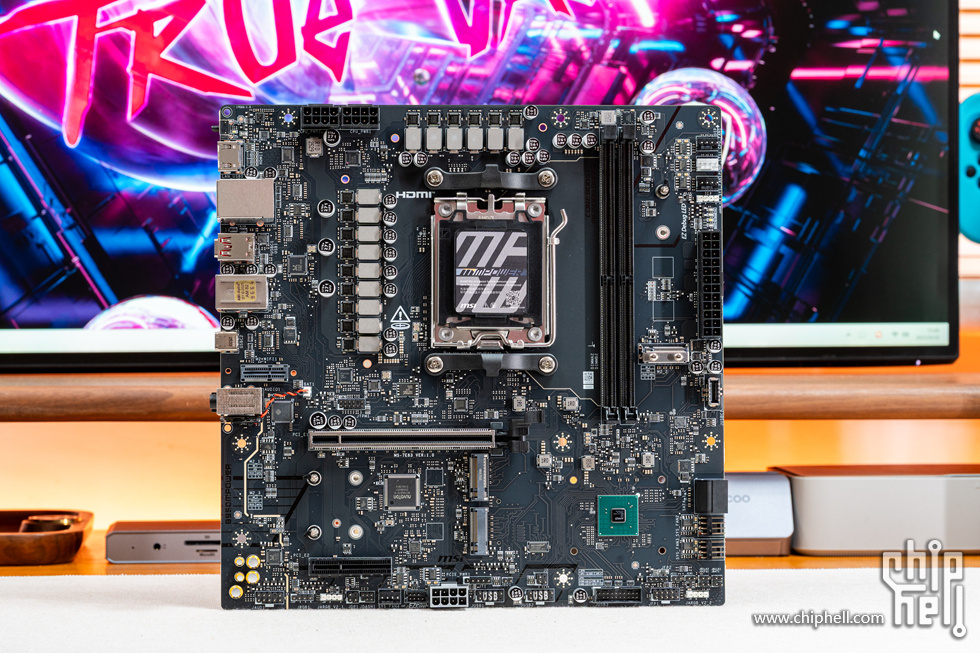

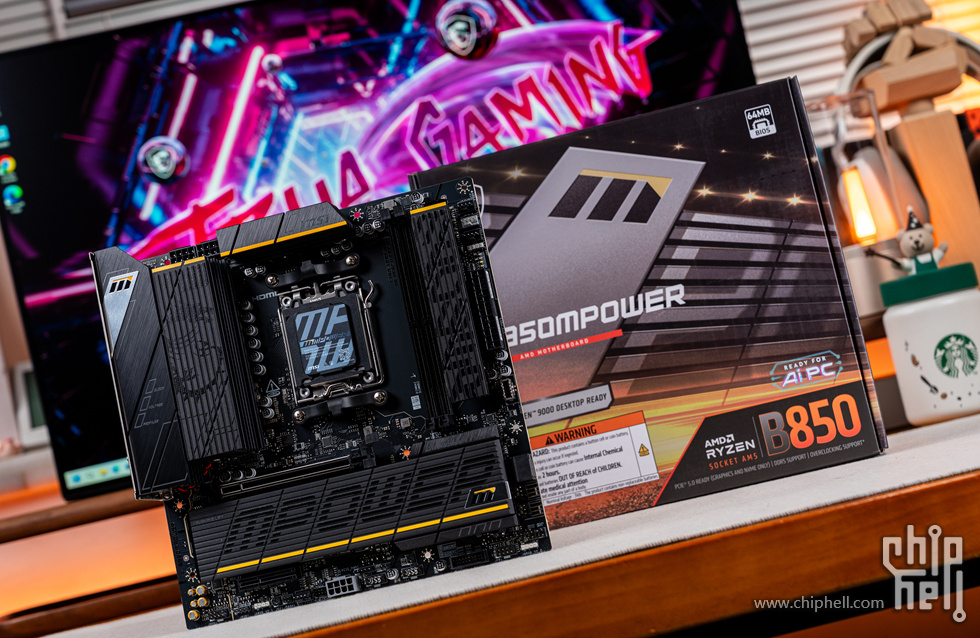

取出B850MPOWER主板本体，纯黑配色，配合上下两根黄色线条修饰，整体散热也是横竖简约开槽与MPOWER字体，一股沉稳简约内敛的低调能量设计

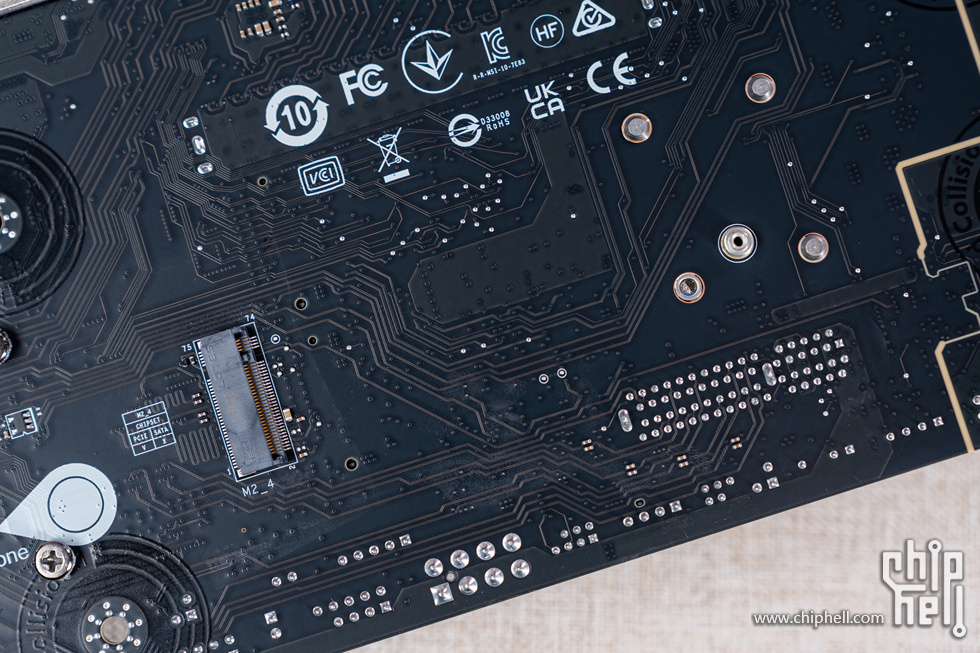

简洁的主板背面，其中底部有一条M.2接口
主板的上半部分

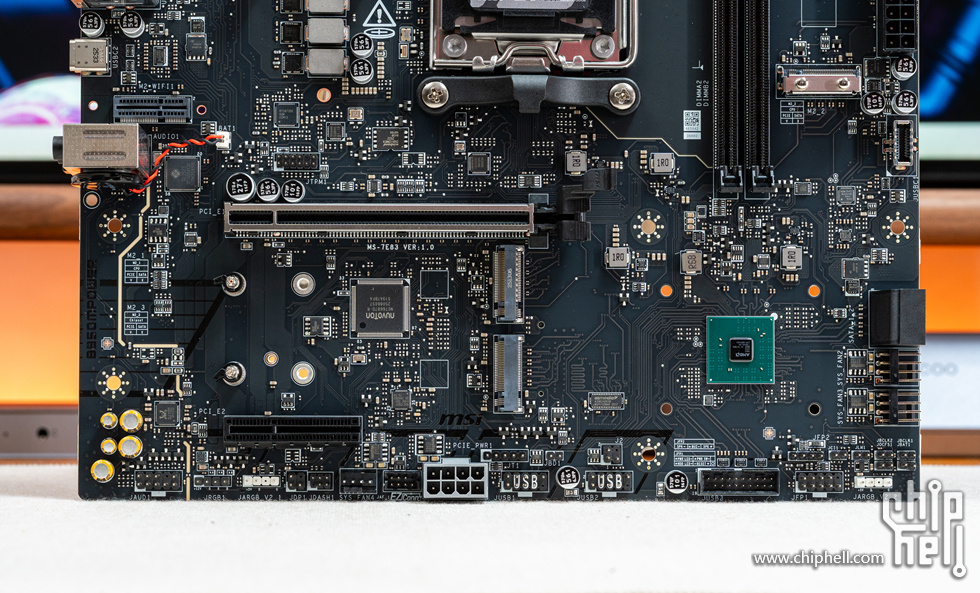

主板的下半部分
主板附件的纸质材料

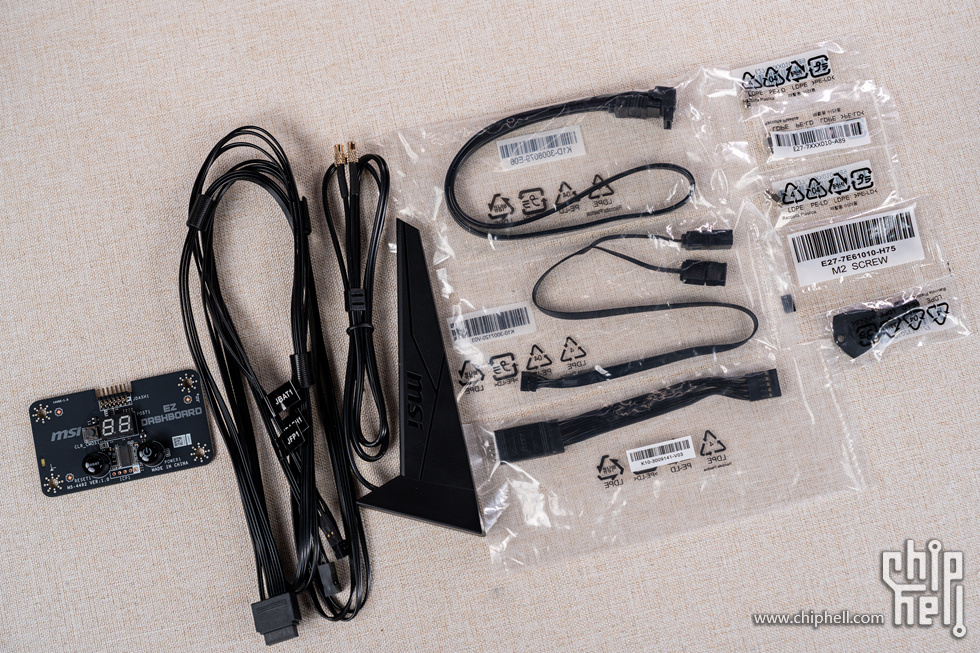

主板的附件

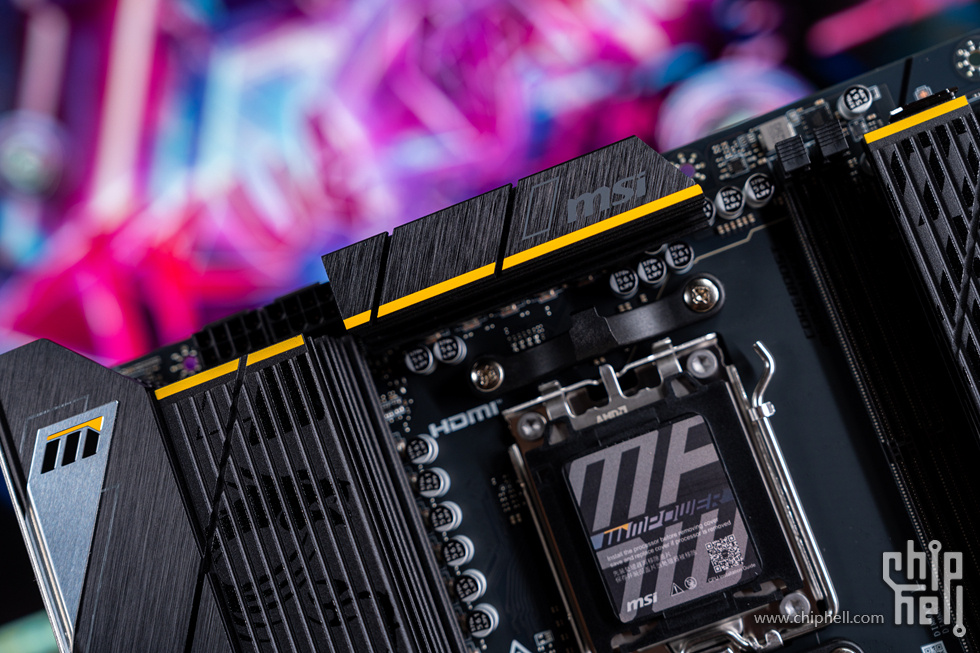

扩展型VRM散热片上，左侧斜向拉丝上面银底M字logo与下方的CLOCK、VOLTAGE、PROFILES，右侧竖向开槽磨砂质感的龙图腾，散热片下使用的是 7W/mk高效能导热贴

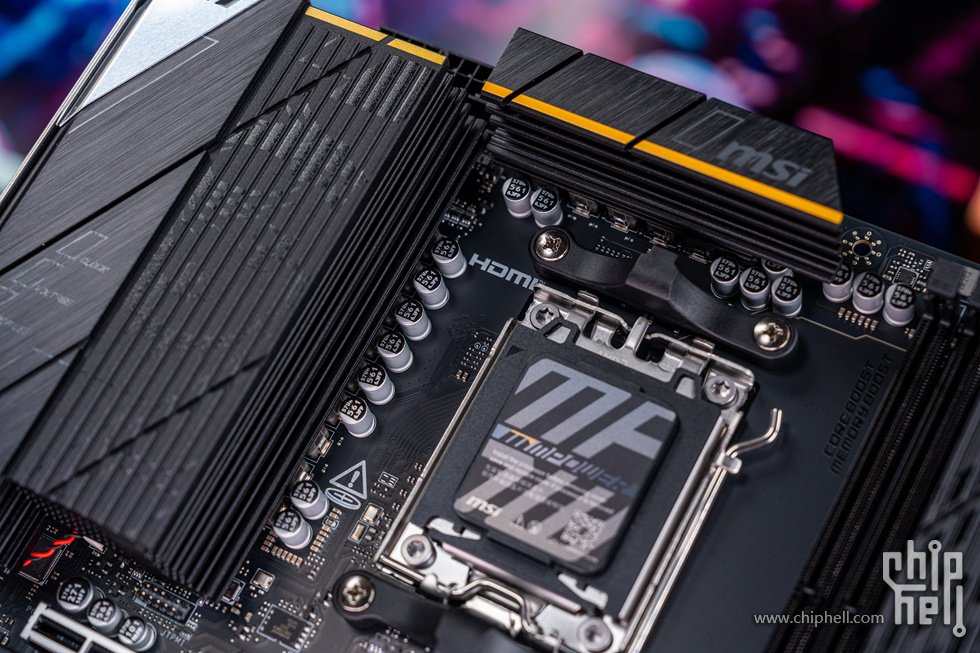

上面的VRM散热片使用了斜向拉丝与MSI的logo，一条MPOWER黄线贯穿
两侧的散热片都比其他主板拥有更多的开槽增加散热面积，底部虽然使用的是12（60A）+2+1智能供电，但是确实对于AMD平台来说9950X3D的超频也是足够的

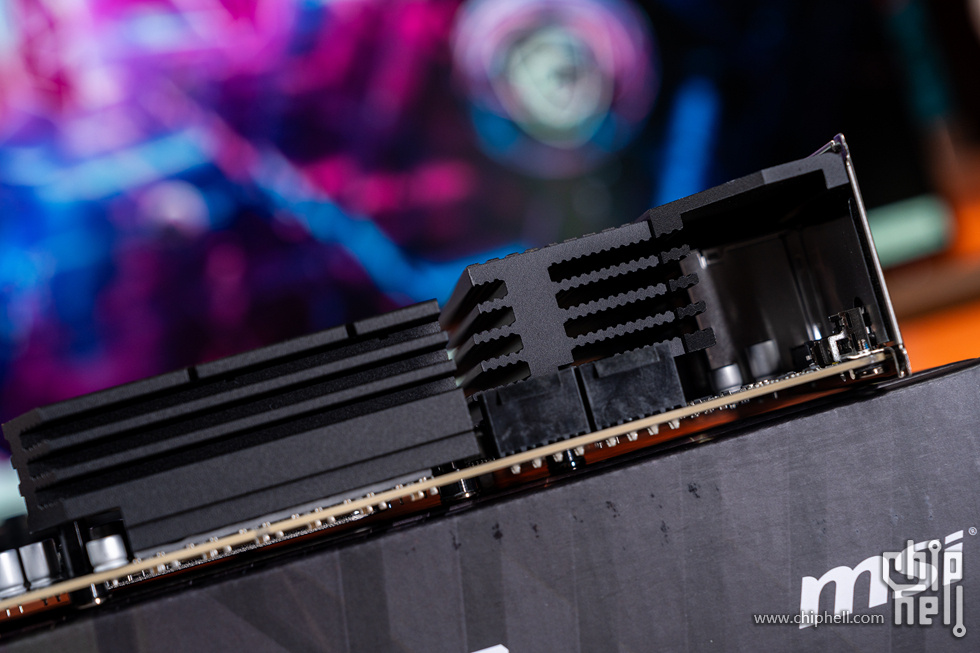

从顶部看散热片的开槽，内侧都有锯齿状的纹理增加散热面积，供电接口是两个CPU8Pin，足以应付9950X3D以及未来AM5平台的强力处理器

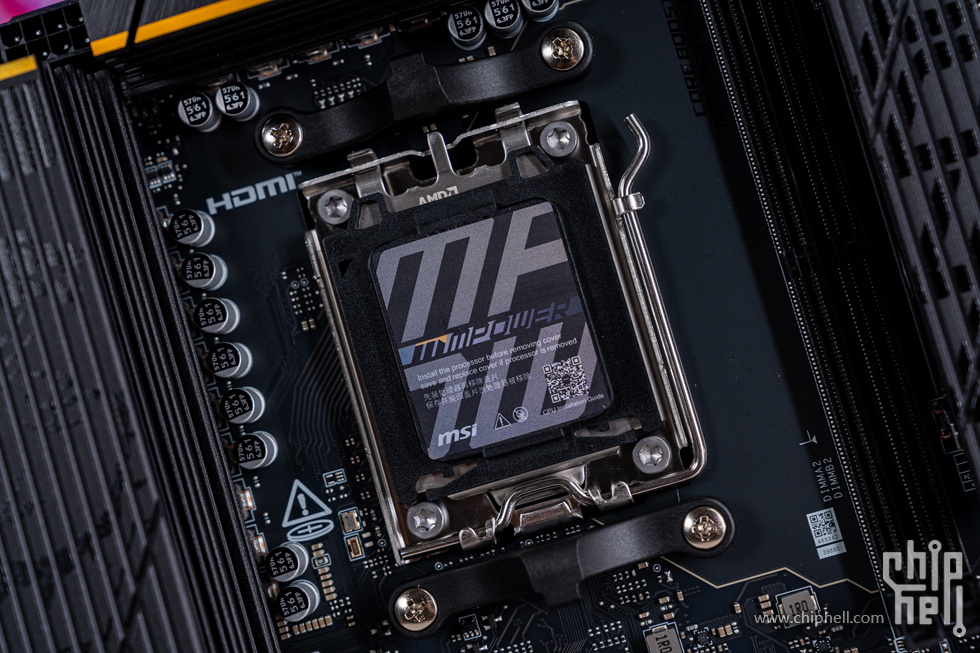

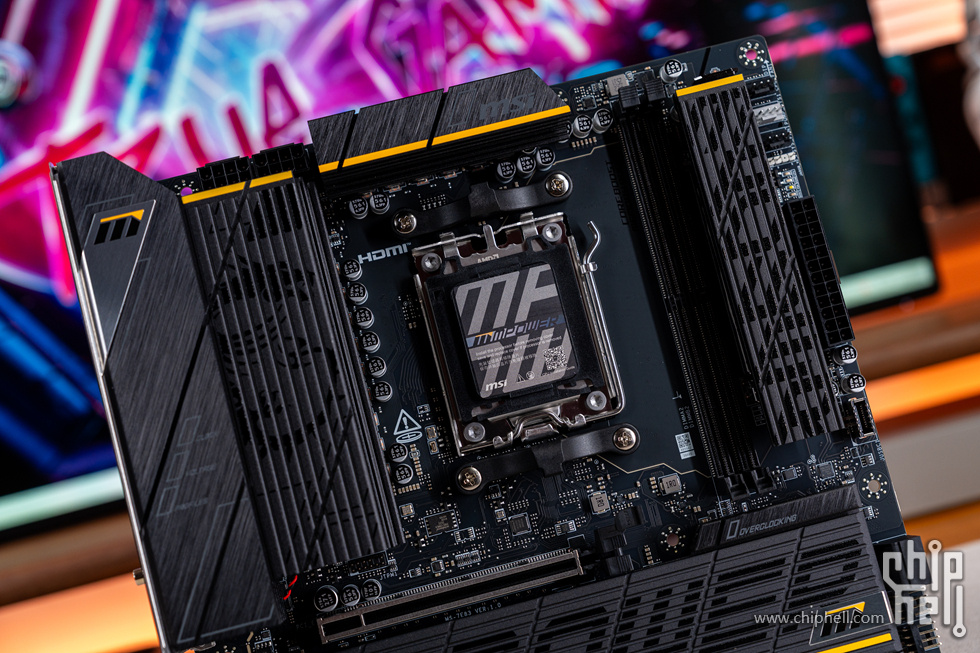

AM5插槽，这是AMD传承的魅力，其实也激励板卡厂商需要尽力优化主板，不然B650都能用了，凭啥要买新的850，全默认不会折腾的朋友也不需要多少扩展性的，其实真的买B650完全没问题的

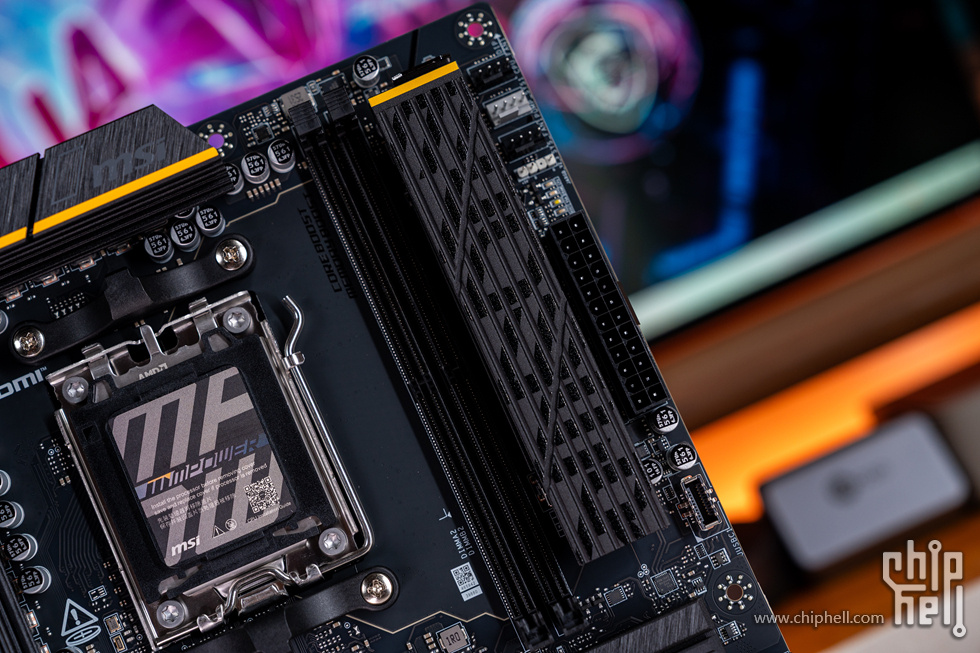

MPOWER的魅力所在，双槽内存主板，为内存信号减少干扰极致优化而生，这也是DIY的乐趣之一，如果没记错的话上一张旗舰双槽MATX是X670E的C9G

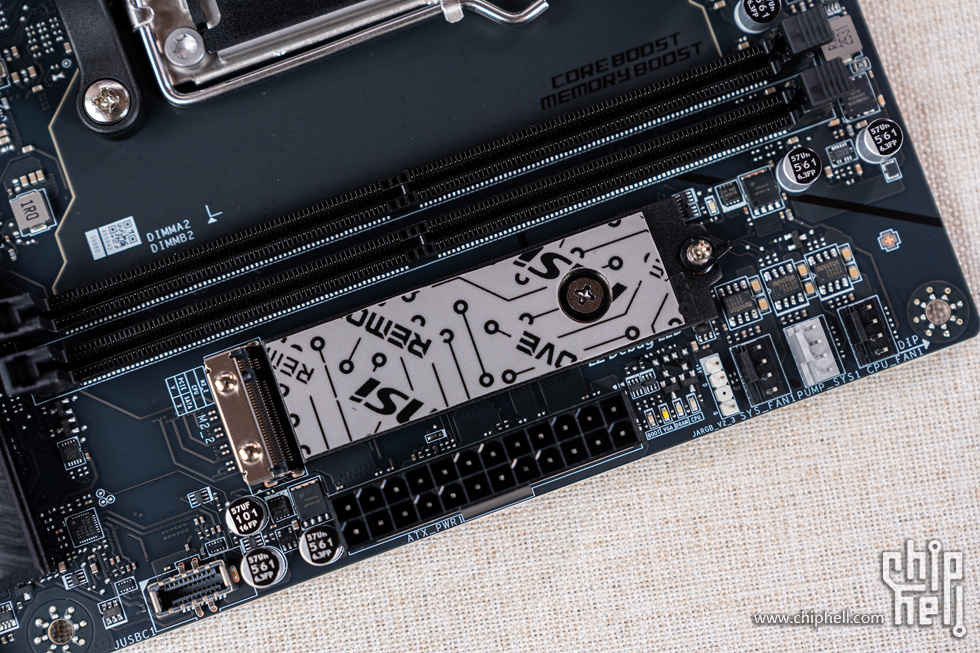

使用双槽之后右侧就有了空余，这里设计了一条M.2

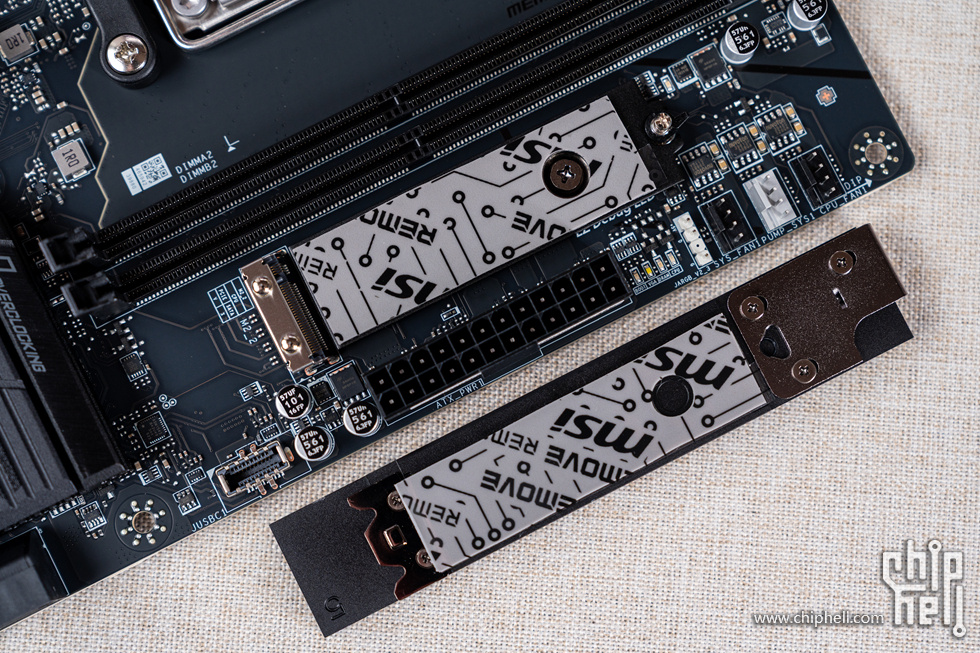

第2代免螺丝M.2冰霜铠甲，向内侧中间一按即可推开卡扣取出散热片，对了内存槽的下方、M.2螺丝右侧还有一个EZ 内存检测 LED 灯

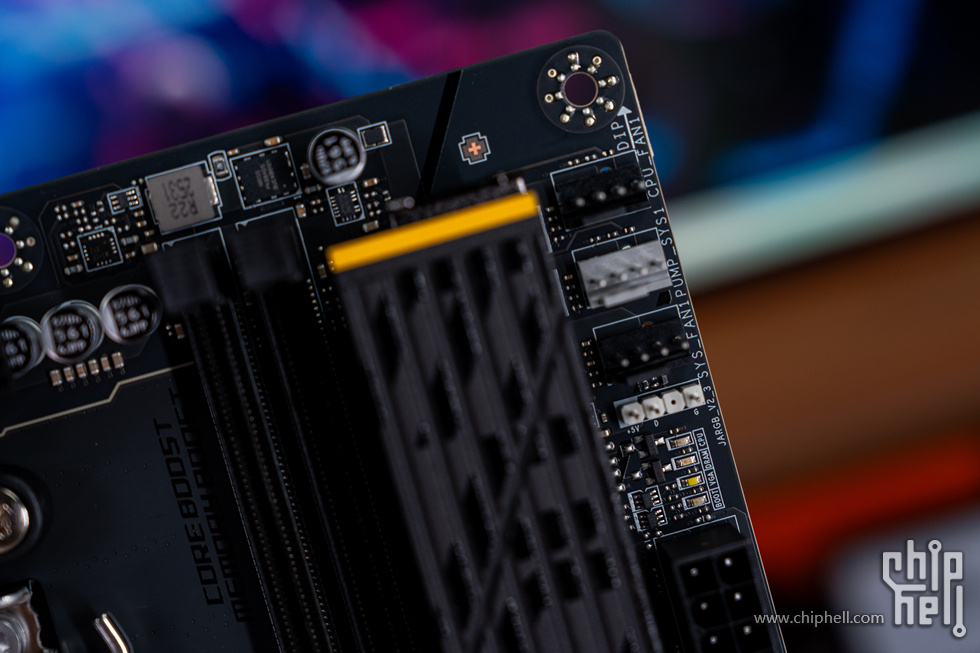

右上角的板载的简易侦错 LED 灯，以及CPU FAN、PUMP FAN、SYS FAN、JARGB
● 1 个 USB 10Gbps Type-C® 前置面板端口 (来自 B850 芯片组)
● 2 个 SATA 6Gb/s 端口 (来自 B850 芯片组)
● 2 个 SYS FAN

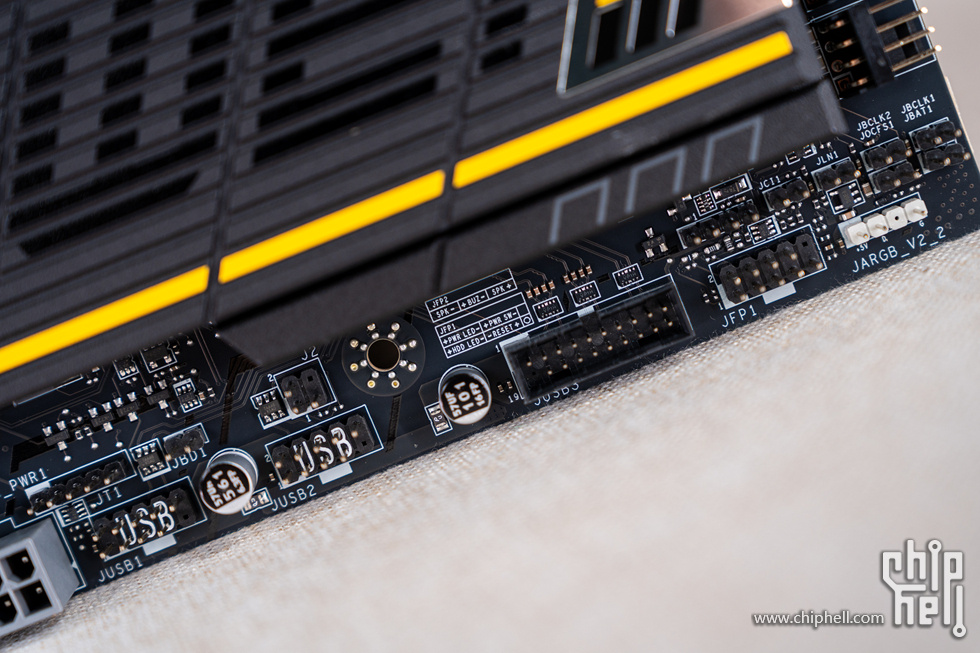

2个USB 2.0接口、1个USB3.0 5Gbps 接口、JARGB接口，还有安全启动跳线、低温启动跳线、清除 CMOS (重启 BIOS) 跳线，以及JBCLK1~2: BCLK 频率跳线
前置音频接口，JRGB和JARGB口、SYS FAN，三组跳线JDASH1、JFP1、JBAT1用于接驳EZ Dashboard面板，EZ CONN接口线缆，以及PCIE_PWR1: 电源接口

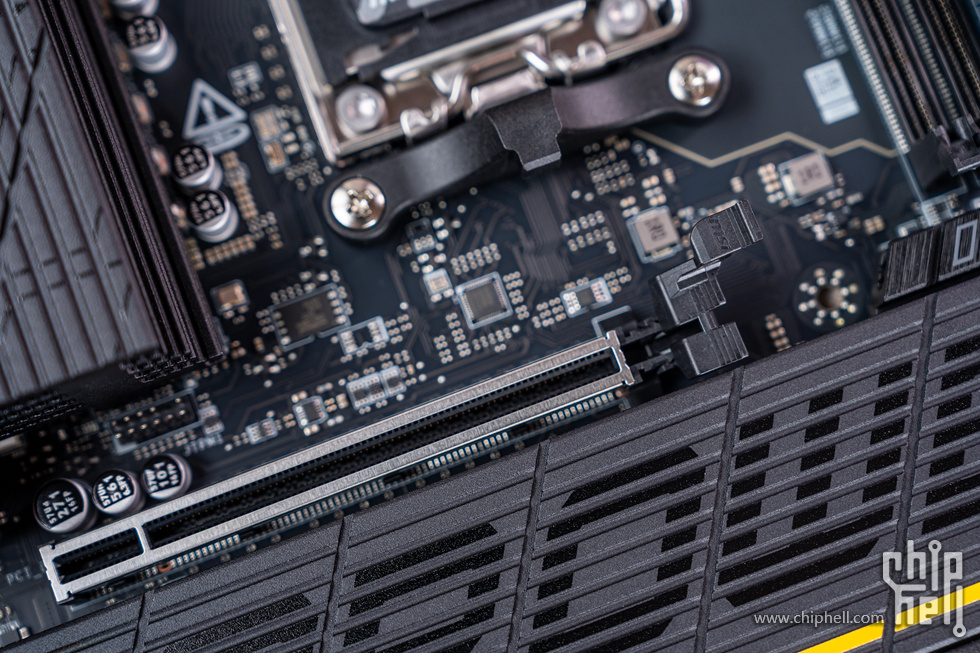

主板带有两条PCIe，一条全长的PCIe5.0 X16 带有第二代 PCI-E 钢铁装甲，来自CPU直出；下方的PCIe4.0x4来自芯片组，当背面的M.2安装设备时插槽会降为PCIe4.0x2

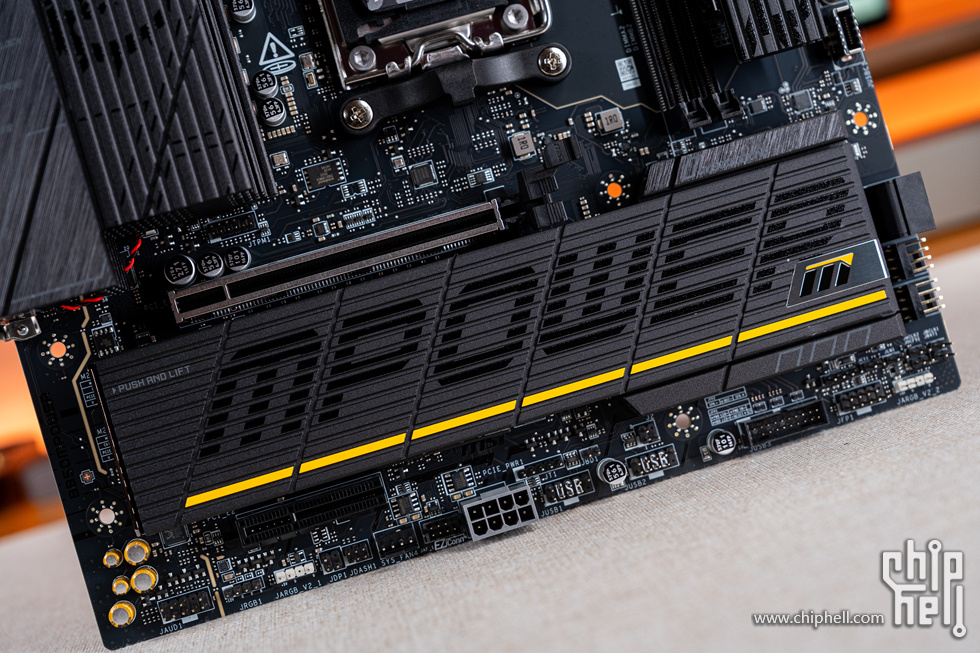

中间的这款MPOWER散热装甲，左侧标注了PUSH AND LIFT 左边按下之后可抬起散热装甲

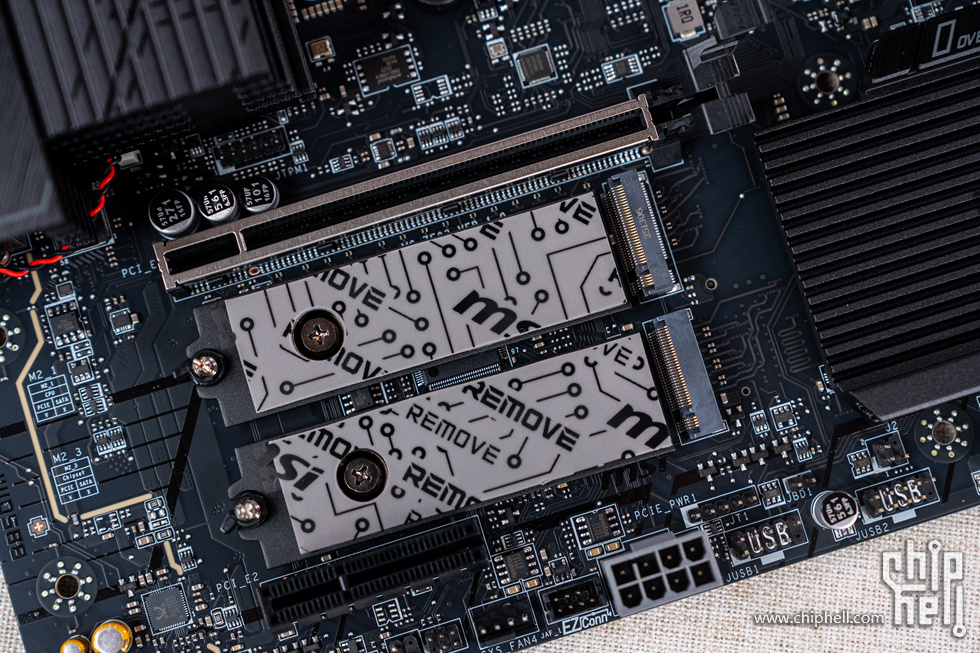

露出两条M.2，为第一条和第三条
内存槽侧的是第二条M.2
主板背面的是第四条M.2
在这4条M.2中，需要注意的是其中第一条和第二条都是CPU直出，使用9000/7000处理器时为PCIe5.0x4，使用8700/8600/8400系列处理器时为PCIe4.0x4，使用8500/8300处理器时为PCIe4.0x2
位于两条PCIe中间下方的是第三条，是芯片组直出，为PCIe4.0x4
第四条是芯片组直出，为PCIe4.0x2，其中这条M.2时，将第二条PCIe4.0x4降速为PCIE4.0x2
另外，PCIe5.0x16显卡插槽未设计显卡快拆，但是显卡的卡扣有加长设计，可能是这里布局较多的设计已经无法再安置显卡快拆结构了

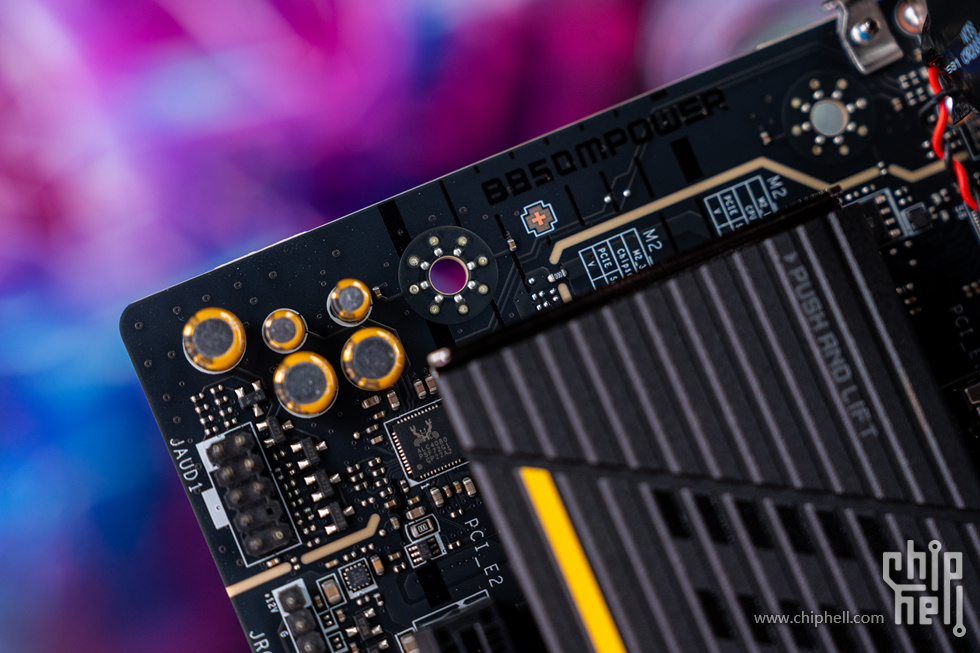

8层PCB和2OZ加厚铜主板，以及这里带音频专用电解电容的REALTEK ALC4080声卡，放眼MATX板型用ALC4080寥寥几张主板

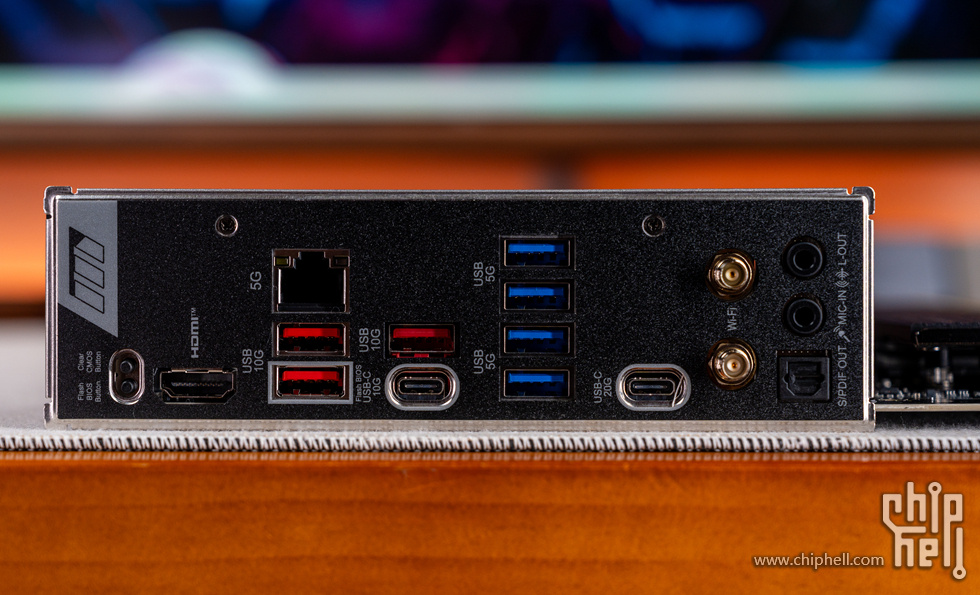

主板的背板IO接口，还有MPOWER的logo，接口方面主要如下：
● 1 个 更新 BIOS 按钮
● 1 个 清除 CMOS 按钮
● 1 个 HDMI™ 端口
● 1 个 5G LAN (RJ45) 端口
● 3 个 USB 10Gbps Type A 端口 (来自 CPU)
● 1 个 USB 10Gbps Type-C 端口 (来自 CPU)
● 4 个 USB 5Gbps Type A 端口 (来自 GL3523 hub 控制器)
● 1 个 USB 20Gbps Type-C 端口 (来自 B850 芯片组)
● 2 个 Wi-Fi 天线接口
● 2 个 音频插孔
● 1 个 光纤 S/PDIF 输出接口

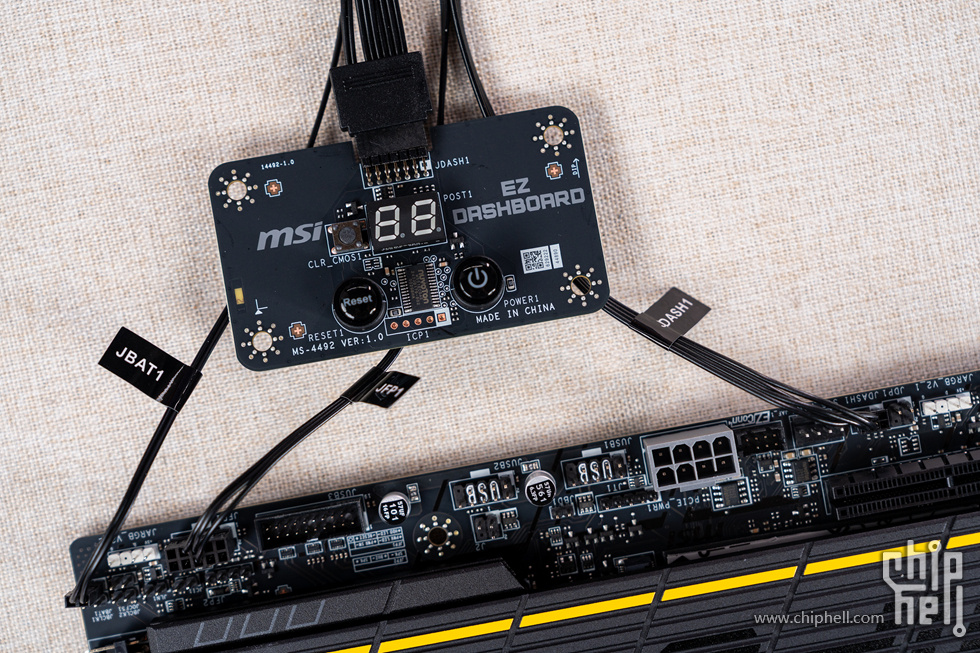

EZ Dashboard 板子，主板设计功能较多，这个功能只能通过扩展实现了

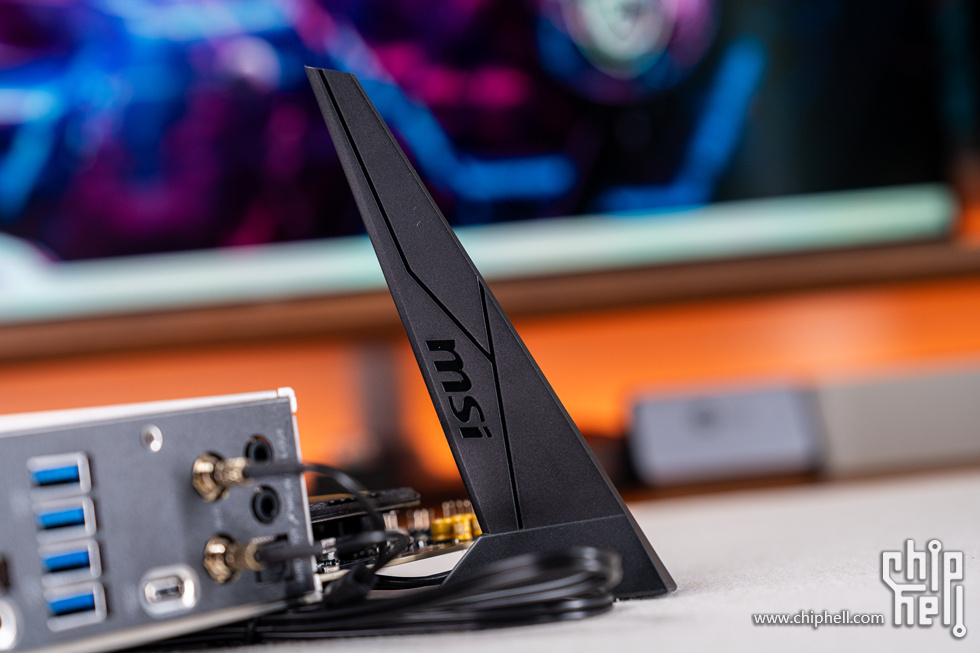

直插式WIFI天线使用非常方便，更是带有满血320MHz的WIFI7和4KQAM的蓝牙5.4
拆解很简单，卸下几颗螺丝搞定，7W/mk高效能导热贴 / 电感导热垫片需要注意别扯掉了

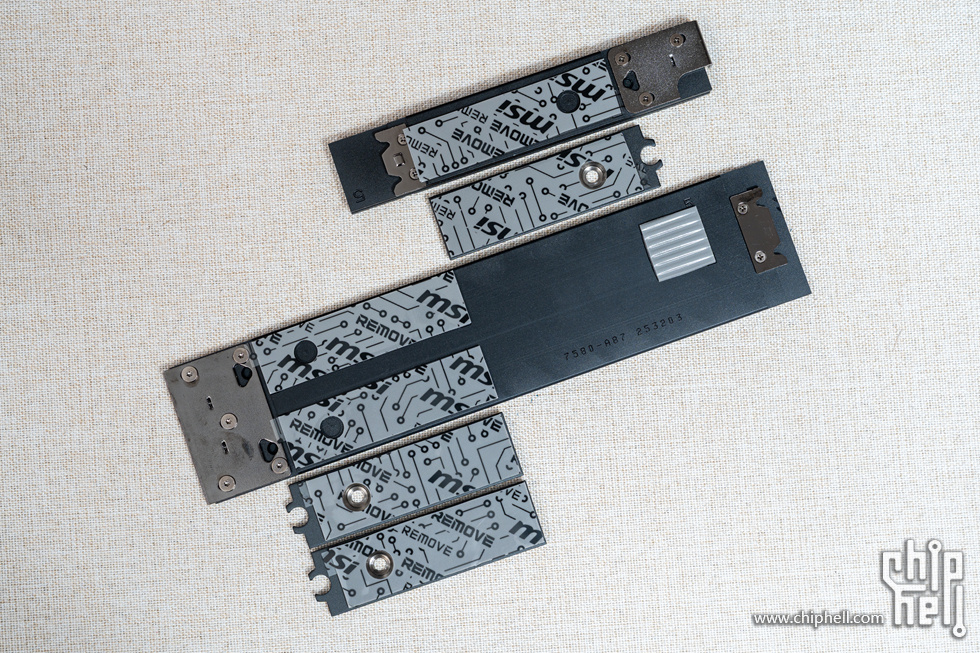

三条带有双面散热的M.2冰霜铠甲

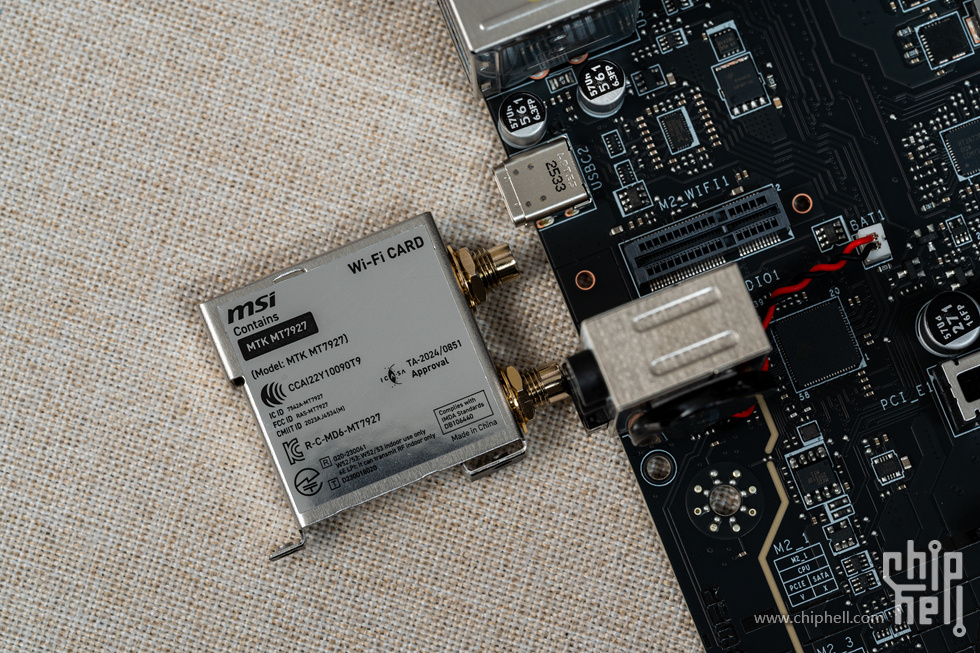

联发科MTK的MT7927无线网卡，满血320MHz的WIFI7和4KQAM的蓝牙5.4
主板拆解全貌，可以说除了减少干扰的内存——CPU区域线路比较少外，整张主板布满了线路与元器件

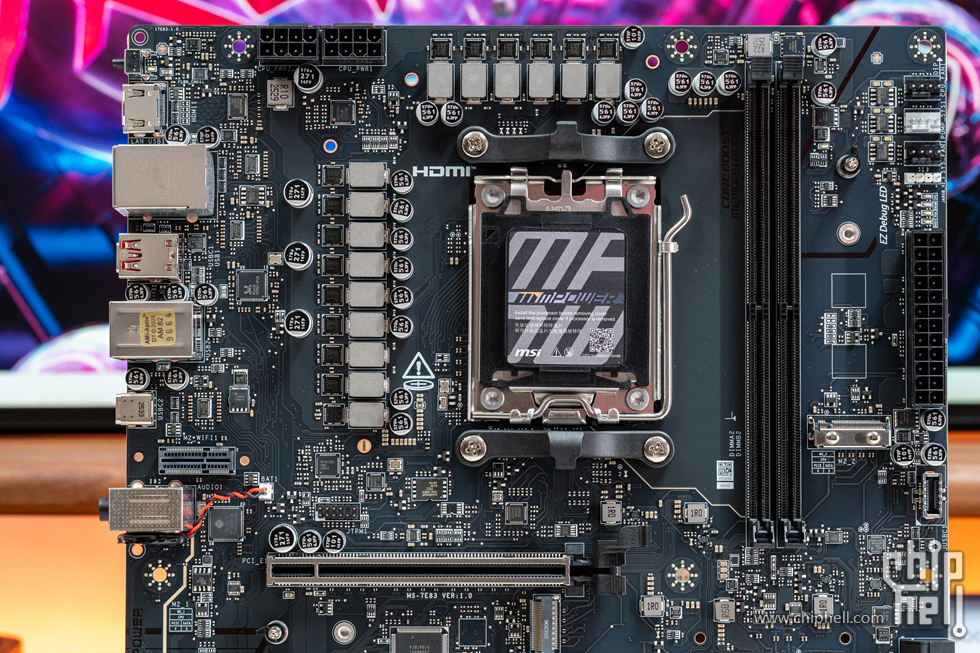

来看上半部分，MPS MP2857的PWM主控芯片，以及12(CPU)+2(CPU SoC)都是采用的60A的MP87661 DrMOS，组成了12（60A）+2+1智能供电；
左侧IO区域还有一颗REALTEK RTL8126 5G LAN,、GL3523的USB HUB

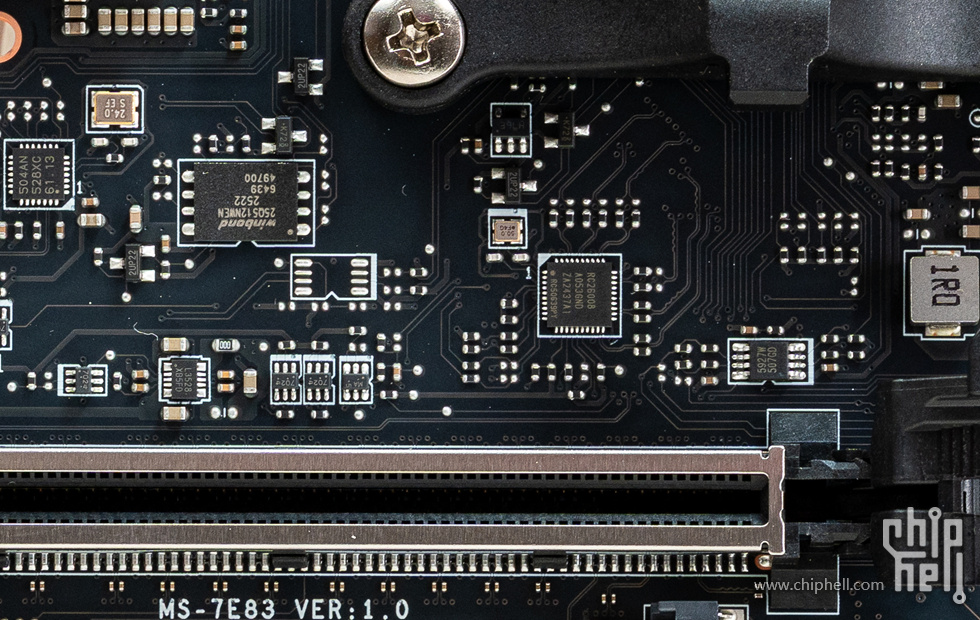

主板的下半部分，中间最大的是监控芯片NOVOTON的NCT6687D-R，右侧则是大HUB的B850芯片组
当然，这款主板除了强大的内存特性，还搭载了外置时钟发生器RC26008

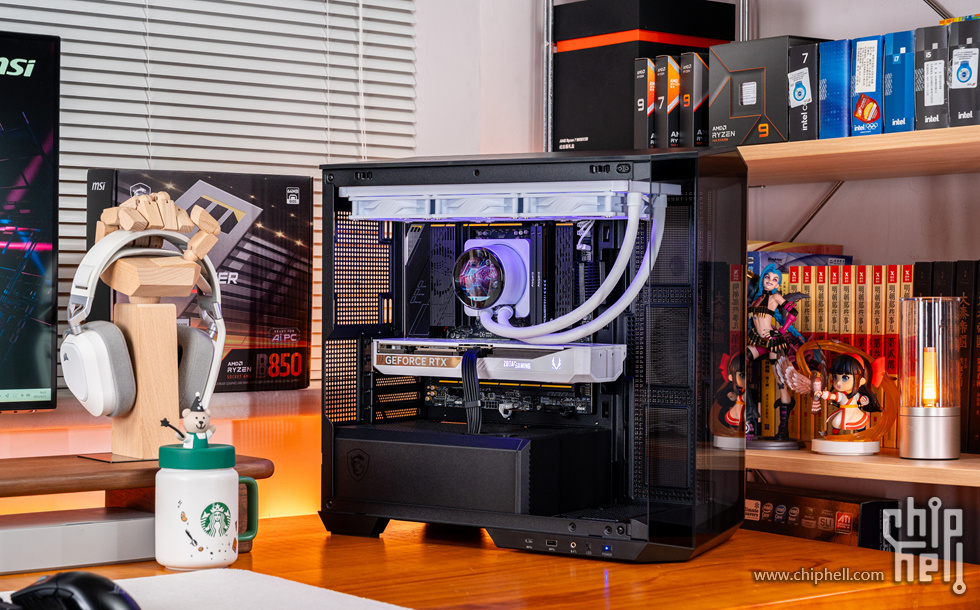

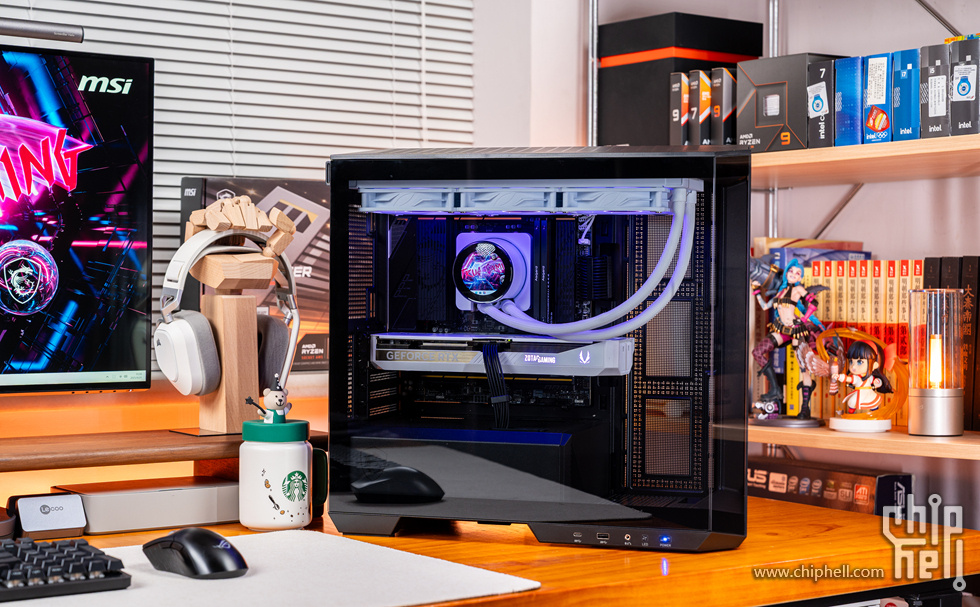

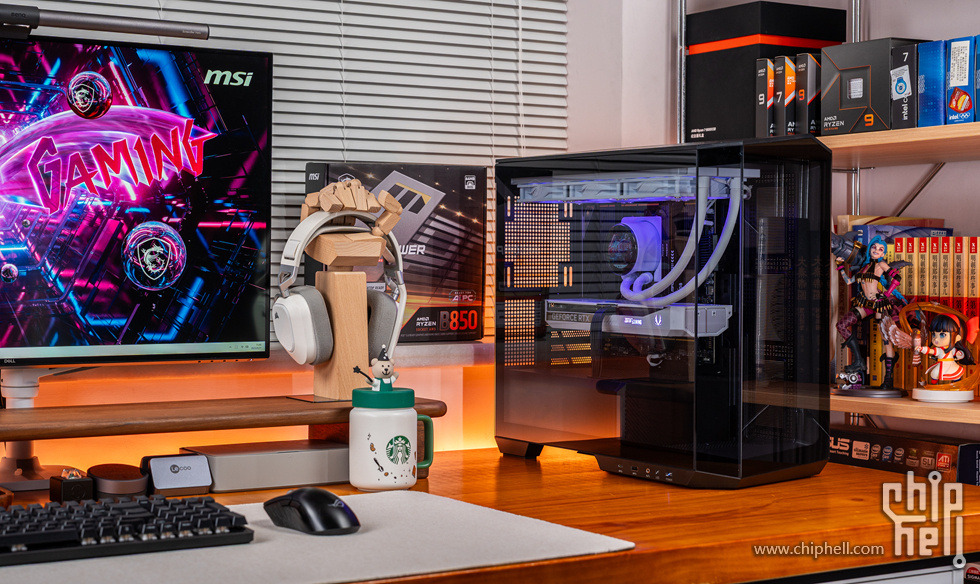

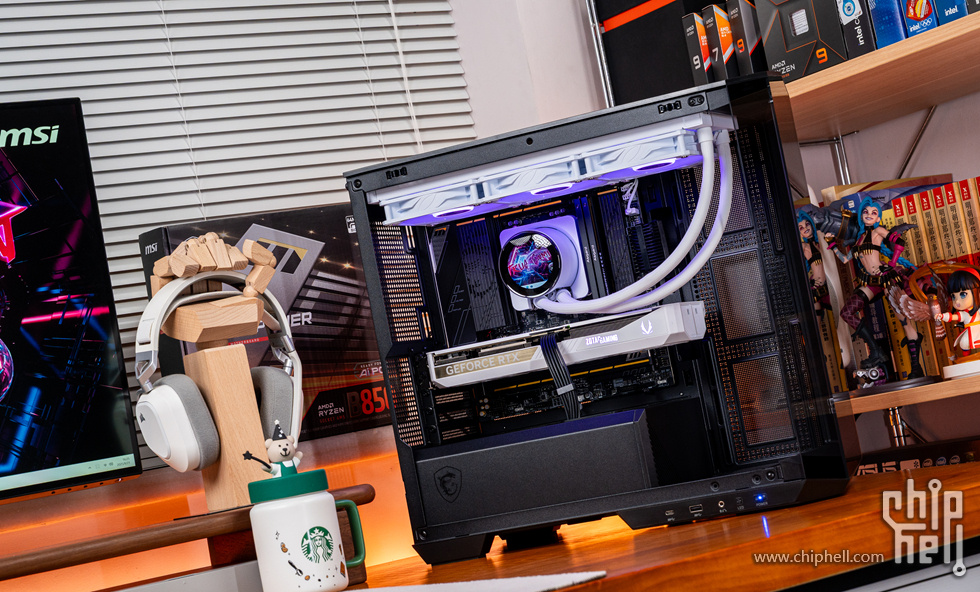

此次整机展示，使用的是微星的MAG PANO 100L PZ 黑刃机箱装机

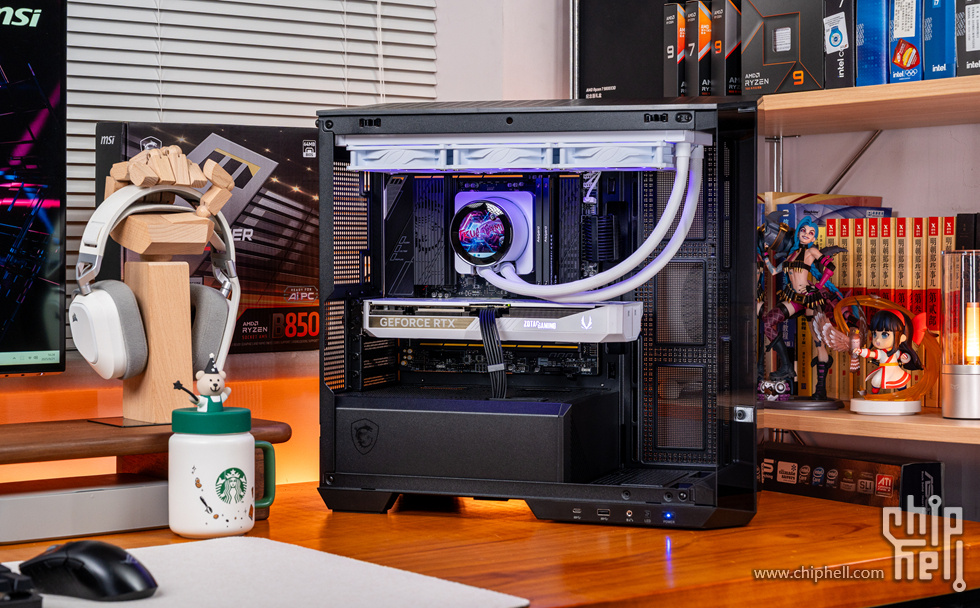

整机的内部

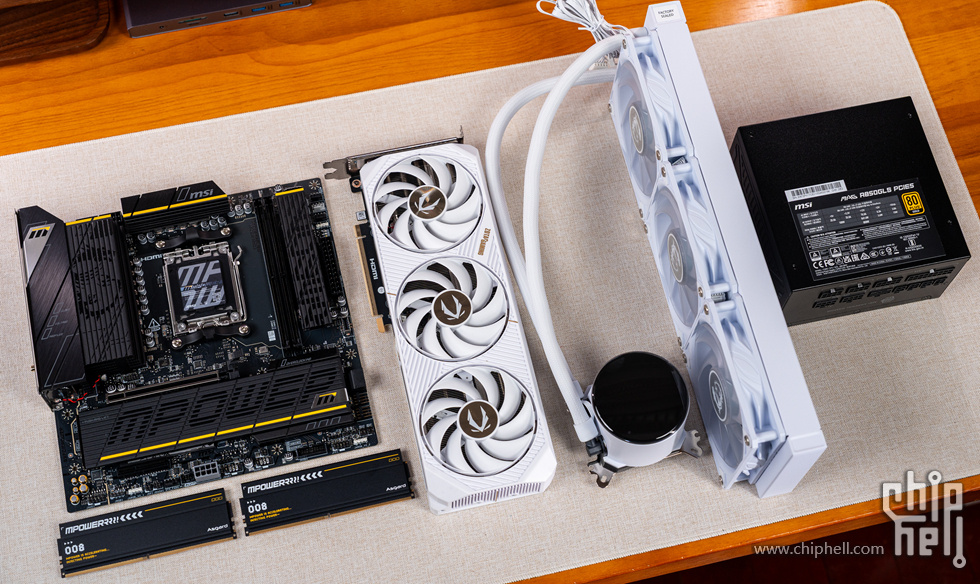

整机的内部配置清单：
CPU：AMD 锐龙7 9800X3D
主板：微星（MSI）B850MPOWER 超频主板
显卡：索泰（ZOTAC）Geforce RTX 5070 12GB SOLID OC WHITE
内存：阿斯加特（Asgard）32GB DDR5 6000 海姆达尔&微星MPOWER
散热：微星（MSI）MPG CORELIQUID P13 360 WHITE冰曜
电源：微星（MSI）MAG A850GLS PCIE5全模组850W电源
机箱：微星（MSI）MAG PANO M100L PZ黑刃

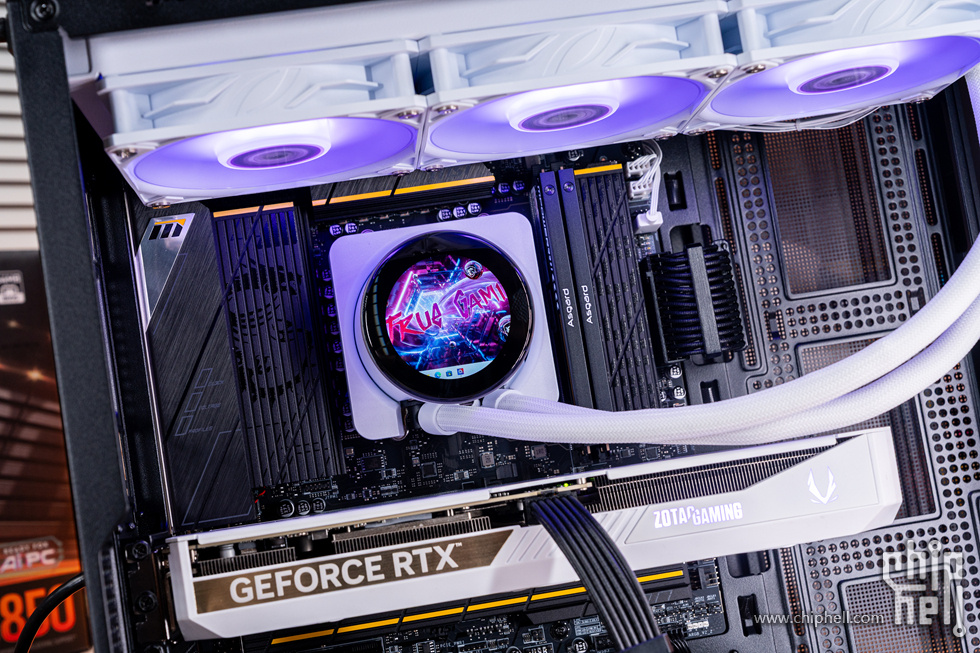

整机中的 B850MPOWER
- 阿斯加特（Asgard）32GB DDR5 6000 海姆达尔&微星MPOWER
微星超频实验室与各大内存品牌合作建立MPOWER联名推出配套专属优化内存产品，参与厂家众多，这次使用的是来自阿斯加特的海姆达尔&微星MPOWER马甲条内存，作为MPOWER联名款，这套内存为海力士A-die颗粒的32GB(16GBx2) DDR5 6000 CL28 黑厚甲

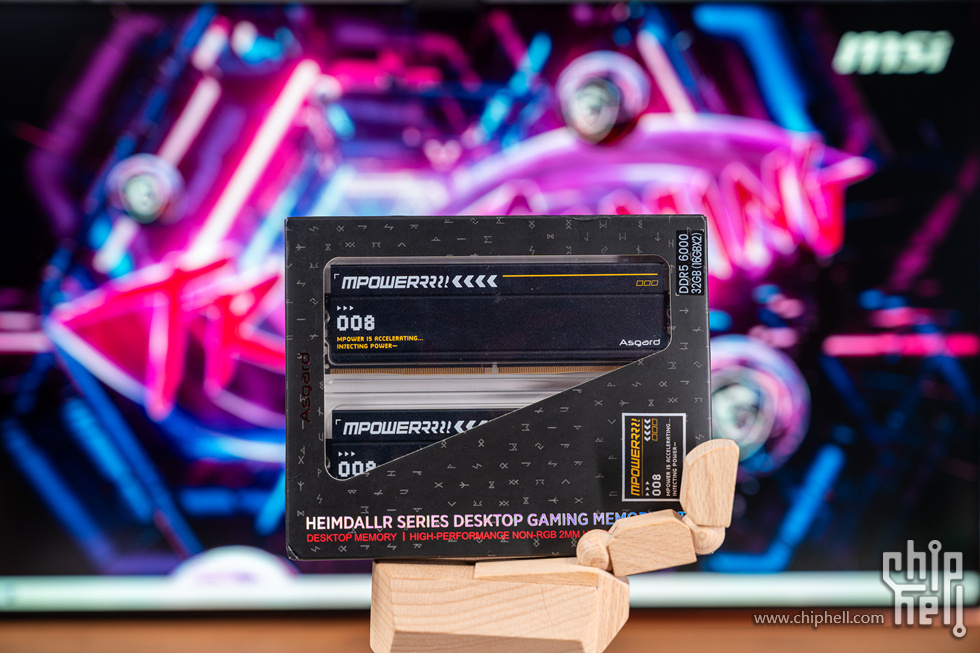

阿斯加特 海姆达尔&微星MPOWER马甲内存的包装，纯黑风格，透窗可见内存本体，一边是HEIMDALLR SERIES DESKTOP GAMING MEMORY KIT标识，以及与本体同样的MPOWER 008的联名logo

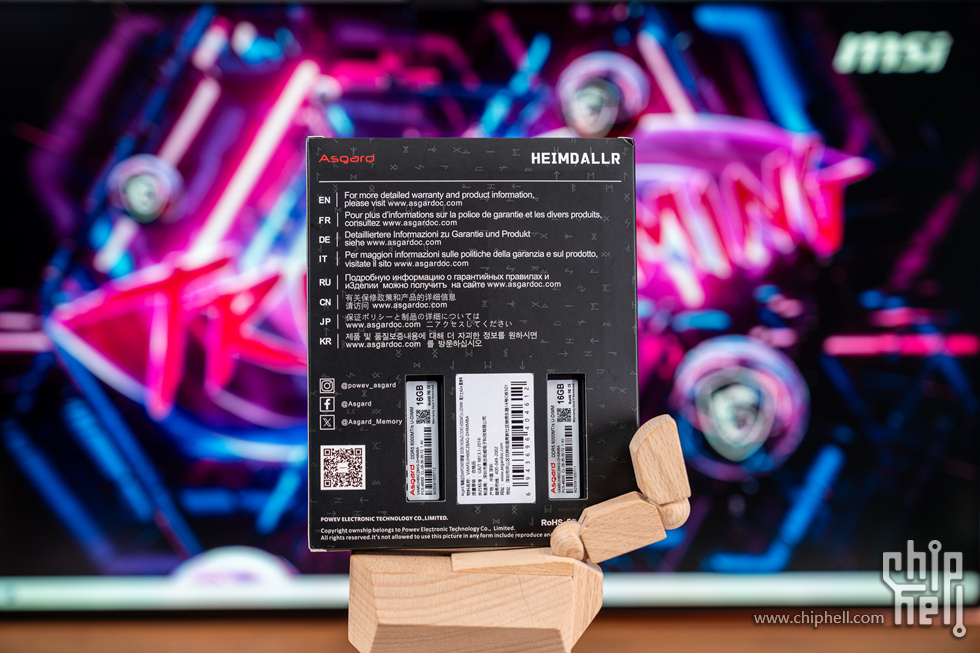

包装的背面是多国语言保修介绍，以及型号标签，和小窗内部展示的内存序列号，上面海力士Adie黑厚甲的标识与其他海姆达尔的区别

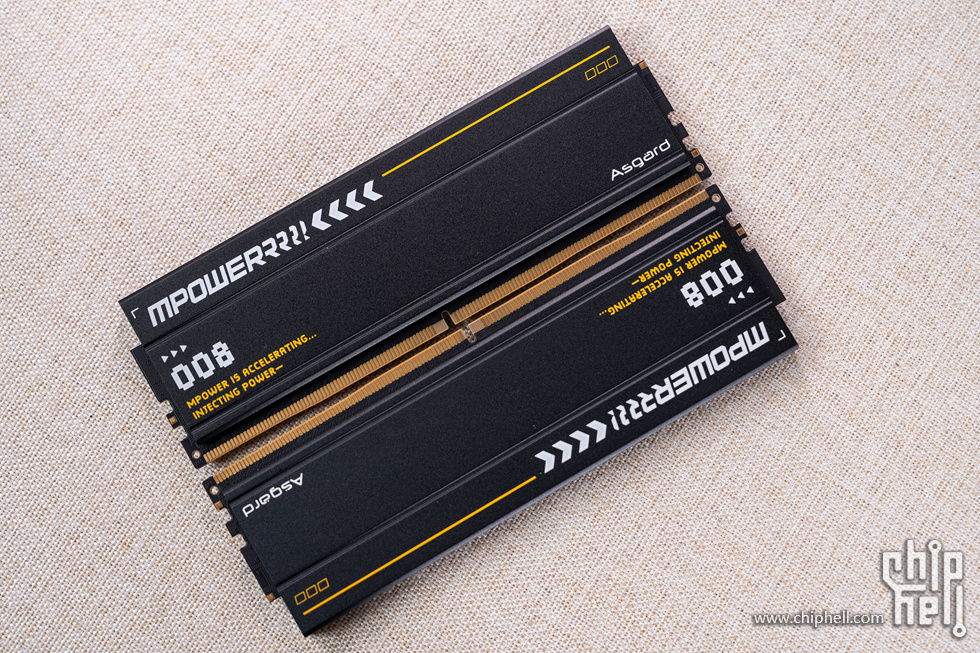

取出内存本体，本体中间两条腰线，上方则是MPOWER与黄色线条，正好形成了与B850MPOWER一致的设计风格
内存本体反面则是保修的标签及序列号

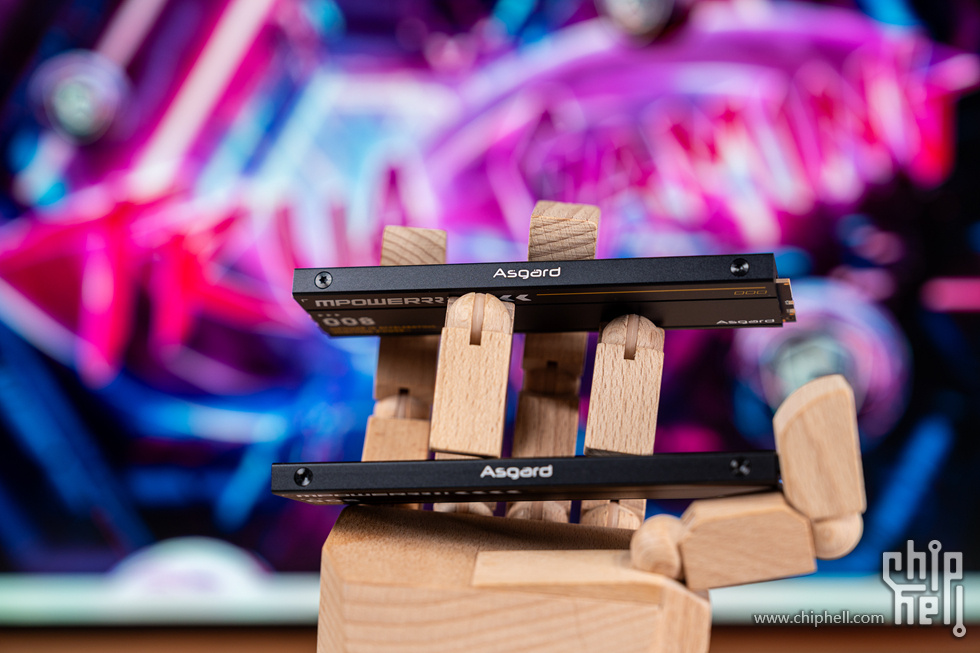

顶部则是中间阿斯加特的logo“ASGARD”，以及两头的散热固定铝质螺丝

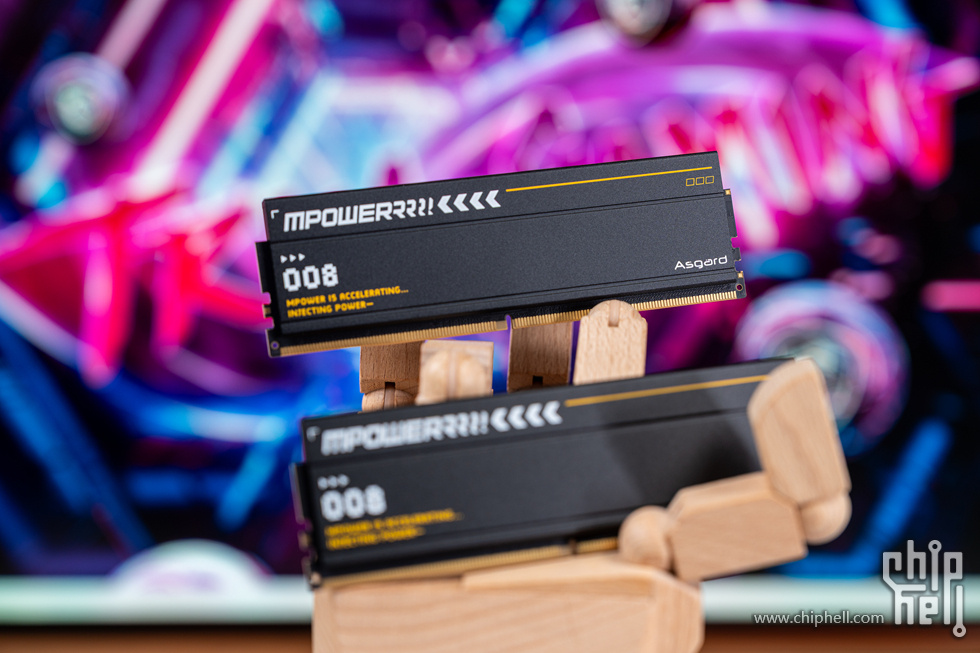

内存本体欣赏

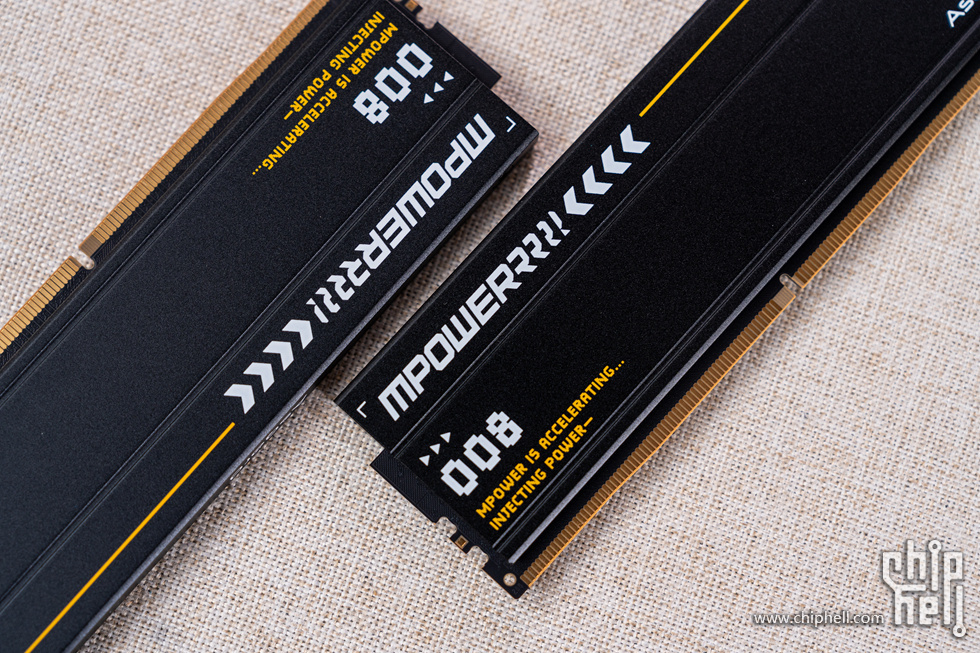

008 MPOWER IS ACCELERATING... INJECTING POWER-

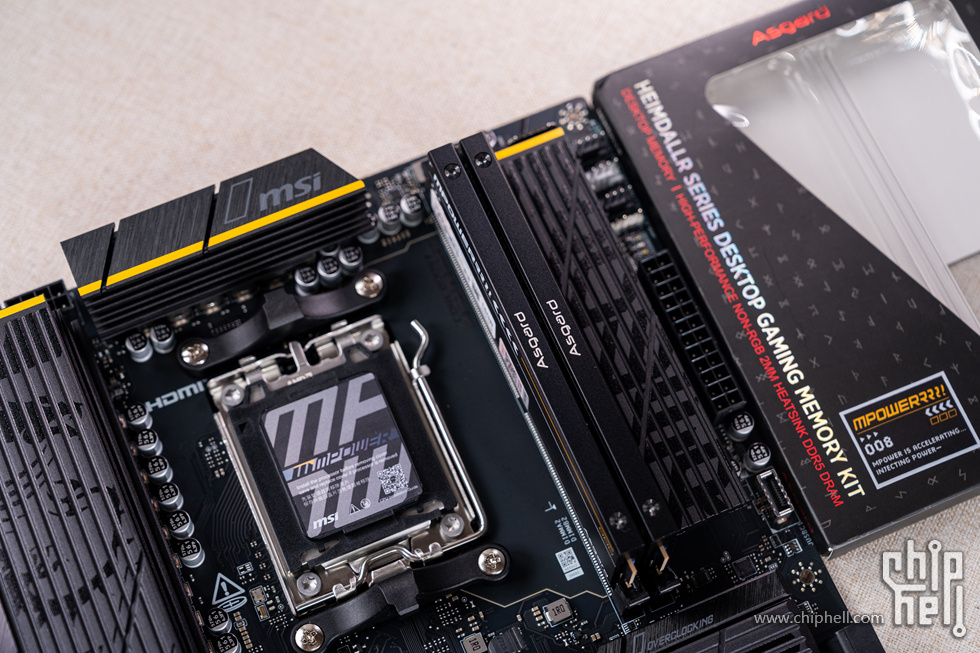

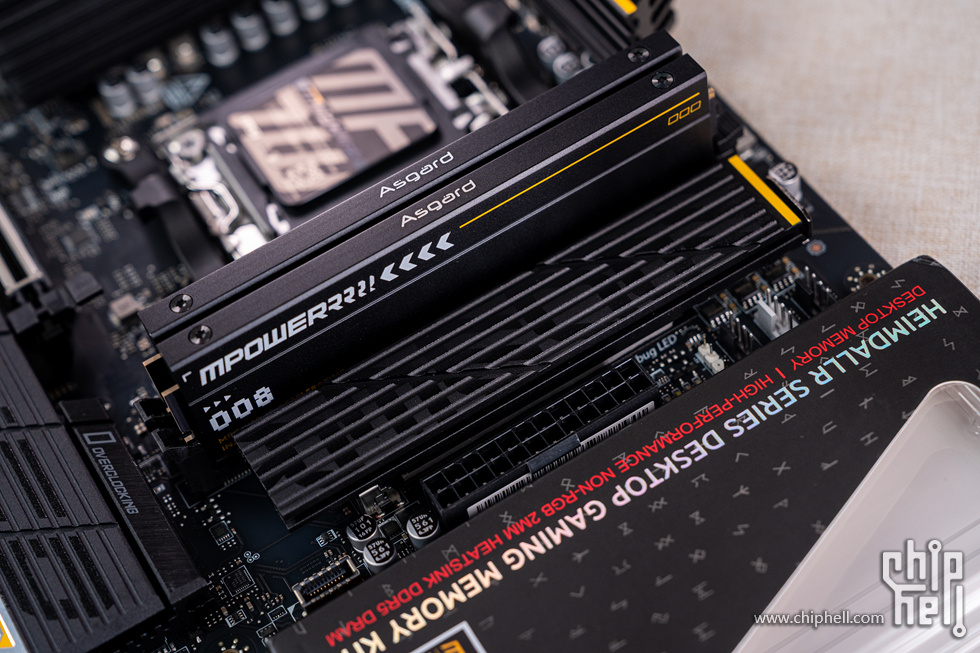

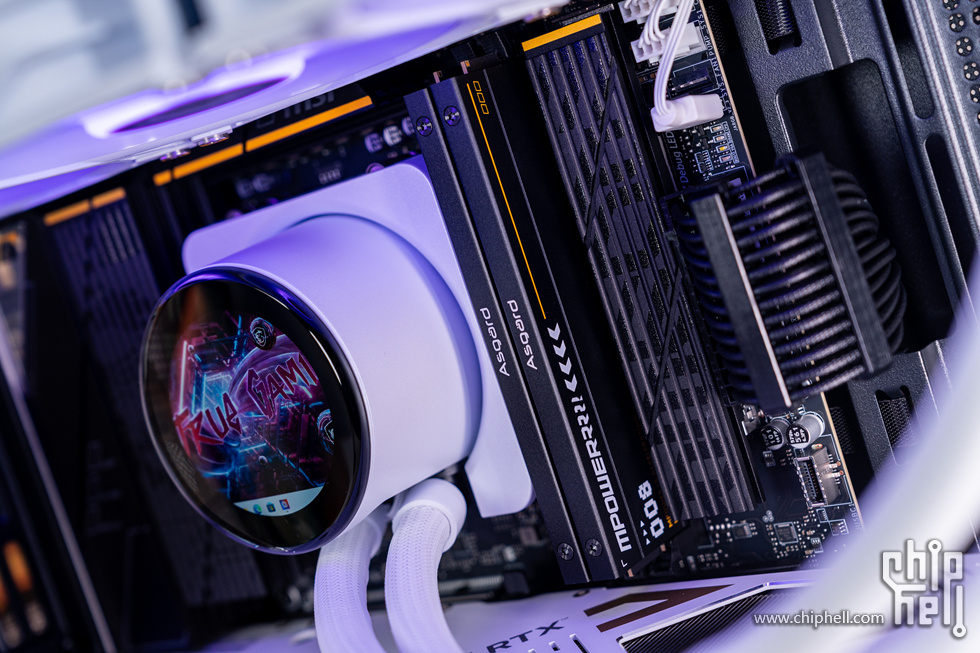

B850MPOWER上的内存展示
内存展示
- 微星 MAG A850GLS PCIE5全模组850W电源

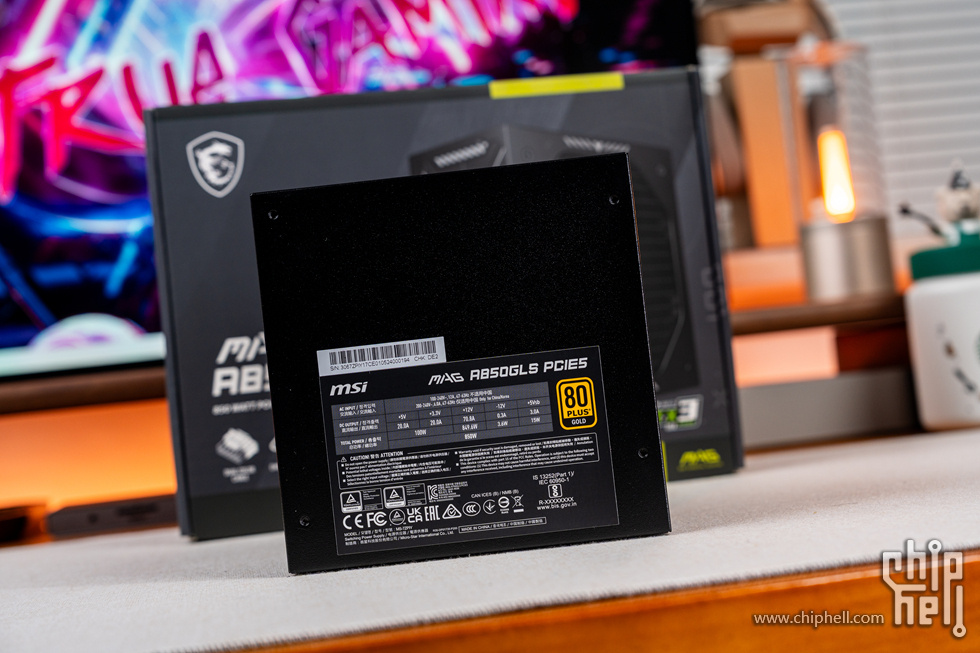

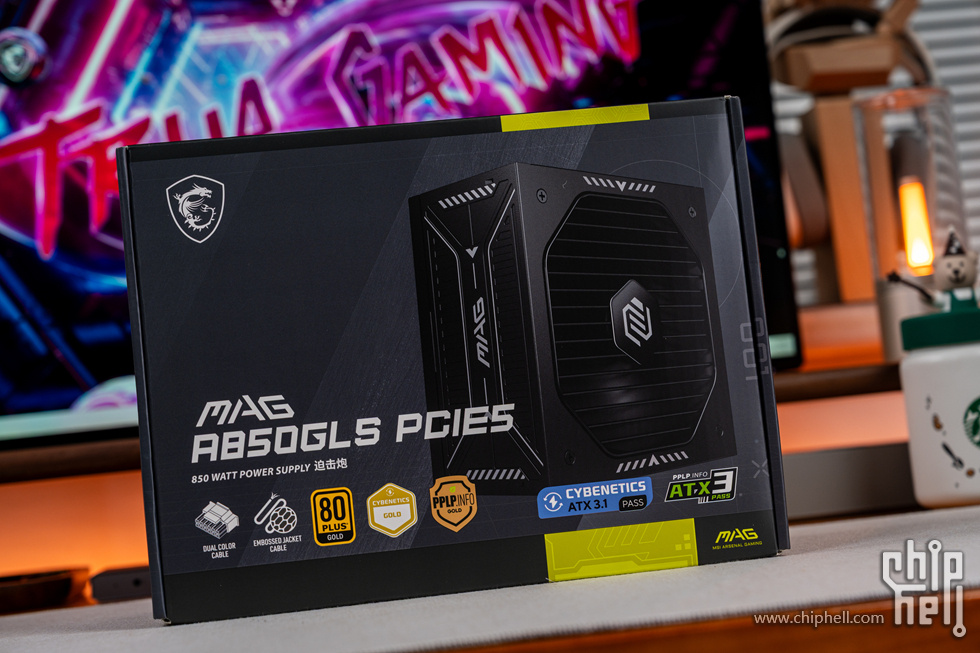

电源是微星的MAG系列 MAG A850GLS PCIE5，采用全桥LLC谐振拓扑架构+DC2DC电路，支持ATX3.1与PCIE5.1，三重金牌认证与异色16Pin接口
电源通过了80PLUS 金牌、PPLP 金牌、 Cybenetics金牌的三重金牌认证

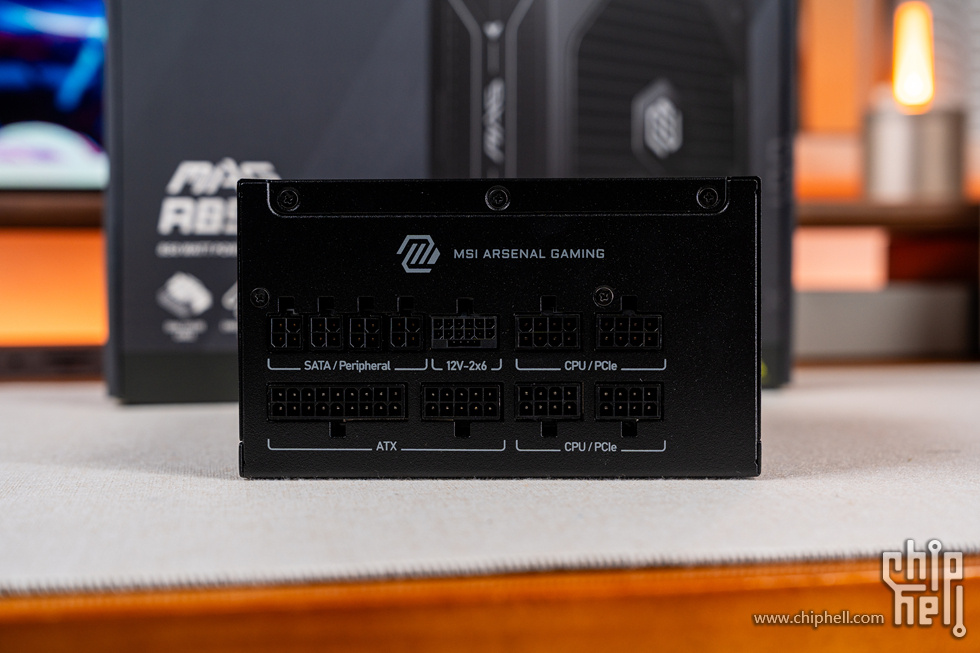

电源使用了全模组的150mm短身设计，135mm FDB动态液压轴承风扇

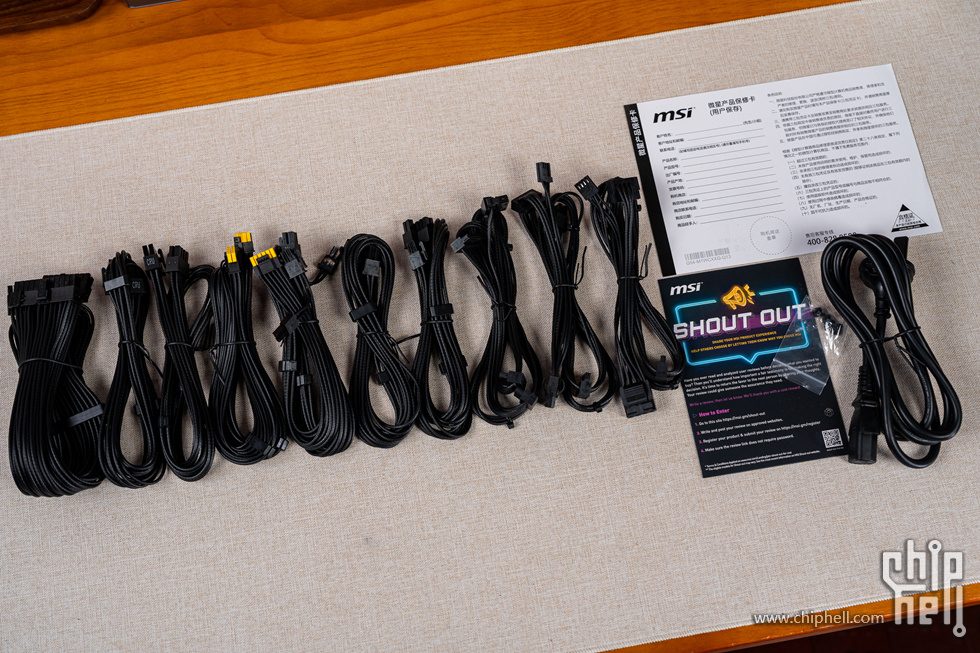

全套压纹模组线并在24P、CPU、显卡线上都带有预置线梳，以及异色的16Pin显卡线，通过颜色即可简单分别接口是否安全插入
- 微星 MPG CORELIQUID P13 360 WHITE冰曜
微星的这款冰曜P13 360一体水冷最近才推出，搭载了一块2.1寸可编辑LCD屏幕，具有隐藏式冷头走线、复合式扣具和简易磁吸盖板，包括隐藏式线缆设计都是为简介而生，搭载了环刃9风扇以及3400RPM水泵带来了非常不错的散热性能
水冷的附件以扣具螺丝为主，因为Intel/AMD复合式扣具设计可以减少杂乱的附件，另外还附赠磁吸式简易盖板可以将冷头周围覆盖起来

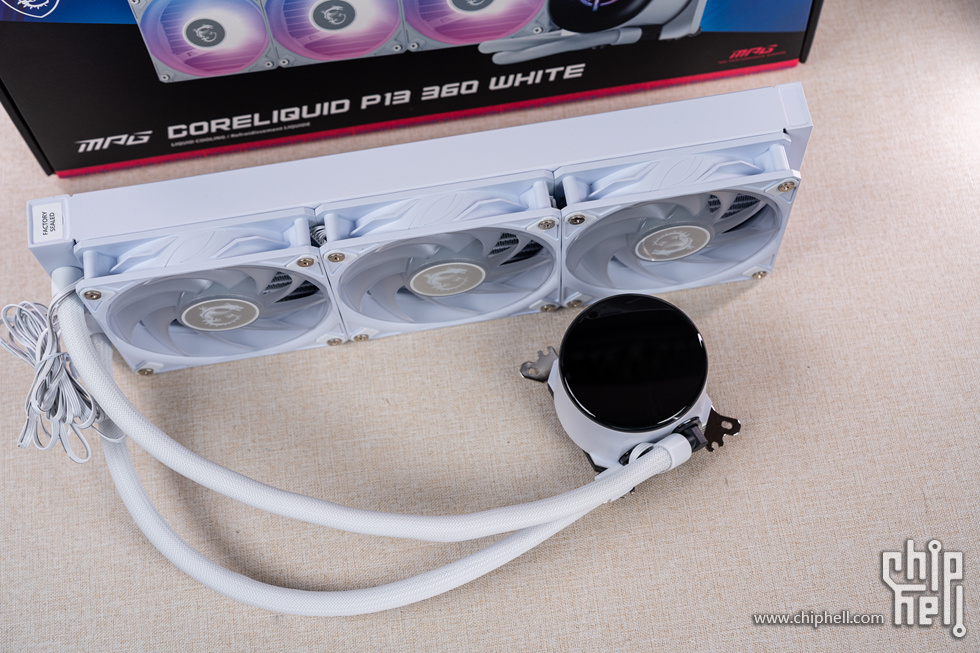

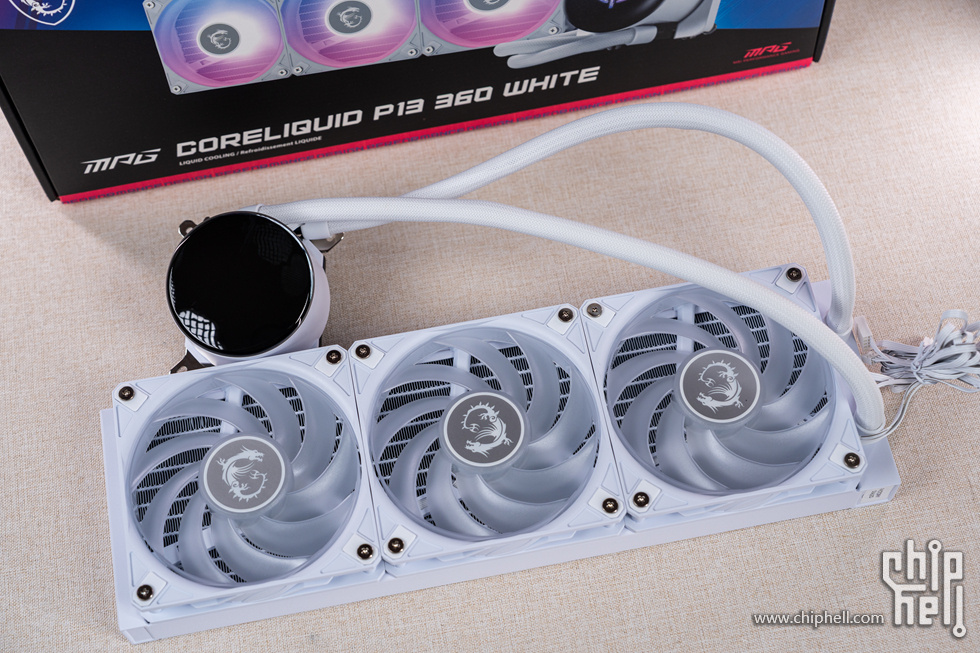

水冷的本体，白色款纯白设计，只有冷头的圆形顶部是黑色，EPDM水冷管尼龙编织柔韧抗老化

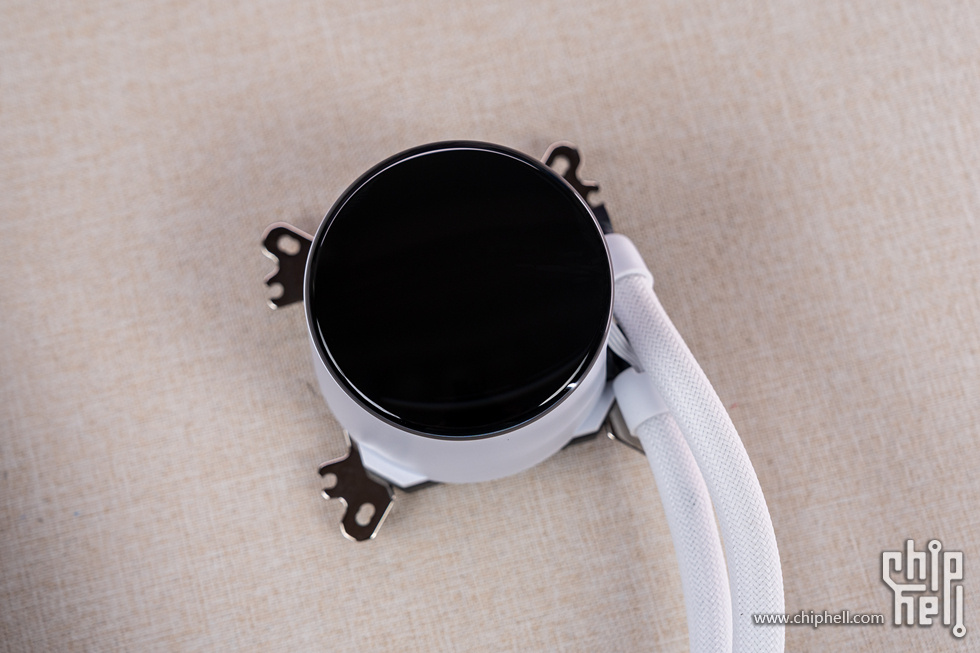

冷头一块2.1寸可编辑LCD屏幕，可从MSI Center选择预设硬件监控、视频播放、系统时钟、副屏扩展等，冷头底部的INTEL/AMD复合式扣具安装也方便，不必再为平台切换而烦恼，水管下方的冷头走线也是隐藏式设计
冷排上的环刃9风扇采用混合叶片与来福轴承设计，2000RPM下可提供64.89CFM的最大风量与2.59mmH2O的最大风压，噪声值仅为28.7dB(A)

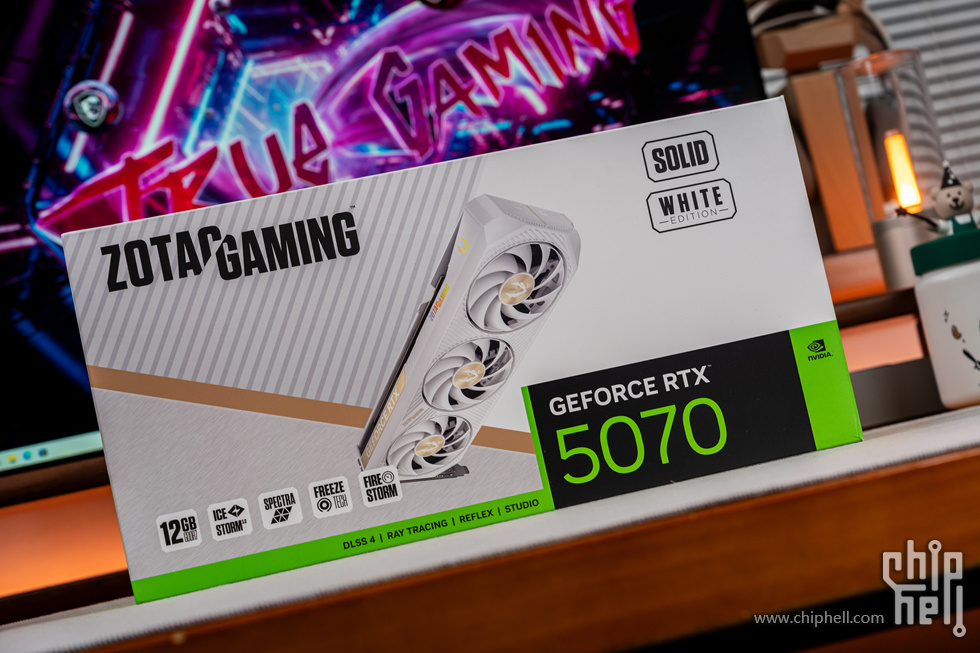

- 索泰（ZOTAC）Geforce RTX 5070 12GB SOLID OC WHITE
显卡采用索泰Geforce RTX 5070 12GB SOLID OC WHITE 显卡。显卡NVIDIA BLACKWELL架构，第四代RT Core、第五代 Tensor Core、DLSS4、Reflex2、全景光线追踪等众多技术
该Geforce RTX 5070 12GB SOLID OC WHITE 显卡具有6144CUDA处理器和988 TOPS 的AI算力，显卡的BOOST频率2542MHz，显存使用了最新的28Gbps 192bit 12GB GDDR7，显存带宽672GB/s，整块显卡TGP整板功耗设计250W，9+3供电解决方案，迭代升级的Icestorm散热系统采用5条6mm镀镍复合热管直触工艺、密集鳍片阵列和全新的环刃风扇打造与优化

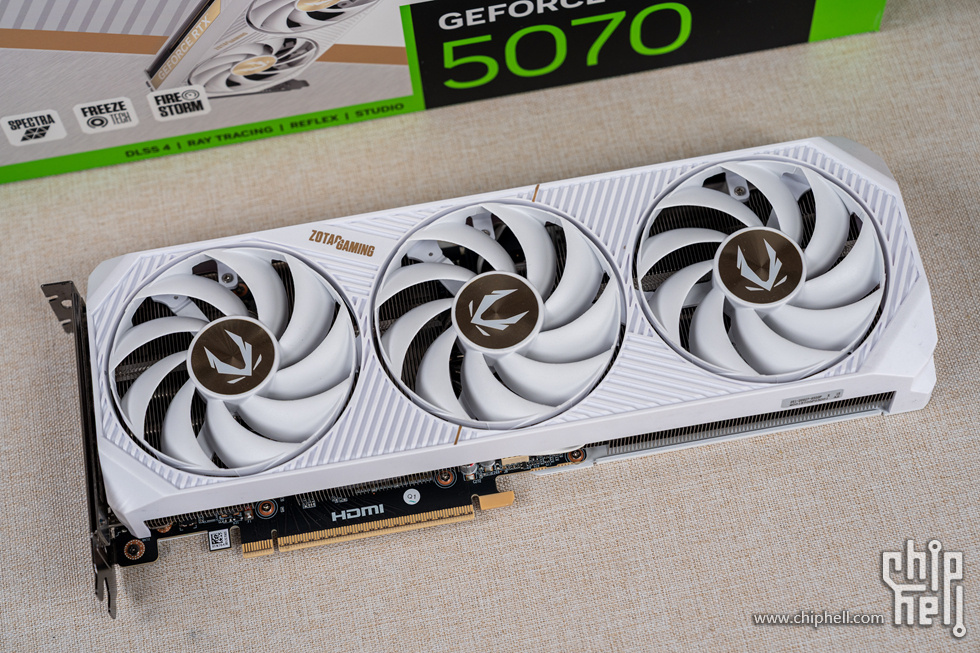

显卡本体，纯白机甲外观，尺寸为30.5cm*4.3cm*11.7cm，上方三把全新的环刃风扇采用高强度复合材质，优化叶片曲率并支持智能启停功能

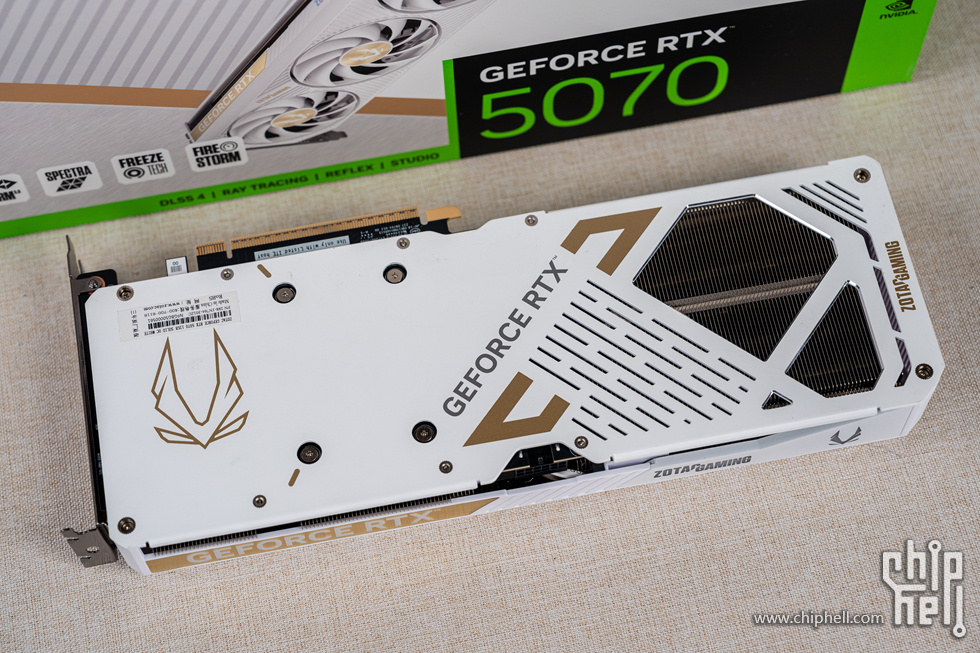

显卡的纯白合金背板，镀金的新版12V-2X6反向电源接口设计使得插拔显卡线缆更轻松，贯穿式的散热设计，优化气流风道，提升散热效能

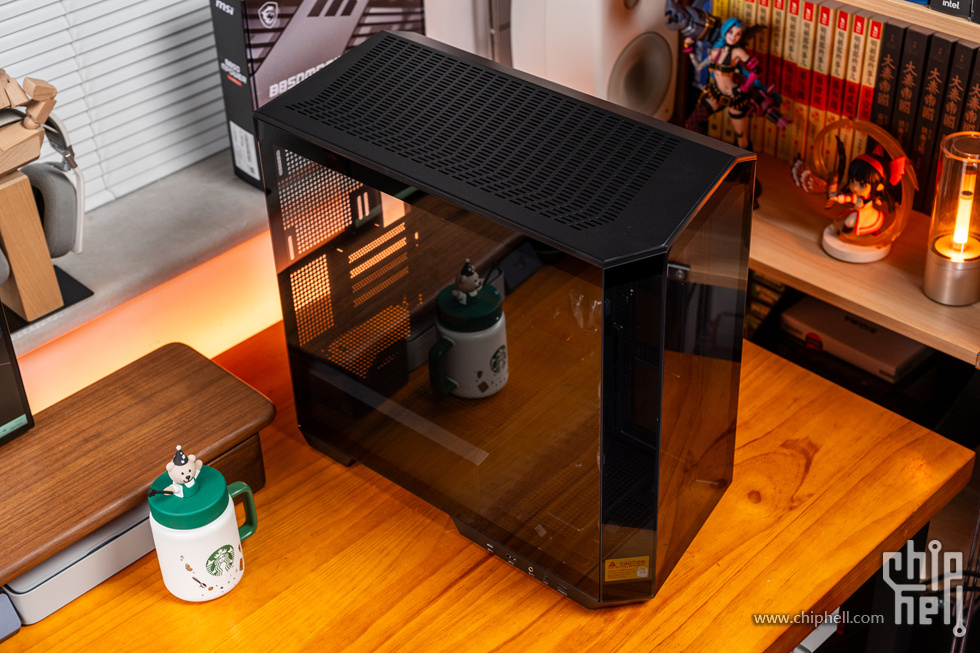

微星的黑刃机箱隶属于MAG系列，型号为PANO M100L PZ，整体为270°海景房的设计风格，尺寸为440*235*405mm的长宽高，上下都配有磁吸式的防尘网，采用独特的外形线条结构设计，三面玻璃呈不同角度结合
顶部同样具有不同角度的切割设计
支持33mm的理线空间并附有电缆魔术贴条，侧板与顶板都有免工具拆装设计
机箱支持MATX背插主板，顶部和侧面可支持最大360冷排，底部还预留手办空间，兼容性上海支持最高175mm的塔式散热，最多1个3.5+1个2.5，5个PCIe挡板，支持200的ATX电源

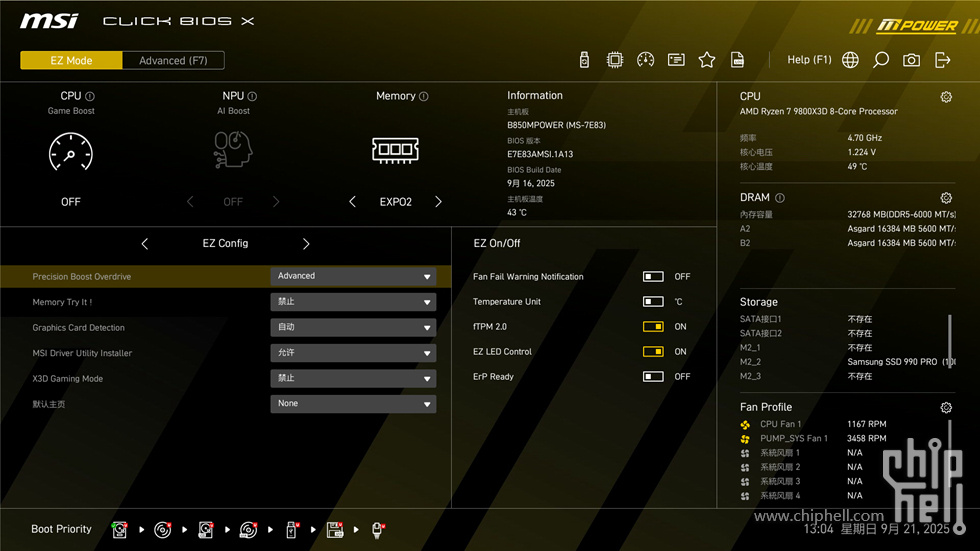

BIOS简易模式界面，已经包含了毕竟常用的CPU BOOST、NPU、MEMORY EXPO配置，还有中间的PBO、Memory Try It! 、X3D Gaming Mode等调节项

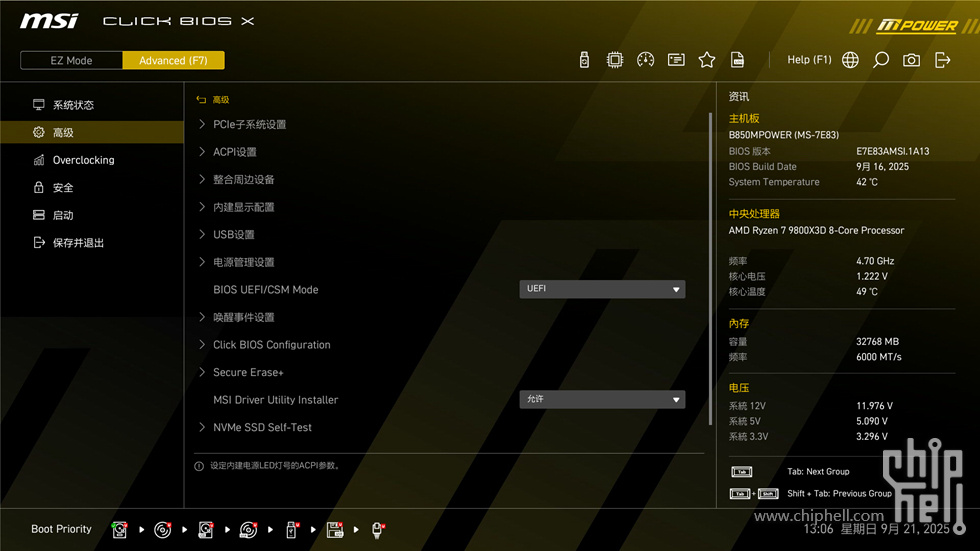

Advanced 模式则展示了BIOS所有的调整选项

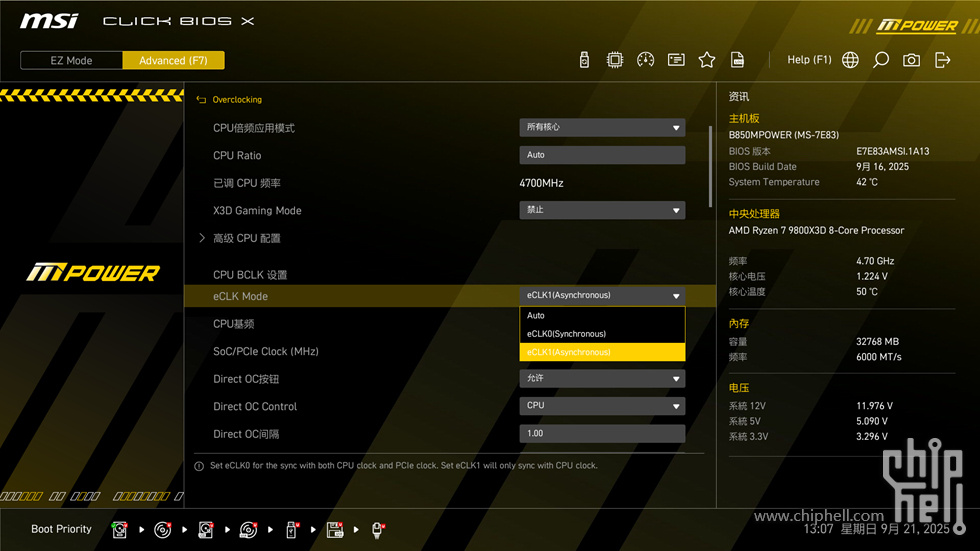

高级选项外，Overclocking是最重要的调节项，这里得益于外频调整芯片加持，CPU BCLK设置有eCLK Mode 调整，选择Asynchronous异步模式之后即可对CPU进行异步外频超频

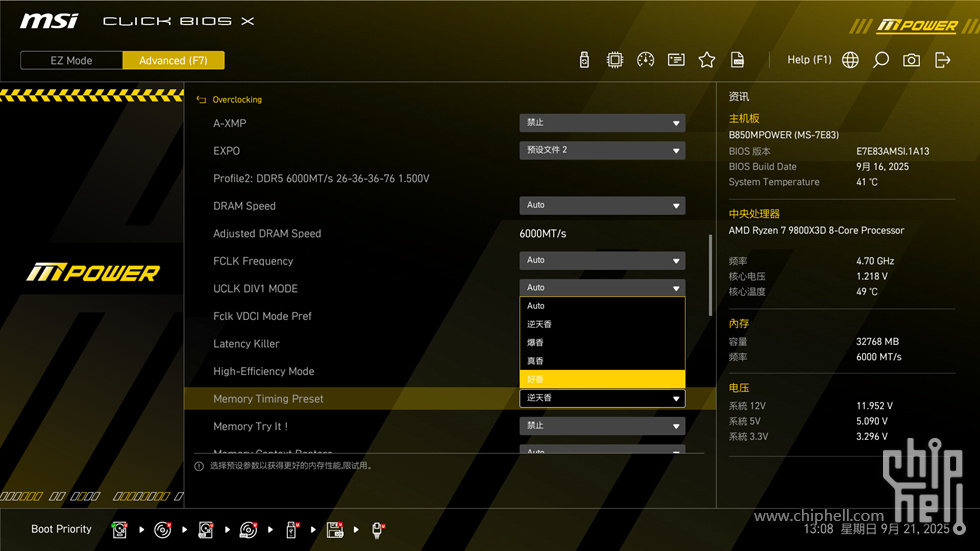

除了超外频，内存也可以优化，常规的A-XMP与EXPO都有内存配置的选择，除了手动的Memory Try It !外，个人更喜欢Memory Timing Preset 的预设优化选择，根据名称即可选择优化的强度，逆天香>爆香>真香>好香>AUTO，这几个名字即可分别优化的深度了，嘿嘿

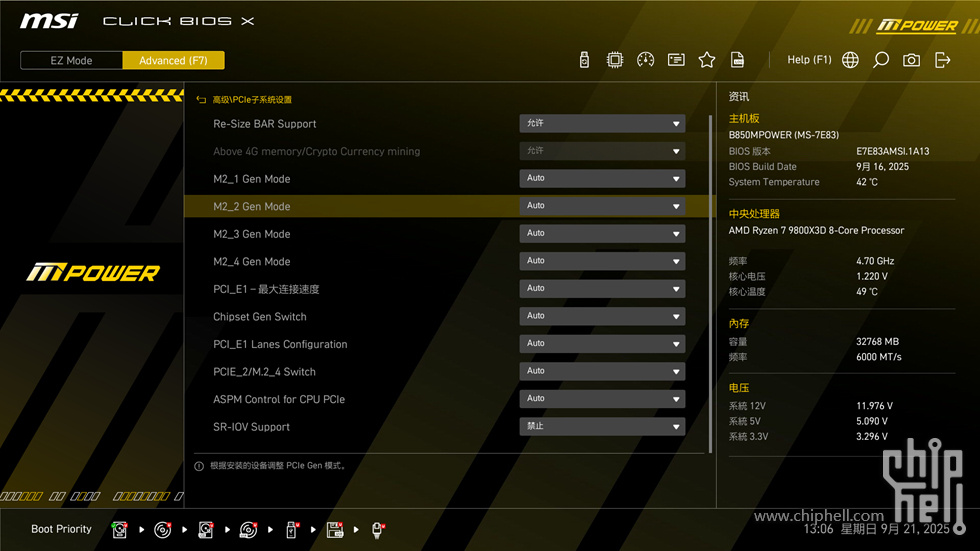

PCIe子系统设置可对4条M.2以及PCIe插槽进行带宽的手动分配

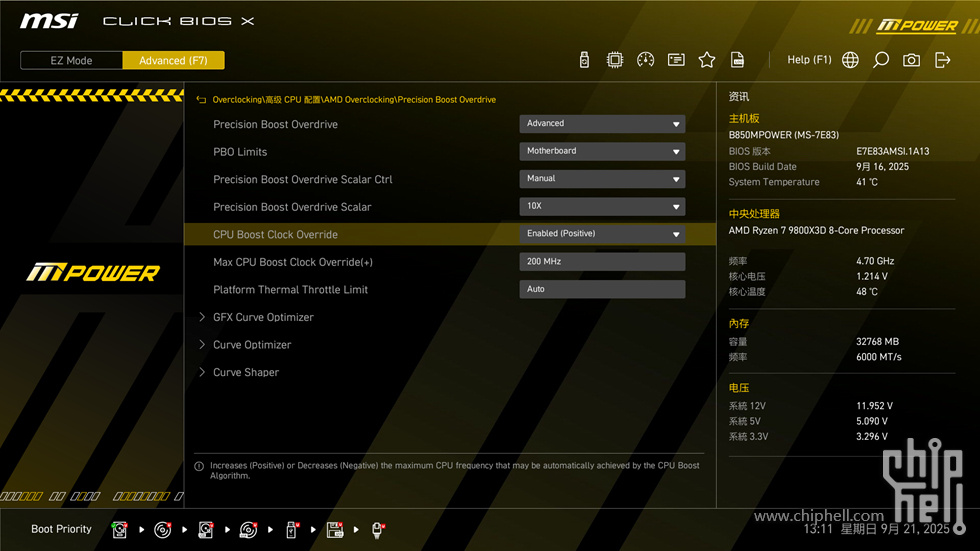

PBO的超频选项

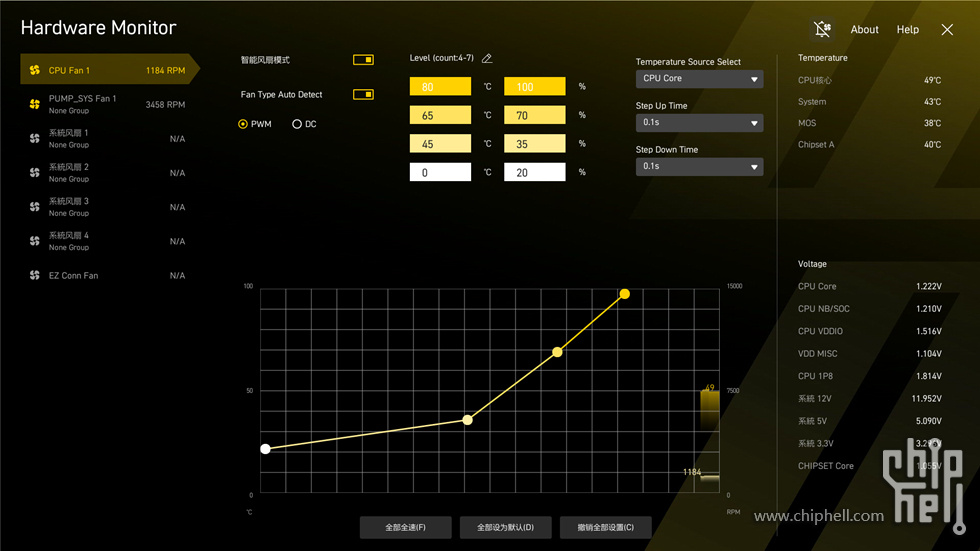

当然超频还免不了对硬件监控的风扇曲线进行手动优化
此次B850MPOWER主板测试使用的9800X3D、阿斯加特海姆达尔MPOWER联名内存、索泰ZOTAC GEFORCE RTX 5070 12GB SOLID OC WHITE

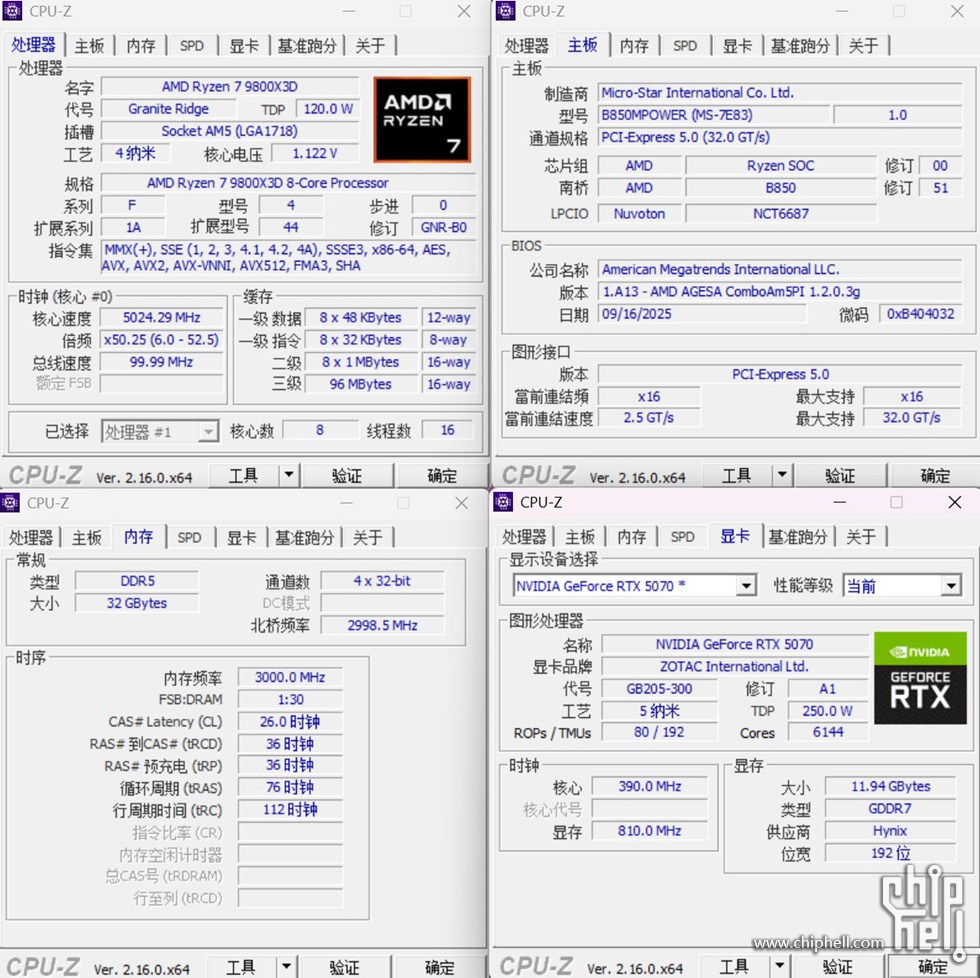

CPU-Z的测试环节，使用B850MPOWER对9800X3D处理器的PBO功能分别测试了关闭、开启、PBO2 200+20的三档测试分别获得了关闭PBO下测试单核823.5、多核8570.3；开启PBO下测试单核825.2、多核8628.9；PBO200+20下测试单核858.9、多核8988.8

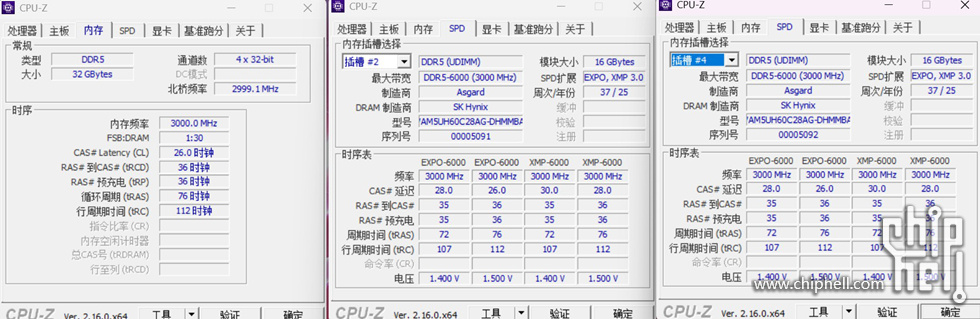

这是阿斯加特海姆达尔MPOWER联名内存的SPD信息，分别有EXPO 6000 C28-35-35-72-107 1.4v、EXPO 6000 C26-36-36-76-112 1.5v、XMP 6000 C30-35-35-72-107 1.4v、XMP 6000 C28-36-36-76-112 1.5v的四个档位可供选择

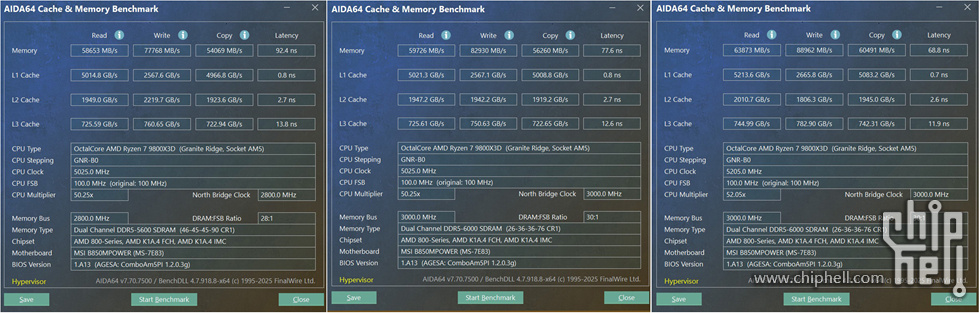

对这款阿斯加特海姆达尔MPOWER联名内存套装进行了MEMORY BENCHMARK测试，
在默认状态下测试内存读取58.63GB/s、写入77.76GB/s、拷贝54.06GB/s、延迟92.4ns
在开启EXPO状态下测试内存读取59.72GB/s、写入82.93GB/s、拷贝56.26GB/s、延迟77.6ns
在开启EXPO状态下使用B850MPOWER的内存逆天香一键优化后测试内存读取63.87GB/s、写入88.96GB/s、拷贝60.49GB/s、延迟68.8ns
CineBench R23 测试9800X3D 单核2177、多核23549

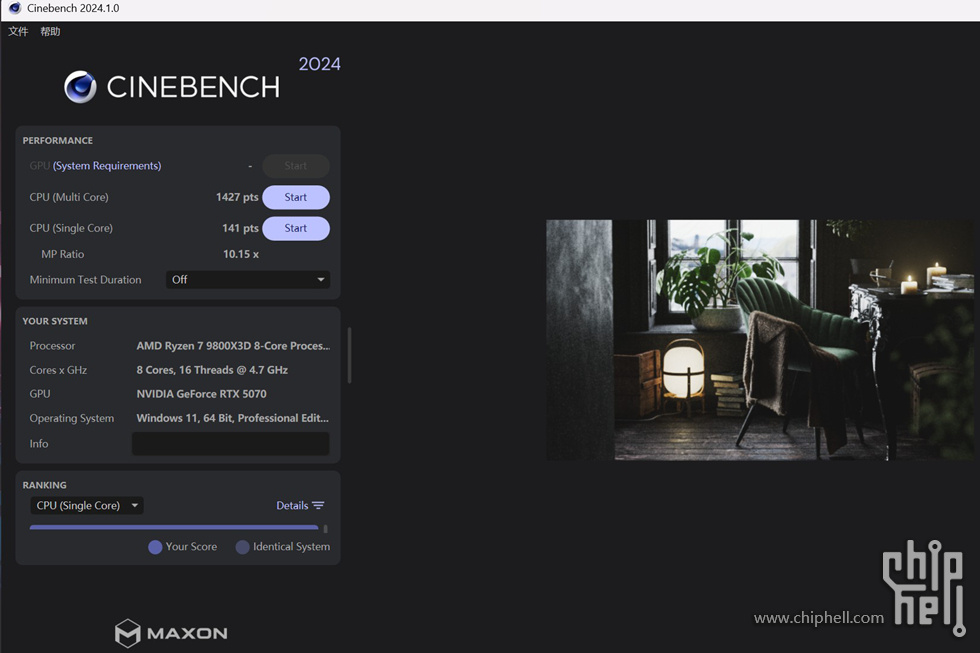

CineBench R2024 测试9800X3D 单核141、多核1427

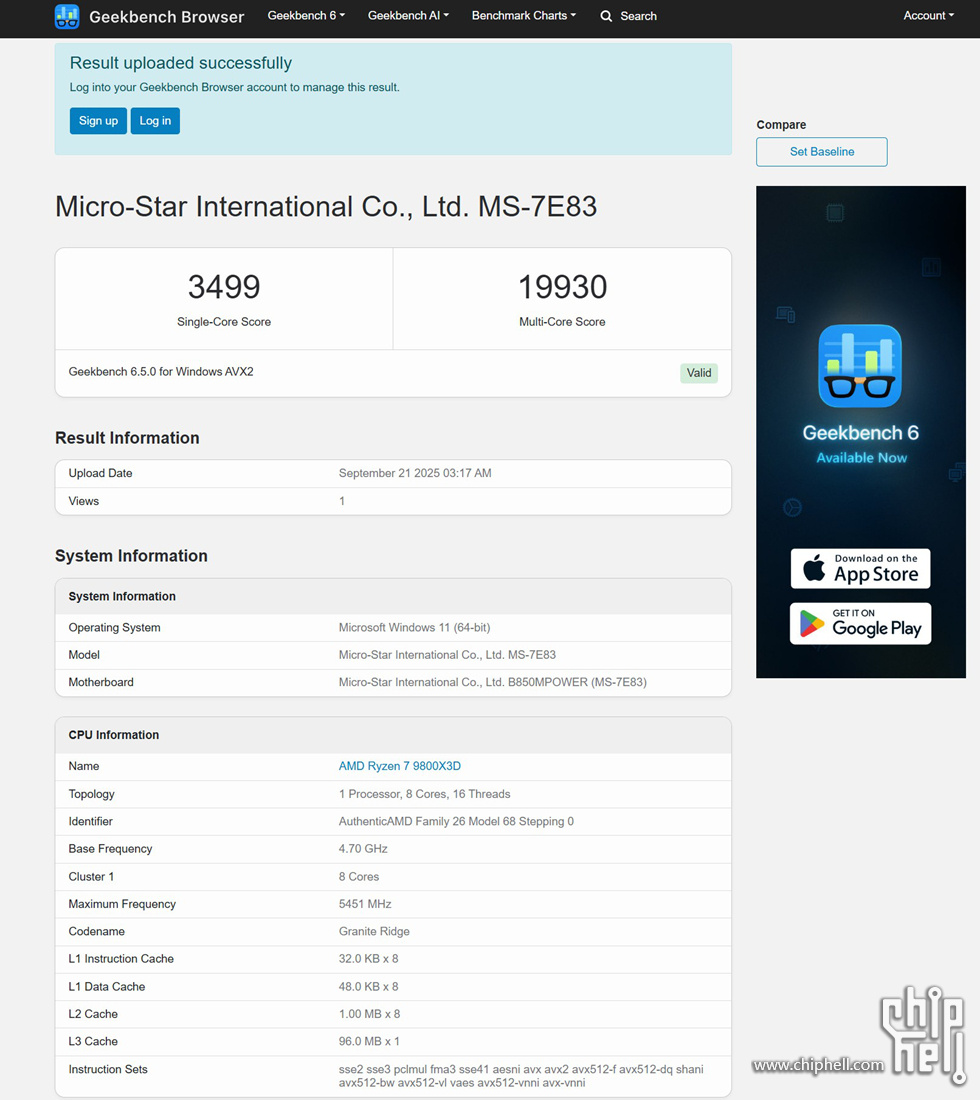

GEEKBENCH 6测试单核3499、多核19930

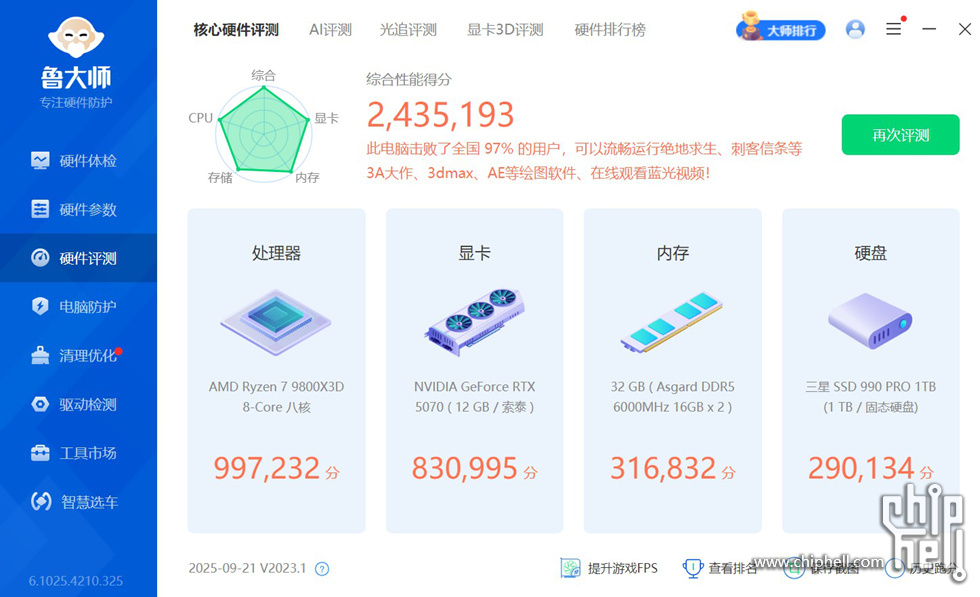

鲁大师整机测试243万分

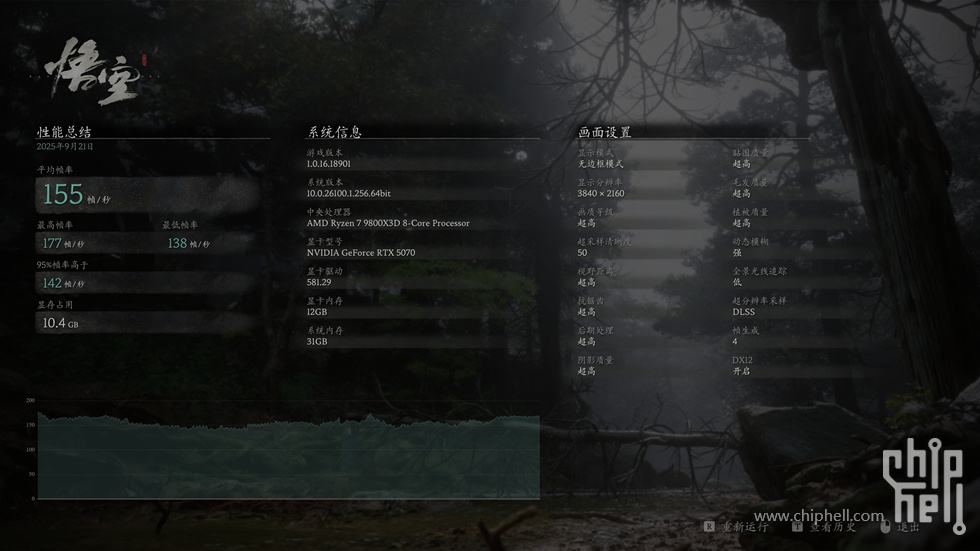

黑神话·悟空在4K分辨率下，开启50%DLSS、超高画质特效与低等全景光线追踪与4X DLSS帧生成下测试平均155FPS，最底138FPS

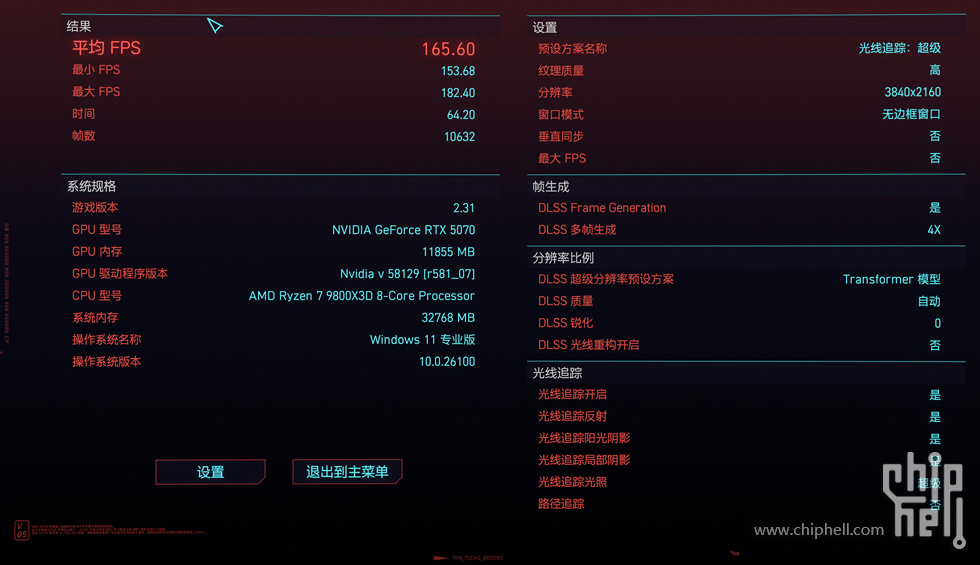

赛博朋克2077在4K分辨率光线追踪·超级的特效和4X DLSS下测试平均165.6FPS

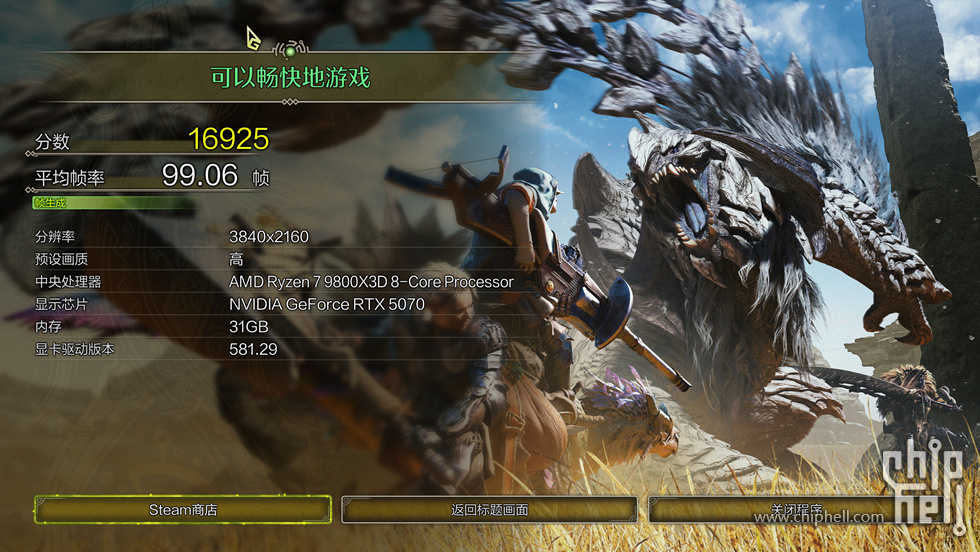

怪物猎人·荒野在4K分辨率的高级特效并开启帧生成下测试平均99.06FPS

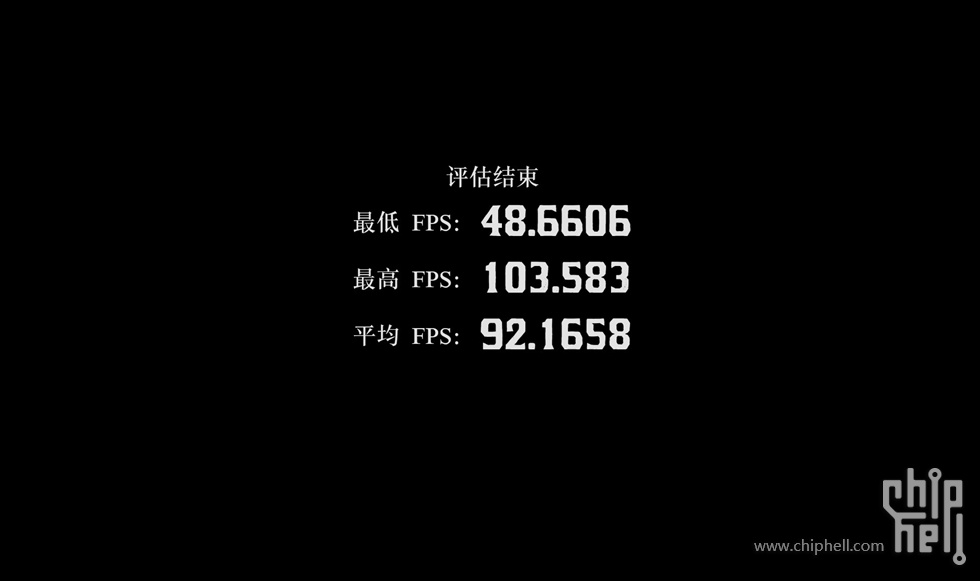

荒野大镖客2，在4K分辨率全开最高特效和质量特效的DLSS之后测试平均92.16FPS

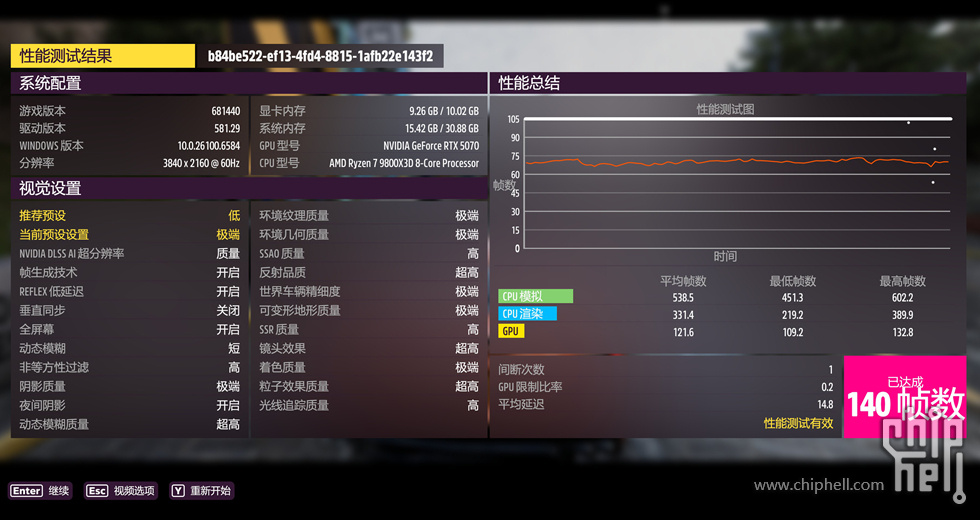

地平线5在4K分辨率的极端特效下开启质量DLSS与帧生成下测试平均140FPS

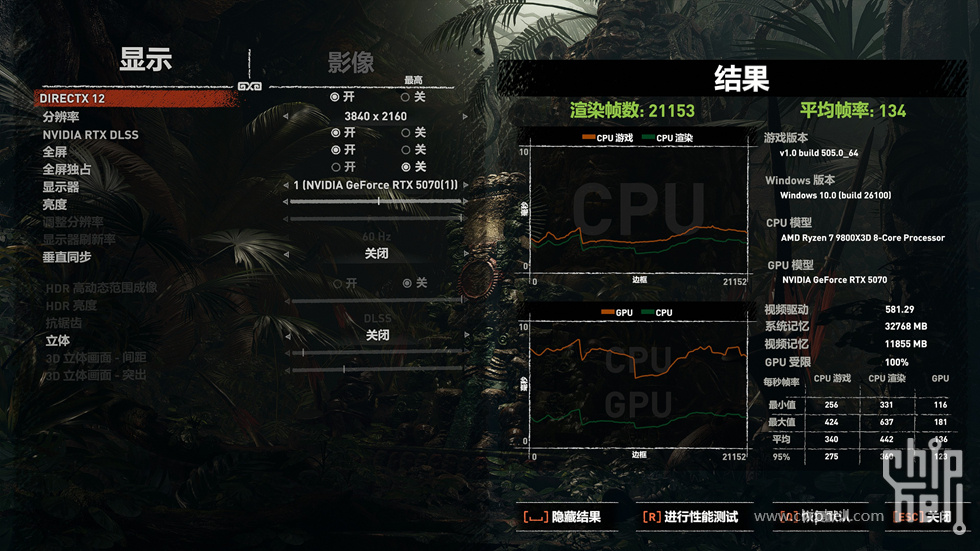

古墓丽影·暗影在4K分辨率的最高特效下开启DLSS之后测试平均134FPS

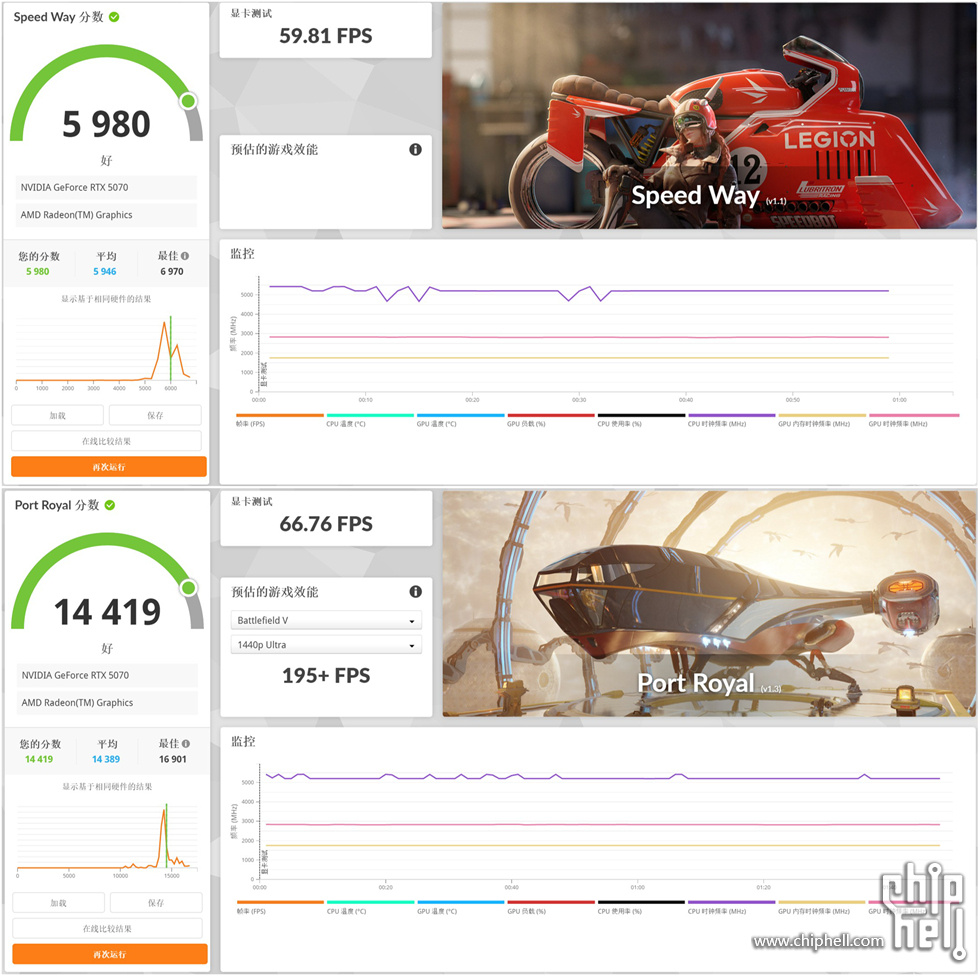

3D MARK SPEEDWAY DIRETX12的测试成绩 5980
3D MARK PORT ROYAL 光线追踪测试成绩 14419

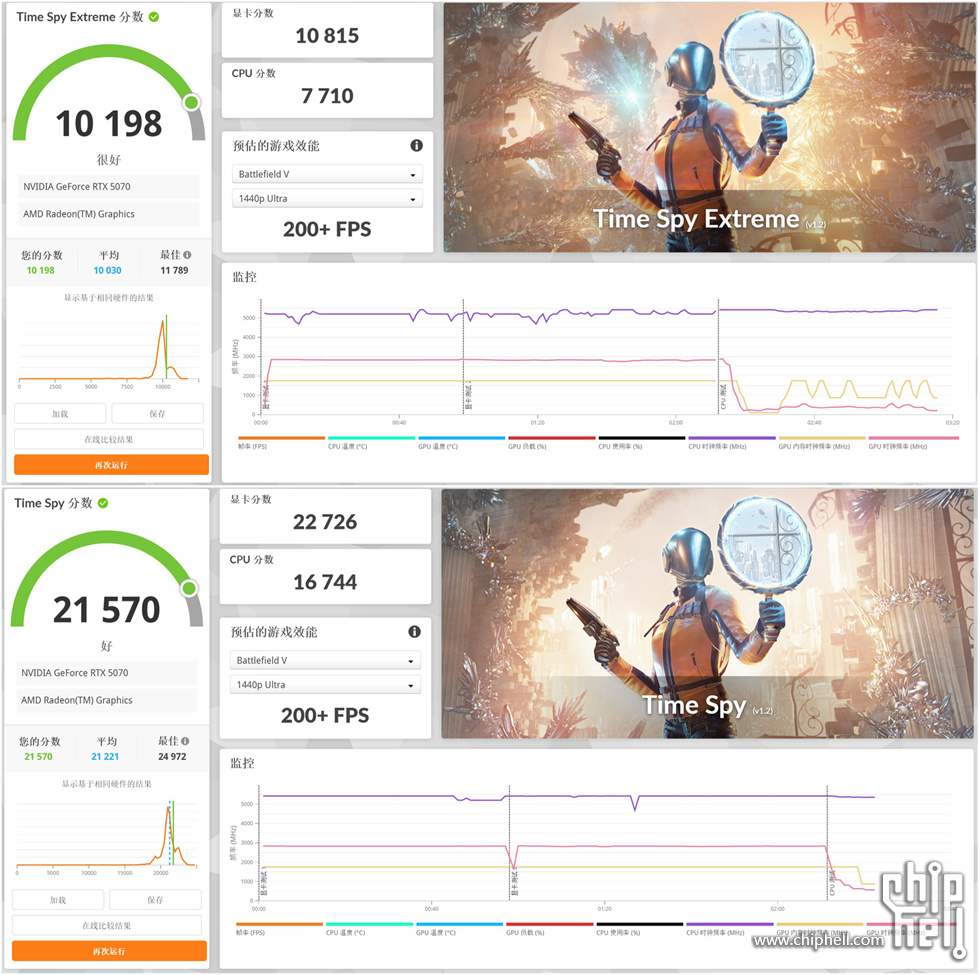

3D MARK TIME SPY EXTREME 显卡测试成绩 10198
3D MARK TIME SPY 显卡测试成绩 21570

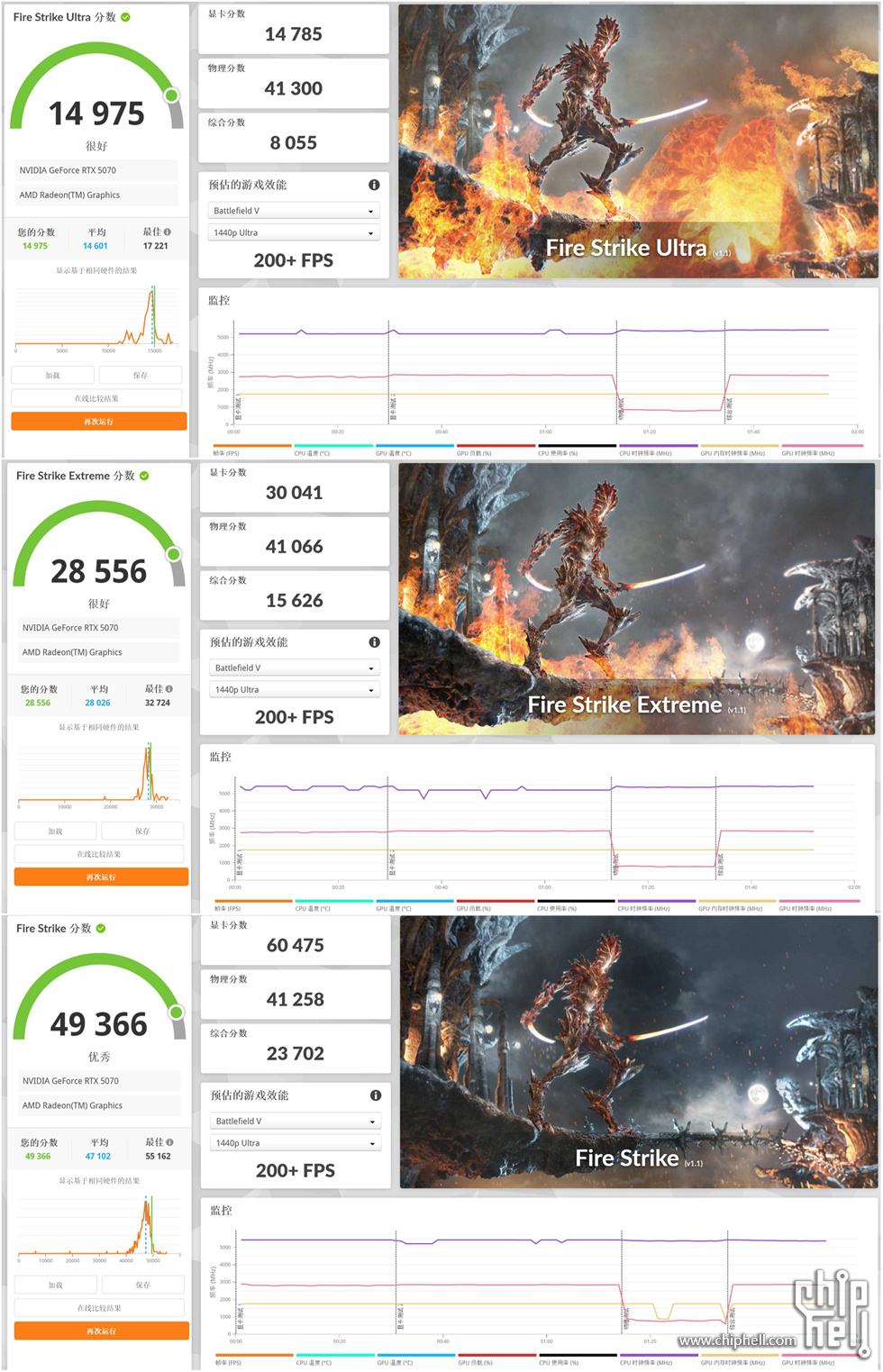

3D MARK FIRE STRIKE ULTRA 显卡测试成绩 14975
3D MARK FIRE STRIKE EXTREME 显卡测试成绩 28556
3D MARK FIRE STRIKE 显卡测试成绩 49366

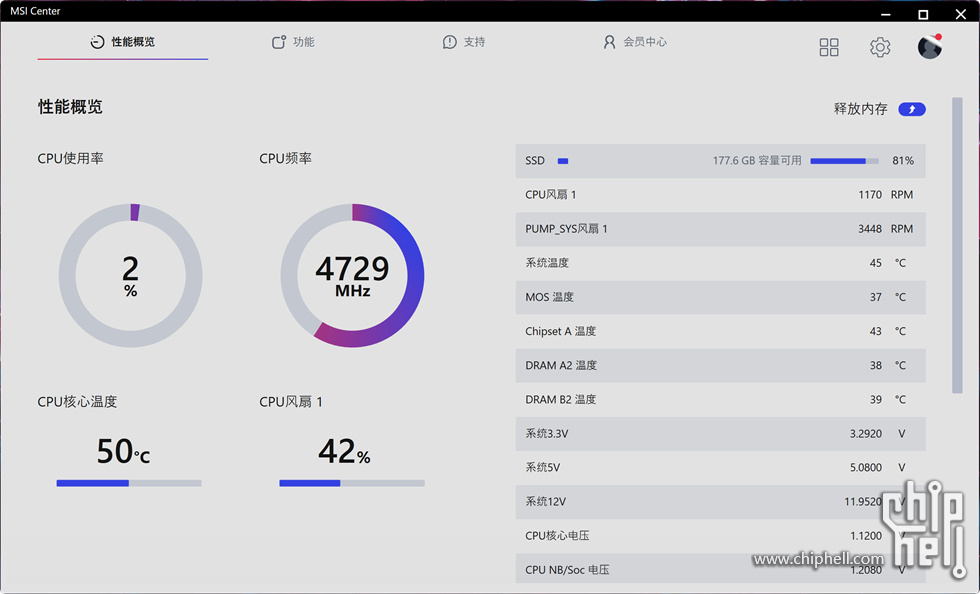

MSI Center 软件也是微星主板最重要的软件了，各个模块都在这里下载

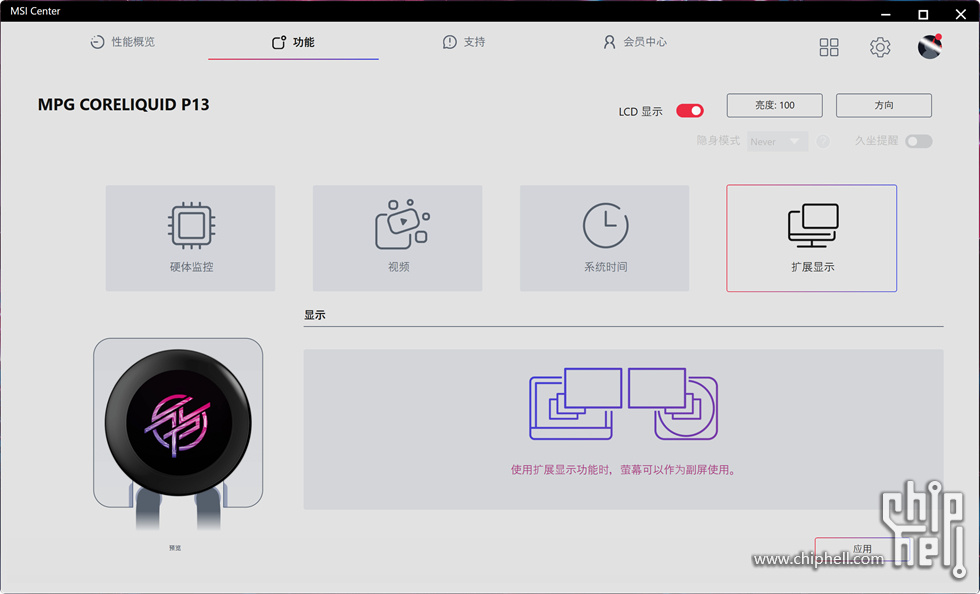

包括MPG CORELIQUID P13 360水冷的屏幕显示内容以及调整也是在这里设置，是否显示以及亮度和方向在右上角选择
微星的B850MPOWER主板的面世，再次将MATX主板作为高端主板和性价比的典范来展示给我们，实惠的性价比和全能4条M.2扩展，满血WIFI7、5G有线，还有多个USB的扩展性让主板实用性大大提升，同时 12（60A）+2+1智能供电 和8层PCB以及超强覆盖散热规模让这款主板的配置大大提升，另外MPOWER最难能可贵的是双槽内存优化以及外频调整功能让它为超频之力而生，可玩性大大提升，确实是一款全方位没有短板的MATX实力超频性价比主板。
以上就是此次微星 B850MPOWER 主板的开箱、拆解、测试、整机展示与配件解析的所有内容了，此次主要以体验主板的大部分功能为主进行主要功能和游戏测试。文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
