• 前言


      今天带来一台ITX整机，使用的是来自美味网版 SSUPD的 Meshroom D机箱，常规直插ITX结构，247x167x363mm的长宽高，15L不到的体积，四面冲孔网版加底部磁吸防尘网的全透风设计，可以支持240/280水冷或142mm以下风冷，显卡最长336mm长度（44mm厚度），电源可支持SFX、SFX-L、ATX（130-150mm长度），就直插结构来说设计非常合理，最有意思的甚至还能通过升级扩展底座支持MATX主板，体积也没怎么增加。
      配置方面，这次使用的是英特尔酷睿Ultra5 225F 处理器+铭瑄挑战者H810ITX WIFI主板+索泰5070 12GB SOLID OC WHITE。酷睿 Ultra 5 225F 6大核4小核，睿频最高可达4.9GHz/小核4.4GHz，三级缓存20MB，支持最大192GB内存。铭瑄的挑战者 MS-CHALLENGER H810ITX ，这款主板采用了8+1+1相供电，拥有双全速M.2与WIFI6，功能相当齐全性价比非常高。索泰 RTX 5070 12GB SOLID OC WHITE 显卡具有6144CUDA处理器和988 TOPS 的AI算力，TGP功耗设计250W，9+3供电解决方案，以及迭代升级的Icestorm散热系统采用5条6mm镀镍复合热管直触工艺、密集鳍片阵列和全新的环刃风扇打造与优化。
      其他配置方面，内存是光威的龙武RGB灯条，具有EXPO 6000 C28/6000C30与XMP 6400/6800四种超频时序，可以说双平台通吃。而ULTRA5 225F的散热器是7热管的来自ID-COOLING SE-207-XT SLIM SNOW 双塔小散热，完全足够应付。最后电源采用来自全汉的Hydro PTMXPro1000W 白金全模组电源 雪装版，130mm的机身尺寸在这个 Meshroom D中非常好，并且还通过了白金认证，配置全日系电解电容、LLC拓扑+DC-DC结构以及提供10年质保。

• 配置清单：


CPU：英特尔 酷睿 Ultra 5 225F
主板：铭瑄（MAXSUN）MS-挑战者H810ITX WIFI
显卡：索泰（ZOTAC）Geforce RTX 5070 12GB SOLID OC WHITE
内存：光威（Gloway）龙武 RGB灯条 DDR5 6000 CL28  48GB  星空黑
SSD：三星 （SAMSUNG）990PRO 1TB
电源：全汉（FSP）Hydro PTMXPro1000W 白金全模组电源 雪装版
散热：酷凛（ID-COOLING）SE-207-XT SLIM SNOW 7热管双塔式散热器
机箱：美味网版（SSUPD） MESHROOM D

• 整机展示：

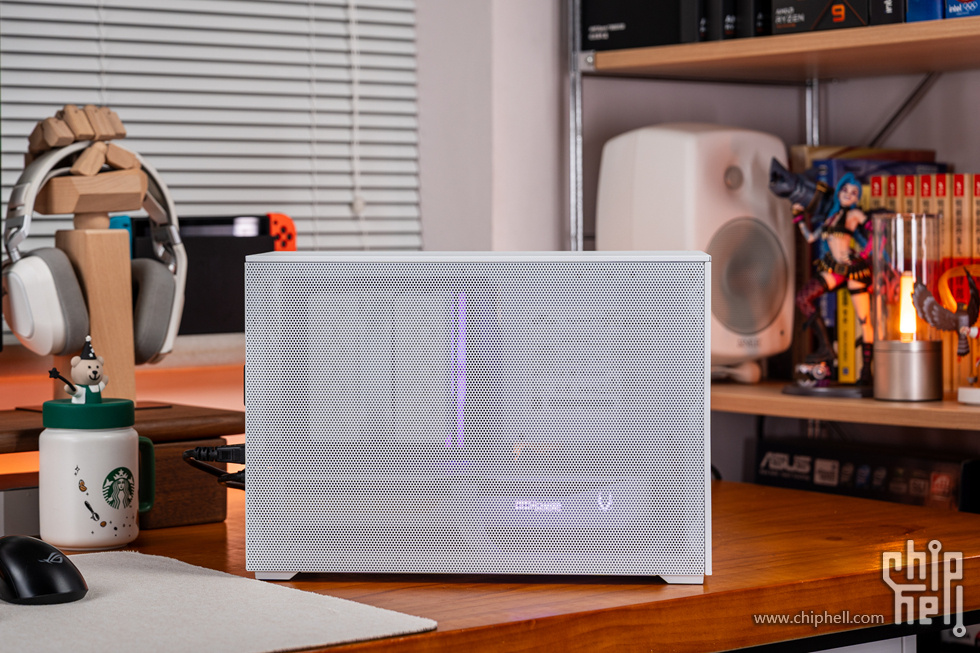

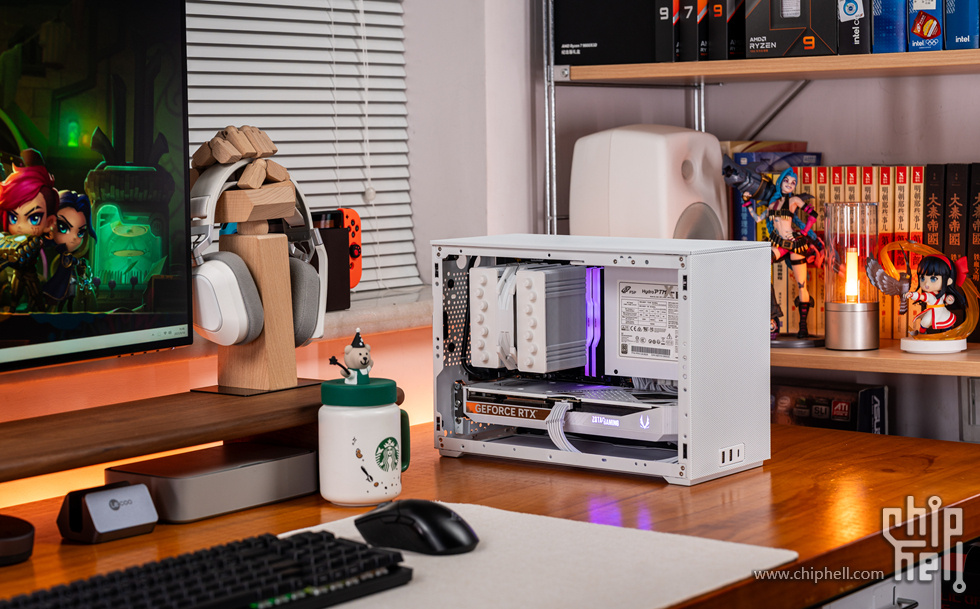

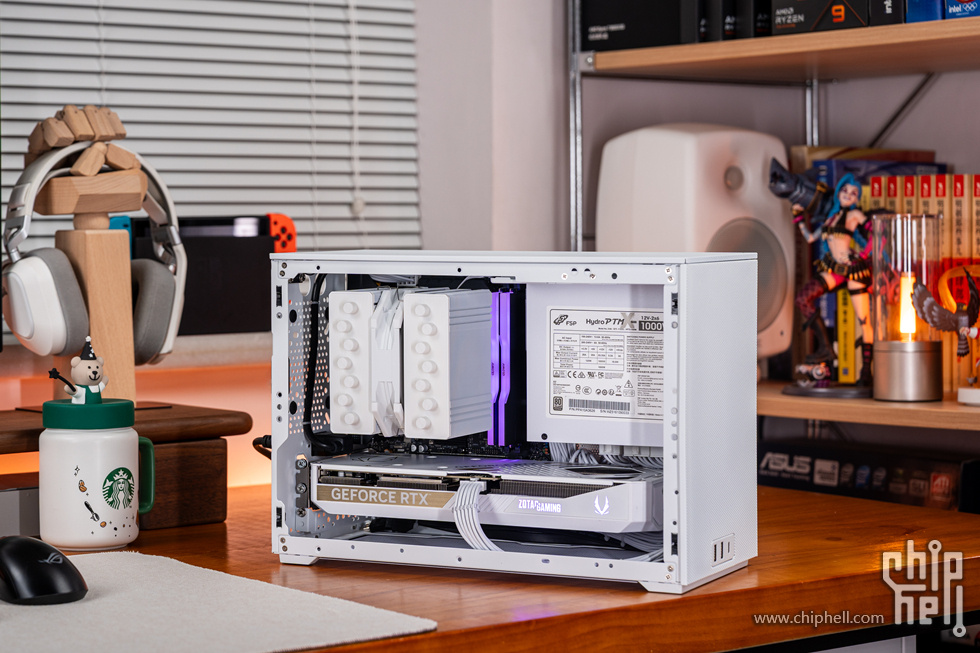

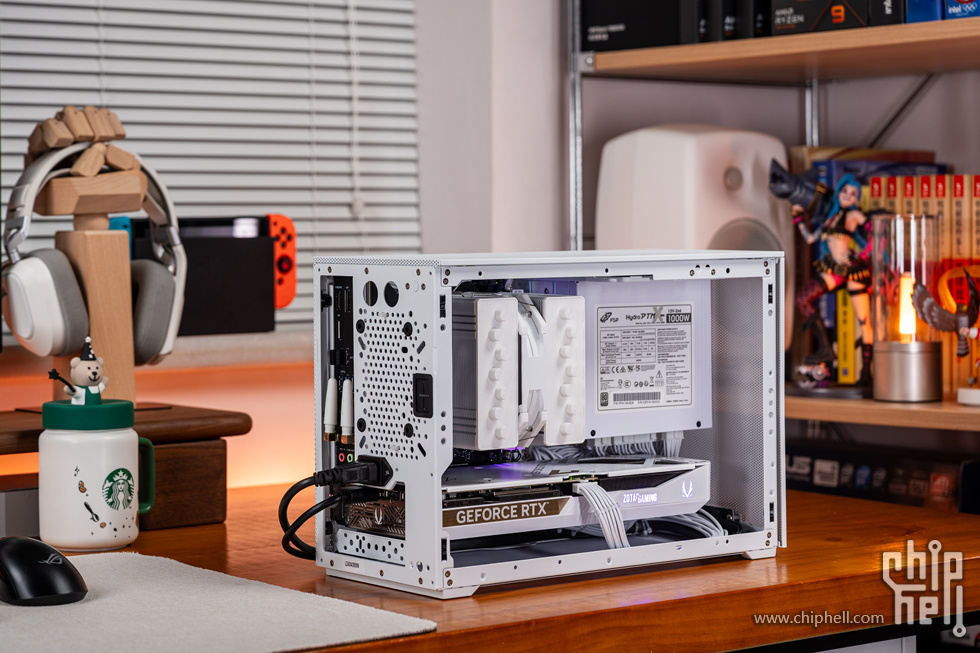

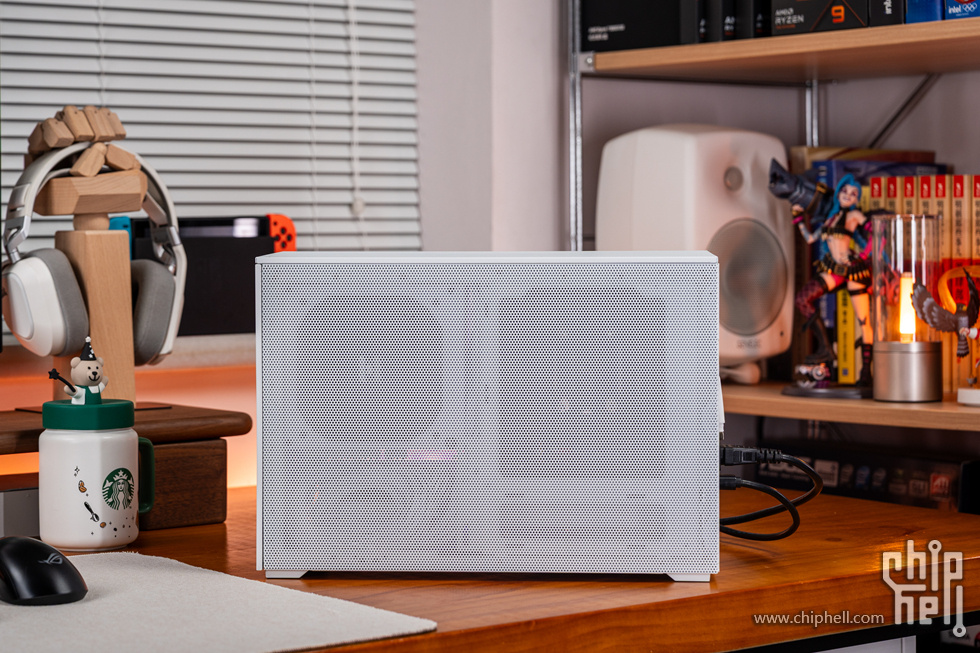

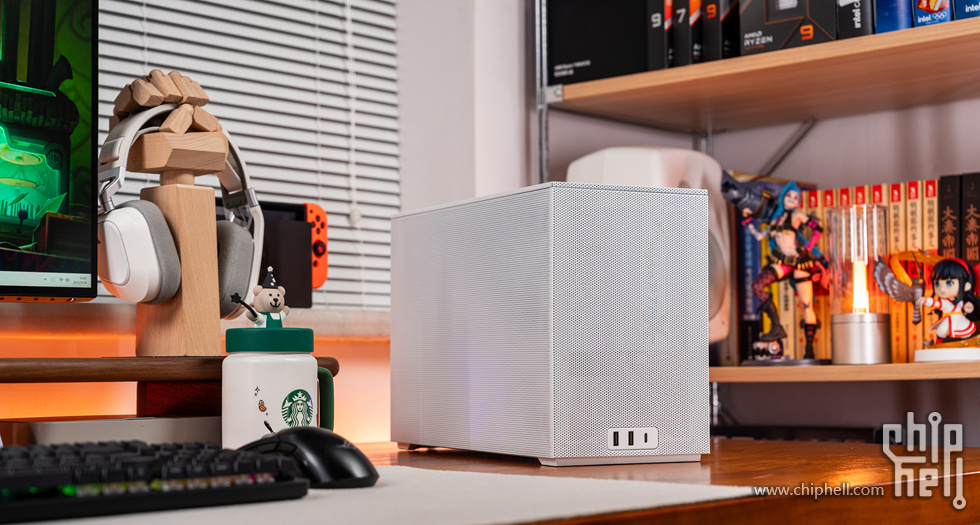

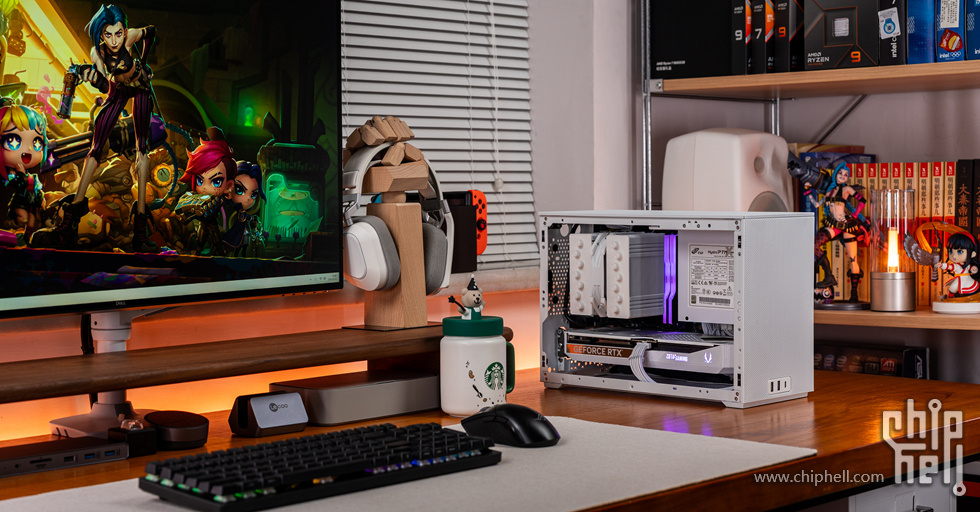

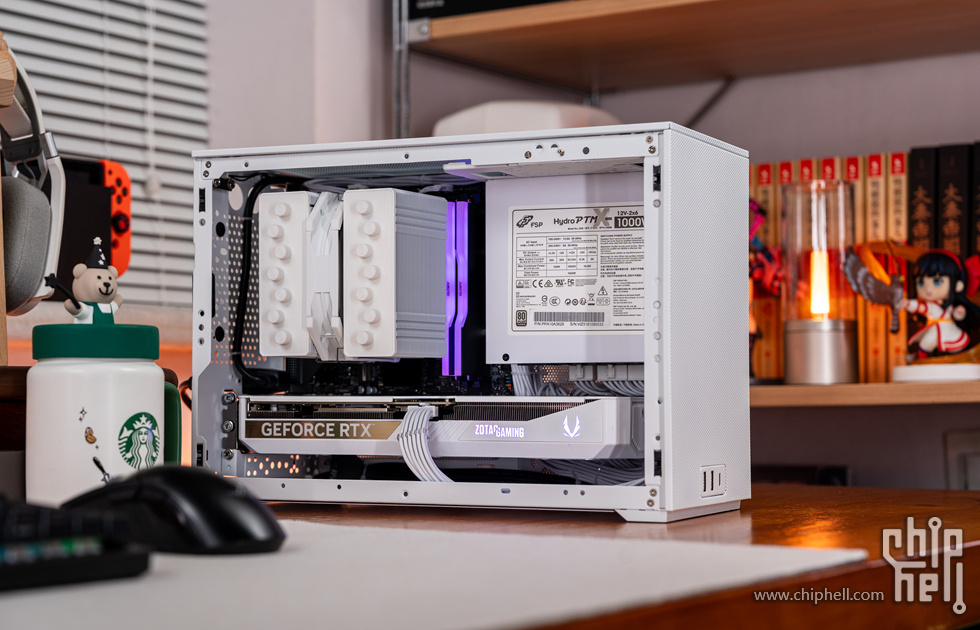

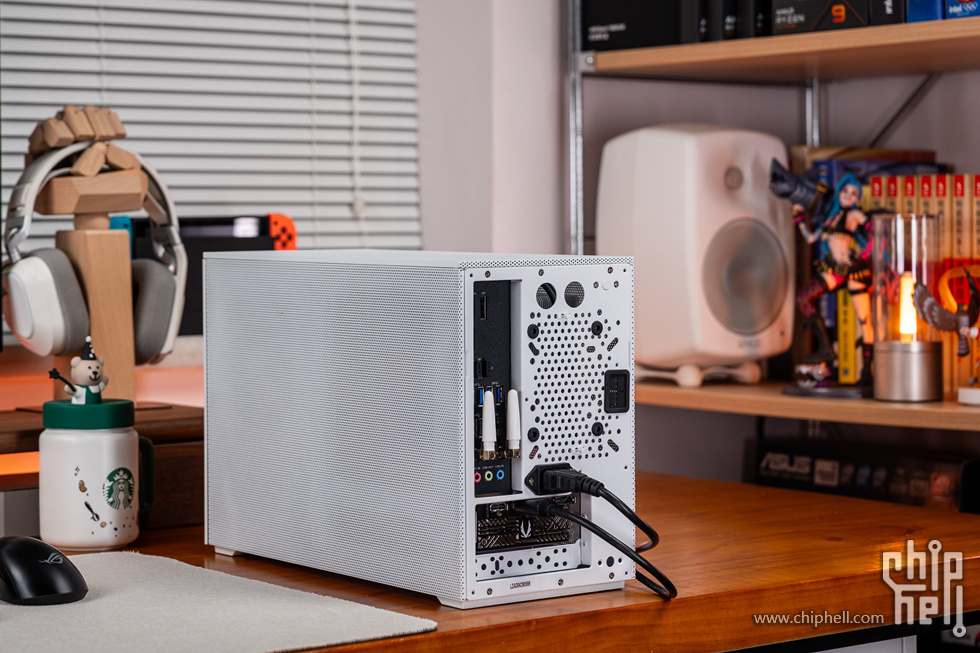

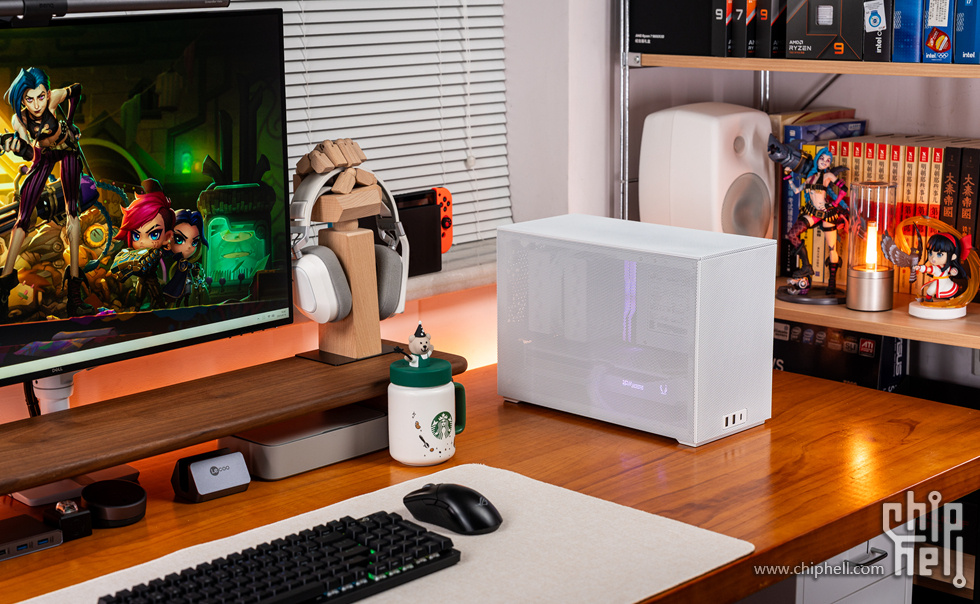

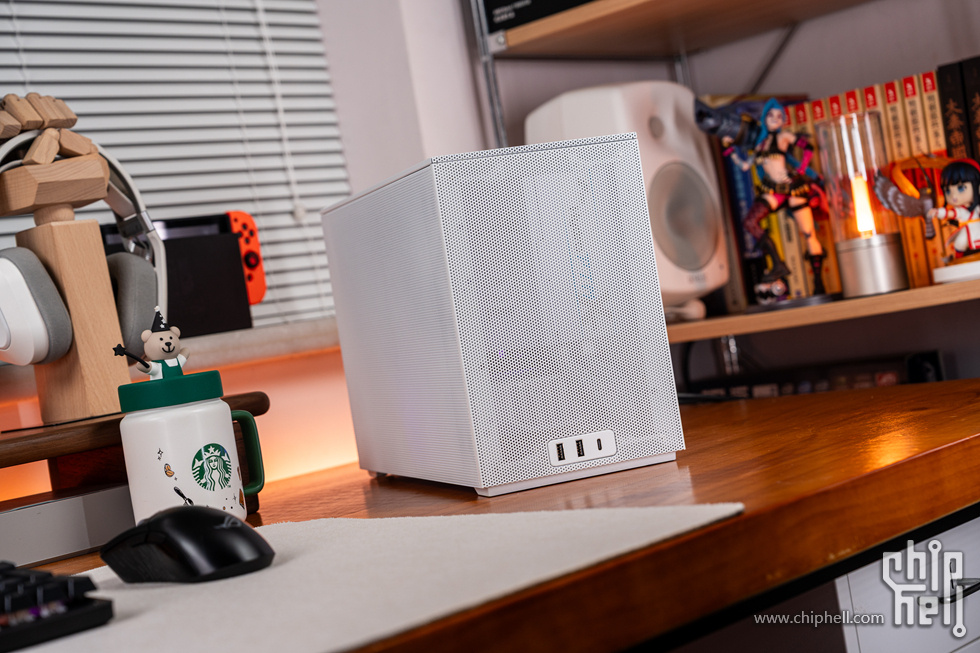

桌面展示

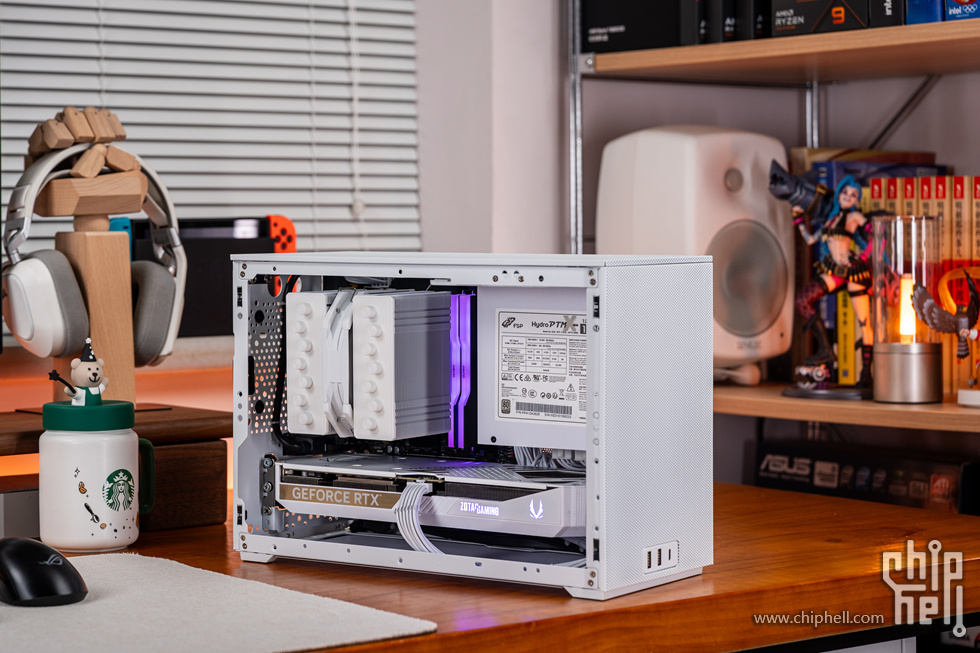

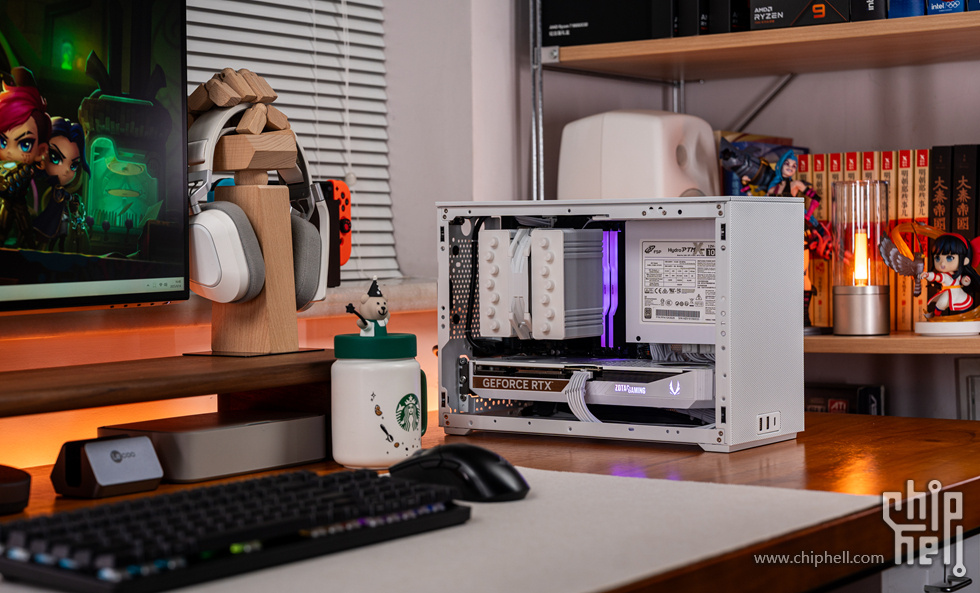

整机展示

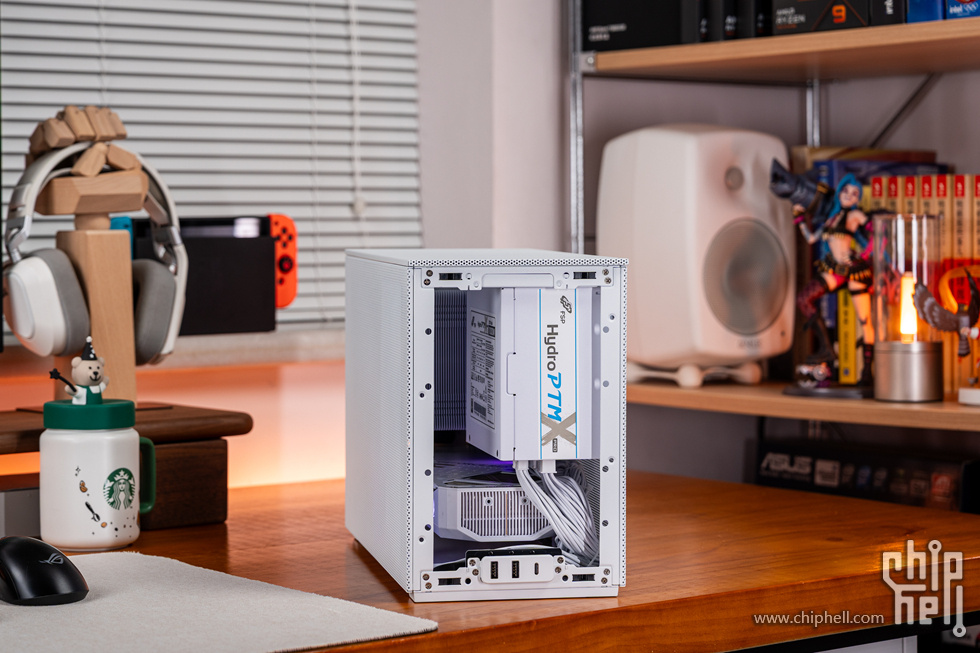

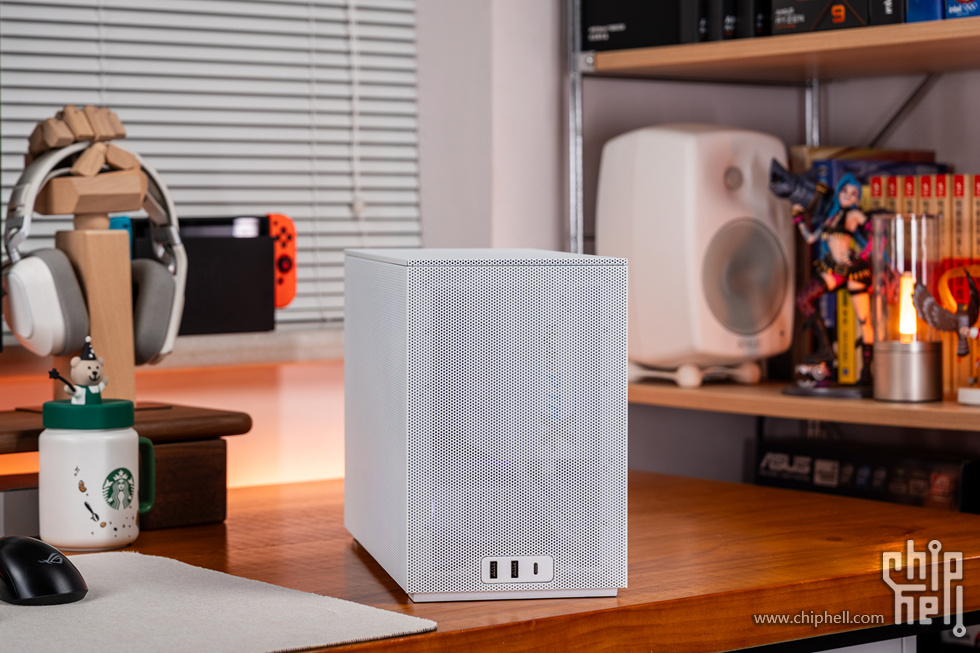

前面板

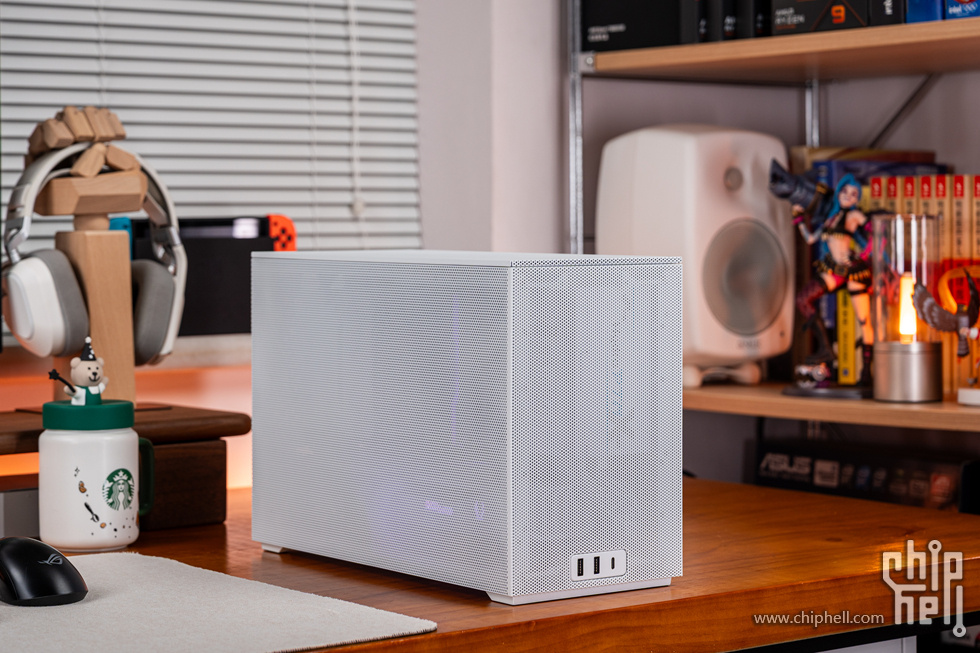

45°视角


45°视角


45°视角


90°视角

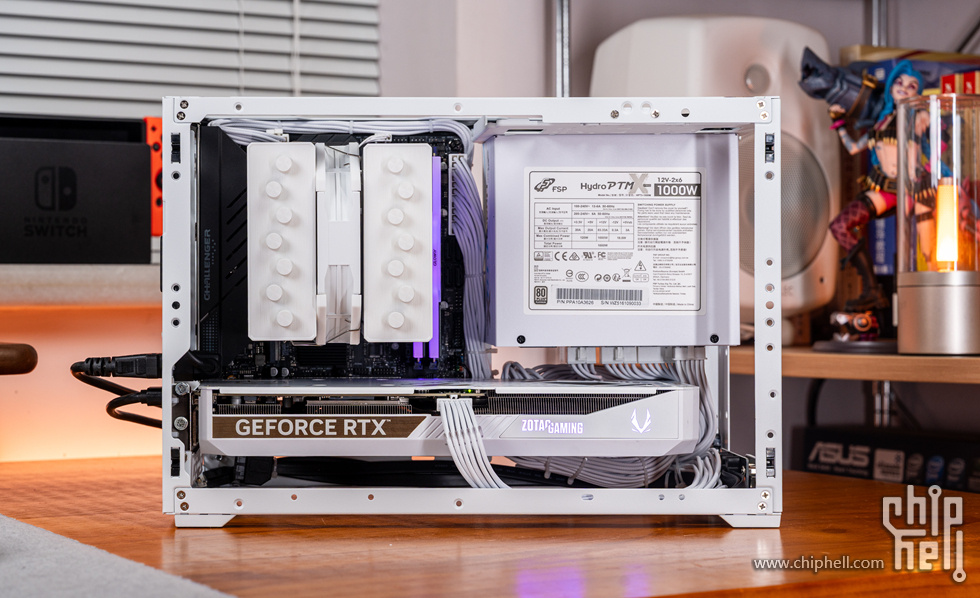

打开4个碰珠卡扣固定的冲孔网版，看内部整机展示

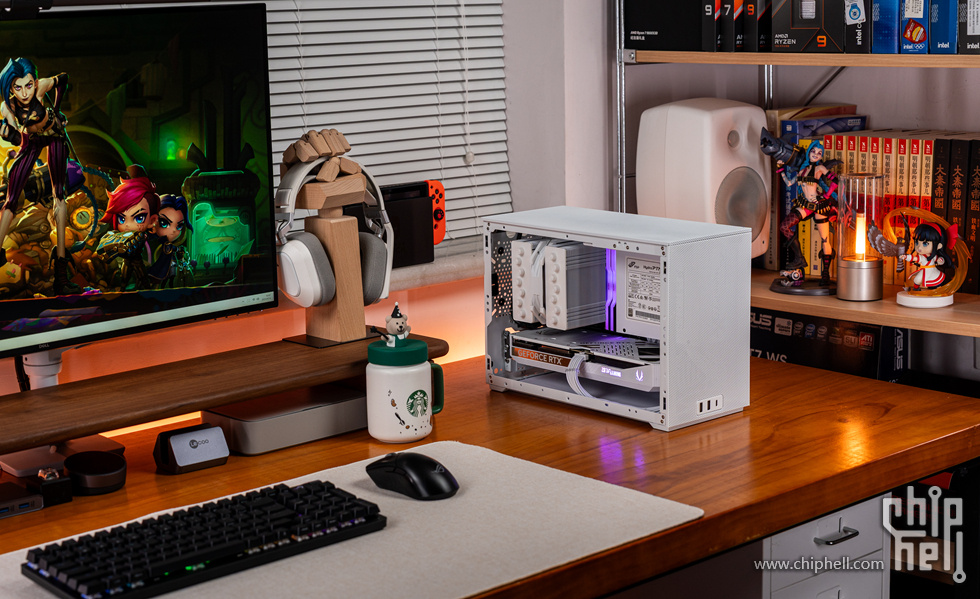

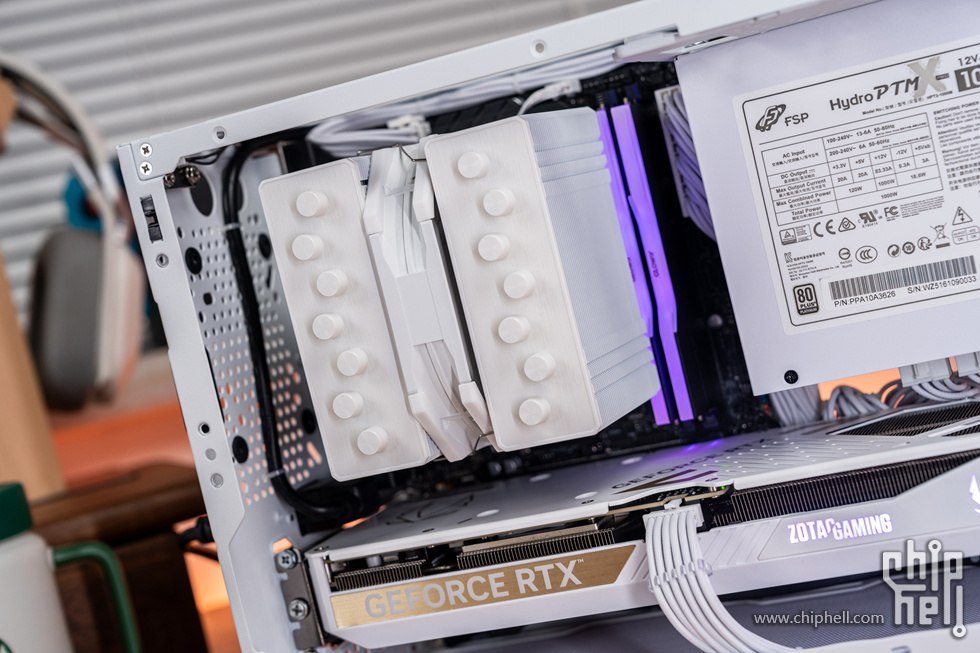

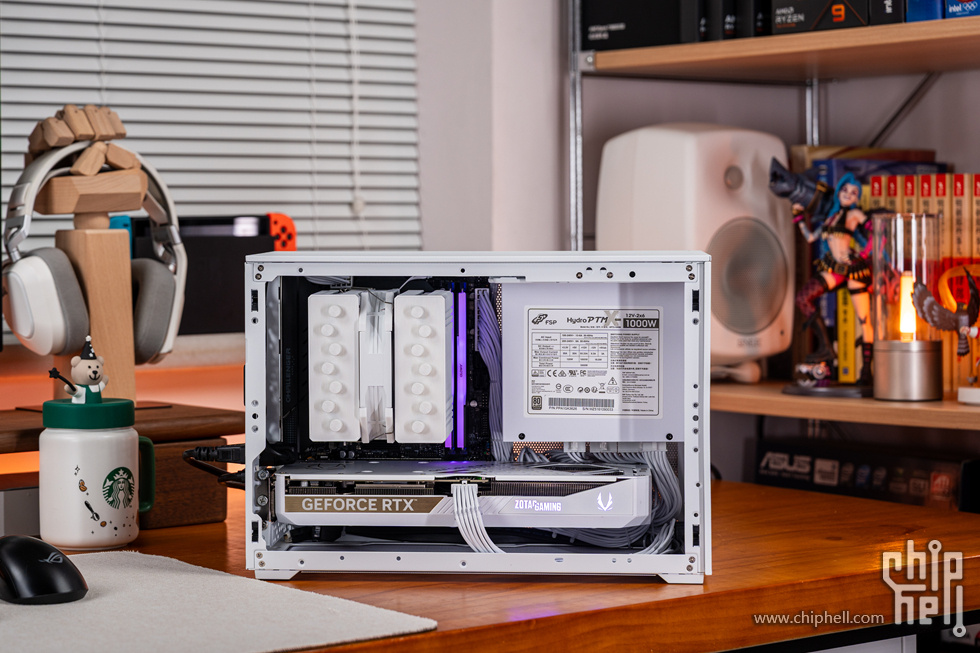

45°内部展示


45°内部展示


打开前面板看内部的电源与显卡

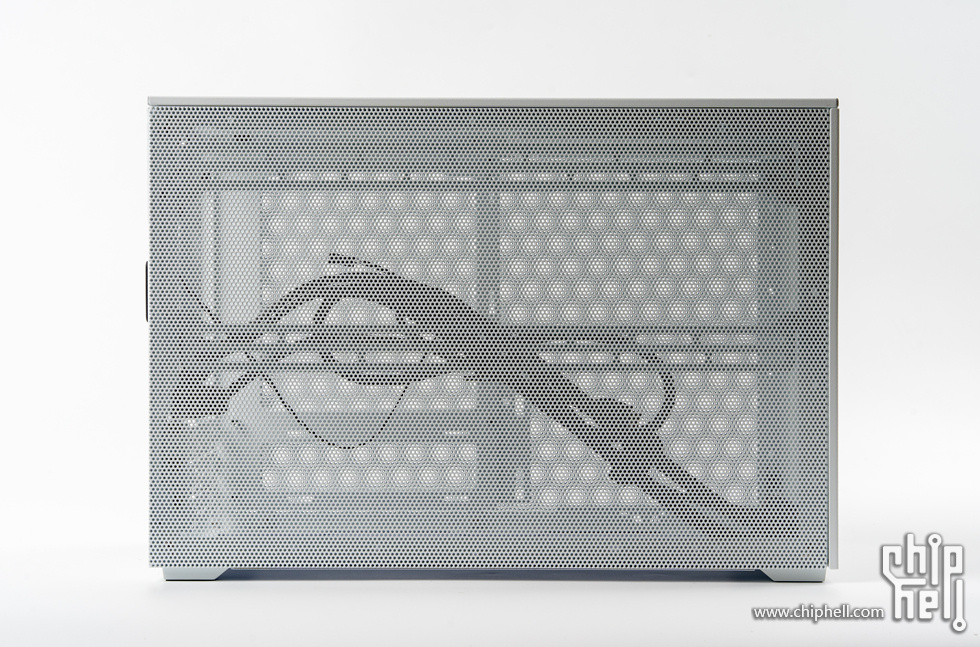

90°的冲孔网孔背板

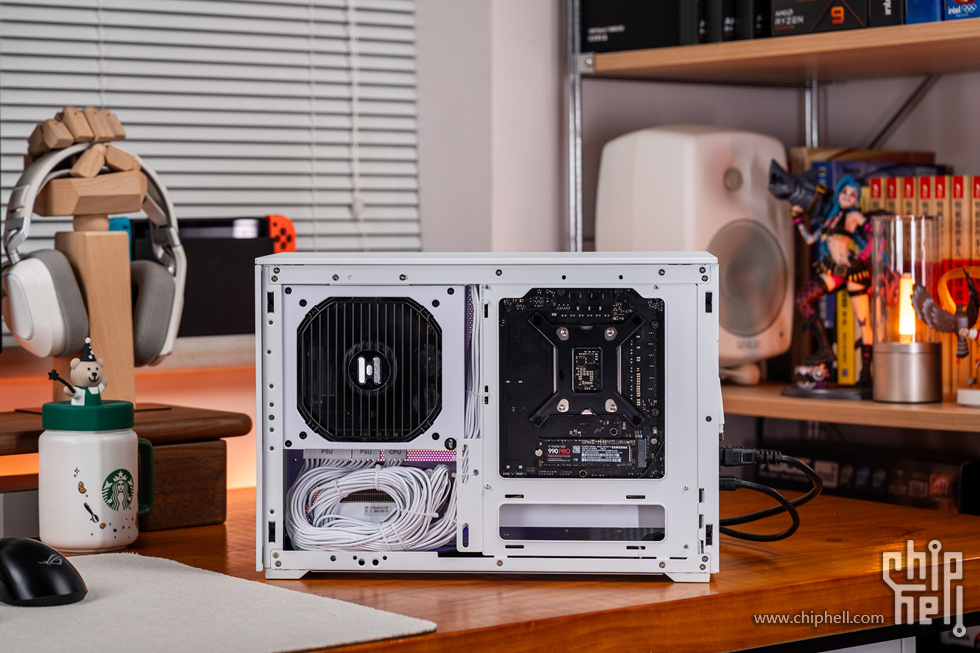

打开背板看内部的电源与主板背面

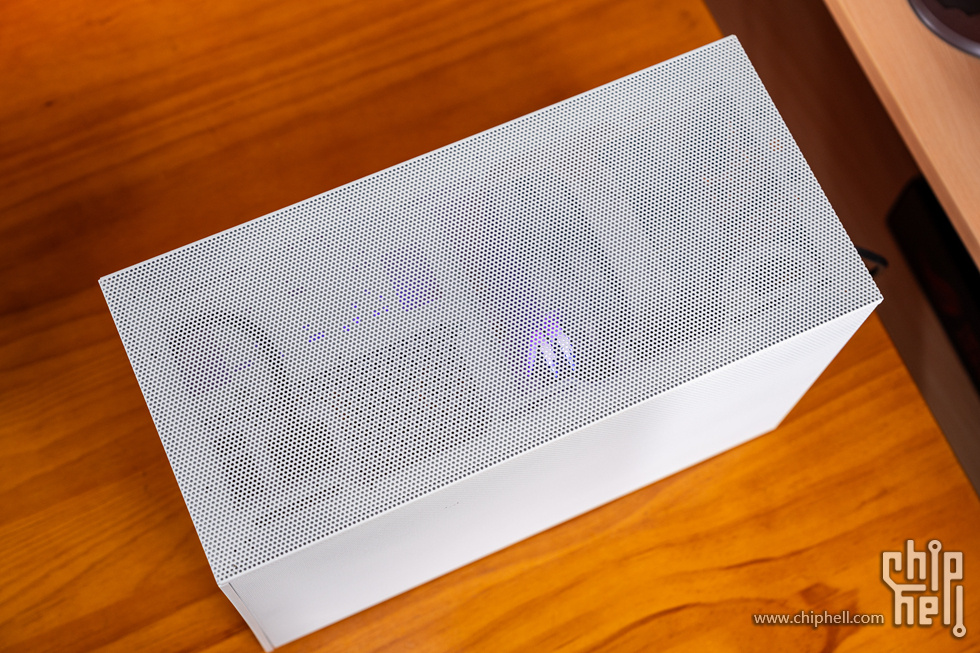

顶部面板也是冲孔网版

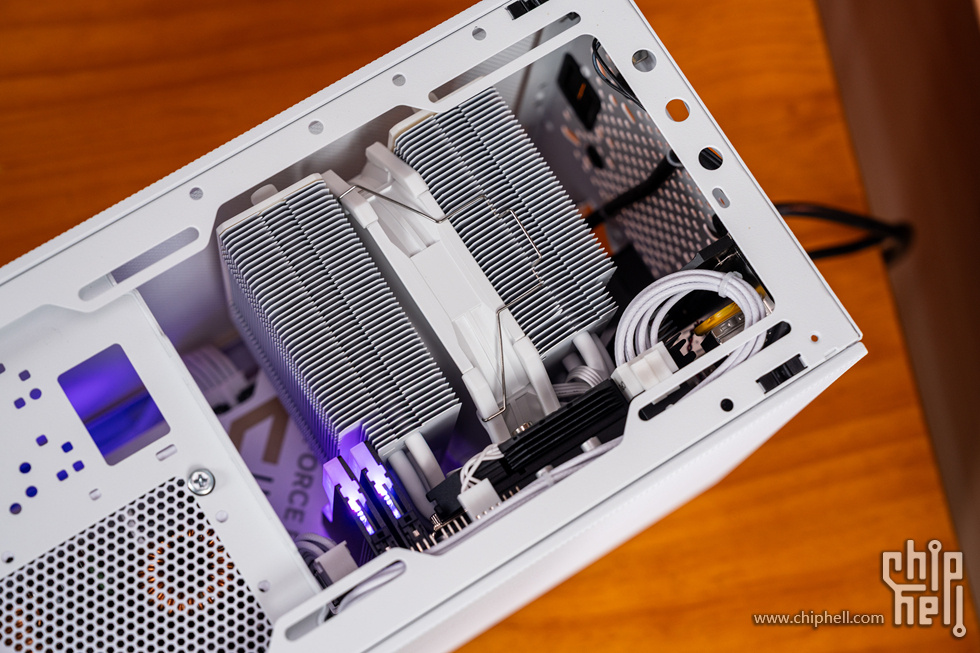

打开顶板，看内部的全汉Hydro PTMXPro1000W电源，以及135mm的酷凛SE-207-XT SLIM散热

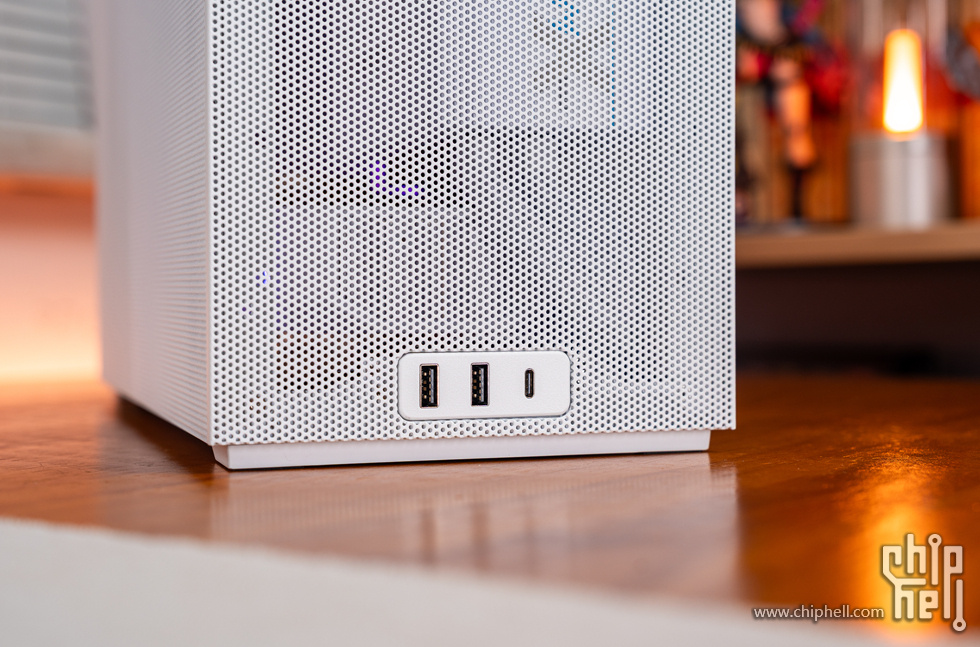

前面板全冲孔网版，仅有下方的3个前置接口，2个USB3.0与1个TYPE-C

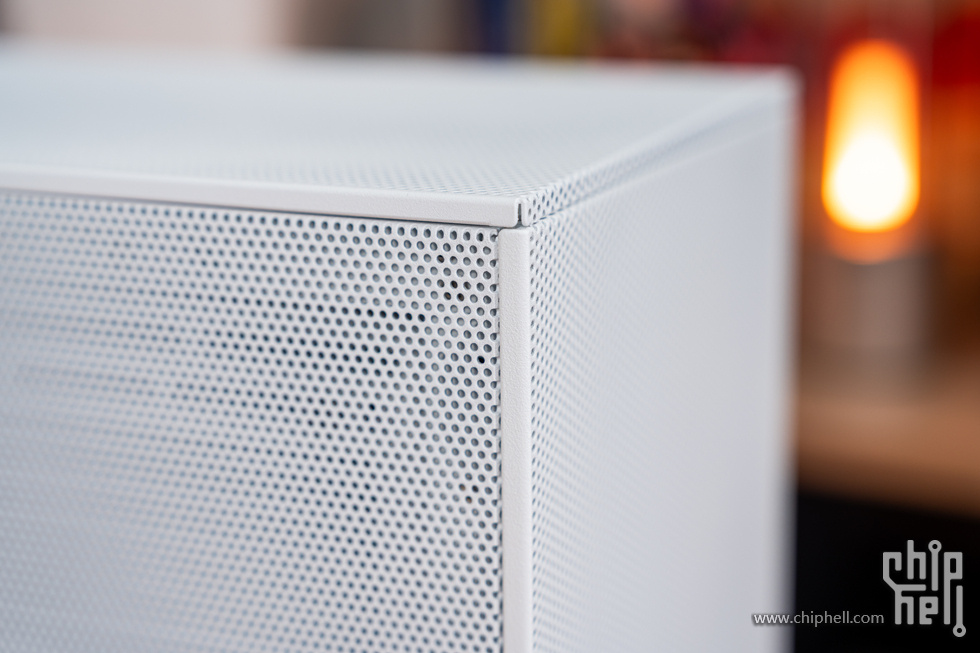

三面MESH冲孔网版，都是碰珠卡扣固定形式

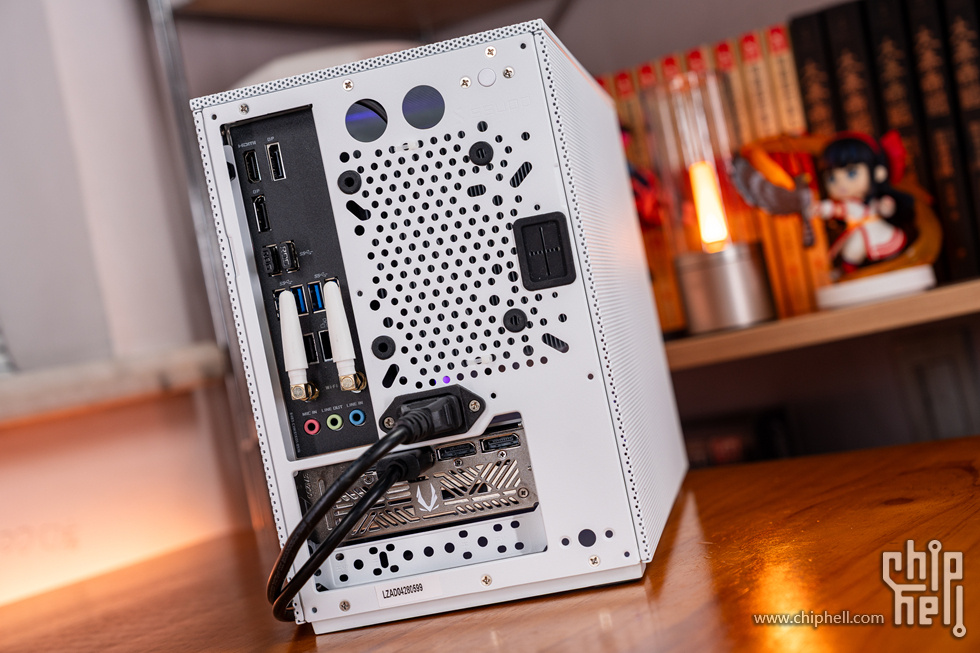

机箱的尾部，3条PCIe挡板


尾部上方是一个开机键，后面应该有优化将开机键集成在前置USB上


接下来看配件


铭瑄的这款挑战者H810ITX WIFI与酷睿Ultra5 225F可以说绝配，ITX中的极致性价比


正面与背面两条PCIE4.0x4的 M.2基本满足ITX存储需求


主板的背板上还有6个USB3.0+2USB2.0，也基本满足普通需求


机箱的底部是底座加磁吸防尘网，还有DLC扩展件可以将底座升级加高一丢丢，成为MATX机箱，也是非常有意思的设计

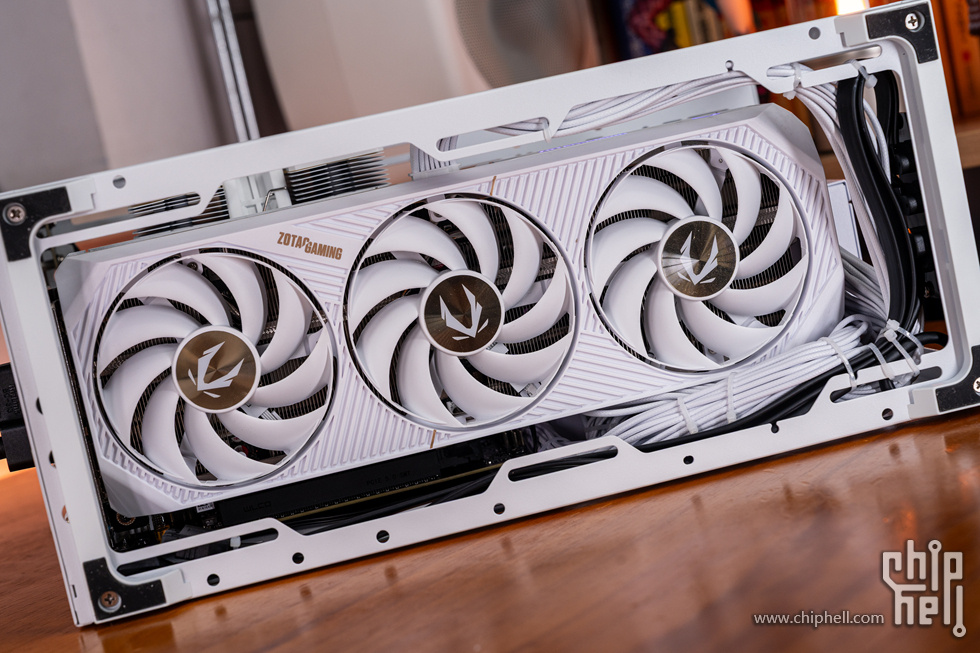

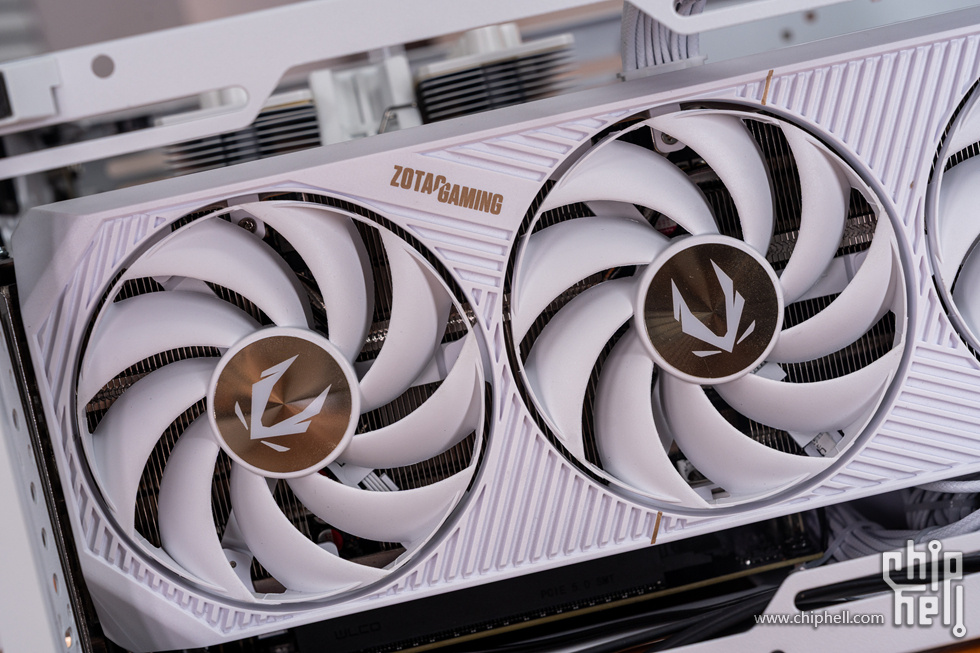

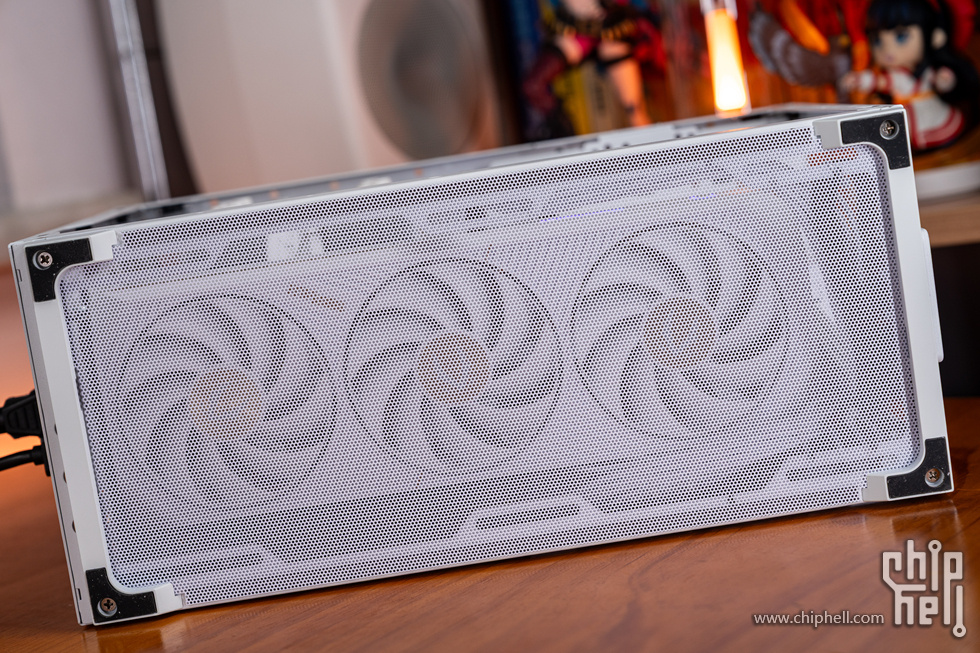

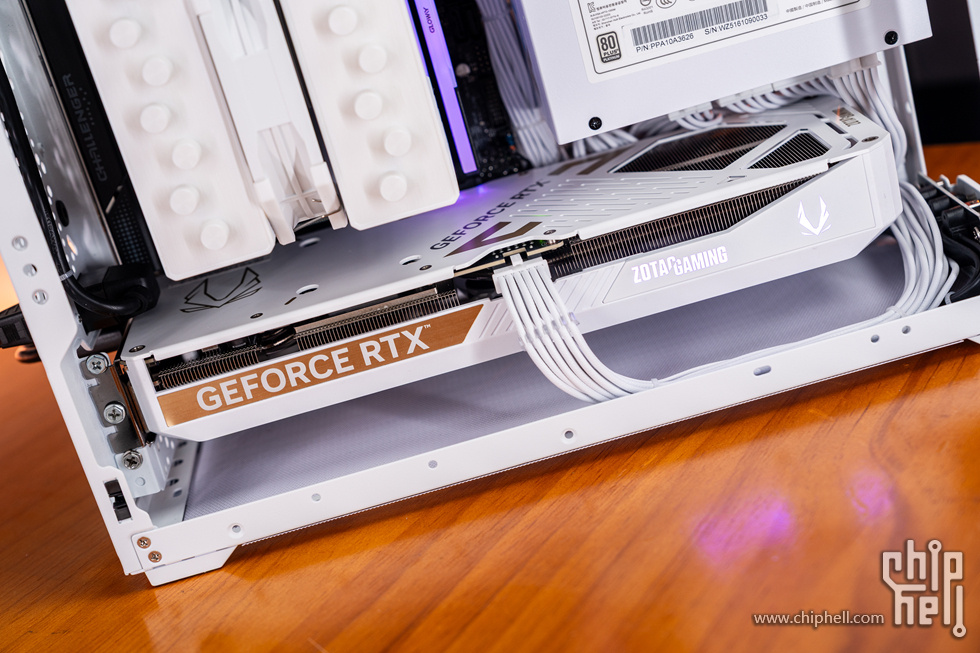

打开防尘网，内部的显卡是索泰  RTX 5070 12GB SOLID OC WHITE，全通风的设计使得散热良好


索泰全新的环刃风扇采用高强度复合材质与优化的9叶设计


显卡侧面的金字招牌英伟达logo


ARGB灯效的ZOTAC GAMING

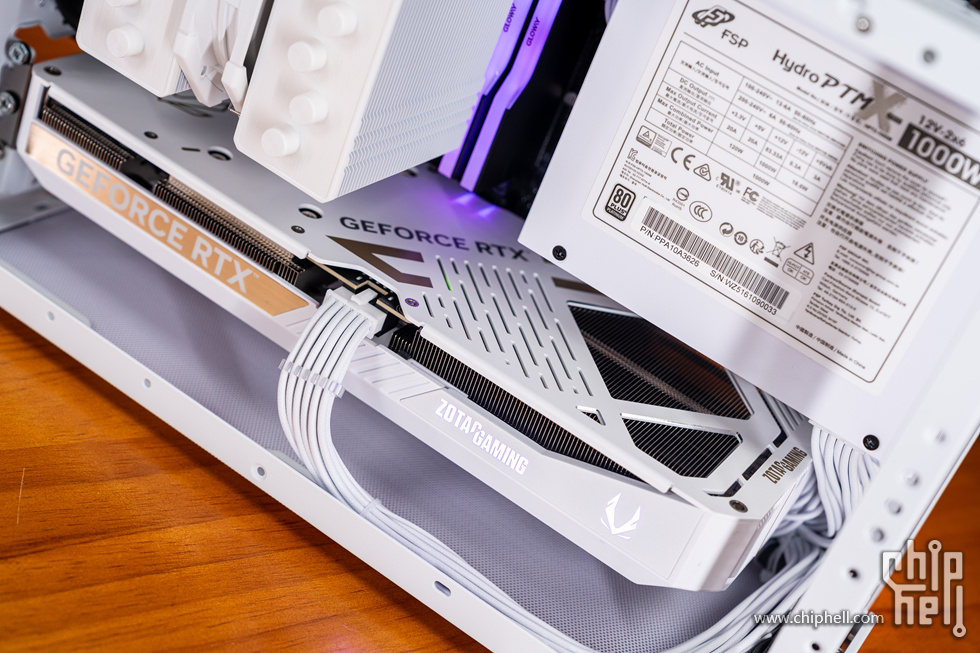

显卡与130mm的全汉Hydro PTMXPro1000W 电源还有一定距离，背板通风散热良好

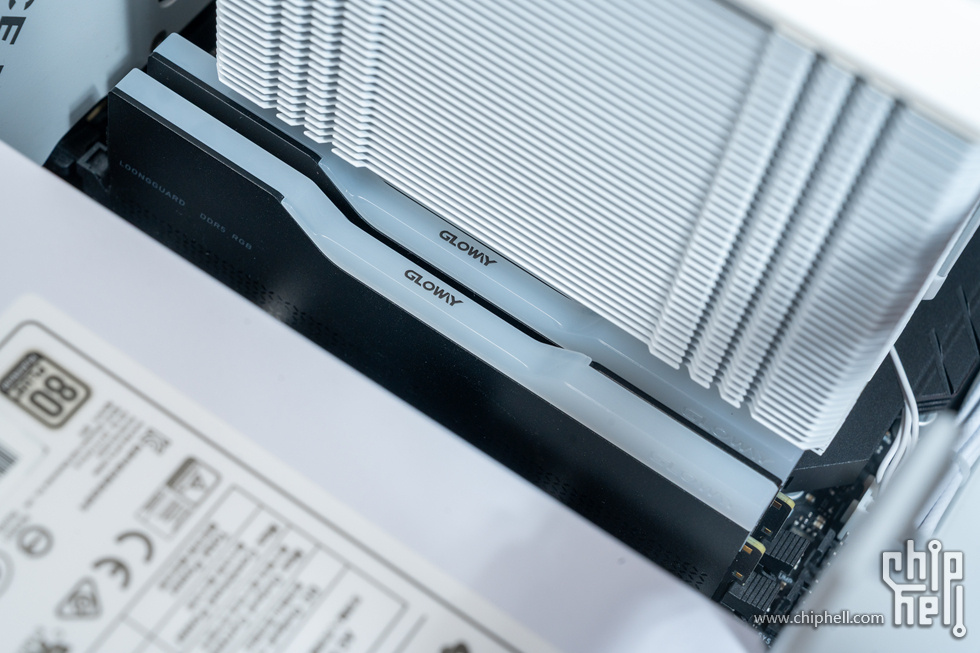

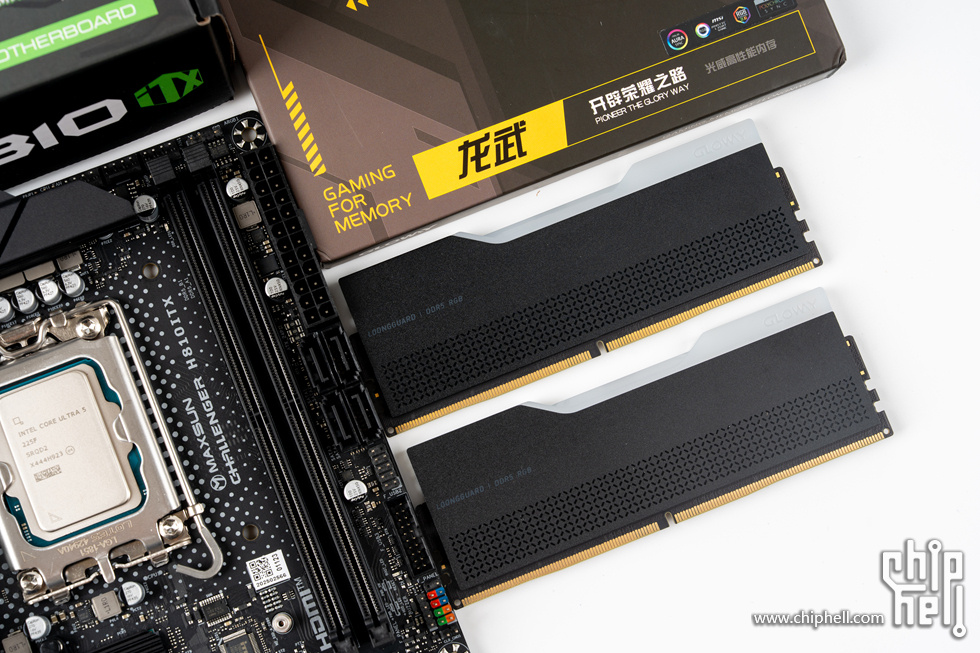

光威的龙武RGB灯条


新一代的光威龙武也加入了光效设计


具有EXPO 6000 C28/6000C30与XMP 6400/6800四种超频时序，可以说双平台通吃


此次的H810+ULTRA5 225F，默认支持最高6400，所以这套光威龙武内存也完全匹配

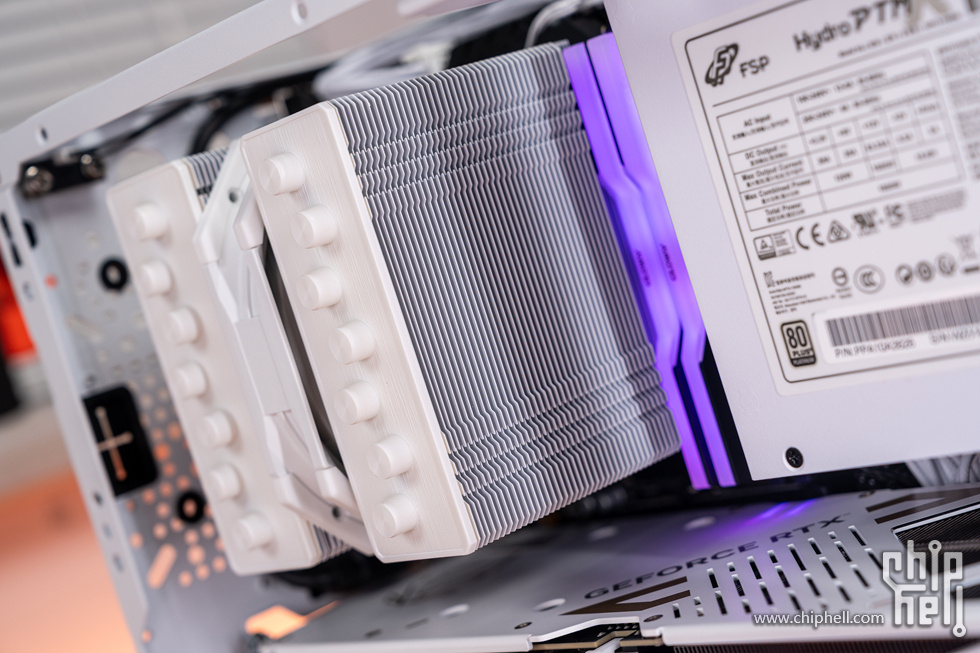

来自酷凛 ID-COOLING SE-207-XT SLIM SNOW 7热管的双塔小散热


7根逆重力的热管，各个方向都不会有性能影响


135mm的尺寸小而精致，巧妙的利用了直插结构和小体积

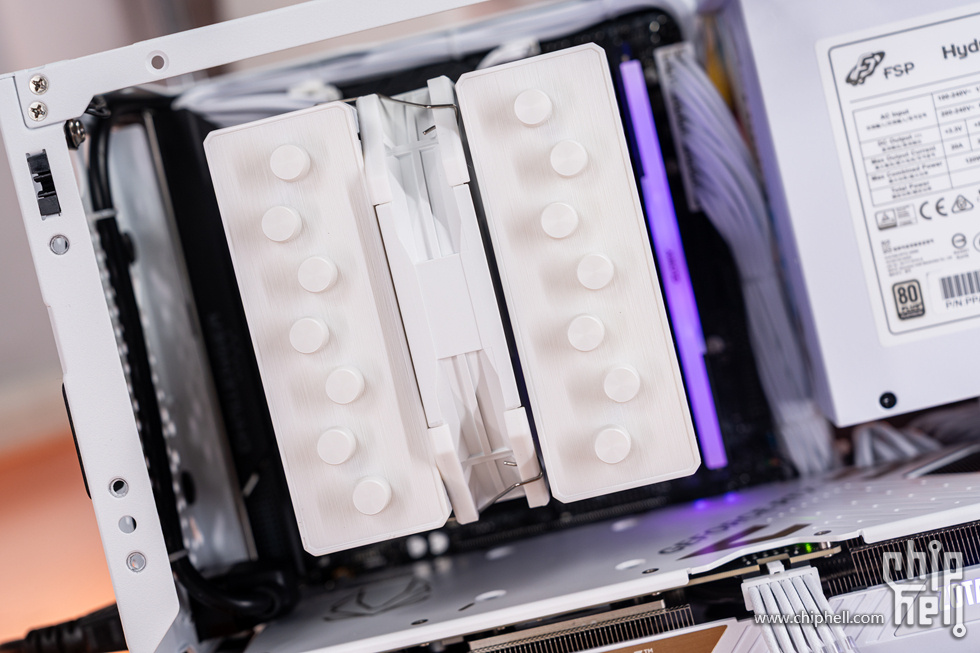

顶部看135mm的高度刚刚好

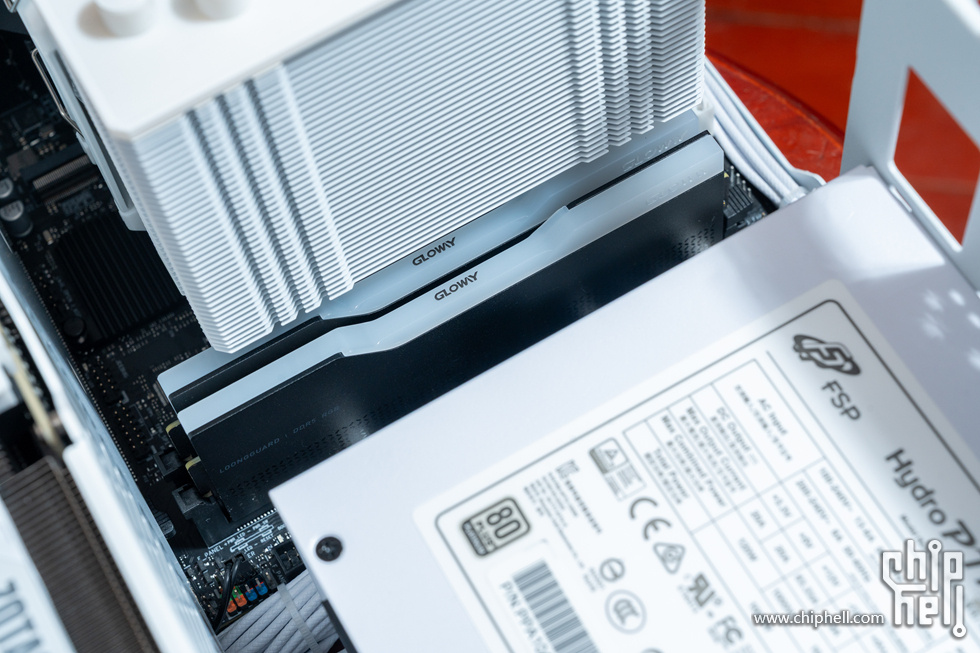

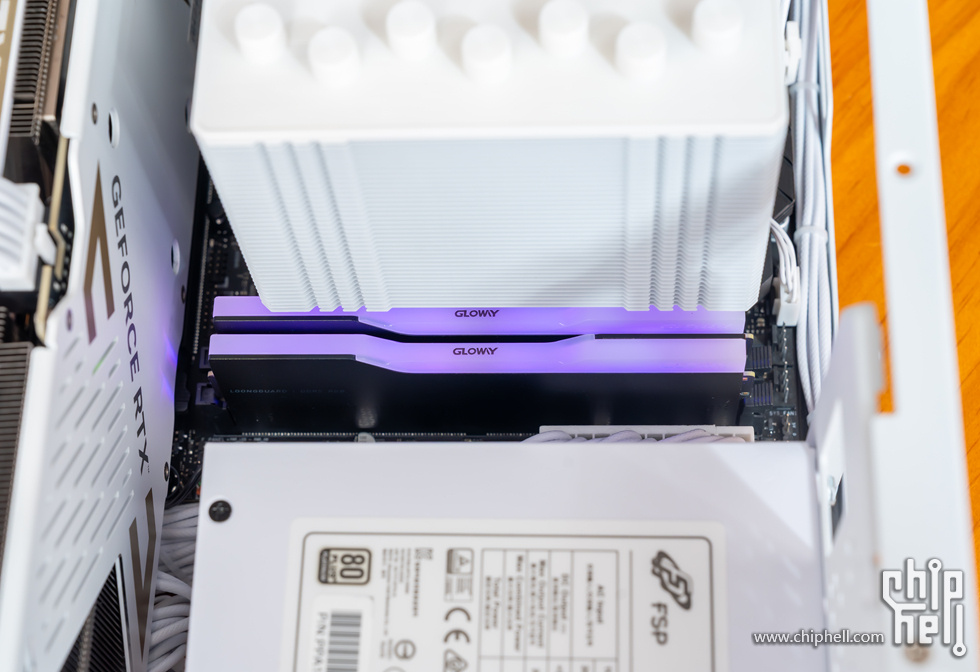

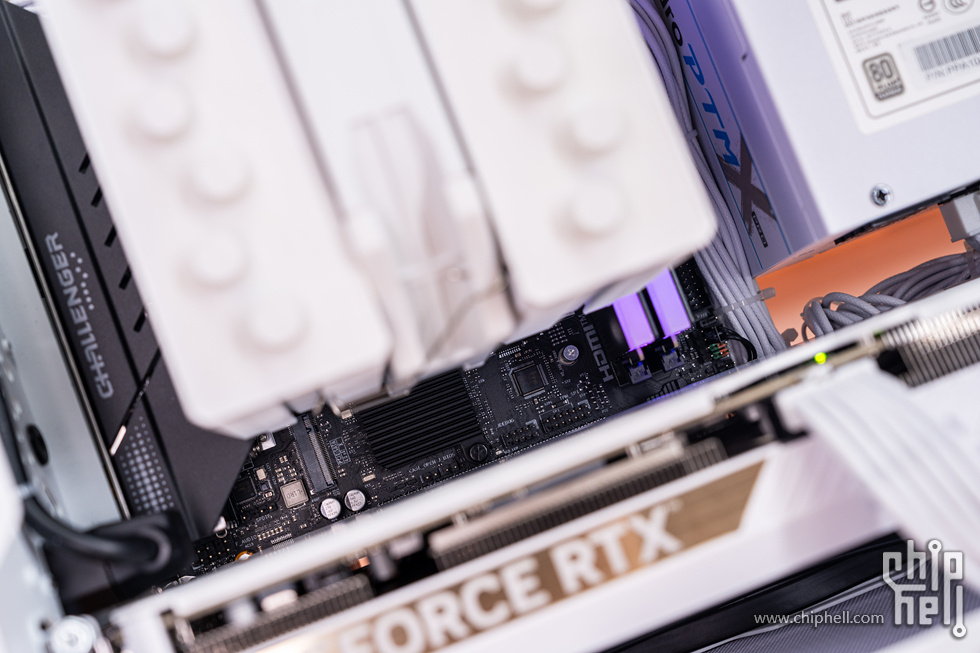

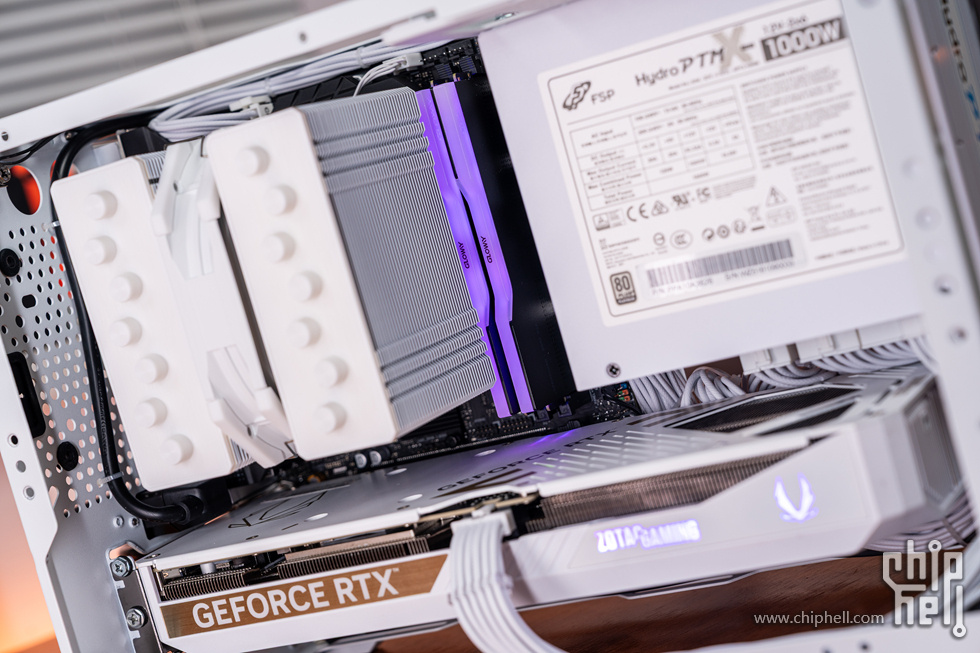

内部展示

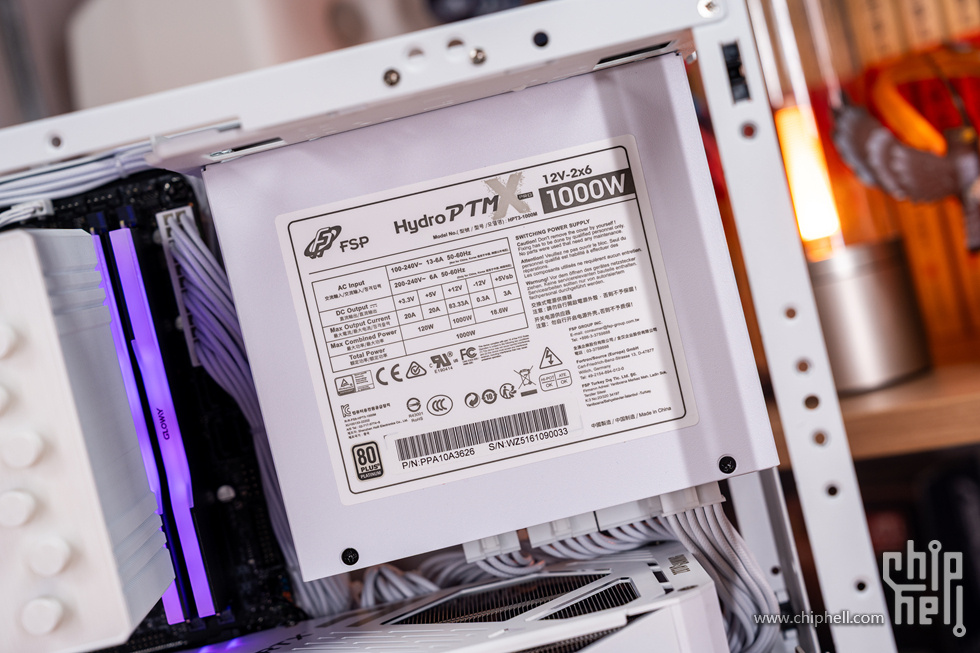

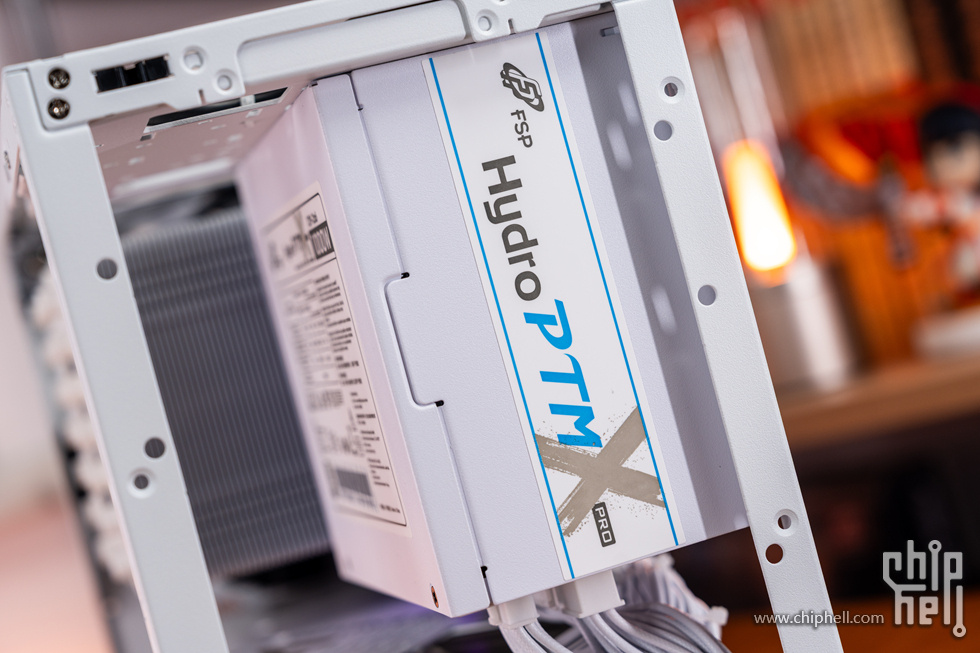

电源这样侧向安装也是为CPU进风预留空间，Hydro PTMXPro的型号logo也非常抢眼

标准ATX电源，但仅有130mm的长度就让这款电源非常有冗余性了

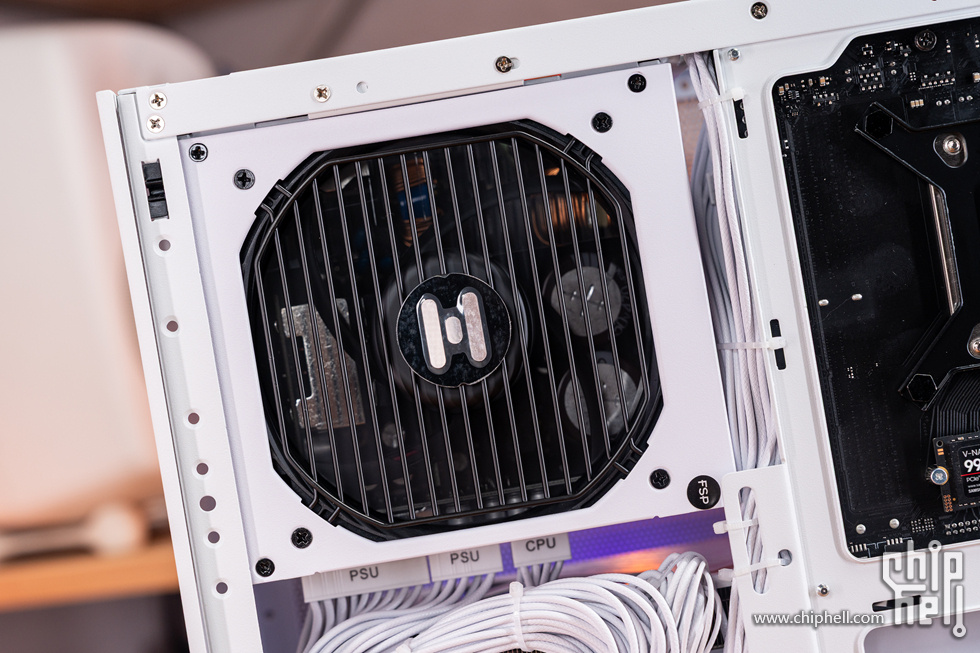

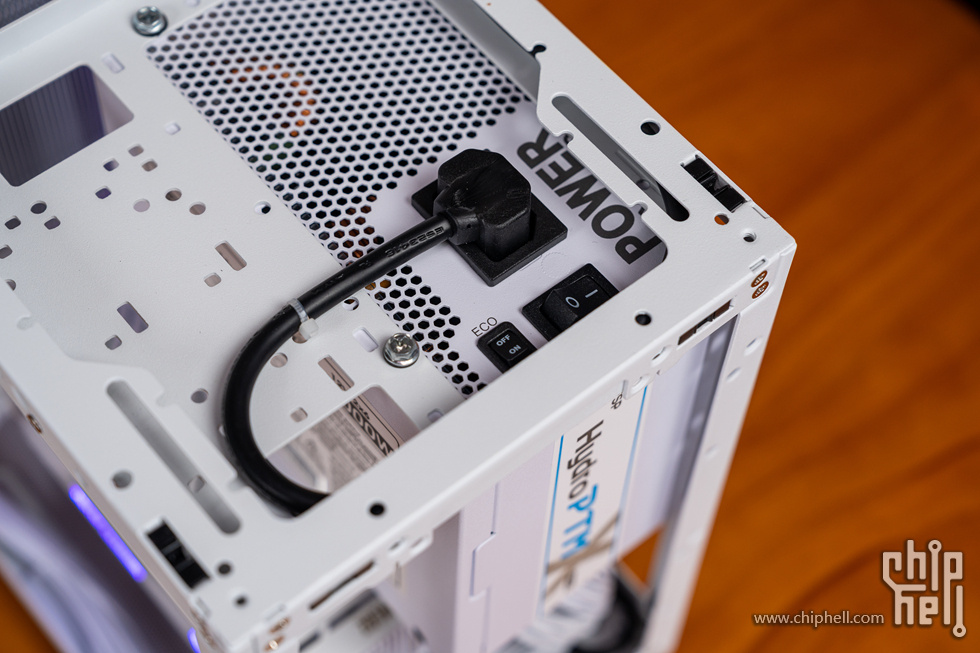

顶部的电源安装，出风口的全汉 slogan“POWER NEVER ENDS”正好被挡住了一部分


电源的进风防尘网是黑色的，不过其他整体全白


整体全览

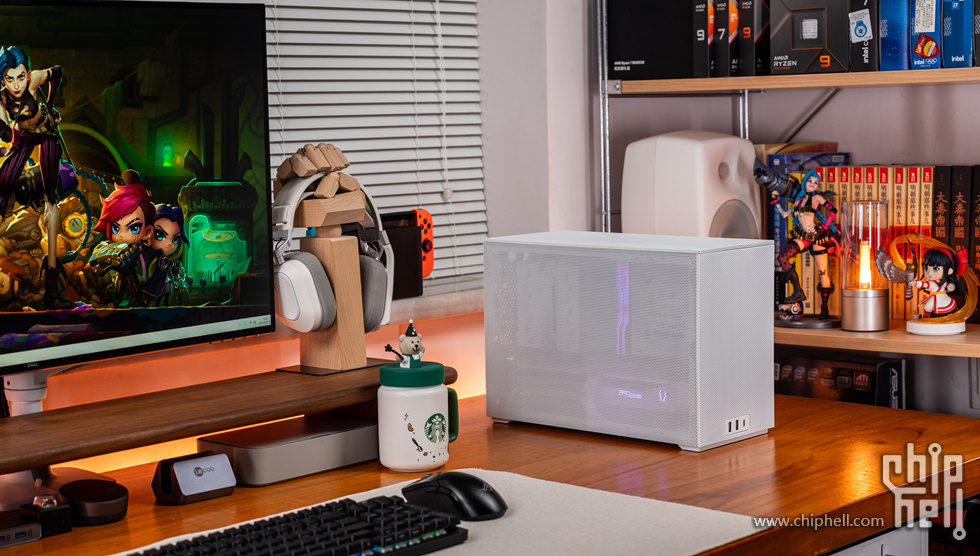

桌面整机

• 配件解析
• 铭瑄（MAXSUN）MS-挑战者H810ITX WIFI


这次ULTRA5 225F的ITX装机搭配的主板是来自铭瑄的挑战者 MS-CHALLENGER H810ITX ，这款主板采用了8+1+1相供电，拥有双全速M.2与WIFI6，功能相当齐全性价比非常高

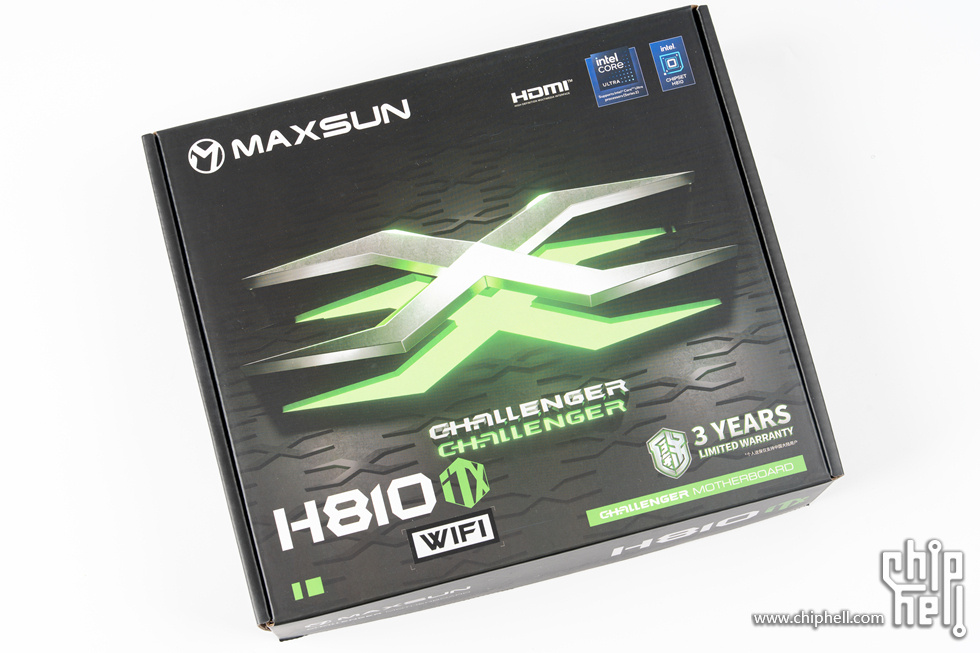

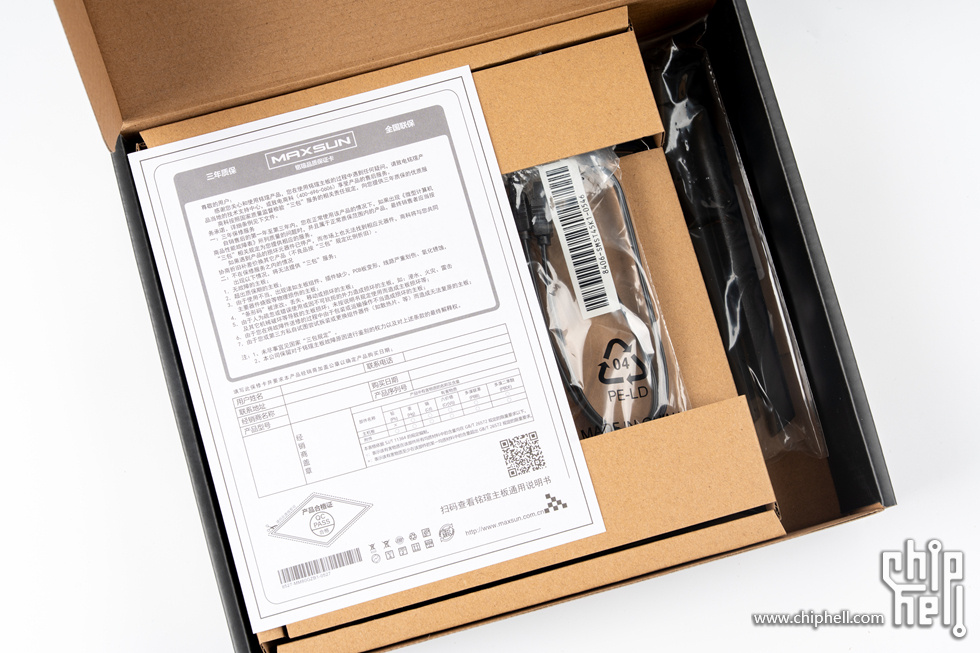

包装简约，质保卡、SATA线、两根WIFI6天线与主板本体


主板本体，黑色PCB和黑色散热片，整体非常低调


主板的背面

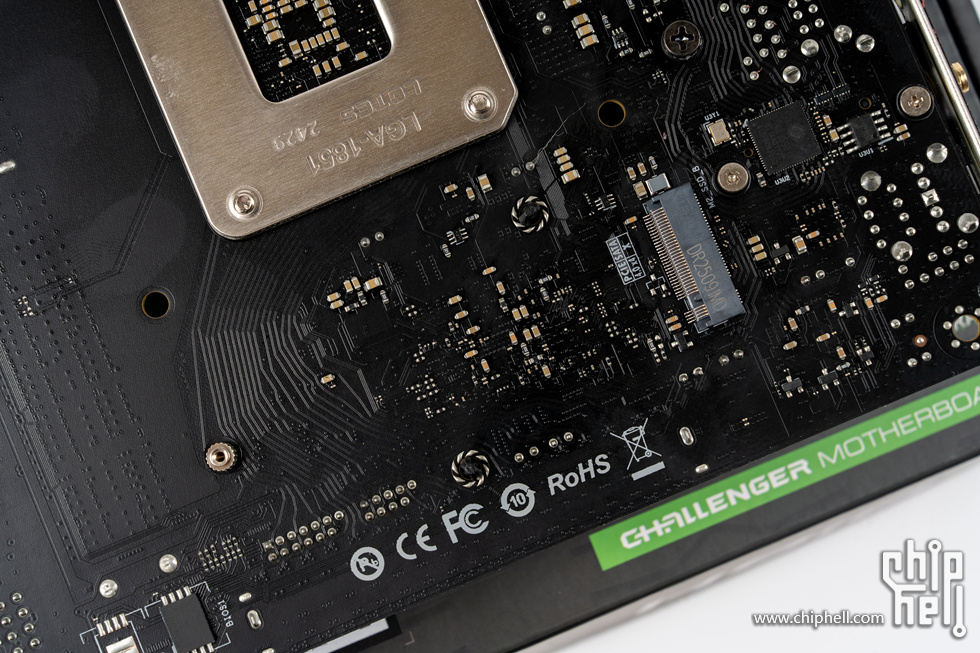

PCB上布局了一条PCIE4.0x4的M.2，对于ITX来说第二条大都布置在背面


两条全长天线，能保证WIFI6信号强度都能稳定使用

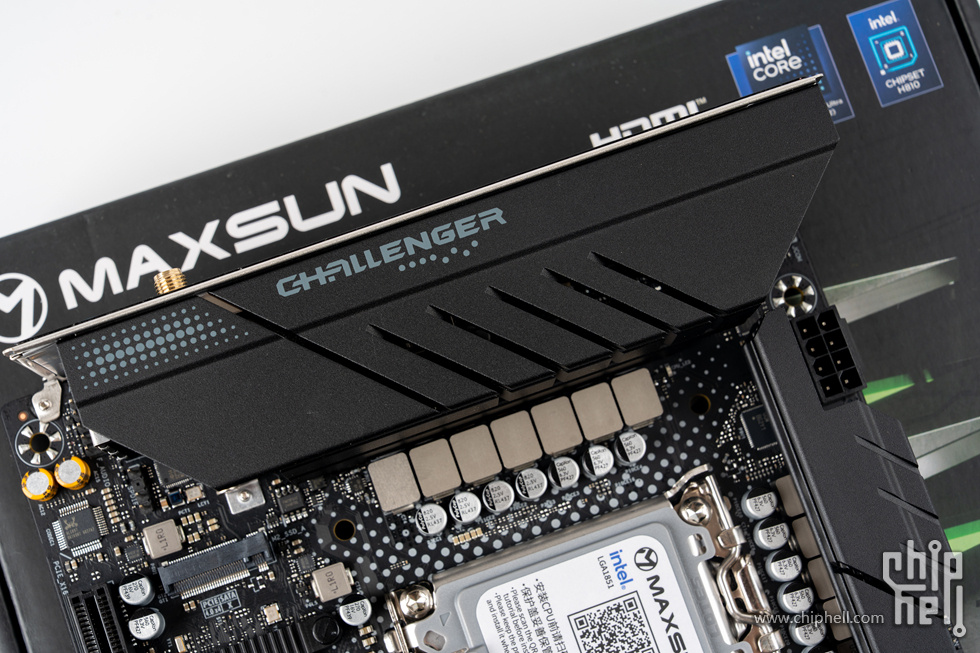

VRM供电散热片上的铭瑄挑战者logo“CHALLENGER”

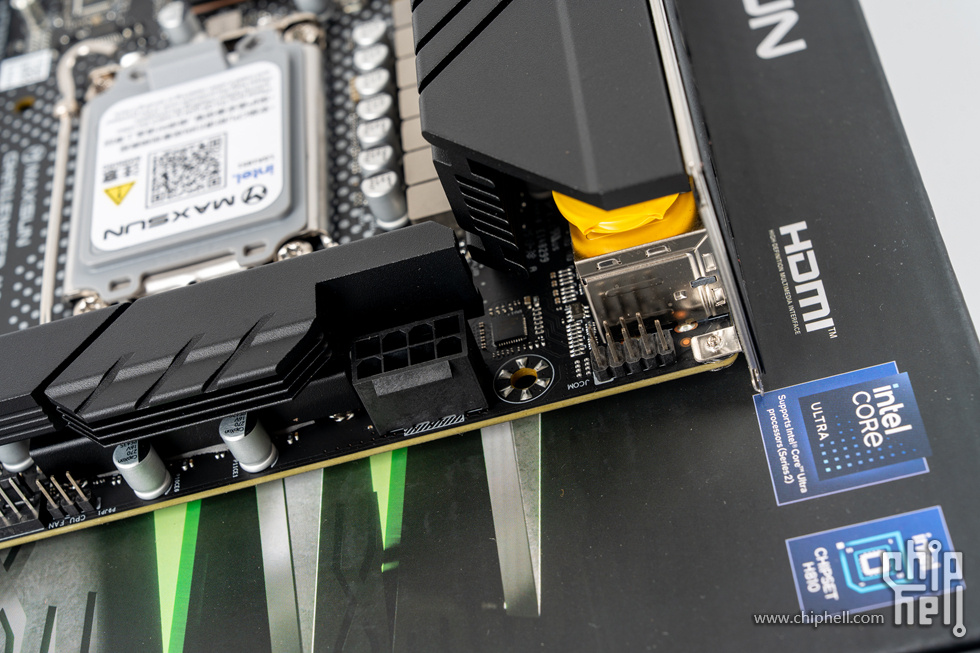

顶部单8PIN 的CPU接口，为处理器提供稳定供电

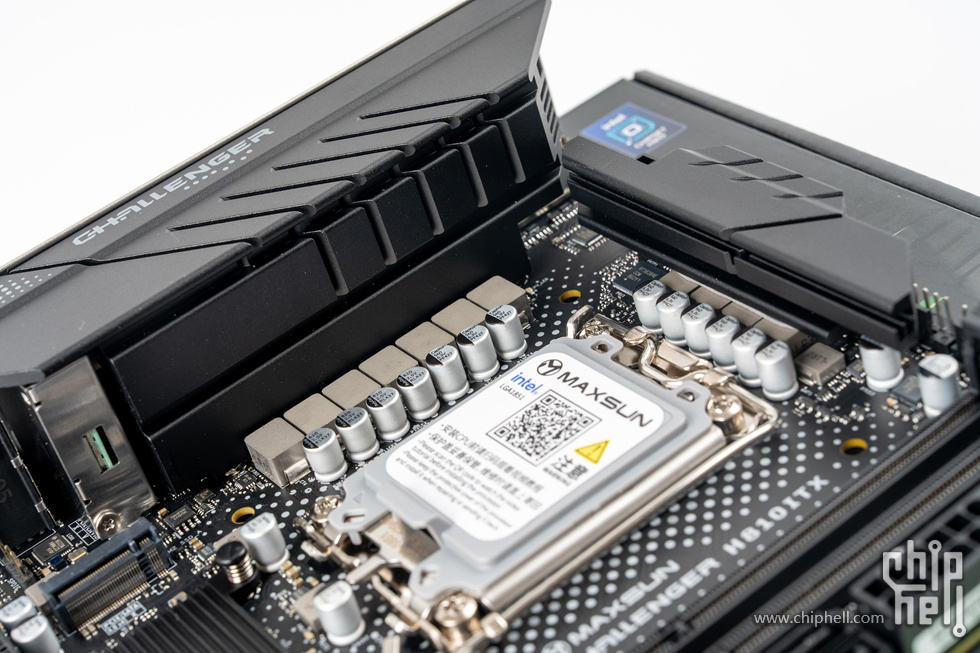

主板供电区域采用8+1+1相供电，通过RT3638AE PWM主控芯片和核心每相配备的50A Dr.Mos，稳定释放处理器性能

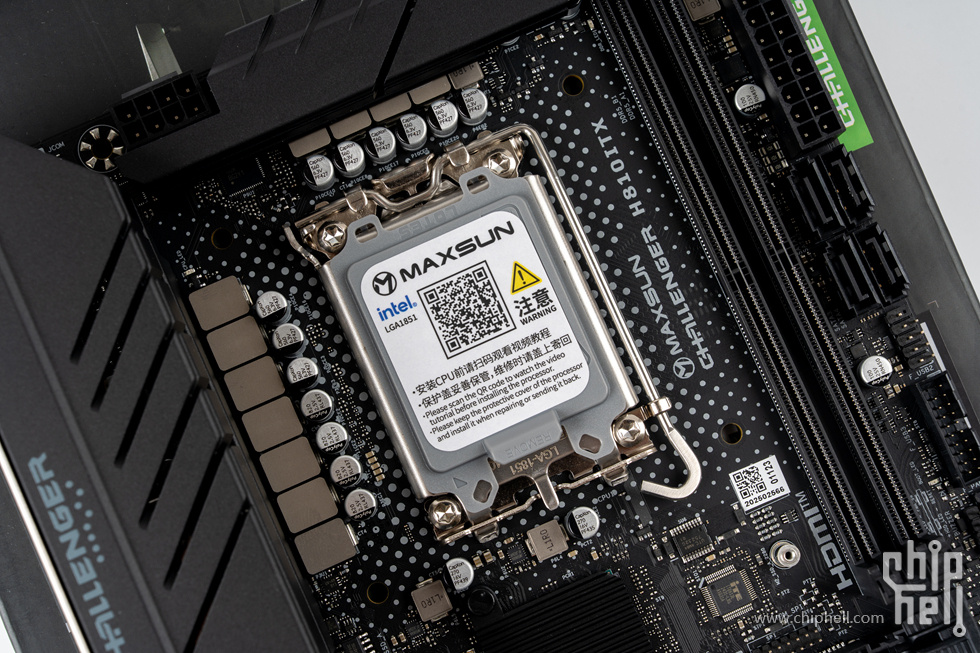

Intel 酷睿 Ultra 200S 的LGA1851接口

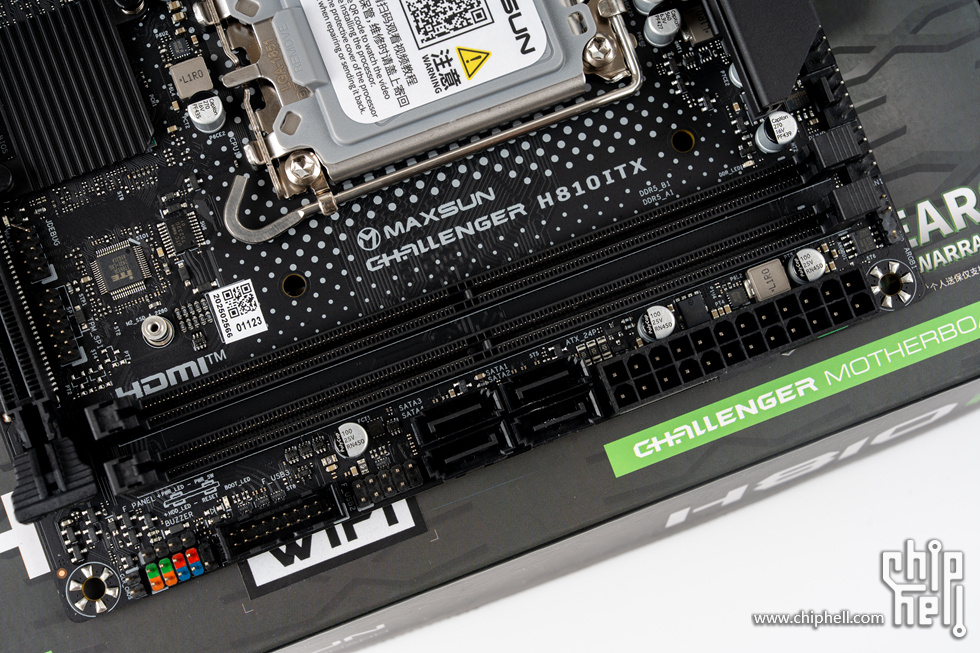

两条DDR5内存插槽，通过H810芯片组的双通道2*DIMM，支持6400/6200/6000/5600/5200/4800MHz内存频率

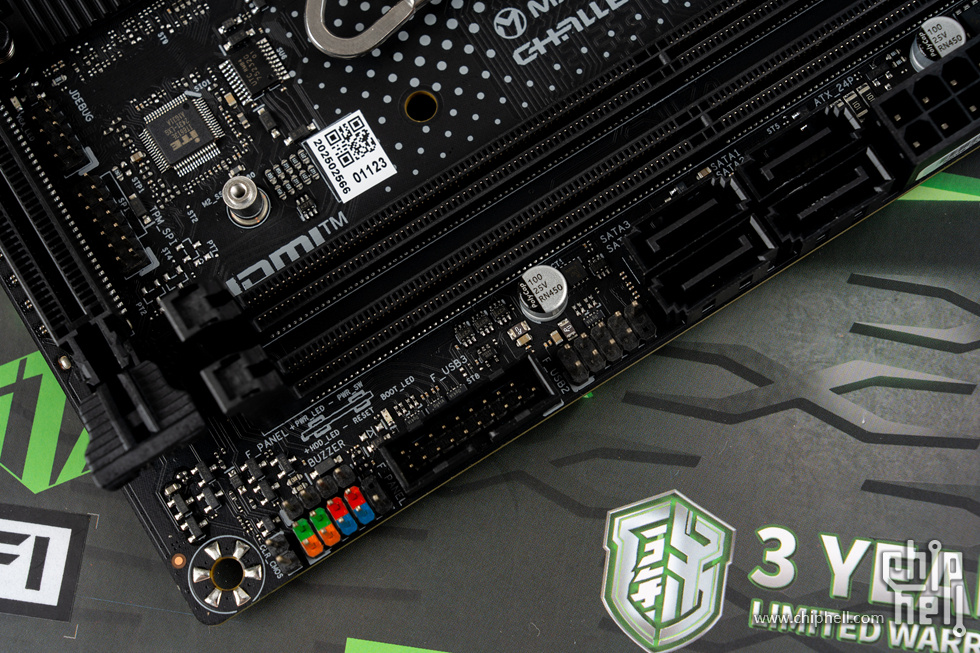

前置IO区域，布局了前置接口、CLR_CMOS、前置USB3.0、前置USB2.0，4个SATA3接口

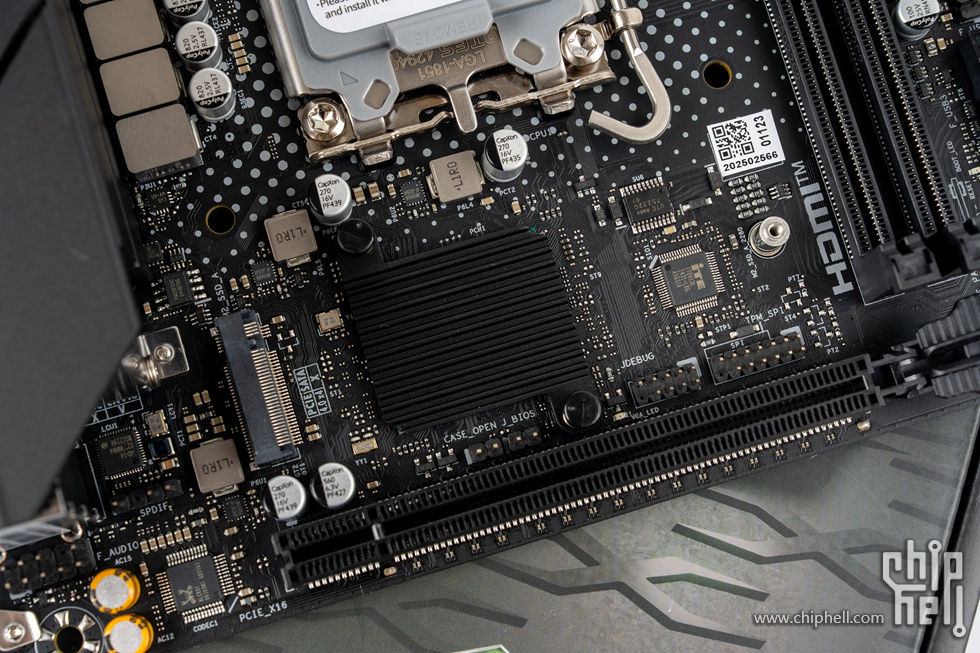

PCIE 5.0 x16的显卡插槽，上方是H810芯片组与第一条PCIE4.0X4的M.2固态硬盘位

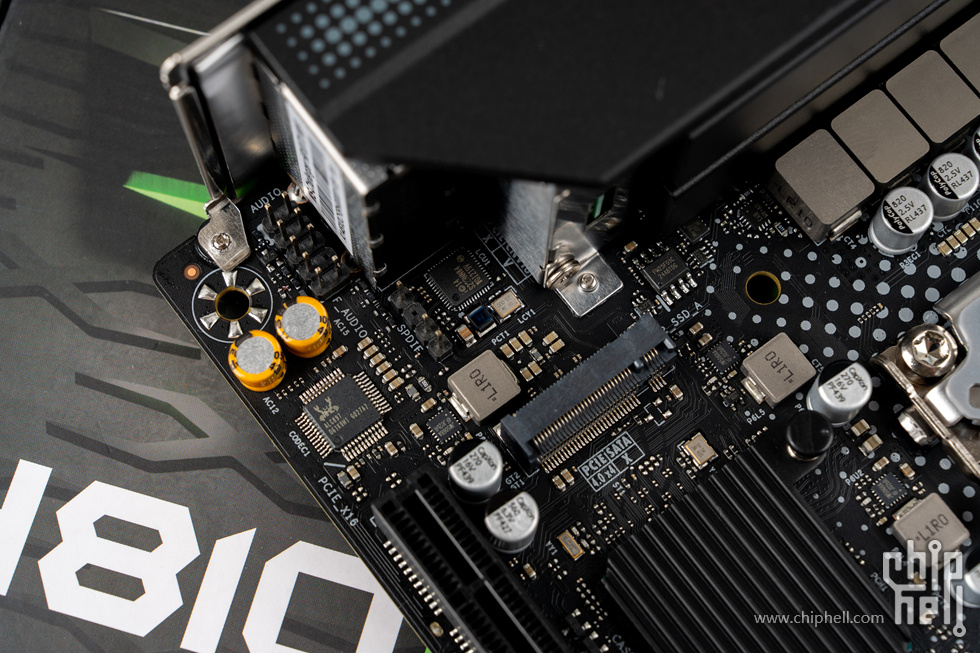

这里是两颗音频电解电容与REALTEK常见的ALC897声卡，前置音频接口也布局在这里，右侧还有一颗intel千兆网卡芯片i219V


主板的背部IO接口，设计了集显的1HDMI+2DP接口，还有6个USB3.0与2个USB2.0，和千兆网卡、WIFI6/蓝牙5.2以及音频接口

• 英特尔（Intel）酷睿 Ultra 5 225F 盒装


处理器为常规盒装版本的酷睿 Ultra 5 225F处理器，个人认为是与230F差不多的常规蓝盒版本，一样拥有6大核4小核，睿频最高可达4.9GHz/小核4.4GHz，三级缓存20MB，与黑盒版本的230F差距是大核0.1G睿频与4MB三级缓存，同样支持最大192GB内存

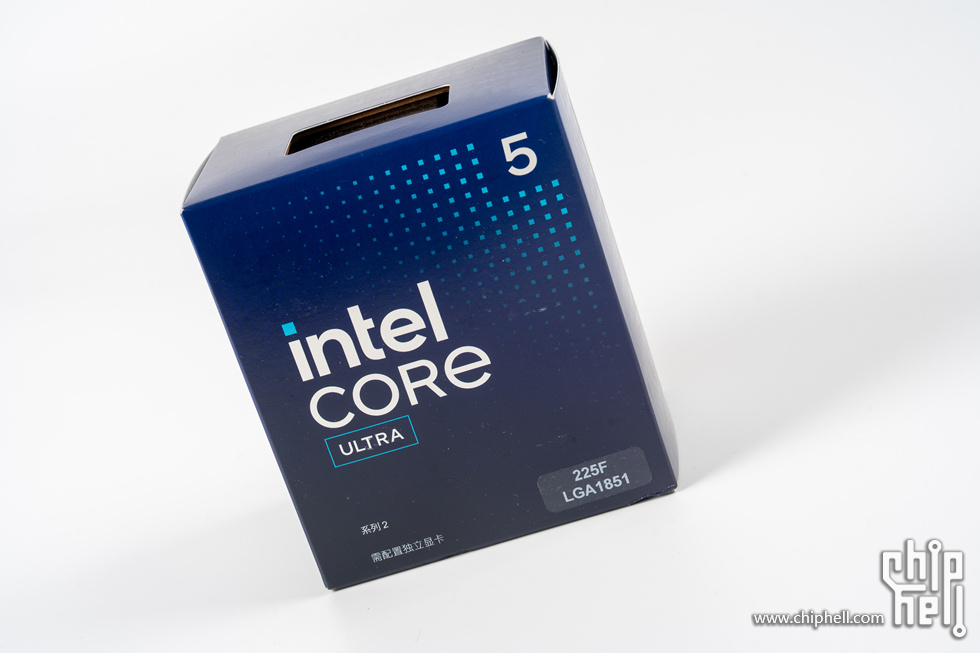

225F盒装处理器除了CPU外还带有一个原装散热器

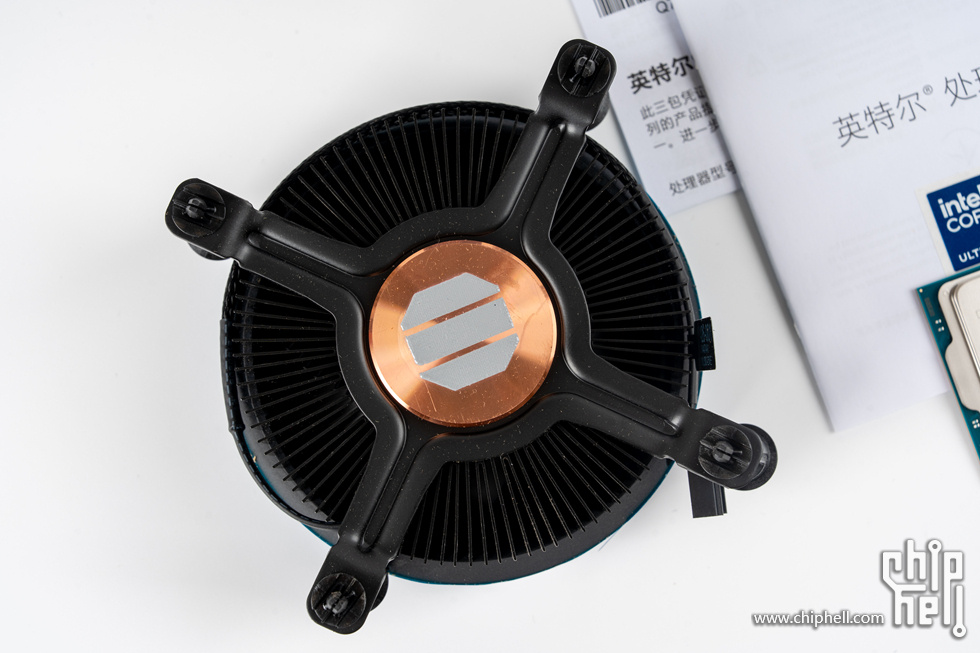

塞铜黑化散热片的intel原装散热器，传统的旋转锁扣

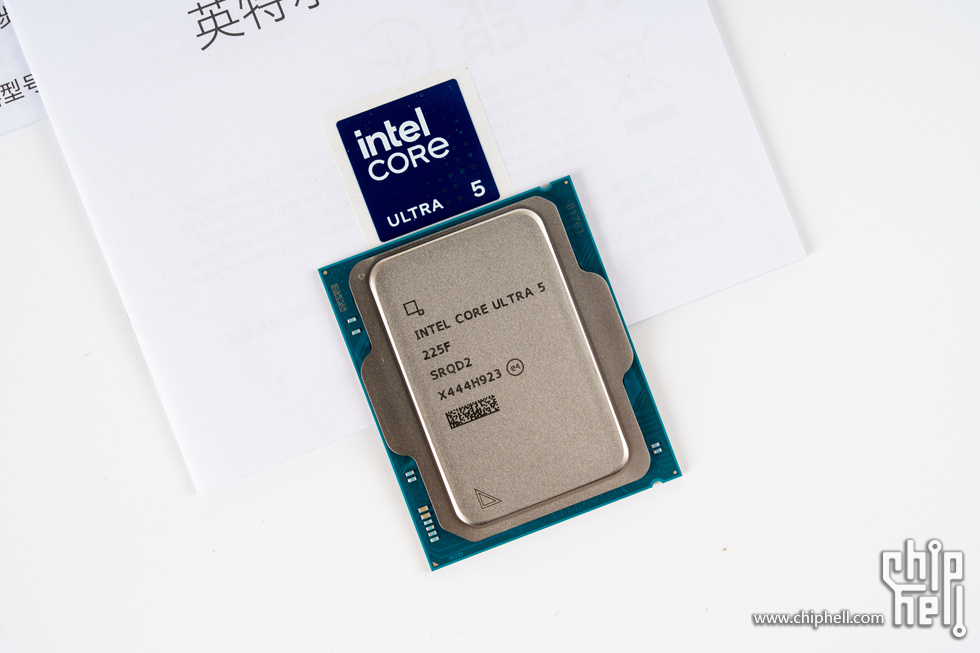

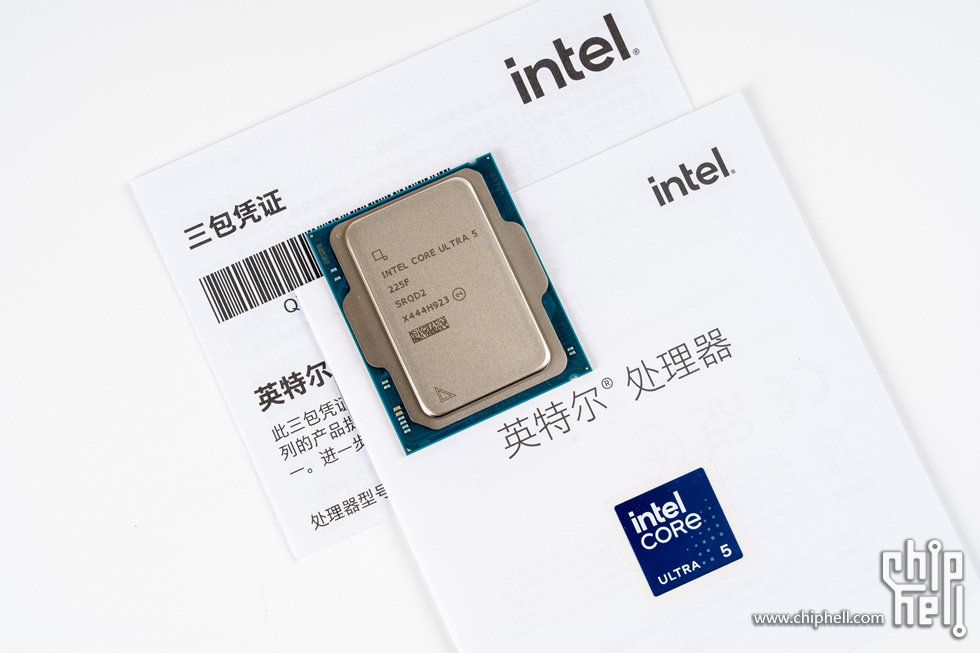

intel CORE ULTRA 5 225F


处理器周围有电容，安装移动这些需要注意别磕碰掉了保修麻烦

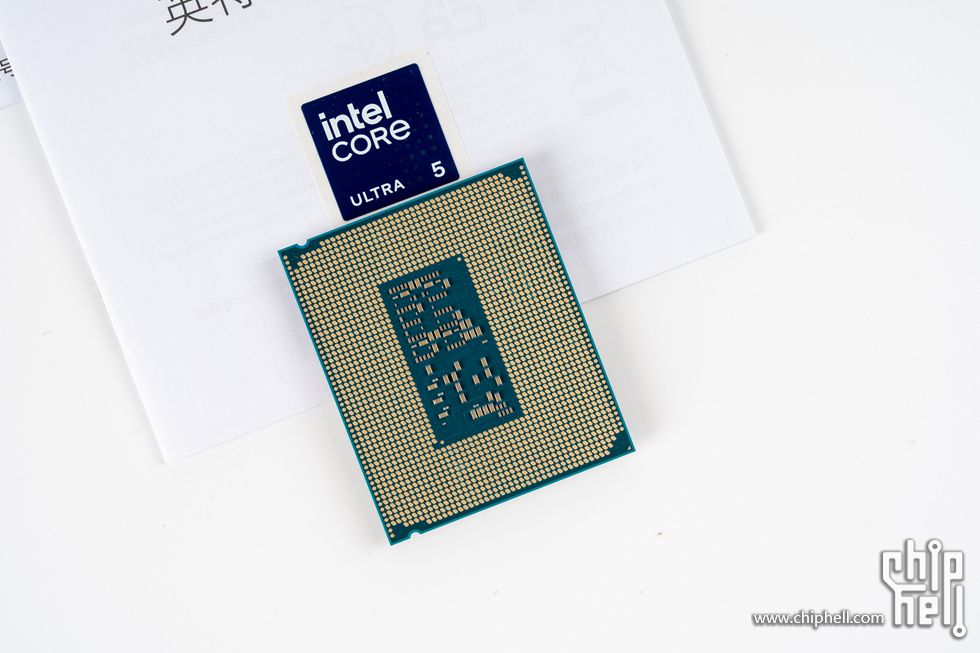

225F的LGA底部

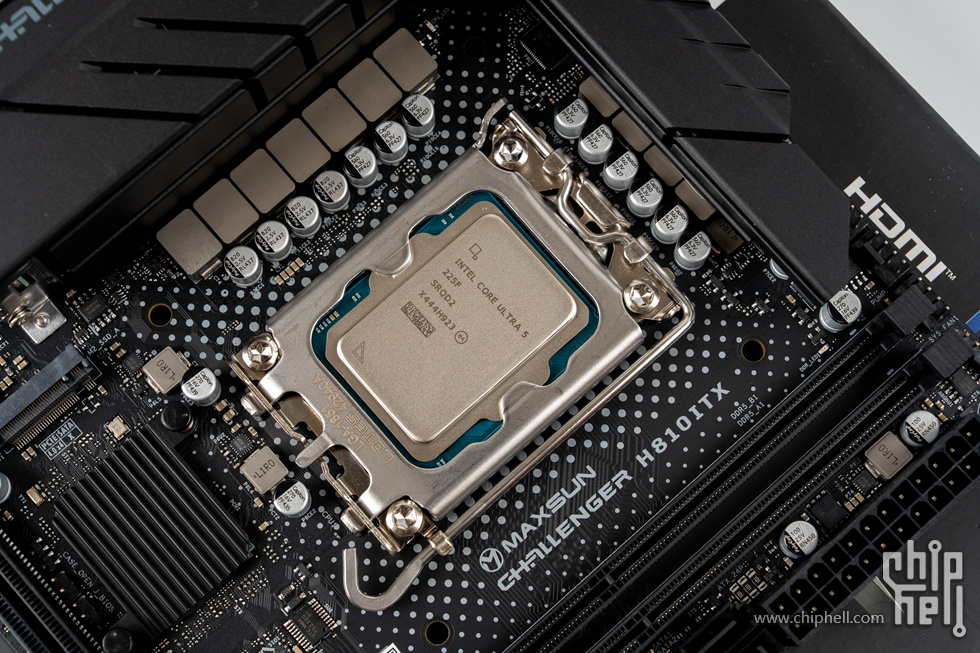

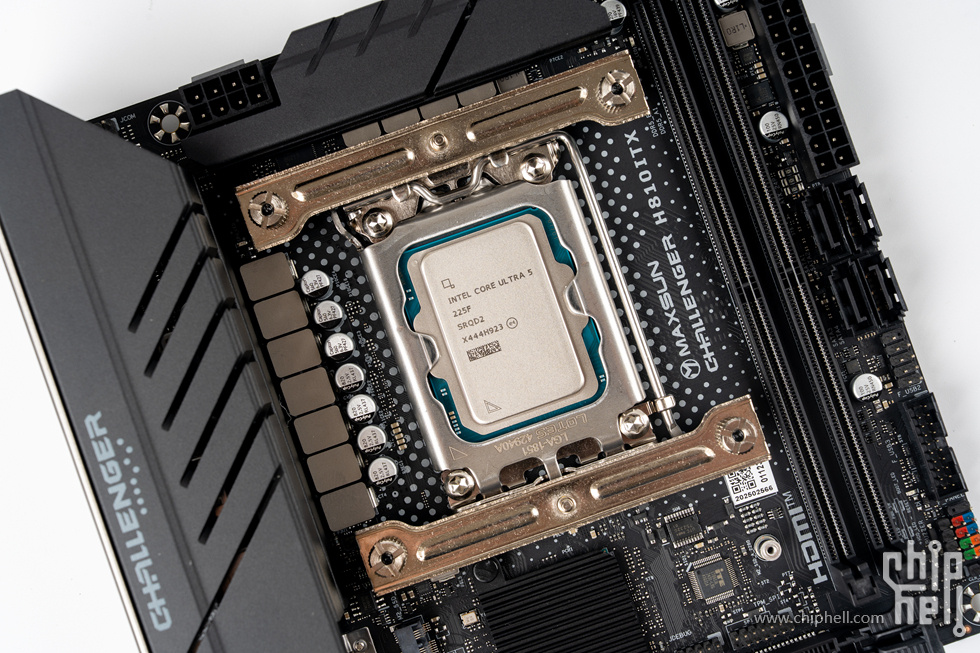

LGA1851的压力扣具安装非常方便，常规安装即可

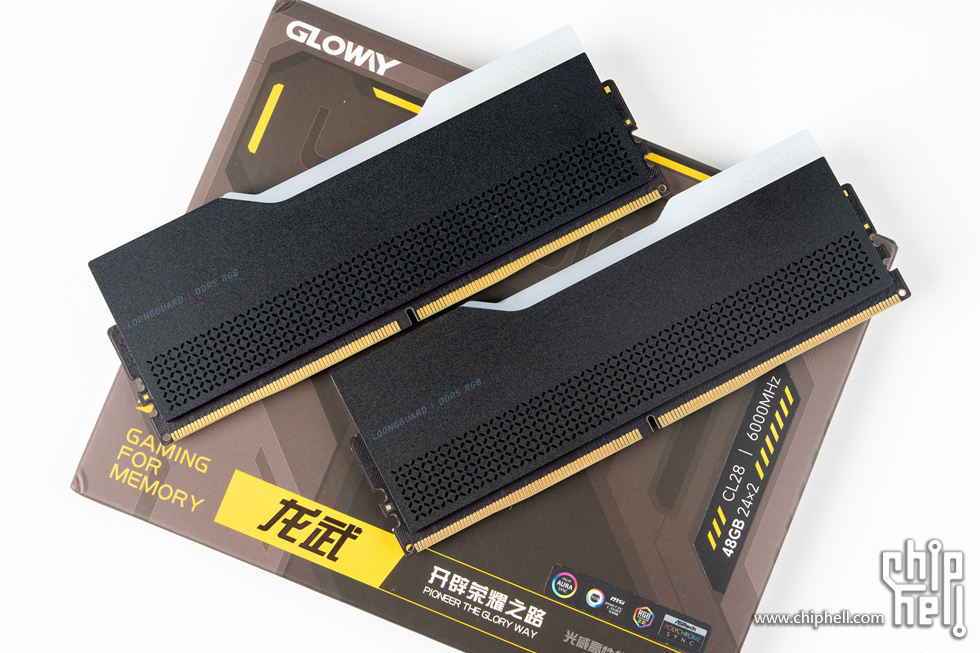

• 光威（Gloway）龙武 RGB灯条 DDR5 6000 CL28  48GB  星空黑


光威的龙武以前是无光内存，现在也已经加入了RGB元素，并且灯效设计的还非常好看，可以说性价比非常高


这套超频内存采用DDR5 6000频率 CL-28-36-36-72的超频配置与低时序内存，并且使用的是海力士的3GB M-Die颗粒


内存可以说兼容性非常广泛，是为懒人玩家却需要高端体验的用户准备的，因为它设计了4套参数：
AMD用户预设了
EXPO1：6000 CL28-36-36-72 1.4V
EXPO2：6000 CL30-38-38-80 1.35V
INTEL用户预设了
XMP1：6400 CL28-36-36-72 1.4V
XMP2：6800 CL32-42-42-112 1.45V
从频率和时序上来看，真的可以说双平台通吃，不用再为万一以后要转平台而更换内存所烦恼

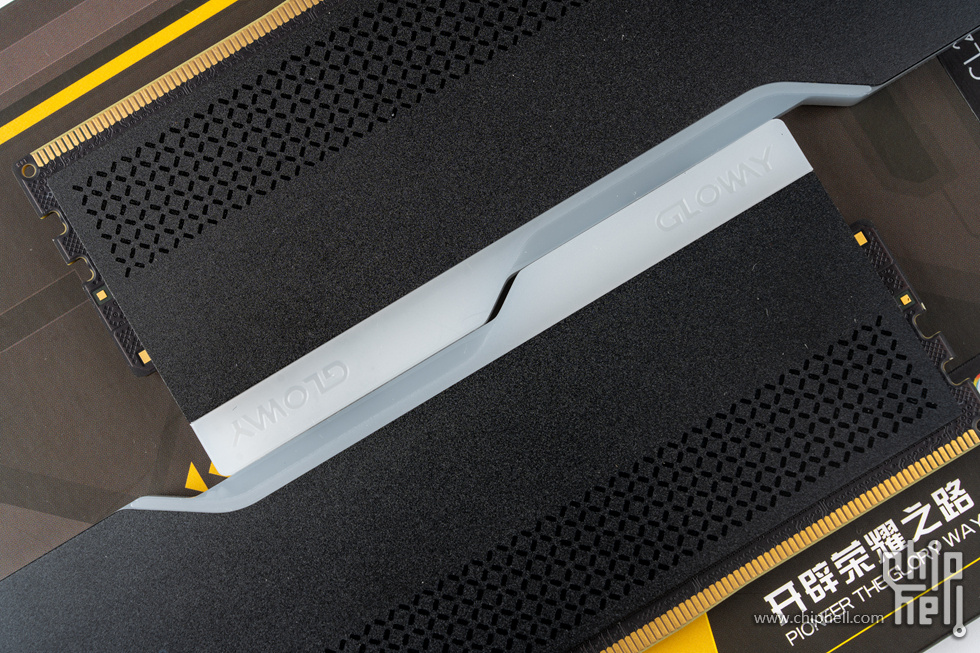

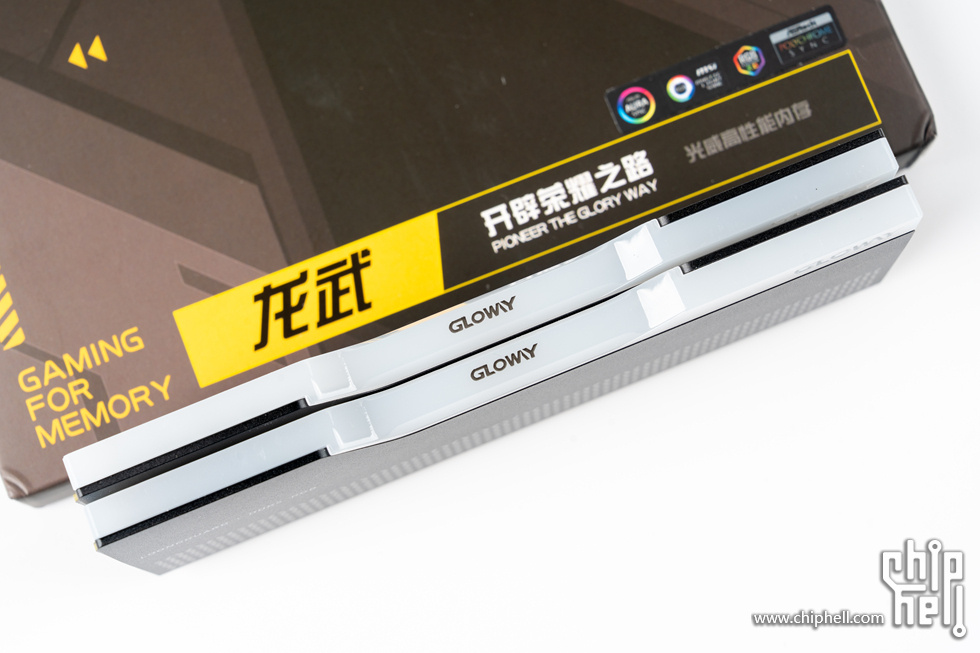

内存顶部的光威品牌logo“GLOWAY”，8个独立灯珠控光区域，支持各大板厂RGB灯效设计


导光条侧面一端有阴刻logo“GLOWAY”


导光条的另一端则是封闭的，中间有“LOONGGUARD | DDR5 RGB”的龙武logo标识，整体超厚的散热片配合高性能矽硅脂强效导热


内存加厚的PCB和金手指，为超低时序与一键超频做了强大后盾

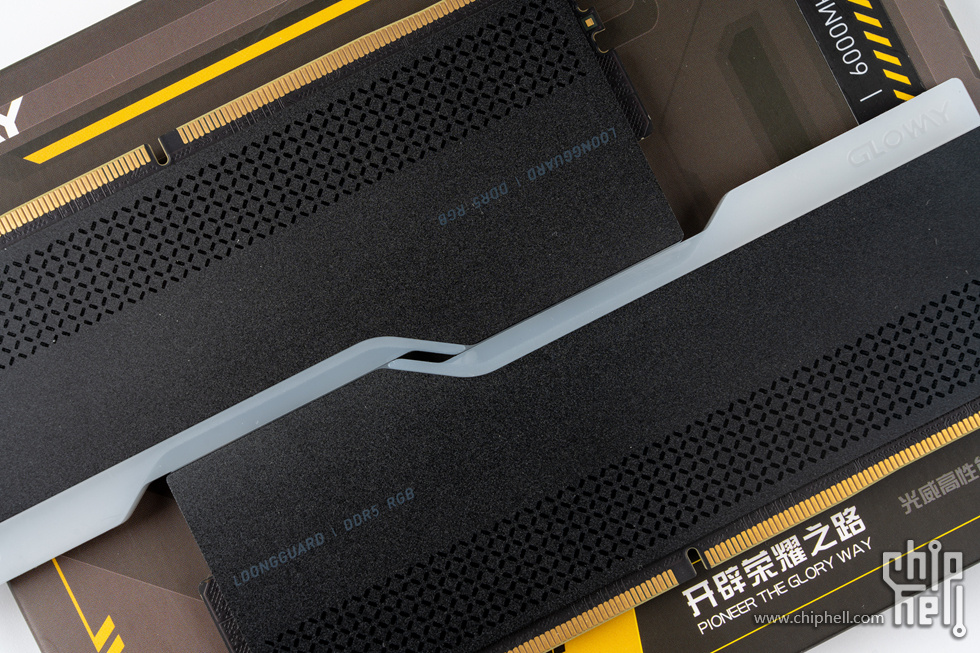

内存的底部还有45°的点状线条修饰，正好与铭瑄H810ITX主板的PCB点阵图案相映衬

• 索泰（ZOTAC）Geforce RTX 5070 12GB SOLID OC WHITE


显卡使用的是来自索泰的Geforce RTX 5070 12GB SOLID OC WHITE 显卡，5070采用NVIDIA BLACKWELL架构，第四代RT Core、第五代 Tensor Core、DLSS4、Reflex2、全景光线追踪等众多技术


索泰Geforce RTX 5070 12GB SOLID OC WHITE 显卡具有6144CUDA处理器和988 TOPS 的AI算力，显卡的BOOST频率2542MHz，显存使用了最新的28Gbps 192bit 12GB GDDR7，显存带宽672GB/s


整块显卡的TGP整板功耗设计为250W，使用的是9+3供电解决方案，迭代升级的Icestorm散热系统采用5条6mm镀镍复合热管直触工艺、密集鳍片阵列和全新的环刃风扇打造与优化

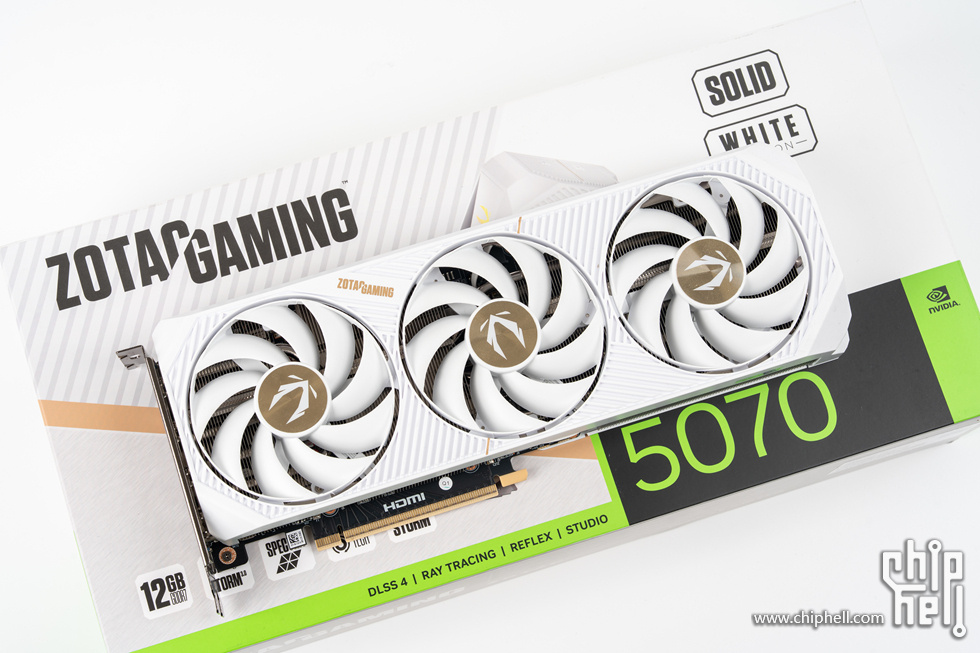

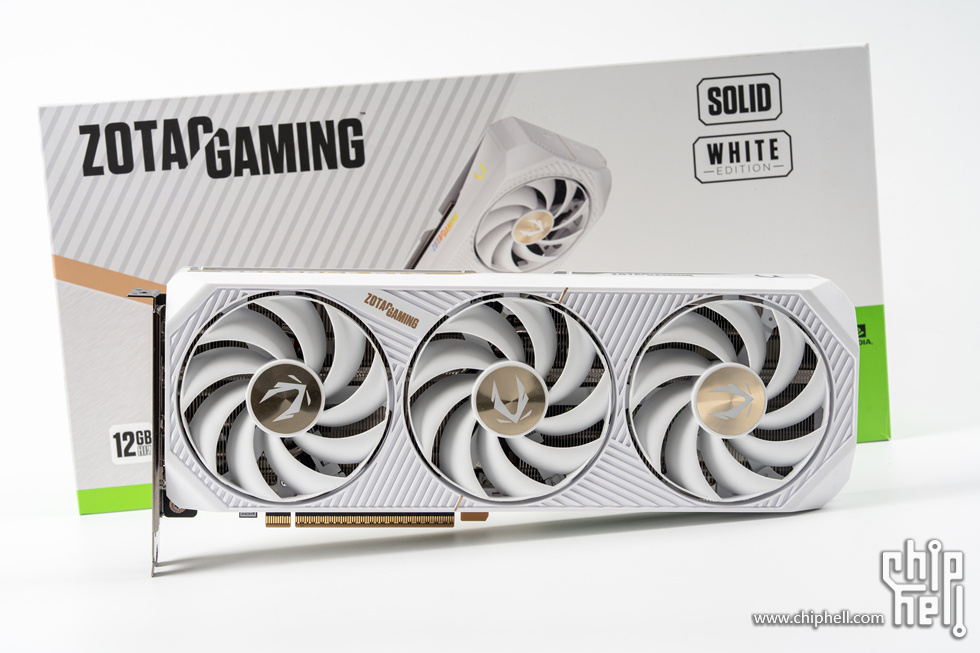

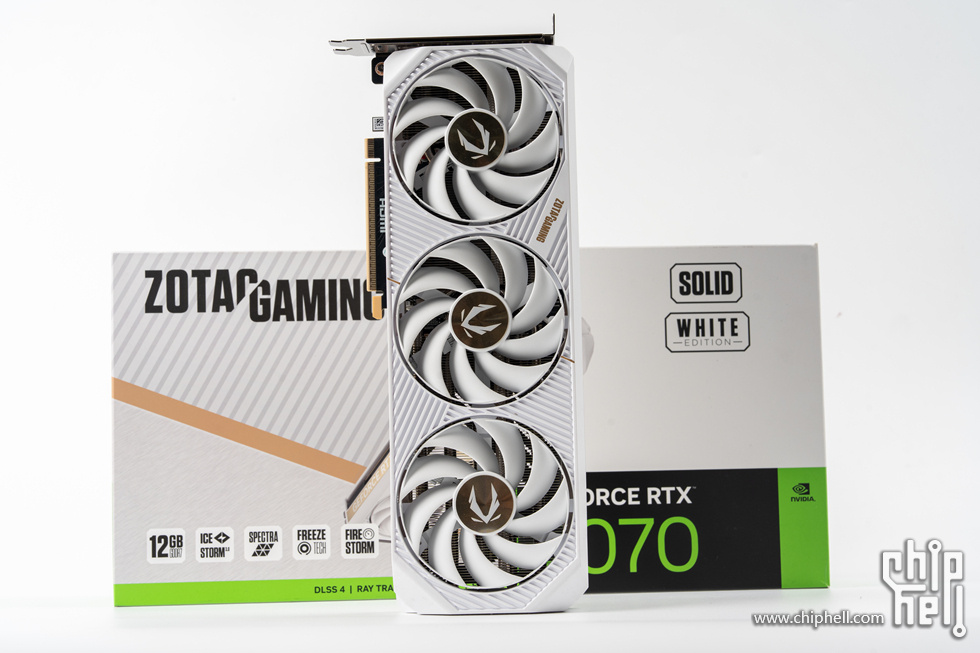

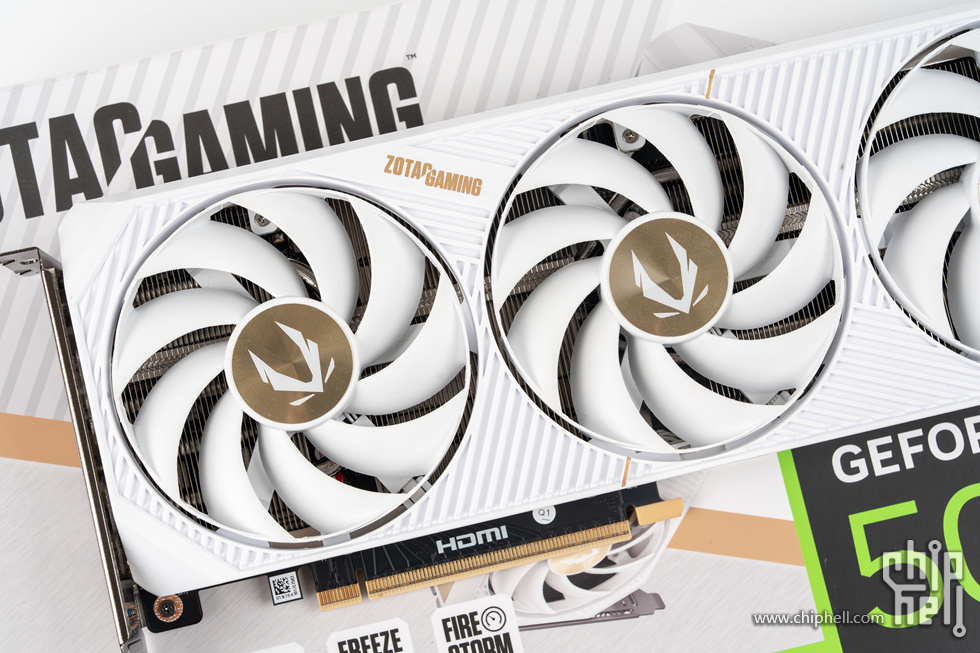

显卡本体，纯白机甲外观，尺寸为30.5cm*4.3cm*11.7cm，上方三把全新的环刃风扇采用高强度复合材质，优化叶片曲率并支持智能启停功能

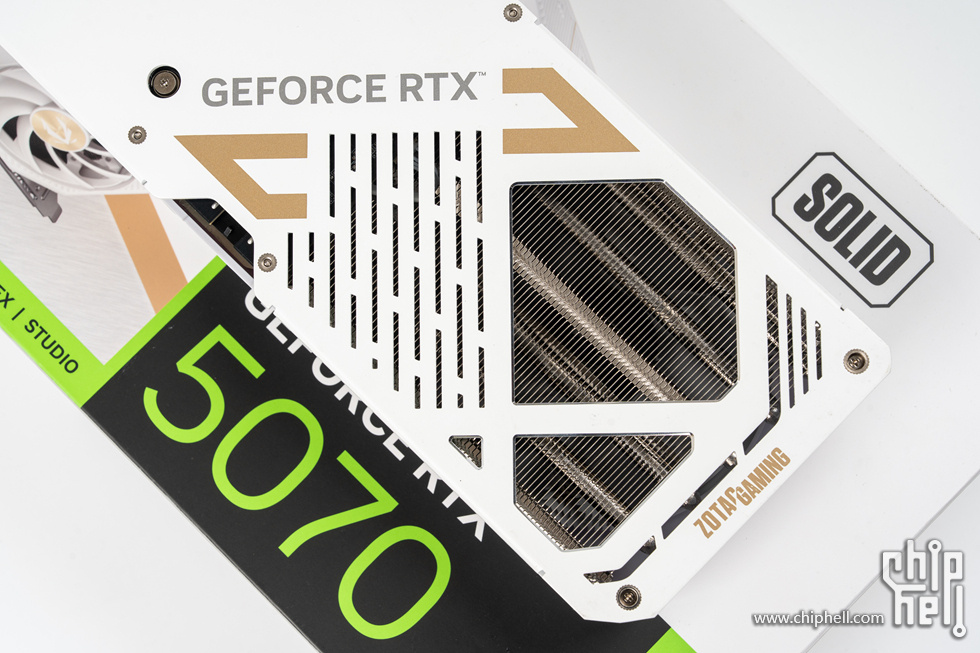

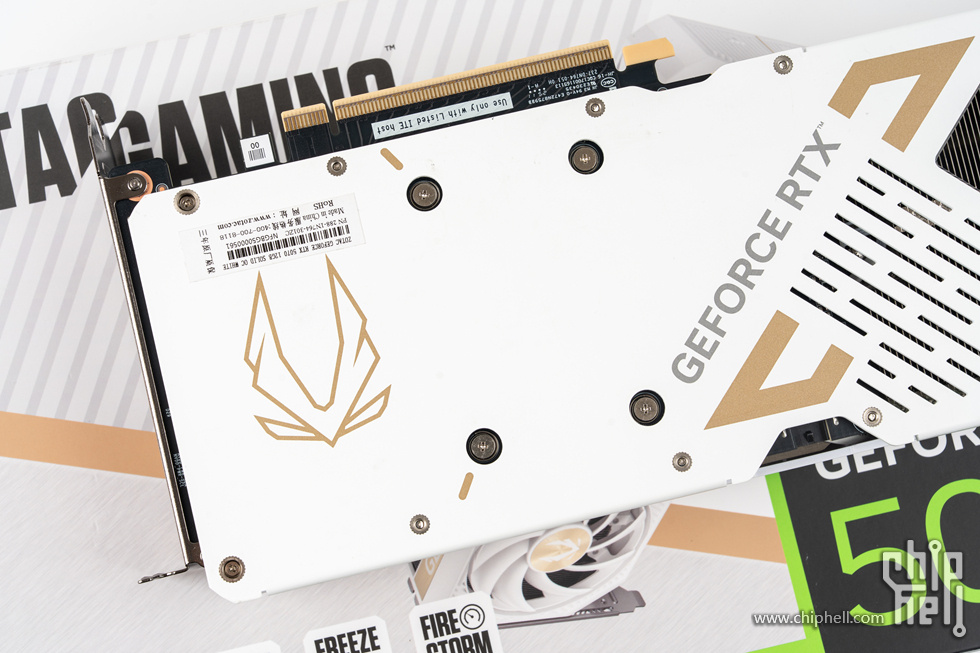

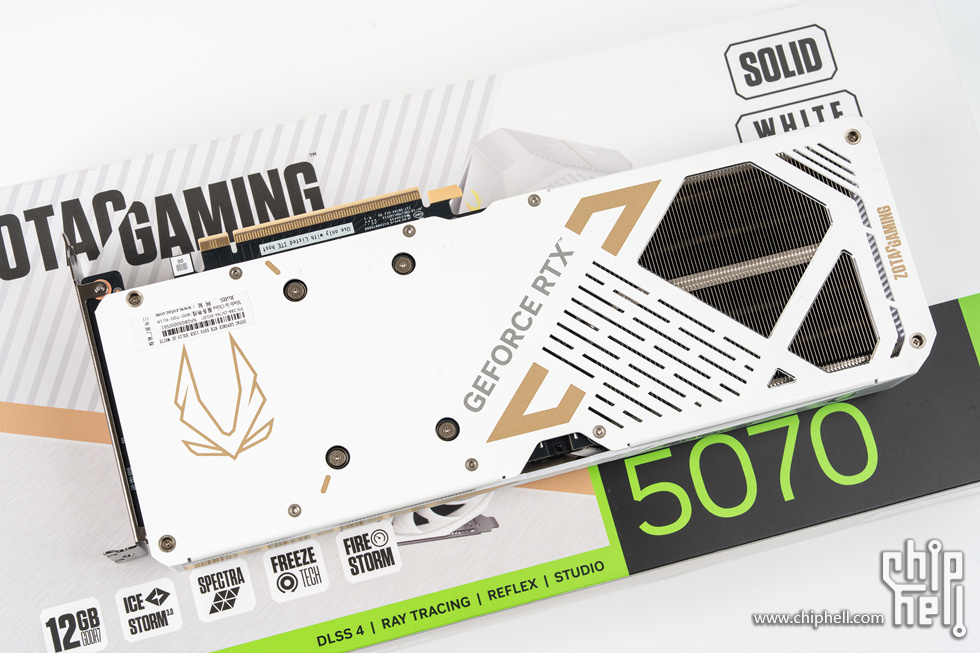

显卡的纯白合金背板，镀金的新版12V-2X6反向电源接口设计使得插拔显卡线缆更轻松，贯穿式的散热设计，优化气流风道，提升散热效能

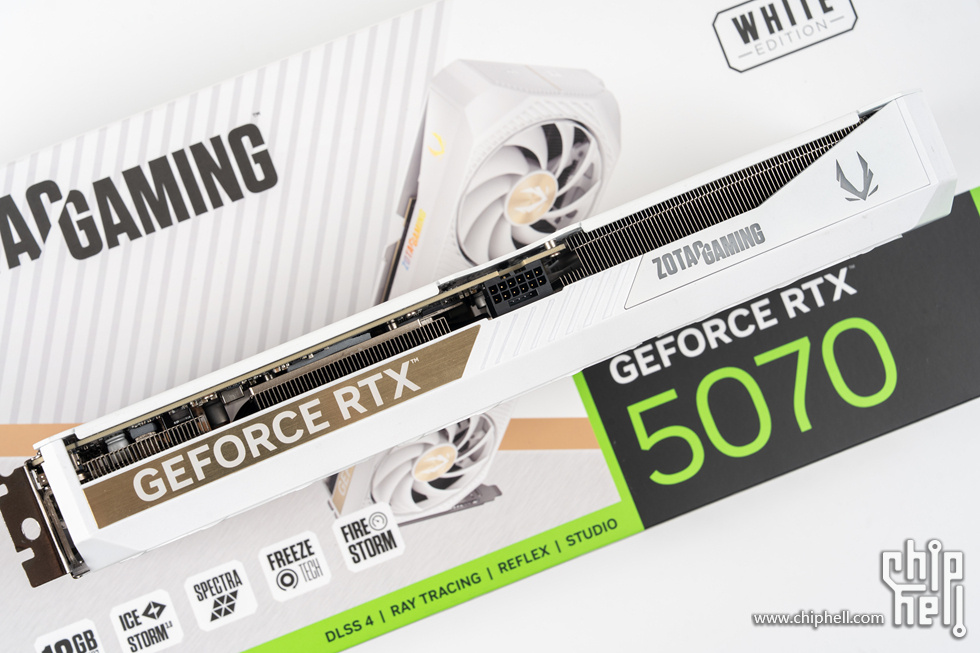

显卡的顶部，金底白字的英伟达GEFORCE RTX的logo，以及带ARGB灯效的"ZOTAC GAMING“与索泰logo


显卡的环刃蜂巢采用高强度新型复合材质与环形导流风罩，优化叶片曲率达到提升风量、风压和垂直风流穿透率，同时风扇支持智能启停功能

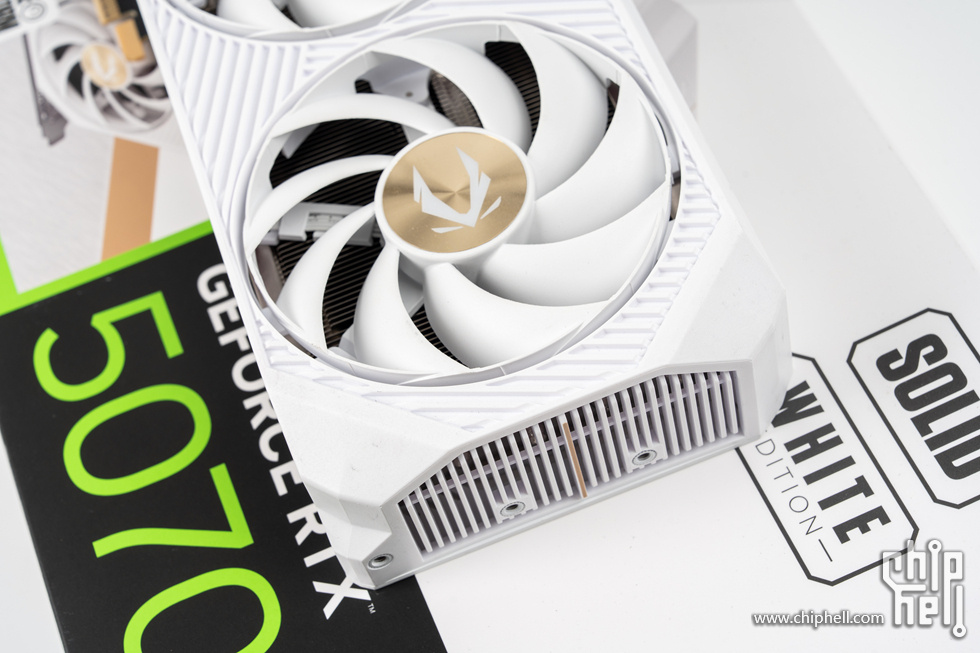

显卡的尾部具有两个斜面切割设计与尾部镂空通风

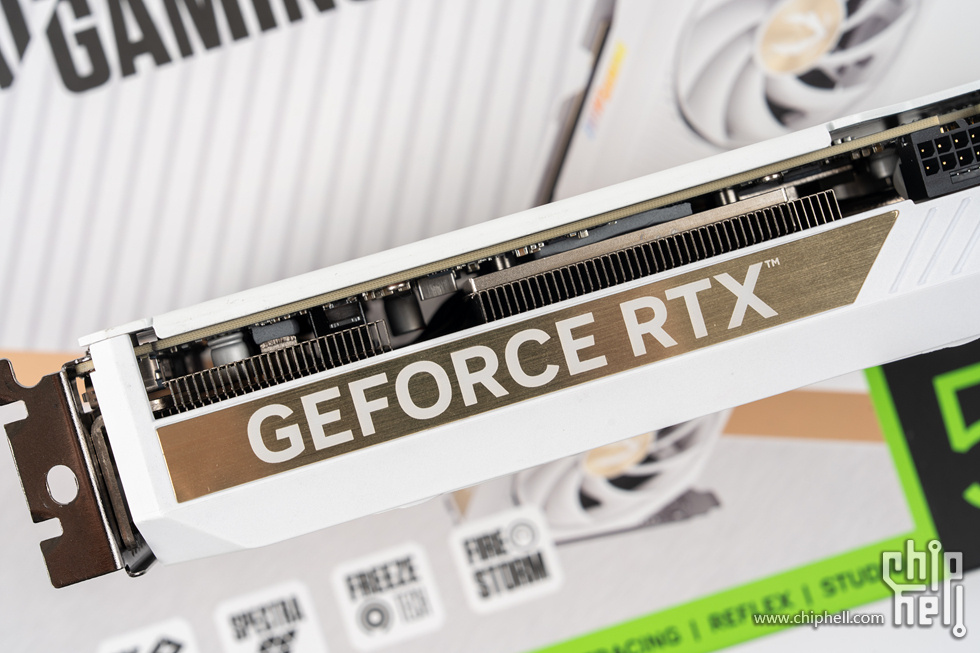

金底的英伟达logo字符”GEFORCE RTX“

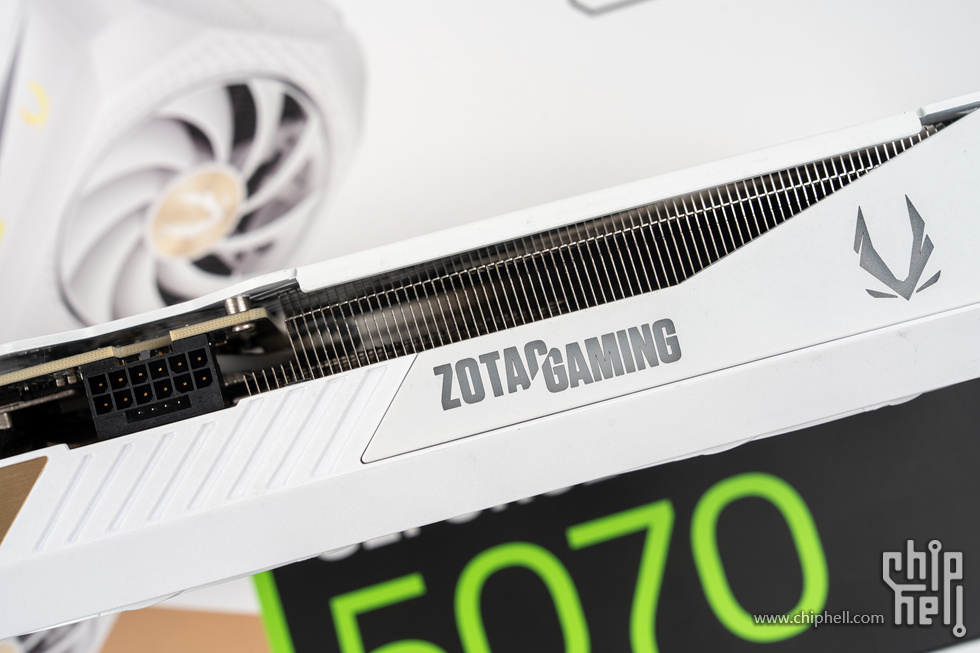

多种动态光效的ARGB信仰灯”ZOTAC GAMING“，镀金供电接口采用反向设计，利于插拔显卡供电线缆


贯穿式散热设计的气流风道可垂直穿透鳍片与热管，提升散热效能


全金属背板上的索泰logo

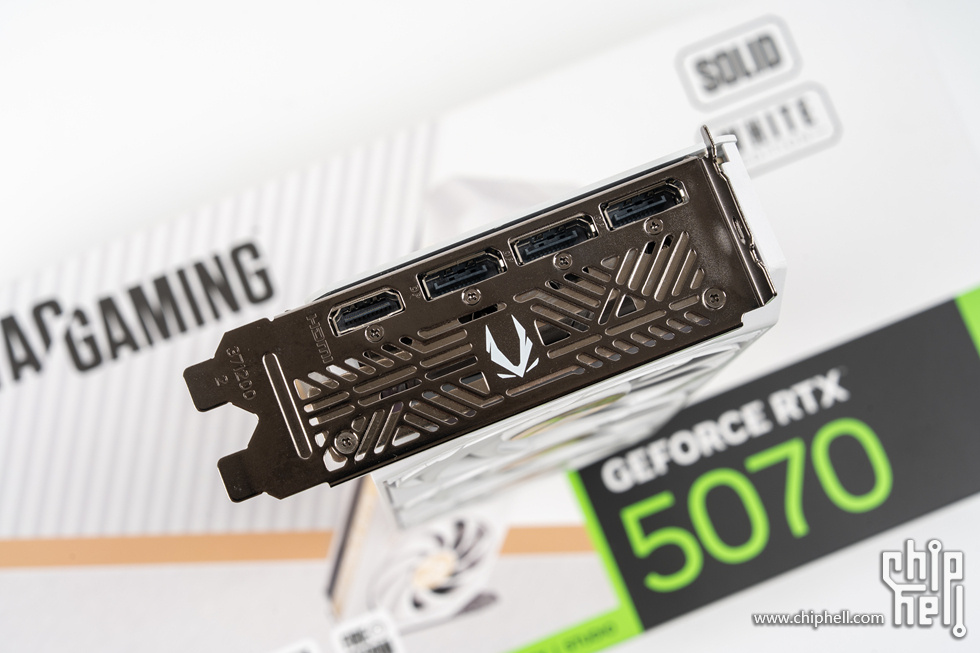

金属挡板上的接口为常规DP 2.1b*3 + HDMI 2.1b*1

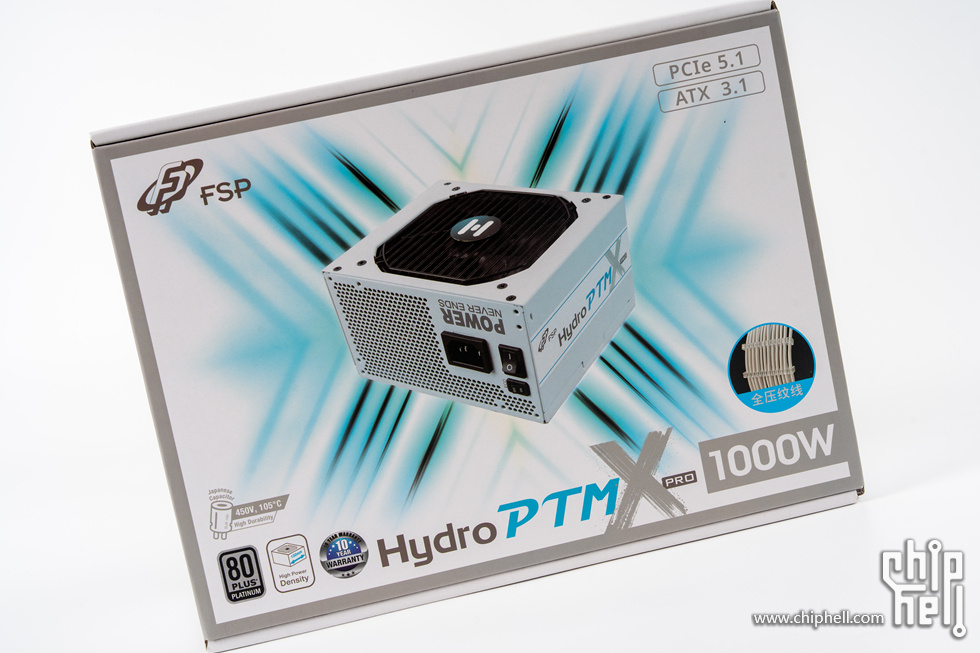

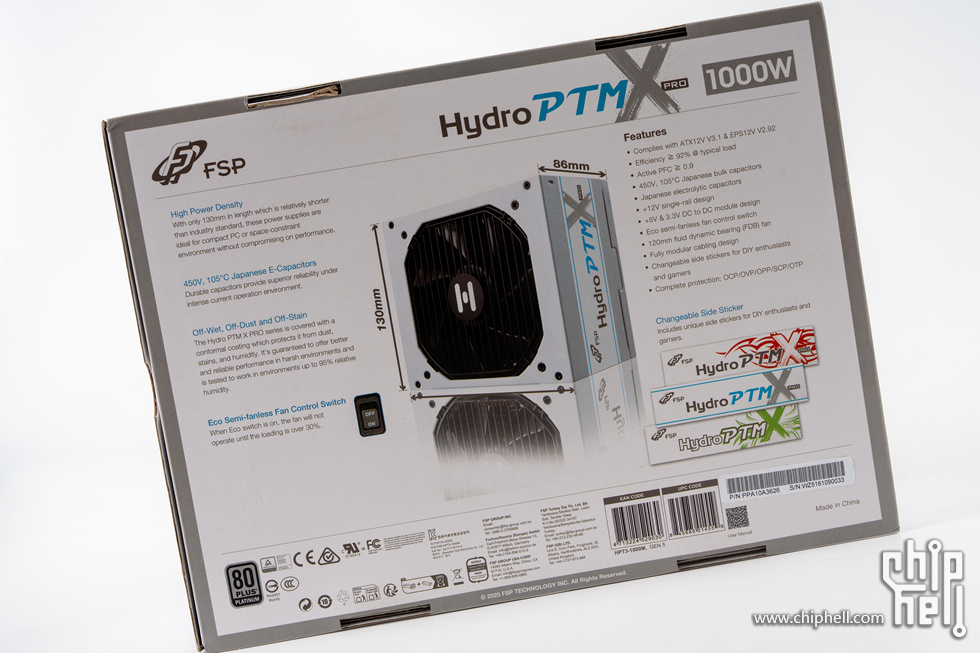

• 全汉（FSP）Hydro PTMXPro1000W 白金全模组电源 雪装版


目前短机身的ATX电源基本都以14cm为主，而全汉的这款80PLUS白金牌电源则是更短的130mm机身，这在小机箱中有更大的安装空间了，特别是在SSUPD MESHROOM D中，ITX主板+ATX电源是其极限安装，默认虽然支持14cm的ATX，但需要更紧凑的压纹模组线甚至定制硅胶线，而使用这款130mm的 Hydro PTMXPro1000W则显得游刃有余了，毕竟使用原厂模组线对于整机的稳定运行至关重要，在ITX机箱中能塞下原装线更是难上加难


全汉的Hydro PTMXPro1000W 白金全模组电源 雪装版通过了严苛的80PLUS白金版认证，支持英特尔ATX3.1规范，标配了PCIe5.1的12V-2X6供电接口，使用的是全日系电解电容，采用的LLC拓扑+DC-DC结构，120mm FDB液态轴承风扇支持智能温控，10年质保以及通过多国认证和最新的IEC-62368国际认证更是这款电源的稳定基石

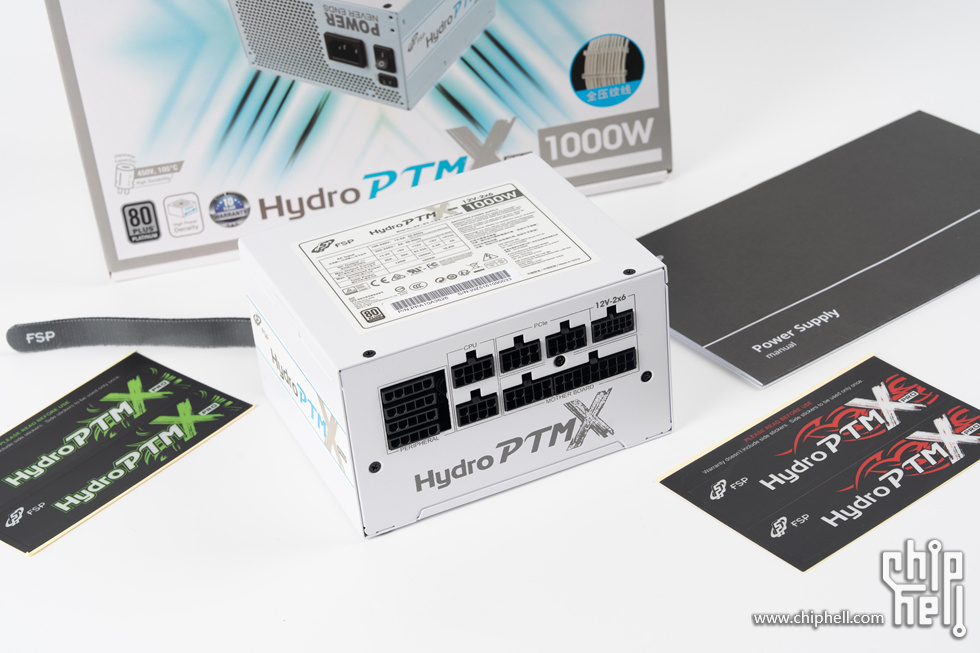

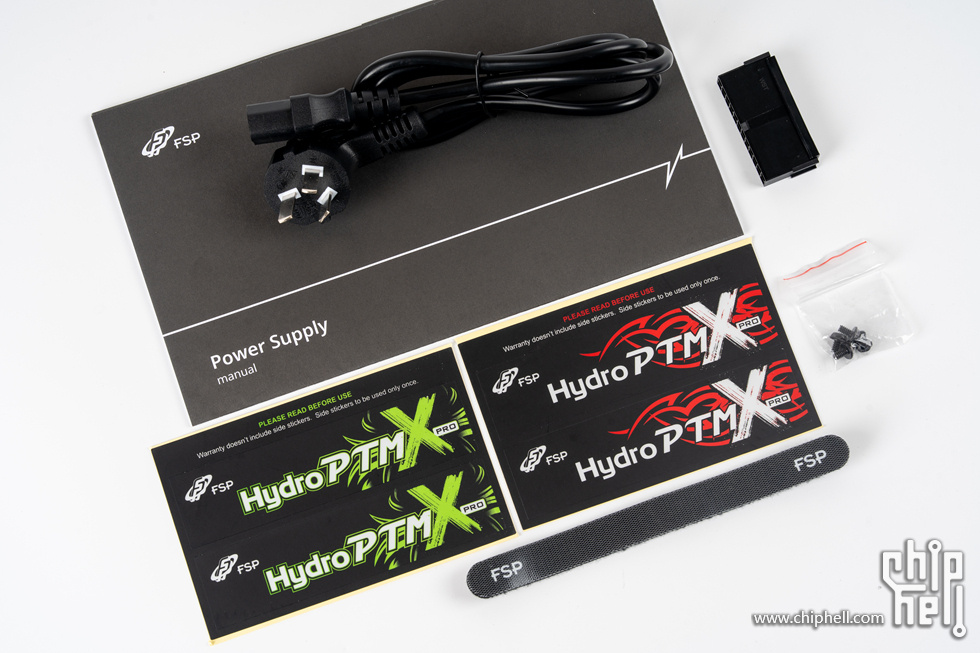

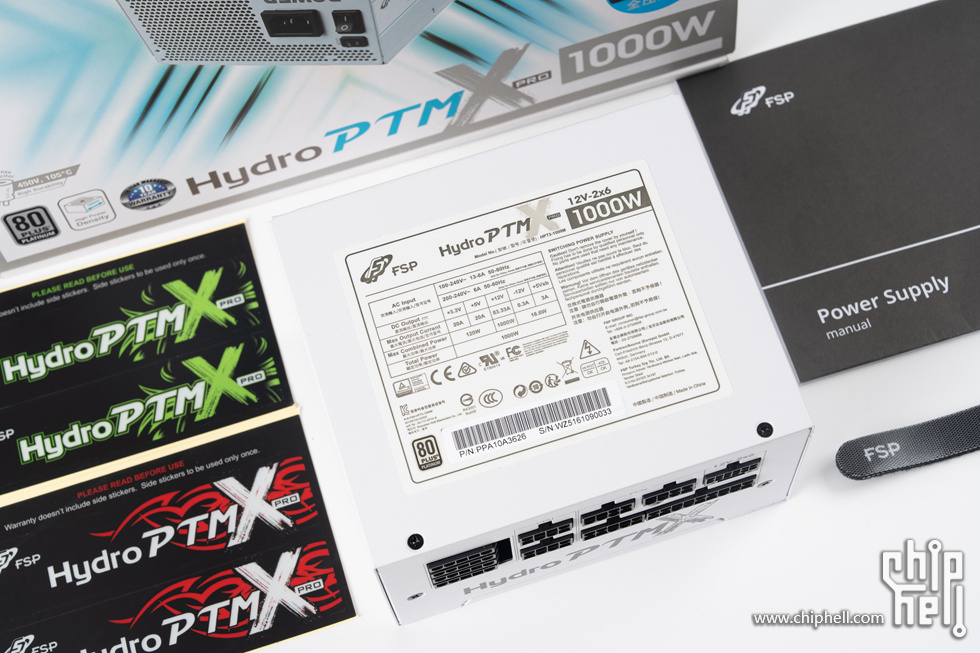

产品提供了说明书、多色贴纸、魔术扎带、线梳等附件


标配整套白色压纹模组线，预置了12个透明理线梳，接口也是纯白设计


纯白设计的Hydro PTMXPro1000W，质感很不错，因为它使用了独特保护涂层，可在高达95%的相对湿度环境工作，江南与沿海用户首选

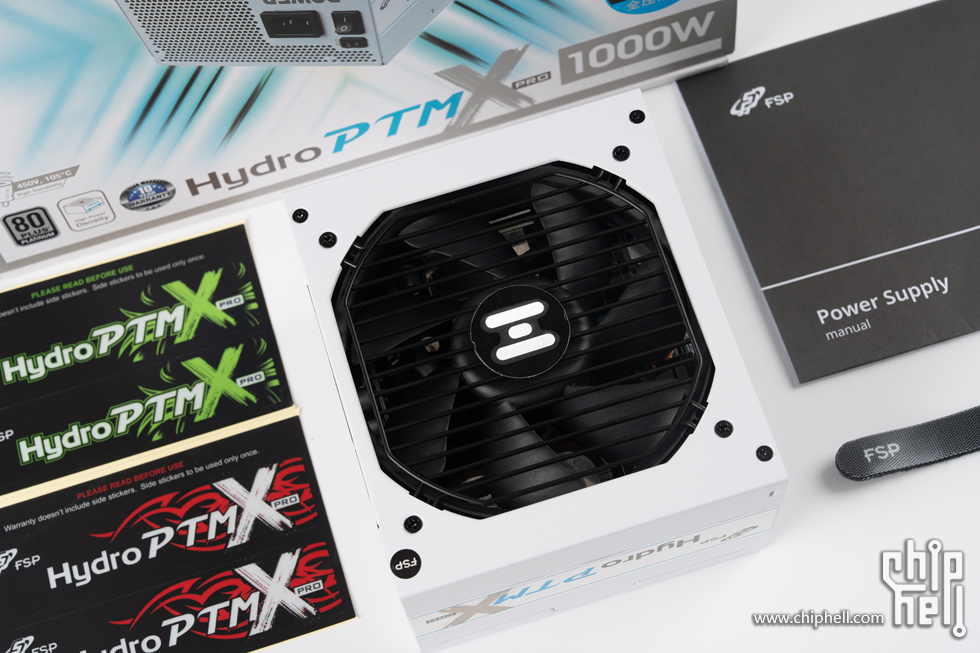

Hydro PTMXPro1000W电源本体，130*150*86mm的机身尺寸，中间是120mmFDB液态轴承风扇


电源的正面，铭牌上标有产品各项参与与认证，还有醒目的80PLUS PLATINUM、12V-2X6、1000W，这都是一端高端电源该有的指标

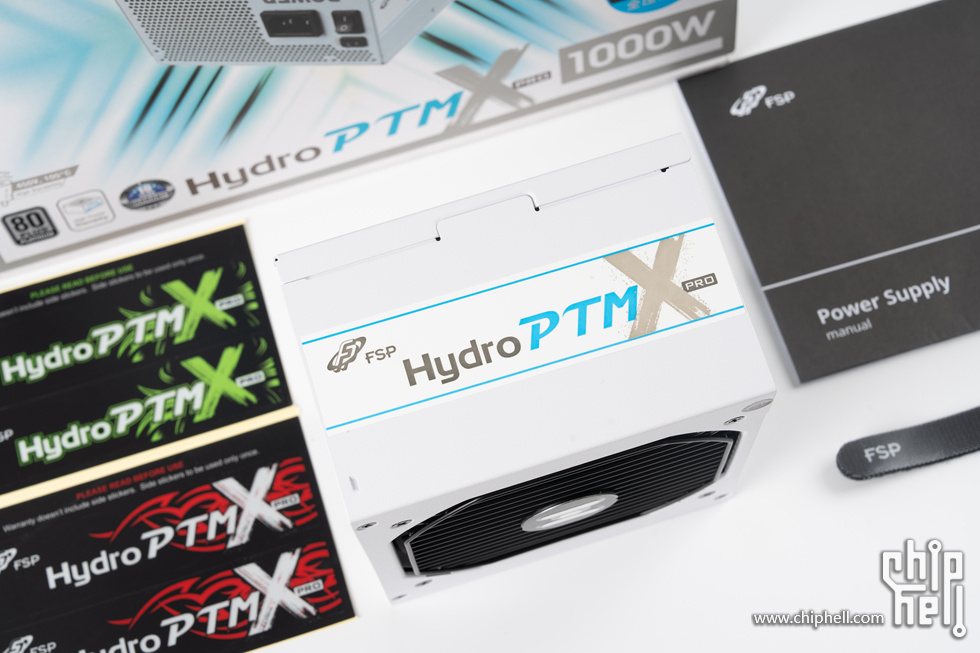

电源的侧面则是Hydro PTM X Pro的型号标

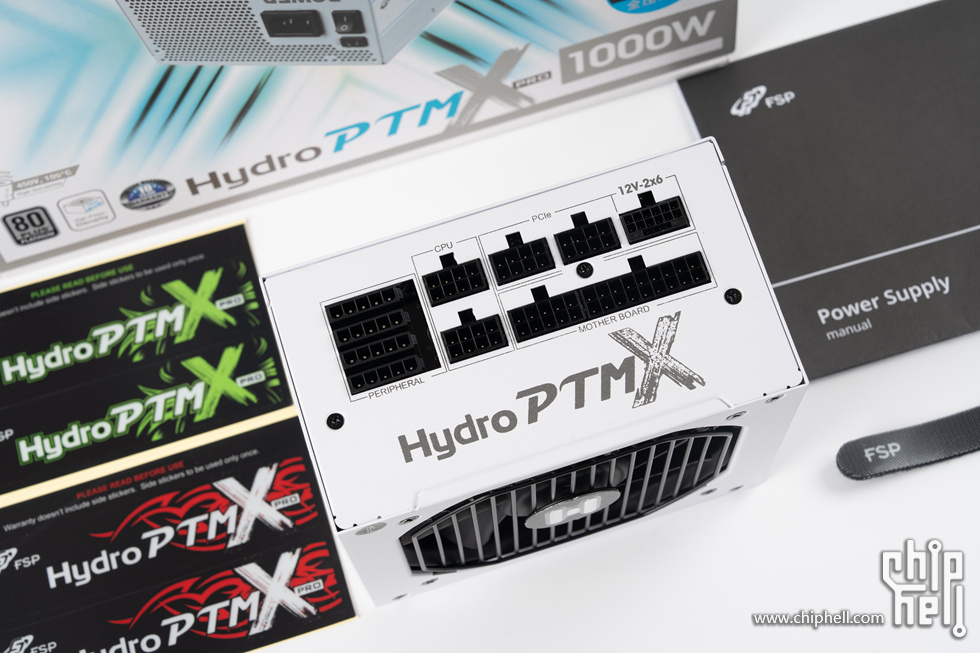

全模组的接口一侧也有Hydro PTM X Pro的型号标，提供了4组PATA、2组CPU、2组PCIe、1组12V-2X6、2组MB

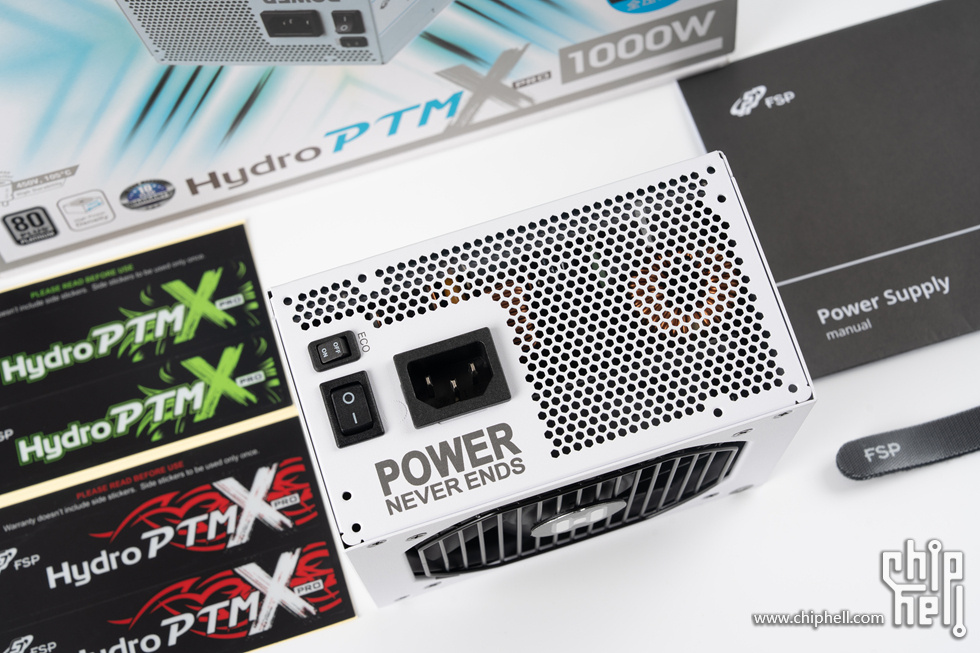

电源的出风口，依然是全汉的slogan：POWER NEVER ENDS，已经电源开关上的ECO开关，打开时可在30%负载以下时风扇调整至不转动

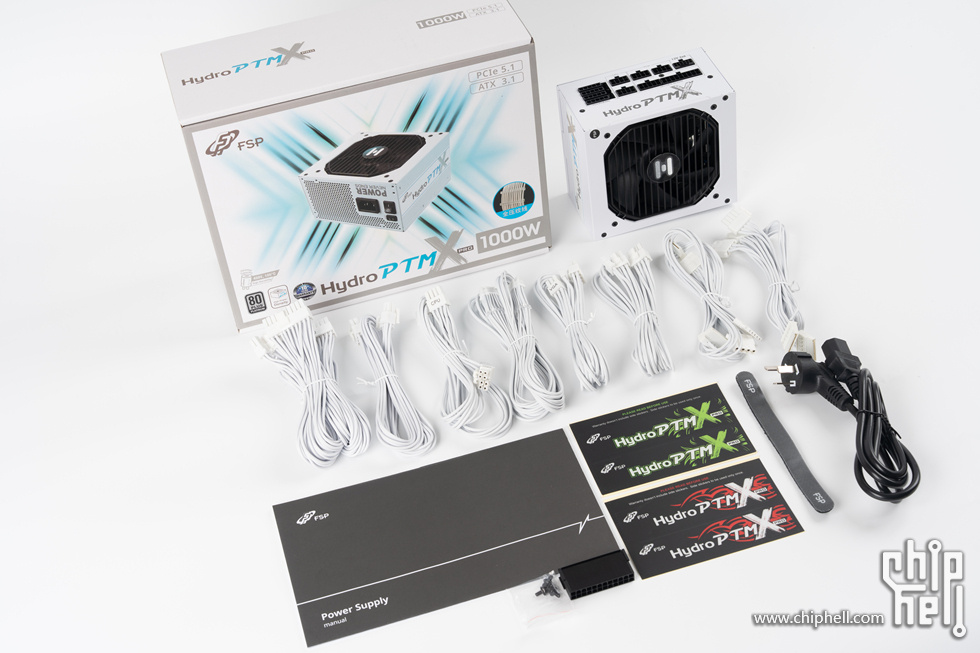

Hydro PTMXPro1000W雪装版的全家福

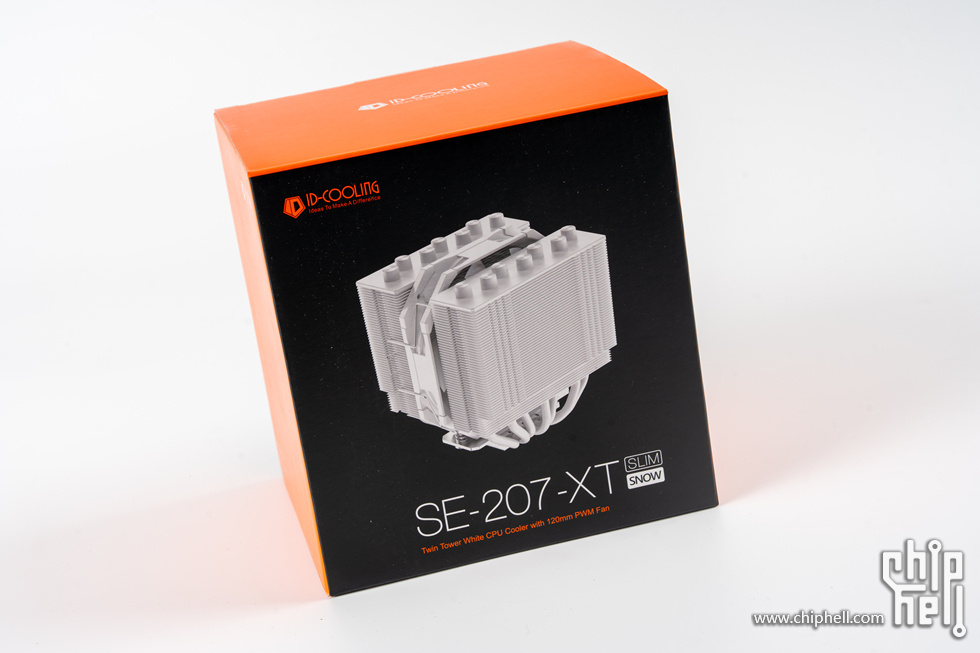

• ID-COOLING（酷凛）SE-207-XT SLIM SNOW 7热管双塔式散热器


135mm高度的散热器屈指可数，这款来自ID-COOLING（酷凛）的SE-207-XT SLIM散热器还有个更猛的参数：7根逆重力热管，这使得这个小小的双塔散热器搭配的92片鳍片能充分发挥散热效果

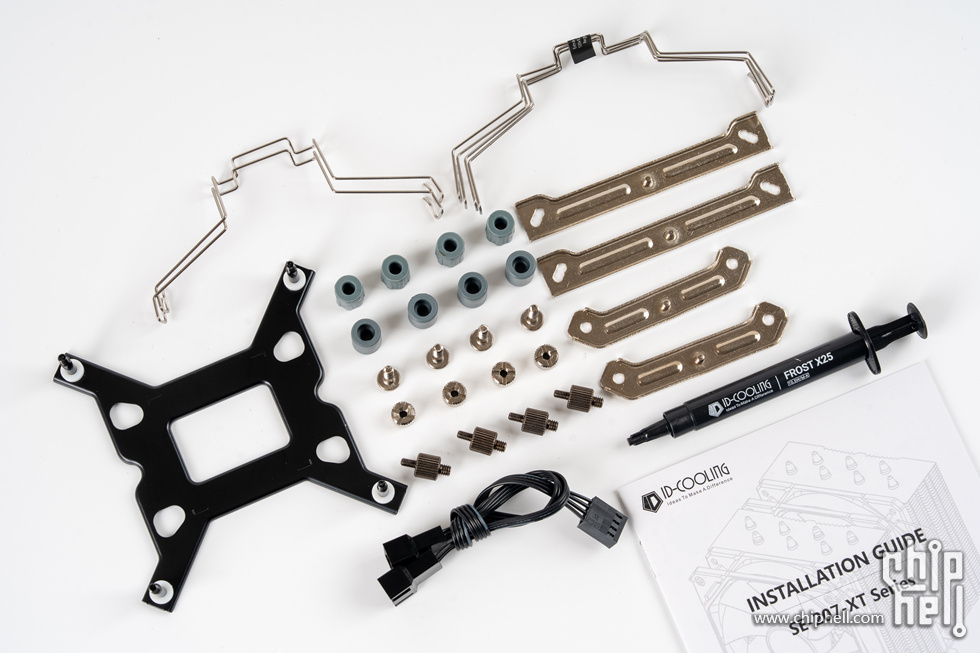

原生多平台的全金属压力扣具，并附送双风扇扣具和增送10.5w/m-k高性能导热硅脂

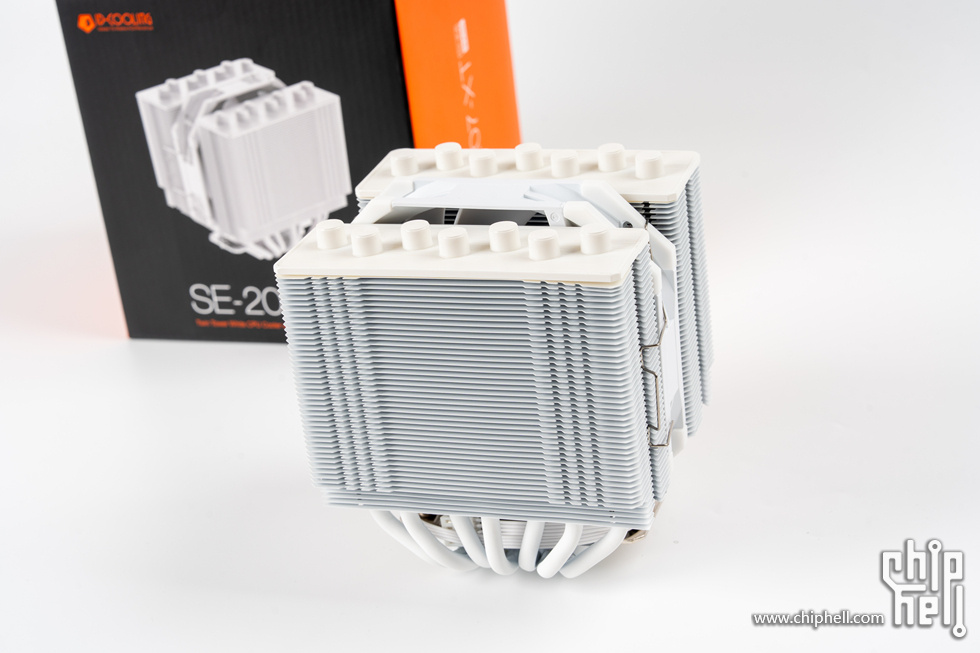

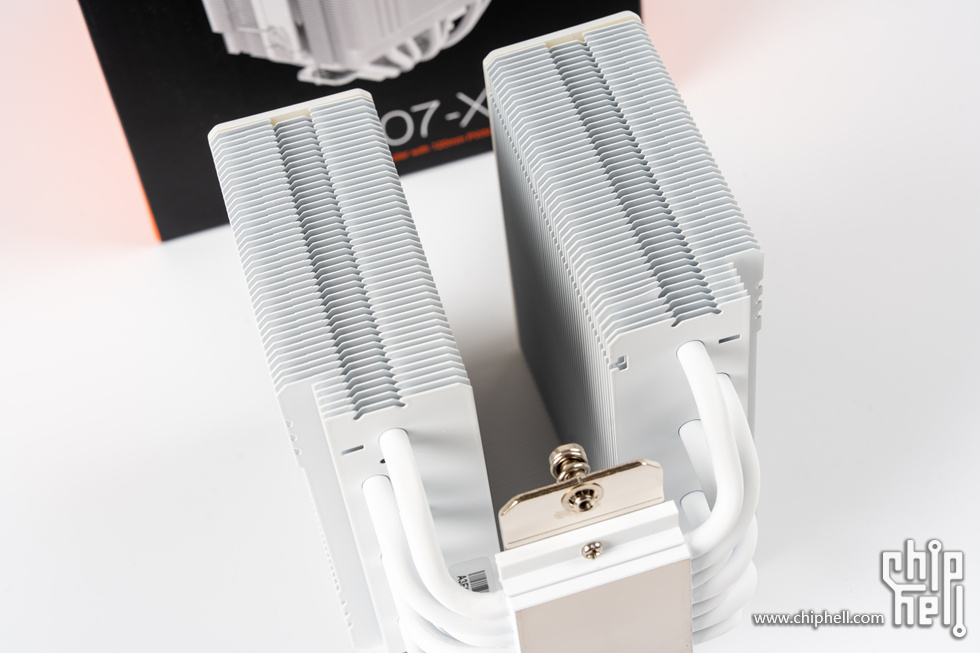

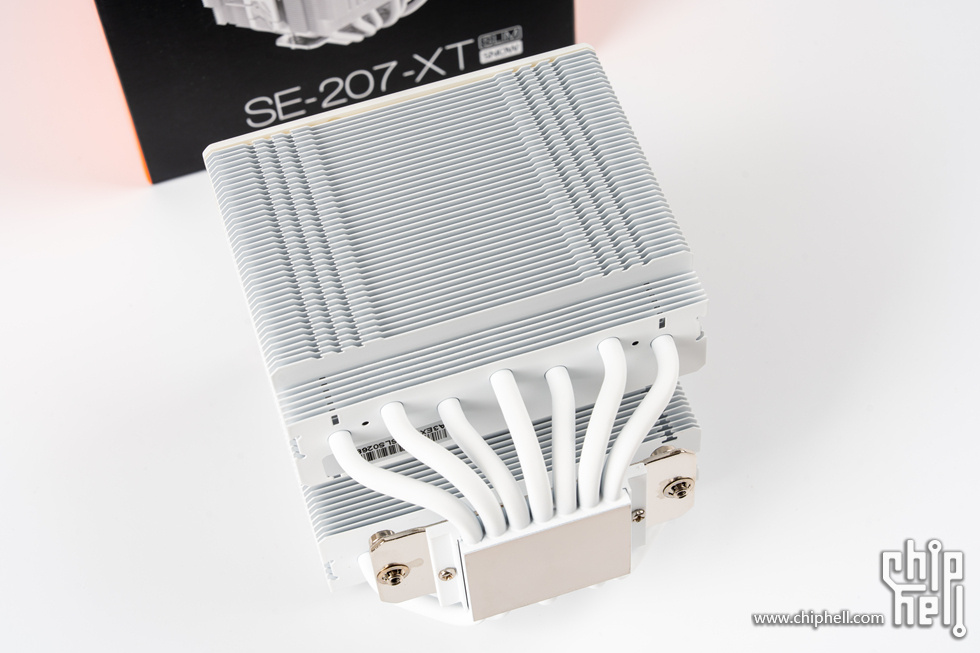

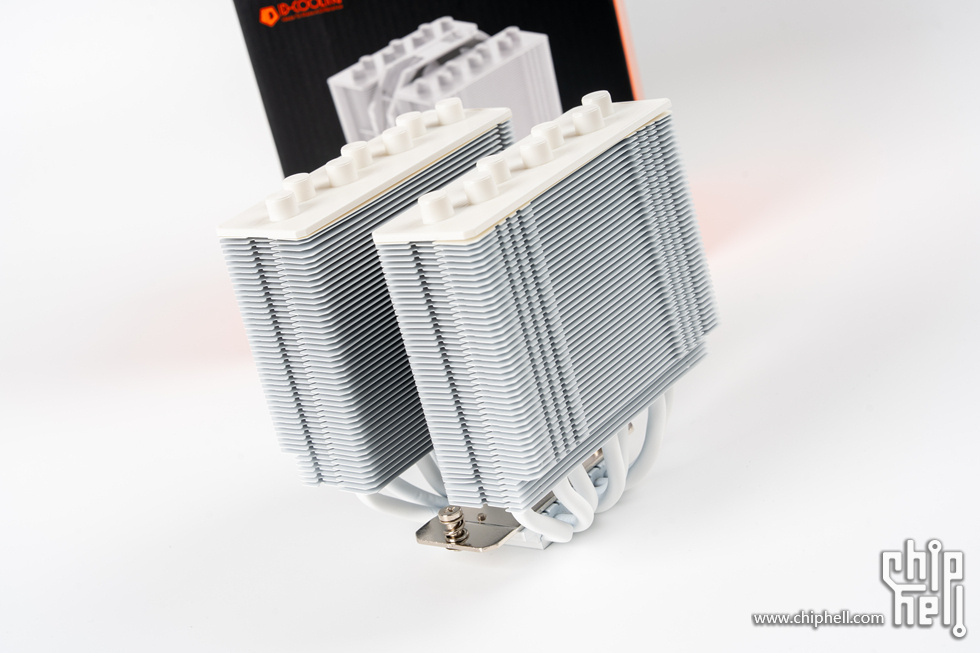

散热器的本体，双塔设计加上白色纳米喷涂工艺，对抗氧化效果不错，双塔共计92片鳍片，表面还采用微凸工艺加强散热效果

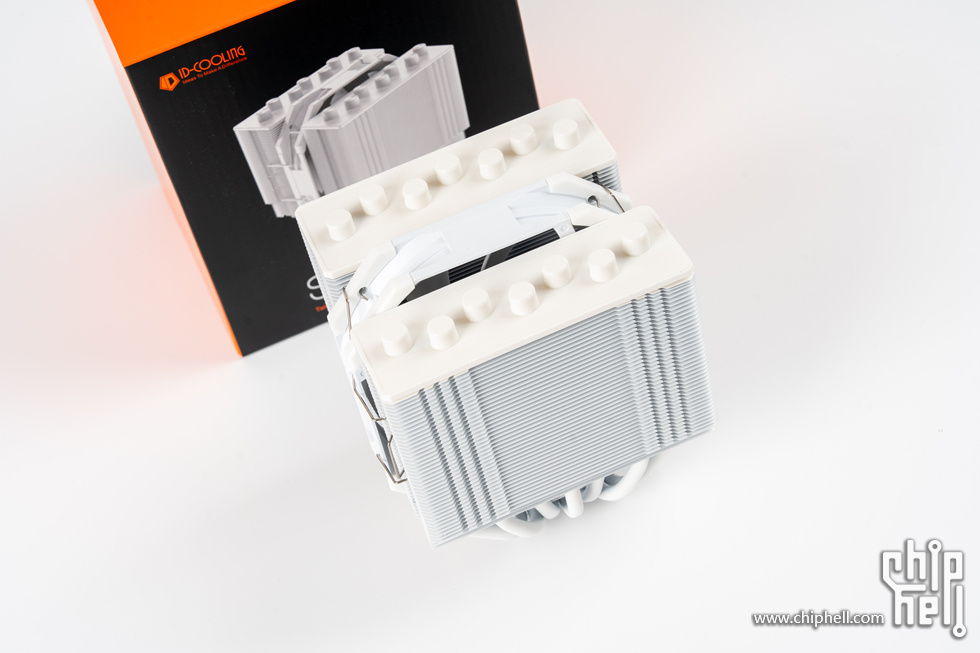

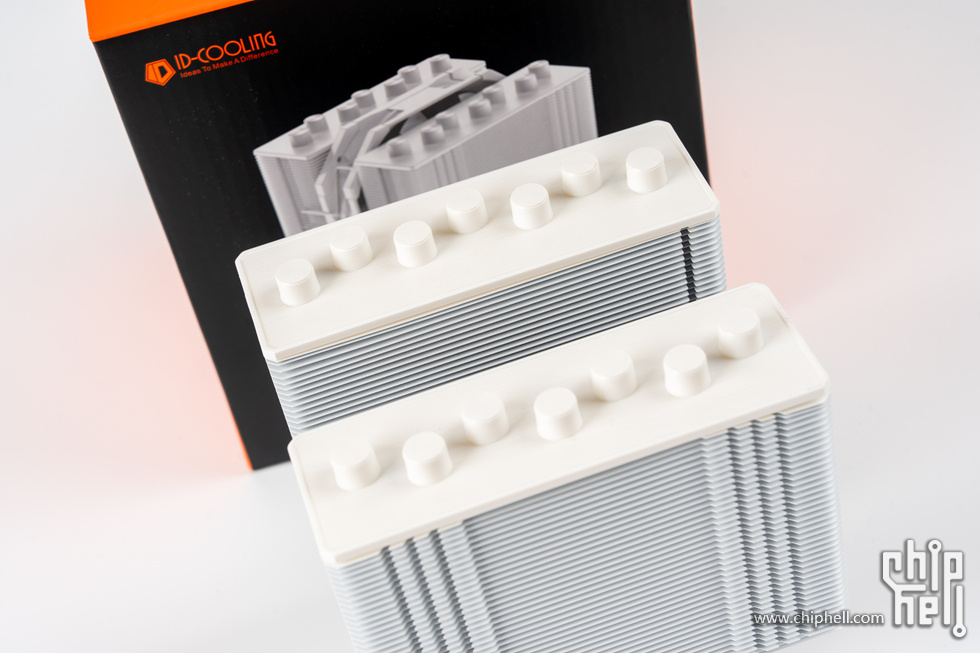

更美观的顶盖特制设计


塔体侧面看避让内存设计，两边都是如此，可在小空间有效安装避让49mm以内的高马甲内存


侧面看双塔的风扇挂钩槽位

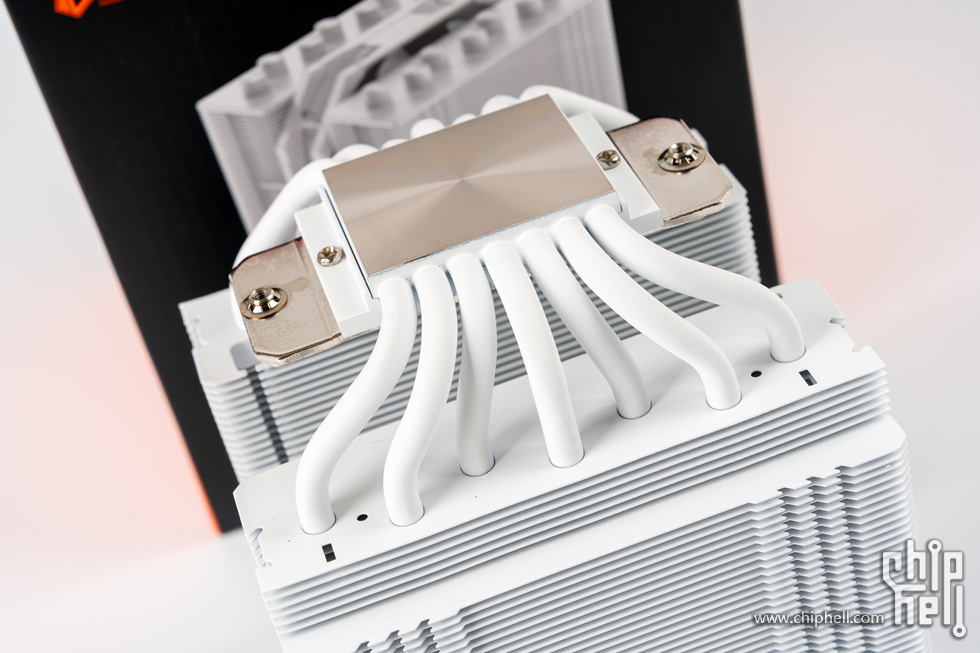

镀镍铜底的同心圆铣纹，7根热管均匀分布

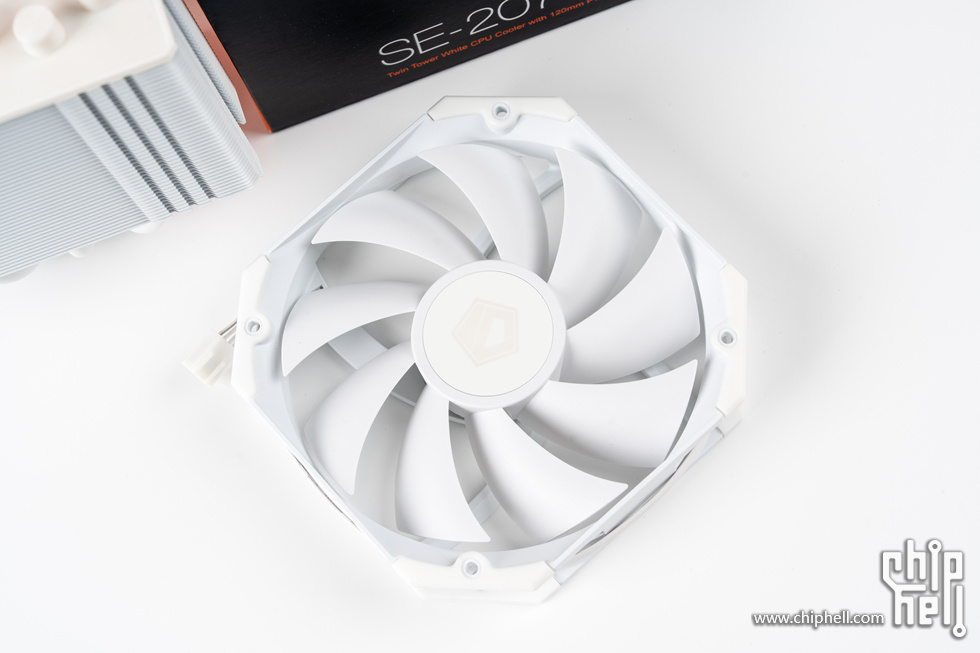

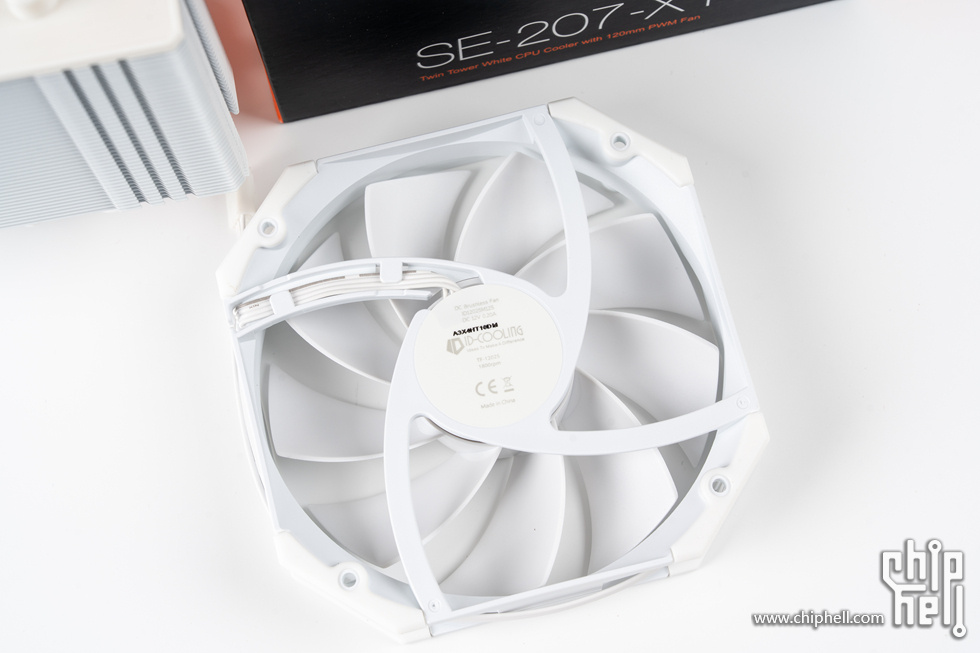

标配的液压轴承风扇，纯白的9叶设计


0.2A的700-1800RPM设计，最高可达76.16CFM风量，噪声范围15.2-35.2dB(A)


中置风扇安装扣具


SE-207-XT SLIM SNOW完全体


SE-207-XT SLIM SNOW 散热的全家福


标配压力扣具的安装

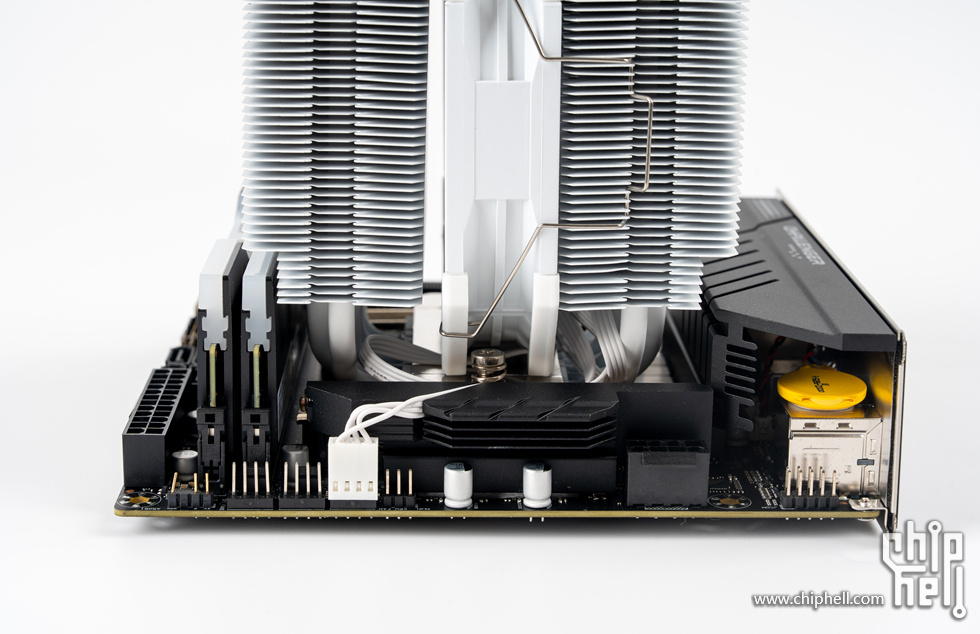

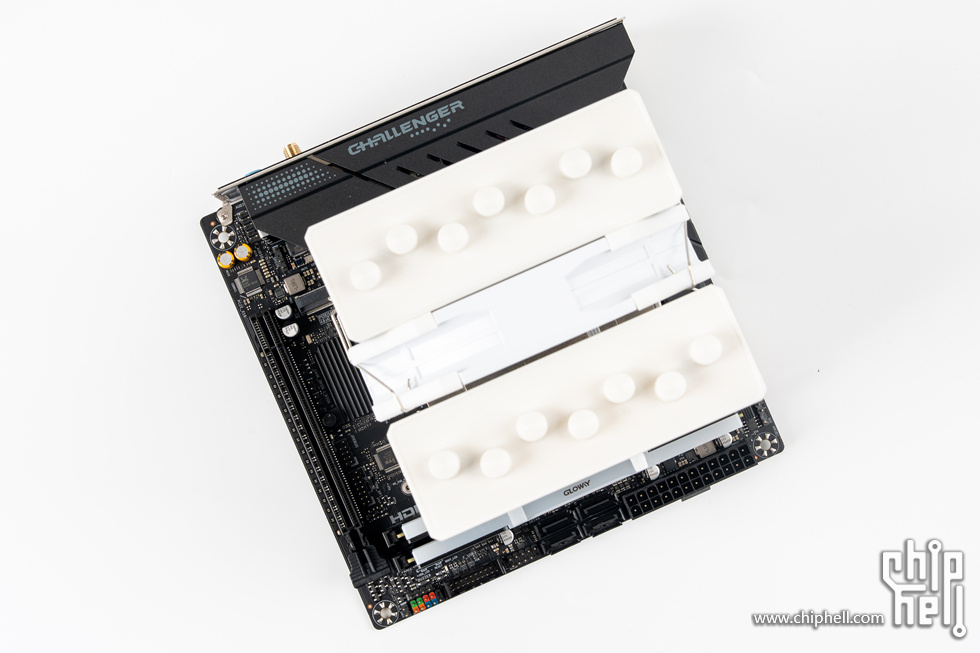

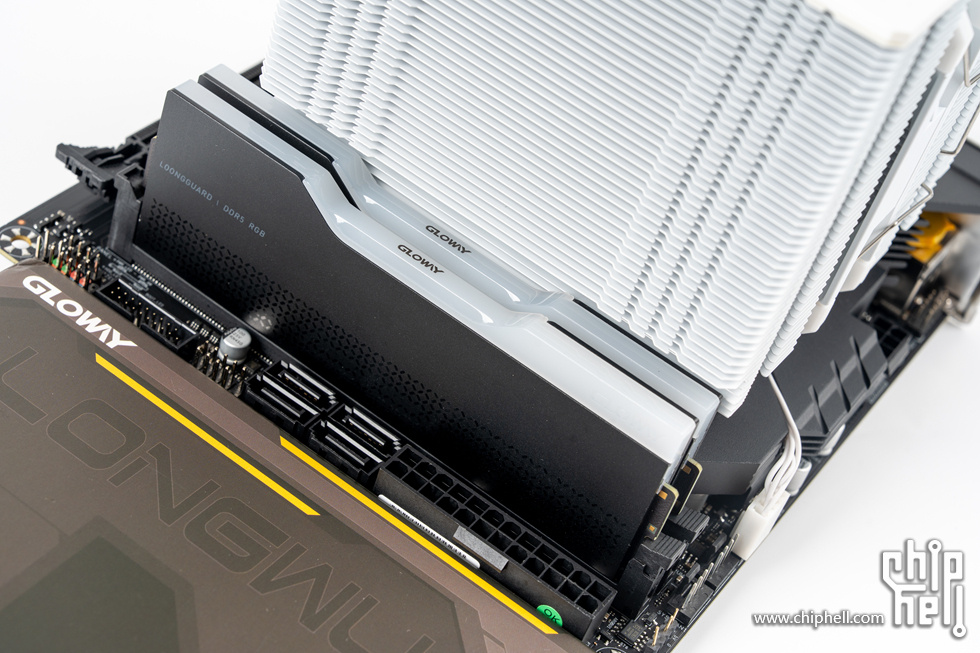

固定塔体与安装风扇，内存正好位于散热器的避让设计内

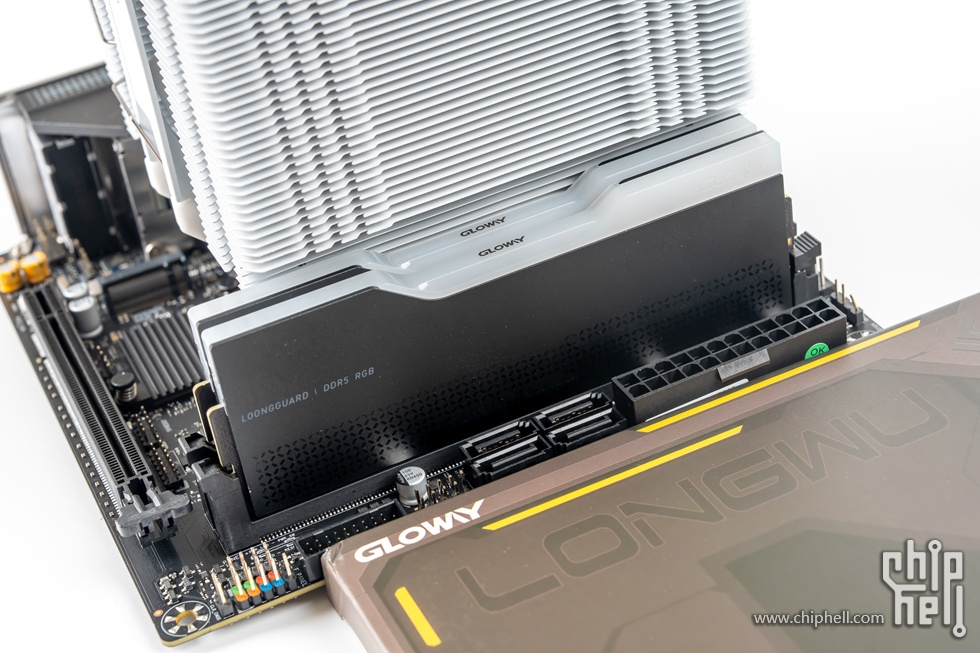

一条内存需要先安装之后再安装散热器

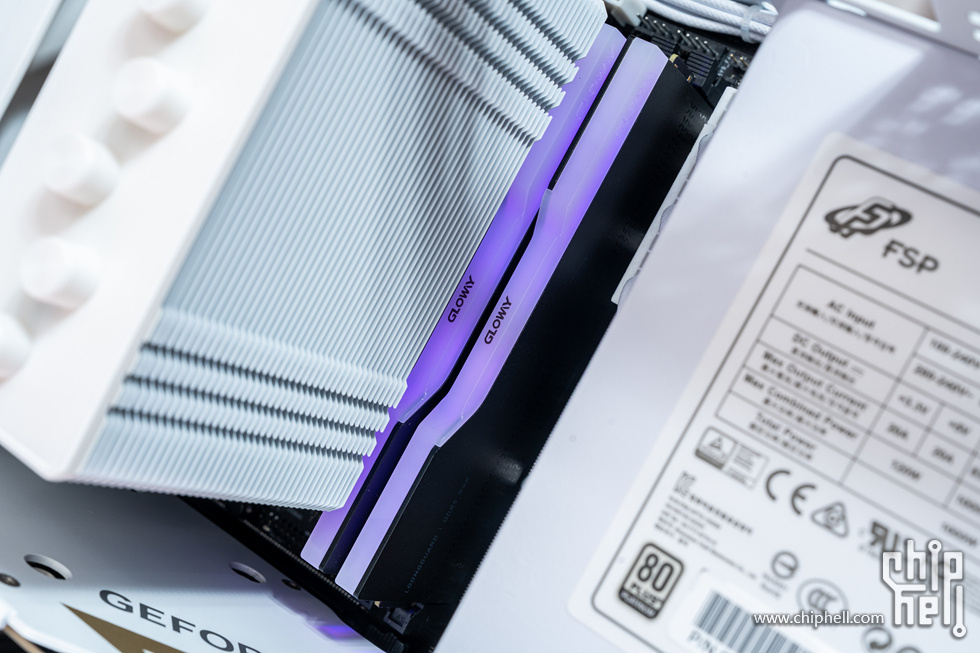

两条光威龙武RGB内存


光威龙武RGB内存

• SSUPD MESHROOM D


SSUPD的美味网版二代 MESHROOM D机箱，非背靠背的常规直插ITX结构，它的尺寸是247x167x363mm的长宽高，15L不到的体积，四面冲孔网版，底部磁吸防尘网的全透风设计，可以支持240/280水冷或142mm以下风冷，显卡支持323mm（67mm厚度）甚至336mm长度（44mm厚度），电源可支持SFX、SFX-L、ATX（130-150mm长度），就直插结构来说设计非常合理，最有意思的甚至还能通过升级扩展底座支持MATX主板

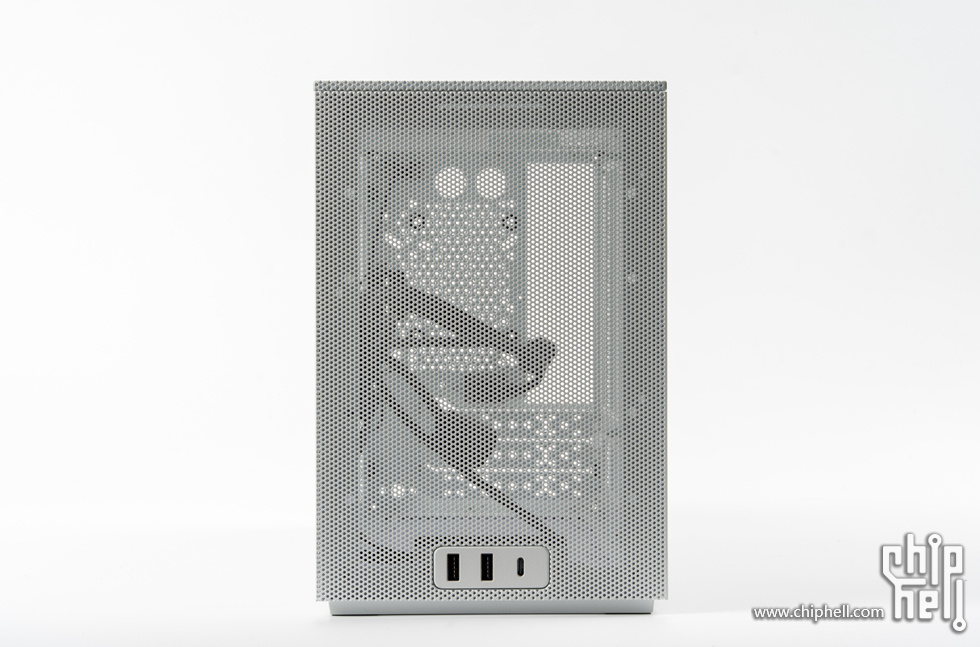

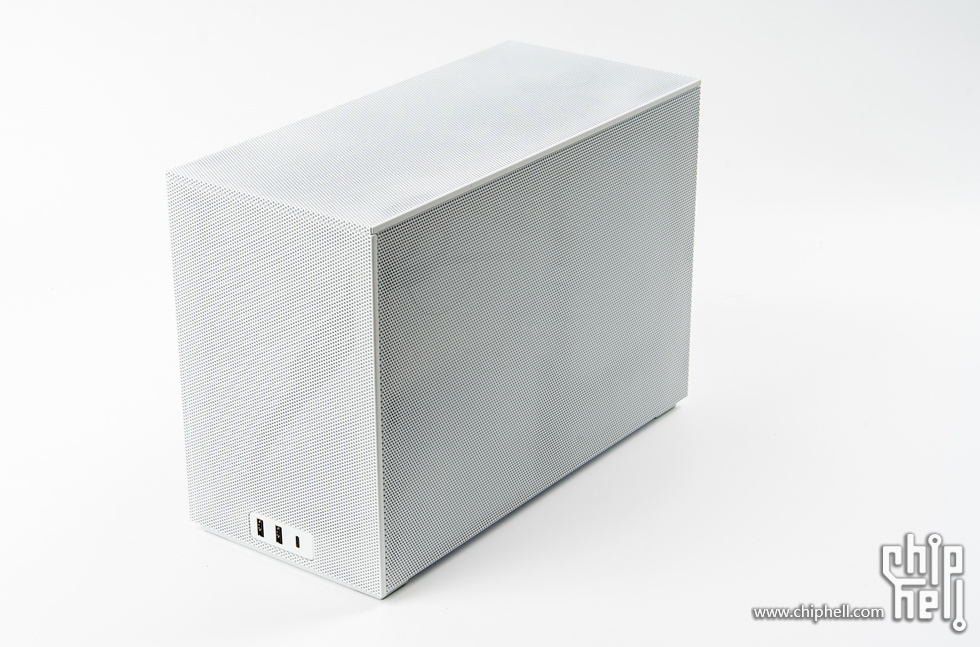

MESHROOM D的前面板，纯冲孔网版，底部前置IO


每块网版都是通过四个碰珠卡扣固定，拆卸方便

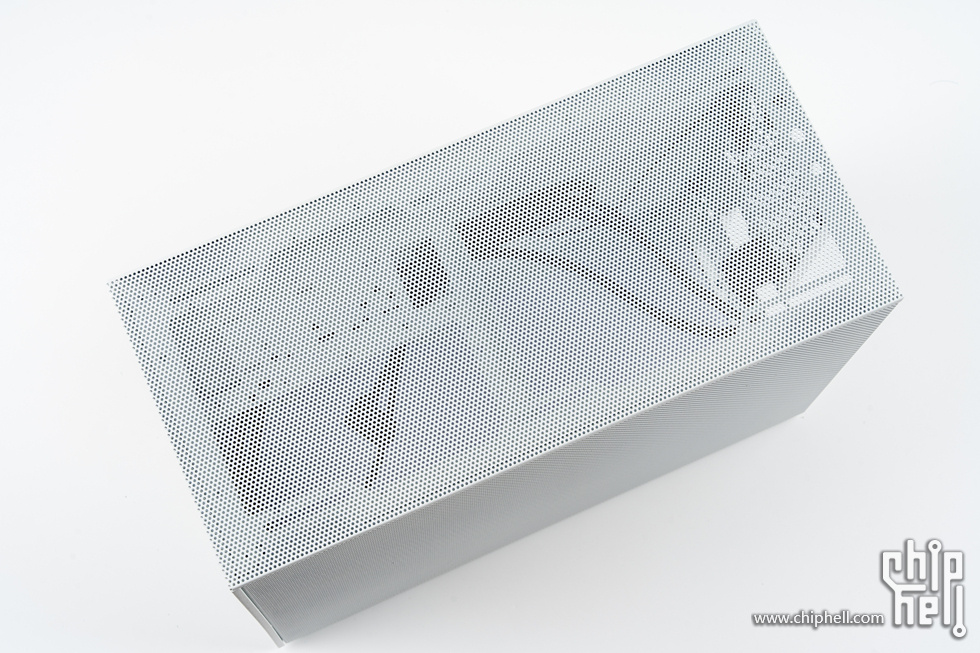

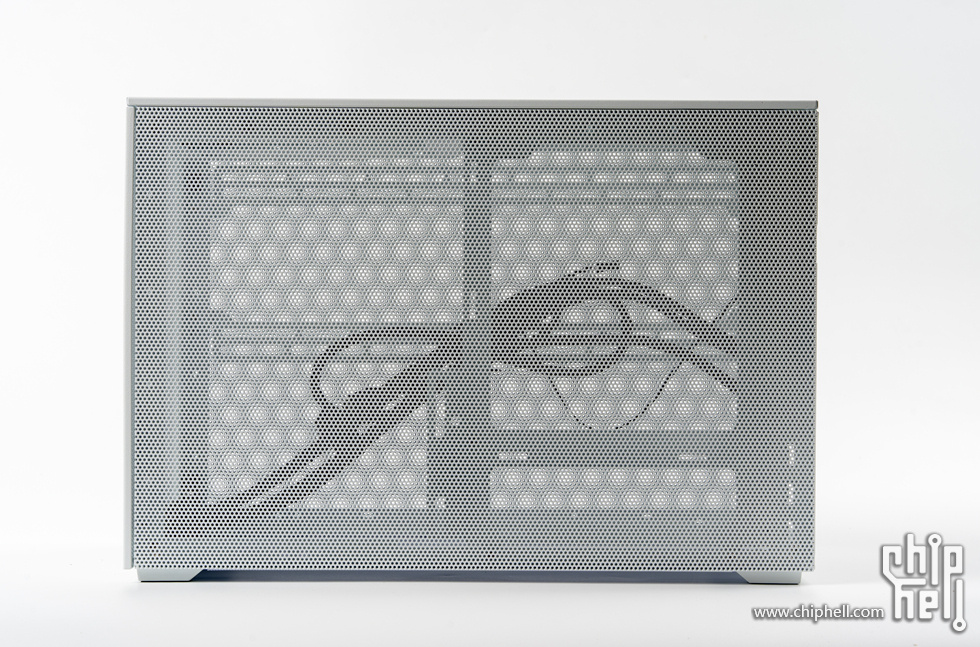

左侧的冲孔网版

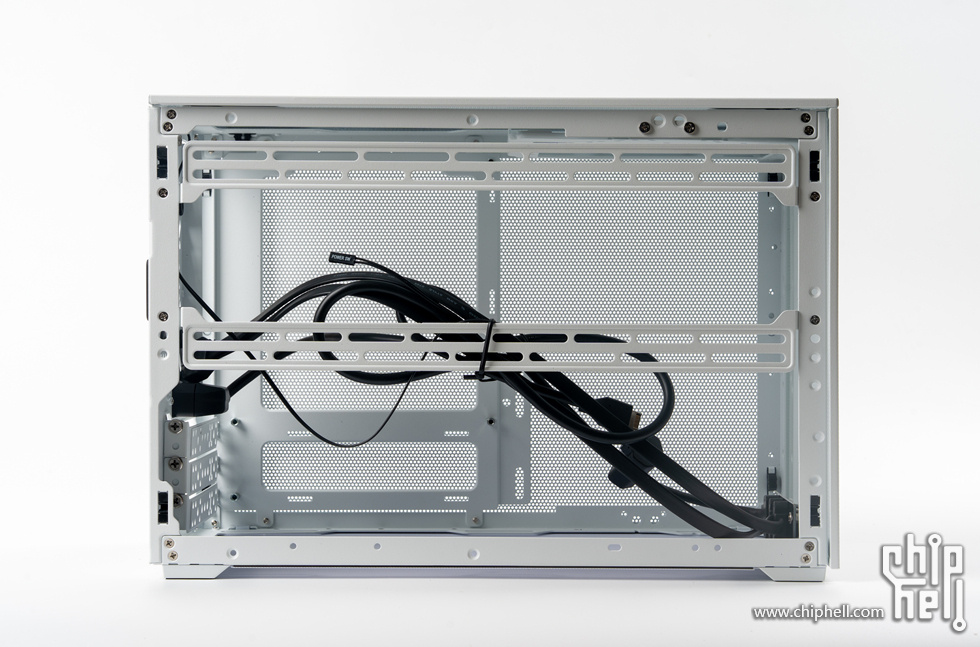

打开之后两条横档可用于固定240/280冷排


右侧的背板

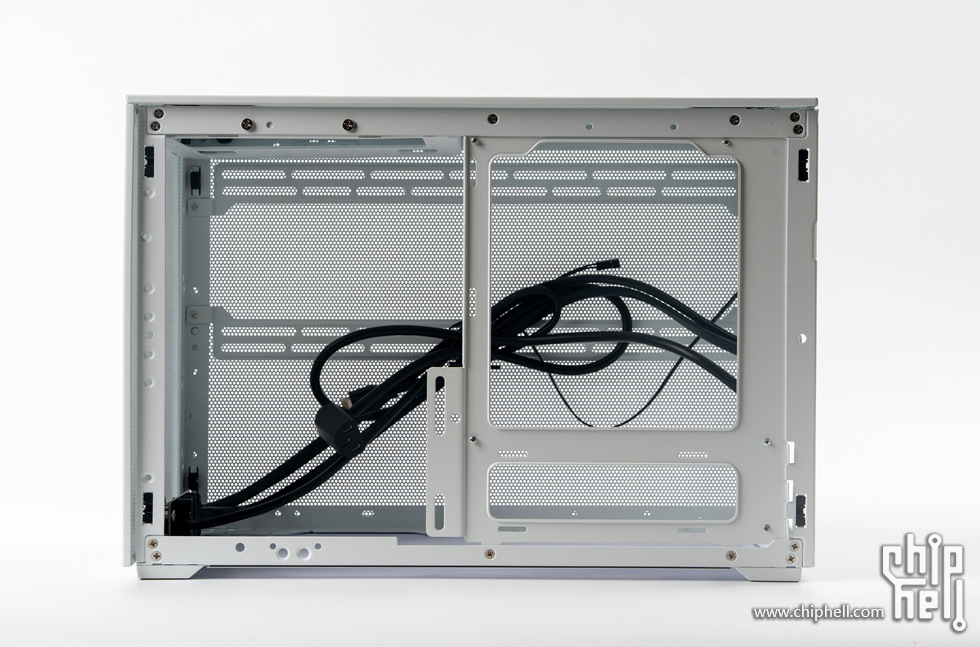

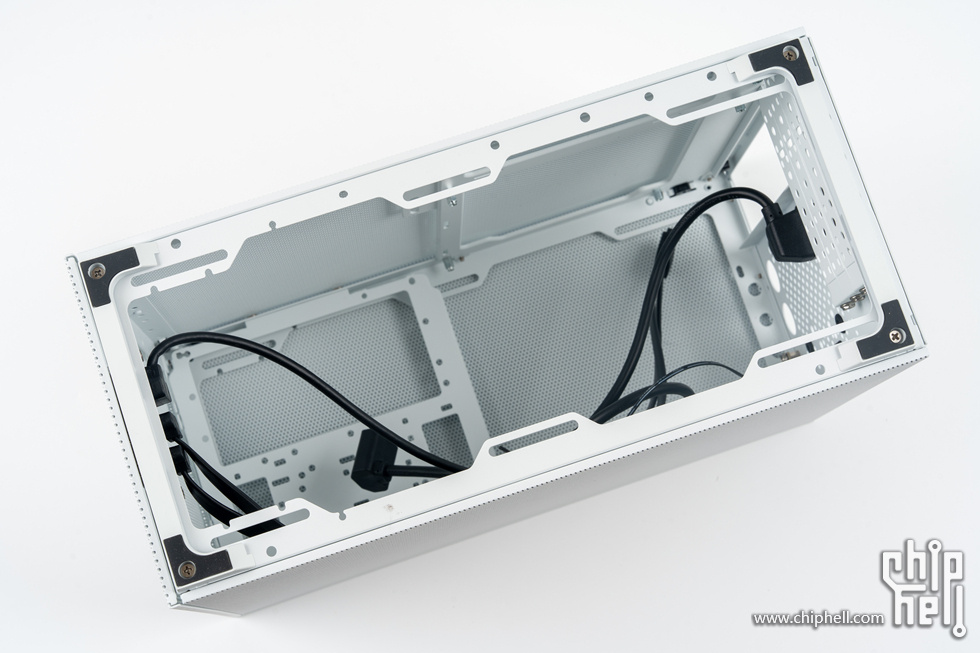

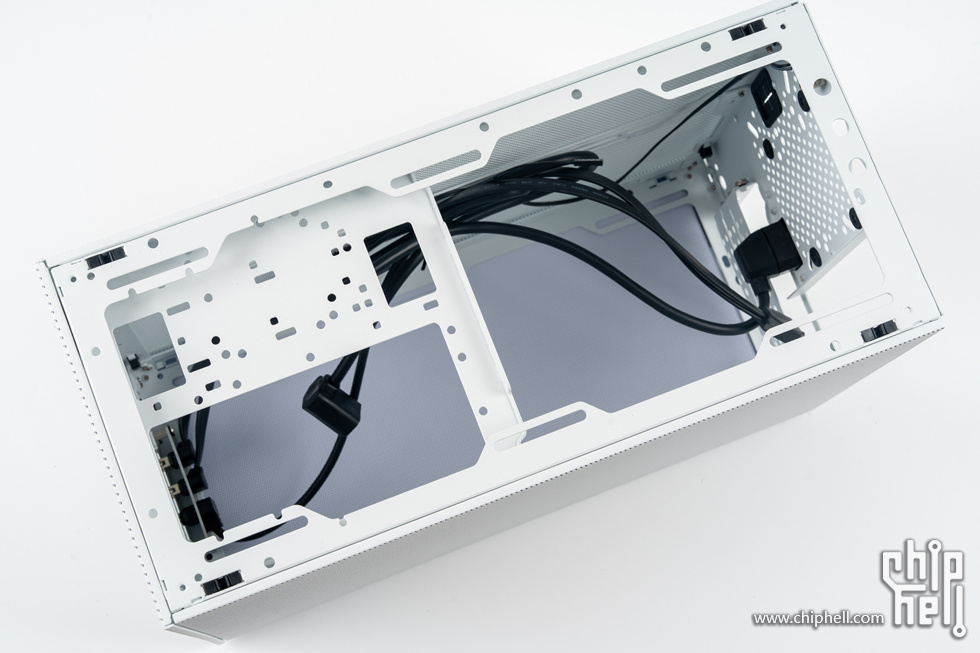

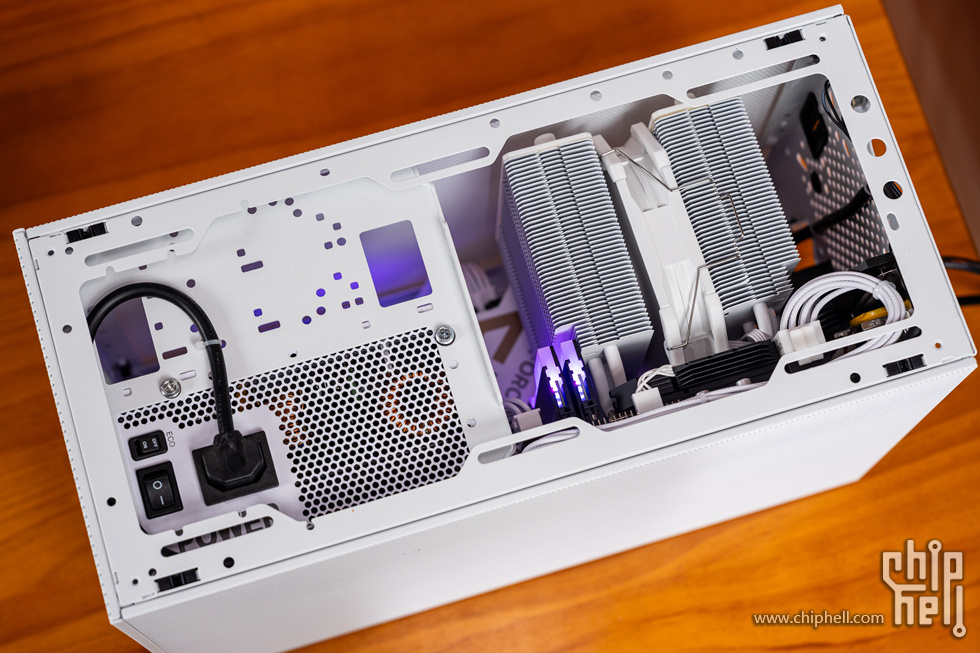

背板打开之后是无背线结构，左侧只有一些固定孔和右侧的主板安装支架


机箱的顶部


打开之后看到还能安装2把12015的薄扇，左侧为前置电源安装支架，可兼容SFX、SFXL、前置ATX、侧置ATX


底部的底座和磁吸防尘网


取下防尘网可见有风扇固定支架，可兼容两把120mm风扇

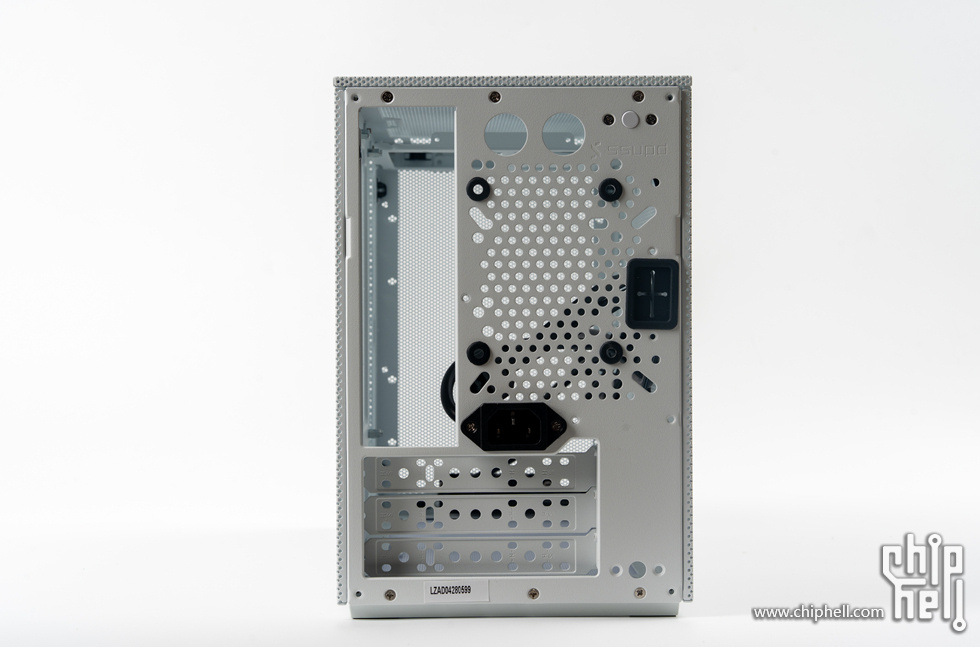

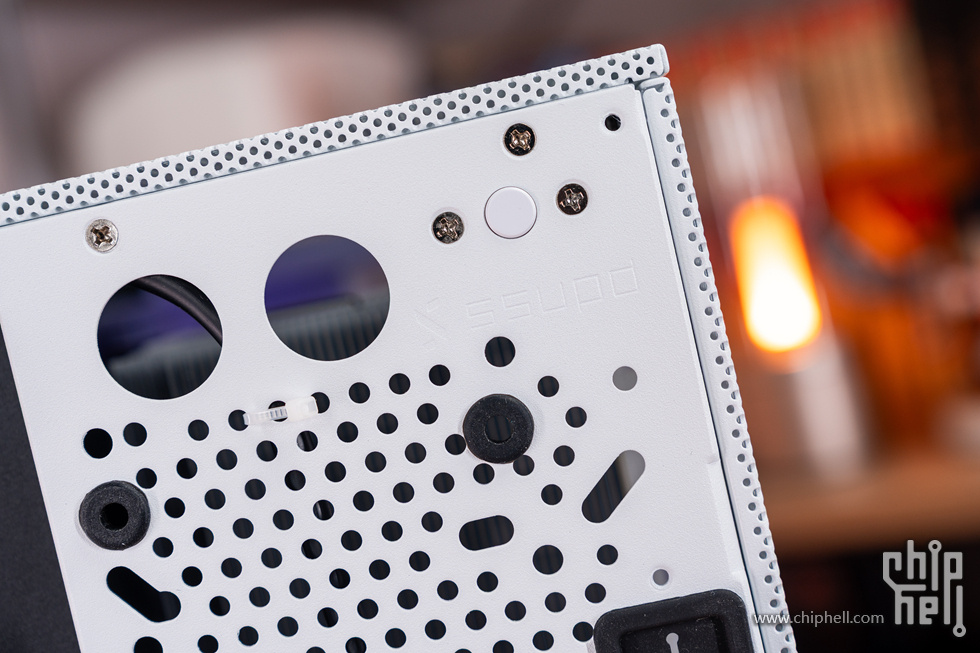

机箱的尾部，支持80/90mm风扇，右上角是SSUPD标和开机键。


前置IO是两个USB3.0与一个TYPE-C口


电源线从前置延伸到尾部风扇下方

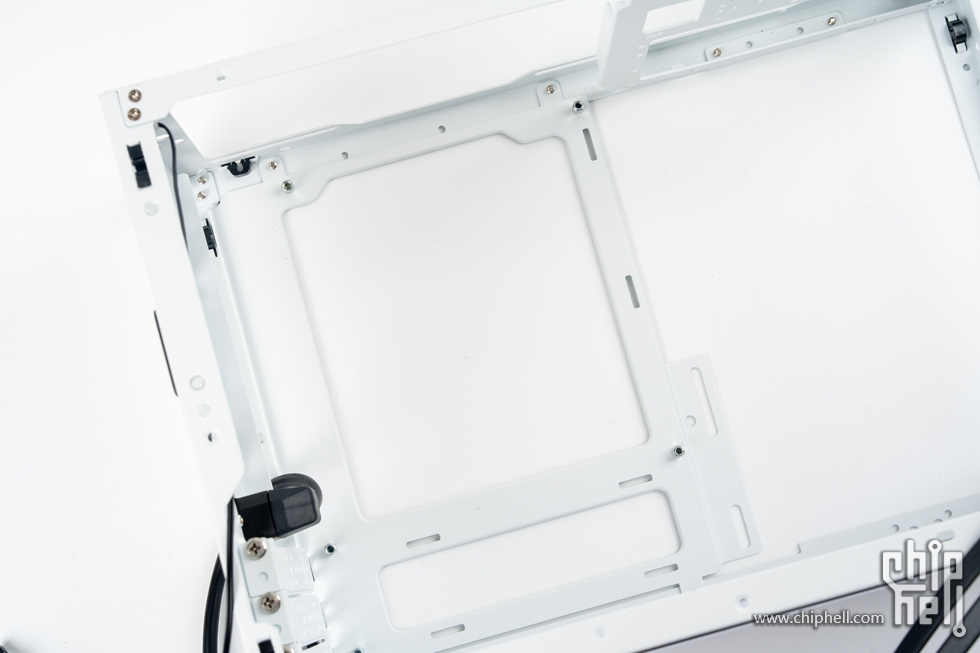

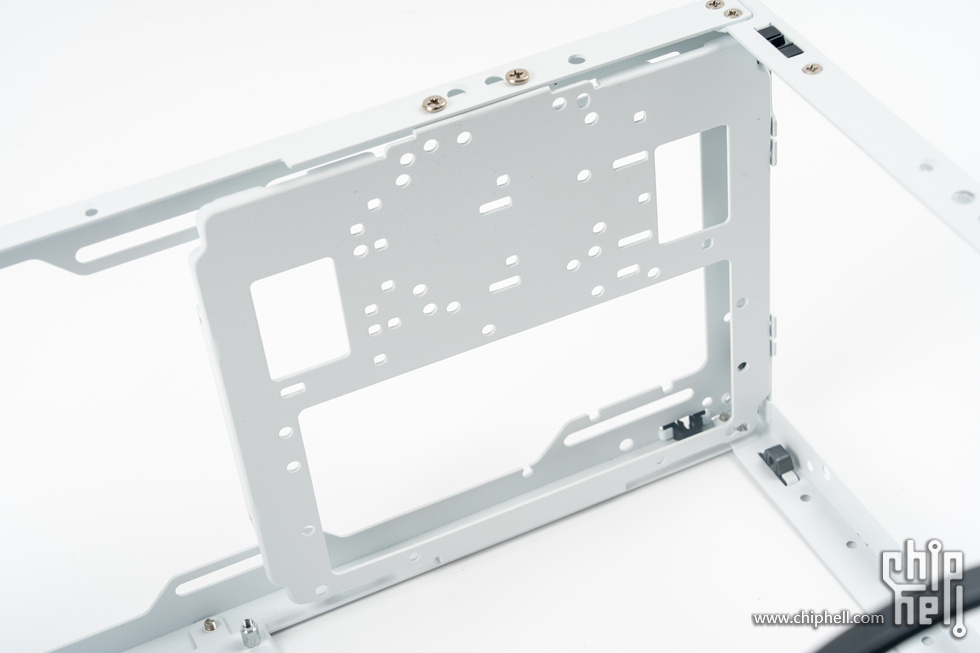

内部看ITX安装位置

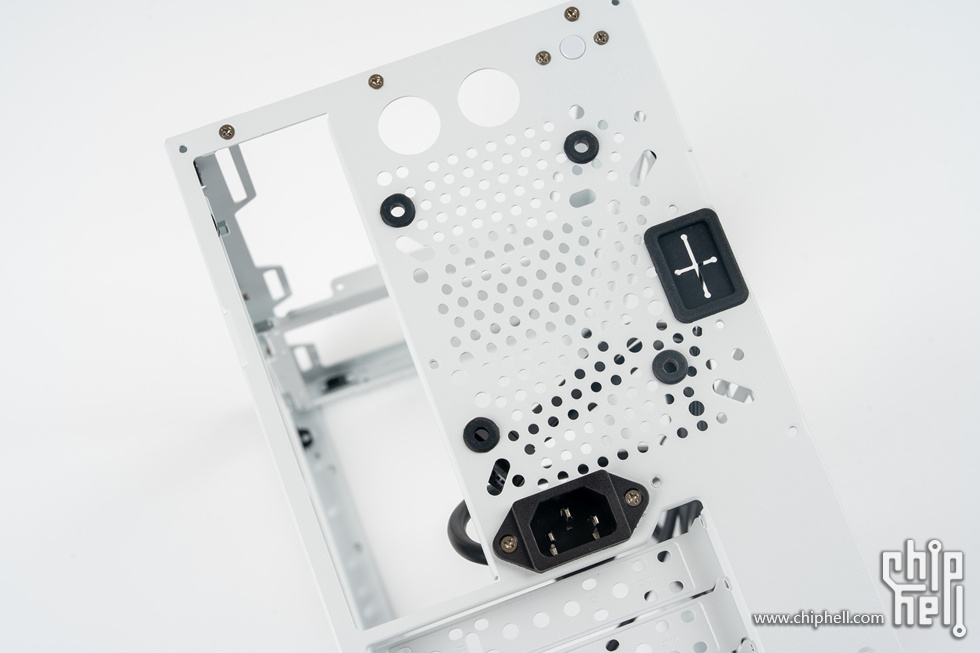

仰视电源安装支架，灵活多样的电源固定安装孔，可支持多种安装方式

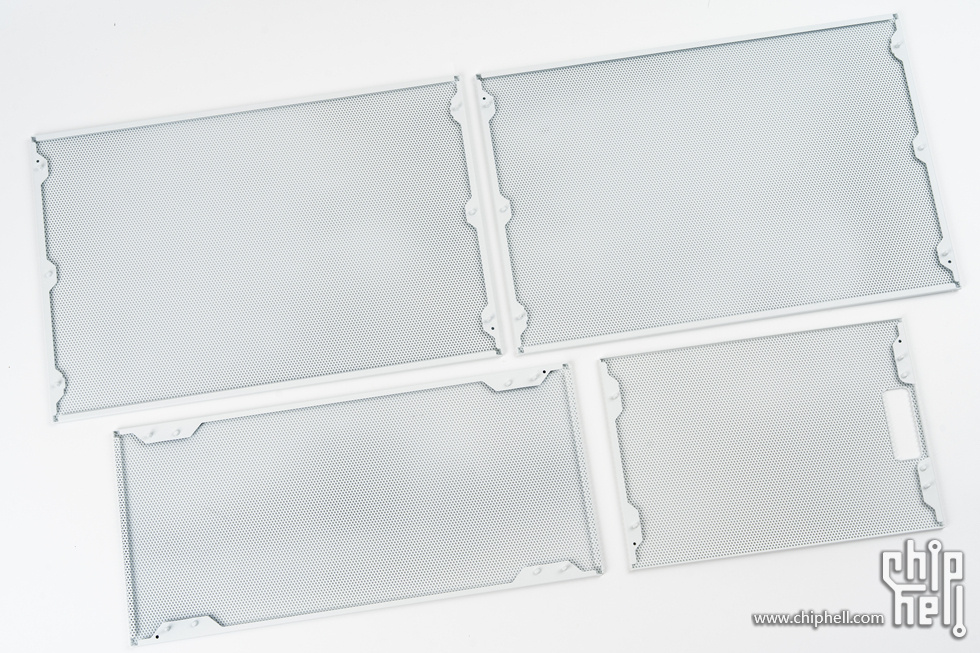

四面网版

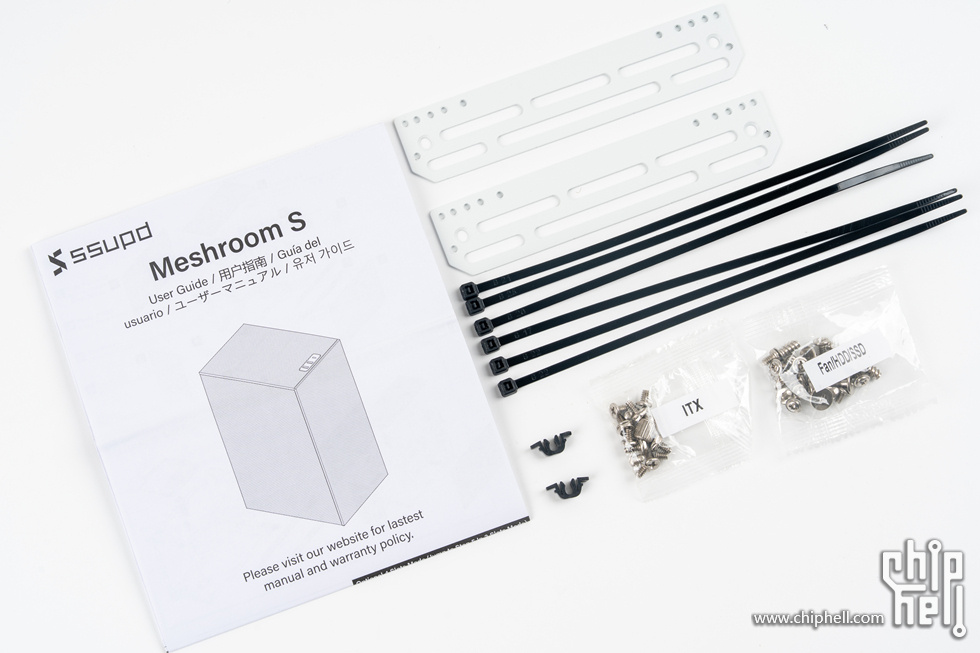

机箱的附件，注意Meshroom S 和Meshroom D的说明书是一起的，打开之后里面是Meshroom D，一开始我也以为发错了

• 整机测试

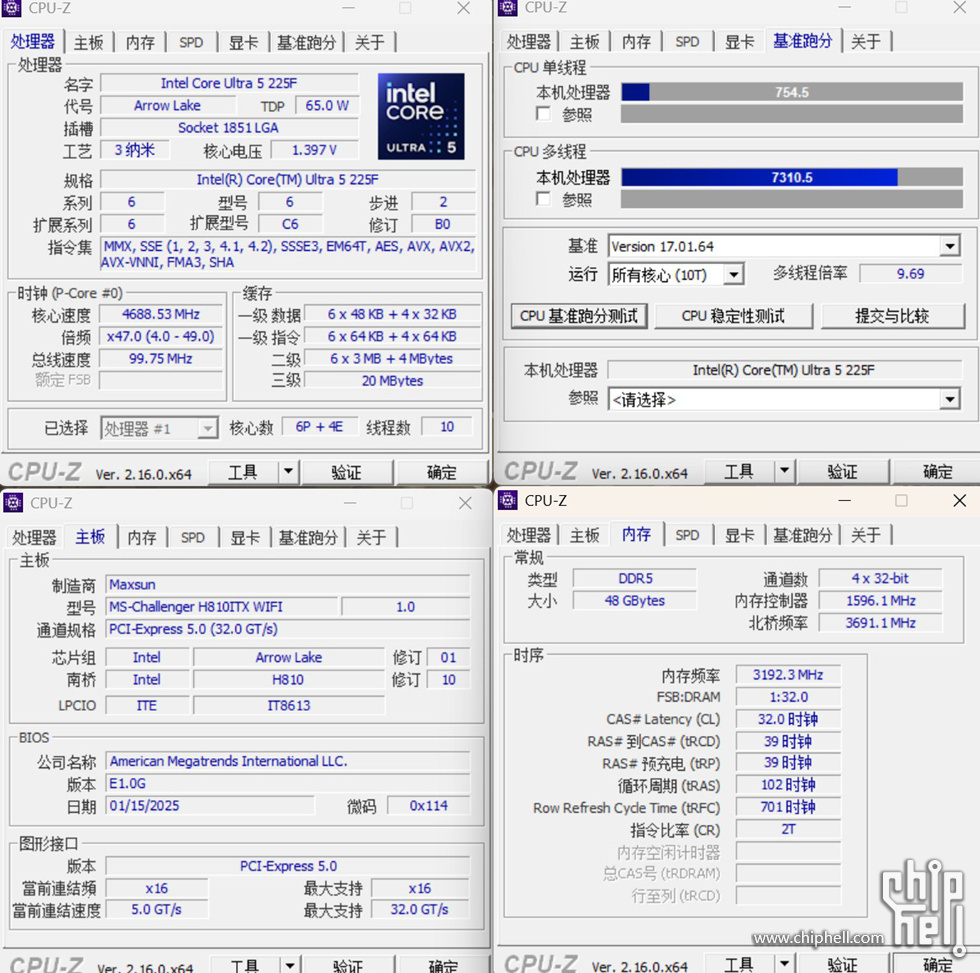

CPU-Z测试酷睿 Ultra 5 225F  单核754.5、多核7310.5

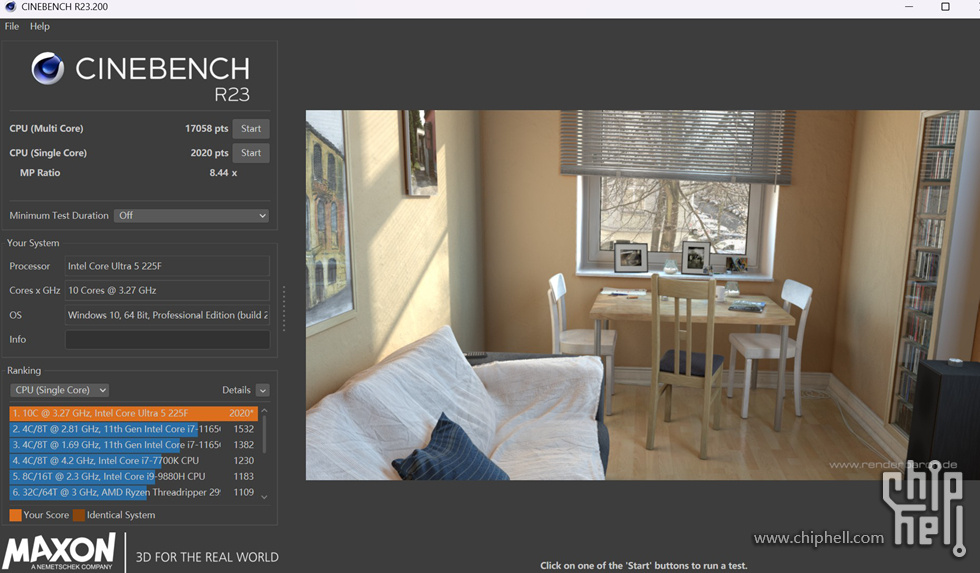

CineBench R23 测试酷睿 Ultra 5 225F 单核2020、多核17058

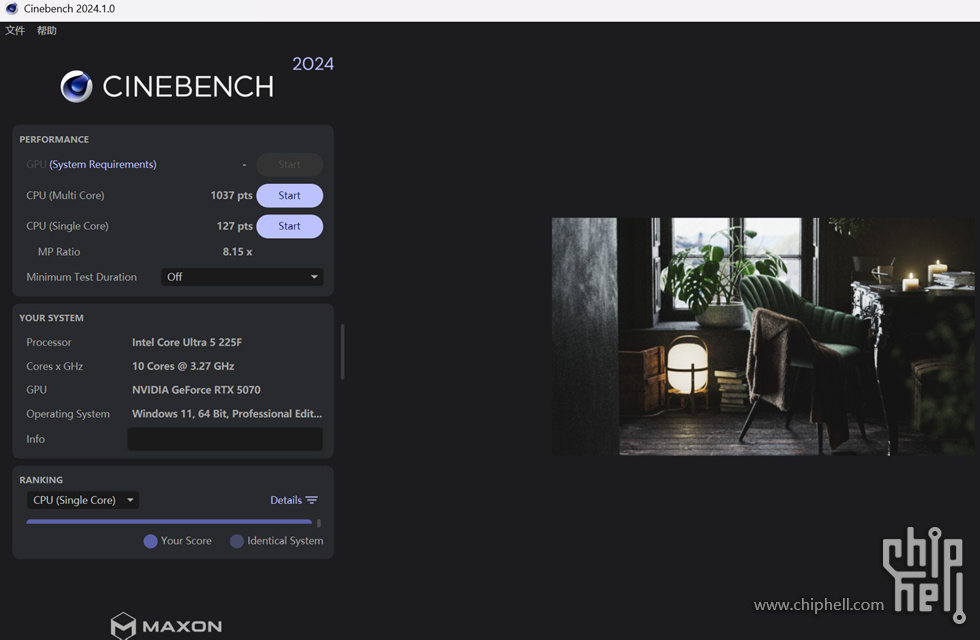

CineBench R2024 测试酷睿 Ultra 5 225F 单核127、多核1037

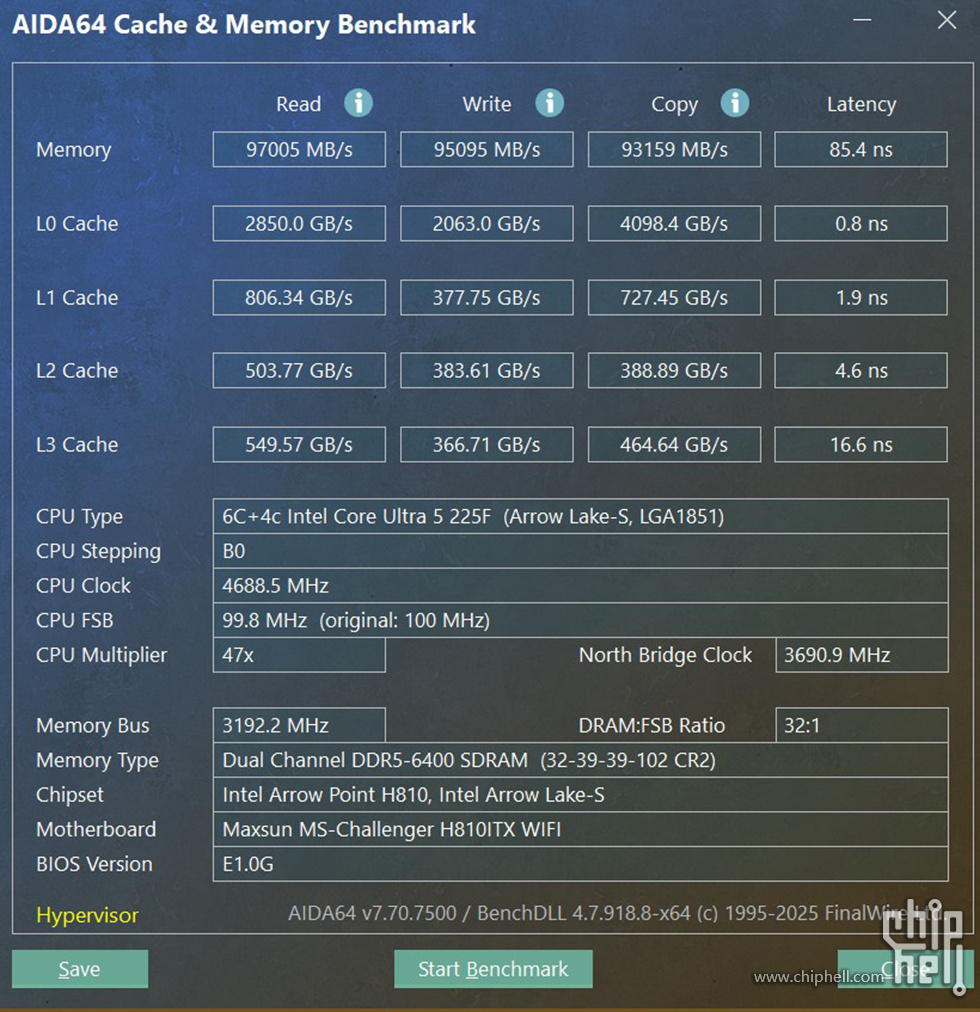

光威的龙武DDR5 6400套装内存，在开启XMP之后测试内存读取97.00GB/s、写入5.09GB/s、拷贝93.15GB/s、延迟85.4ns


整机鲁大师测试成绩211万分

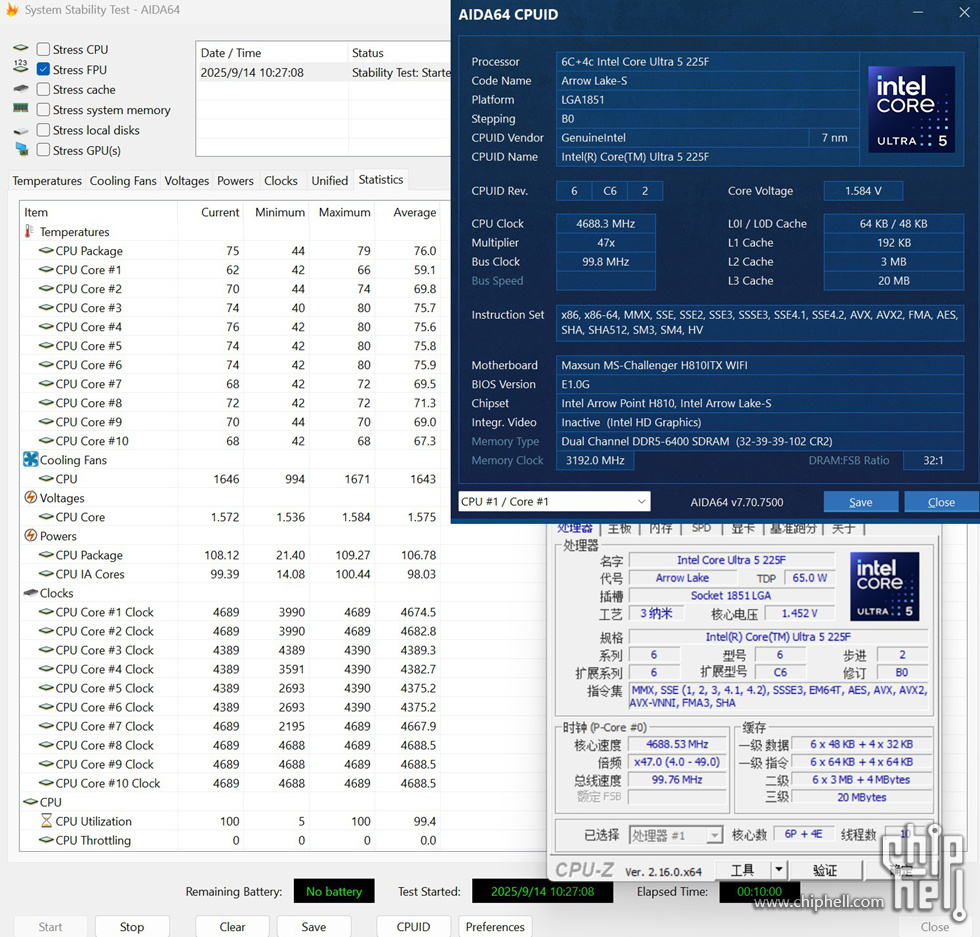

CPU在FPU单烤机的烤机测试10分钟后温度75°，功耗在110W左右

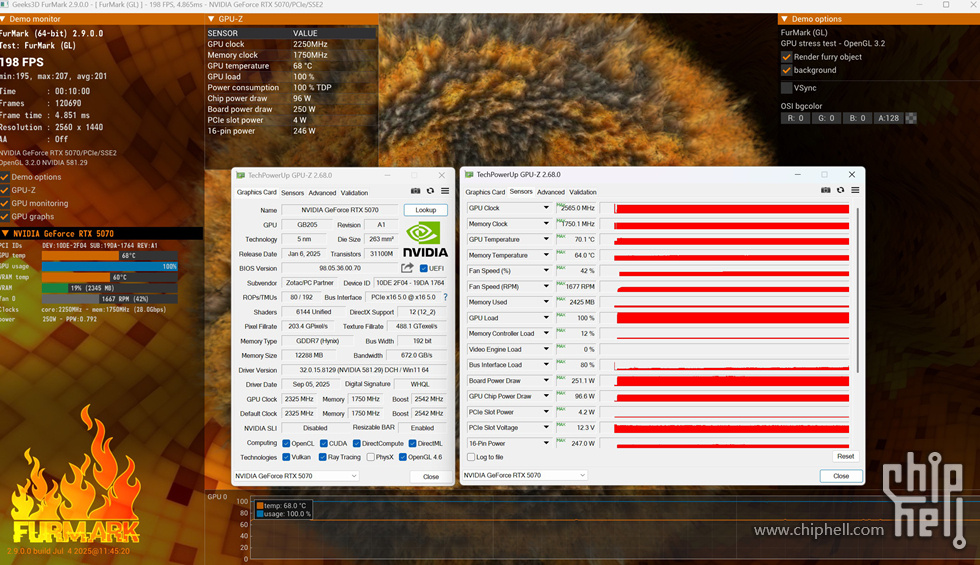

FURMARK显卡甜甜圈烤机测试索泰5070 SOLID OC显卡的核心70.1°、显存64°，整卡功耗250W，而风扇转速只有1600多转的42%，还是非常凉快与安静的


在4K分辨率下，开启55%DLSS、超高画质特效与低等全景光线追踪与4X DLSS帧生成下测试平均134FPS

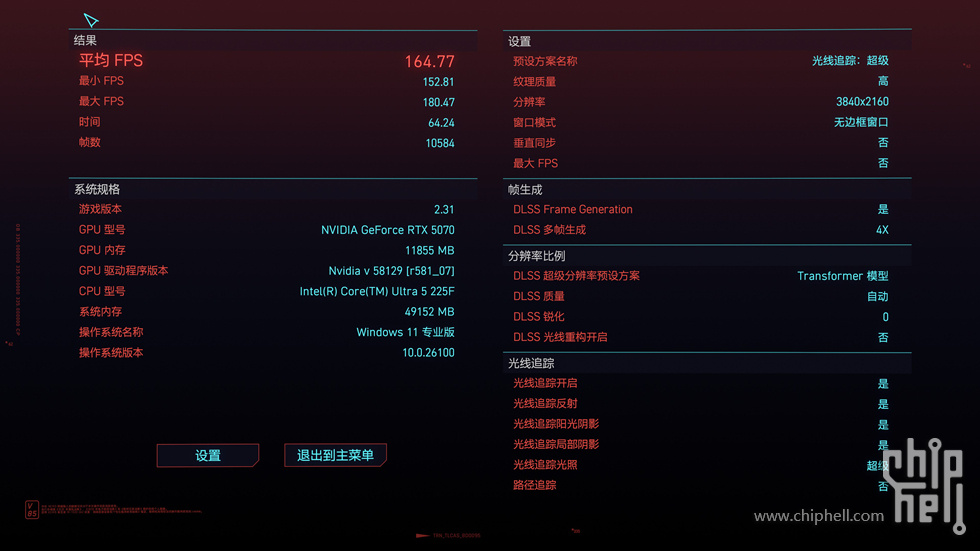

赛博朋克2077在4K分辨率光线追踪·超级的特效和4X DLSS下测试平均164FPS

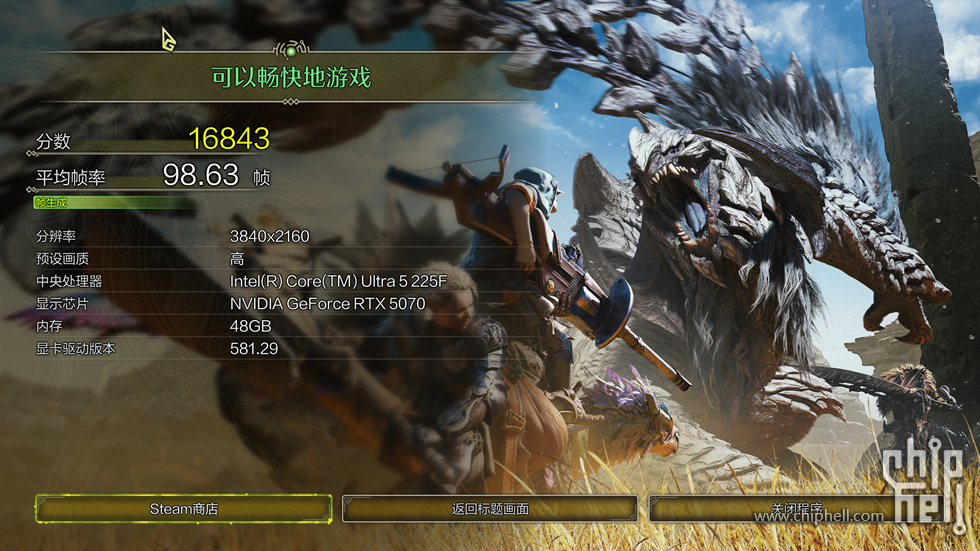

怪物猎人·荒野在4K分辨率的高级特效并开启帧生成下测试平均98.63FPS

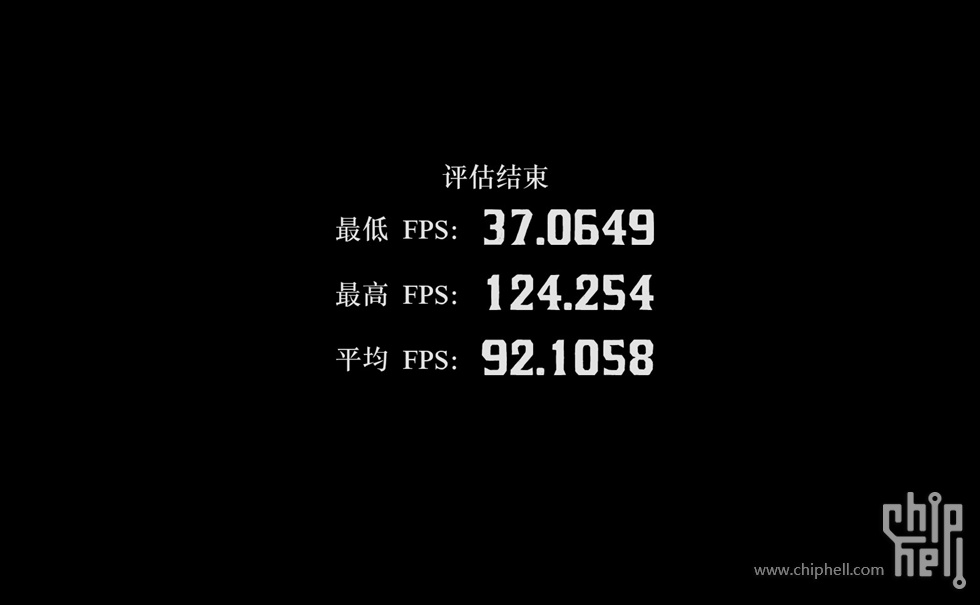

荒野大镖客2，在4K分辨率全开最高特效和质量特效的DLSS之后测试平均92.10FPS

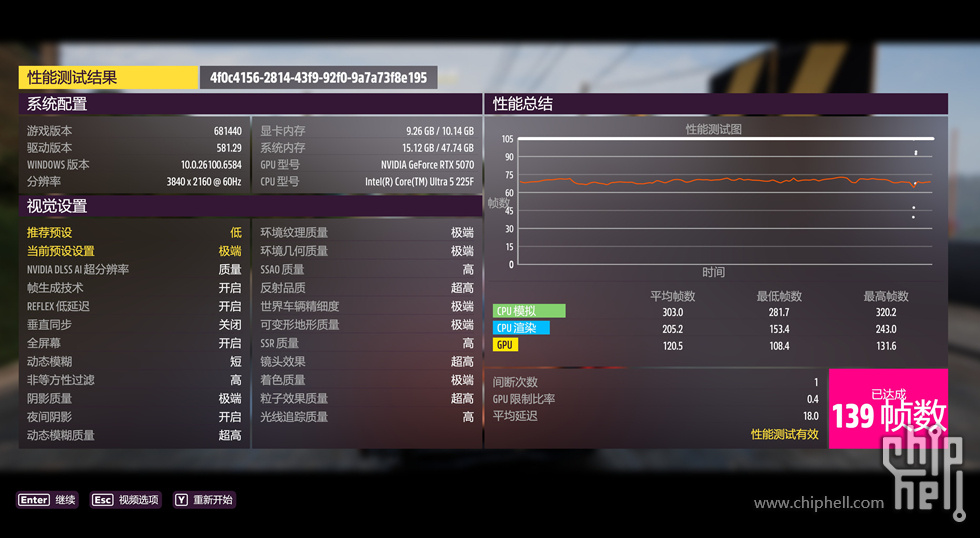

地平线5在4K分辨率的极端特效下开启质量DLSS与帧生成下测试平均139FPS

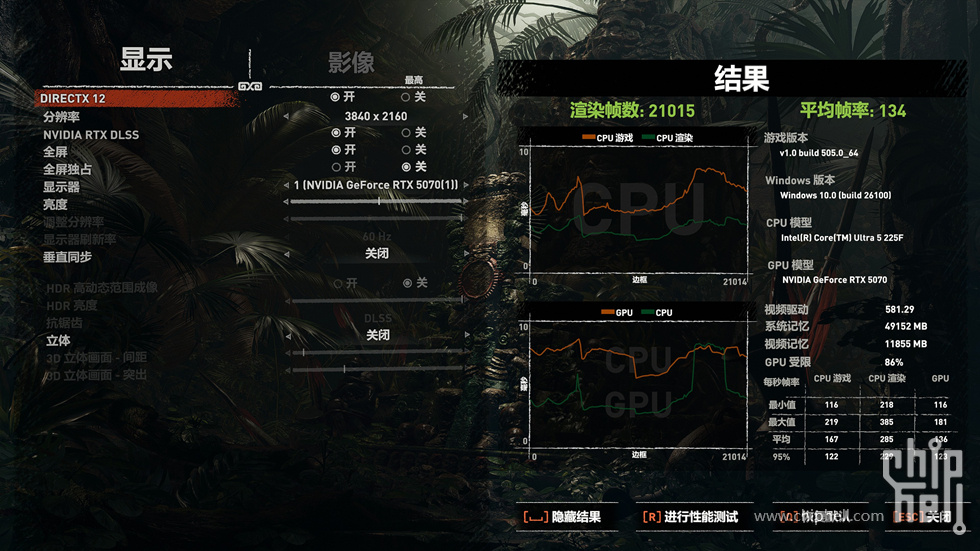

古墓丽影·暗影在4K分辨率的最高特效下开启DLSS之后测试平均134FPS

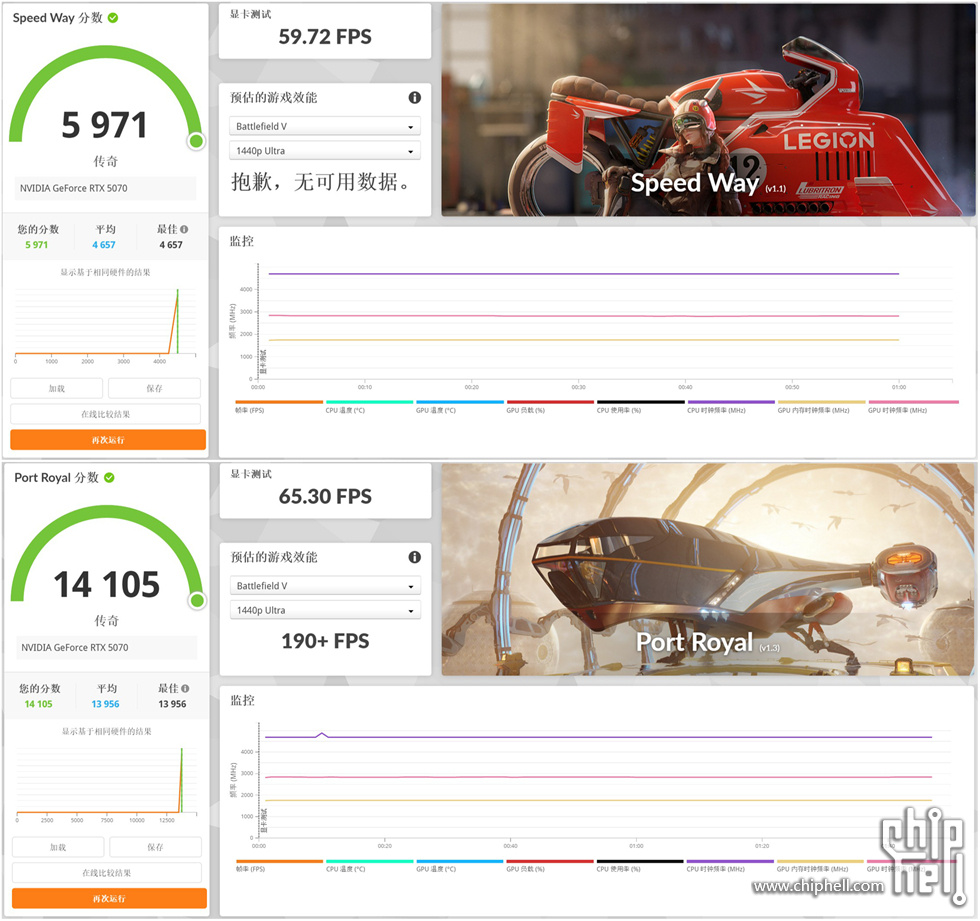

3D MARK SPEEDWAY DIRETX12的测试成绩 5971
3D MARK PORT ROYAL 光线追踪测试成绩 14105

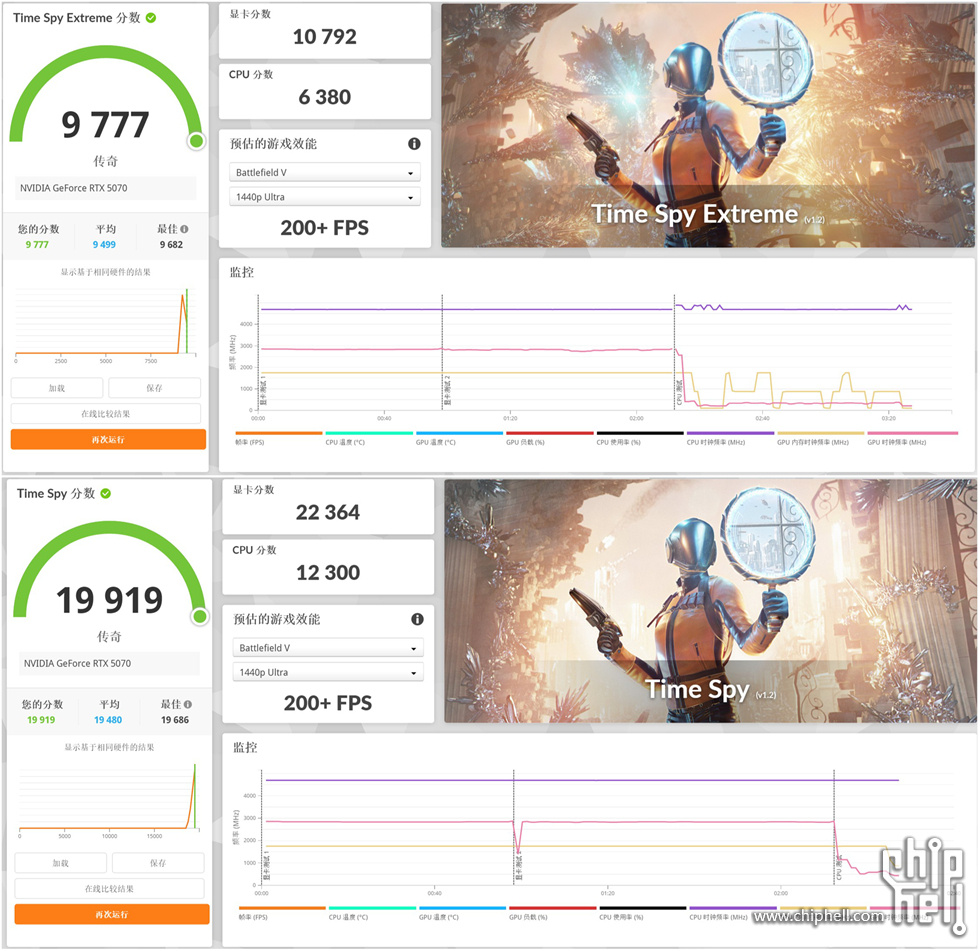

3D MARK TIME SPY EXTREME 显卡测试成绩 9777
3D MARK TIME SPY  显卡测试成绩 19919

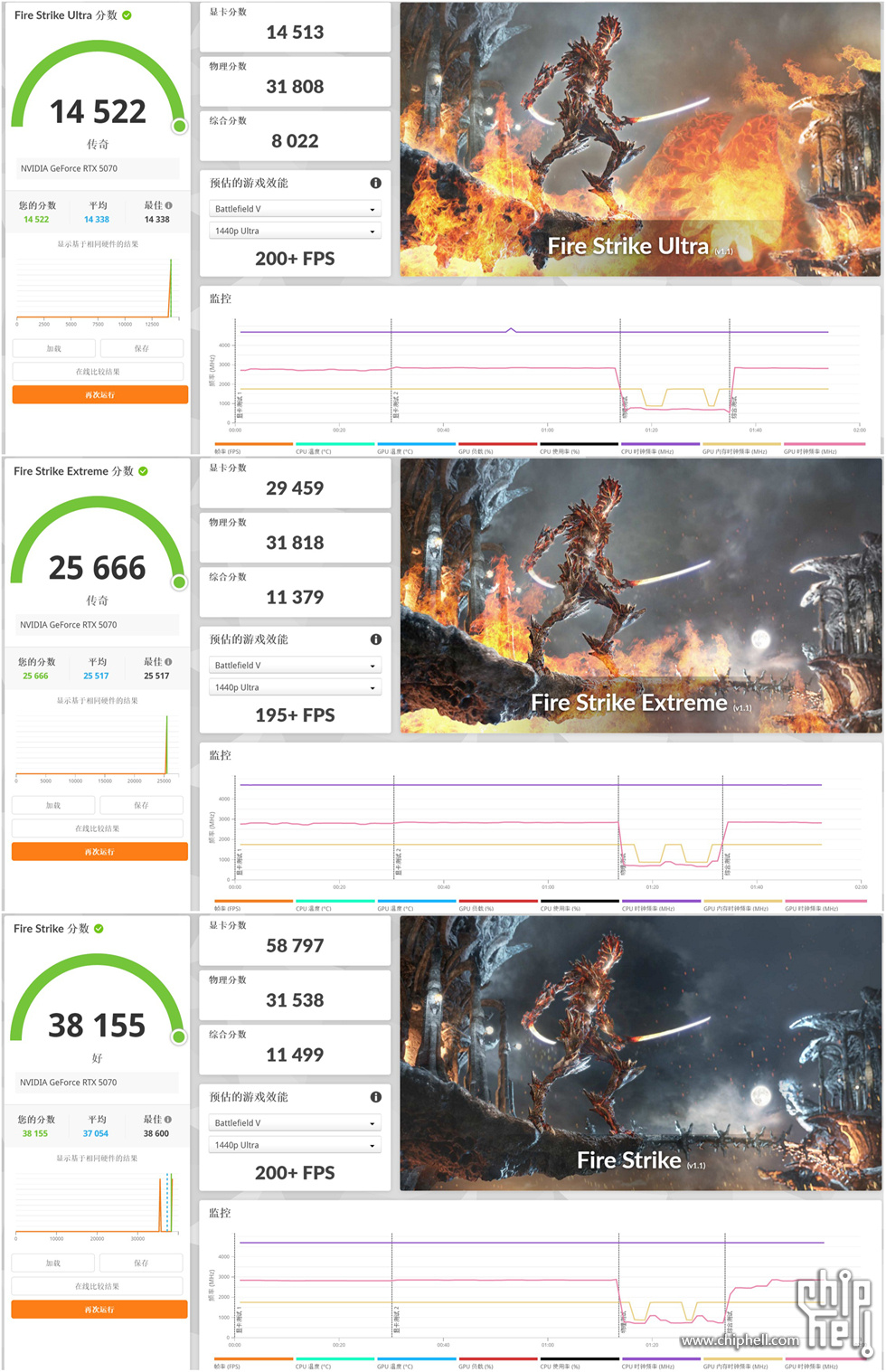

3D MARK FIRE STRIKE ULTRA 显卡测试成绩 14522
3D MARK FIRE STRIKE EXTREME 显卡测试成绩 25666
3D MARK FIRE STRIKE  显卡测试成绩 38155


以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
