11L艺术级ITX：乔思伯T9 +七彩虹 B860I+索泰5070Ti SOLID装机展示

glb1031

作为ITX爱好者，初次看到乔思伯T9的时候我就知道我又可以装机了。799的价格可以买到铝合金+实木组合的标准A4规格的ITX机箱，怎么说「性价比」拉满了吧。当然799其实也不算便宜的，那么它值得动手吗？这里我也通过这套装机跟大家分享一下。



作为ITX 爱好者，初次看到这款乔思伯T9就被其颜值吸引了。这里我为他也准备了一套高性价比的ITX 配置组合，考虑以及未来更多的使用场景上。我这次把预算更多的留给了显卡，选择了索泰的RTX 5070 Ti SOLID WHITE这款16GB显存的显卡。处理器则是最近很火的千元级的Ultra5 230F，搭配的自然也是千元主板了，主板是七彩虹的CVN B860i，这样的组合不知道各位满意吗？



配置单：
处理器：Intel 酷睿 Ultra 5 230F 盒装
主   板：七彩虹 CVN B860I GAMING FROZEN V20 登陆舰
显   卡：索泰 RTX 5070 Ti SOLID CORE OC WHITE 白
内   存：金士顿叛逆者系列8000MHz 16GBx2 RGB 白
固   态：闪迪 WD_BLACK SN850X RGB PCIe 4.0 2TB SSD
机   箱：乔思伯 T9 银色
电   源：利民 TR-SGF850-W 白色
散   热：利民AXP120-X67 WHITE ARGB 67mm
风   扇：利民TL-B12015/TL-B12015 EX

整机展示：

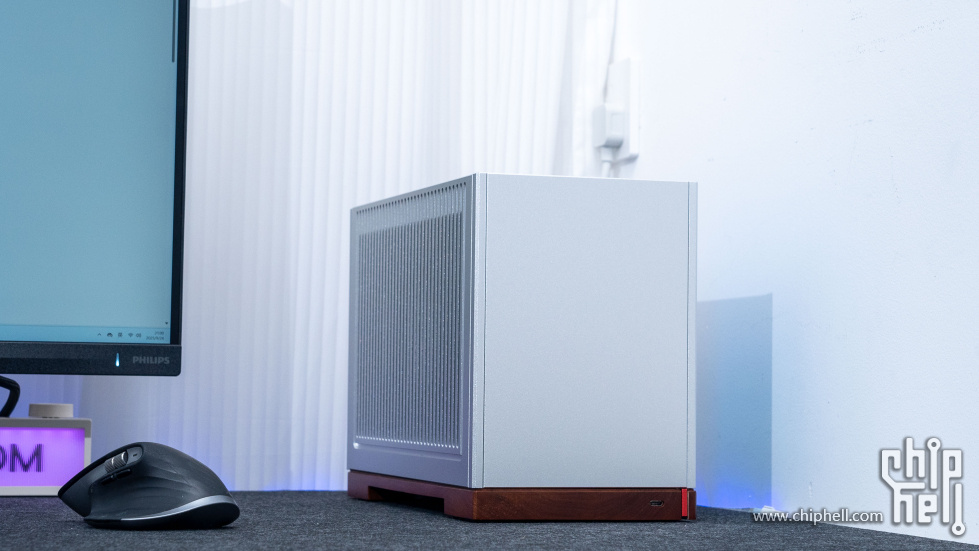

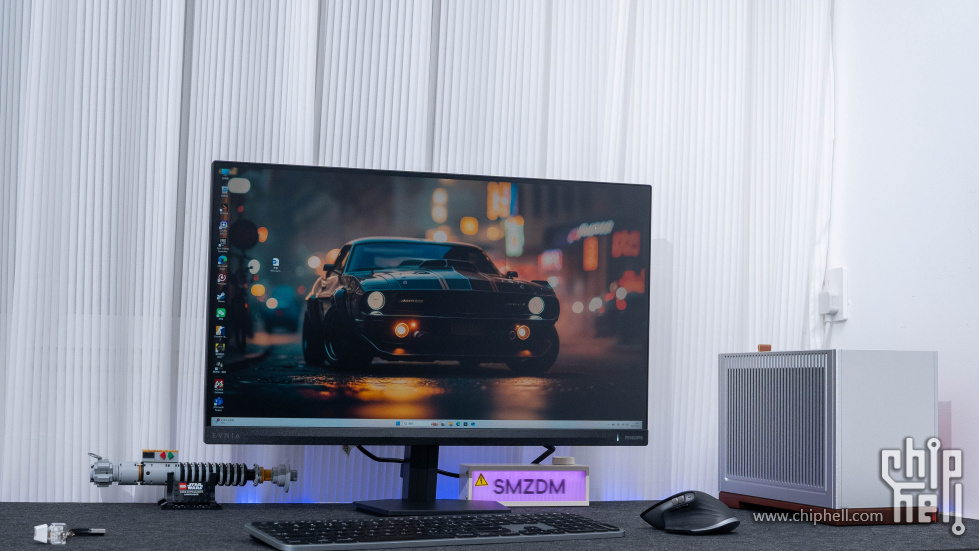

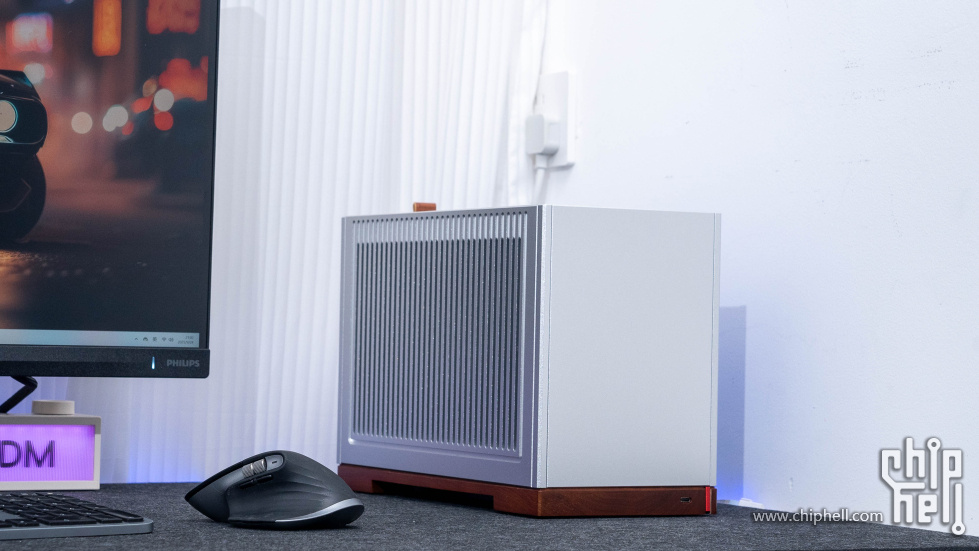

多角度整机展示，乔思伯T9机箱在侧板盖上后其实看不出内部硬件。

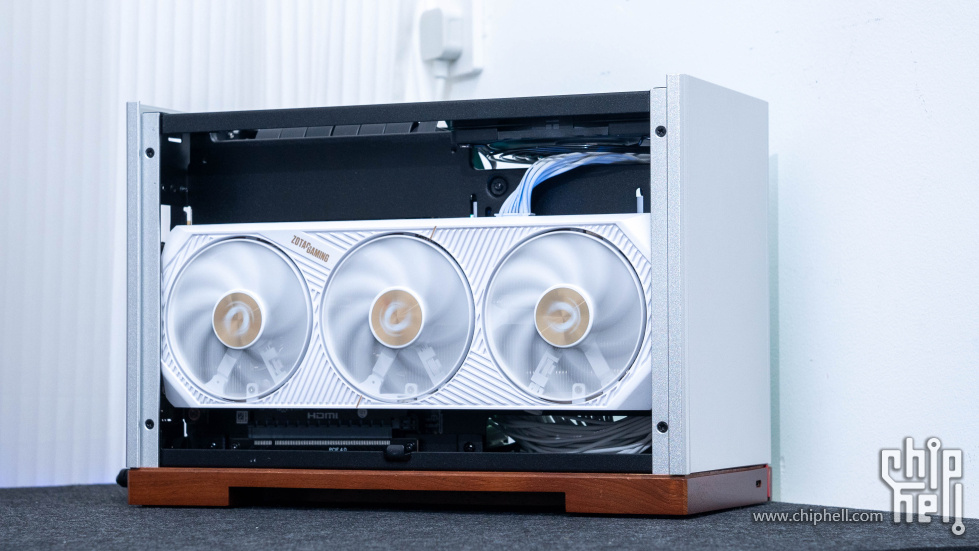

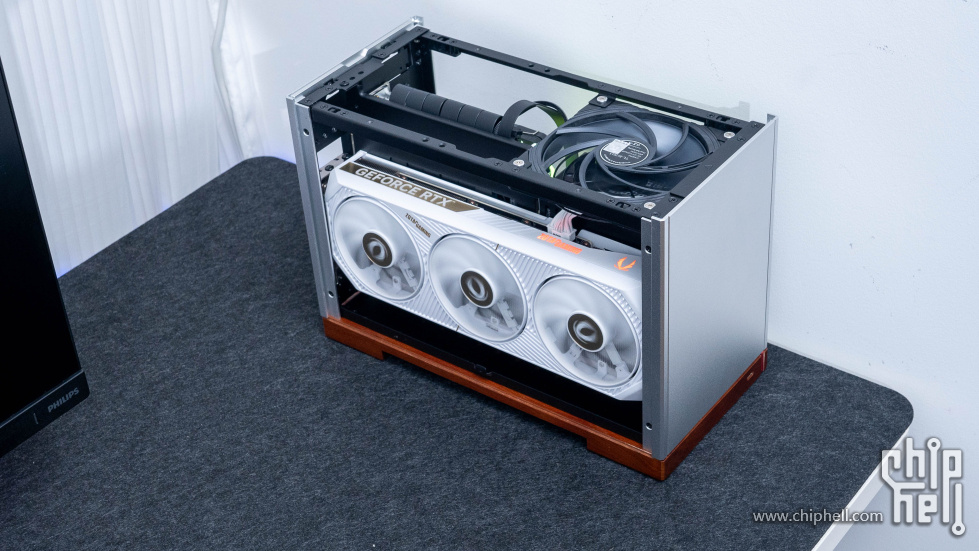

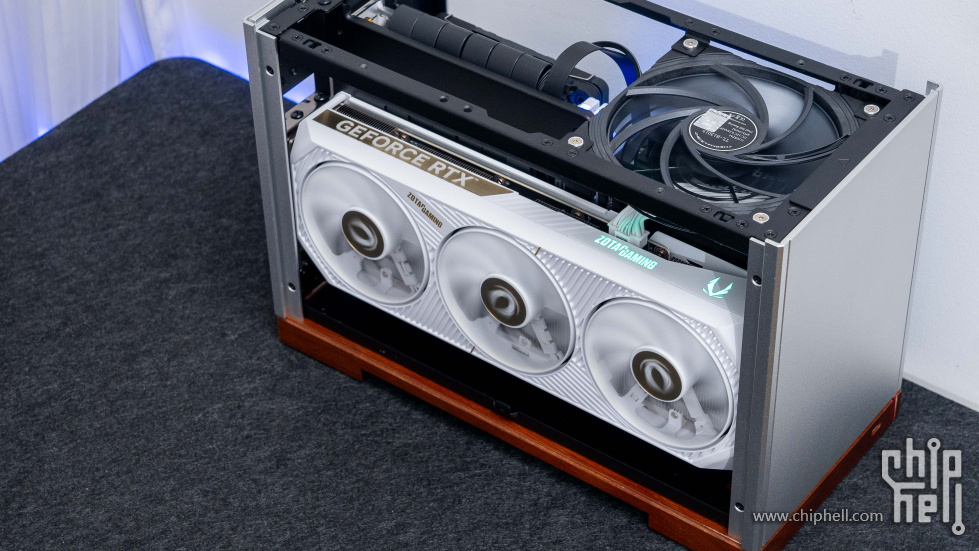

目前我这套配置下，机箱内散热还是没有什么压力的。最大支持310mm显卡，打开侧面板看索泰 RTX 5070 Ti SOLID CORE OC WHITE 显卡效果。

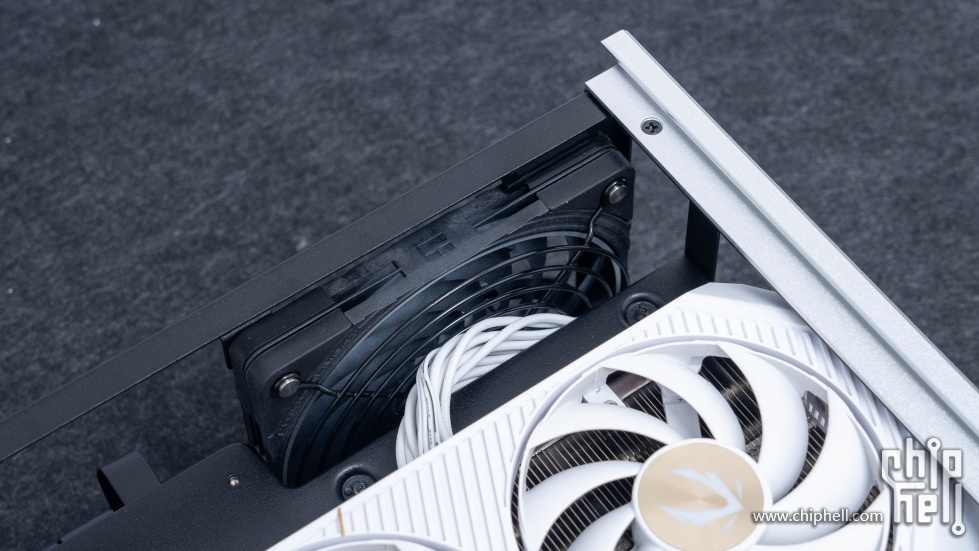

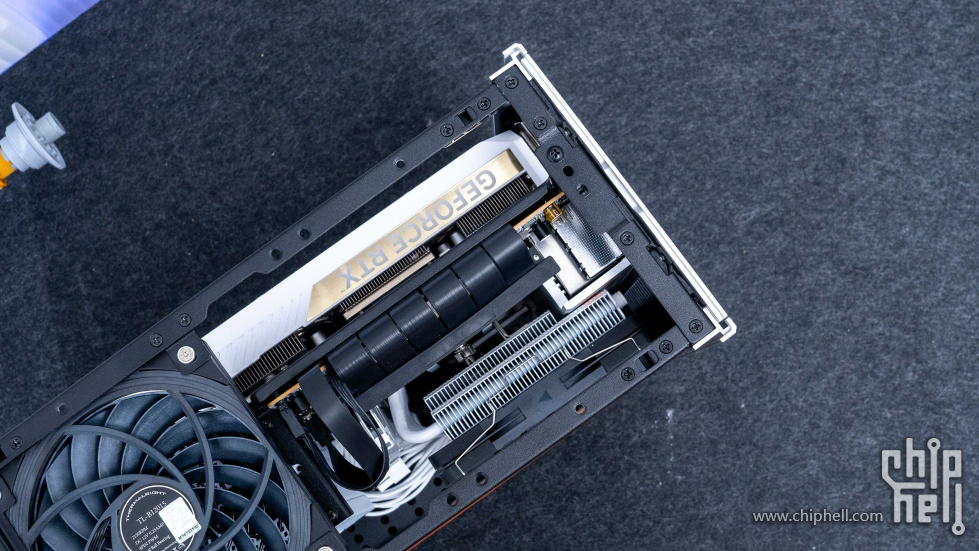

机箱顶部可以安装12cm风扇，我这里搭配的是15mm的薄扇。其实我觉得薄扇安装会更合适，标准25mm厚度的风扇可能会有与电源线的兼容性问题。

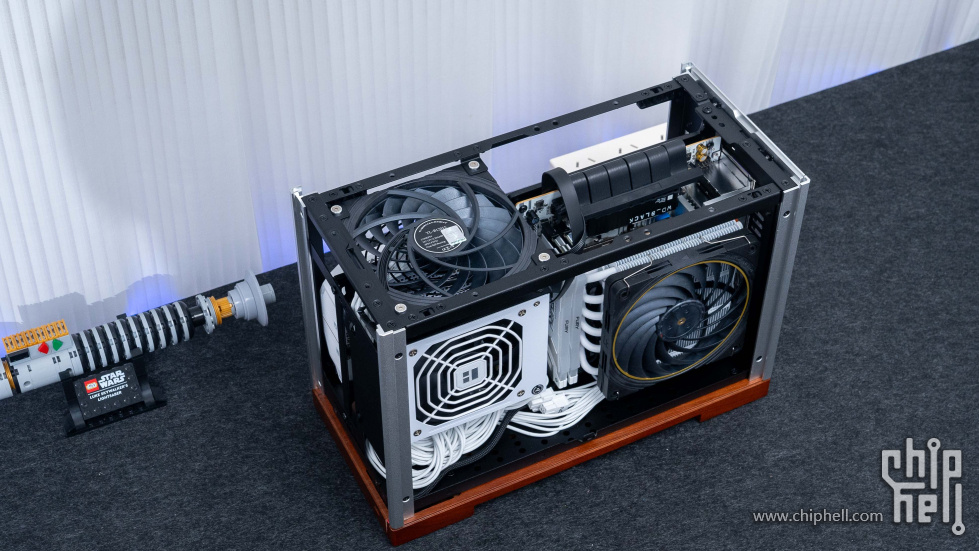

主板与电源一侧展示，利民这款TL-B12015 EX风扇搭配AXP120-X67下压式散热效果表现还是非常给力的，但是满速下噪音也是十分感人。



内置了RGB灯光的WD_BLACK SN850X RGB版本，因为主板倒装的原因就没办法很好的展示RGB灯光效果，但是这个WD_BLACK SN850X RGB版本散热片的颜值真的在线。

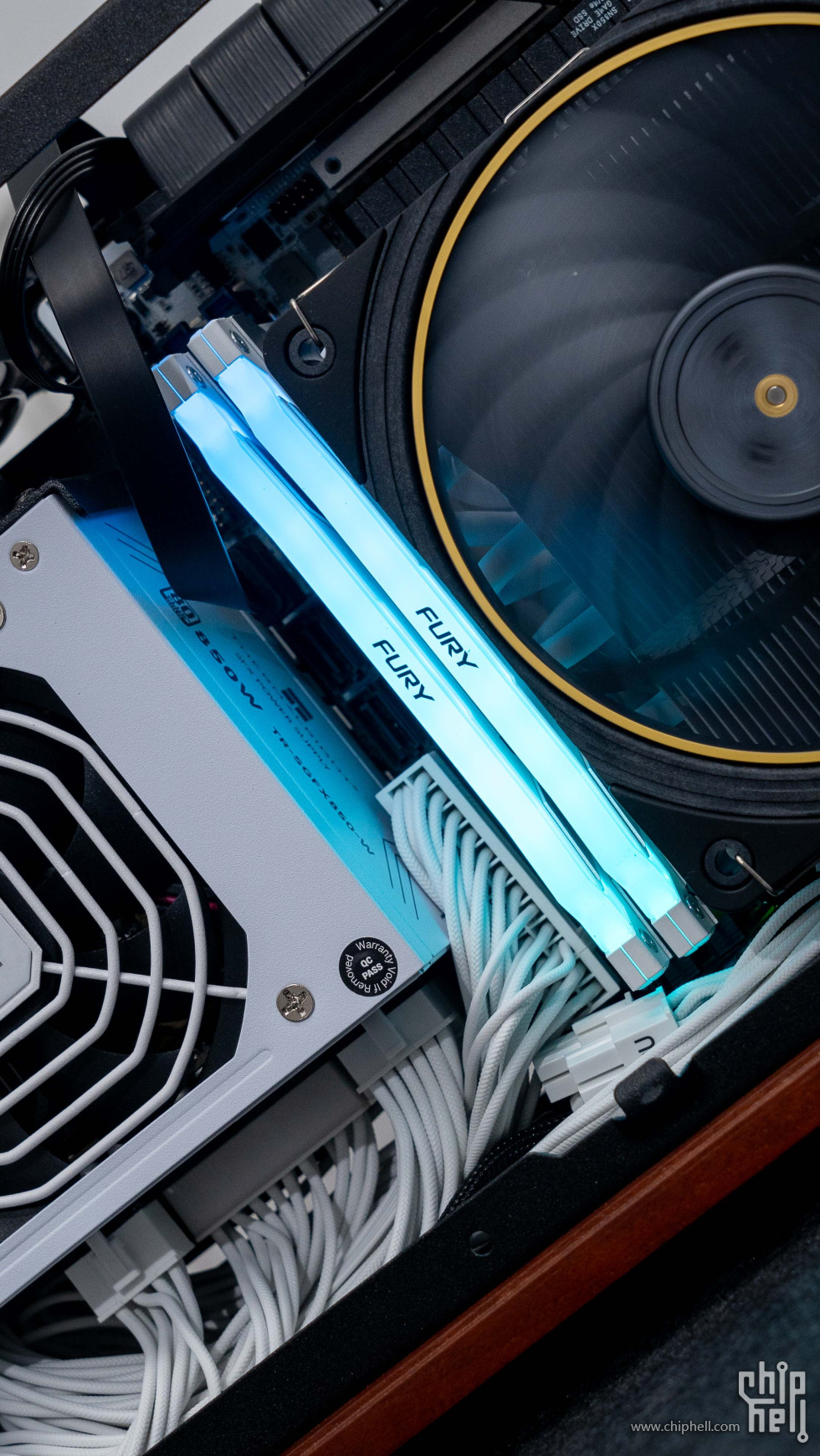

金士顿叛逆者系列内存的灯光效果，作为整机为数不多的灯光部分，它也起到了点睛的效果。




装机解析：

配置选择上建议入手前还是仔细研究乔思伯T9机箱的尺寸，根据配置限制选择硬件才可以避免安装兼容性问题。

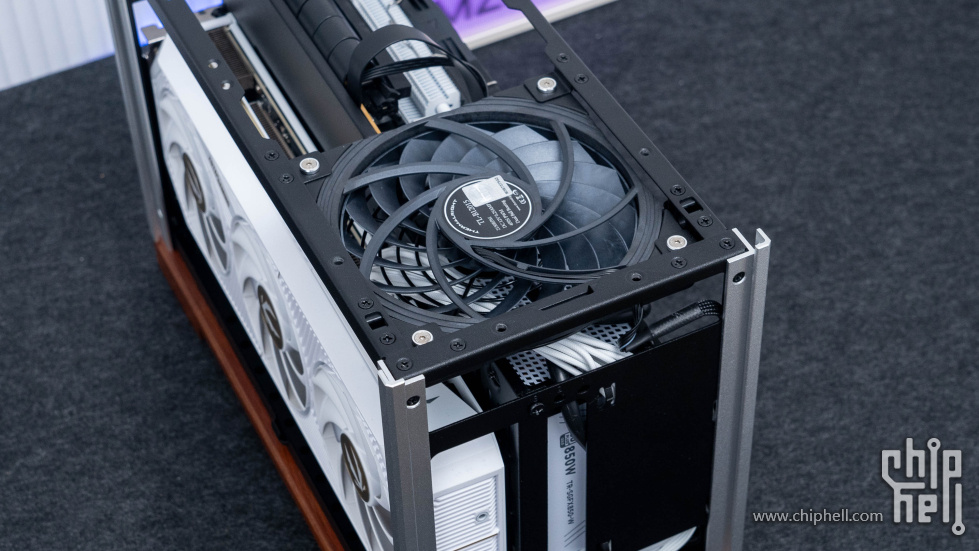

机箱顶部可以安装一把12cm风扇，建议还是加装的。毕竟ITX机箱散热一直是难点。

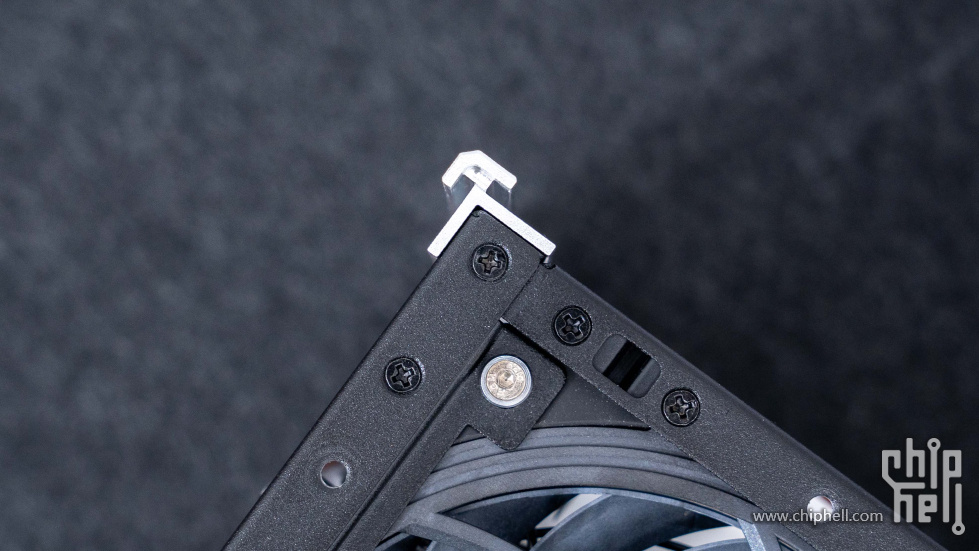

安装风扇后最好搭配安全网，以免扇叶与机箱内线材打架。



机箱内可以根据配置不同，调整两侧空间以解决硬件兼容性问题。不过这里设置了三档设置，如果可以自定义位置就更好了。



电源位置设计，采用电源吊装方式安装。只能兼容SFX尺寸电源，装机时需要注意不要想当然选择SFX-L电源了。



硬件展示：

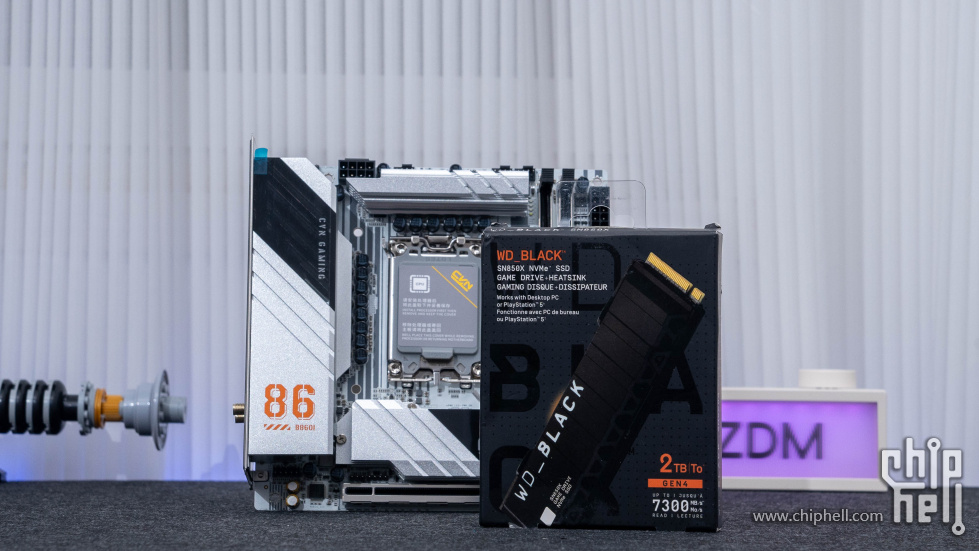

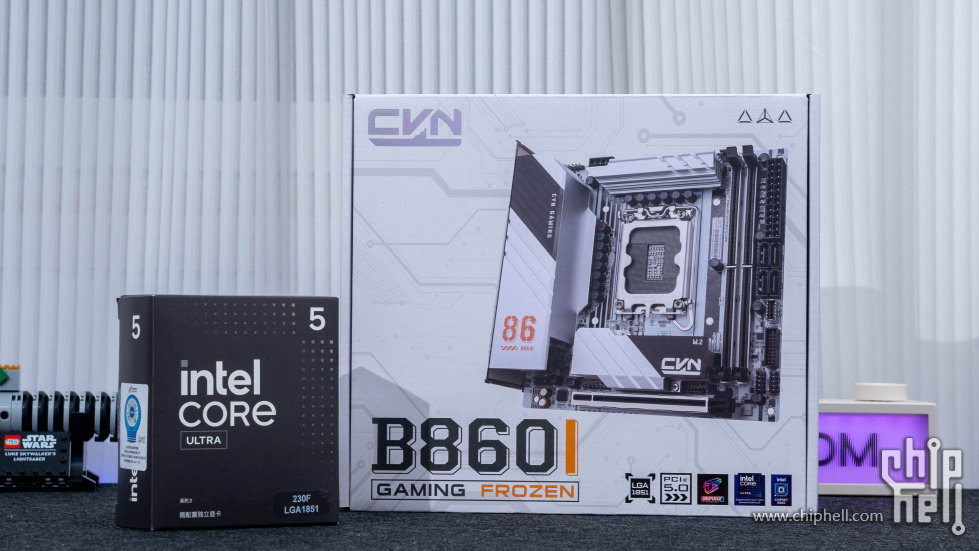

主板是七彩虹的CVN B860i，搭配了intel Ultra 5 230F处理器。这样一套组合作为小钢炮来讲可以说是非常合适了，考虑家用NAS的话也可以选择像是Ultra 5 225这颗有核显的版本。

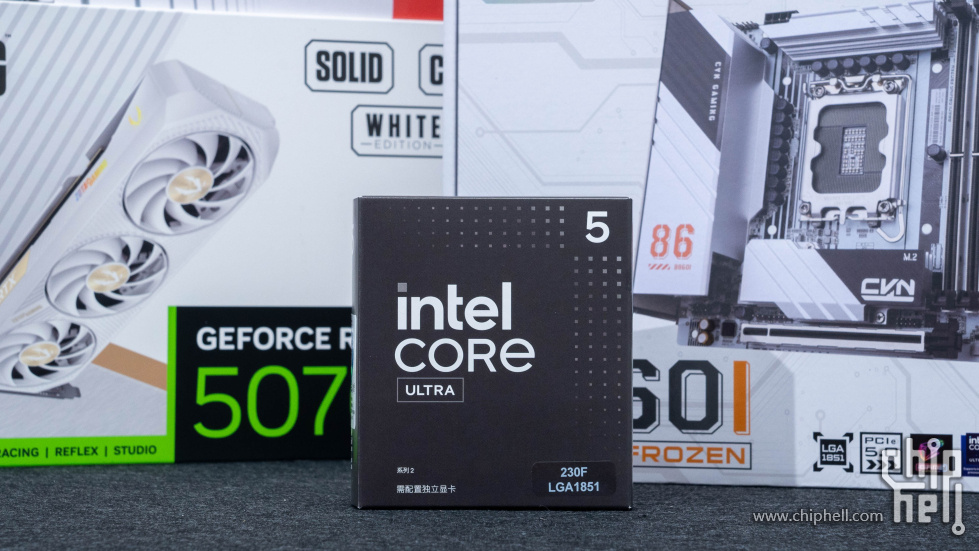

看到包装颜色也就了解了，这是一颗针对中国市场特供的一颗游戏处理器。Ultra 5 230F采用最新Arrow Lake-S架构，基础功耗65W，睿频状态最高也就110W左右。6个性能核+4个能效核设计，性能核的基础频率为3.4GHz，最高睿频可达5.0GHz。能效核的基础频率为2.9GHz，最高睿频也可达4.4GHz。L3缓数量也与245K/KF一样都是24MB。

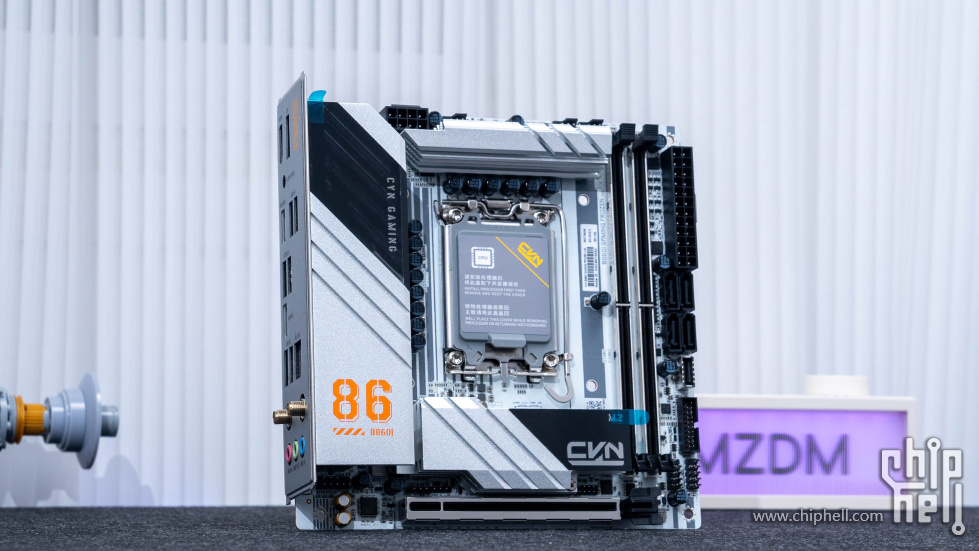

七彩虹 CVN B860I GAMING FROZEN V20 登陆舰主板颜值延续了之前七彩虹CVN B系列ITX主板的设计风格，银色的散热装甲搭配白色的PCB设计一直是七彩虹CVN系列ITX主板的亮点。

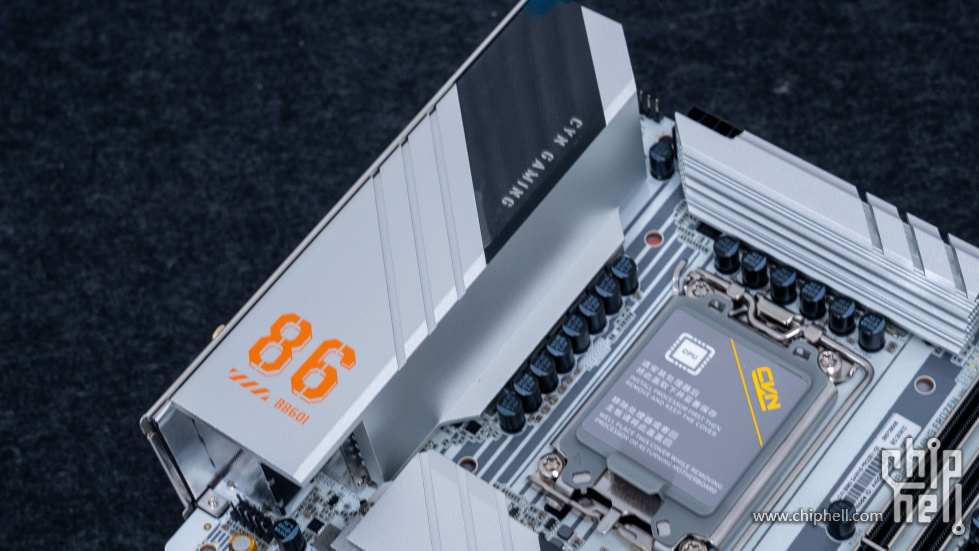

银色的铝制I/O顶盖设计，表面采用磨砂工艺。黑色装饰片以及仿船舷号86字体装饰一直是七彩虹主板的一个标志。散热片下方的供电部分采用8+1+1+1相供电设计，90A旗舰规格DrMos。

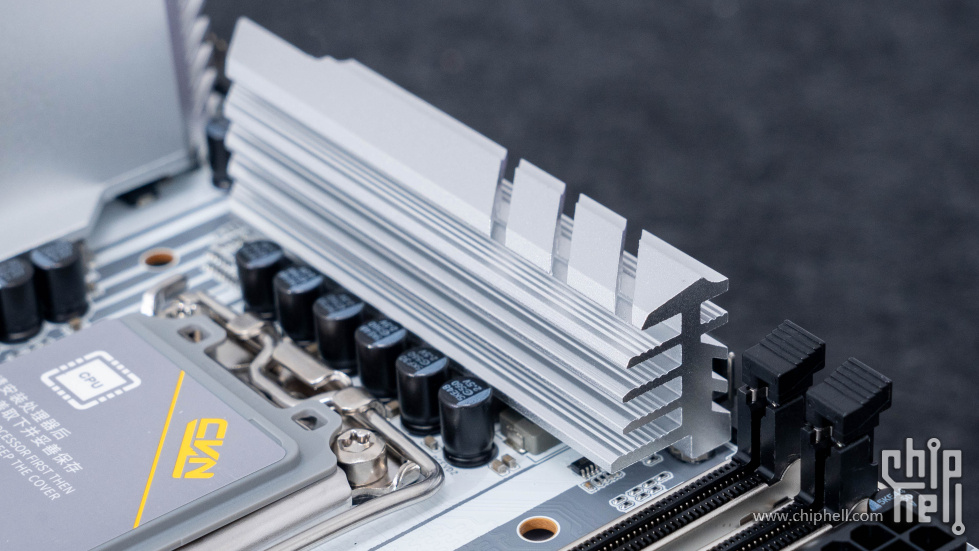

供电散热装甲还做了不同的线条切割设计，散热片截面设计了大面积的开槽，通过增加与空气的接触面积来提升被动散热效果。



CVN寒霜M.2散热装甲设计需要拆卸三个螺丝安装，希望七彩虹在后续免工具快拆方面可以多下些功夫。散热片也做了加厚处理，可以很好的帮助PCIe 5.0 SSD散热。银色的散热装甲上还有CVN的 logo和M.2字样。

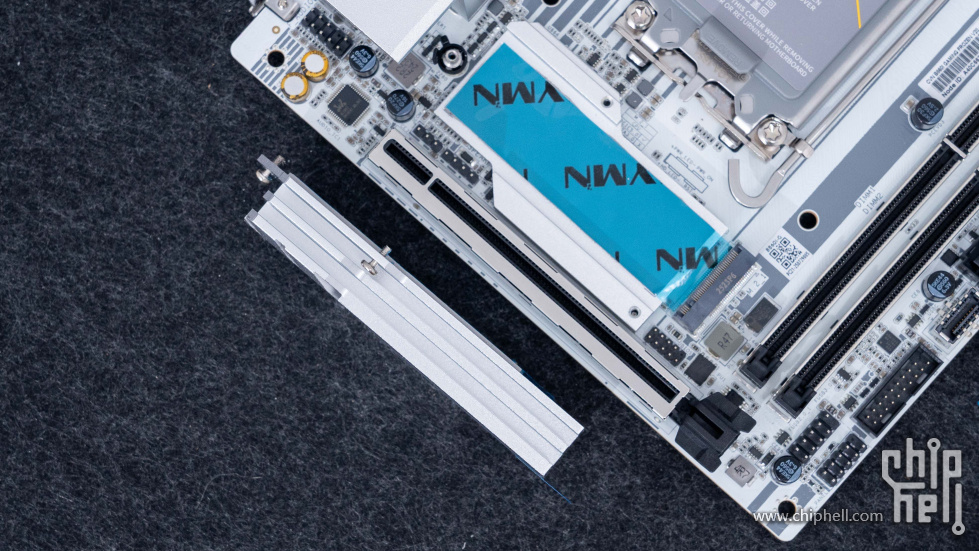

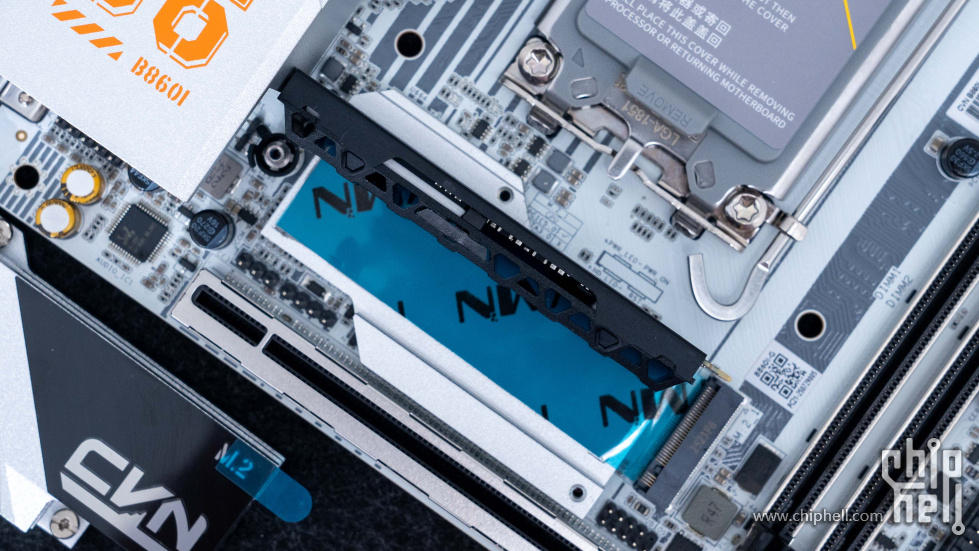

拆开后可以看到上下双层铝制散热装甲设计，配合导热贴。上层的CVN寒霜M.2散热装甲一样设计了大面积的开槽以增加散热表现。



两个内存插槽都做了加固处理，最大支持8600+MHz OC频率。最大可以安装96GB容量内存，支持一键开启XMP 3.0。

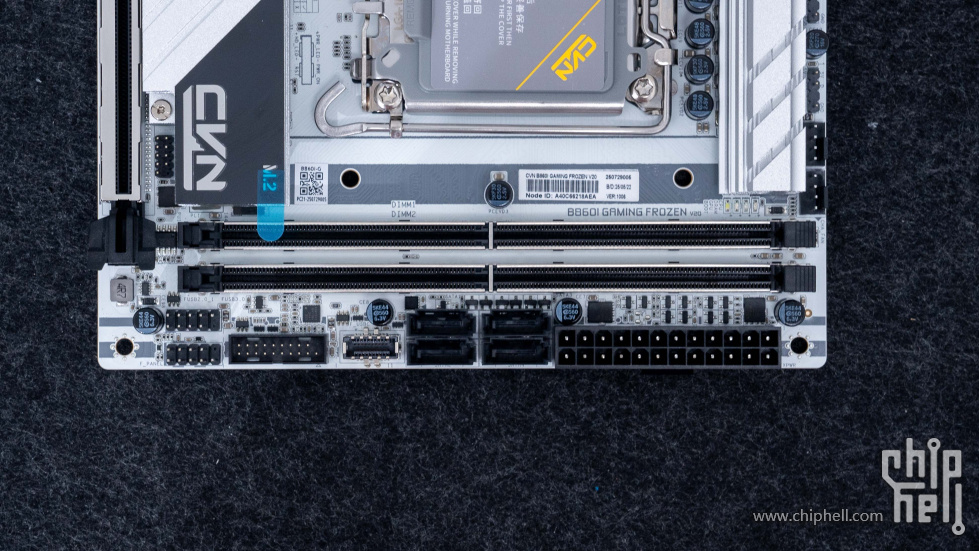

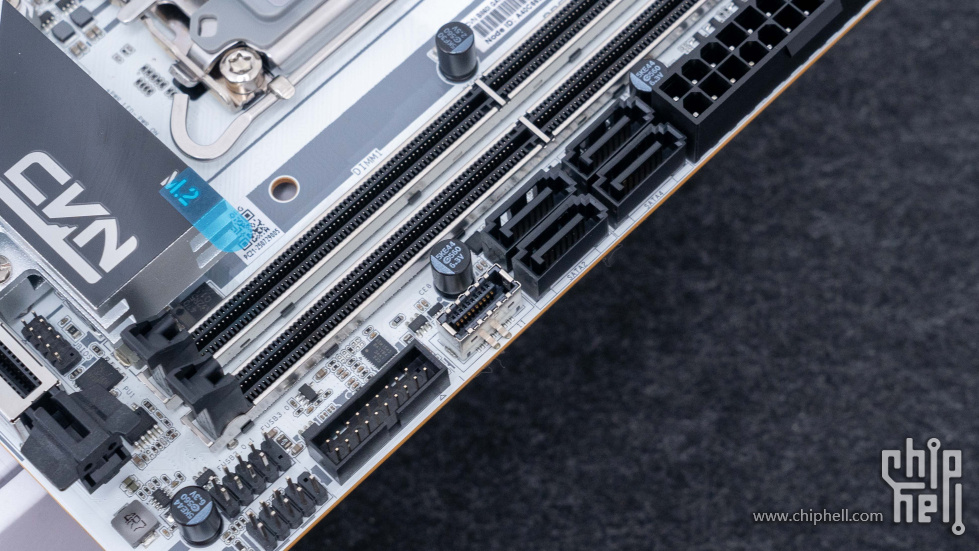

扩展接口还是很全面的，除了两个M.2 SSD接口之外，还提供了四个SATA接口。此外像是前置USB 3.0以及前置Type-C接口都安排。

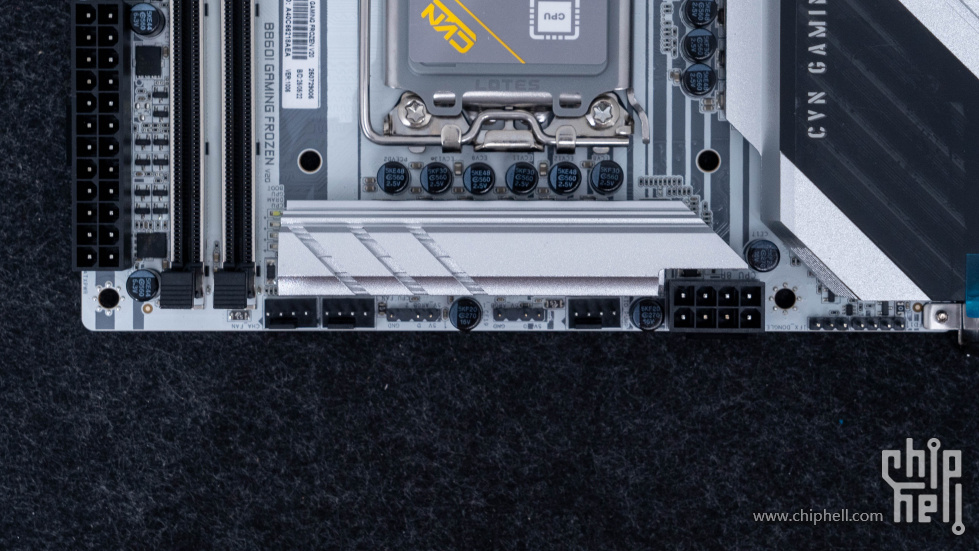

主板顶部则提供了三个4 Pin风扇接口以及两个5V ARGB灯光接口。CPU供电接口依旧是单8Pin设计。

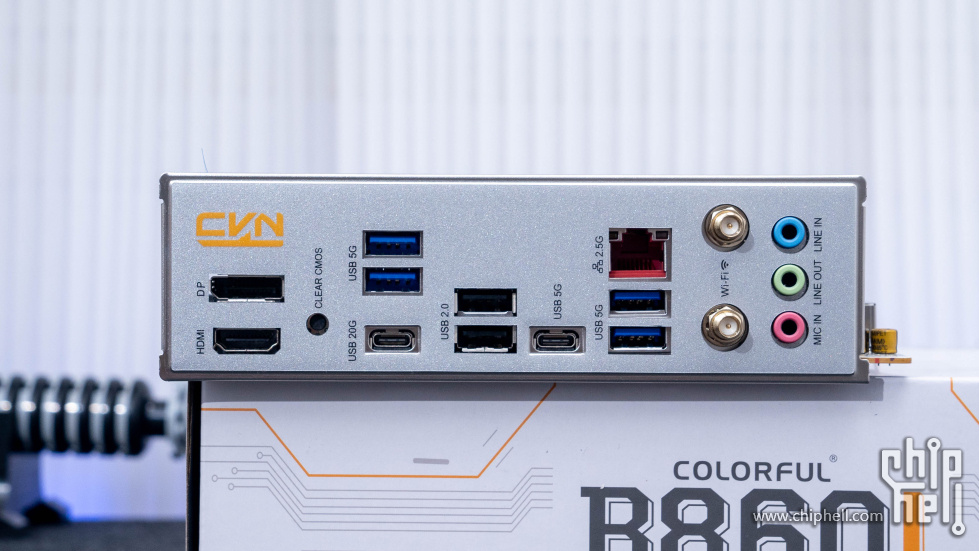

IO接口方面，还是感叹Intel平台用户十分幸福。后置IO这里还提供了20Gbps的Type-C接口方便玩家扩展高速设备。其他接口我觉得也都是非常全面的，6个USB-A接口，其中四个蓝色的是5Gbps的。另外像是HDMI以及DP接口也是一个不少，2.5G有线网口+WiFi 6E无线网卡也都安排了，千元价位上很是全面。

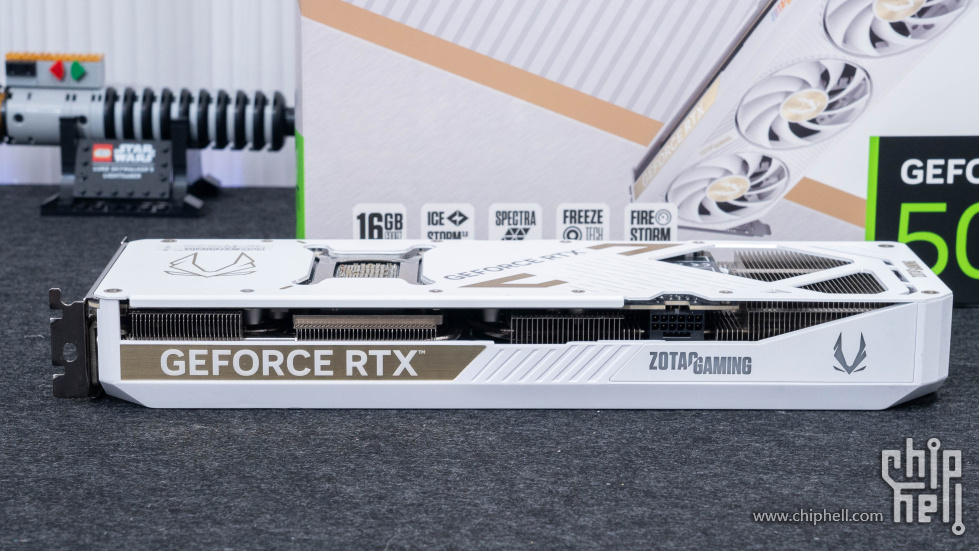

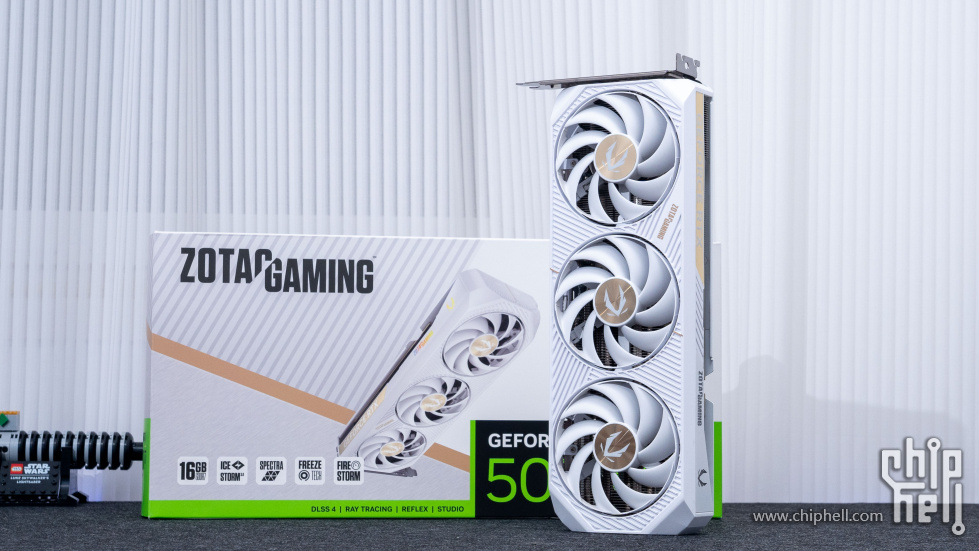

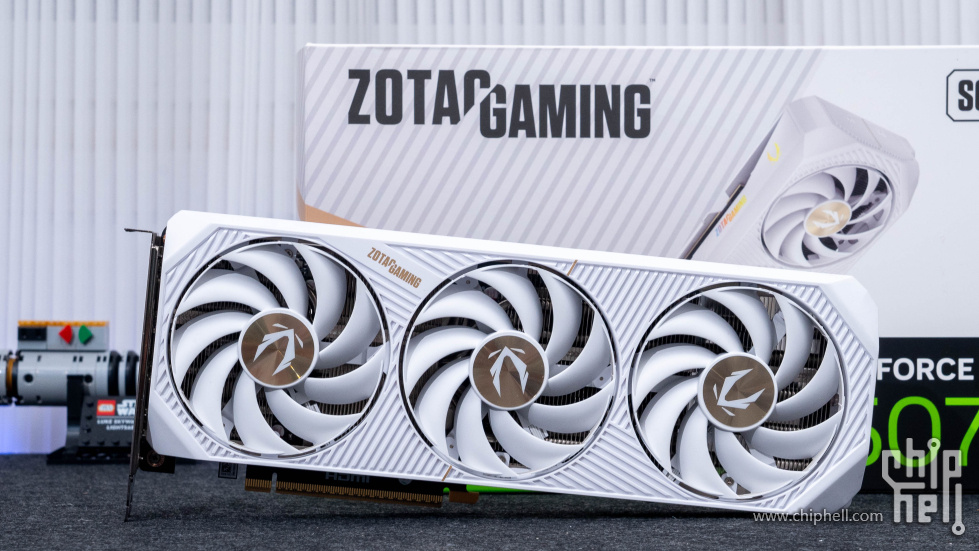

在这个价位上，主板和CPU的预算我是都留给显卡的。所以这样搭配同样是16GB 容量GDDR7 显存的RTX 5070 Ti就非常合适了，我选择的是同样白色设计的索泰 GEFORCE RTX 5070 Ti SOLID CORE WHITE 显卡。双槽设计加上305mm的长度，搭配乔思伯T9这样的A4规格的ITX主机就非常合适了。

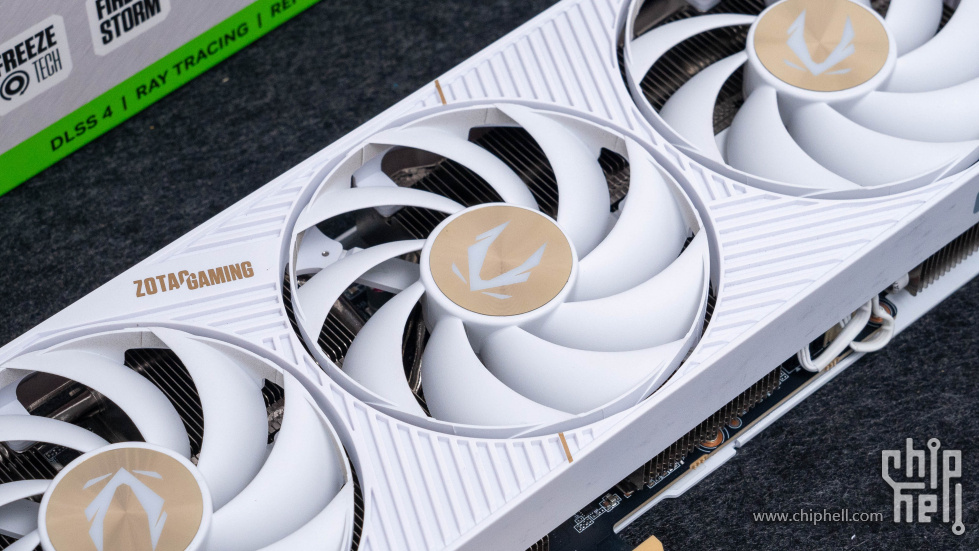

三风扇设计，新设计的环刃风扇设计，采用高强度新型复合材质，增加了环形导流风罩与优化后的叶片曲率除了增强了结构的稳定性，降低风噪同时还提升了风量、风压与垂直风流的穿透力，从而提升了显卡的散热效率。

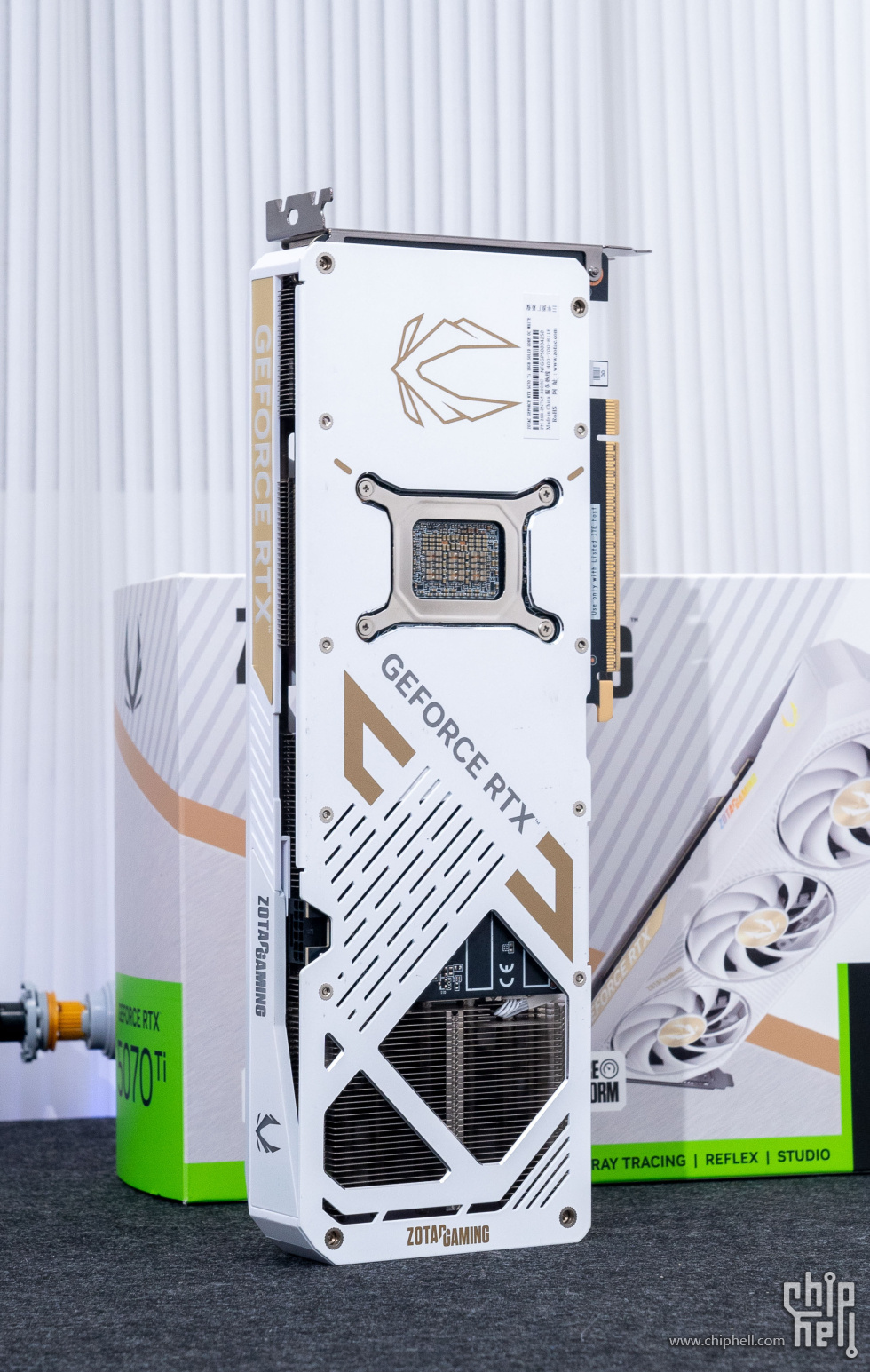

金属背板自然也是标配，白色的金属背板点缀金色装饰效果。显卡的尾端同样做了栅格化的镂空处理，进一步优化气流风道。

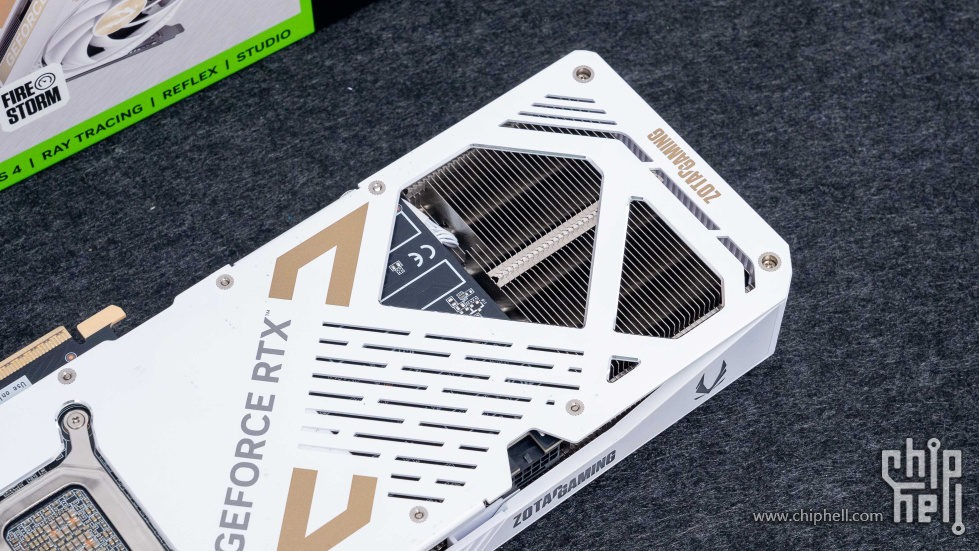

显卡尾部的栅格化的镂空处理位置细节，可以清楚的看清内部的散热鳍片排列非常紧凑。

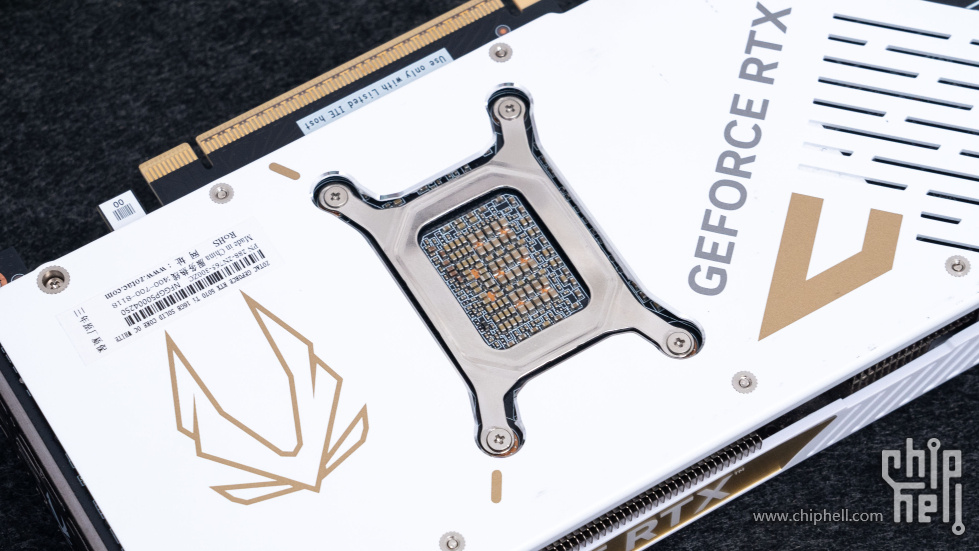

背后开口的显卡芯片组核心特写。



RTX 5070 Ti这个级别的显卡还有双槽厚度设计的真的很少见了，而且实测下散热效率还是有保证的。白色金色的配色运用的也是十分巧妙，多一分都会显得俗气。



显卡侧键位置的索泰ZOTAG GAMING英文logo还支持灯光效果，可以通过FireStorm软件对灯光进行设置。

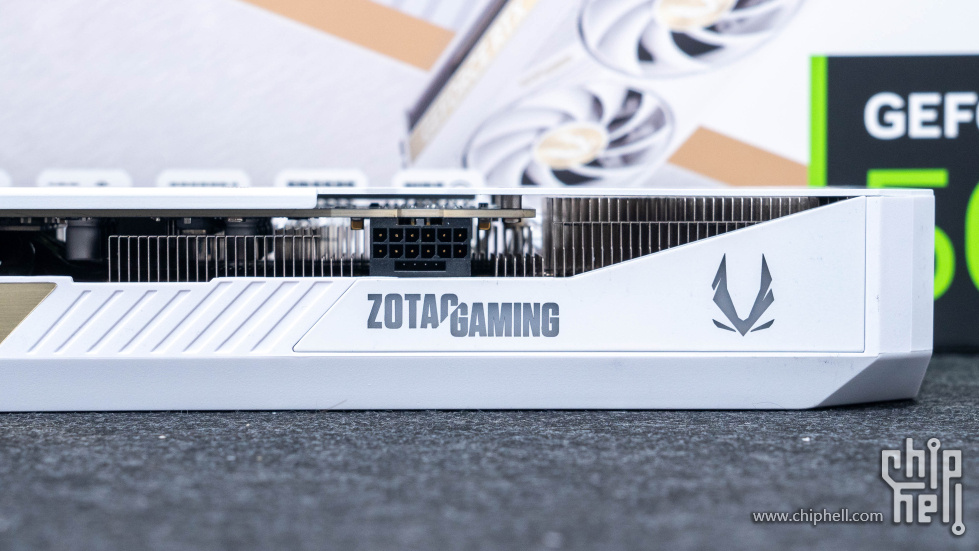

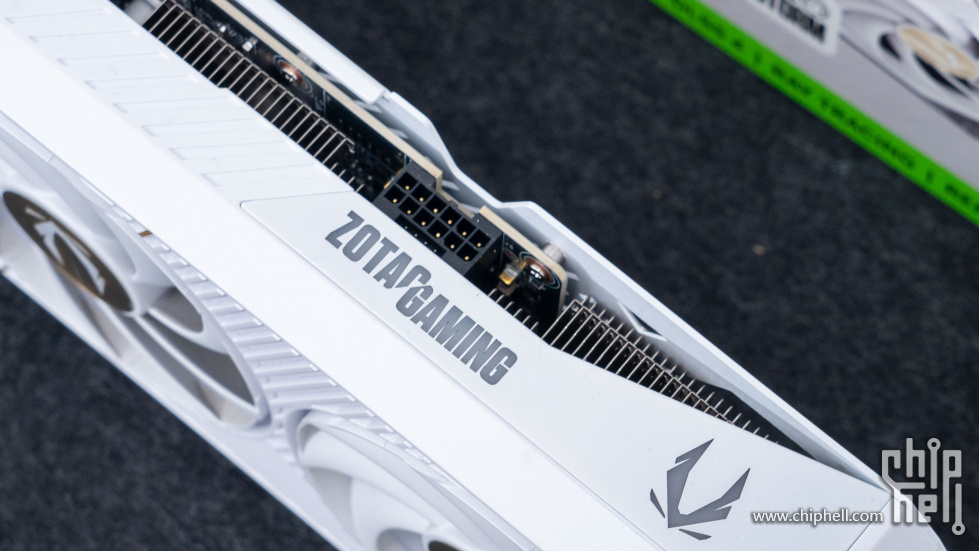

采用ATX 3.1规范12V-2X6 16P镀金供电接口，反向电源接口设计，更便于用户插拔。

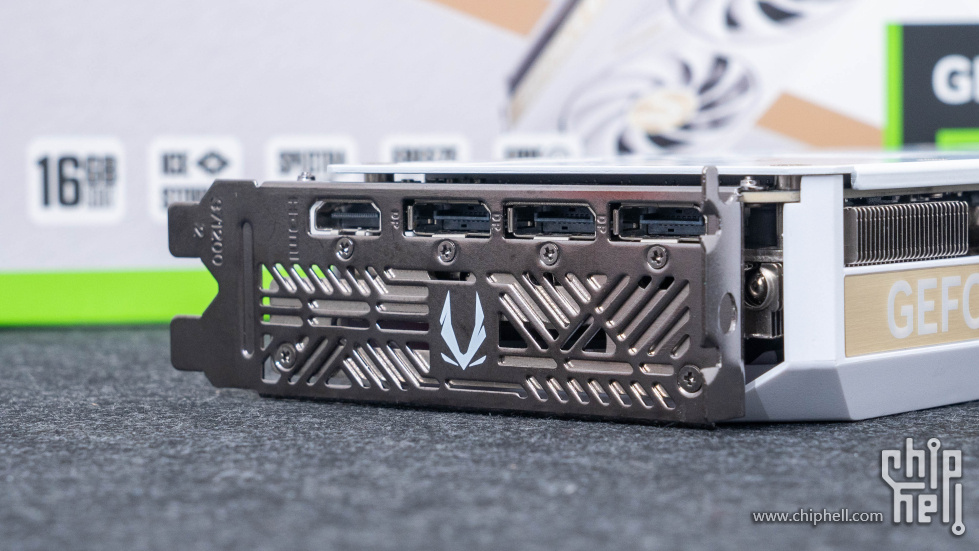

显示输出接口依旧是3个DP一个HDMI接口，支持最高8K分辨率显示输出。



固态这次我选择了西部数据的WD_BLACK SN850X RGB 2TB 版本，相比普通版本它多了散热马甲以及RGB灯光。这也是一款PCIe 4.0 SSD的旗舰产品了，而且它是一款有缓存的SSD产品。

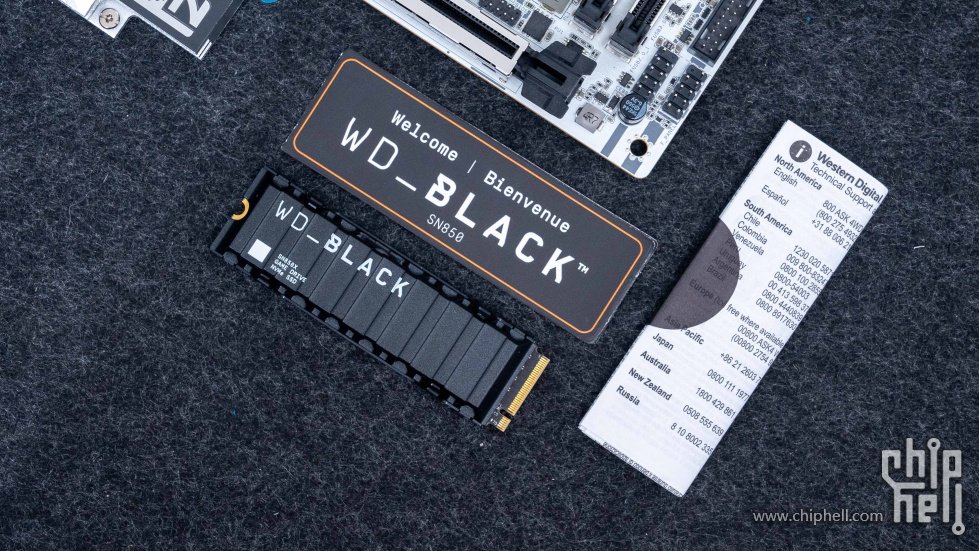

打开可以看到，SN850X RGB版本的散热马甲真的非常好看。全部附件除了SSD主机之外还有说明书以及WD_BLACK 黑色卡片。



依旧是标准2280尺寸设计，设计了类似集装箱外壳的散热马甲。散热马甲上还有WD_BLACK文字装饰。



散热侧面可以看到内部还做了镂空设计，通过增加散热片与空气的接触以达到被动散热的目的。侧面还设计了一块支持RGB灯光的区域，支持通过Game Mode软件设置灯光色彩。



WD_BLACK SN850X RGB SSD专为游戏玩家打造，最高顺序读取速度可达7300MB/s，耐用性方面1TB版本也达到了600TBW，最高容量的4TB版本更是做到了2400TBW。质保5年，可以说后顾无忧了。

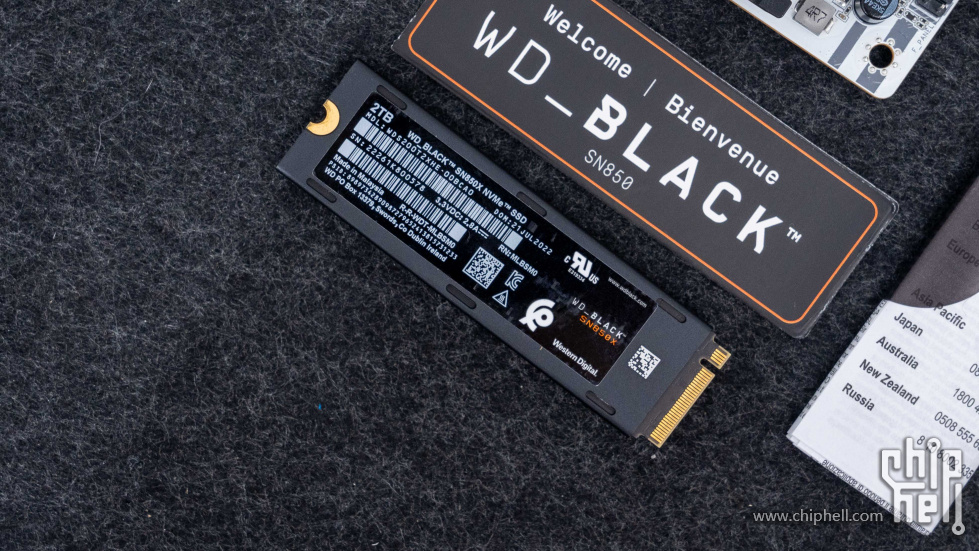

SN850X RGB散热版本的参数信息设计在散热马甲背面，主控是来自闪迪的 20-82-20035-B2，缓存颗粒是 D9XPG，采用BiCS3D TLC NAND 颗粒。

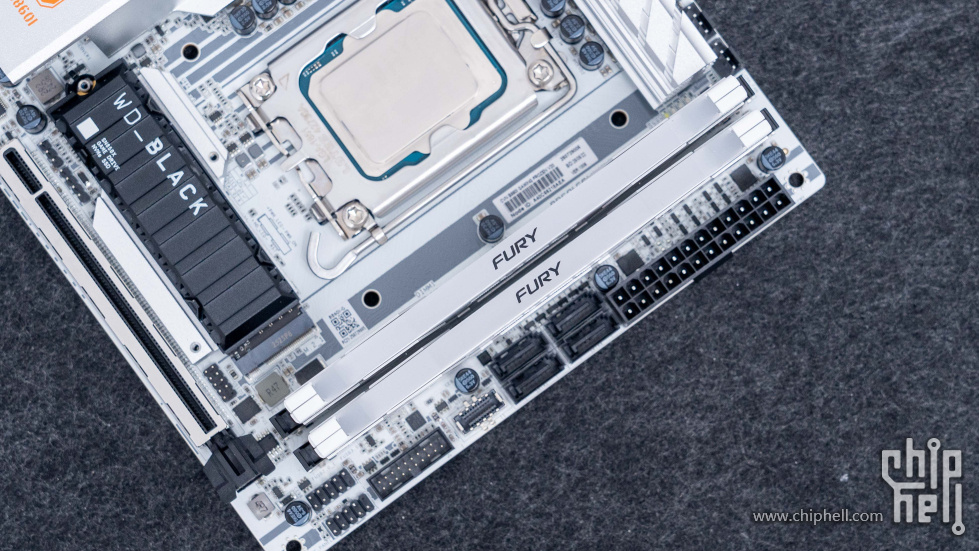

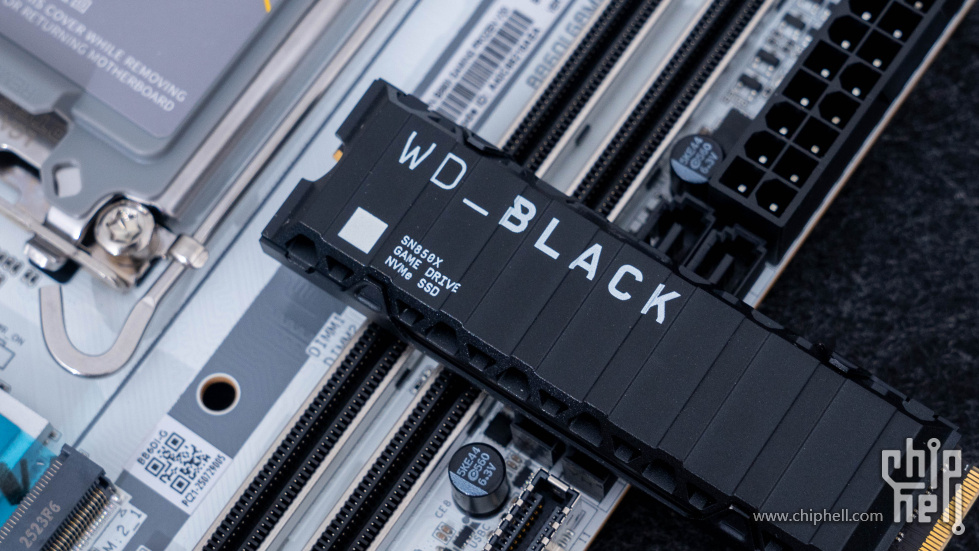

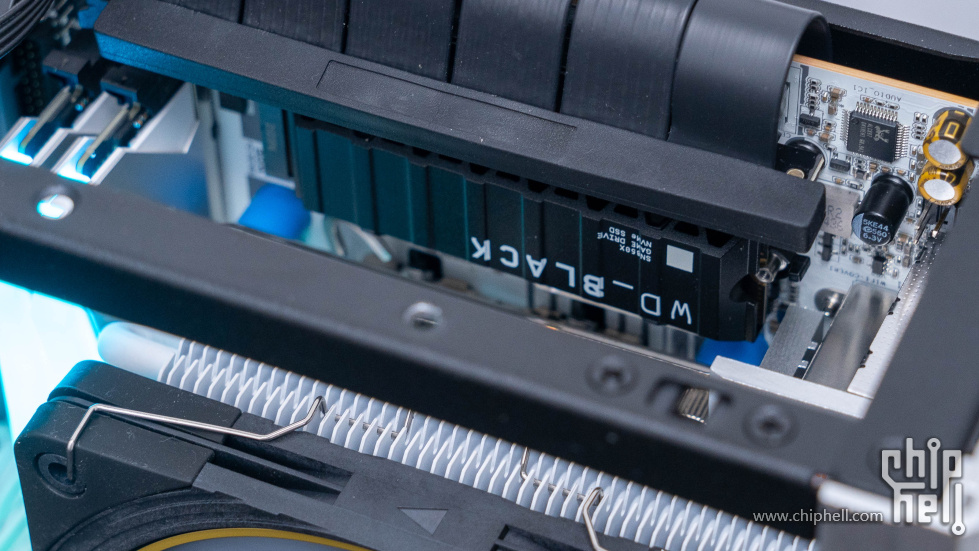

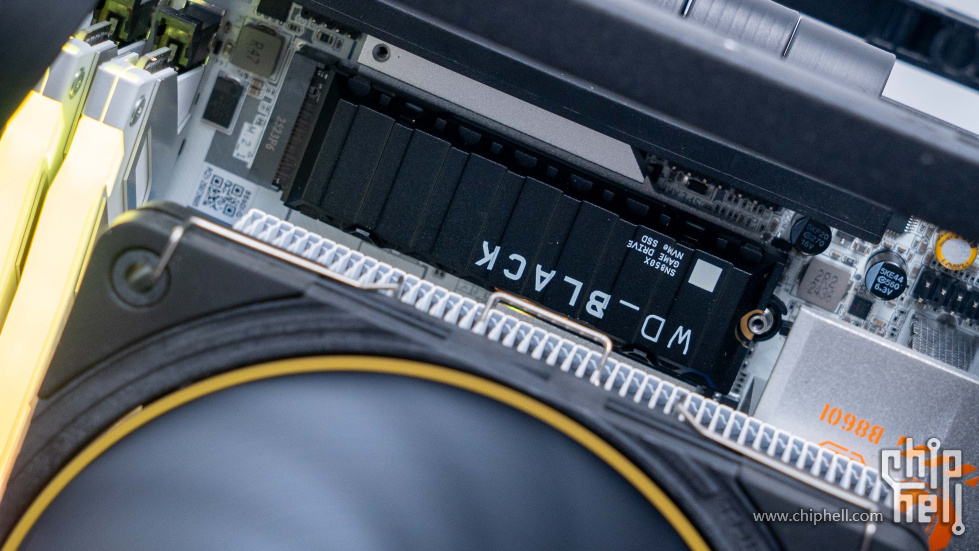

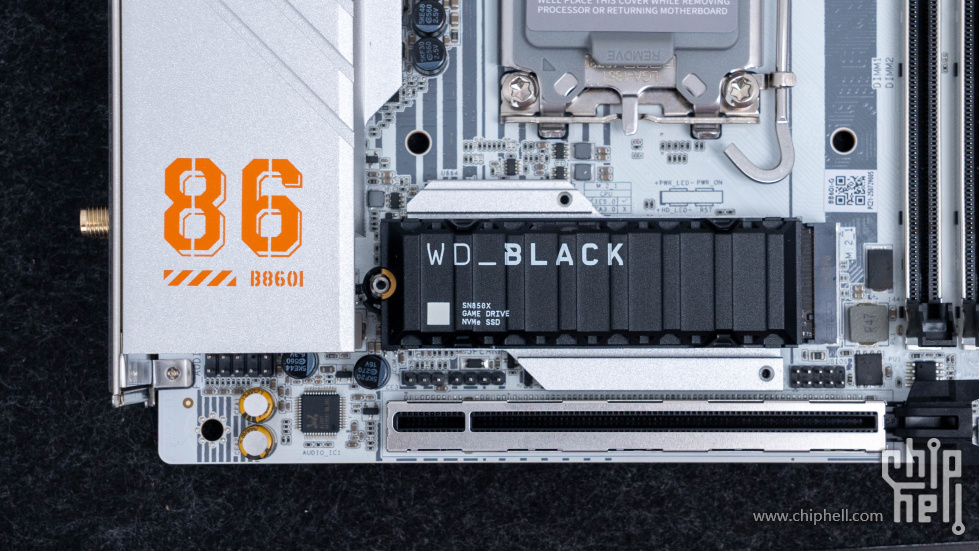

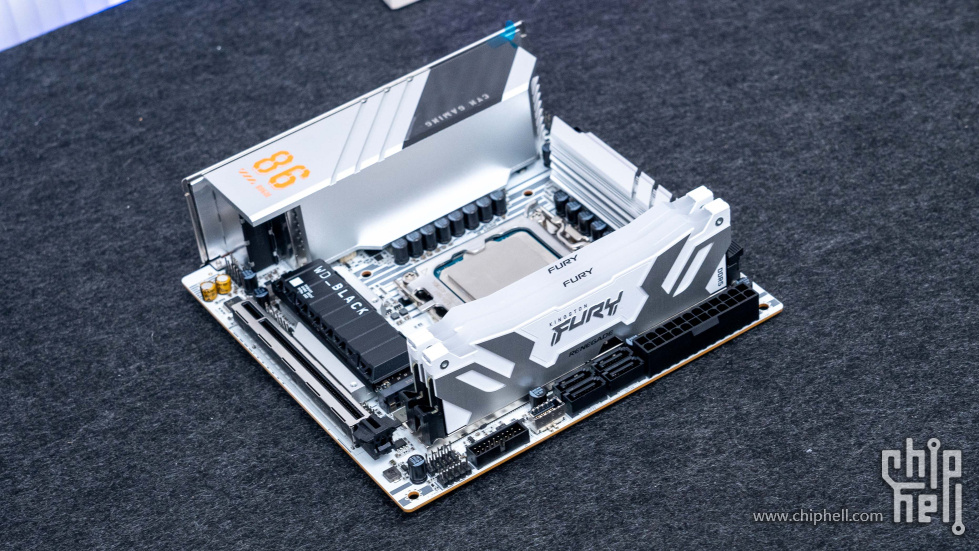

安装效果如图，实际选择了SN850X RGB散热马甲版本之后我就不用安装主板自带的散热装甲了。

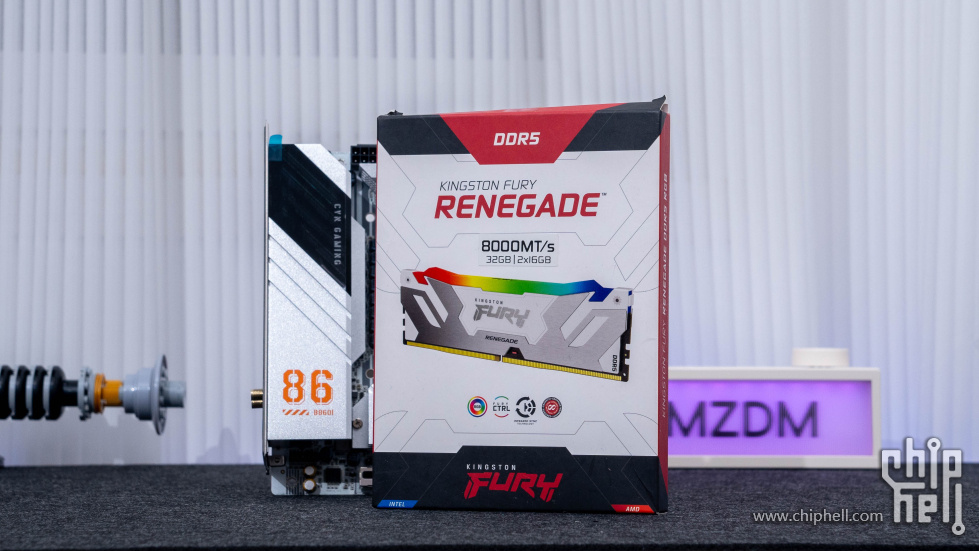

内存考虑配色的选择的是白色的金士顿叛逆者系列8000MHz 16GBx2的RGB灯条版本，8000MHz CL38时序设计，支持一键开启XMP 3.0技术。

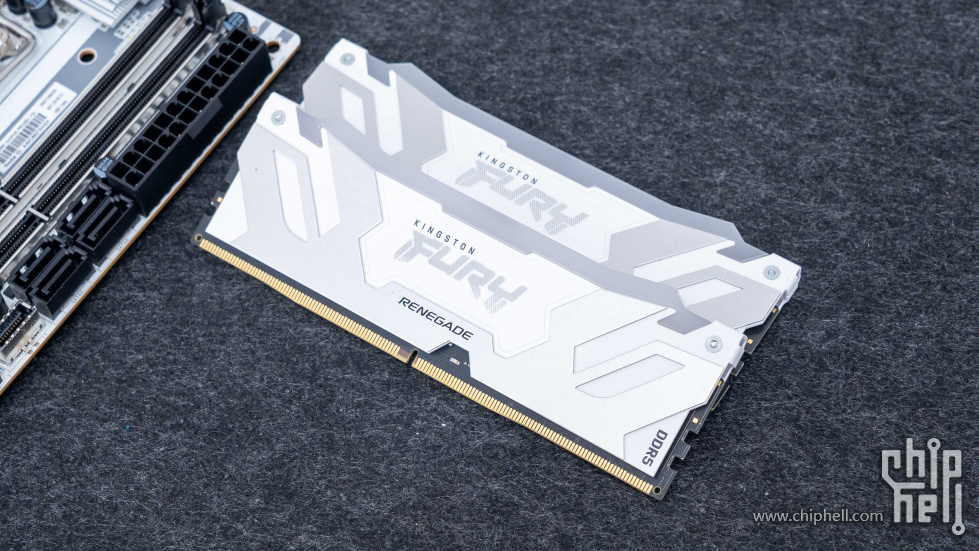

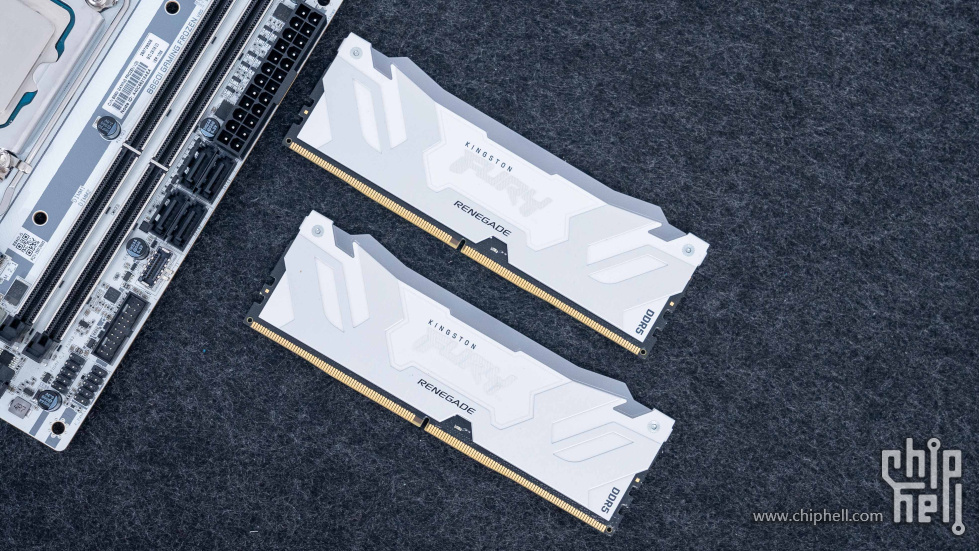

颜值上白色的叛逆者 RGB版本还是蛮不错的，另外也有黑色版本可选。



白色铝制散热片炫酷还具有不错的导热性可以进一步帮助散热，片内则是ECC和板载PMIC搭配黑色的PCB充分保证系统稳定运行。

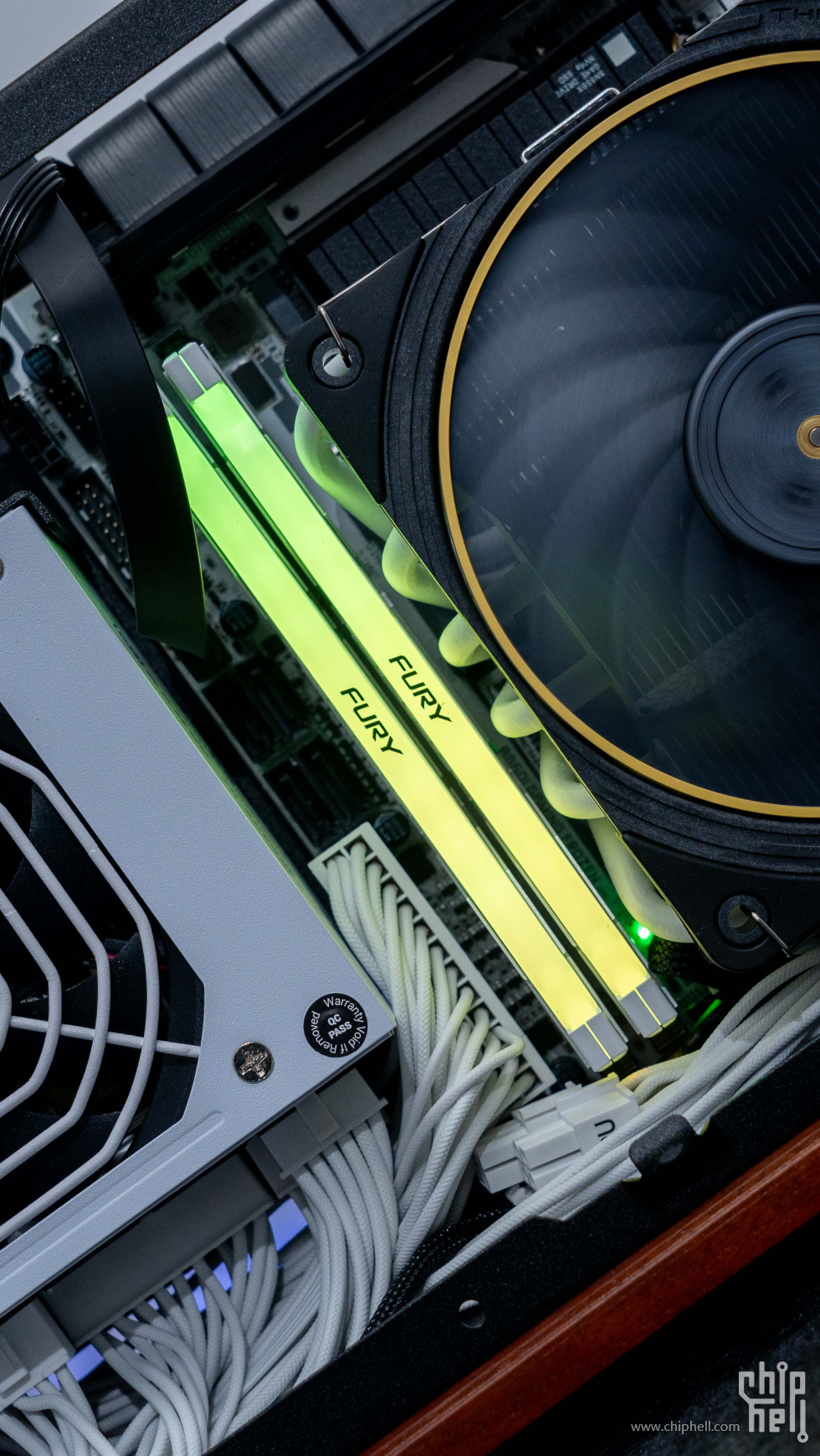

安装效果还是蛮好看的。



内存顶部区域内嵌了12颗独立LED灯珠设计，支持18种预设灯光效果。日常可以与主流板厂实现一键灯光同步，也可以通过FURY CTRL软件进行灯光控制。



散热方面乔思伯T9可以选择最大70mm高度的下压式散热，所以这里我搭配的还是67mm高度的AXP120-X67 白色款散热器，但是同时也看到利民更新了TL-B12015/TL-B12015 EX两款15mm厚度的暴力风扇。

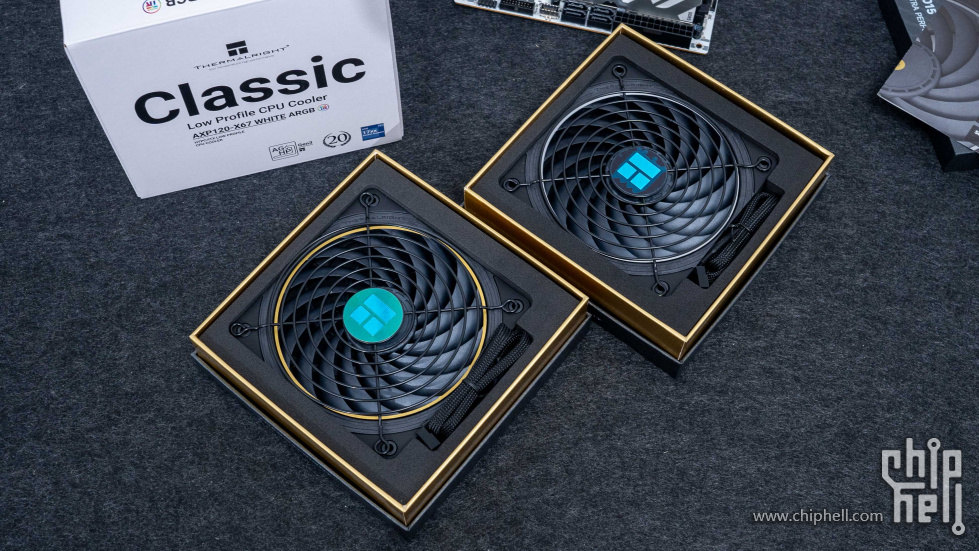

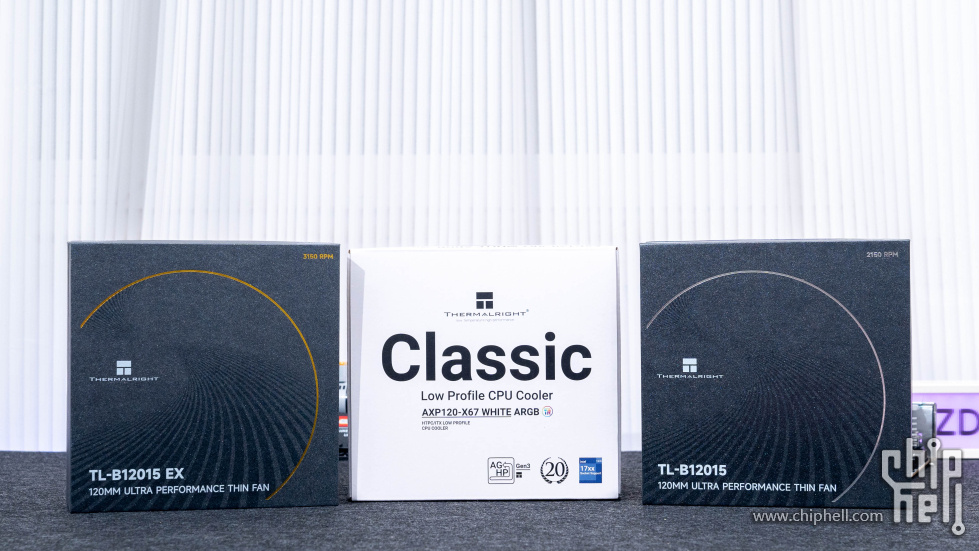

TL-B12015/TL-B12015 EX两款15mm风扇均采用礼盒包装设计，附送了安全网以及双4Pin 串联线。

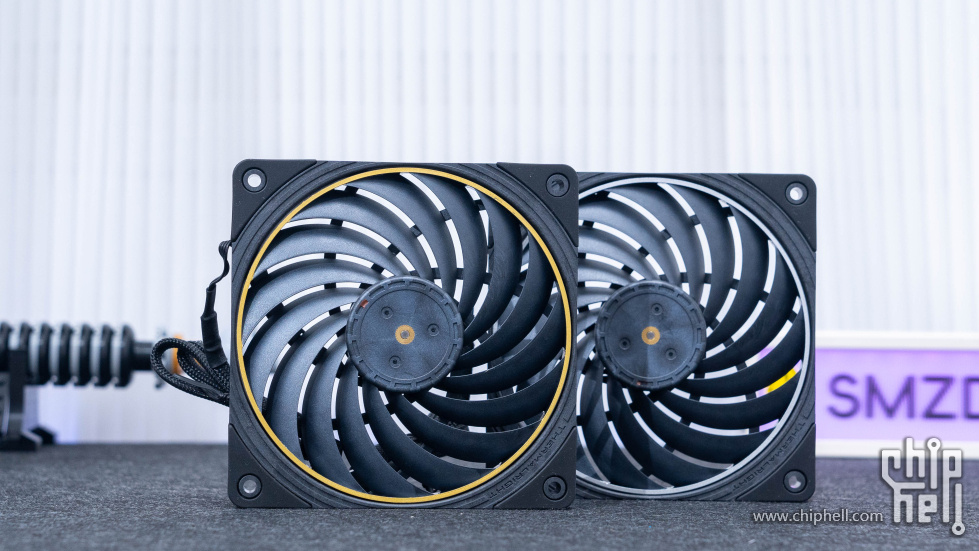

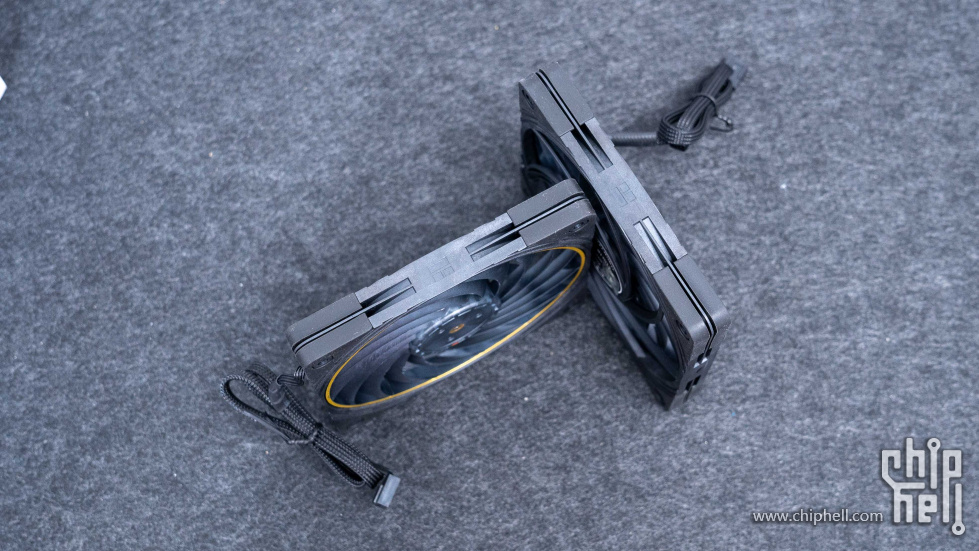

TL-B12015/TL-B12015 EX两款均为15叶密集启动叶型设计，臻选NMB轴承。转速不同设计不同，通过金色和银色的线圈装饰区别。转速分别为2150RPM±10%和3150RPM±10%。



15mm厚度的高性能暴力扇应该还是我目前见到的独一份，这样的风扇设计也恰好可以给利民自家的AXP120-X67下压式风扇提供更强的散热表现。

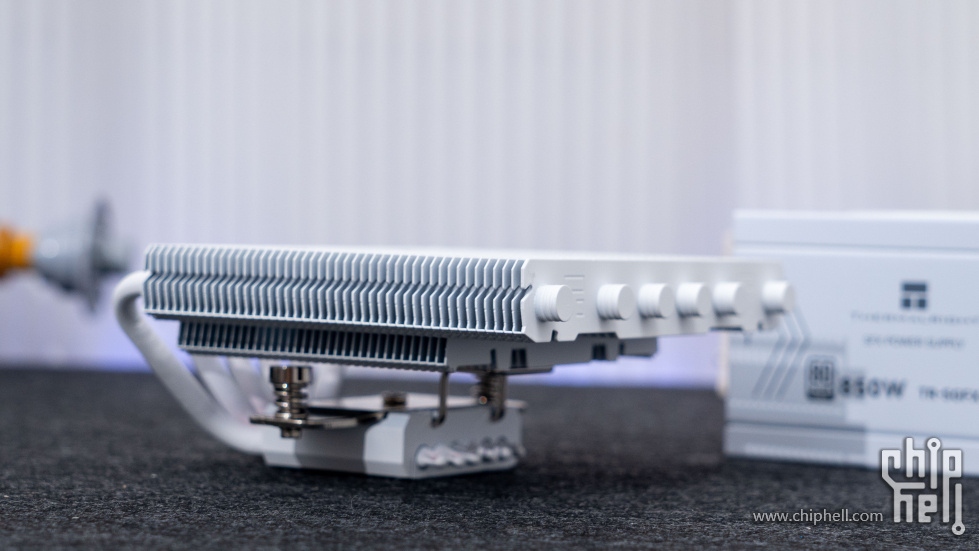

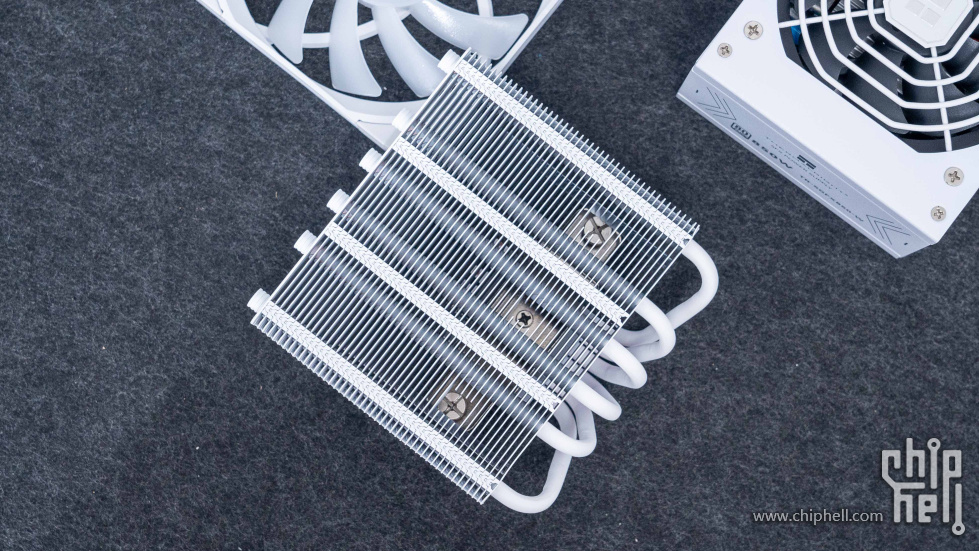

散热方面AXP-X67提供了多种不同配色产品可以，可以最大程度的满足不同配色的装机使用。这里我选择的是和整机一样的白色版本AXP120-X67 White版本。



在67mm的安装高度下，AXP120-X67一定是这之中的明星产品了。

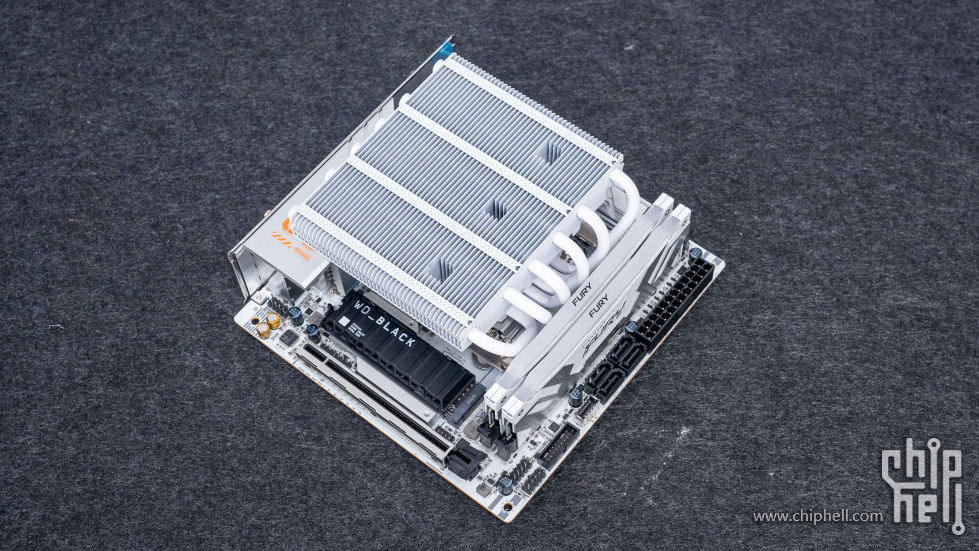

安装效果如图，可以根据配置不同选择不同的散热安装朝向。具有两个安装兼容性，这点上对于ITX玩家真的非常友好。

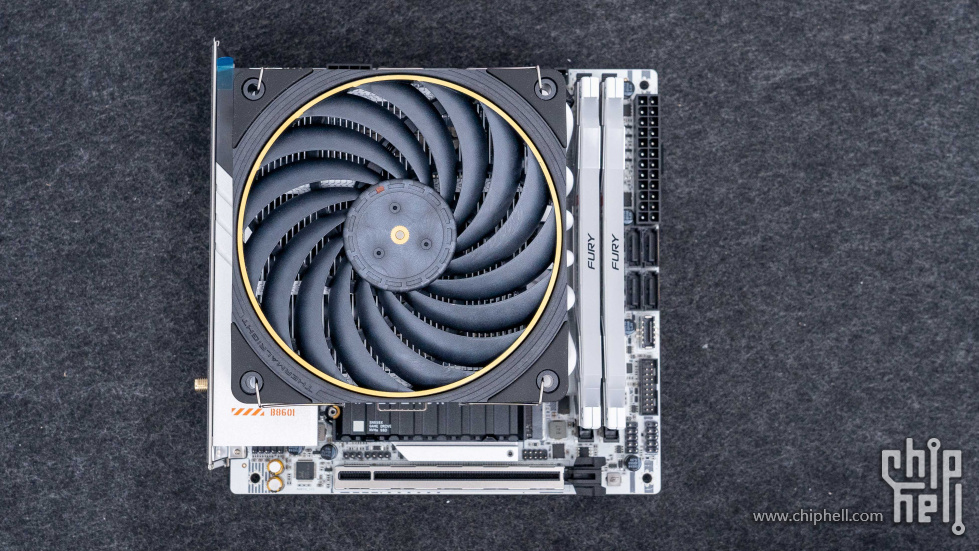

搭配TL-B12015 EX风扇的安装效果，不知道这款风扇后续会更新白色版本。

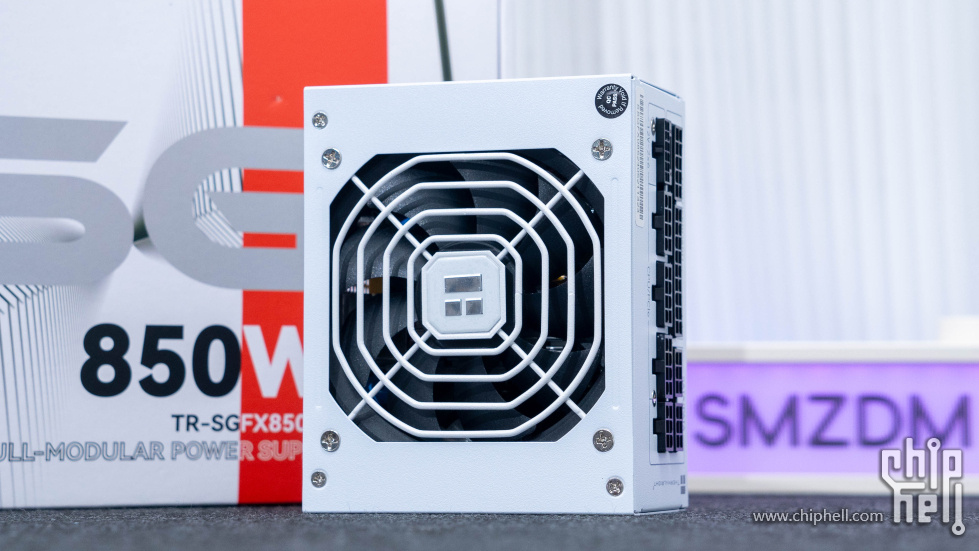

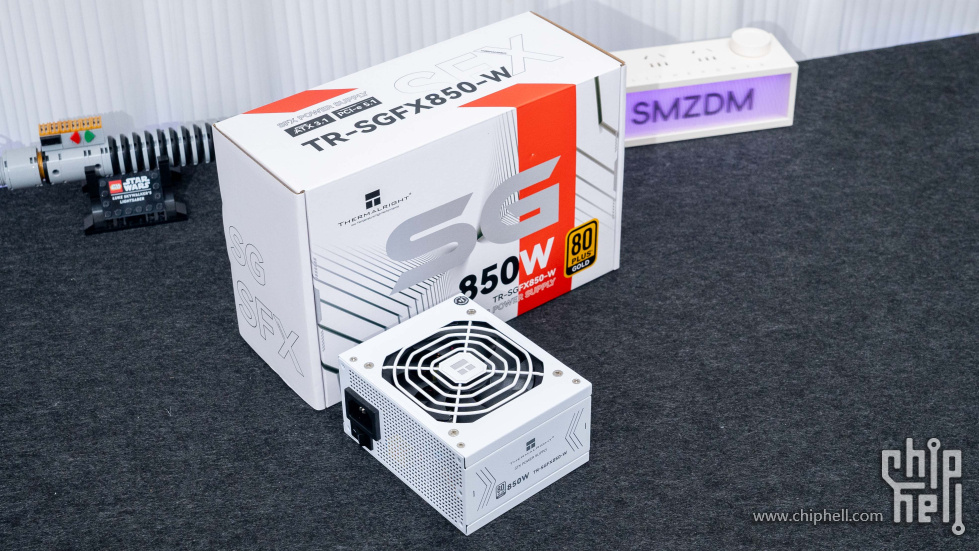

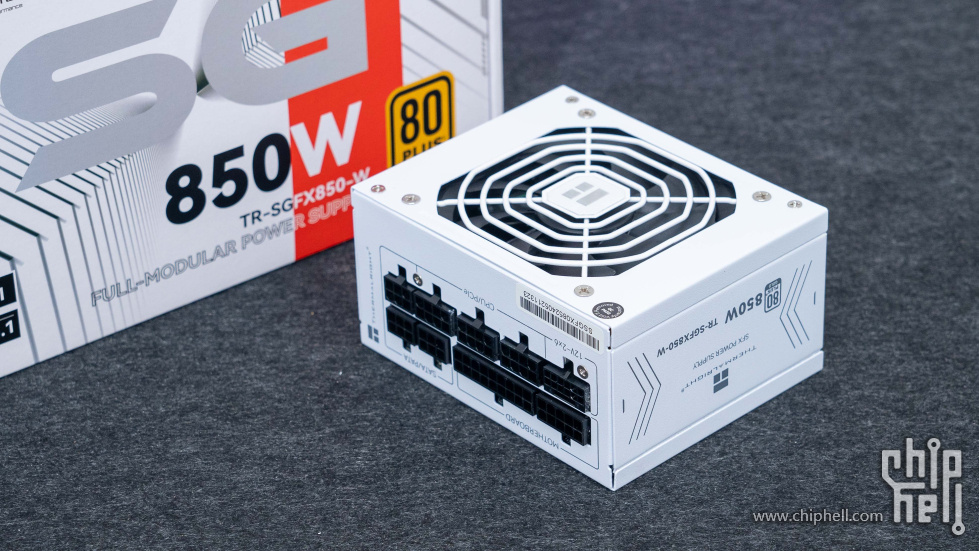

电源方面，前面也提到了乔思伯T9这款机箱仅支持SFX尺寸电源，SFX-L规格的都无法安装进去。这里选择的也是利民的TR-SGF850-W，白色的850W设计SFX 规格电源。超高的性价比与金牌80Plus认证，是我每次ITX主机安装时第一个想到的SFX电源产品。



这个价位上支持ATX3.0、PCIe 5.0的SFX电源估计只此一家了吧。还配置了全套压纹模组线理线也更方便省去定制线材的费用。风扇支持智能启停技术，运行十分安静。



接口方面足够全面，提供了三个6Pin、三个8Pin以及一个16Pin PCIe 5.0 12VHPWR 供电接口。



100*125*64mm的标准SFX规格内是一把92mm直径的FDB耐用均衡风扇设计，支持智能温控设计，可以随着负载高度轻松切换转速。

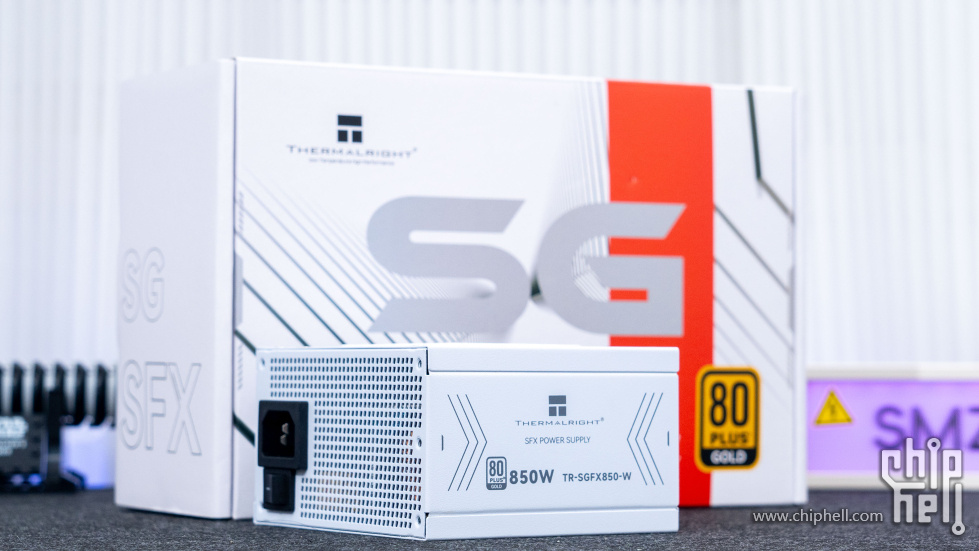

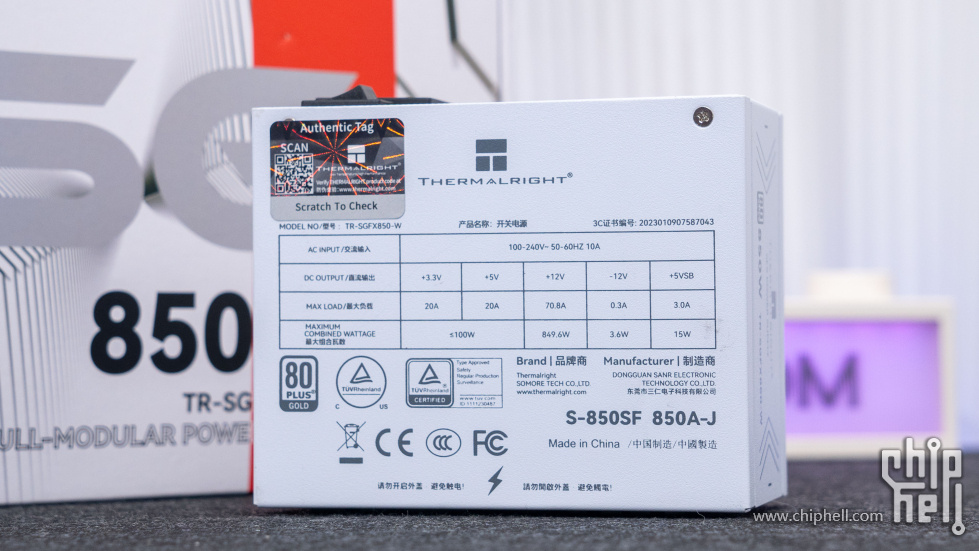

电源侧面有标签信息上详细地标注产品型号等信息，这是一款主动式PFC电源产品，80Plus金牌认证。此外像是过压、低压、超功率、短路以及高温多重保护设计它都是支持的，真的是性价比很高的选择。

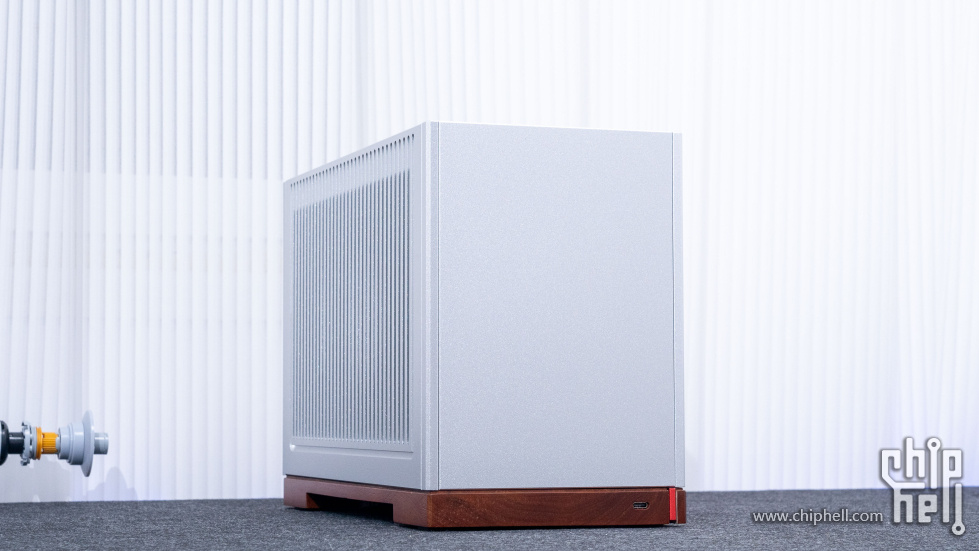

乔思伯T9机箱凭借其卓越的设计理念与精湛的工艺水平，给我留下了极为深刻的印象。该产品充分展现了乔思伯品牌在材质应用领域的深厚造诣，尤其是对铝合金与实木材质的结合运用，已达到炉火纯青的专业境界。



另外从机箱侧面细节的处理器上，也可以看到乔思伯频率在铝制材质细节处理的考究。整体11.3L的体积，采用标准背靠背安装的A4布局设计。155*325*224mm的三围，外侧搭配了 4mm 厚铝合金喷砂阳极材质。

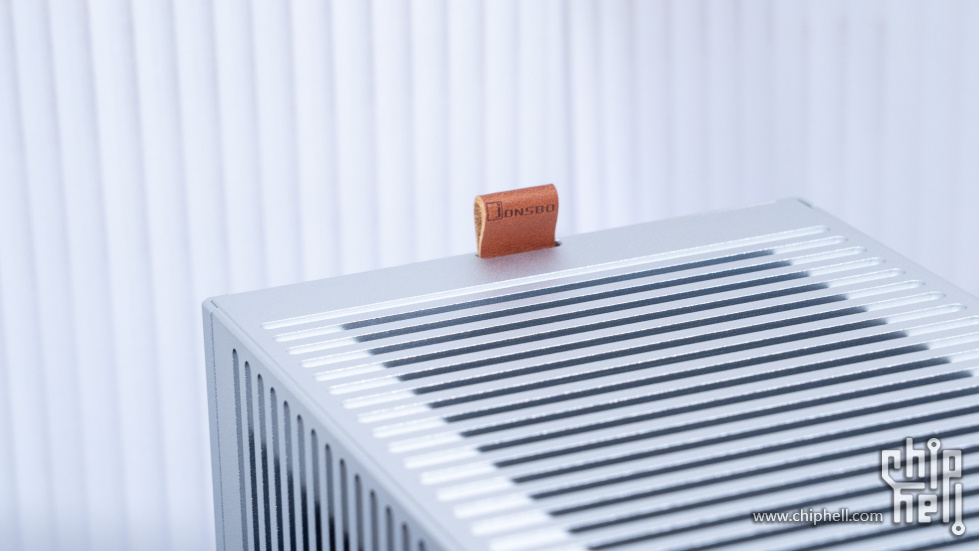

该设备机身左右两侧及顶部均采用CNC精密加工工艺打造格栅式开槽结构，结合专业级防尘网设计，确保系统运行时实现高效稳定的热管理效能。此外，顶板后部特别配置高品质皮质拉手装置，旨在为用户提供便捷的设备移动操作体验。当然顶盖的球形卡扣非常紧，需要双手用劲才能拆开。



机箱顶盖、两侧以及正面四块面板均可以免工具拆卸，这点设计上乔思伯用心了。

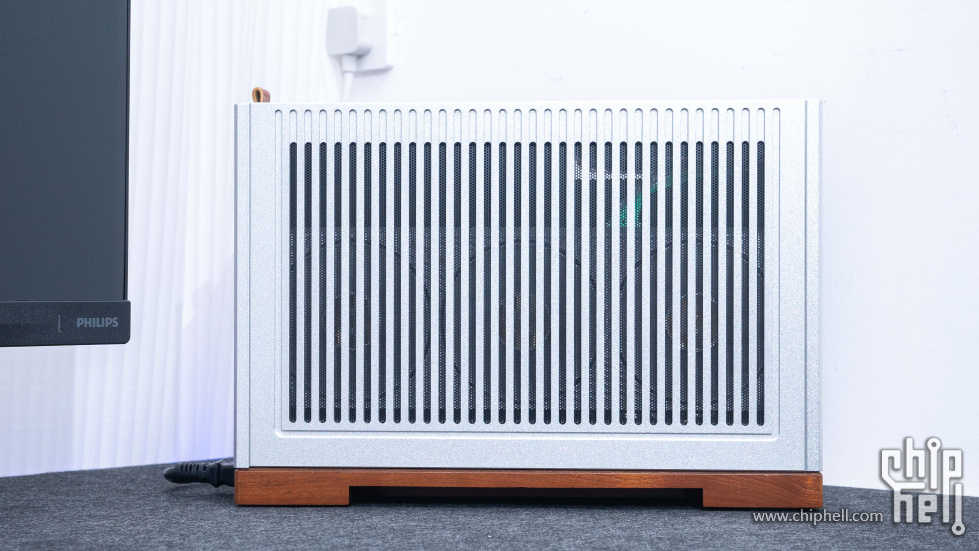

机身左右与顶部设置 CNC 格栅开槽细节，这个设计加分。



作为铝制机箱爱好者，乔思伯T9机箱的CNC处理细节真的很到位。除了整体不割手，而且细节处理精细，对于这个价格这个做工来讲乔思伯还是给力的。

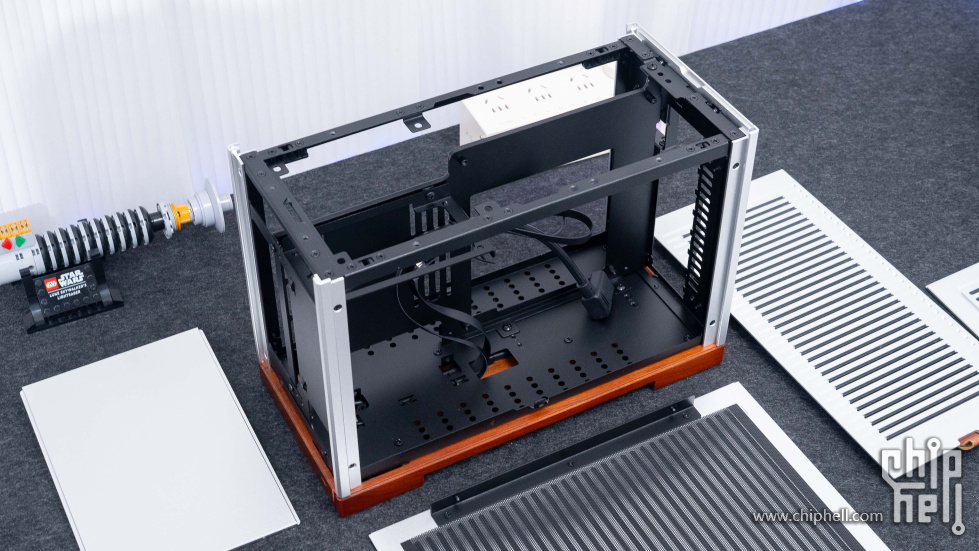

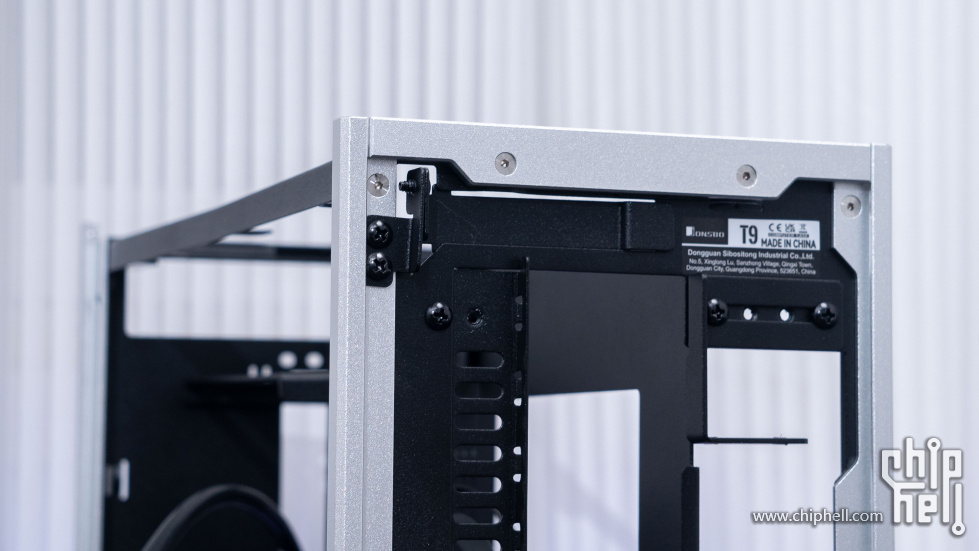

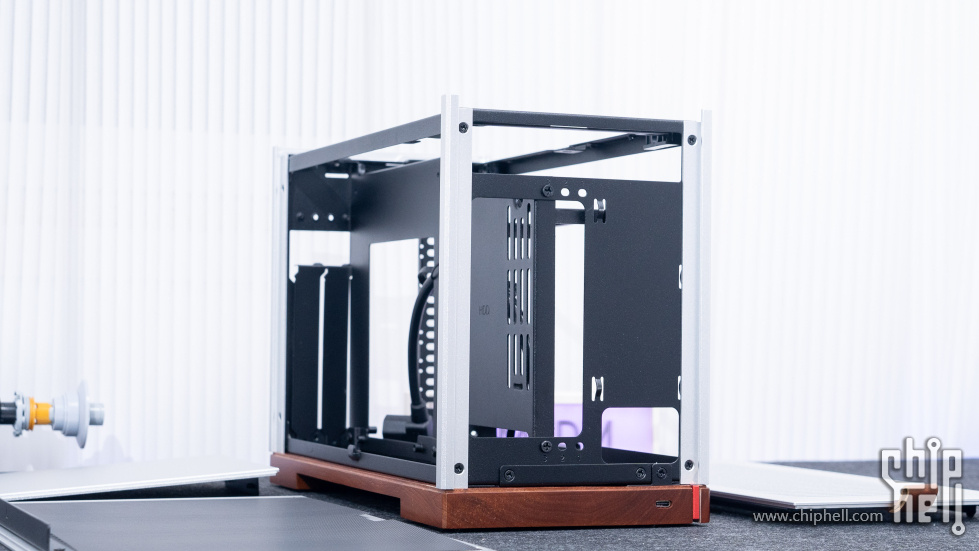

机箱内部依旧是标准的A4机箱背靠背设计，但是也加入了内部空间可调节设计，提供了三个档位选择，可以方便玩家根据配置不同调整左右仓空间。机箱内部的中框可根据需求在三档位置间调节：
靠左模式：支持 78mm 高 CPU 散热器 + 2 槽厚显卡；
中间模式：支持 68mm 散热器 + 2.5 槽显卡；
靠右模式：支持 58mm 散热器 + 3 槽显卡。



主板仓一侧，依旧是左侧电源仓位置右侧主板位置，不过需要注意的是乔思伯T9仅支持SFX规格电源，所以在电源选购上一定要注意。

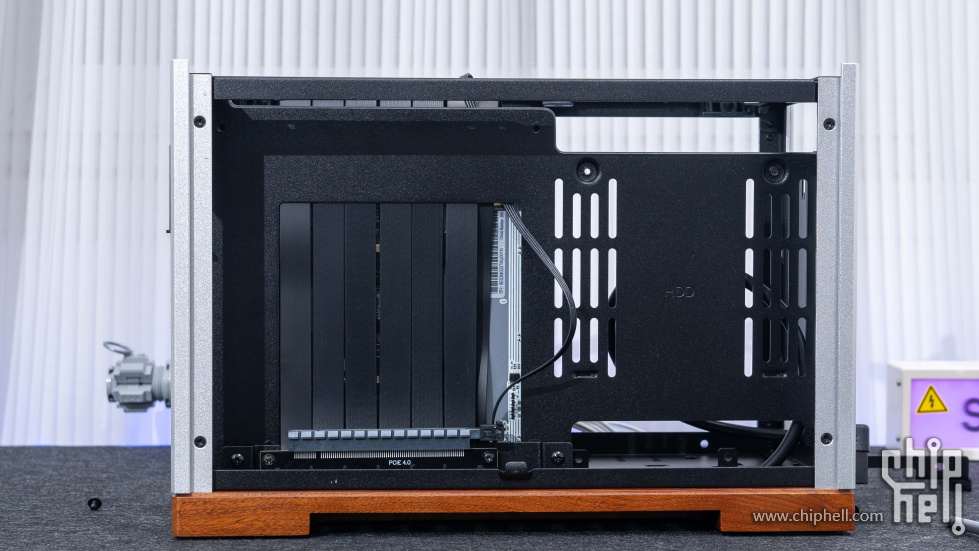

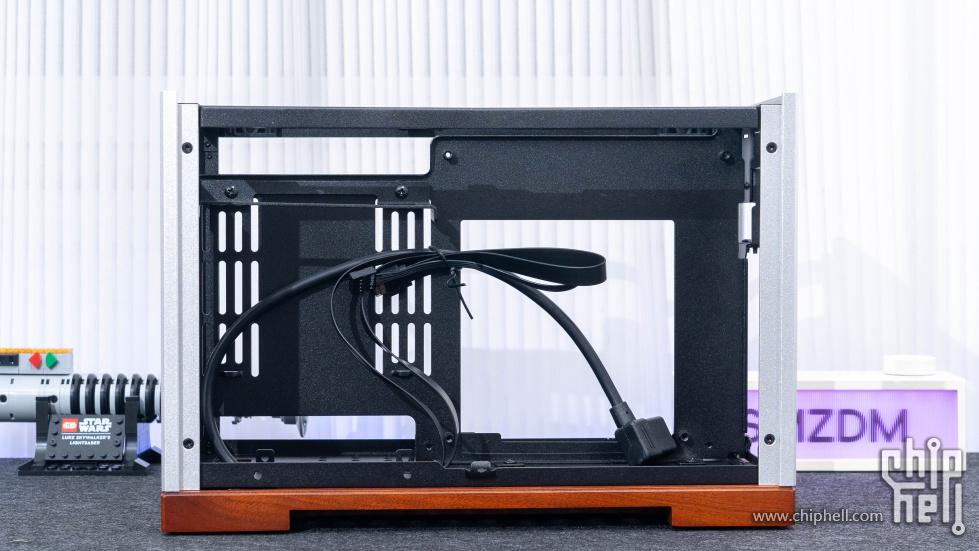

显卡仓一侧，附带了PCIe 4.0显卡转接线，推荐装机的小伙伴这样把显卡转接线一部分走到主板一侧位置。另外就像开头部分说的，如果像我一样选择305mm长度三风扇显卡的话，安装的时候还是需要调整左右两侧位置的才有合适的角度安装显卡。



此外还注意到一点，这款机箱还支持半高显卡或者半高网卡的直插设计，这点上还是很细节的。这样在机箱显卡一侧就可以考虑安装3.5寸机箱硬盘，作为简单的NAS使用也是可以的。

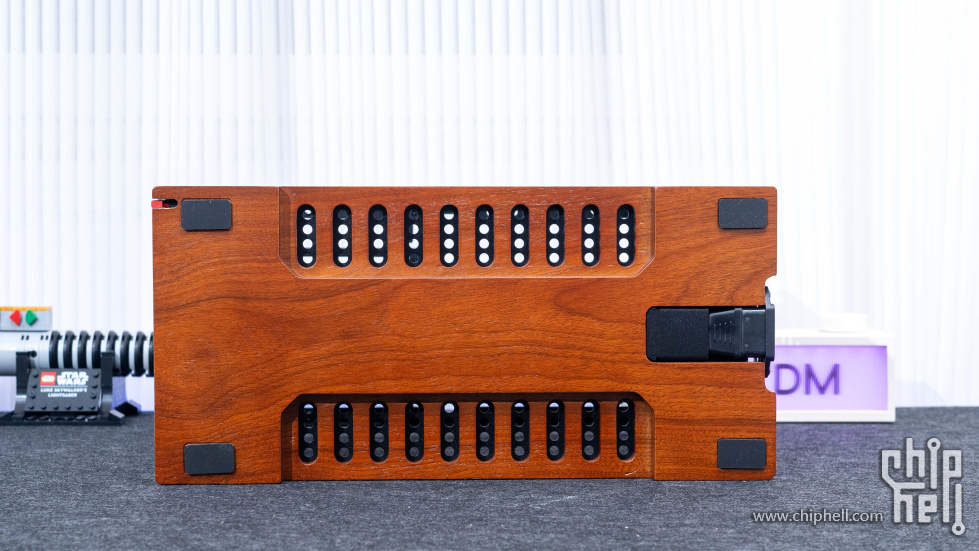

机箱底部的 20mm 黑胡桃木底座不仅起到支撑作用，还通过隐藏式走线槽和防滑脚垫提升了整体质感。



性能测试：

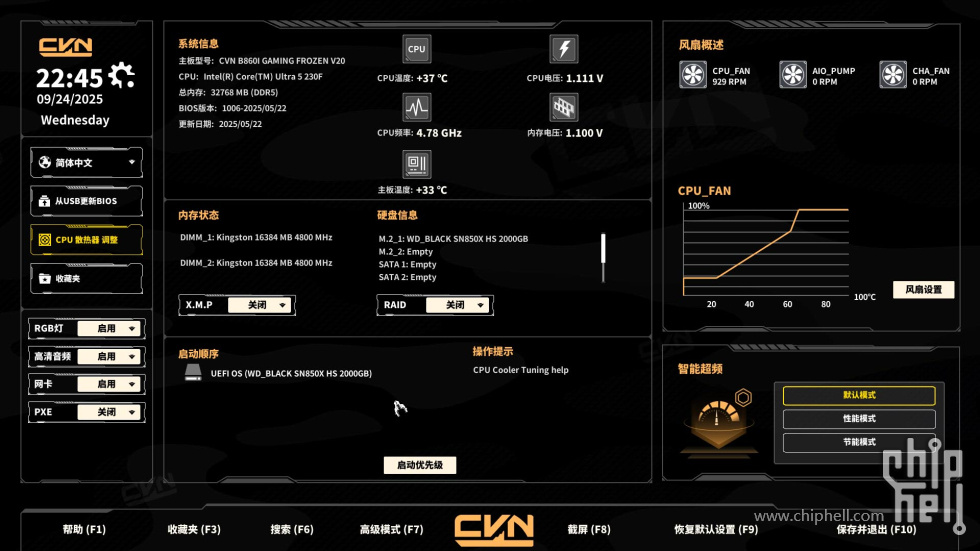

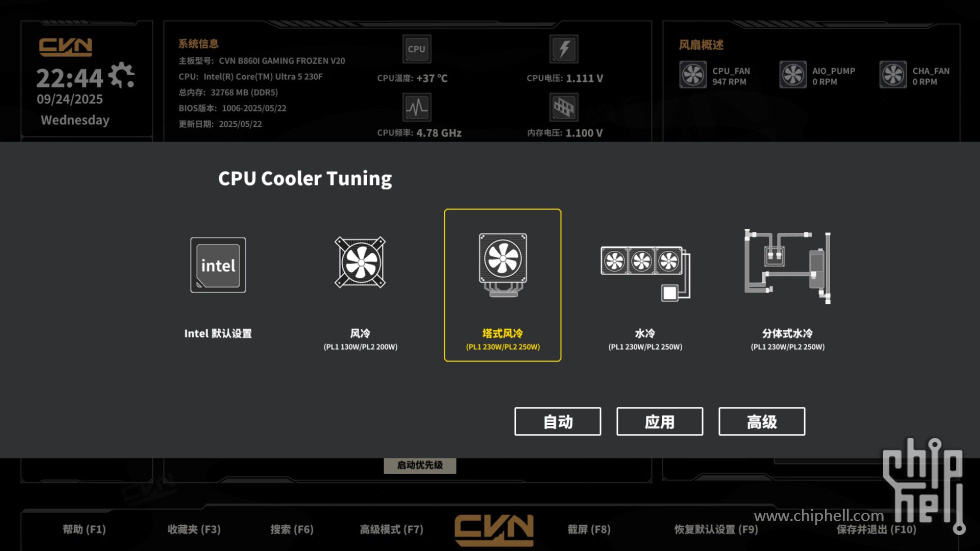

性能测试之前也去看了一下七彩虹的新UI设计，第一次进入BIOS会提升你根据散热选择合适的功耗设置，默认是Intel默认设置选项。这里我手动切换的塔式风冷，当然你也可以直接自动就好了。



新的UI设计部分，在EZ Mode页面就可以完成大部分设置功能。比如内存一键开启XMP或者风扇转速调整以及智能产品选项都可以直接设置。这里我就手动开启XMP之后，其他全默认进入系统。

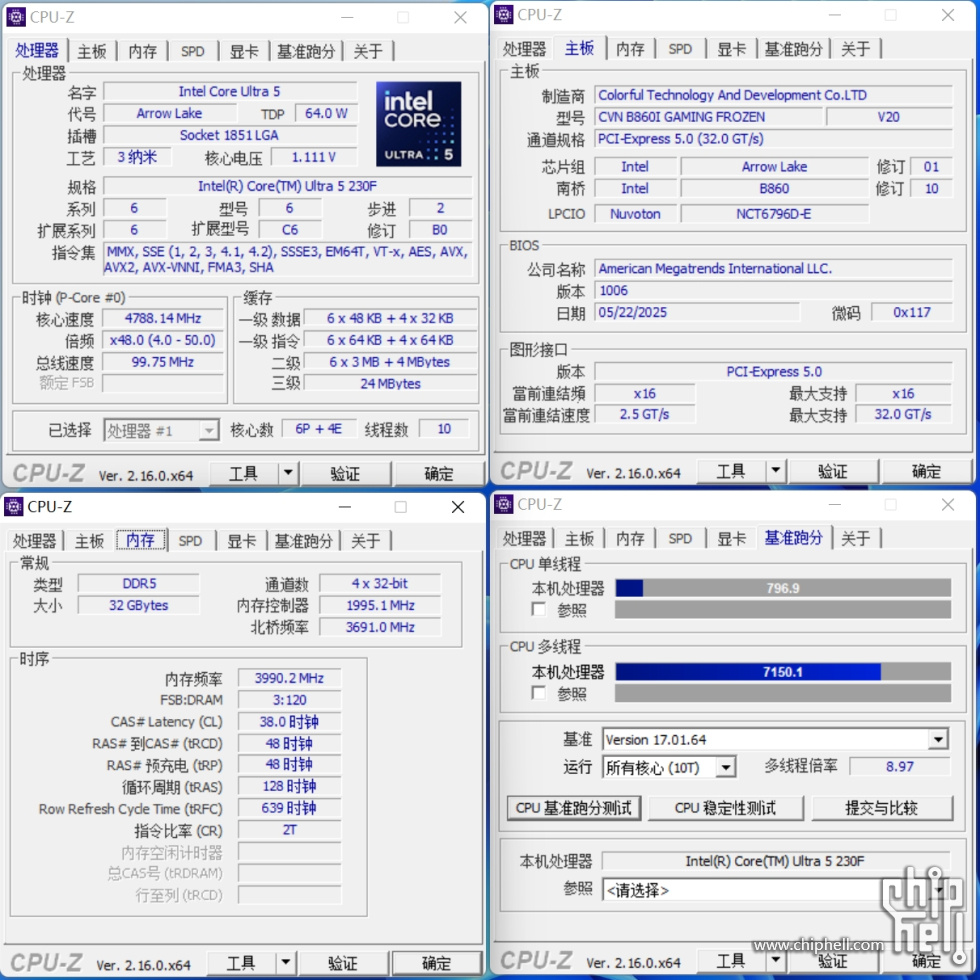

CPU-Z查看Ultra 5 230F以及其他硬件参数，CPU-Z的Benchmark测试成绩如图。

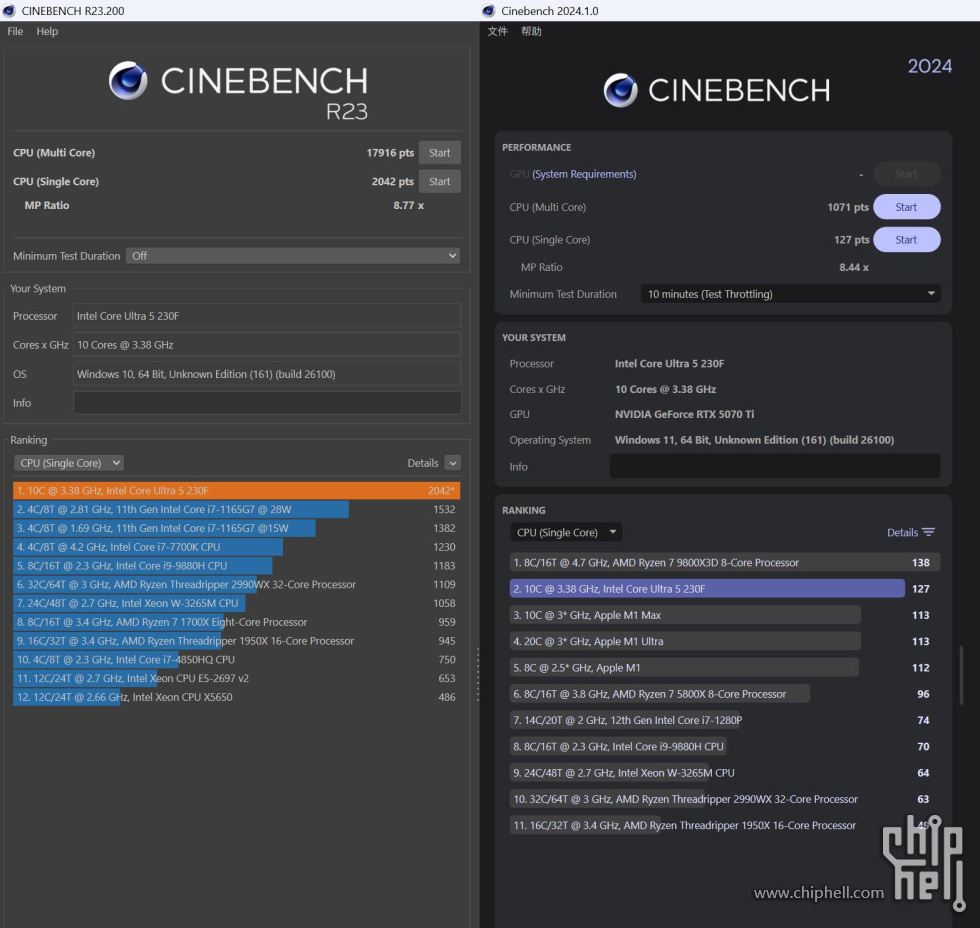

CINEBENCH R23/2024测试：
Cinebench R23测试CPU多核分为17916 pts，单核 2042pts；
Cinebench 2024测试CPU多核分为1071 pts，单核 127pts；

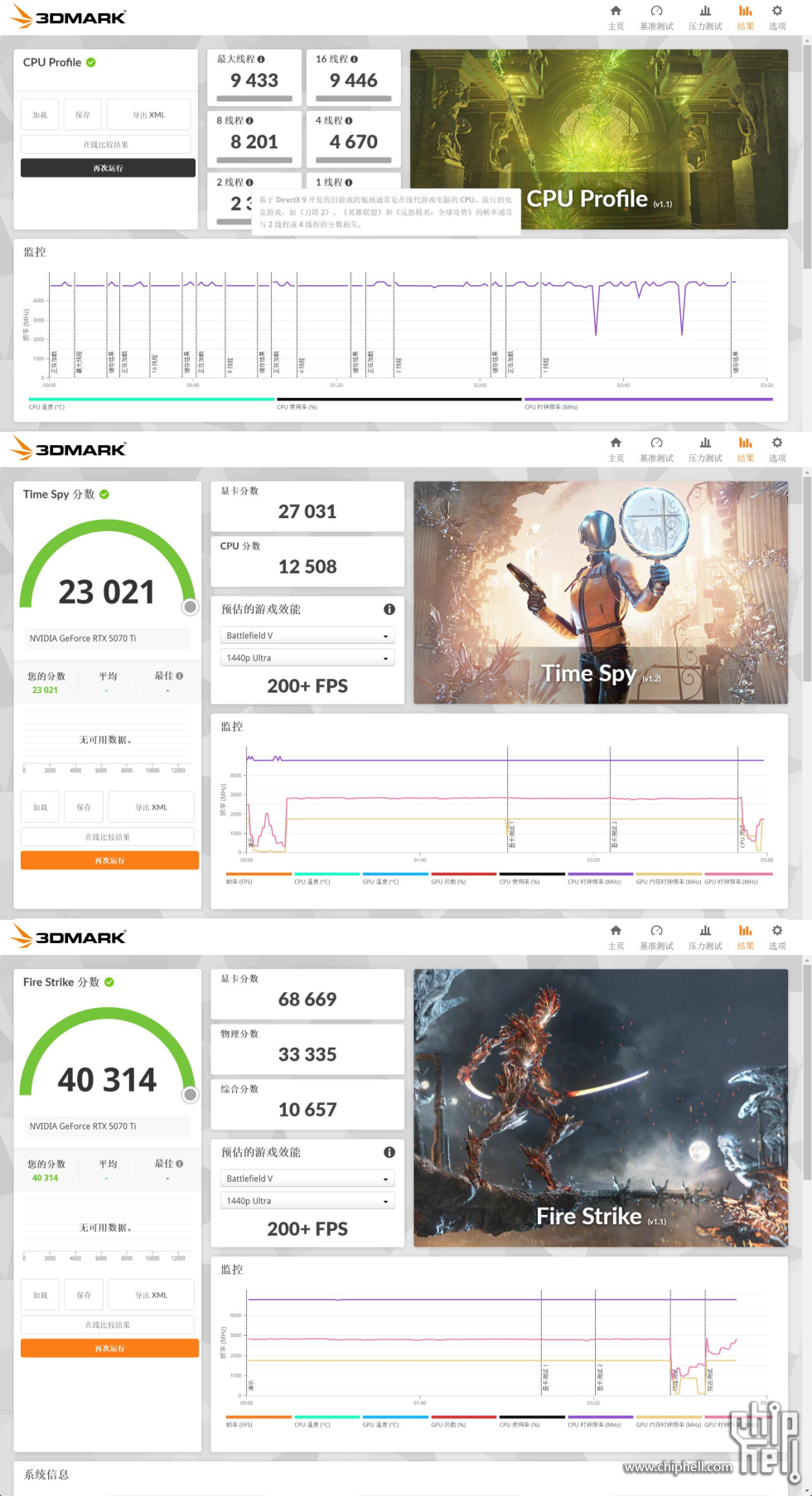

3D Mark测试：
CPU Profile 最大线程 9433，单线程 1211；
Time Spy 分数 23021，CPU 分数12508，GPU分数27031；
Fire Strike分数40614，显卡分数68699，物理分数33335，综合分数10657；

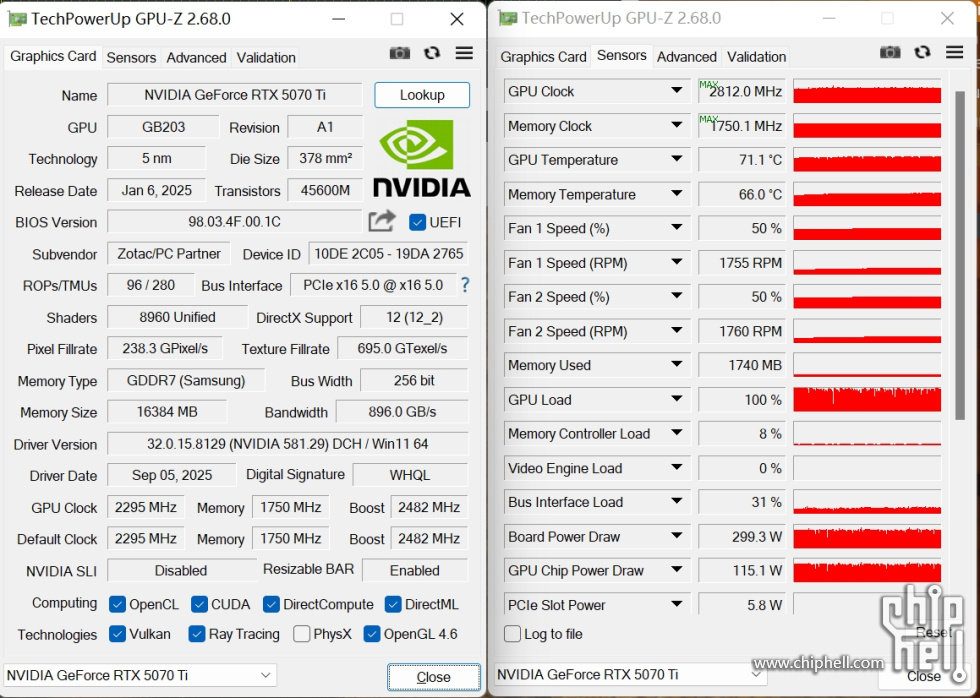

GPU-Z查看索泰 RTX 5070 Ti SOLID CORE OC WHITE 显卡参数信息。

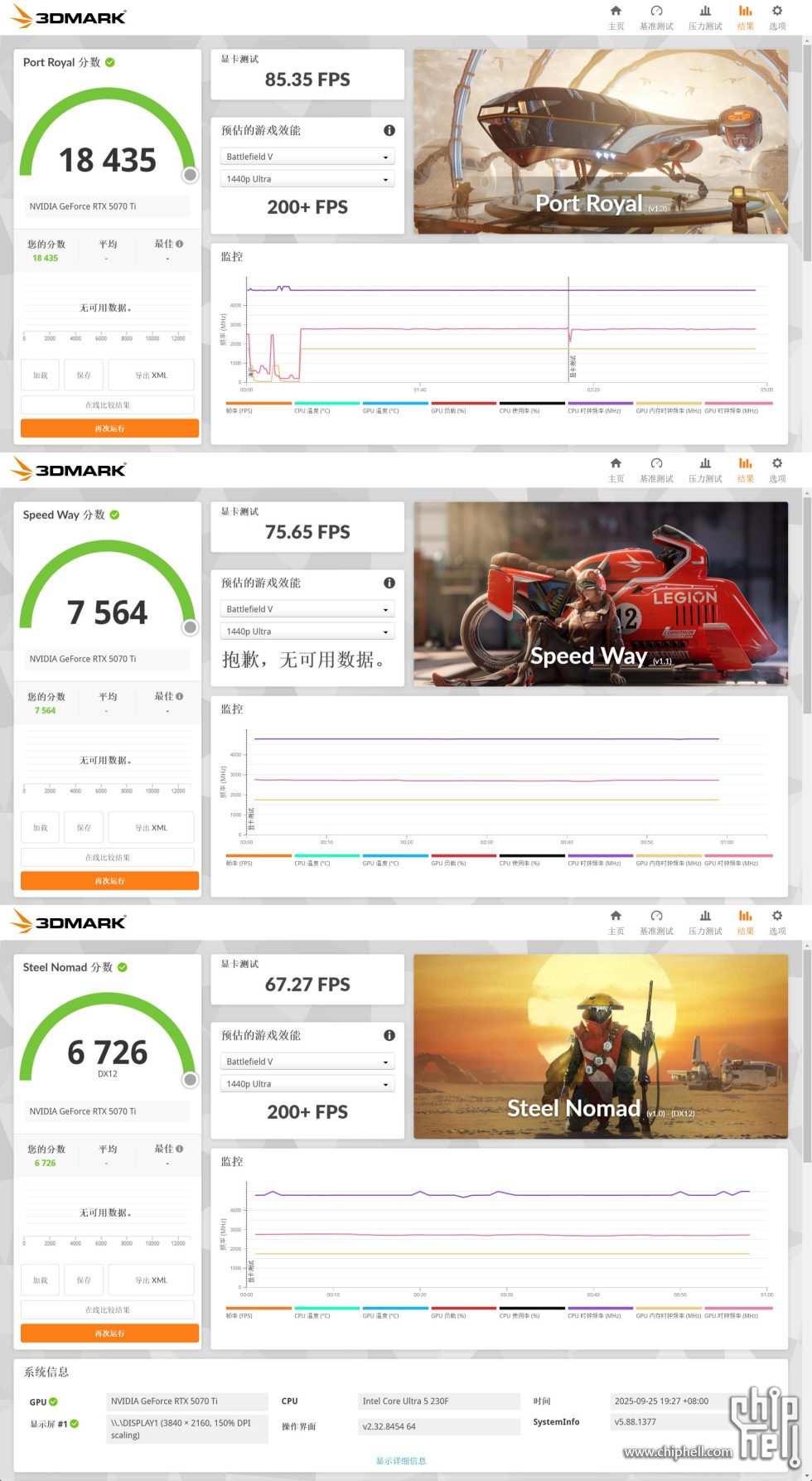

3DMark显卡光追部分测试结果如图。

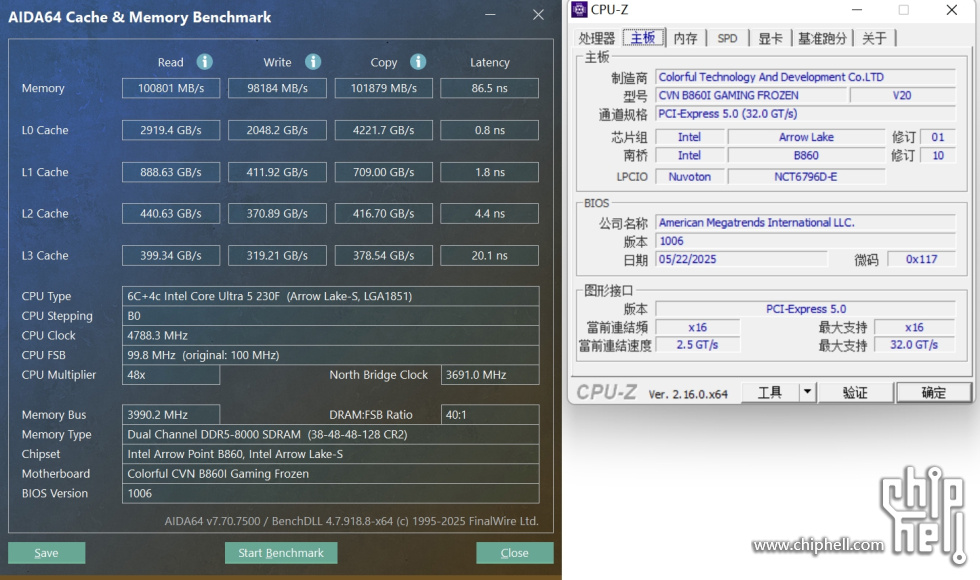

金士顿叛逆者系列8000MHz 16GBx2 RGB内存AIDA 64在仅开启XMP模式下读写成绩如图。

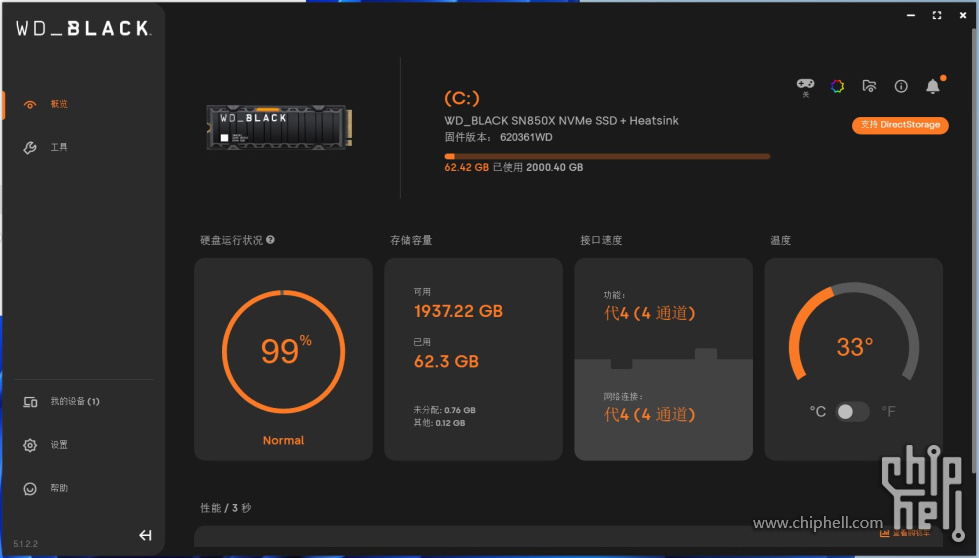

固态方面WD_BLACK SN850X RGB可以通过自带的Game Mode软件查看SSD状态信息，升级固件以及开启GAME模式等。

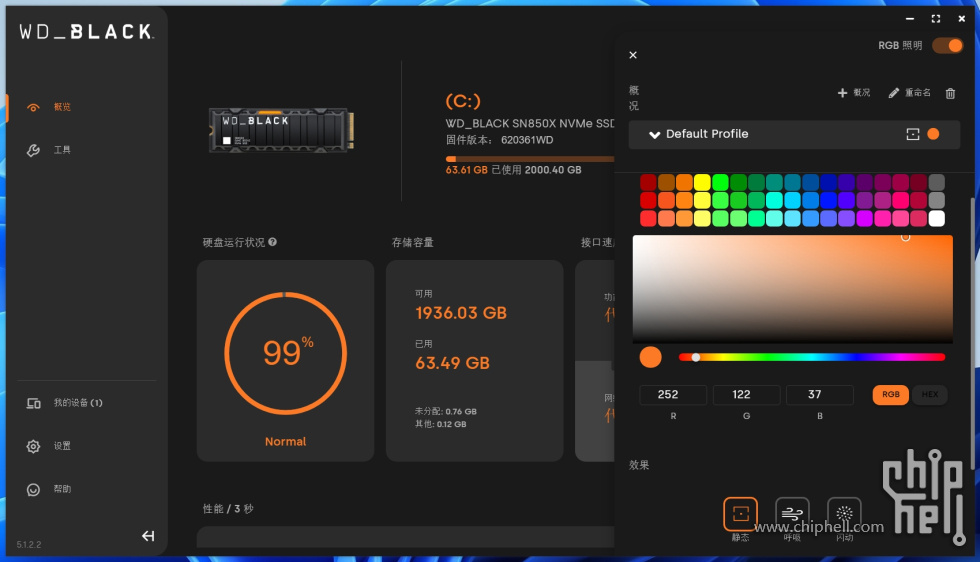

此外因为这款WD_BLACK SN850X RGB固态还内置了支持RGB灯光的设计，所以也可以在Game Mode软件对灯光部分进行设置，甚至还支持静态、呼吸以及闪动等动画效果。

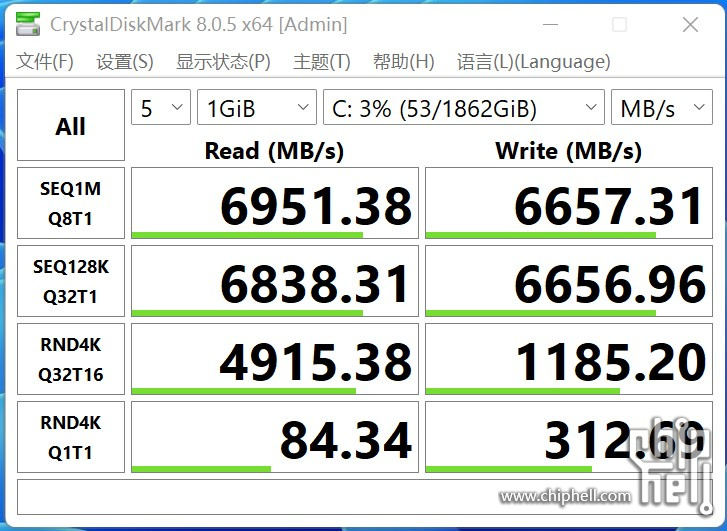

实际读写测试成绩如图。

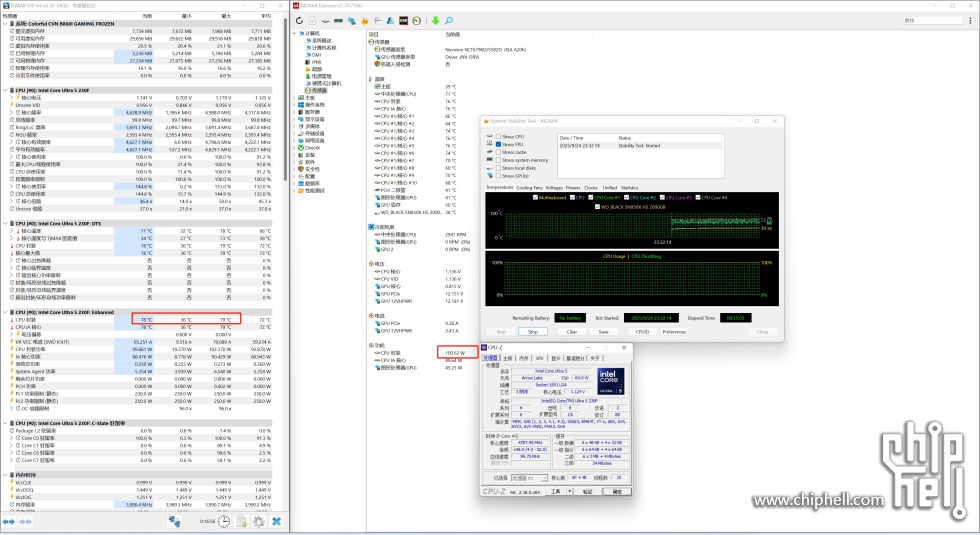

AIDA 64的FPU单烤测试下，intel Ultra 5 230F 处理器TDP 100W左右，频率4.8GHz，温度79℃。

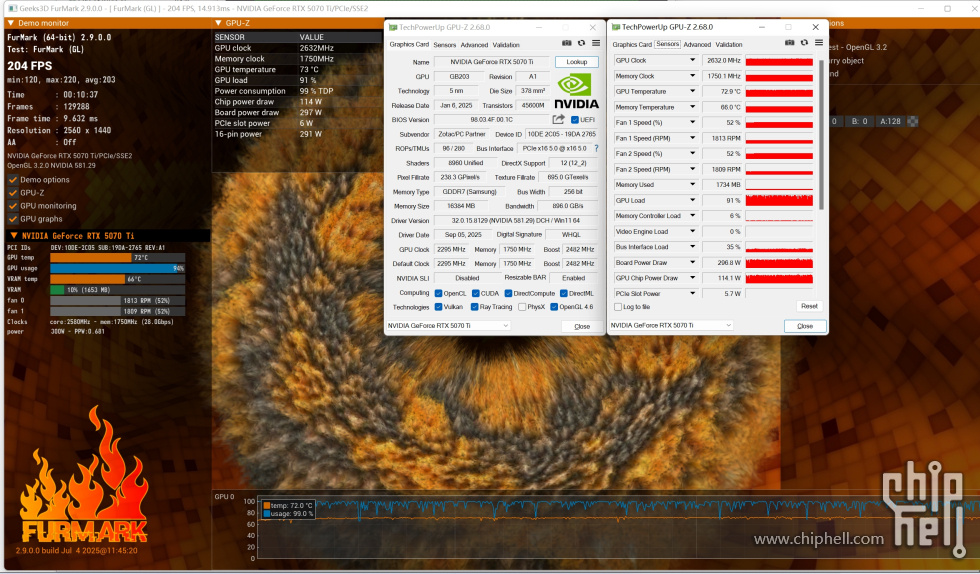

FURMARK 显卡单烤测试下，索泰 RTX 5070 Ti SOLID OC TDP 297W，显卡频率 2632MHz，显卡温度73℃。

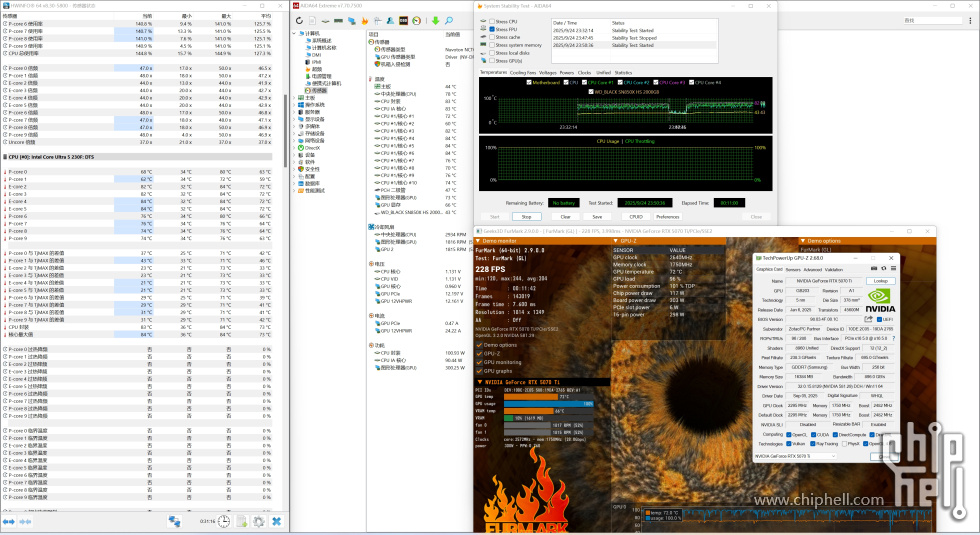

双烤测试下，intel Ultra 5 230F 处理器TDP 100W左右，频率4.8GHz，温度78℃。索泰 RTX 5070 Ti SOLID OC TDP 300W，显卡频率 2640MHz，显卡温度72℃。整机功耗大概400W。



AI与生产力测试：

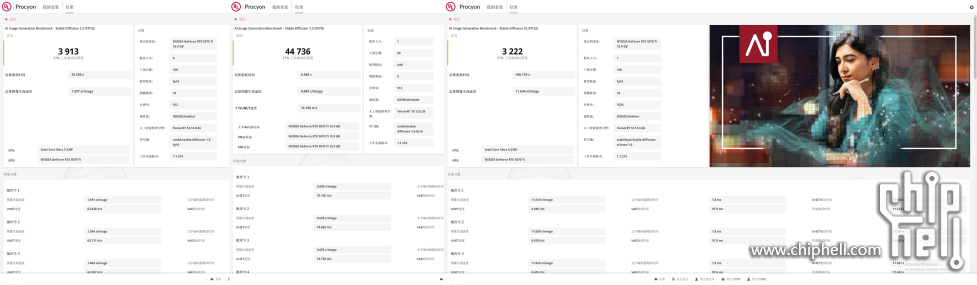

Procyon的AI Image Generation Benchmark测试显卡成绩如图。

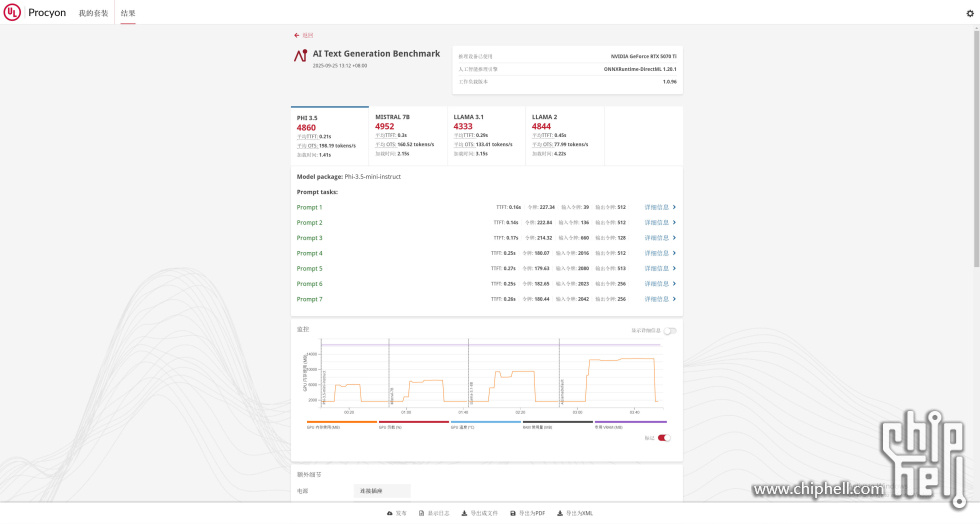

AI Text Generation Benchmark 测试成绩如图。

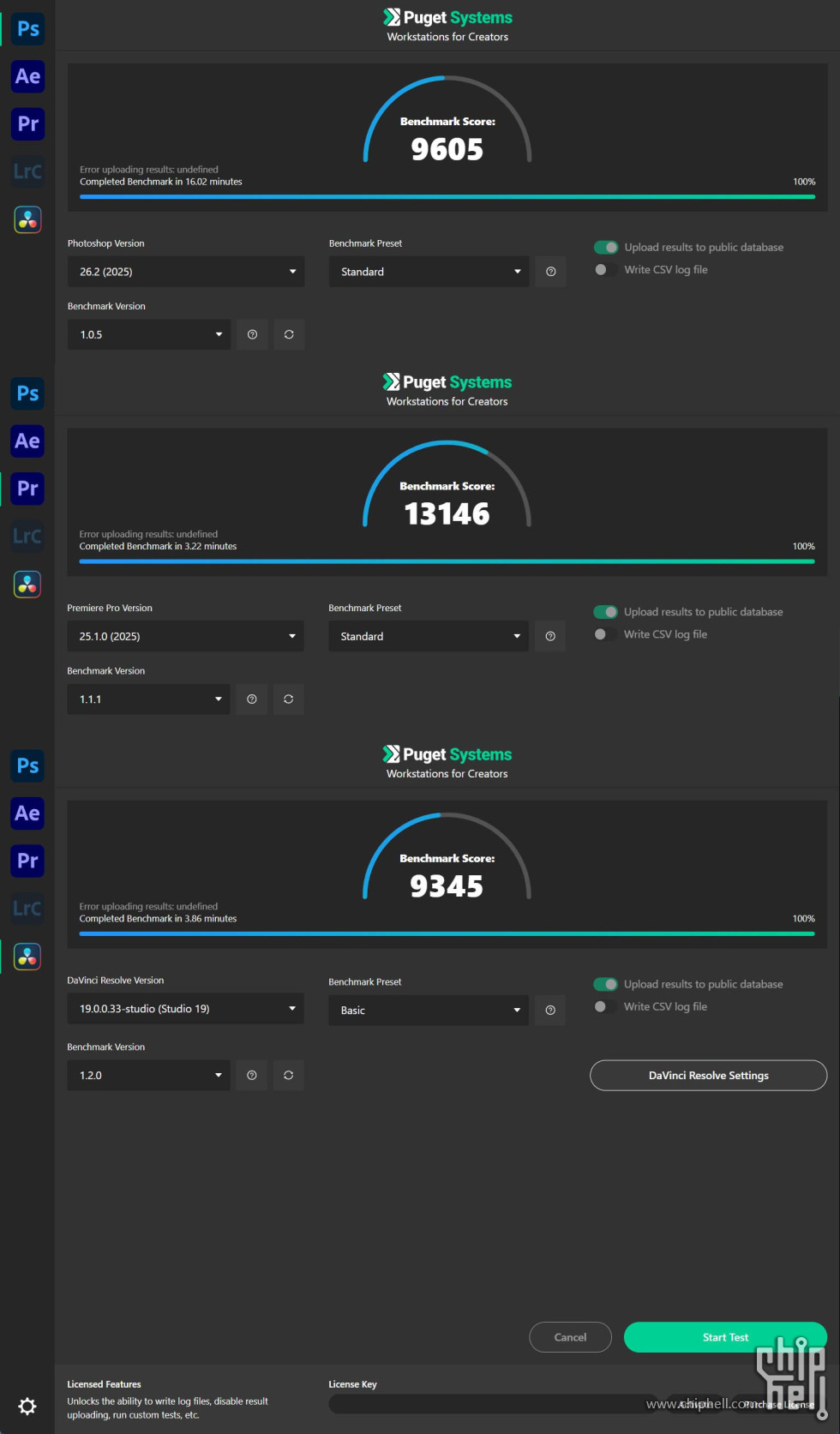

Puget 生产力测试中Ps以及Pr与达芬奇剪辑软件生产力测试分数如图。

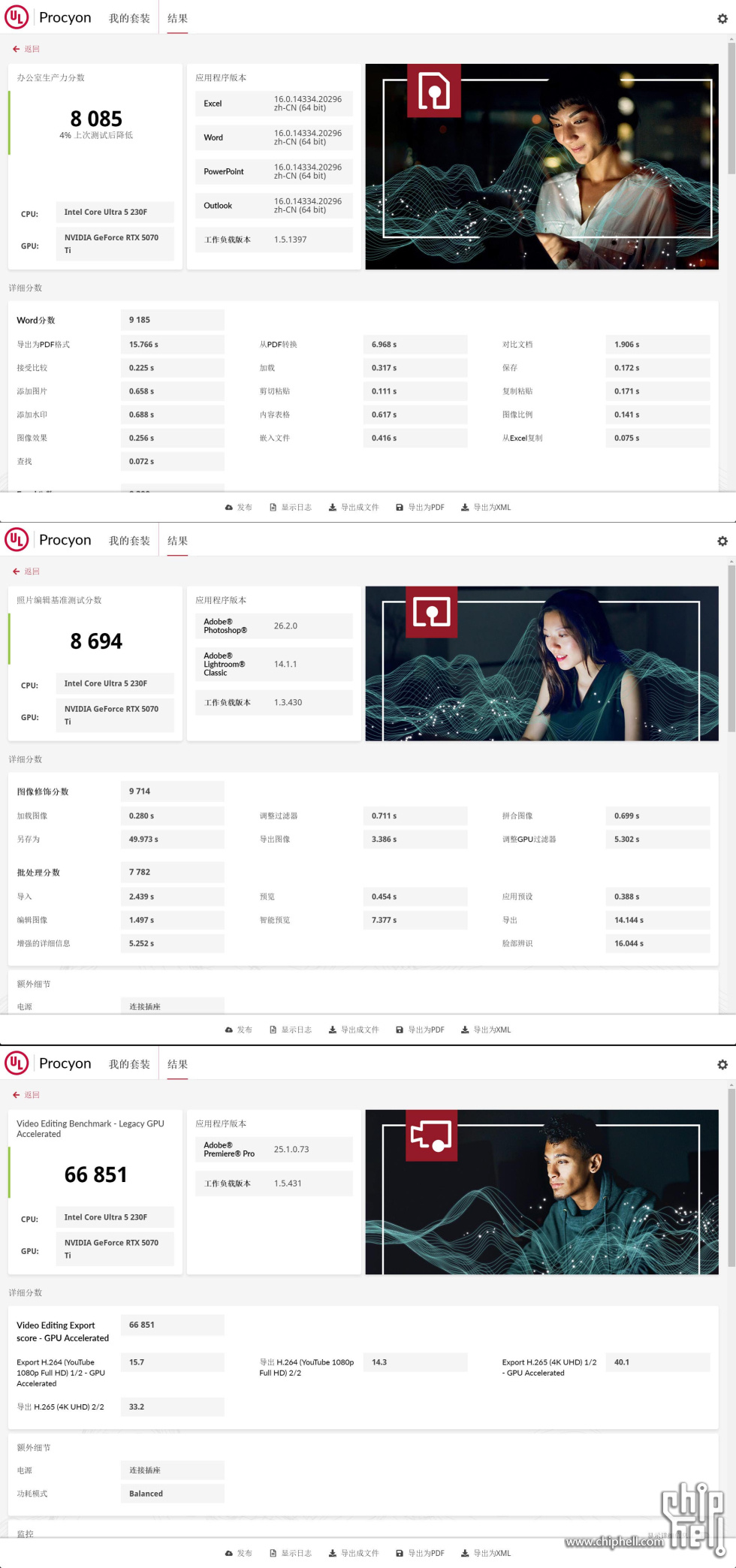

Procyon 办公生产力与图片和视频生产力测试结果如图。



游戏测试：

游戏测试方面，「CS 2」1080P分辨率下，最低画质下平均帧数569.9 FPS，最低帧：210.8 FPS。

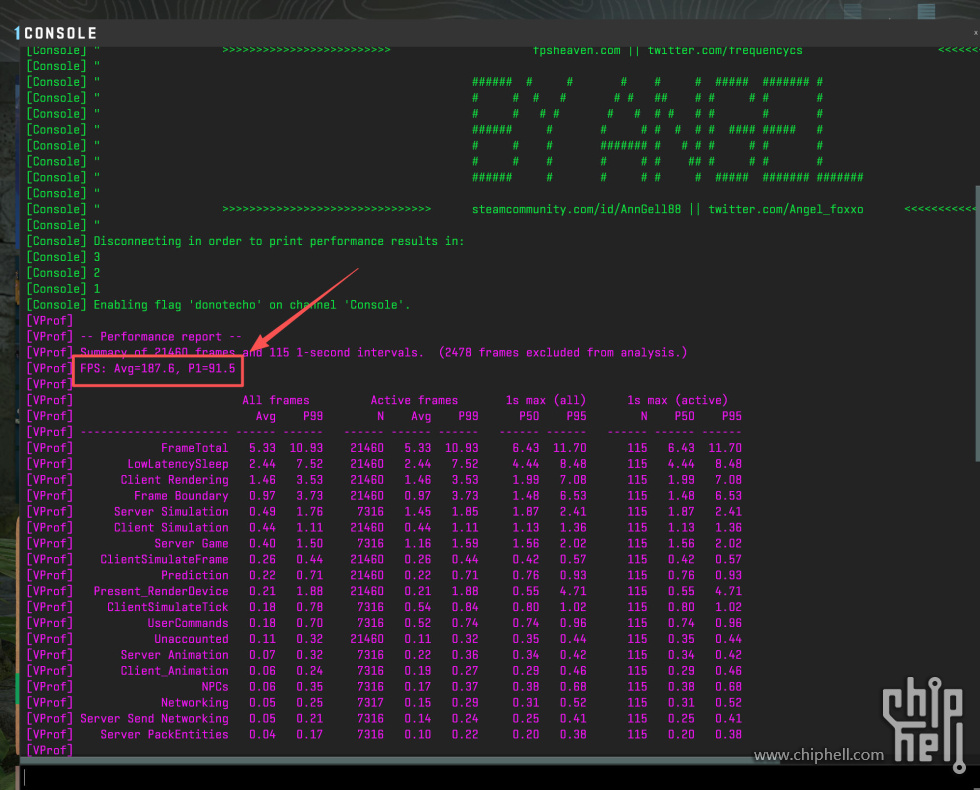

游戏测试方面，「CS 2」4K分辨率下，最高画质平均帧数187.6 FPS，最低帧：91.5 FPS。



「2077」游戏4K 分辨率下开启光追的情况下，开启DLSS 4游戏平均帧数达到了213.72 FPS，最低帧数200.06 FPS。

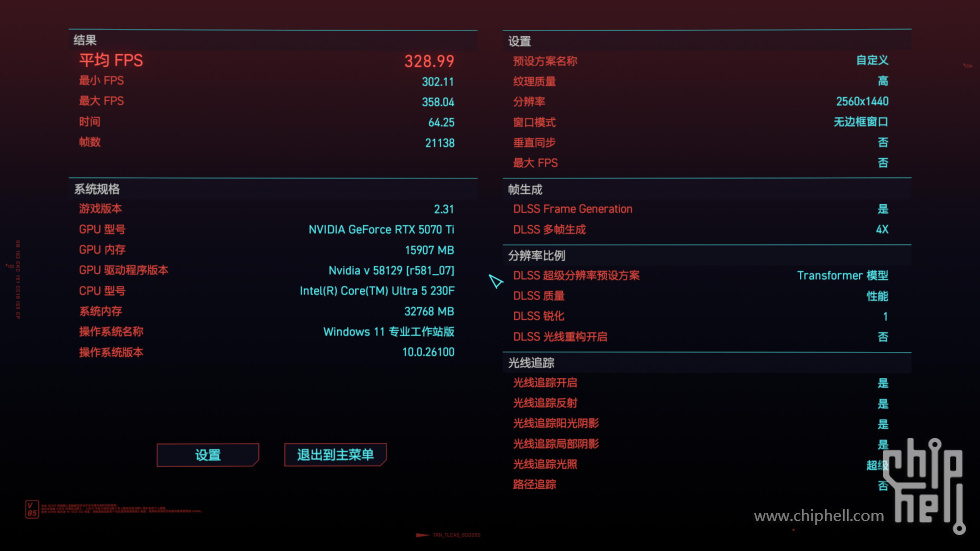

「2077」游戏2K 分辨率下开启光追的情况下，开启DLSS 4游戏平均帧数达到了328.99 FPS，最低帧数302.11 FPS。

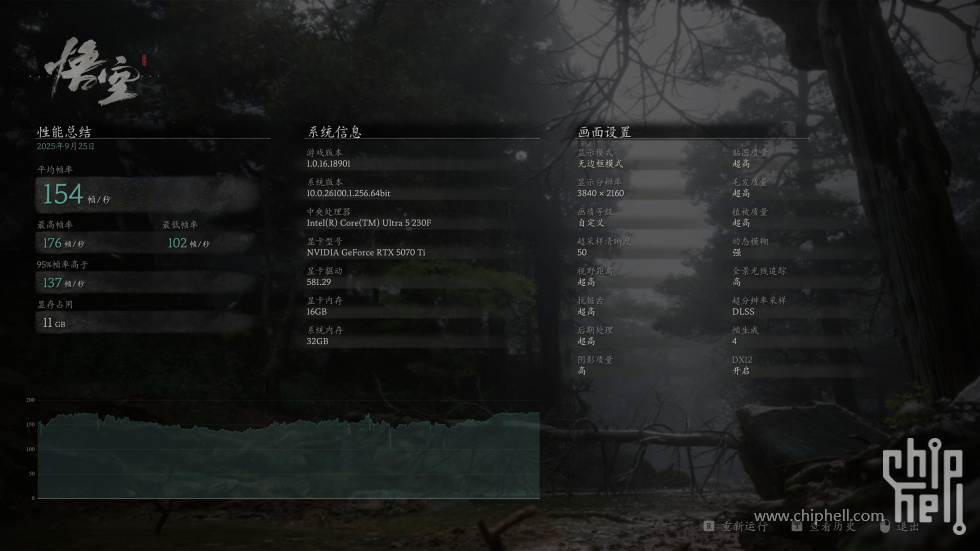

「黑神话悟空」游戏在4K分辨率下，开启全景光线追踪超级后超级采样率为50「性能」
的情况下，开启DLSS 4后游戏平均帧数154 FPS，最低帧数102FPS。



「黑神话悟空」游戏在4K分辨率下，开启全景光线追踪超级后超级采样率为62「质量」
的情况下，开启DLSS 4后游戏平均帧数108 FPS，最低帧数93 FPS。



以上就是这样，希望这套ITX装机分享各位可以喜欢，如果你对配置感兴趣也欢迎留下评论。
