请教个问题，关于PCIE插槽供电能力

youkaino1

手头有一张铭瑄Z890北极，请教个问题，PCIE一槽显卡有独立供电，2槽南桥，3槽拆分CPU，4槽南桥，想在2-4槽插满企业级固态且无外接独立供电，对功耗的限制具体是什么要求，比如说是三者加起来不超过多少瓦，或者是各设备分别不超过多少瓦？网上只能查到PCIE槽最大供电75W之类的信息，很难找到多槽不插额外供电的详细功耗要求，另外这张主板上没有额外提供PCIE设备供电接口

aozorahishi

pcie没有额外辅助供电就只能从24pin的两组12V一共144W中取电，这144W不仅给pcie槽用还要给其他负载分

prin

aozorahishi 发表于 2025-10-1 13:26
pcie没有额外辅助供电就只能从24pin的两组12V一共144W中取电，这144W不仅给pcie槽用还要给其他负载分 ...

实际供电能力远超这个，好一点的端子轻松过600W.上古时代低端卡是有交火槽的，以前两张张9500GT SLI（无外接）功耗就150w了 也没见把主板烧了

keqikeqi

怎么也得受主板总供电功率限制吧

youkaino1

aozorahishi 发表于 2025-10-1 13:26
pcie没有额外辅助供电就只能从24pin的两组12V一共144W中取电，这144W不仅给pcie槽用还要给其他负载分 ...

老哥能举例说说其他包括些啥么？

youkaino1

prin 发表于 2025-10-1 14:04
实际供电能力远超这个，好一点的端子轻松过600W.上古时代低端卡是有交火槽的，以前两张张9500GT SLI（无 ...

这有点惊讶，一个盘25瓦，也是绰绰有余

prin

youkaino1 发表于 2025-10-1 14:18
老哥能举例说说其他包括些啥么？

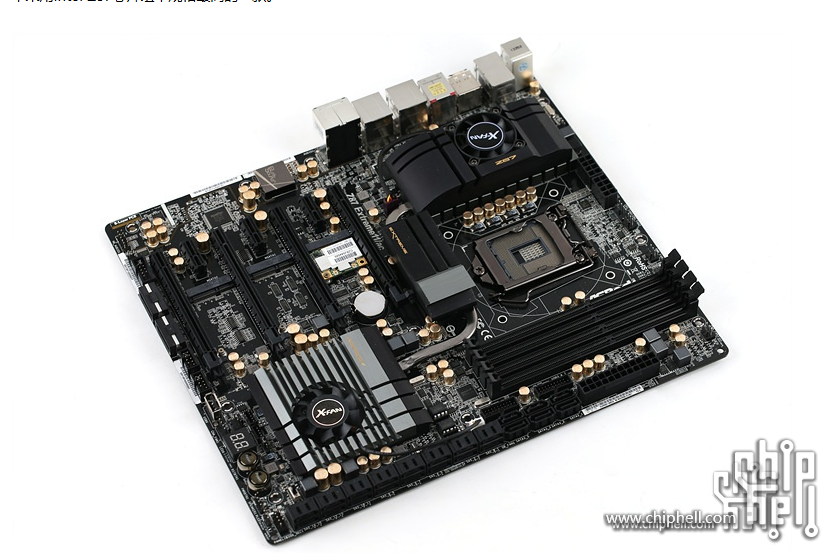

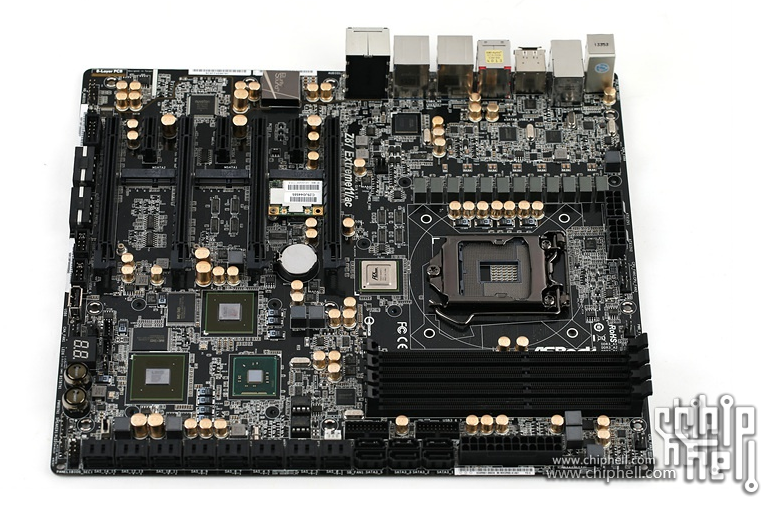

华擎ASRock Z87 Extreme11/ac，24个sata外加3个msata再加PCI-E槽，24个机械盘算最低最低启动功耗也得20W了吧？理论全插满就480W功耗了。也没见华擎给你弄个辅助供电啊
不要听厂商放屁,nvidia 16pin那么细的端子敢你给跑600w,主板24个粗又硬144就要烧了？

Mratom

我也是这板子，楼主用这张板子的时候在系统中可以看到所有的风扇转速和调速吗，我的只能看到pump和cpu两个插针的转速和调速，但是在bios里正常都能看能调，并且这板子的软显电流电压完全不准，另外我在这板子上上过双卡我看两张卡分别从pcie取电二三十瓦也都运行正常

jinyongli

prin 发表于 2025-10-1 15:32
华擎ASRock Z87 Extreme11/ac，24个sata外加3个msata再加PCI-E槽，24个机械盘算最低最低启动功耗也得20W ...

sata是外接供电
过去的显卡也是有外接供电

aozorahishi

prin 发表于 2025-10-1 14:04
实际供电能力远超这个，好一点的端子轻松过600W.上古时代低端卡是有交火槽的，以前两张张9500GT SLI（无 ...

我还以为是啥高端卡SLI，9500GT功耗才50W，两张100W怎么会烧

3060tig6x

实际应该能跑100w吧，不过余量肯定是没了，75w才算稳

agooday

    我PCIE卡转接U2的盘没考虑过供电问题。

saigetsu

从道理上来讲三块盘拉满应该是12v*2a*3?也是在75w的安全范围内

youkaino1

Mratom 发表于 2025-10-1 15:33
我也是这板子，楼主用这张板子的时候在系统中可以看到所有的风扇转速和调速吗，我的只能看到pump和cpu两个 ...

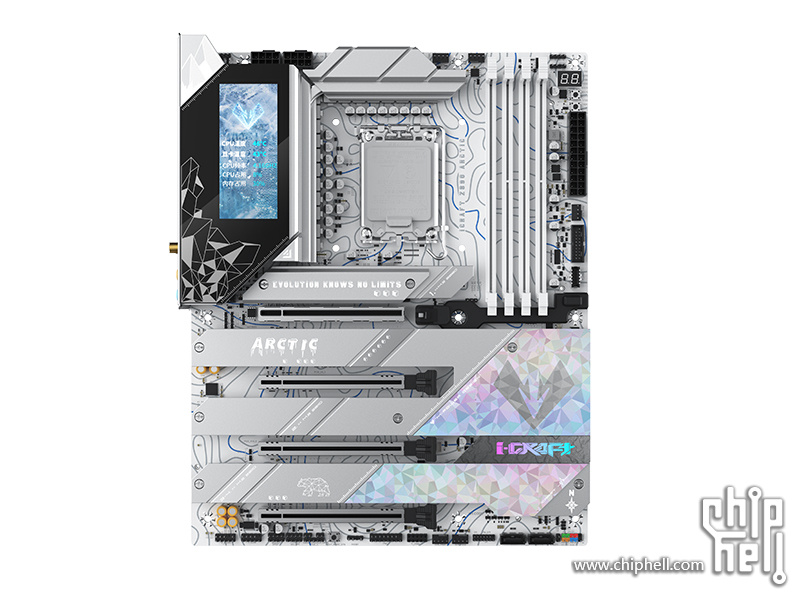

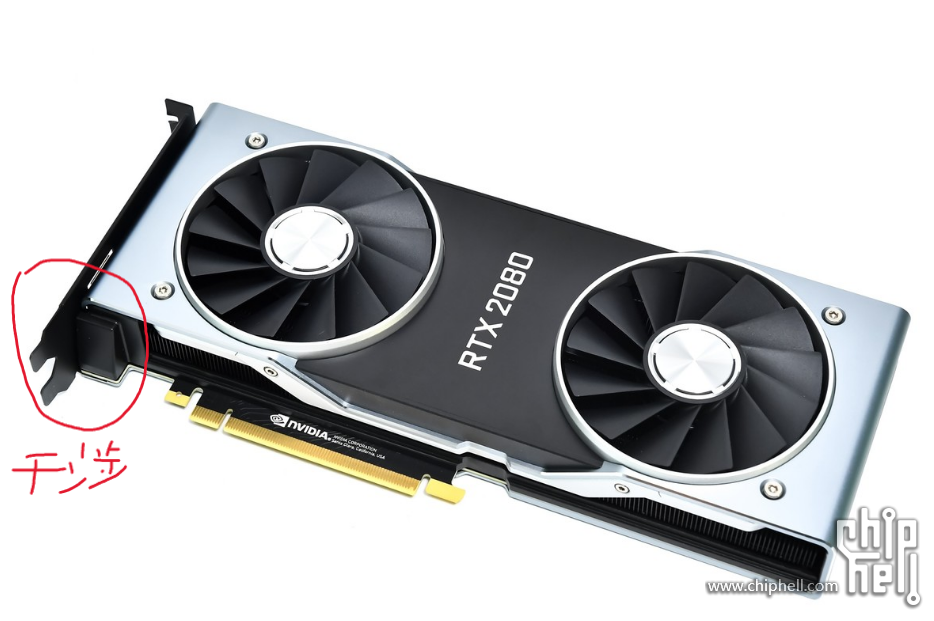

铭瑄总会有奇奇怪怪一些小问题，但是我不是主用这套平台，所以没关注到你说的这个问题，但是这个主板M.2散热片设计是存在大问题的，会跟有些显卡冲突导致安装按不到底，问题就出在散热片一直延伸到主板最左边，靠近显卡挡板那里，有些显卡PCB会有凸起，用于打螺丝固定PCIE挡片。

youkaino1

prin 发表于 2025-10-1 15:32
华擎ASRock Z87 Extreme11/ac，24个sata外加3个msata再加PCI-E槽，24个机械盘算最低最低启动功耗也得20W ...

下面有两个大4D辅助供电吧，意思是有两条12V

我輩樹である

官方是75w/插槽，但具体什么情况谁都不知道。

13655640213

主板一个pcie插槽就是75w，那么一个atx主板最低有4个pcie插槽，主板pcie如果插满75x4？300w？主板上额外供电插口是减轻24p供电压力吧。

jjq00812

pcie槽的供电，全靠主板24p里的12v供的。24p里有2路12v，远古主板只有20p那就只有一路12v，每路算他7-8A的负载能力，除去主板一些外围用电，留给pcie的恰好就75w，也就是主板24p最大支持150w的负载能力。所以，你的四条pcie要满足单条不超75w，总体不超150w就行。

crystone

jjq00812 发表于 2025-10-2 17:37
pcie槽的供电，全靠主板24p里的12v供的。24p里有2路12v，远古主板只有20p那就只有一路12v，每路算他7-8A的 ...

说的很清楚明白
