成功将双口万兆Mellanox CX312C网卡从EMC版固件刷成Mellanox原厂固件

tedaz

第一部分：网卡外观

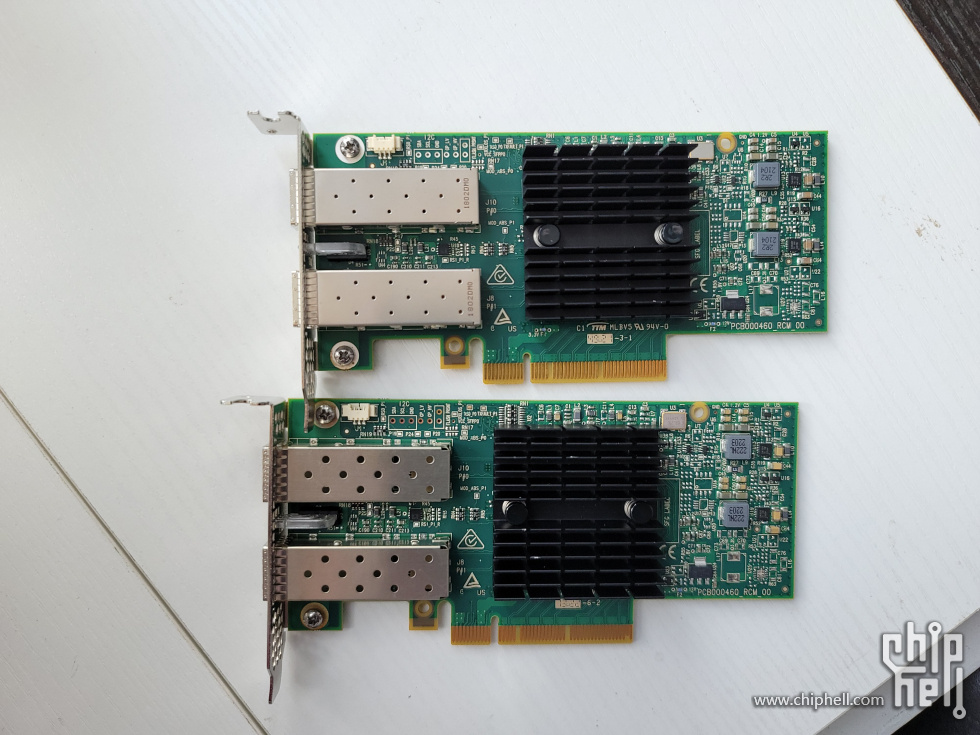

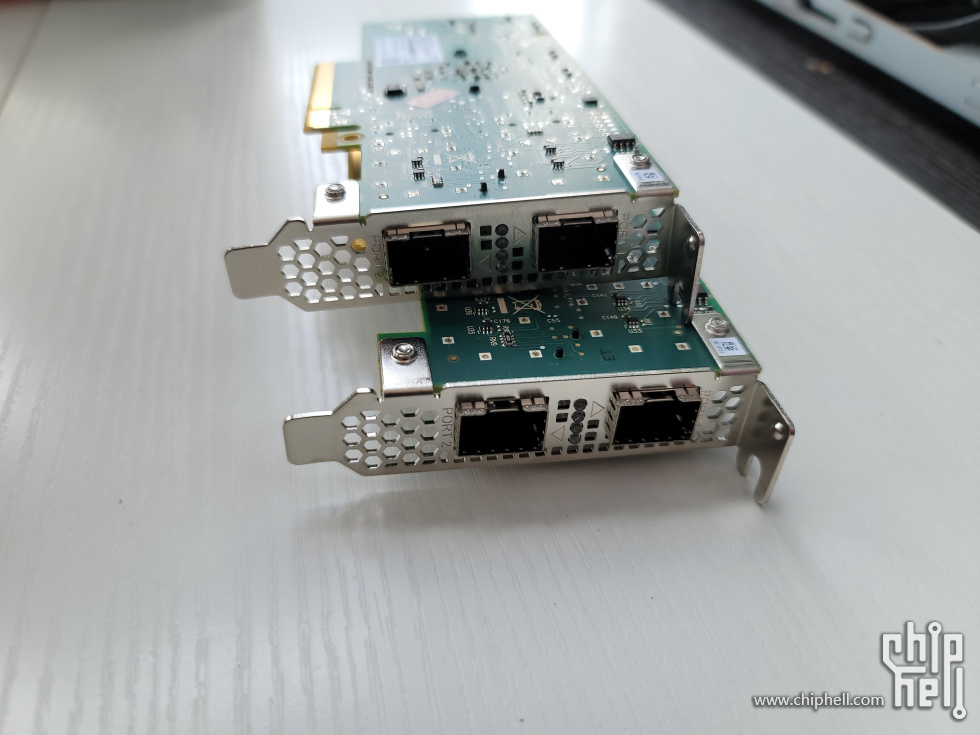

先上网卡外观：双口SFP+，半高，PCIE 3.0 x8。

电路板分别为2021年49周、2022年13周制造；网卡2022年3月、5月制造。

标签显示CX312C，Mellanox 2x10Gb Ethernet CNA，部件号105-000-855-00，以色列制造。







第二部分：环境

工作环境：超微Supermicro X10SRi-F主板，E5-2697v3，网卡插在CPU PCIE 3.0 x8插槽上。Windows Server 2016。

安装Nvidia的WinMFT_x64_4_22_1_11.exe，这是最后一版完整支持旧网卡ConnectX3Pro的MFT，更新的版本会有些功能无法使用。

所有命令均使用Windows Server 2016命令行运行，需要管理员权限。
（Linux的命令和参数写法略有不同，不要搞混了。）

第三部分：强制刷新固件，从EMC刷为Mellanox

运行命令mst status，网卡设备列表

1. mst status

2. MST devices:

3. ------------

4.   mt4103_pci_cr0

5.   mt4103_pciconf0

复制代码

后续命令使用“mt4103_pci_cr0”即可访问这个CX312C网卡。

用mlxfwmanager命令查看固件信息

1. mlxfwmanager

2. Querying Mellanox devices firmware ...

3.

4. Device #1:

5. ----------

6.

7.   Device Type:      ConnectX3Pro

8.   Part Number:      105-000-855-00_Ax

9.   Description:      Mellanox 2x10Gb Ethernet CAN

10.   PSID:             EMC0000000002

11.   PCI Device Name:  mt4103_pci_cr0

12.   Port1 MAC:        08c0eb0bc690

13.   Port2 MAC:        08c0eb0bc691

14.   Versions:         Current        Available

15.      FW             2.40.5030      N/A

16.      PXE            3.4.0746       N/A

17.

18.   Status:           No matching image found

复制代码

可以看到PSID=EMC0000000002，这是EMC的网卡。实测戴尔驱动、戴尔固件无法适配。
而且固件版本只有2.40，低于Nvidia官网的最新版2.42。

从Nvidia官方网站下载ConnectX3Pro的最新固件：fw-ConnectX3Pro-rel-2_42_5000-MCX312C-XCC_Ax-FlexBoot-3.4.752.bin

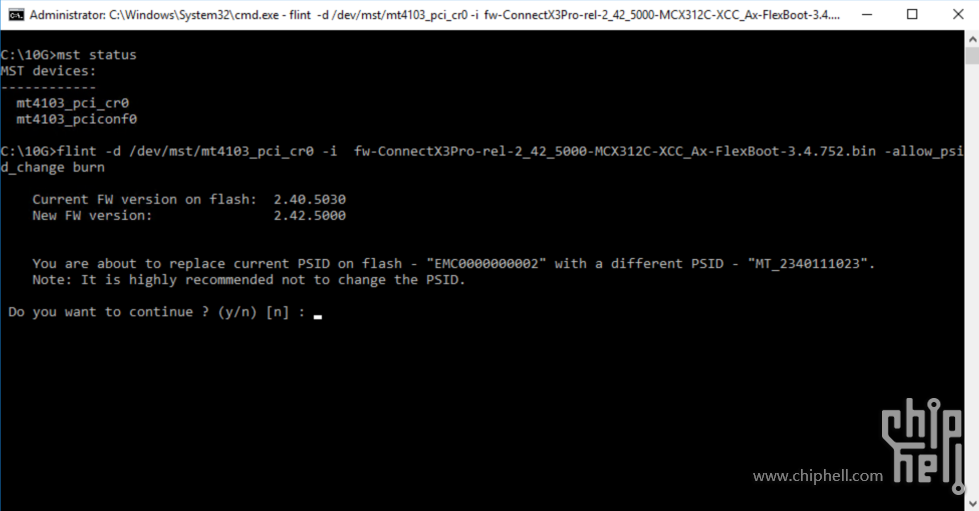

运行下述flint命令，忽略PSID，强制刷为Mellanox官方最新的2.42固件，并将PSID改为Mellanox。

1. flint -d /dev/mst/mt4103_pci_cr0 -i  fw-ConnectX3Pro-rel-2_42_5000-MCX312C-XCC_Ax-FlexBoot-3.4.752.bin -allow_psid_change burn

复制代码

注意：“-allow_psid_change”将允许刷入任何型号的任何固件，刷写前请备份固件及固件配置，并确保型号正确，否则有变砖风险。
刷新完成后，需要将电脑断电冷启动，以完成网卡固件更新。

重启后，再次验证固件信息：

1. mlxfwmanager

2. Querying Mellanox devices firmware ...

3.

4. Device #1:

5. ----------

6.

7.   Device Type:      ConnectX3Pro

8.   Part Number:      MCX312C-XCC_Ax

9.   Description:      ConnectX-3 Pro EN NIC; 10GbE; dual-port SFP+; PCIe3.0 x8 8GT/s; RoHS R6; hardware revision C

10.   PSID:             MT_2340111023

11.   PCI Device Name:  mt4103_pci_cr0

12.   Port1 MAC:        08c0eb0bc690

13.   Port2 MAC:        08c0eb0bc691

14.   Versions:         Current        Available

15.      FW             2.42.5000      N/A

16.      PXE            3.4.0752       N/A

17.

18.   Status:           No matching image found

复制代码

可以看到PSID已经变更为MT_2340111023，同时描述信息也变成了Mellanox的官方写法。并且mac地址是会被完美保留的，并不会破坏mac地址。

运行flint命令查看网卡信息

1. flint -d /dev/mst/mt4103_pci_cr0 -qq q

2. Image type:            FS2

3. FW Version:            2.42.5000

4. FW Release Date:       5.9.2017

5. Product Version:       02.42.50.00

6. Rom Info:              type=UEFI version=skipped cpu=skipped

7.                        type=PXE  version=skipped devid=skipped cpu=skipped

8.                        type=NVMe version=skipped devid=skipped cpu=skipped

9. Device ID:             4103

10. Description:           Node             Port1            Port2            Sys image

11. GUIDs:                 ffffffffffffffff ffffffffffffffff ffffffffffffffff ffffffffffffffff

12. MACs:                                       08c0eb0bc690     08c0eb0bc691

13. VSD:

14. PSID:                  MT_2340111023

复制代码

可以看到GUID全部变成“f”了，如果希望美观，可以用下面的办法来更新GUID。

运行flint命令更新GUID，使得GUID跟mac地址一致

1. flint -d /dev/mst/mt4103_pci_cr0 -guid 00008c0eb0bc690 sg

复制代码

这样更新后，GUID就有信息了。

如果需要修改mac地址，可以运行下面的命令

1. flint -d /dev/mst/mt25418_pci_cr0 -mac 02c90abcdef0 sg

复制代码

此命令可以将网卡地址改为02c90abcdef0。
flint命令还有很多参数，可以修改很多信息和功能，有兴趣可以阅读flint命令的帮助信息。

第四部分：禁用CX312C的启动、PXE功能并删除Boot ROM
运行下面四条mlxconfig 命令，禁用端口1、端口的网卡引导功能

1. mlxconfig -d /dev/mst/mt4103_pci_cr0 set BOOT_OPTION_ROM_EN_P1=false

2. mlxconfig -d /dev/mst/mt4103_pci_cr0 set BOOT_OPTION_ROM_EN_P2=false

3. mlxconfig -d /dev/mst/mt4103_pci_cr0 set LEGACY_BOOT_PROTOCOL_P1=0

4. mlxconfig -d /dev/mst/mt4103_pci_cr0 set LEGACY_BOOT_PROTOCOL_P2=0

复制代码

运行flint命令删除boot rom。这样开机时就不会提示网卡rom的信息拖慢启动速度了。
反正用不到LC双纤网卡的网络引导功能，直接将boot rom删除可以加快启动速度。
这个命令是安全的，不会影响网卡的正常功能。

1. flint -d /dev/mst/mt4103_pci_cr0 --allow_rom_change drom

复制代码

第五部分：备份EMC原厂固件（可选）
运行flint命令备份网卡的EMC原厂固件

1. flint -d /dev/mst/mt4103_pci_cr0 ri orig_firmware.bin

复制代码

运行flint命令备份网卡的固件中的配置信息

1. flint -d /dev/mst/mt4103_pci_cr0 dc orig_firmware.ini


复制代码

运行flint命令，刷回原厂固件

1. flint -d /dev/mst/mt4103_pci_cr0 -i orig_firmware.bin -allow_psid_change burn

复制代码

番外
实际上还可以自己用Nvidia固件，加上备份出来的ini文件，来自己定制一个EMC版的固件，这样可以在EMC没有提供更新固件，但Nvidia提供更新固件的时候，用来升级网卡并保留EMC信息。
先从Nvidia官网下载ConnectX3Pro-rel-2_40_5030.tgz，解压得到fw-ConnectX3pro-rel.mlx。
然后运行mlxburn来使用Nvidia固件制作EMC固件：

1. mlxburn -fw fw-ConnectX3pro-rel.mlx -conf orig_firmware.ini -wrimage newFW.bin

复制代码

运行flint命令，验证生成的固件

1. flint -i newFW.bin verify

复制代码

运行flint命令，刷新自己制作的EMC版固件

1. flint -d /dev/mst/mt4103_pci_cr0 -i newFW.bin -allow_psid_change burn

复制代码

最后，感谢Mellanox倒闭破产，感谢Nvidia收购Mellanox，感谢10G、40G/56G标准彻底被淘汰……
让我们现在可以在家里用十几元、几十元人民币体验10G、40G/56G光纤网络。
