• 前言


       今天带来的是一台MATX全铝箱子的装机展示，使用的是来自abee M19的升级款M19plus，是作为abeeEnclosure系列的经典之作M19增设侧板开孔促进了显卡散热而来，机箱具有19L体积和348x162x340mm的长宽高紧凑尺寸，前面板的特点是双向呈现90°夹角的铝合金拉丝与磨砂质感工艺相结合的三重工艺全铝CNC，几何多边形的外观立体效果非常强，材质方面上下盖为5mm铝合金材质，外部铝面板2.5mm厚度，内部主机架1.5mm，同时上下铝板可互换形成倒置结构。兼容性方面，支持MATX主板，支持顶部240水冷或133mm塔式风冷，支持300mm长度的显卡(显卡高度含电源线最高138mm)，底部支持3x80mm风扇，后板支持2x80mm风扇，支持1xHDD+1xSSD或者3xSSD。
      配置方面，使用的是9800X3D+七彩虹BATTLE-AX B850M-PLUS S WIFI7 V14 超级黑刃。七彩虹这款全新设计的B850战斧系列超级黑刃主备，采用黑武士散热装甲和深度黑化设计，10+2+1相供电系统和55A三合一DrMOS，以及双M.2、WIFI7&蓝牙5.4、5GLAN的配置。显卡是来自索泰的Geforce RTX 5070 12GB SOLID OC WHITE ，该显卡具有6144CUDA处理器和988 TOPS 的AI算力，BOOST频率2542MHz，显存使用了28Gbps 192bit 12GB GDDR7，显存带宽672GB/s，整块显卡TGP整板功耗设计250W，9+3供电解决方案，迭代升级的Icestorm散热系统采用5条6mm镀镍复合热管直触工艺、密集鳍片阵列和全新的环刃风扇打造与优化。
       其他配置上，内存是光威的龙武RGB灯条，DDR5 6000CL28的48GB套装，并有XMP 6400和XMP6800的双规格；处理器散热是利民的GRAND VISION 240 ARGB 苍穹视界，3.4寸IPS屏幕和POR冷排独立水泵构架。电源为利民的TGFX750-W白色电源，ATX3.0的SFX规格

• 配置清单：


CPU：AMD 锐龙7 9800X3D
主板：七彩虹（Colorful）BATTLE-AX B850M-PLUS S WIFI7 V14 超级黑刃
内存：光威（Gloway）龙武 RGB灯条 DDR5 6000 CL28  48GB  星空黑
显卡：索泰（ZOTAC）Geforce RTX 5070 12GB SOLID OC WHITE
电源：利民（Thermalright）TGFX750-W
散热：利民（Thermalright）GRAND VISION 240 ARGB 苍穹视界GV
机箱：abee AS Enclosure M19Plus 银色

• 整机展示：

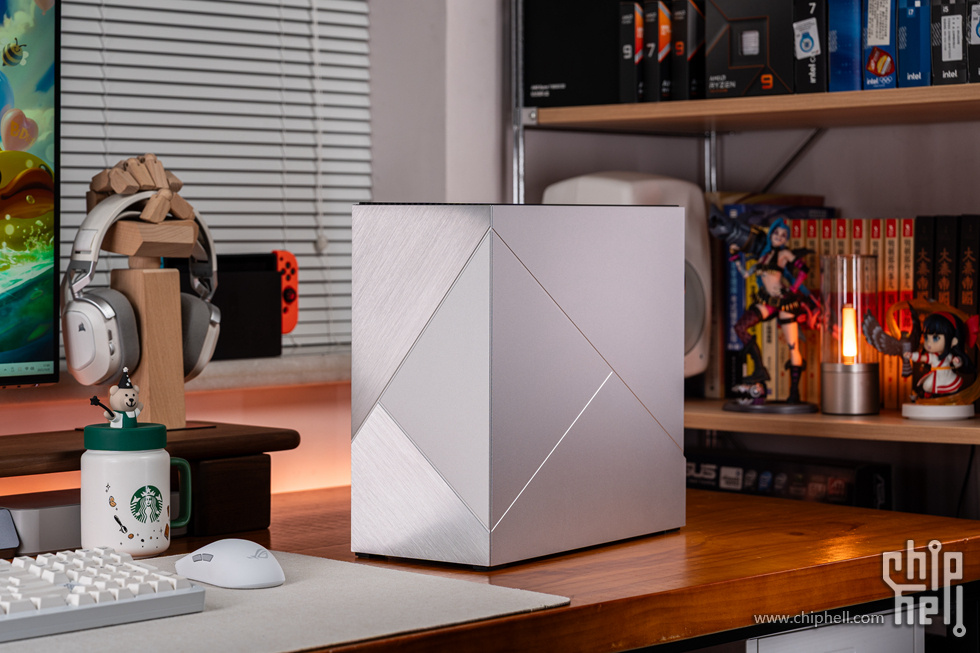

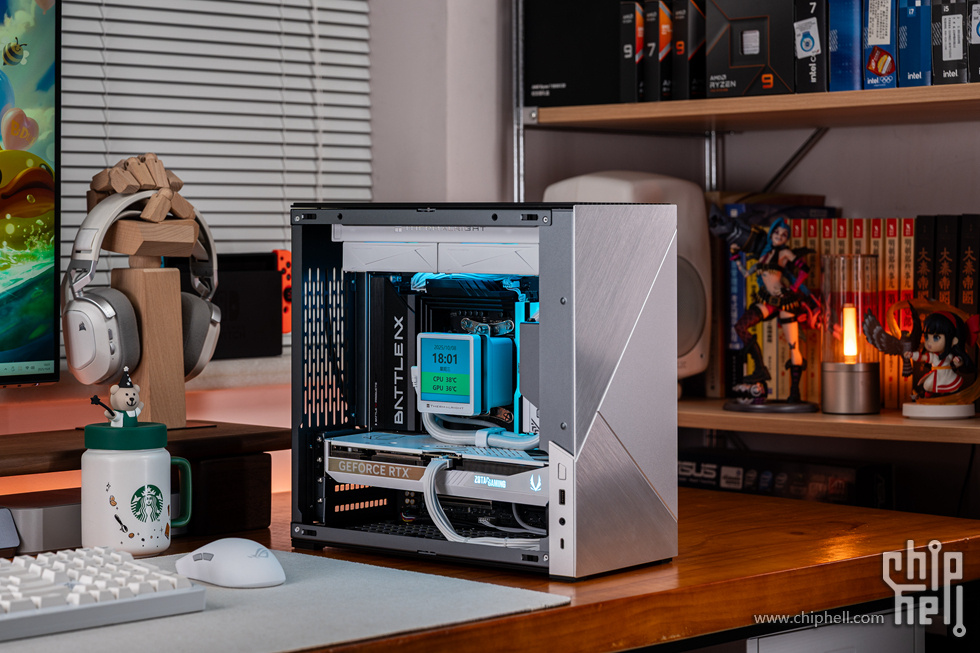

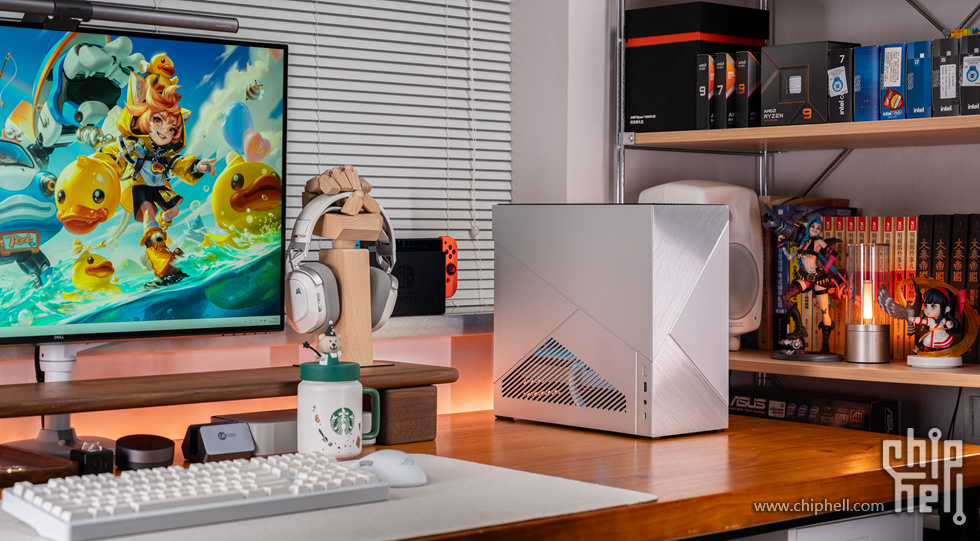

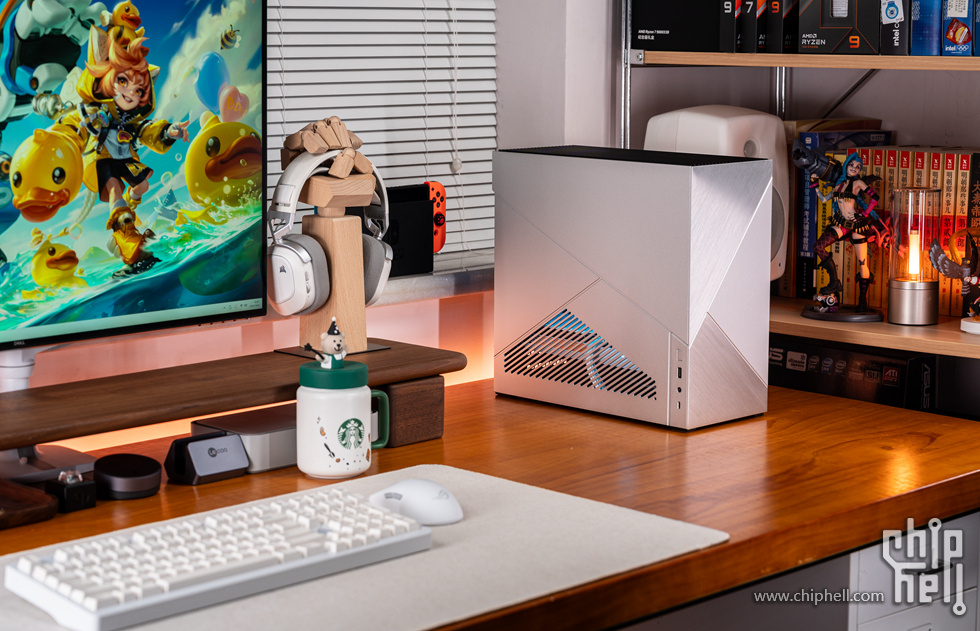

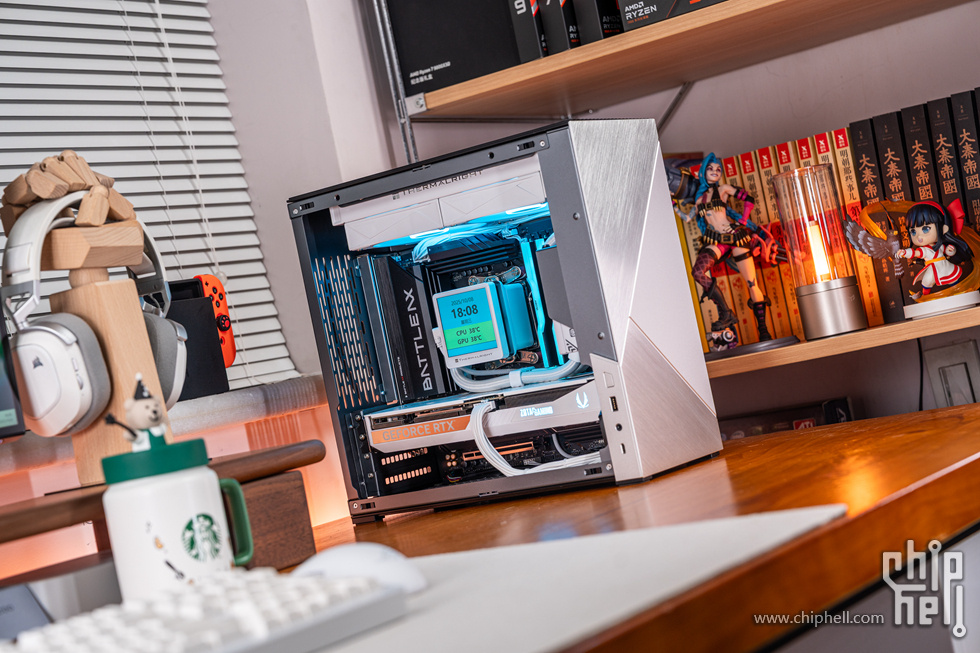

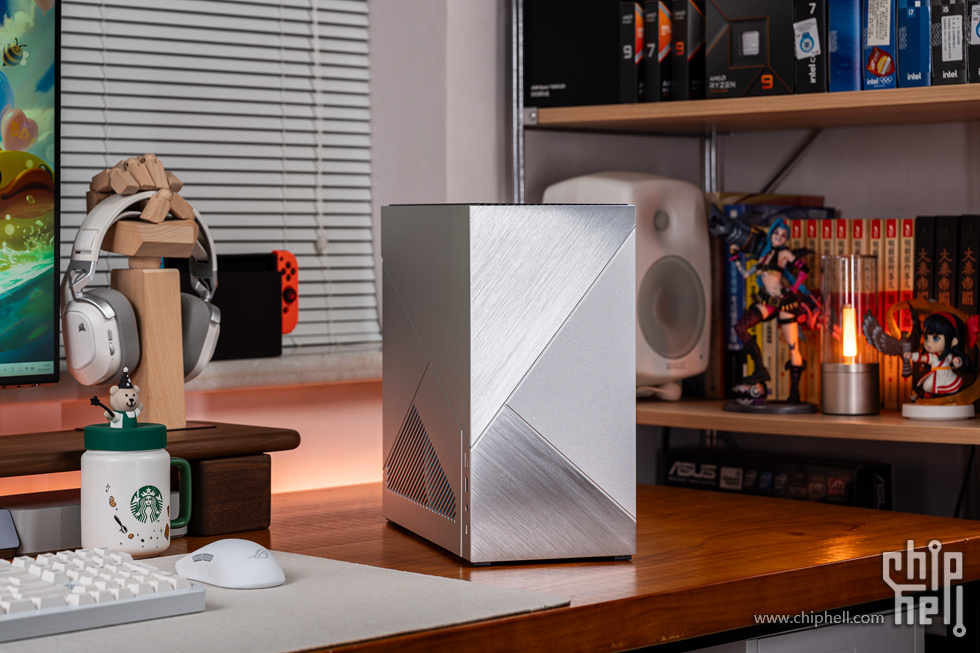

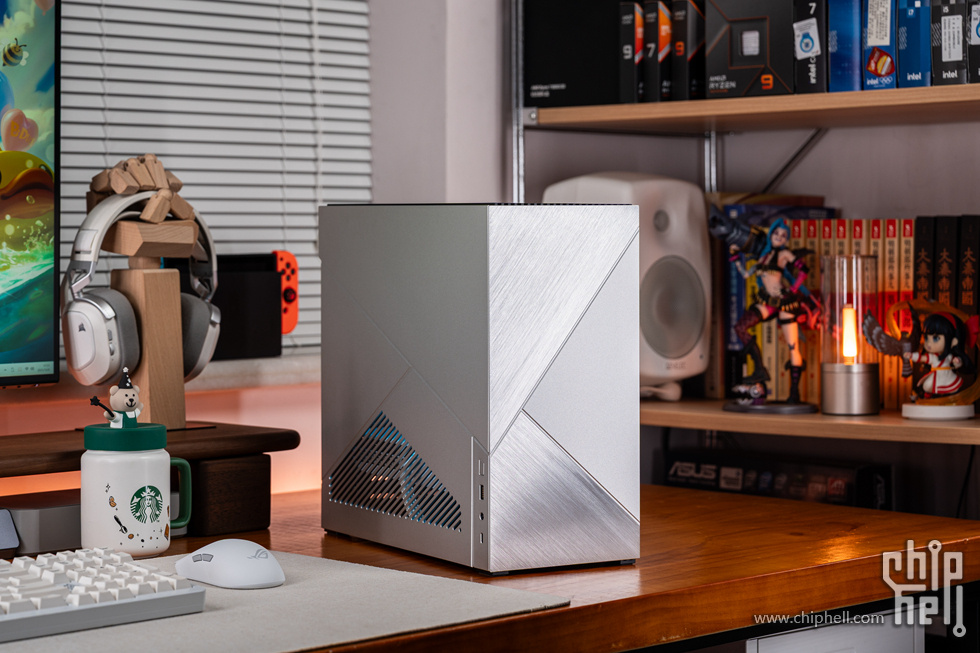

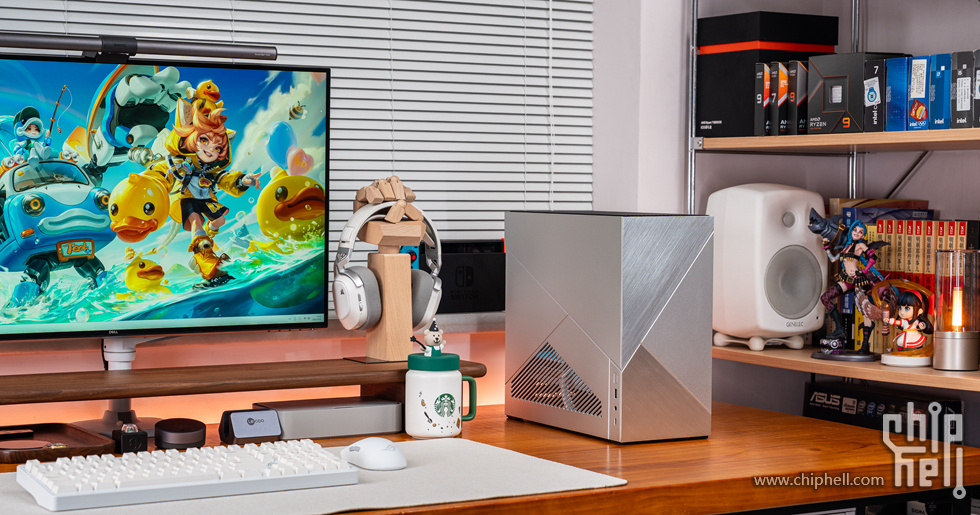

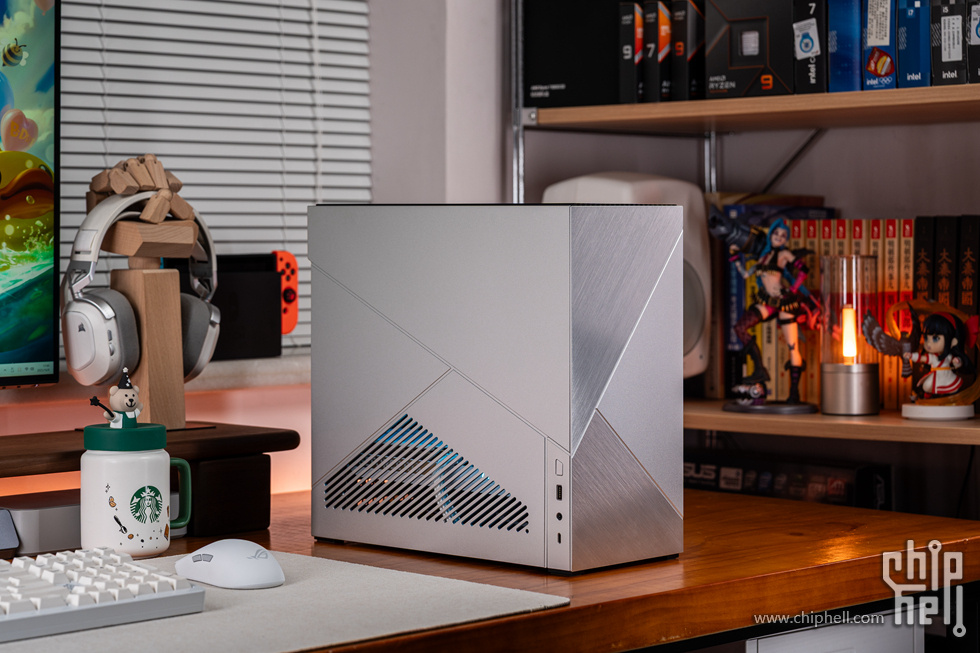

桌面展示


桌面展示

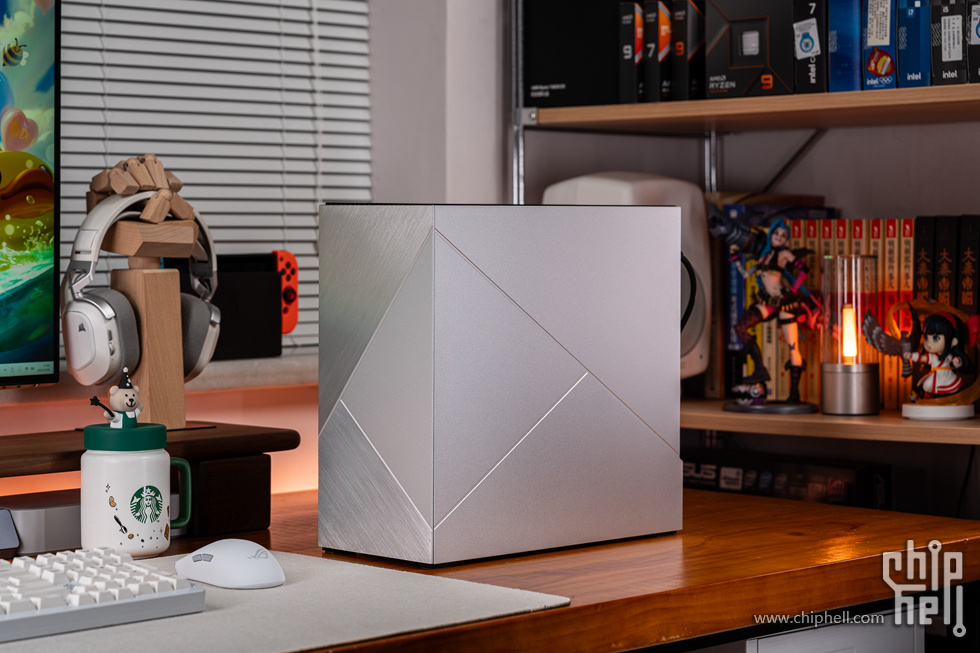

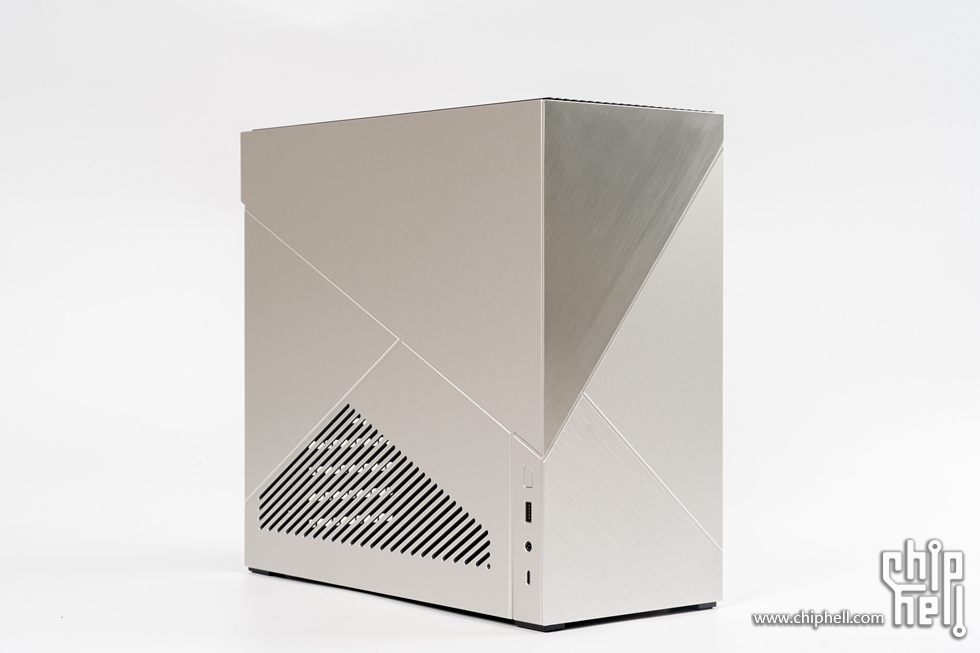

45°桌面展示


45°桌面展示


M19plus的前面板展示，三重工艺设计，双向呈现90°夹角的铝合金拉丝工艺，中间右侧部分则是磨砂质感工艺

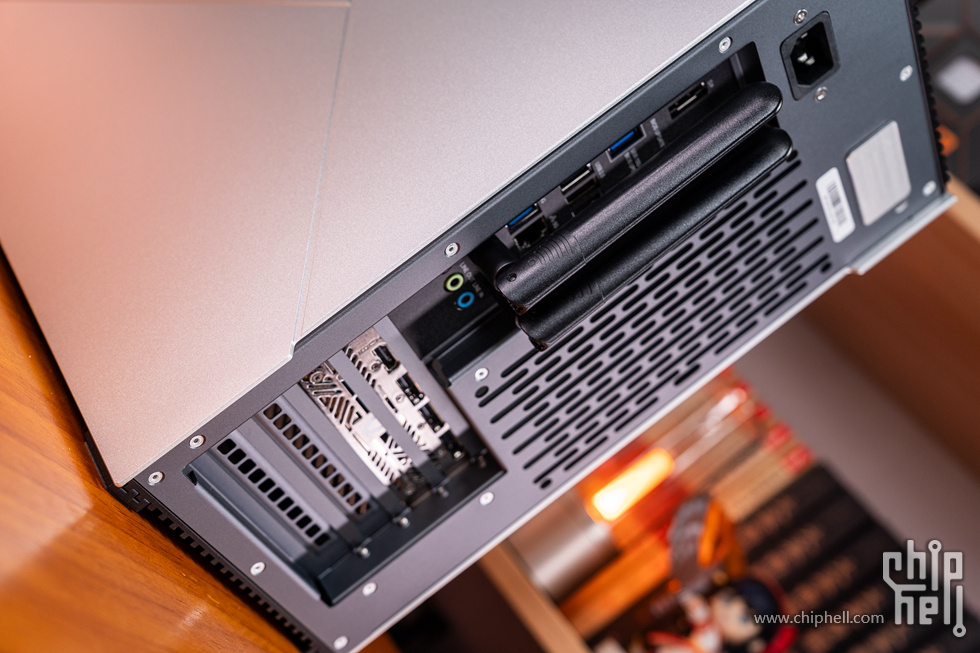

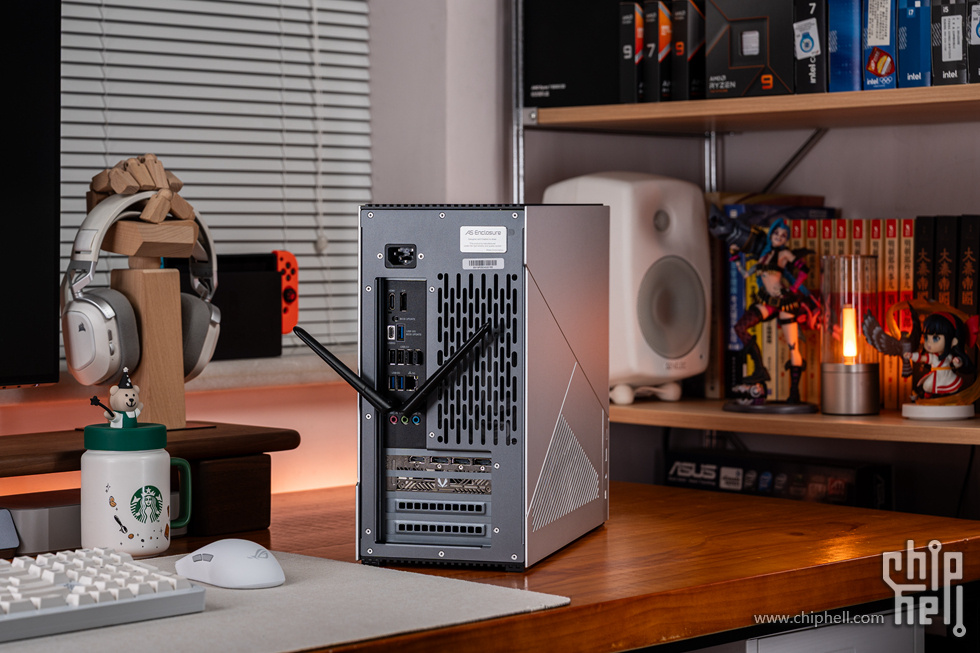

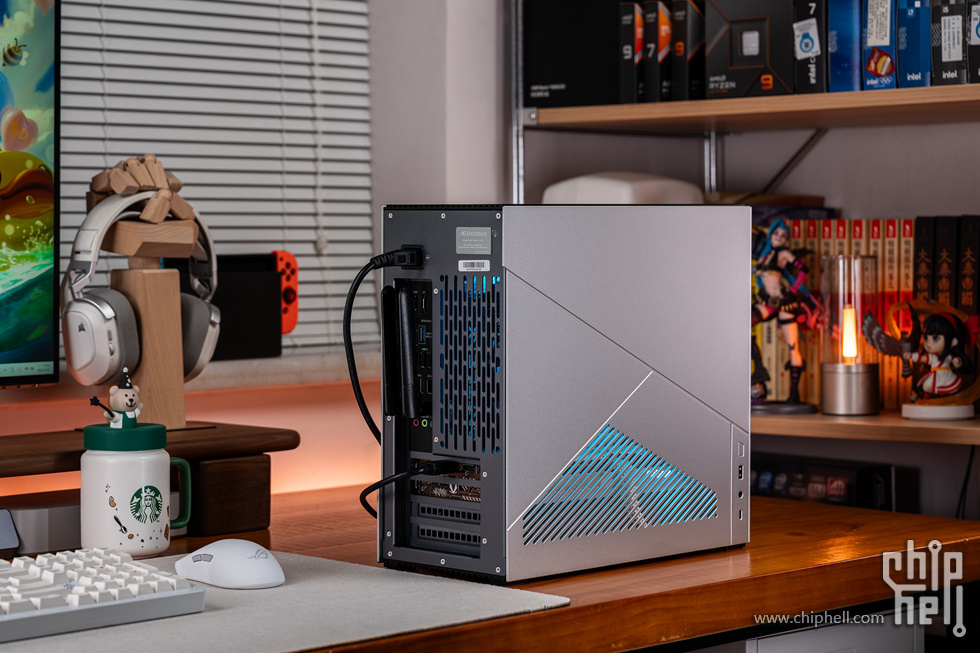

整机的尾部展示，桨式天线设计感不错


45°桌面展示

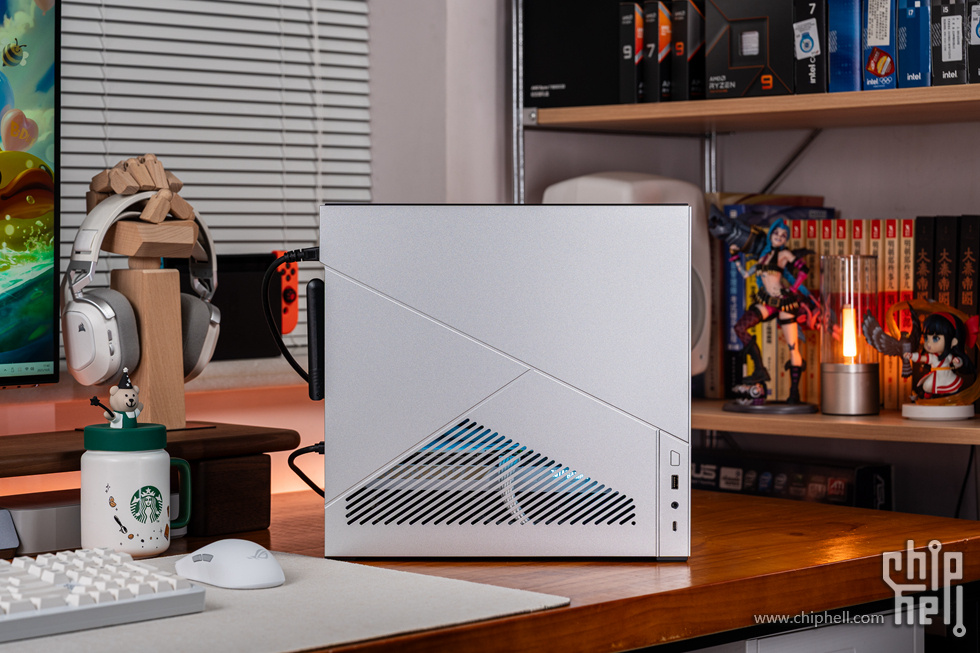

90°的整机正侧面，M19plus的侧板开孔增加了显卡的散热

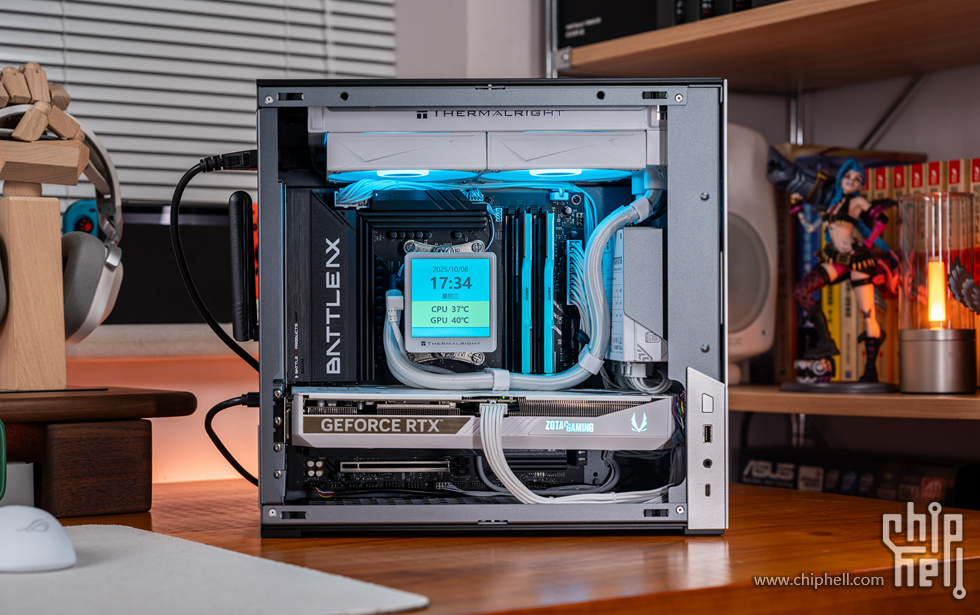

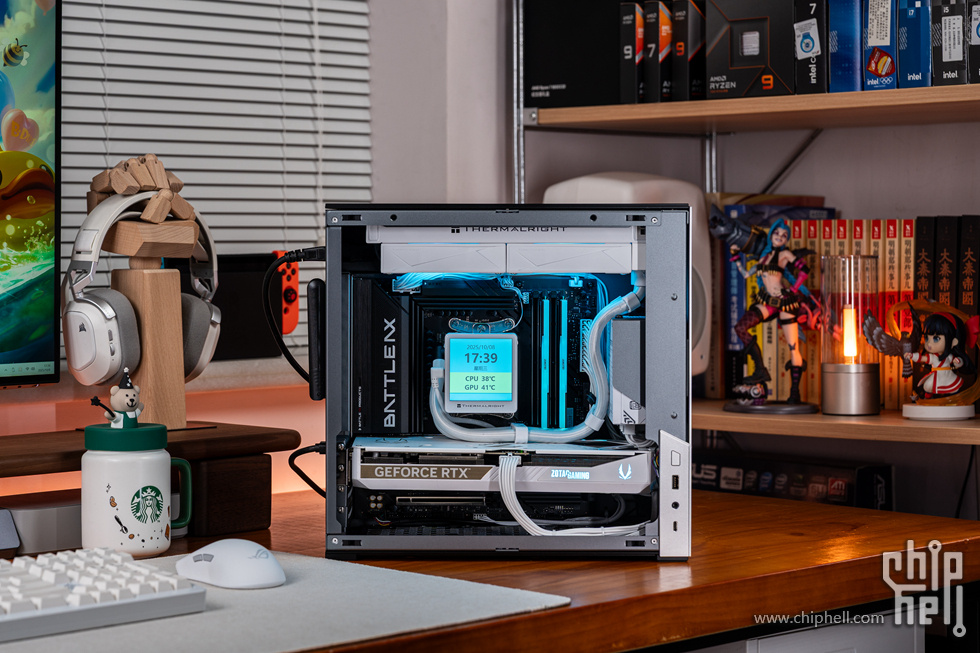

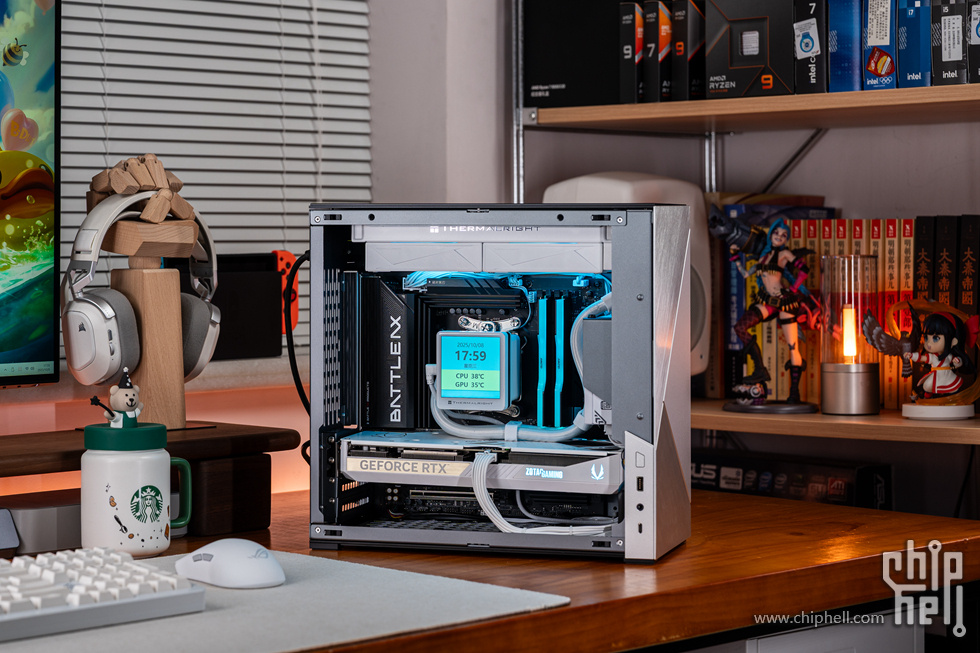

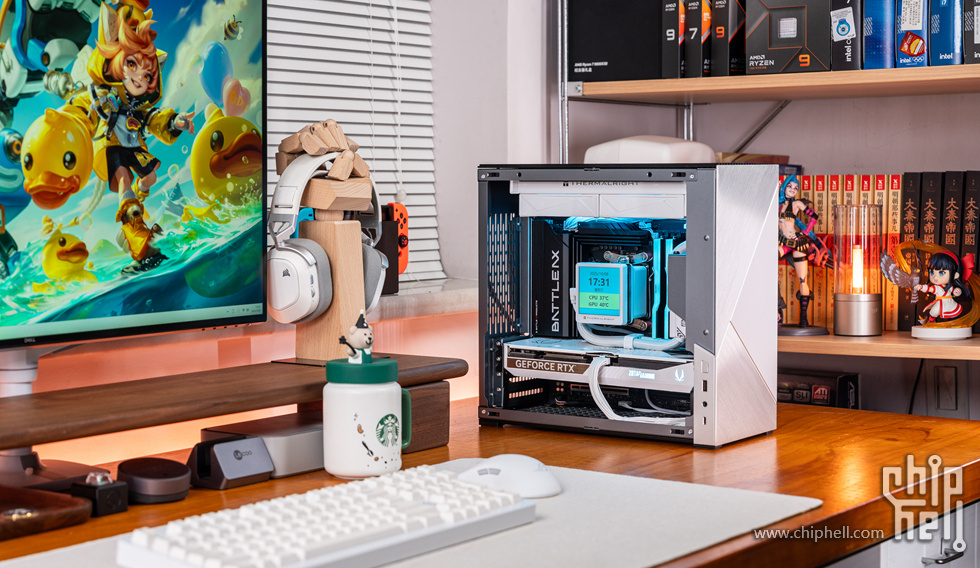

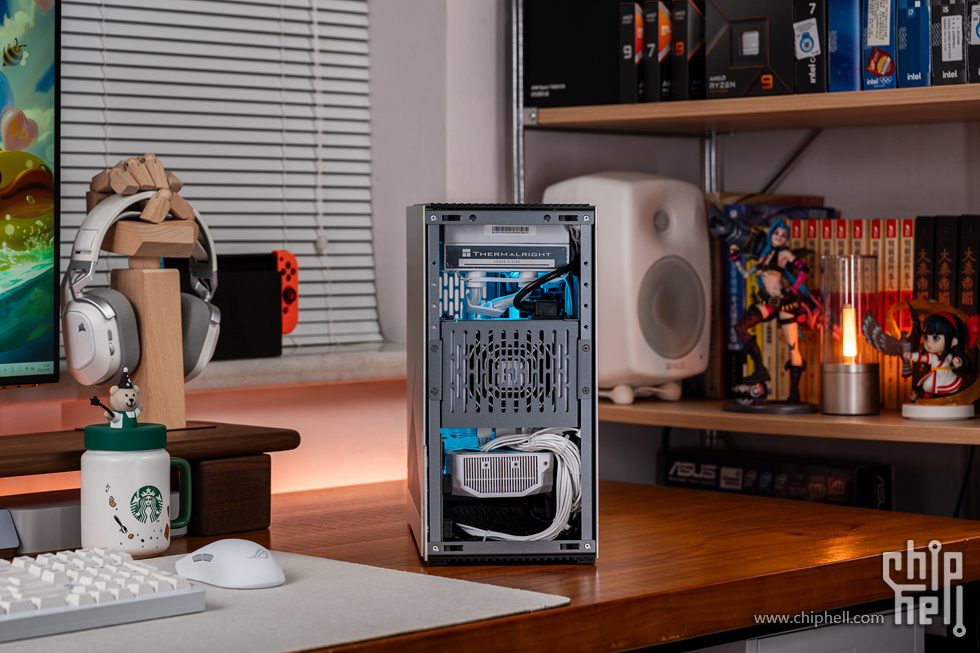

打开侧板看整机的内部

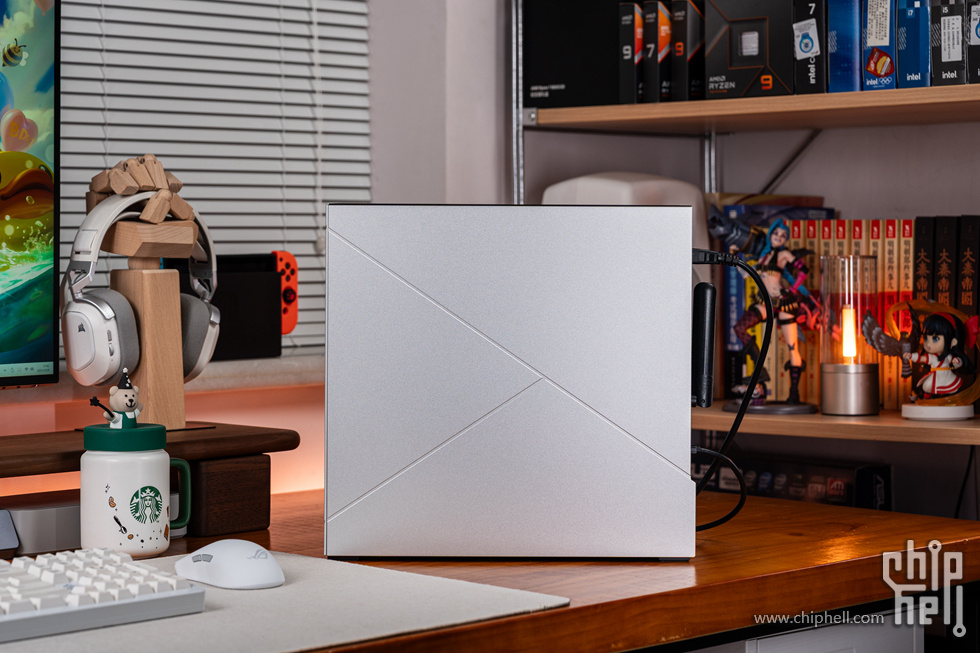

整机的背板，依然全铝设计带有两条凹陷线条装饰

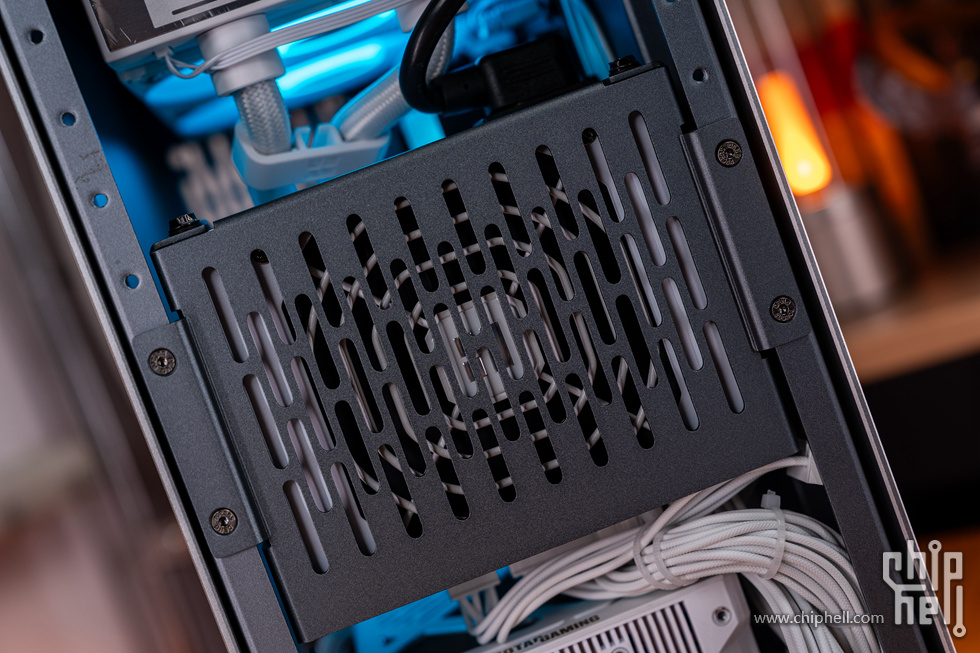

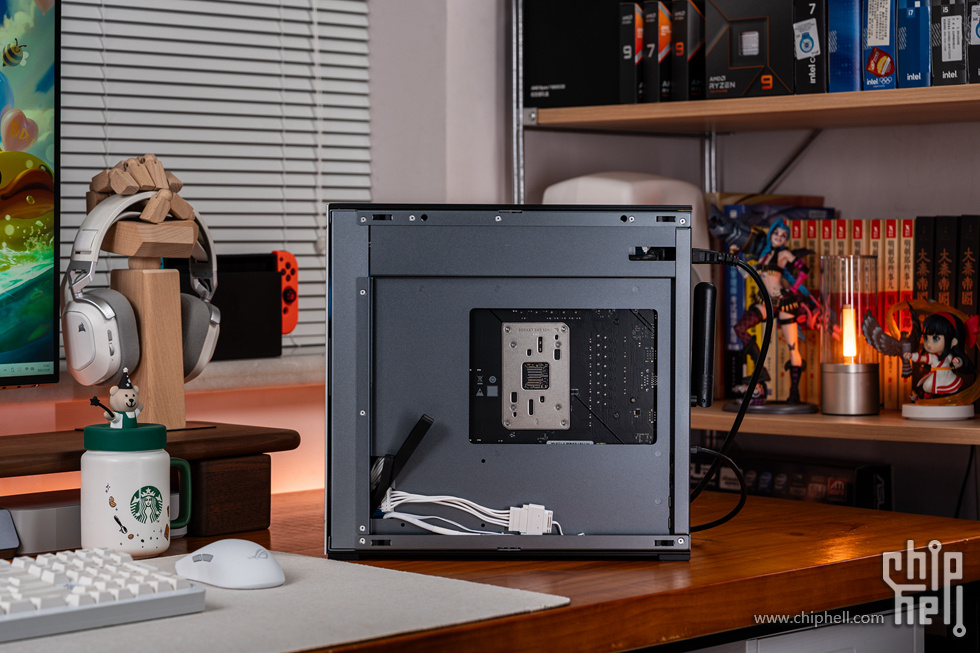

打开背板，内部理线空间非常小，不过刚好放下SATA接头


打开前面板，内部的前置电源支架有四级高度可调


45°整机


45°整机

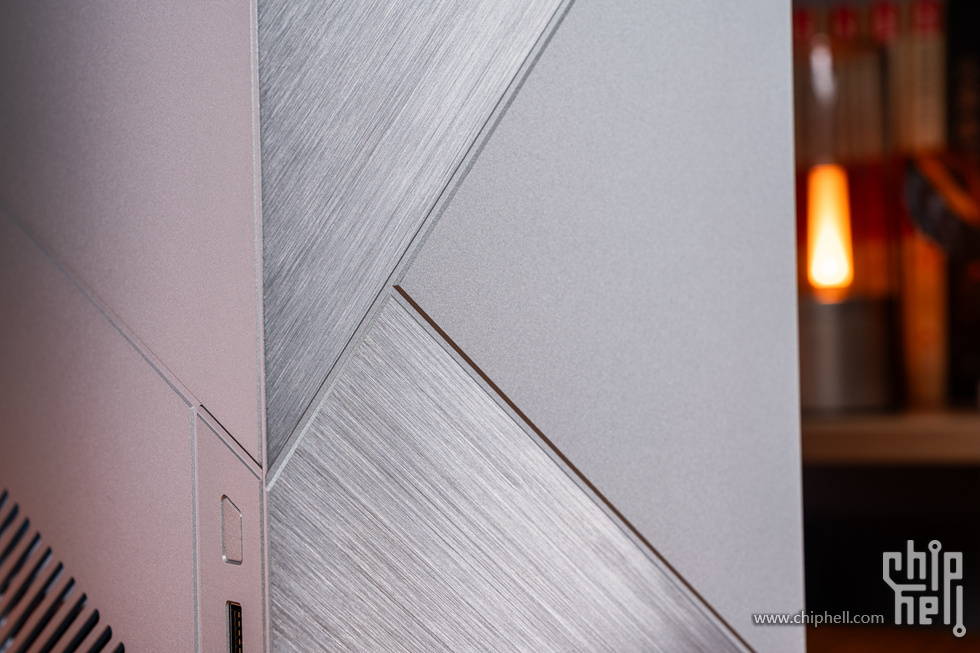

三重工艺，双向呈现90°夹角的铝合金拉丝工艺，中间右侧部分则是磨砂质感工艺


侧板的线条开孔增加了显卡的散热面积

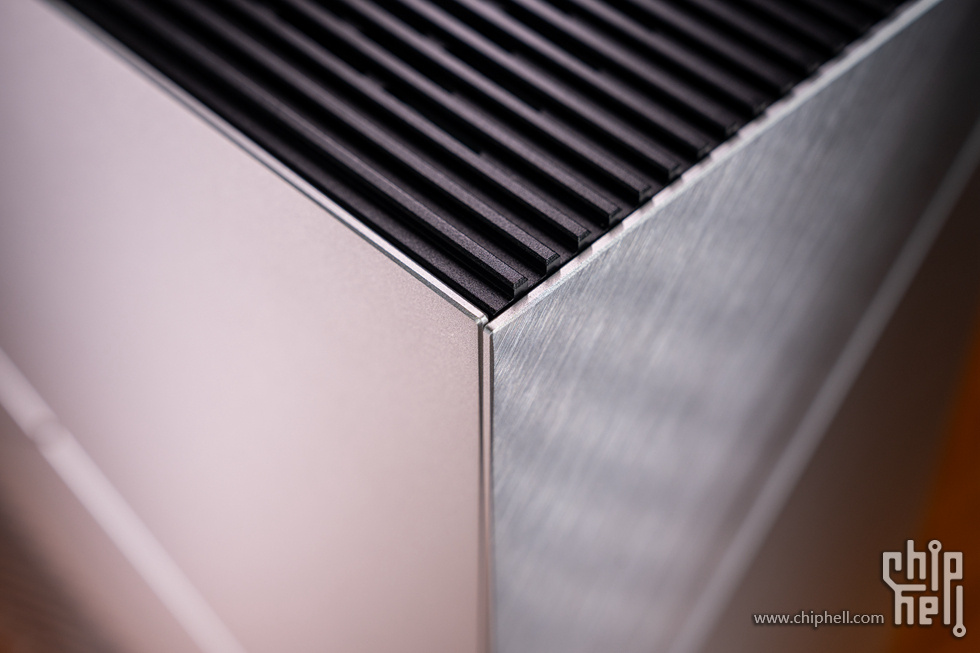

abee的工艺还是可以放心使用的，每片侧板的边沿都做了倒角处理，特别是5mm厚度的上下盖板做了开槽处理


前置接口部分提供了开机键、USB3.0、音频口、TYPE-C口

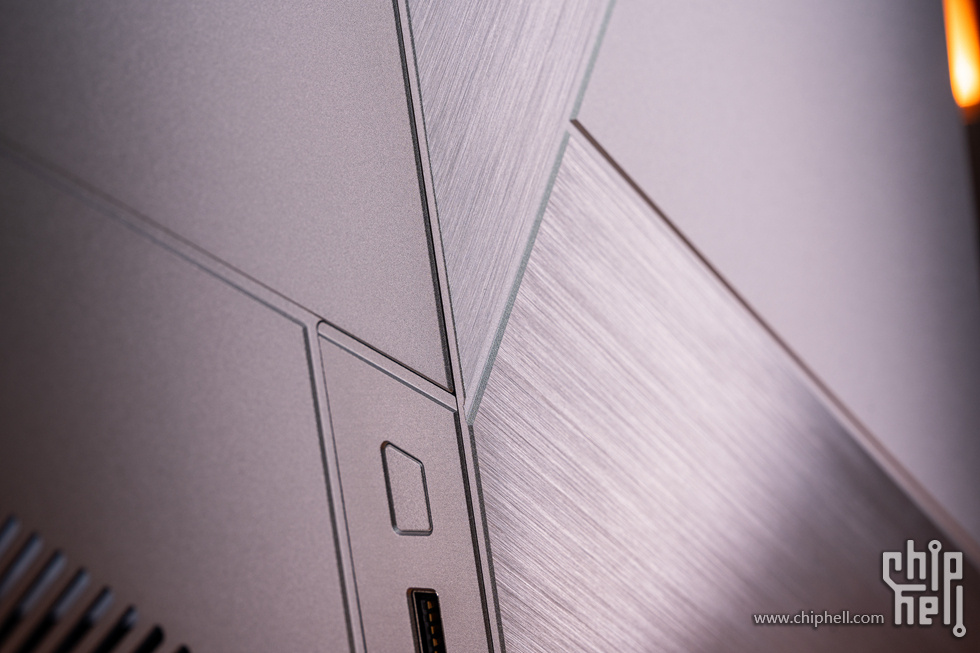

前置IO、左侧板、前面板的三处接缝处都处理得恰到好处，也是得益于碰珠安装免工具的设计


背板与前面板的线条处理

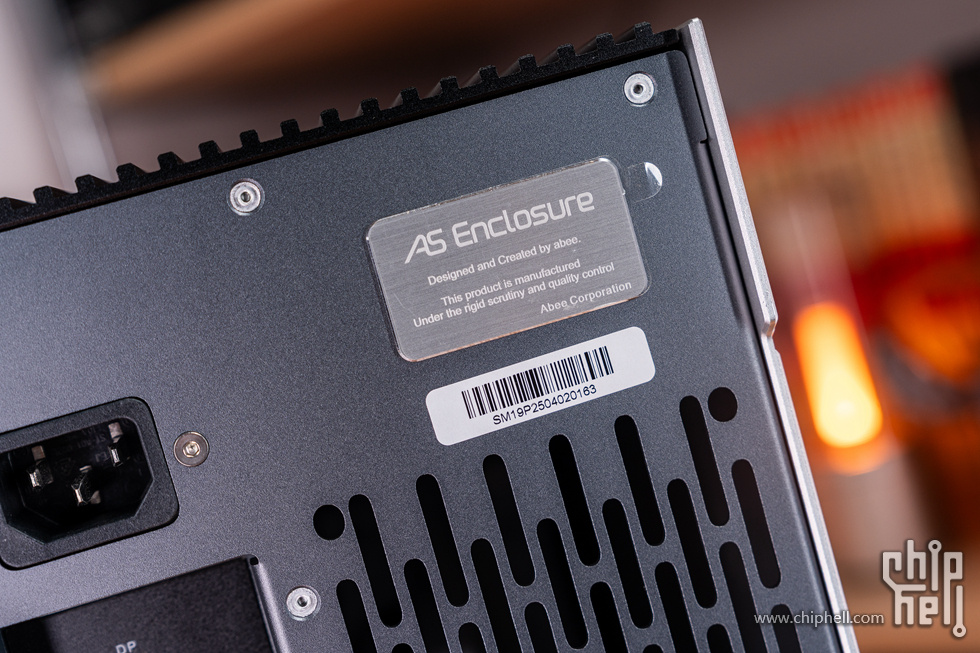

机箱尾部的金属铭牌


顶部的顶板也是碰珠卡扣安装，拆卸方便

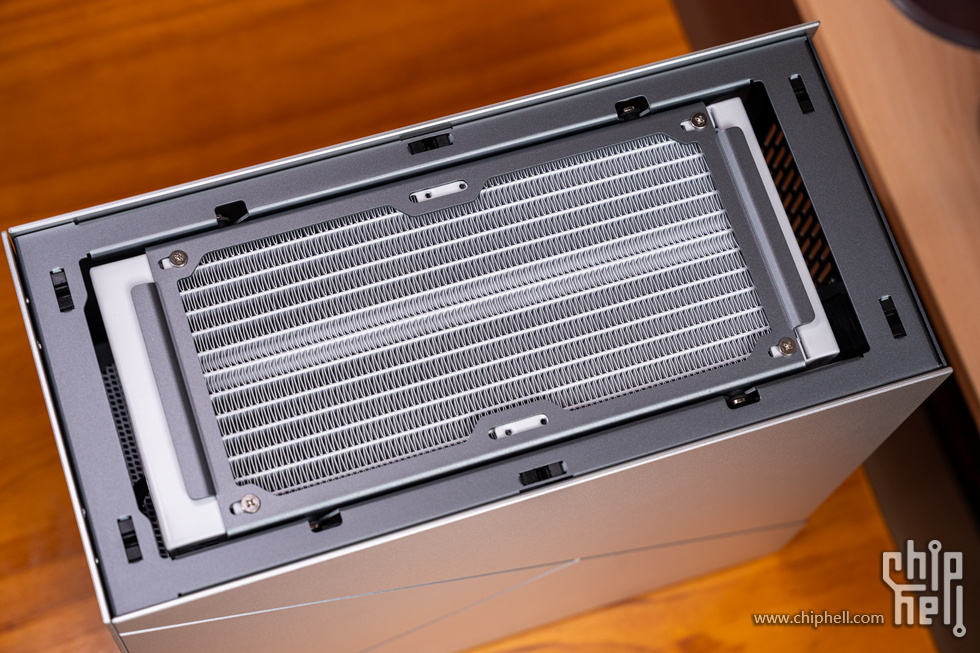

打开即可见到内部冷排支架与冷排


背板底部和侧板顶部各有一些凸出，方便拆卸铝质面板打开碰珠卡扣时可以抓握

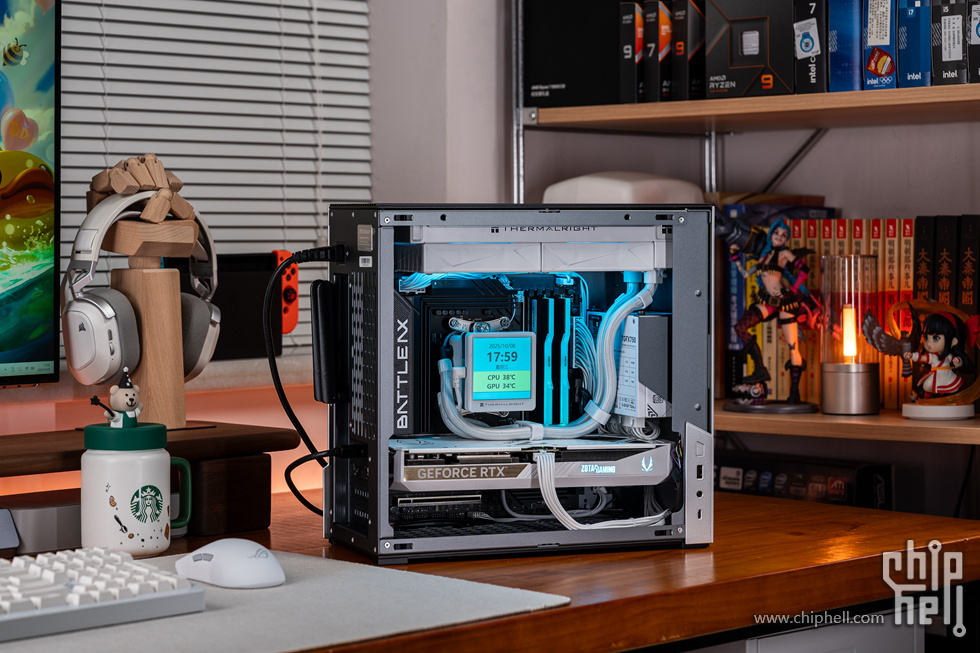

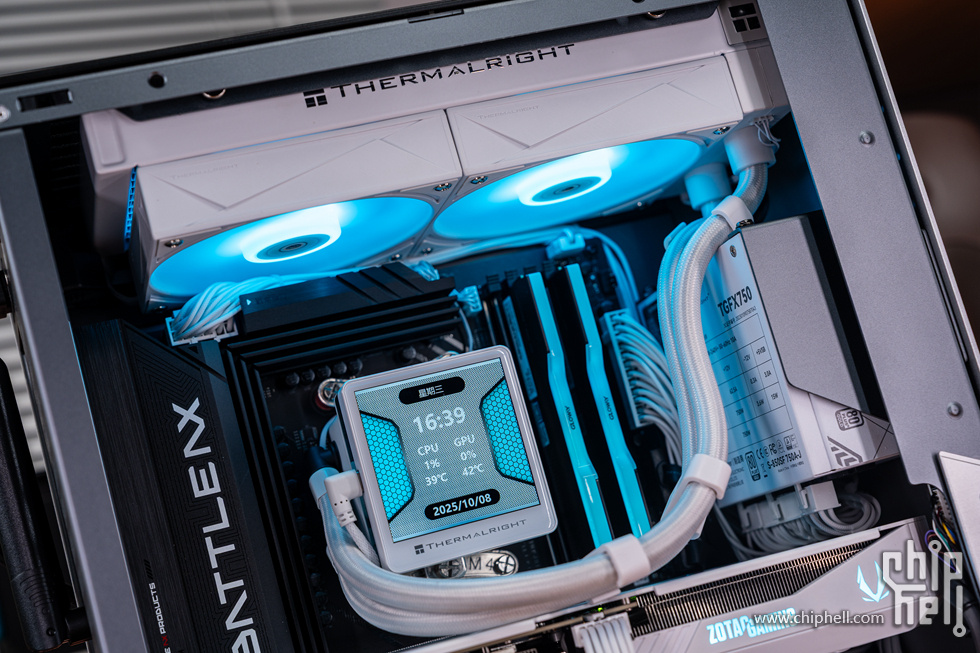

整机的内部展示


七彩虹BATTLE NX 战斧系列新款主板——BATTLE-AX B850M-PLUS S WIFI7 V14 超级黑刃

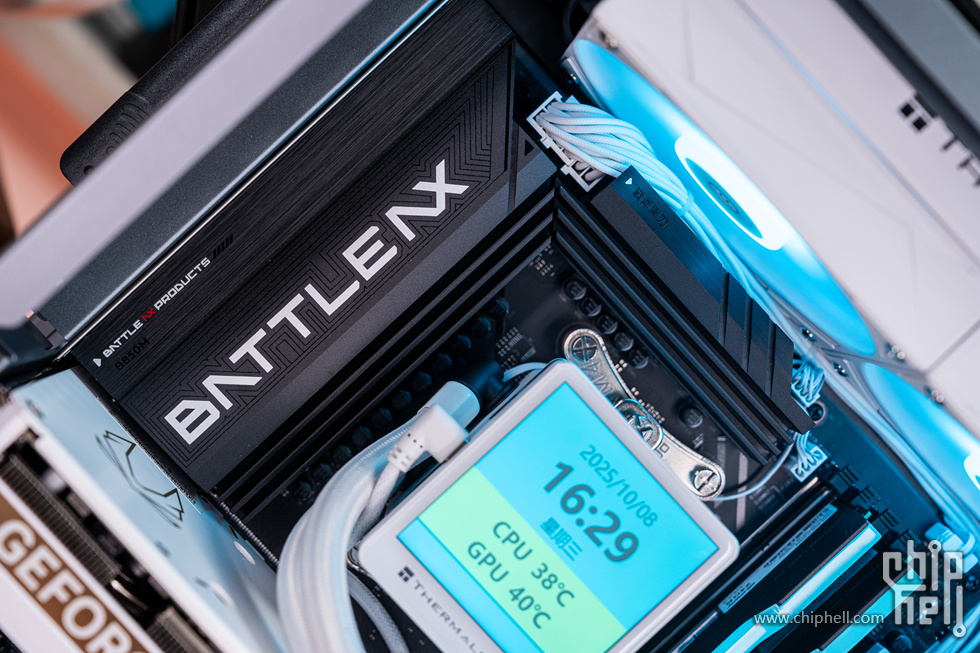

黑武士散热装甲和深度黑化设计，10+2+1相供电系统和55A三合一DrMOS

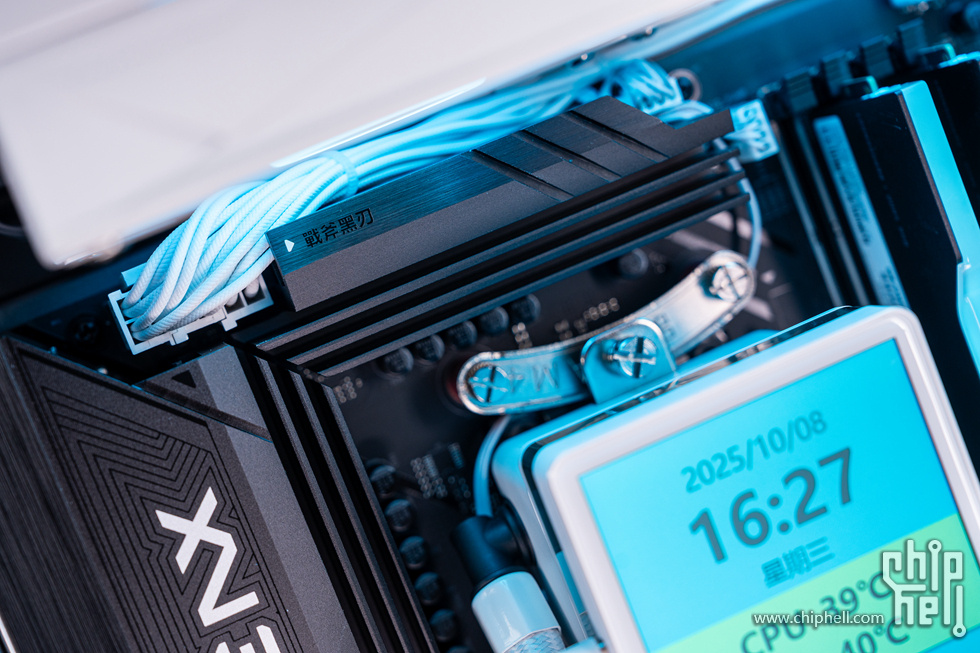

“超级黑刃”，带动9800X3D轻轻松松


BATTLE-AX B850M-PLUS S WIFI7 V14 超级黑刃的背板也提供了总计8个USB接口，基本满足大部分用户需求

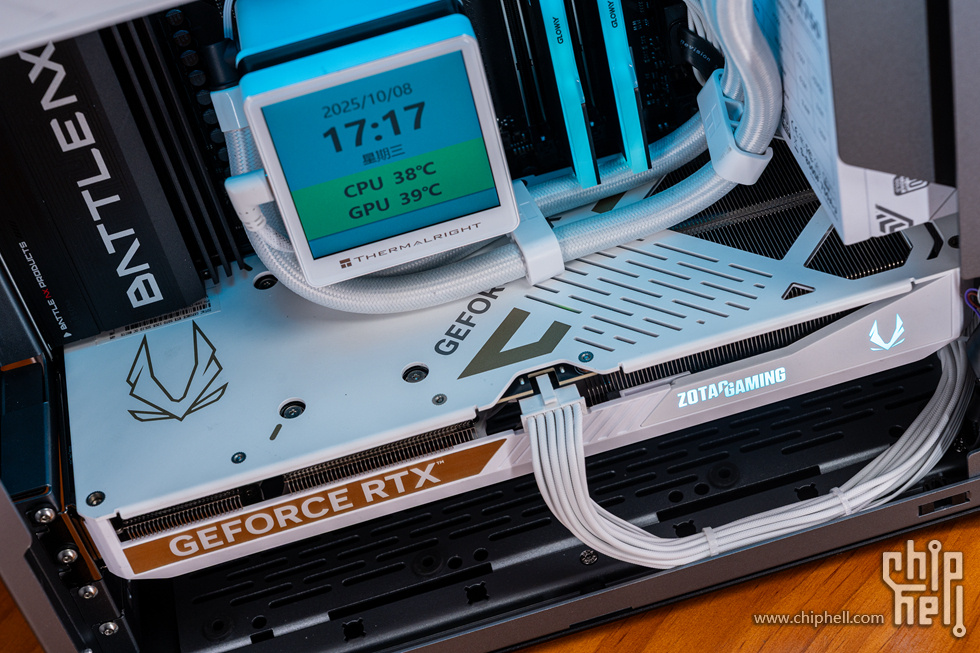

索泰的Geforce RTX 5070 12GB SOLID OC WHITE显卡，305mm长度可以正正好安装进M19plus


显卡BOOST频率2542MHz，显卡TGP整板功耗设计250W，9+3供电解决方案，迭代升级的Icestorm散热系统采用5条6mm镀镍复合热管直触工艺、密集鳍片阵列和全新的环刃风扇打造与优化

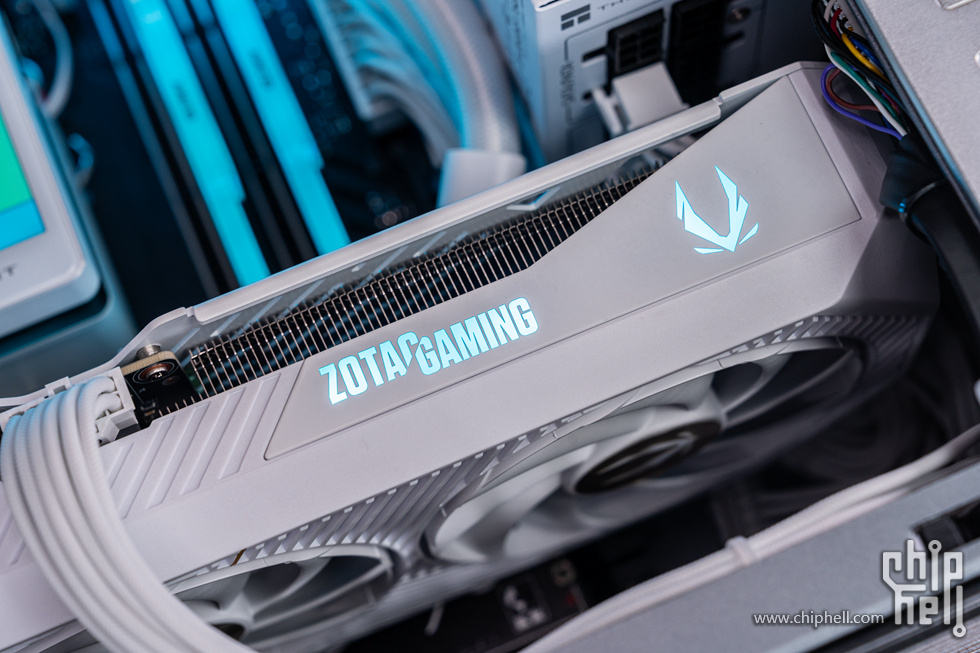

“ZOTAC GAMING”与右侧品牌logo的ARGB点缀效果

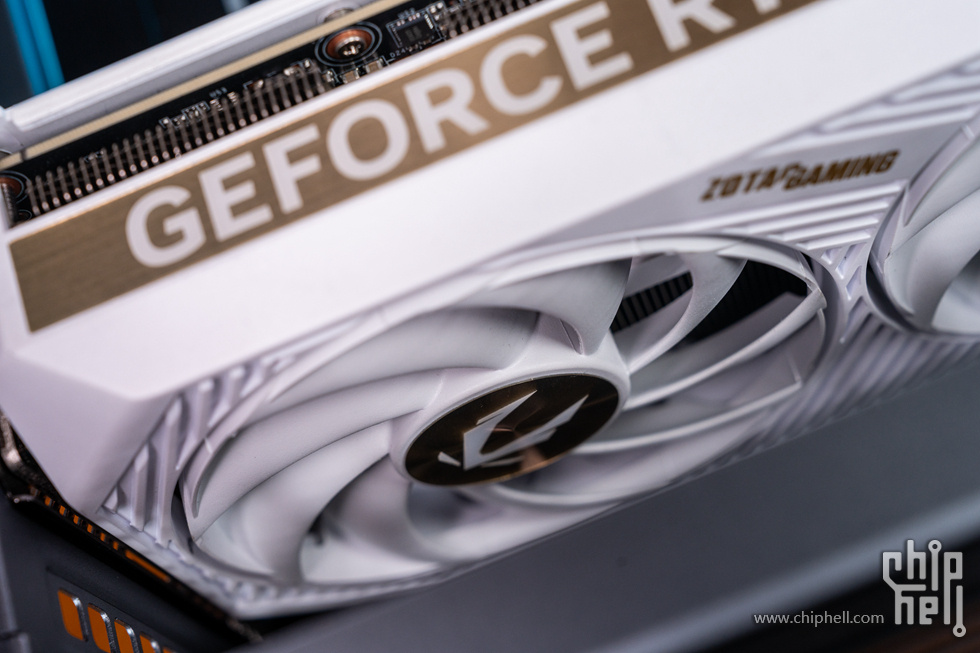

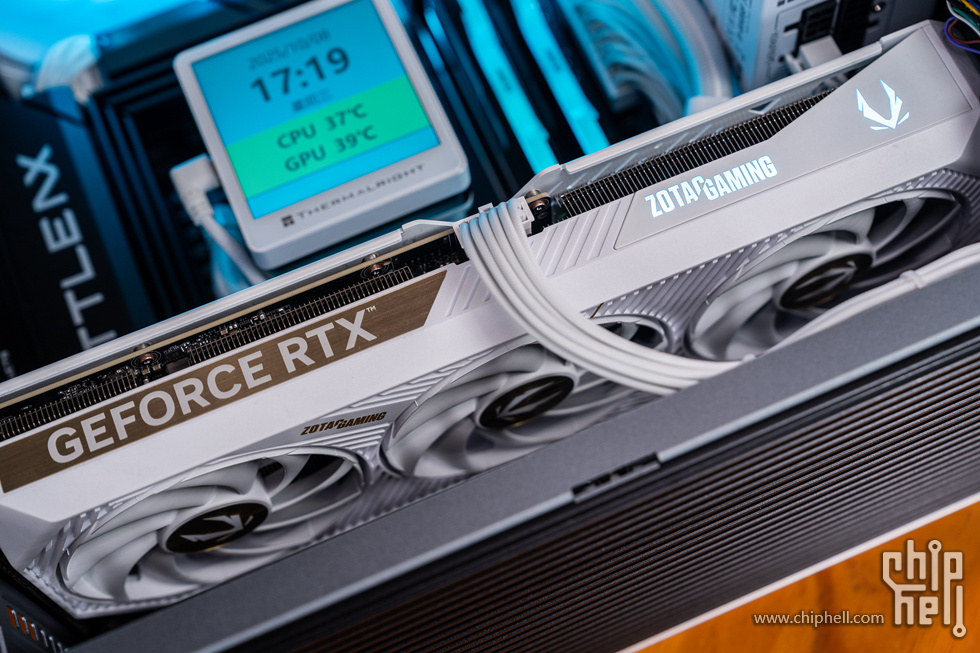

显卡纯白设计，搭配金色白字的GEFORCE RTX


三把全新的环刃风扇采用高强度复合材质，优化叶片曲率并支持智能启停功能


显卡末端的前面板视角，上面依然有“ZOTAC GAMING”的标识


利民的这款GRAND VISION 苍穹视界GV 是专为intel14、15代与AMD Ryzen 7000/9000设计的双平台3.4英寸屏显一体水冷

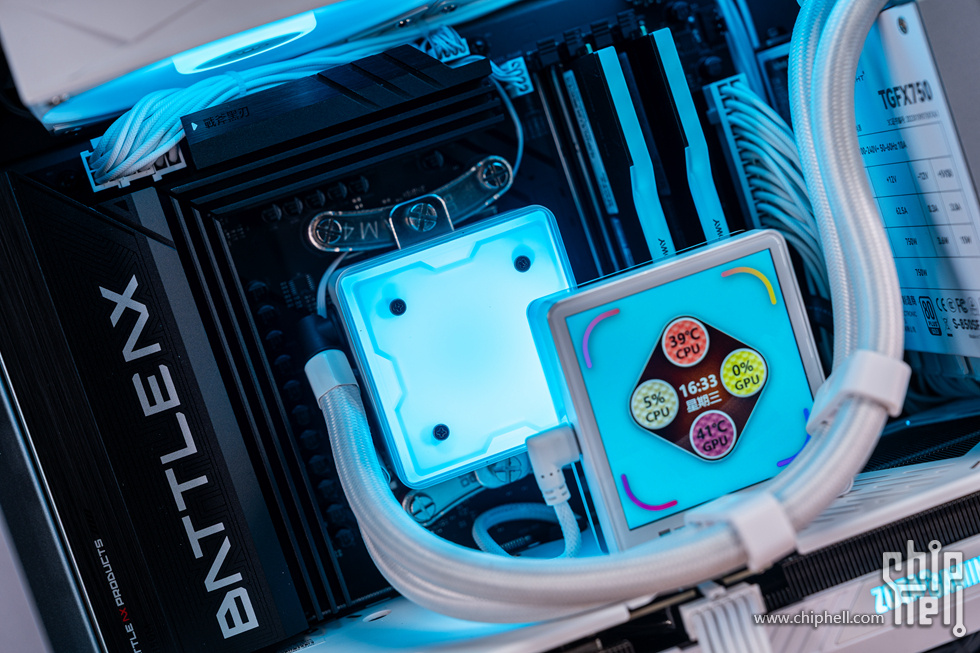

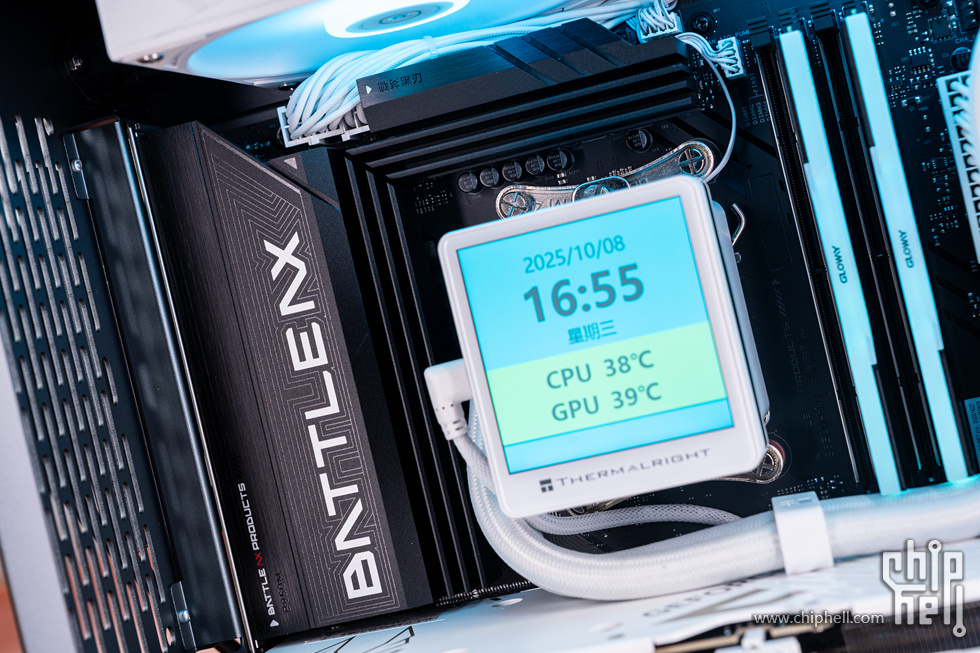

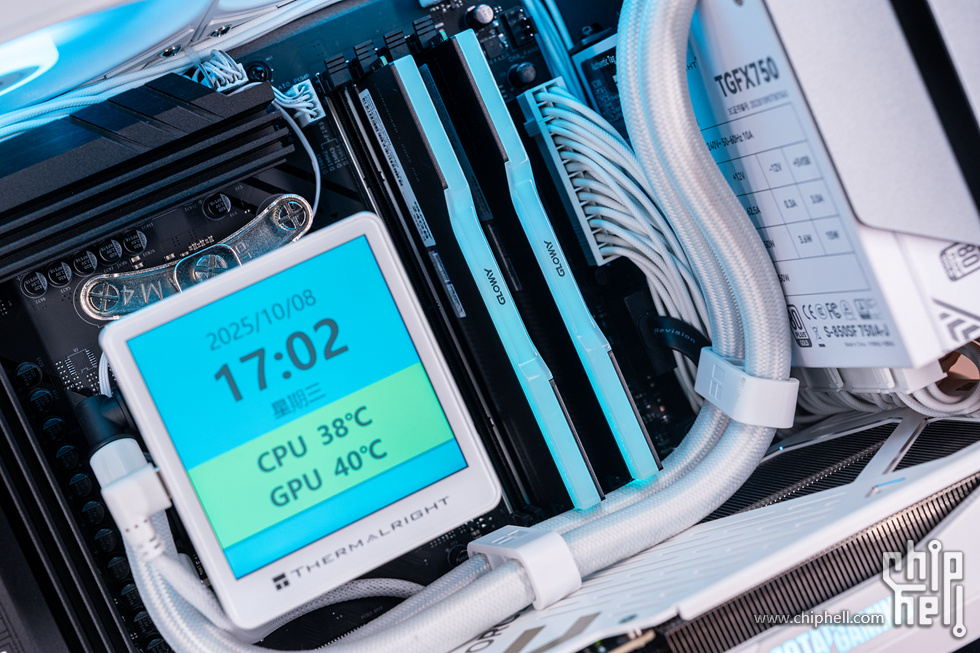

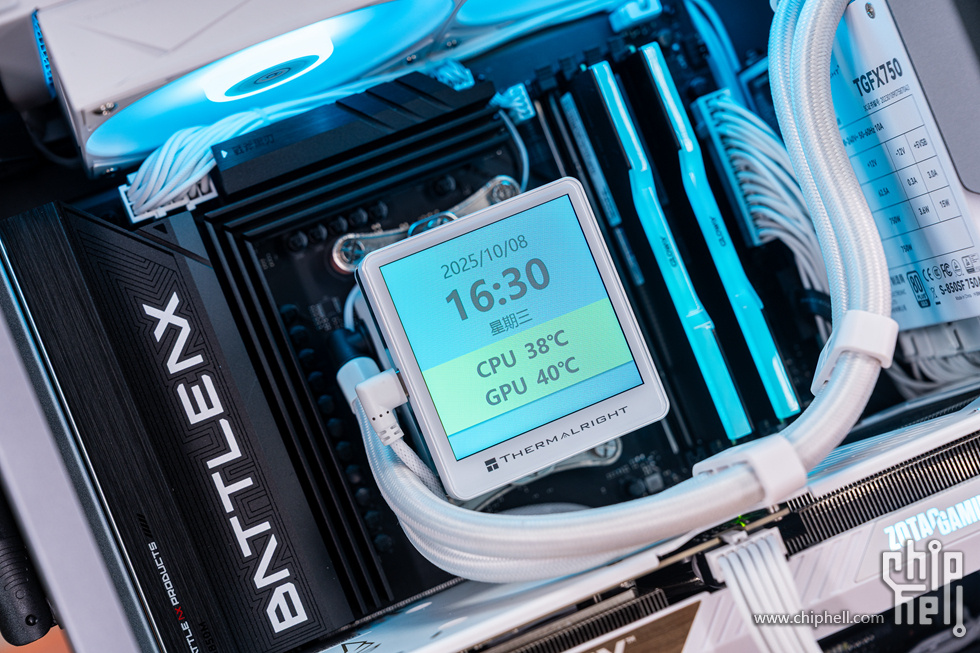

3.4英寸的480*480分辨率IPS液晶屏，支持自由监控系统内的各项参数显示、背景格式显示与文字呈现，以及云端动态背景主题，玩法多种多样


磁吸屏幕下方是带有磁吸效果的ARGB底座


水冷全新一代水泵内置冷排方案的POR冷排独立水泵构架，可更好的控制震动与噪音

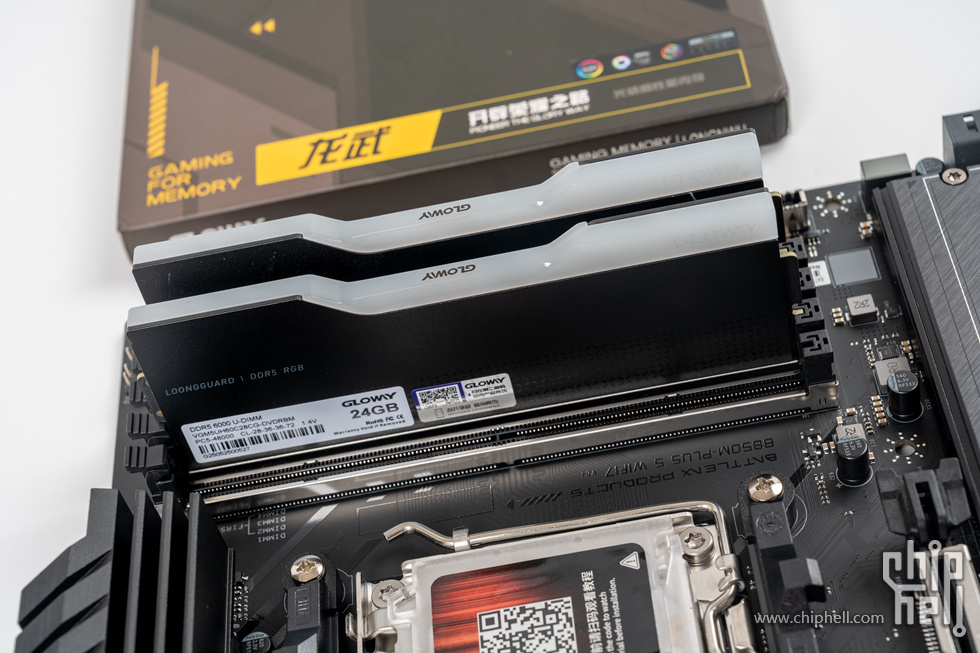

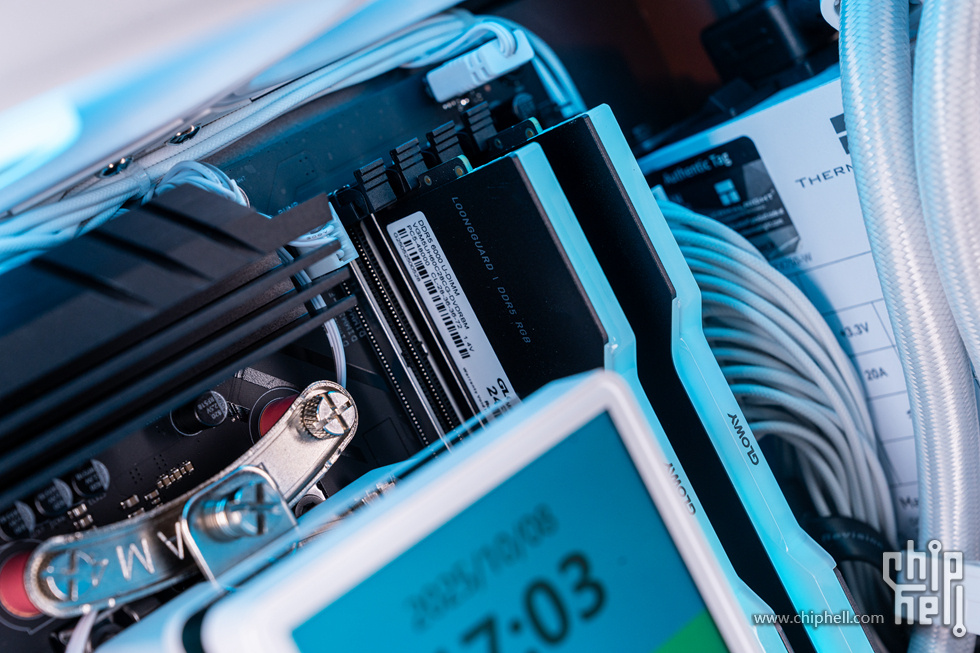

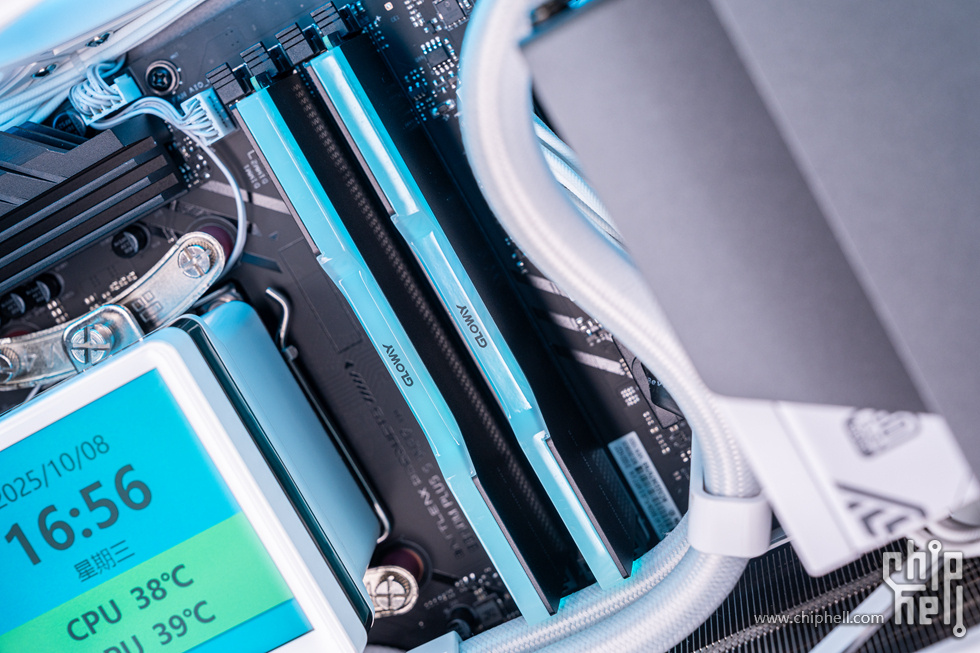

光威龙武RGB灯条，具有EXPO 6000C28、6000C30 与 XMP 6400、6800的双平台4配置SPD信息，兼容性大大提高


光效设计也是可以适配各大板卡厂商，调节方便

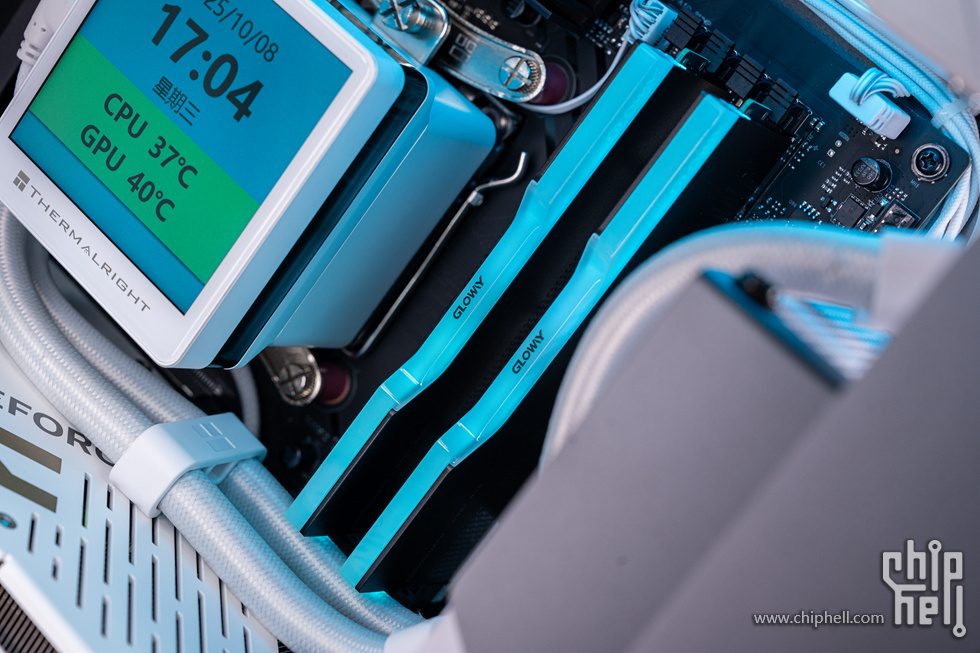

在AMD平台下使用6000C28，性能与延迟效果更好


龙武的logo标识“LOONG GUARD ”

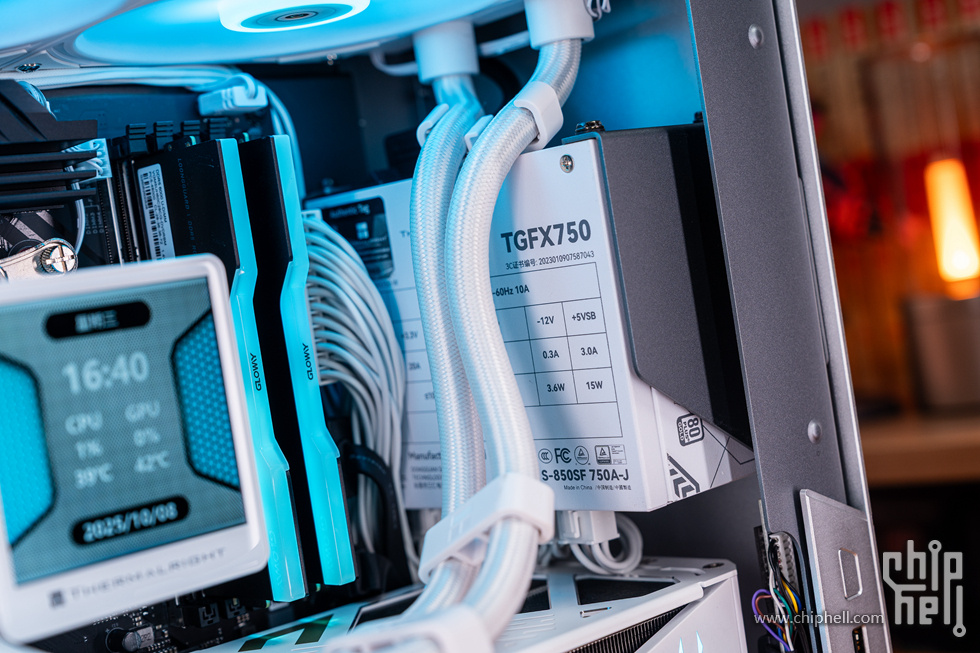

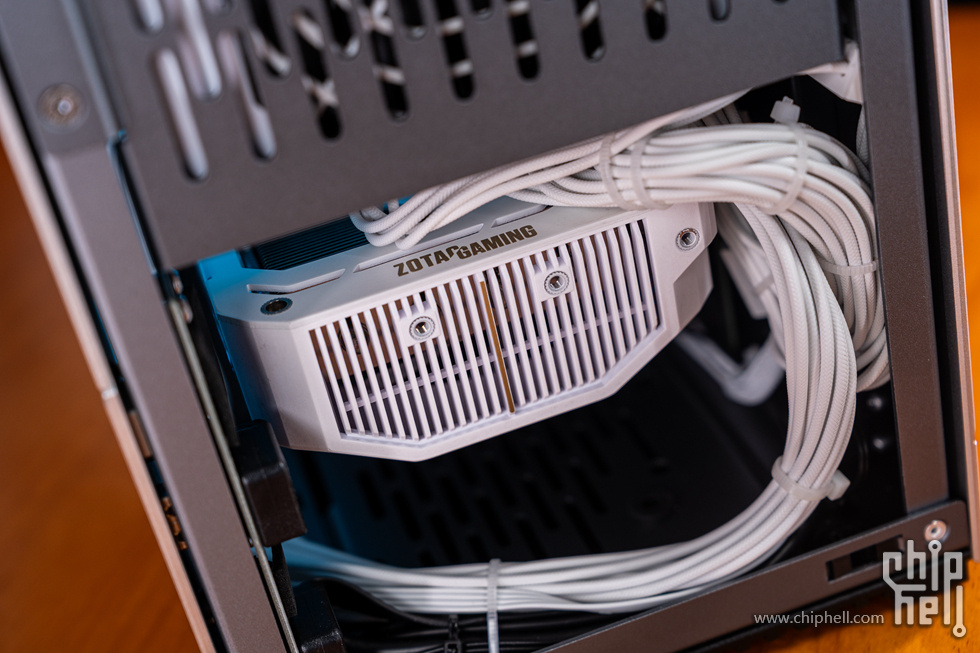

前置安装的利民SFX电源TGFX750，金牌认证


电源支架的四档高低可调设计


整机内部

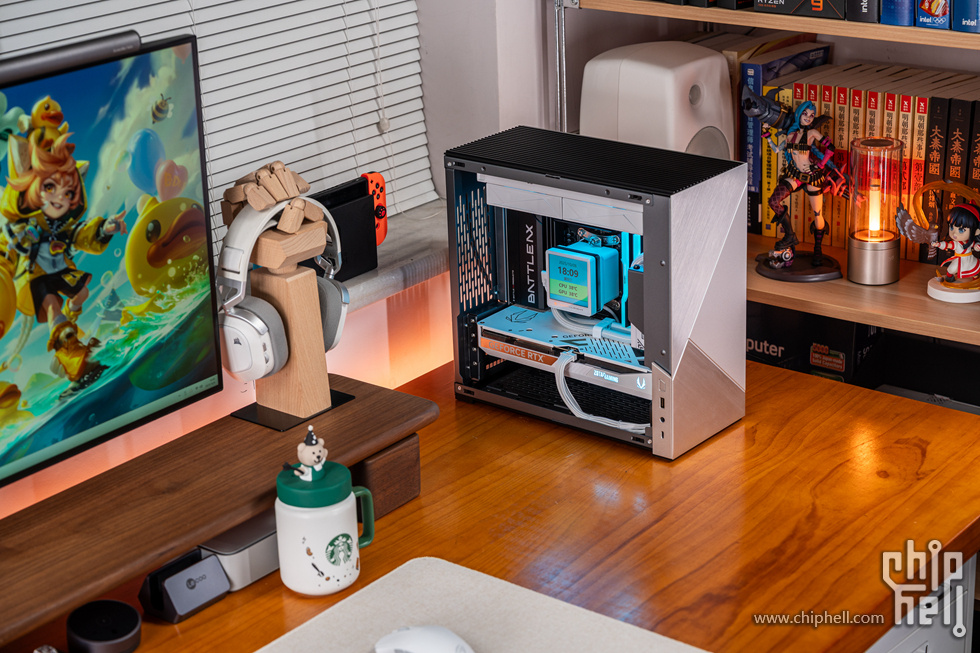

整机展示


桌面展示

• 配件解析
• 七彩虹（Colorful）BATTLE-AX B850M-PLUS S WIFI7 V14 超级黑刃



这是来自七彩虹最新的超级黑刃——BATTLE-AX B850M-PLUS S WIFI7 V14 超级黑刃，一款全新规格可以跑满9950X3D的MATX B850，全黑风格，使用10+2+1相强化供电，5G网口+WIFI7，性价比拉满的AMD平台主力主板

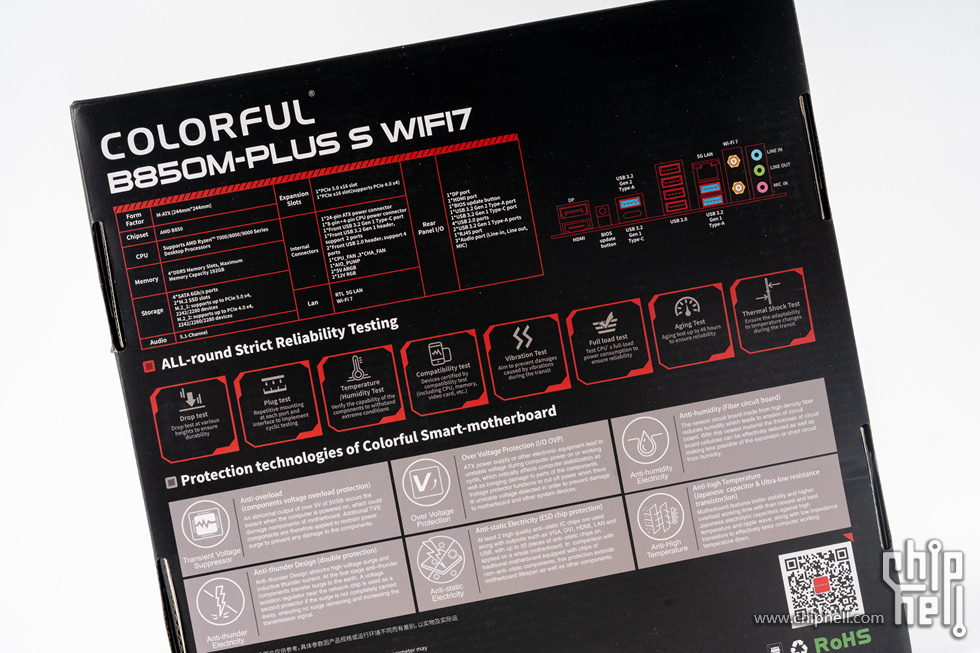

主板全黑风格，包装正反都是黑底红线白字，背面包含了主板的参数配置、背板接口、主板特性介绍

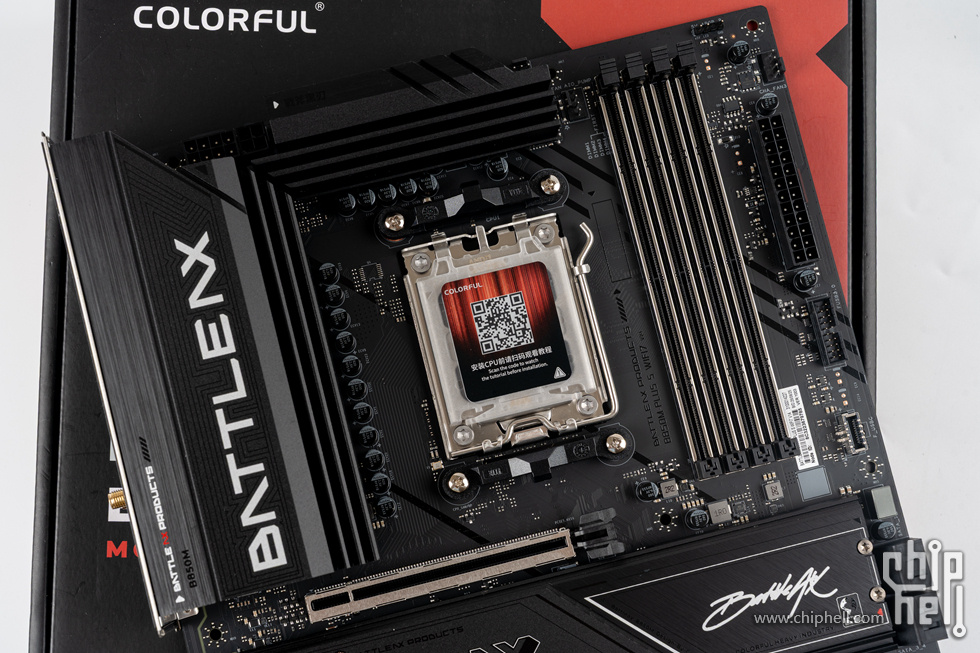

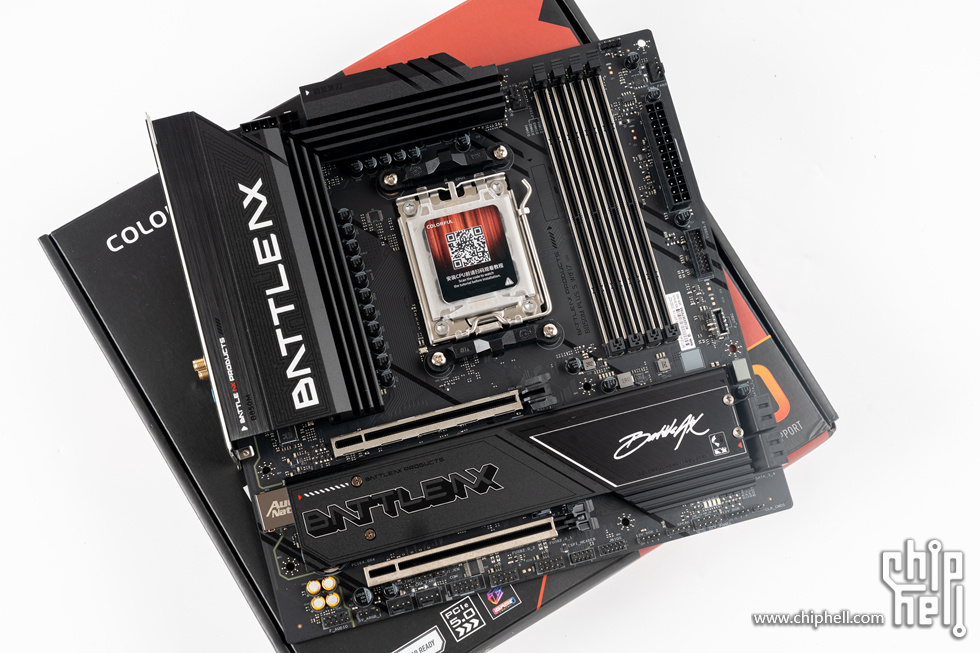

主板的本体，标准MATX规格，深度黑化设计，精工切割与磨砂、拉丝与亮黑工艺结合，增强散热效能的同时呈现出不通质感，主要的内存与PCIE插槽都采用了金属强化

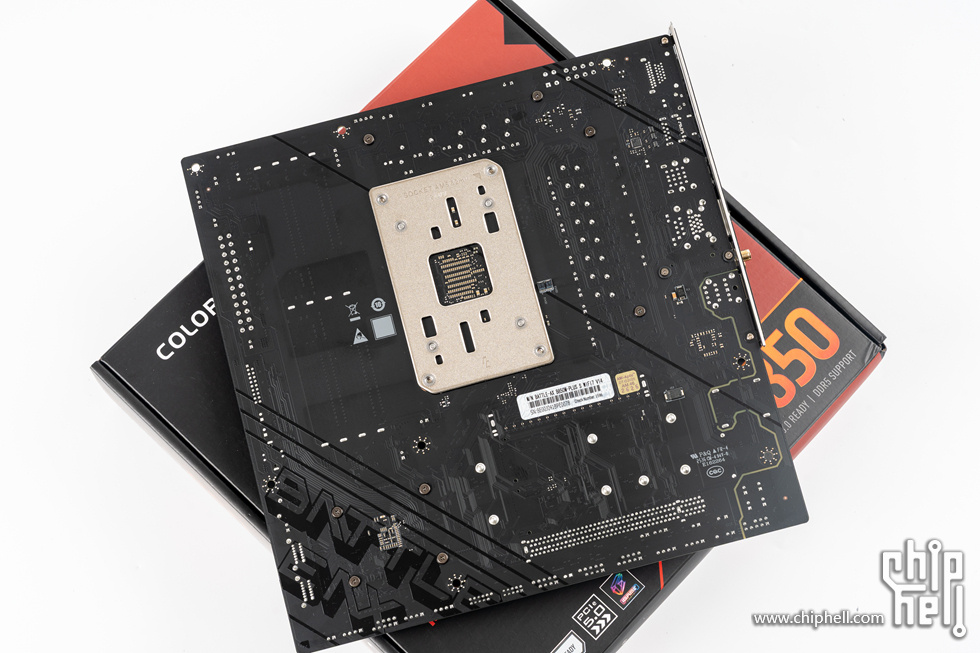

主板的背板，同样的深度黑化设计

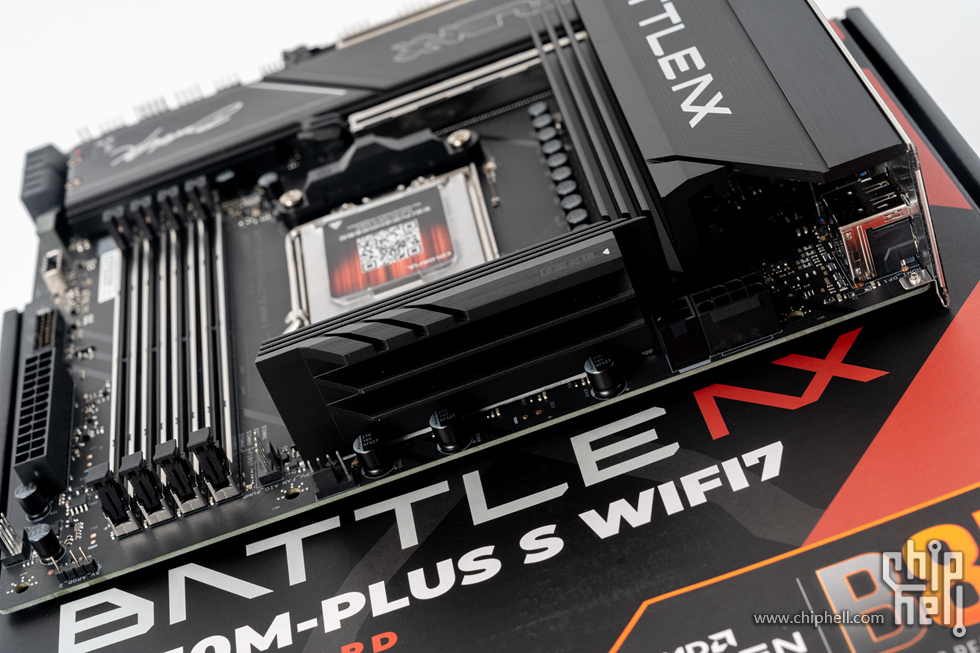

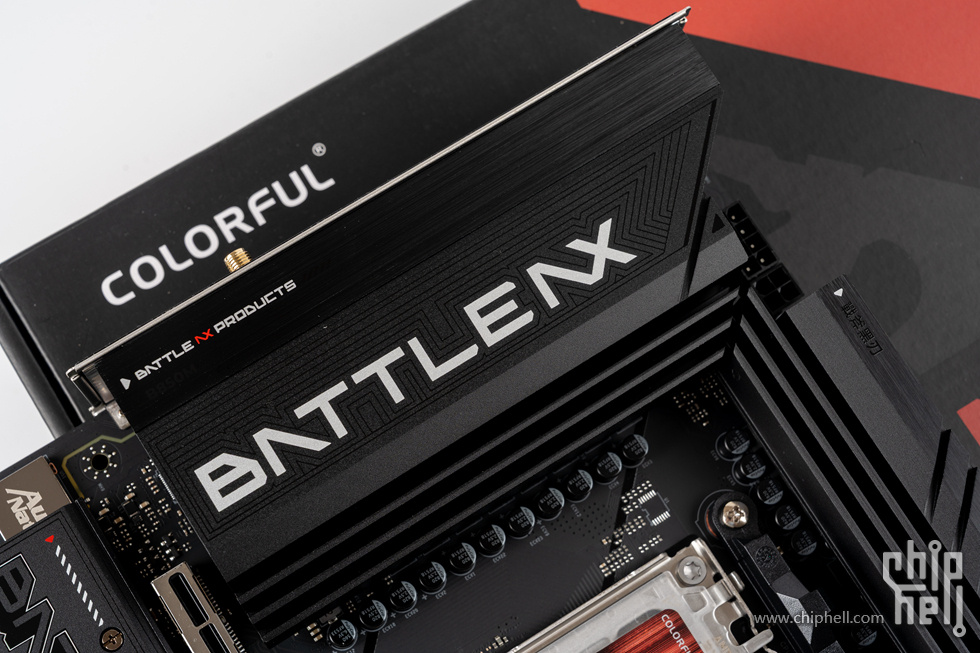

黑武士的散热装甲采用深度黑化设计，上面的“BATTLE NX”的战斧标识以及周围环线装饰配合顶部的拉丝纹理，使得设计感满满，还有右侧的“战斧黑刃”

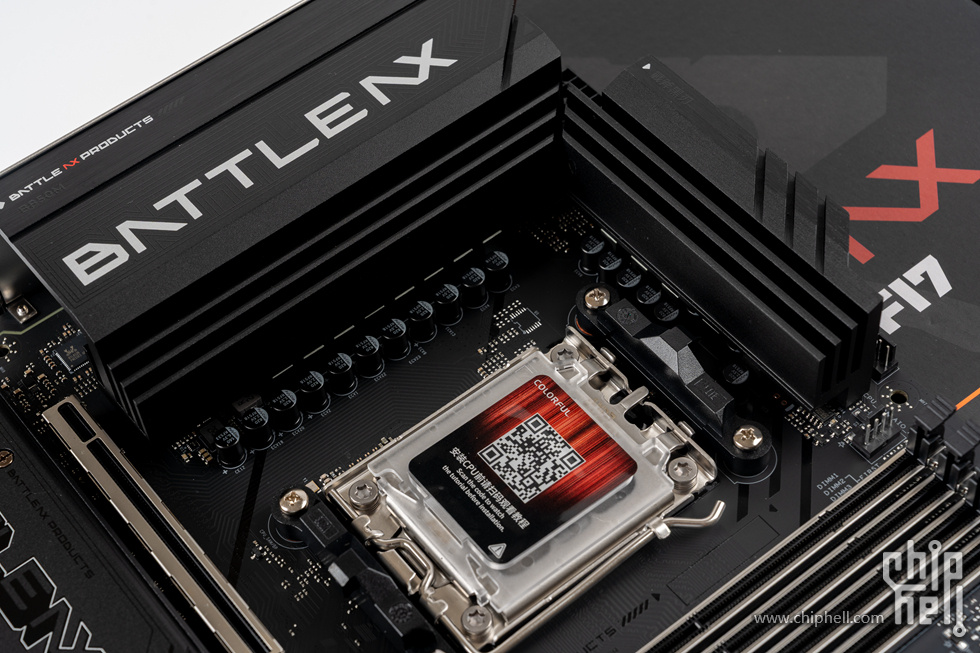

主供电VRM散热装甲，配上10+2+1相供电系统，55A三合一DrMOS，可完全胜任9950X3D的稳定运行


8+4Pin强化供电端子

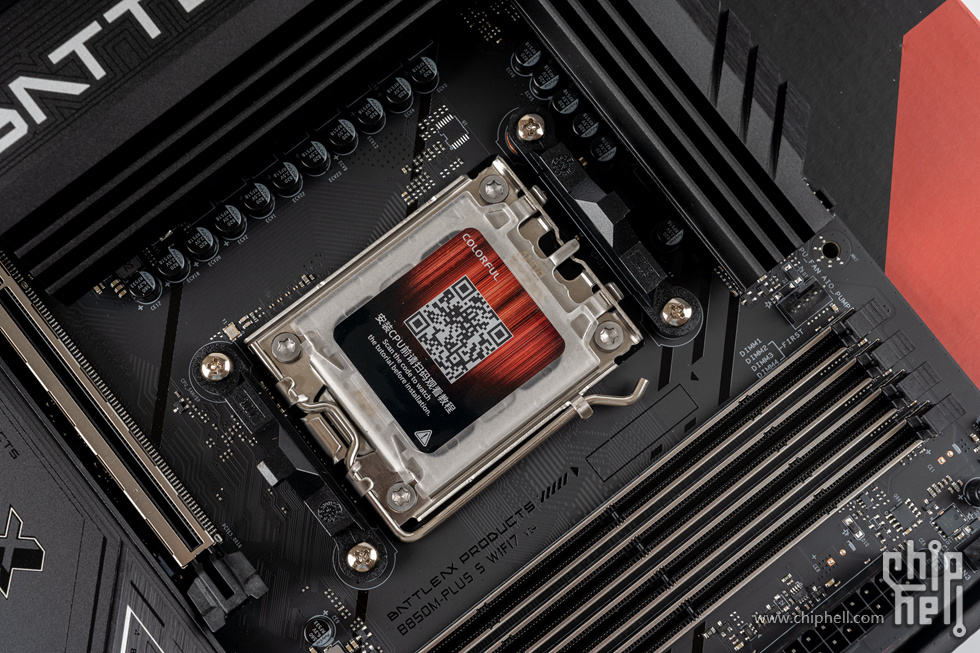

AM5插槽，为AM5以及未来处理器提供支持

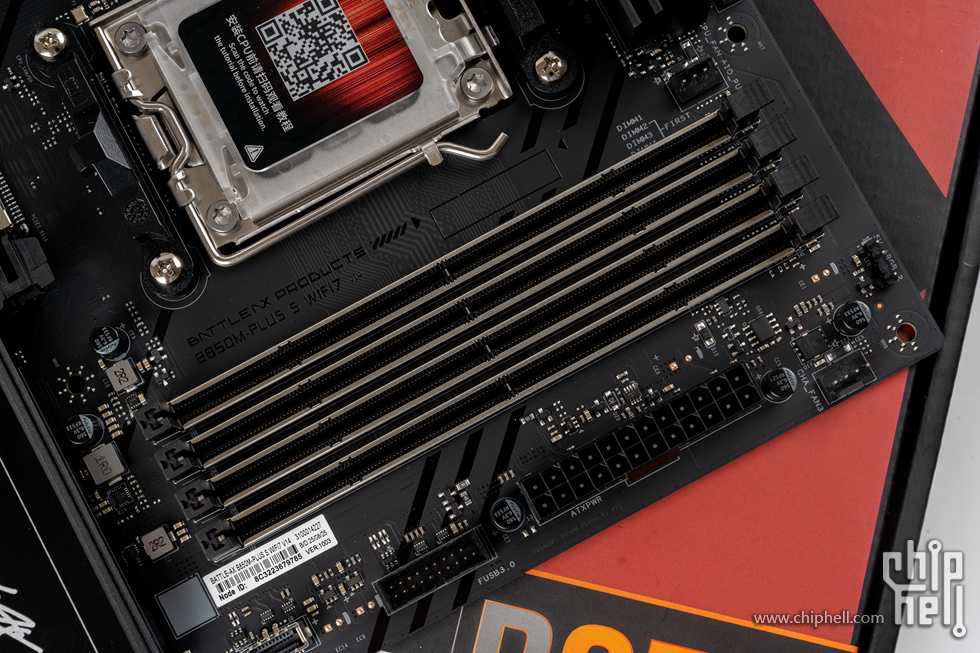

4条DDR5内存，卡槽合金加固与PCB走线优化，最大支持192GB，最高支持8000MHz(OC)频率


主板的上半部分

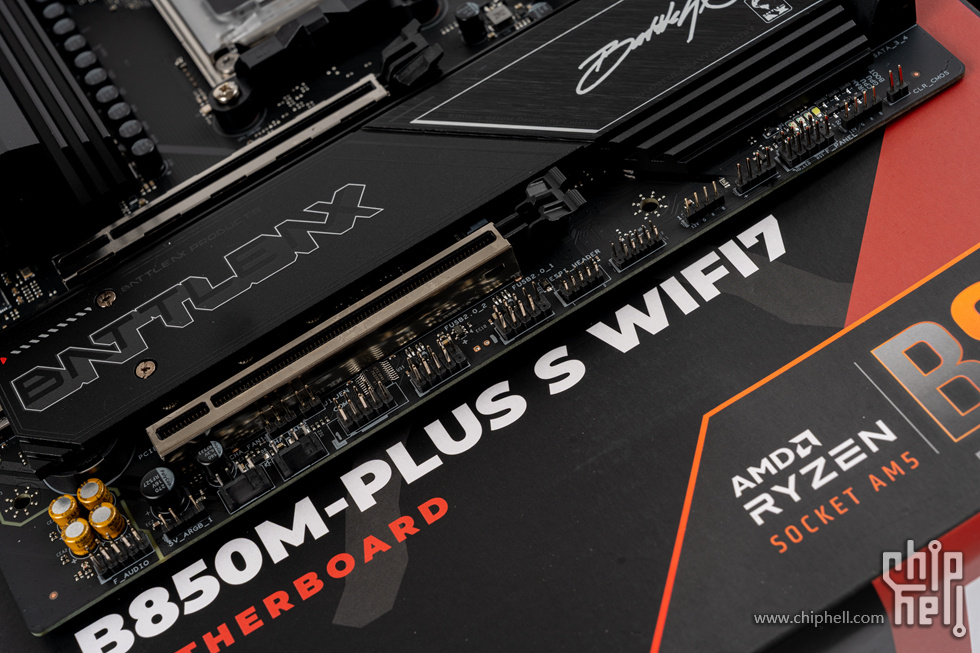

主板的下半部分，显卡插槽采用合金加固外框，第一条PCIE5.0x16，第二条PCIe4.0X4

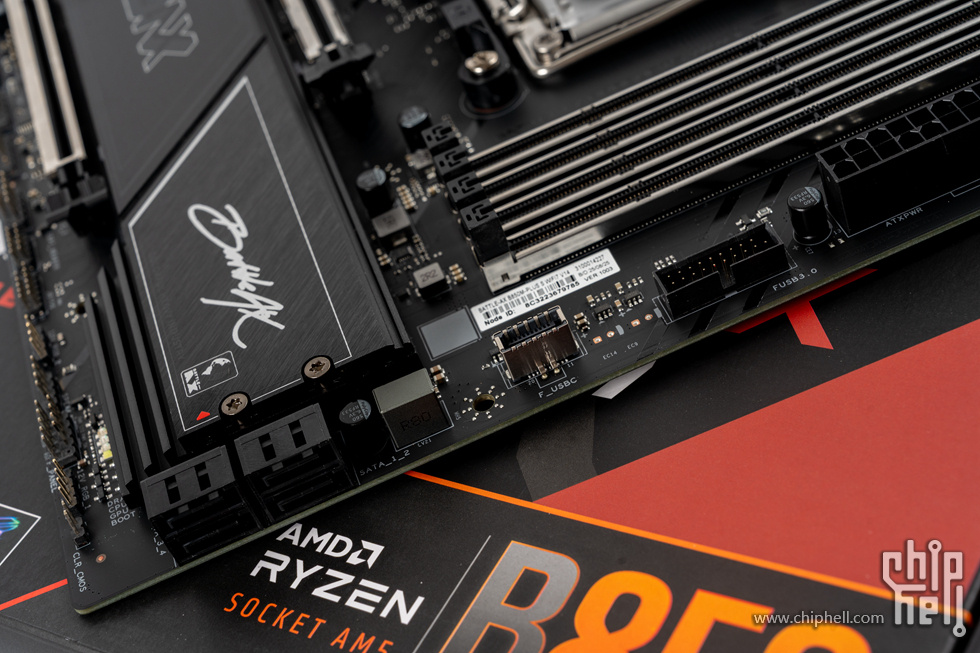

侧面提供了1个USB3.0、1个USB TYPE-C、4个SATA3


底部的接口布满整个边沿

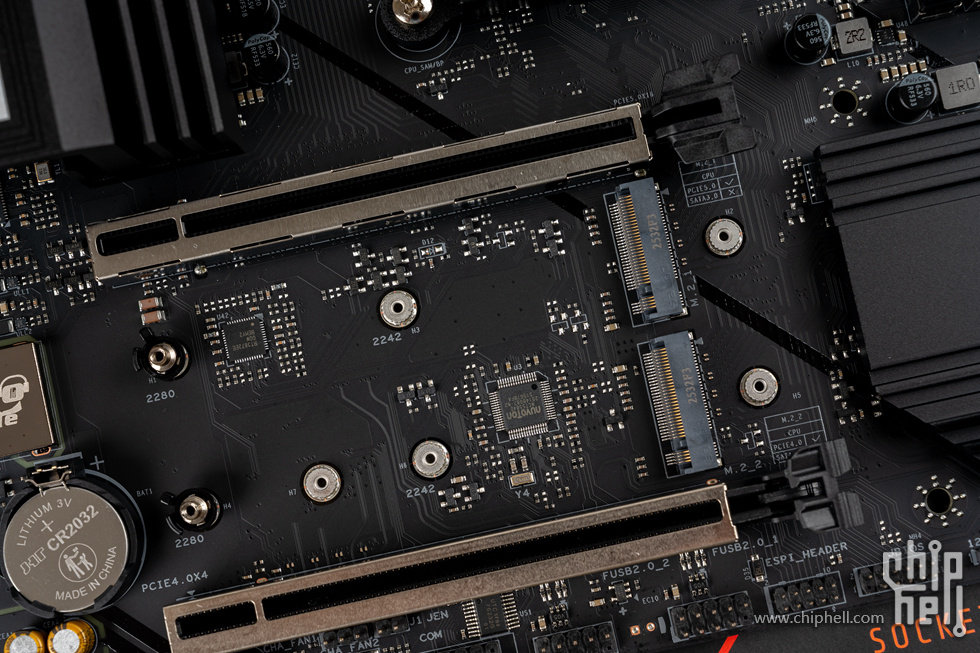

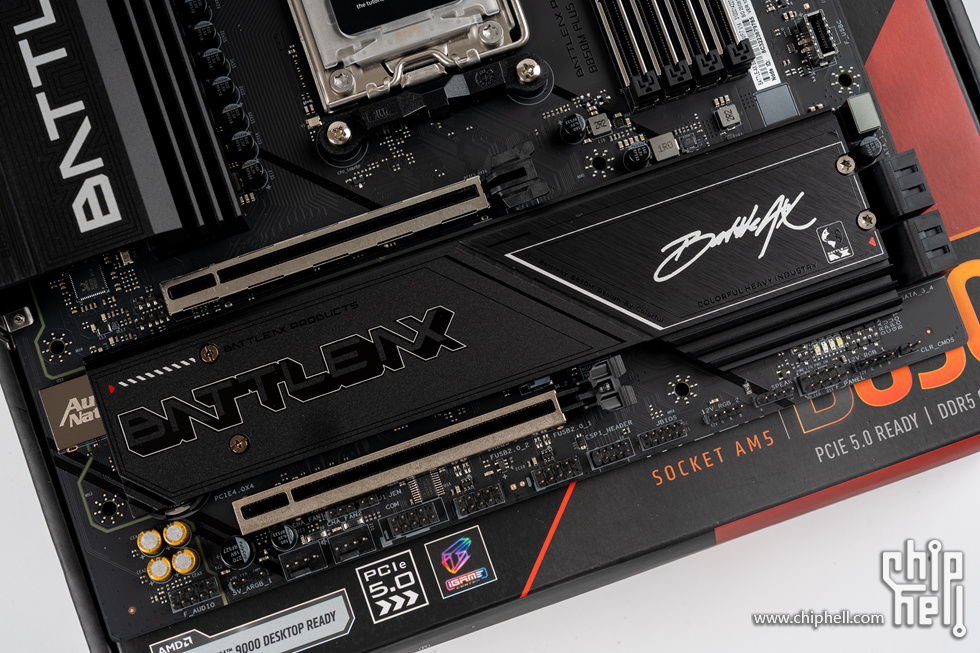

两条PCIE插槽中间的散热片下提供了两条M.2存储接口，第一条PCIE5.0X4，第二条PCIE4.0X4，都是CPU通道

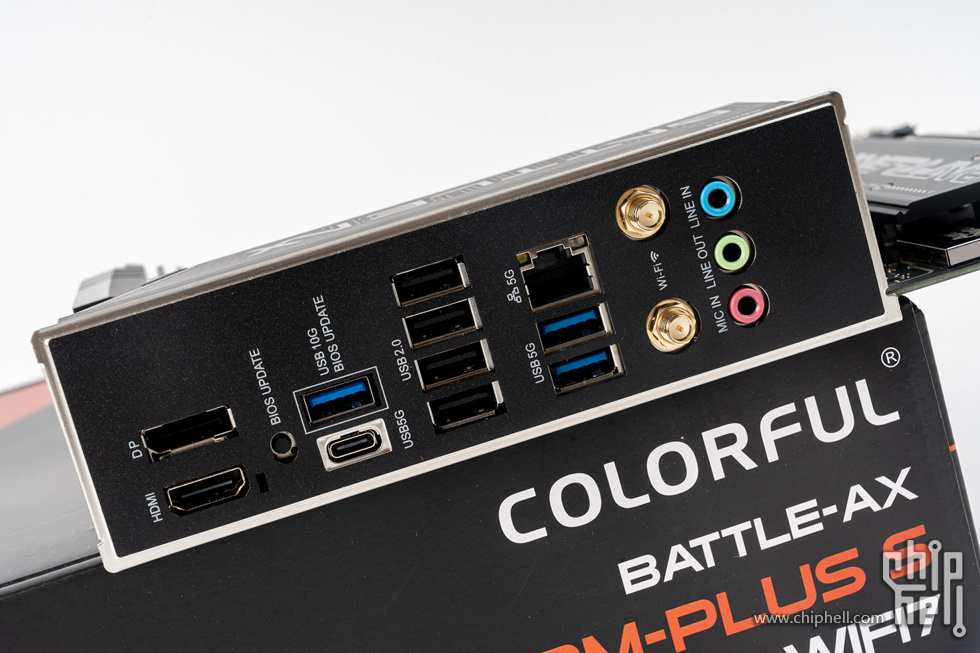

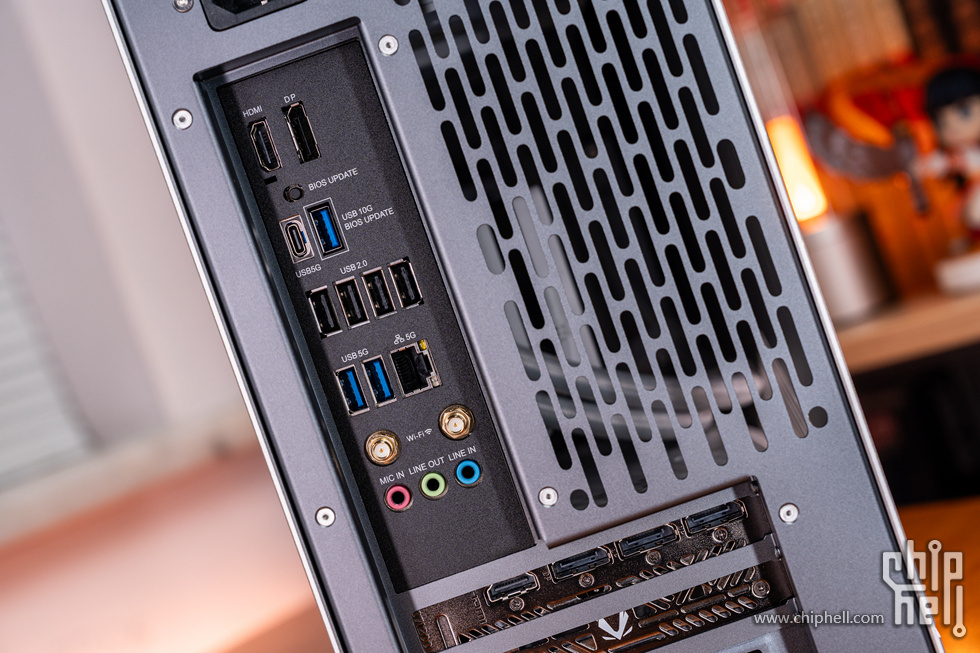

背板提供的后置I/O接口：
-4个USB 2.0接口
-2个USB 3.2 Gen 1 5Gbps Type-A接口
-1个USB 3.2 Gen 2 10Gbps Type-A接口
-1个USB 3.2 Gen 1 5Gbps Type-C接口
-1个DP 1.2接口，最高支持4K 60Hz的分辨率
-1个HDMI 1.4接口，最高支持4K 30Hz的分辨率
-1个5G网络接口
-2 个 Wi-Fi 7 天线接口
-1个BIOS更新按键
-3个音频接口（音频输入/音频输出/麦克风）

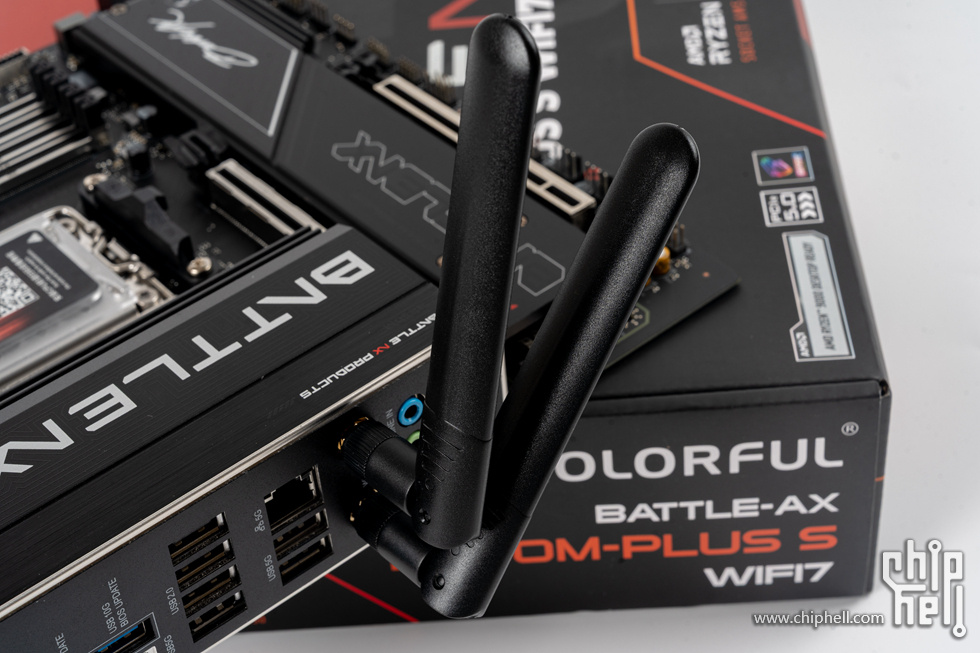

桨式天线

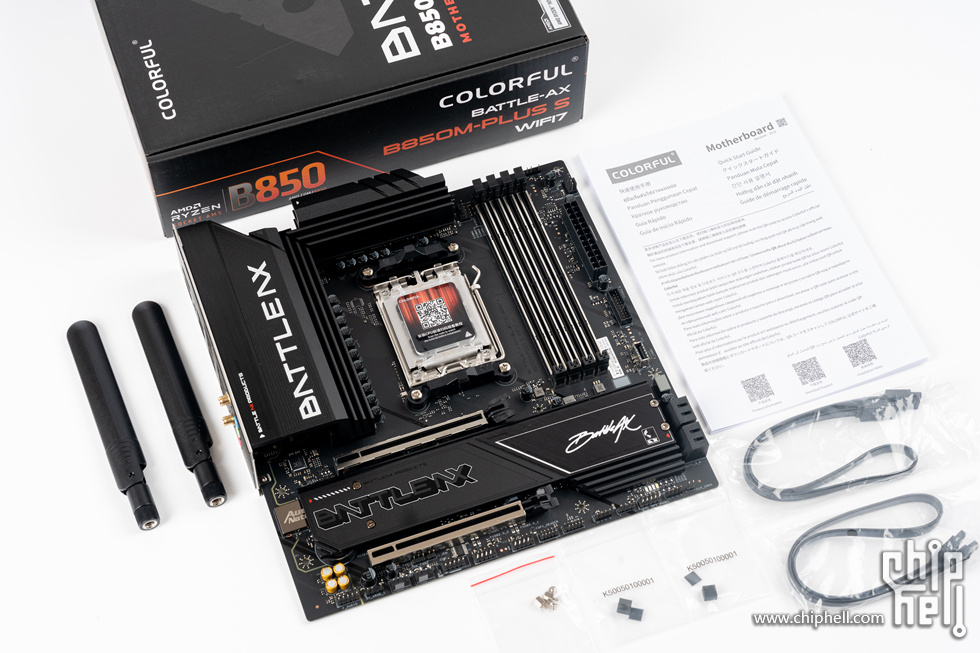

主板的全家福

• 索泰（ZOTAC）Geforce RTX 5070 12GB SOLID OC WHITE



显卡使用的是来自索泰的Geforce RTX 5070 12GB SOLID OC WHITE 显卡，5070采用NVIDIA BLACKWELL架构，第四代RT Core、第五代 Tensor Core、DLSS4、Reflex2、全景光线追踪等众多技术


索泰Geforce RTX 5070 12GB SOLID OC WHITE 显卡具有6144CUDA处理器和988 TOPS 的AI算力，显卡的BOOST频率2542MHz，显存使用了最新的28Gbps 192bit 12GB GDDR7，显存带宽672GB/s


整块显卡的TGP整板功耗设计为250W，使用的是9+3供电解决方案，迭代升级的Icestorm散热系统采用5条6mm镀镍复合热管直触工艺、密集鳍片阵列和全新的环刃风扇打造与优化

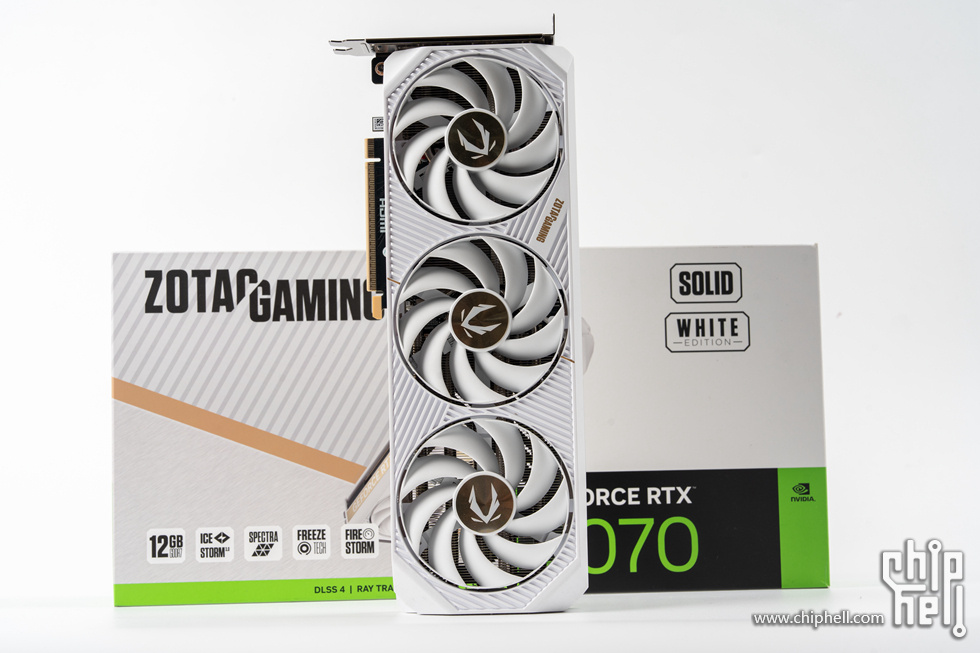

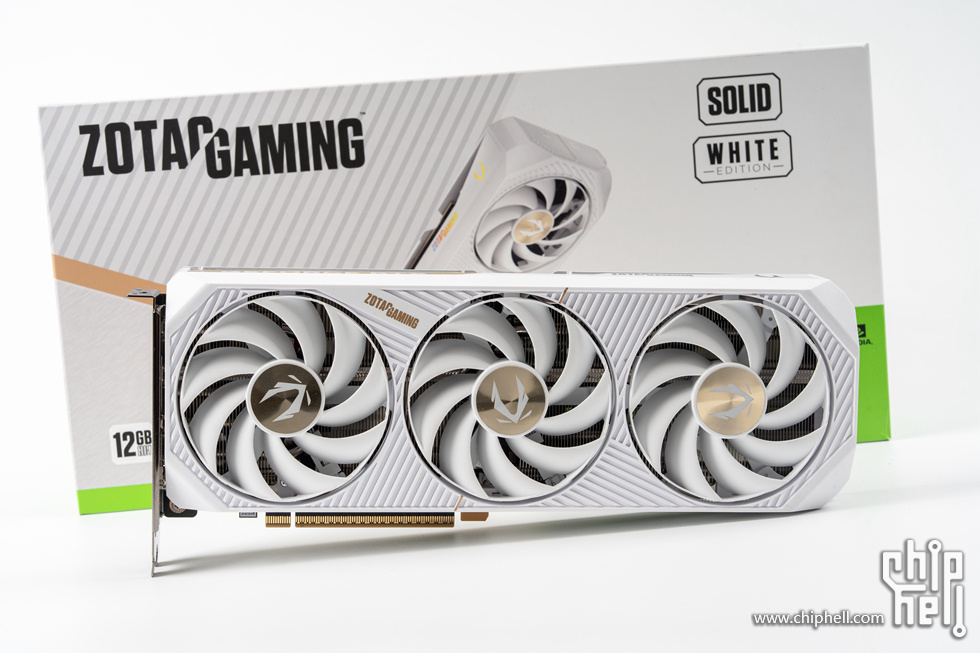

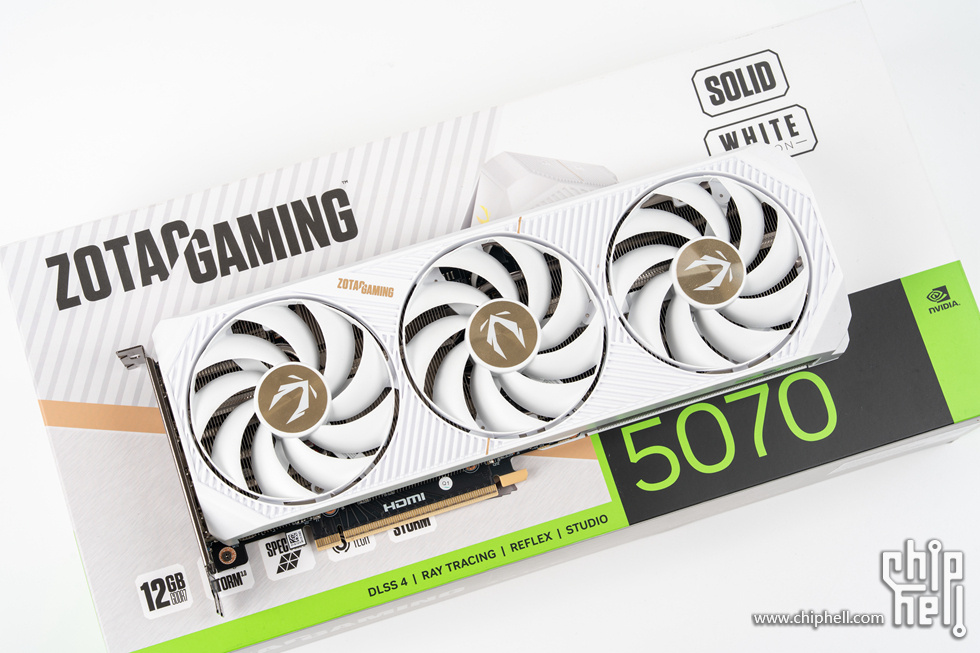

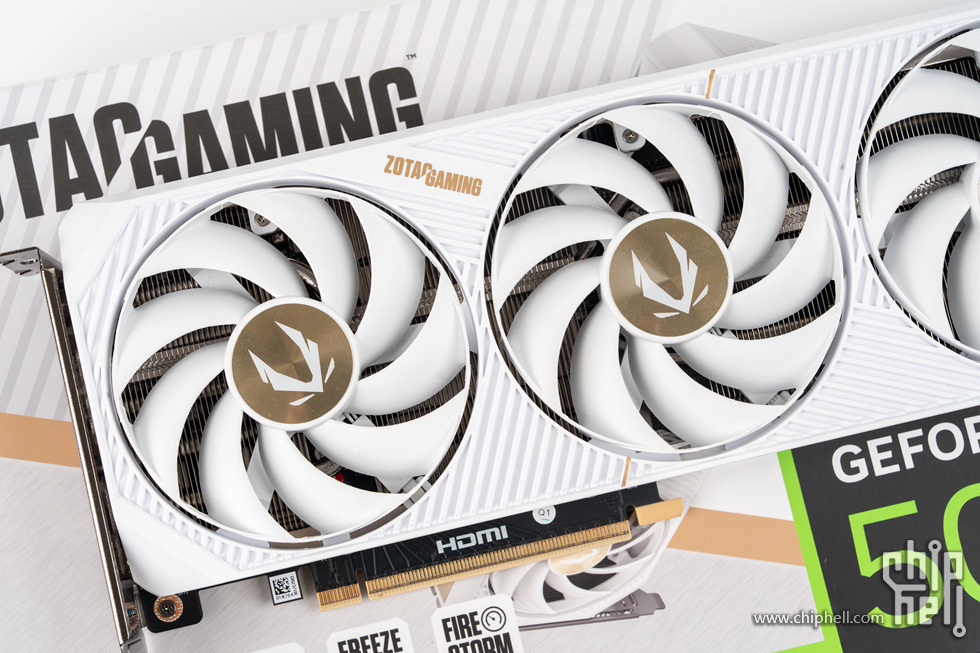

显卡本体，纯白机甲外观，尺寸为30.5cm*4.3cm*11.7cm，上方三把全新的环刃风扇采用高强度复合材质，优化叶片曲率并支持智能启停功能

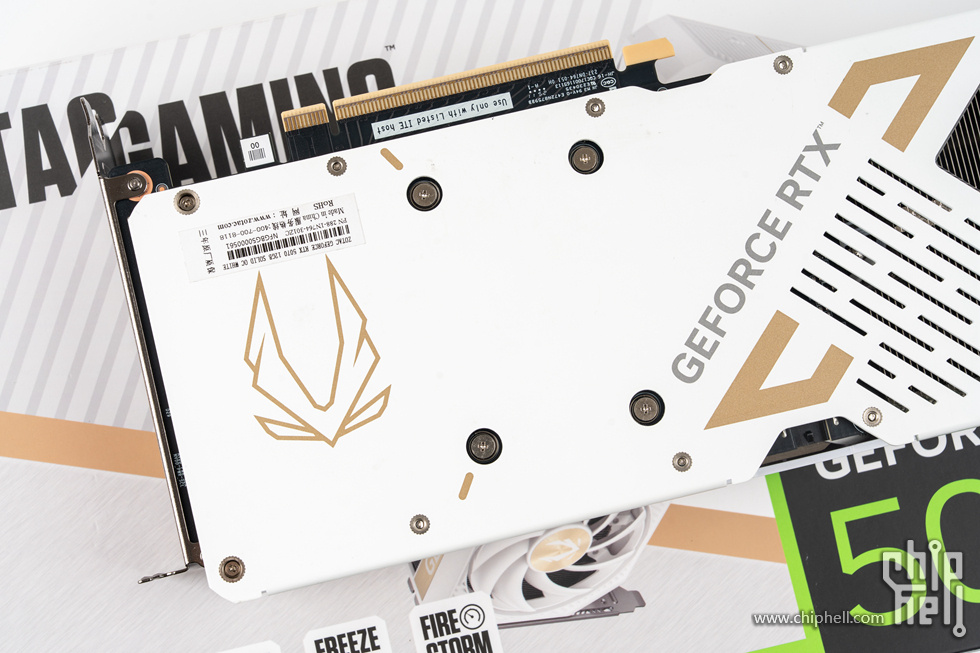

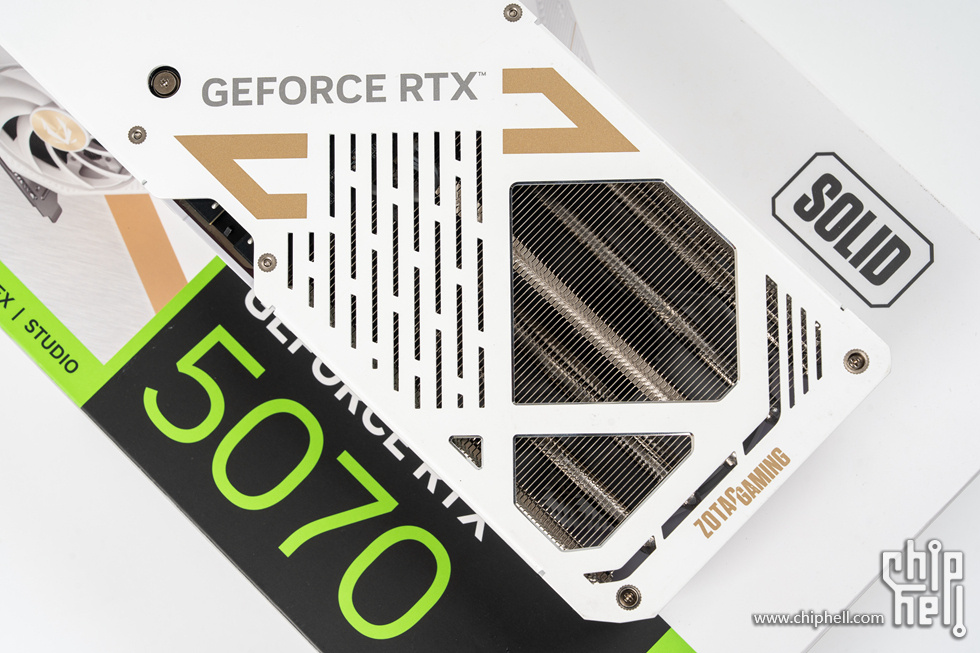

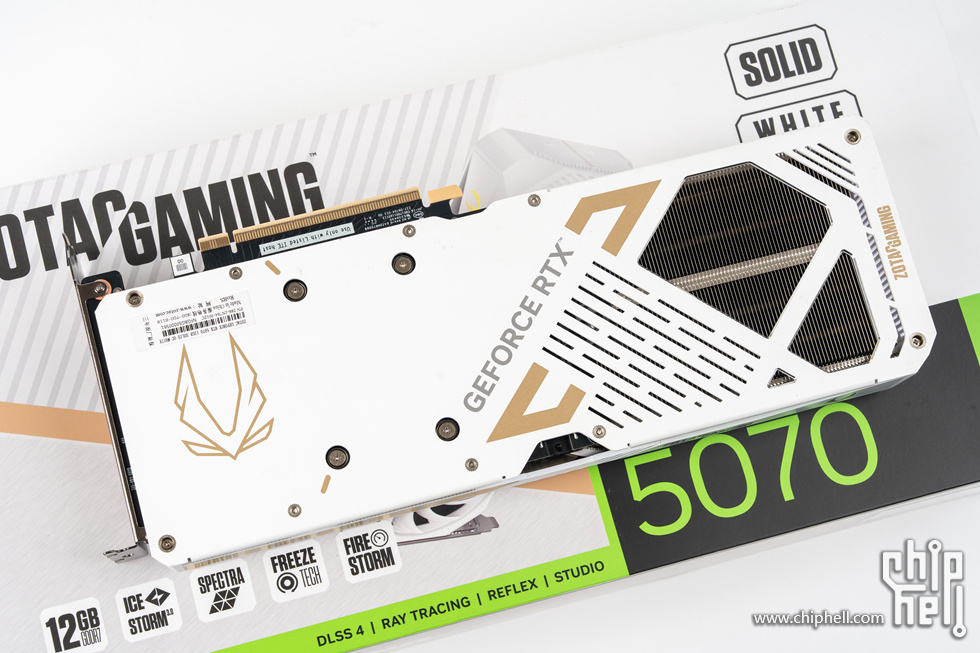

显卡的纯白合金背板，镀金的新版12V-2X6反向电源接口设计使得插拔显卡线缆更轻松，贯穿式的散热设计，优化气流风道，提升散热效能

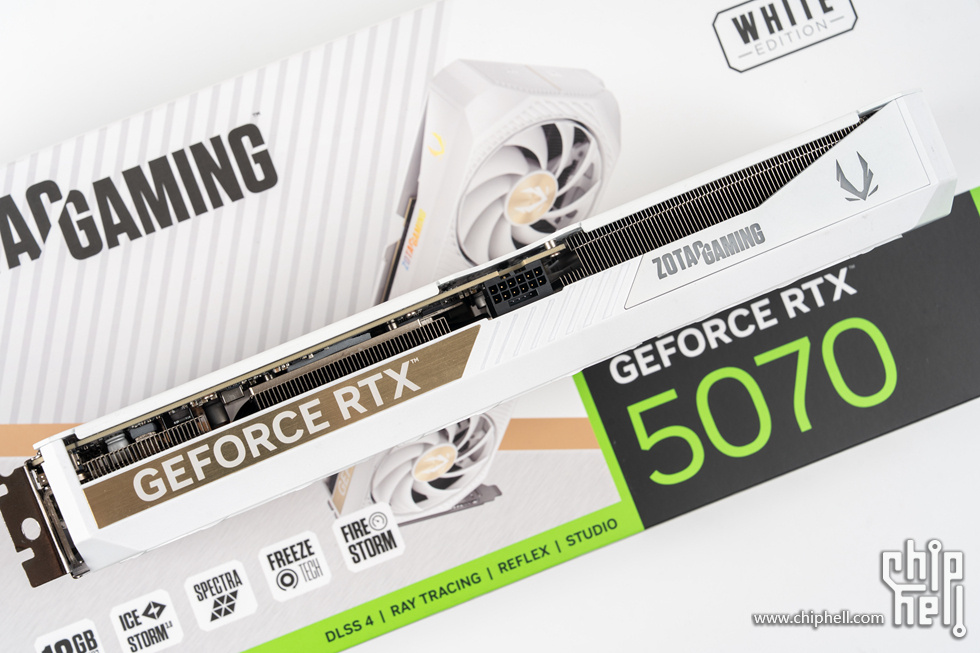

显卡的顶部，金底白字的英伟达GEFORCE RTX的logo，以及带ARGB灯效的"ZOTAC GAMING“与索泰logo


显卡的环刃蜂巢采用高强度新型复合材质与环形导流风罩，优化叶片曲率达到提升风量、风压和垂直风流穿透率，同时风扇支持智能启停功能

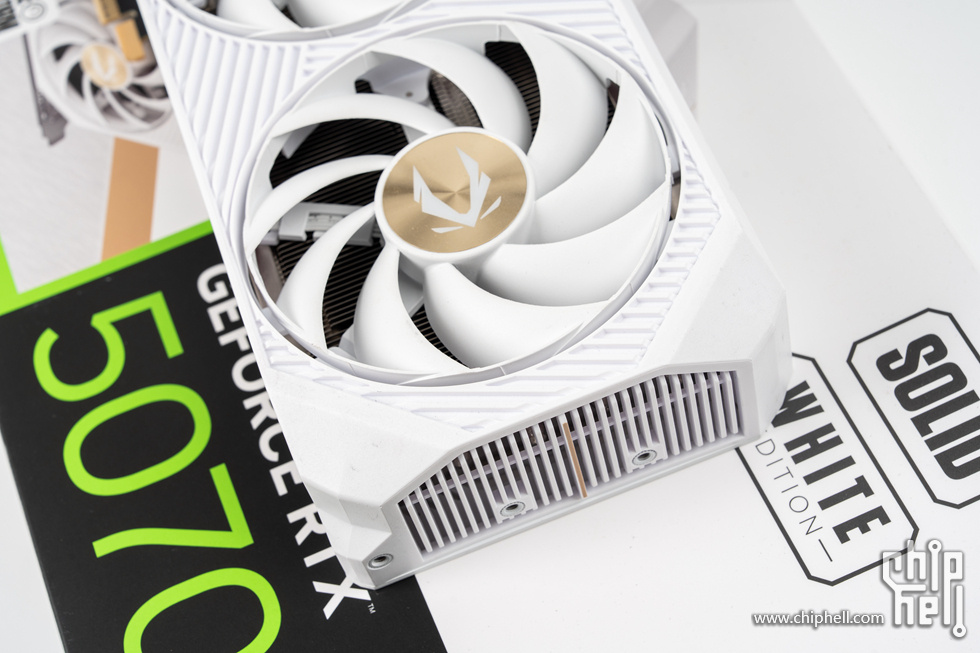

显卡的尾部具有两个斜面切割设计与尾部镂空通风

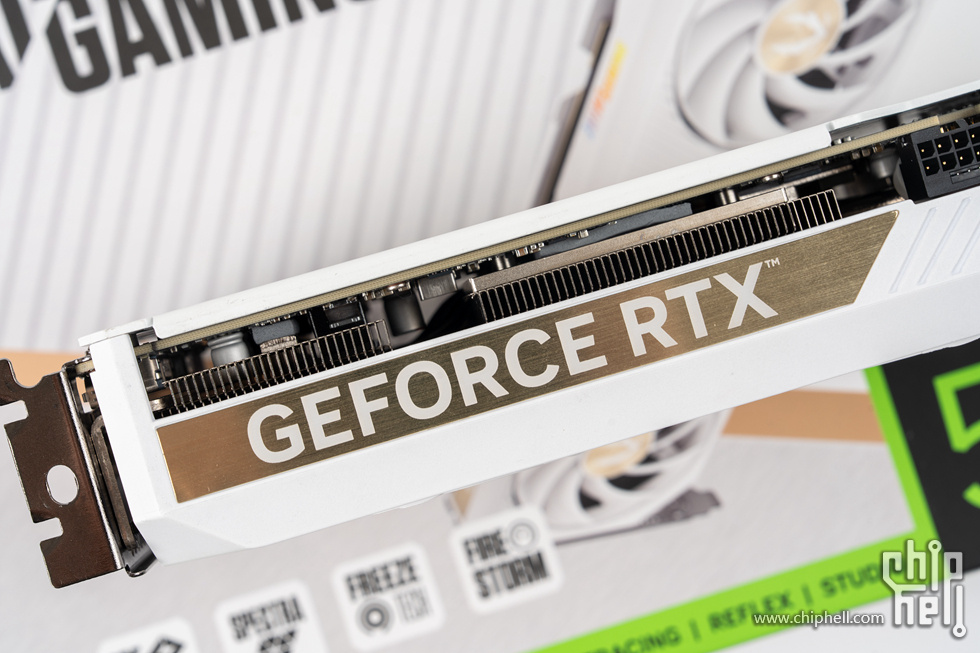

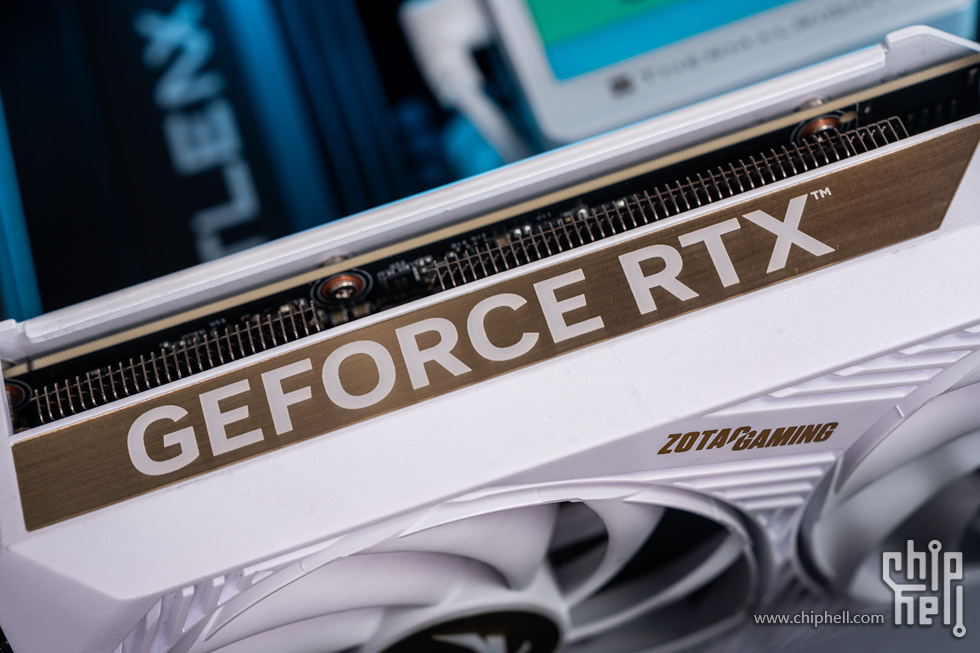

金底的英伟达logo字符”GEFORCE RTX“

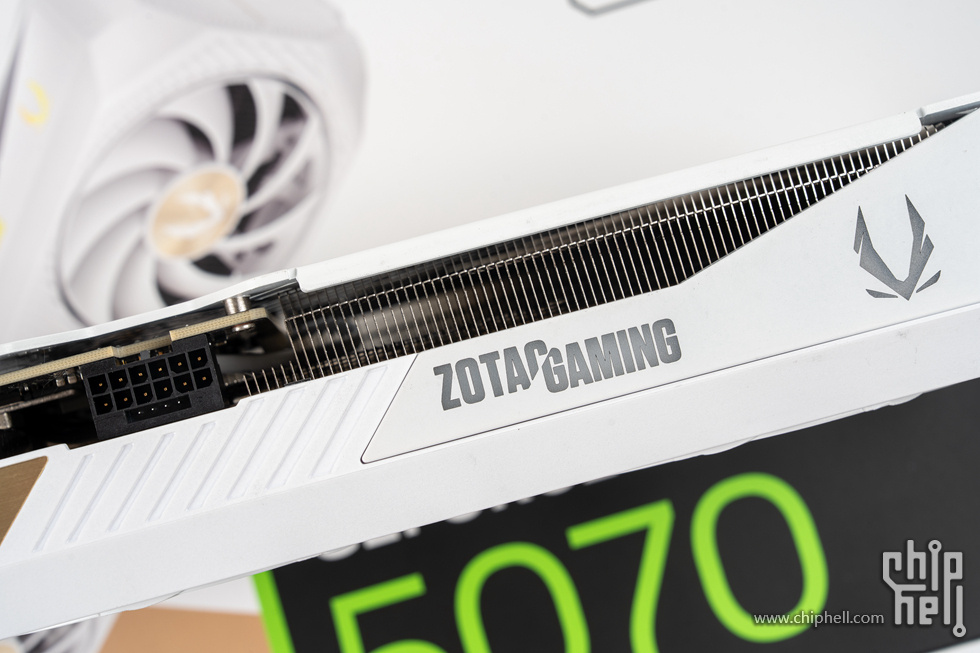

多种动态光效的ARGB信仰灯”ZOTAC GAMING“，镀金供电接口采用反向设计，利于插拔显卡供电线缆


贯穿式散热设计的气流风道可垂直穿透鳍片与热管，提升散热效能


全金属背板上的索泰logo

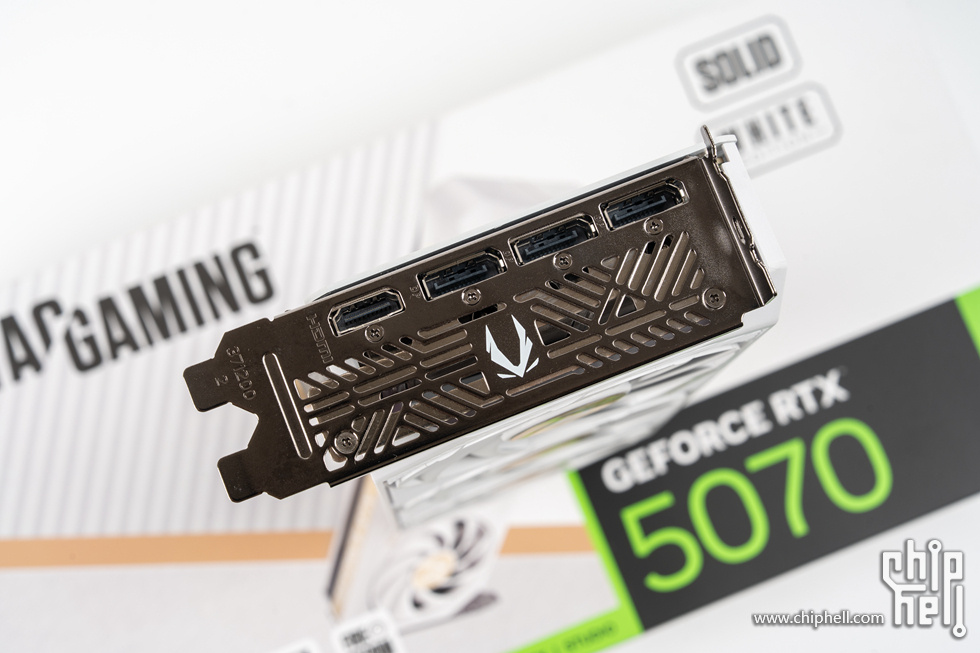

金属挡板上的接口为常规DP 2.1b*3 + HDMI 2.1b*1

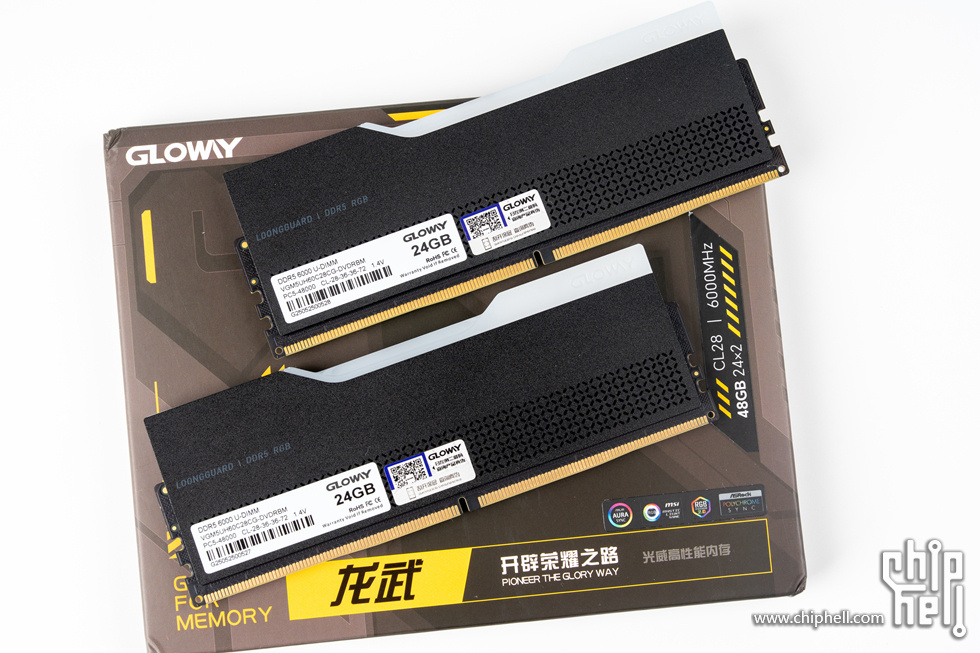

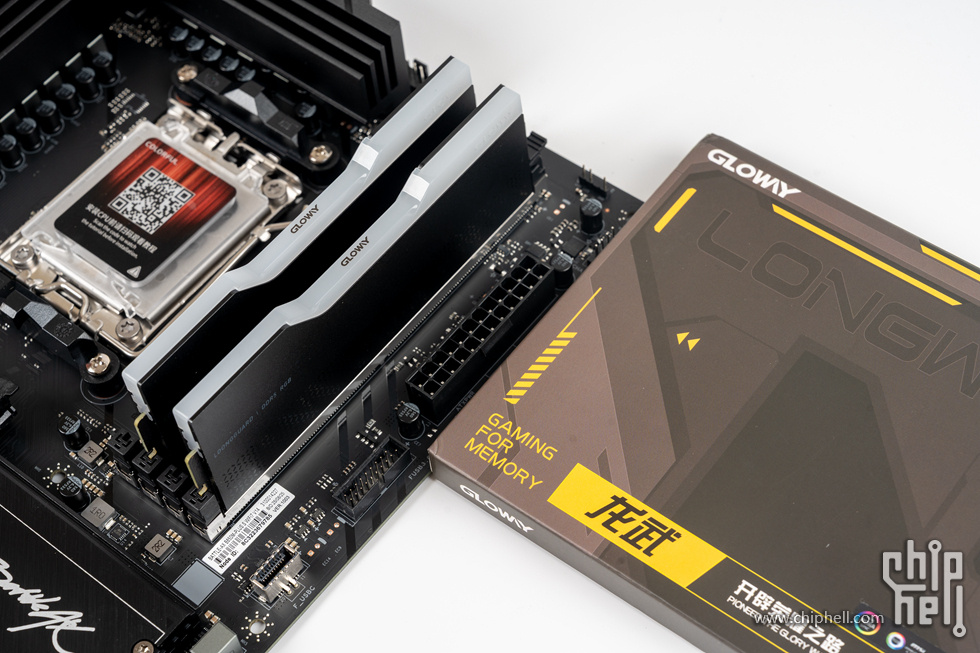

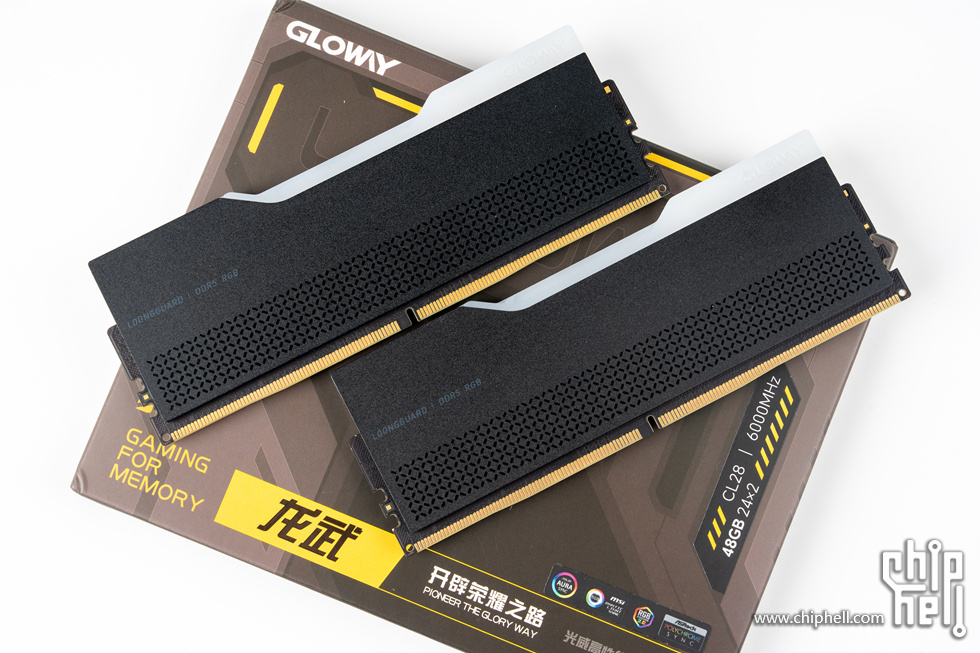

• 光威（Gloway）龙武 RGB灯条 DDR5 6000 CL28  48GB  星空黑



光威的龙武在加入了RGB元素之后也从无光马甲变成了灯条，并且灯效设计的还非常好看


套超频内存采用DDR5 6000频率 CL-28-36-36-72的超频配置与低时序内存，并且使用的是海力士的3GB M-Die颗粒


内存可以说兼容性非常广泛，是为懒人玩家却需要高端体验的用户准备的，因为它设计了4套参数：
AMD用户预设了
EXPO1：6000 CL28-36-36-72 1.4V
EXPO2：6000 CL30-38-38-80 1.35V
INTEL用户预设了
XMP1：6400 CL28-36-36-72 1.4V
XMP2：6800 CL32-42-42-112 1.45V
从频率和时序上来看，真的可以说双平台通吃，不用再为万一以后要转平台而更换内存所烦恼

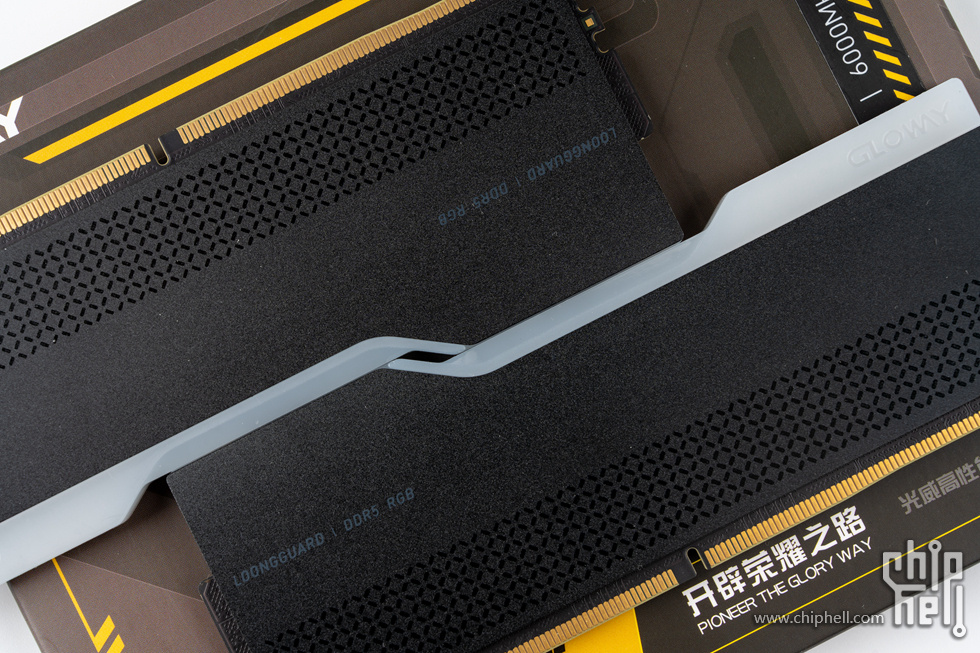

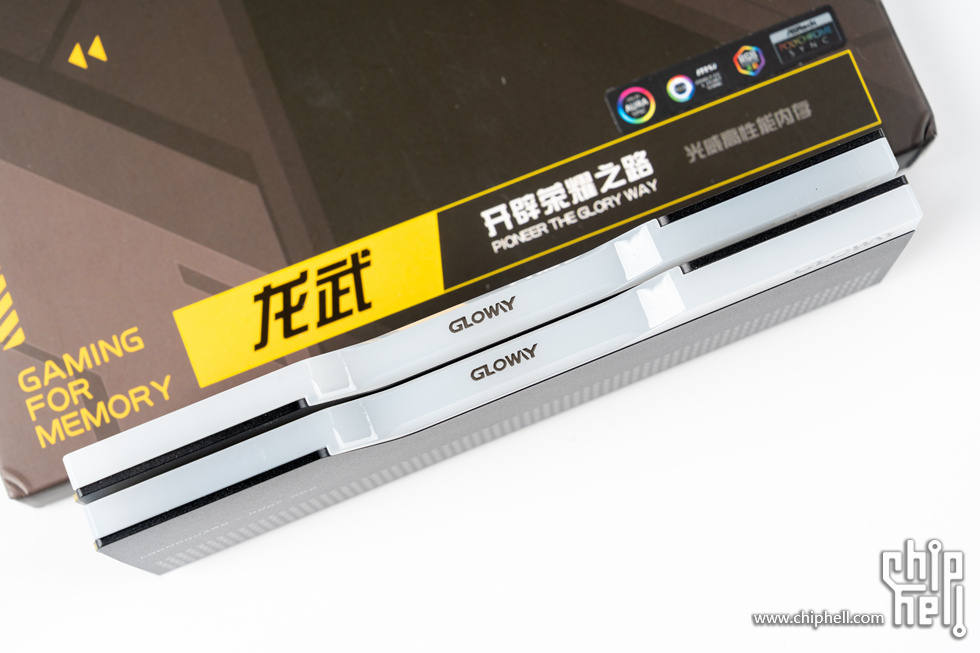

内存顶部的光威品牌logo“GLOWAY”，8个独立灯珠控光区域，支持各大板厂RGB灯效设计


导光条侧面一端有阴刻logo“GLOWAY”

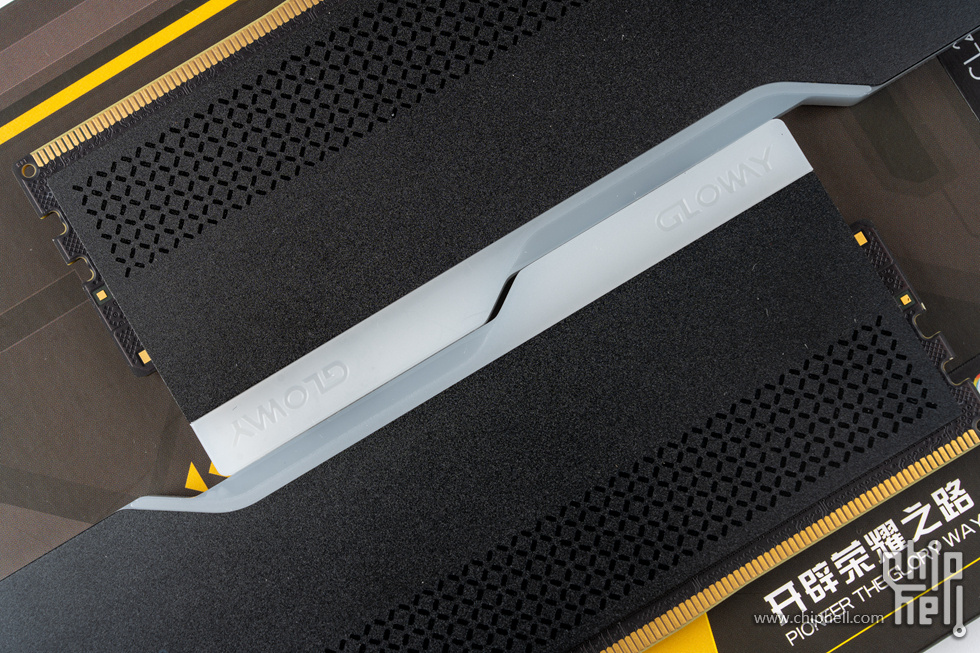

导光条的另一端则是封闭的，中间有“LOONGGUARD | DDR5 RGB”的龙武logo标识，整体超厚的散热片配合高性能矽硅脂强效导热


内存加厚的PCB和金手指，为超低时序与一键超频做了强大后盾


内存的底部还有45°的点状线条修饰，正好与铭瑄H810ITX主板的PCB点阵图案相映衬

• 利民（Thermalright） GRAND VISION 240 ARGB 苍穹视界GV



利民的这款GRAND VISION 苍穹视界GV 是专为intel14、15代与AMD Ryzen 7000/9000设计的双平台3.4英寸屏显一体水冷，采用的是利民POR冷排独立水泵构架与支持多种静态动态图片切换的3.4英寸大屏幕的水冷，使用利民三次元扇叶动平衡校正与耐久流体动力轴承V2的TL-H12-X28-S性能风扇，整体都带ARGB效果

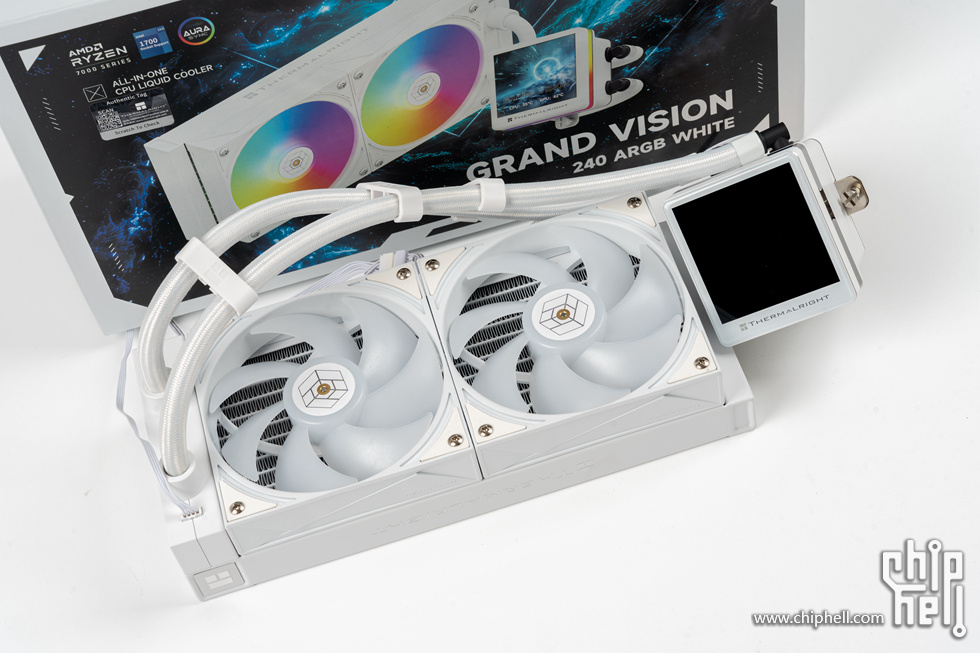

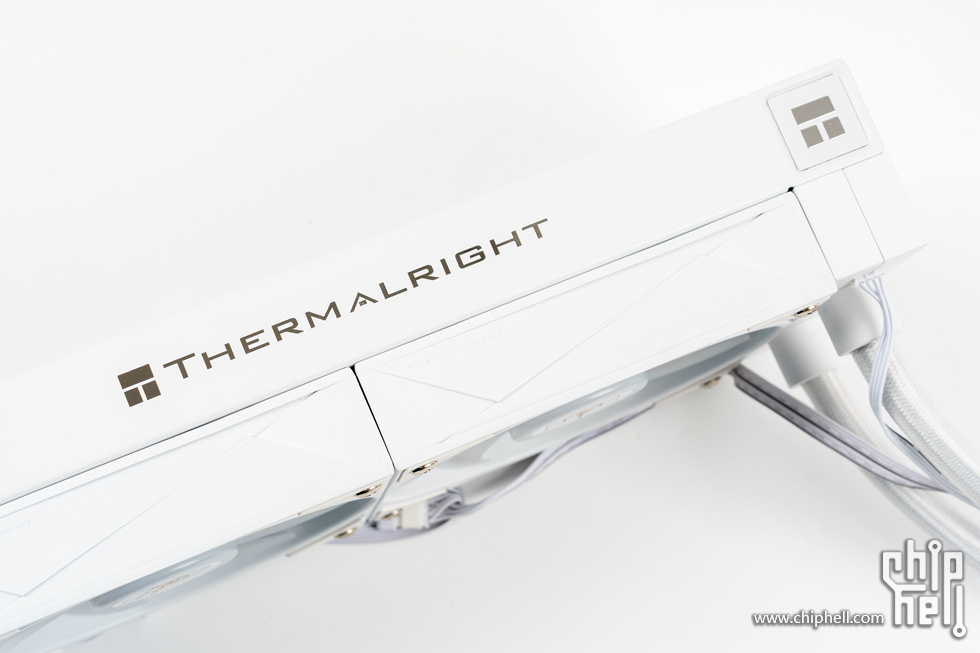

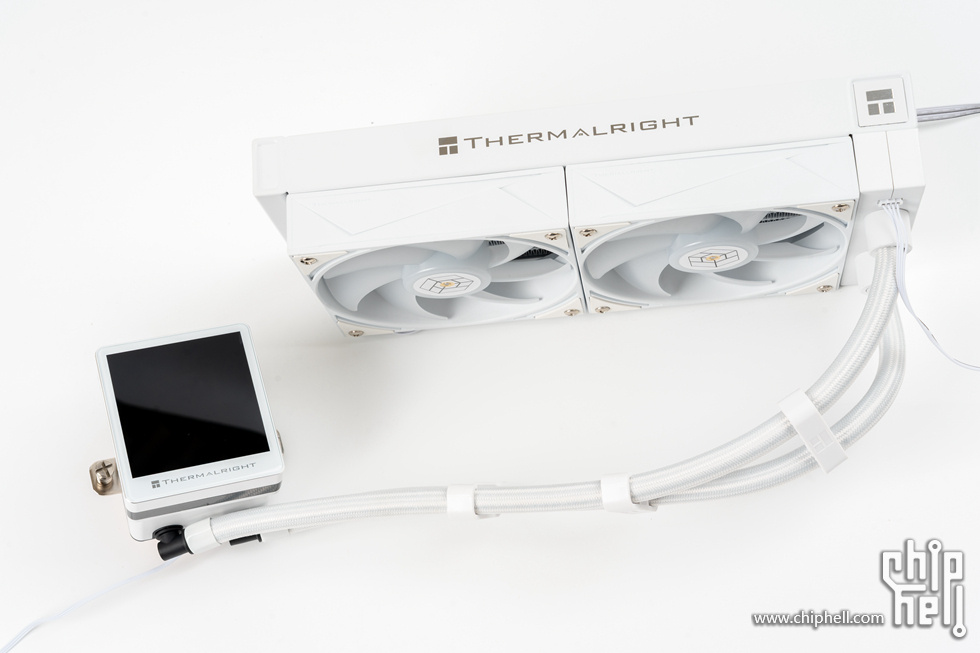

水冷的本体，白色款的全白效果整体感很好


水管长度足够并带有3个水管卡扣，而水泵位于冷排末端的右侧进出水口上，为利民全新一代水泵内置冷排方案的POR冷排独立水泵构架，可更好的控制震动与噪音

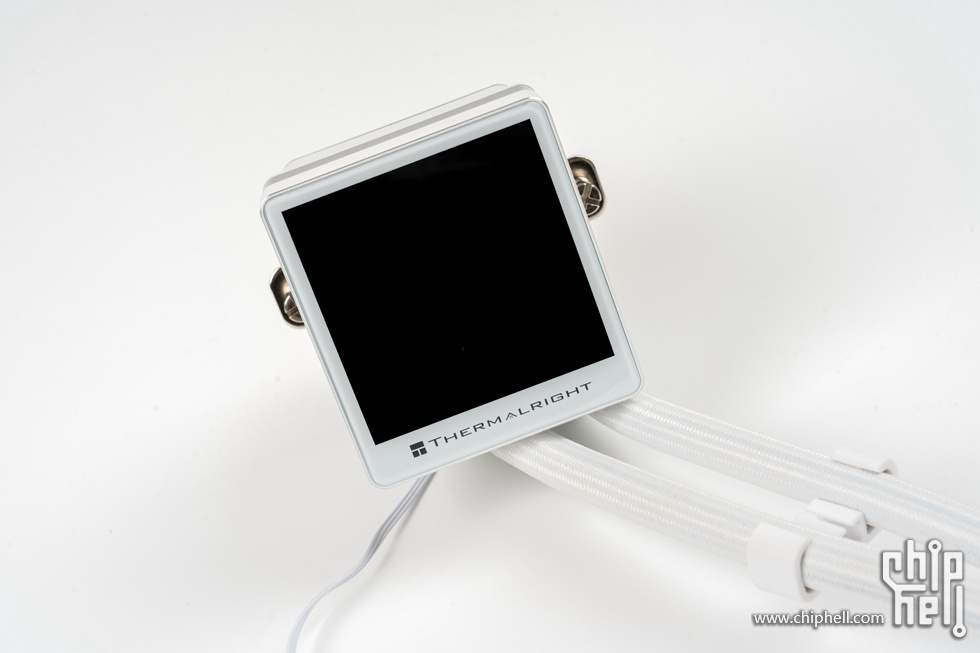

3.4英寸的480*480分辨率IPS液晶屏，支持自由监控系统内的各项参数显示、背景格式显示与文字呈现，以及云端动态背景主题，玩法多种多样

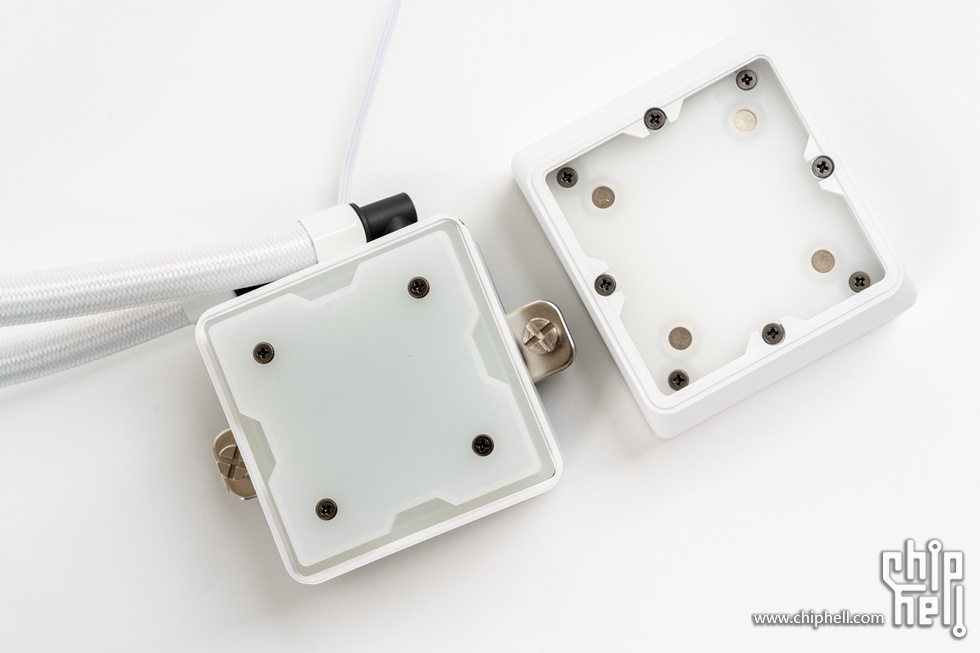

显示屏使用TYPE-C口连接与供电，并采用磁吸结构固定可快速安装拆卸，并且冷头底座上也还带有ARGB使得屏幕底座周围都有氛围灯的效果

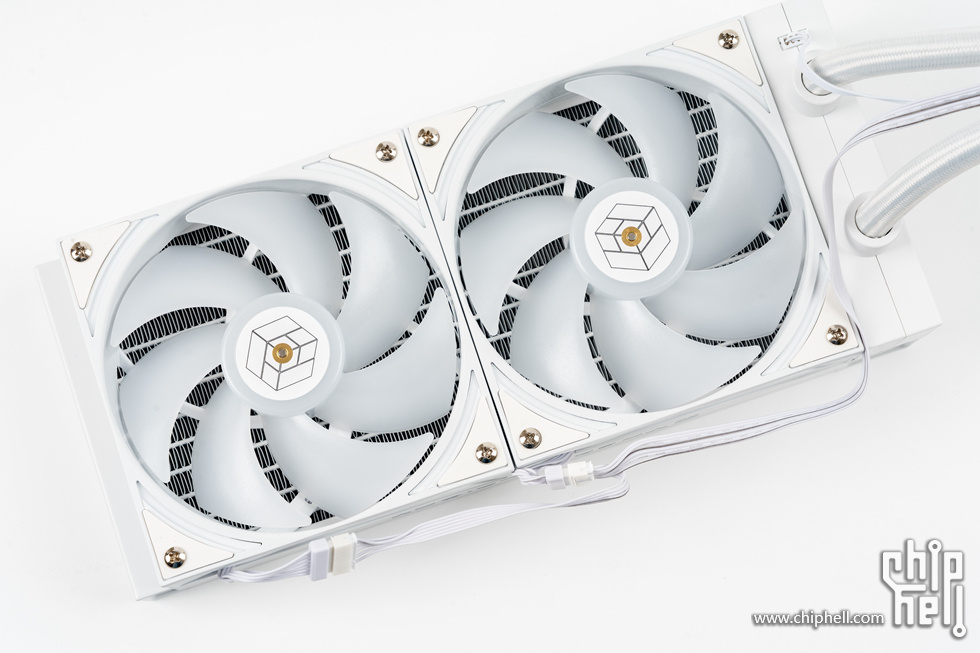

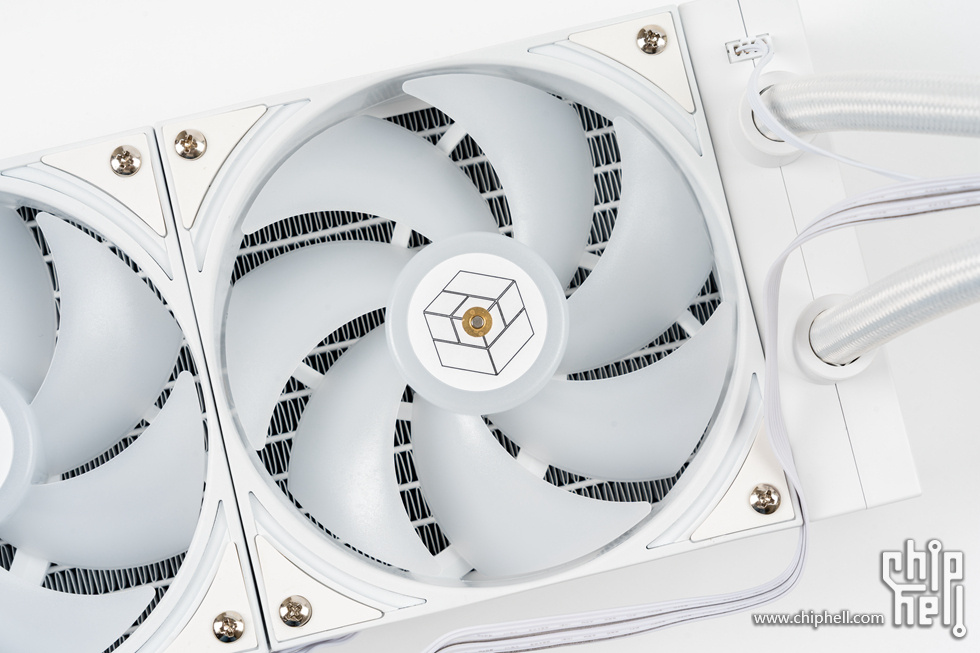

GV水冷预装两颗TL-H12-X28-S性能风扇


风扇采用三次元扇叶动平衡校正与耐久流体动力轴承V2，2150RPM转速下可达最高80.45VFM风量与2.65mmH2O风压，噪声值最大29.4dB(A)

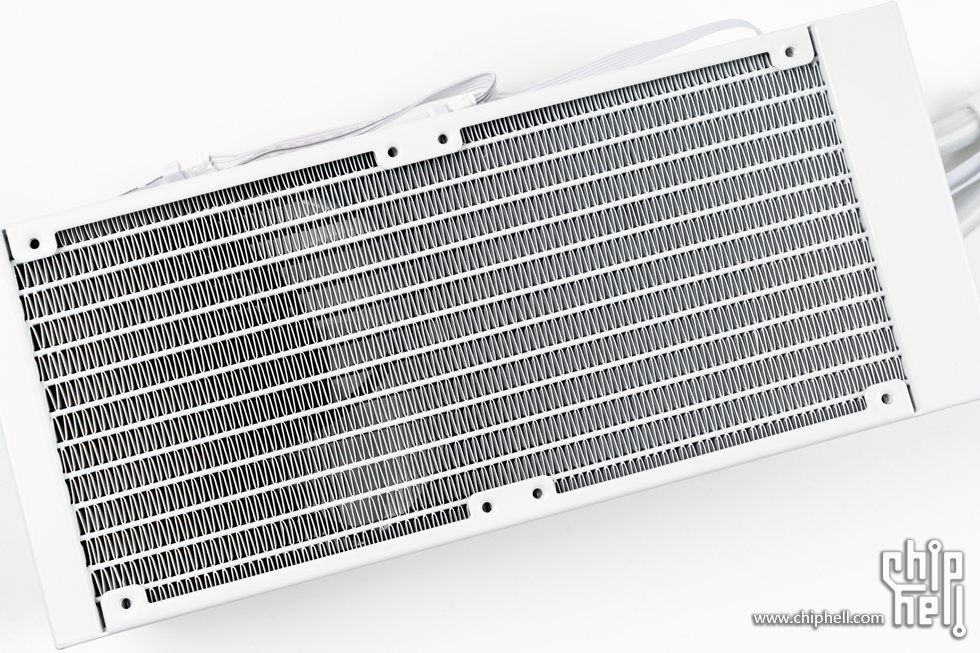

冷排采用12条微水道结构，鳍片整齐，做工规整


27mm标准厚度冷排与28mm加厚风扇

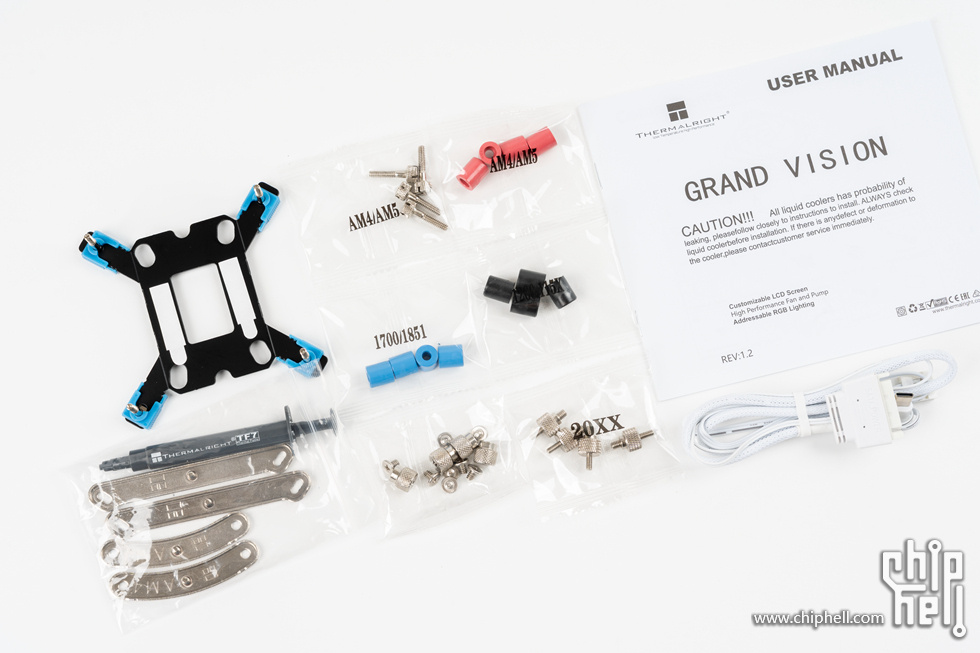

SS2扣具体系的全金属扣具，支持intel的LGA1851/1700/115X/1200以及AMD的AM4/AM5

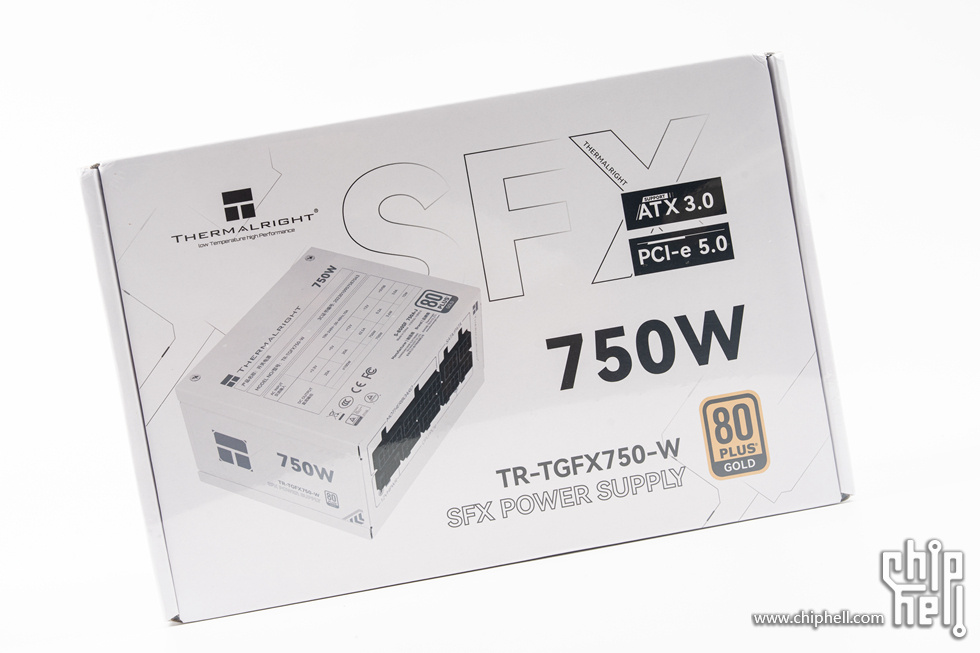

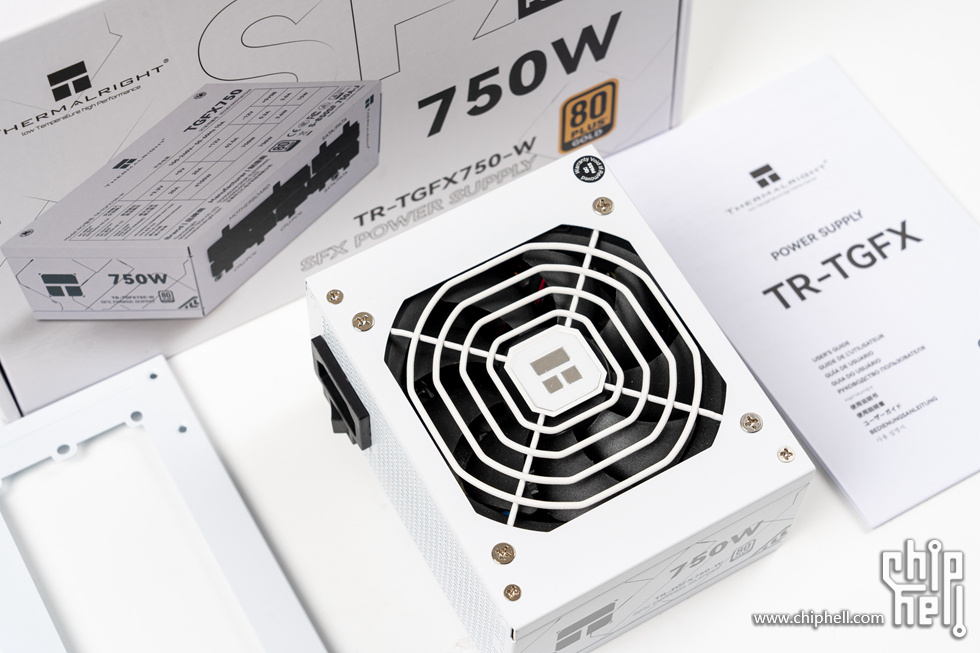

• 利民（Thermalright）TGFX750-W ATX3.0金牌全模组SFX750W白色电源



利民的TG系列SFX金牌全模组小电源，支持全新的ATX3.0供电标准和原生PCIE5.0新一代显卡供电接口，并提供了五年质保，电源采用耐温105°全日系电解电容，提供OVP/UVP/OPP/SCP/OTP/OCP多重保护设计提高安全性

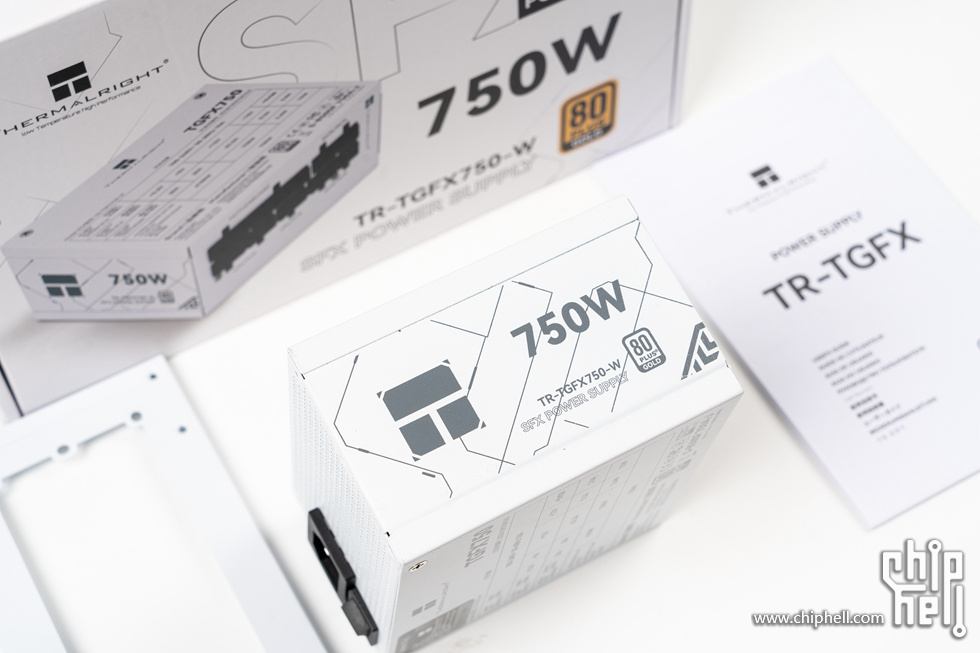

电源的本体

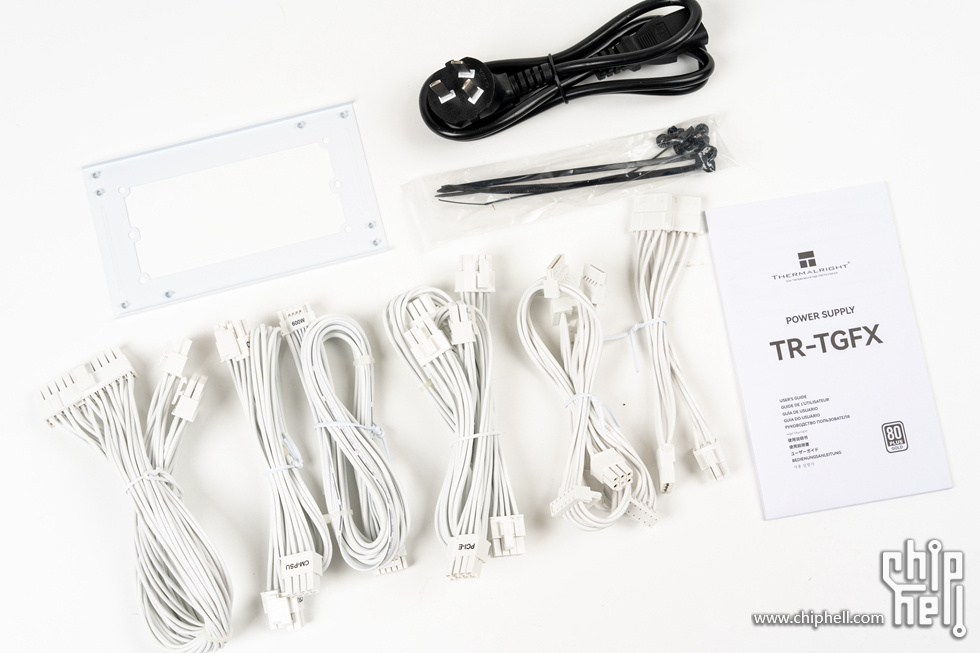

电源提供了全套纯白的全模组定制压纹线，材质柔软易走线


电源为标准SFX规格，100x125x64mm的尺寸，92mmFDB耐用均衡风扇支持智能启停

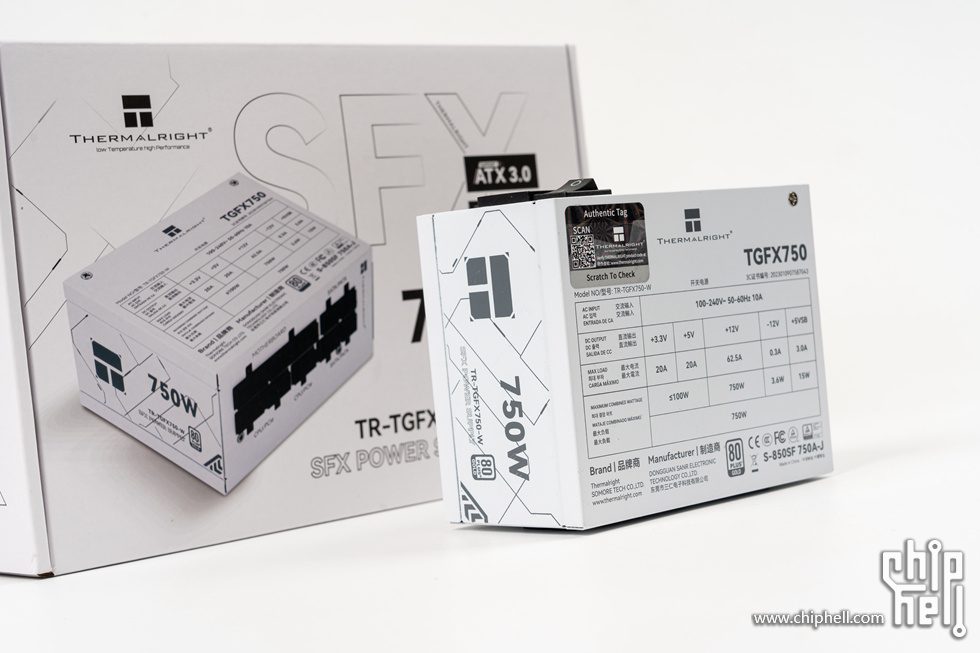

电源侧面为利民的logo、750W额定功率以及下面的型号标识

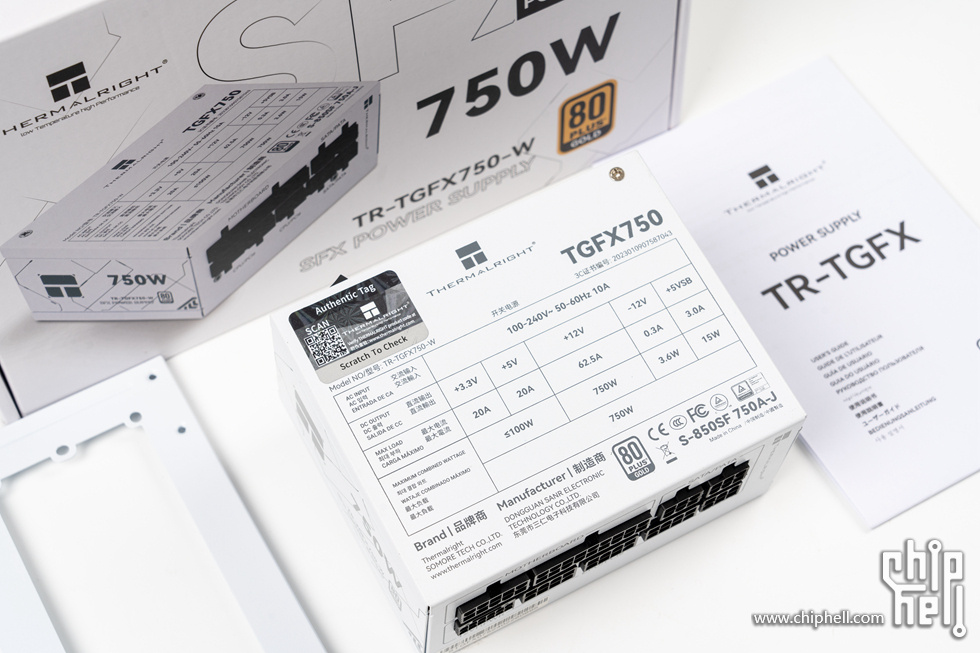

电源上面的铭牌，标识了其设计额定功率下提供62.5A的12V输出，3.3V和5V也都有20A共计100W输出

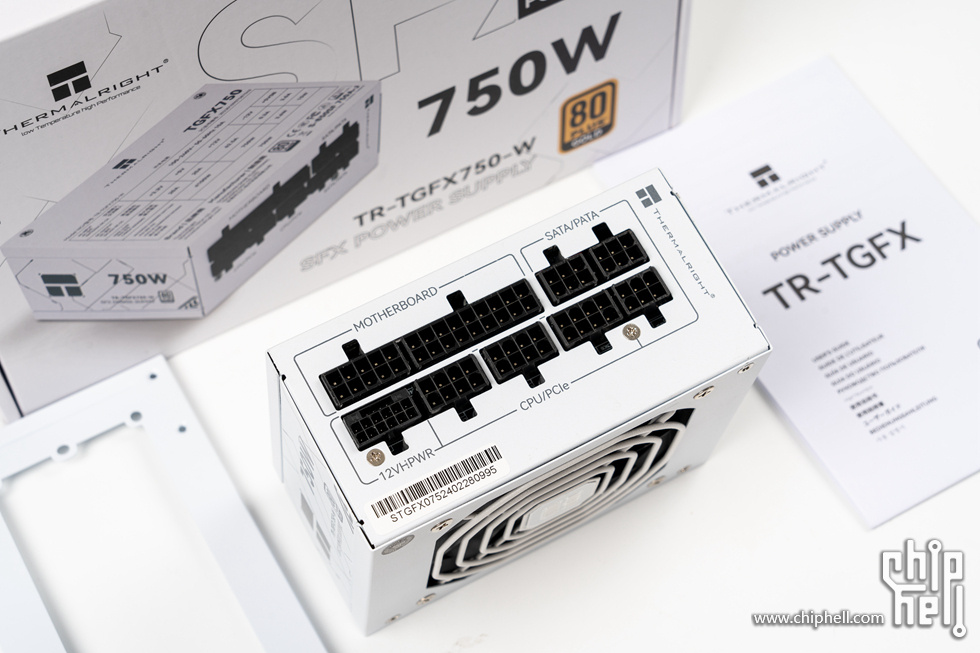

全模组的接口配置，其中1组12VHPWR接口和3组CPU/GPU8PIN接口，以及3组SATA/PATA接口

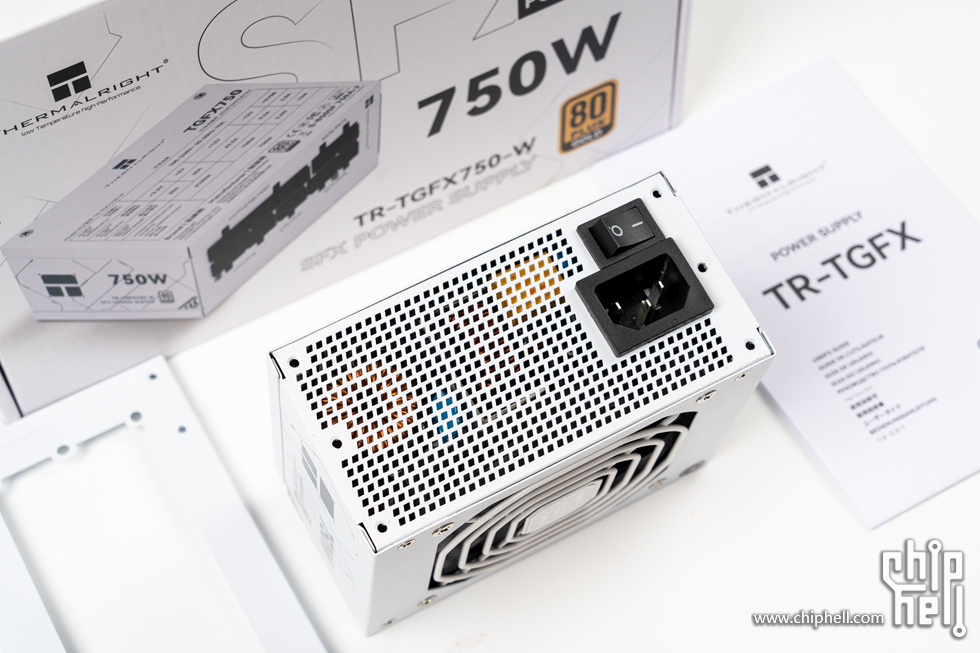

出风口一览，配置了电源开关和供电接口，整面出风设计

• abee AS Enclosure M19Plus 银色



abee Enclosure M19-PLUS，全铝材质CNC工艺设计理念的abee机箱经典之作，秉承其名称中代表只有19L的紧凑机身，其尺寸为348x162x340mm的长宽高，上下盖为5mm铝合金材质，外部铝面板2.5mm厚度，内部主机架1.5mm，同时上下铝板可互换形成倒置结构；而且设计了几何多边形的外观，立体效果非常强。另外M19-PLUS是原先的M19升级加入侧板开孔而来，为加强促进显卡风道散热


在兼容性方面，支持MATX主板，支持顶部240水冷或133mm塔式风冷，支持300mm长度的显卡(显卡高度含电源线最高138mm)，底部支持3x80mm风扇，后板支持2x80mm风扇，支持1xHDD+1xSSD或者3xSSD

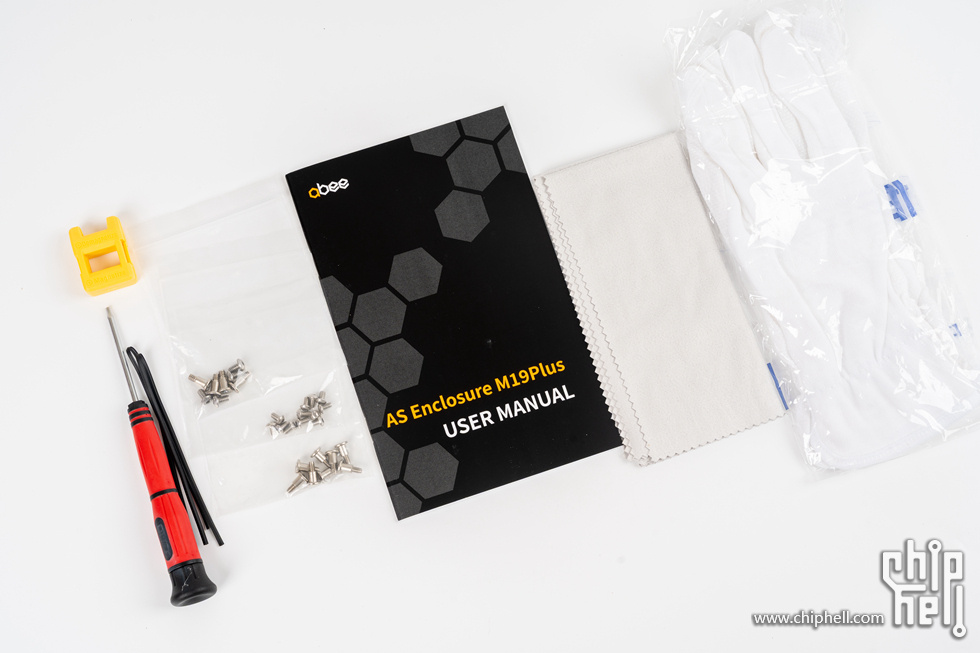

配件方面，提供了H2螺丝刀、加磁消磁器、扎带、螺丝，以及说明书、擦拭布和保护铝材的安装手套

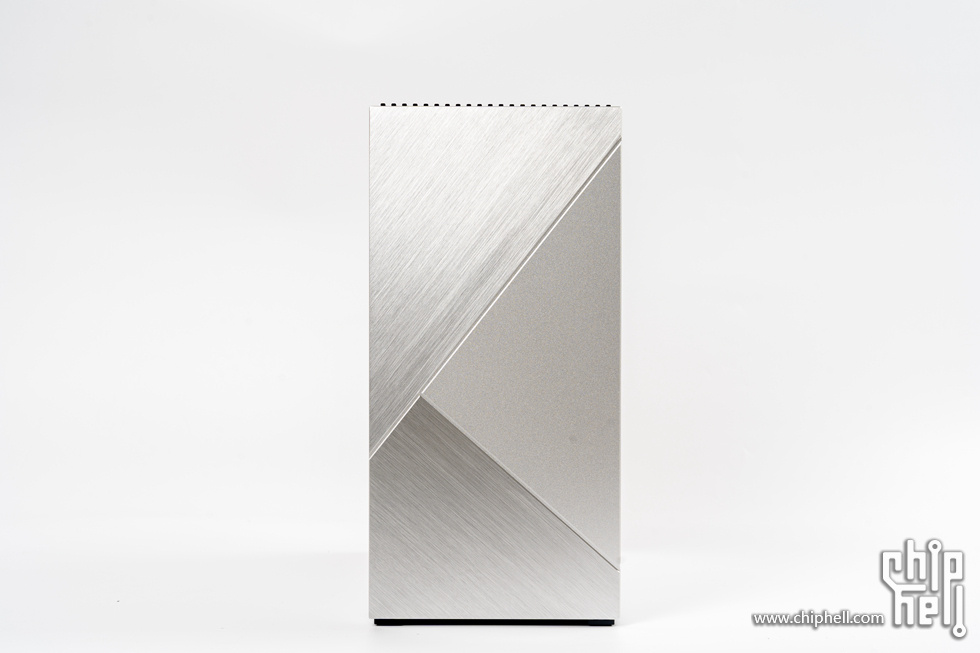

机箱前面板，三重工艺设计，双向呈现90°夹角的铝合金拉丝工艺，中间右侧部分则是磨砂质感工艺

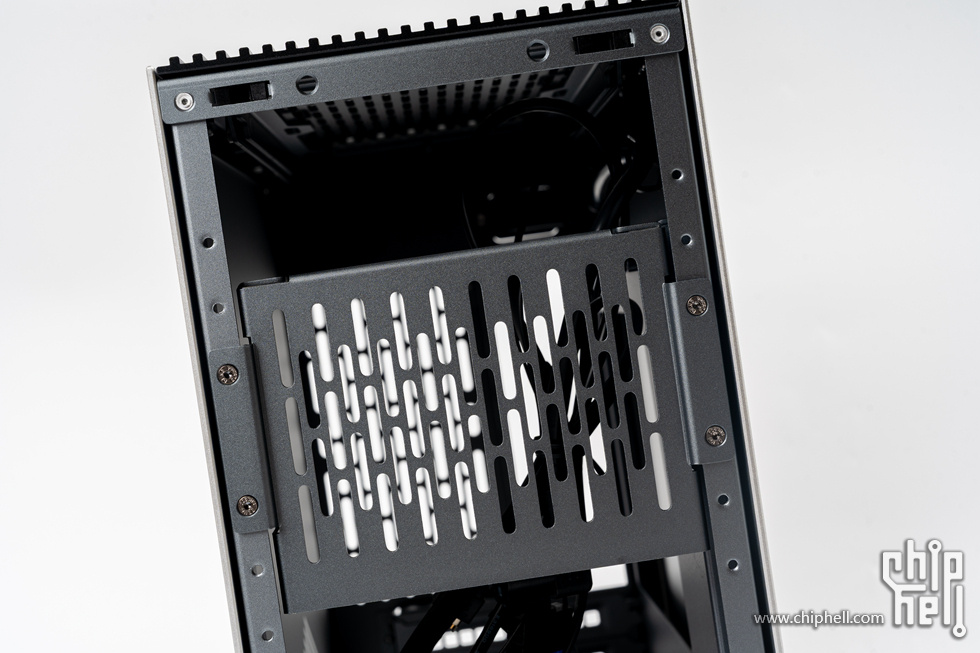

拆下前面板，中间的电源安装支架可以有上下四个限高安装档位，可在风冷、水冷的限制下进行高度调整

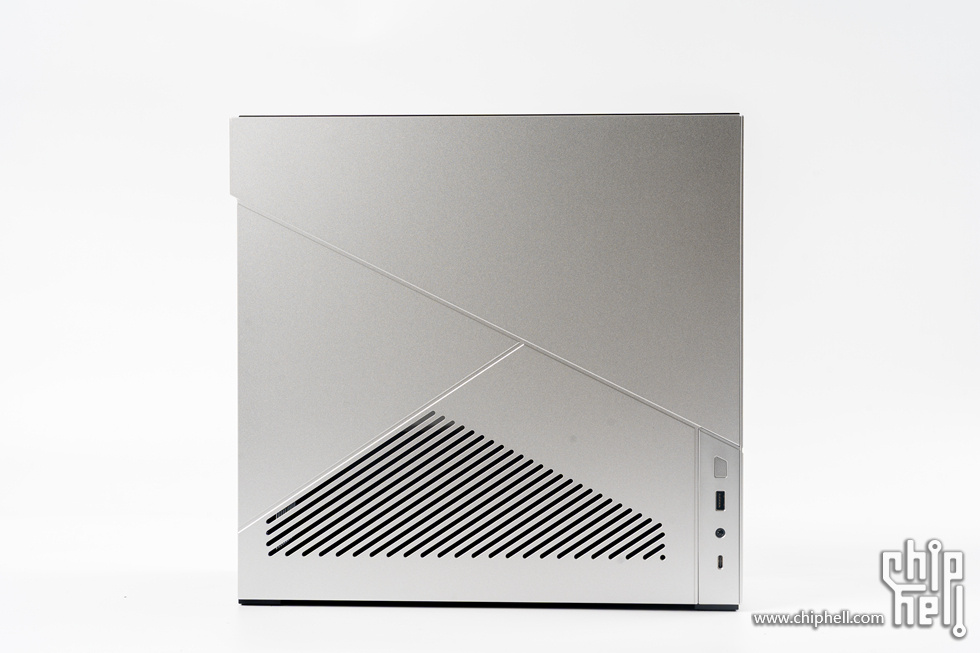

左侧面板也有两条开槽设计增加几何线条，右下角是前置IO，中间有条形开孔，左上角有多余的面板延伸是为了安装和拆卸方便，因为整机外观组件都采用了碰珠安装设计，无需工具拆装非常便利

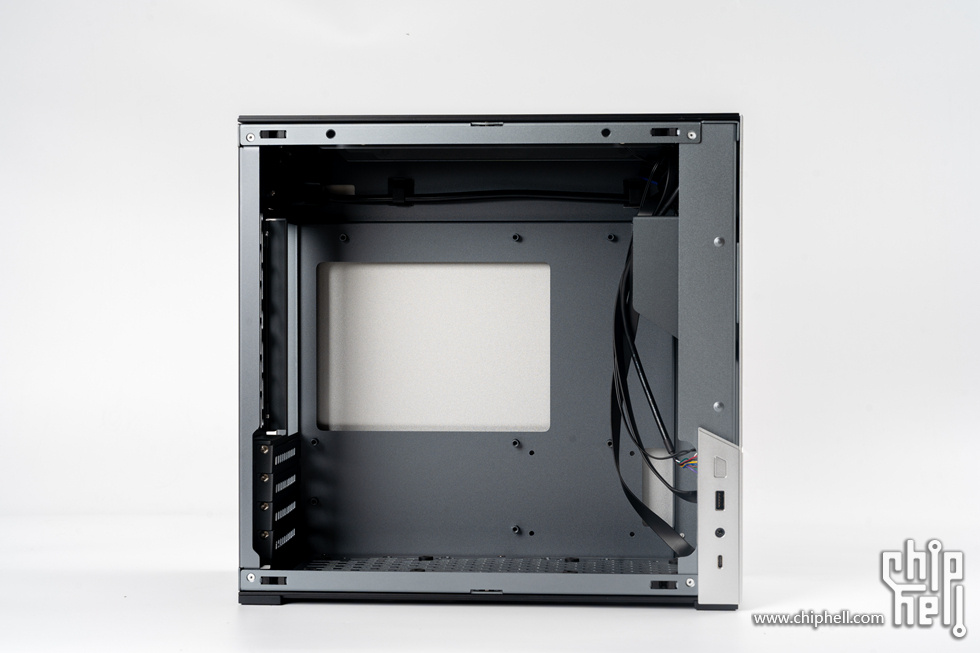

打开左侧面板可见内部结构标准MATX规格，非背线凸出了紧凑设计，中间开孔非常大安装任何散热器都没问题，240冷排顶置设计，右侧为前置的电源位

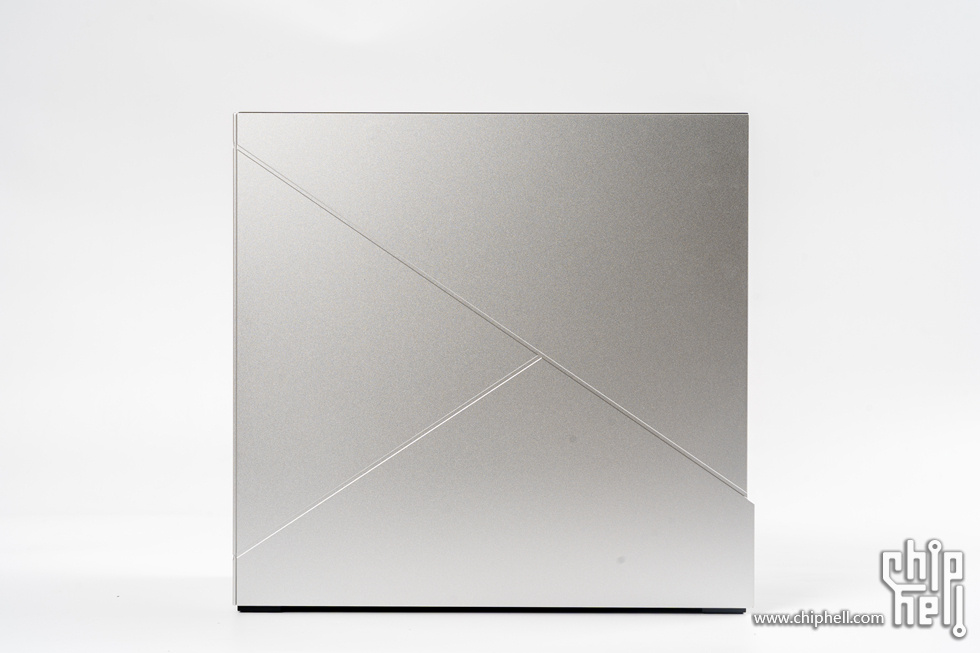

背板与左侧面板相同设计，不过右下角有多一小片用于上手拆装

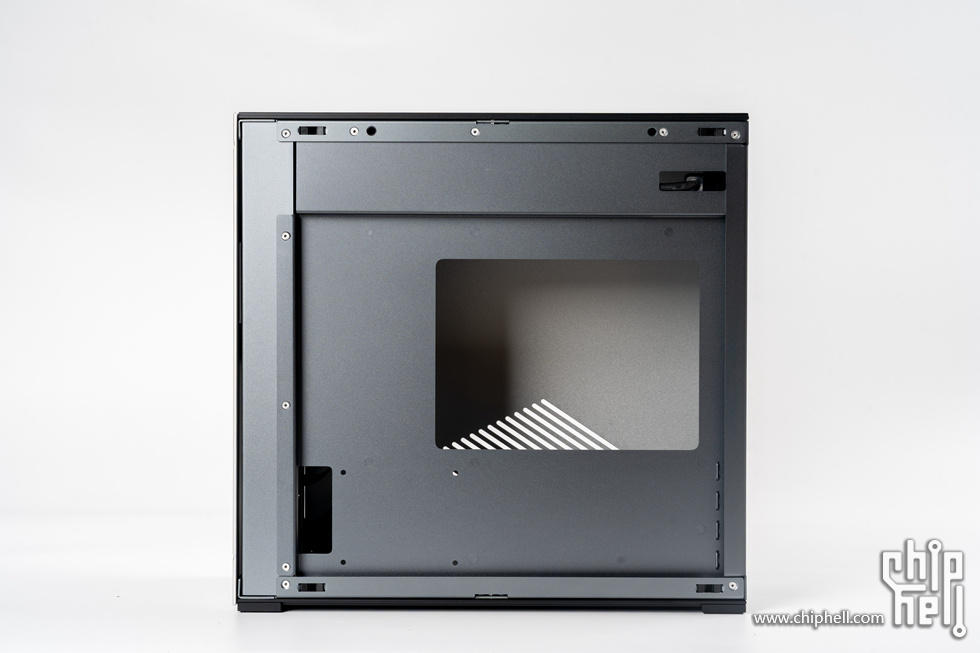

背板的内部，中间有多余的空间，可从左下角孔位将多余的线缆等藏匿此处，同时四个螺丝位也是SSD安装位

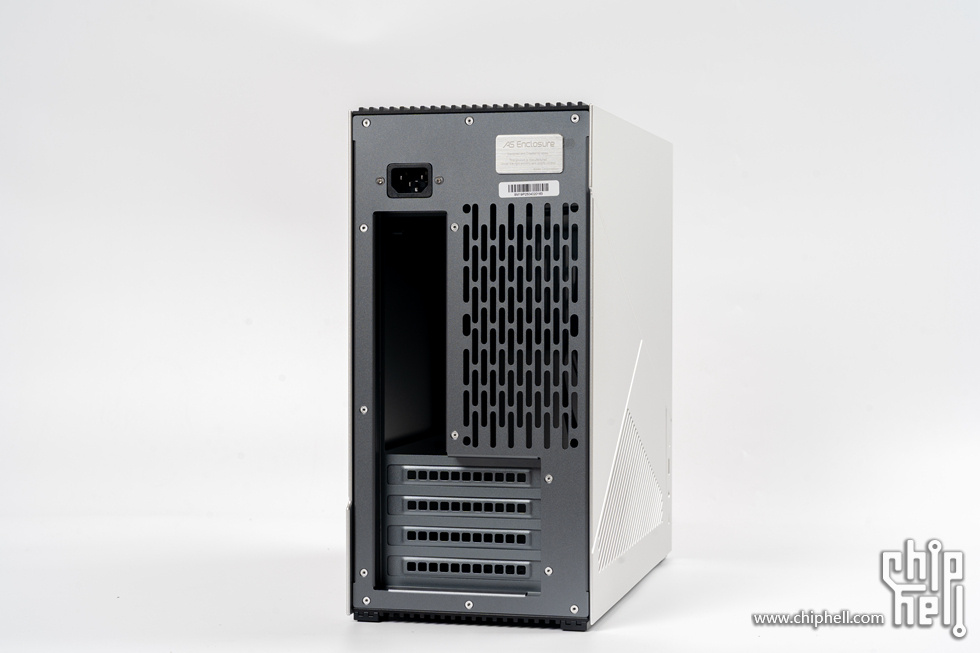

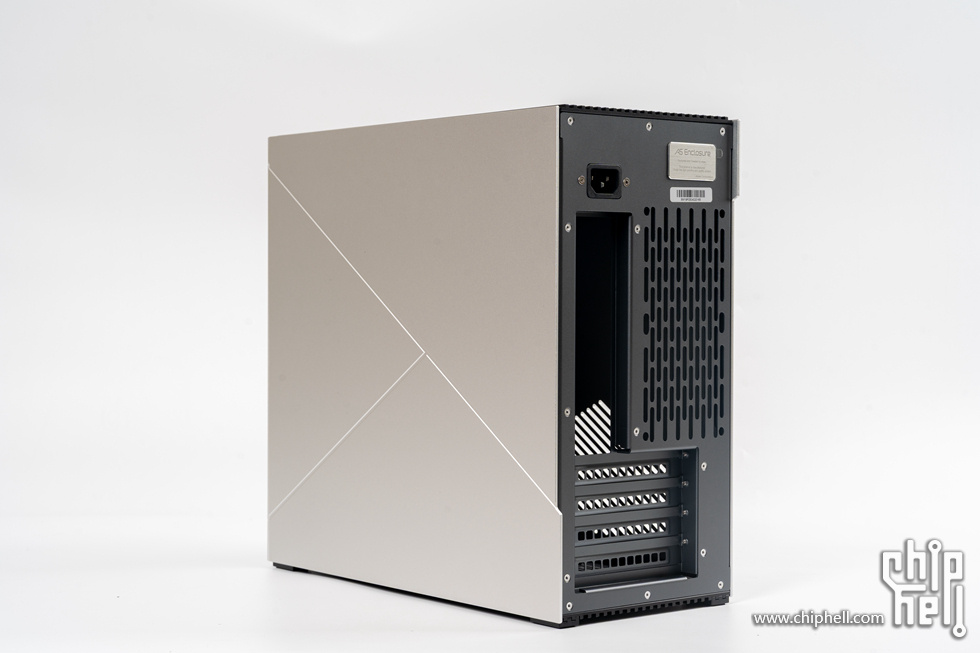

机箱尾部右上角有abee的金属铭牌logo，顶部左侧电源延长线口，主板IO位置设计了两个8CM风扇位，PCIE挡板也作了内凹设计

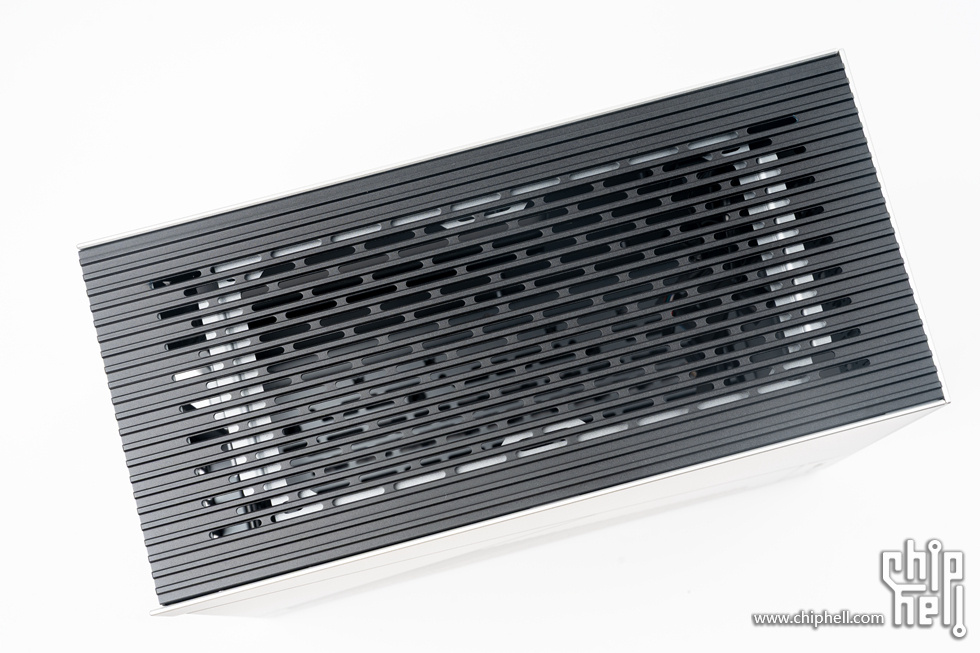

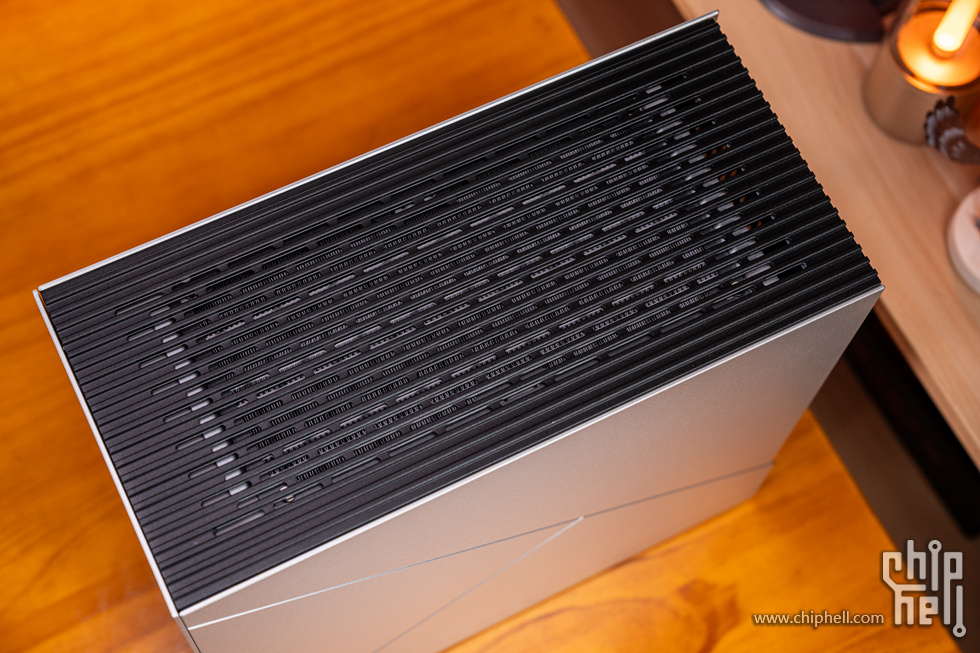

虽然整机银色机身，但是顶板和底板都是黑色阳极氧化铝，为最高规格5mm厚度，且做了条形的开槽进行散热优化

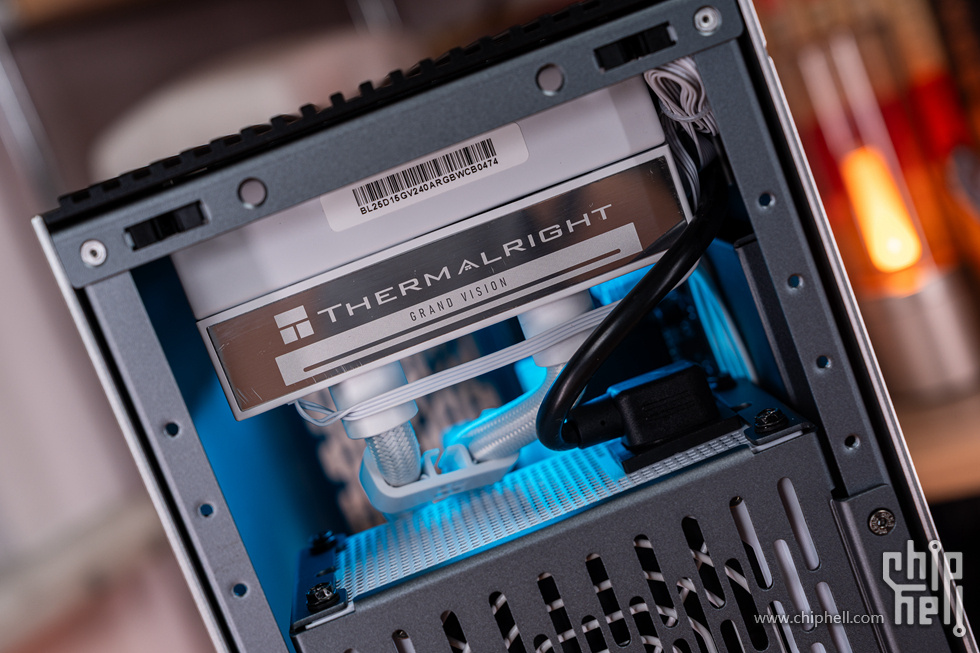

顶板打开非常方便，前后各两个碰珠固定，上提即可拆出，中间为240冷排支架

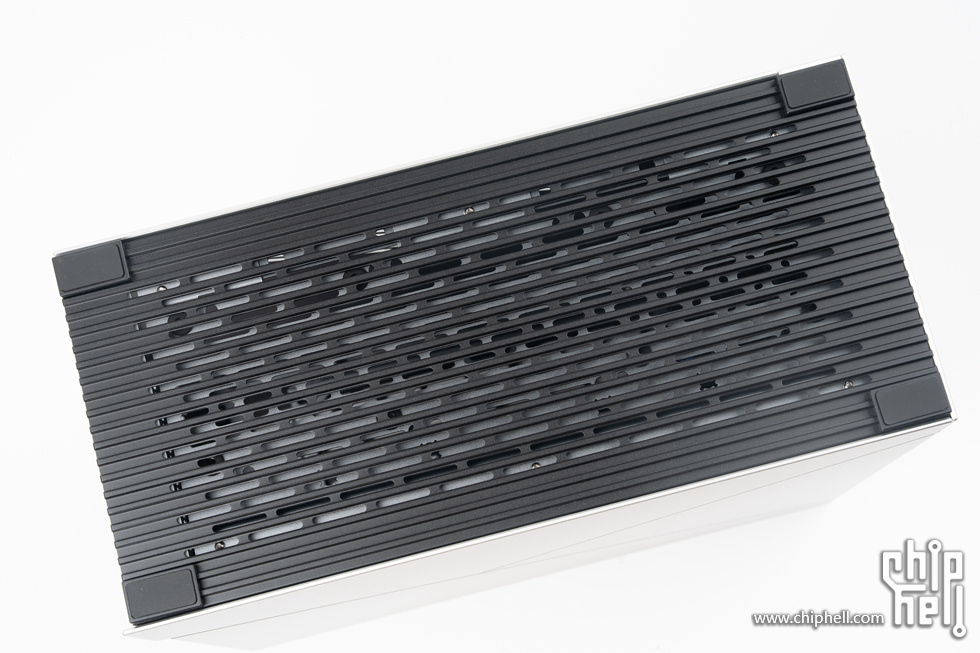

底板与顶板是一样的5mm铝板开槽散热优化设计，只是底板增加了四个角的橡胶脚垫设计

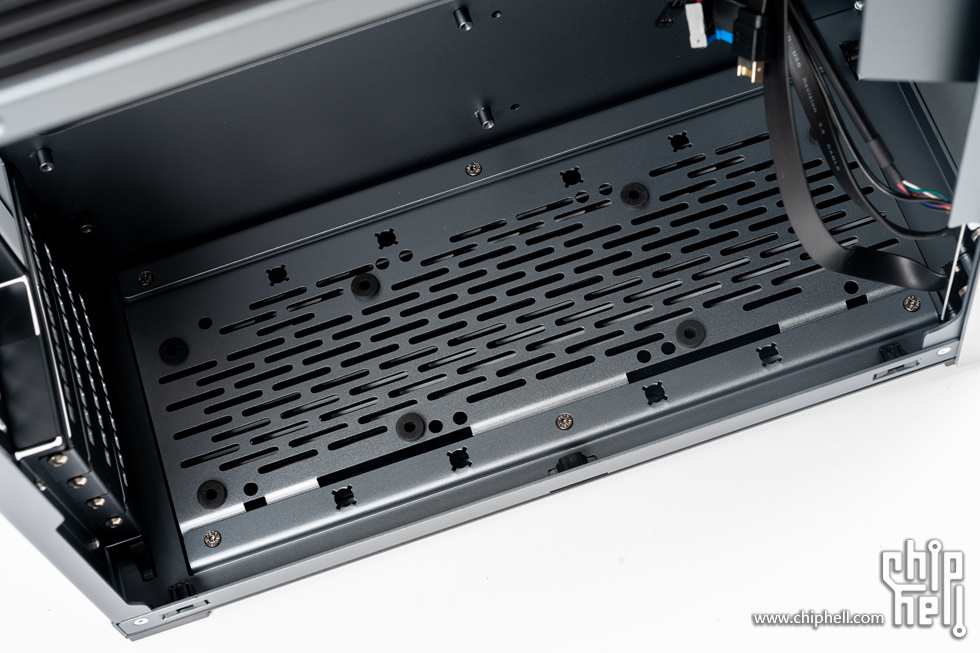

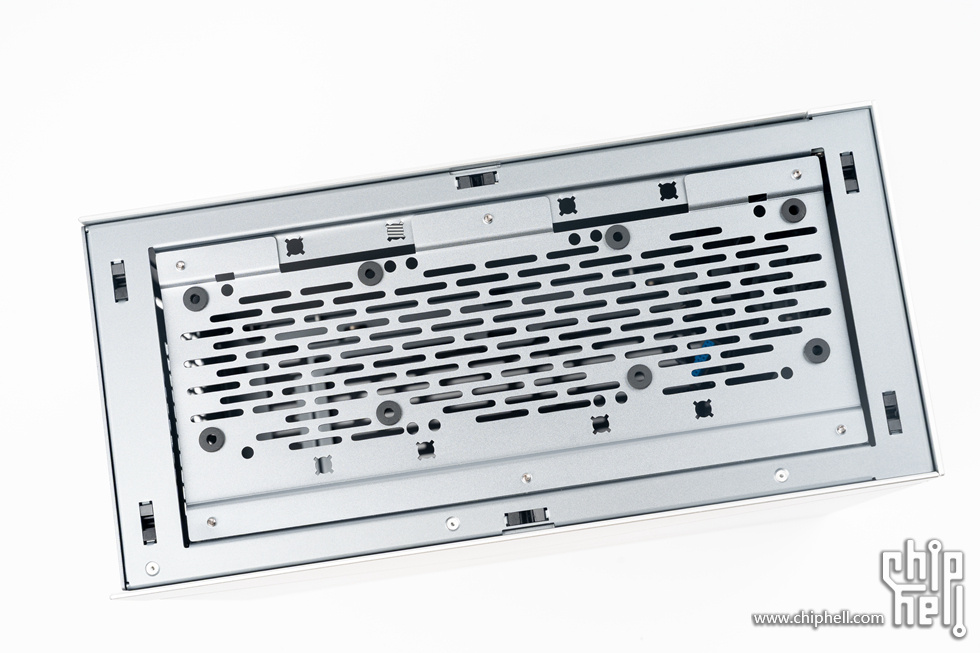

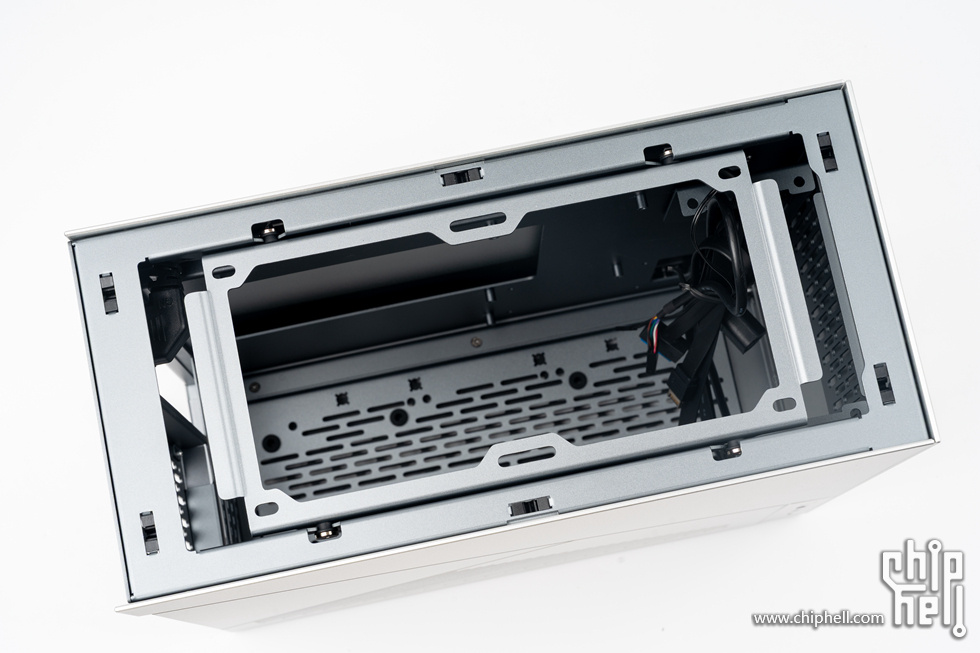

打开底部有两个SSD安装位，也设计了3个8cm风扇的安装螺丝孔

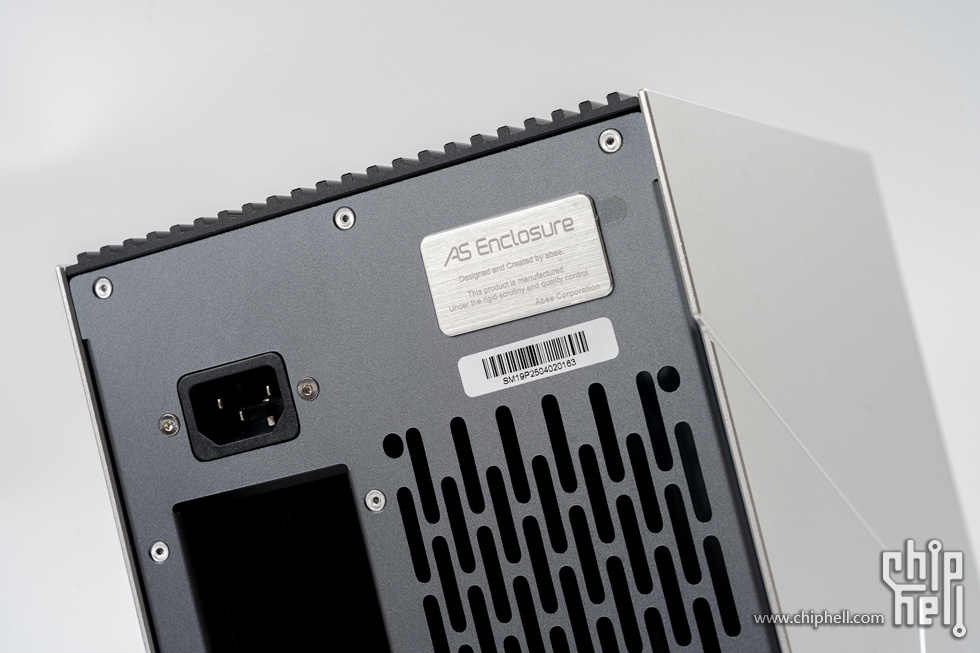

机箱尾部的abee铭牌

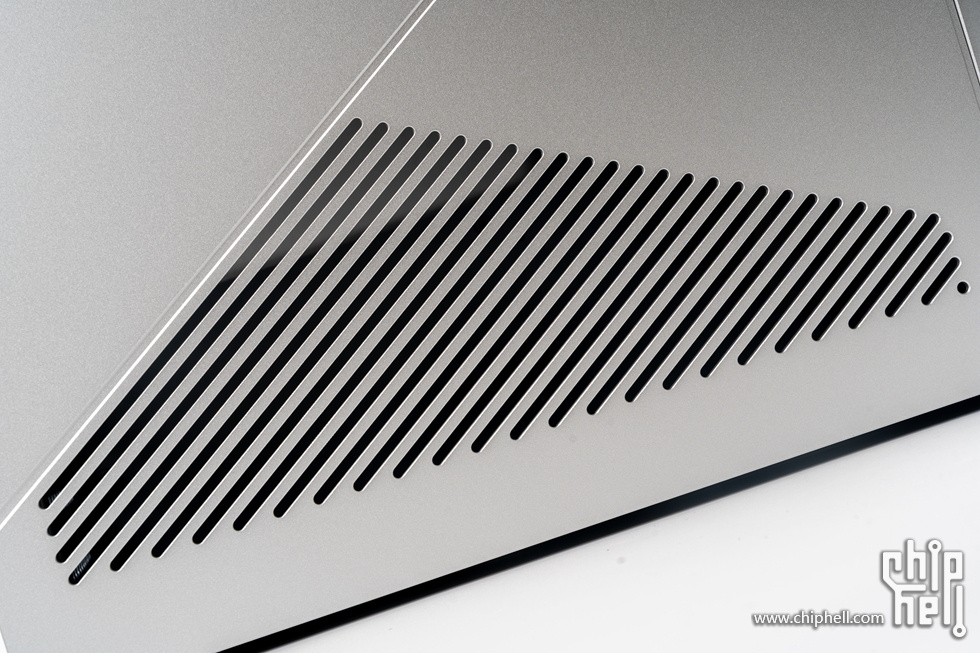

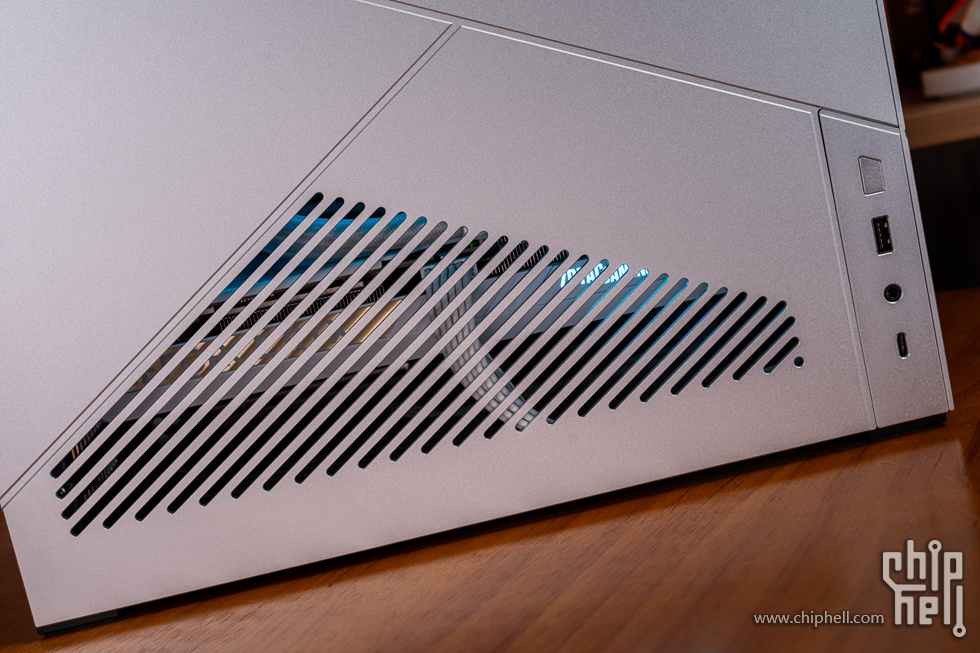

机箱左侧板的44%的开孔，为显卡散热提供风道

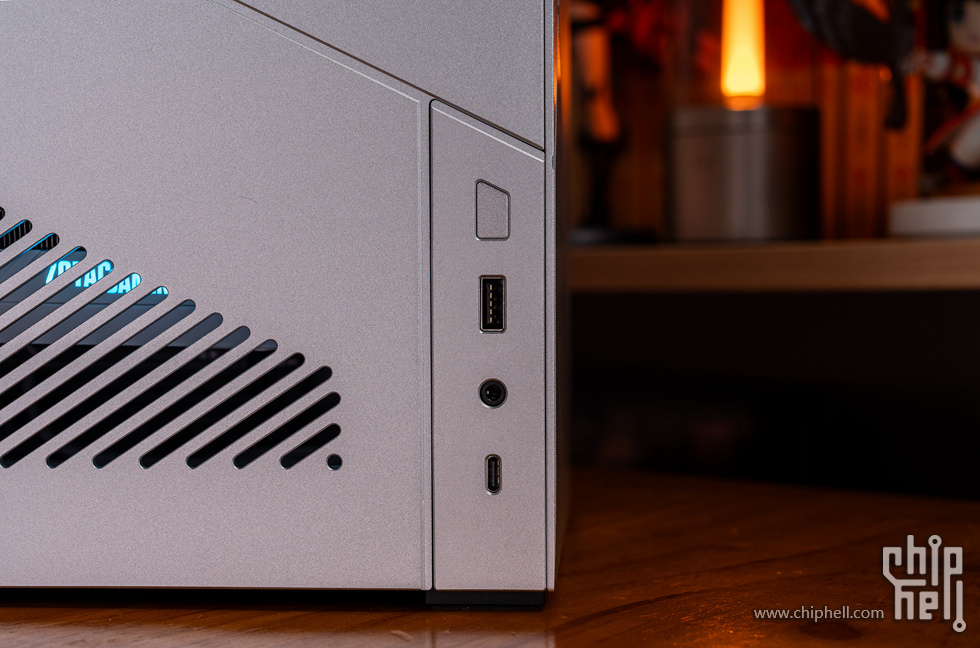

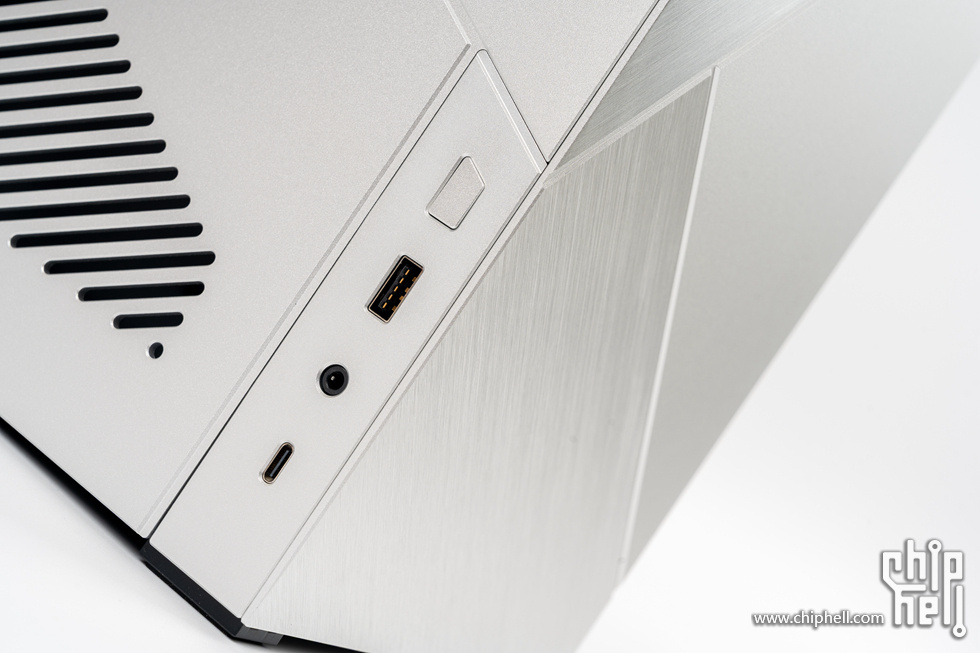

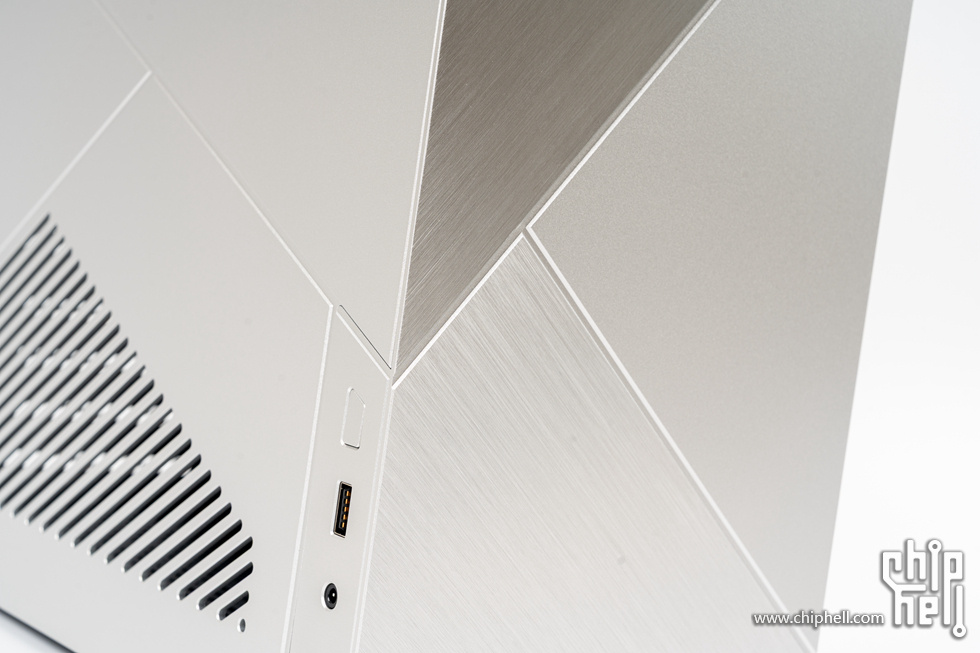

左侧面板上的前置IO，包含开机键、USB3.0、耳机麦克风一体口、USB3.1的高速Type-C口

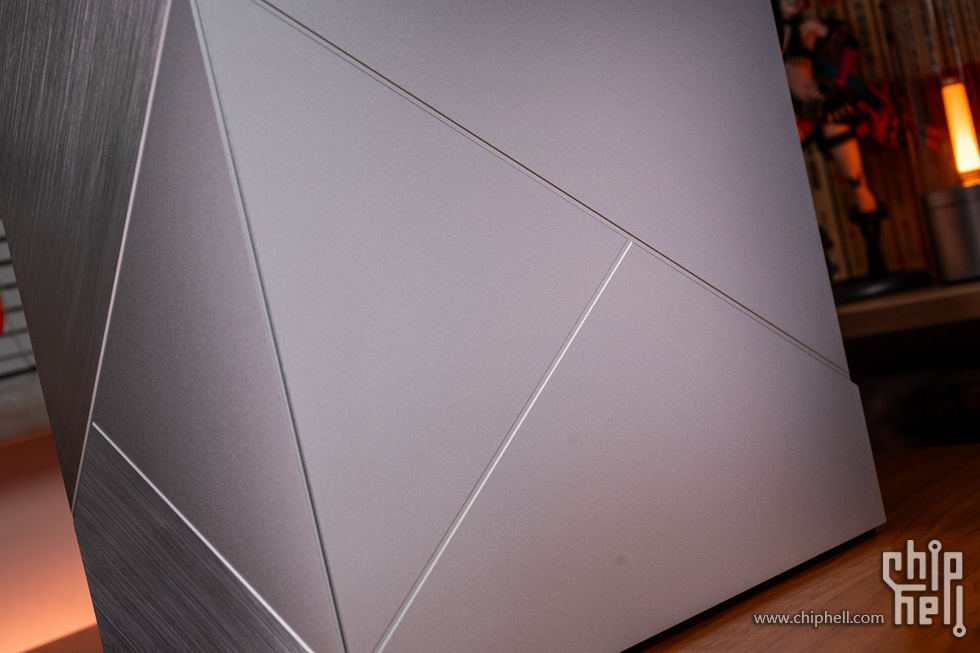

侧面的多个方向的开槽，形成几何多边形外观


前置SFX电源安装位可上下四档高度调节


机箱的底部

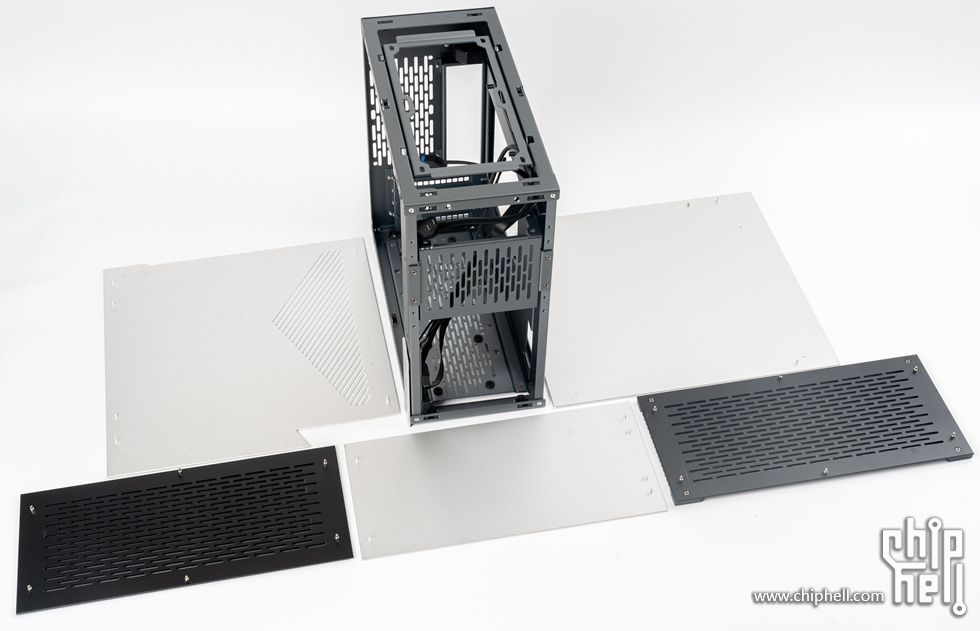

整机的五块面板

• 整机测试

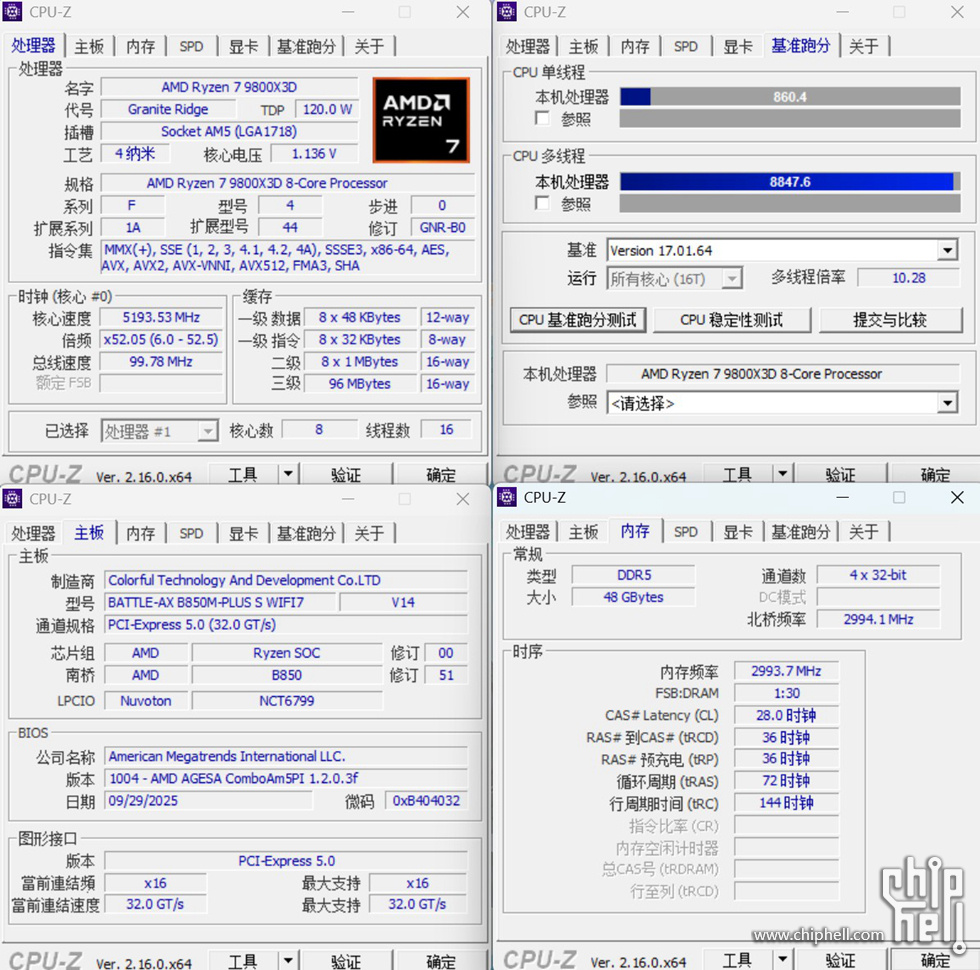

CPU-Z测试  单核860.4、多核8847.6

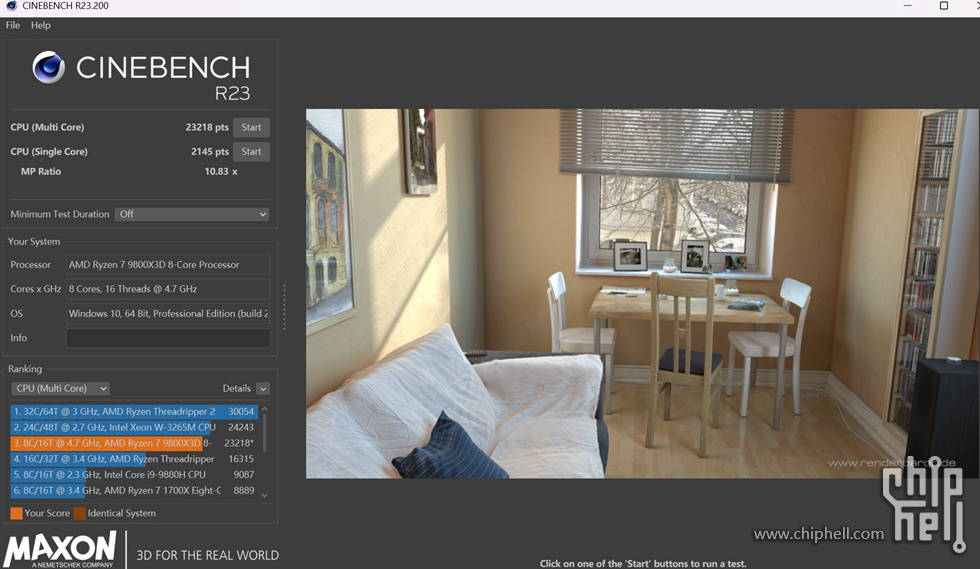

CineBench R23 测试CPU 单核2145、多核23218

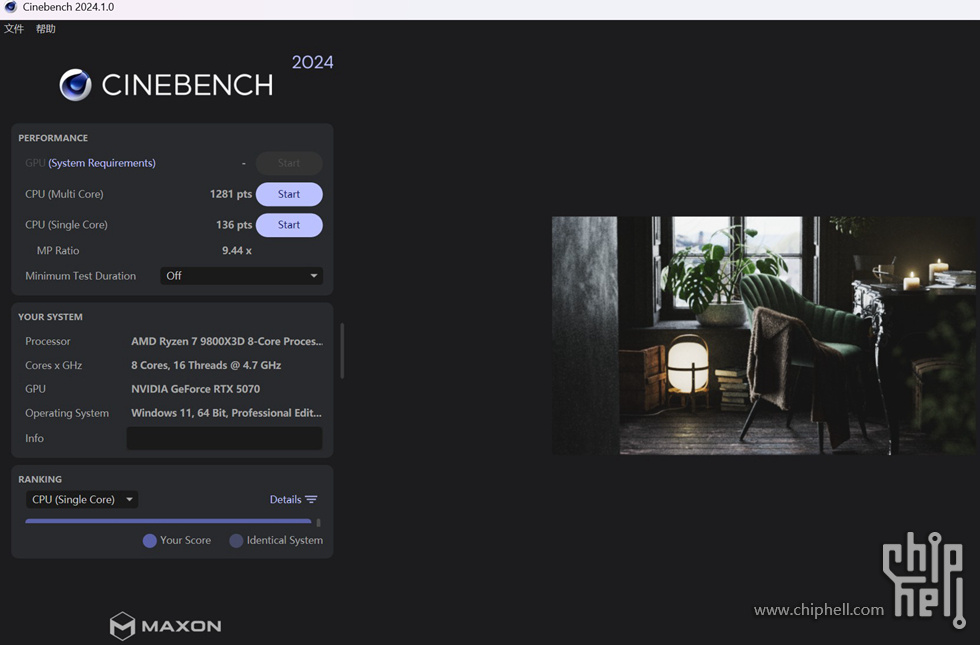

CineBench R2024 测试CPU 单核136、多核1281

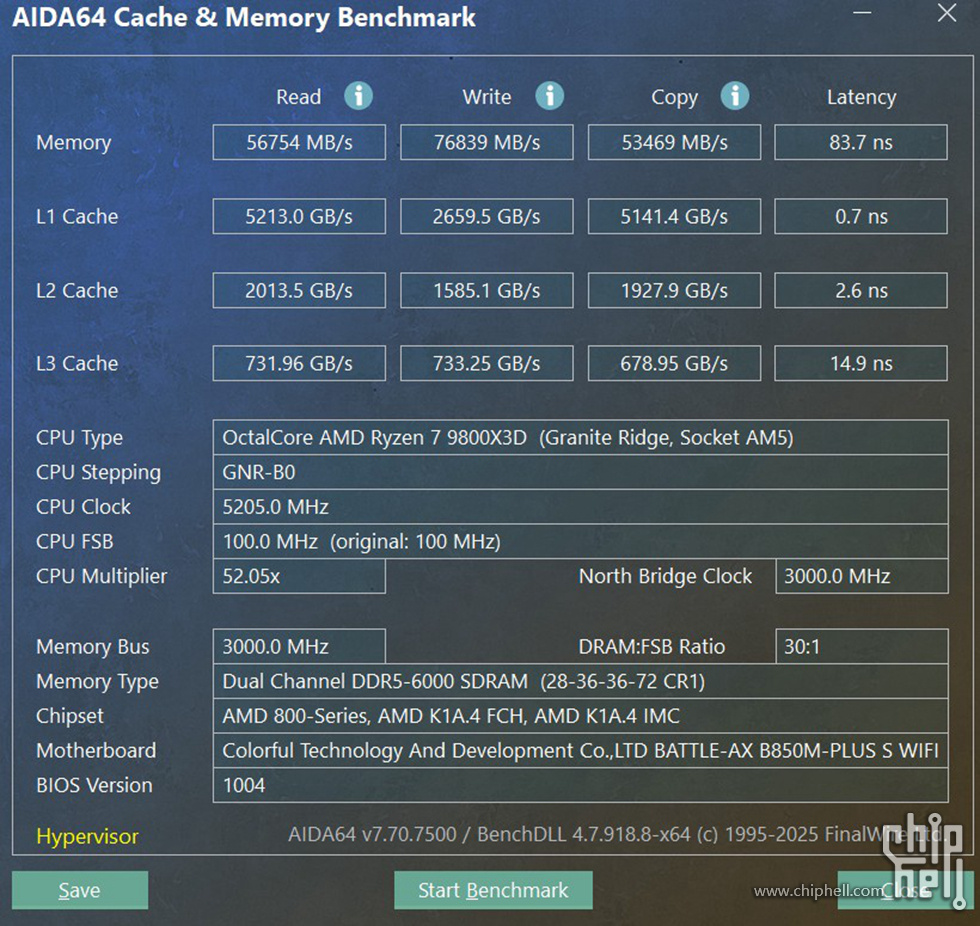

光威的龙武DDR5 6400套装内存，在开启XMP之后测试内存读取56.75GB/s、写入76.83GB/s、拷贝53.46GB/s、延迟83.7ns

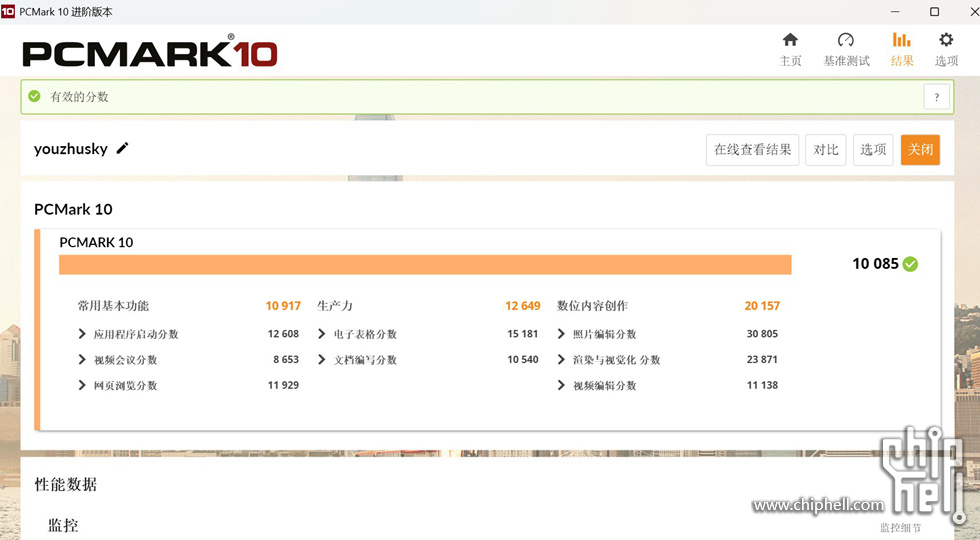

整机PCMARK10 测试得分10085

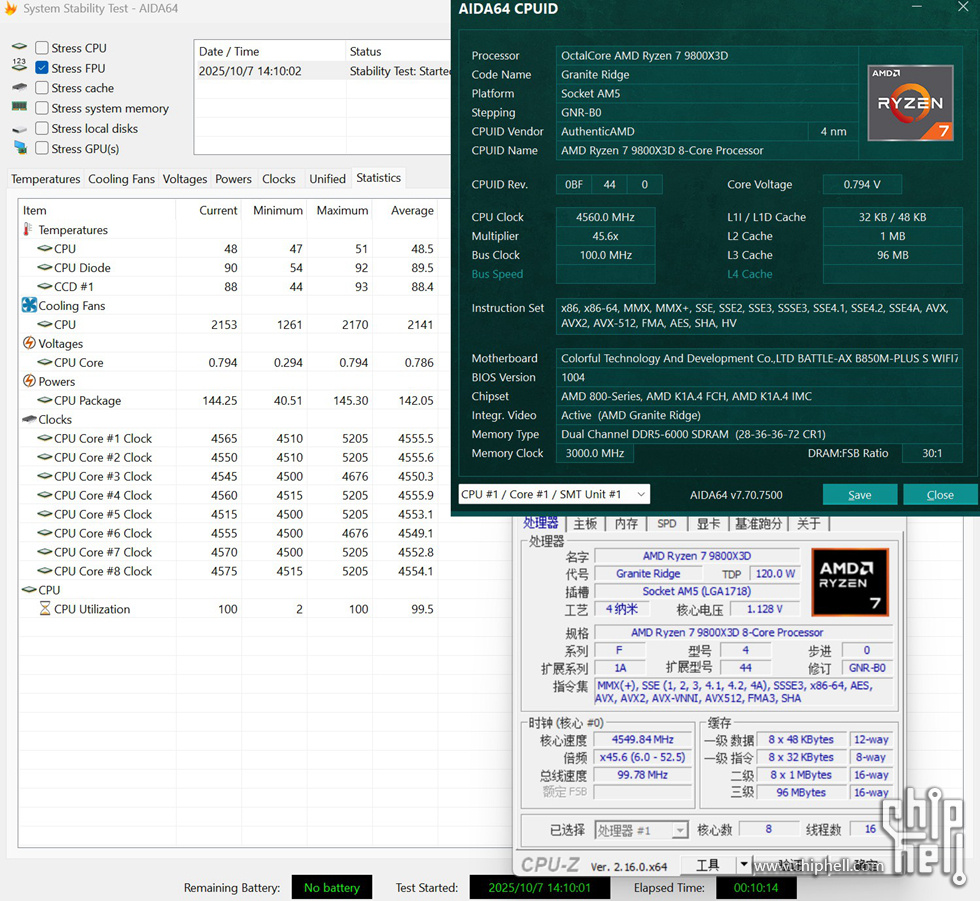

CPU在FPU单烤机的烤机测试10分钟后温度墙90°，频率4.6GHz，功耗在145W左右

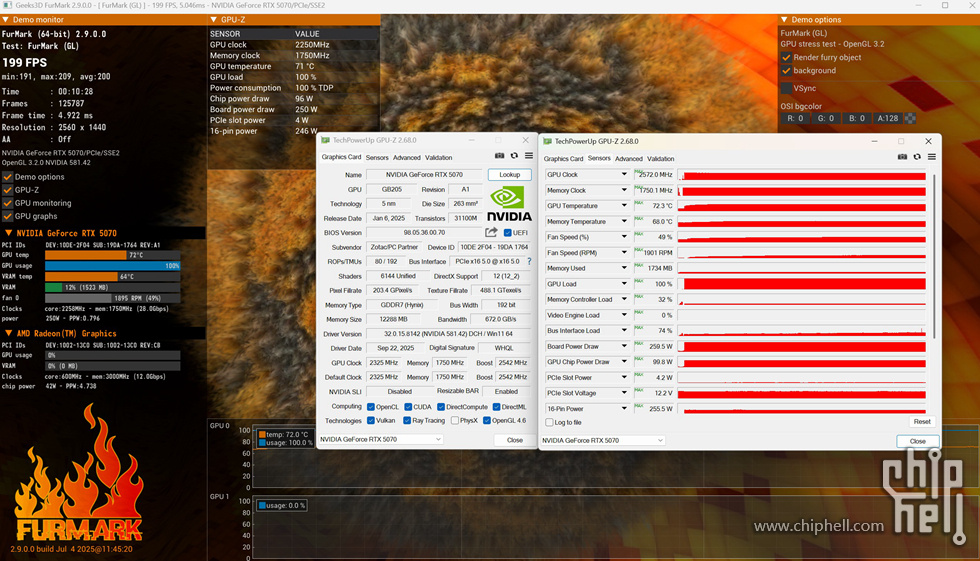

FURMARK显卡甜甜圈烤机测试索泰5070 SOLID OC显卡的核心72.3°、显存68°，整卡功耗260W，而风扇转速只有1900多转的49%，还是非常凉快与安静的

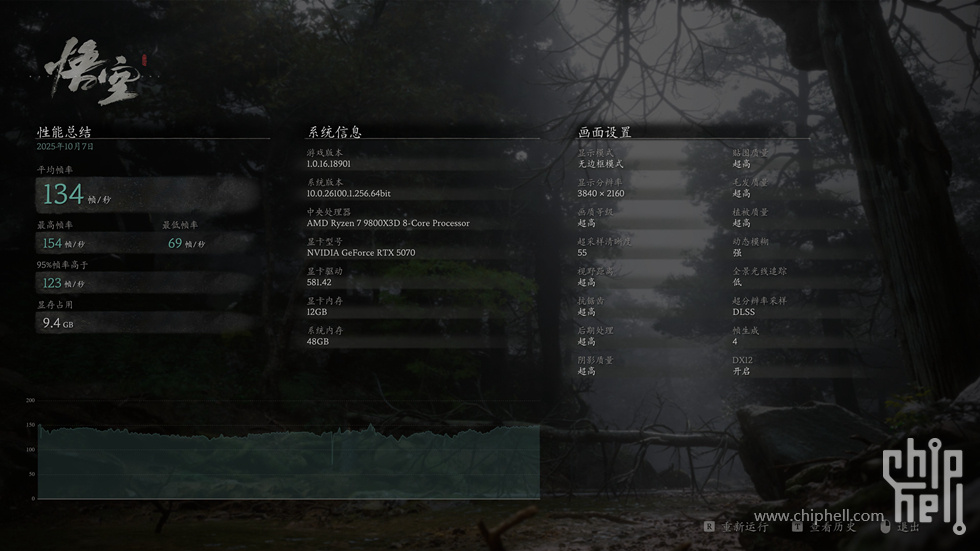

在4K分辨率下，开启55%DLSS、超高画质特效与低等全景光线追踪与4X DLSS帧生成下测试平均134FPS

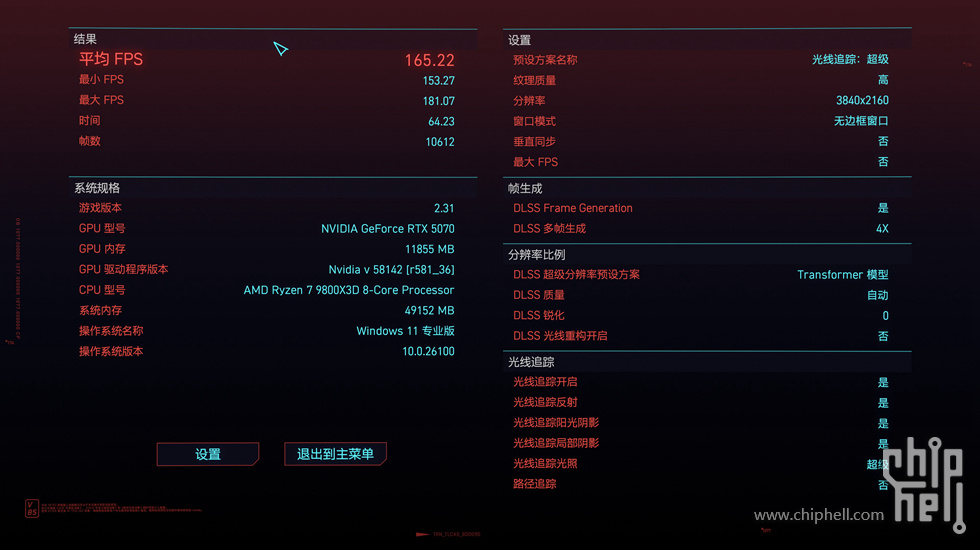

赛博朋克2077在4K分辨率光线追踪·超级的特效和4X DLSS下测试平均165.22FPS

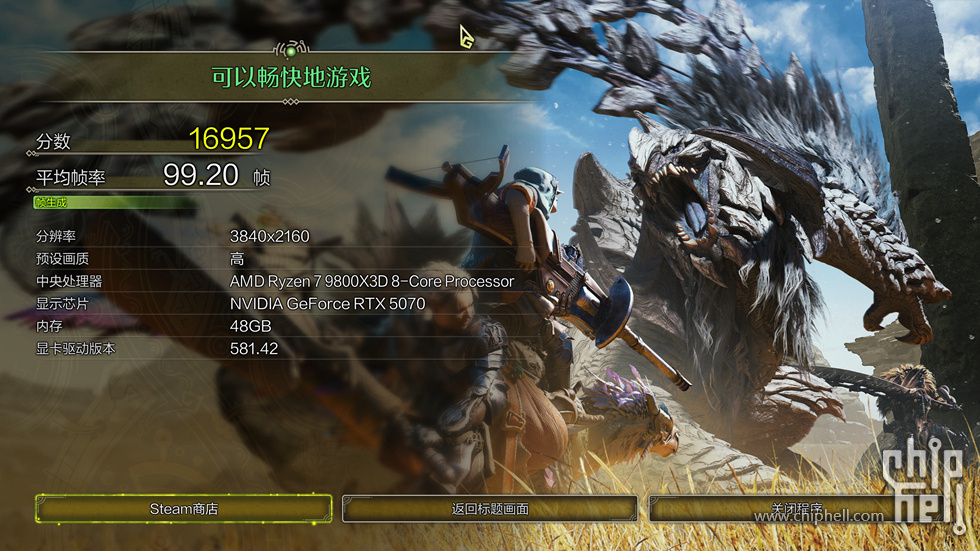

怪物猎人·荒野在4K分辨率的高级特效并开启帧生成下测试平均99.20FPS

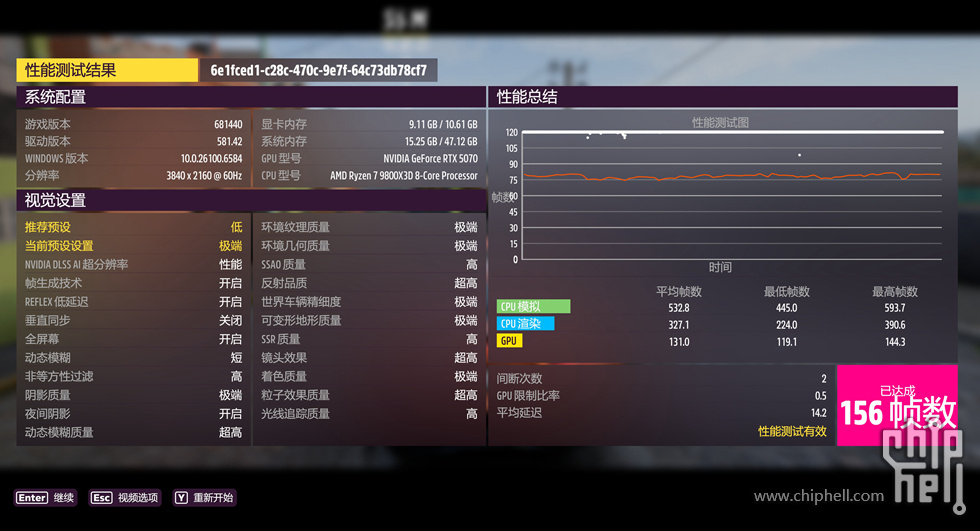

地平线5在4K分辨率的极端特效下开启质量DLSS与帧生成下测试平均156FPS

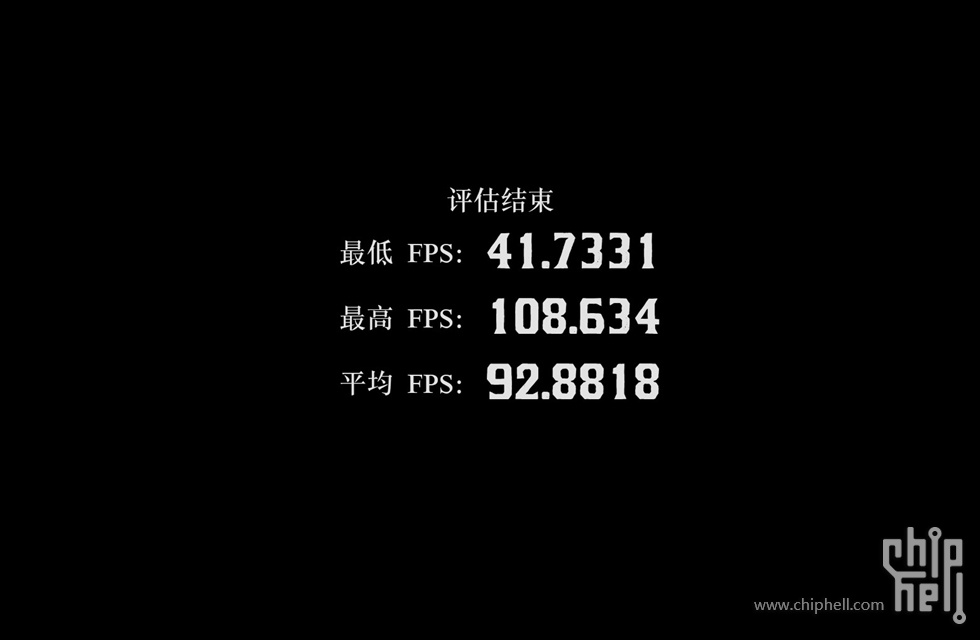

荒野大镖客2，在4K分辨率全开最高特效和质量特效的DLSS之后测试平均92.88FPS

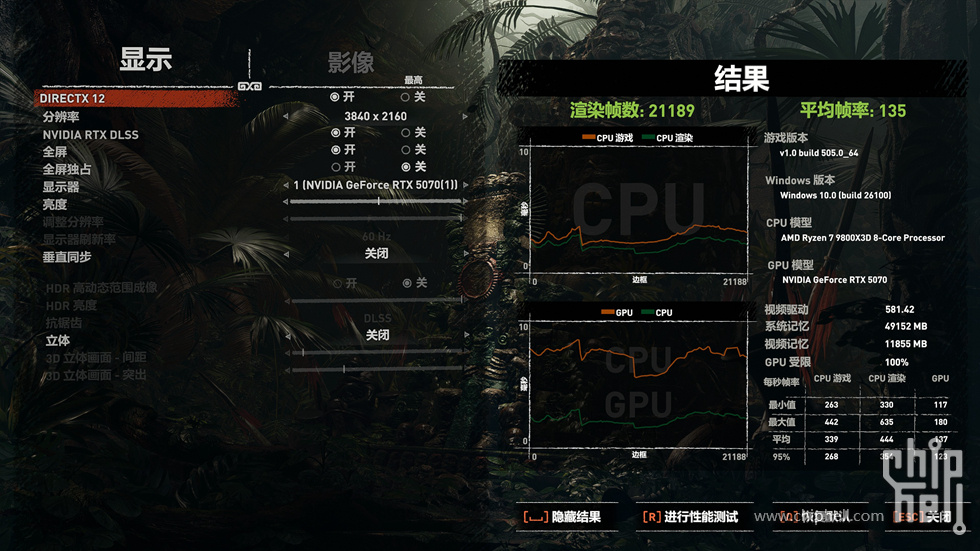

古墓丽影·暗影在4K分辨率的最高特效下开启DLSS之后测试平均135FPS

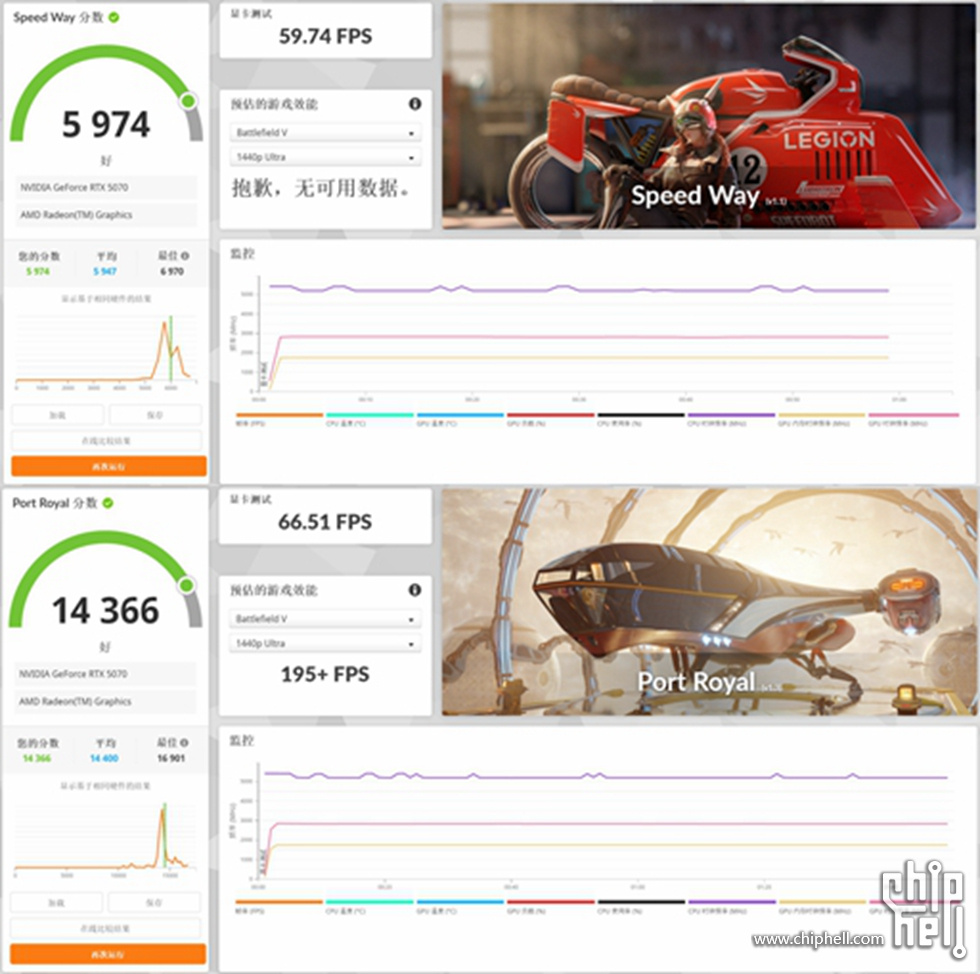

3D MARK SPEEDWAY DIRETX12的测试成绩 5974
3D MARK PORT ROYAL 光线追踪测试成绩 14366


3D MARK TIME SPY EXTREME 显卡测试成绩 10120
3D MARK TIME SPY  显卡测试成绩 21175

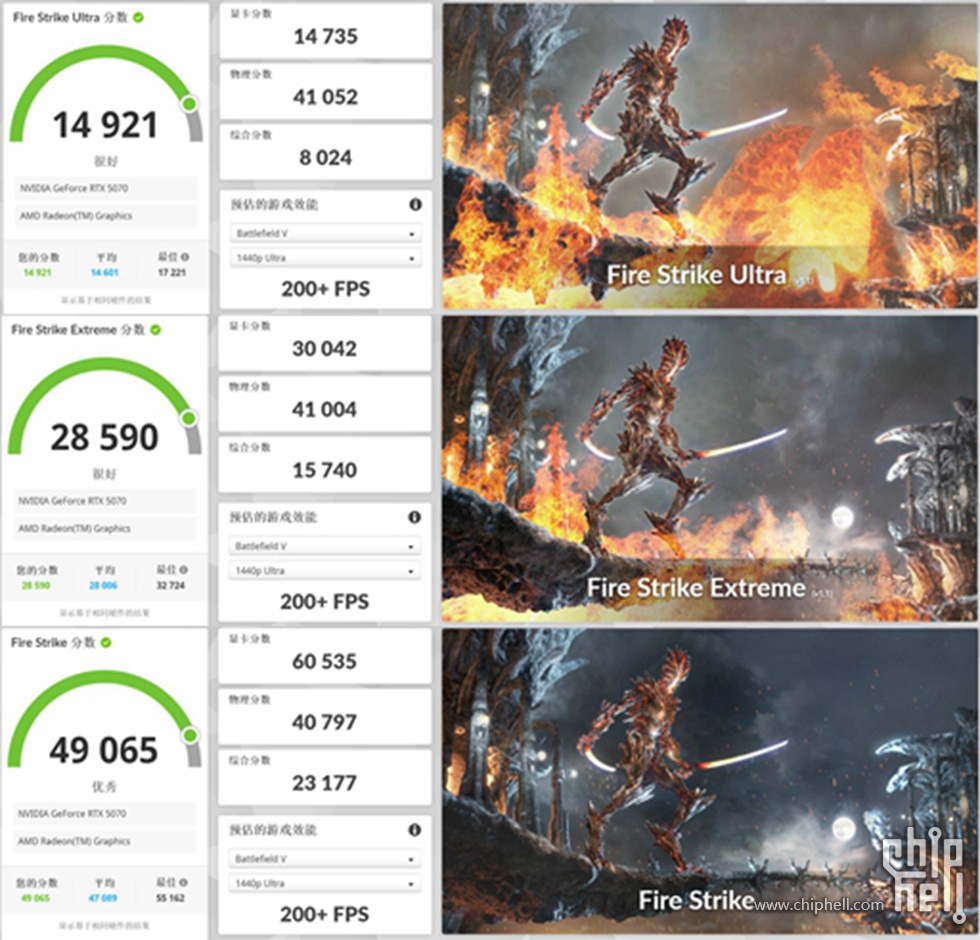

3D MARK FIRE STRIKE ULTRA 显卡测试成绩 14921
3D MARK FIRE STRIKE EXTREME 显卡测试成绩 28590
3D MARK FIRE STRIKE  显卡测试成绩 49065


以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
