记一次CFe读卡器 JMS583改造

zhao1999250

起始于今年3月，拍摄的照片逐渐增多，UHS II的250M读取速度开始影响我的效率，100G的照片需要很久才能导出，于是开始琢磨CFe卡读卡器，之前有CFe不过一直当备份卡。
咸鱼35淘了一个 JMS583的读卡器，结果刚到手就发现不对劲，之前一直用的好好的2M CC线不能用了，换成1M和自带的短线就行（接到台式机后挡板的20Gbps C口）
先这么用着，倒还可以，拆开两面都加了散热片，不然太热。
问题发生在之后带笔记本外出拍摄，发现用相同的线，笔记本的C口不能传输，传输开始能跑到600M左右，之后会很快掉到0 一直维持，10G A口也一样，幸好笔记本另一侧是5Gbps的A口，暂时解决了这个问题。
不过前阵子长春航空展的时候这个问题更困扰我了，300M出头的读取速度不比UHS II强多少。。。。开始着手解决这个问题
刚开始以为是AMD笔记本的问题，6800H的CPU，各种怀疑，不过台式机的CPU也是AMD的，最后搜到了原来是JMS583的A0版本有BUG，和部分芯片兼容性不好，A2解决了这个问题。

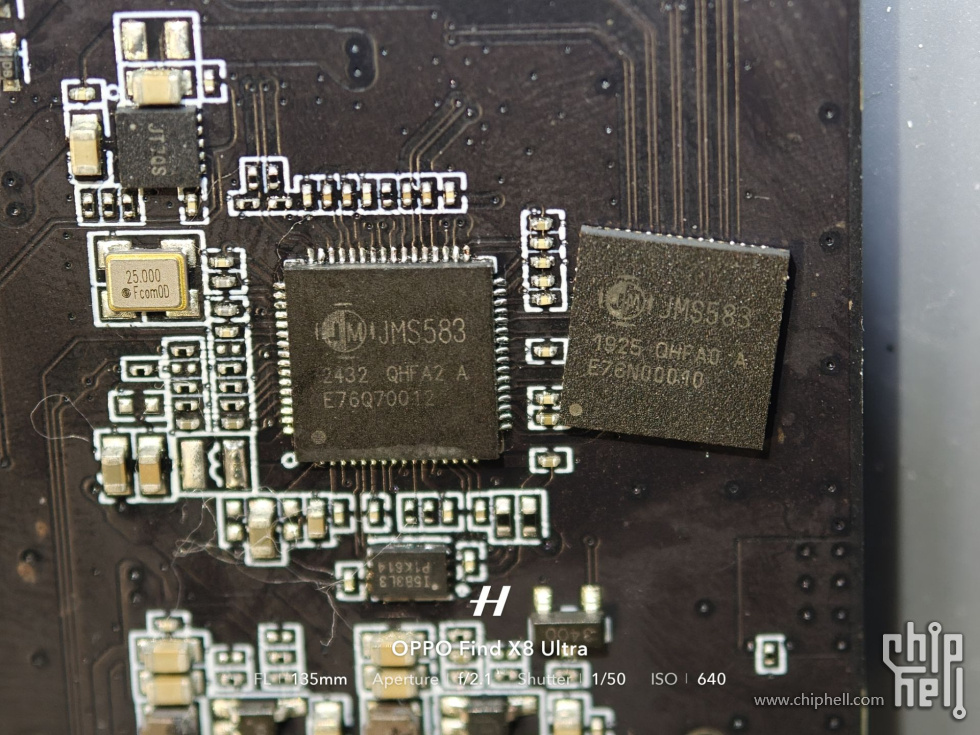

于是乎计划购买A2版本，之前也给别人做个多口JMS583开卡设备，研究了一下手册发现风险可控，淘宝5块钱买了几个
刚开始以为使用网上JMS583的升级包里面的Bin文件刷进去就好，结果刷进去能识别但是不能读写硬盘，最后还是在JLC开源平台找到了一个Bin文件刷进去就正常了，再使用升级包升级到最新版本即可，估计是有一定区别。

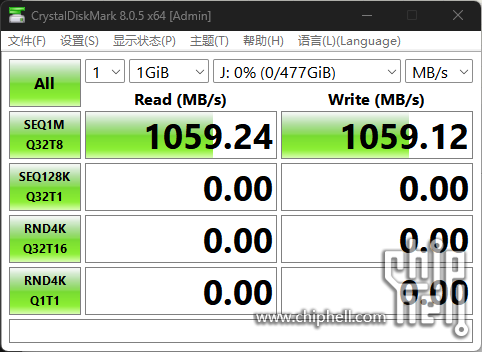

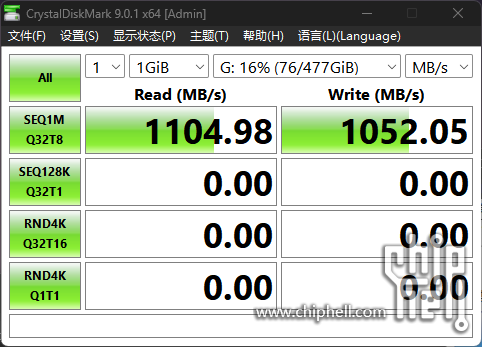

改完之后在笔记本电脑上一测，一切正常，速率立刻就上来了，在台式机上和刚买的时候跑分对比了一下，读取速度还快50M左右

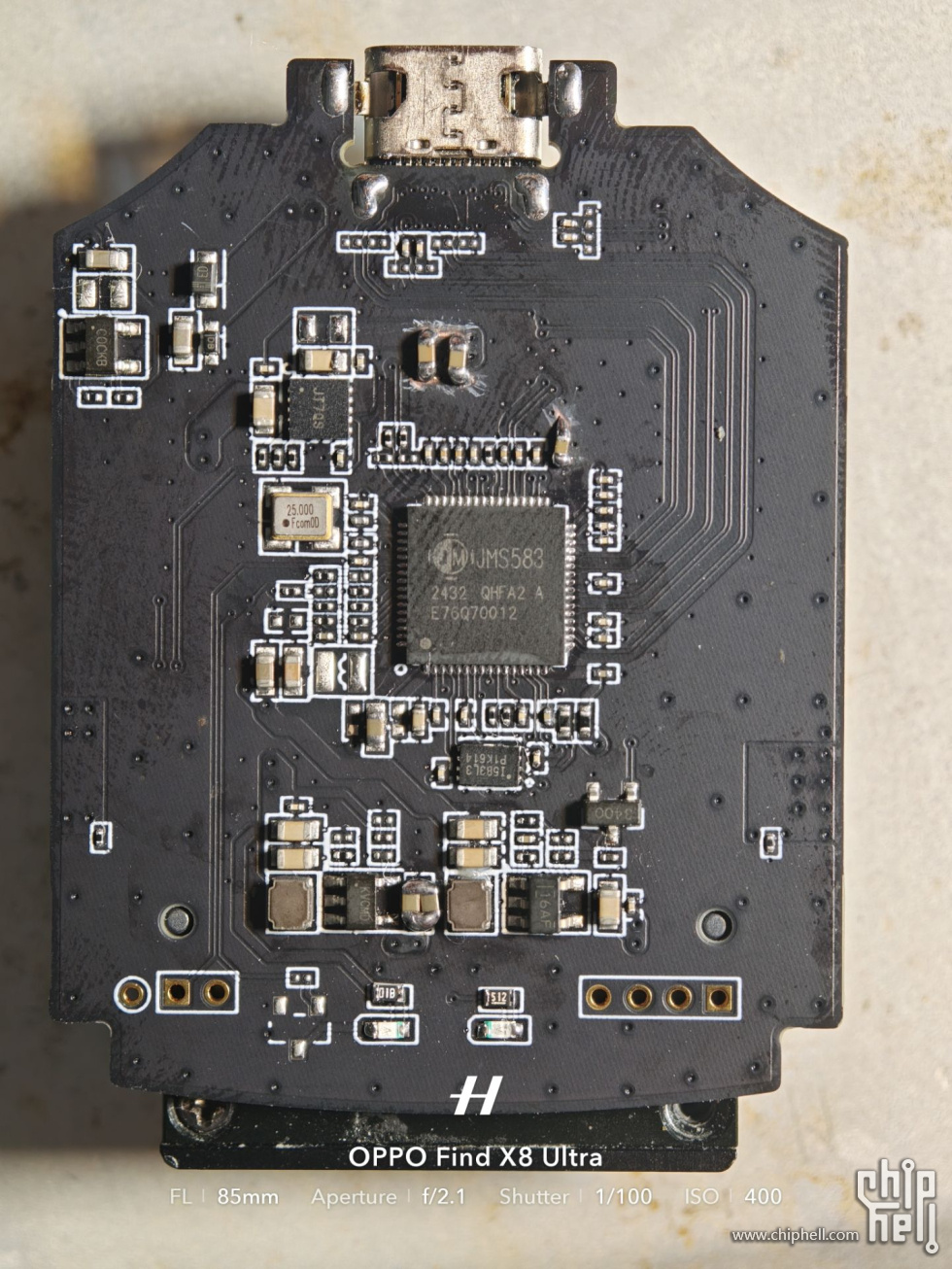

改都改了，顺便加几个电容和空的LED灯指示读写状态，由于自带的焊盘都用了，就在负载端刮开板子的阻焊层焊了几个电容
另外改完感觉CFe温度还低一点，而且待机也不会一直剧烈发热了

jaycty

原来这个芯片这么多功能，还能跑CF卡

weindy

元件都生锈了。。不过确实够便宜

jaycty

weindy 发表于 2025-10-11 23:38
元件都生锈了。。不过确实够便宜

那个应该是刮开的板层

zhao1999250

weindy 发表于 2025-10-11 23:38
元件都生锈了。。不过确实够便宜

哪儿生锈？

weindy

jaycty 发表于 2025-10-11 23:44
那个应该是刮开的板层

电脑上看了下，确实是刮开的板层哈，上方电阻位置的
