AMD ATX 白色装机新宠——微星 MPG B850 EDGE TI WIFI 刀锋钛开箱简测

yhgg

今天带来：AMD ATX 白色装机新宠——微星 MPG B850 EDGE TI WIFI 刀锋钛开箱简测。这是微星 MSI 专为 AMD 锐龙 9000 桌面处理器设计的全白色款 B850 刀锋钛主板，外观延续了微星刀锋家族银白配色风格，表面覆盖大面积银色散热装甲，配合纯白色 PCB 适配多种白色装机风格需求。作为微星 B850 系列中集颜值和性能于一身的旗舰级产品，在性能方面配备了 14+2+1 Duet Rail 数位供电，最大电流可达 80A，轻松驾驭 AMD Ryzen 9000 全系列 CPU。整张主板厚实的扩展型散热片和高品质导热贴，可以确保供电区域所有的电感、南桥芯片组以及 SSD 都能以最佳效能且保持低温稳定运行。搭载真正的 Wi-Fi 7 解决方案、5G LAN、USB 20Gbps、PCIe 5.0 解决方案，以及独家 EZ DIY 功能，确保即使是第一次装机的用户也可以轻松安装显卡。好了，介绍这么多，下面进入开箱环节。

一、开箱环节。
微星 MPG B850 EDGE TI WIFI 刀锋钛主板包装沿用了该主题一惯的清新风格，黑灰+天蓝色点缀配色风格，中央则是淡蓝色镭射主板名称，左上角为微星龙盾 Logo，左下角印有“AMD Ryzen 9000 Ready”字样以及安全警示，这是微星新一代主板统一加的，主要是针对主板上为 BIOS 芯片供电的 CR2032 纽扣电池，提醒用户注意远离火源、避免小孩吞食。右侧为主板渲染图局部，右下角则是灰橙配色的 AMD B850 芯片组标识。

包装背面同样为黑灰+天蓝色点缀配色风格涂装，图文并茂的介绍了主板主要规格和特色功能。

附件方面非常丰富。首先是纸质附件，包括快速使用指南、欧盟认证书，一张线材标注贴、彩贴纸以及售后质保卡。

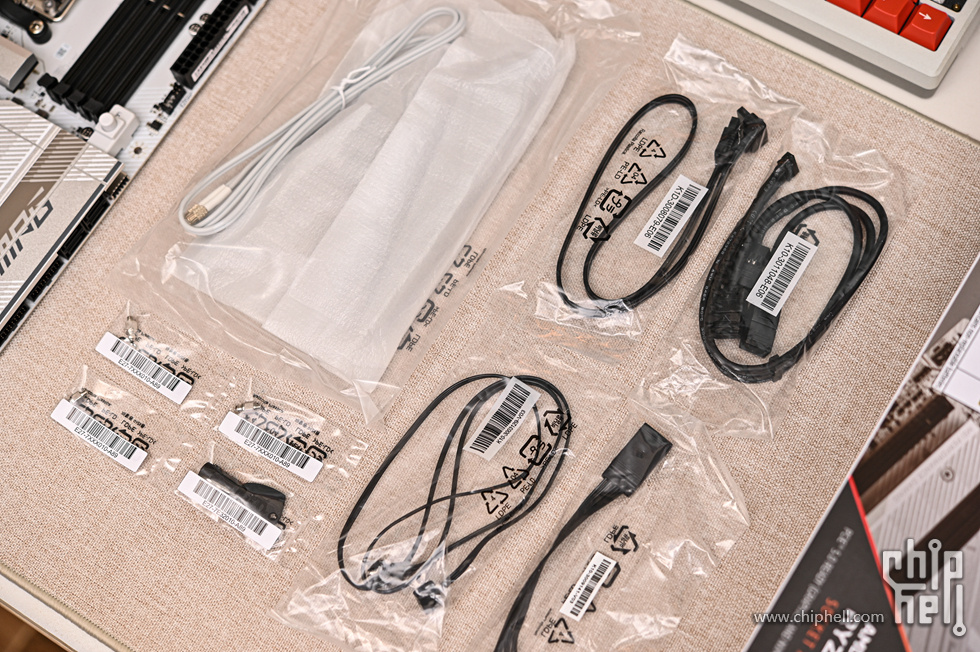

其他附件方面，包括：1x WiFi 7 鲨鱼鳍白色天线，1 x SATA3.0 数据线、1 x 机箱前置 I/O 延长线、1 x PWM+5V ARGB+USB 2.0 三合一扩展线、1 x 5V3Pin 延长线、3 x M.2 备用固定螺栓、1 x M.2 螺栓拆卸钥匙。配套的 M.2 螺柱则都升级为了新一代的 EZ M.2 快拆版本，螺柱顶部圆头具有弹性，只需按下即可卡住 M.2 SSD 的尾部，相当方便。

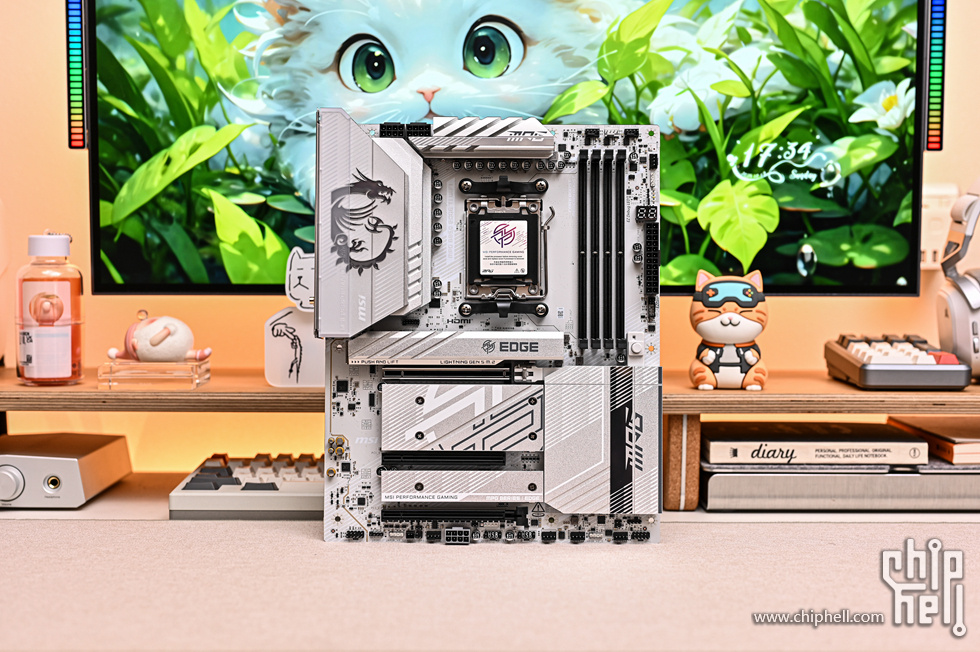

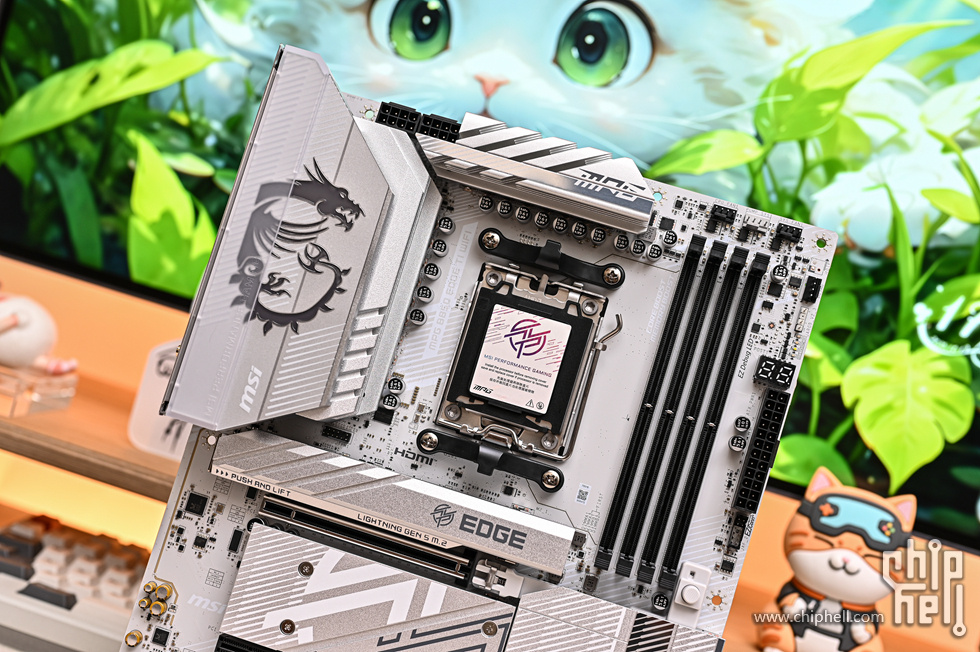

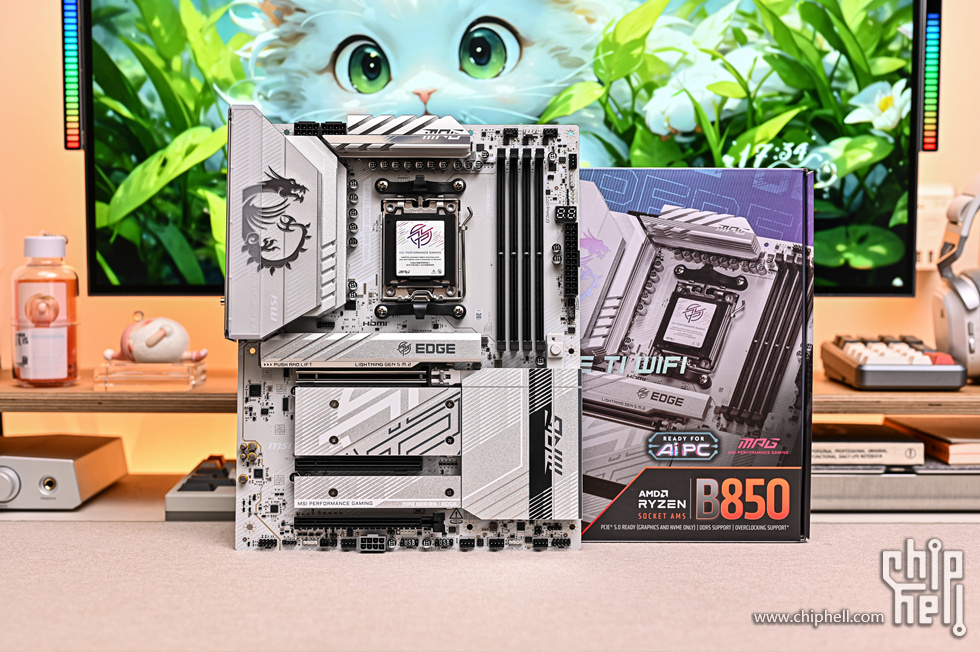

取出主板本体。主板采用标准 ATX 版型，延续了微星 MPG 刀锋钛一贯的银白配色风格，大块的金属散热片实现了全板覆盖效果，包括芯片组、SSD 区域在内的大面积散热片可以确保芯片组和 M.2 硬盘有着良好的散热效能。主板纯白色 PCB，配合银色装甲一白到底，采用 8 层服务器等级 PCB，2oz 厚度铜，PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定。

供电区域覆盖大面积 I/O & VRM 散热装甲采用常规的两段式 L 形布局，这两块散热装甲采用铝合金材质 CNC 而成，非常厚实，表面采用了银色阳极氧化和镜面 PVD 多重工艺，质感十足。微星 MPG B850 EDGE TI WIFI 刀锋钛主板采用了 14+2+1 Duet Rail 数位供电相数，加上双电源连接埠与 80A SPS 智能供电模组，充分释放处理器最佳效能。

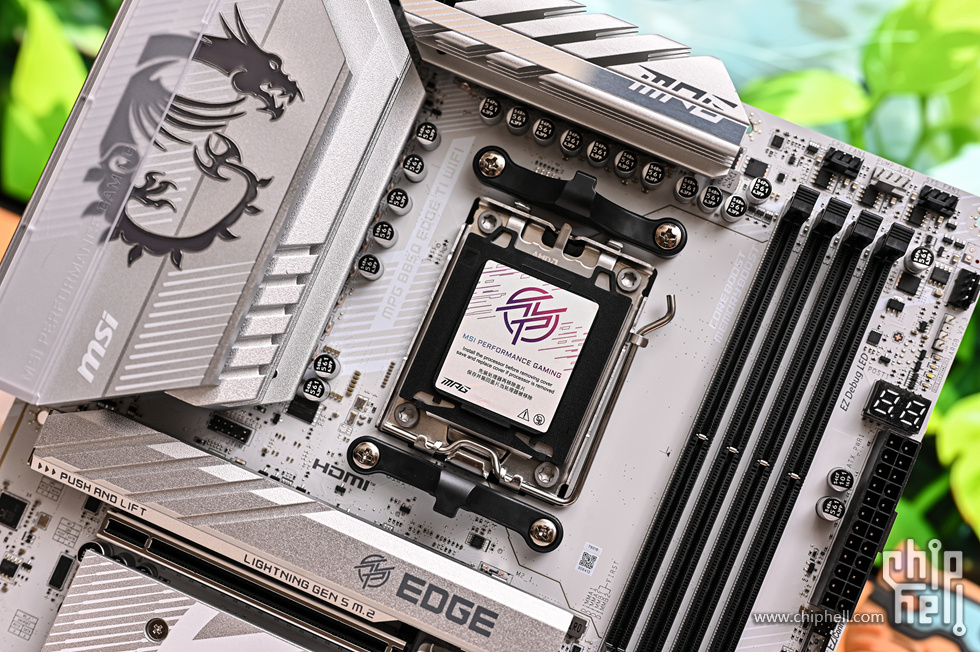

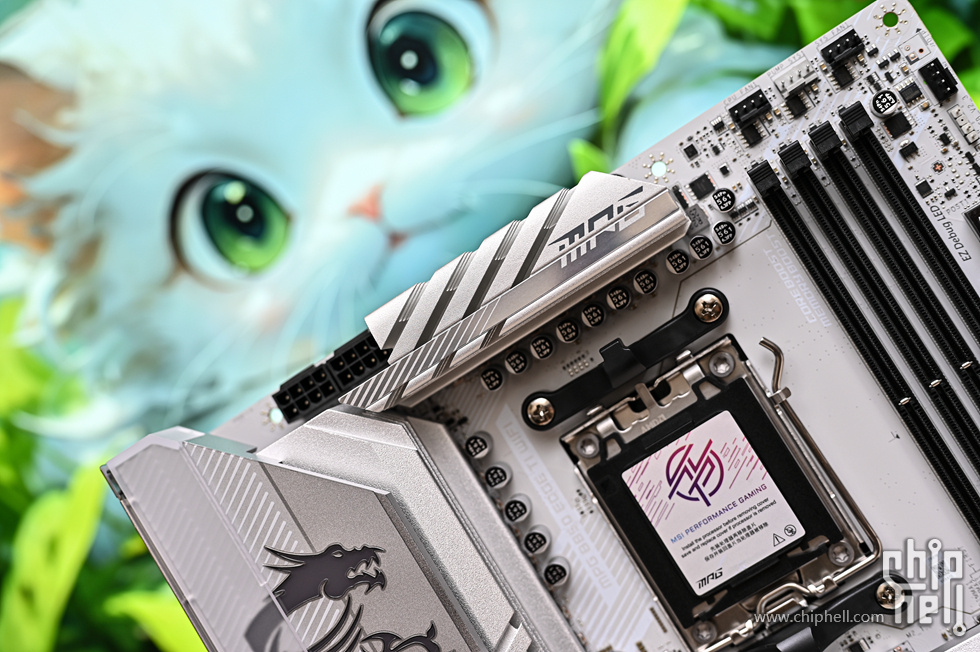

来看主板上半部分，中央为 AMD Socket AM5 LGA1718 底座，支持 AMD Ryzen 9000 & 8000 & 7000 系列台式机处理器。CPU 顶盖为黑色搭配品红配色，印有 MSI MPG Logo。主板搭载微星最新的 AI MSI Click BIOS X 设计多款一键超频功能，可快速智能评估处理器超频潜力与系统散热条件，提供超频设置建议，增强的计算能力，加速 AI 处理性能，充分挖掘性能上限。同时，通过多重过热和过流保护、电源相位的接地措施保护您的主板，电源相位的接地架构是微星独家设计。这项专利设计能够抑制电源相位所产生的电磁干扰（EMI），并有助于有效地将热能传导到具有接地特性的铜平面。

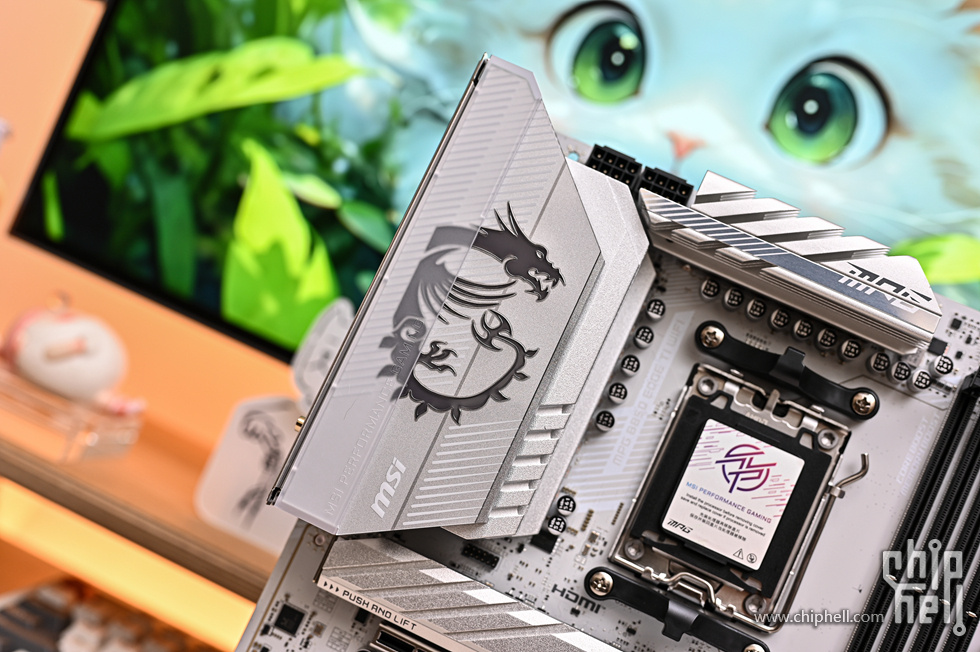

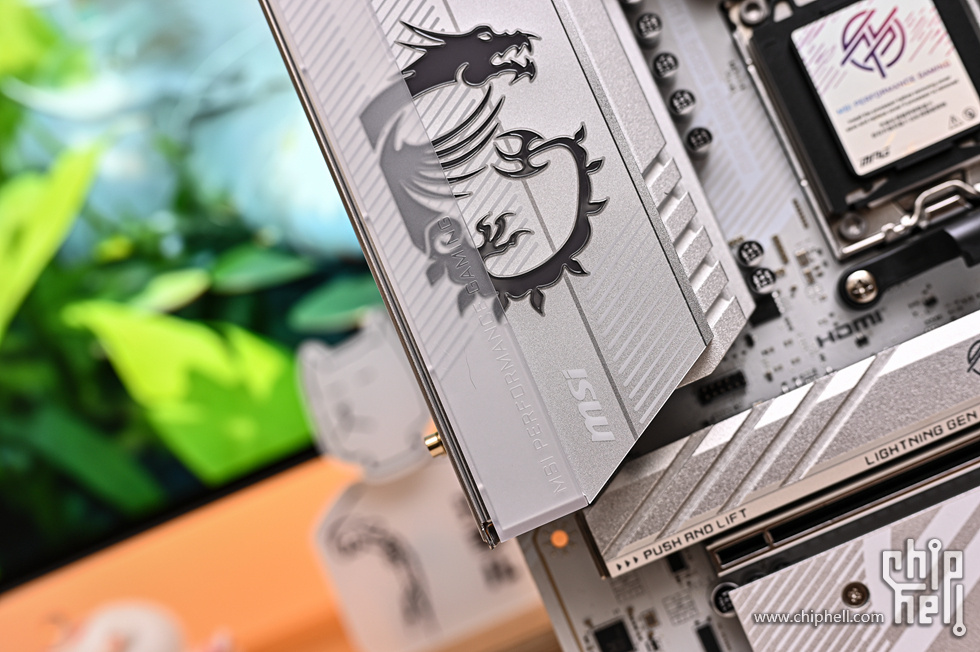

左侧主供电 I/O 散热装甲，多层堆叠扩展式设计，中央为镜面微星龙图腾 Logo，既是装饰优势 LED 灯，支持主板 ARGB 神光同步。下方印有 MSI 字样及斜纹 UV 点缀。

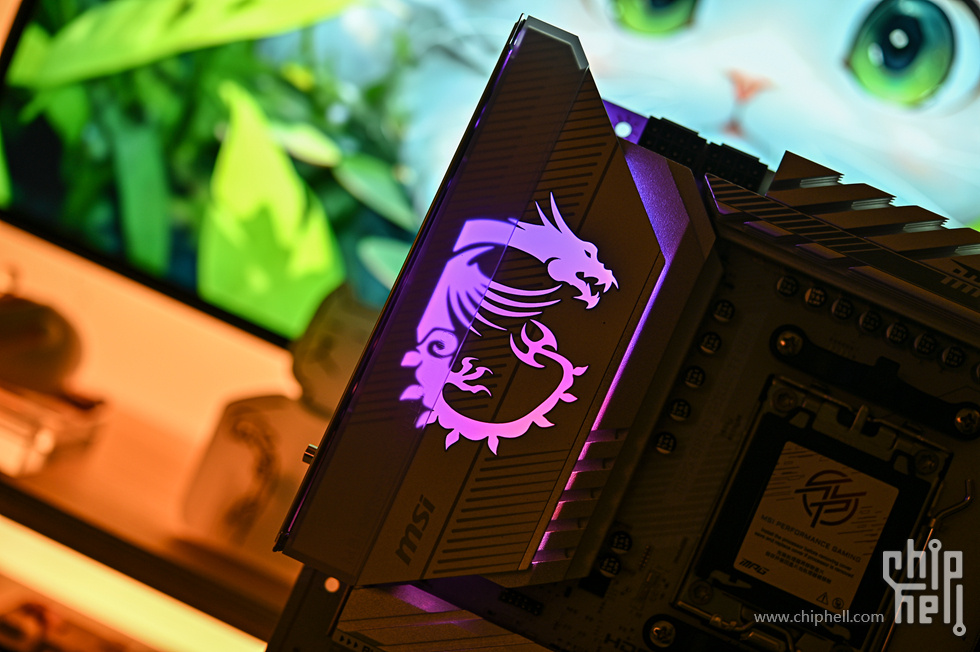

微星龙图腾 RGB 灯效展示。

可以通过 MSI Center 进行丰富的个性化设置颜色和动态效果。

灯效不仅在龙图腾区域，多层堆叠的上下夹层也会渗透处延伸灯效，效果非常好。

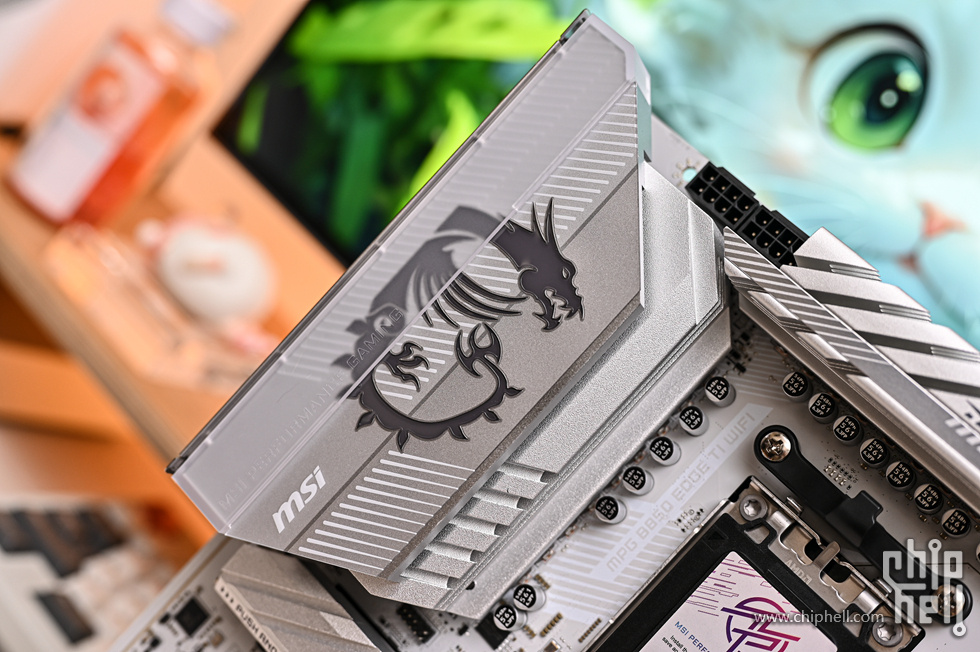

模块顶面与上盖呈现阶梯式设计和斜向过渡，并增加斜向开槽装饰来增强外观立体视觉感，下方印有白色 MSI Logo UV。后部散热模块表面覆盖有额外 PC 磨砂半透明 I/O 上盖，透明顶盖上还刻有 MSI Performance Gaming 字样。

散热片右侧采用层叠设计，后部散热模块设有多道横向开槽以增加散热面积，带来更好的散热效能。下方同样覆盖高品质 7W/mK MOSFET 散热垫和并附加 choke 散热垫，确保所有核心以高性能运行。

厚实的 VRM 散热片覆盖上方 MOS ，上部的散热模块同样设有多道斜向 CNC 开槽，顶部后侧和后部内侧皆具有额外延伸段，让散热面积更大，效能更好。下方同样覆盖高品质 7W/mK MOSFET 散热垫和并附加 choke 散热垫，确保供电电感低温稳定运行。上方为 PVD 亮面长条装饰，右侧为 MPG 标识。

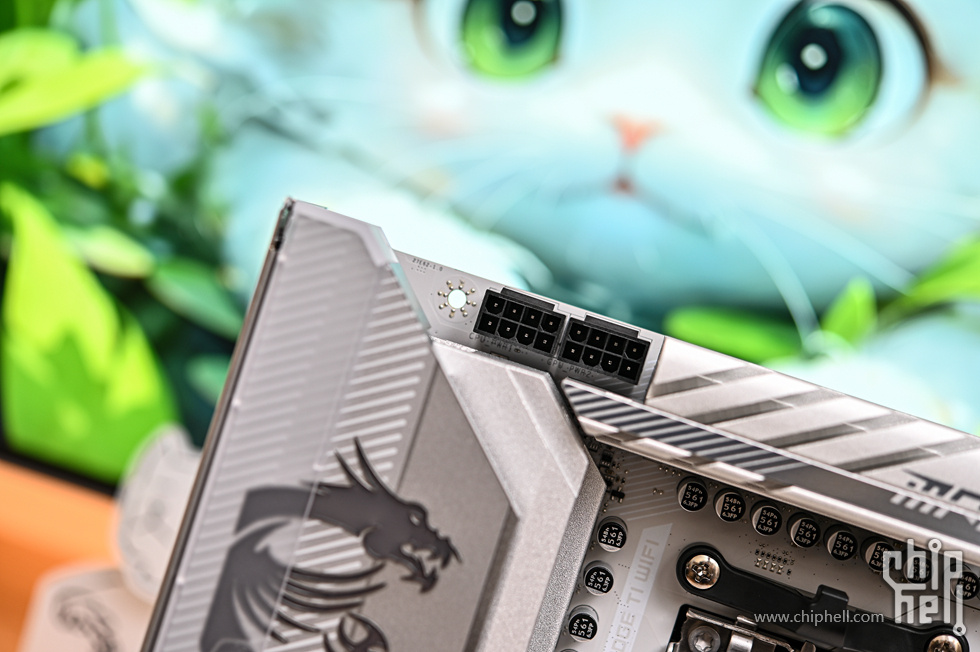

CPU 供电接口在主板左上方，为双 8Pin 接口，充足的电力为多核心处理器超频提供强大电流保障。MSI 主机板 4Pin、8Pin 和 24Pin 电源接头均采用实心针脚设计。实心针脚设计优点在于处理高电流负载时，能更安全且稳定地将 12V 电力传输至处理器。

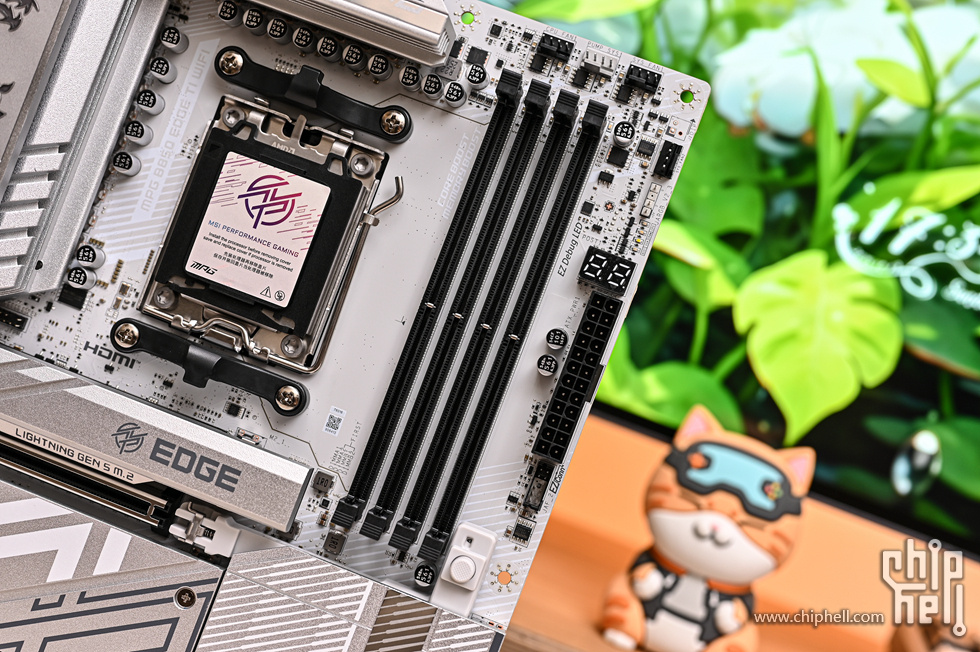

微星 MPG B850 EDGE TI WIFI 刀锋钛主板配备了 4 根 DDR5 内存插槽，便捷的单边卡扣设计，采用先进的 SMT 焊接工艺（Surface Mount Technology），降低插槽焊点、电磁波和杂讯干扰的不良率，提供 DDR5 高时脉干净纯净的信号。容量最大可安装 256GB(4*64GB)，支持 XMP 3.0 超频档以及 AMD EXPO 超频档。最高可支持超频至 DDR5-8400MHz（OC+）。搭配微星特有的“Memory Try It！“、“High-Efficiency“高效模式旨在透过增加记忆体频宽并降低延迟来优化记忆体性能。

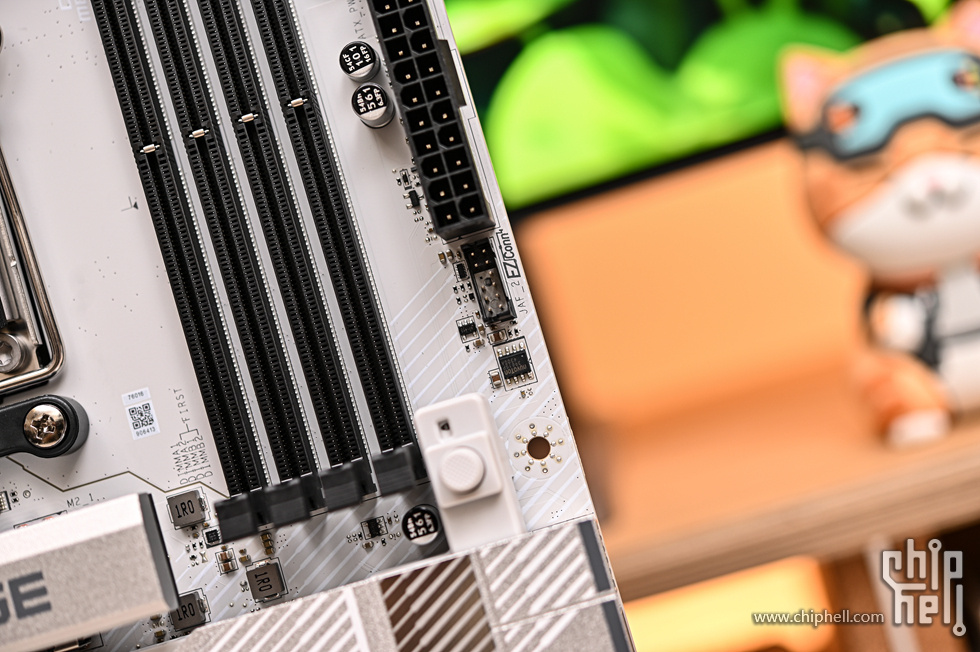

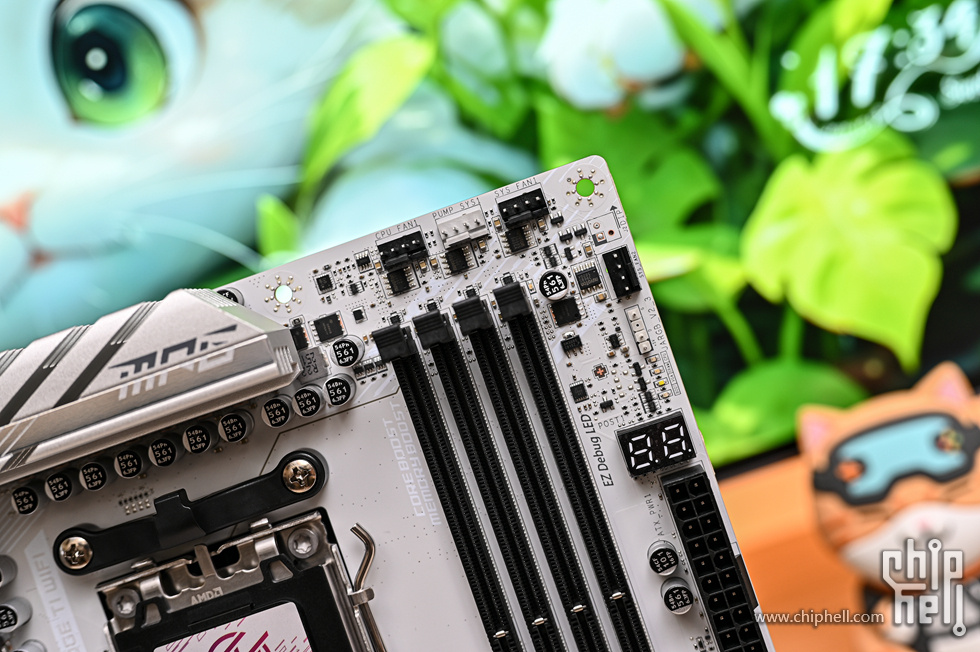

内存槽右上角为最上方配备：1 x CPU Fan、1 x Pump-Sys Fan、2 x Sys Fan、5V3Pin ARGB 接口各一。其中，灰色的接口为多功能风扇连接埠，拥有多用途，既可作为帮浦连接埠，也可作为风扇连接埠。该连接埠会自动侦测是否为帮浦或 PWM/DC 风扇，其独特的灰色设计，更容易识别。所有接口均配置在最佳的位置（包含专用的水泵供电接头），并可以连接 MSI 散热器和机箱，进行整合同步。下方为主板 4 颗 LED 自检灯以及 数字 Debug 侦错灯。最下方为主板 24Pin 供电接口。


24Pin 供电接口下方增设的 1 x EZ Conn 接头搭配转接线也扩充了风扇、数据和 ARGB 灯光接口。下方为 MSI EZ 显卡快拆按钮。微星 MPG B850 EDGE TI WIFI 刀锋钛第一条 PCIe 5.0 x 16 显卡插槽支持显卡快拆设计，轻轻一按右侧按钮，就会让显卡卡槽的卡扣保持开启，不需要一只手按住按钮的同时，用另一只去拆显卡，对于玩家来说更加方便。按钮旁边还有一个会随着锁扣状态变化而变换的图标，提示用户当前锁扣的状态。

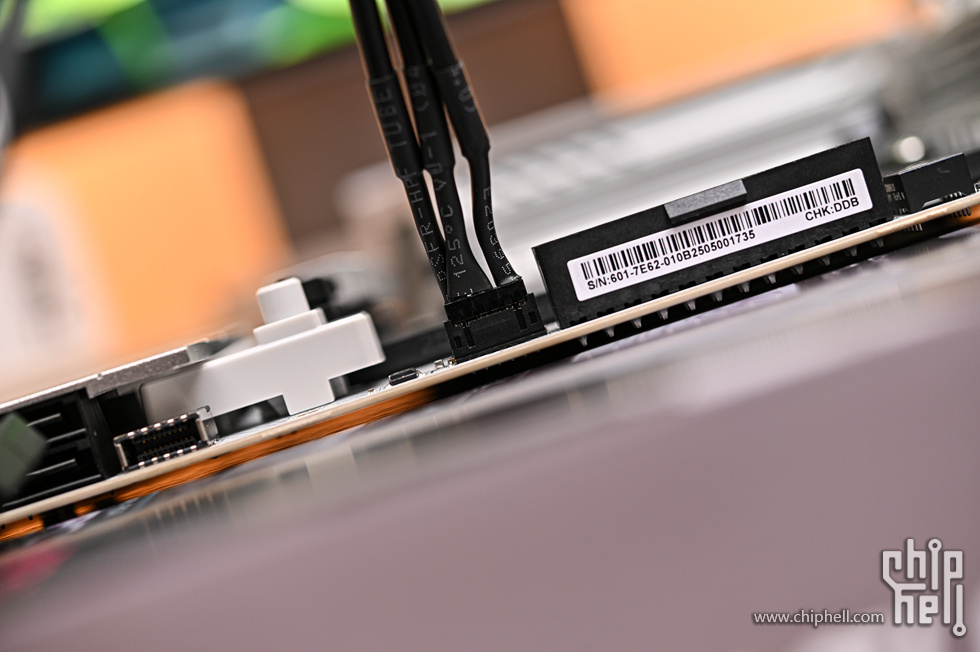

EZ Conn 接口配合配套的 PWM+5V ARGB+USB 2.0 三合一转接线可实现风扇、ARGB 灯光和 USB 2.0 数据接口的扩充，同时让接口在狭小的装机环境中安装更加容易。

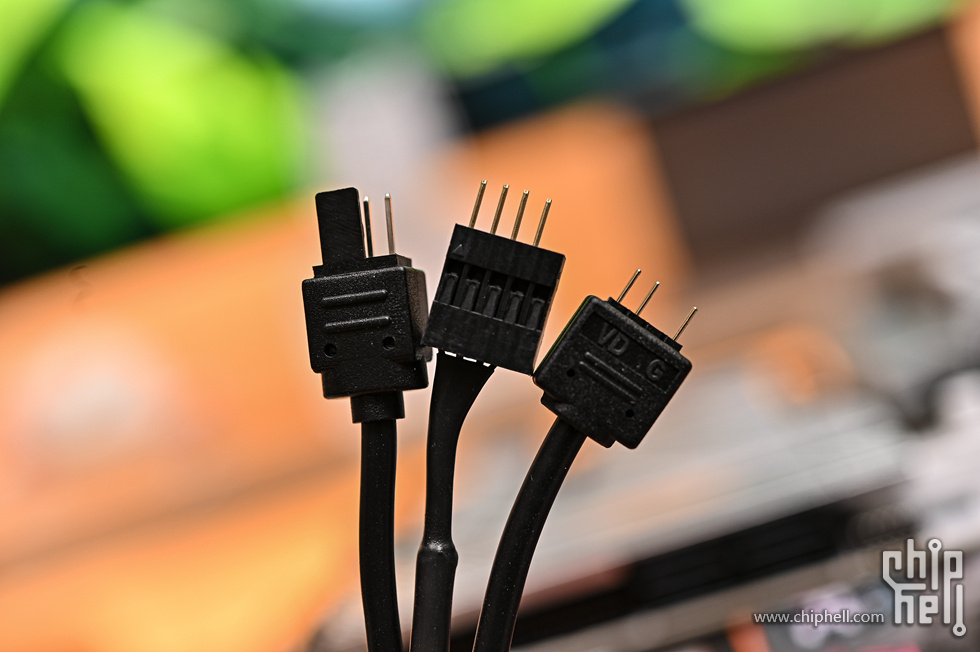

PWM+5V ARGB+USB 2.0 三合一转接线接头展示。

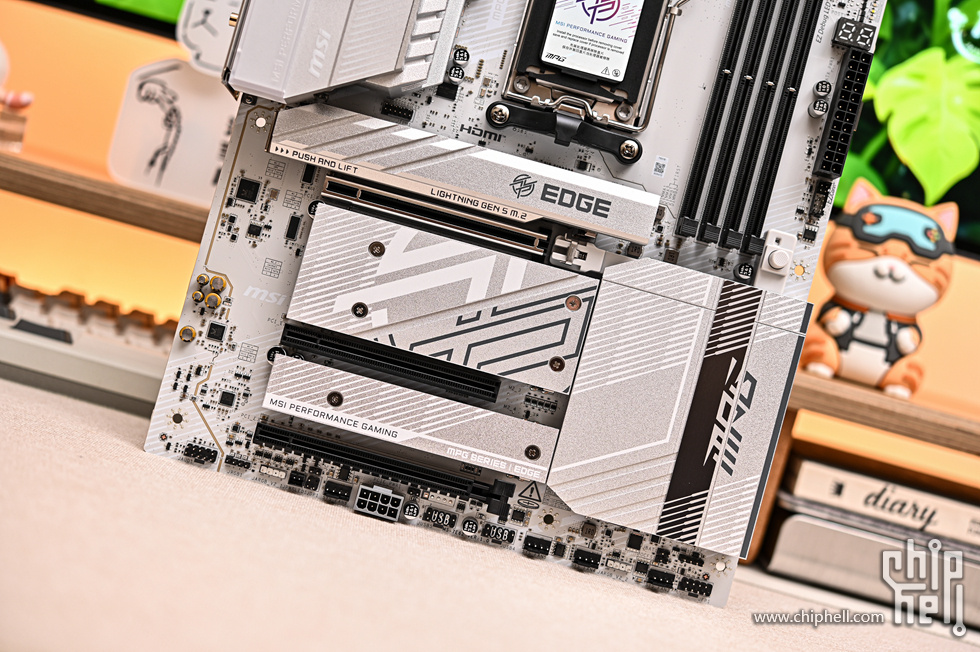

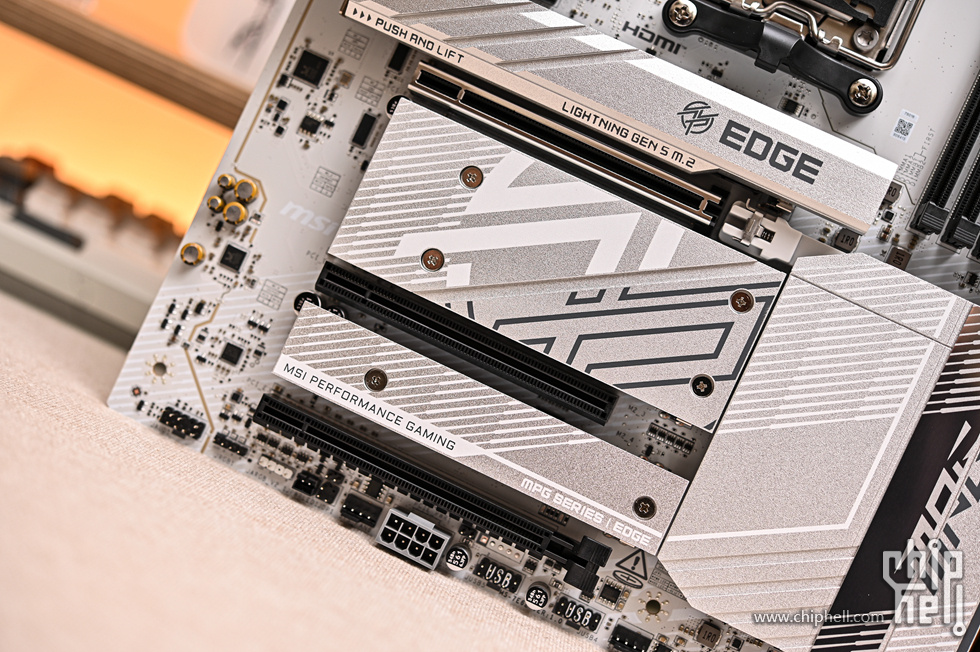

来看主板下半部分。PCH 芯片组和每个 M.2 插槽上方都配备了厚实的银色铝合金散热装甲，装甲表面同样采用了斜纹 CNC 加工，在提供了散热保障的同时，还保持了主板外观风格的统一。中部和下部配有两块 M.2 SSD 散热片，表面的装饰花纹与芯片组散热模组采用共同融合设计，设有黑白双拼色的 MPG Logo 标识，并做了一道斜切以及众多的白色斜线装饰以更加契合整体风格。

首先来看 PCIe 接口方面。主板配备 3 条 PCIe 插槽，上方两条为 LIGHTNING GEN 5 PCI-E 提供 x16 插槽介面，频宽可达到 128 GB/s，是上一代速度的两倍，PCI-E 插槽采用先进的 SMT 焊接工艺（Surface Mount Technology），降低杂讯干扰和电噪声、充分支援更高频宽和传输速度的 PCI-E 5.0 讯号。从上到下分别为：1 x PCIe 5.0 x 16 高强度显卡插槽（x 16），由 CPU 提供；1 x PCIe 3.0 x 1 插槽（x 16），由芯片组提供；1 x PCIe 4.0 x 4 插槽（x 16），由芯片组提供。第一条 PCIe 插槽附带最新的第二代钢铁装甲，抗干扰能力强，电气化性能更好。

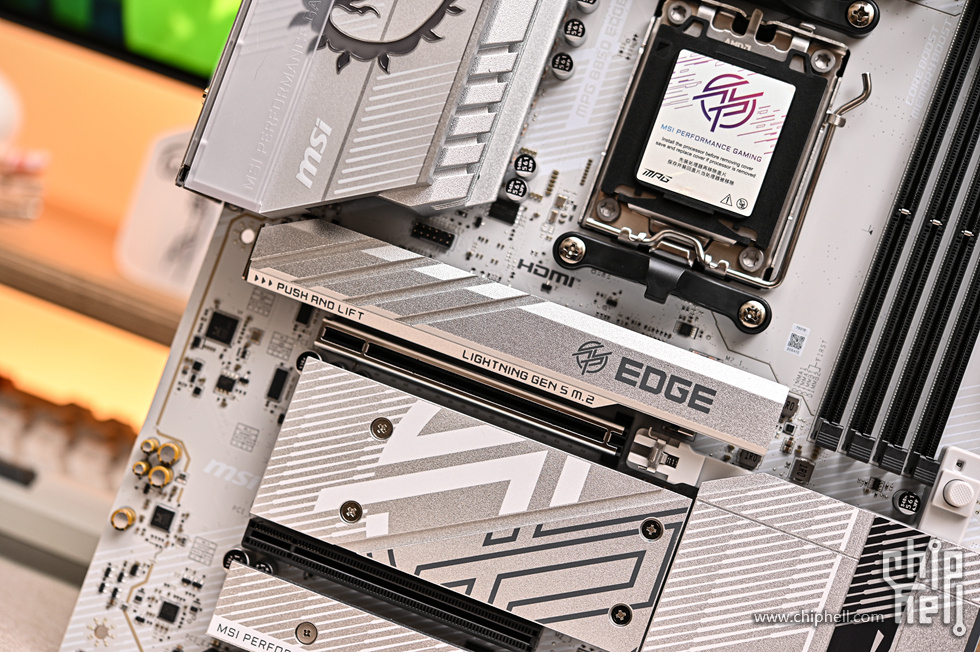

来看主板 M.2 槽位。主板配备：2 个 PCIe 5.0 M.2 SSD 插槽、2 个 PCIe 4.0 M.2 SSD 插槽。最上方 M.2 槽位采用第 2 代磁吸式免工具 M.2 散热装甲，这块装甲是最其中最厚重的，左侧表面采用 CNC 斜向开槽提升散热面积，下方左侧为 M.2 快拆按钮以及英文操作提示。右侧印有 LIGHTNING GEN 5 M.2 装饰字以及 MPG Series Edge 标识字样。

取下散热装甲，可以看到快拆结构连锁机构。散热装甲背部预贴了高品质 7W/mK MOSFET 散热垫。

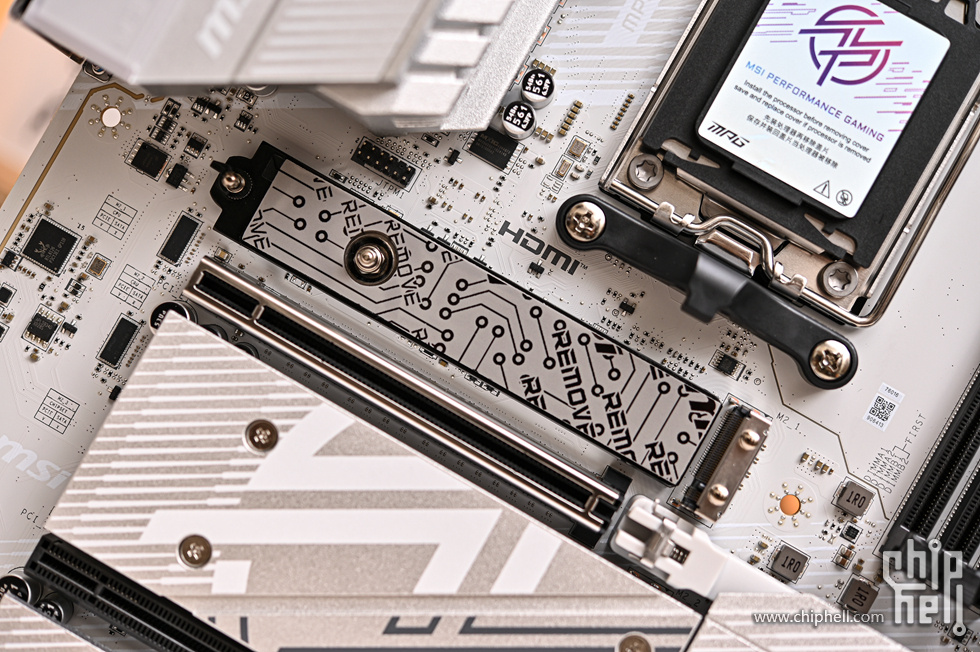

第一条 M.2 SSD 槽位展示，可以看到底部同样预贴了高品质 7W/mK MOSFET 散热垫，内建的双面 M.2 散热解决方案，让 M.2 SSD 运作更快的时候也不降速，保护资料安全。来看参数方面，M.2_1 为：1 x M.2 22110/2280（PCIe 5.0 x4），由 CPU 提供。M.2 SSD 安装采用 MSI 第二代独家 EZ M.2 CLIP 设计，M.2 SSD 插入插槽后，并轻轻推动闩锁即可锁住，确保 SSD 安装到位，取出时，也只需要将闩锁向外弹开，仅需一指，即可轻松完成拆卸。

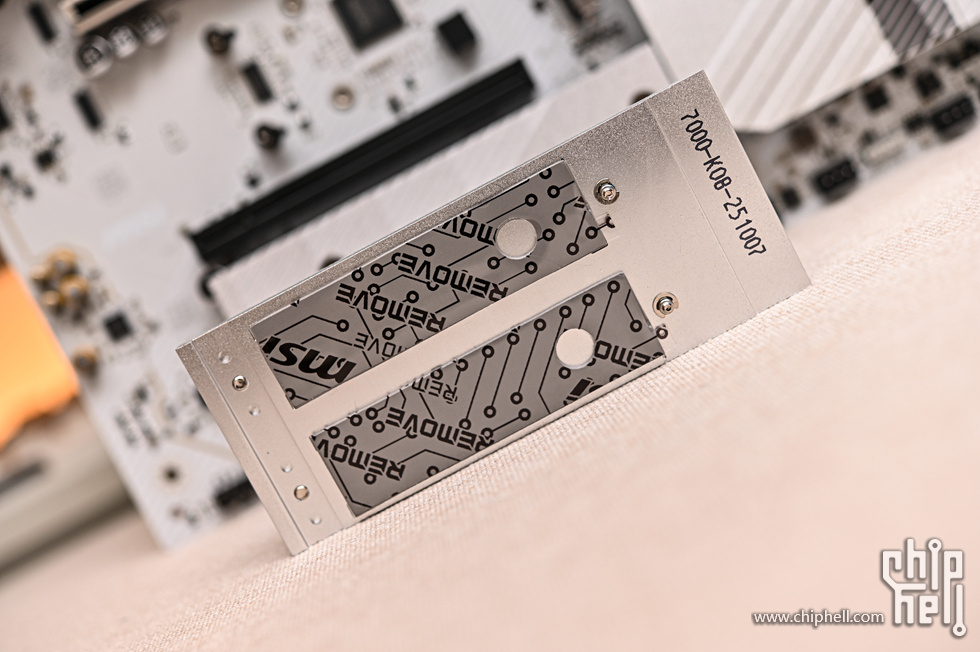

下方中央散热装甲为四颗防丢螺丝固定，取下散热片可以看到散热装甲背部同样预贴了高品质 7W/mK MOSFET 散热垫。

中央两个 M.2 槽位参数方面：M.2_2 为：1 x M.2 2280/2260（PCIe 5.0 x4），由 CPU 提供；M.2_3 为：1 x M.2 2280/2260（PCIe 4.0 x2），由芯片组提供两个槽位底部没有配备导热贴，2 个插槽的左端都配备了固定旋钮，旋转一下即可固定 M.2 SSD 的尾部。

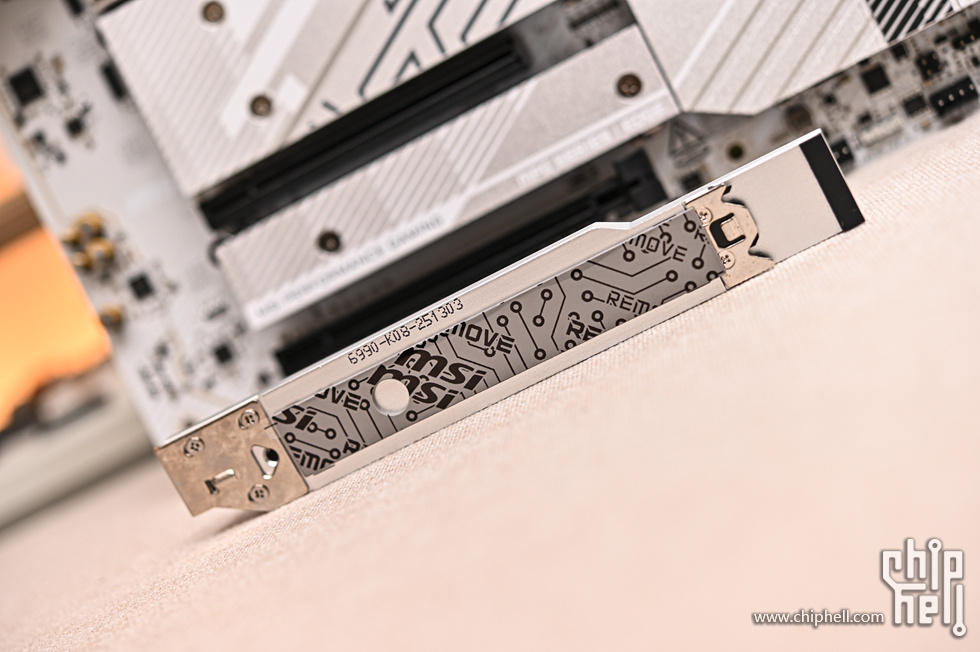

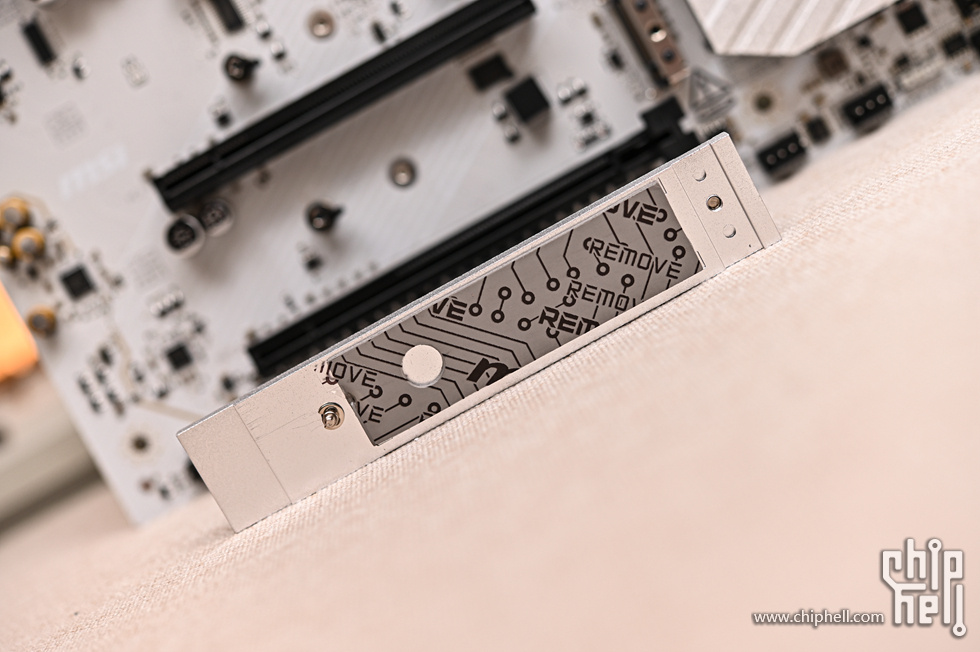

最下方单条散热装甲同样防丢螺丝固定，取下散热片可以看到散热装甲背部同样预贴了高品质 7W/mK MOSFET 散热垫。

最下方 M.2 槽位参数方面：M.2_4 为：1 x M.2 2280/2260（PCIe 4.0 x4 & Sata），由芯片组提供。槽位底部没有配备导热贴，插槽的左端同样配备了固定旋钮。

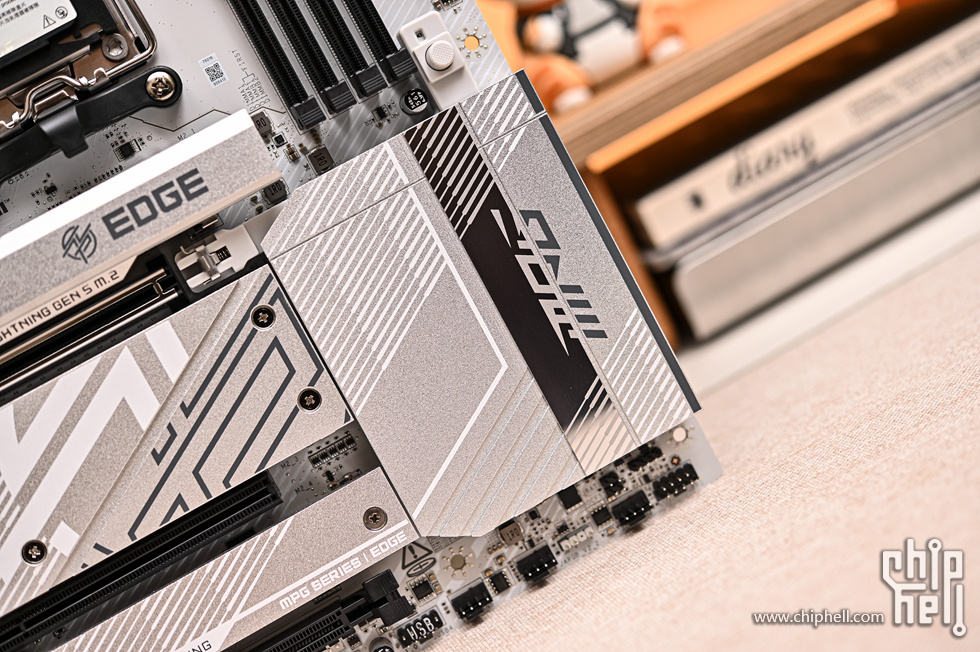

右侧芯片组散热装甲，加大 PCH 散热片设计，无风扇设计可以减少灰尘和噪音，同时保有更好的散热效率。芯片组散热装甲表面配有 PVD 亮面的装饰竖条，并构成双拼色的 MPG 标识装饰。

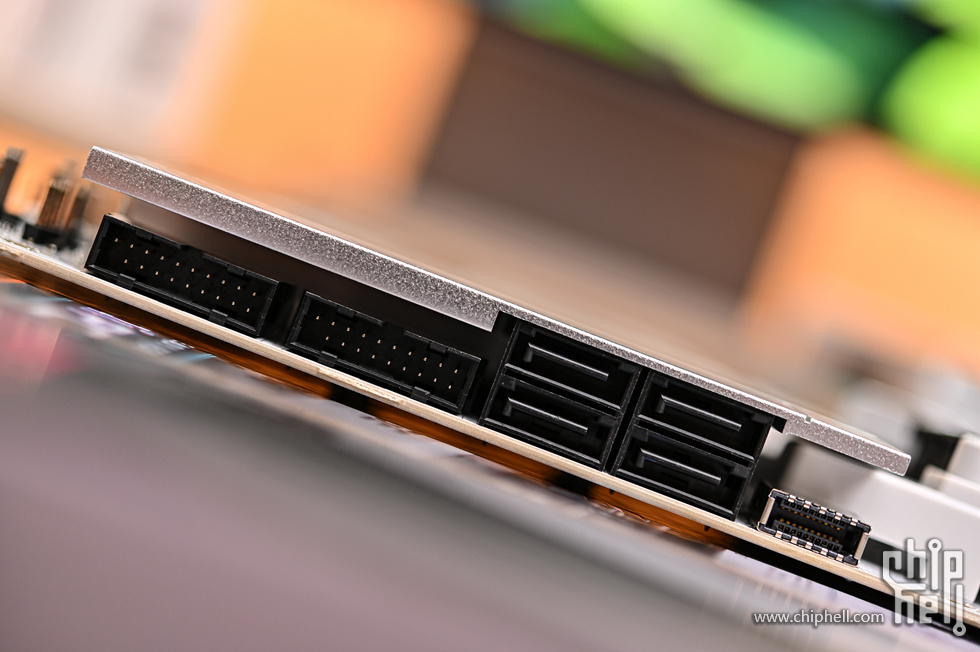

芯片组散热装甲右边配备：1x USB 3.2 Gen2 Type-C 20Gbps 前置接口（支持 27W PD 充电）、2x USB 3.2 Gen1 5Gbps 19pin 前置接口、4 个 SATA6 接口用于硬盘拓展，为芯片组原生。SATA 接口以及前置接口区域采用了侧置隐藏设计,以提升整体美观度。

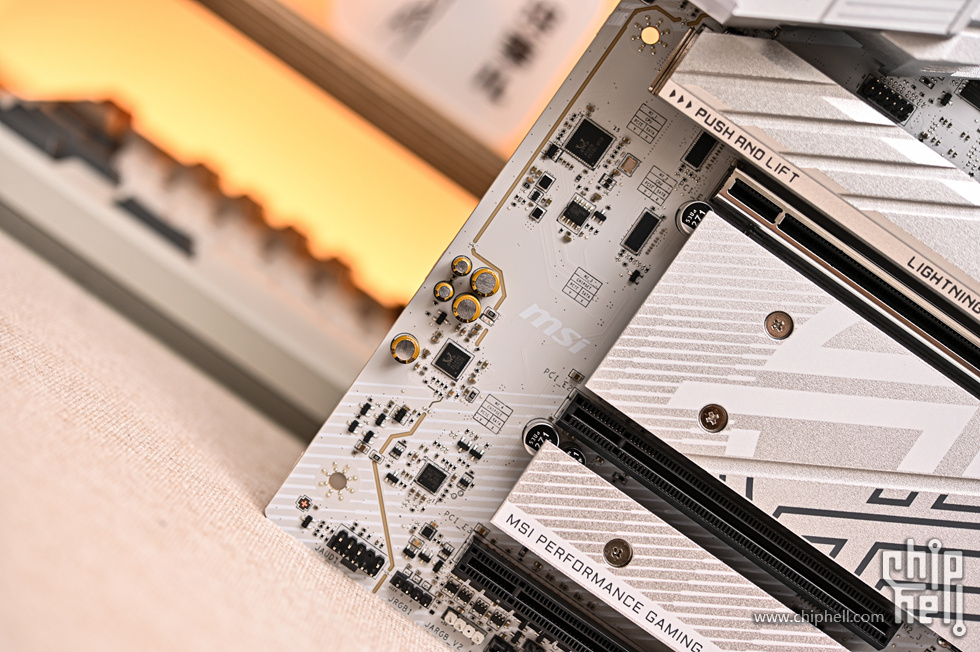

主板左侧隔离线左侧为板载音频区域，AUDIO 线路独立区域，采高清晰度 ALC4080 音频处理器，高品质音效电容，耳机功率放大晶片，配备 DE-POP 保护机制，支持 Audio Boost 5，为你的耳朵带来录音室等级的音效品质，提供最沉浸的游戏体验。主板尾部音频 I/O 接口为了提供清晰的语音，为微星设计独特的——隔离结构设计。音效连接埠加上金属框架，与内部构造完全隔离，让音质更新清脆无杂讯。

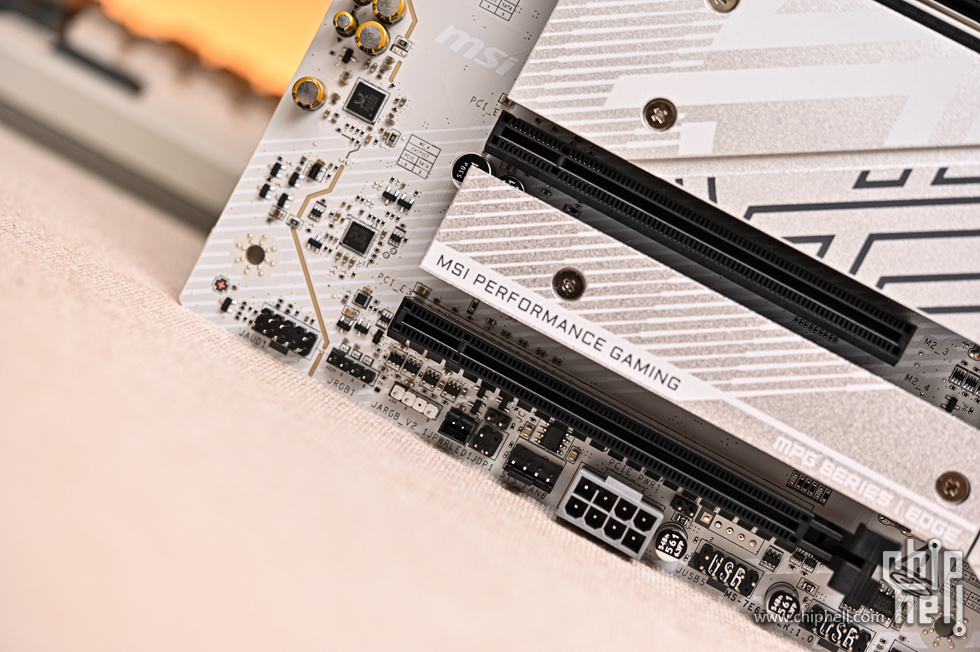

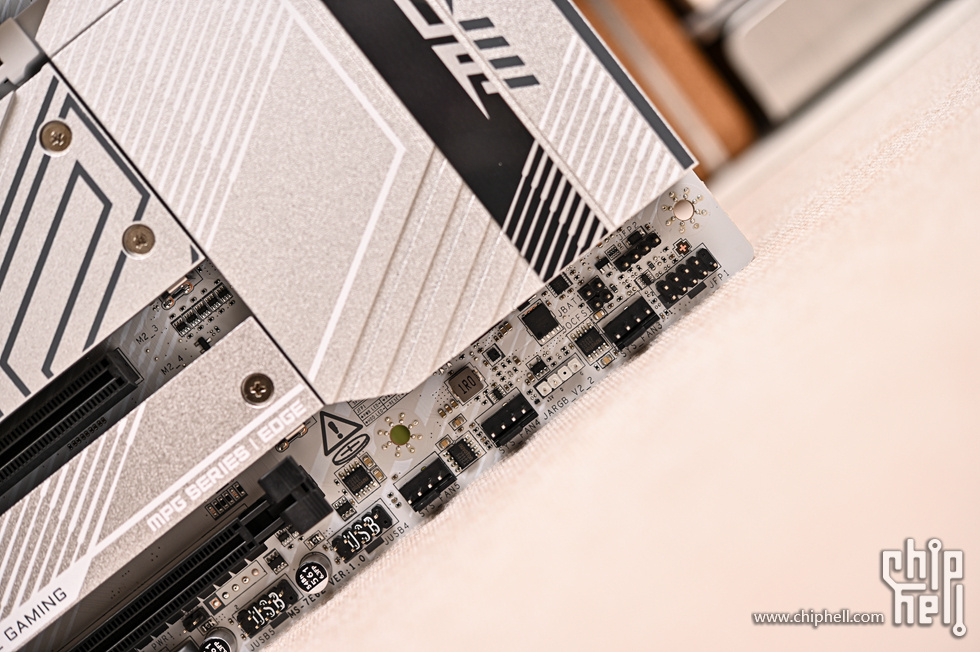

来看主板下方接口情况。从左到右依次为：1 x 前置音频接口、1 x 12V4Pin RGB 接口、1 x 5V3Pin ARGB 接口、1 x JPWRLED 接口、1 x JDP1 接口、1 x JDASH1 接口、1 x Sys Fan 接口、1 x 8Pin 供电接口。8Pin 供电接口可以辅助显卡供电，为显卡极限超频提供助力。独家 PCIE 拓源架构设计，为高阶显示卡提供更稳定、更安全的专用电源，为未来 AI 运算智能世代做好准备。

右下角还有丰富的接口，2 x USB 2.0 9Pin 接口、3 x Sys Fan、1 x 5V3Pin ARGB、1 x Front Panel 等接口。

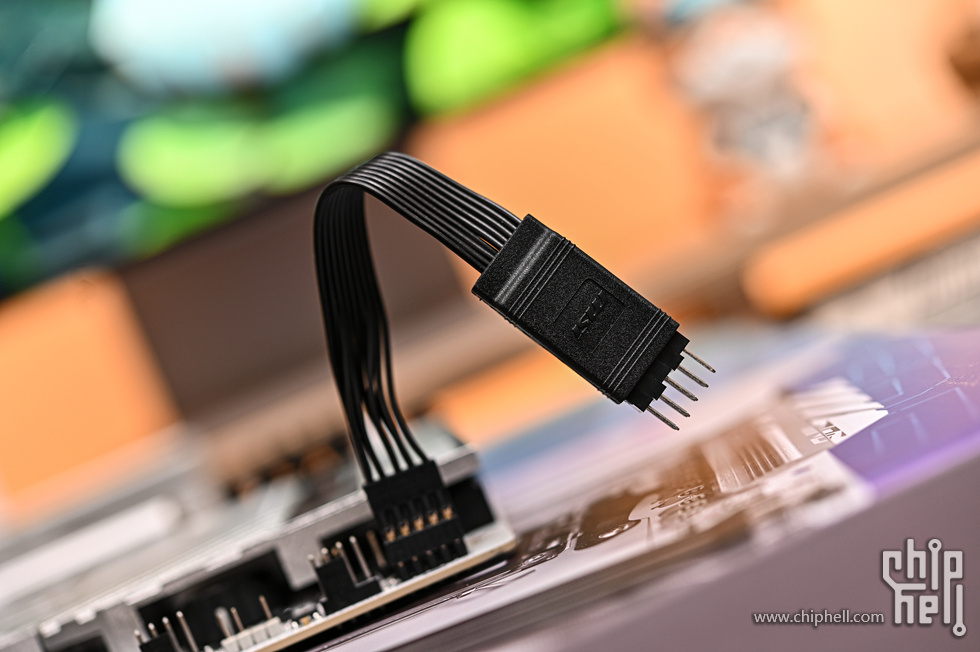

其中机箱前面板 Front Panel 接口配有专用延长线。可以方便在狭小机箱环境下接线，更人性化。

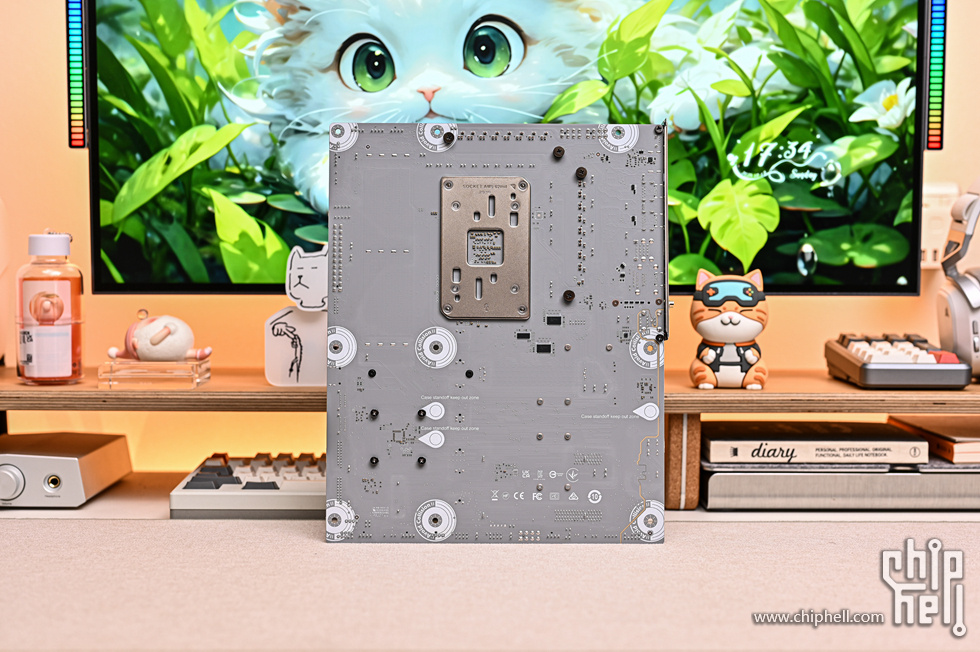

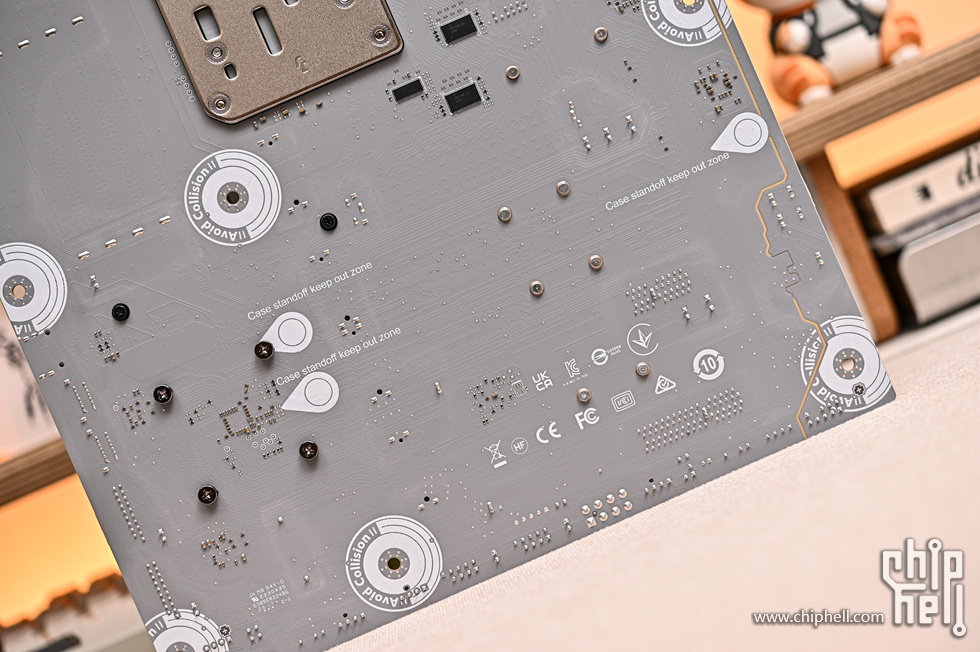

来看主板背面，浅灰色的 PCB，做工精良，焊点饱满。不过没有配备金属装甲。

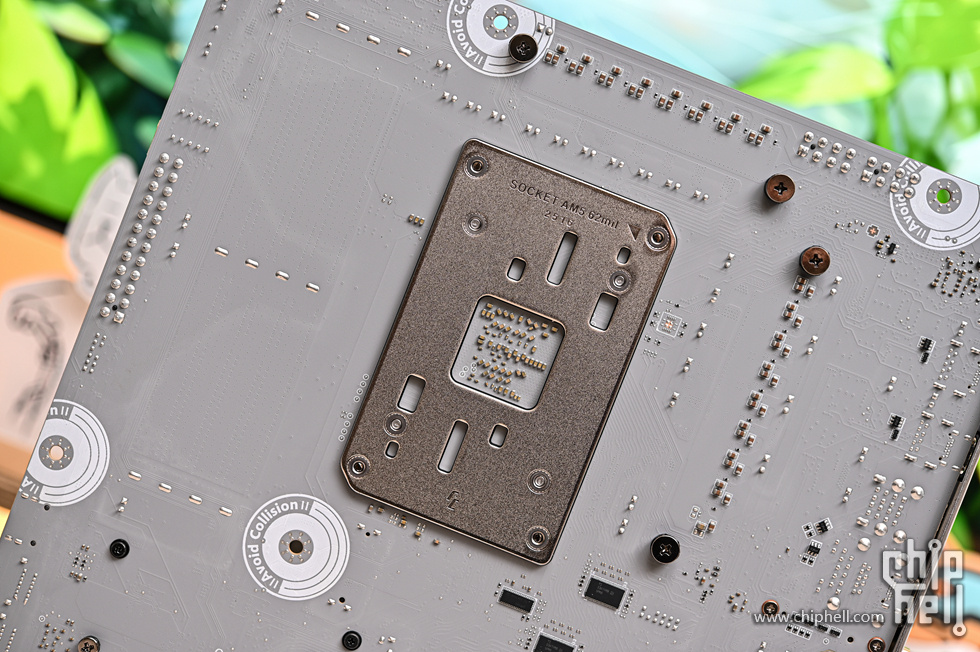

全金属 AM5 底座背板。底座上方和右侧布满供电电感。

AM5 底座背板下方还有系列认证图标。

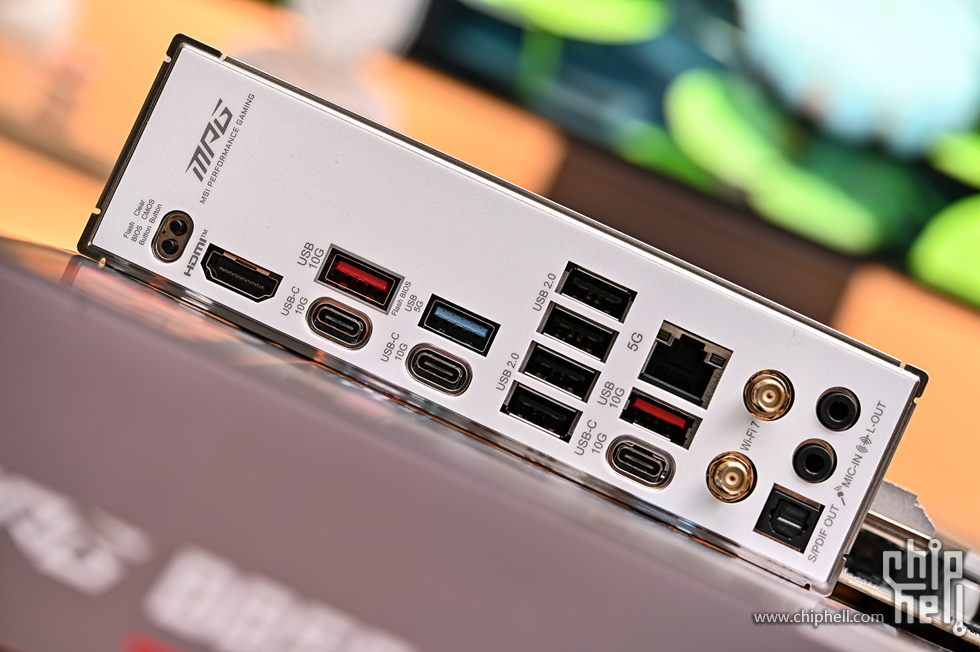

来看尾部 I/O 接口方面，接口非常丰富，从左到右分别为：1x BIOS FlashBack 按钮、1x Clear CMOS 按钮、1 x HDMI 2.1、1 x USB 3.2 Gen2 TypeA 10Gbps（支持 BIOS FlashBack）、1 x USB USB 3.2 Gen1 TypeA 5Gbps、4 x USB 2.0 TypeA、1 x USB USB 3.2 Gen2 TypeC 10Gbps、1 x USB 3.2 Gen2 TypeC 10Gbps、1x 5G LAN 网卡、2 x Wi-Fi 7 无线快拆接线端子（支持蓝牙 5.4）、1x 光纤 S/PDIF 输出、2 x 3.5mm 音频插孔。

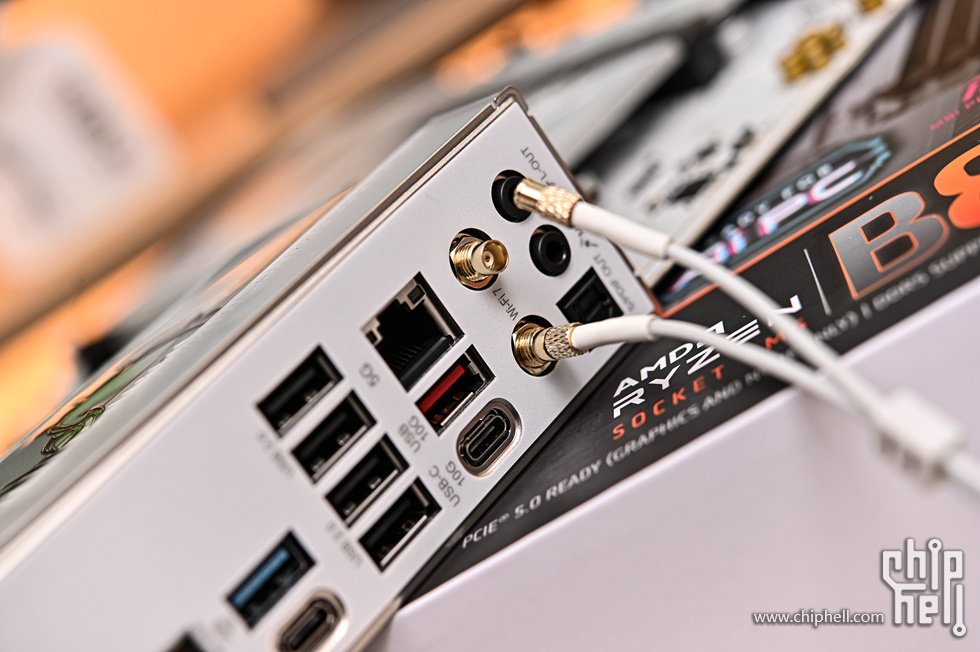

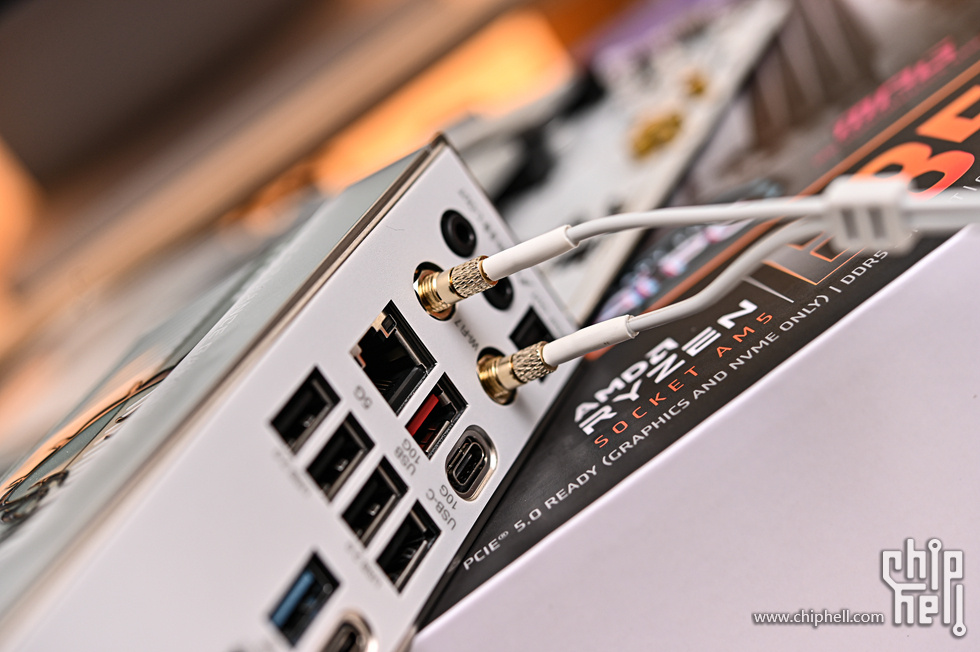

附送的白色 Wi-Fi 7 鲨鱼鳍天线，上方阴刻有 MSI 标识。Wi-Fi 7 天线连接主板状态展示。微星 MPG B850 EDGE TI WIFI 刀锋钛主板采用 Wi-Fi 7 最新的无线网络方案，全新的 320MHz 频宽将最大带宽提升至 5.8Gbps，是 WiFi6/6E 的 2.4 倍。

Wi-Fi 7 无线接线端子采用微星全新易拆式设计，接口均为镀金端子。

卡扣式设计，使用时只需直接插入即可锁定，拆除也相当方便。

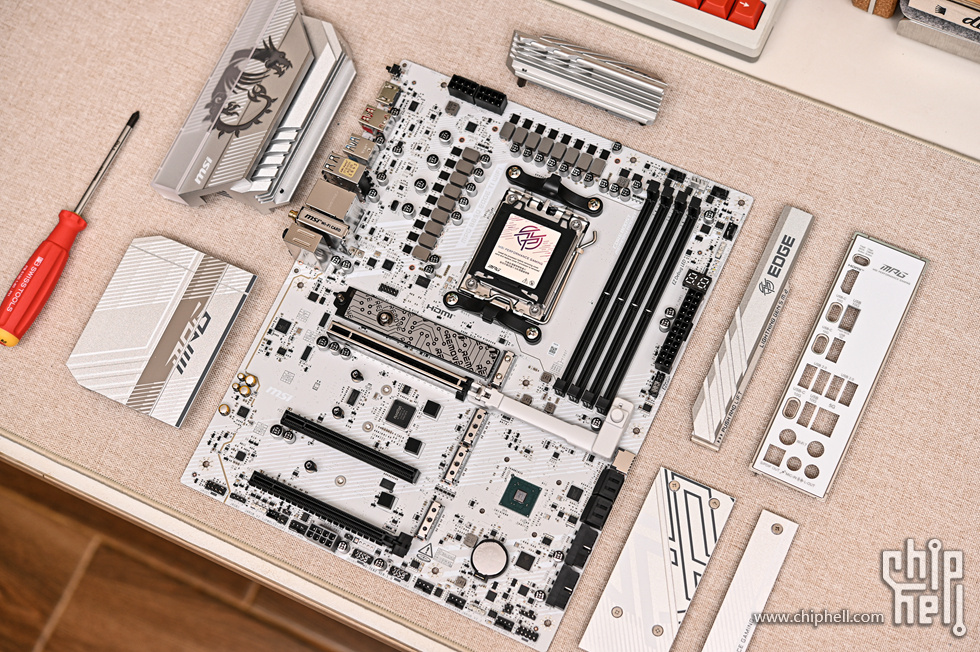

下面对主板进行拆解。

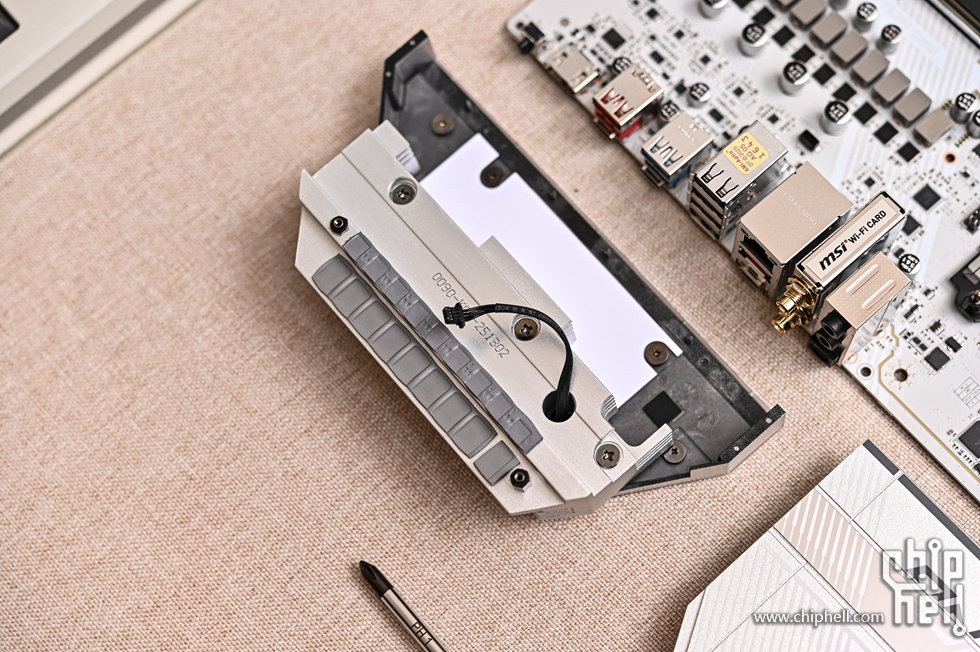

厚实的 CPU 供电散热装甲反面，散热模组内侧,还设有多道隐藏开槽以提高散热效能，通过导热垫接触 MOSFET 和电感，接触面压力良好。在内侧铺设有 RGB 灯板和主板连接线。

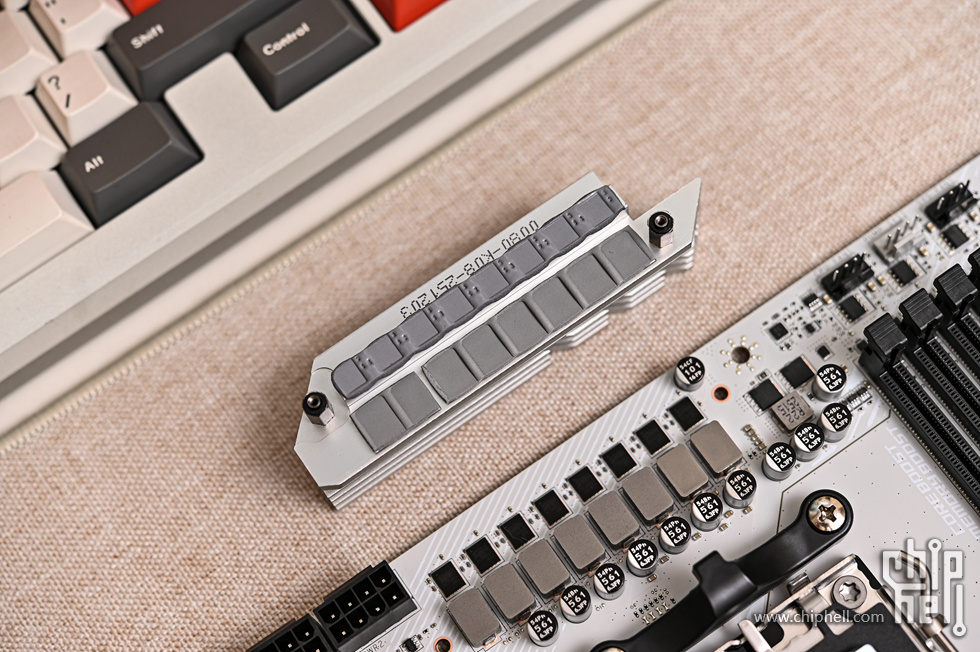

顶部 VRM 供电同样设有散热垫，为处理器稳定工作高效散热。

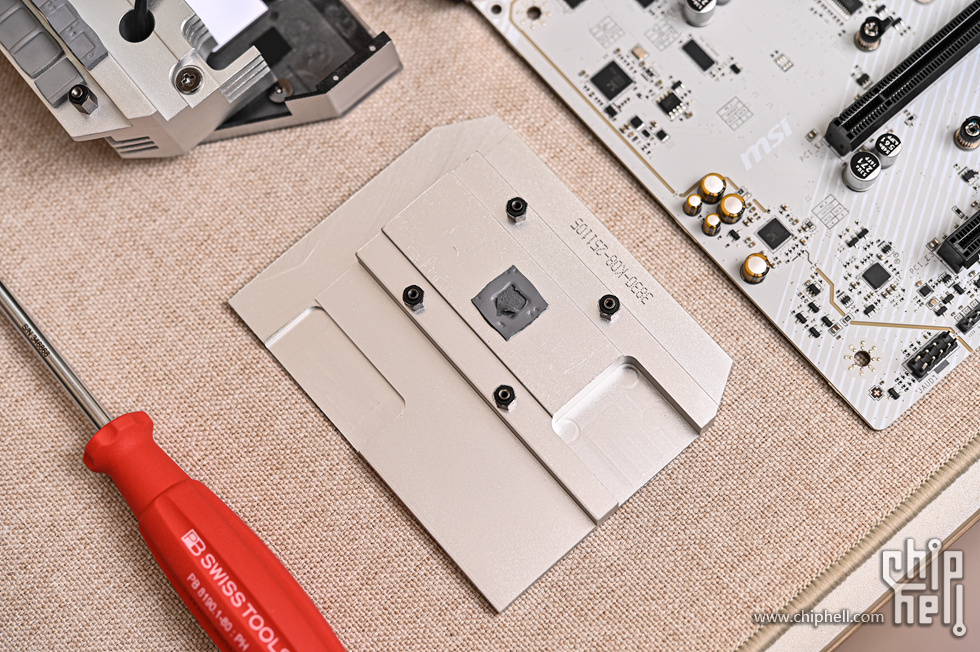

芯片组散热模块背面，也设有散热垫，以贴合芯片组散热。

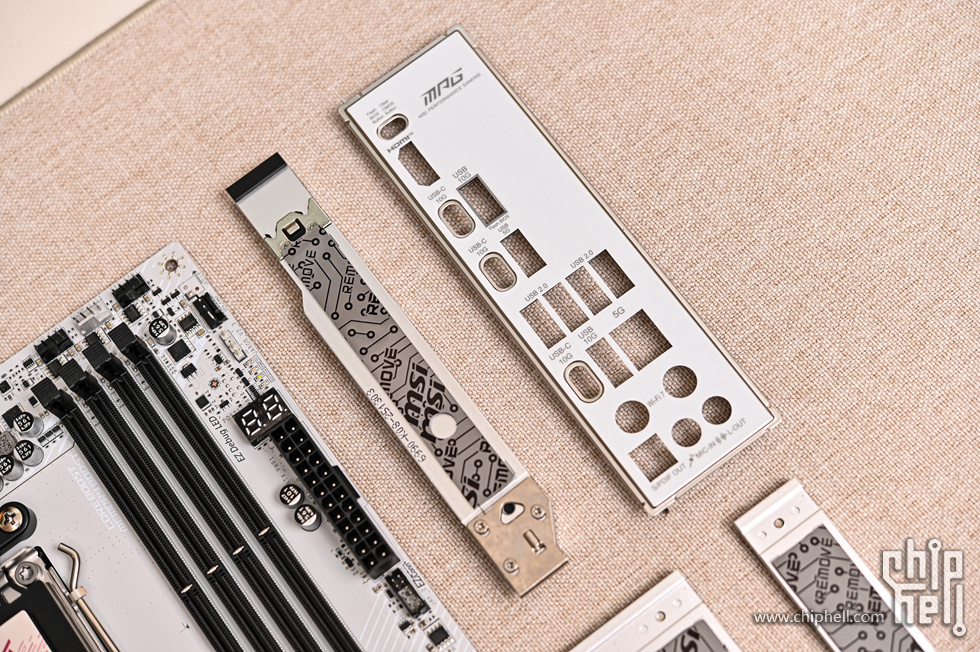

厚实的 M.2 散热装甲内侧铺有高品质 7W/mK MOSFET 散热垫。主板预装白色一体化 I/O 背板。加上额外一层海绵和防锈不锈钢 IO 保护盖，减少静电和系统的电磁辐射噪音，与传统 IO 保护盖相较， 更耐用。

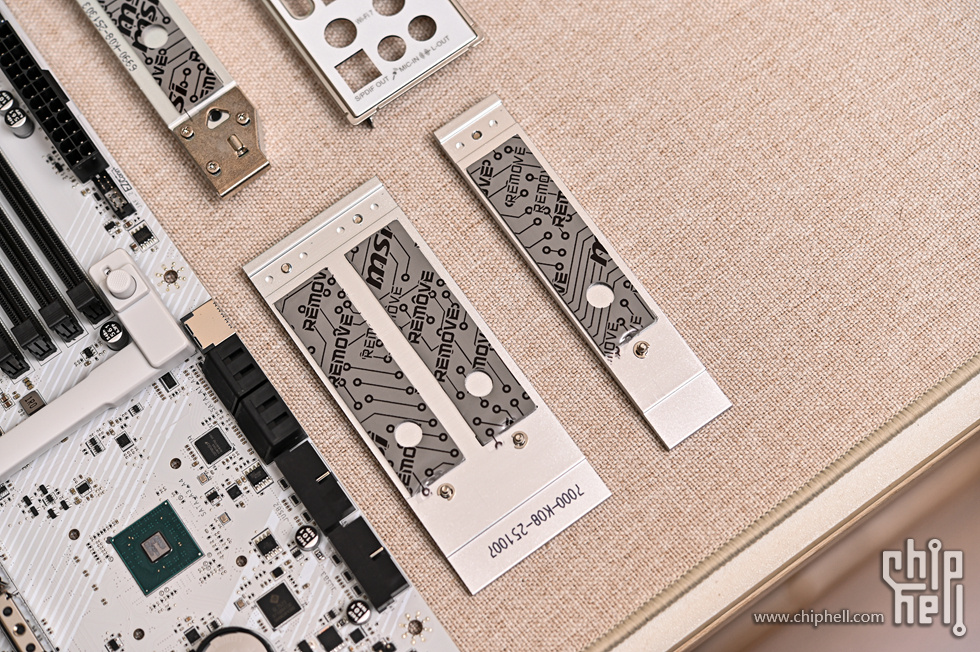

下方两个 M.2 散热装甲内侧同样铺有高品质 7W/mK MOSFET 散热垫辅助 M.2 高效散热。

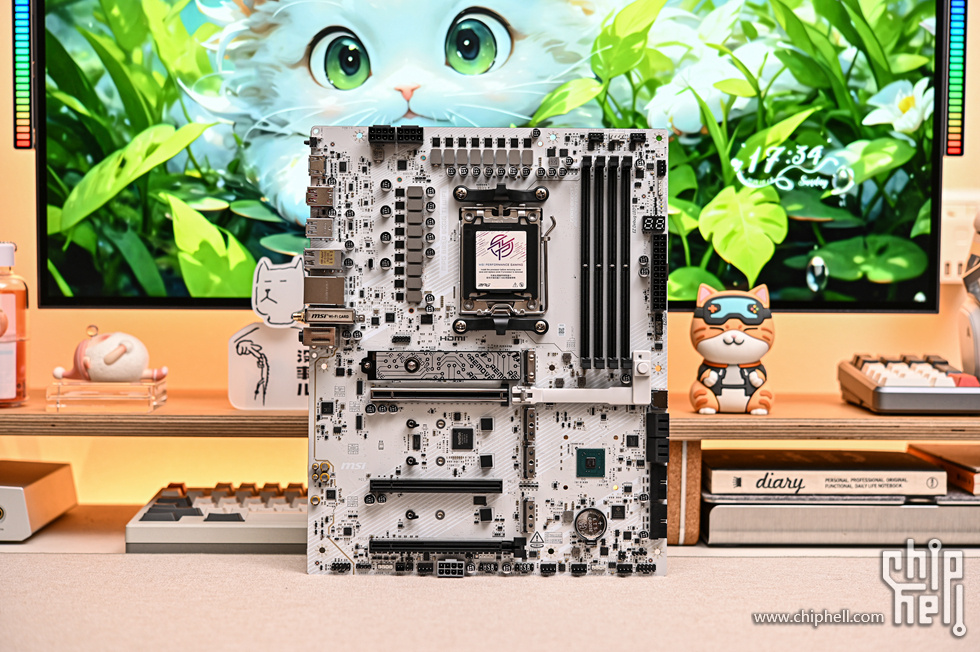

拆除散热装甲的主板 PCB 正面展示，左上区域密布了众多电器元件。

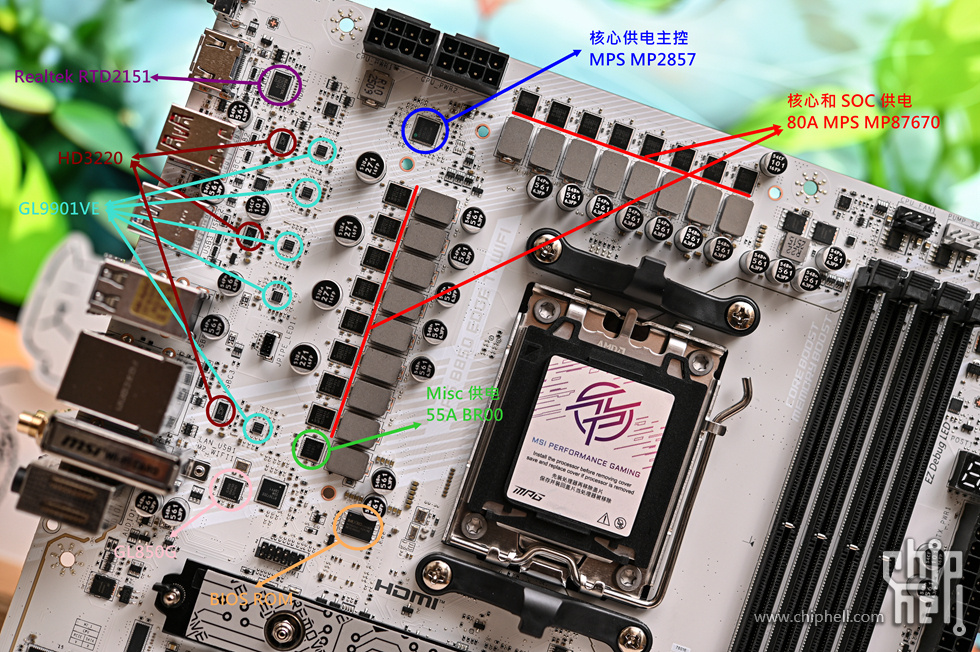

采用 14+2+1 相供电设计，包含 14 相 CPU 核心供电，2 相 SoC 供电，1 相辅助供电。所有供电 MOS 均为 MPS MP87670 SPS DrMOS，单颗最高输出电流 80A；1 相 Misc 供电，搭配 1 颗 55A  BR00（绿色）；核心和 Soc 的供电控制芯片在 CPU 双 8Pin 供电接口的下方，为 MPS MP2857（蓝色）；RTD2151（紫色）负责给主板后部的 HDMI 视频输出接口提供支持；HD3220（深红色）Type-C 主控芯片，负责主板后部 10Gbps 带宽 TypeC 接口提供支持；GL9901VE（浅蓝色）10Gbps 带宽线性驱动器，负责主板后部 10Gbps 带宽的 USB 接口提供支持；GL850G（粉色）USB 2.0 HUB 芯片，负责主板后部 4 x USB 2.0 接口提供支持；BIOS ROM（黄色），为单 MOS。

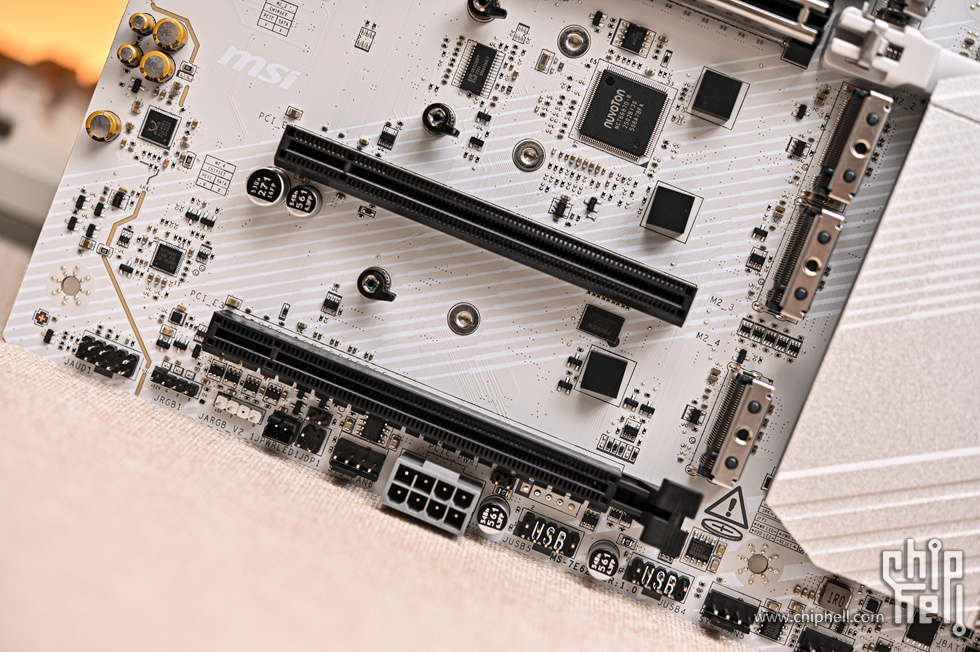

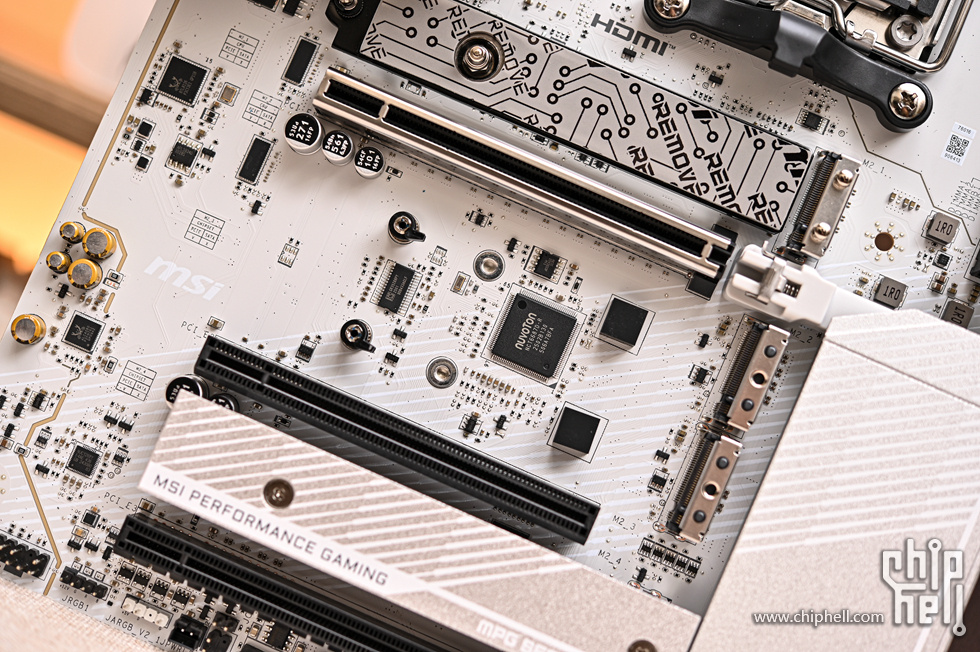

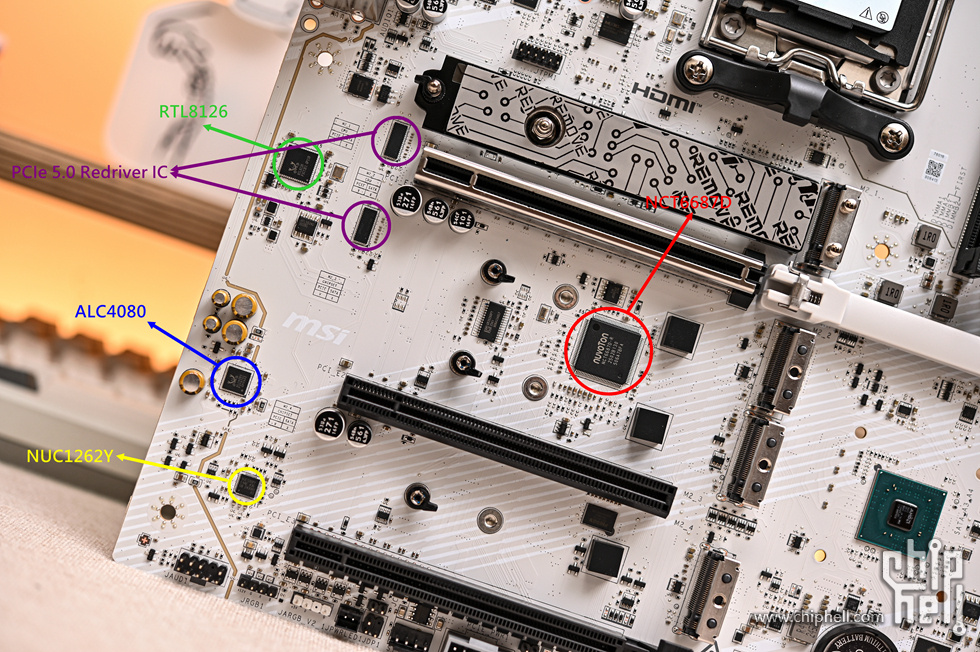

两个 M.2 槽位中央为提供运行状态监控等功能的 Nuvoton NCT6687D-R 芯片（红色）；Realtek RTL8126（绿色） 5Gbps LAN 有线网卡主控；PCIe 5.0 Redriver IC（紫色）用于加强 CPU 与 PCIe 5.0 接口设备的高速讯号传输兼容性；左下角基于 Realtek ALC4080 Codec 单芯片（蓝色）音频方案；NUC1262Y（黄色）负责主板灯效控制。

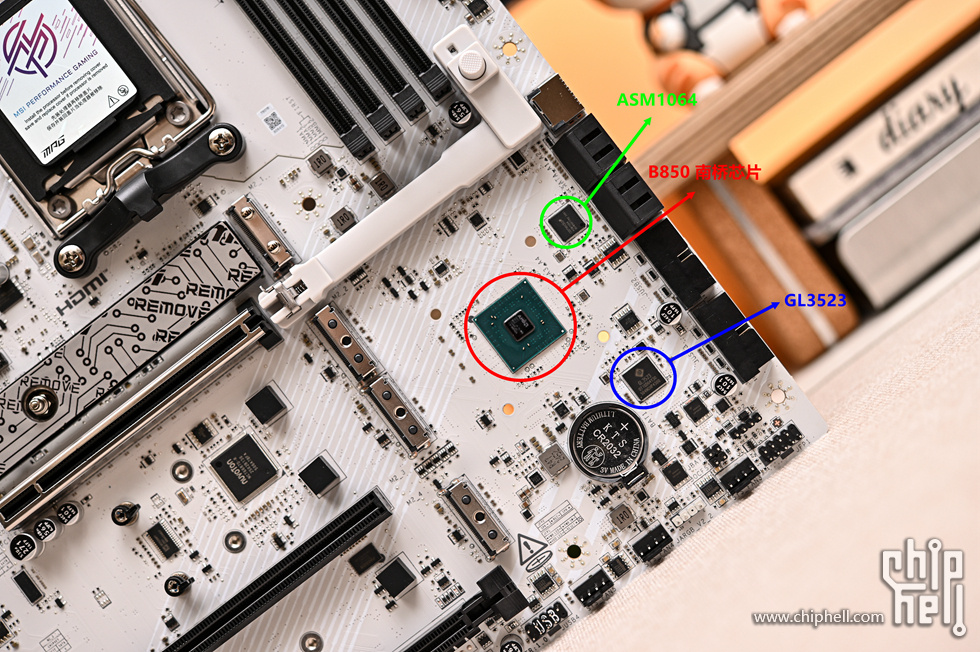

右下角的 AMD B850 芯片组芯片（红色）；ASM1064（绿色）SATA 主控芯片；下方还有 GL3523（蓝色）USB 3.2 HUB 芯片，为主板右下角的 2 x USB 3.2 TypeA 前置接口提供支持。

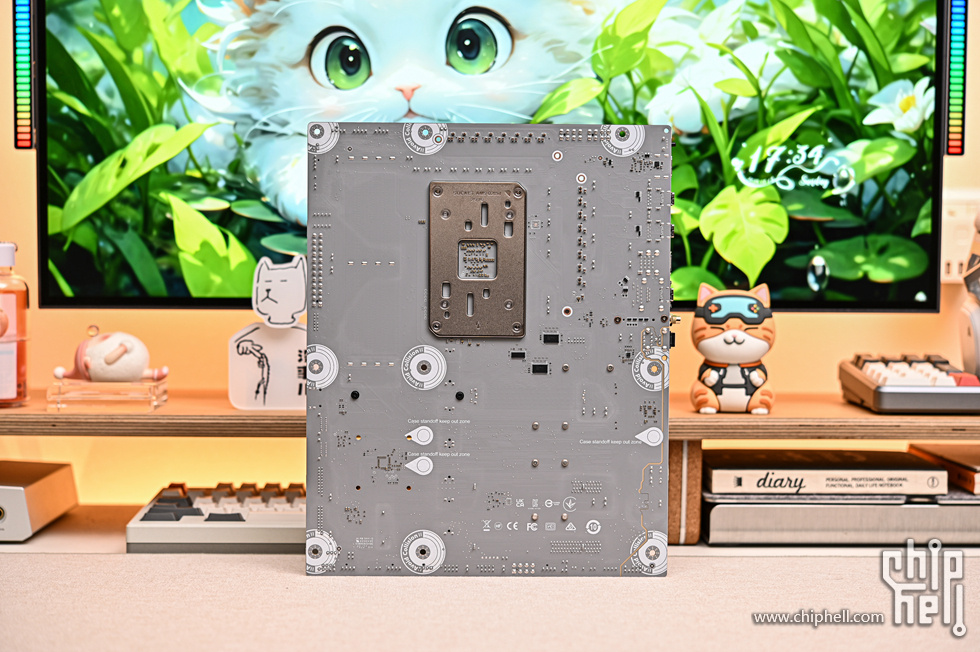

主板背部一览。全金属 AM5 底座背板右侧还配有辅助供电电感。


二、测试环节。
测试平台介绍：
CPU：AMD Ryzen 9 9900X
主板：微星 MSI MPG B850 EDGE TI WIFI 刀锋钛
显卡：影驰 Galax Geforce RTX 5070Ti 金属大师白金版 OC
内存：阿斯加特 Asgard 雷神索尔 DDR5 6000 C28 32GB（16GB x 2）极夜黑
SSD：WD_BLACK SN8100 2TB

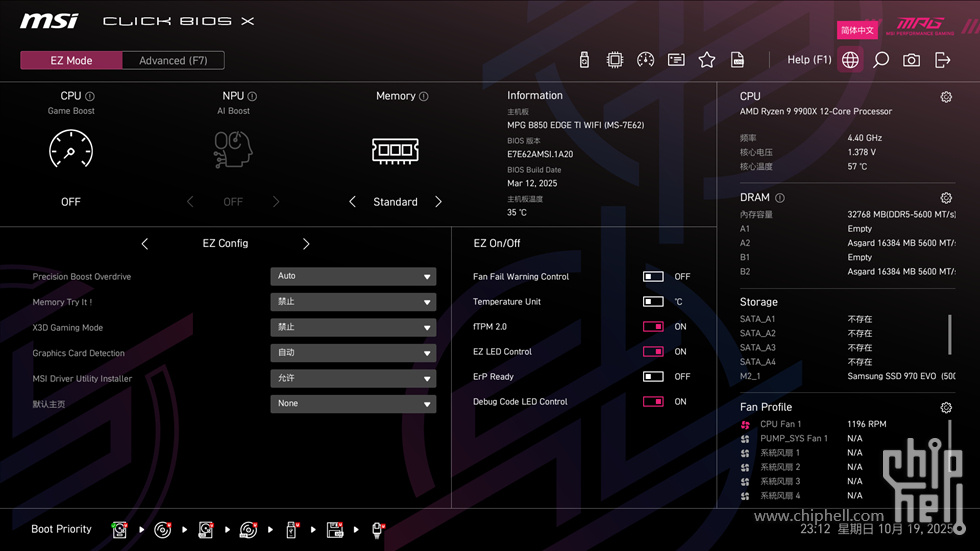

首先来看 BIOS 情况。微星全新设计的 CLICK BIOS X 提供美观更友善使用体验，让玩家可以更快速存取和调整系统配置，软件配色和主板相同为黑灰+荧光绿配色。BIOS 默认为 EZ Mode，可进行一些快速调整，可以进行 CPU 智能超频、XMP/EXPO 内存一键超频以及 PBO、Memory try it！等功能快捷操作。

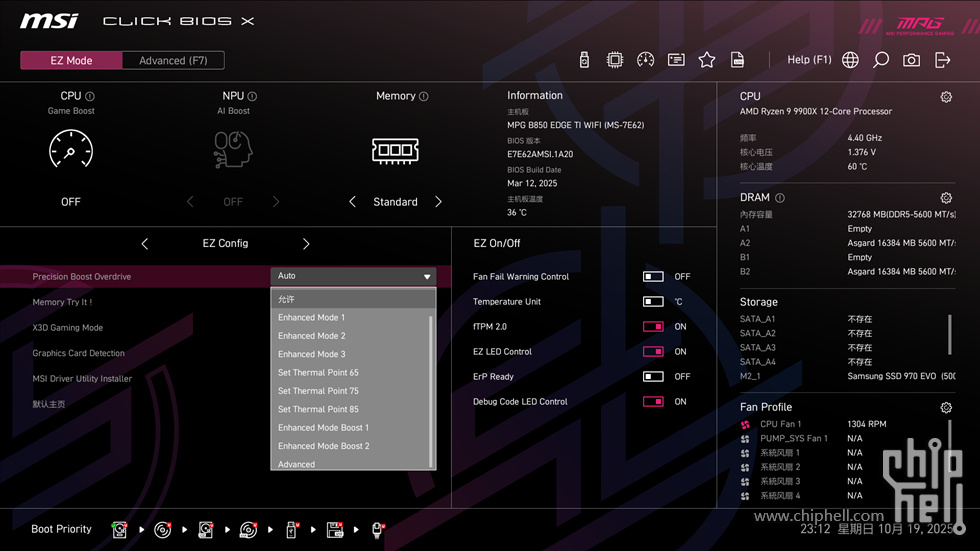

EZ 模式界面左下角是 AMD 锐龙处理器 PBO 模式开关，无需进入超频高级模式寻找，更便捷。

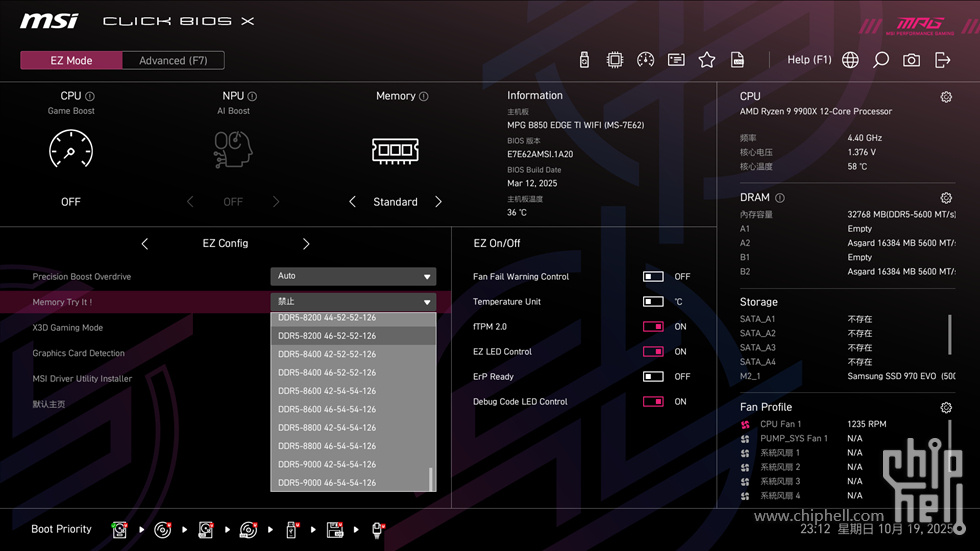

内存 Memory Try It！超频模式选择，X3D 模式开关等关键性能设置。

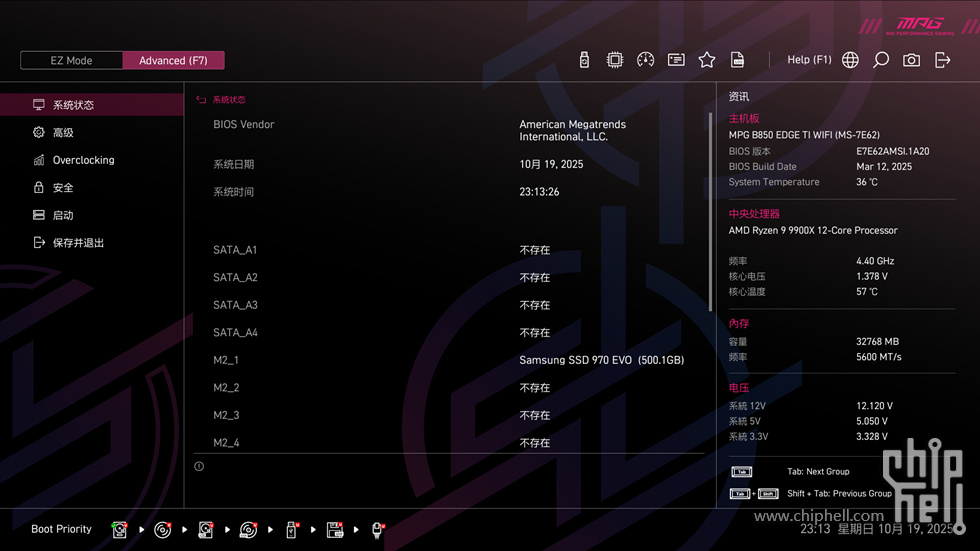

按 F7 切换为高级模式。首先是系统状态选项。直观展示主板、处理器、内存、SSD 运行和占用情况。BIOS 的顶栏是不会随模式而变动的，有 M-FLASH BIOS 更新、常用功能收藏夹、BIOS 变更选项记录、PBO 超频开关等功能按键，BIOS 语言切换、搜索、截图以及退出功能都在顶栏上。

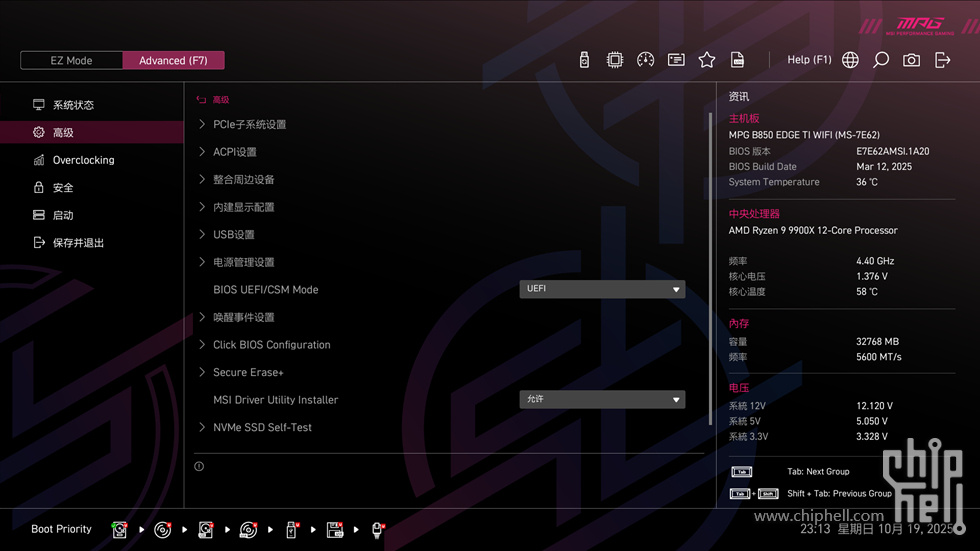

高级选项相关设置。可以对 PCIe、音频、USB 等功能进行细化调整。

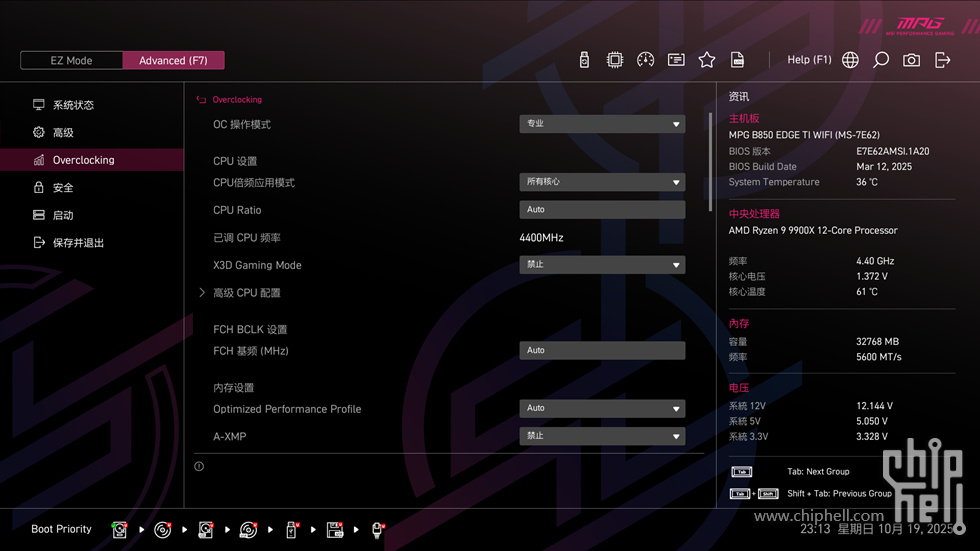

Overlocking 选项。可以调整相关 CPU、内存等核心设备的电压以及频率、可选普通和专业模式。

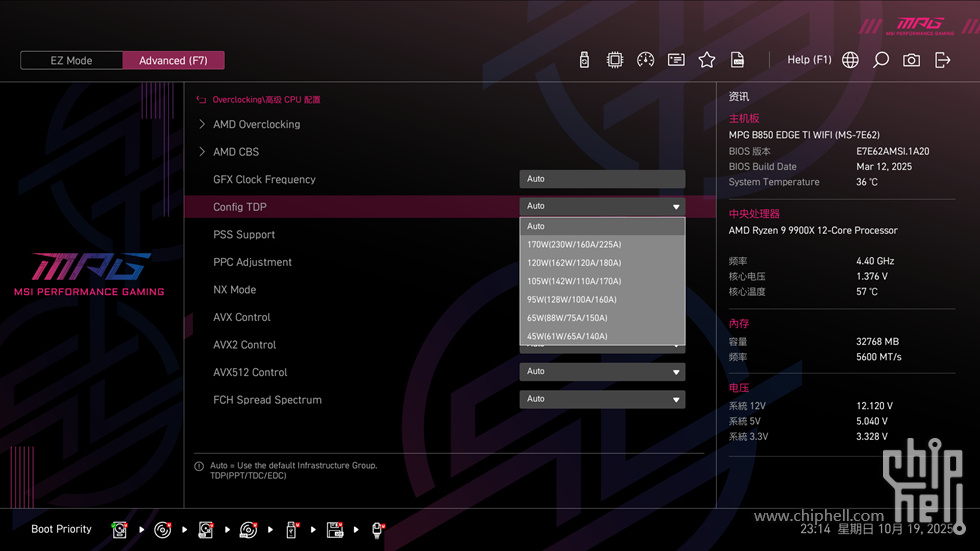

高级 CPU 配置选项。可方便进行 AMD CBS、cTDP、AVX Control 等常用功能进行调整设置。

AMD Overlocking 选项。

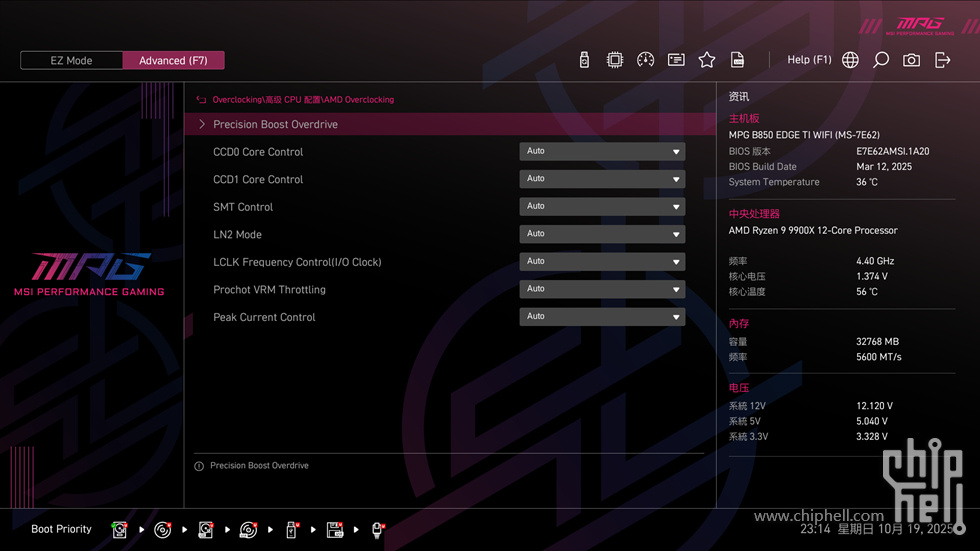

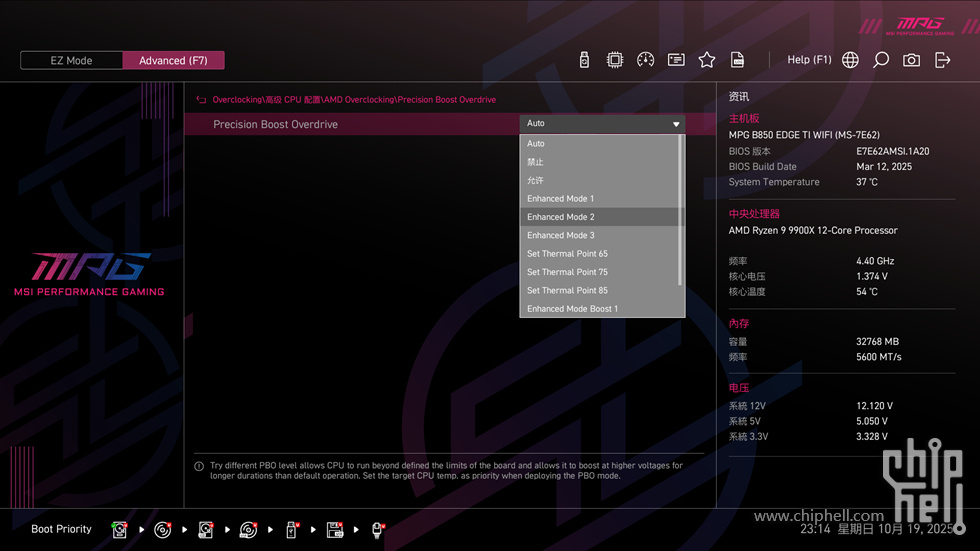

Precision Boost Overdrive 选项。

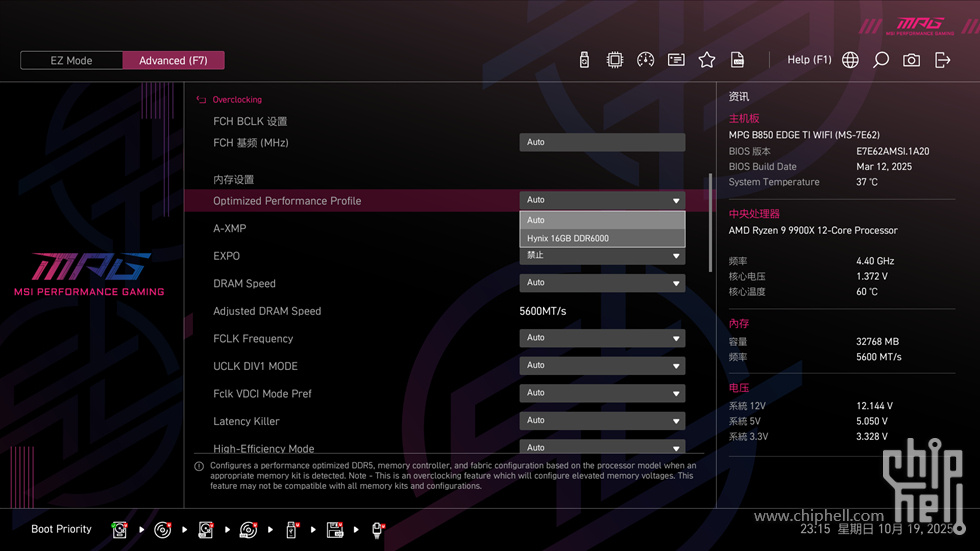

Optimized Platform Profile 功能则是单独放在了超频菜单当中，打开之后可以识别到经过验证后的内存超频推荐方案（如图中主板内置的海力士 DDR5-6000（1:1）方案，与 AMD 官方推荐的甜点频率一致），一般与 EXPO 的预设方案不同，为用户提供更快更有效地完成内存超频选择。

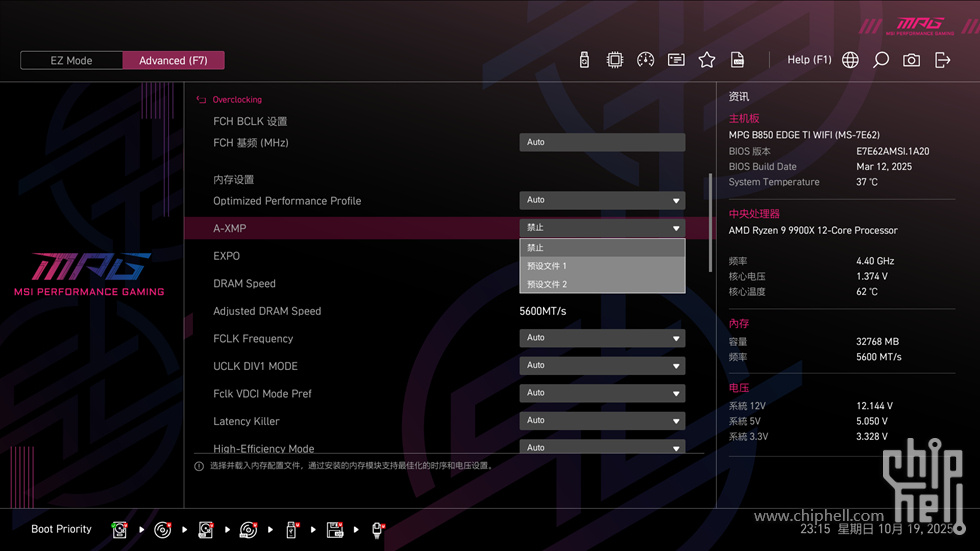

支持 AMD EXPO、Intel XMP 3.0 内存一键超频。

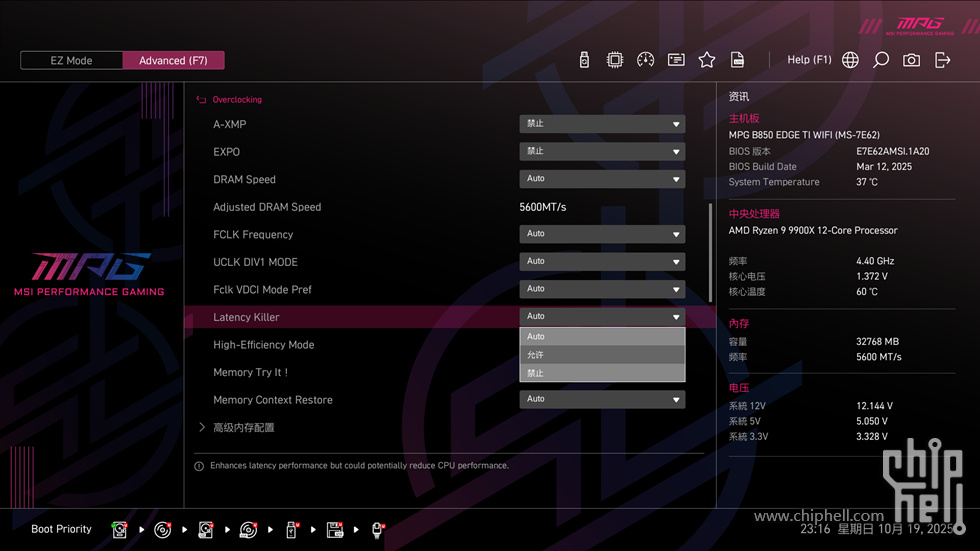

微星 BIOS 里面非常好用的 Latency Killer 和 High-Efficiency Mode，前者是低延迟模式，后者是高带宽模式。开启高带宽模式后，还会多出 Memory Timing Preset 选项丰富的内存时序相关调节支持。

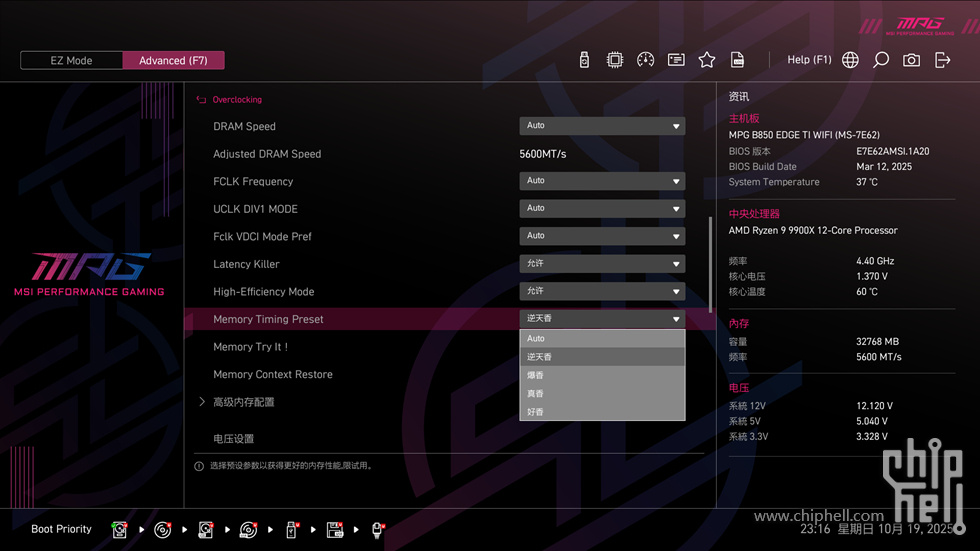

Memory Timing Preset 内存高性能模式，对 SK 海力士 A-die 颗粒的专属优化，通过优化小参让内存达到更高的传输速度以及更低的延迟。开启后根据模式优化内存小参，增强内存性能，属于终极压榨内存性能释放，可根据自身内存体质有选择开启，多模式可选。

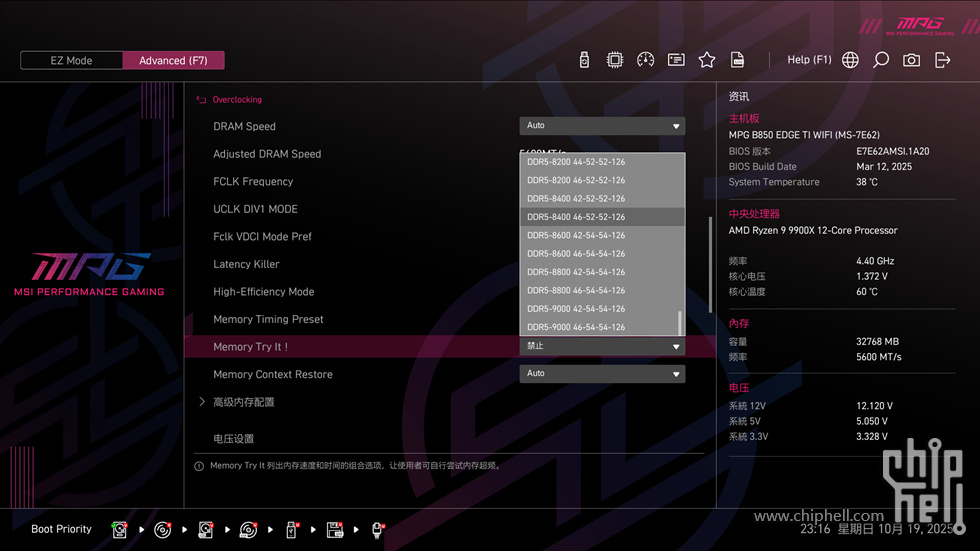

除此以外，内存频率多项可调，亦可结合 Memory Try It 功能一键超频。

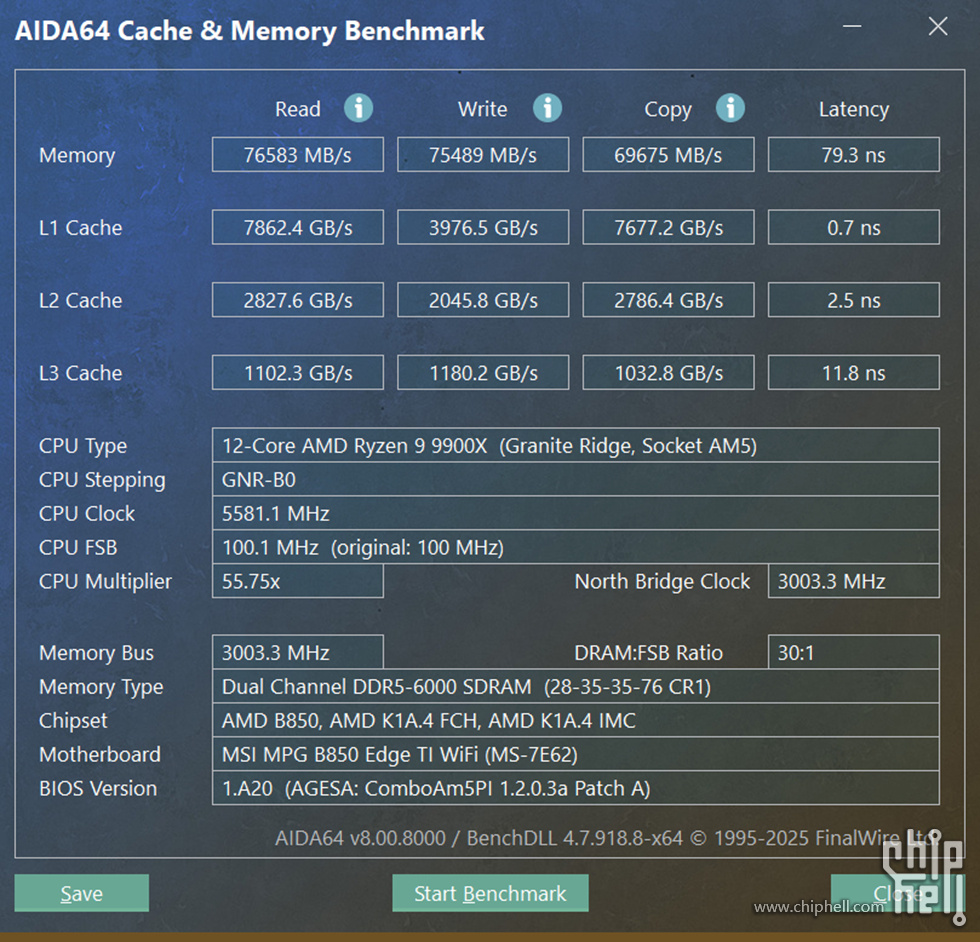

这里进行了简单的对比测试。首先是仅手动开启 EXPO 下的 AIDA 64 读写测试结果，可以看到整体读取为 76583 MB/s，写入为 75489 MB/s，延迟为 79.3ns。

然后开启：Latency Killer、High-Efficiency Mode 等微星主板特有的内存优化选项后重新进行读写测试。可以看到，整体成绩都有不小的提升，读取提升为 86369 MB/s，写入提升为 87606 MB/s，而延迟降低到了 64ns。

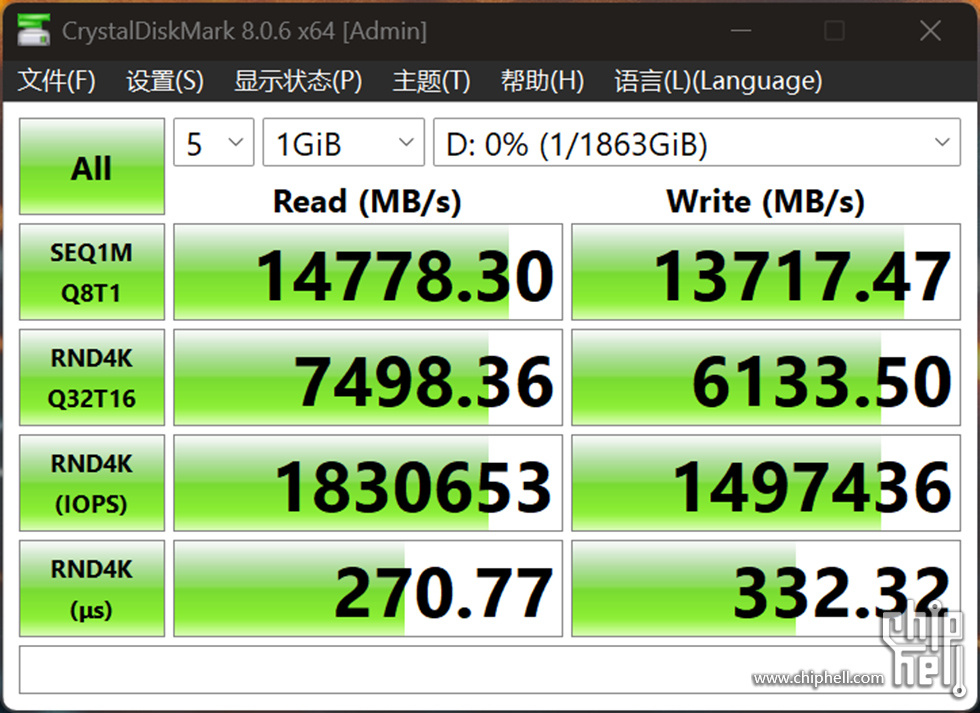

下面进行 PCIe 5.0 M.2 SSD 接口性能测试，这里使用了 WD_BLACK SN8100 2TB 配合进行测试，官方数据为顺序读取速度高达 14,900MB/s，顺序写入速度高达 14,000MB/s，CrystalDiskMark 读写基准测试（1GB）。WD_BLACK SN8100 NVMe SSD 2TB CDM8 SEQ 1MiB Q8T1 读取达 14778.30 MB/s，写入达 13717.47 MB/s；CDM8 RND 4KB（IOPS）随机读取达 1830.653K，随机写入达 1497.436K。均达到官方标称读写指标。

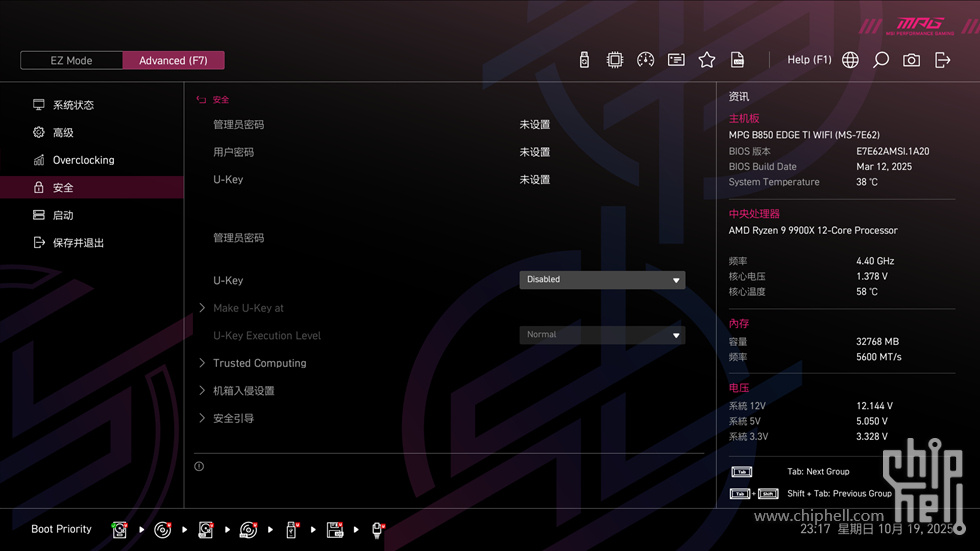

安全选项相关设置。

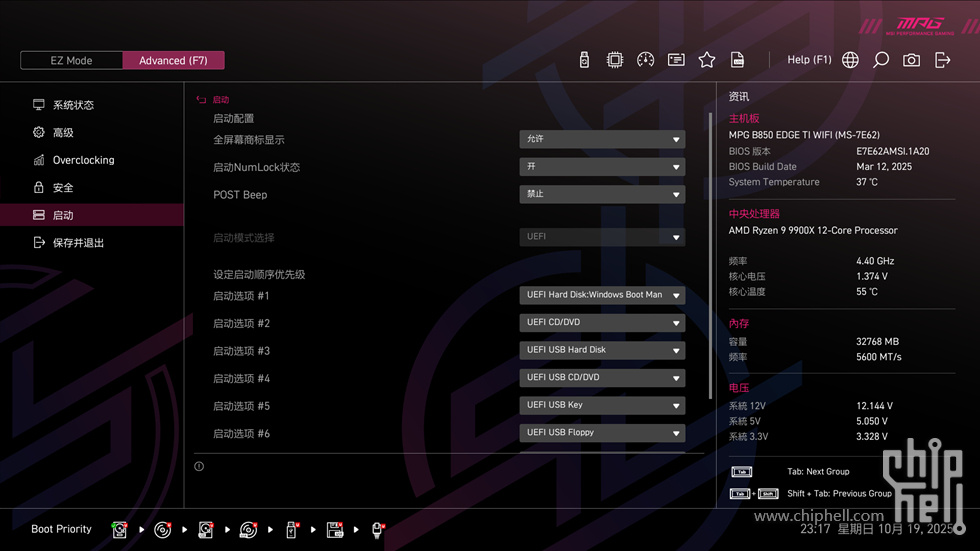

启动选项相关设置。

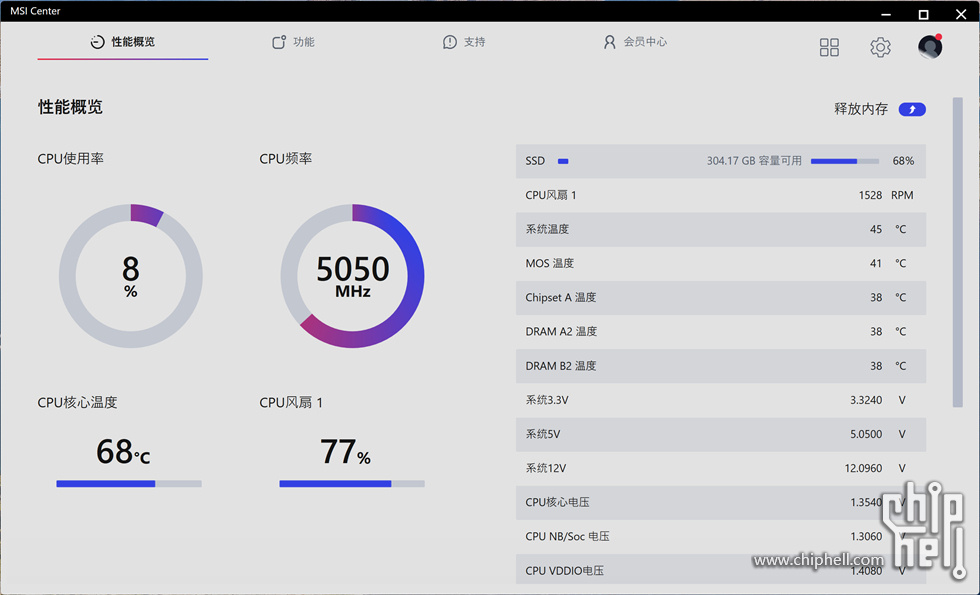

微星主板的特色 MSI CENTER 多功能软件。首先是性能概览，可以直观的展示各硬件性能指标。

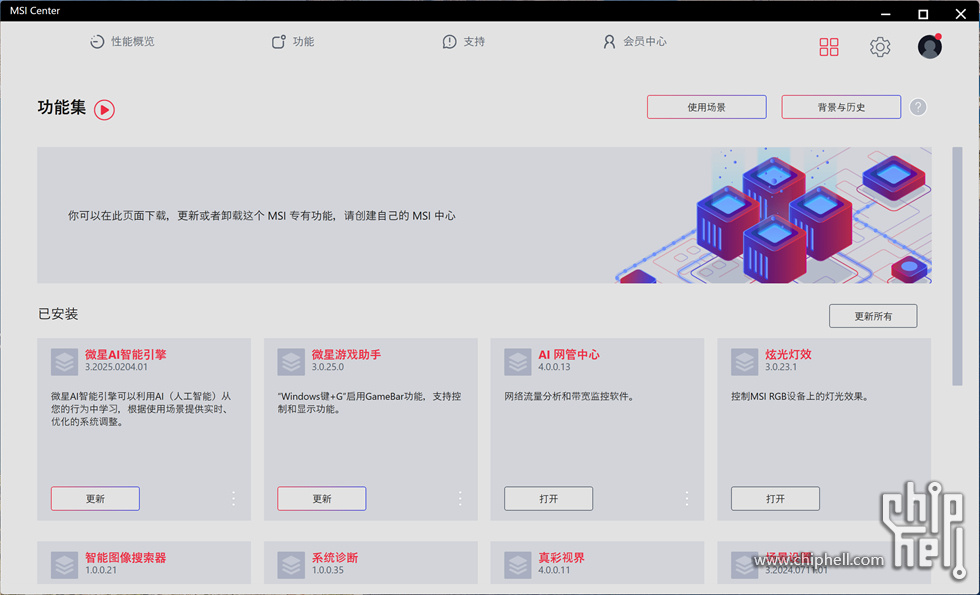

功能选项页面涵盖众多实用功能。

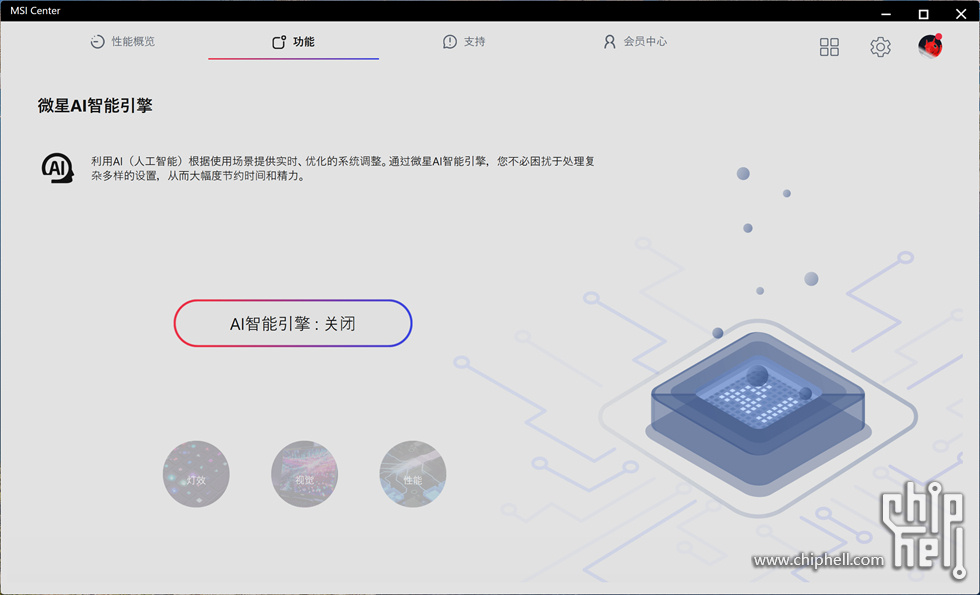

微星 AI 智能引擎。利用 AI 根据使用场景提供实时、优化的系统调整。通过 AI 智能引擎，让玩家不必困扰与复杂的设置，大幅节约时间和精力。

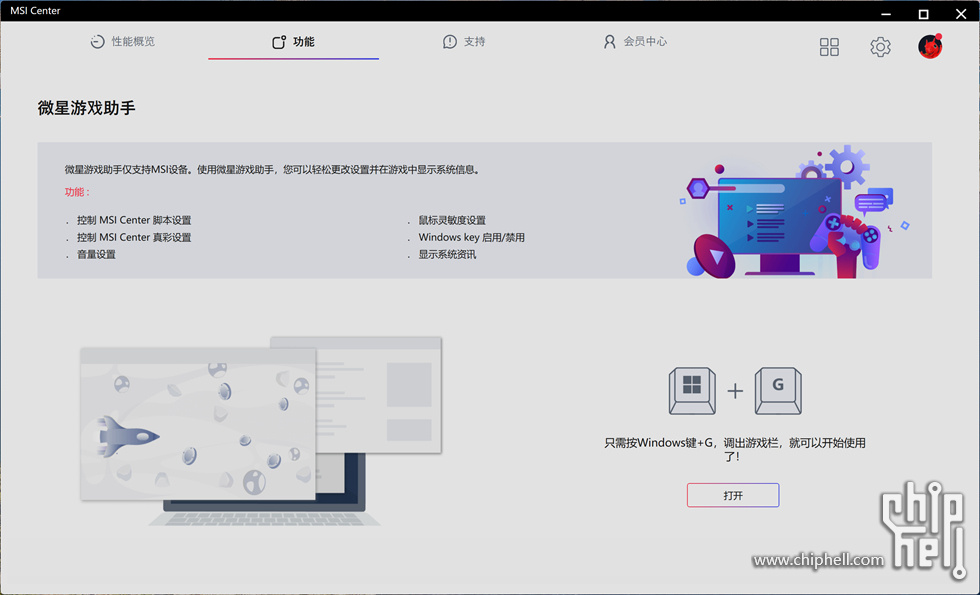

微星游戏助手。可轻松更改设置并在游戏中显示系统信息。

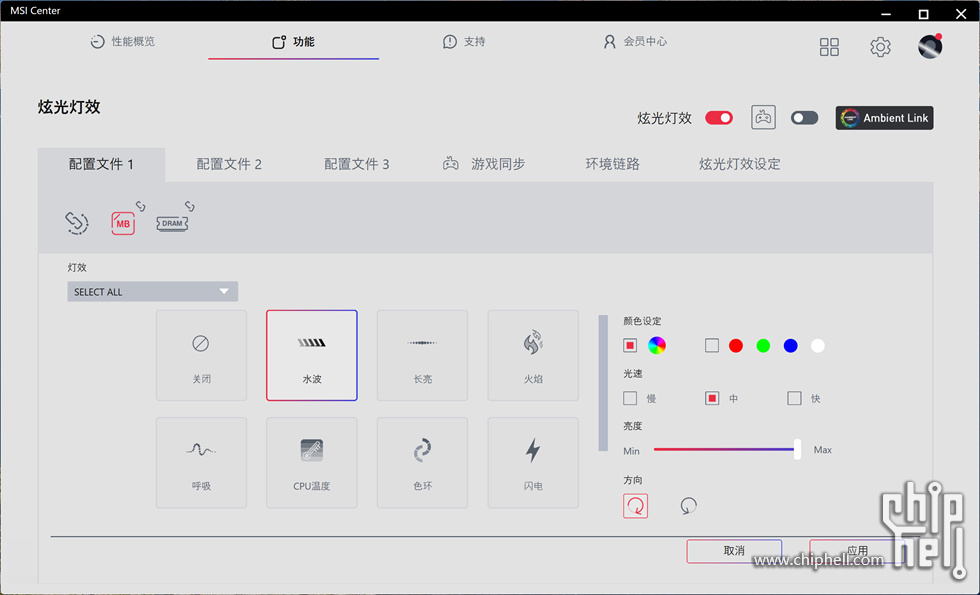

炫光灯效。控制 MSI RGB 设备上的灯光效果，支持多种特效可选。

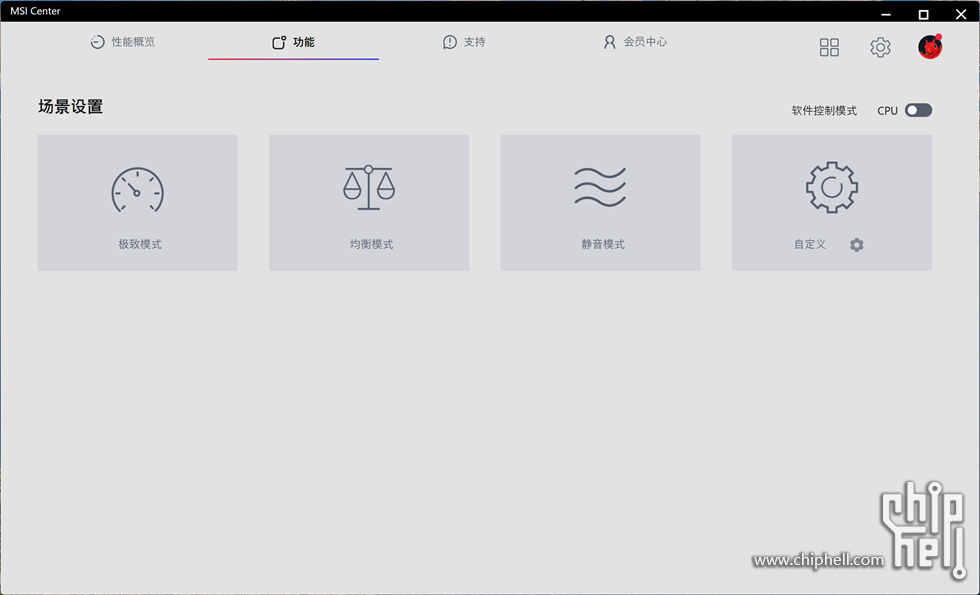

场景模式。可以针对不同场景调整系统性能和风扇转速。MSI Frozr AI 散热系统针对 CPU 与 GPU 温度进行调校。 AI 系统会侦测 CPU 和 GPU 的温度，自动调整系统风扇的转速，确保最佳效能。

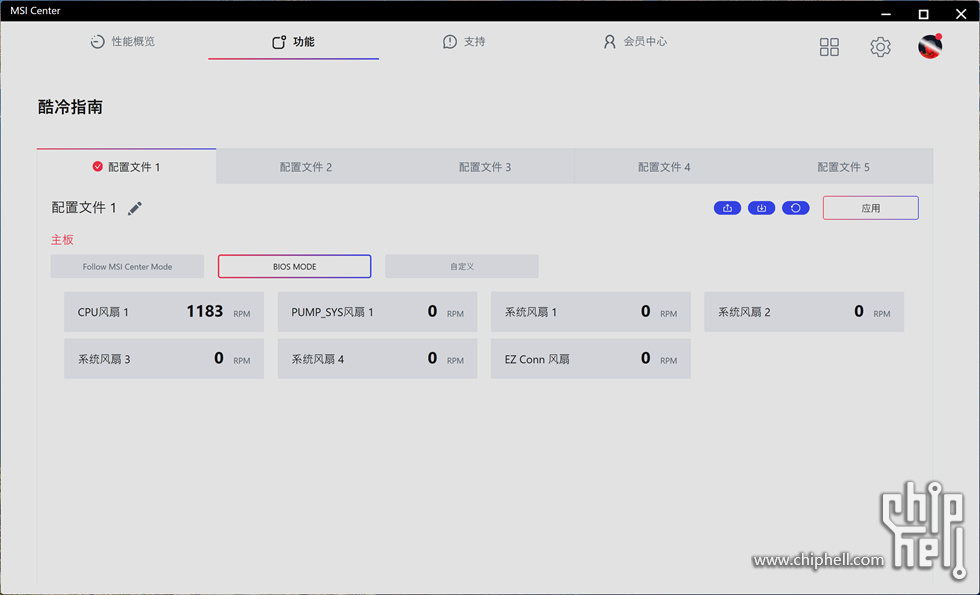

酷冷指南。可根据需求进行风扇、水泵的微调，降温轻松一键调整。

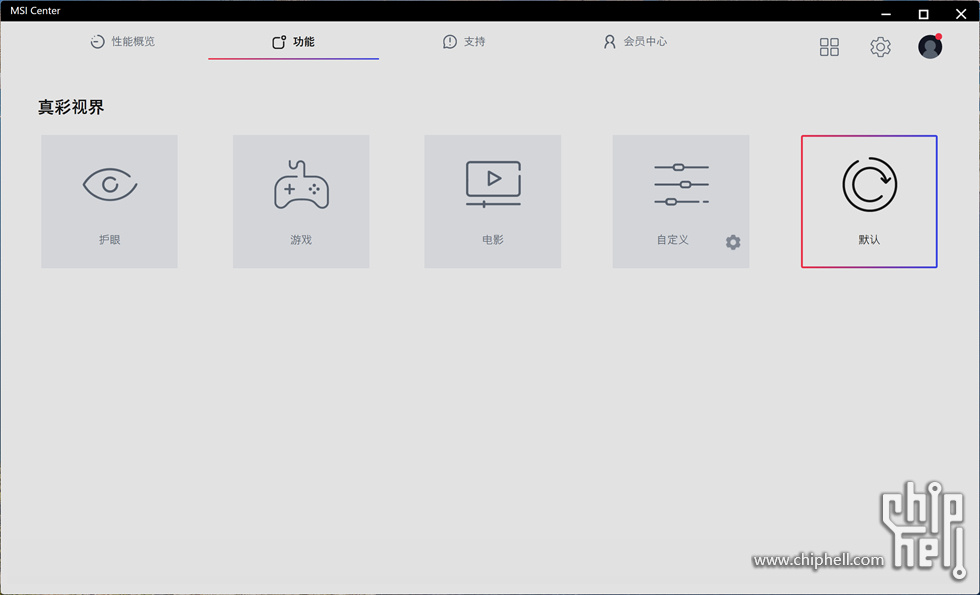

真彩视界。一键轻松切换显示模式，适配不同的使用场景。

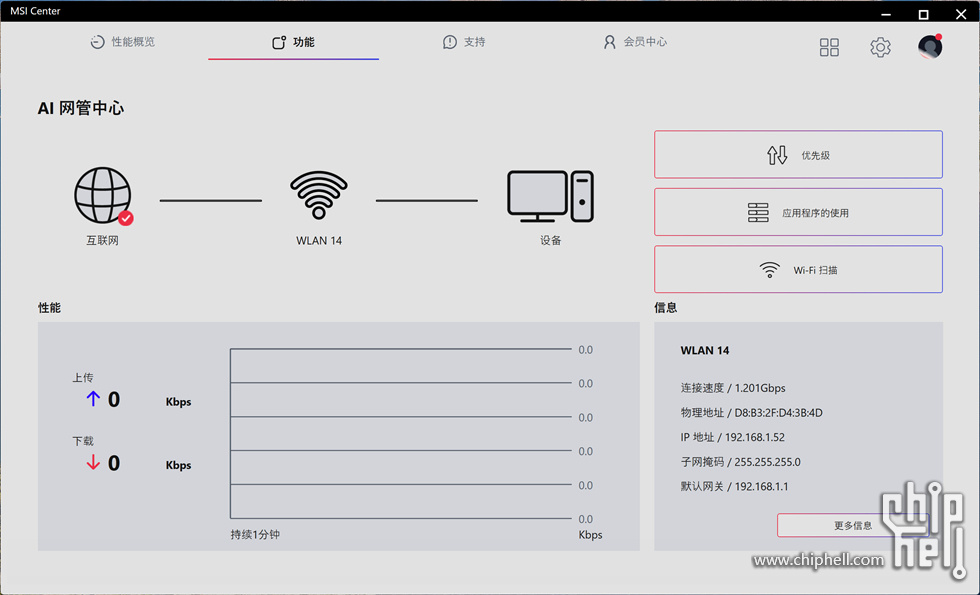

AI 网管中心。提供全面的网络监控功能，可帮助您监控网络性能，实时检测故障隐患，保障业务系统高效运行。拥有强大的实时可视化监控功能，让您获得对整个网络基础架构的完全可见性和性能控制。


总结
微星 MPG B850 EDGE TI WIFI 刀锋钛主板维持了该系列一贯的性价比高端风格，外观上也延续了 Edge Ti 系列经典的清新银白配色。用料考究，做工扎实，搭载 14+2+1 数位供电和扩展型散热片，采用 8 层服务器等级 PCB，2oz 厚度铜，PCB 设计针对更高频宽与更快传输速度进行优化，让电路讯号传输更可靠稳定，充分释放 AMD Ryzen 9000  系列处理器最佳效能且保持低温稳定运行。搭载真正的 Wi-Fi 7 解决方案、5G LAN、USB 20Gbps、PCIe 5.0 解决方案、以及独家 EZ DIY 显卡/M.2 快拆装等功能也都可圈可点。微星 MPG B850 EDGE TI WIFI 刀锋钛主板适合白色 ATX 主流用户装机使用，对于追求高颜值、高性能、高易用性以及高性价比的玩家是非常不错的选择。
以上，仅代表个人观点，如有疑问欢迎留言交流，谢谢观看！
