悬浮熊猫——华硕 ROG X870E APEX+撼讯 RX9070XT 夜岚+追风者EVOLV X2 装机分享

youzhusky

• 前言


       今天带来的是一套悬浮垂直风道主机，使用的是AMD处理器、AMD芯片组、AMD显卡的3A平台，机箱是来自追风者的EVOLV X2——“视界之窗”，拥有着非常不一样的悬浮效果与垂直风道，三面玻璃和环绕拉丝铝工艺成为了机箱中独一档的个性化设计，具有454x228x588mm的长宽高尺寸，大部分采用模块化设计，可以兼容280mm宽度的EATX主板及拥有8个PCI挡板支持、380mm的显卡长度、170mm的塔式散热，支持2个360水冷或7个120mm风扇；材料方面使用4mm三面钢化玻璃、宽面拉丝铝板边框、1mm结实钢板结构、3mm加厚铝板显卡支撑架。
       配置方面，使用了9950X3D+ ROG CROSSHAIR X870E APEX，这是华硕纯血ROG中AMD阵营的第一块APEX！它的硬件规格具有18VCORE(110A) +2SOC(110A) +2MISC(80A) 的供电模组，8+8Pin ProCool II 特制电源接口，运用固态聚合物SMD电容和粉末化超合金电感；互联方面提供了2个PCIe 5.0 X 16显卡接口，3个板载PCIe5.0x4+2个ROG DIMM.2的PCIe4.0x4，以及WIFI7和5G有线网卡，还有40Gbps的2个Type-C口和20Gbps、60W快充的前置Type-C口；散热方面具有一体式I/O+VRM散热装甲、高效导热垫、多个M.2接口覆盖散热片、超大芯片组散热片，还有内存散热风扇；人性化DIY设计方面，具有M.2快拆装甲、M.2滑轨卡扣、M.2便捷卡扣2.0、Q-LED故障诊断灯、显卡易拆装、易拆式天线、开机与FLEX KEY按钮、Q-CODE、CMOS清零按钮&BIOS FLASHBACK，还有BIOS便捷仪表盘等诸多超强特性。
       显卡是RADEON RX 9070XT Reva 夜岚，这是来自撼讯（PowerColor）推出的首款二次元主题显卡，采用黑白配色与六边形冰蓝背光设计，配备三风扇散热系统和12层PCB，RX 9070 XT 属于Navi 48 GPU，采用完整的64组CU，采用台积电 4nm 工艺和 Navi 48 XT 核心，配备 4096 个流处理器、16GB GDDR6 显存（256bit 位宽）及 64MB 无限缓存，显存带宽 624.1GB/s。
       其他配置方面，存储使用了宏碁掠夺者 Hermes 冰刃，DDR5 6000  C28-36-36-72的EXPO专属套装，10层强化PCB和高性能PMIC电源管理芯片，不锁电压具备更强电气性能。固态硬盘是佰维的NV7400 WOOKONG悟空版，DRAM-Less无缓存的联芸MAP1602主控方案，搭配长江存储的232层3D TLC NAND颗粒，提供了高达7450MB/s的顺序读取速度和高达1000K IOPS的随机读取速度。在散热方面，使用了SUDKOO SK700V 数显单塔7热管散热器，并利用EVOLV X2的垂直风道设计，底部使用3把白色九州风神FL12R WH，顶部使用4把九州风神FL12。显卡配置了九州风神的可旋转显卡竖装支架，电源是追风者AMP GH1000白金全模组电源。

• 配置清单：


CPU：AMD 锐龙9 9950X3D
主板：华硕（ASUS） ROG CROSSHAIR X870E APEX
显卡：撼讯（PowerColor）RADEON RX 9070XT Reva 夜岚
内存：宏碁掠夺者（PREDATOR） DDR5 6000  Hermes 冰刃RGB灯条(C28) 48G(24G×2)套装
SSD：佰维（BIWIN）悟空NV7400 2TB SSD
散热：SUDKOO SK700V 数显单塔7热管散热器
风扇：九州风神（DEEPCOOL）FL12 ARGB   *4
         九州风神（DEEPCOOL）FL12R WH ARGB *3
支架：追风者（PHANTEKS）PCI-E 5.0/4.0可旋转显卡竖装支架
电源：追风者（PHANTEKS）AMP GH1000  1000W白金牌全模组电源
机箱：追风者（PHANTEKS）EVOLV X2 视界之窗

• 整机展示：

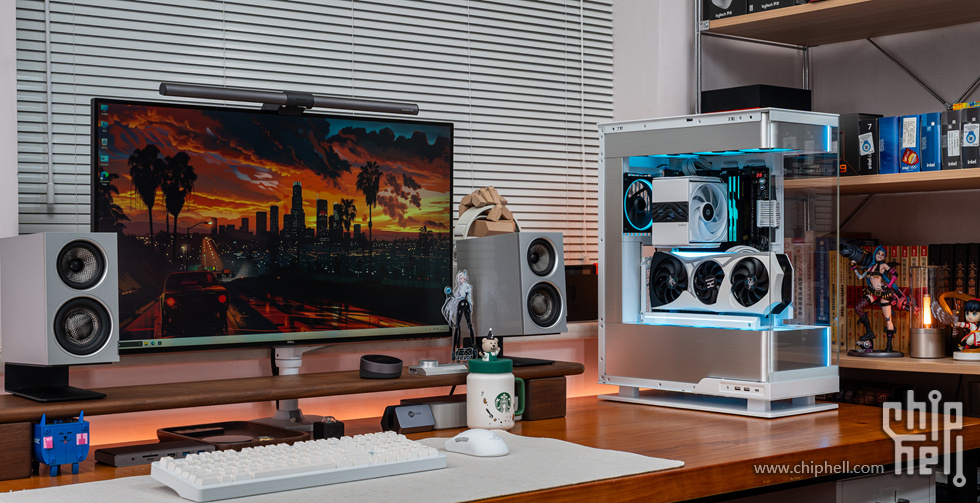

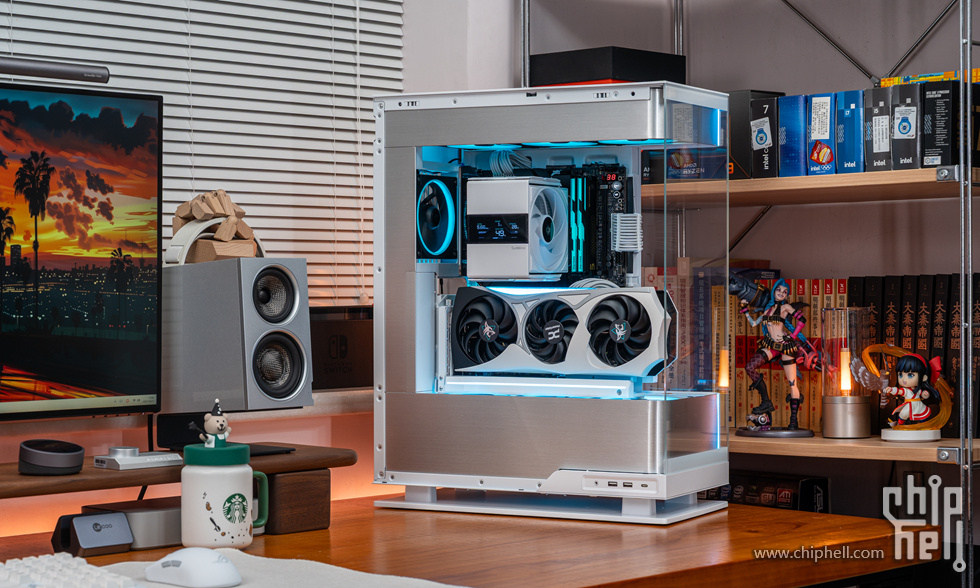

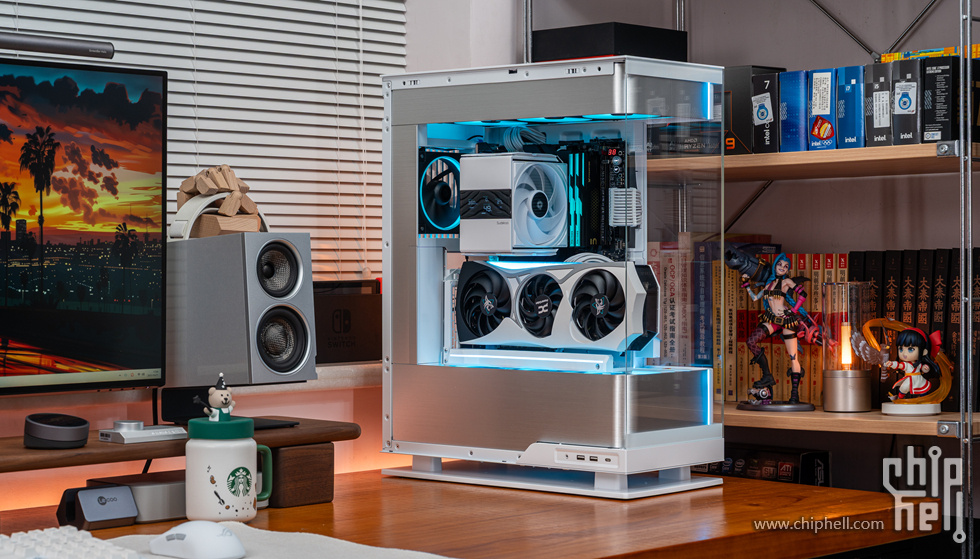

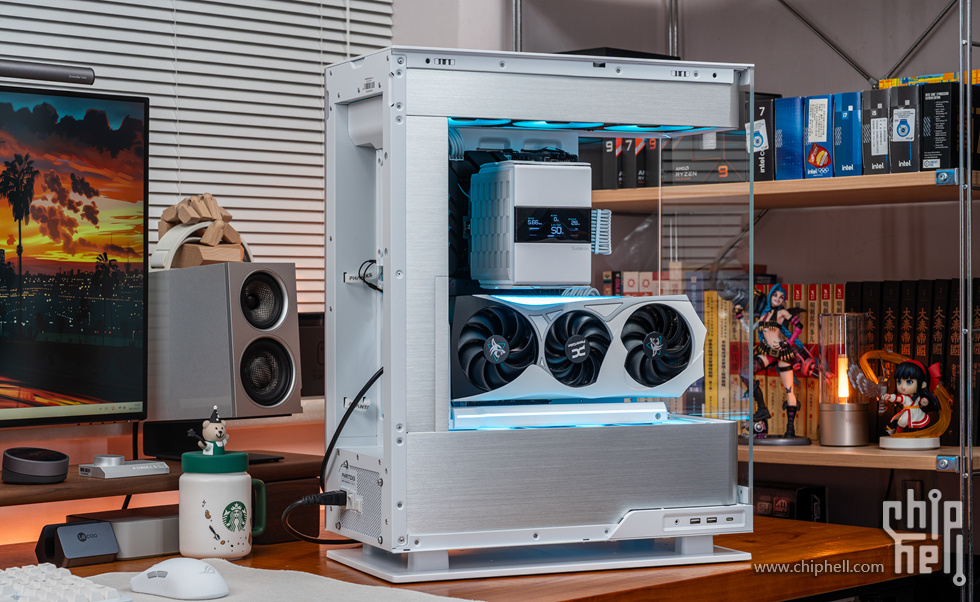

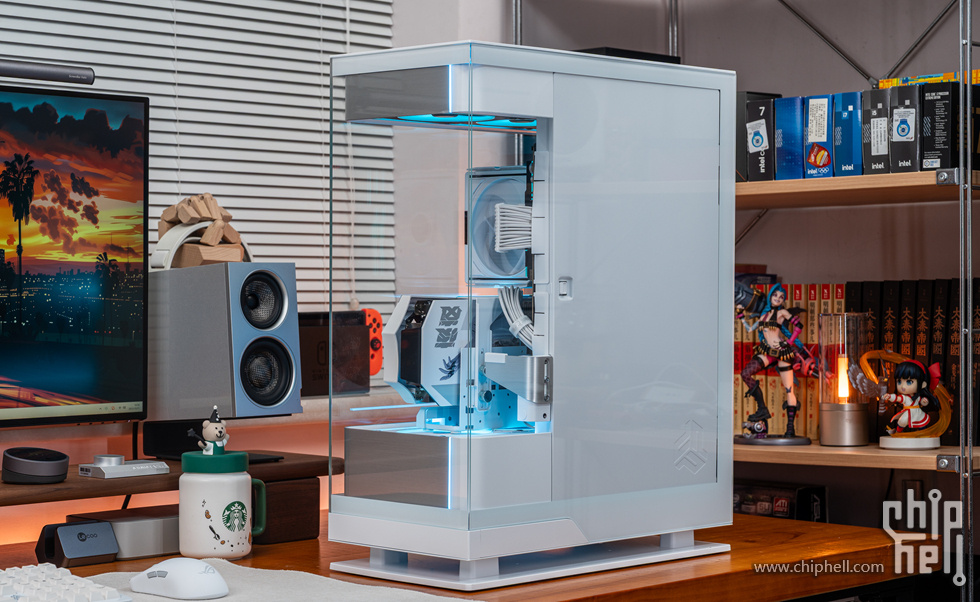

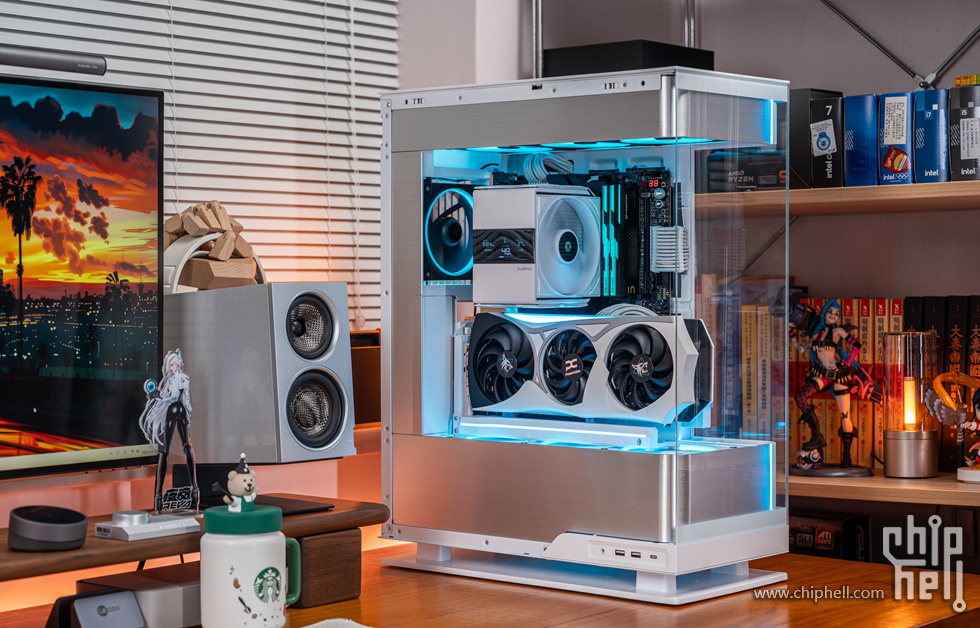

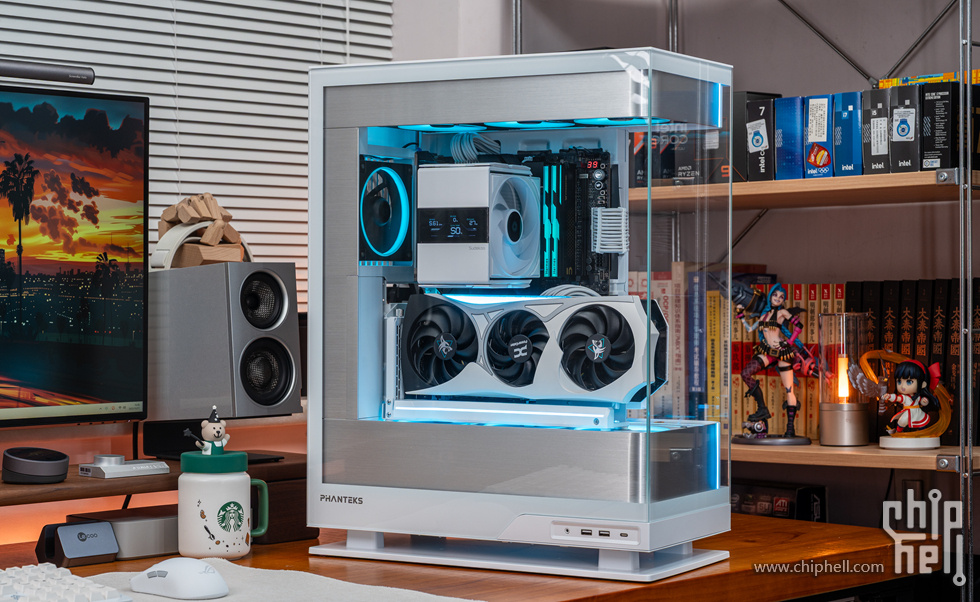

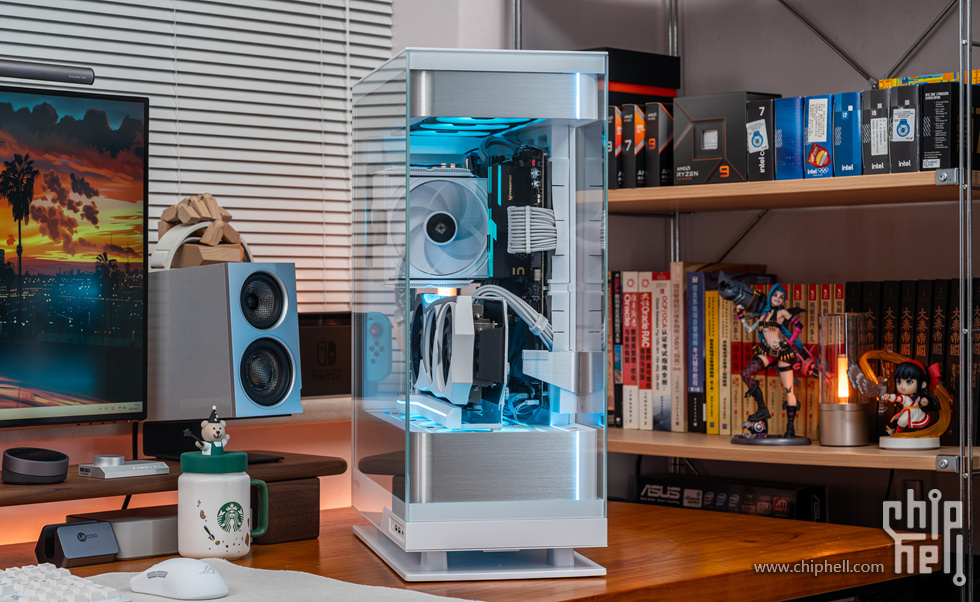

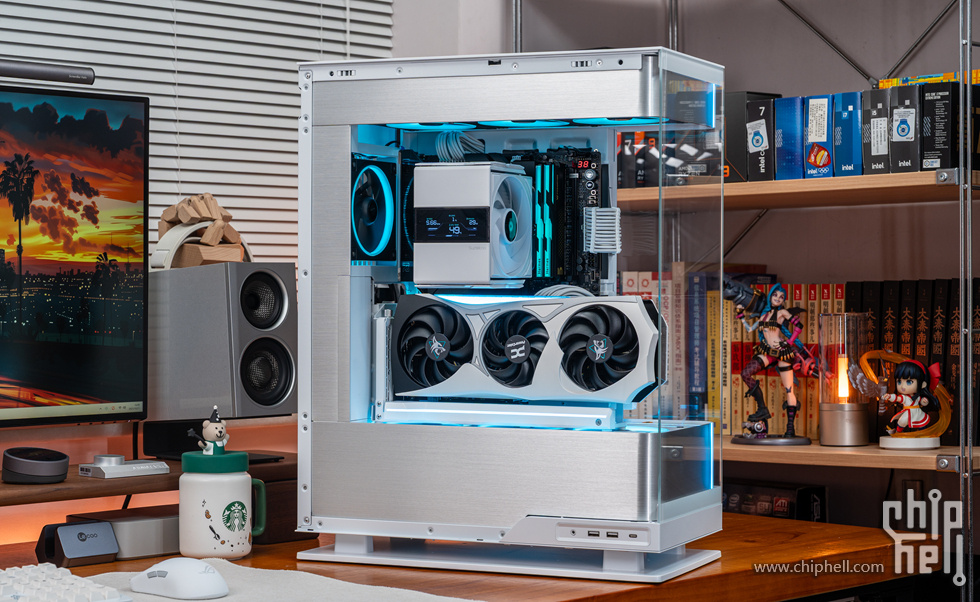

桌面展示

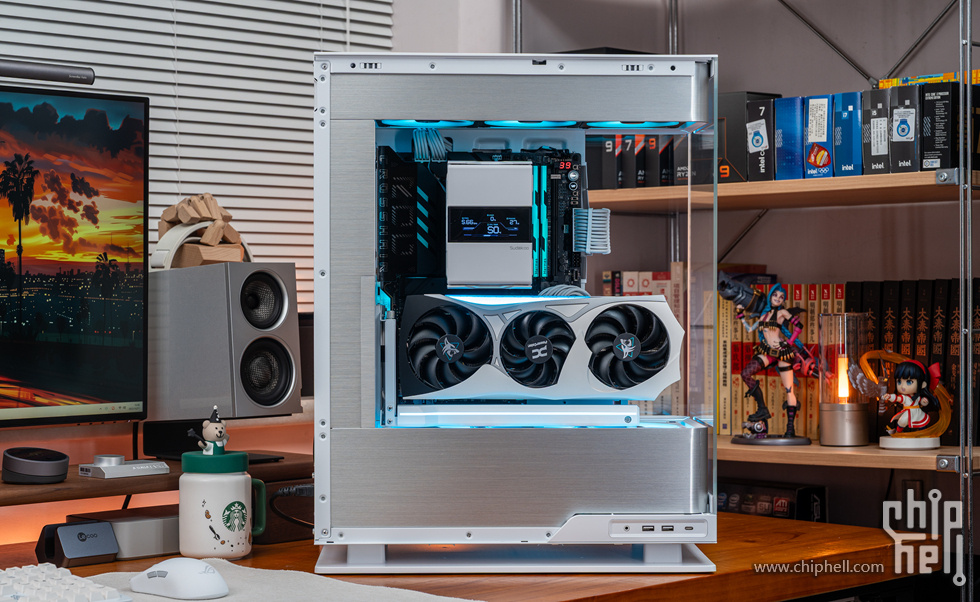

桌面展示


EVOLV X2 视界之窗的悬浮设计融入到海景房中有着非常不一样的视觉效果


45°视角


45°视角


45°视角

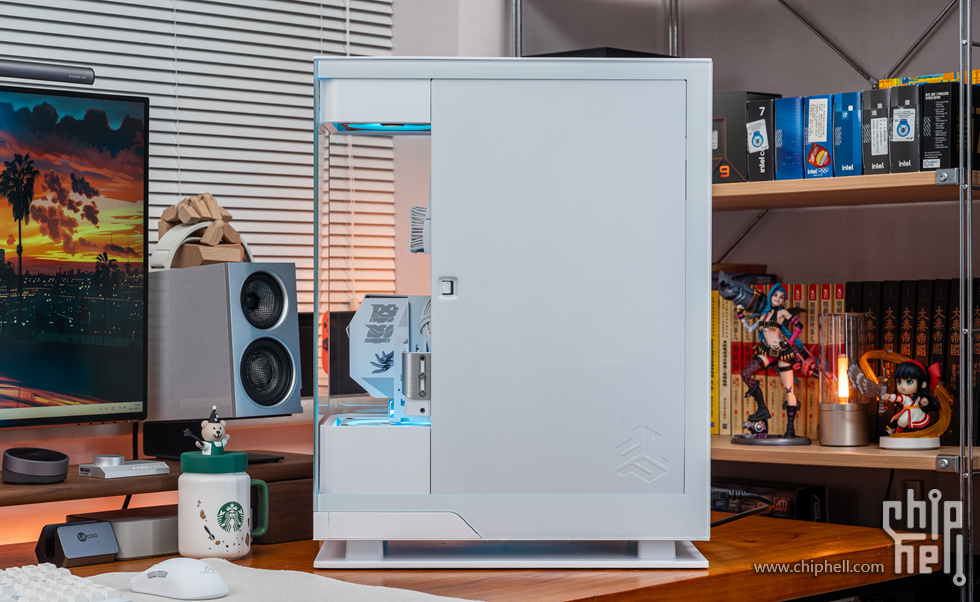

90°视角，三面拉丝铝板搭配白色外观


打开机箱的侧板看内部配置

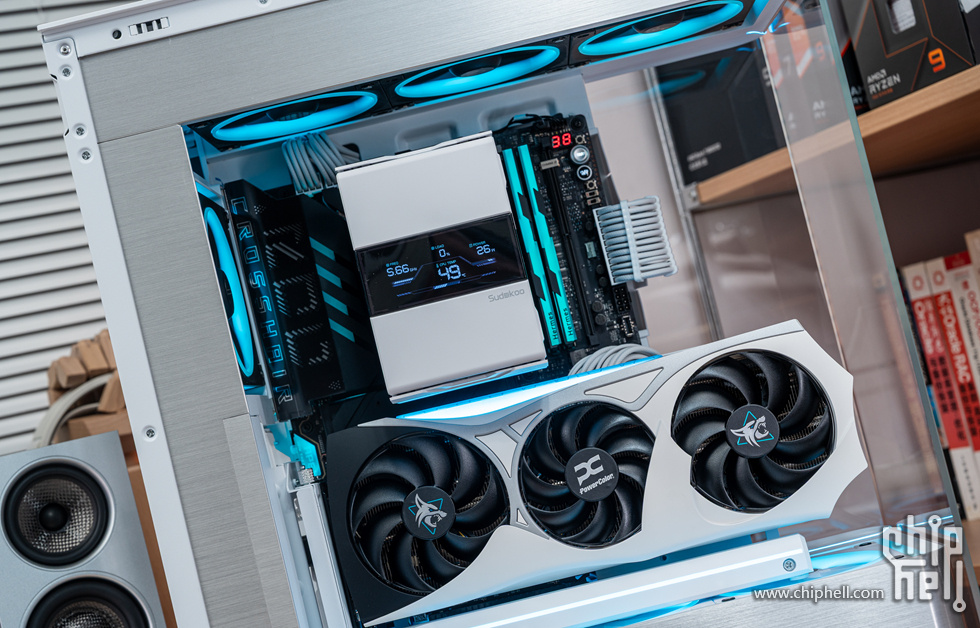

45°的内部，三面都是4mm钢化玻璃的设计，有很强的透视效果，内部配置一览无余，垂直风道加上竖装显卡支架，整体高瘦的感觉


45°的内部

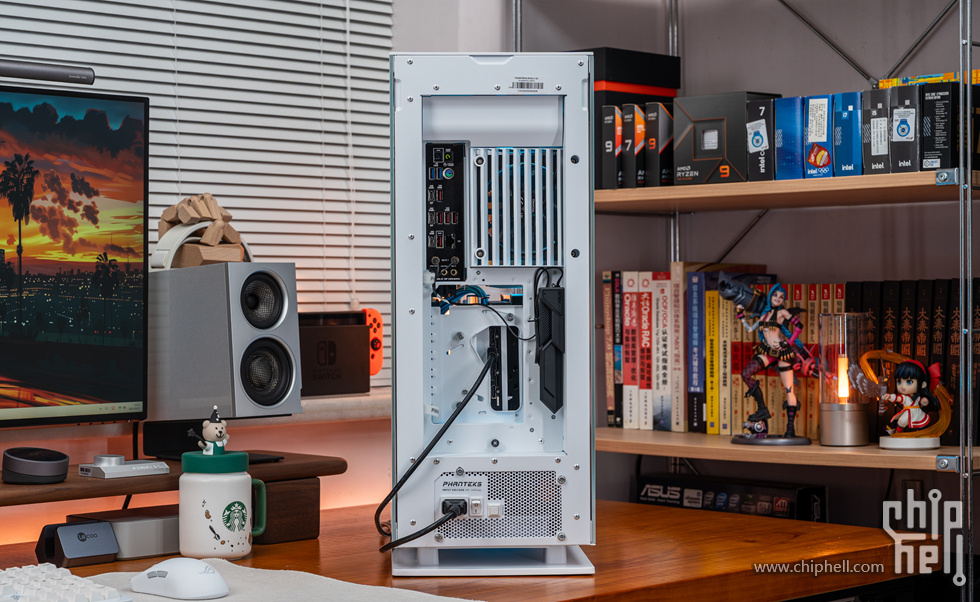

整机的尾部，出风口百叶窗式设计，竖装显卡支架还能进行30°偏移倾斜

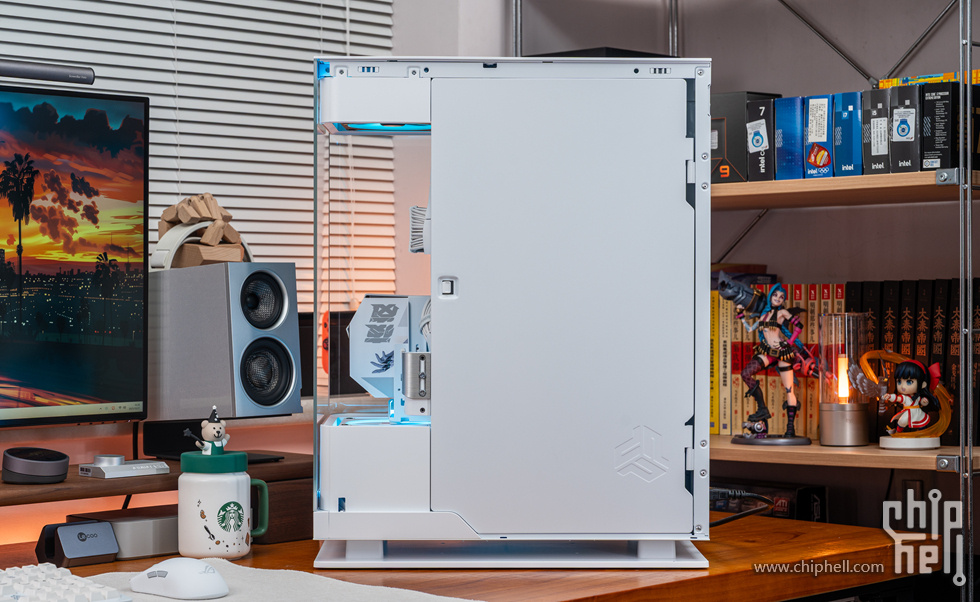

整机的背板同样采用4mm钢化玻璃


内部是遮线板，并采用合页设计，中间卡扣固定，拆卸简单

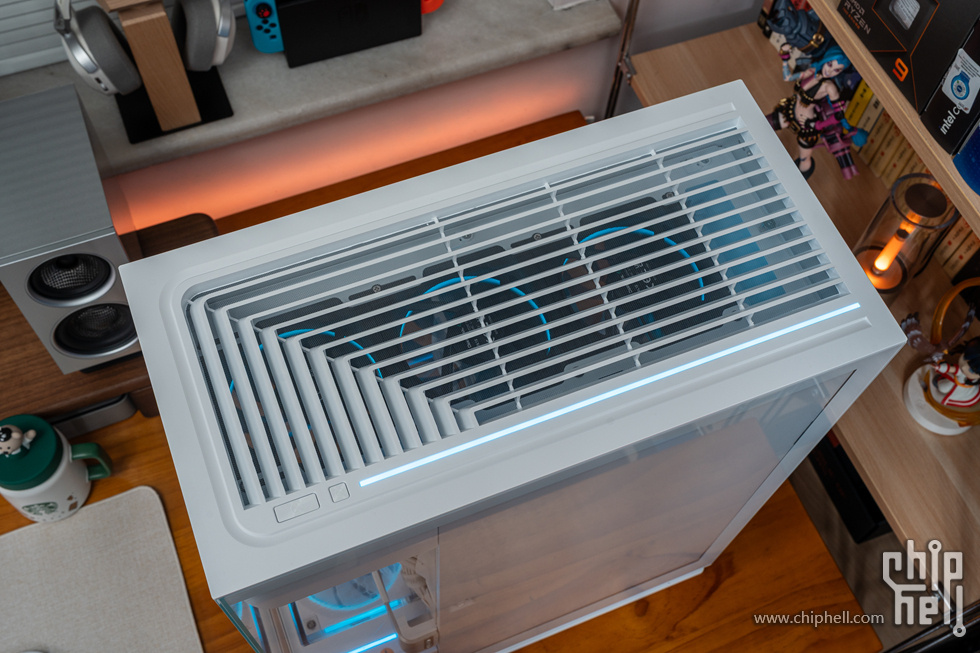

顶部面板也采用了百叶窗式的倾斜通风设计

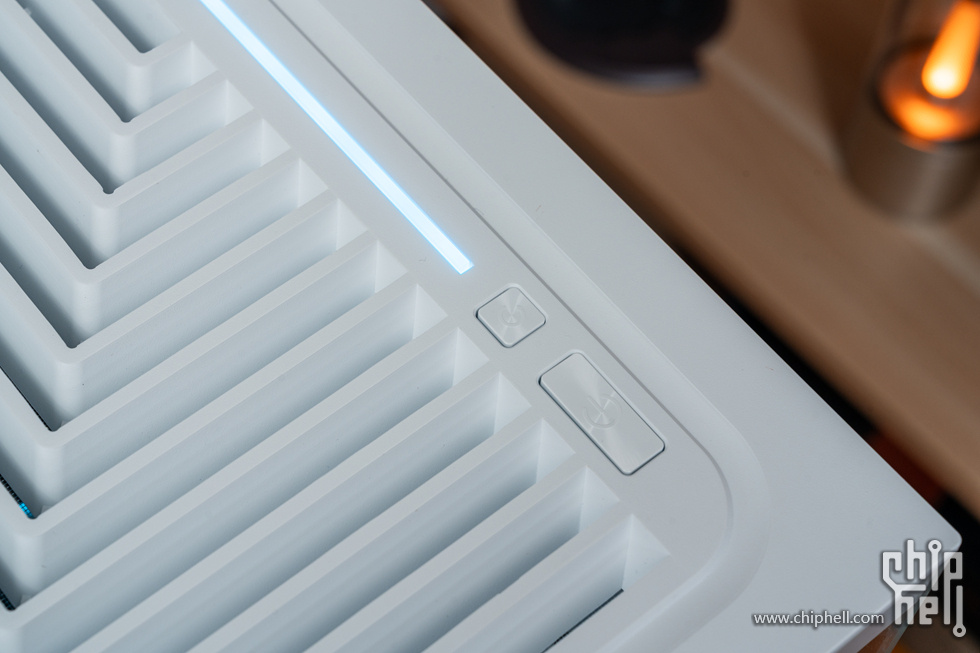

顶部的开机键和重启键，以及整条ARGB导光灯带

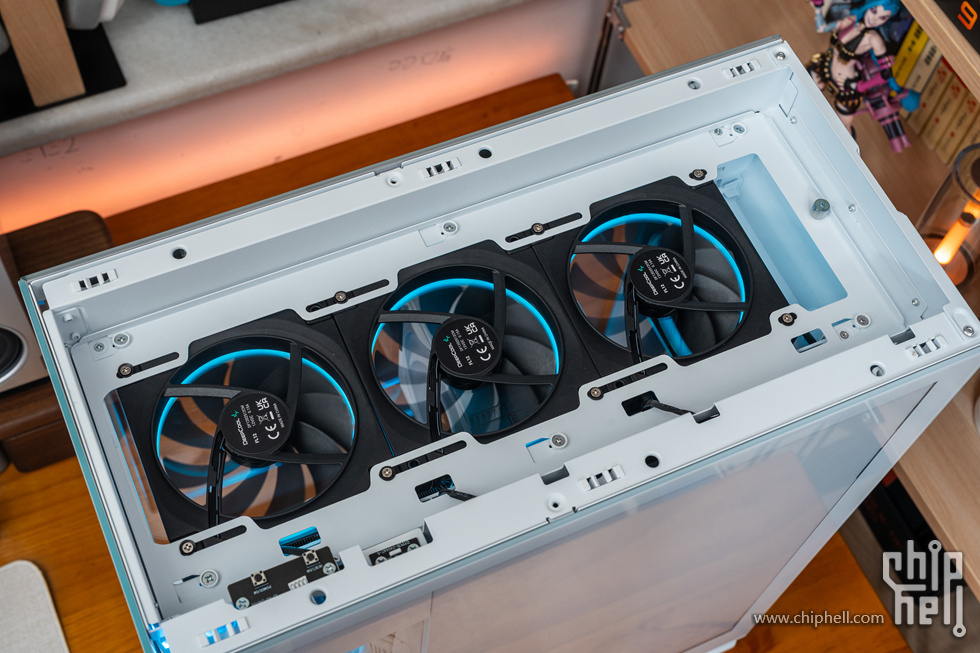

顶部面板打开之后，可以看到内部冷排架支持360冷排的安装，这里安装的是九州风神的FL12 ARGB风扇


机箱底部的悬浮设计，这个设计会占用部分机箱的体积，但是底部空余较大可使得垂直风道的进风无阻碍，而且底部平面底座也减少了灰尘的进入


机箱底部这里的前置IO接口，提供了1xType-C（USB3.2 Gen2x2）、2x USB3.0、耳机/麦克风二合一

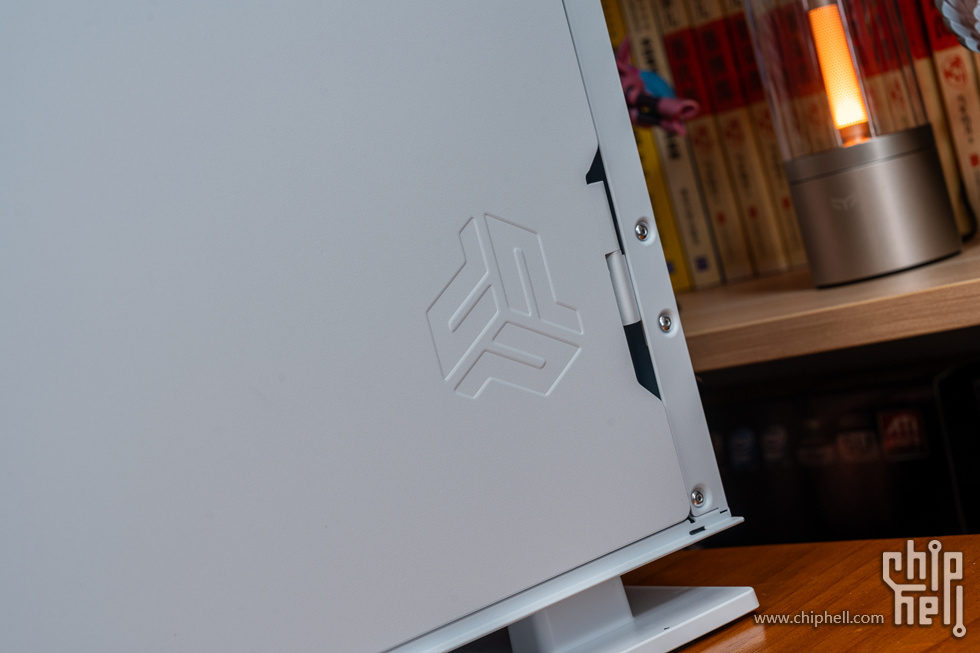

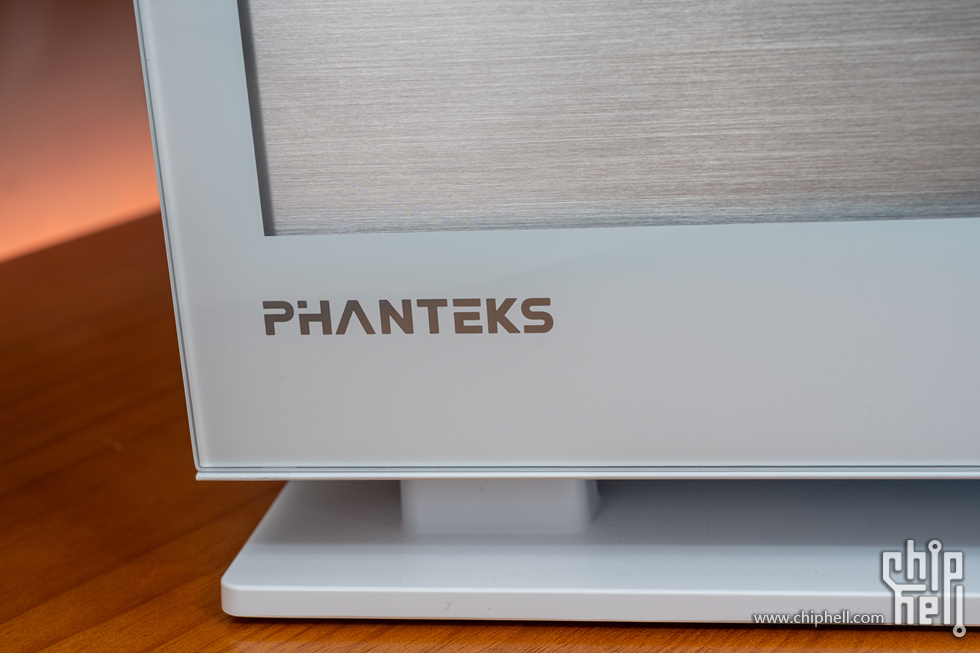

机箱侧面尾部的追风者logo“PHANTEKS”


拉丝铝板的质感非常不错，且PCIE挡板这里也有一片铝板用于遮挡PCIE挡板，整机协调性较高


背板尾部的logo

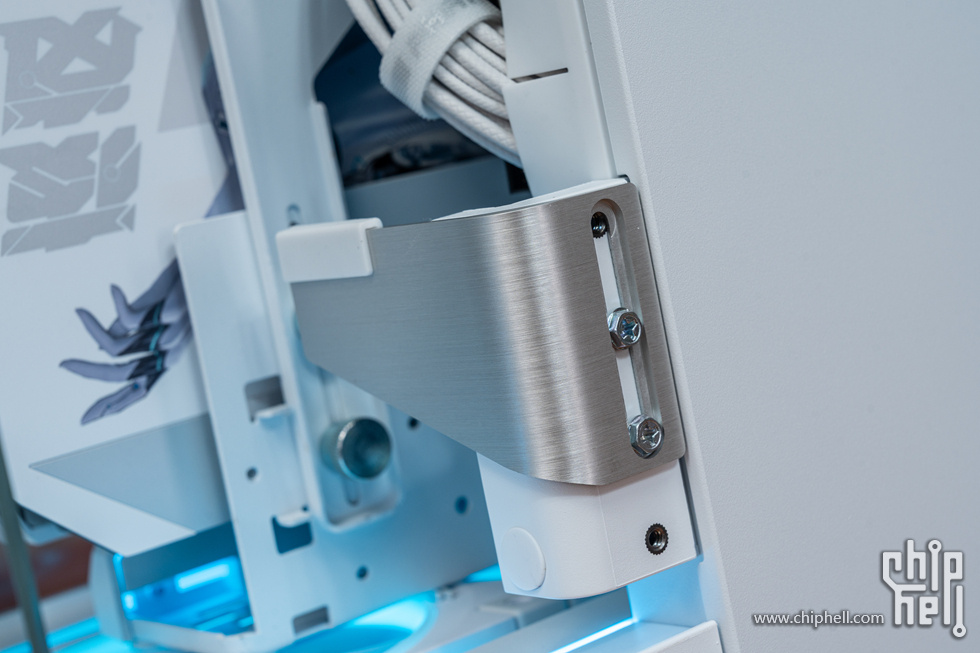

3mm加厚铝板可调节的显卡支撑架，用于正常安装显卡的支撑，高度调节范围很大，有4个螺丝孔的安装空间


顶部面板，两边的侧板都是手动打开即可，需要注意的是两片钢化玻璃侧板在顶板内部中间还有一个螺丝固定，可防止运输掉落

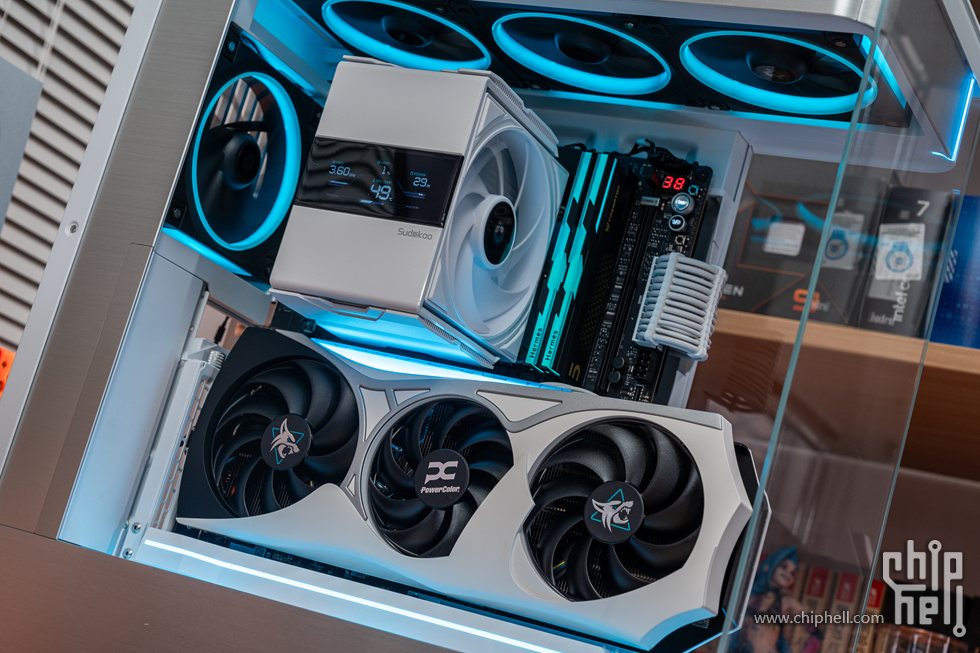

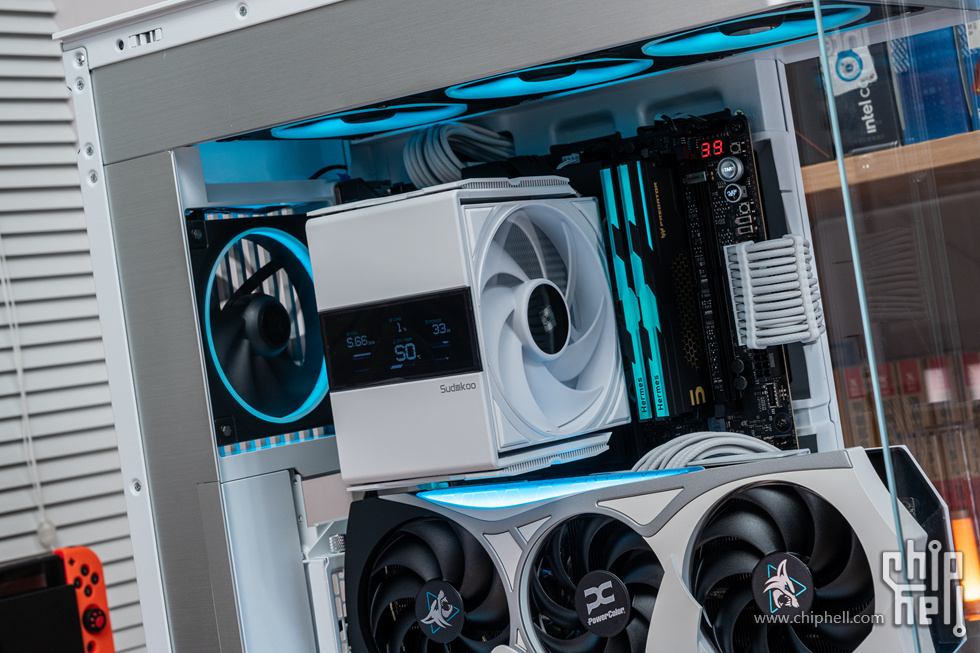

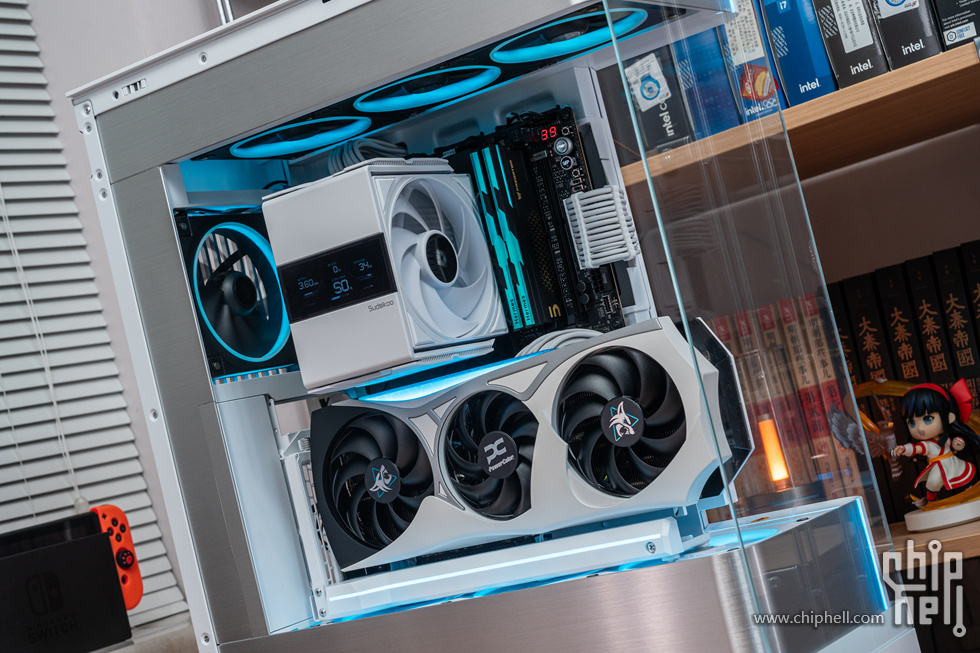

整机的内部配置一览


ROG CROSSHAIR X870E APEX 是华硕纯血ROG中AMD阵营的第一块APEX

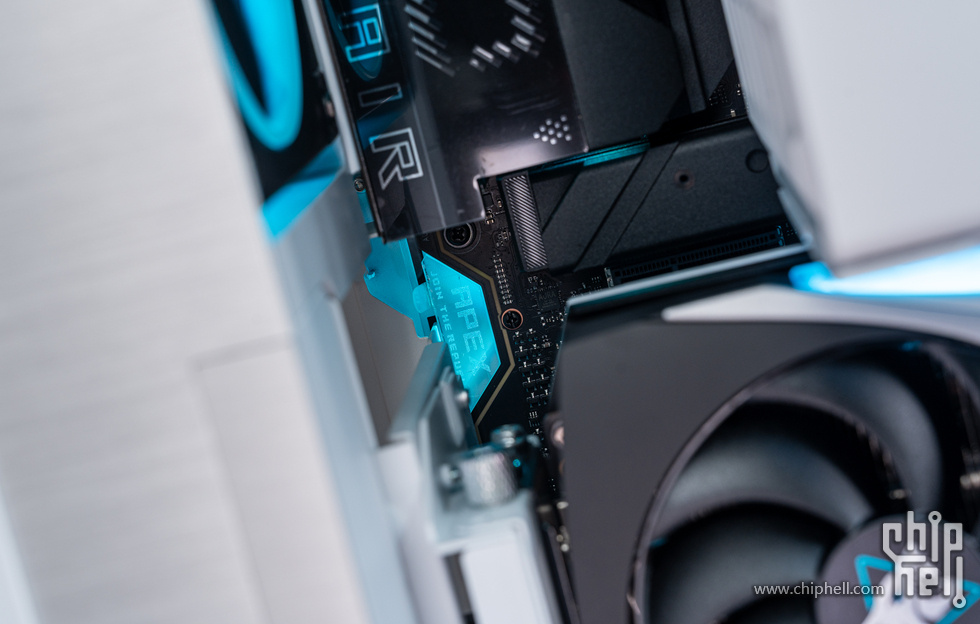

第一条挡板位置的透明缺角ARGB导光APEX


ROG CROSSHAIR X870E APEX 功能众多，不仅具有18VCORE(110A) +2SOC(110A) +2MISC(80A) 的供电模组，还有ROG DIMM.2以达到5个M.2的支持

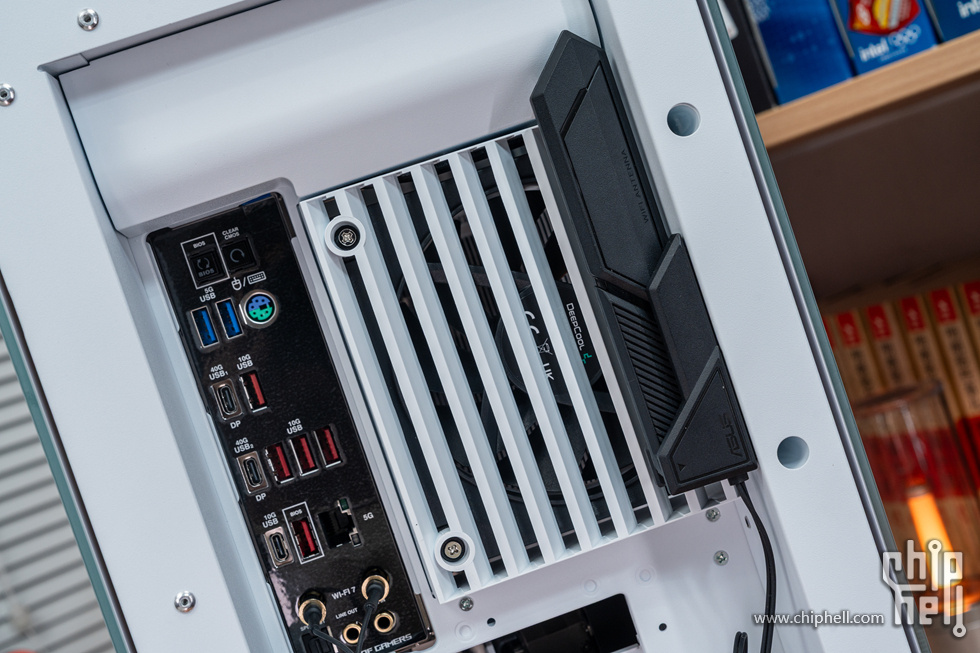

背板上提供了总计10个USB，其中2个USB4+1个10GbpsTYPE-C口，另外天线还能隐藏式的磁吸在尾部两侧的钢板上

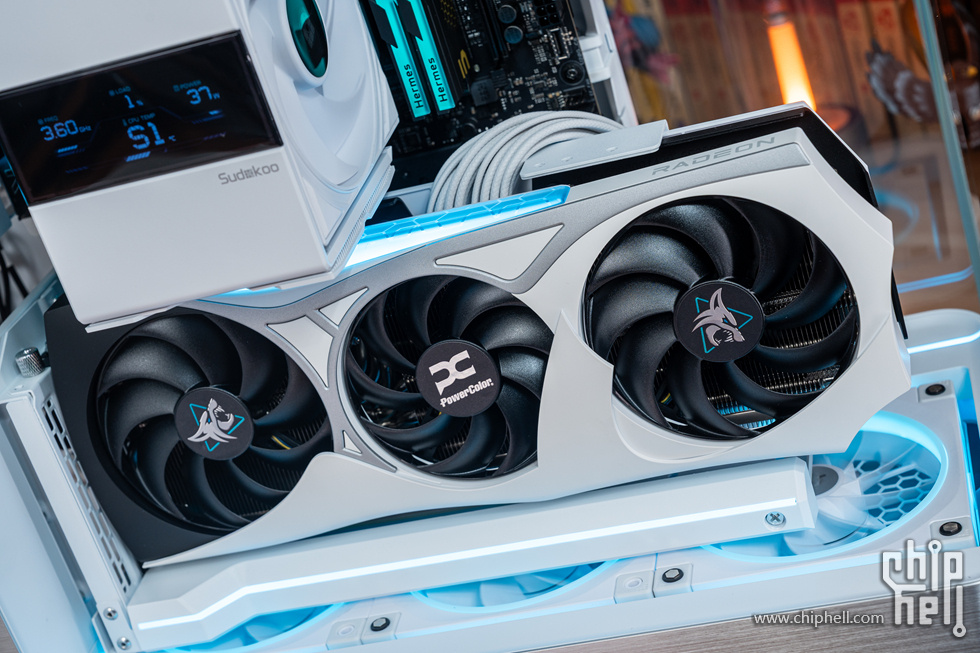

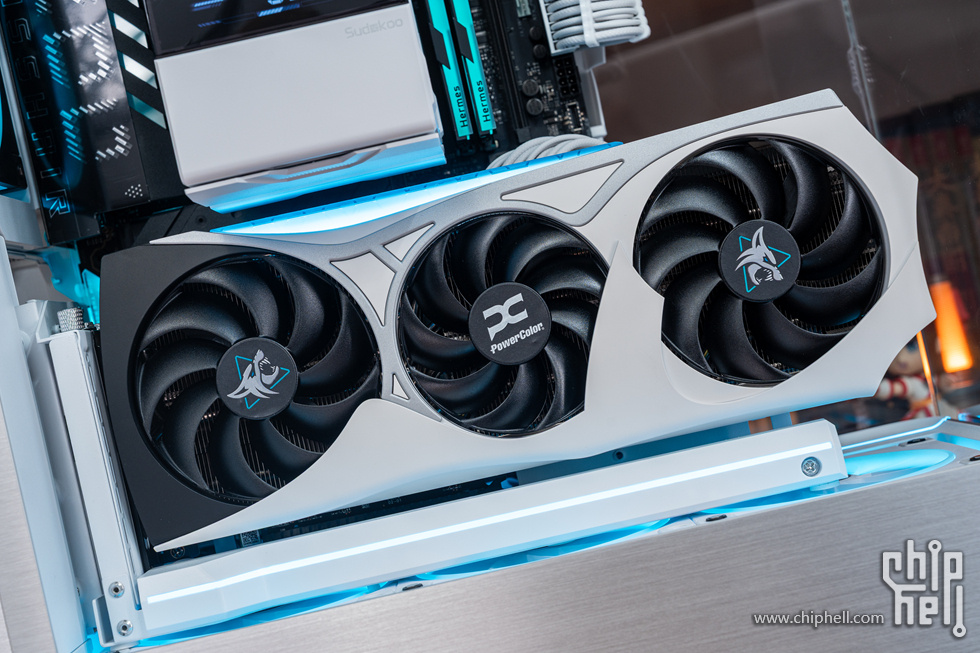

RADEON RX 9070XT  Reva 夜岚，这是来自撼讯（PowerColor）推出的首款二次元主题显卡，采用黑白配色与六边形冰蓝背光设计


RADEON 的logo

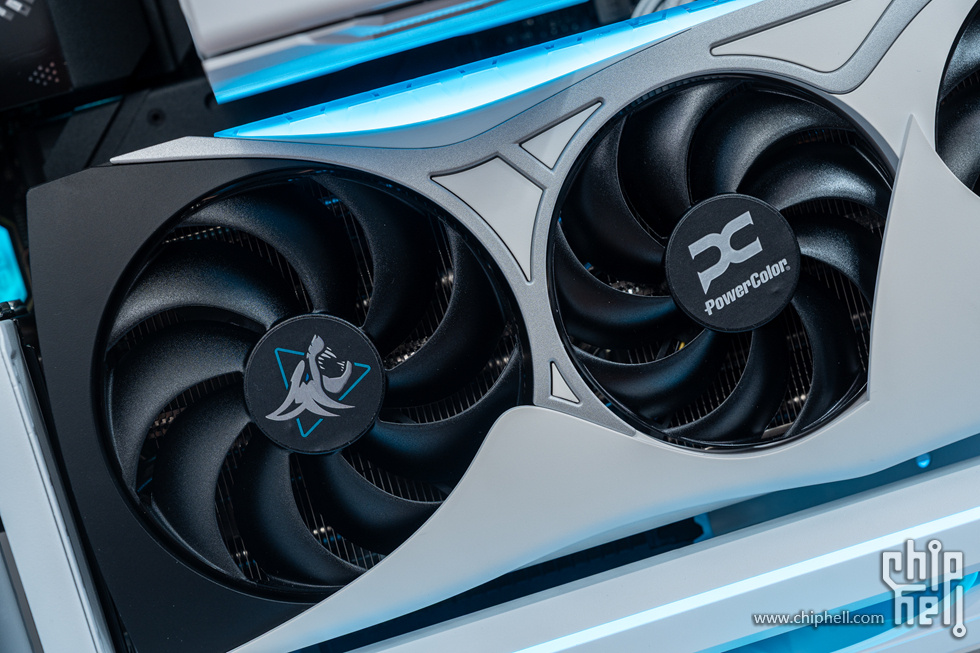

10cm和9cm的风扇，3个风扇都采用日本双滚珠轴承


后端的1把10cm风扇，组成了10+9+10的三风扇组合，并有反向旋转风扇设计减少气流紊乱提高效率


附赠的磁吸白色背板，夜岚


RX 9070XT Reva 夜岚使用 Navi 48 GPU，采用完整的64组CU，采用台积电 4nm 工艺和 Navi 48 XT 核心，配备 4096 个流处理器、16GB GDDR6 显存（256bit 位宽）及 64MB 无限缓存，显存带宽 624.1GB/s


显卡内部采用高效能 DrMOS 电源模组，10+1 相电源设计搭配专属 3+2 相内存电源供应，并且配备导电高分子电容，提供良好的热稳定性与耐用性，采用12 层高导热材料PCB搭配 2oz 铜电源层，性能表现更稳定


显卡的散热器内部使用6根镀镍6mm热管，足以满足RX9070XT的散热需求

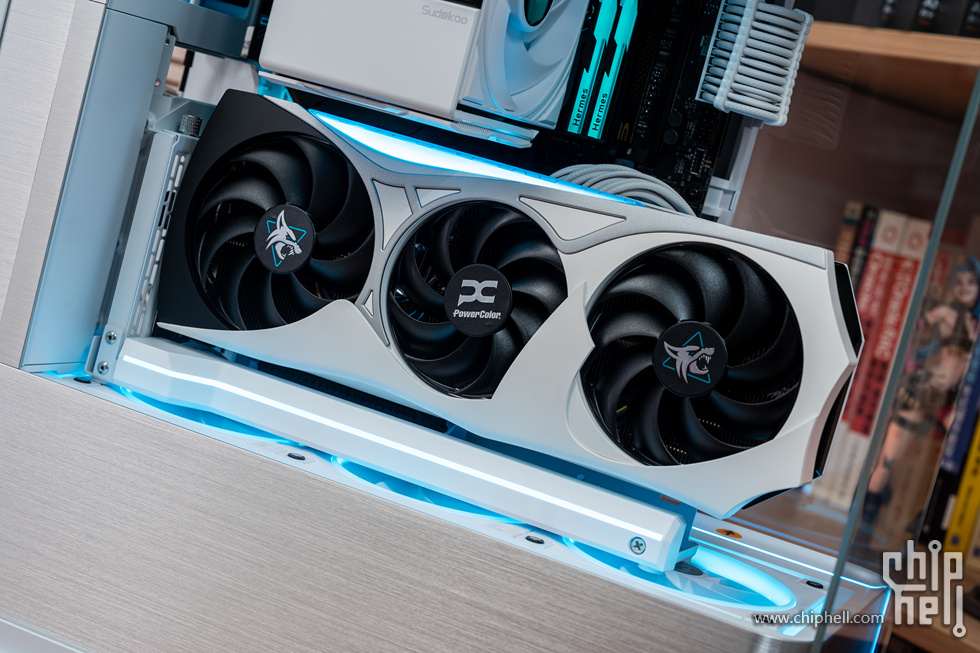

显卡在使用默认安装效果时也非常好看

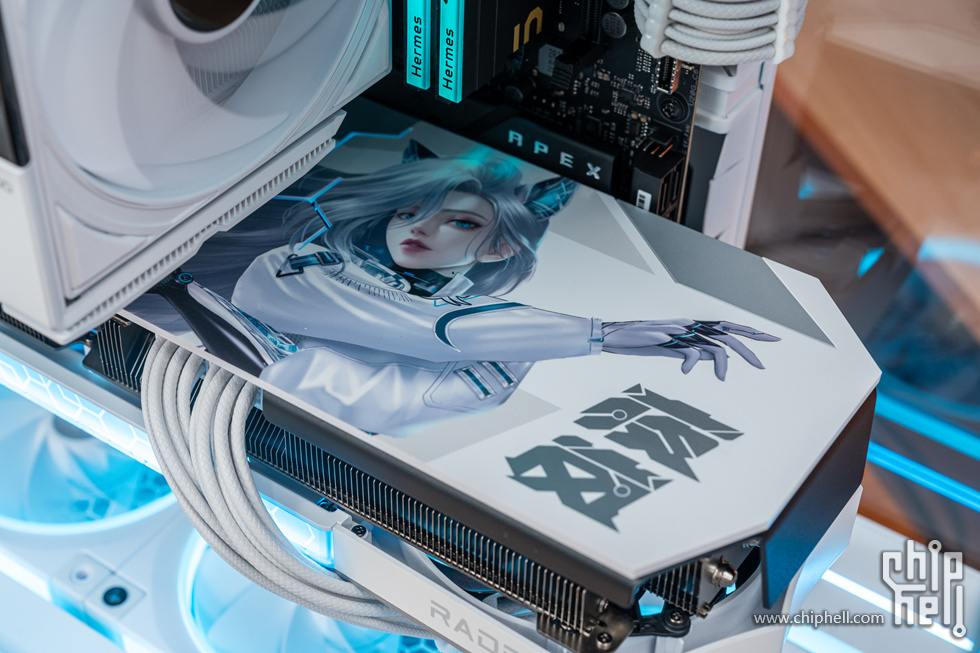

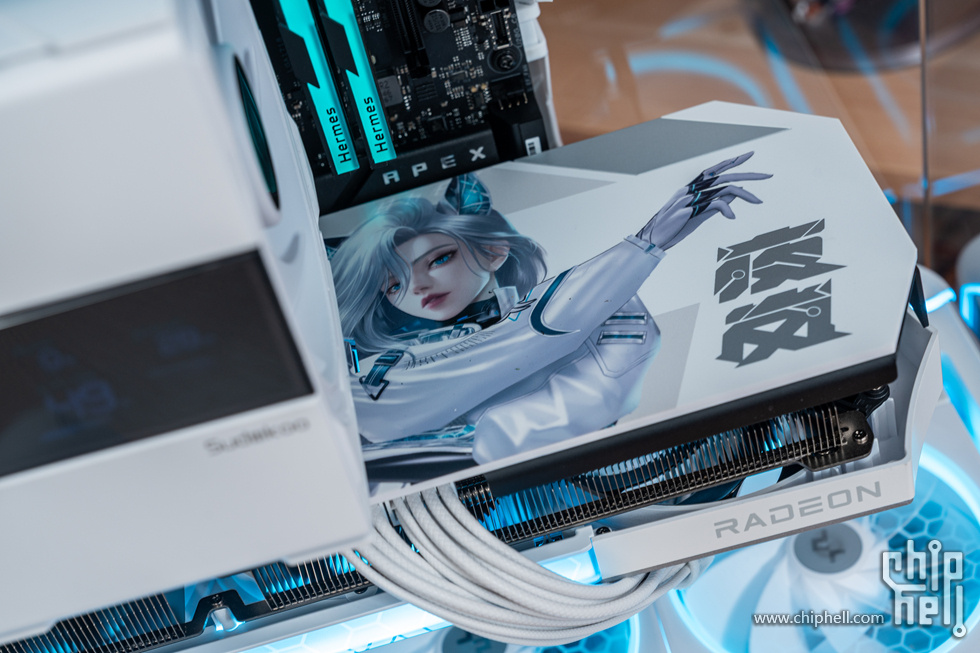

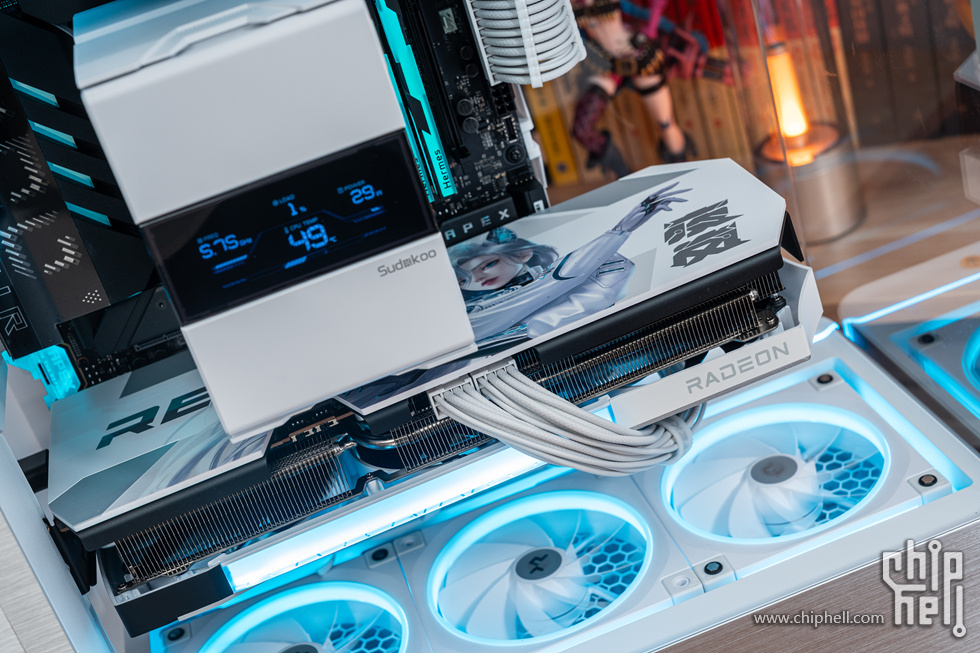

特别是附赠白色夜岚背板上的主题IP效果


白色夜岚


撼讯RX9070XT的赠品也是相当的多，夜岚角色亚克力立牌、角色卡牌x3、Q版夜岚徽章x3、角色设定介绍小册子、夜岚主题贴纸

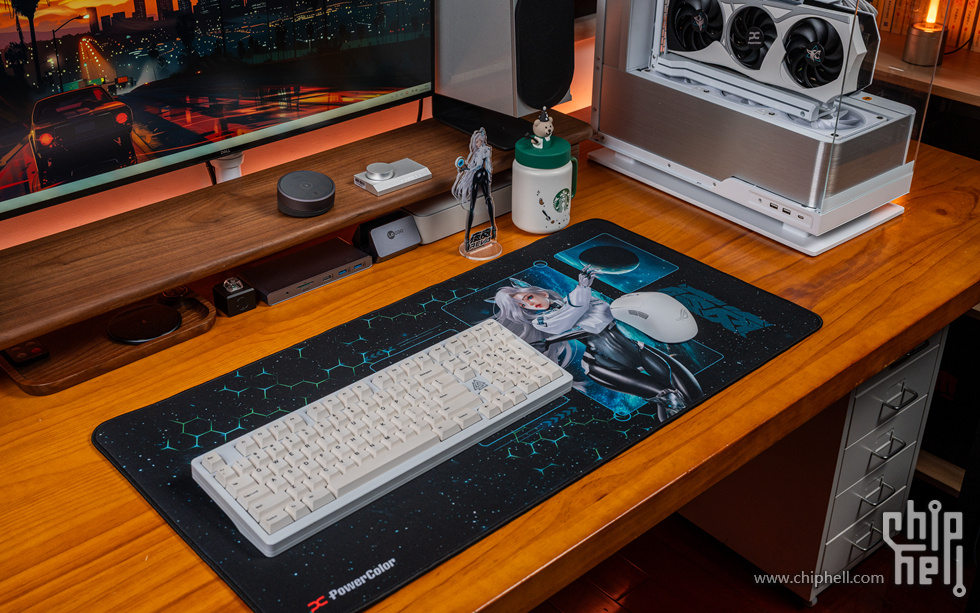

附送的鼠标垫一张也非常精致


用起来也非常丝滑


SUDKOO SK700V 数显单塔7热管散热器

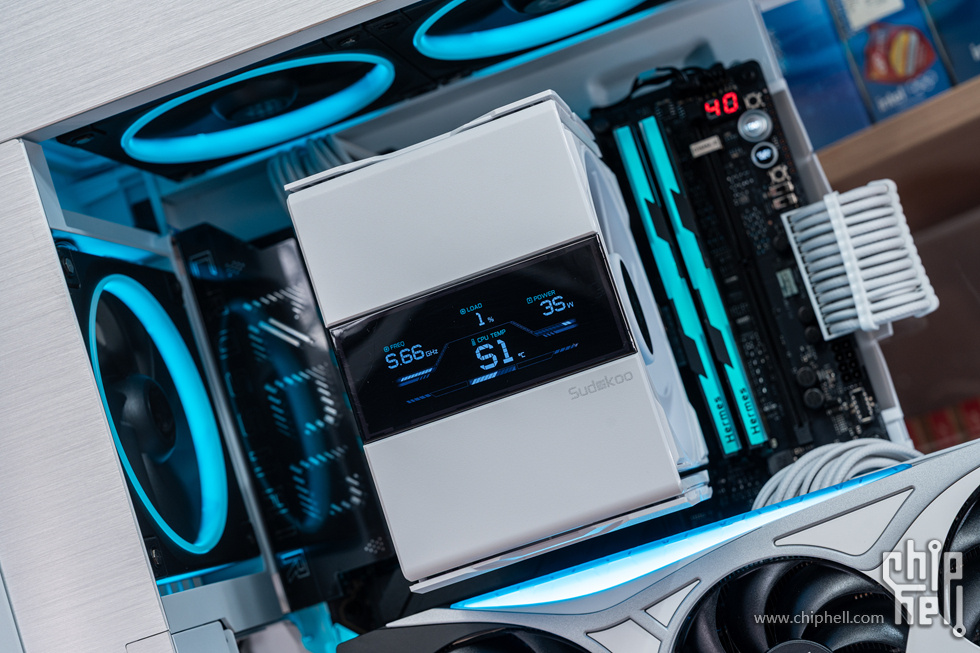

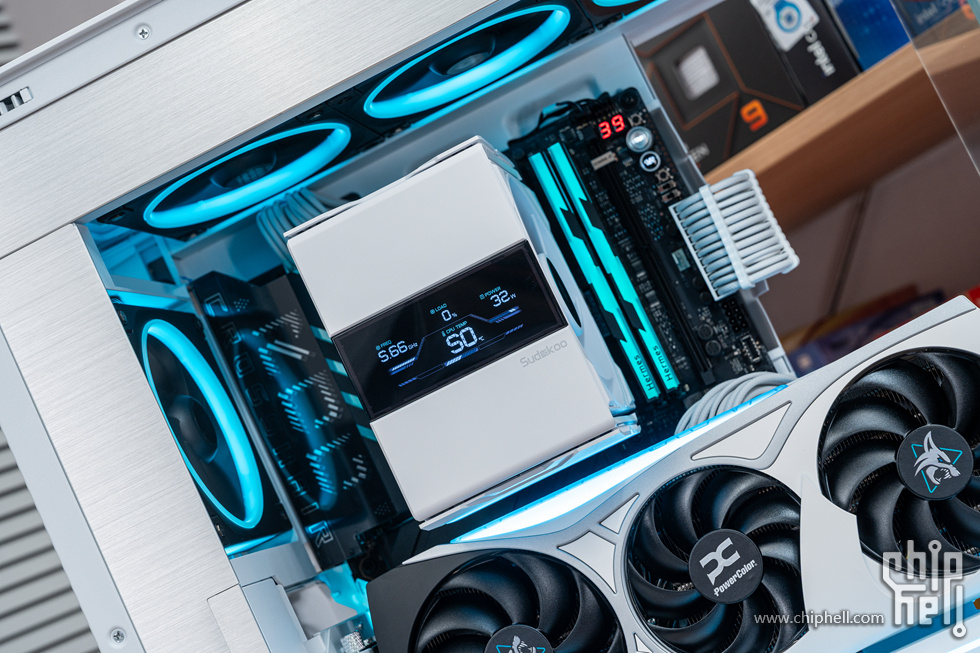

SK700V 中间是一块数显屏，通过SUDKOO的MasterCraft控制软件，可以监控CPU温度、电压、频率、占用率，并且使用三色预警+报警闪烁，实时监控处理器


散热器的设计很多地方都与九州风神差不多，散热本体的进风出风处都能看见九州风神的痕迹


单塔单扇设计，使用的是一把比较强悍的三相六槽四极电机、FDB液压轴承、马赫精排绕线工艺、FOC闭环控制系统的风扇


SK700V单塔7热管的效能还是非常不错的，对于9950X3D也能从容应付


内存是来自宏碁掠夺者的Hermes 冰刃 48G套装，DDR5 6000  C28-36-36-72的时序频率，采用新一代海力士M-DIE的3GB颗粒


Hermes冰刃系列不愧为宏基的高端掠夺者系列，本体非常的扎实厚重，散热效果相当不错，顶部的交错设计灯条与Hermes冰刃系列logo


侧面的“PREDATOR”与“5”的双logo，金字招牌


内存展示


佰维的NV7400 WOOKONG悟空版，DRAM-Less无缓存的联芸MAP1602主控方案，搭配长江存储的232层3D TLC NAND颗粒，提供了高达7450MB/s的顺序读取速度和高达1000K IOPS的随机读取速度


整机垂直风道效果，使用的是黑白熊猫配色，底部三把九州风神FL12R WH 白色反叶扇，顶部四把九州风神FL12黑色正叶扇


底部的九州风神FL12R WH 白色反叶扇

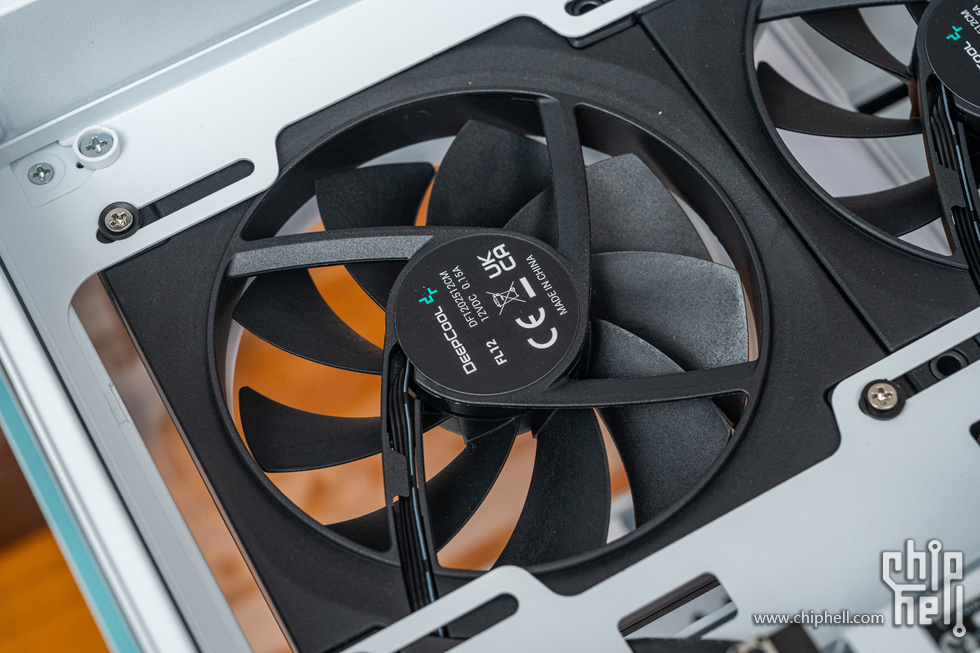

顶部的九州风神FL12黑色正叶扇


风扇框架和叶片采用PBT材料注塑成型，采用九州风神原厂FDB轴承和三相六槽四极电机

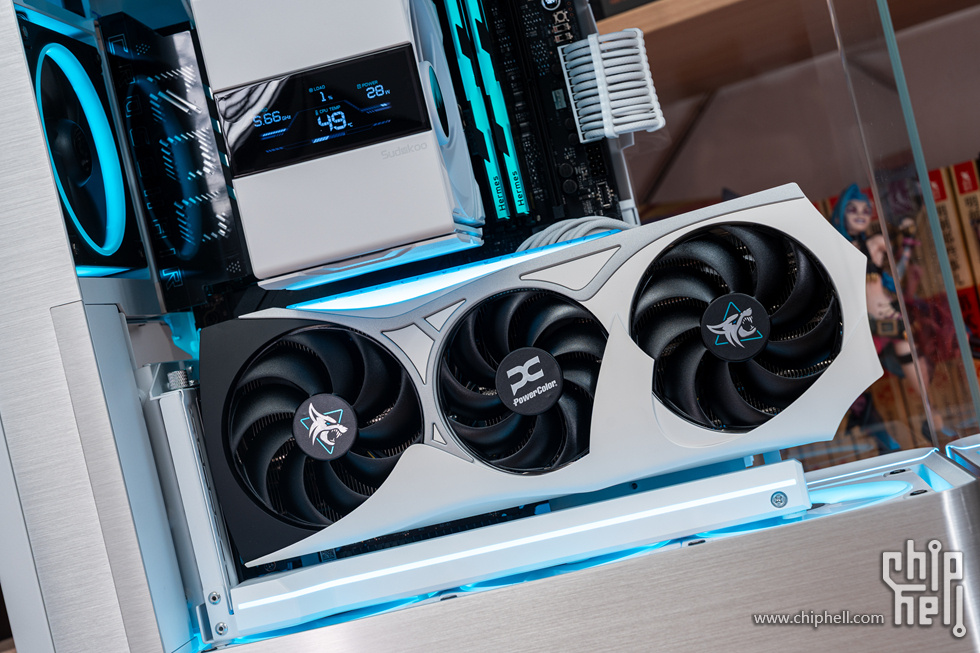

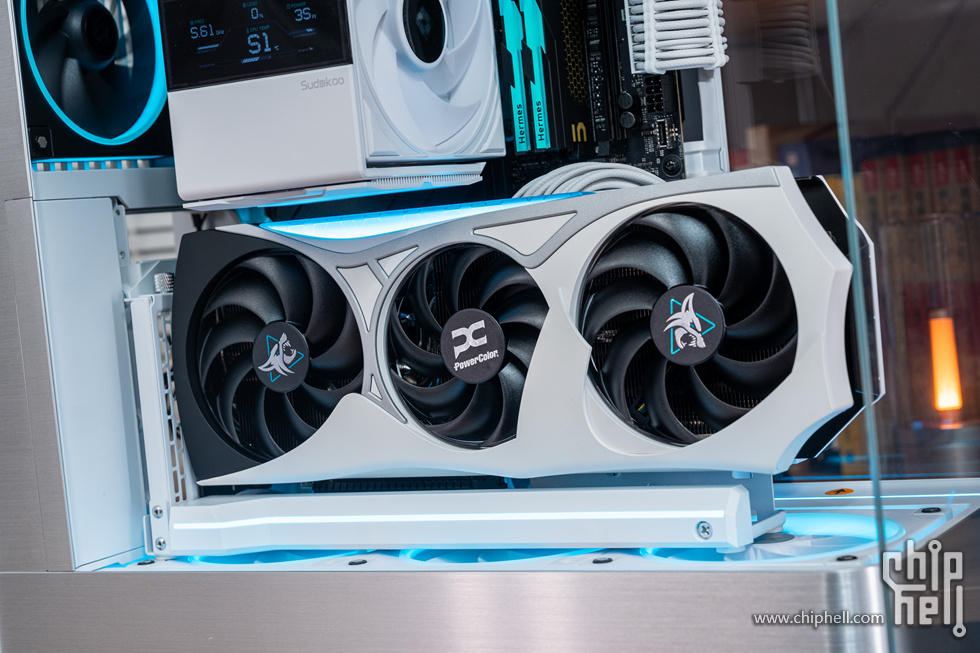

显卡使用了追风者的PCI-E 5.0/4.0可旋转显卡竖装支架，1.5mm厚度板材非常结实，支持竖装到倾斜30°安装


竖装支架底部还有ARGB神光同步效果

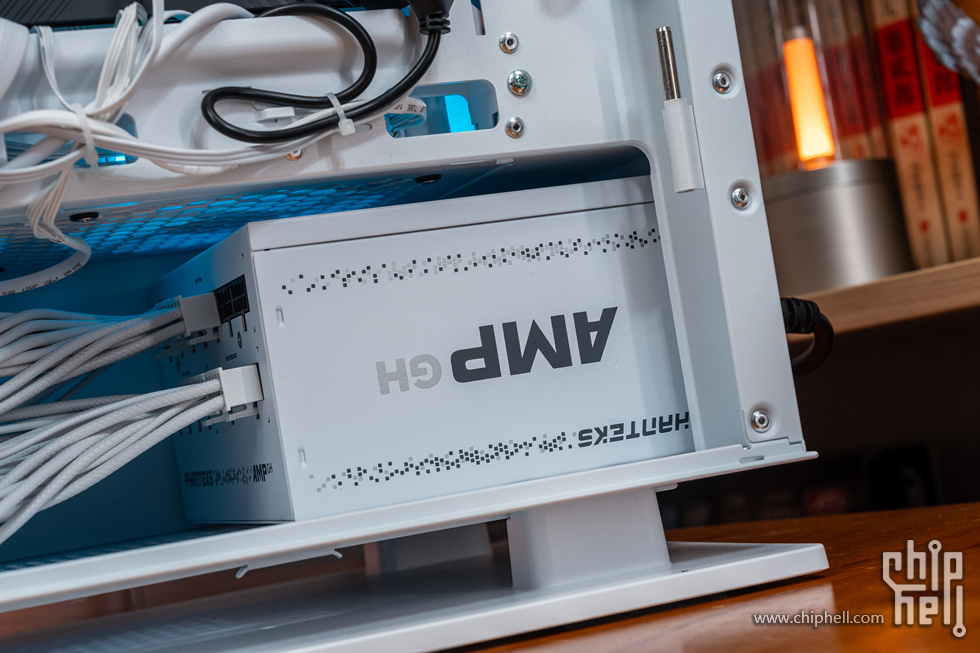

考虑到功耗荣誉，使用了追风者的AMP GH1000的千瓦白金电源


采用ATX3.1规范和原生PCIe5.1设计和提供8年换新的质保，采用了高品质105°全日系电容和无导线连接技术，且50%负载下能够支持风扇停转


整机内部一览


整机内部一览

• 配件解析
• 华硕ROG CROSSHAIR X870E APEX


主板使用的是来自华硕的ROG CROSSHAIR X870E APEX，它的硬核信仰超频实力具有混合双模超频、Core Flex核心调节、异步时钟、PBO增强、超频玩家工具包，在内存性能上具有AEMP，智能AI优化上具有AI缓存加速、AI智能超频、AI智能散热2.0、AI智能网络2.0等诸多功能


包装的背面回归到硬件上来，有如下超强特性：
*硬件规格具有18VCORE(110A)+2SOC(110A)+2MISC(80A)的供电模组，8+8Pin ProCool II 特制电源接口，固态聚合物SMD电容，每个供电模组均随附一个高导磁率粉末化超合金电感
*在散热方面，具有一体式I/O+VRM散热装甲、高效导热垫、多个M.2接口覆盖散热片、超大芯片组散热片，还有内存散热风扇
*在互联方面，主板提供了2个PCIe 5.0 X 16显卡接口，3个板载PCIe5.0x4+2个ROG DIMM.2的PCIe4.0x4，以及WIFI7和5G有线网卡，还有40Gbps的2个Type-C口和20Gbps、60W快充的前置Type-C口
*人性化DIY设计方面，具有M.2快拆装甲、M.2滑轨卡扣、M.2便捷卡扣2.0、Q-LED故障诊断灯、显卡易拆装、易拆式天线、开机与FLEX KEY按钮、Q-CODE、CMOS清零按钮&BIOS FLASHBACK，还有BIOS便捷仪表盘
*Polymo动态灯效2.0、AURA SYNC 神光同步，以及ASUS DriverHub、多屏中心、奥创等多种实用软件

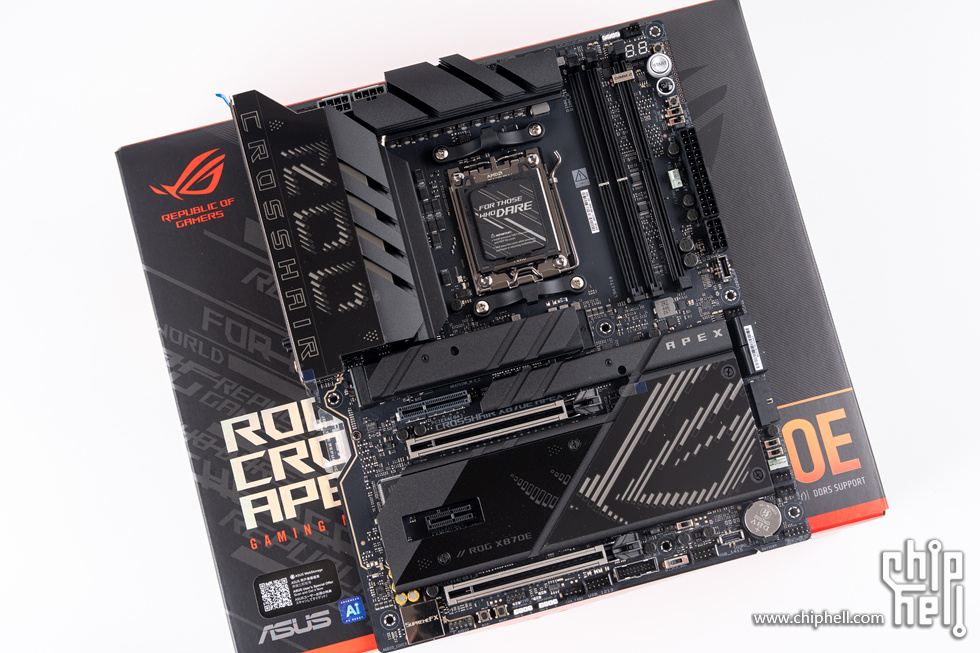

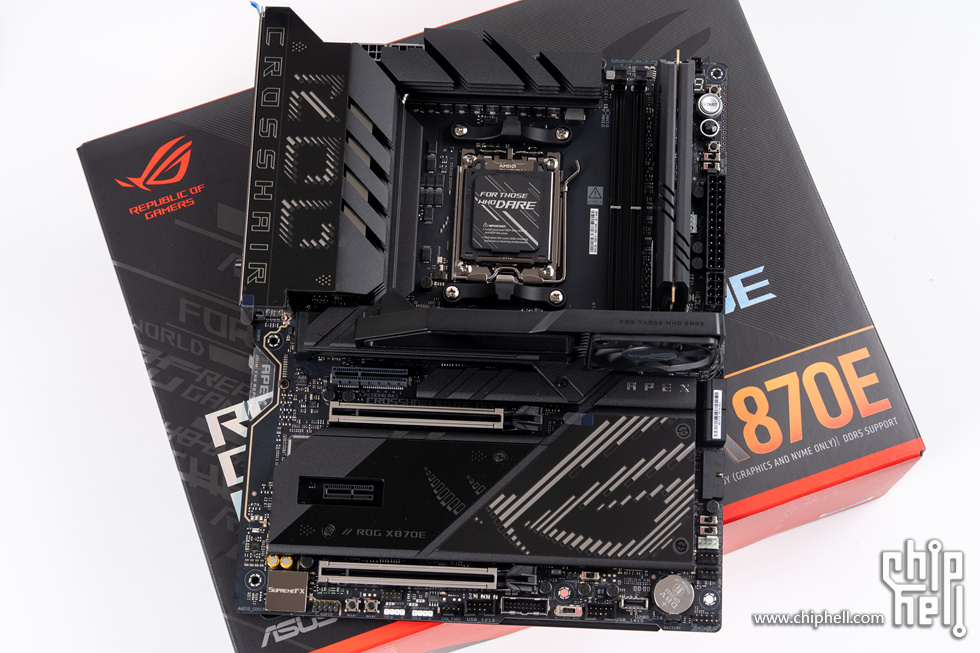

ROG CROSSHAIR X870E APEX 主板本体，明晃晃的ROG与大眼睛标，这块顶级超频板上几乎覆盖了绝大多数的散热片，以至于这张主板拿在手中非常之重

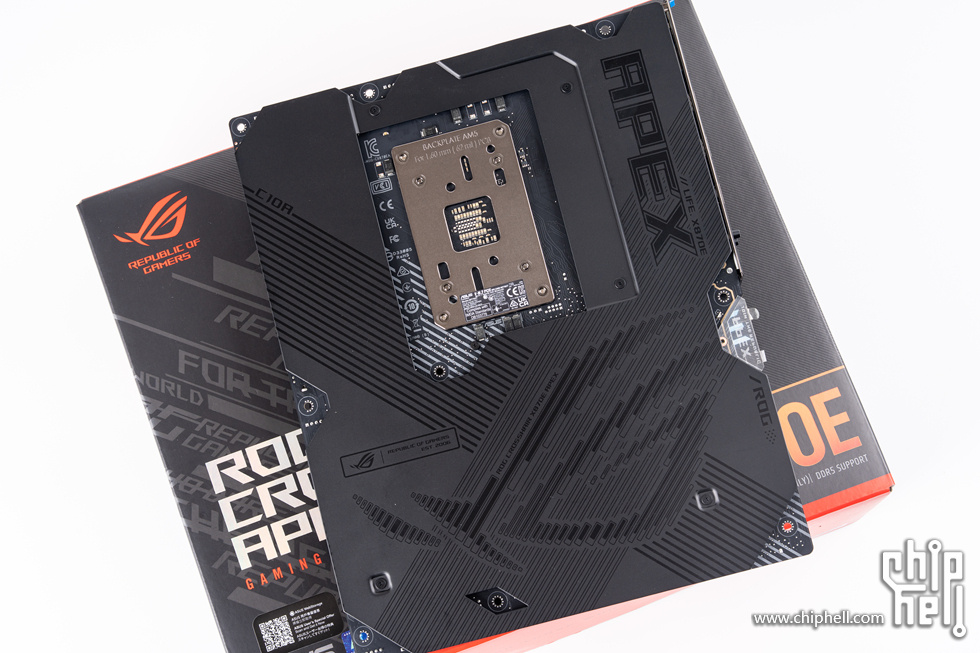

主板的背面也同时配备了强化合金背板，左上角是C10A的标记，右侧APEX的大logo和 LIFE X870E，下方是大眼睛

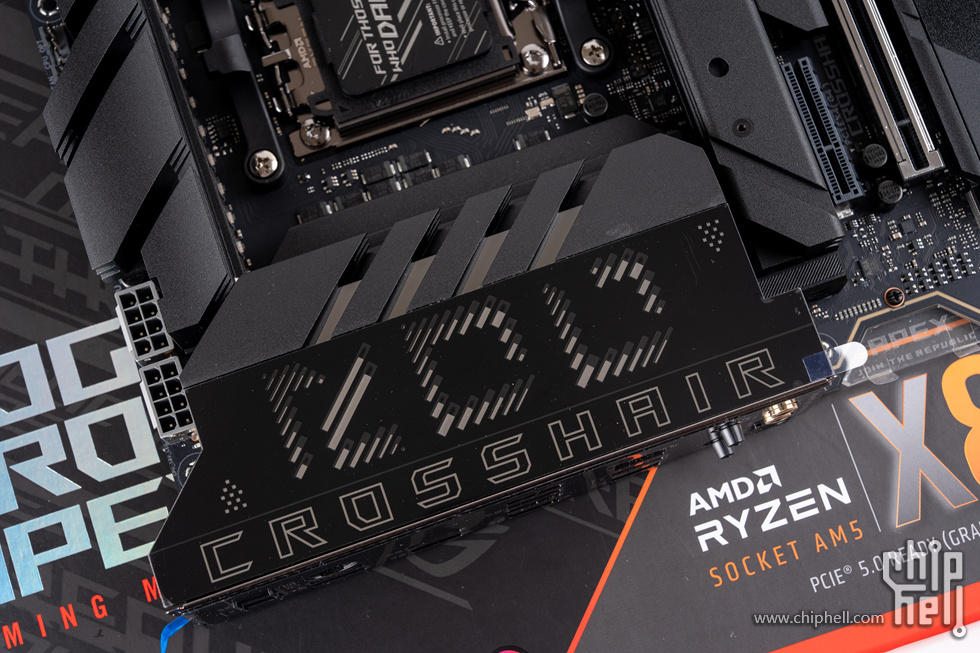

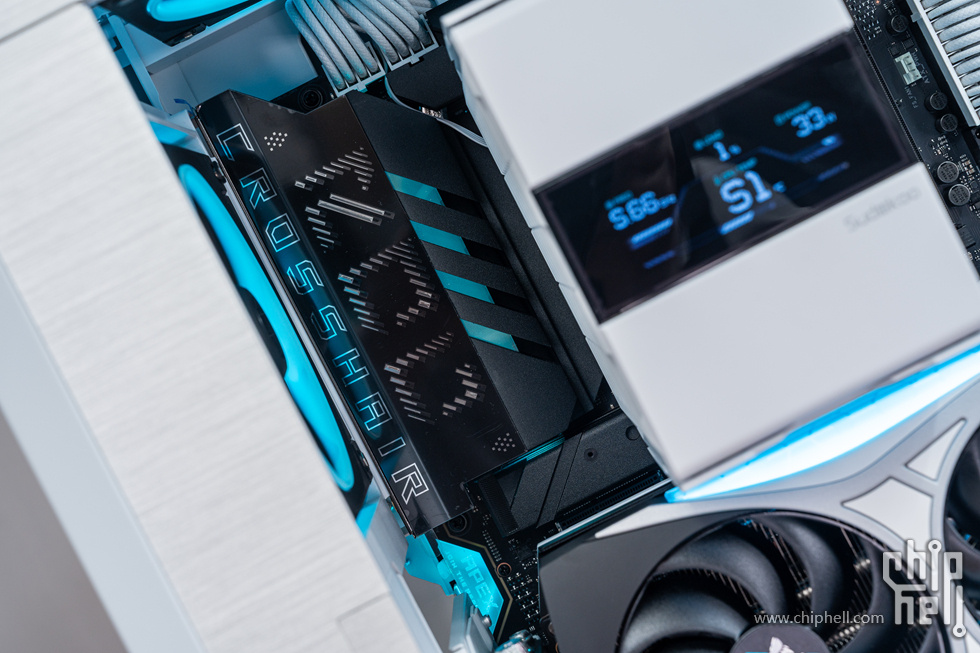

一体式I/O+VRM散热装甲上是ROG AMD的 CROSSHAIR，以及ROG的logo

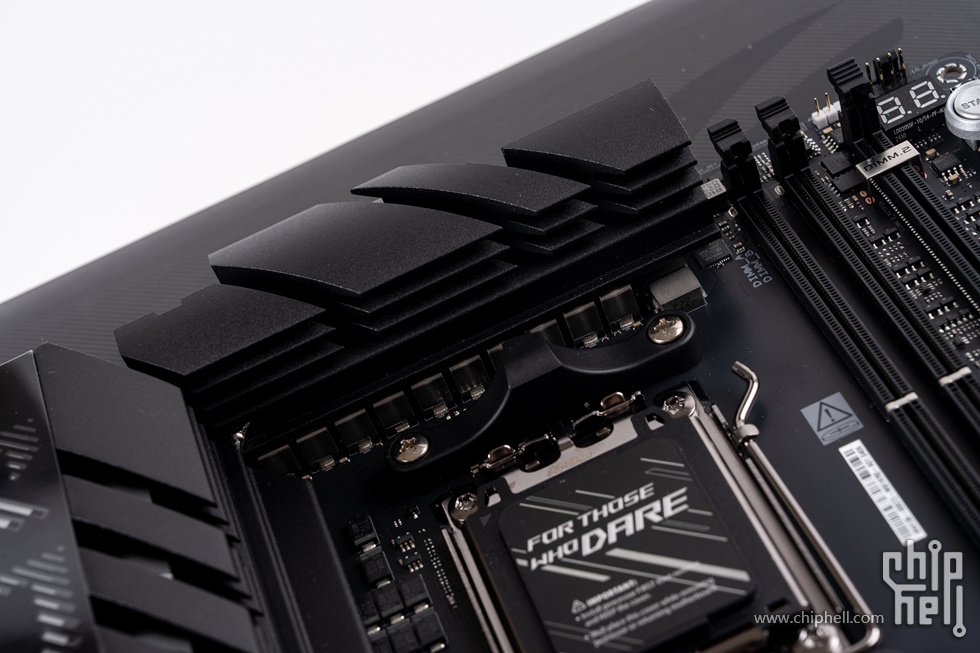

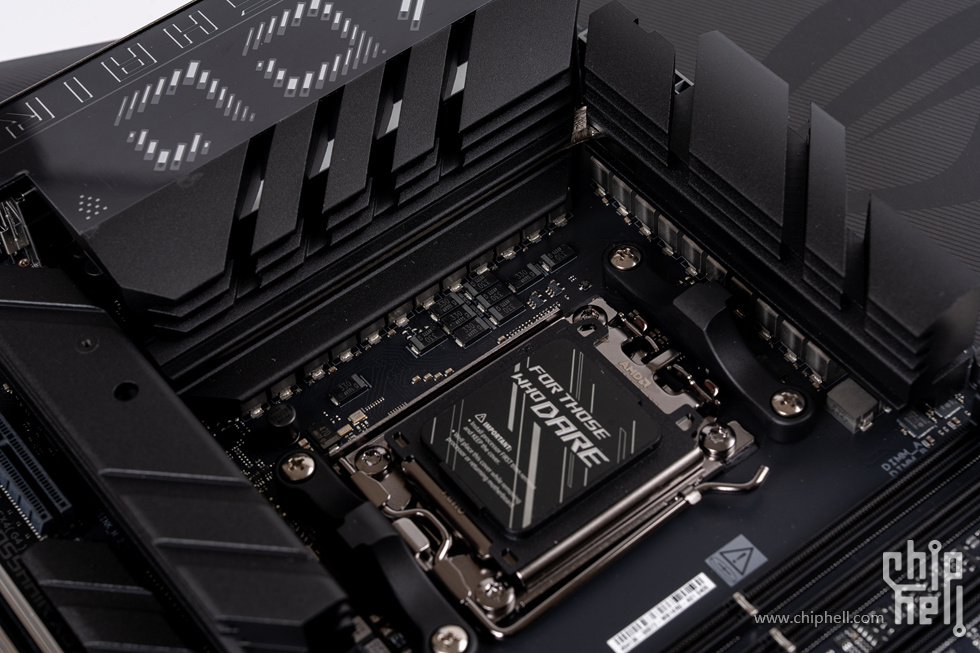

顶部的一体式I/O+VRM散热装甲也是非常的宽厚，斜切纹理散热，顶部弧形切割


整个散热规格有多条切割纹理来增加散热面积

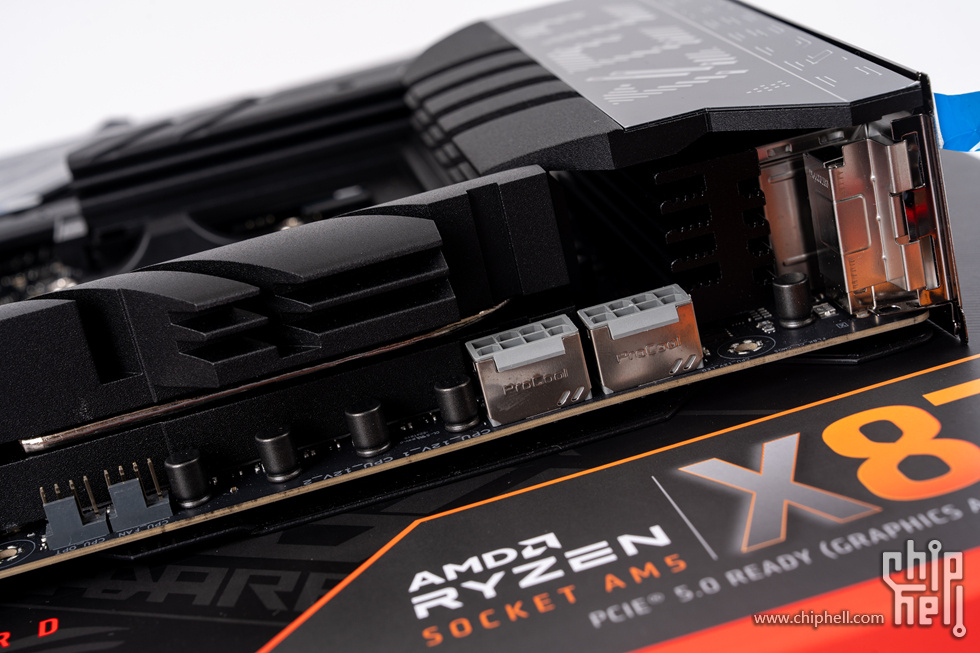

8+8Pin ProCool II 特制接针的电源接口，灰色接口与ROG电源正好防呆设计

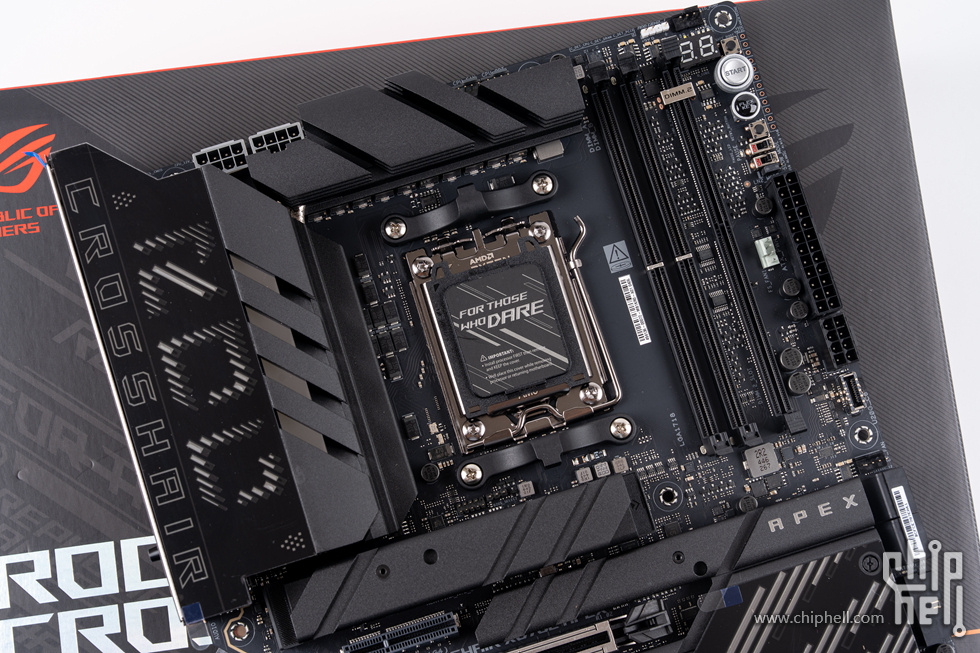

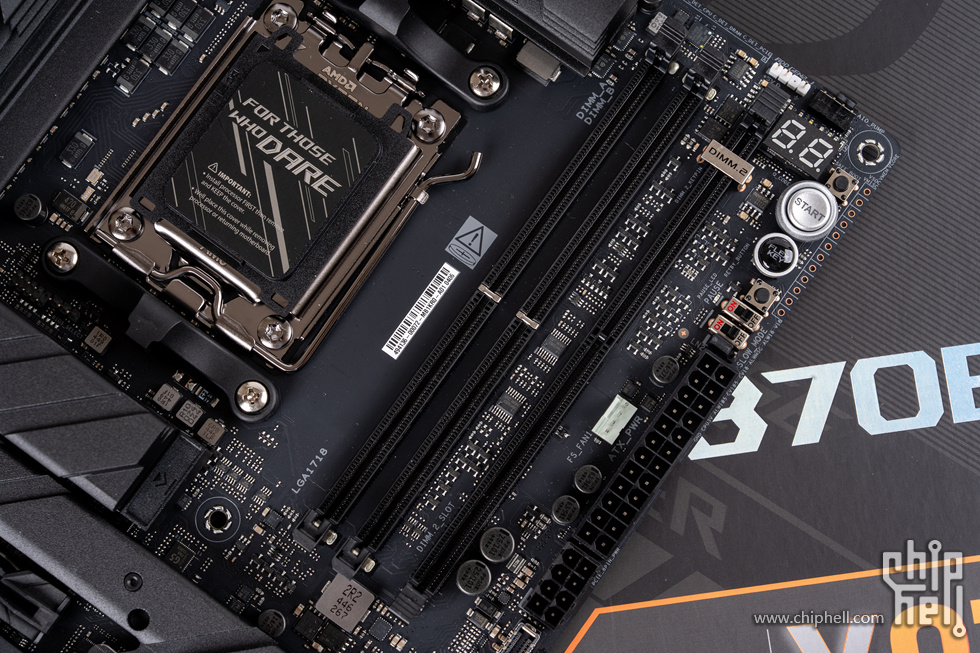

主板的上半部分，漆黑一片的纯血ROG，右上部分具有CPU FAN、CPU OPT、AIO PUMP以及5V ARGB接针，还有SAFE BOOT、RETRY BUTTON、PAUSE、SLOW MODE，以及开机与FLEX KEY按钮、Q-CODE等


两条DDR5内存插槽，优化的信号技术，支持发烧级内存频率的轻松突破，硬核实力最高可达9600+MT/s

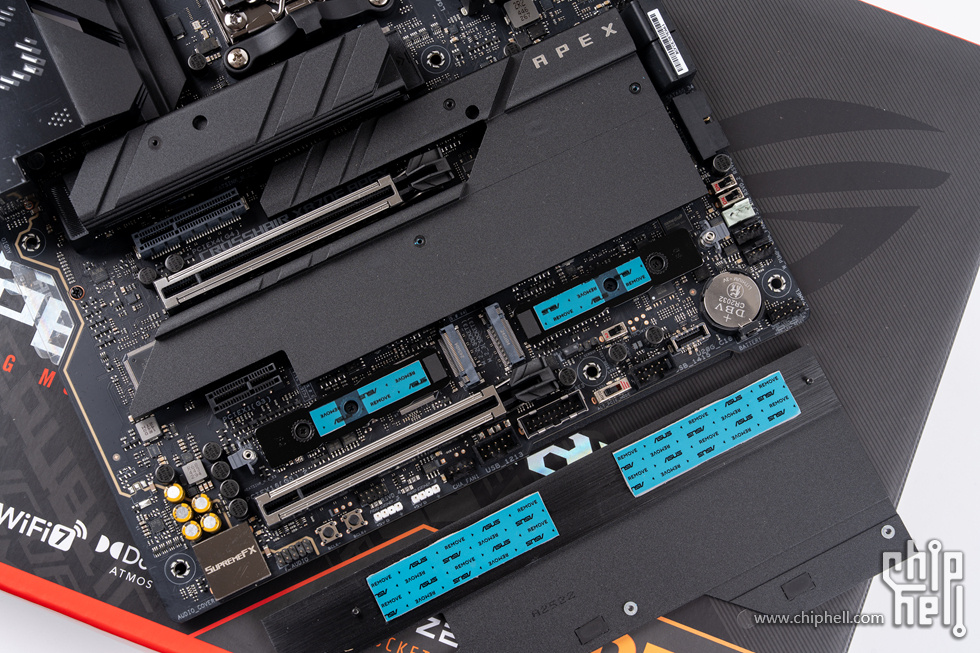

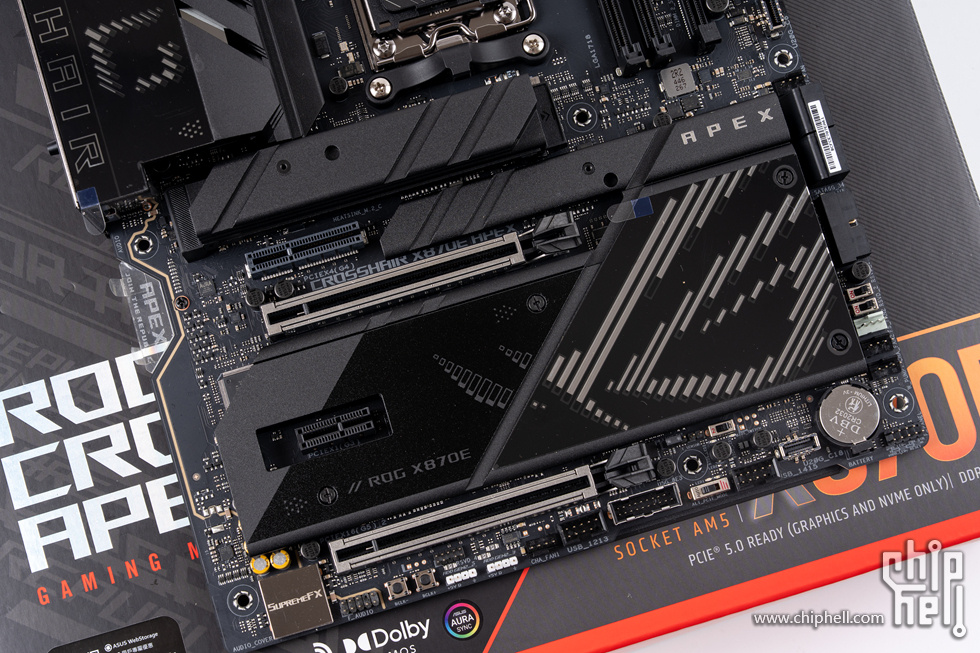

主板的下半部分，主要是被芯片组散热的大眼睛所覆盖，上面的4条PCIe，芯片组直出的是第一条PCIE4.0x4、第三条PCIE3.0x1，CPU直出的是第二条与第四条全长PCIE5.0x16，当使用AMD Ryzen™ 9000 & 7000 系列处理器情况下：
- 同时使用 PCIEX16_1 与 PCIEX16_2 时，PCIEX16_1 与 PCIEX16_2 将以 x8 运行。
- 当 M.2_3 被开启时，PCIEX16_1 将以 x8 运行，PCIEX16_2 将以 x4 运行。
- 当 M.2_2 和 M.2_3 同时被开启时，PCIEX16_2 将关闭。


前置TYPE-C口的20Gbps支持60W PD充电，下方还有4个SATA3、1个前置USB3.0、3个风扇接口

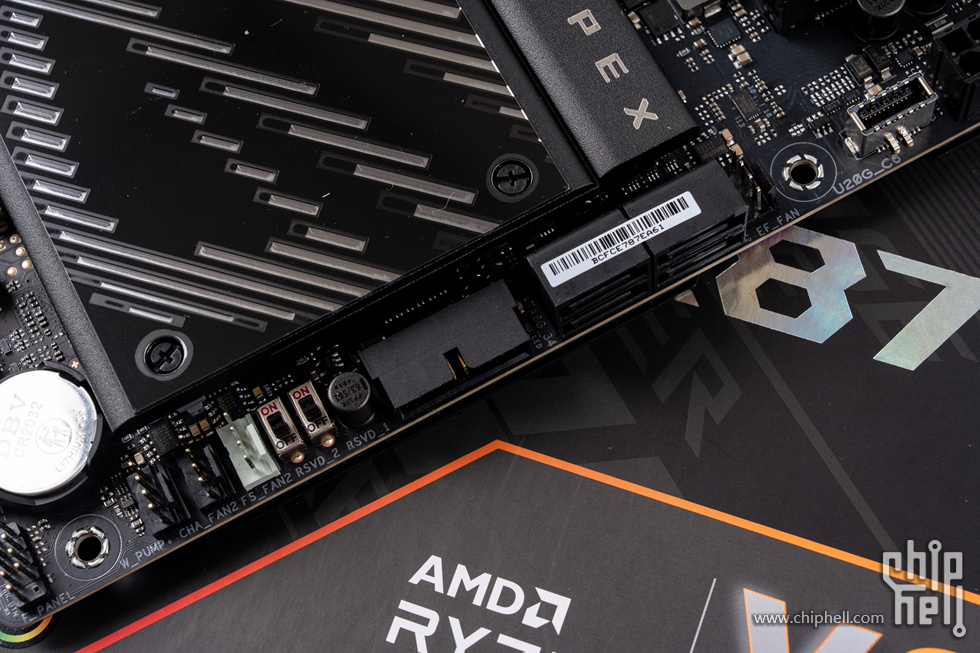

底部这里有更多的接口如前置音频、BCLK按钮、5V ARGB、风扇接口、USB2.0、USB3.0、PCIE调节开关、20Gbps TYPE-C等

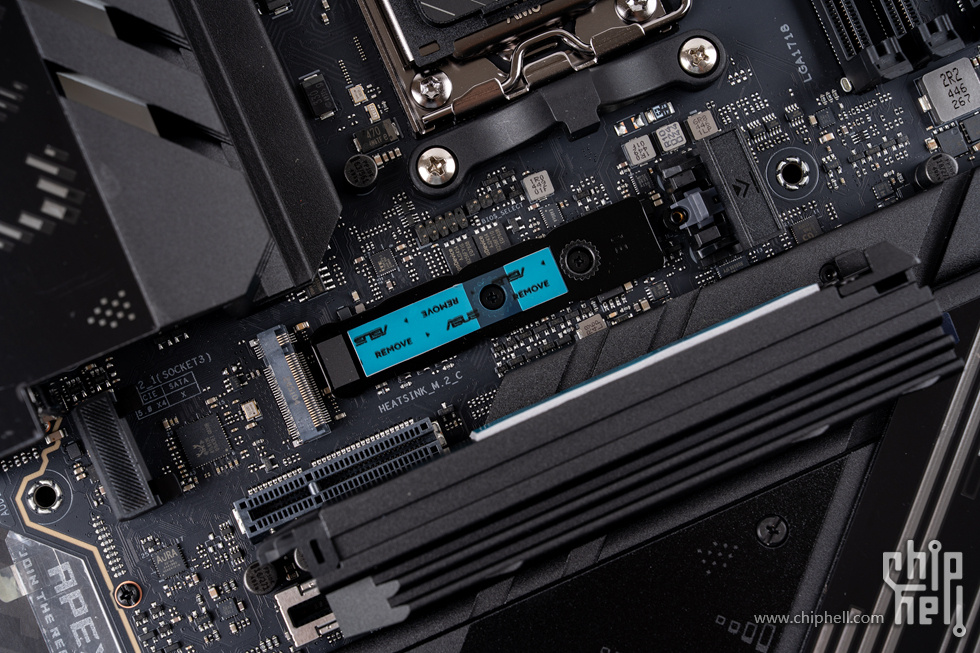

这是M2_1，由CPU直出，支持PCIE5.0X4 ，双面散热并使用M.2便捷卡扣2.0，散热片厚实到差不多为PCIE5.0金属插槽的两倍宽度


下方两个M.2，分别是M2_2、M2_3，也是CPU直出，一样的双面散热和M.2便捷卡扣2.0


另外，超厚实的双面散热的ROG DIMM.2上还配置了第三第四条M.2，两条都是芯片组直出的PCIE4.0X4


主板的后置IO提供了如下接口：
2 x USB4® (40Gbps) ports (2 x USB Type-C®)
6 x USB 10Gbps ports (5 x Type-A + 1 x USB Type-C®)
2 x USB 5Gbps ports (2 x Type-A)
1 x Wi-Fi module
1 x Realtek 5Gb Ethernet port
1 x PS/2 keyboard/mouse combo port
2 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button


主板的纸质类附件、M.2滑轨卡扣以及M.2垫片等


其余附件是内存风扇套件、天线、ROG DIMM.2、ROG驱动优盘

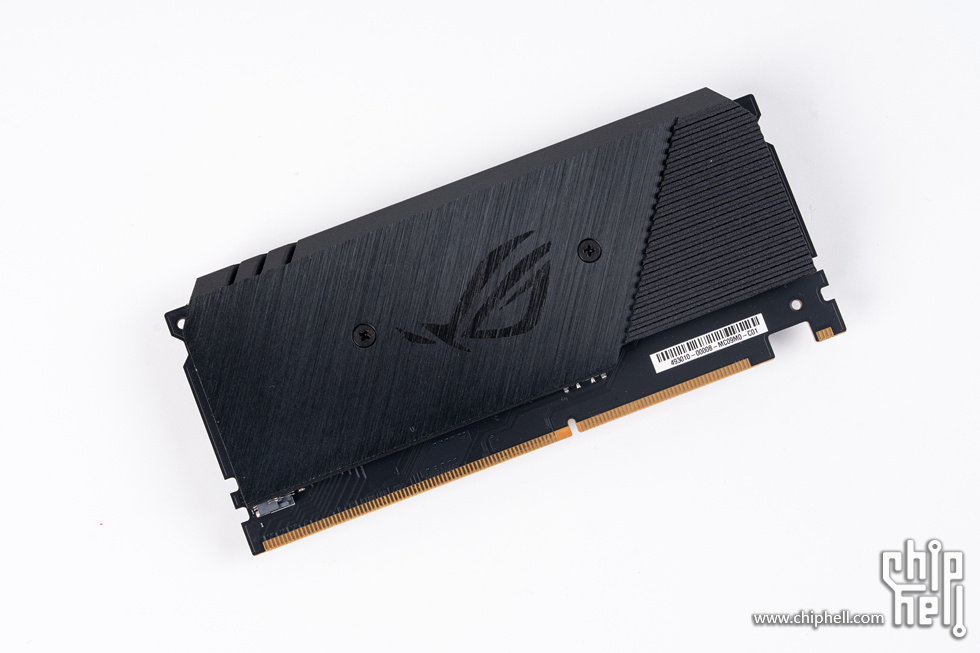

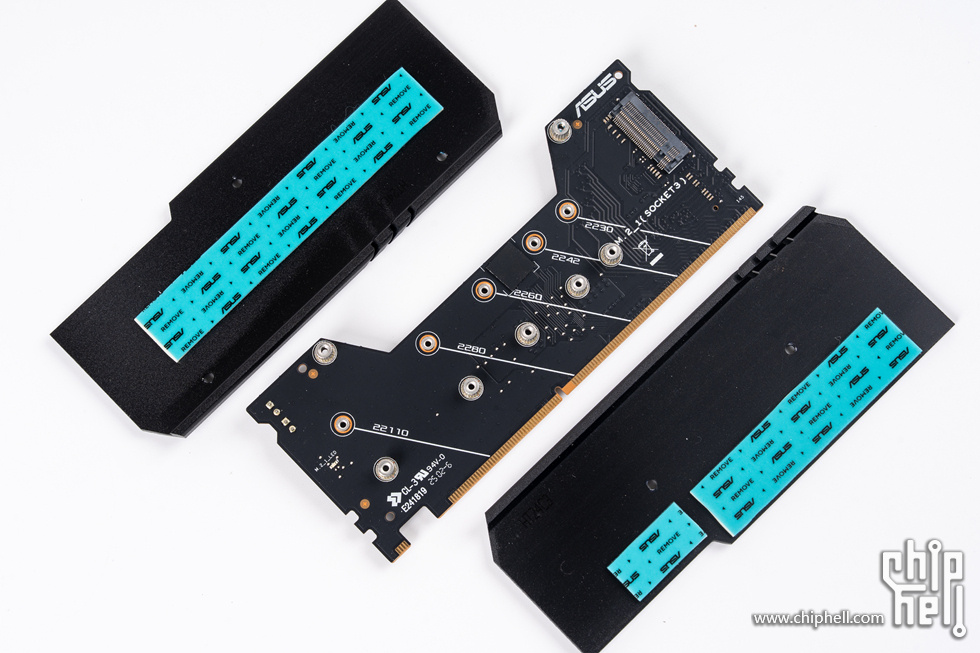

ROG DIMM.2，超厚实的双面散热，中间这里是大眼睛和拉丝面板，右侧为条纹切割散热


内存风扇套件


内存风扇是安装在第一条M.2散热片与APEX延伸段散热片上的，两处都有定位孔和固定螺丝孔，安装完风扇套件和ROG DIMM.2之后形成 ROG CROSSHAIR X870E APEX的完全体

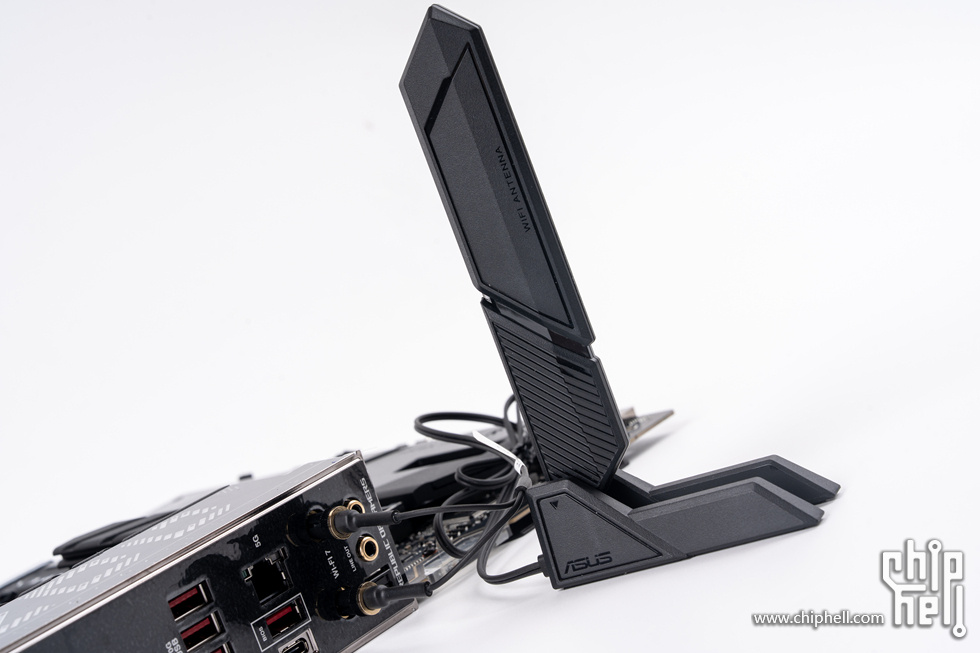

易拆式天线的安装非常方便，直接插拔即可，不需要再旋拧螺丝了

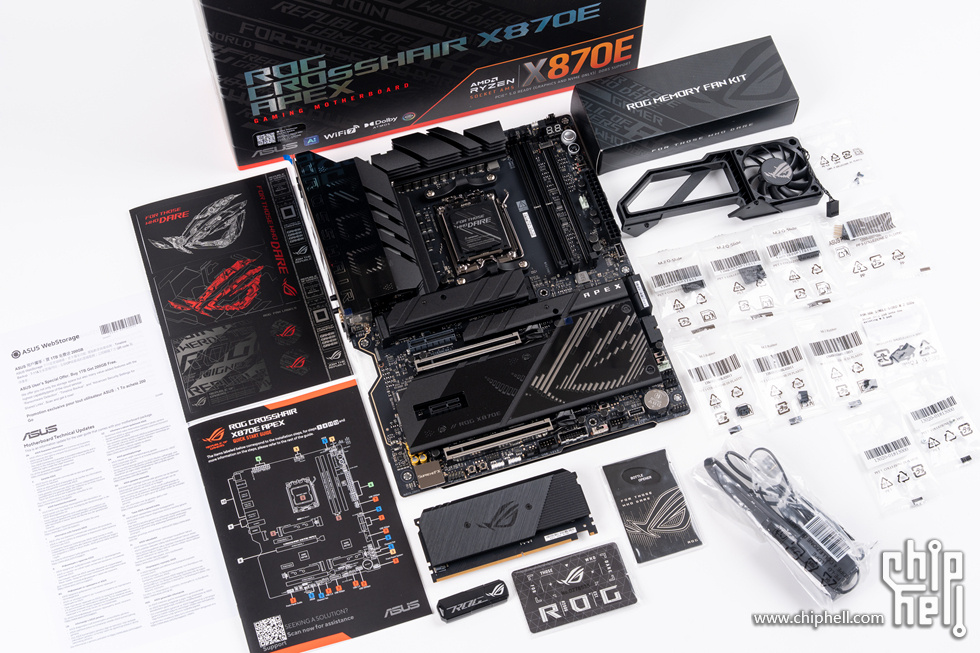

ROG CROSSHAIR X870E APEX 主板的全家福

• AMD锐龙9 9950X3D处理器

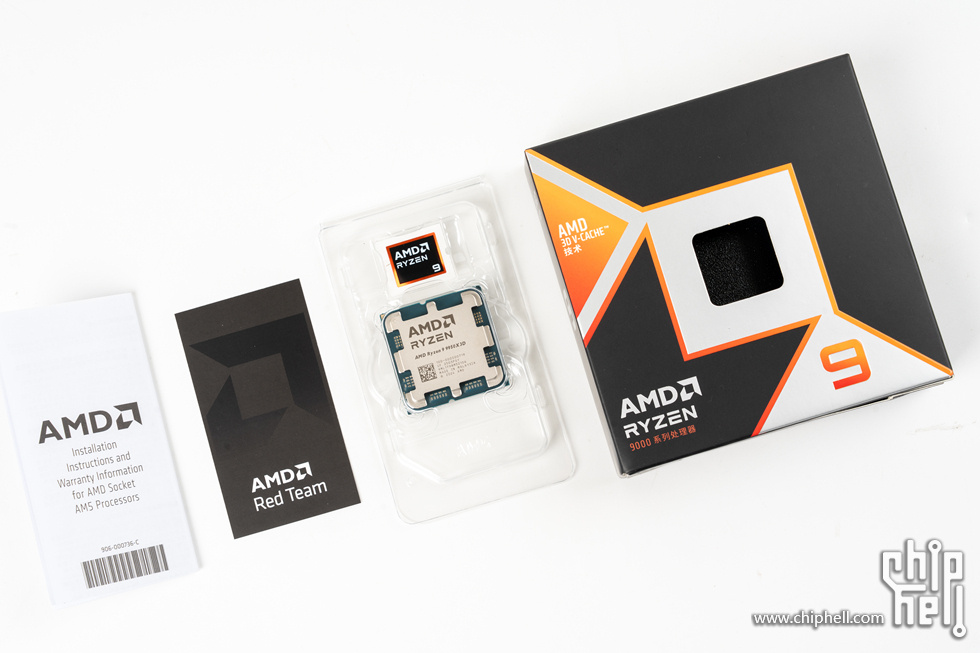

AMD锐龙9 9950X3D处理器，Zen5架构，16核心32线程，TSMC 4nm FinFET工艺，基准时钟频率4.3GHz，至高加速时钟频率5.7GHz，144MB的L2+L3游戏高速缓存，170W TDP功耗，这颗旗舰处理器更是创新采用第二代AMD 3D V-Cache技术，进一步释放性能

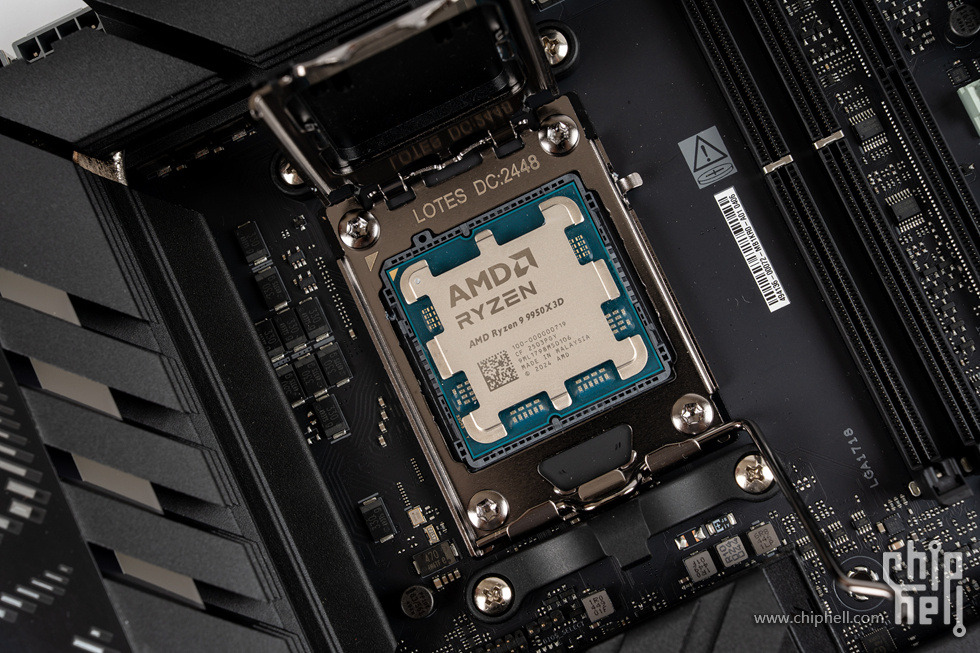

9950X3D处理器安装到ROG CROSSHAIR X870E APEX 主板的黑化插槽中

• 撼讯（PowerColor）RADEON RX 9070XT Reva 夜岚


PowerColor（撼讯）推出的Radeon RX 9070 XT REVA夜岚显卡是撼讯首款二次元主题显卡，采用黑白配色与六边形冰蓝背光设计，配备三风扇散热系统和12层PCB，显存容量16GB GDDR6，显存位宽256bit。AMD今年发布的Radeon RX 9000系列，距离AMD Radeon RX 7000完整布局已时隔两年，而RX 9070 XT 属于Navi 48 GPU，启用了完整的64组CU，搭配了16GB 256bit 20Gbps的GDDR6显存

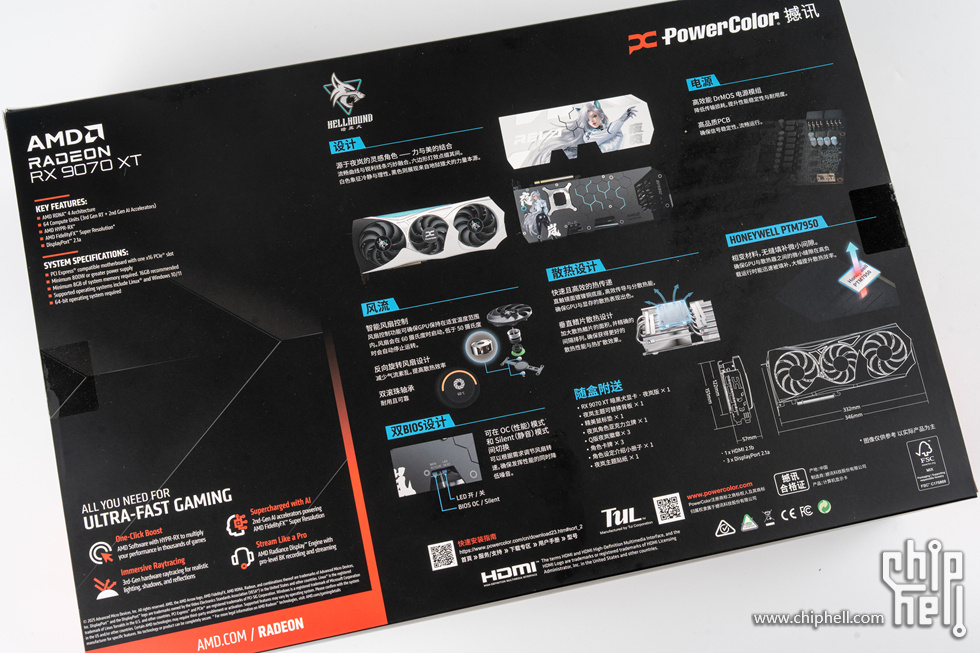

包装的背面汇总了该款RX9070XT REVA 夜岚显卡的特性设计和配置参数信息


包装随盒附送了好多，可替换的背板已经被我安装到显卡上了，这里还有夜岚角色亚克力立牌、角色卡牌x3、Q版夜岚徽章x3、角色设定介绍小册子、夜岚主题贴纸，以及精美鼠标垫一张


夜岚角色亚克力立牌和夜岚鼠标垫

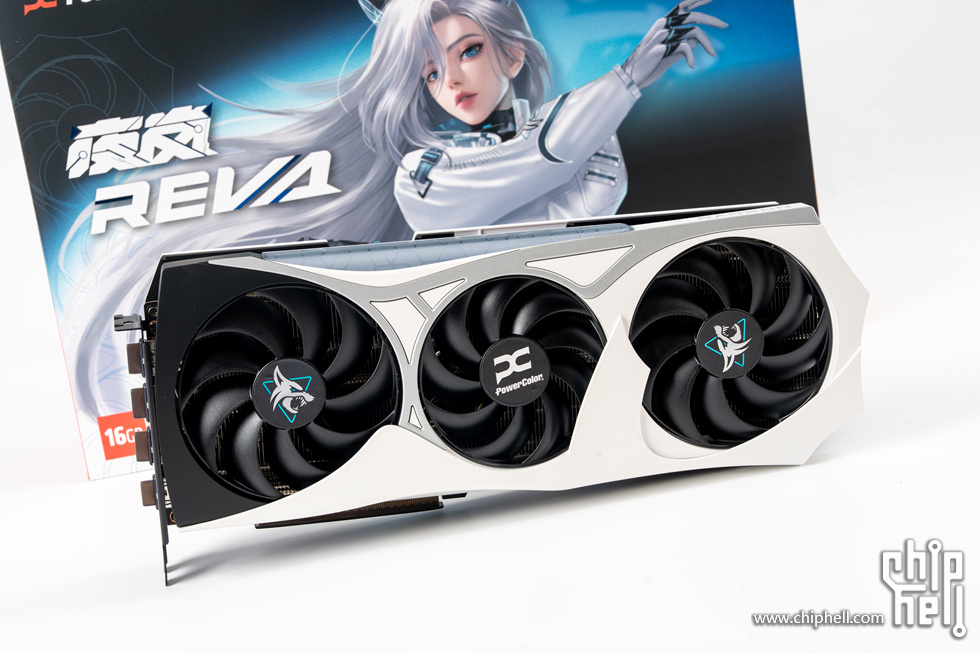

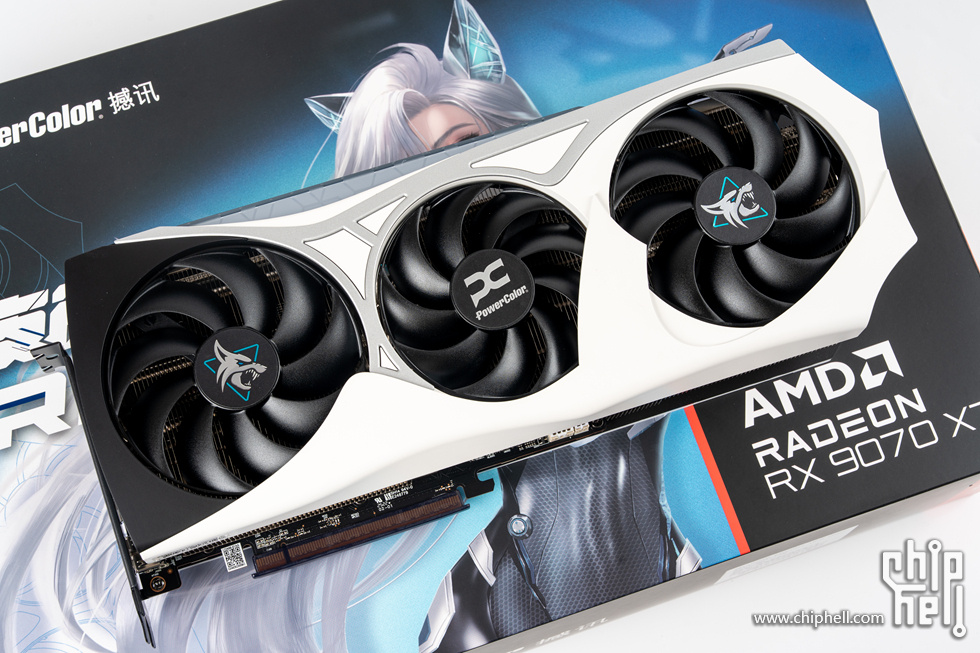

显卡的本体，RX9070XT REVA 夜岚采用2.5槽设计，10+9+10cm的三风扇设计，散热器6根镀镍6mm热管，显卡16相供电设计，使用双8pin供电，采用OC 317W/Silent 304W的双BIOS设计，性能模式下的游戏/加速频率为2460/3010 MHz，静音模式下为2400/2970MHz，尺寸方面为327*128*49mm/含挡板尺寸340*142*49mm


显卡本体正面，一袭白衣与黑色三风扇，弧形本体设计，内部采用高效能 DrMOS 电源模组，10+1 相电源设计搭配专属 3+2 相内存电源供应，并且配备导电高分子电容，提供良好的热稳定性与耐用性，采用12 层高导热材料PCB搭配 2oz 铜电源层，性能表现更稳定


显卡的顶部，导光条采用柔和曲线与凌厉线条交融，六边形蜂巢纹理与内部冰蓝色的灯光

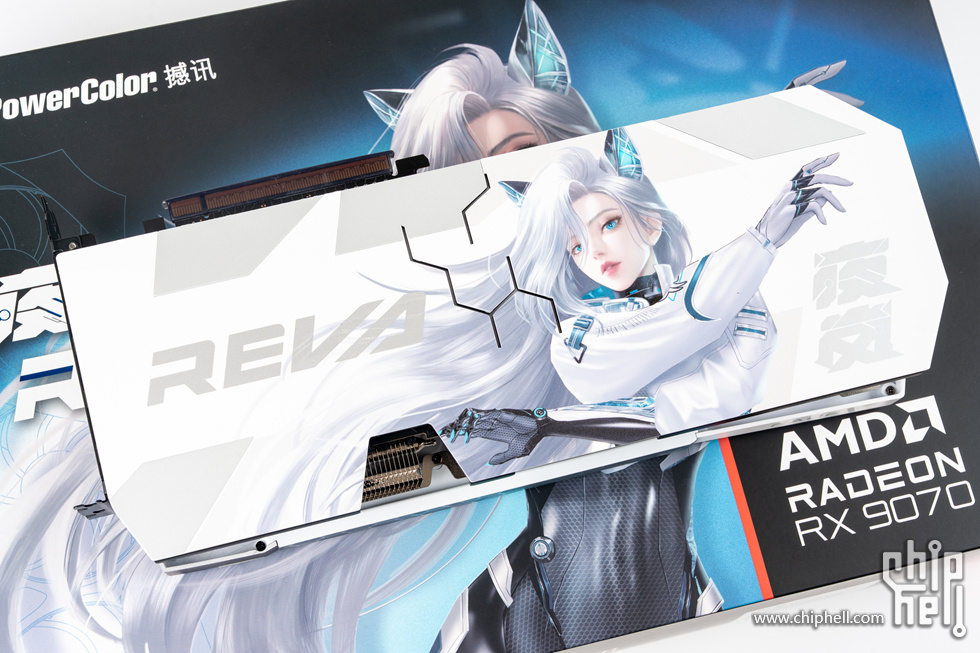

附赠的磁吸背板为纯白设计，REVA 夜岚的logo

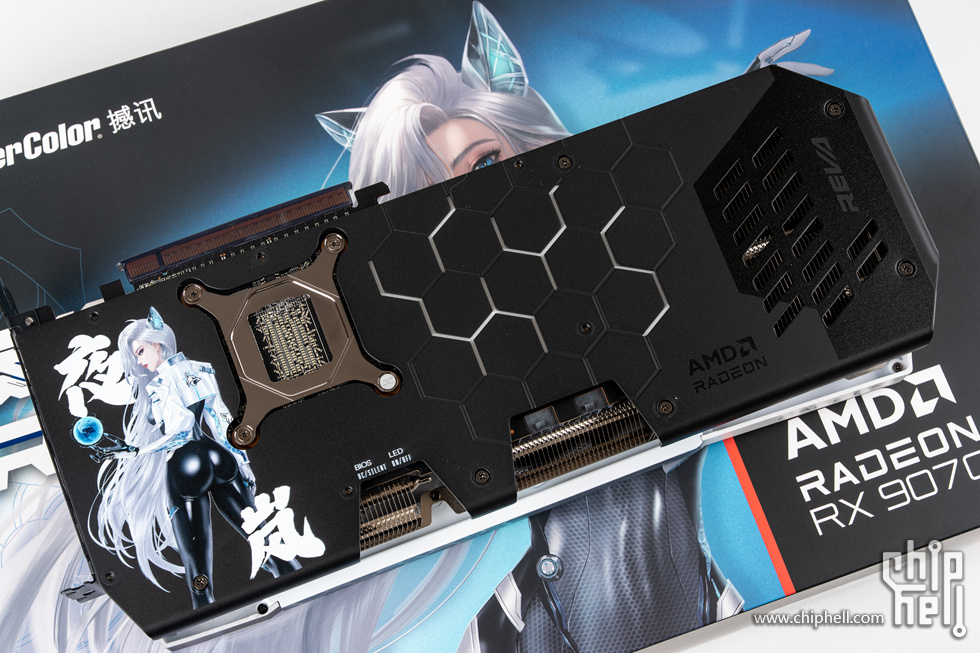

取下磁吸背板，默认的黑色背板

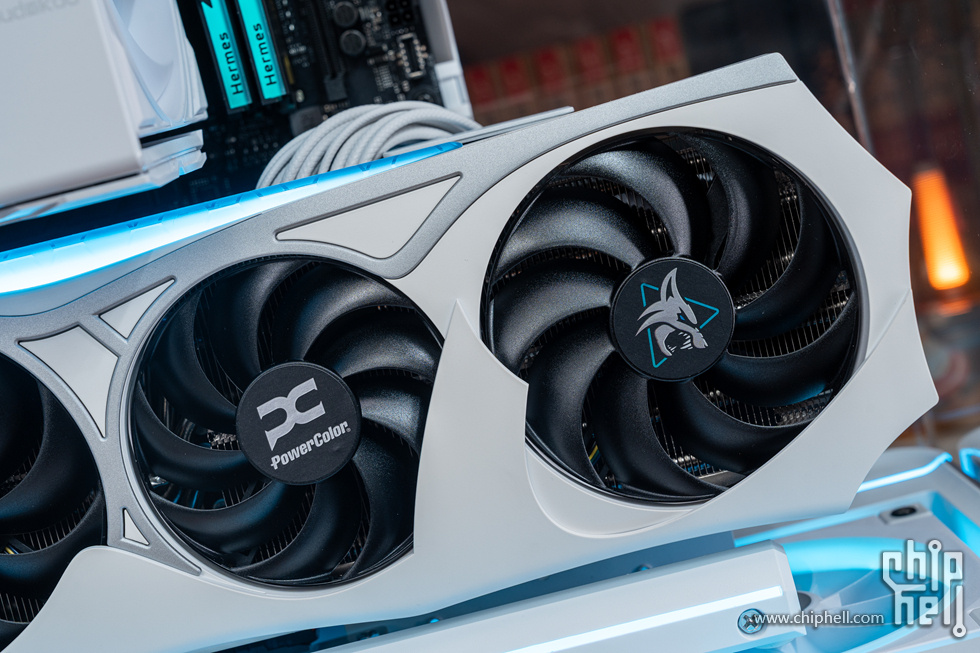

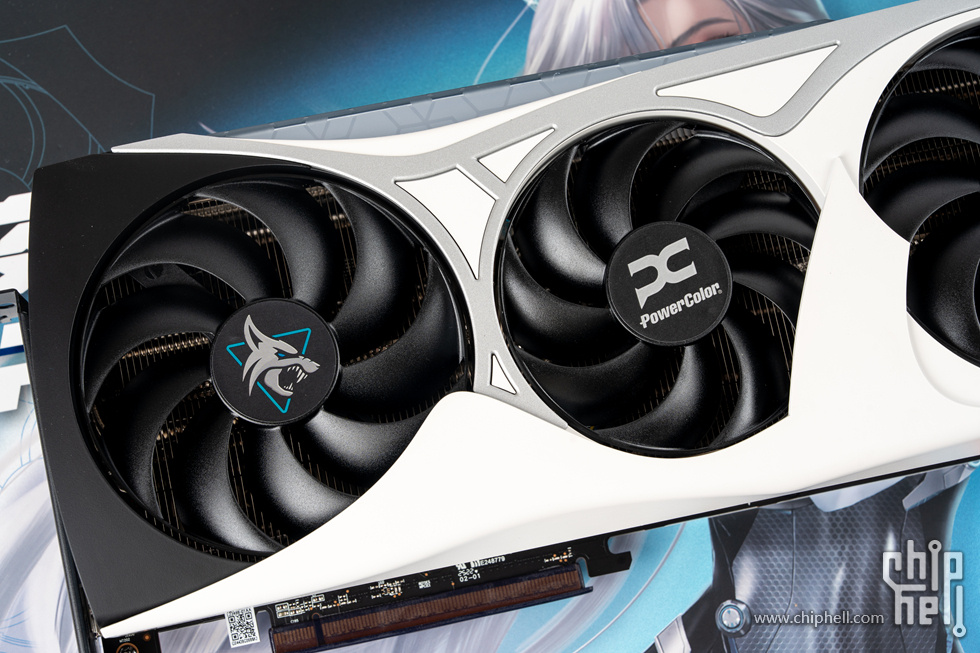

显卡的三风扇，显卡采用智能风扇控制，双滚珠轴承设计，并有反向旋转风扇设计减少气流紊乱提高效率


中间9cm风扇，两侧10cm风扇

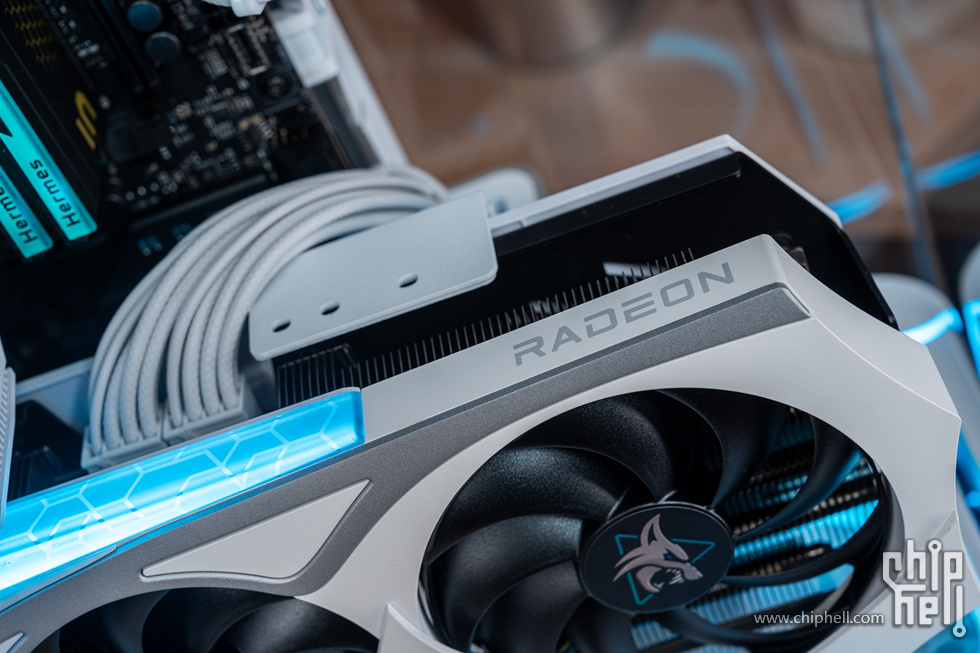

显卡顶部的RADENON标识

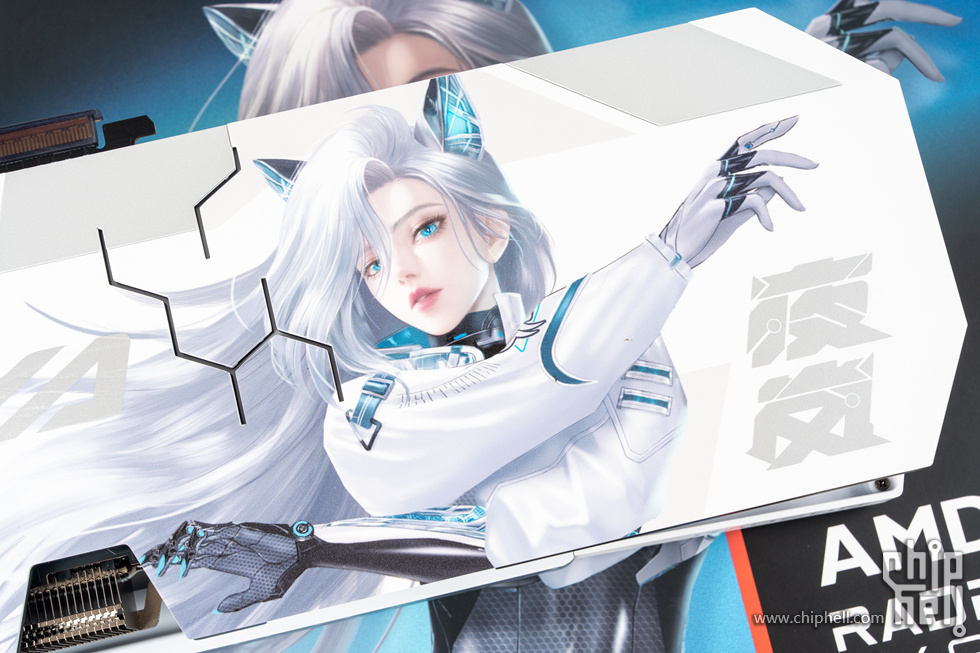

磁吸背板上的夜岚图案

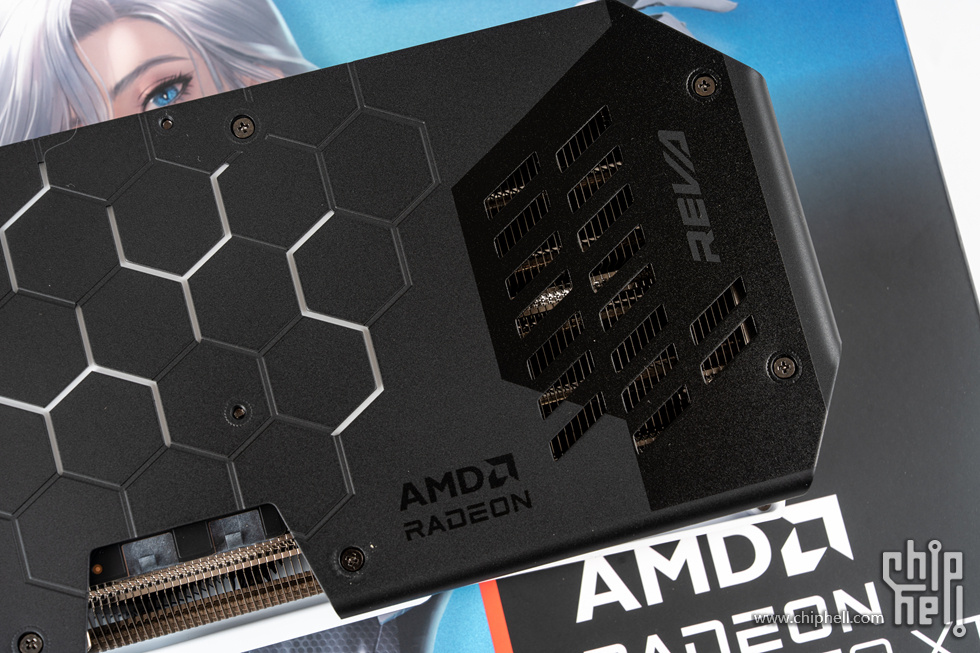

默认背板上的末端镂空散热


默认背板的黑色夜岚

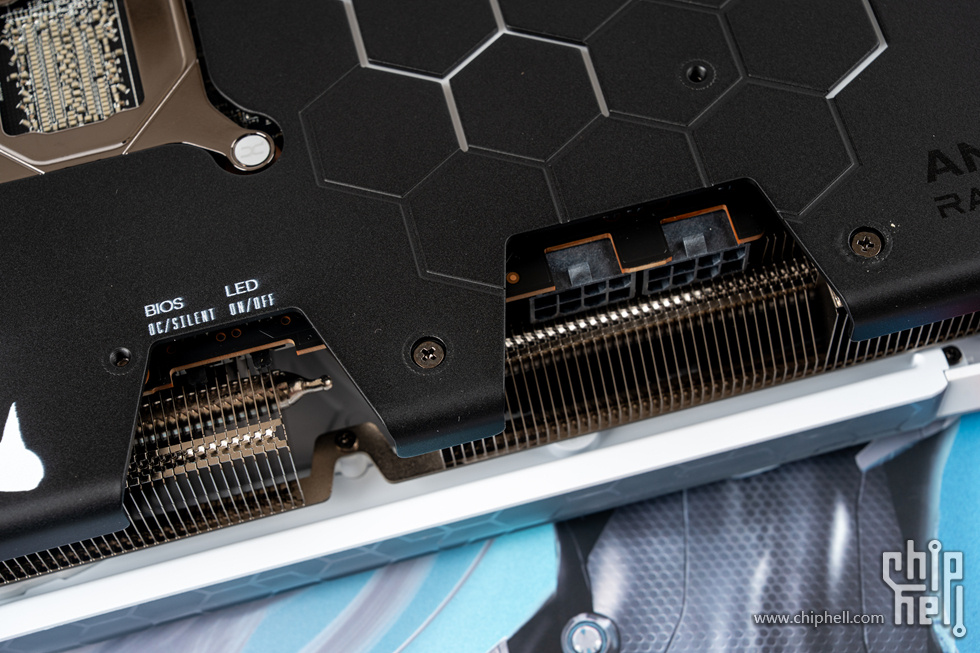

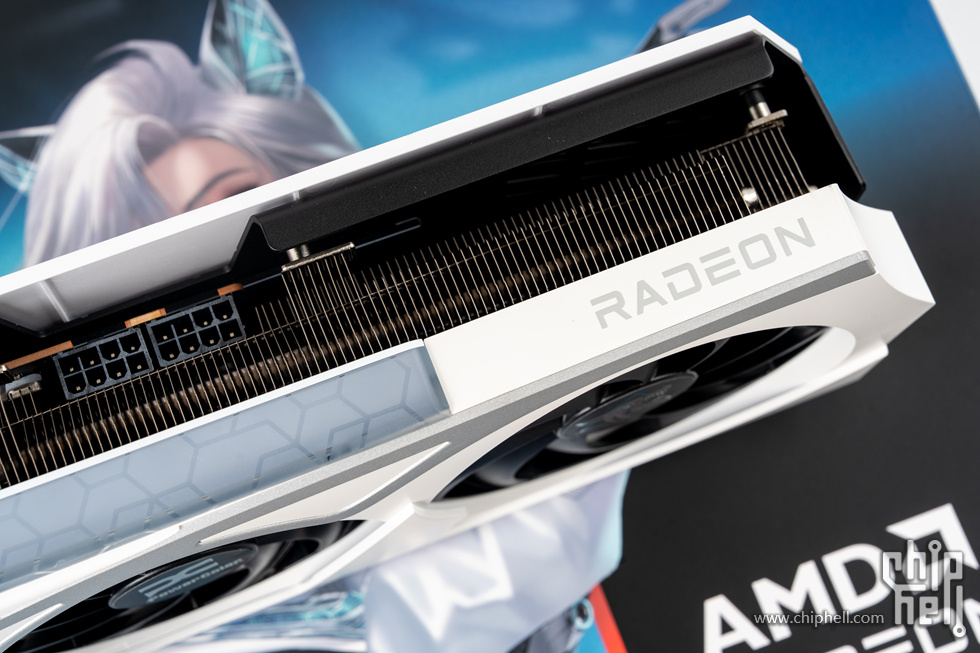

左侧的双BIOS切换开关，以及右侧的双8Pin供电接口


2.5槽的显卡本体设计


显卡的末端圆润


黑化的背板上的接口，1 x HDMI 2.1b , 3 x DisplayPort 2.1a

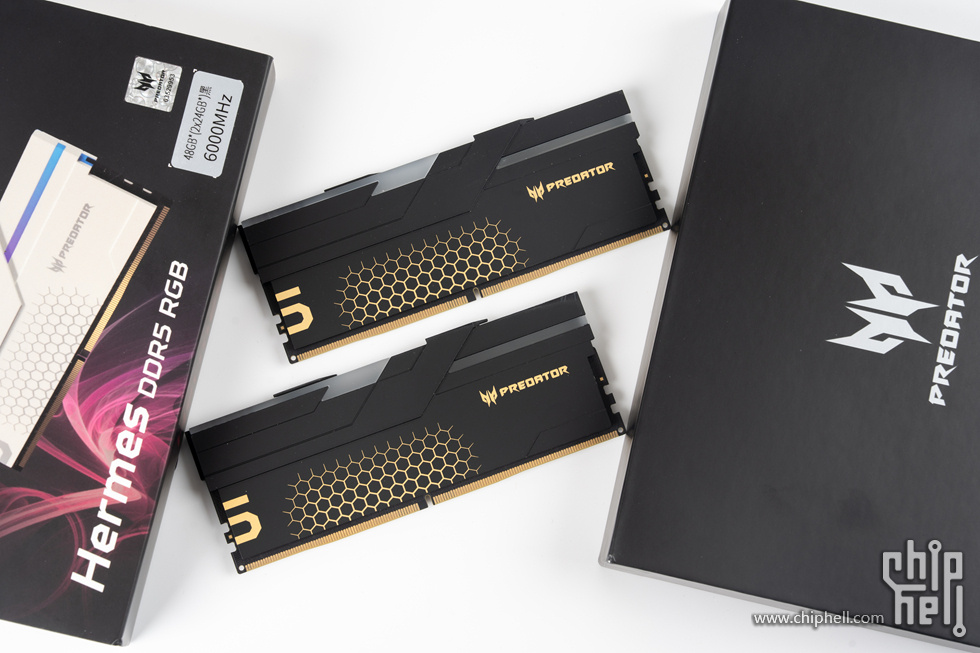

• 宏碁掠夺者（PREDATOR） DDR5 6000  Hermes 冰刃 48G套装

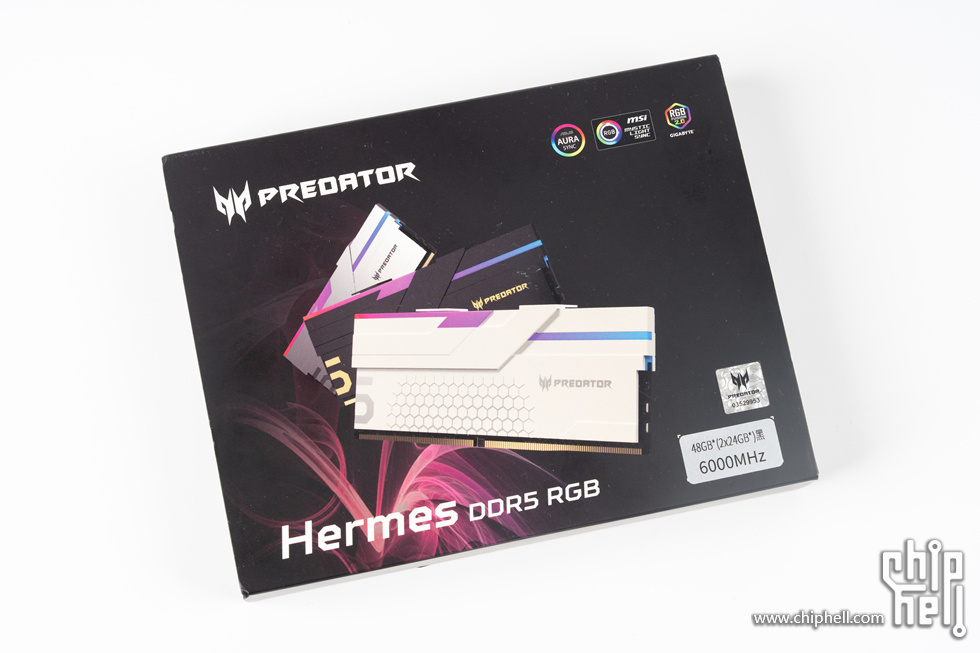

内存使用的是来自老牌厂商宏基的高端掠夺者PREDATOR内存，这款属于Hermes冰刃系列RGB灯条，采用的是新一代海力士M-DIE的3GB颗粒，可以达到48GB(24G×2)容量，同时，它的频率和时序分别是DDR5 6000  C28-36-36-72，电压是1.4V。Hermes，赫尔墨斯是古希腊神话中的守护商业之神，也是众神的使者，奥林匹斯十二主神之一，是宙斯与阿特拉斯之女迈亚的儿子，罗马又称墨丘利

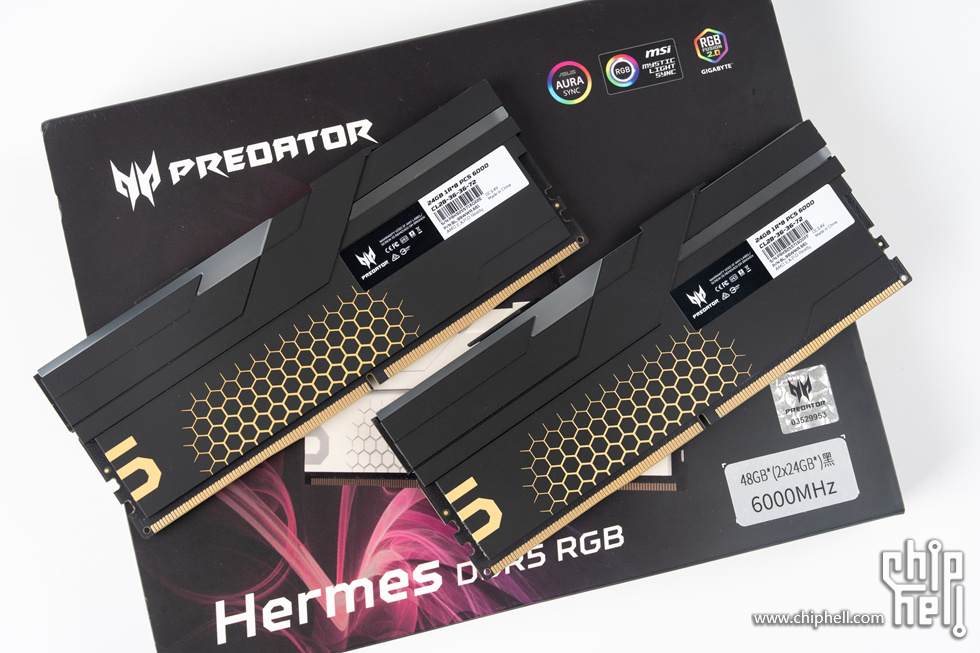

内存本体


内存本体非常的扎实厚重，Hermes冰刃系列不愧为宏基的高端掠夺者系列，拿在手中分量与质感都是上乘之作


内存散热盔甲两面一致的设计，右上的标签标注了内存为单条24GB 的1R*8颗粒，DDR5 6000  C28-36-36-72，电压是1.4V，并且标注有AMD E.X.P.O Ready。这款内存选用高品质原厂超频颗粒，专为Z890&X870专属调优，搭载10层强化PCB和高性能PMIC电源管理芯片，不锁电压，具备更大布线空间和电气性能

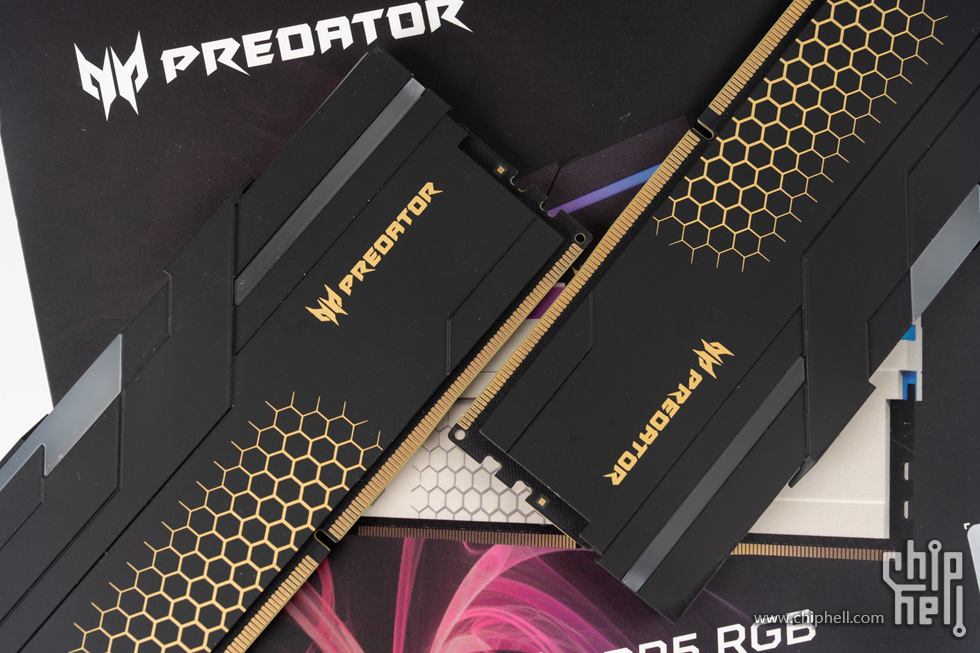

内存一边是宏基的掠夺者logo“PREDATOR”

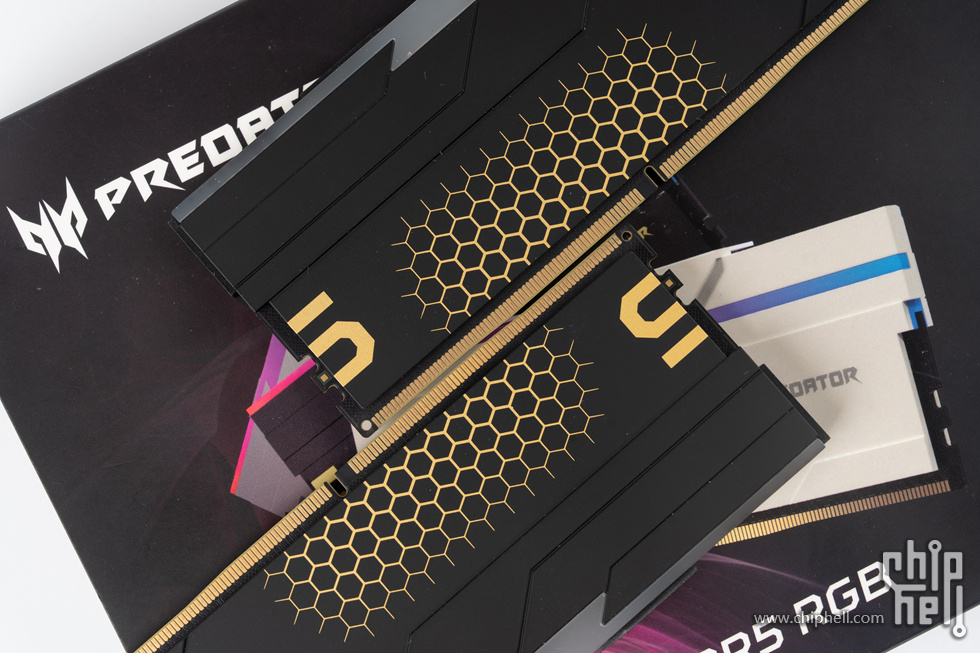

另一边是DDR5的“5”标识，以及中间的蜂巢造型

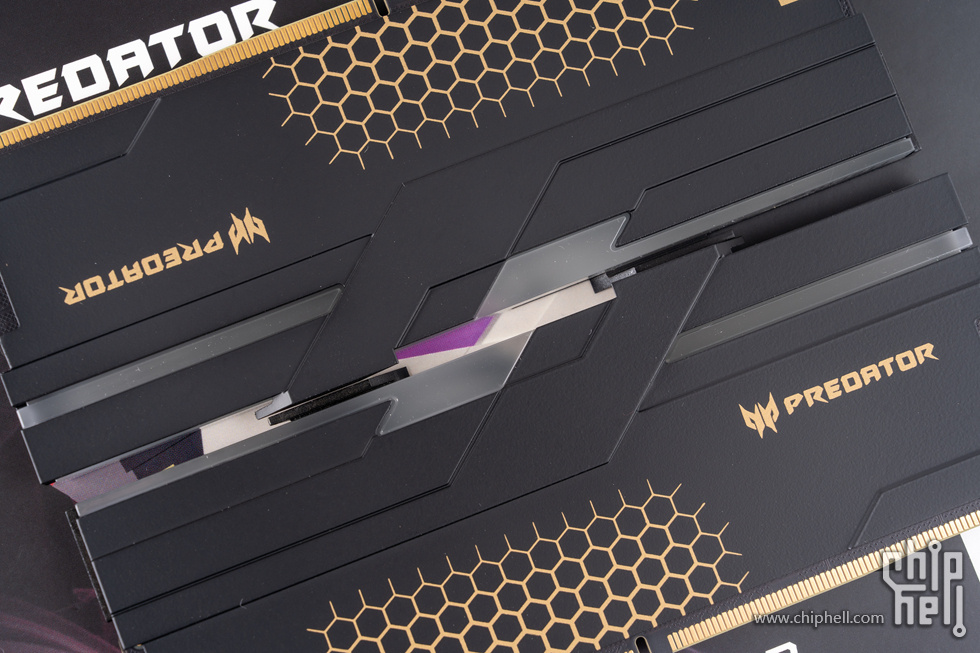

散热片上半部分会有凸出的造型，并且灯条也是交错形状


内存的顶部，雾化导光条设计，贯穿整条内存，内部8个独立发光区域，中间两个散热片延伸进口灯带，左边是冰刃系列的logo“Hermes”在灯效照亮下正好可以凸显字体


内存的表面摸起来质感细腻，类肤材质比较柔软

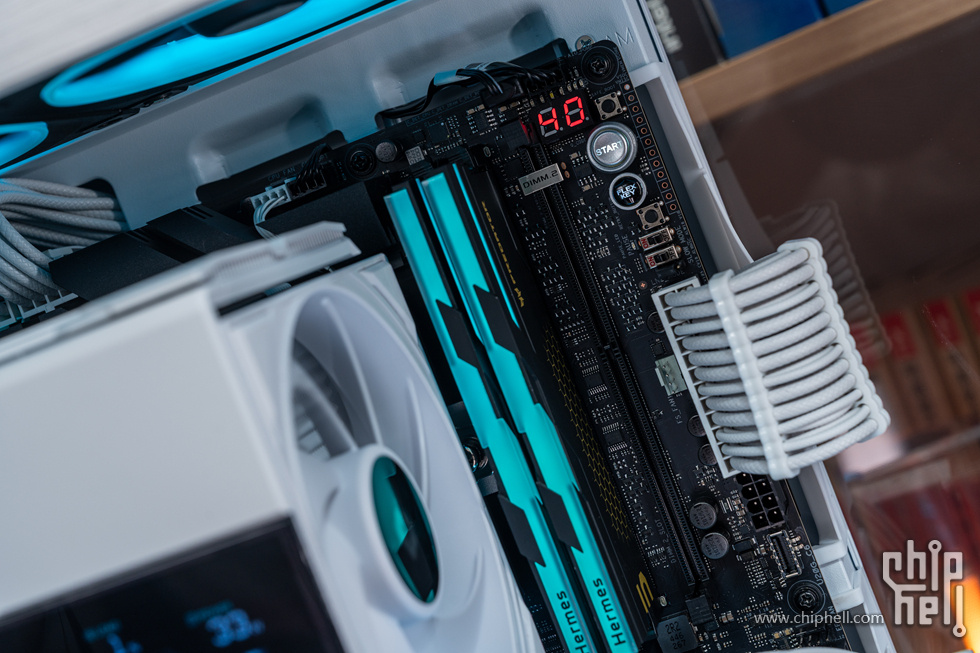

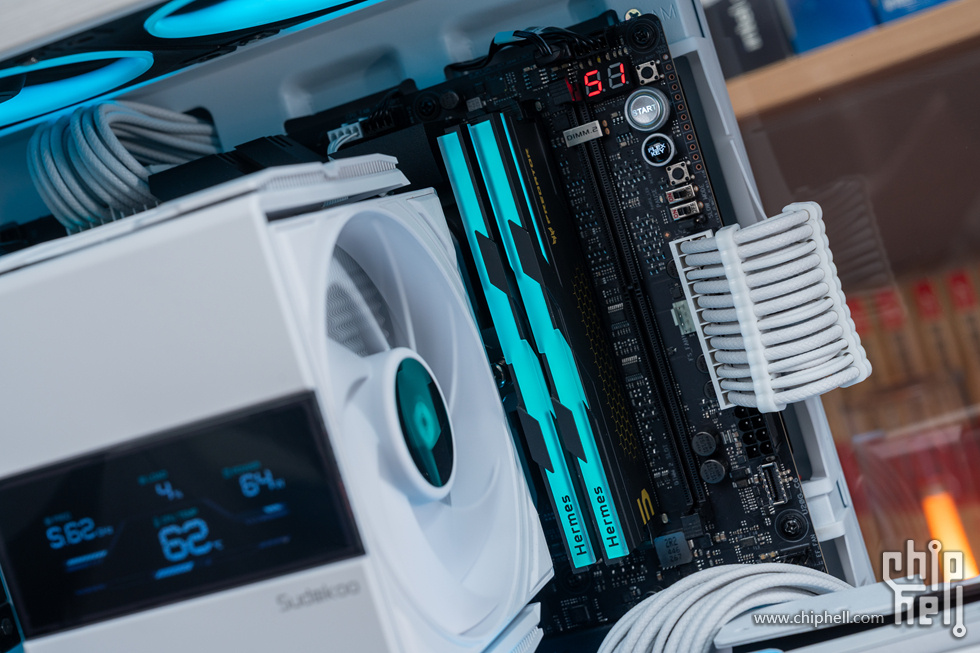

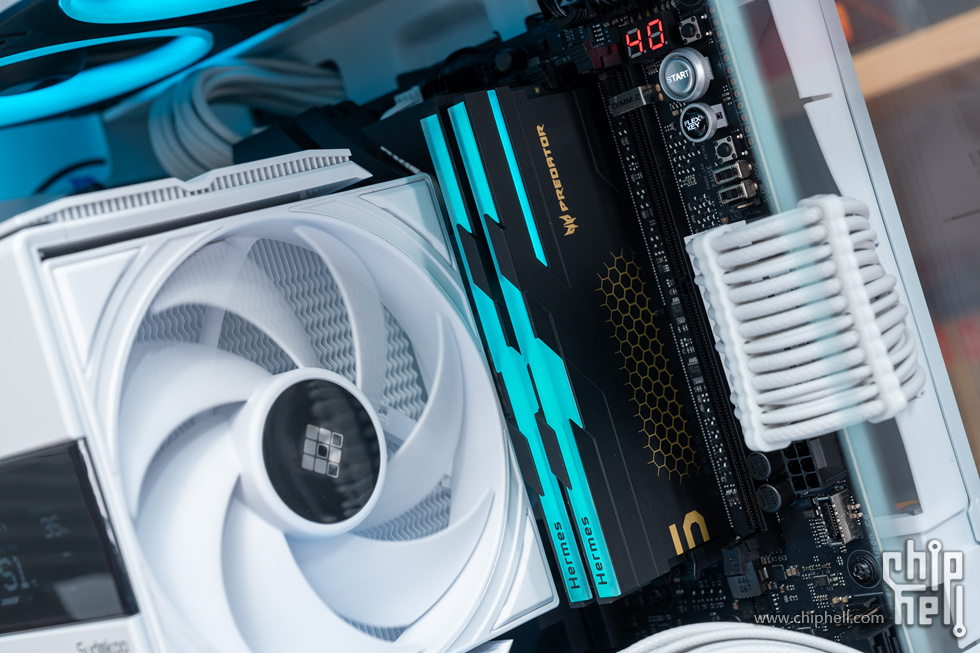

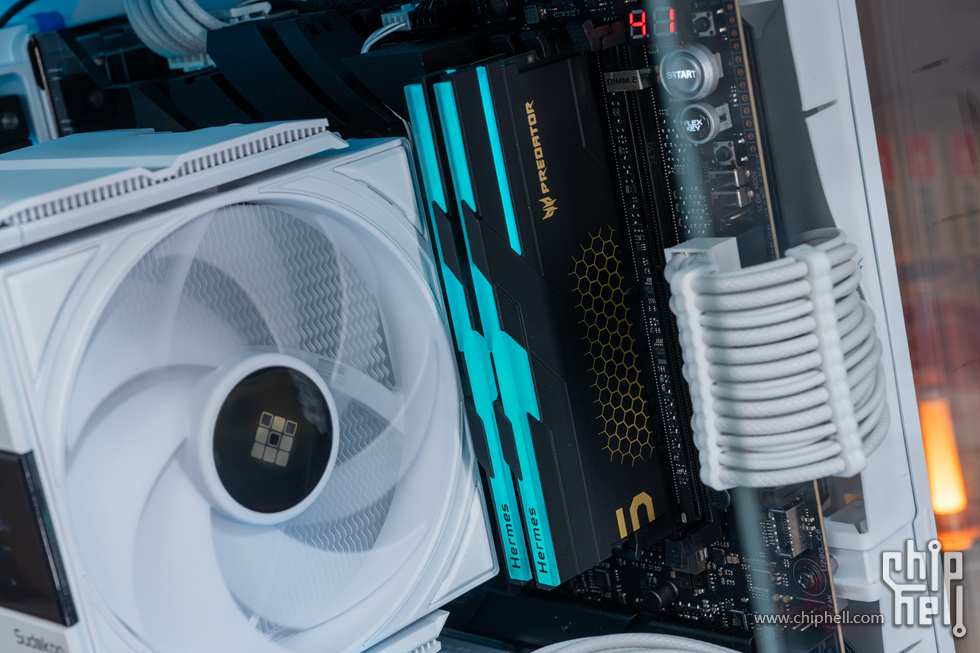

APEX上的内存安装效果

• 佰维（BIWIN）悟空NV7400 2TB SSD

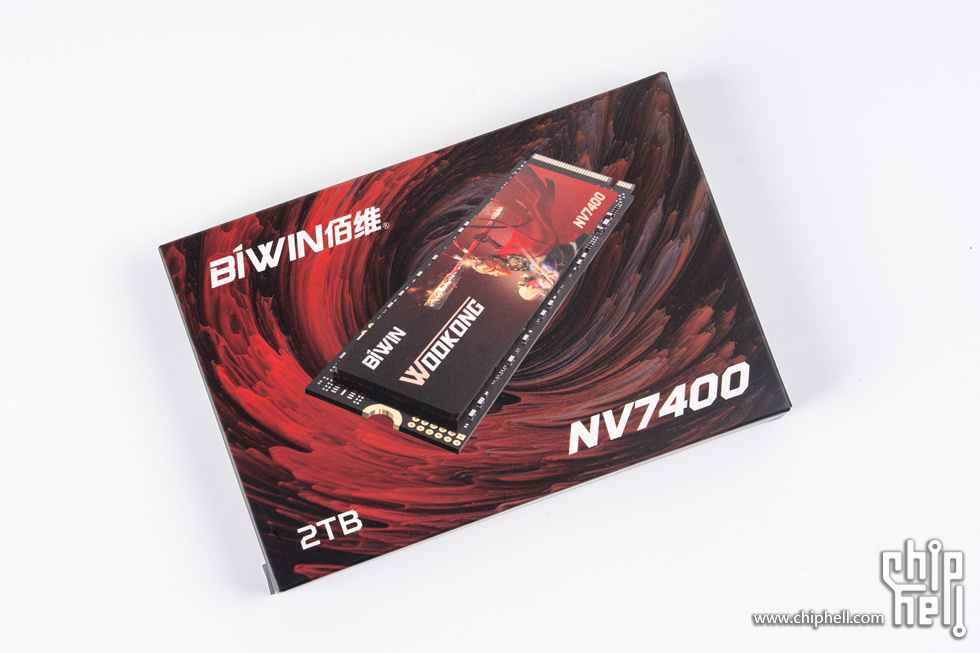

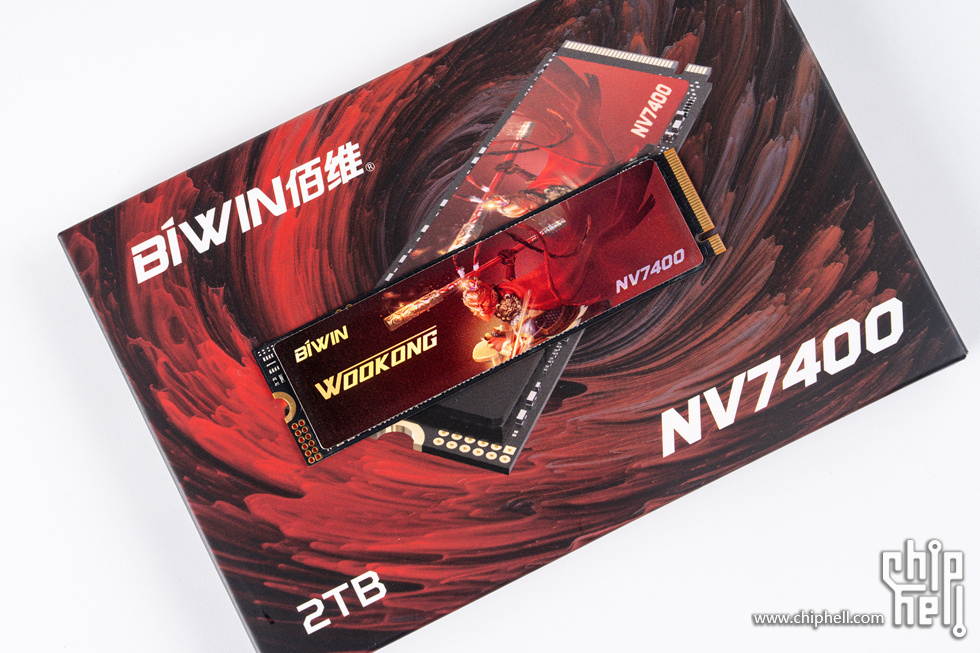

使用的固态是来自佰维的NV7400 SSD WOOKONG 悟空版本


WOOKONG NV7400为佰维的PCIe 4.0旗舰顶配固态硬盘，产品顺序读取速度高达7450MB/s，随机读取速度高达1000K IOPS，并且提供了5年质保和4TB版本最大4000TBW的写入寿命


这款SSD采用DRAM-Less无缓存设计，主控是联芸MAP1602，采用12nm工艺制程，并搭载联芸自主研发的第三代Aglie ECC(4K LDPC)纠错技术、Agile Zip数据压缩技术、硬件RAID5/6及E2E数据保护技术


热风枪吹下石墨烯导热贴，看内部用料


联芸主控的具体型号是MAP1602A-F3C，以及4颗3D TLC NAND颗粒，丝印是佰维颗粒，内部应该是长江存储的232层颗粒，组成了2TB容量

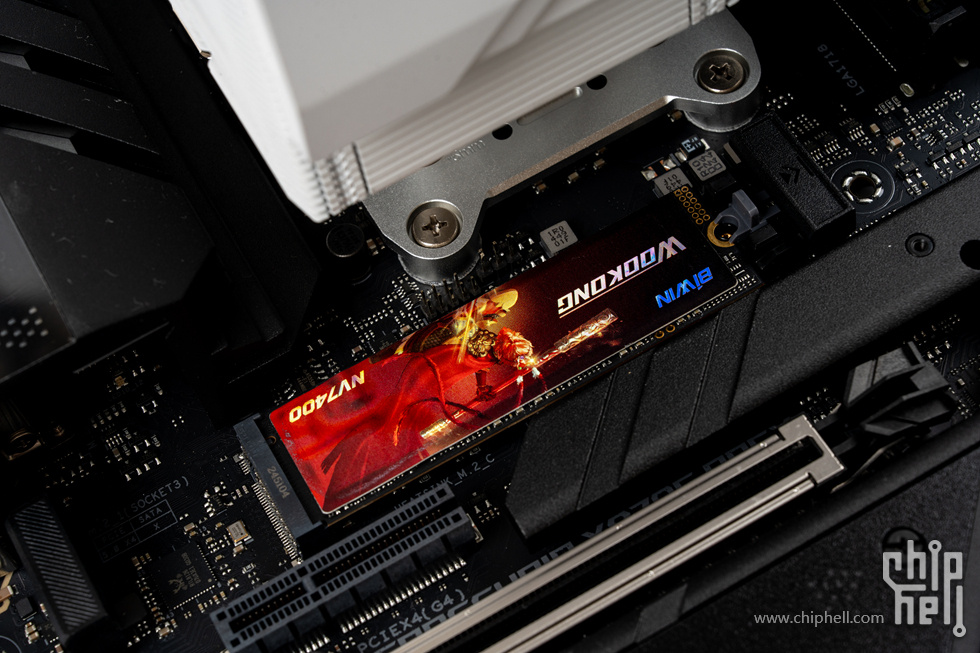

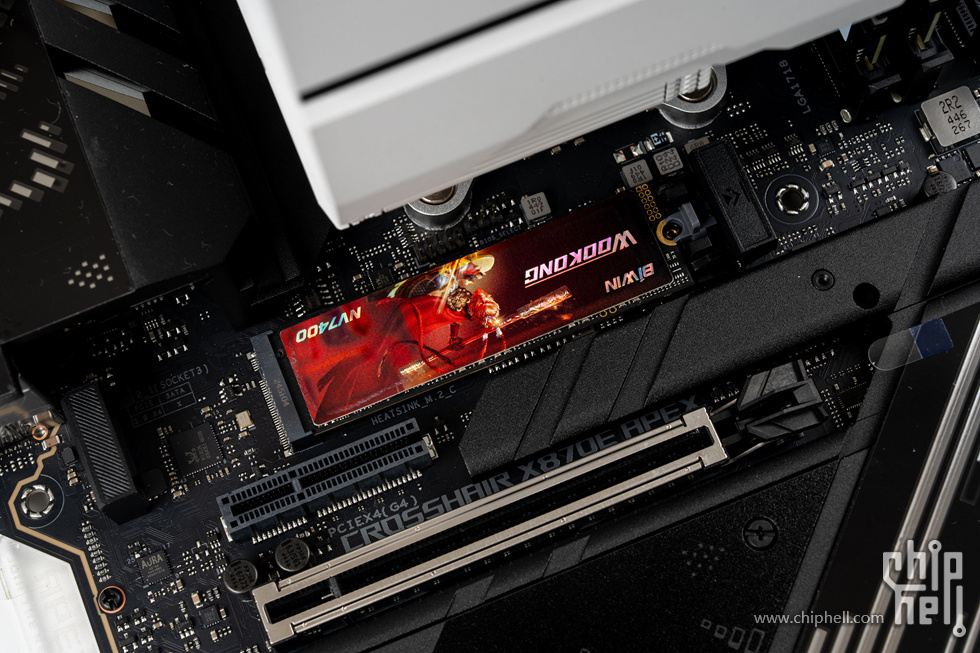

ROG X870E APEX 上安装NV7400的效果

• SUDKOO SK700V数显CPU风冷


虽然现在水冷各式各样，但其实更令人放心的稳定的依然是风冷，而双塔虽然性能好但是比较重，所以要说个人最喜欢的风冷还是得单塔，只要将鳍片宽度做得足够和风压够，单塔也能获得非常好的散热效果，这次使用的就是新晋品牌SUDKOO的单塔7热管散热器SK700V数显白色，并且还是一款带数显全监控屏幕，并有AM5防弯盾扣具的风冷，可以说对于AMD用户相当友好，不仅单塔倾斜将内存全释放，还使用了滑轨风扇易拆装设计以及采用了支持智能启停的三相六槽四极电机的FDB液压轴承风扇。

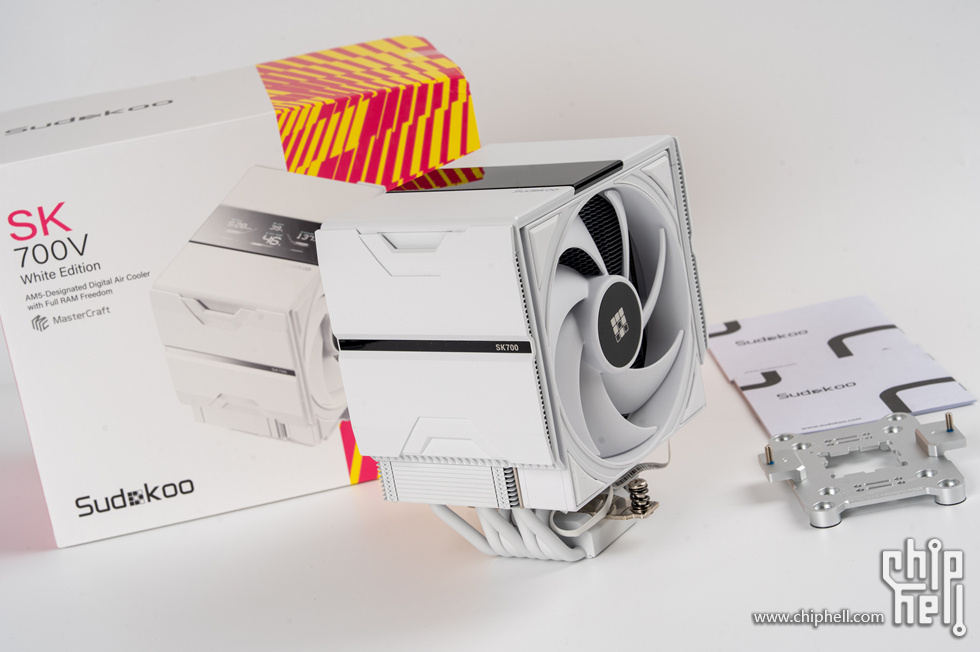

首先是SK700V的附件，这是一款AM5专用散热器，所以专配了AM5全铝合金防弯盾，还有说明书、硅脂、螺丝、两把螺丝刀和硅脂刷等

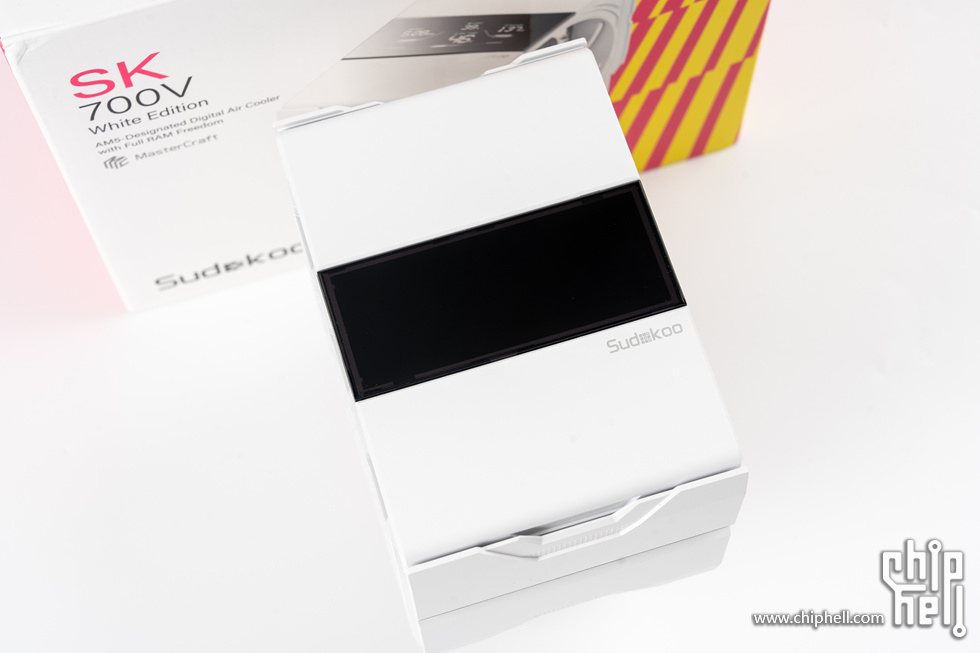

散热器的顶部，中间是一块数显屏，通过SUDKOO的MasterCraft控制软件，可以监控CPU温度、电压、频率、占用率，并且使用三色预警+报警闪烁，实时监控处理器

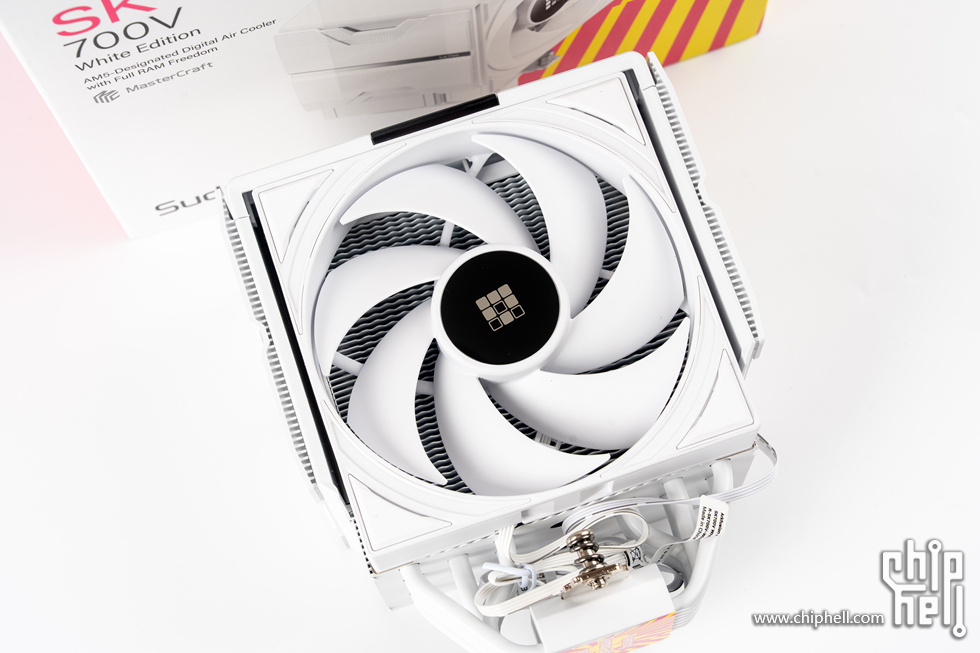

散热器的侧面，预安装了一把三相六槽四极电机、FDB液压轴承、马赫精排绕线工艺、FOC闭环控制系统的风扇，可在500-2200RPM下达到最大风量66.29CFM、最大风压3.74mmAq，风扇噪音最大32.5dB(A)，性能非常不错，同时还支持智能启停功能

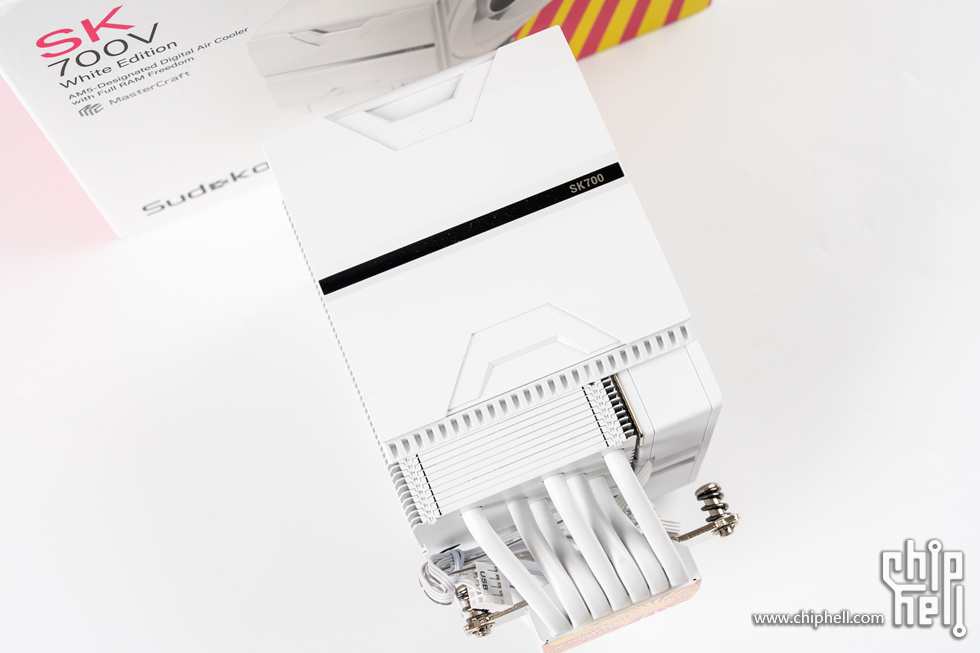

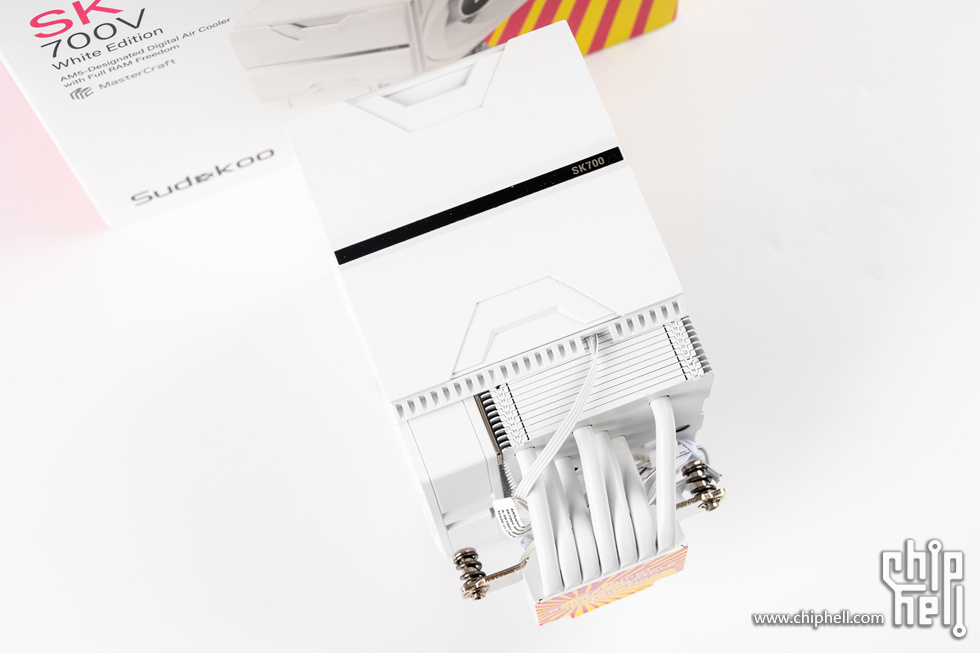

散热器的顶部也有装饰盖，中间腰线上有SK700的系列标

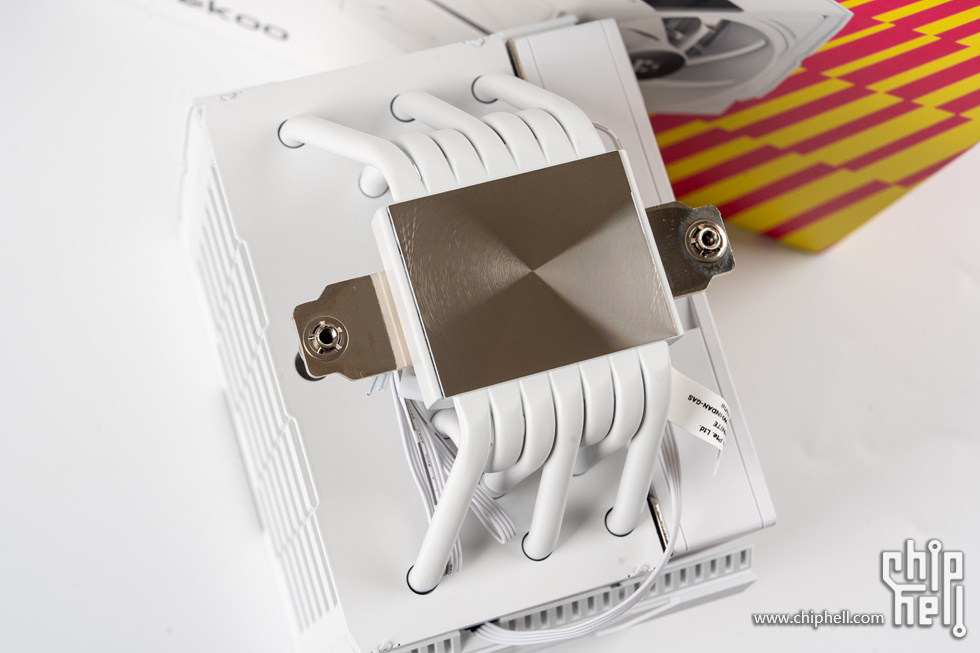

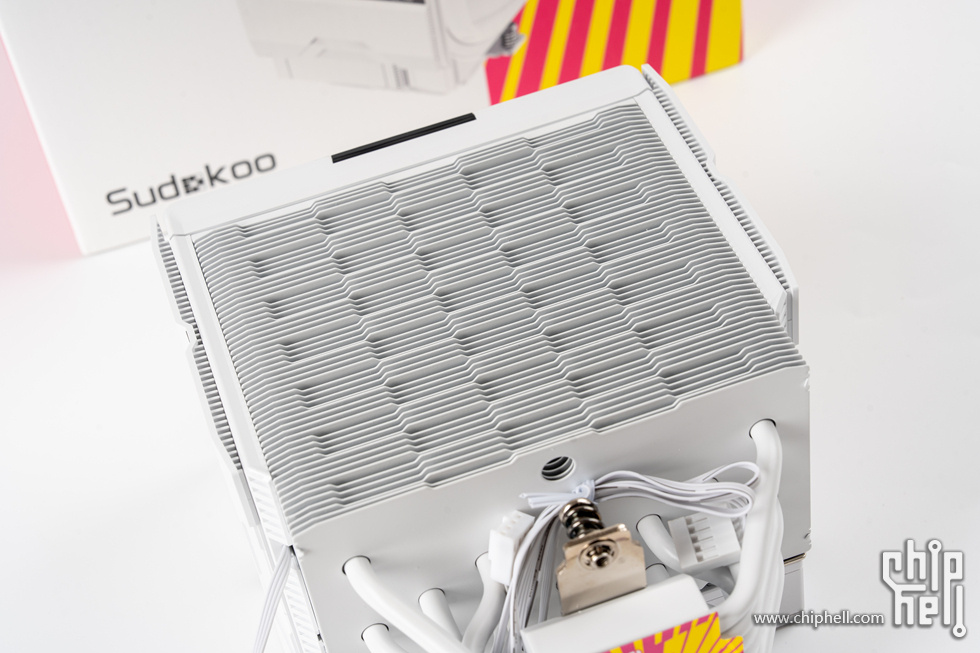

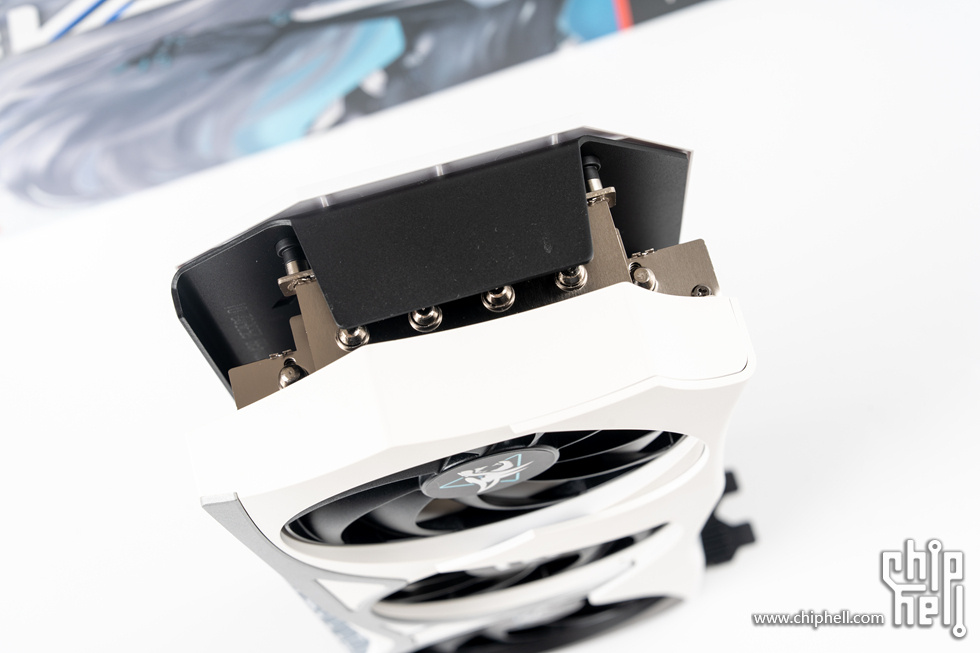

散热器的底部有同样的装饰盖，可以看到7根热管排布也是倾斜规避高马甲内存设计


出风口的一侧，排列布局方式和九州风扇如出一辙

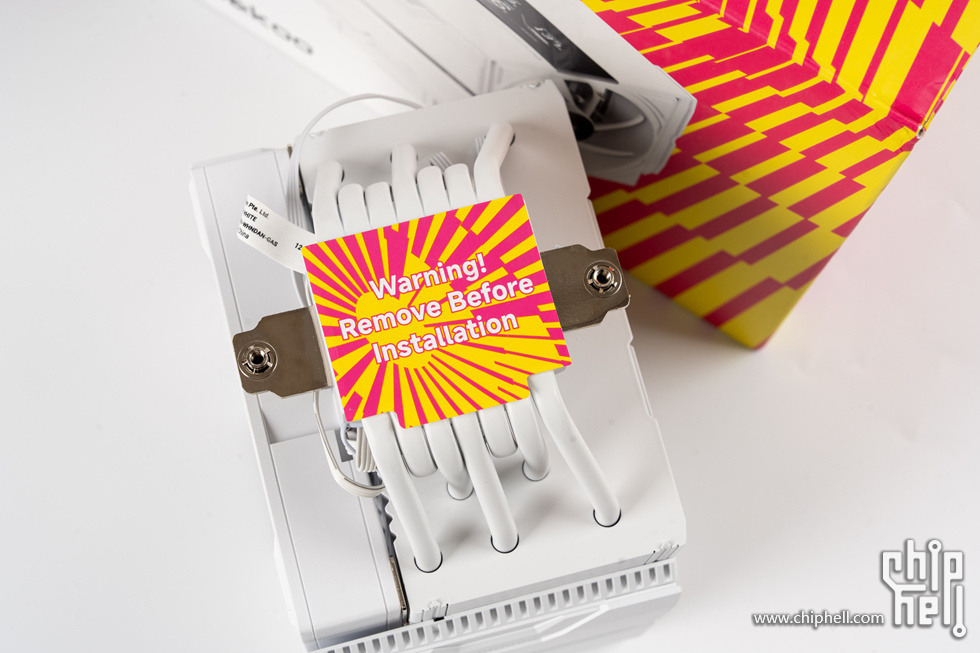

底座的贴纸，跟散热器包装一样的红黄警示色，如果这样的贴纸都能忘记撕的话，那真就没话好说了


撕下贴纸看底座的同心圆铣纹，平整的纯铜底

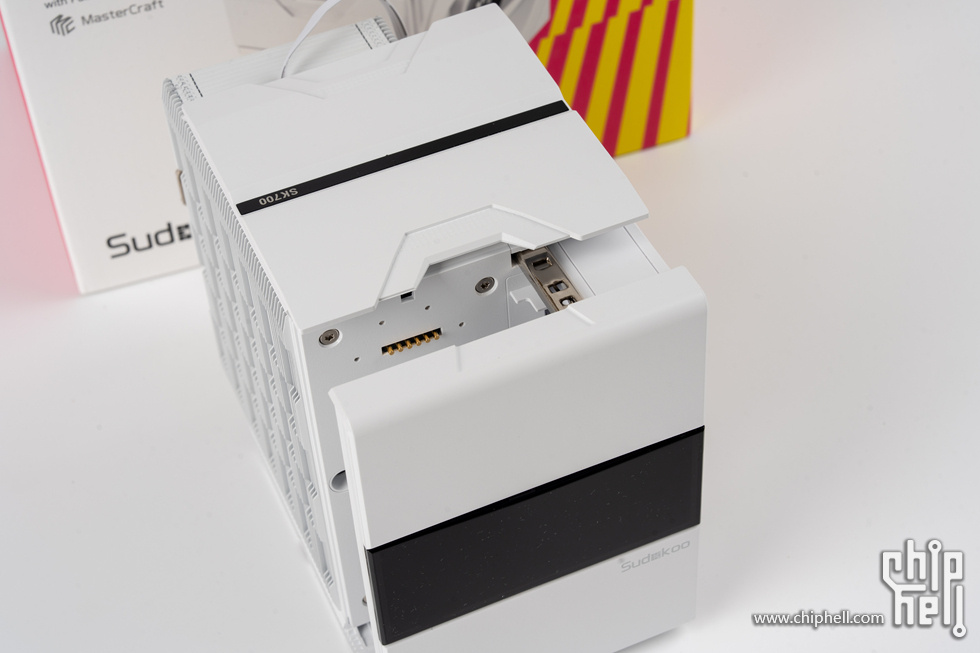

另外，风扇与顶盖通过中间L型滑轨导入散热器底座设计，可实现一推即上的1秒拆装设计，非常方便

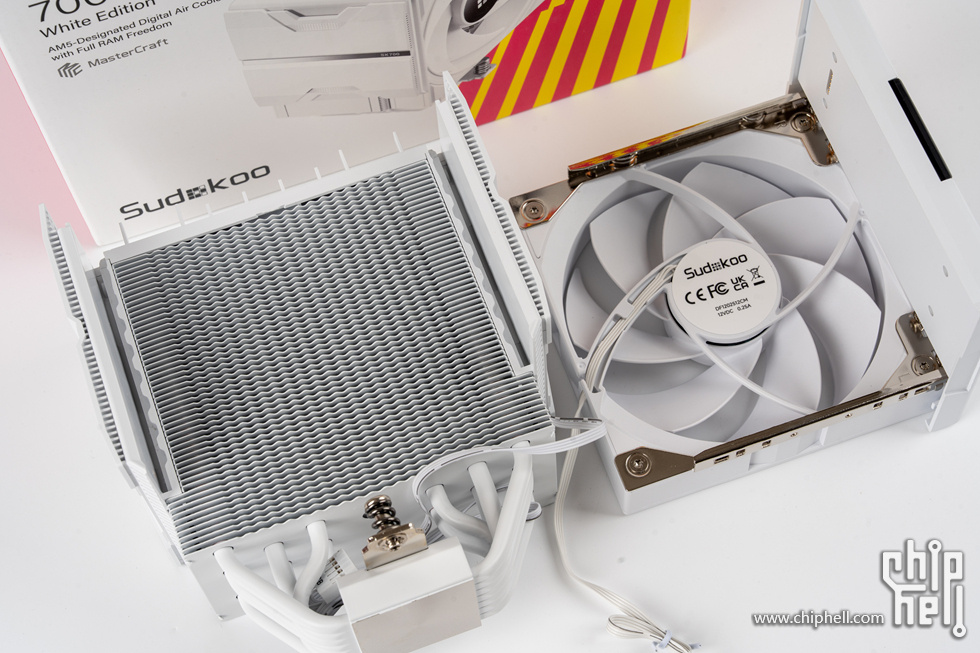

打开之后可见内存一侧的散热器本体鳍片设计，同样的九州风神如出一辙，风扇型号为DF1202512CM 、12V DC 0.25A

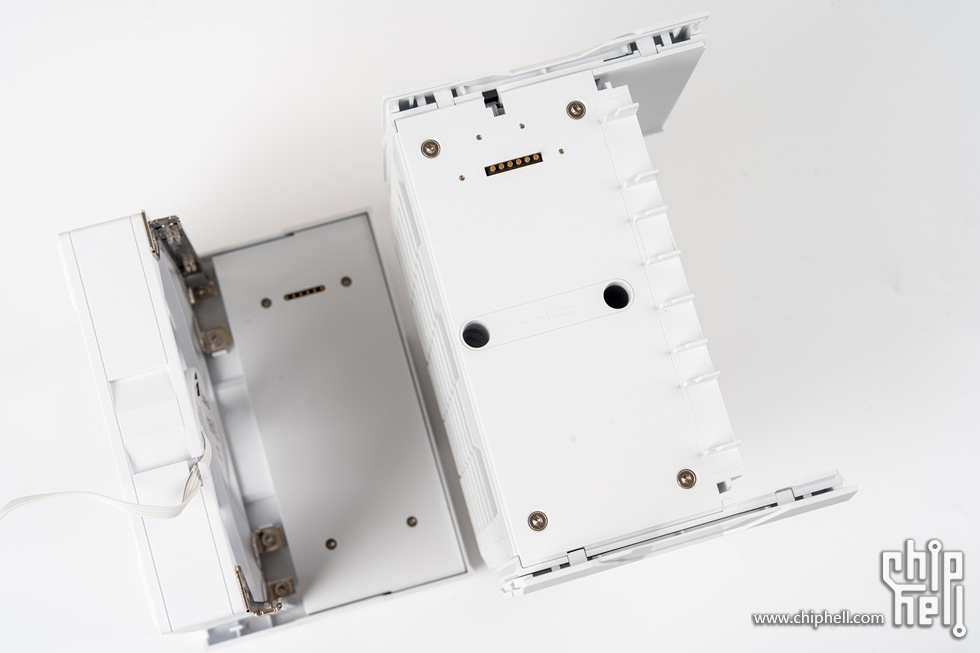

数显屏是通过中间的6根B碰针接触实现USB传输数据，散热器中间的两孔正好对应散热底座的压力扣具安装，可以搭配附件的螺丝刀使用


散热器SK700V本体

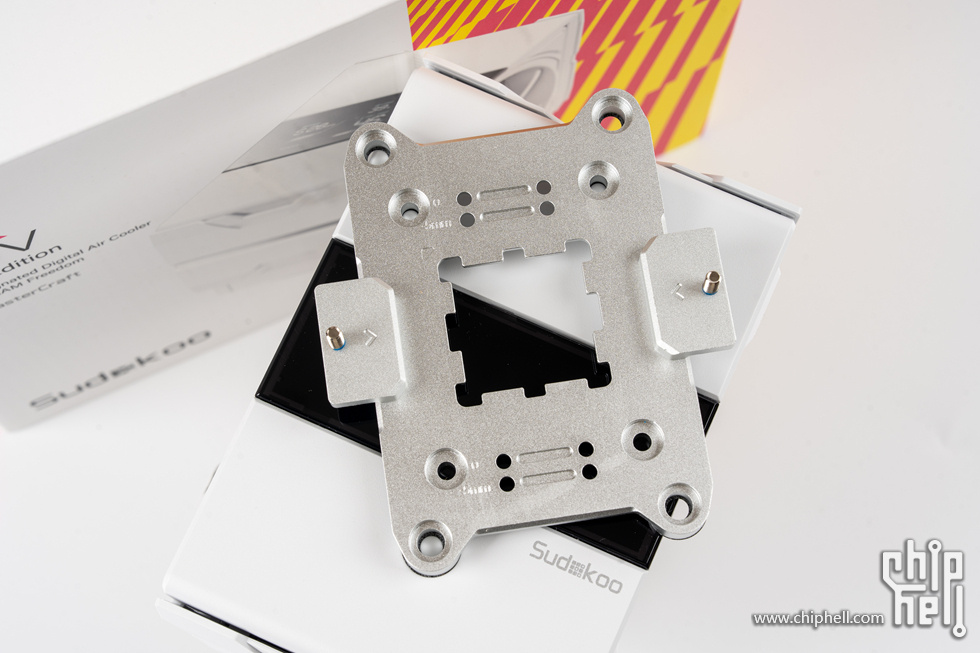

标配的全金属AM5防弯扣具，质感满满


AM5防弯盾安装效果

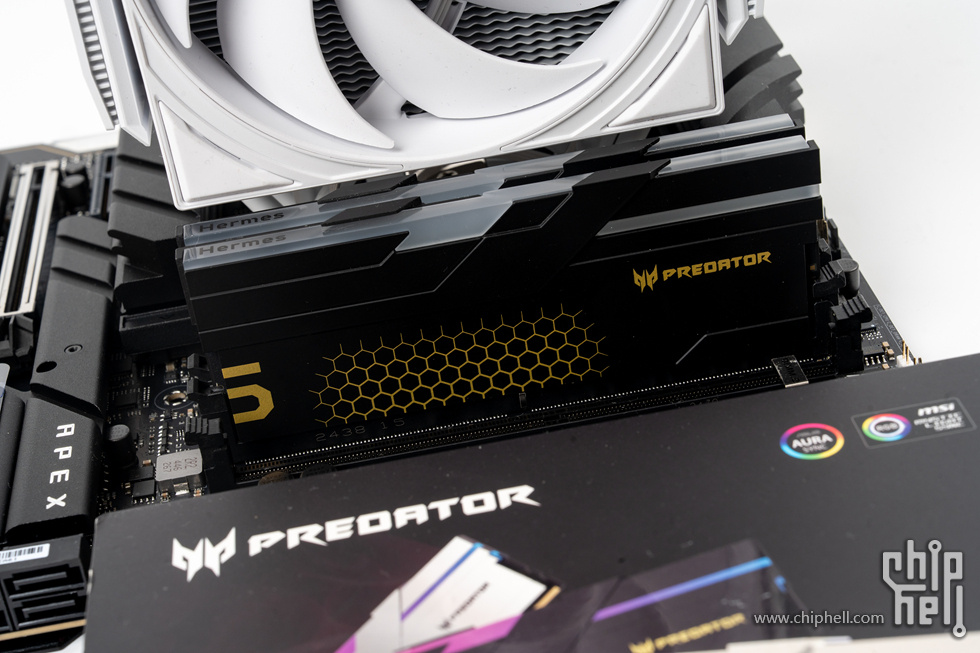

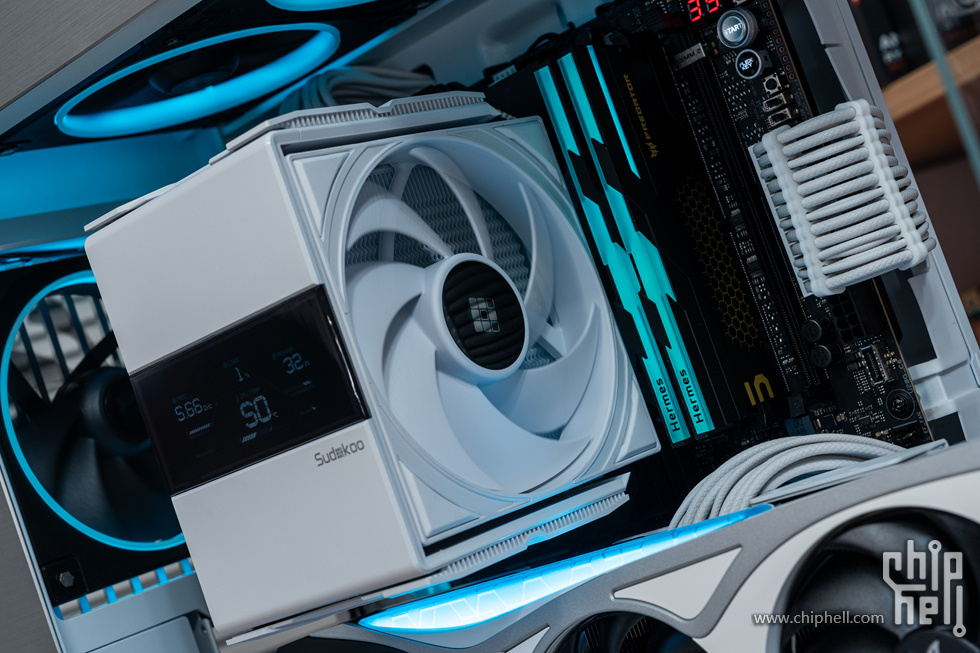

SK700V在ROG X870E APEX上的完全不挡内存效果

• 九州风神（DEEPCOOL）FL12 ARGB风扇

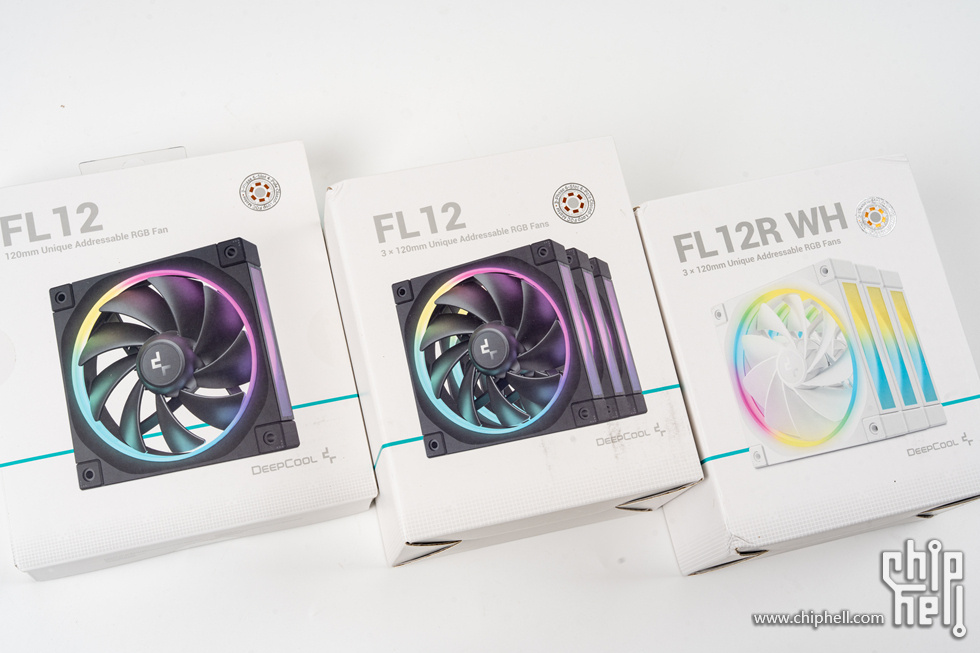

这里使用的风扇是来自九州风神的FL12，其中三把白色反叶款的FL12R WH用于底部进气，为了与机箱契合使用了白色款，而顶部使用了4把正叶黑色款的FL12 ，与X870E APEX相契合的黑色

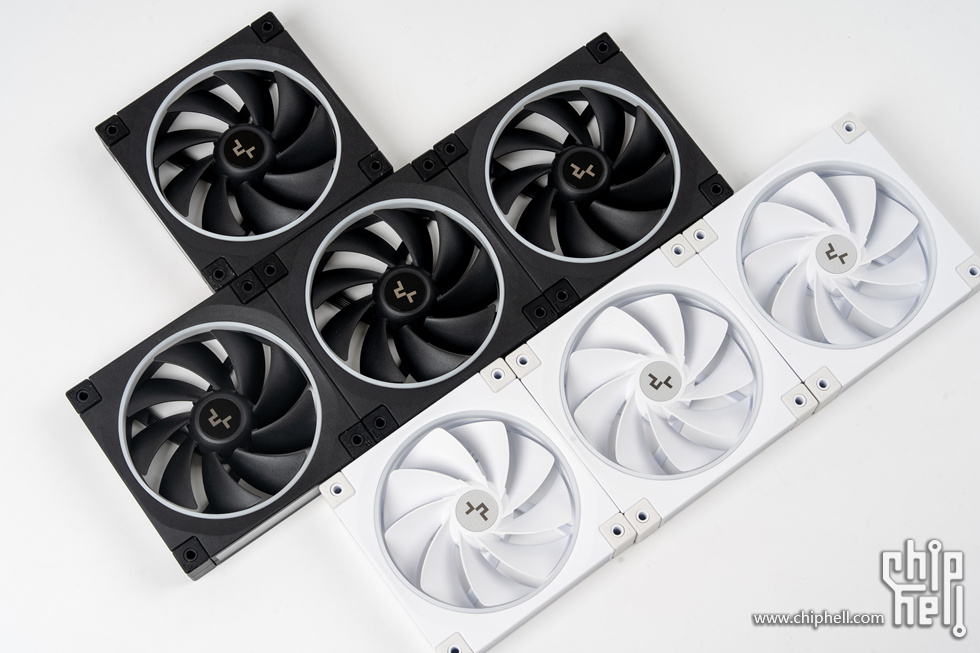

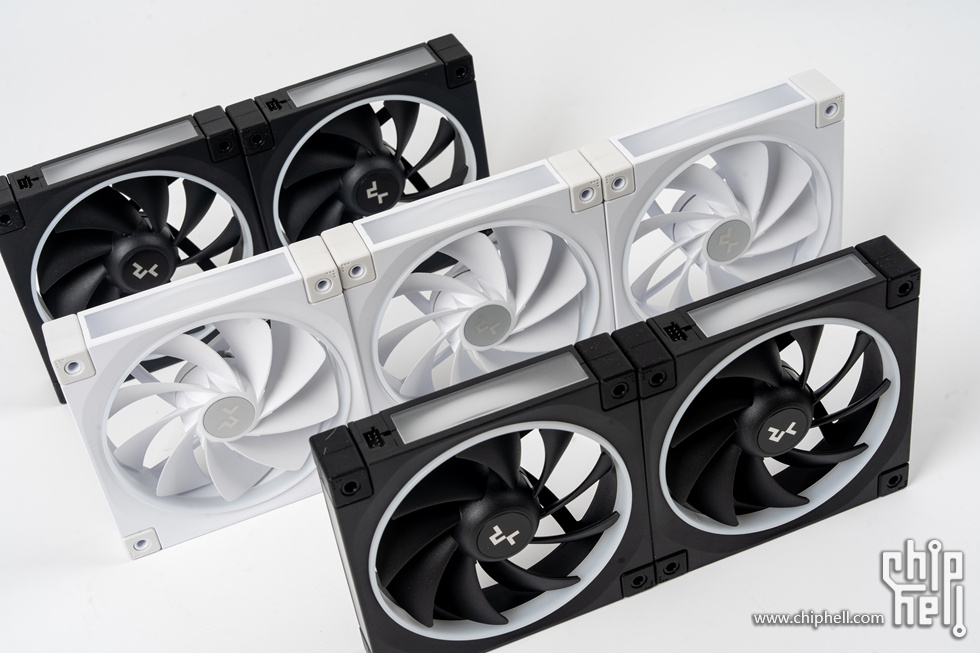

总计使用了4正黑+3反白的配置


风扇框架和叶片采用PBT材料注塑成型，采用原厂FDB轴承和三相六槽四极电机，扇框四角采用全包覆软硅胶脚垫减震降噪，扇框内圈有36颗第二代ARGB光珠环绕

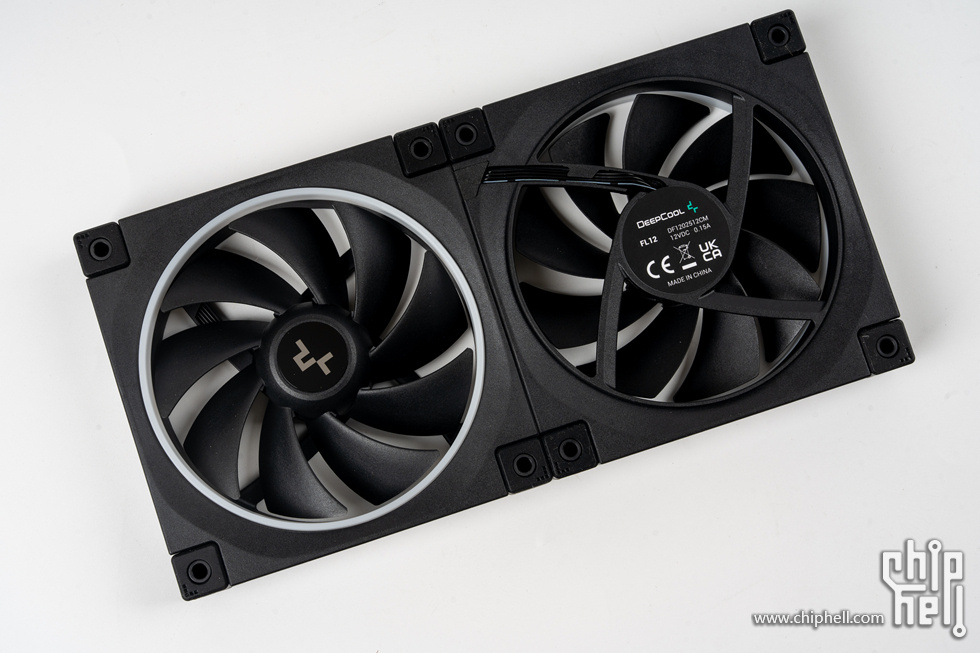

黑色正叶款，风扇的转速区间500-2150RPM，性能最高可达55CFM的风量与2.82mmAq的风压，噪声值最大32dB(A)


反叶白色款，风扇的转速区间500-2150RPM，性能最高可达55CFM的风量与2.82mmAq的风压，噪声值最大32dB(A)

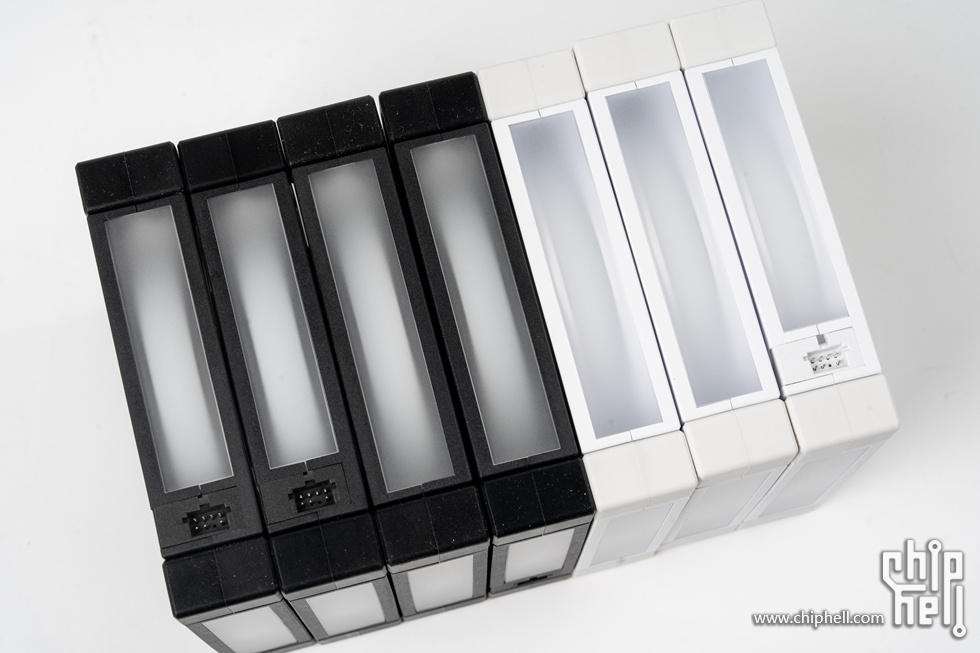

风扇的侧面4边也能看到ARGB的光效，都是磨砂效果，并且在侧面使用菊链式设计，安装简单

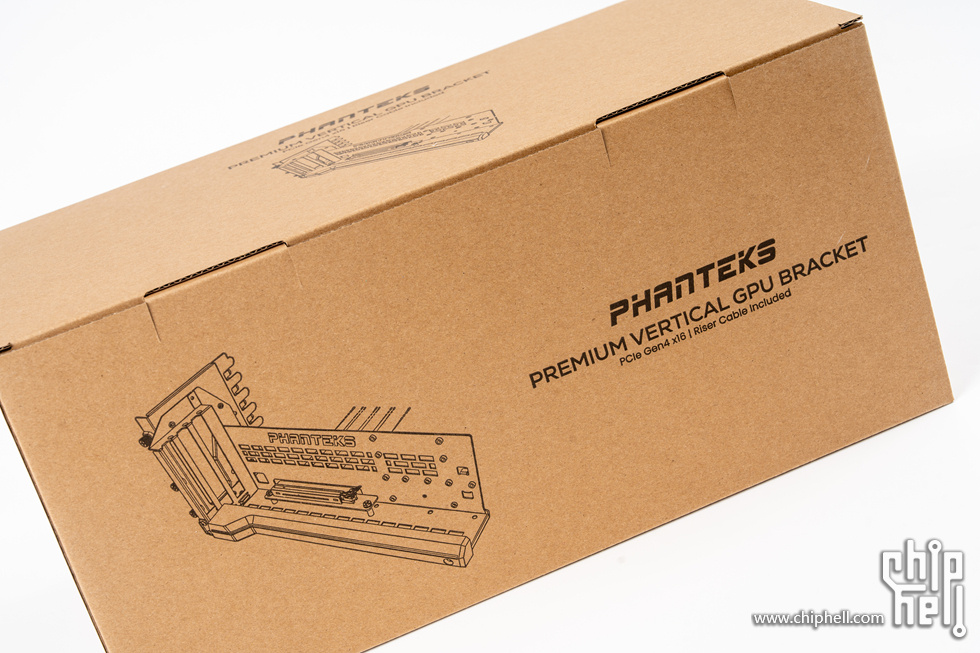

• 追风者（PHANTEKS）PCI-E 5.0/4.0可旋转显卡竖装支架


RX9070XT 夜岚显卡非常好看，此次还使用了追风者可旋转竖装支架作为颜值配件选用

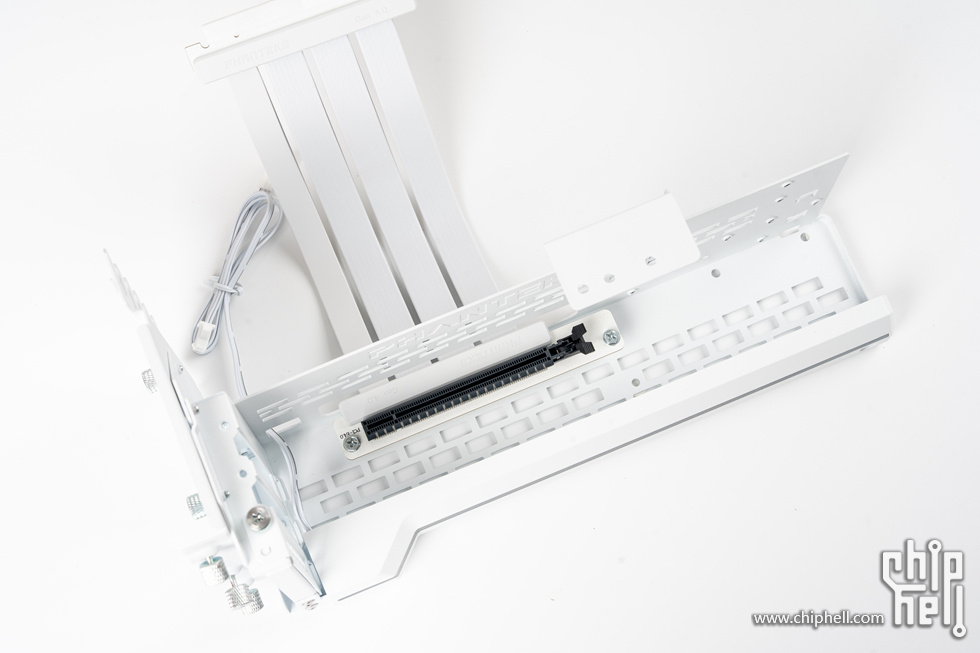

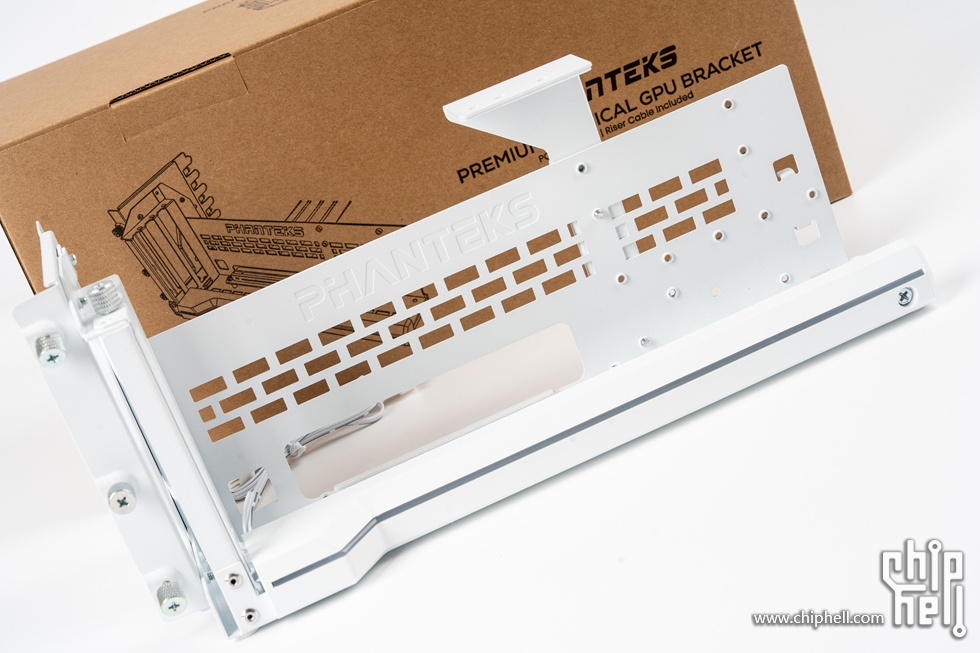

这款支架为通用型，只要PCIE挡板间没有横条就能兼容，支架主题采用1.5mm厚度板材非常结实，悬空安装也不会变形，底部一整条还带有ARGB效果

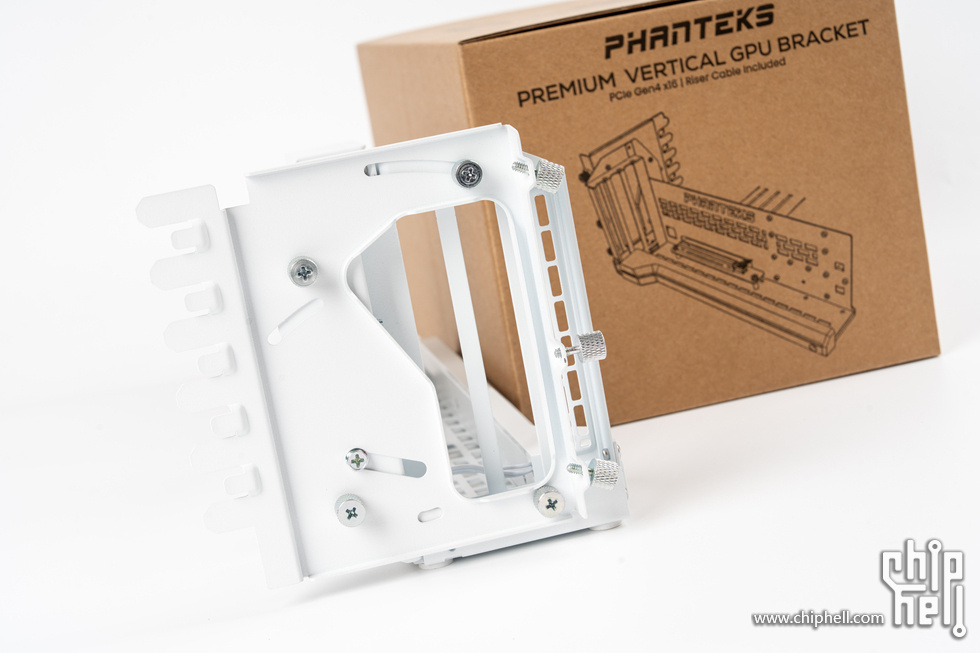

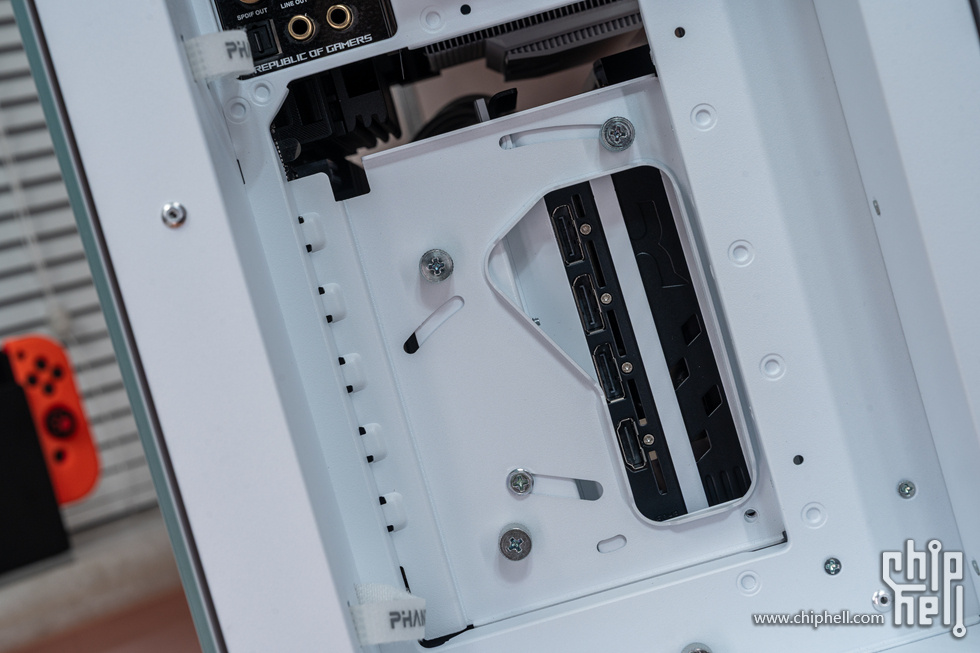

支架采用可调设计，支持竖装到倾斜30°安装，通过这里的手拧螺丝调整孔位即可

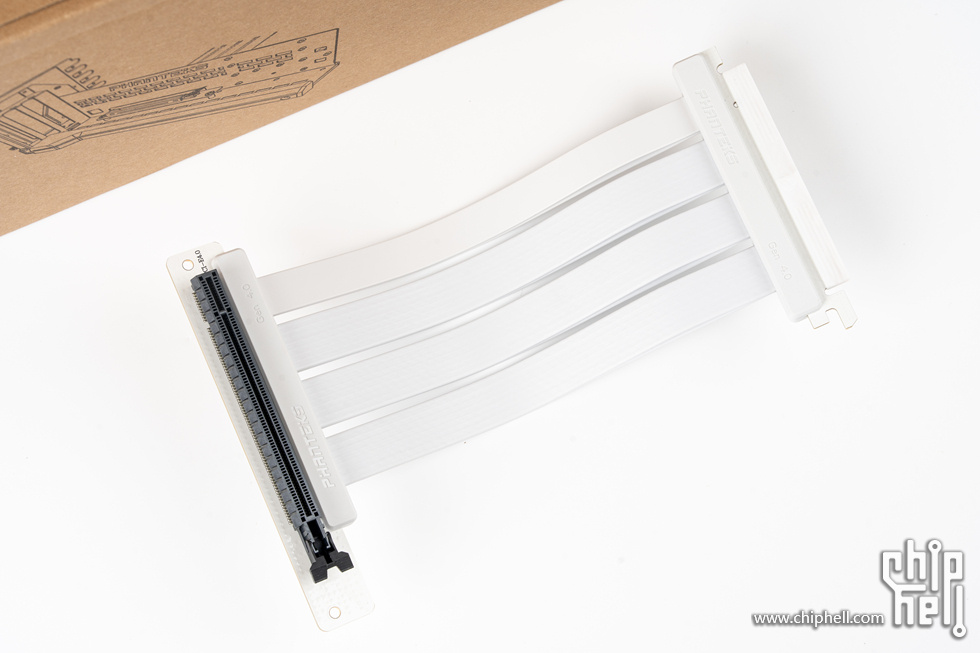

标配的220mm双层扁平化柔韧可弯曲的PCIE转接线，采用EMI防电磁干扰设计，支持PCIE4.0/5.0


安装之后背板一侧右边还有显卡固定支架，可垂直也可横向尾部固定螺丝，根据显卡调整或者不装都可以

• 追风者（PHANTEKS）AMP GH1000  1000W白金牌全模组电源

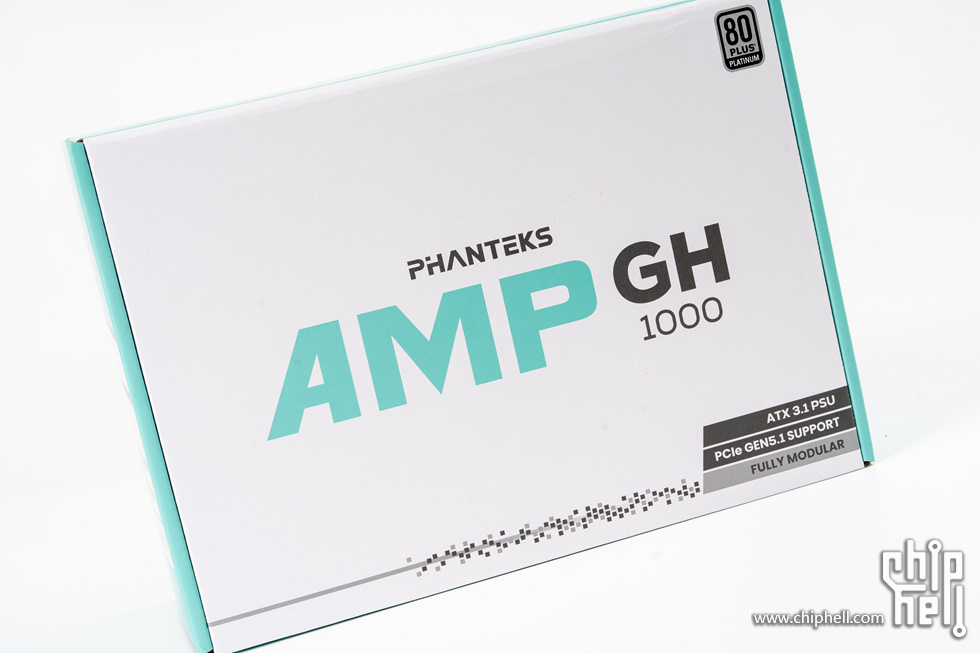

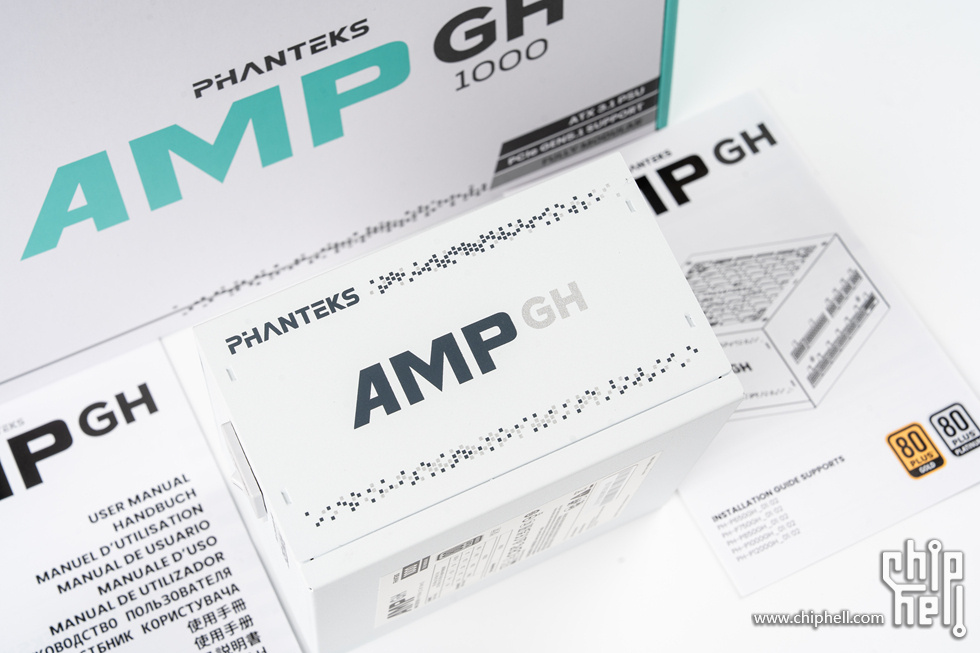

追风者的ATX3.1白金牌全模组电源——AMP系列GH1000，采用ATX3.1规范和原生PCIe5.1设计和提供8年换新的质保，同时还标配蟒纹线+理线梳，可以告别定制线的烦恼，电源本身也是采用了高品质105°全日系电容和无导线连接技术，且50%负载下能够支持风扇停转


AMP GH系列标配的蟒纹线采用高规格材质设计，为电源稳定运行提供充足的支持


电源本体，进风口采用14cm的短身设计兼容性更强，该电源设计符合ATX3.1规范，瞬时功耗可满足2X整机功耗、3X显卡峰值功耗的供电需求


电源的侧面是追风者的logo和拉花设计，中间为AMP GH的系列型号标，电源采用了高品质全日系电容，和PCB无导线连接技术，同时拥有OPP/OVP/UVP/OCP/OTP/SCP六重全面保护电路设计

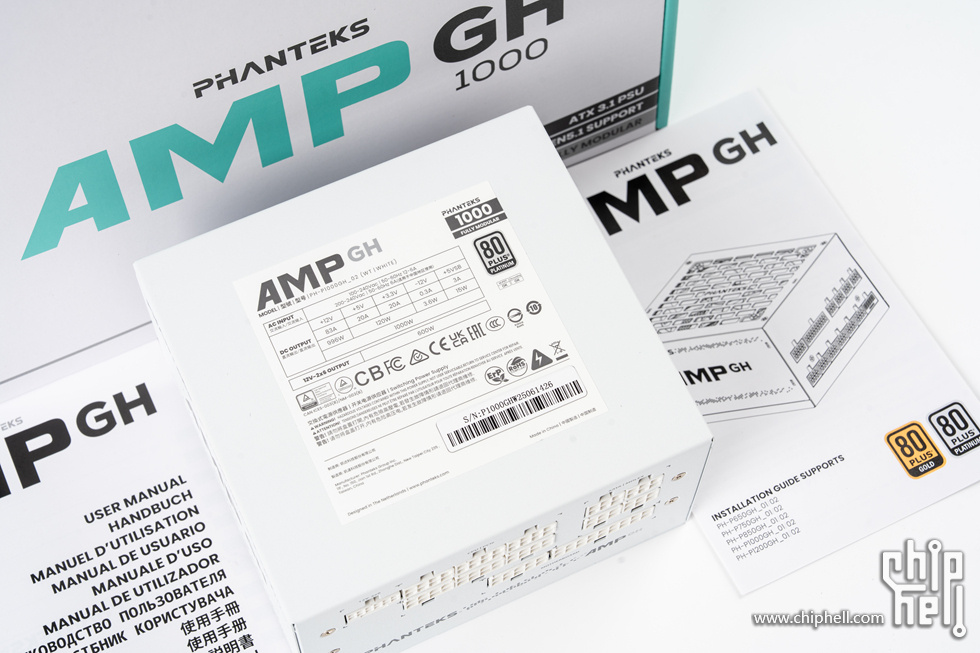

电源的铭牌，AMP GH1000型号提供了83A的+12V供电以及600W的12VHPWR显卡供电输出，12V稳定输出的上下波动小于0.5%

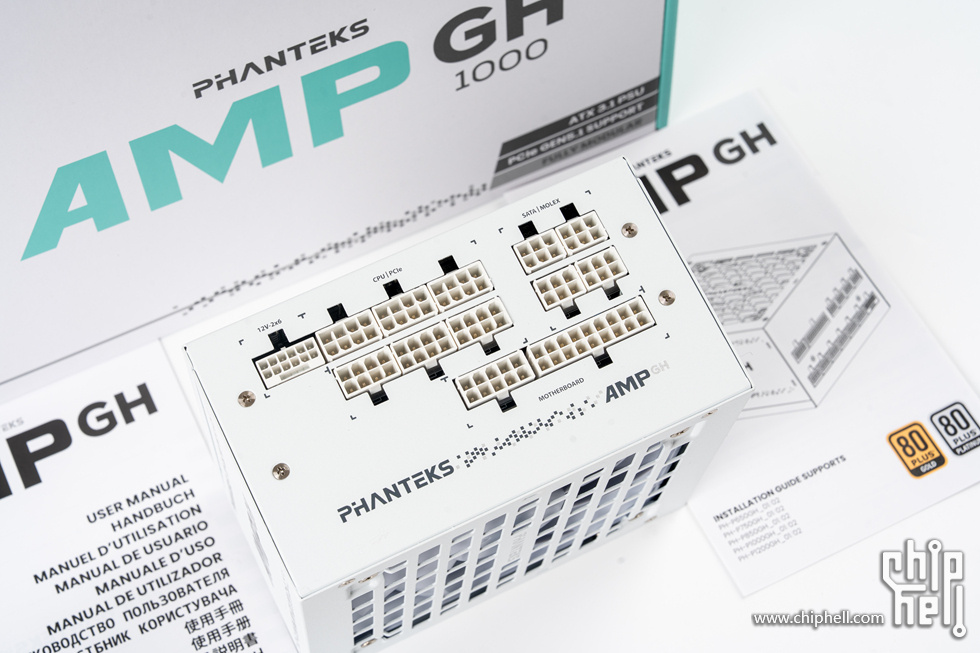

电源的全模组插口设计，其94%的转换效率远高于80PLUS白金牌92%的标准

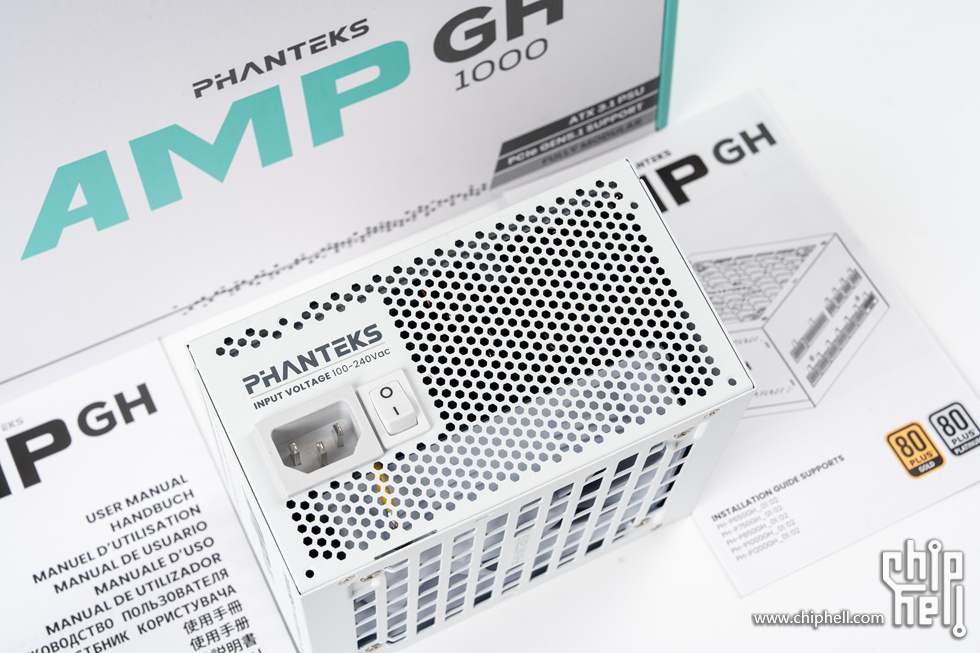

电源的出风口设计，中间的HYBRID MODE按键弹起可启动ECO零噪音模式开关，控制FDB风扇在低负载下停转

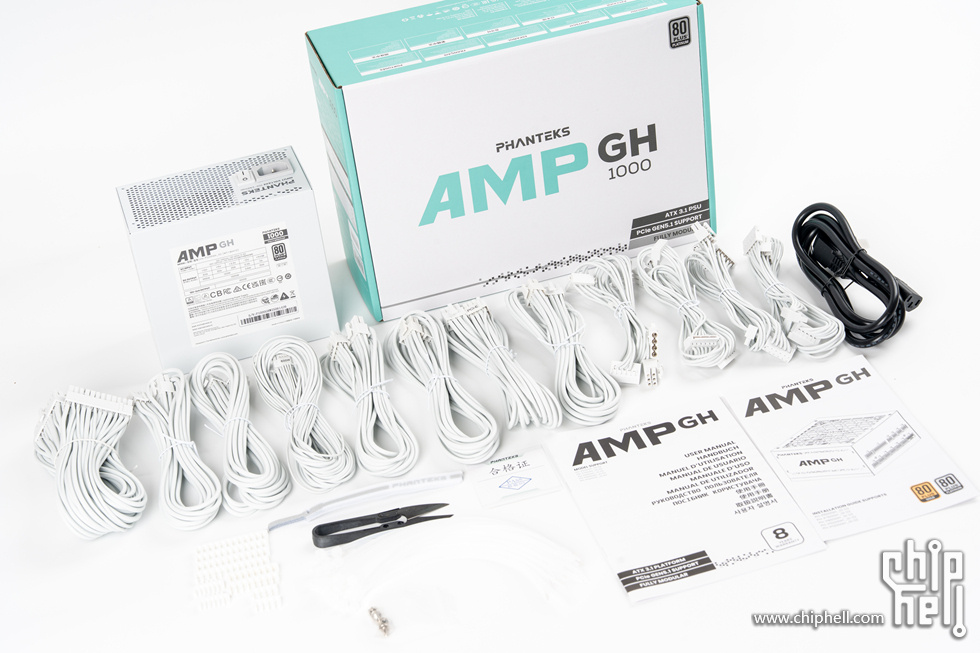

AMP GH1000的全家福，配件也是非常多的，除了说明书和电源线外，还有白色魔术扎带和普通白色扎带，以及一套银色电源螺丝和全套纯白的线梳

• 追风者（PHANTEKS）EVOLV X2 视界之窗

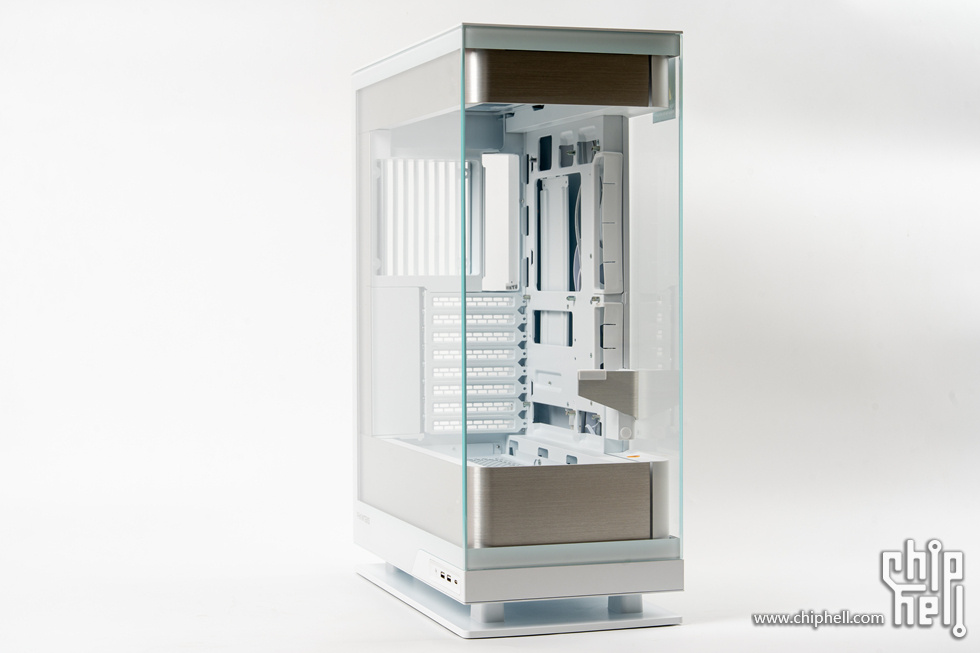

EVOLV X2是追风者新款的“视界之窗”，拥有着非常不一样的悬浮效果，三面玻璃和环绕拉丝铝工艺的360°高级美学设计，成为了机箱中独一档的个性化。材料方面使用4mm三面钢化玻璃、宽面拉丝铝板边框、1mm结实钢板结构、3mm加厚铝板显卡支撑架。在尺寸方面454x228x588mm的长宽高，大部分采用模块化设计，可以兼容280mm宽度的EATX主板、380mm的显卡长度、170mm的塔式散热，支持2个360水冷或7个120mm风扇，支持250mm长度电源，以及拥有8xPCI插槽，可安装2x3.5HDD或5x2.5SSD

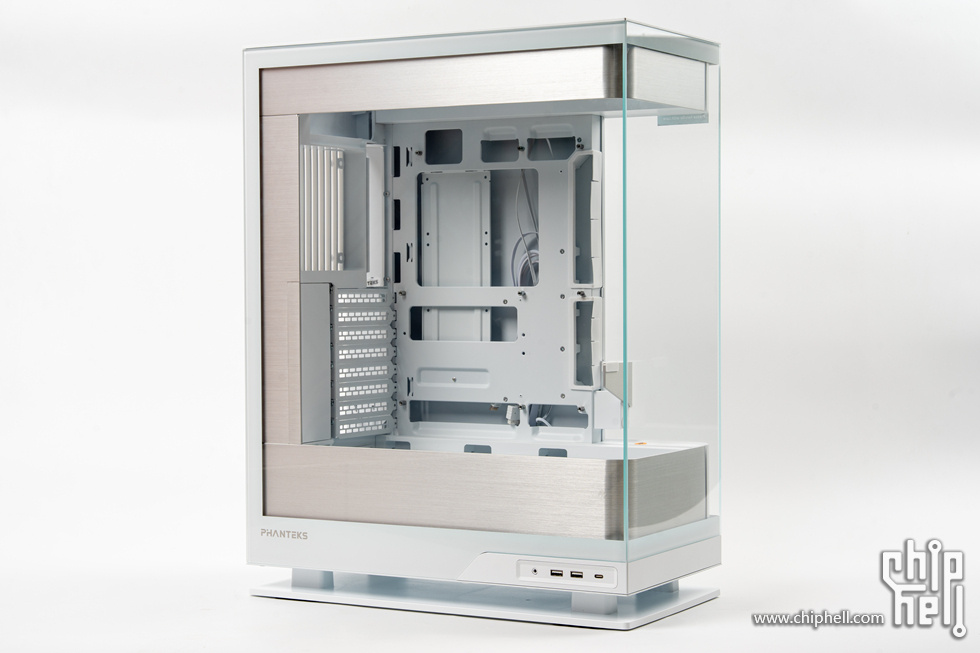

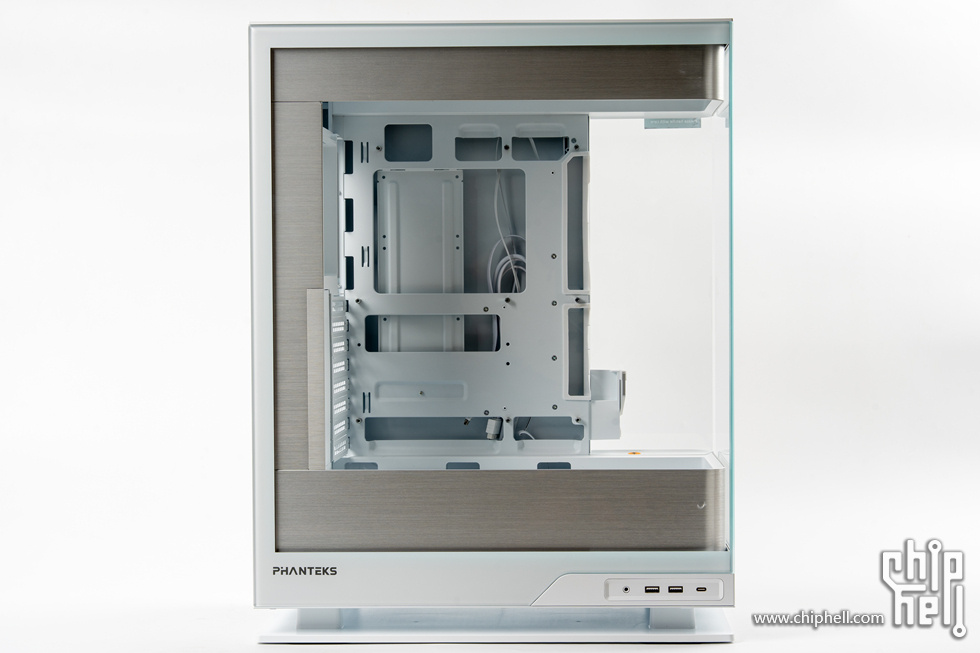

机箱的正侧面，白色款所以整机环绕白色边框的钢化玻璃侧板，左下角追风者的LOGO，非常一致的设计和较强辨识度

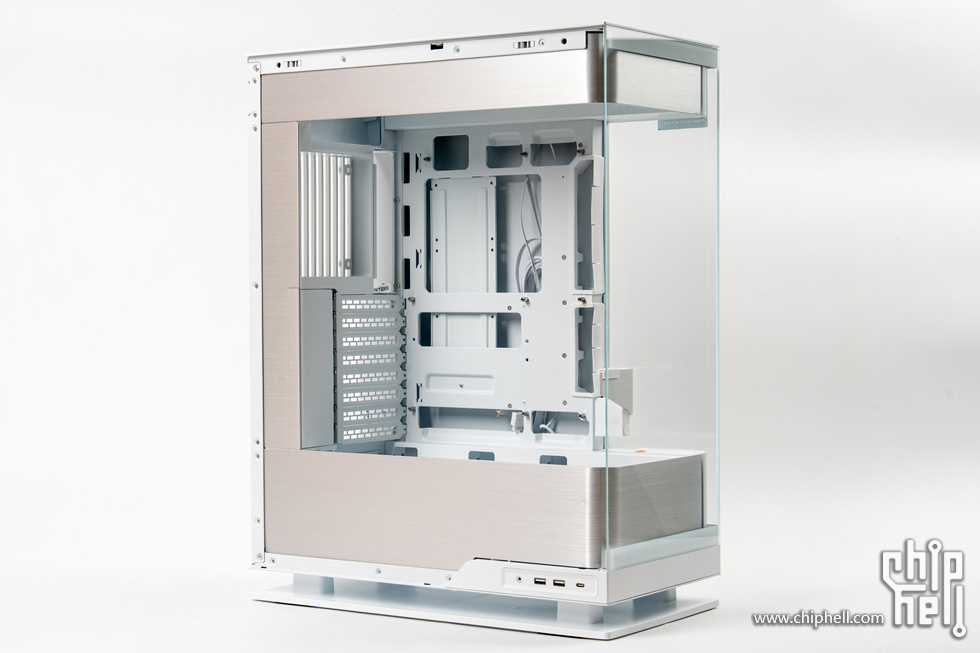

取钢化玻璃侧板需要打开顶板之后拧下顶部中间的螺丝，机箱内部环绕三面的拉丝铝板，质感很好

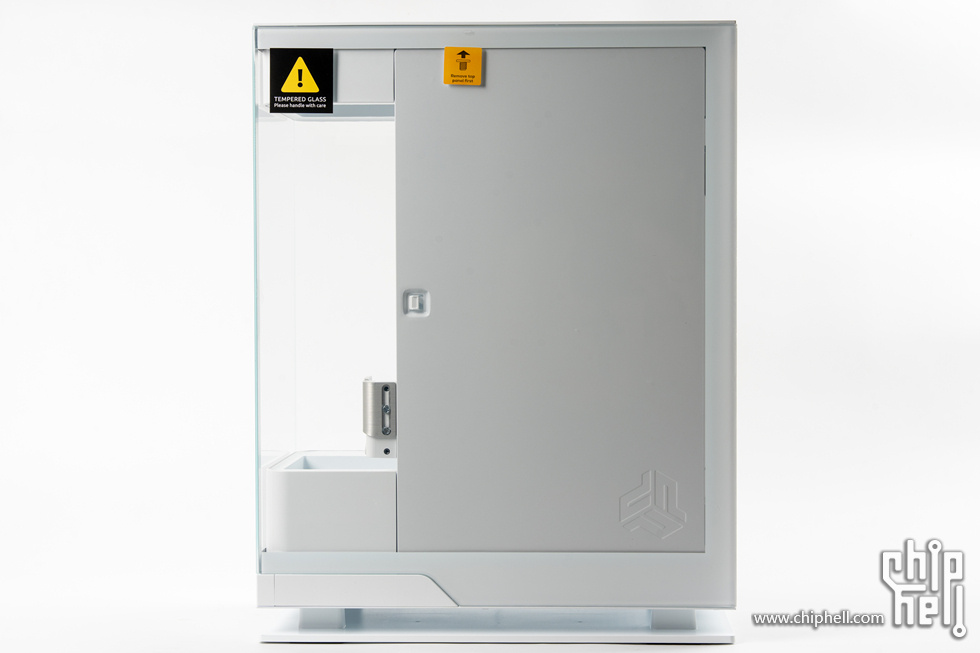

同样4mm的钢化玻璃背板，其中取背板方式与侧板一样需要拧下顶部中级的螺丝，没有撕膜前顶部这里有橘色贴纸标注

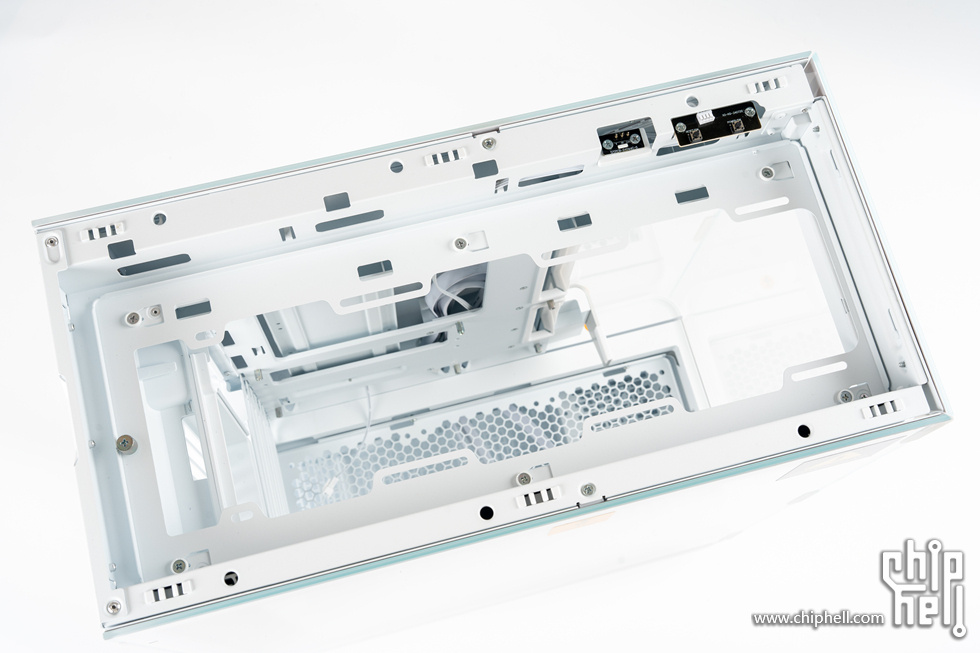

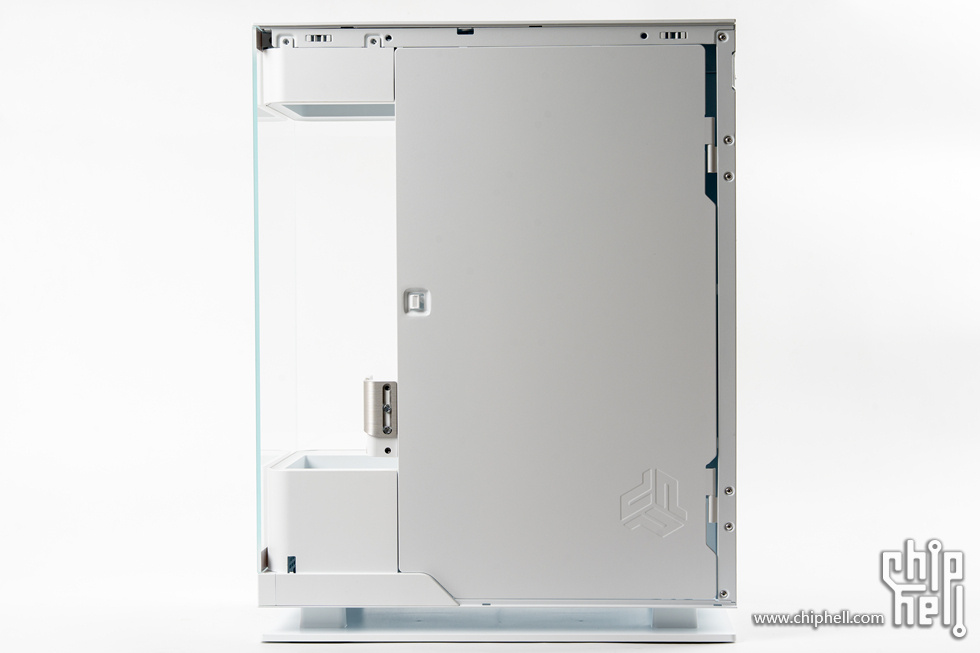

取下背板之后是机箱的内部，这里依然还有一块钢质遮线板并采用合页设计，中间卡扣固定，拆卸简单

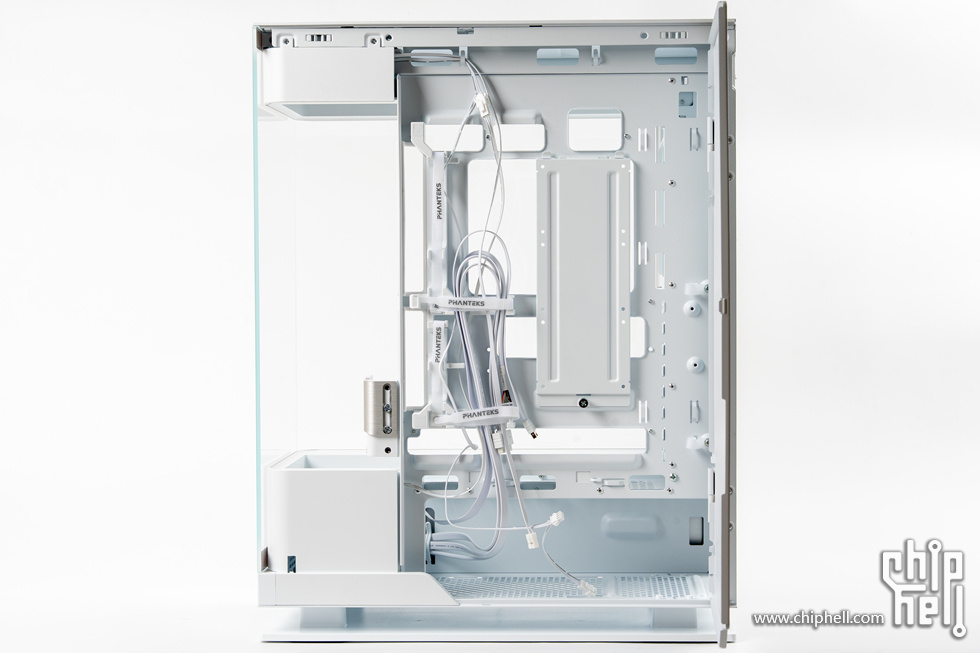

打开遮线钢质背板之后是内部的理线控件，可以看到机箱支持背插BTF主板，


前面板视角，三面钢化玻璃使得前方视角非常大，可完全看见内部配置

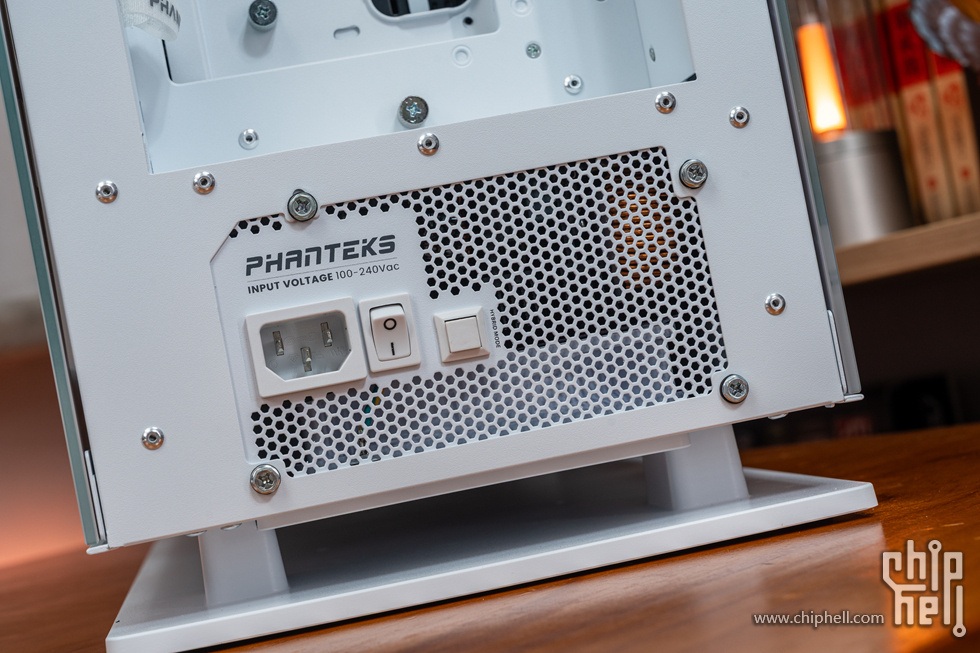

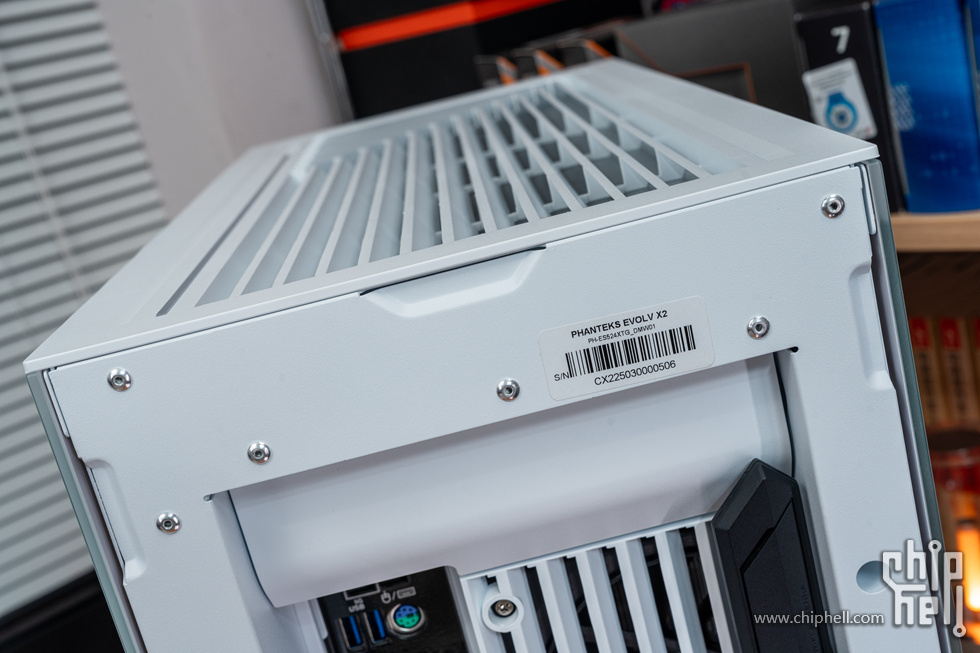

机箱的尾部，8条PCI挡板设计，尾部出风口采用百叶窗式风格


顶部面板同样采用百叶窗式出风设计，另外后侧一整条的导光灯带，支持ARGB同步


顶部面板为尾部上抬即可取出，卡扣设计拆卸简单，另外中间内部是360冷盘支架可拆卸设计，后侧的开机键和重启键，以及ARGB的碰针线路设计

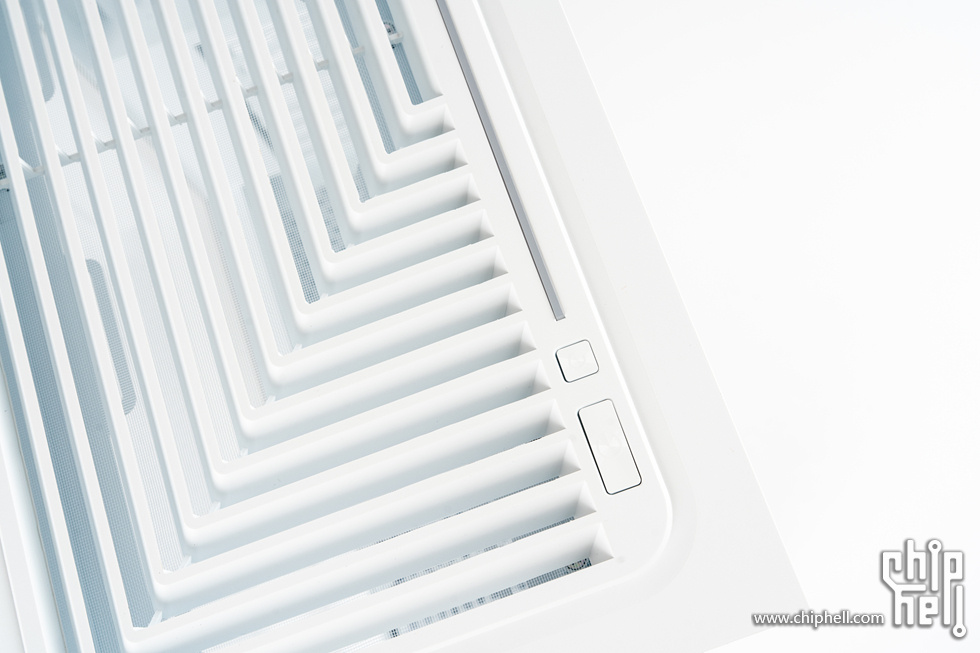

顶部的开机键和重启键，以及整条ARGB导光灯带

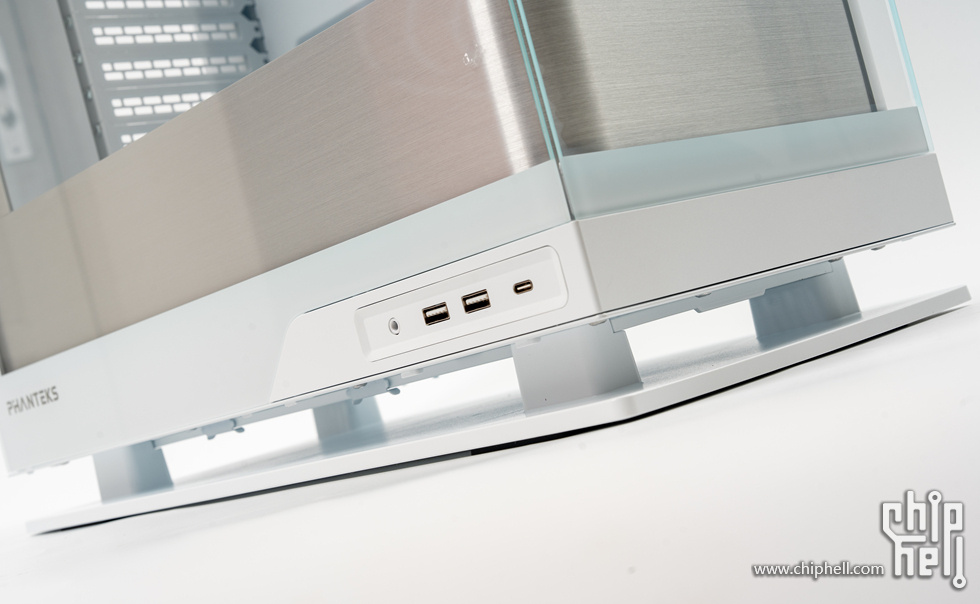

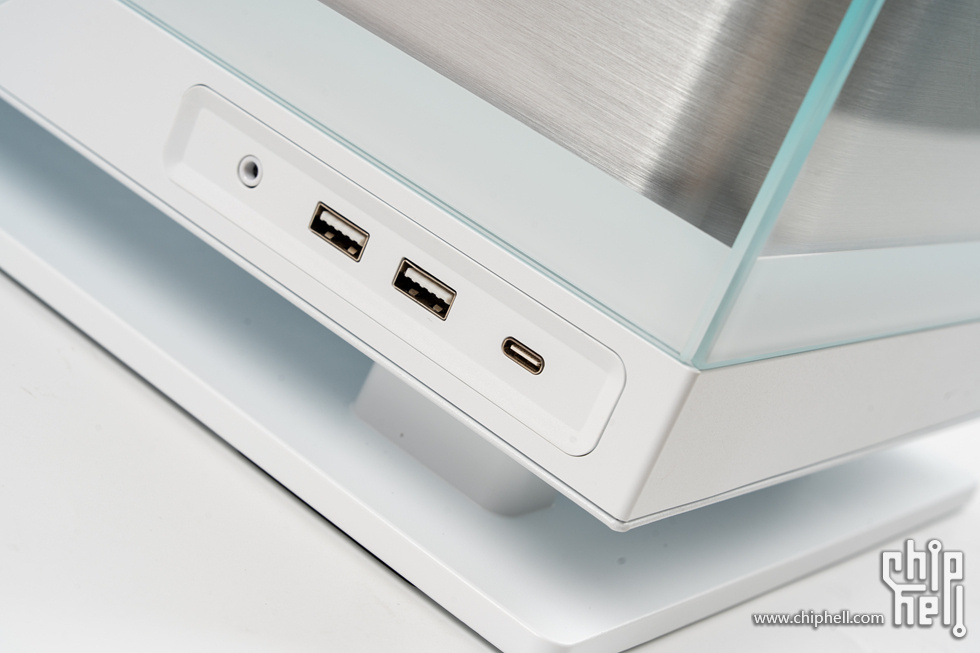

机箱底部这里的前置IO接口，提供了1xType-C（USB3.2 Gen2x2）、2x USB3.0、耳机/麦克风二合一


悬浮设计的内支撑结构，强度方面无需担心

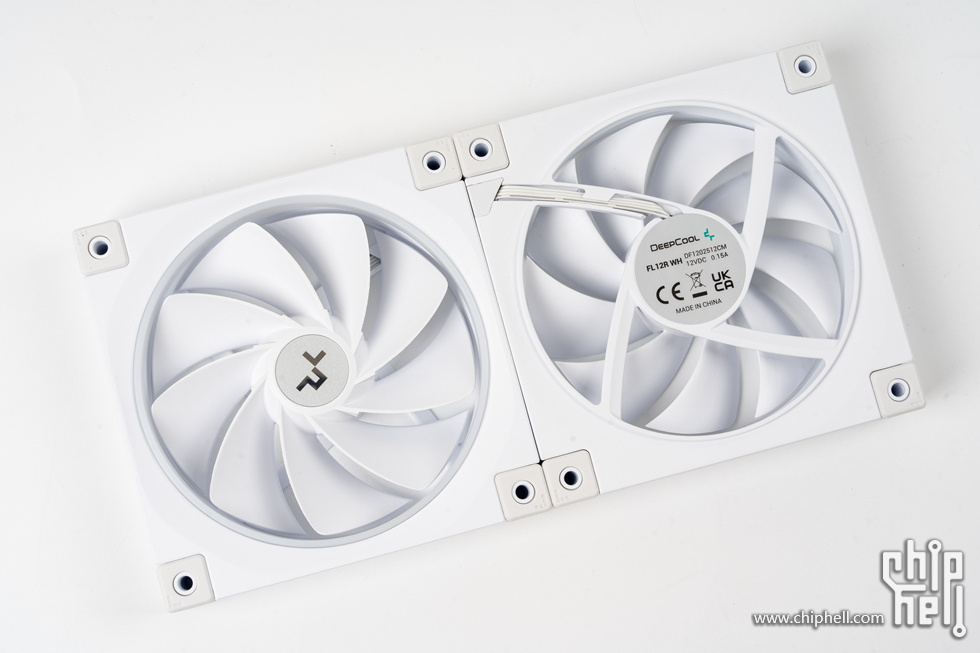

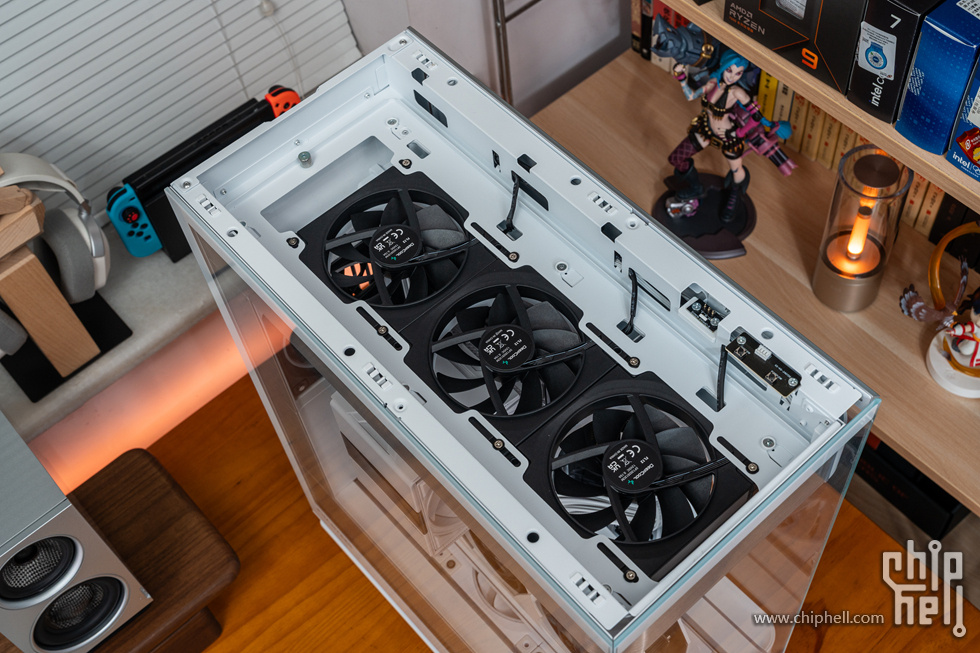

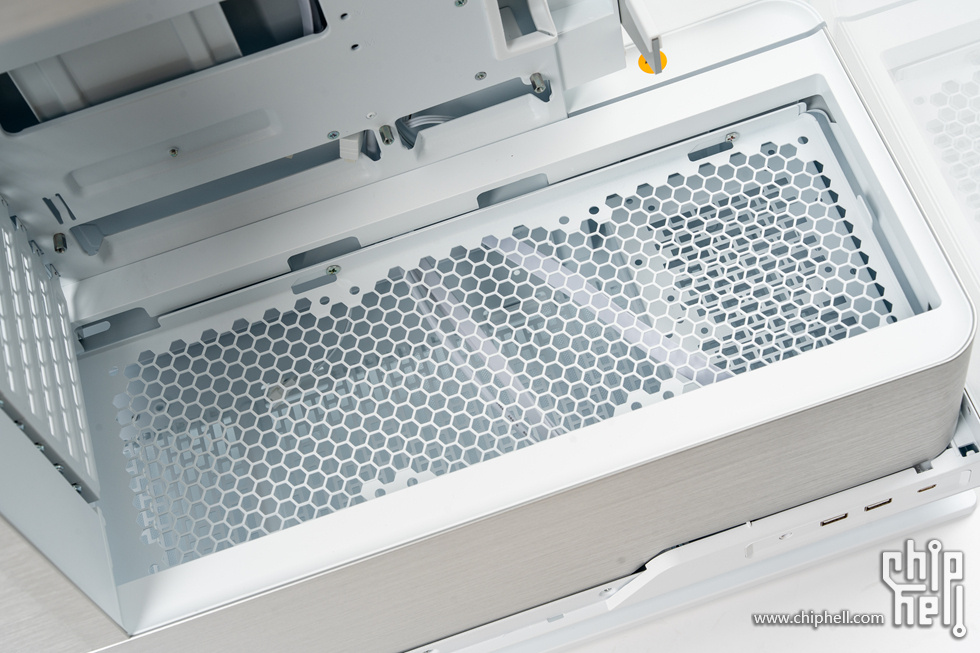

机箱底部的可拆卸式360冷排设计，支持2x120mm风扇


内部支持BTF主板，最长280mm宽度的EATX

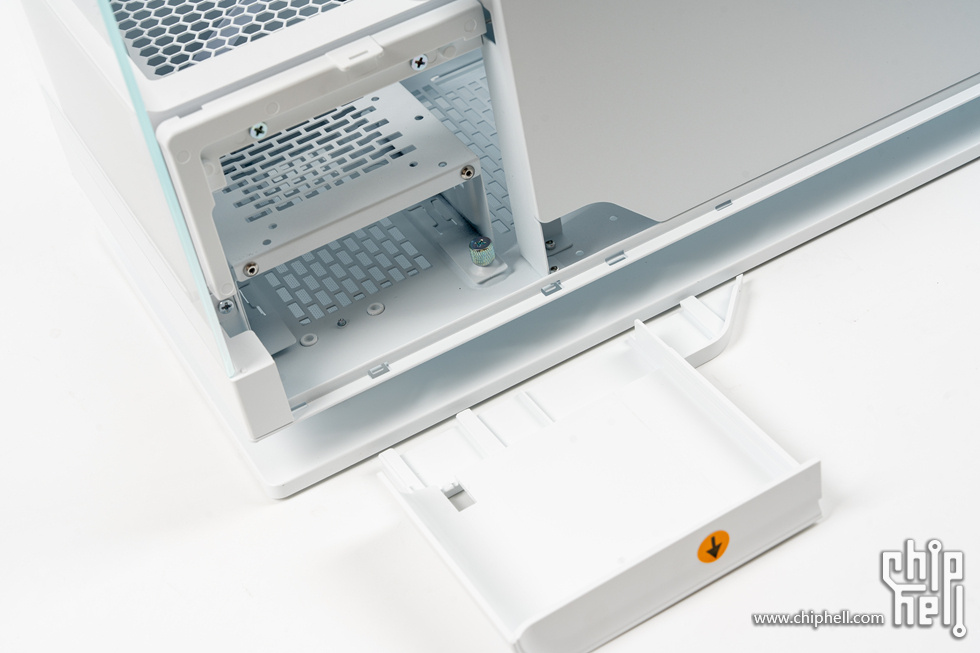

背板这里的隐藏式2个3.5HDD盘位，同样支持2.5SSD，与背板中间的3x2.5SSD硬盘架共支持2x3.5HDD+3x2.5SSD或5x2.5SSD

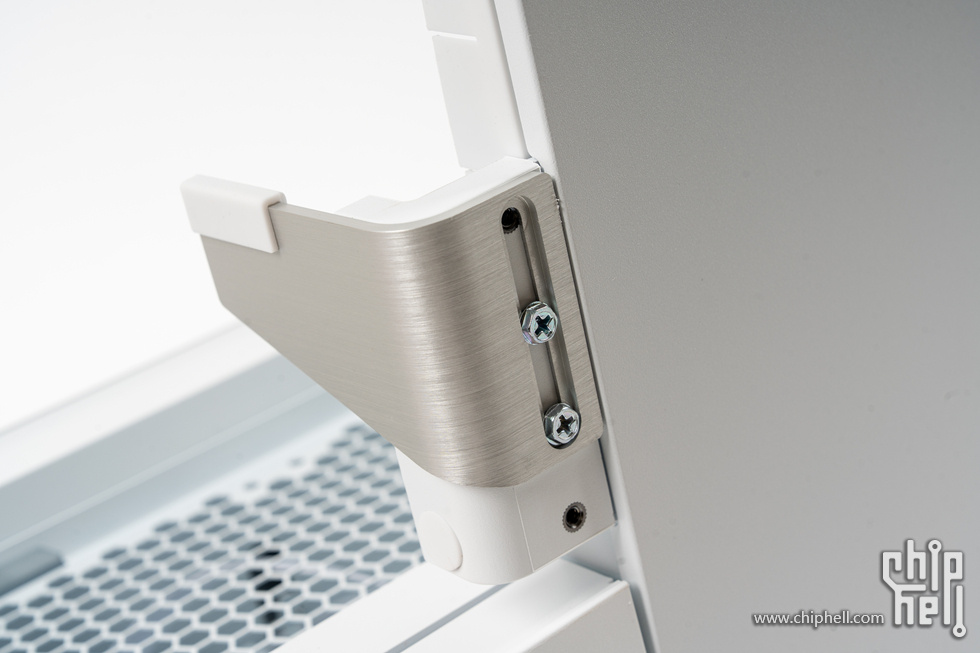

3mm加厚铝板可调节的显卡支撑架


整机内部视角

• 整机测试

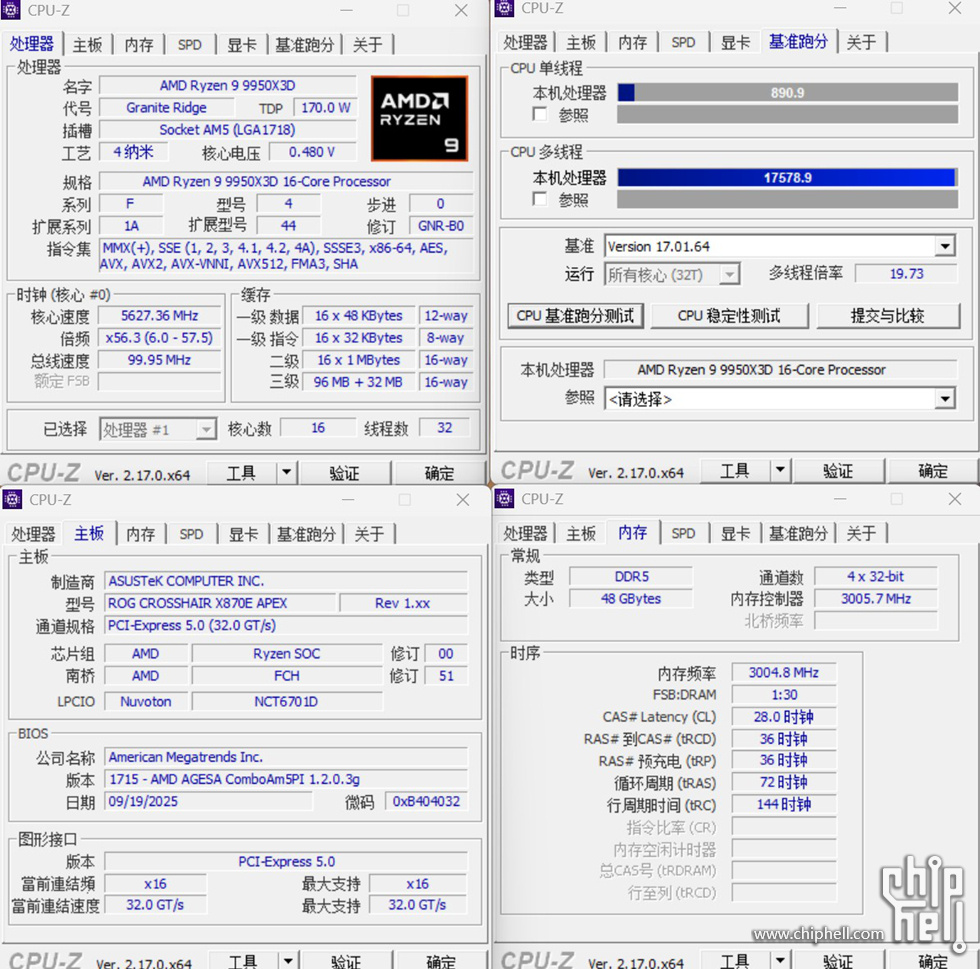

CPU-Z测试锐龙9 R9 9950X3D 开启PBO之后 单核890.9、多核17578.9

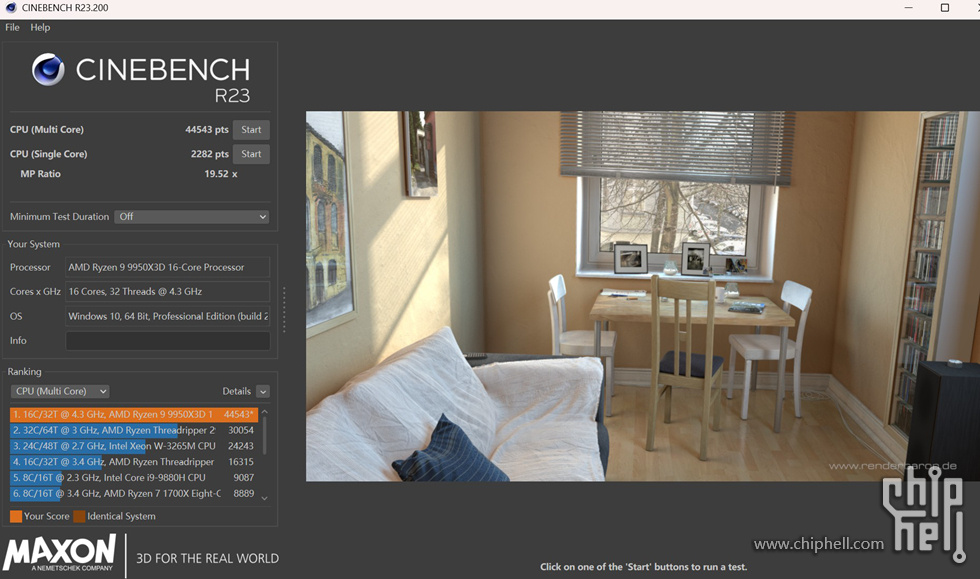

CineBench R23 测试锐龙9 R9 9950X3D 单核2282、多核44543


CineBench R2024 测试锐龙9 R9 9950X3D 单核136、多核2507

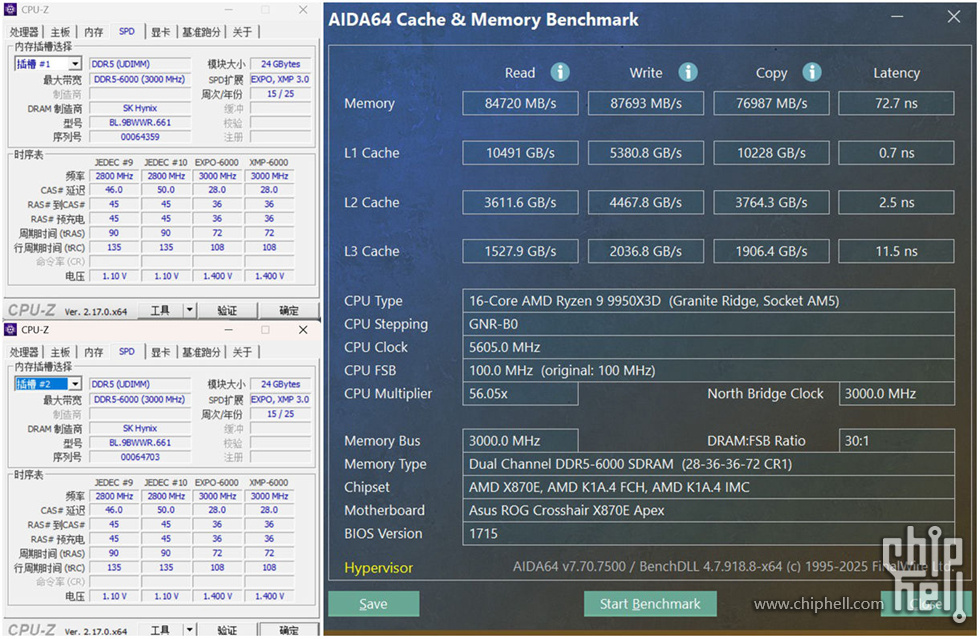

掠夺者DDR5 6000 C28套装内存，在开启XMP之后测试内存读取84.72GB/s、写入87.69GB/s、拷贝76.98GB/s、延迟72.7ns

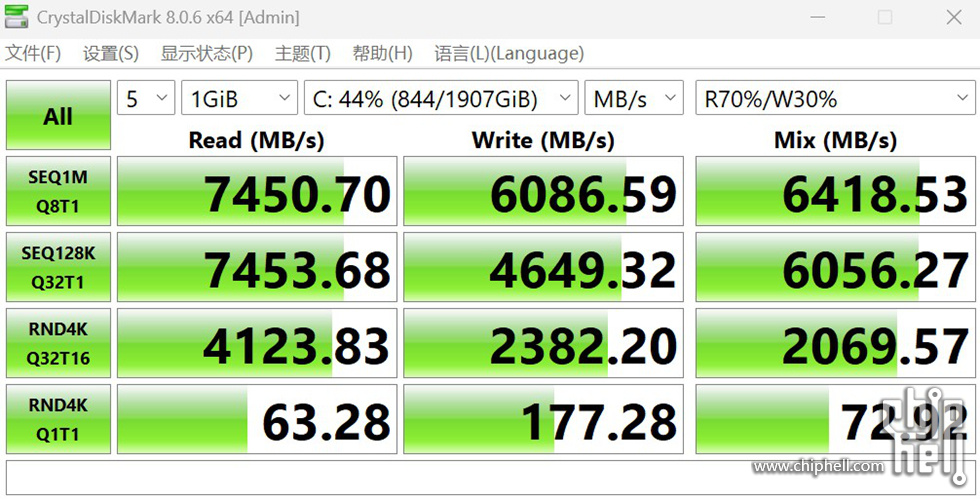

佰维WOOKONG NV7400 2TB 的Crystal Disk Mark 测试

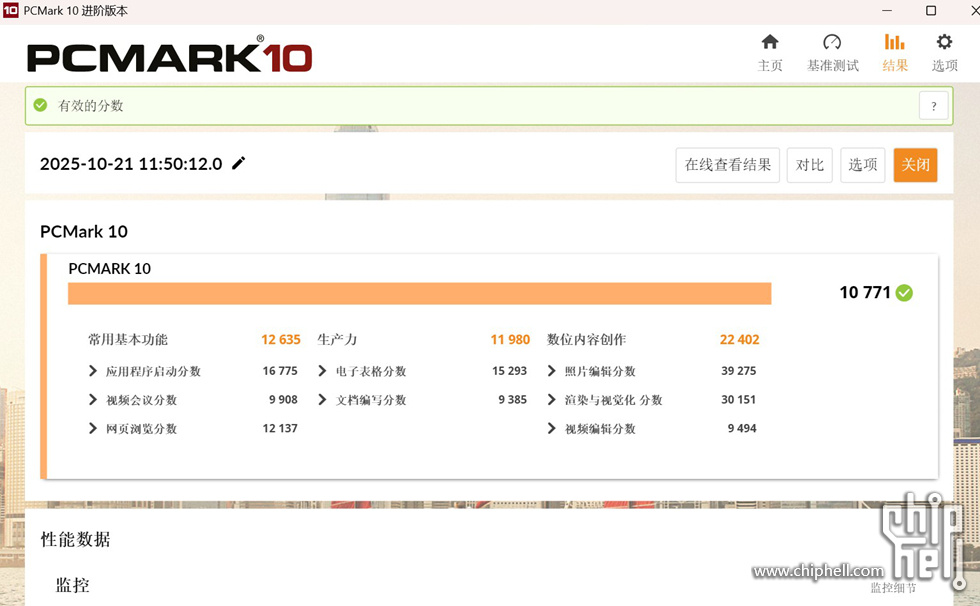

PCMARK10 测试整机得分10771

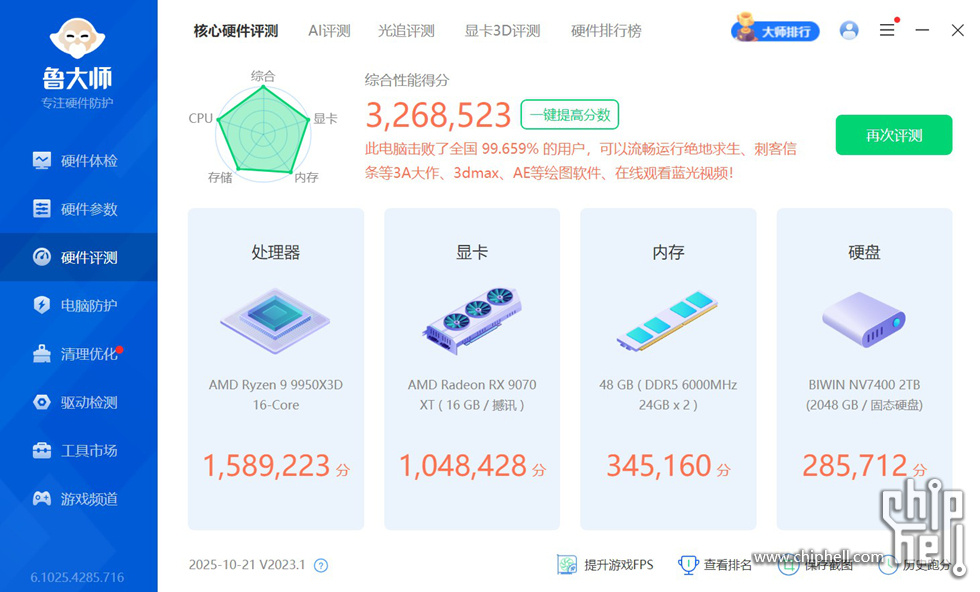

整机鲁大师测试成绩326万分

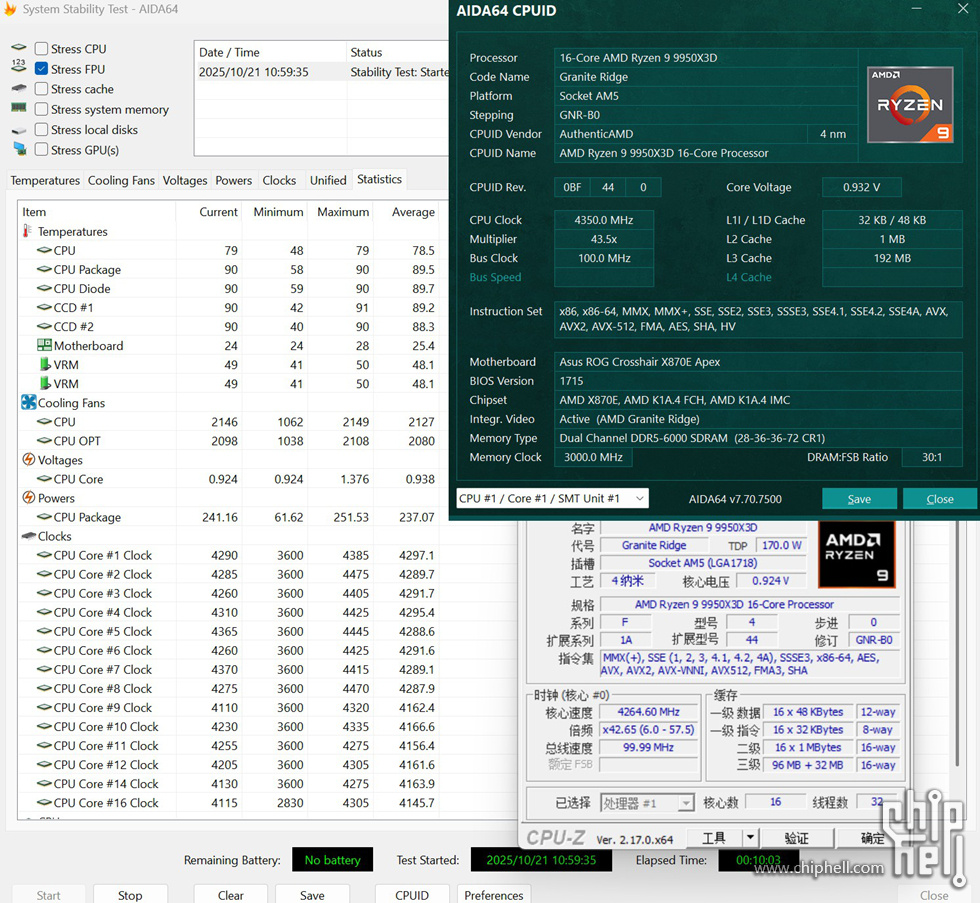

CPU在FPU单烤机的烤机测试10分钟后依然是温度墙90°，功耗稳定在240W左右，频率CCD1在4.3G、CCD2在4.2G


FURMARK显卡甜甜圈烤机测试撼讯9070XT显卡的核心61°、热点85°、显存84°，整卡功耗325W，而风扇转速只有1200多转的34%，还是非常凉快与安静的

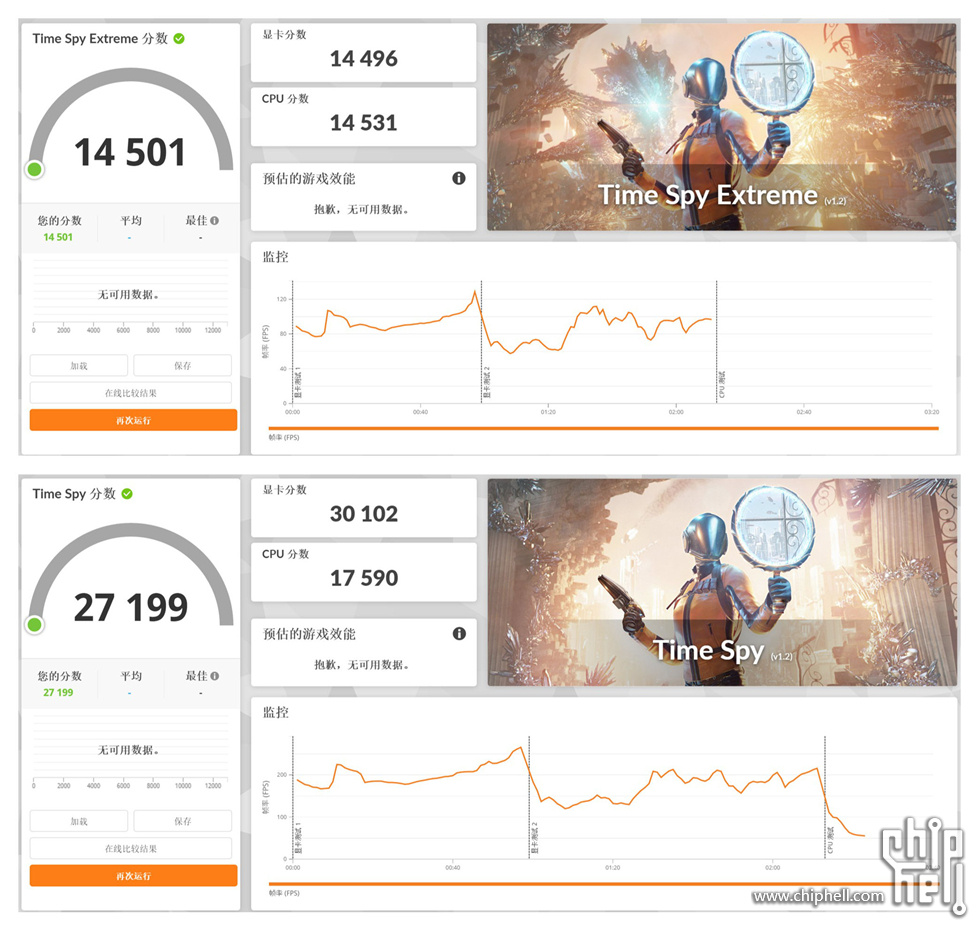

3D MARK TIME SPY EXTREME 显卡测试成绩 14501
3D MARK TIME SPY  显卡测试成绩 27199

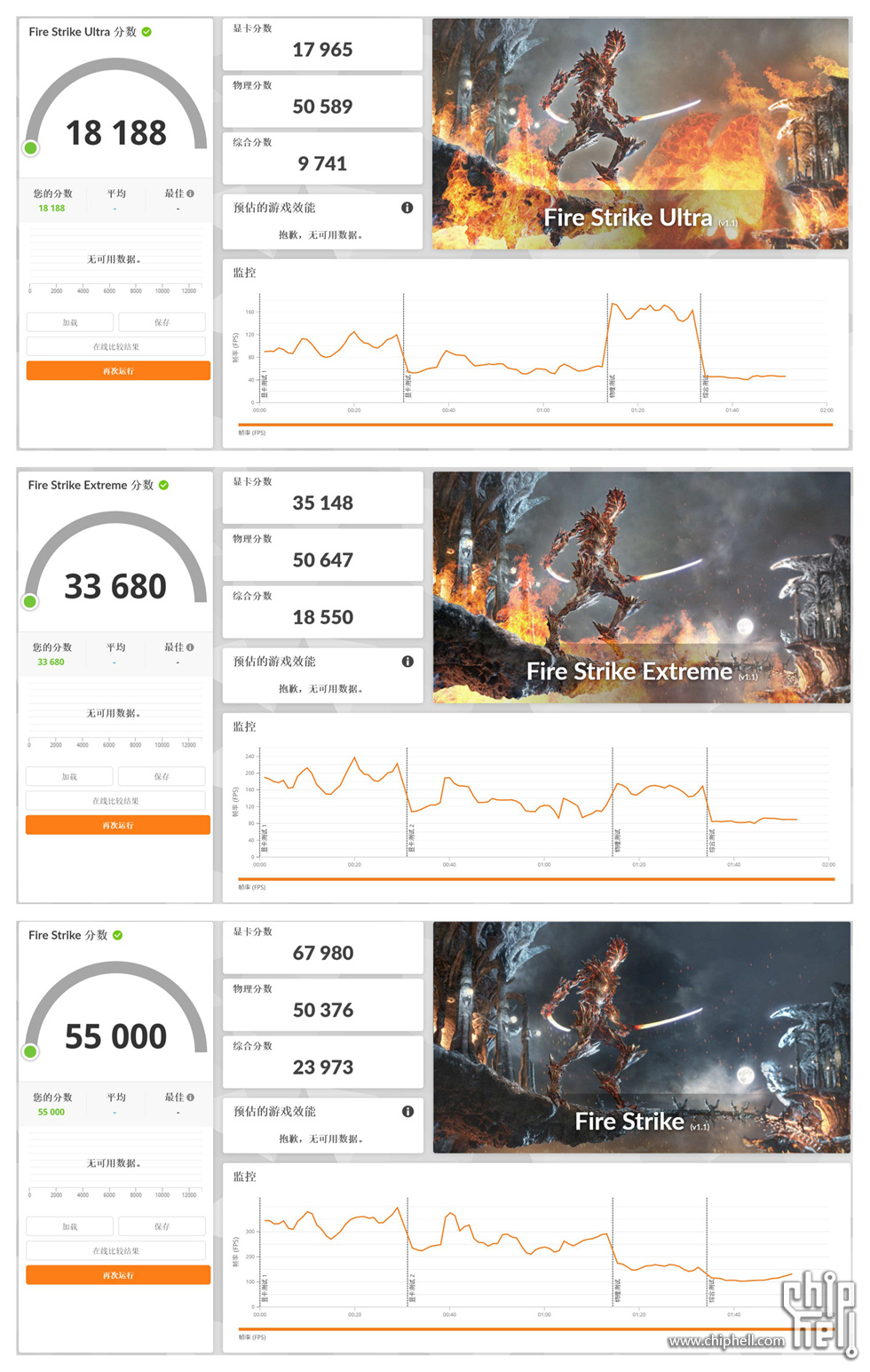

3D MARK FIRE STRIKE ULTRA 显卡测试成绩 18188
3D MARK FIRE STRIKE EXTREME 显卡测试成绩 33680
3D MARK FIRE STRIKE  显卡测试成绩 55000

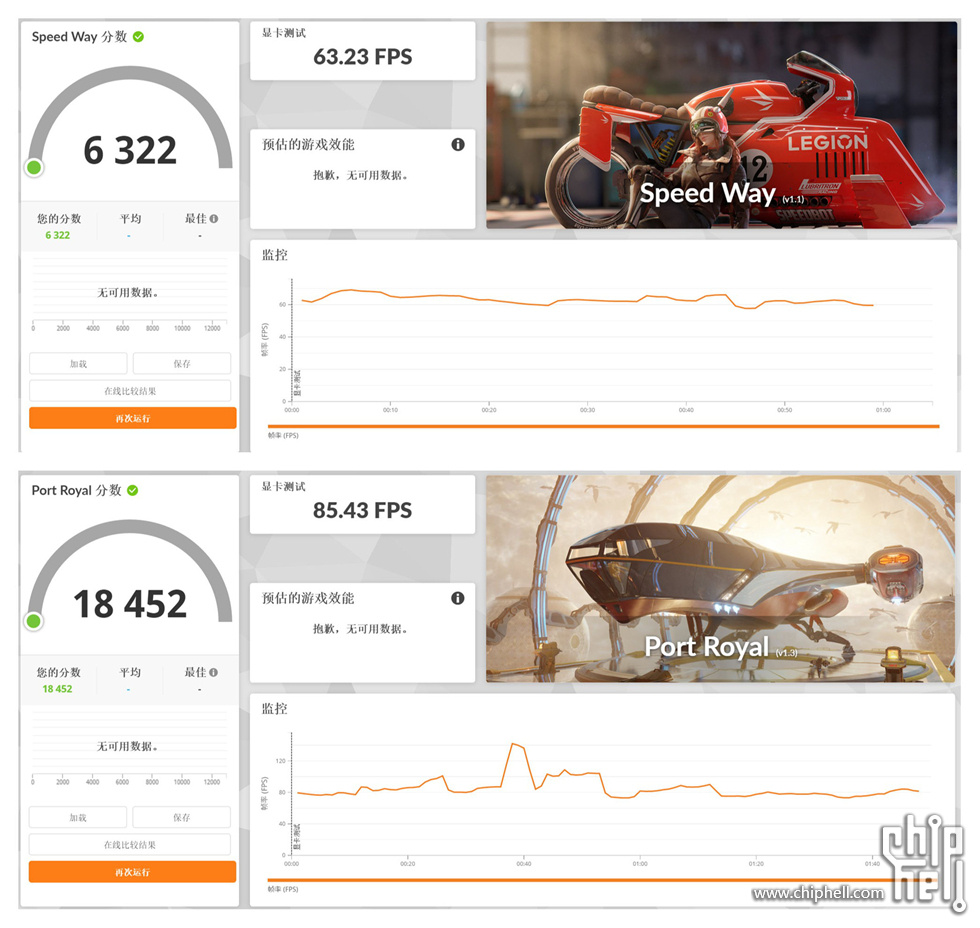

3D MARK SPEEDWAY DIRETX12的测试成绩 6322
3D MARK PORT ROYAL 光线追踪测试成绩 18452


以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
