前言

今天装一台风道ATX主机，机箱使用了LIAN LI LANCOOL 217 INF 机箱，基于联力美学，保留原版L217以气流为核心的设计理念的同时，外观上做了大胆的创新，将原来木质装饰替换成时尚现代的流线造型，前面板采用玻璃材质，并有无限镜灯效，双开孔结构确保了最佳的气流通过性。机箱标配3组ARGB风扇，前部2组170mm、后部1组140mm，每组均带有无限镜灯座，能呈现独特的光影效果。机箱尺寸为482mm × 238mm × 503mm，支持SSI-EEB/E-ATX/ATX/M-ATX/ITX规格主板和ATX/M-ATX规格背插主板，CPU风扇散热器限高180mm，显卡限长380mm，电源最长支持到220mm，机箱顶部支持360/280/240mm规格水冷，显卡支持竖装，存储方面，主板托盘后面带有2个2.5寸硬盘位，机箱底部有2个硬盘笼（每个硬盘笼支持2个3.5寸硬盘和2个2.5寸硬盘），电源罩支持安装1个2.5寸硬盘。

此次装机采用了较高的硬件配置，并且能在保证静音的同时充分发挥出硬件性能，平台是R7 9800X3D + B850 + RTX 5070，主板选择了七彩虹 BATTLE-AX X870A-GHA WIFI V14，红黑配色，经典的电竞风格，功能实用，用料扎实，内存搭配使用了宇瞻暗黑女神 NOX DDR5 6400 16GB × 2，显卡选用了索泰 GEFORCE RTX 5070 12GB SOLID OC，固态硬盘使用了宇瞻 AS2280Q4X 1TB，散热方面选择了LIAN LI 隐流2代 360一体式水冷散热器无线CL版本，带有2.1英寸的LCD屏幕的水冷头，可以自定义画面，电源选用了LIAN LI 刃界 Edge 1000W 金牌全模组电源，通过80 PLUS 金牌认证，Cybenetics 白金牌认证，支持ATX3.1，带有PCIe 5.1原生接口，采用L型设计，带有可拆卸滤网，电源带有10年质保。

配置清单：
处理器：AMD 锐龙 7 9800X3D
主板：七彩虹 BATTLE-AX X870A-GHA WIFI V14
内存：宇瞻暗黑女神 NOX DDR5 6400 16GB × 2
显卡：索泰 GEFORCE RTX 5070 12GB SOLID OC
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：LIAN LI 隐流2代 360一体式水冷散热器无线CL版本
风扇：LIAN LI SL-INF 120 无线版黑色反叶 × 3
机箱：LIAN LI LANCOOL 217 INF 黑色
电源：LIAN LI 刃界 Edge 1000W

整机展示

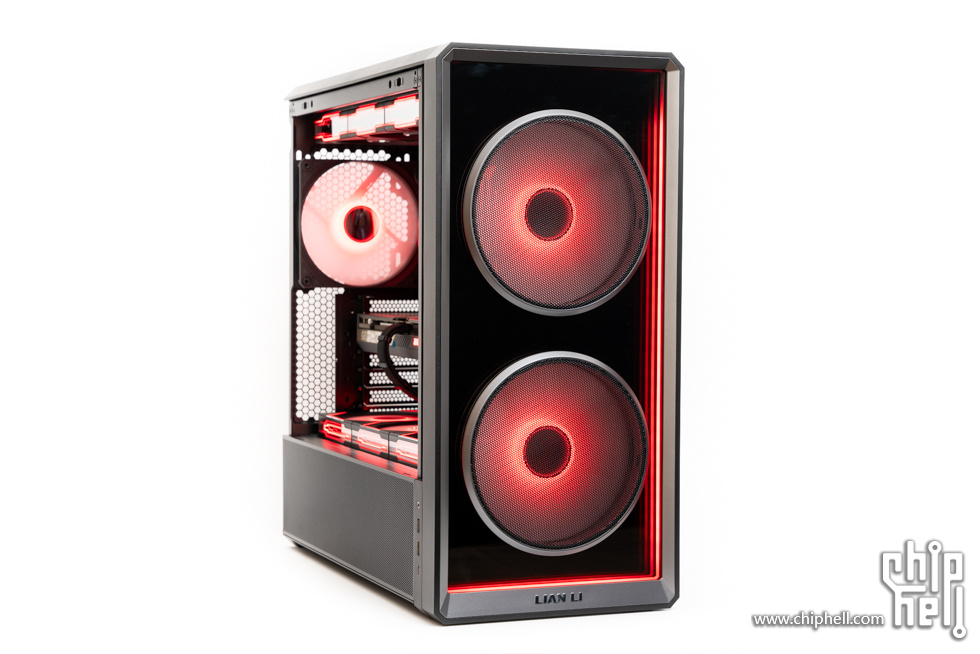

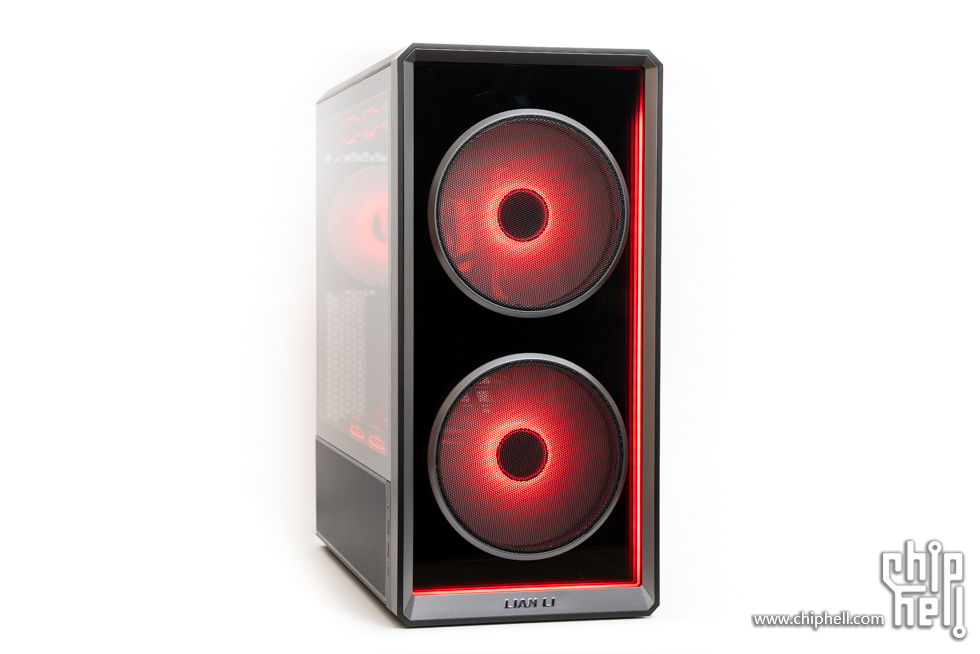

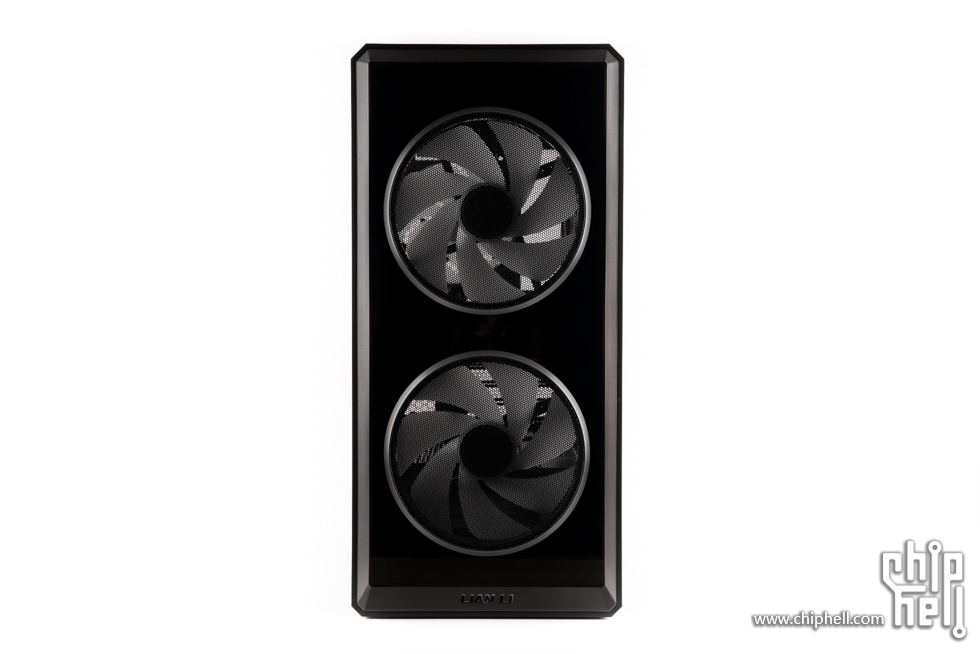

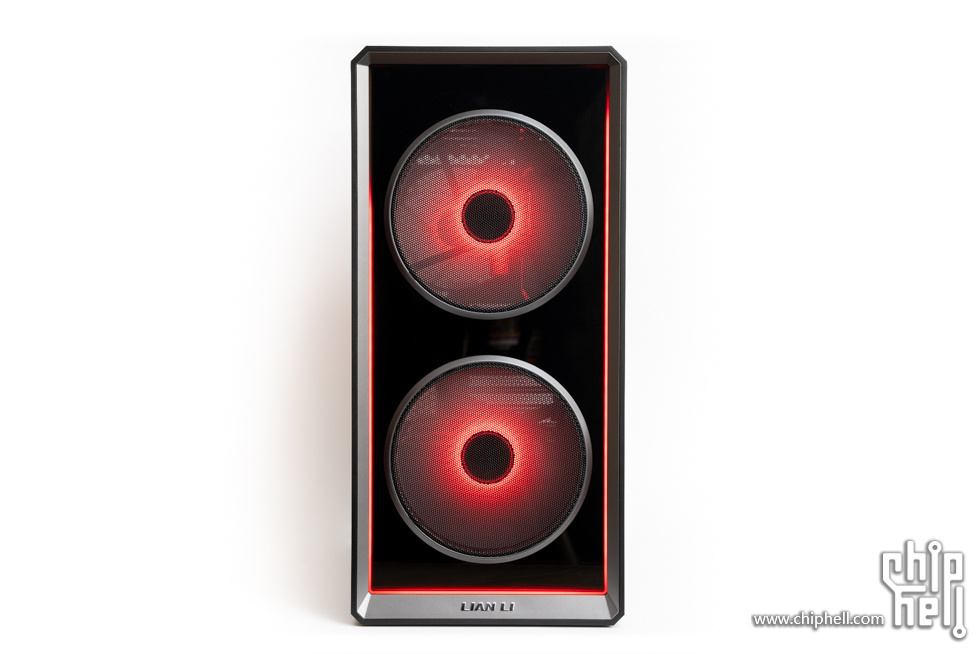

整机为黑色，灯效设置为红色，以下为主机多角度展示。机箱正面，前面板为钢化玻璃材质，带有无限镜灯效，颜值在线，同时搭配了2把170mm ARGB风扇，能带来强大的气流，有效冷却系统，保持硬件稳定运行。

机箱尾部。

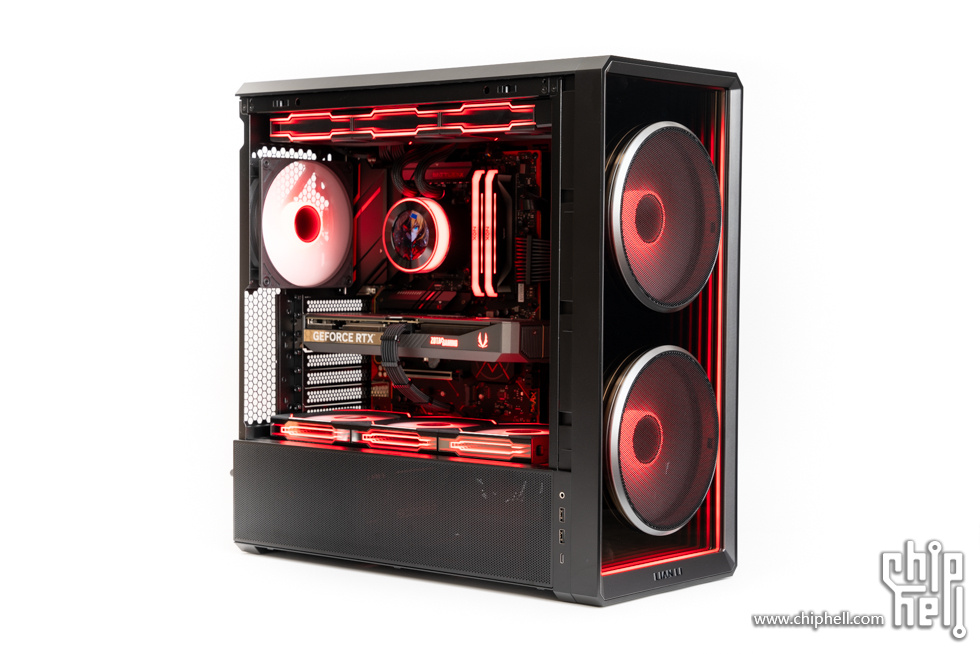

45°视角。

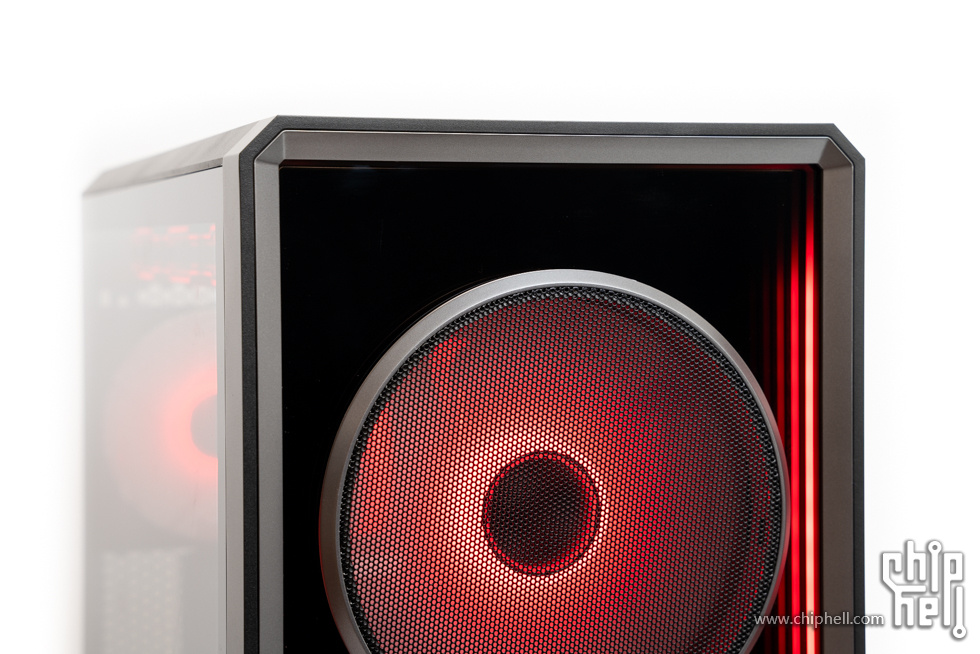

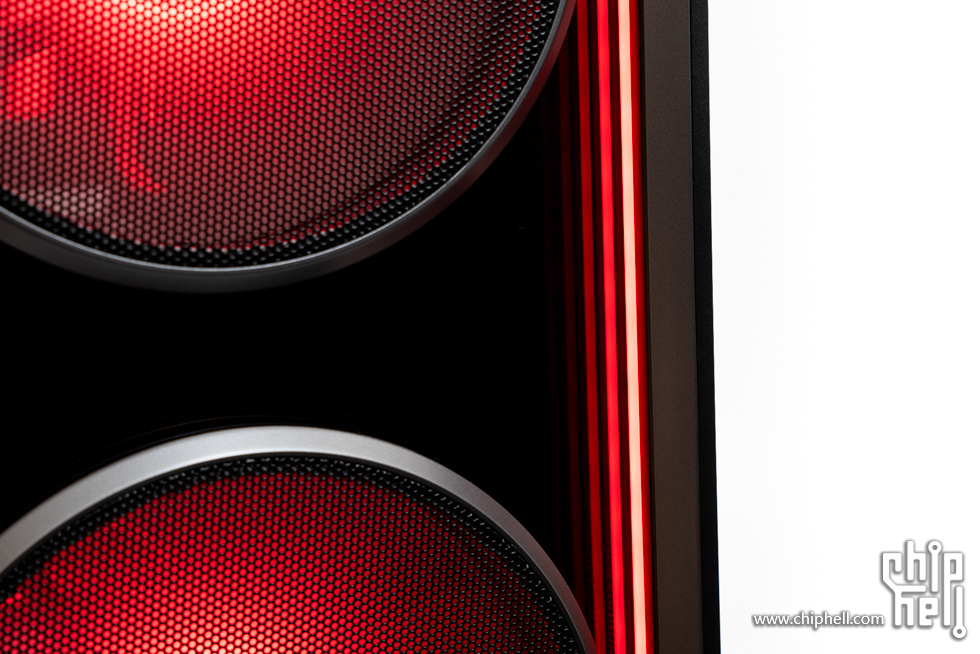

前面板细节，边框带有无限镜灯效。

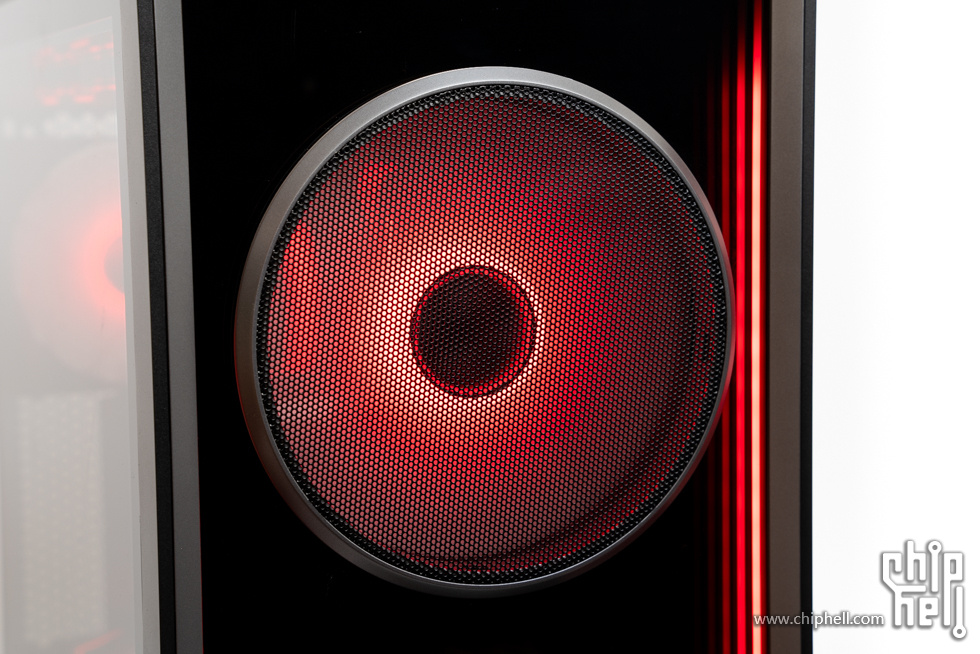

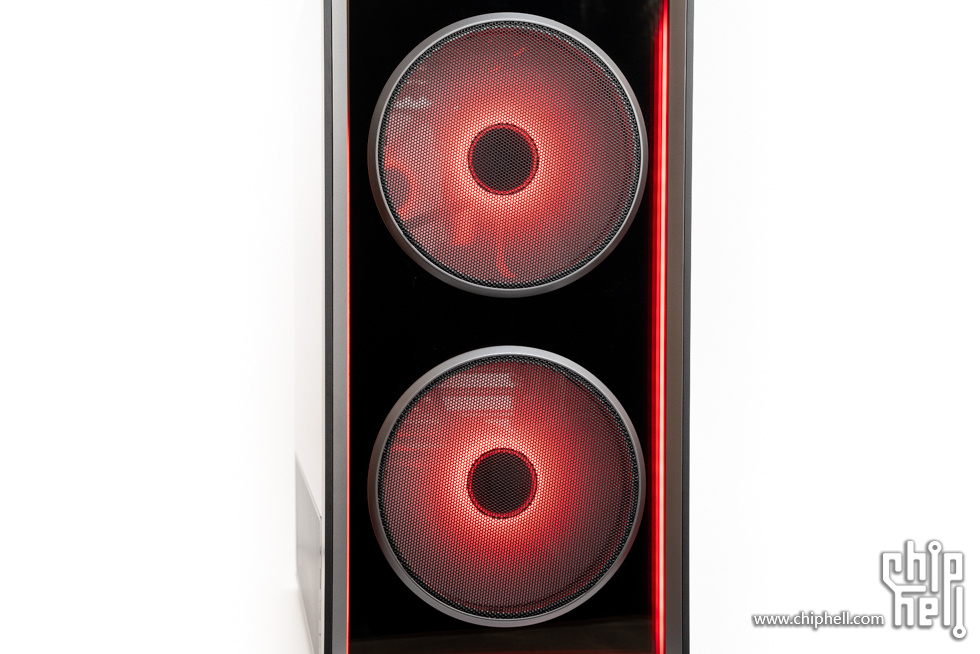

前置风扇灯效，风扇中间同样有无限镜效果，风扇叶片灯效很柔和。

机箱底部的LIAN LI logo。

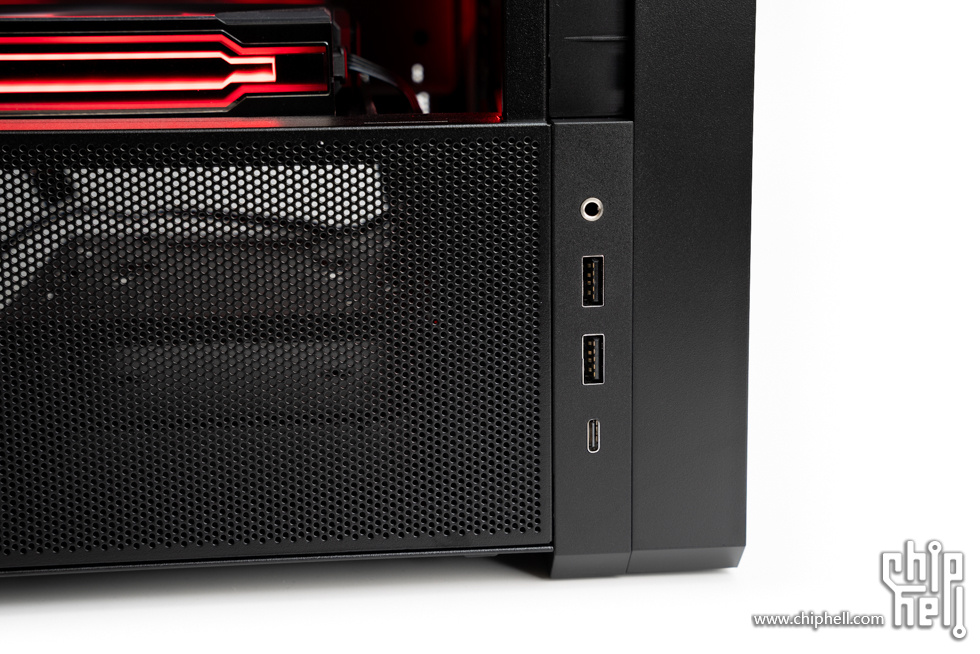

前置I/O，从上到下依次是音频/麦克风组合插孔、2个USB 3.0接口、1个USB 3.2 Type-C接口。

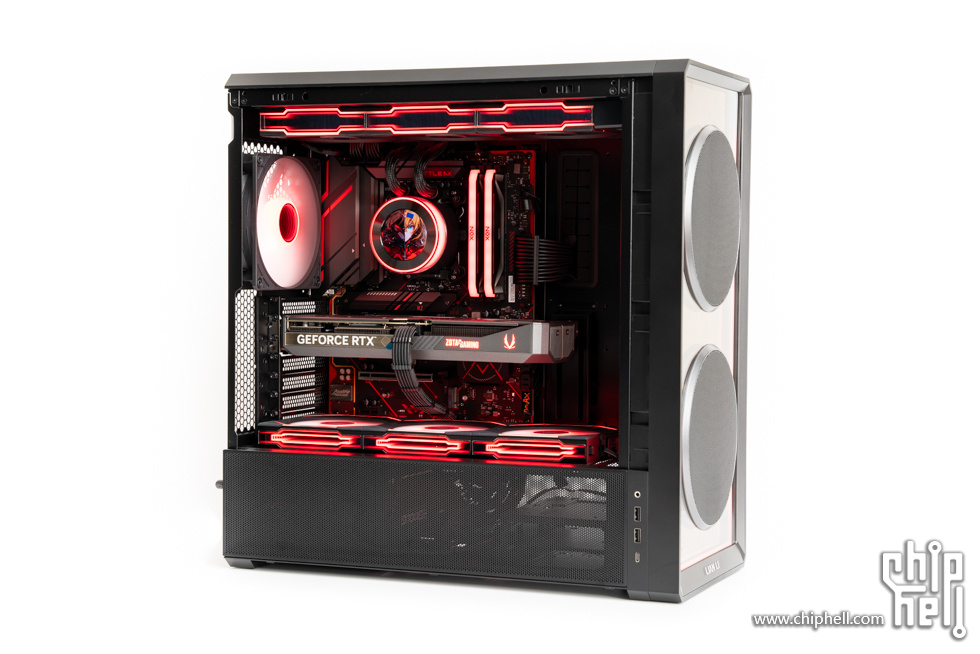

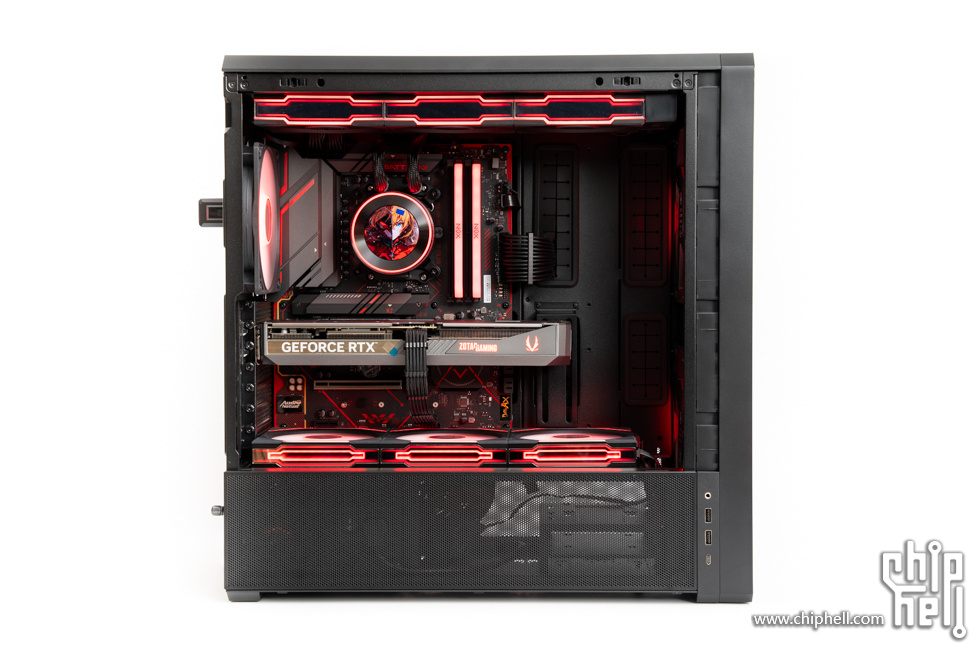

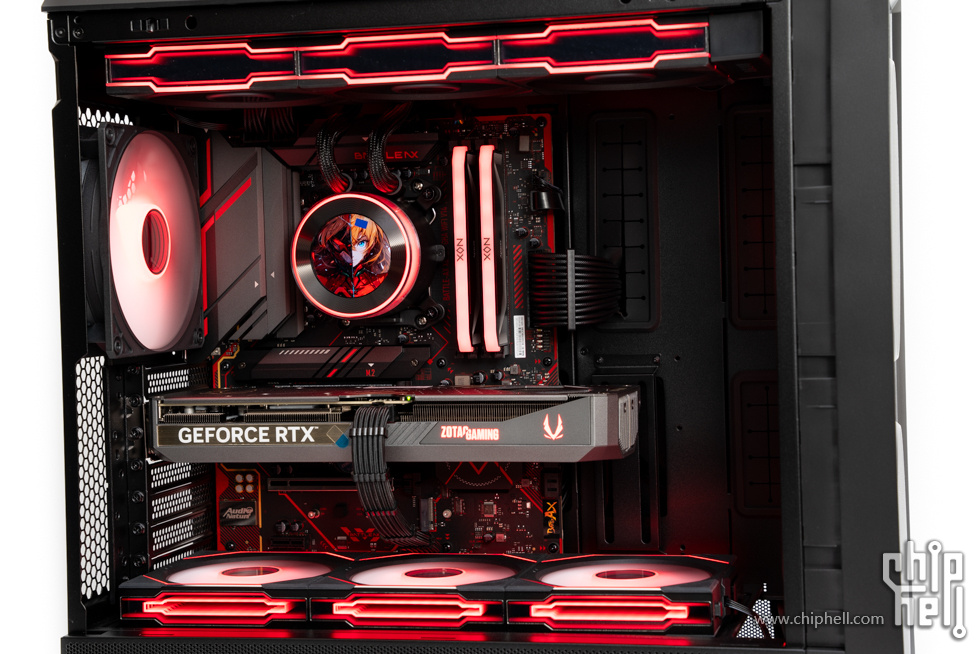

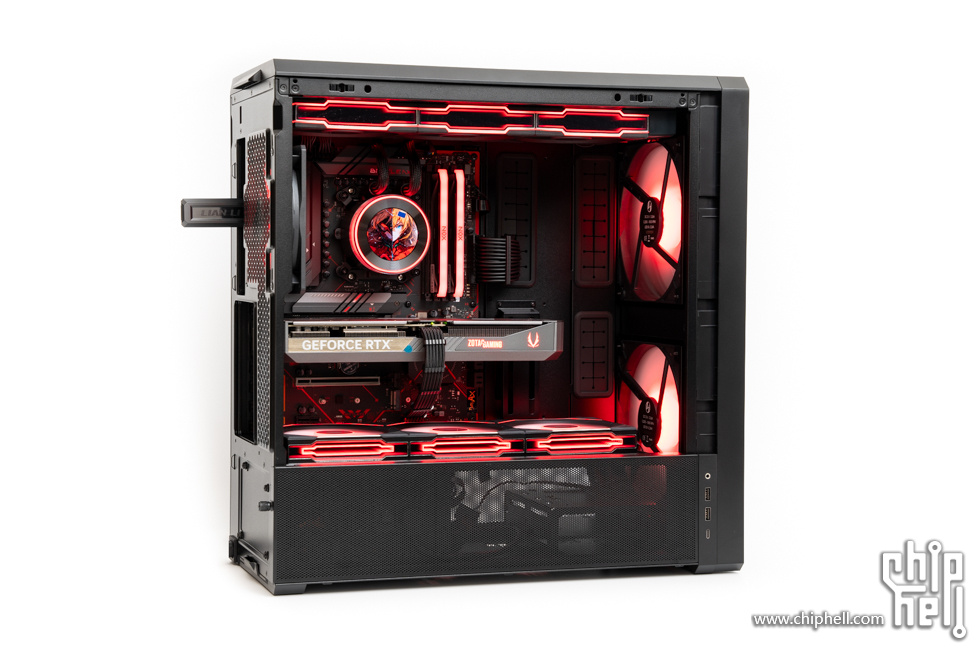

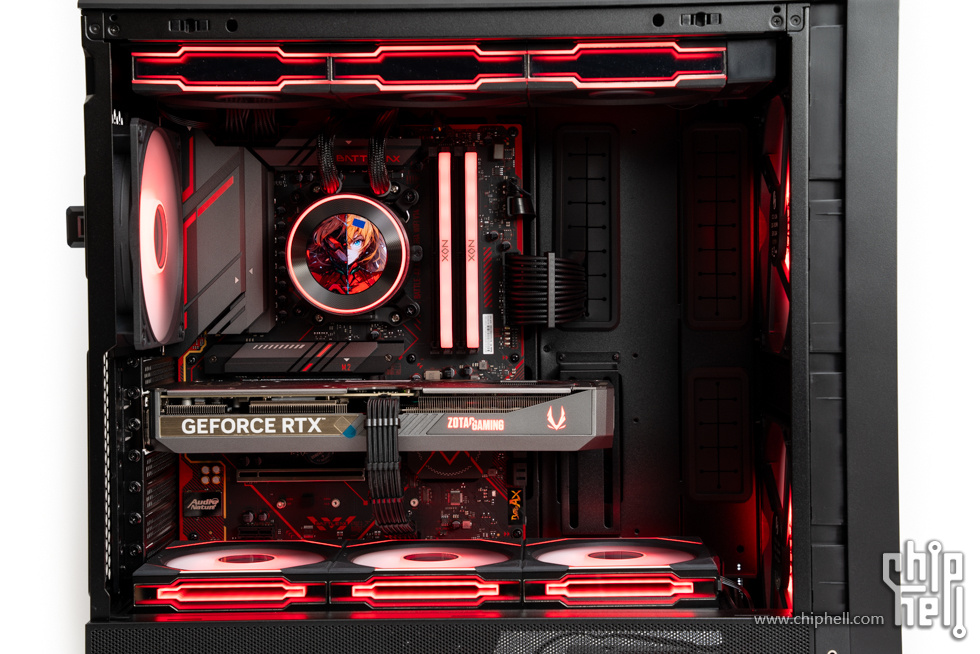

主板侧展示。

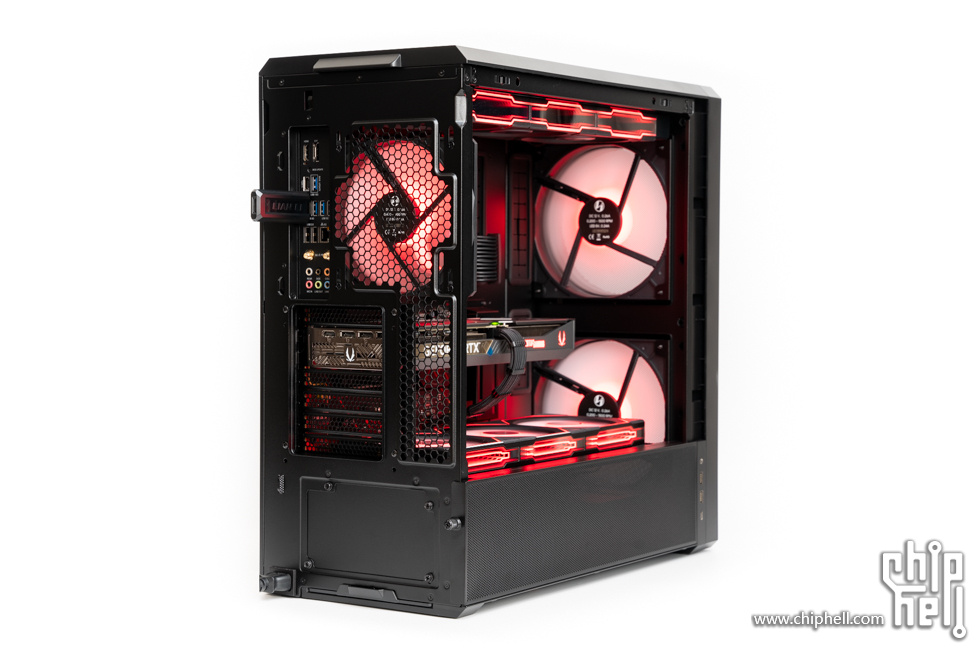

侧后方视角。

主要部件展示。

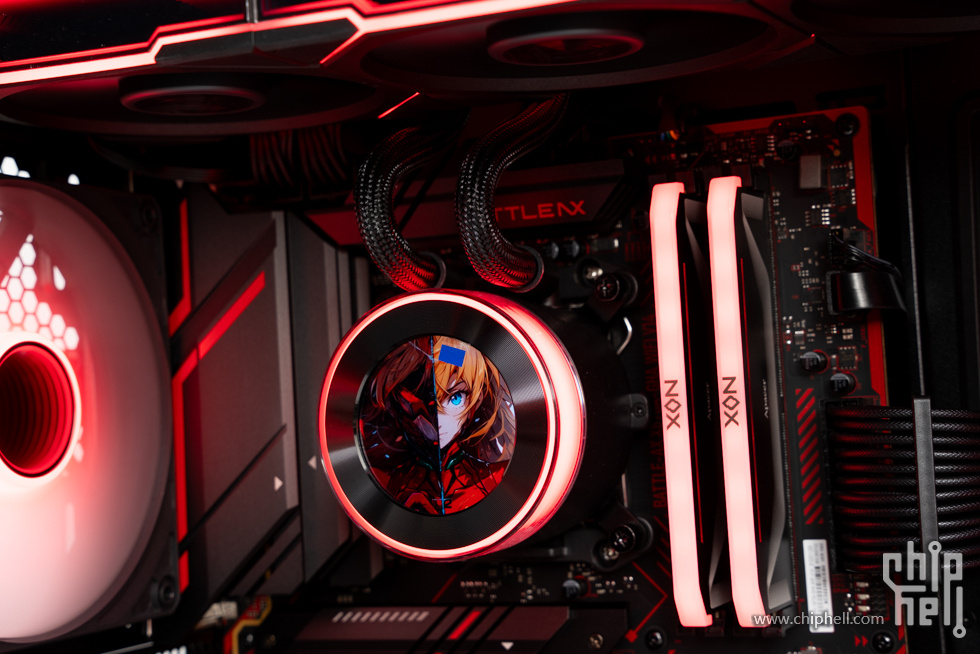

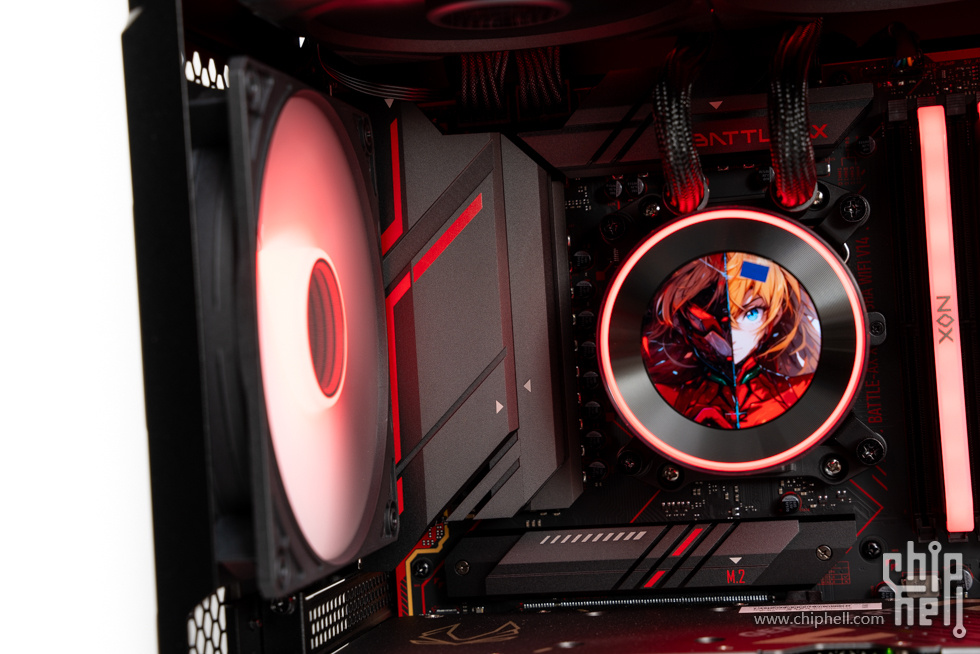

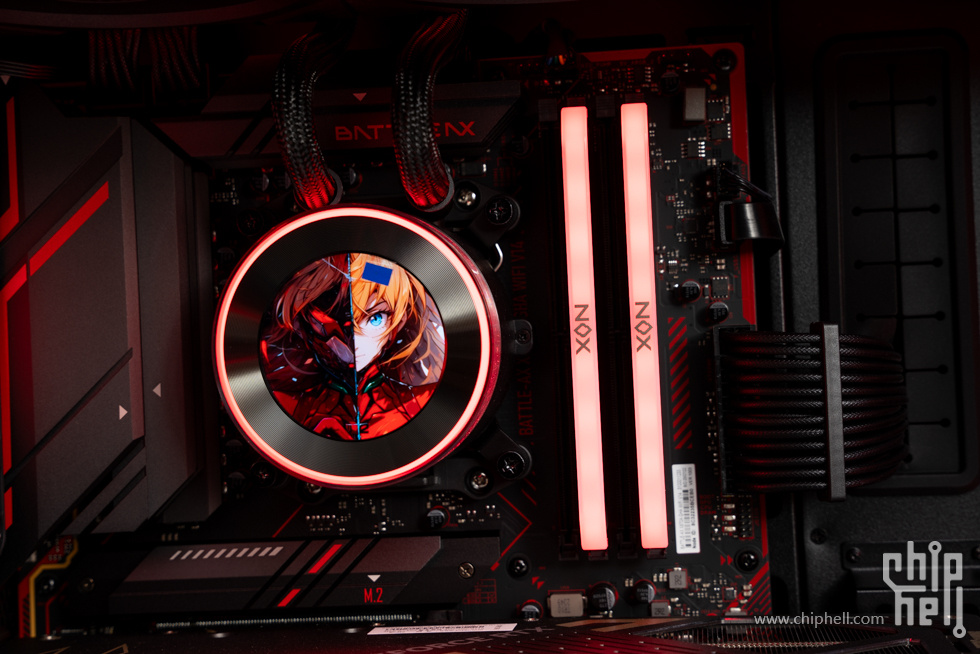

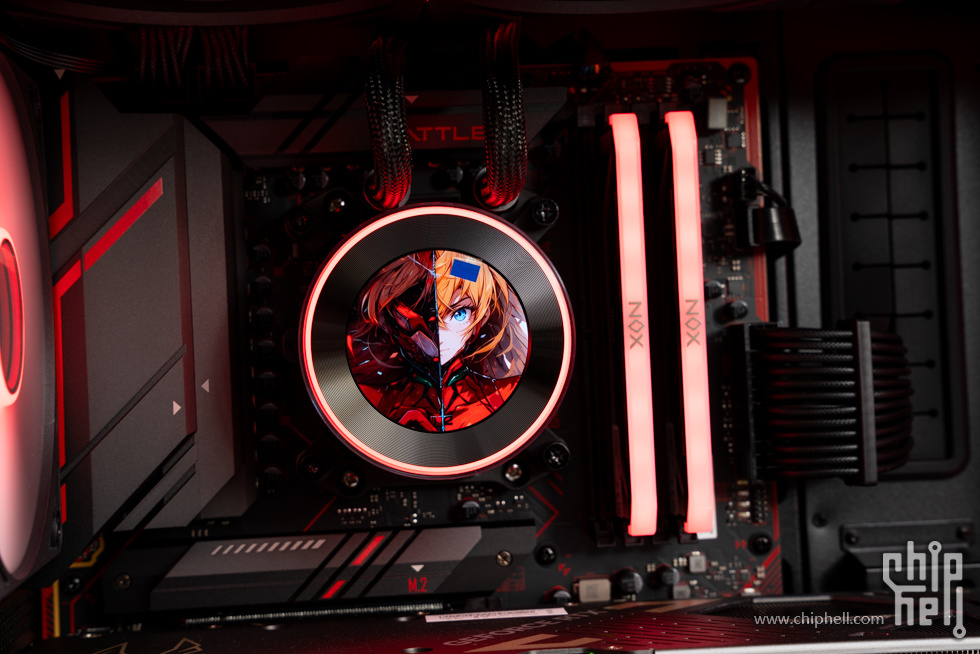

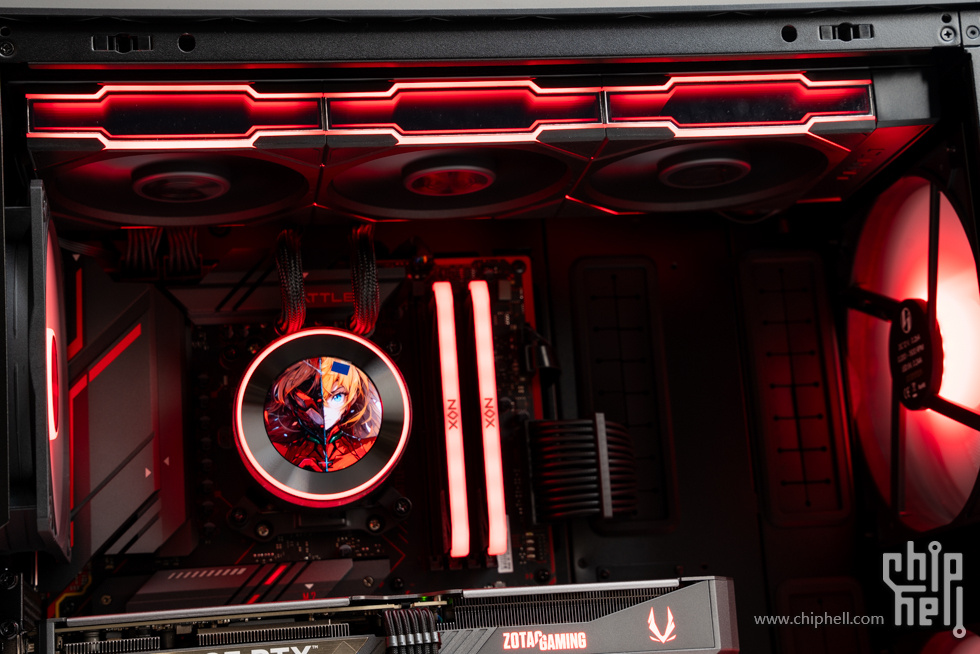

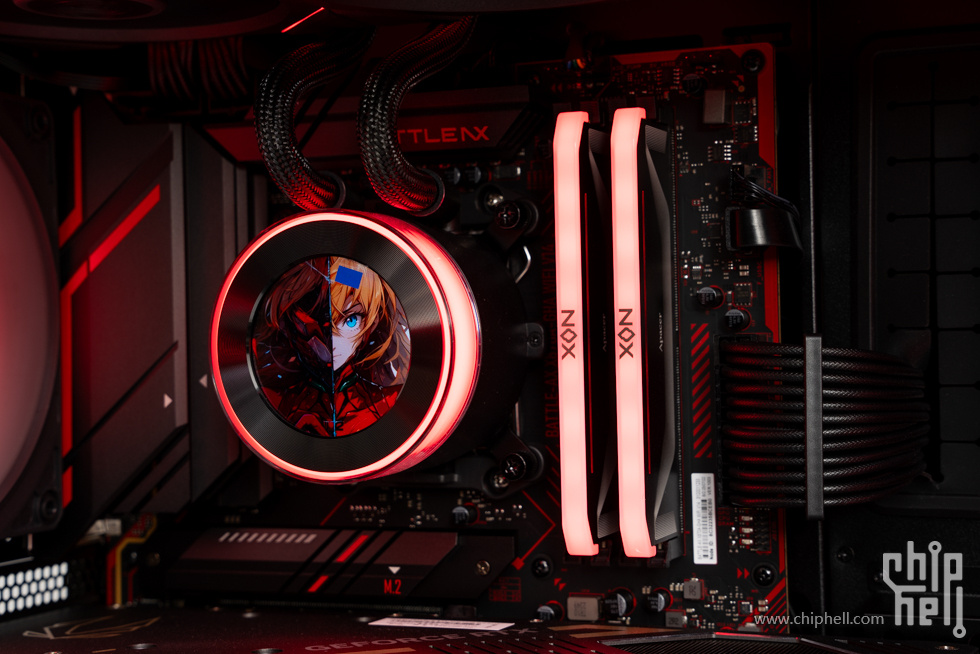

带有2.1英寸的LCD屏幕的水冷头，这里为自定义画面，顺时针旋转可以切换屏幕背景，逆时针旋转可以变换灯光灯效。

内存部分灯效，颜色统一成红色。

隐流水冷管走管。

主板接口保护罩。

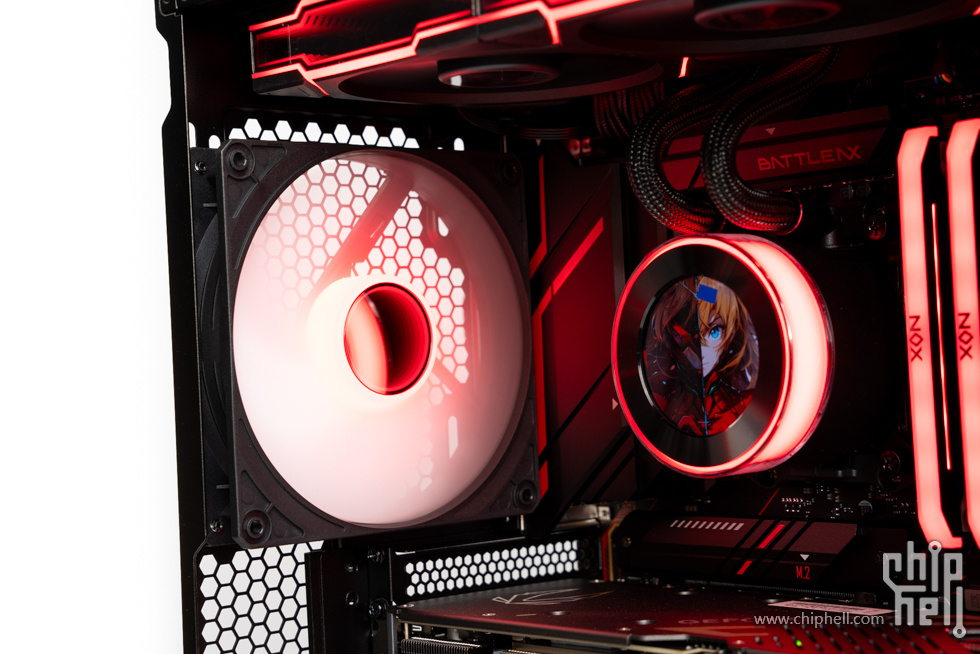

机箱尾部的风扇灯效。

360冷排安装在机箱顶部。

四代积木风扇侧面的无限镜灯效。

机箱前部预装的两把170mm风扇灯效。

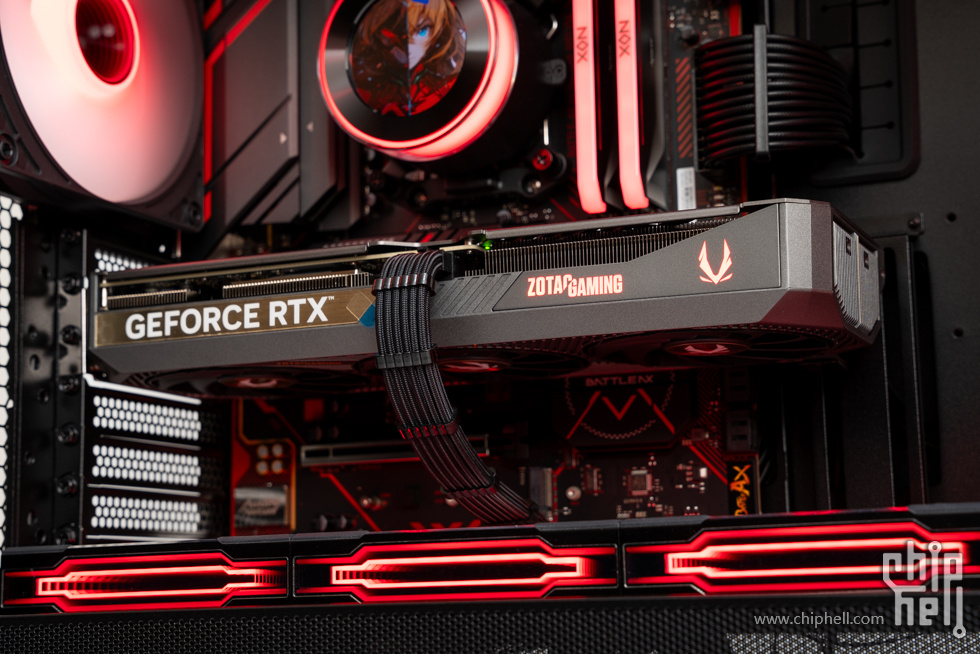

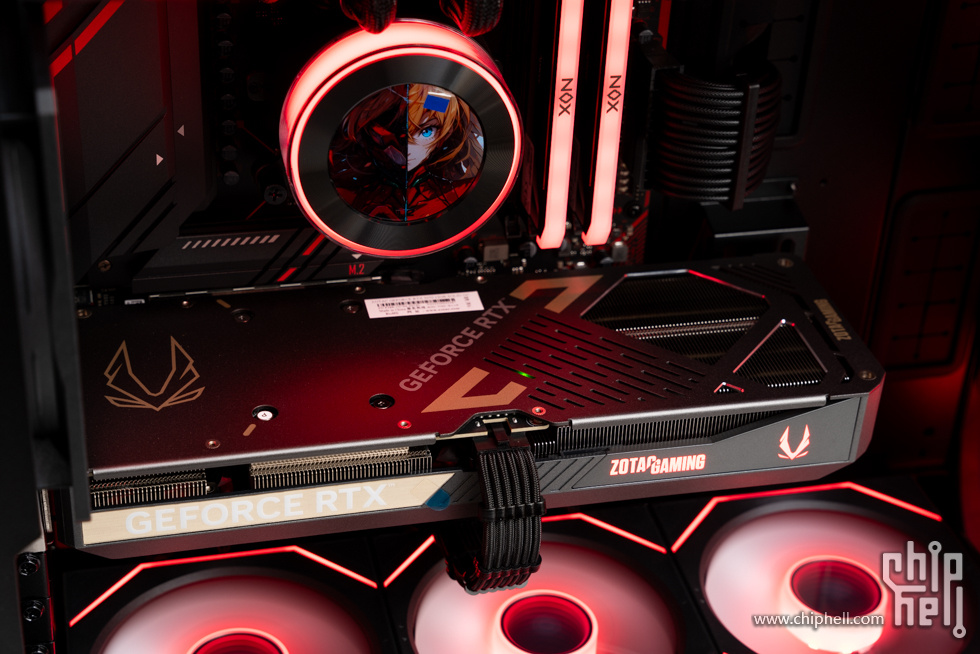

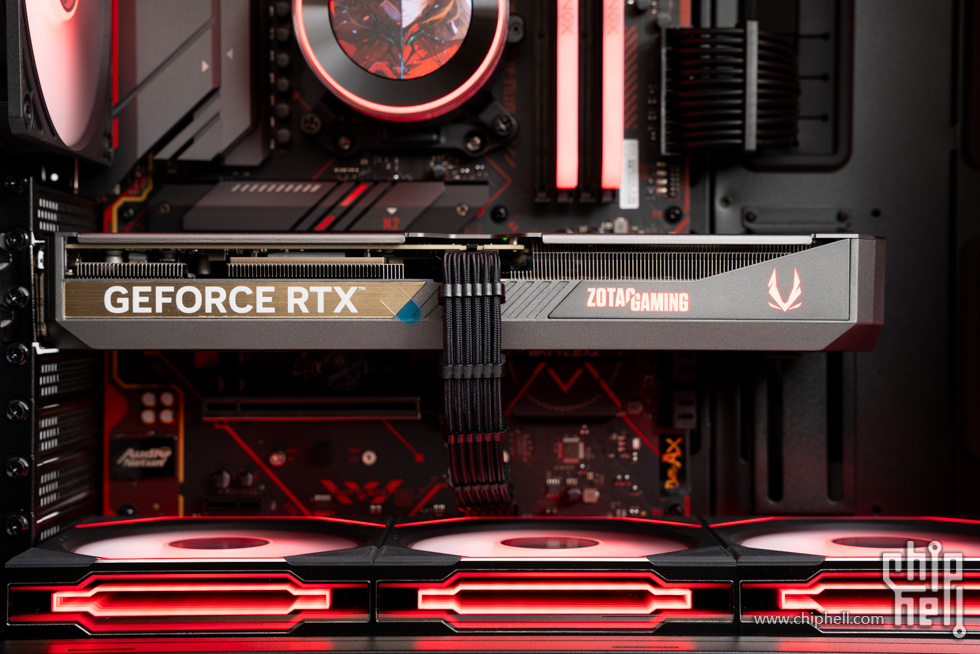

显卡部分。

显卡全金属背板。

贯穿开孔设计。

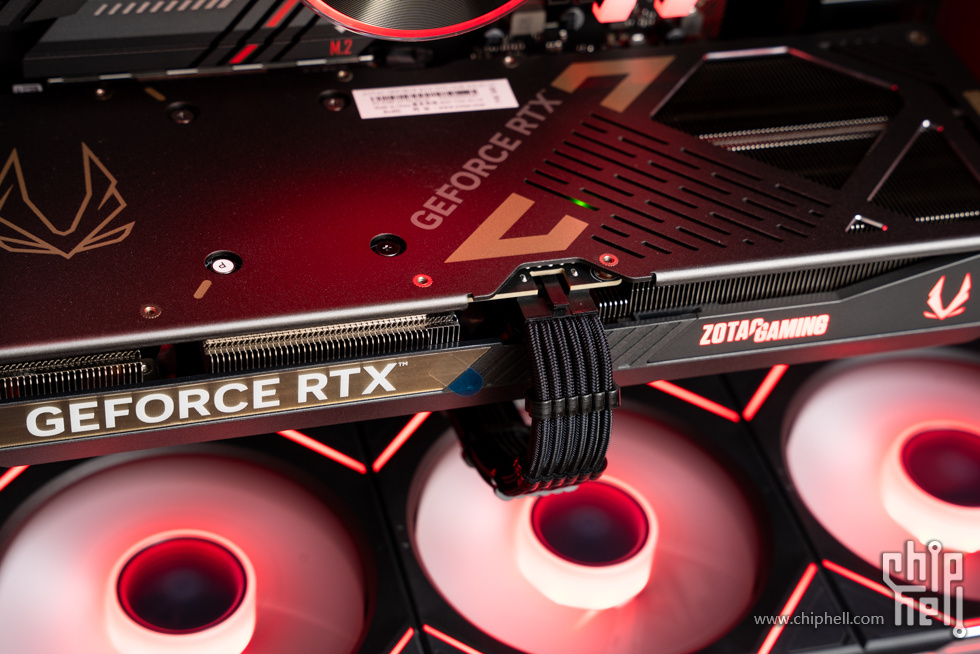

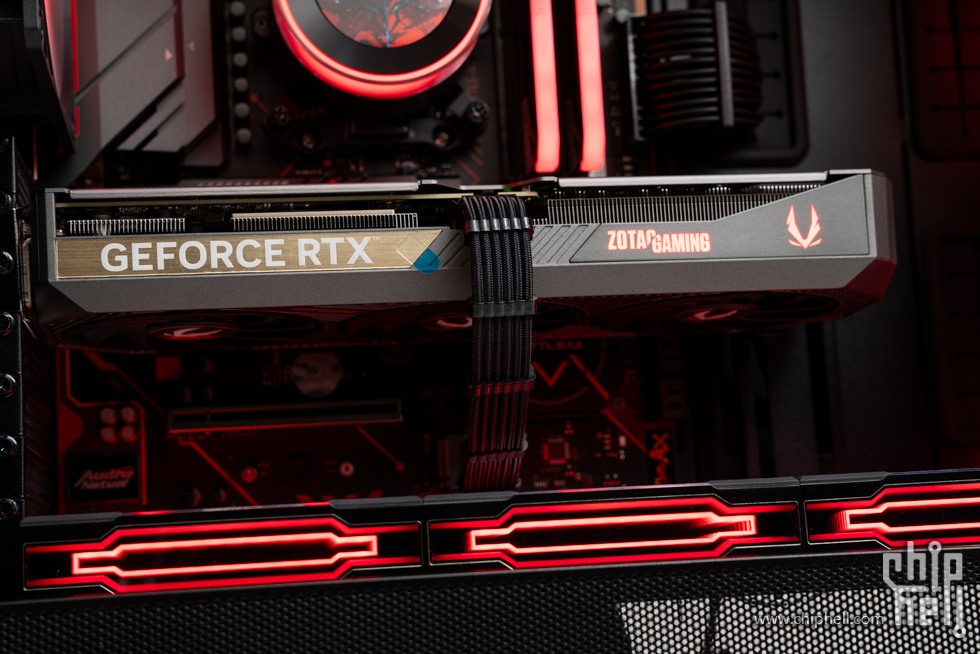

显卡供电线走线。

GEFORCE RTX 字样。

右侧为型格ARGB信仰灯，提供充满活力的1600万色彩及多种动态光效，这里设置为红色灯效。

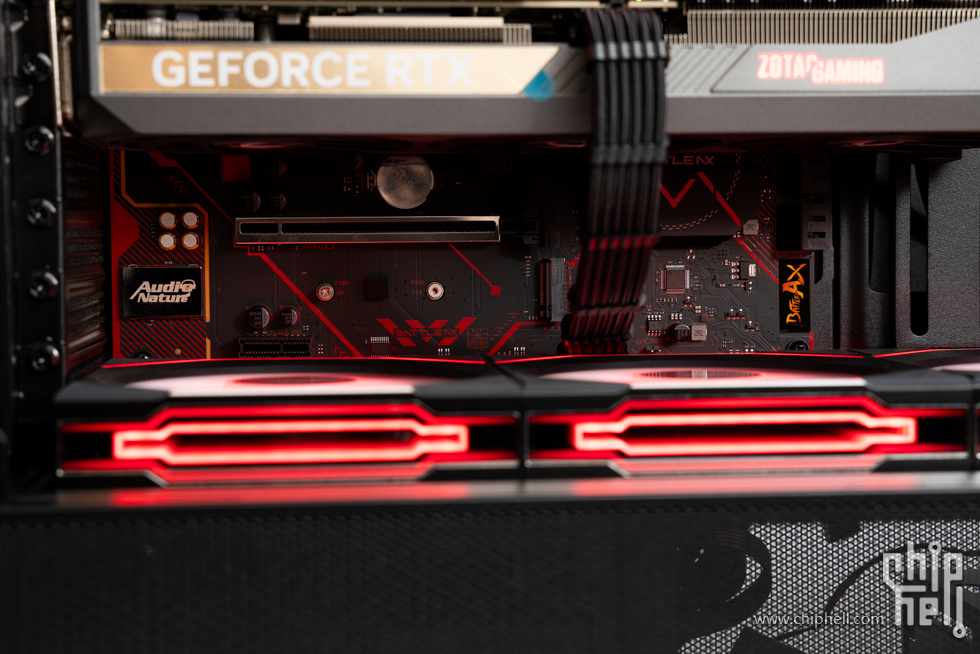

主板下方接口区域。

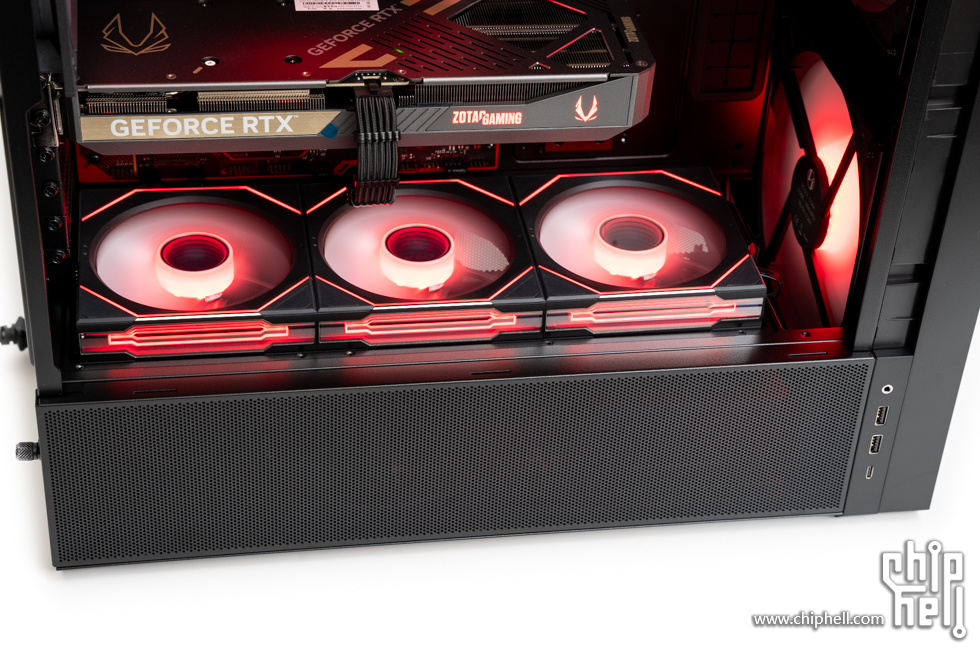

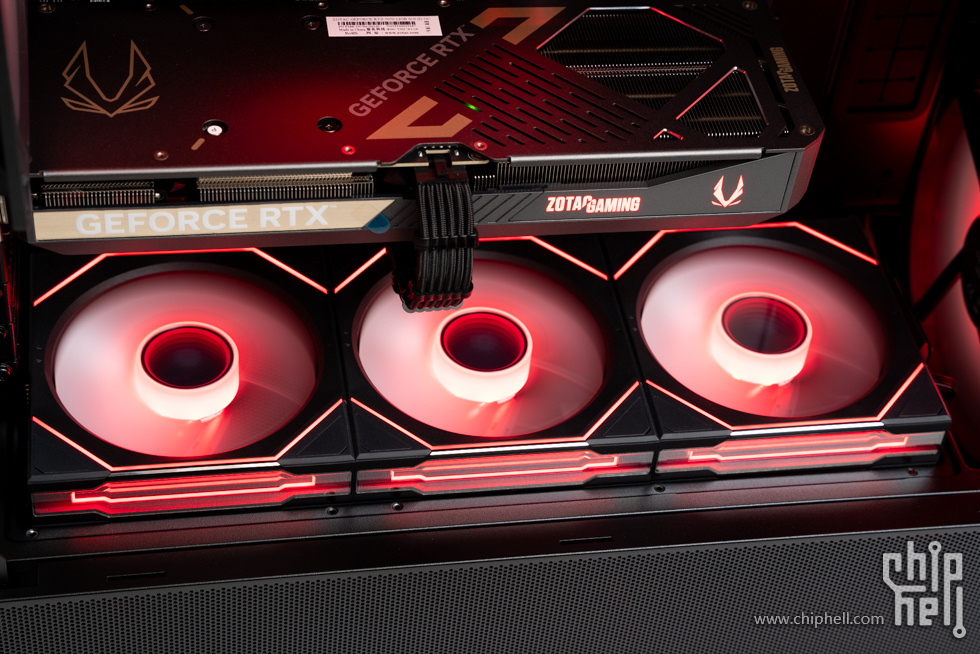

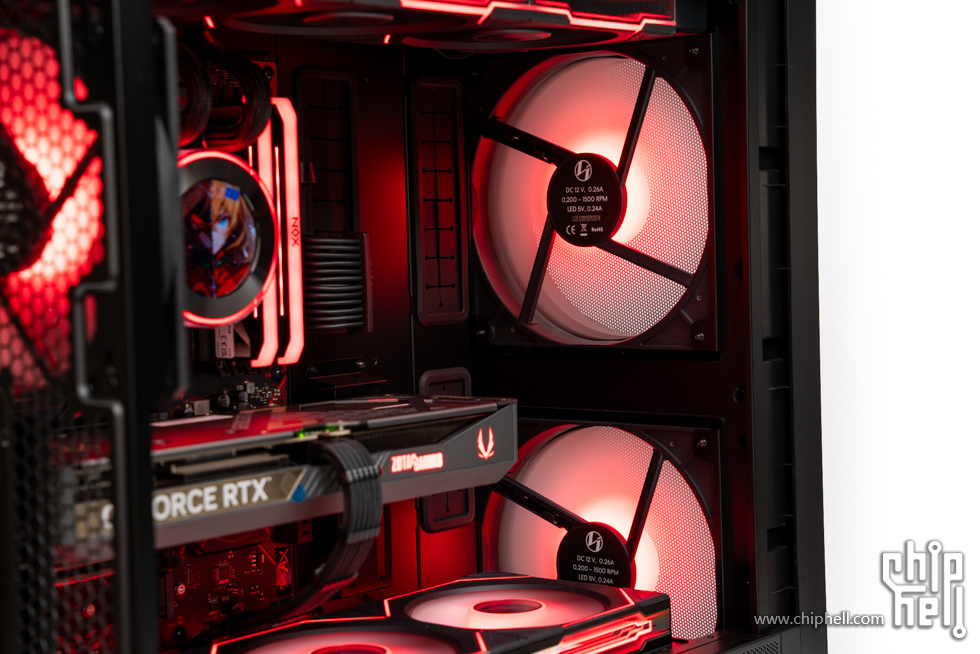

电源仓上方安装了3把LIAN LI SL-INF 120 无线版黑色反叶风扇。

灯效细节。

风扇侧面的无限镜灯效。

配件展示

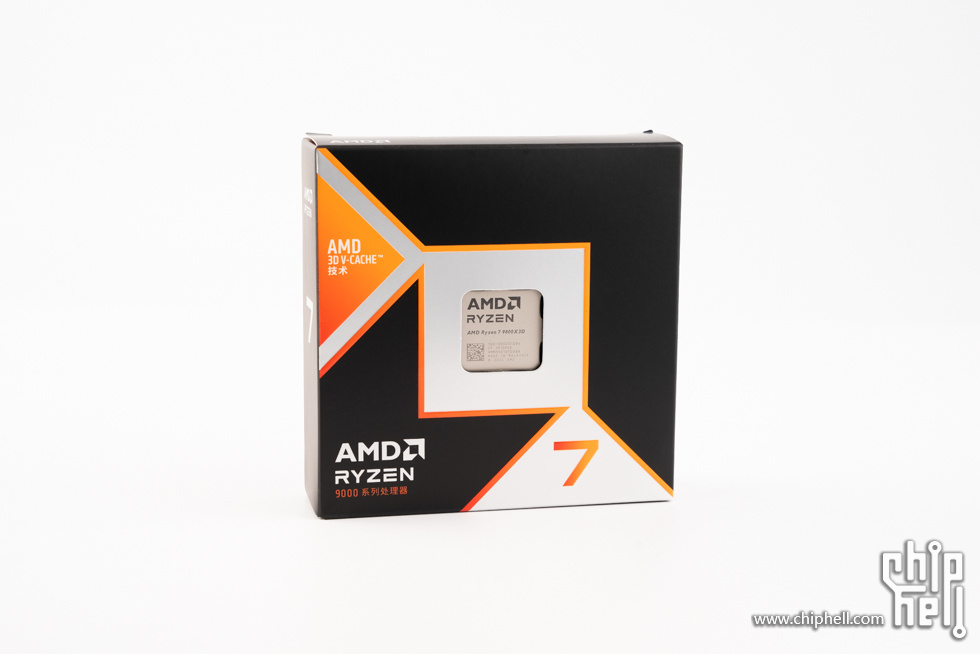

AMD 锐龙 7 9800X3D。

内容物一览，包括社区广告页、经典透明塑料托盘收纳的CPU和贴纸、安装与保修指南。

CPU正面。

七彩虹 BATTLE-AX X870A-GHA WIFI V14 主板，属于战斧系列，配备战斧系列定制寒霜散热装甲，红黑配色，颜值不错。

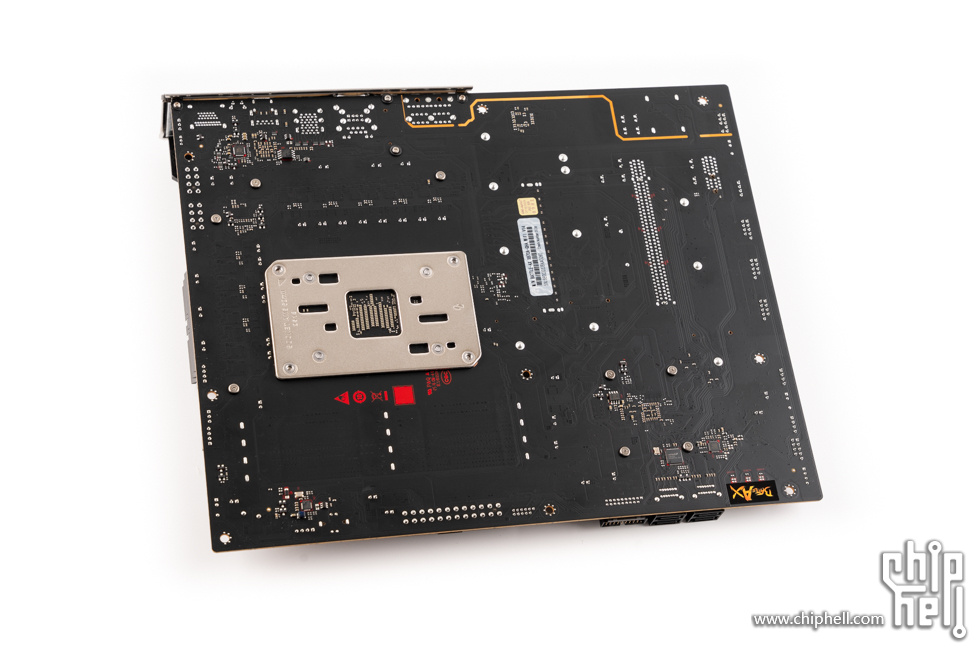

主板背面，表面处理很干净。

战斧系列定制寒霜散热装甲，表面采用磨砂工艺，使用红色条纹涂装，设计有开槽增大散热面积。

全覆盖式冷凝片强化散热。

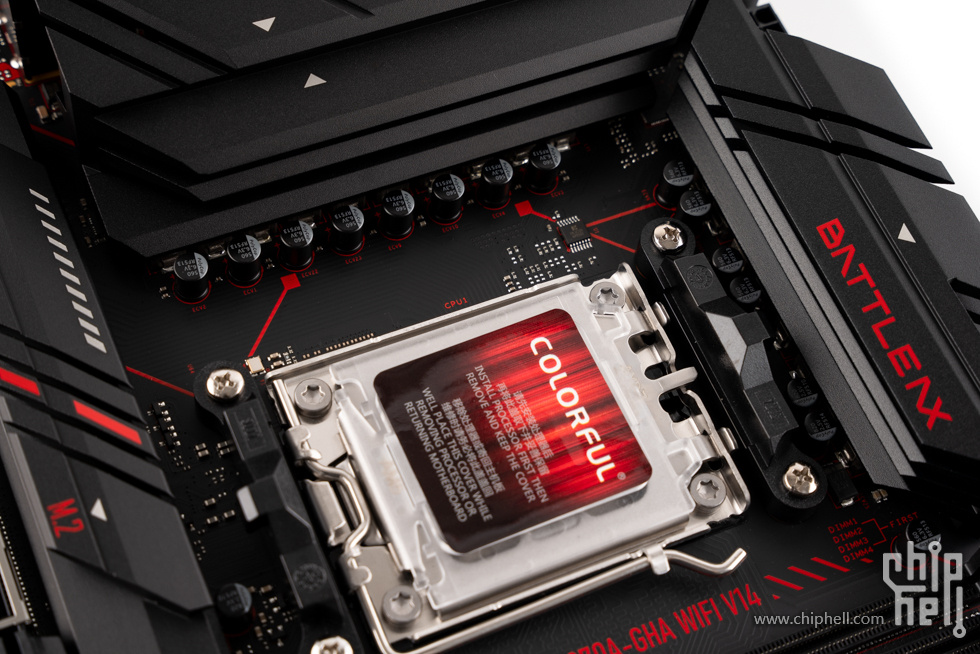

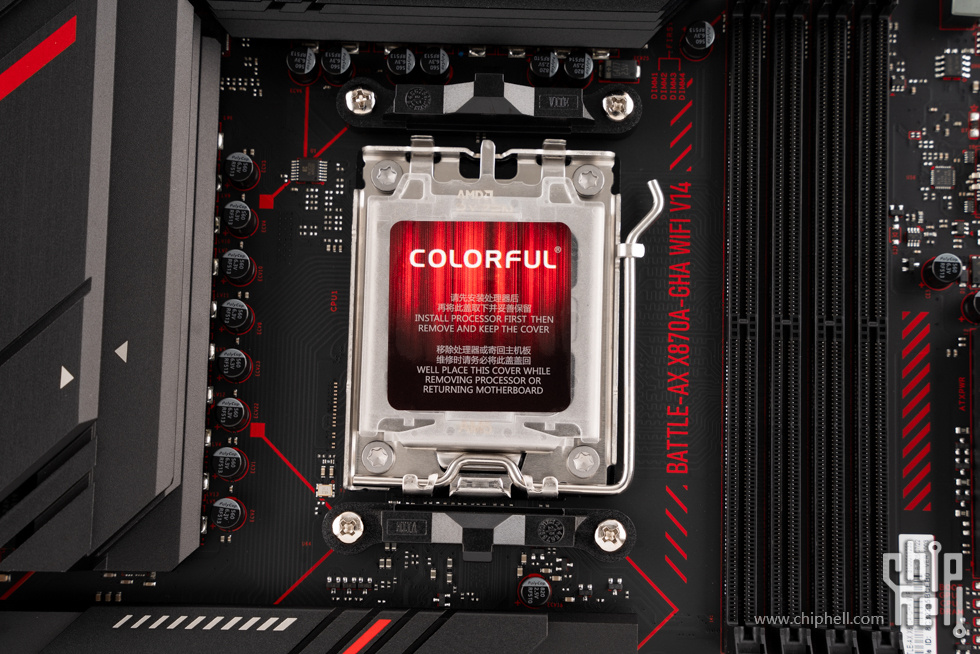

CPU插槽保护盖。

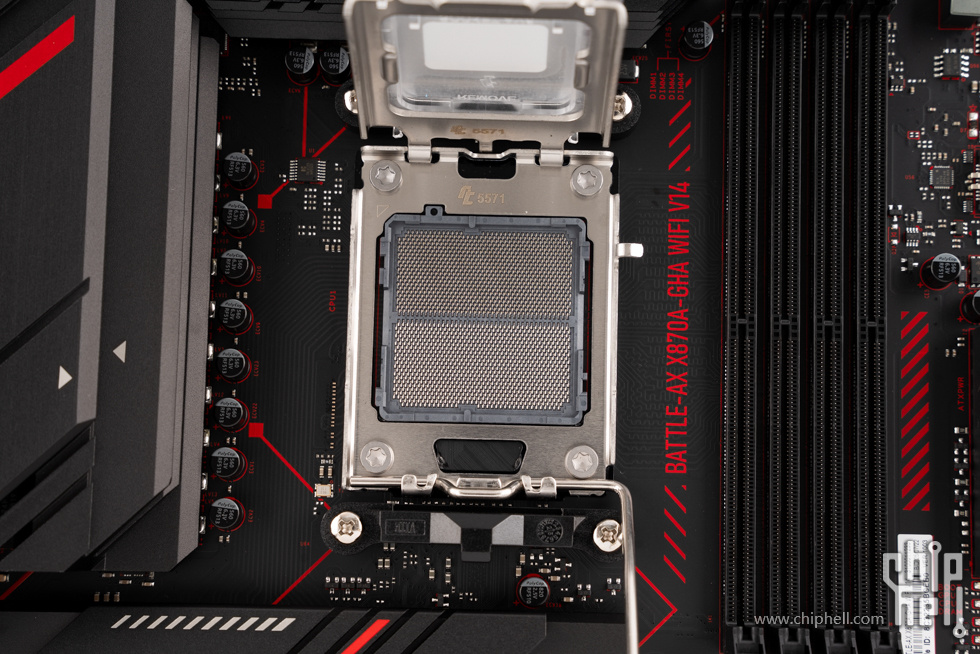

AMD AM5 LGA1718 插座，支持AMD Ryzen 7000/8000/9000系列CPU。

供电部分采用16+2+1相设计，55A三合一高规格DrMOS（F.C.C铁素体电感）。

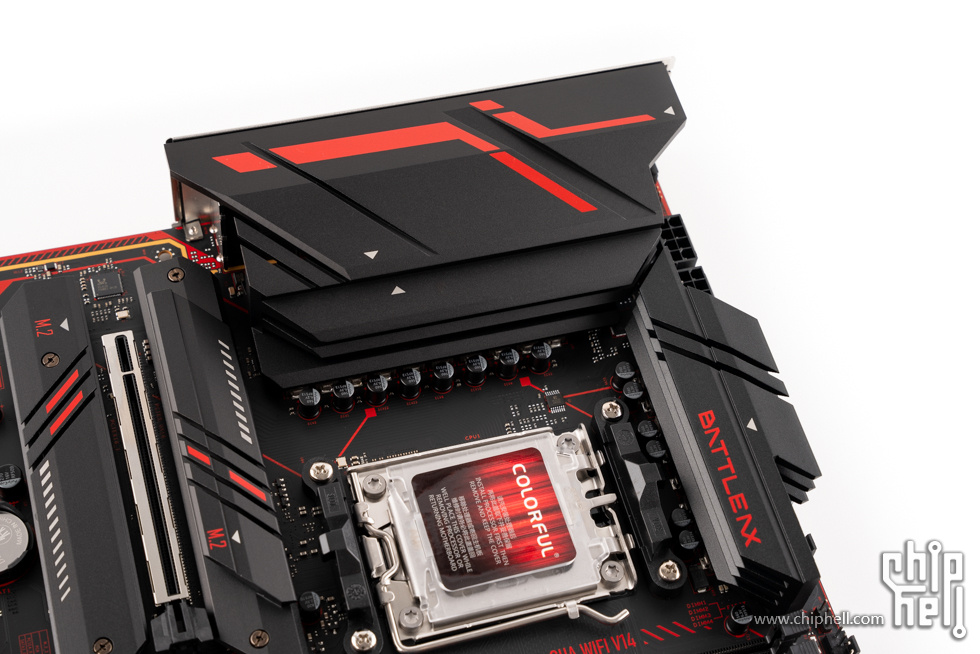

主板上方的散热装甲，有开槽格栅设计，印有BATTLE AX字样。

8Pin+8Pin强化CPU供电端子。

主板顶部的PWM风扇接针和5V ARGB接针。

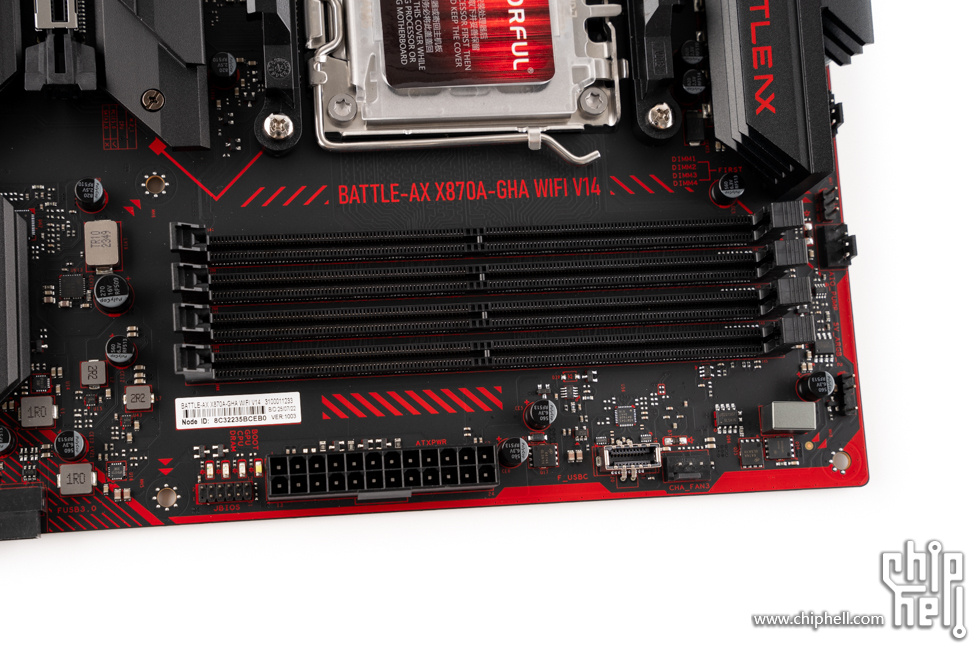

4条DDR5内存插槽，支持双通道，PCB走线优化设计，最大支持192GB，最高支持7600MHz (OC)。

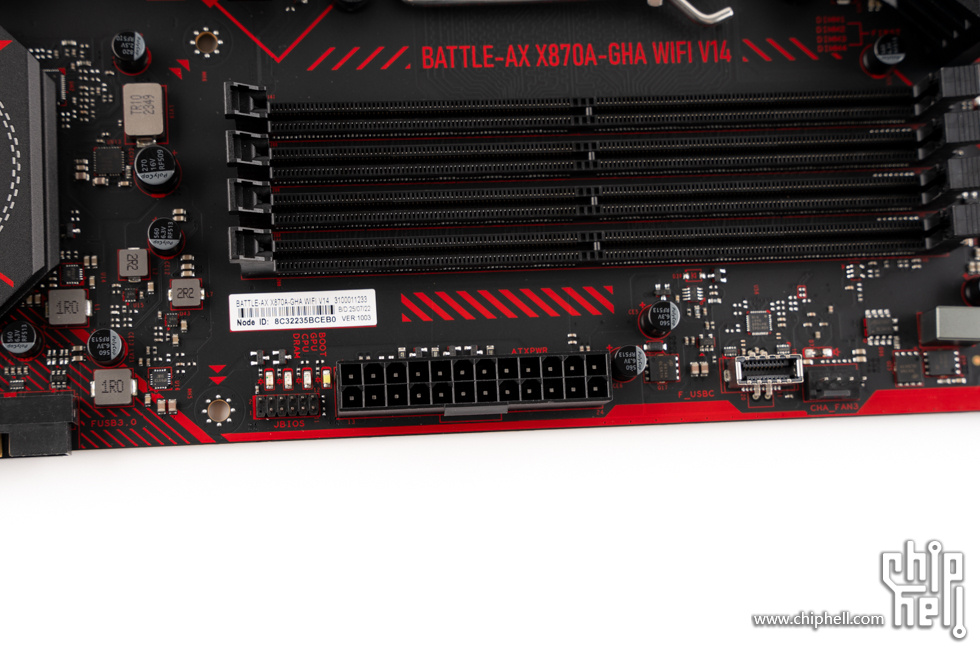

主板24Pin供电接口、前置Type-C跳线接口。

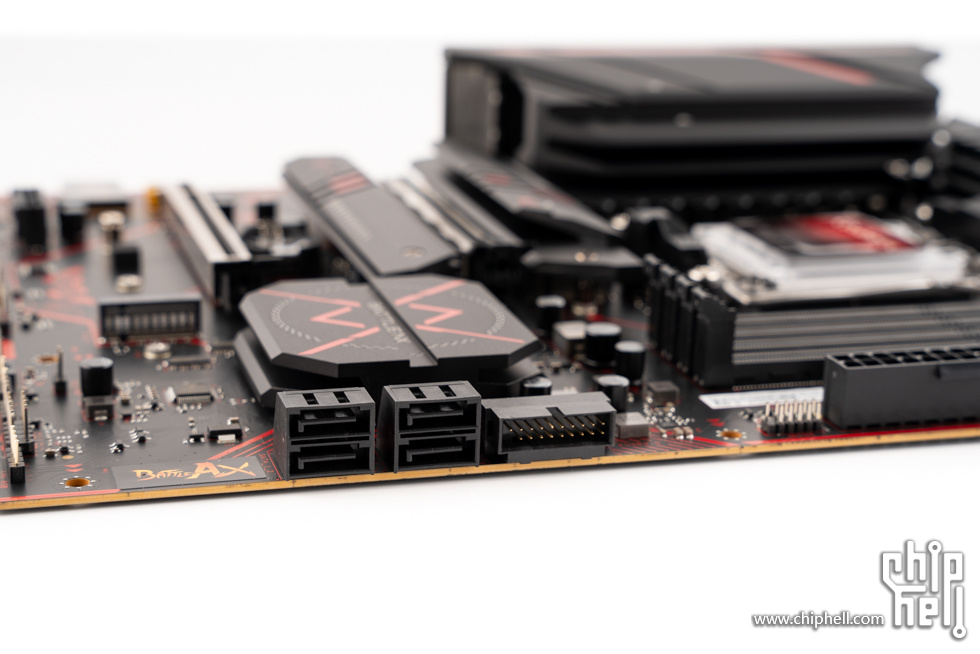

4个SATA 6Gb/s 接口。

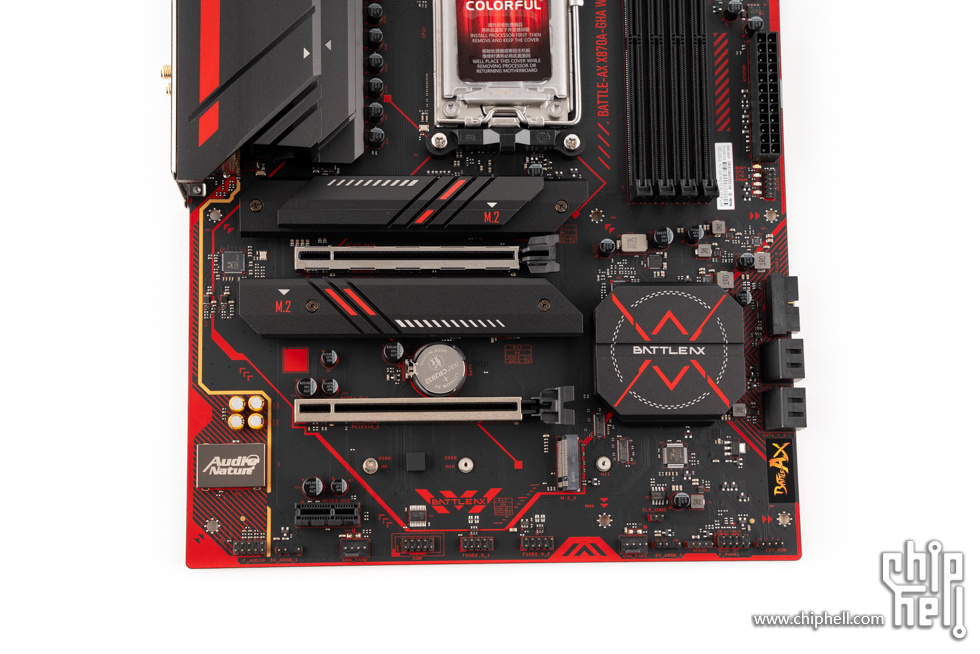

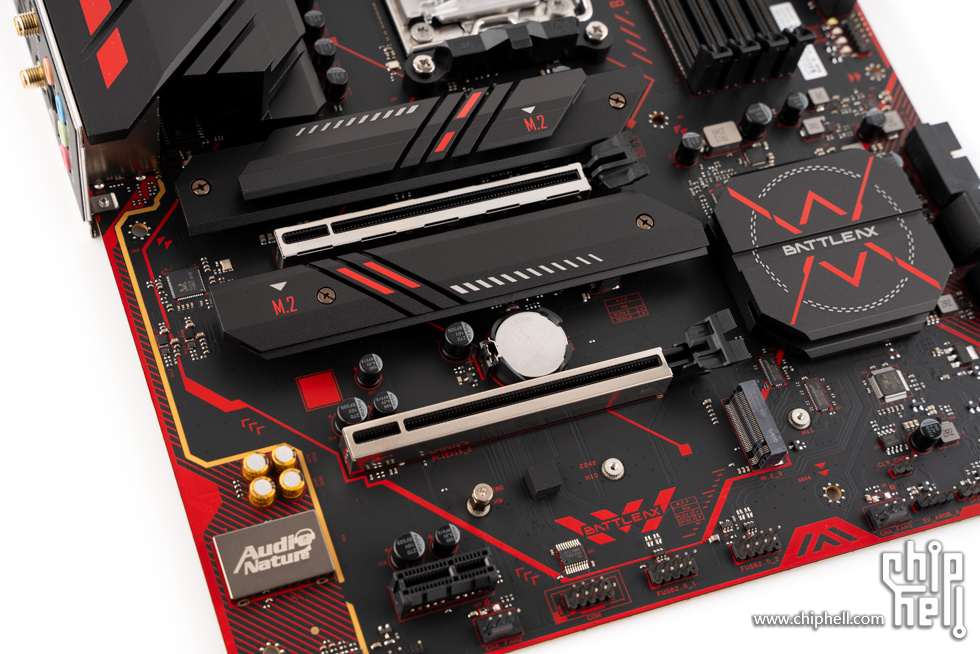

主板下方部分。

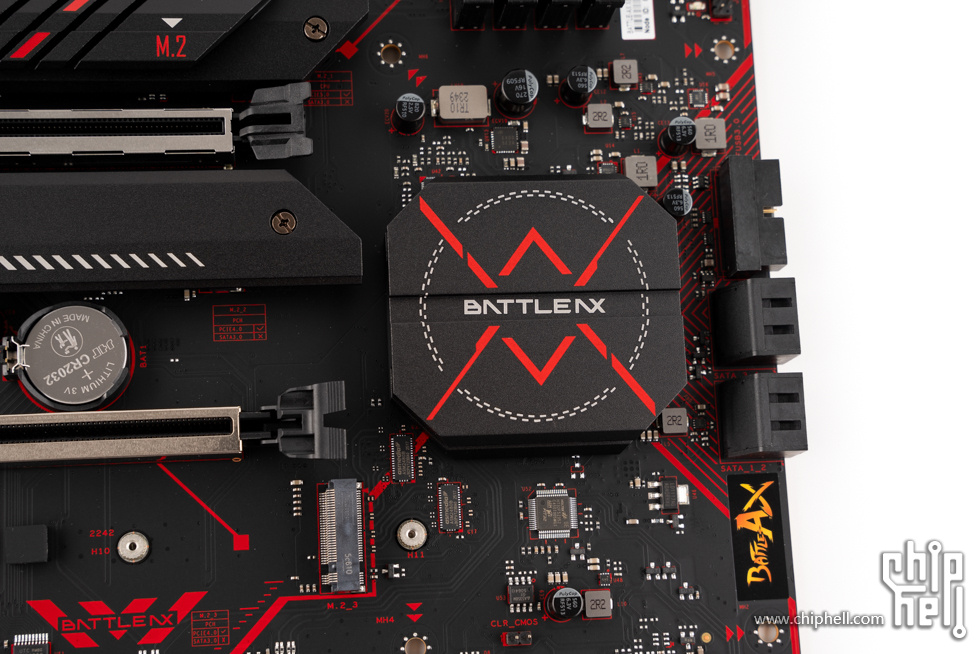

芯片组散热装甲，表面印有BATTLE AX字样，并有红色装饰条纹。

3条PCIe插槽，有2条采用了合金加固，第一条支持PCIe 5.0 x16，第二条支持PCIe 4.0 x4，第三条支持PCIe 3.0 x1。

主板下方条线区域。

音频部分，采用Realtek ALC897 高保真解码芯片，支持7.1声道。

拆除掉M.2 SSD散热装甲，有3个M.2 SSD接口，1个支持PCIe 5.0 x4，2个支持PCIe 4.0 x4。

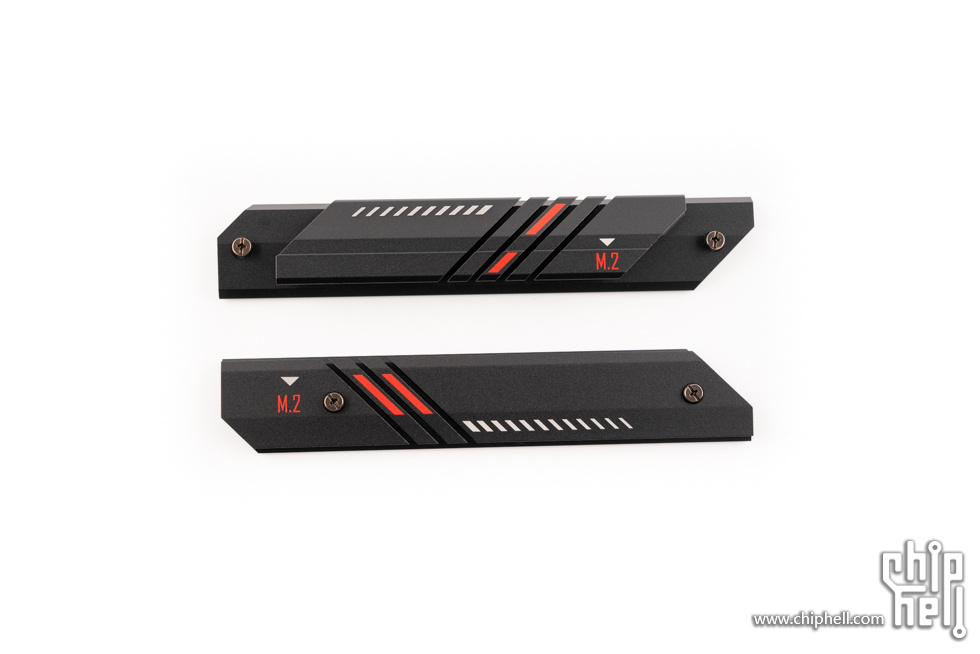

M.2散热装甲。

背面贴有导热垫。

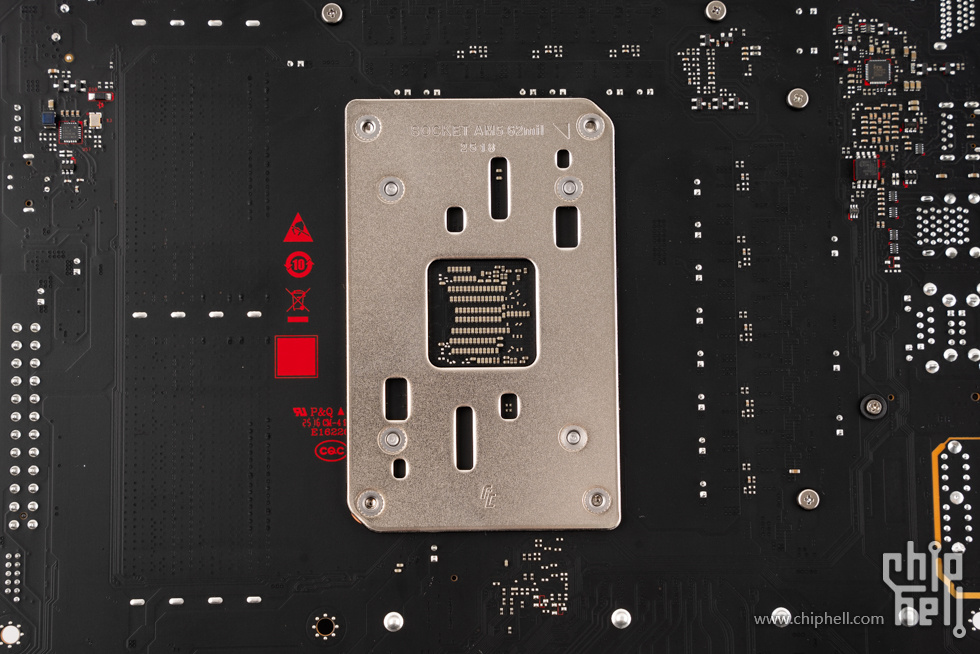

主板背面，CPU插槽底座左侧有各种认证标识。

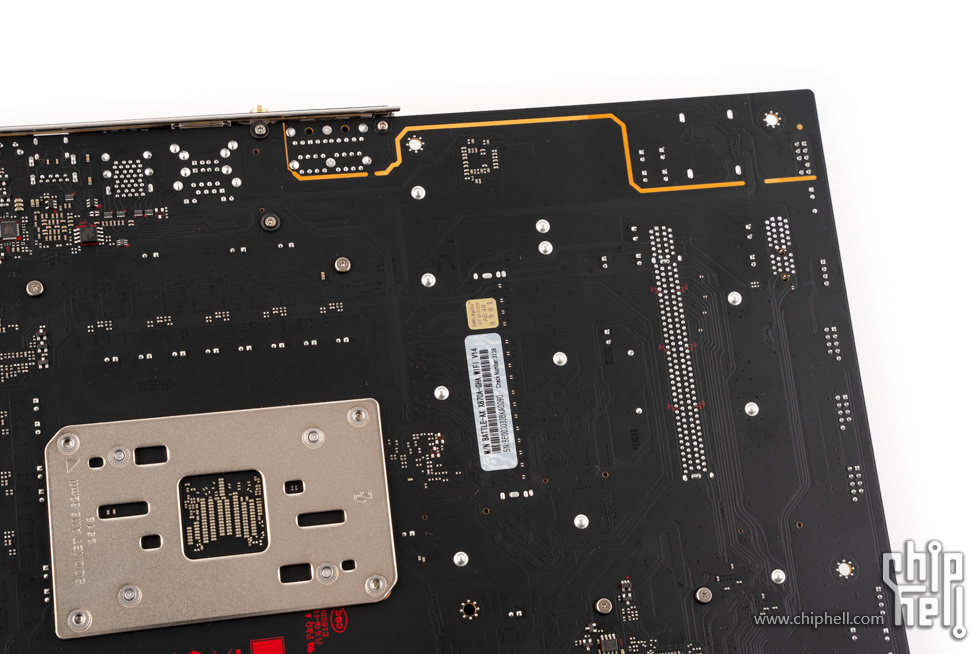

主板背部PCB。

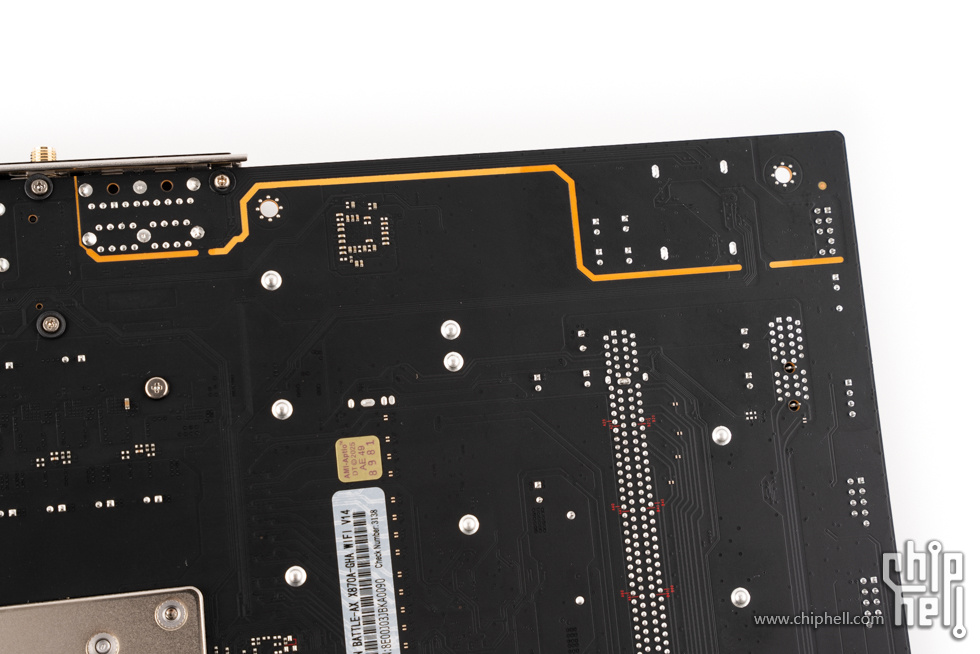

音频部分分割线设计，有效隔绝主板上复杂线路的高频信号噪音干扰。

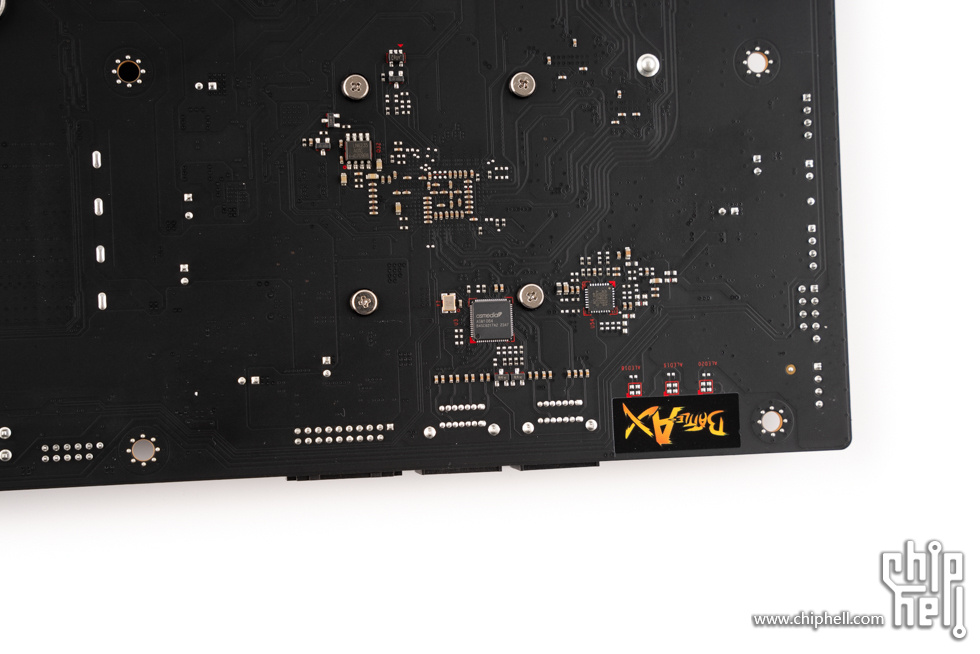

主板背面的芯片。

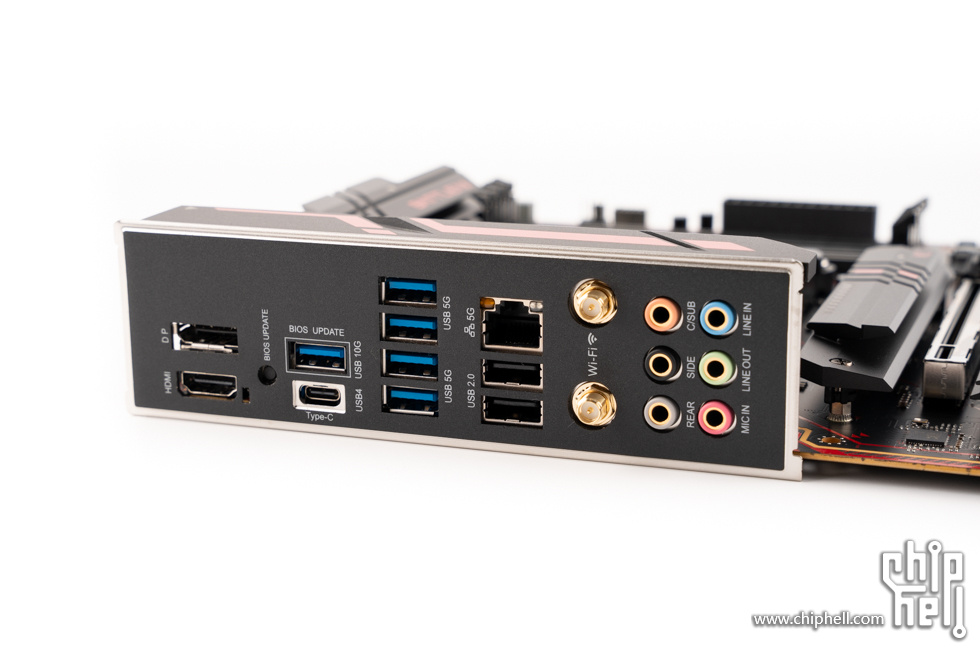

主板后方I/O接口，包括1个HDMI 2.0接口、1个DP 1.2接口、1个BIOS更新按键、1个USB 3.2 Gen 2 Type-A接口、1 个 USB4 Type-C 接口(*支持视频输出，最高支持 4K 60Hz 的分辨率)、4个USB 3.2 Gen 1 Type-A接口、2个USB 2.0接口、1个5G网络接口、2个Wi-Fi 6天线接口、6个音频接口（音频输入/音频输出/麦克风）。

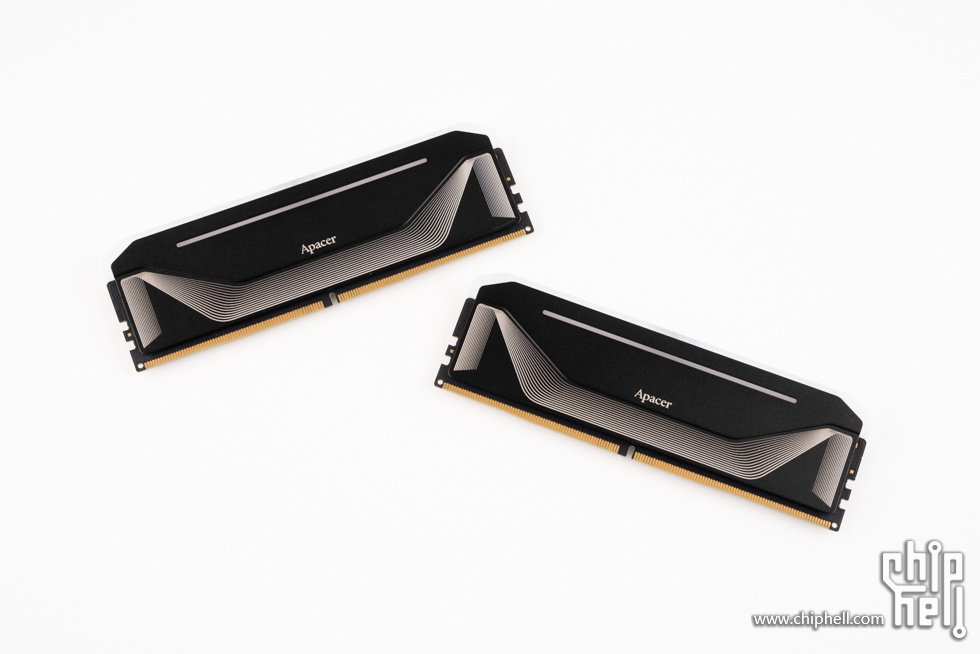

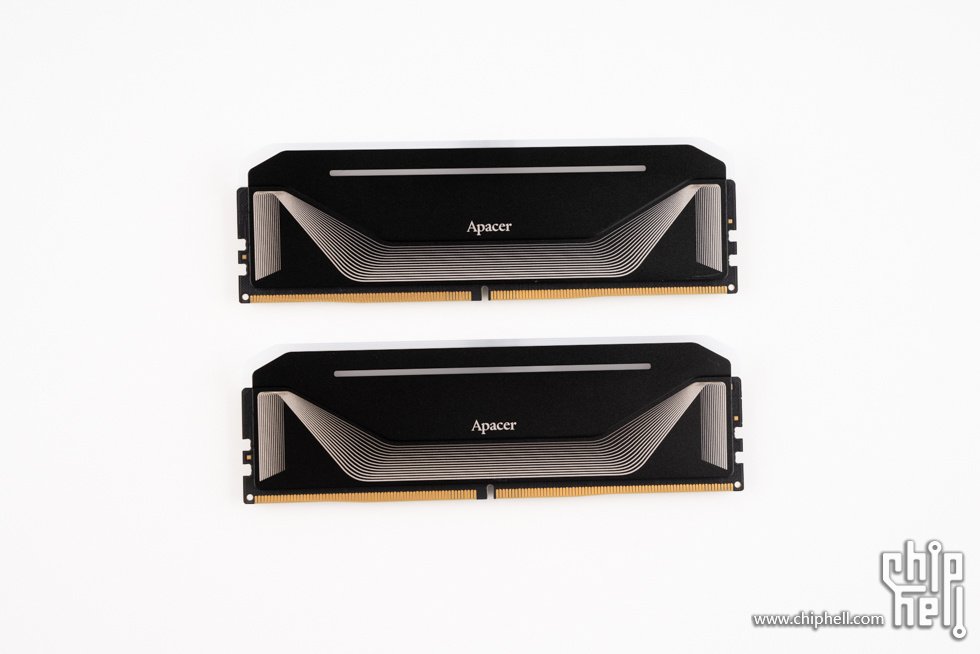

宇瞻暗黑女神 NOX DDR5 6400 16GB × 2 套装，内存本体，采用黑色散热马甲，上方有装饰条纹，中间印有宇瞻logo，整体上较为简约。

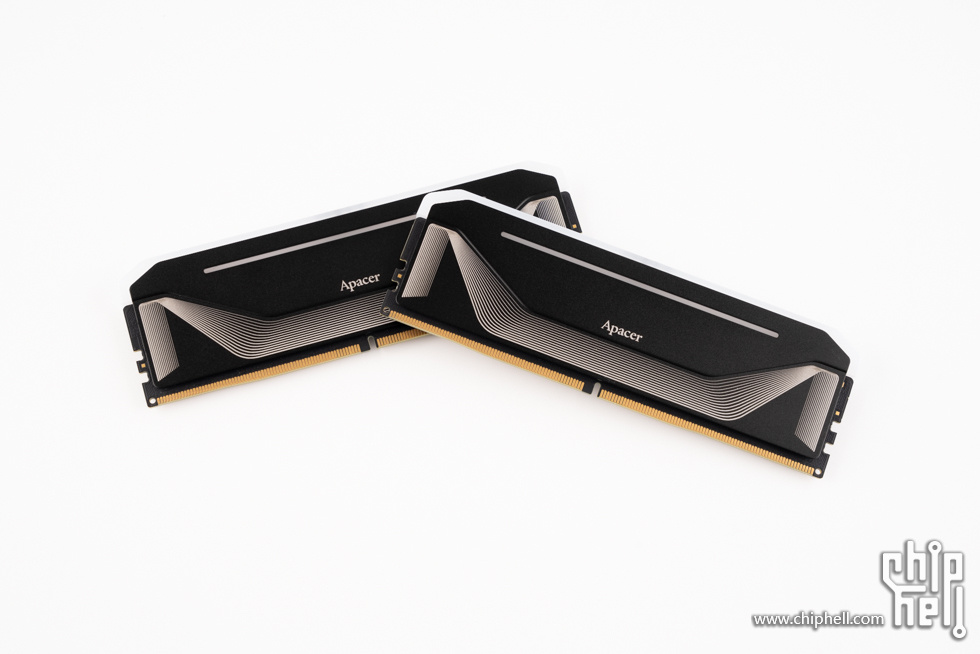

摆拍效果，外观较DDR4的暗黑女神 NOX有较大变化。

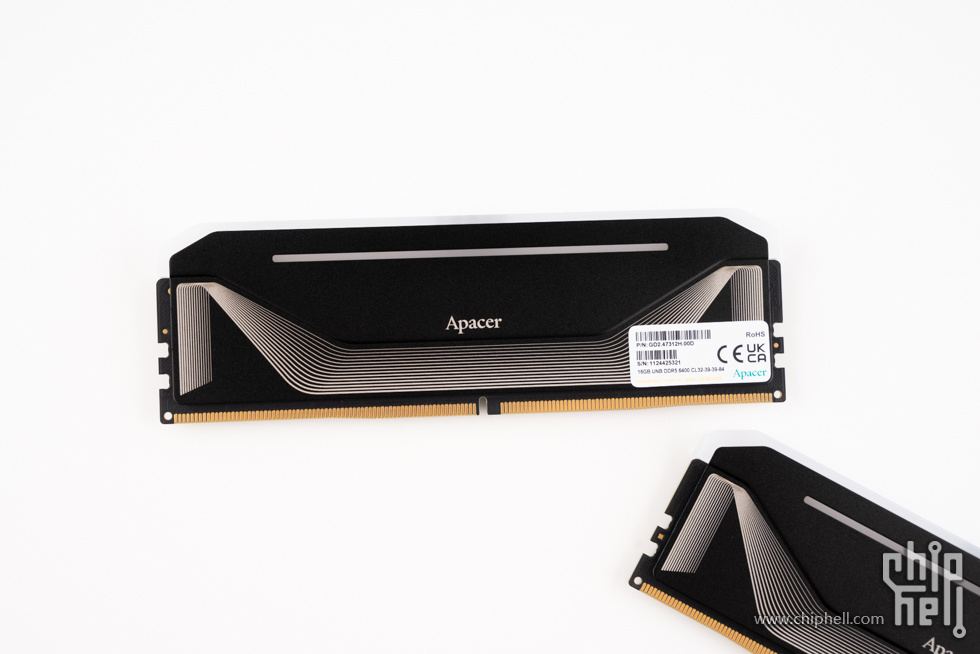

内存背面，设计上与正面一致，右下角贴有铭牌贴纸。

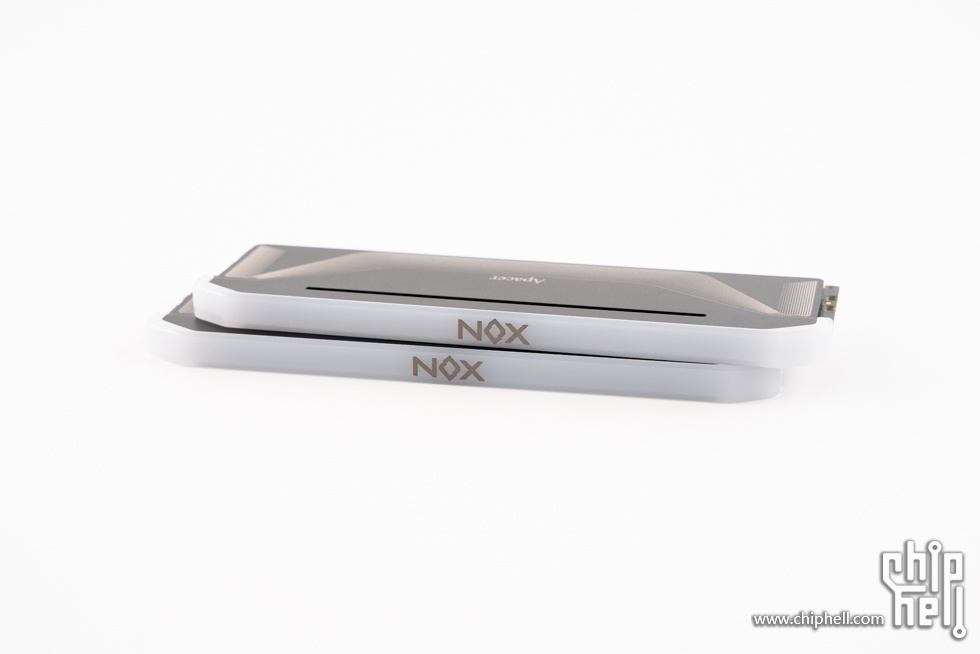

内存顶部的灯带较为宽大，中间有NOX字样。

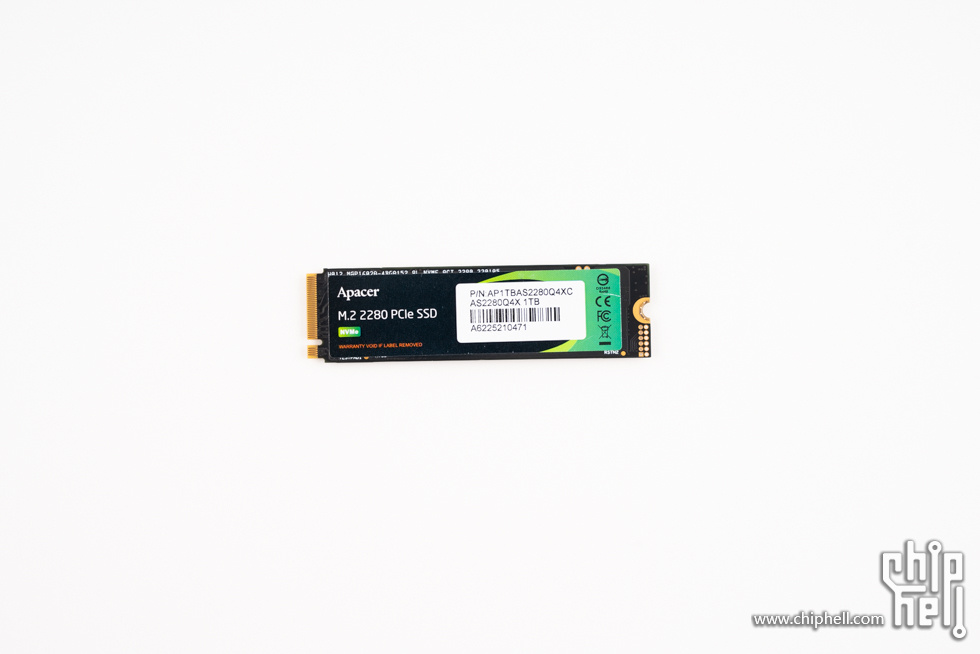

宇瞻 AS2280Q4X 1TB。

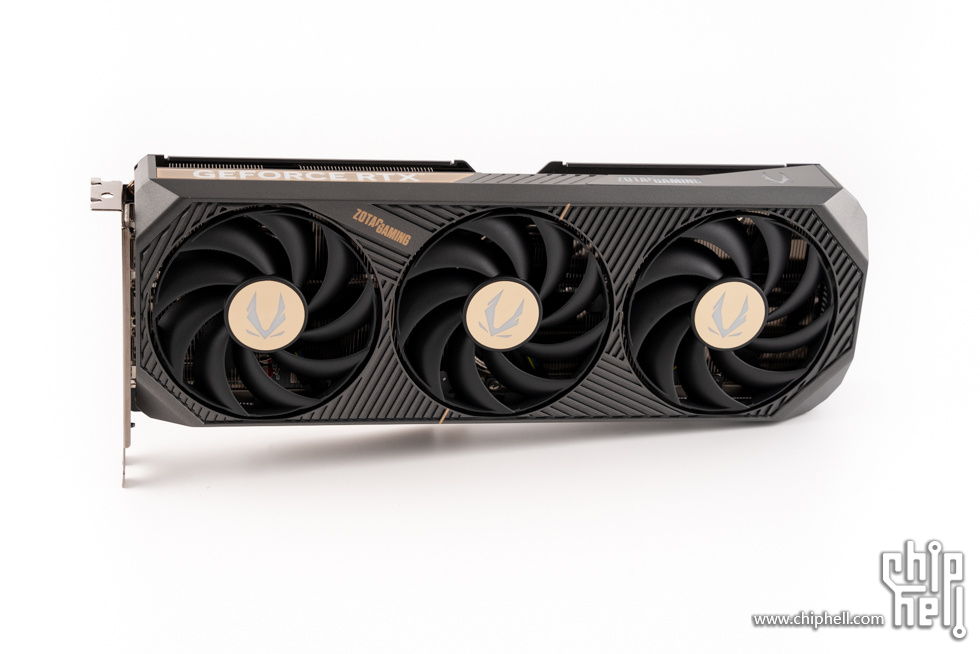

索泰 GEFORCE RTX 5070 12GB SOLID OC，作为新推出的SOLID系列，采用硬朗科技风设计，显卡尺寸为305mm × 117mm × 43mm，正面采用3风扇设计，风扇罩为深灰色，表面采用错落排列的栅条元素，构建出简洁而有序的韵律美，使显卡更具立体感。

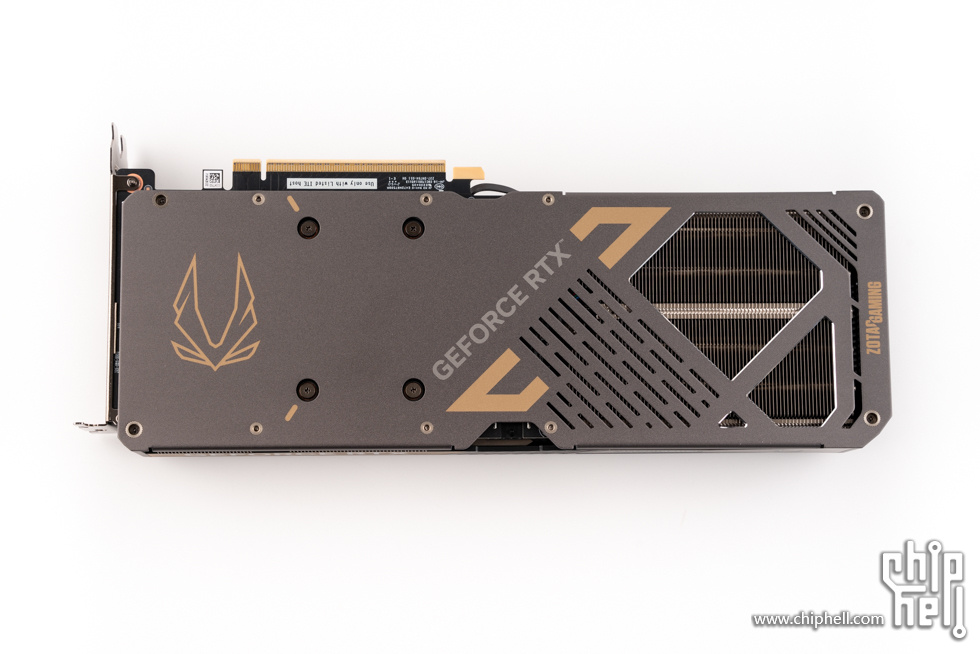

显卡背面，采用高强度合金材料铸形而成的金属背板，增加显卡结构强度，并能辅助散热，提升静电防护能力。

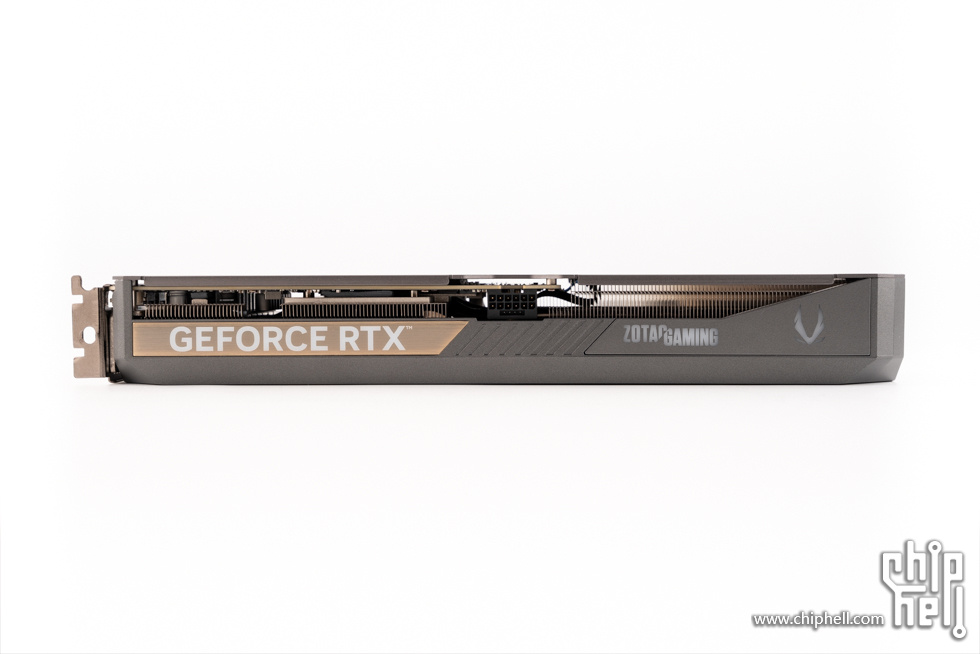

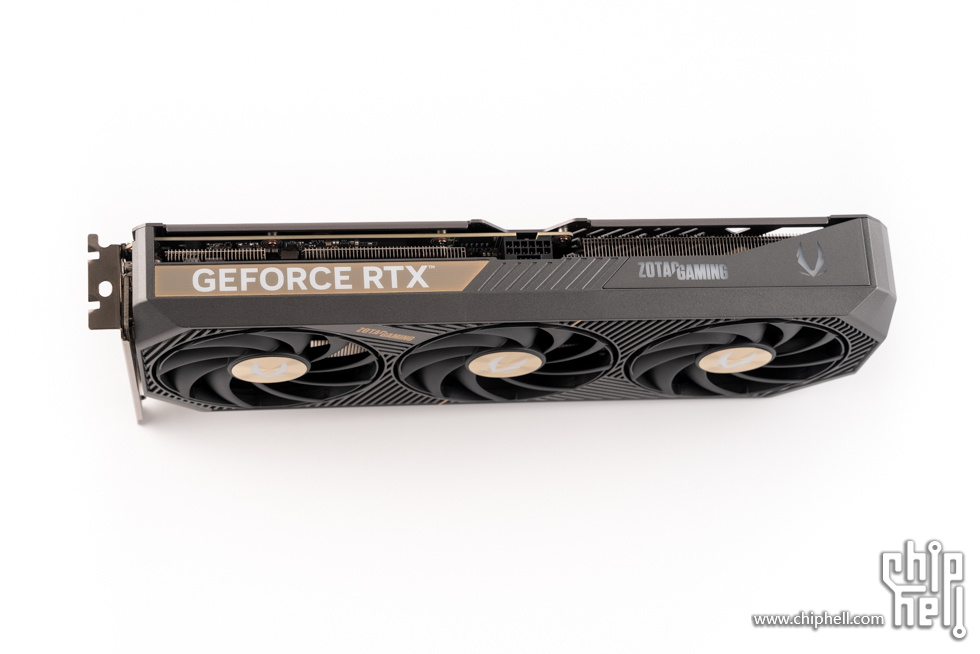

显卡顶部一览。

显卡立起来的效果。

显卡顶部左侧的GEFORCE RTX字样。

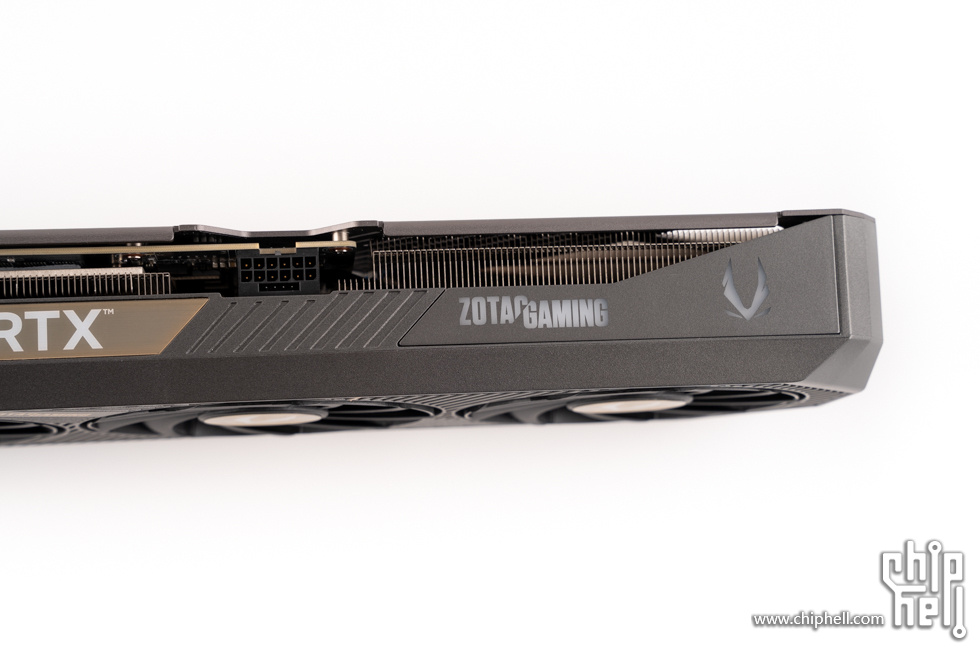

右侧为型格ARGB信仰灯，提供充满活力的1600万色彩及多种动态光效。

显卡采用ATX 3.1规范的12V-2x6电源接口，反扣设计，方便插拔更轻松。接口采用镀金设计，导电性更好，耐氧化腐蚀。

显卡采用ICE STORM 2.0 散热系统。风扇为环刃风扇，采用高强度新型复合材质，增加环形导流风罩，优化叶片曲率，增加结构稳定性，降低风噪，提升风量、风压和垂直风流穿透力，提升散热效率。镀镍复合热管，升级加厚高导热纯铜热管、更高导系数的导热介质，增加热管内壁脉络状导液沟槽密度，加大冷凝液与热管内壁接触面积，加快冷凝液导热循环。密集合金鳍片阵列并加长设计，增加与空气的接触面积，进一步提升散热效能。

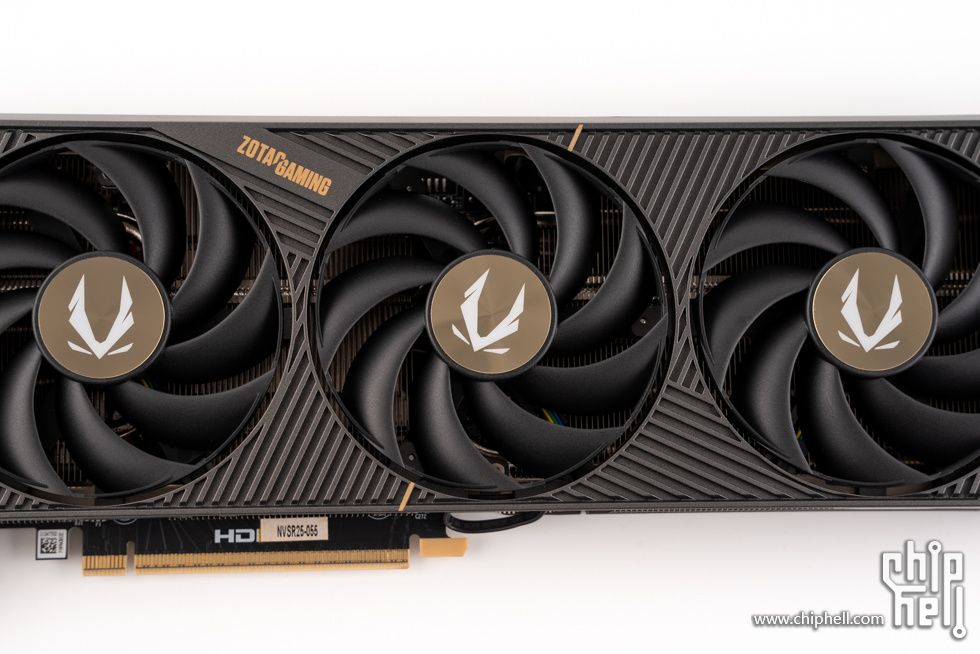

风扇罩上的栅条设计元素。

PCIe金手指。

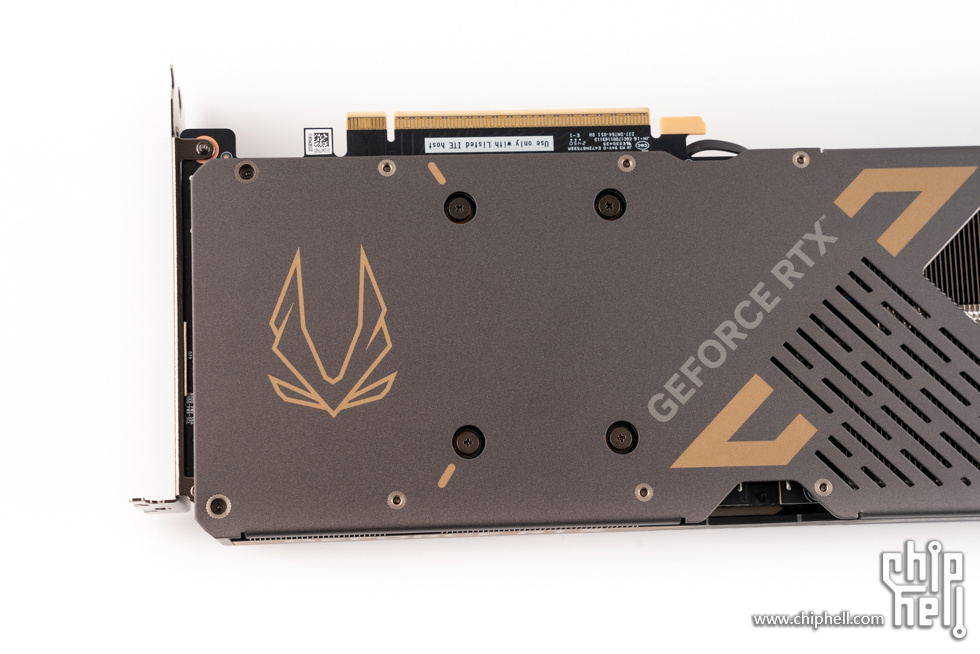

显卡背部细节。

贯穿开孔设计。

显卡侧面一览。

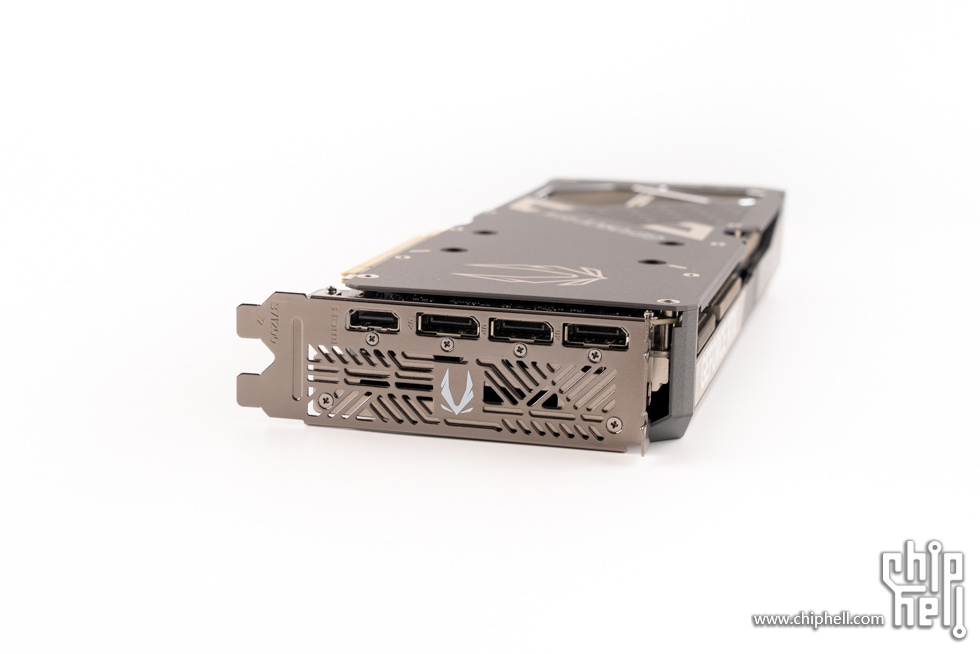

显卡接口部分，包括1个HDMI 2.1b和3个DP 2.1b。

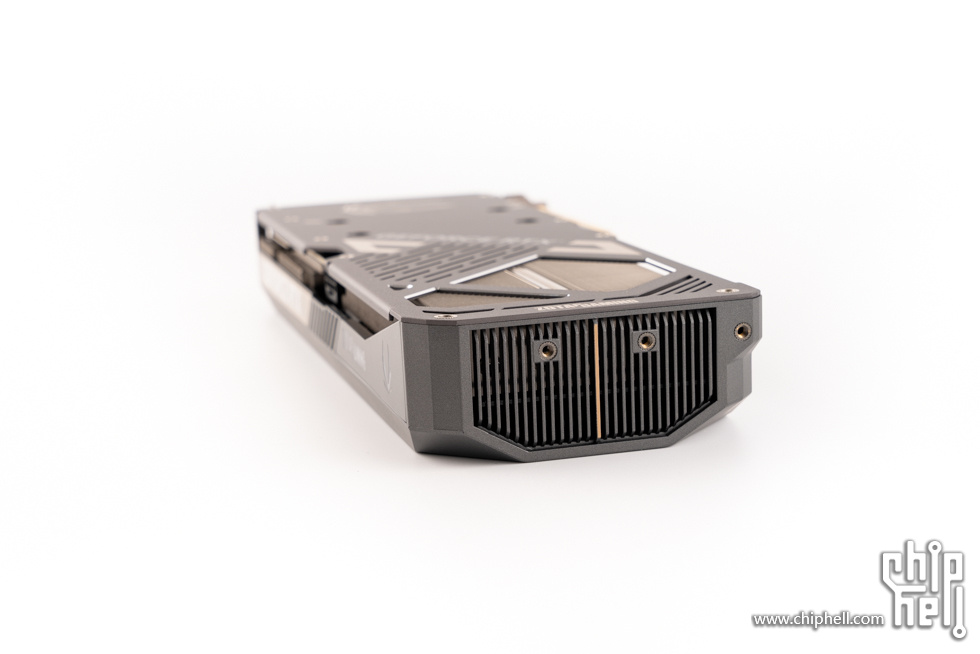

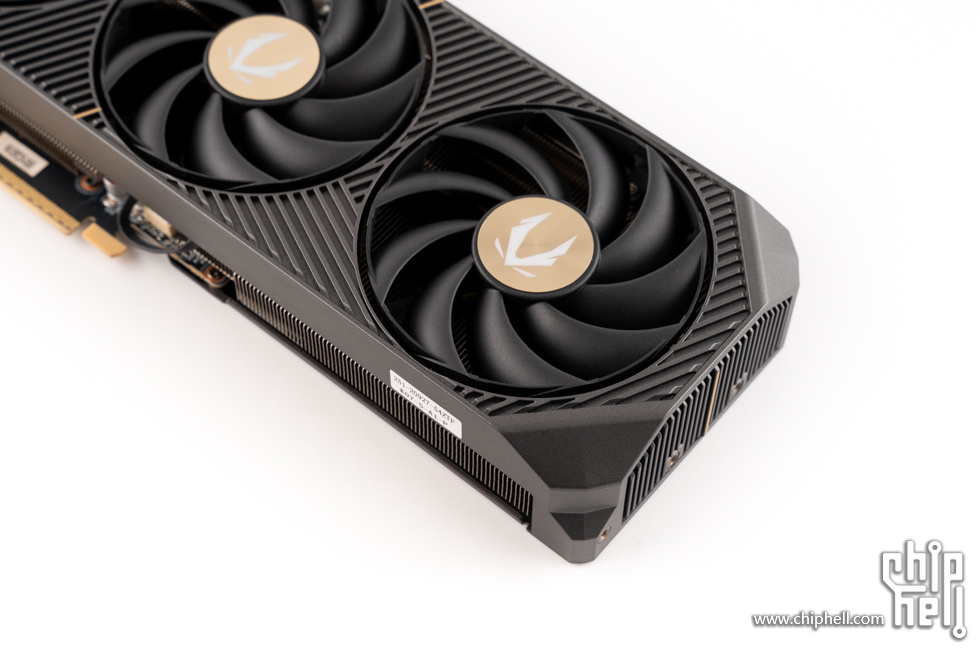

显卡前部，同样使用了栅条元素设计。

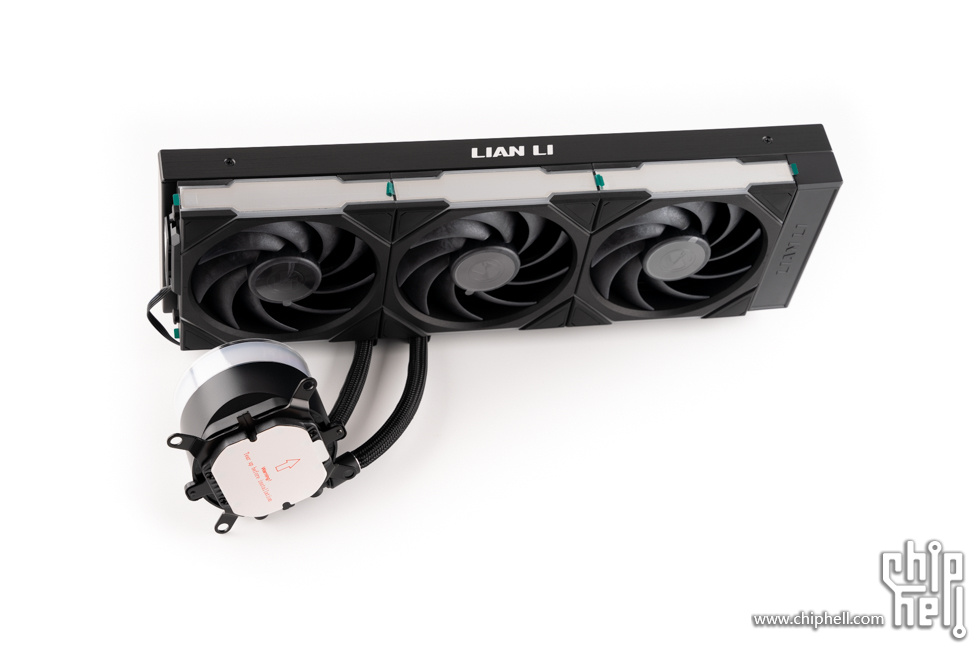

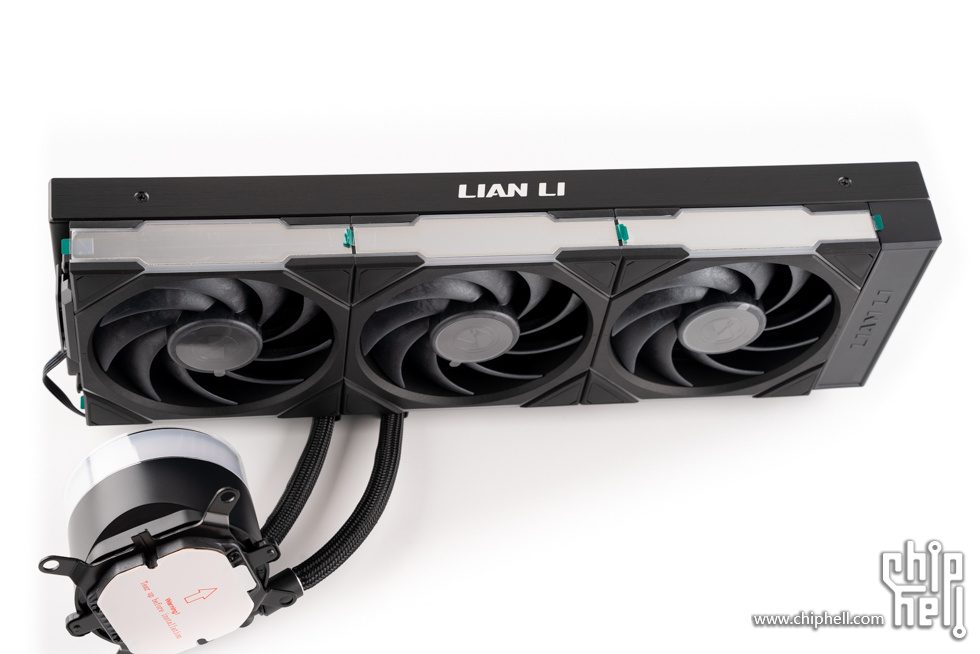

LIAN LI 隐流2代 360一体式水冷散热器无线CL版本，标配CL积木风扇。

带有2.1英寸的LCD屏幕的水冷头，采用IPS面板，500nits亮度，SRGB 24bit 真彩色，480×480分辨率，60Hz刷新率，顺时针旋转可以切换屏幕背景，逆时针旋转可以变换灯光灯效。

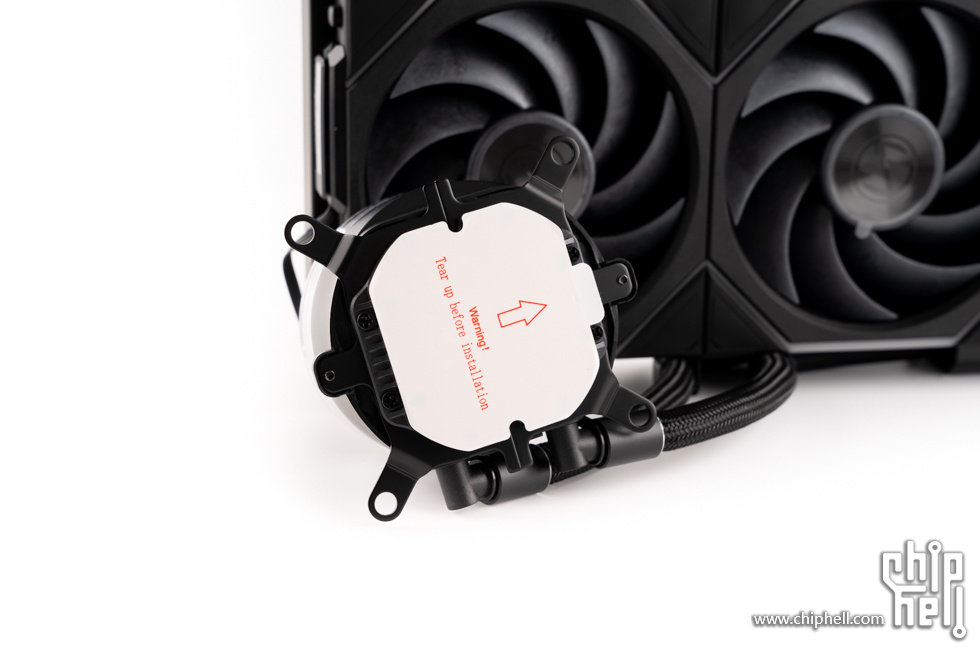

水冷头底部，贴有保护贴。

已经预装四代积木无线版本风扇，大大降低理线难度。

冷排侧面有LIAN LI logo。

四代积木无线风扇，风扇框带有无限镜灯效。

紧凑型水排，尺寸缩减至400×122×24mm（相比与一代隐流厚度减少3mm,长度减少3mm，宽度减少2.5mm），兼容90%主流机箱，小体积使其适配更多机箱，化解安装难题，在减小体积的同时也能带来高效导热性能。

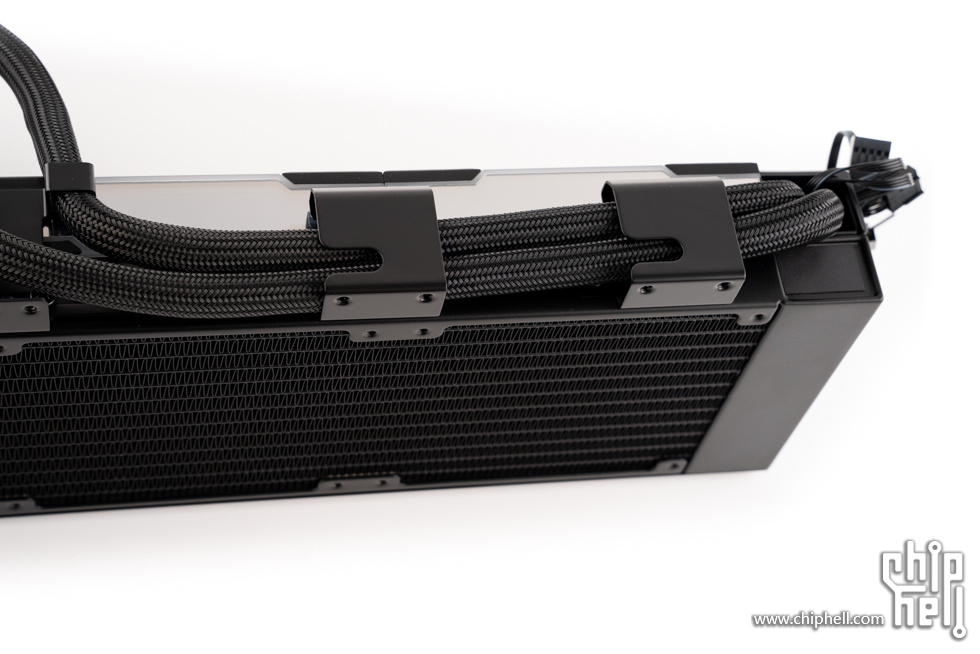

预装有三个水管固定支架，水冷管隐藏的同时，让露出的水冷管更加整洁，进一步增加机箱内部的整洁。

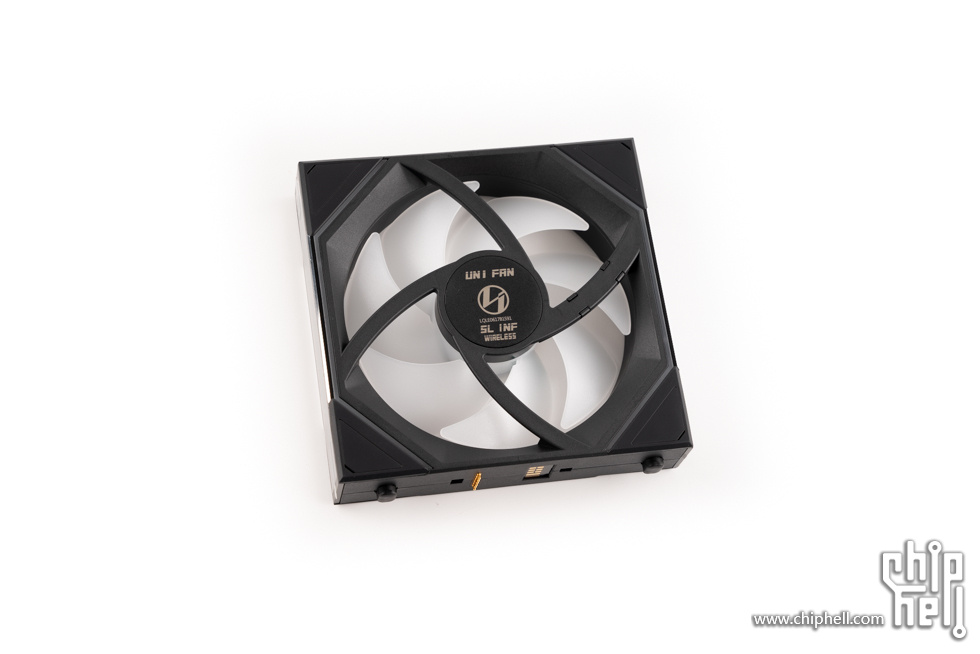

LIAN LI SL-INF 120 无线版黑色反叶风扇，带有三区独立灯效，风扇扇叶中间和风扇框双侧灯效为无限镜面视觉设计。

风扇采用模组化串接设计，采用FDB高效能轴承，支持L-Wireless无线同步技术。

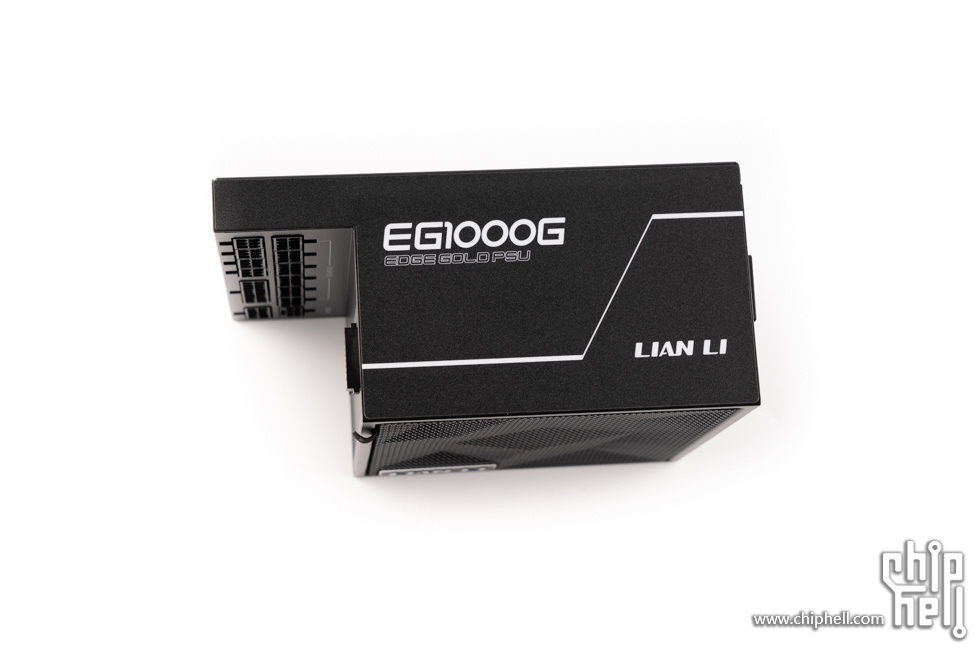

LIAN LI 刃界 Edge 1000W 金牌全模组电源，通过80 PLUS 金牌认证，Cybenetics 白金牌认证，支持ATX3.1，带有PCIe 5.1原生接口，采用L型设计，带有可拆卸滤网，电源带有10年质保。

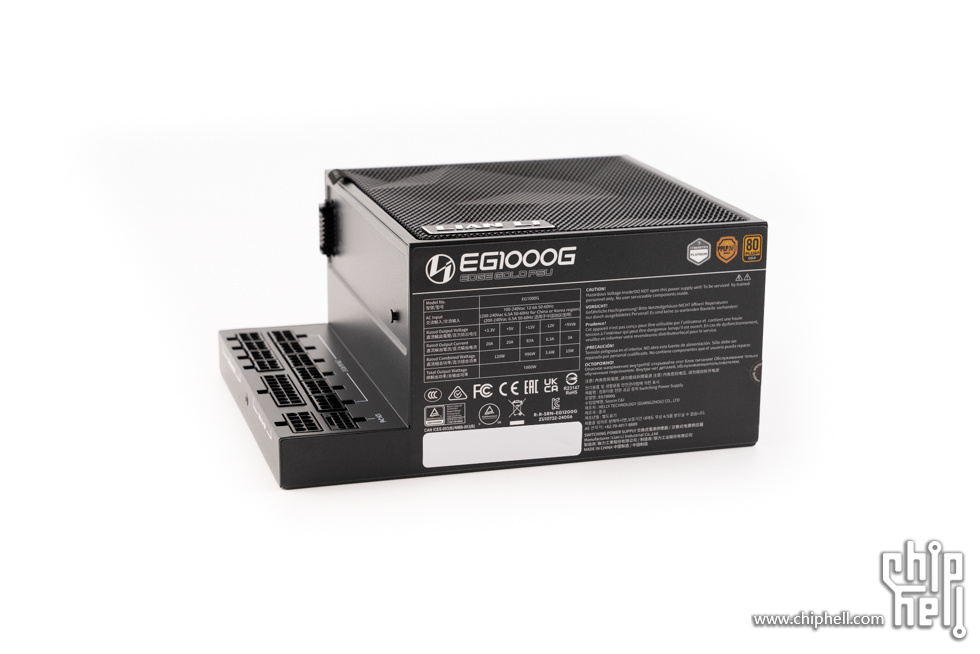

电源侧面是铭牌贴纸。

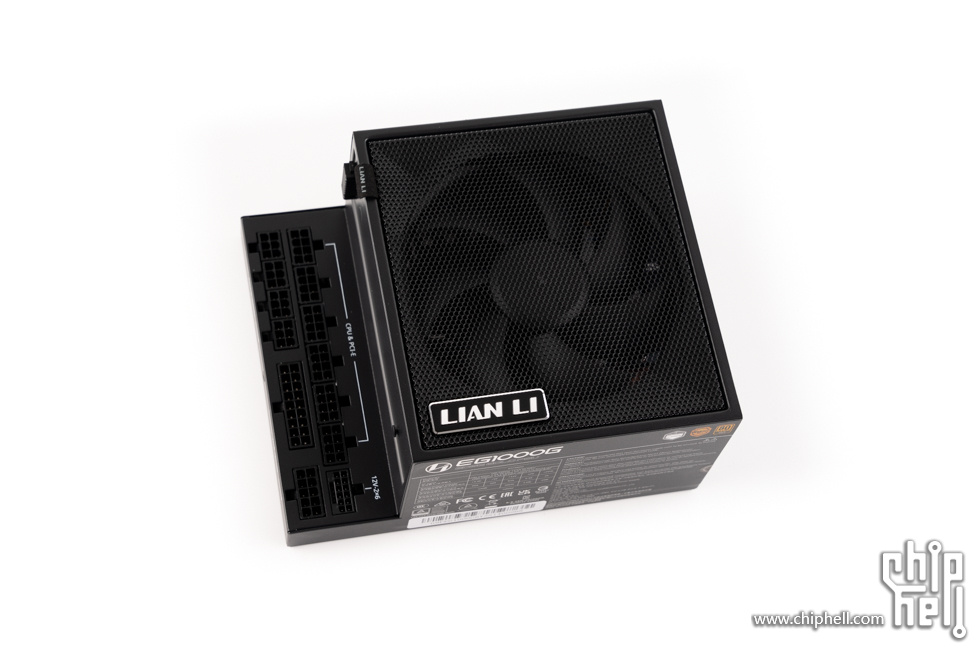

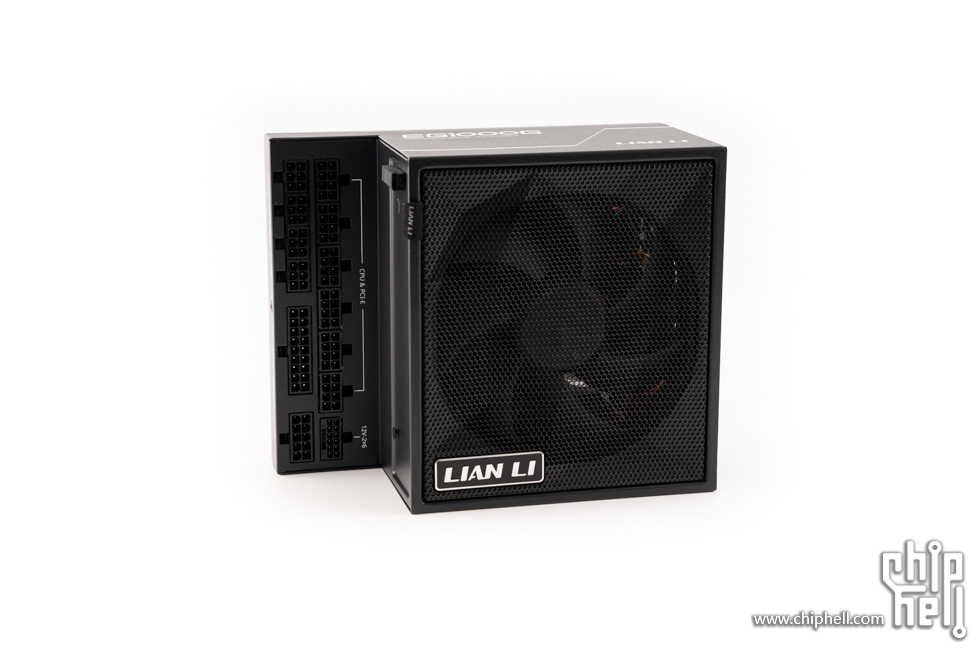

风扇侧，风扇滤网可拆卸设计，风扇罩有类似钻石纹路的设计，内部采用120mm PWM风扇。

电源尾部，有电源开关和电源接口。

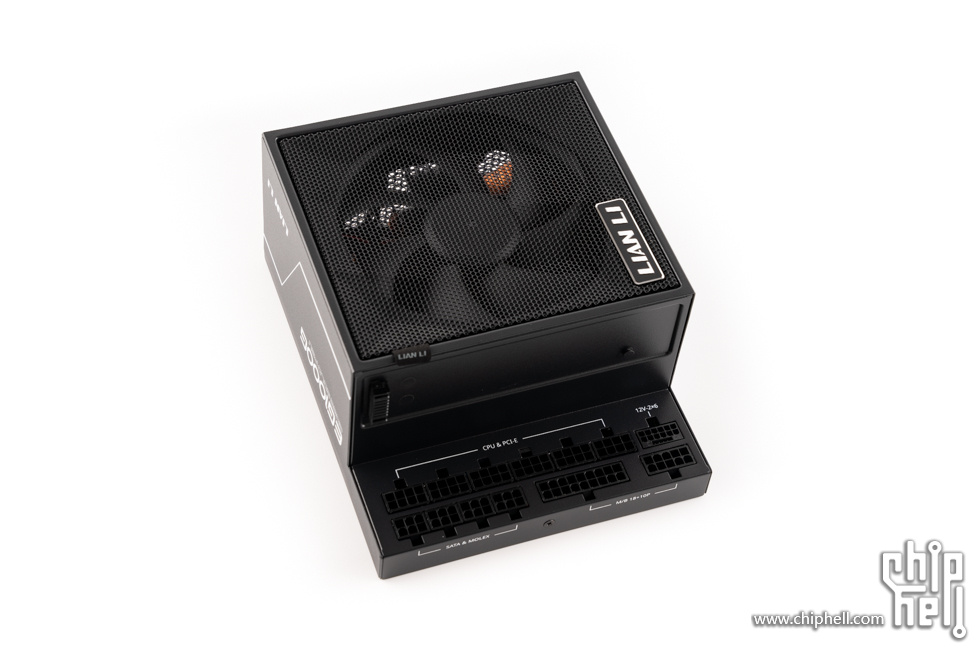

L型设计，模组供电接口位于侧面，方便插拔线缆。

电源另一侧贴有型号贴纸。

风扇罩细节。

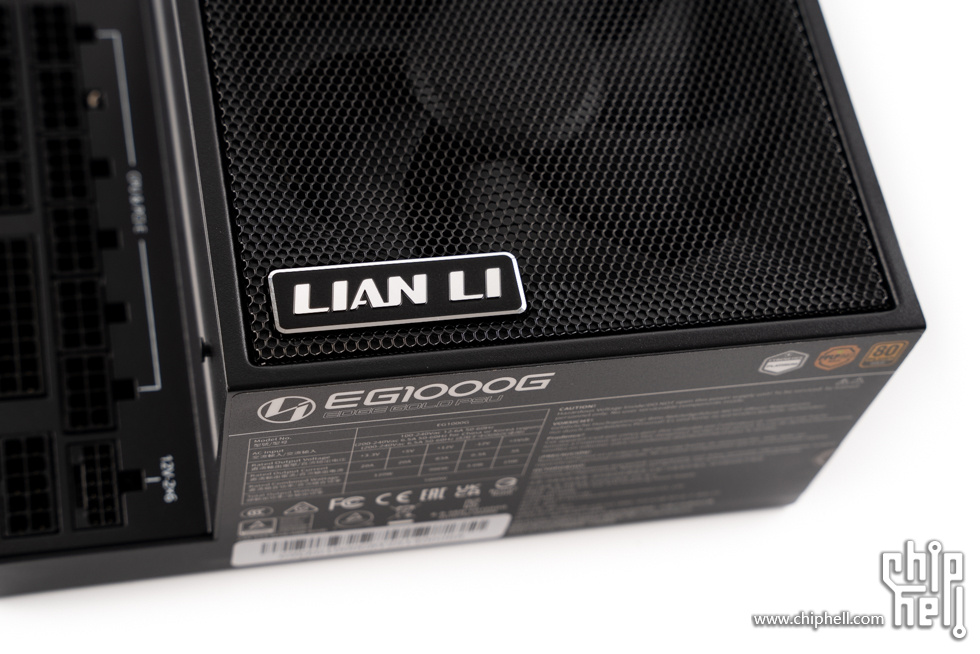

LIAN LI logo贴。

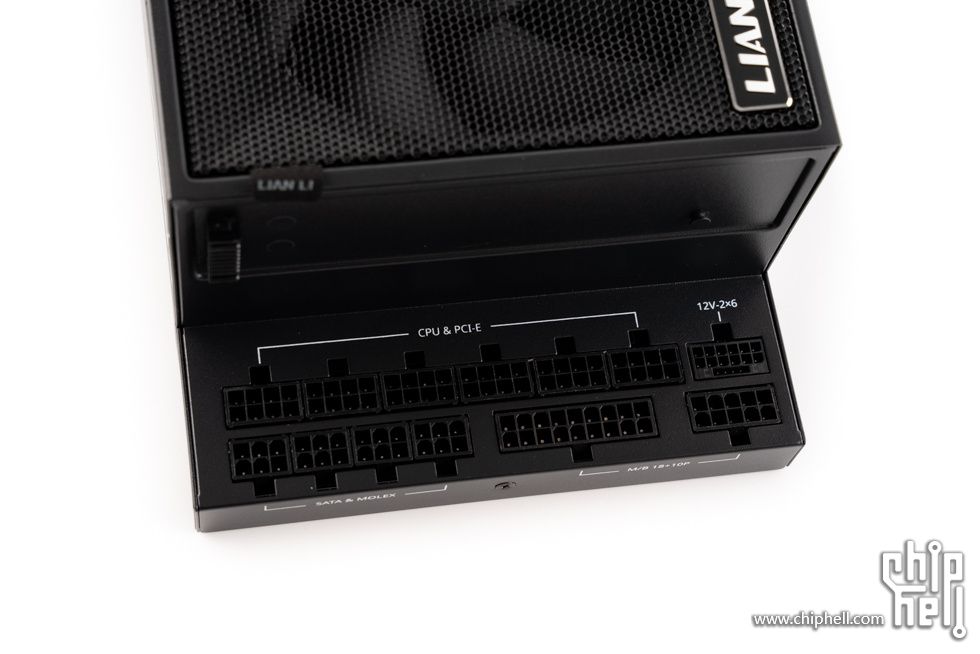

模组供电接口细节。

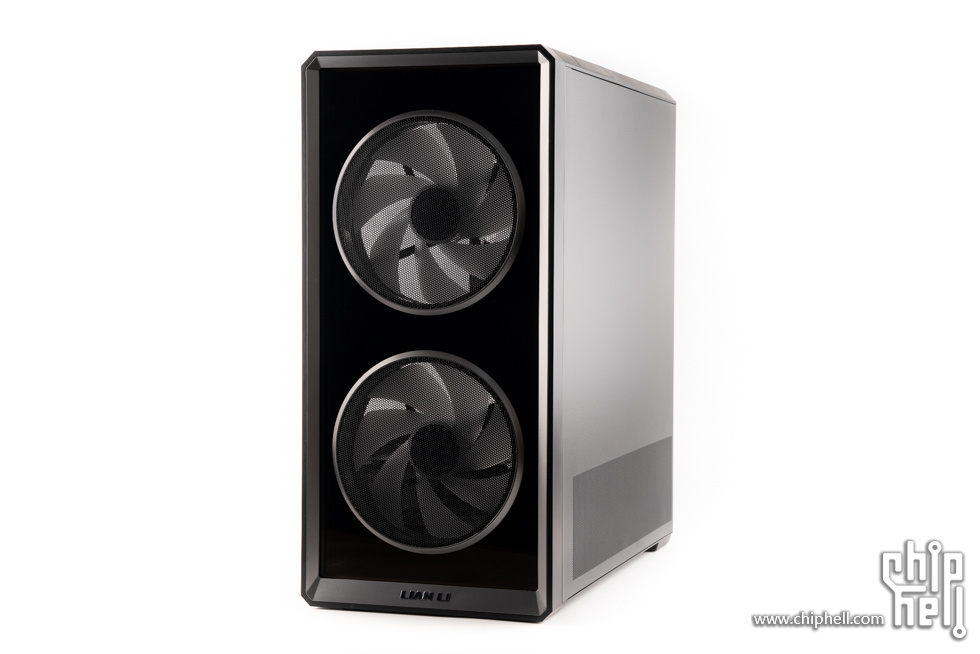

LIAN LI LANCOOL 217 INF 机箱，基于联力美学，保留原版L217以气流为核心的设计理念的同时，外观上做了大胆的创新，将原来木质装饰替换成时尚现代的流线造型，前面板采用玻璃材质，并有无限镜灯效，双开孔结构确保了最佳的气流通过性。机箱标配3组ARGB风扇，前部2组170mm、后部1组140mm，每组均带有无限镜灯座，能呈现独特的光影效果。机箱尺寸为482mm × 238mm × 503mm，支持SSI-EEB/E-ATX/ATX/M-ATX/ITX规格主板和ATX/M-ATX规格背插主板，CPU风扇散热器限高180mm，显卡限长380mm，电源最长支持到220mm，机箱顶部支持360/280/240mm规格水冷，显卡支持竖装，存储方面，主板托盘后面带有2个2.5寸硬盘位，机箱底部有2个硬盘笼（每个硬盘笼支持2个3.5寸硬盘和2个2.5寸硬盘），电源罩支持安装1个2.5寸硬盘。

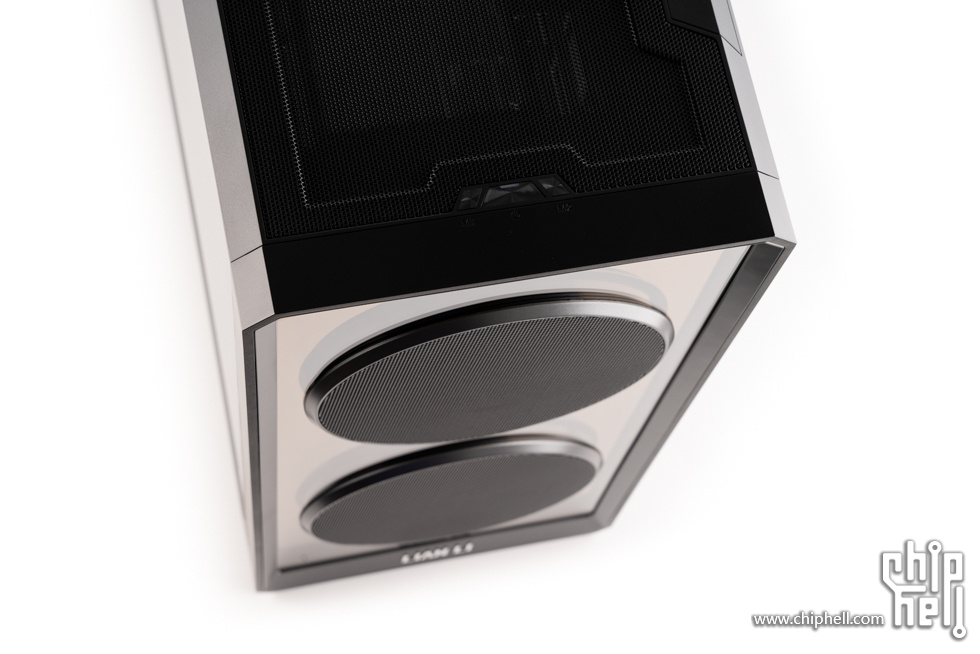

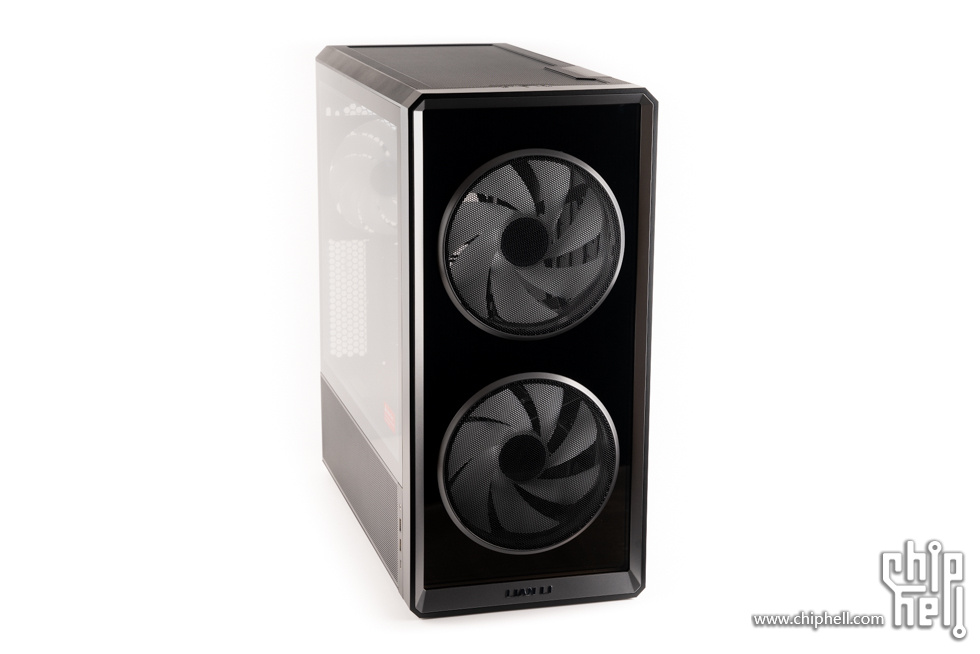

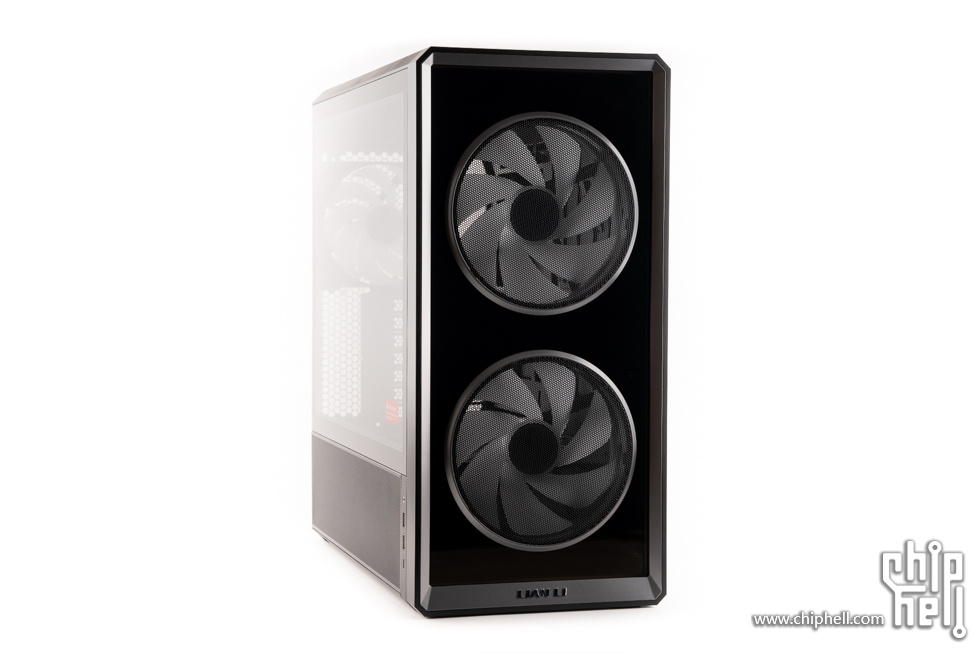

侧面视角，前面板采用钢化玻璃制成，做了2个开孔，内侧预装了2把170mm风扇，带有ARGB灯效。

俯视角度。

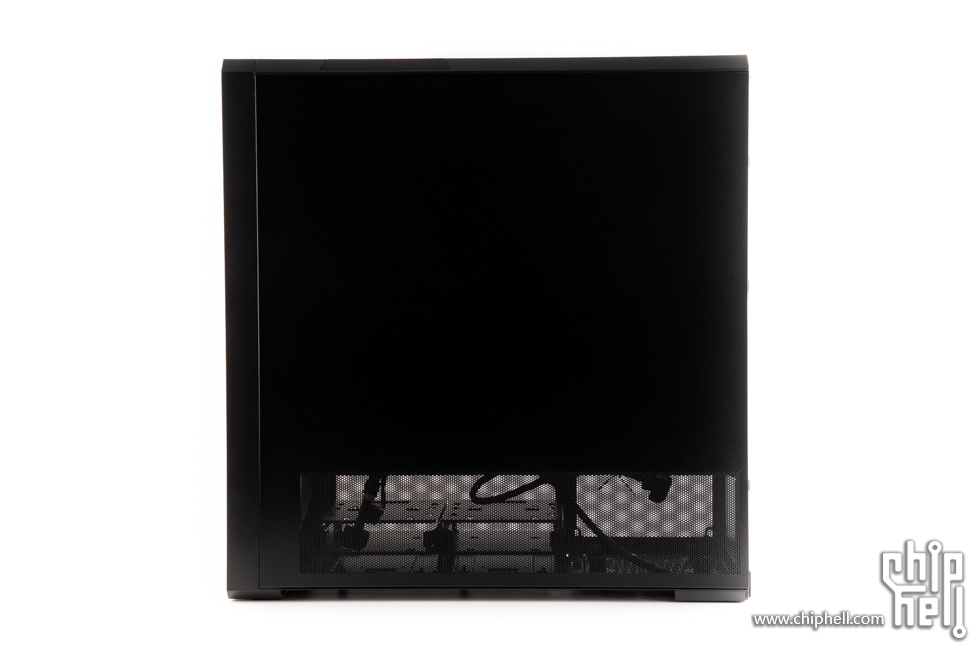

机箱侧面一览，底部为Mesh开孔设计，增强气流通过性。

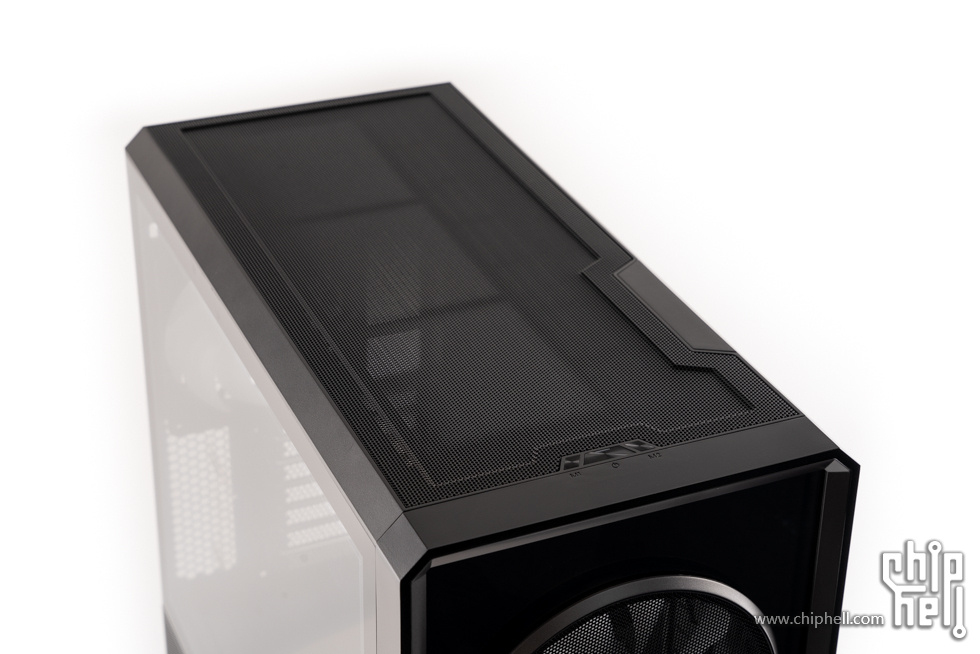

机箱顶部一览。

开机按键及2个灯效控制按钮，左侧的M1按钮用于前面板灯效控制，右侧的M2按钮用于风扇灯效，可以轻松定制灯效风格。用户可以选择三种灯效控制方法：通过L-Connect3（需要无线控制器）、通过I/O按钮或使用主板同步。

可调位I/O模块面板，支持顶部或底部双位置安装。

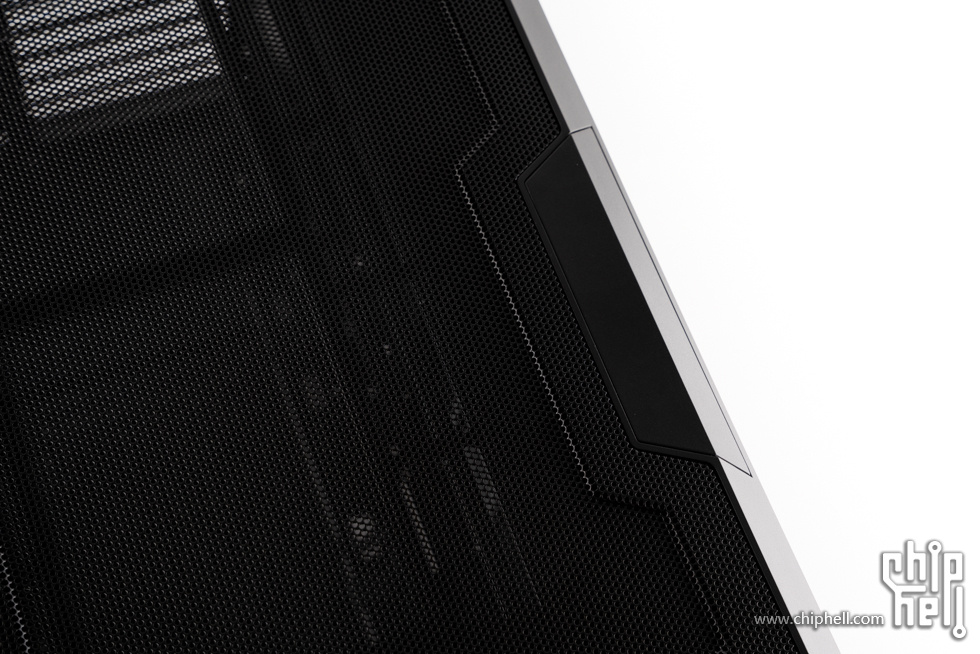

顶部Mesh开孔细节。

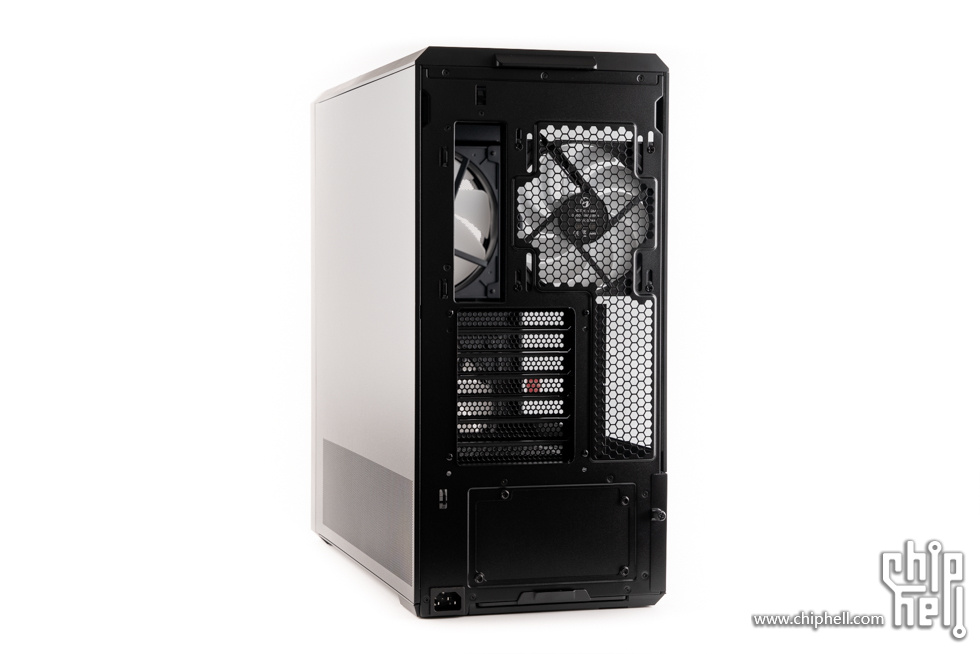

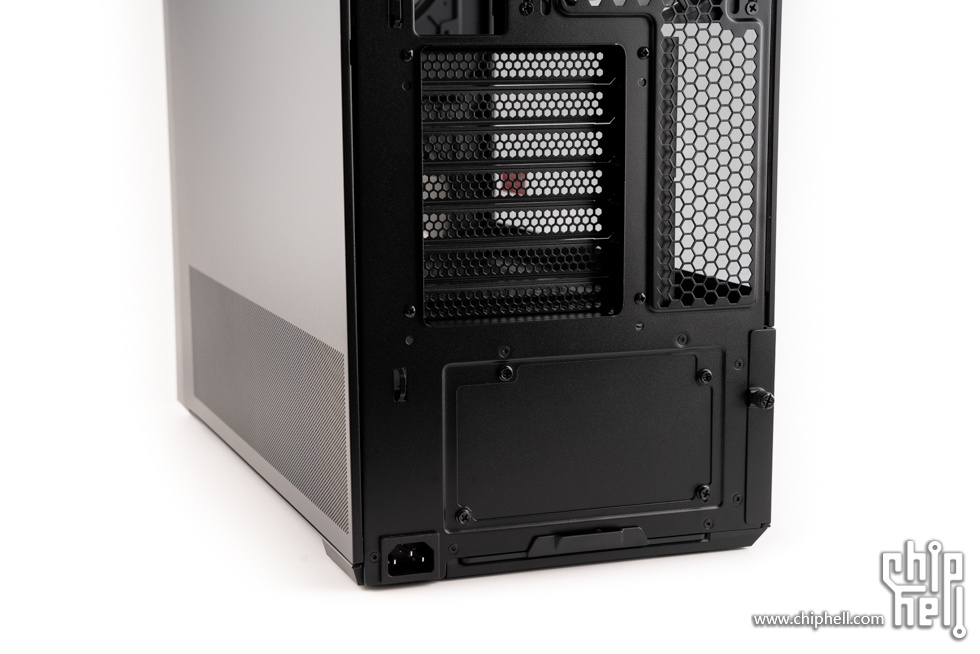

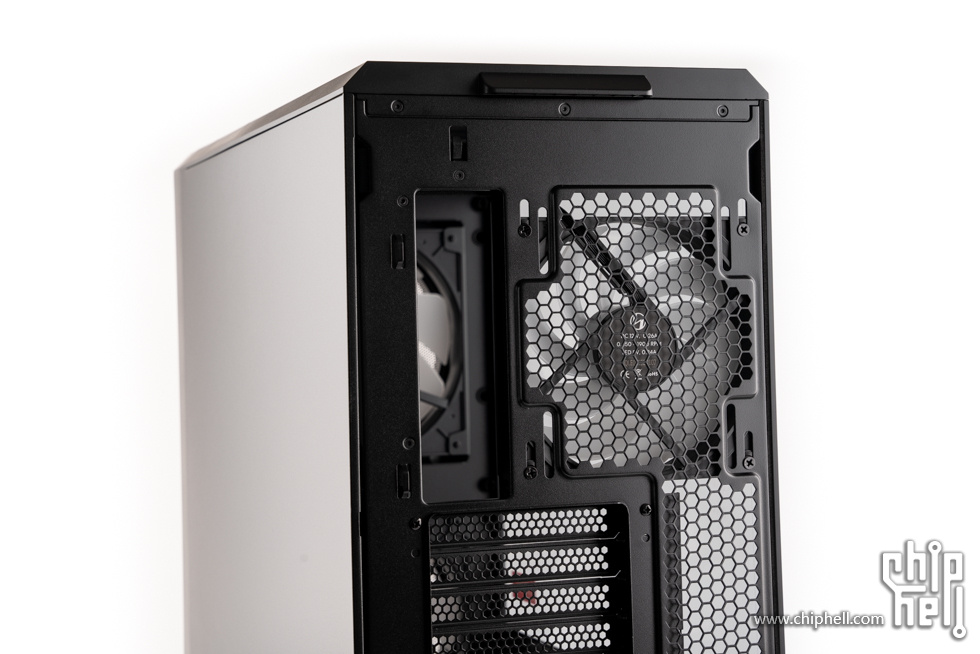

机箱尾部，上方为预装的14cm排风风扇。

7个PCI槽位，下方为电源位，双电源安装方向，为用户在安装和理线方面带来高度的灵活性。标准安装：电源安装时接口朝向机箱前方，支持长度不超过220mm的电源。90度旋转安装：电源可旋转90度，使接口朝向机箱右侧。这种双安装系统让用户能够根据电源尺寸、理线需求以及整体系统布局灵活选择，从而使安装过程更简单，并更好地适应不同的装机方案。

右侧板底部的Mesh开孔。

机箱底部一览。

橡胶机箱脚垫。

硬盘笼的手拧固定螺丝。

电源位，带有可抽拉的防尘网。

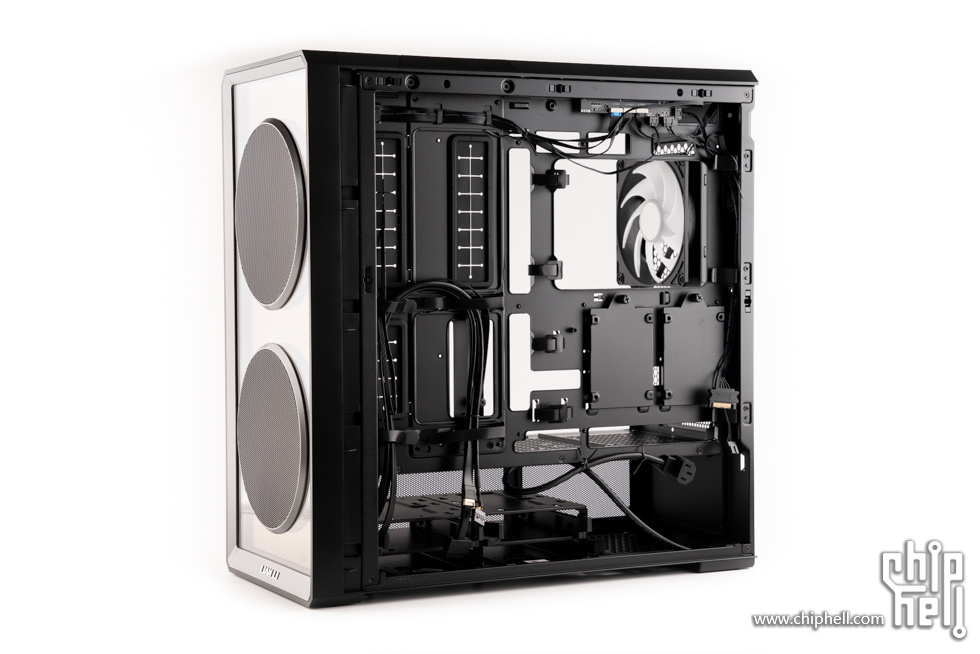

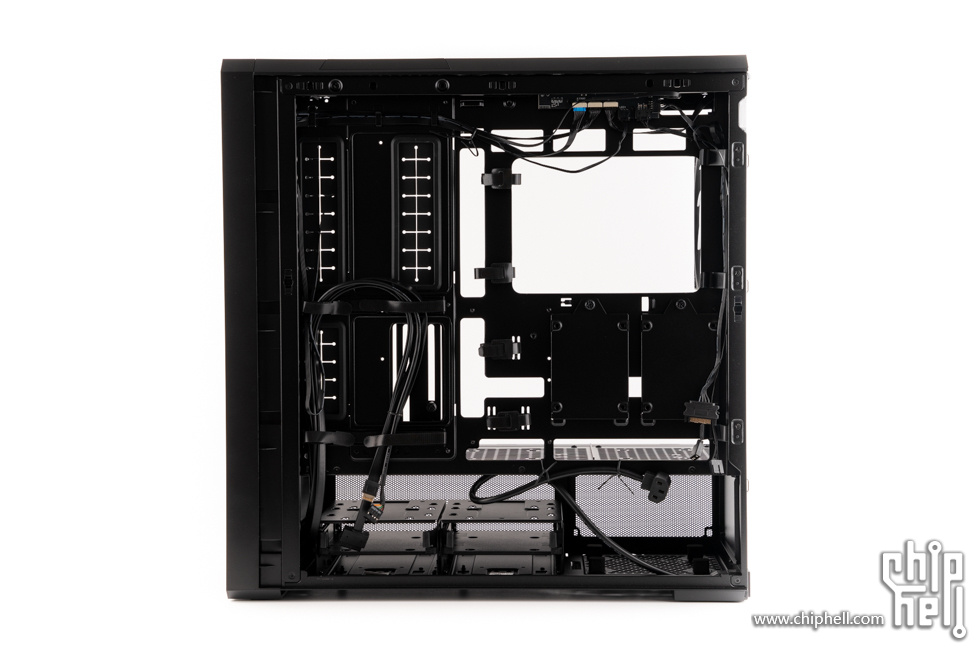

拆卸掉机箱左右侧板，机箱内部一览。

45°视角。

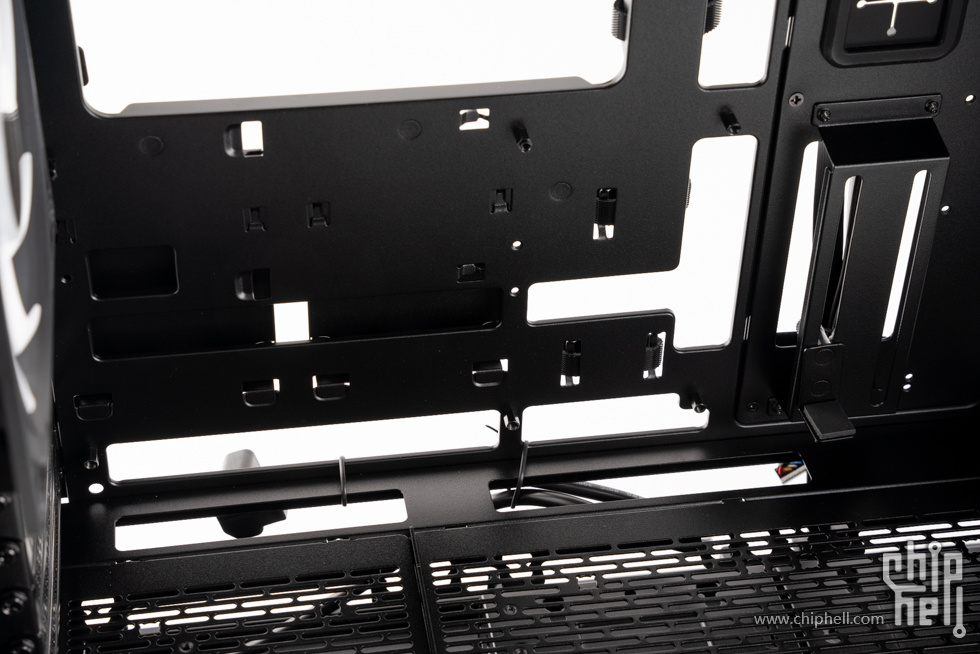

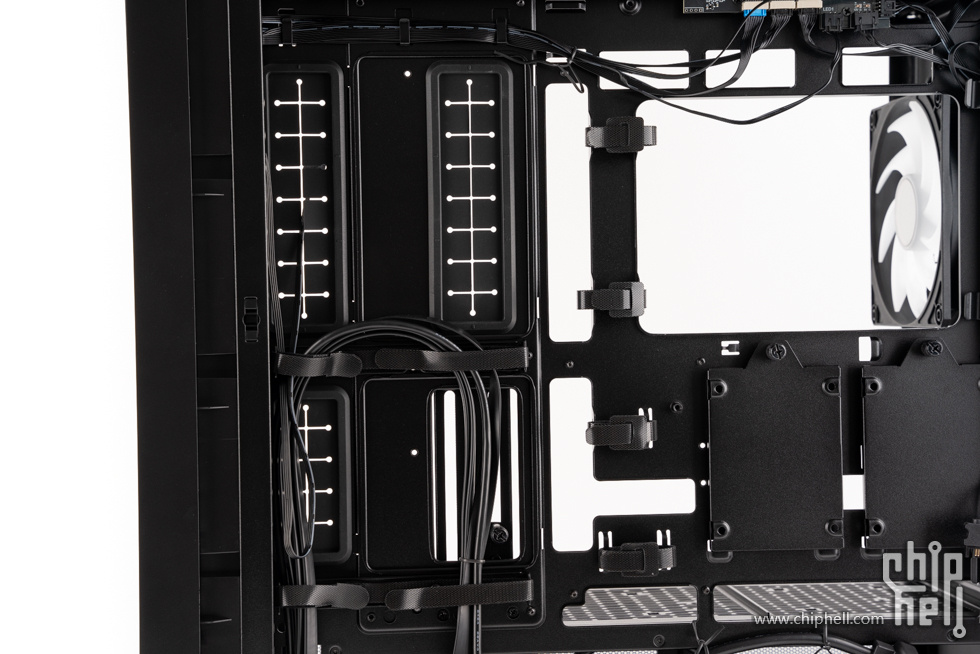

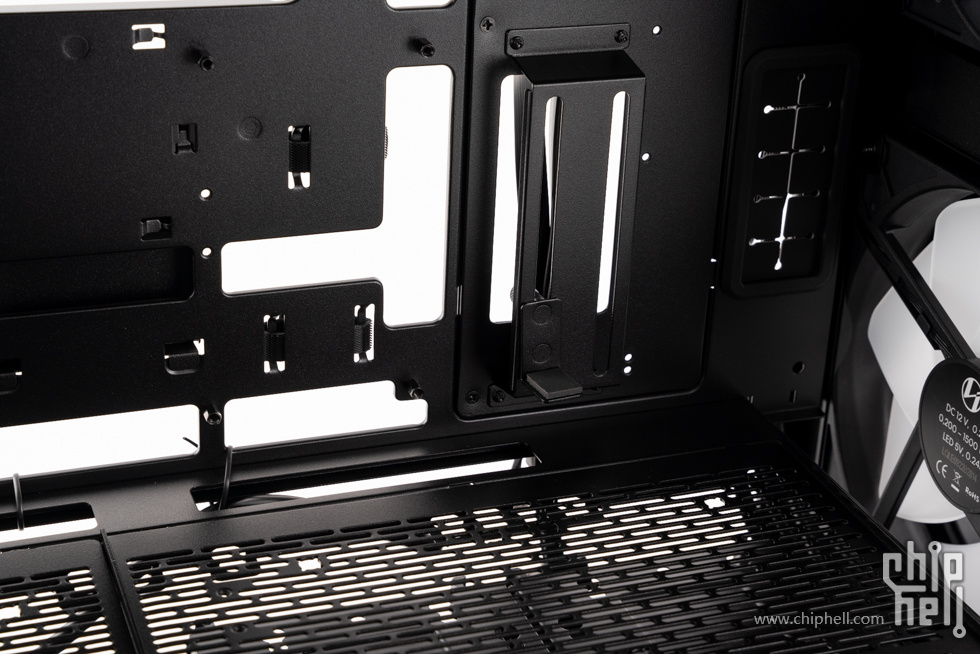

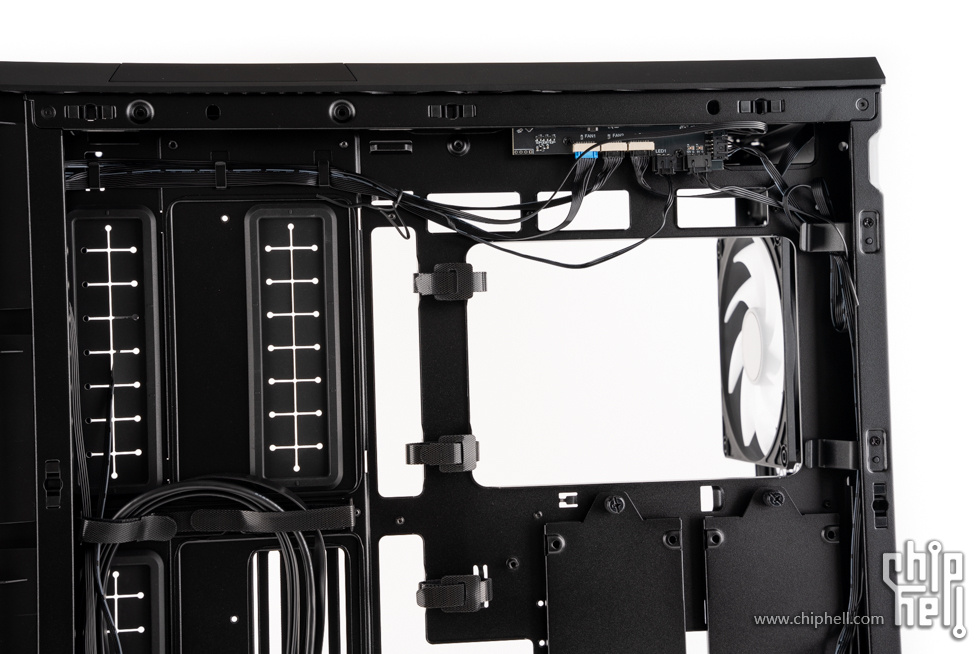

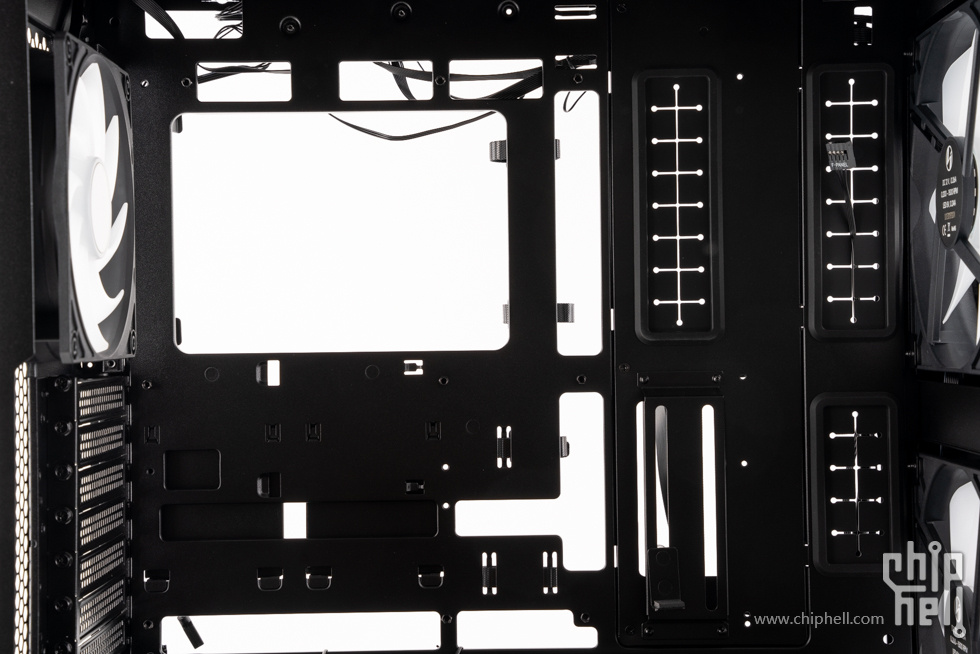

主板安装区域，右侧有线缆硅胶穿线孔。

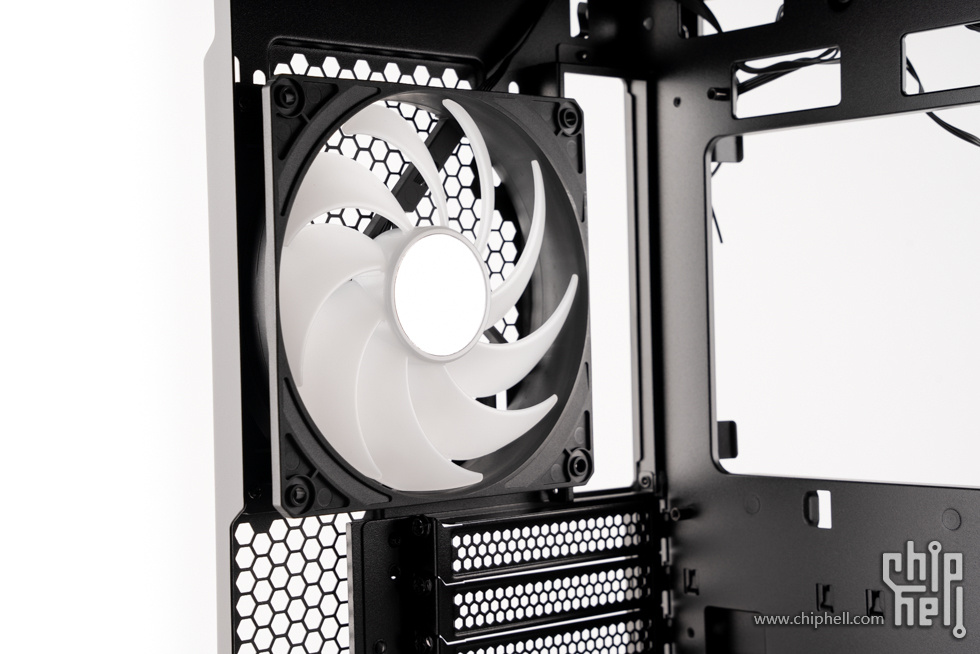

机箱尾部风扇，带有ARGB灯效，尺寸为140×140×30mm，转速1900 RPM，风量81.30 CFM，风压2.4 mmH₂O，噪音34.2 dB(A)。

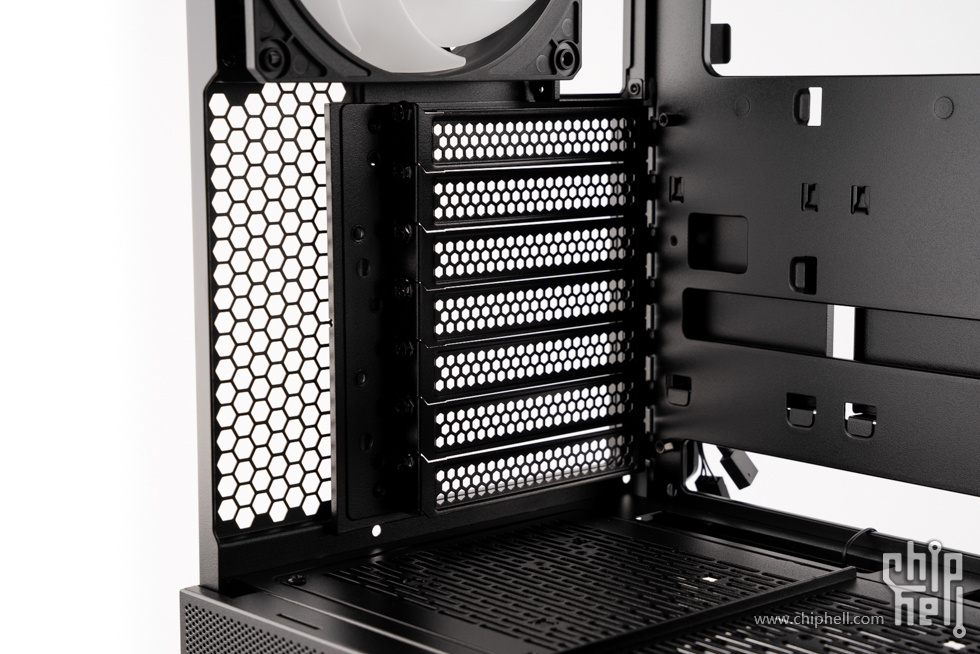

7个PCI槽位。

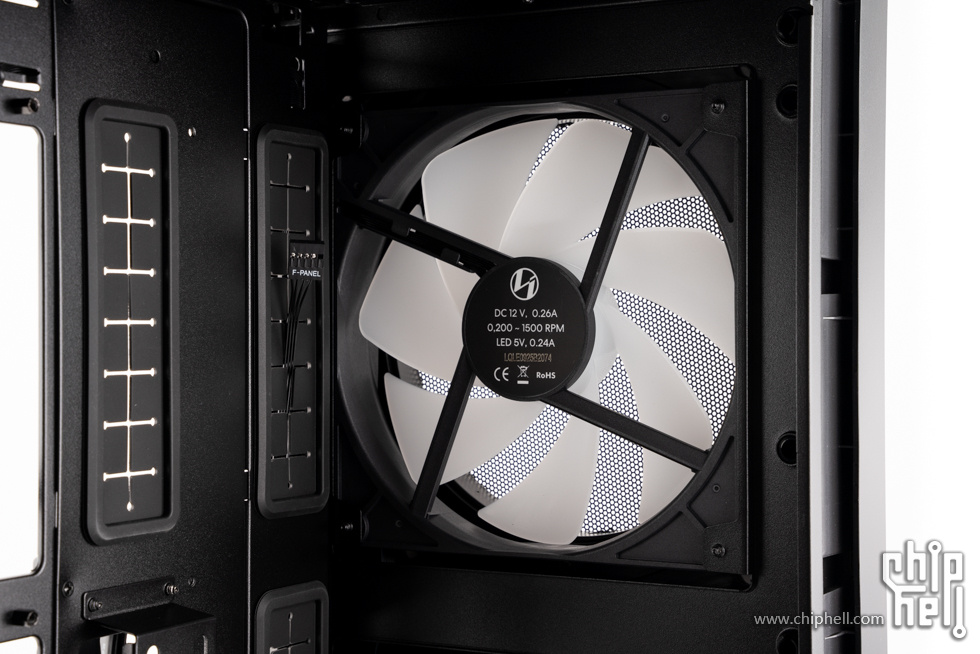

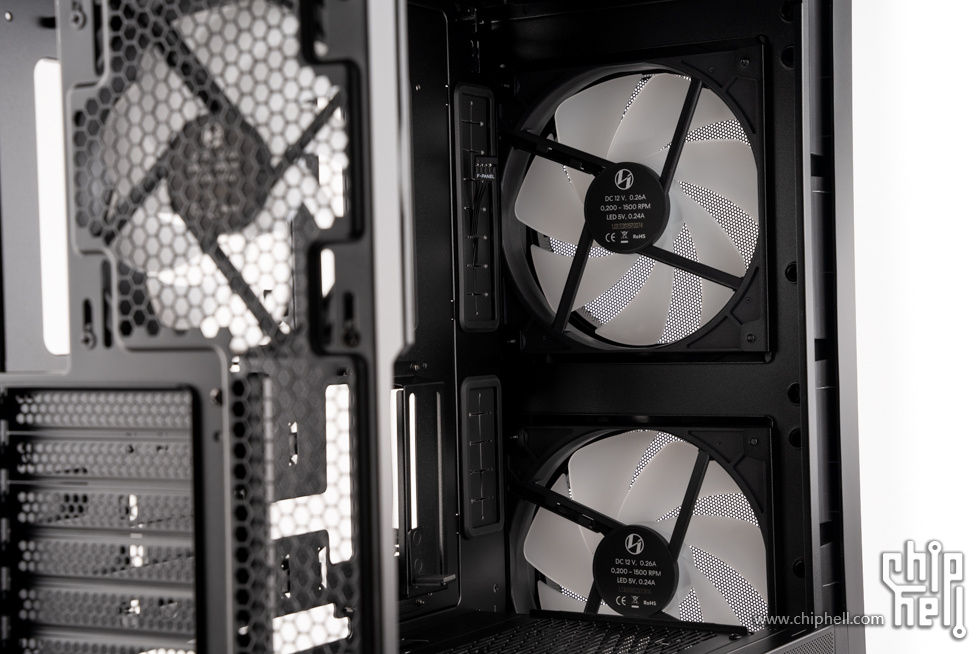

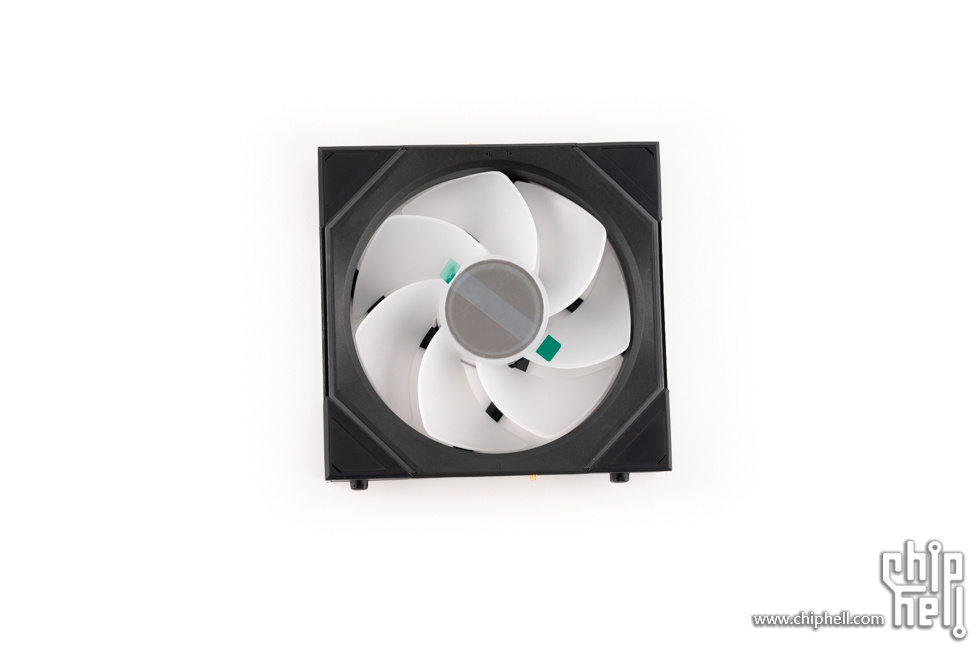

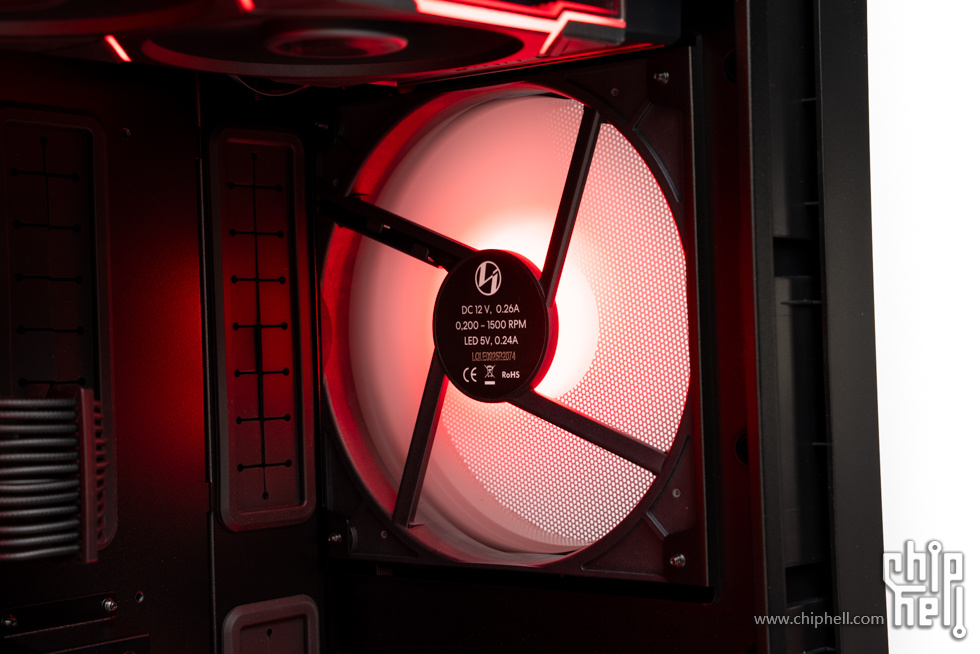

机箱前部预装的2把170mm风扇，带有ARGB灯效，尺寸为170×170×30mm，转速1500 RPM，风量142.56 CFM，风压3.34 mmH₂O，噪音34.3 dB(A)。

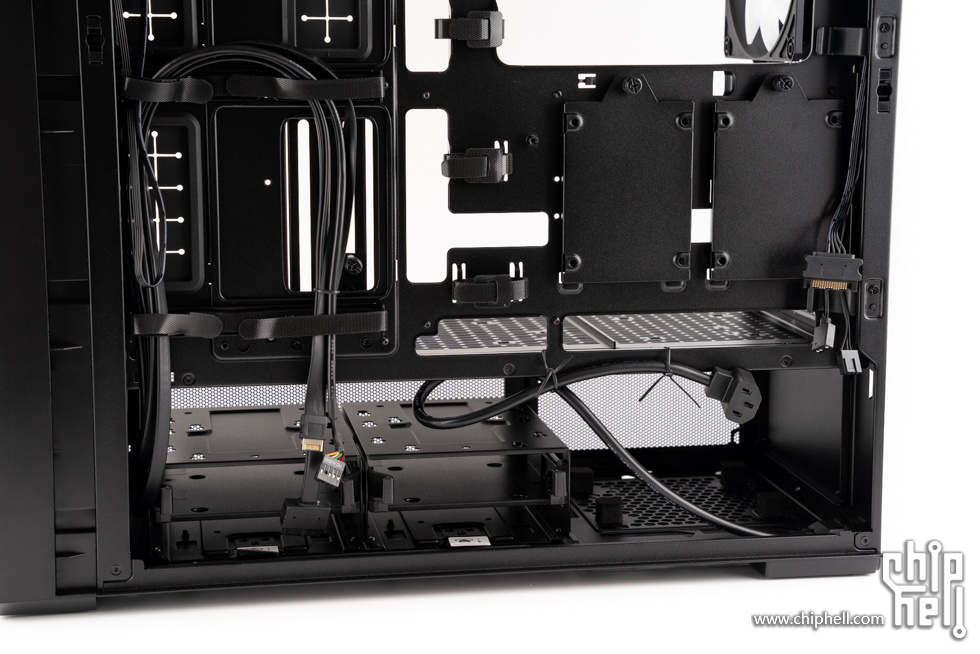

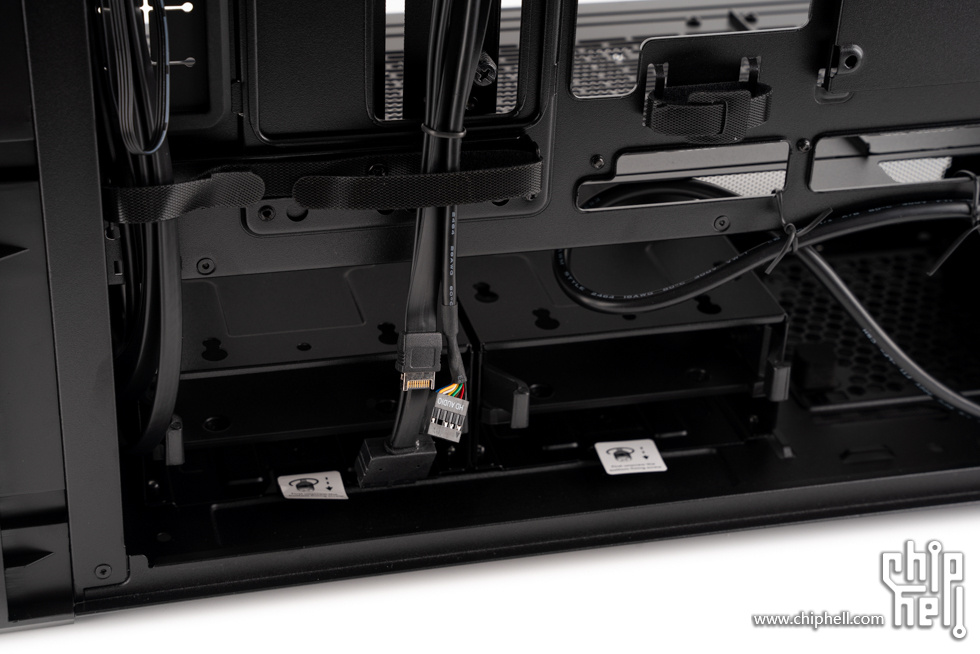

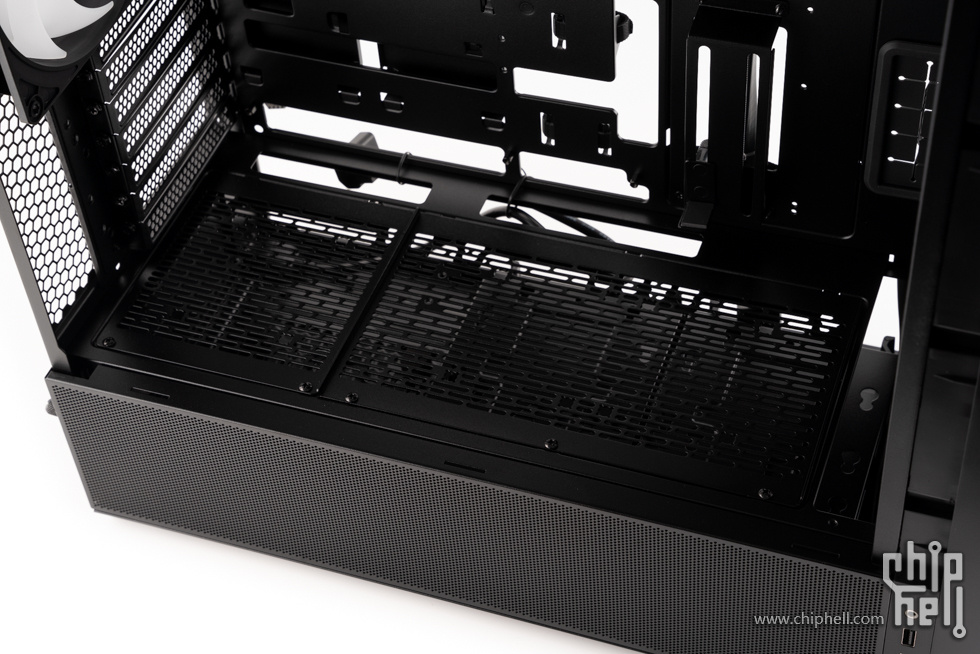

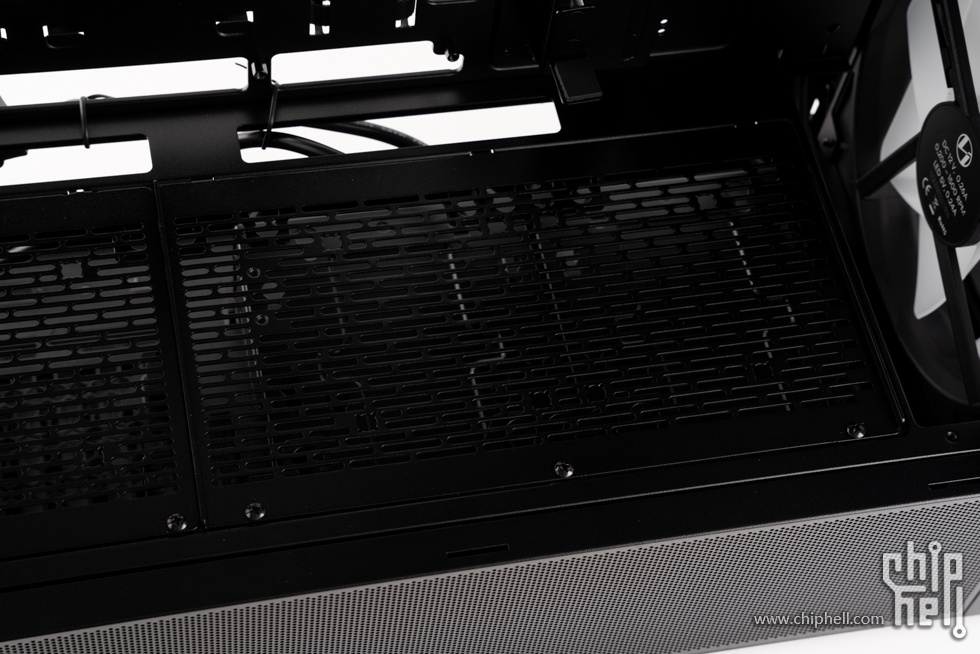

电源仓，顶部支持安装风扇或硬盘。
