给A4架构开个窗口，酷冷至尊NR200P V3+索泰5080 AMP EXTREME装机分享

安124机长3 · 发表于 2025-10-29 14:48

本帖最后由安124机长3 于 2025-10-29 14:48 编辑

17年我搭建了人生中第一台ITX主机，20年我升级这套主机，机箱换成了A4架构的酷冷NR200P，迄今依旧在家中服役，是老旧的3800X+6800XT组合，不过因为大部分时间都在工作室，所以基本也就不升级了。

酷冷至尊前段时间居然为这个老型号升级了后续版本，NR200P V3，简单来说内部结构变化不大，但是从原本显卡直插/竖装变成了显卡竖装，同时在侧面开个了L型的窗口，刚好够展示显卡的灯光，这个一体成型的L型金属面板也是铝合金材质，在结构方面也做了一定可拆解优化，能更方便安装各种配件。

我目前没有看到类似的设计，作为ITX爱好者那必须搭建一台，尽管它目前只有黑色的箱体。

其他配置，主板ROG STRIX B850-I GAMING WIFI，内存阿斯加特雷神索尔DDR5 6000 16G x2黑色无光，显卡索泰5080 AMP EXTREME INFINITY 16GB，电源酷冷至尊V GOLD SFX850黑色ATX3.1，我为它单独定制了一套黑红电源线，散热来自银欣的E240，很简单的水冷，固态用了一张闪迪的SN5100 2T。

因为显卡比较接近机箱的极限，体积较大，所以装机其实是需要一定技巧的，安装顺序建议主板、电源、水冷，最后是显卡，安装高规格显卡建议拆解掉机箱的底板，以及固定显卡的机箱背板，显卡电源走线建议从水冷下方过，最后记得放上配件中的橡胶显卡支架。

水冷管也建议用扎带固定到电源架子上，不然会有一定概率挤压显卡背板，总之这台小机器上旗舰显卡是需要一些技巧的。

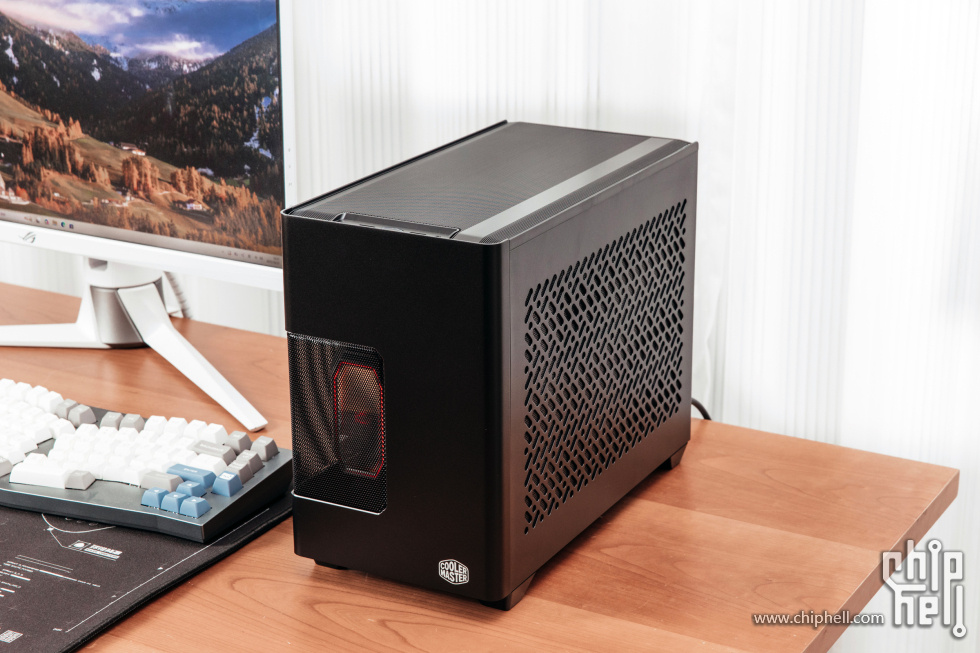

整机概览

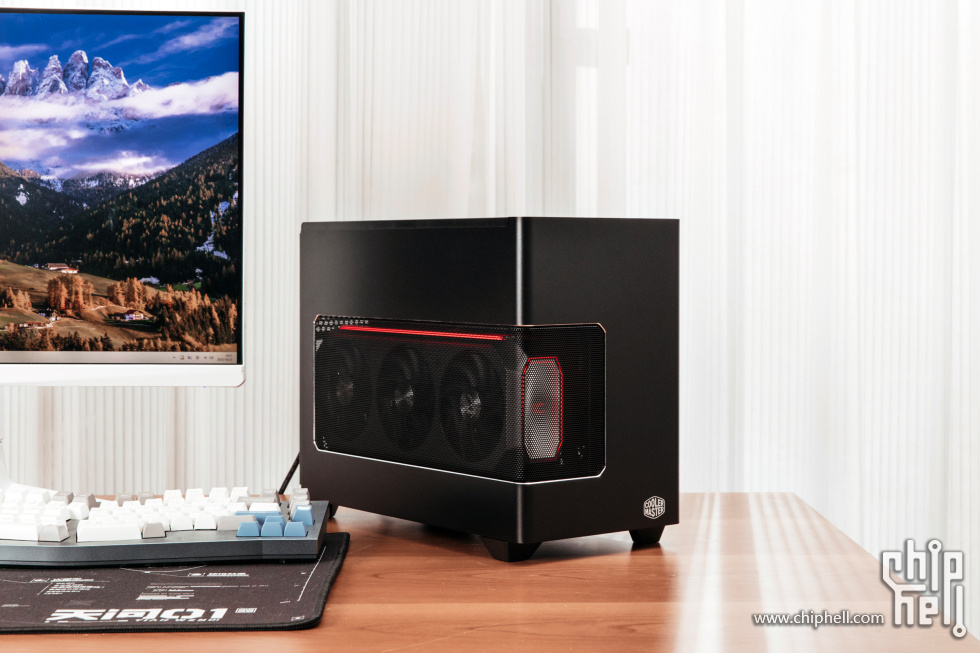

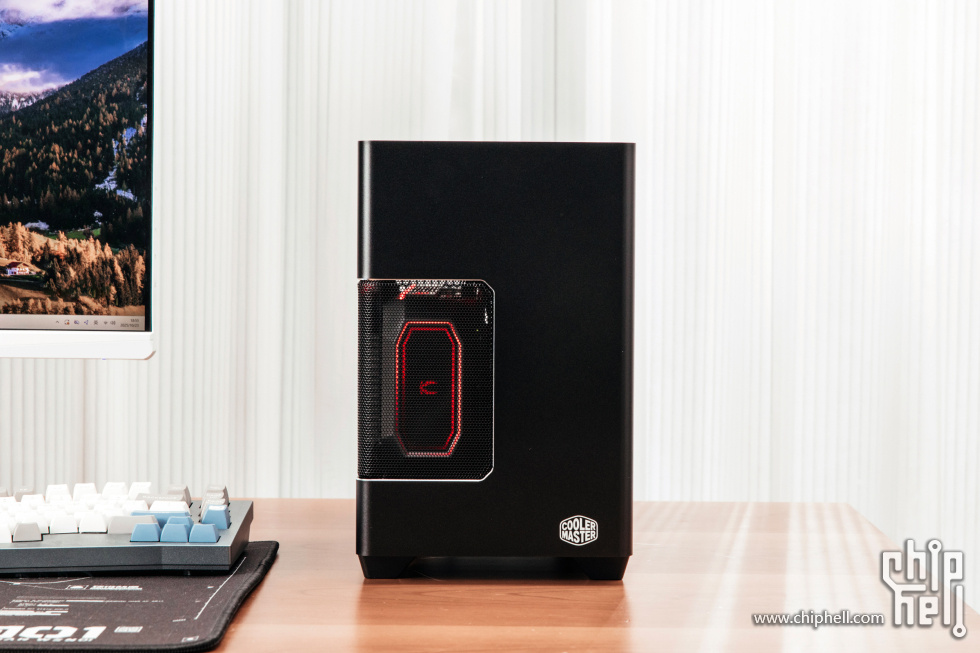

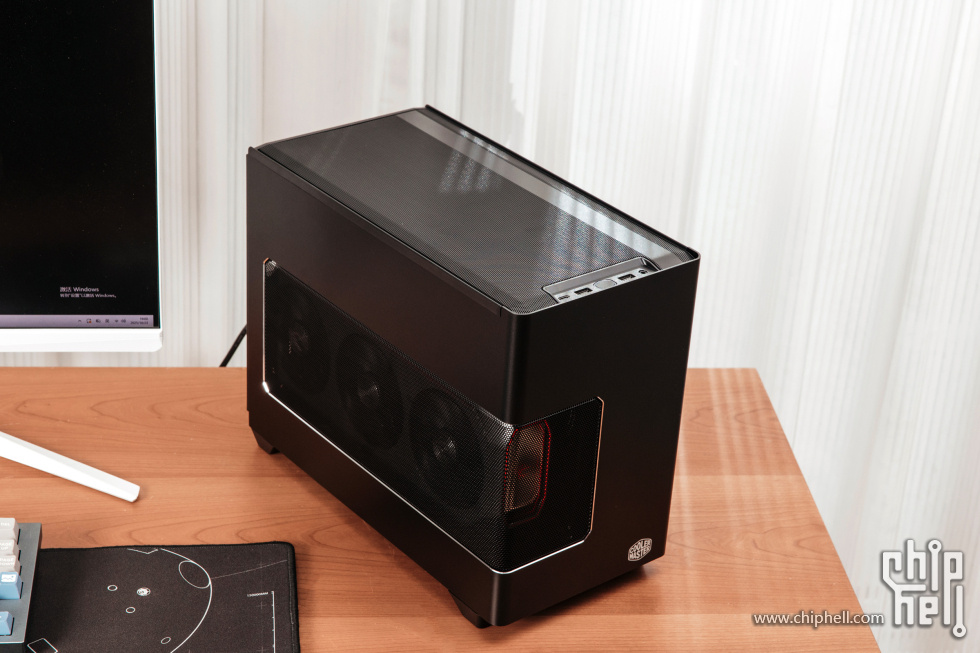

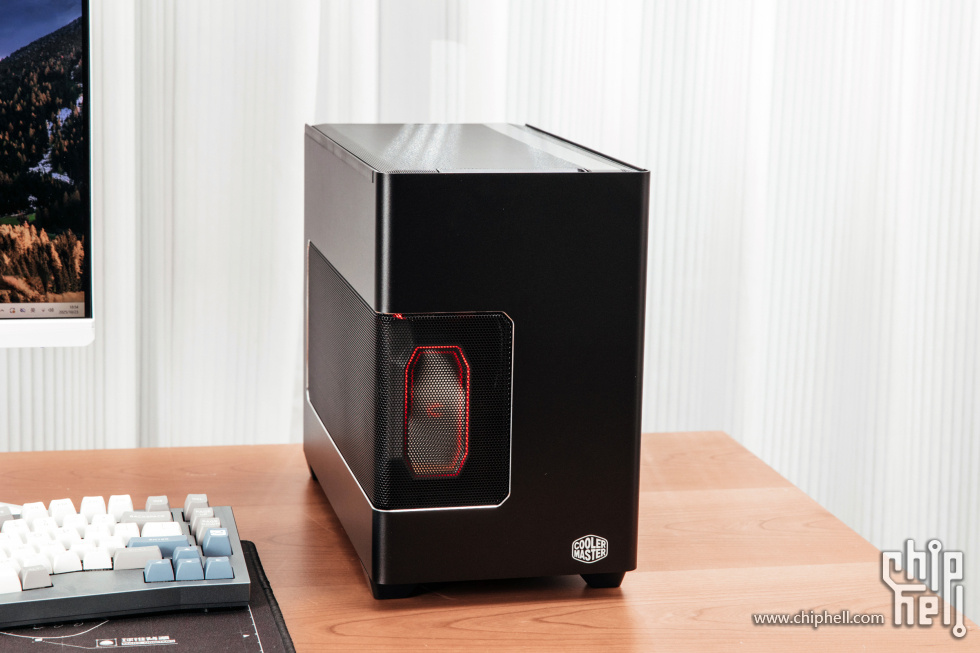

正面，可以看到显卡几乎占据了一半空间，这次开孔为显卡带来了超强的散热表现，作为一款itx机箱显卡温度可以算是比较低的。

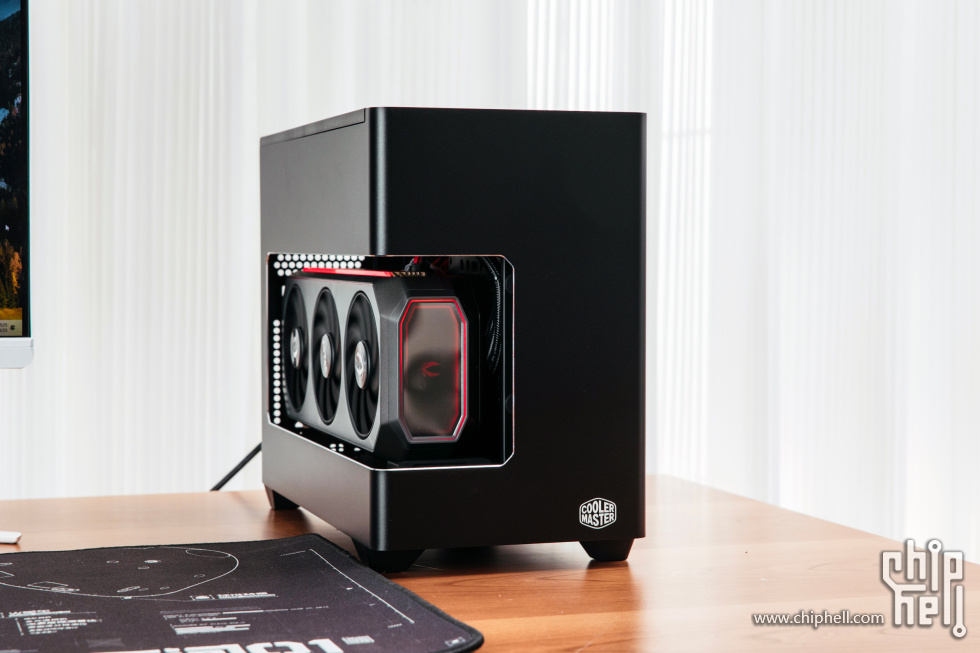

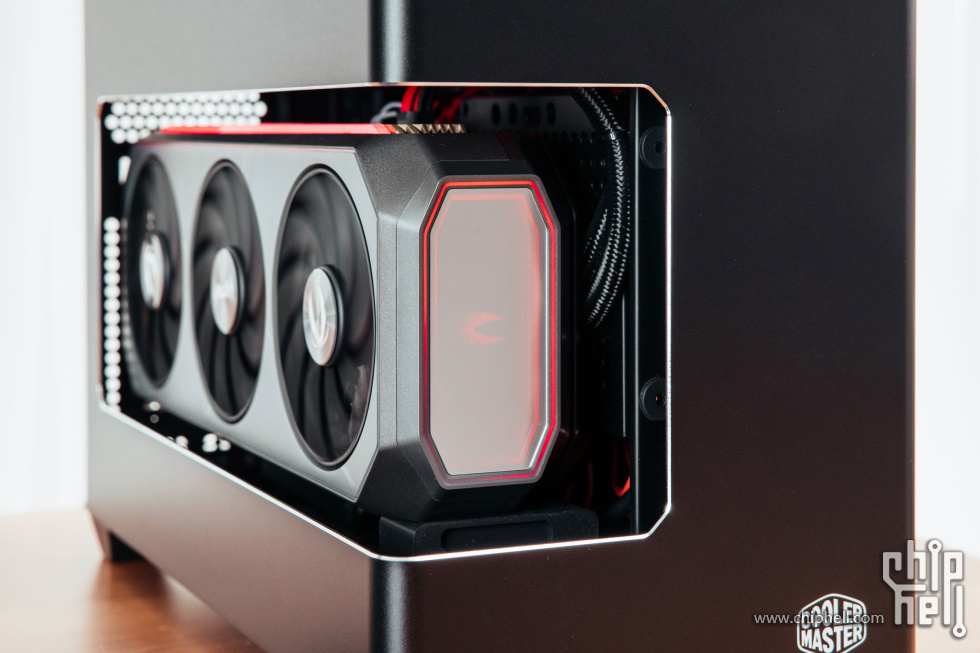

L造型开孔几乎可以覆盖旗舰显卡，这张索泰5080次旗舰显卡也是能很好的展现尾部无限棱镜。

虽然也可以考虑上L型的转角玻璃，但是那样就实打实成焖罐了。

虽然基本结构还是老NR200，不过增加了L型铝合金侧板，质感会更胜一筹。

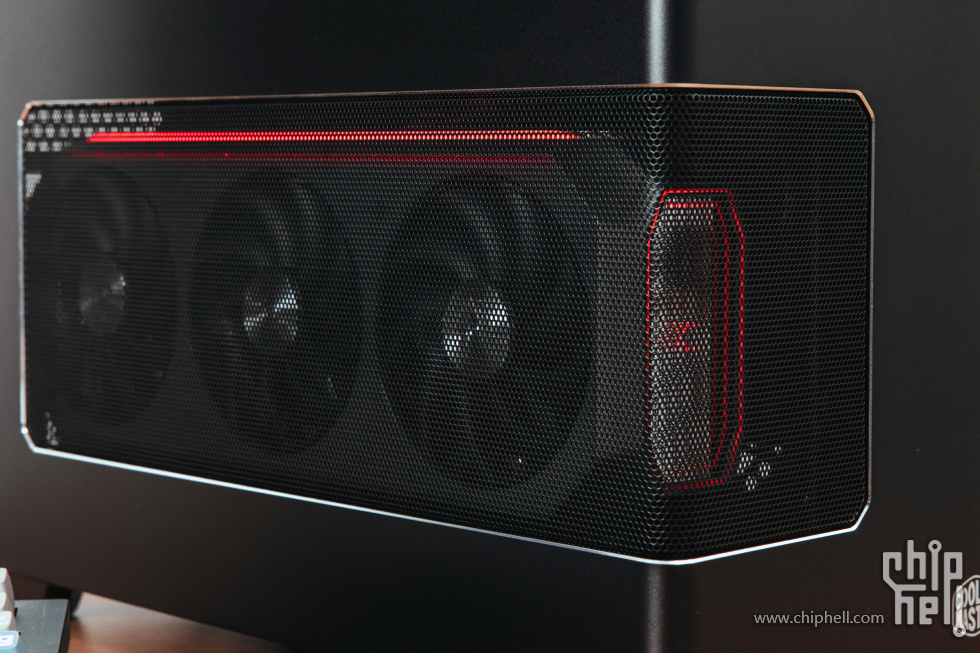

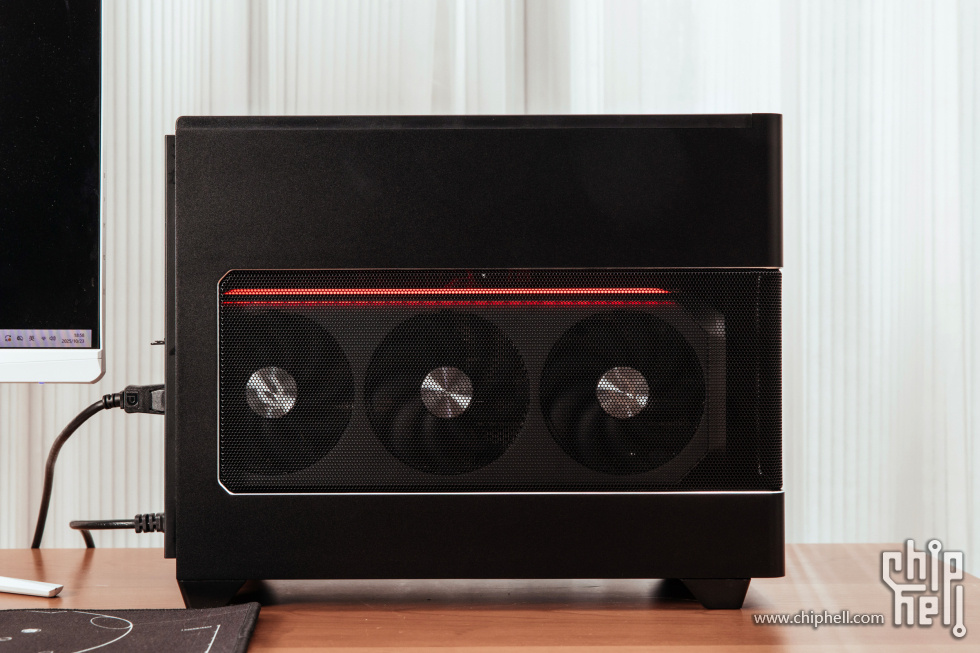

滤网做的还是比较通透，可以若隐若现观赏显卡灯光效果。

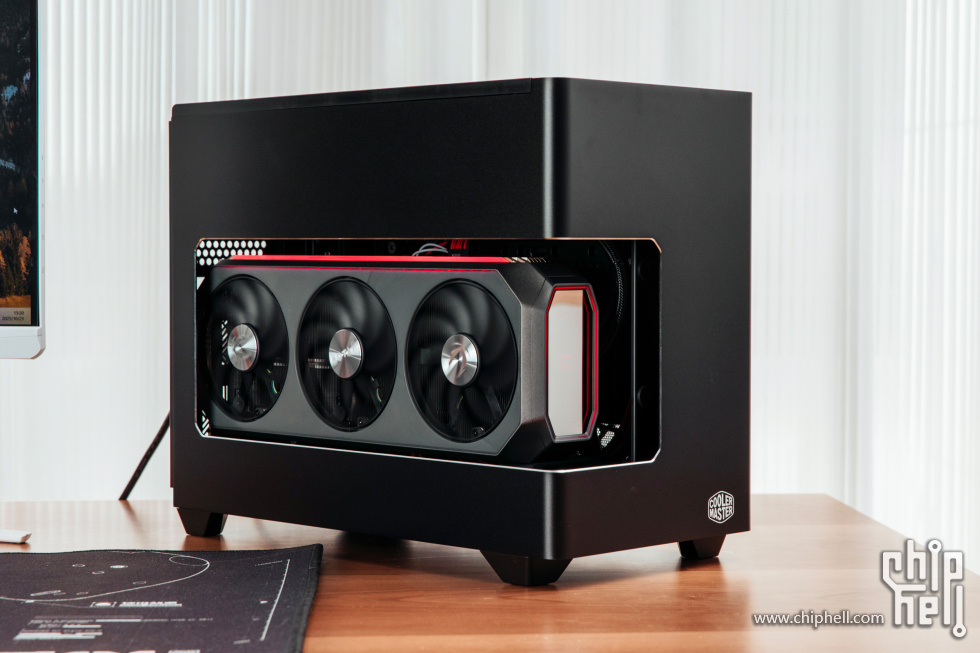

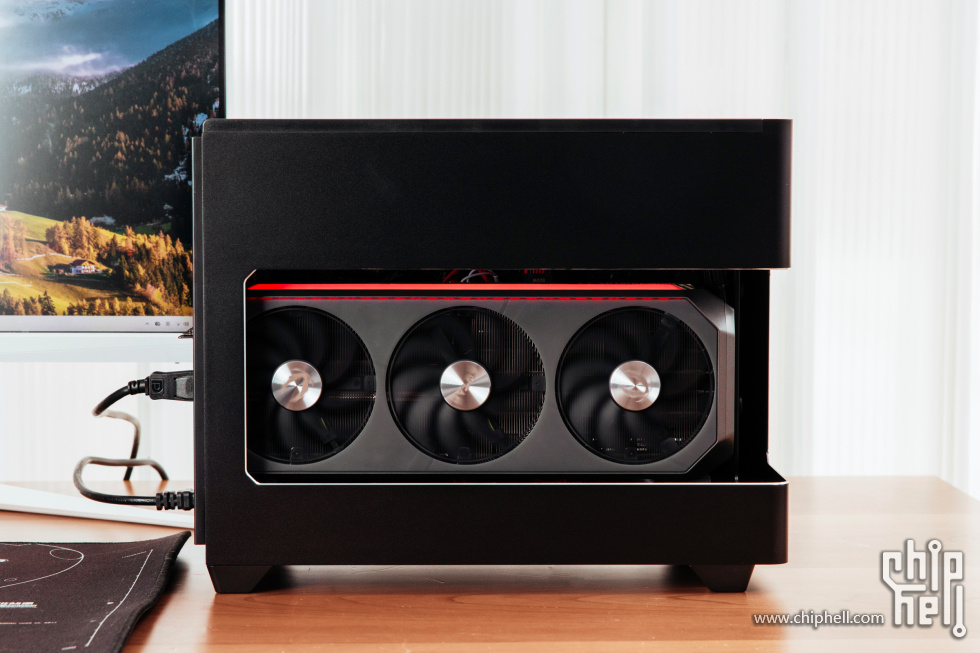

拆掉金属滤网，可以看到显卡仓还有盈余，基本上各家次旗舰显卡完全没压力。

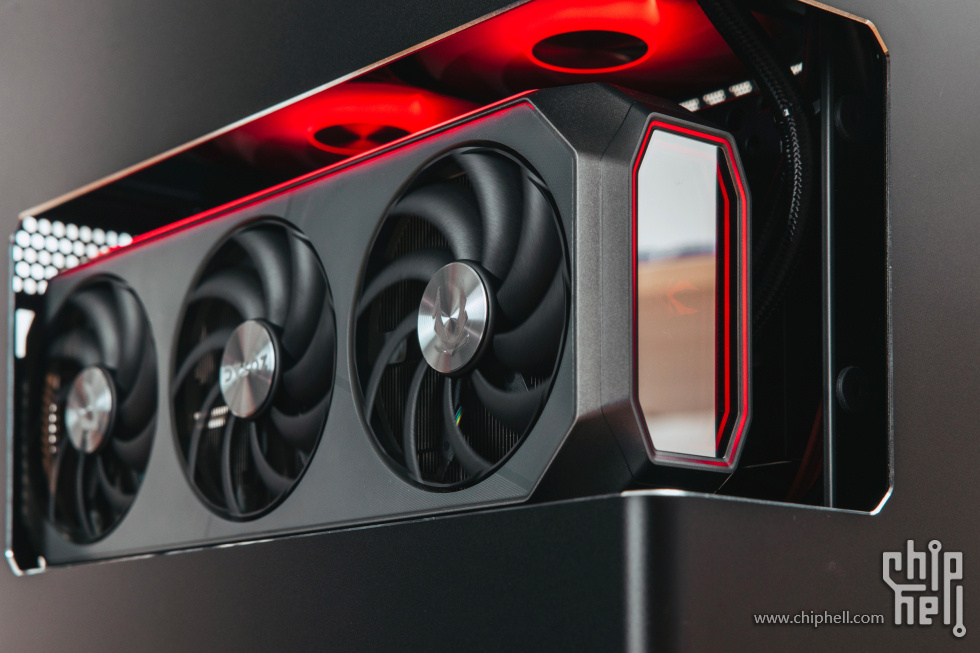

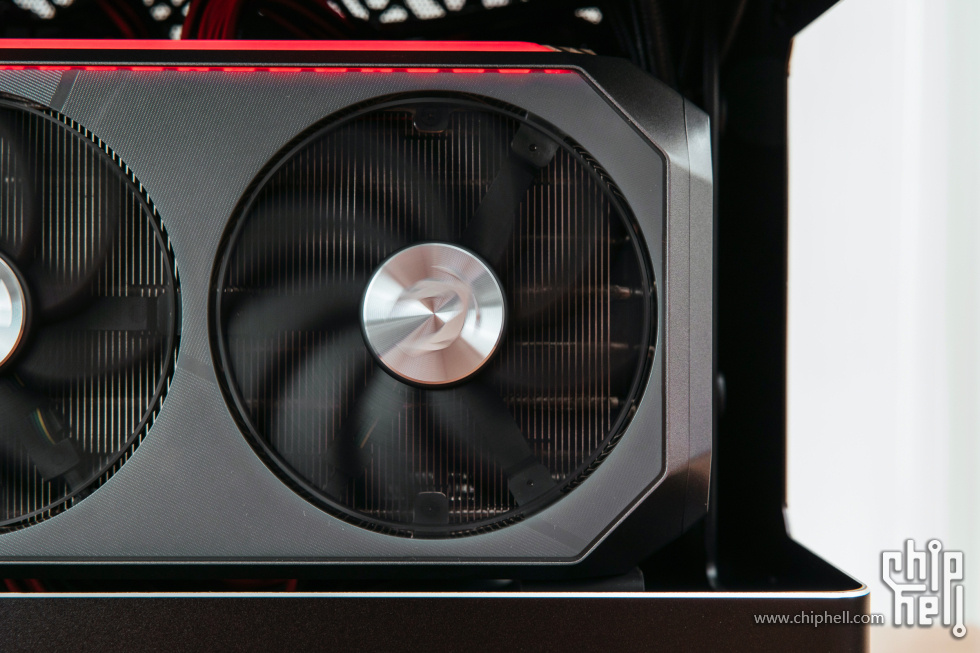

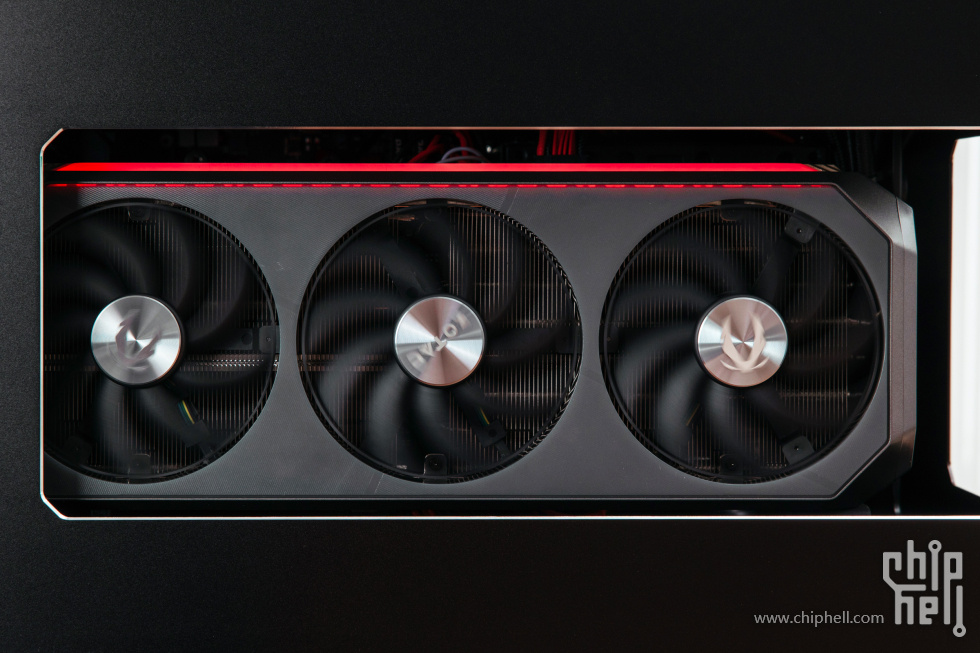

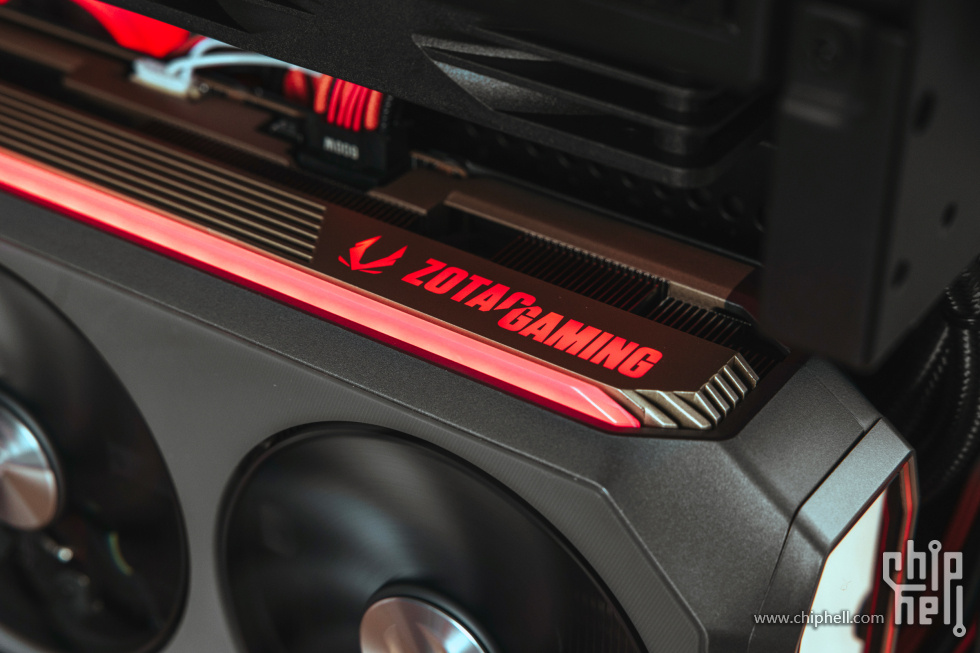

索泰5080 AMP EXTREME INFINITY正面细节特写，无光，但是顶部有灯带。

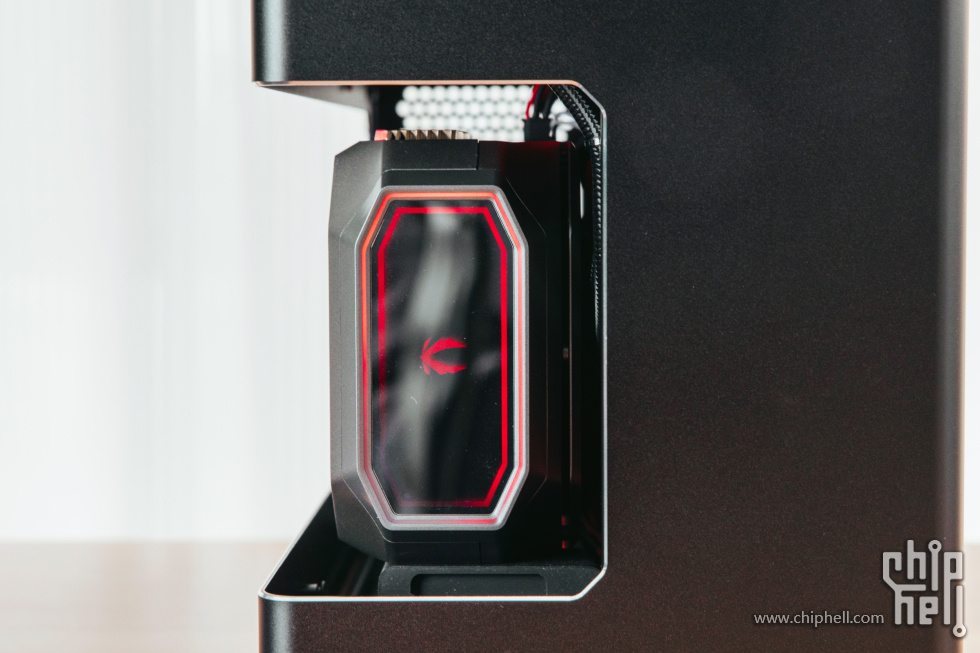

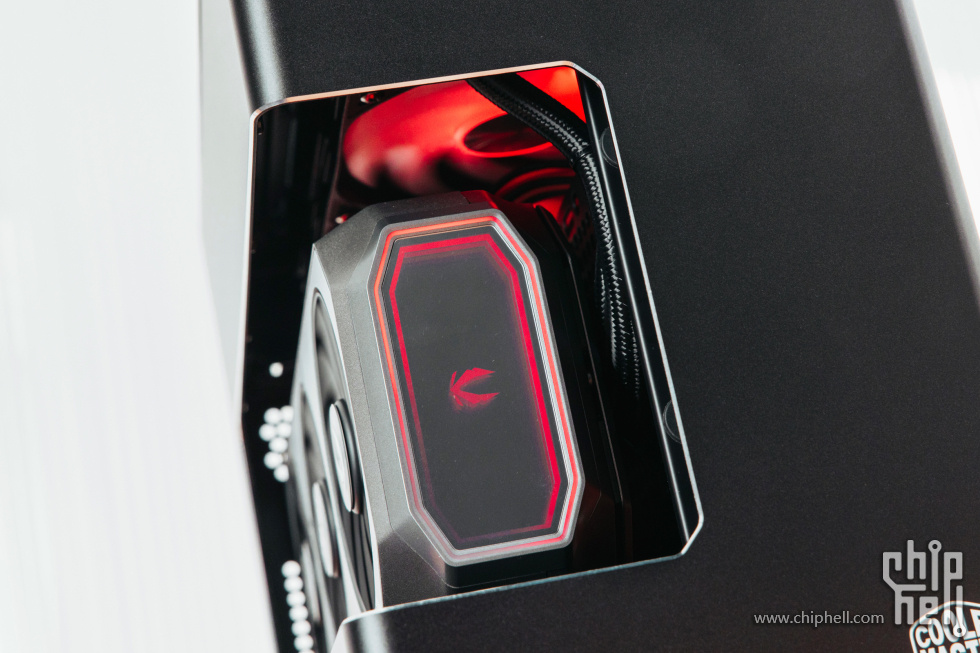

无限棱镜效果一览。

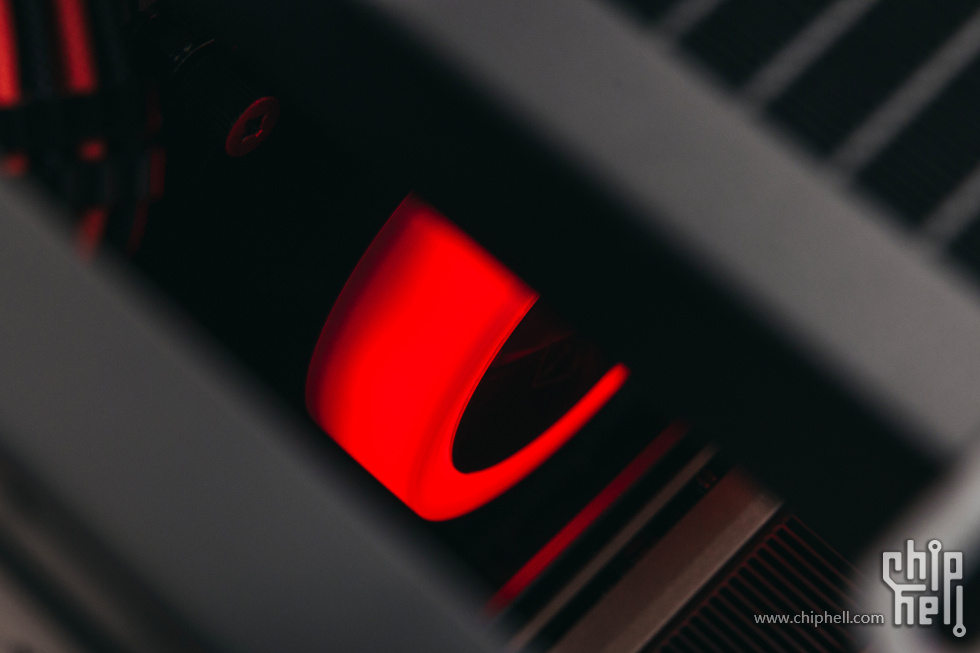

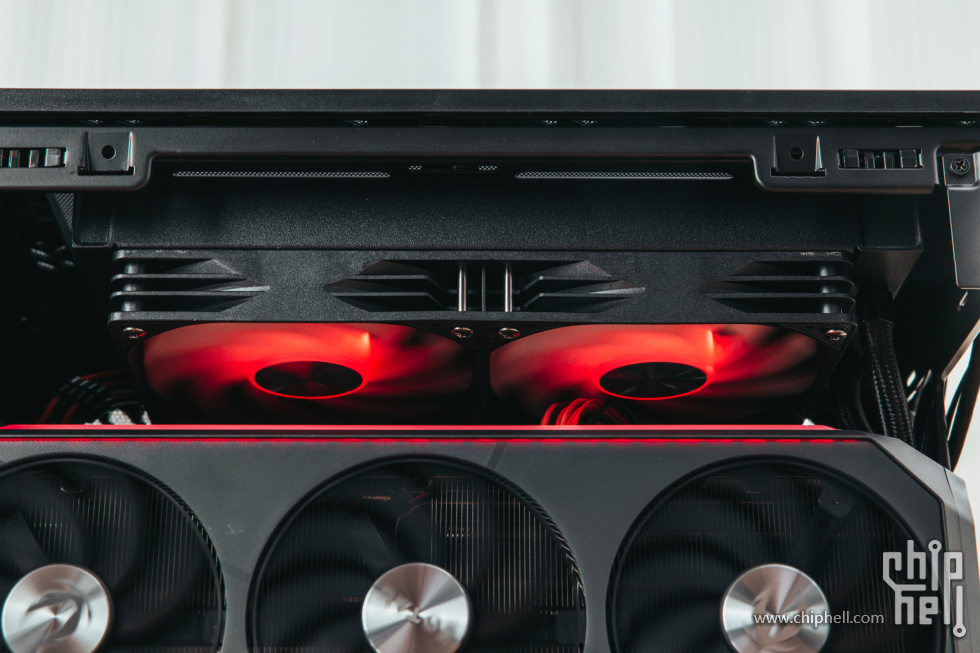

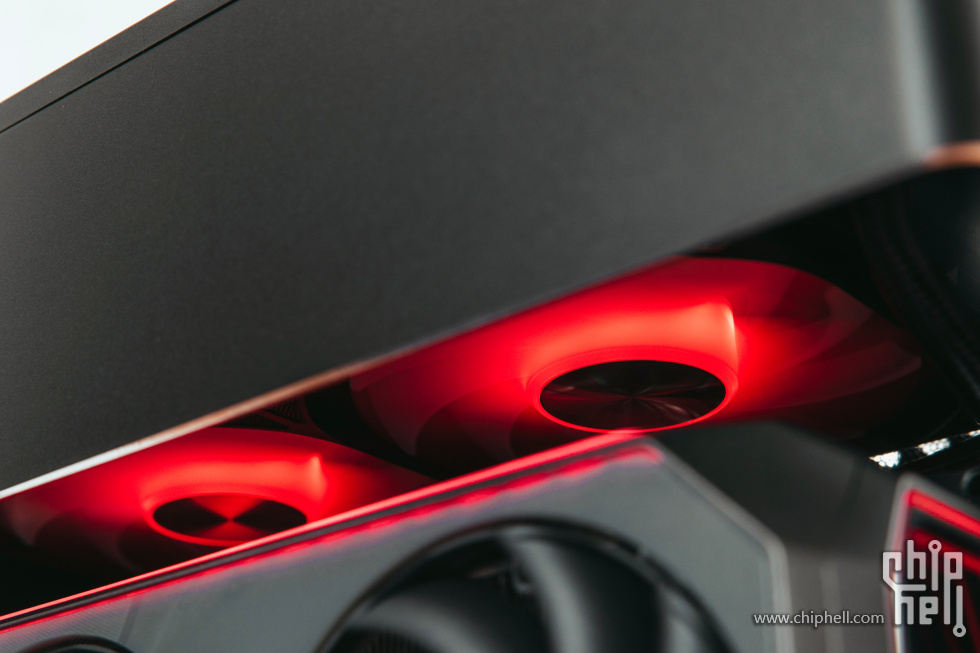

仰视角度，可以看到顶部的冷排风扇灯光效果。

更多显卡细节。

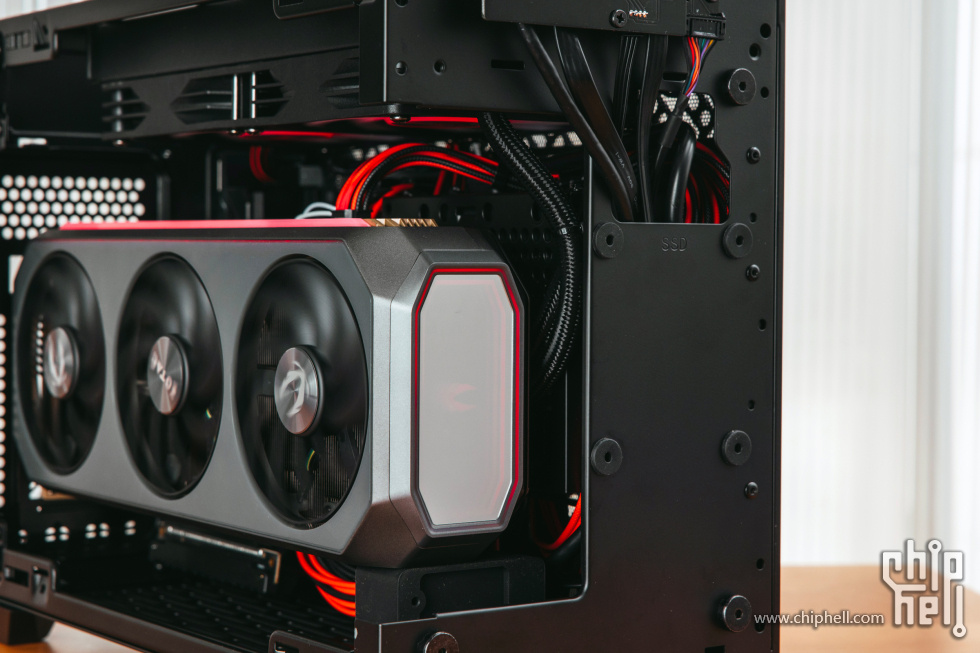

拆掉L型侧板，冷排灯光效果，比较低调。

配件一览

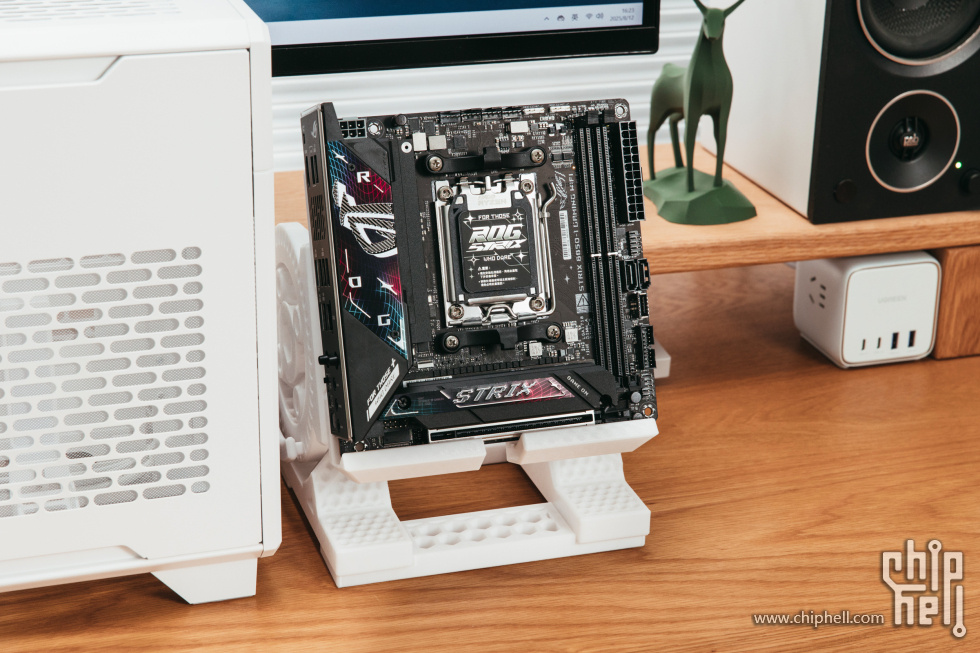

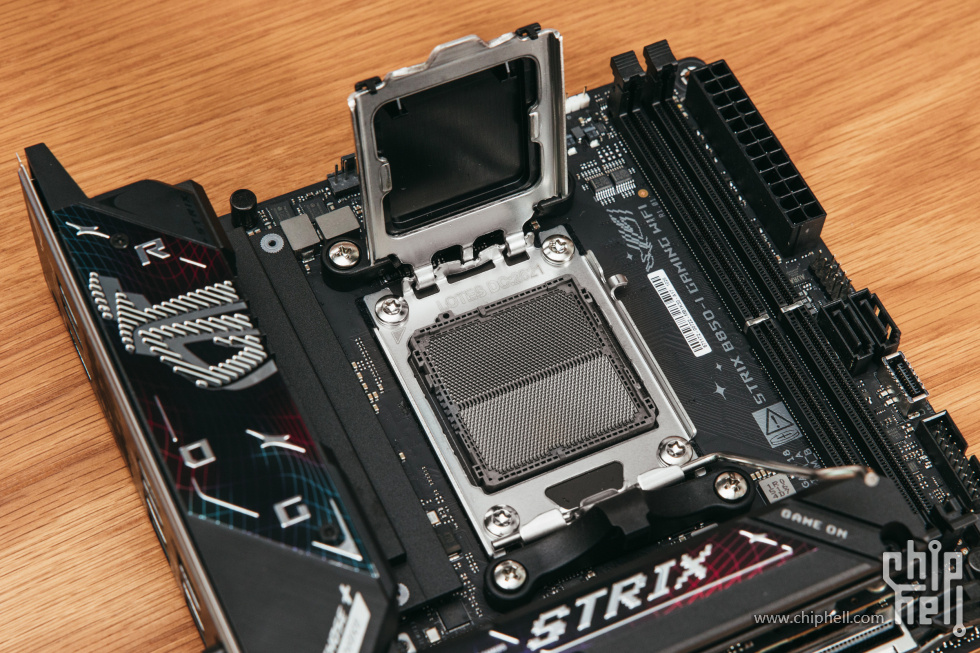

华硕B850 itx，我很喜欢这块相对上一代更年轻活泼化的设计，做工上小巧精致，当然ROG这个系列一直没出白色的，我也是很期待白化方案。

供电相数10+2+1相，其中10+2相均提供了单相90A电流。

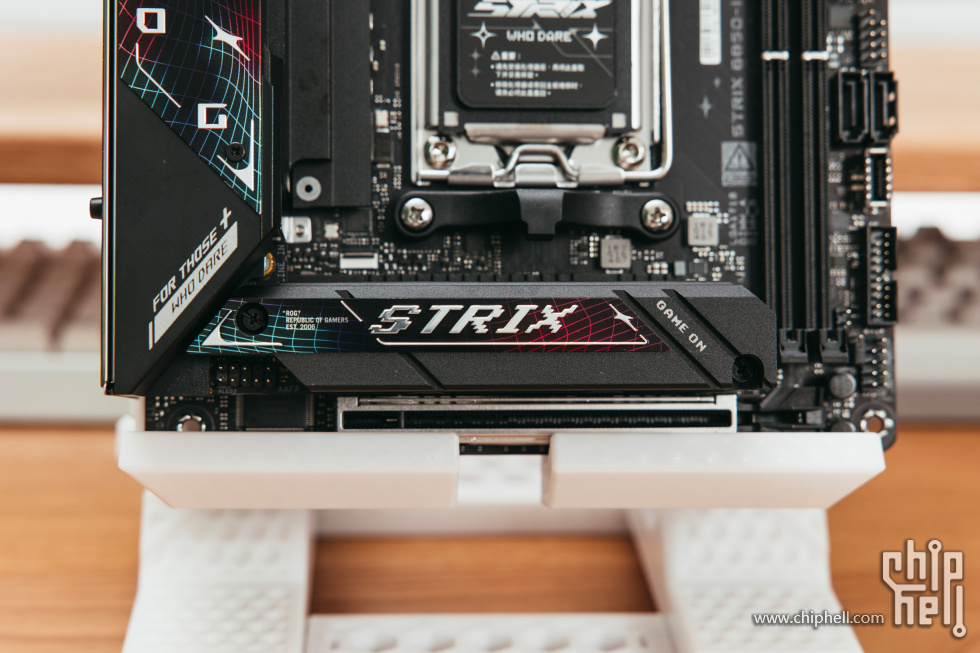

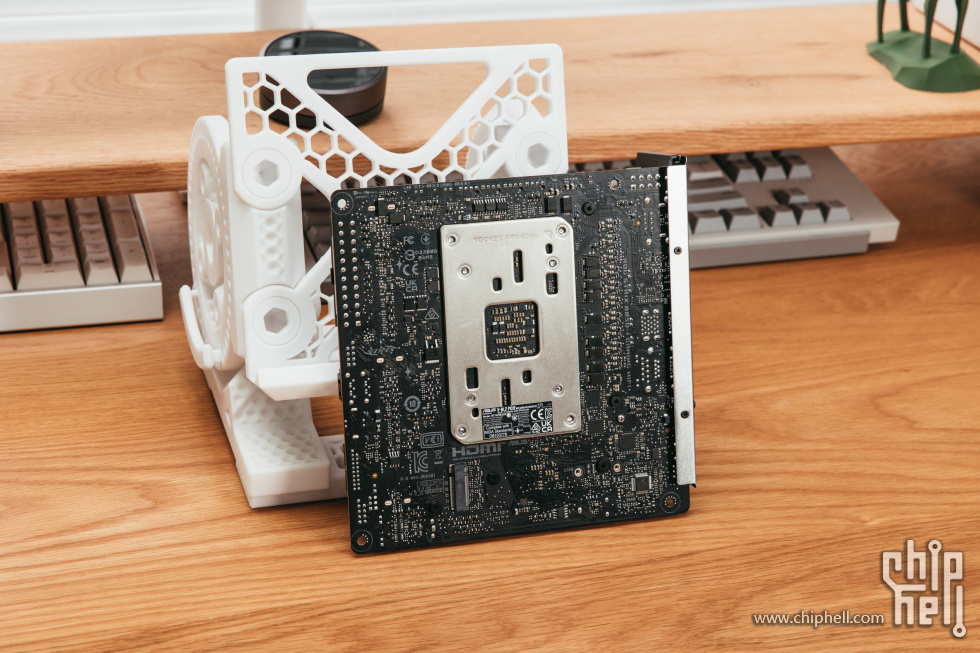

M.2叠叠乐设计，上层为M.2插槽，规格PCIe 5.0x4，支持2242/2260/2280固态硬盘。

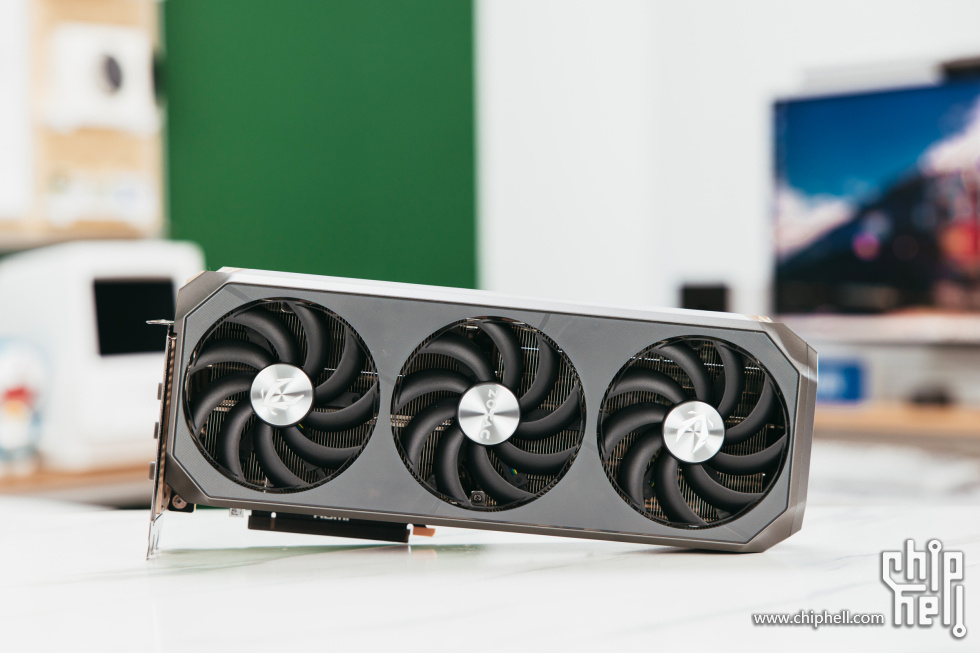

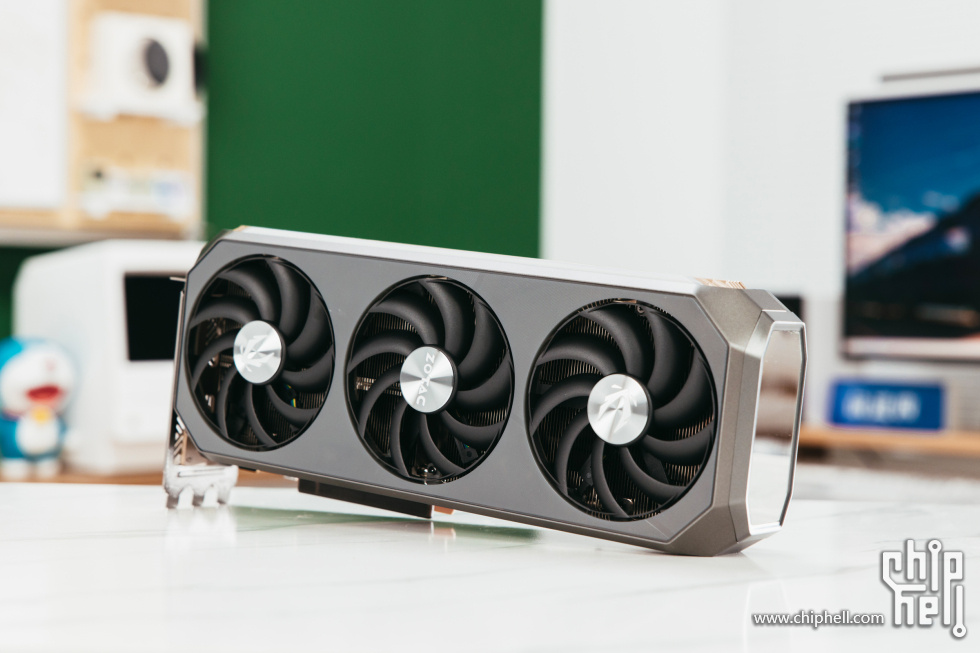

上一代AMP系列显卡的设计印象深刻，这一代改的没有那么圆润了，介于硬朗和上一代之间，设计元素更加丰富，还增加了镜面棱镜，观赏性更佳。

这张索泰5080 AMP EXTREME INFINITY基准色调其实偏灰黑，在光线很好的场景下会接近灰色，在光线不足的情况下则是接近黑色，用来搭配黑色或者银色机箱都是没有太大问题的。

Blackwell架构，它的基础频率是2295MHz，最高主频2670MHz，搭配了16G GDDR7显存，显存位宽256bit，TDP功耗为360W，但是你可以在软件中超频，把功耗拉到400W。

相对于上一代AMP的圆润，这一代AMP设计语言偏向于在棱角进行圆滑处理，更硬派一些，但是没有非常夸张的棱角，整体质感不错，另外后缀的INFINITY代表无限，也就是尾部这块无限棱镜。

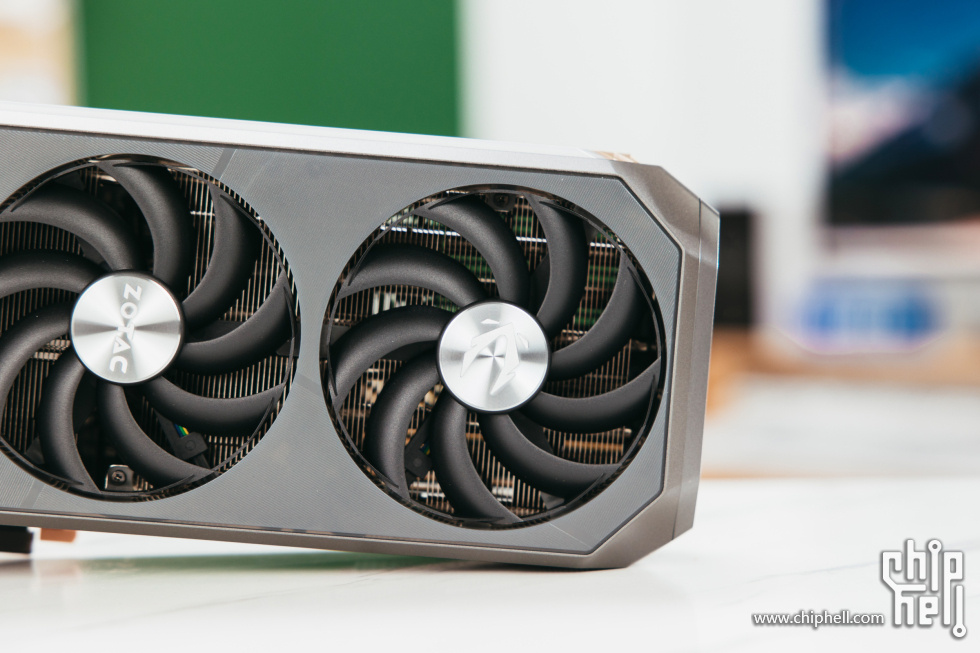

风扇采用了三颗环刃风扇，直径10mm，扇叶9片，为新型复合材料打造。

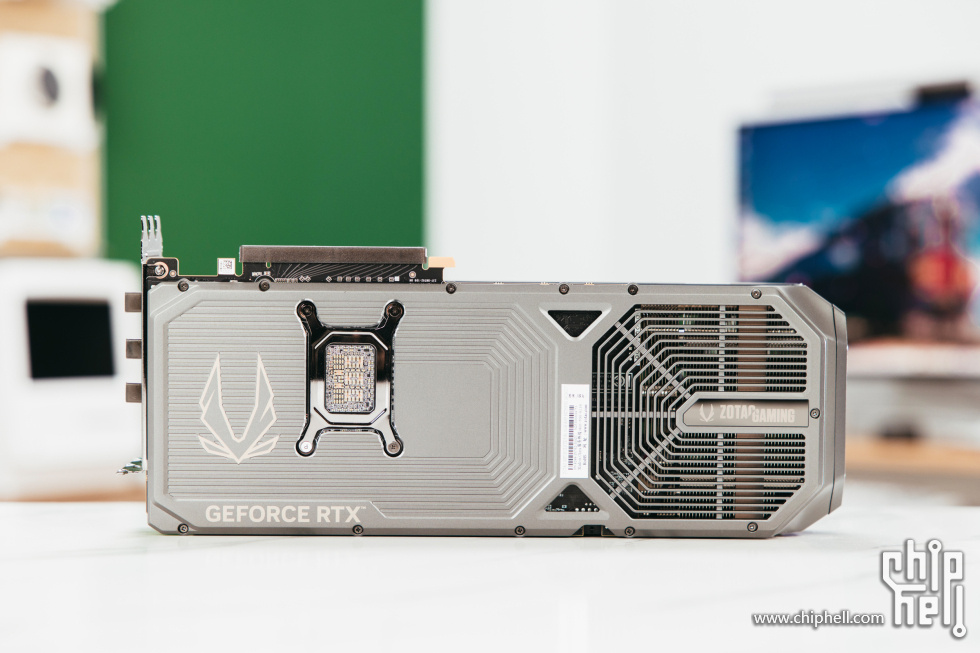

它的金属背板为灰色色调，是我见过元素最丰富的金属背板，有着大量规则的构型和镂空，三角形和矩形的加入让整块显卡外观非常耐看。

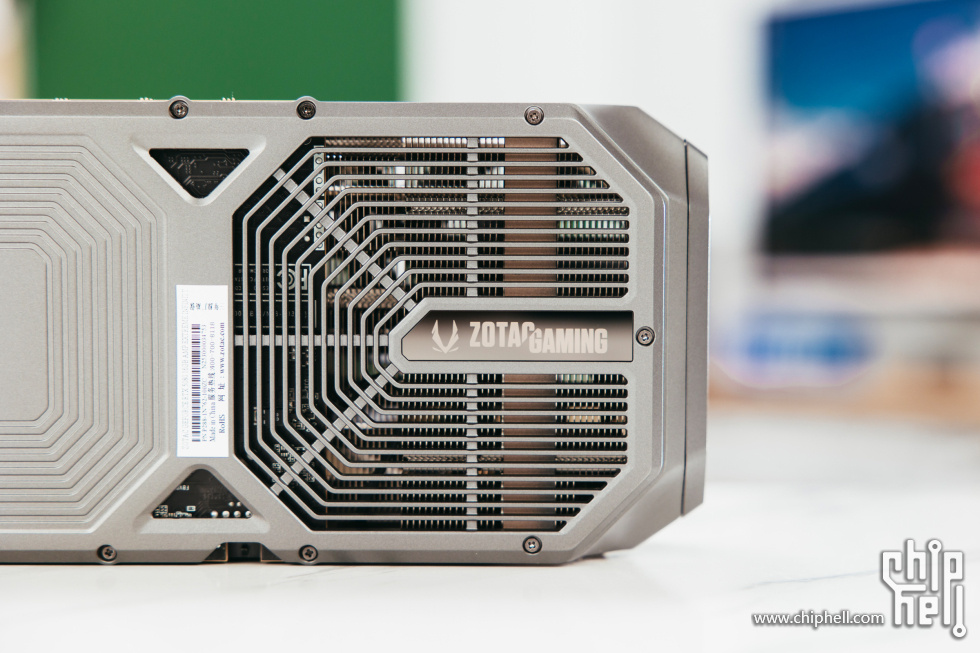

右侧的大面积矩形镂空，内嵌了索泰的logo。

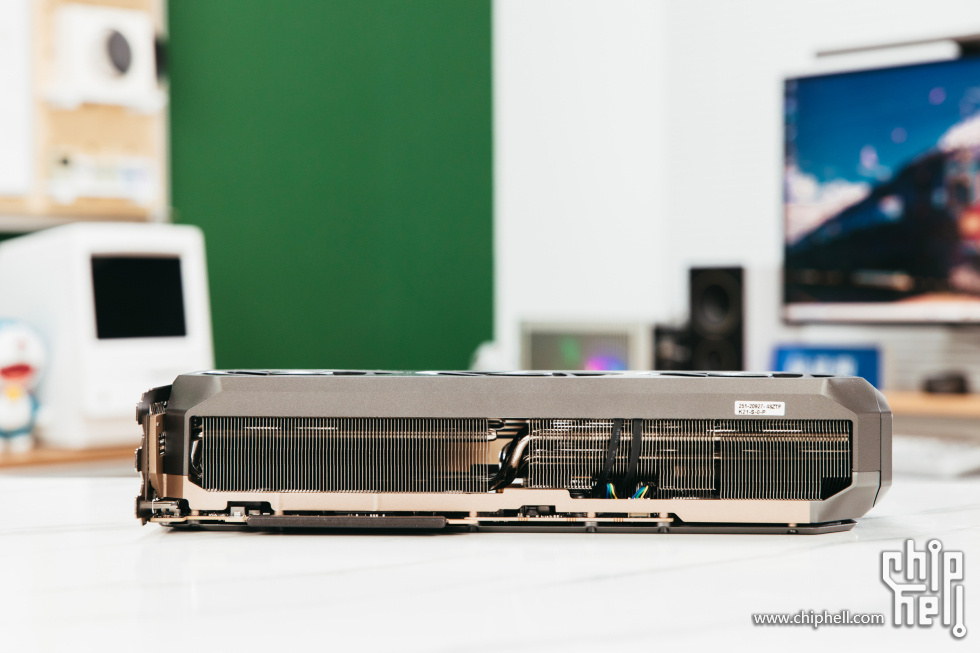

5080这个级别的显卡，索泰为其配置了大面积的VC均热板，以及7根6mm加粗纯铜镀镍热管，散热鳍片数量也很夸张。

当然它的厚度也来到了三槽。

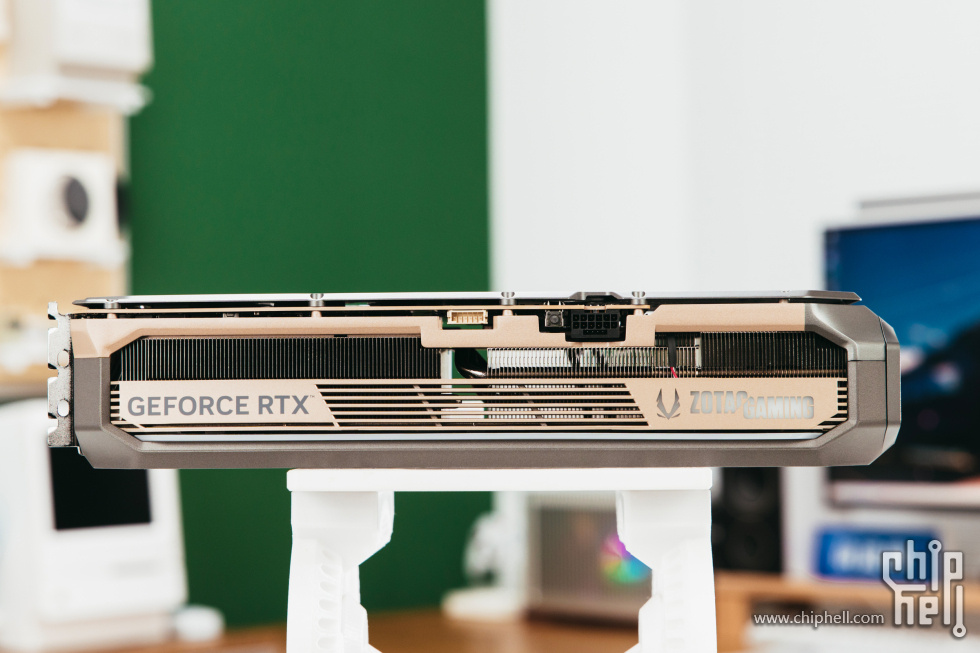

侧面设计元素也是非常丰富，层次感鲜明，相对于5080 SOID上的金色侧面装饰条，5080 AMP EXTREME INFINITY上更进一步细化了设计，增加了镂空和几何构型元素。

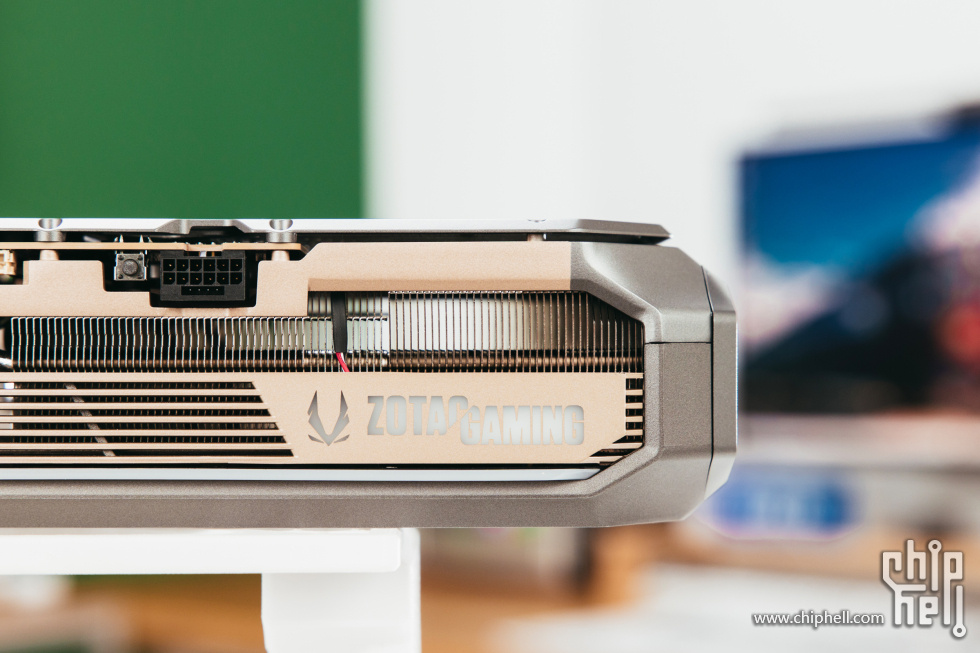

侧面下部和logo均可发光，光线柔和， 12V-2×6 电源接口，做了反向设计，电源接口旁边按键可以一键切换BIOS。

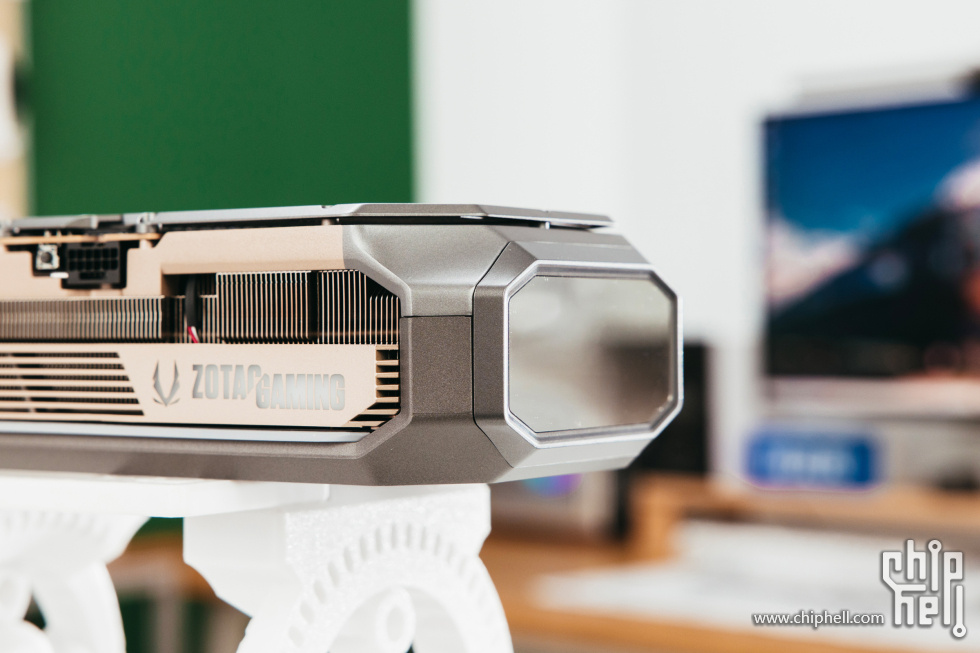

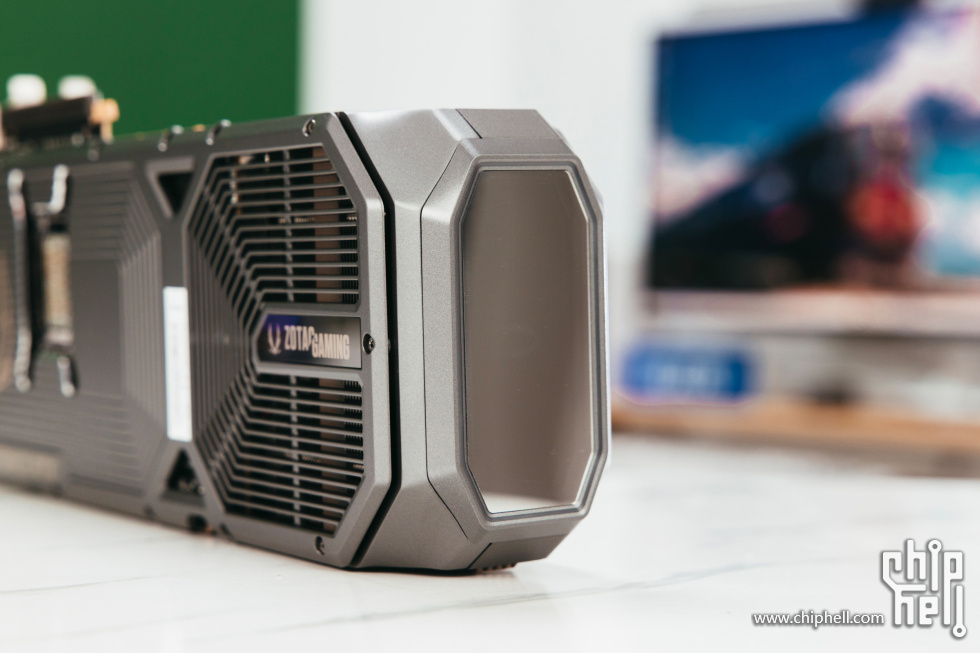

无限棱镜特写，建议这块显卡搭配能很好的展示无线棱镜的海景房机箱，像是本次装机用的酷冷至尊NR200P V3，刚好开了L型的窗口，也能很好的展示这块无限棱镜效果。

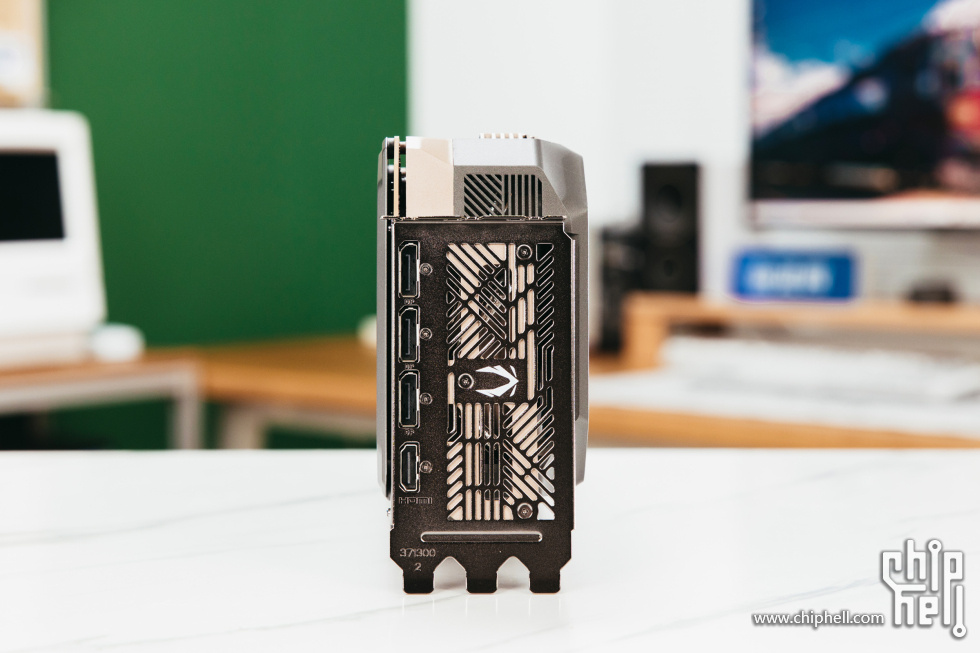

接口则是标准的3DP和1HDMI配置，均为2.1。

这次搭配了一套无光黑色内存，来自阿斯加特的雷神DDR5 6000 16GB X 2，AMD平台高频内存提升没有INTEL那么大，所以其实可以不用太在意。

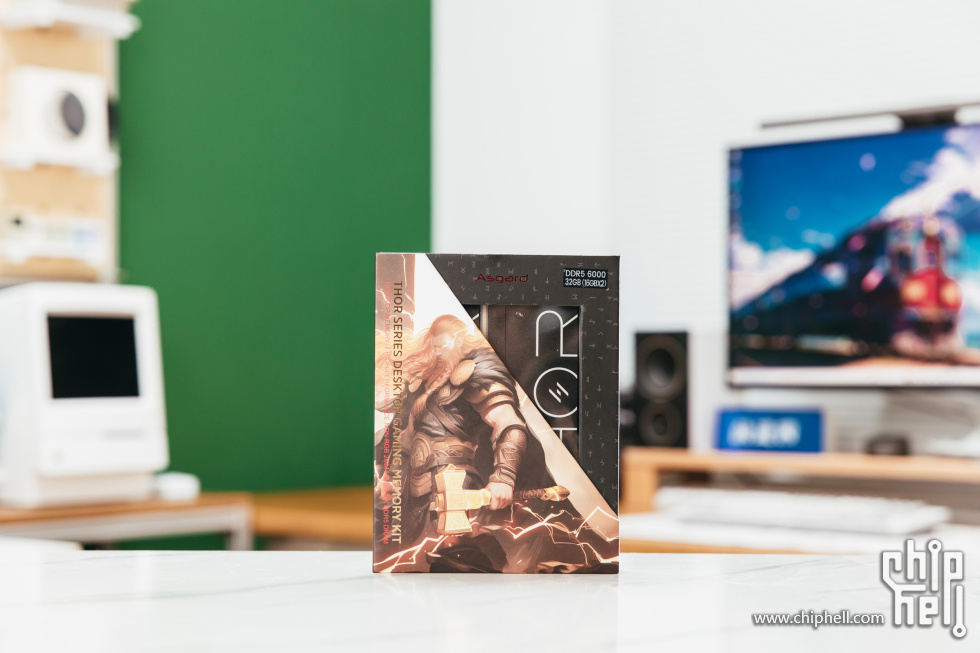

这套外包装设计还是很有意思的，有点像游戏CD的外包装。

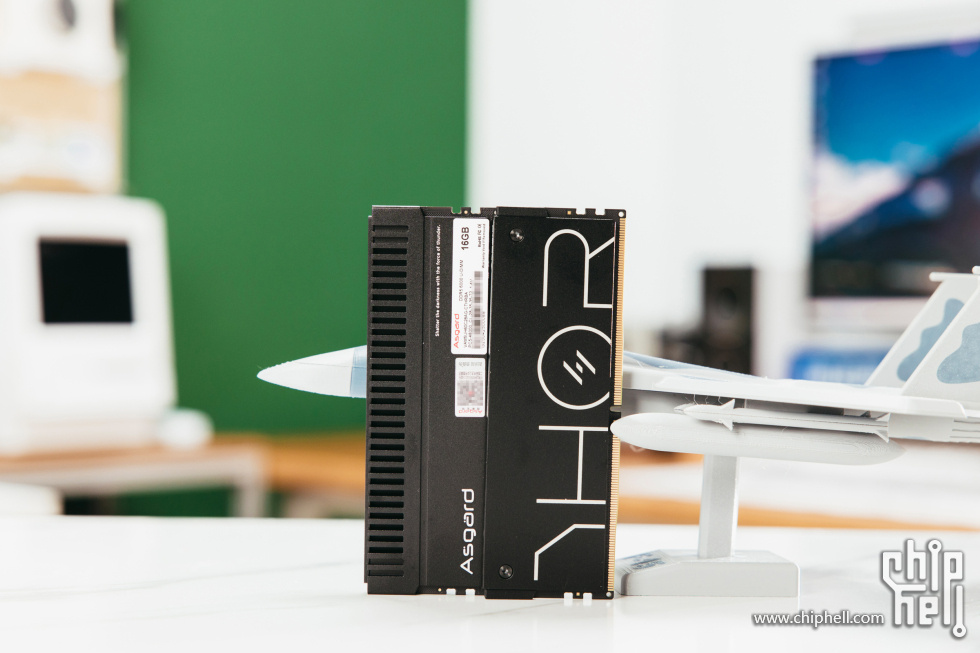

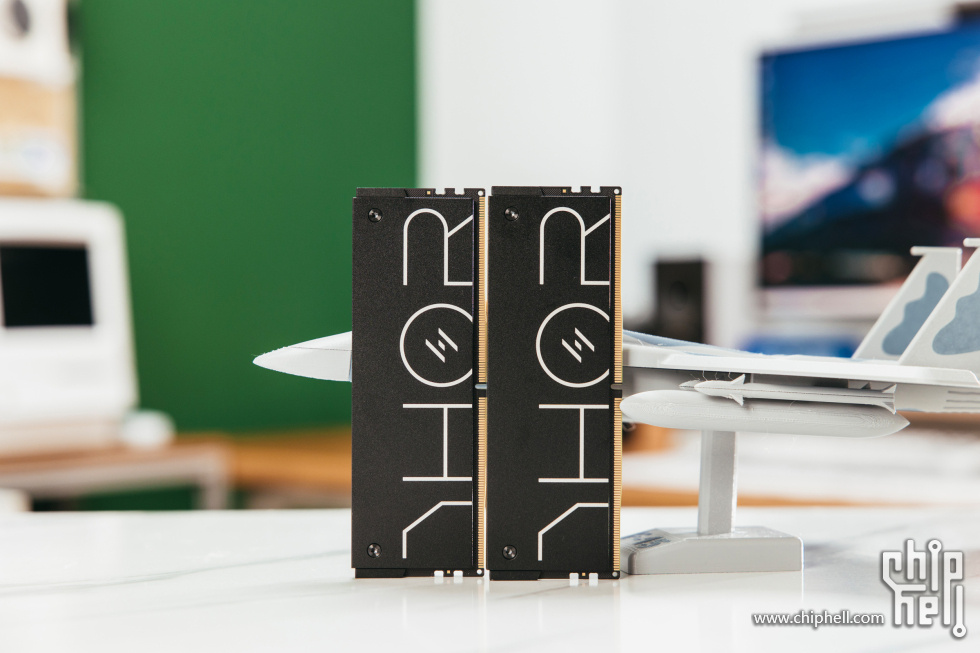

这套黑色内存散热片采用了高目数细腻喷砂工艺，表面有一层磨砂质感，正面简简单单为thor字样做了一些艺术设计，裸露的螺丝增加了一丝机械美感。

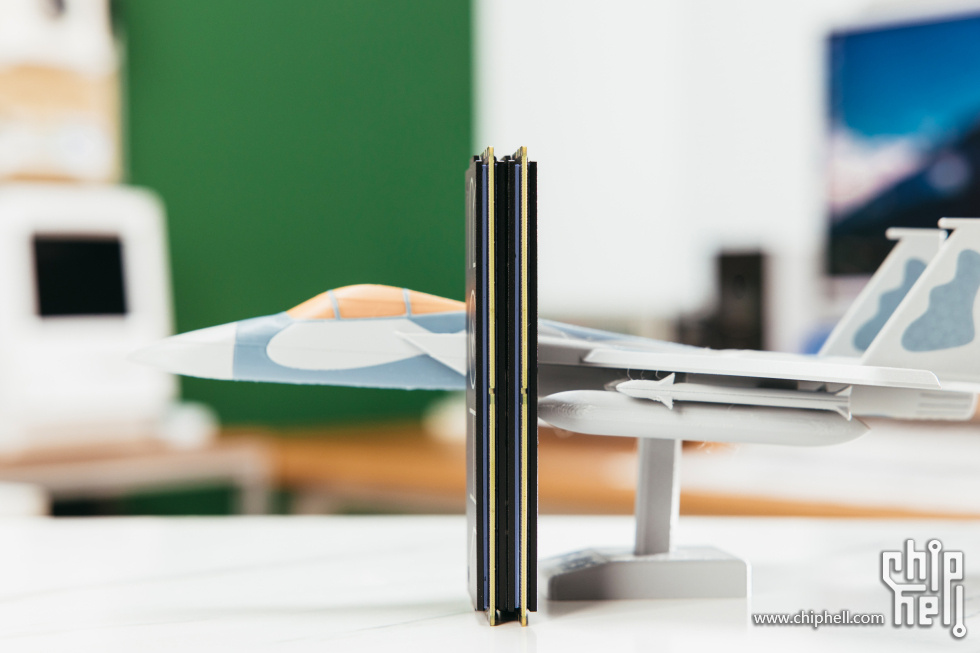

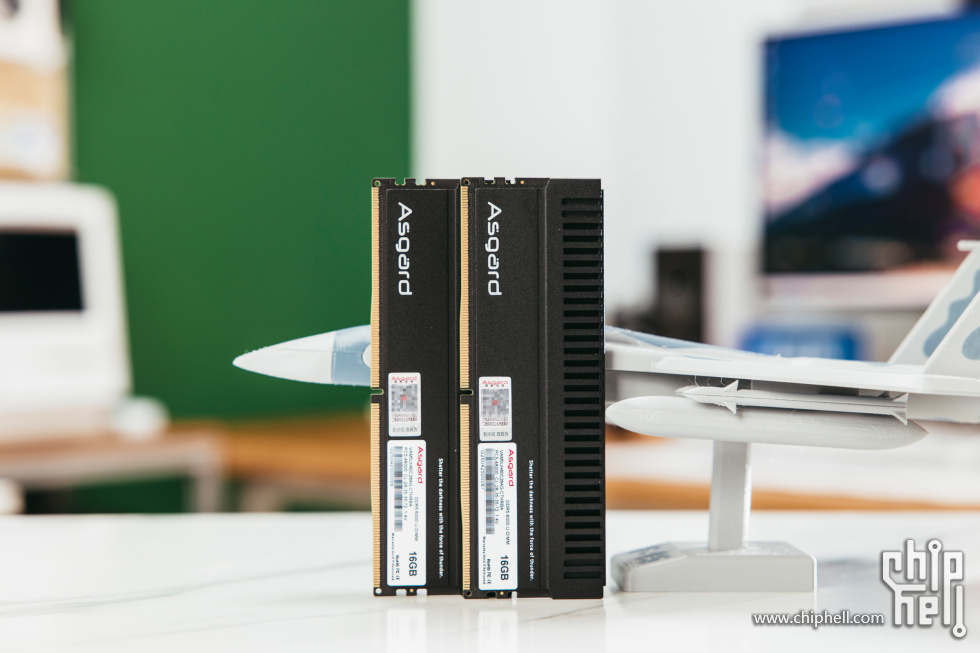

背面设计别有洞天，大量的凹凸齿梳结构，可以进一步扩大散热面积，散热马甲本体厚度达到了2mm。

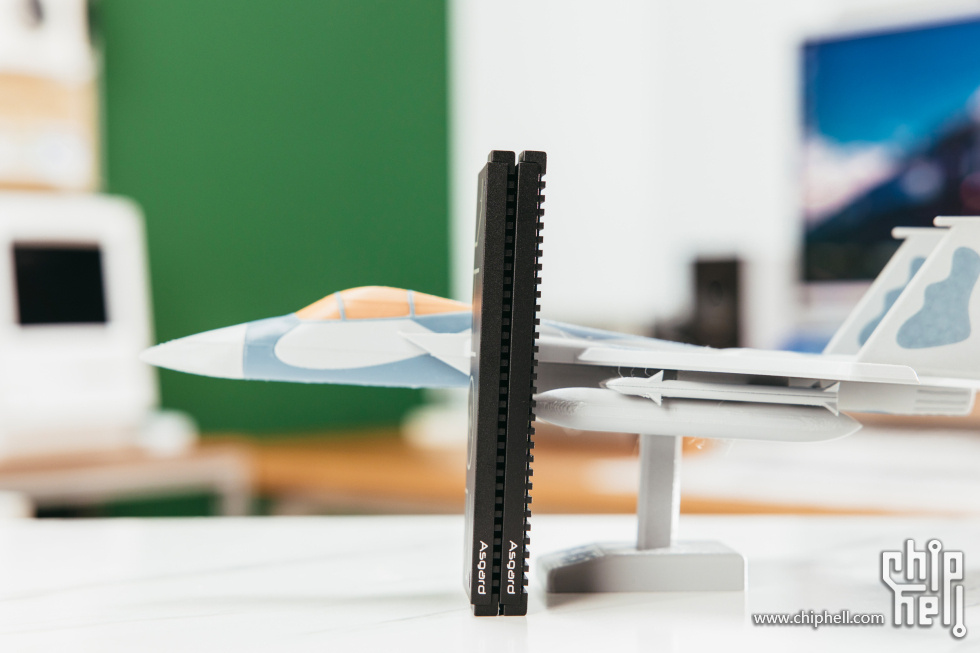

顶部为无光设计，仅有简单的阿斯加特logo，这个角度可以更好的观察到凹凸齿梳结构。

马甲和内存颗粒之间有淡蓝色的高性能矽硅脂导热胶，散热能力强效，基本覆盖了所有的显存颗粒。

这套内存工作时序为CL-28-35-35-72，工作电压1.4V，这个系列还有一套工作电压是1.45v，工作时序为CL-28-35-35-76，均支持AMD的EXPO和Intel的XMP，海力士的A-die颗粒，超频能力优秀。

目前闪迪产品线最强的M.2固态是SN8100，属于黑盘，黑盘目前三个系列，SN8100、SN7100以及SN850X，SN850X虽然是老将，但是性能依旧仅次于SN8100。

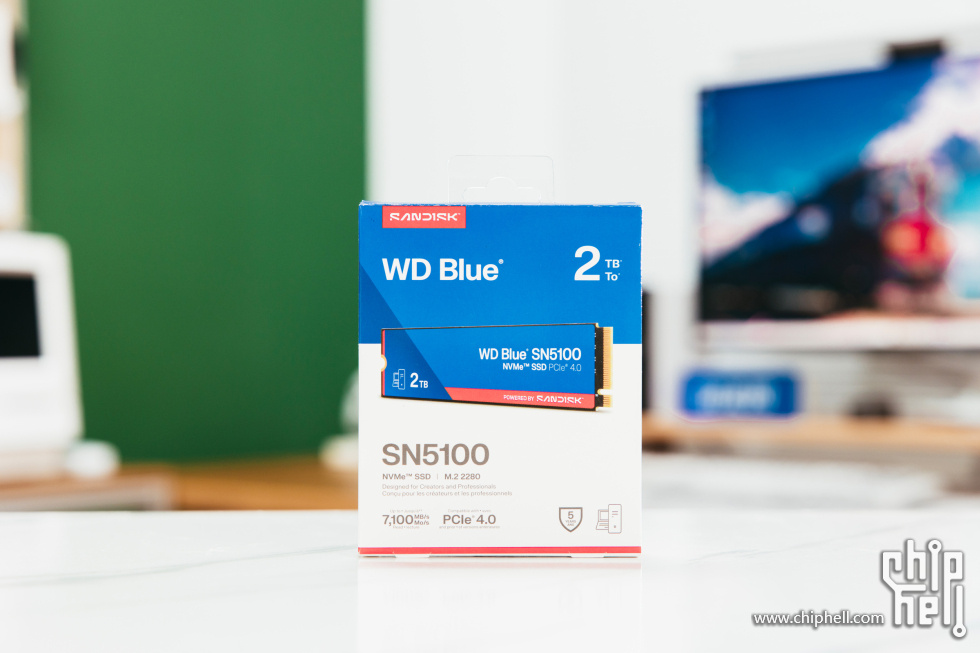

蓝盘两个产品，SN5100以及SN5000 ，这次使用的SN5100，性能比SN5000要强一些。

SN5100目前国内只提供了500GB/1TB/2TB三个版本，其中500GB顺序读取和写入速度分别为6600MB/s以及5600MB/s，1TB和2TB均为7100MB/s以及6700MB/s，写入耐久度TBW分别为300TBW、600TBW以及900TBW，质保五年。

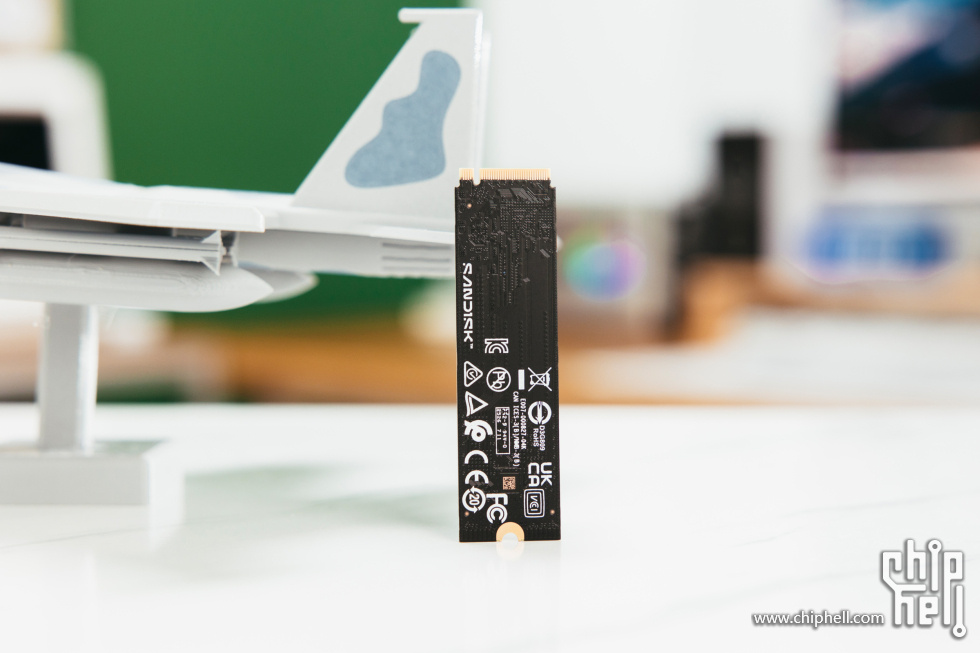

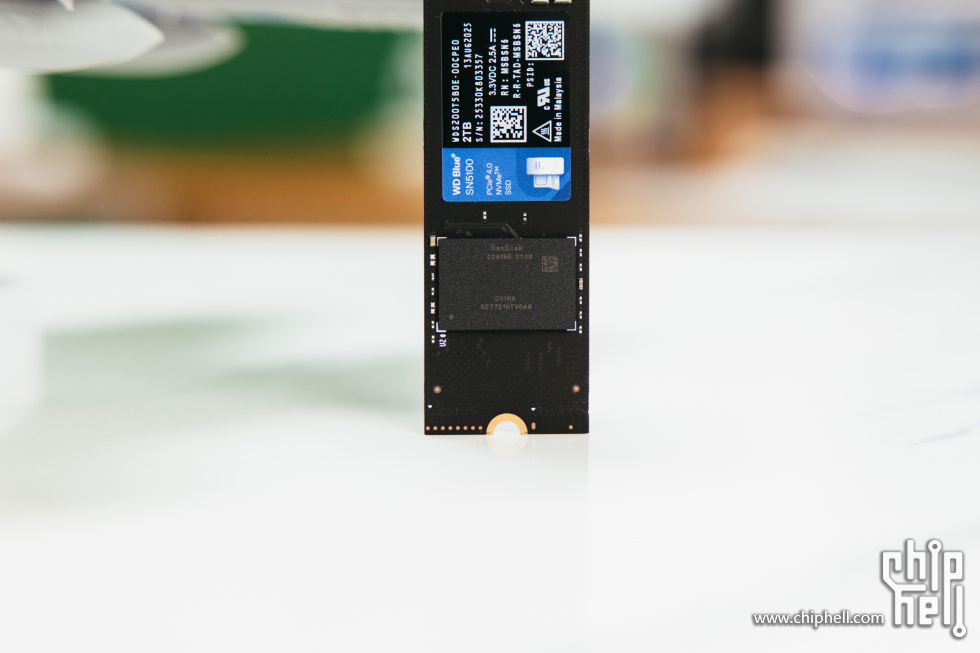

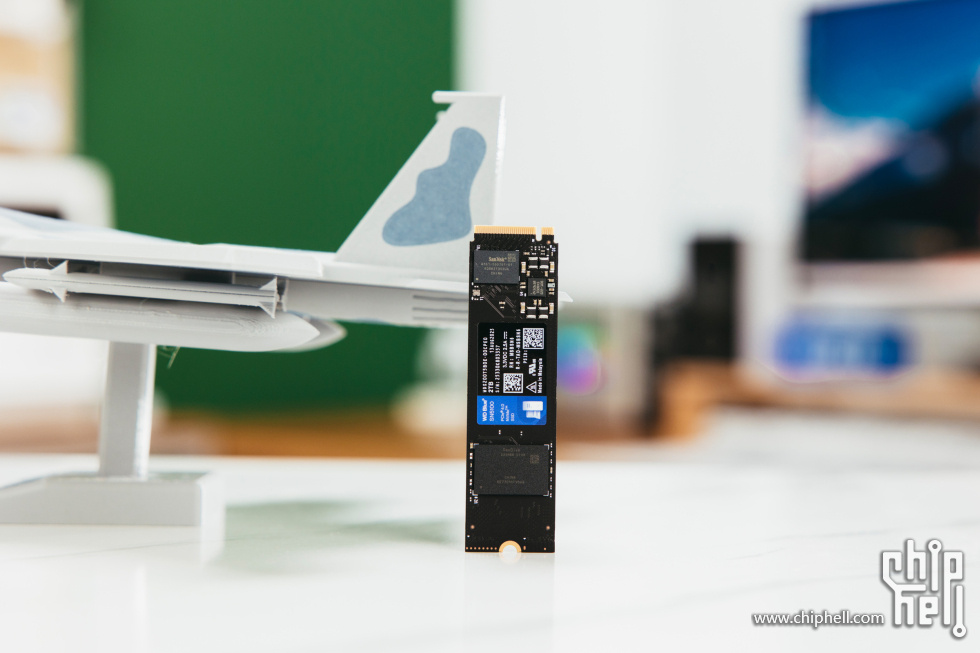

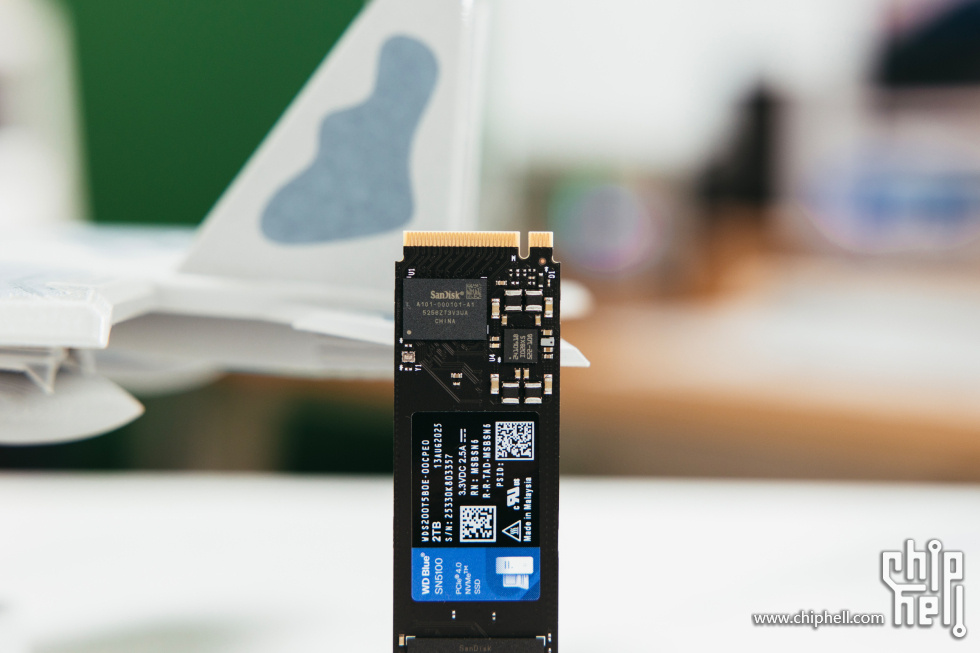

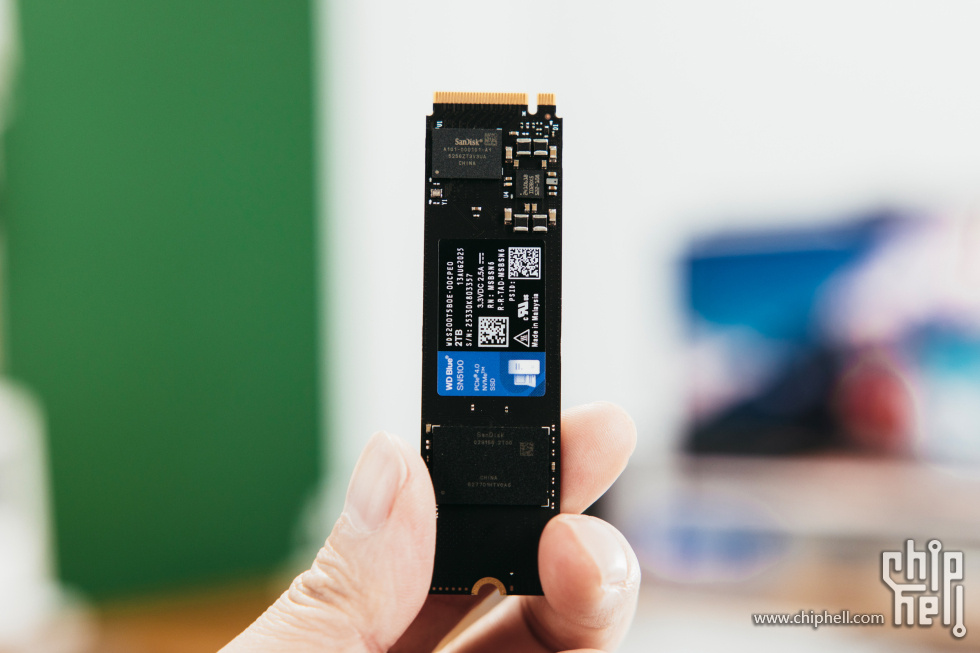

SN5100为单面PCB设计，标准2280长度，正面芯片较少，也是采用了无缓存方案，这点倒是无可厚非。

SN5100主控来自闪迪自研 Polaris 3 ，具体型号A101-000172-A1，基于 TSMC 16nm 工艺打造。

主控右侧为电源管理芯片。

下方的单颗缓存新品，来自闪迪 BiCS8 QLC 3D NAND 颗粒，采⽤外围电路直接键合到存储阵列（CMOS Bonded to Array, CBA)技术，以确保⾼速稳定的卓越性能。目前 DRAM-Less架构就可以提供高达4TB容量，所以理论上双面固态可以达到最高8TB容量。

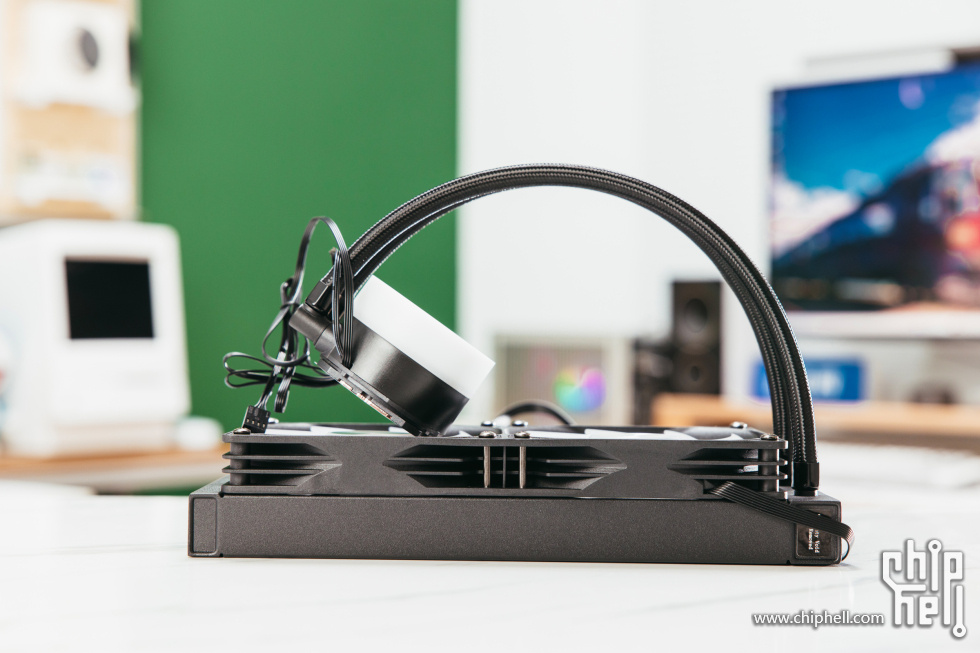

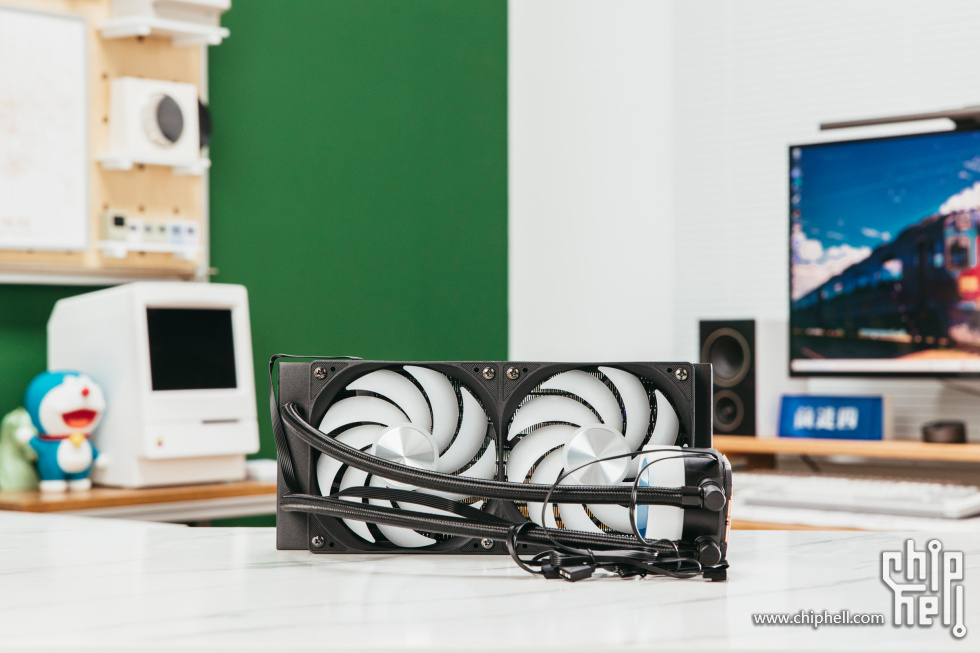

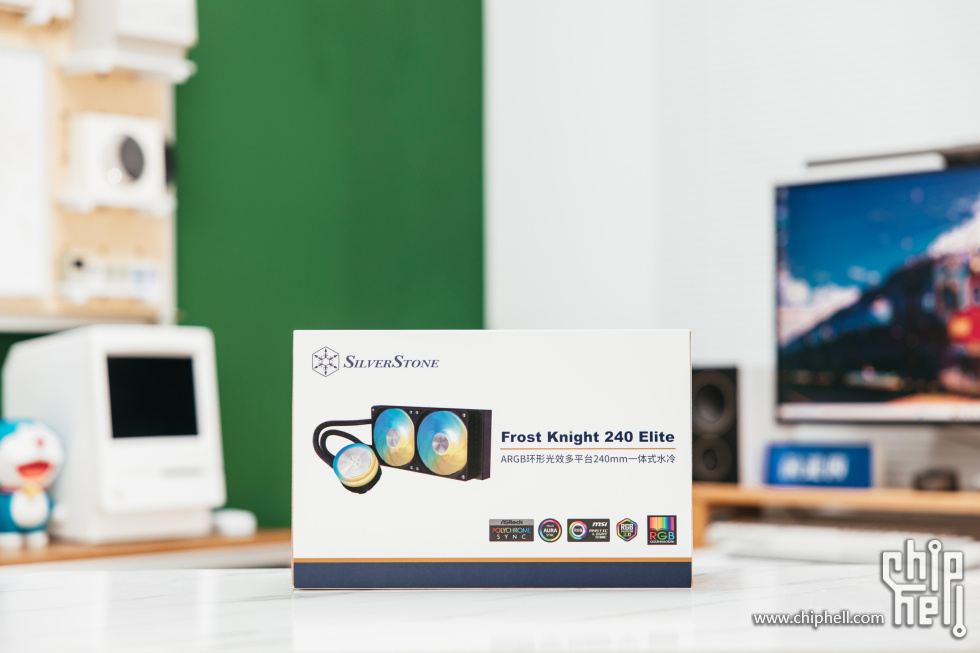

水冷这次找了一个不带屏的240新品，银欣Frost Knight 240 Elite，简称E240，目前各大品牌都是力推360和带屏240新品，不带屏的反而难找。

银欣E240主打一个务实之选，没有那么多花里胡哨的功能，不过冷头还是做了发光设计，算是保留了最基本的“性能”之选，可以压制TDP280W的处理器。

虽然是入门水冷，风扇依旧实现了一根线串联两个，省去了线材太多的麻烦，水冷管采用了高分子聚合物橡胶材质，长度400mm。

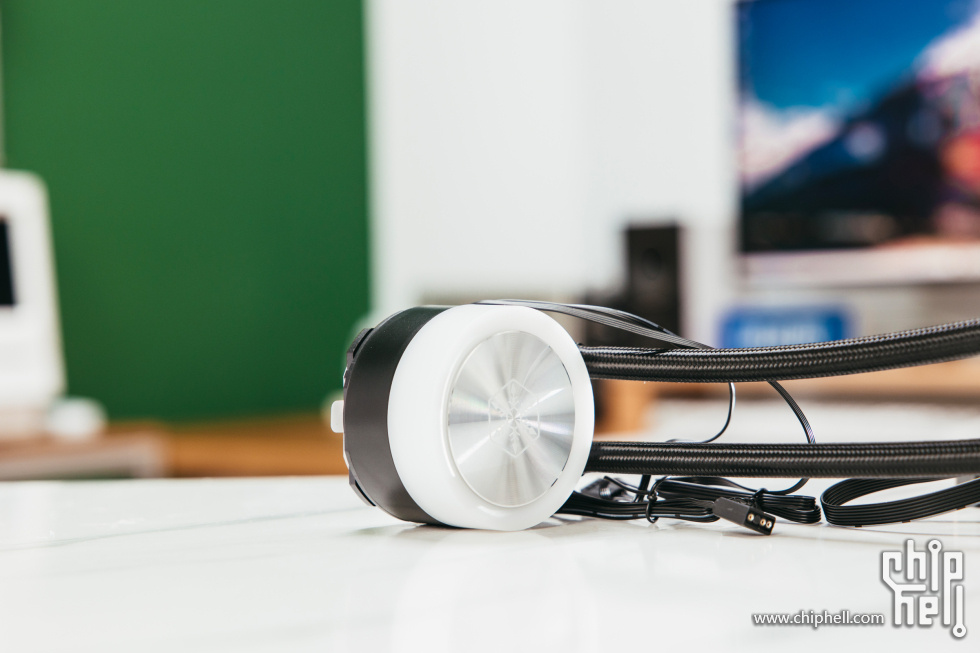

冷头简简单单，仅设计了一个可旋转的柔光罩，中间采用了黑胶唱片纹路的金属铭文。

冷头水泵设计转速800~3000RPM，采用了耐磨的陶瓷轴承轴心。

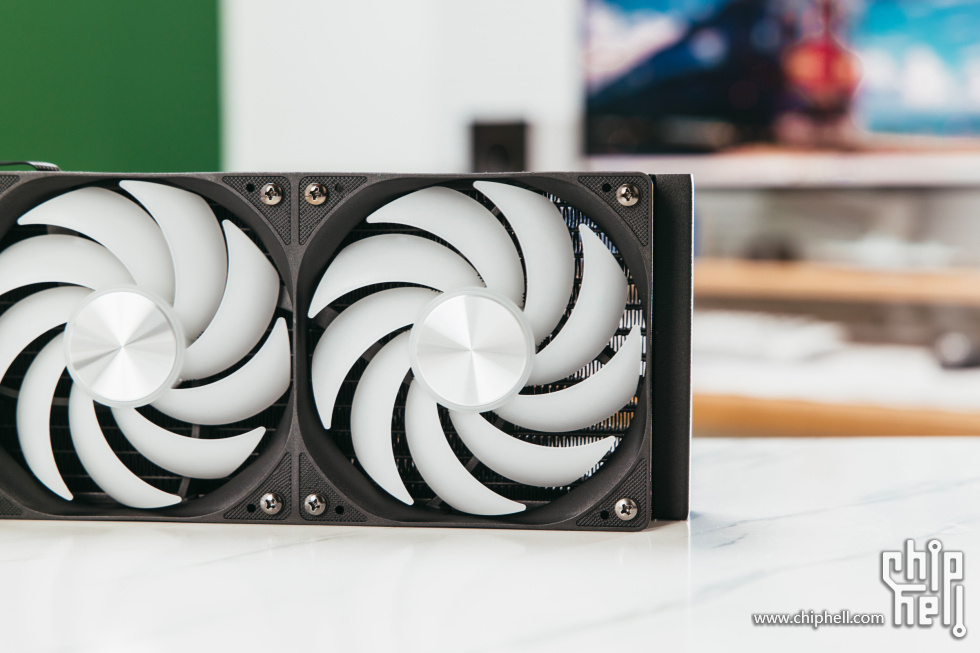

风扇设计最高转速2000RPM，最高噪音≤36dBA。

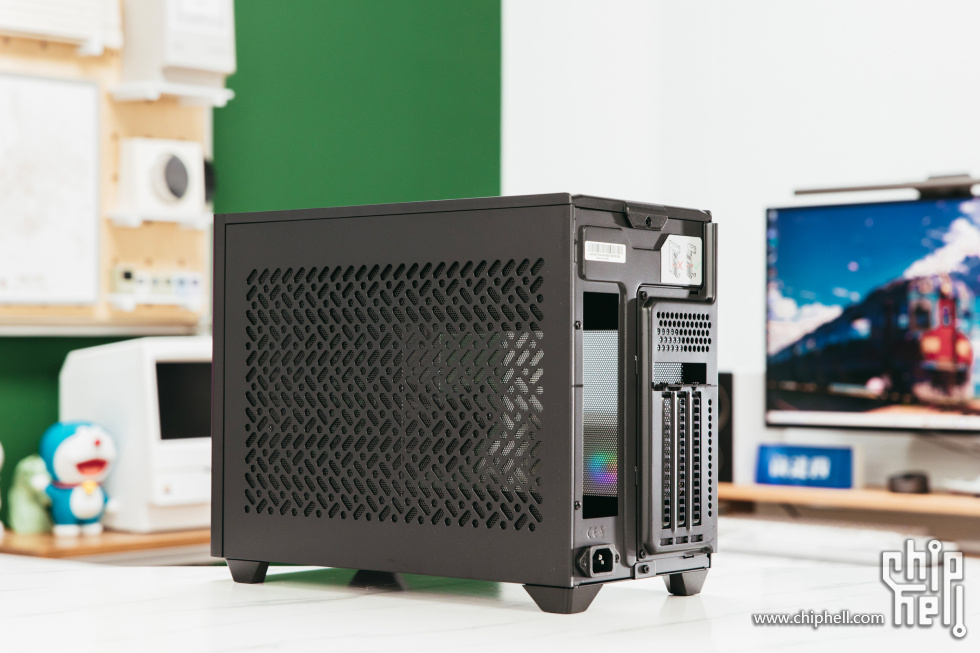

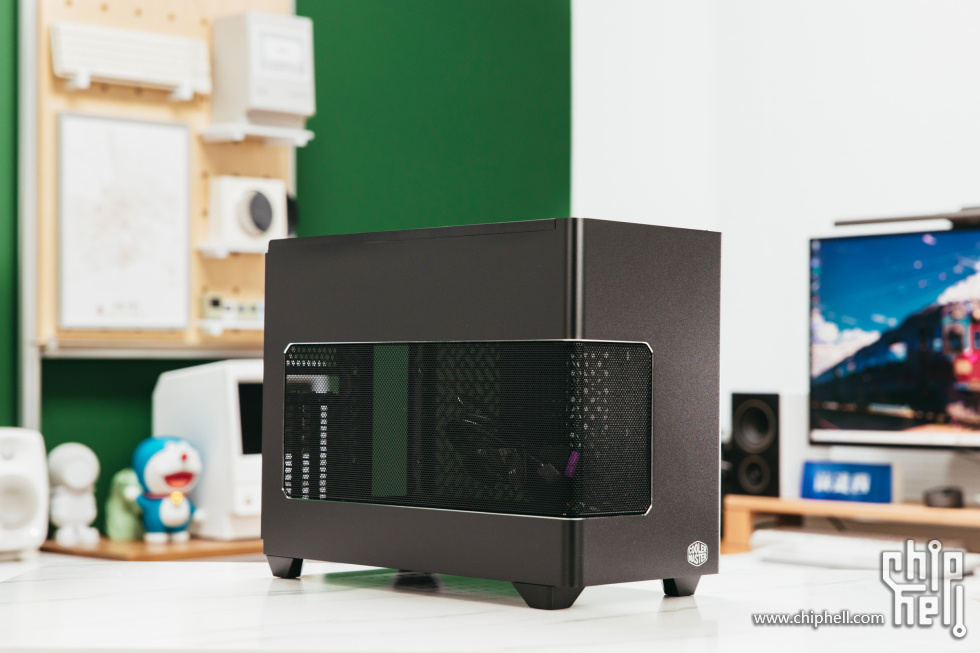

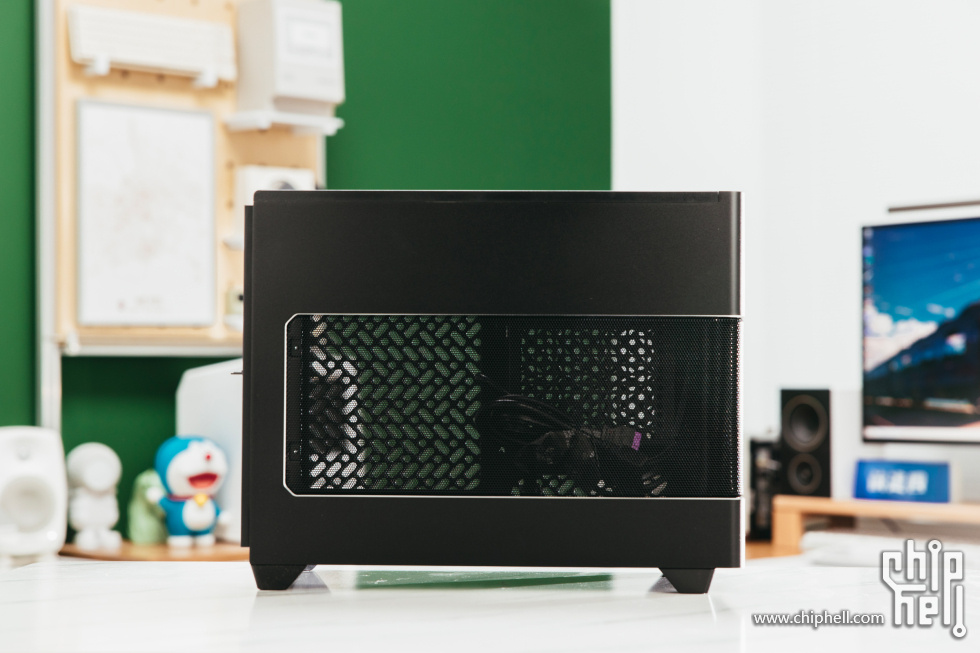

机箱酷冷至尊NR200P V3，最显眼的设计就是显卡区域的L型的侧开窗，这次外壳部分采用了铝合金。

相对于NR200，这次材质的升级确实带来了不错的质感。

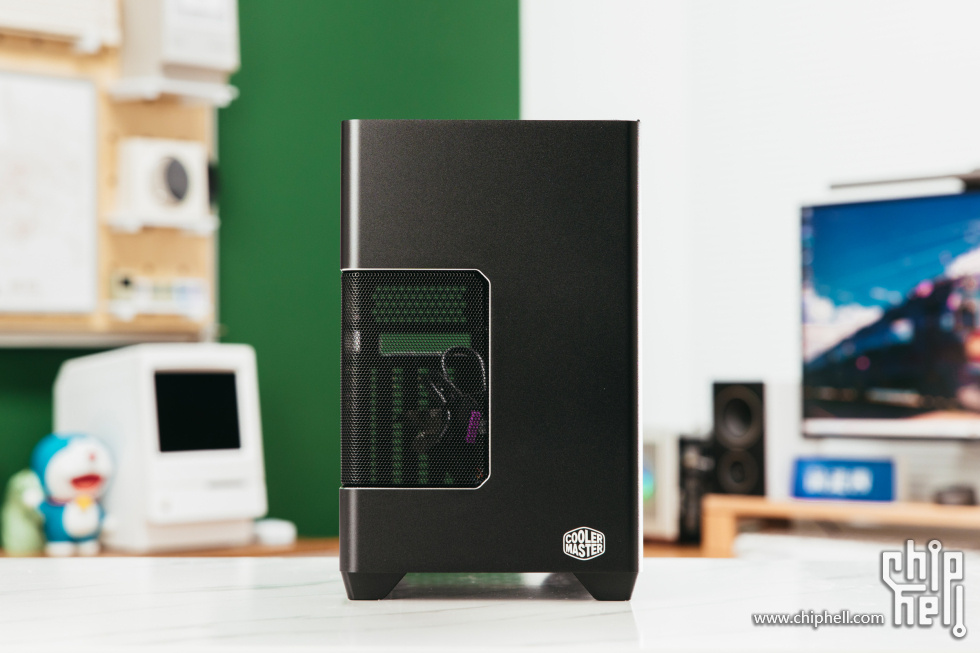

虽然是A4衍生架构，但是这种结构我还没在其他机箱上见过完全一样的，不同于NR200可以直插显卡，NR200P V3的显卡就只能竖装。

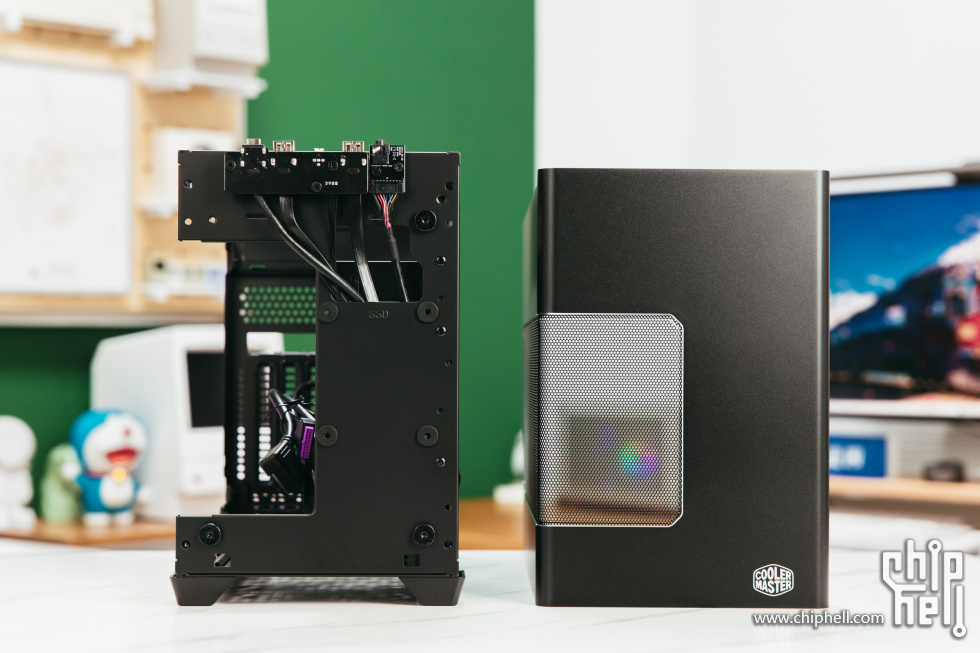

L型的侧板为一体磁吸拆装，吸力很大，需要花点力气，一拉一抽，内部的滤网可以拆卸的，开头我就拆了展示给大家看了。

作为ITX机箱，NR200P V3在兼容性方面表现不错，处理器限高70mm，支持最大SFX-L电源，280水冷，显卡能支持到厚度3.8槽，长度361.5mm的高阶显卡。

配件方面，因为只能竖装显卡，所以提供了一根PCP-E延长线（5.0规格），以及一个硅胶显卡支撑垫。

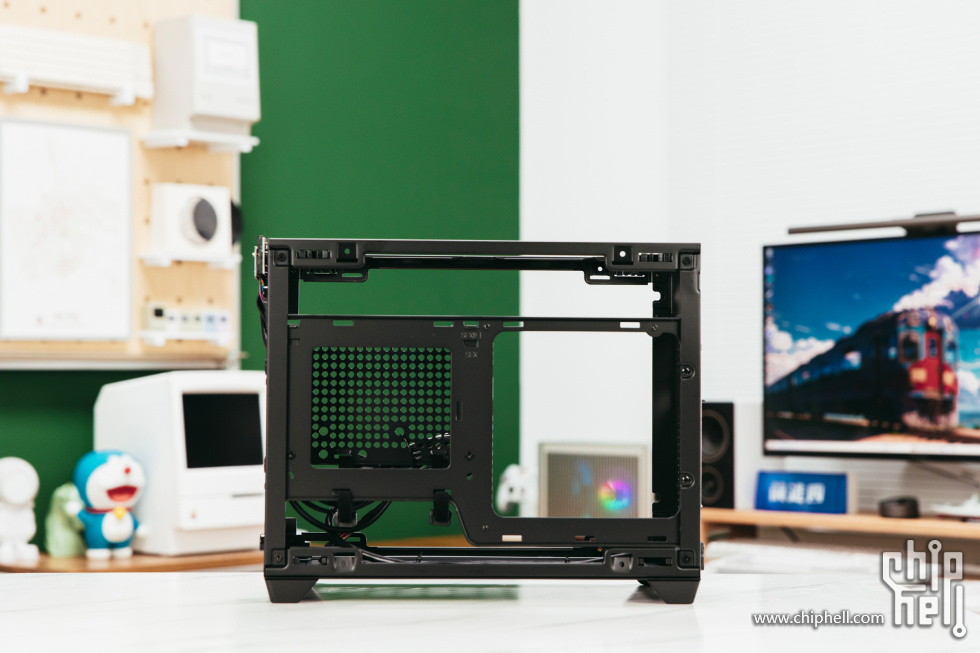

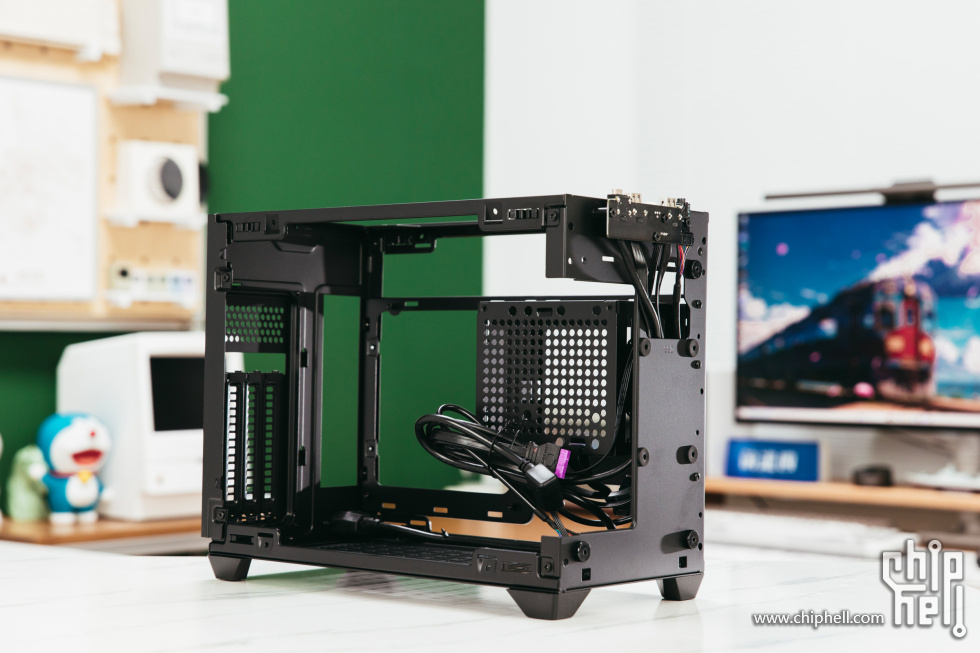

部分区域设计和NR200一致，理线还是非常方便的，我个人其实是很喜欢NR200的结构，目前NR200P V3就更契合我的需求了。

性能测试

对于这么一个小机箱来说，压力测试成绩和拷机我比较关注，实测表现很不错。

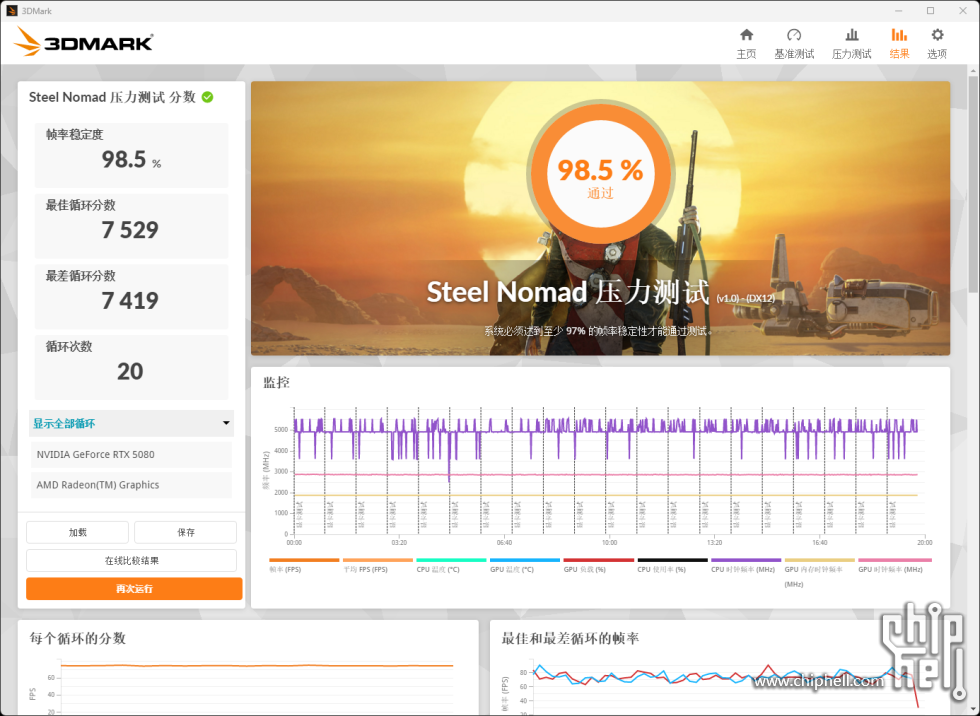

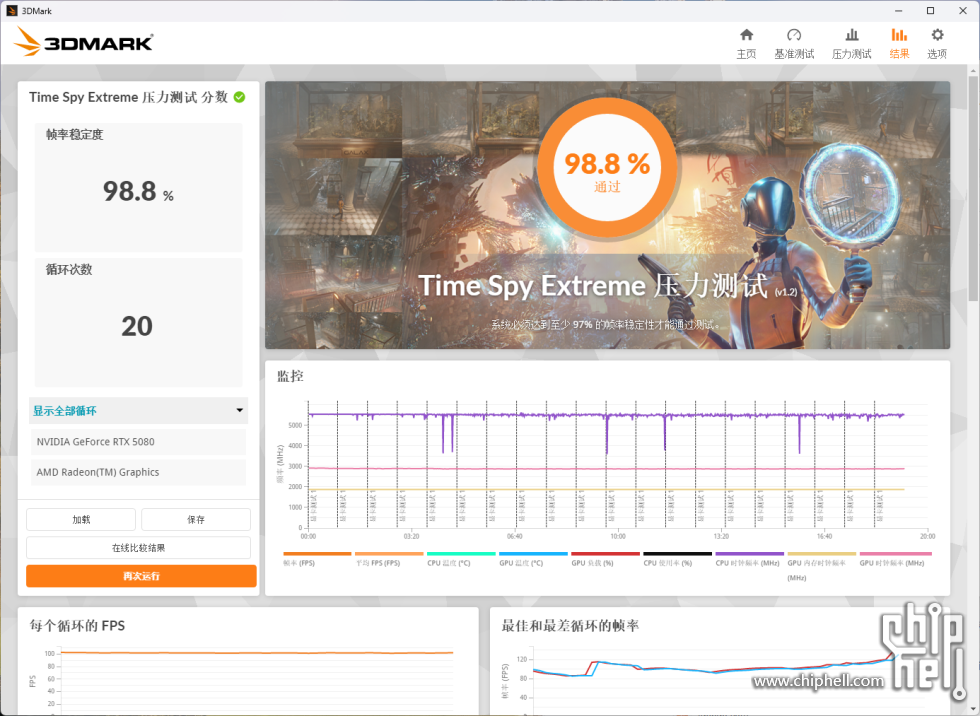

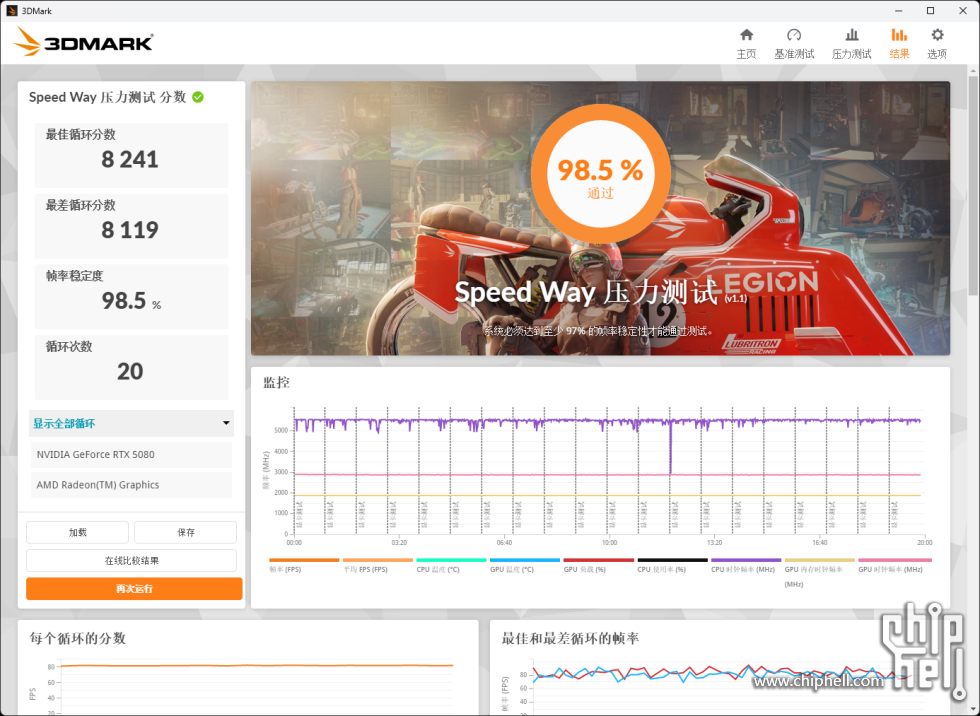

三连压力测试，Steel Nomad压力帧率测试稳定度98.5%，Speed Way压力测试帧率稳定度98.5%，Time Spy Extreme压力测试帧率稳定度98.8%。

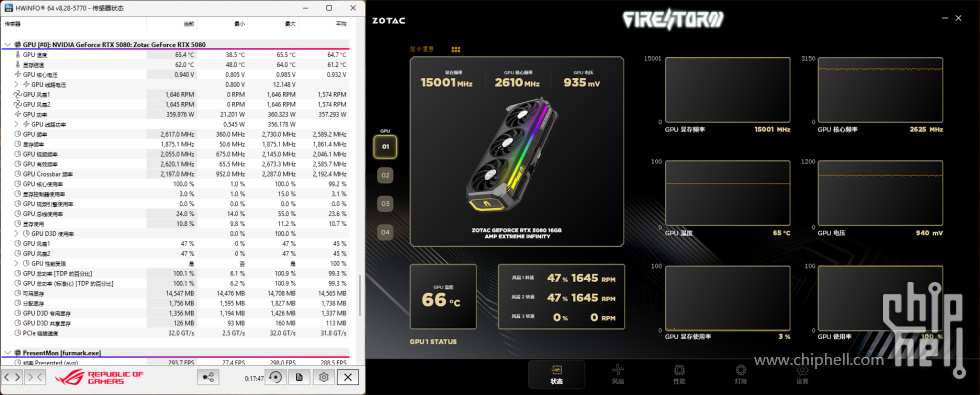

对显卡做一个FurMark单拷测试，功耗拉满360W的场景下， BIOS设置为全速模式，15分钟单拷平均温度仅有65度，显卡核心频率维持在2625Mhz，风扇转速仅有47%，可以说散热系统还没发力。

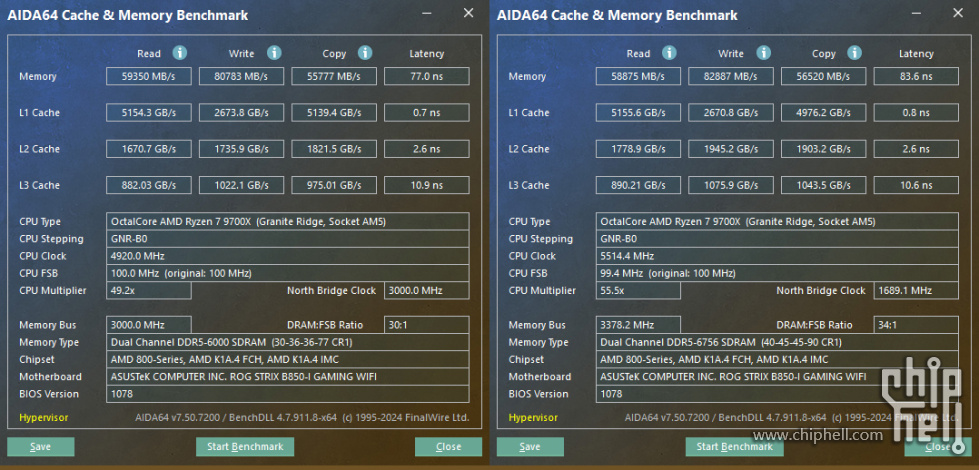

阿斯加特雷神，EXPO两个配置均为DDR5 6000，区别在于时序和电压，配置2的时序是CL30-36-36-77，这个配置下读写速度为59/80G以及55G，延迟77.0ns。

超频很容易，随意超了一个小参数，数据比较随意，6800频率下，时序CL40-45-45-90，这个配置下读写速度提升并不多，为58/82G以及56G，延迟83.6ns，不过要是稍微认真一点，还是可以做到一个比较好的数值。

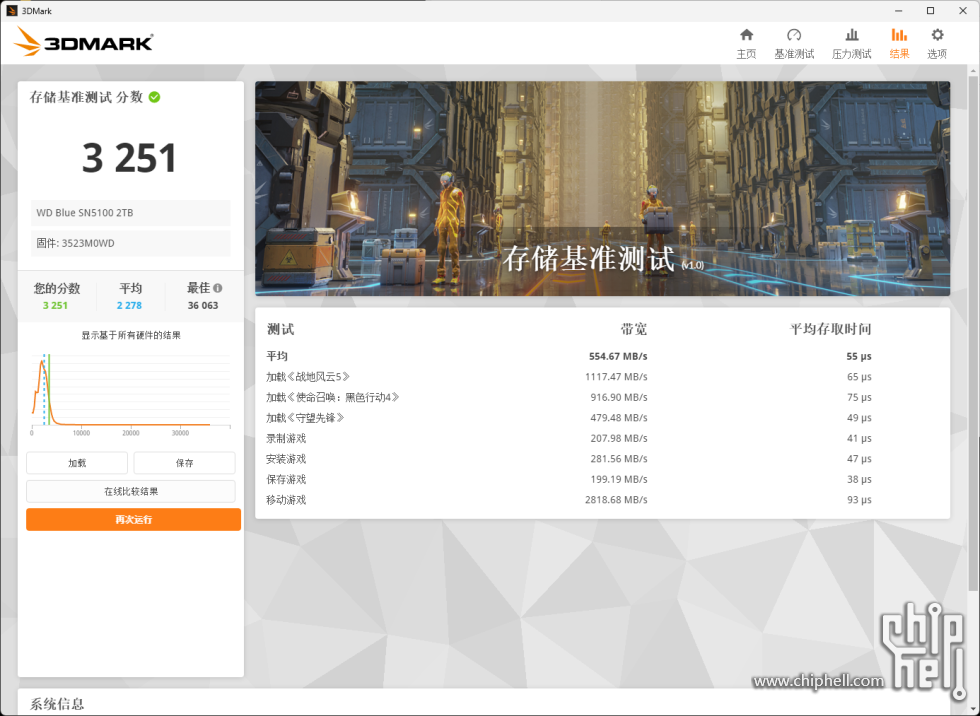

闪迪SN5100这颗固态，3D Mark存储基准测试分数中得分3251，超出了平均分较多,相对于前任SN5000提升也是比较明显的。

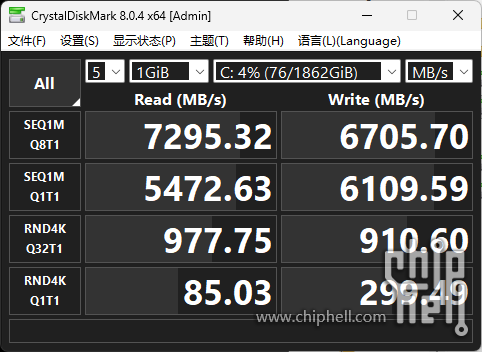

经典跑分测试，闪迪SN5100顺序读写速度趋向于7300MB和6700MB每秒，符合官方数据，不过进行2GB文件测试的时候，写入速度会掉一些。

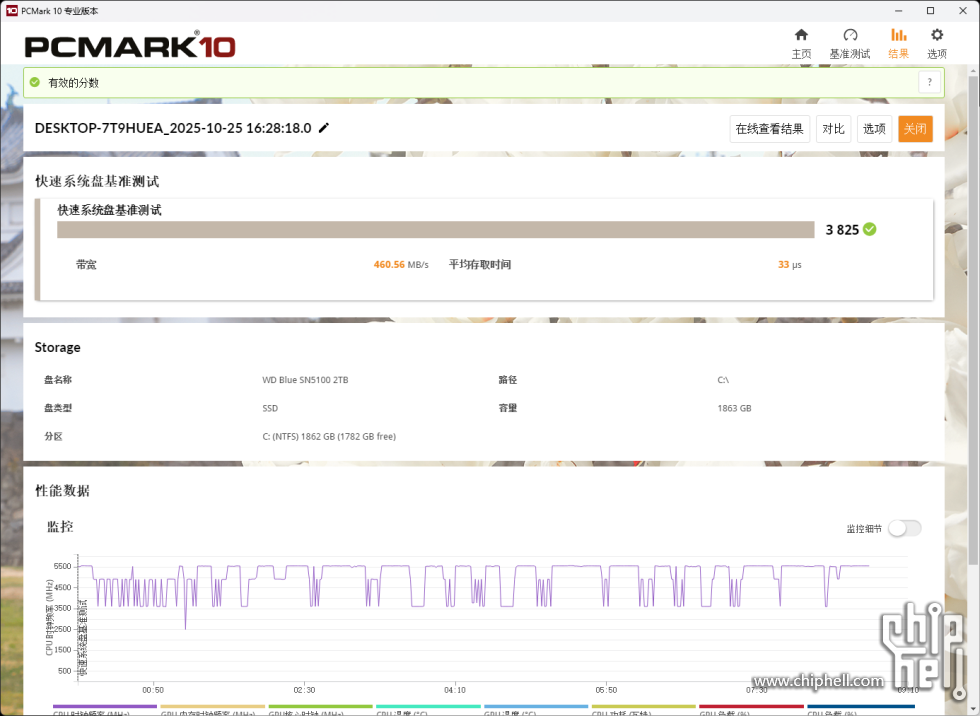

SN5100作为系统盘在PC Mark10快速系统盘基准测试中得分3825，大家可以参考下。

本次装机就分享这么多了，感谢观看。
