打死不装？装的就是ITX小钢炮：230F+铭瑄H810ITX+5070+乔思伯T9

趣玩

对于喜欢折腾ITX小主机的玩家来讲，妥协，应该是一种常态。受限于实际使用环境，比如宿舍、租房这类小空间，ITX小钢炮当然是最佳选择。不过，妥协于环境，并不意味着对性能和颜值也要妥协。

适逢又一年双11大促，咱也终于攒齐了家底，计划装一台兼顾优秀生产力和游戏力，颜值也直接拉满的桌面ITX小钢炮主机。从配件选择到装机过程及实测结果，通通分享给你。

完整配置单：Intel Ultra5-230F处理器、铭瑄MS-挑战者H810 ITX WIFI 主板、影驰RTX 5070金属大师OC 白金版显卡、影驰星曜D5-6400 16G*2内存、影驰星曜7000Plus 2T M.2固态硬盘、超频三降龙RC600-67白色下压式风冷、神雕 SFX 850 ATX 3.1 金牌全模组电源、乔思伯T9 铝合金机箱、影驰梦境Pro风扇*1...其实丰俭由君，配件怎么选，主要还看个人喜好，不喜勿喷，感激不尽。

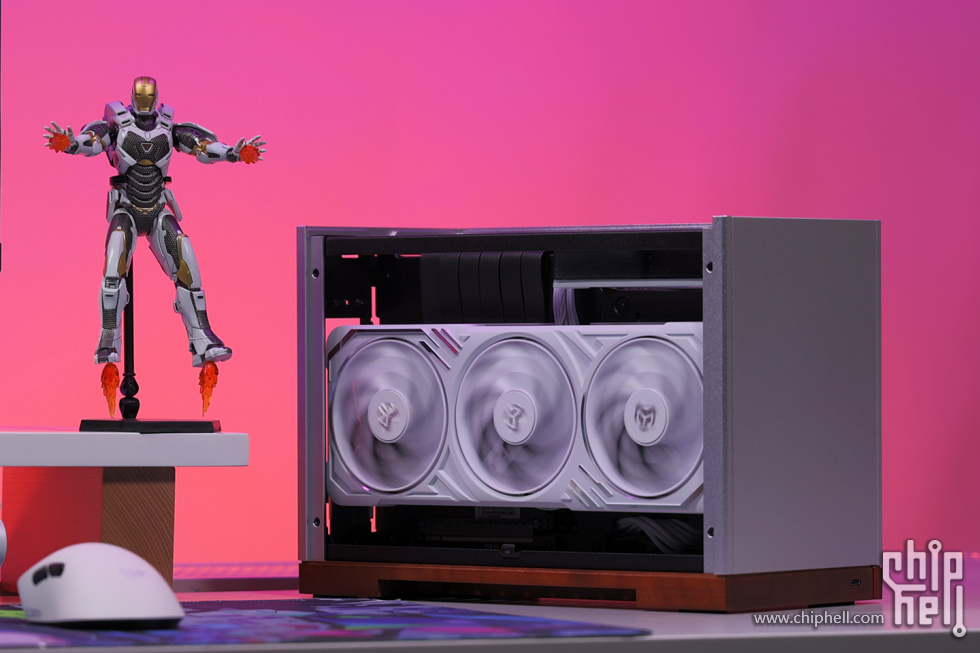

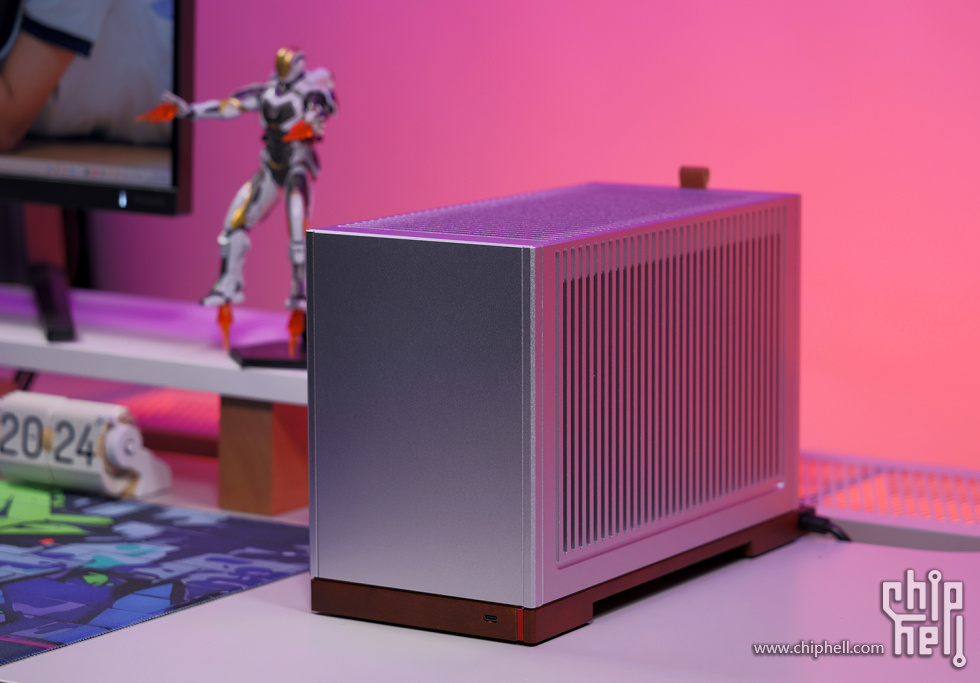

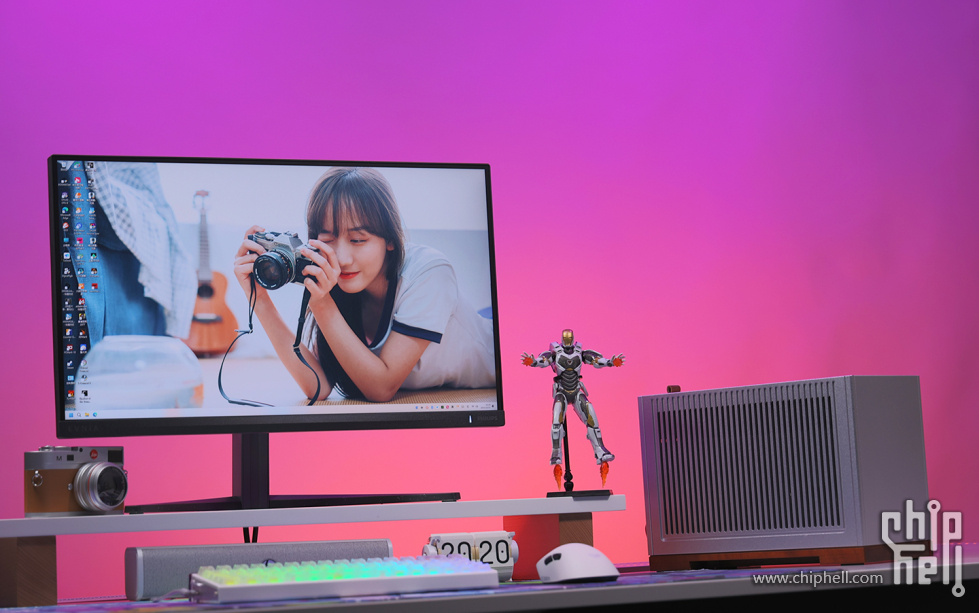

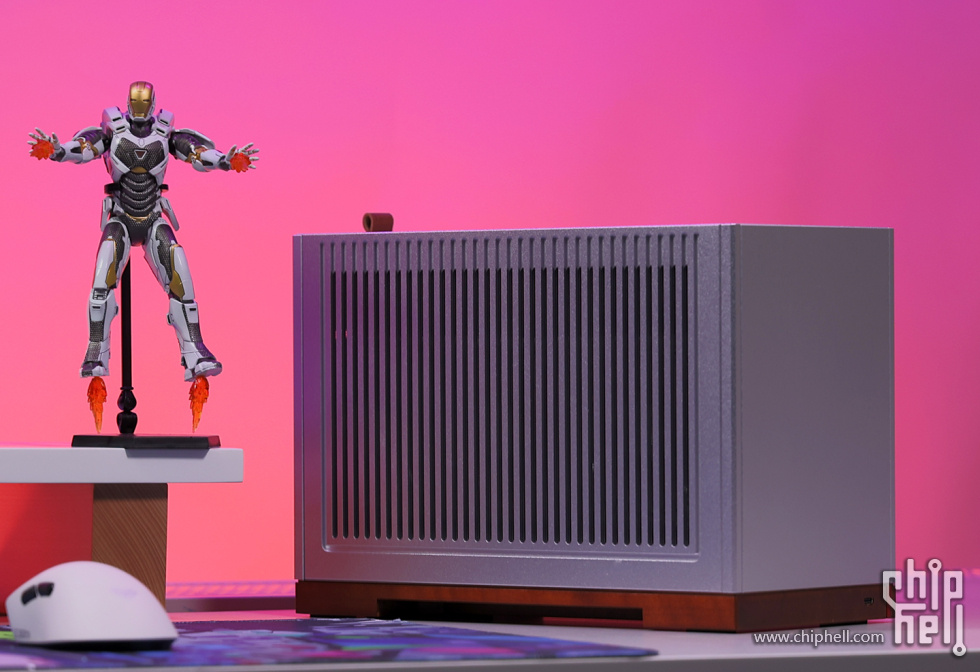

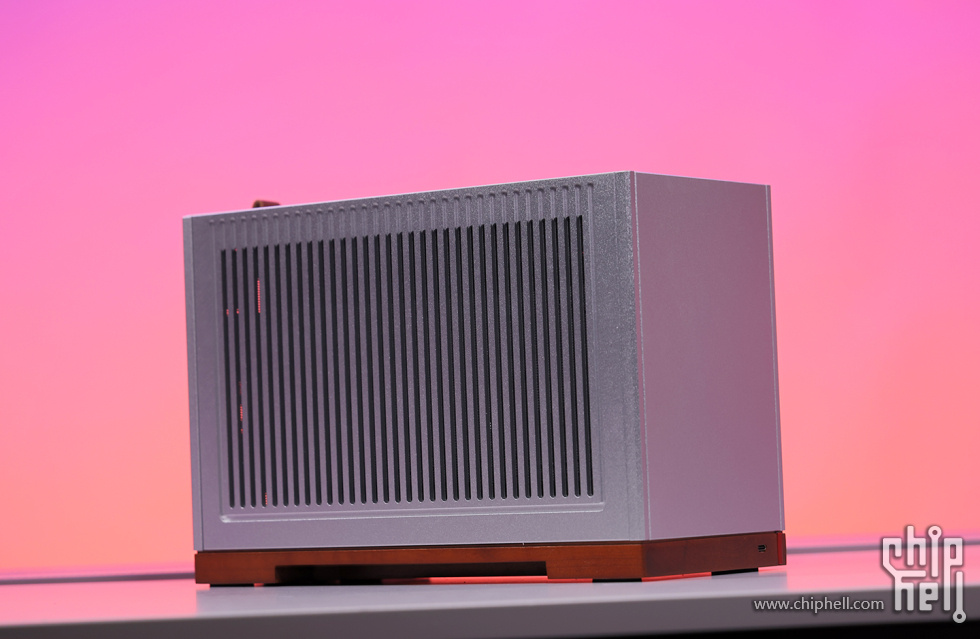

11L大小，铝箱，还有胡桃木底座加持的桌面小钢炮，质感直接拉满。

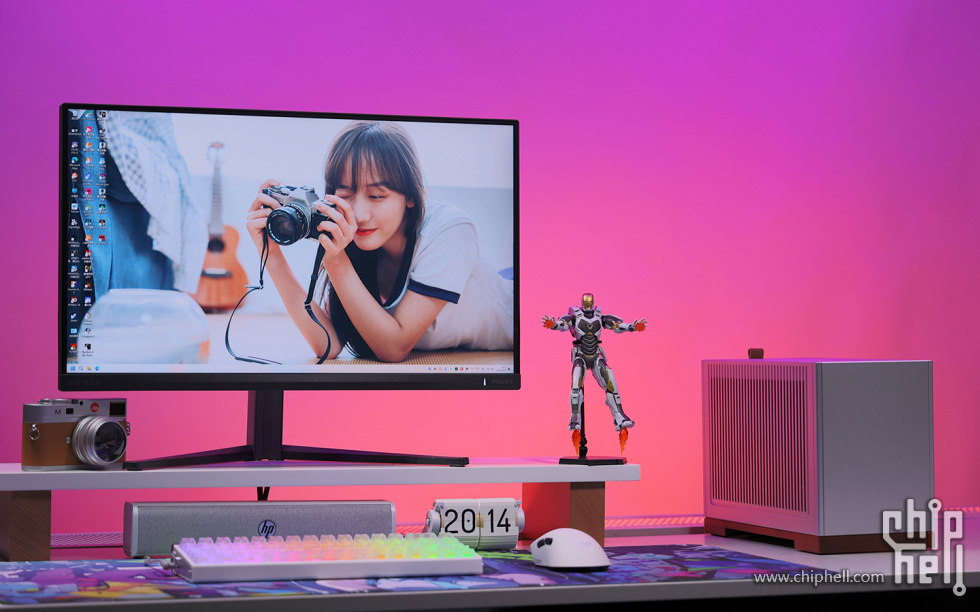

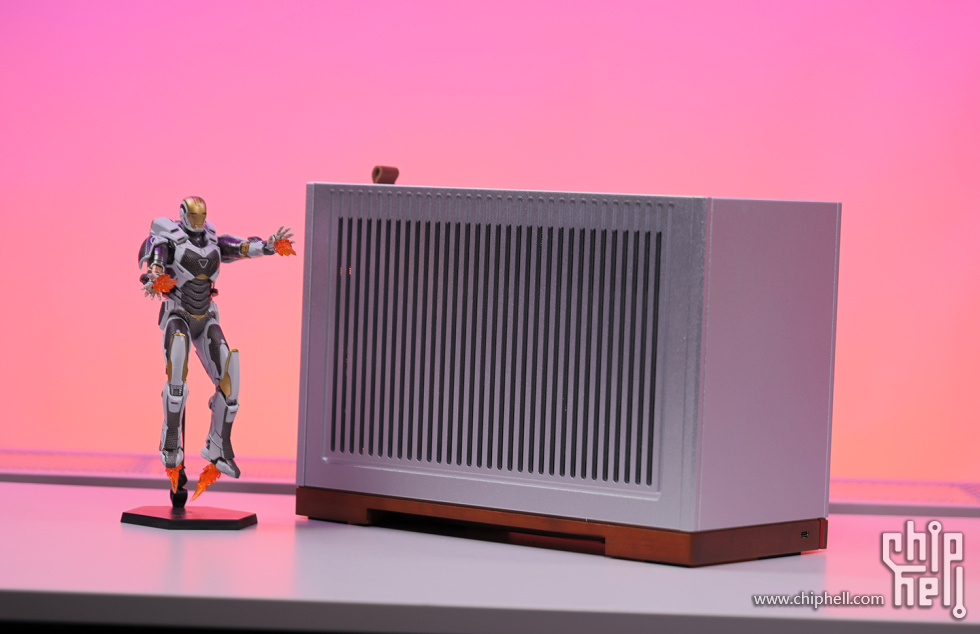

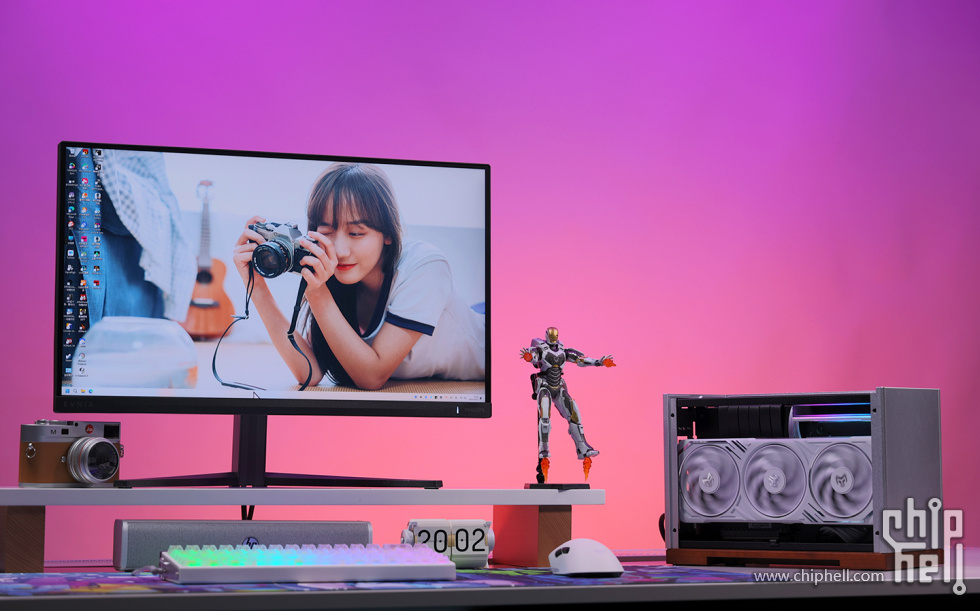

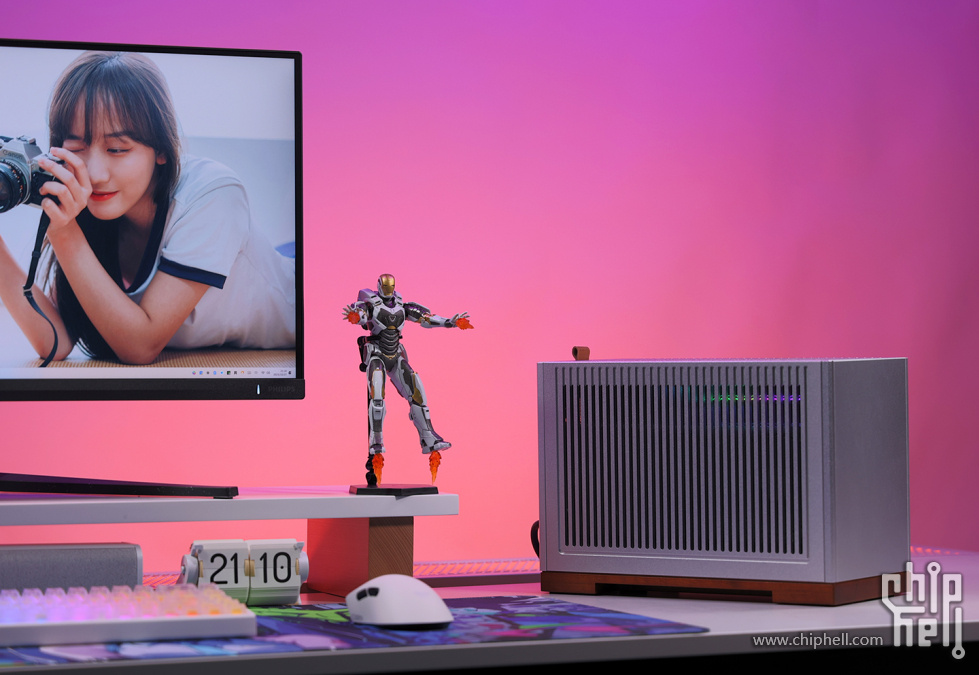

不论是学校宿舍还是蜗居小空间的桌面，咱的T9小钢炮主机都能轻松驾驭。



配置点评与装机
从装机八大件到完整装机过程分享。

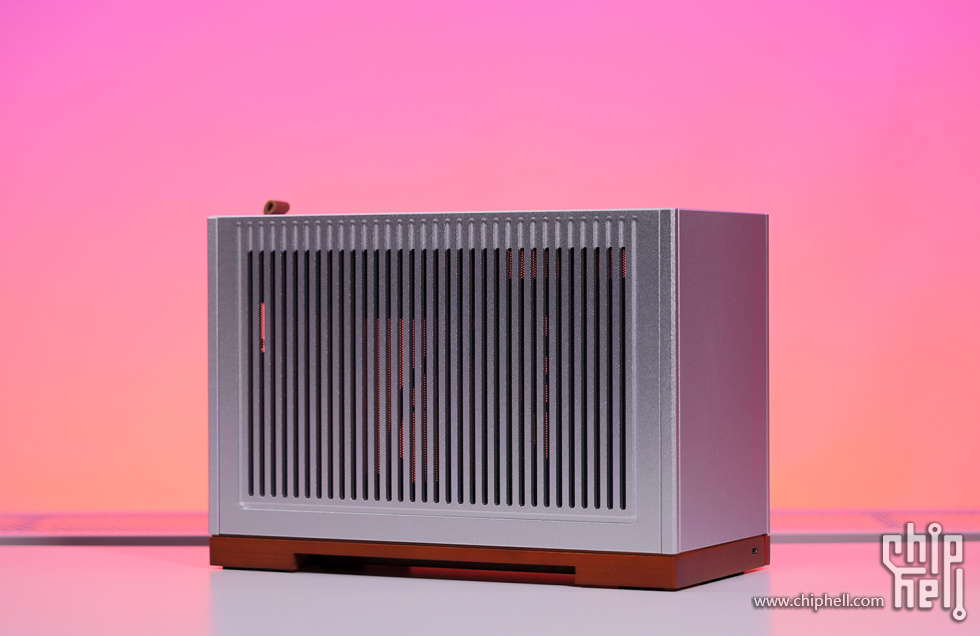

小钢炮装机，最先需要确定的配件，当然是机箱。今天咱们天选的是这款乔思伯T9 ITX迷你机箱。三围：155*325*224mm，体积11L左右，空重3.85KG，主体框架为1mm厚的SPCC钢板，外侧基本采用铝合金，除前面板外，机箱各面均有大面积格栅开孔设计，且内置防尘网。机箱I/O位于前面板底部，含开机键和Type-C数据接口。机箱底部是一整块北美胡桃木材质的机箱底座，整体质感表现非常优秀。

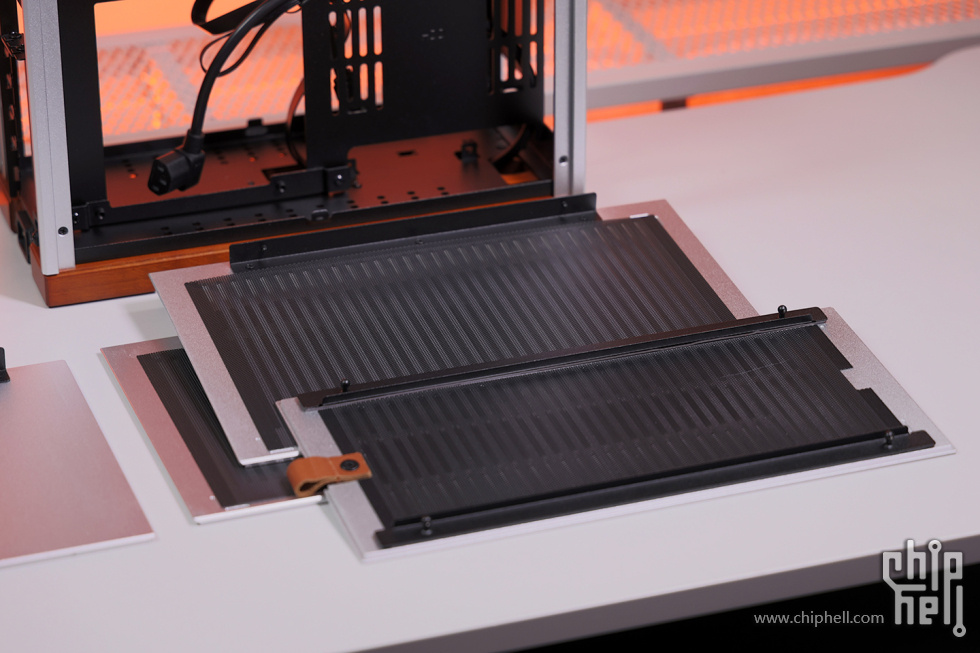

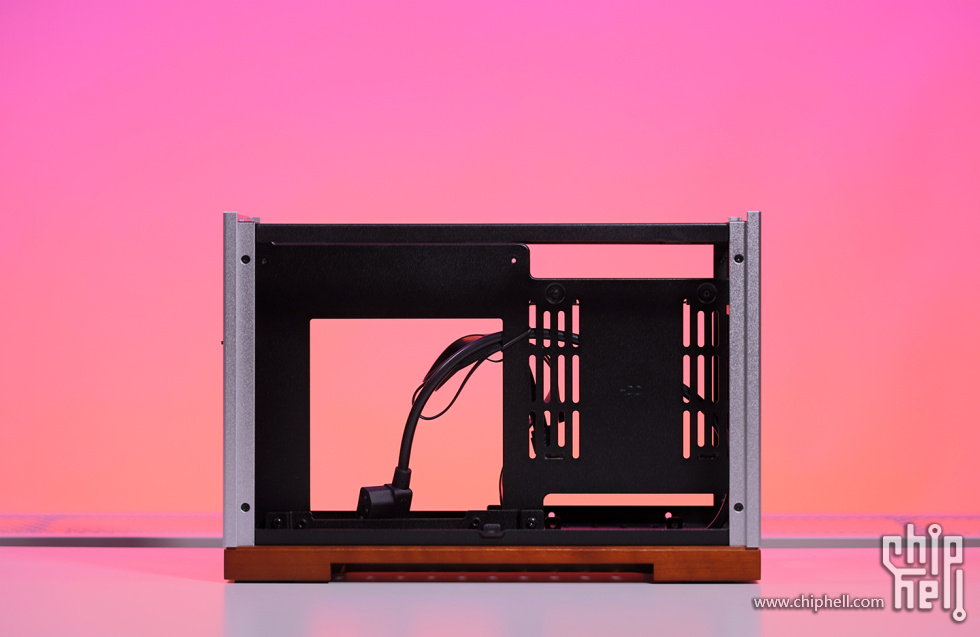

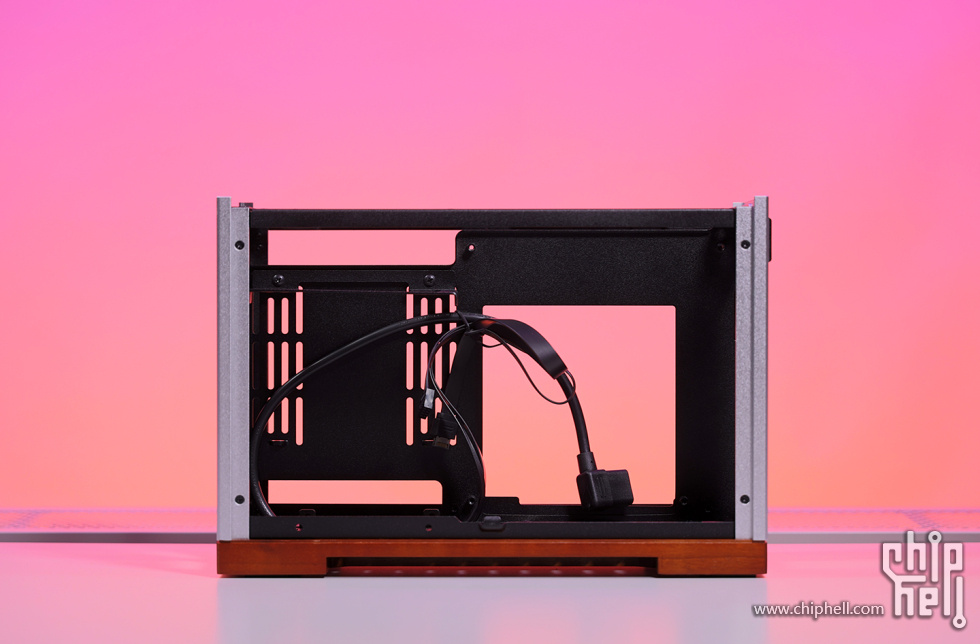

机箱支持快拆，卸下顶部面板厚，轻提即可卸下左右侧板。机箱采用背靠背的安装方式，显卡通过机箱配套的PCIe延长线安装至主板仓的背面。仅支持ITX主板和SFX电源，电源仓前置与主板同仓，前置设计需要搭配隐藏在机箱底部的AC电源延长线连接至机箱尾部。

机箱主板托板支持三档调节，档位1：机箱支持安装高度不超过58mm的下压式风冷，显卡限长310mm，且厚度不超过3槽；档位2：下压式风冷限高68mm，显卡限长310mm，且厚度不超过2.5槽；档位3：下压式风冷限高78mm，显卡限长310mm，且厚度不超过2槽。

机箱电源安装位的背部预留3.5寸硬盘的固定孔位，在安装3.5寸硬盘时，机箱显卡限长202mm。此外，电源仓顶部也预留了一个12025规格散热风扇位；

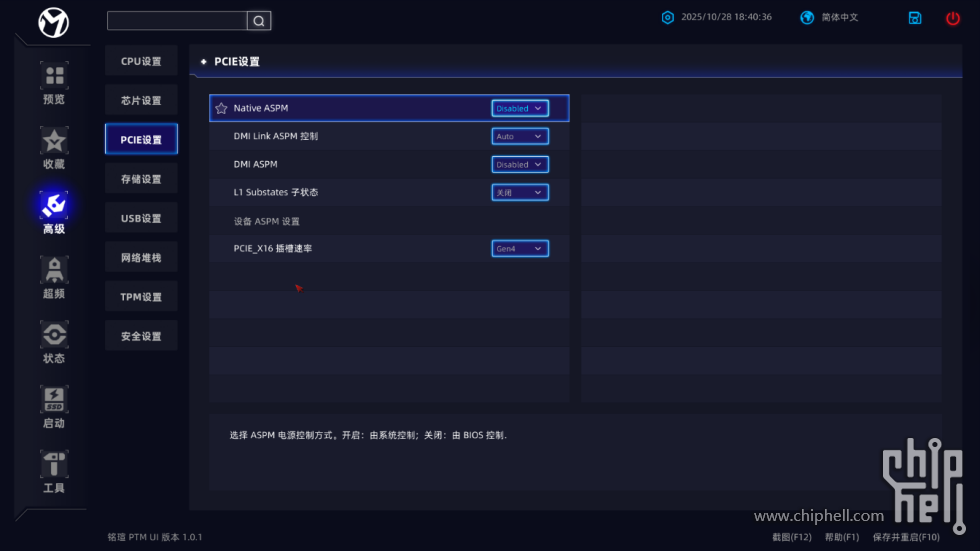

机箱标配一条PCIe 4.0双反延长线，在安装RTX 50系显卡前，可以先将主板PICe接口速率设为Gen4速率，以获得最大兼容性，当然，财力雄厚的玩家也可以直接购买长度相当的PCIe 5.0双反延长线。

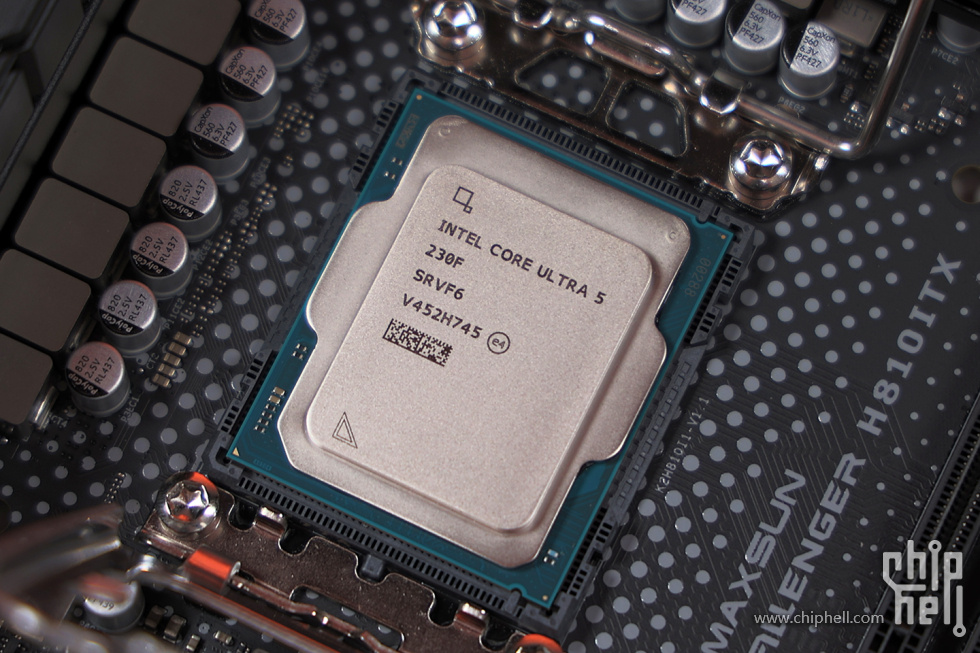

既然是全能小钢炮主机，功耗不高的千元神U当然是首选。生产力和游戏还要两手抓，处理器最终选定的是Intel 酷睿 Ultra系列的新品，Ultra5-230F：10核心10线程的设计，最大睿频频率5GHz，二级缓存22MB，三级缓存24MB，基础功耗为65W，最大睿频功耗121W。

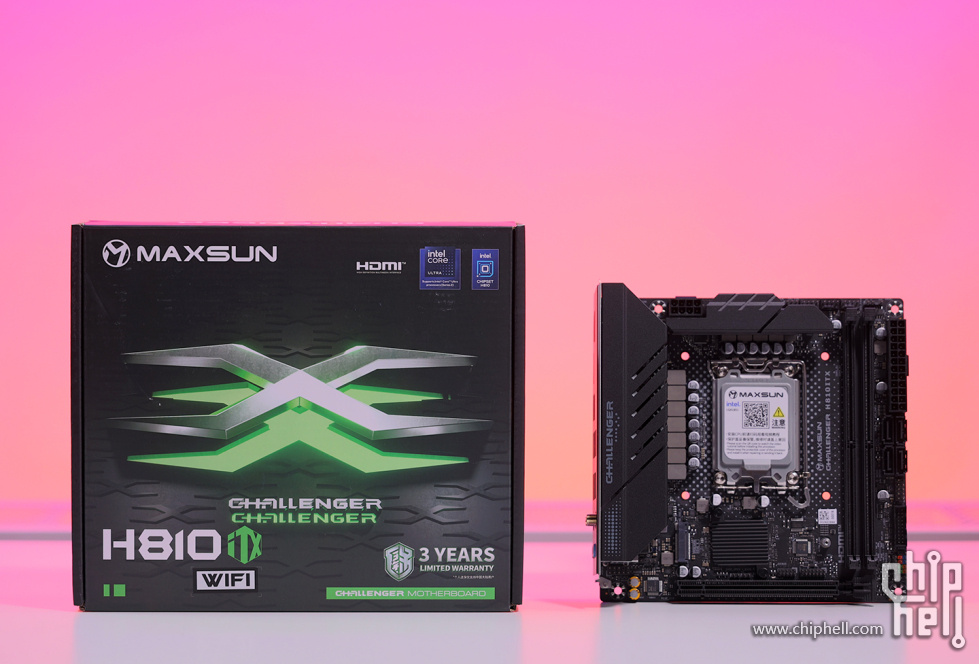

酷睿Ultra5的良配，要性价比还必须得ITX，铭瑄MS-挑战者H810ITX WIFI主板应该会是不错的选择。纯黑底色包装正面印有色彩更丰富的X形装饰图案和挑战者的LOGO。此外，还有主板型号以及Intel认证标识。

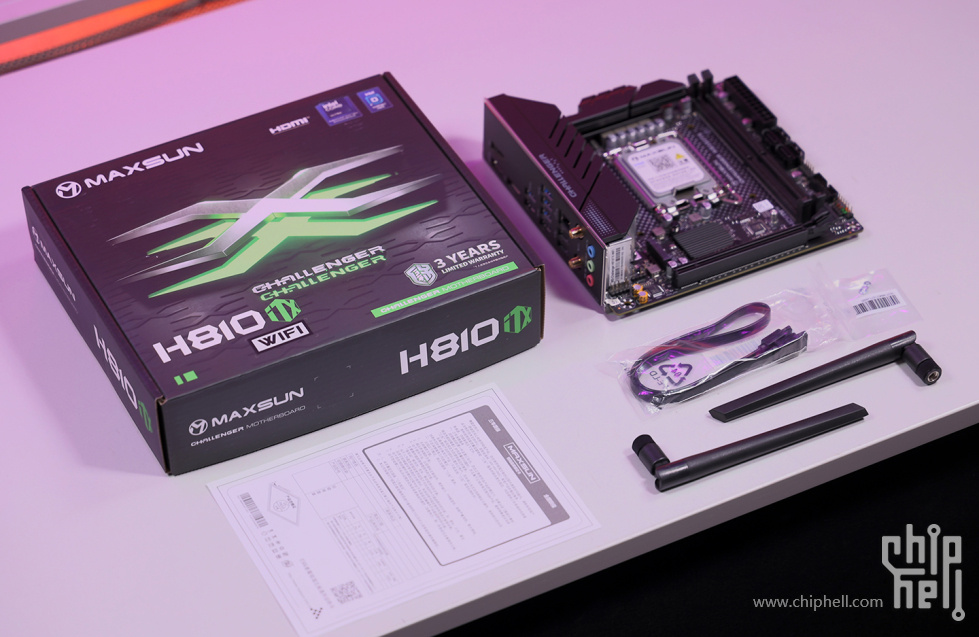

直接开箱，取出全部配件：主板本体+SATA硬盘数据线*1、M.2硬盘固定螺丝+WiFi天线以及纸质说明书。

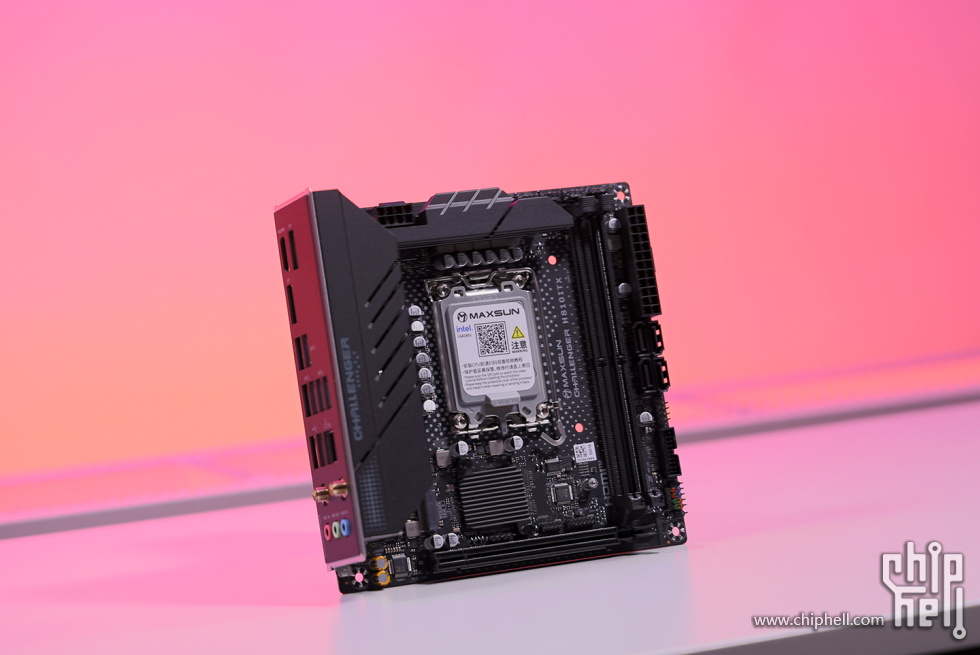

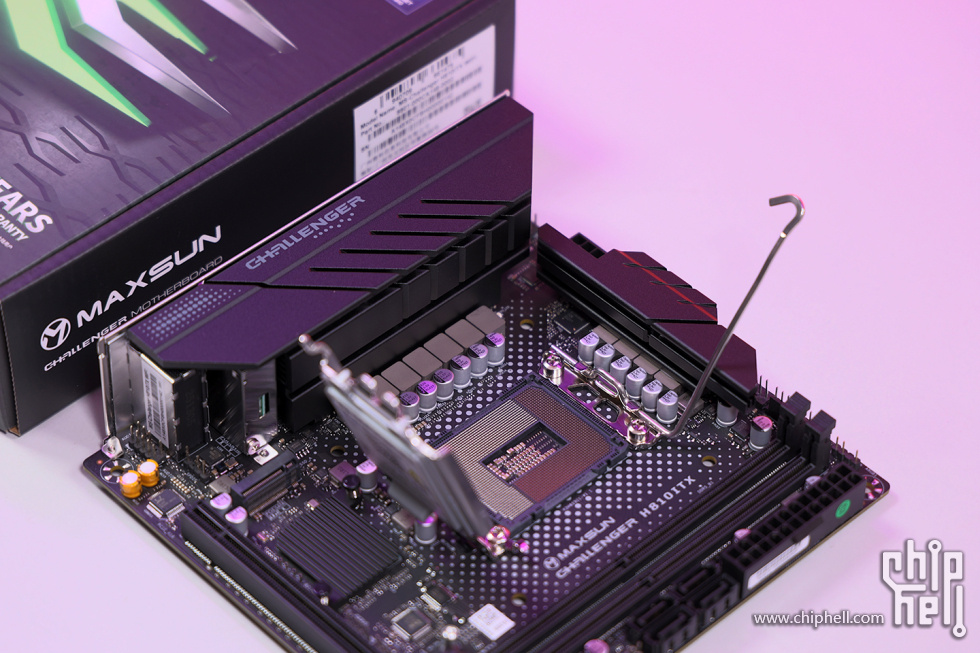

铭瑄MS-挑战者H810ITX WIFI主板，ITX规格主板，标准三围170*170mm。黑色多层加厚PCB表面覆盖有大量黑色金属散热马甲，马甲表面还挑战者LGOG和点状装饰，经过表面磨砂处理后散热马甲表面设计了大量斜向开槽，可以增大散热装甲与空气接触面积强化散热，也让整个主板看起来更具辨识度。

配置方面，主板采用了8+1+1相供电，主控芯片为立琦RT3638AE PWM供电主控芯片，每相供电均配备了50A Dr.MOS供电芯片。搭配上单8Pin的外接供电，可以充分释放Ultra5的性能。

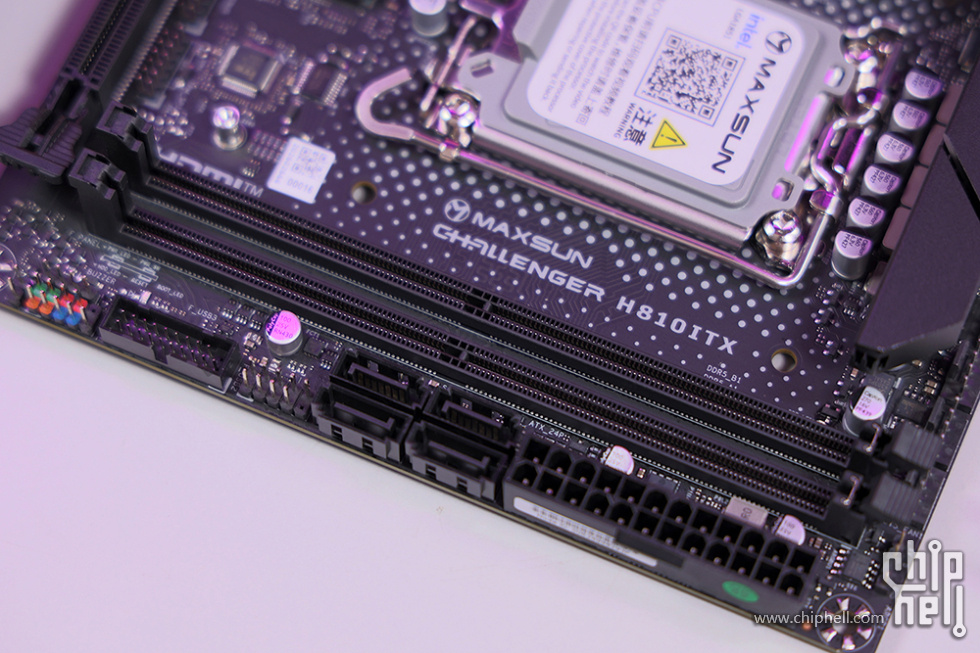

主板配备2条采用单边卡扣的DDR5内存插槽，最大支持96G的内存容量，可最高支持6400MHz的内存频率。

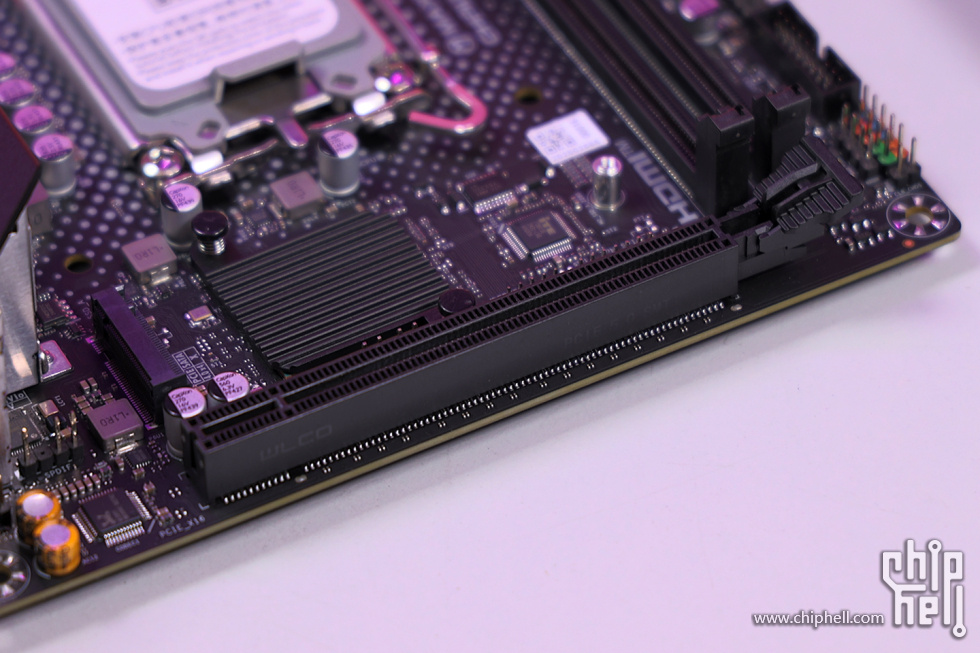

主板提供1个PCIe X16规格的拓展插槽，最高支持PCIe 5.0 x16的传输速率，可以轻松满足RTX 50系显卡的性能释放。

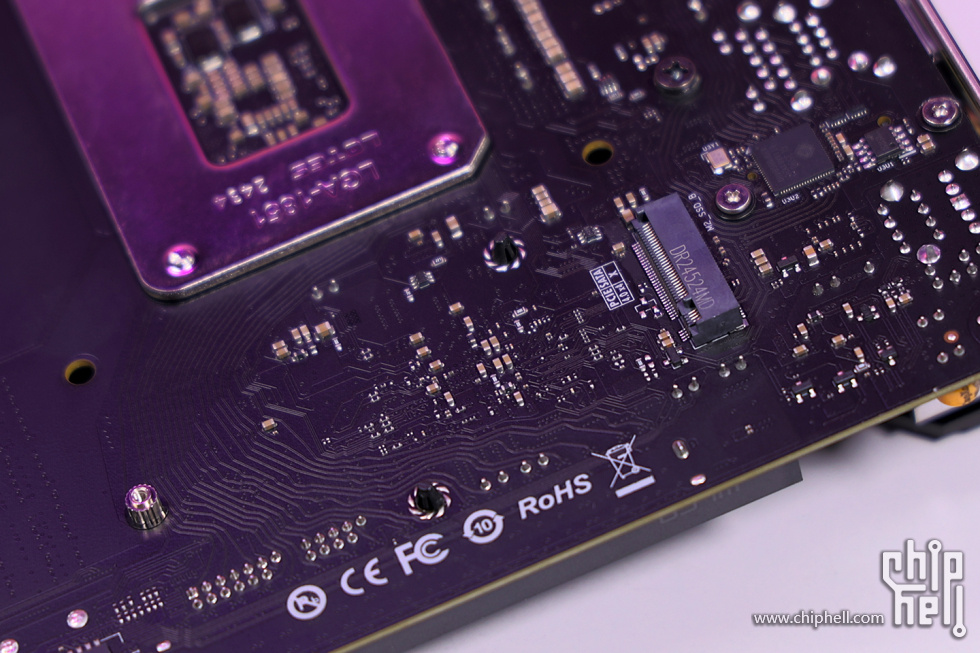

主板配备2个PCIe 4.0 x4 M.2固态硬盘位，一个位于主板正面的PCIe插槽上方，另一个在主板背部靠下位置。同时，主板24Pin供电接口的下方还提供了4个SATA硬盘数据接口，接口支持SATA 3.0传输协议，最高可达SATA 3.0 6Gbps/s的传输速率。

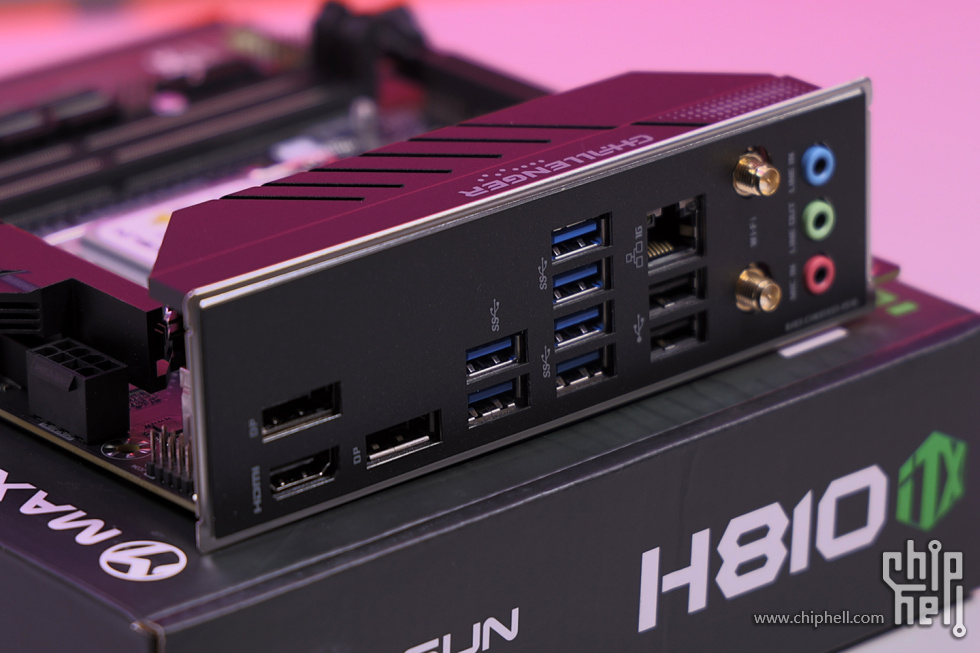

装机想省心，当然得给一体式I/O面板设计一个好评。主板I/O面板提供：1个HDMI 2.0、2个DP 1.4视频接口、4个USB 10Gbps Type-A接口（蓝色）、2个USB 5Gbps Type-A接口（蓝色）、2个USB 2.0 Type-A接口（黑色）、1个Intel i219v 1Gbps RJ45有线网络接口、2个WIFI天线接口以及3个3.5mm音频输入输出接口。主板WIFI网络芯片采用的是Intel AX101无线网卡，支持WIFI 6与蓝牙5.2。

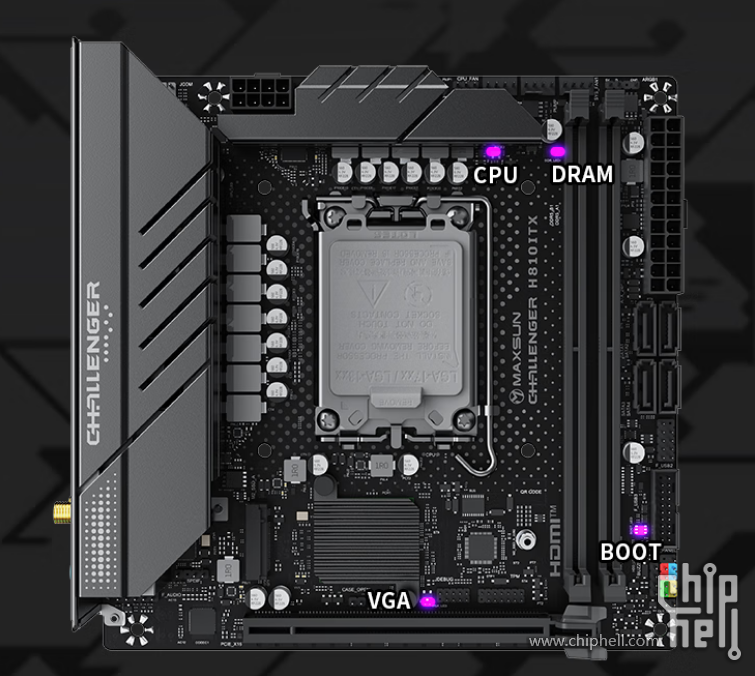

必须强调下，这款ITX主板采用的是分布式Debug诊断灯设计，小白玩家也可以快速诊断主板故障位置。

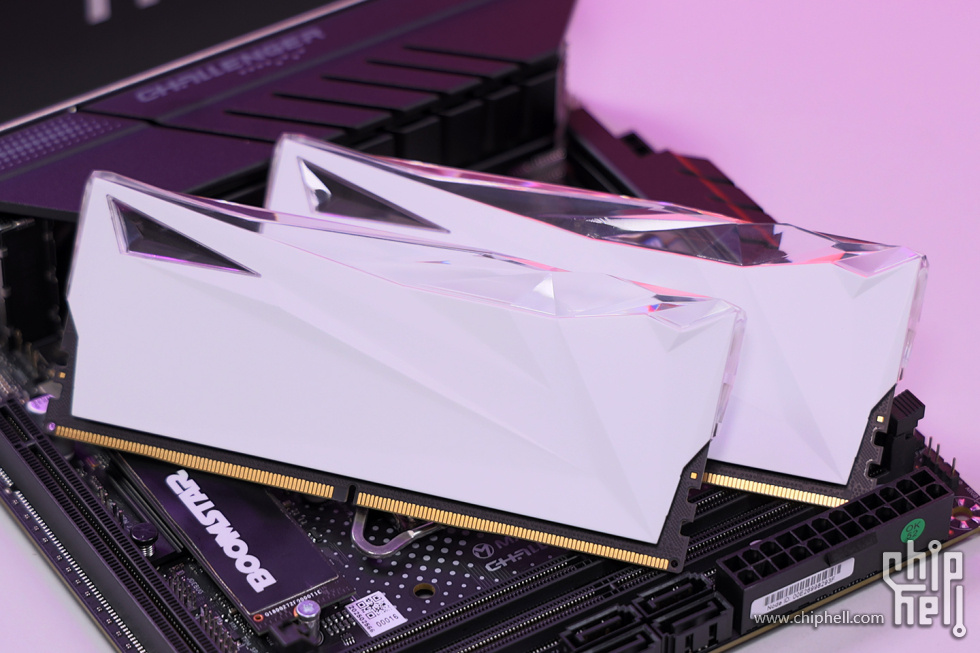

离谱的内存行情，咱就不去吐槽了，用Intel平台其实还有个好处，至少不用非得去考虑上低时序的D5内存。咱们今天就简简单单，海力士A-Die颗粒加持的星曜 D5-6400MHz 16G*2 C32，安排。

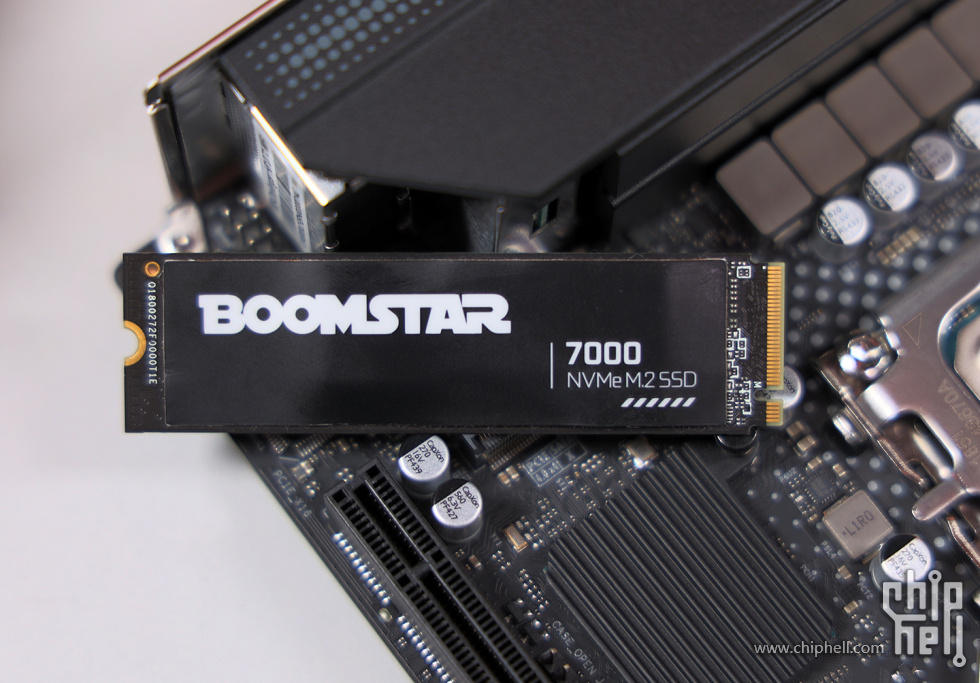

对比内存，硬盘价格虽然小涨，但基本都在可接受范围。本次装机使用的是这款星曜7000Plus 2T M.2固态硬盘，7000/6400MB/s的读写性能搭配2T的容量，基本没有性能和容量的后顾之忧。

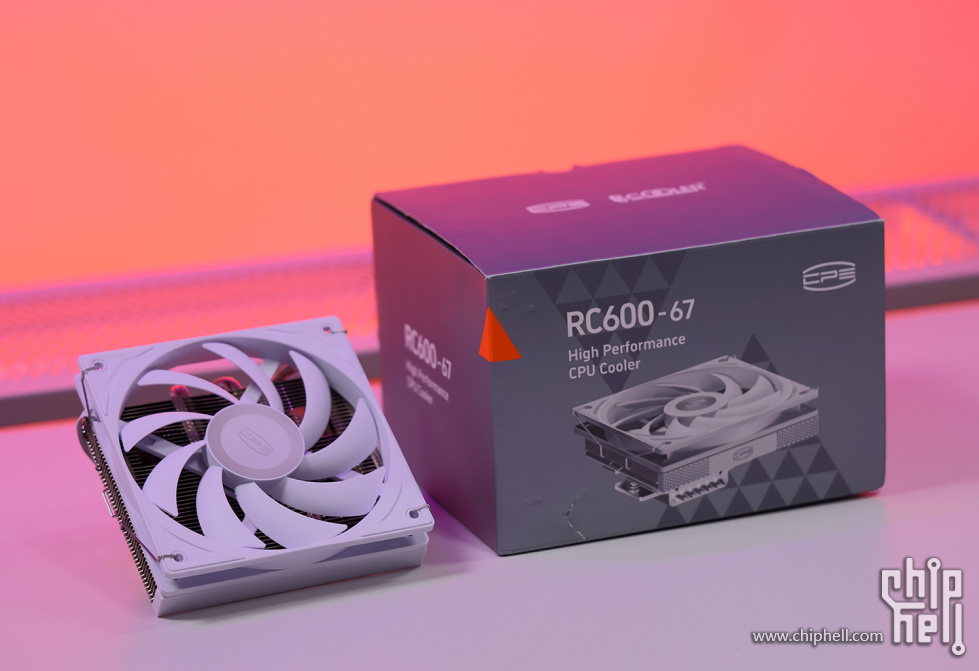

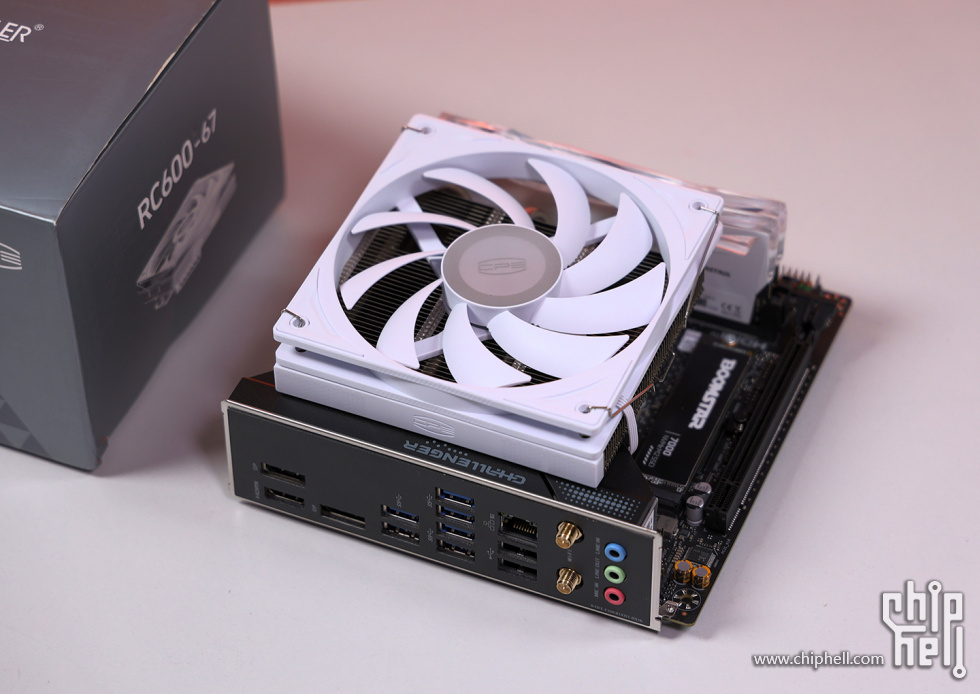

超频三降龙 RC600-67下压式风冷：120*120*67.5mm的小体积，可以适配多种空间紧凑的ITX规格机箱。风冷上层是一颗超频三自研的F5 R12015白色高性能散热风扇，散热塔体采用镀镍工艺处理，塔体内置了6根6mm高功耗热管，热管通过回流焊技术与散热鳍片相连，双层排布的热管也可以更加均匀的将热量传导至散热鳍片。47片全都采用了扣Fin+折Fin的工艺进行连接，鳍片边缘处也都进行了打磨处理。搞定酷睿230F，基本没啥压力。

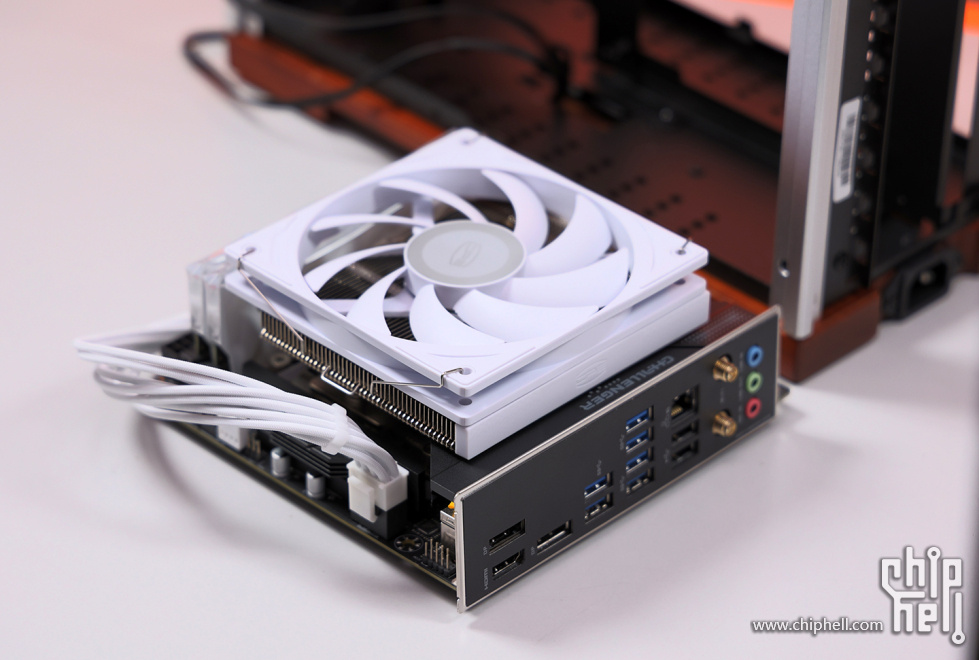

ITX装机，散热当然得先上板子。

平台进机箱前，还得先将CPU供电线装好（不然你的小胖手可能会没法施展）。机箱主板托，我们也先将它锁在档位2，然后再将平台整体锁进机箱。

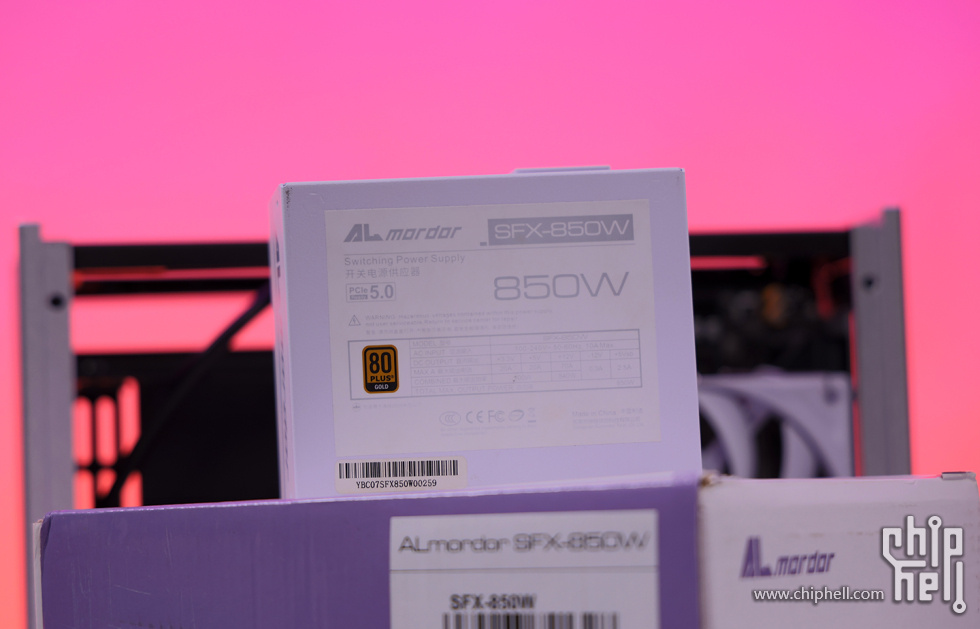

Almordor神雕SFX 850 ATX 3.1金牌全模组电源：125*100*63.5mm的三围，可以适配绝大多数ITX机箱。电源采用大量日系Nippon电容，支持100~240V全电压，通过了80Plus的金牌认证。电源原生支持PCIE 5.1和ATX 3.1供电标准，自带1个原生12V-2x6电源接口，搭配上采用加粗铜线制成的12v-2x6显卡供电线，可以提供单线600W的功耗供应，完全适配50系显卡需求；

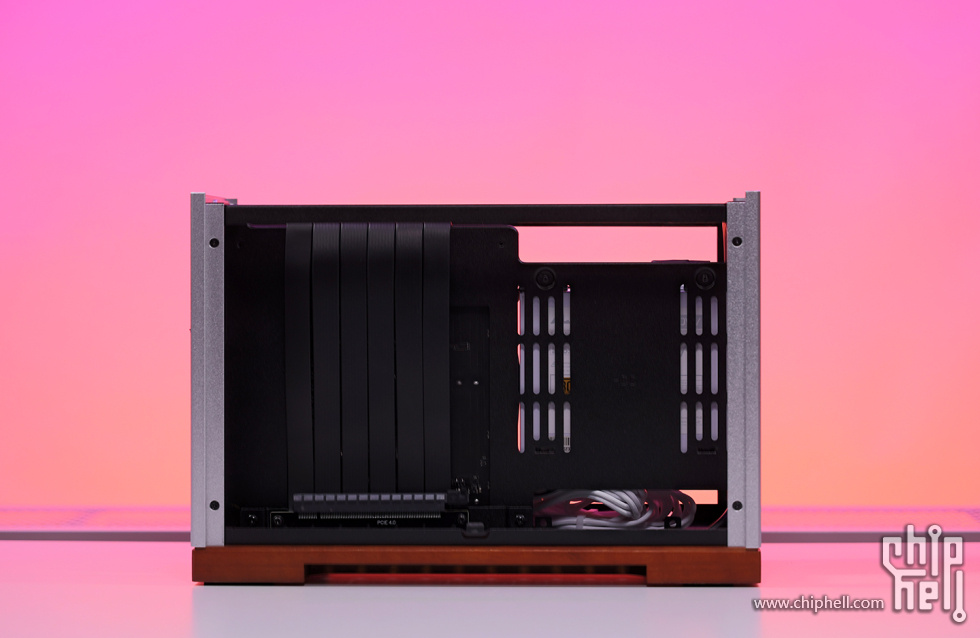

将电源锁进机箱后，机箱配套的PCIe延长线也安装到位。

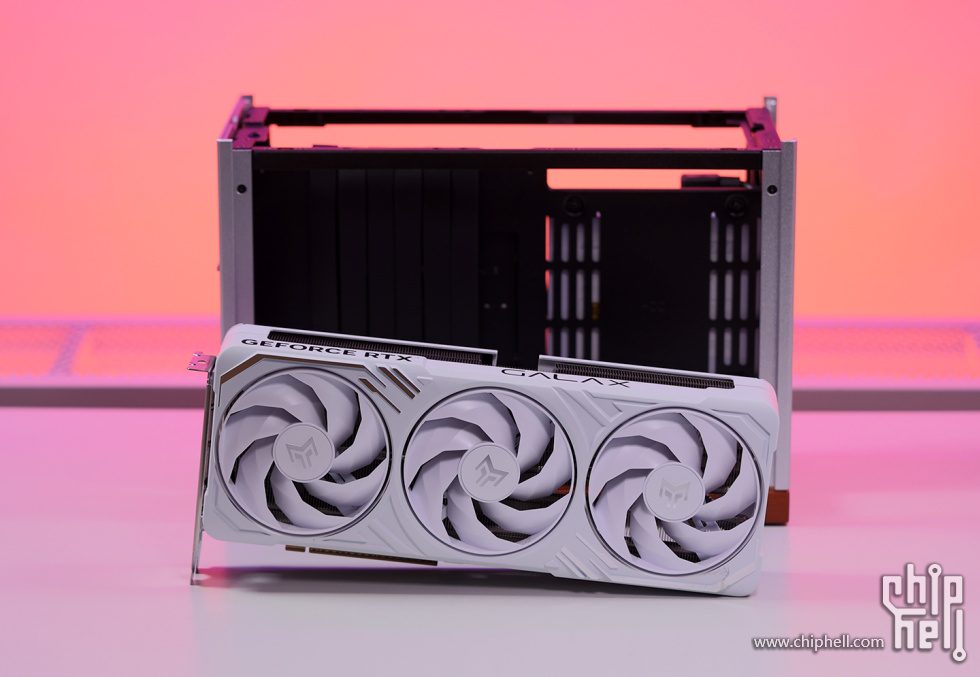

前面有提到，我们事先规划好的机箱第2档位，显卡限长是310m，限厚是2.5槽。显卡我们最终选定的是这款可以帮我们实现2K爽玩小目标的RTX5070金属大师OC 白金版显卡（不含挡板三围304*124*50mm）。一体压铸成型工艺打造的纯金属散热外壳在CNC亮面+镂空设计点缀下，颜值直接拉满。全白的设计，也能帮我们实现整机颜值的拔高。

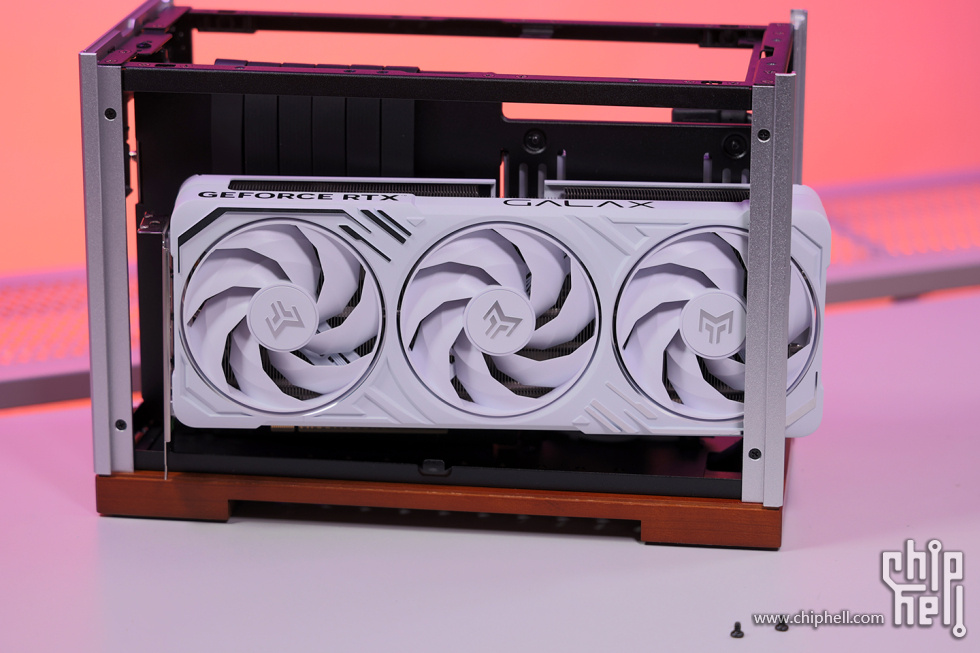

显卡上机前需要先将机箱尾部的显卡挡片向主板方向后移一格，并且将位于机箱电源仓旁边的托板固定螺丝取下，将显卡从机箱前面板内部框架的开窗中塞入机箱。

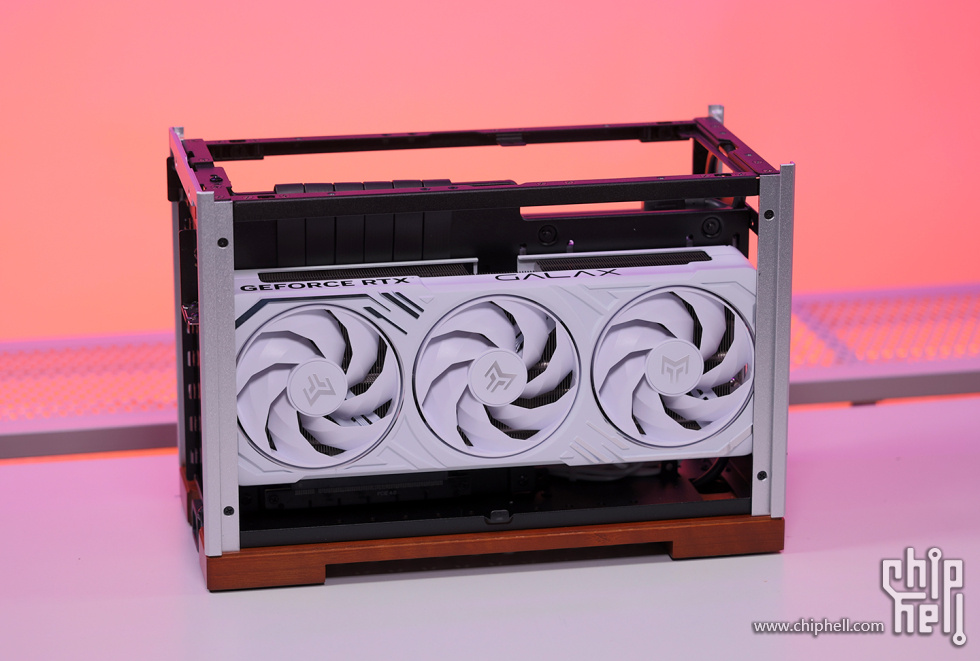

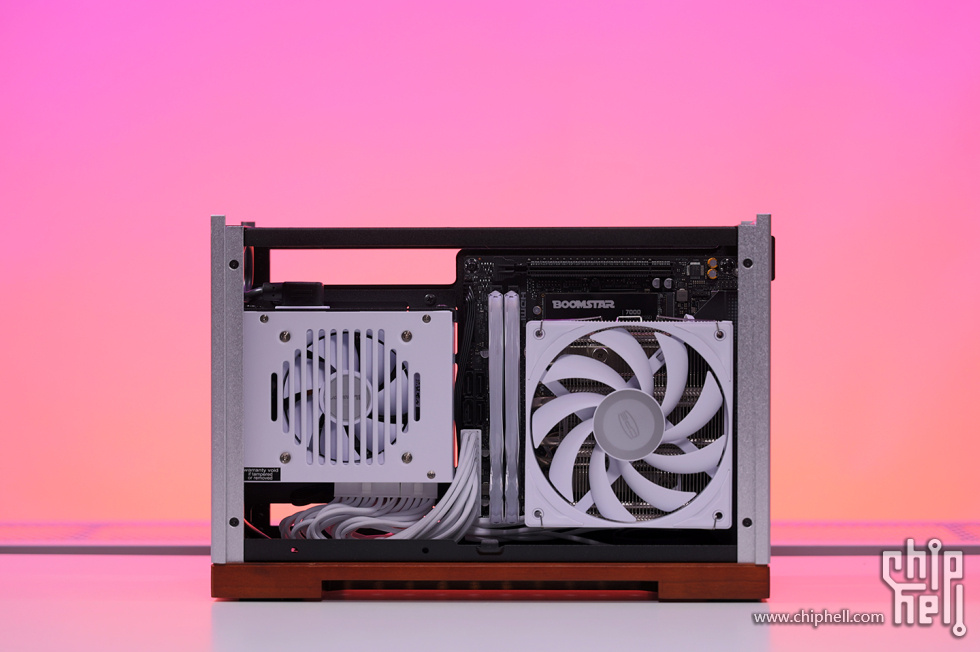

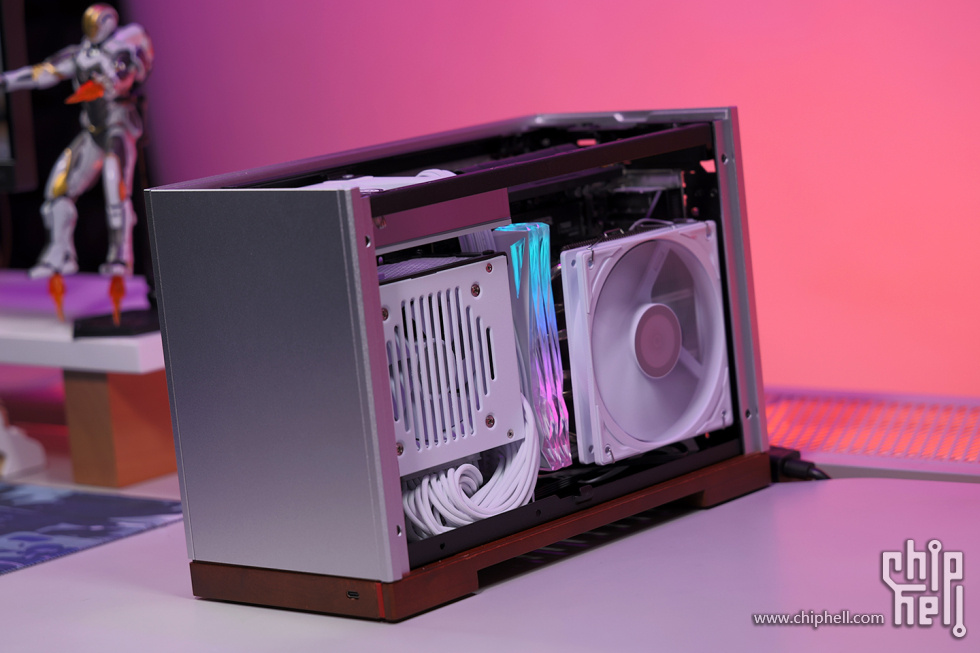

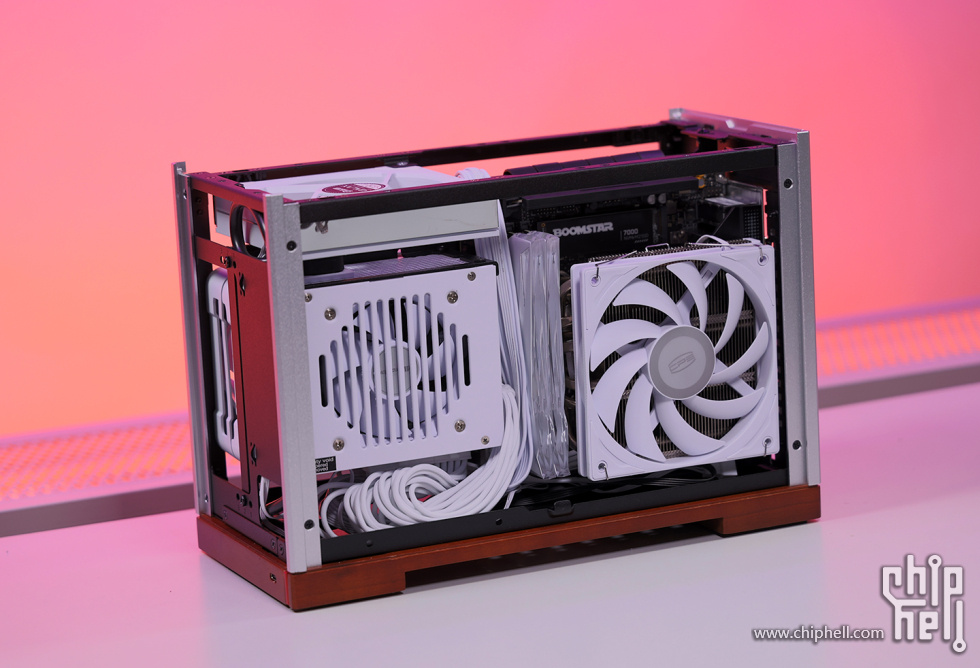

锁好显卡后，电源仓靠上的风扇位也安排一把影驰梦境Pro散热风扇辅助散热。



整机测试

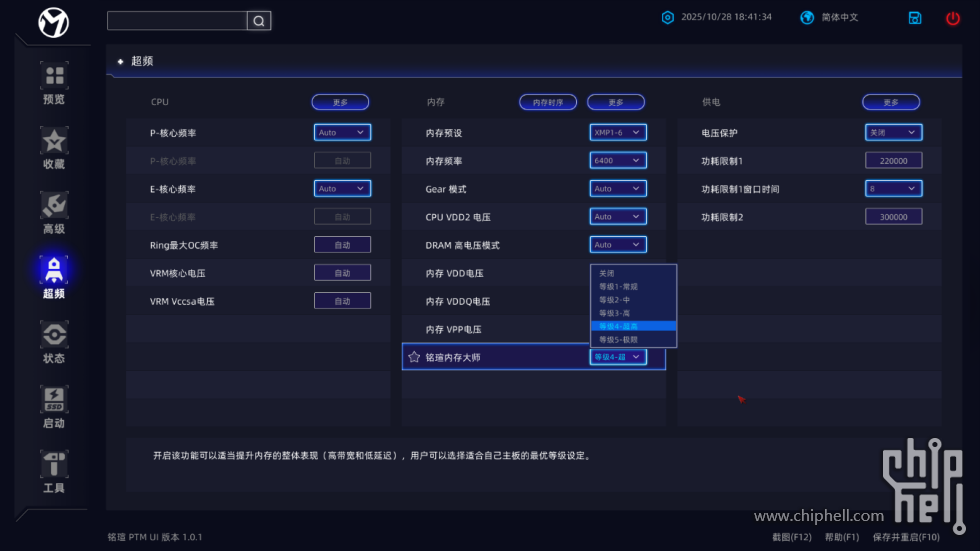

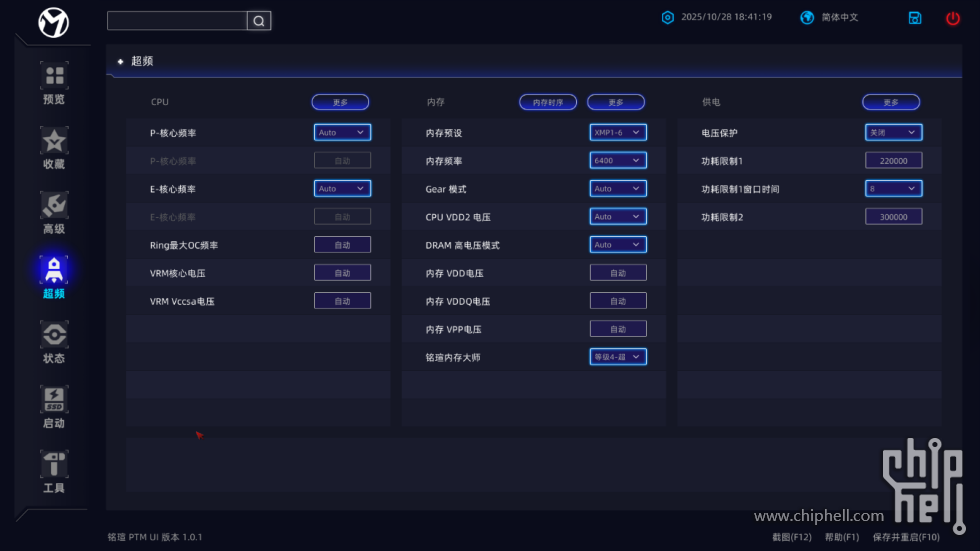

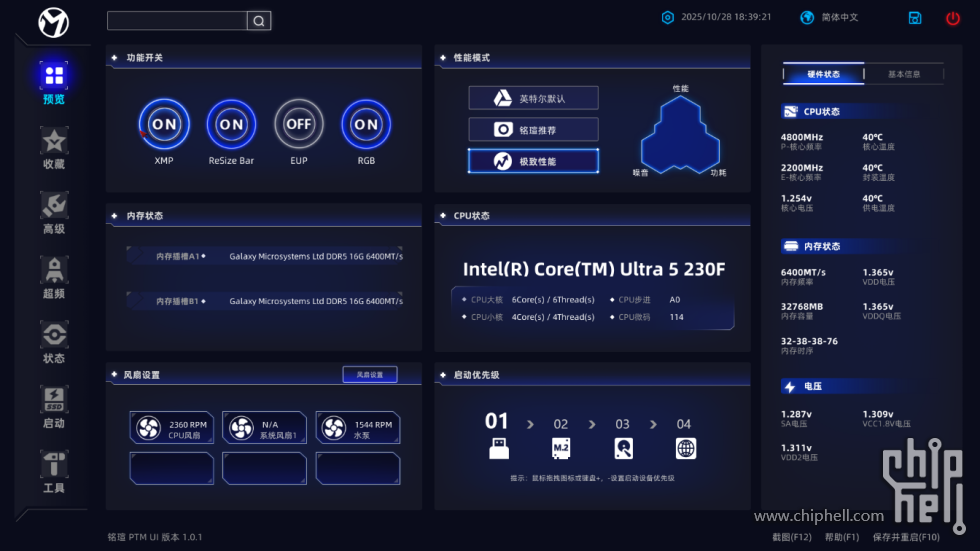

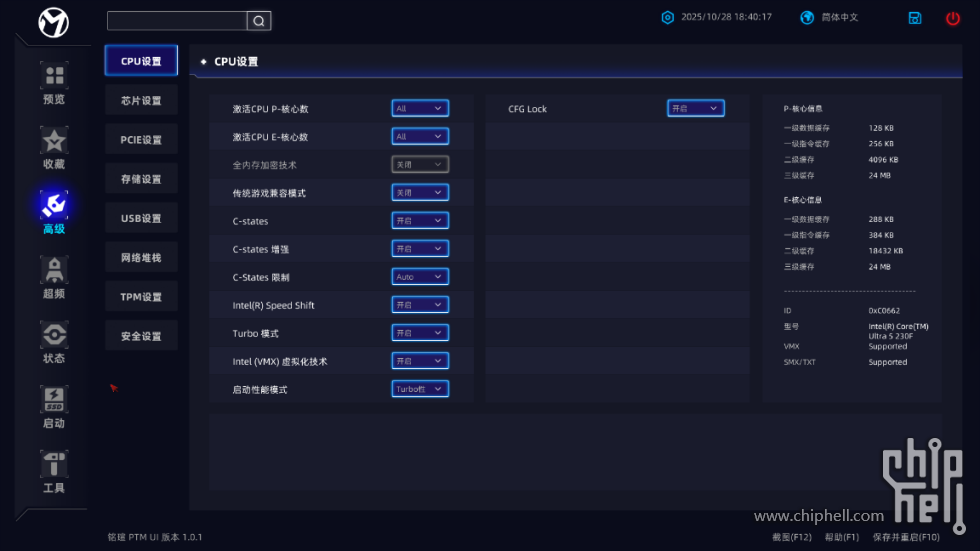

新电脑首次点亮，当然得先进bios，检查是否需要更新升级，并做好基础设置。BIOS方面，铭瑄MS-挑战者H810ITX WIFI 主板搭载了最新的图形化BIOS，整体风格简洁，CPU超频、内存XMP、主板RGB调控、风扇调速等常用功能都可以在BIOS主页找到。CPU 电压、内存频率微调等功能也可以在超频、高级设置页面中找到。

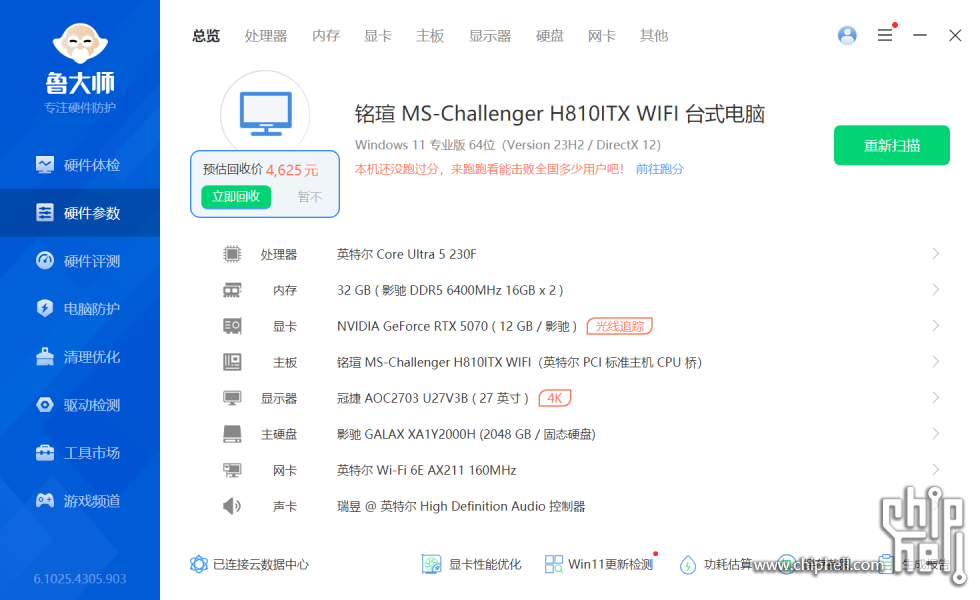

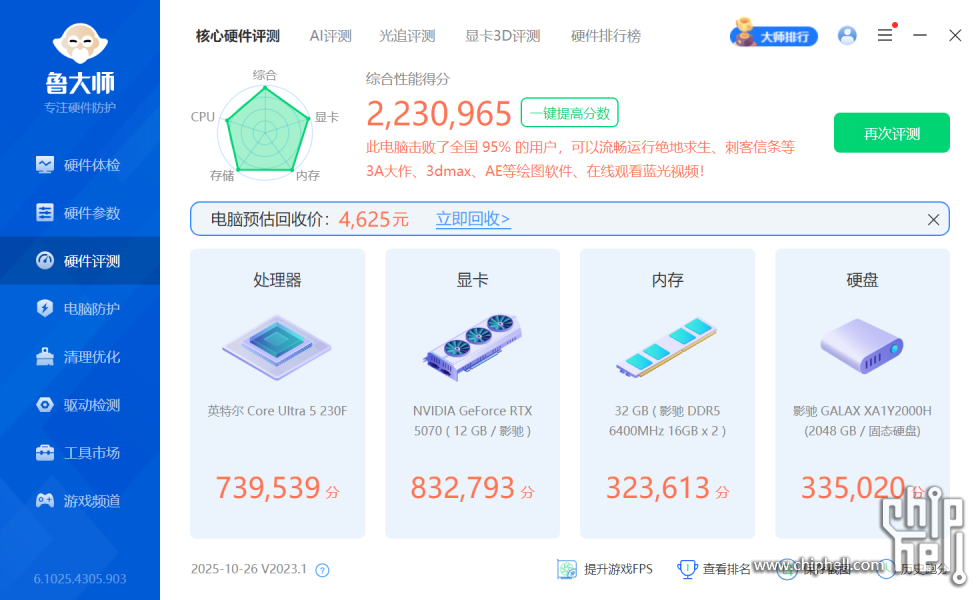

鲁大师整机得分223W分，CPU得分73.9W分；

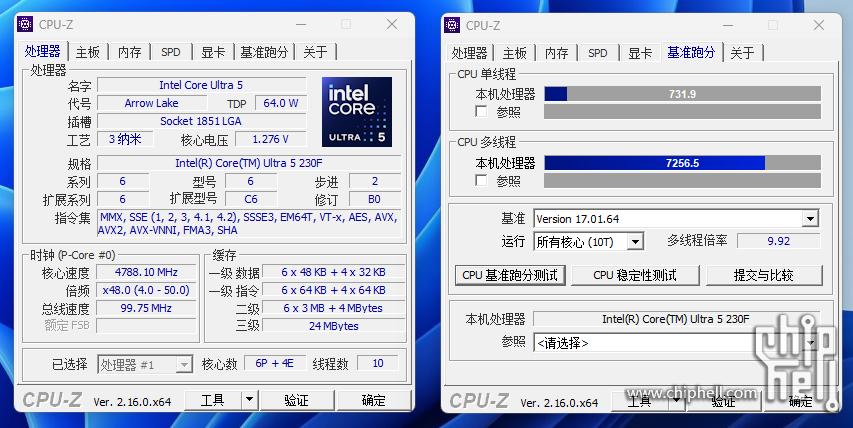

CPU-Z基准测试，单核得分731.9分，多核得分7256.5分；

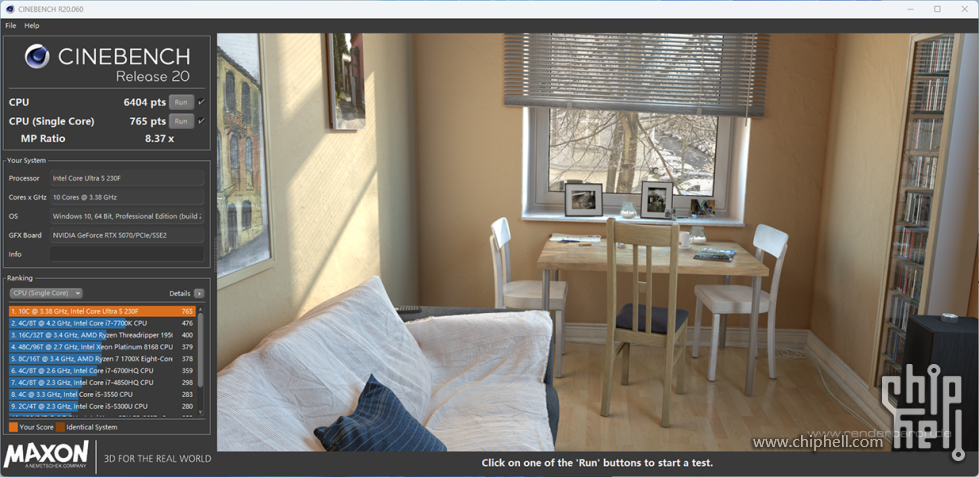

Cinebench R20基准测试，单核得分765 pts，多核得分6404 pts；

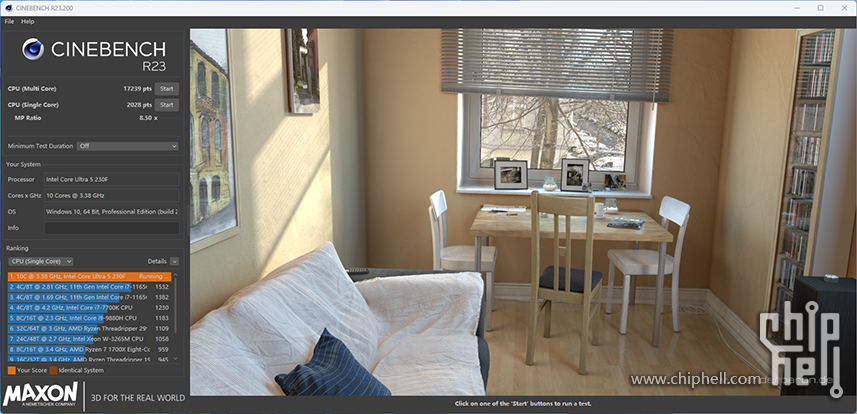

Cinebench R23基准测试，单核得分2028 pts，多核得分17239 pts；

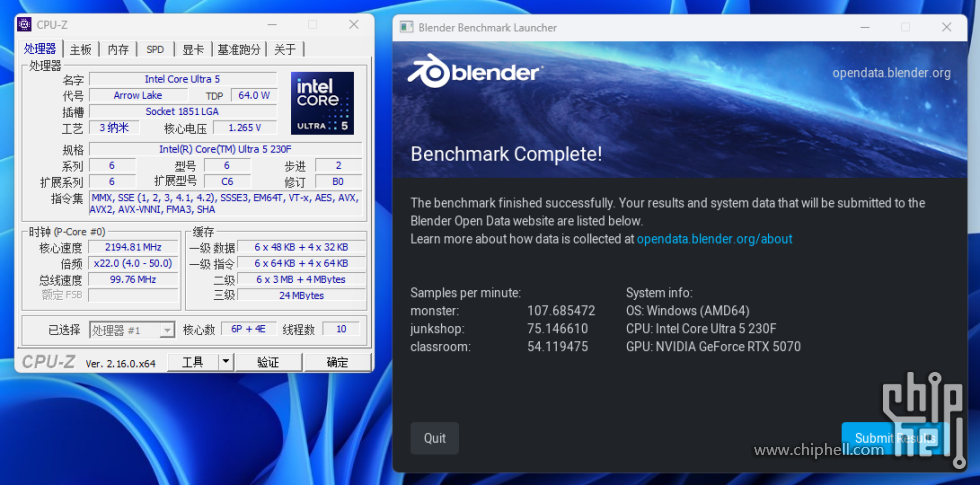

Blender Benchmark 4.5.0基准测试，Monster项目得分107.685472分，Junkshop项目得分75.146610分，Classroom项目得分54.119475分；

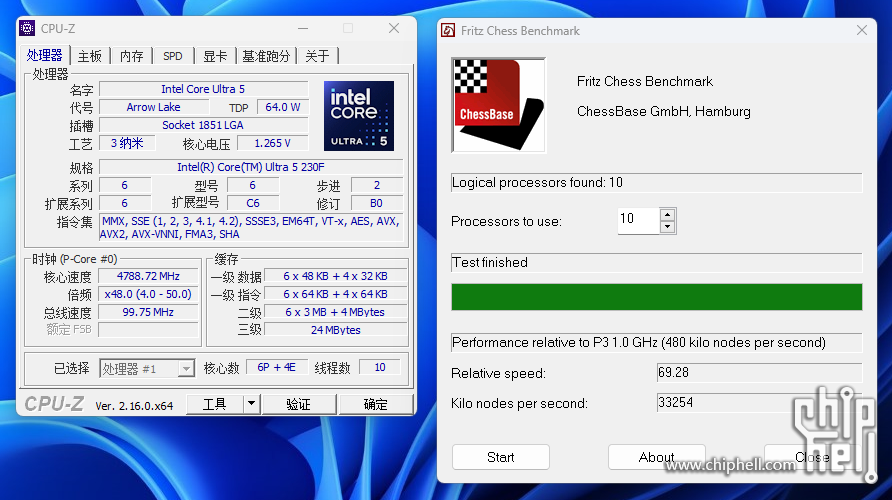

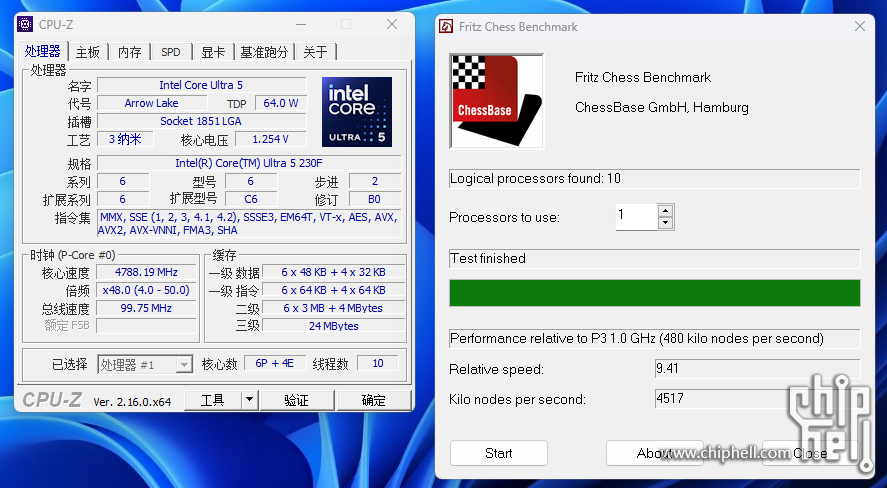

弗里兹国际象棋基准测试，单核得分4517分，多核得分33254分；

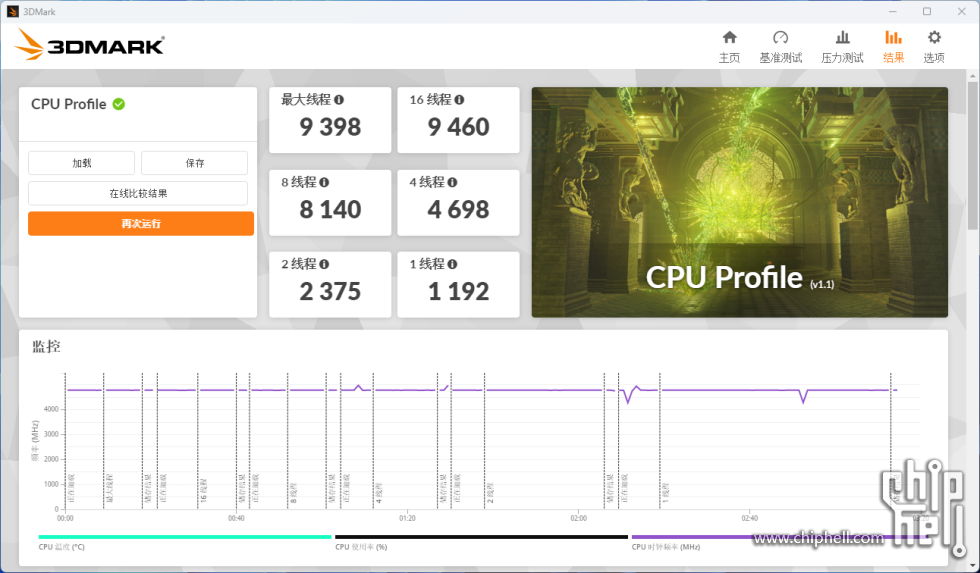

3D Mark CPU Profiles基准测试，单线程得分1192分，最大线程得分9398分；

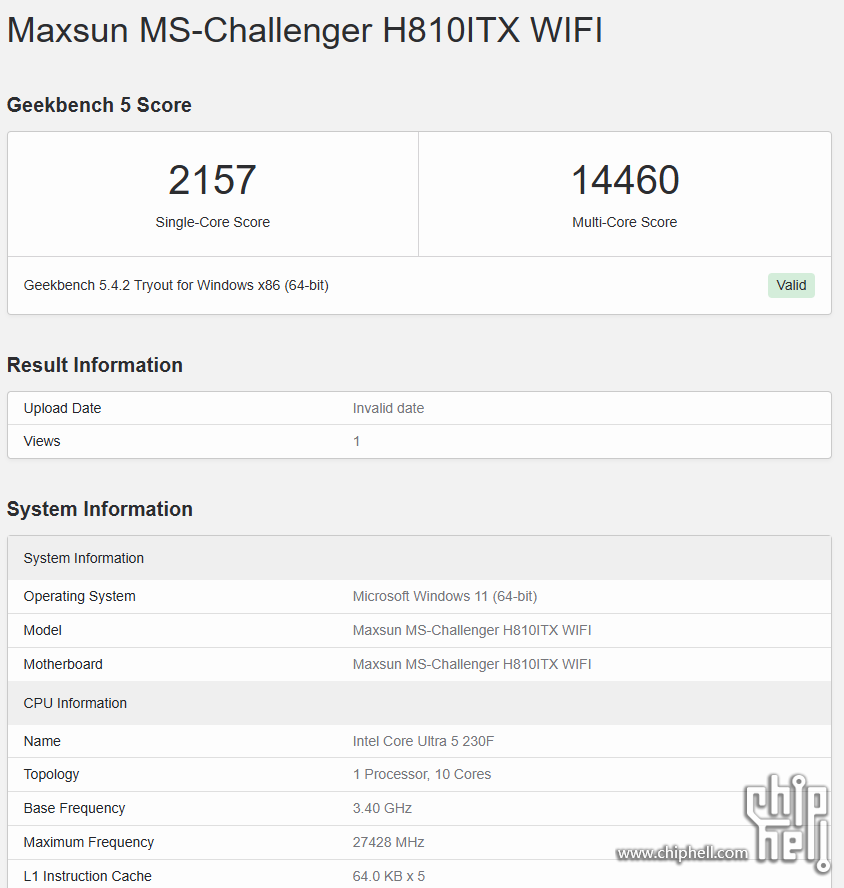

GeekBench 5基准测试，单核得分2157分，多核得分14460分；

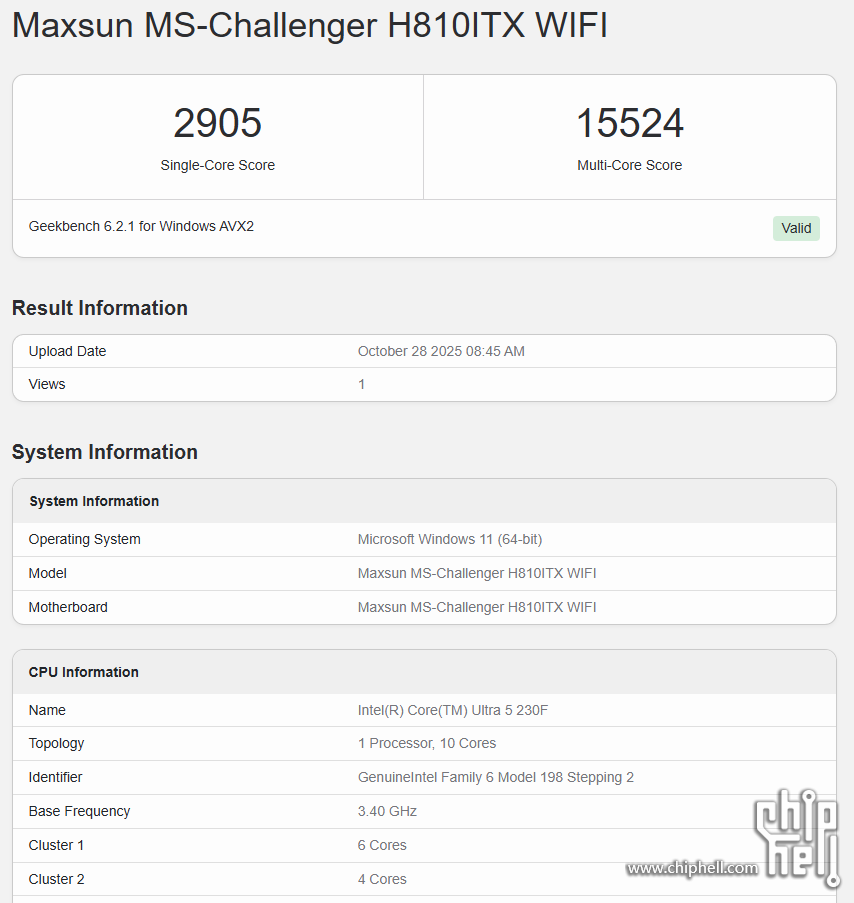

GeekBench 6基准测试，单核得分2905分，多核得分15524分；

GeekBench AI ONNX模型基准测试，单精度得分4488分，半精度得分1896分，量化神经网络得分6750分；

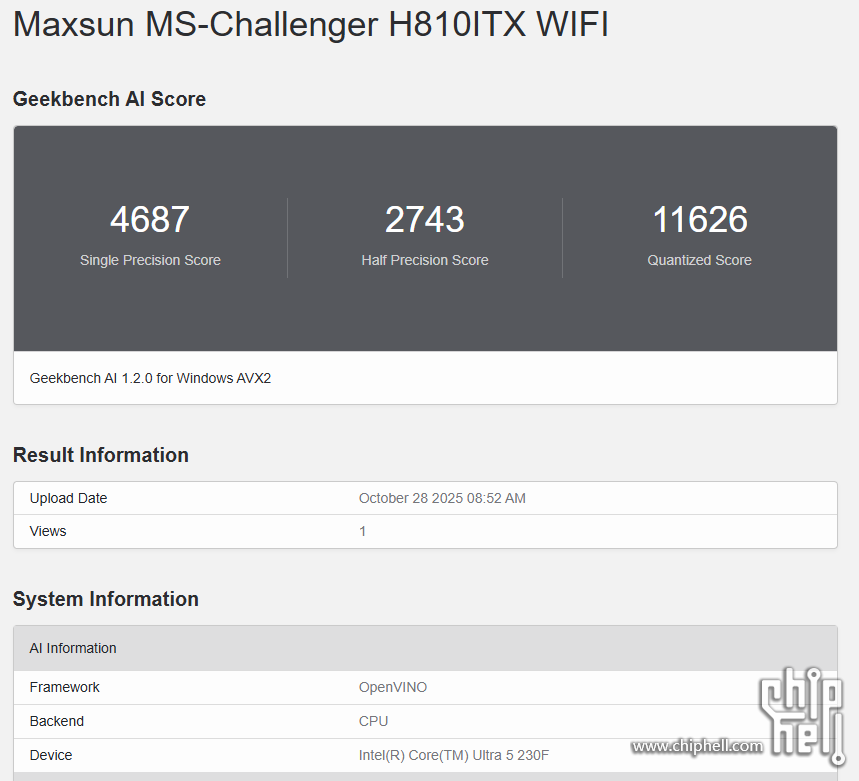

GeekBench AI OpenVino模型基准测试，单精度得分4687分，半精度得分2743分，量化神经网络得分11626分；

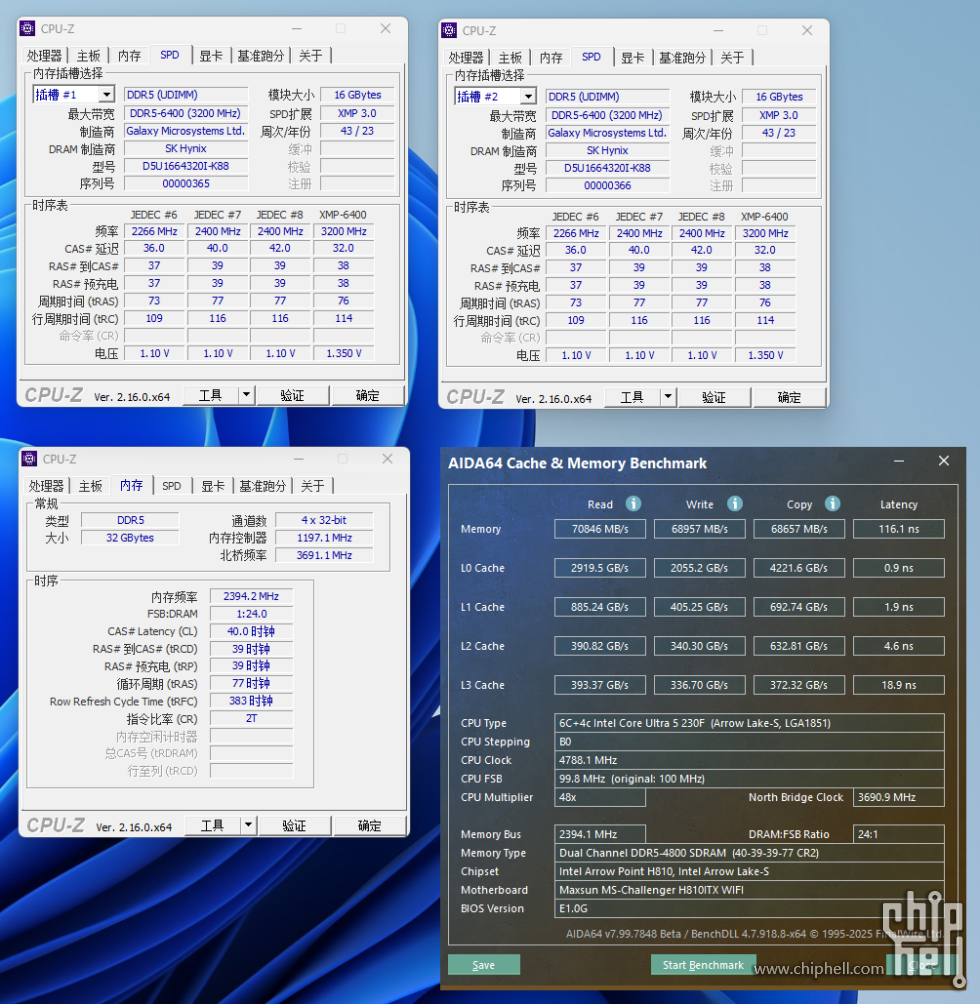

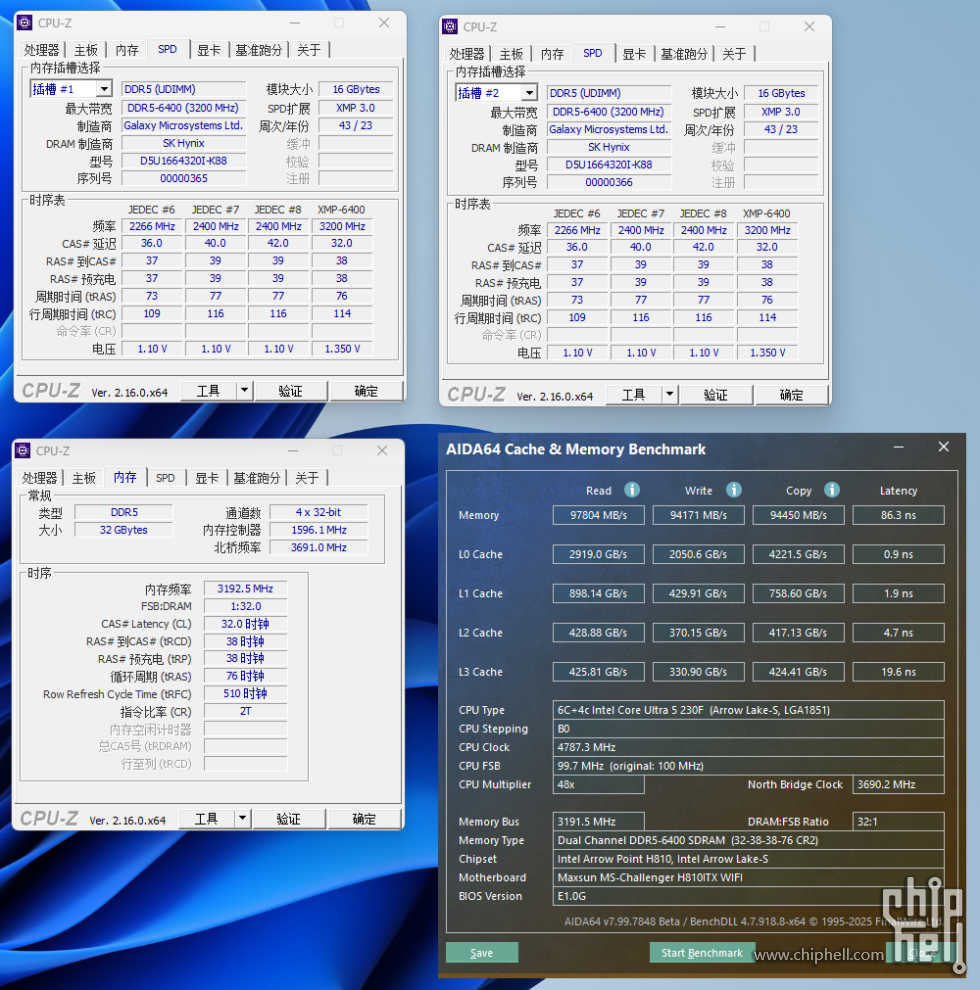

Aida 64内存读写测试
内存默频状态下，内存读取速度为70846 MB/s，写入速度为68957 MB/s，复制速度为68657 MB/s，延时为116.1 ns；

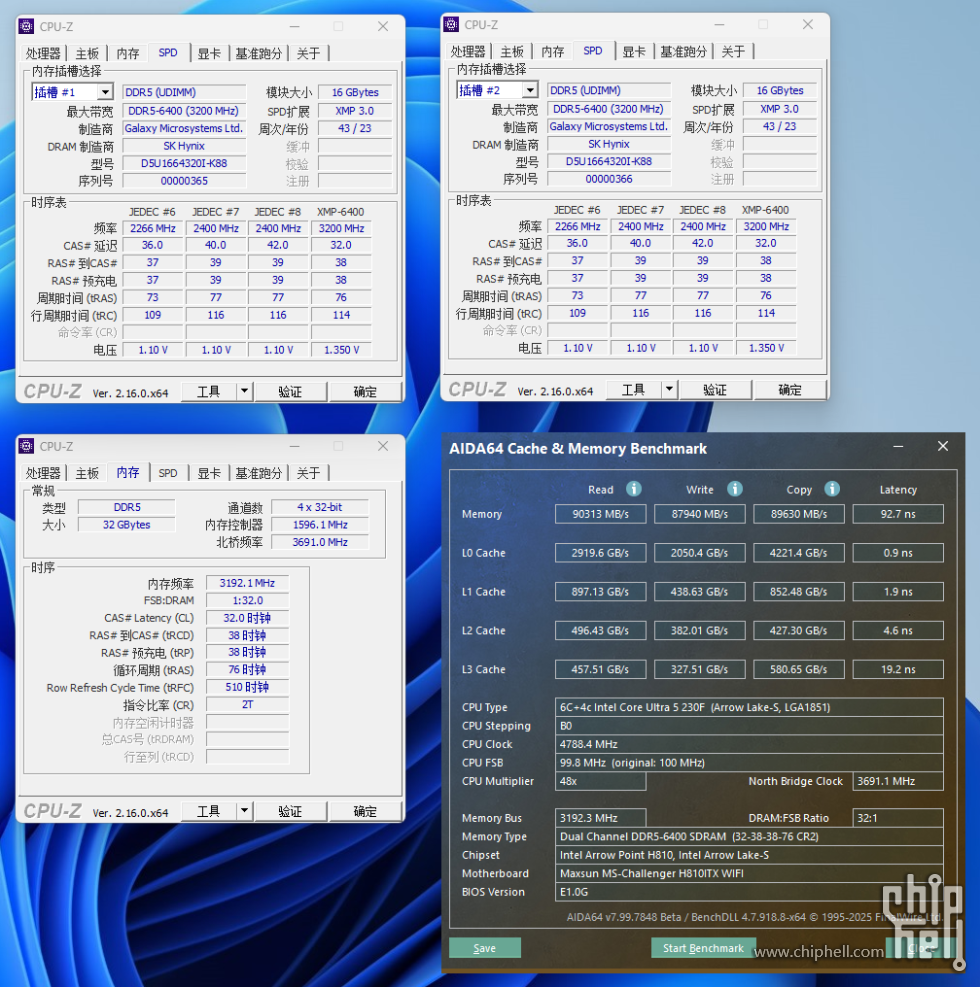

开启内存XMP后，内存读取速度为90313 MB/s，写入速度为87940 MB/s，复制速度为89630 MB/s，延时为92.7 ns；

将铭瑄内存大师设为等级4-超高，内存读取速度为97804 MB/s，写入速度为94171 MB/s，复制速度为94450 MB/s，延时为86.3 ns；

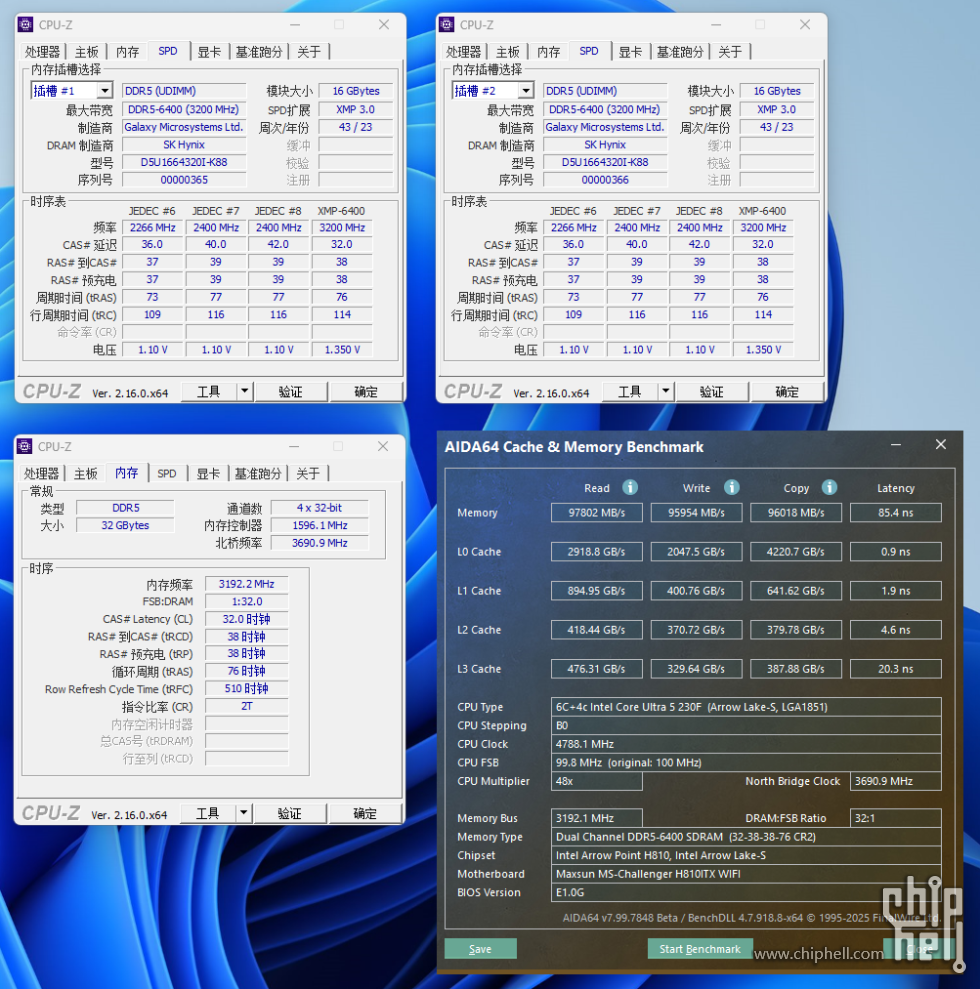

将等级设为等级5-极限，内存读取速度为97802 MB/s，写入速度为95954 MB/s，复制速度为96018 MB/s，延时为85.4 ns；

游戏测试

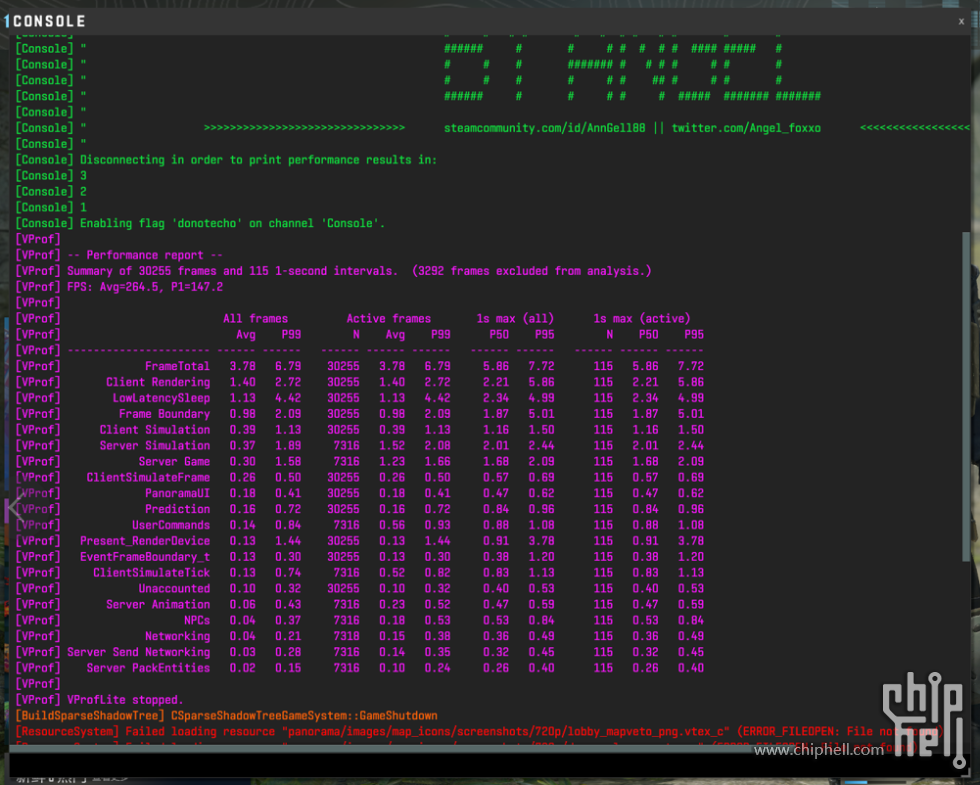

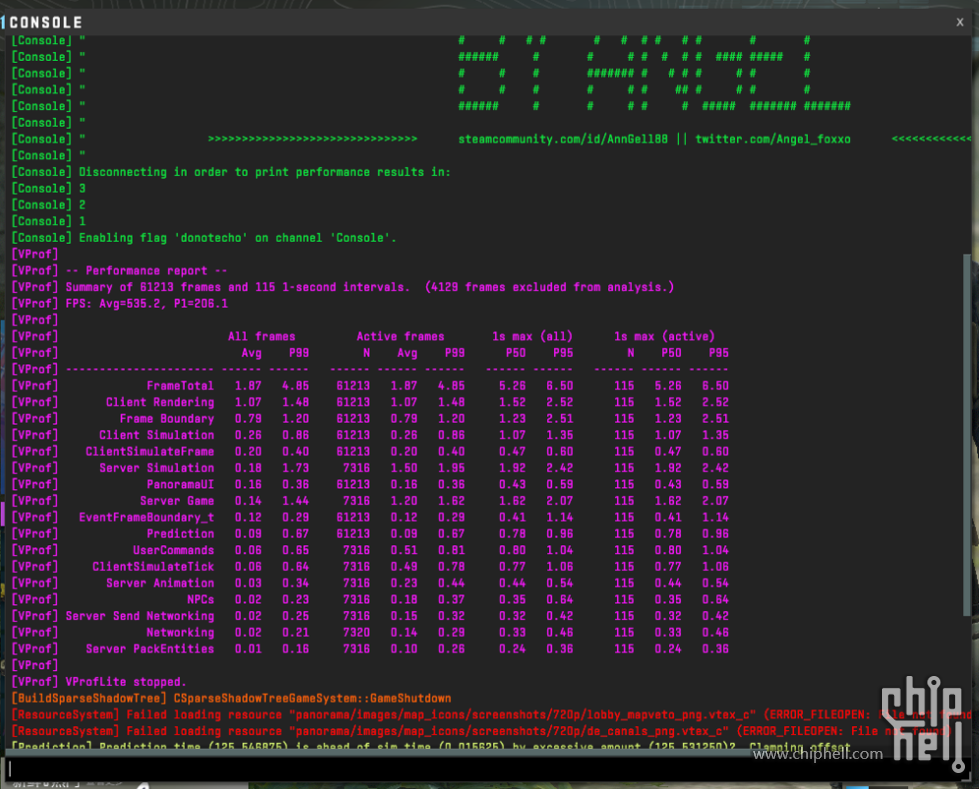

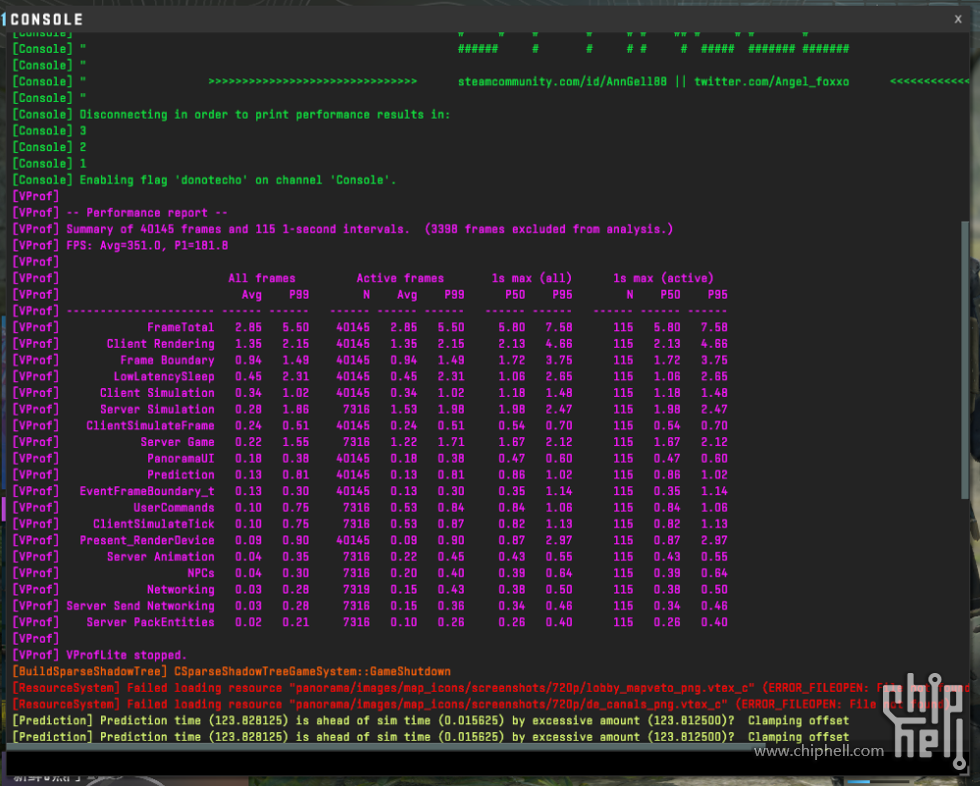

《CS2》基准测试，非常高画质，2K分辨率，游戏平均帧率为264.5 FPS，1% LOW帧为147.2 FPS。1080P分辨率，游戏平均帧率为351 FPS，1% LOW帧为181.8 FPS。保持分辨率不变，将画质设为低，游戏平均帧率为535.2 FPS，1% LOW帧为206.1 FPS。

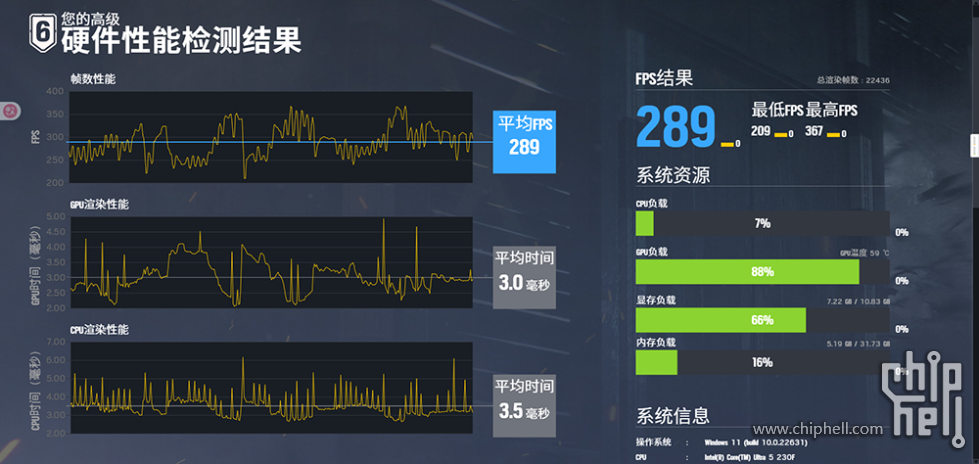

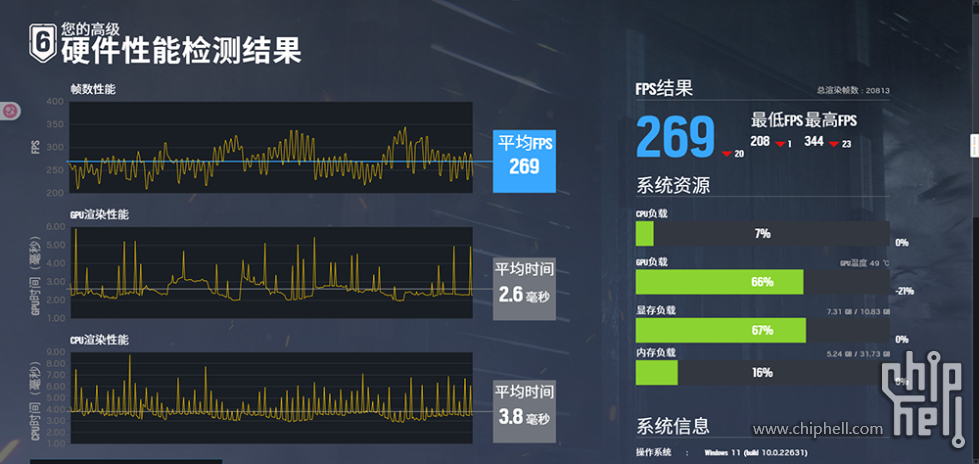

《彩虹六号·围攻X》基准测试，超高画质，渲染比例100%，2K分辨率，游戏平均帧率为269 FPS，开启DLSS超级性能设置后，游戏平均帧率为289 FPS。

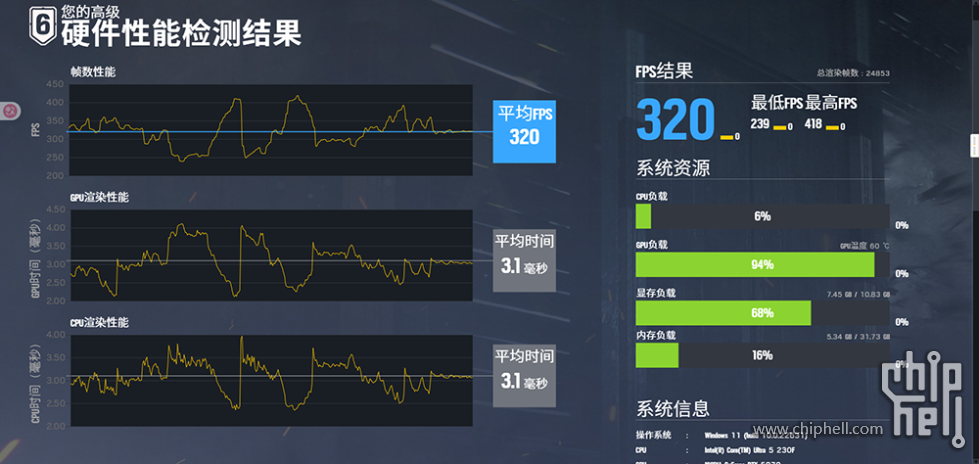

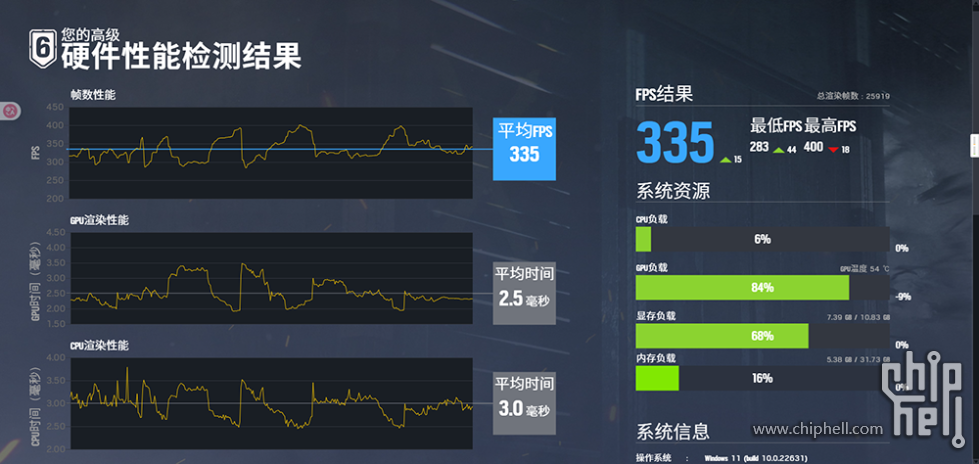

1080P分辨率，游戏平均帧率为320 FPS，开启DLSS超级性能设置后，游戏平均帧率为335 FPS。

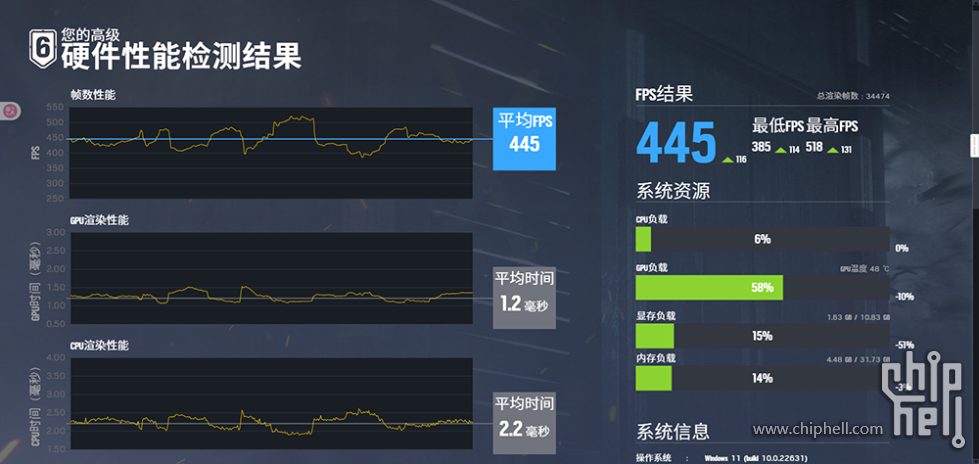

保持分辨率不变，将画质设为低，并关闭DLSS，游戏帧数为445 FPS；

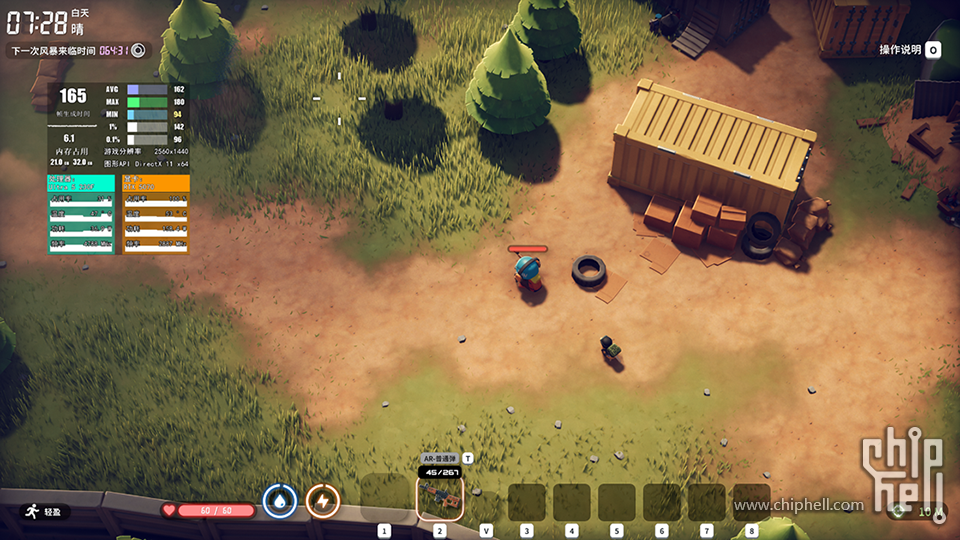

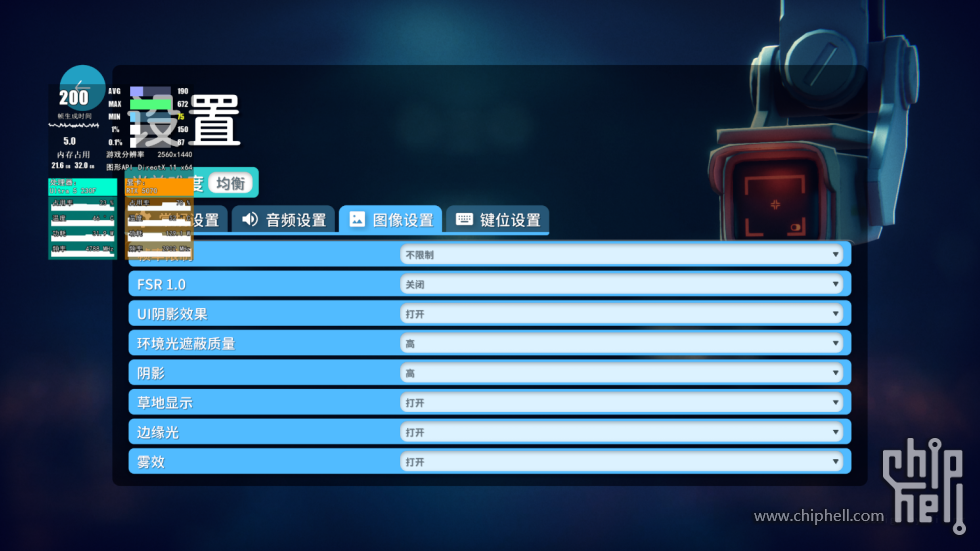

《逃离鸭科夫》游戏实际体验，高画质，2K分辨率下，游戏帧数为170FPS左右；

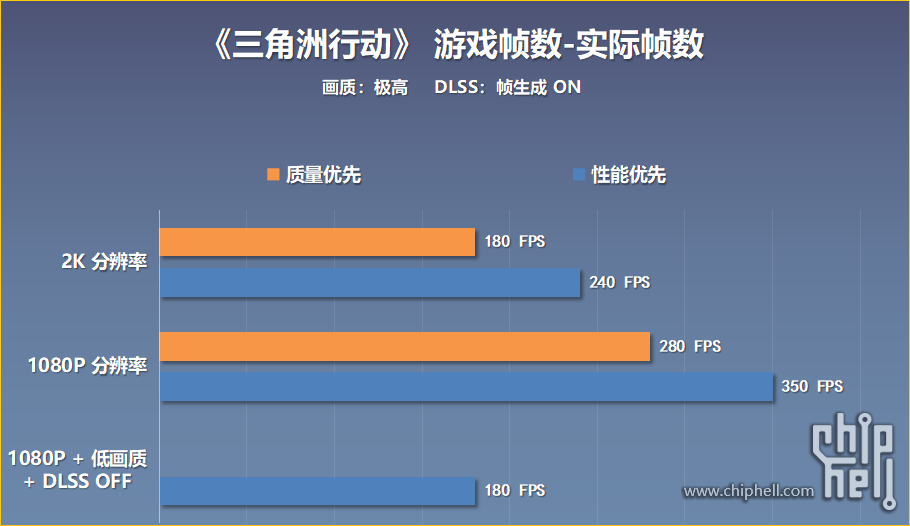

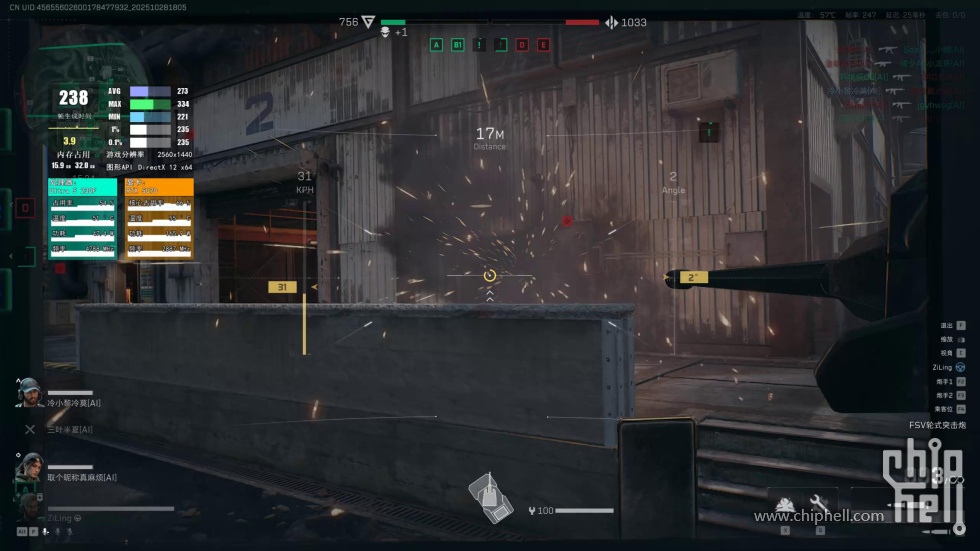

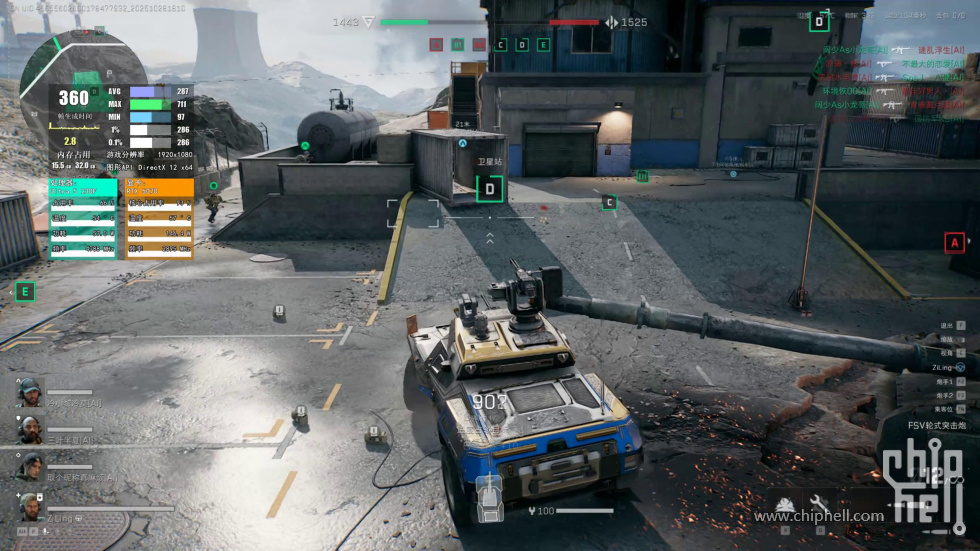

《三角洲行动》游戏中，极高画质，开启DLSS帧生成，游戏在不同分辨率及DLSS设置下的帧数表现如下；



装机点评
铝合金+北美黑胡桃实木搭配，让上文小钢炮主机在颜值和质感方面都做到了绝对的优秀。同时，11L的小体积，但塞得下230F+5070这样的高配，不论是生产力还是游戏力都得到保证。对于只能使用下压式风冷的ITX主机来讲，功耗不高，但实测综合性能表现优秀的酷睿Ultra5-230F，对比9600X平台也毫无劣势，性价比可能还稍微占优。而搭配5070，也并不会出现小马拉大车的情况，完全能够充分释放显卡性能。
