可以拎着走的3A小钢炮：华硕ROG B850i+撼讯9060XT游荡者装机分享

glb1031

作为ITX爱好者，今天跟大家分享一套可以拎着走的3A 小钢炮的装机分享。这次装机除了ITX 主机这个标签之外，我觉得还是有很多地方值得给大家分享的。
对于喜欢ITX的玩家来讲，因为本身尺寸限制所以在配置选择上会需要做很多硬件配置上的取舍。但是这几年也可以看到很多品牌在改变ITX玩家的装机体验，比如我这次的装机就是。机箱方面选择了电源前置设计的闪鳞 G200这款机箱，因为机箱前置设计使得它在配置上可以让玩家兼顾大尺寸的风冷散热。虽然显卡方面仅支持275mm长度的显卡，但是我也找到了一张仅200mm长度的撼讯9060XT游荡者。采用200mm双风扇配置的设计方案，堪称ITX架构爱好者的理想之选。




目前前置电源的机箱其实很多，但是因为电源前置的原因，也由于电源安装位置前置的设计特性，在实际使用过程中，电源本身的尺寸规格以及相关线材的布设与整理工作，往往会给用户带来诸多操作上的不便与困扰。这次我还选择了九州风神推出L型设计的PR750G猿宇宙电源。独特的L型设计，侧置出线设计可以说是专为电源前置的机箱设计。这样让装机完成后的美观程度大大增加。




配置单：

处理器：AMD R7 9800X3D
主 板：华硕 ROG STRIX B850-I GAMING WIFI
显 卡：撼讯AMD RADEON RX 9060XT游荡者
内 存：云彣 绫龙 6000MHz CL28 24GB x2
固 态：金士顿FURY Renegade G5 PCIe 5.0 2TB
机 箱：闪鳞 G200
电 源：九州风神 猿宇宙电源 PR750G
散 热：九州风神 冰立方 AK500 G2 暗夜版

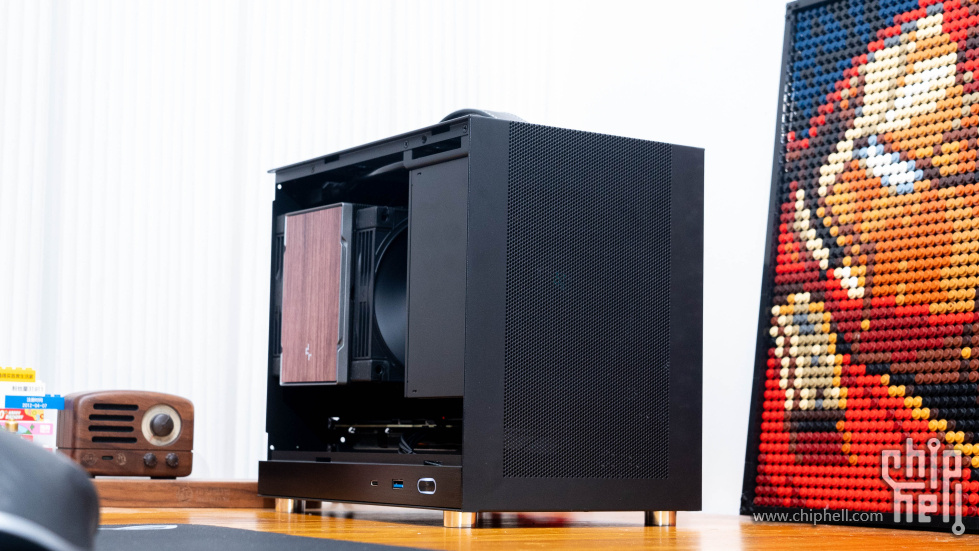

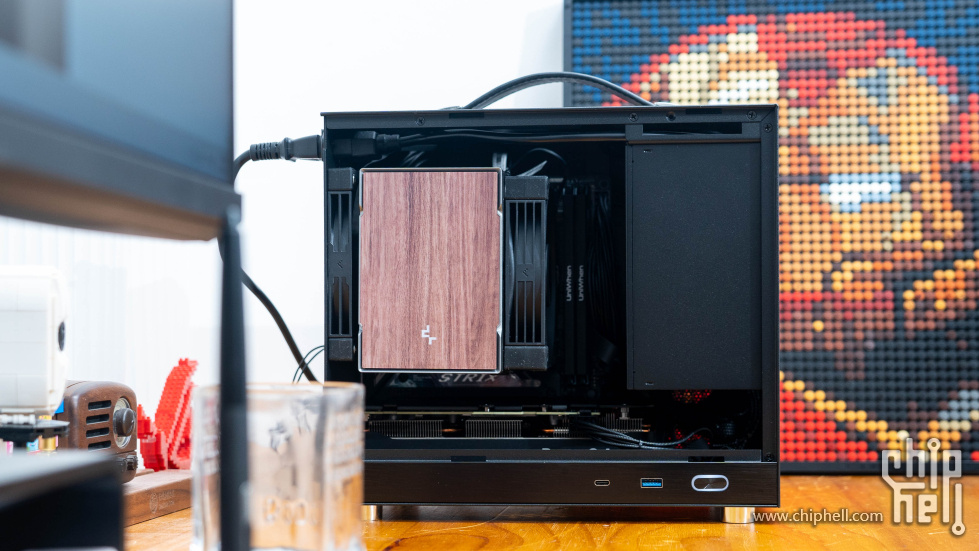

整机展示：

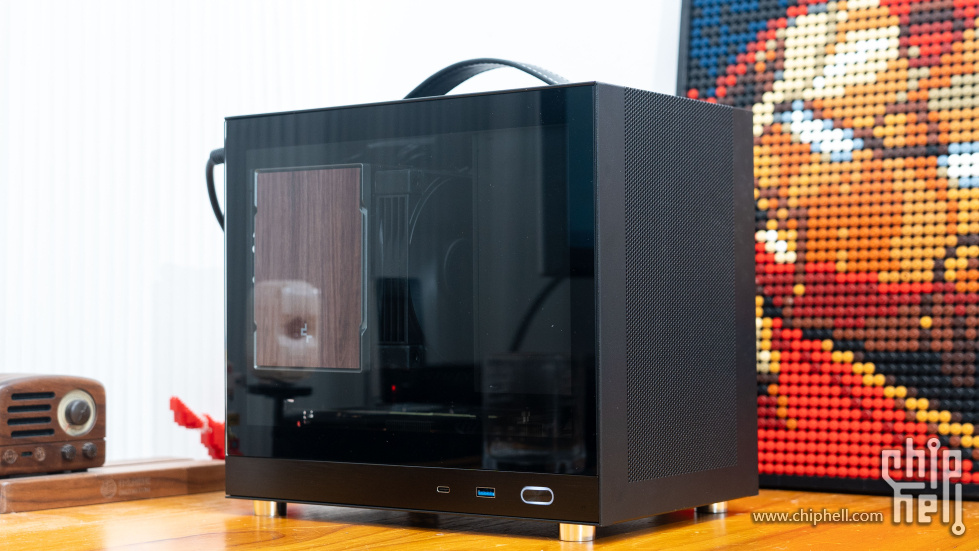

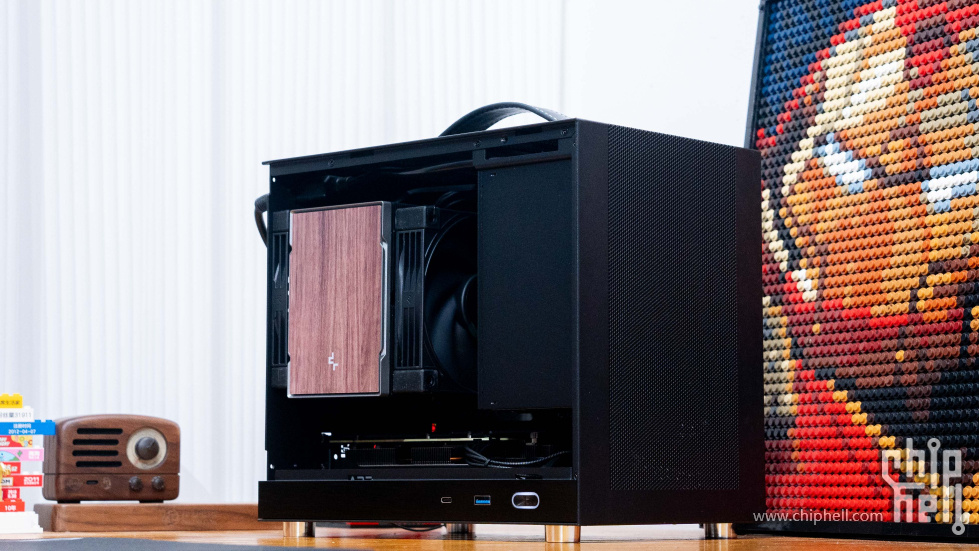

整体做了黑色的装机方案，同配置下也有纯白配色版本可选，我看了一下整体同配置下都有同型号白色硬件可选，可以方便大家抄作业。

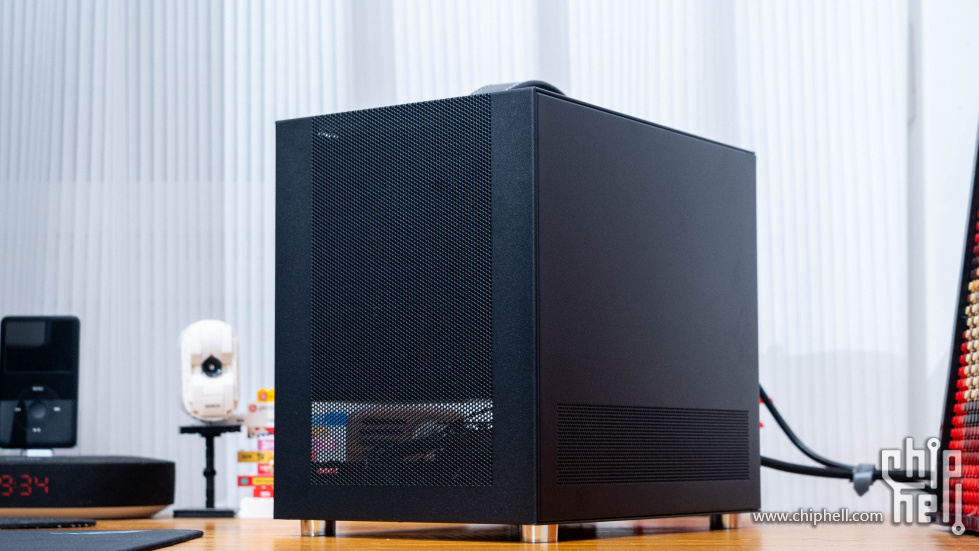

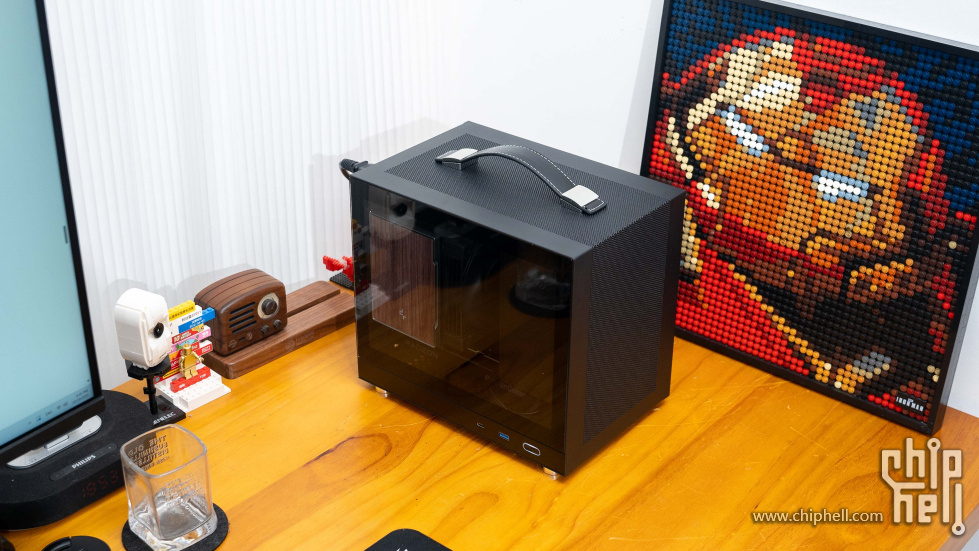

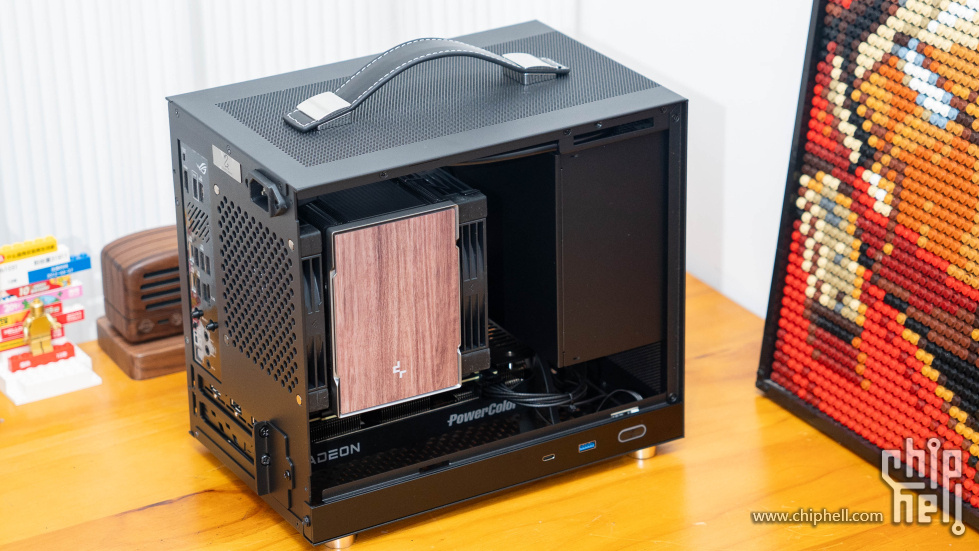

自带提手设计，可以方便外出携带。

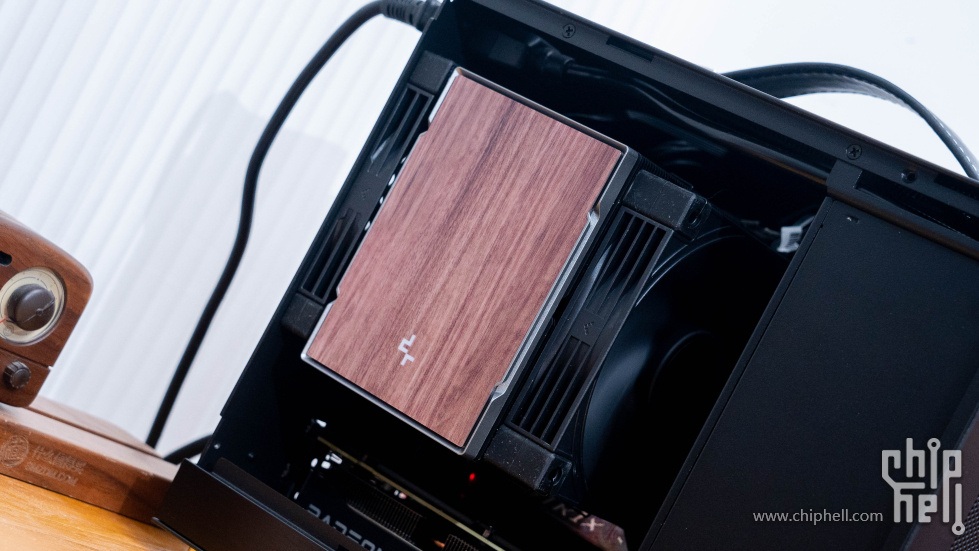

有木纹装饰的九州风神冰立方 AK500 G2 暗夜版可以说是整体黑色配置的点睛之笔了，当然喜欢黑色的话替换附件中的黑色矩阵风的贴纸就行。

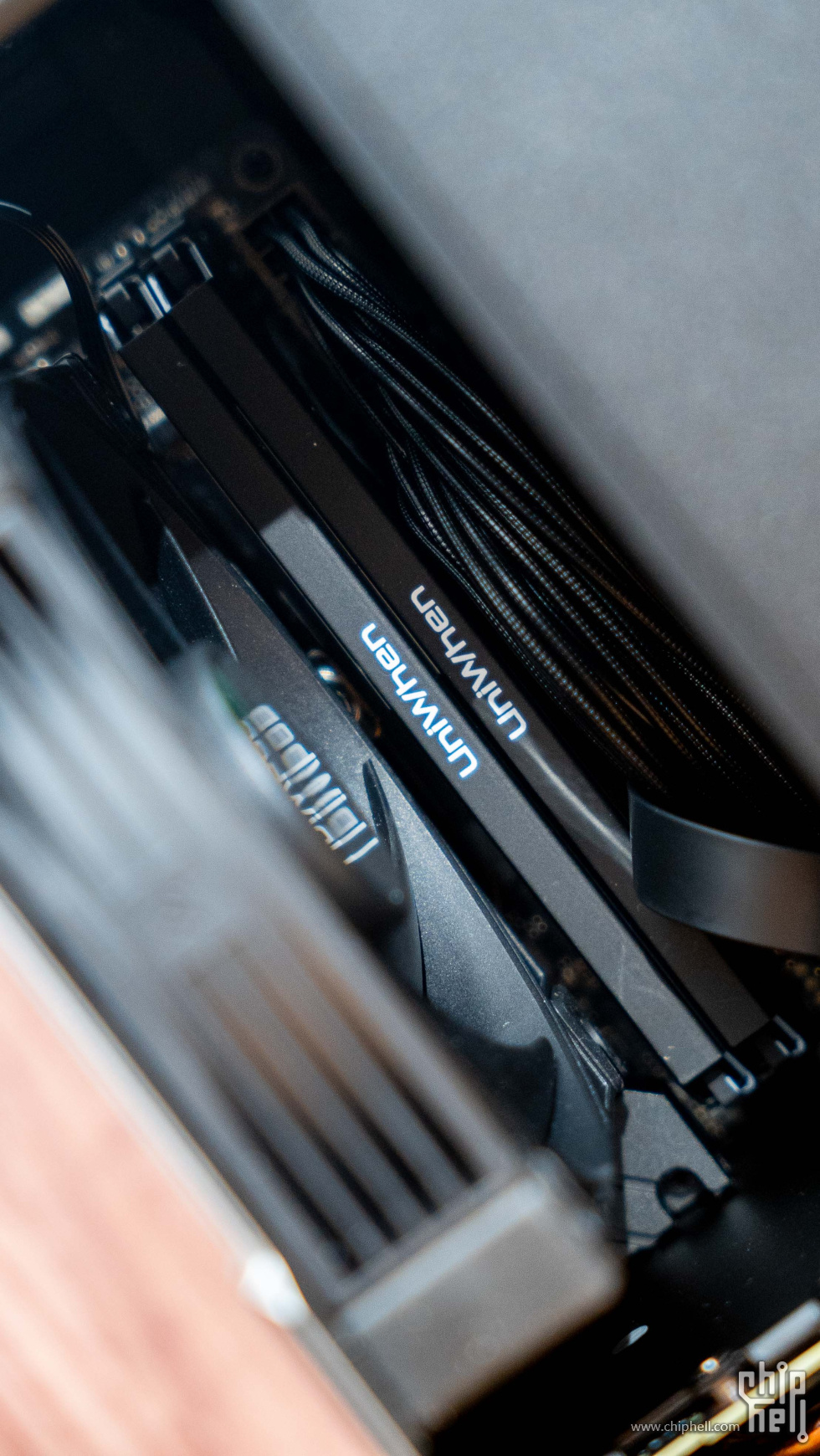

紫光国芯旗下的云彣品牌的绫龙内存细节。

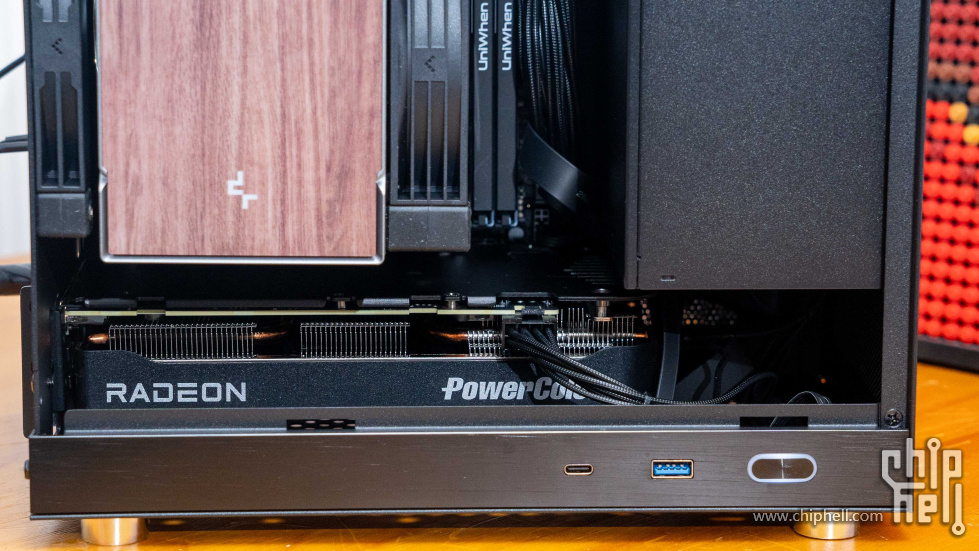

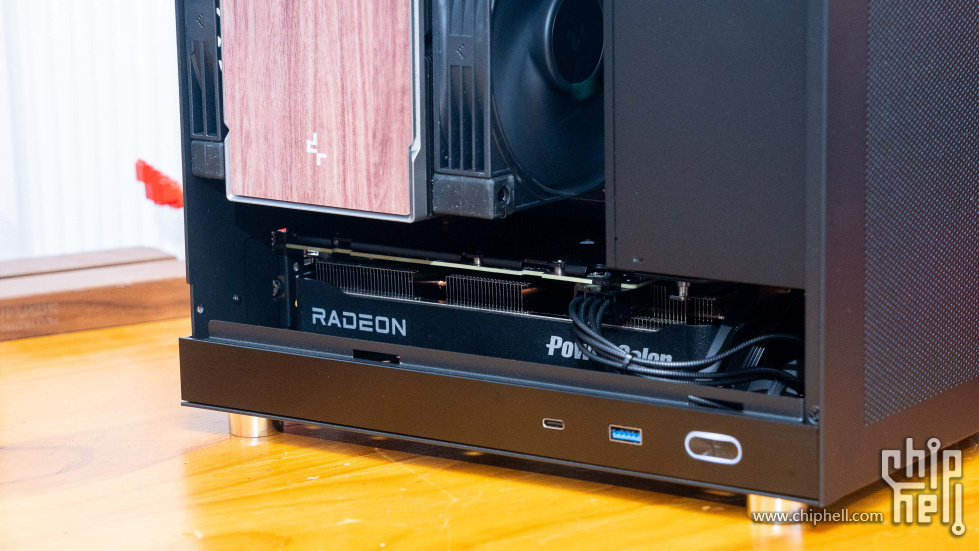

对于紧凑型ITX机箱玩家来讲，显卡的尺寸是每次装机都最头疼的。想要追求性能的同时还想有合适的兼容尺寸。那么这次的撼讯9060XT游荡者就很合适，200mm的长度不会担心兼容性问题。

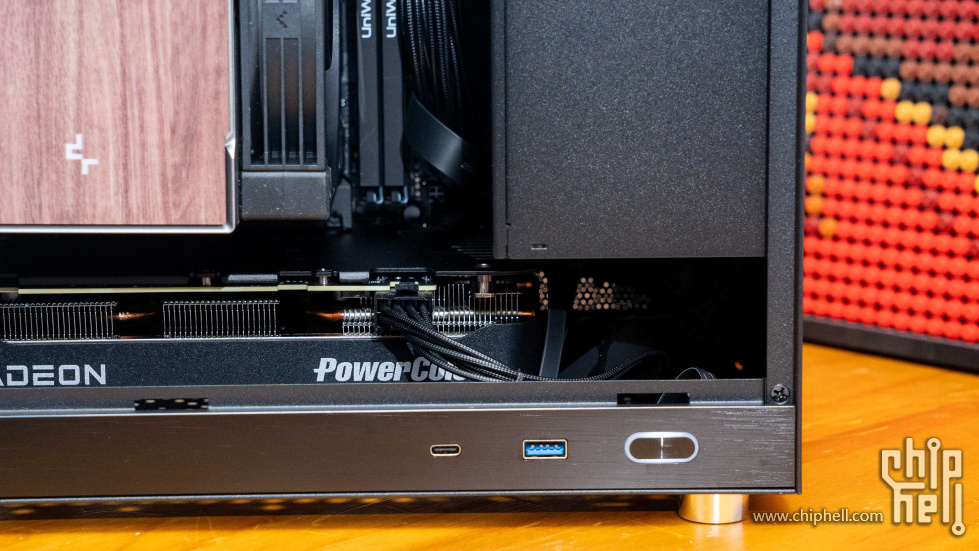

搭配150mm长度的电源下，依旧有空间。



九州风神这款L型设计的侧插电源设计真的很适合前置电源设计的机箱选择，在装机与理线设计上都更方便了。



硬件展示：

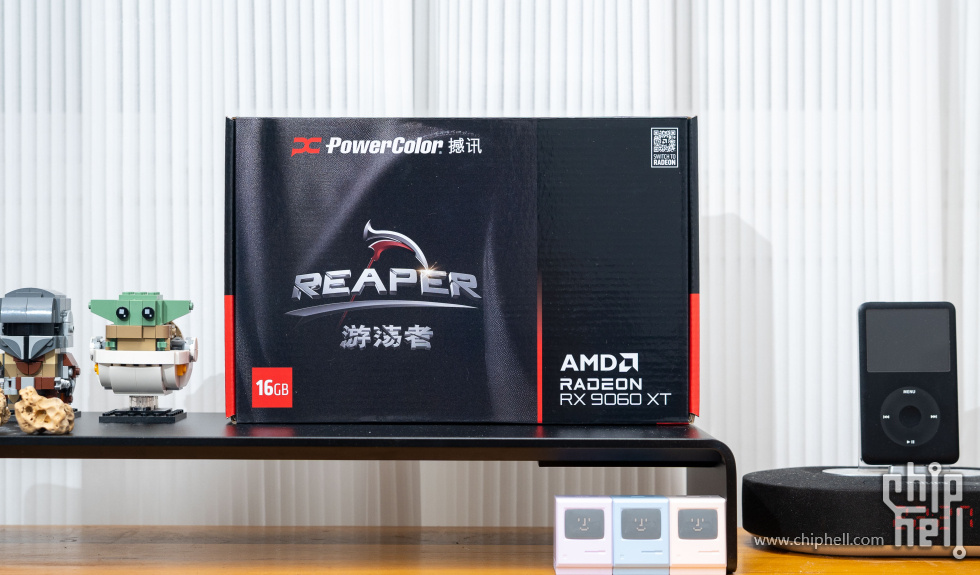

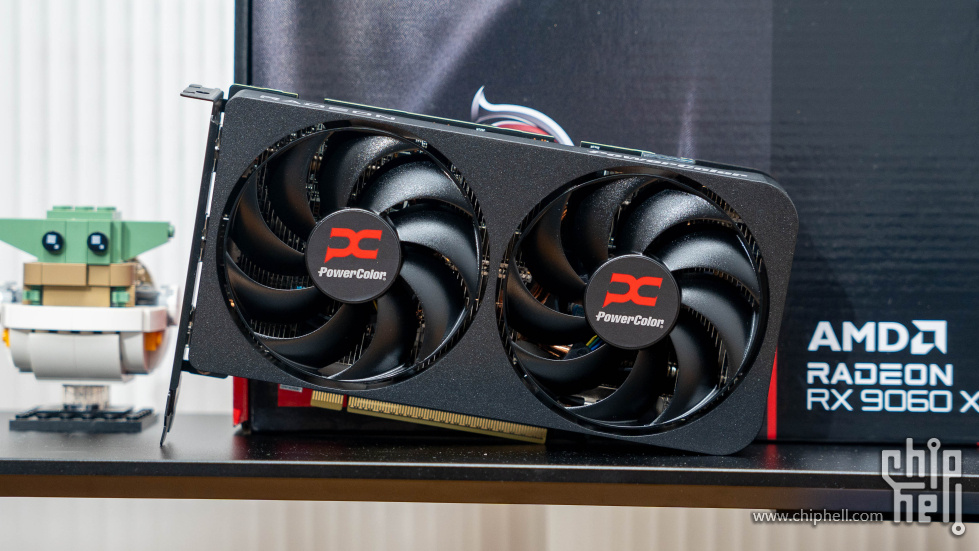

考虑到整体显卡的兼容性上，我这次选择了非常适合ITX玩家以及紧凑型机箱的撼讯AMD RADEON RX 9060XT游荡者显卡。双风扇设计，含挡板的情况下长度只有220mm，对于很多紧凑型的机箱都非常友好。而且这还是在2000-3000价位上目前尺寸最小的一张显卡了。



双风扇设计的RX 9060XT有不少选择，但是如果限制到200-220mm长度这个尺寸上其实就不多了。对于很多紧凑型的ITX机箱来讲，它的设计会更友好。

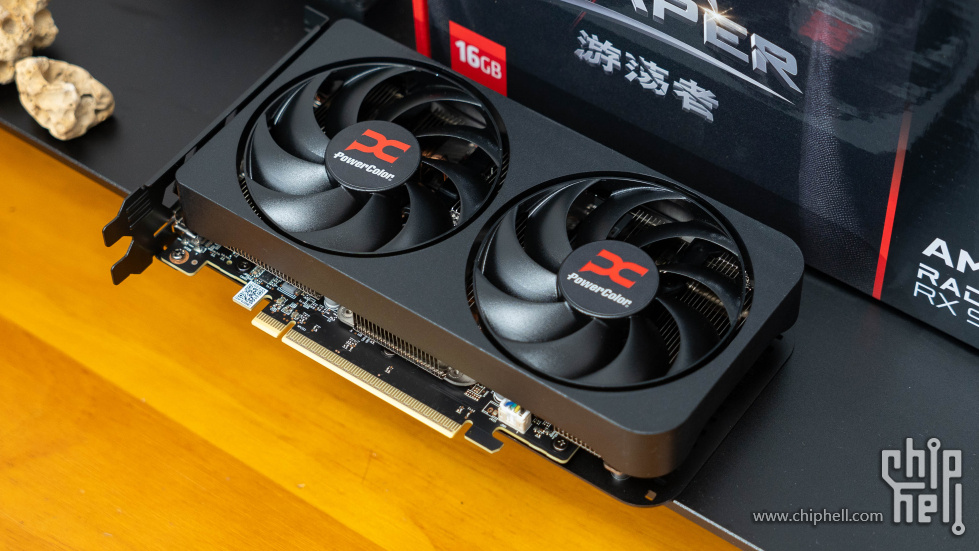

外观上黑白双色可选，搭配2个9cm直径的环型风扇以及散热器也不用担心9060XT的散热问题。

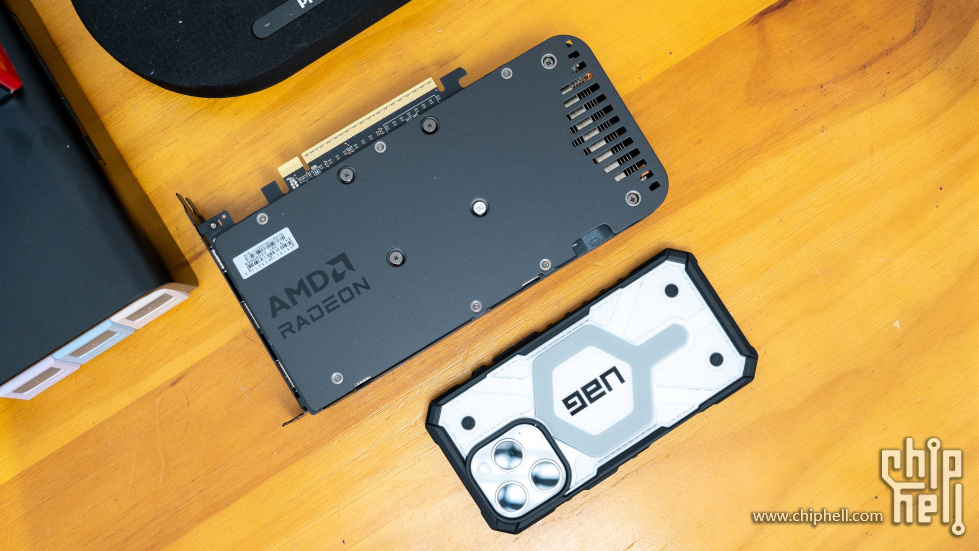

不含挡板下200mm的安装尺寸控制得很好了，直观地对比苹果 16Pro手机尺寸大家可以参考一下。

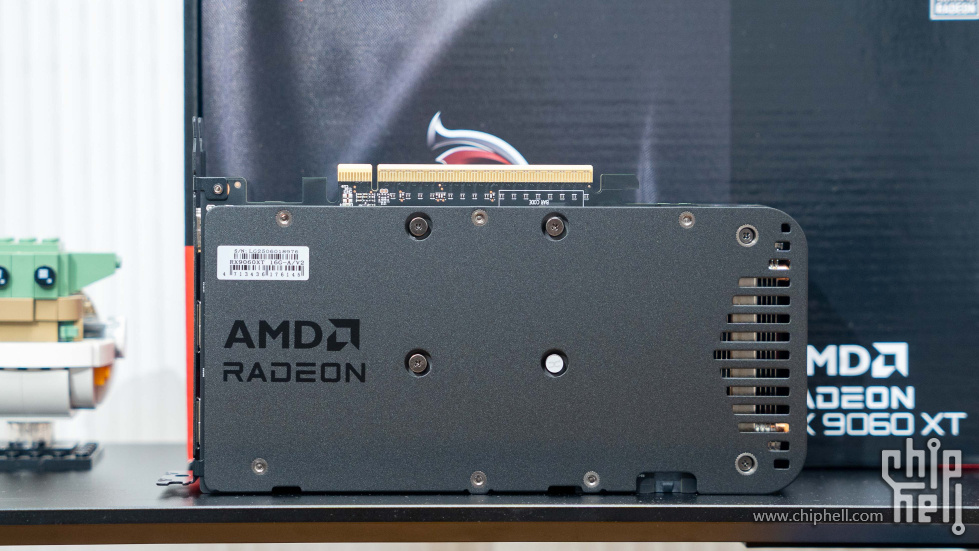

这个尺寸下依旧提供了背板设计，背板上倒也简单装饰了AMD RADEON字样。

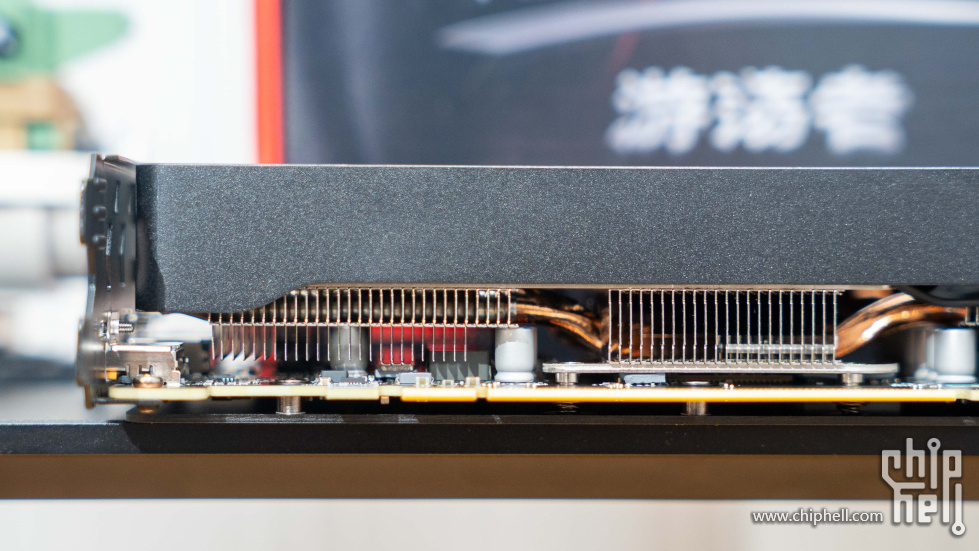

内部散热可以看到双铜管贯穿的直列式铝制鳍片设计。搭配铜底直触设计，具体散热表现可以跳转下面压力测试查看。

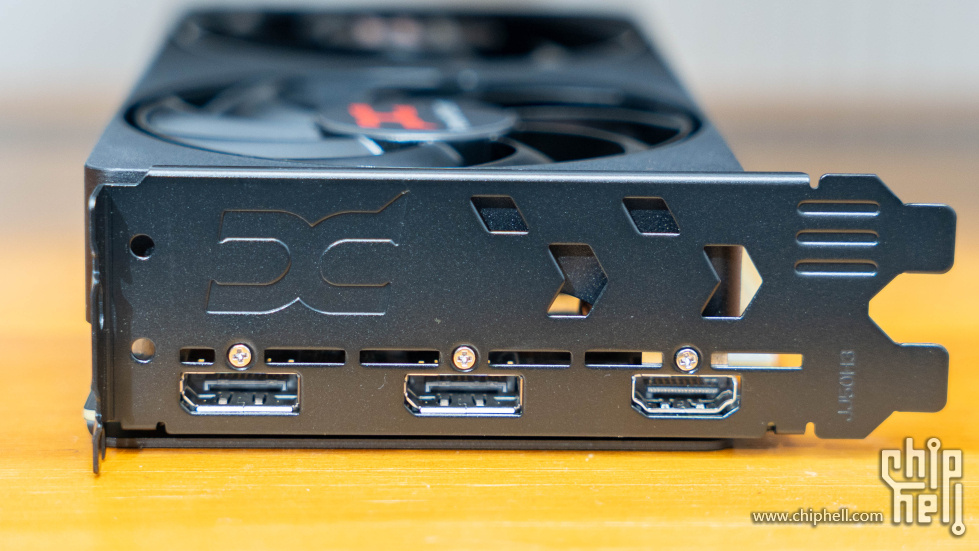

标志性的黑色PCIe挡板，提供了2个DP以及一个HDMI的显示输出接口。

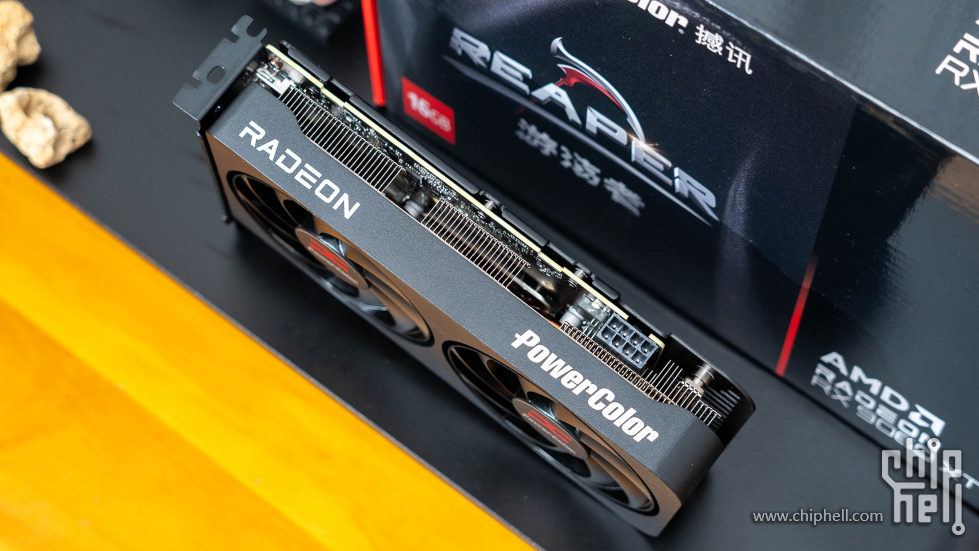

侧面看是标准双槽厚度设计，侧面装饰了RADEON与PowerColor字样装饰。

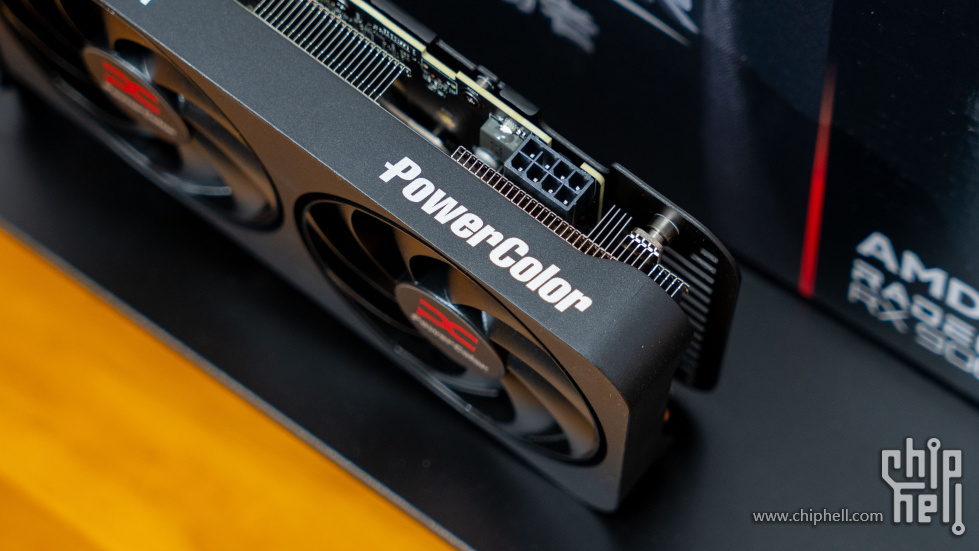

单8Pin 供电设计对于电源没有过高要求，对于老玩家升级也是不错的选择。

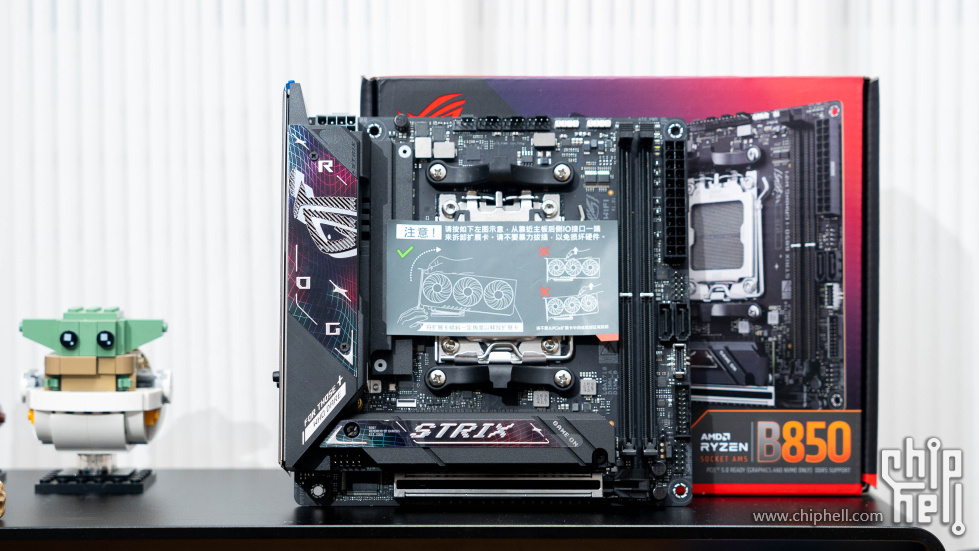

主板是华硕 ROG STRIX B850-I GAMING WIFI，外观上延续了华硕ROG STRIX系列的风格设计，整体的ROG信仰元素十足。

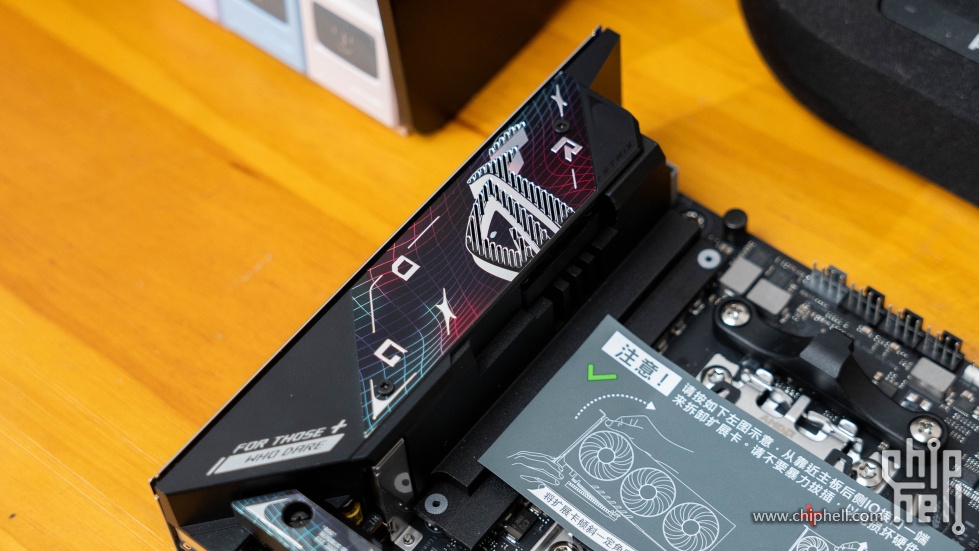

一体设计的IO装甲部分内部还加入了风扇来帮助主动散热，这张ITX主板的供电部分更是提供了10+2+1相供电设计，其中10 相为 VCore 90A 核心供电，2 相为 SOC 90A 供电，1 相为 MISC 供电。满足 AMD RYZEN 全系 CPU 的供电需求。

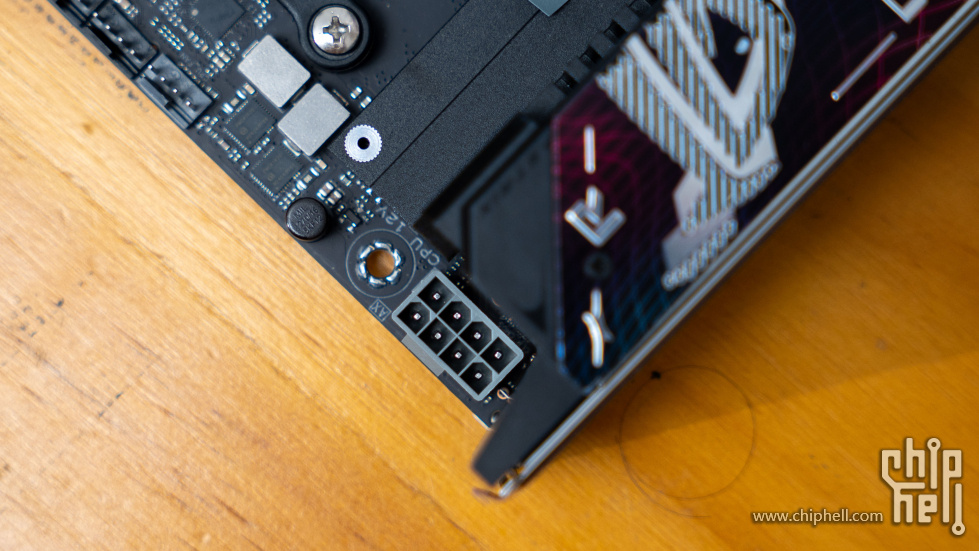

标准ITX板型的单8Pin CPU供电设计。

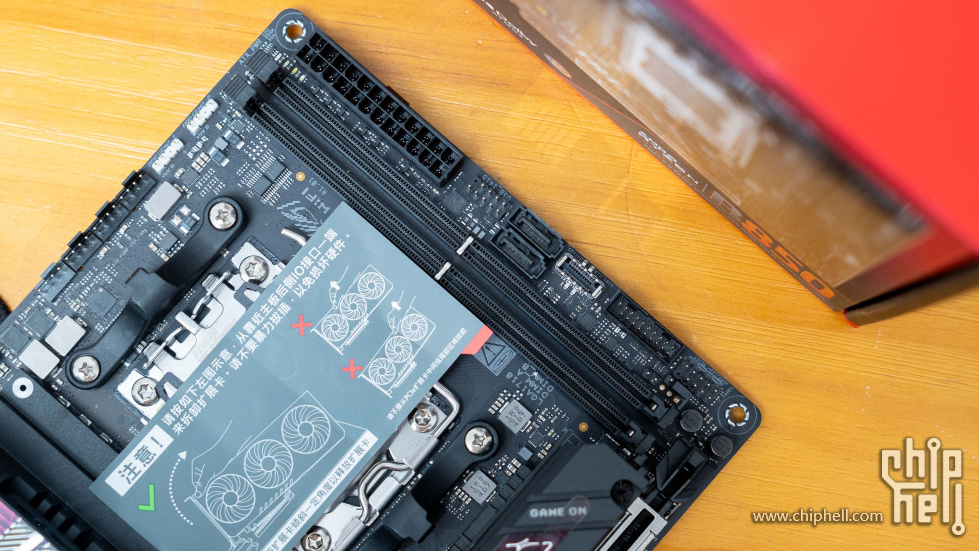

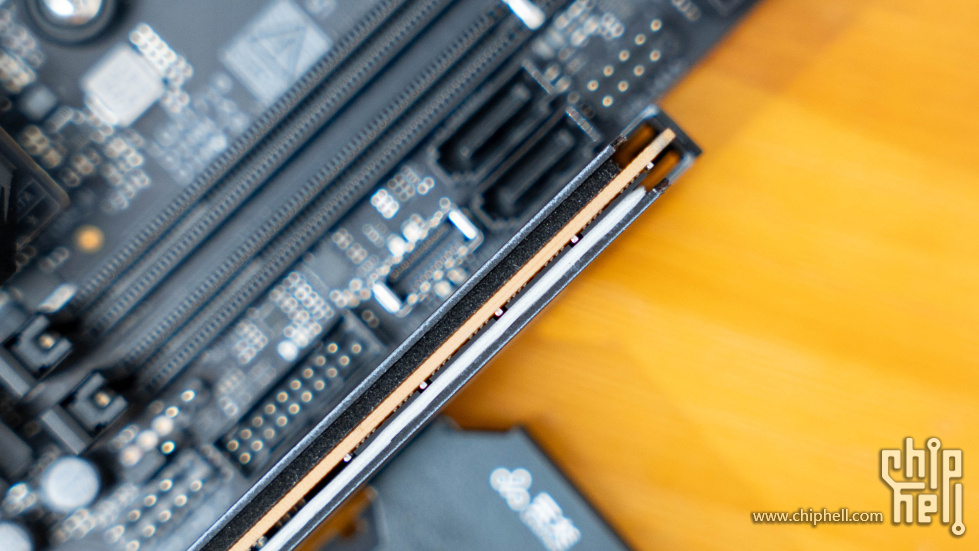

最高支持128GB的双槽设计，华硕增强型内存配置文件 ( AEMP ) 功能，频率最高可达到 DDR5 8400+ MT/s OC 频率。



双M.2 SSD接口设计，正面的M.2 SSD接口采用叠叠乐设计，M.2 SSD接口与主板的音频接口继承在了一块块拆卸的PCB上。下方的PCIe 5.0 x16显卡插槽也做了加固设计，并且支持显卡快拆功能。全新的显卡快拆下放到ITX主板上的意义真的要比在ATX或者MATX主板上的意义更大，毕竟在紧凑的ITX机箱内部拆卸安装大尺寸的显卡一直都是比较难下手的。

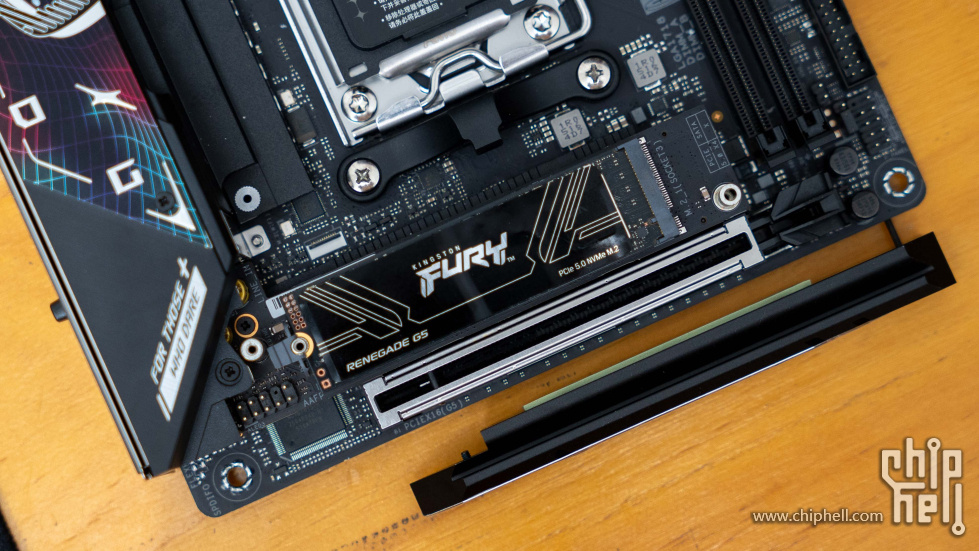

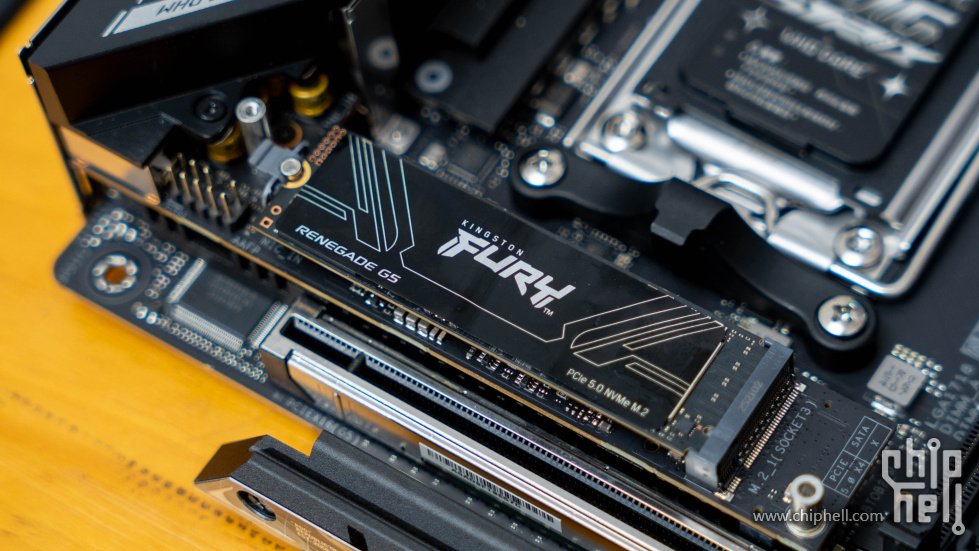

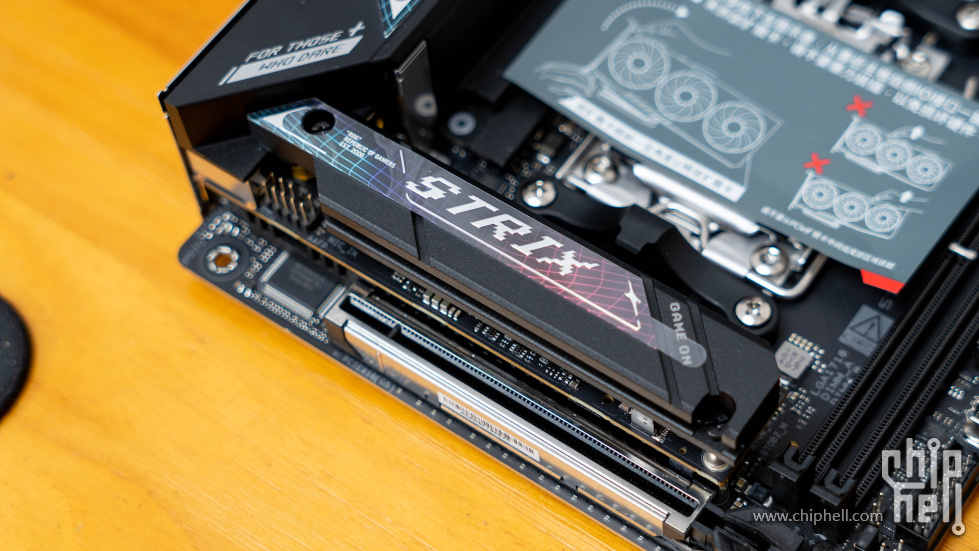

M.2 SSD安装FURY Renegade G5 SSD效果，主板正面的M.2 SSD接口为CPU直连的PCIe 5.0 x4规格，背面的则是PCIe 4.0 x4设计。

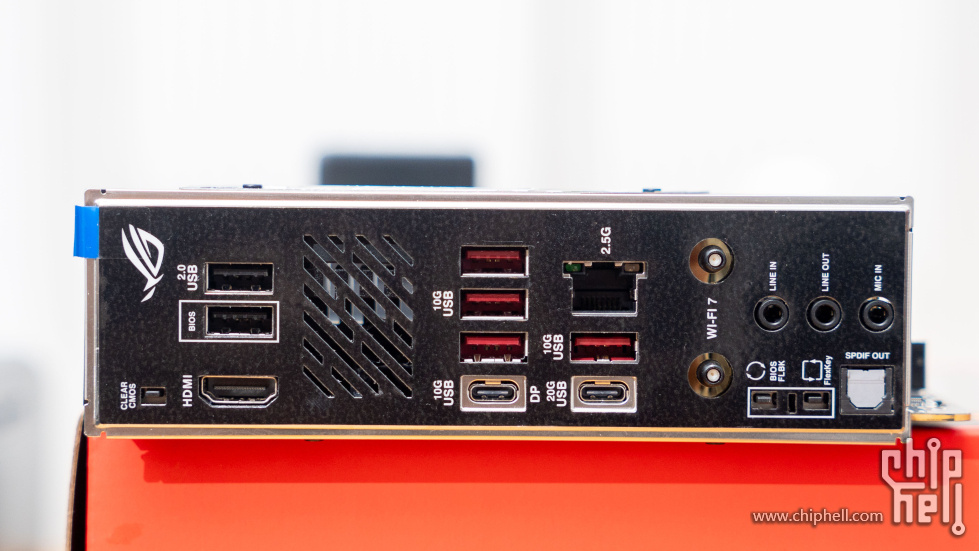

背后IO接口非常丰富，提供了6个USB 3.2 Gen2x2接口（4个红色的USB-A，两个Type-C接口）1个HDMI接口、2个USB 2.0 接口。此外还提供了一个2.5G RJ45有线网口，Wi-Fi 7无线网卡接口采用了华硕最新的易拆式天线设计，安装使用方便。另外比如BIOS Flash接口和Clear CMOS接口也都一应俱全。

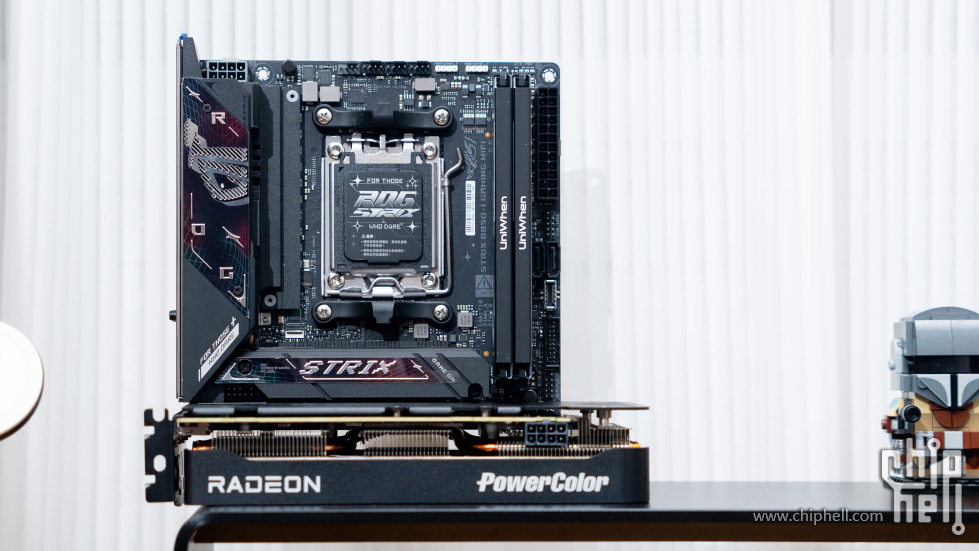

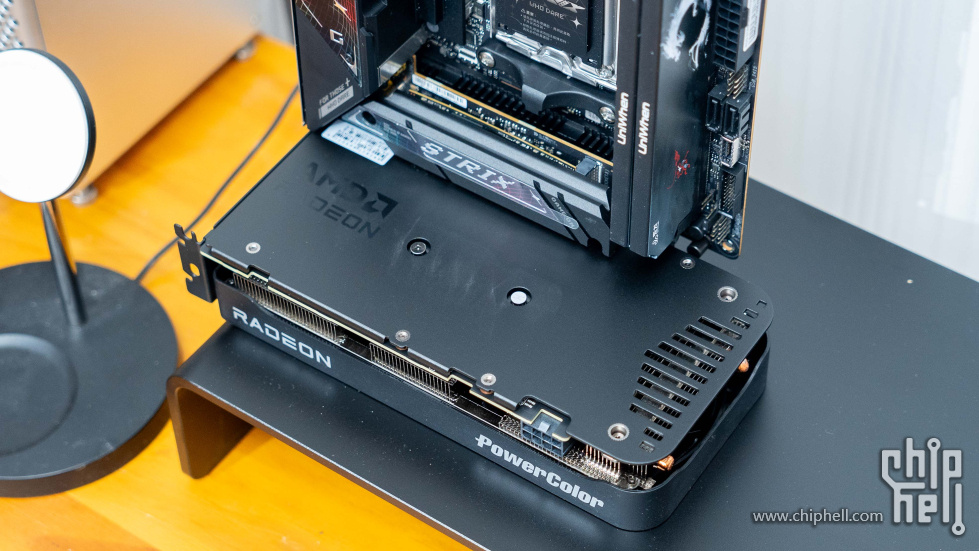

搭配撼讯AMD RADEON RX 9060XT游荡者显卡的安装效果，这张紧凑设计的RX9060XT真的很适合当下ITX玩家选择。

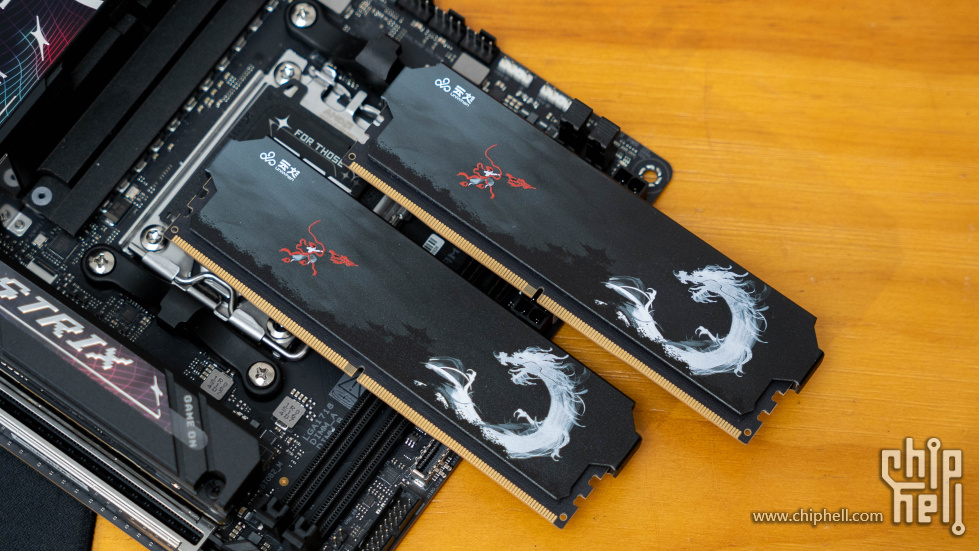

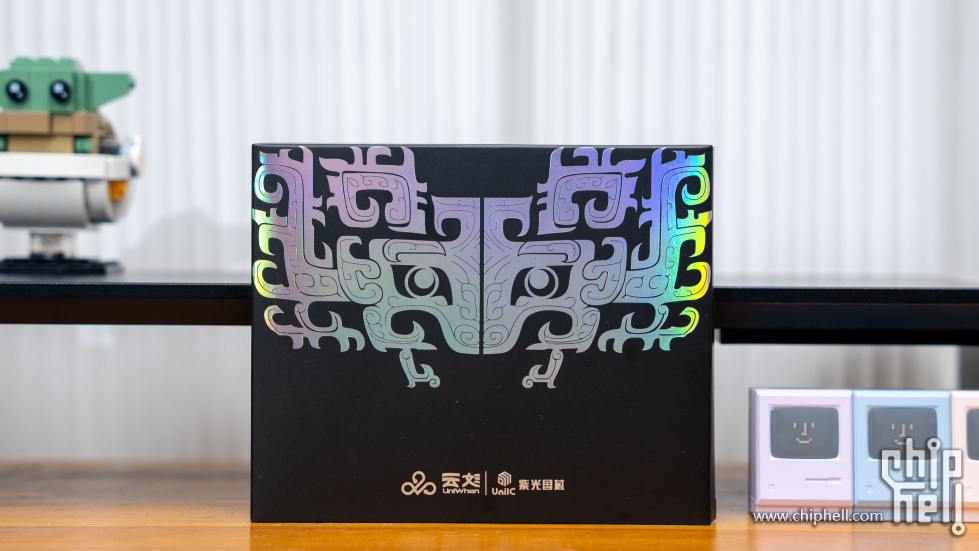

内存选择了紫光国芯旗下的云彣品牌，产品型号是绫龙。我这套是海力士M-die颗粒的6000MHz CL28 24GB x2的套条。黑白双色可选，我根据整机颜色选择了黑色的版本。

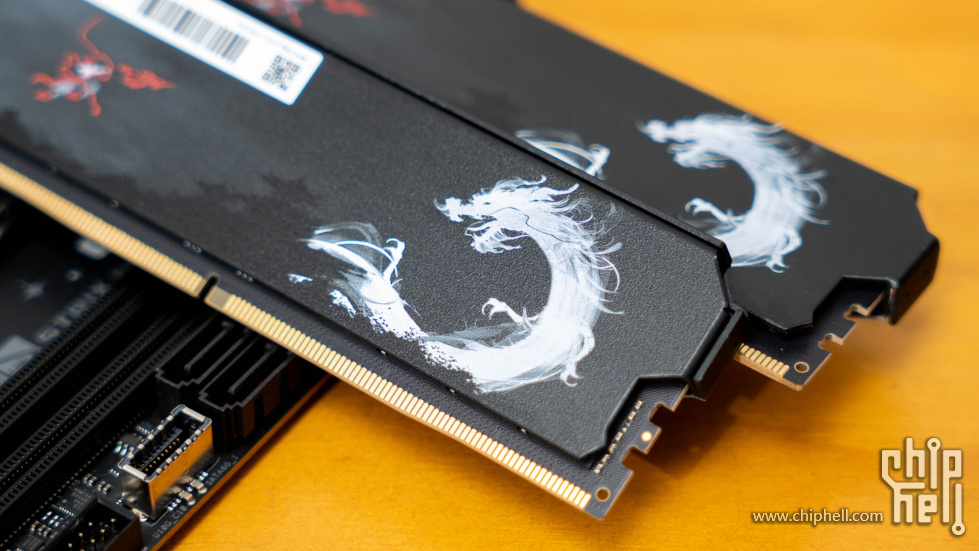

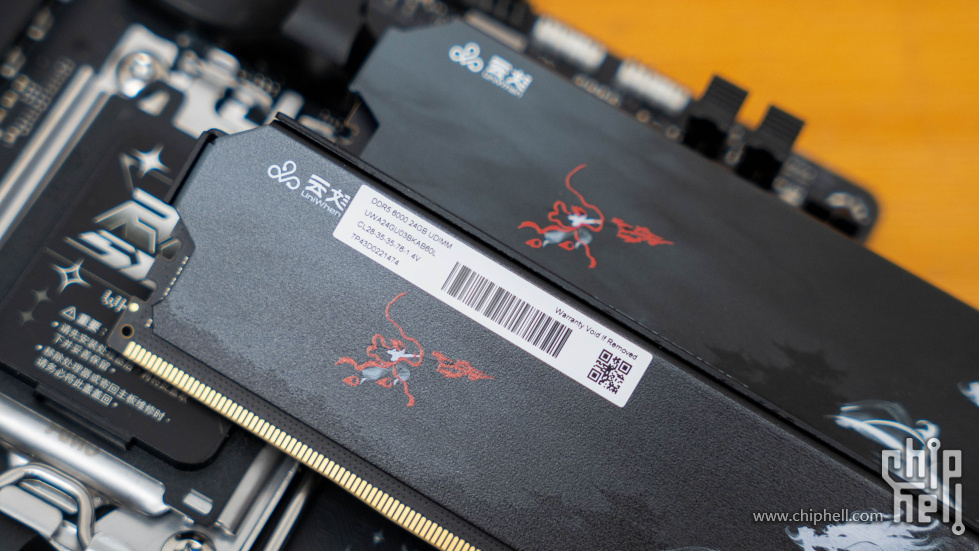

外观上这款云彣品牌的绫龙内存采用了黑色马甲设计，内存表面是UV喷涂的中国水墨风元素的「哪吒闹海」装饰。

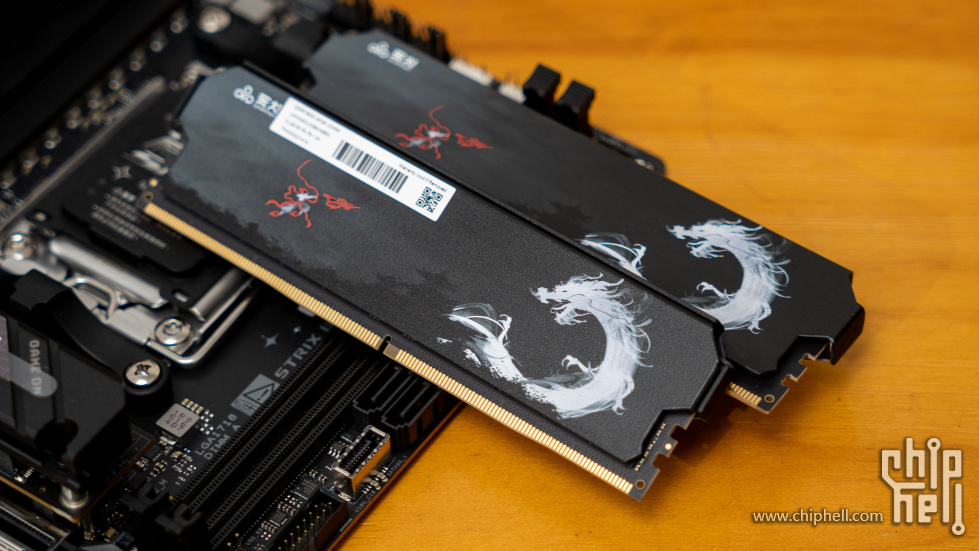

水墨元素的装饰设计为产品注入了更多东方神话的元素，而且这套内存也提供了南亚和美光颗粒的版本供玩家选择。




我这次选择了海力士M-die颗粒的版本，实测下整体读写与延迟表现都是不错的，而且也具有一定的超频空间。



在当下这个内存价格飞涨的时期里，6000MHz CL28时序的24GB x2也是AMD用户一个非常不错的选择。虽然这一套内存品牌的知名度不高，但是内存本身性能还是值得玩家入手的，产品颗粒也加入了ECC纠错机制，而且搭载了PMIC电源管理芯片，可以有效地保证内存的稳定性。

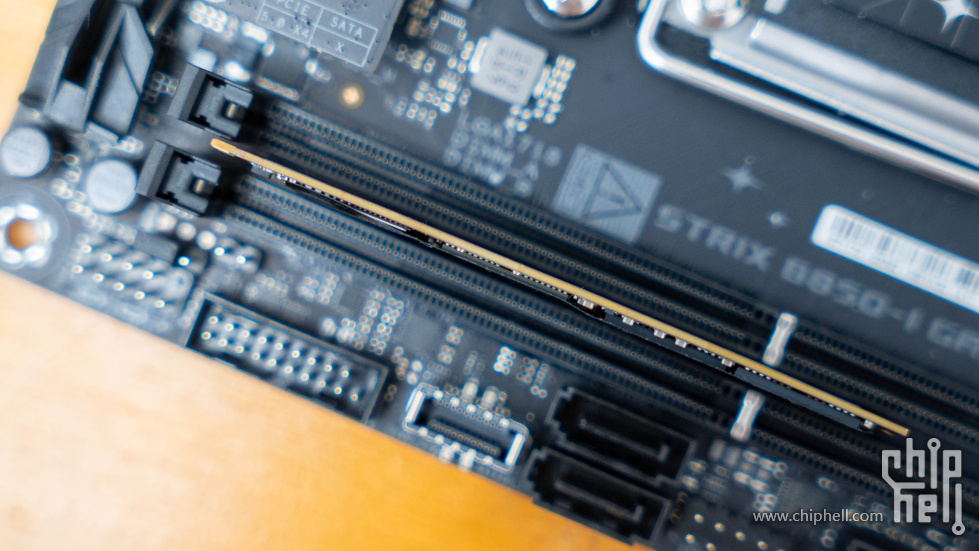

底部可以看到24GB版本也是采用单面颗粒设计，配合加厚的纯铝马甲与高效导热层。在测试中也看到在AMD 平台中具有一定的超频空间。

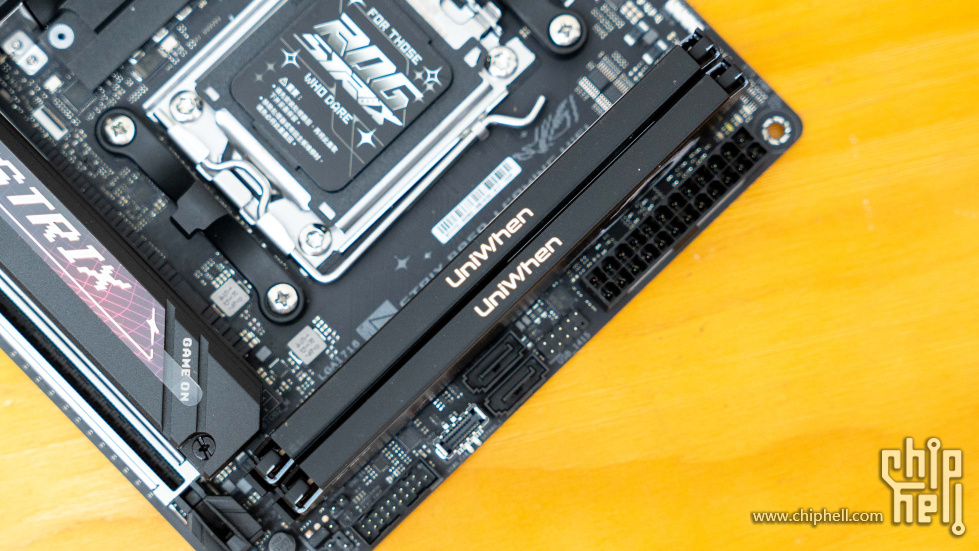

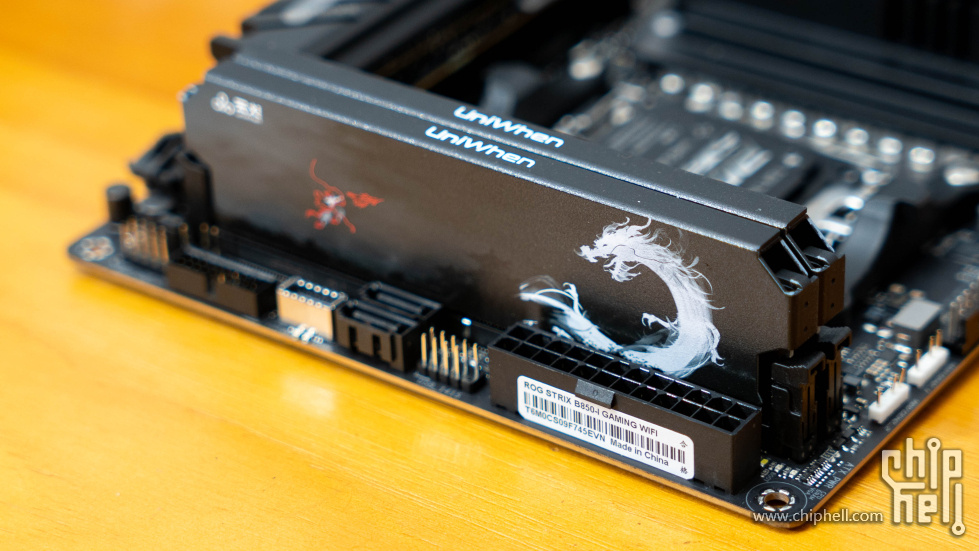

内存安装效果如图。

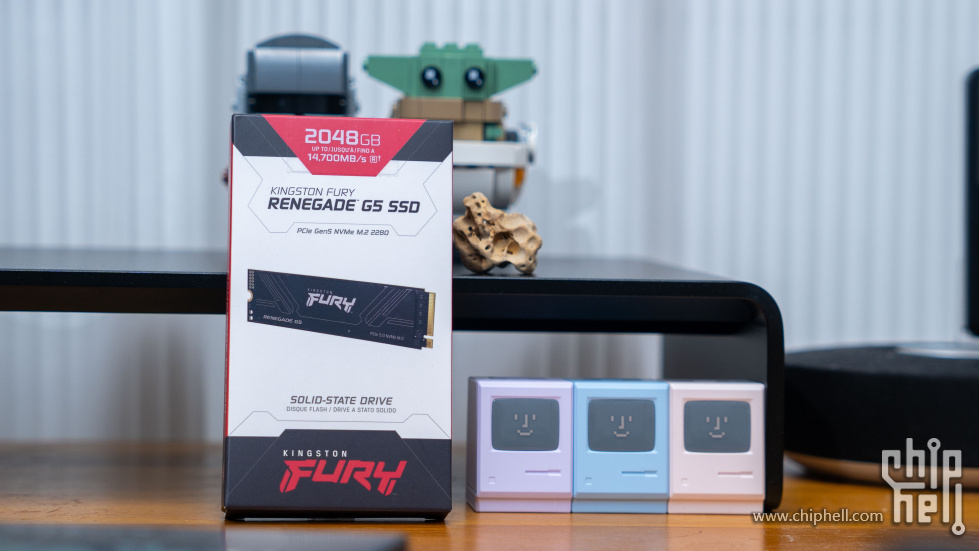

SSD方面选择了金士顿 FURY Renegade G5 PCIe 5.0 SSD 2TB，属于金士顿的FURY系列。最高读取可达14700MB/s，也是目前市面上旗舰之选了。包装盒很小巧，正面可以看到产品容量与外观渲染图。

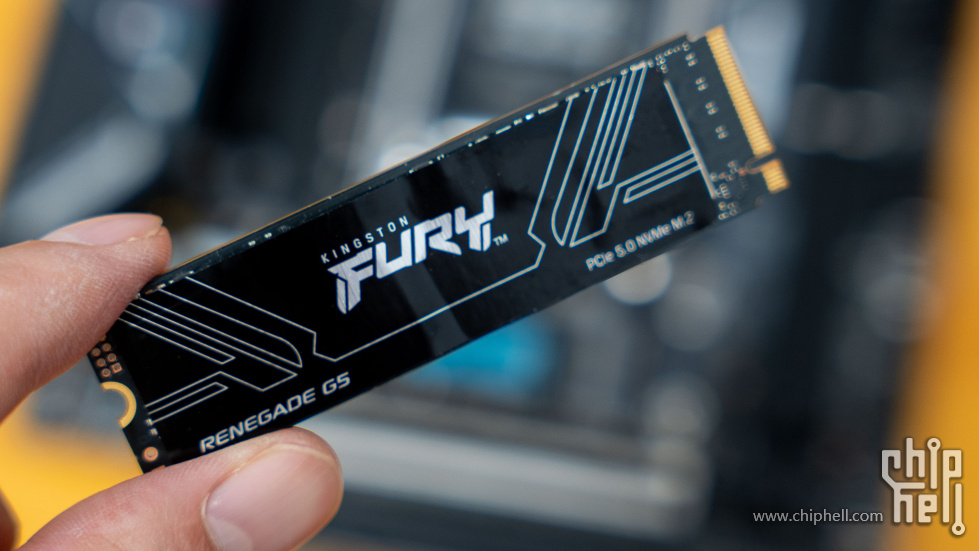

金士顿FURY PCIe 5.0 为标准2280规格设计，正面可以看到FURY Renegade G5 贴纸。

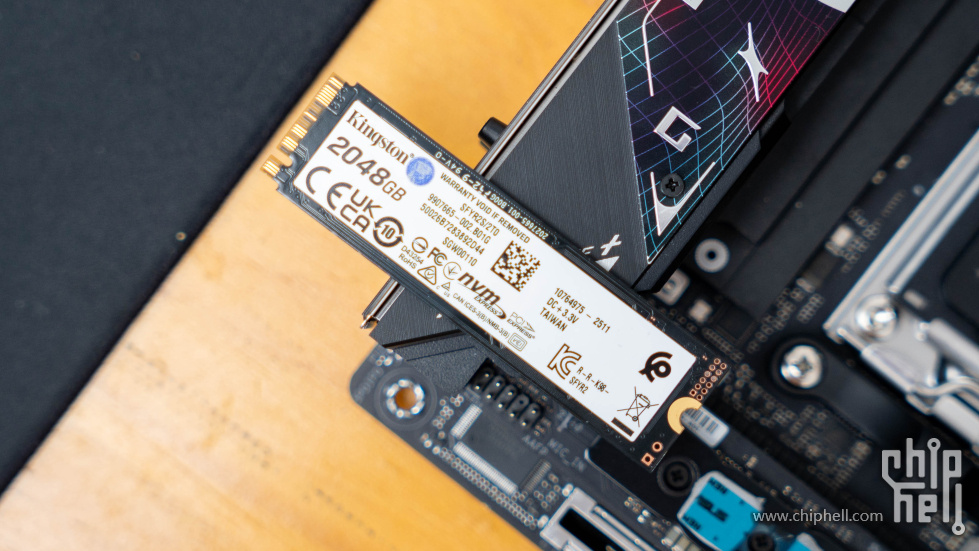

主控是来自慧荣SM2508的主控，这也是目前PCIe 5.0 固态硬盘的主流选择。2TB版本采用金士顿自家的NAND颗粒，2TB版本为两颗NAND颗粒设计，单颗容量1TB。SSD产品背面是容量信息以及各种认证信息。




在目前的内存与SSD价格普涨的时期，原先感觉性价比不高的PCIe 5.0 SSD产品的性价比却直接凸显出来了，价格相差不大的情况下直接PCIe 5.0 SSD产品呗。




安装效果如图，搭配主板自带的散热片日常运行温度表现要比早期的PCIe 5.0 SSD好很多。

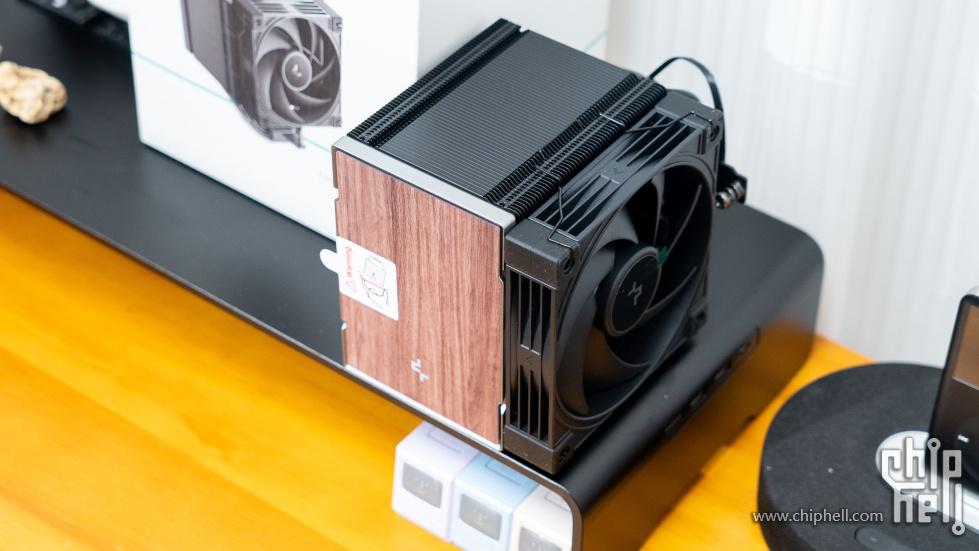

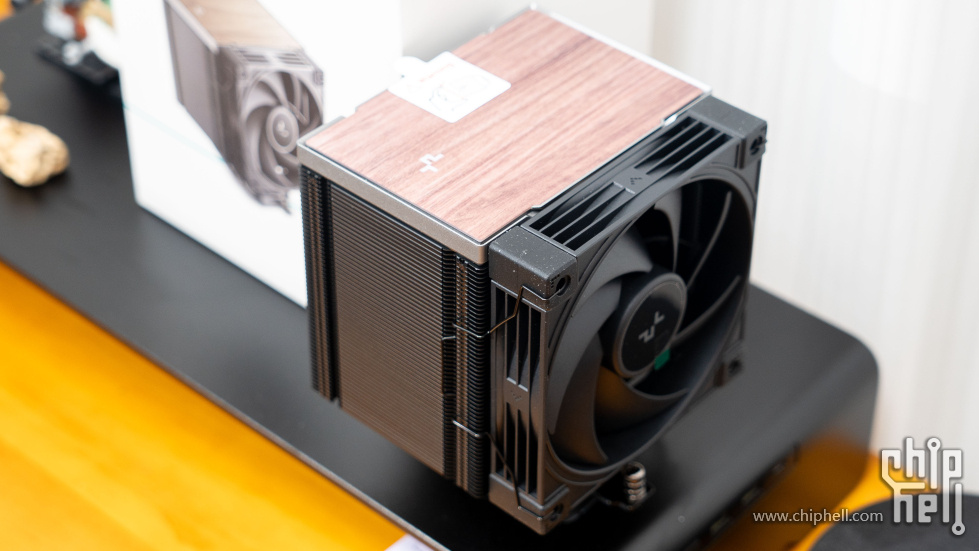

散热方面选择了九州风神的冰立方 AK500 G2 暗夜版，全新的木纹顶盖设计也是目前DIY 领域的偏好，另外也有白色的晴雪版可选。除了木纹顶盖之外附件盒里还有一个黑色矩阵风的贴纸可以替换。




另外这次的风扇也做了升级，加入了8秒自动反转清灰技术以及ISST智能启停风扇技术。

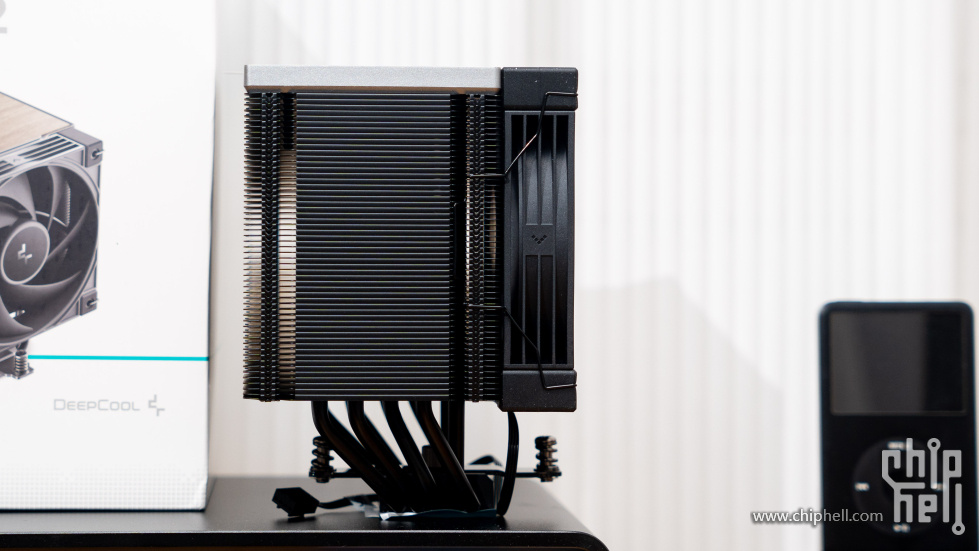

鳍片部分整体做了黑化处理，兼顾美观的同时还做到抗氧化。

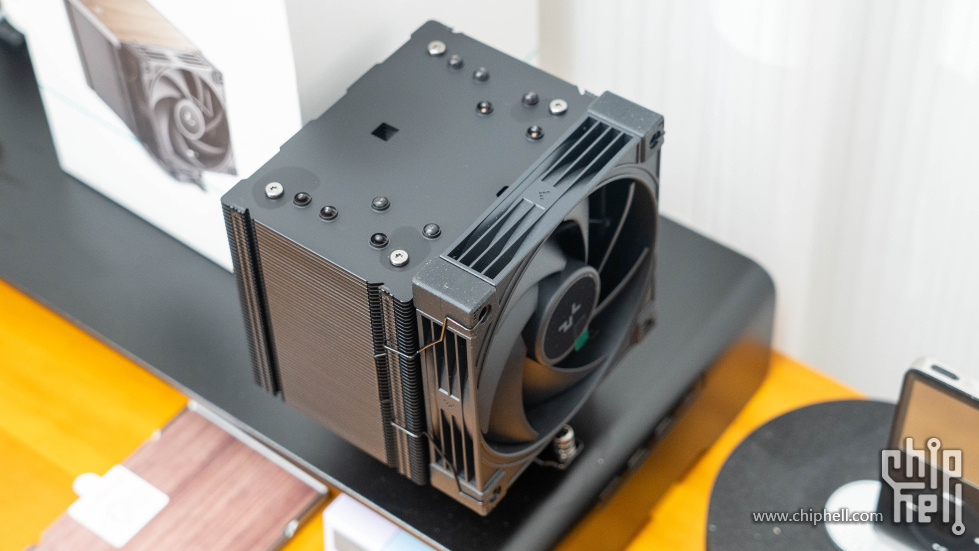

取下磁吸顶盖，可以看到其内部的5热管单塔设计，考虑内存高度也做了内存全避位方案，这样就很好地可以避免内存高度问题影响风扇的安装。

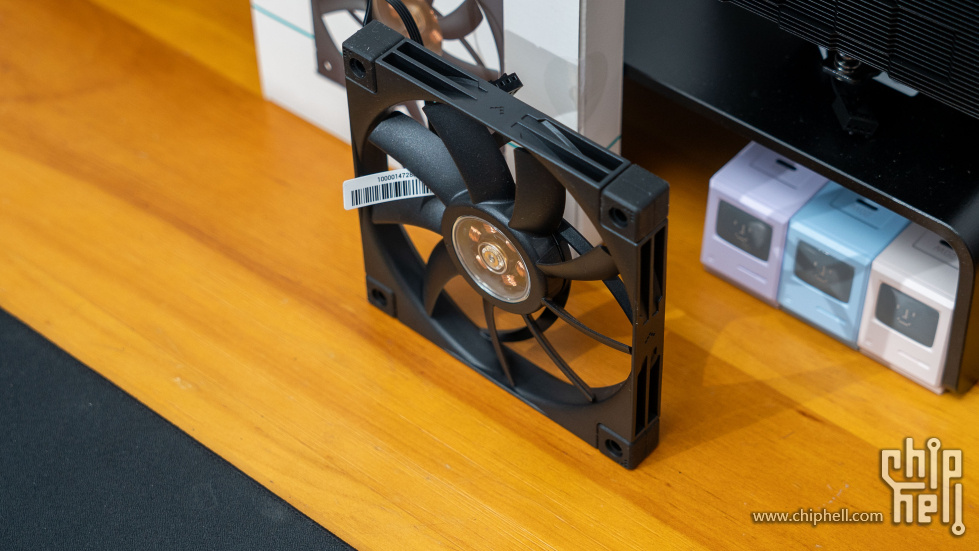

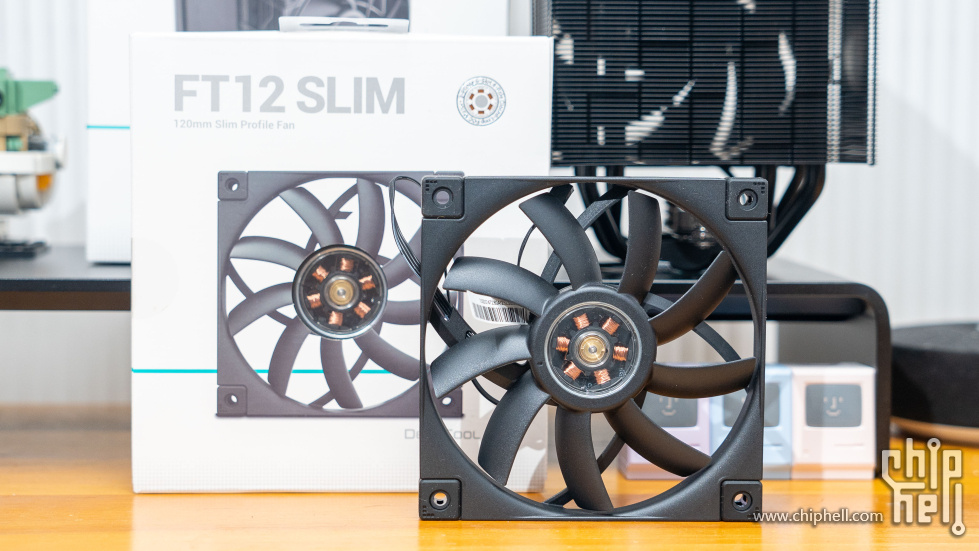

另外还一起搭配了九州风神自家的FT12 SLIM的15mm的薄扇，这也是我提前做足了功课。




九州风扇的这款薄扇设计的很好，拥有不错颜值的同时还兼顾了散热效能。

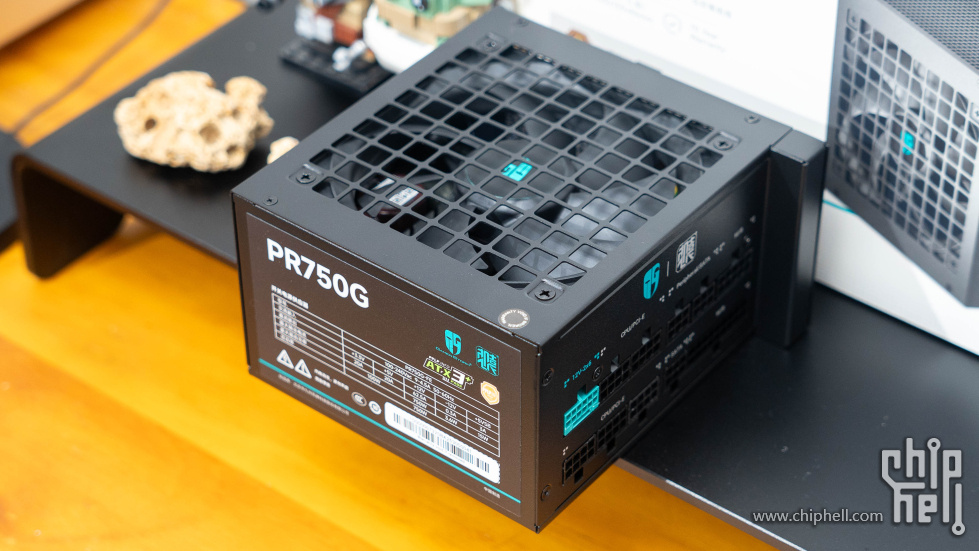

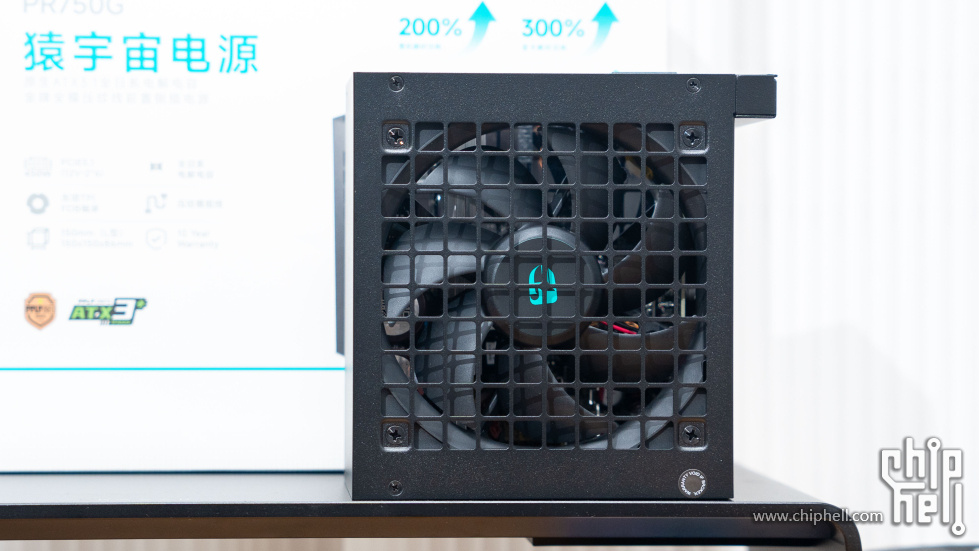

电源就更有意思了，这是九州风神与DIY大佬装机猿合作推出的L型电源产品猿宇宙电源 PR750G，这也是专为前置机箱电源而生的设计，采用创新的侧置输出端口布局，特殊的L型布局设计，可以方便在闪鳞G200这样电源前置的机箱中安装，以达到避免裸露线材影响硬件兼容性的同时，还可以更好的兼顾美观。




颠覆性的L型外观在当下应该也是一种独创设计，对于前置电源的机箱可以说是非常友好设计。

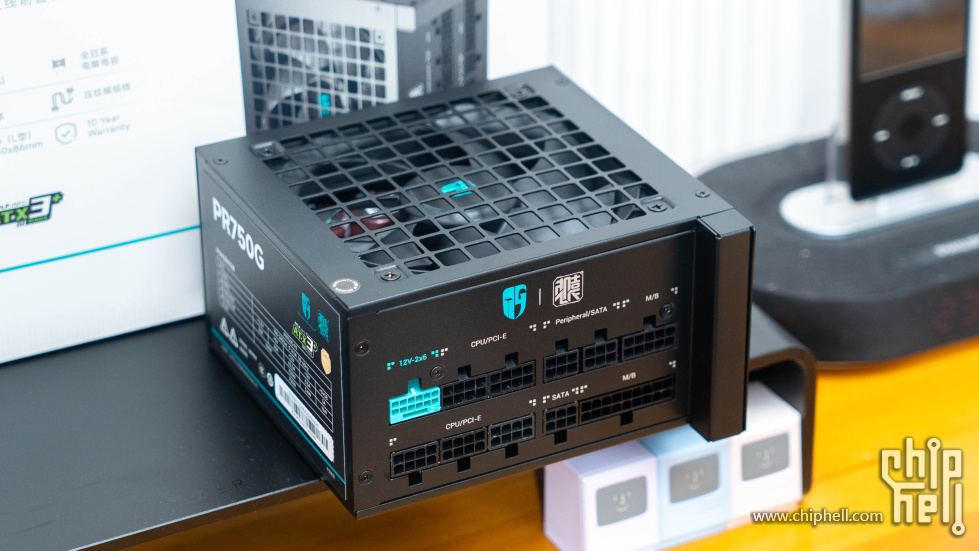

另外作为一款金牌全模组电源，它也符合PPLP金牌认证、ATX 3.1标准。全系搭配了12V-2x6 显卡线设计。

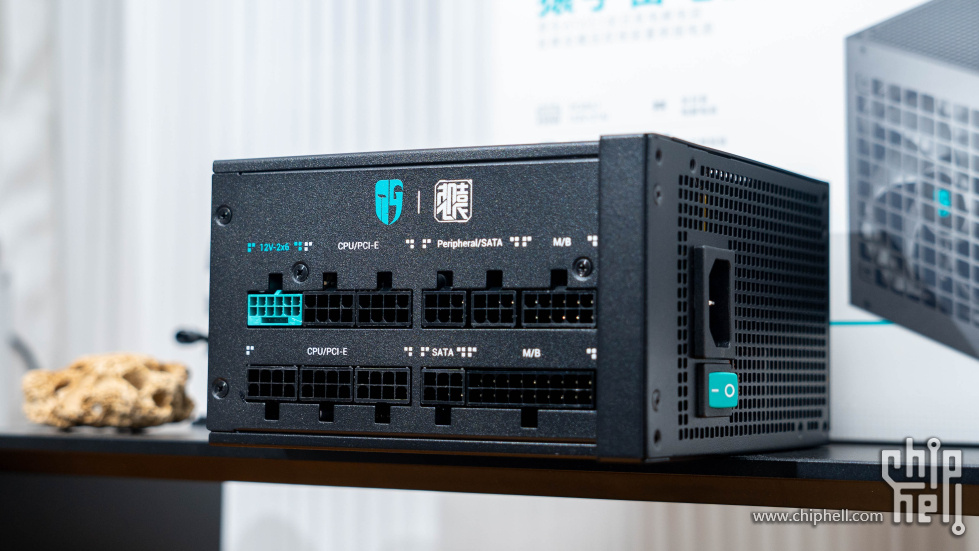

接口方面12V-2x6接口也做了九州风神标志性的色彩标注，当然如果附带的12V-2x6显卡供电线也采用异色设计就更好了。

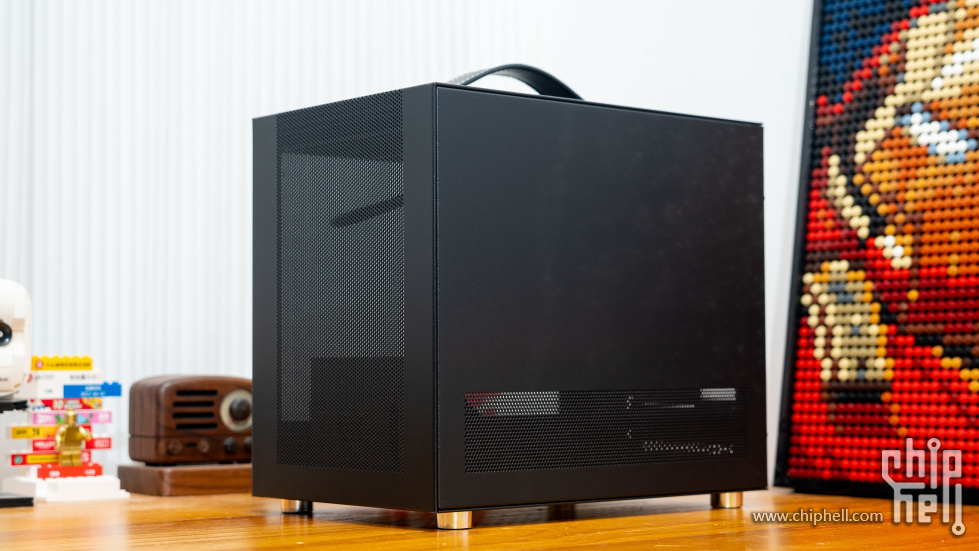

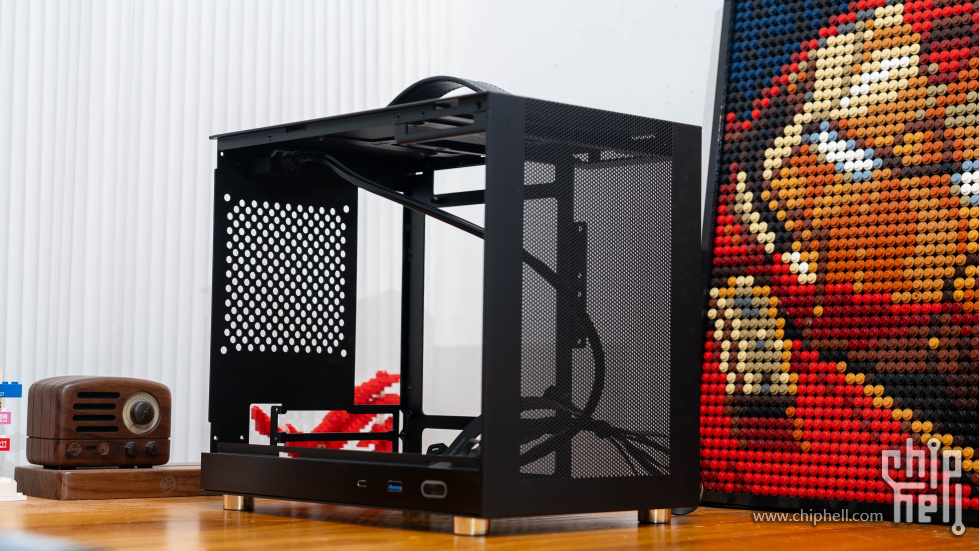

机箱是闪鳞的G200，一款紧凑型的ITX机箱。相比传统A4规格的ITX机箱来讲，它在硬件选择上的丰富程度会更好，比如兼容ATX电源，更大尺寸的风冷选择。




12.8L的体积，三围是280*180*243mm。整体就像是一台可以轻松提着走的「小胖子」。硬件规格上兼容最高160mm高度的风冷散热，可以选择275mm长度以内的显卡，支持140mm高度的ATX电源。

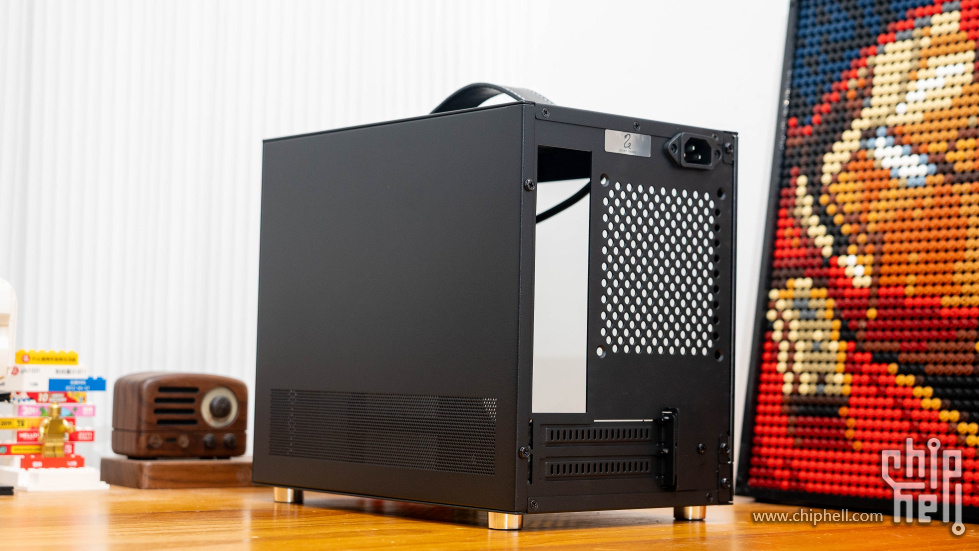

电源前置设计，机箱背后可以看到提供了两个PCIe 挡板。机箱尾部与顶部都可以加装风扇，但是也要注意风扇厚度的兼容性问题。

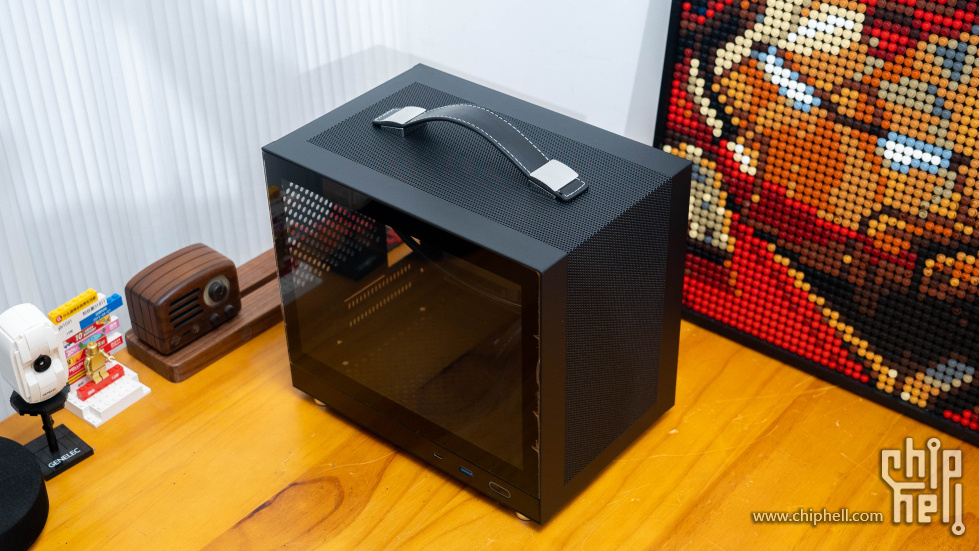

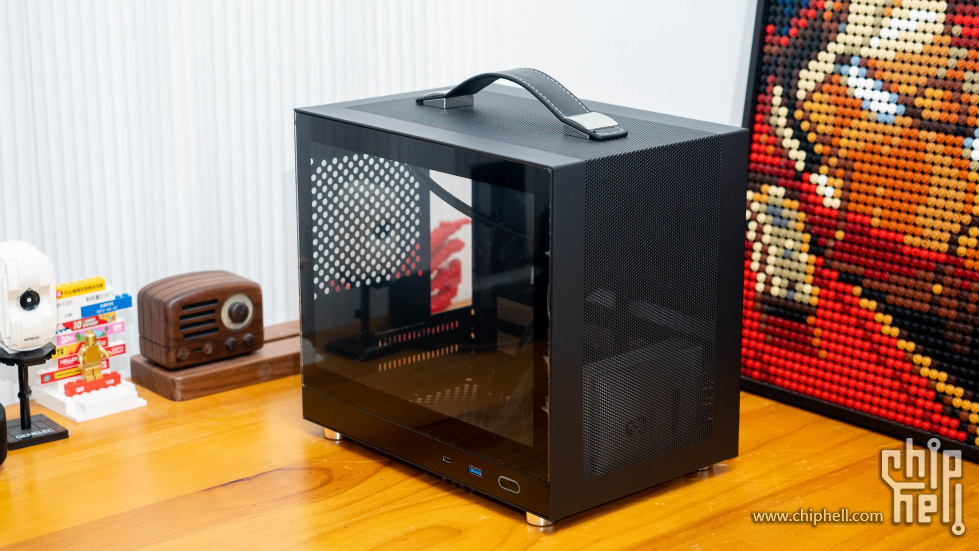

机箱顶部设置皮质的提手，可以方便移动。

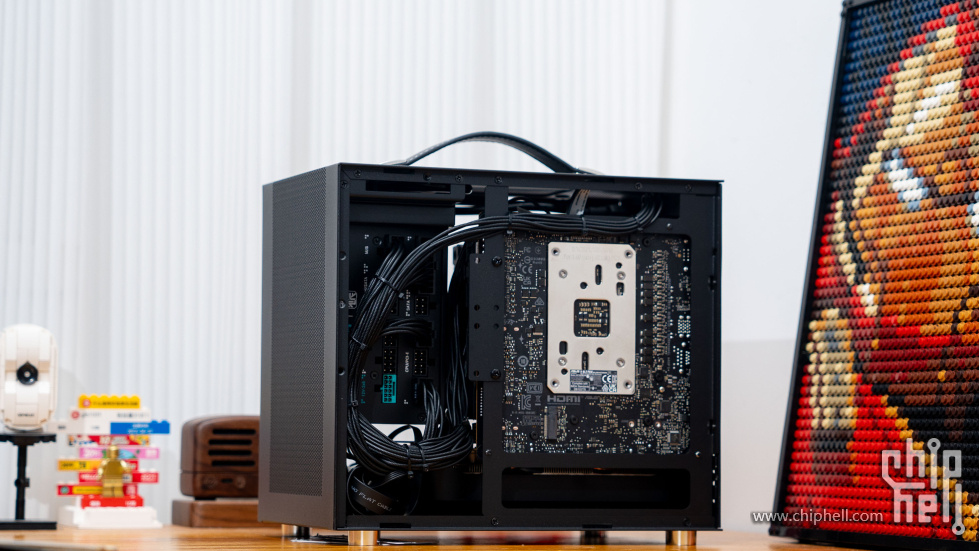

机箱内部空间方面对于硬件的兼容性还是不错的，ITX主机的安装便利性还是有的。

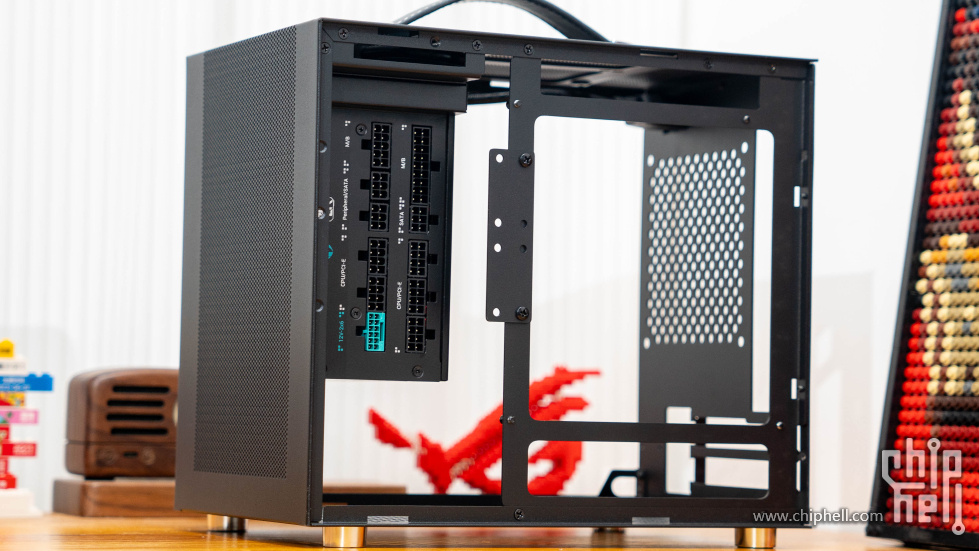

搭配L型设计的九州风神猿宇宙电源 PR750G电源的安装效果，这样的设计解决电源前置机箱的理线问题。





性能测试：

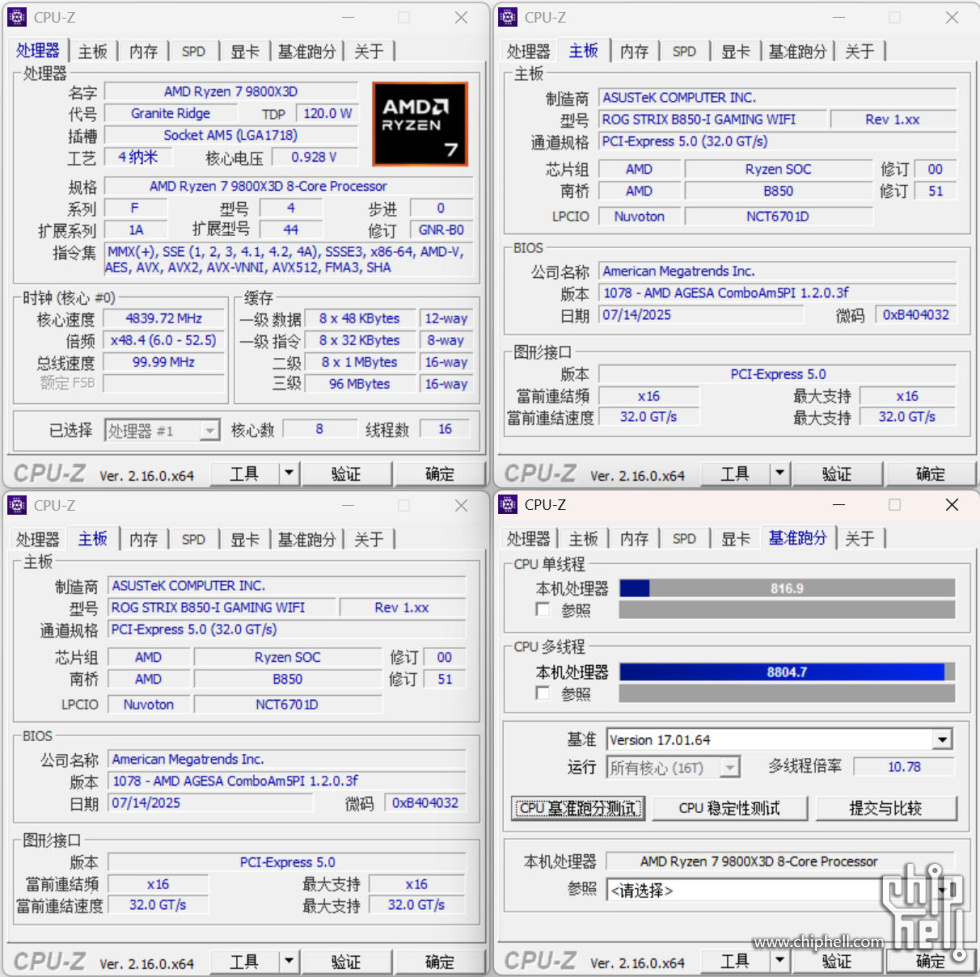

CPU-Z查看主板与处理器基本信息，测试成绩为手动PBO之后成绩。

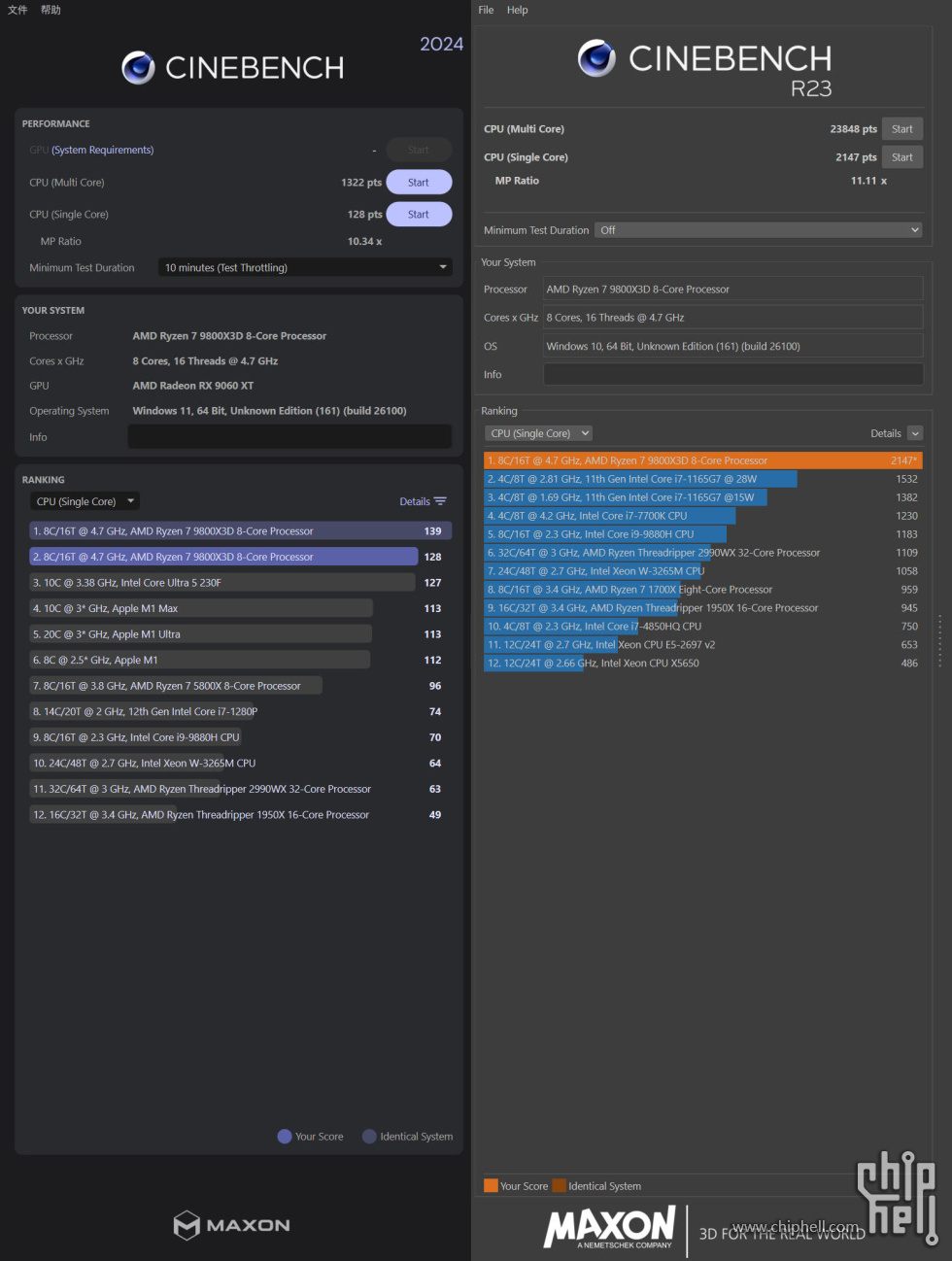

CINEBENCH R23 以及2024 测试成绩。手动PBO 2设置后的分数收益还是比较明显的。

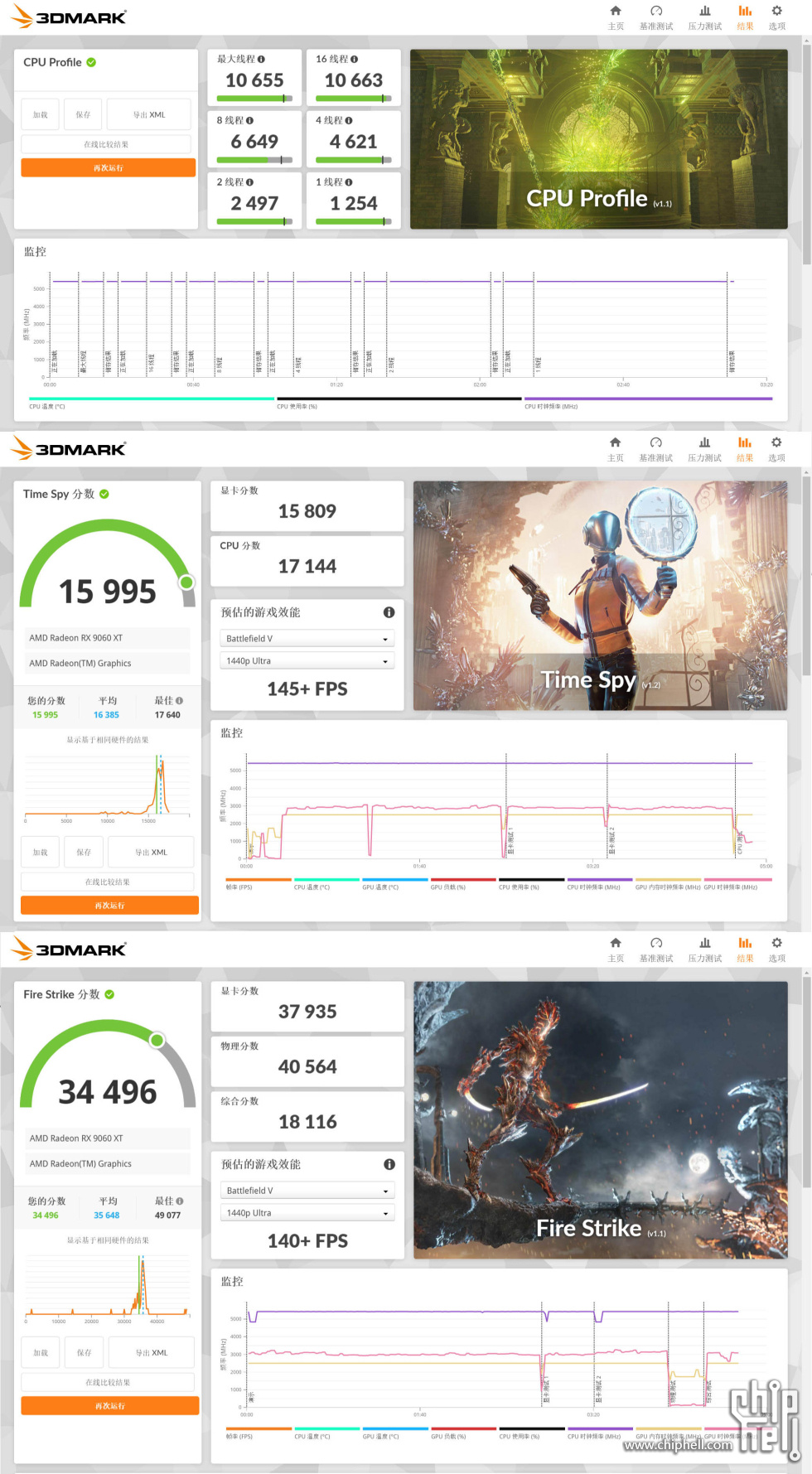

3D Mark 处理器与显卡综合性能测试。

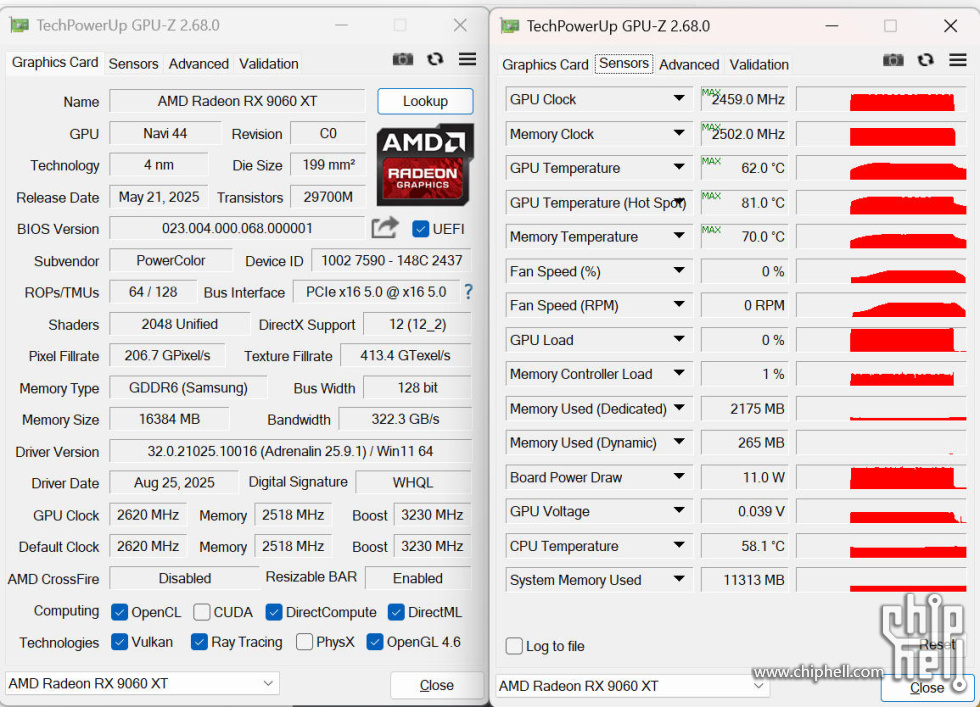

GPU-Z查看撼讯AMD RADEON RX 9060XT游荡者 16GB具体参数。

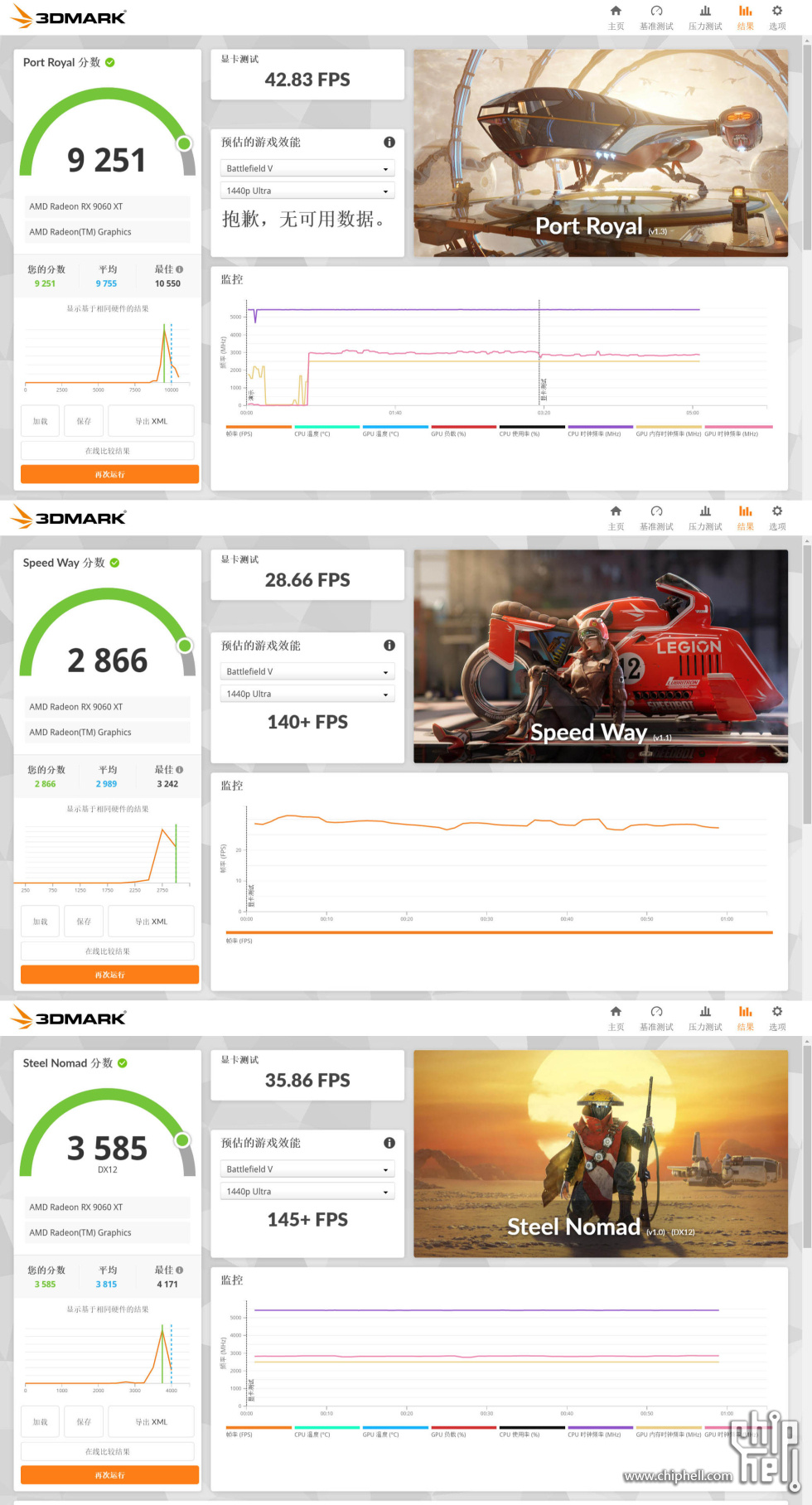

3D Mark 显卡性能测试成绩如图，在目前这个价位上16GB显存的RX 9060XT真的可以一战。

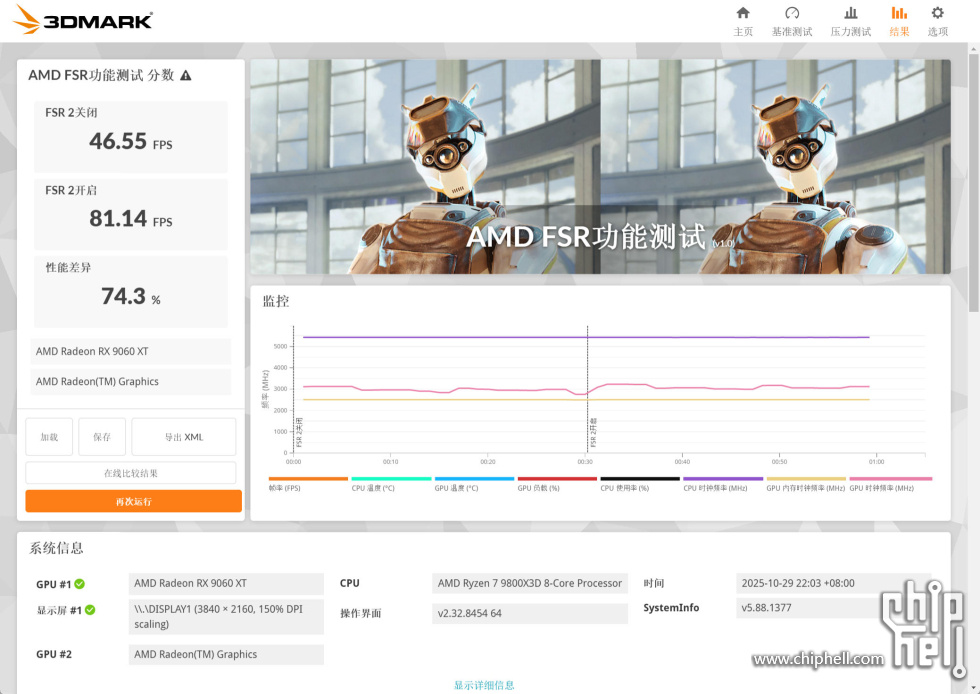

3DMark AMD FSR 功能测试。

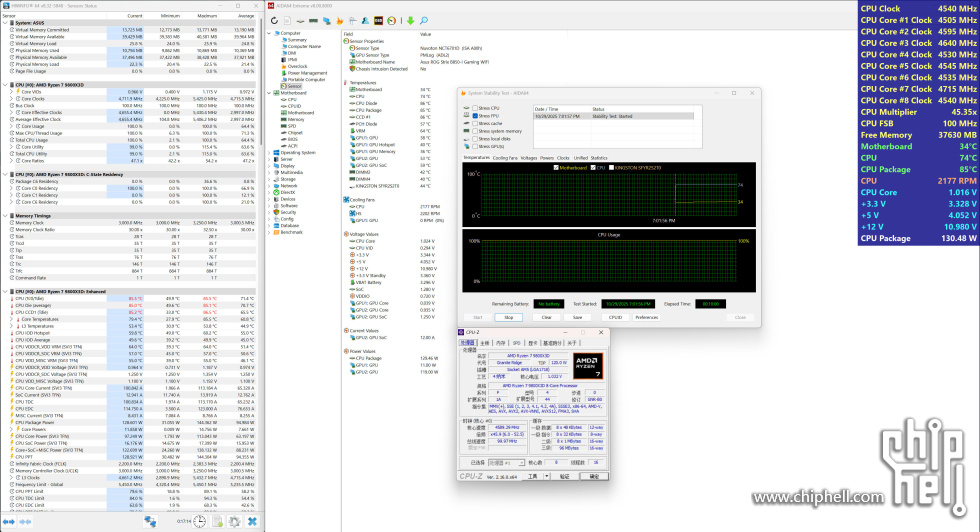

烤机测试方面9800X3D处理器在AIDA 64 FPU单烤10分钟，核心频率4.5 GHz，CPU Package温度85℃，处理器功耗133W。

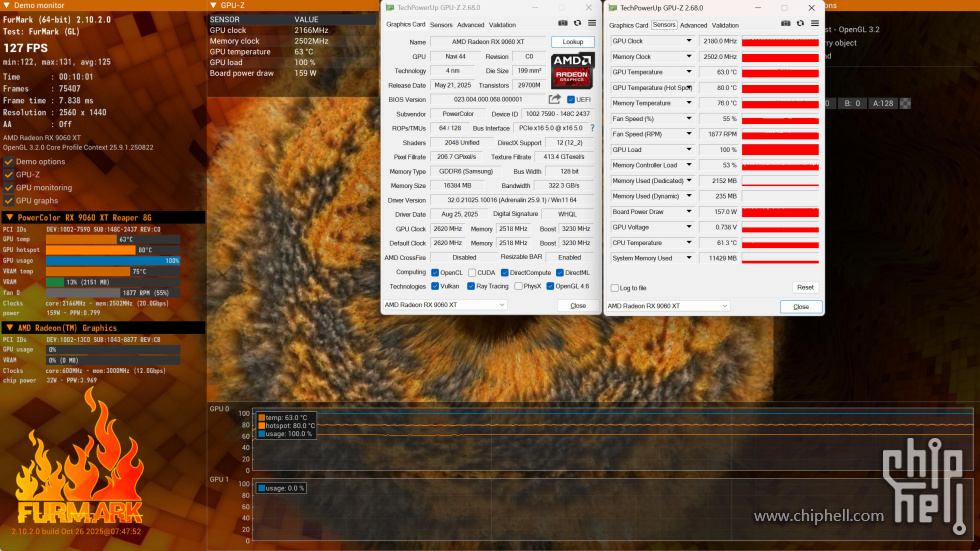

撼讯AMD RADEON RX 9060XT游荡者显卡的甜甜圈压力测试，GPU温度63℃，GPU显存温度 76℃，功耗157W。

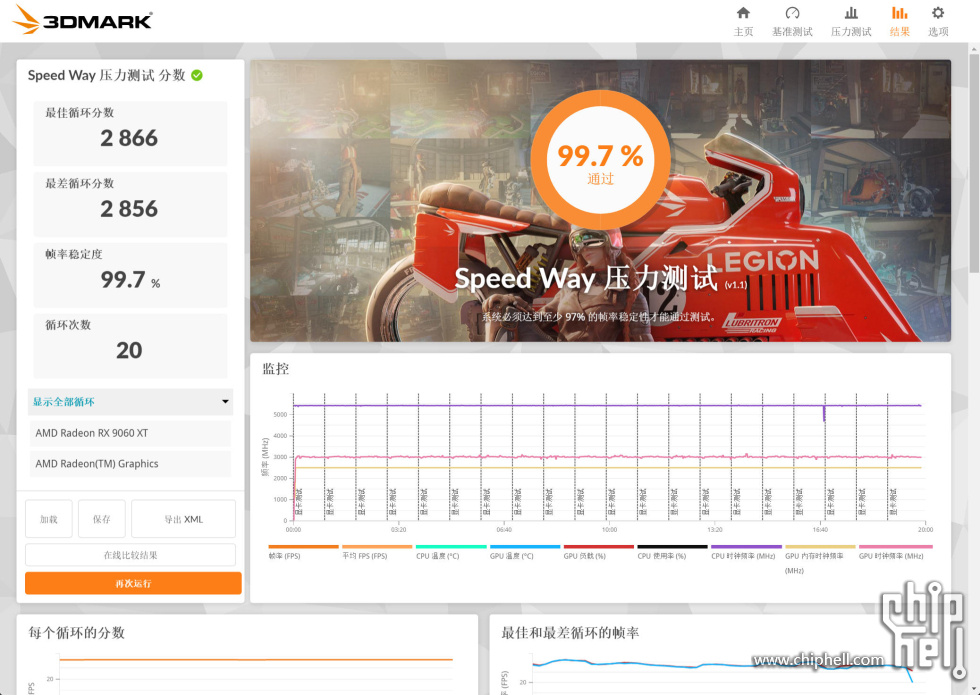

3DMark Speed Way压力测试分数2866，帧率稳定度99.7%。

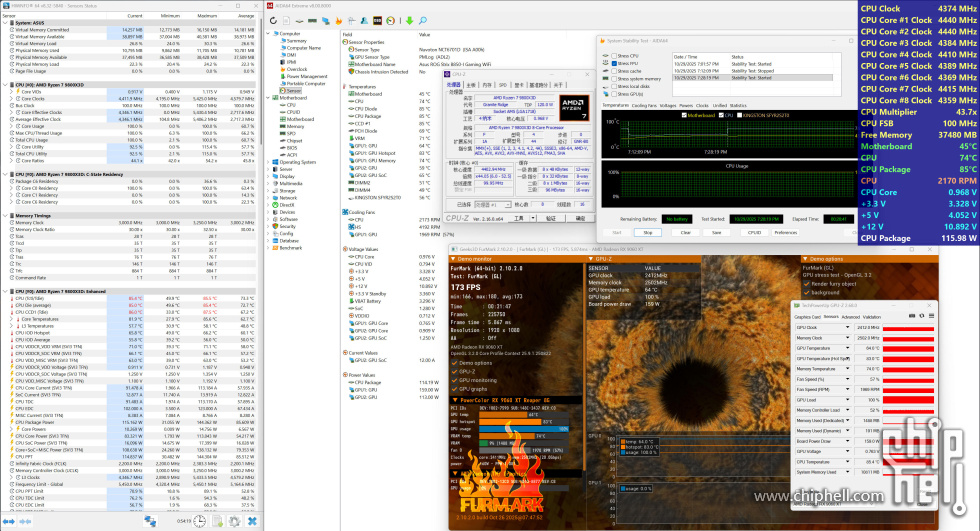

双烤测试下，9800X3D核心频率4.4GHz，CPU Package温度85℃，处理器功耗116W。显卡温度64℃，GPU显存温度 74℃，功耗159W。

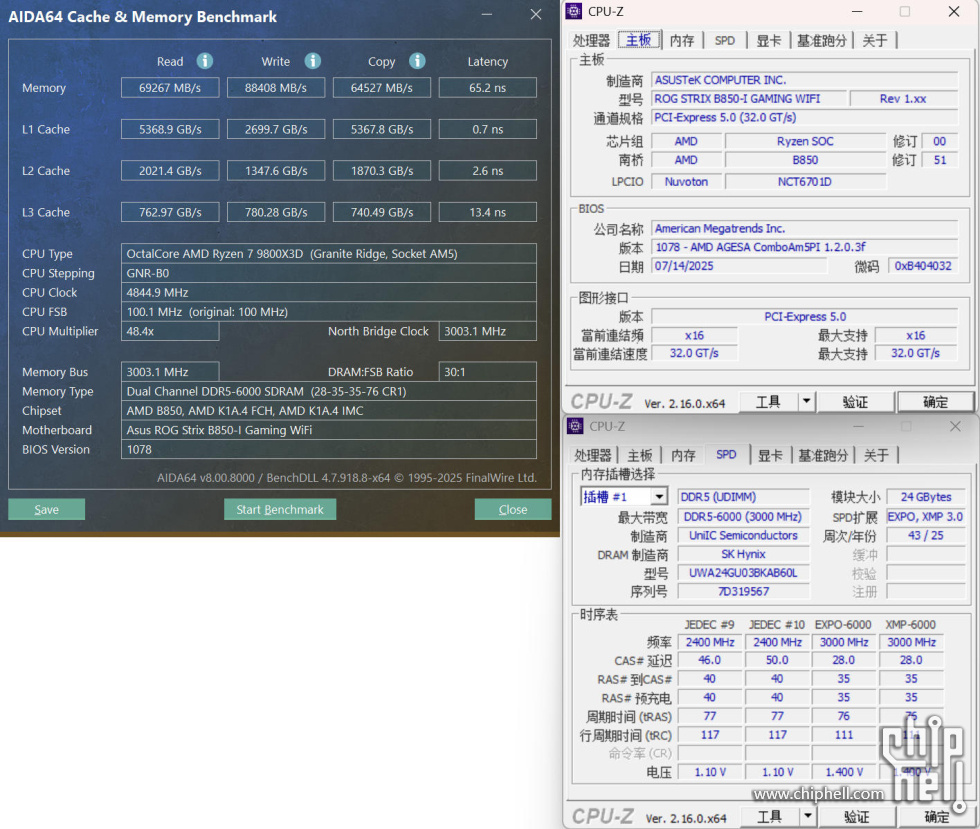

云彣绫龙6000MHz CL28 24GB x2的套条AIDA64 内存读写测试成绩如图，搭配华硕ROG STIRX B850i主板下延迟控制的也很好。

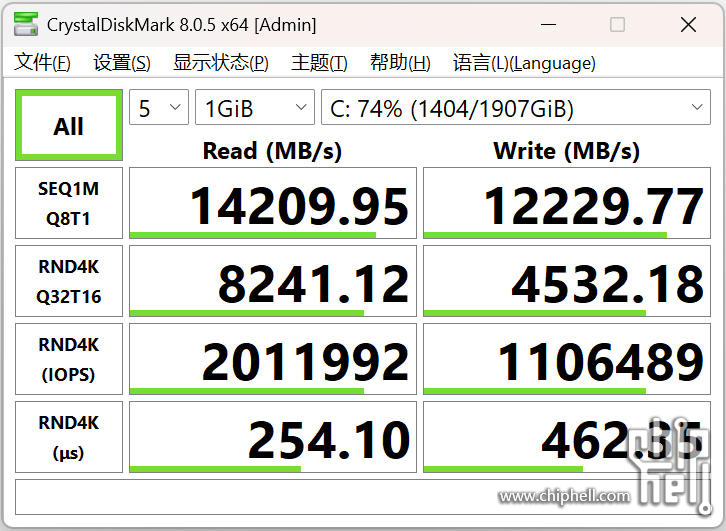

金士顿FURY Renegade G5 PCIe 5.0 2TB在写入74%情况下的读写测试。





游戏测试：

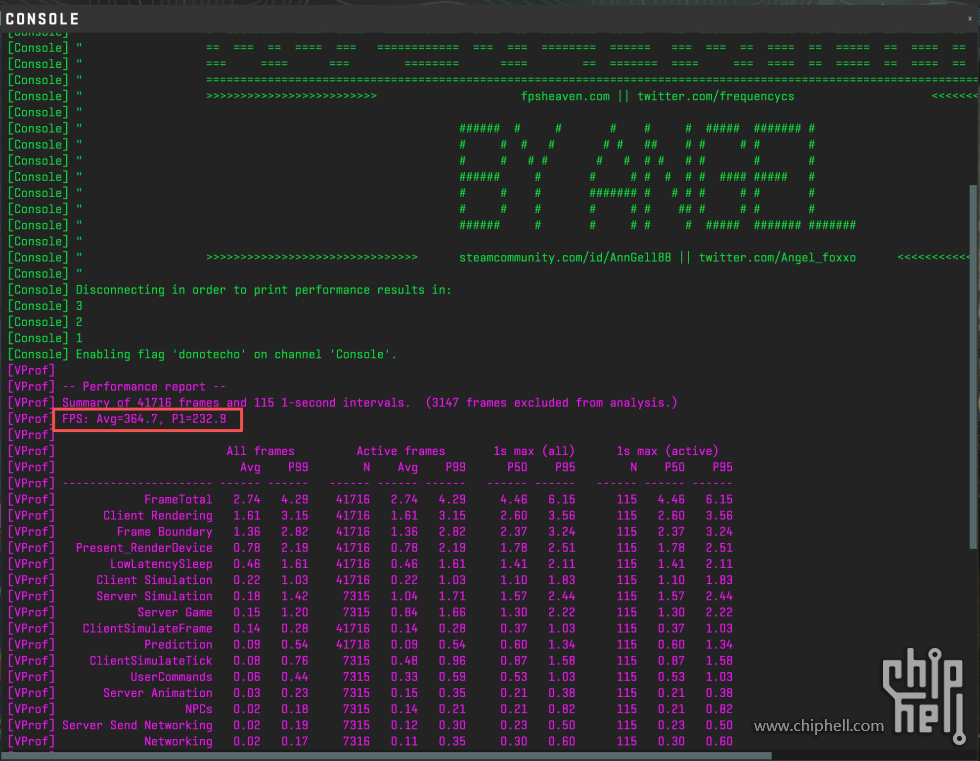

「CS 2」游戏1080P分辨率非常高画质下游戏平均帧数364.7 FPS，最小帧232.9 FPS。

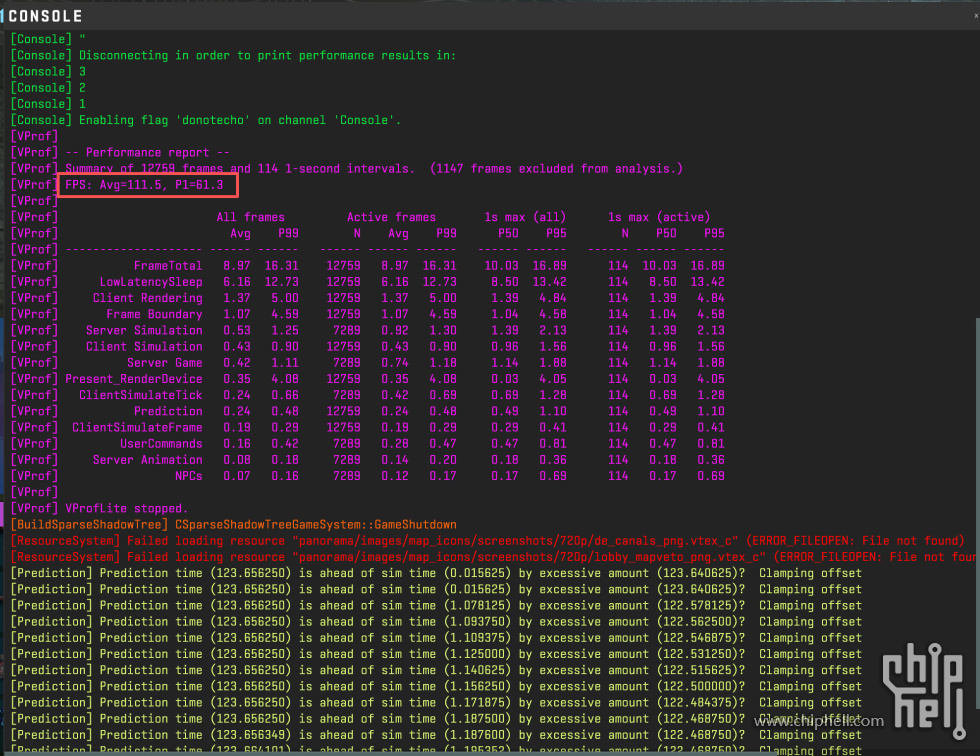

「CS 2」游戏2K分辨率非常高画质下游戏平均帧数111.5 PS，最小帧61.3 FPS。

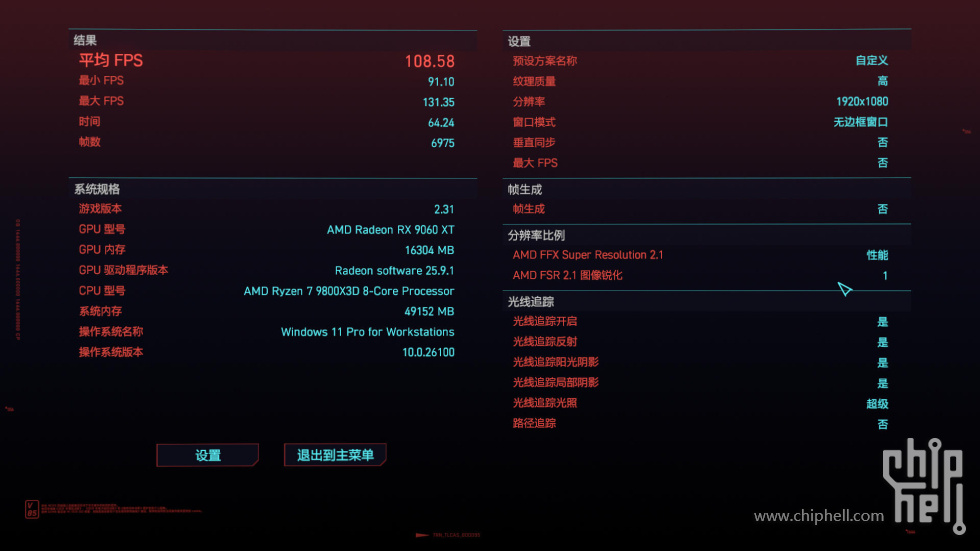

「2077」游戏在1080P分辨率下影视级画质，开启光追的情况，开启FSR 2.1 性能，游戏平均帧：108.58 FPS，最低帧：91.1 FPS。




「2077」游戏在2K分辨率下影视级画质，开启光追的情况，开启FSR 2.1 性能，游戏平均帧：64.94  FPS，最低帧：41.12 FPS。

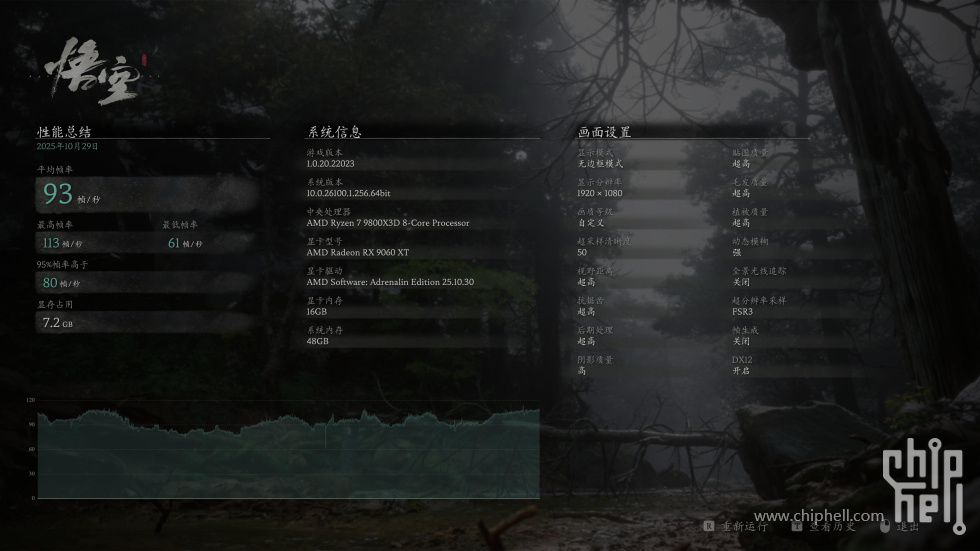

「黑神话悟空」游戏在1080P分辨率下影视级画质，未开启超级光追的情况，选择TSR，超级采样率50时游戏平均帧：93FPS，最低帧：61 FPS。

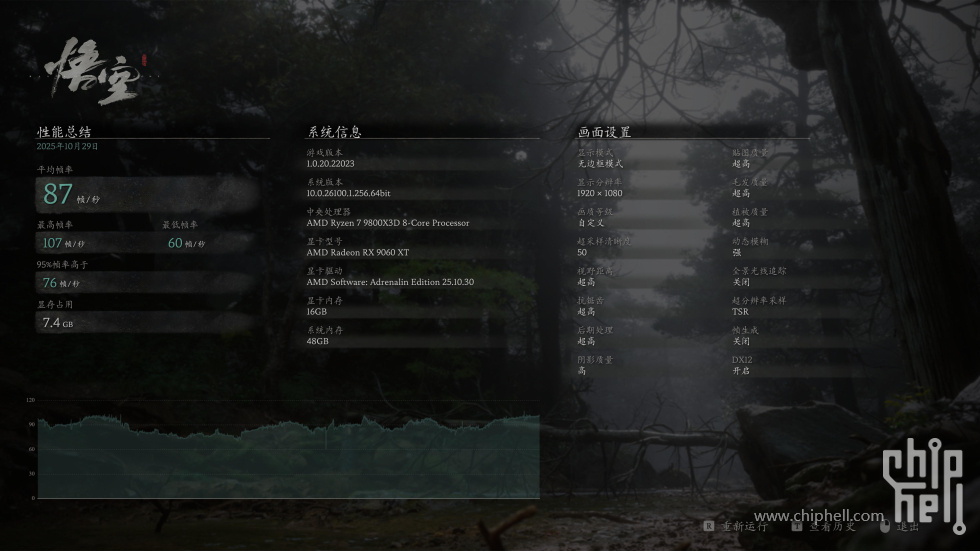

「黑神话悟空」游戏在1080P分辨率下影视级画质，未开启超级光追的情况，选择TSR，超级采样率60时游戏平均帧：87 FPS，最低帧：60 FPS。




「怪物猎人 荒野」游戏1080P分辨率，预设画质极高，游戏平均帧数135.23 FPS，分数23040 。

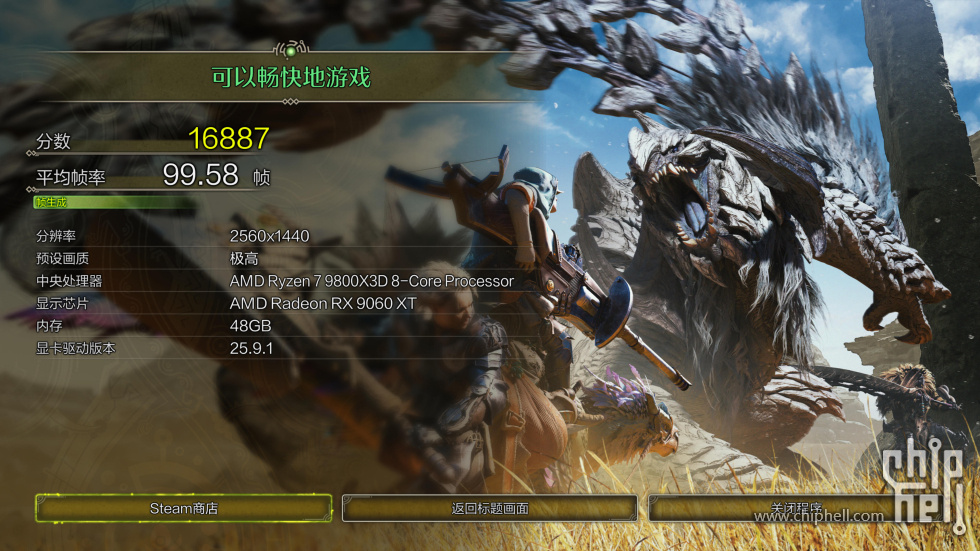

「怪物猎人 荒野」游戏2K分辨率，预设画质极高，游戏平均帧数99.58 FPS，分数16887。





本次装机演示内容至此已全部分享完毕，衷心感谢各位的观看与支持。
