华硕 AP202 灵光岛+ B850M AYW OC + 索泰 5070TI SOLID 装机展示

glb1031

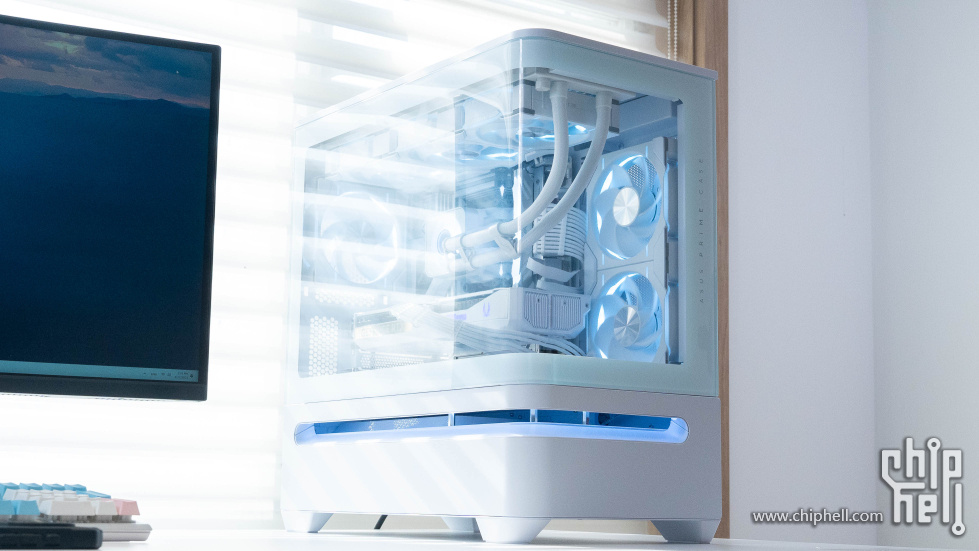

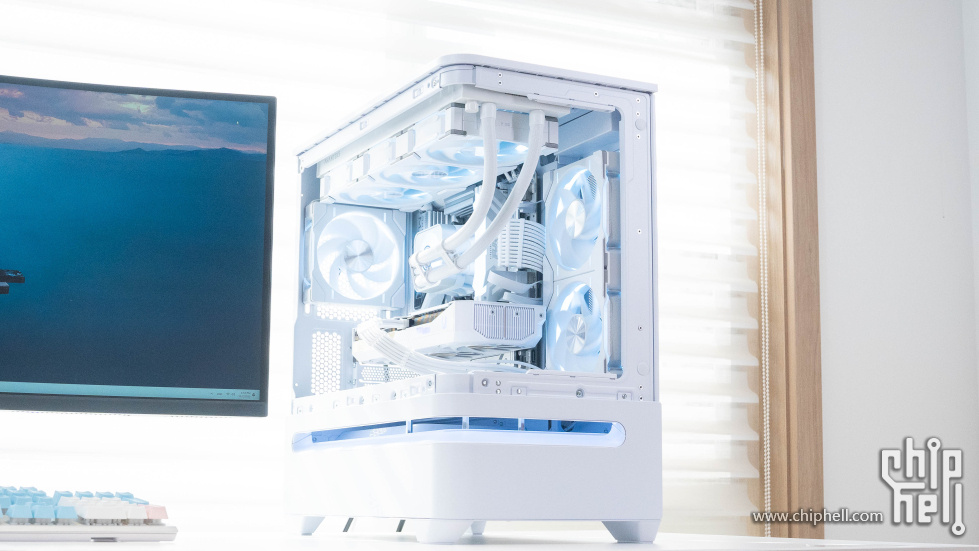

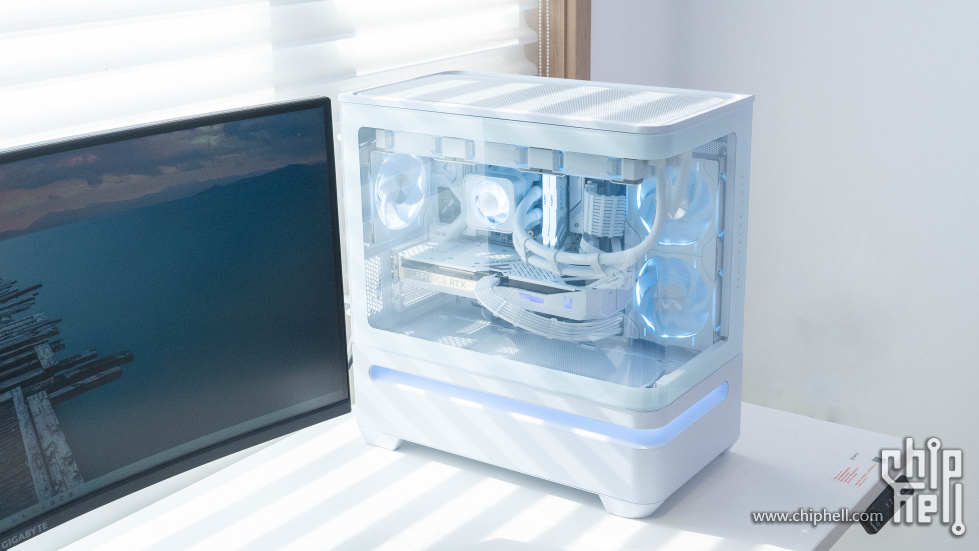

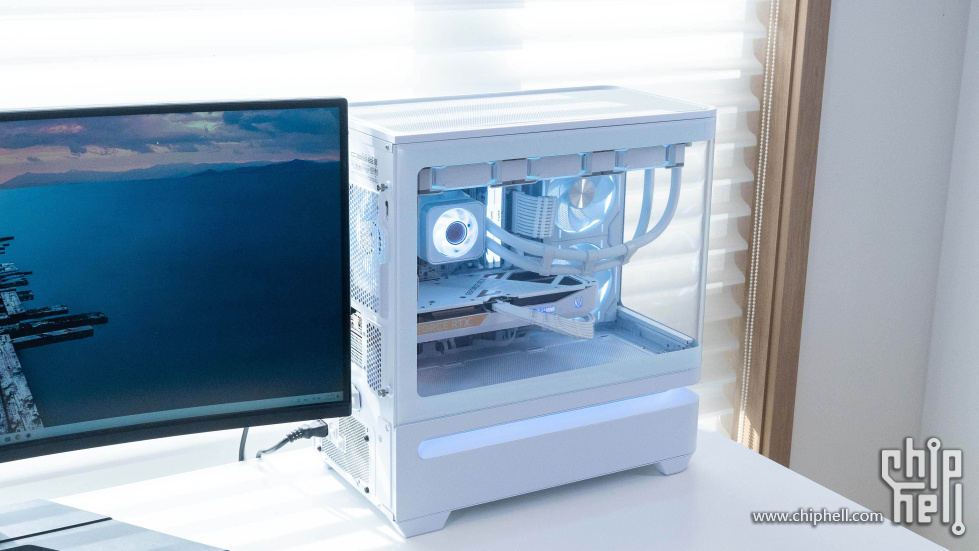

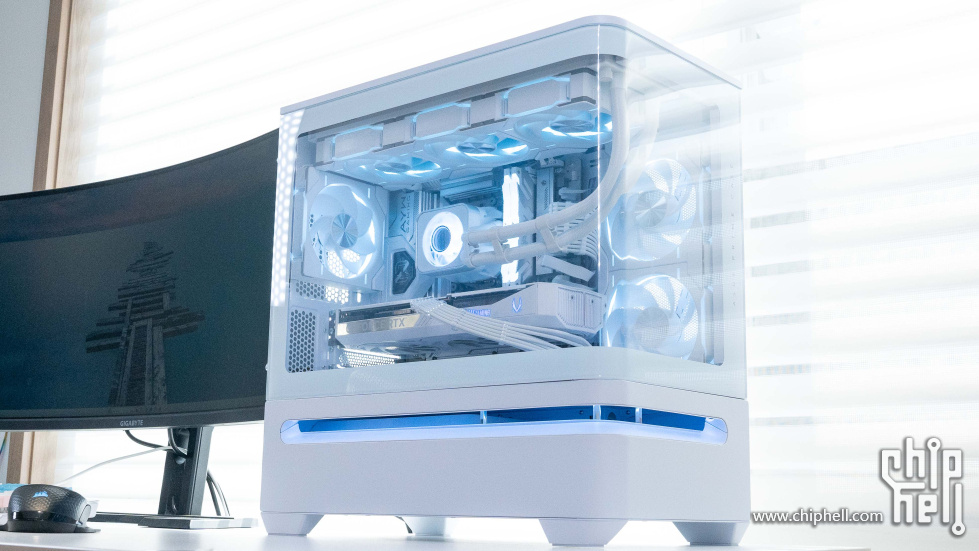

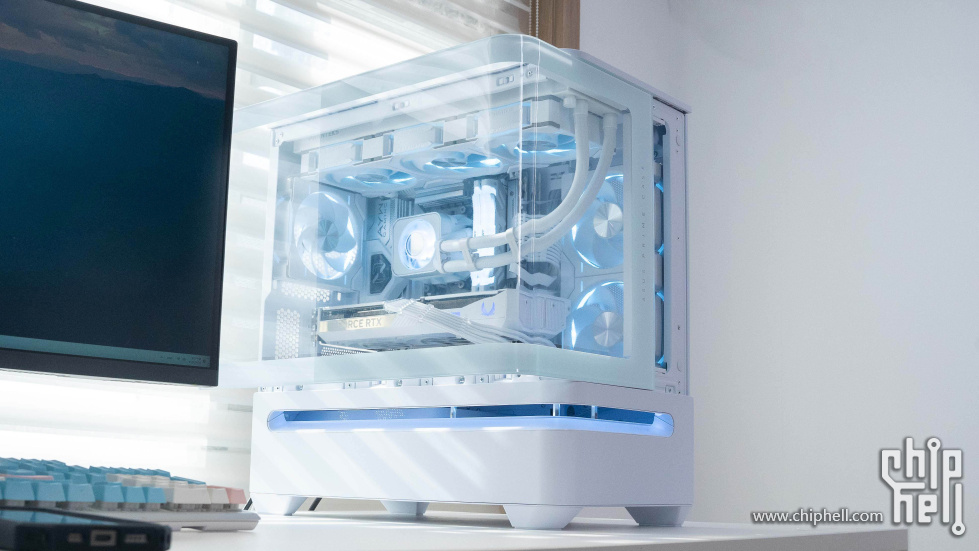

分享一套全白悬浮式海景房主机，悬浮式海景房可能也是未来下一个阶段会经常看到的一个新设计方向。机箱方面我使用的是华硕PRIME AP202 灵光岛，镂空悬浮式设计元素的融入，为传统海景房机箱增添了更为丰富的细节表现。
配置方面选择了纯白色的华硕 B850M AYW GAMING OC WIFI7 W主板搭配AMD R7 9800X3D处理器，B850M AYW GAMING OC也是华硕专为内存超频玩家打造的一款主板，典型的双DIMM插槽设计，插槽直连CPU，使内存更容易冲击更高的运行频率。特加入AYW OC Profile一键超能模式，搭配推荐内存可获得更好性能。另外这款主板还设置了外部时钟发生器，支持CPU外频调节，可解锁更多超频玩法。显卡方面用了我自己的索泰 RTX 5070Ti SOLID WHITE，白色的双槽厚度RTX 5070Ti显卡是纯白主机的不二之选。内存方面直接选择了拥有8000MHz的金士顿叛逆者系列 DDR5 内存来做内存装机测试，其他配置方面具体可以参考配置单。




配置单：
处理器：AMD R7 9800X3D
主   板：华硕 B850M AYW GAMING OC WIFI7 W
显   卡：索泰 RTX 5070 Ti SOLID CORE OC WHITE
内   存：金士顿叛逆者系列8000MHz 16GBx2 RGB
固   态：金士顿FURY Renegade G5 PCIe 5.0 2TB
机   箱：华硕 AP202 灵光岛
电   源：追风者AMP GH金牌850W
散   热：追风者 冰灵 GLACIER ONE 360D30 X2
风   扇：追风者 D30-120








装机解析：

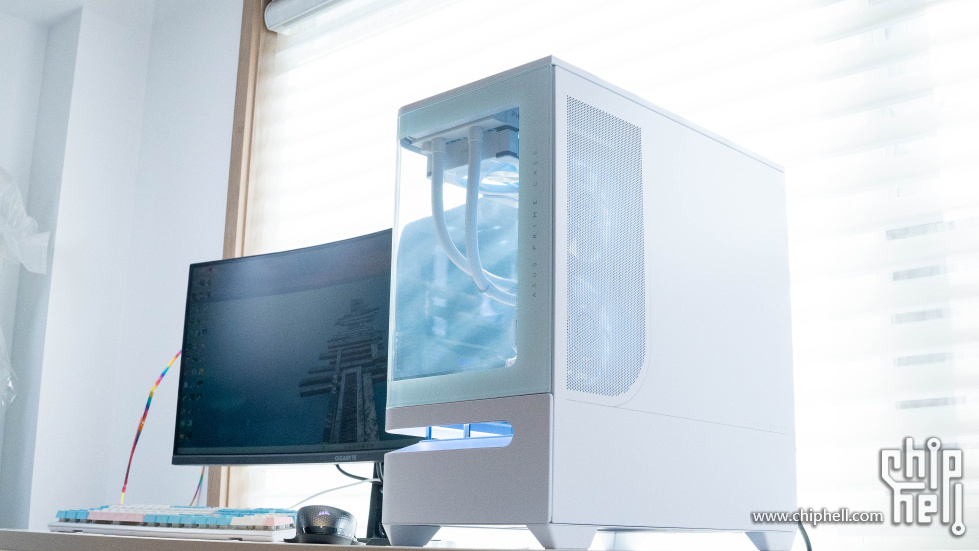

装机体验上华硕这款AP202灵光岛设计细节上真的很友好，装过不少曲面海景房主机了。这样无A柱设计的机箱，往往没有考虑曲面屏的。但是灵光岛考虑了这一点，在L形曲面区域设计了侧向滑出导轨，可以方便安装固定，而另一侧除了设计了球形卡扣之外还设计了两个手拧固定螺丝来加固。

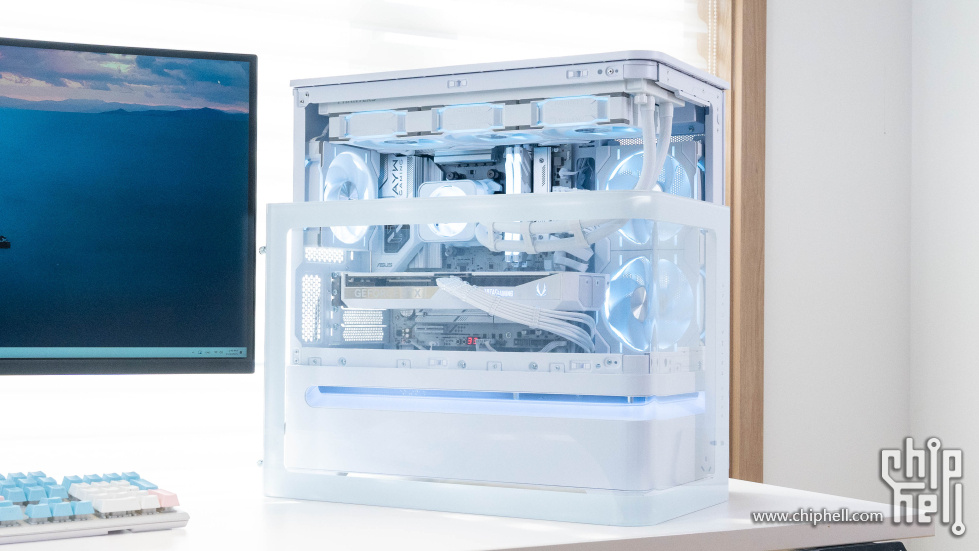

侧向滑出导轨设计提高了日常拆装玻璃侧板的稳定性。

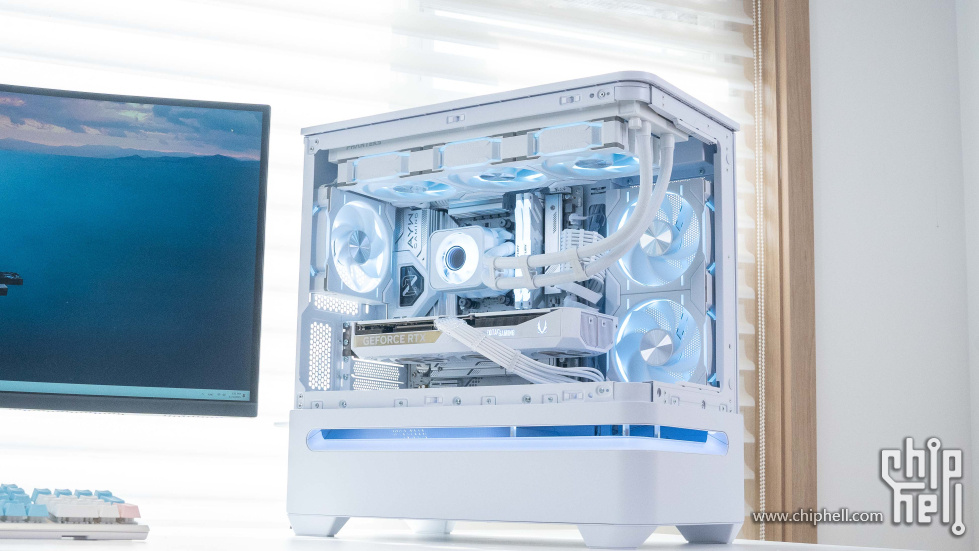

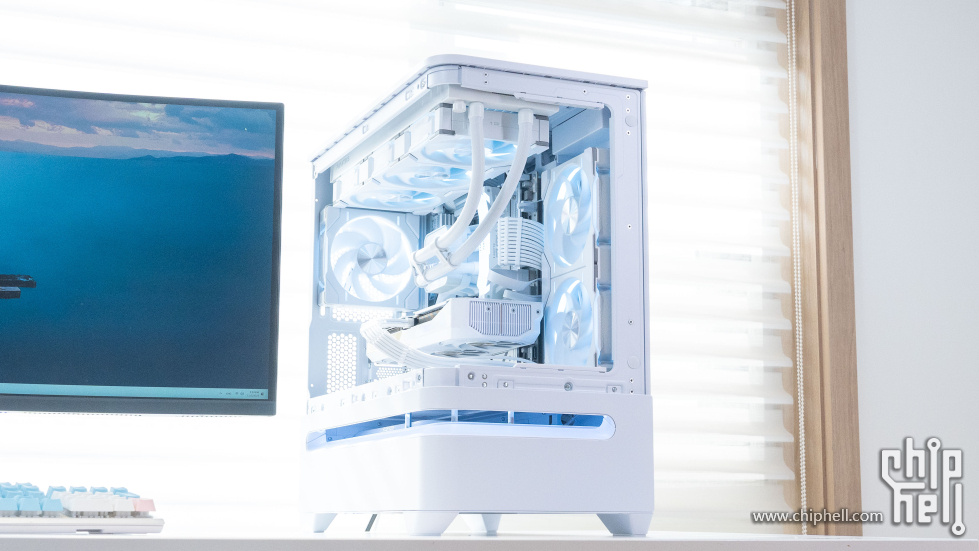

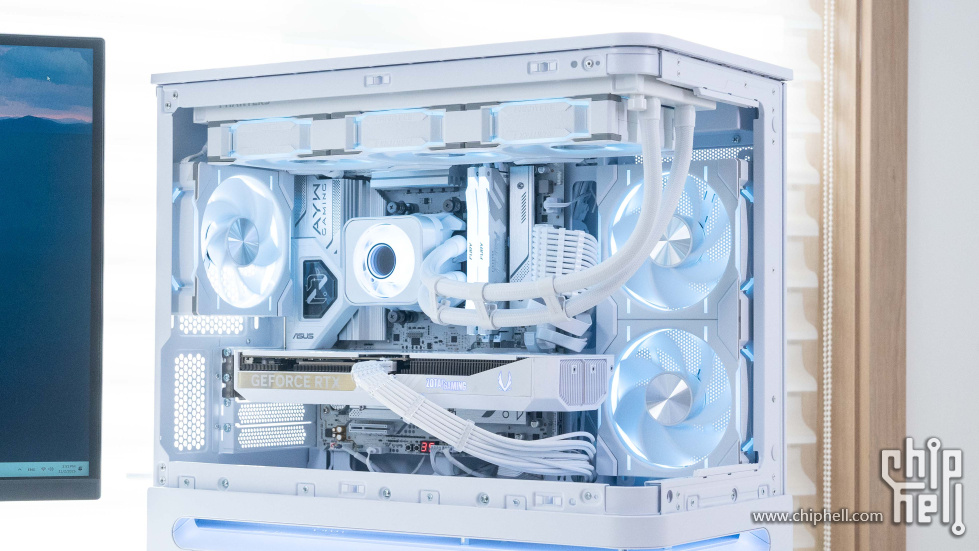

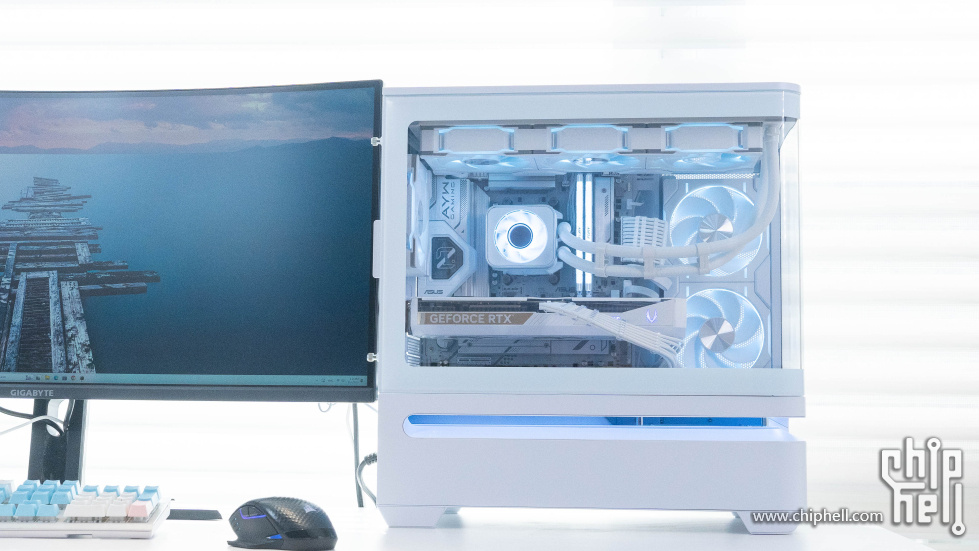

取下玻璃侧板之后内部全白的配置应该是很多玩家的首选。

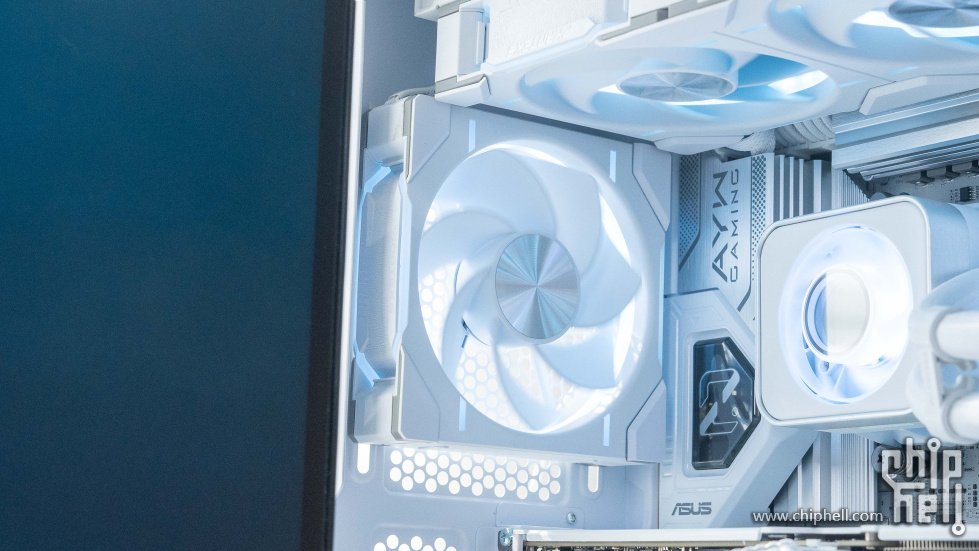

内部配置上都选择了白色的硬件组合，追风者这套D30-120 采用免线材品质设计，搭配角式螺丝盖可显著提升整体美观性。

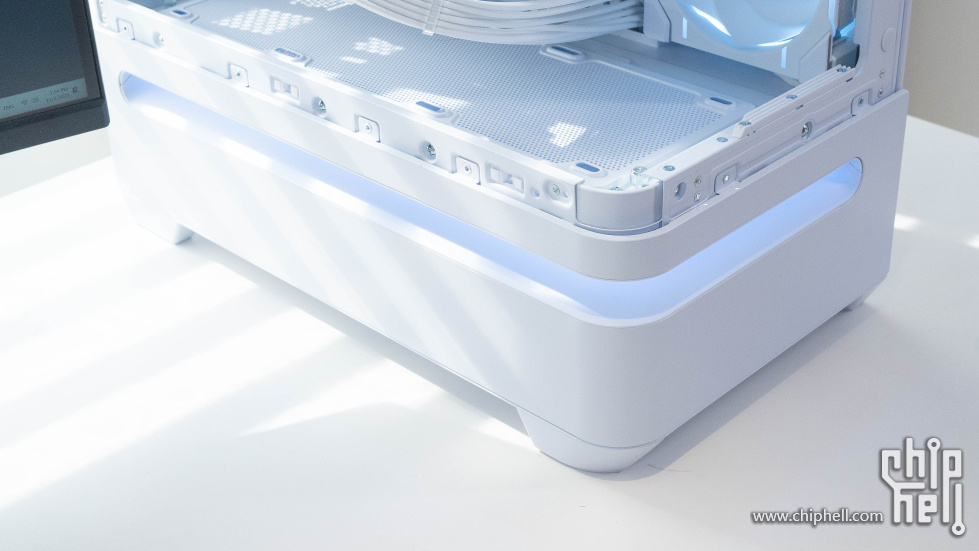

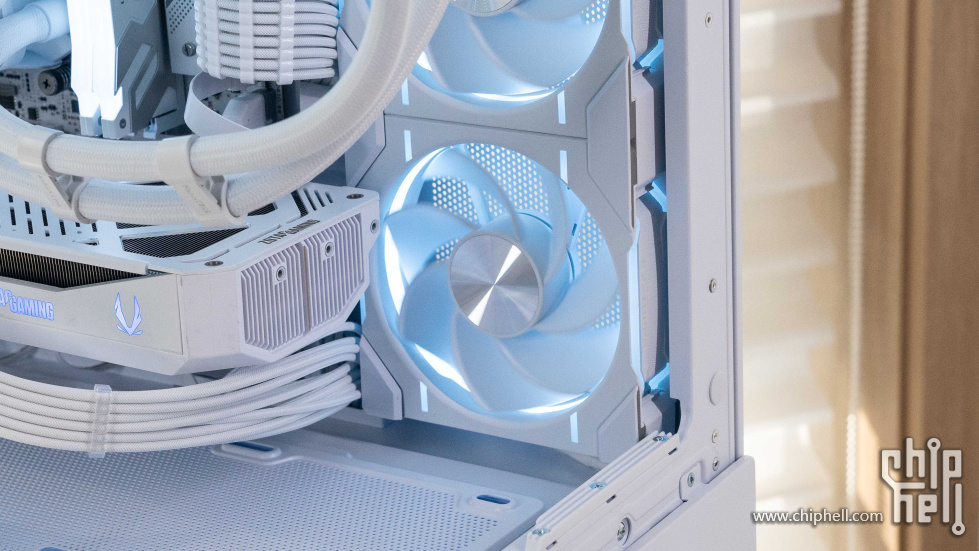

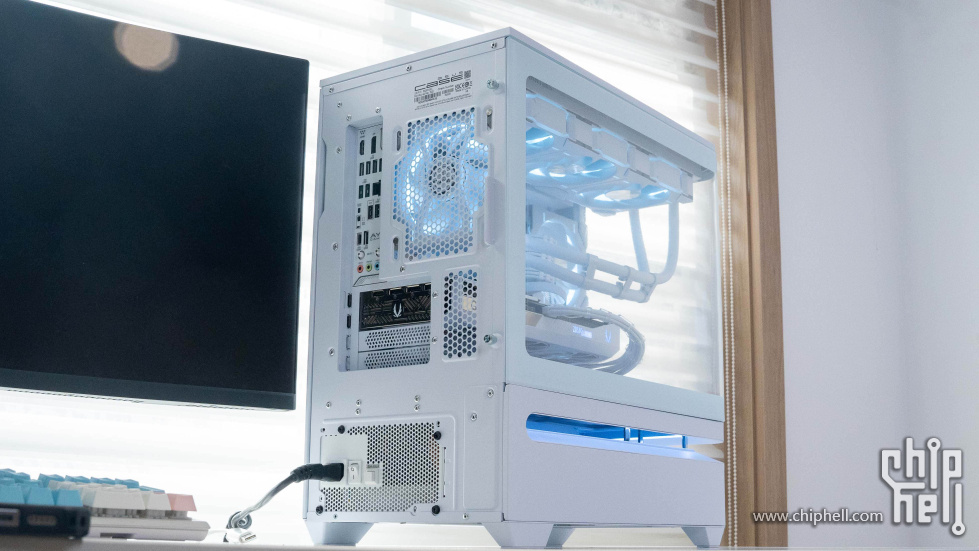

悬浮设计也让灵光岛机箱让这款机箱除了增加了颜值以外，还可以为显卡散热增加进风，机箱底部位置也可以安装三把120mm风扇，此外内存还设计了RGB灯光效果。



专为内存超频而生的华硕 B850M AYW GAMING OC WIFI7 W主板延续了华硕AYW 家族标志性的IO装甲设计语言，加入了一个开窗设计。这款全白色MATX主板，是当前追求纯白主机配置玩家的理想选择。

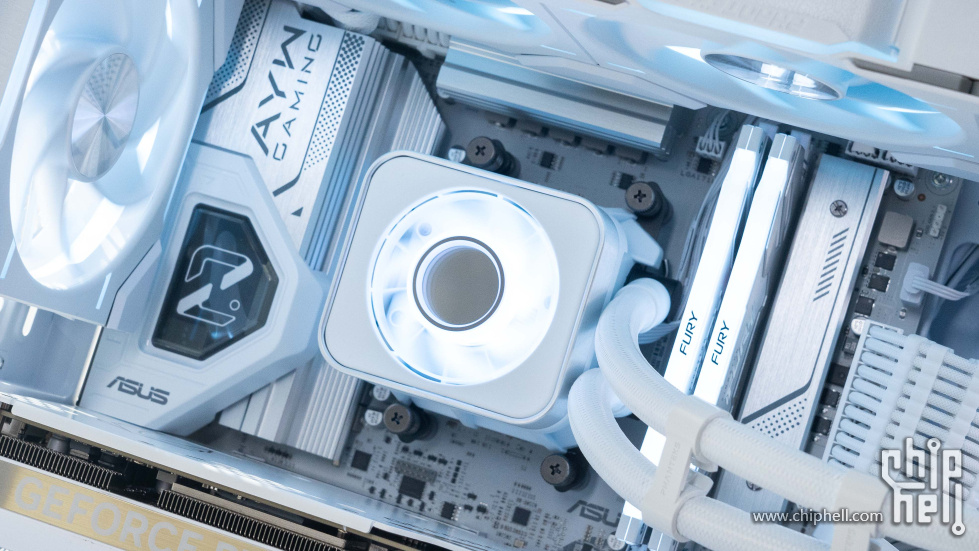

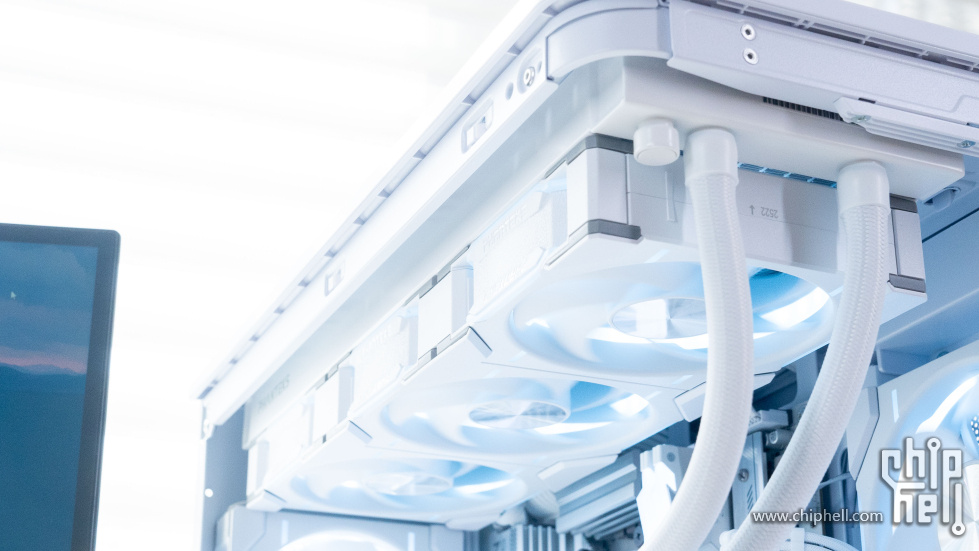

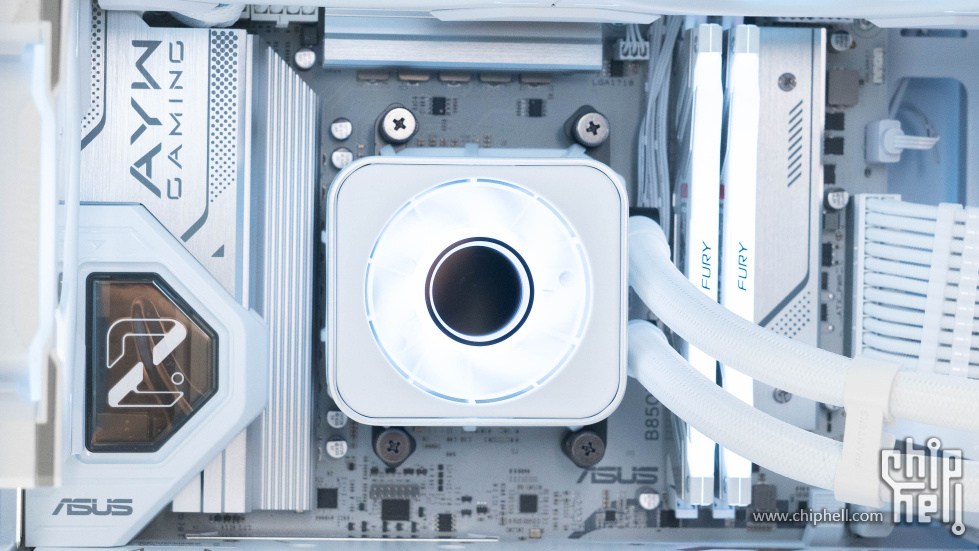

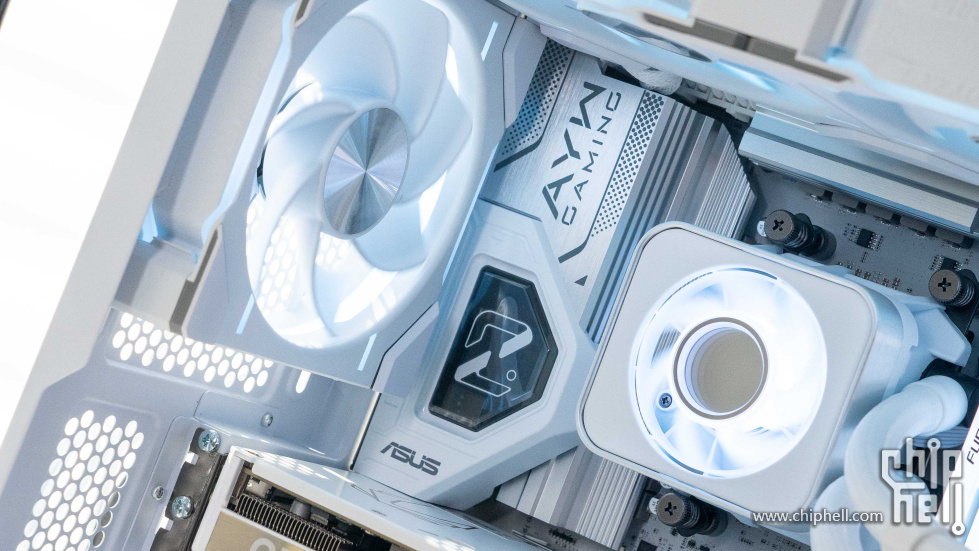

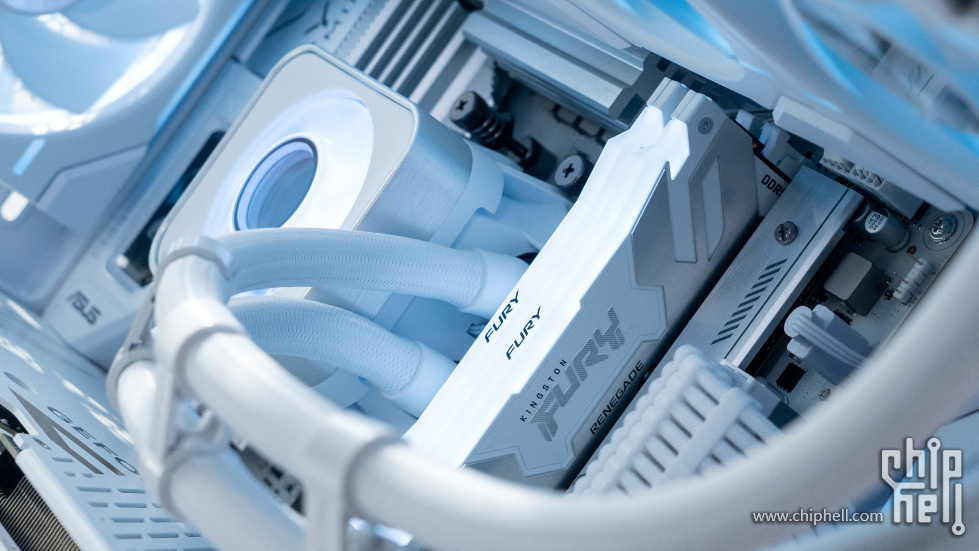

散热是追风者的冰灵360D30-X2一体式水冷，相比传统有LCD屏幕的水冷它则是在冷头内部增加了一个可以辅助VRM散热的风扇。

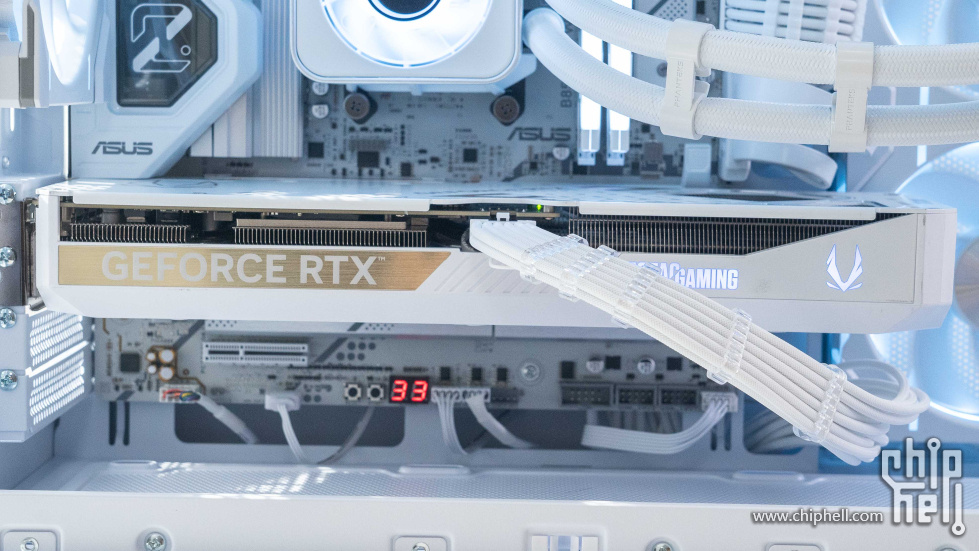

主板底部的DeBug 数显可以直观的了解主机当前地运行状态。




60mm直径的PWM无限镜ARGB风扇也是让这款水冷有一种小清新的感觉。

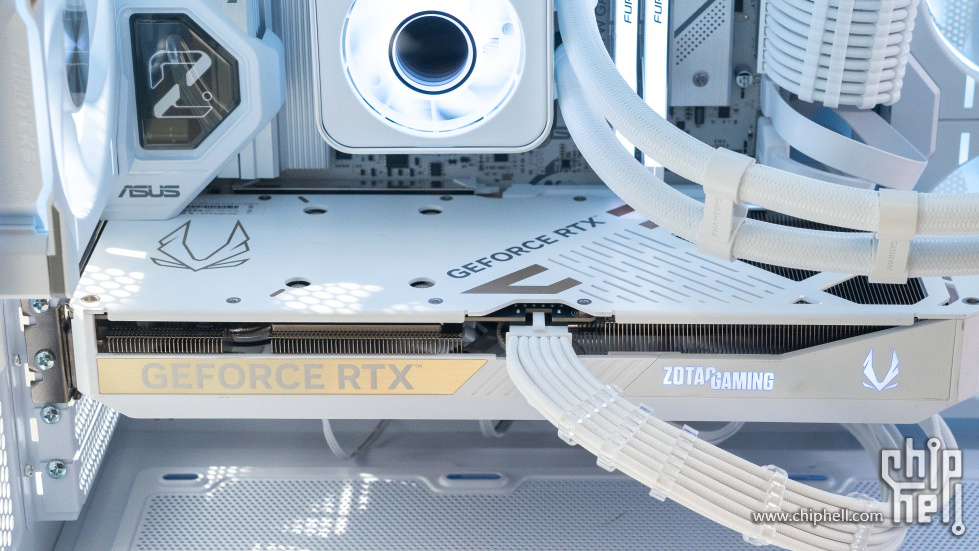

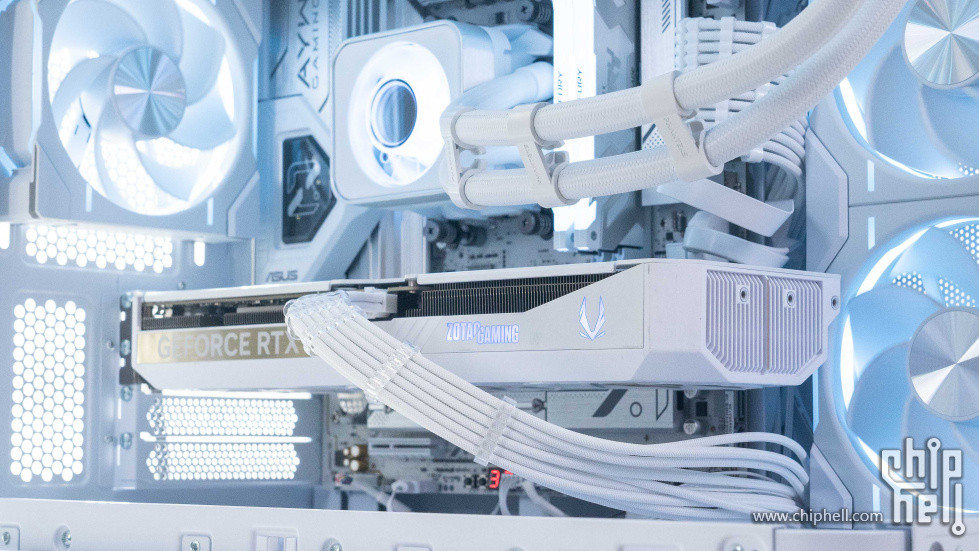

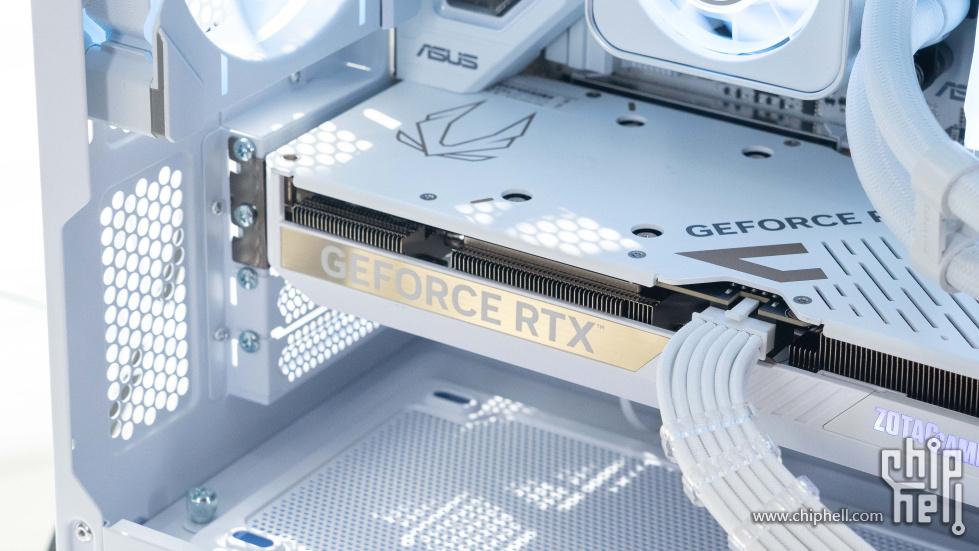

显卡方面，白色双槽厚度设计索泰 RTX 5070 Ti SOLID CORE OC WHITE显卡外观真的很「靓」，金属的GEFORCE RTX装饰也是点睛了。





内存部分，目前随着主板优化上8000MHz 都是常规操作了。当然这也是战未来的设计，更多的还是要服务下一代处理器，目前在9000系列处理中8000MHz甚至8400MHz的内存频率收益与6000或者6400MHz差不太多了。




散热部分，追风者的冰灵360D30-X2所搭配的D30-120 厚型积木拼接风扇出色的灯光设计搭配角式螺丝盖让整体性更好，而且这样的设计也让整体美观度增加不少。






硬件展示：

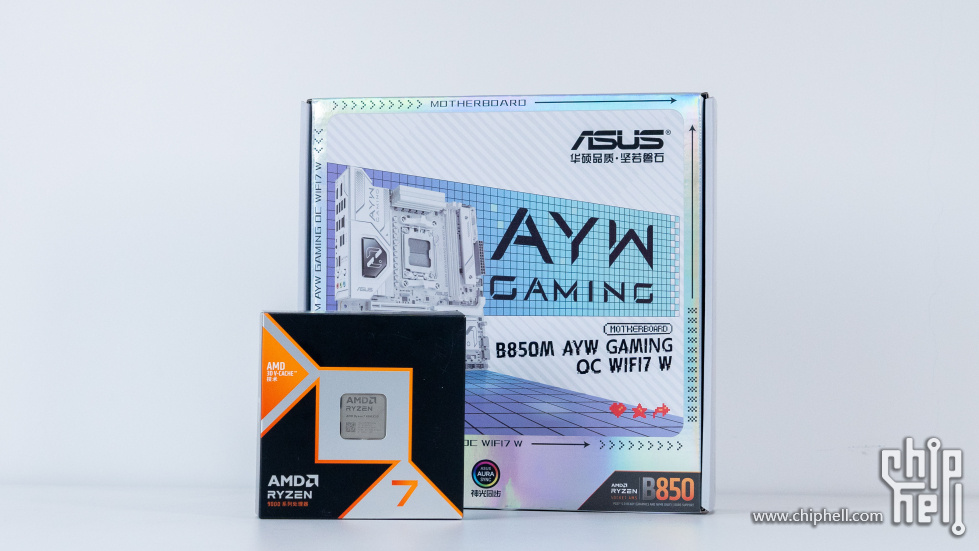

配置上目前AMD R7 9800X3D处理器也进入了降价模式，可以看到主流平台价格做到了2800-2900这个价位。计划在双11装机的话，搭配1300+价位上的纯白华硕 B850M AYW GAMING OC WIFI7 W主板对于AMD玩家应该是不错的选择了。

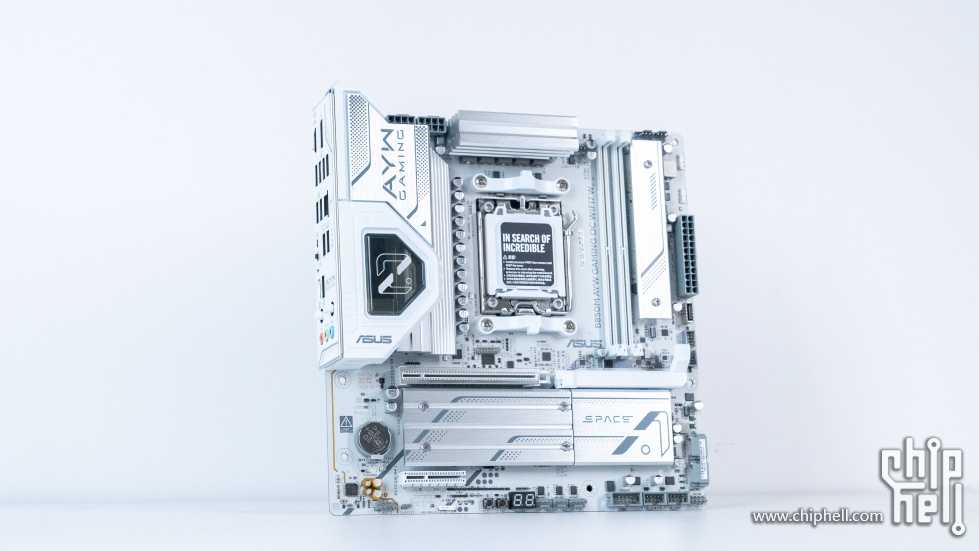

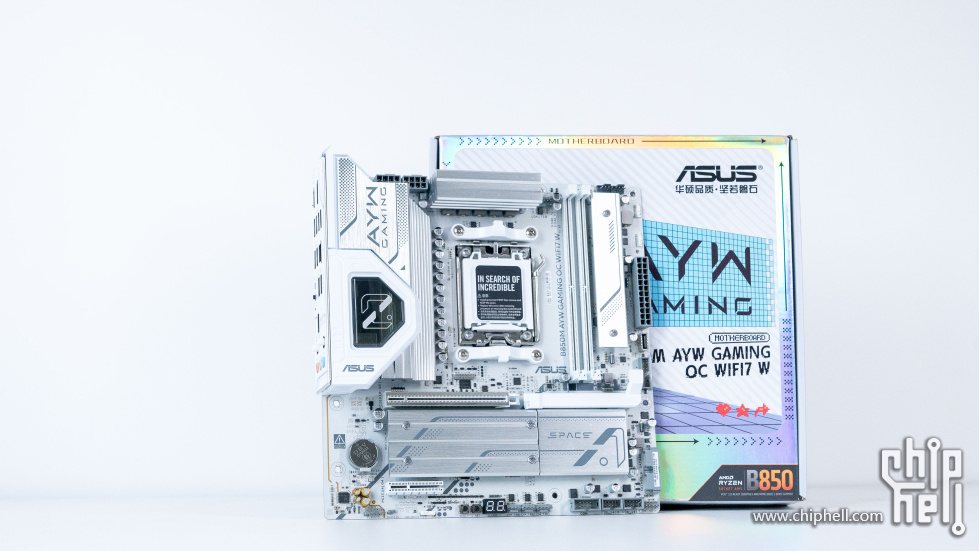

华硕 B850M AYW GAMING OC WIFI7 W的纯白设计真的好看，采用标准M-ATX尺寸，采用标准的双通道DIMM插槽架构设计，插槽与CPU直接连接，这样的设计能够有效提升内存模块的运行频率上限，从而实现更优的内存性能表现。



另外在千元价位上华硕也是为玩家提供了更多一个纯白主板的选择，对于喜欢纯白主机的玩家来讲，这样一款兼具超频属性的MATX主板我觉得是当下一个不错的选择。

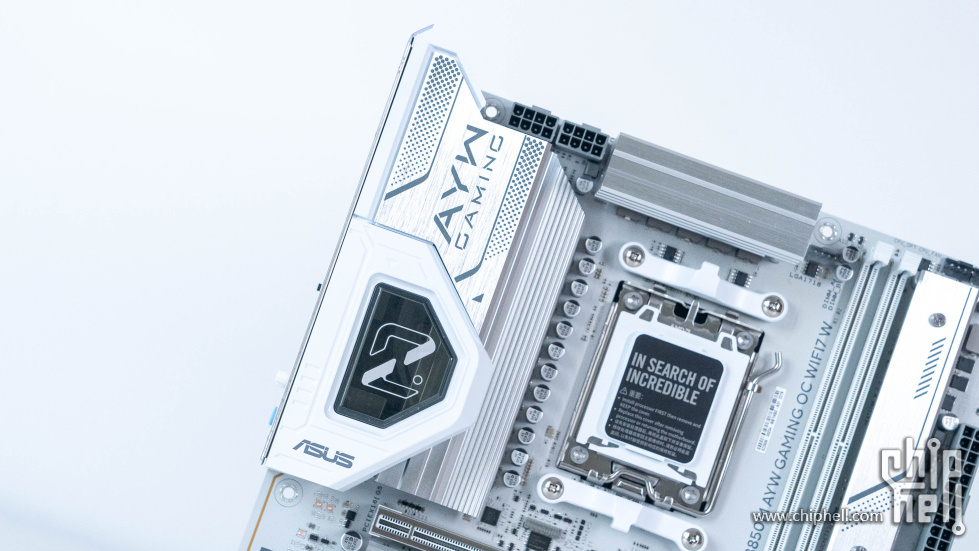

华硕 B850M AYW OC主板设计了12+2+1相供电，每相最大电流80A。在主板上设置了外部时钟发生器，支持CPU外频调节，可解锁更多超频玩法。同时为了方便玩家超频，主板还配备了Q-Code 数显指示灯、CMOS清零按钮、开机和重启按钮，方便清空与调校。

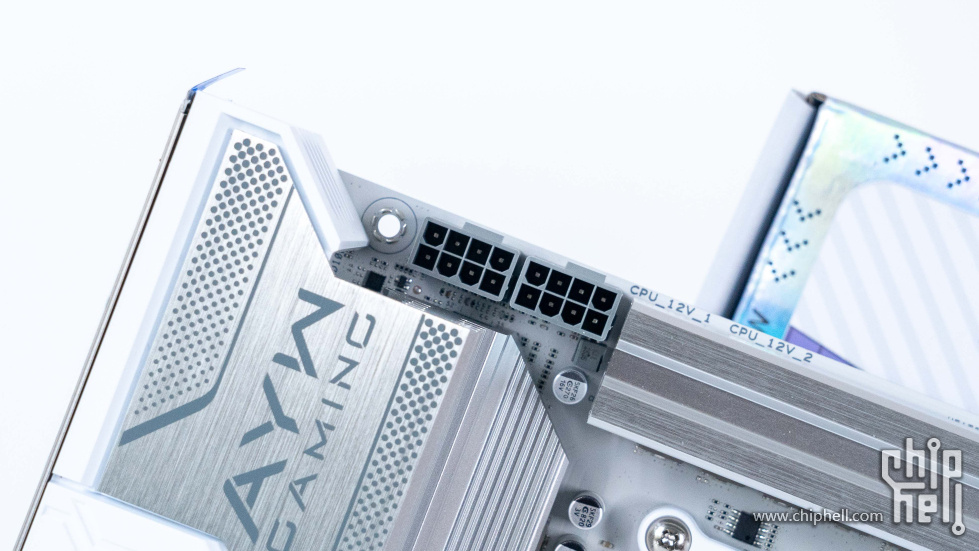

配备双8PIN供电接口，为旗舰级CPU及超频运行提供稳定可靠的电力保障。在细节处理方面，供电接口同样采用灰色设计，与主板整体的白色外观形成高度协调统一的视觉效果。

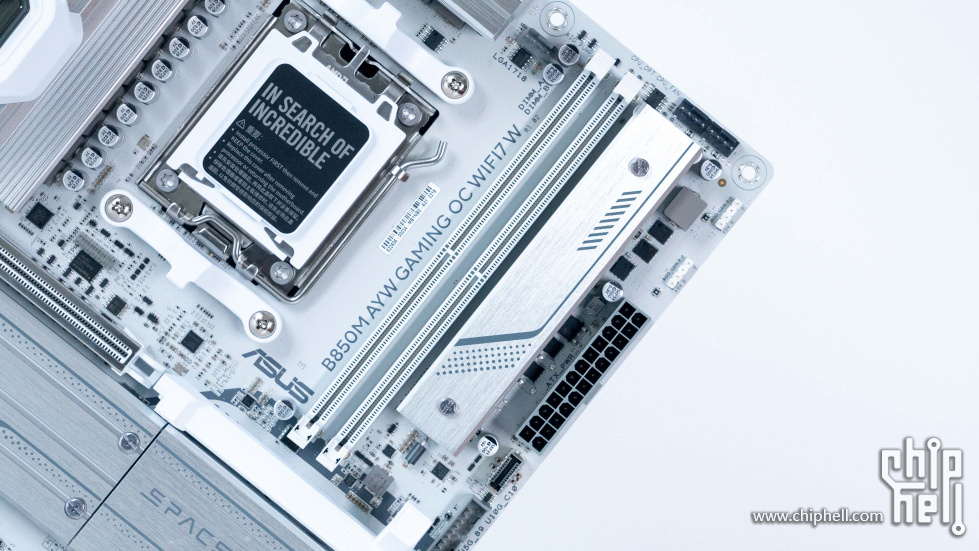

双通道DIMM插槽架构设计，相比四内存槽设计更有利于稳定高频，支持最大128GB容量内存（64GB*2），可在搭配锐龙9000处理器时超频至8400+MHz，不过看目前纪录可达10200+。并且在BIOS中可开启AYW OC Profile一键超能模式，搭配对应的推荐内存，开启后将自动优化并锐减至多10%的内存延时，提高性能表现。

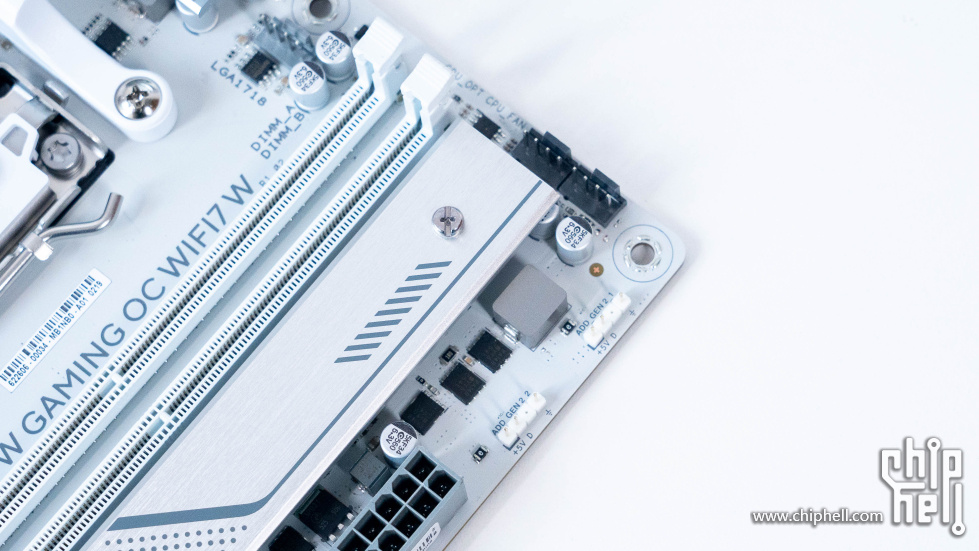

内存一侧位置提供了三个4 Pin风扇插针以及两个5V ARGB插针接口。

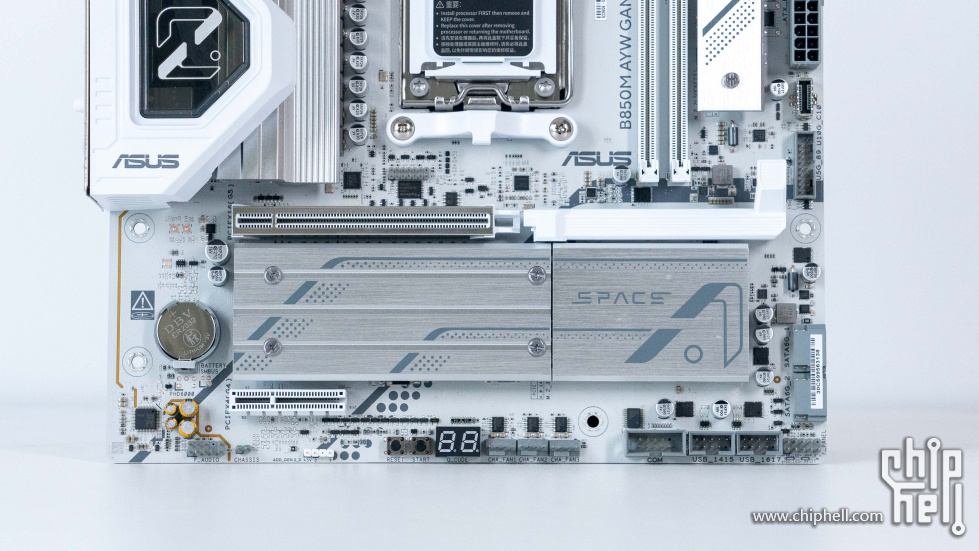

主板配有一条PCIe 5.0 ×16插槽，支持按压式显卡快拆键。还有一条PCIe 4.0 ×4未封闭插槽。M.2插槽方面，主板共有3条M.2插槽，其中紧挨显卡的M.2插槽为PCIe 5.0速率，其余两条为PCIe 4.0速率。




显卡快拆结构简单，采用压杆式易拆键结构设计，可有效提升用户在空间受限的中小型机箱环境中进行显卡拆装操作的便捷性，实现单键快速拆装功能。

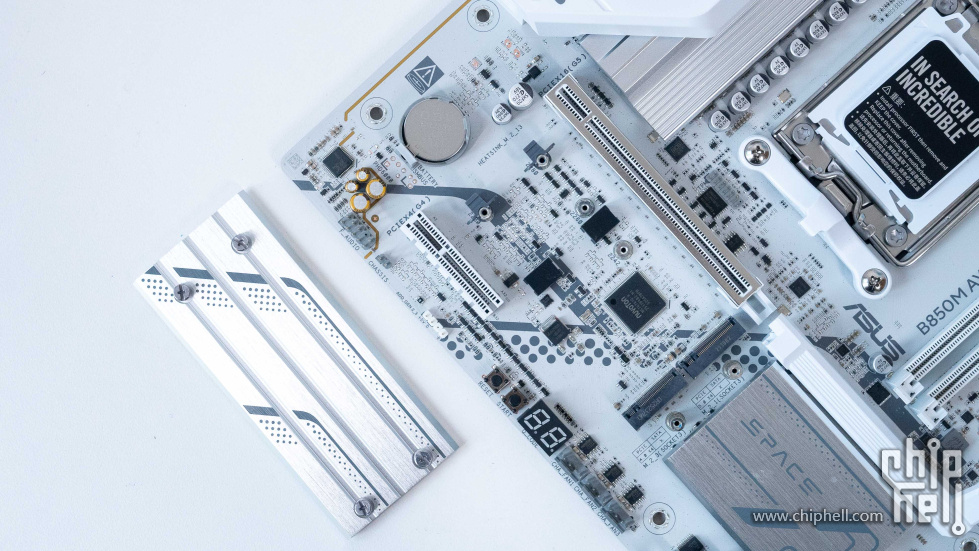

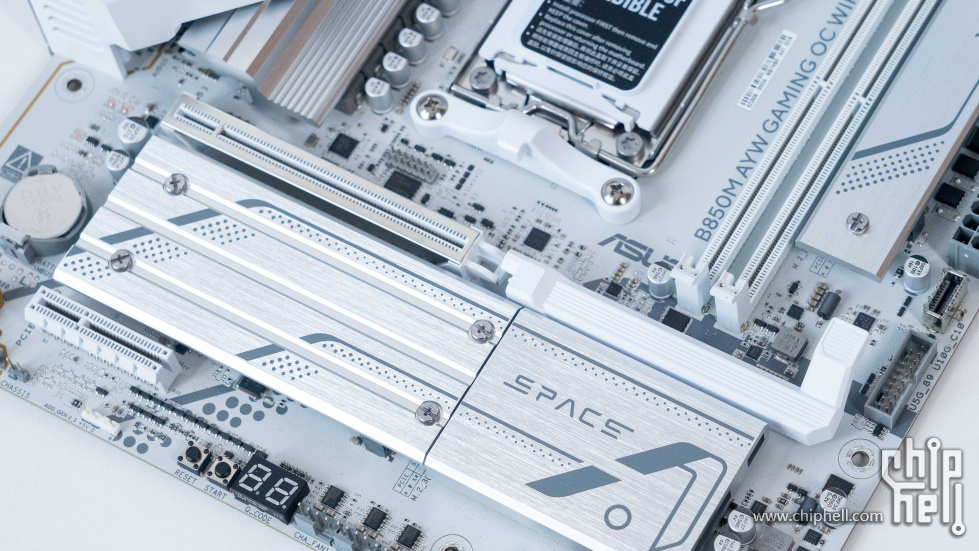

显卡下方的两个M.2 SSD插槽附带一款金属散热装甲。

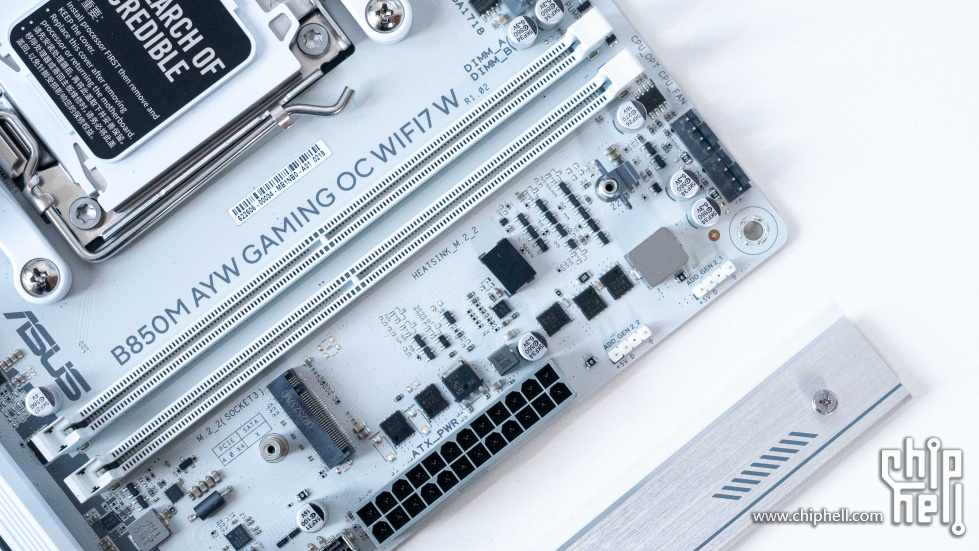

此外内存插槽一侧还有一个PCIe 4.0 x4的M.2 SSD扩展接口，一样配置了散热装甲。该设计方案与内存超频主板的定位高度契合。在日常进行超频测试时，其便捷的拆装结构能够显著提升系统固态硬盘的更换效率，为用户提供更为直接的硬件维护体验。

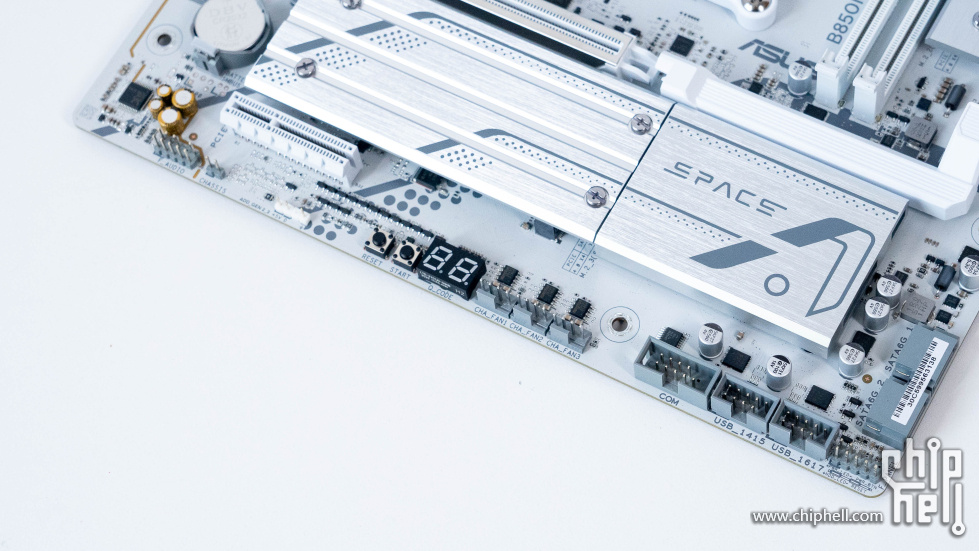

在主板底部也加入了DeBug 数显可以方便让玩家了解当前主板启动情况，方便排查超频中问题。

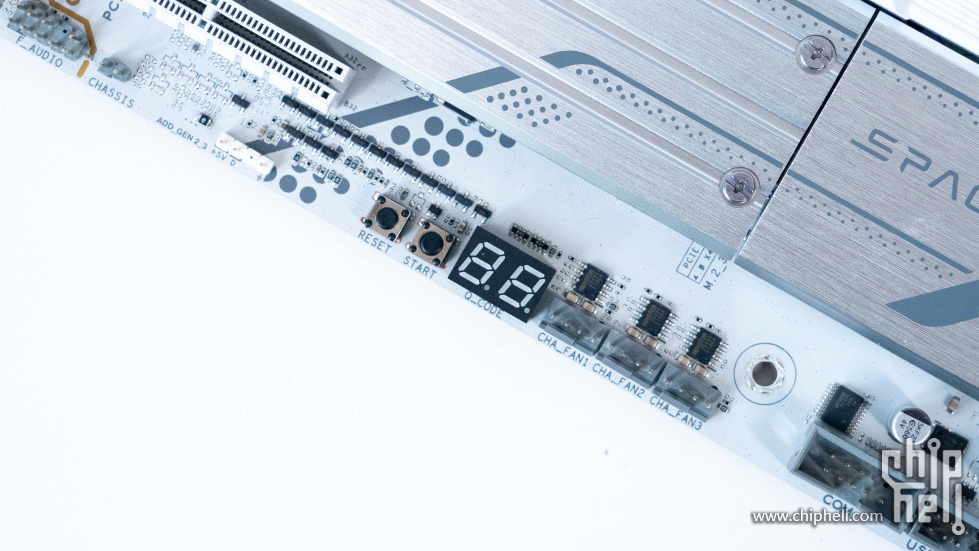

此外在主板底部也有开机以及重启按键方便玩家裸机操作时使用，对于装机爱好者而言，若选用紧凑型机箱，该位置所设计的按键可能在实际操作中存在便捷性不足的情况。

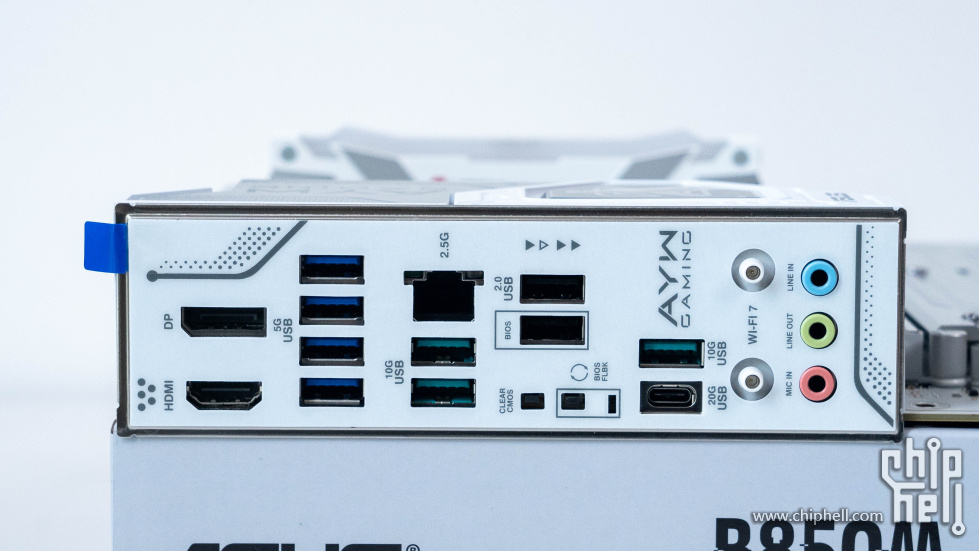

IO部分非常丰富，各种接口齐全。像是20Gbps的Type-C接口也都有安排，此外多达9个的USB-A接口真的是各种扩展都没问题了。

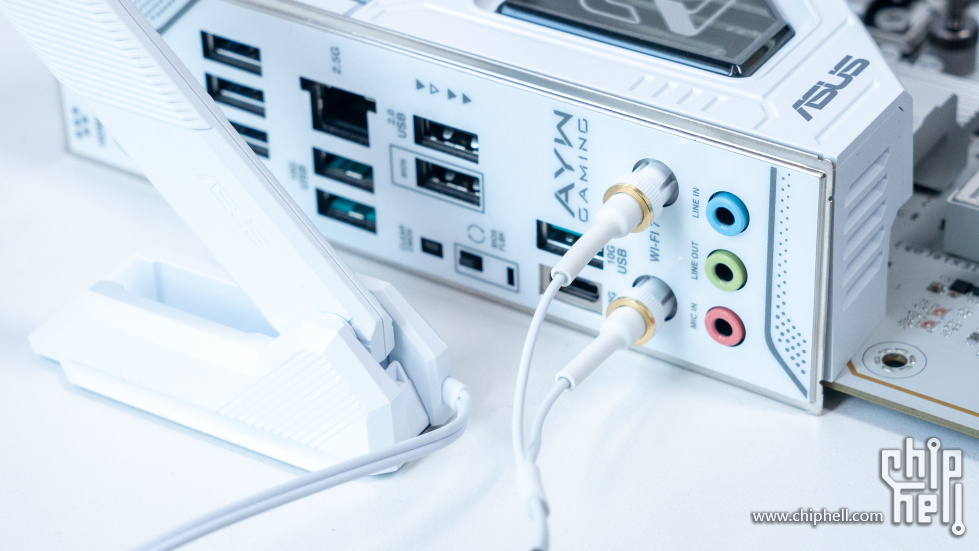

另外华硕自家的WiFi快拆天线也都下放到了AYW这个级别的主板，好评。

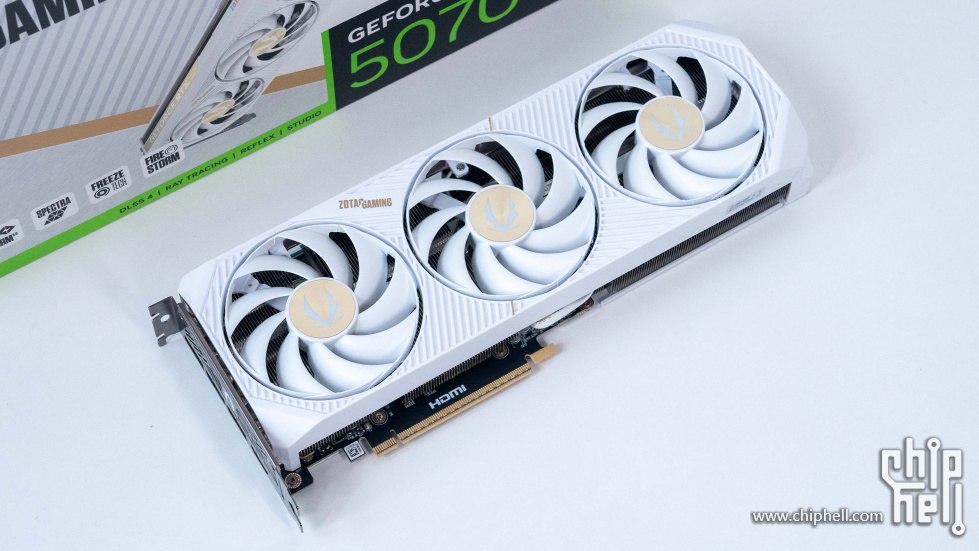

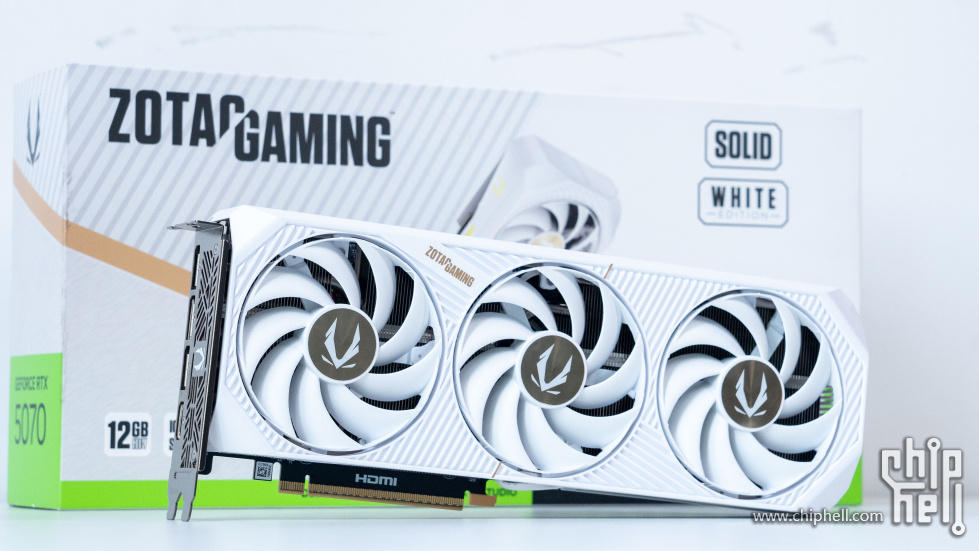

显卡方面我搭配了白色系的索泰 GEFORCE RTX 5070 Ti SOLID CORE WHITE 显卡，RTX 5070 Ti 显卡也是我最看好的一张RTX 50系显卡了。与RTX 5080 一样采用16GB GDDR7 大显存设计，对于游戏玩家或者生产力用户来讲都是兼顾性能与性价比的选择了。

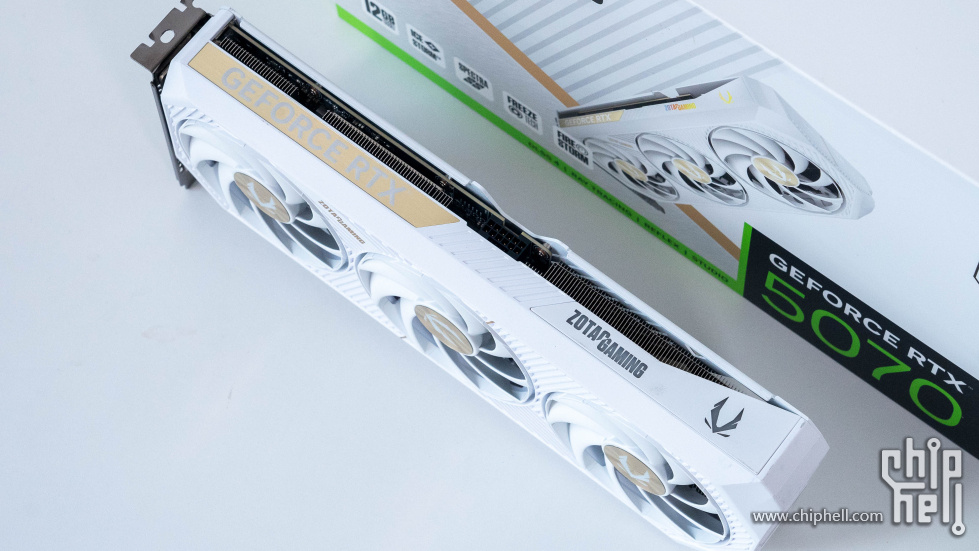

白色的索泰 GEFORCE RTX 5070 Ti SOLID CORE WHITE 显卡采用三风扇设计，30.5*4.3*11.7cm的三围尺寸，双槽厚度的索泰RTX 5070 Ti SOLID可以说是目前一个很好的选择，拥有不错的装机兼容性。

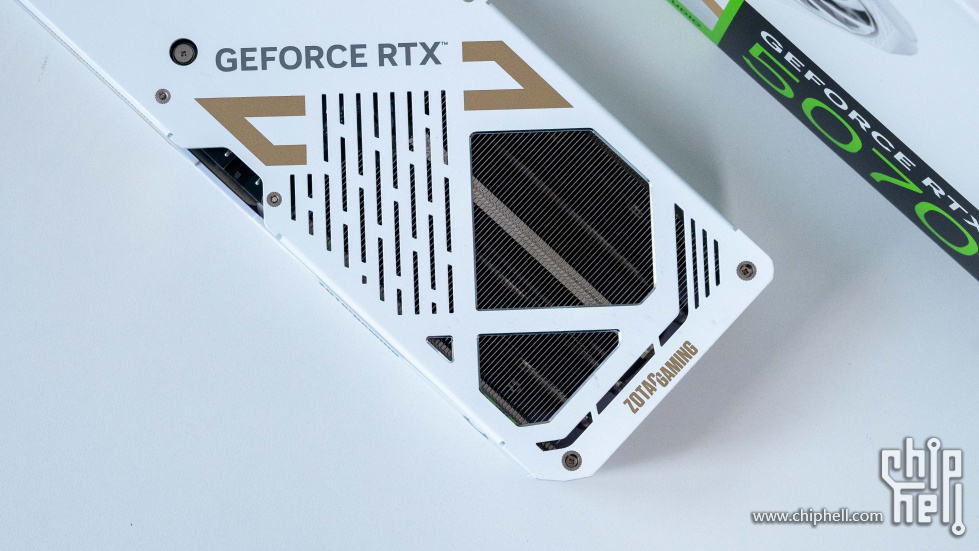

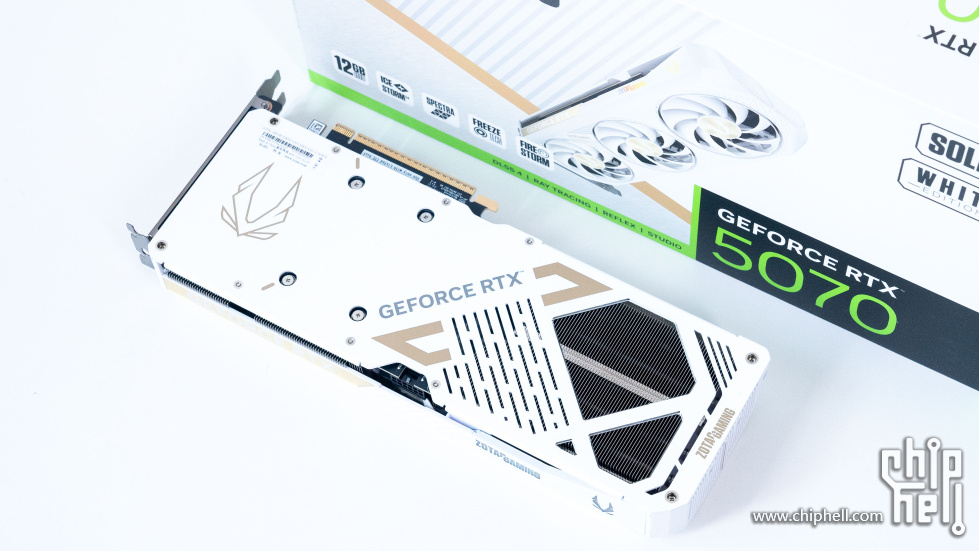

金属背板自然也是标配，白色的金属背板点缀金色装饰效果。显卡的尾端同样做了栅格化的镂空处理，进一步优化气流风道。




RTX 5070 Ti这个级别的显卡还有双槽厚度设计的真的很少见了，而且实测下散热效率还是有保证的。显卡侧键位置的索泰ZOTAG GAMING英文logo还支持灯光效果，可以通过FireStorm软件对灯光进行设置。

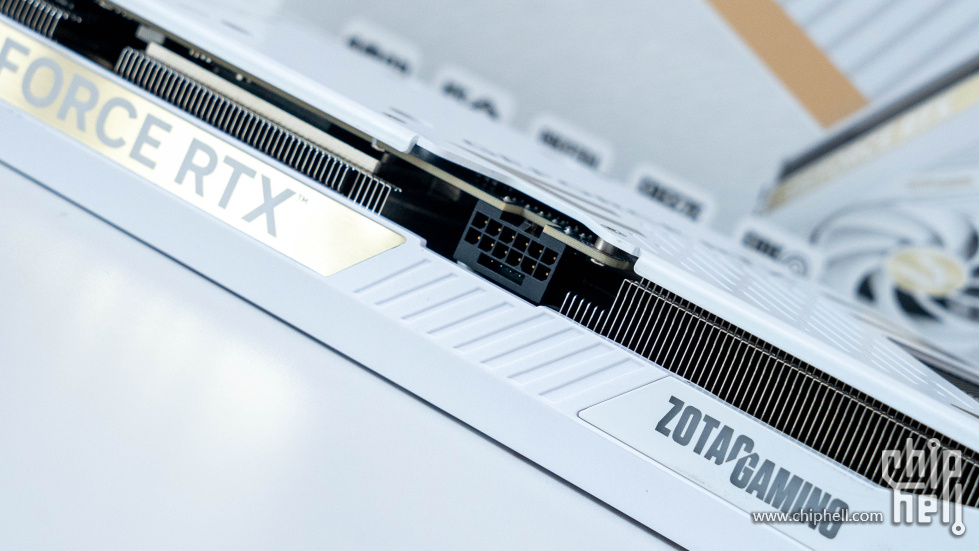

采用ATX 3.1规范12V-2X6 16P镀金供电接口，反向电源接口设计，更便于用户插拔。

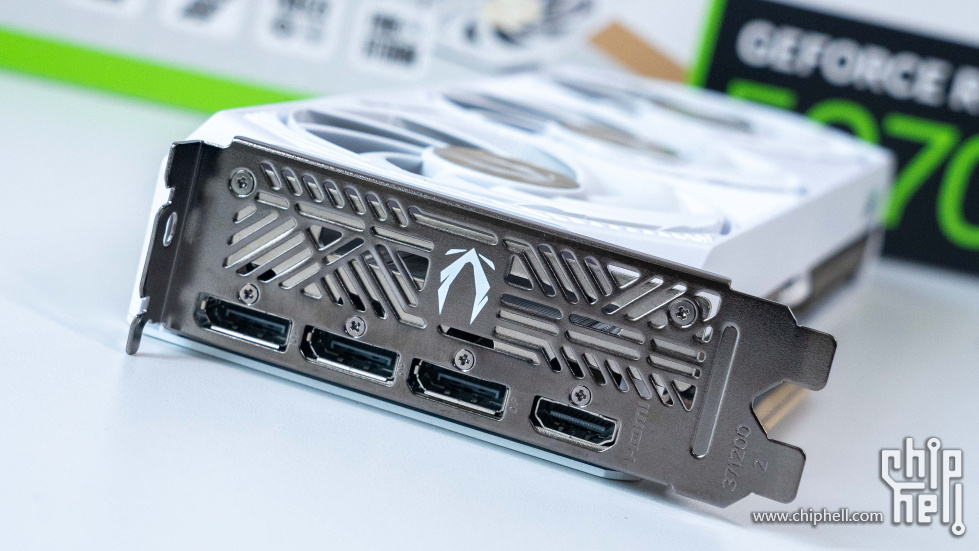

显示输出接口依旧是3个DP一个HDMI接口，支持最高8K分辨率显示输出。

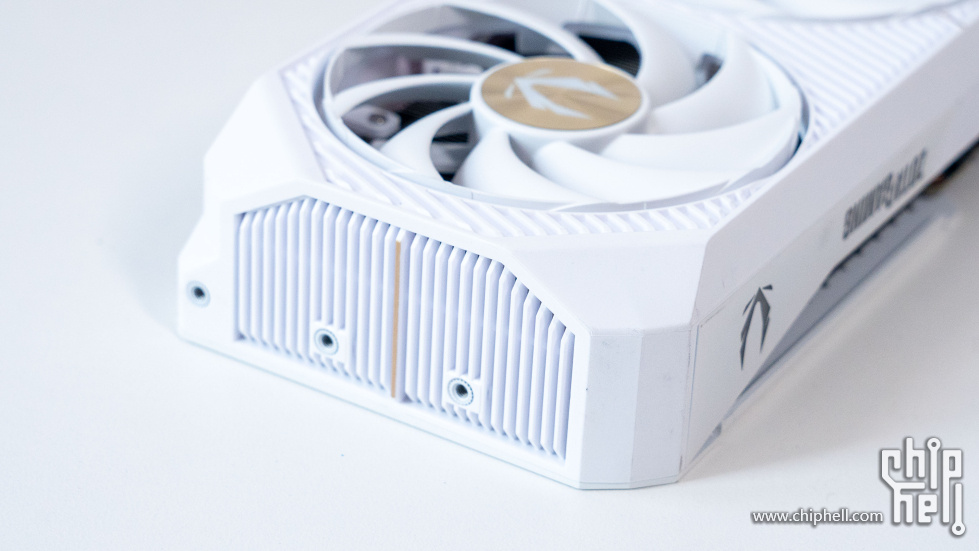

显卡尾部采用封闭设计，预留了方便固定显卡支架的螺丝孔位。

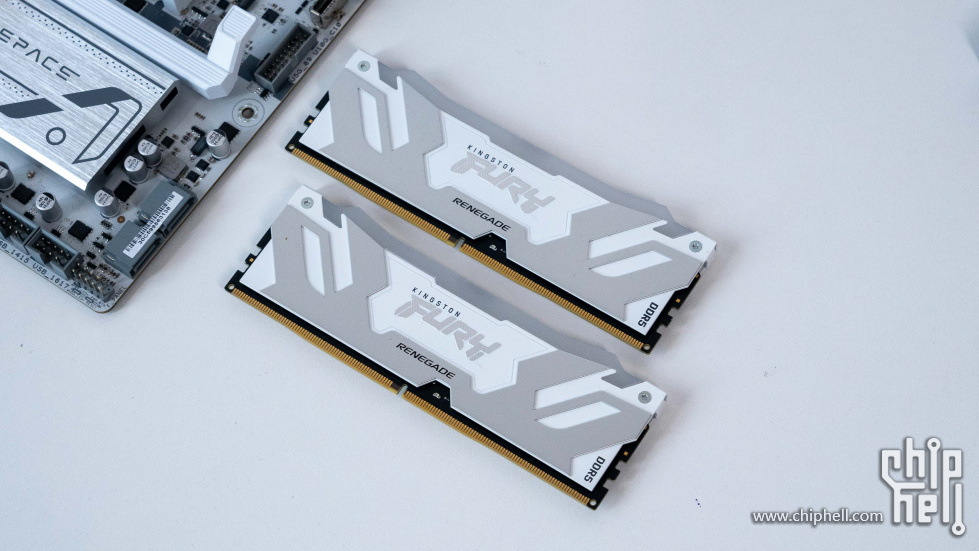

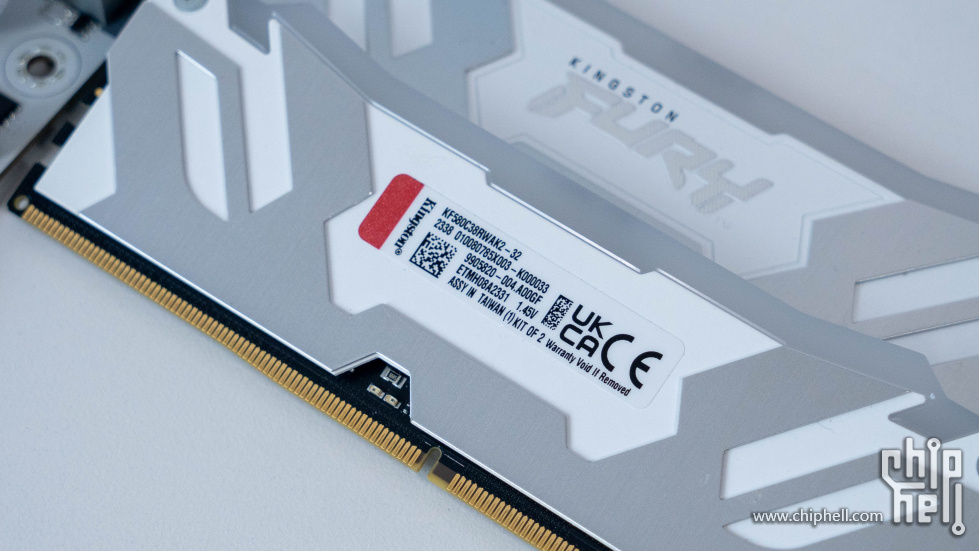

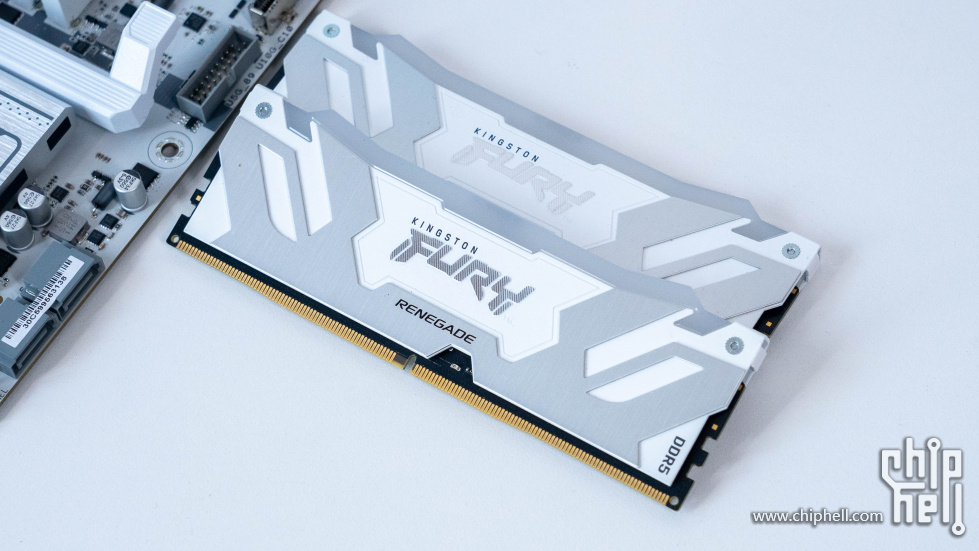

内存考虑配色选择了白色的金士顿叛逆者系列8000MHz 16GBx2的RGB灯条版本，8000MHz CL38时序设计，支持一键开启XMP 3.0技术。当下双11内存价格真的涨了不少，内存选择上建议大品牌，内存容量像是16GB x2这样的似乎会更合适当下的选择。



颜值上白色的叛逆者 RGB版本还是蛮不错的，另外也有黑色版本可选。白色铝制散热片炫酷还具有不错的导热性可以进一步帮助散热，片内则是ECC和板载PMIC搭配黑色的PCB充分保证系统稳定运行。




8000MHz CL38设计，如果有8000MHz CL36就更强了。实测搭配华硕B850M AYW OC主板是可以实现一键开启XMP 8000MHz的。

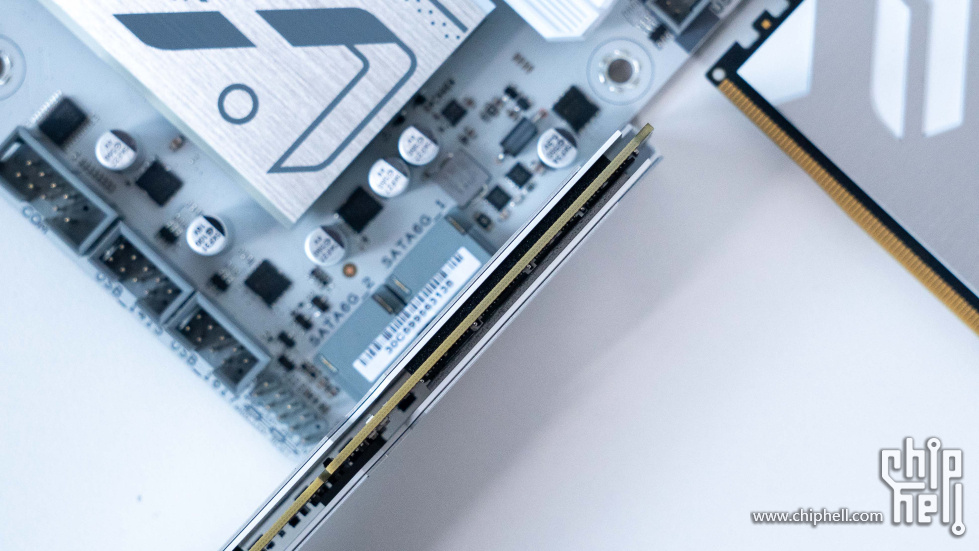

16GB容量版本，采用单面内存颗粒设计。




内存顶部区域内嵌了12颗独立LED灯珠设计，支持18种预设灯光效果。日常可以与主流板厂实现一键灯光同步，也可以通过FURY CTRL软件进行灯光控制。

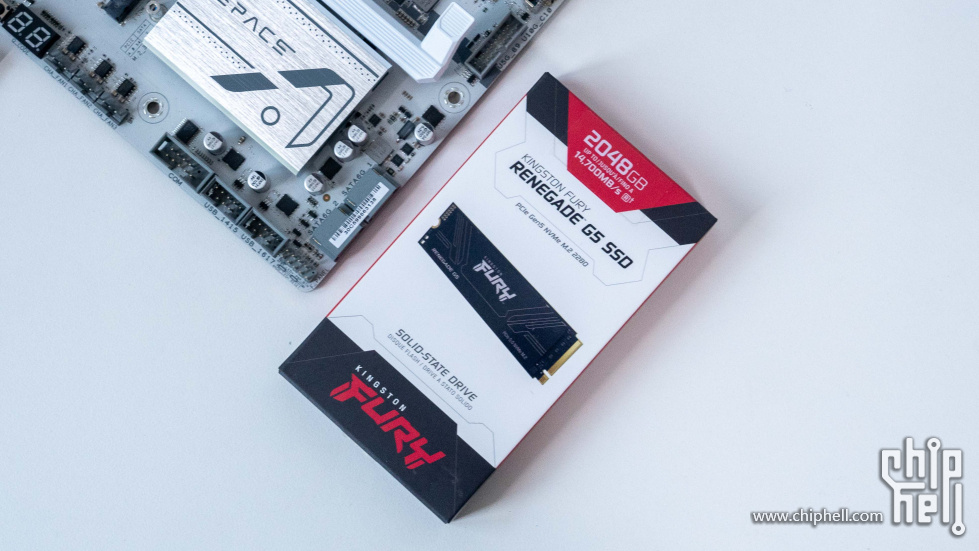

另外在这个PCIE 5.0 SSD普及的时代，我这次测试还选择了金士顿 FURY Renegade NVMe PCIE 5.0 SSD 2TB来作为测试硬盘。2TB容量版本，最高读取可达14700MB/s。




金士顿FURY PCIe 5.0 为标准2280规格设计，正面可以看到FURY Renegade G5 贴纸。贴纸下可以看到其主控是来自慧荣SM2508的主控，这也是目前PCIe 5.0 固态硬盘的主流选择。2TB版本采用金士顿自家的NAND颗粒，2TB版本为两颗NAND颗粒设计，单颗容量1TB。



SSD产品背面是容量信息以及各种认证信息。

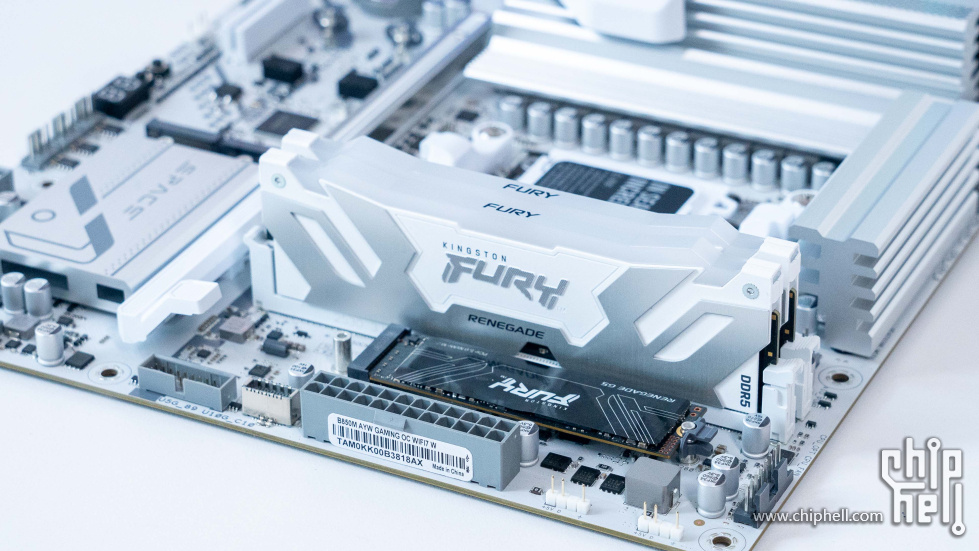

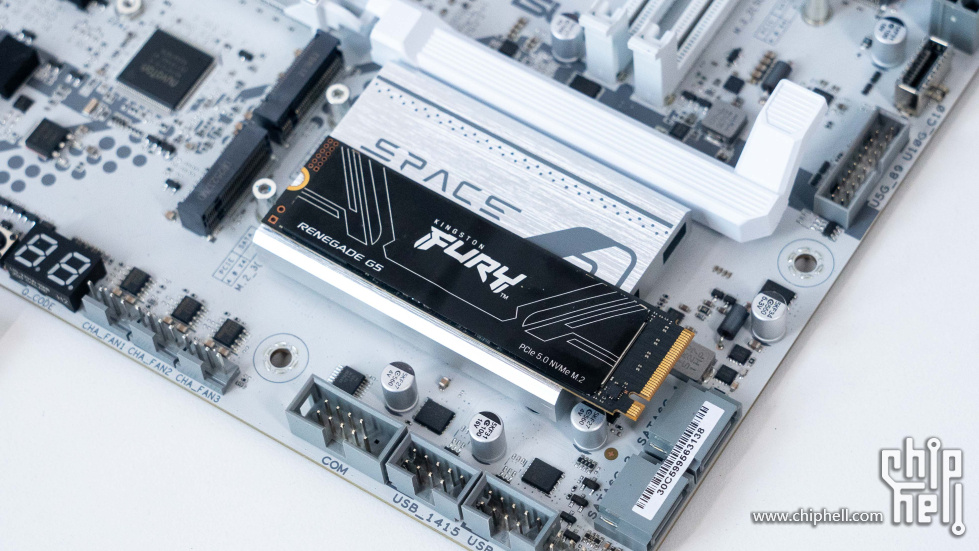

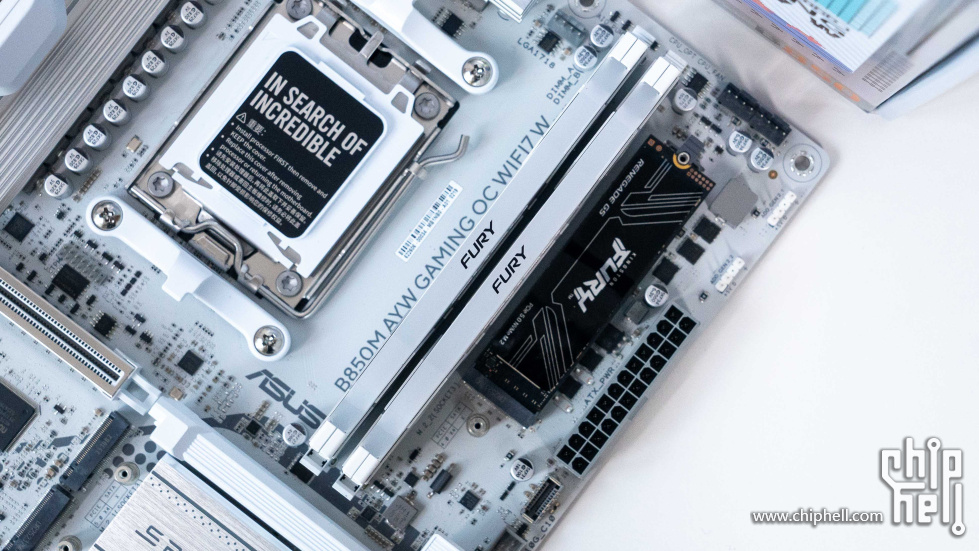

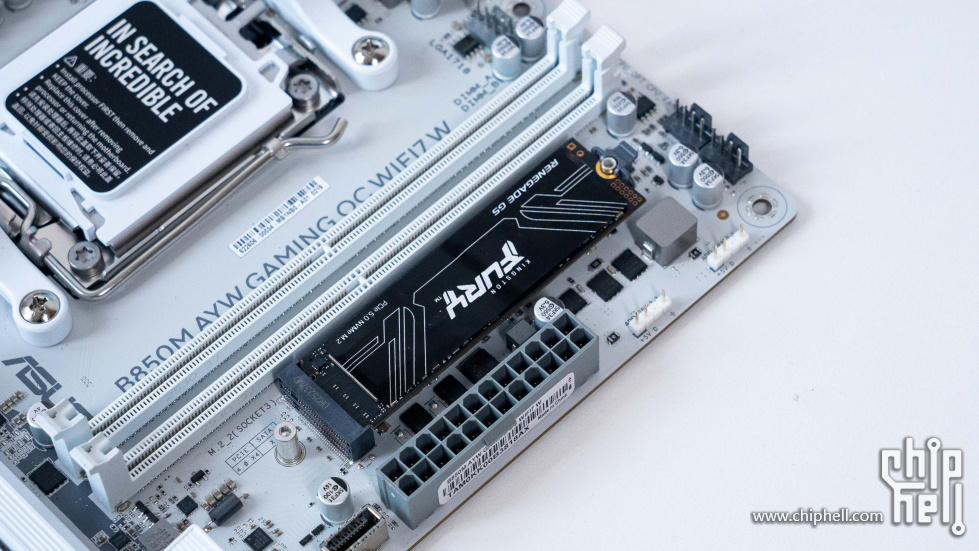

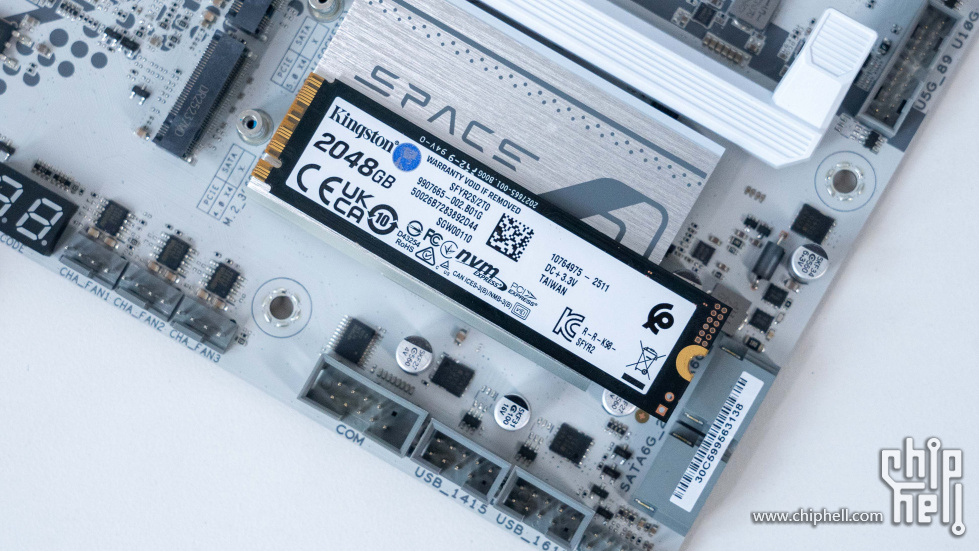

安装上我选择了内存一侧的PCIe 4.0 x4接口来安装FURY Renegade G5 SSD，虽然会损失PCIe 5.0 SSD的读写速度，但是日常测试拆机安装方便。

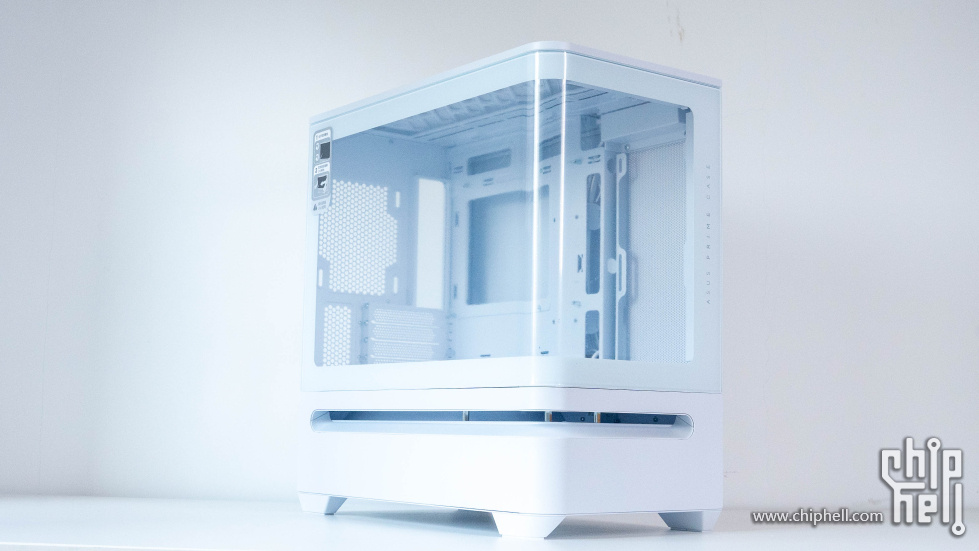

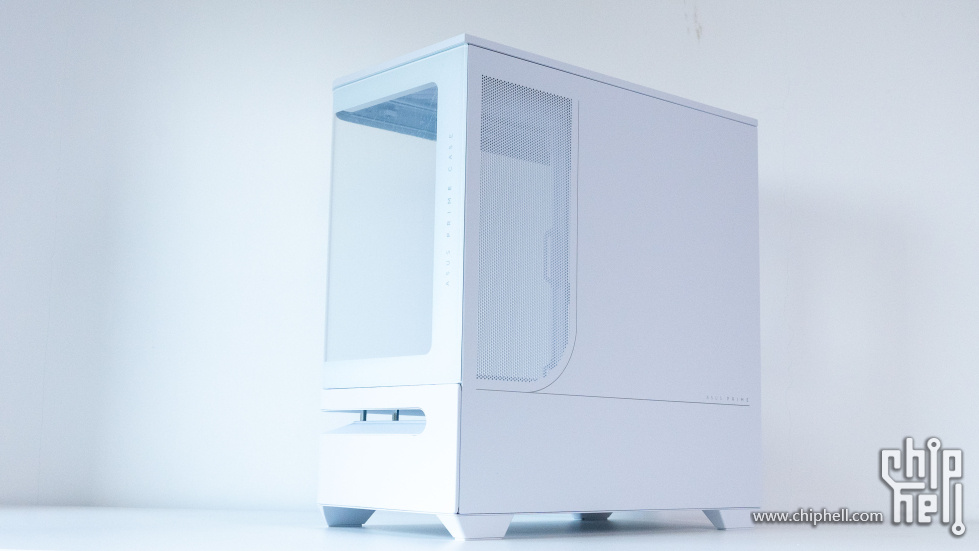

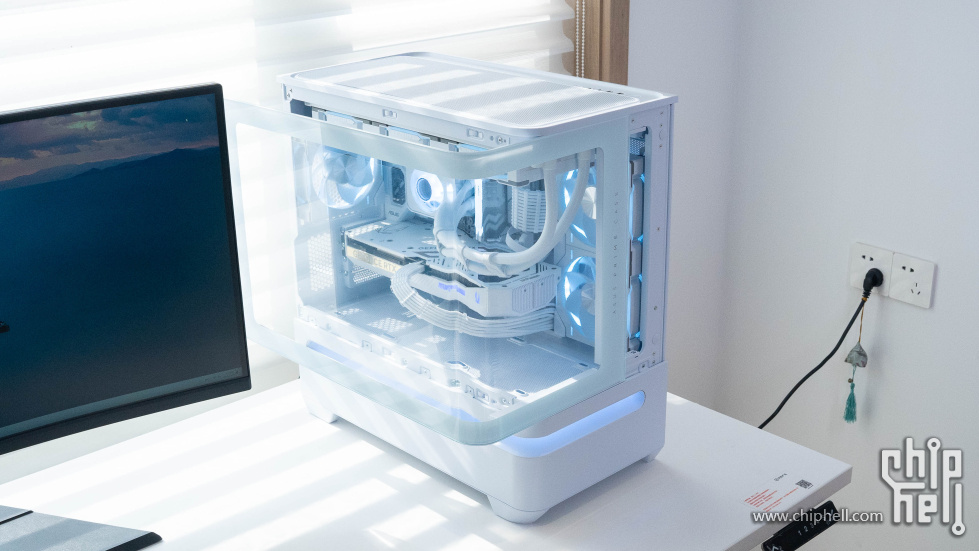

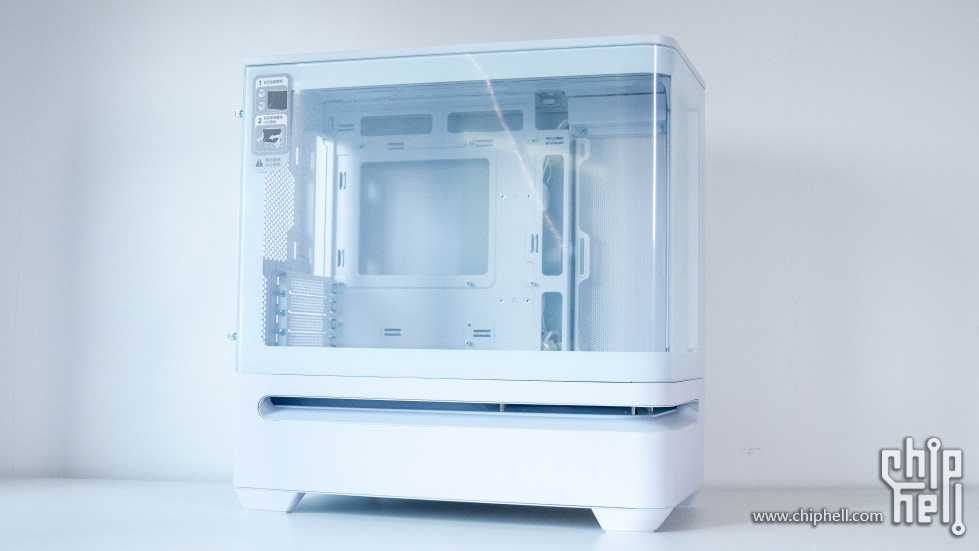

华硕 PRIME AP202 灵光岛真的就和中文名称一样，在传统曲面海景房机箱中加入了类似悬浮的设计。这个设计让原本的海景房真的像是悬浮在空中的一个「岛」一样，让玩家眼前一亮。




440.5*235.6*459.4mm的三围尺寸，47L的体积下为玩家提供了良好的硬件兼容性，虽然是MATX机箱设计，但是一样可以安装360一体式水冷或者170mm高度的风冷，420mm长度的显卡兼容性，应该也是足以满足当下所有的旗舰级显卡了。

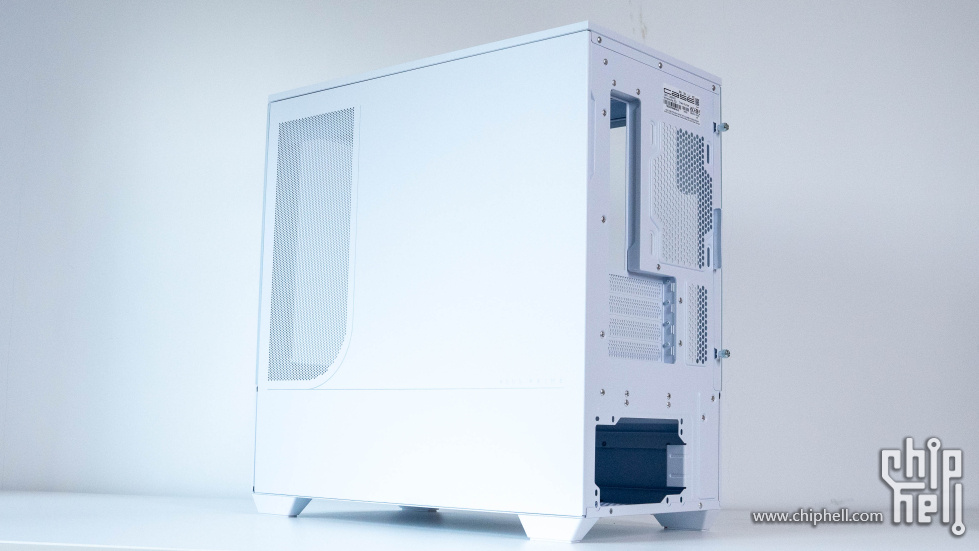

机箱内部提供了多达9个120mm风扇安装位设计，机箱背板位置可以看到预留风扇通风口位置设计。



机箱的尾部标准MATX设计，4条PCIe插槽。

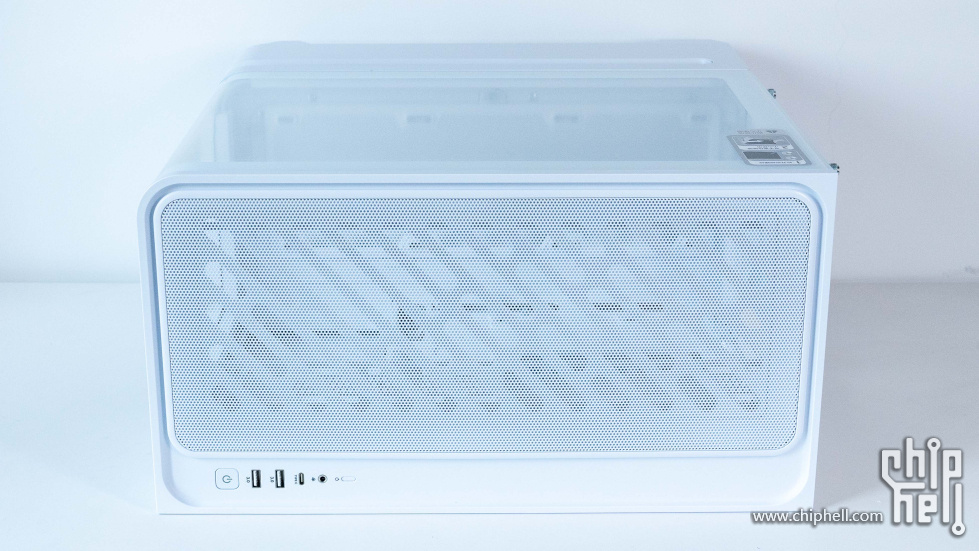

机箱的IO接口设计在顶部，顶部位置的防尘网采用卡扣设计方便拆装。

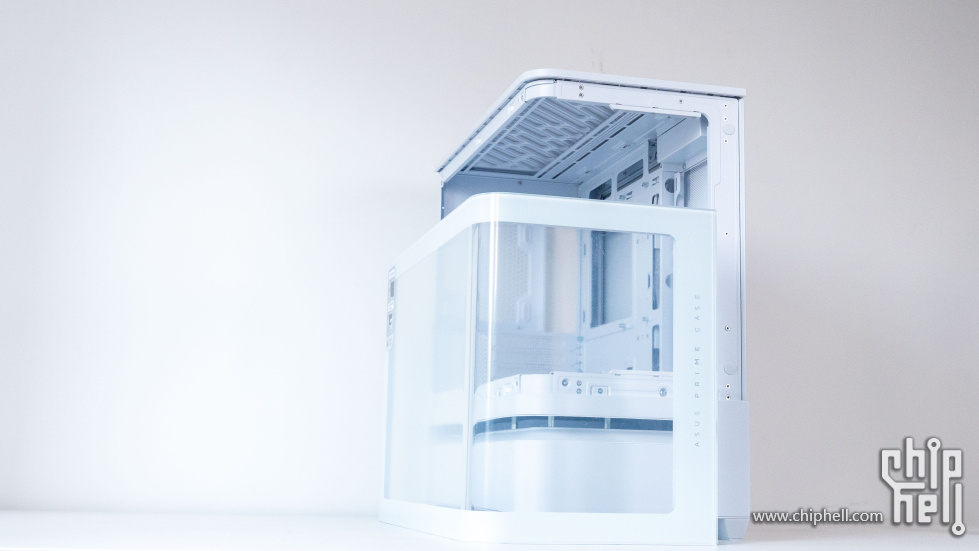

曲面屏侧面也有拆装指引，曲面部分设计了安全导轨增加了整体的拆装安全性。

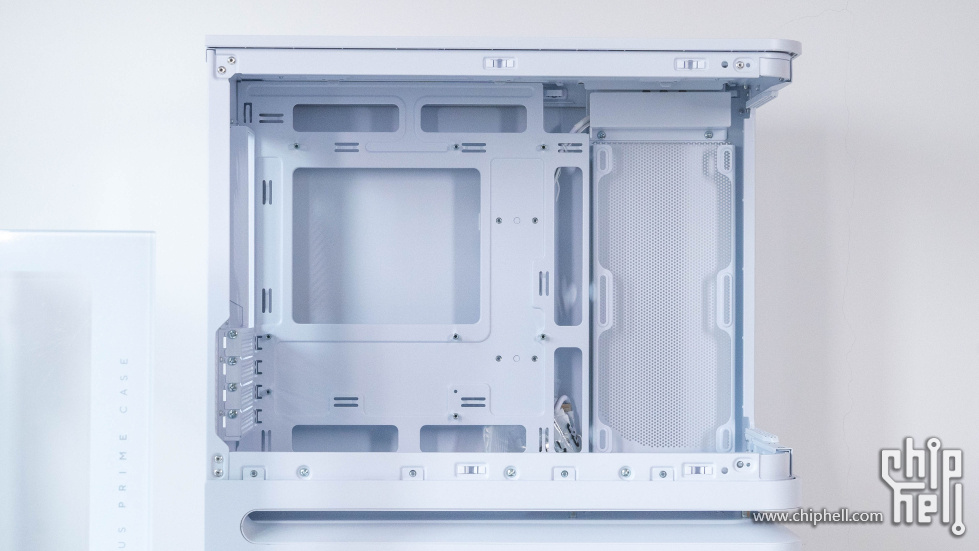

机箱内部是标准的MATX结构设计，不过也注意到了它并不支持背插主板的安装。主板一侧位置也可选择安装两把120mm风扇来增加进风。

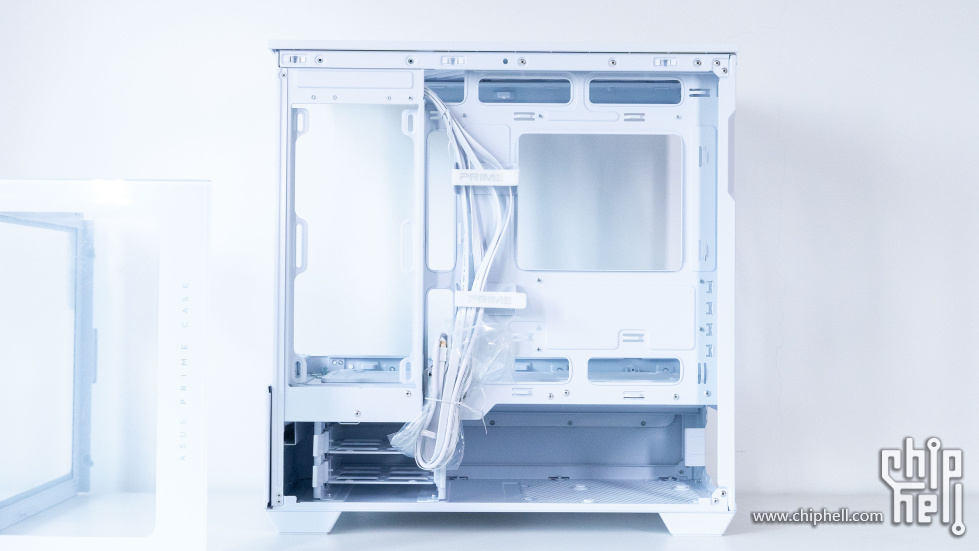

机箱背面空间一览，支持最大200mm长度电源安装。另外在机箱背后也预留了足够的理线空间，方便玩家理线。

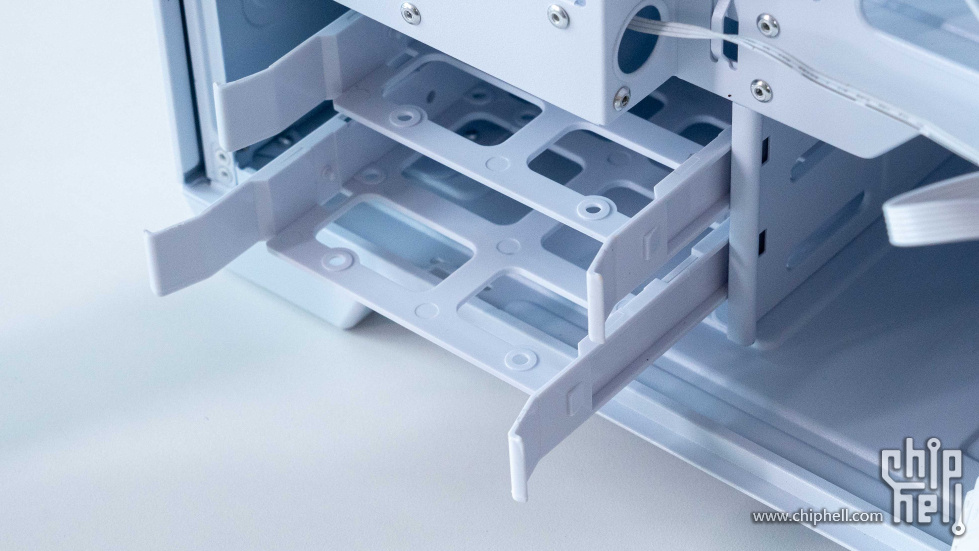

机箱背面也提供了两个3.5机械硬盘仓设计，方便硬盘安装。

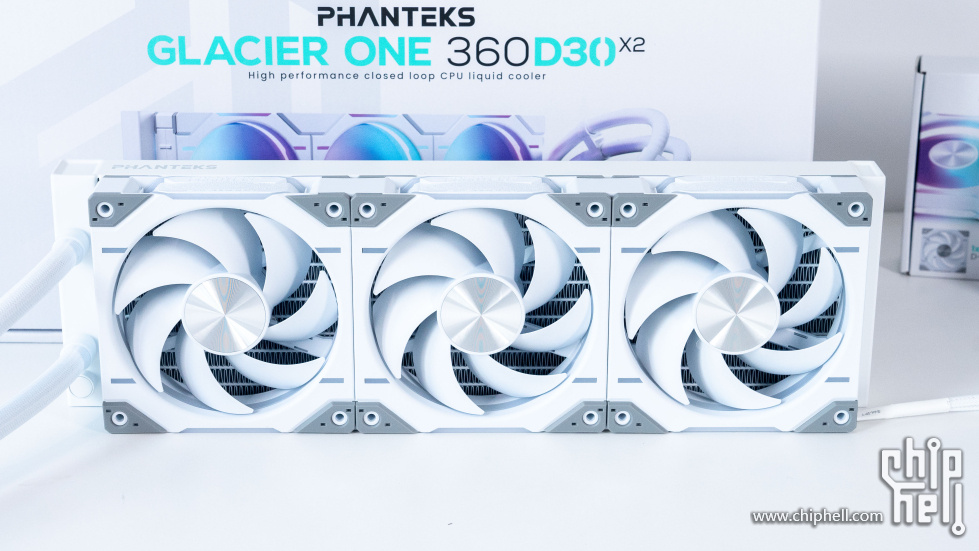

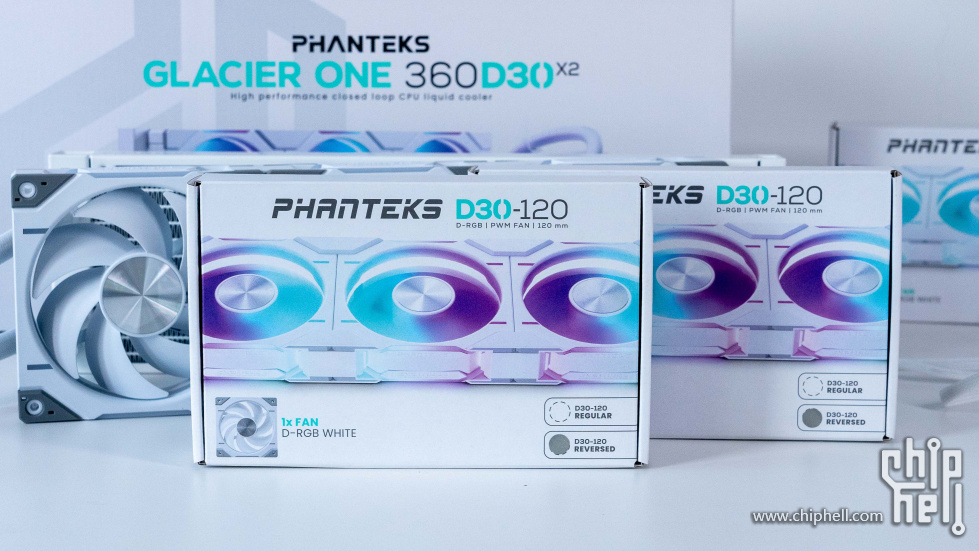

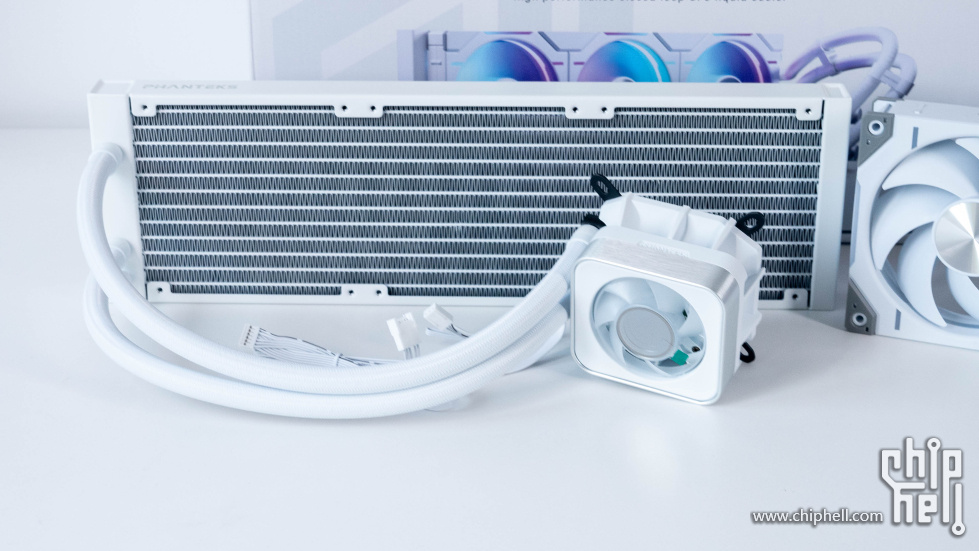

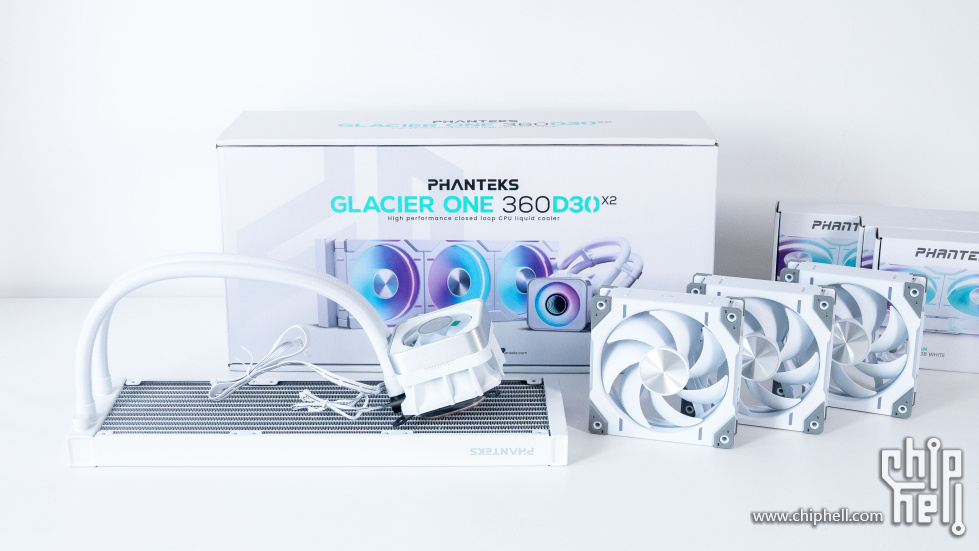

追风者 冰灵 GLACIER ONE 360D30 X2 一体式水冷的颜值还是在线的，标配三把D30-120风扇。

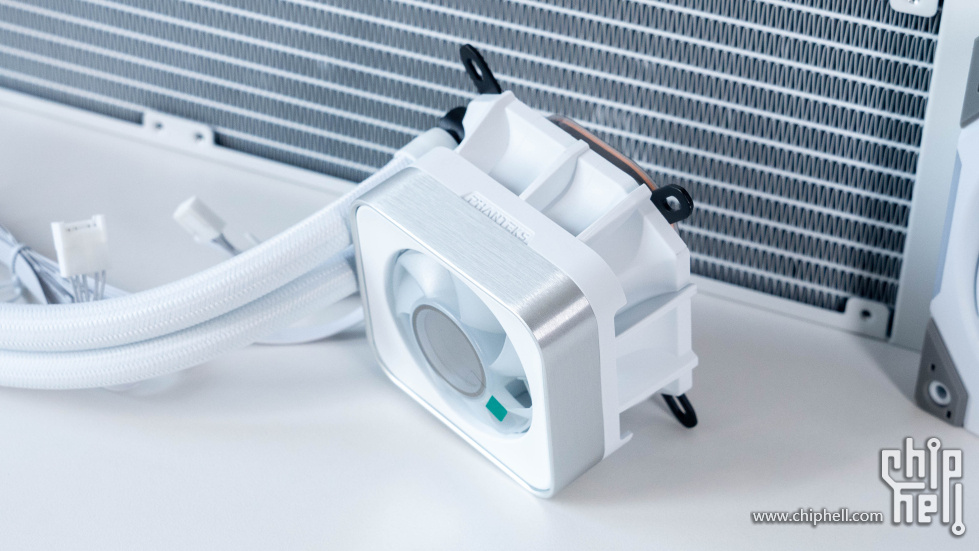

新设计的冷头部分还做了VRM辅助散热设计，直接内置了一个60mm直径的风扇以及中间的无限幻境设计也增加了散热的颜值。



配备主动散热风扇可显著提升CPU周边内存、SSD以及电压调节模块（VRM）散热组件的散热效能，从而有效降低其工作温度。

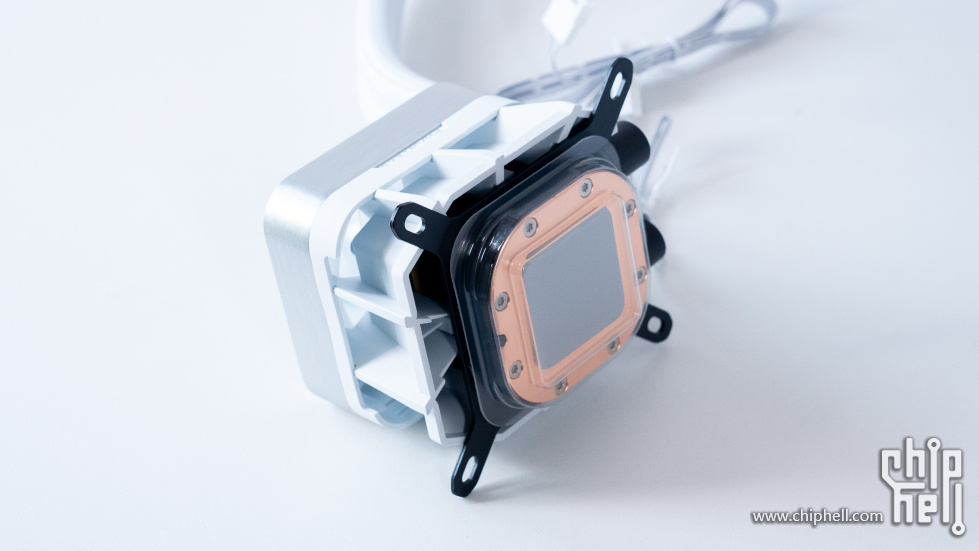

纯铜底座设计，出厂已经预涂了方形硅脂方便用户安装。默认扣具为Intel平台扣具，AMD用户可以自己替换。

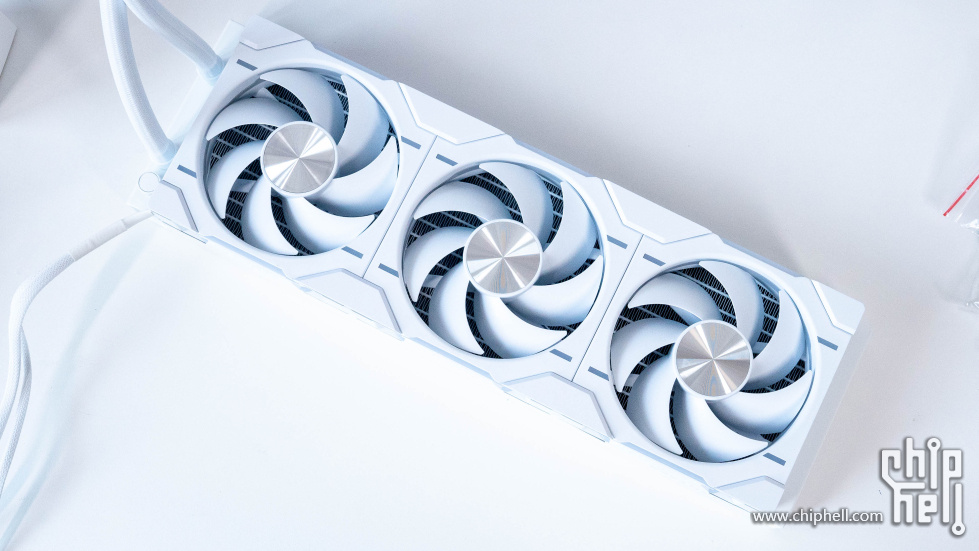

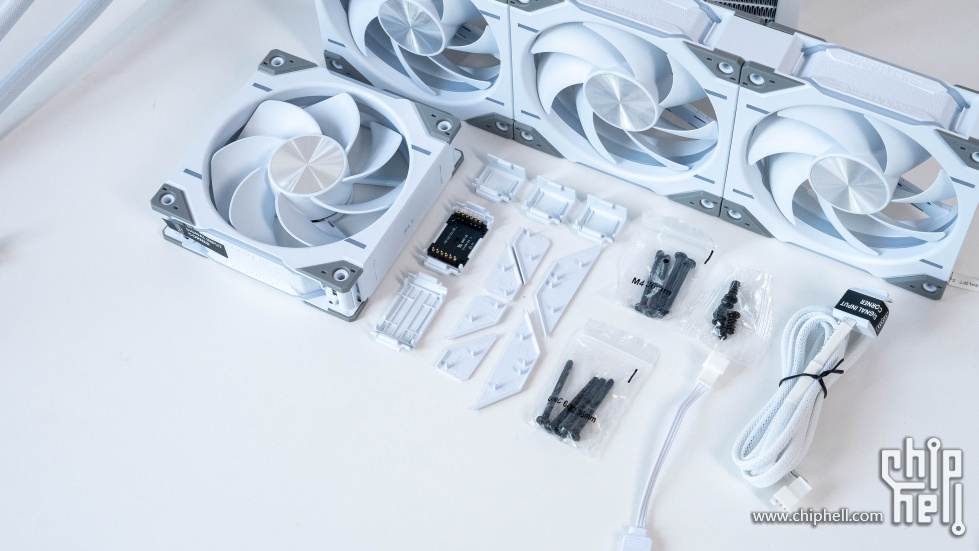

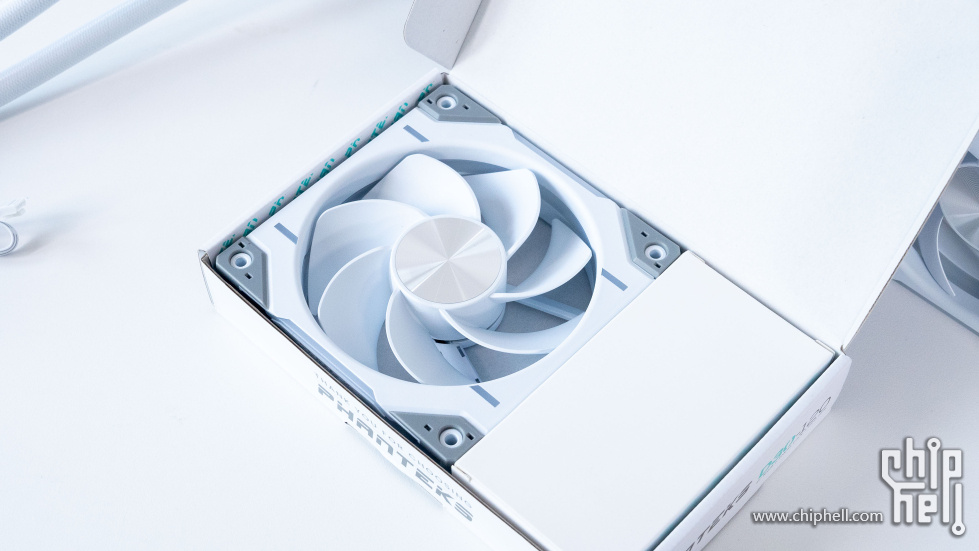

附带的三把D30-120 积木风扇是这款散热的一大亮点，平时这样三把D30-120风扇的套装价格就要300+了。



D30-120 积木风扇可以通过触点传输信号与电源，可以有效减少烦琐的理线。



配合螺丝盖设计，可以隐藏螺丝孔提升整体美观度。




另外选择两三把D30-120积木风扇反叶版本来帮助散热，华硕灵光岛的玩家建议直接抄作业。

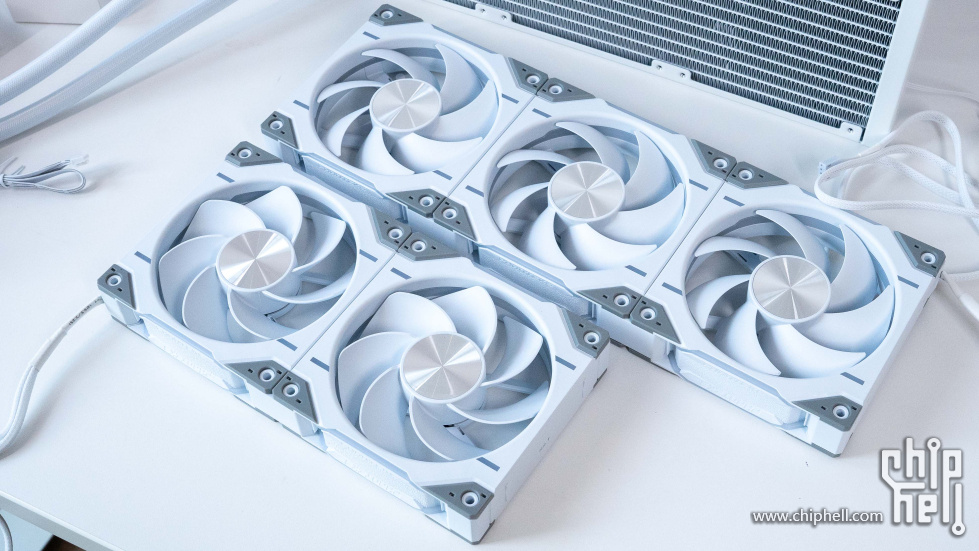

积木风扇设计，整体安装连接方便，更可以实现多组风扇互连安装。



性能测试：

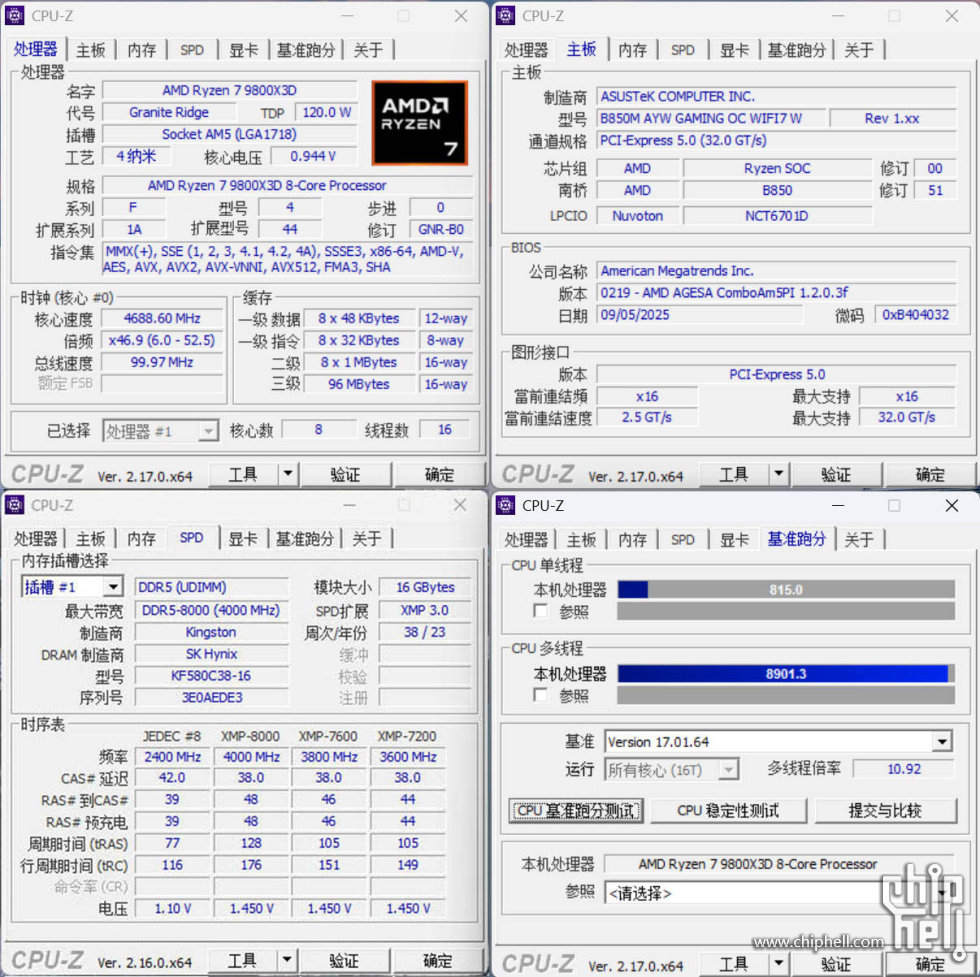

CPU-Z查看9800X3D参数与华硕 B850M AYW GAMING OC WIFI7 W主板以及内存参数，CPU-Z Benchmark 测试成绩如图，测试时已开启PBO 2。

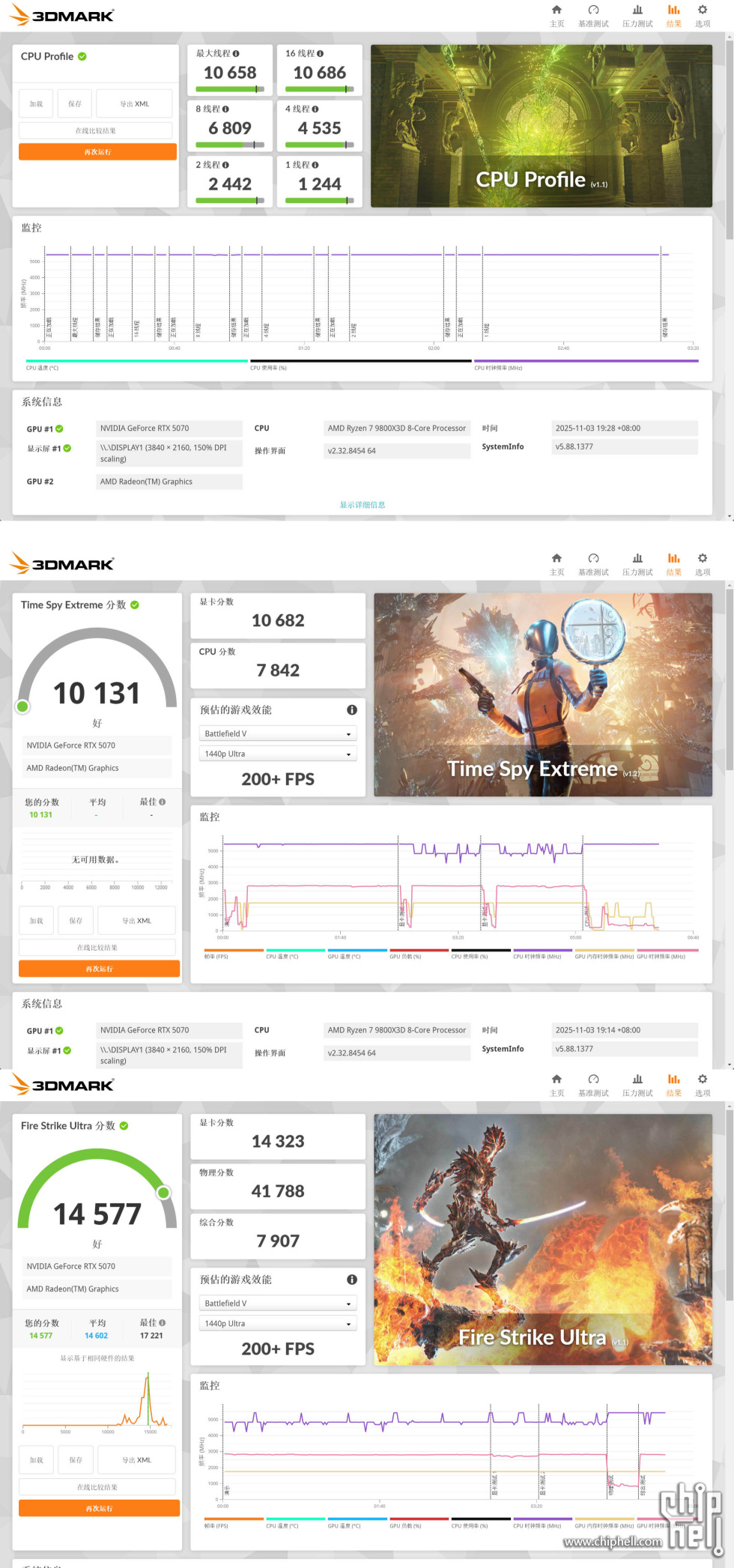

3D Mark 测试：

CPU Profile 最大线程 10658，1线程 1244；
Time Spy Extreme 分数10131，显卡 10682，CPU 7842；
Fire Strike Ultra 分数14577，显卡分数14323，物理分数 41788，综合分数 7907；

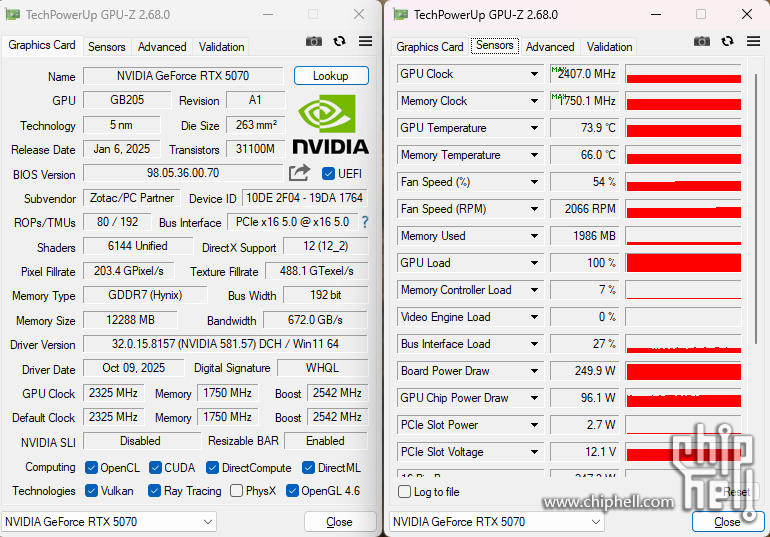

索泰 RTX 5070 Ti SOLID CORE OC WHITE显卡通过GPU-Z查看具体参数。

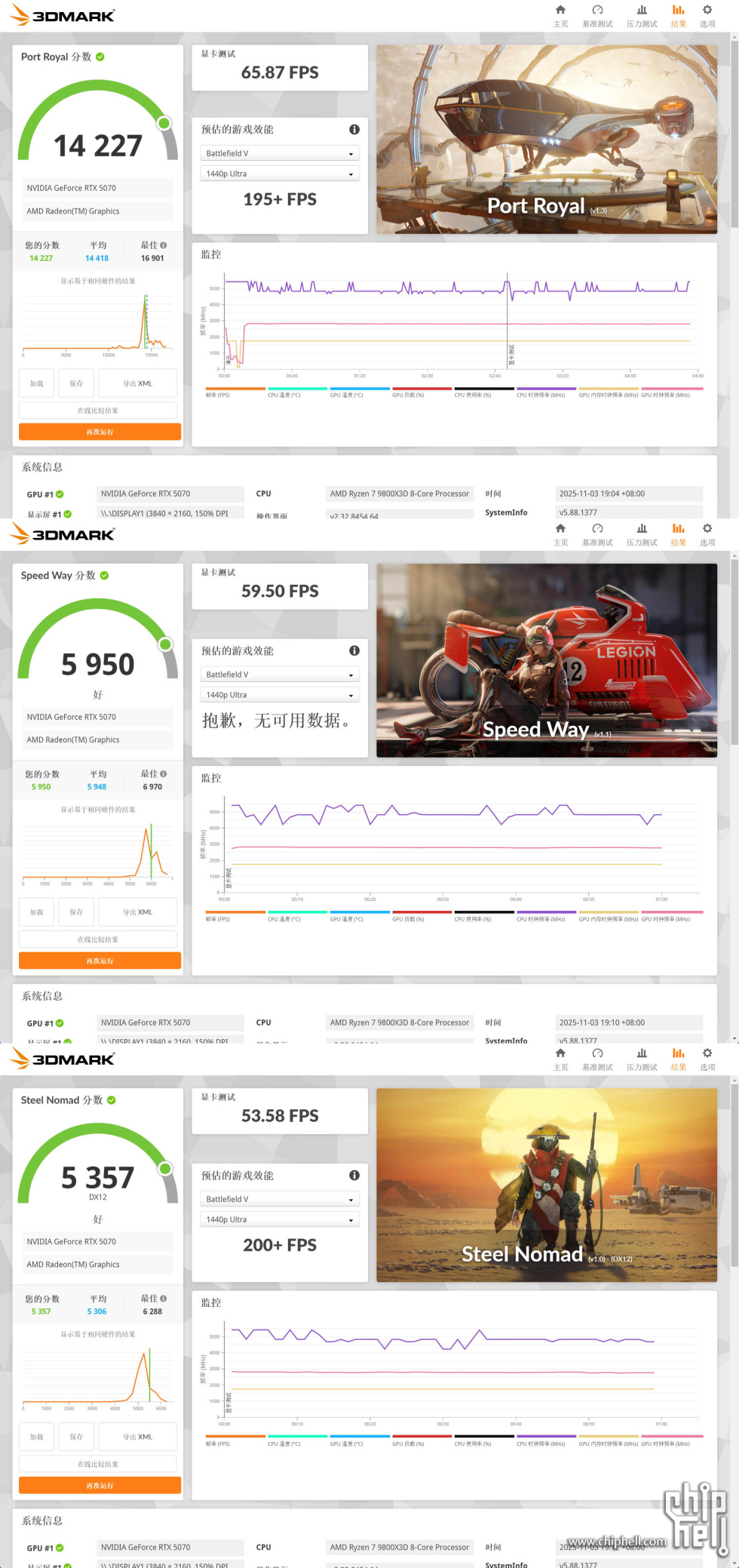

3D Mark 显卡性能测试结果如图。

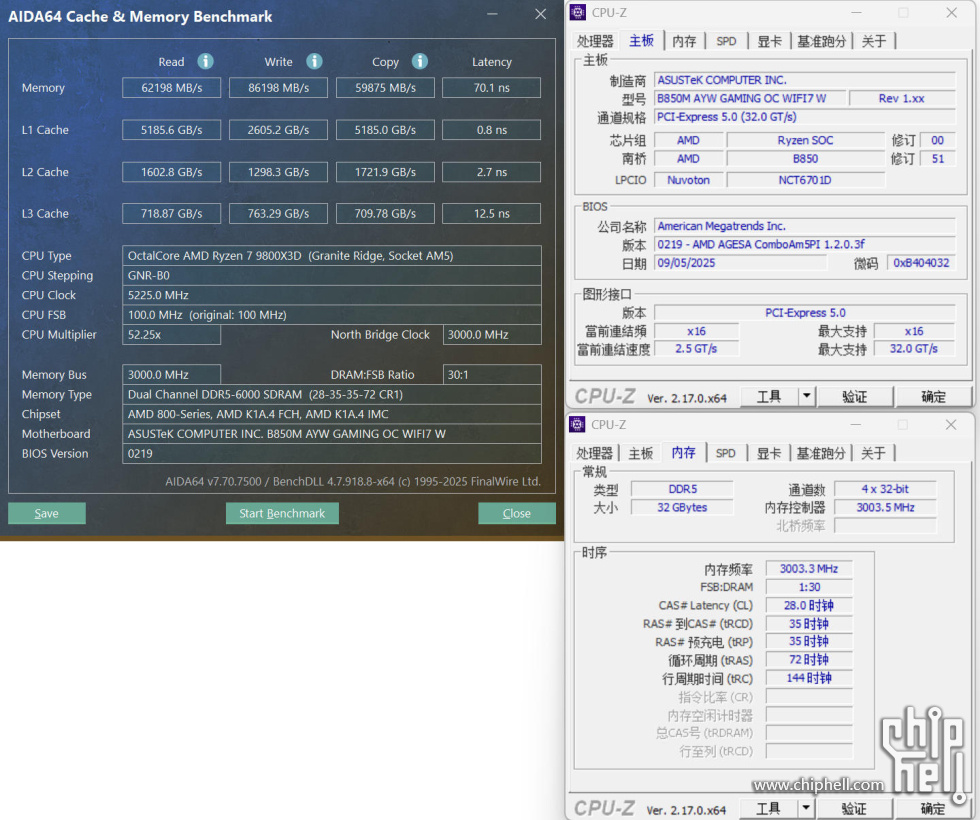

6000MHz CL28 时序下内存读写测试如图。

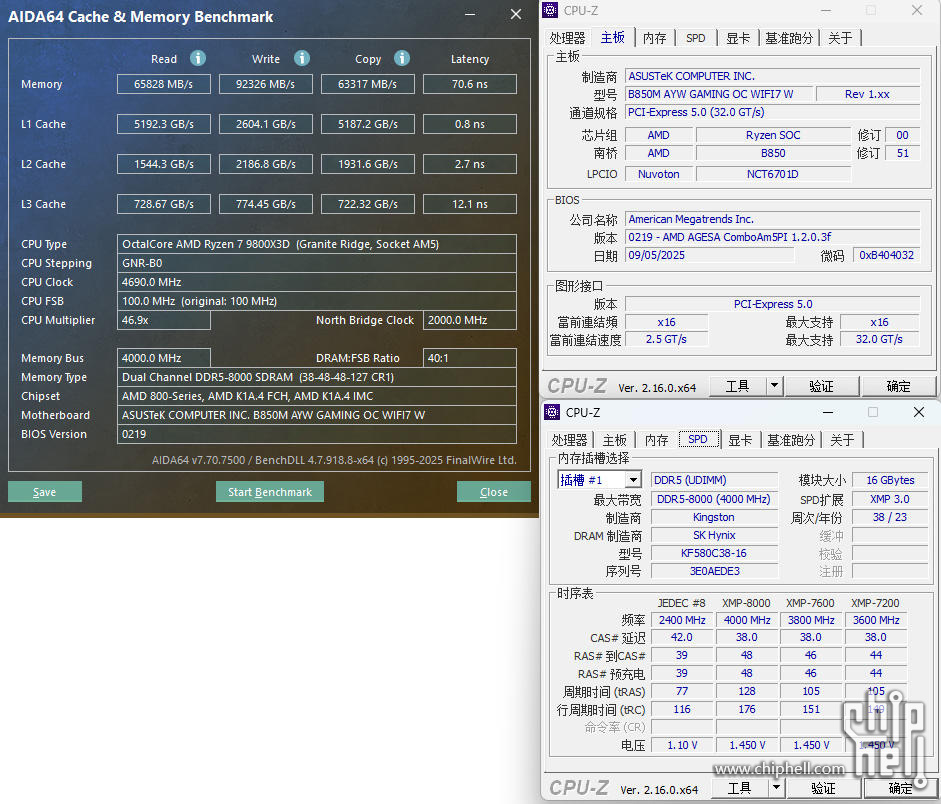

默认一键开启XMP 8000MHz CL38 时序下，AIDA 64读写如图，具体能效是略优于6000MHz CL28时序的读写表现的。具体游戏部分，可以跳转游戏测试查看。





压力测试：

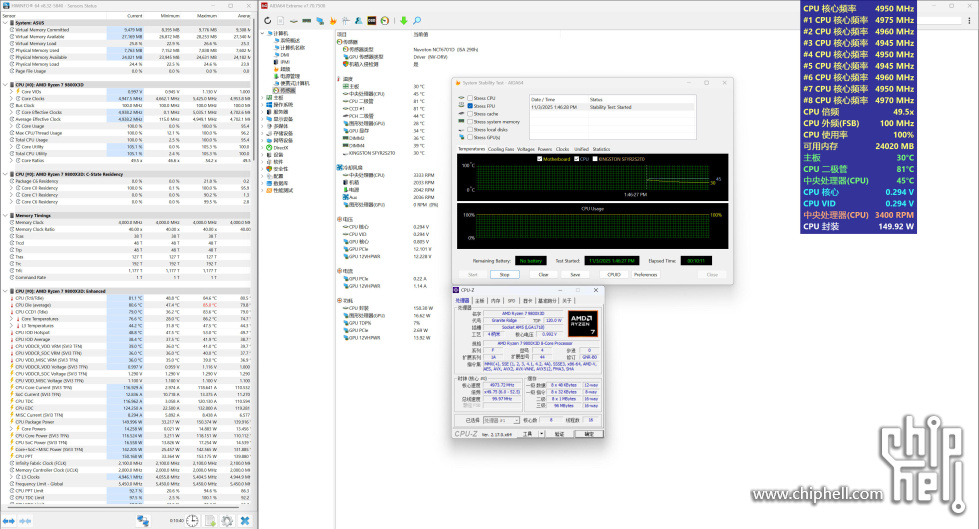

压力测试部分，在AIDA 64 FPU单烤情况下，因为设置了85℃功耗墙所以实际测试9800X3D处理器最高温度84.6 ℃，最高频率4.95GHz，TDP 149 W。

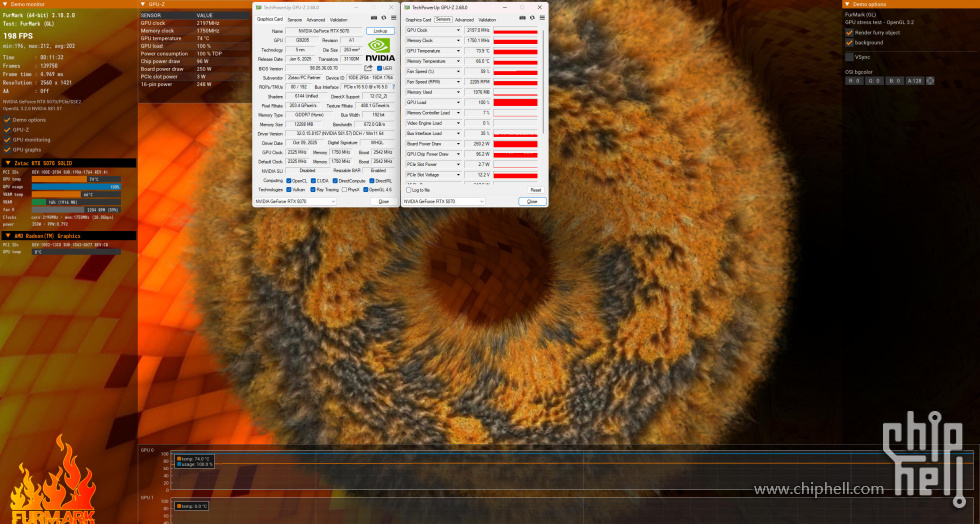

索泰 RTX 5070 Ti SOLID CORE OC WHITE显卡的Geeks3D FurMark 显卡单烤测试，GPU频率2197 MHz，显卡TDP 250 W，显卡核心温度 73.9 ℃。

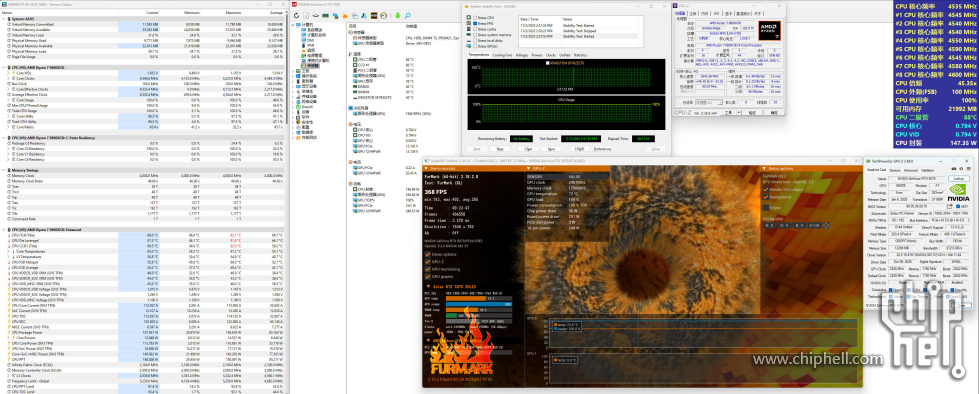

FurMark和AIDA 64 FPU双烤测试下，9800X3D 处理器最高温度88 ℃，最高频率4.5GHz，TDP 147 W。GPU频率2497 MHz，显卡TDP 251 W，显卡核心温度 72 ℃。

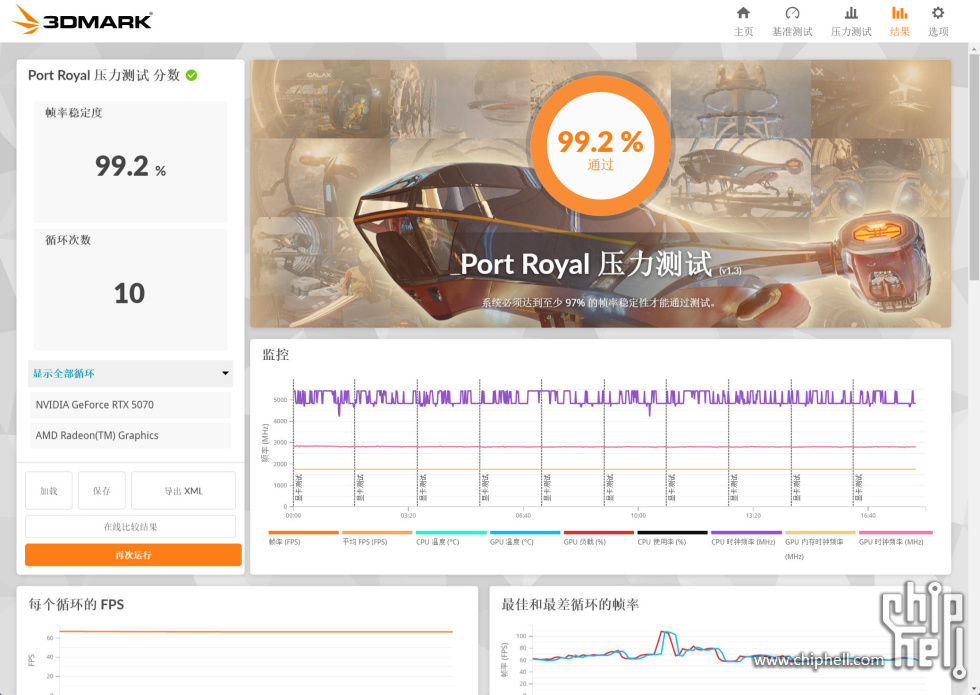

3DMark Port Royal 压力测试也顺利通过。





游戏测试：

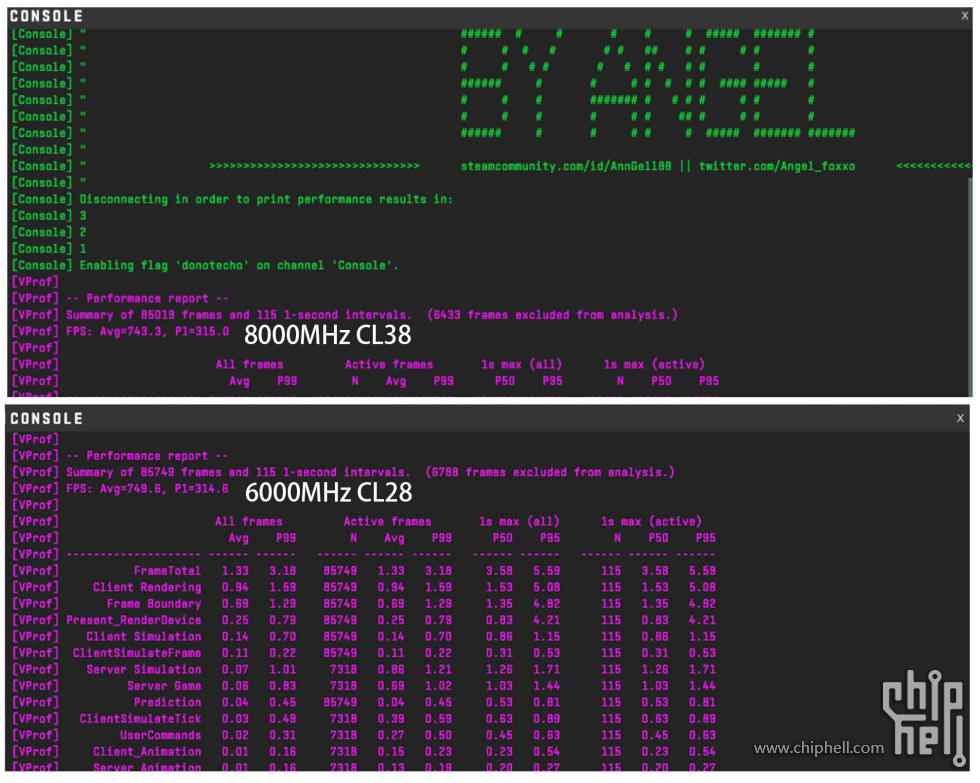

「CS 2」游戏1080P分辨率，低画质下游戏测试中8000MHz CL38时序下平均帧数743.3 FPS，最小帧315 FPS。6000MHz CL28时序下平均帧数748.6 FPS，最小帧314.6FPS。不同频率下游戏帧数几乎没有差异。

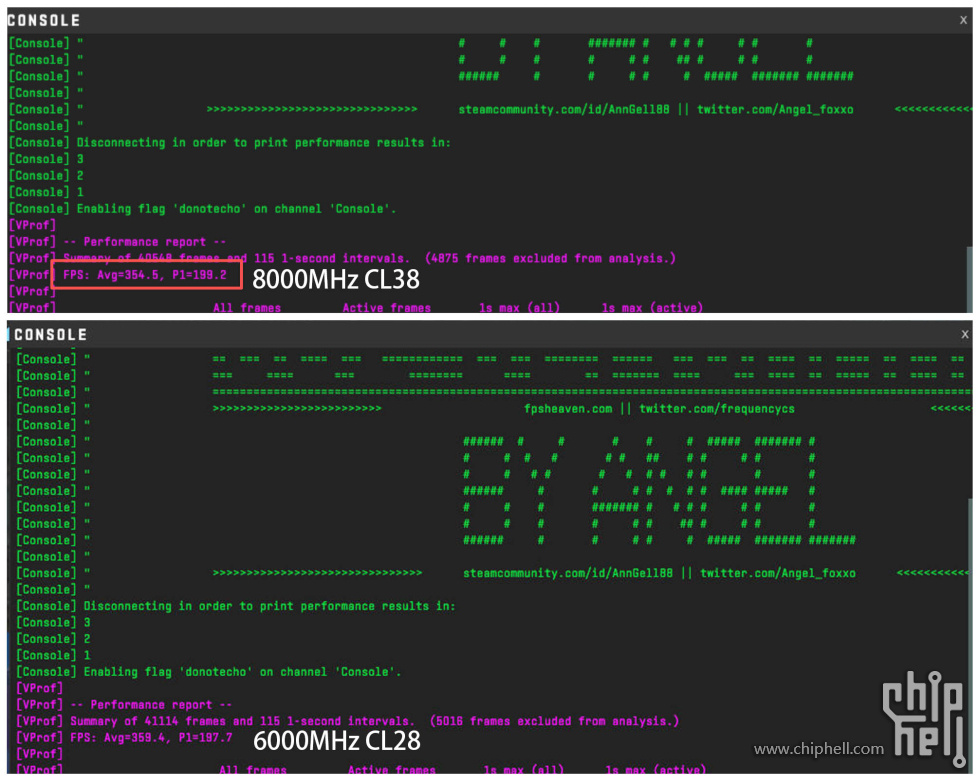

「CS 2」游戏1080P分辨率，非常高画质下游戏测试中8000MHz CL38时序下平均帧数354.5 FPS，最小帧199.2 FPS。6000MHz CL28时序下平均帧数359.4 FPS，最小帧197.7 FPS。

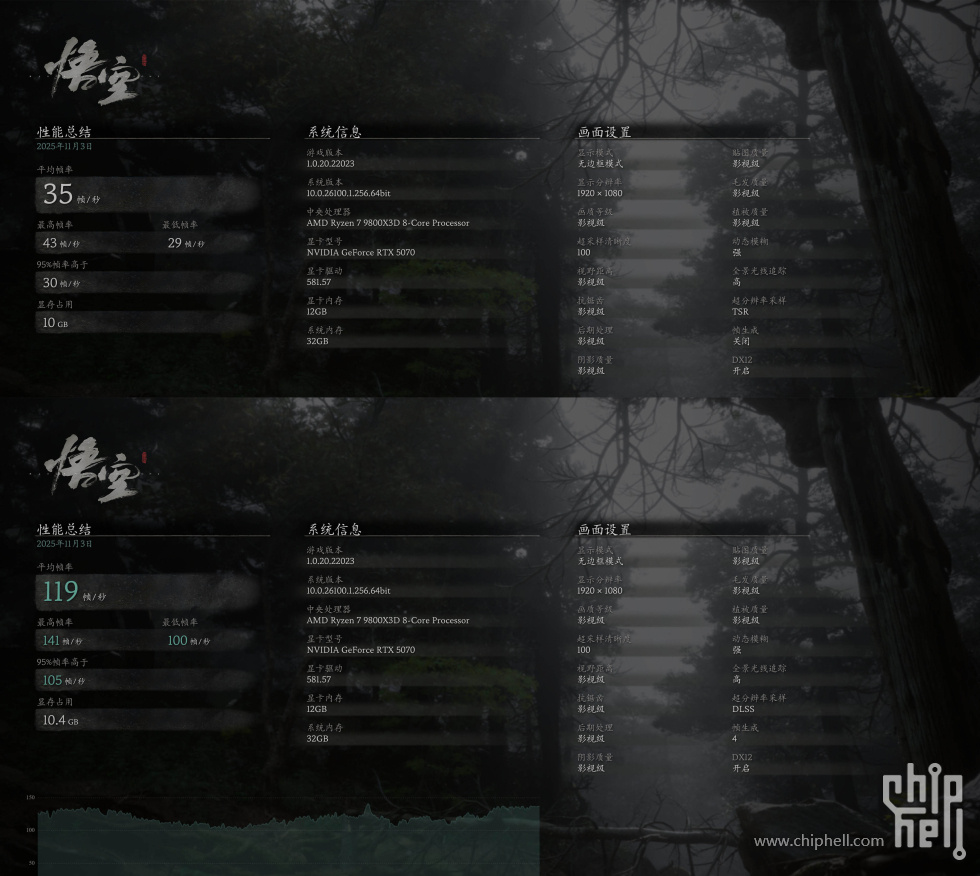

「黑神话悟空」游戏在1080P分辨率下影视级画质，全景光线追踪-高，选择开启TSR 时，帧生成：关闭，超级采样率100游戏平均帧：35 FPS，最低帧：29 FPS。
选择开启DLSS 时，帧生成：4X，超级采样率100游戏平均帧：119 FPS，最低帧：100 FPS。

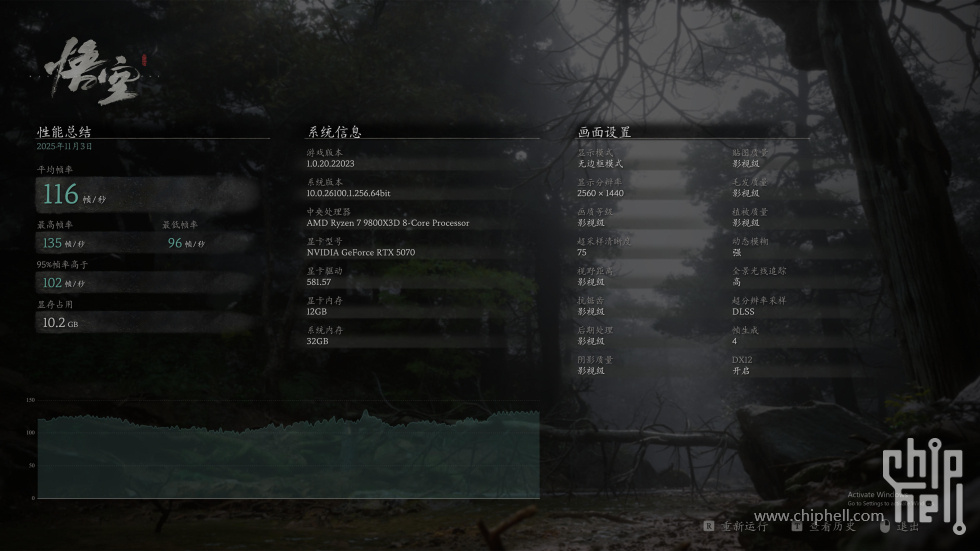

「黑神话悟空」游戏在2K分辨率下影视级画质，全景光线追踪-高，选择开启DLSS，帧生成：4X，超级采样率75时游戏平均帧：116 FPS，最低帧：96 FPS。



以上就是这样，希望这次的装机分享各位可以喜欢，如果你对配置感兴趣也欢迎留下评论。
