微星 B850MPOWER 开箱及使用分享

luo

前言

MPOWER系列作为微星主打超频的产品系列，每次推出的产品都极为经典，在内存超频能力更是给人印象深刻。AMD平台作为目前玩家首选平台，也逐步受到厂家重视，投入精力推出各类型产品，而今天开箱分享的微星 B850MPOWER就是厂家针对玩家超频需求推出的相当有个性的明星产品，其具备与之前Z790MPOWER的双内存插槽设计，优化内存布线，搭配独立时钟发生器，带有4个M.2 SSD插槽，硬件配置强，可玩性高。


主板开箱

包装方面，全新的设计与配色，封面图案设计来自主板散热片样式，左上角有微星龙盾logo，右上角标注64MB BIOS容量，中间是产品型号B850MPOWER，左下角标注支持AMD RYZEN 9000桌面CPU，右下角标注采用支持Ai PC，AMD Ryzen B850芯片组，支持PCIe 5.0（显卡和NVME SSD）、DDR5内存、超频，橙色B850标识相当显眼。

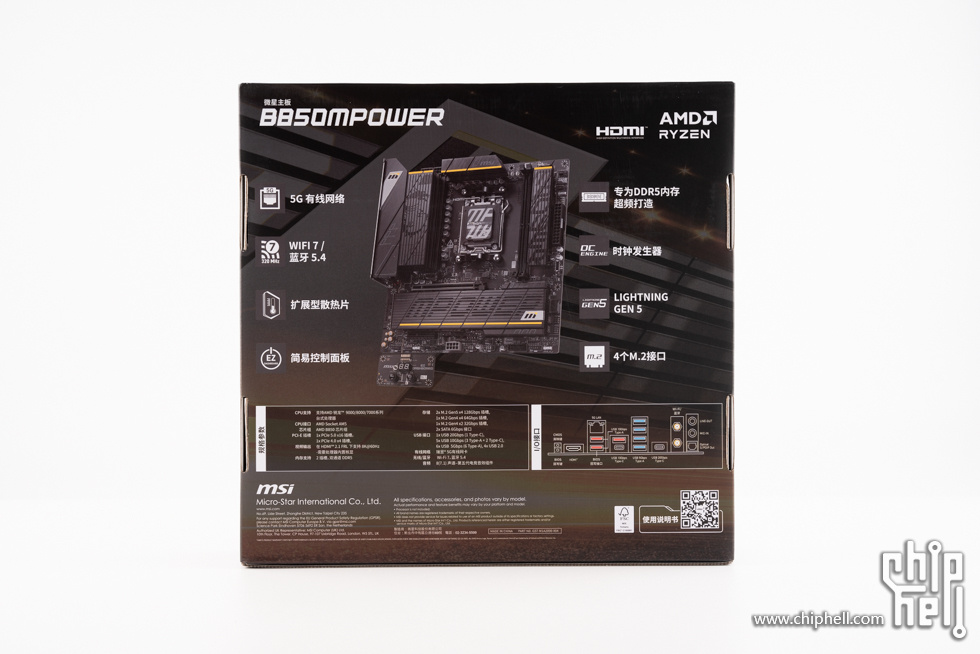

包装背面，中间为主板照片，左右两侧是产品特性说明，下方印有详细的规格参数说明，包括供电、接口、超频支持等，右侧是I/O接口展示。

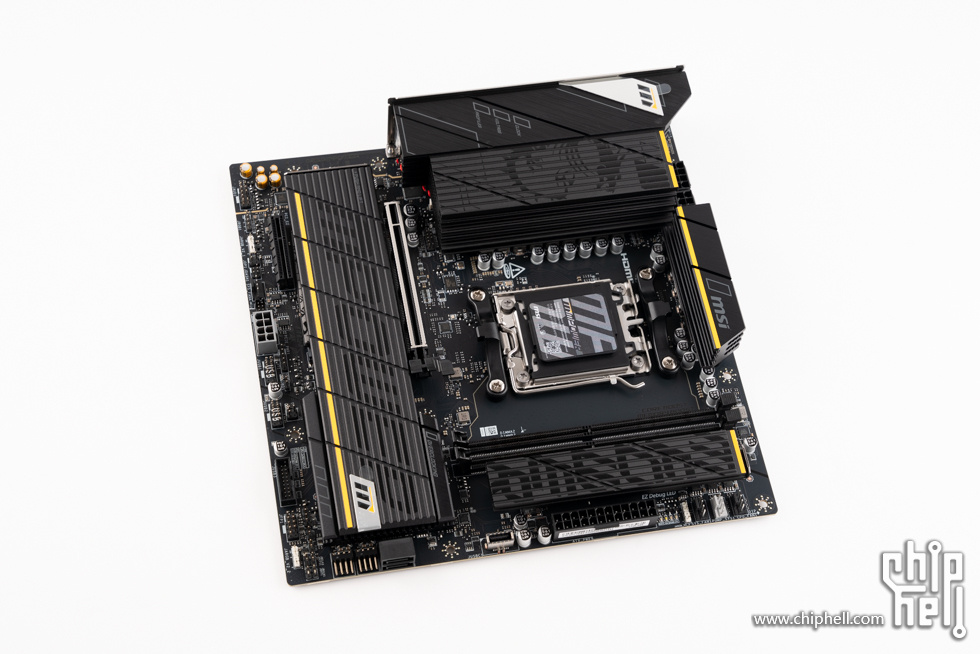

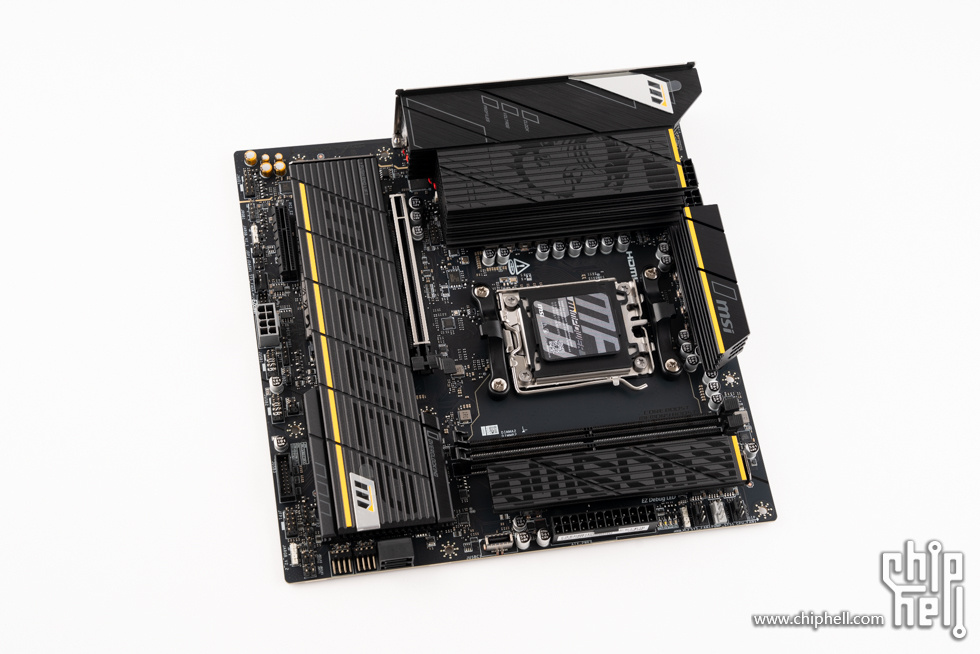

微星 B850MPOWER 主板正面，标准M-ATX板型，以黑色为主色调搭配黄色装饰条纹，黑黄配色与十多年前的经典超频主板相对应，主板在VRM、M.2插槽、芯片组等位置都覆盖了格栅设计的散热装甲，并辅以龙纹图案、超频主题关键字、装饰花纹，整体颜值在线。

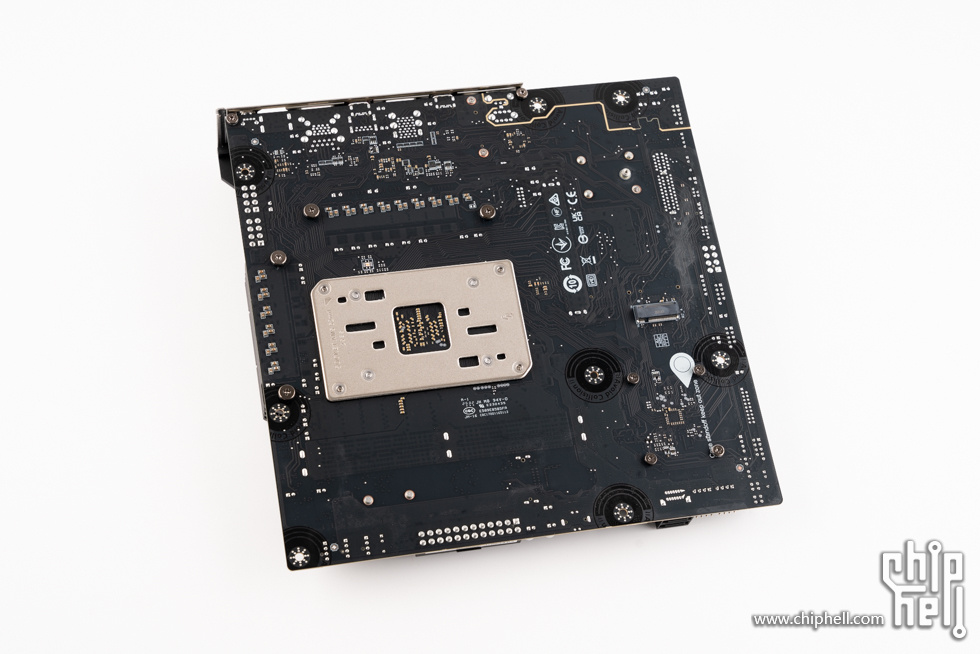

主板背面，黑色PCB，表面处理非常干净，焊点饱满。微星 B850MPOWER 主板保持了一贯的用料，采用8层服务器级别PCB，并且标注了机箱螺丝锁点须避开的位置。

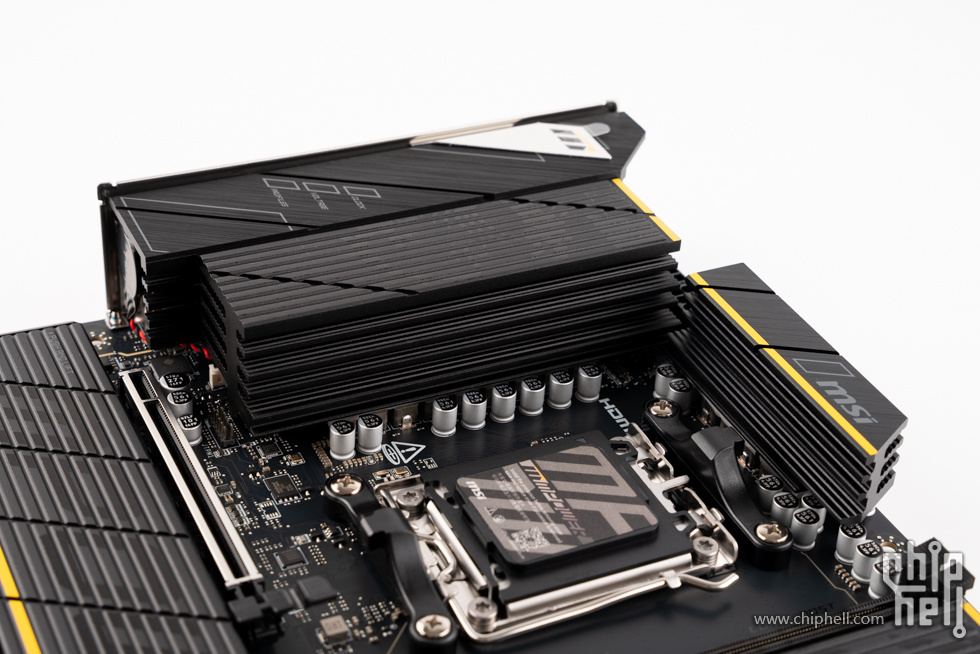

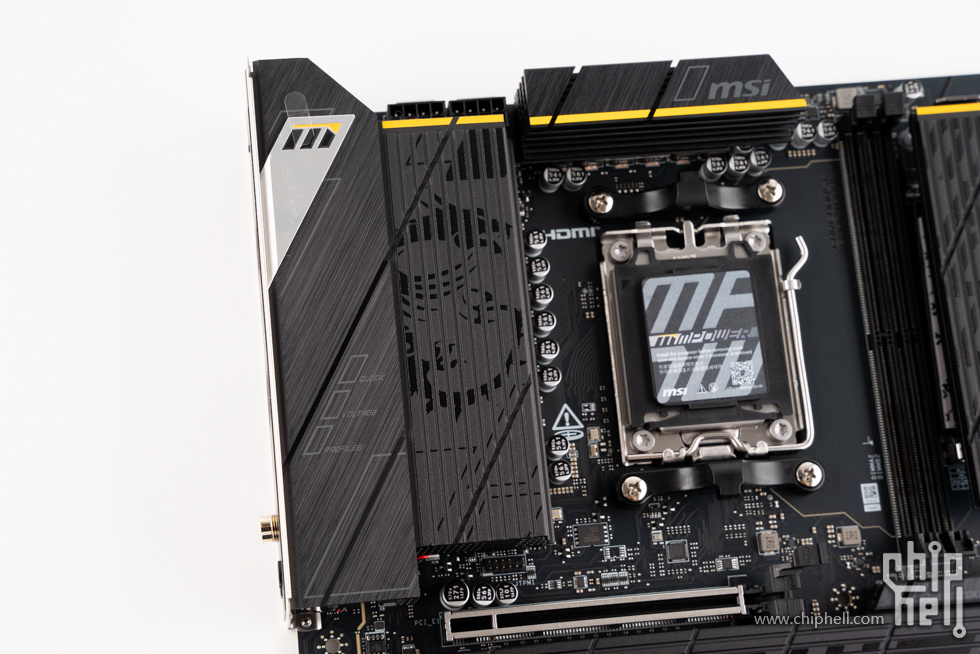

L型布局的全覆盖VRM散热装甲，分两块布置。


侧面一览，开有较多格栅设计，增大散热面积。

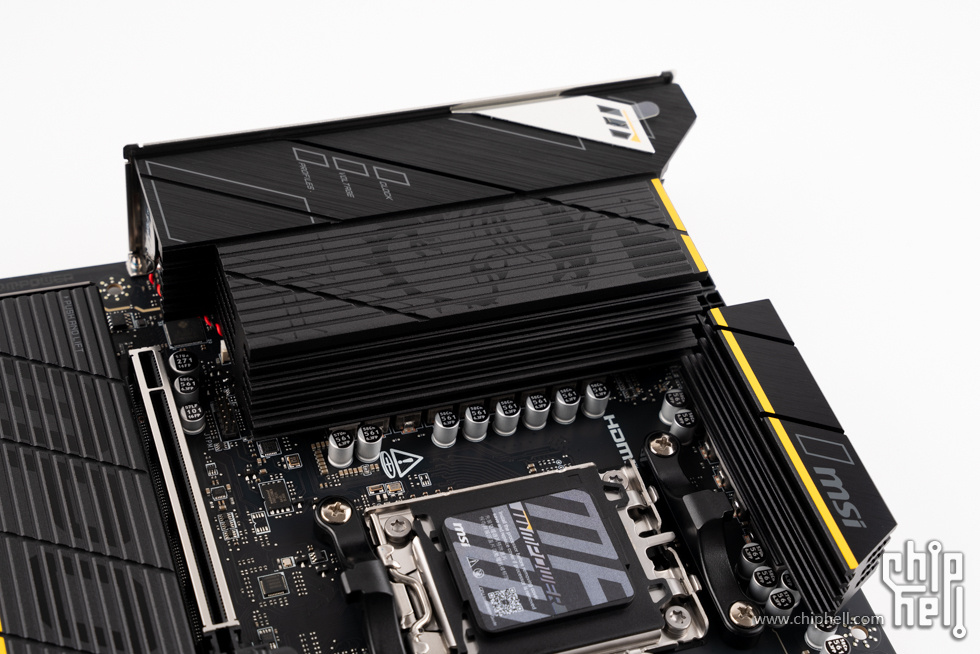

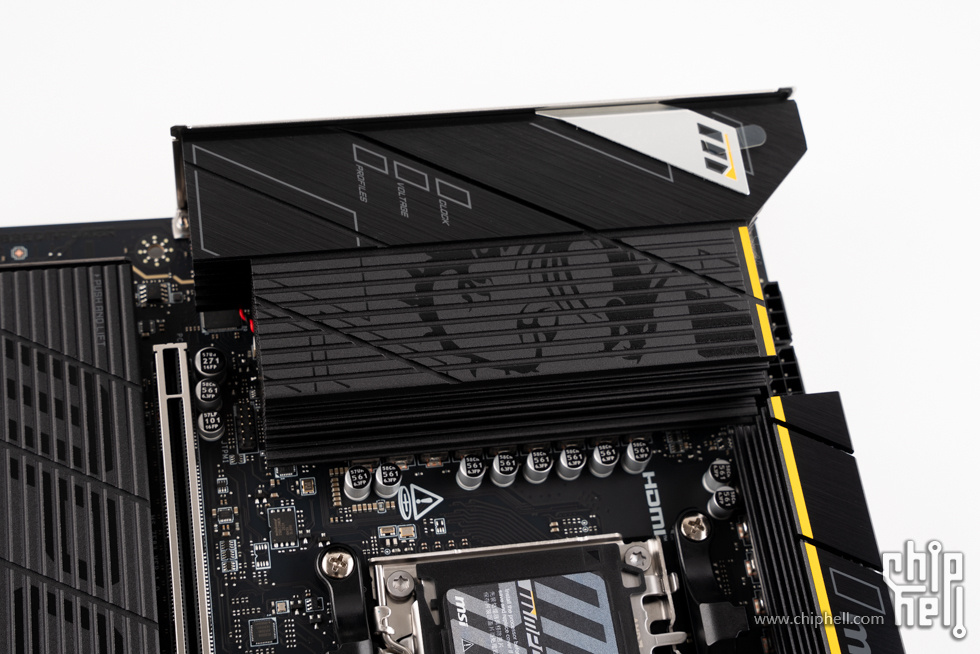

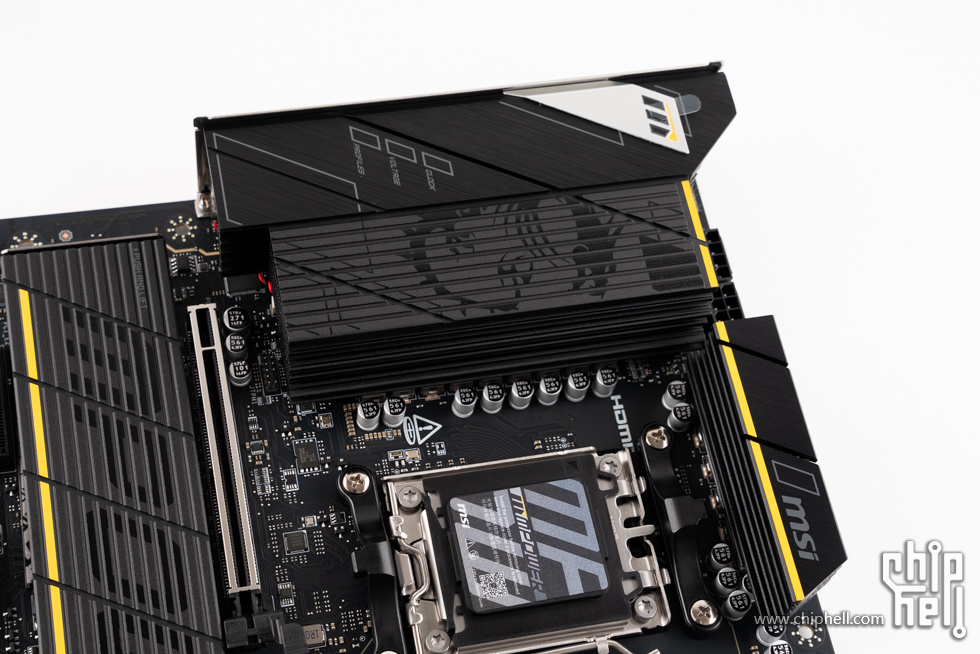

散热装甲表面采用金属拉丝和磨砂工艺，磨砂部分印有龙纹图案，拉丝部分有装甲风格的装饰片并印有超频关键字。散热装甲规模较大，不仅作为供电部分的散热，还延伸到后方接口区域，作为接口保护罩。

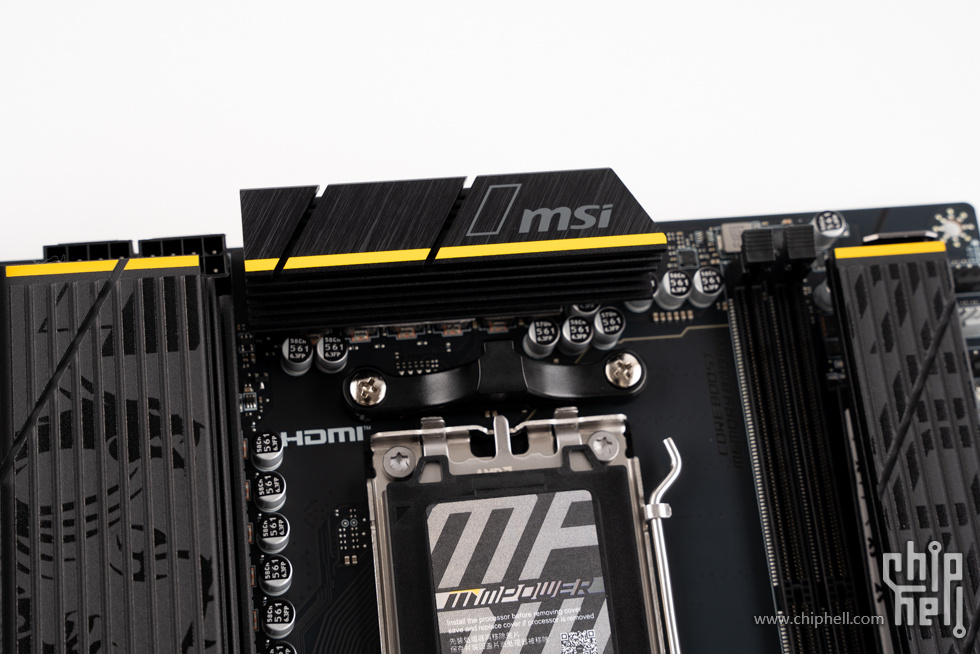

两组散热装甲边缘有黄色线条，设计上连成一条线，上方的散热装甲表面采用拉丝设计，并印有微星logo。

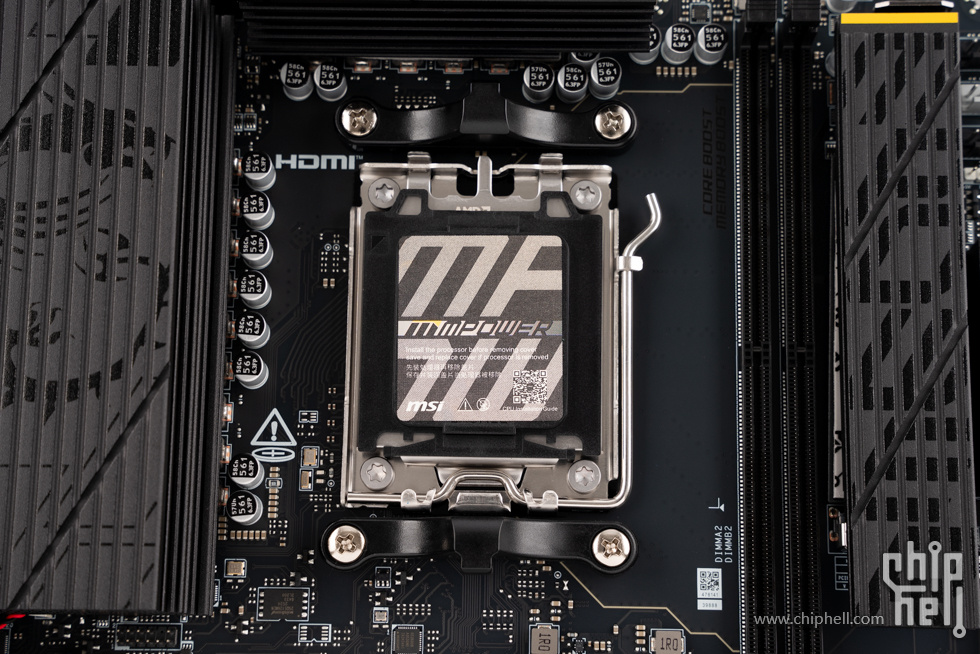

CPU插槽保护盖，上方有MPOWER字样。

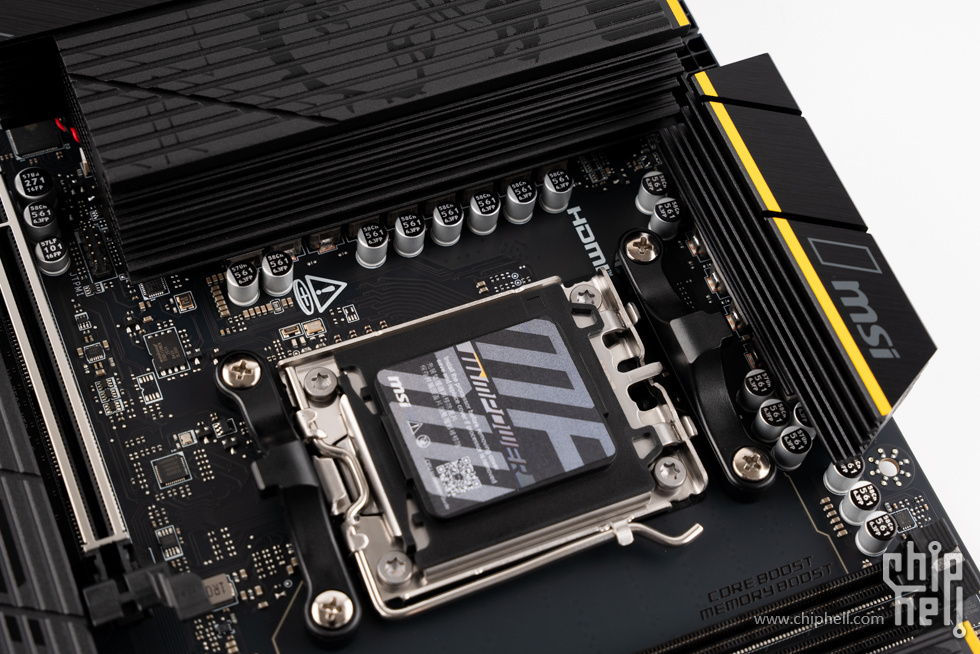

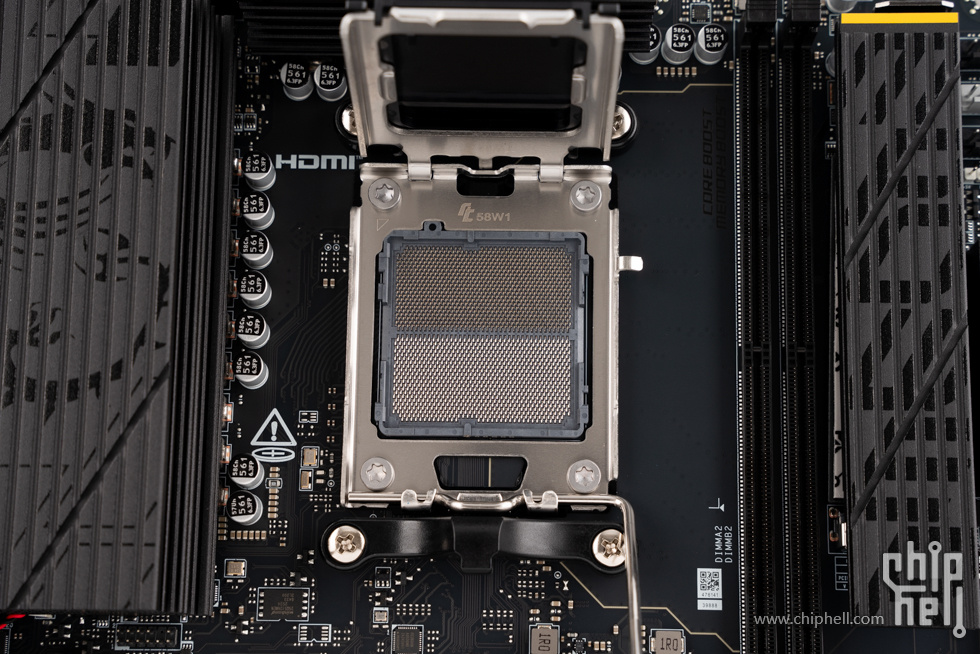

AMD AM5 LGA1718 插座，支持AMD Ryzen 7000/8000/9000系列CPU。


供电部分，采用12（CPU核心）+2（CPU SoC）+1（MISC）相供电，核心与SoC每路搭配一颗MPS MP87661 DrMOS(60A) MOSFET，供电主控为MPS MP2857，充分发挥锐龙9000系列处理器的性能潜力。

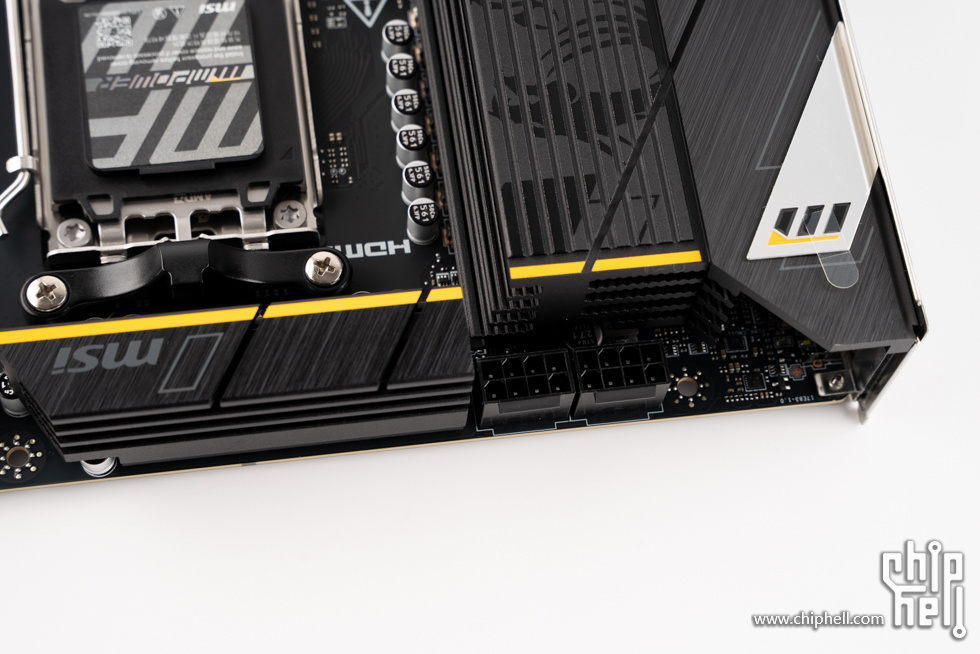

双8Pin CPU供电接口。

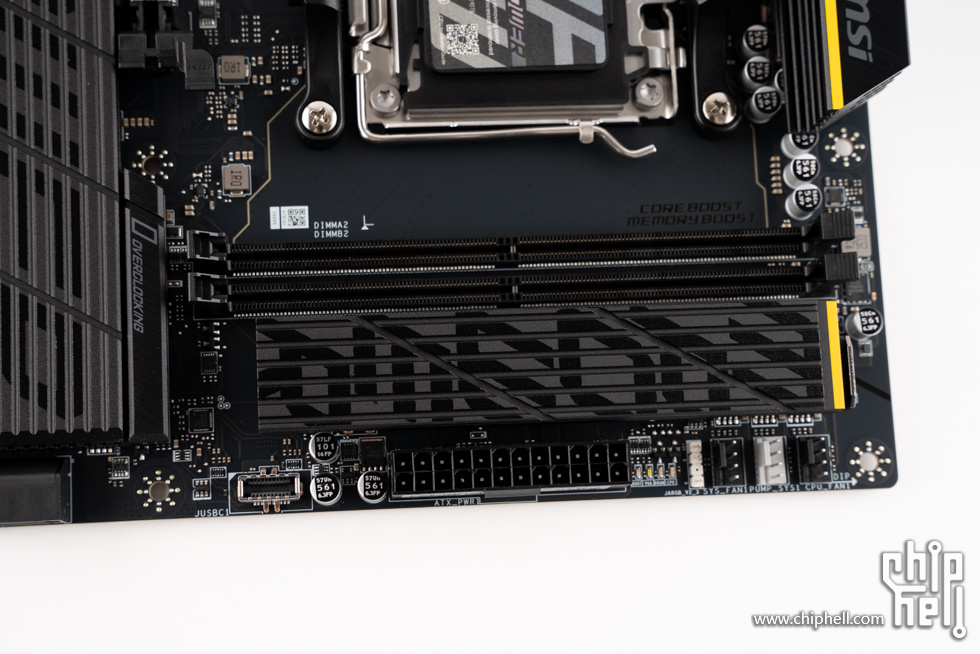

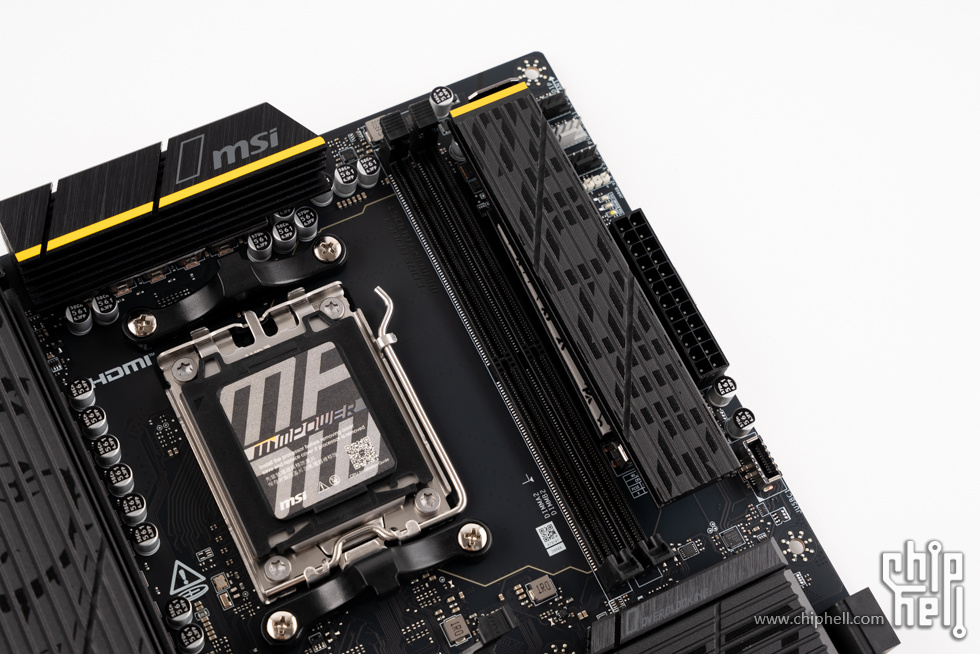

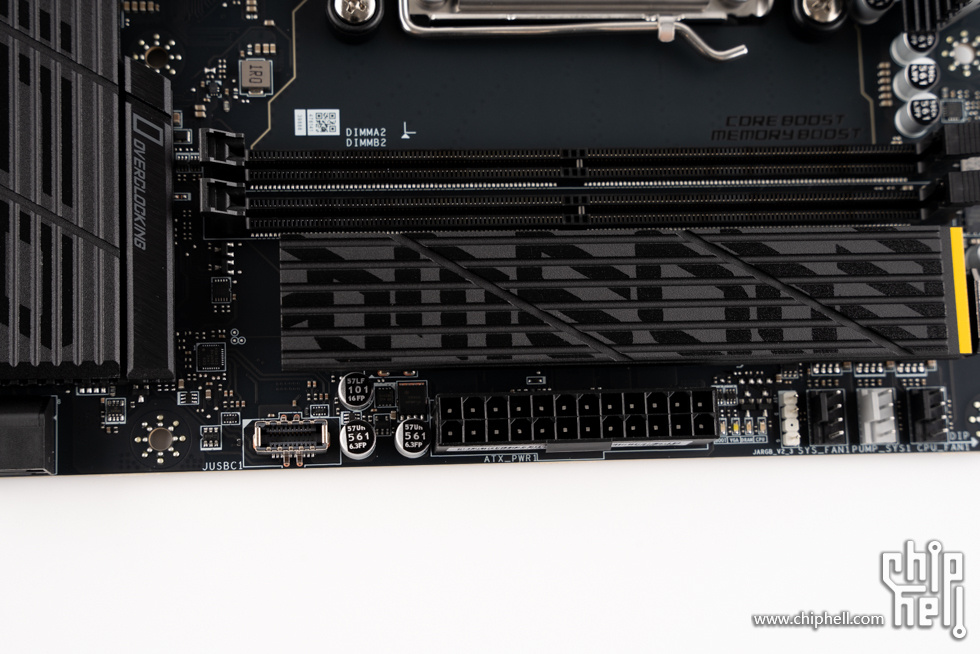

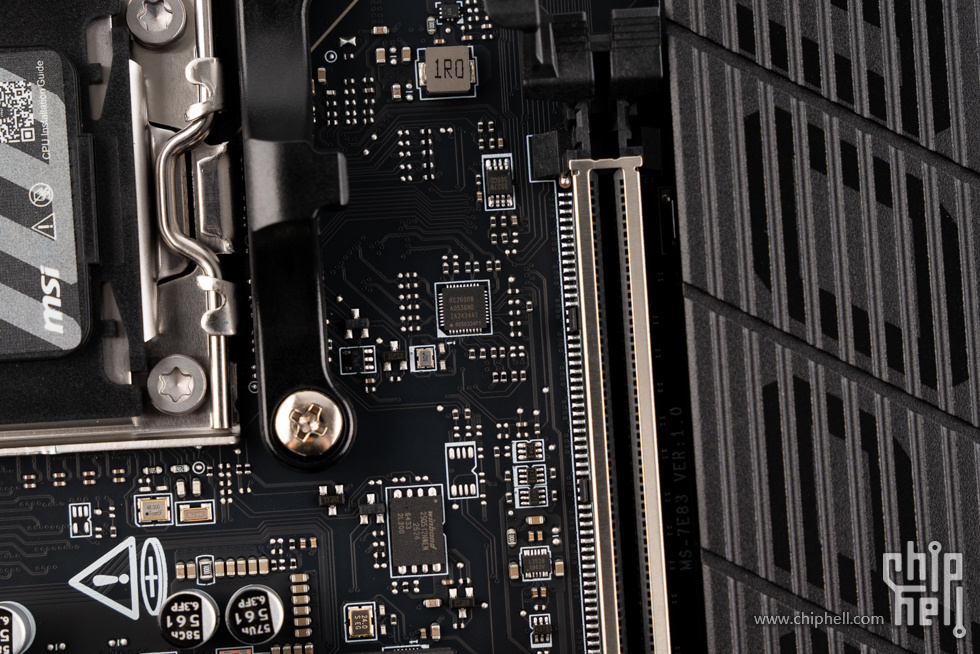

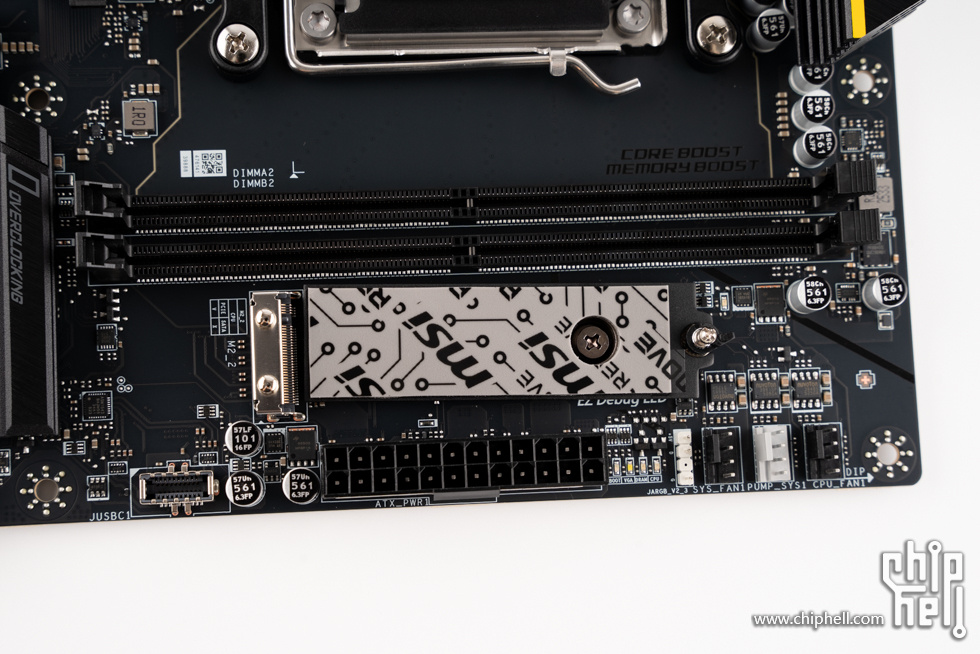

2条DDR5内存插槽，相较4条内存插槽设计，布线更短，有利于高频运行，标称支持双通道DDR5-5600内存，最大支持128GB容量，搭配9000系列锐龙CPU能超频到8400MHz+。

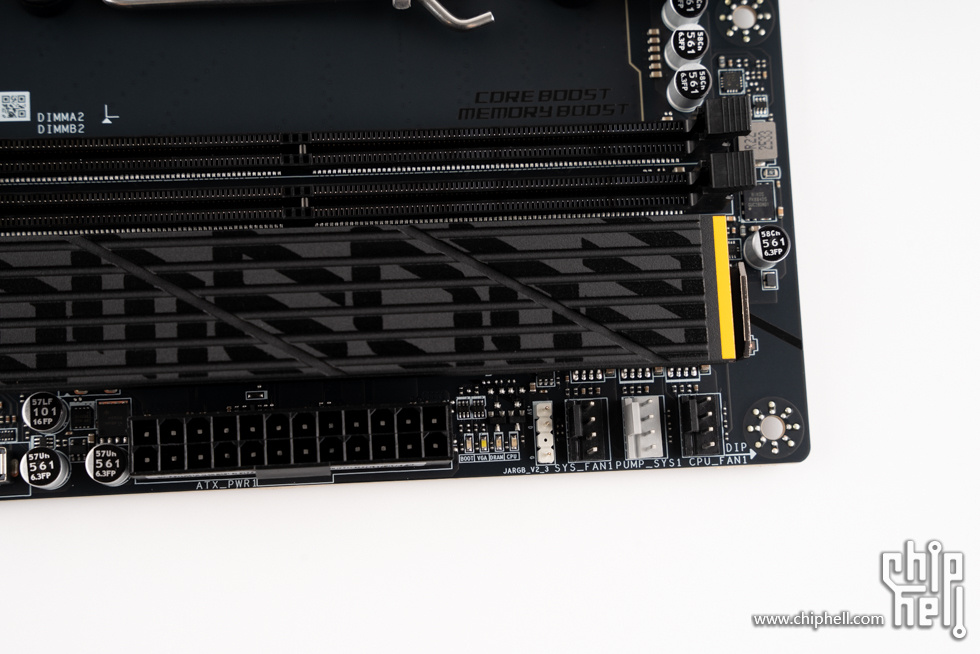

主板24Pin供电接口，供电接口左侧是前置USB 3.1 10Gbps Type-C接口。

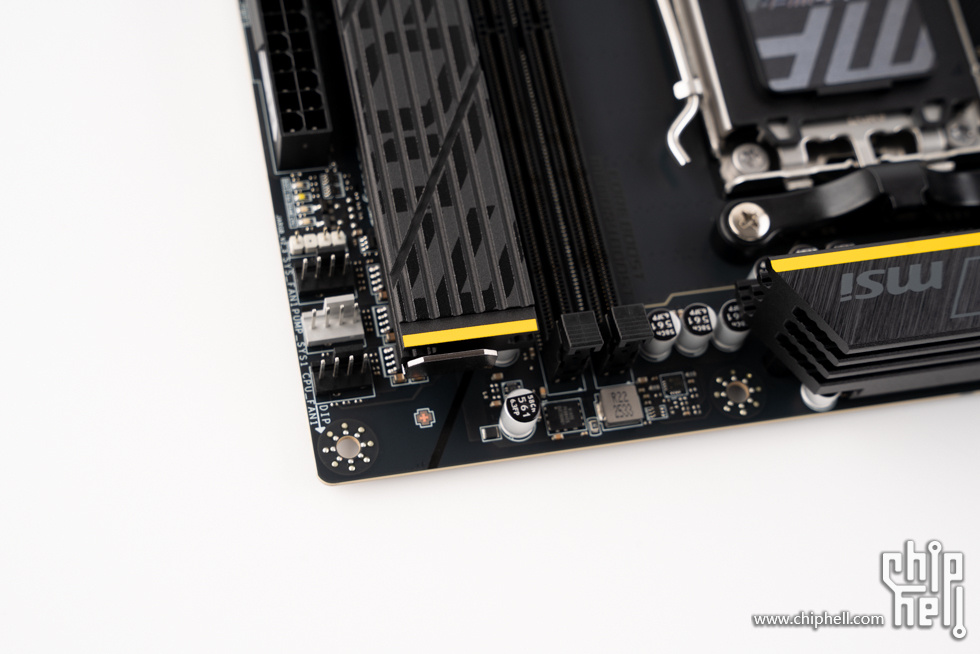

板载侦错指示灯，位于主板24Pin供电接口右侧，指示灯右侧有3个PWM风扇接针。

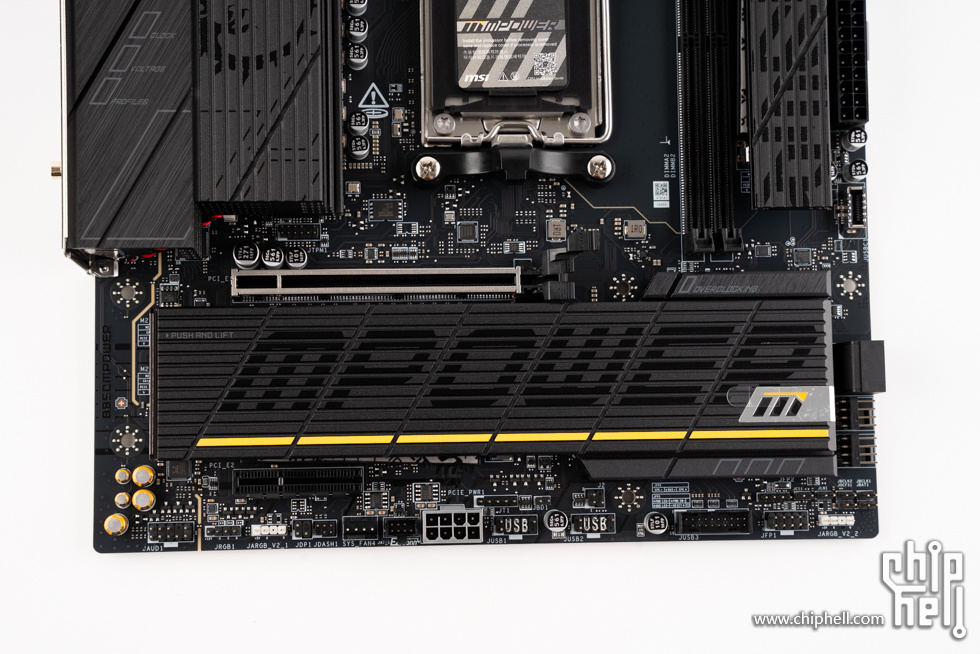

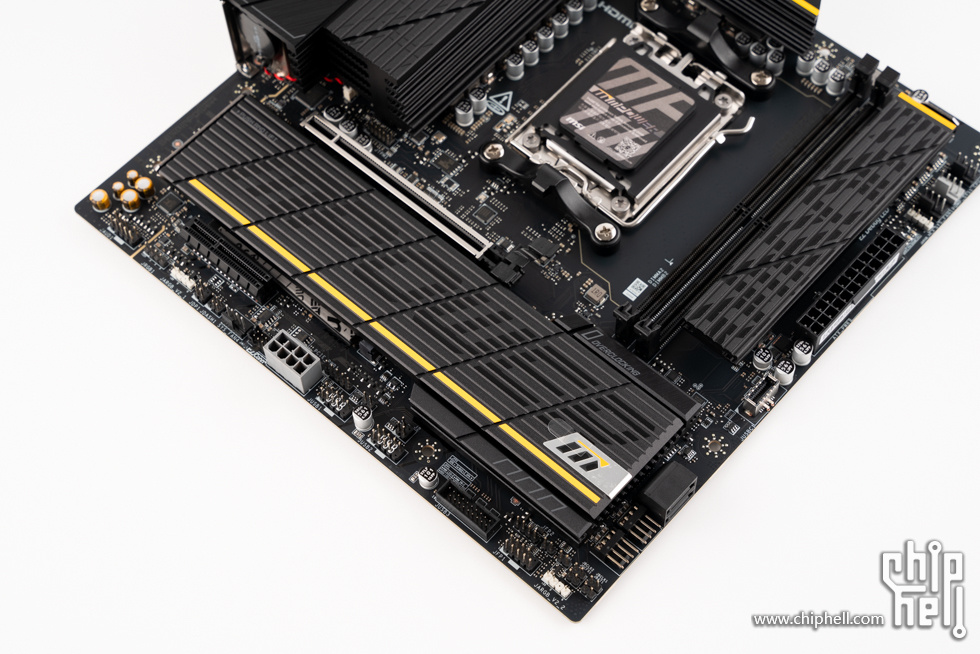

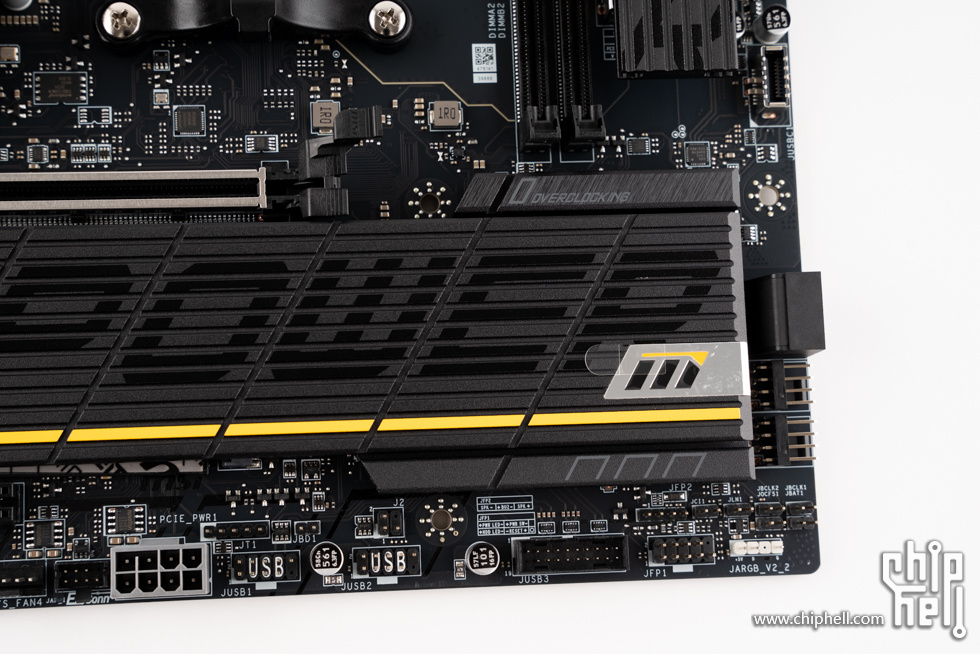

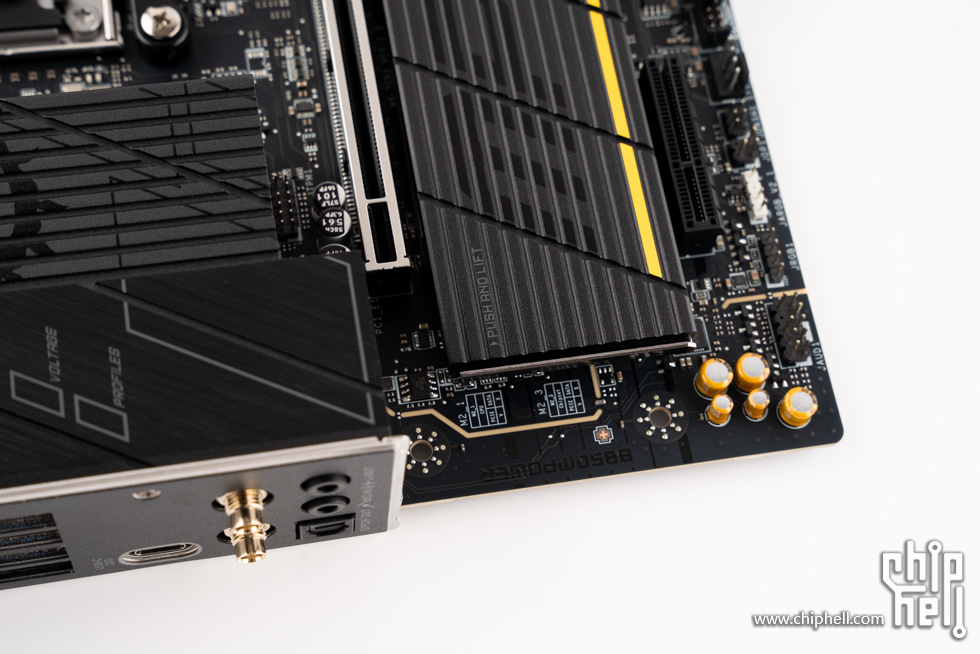

主板下半部分一览，覆盖了一大块格栅设计的散热装甲，表面为磨砂工艺，印有MPOWER字样和亮黄色装饰线，右下角有M的装饰图案。




芯片组上的散热装甲系列，装饰片相当精美。

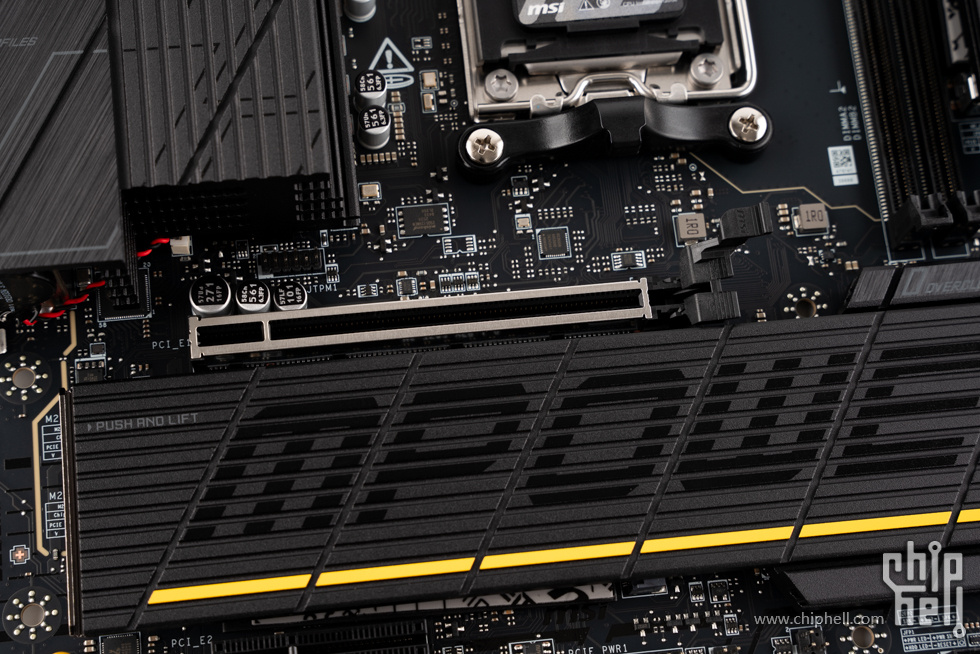

扩展方面，主板提供1条PCIe x16插槽（CPU通道）和1条PCIe x4插槽（芯片组通道）。


PCIe 5.0 x16插槽做了加固，卡槽在传统造型上做了延伸，方便按压插拔显卡。


PCIe 4.0 x4插槽尾部未收口，可以兼容x8或x16的板卡安装，需要注意的是这条插槽与主板背部的M.2存储插槽共享通道，在启用背部M.2时，这条插槽只能以x2模式使用。

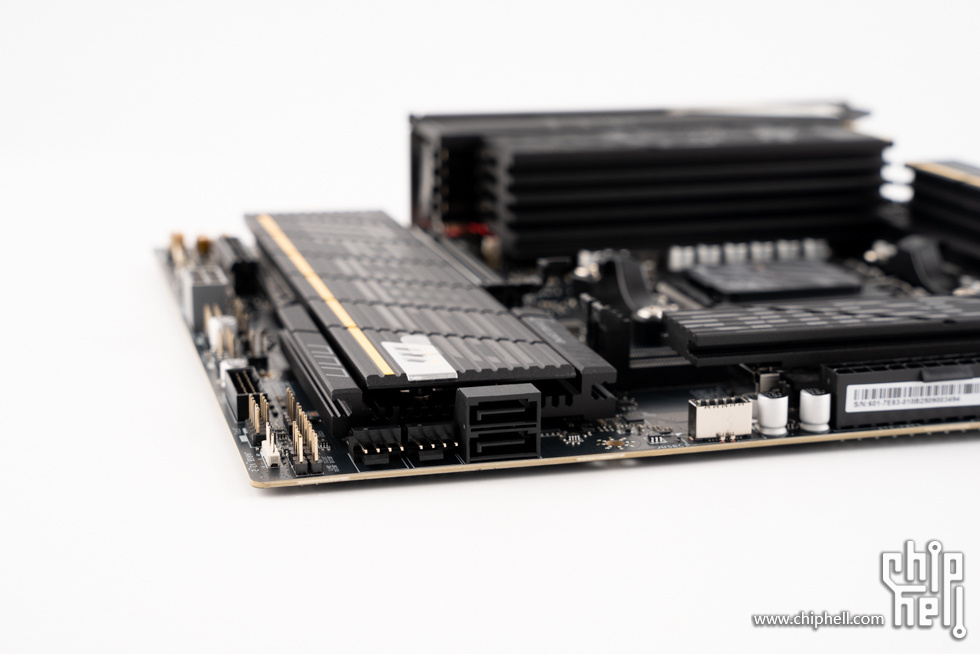

主板带有2个SATA 6Gb/s接口，由芯片组提供，侧置摆放于主板侧边。

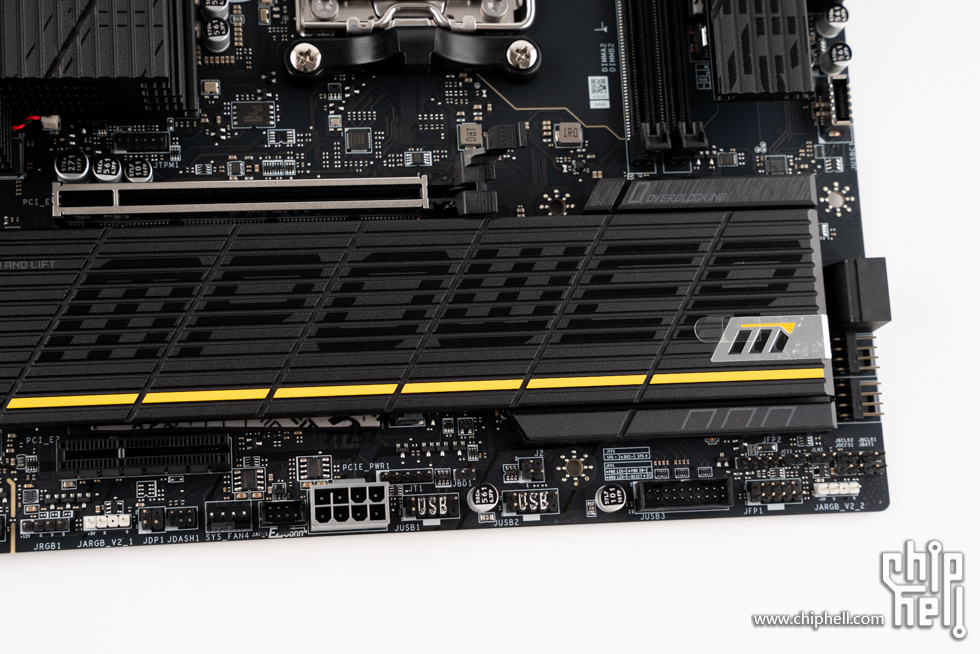

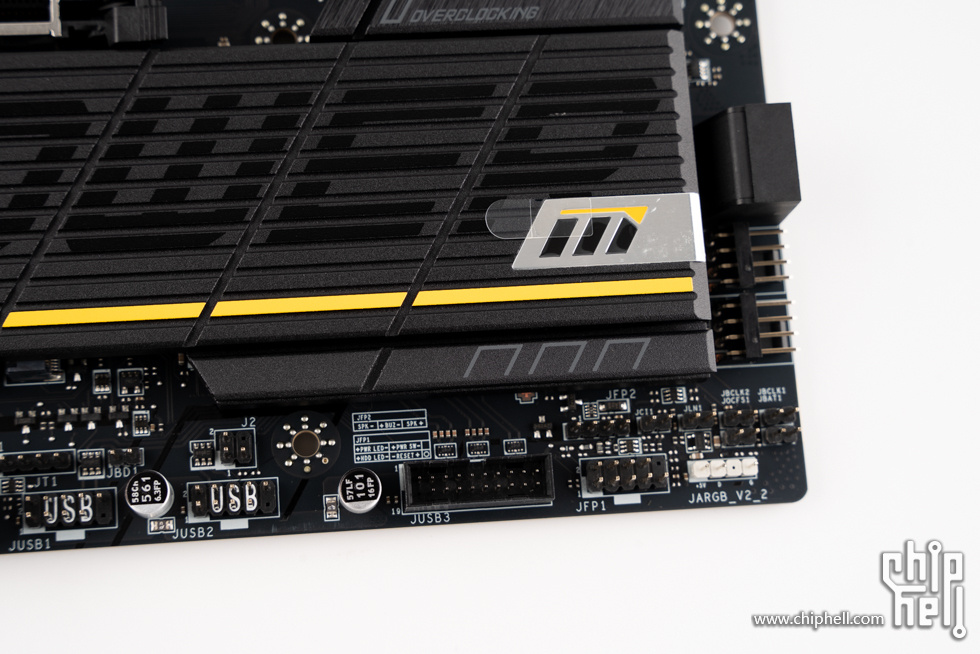

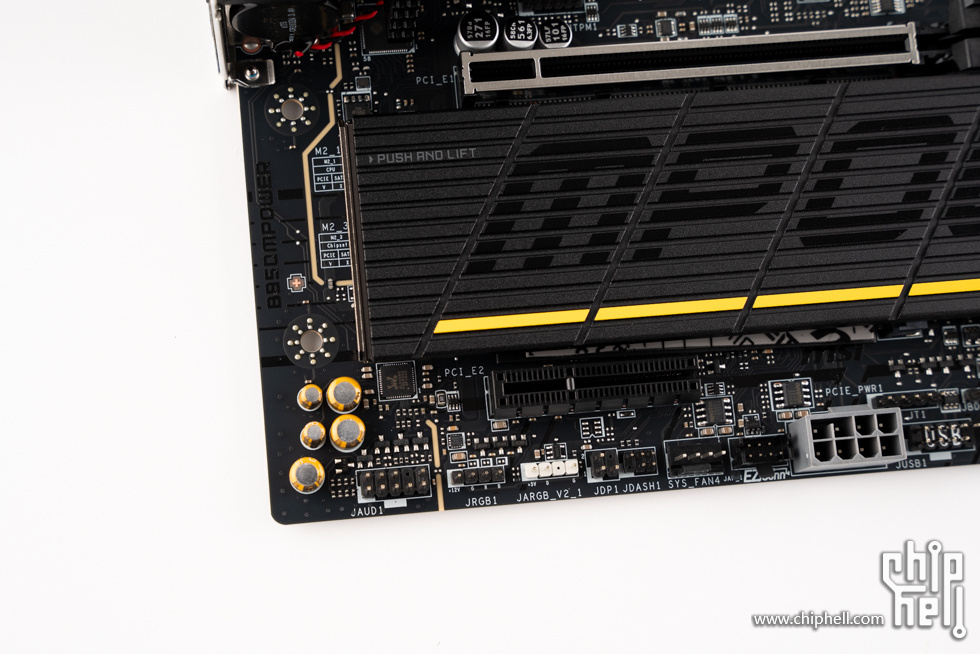

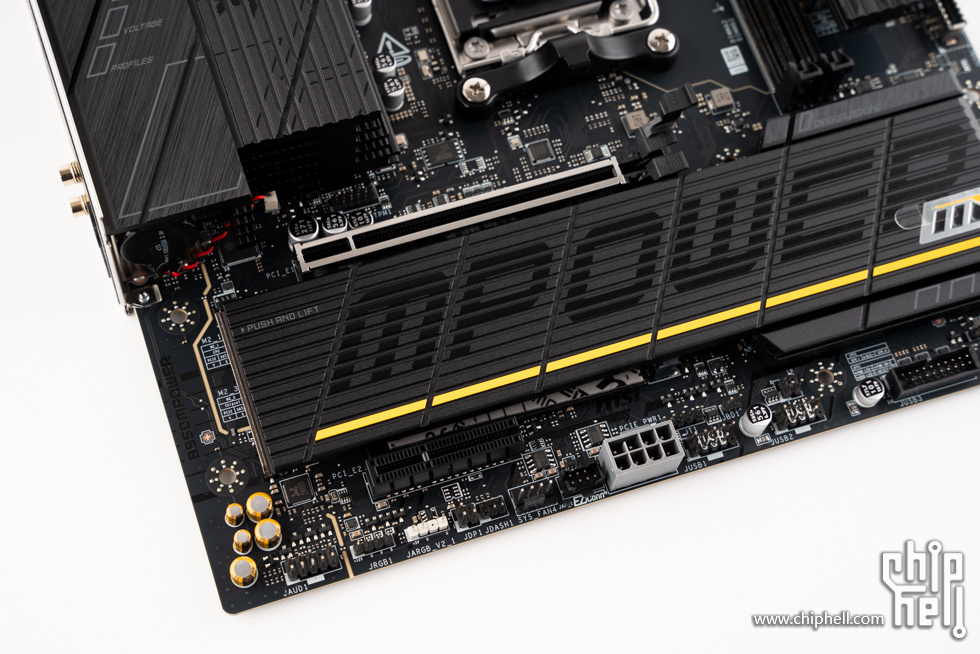

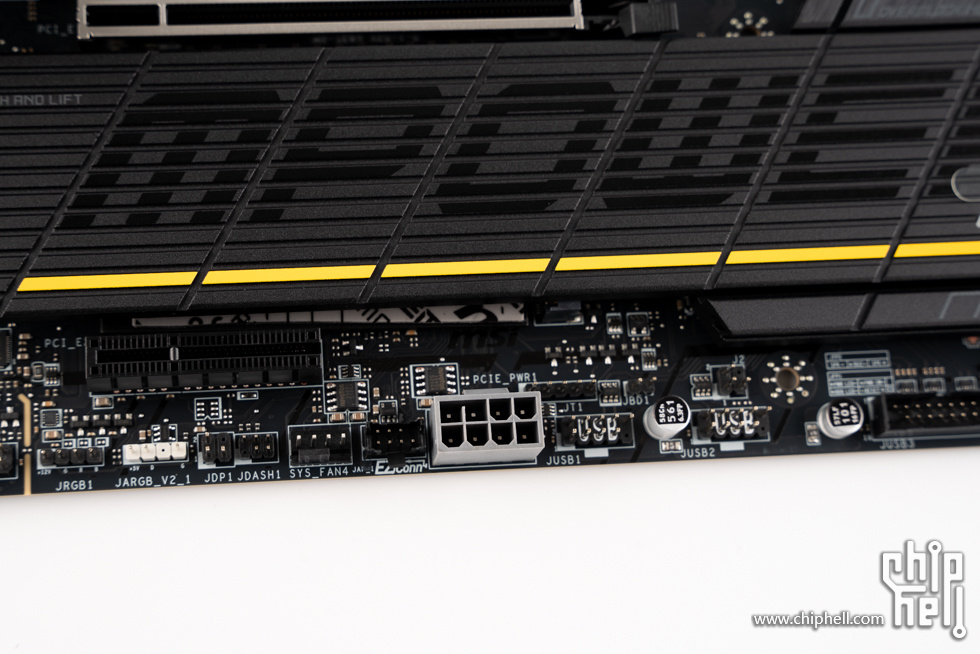

主板下方区域，包括各种跳线接针，其中JDASH/JBAT1/JFP1可用于连接配套的面板，分别对应Debug指示器/Clear CMOS按钮/开关与复位按钮，前置USB 3.0 5Gbps接线座也位于此处。


底边位置额外提供了一个用于连接PCIe 8Pin的辅助供电接口，增强PCIe的功能稳定性。

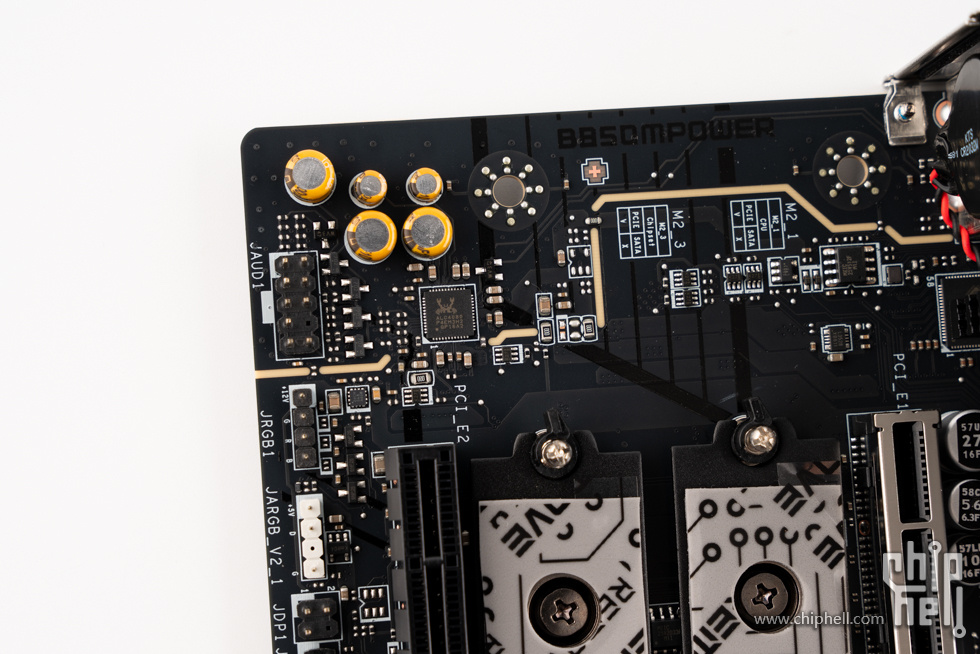

音频部分，板载声卡基于Realtek ALC 4080 USB Audio Codec，搭配Audio Boost 5音效软件。

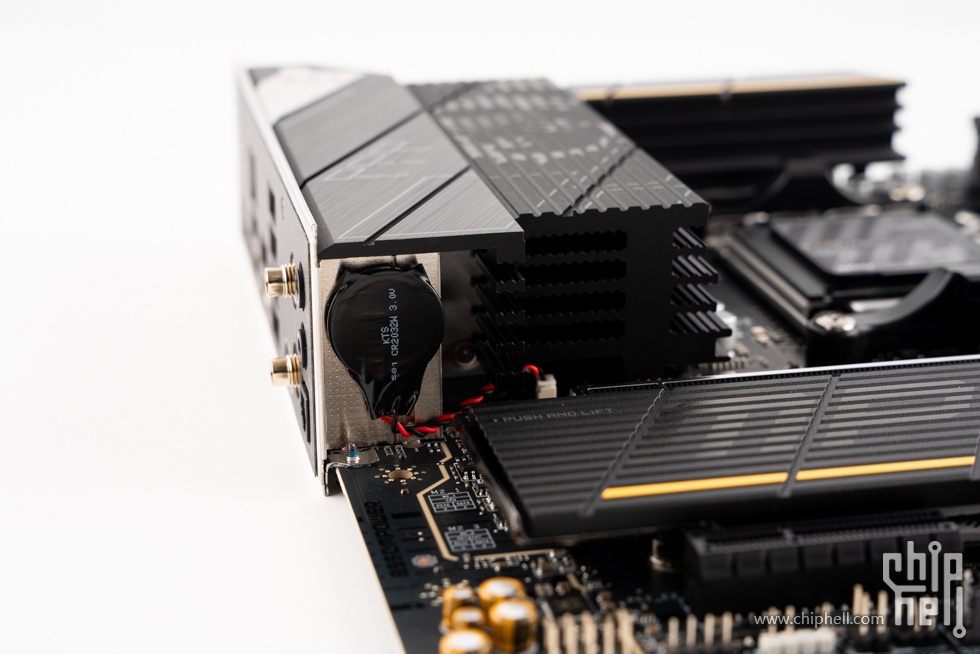

板载的纽扣电池采用插线连接式并粘在后方接口外壳上。


主板提供了64MB的BIOS ROM，给未来可能需要支持新CPU或新功能留足余量。

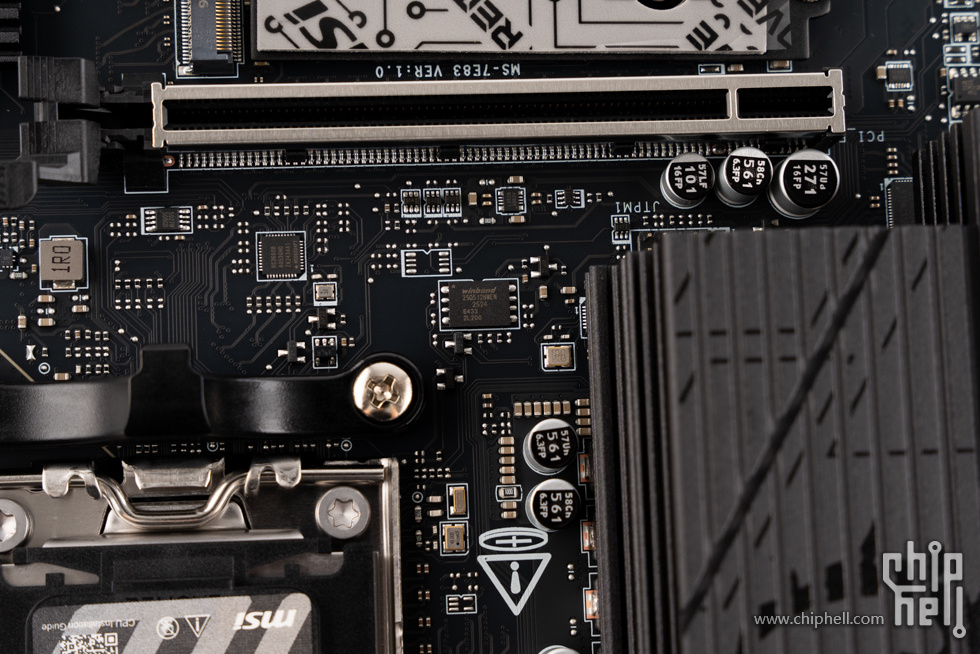

RC26008 独立时钟发生芯片，可独立调节CPU的BCLK，除了极限冲高时需要作为辅助优化外，日常级环境中也有用于偷取X3D的HTFmax档位，在相同温度下获得更高主频的玩法。


主板M.2散热装甲采用了免螺丝快拆结构，并标注了操作提示。

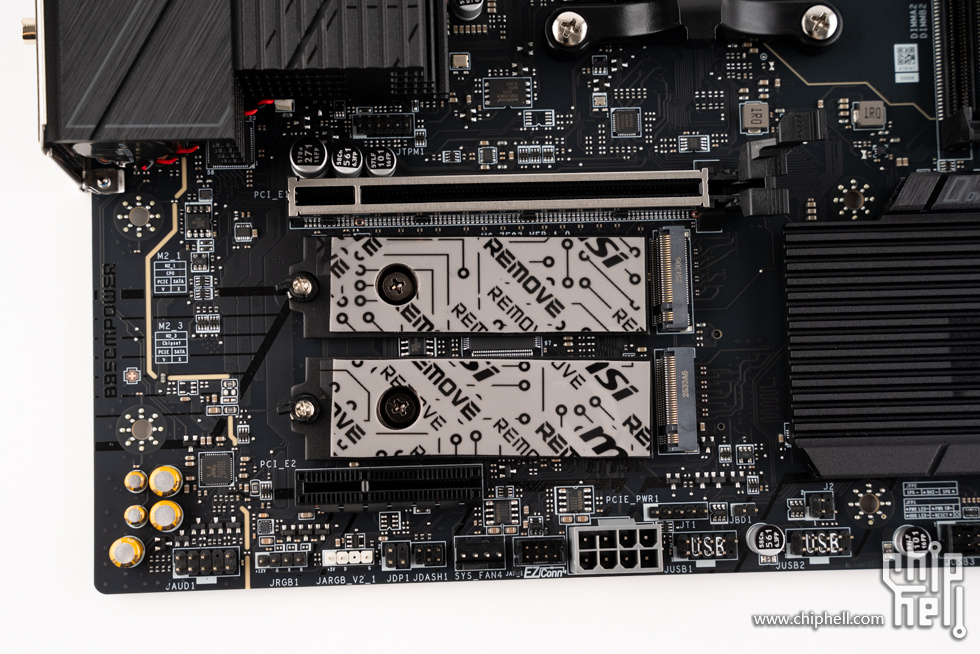

取下M.2散热装甲后，可以看到下方的M.2 SSD插槽。M.2_1、M.2_2支持PCIe 5.0 x4，预装了底部导热垫。

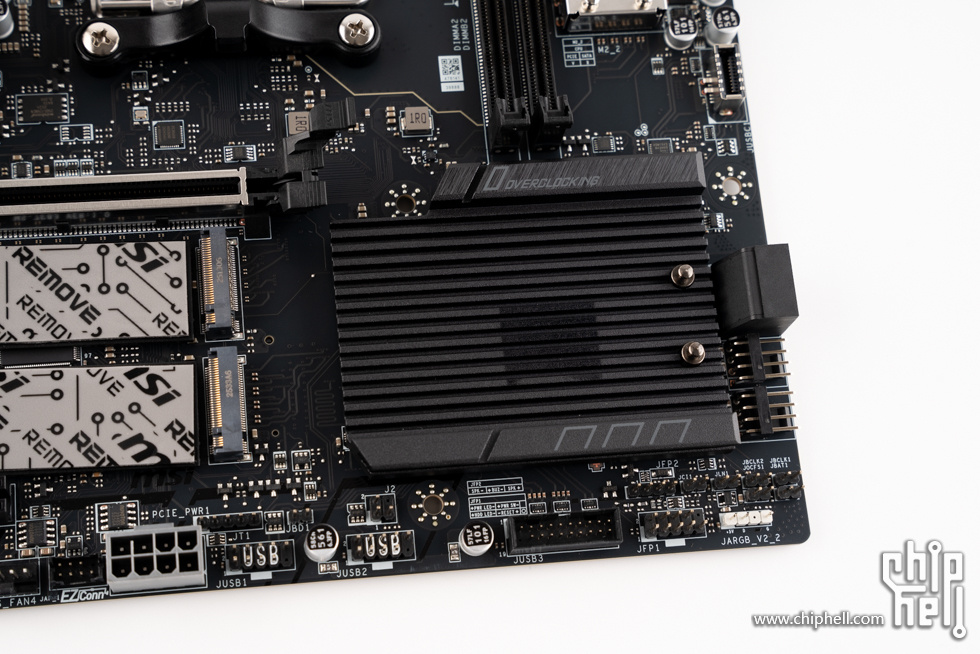

芯片组散热片为一块大尺寸且带有丰富开槽的散热片。


主板右上方为M.2_3插槽，支持PCIe 4.0 x4。

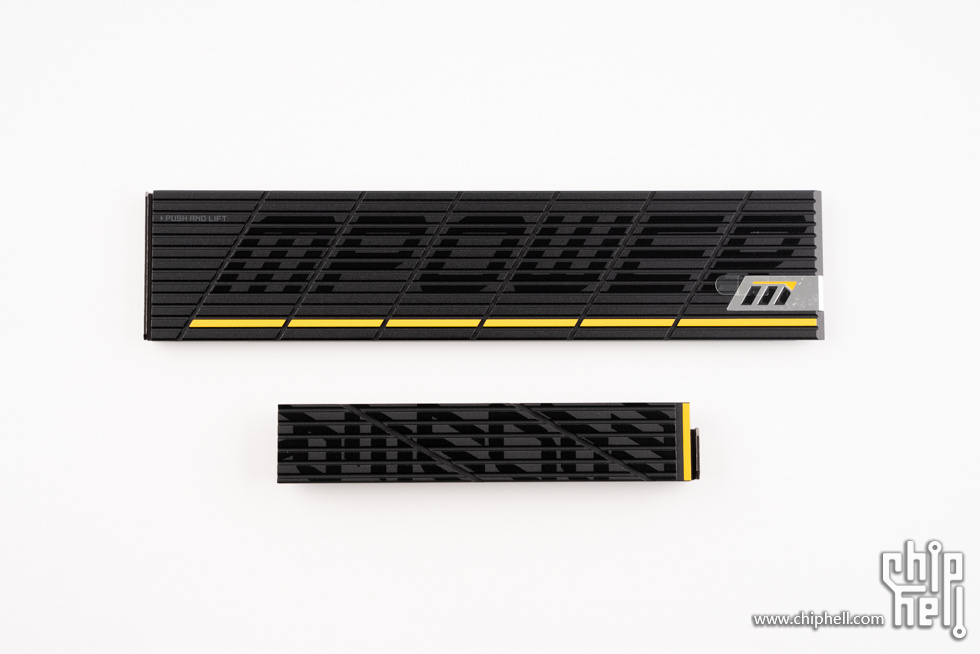

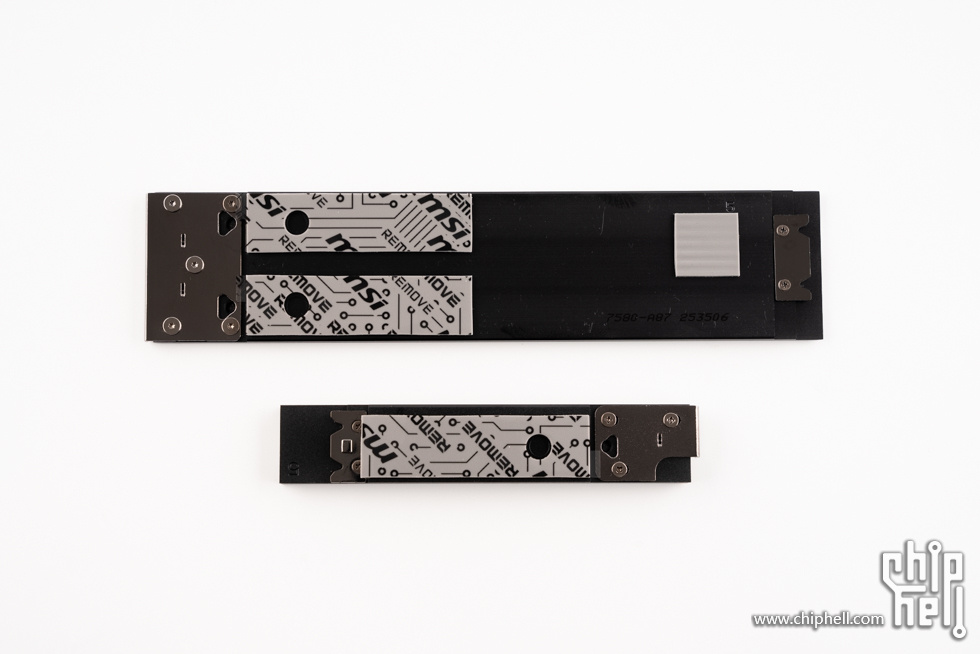

取下的M.2散热装甲。


内侧预装导热贴，芯片组位置还贴有一块导热垫用于连接芯片组散热片。

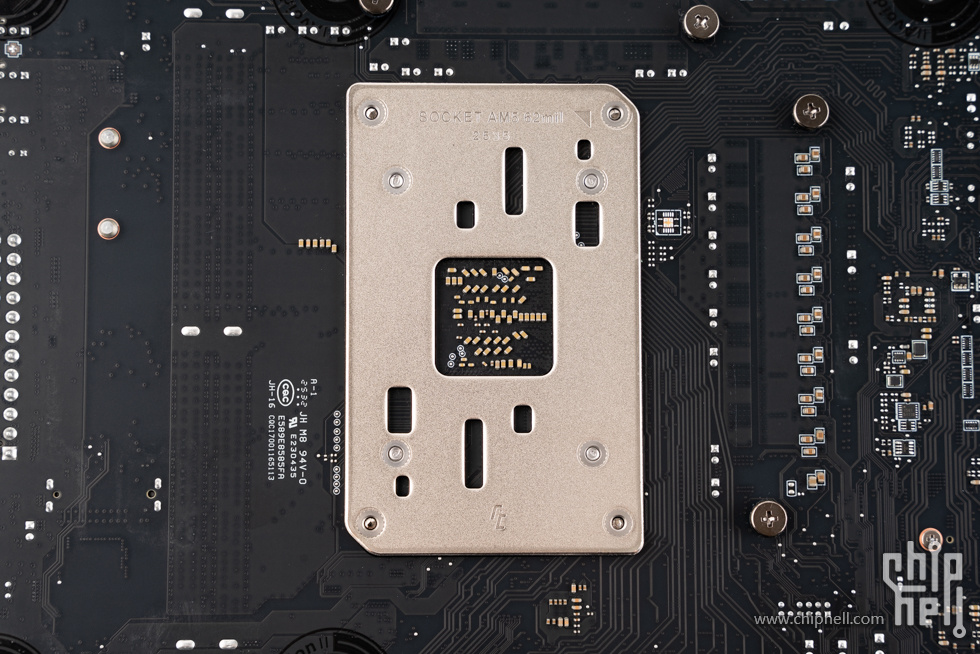

CPU插槽背板。

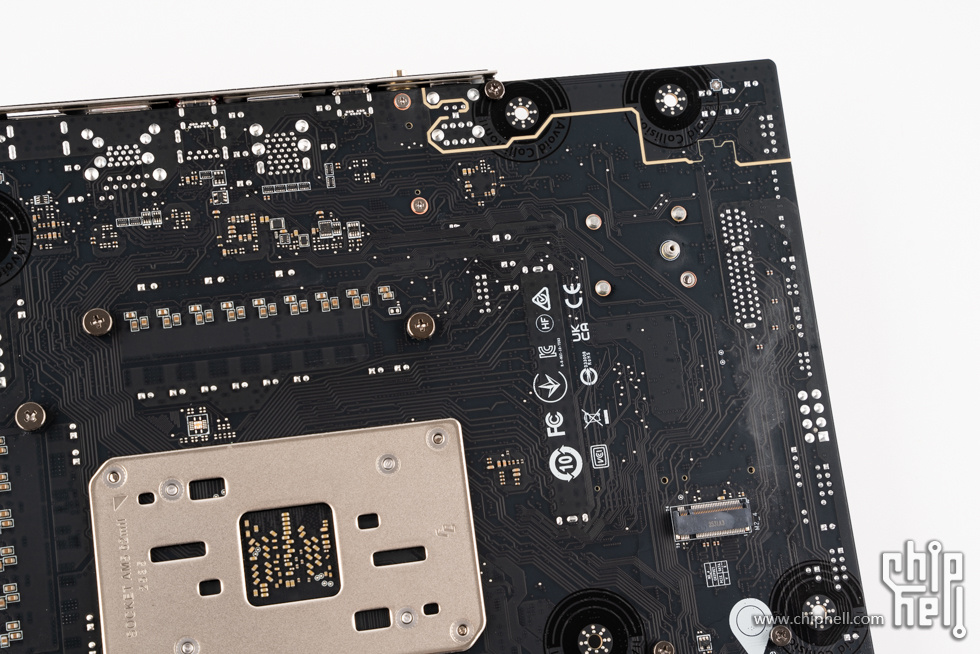

供电部分背面，布有不少元器件。


集成声卡部分的隔离线。

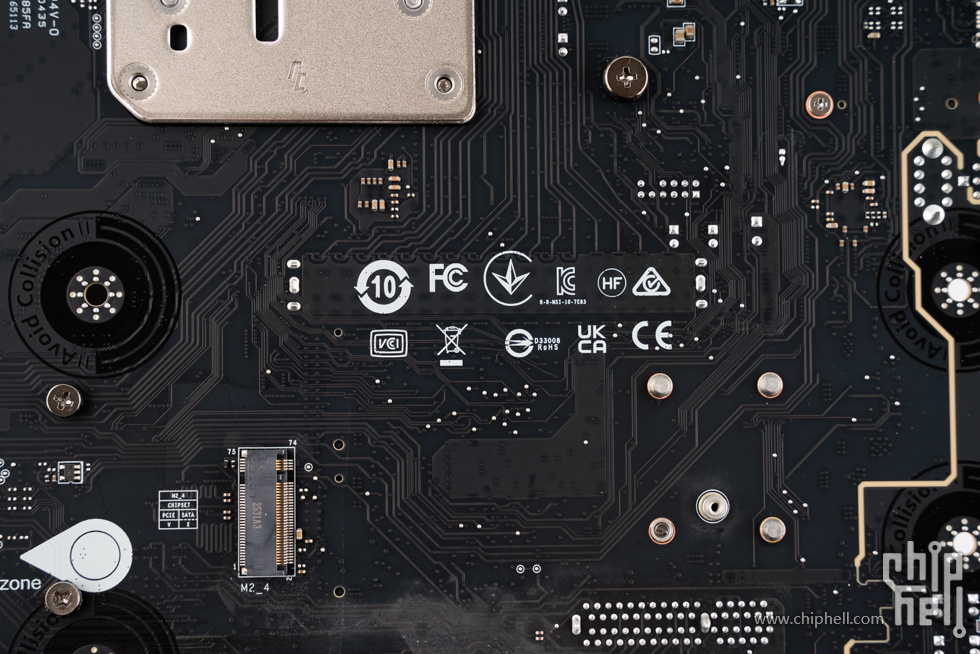

各种认证标识。

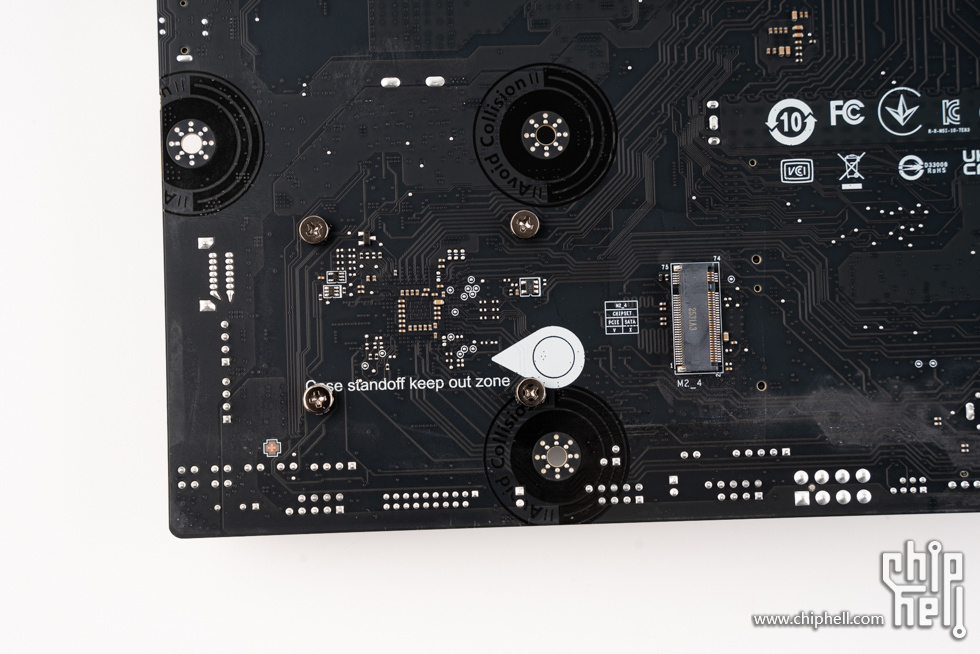

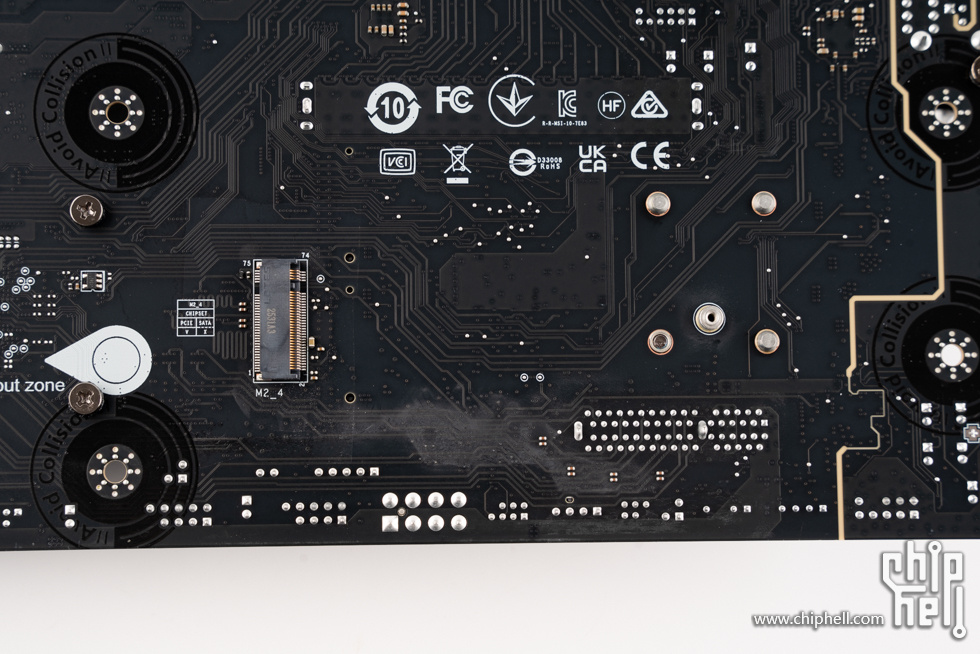

主板背面的M.2插槽，标注为M.2_4，芯片组通道,支持PCIe类型（最大速度4.0 x2），2280尺寸。

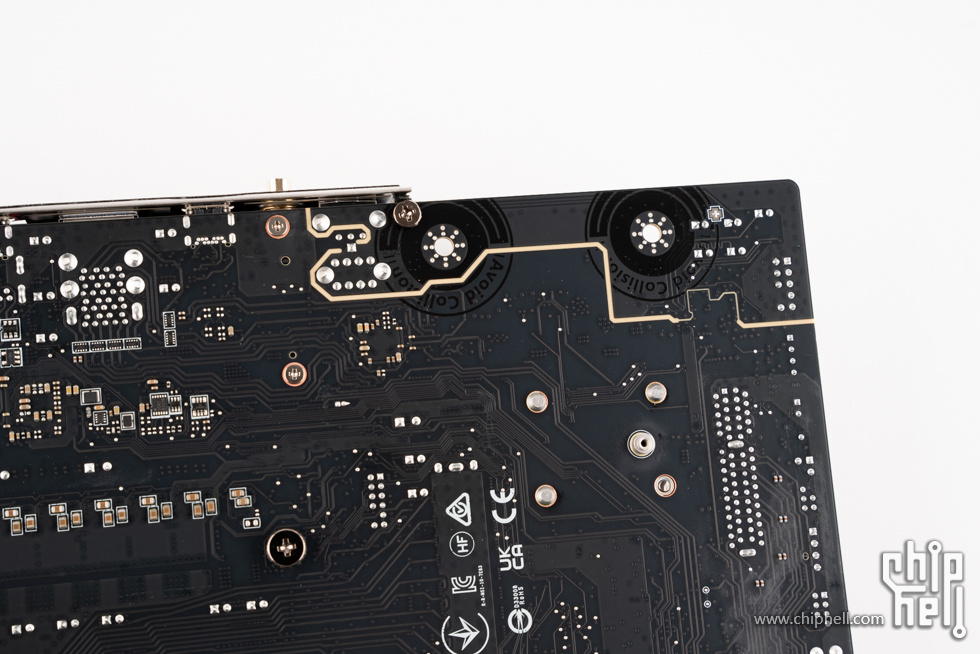

机箱螺丝锁点须避开的位置有标注。

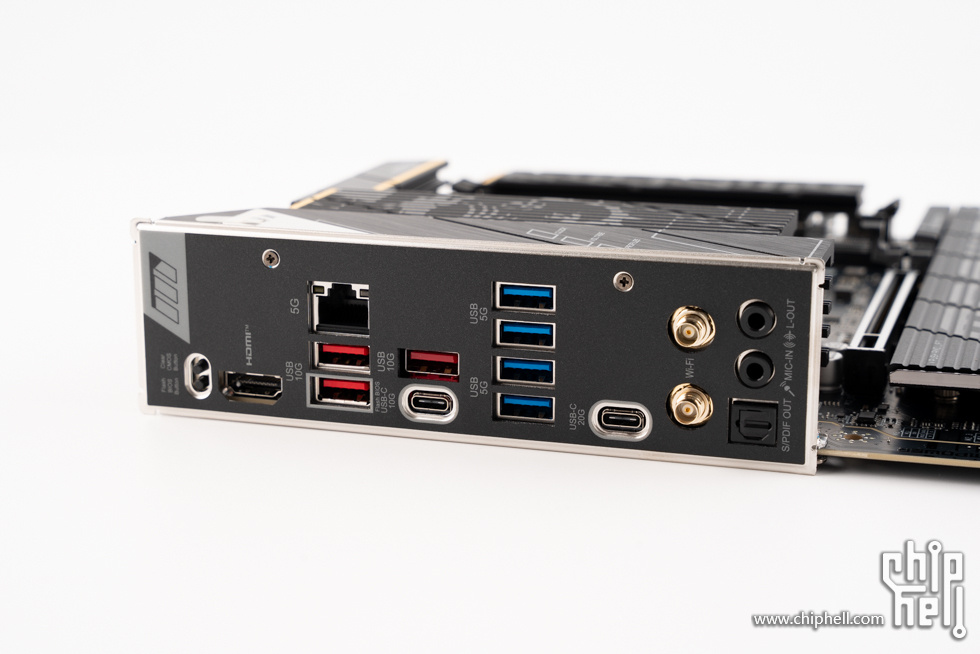

主板后部I/O接口方面，、1个HDMI 2.1接口、1个5G有线网口、3个USB 10Gbps Type-A接口、1个USB 10Gbps Type-C接口、4个USB 5Gbps Type-A接口、1个USB 20Gbps Type-C接口、Wi-Fi 7天线接口、2个3.5mm+1个S/PDIF光纤口音频接口组合。


附件一览，包含快速安装说明页、彩印的标签与logo贴纸、安规说明和宣传页。

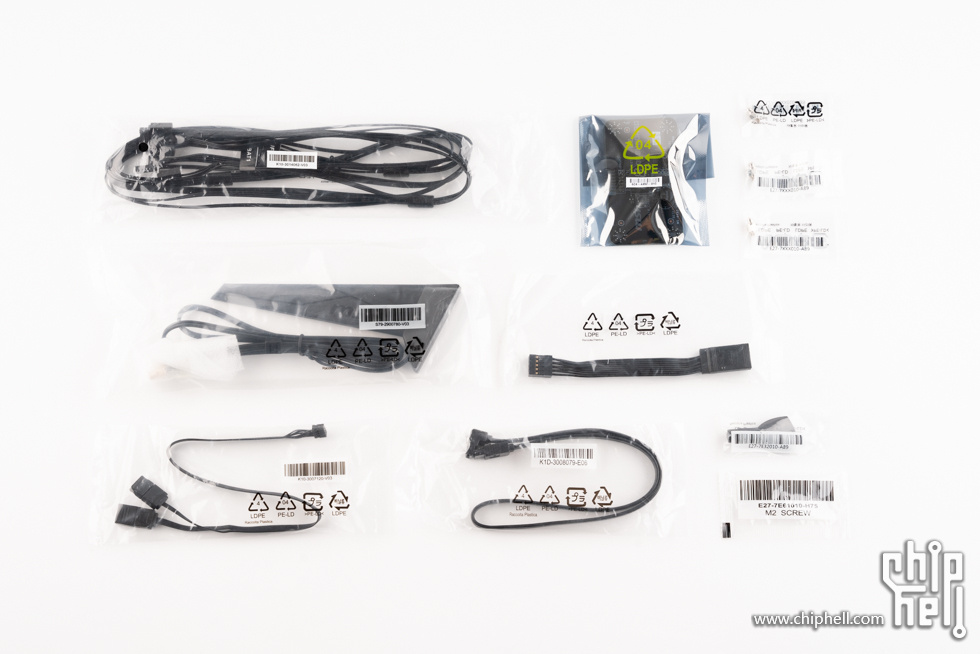

鲨鱼鳍WiFi天线、超频扩展面板、EZConn组合式风扇转接口对应接线、1条SATA线、4个M.2螺丝和用于安装螺丝的钥匙型螺丝刀。

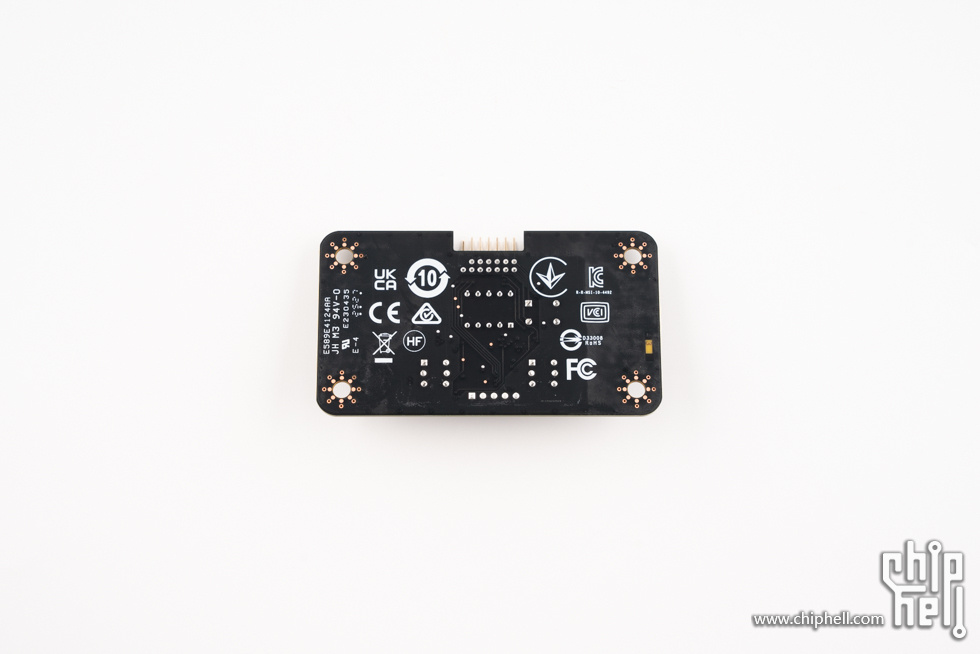

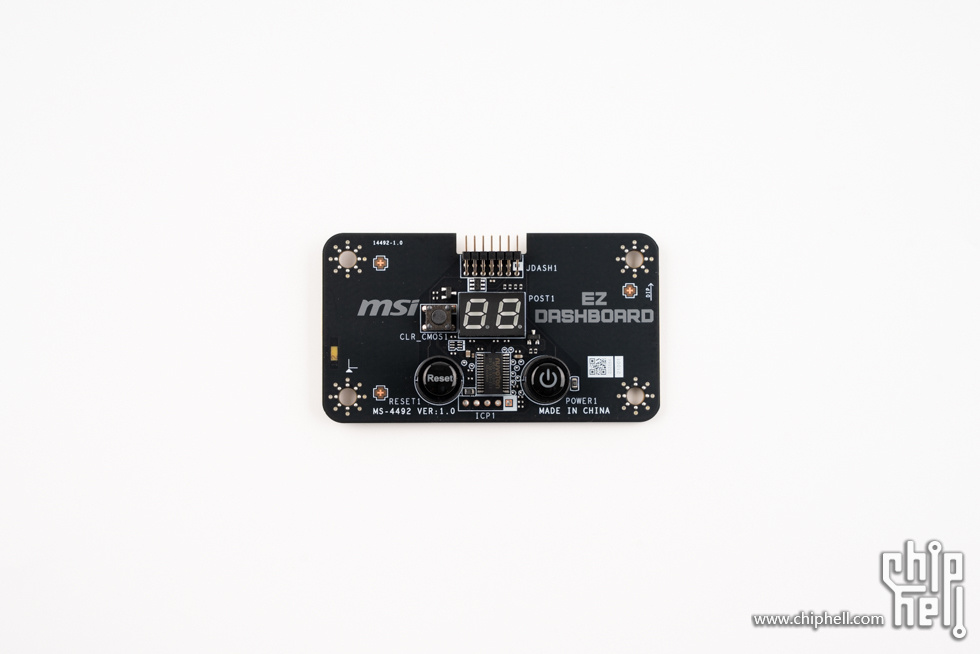

超频扩展面板，上面包含两位数字的Debug指示器、Clear CMOS按钮、开机和复位按钮。




测试平台

处理器：AMD 锐龙7 9800X
主板：微星 B850MPOWER
内存：宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2
显卡：索泰 GEFORCE RTX 5070 12GB SOLID OC
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：猫头鹰 NH-D15 CH.BK

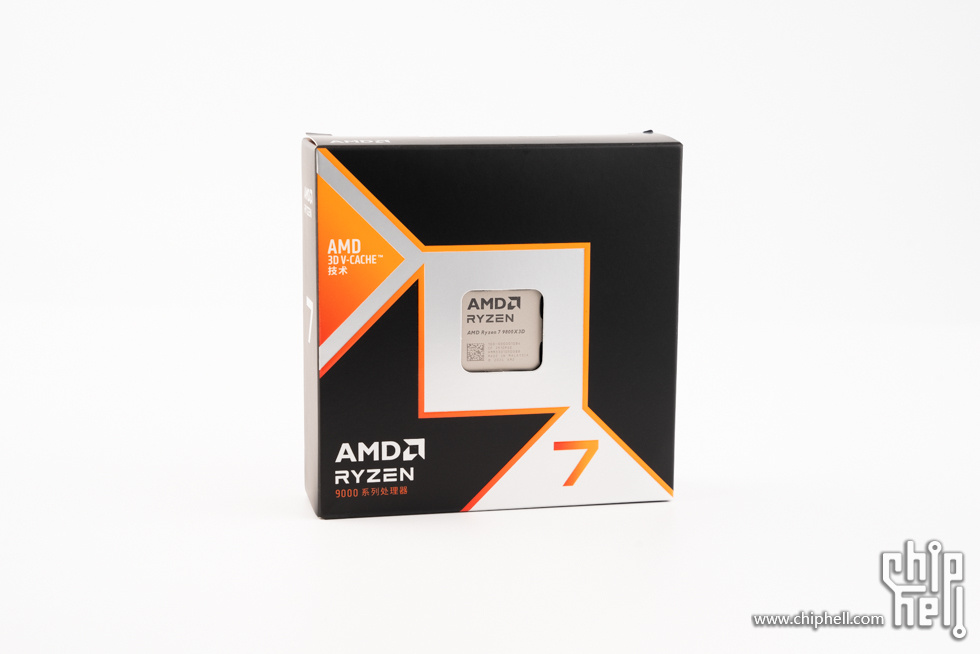

AMD 锐龙 7 9800X3D。

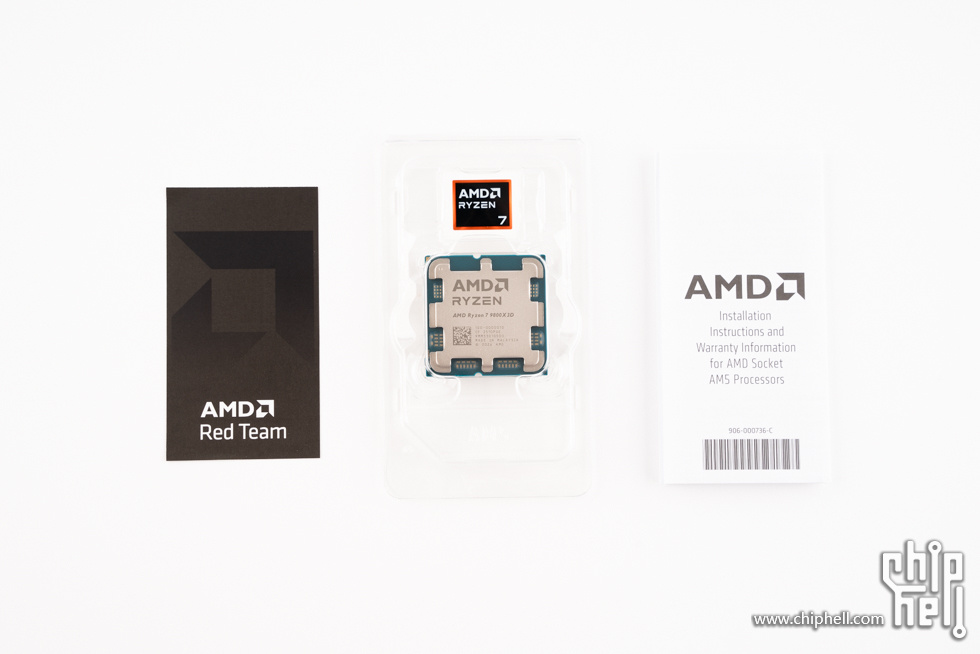

内容物一览，包括社区广告页、经典透明塑料托盘收纳的CPU和贴纸、安装与保修指南。

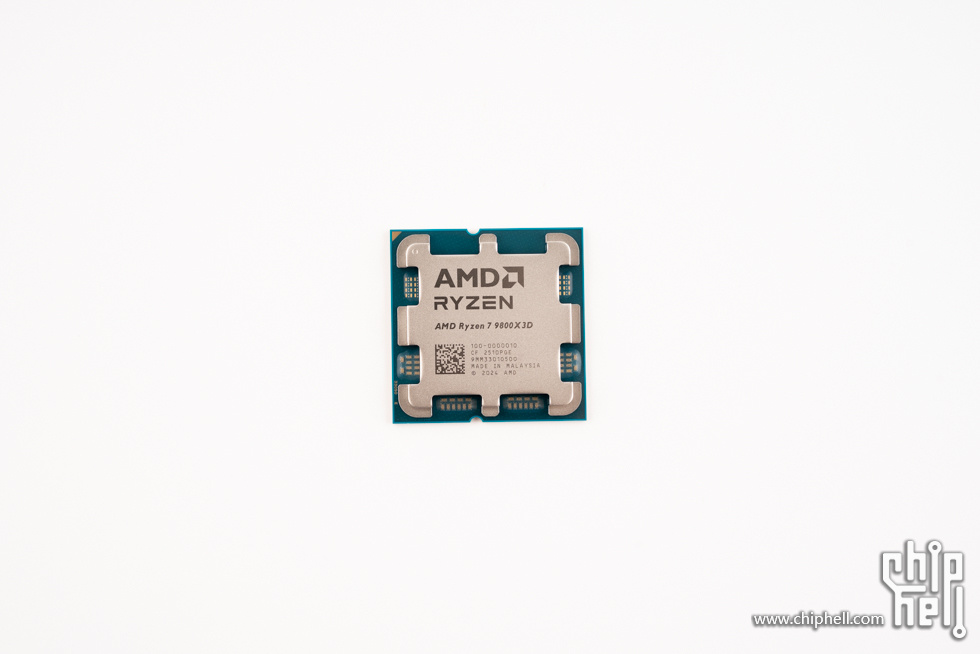

CPU本体。

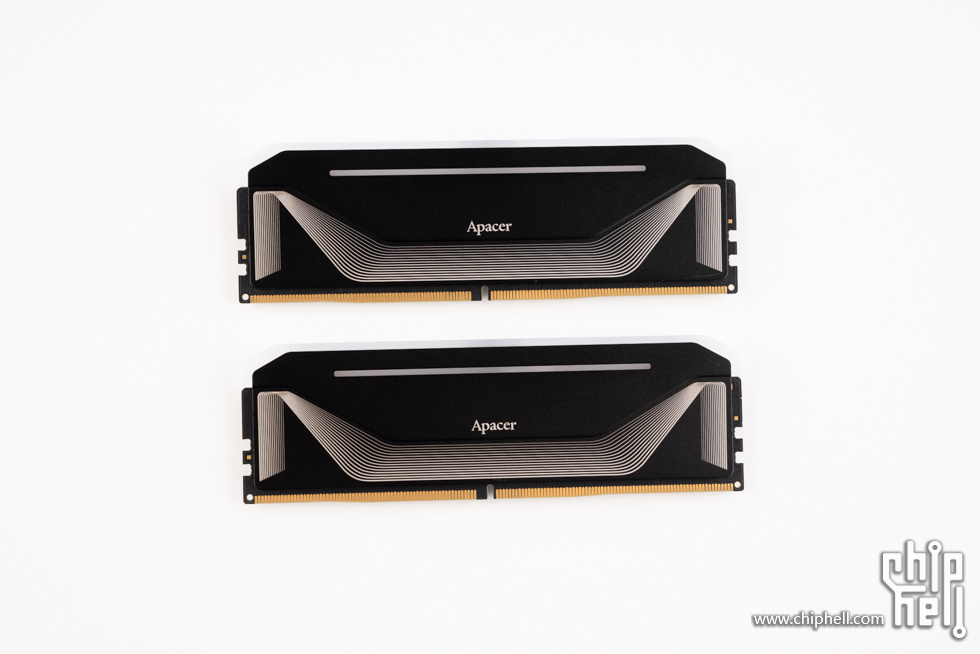

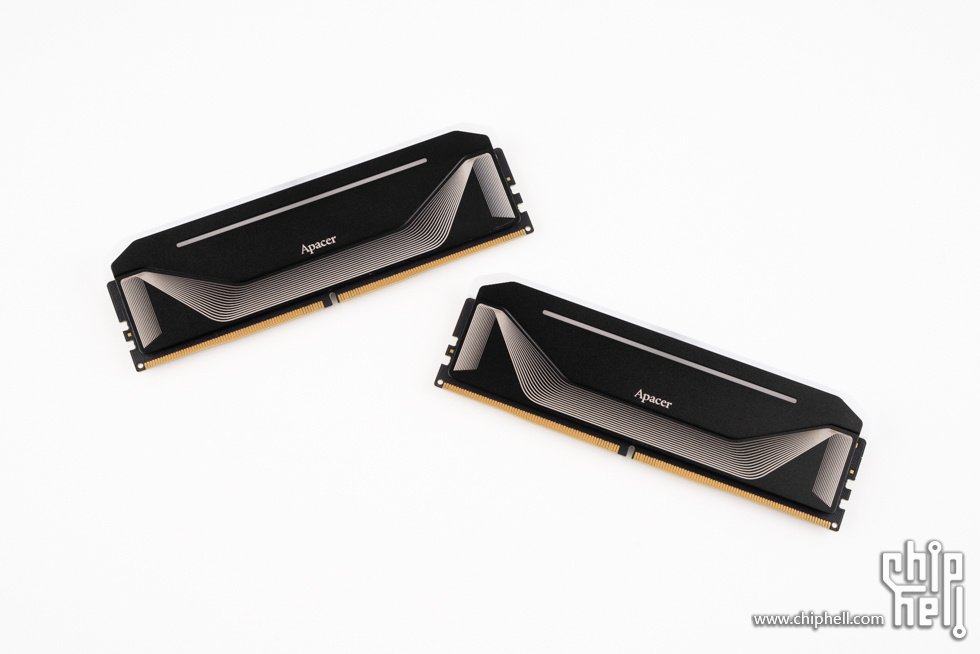

宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2 套装，内存本体，采用黑色散热马甲，上方有装饰条纹，中间印有宇瞻logo，整体上较为简约。

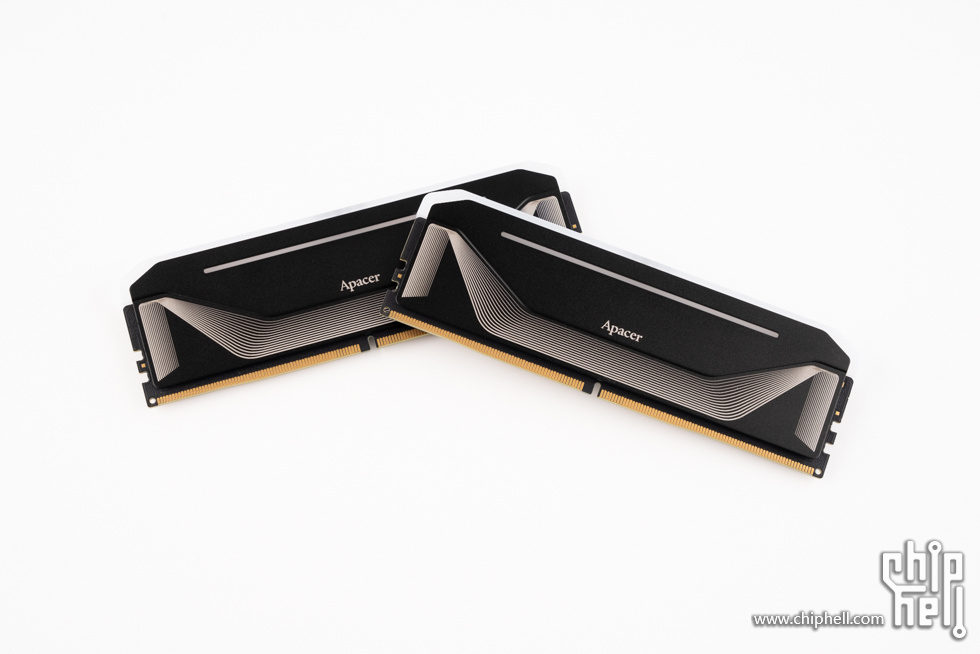

摆拍效果，外观较DDR4的暗黑女神 NOX有较大变化。

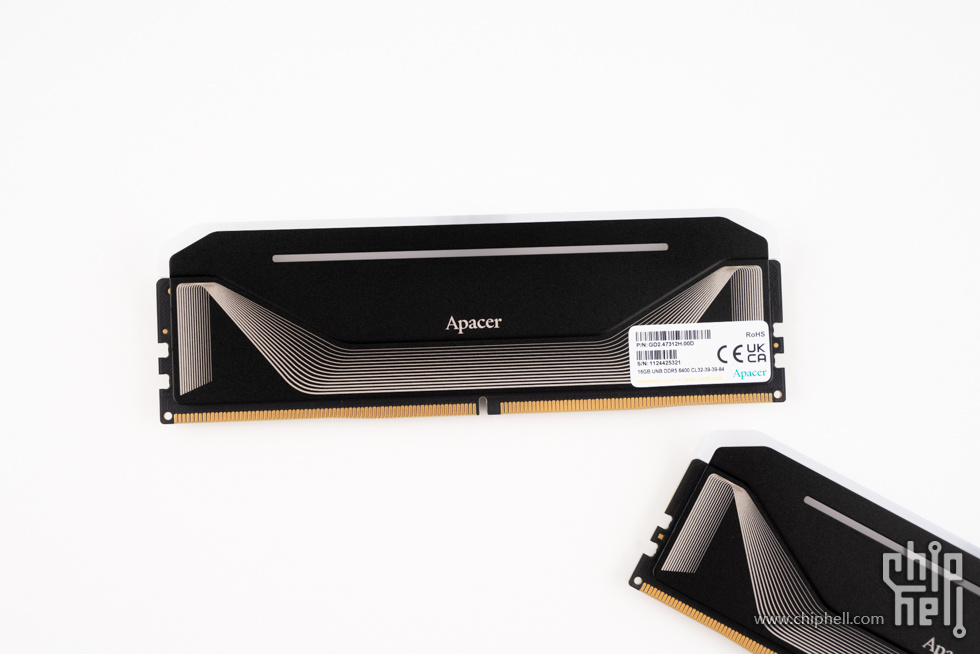

内存背面，设计上与正面一致，右下角贴有铭牌贴纸。

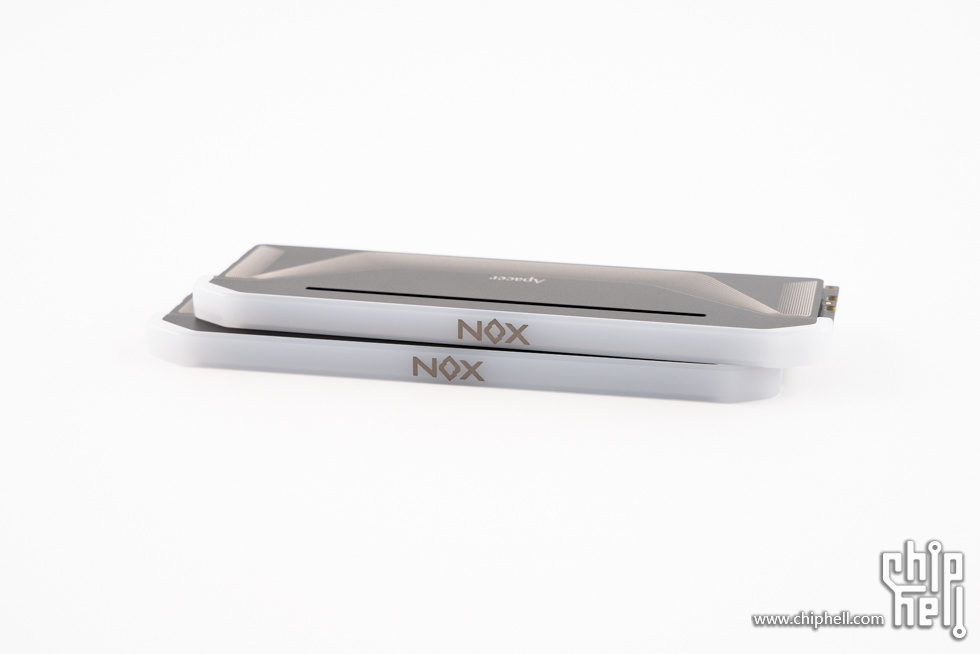

内存顶部的灯带较为宽大，中间有NOX字样。

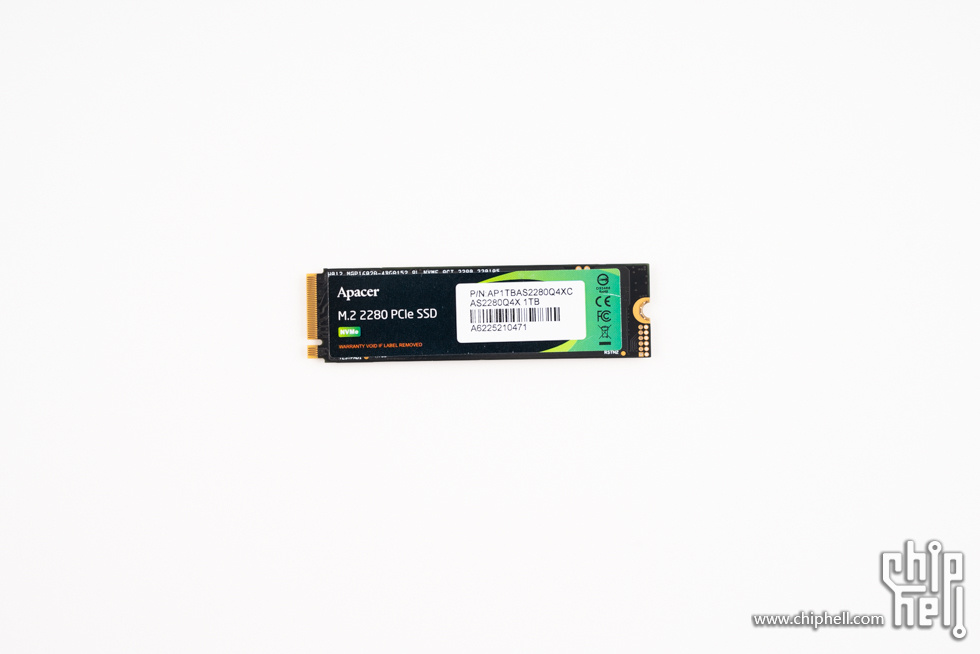

宇瞻 AS2280Q4X 1TB。

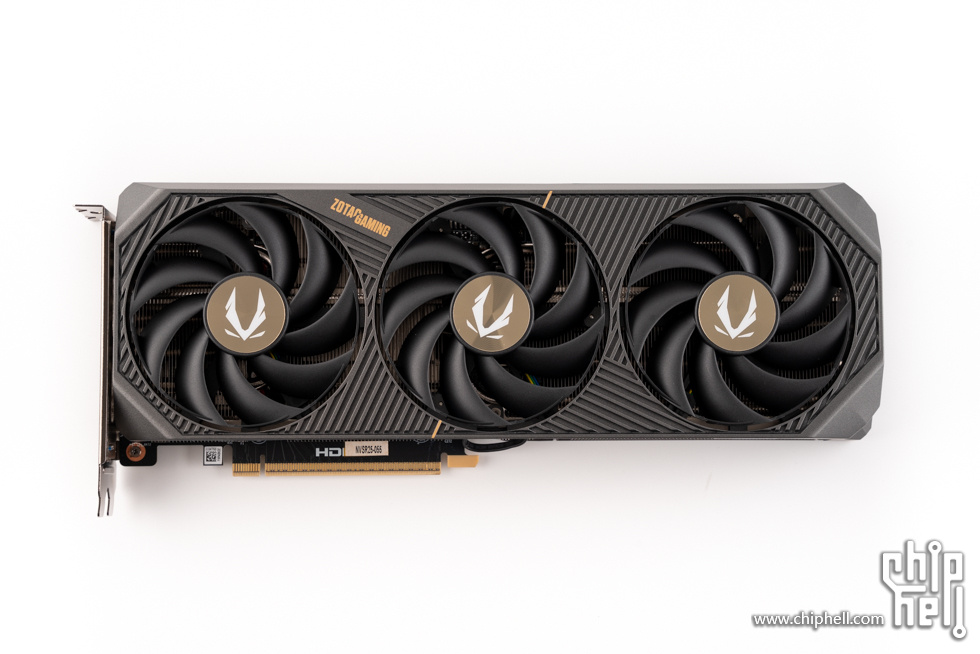

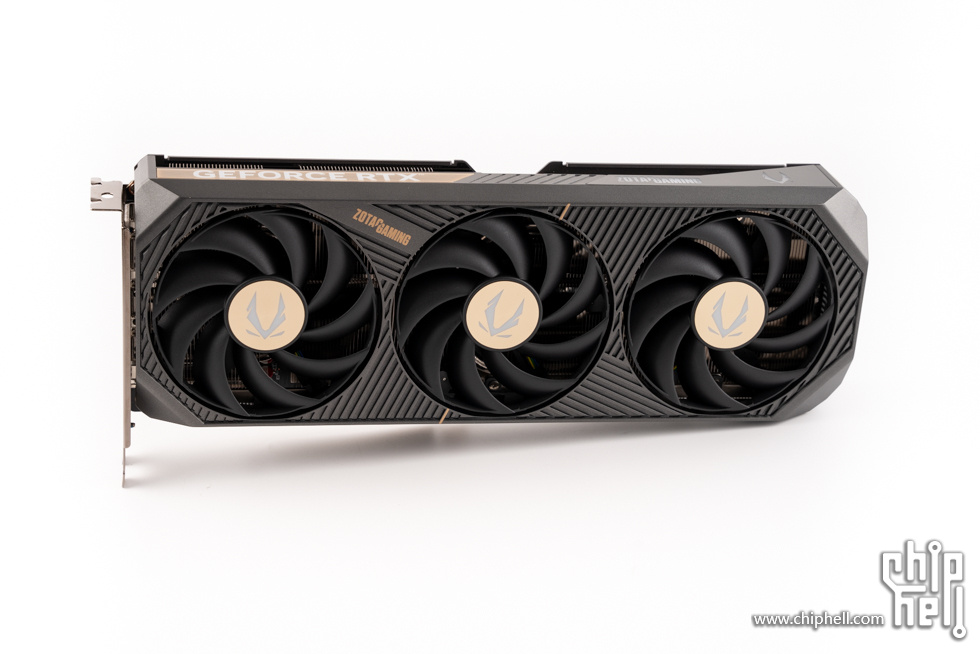

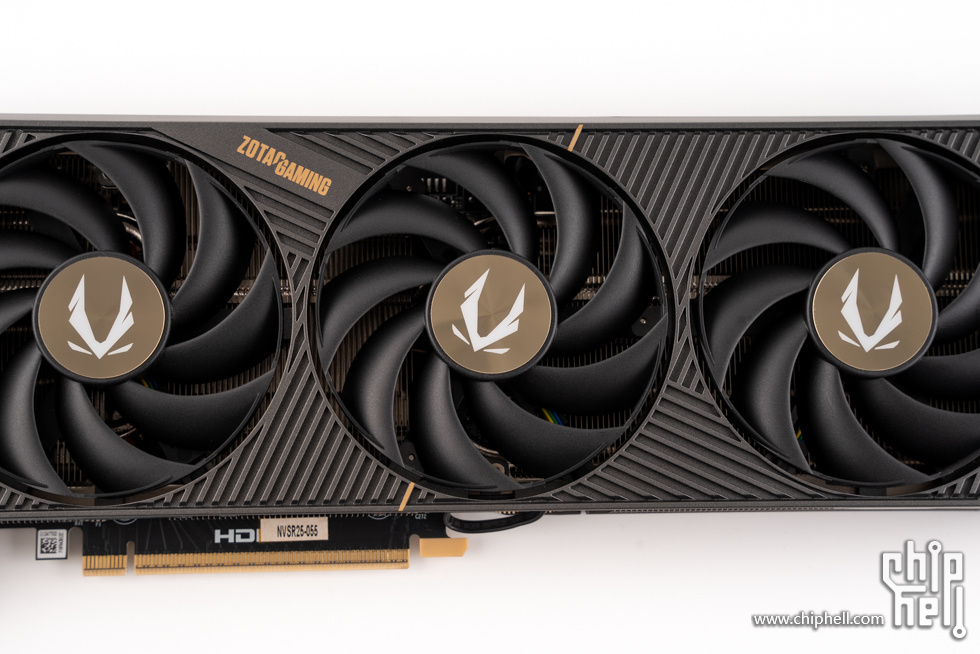

索泰 GEFORCE RTX 5070 12GB SOLID OC，作为新推出的SOLID系列，采用硬朗科技风设计，显卡尺寸为305mm × 117mm × 43mm，正面采用3风扇设计，风扇罩为深灰色，表面采用错落排列的栅条元素，构建出简洁而有序的韵律美，使显卡更具立体感。

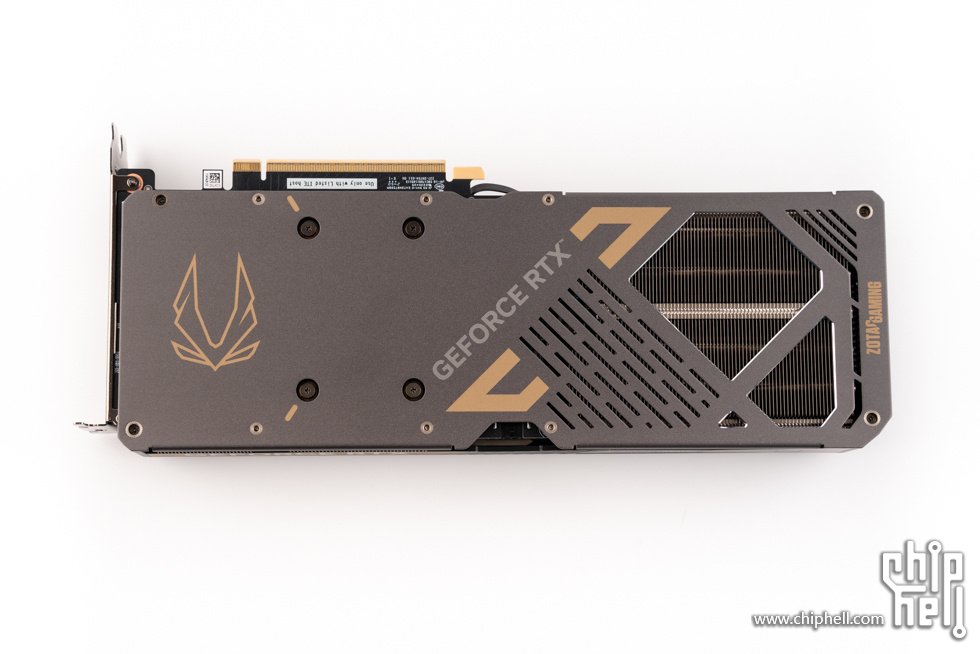

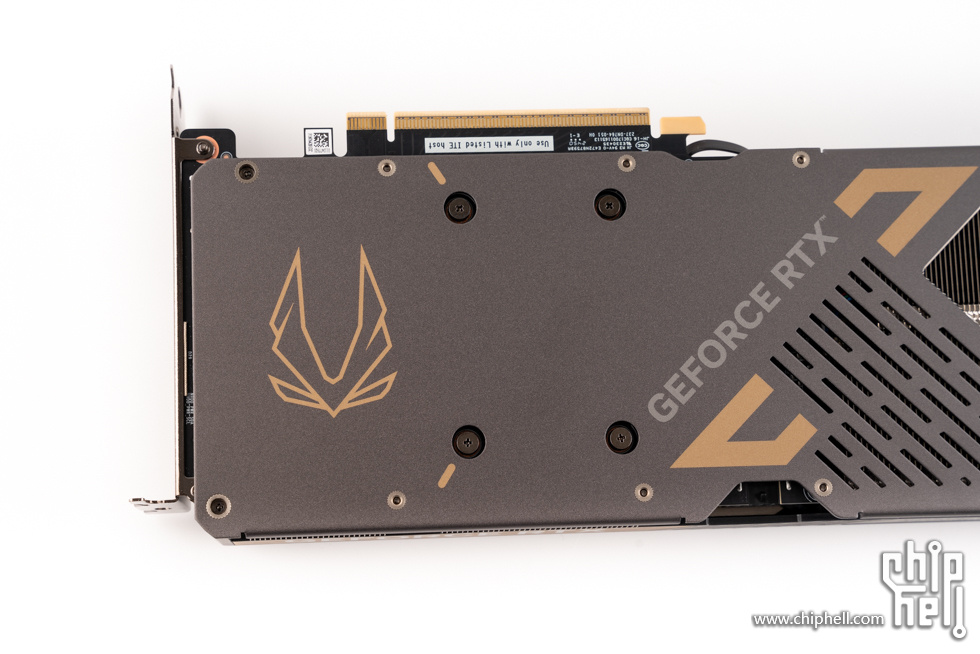

显卡背面，采用高强度合金材料铸形而成的金属背板，增加显卡结构强度，并能辅助散热，提升静电防护能力。

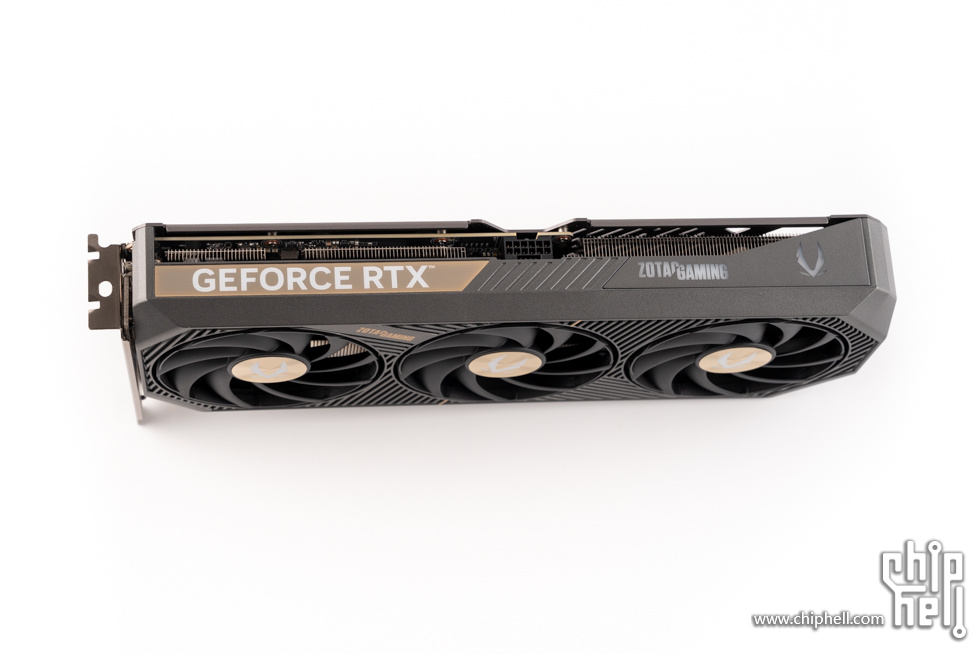

显卡顶部一览。


显卡立起来的效果。

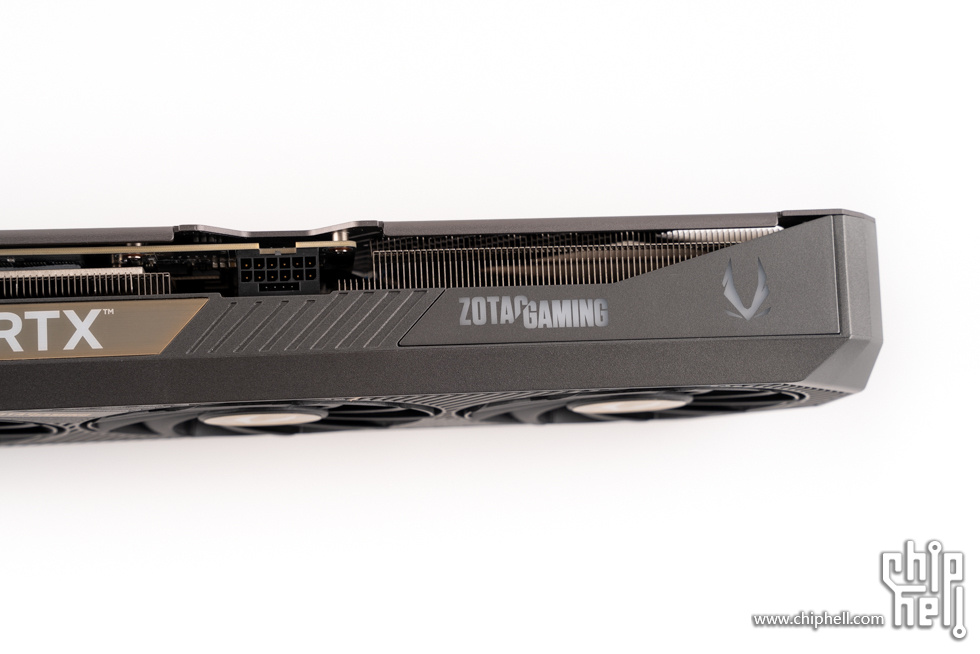

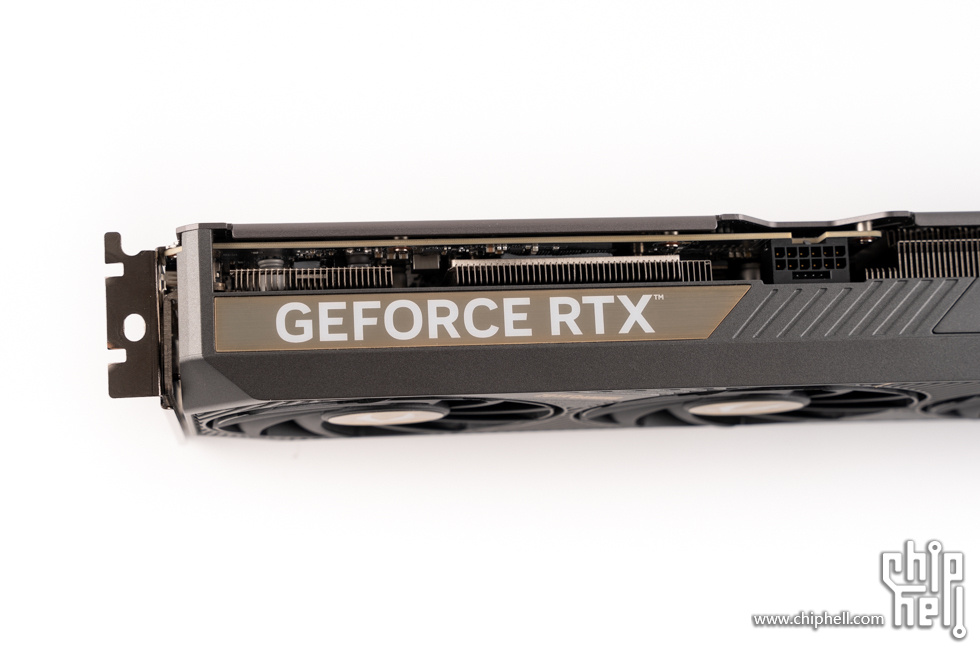

显卡顶部左侧的GEFORCE RTX字样。


右侧为型格 ARGB 信仰灯，提供充满活力的 1600 万色彩及多种动态光效。

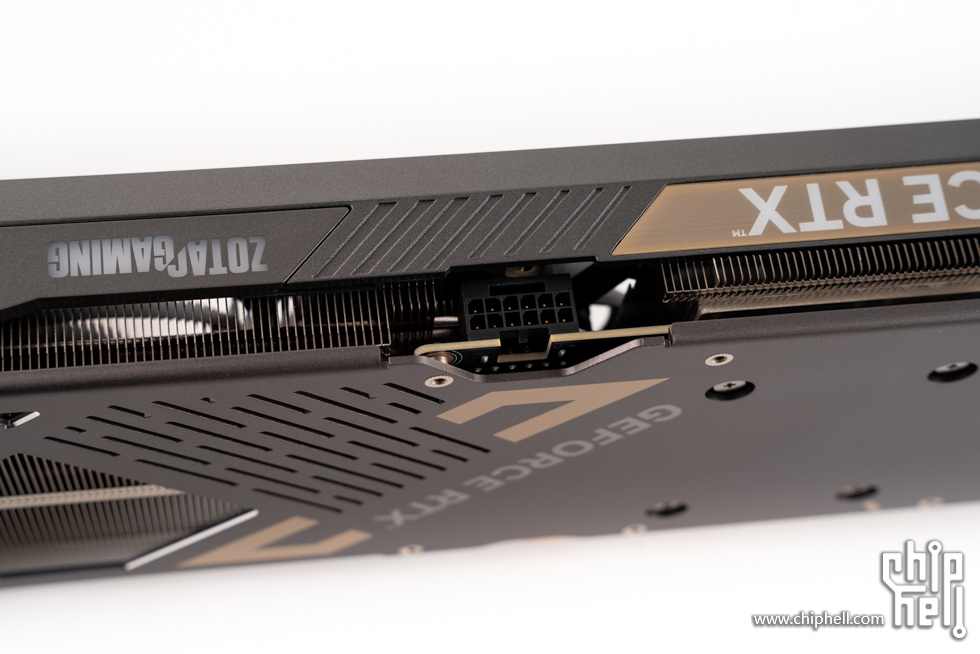

显卡采用ATX 3.1规范的12V-2x6电源接口，反扣设计，方便插拔更轻松。接口采用镀金设计，导电性更好，耐氧化腐蚀。

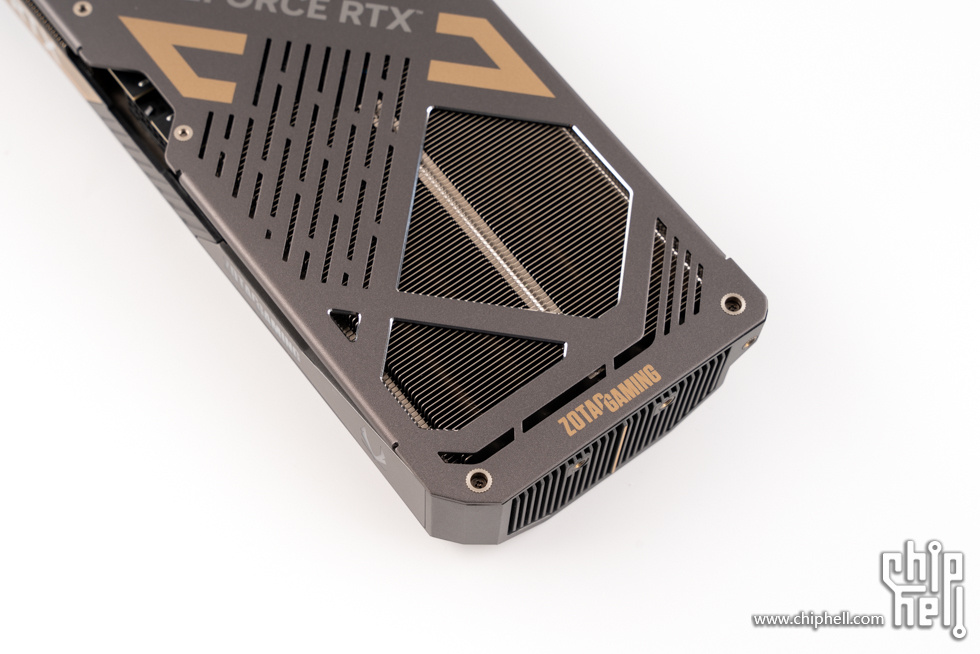

显卡背部细节。




显卡采用ICE STORM 2.0 散热系统。风扇为环刃风扇，采用高强度新型复合材质，增加环形导流风罩，优化叶片曲率，增加结构稳定性，降低风噪，提升风量、风压和垂直风流穿透力，提升散热效率。镀镍复合热管，升级加厚高导热纯铜热管、更高导系数的导热介质，增加热管内壁脉络状导液沟槽密度，加大冷凝液与热管内壁接触面积，加快冷凝液导热循环。密集合金鳍片阵列并加长设计，增加与空气的接触面积，进一步提升散热效能。


风扇罩上的栅条设计元素。

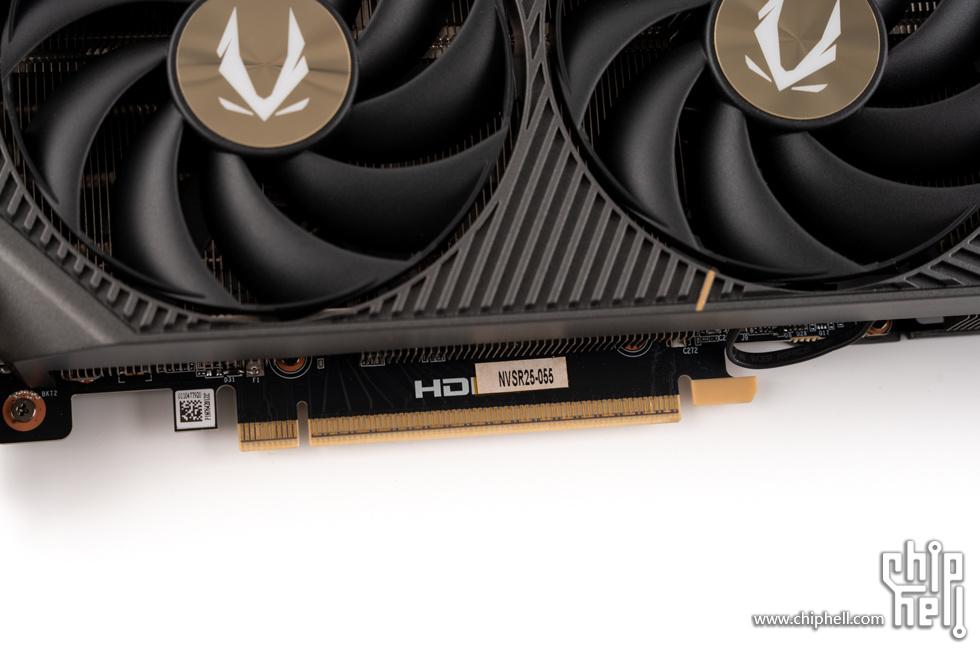

PCIe金手指。

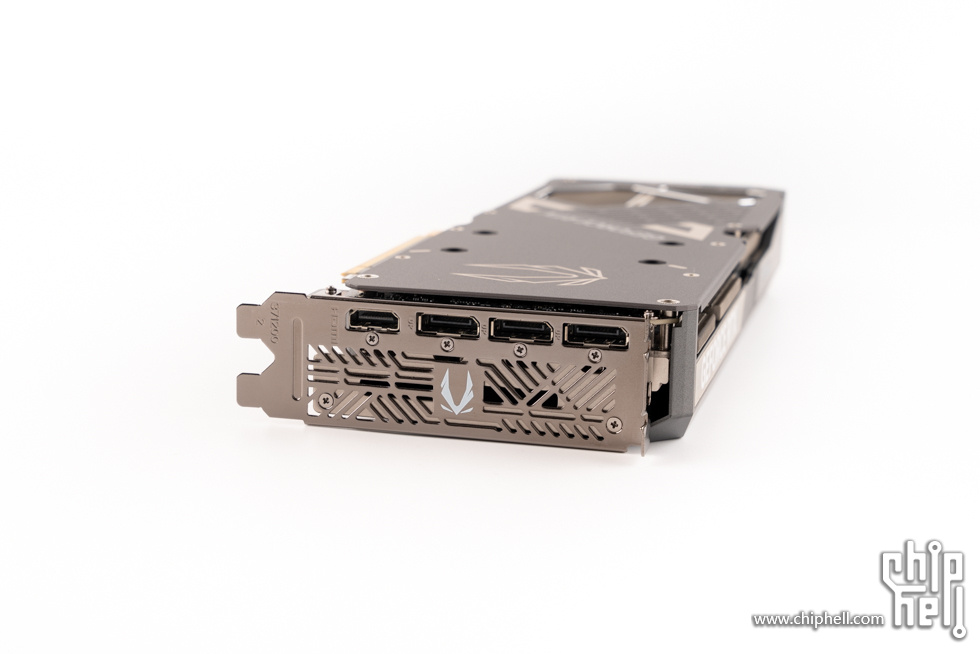

显卡接口部分，包括1个HDMI 2.1b和3个DP 2.1b。

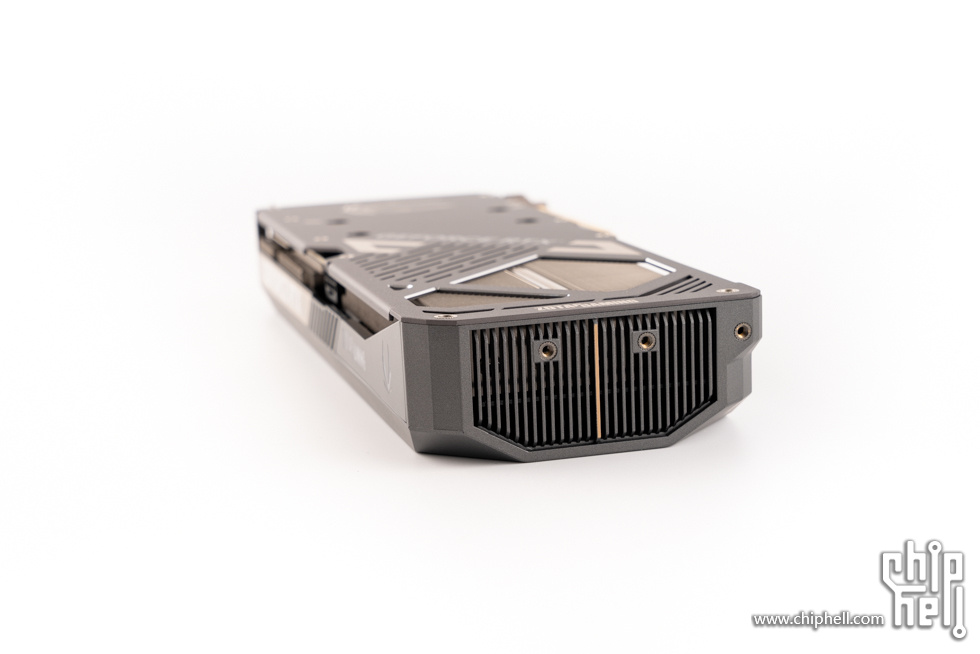

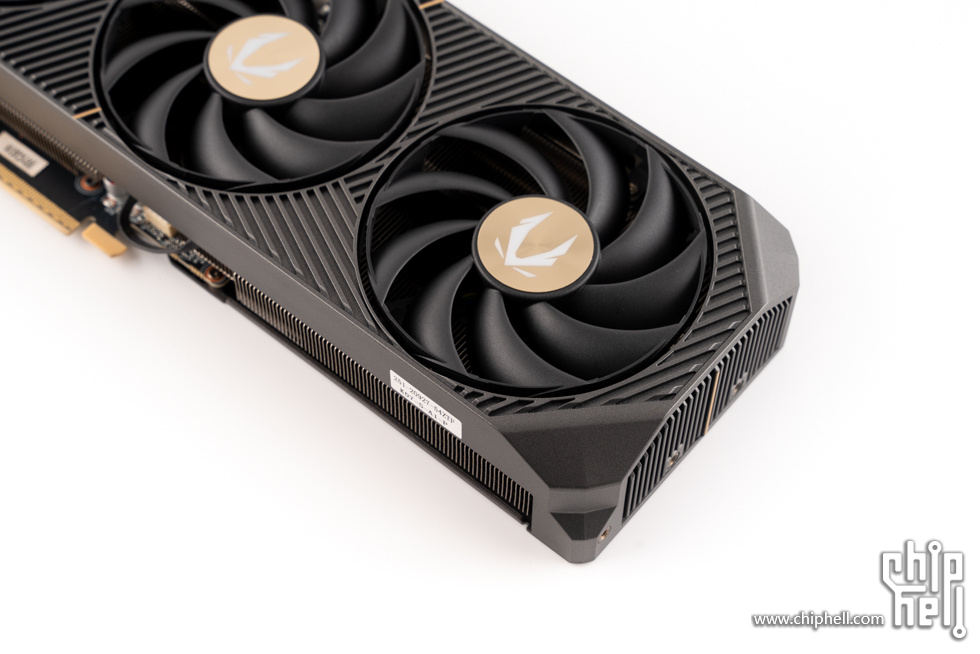

显卡前部，同样使用了栅条元素设计。

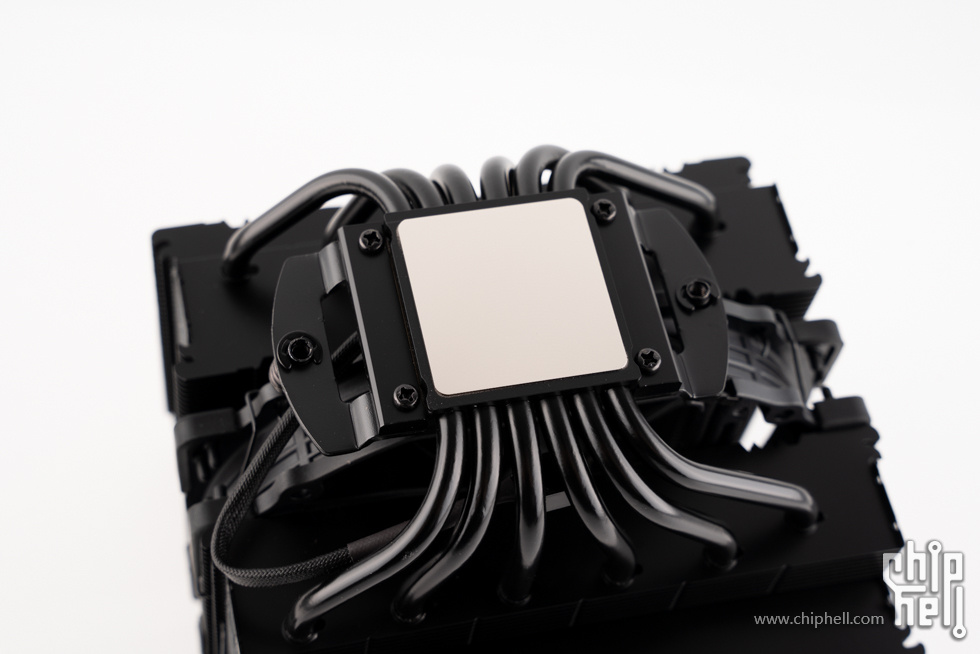

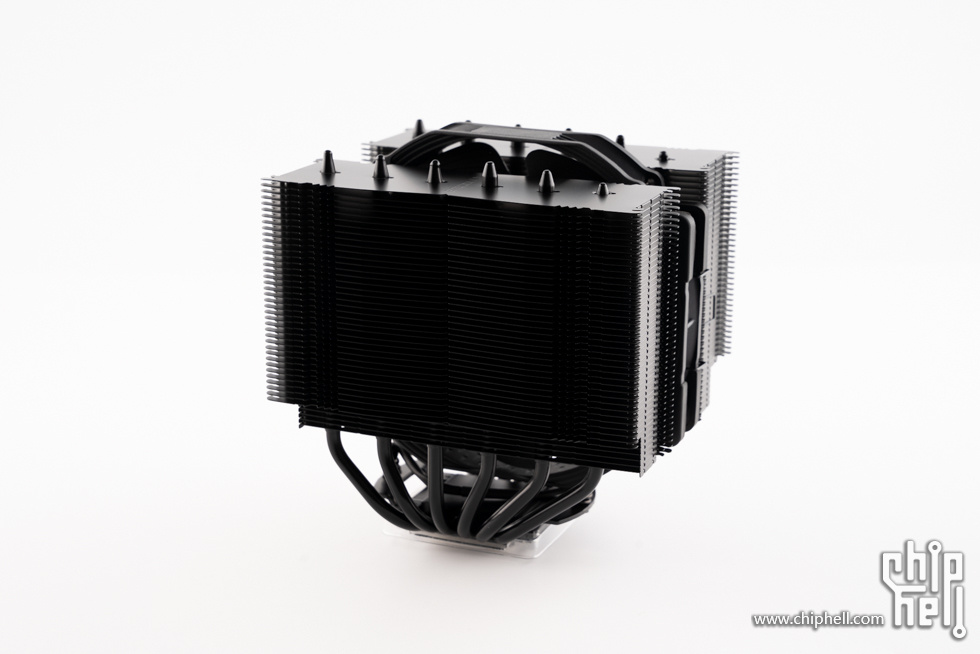

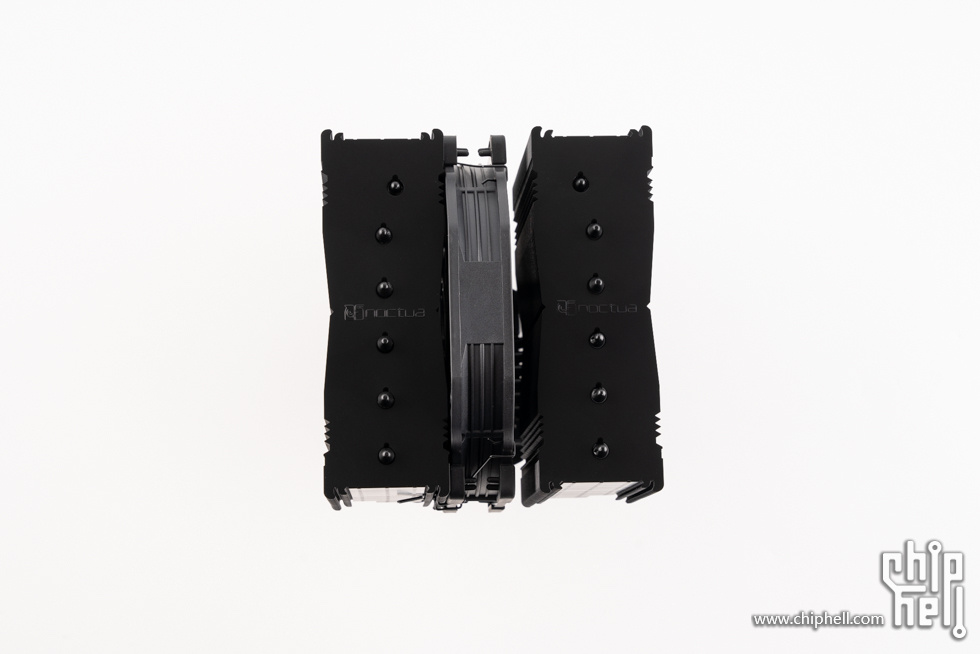

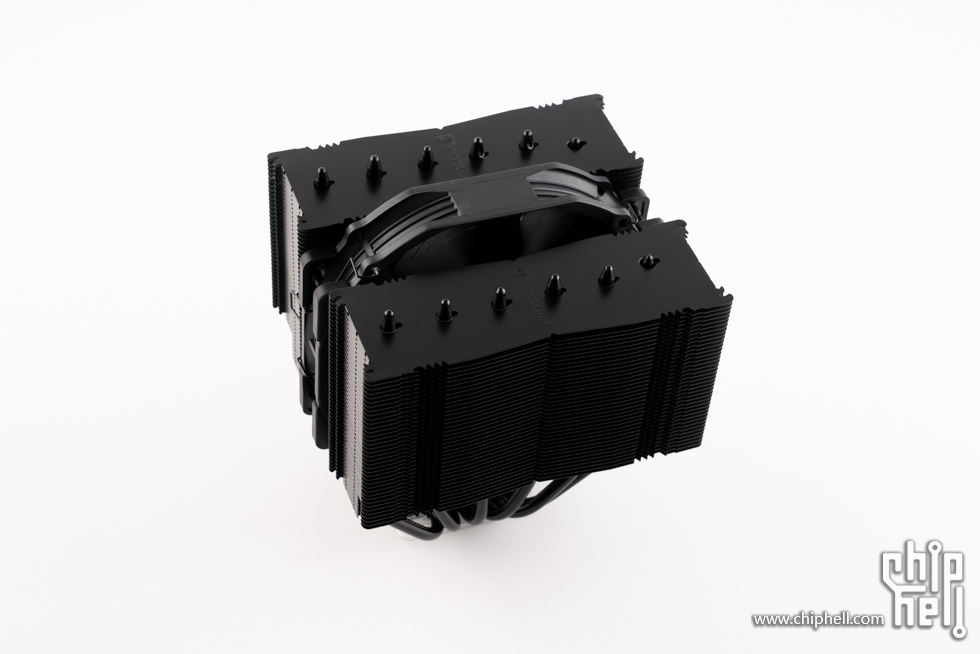

猫头鹰 NH-D15 CH.BK。

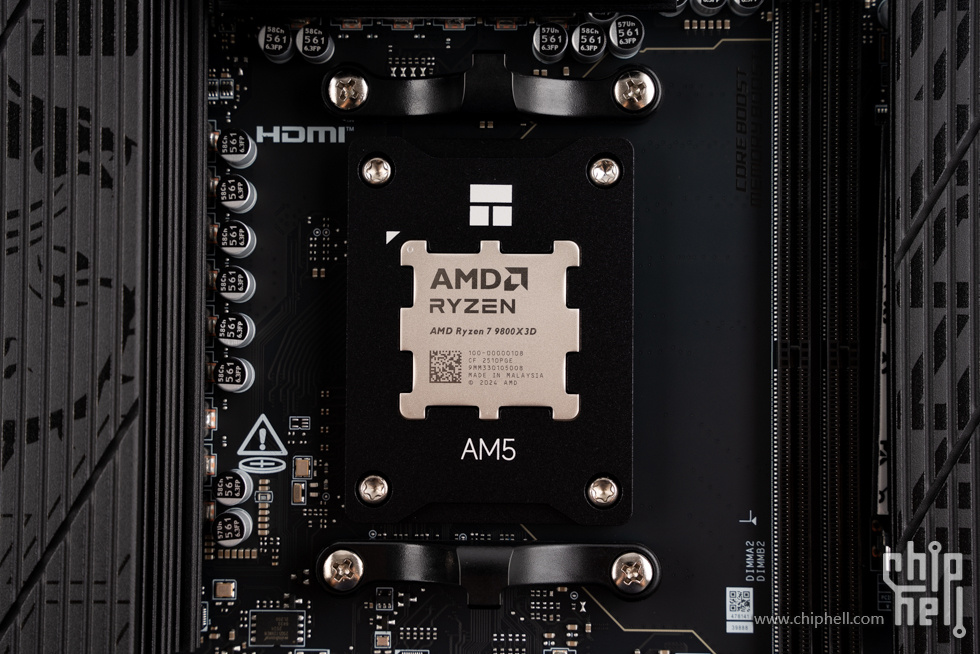

安装CPU。

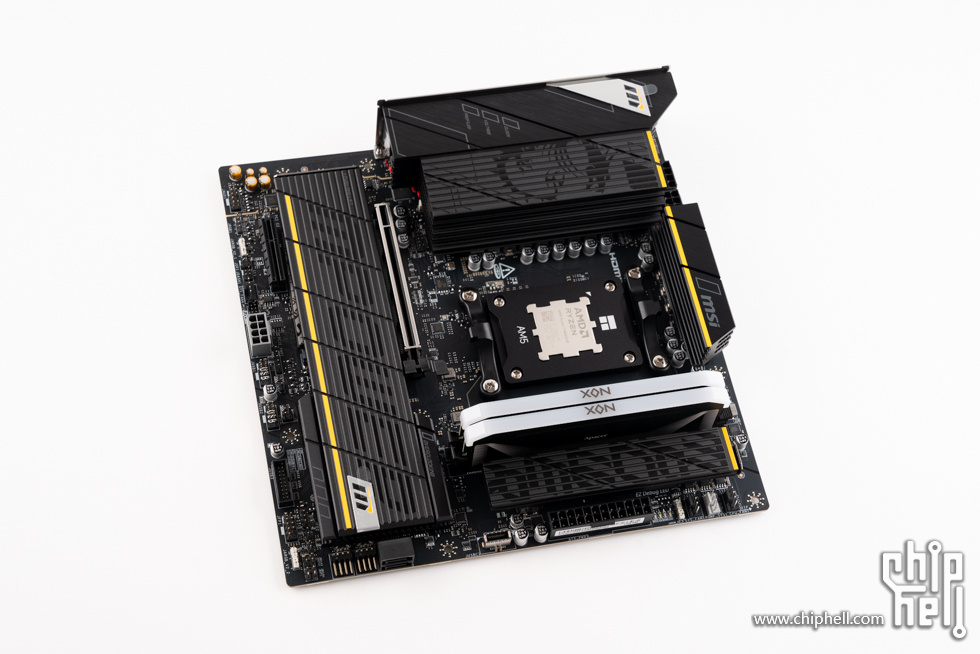

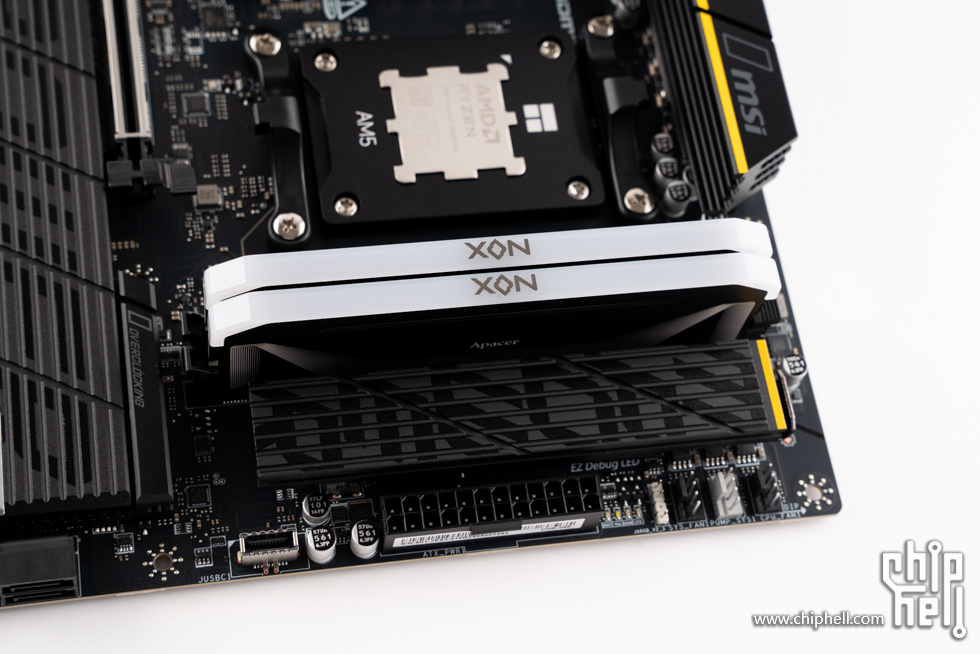

安装内存。

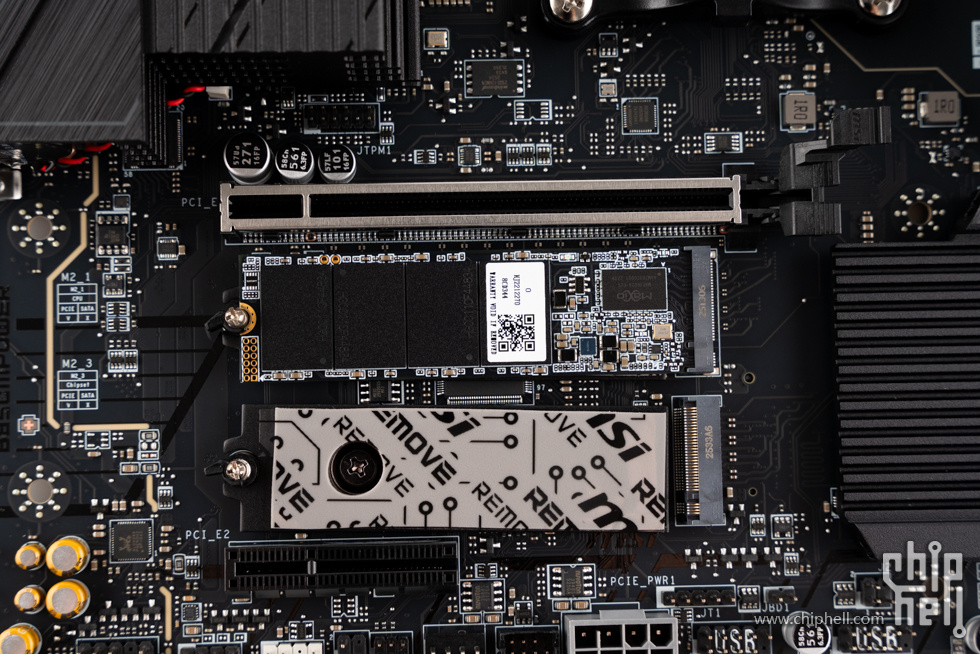

安装SSD。

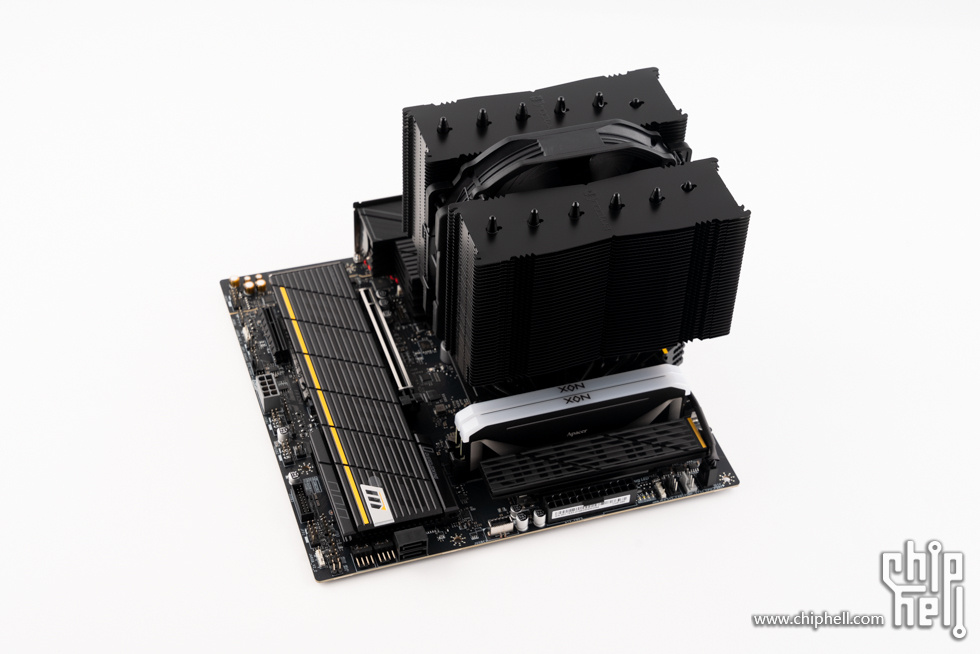

安装CPU散热器。


BIOS解析

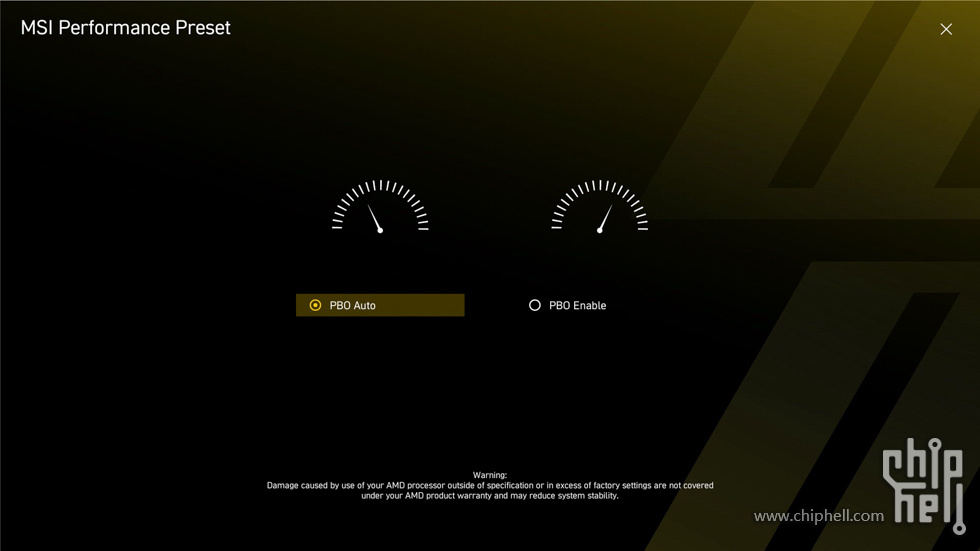

首次开机进入后会进入性能预设选择页面，选择是否开启PBO，之后以EZ Mode（简易模式）为首屏。

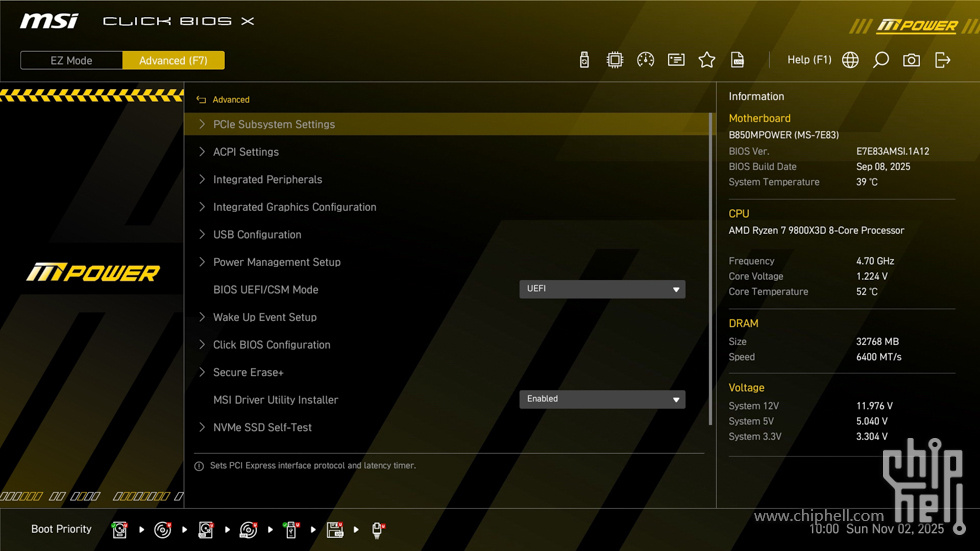

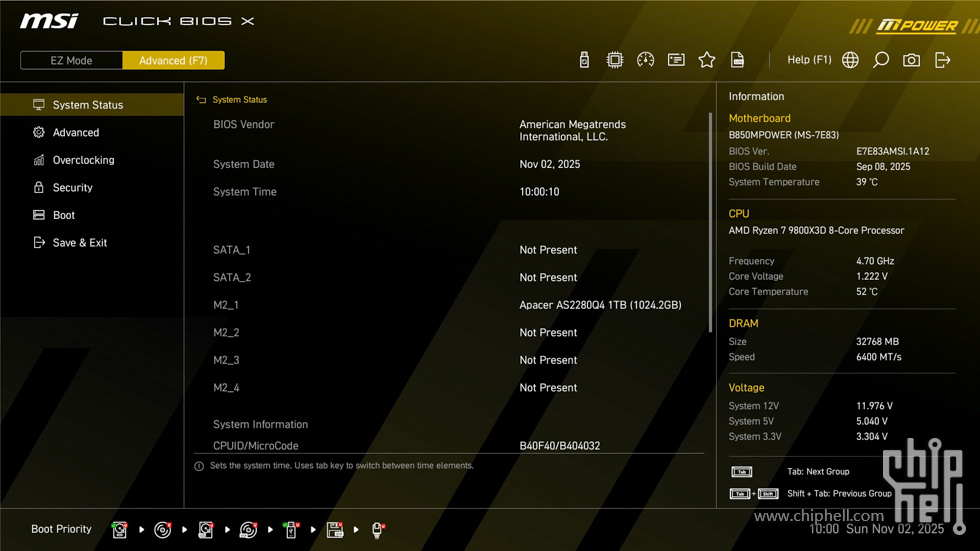

Advanced 界面，采用微星全新的BIOS界面布局，黄黑配色，并且进行了Full HD高清化处理，画面非常细腻。

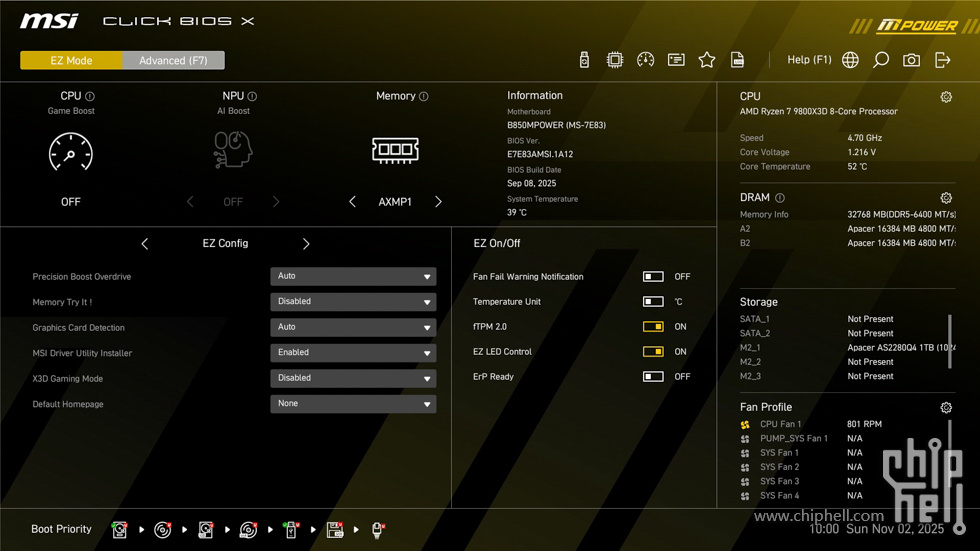

EZ Mode，展示各类硬件及状态信息。


进阶设置界面，提供了主板各类可调节的杂项。

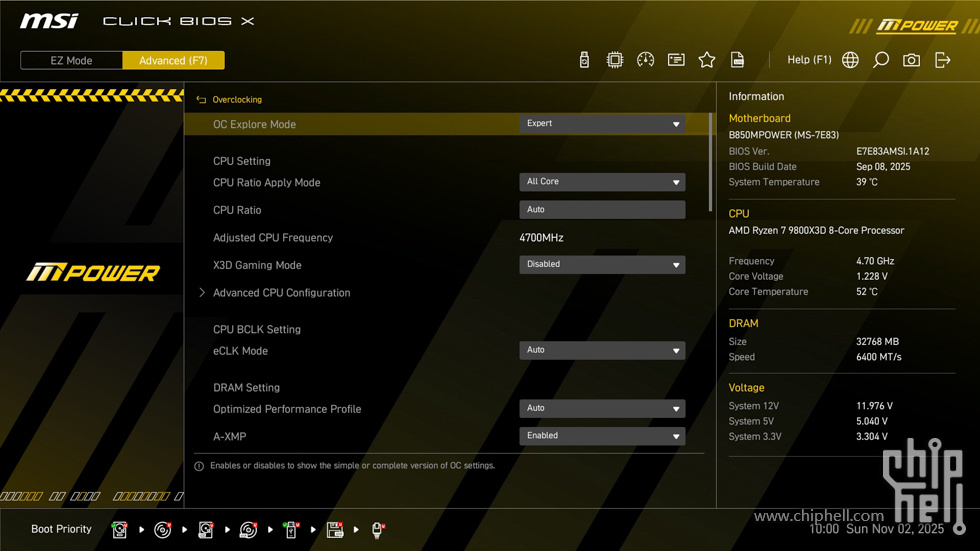

Overclocking界面，可选普通和专家全解锁模式。

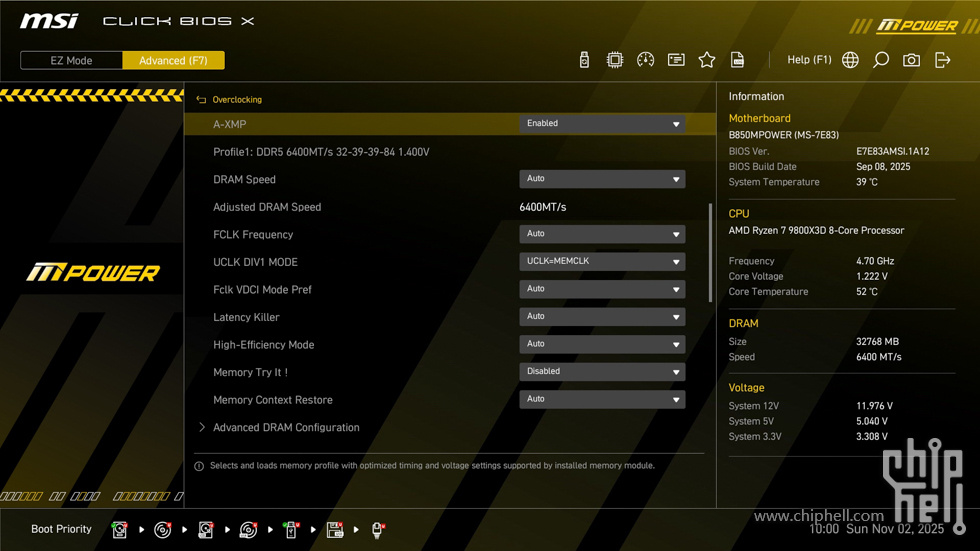

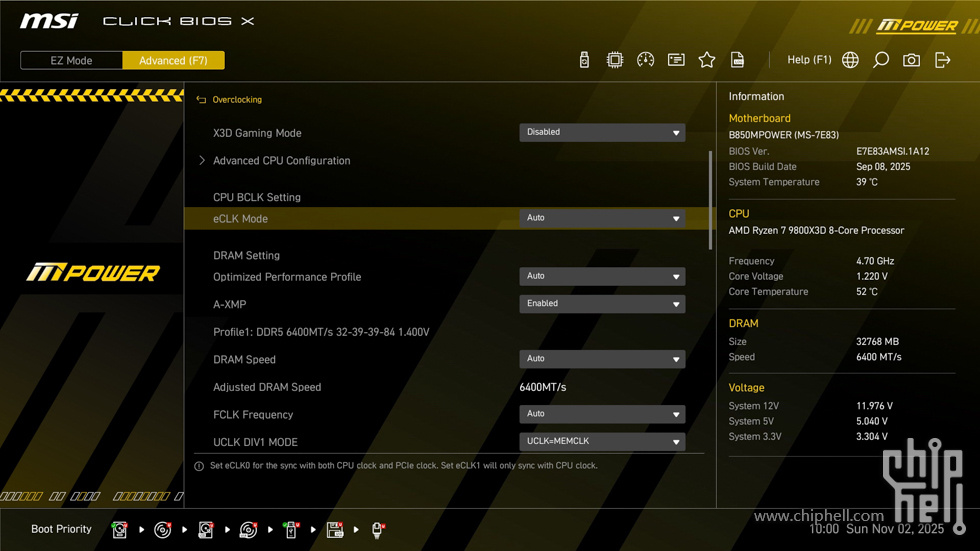

开启XMP。

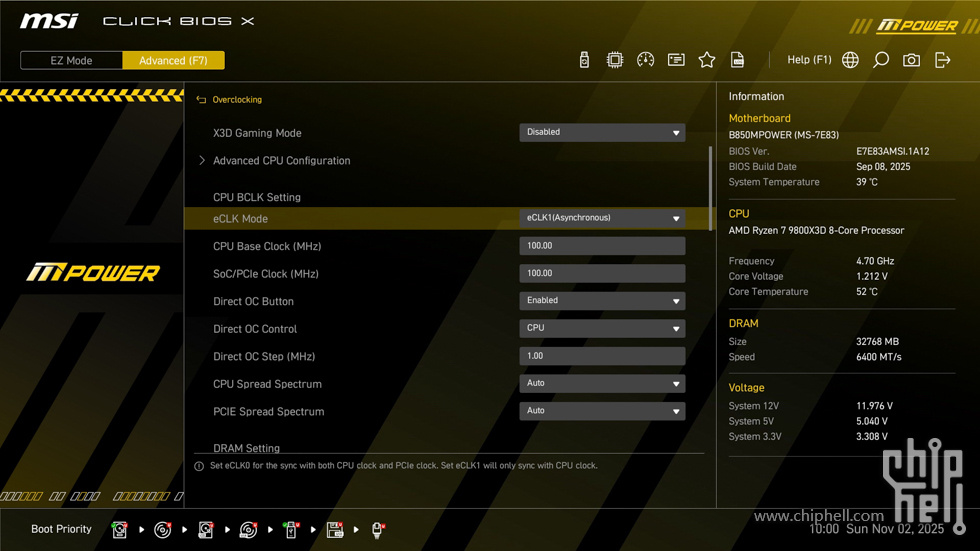

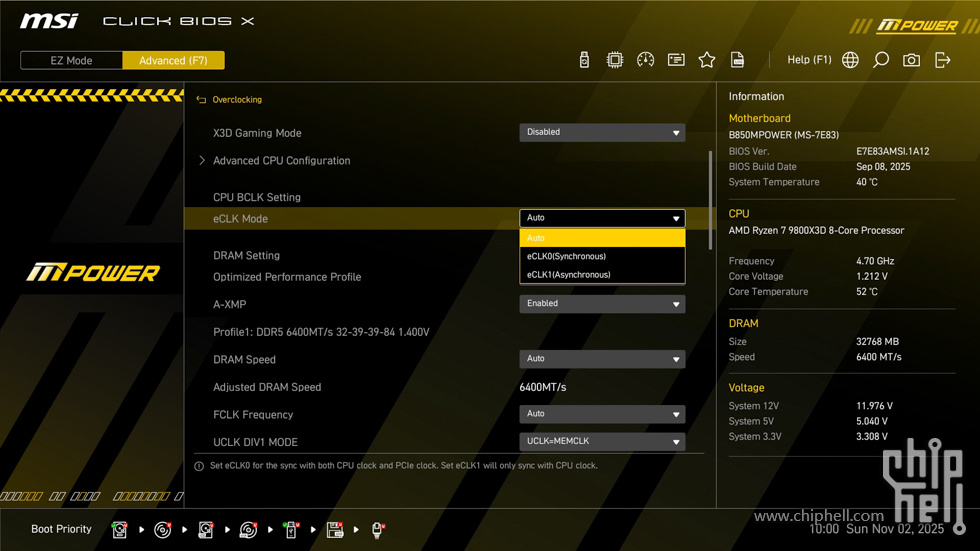

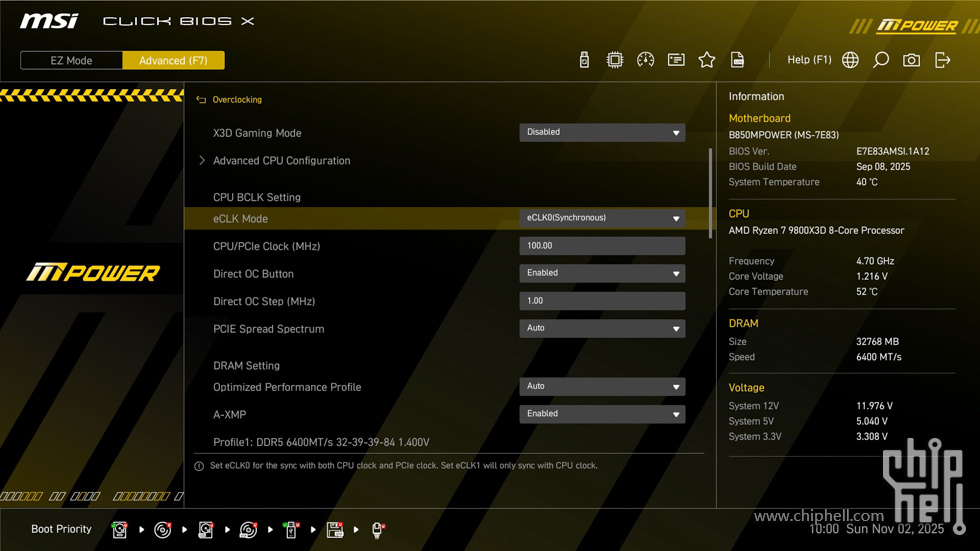

集成了独立ClockGen可异步设置CPU的BCLK和SoC/PCIe的频率，相比不带独立ClockGen的型号多了Asynchronous(异步)模式可选。

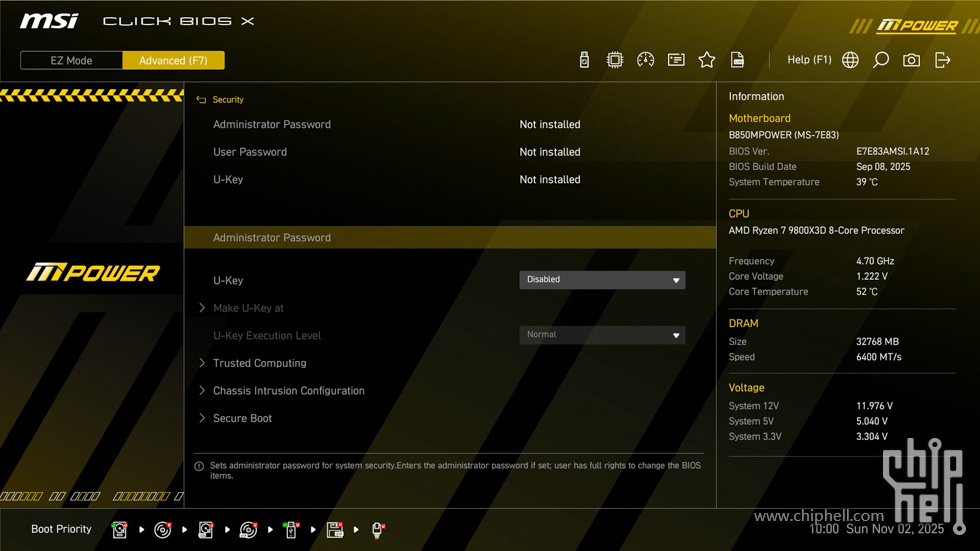

加密界面，可对主板的安全方面进行管理设定，以加强数据安全性。

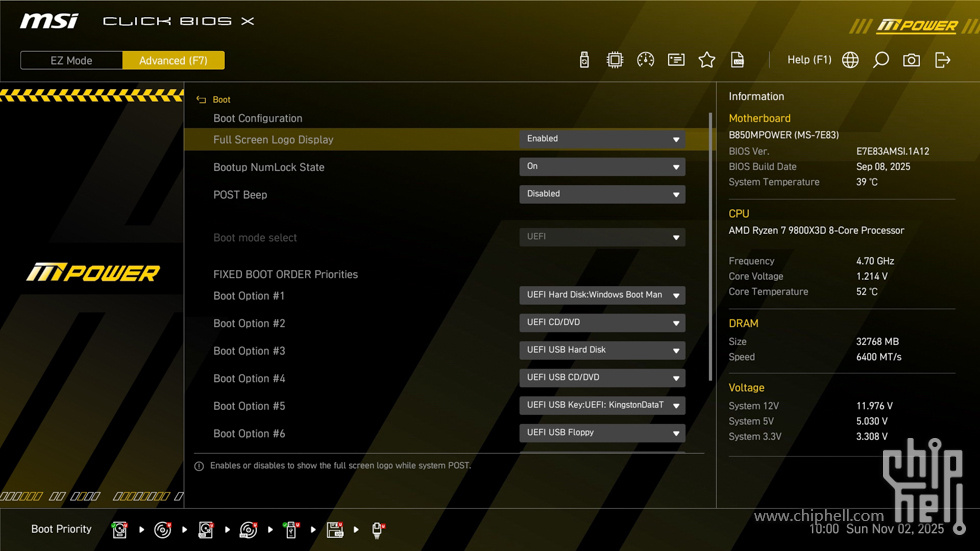

Boot界面，可调整引导启动项，以及快速启动等设定。

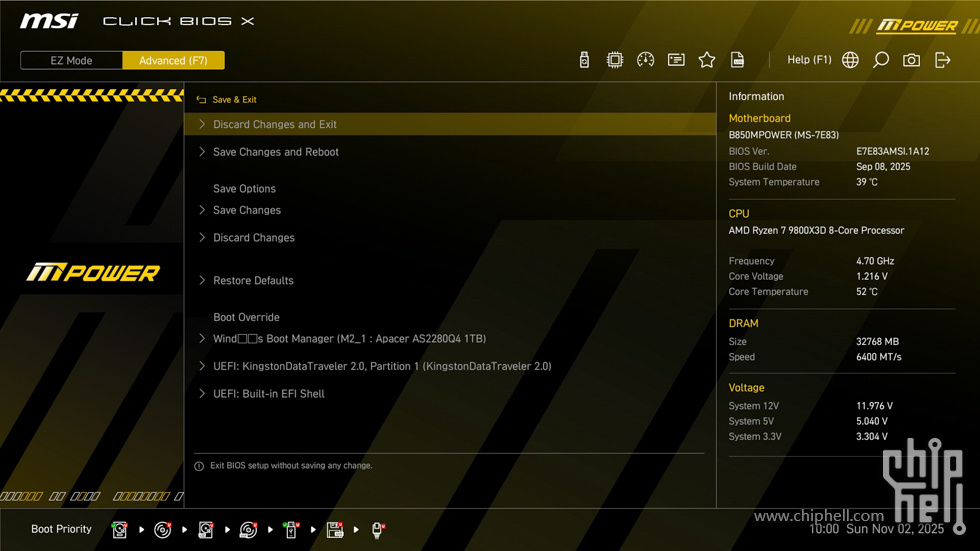

保存退出界面。

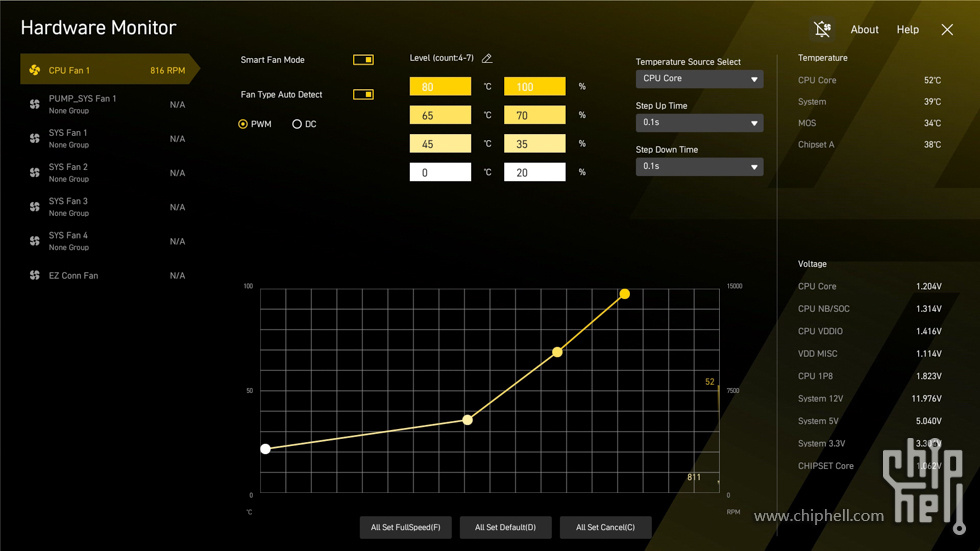

硬件监控界面，沿用的图形化风扇转速调节，提供四段式曲线调节，并支持切换温度源。


性能测试

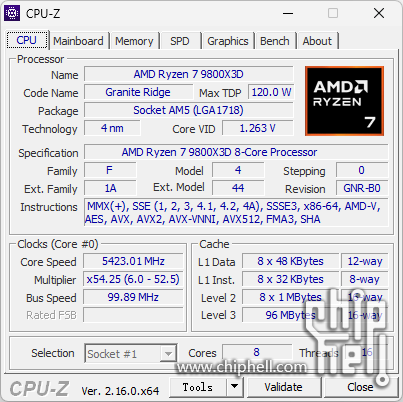

CPU-Z截图。

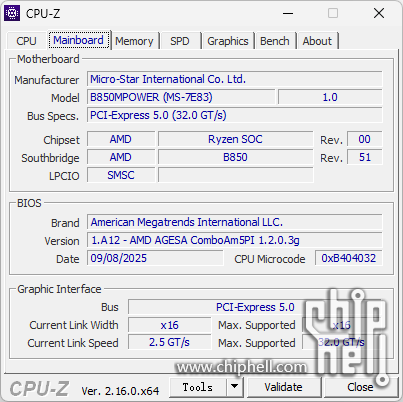

主板信息。

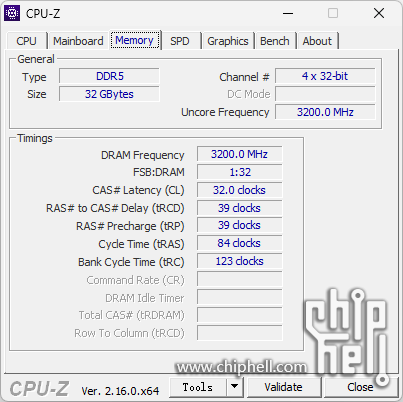

内存信息，开启XMP后已经自动超频到6400 MHz。


使用海力士颗粒。

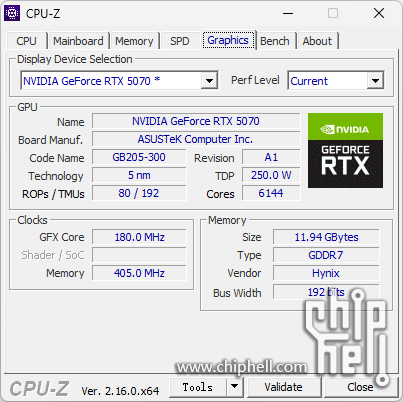

显卡信息。

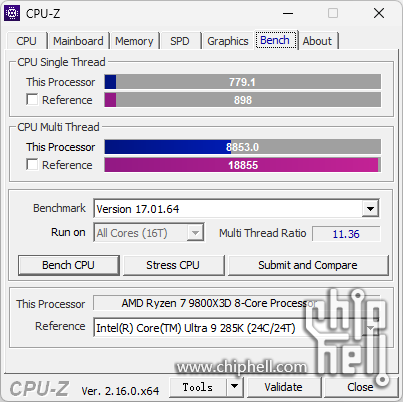

CPU-Z跑分测试。

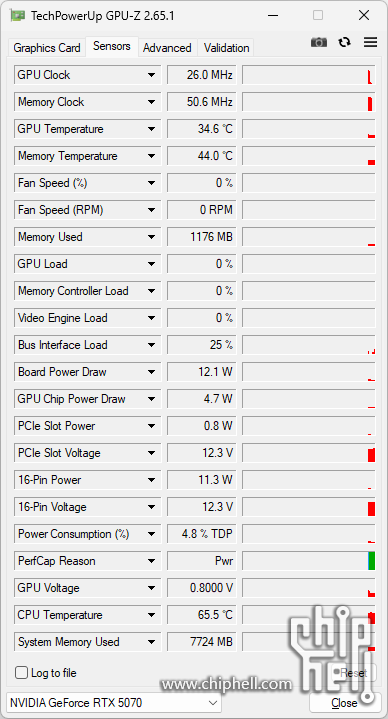

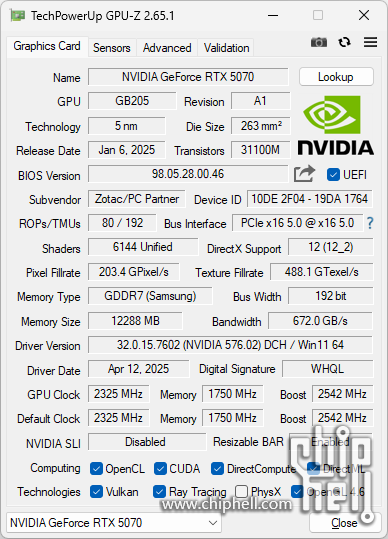

GPU-Z截图。




Cinebench R23 测试结果，CPU多核为23128 pts。


Cinebench R23 测试结果，CPU单核为2018 pts。

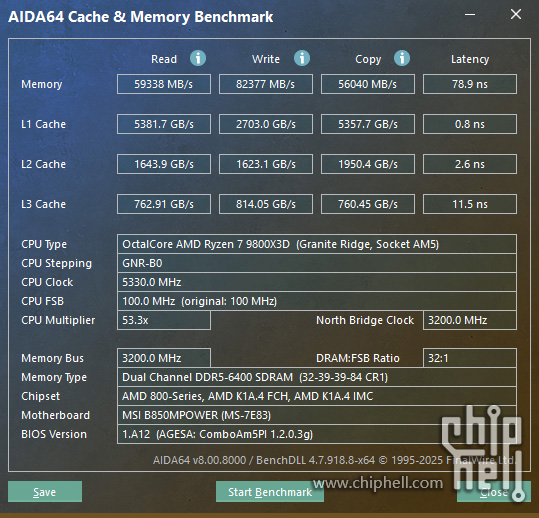

AIDA64 内存性能测试。

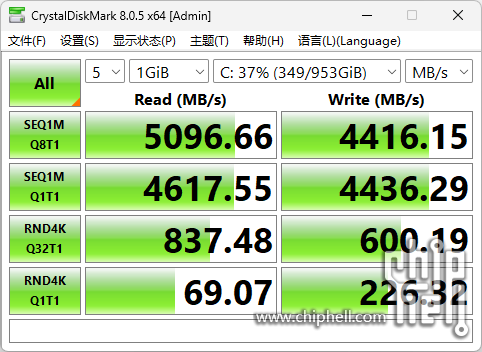

SSD性能测试。

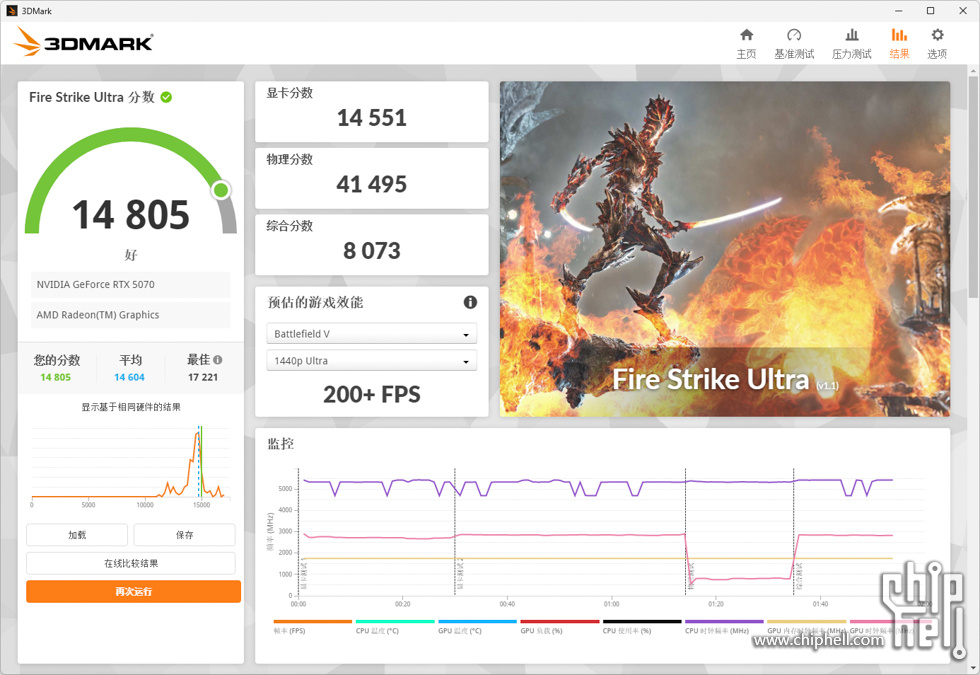

3DMark Fire Strike Ultra 得分14805，显卡得分14551。

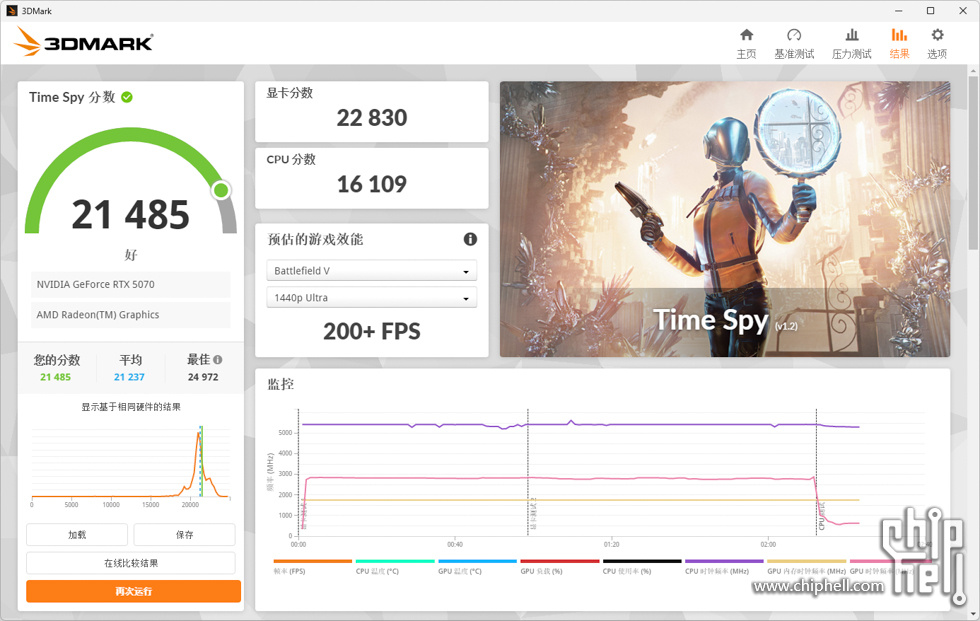

3DMark Time Spy 得分21485，显卡得分22830。

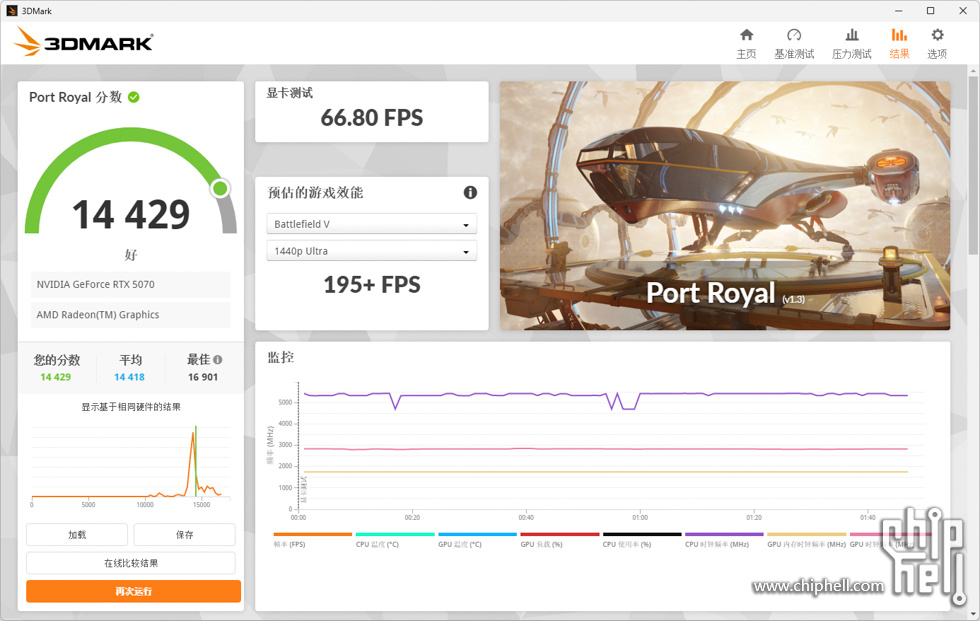

3DMark Port Royal 得分为14429。

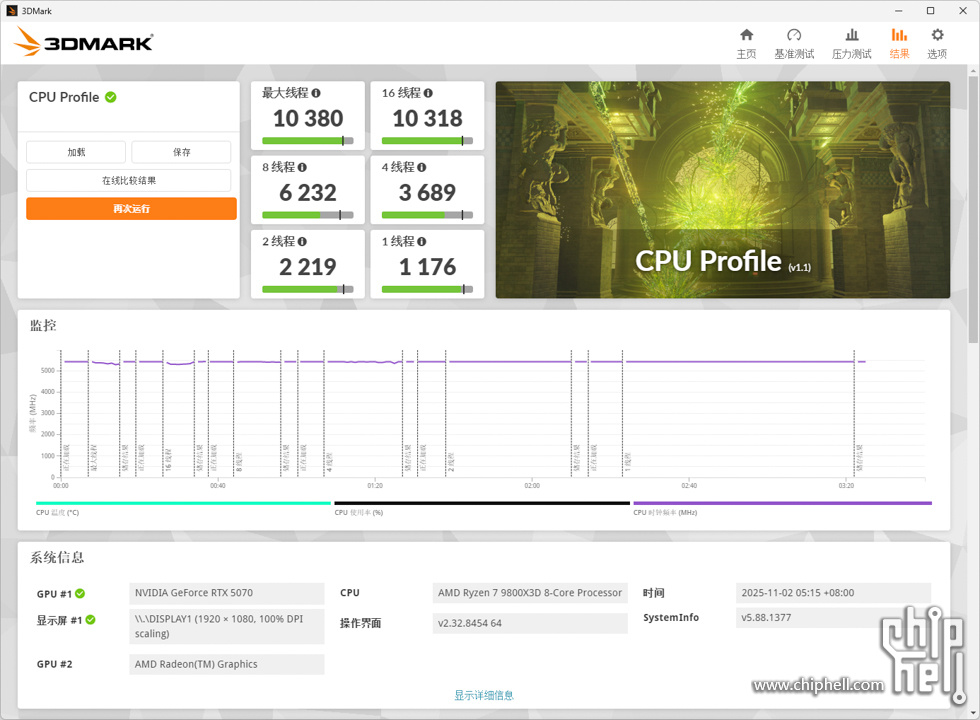

3DMark CPU Profile 跑分。

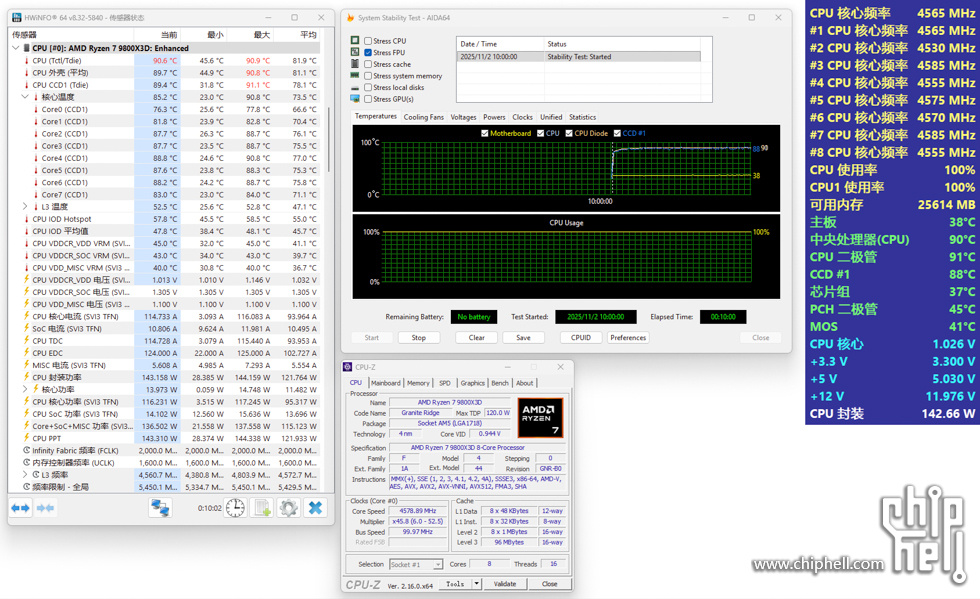

AIDA64 FPU 拷机测试，R7 9800XD 4.56GHz，测试10分钟，
CPU核心平均温度：66.6℃ 70.4℃ 76.1℃ 75.5℃ 77.0℃ 75.3℃ 75.8℃ 71.1℃。

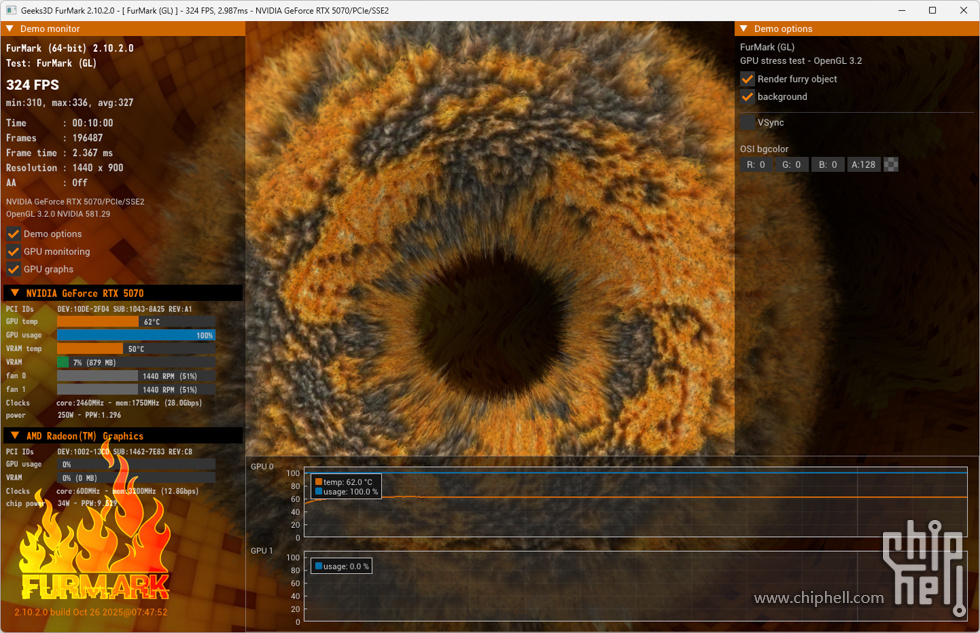

使用FurMark显卡进行测试，满载下测试10分钟，温度最高为62℃。


小结

以上就是微星 B850MPOWER 开箱及使用分享的全部内部，作为MPOWER系列产品，传承了超频基因，做工用料上乘，8层服务器级PCB，12+2+1相CPU供电，双内存插槽设计，外置时钟发生器，4个M.2 SSD插槽，相较自家的MAG B850M MORTAR WIFI，可玩性更高，同时定价并不贵，适合追求差异项且爱好超频的玩家。
