折腾plx卡拓展四个pcie设备，遇到一些百思不得其解的问题

singlermy

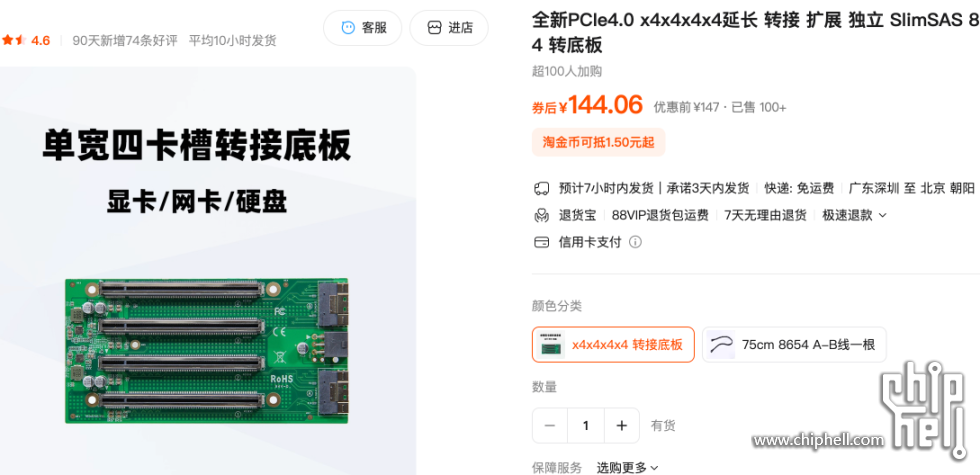

我用plx卡的两个8654接口配合两条8654线，去接一个四槽的pcie底板

这个四槽的pcie底板之前遇到过多次不识别某个槽插的设备的问题，我做过大量试验，受限于我手里可供测试的设备并不丰富，目前我试过四个槽都能认出四个设备的情况有ab两种插卡的顺序：

a：
1号槽————双网线口的万兆561网卡
2号槽————TXB187-JMS585芯片的五口sata扩展卡
3号槽————ASM3142芯片的双10g口typeC扩展卡
4号槽————四个dp输出最高40w功耗的p620独显

b：
1号槽——双网线口的万兆561网卡
2号槽——x8金手指的双光口x520网卡
3号槽——x4金手指的双光口x520网卡
4号槽——四个dp输出最高40w功耗的p620独显

============================

我做过大量试验后，一些百思不得其解的问题包括但不限于：

1、显卡只能插在3号槽或4号槽，如果插在1号或2号槽，显卡就不工作，原因不明
2、如果在四个设备里有p620显卡，还有一个双光口x520网卡插在3号槽，无论x520是x8还是x4，都会让插在1号或2号槽的“ASM3142芯片的双10g口typeC扩展卡”不工作，原因不明
3、如果在四个设备里有p620显卡，还有一个“ASM3142芯片的双10g口typeC扩展卡”插在3号槽，都会让插在1号或2号槽的双光口x520网卡不工作，无论x520是x8还是x4，原因不明
4、在上述成功的b顺序中，如果将x8金手指的x520插在3号槽，这个网卡就不工作，只能插在2号槽，原因不明

============================

而我需要同时用的四个设备是：

TXB187-JMS585芯片的五口sata扩展卡
ASM3142芯片的双10g口typeC扩展卡
四个dp输出最高40w功耗的p620独显
双光口x520网卡，无论x520是x8还是x4

我试过各种插卡的顺序，这四个设备总会有一个不工作，就是不清楚问题究竟出在哪，并且应该如何解决

由于上述有ab两个成功的情况，我认为我手里的plx卡、分拆拨码设置的方式、8654线、以及所有参与测试的pcie设备，都是没问题的

表现最怪的就是这个四槽的pcie底板，就是不清楚问题究竟出在哪，我问过这底板的客服，说这个底板并没有识别设备的先后顺序，不会按1234之类的插槽编号识别，也不会按x16x8x4之类的接口速率识别

硬件是惠普gen8，系统是server2008r2，不知在gen8的bios里修改默认的IRQ中断能否解决问题，以及应该把IRQ设置成什么情况

c2h6o

不排除线路的电气性能有影响，PLX拆分卡本身也有兼容问题。建议尝试主板本身的拆分功能。

rx_78gp02a

PLX本身有兼容问题，两块8749拆分卡，一张接 PM8531   U2转4*M2拆分卡死活不认，卡自检，另外一块就没问题。
PM8531   U2转4*M2也是有兼容问题，接某些M.2死活不认。

结论：PLX这个东西遇到兼容毛病那是太常见了。
