20CM风扇加持：华硕B850重炮手+索泰RTX50显卡+酷妈MF400 装机分享

glb1031

早前刚做了酷冷至尊的MF500的装机分享，当时就感慨酷妈竟然可以把类似铝型材的模式拿到机箱设计上，让酷冷至尊的MF系列机箱有了更多可玩性。
当然在MF500之前我其实最早关注的是酷冷至尊的MF400，对于小机箱爱好者的我来讲这才是我最想装机的一款产品。但是也因为这款机箱在早几个月前发布之后又再次回炉重造了，所以这次关于MF400的装机就延后了。



关于MF400我最早是被外观与内部结构吸引的，内部空间的灵活性上让我觉得有不少可以花心思的地方。不过也因为后期发布的延迟，我看了很多别人的装机内容，所以也有了这次的尝试。
主要还是看了CHH轮大的装机思路，让我这次尝试了要把5把20CM的风扇塞进去。而且这次我还搞成了，搭配猫头鹰的20CM风扇以及NH- P1被动式散热一起。毕竟在这个季节里被动散热压制9800X3D似乎也还行。




配置单：

处理器：AMD R7 9800X3D
主 板：华硕TUF GAMING B850M-PLUS WIFI7 W重炮手
显 卡：索泰 RTX 5070 SOLID CORE OC WHITE
内 存：金士顿叛逆者系列8000MHz 16GBx2 RGB
固 态：金士顿FURY Renegade G5 PCIe 5.0 2TB
机 箱：酷冷至尊 MF400 银色
电 源：酷冷至尊GX PLUS 750W
散 热：猫头鹰 NH-P1
风 扇：猫头鹰 NF-A20 x5、NF-A12x25 x1

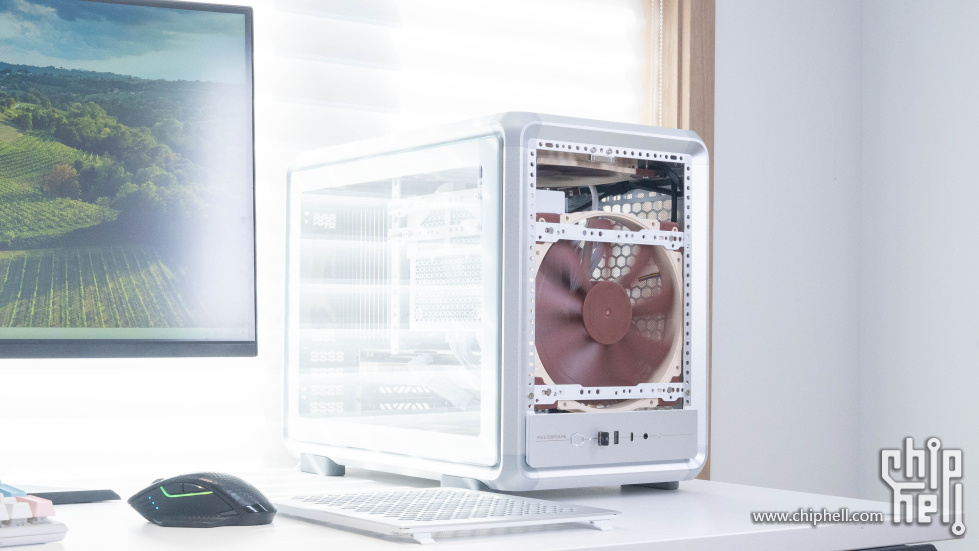

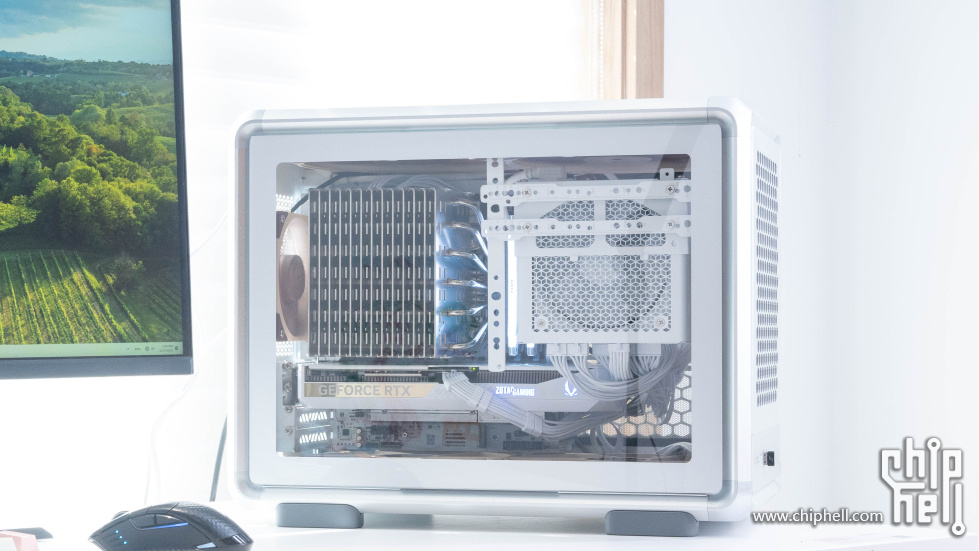

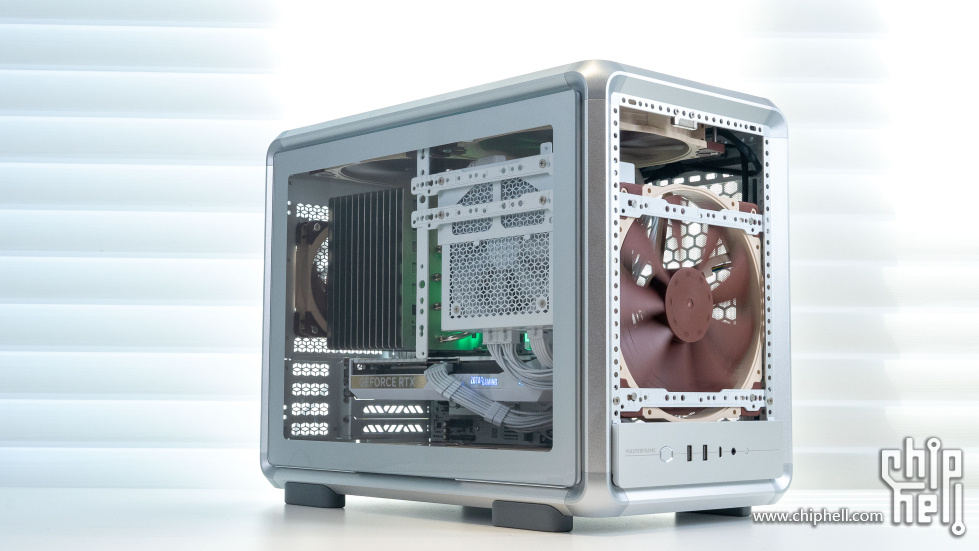

MATX 尺寸规格的主机，机箱正面可以安装20cm直接的风扇也真的是第一次见到。



得益于内部类似铝型材的设计，让机箱整体有了更多可玩性，虽然这次也牺牲了一定的美观，不过塞进去了5把20CM的NF-A20也是够壮观的了。





装机解析：


MF400这款机箱可以看作是MF500的浓缩版本，只是在高度上从之前对ATX的兼容性直接降低到MATX的高度，所以看上去有点像是一个小胖子。但是因为其内部类似铝型材设计，让玩家可以更多的根据不同的配置来调整硬件。



因为NF-A20这款风扇边长20cm，3cm厚度设计的。相比传统的2.5cm厚的风扇要厚上不少，如果不是搭配SFX电源的话，这样ATX规范的电源就需要装在机箱的正面了，如果原版机箱设计时就没有考虑这点，那么我这次装机就是一个「翻车」案例了。



不过在我最后把电源通过支架安装在机箱正面后，其实整体除了不是那么美观，但是在散热风道上也是相对合理的。

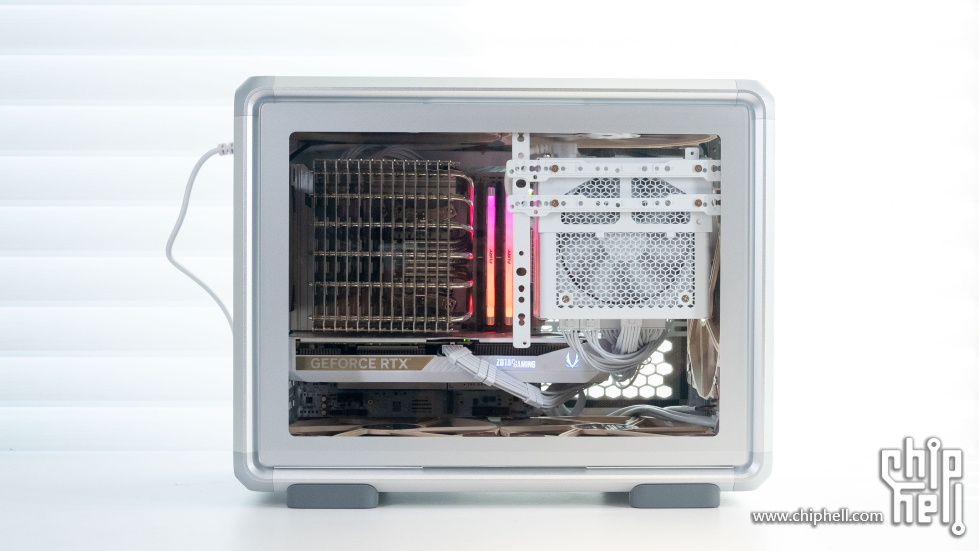

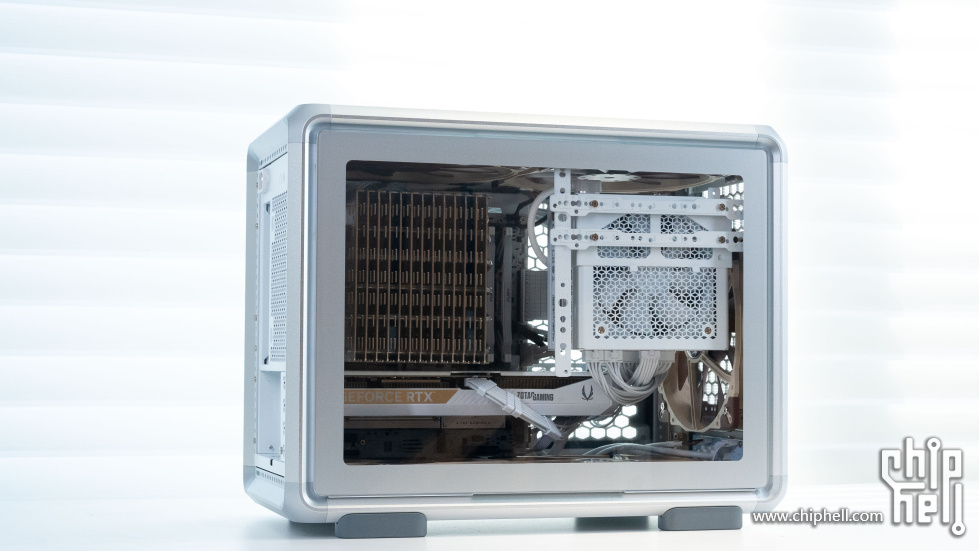

MF400的机箱侧板均是磁吸固定安装，磁吸强度都很高。取下侧板后内部效果，当下在冬天的日子里即便是北方有暖气，室温25℃的情况下搭配NH-P1这样的被动散热风冷也是没太大压力的。我也测试了6把风扇都开启的情况与只有前置20cm+后置12cm的处理器压力测试温度。我觉得还是不错的。



其实感觉如果还是正常摆放的方式，前置20cm+后置12cm风扇的组合搭配NH-P1这样被动散热就足够了。当然说的是目前冬天的情况。

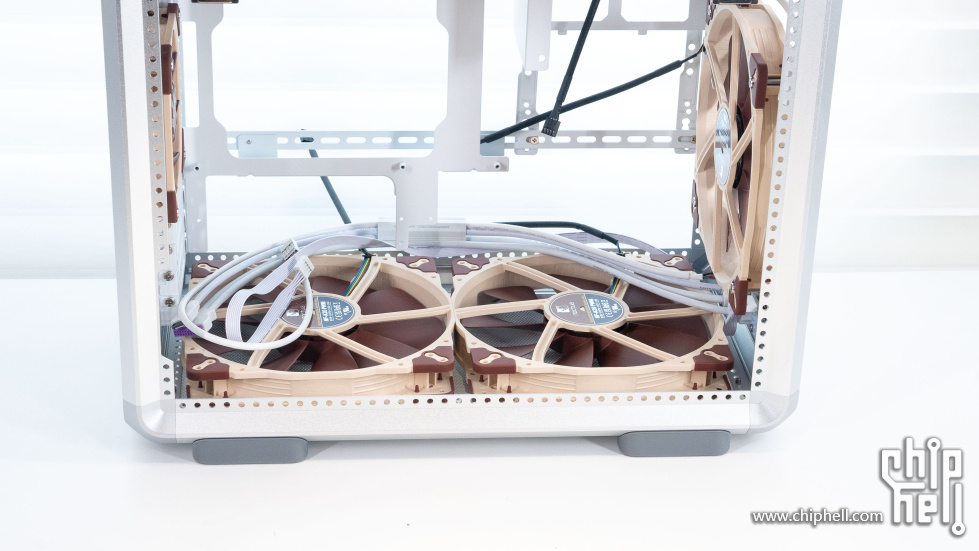

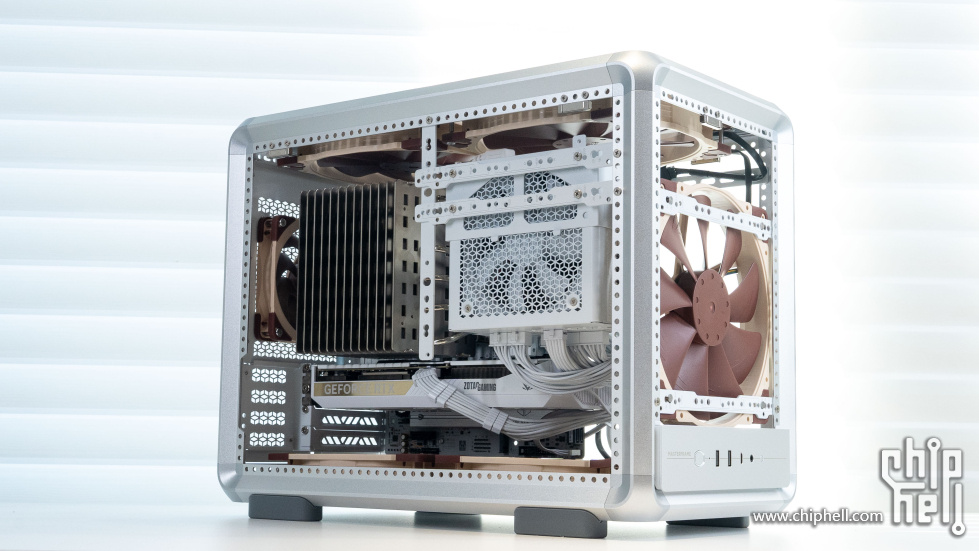

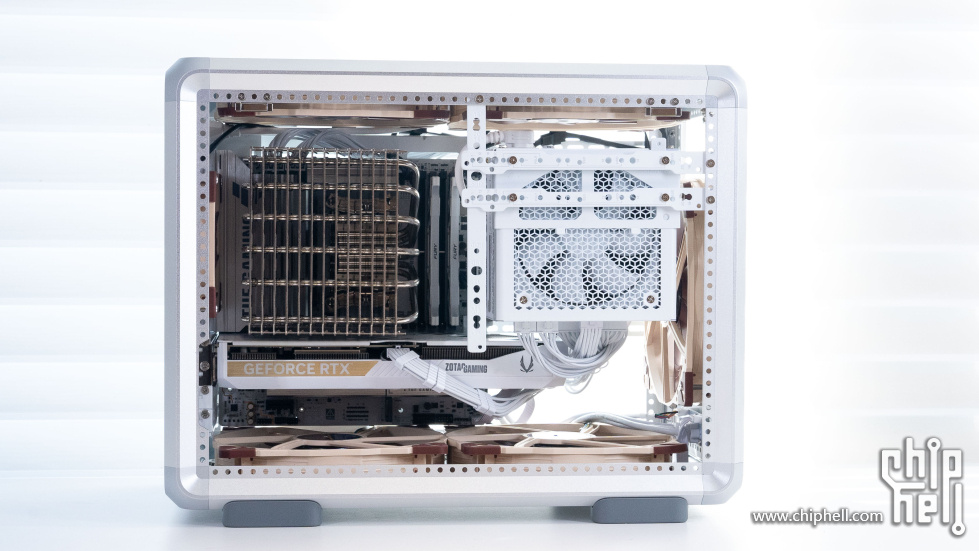

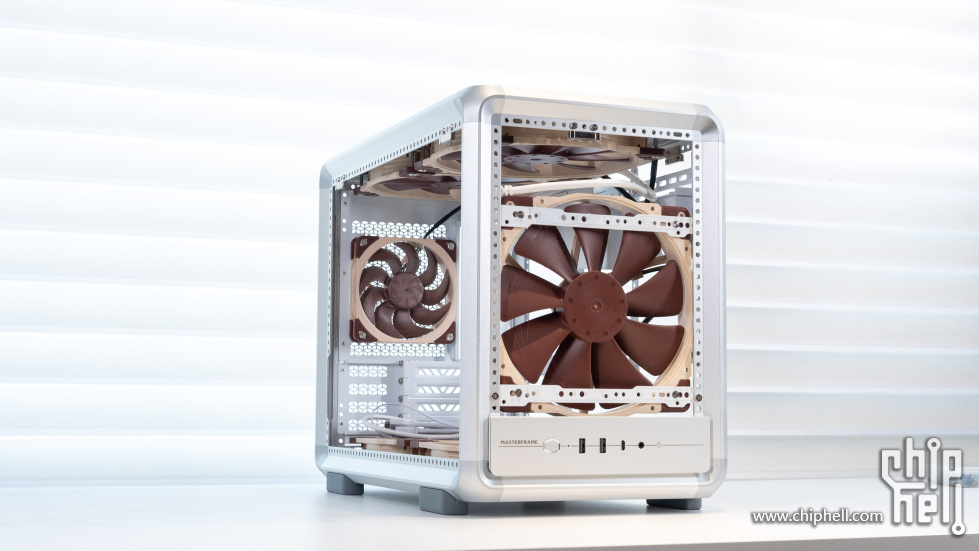

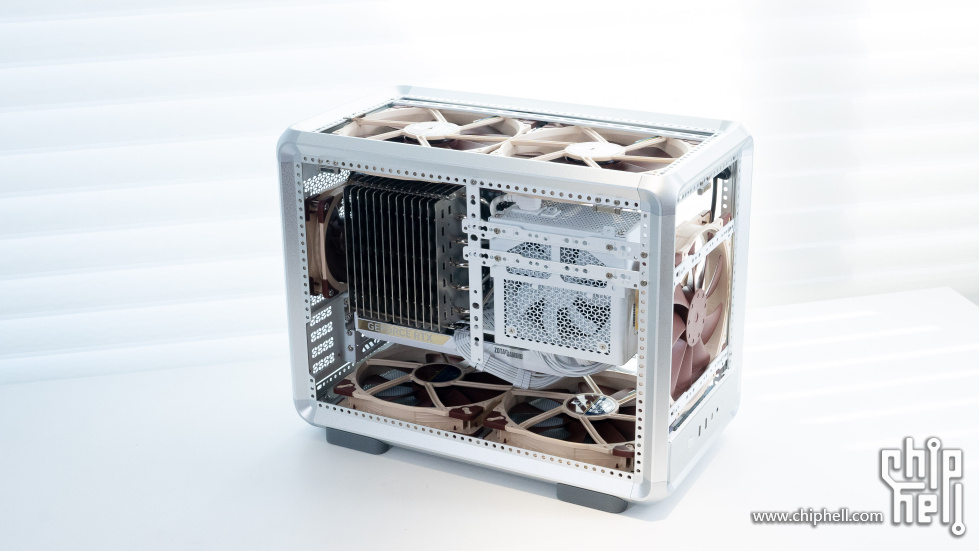

取下侧板之后，内部5把20cm的NF-A20确实很壮观。当下越来越多ATX机箱就把18甚至20cm的风扇放在机箱正面，这样一款可以安装5把20cm风扇的MATX也确实有可玩的地方。



NH-P1 我其实买了有半年了，一直没有合适的机会玩一下。这次也是得偿所愿了，实际在天冷的时候它确实有其优势。

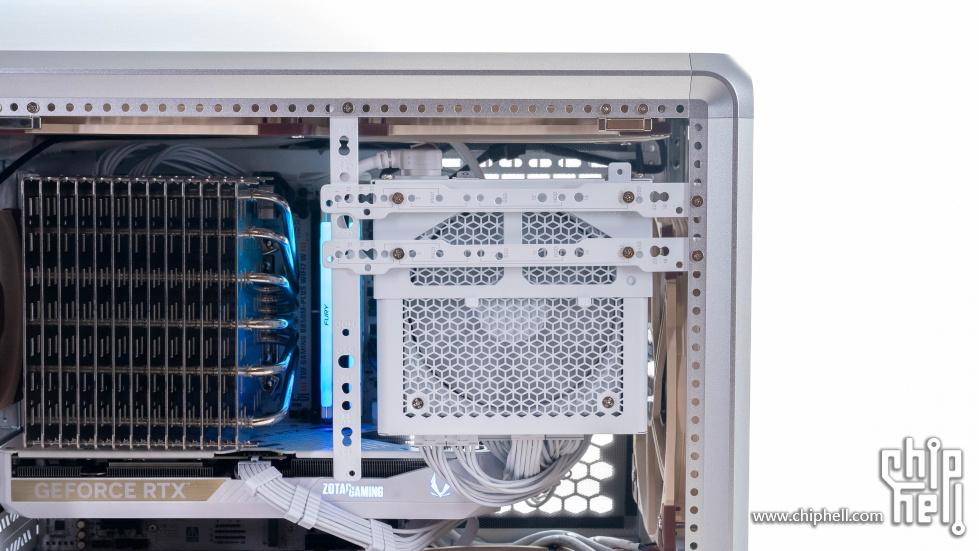

电源改到侧透一侧安装，可以根据电源尺寸调整高度以减少对显卡尺寸的影响。

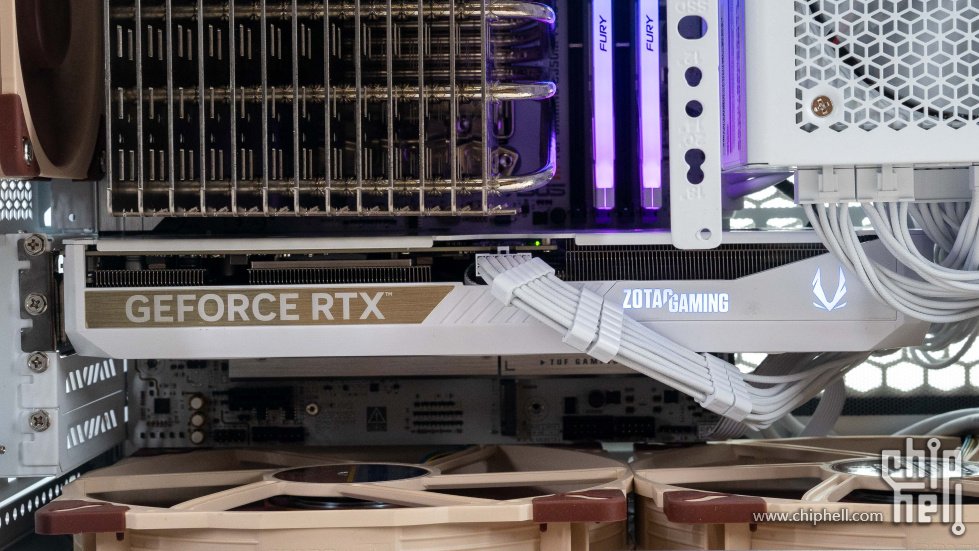

整体配色的配置，显卡是索泰的RTX 5070 SOLID W 。

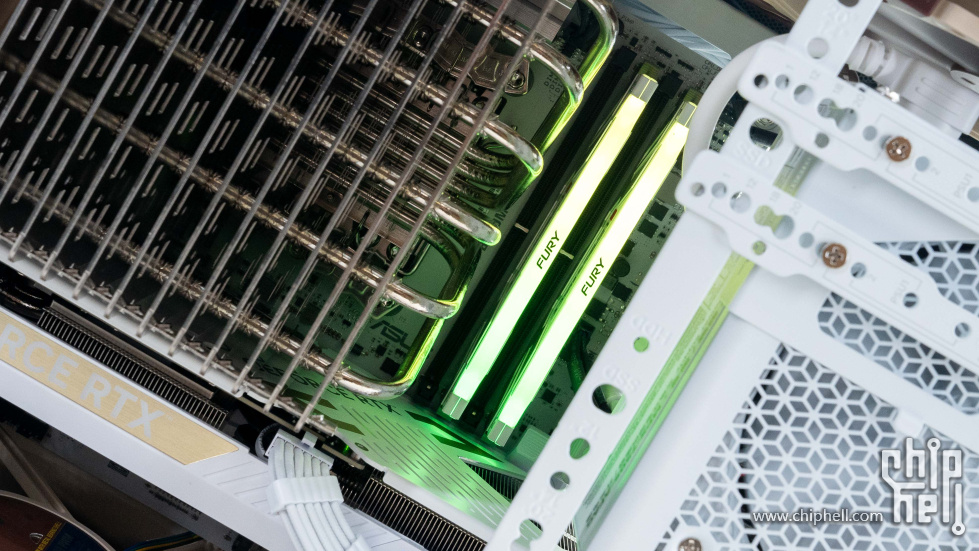

内存灯光展示。

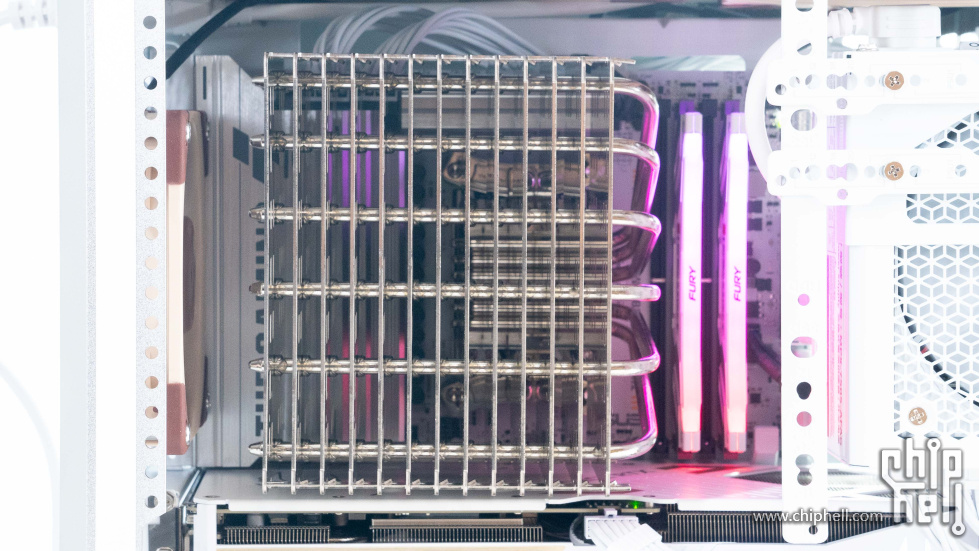

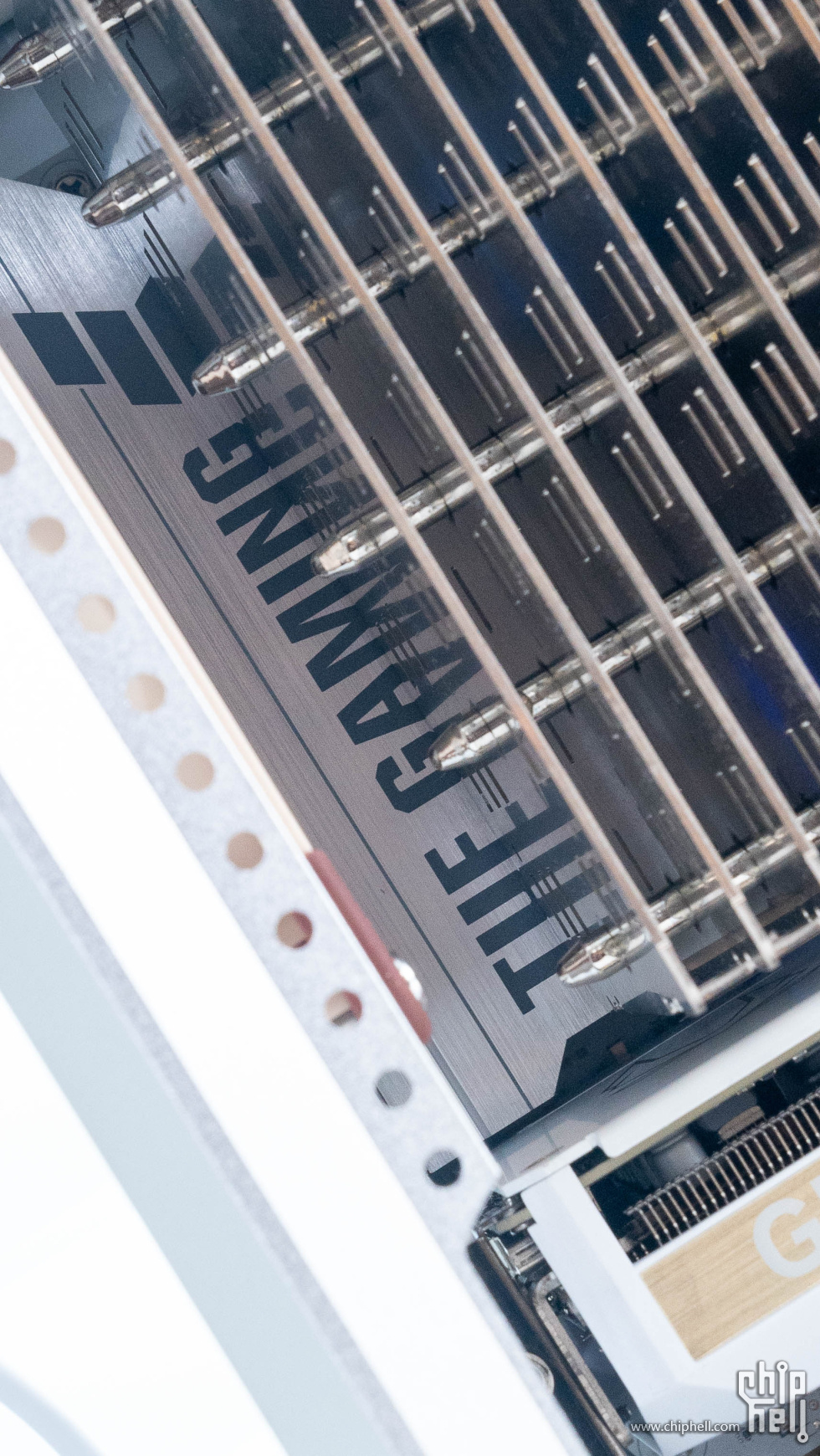

NH-P1 下的华硕重炮手主板就只能看到TUF GAMING 几个字了。



机箱内安装猫头鹰NF-A20风扇效果。






硬件展示：

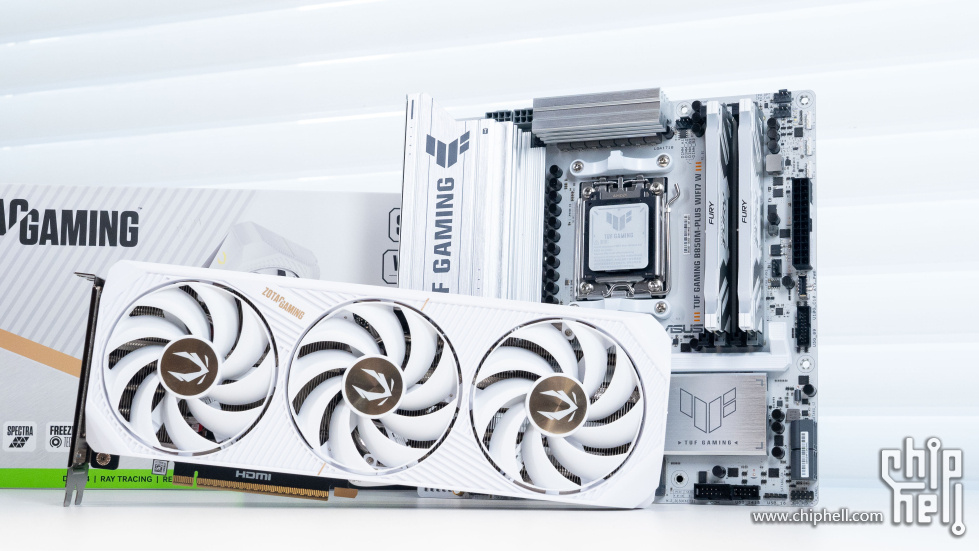

硬件配置上，核心硬件是华硕的华硕TUF GAMING B850M-PLUS WIFI7 W重炮手主板搭配AMD 锐龙7 9800X3D以及索泰 RTX 5070 SOLID CORE OC WHITE显卡。配置上最初整体都是考虑搭配银色的MF400机箱选的，所以配置上还是银色为主。

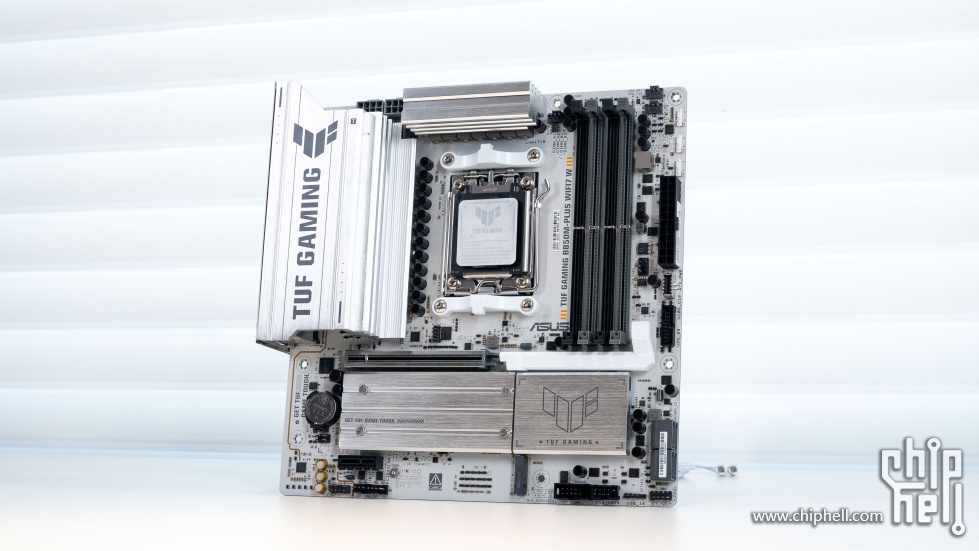

华硕TUF GAMING B850M-PLUS WIFI7 W重炮手也是经历了几次迭代升级，这次银白色的版本也是真的好看。在千元价位上华硕也为玩家提供了更多一个纯白主板的选择，对于喜欢纯白主机的玩家来讲，白色版本的重炮手是当下一个不错的选择。

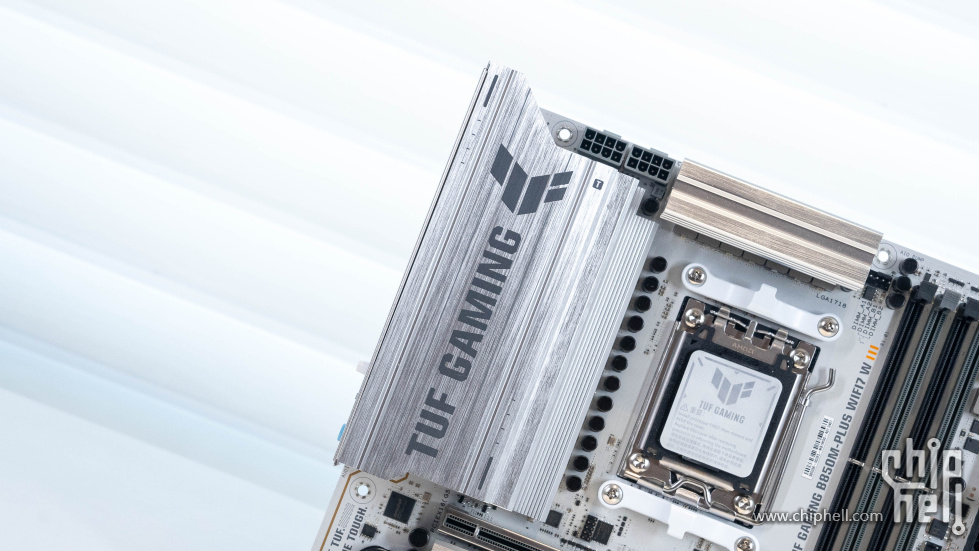

为了满足高性能9000系旗舰处理器的供电需求，华硕TUF GAMING B850M-PLUS WIFI7 W重炮手主板提供了14+2+1供电模组（80A），配合高性能的VRM散热装甲可以实现更好、更稳定的散热表现。

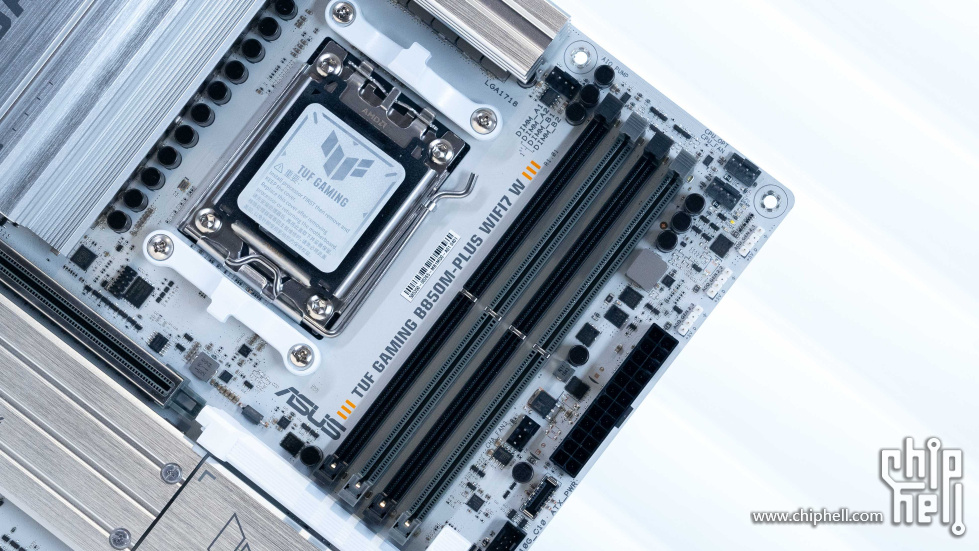

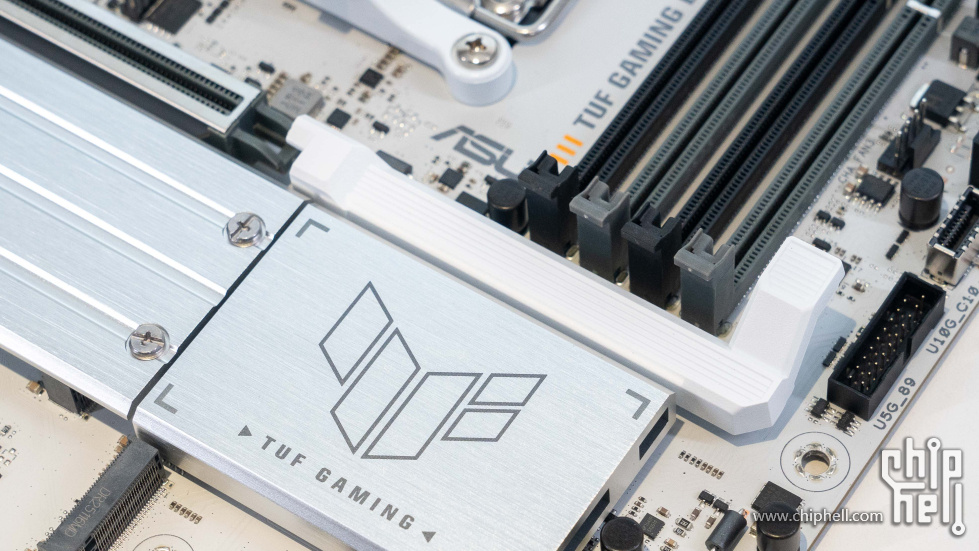

内存方面依旧提供了四个DDR 5 内存插槽，支持EXPO与华硕的AEMP，也具有一定的超频能力。实测搭配8000MHz XMP条子也可以一键开启并且稳定运行。

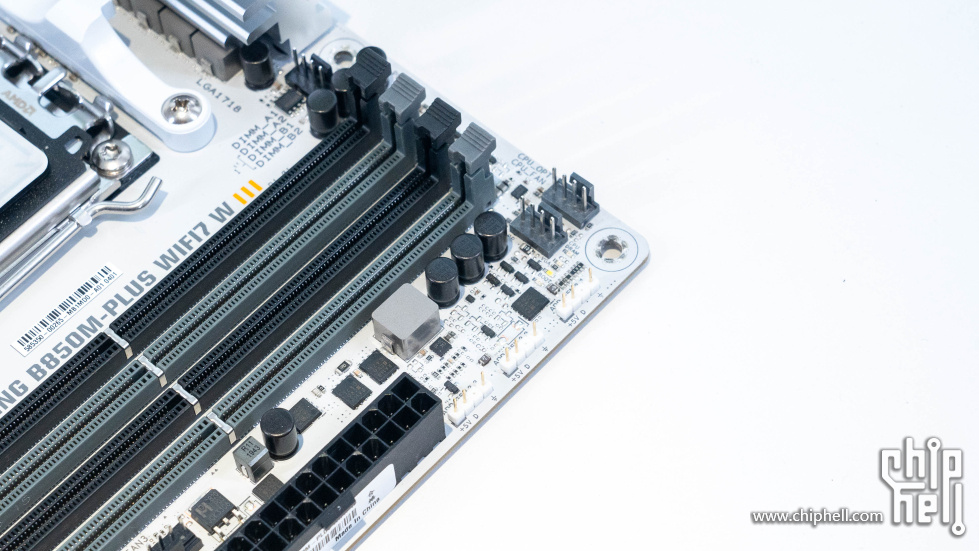

在内存一侧则是直接提供了三个4 Pin风扇插针以及三组5V RGB插针，Debug 指示灯也设计在这个位置。

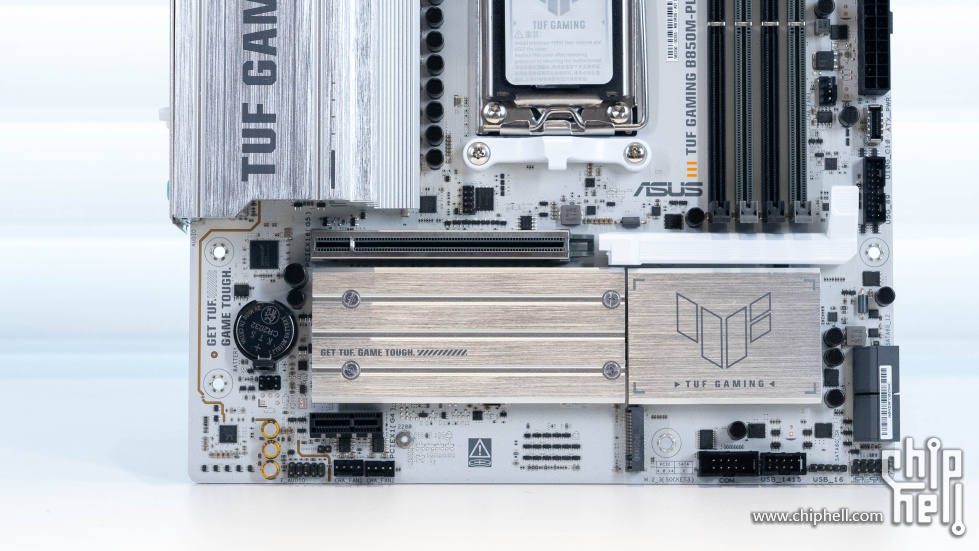

PCIe 扩展方面，提供了三个M.2 接口，最靠近顶部的为M.2 PCIe 5.0设计。下面两个为PCIe 4.0 设计，其中上方的两个提供了散热装甲，最下方的一个则没有。PCIe 5.0 x16显卡插槽也做了金属加强，主板底部还有一个PCIe 4.0 x1插槽。



显卡快拆结构简单，采用压杆式易拆键结构设计，可有效提升用户在空间受限的中小型机箱环境中进行显卡拆装操作的便捷性，实现单键快速拆装功能。

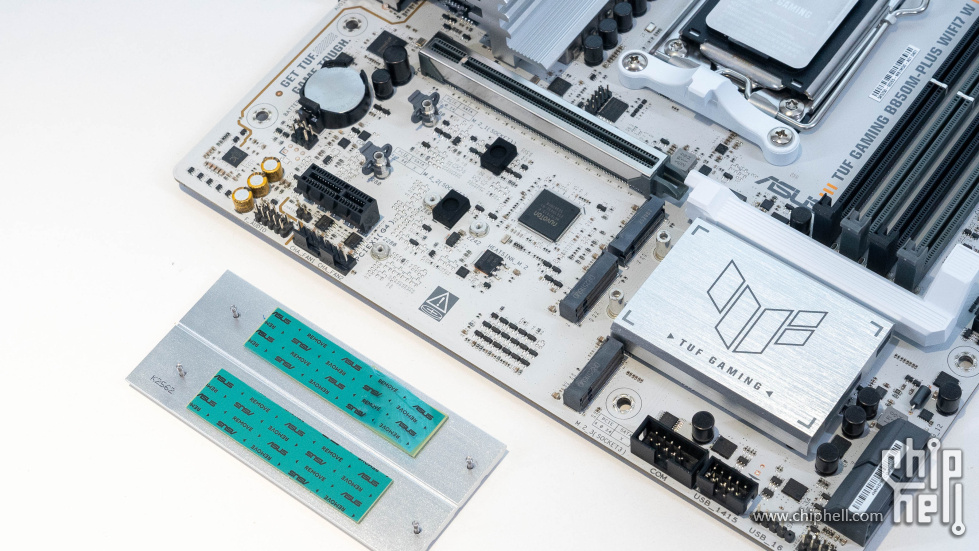

显卡下方的金属散热装甲下是两个M.2 SSD插槽。

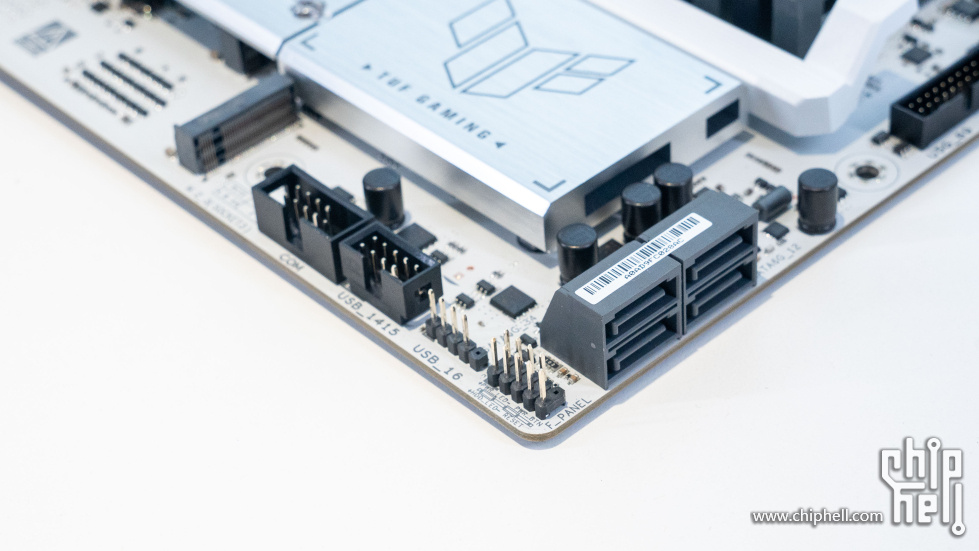

除了三个M.2 SSD硬盘位之外，还有四个SATA 硬盘接口。

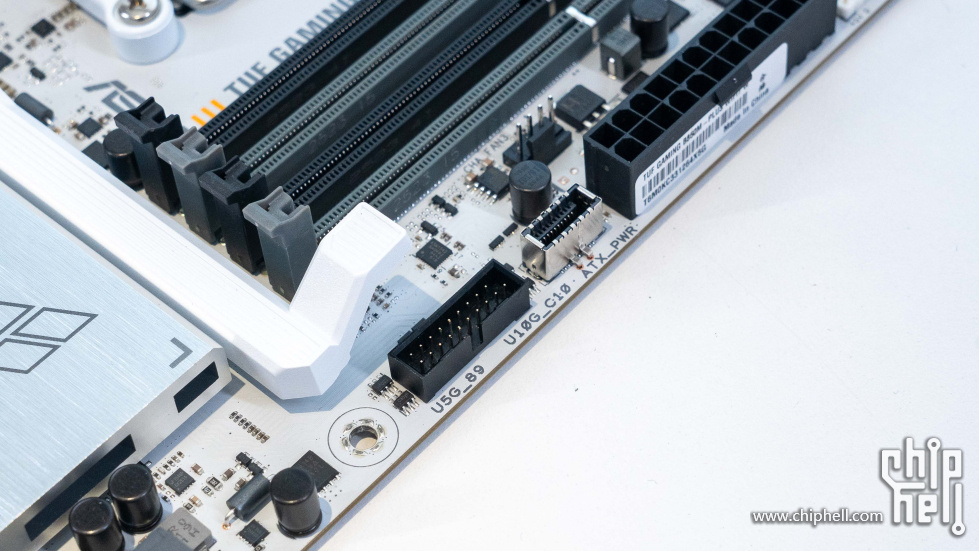

前置USB 3.0以及前置Type-C接口。

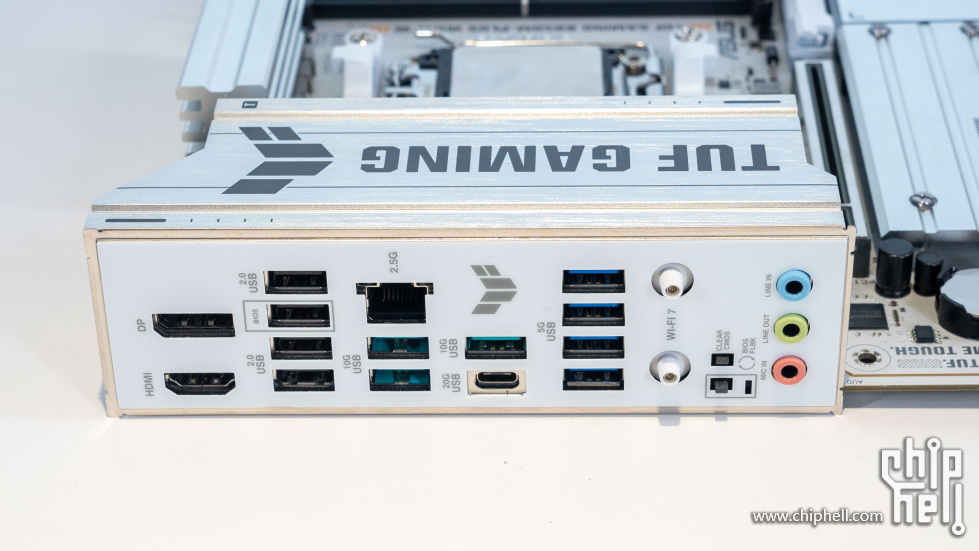

IO部分非常丰富，各种接口齐全。像是20Gbps的Type-C接口也都有安排，此外多达11个的USB-A接口，还是华硕的重炮手懂玩家啊。

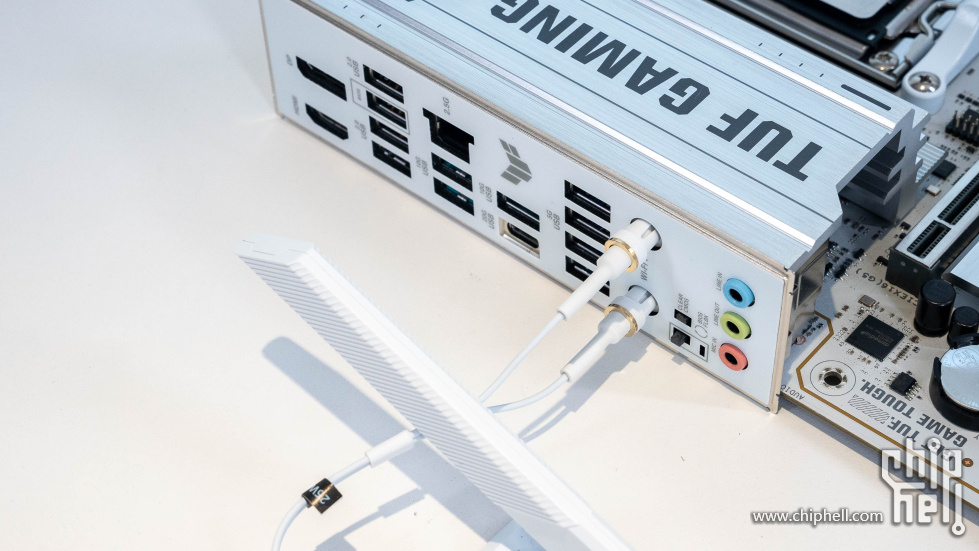

此外华硕最新的WiFi快拆天线也都下放到了重炮手这个级别的主板，好评。



显卡方面我搭配了白色系的索泰 GEFORCE RTX 5070 SOLID CORE WHITE 显卡，在当下RTX 50系依旧是最值得玩家关注的选择，而且目前也可以关注到相比内存和SSD价格的上涨，RTX 50系显卡的价格相比首发的时候可以说是有了更好的性价比。

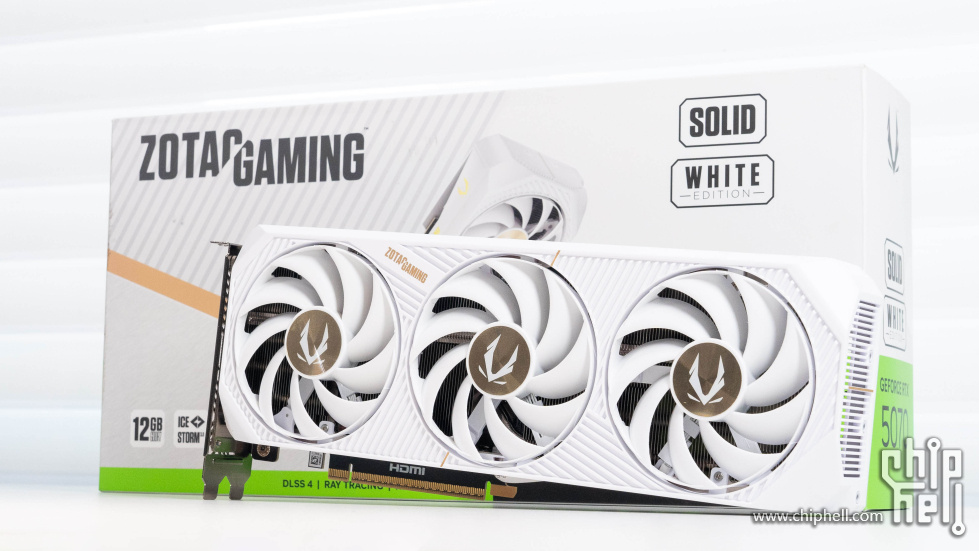

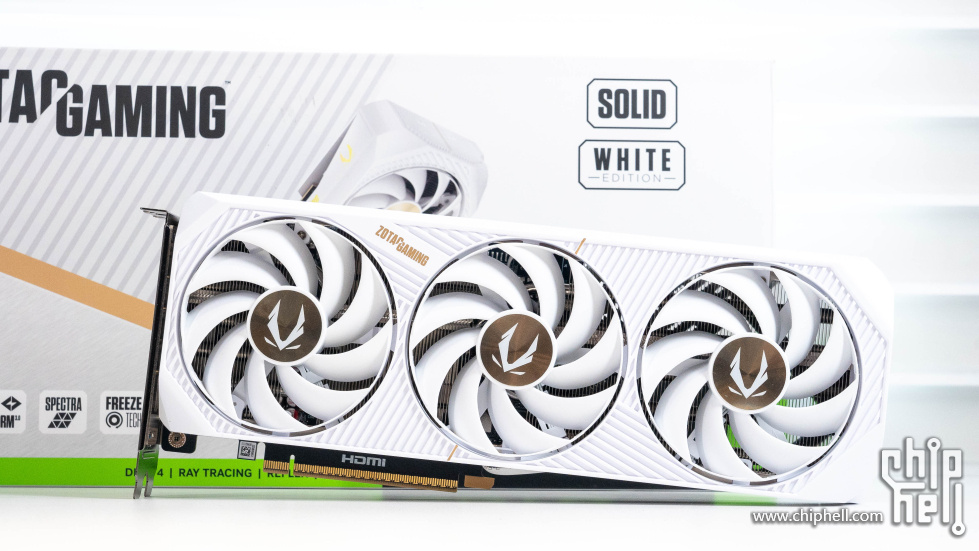

白色的索泰 GEFORCE RTX 5070 SOLID CORE WHITE 显卡采用三风扇设计，30.5*4.3*11.7cm的三围尺寸，双槽厚度的索泰RTX 5070 SOLID可以说是目前一个很好的选择，拥有不错的装机兼容性。

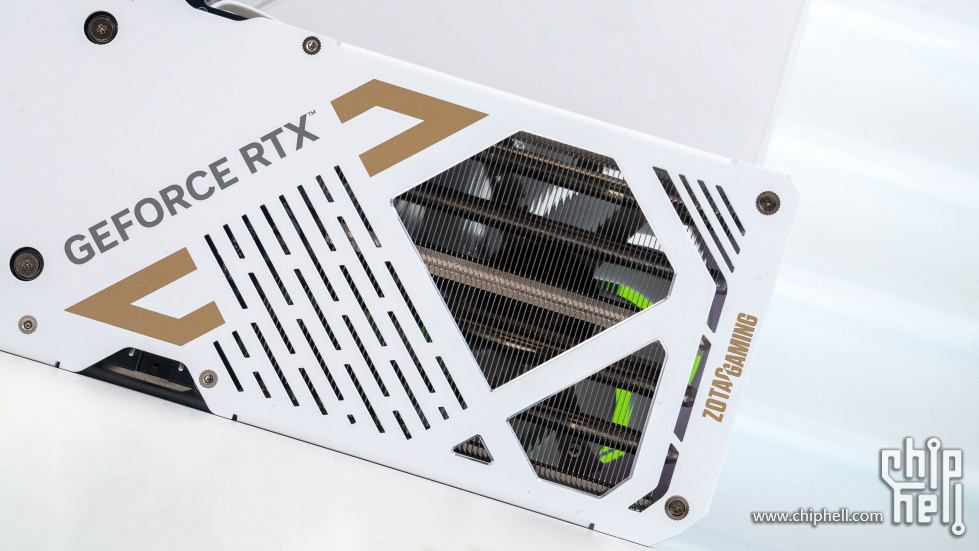

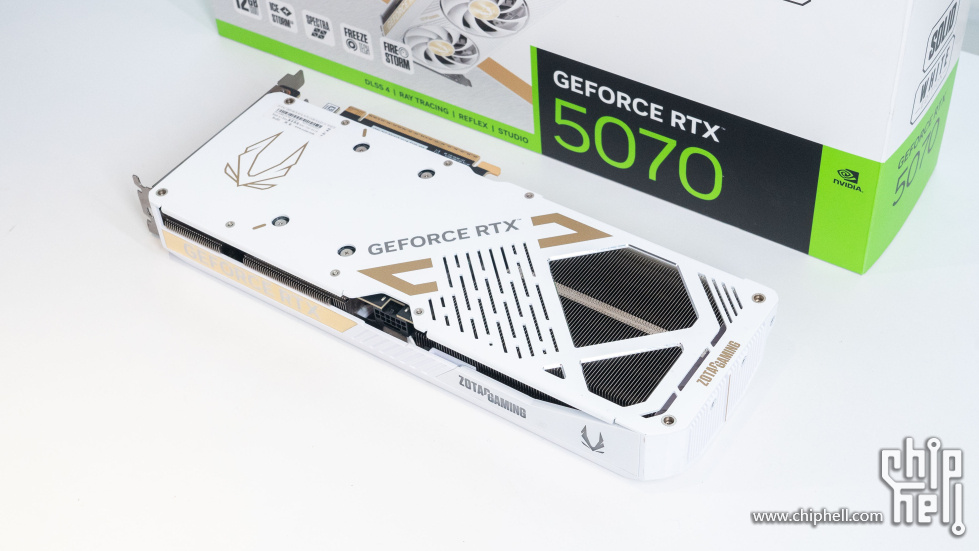

金属背板自然也是标配，白色的金属背板点缀金色装饰效果。显卡的尾端同样做了栅格化的镂空处理，进一步优化气流风道。

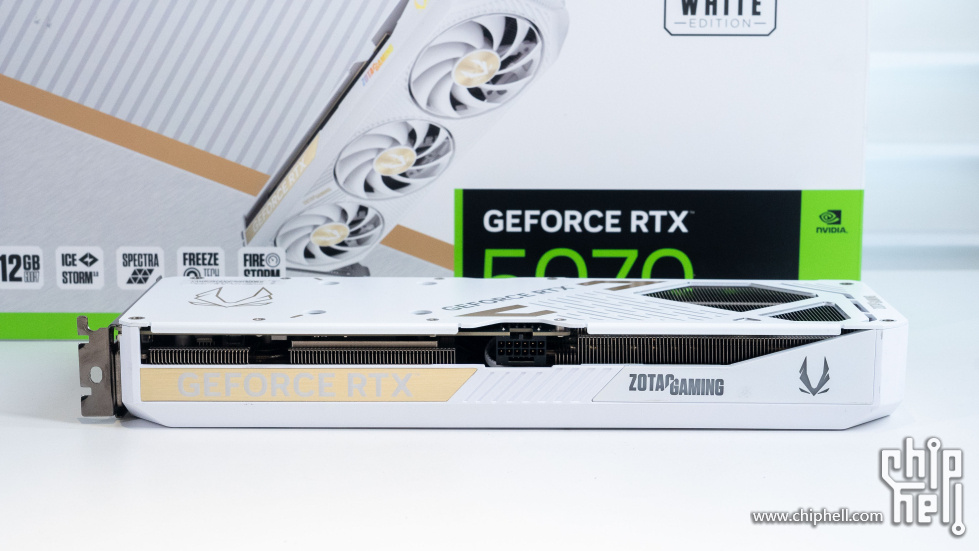

双槽厚度设计，显卡侧键位置的索泰ZOTAG GAMING英文logo还支持灯光效果，可以通过FireStorm软件对灯光进行设置。

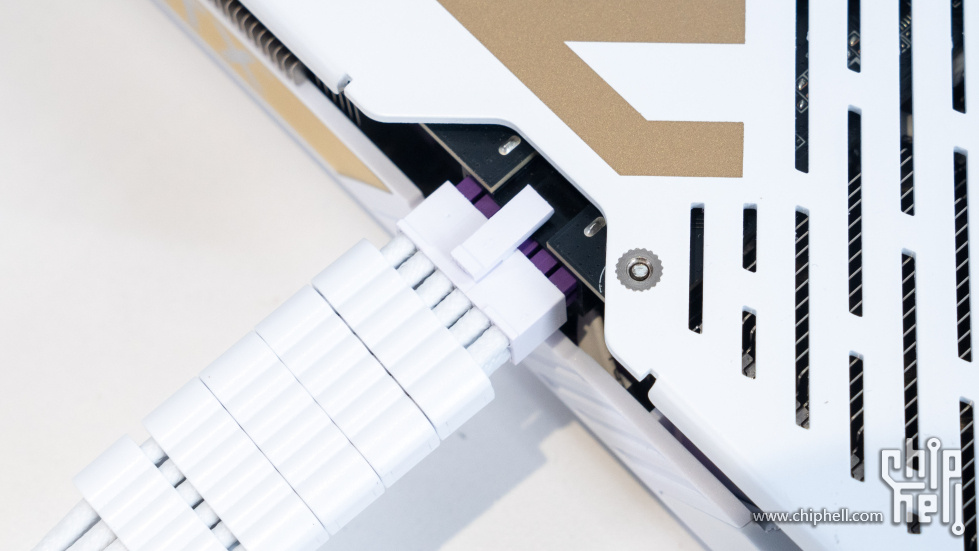

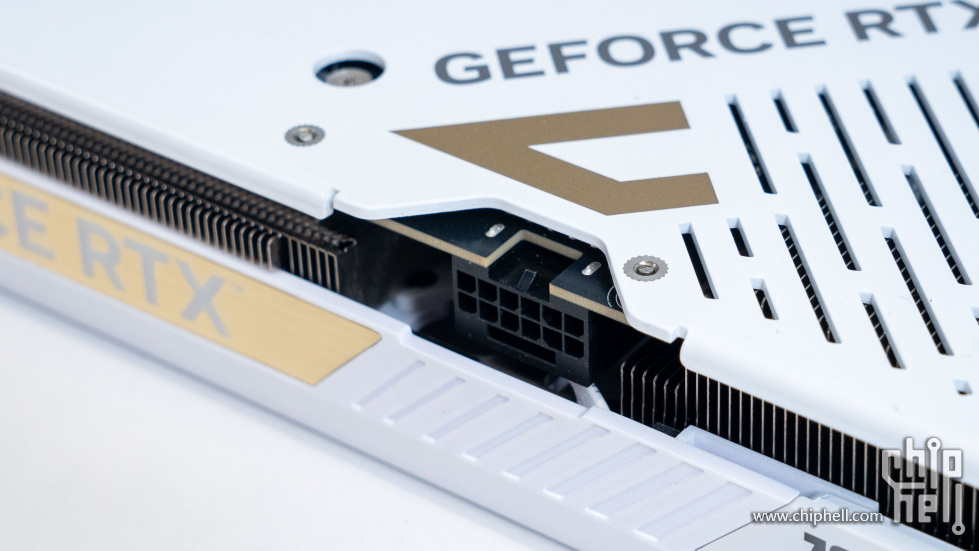

采用ATX 3.1规范12V-2X6 16P镀金供电接口，反向电源接口设计，更便于用户插拔。

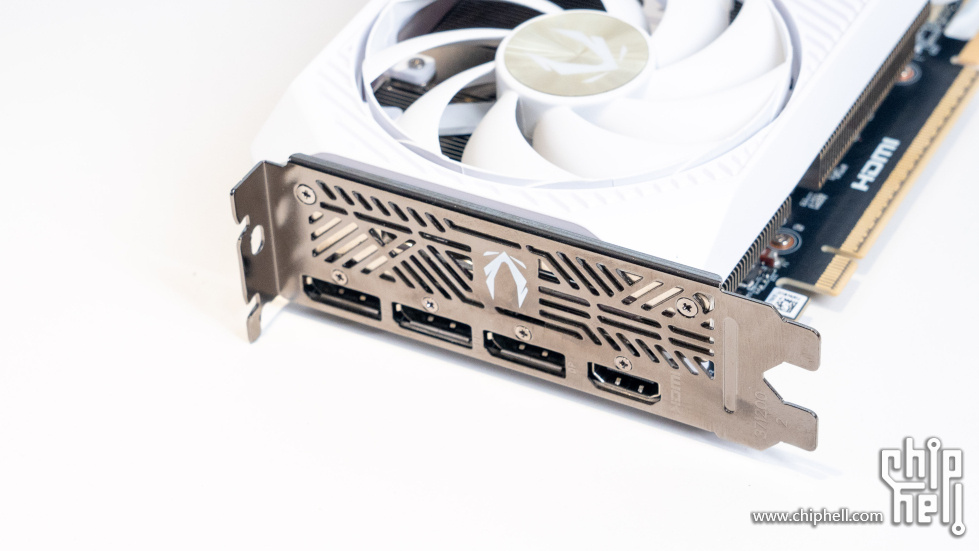

显示输出接口依旧是3个DP一个HDMI接口，支持最高8K分辨率显示输出。

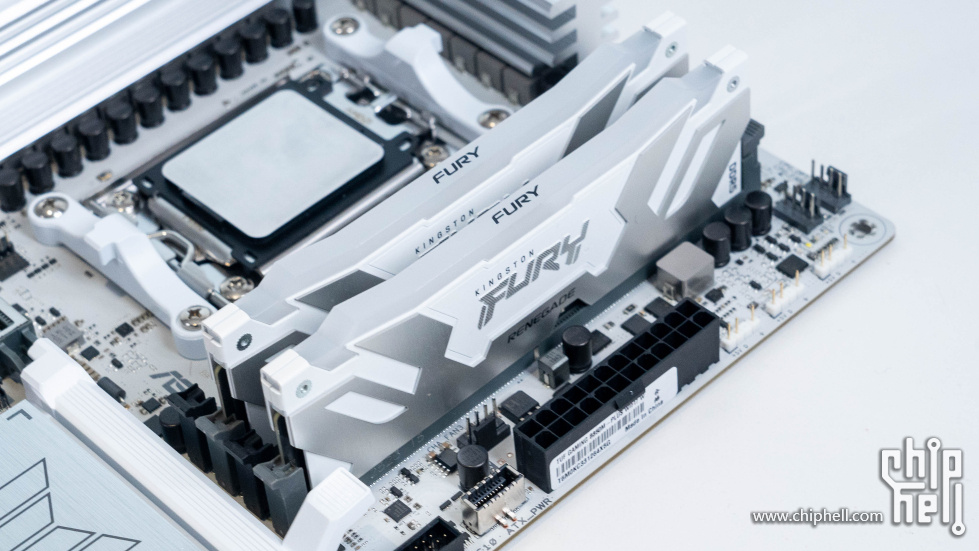

内存考虑配色选择了白色的金士顿叛逆者系列8000MHz 16GBx2的RGB灯条版本，8000MHz CL38时序设计，支持一键开启XMP 3.0技术。当下双11内存价格真的涨了不少，内存选择上建议大品牌，内存容量像是16GB x2这样的似乎会更合适当下的选择。

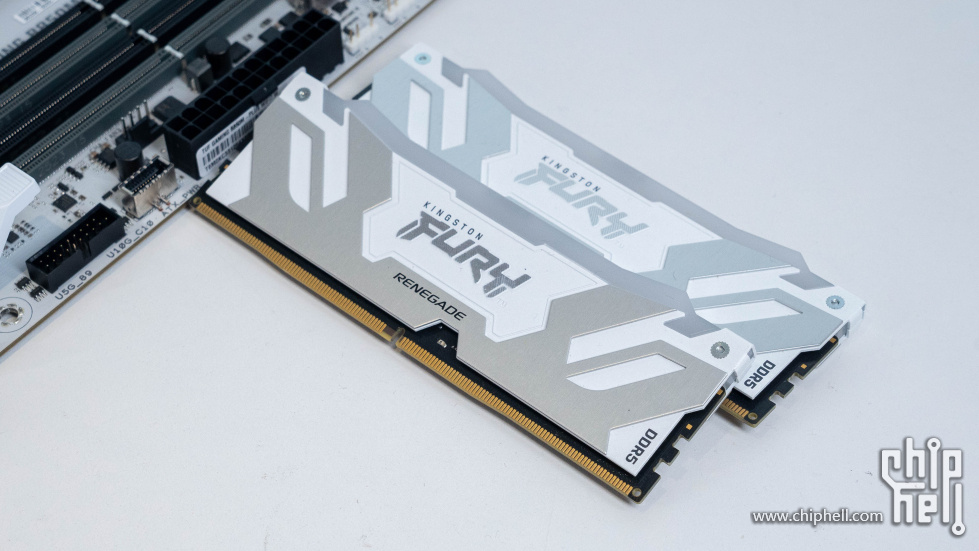

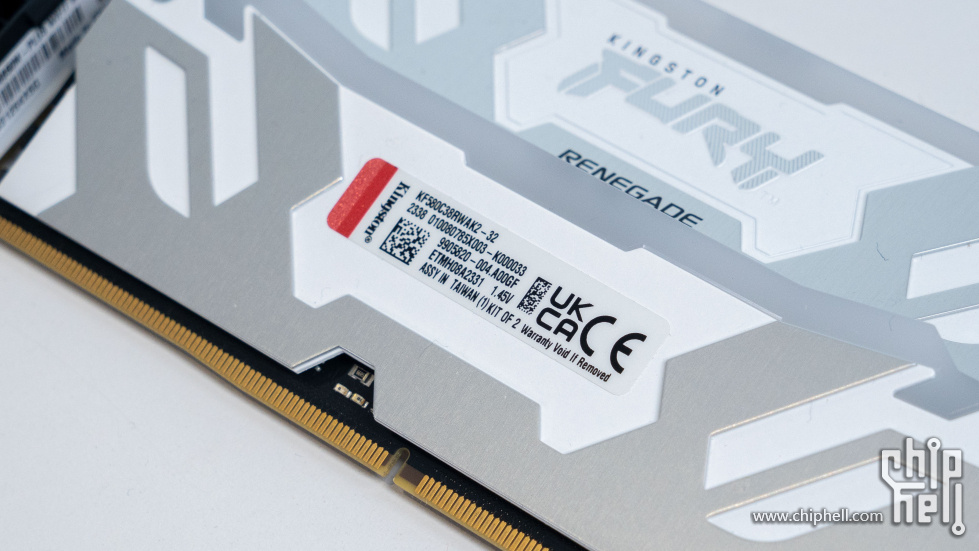

颜值上白色的叛逆者 RGB版本还是蛮不错的，另外也有黑色版本可选。白色铝制散热片炫酷还具有不错的导热性可以进一步帮助散热，片内则是ECC和板载PMIC搭配黑色的PCB充分保证系统稳定运行。



8000MHz CL38设计，如果有8000MHz CL36就更强了。当然目前内存的价格也真的是让DIY玩家很头痛，对于刚需的用户我的建议还是早点下手吧。



内存顶部区域内嵌了12颗独立LED灯珠设计，支持18种预设灯光效果。日常可以与主流板厂实现一键灯光同步，也可以通过FURY CTRL软件进行灯光控制。

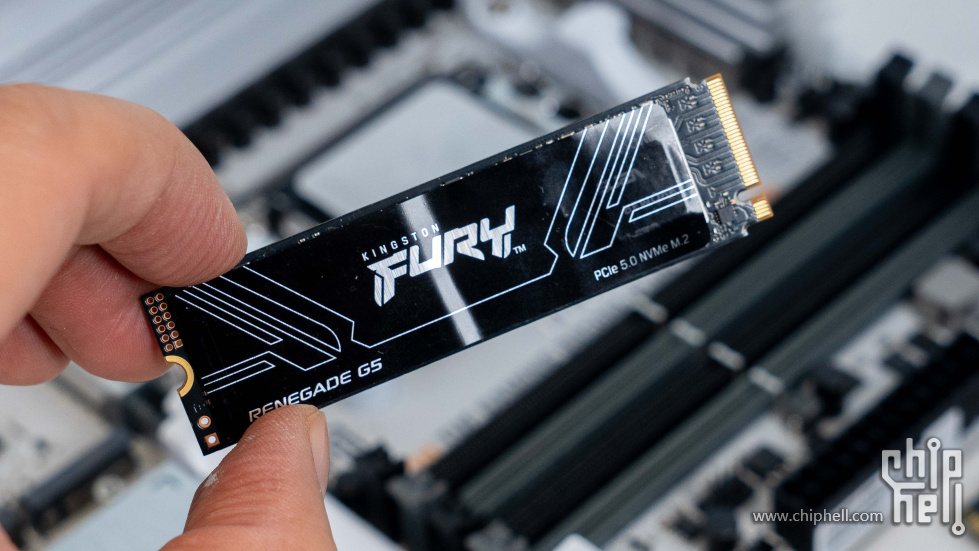

另外在这个PCIE 5.0 SSD普及的时代，我这次测试还选择了金士顿 FURY Renegade NVMe PCIE 5.0 SSD 2TB来作为测试硬盘。2TB容量版本，最高读取可达14700MB/s。

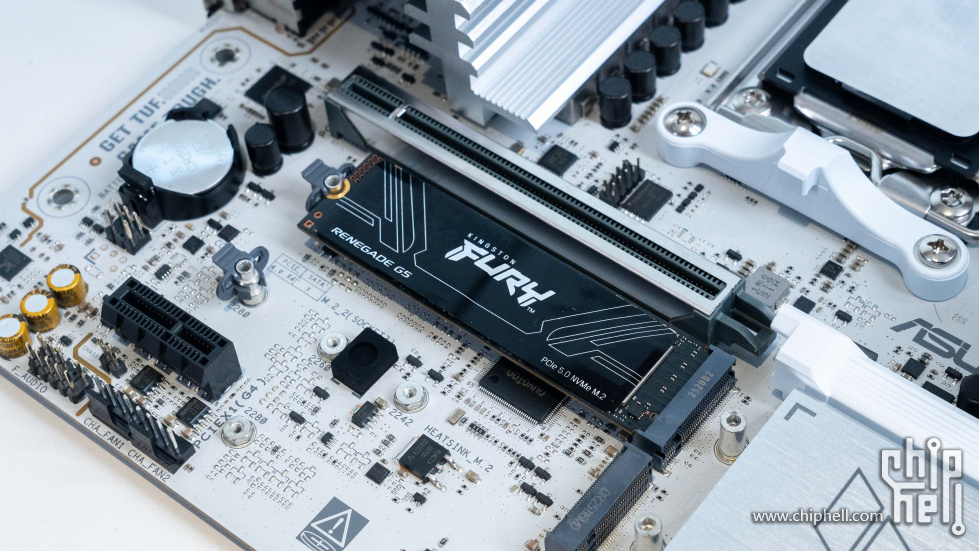

标准2280尺寸，金士顿FURY PCIe 5.0 安装效果。

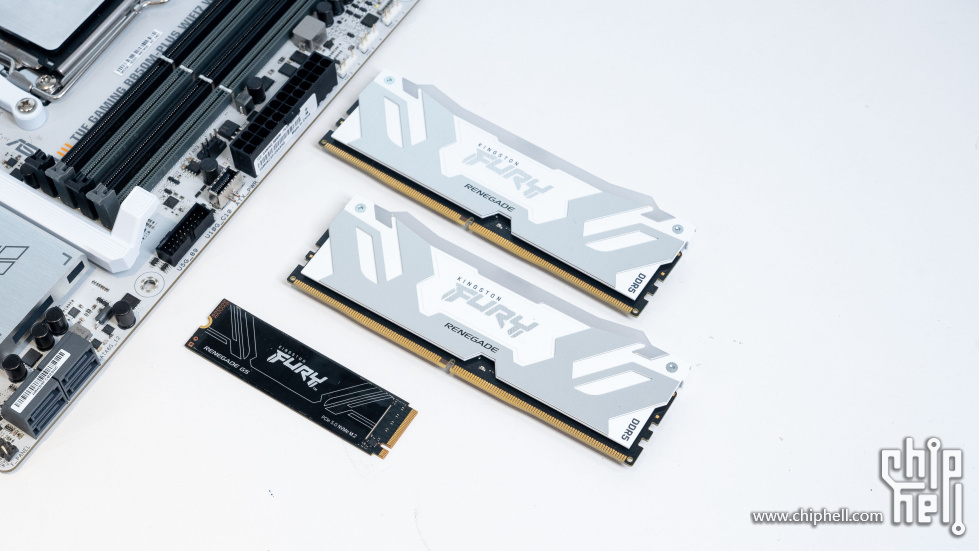

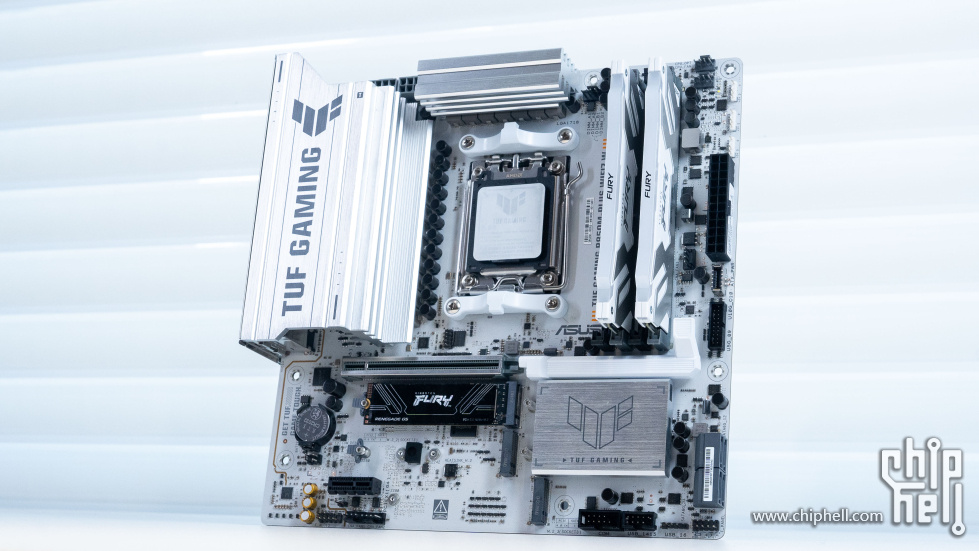

整体配置上白色的主板搭配纯白的内存，整体效果还是非常和谐的选择。

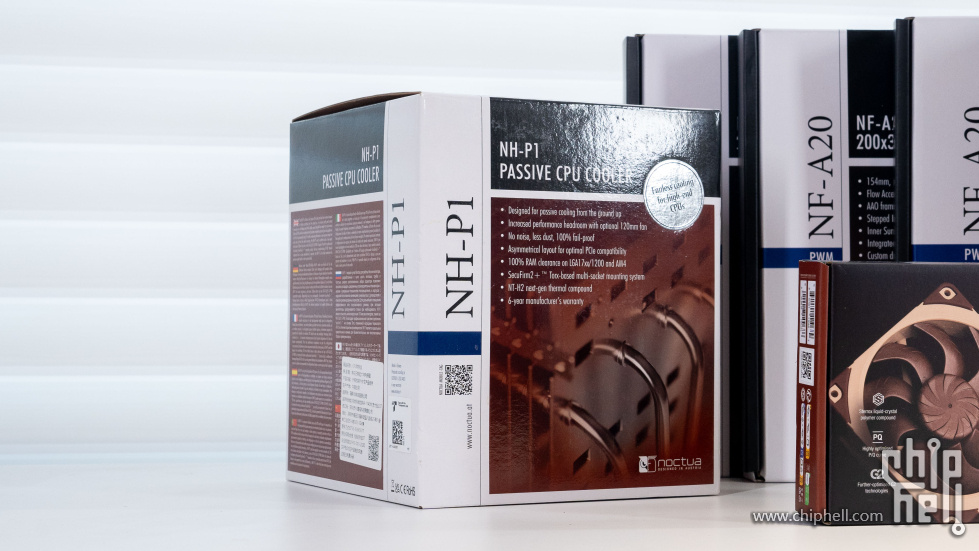

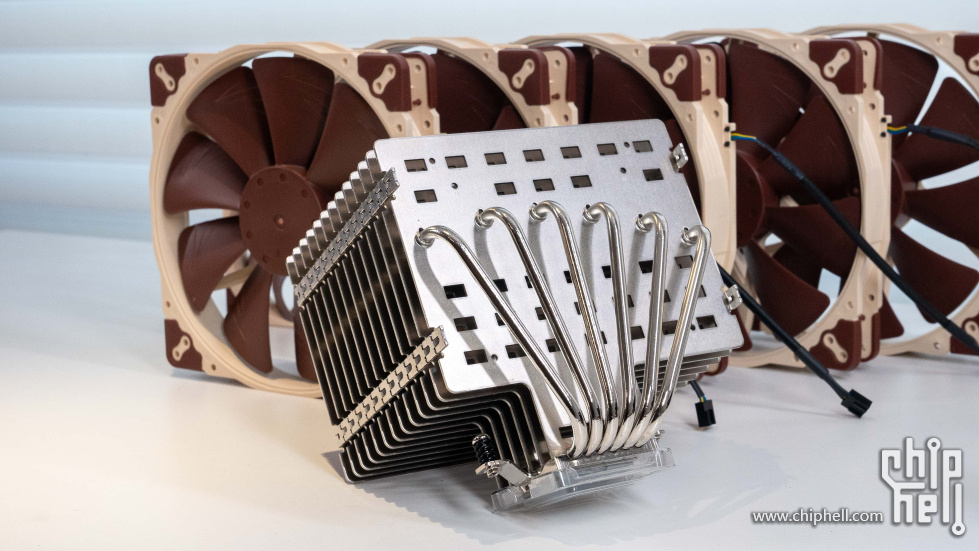

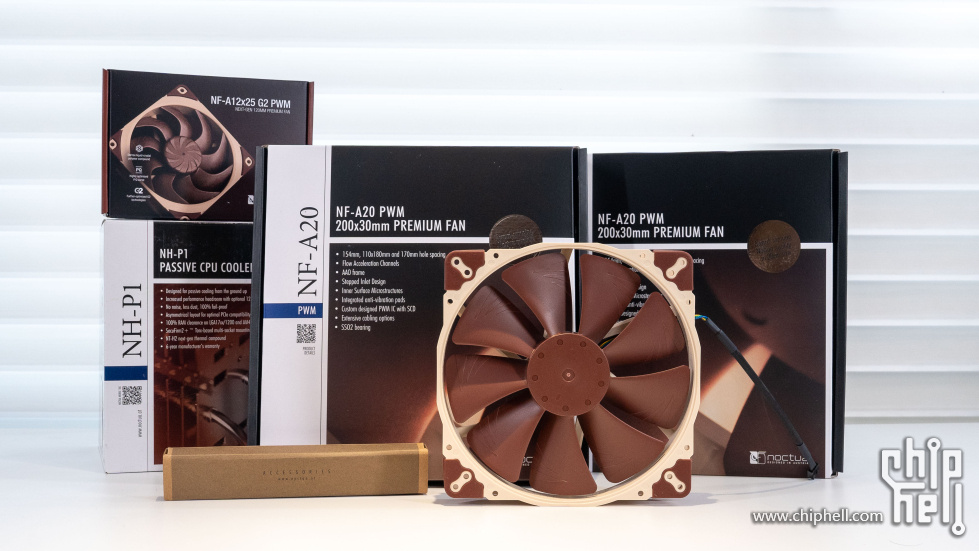

风扇方面因为要选20cm的风扇，所以首先想到了猫头鹰之前推出的NF-A20了。这也是少有的几个直接有20cm的风扇选择了，另外这次还尝试了NF-A20x25 G2 PWM这款12cm旗舰一起。合照下是不是很有压迫感，这次装机也让我终于有机会装这款入手很久的NH-P1被动式散热了。

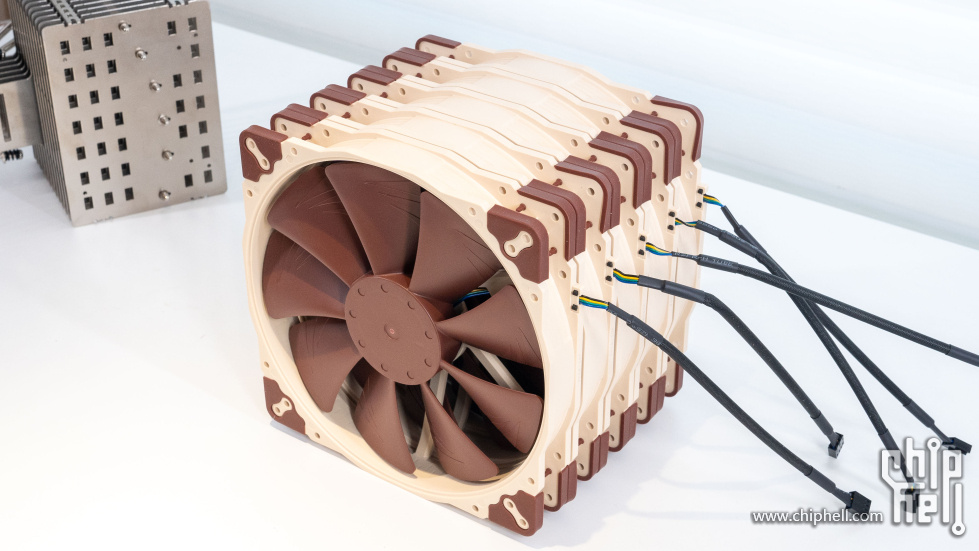

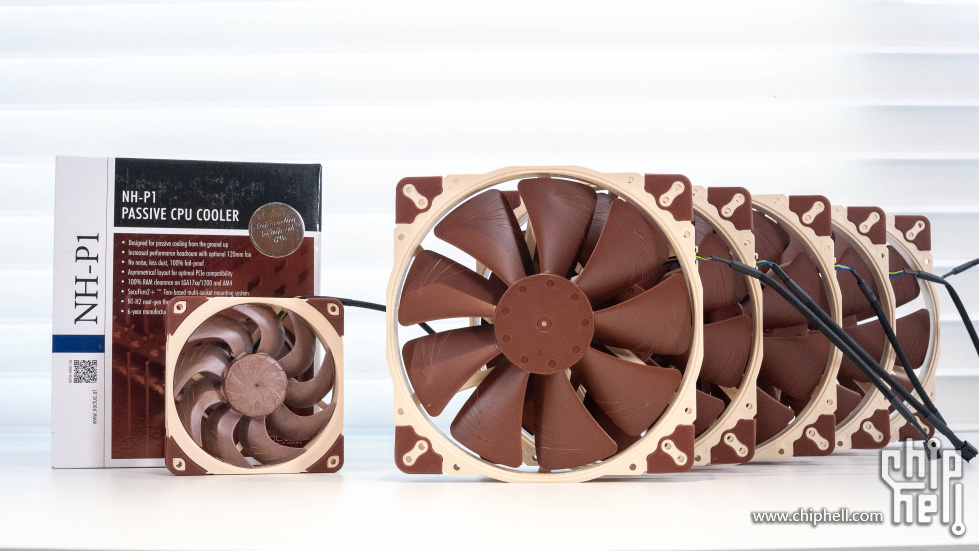

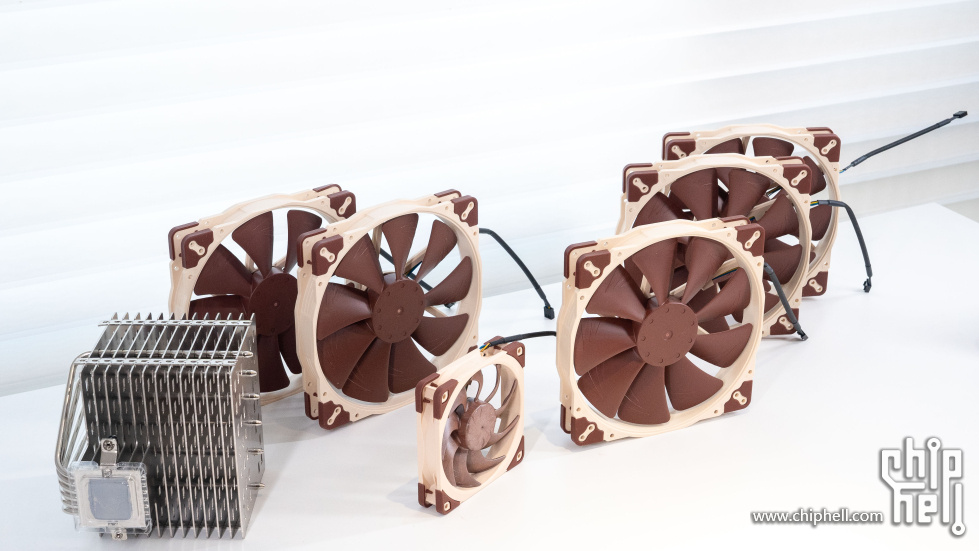

全家福照片，5把20cm的NF-A20是不是很壮观。

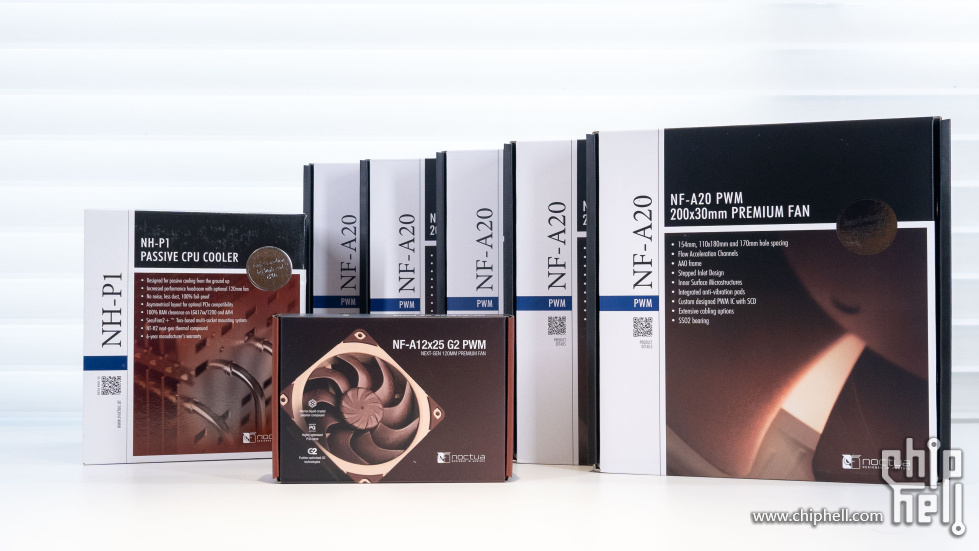

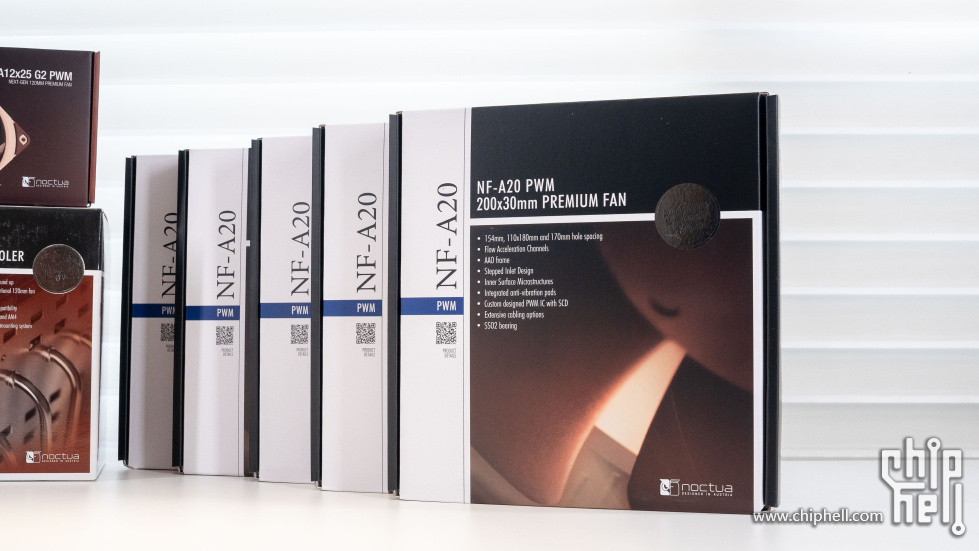

包装方面依旧是熟悉的配色风格，只是包装尺寸也是真的大。

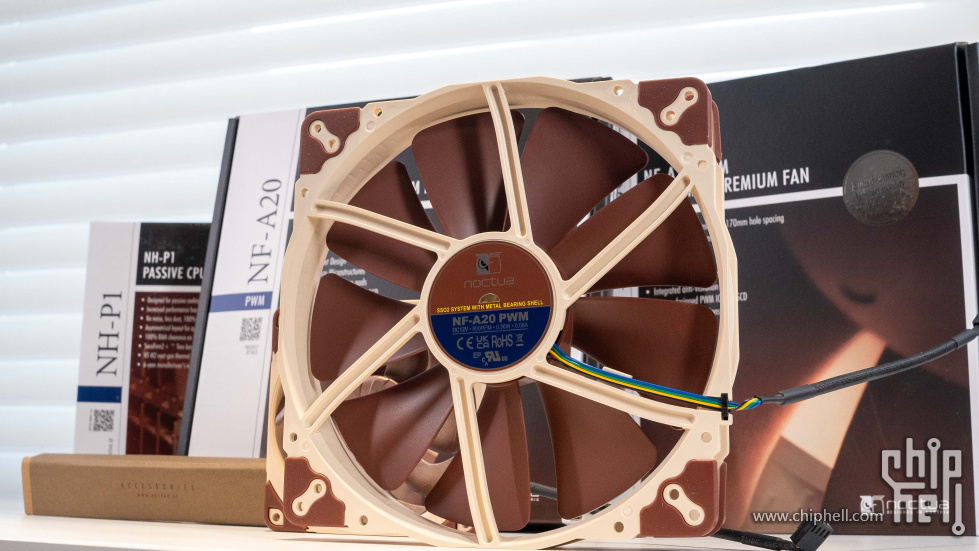

风扇方面真的是放大版本的猫扇了，需要注意的是风扇厚度达到了30mm。标准4 Pin PWM风扇接头，转速为800RPM，18.1 dB噪音，质保6年。

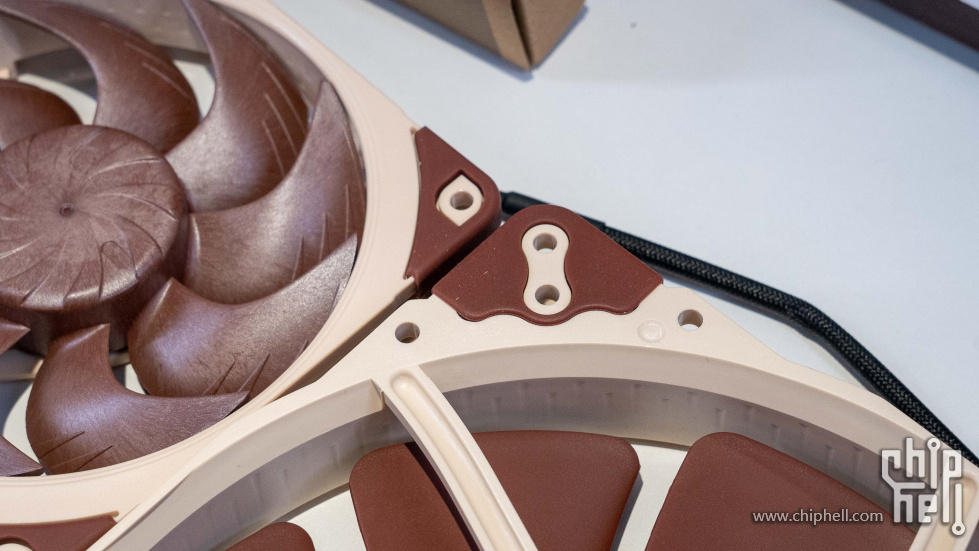

风扇四角依旧集成了防振垫。

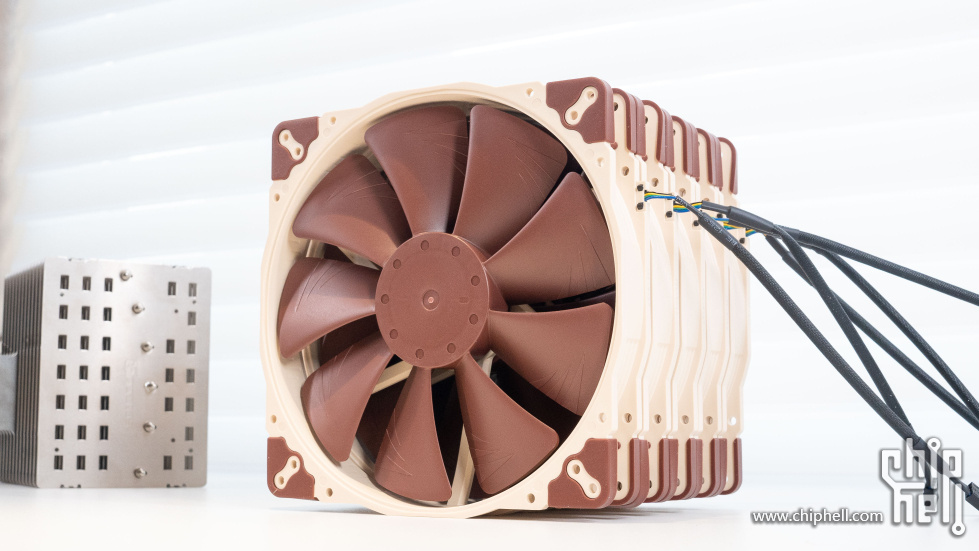

排排坐效果。

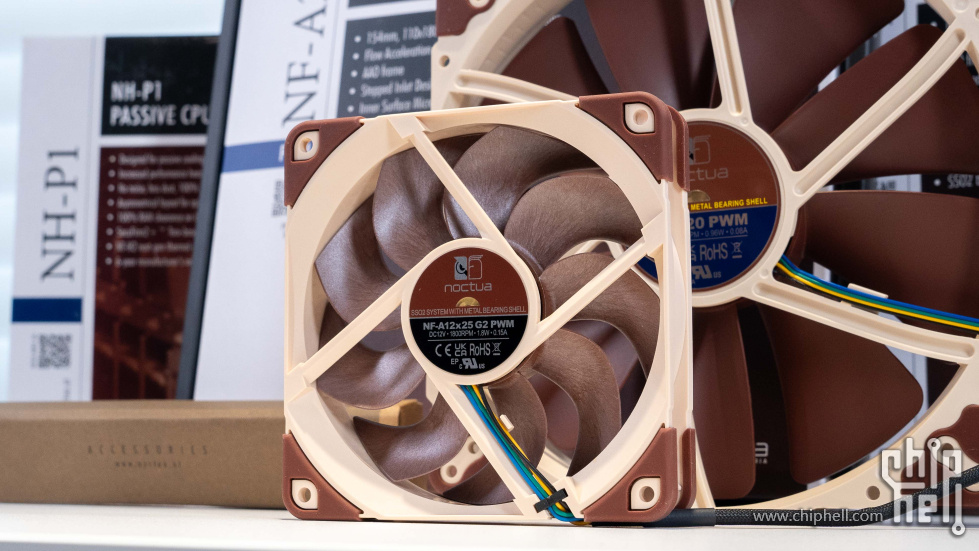

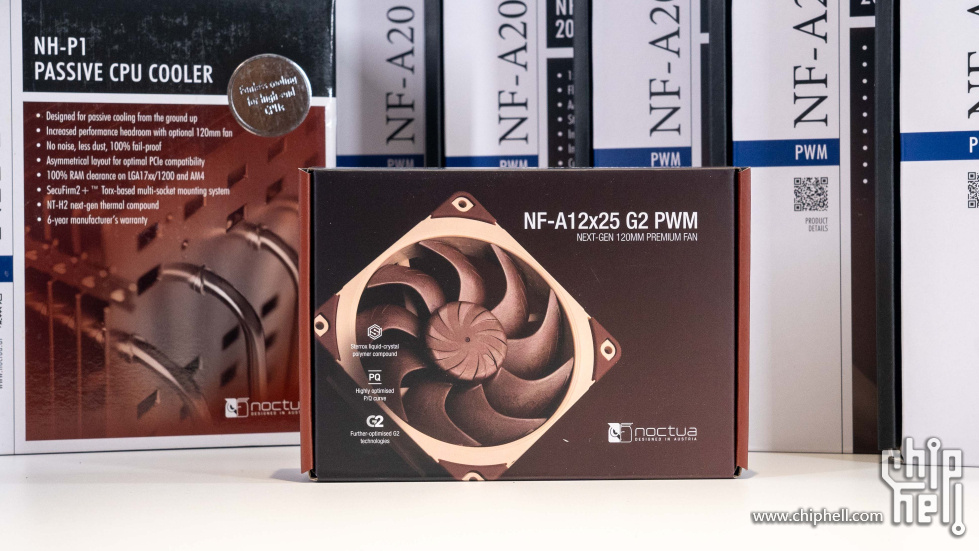

NF-A12x25 G2 PWM应该是目前公认的性能旗舰了吧，最近好像也更新了纯黑色的版本。不过我更喜欢猫头鹰原本的配色设计。

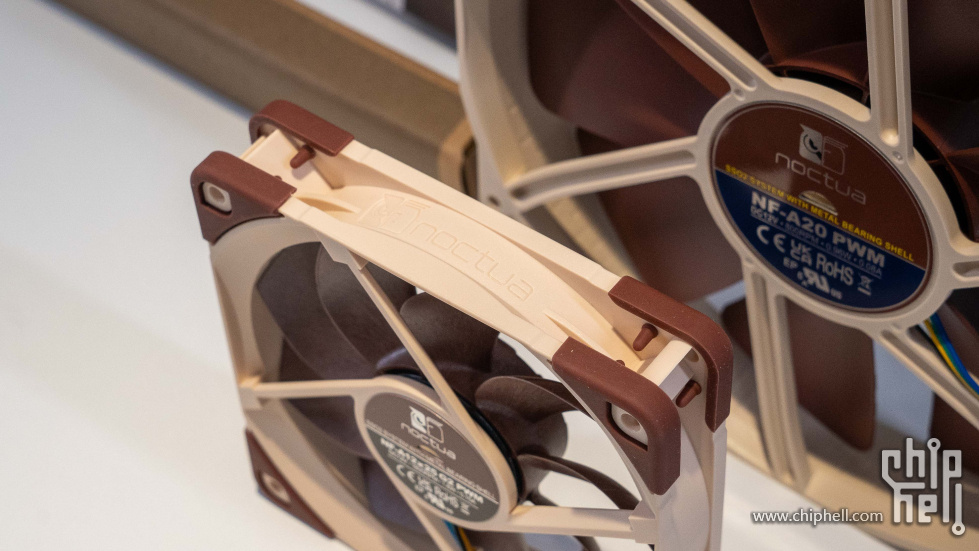

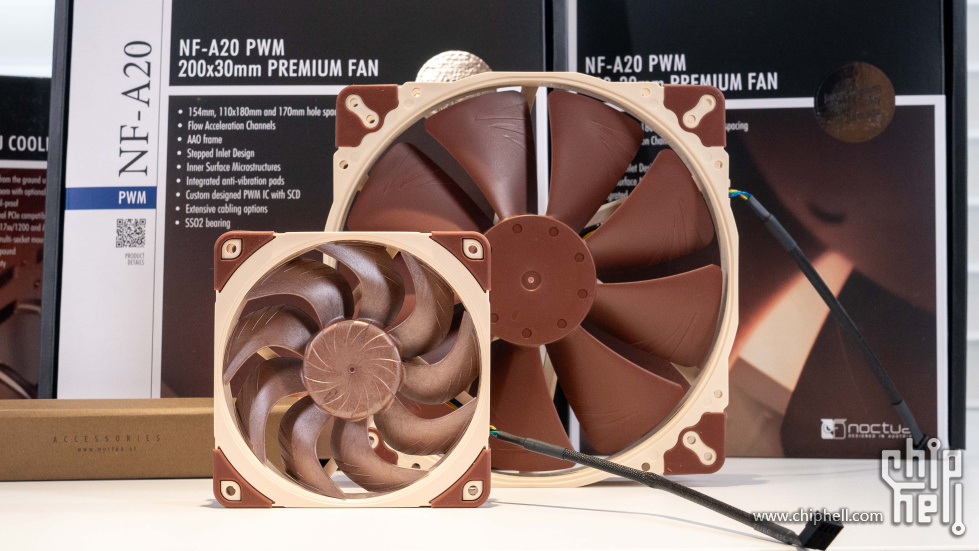

对比一下12cm风扇与20cm风扇，20cm直径真的壮观，堪比电风扇了。采用Sterrox LCP材质制成的扇叶，在强度上有着更好的保障。



风扇背面，中心位置贴纸上有产品规格，居中的小开窗设计还外露的黄铜轴心。



风扇侧面,扇框外沿壳体未做封闭，刻有猫头鹰的LOGO和文字。



孔位方面NF-A20除了提供了154x154、110x180以及170x170三组安装孔位选择。



散热是NH-P1，现在愿意尝试风冷甚至无风扇被动散热的玩家应该不多吧。有的话估计也是我这样的老玩家了吧。

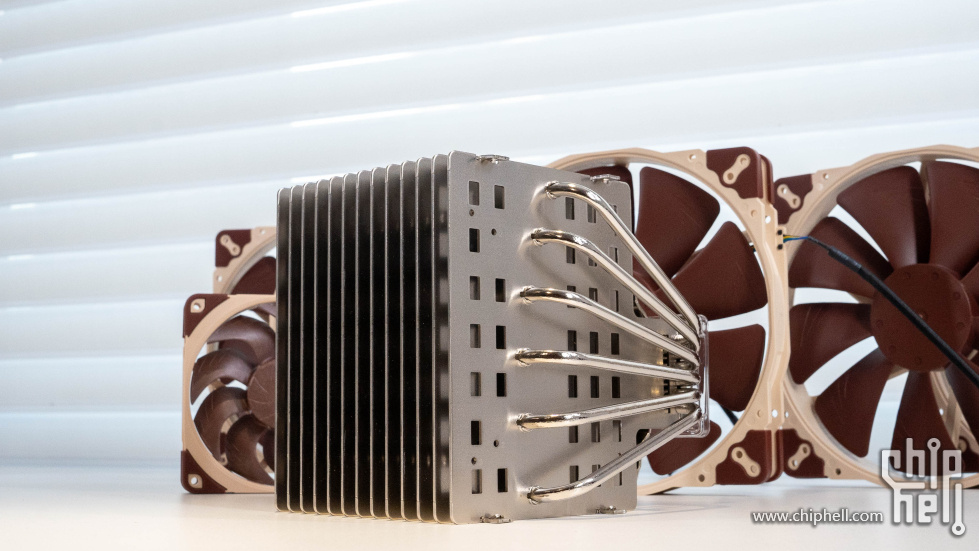

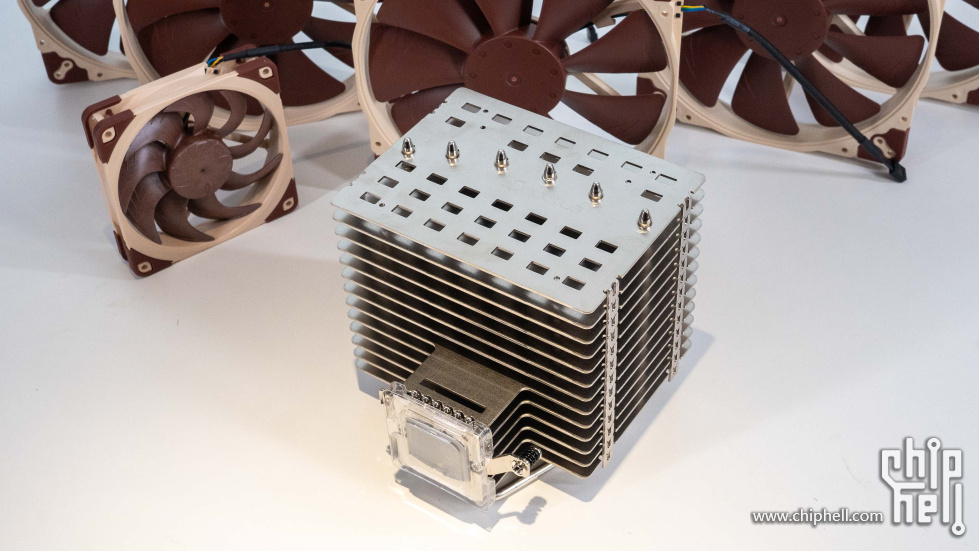

被动式散热设计，硕大的散热片+6根热管设计。



相比传统风冷散热片的密度，NH-P1的散热片不过12片配合6根热管，外漏的热管也呈现扇形。这样的设计也是为了避免热量堆积。



6热管弧形水平排列，上下都有大量扰流孔，整个底座也有散热片，辅助均热以及支撑。

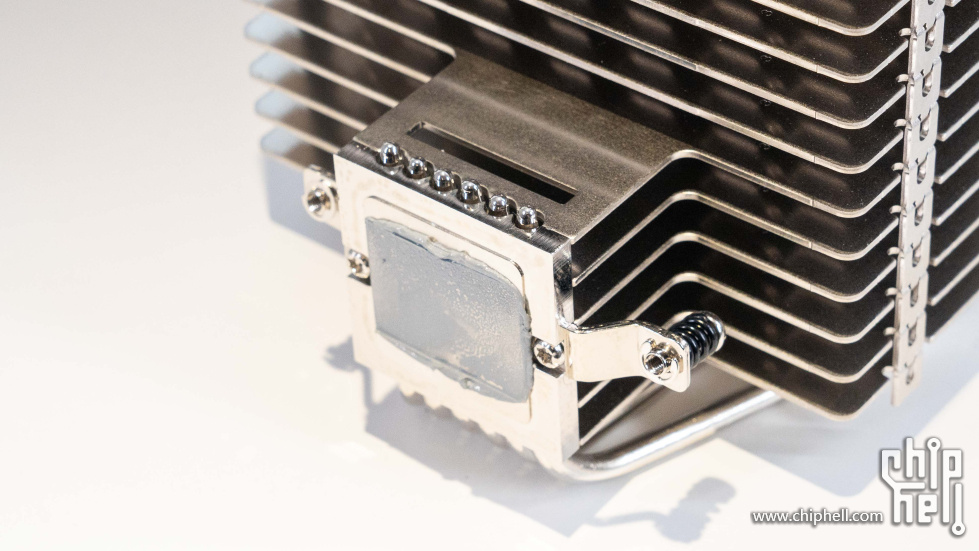

底部与处理器接触位置，这里已经之前已经涂好了硅脂。

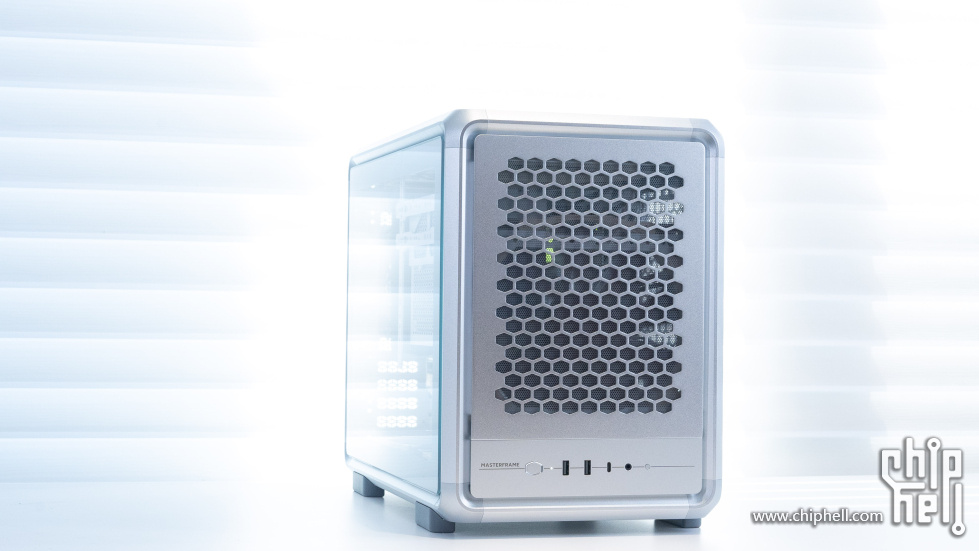

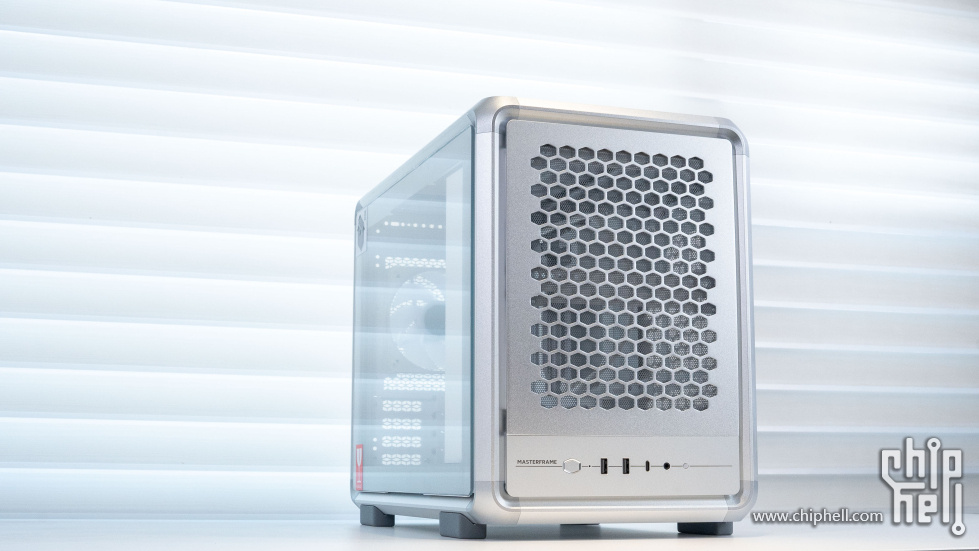

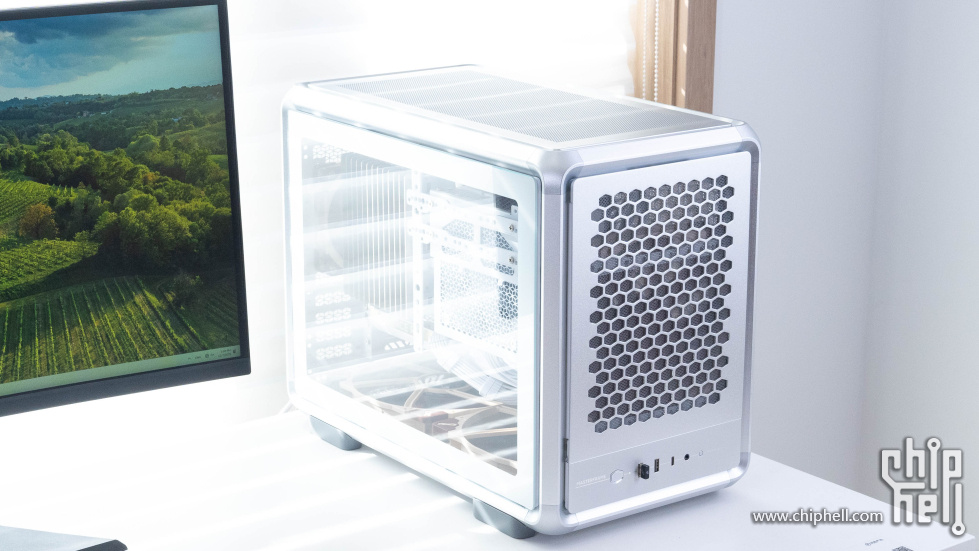

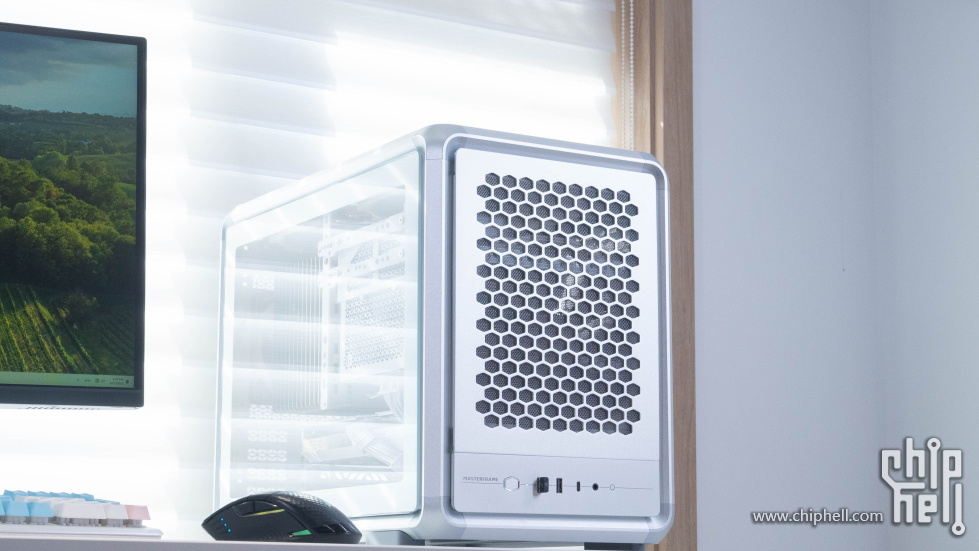

酷冷至尊的MF400 银色版本其实还是非常好看的一款机箱，但是也由于前面提到的原因。它的三围也达到了471x261x373.8mm，大约46L。相比MF50的挺拔，MF400更像是桌面上的一个小胖子。

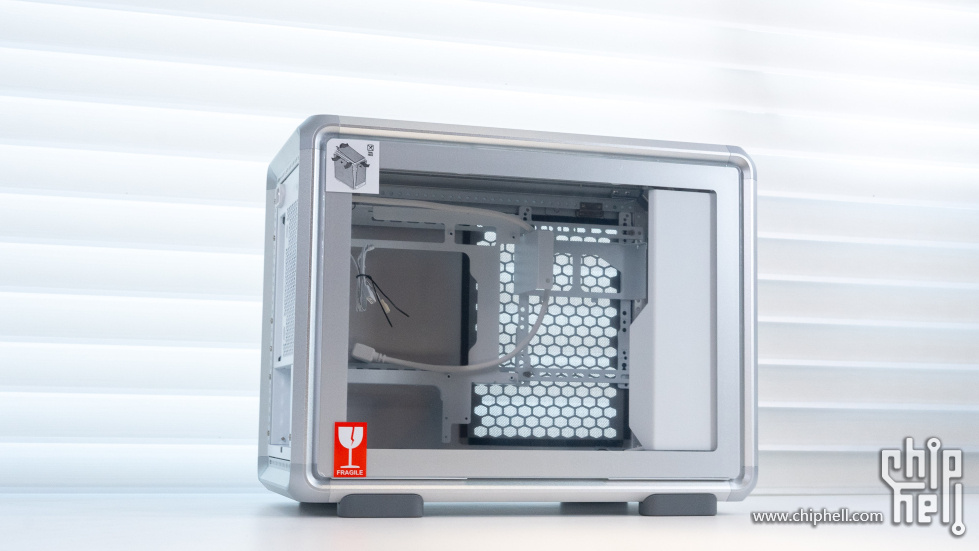

一样的侧透设计，整体DIY的可玩性非常强。

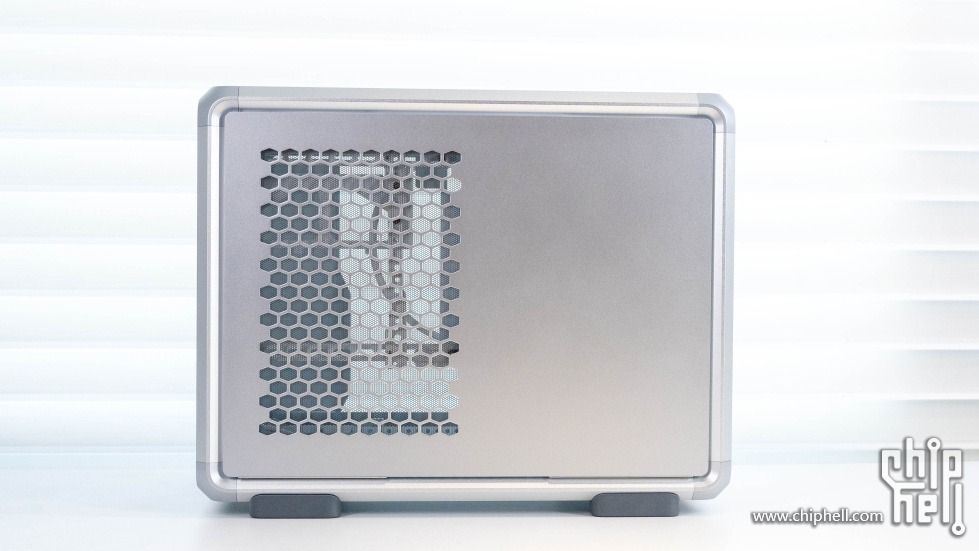

机箱背面设计了六边形的开孔，这也是酷冷至尊的标志之一。

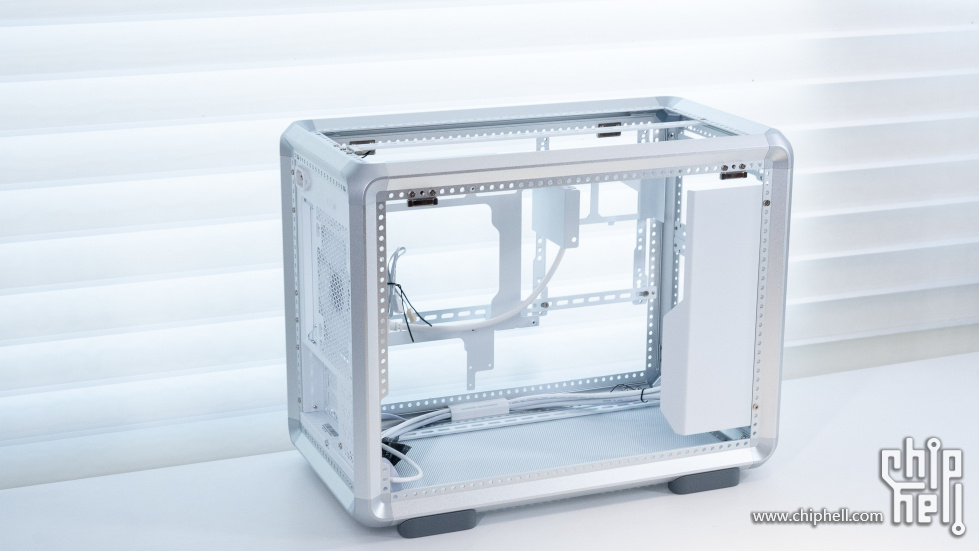

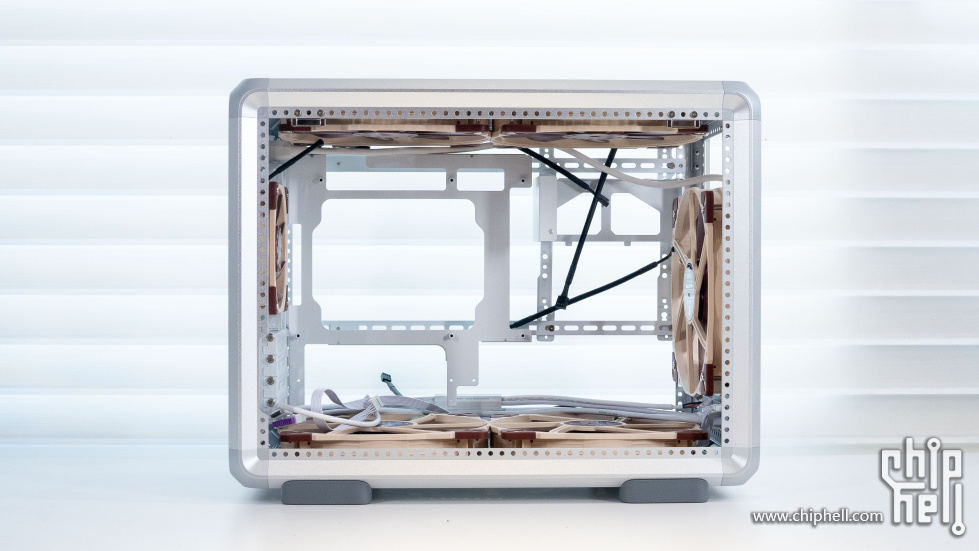

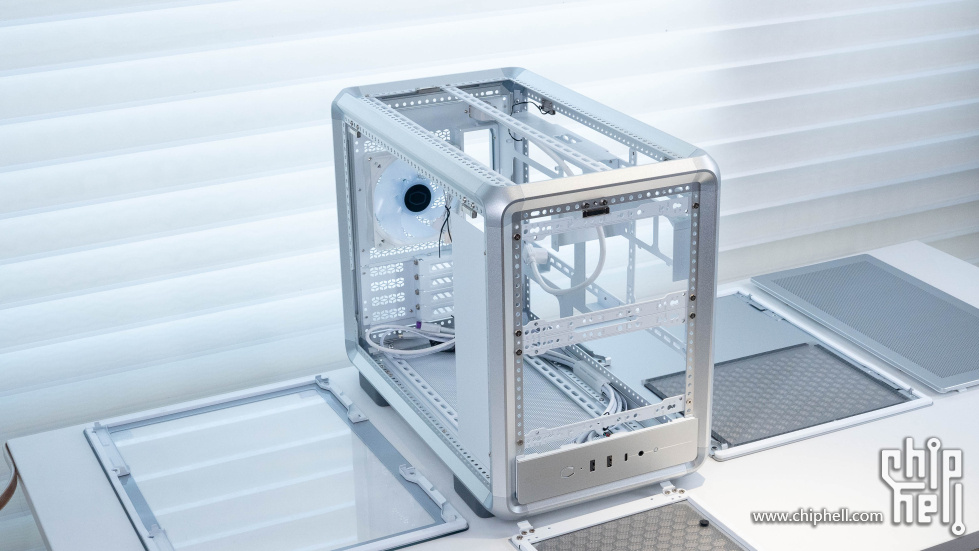

机箱整体各面板均采用磁吸式快拆设计，拆卸方便。拆掉之后可以看到整体铝制框架结构。

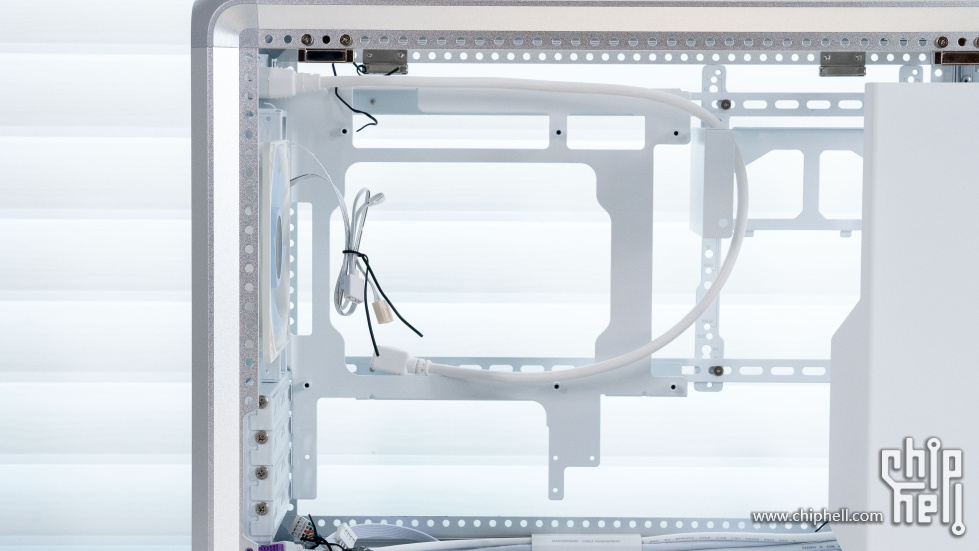

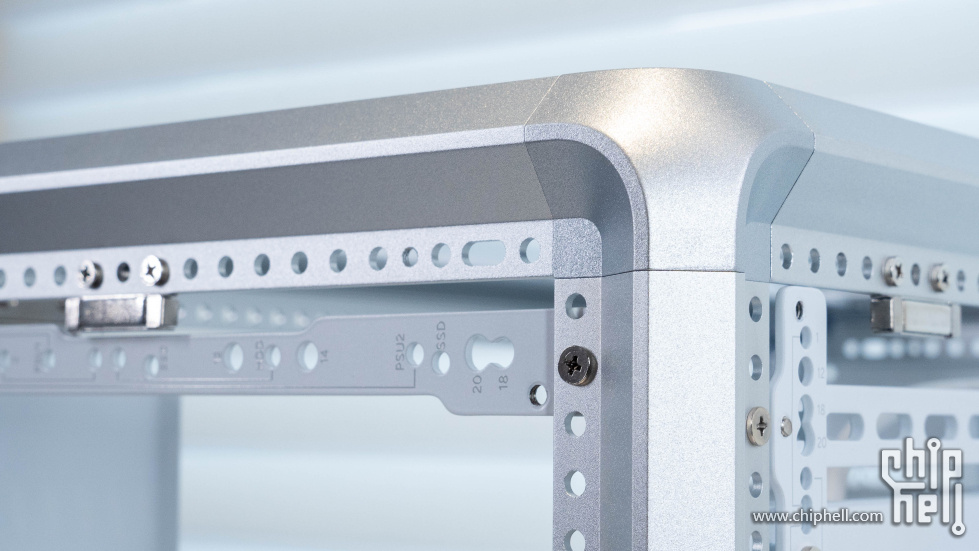

铝制框架结构一周均设计了类似洞洞板的螺丝孔设计，整体DIY的可玩性非常强。



内部结构空间也具有良好的灵活性，显卡支持390mm高规格，水冷顶部和前排均可安装360水冷，风冷最高可选190mm以内的版本安装，理论上风冷上没有任何兼容性问题。



自由可调的框架设计，可以根据具体配置调整框架结构位置以达到更佳的硬件兼容性。而且也还支持背插主板的安装，只是今年似乎新平台的背插主板选择并不多。

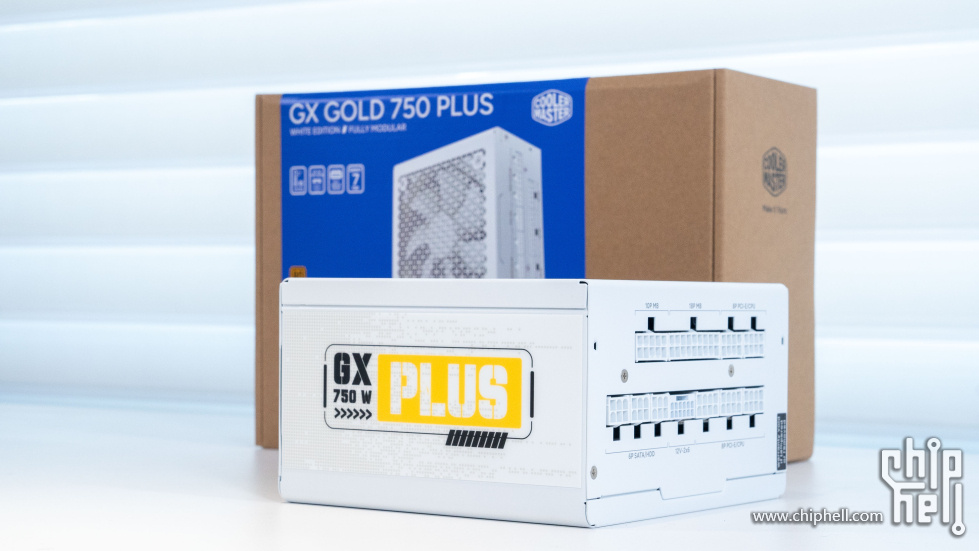

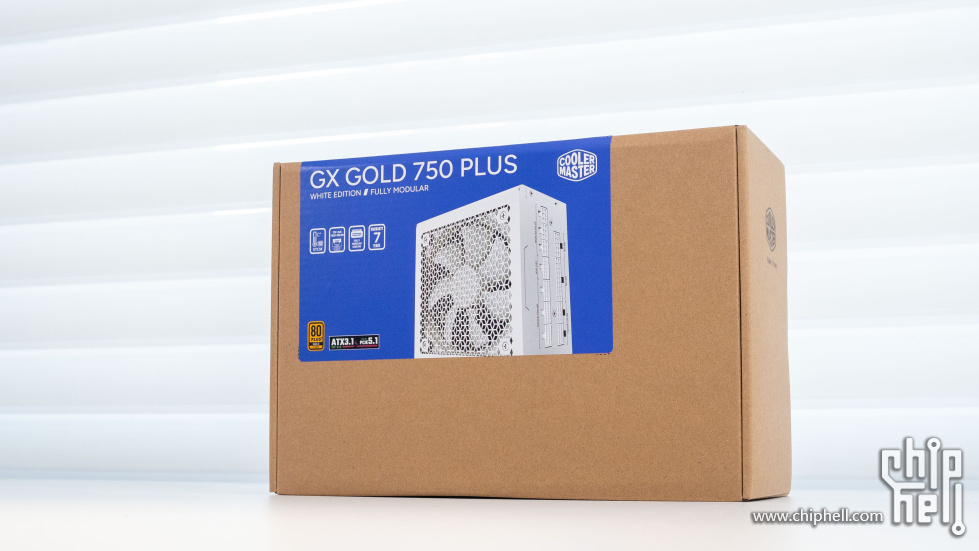

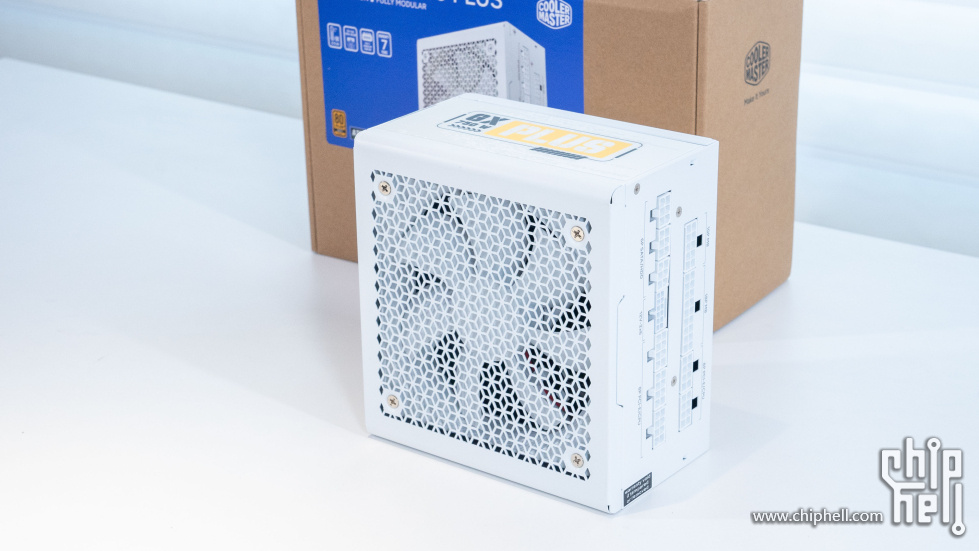

电源是酷冷至尊GX PLUS金牌全模组电源，我选择的是750W版本。80PLUS与Cybenetics双金牌认证，符合最新的ATX 3.1和PCIe 5.1规范，我这次选择了白色的版本。

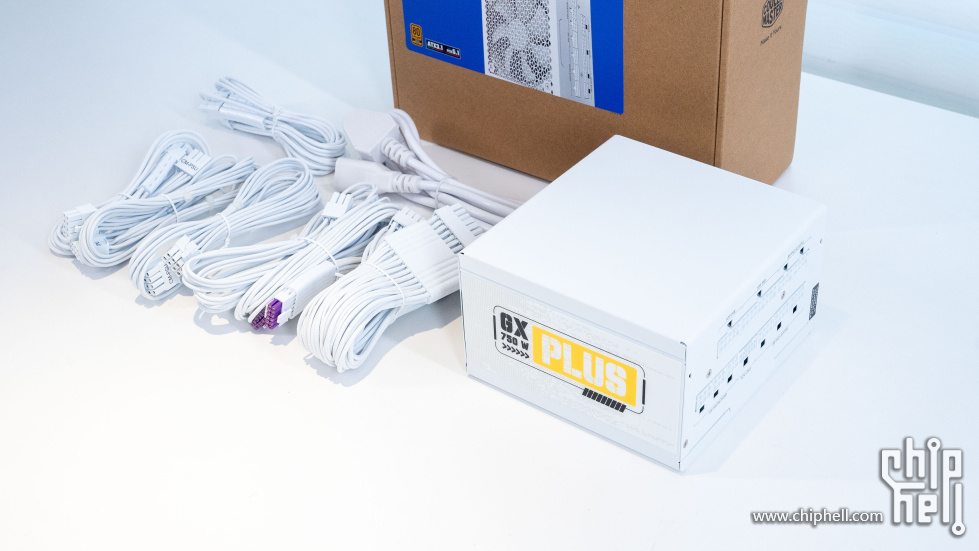

全套模组线与市面上的压纹线不同，它是更高级的编织线。而且像是主要的24Pin供电、显卡原生的12V-2x6线材还都提供了高品质理线梳，提供理线体验。



尺寸上采用了标准的140mm长度，可以兼容更多机箱，主动PFC+全桥LLC+DC-DC设计，配备了105℃日系主电容+固态电容，提供了七年质保。

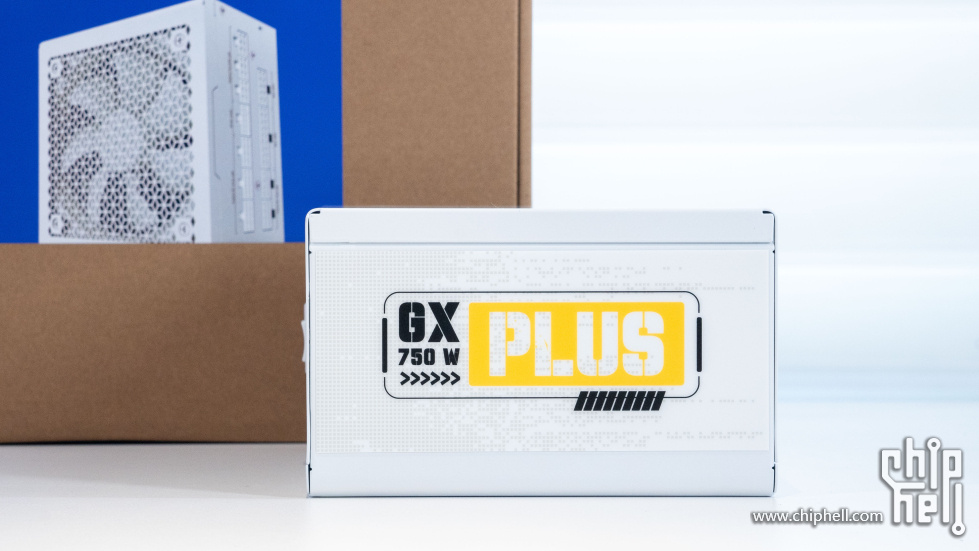

侧面可以看到GX PLUS系列logo，规格不同我这款750W的侧面也有明确的规格标注。



全模组接口设计，提供了5个8Pin以及三个6Pin接口设计。线材方面还提供单独6Pin转SATA 硬盘供电线设计。

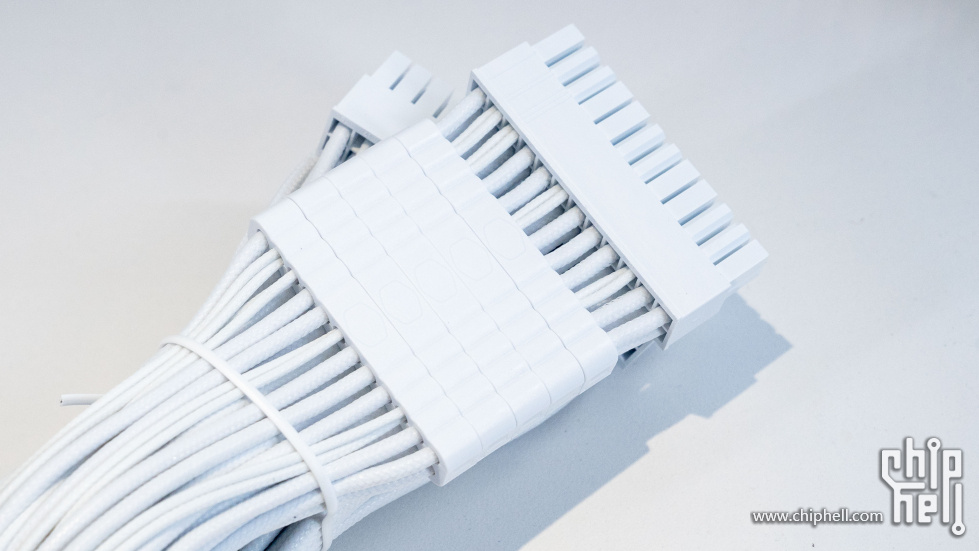

24Pin供电和显卡原生的12V-2x6线材还都提供了高品质理线梳，提供理线体验。



12V-2x6 供电线两头均采用异色设计，醒目的紫色会时刻提醒玩家线材是否已经插紧插牢。这样的设计可以有效地避免因线材未插紧所导致的显卡接口烧毁问题的发生。





性能测试：

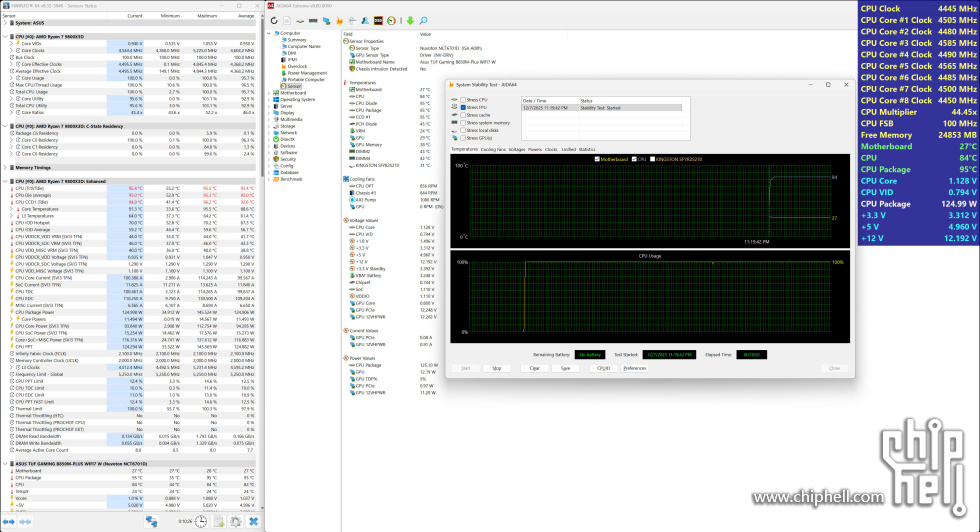

这么多风扇，先看看压力测试部分吧。在AIDA 64 FPU单烤情况下9800X3D处理器最高温度95.5 ℃，最高频率4.5GHz，TDP 126W。

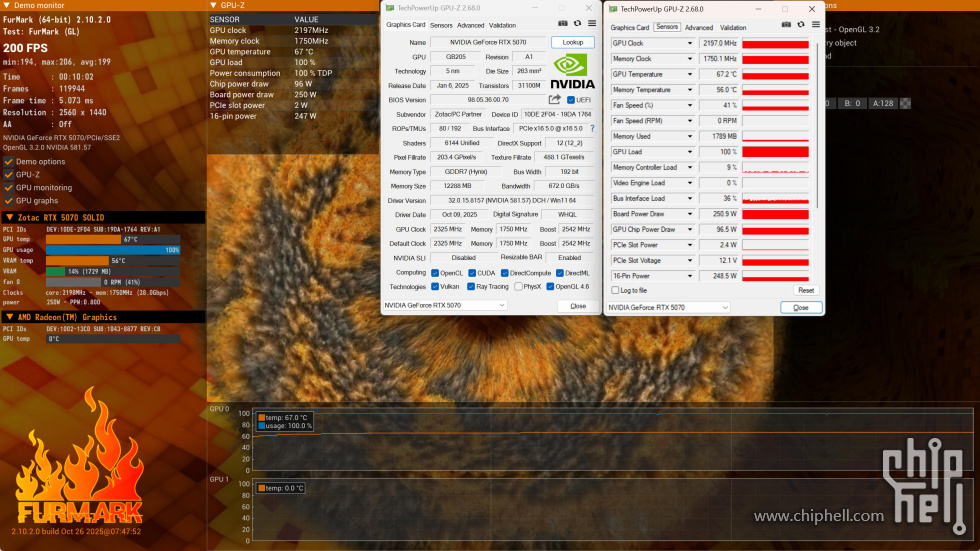

在机箱前20cm+后12cm风扇散热情况下，索泰 RTX 5070 SOLID CORE OC WHITE显卡的Geeks3D FurMark 显卡单烤测试，GPU频率2197 MHz，显卡TDP 250 W，显卡核心温度 67.2 ℃。

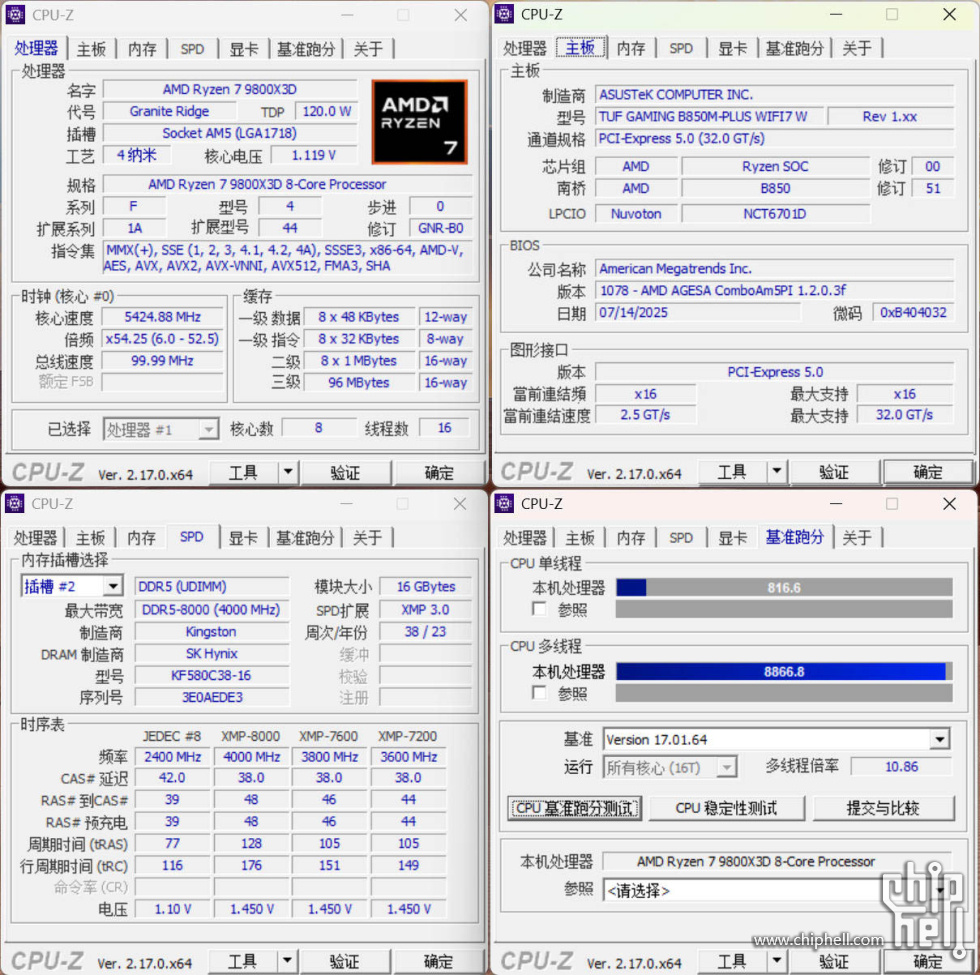

9800X3D参数与华硕TUF GAMING B850M-PLUS WIFI7 W重炮手主板以及内存参数，CPU-Z Benchmark 测试成绩如图，测试时已开启PBO 2。

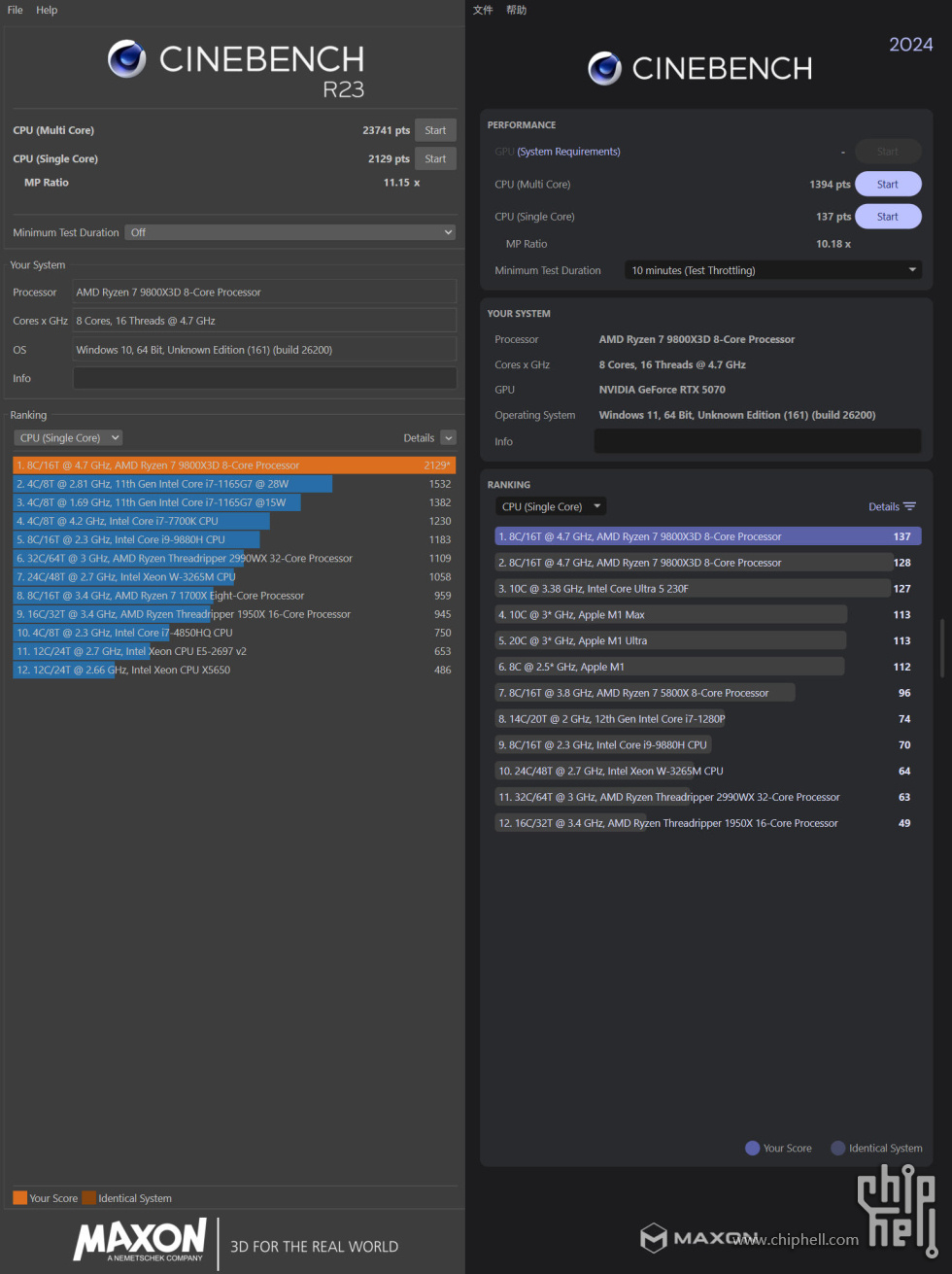

「CINEBENCH R23」：单核 2129 pts，多核 23741 pts

「CINEBENCH 2024」：单核 137 pts，多核 1394 pts

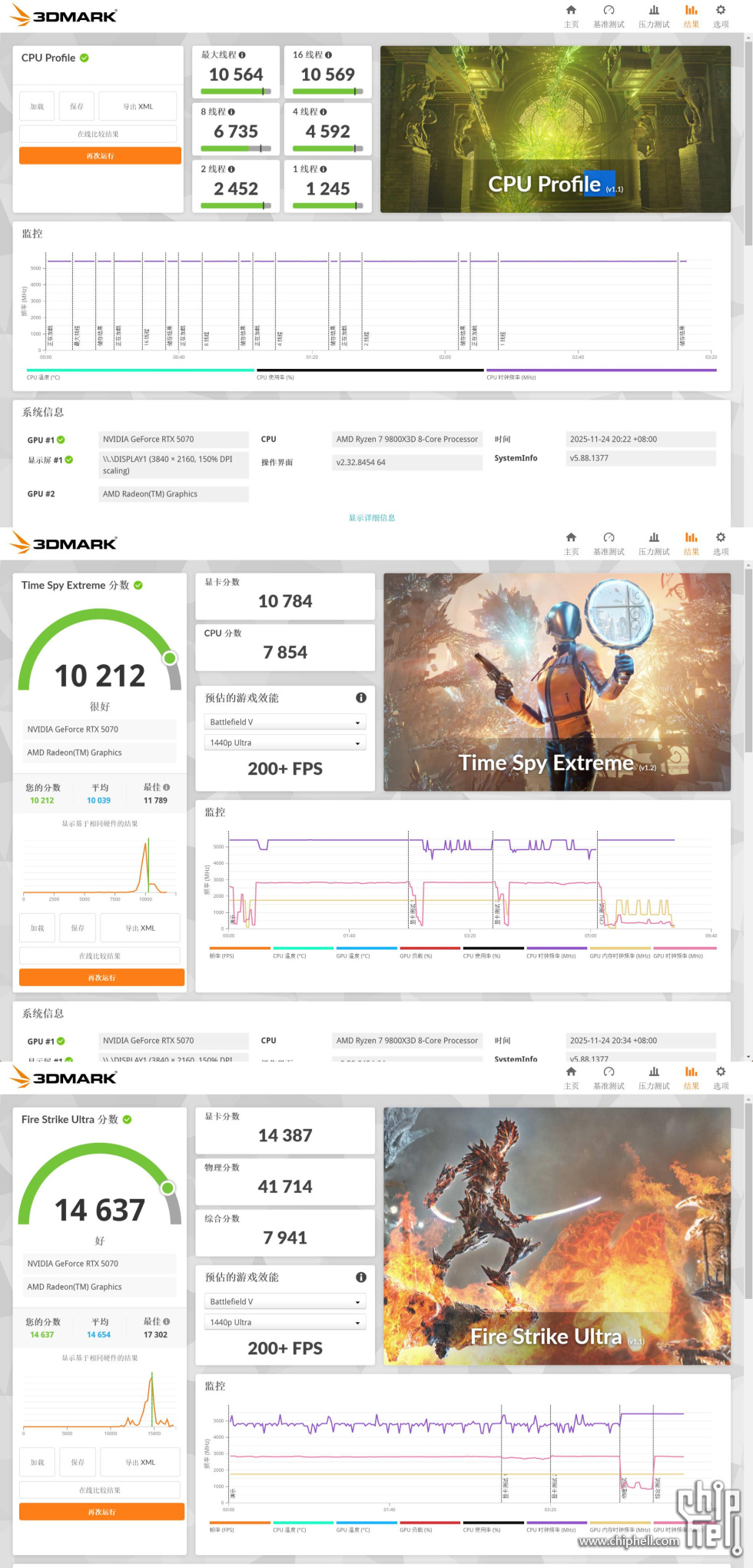

3D Mark 测试：

CPU Profile 最大线程 10658，1线程 1244；

Time Spy Extreme 分数10131，显卡 10682，CPU 7842；

Fire Strike Ultra 分数14577，显卡分数14323，物理分数 41788，综合分数 7907；

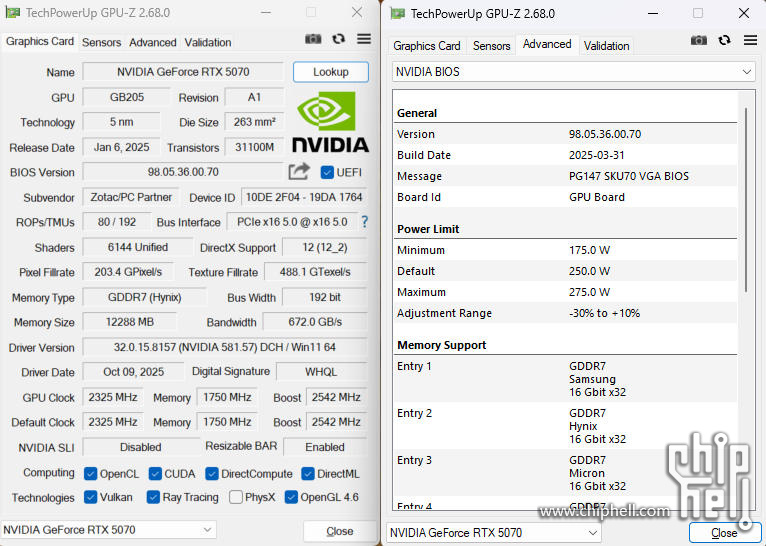

索泰 RTX 5070 SOLID CORE OC WHITE显卡通过GPU-Z查看具体参数。

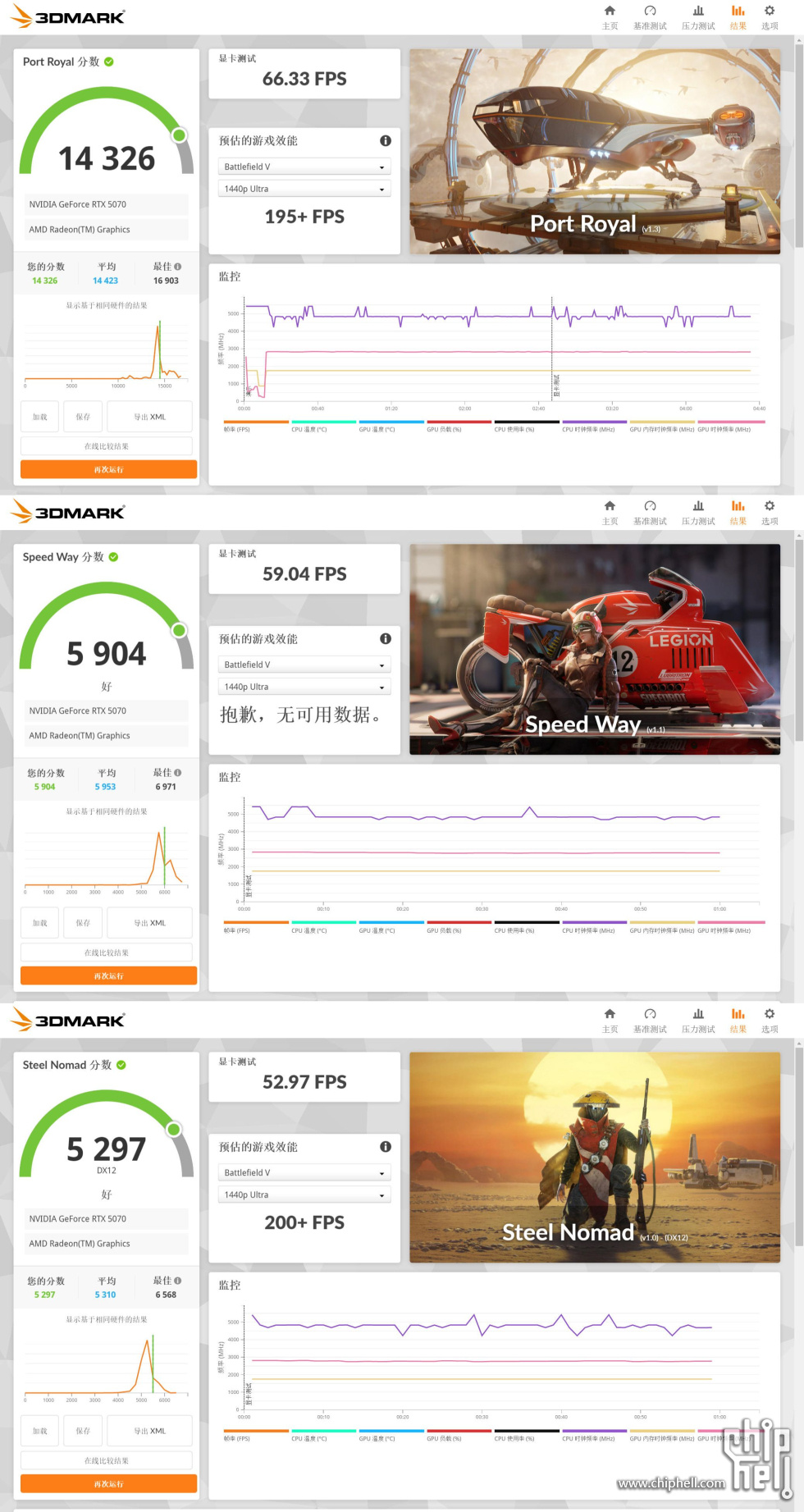

3D Mark 显卡性能测试结果如图。

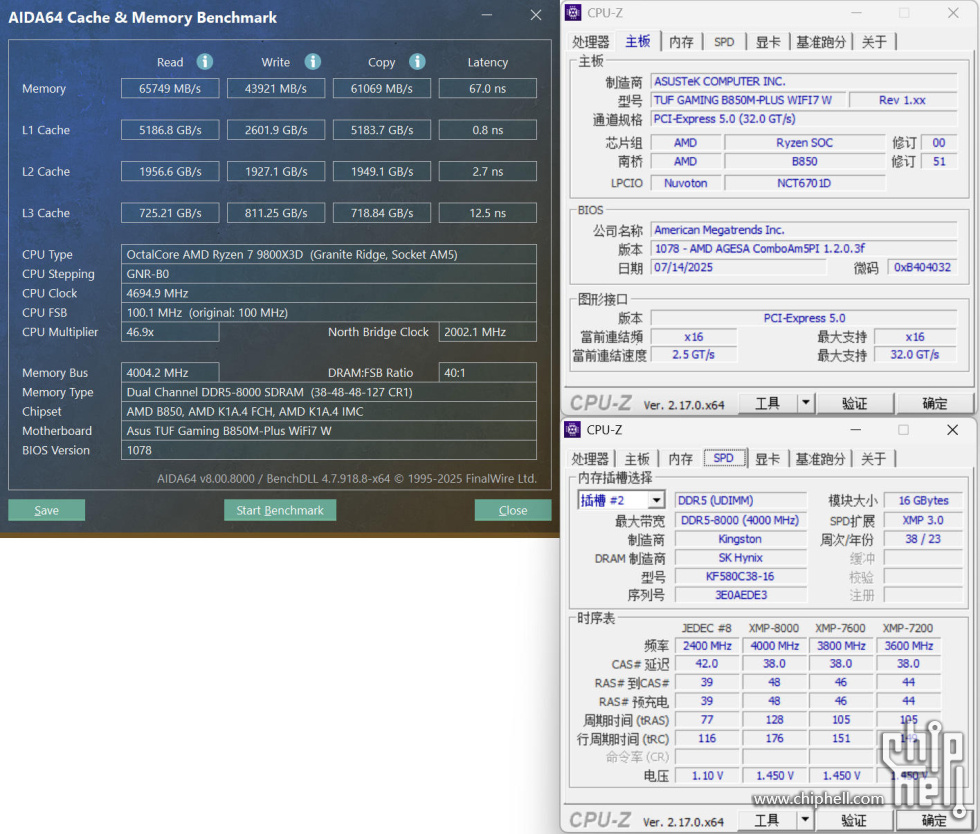

默认一键开启XMP 8000MHz CL38 时序下，AIDA 64读写如图。



以上就是这样，希望这次的装机分享各位可以喜欢，如果你对配置感兴趣也欢迎留下评论。
