其实这贴子严格来说是DIY模组线，不过大家一般都叫电源包线，我也就随大流了。

1、如果第一次做电源线的话，推荐用镀银线做，可以省去套蛇皮管和热缩管的程序，比较方便。
2、你做的第一组线应该是CPU或PCI-E电源线，因为根数较少，而且没有2并1的线，成功做出第一组线后会极大的鼓舞你继续下去的信心。
3、如果只做一套线的话，绝对是买现成的划算。不过长度什么的就没有自己做那么合适了，而且绝对不会有自己成功包线后的快乐。

工具和材料的选择：
1、斜口钳。型号随意，二三十一把的就够用了，淘宝搜搜一大堆。


2、压线钳。推荐型号是：OPT SN-48B，淘宝价120左右，非常实惠。压出的端子都是一次成型，工整，紧实。


3、剥线钳。剥镀银线的话一定不能用靠双面压头的水平张力把线、皮分离的剥线钳，我第一把钳子就是买的这种，结果拉坏了4-5根线后果断退货，如下图：


也不建议用下面剪刀型剥线钳，如果不熟练的话，在拉拔的时候会拉断铜丝，而且剥线长度不容易掌握。


我用的剥线钳40元左右，如下图这样的，一边是压头，一边是刀口。一套线做下来，没有一根铜丝被拉断过。剥镀银线是用标注为1.0的刀口剥的，所以购买的时候要注意了，剥线钳的剥线范围是多少。




晒一下材料的清单：
18AWG镀银线，我买了60米，扣除一开始做坏的线材和剩余的线材，包一套电源大概只需要35米左右。
电源接口若干：根据需要购买，记得是公头（插别人，不是被插）。
端子：100个左右。
SATA刺破头：如果是1拖4的SAATA线，则买180度（或者叫中端）刺破头3个、90度（或者叫末端）刺破头1个。两者的区别仅在顶盖不同，180度的顶盖两侧一样长，90度的顶盖一长一短。如下图：



万用表：买最便宜的就行了，方便测线序和检测通电情况。

以下是做线的一些流程和心得：
压端子流程：
剥线后裸露的铜丝长度一般在3-5MM左右，线放入端子后，线皮不能超过端子的第二个脚，第一脚压住线皮，第二脚压住裸露线头，见下图从右向左依次为端子的第一至第三脚：


我的做法是：
1、将端子脚朝上放入压线钳合适的卡口，注意方向保持垂直（不然压出来的端子是歪的）。

2、轻轻合上压线钳至端子不会滑出即可，注意钳口不要压到第三脚。


3、插入线缆，注意深度（不能让第二脚压到线皮）。
4、将压线钳一次性合到底，不要用猛力，否则端子有可能在压线钳卡口内打滑。
5、松开压线钳，OK了



压双线端子流程：
压双线比较麻烦，我的做法是：
1、裸露的铜丝比单线的要短1-2MM。
2、两根线分别用压线钳压扁（线皮和铜丝一起压），然后把两根线放在一起用压线钳再压一次。
3、左手持双线，右手拿端子，将线重叠好放入端子合适位置，右手将端子第一脚稍微合拢，防止端子滑落。
4、将线和端子一同送入压线钳卡口中，（还是和压单线同一卡口）
5、将压线钳一次性合到底，OK了
以上压双线过程没法拍照了，发个压好的图吧。


端子插进电源接口：
这个简单了，插进去就行，不过要注意：
1、线序不要搞错
2、插入是有方向的，即电源接口的固定卡口朝上，端子的针脚朝上。
3、遇到插到一半插不进去的时候，千万别硬捅，端子会废掉的，退回一点，稍微旋转一下端子，就能顺利进入了。

关于刺破头的制作流程，以一拖四sata电源线为例：
1、斜口钳剪出5根长度相同的线，不用剥皮。
2、用一字螺丝刀（别用太小的螺丝刀就行）将5根线依次压入刺破头的卡槽中，一定压到底，不然有可能刺不破皮，用斜口钳剪平线头。



3、盖上刺破头上盖（一长一短那个）。第一个刺破头完成。
4、接下来就是另外三个刺破头了，只能以文字说明了：
我的做法是将电脑的硬盘全部装好，把上面图中做好的刺破头插入最上面的硬盘接口中，其余的刺破头一次插入其它硬盘接口中。拉直电源线，用和上面一样的方法，将电源线压入其余刺破头的卡槽内，这样做出来的1拖4sata线能保证距离正好，不用再去测量两个刺破头之间的间距了。下面是做好的成品图：


5、4个刺破头做完后，再进行5根线另外一端的剥线、压端子和插接口流程。

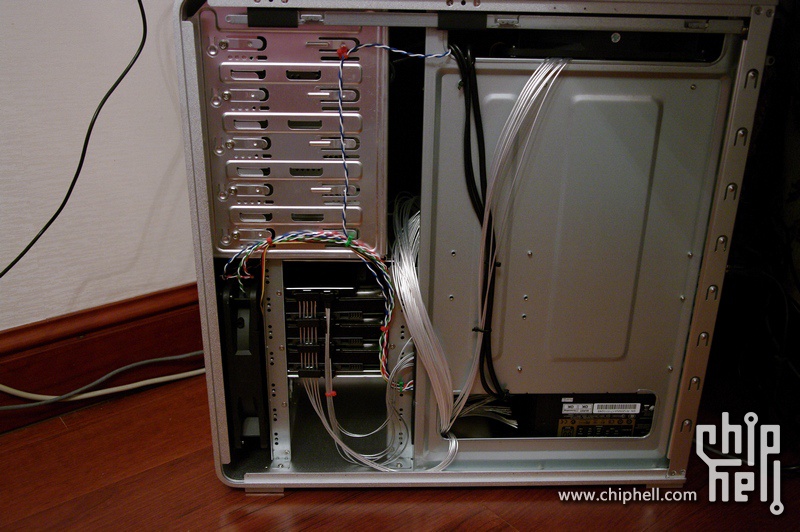

下面是我这次包线的成果，用时三个晚上。




完。


最后，求射！！

情非首尔

感谢分享    */-42

Asch

支持大大的教程，学习了

neavo

学习~ */-26*/-26

atteion

帮顶了  这对包线新手有很大的启发跟教学 好文章

hopeshow

技术贴…这一整套下来要多少。想自己做…怕废掉太多。

ninjya

LZ真是牛人啊*/-93

sson

hopeshow 发表于 2013-1-27 13:32
技术贴…这一整套下来要多少。想自己做…怕废掉太多。

工具加材料一共花了400左右，最后还多下来20多米的线。

我这是第一次做，浪费的线最多就几米，废掉几个端子。

agooday

    不错，写的很仔细
    压双线的时候可以考虑用耀毅（YY）的那个镀金端子，它的第一对压脚是我用过最长的，基本可以全包双线

sson

agooday 发表于 2013-1-27 13:54
不错，写的很仔细
    压双线的时候可以考虑用耀毅（YY）的那个镀金端子，它的第一对压脚是我用过最长 ...

感谢分享，已经放入TB购物车备用了。

msc815

这要要顶啊。。慢慢研究下*/-12

f00bar

学习了，感谢分享

light_zh

学习了

qzl520

早上就想着准备学包线，你这帖子就上来了，看看你的预算，傻眼了，这么费钱啊？*/-93

HBV_hongkong

樓主用的火牛線材顏色同銀欣FT01相配得好好看啊*/-52

我是野人

支持大大的教程，学习了

sson

PPLANE 发表于 2013-1-27 19:24
工具材料都说得不对，误导新人

我这也是第一次做线，相关的信息可能有误，请指教！

一直很安静

谢谢分享。学习了

a1s725

       我自己还是觉得指甲钳比剥线钳方便*/-49

sson

a1s725 发表于 2013-1-27 21:53
我自己还是觉得指甲钳比剥线钳方便

不觉得，我用的剥线钳，基本上6-7秒一根啊。

另外你工作台上的东西可真是五花八门。

惠威m200mkIII?同用此款，握个手。

毛毛和豆豆

支持楼主 技术贴啊
好好学习学习 以后包线自己弄

a1s725

sson 发表于 2013-1-27 21:59
不觉得，我用的剥线钳，基本上6-7秒一根啊。

另外你工作台上的东西可真是五花八门。

厂里配的宿舍乱是正常的,女王不在身边自己的房间几个月都不清理一次

nickyyeatz

mark一下，收藏了~~~~~~~~~~

sson

as532079727 发表于 2013-1-28 08:49
把脸洗净了  哥喷你一脸

怎么个意思？

l0qvfa

好技术贴,学习

sson

as532079727 发表于 2013-1-28 09:07
[完。

*/-19

cheneythomes

俺用的就是这种剥线钳。。。其实这个只关于熟练问题罢了

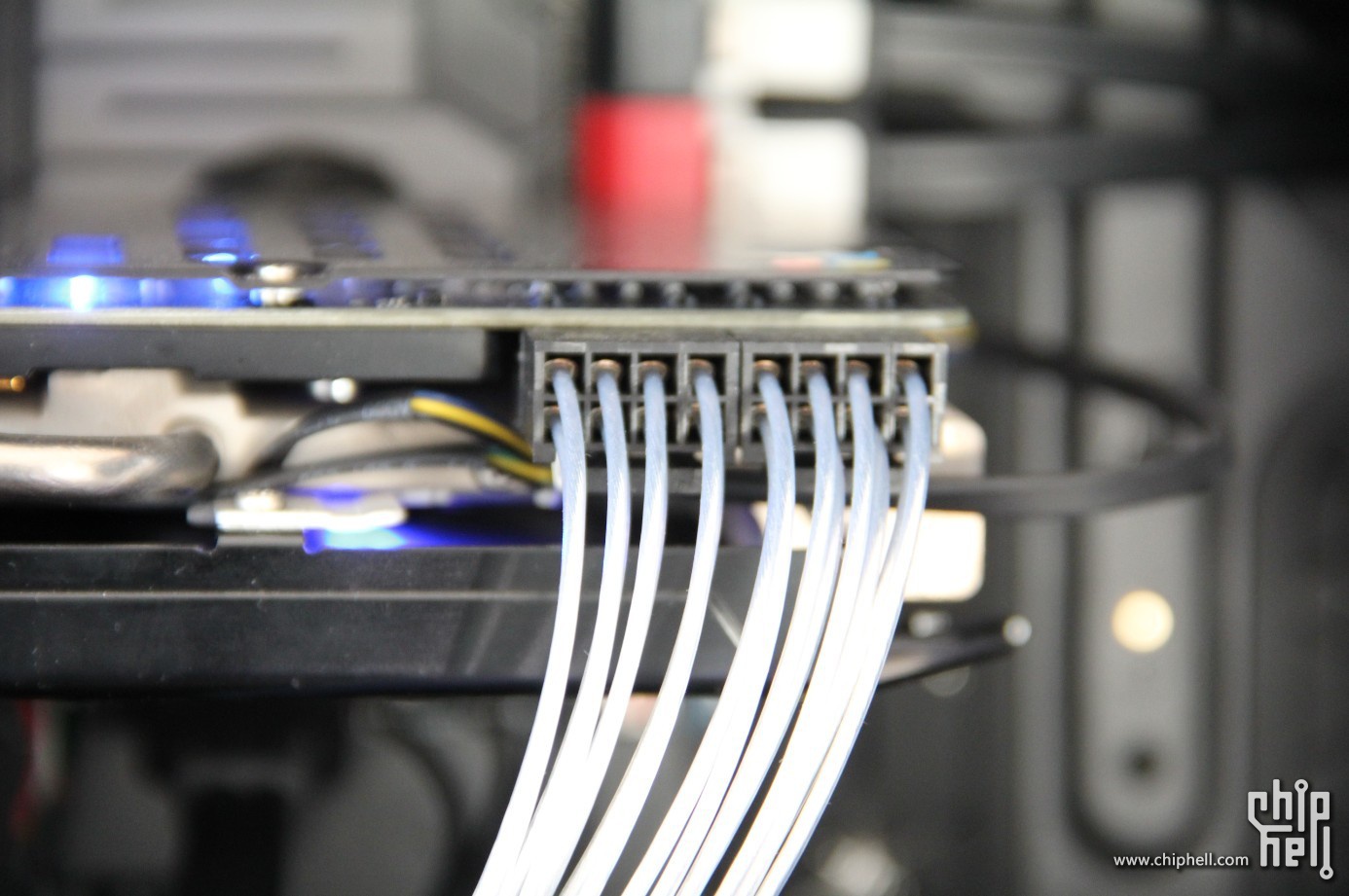

同用镀银线，晒下俺自己做的线的效果
