产品解析
封面展示了显卡正面外观.侧面的白底则与产品本身黑白撞色的设计相呼应.
附件仅一张感谢卡.

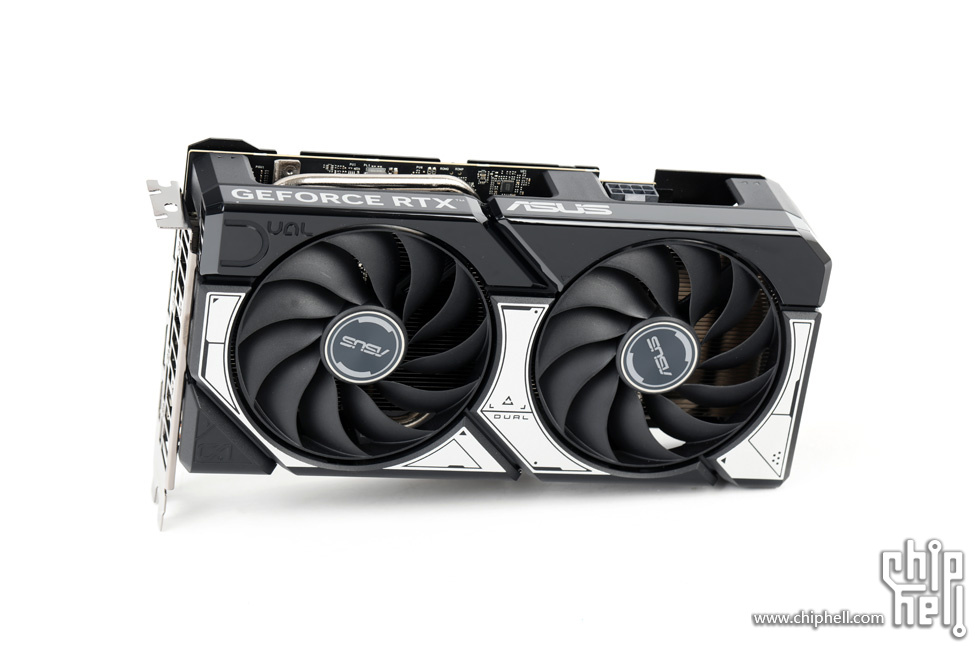

显卡正面.造型和图案完全沿用了上一代Dual系列设计.但微调了配色和部分细节.整体涂装更改为了填充式,且颜色变浅接近于白色.

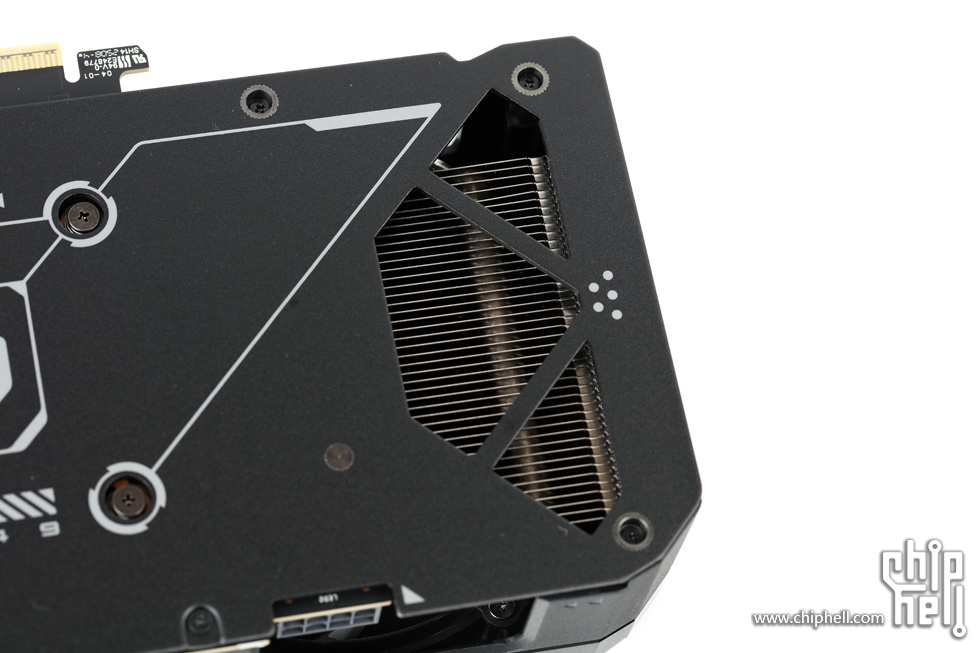

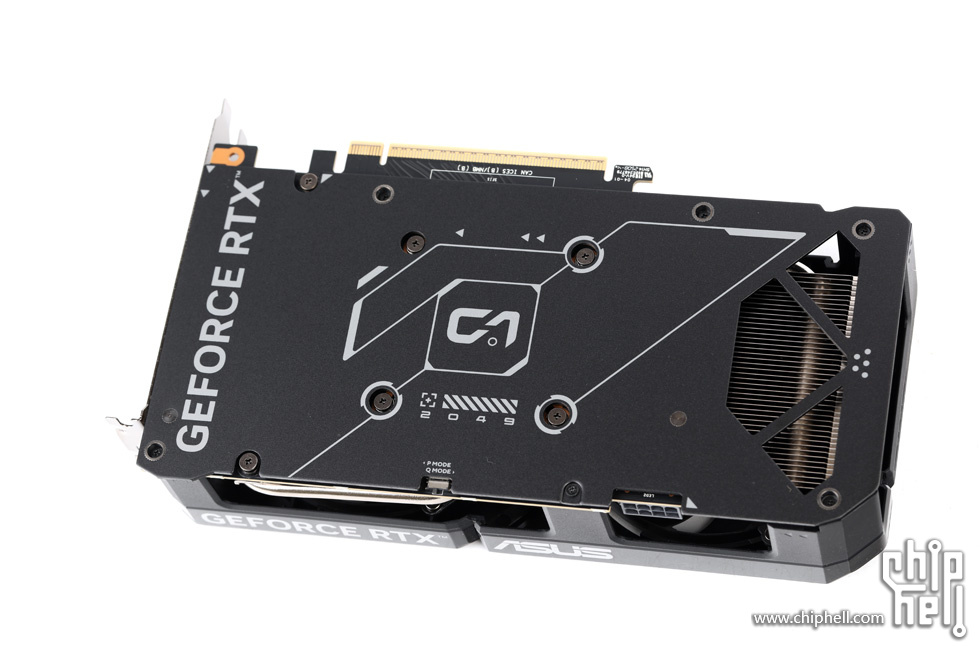

显卡背面.
GeForce RTX 标识置于挡板旁.

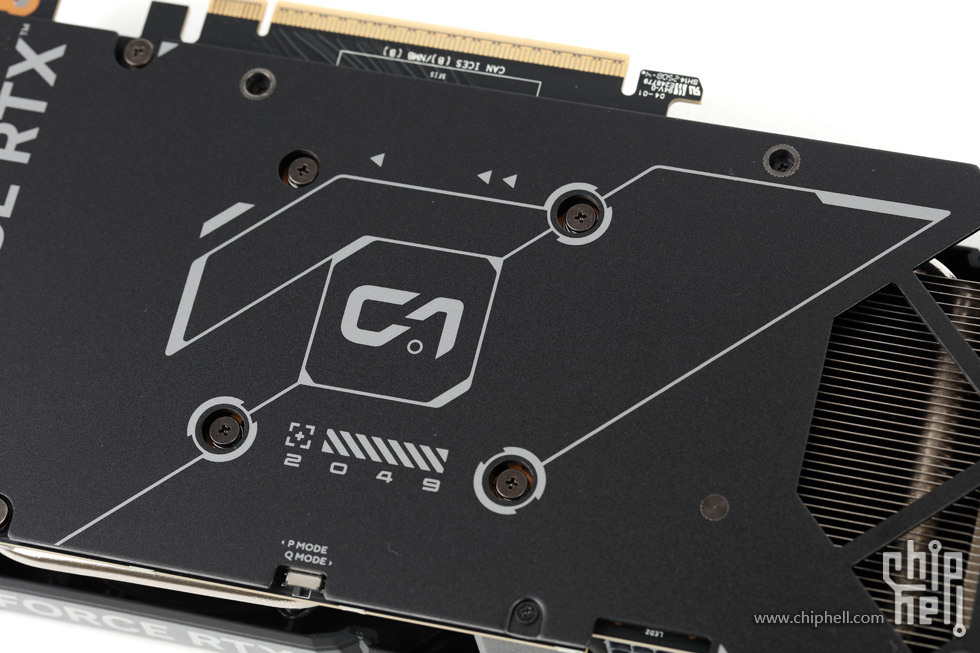

置于中央位置的Dual系列品牌Logo和主题装饰纹.
小幅超出板卡长度的段落也留出额外开孔优化通风.

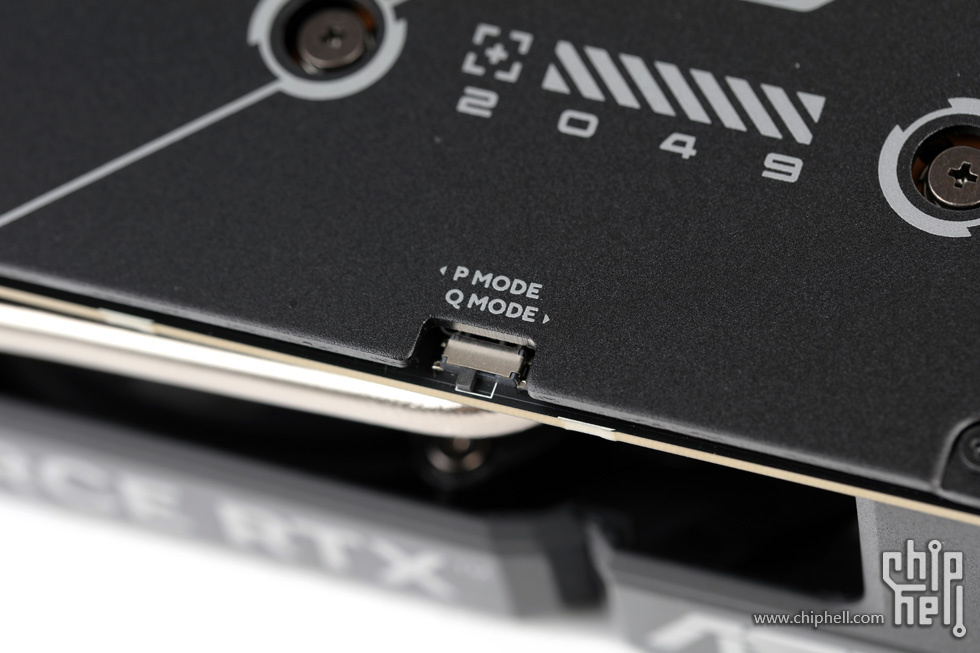

双模式BIOS切换开关.

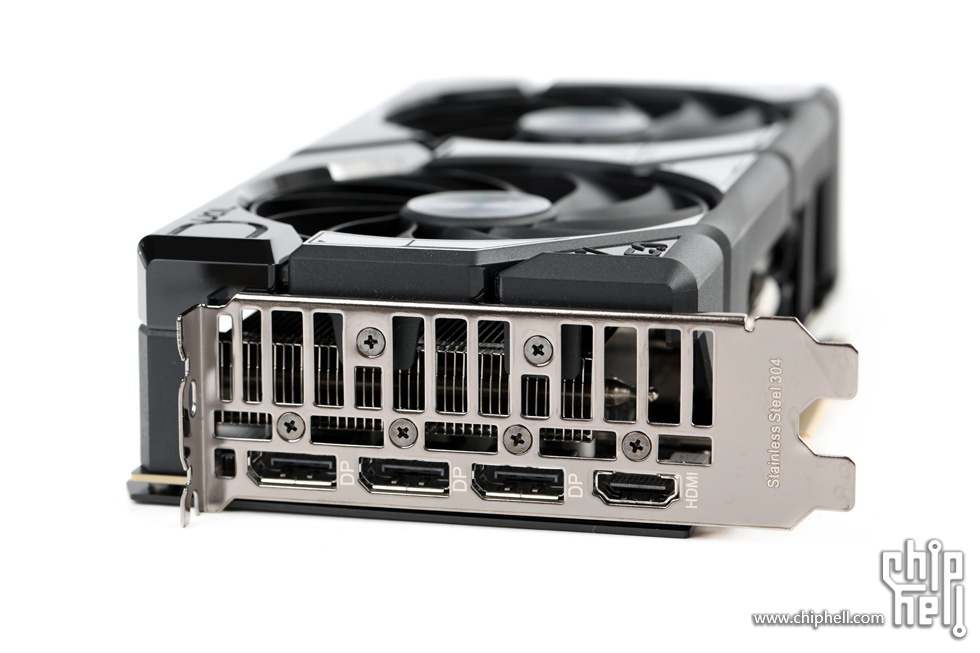

输出接口为标准的三个DP 2.1b和一个HDMI 2.1b的组合.厚度上仍超出双槽范围,高度上亦作小幅越肩.而由于横向散热片的排列设计需要往显卡前后方向排风,因此挡板上留出了更大面积的开孔.
开放式的顶部.

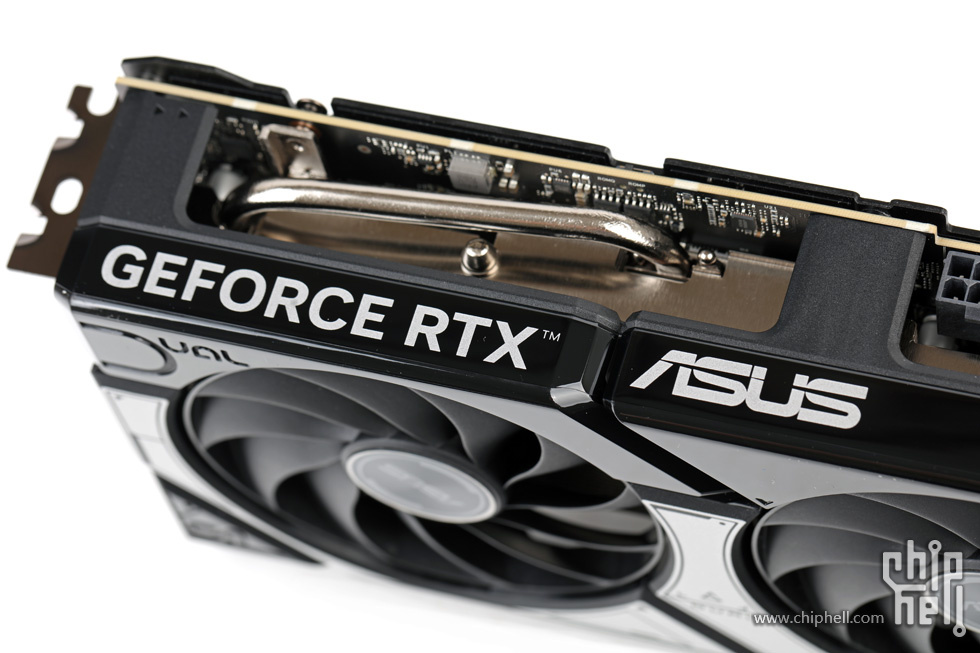

顶部Logo的位置调整为前半区展示GeForce RTX标识,后半区才是ASUS的商标.
单个传统PCIe 8-pin电源接口.令人感到意外的是竟然改用了市场上普遍“失传已久”的正向摆放设计(即卡扣侧朝向正面).

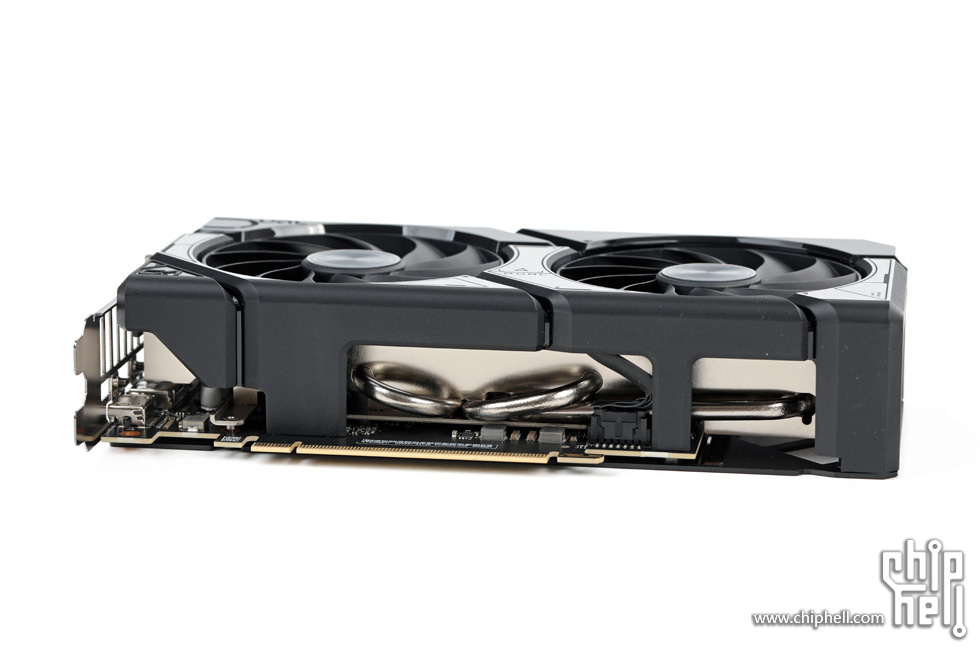

显卡底部.

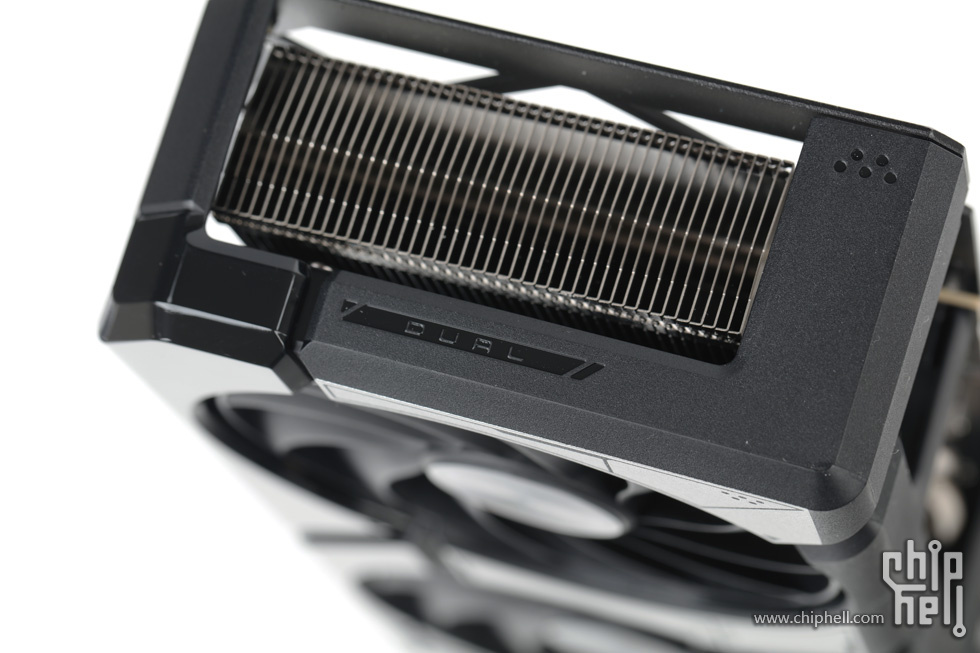

开放式的尾部,配合散热片朝向用于排风.
外壳上原本的一些涂装和装饰纹改为了注塑造型.
正面面板.
上半段外壳改为实色亮面的设计.

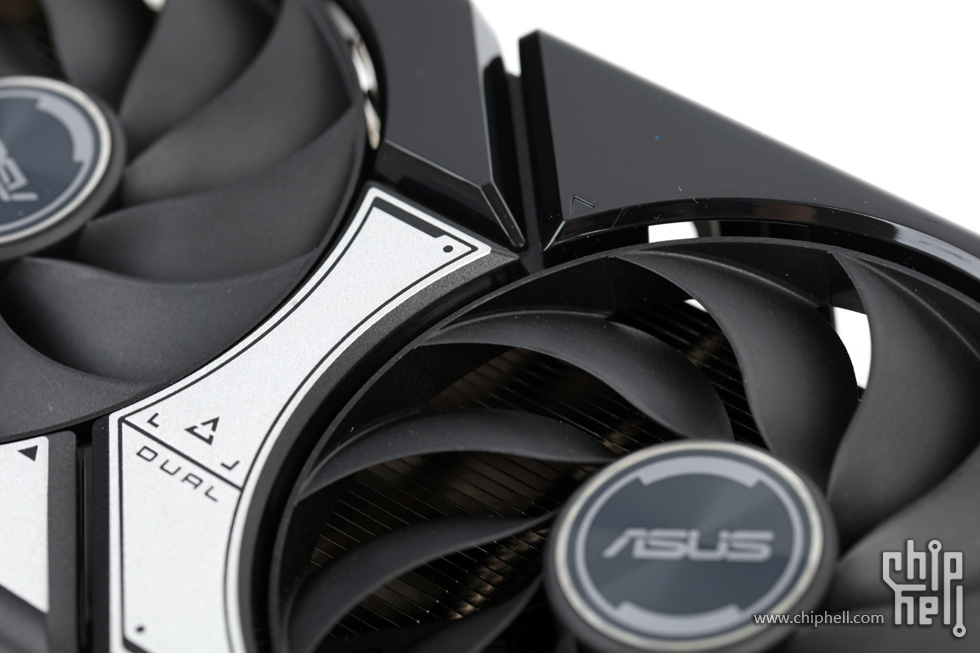

靠近接口侧的凹刻纹巧妙地由DUAL四字母变幻而来.
融入斜切线条分块风格的造型.
圆弧的上边缘过渡和切角的上边角处理.

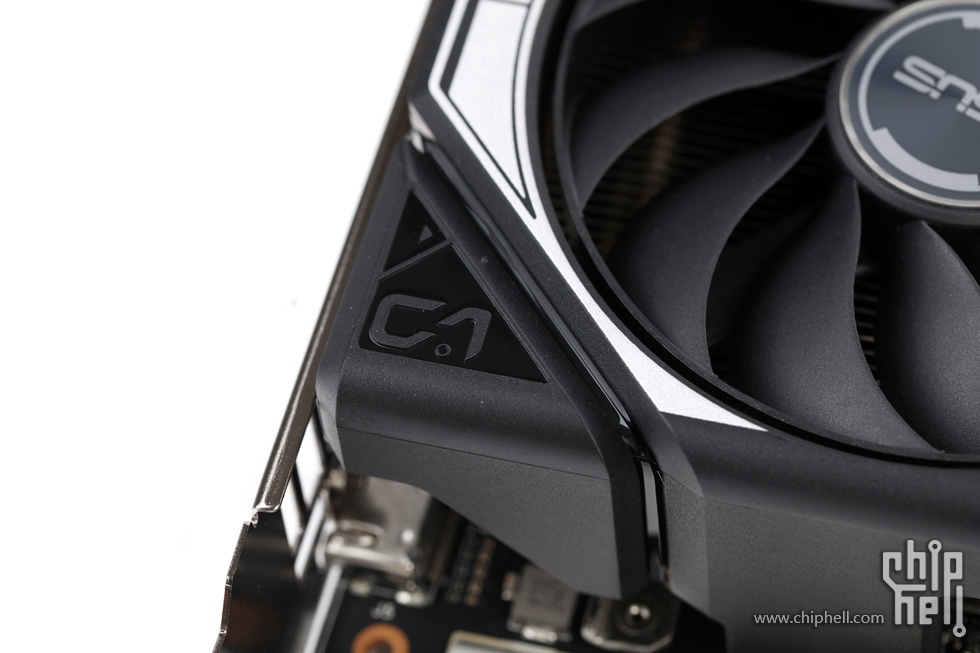

挡板侧下边角的装饰也从涂装改为注塑.
下半段面板上的涂装改为了接近白色的大面积填充.

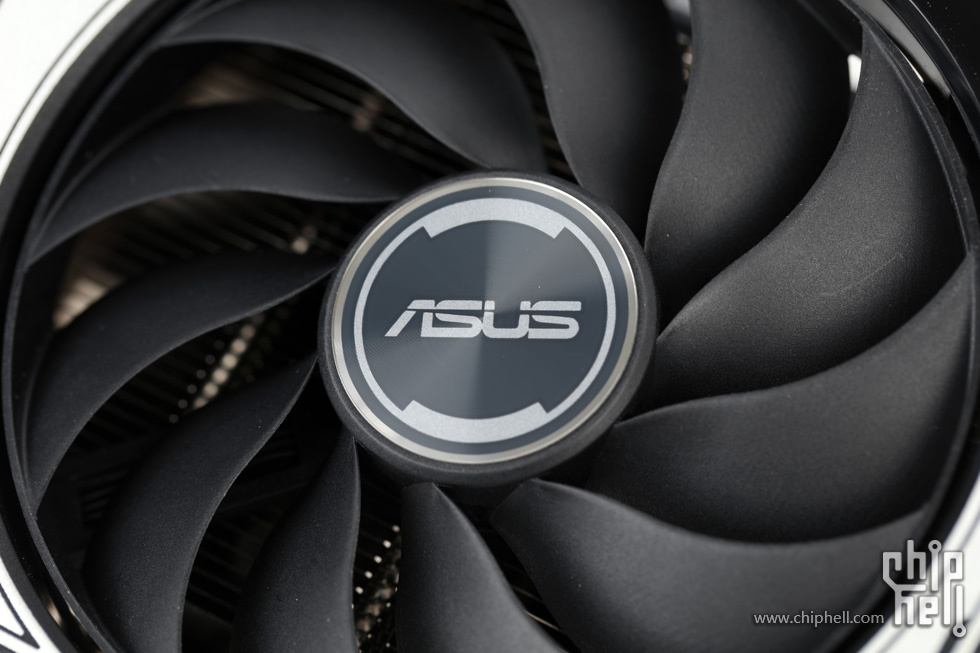

两把相同的十一叶风扇.轴心以ASUS Logo装饰.
靠近轴心位置亦有多一道特殊弯折以优化整体性能.
连框式的扇叶.

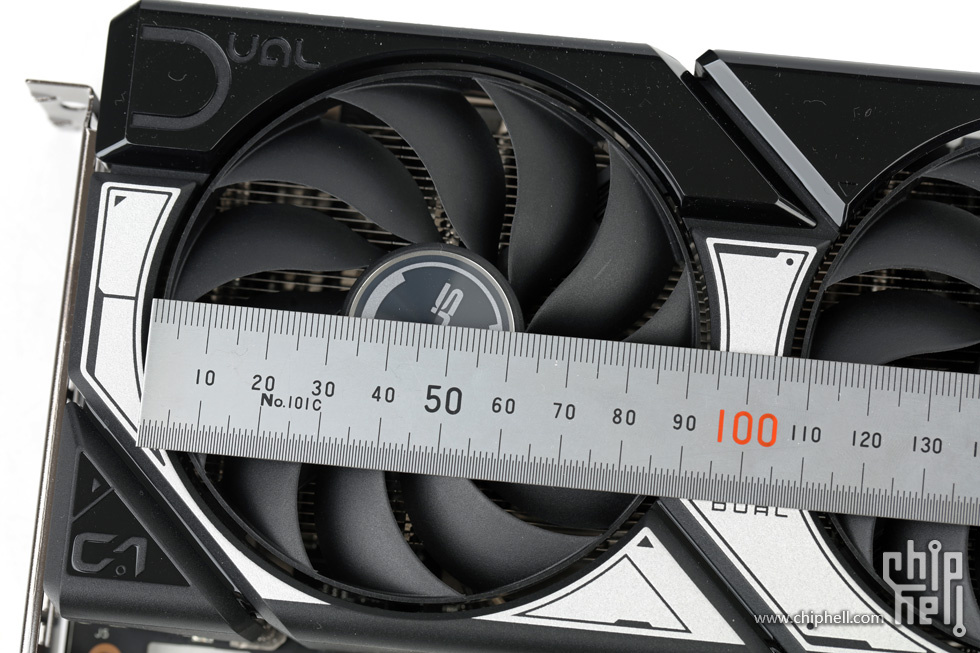

风扇直径尺寸规格为93mm.

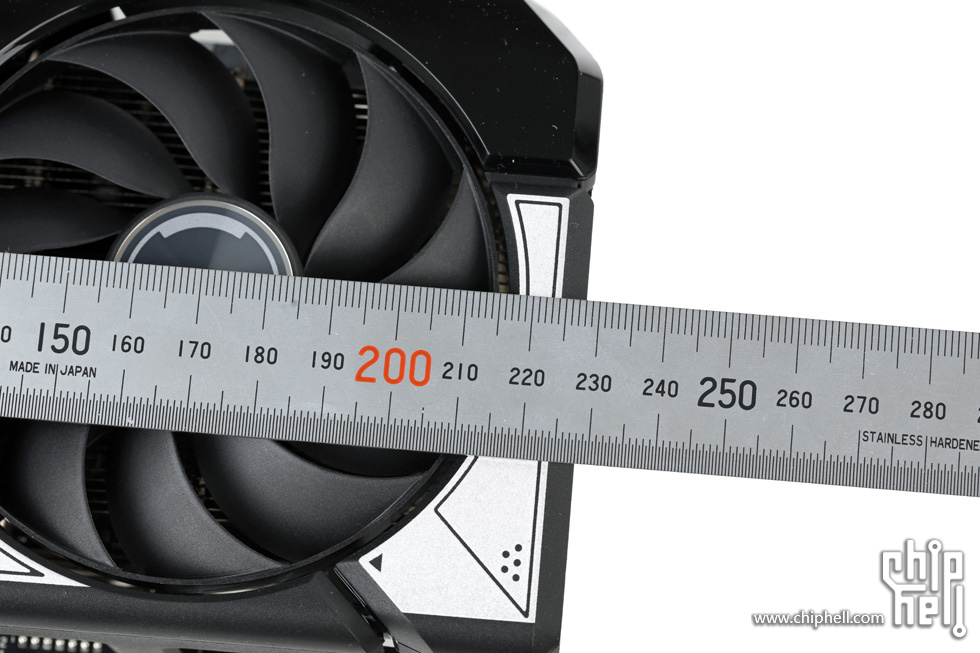

显卡长度(不含挡板)约228mm.
显卡厚度约50mm.

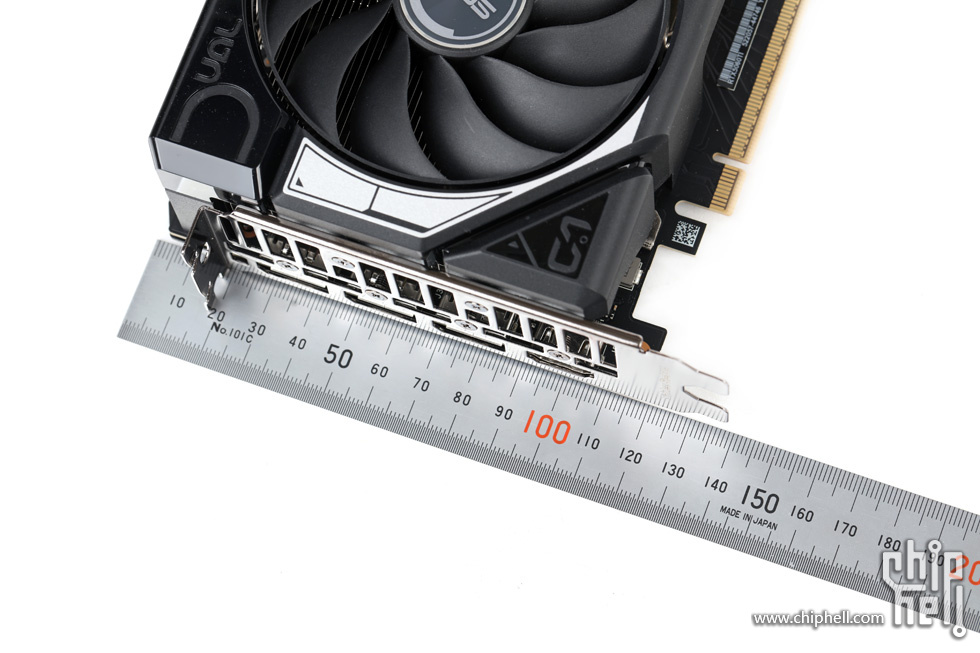

显卡高度(含挡板)约140mm.

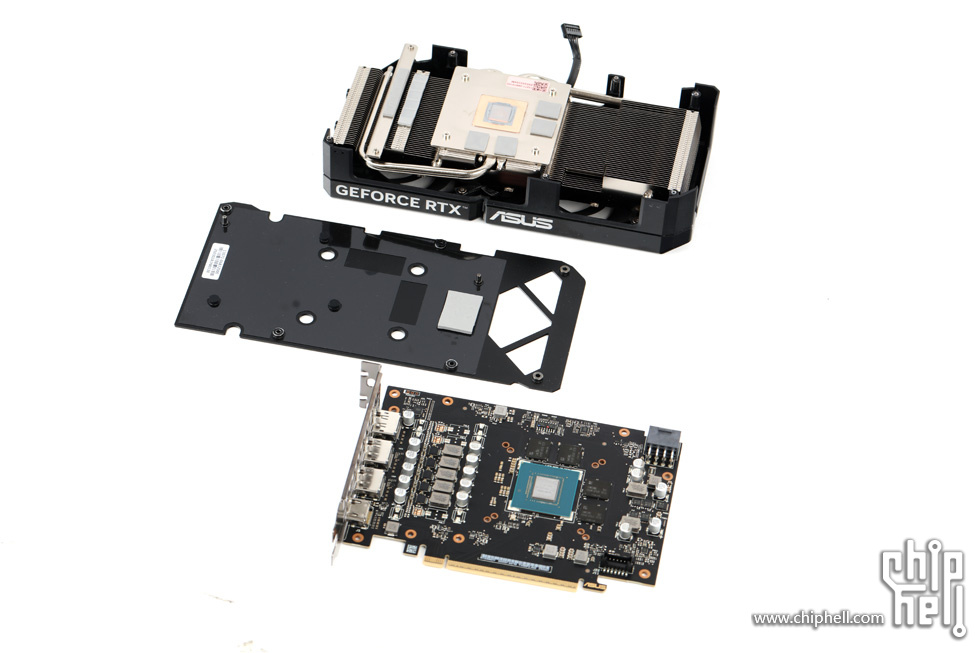

分解.

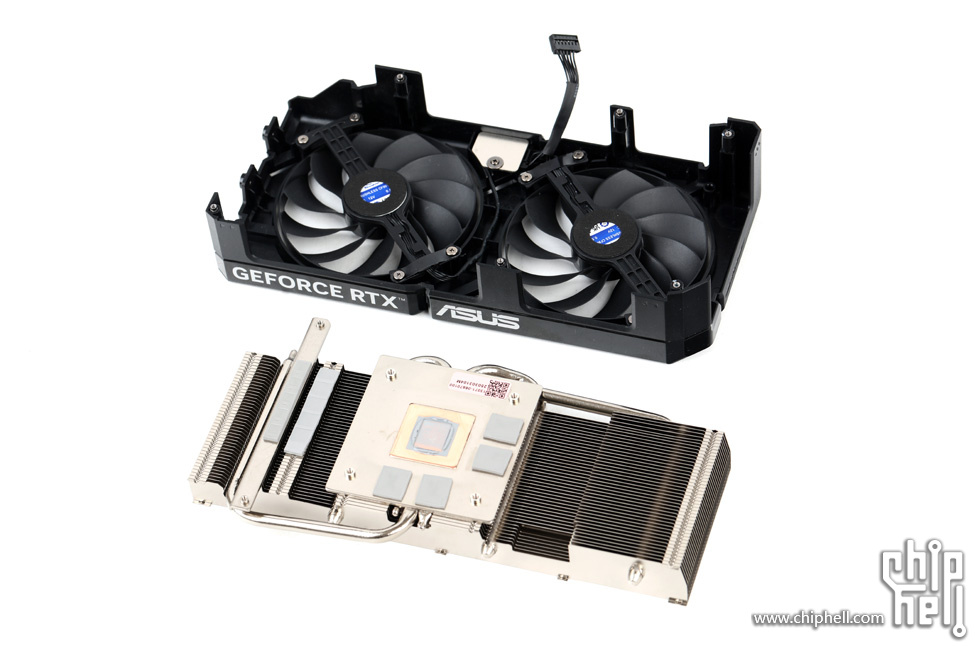

风扇外框支架独立于主散热片与PCB和背板的孔位固定.

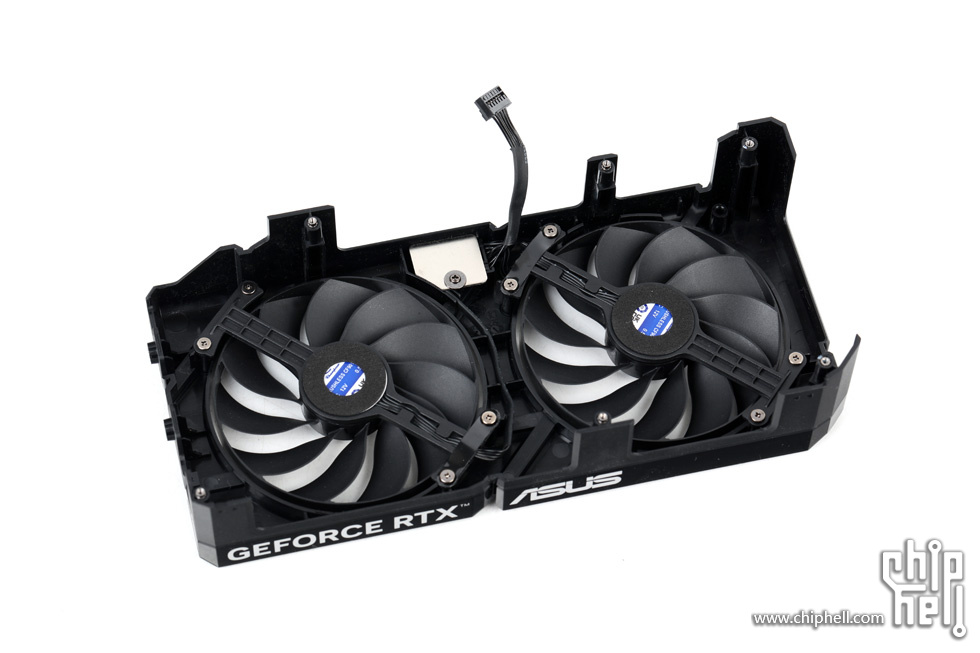

外框内侧.

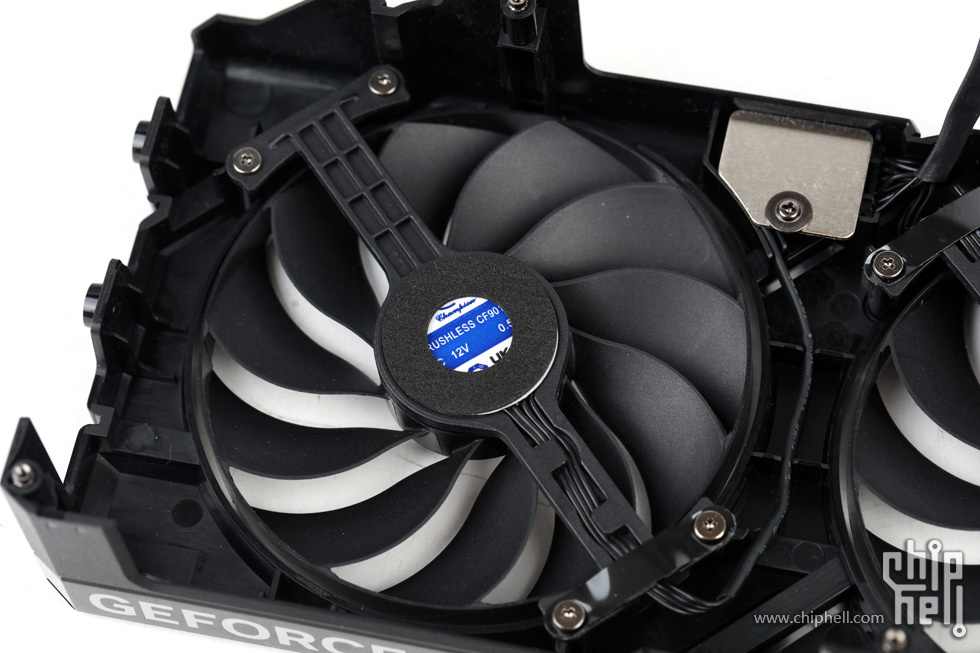

风扇固定架和隐约可见的风扇型号铭牌.

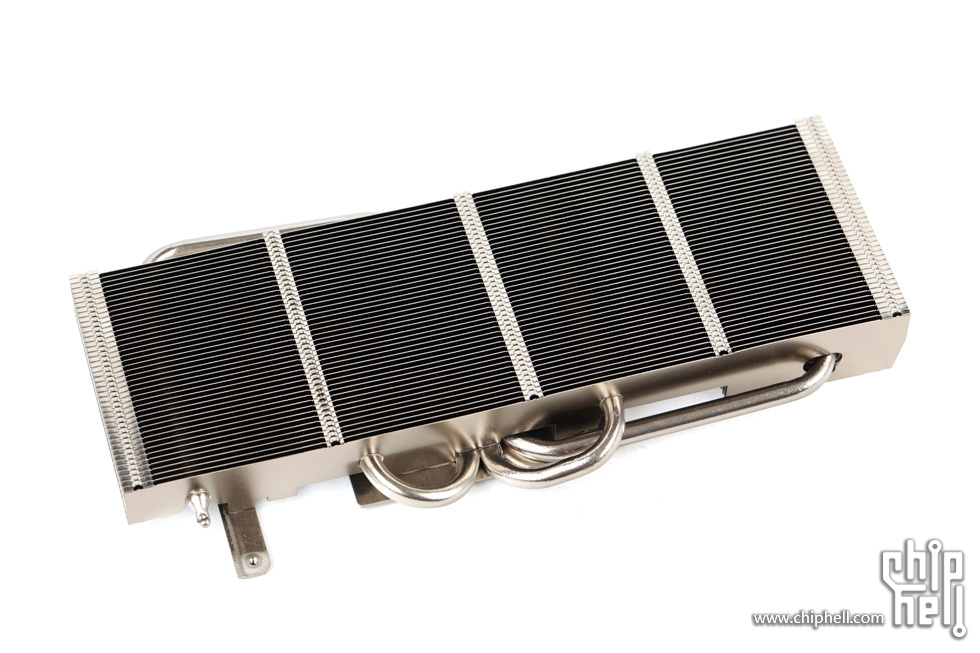

散热模块正面.横排式散热片结构

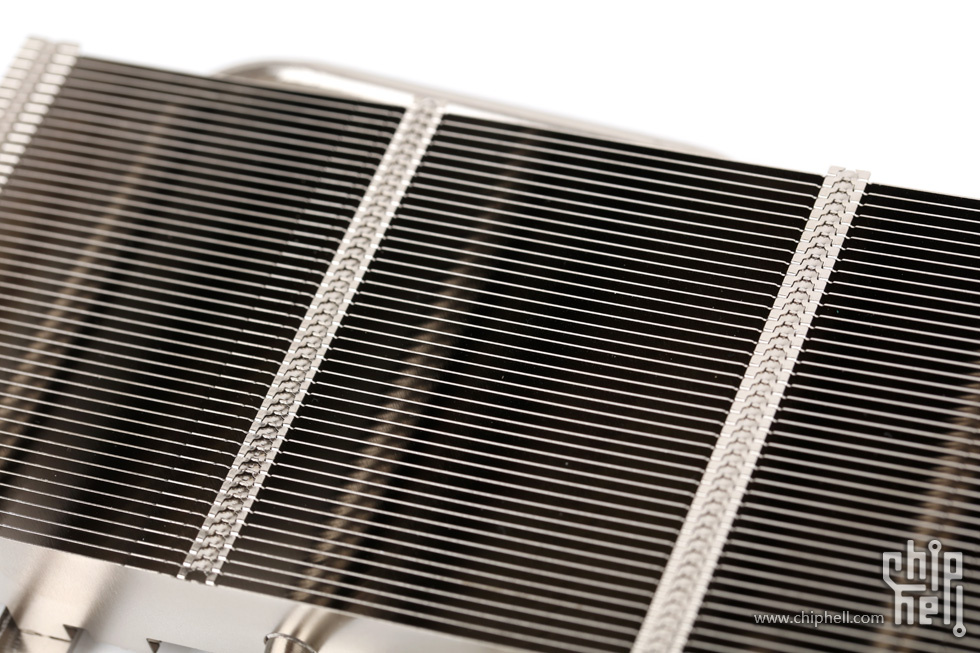

靠近风扇一侧的散热片边缘未做额外造型调整.散热片之间以五道扣边锁固.

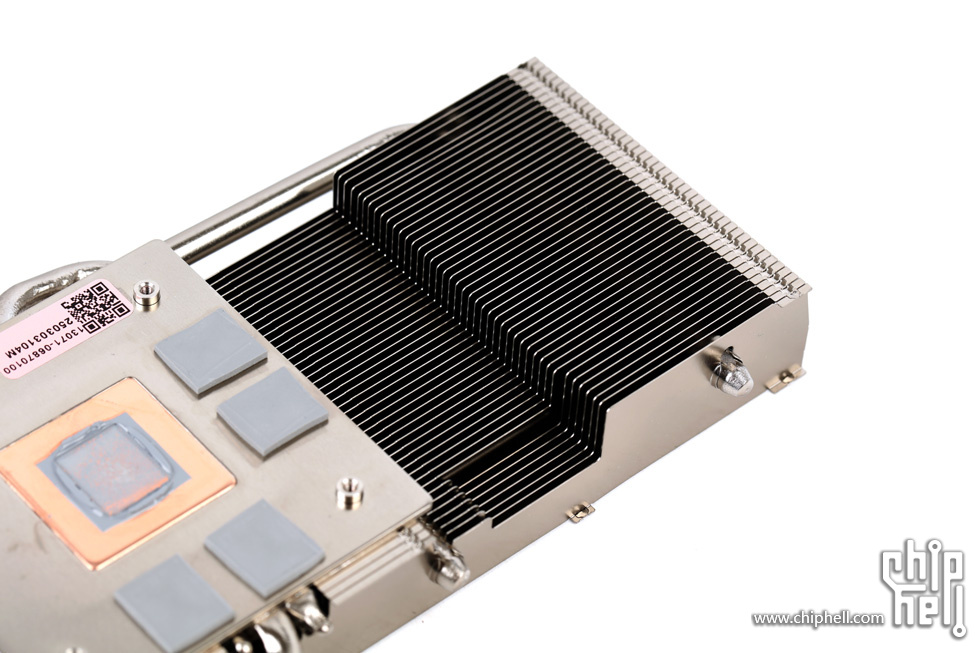

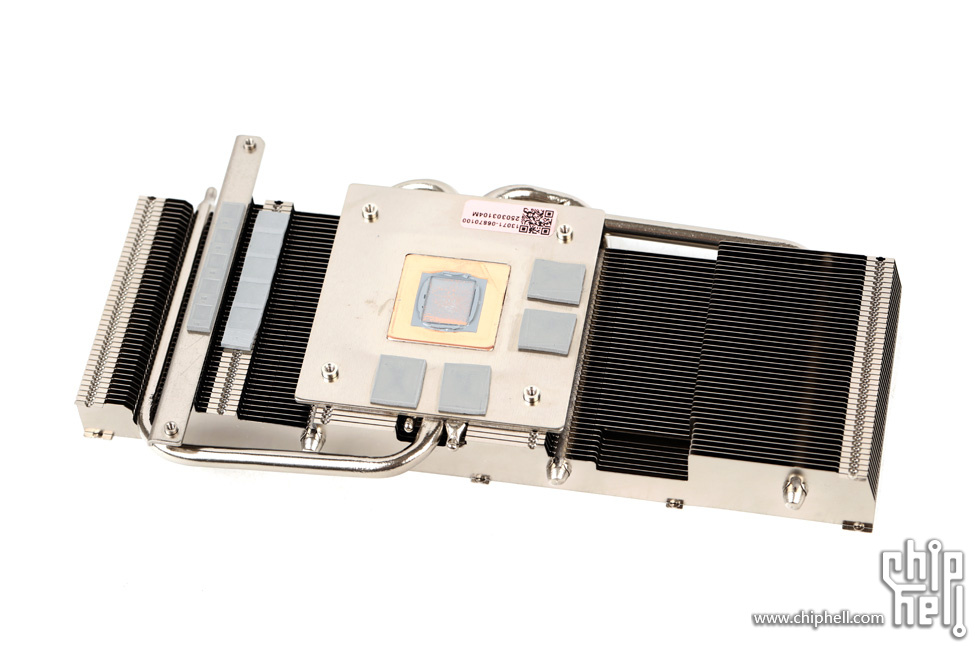

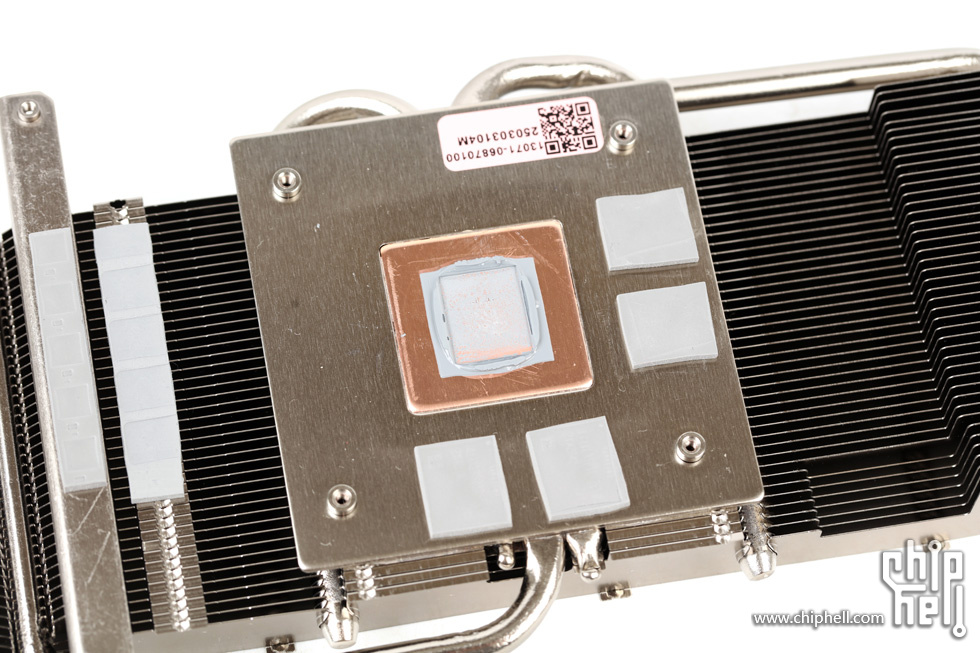

散热模块底部.

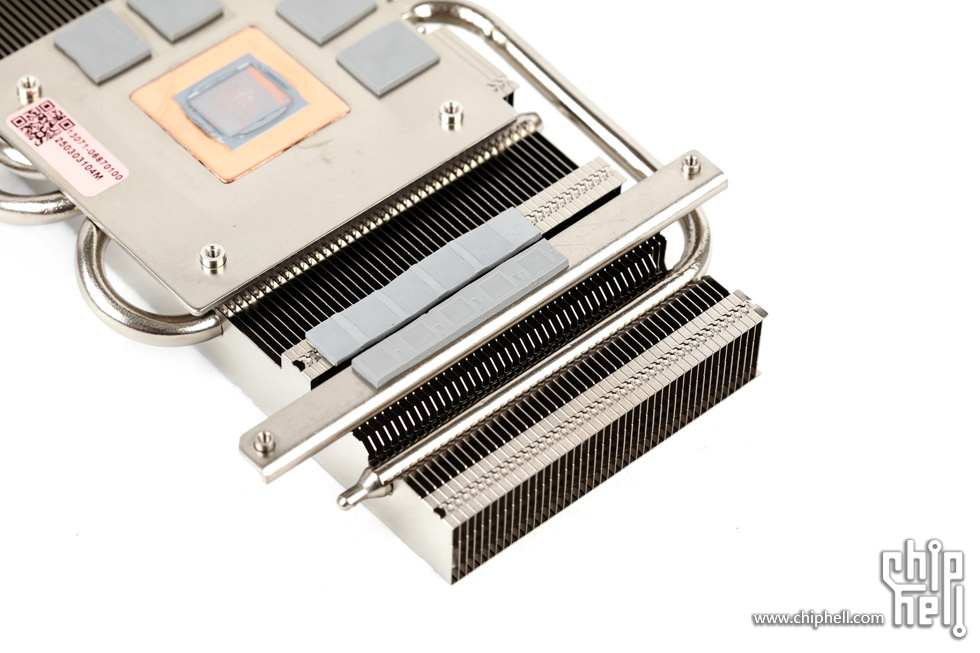

核心铜底仅覆盖GPU,显存颗粒则经额外焊接的并提供固定位的底座覆盖.

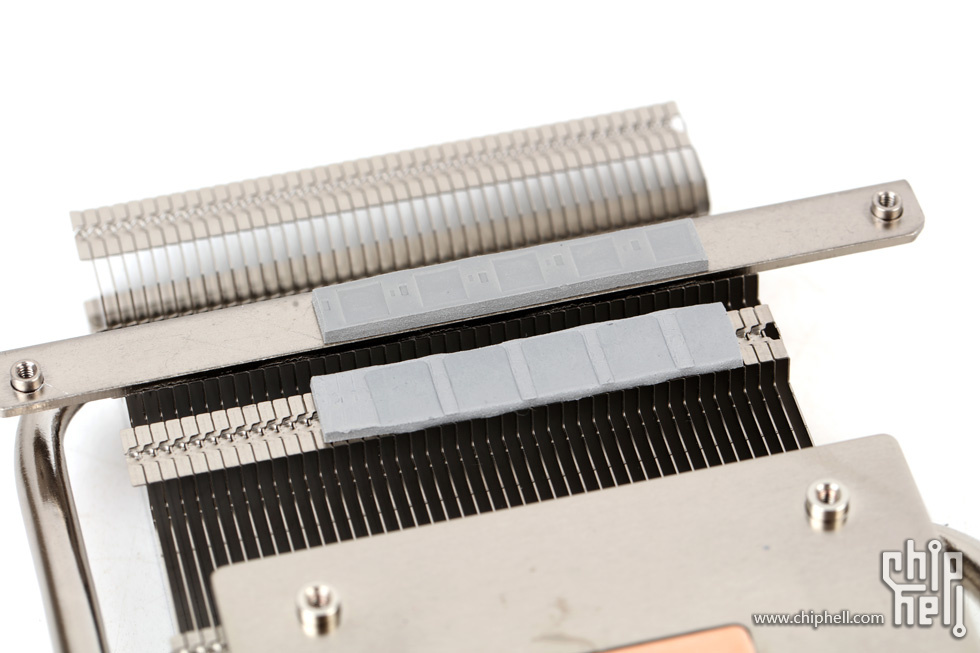

GPU供电MOSFET同样经额外焊接的并提供固定位的底座覆盖.而电感则由散热片扣边后形成的平面覆盖导热垫后覆盖.

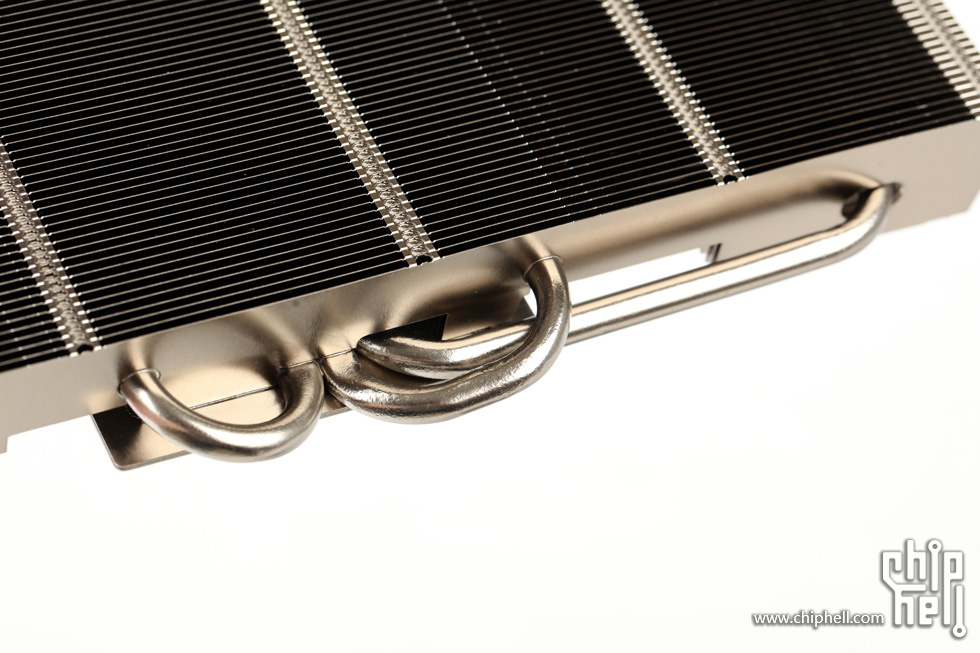

散热器搭载三条6mm热管,并以U型与S型弯折和交错后延展至散热片阵列各处
散热片高度则适配板型元件布局.
部分区域的热管仅以半包以简化制造.
俯视角度下更方便观察整体结构设计.
背板内侧.内侧的覆膜显然也同时适配16GB版本.
对应显存供电位置贴有导热垫以弥补正面散热器未覆盖的缺失.
板卡正面.
板卡背面.

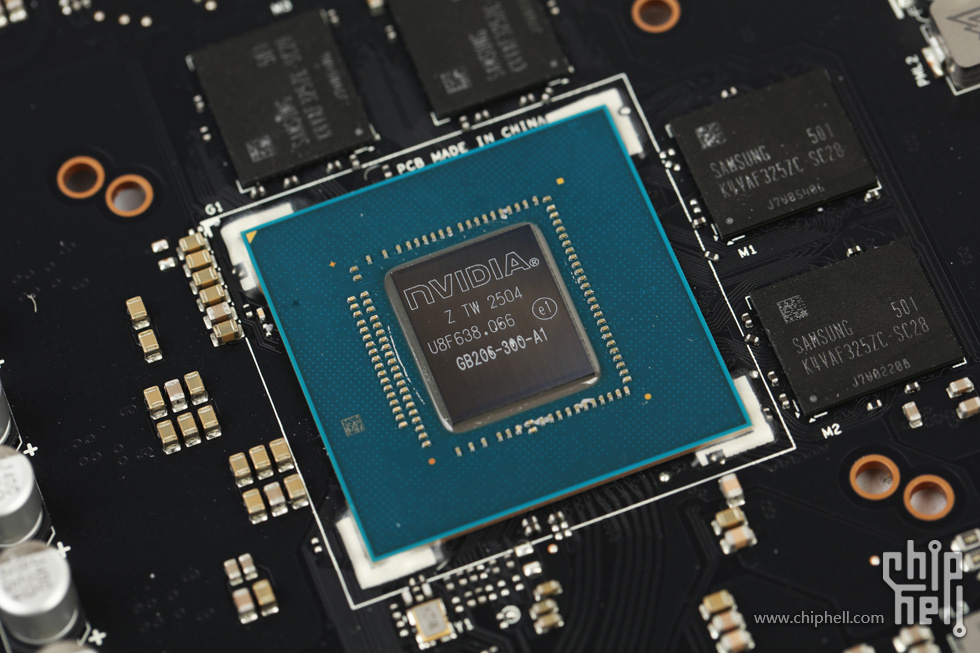

对应GeForce RTX 5060 Ti的GB206-300 GPU.
显存由4片Samsung 16Gb 32bit 28Gbps GDDR7颗粒组成8GB 128bit 28Gbps的配置.
5相GPU供电和2相显存供电.

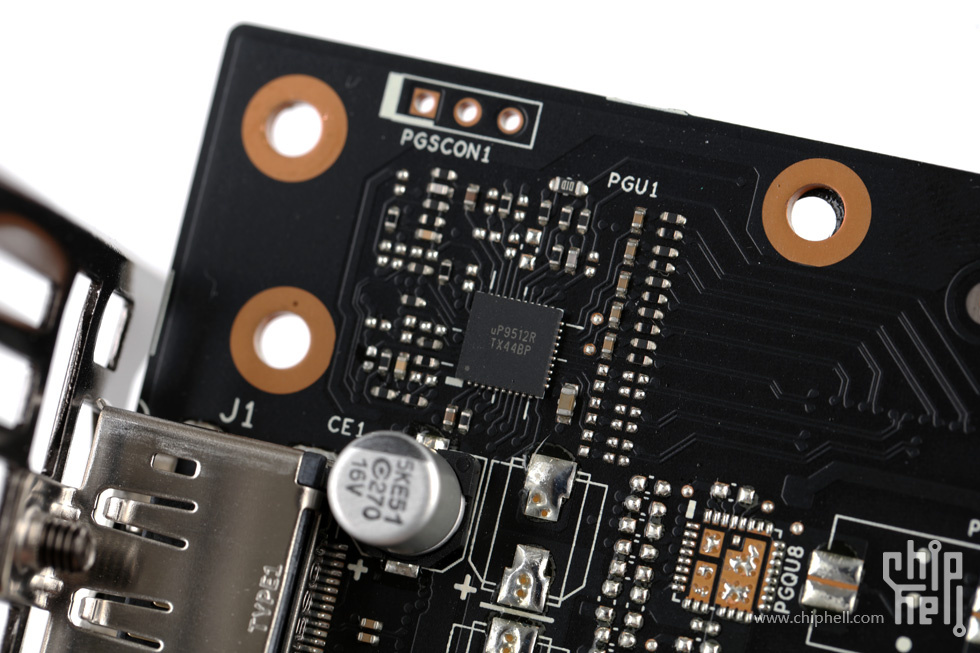

GPU供电控制器uPI uP9512R.
显存供电控制器uPI uP1666Q.
每相搭配一颗uPI uP9545A DrMOS MOSFET.
显存每相供电MOSFET为uPI QN3104 + 2* QM3106上下桥组合.
|
