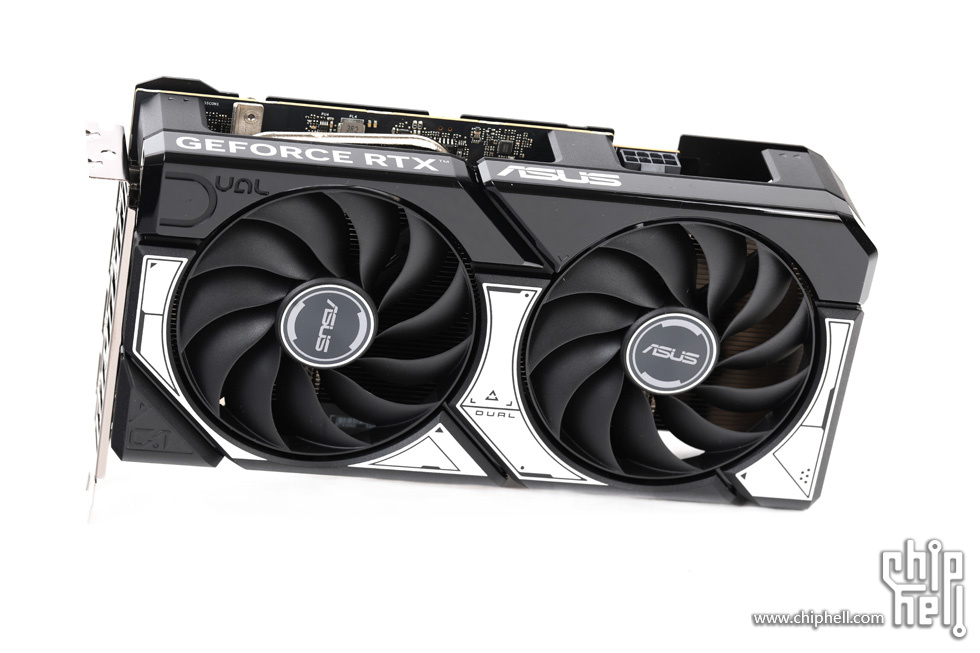

产品解析
封面展示了显卡正面外观.侧面的白底则与产品本身黑白撞色的设计相呼应.
附件包含说明书和感谢卡.

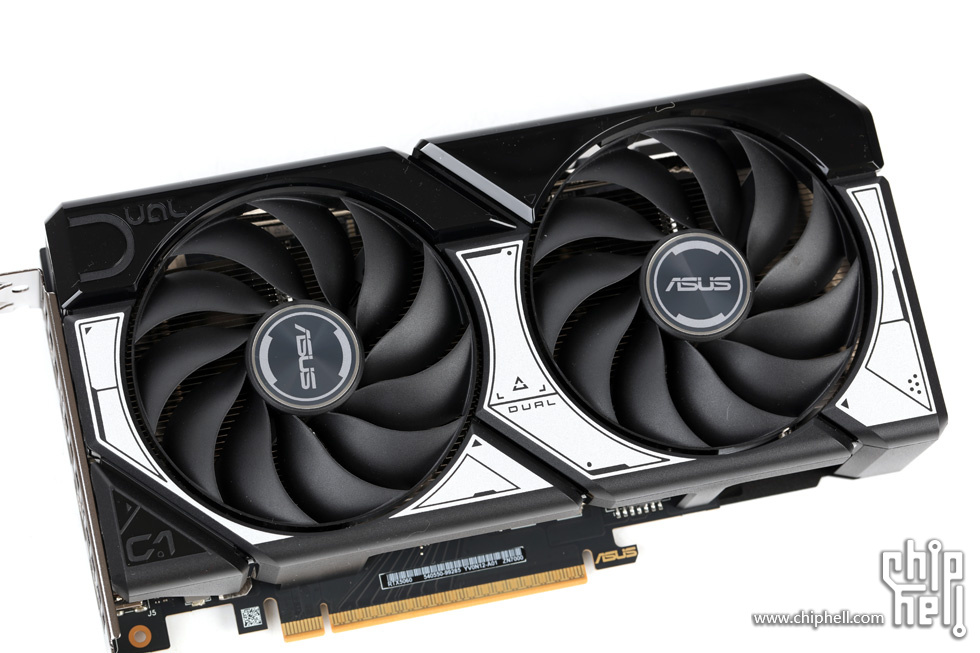

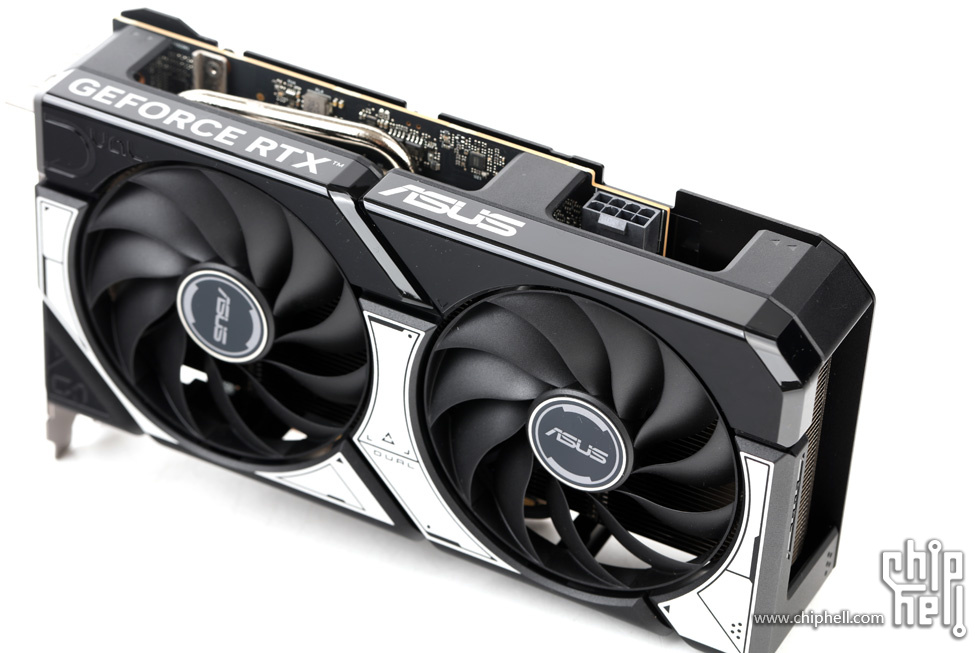

显卡正面.外观造型与同系列RTX 5060 Ti相同.亦是沿用了上一代Dual系列设计,微调了配色和部分细节.整体涂装更改为了填充式,且颜色变浅接近于白色.

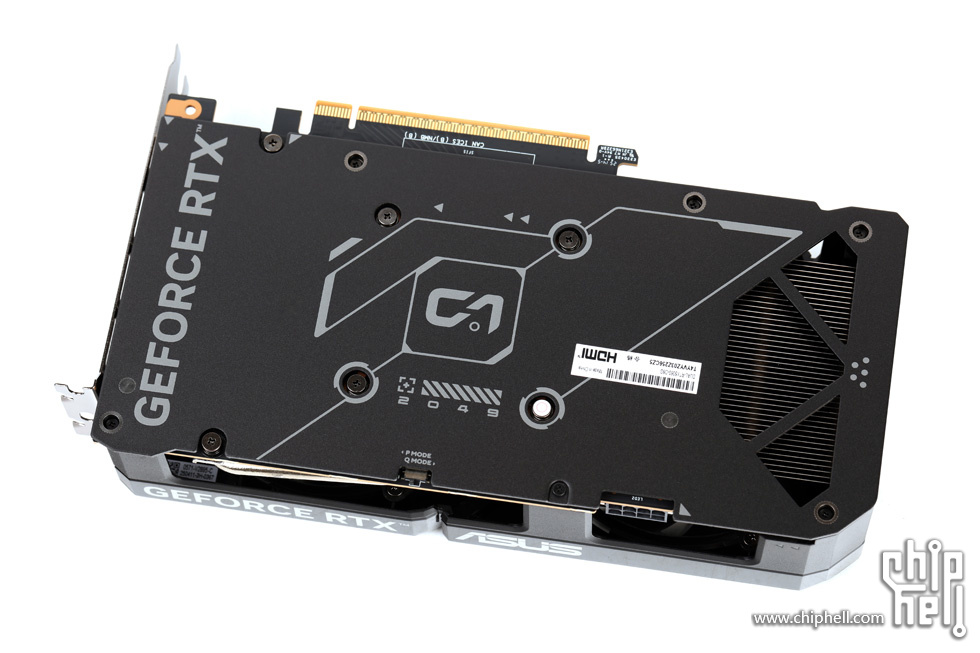

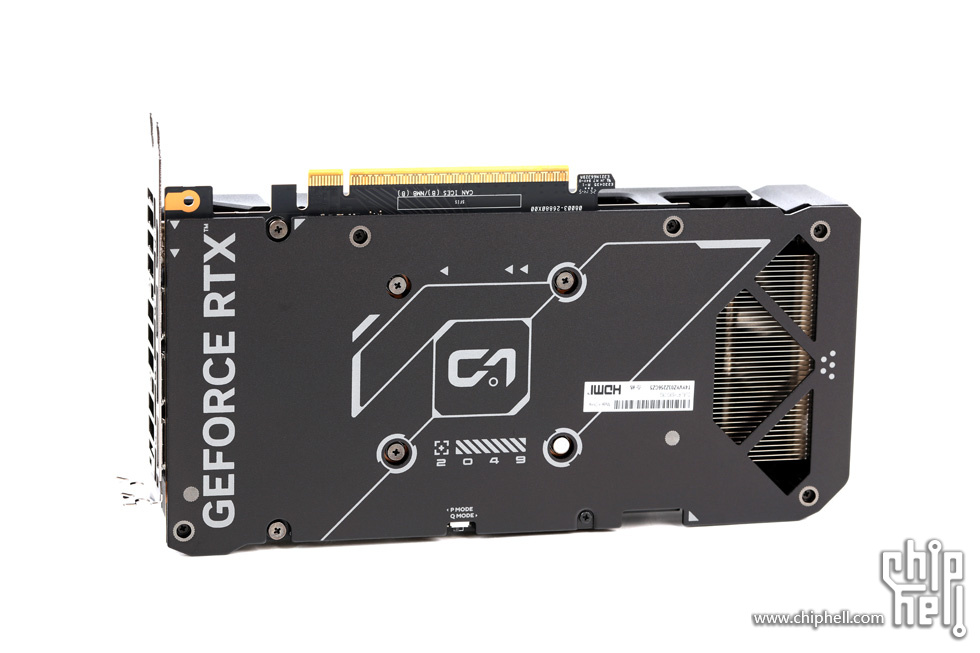

显卡背面.

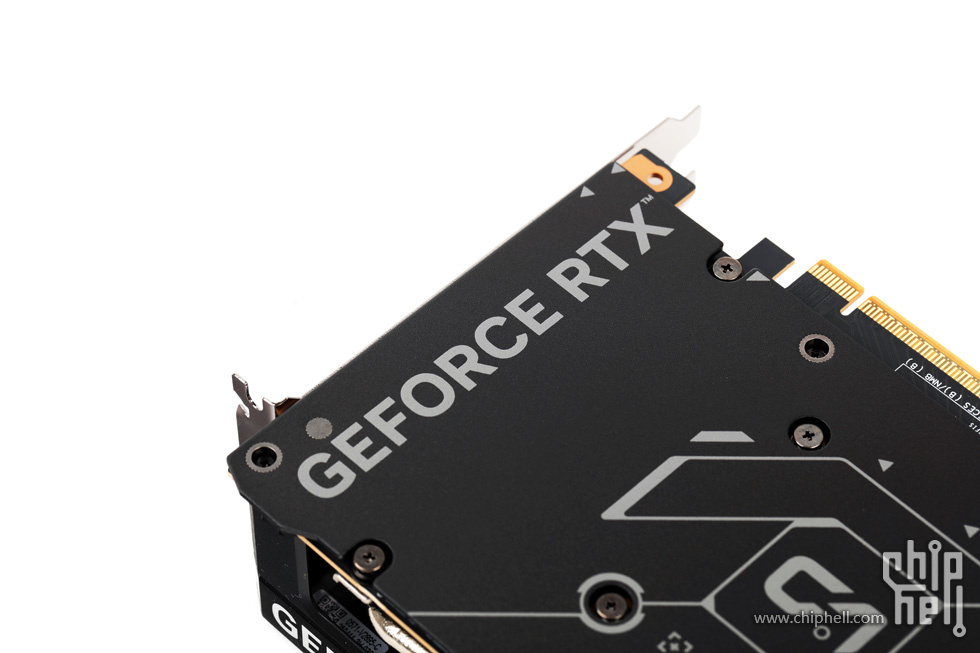

GeForce RTX 标识置于挡板旁.

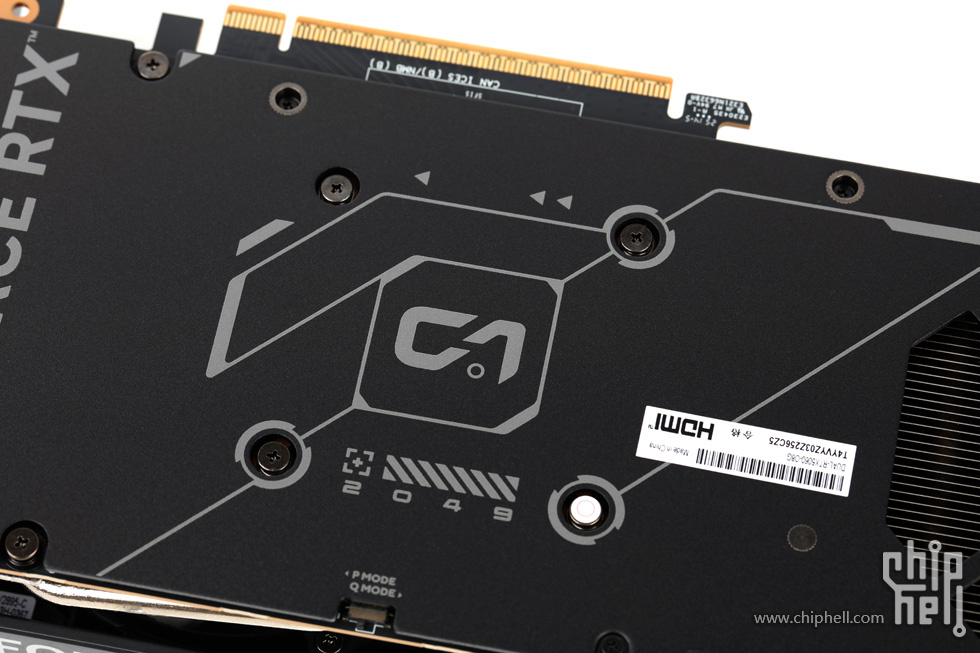

置于中央位置的Dual系列品牌Logo和主题装饰纹.

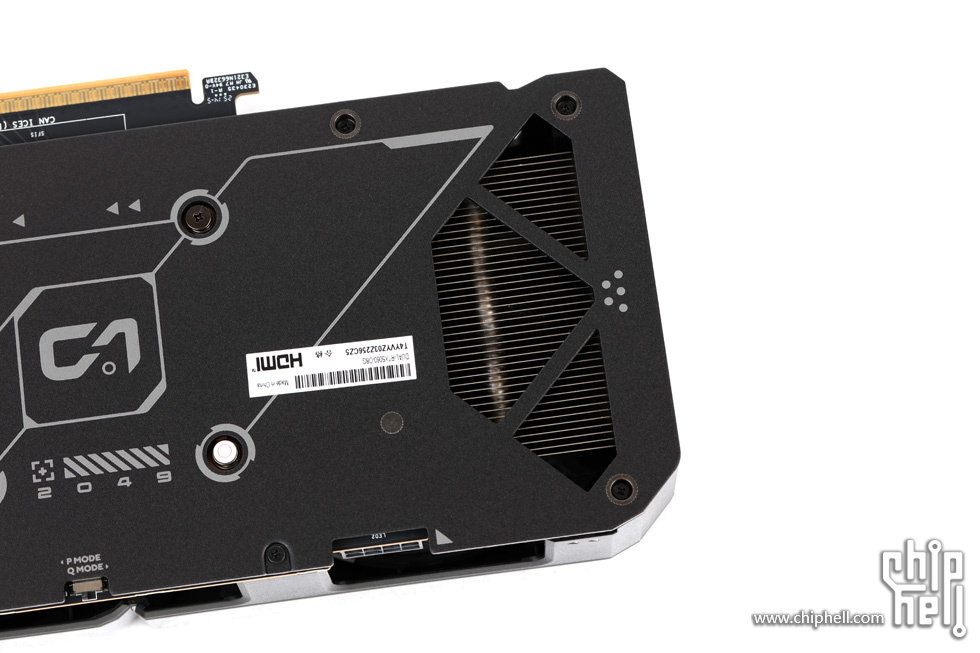

小幅超出板卡长度的段落也留出额外开孔优化通风.

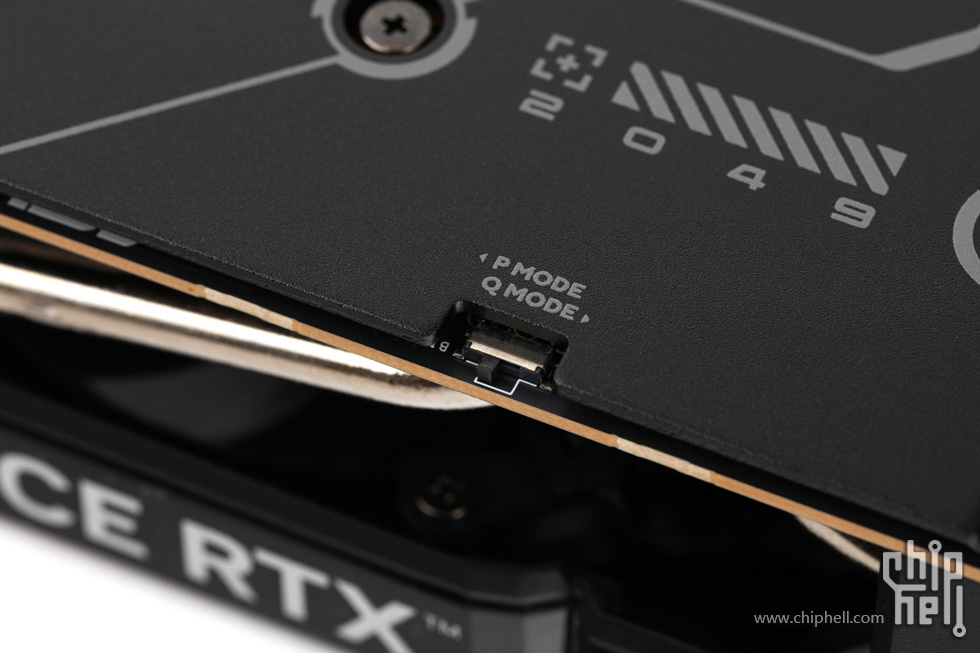

双模式BIOS切换开关.

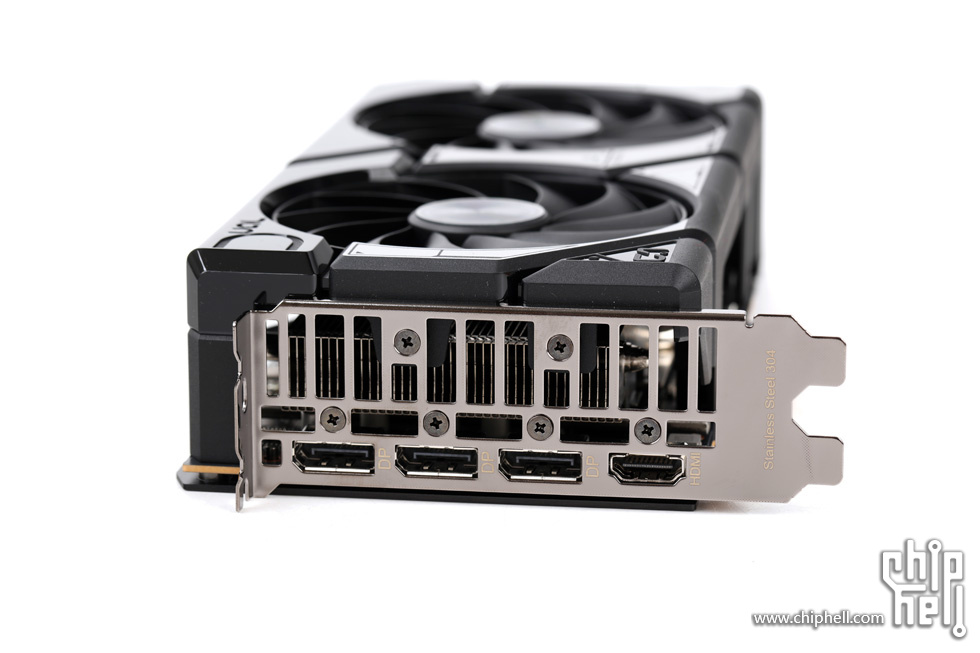

输出接口为标准的三个DP 2.1b和一个HDMI 2.1b的组合.厚度上仍超出双槽范围,高度上亦作小幅越肩.而由于横向散热片的排列设计需要往显卡前后方向排风,因此挡板上留出了更大面积的开孔.
开放式的顶部.

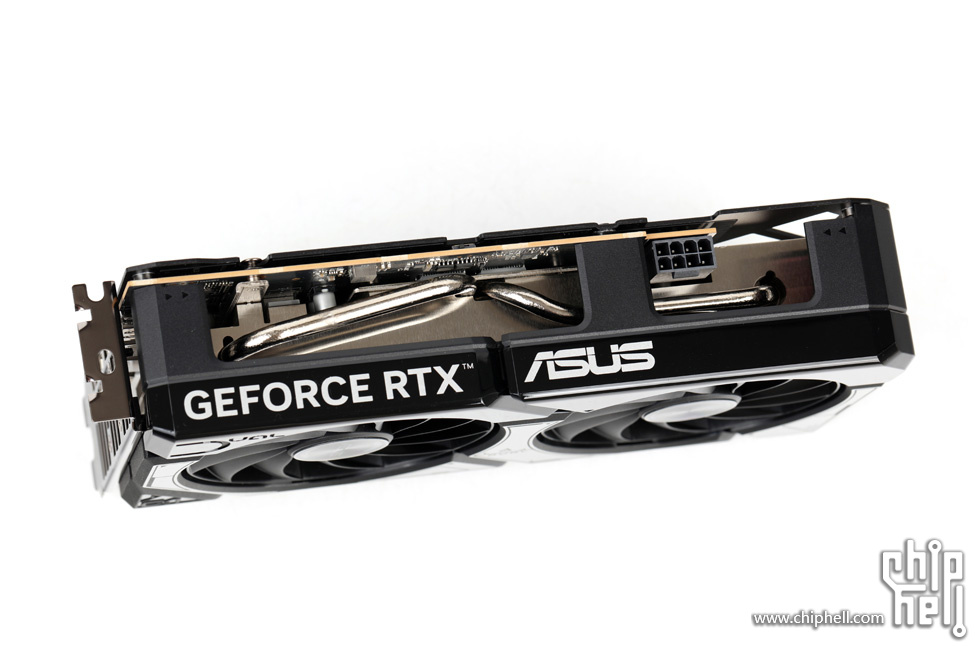

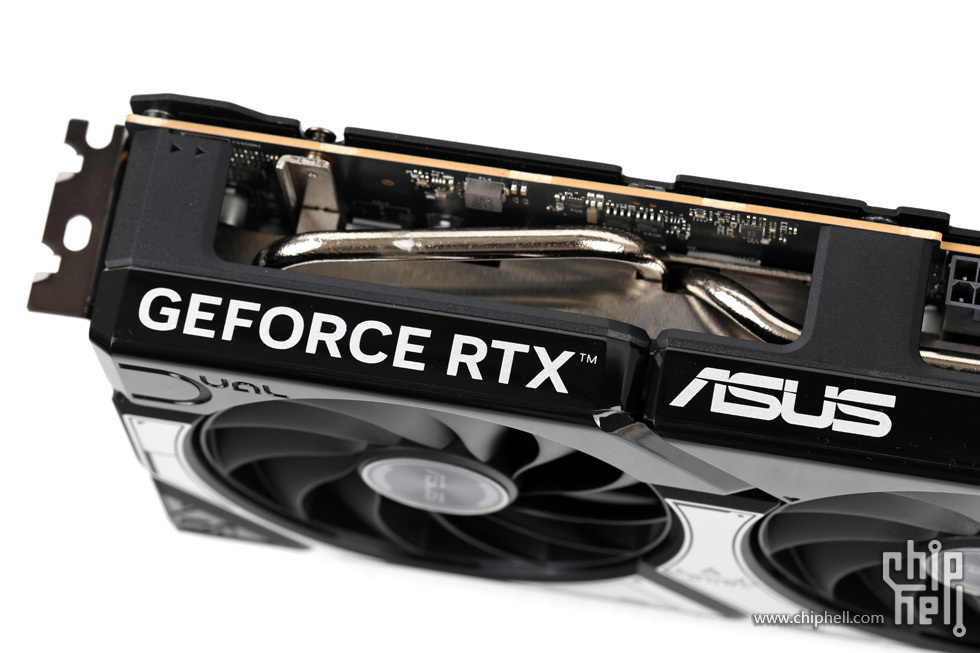

顶部Logo的位置相比上一代调整为前半区展示GeForce RTX标识,后半区才是ASUS的商标.

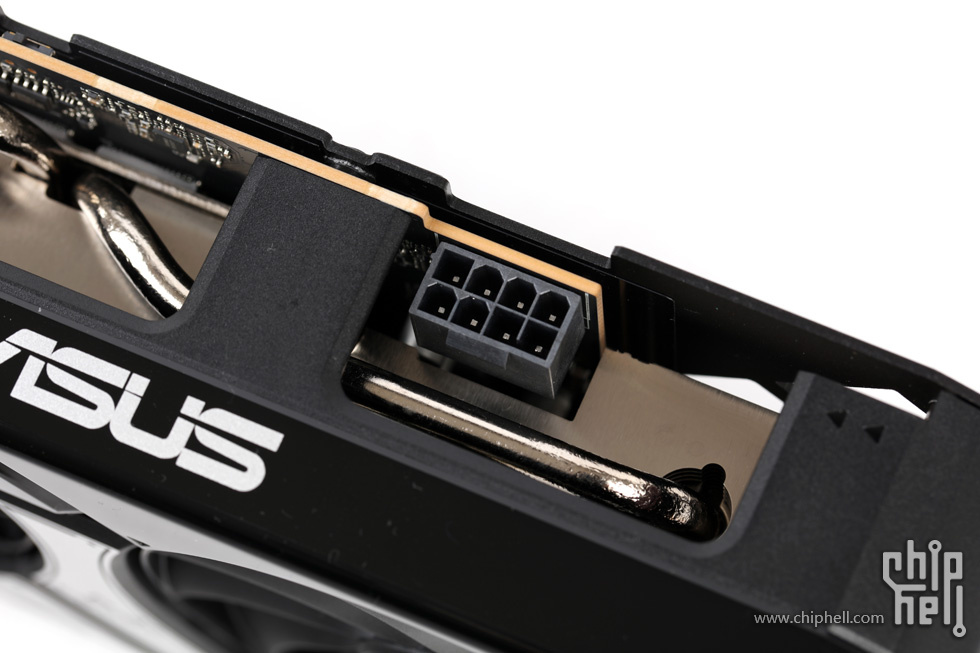

单个传统PCIe 8-pin电源接口.并且是如今新卡上较为少见的正向摆放设计(卡扣侧朝向正面).

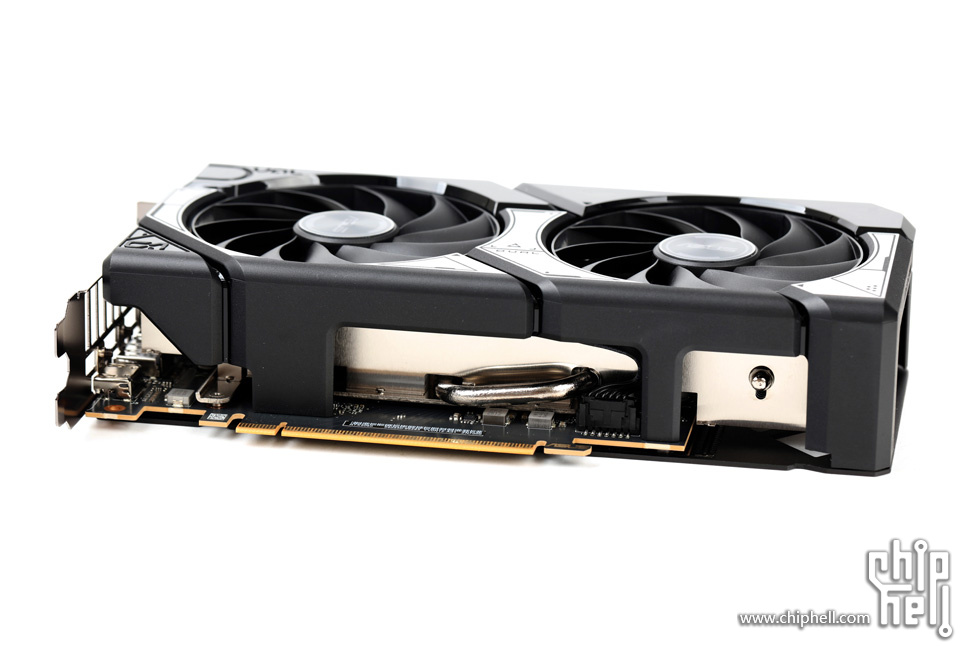

显卡底部.

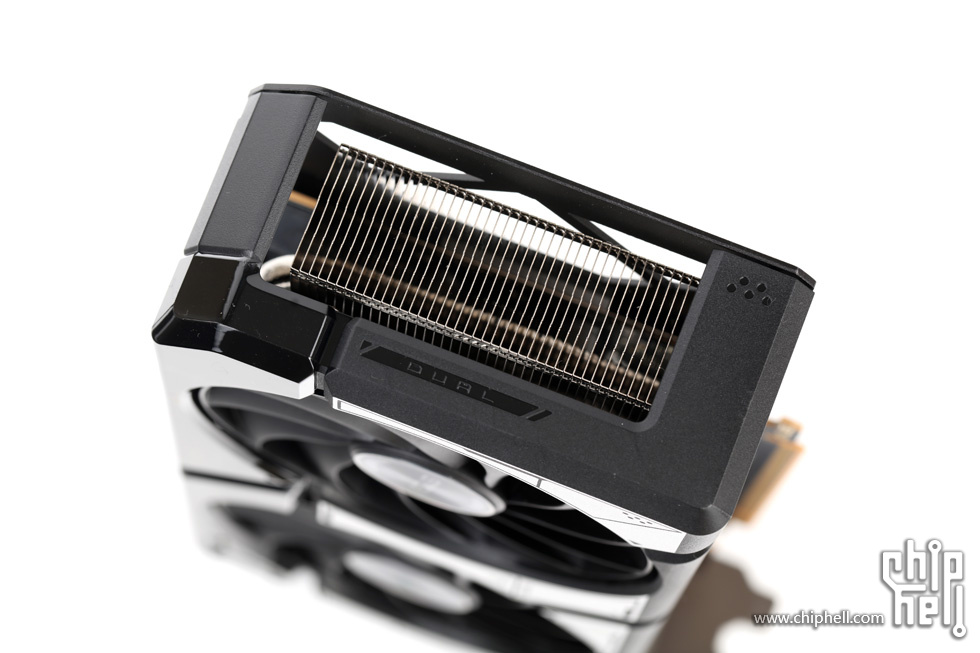

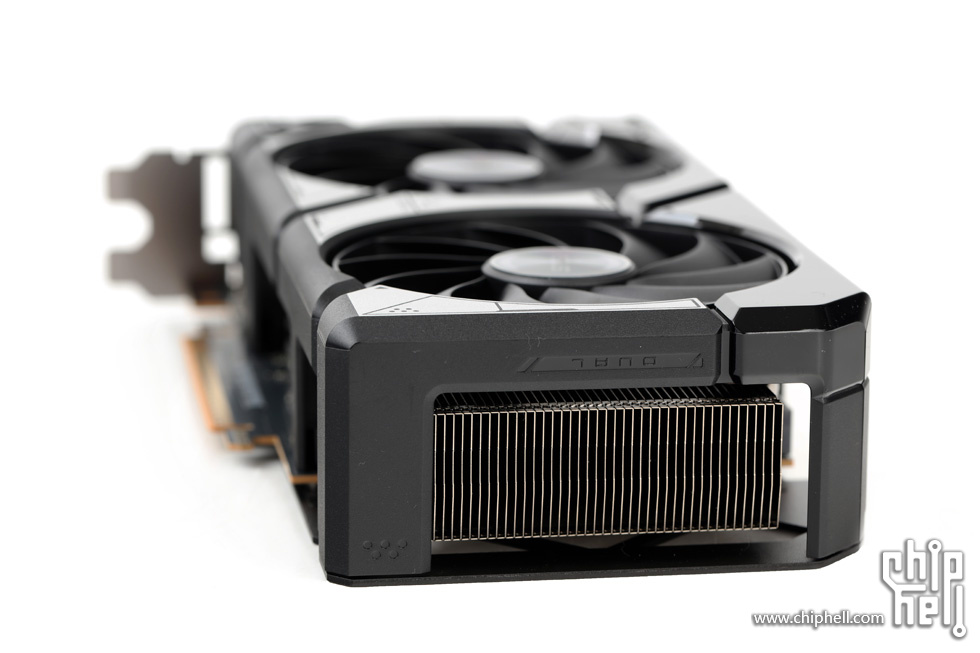

开放式的尾部,配合散热片朝向用于排风.
外壳上原本的一些涂装和装饰纹改为了注塑造型.

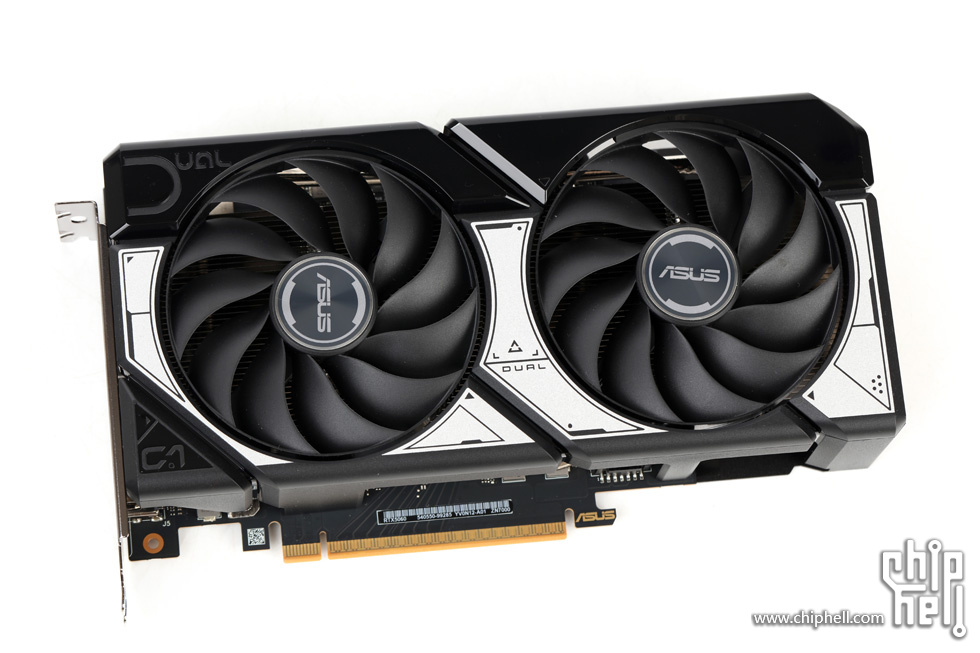

正面面板.
上半段外壳由上一代的半透改为实色亮面的设计.

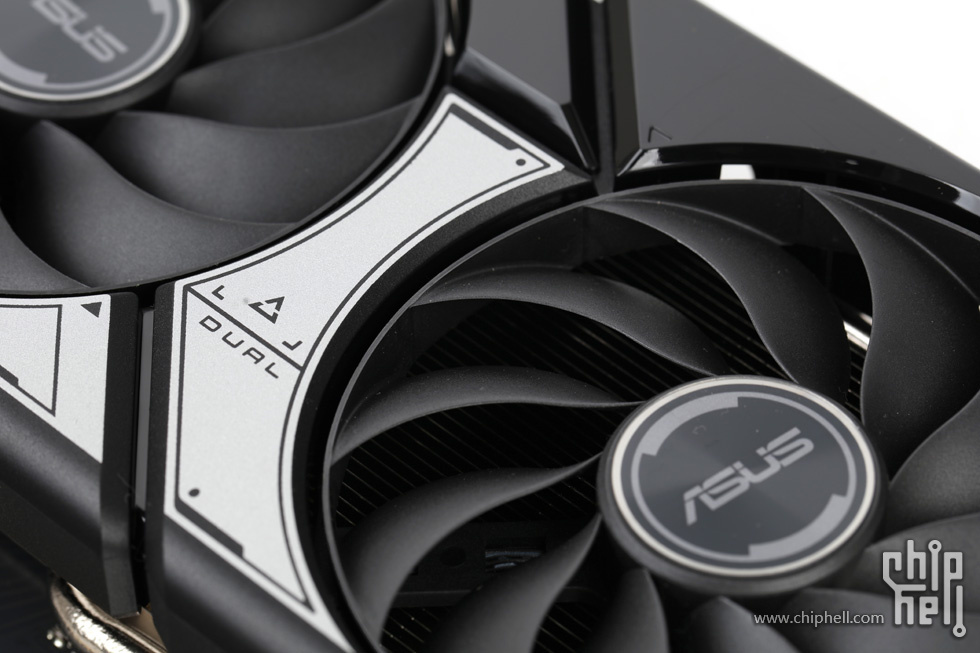

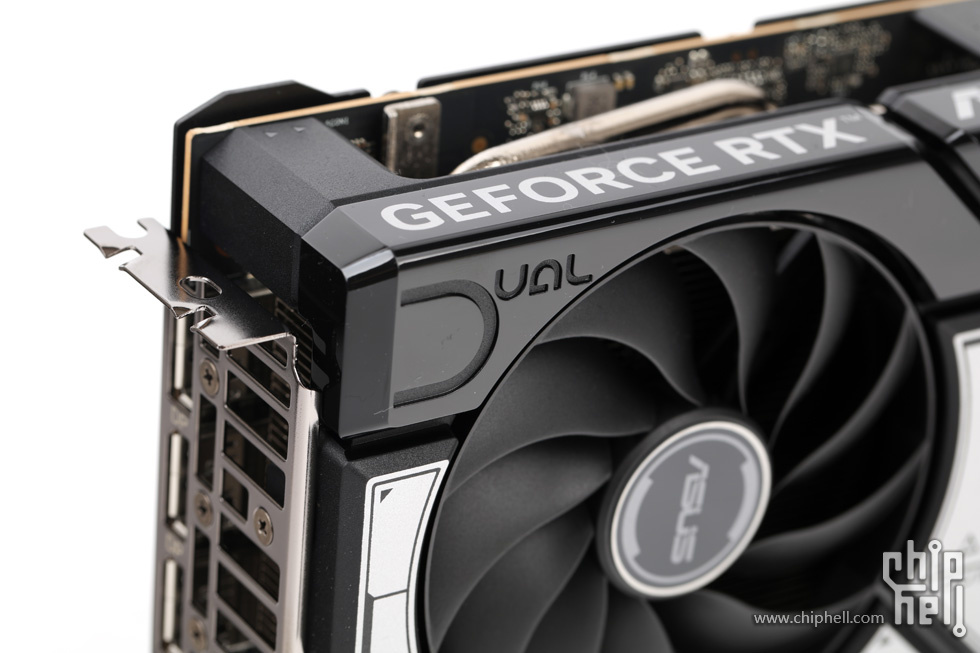

靠近接口侧的凹刻纹巧妙地由DUAL四字母变幻而来.

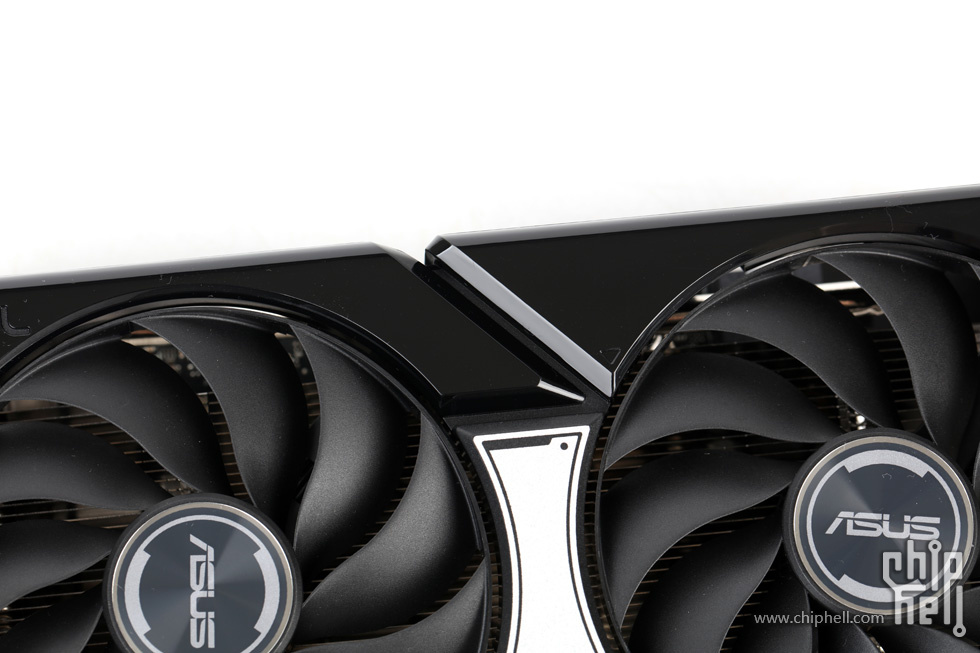

融入斜切线条分块风格的造型.

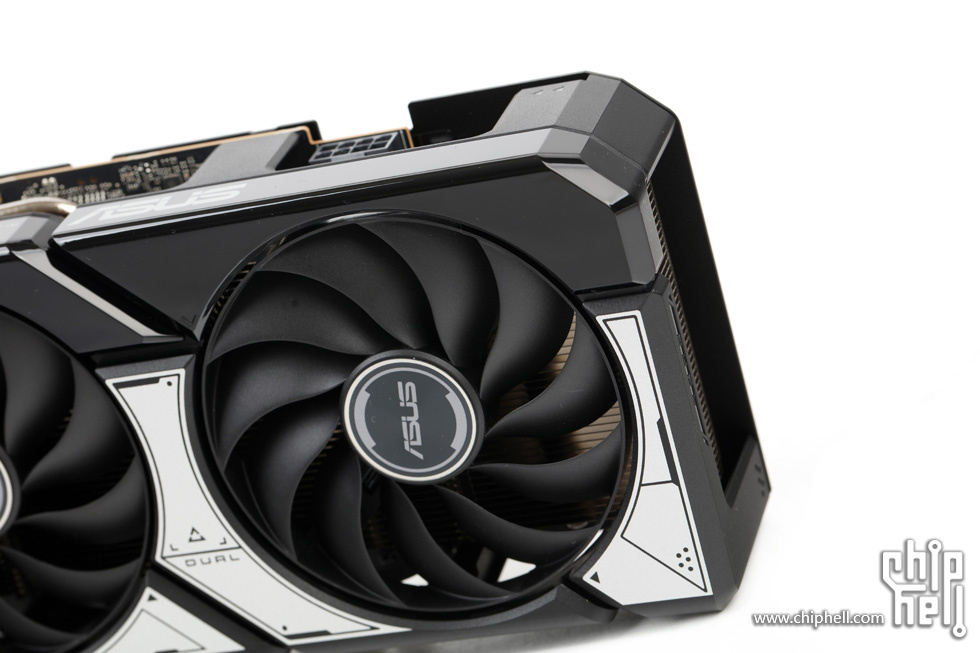

圆弧的上边缘过渡和切角的上边角处理.

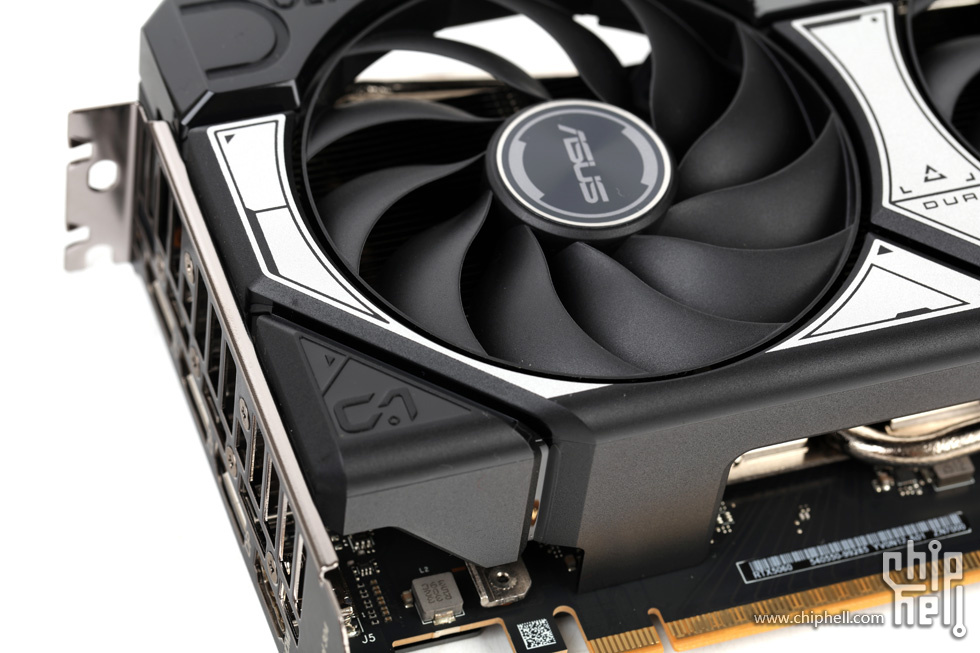

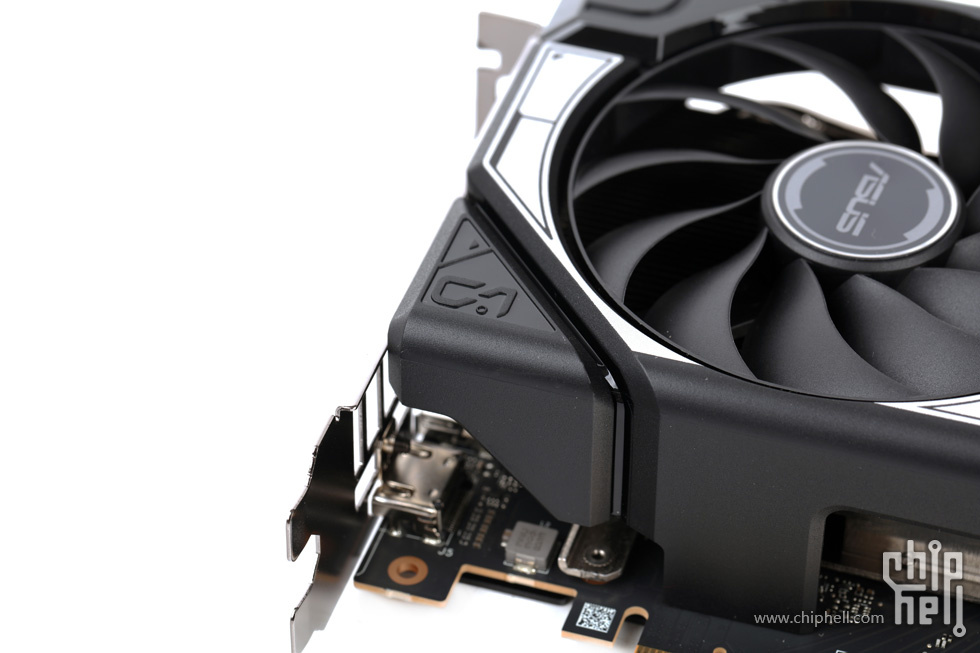

挡板侧下边角的装饰也从涂装改为注塑.
下半段面板上的涂装改为了接近白色的大面积填充.

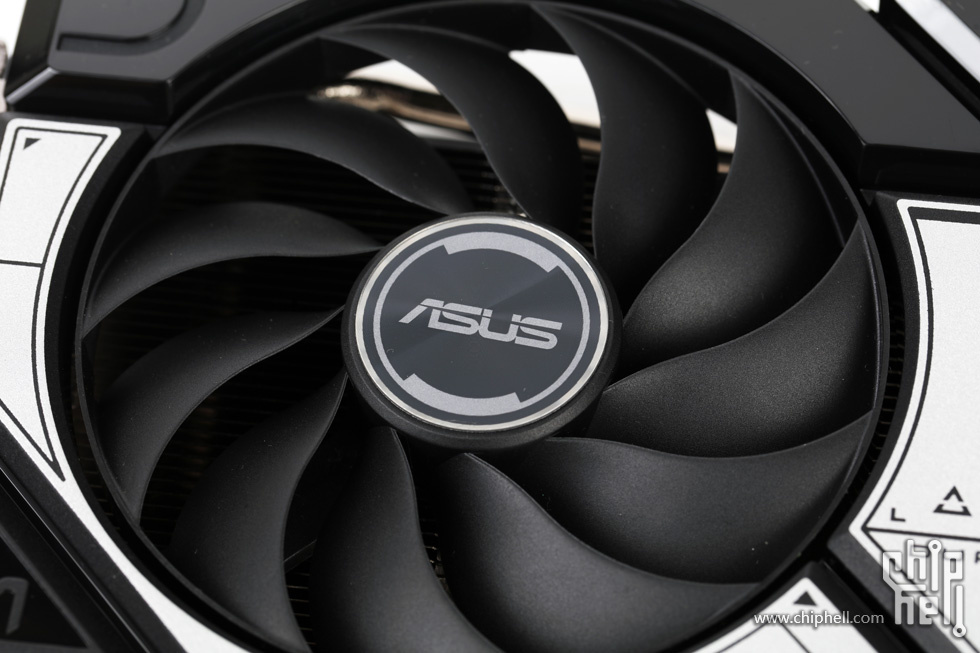

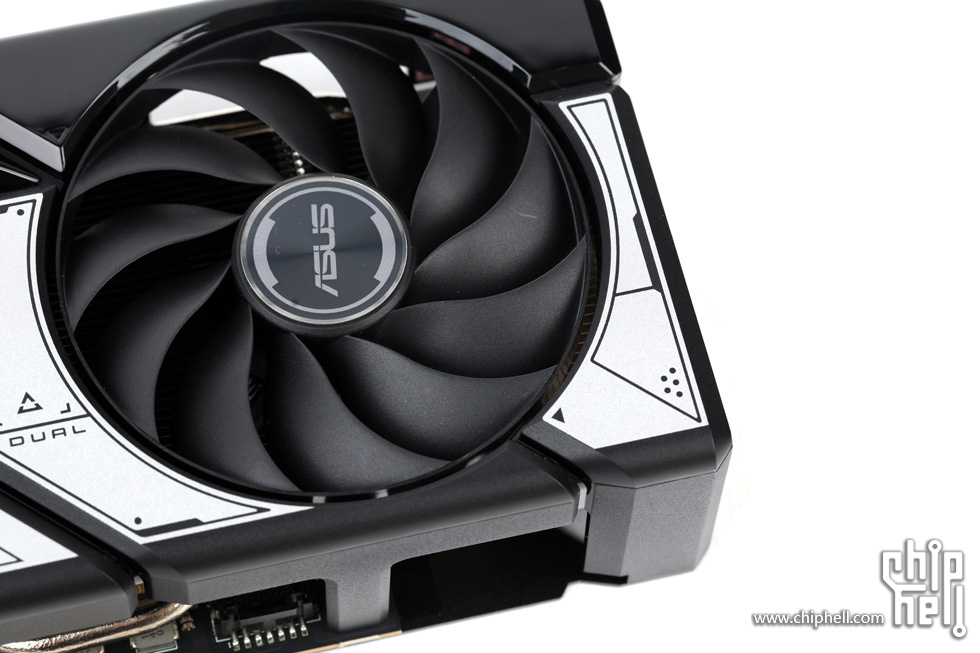

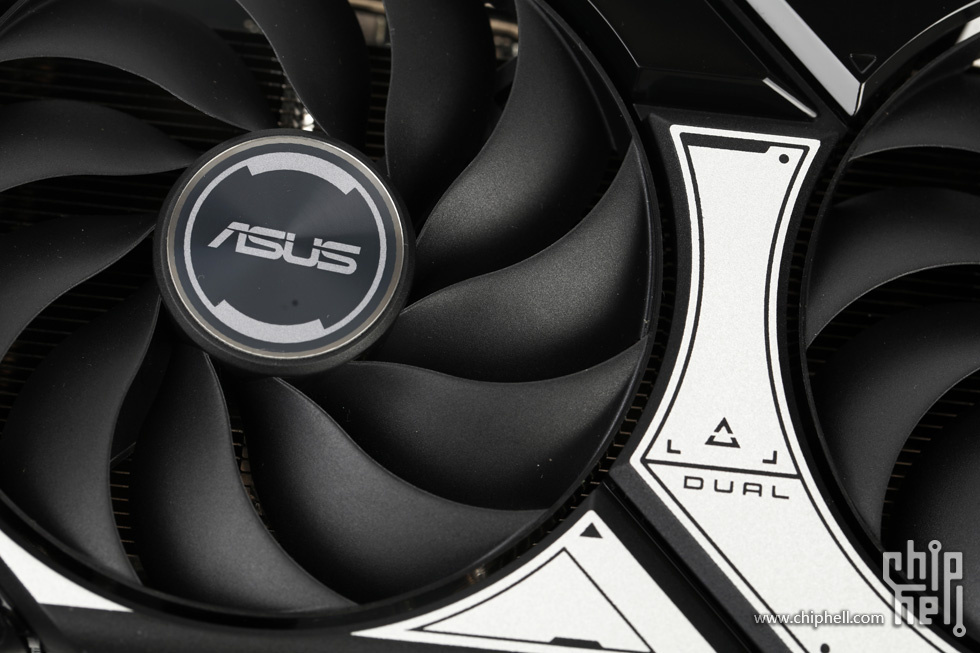

两把相同的十一叶风扇.轴心以ASUS Logo装饰.
靠近轴心位置亦有多一道特殊弯折以优化整体性能.
连框式的扇叶.

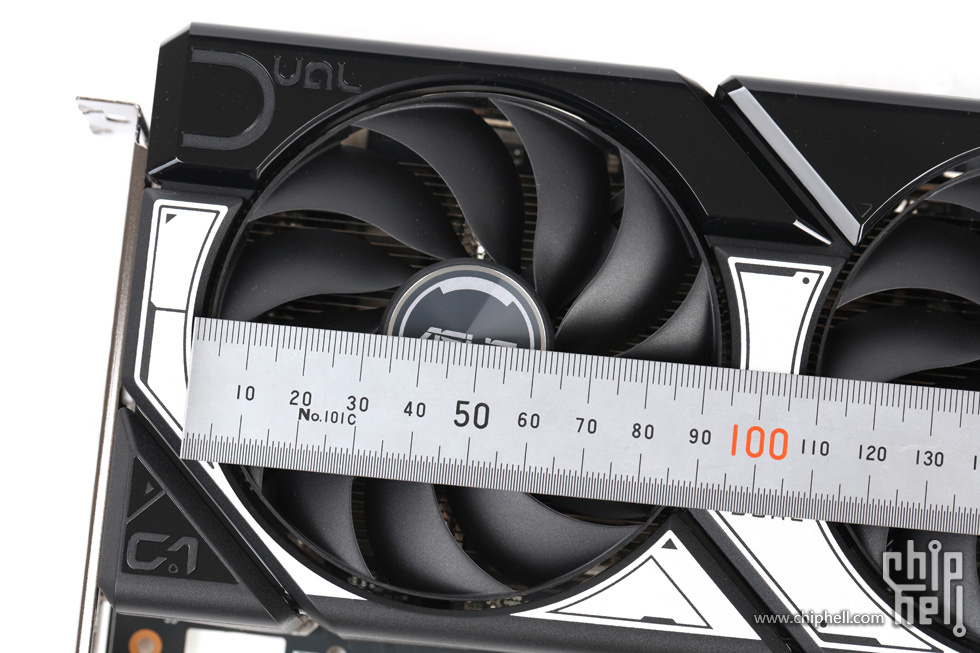

风扇直径尺寸规格为93mm.

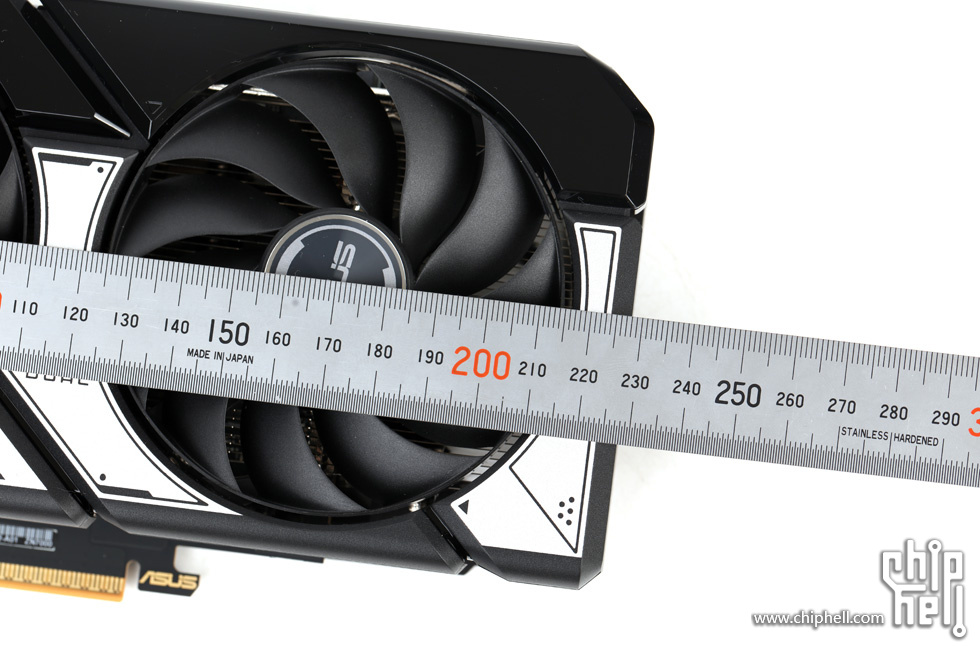

显卡长度(不含挡板)约228mm.

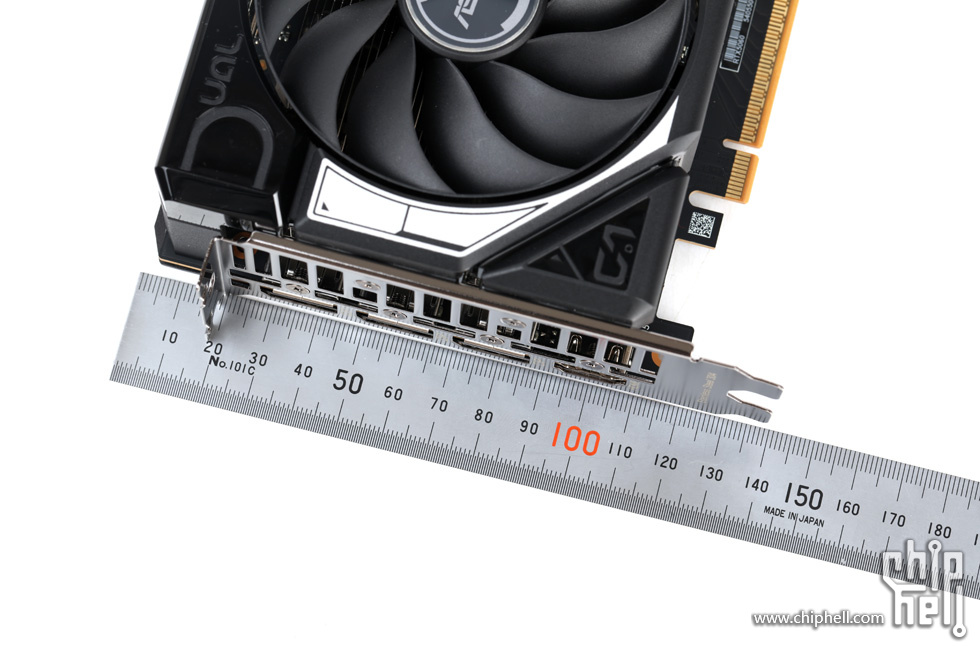

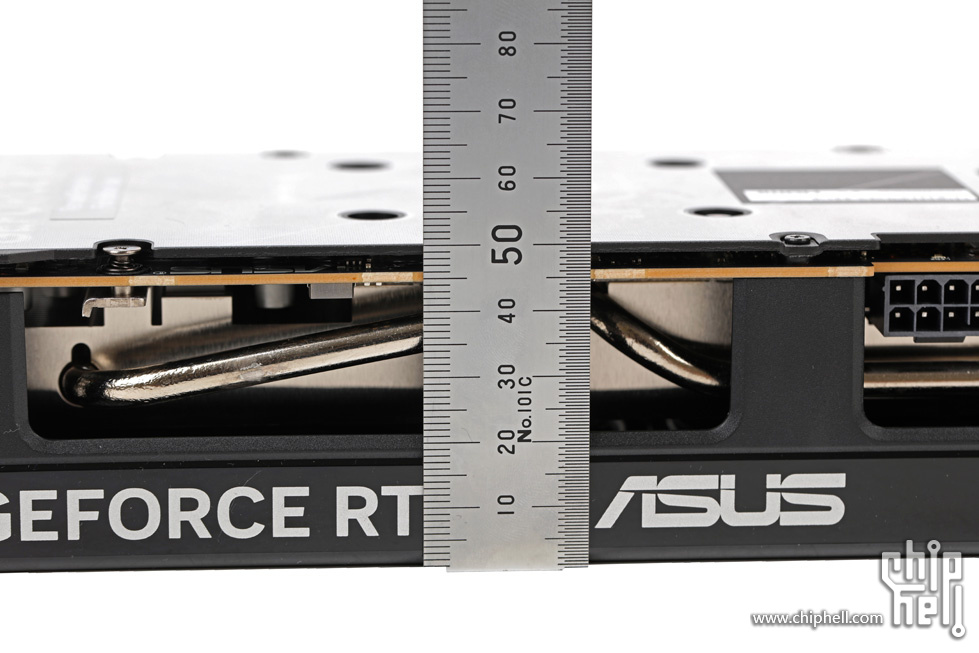

显卡厚度约50mm.
显卡高度(含挡板)约140mm.

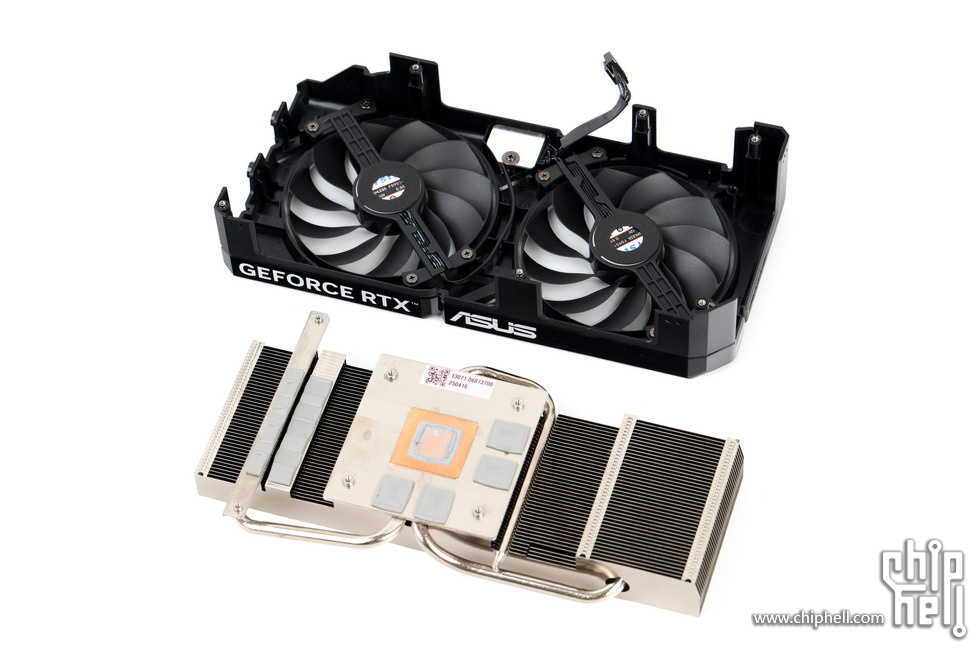

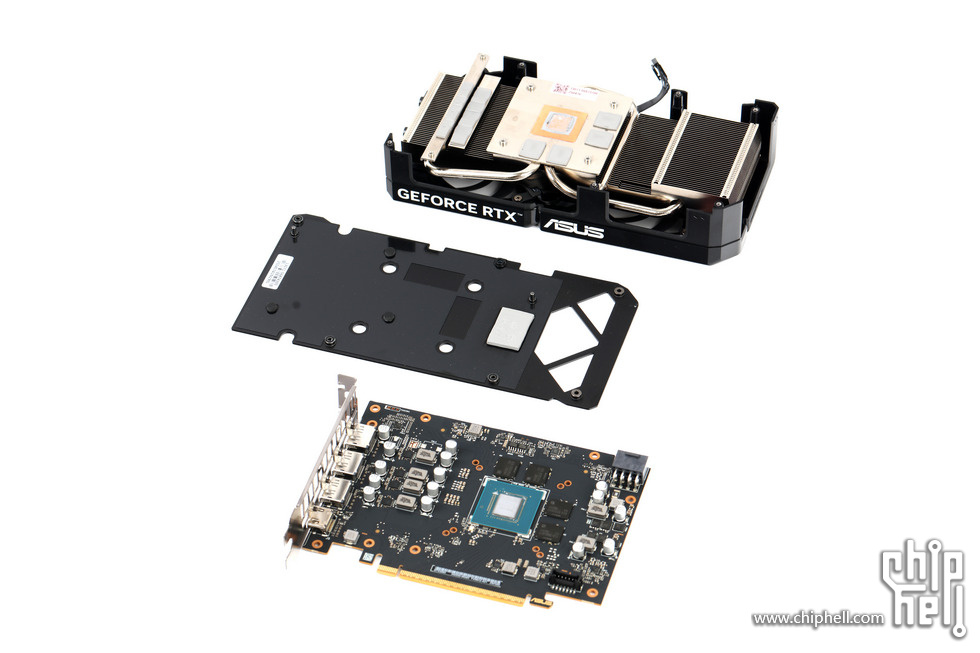

分解.
风扇外框支架独立于主散热片与PCB和背板的孔位固定.

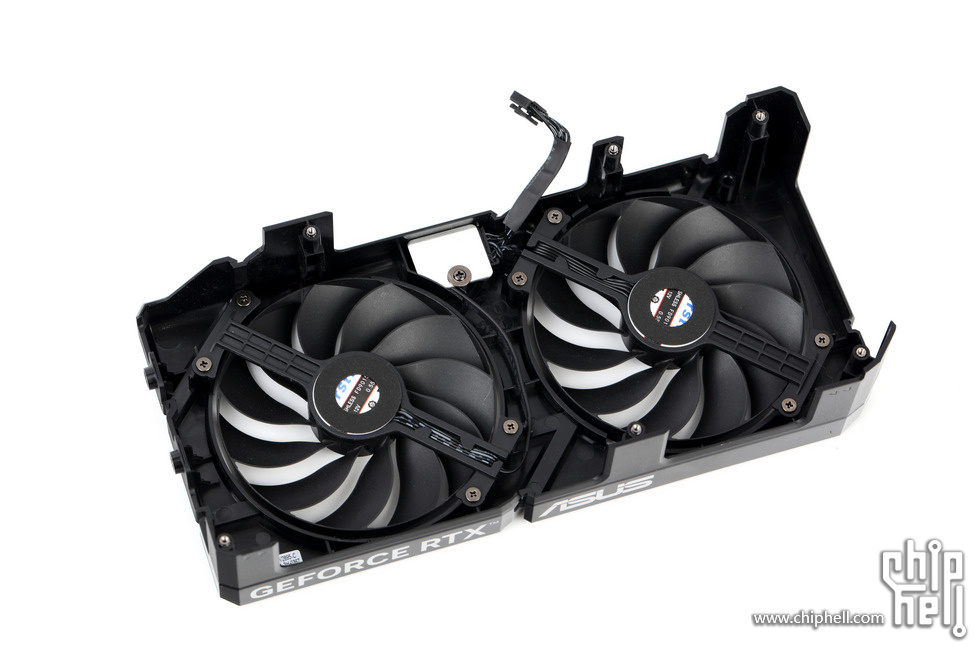

外框内侧.

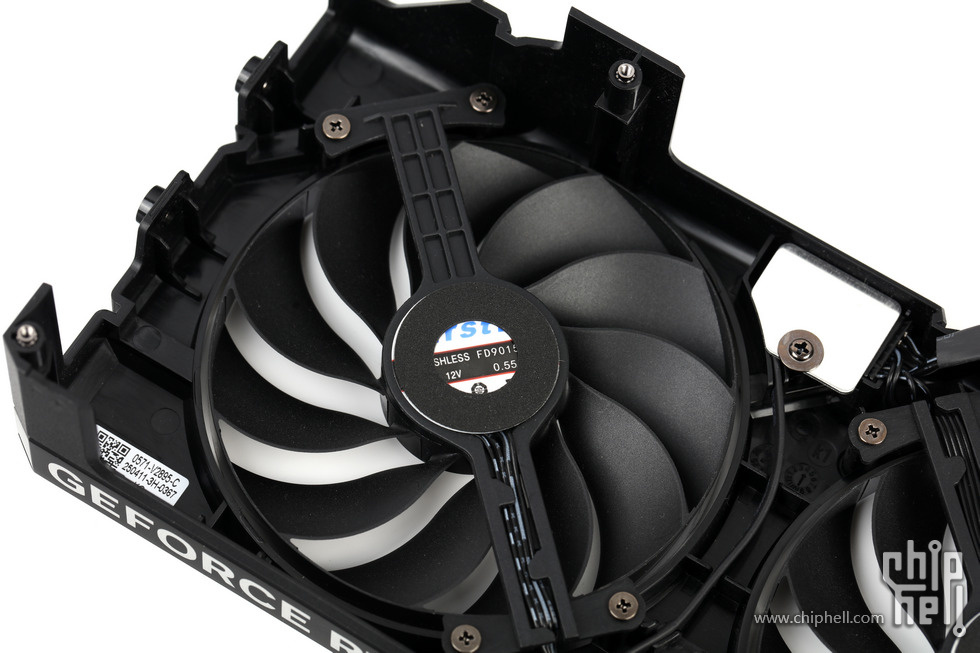

风扇固定架和隐约可见的风扇型号铭牌.

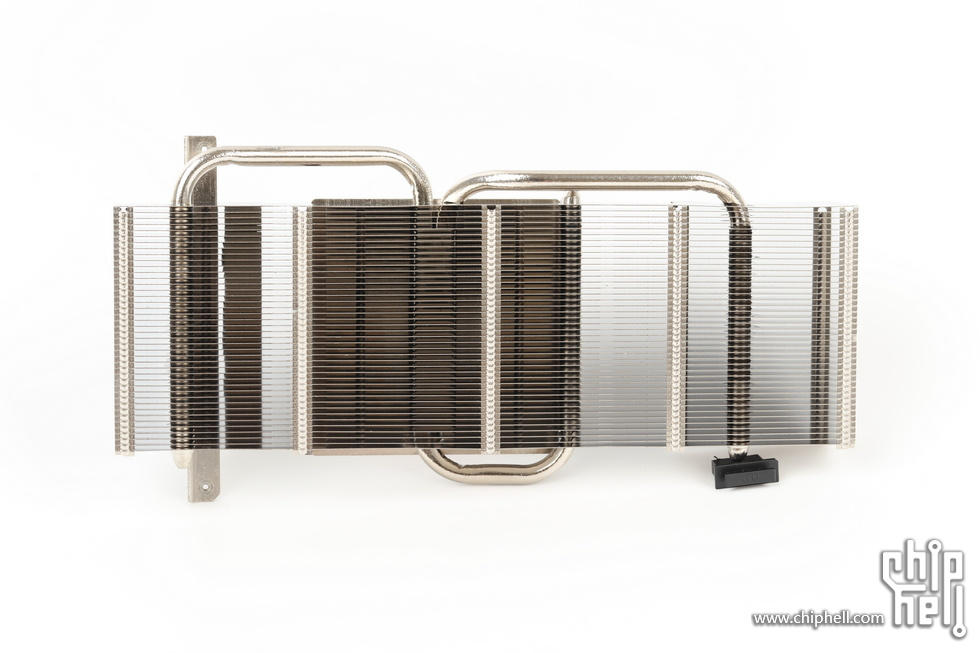

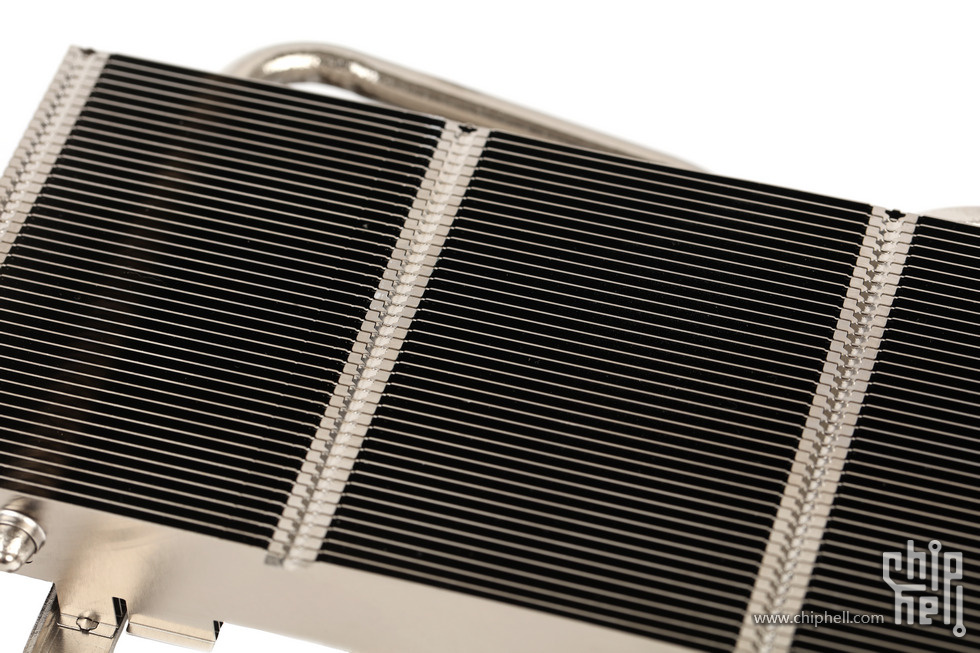

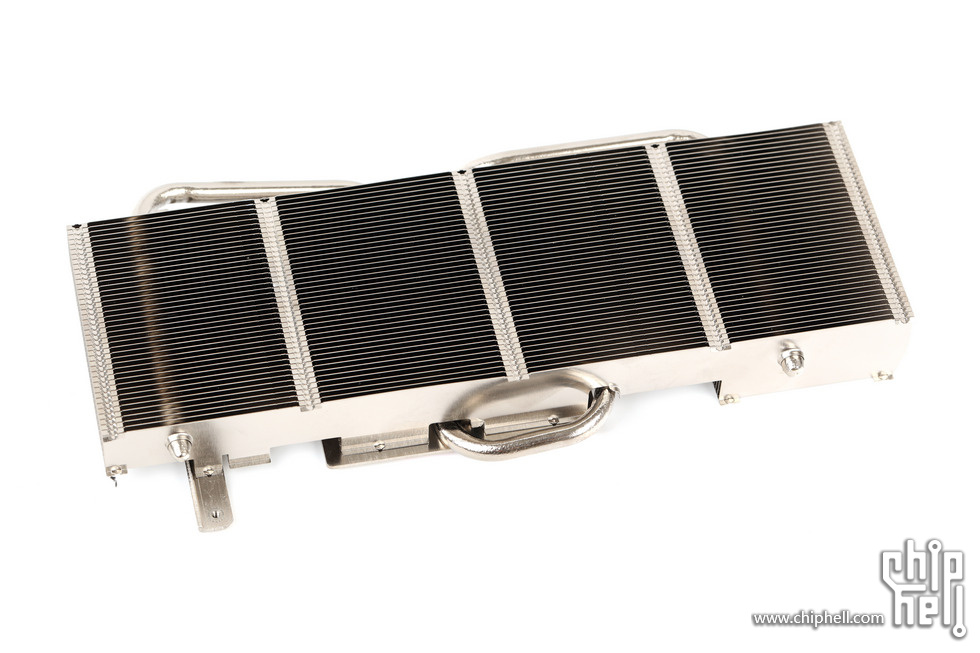

散热模块正面.横排式散热片结构
靠近风扇一侧的散热片边缘未做额外造型调整.散热片之间以五道扣边锁固.

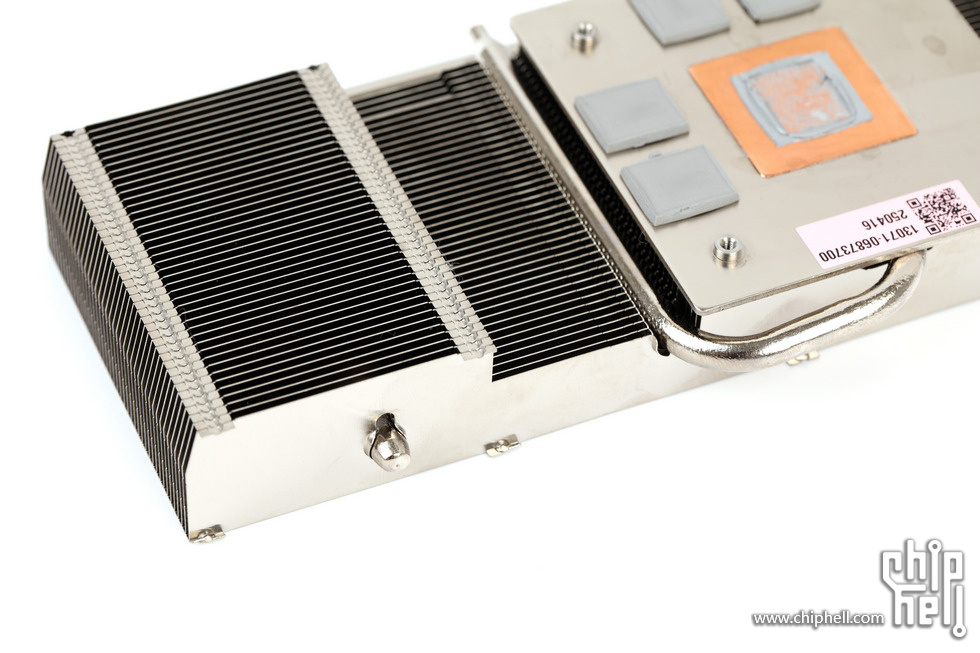

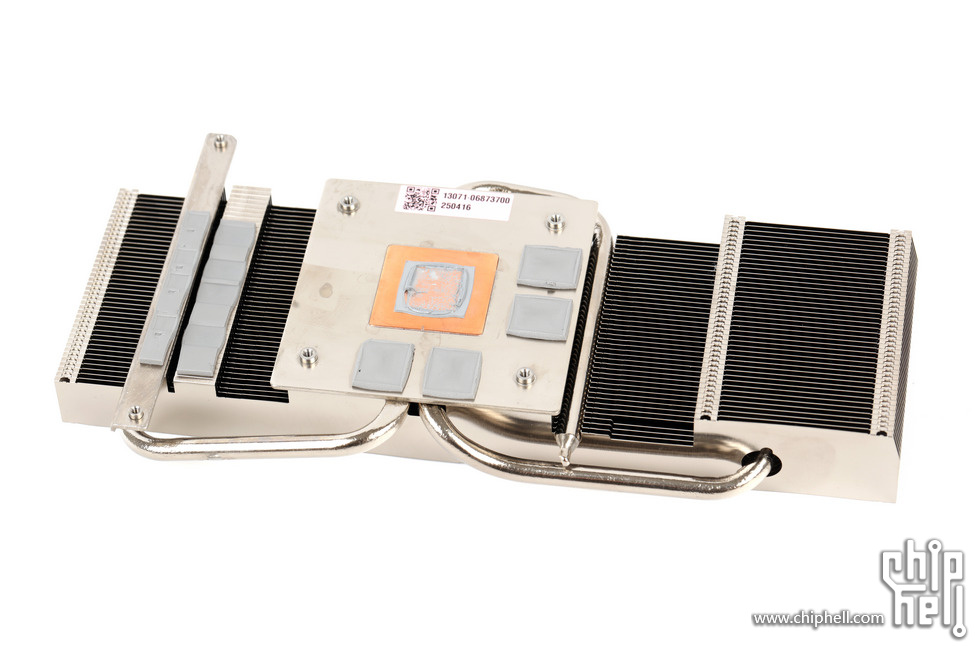

散热模块底部.

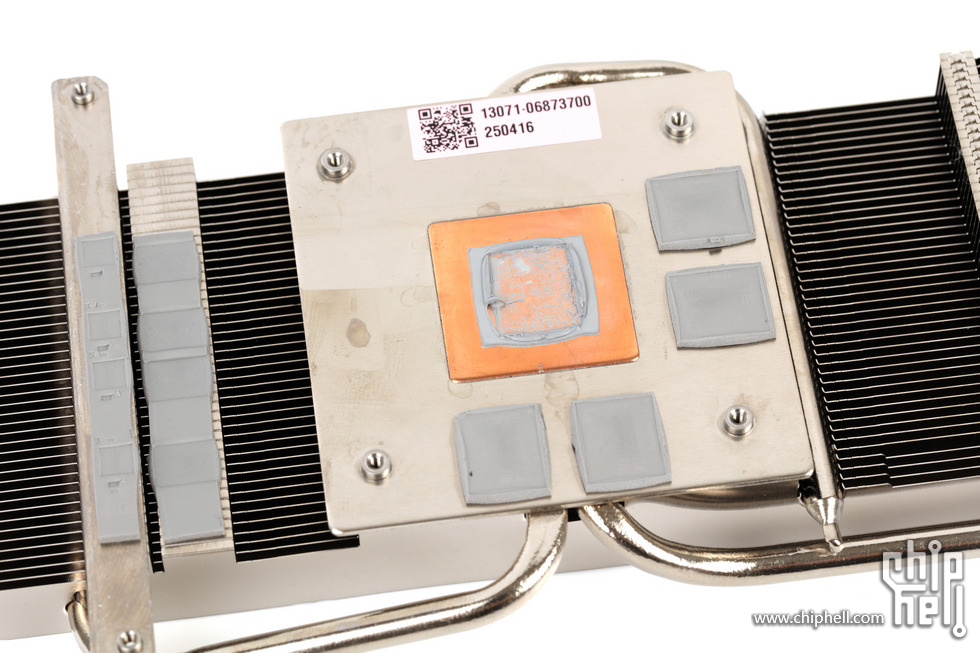

核心铜底仅覆盖GPU,显存颗粒则经额外焊接的并提供固定位的底座覆盖.

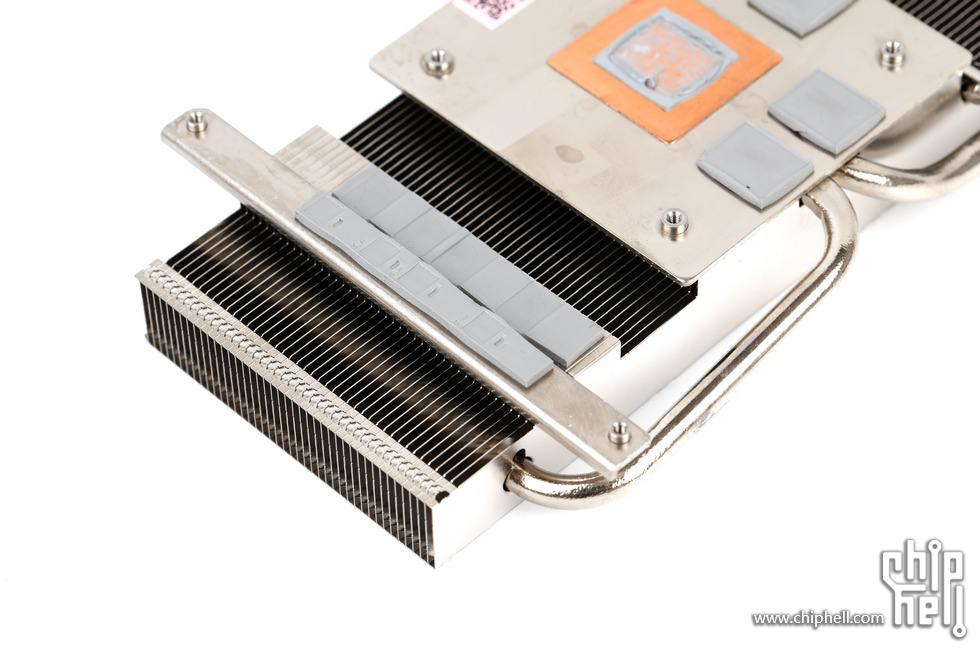

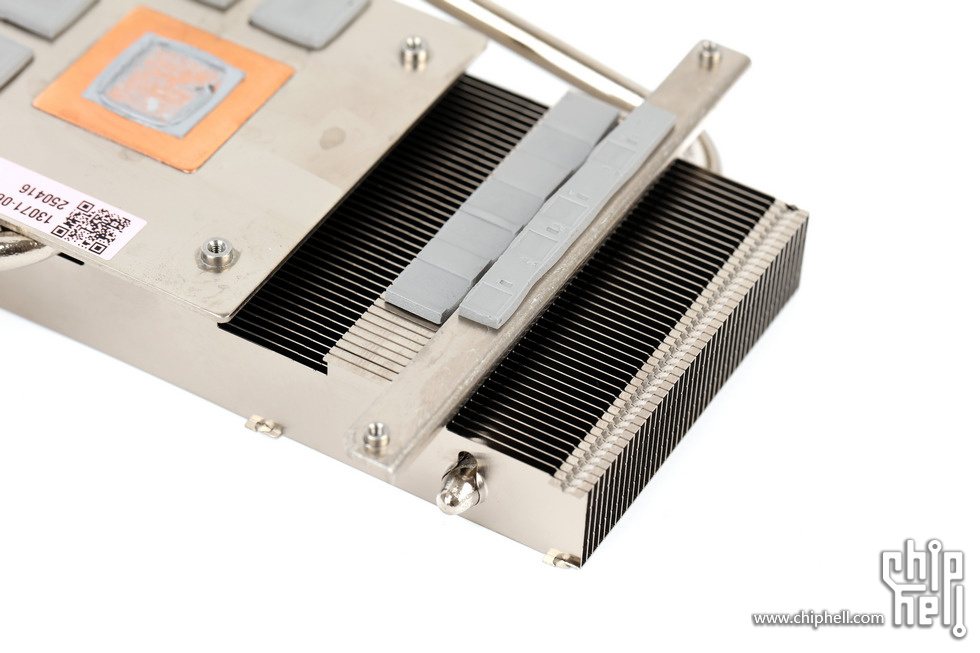

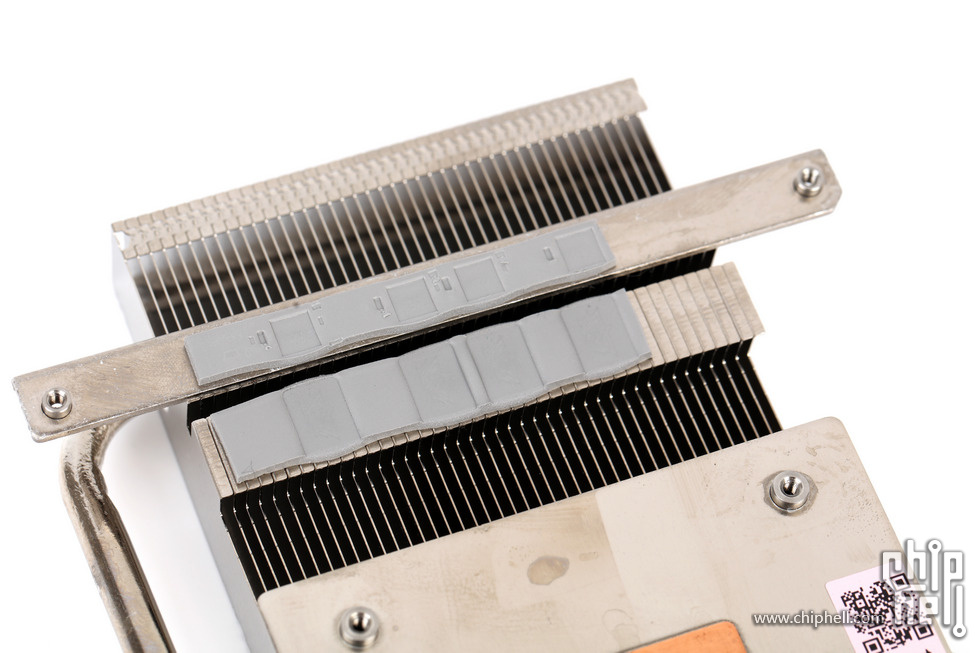

GPU供电MOSFET同样经额外焊接的并提供固定位的底座覆盖.而电感则由散热片扣边后形成的平面覆盖导热垫后覆盖.

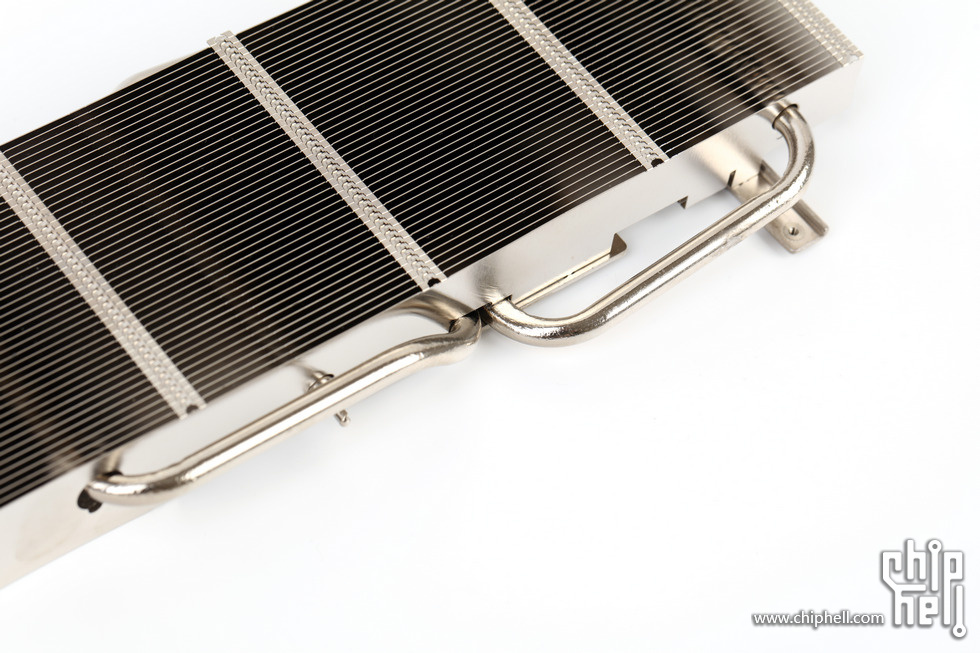

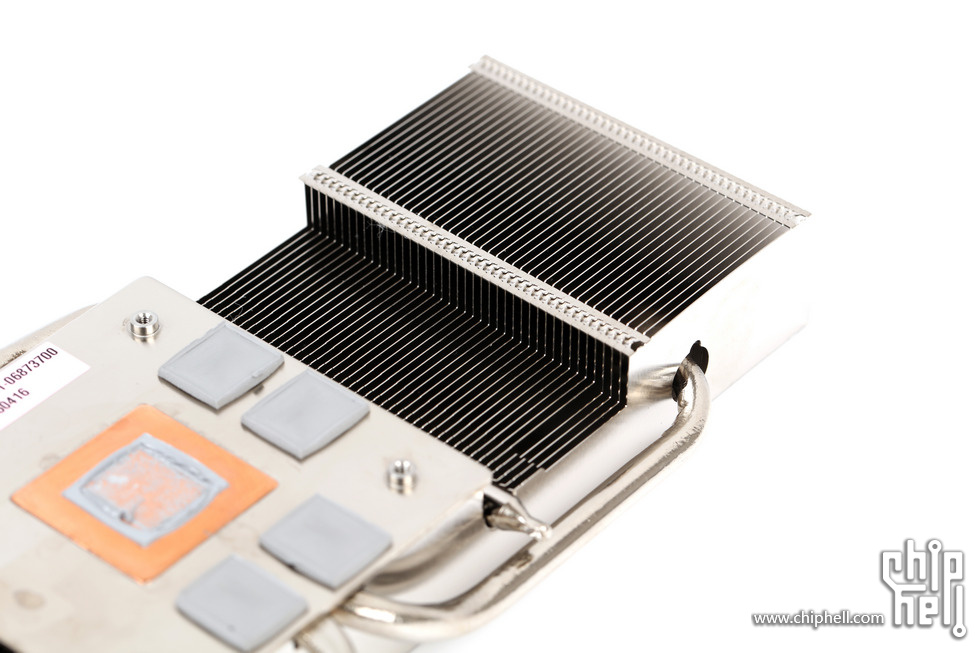

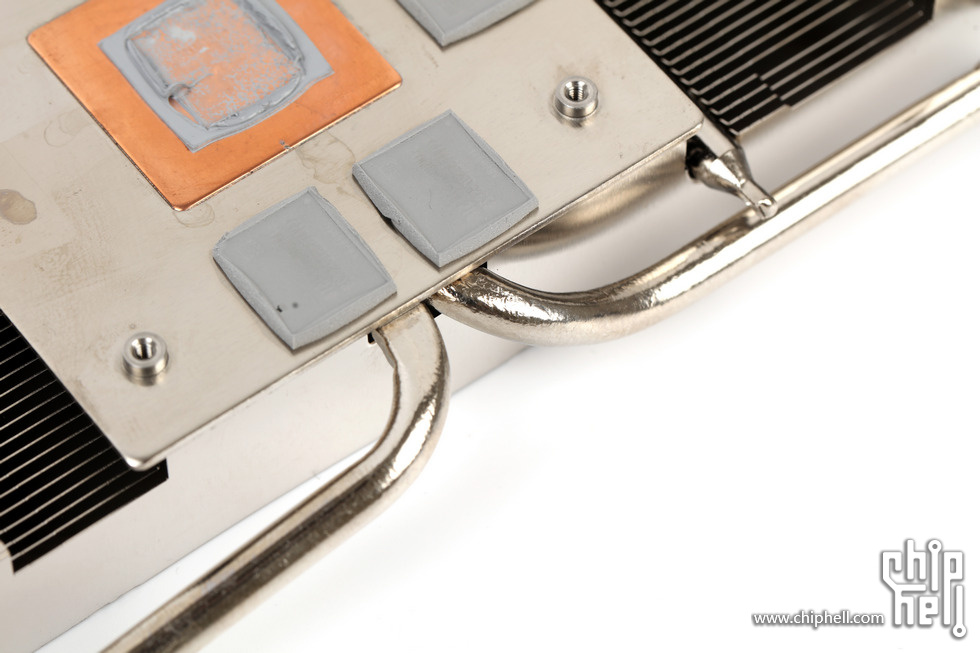

散热器搭载两条6mm热管,分别以S型弯折和交错后延展至散热片阵列各处.
散热片高度则适配板型元件布局.
俯视角度下更方便观察整体结构设计.

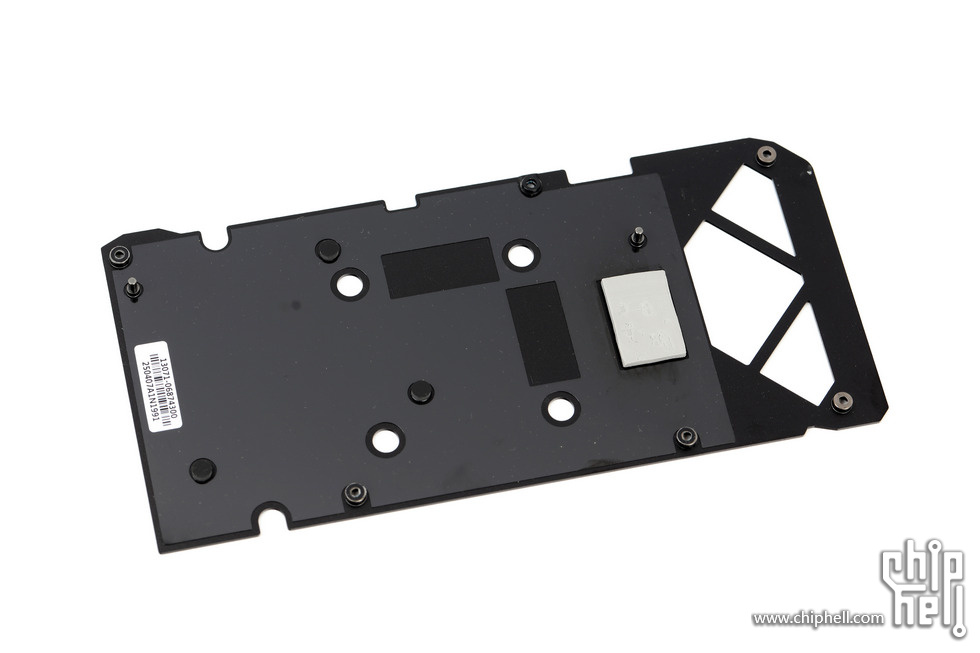

背板内侧.由于设计与同系列RTX 5060 Ti料件通用.内侧的覆膜也为显存颗粒位置留出挖孔.

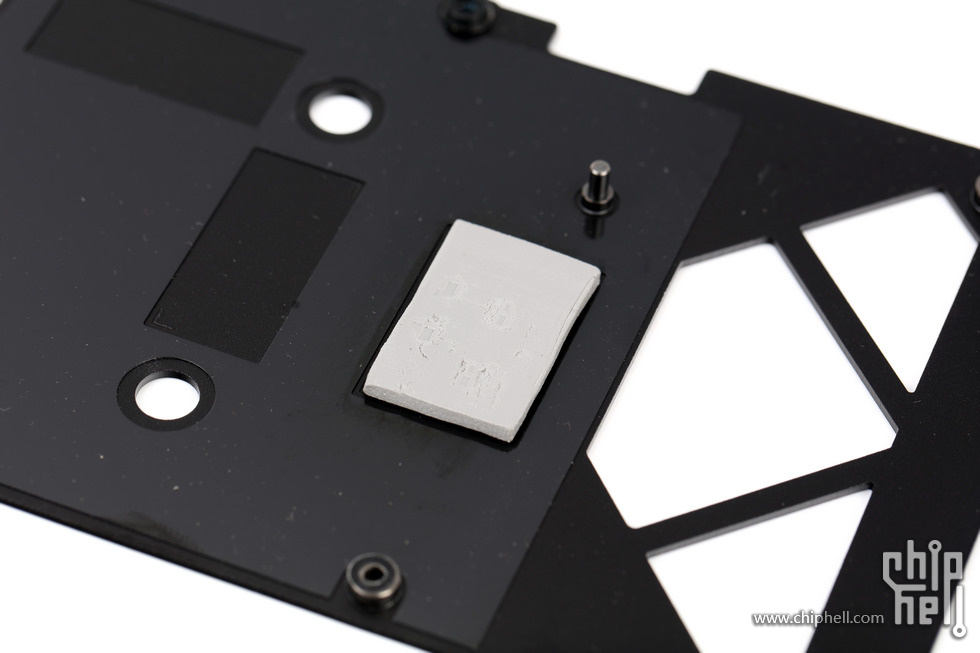

对应显存供电位置贴有导热垫以弥补正面散热器未覆盖的缺失.

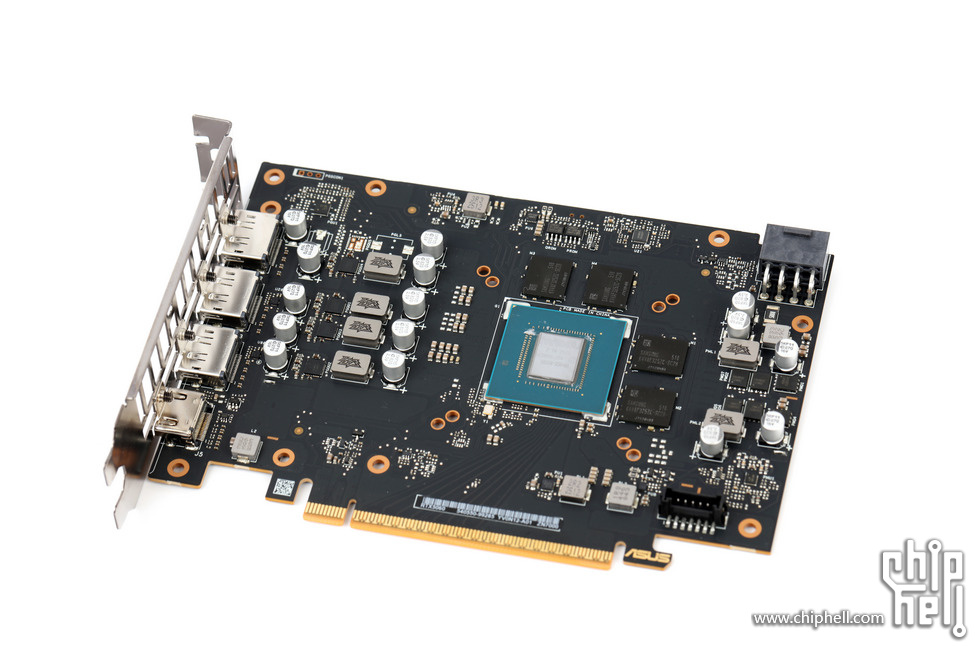

板卡正面.

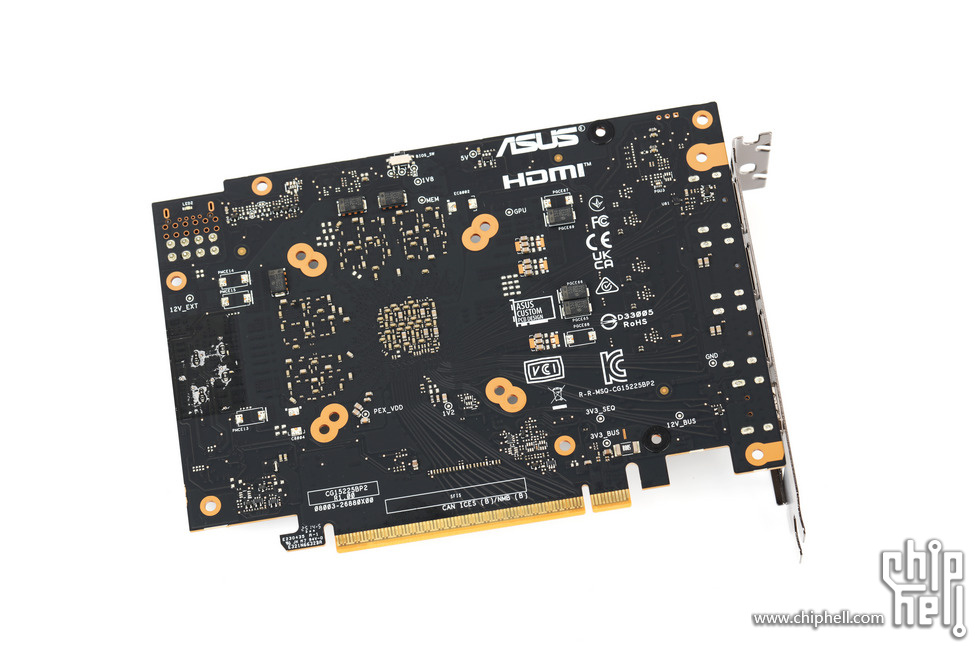

板卡背面.

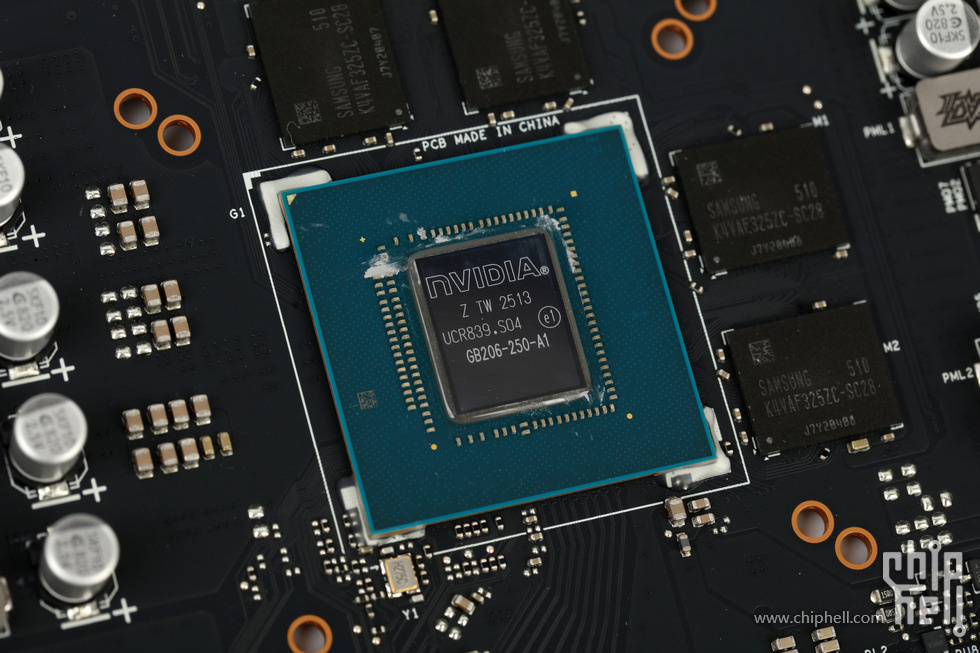

对应GeForce RTX 5060的GB206-250 GPU.

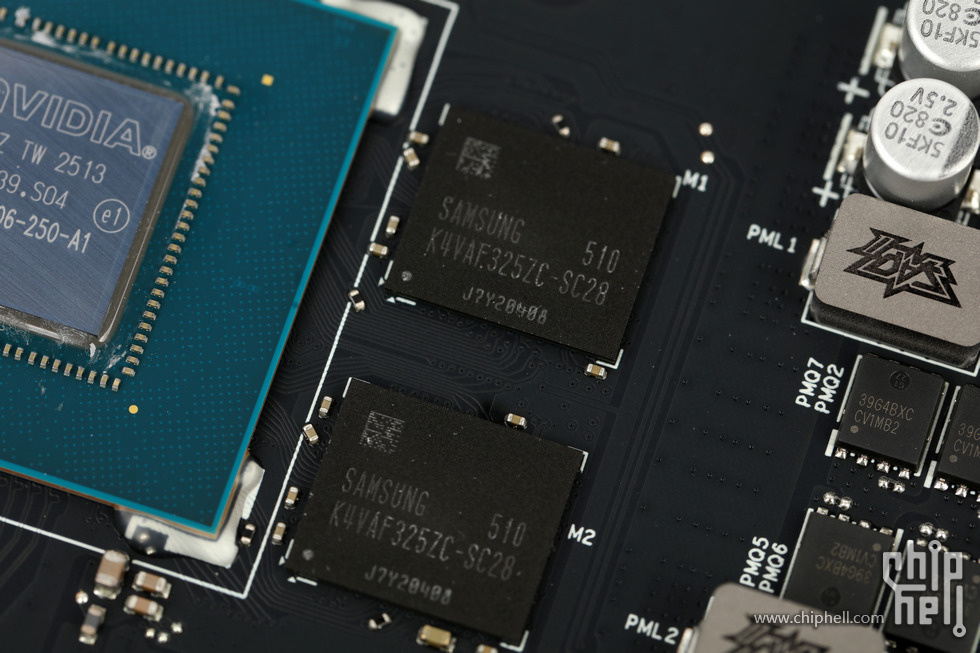

显存由4片Samsung 16Gb 32bit 28Gbps GDDR7颗粒组成8GB 128bit 28Gbps的配置.

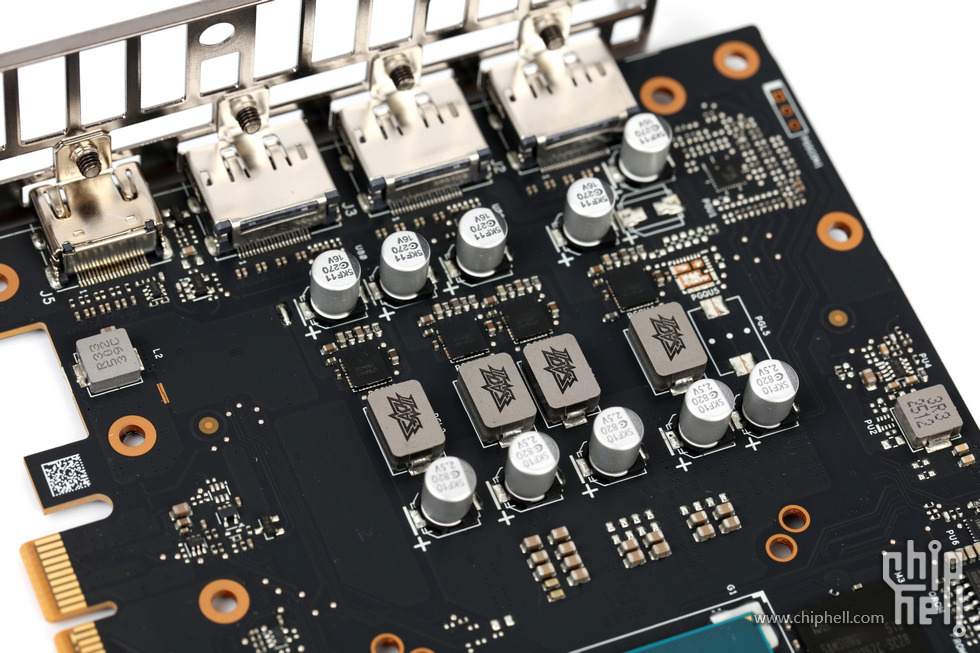

4相GPU供电和2相显存供电.

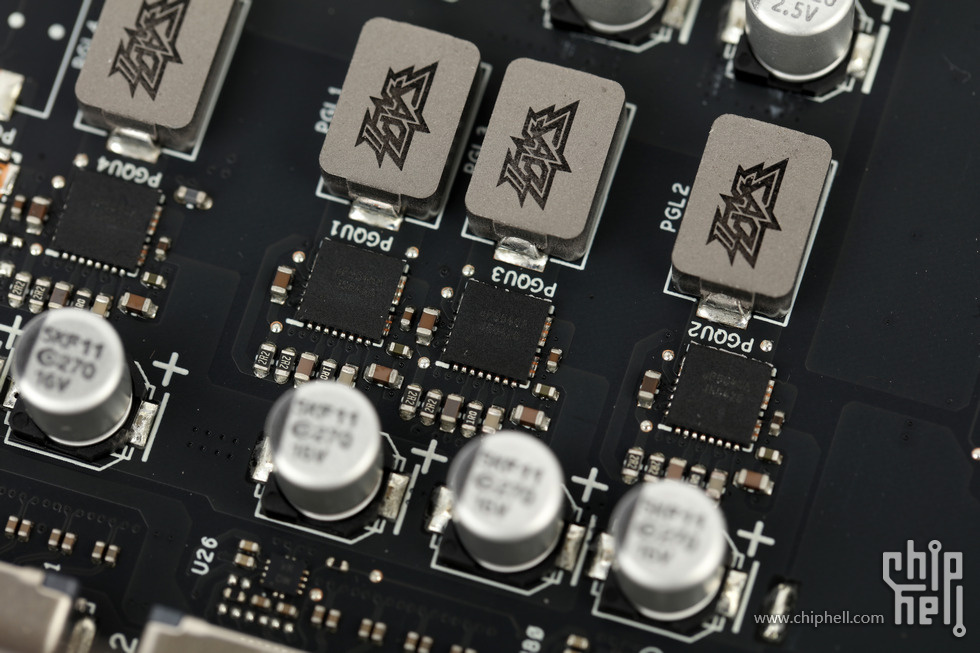

GPU供电每相搭配一颗uPI uP9646A DrMOS MOSFET.

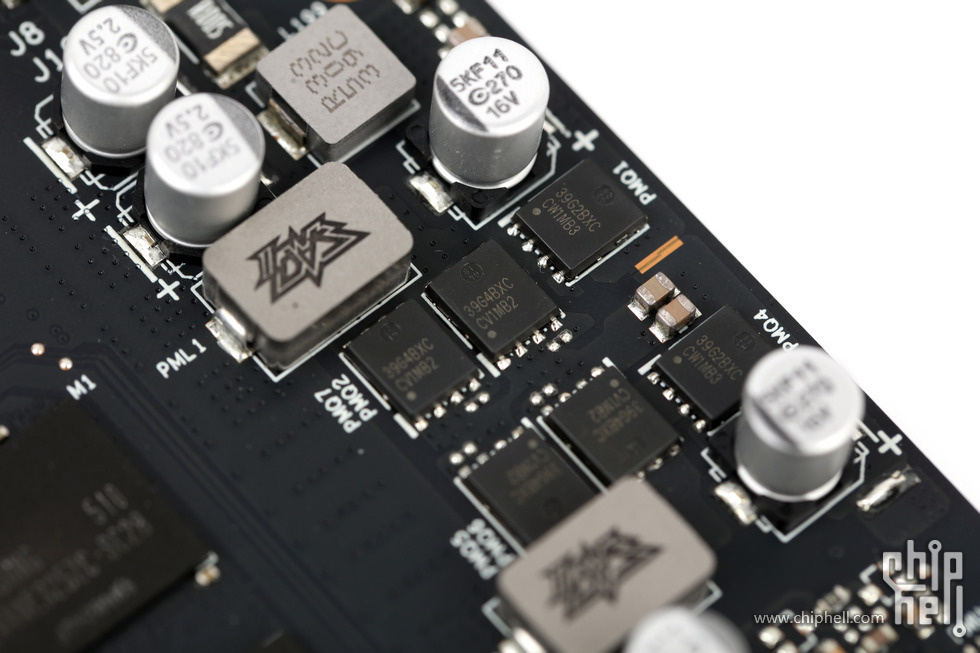

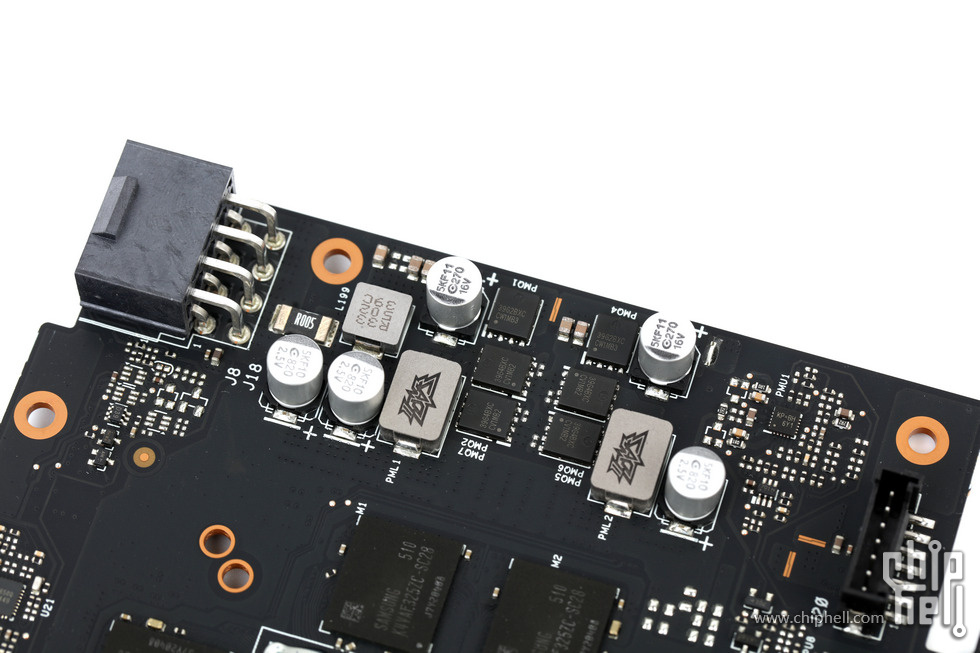

显存供电每相搭配Potens PDEC39G2BXC+ 2* PDEC39G4BXC上下桥组合.
|
