内部解析

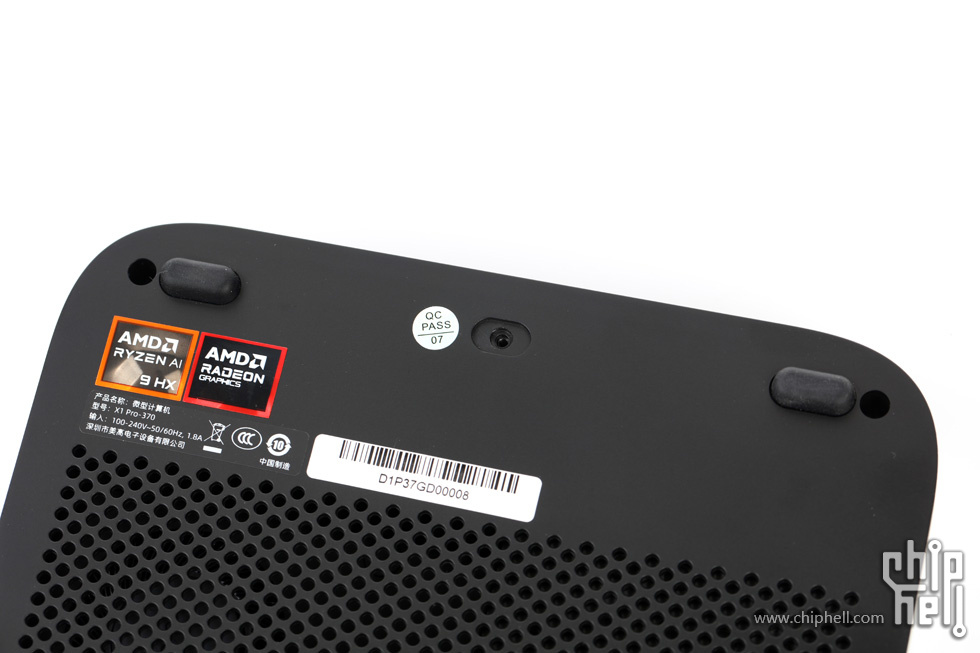

拧下底板上的5颗固定螺丝.

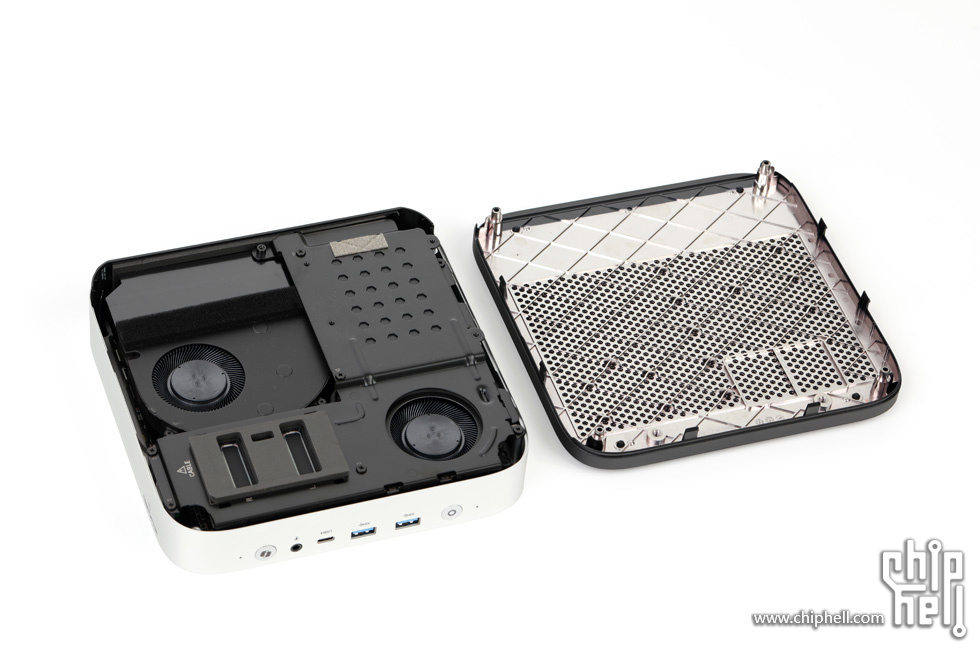

分离四周的卡扣,即可取下后盖.
左上角为CPU散热模组风扇.

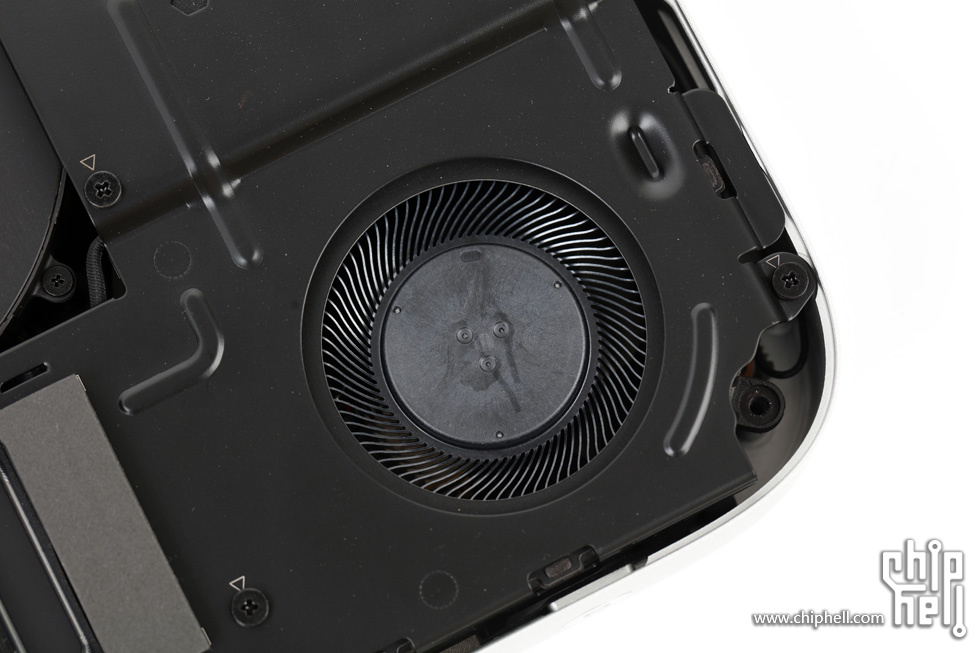

右下角为电源和内存/硬盘散热风扇.

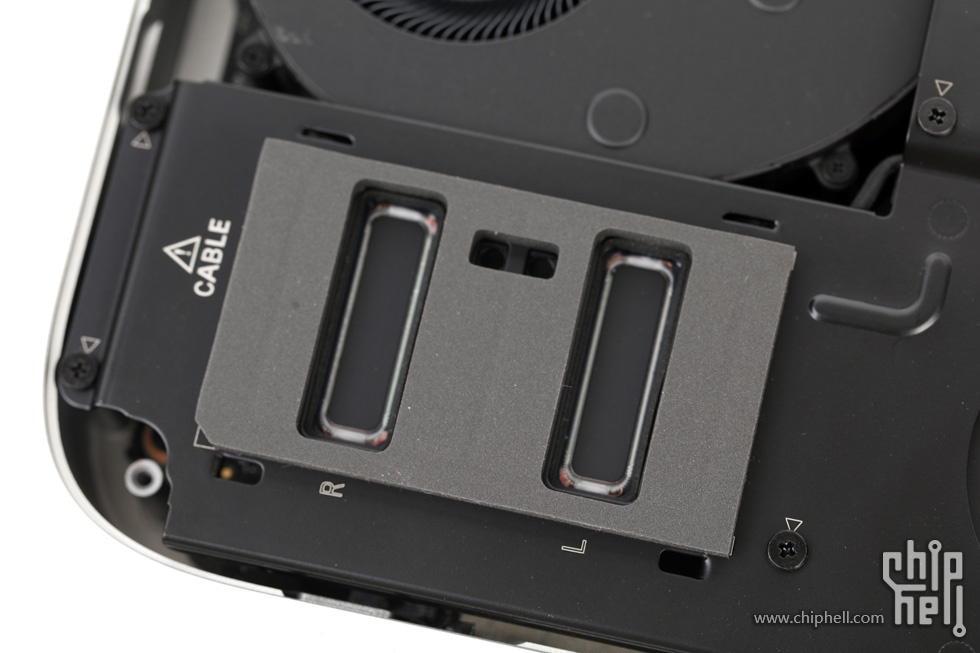

左下角的喇叭BOX,体积较大.

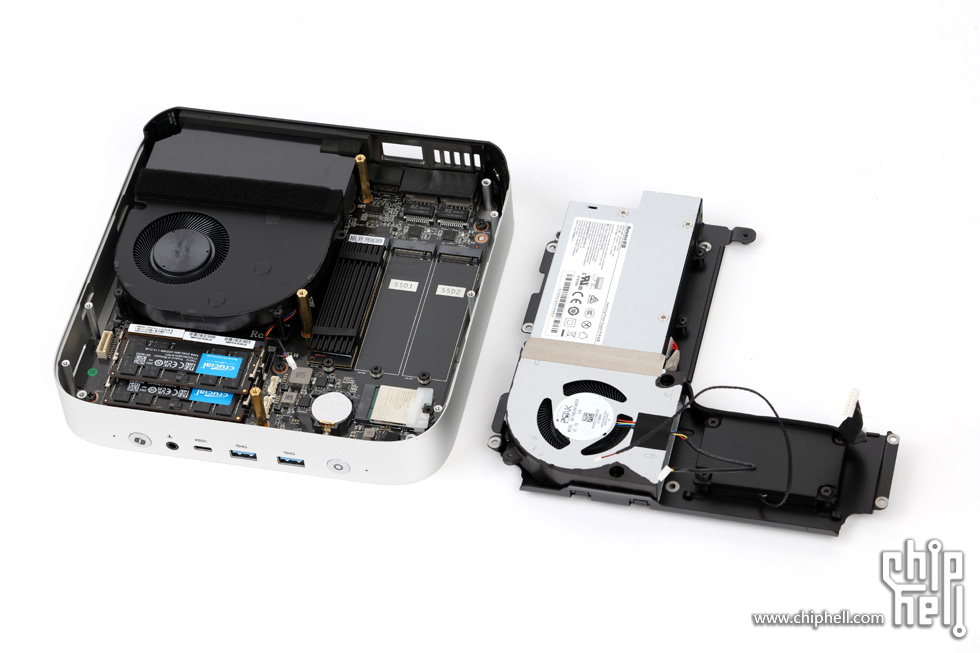

卸下右侧的模组,装有电源/风扇以及喇叭BOX组件.

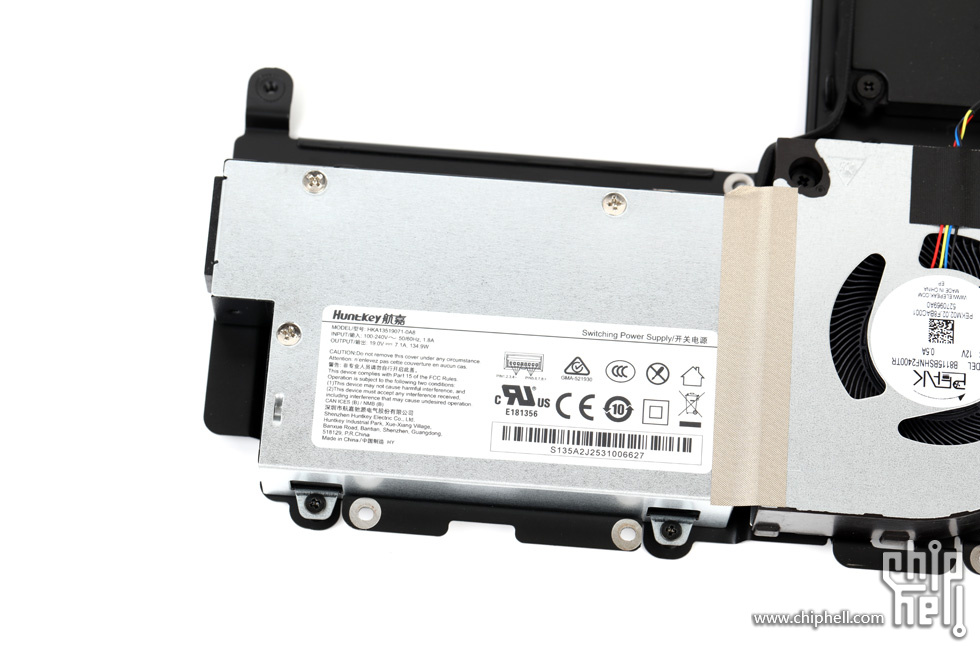

内置电源,品牌为航嘉,最大功率为135W,支持100-240V的宽幅输入.

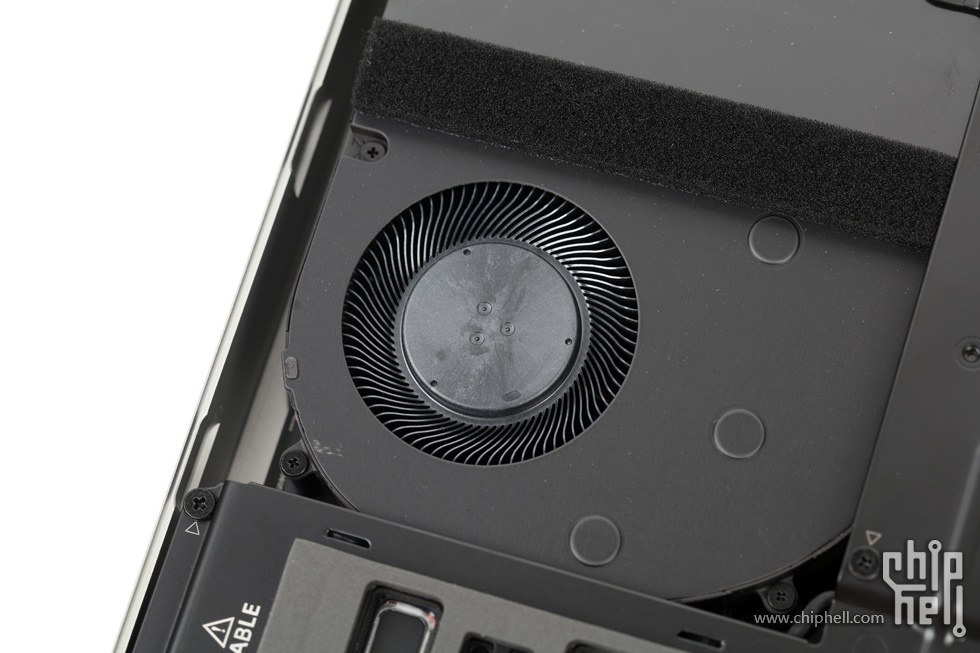

风扇体积中规中矩,在背侧有挖孔设计,可以增大进气量.

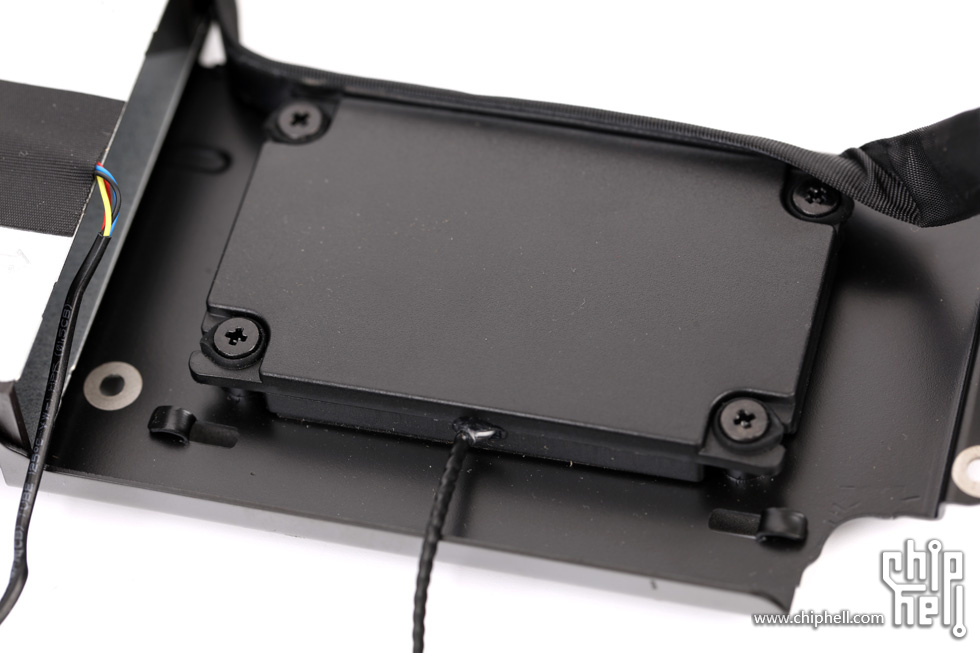

喇叭BOX的背面.

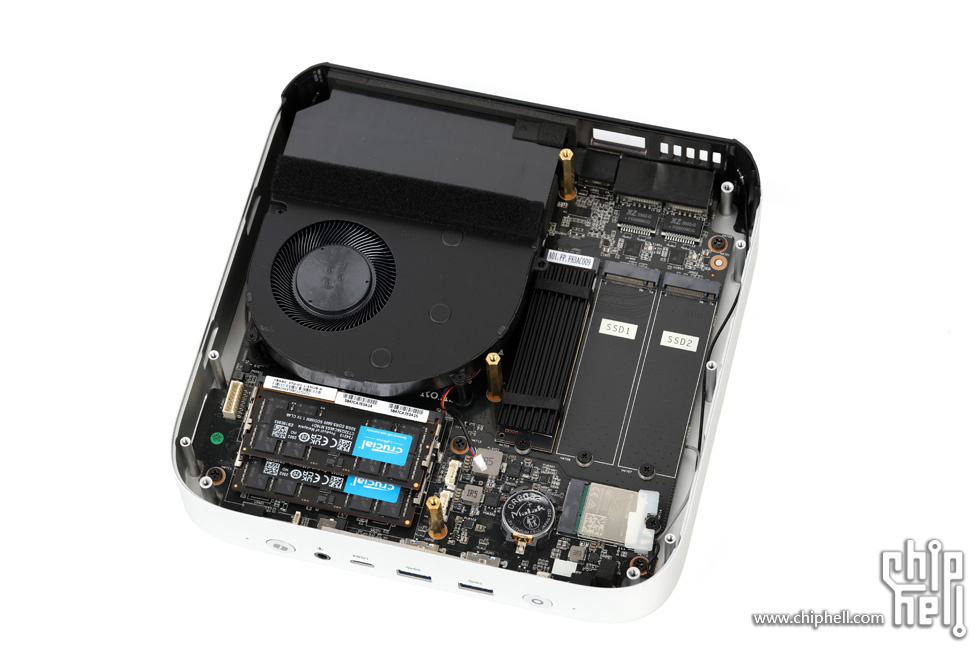

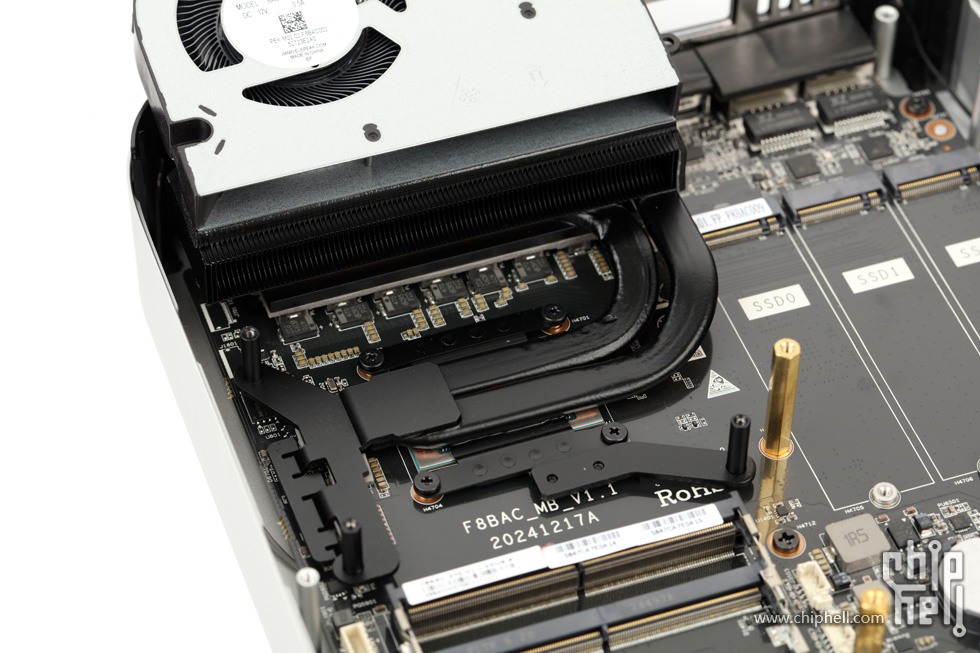

拆下右侧的模组可以看到完整的主板,可以看到还有空闲的2个M.2 2280规格的PCIe 4.0 SSD插槽,单槽最大容量4TB.

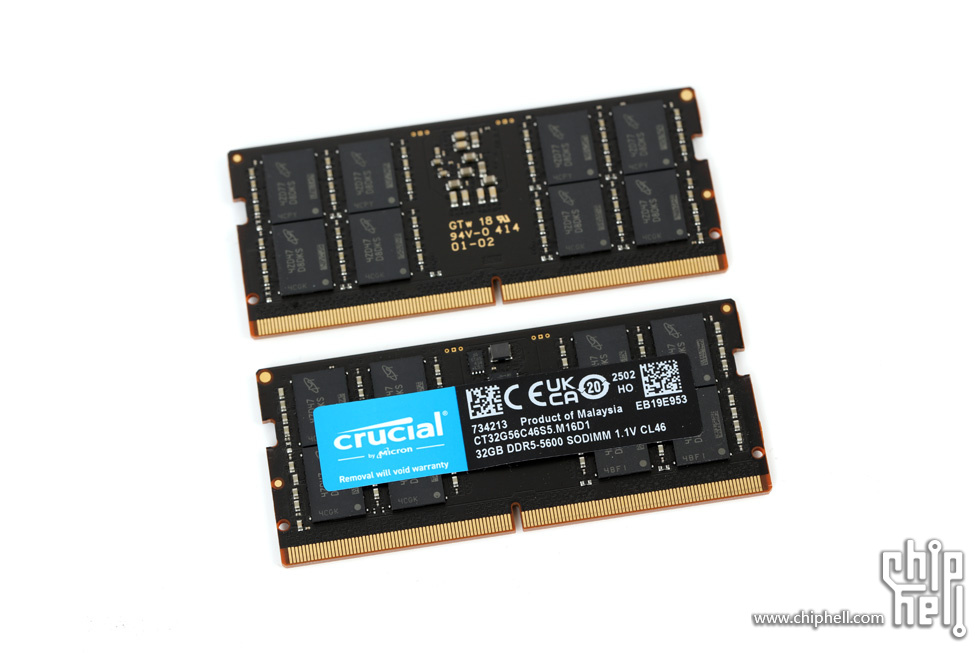

内存为两条英睿达的DDR5 5600MHz 32GB内存,共组成64GB容量.最高支持128GB容量.

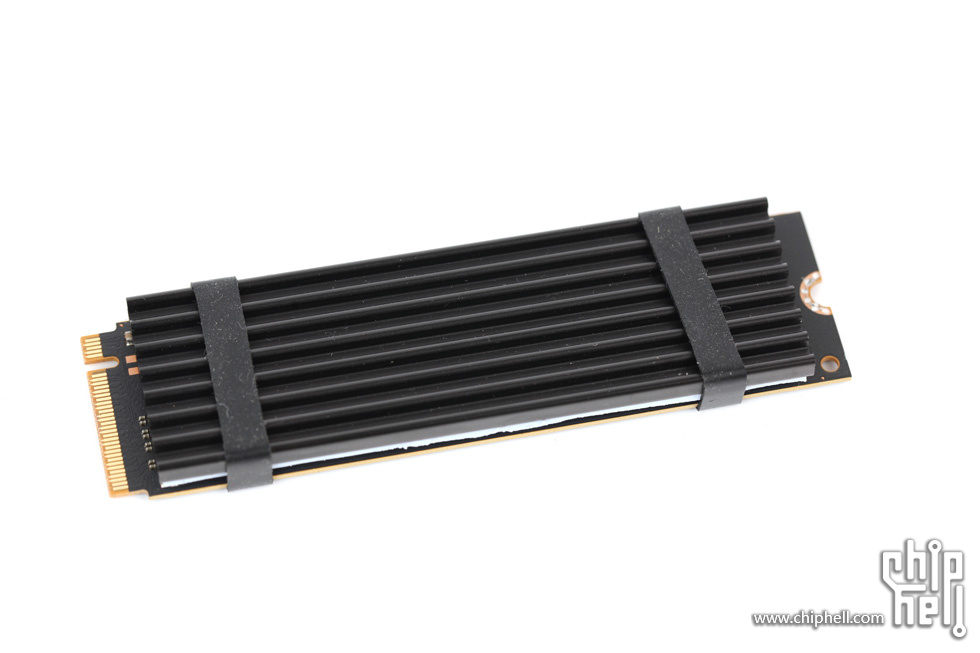

预置M.2 SSD附有散热片.

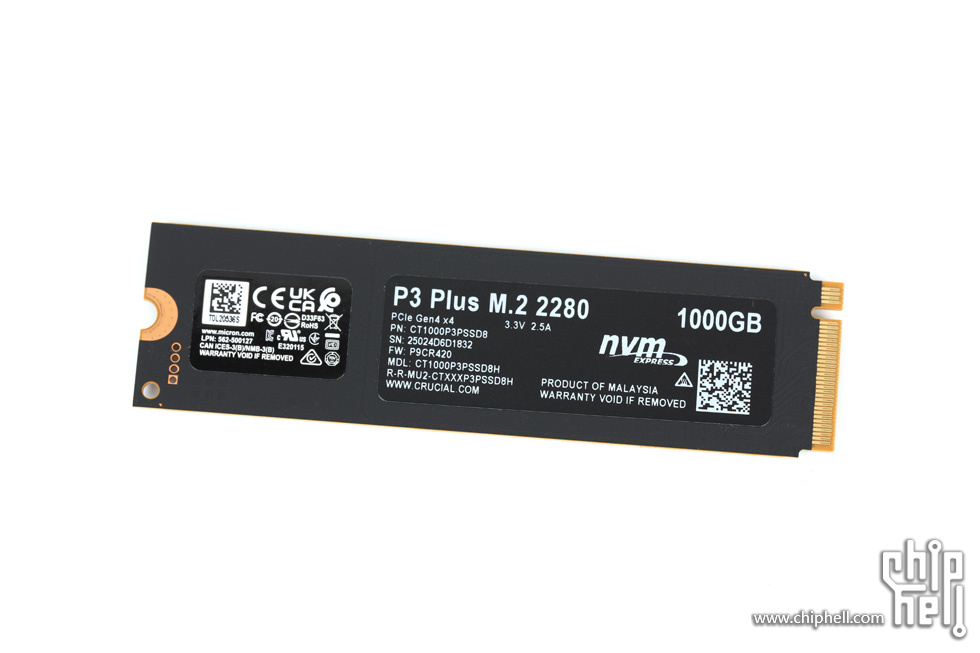

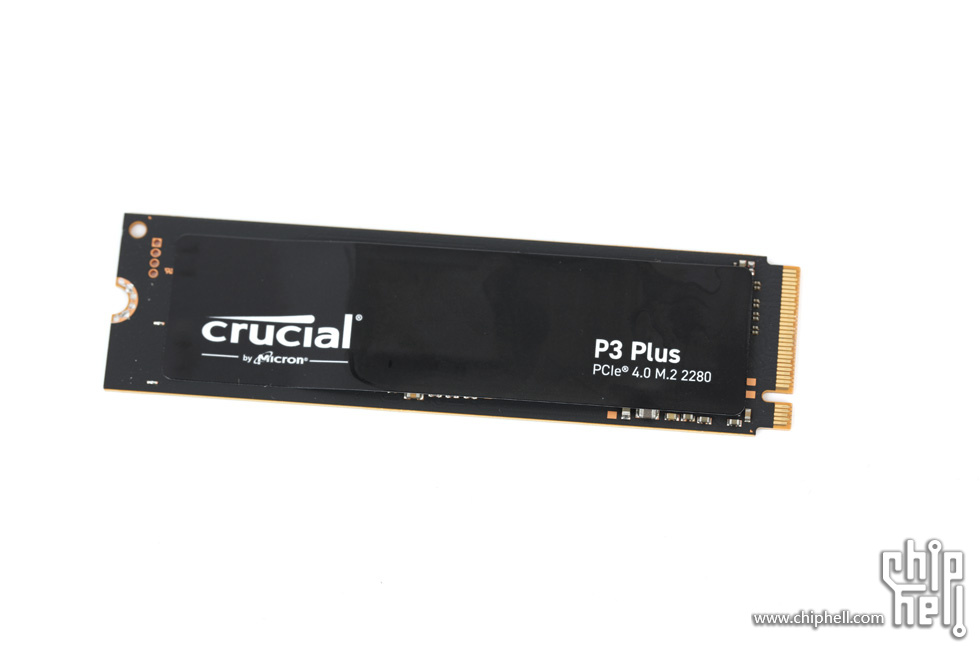

拆下散热片后,可以看到M.2 SSD来自于英睿达,容量1TB.

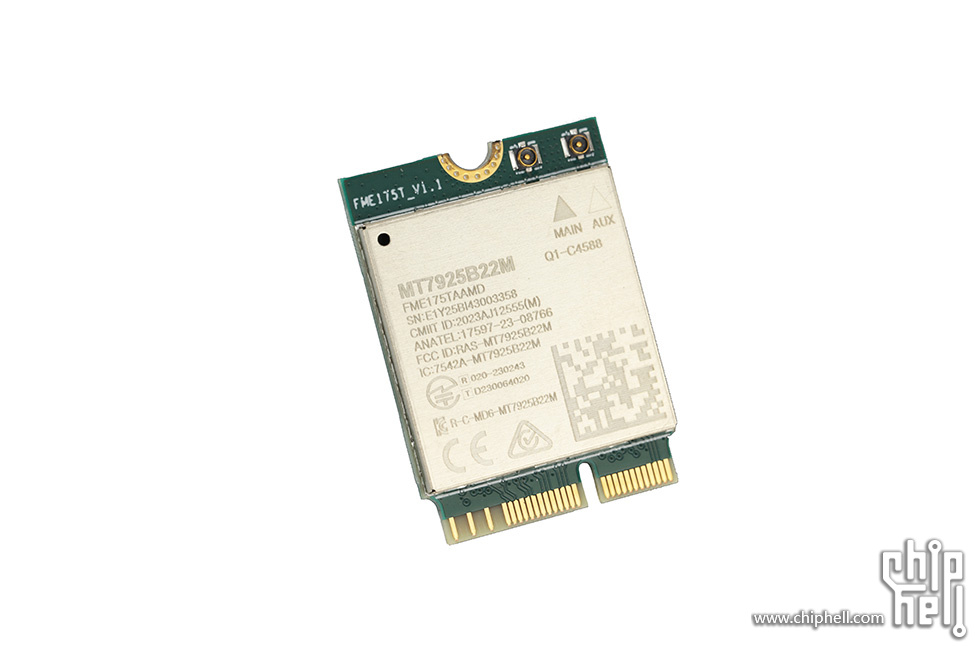

Wi-Fi网卡型号为MTK MT7925,支持Wi-Fi 7和蓝牙5.4规格.
将风扇掀起来,可以看到散热模组固定螺丝.
散热模组内侧.

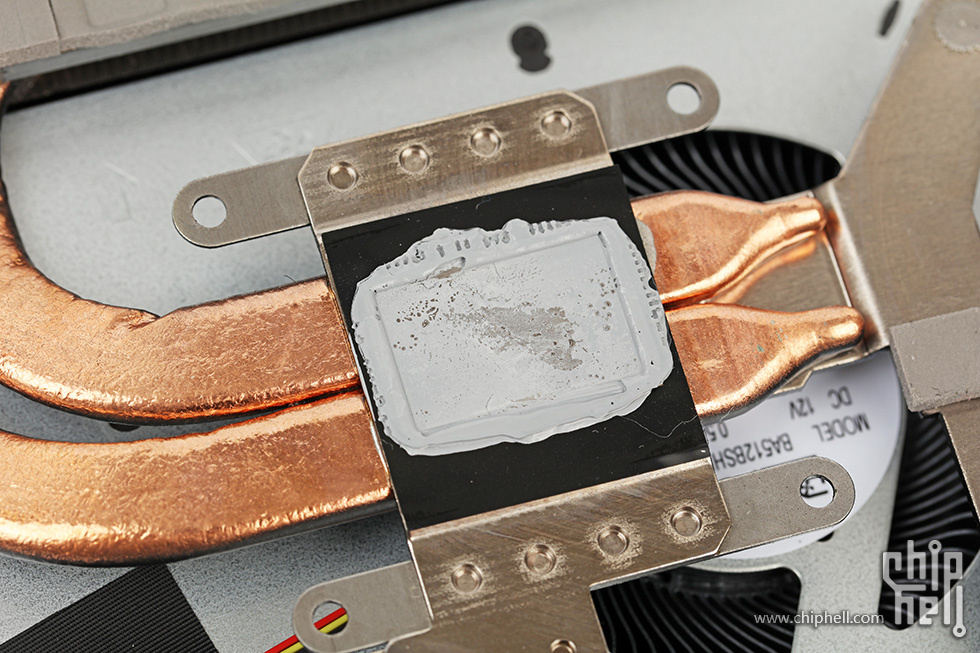

核心采用硅脂作为导热介质.
散热模组还包括CPU供电部分的散热.

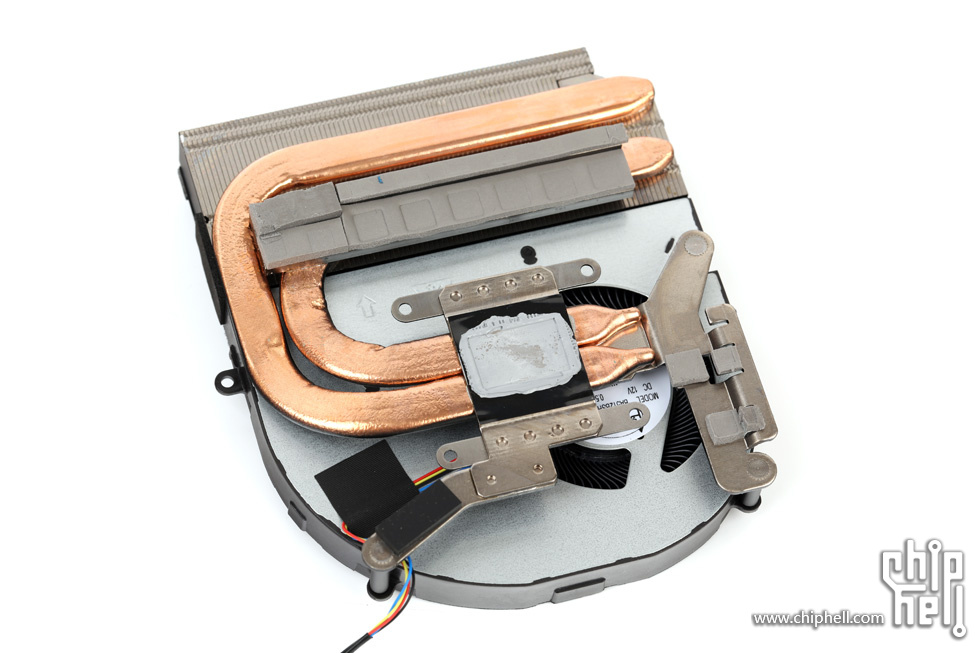

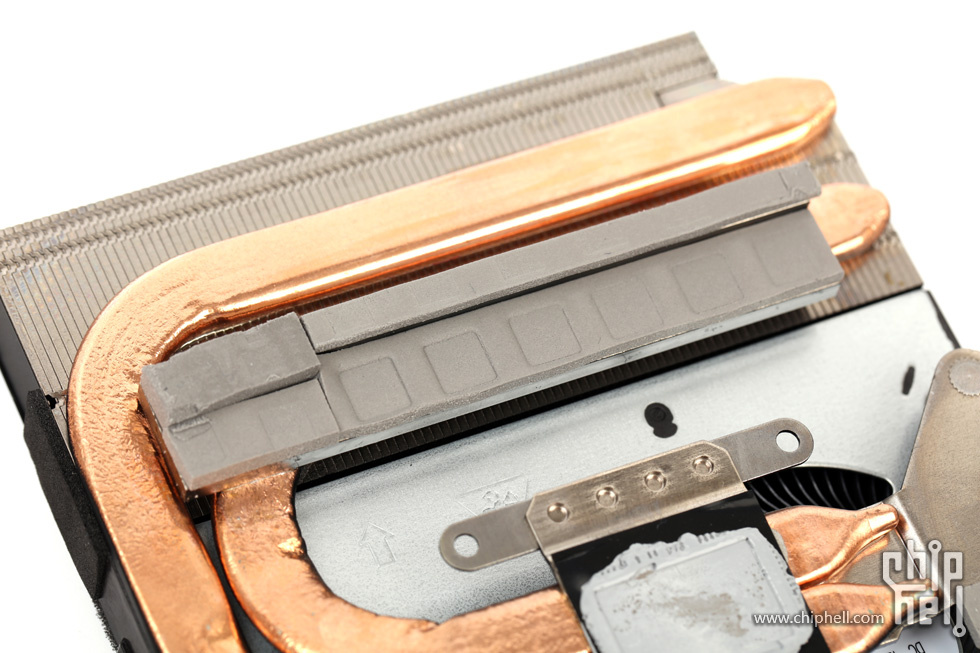

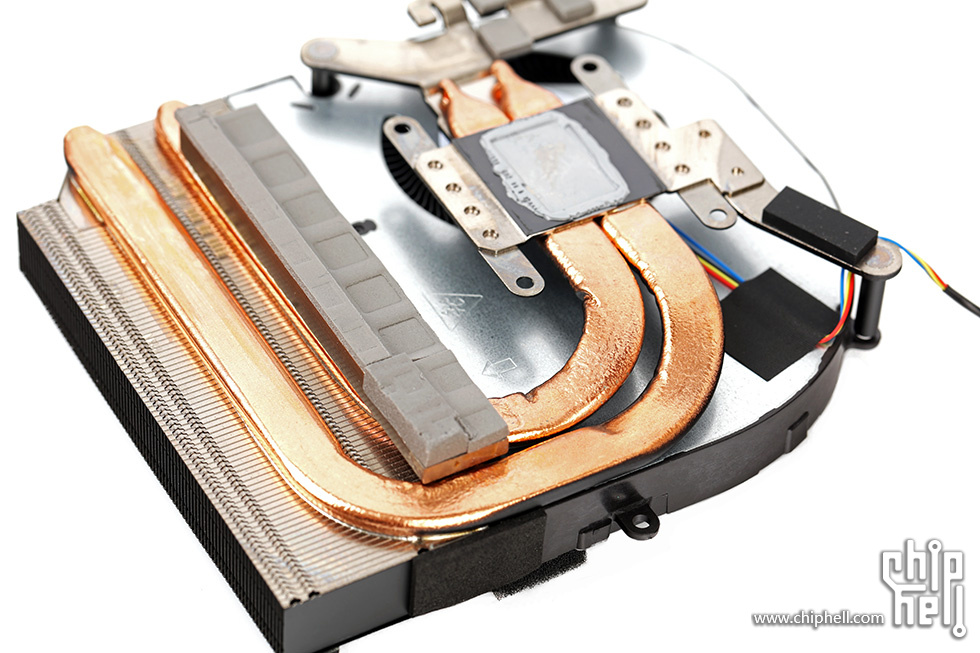

两根较粗的纯铜热管,搭配散热鳍片模组,来实现更好的热传导效能.

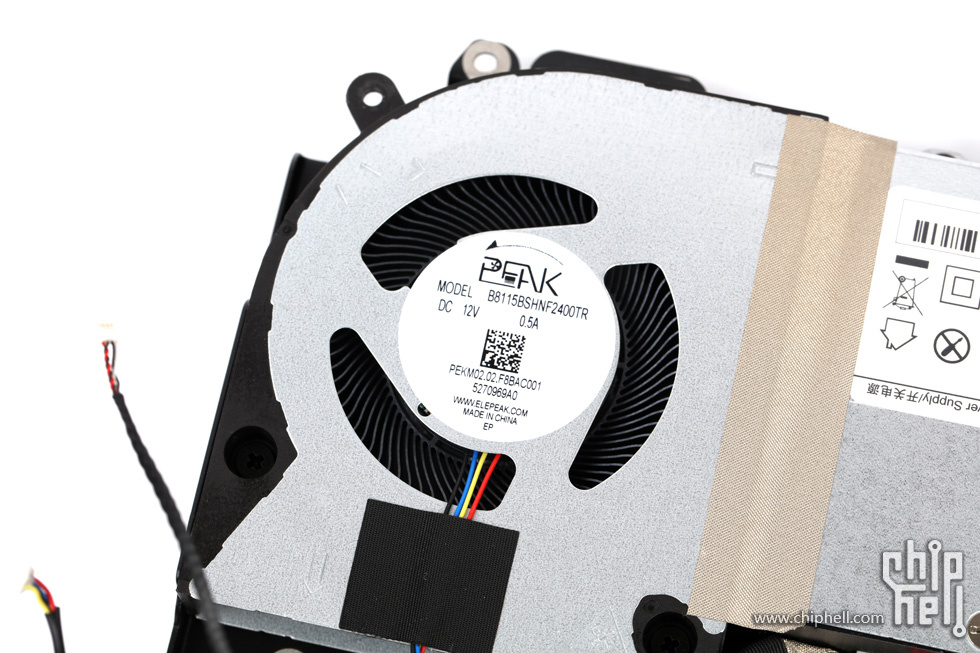

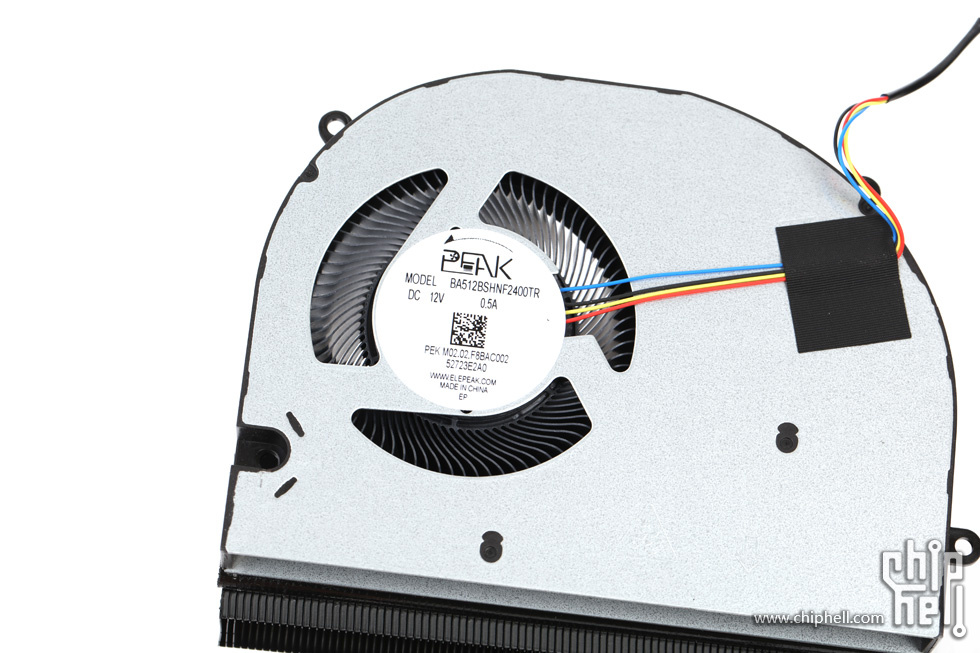

CPU散热模组风扇,体积较大,同样背侧有镂空设计,可以增加进气量.

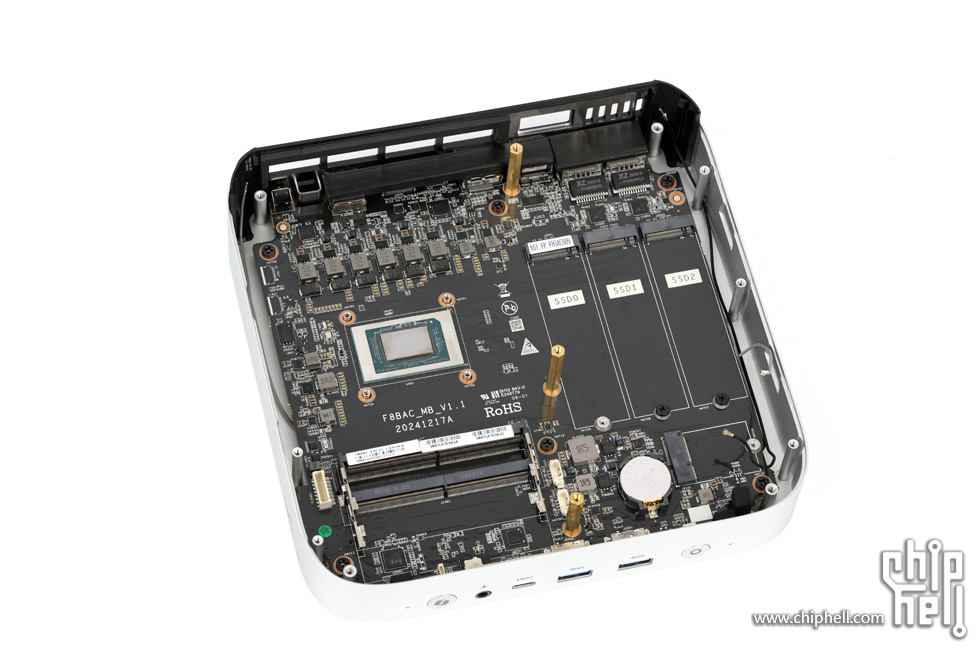

卸下散热模组的主板全貌.

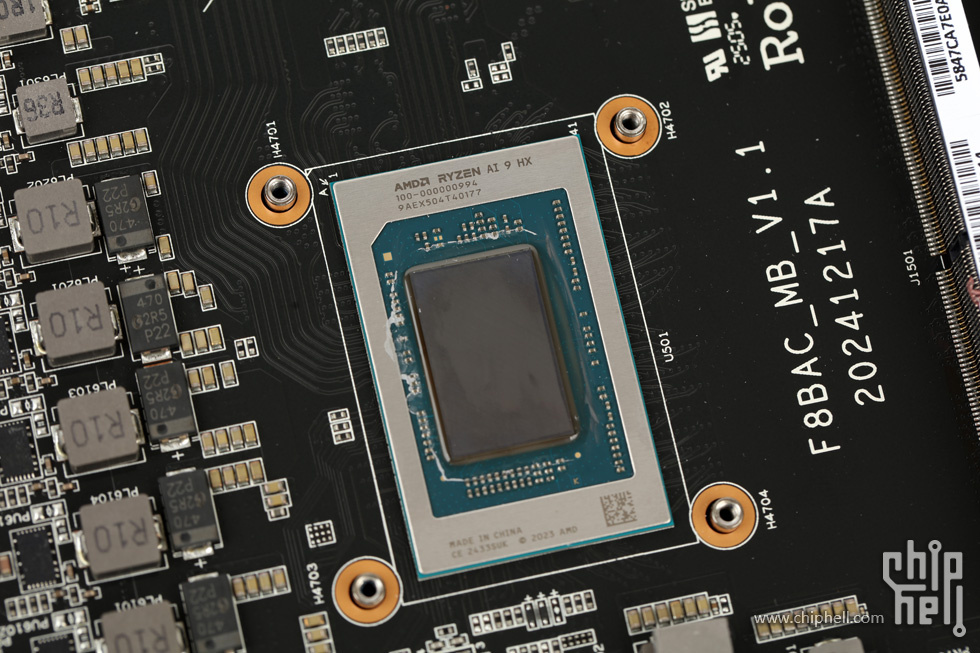

AMD Ryzen AI 9 HX 370核心.

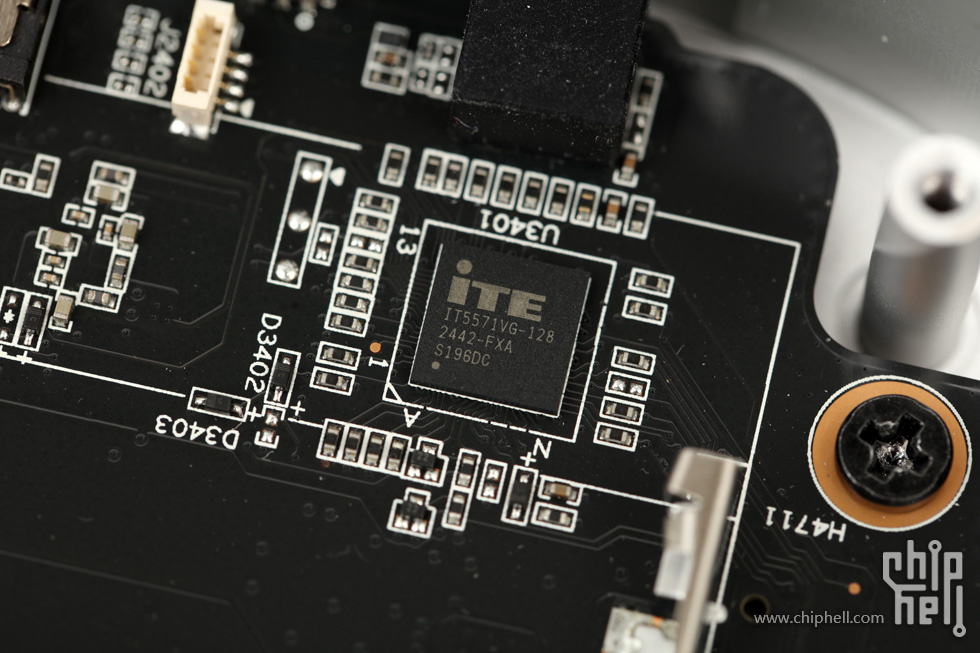

ITE IT5571的EC芯片,负责周边I/O接口.

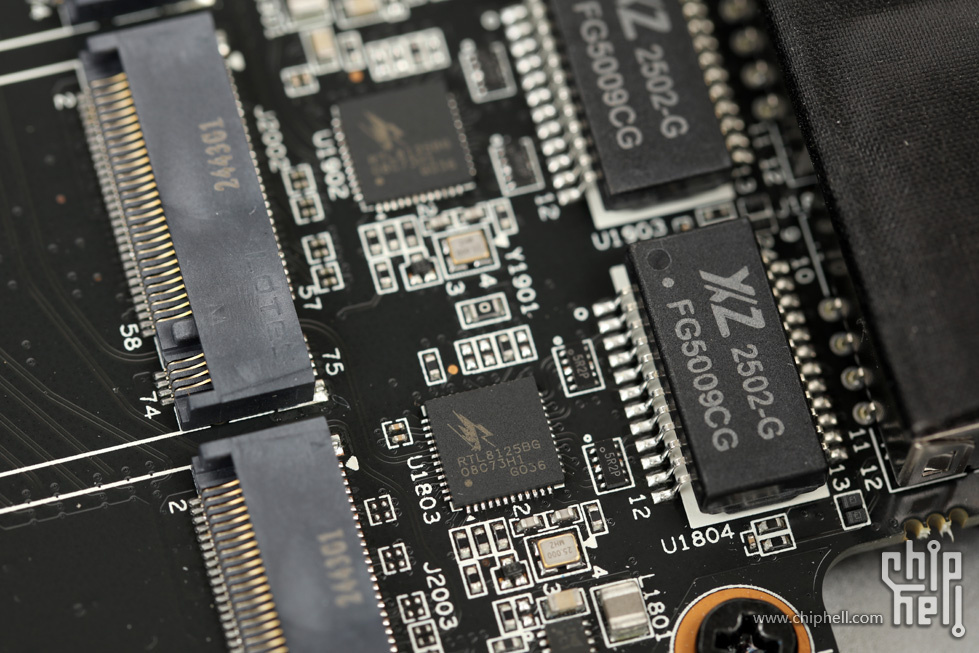

双Realtek RTL8125BG芯片,用于两个2.5Gbps有线网口.

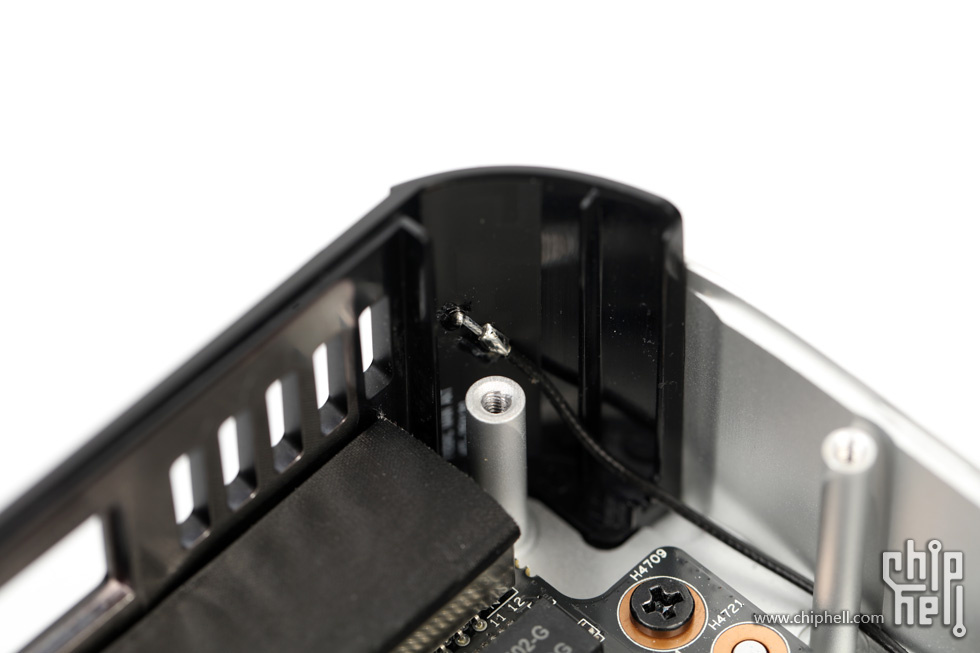

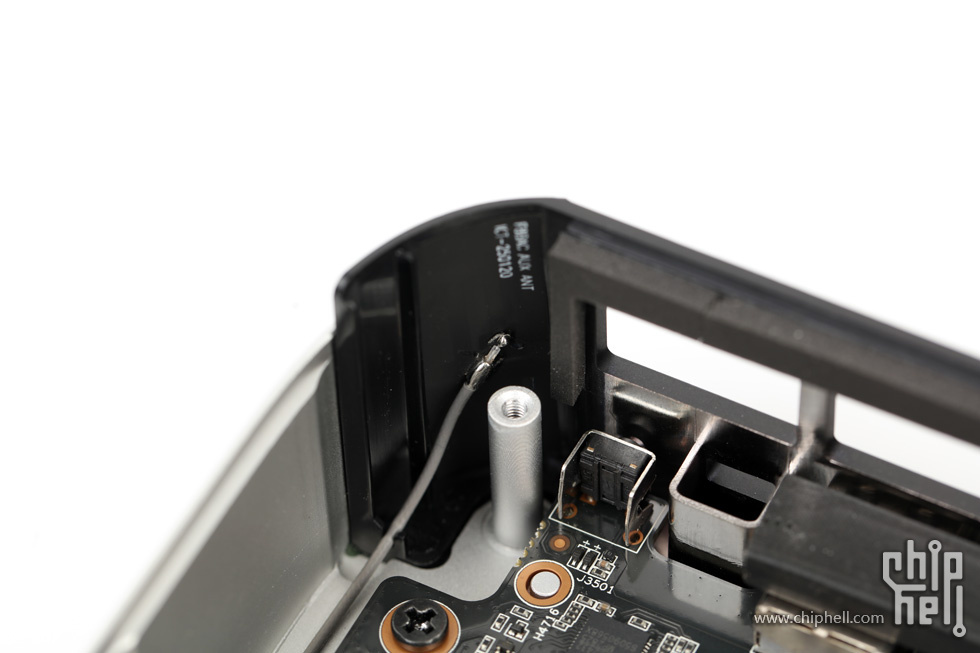

双Wi-Fi天线,位于后置接口左右两侧.
|
