附加:Minisforum DEG1显卡扩展坞
与之配套而来的,还有一款铭凡自家的DEG1显卡扩展坞,当然想使用OCuLink接口并不限定品牌,只要支持OCuLink协议的都可以使用.
内附纸质手册两张.

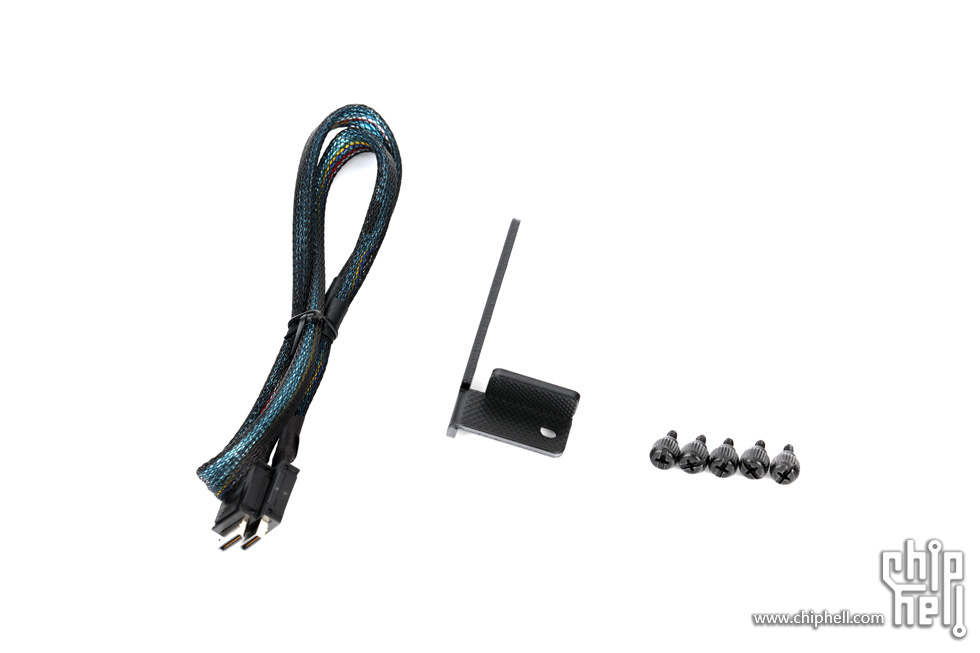

1根OCuLink线材,一个显卡挡板固定支架,以及固定螺丝.

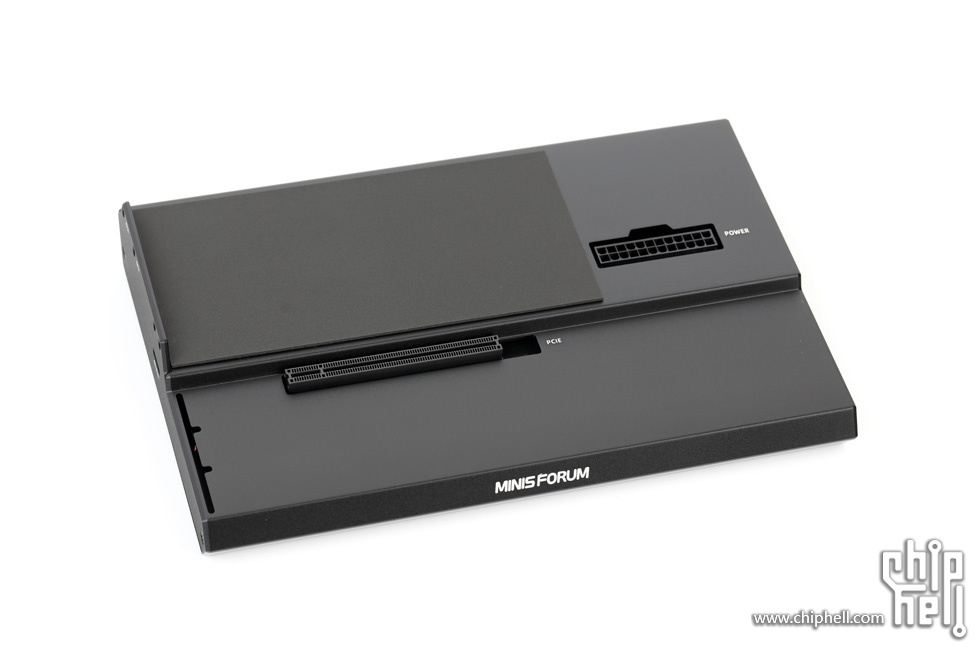

扩展坞本体.

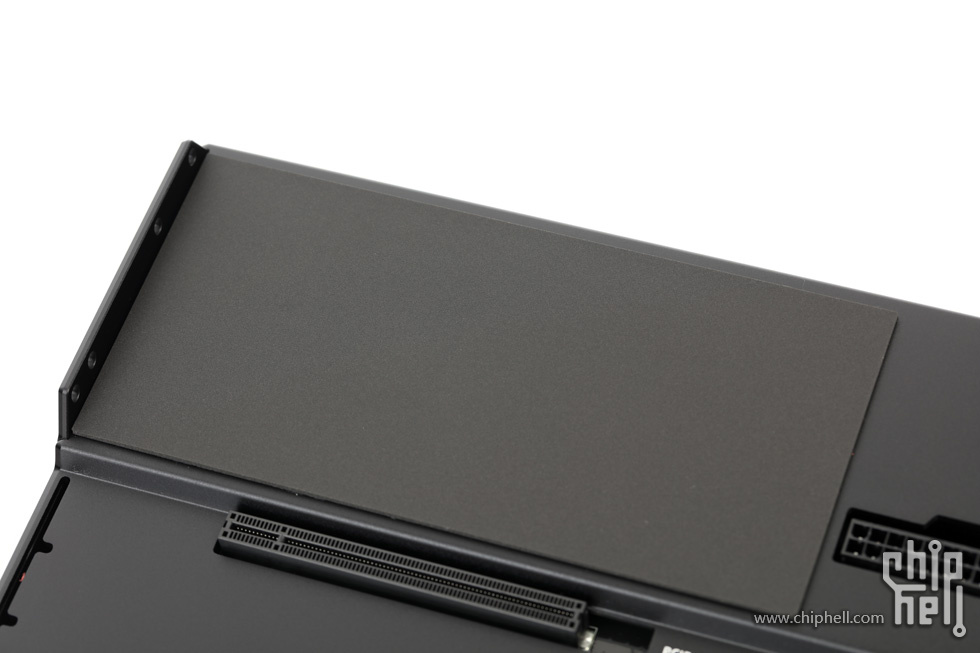

上半部分为电源放置区,可以看到在电源的安置位置铺设了一层减震棉.
电源孔位方面,ATX和SFX规格电源均可支持.

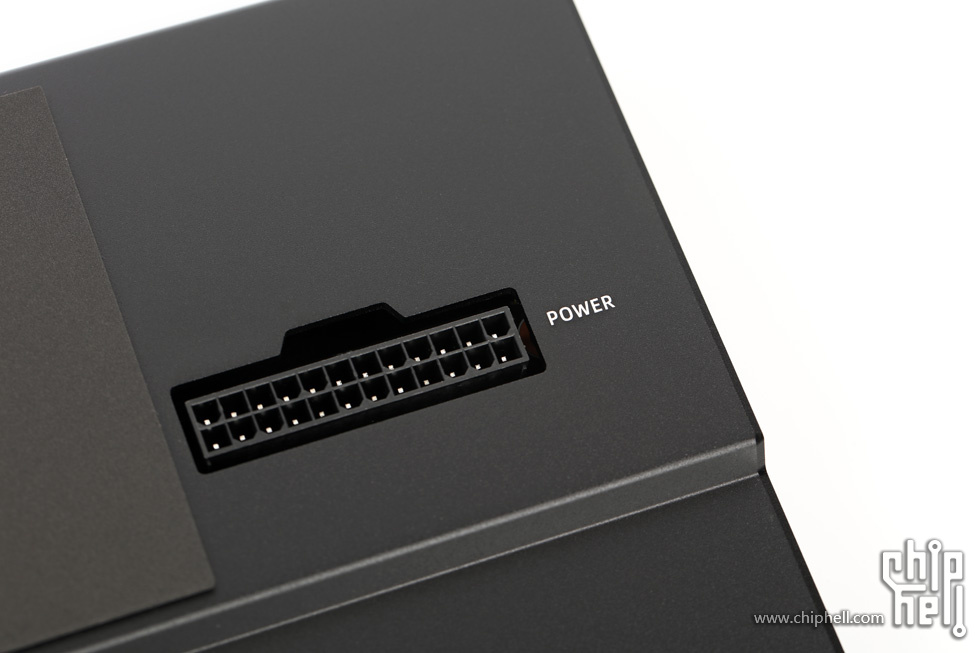

电源放置位前则是24pin孔位插孔.

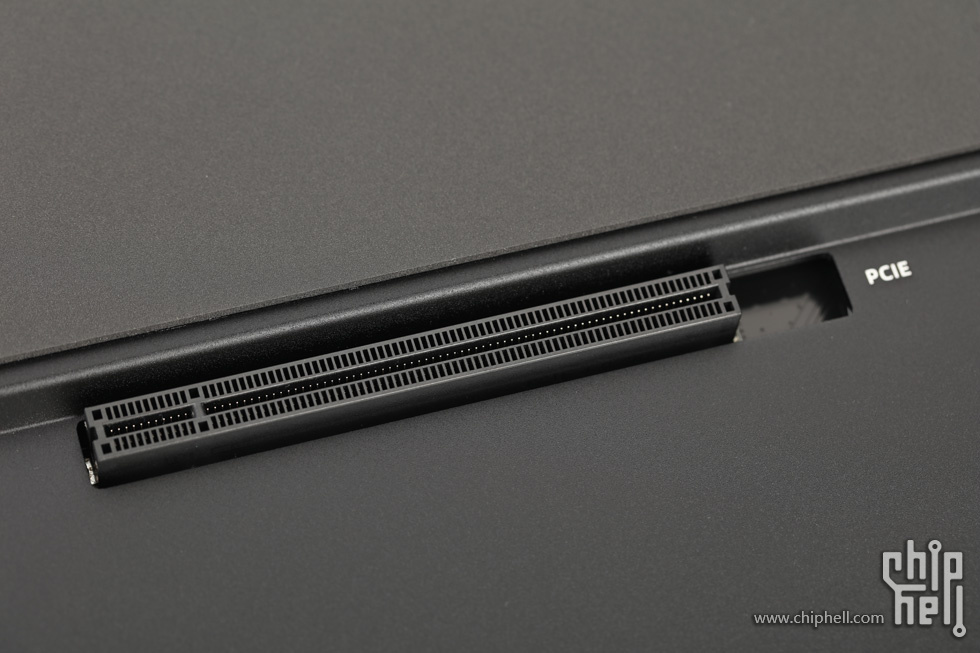

扩展坞正面的下半部分,一根PCIe全长插槽,速率上最大支持PCIe 4.0 x4.

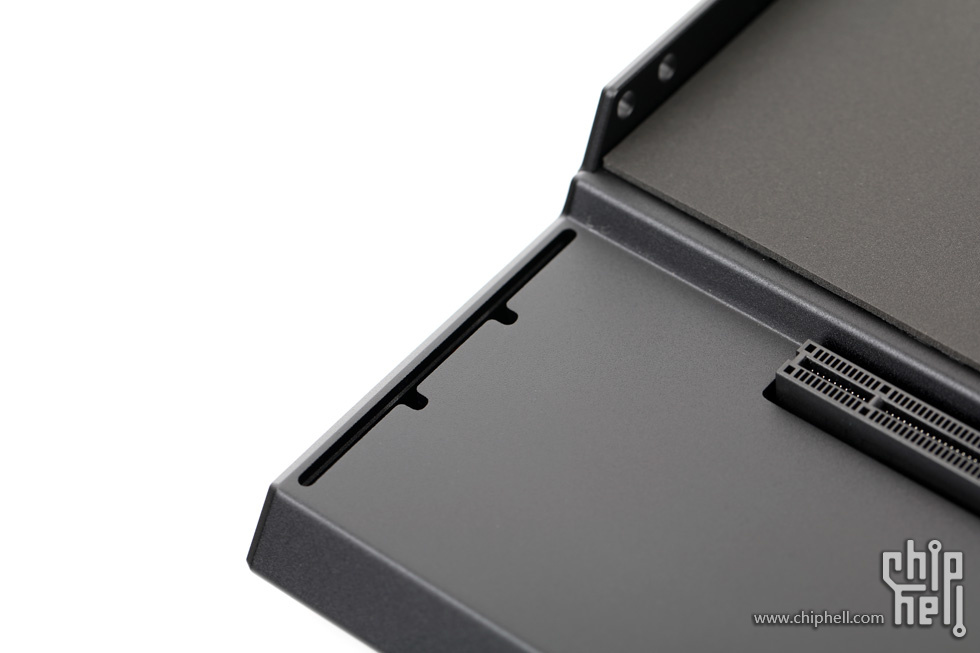

最左侧的竖条开口,用于容纳显卡的PCIe挡板底端.

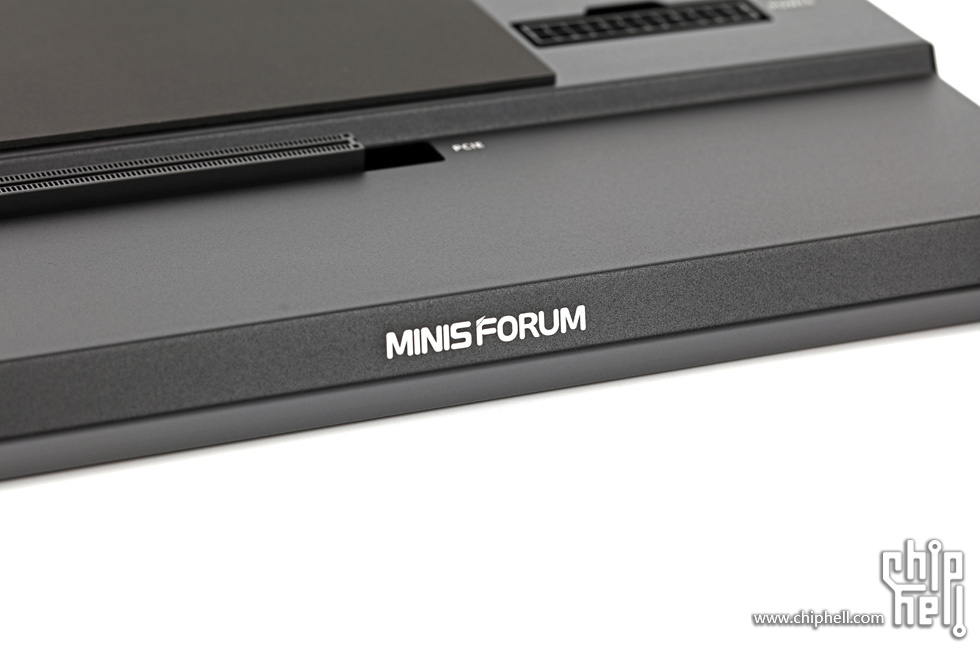

正面的最下方做了个斜面处理,并在中间印有铭凡的LOGO.

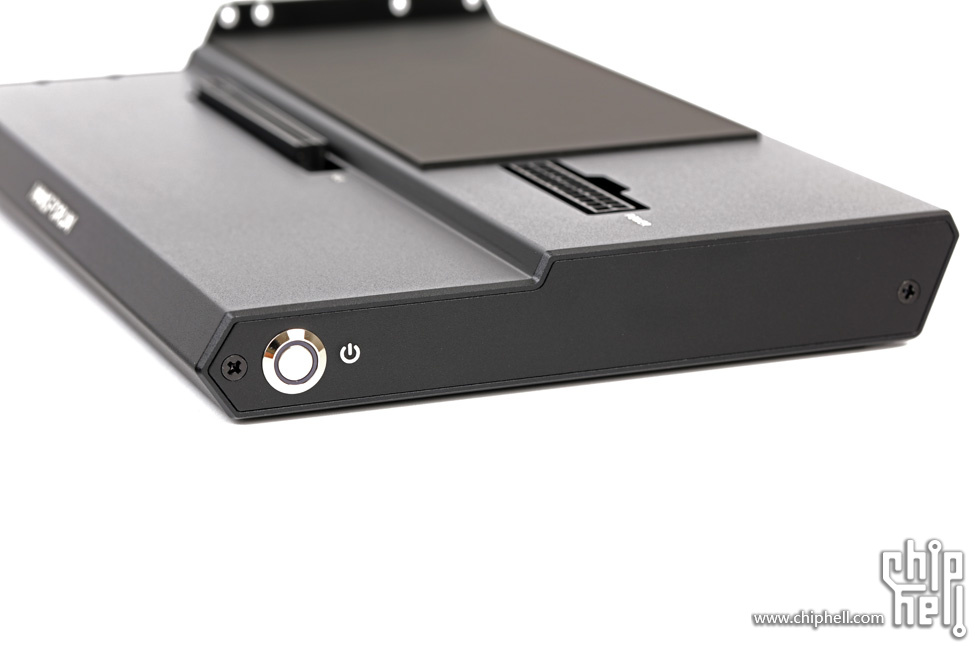

扩展坞右面,设有一个电源启动按键.

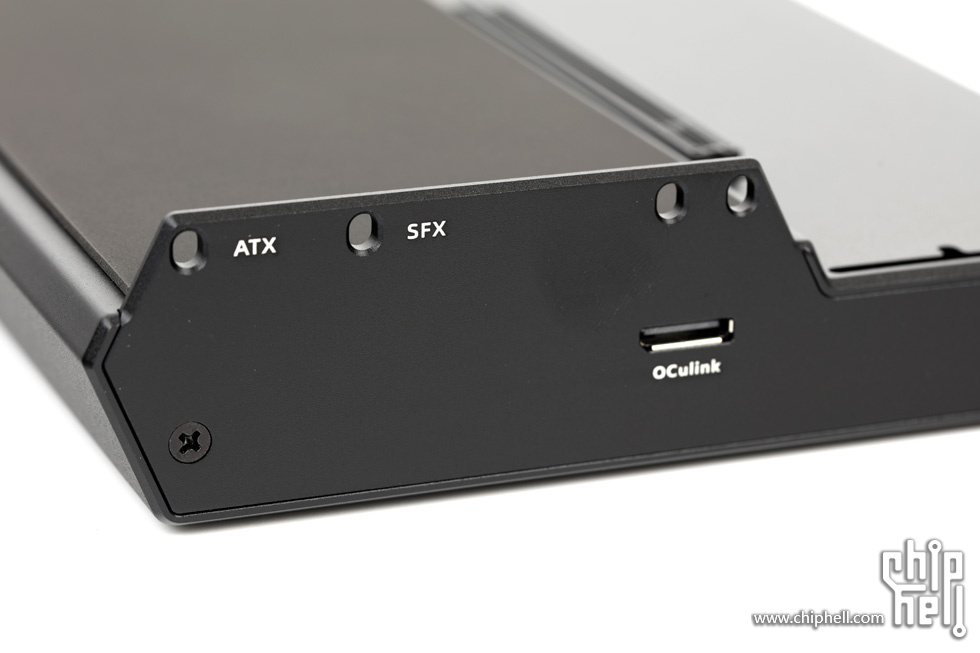

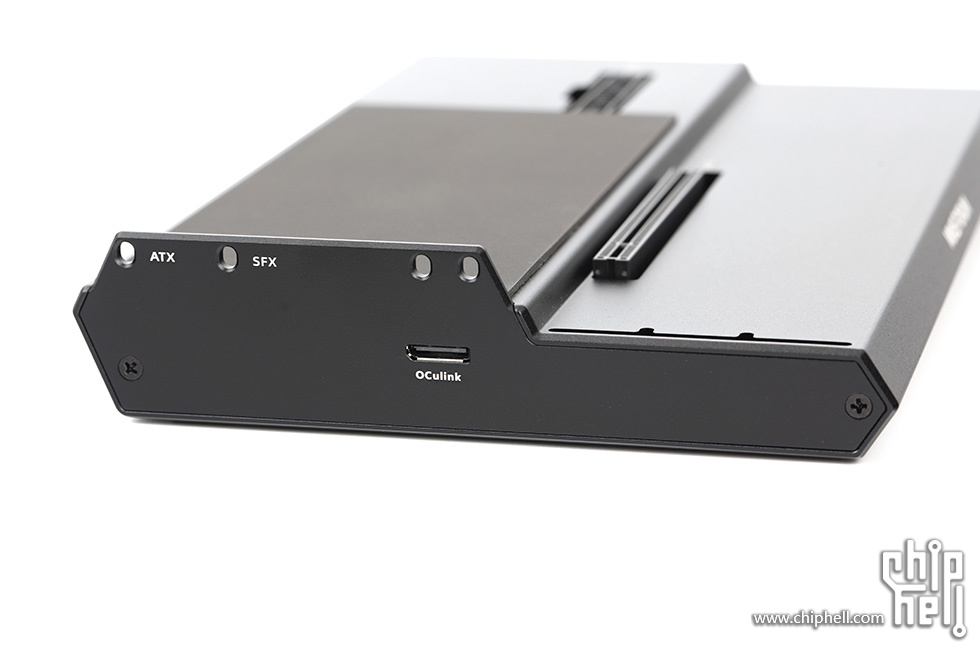

左侧则是电源固定位和OCuLink接口.

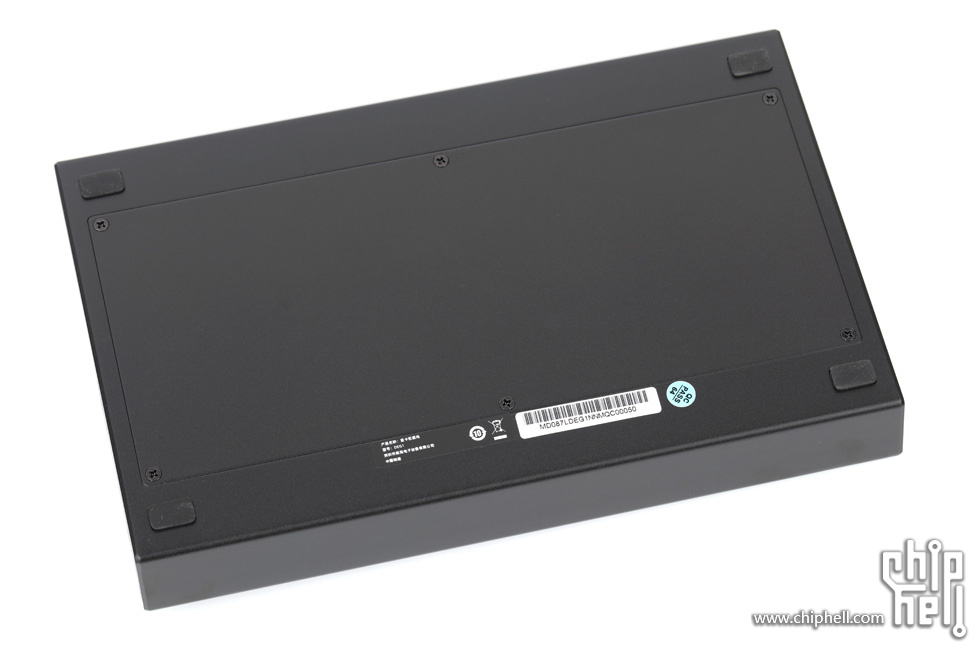

显卡扩展坞底部.

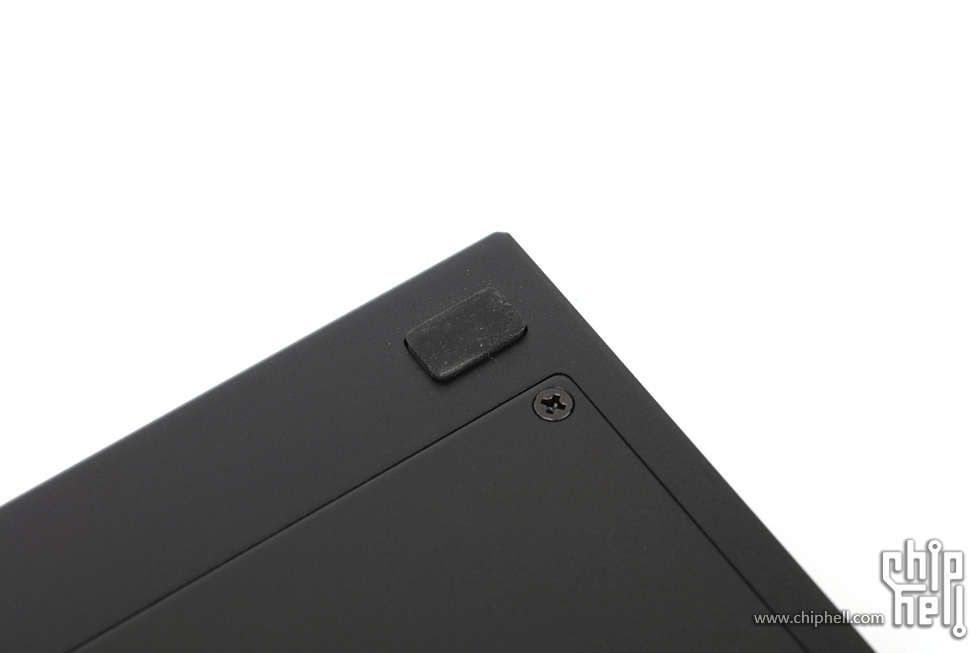

底部四角设有防滑脚垫.

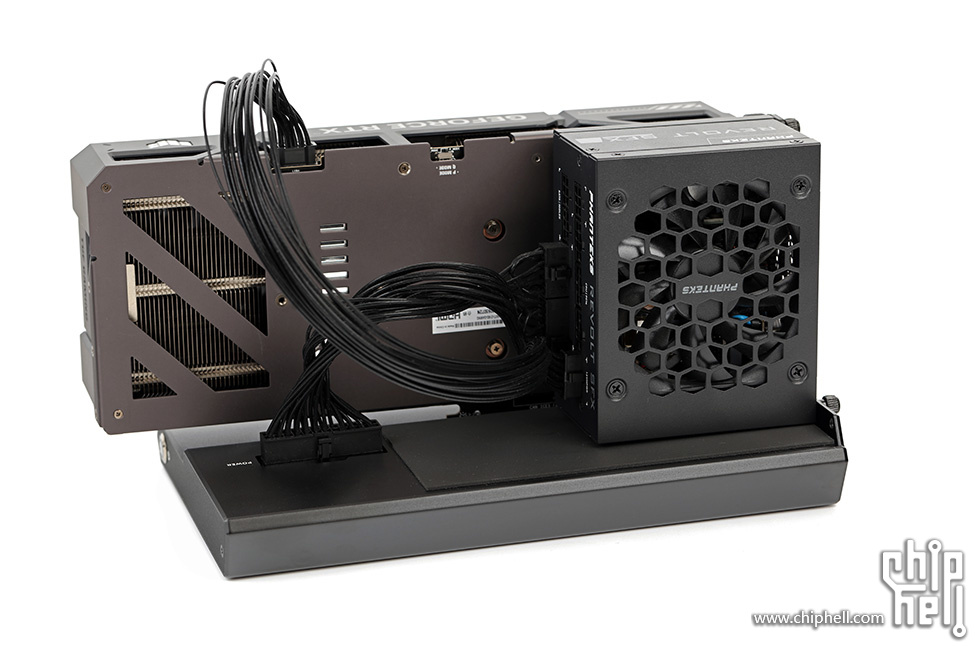

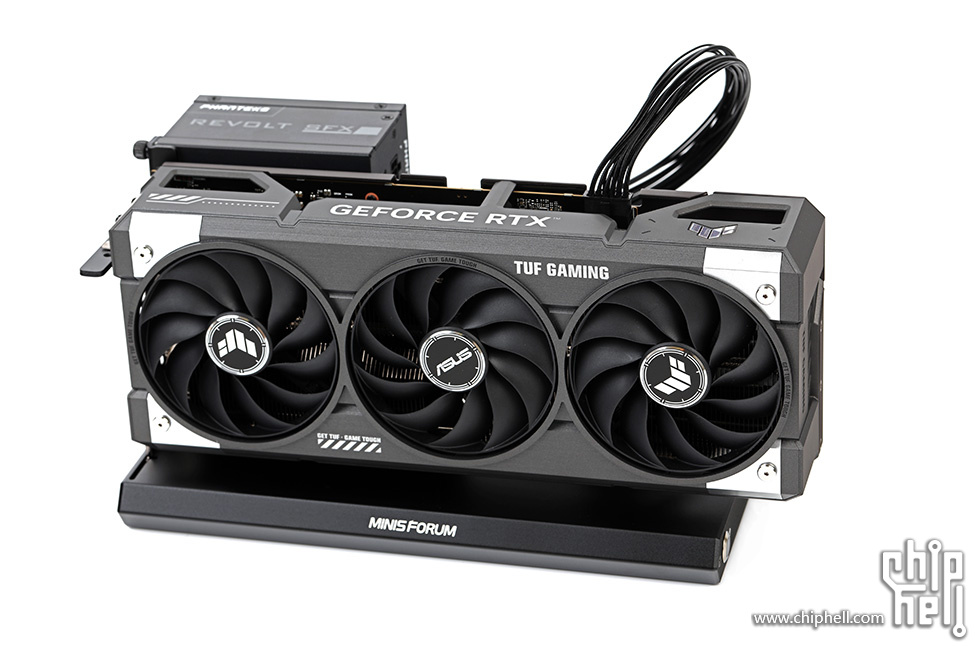

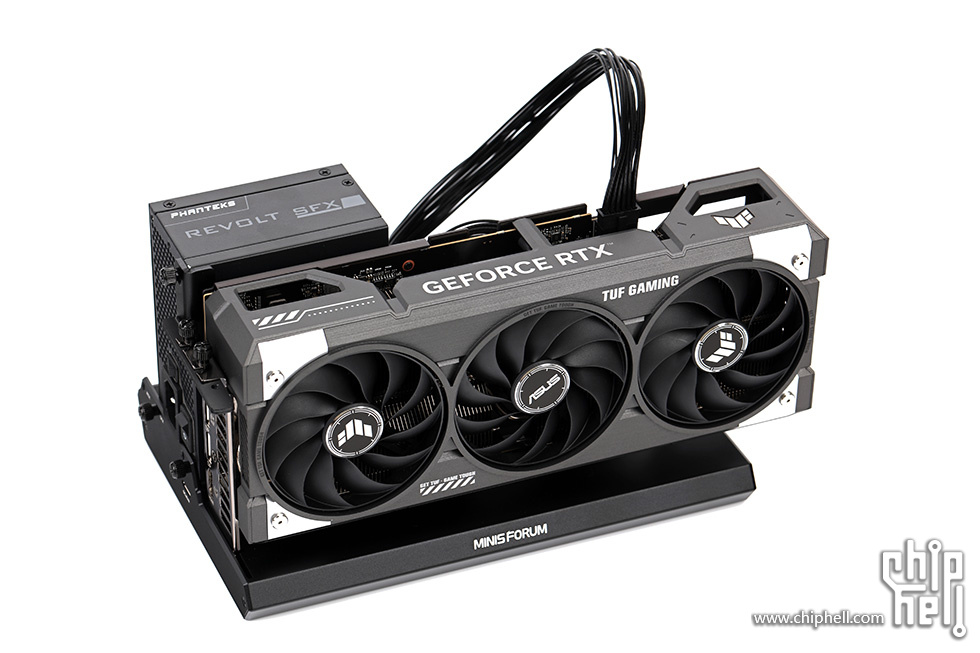

实际安装效果.

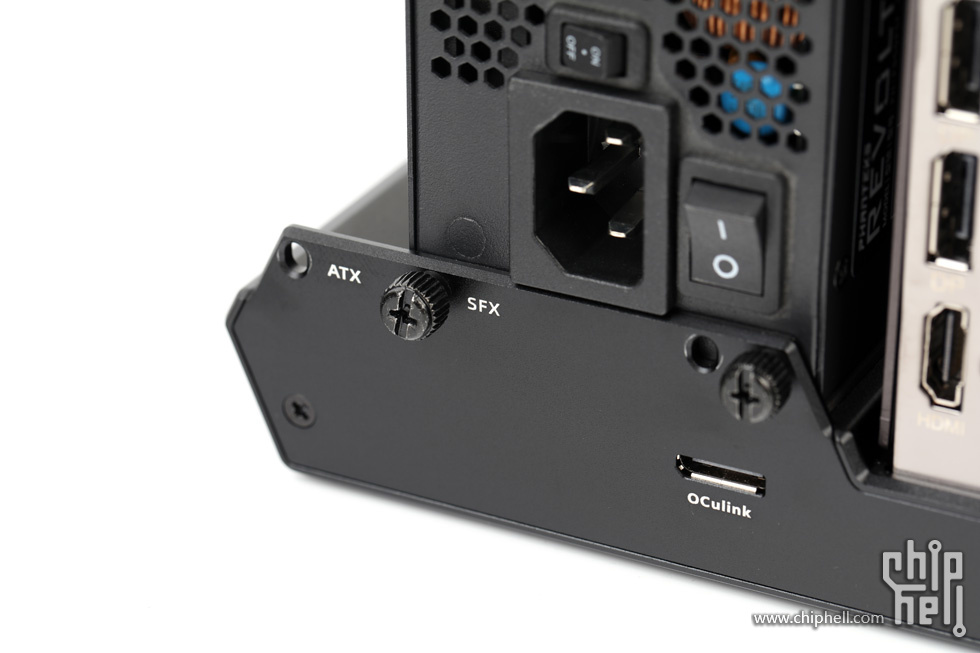

根据电源的规格选择螺丝孔来进行固定.

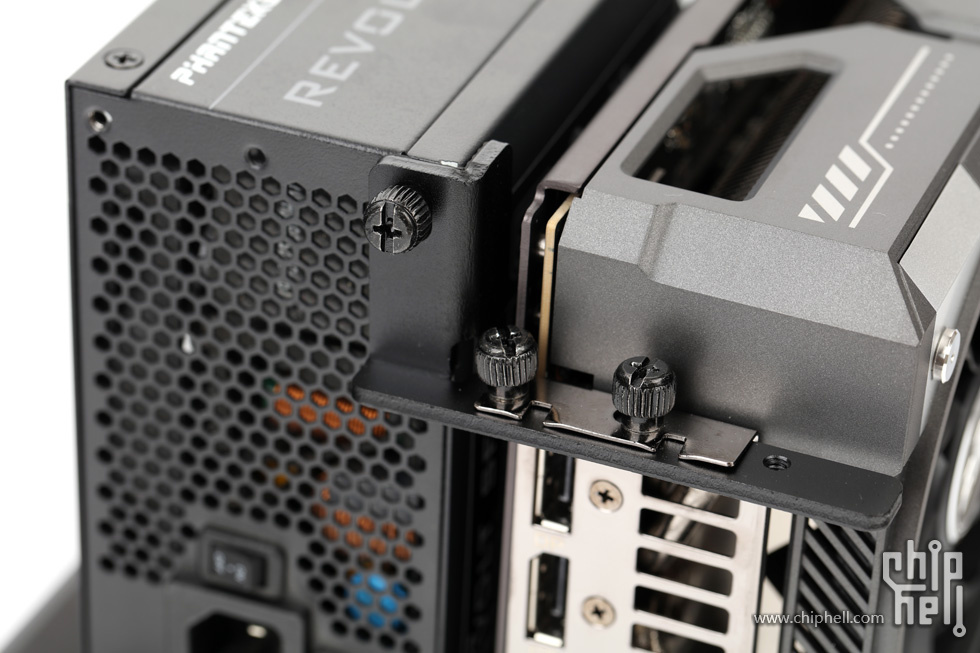

显卡的固定支架则是通过电源的上部螺丝孔进行固定安装.

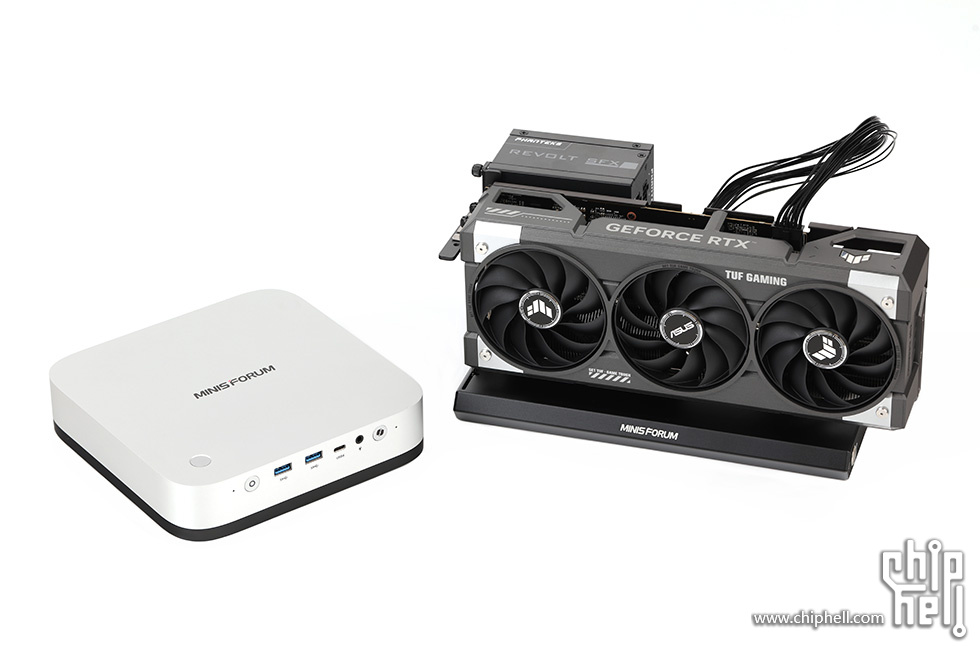

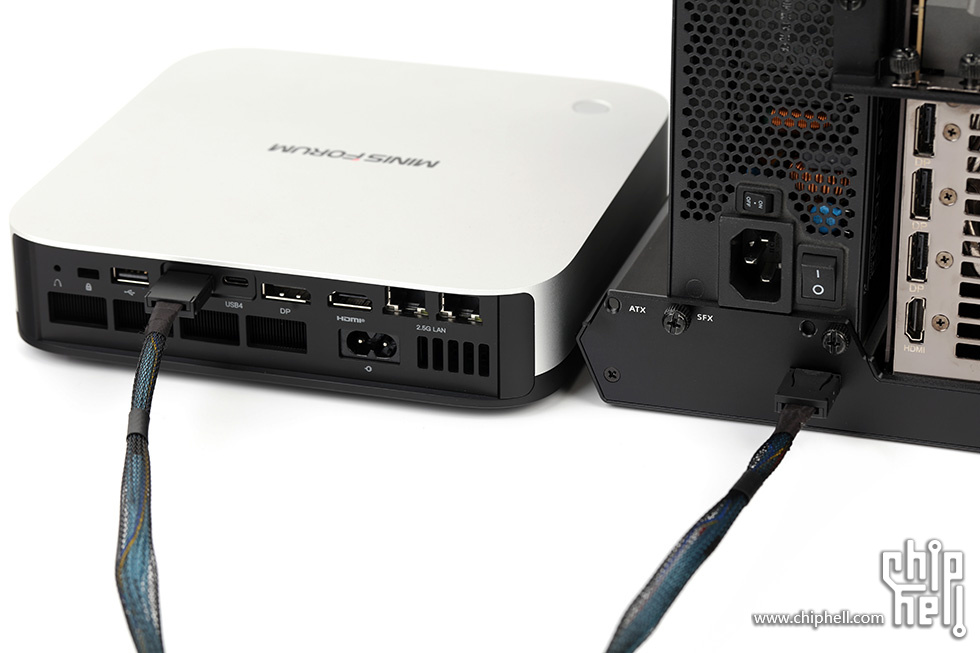

与X1 Pro主机放在一起.
接上OCuLink接口即可使用,请注意该接口绝对不可以在带电情况下插拔.
|
