拆解解析

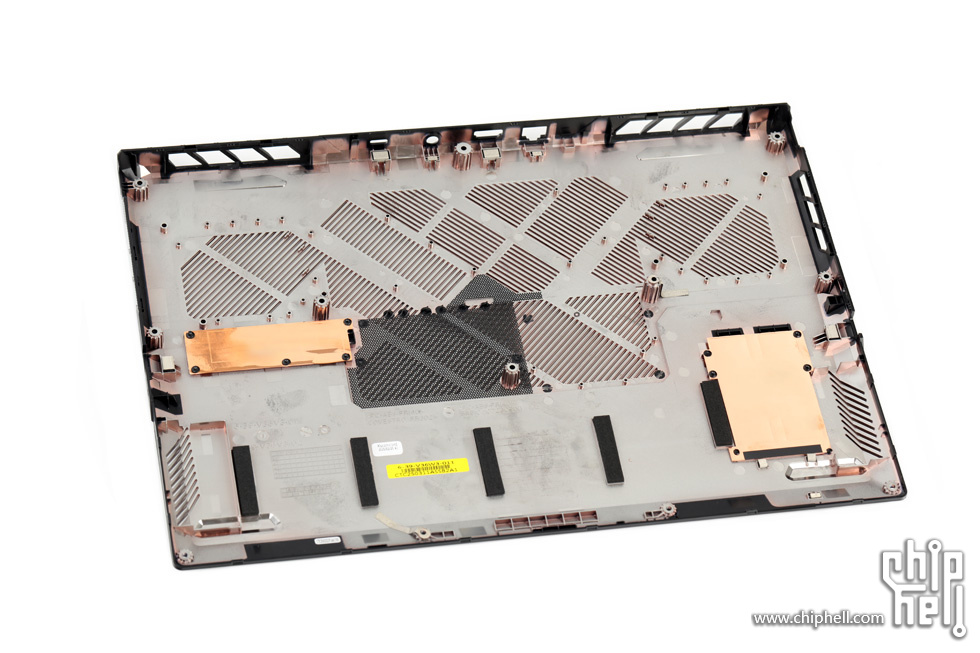

拧下D面所有螺丝,即可撬开背盖. 背盖整体材质为塑料.
大面积的散热进风开孔.

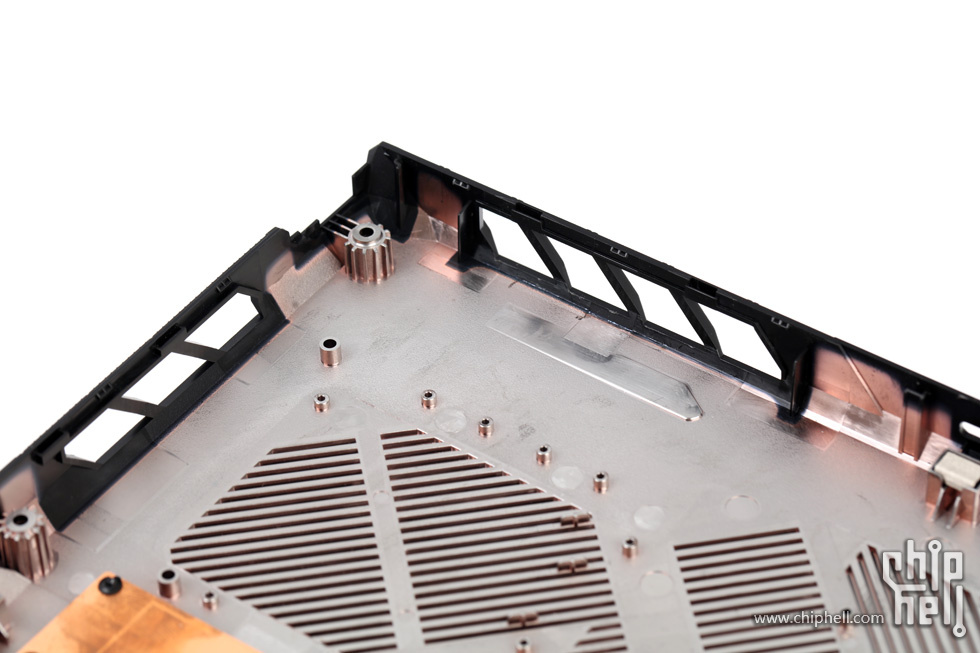

后盖与散热出风口外框为一体式设计.

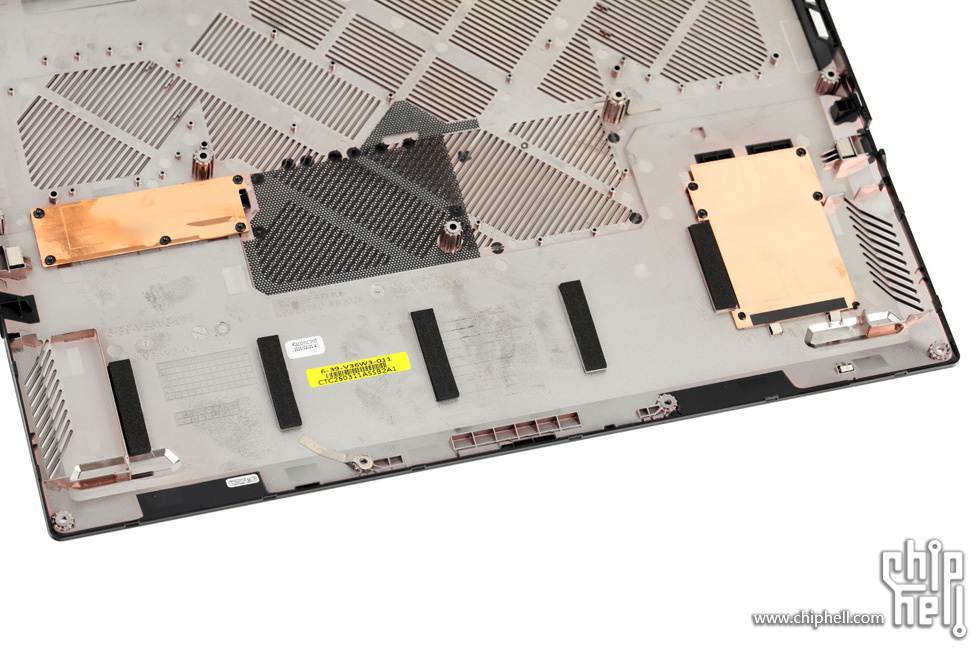

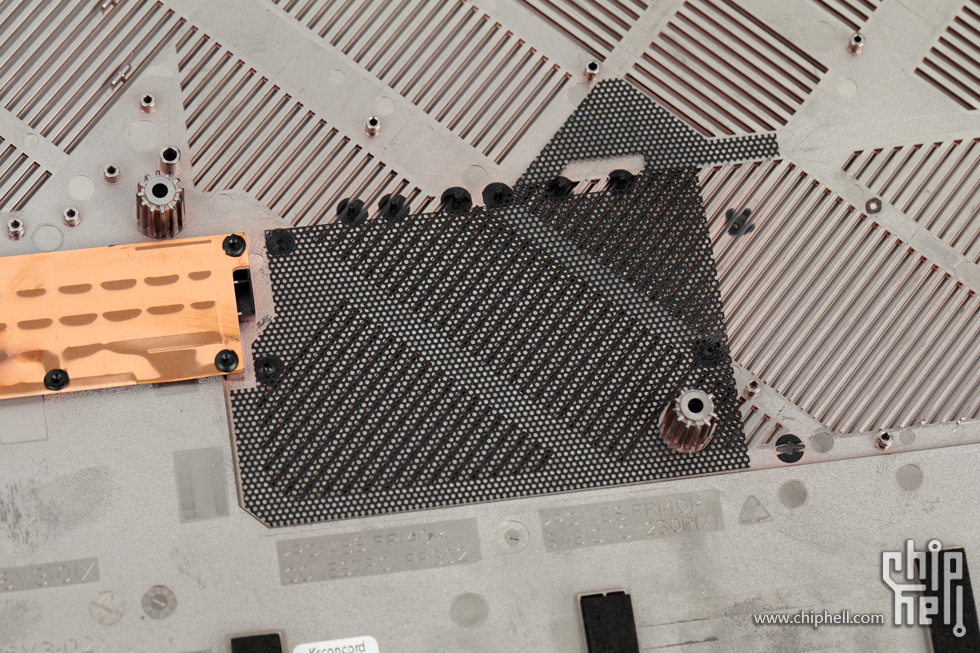

内存处设有小块防尘网.

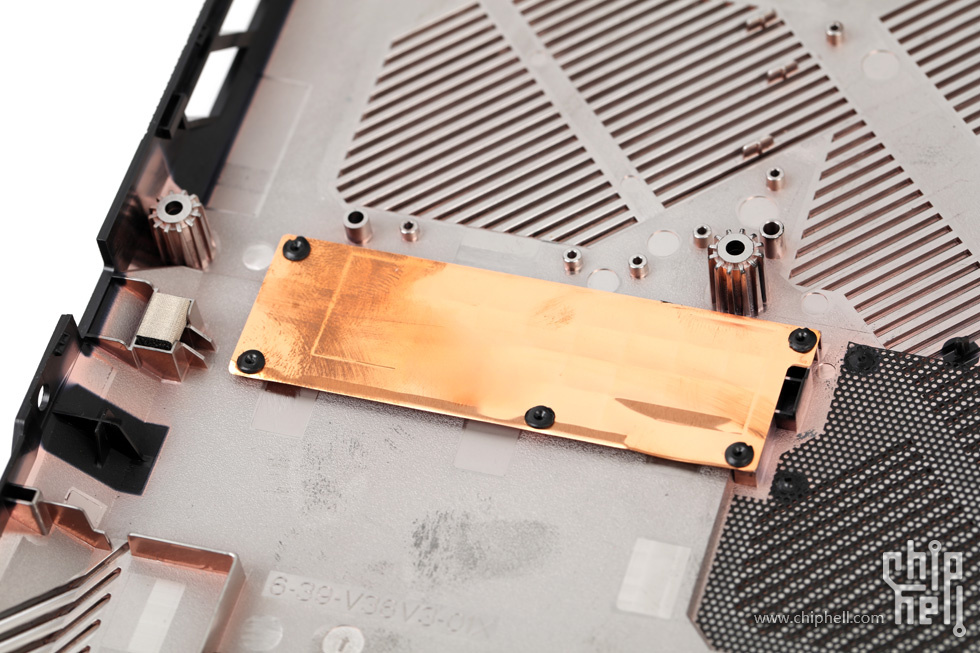

左侧的M.2 SSD导热块.
电池区域的多块泡棉,起到缓冲防震的作用.

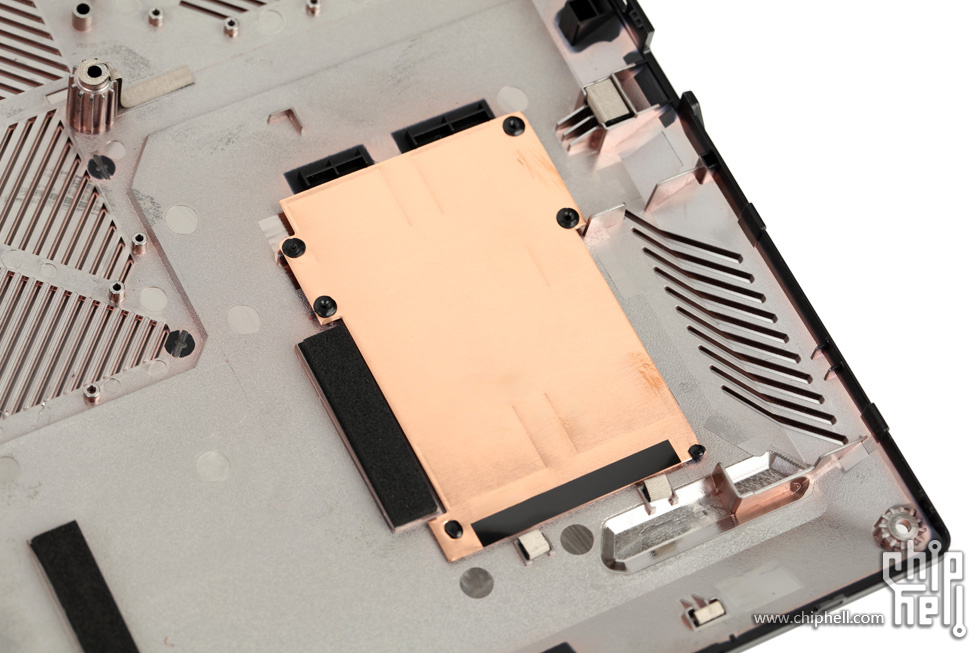

右侧的M.2 SSD导热块.

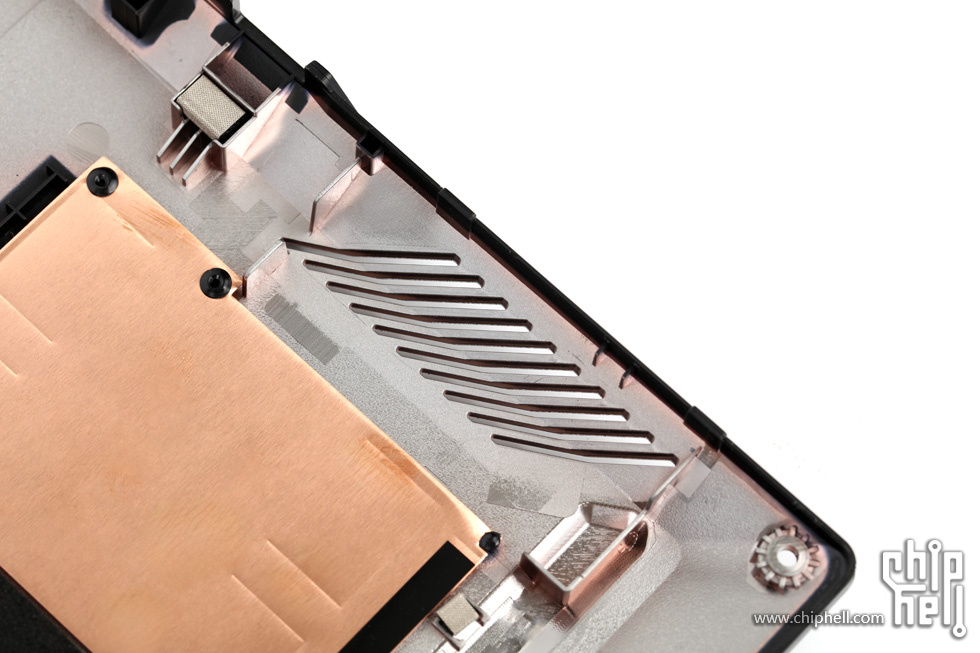

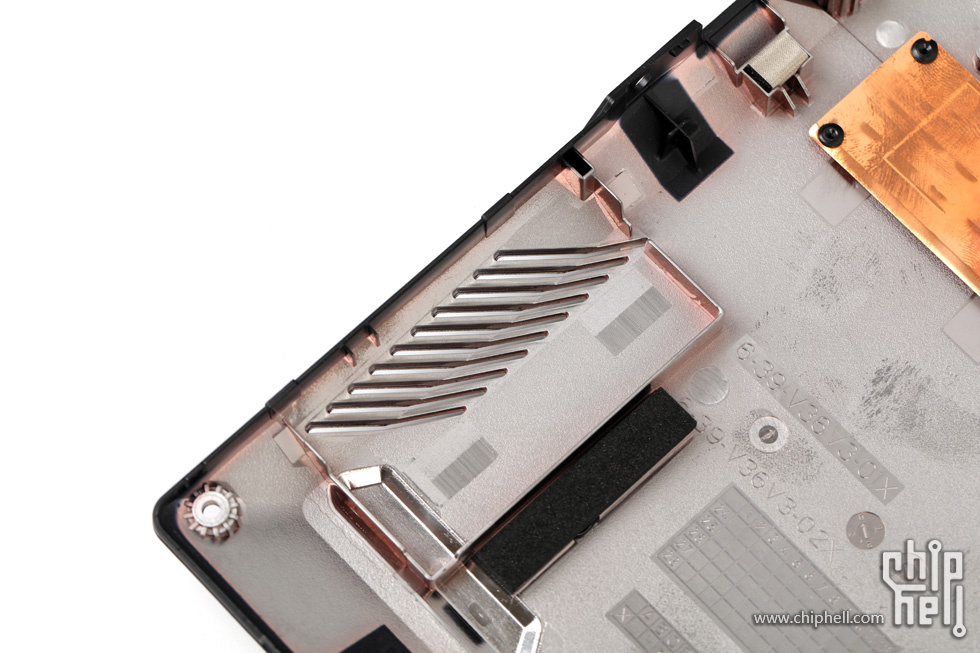

后盖左下/右下角的扬声器开孔.

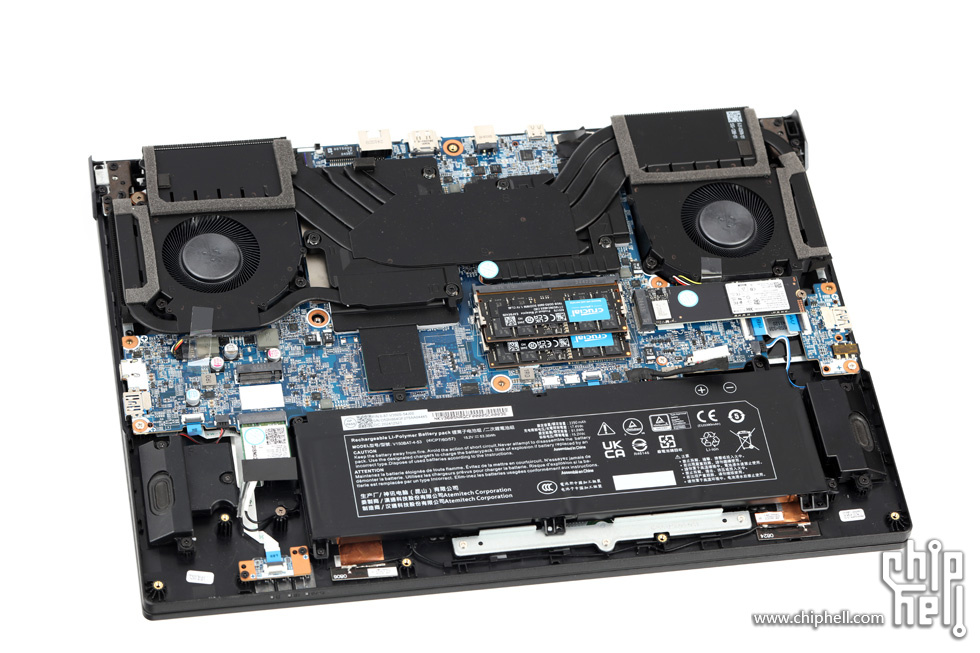

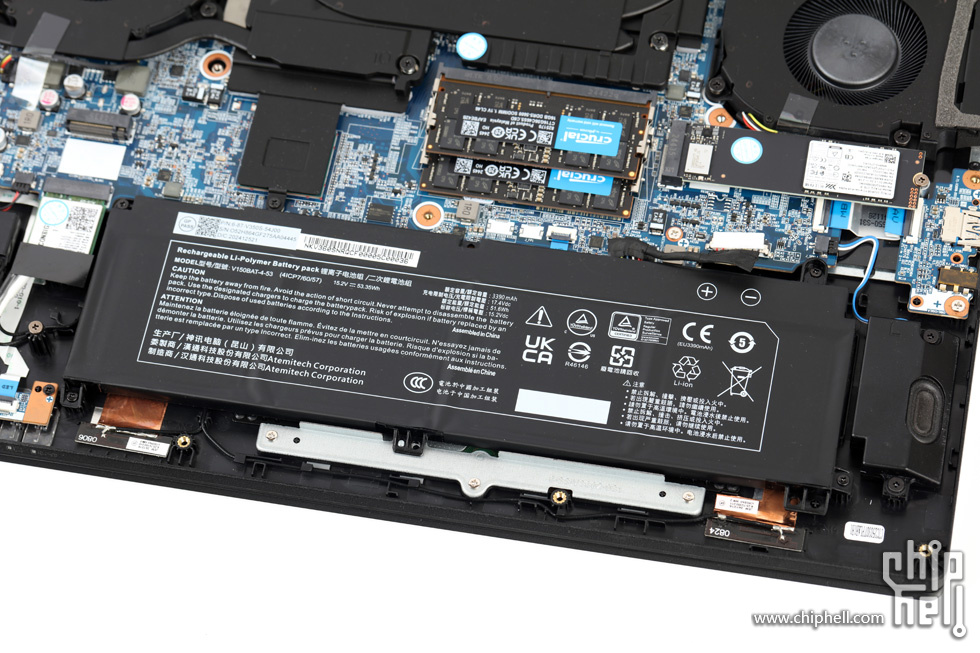

内部硬件整体布局一览.
最下方为电池区域,电池容量为53.35Wh.

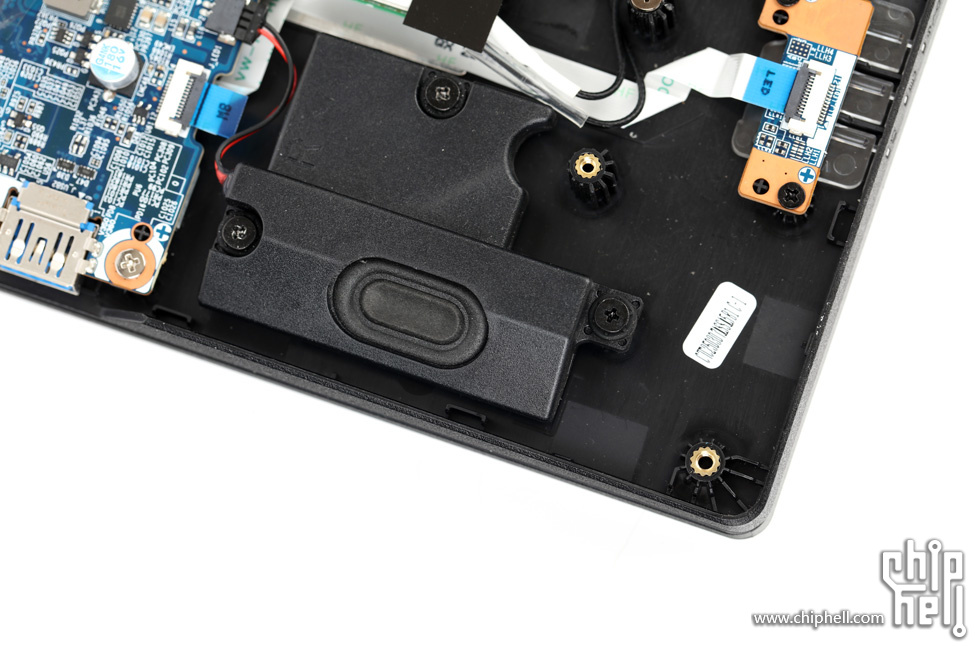

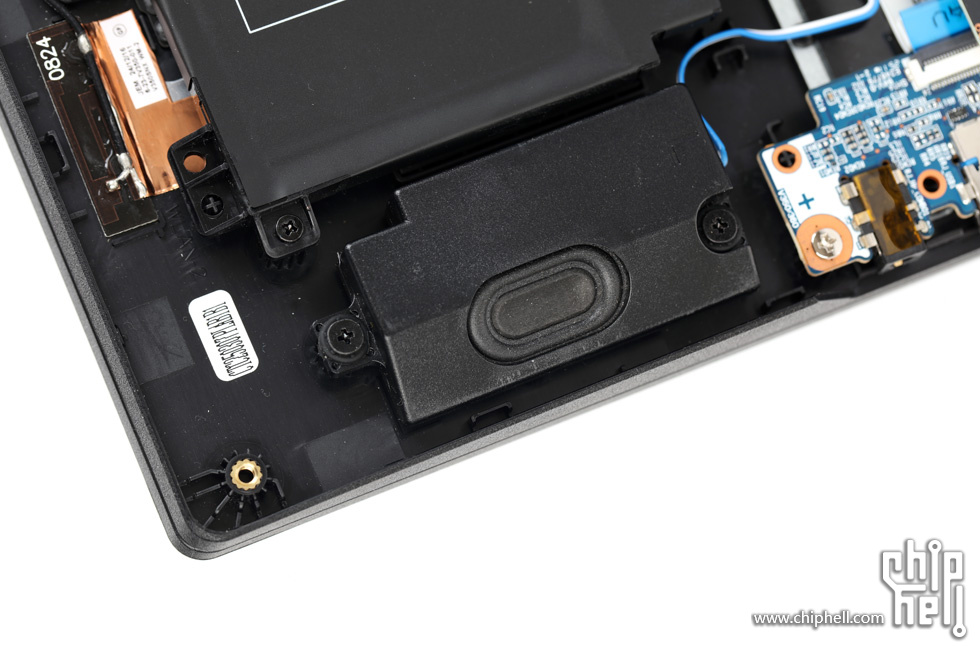

电池左右两侧的扬声器.

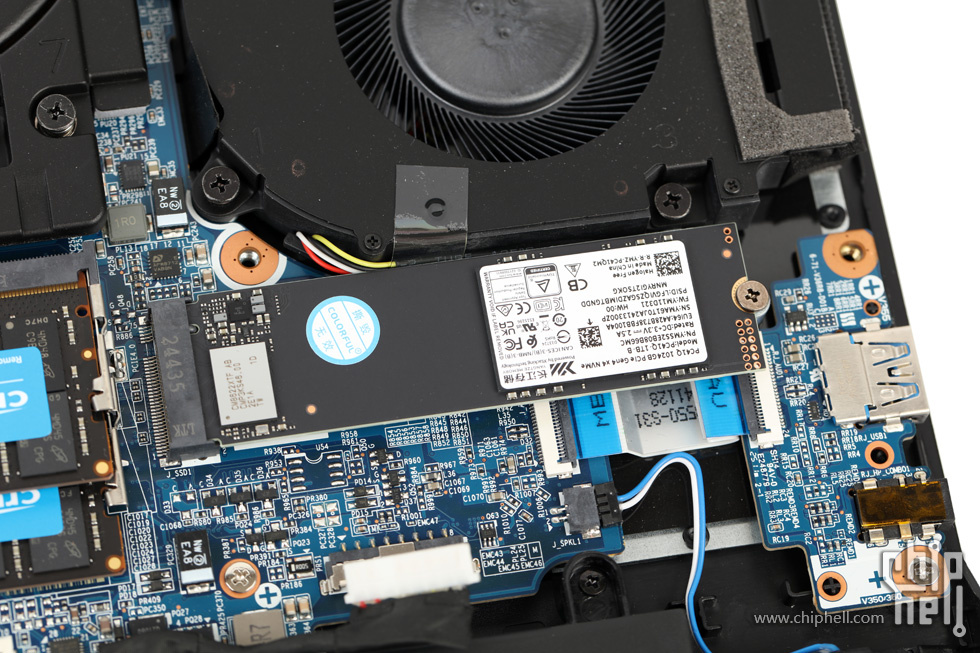

机身右侧的M.2 SSD安装位置.

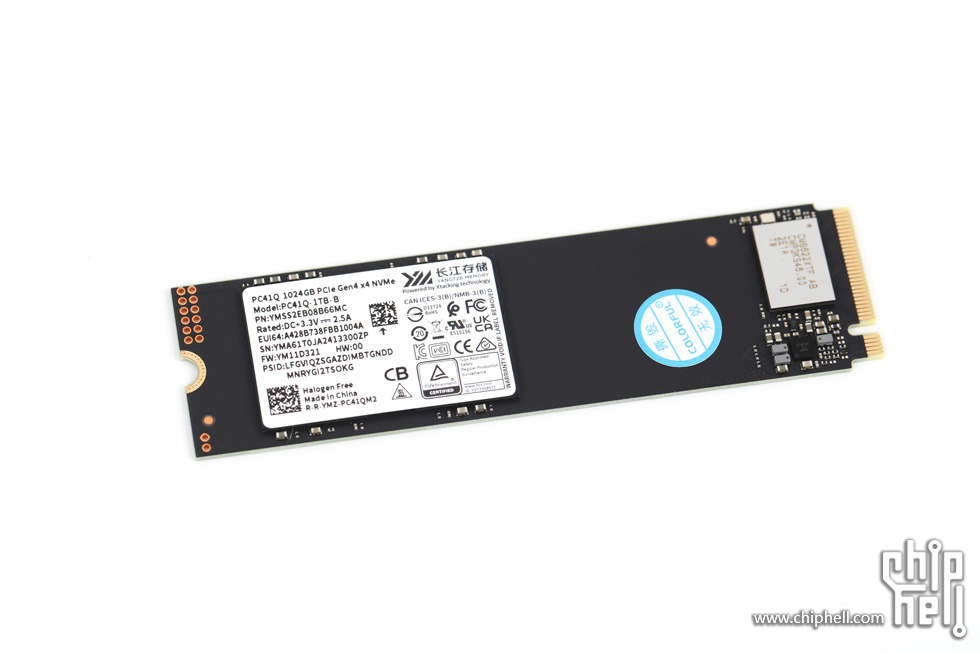

预置的M.2 SSD为长江存储,型号为PC41Q,容量1TB

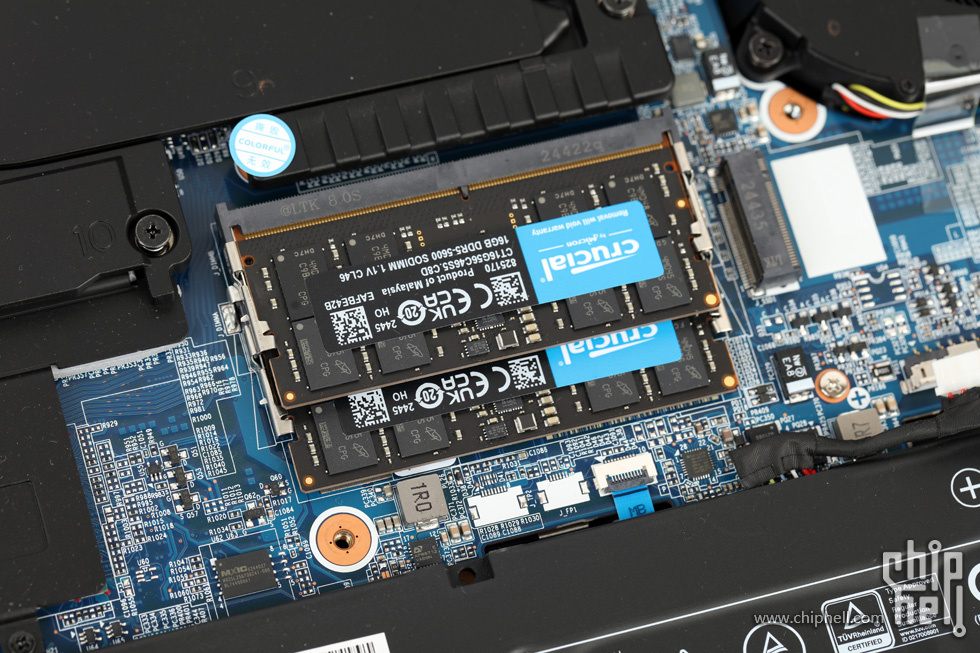

中间位置为两条叠放的SO-DIMM内存插槽,出厂预置两条内存.

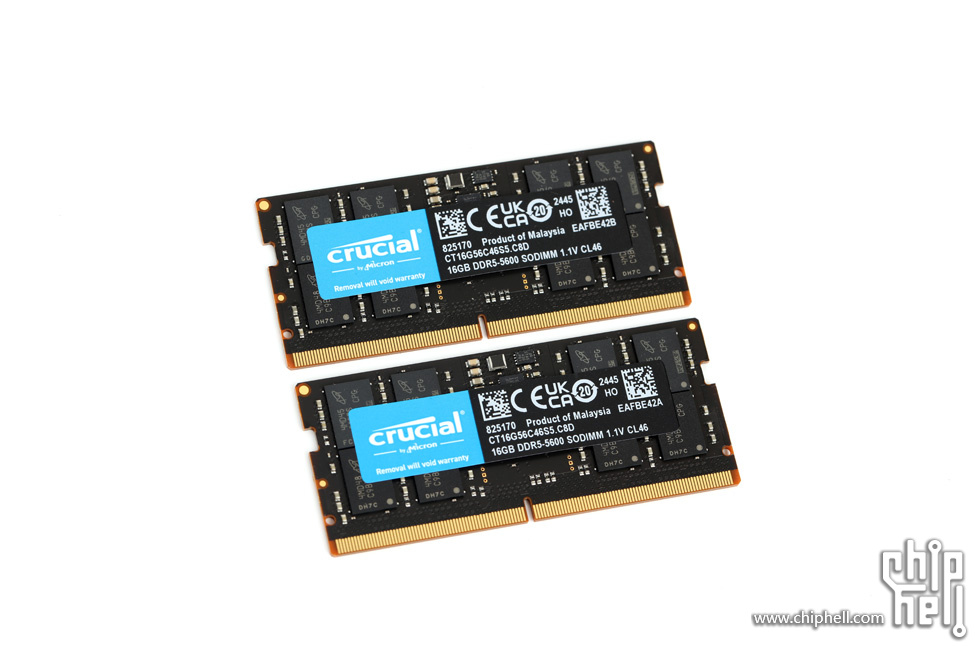

预置的内存来自于镁光的DDR5 5600MHz,单条容量16GB.

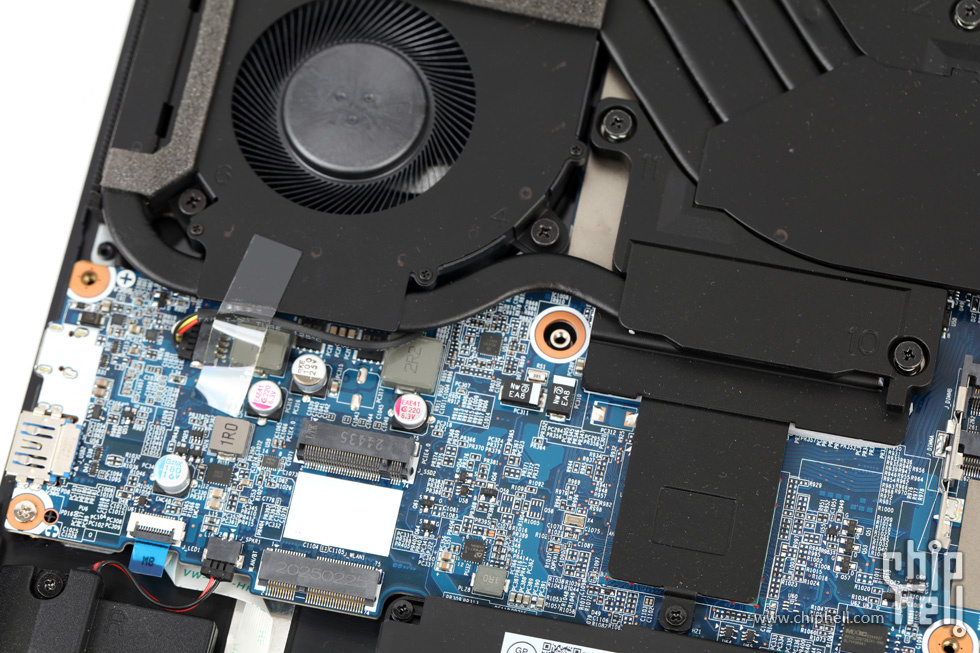

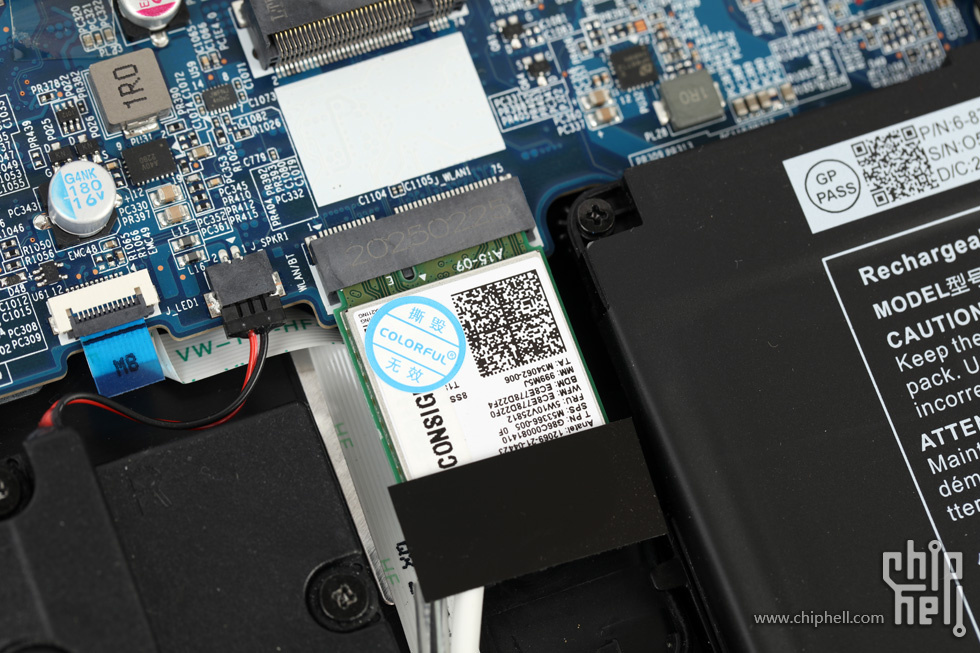

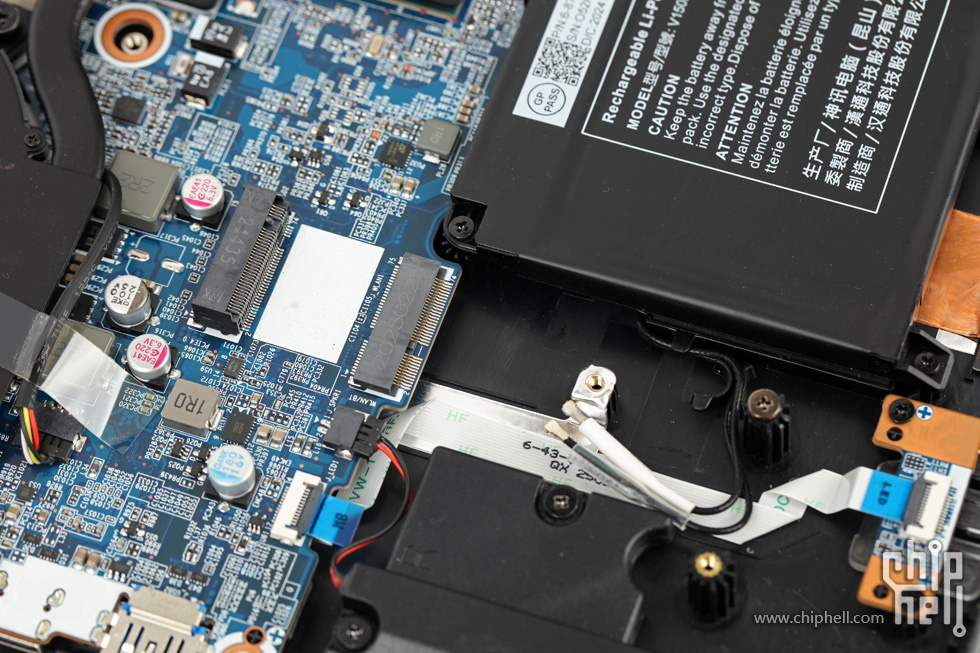

电池左侧的M.2 Wi-Fi网卡安装位置.

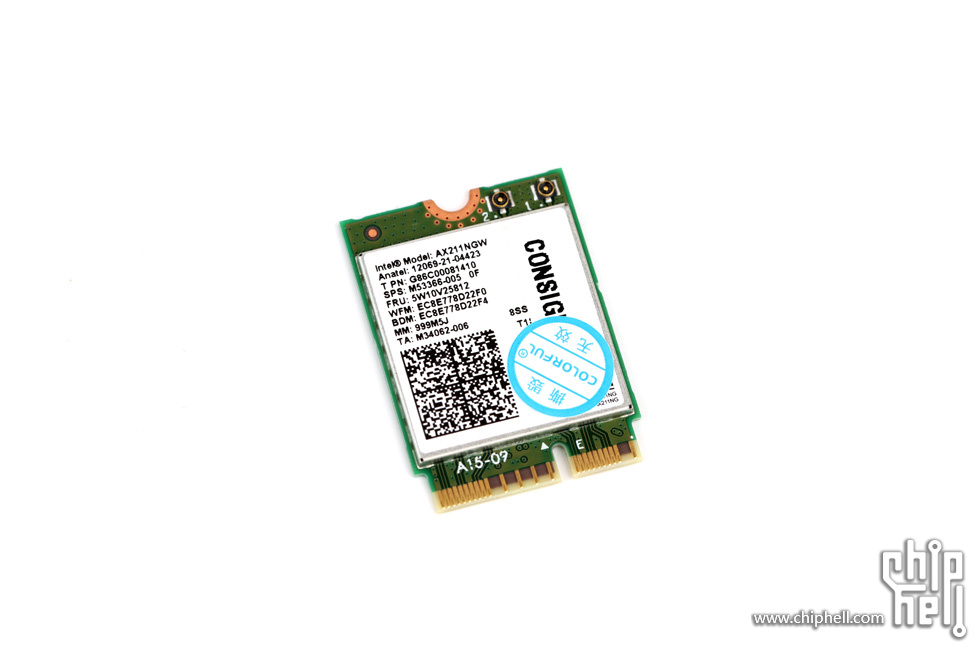

预置的型号为Intel的AX211NGW,支持WiFi-6E和BT 5.3技术标准.
同时这里也是M.2 SSD安装位置,相互为堆叠摆放.Wi-Fi网卡在下,M.2 SSD在上.

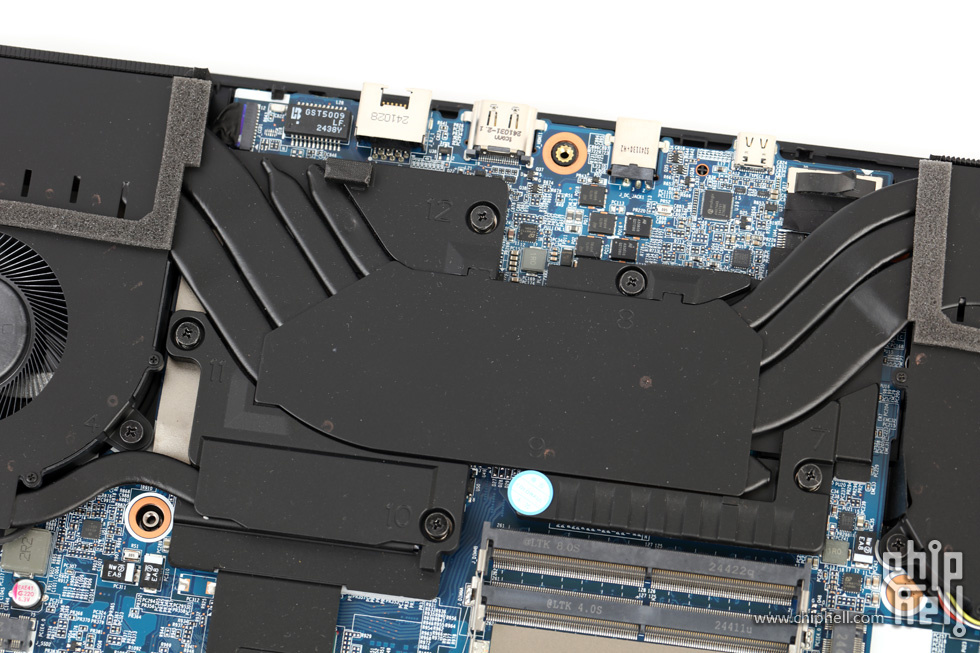

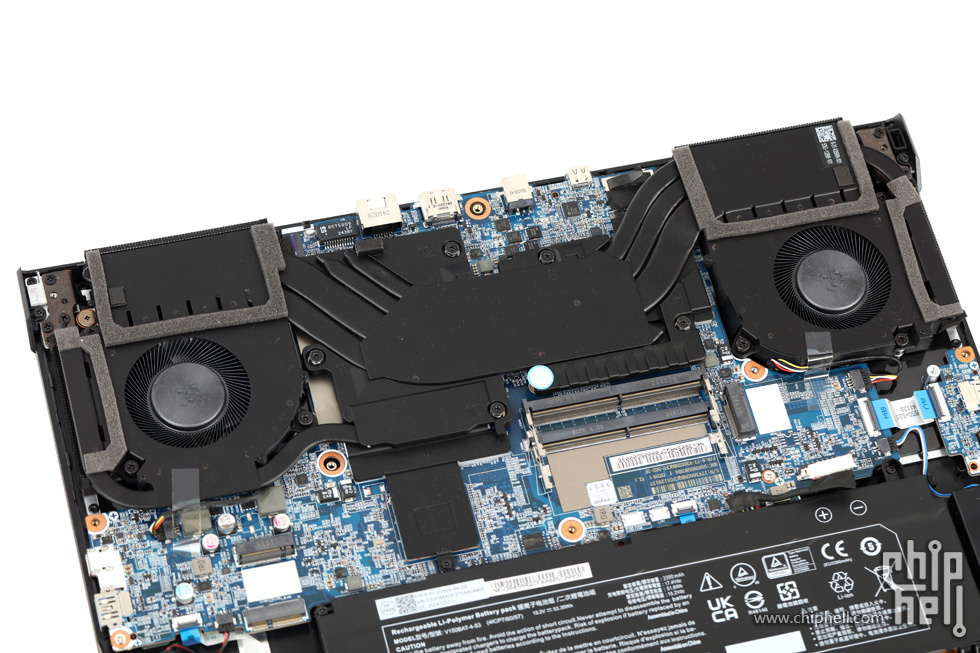

上半部分的散热模组,表面为全黑化喷涂.

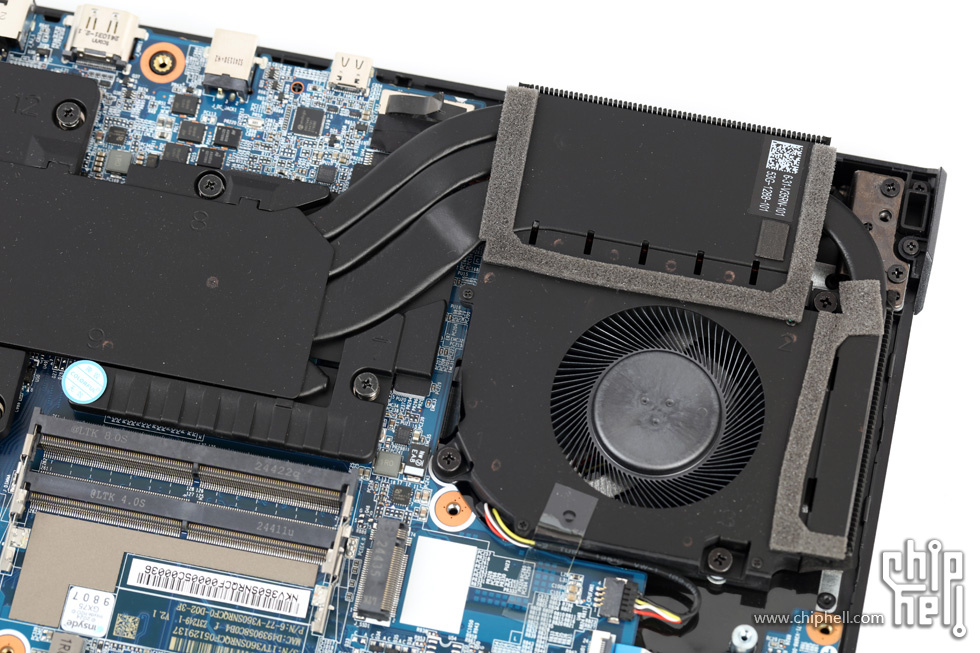

右侧的为CPU散热区域,配备一粗两细,共三根热管贯穿风扇.
在中部核心区的表面覆盖有额外铜片,完整覆盖供电区域的散热.

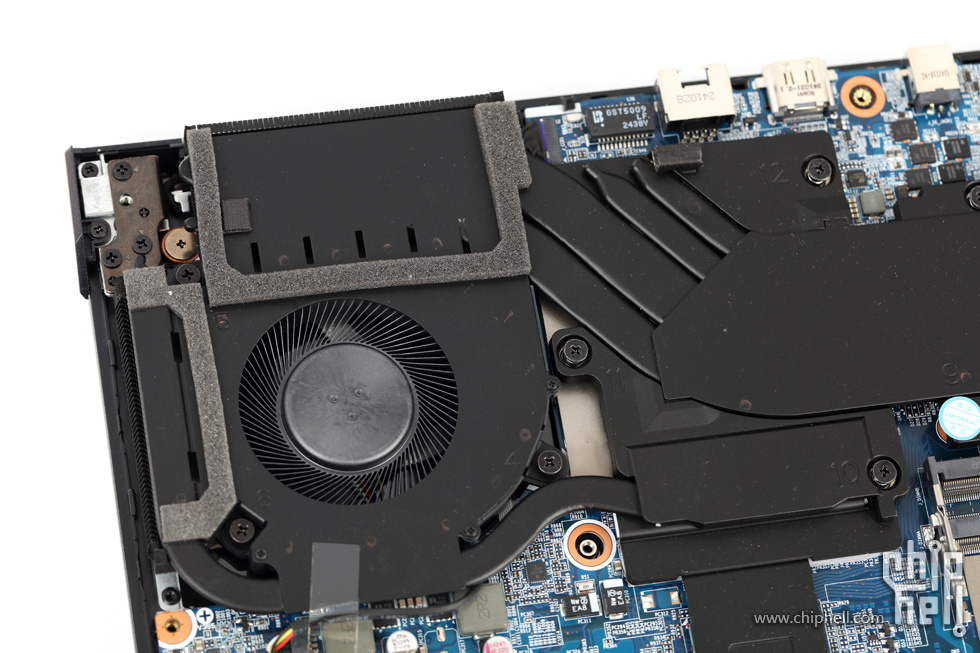

左侧的GPU散热区域,同样配备一粗两细,共三根热管贯穿风扇.

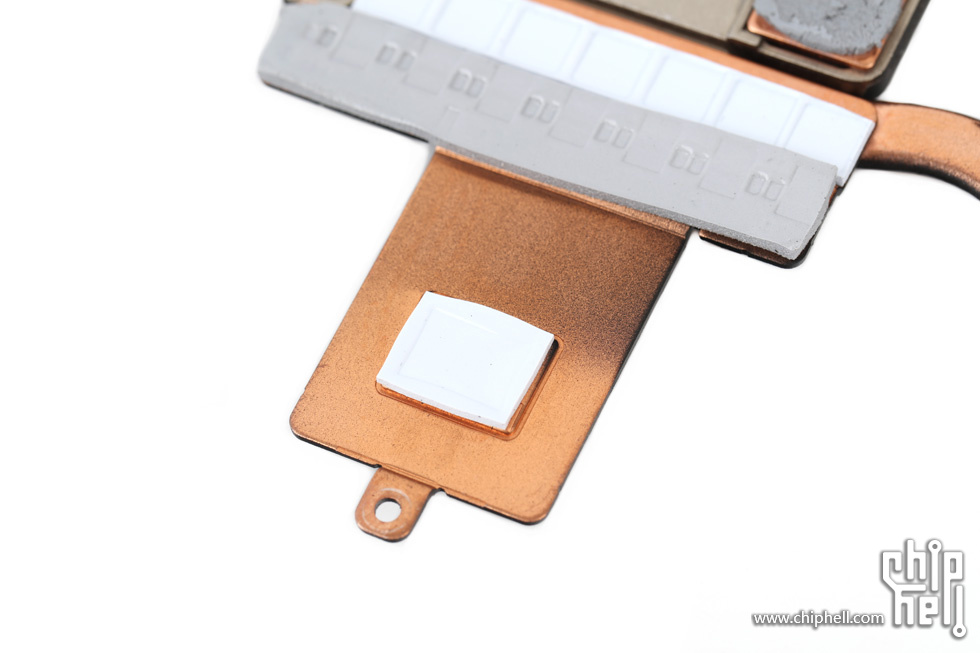

GPU下方的额外铜片,覆盖了供电和南桥.

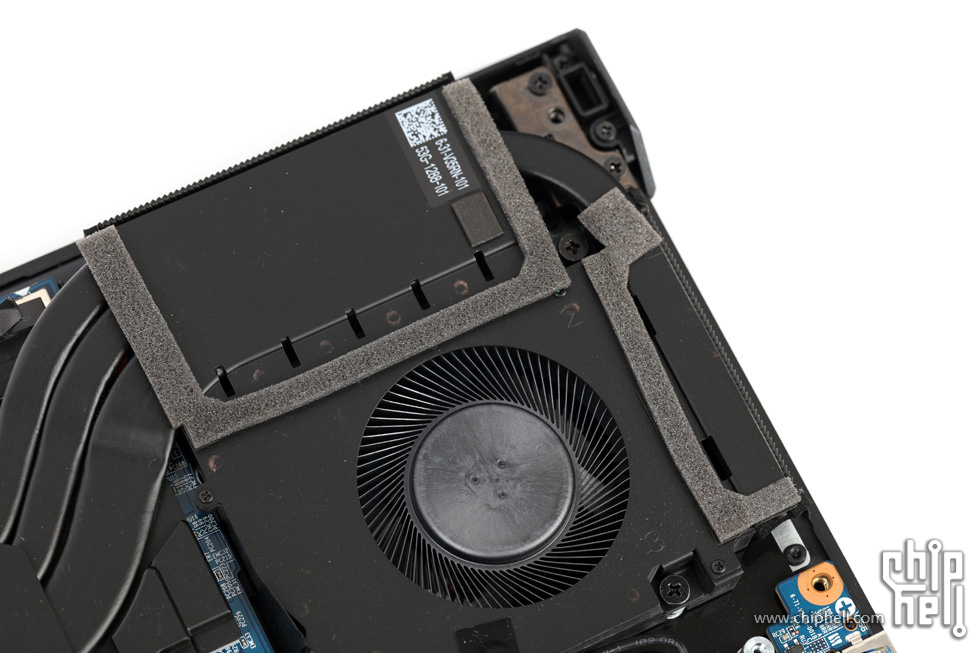

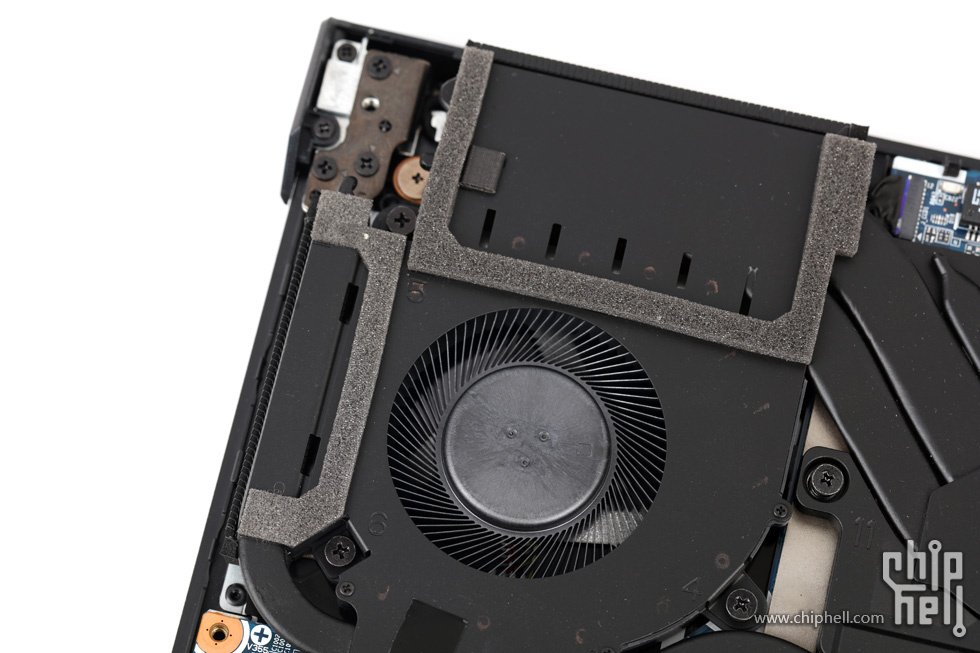

散热风扇特写,风扇的罩框与散热模组为一体式设计,并设有泡棉加强气流走向,且扇叶较为密集.

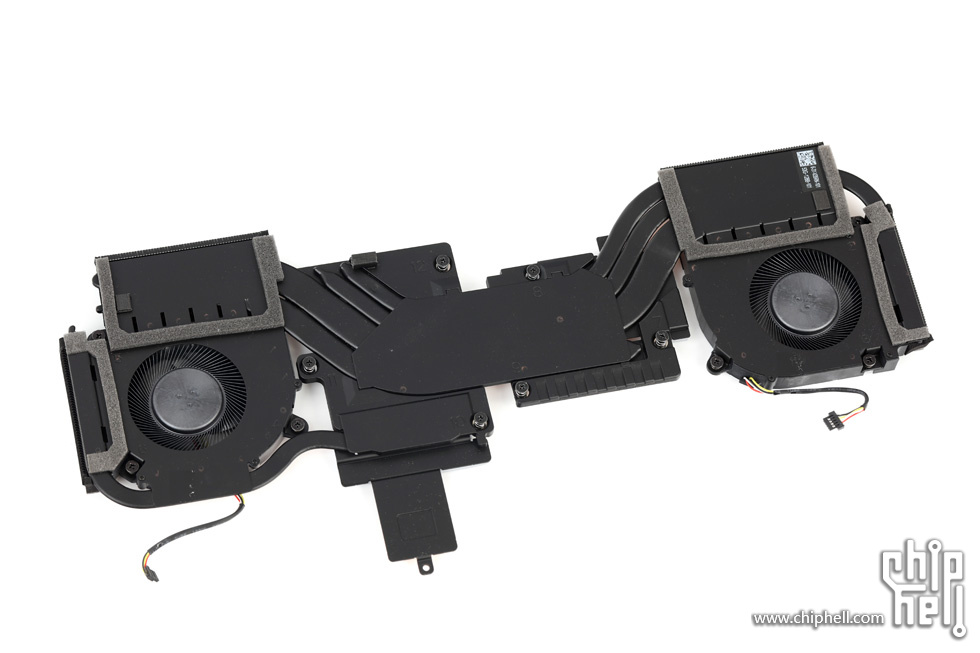

散热模组正面.

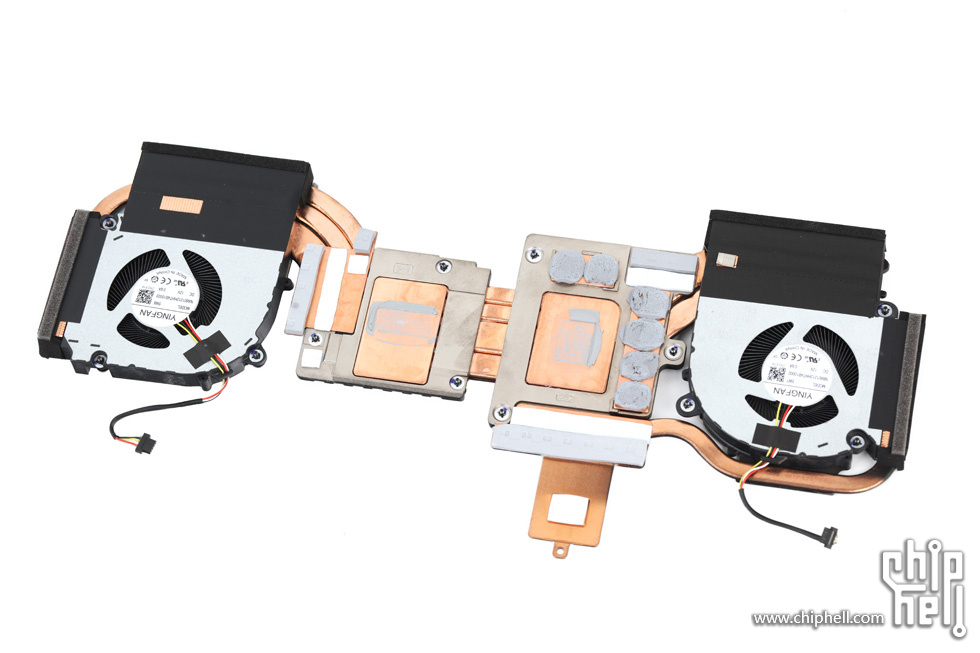

散热模组内侧,保持了材质原色,并没有做黑化喷涂.

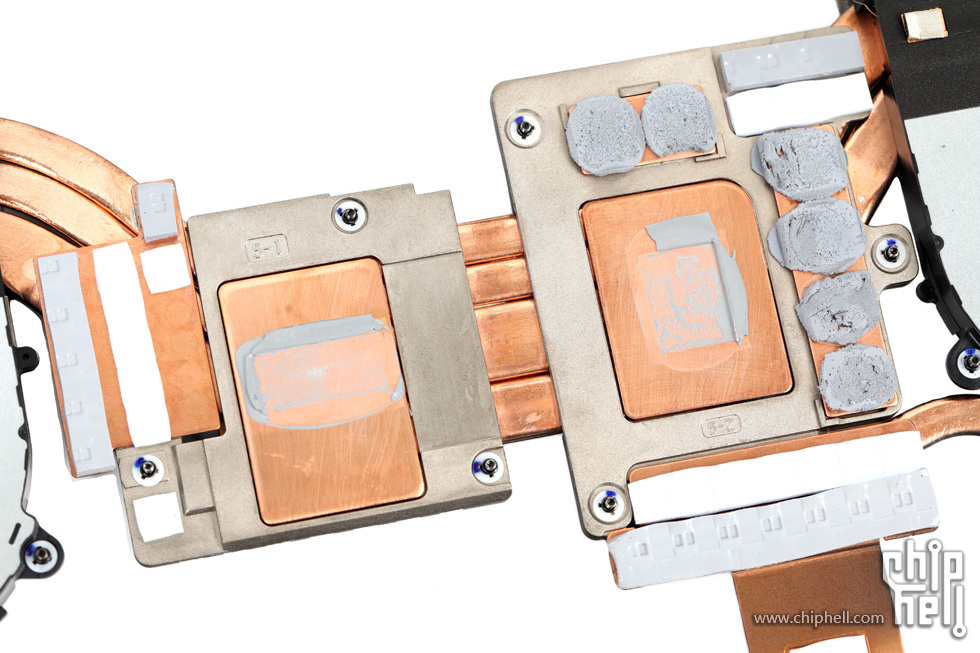

接触面整览.CPU接触面涵盖核心以及供电位置,GPU接触面涵盖核心以及供电位置.
南桥接触面.

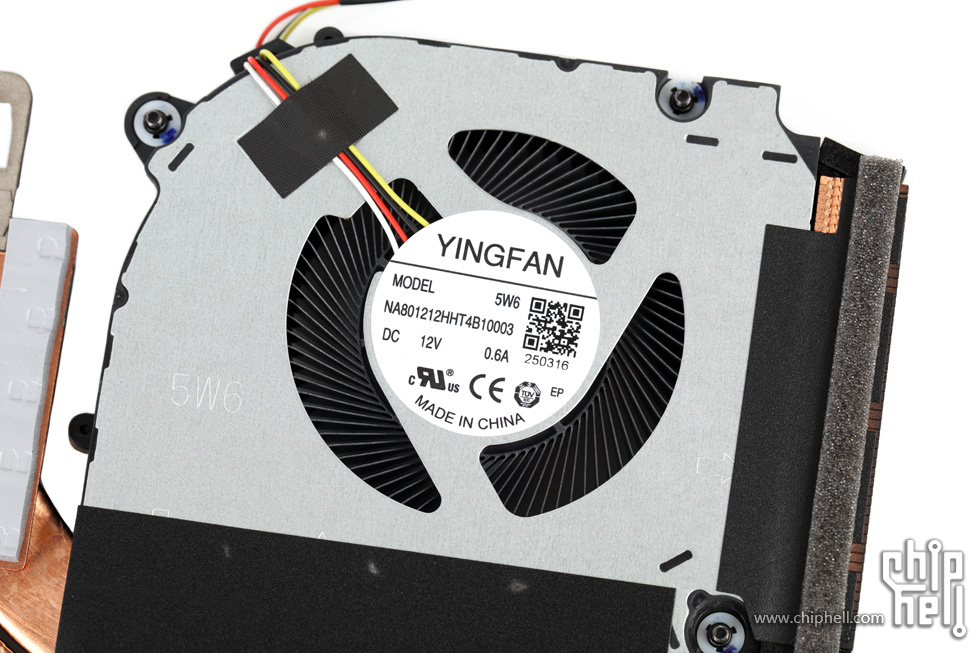

风扇采用12V电压.

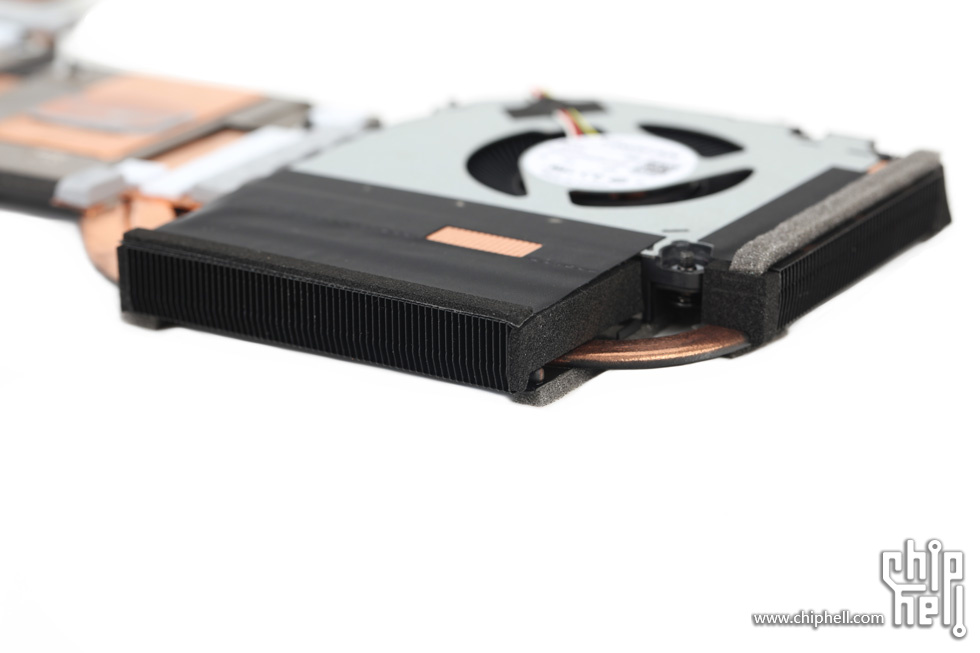

两侧的尾部以及侧面鳍片,出风口处均做了黑化处理,并覆盖有泡棉加强气流走向.

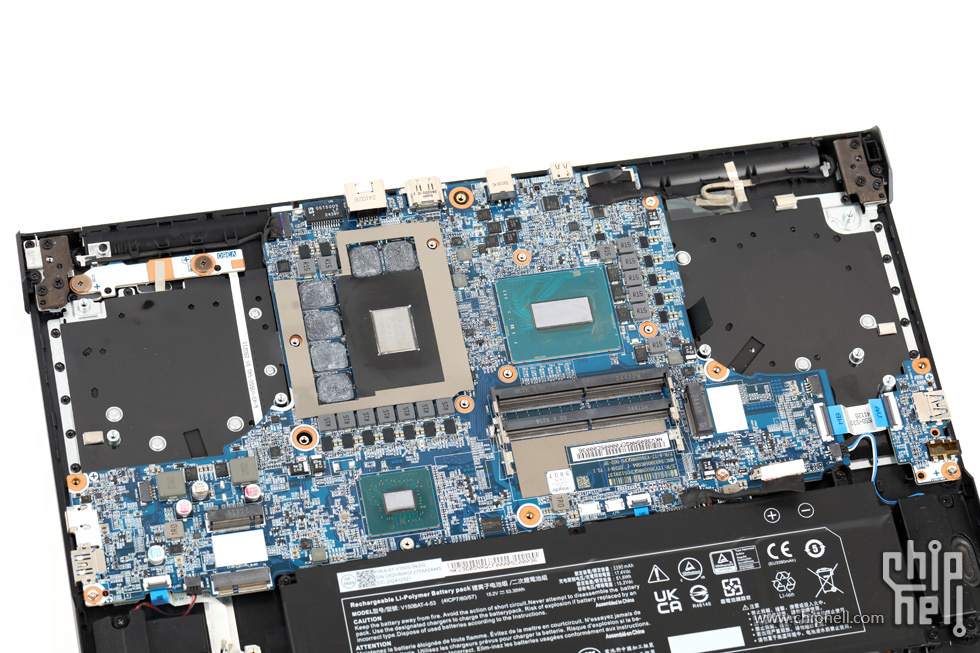

卸下散热模组后的主板全貌.

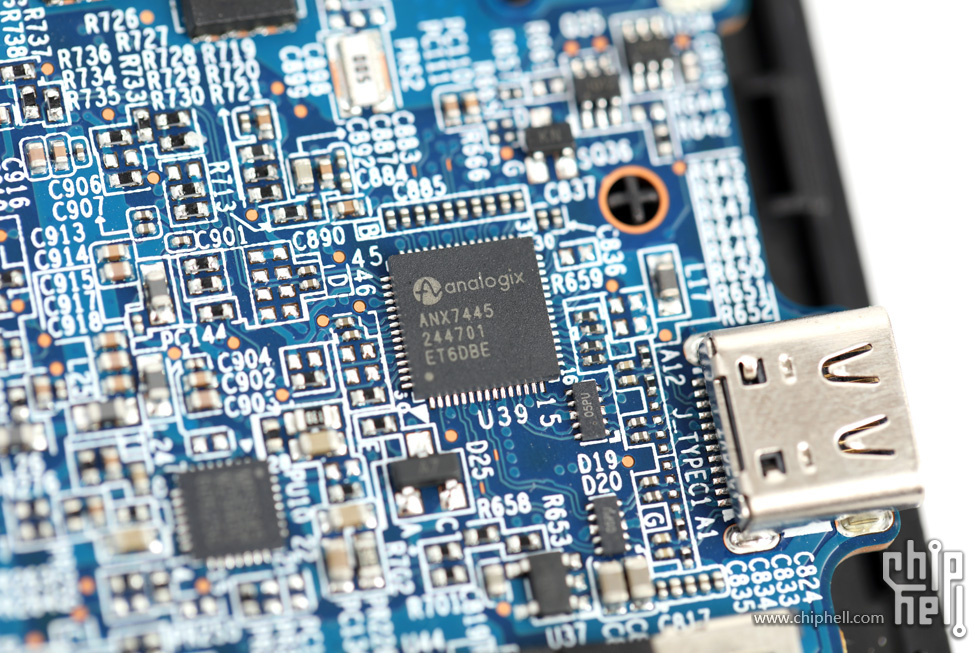

ANX7445芯片,为Type-C接口提供支持.
Intel i9-13900HX核心.

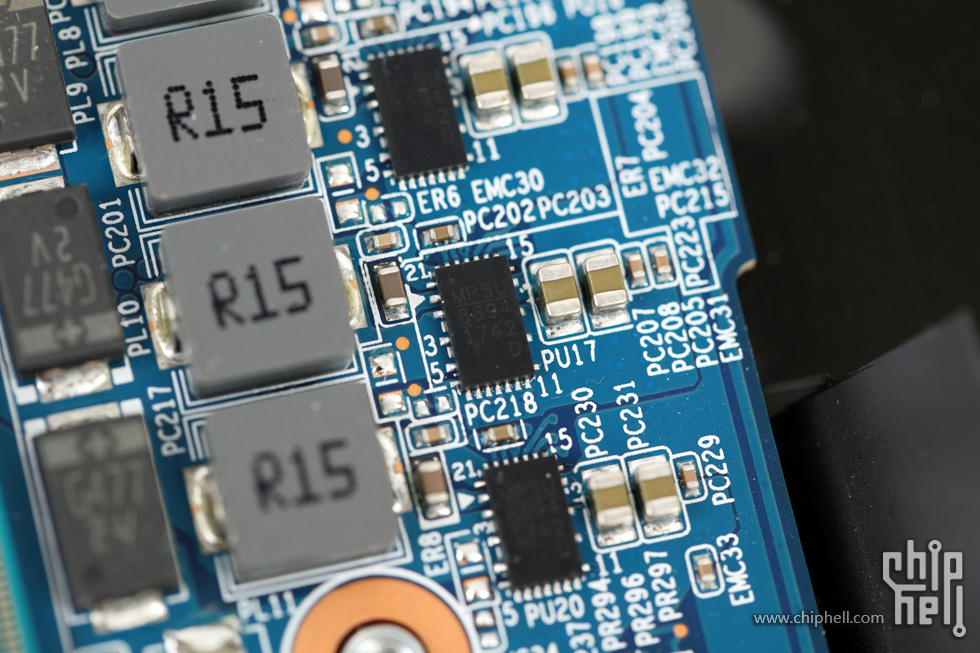

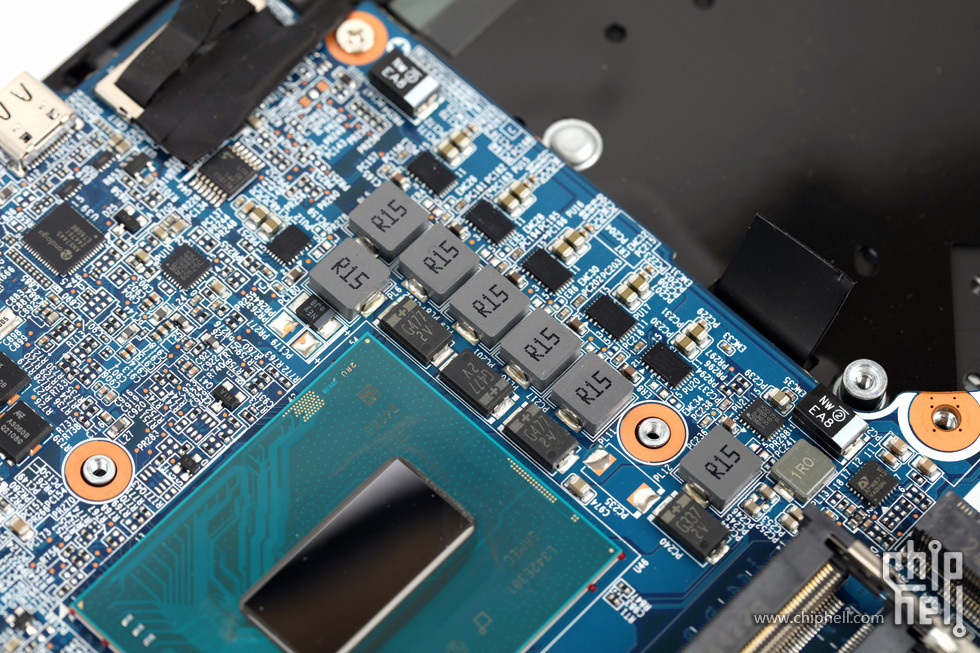

右侧的CPU供电部分.
DrMOS为30A的MP86941.

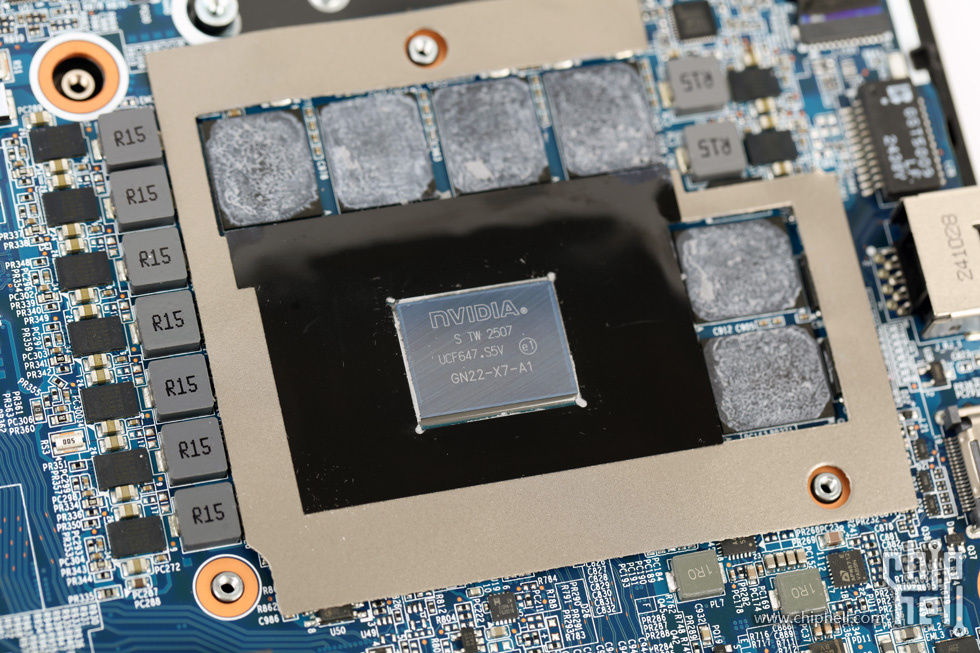

NVIDIA RTX 5070 Ti Laptop GPU显示核心.

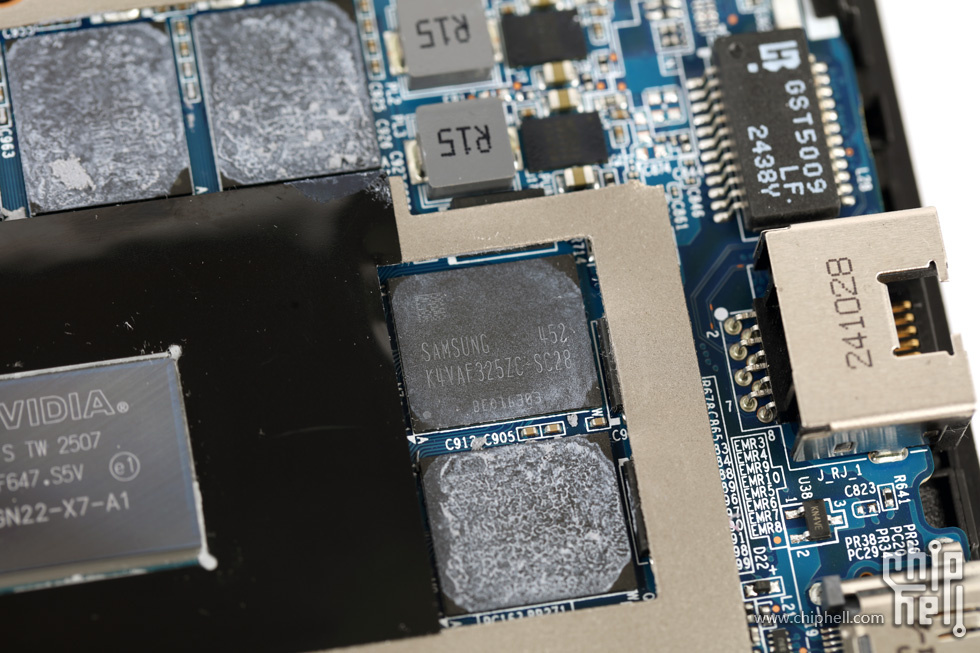

六颗来自于三星的GDDR7显存颗粒,共组成12GB容量.

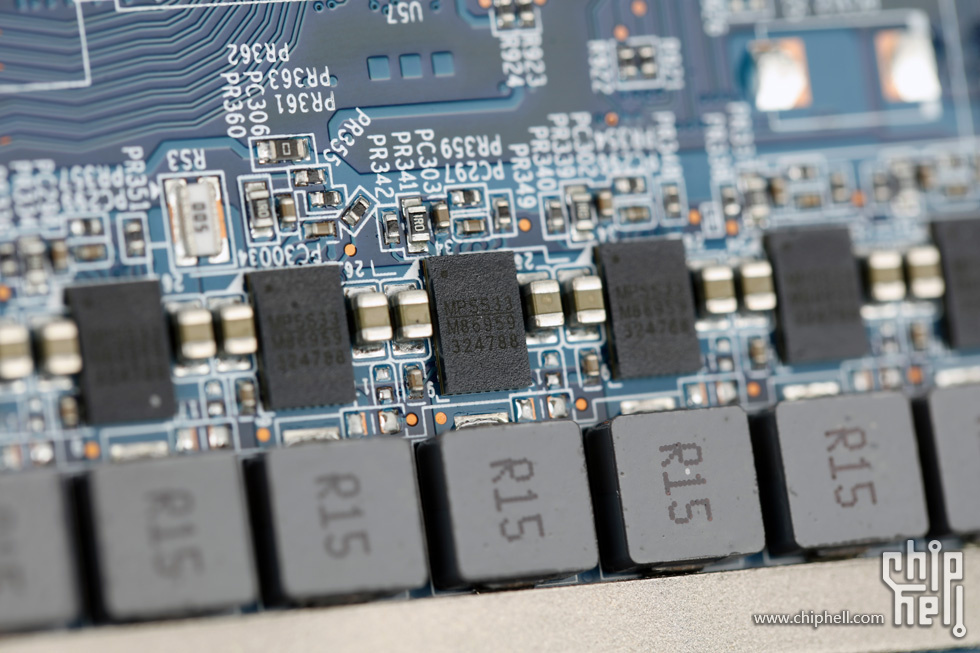

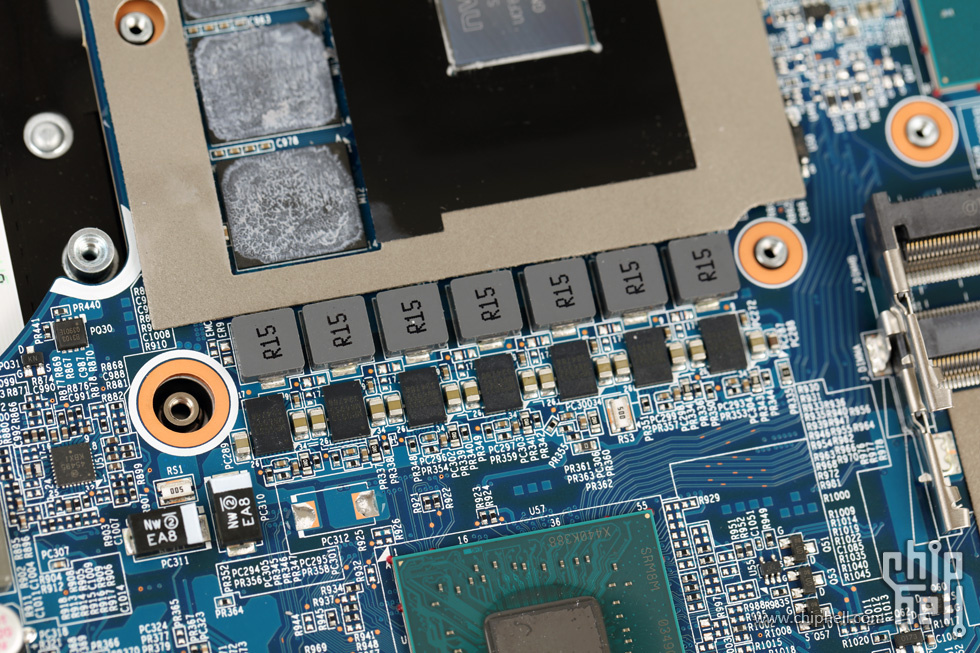

下方的GPU供电部分.
DrMOS为45A的MP86959.
|
