突然意识到ASUS的X670EE故意浪费了一些PCIe？

舒方

建议柠檬 发表于 2022-11-21 21:43
现在这个问题已经成了MSDT的必然性问题了。。。。。

这个主板上完全不必要。

AceEX

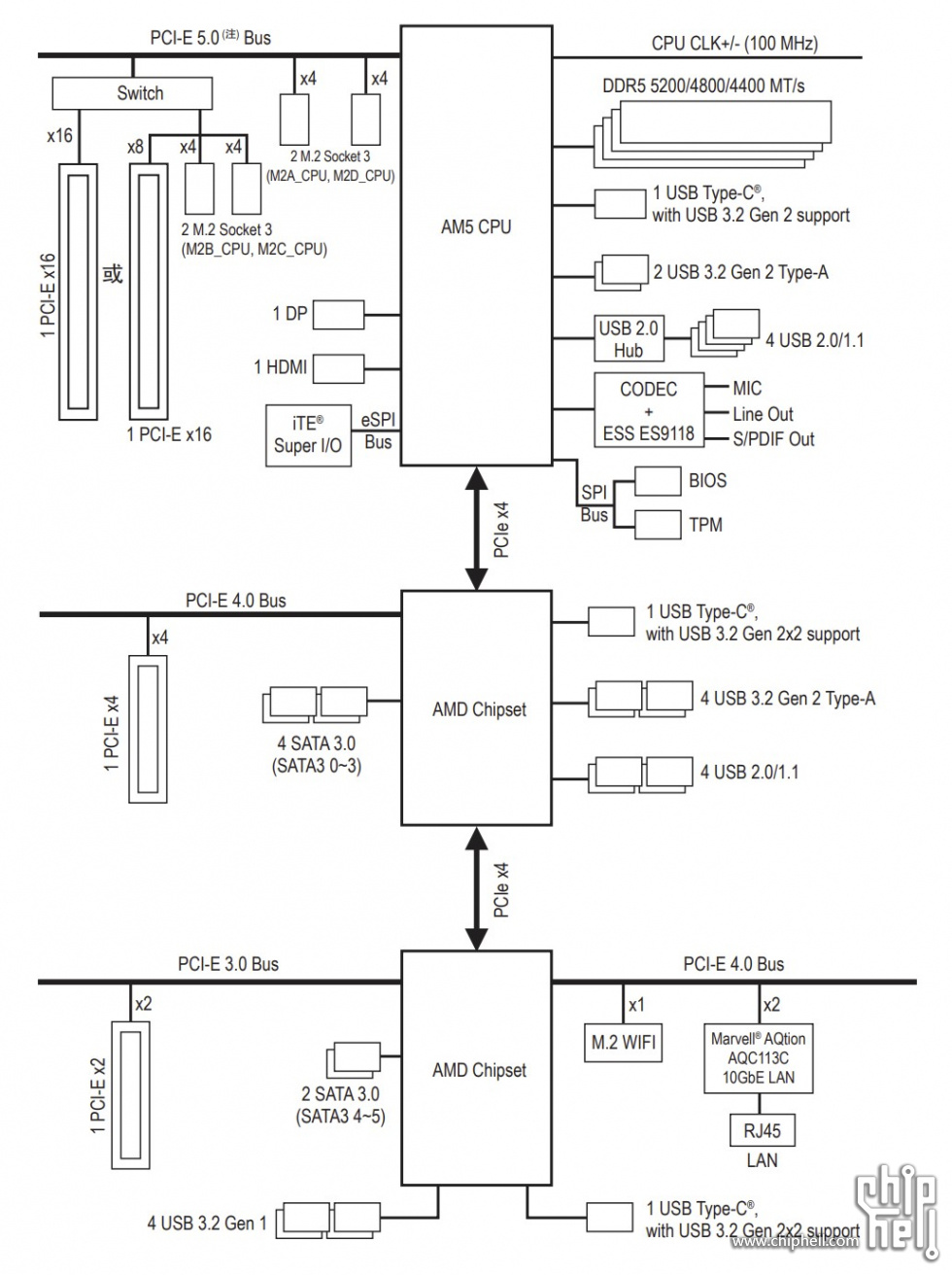

和牙膏比农企这边更搞笑，某旗舰版的通道图，双芯了个寂寞

低端板不拆x16倒是努力发挥pch了总感觉哪里不对

inSeek

e6320at2333 发表于 2022-11-21 22:10
更正一下 X670E所有的PCIE5.0都是来源于CPU的
插上三个PCIE5.0 M2后 PCIE_1只能X8
所有B650至少一个M2和 ...

我不是抛去了互联用的4x了吗？
AM5 IOD一共有28条PCIE 5.0，我上面刨去连接PCH的，就算了24条啊.........................................................

B650一般只有3个M2+1个4x PCIe

inSeek

e6320at2333 发表于 2022-11-21 22:10
更正一下 X670E所有的PCIE5.0都是来源于CPU的
插上三个PCIE5.0 M2后 PCIE_1只能X8
所有B650至少一个M2和 ...

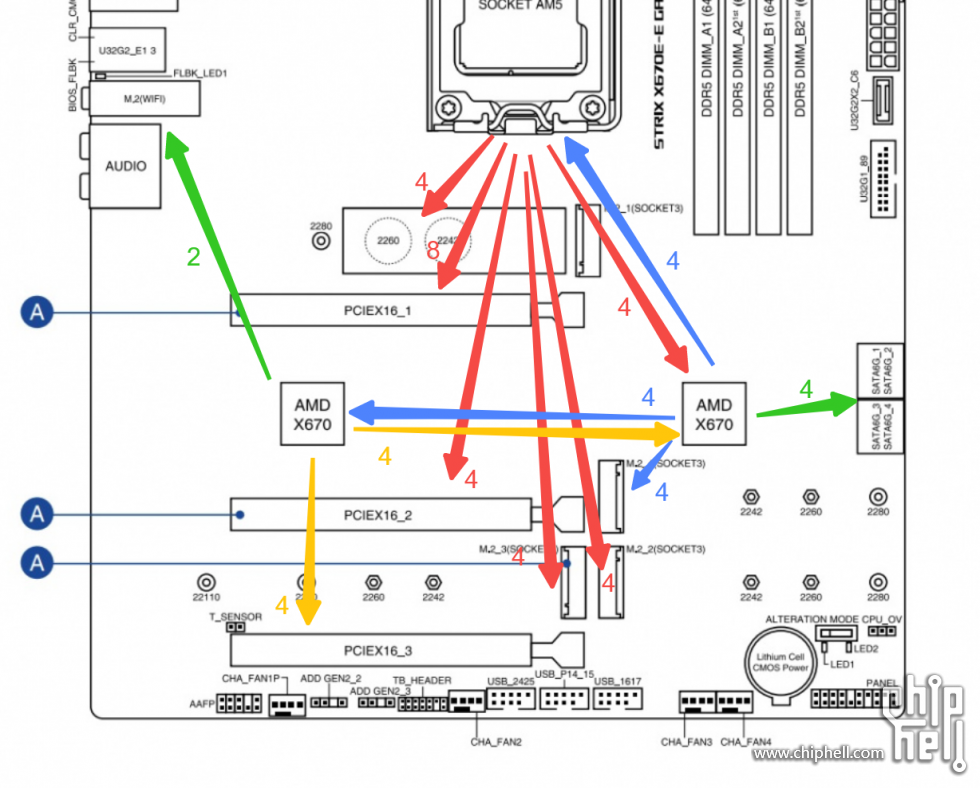

我给你画个图...


红色是CPU出的PCIE 5.0
蓝色是第一个PCH出的PCIE 4.0
黄色是第一个PCH出的PCIE 4.0
绿色是2个PCH出的PCI 3.0

vzvxvcvv

突然感觉被喂了X

inSeek

AceEX 发表于 2022-11-21 22:32
和牙膏比农企这边更搞笑，某旗舰版的通道图，双芯了个寂寞

低端板不拆x16倒是努力发挥pch了总感觉哪里不 ...

PCH的die size差太多了...

czgzxc

e6320at2333 发表于 2022-11-21 22:10
更正一下 X670E所有的PCIE5.0都是来源于CPU的
插上三个PCIE5.0 M2后 PCIE_1只能X8
所有B650至少一个M2和 ...

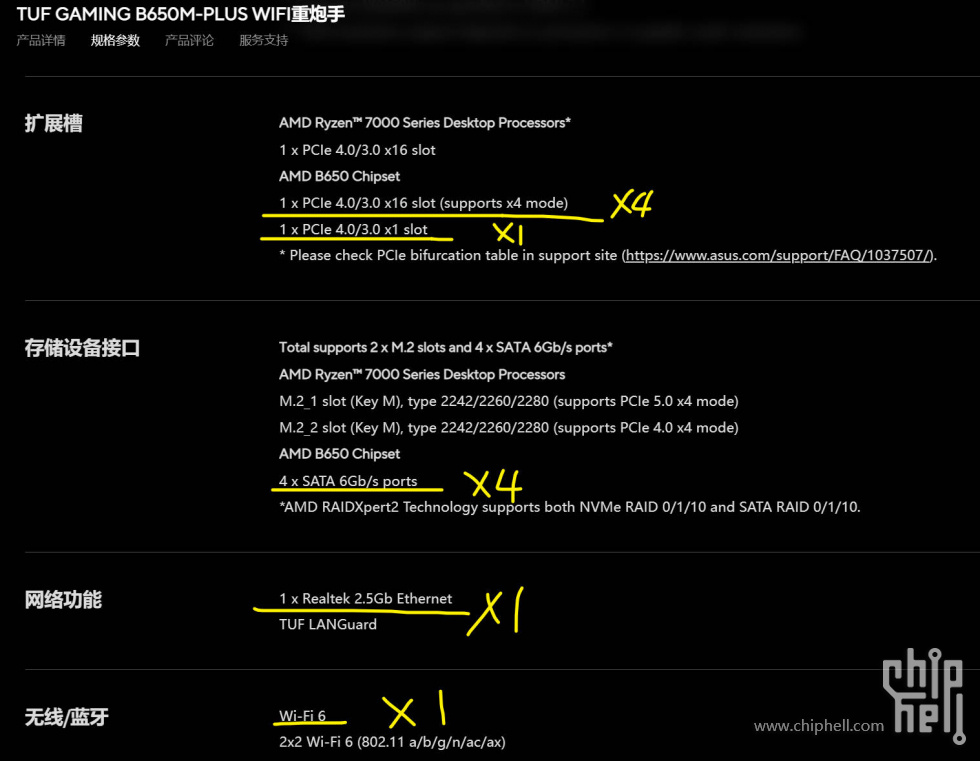

不，你看tuf b650m wifi的spec，总计12条用了11条（含4条配置为sata）

e6320at2333

inSeek 发表于 2022-11-21 23:05
我给你画个图...

画的真棒 和我想得一样

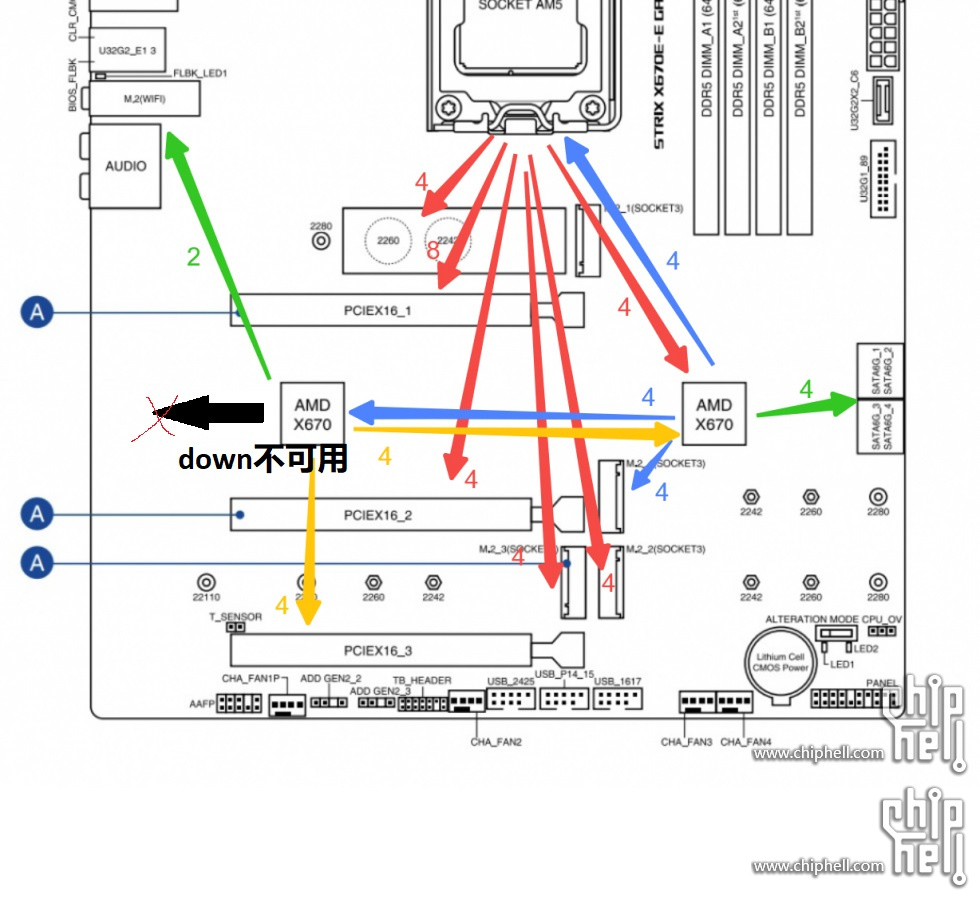

我只是怀疑左边那个PCH downlink没法用...复读机了

inSeek

e6320at2333 发表于 2022-11-21 23:29
画的真棒 和我想得一样
我只是怀疑左边那个PCH downlink没法用...复读机了

emmm... 你搜下就会发现很多X670是2个M2 4.0 + 1个 PCIe 4.0 4x 槽
同时你搜下也会发现，X670有12条可用PCIe 4.0

老饭

有没有不带芯片的am5主板，我不需要那么多usb，也不需要sata

momoka

否则我为啥推荐B650E-E和B650E master啊，这俩通道不浪费啊。还便宜，囧。

扩展性比（绝）大部分670/E更好或更合理。。。

inSeek

momoka 发表于 2022-11-21 23:36
否则我为啥推荐B650E-E和B650E master啊，这俩通道不浪费啊。还便宜，囧。

扩展性比（绝）大部分670/E更好 ...

这B650EE 双11的时候啥价格？
快给我一刀

momoka

inSeek 发表于 2022-11-21 23:45
这B650EE 双11的时候啥价格？
快给我一刀

B650E-E我线下首发买的2380。

B650E-master+7700X+T30双11套装4600多买的。

inSeek

momoka 发表于 2022-11-21 23:46
B650E-E我线下首发买的2380。

B650E-master+7700X+T30双11套装4600多买的。

- - 那还好... 没被刺穿

舒方

e6320at2333 发表于 2022-11-21 23:29
画的真棒 和我想得一样
我只是怀疑左边那个PCH downlink没法用...复读机了

你想多了，更低端的-a-f都是能用的，这个就是故意的。

Hesperus

看了下 -e这设计有点怪
上-f和-a吧 12根4.0是满的 3.0如果按sata4 插槽1 网卡1 无线1 好像就仅缺1根

老饭

momoka 发表于 2022-11-21 23:46
B650E-E我线下首发买的2380。

B650E-master+7700X+T30双11套装4600多买的。

B650EE最后一个pcie不是x4，没法插万兆

momoka

老饭 发表于 2022-11-22 02:57
B650EE最后一个pcie不是x4，没法插万兆

你是不是搞混了B650E-E和B650E master。前者4x，后者才是2x

v4400e

我觉得都可以用的，只是这个情况纯粹就是厂家故意作出的差异化而已，要买完美的板，乖乖掏钱上最贵的那款就行了。
因为目前还不能完全抛弃SATA，所以对于B650来说，就只有8条PCIe通道可以灵活分配，一般都是4x+1+1+1（LAN固定）+1（WiFi）模式，不要Wifi的话可以再多一条1x分配。好在AM5处理器又多给了4条通道，所以AM5平台再怎么不济，保底也有2M.2+4SATA无冲的配置了，基本上可以认为B650的扩展性能介于X570和B550之间，而X670自身的扩展性能，抛开处理器的因素，其实和X570没区别甚至还弱于X570——X670是12条4.0+4条3.0（另外4条3.0做SATA），而X570其实是16条4.0（还有4条4.0固定为SATA）。

huihuige

momoka 发表于 2022-11-21 23:36
否则我为啥推荐B650E-E和B650E master啊，这俩通道不浪费啊。还便宜，囧。

扩展性比（绝）大部分670/E更好 ...

学习了
到了这一代的主板
要是还是想X16的插槽多多随便插
还是不如上工作站或者HEDT哈
企业玩的手段~

badaa

inSeek 发表于 2022-11-21 22:04
可笑的也在这，X670EE在PCIe 4.0上也就比B650EE多了4条，结果还浪费掉了。tmd。 ...

楼主能不能帮忙算下x670e-i浪费了多少个通道？

inSeek

v4400e 发表于 2022-11-22 09:29
我觉得都可以用的，只是这个情况纯粹就是厂家故意作出的差异化而已，要买完美的板，乖乖掏钱上最贵的那款就 ...

怪就怪在，比X670EE更低或者更高阶的板子，都不是这么浪费PCIe Lane的...
上市定价4K的板子就搞成这样子，打人牌的PM真是可以的

inSeek

badaa 发表于 2022-11-22 11:01
楼主能不能帮忙算下x670e-i浪费了多少个通道？

X670E-I？完全炫技的东西...
目测至少浪费了一颗PCH

fluttershy

上下桥里面有4X带宽要给上下桥互联的 其实没那么多

inSeek

fluttershy 发表于 2022-11-22 11:33
上下桥里面有4X带宽要给上下桥互联的 其实没那么多

我抛去了这3块的额外消耗了的（4x+4x+4x）...
请至少大概地看一下帖子内容昂...
https://www.chiphell.com/forum.p ... 56&pid=51131605

AceEX

inSeek 发表于 2022-11-22 11:24
怪就怪在，比X670EE更低或者更高阶的板子，都不是这么浪费PCIe Lane的...
上市定价4K的板子就搞成这样子 ...

去年的strix690e，m690e，两代apex还有690吹雪啥的就笑笑，作为对比的是最低端的primep以脑残式的布局提供了46条pcie通道

v4400e

武锋 发表于 2022-11-21 21:14
大部分板子都会浪费一部分通道 否则你以为我为什么要买以下三个板子？

GA Z97X game plus

华硕的X570tuf、tuf wifi也把x570额外的16条通道用完了吧
8SATA（4SATA固定+4SATA活用通道转接而来）+pcie4x+1M.2（4X）+3pcie1x+1lan共计20条

v4400e

e6320at2333 发表于 2022-11-21 22:10
更正一下 X670E所有的PCIE5.0都是来源于CPU的
插上三个PCIE5.0 M2后 PCIE_1只能X8
所有B650至少一个M2和 ...

其实只要B650抛弃原生SATA，是可以做到南桥直出的M.2和南桥直出的PCIE无冲的，例如弄个PCIE3.0一转6SATA口芯片，这样还剩3PCIE分配。4.0那边就可以做一个M.2和一条4X的PCIE槽了

武锋

v4400e 发表于 2022-11-22 11:59
其实只要B650抛弃原生SATA，是可以做到南桥直出的M.2和南桥直出的PCIE无冲的，例如弄个PCIE3.0一转6SATA ...

转接芯片也要钱的 比如JMB582

主板厂商很清楚现在的芯片组通道对大多数人都过剩 能省则省更不可能再加非必要的芯片

v4400e

武锋 发表于 2022-11-22 12:01
转接芯片也要钱的 比如JMB582

主板厂商很清楚现在的芯片组通道对大多数人都过剩 能省则省更不可能再加非 ...

是的，所以我只是说一个极限情况。
其实AMD很精的，因为AM5比AM4处理器本身就多了4条通道，所以在规划B650的时候变相降低了其规格，在保留4SATA的前提下只有8条通道可以配置（B550是10条可配置），这样的话AM5平台可以保底4SATA+2M.2无冲（B550其实也可以做到4SATA+2M.2无冲），除开网卡这个固定占用后，剩余7lanes分成1+1+1+4也完全够用了
