突然意识到ASUS的X670EE故意浪费了一些PCIe？

老喵

你说故意吧我觉得也不太合适，因为华硕本来的想法就是要做高低搭配，STRIX-E对于Gen5 M.2的支持是非常超前的，因为东西桥的布局问题导致没法再多做一个4.0 M.2位置了。
当然STRIX-E明明也可以做的更好，就比如拿多余的PCIe4.0通道来做点USB4，甚至是把最下面的那个PCIe4.0 x4插槽干脆做成x8的，然后附赠一个STRIX Hyper M.2卡。这个在华硕之前的某些主板上就可以见到，比如ROG STRIX Z690-E，它的第三根PCIe x16就是4.0x8的，插了STRIX Hyper M.2卡之后就能多拉出两根Gen4 M.2出来。
在STRIX-F上就没有这些问题，因为华硕并没有花更多的成本来实现更多的Gen5 M.2，就是非常标准的2x M.2 4.0 + 1x PCIe x4 4.0。

翰墨留香

没关注过这种高端玩意儿，不过以原来的经验看，声卡还要吃一个PCIE3.0 x1吧（莫非是USB的声卡？）
还有，不清楚Zen4带几个原生USB，是不是从芯片组引出来了PCIE3.0 x1转了USB3.0？

inSeek

老喵 发表于 2022-11-22 17:39
你说故意吧我觉得也不太合适，因为华硕本来的想法就是要做高低搭配，STRIX-E对于Gen5 M.2的支持是非常超前 ...

对啊，可以有很多去处的... 问题是这是一张定价4000的主板... 上点心还是可以的啊

还有，少的那2个SATA没啥理由了吧- - PCB位置也够。
甚至稍稍挪挪，再加2个SATA都够，然后没处去的4.0 x4去接2个网卡

inSeek

翰墨留香 发表于 2022-11-22 18:21
没关注过这种高端玩意儿，不过以原来的经验看，声卡还要吃一个PCIE3.0 x1吧（莫非是USB的声卡？）
还有，不 ...

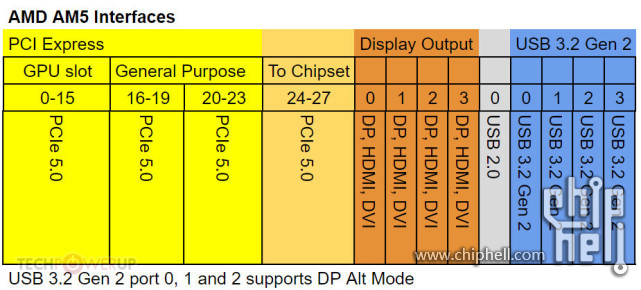

给你两个图参考。
X670就是2个B650，区别是X670的每个B650还要各自额外消耗4条PCIe来彼此互相连接




AM5平台确实不少声卡是用的USB声卡
比如那个ALC4080声卡

AceEX

老喵 发表于 2022-11-22 17:39
你说故意吧我觉得也不太合适，因为华硕本来的想法就是要做高低搭配，STRIX-E对于Gen5 M.2的支持是非常超前 ...

这种砍通道不是故意就是设计菜啊，strix690e，m690extreme两个典型的高价砍通道货，今年strix790e取消了4+4接口，改了m2布局，通道数反而给够了，可以说strix690e的设计浪费了显卡下部大面积的空间，又没有像hero那样把最后一组x4用在雷电上，而m790extreme更是简单粗暴把原本那个pcie x1改成x4就把通道补上了显得去年莫名其妙

翰墨留香

inSeek 发表于 2022-11-22 18:34
给你两个图参考。
X670就是2个B650，区别是X670的每个B650还要各自额外消耗4条PCIe来彼此互相连接

原来如此，明白了~

JP_ToKyo

現在這麼卷的嗎...
買主板也要看通道設計..不累人嗎...汗顏

inSeek

JP_ToKyo 发表于 2022-11-22 20:01
現在這麼卷的嗎...
買主板也要看通道設計..不累人嗎...汗顏

... DIY折腾不就是这么回事么？
不然你上啥CHH，还要去了解IMC体质，超频内存，控制核心部件温度

你的行为在小白眼里，就和你看这个帖子主题一样..."买个电脑还要上CHH研究我听都没听过的东西，不累人吗？"
大部分人不都是买到手装上全默认（甚至XMP都不知道开），温度高了也不知道不关心，只要别高到死机就行

JP_ToKyo

inSeek 发表于 2022-11-23 10:42
... DIY折腾不就是这么回事么？
不然你上啥CHH，还要去了解IMC体质，超频内存，控制核心部件温度

我是說主板那邊賣家..不是買家..誤會大了

他們這樣搞很累人的意思...不是買家搞這樣搞那樣杠

我被廠商的說明書坑了兩次.....

inSeek

JP_ToKyo 发表于 2022-11-23 12:20
我是說主板那邊賣家..不是買家..誤會大了

他們這樣搞很累人的意思...不是買家搞這樣搞那樣杠

哦哦哦- - 误解了

JP_ToKyo

inSeek 发表于 2022-11-23 16:19
哦哦哦- - 误解了

一直以為是CPU/晶片組有多少就帶多少..
就是SATA/NVME/PCIE/USB的或多或少...

沒想到原來會扣起來

hasuboy

最近想入手AM5平台，本来还想入这块板的，看了你的分析顿时觉得有点坑了，看各位回复似乎B650E更好？主要我对PCIE通道有强烈的需求。华硕的B650EE本地仓没货了，偶然看到个屏蔽牌的B650E超级雕，貌似它那个4条M2都是PCIE5.0的，能分析下是怎么分配的吗？谢谢！

v4400e

and每一代芯片组的通道规划不如英特尔的完善，总有这样那样的小遗憾

sinopart

。。。那么目前X670E有用完所有通道的吗？Hero这种次旗舰都不是100%利用率？

momoka

hasuboy 发表于 2023-2-10 21:09
最近想入手AM5平台，本来还想入这块板的，看了你的分析顿时觉得有点坑了，看各位回复似乎B650E更好？主要我 ...

M2全部直出就能做到4个5.0，因为cpu自带28条5.0通道，四条必须给链接pch，实际可用24条，保留8条给显卡，剩下16条就是4条m2的来源。作为代价，这个主板两条额外的全长pcie都是pch的，且最后一条我记得只有3.0 2x。华硕650E-E的M2有三条cpu直出，一条pch，优点是保留了一条额外的全长pcie是cpu直出，并且把sata用外接芯片，硬是再搞出了第三条4x的全长PCIE插槽（记得如此）。

dioluve

强推这个介绍视频，B650已经分析的非常透彻了，下期说是要做X670的所有主板

【AM5平台第一期】最详细 最认真 AMD B650系列主板介绍与推荐（基本不含ITX）

yhwy

不过价格是还是这得贵，为什么还这么坚挺·······618稍微好价估计也没了干！

hasuboy

momoka 发表于 2023-2-10 22:00
M2全部直出就能做到4个5.0，因为cpu自带28条5.0通道，四条必须给链接pch，实际可用24条，保留8条给显卡， ...

感谢这么详细的解释，看来B650E比较合我的口味，因为我本人对SSD刚需，特别是AMD平台这种CPU直出的，intel大部分都是pch出来的，X670E实际就多了一堆sata和usb，恰恰是我最不需要的。

华硕和屏蔽牌的那种设计区别无非就是做成PCIE插槽还是M2接口，对于我这种重度SSD用户来说无非就是用不用转接卡的区别。。。

hasuboy

dioluve 发表于 2023-2-10 22:44
强推这个介绍视频，B650已经分析的非常透彻了，下期说是要做X670的所有主板

【AM5平台第一期】最详细 最认 ...

感谢分享。
