求折腾过の老师傅指点：品牌机H110芯片组 想加块 M.2 SSD ，要如何整？

V2ELAO

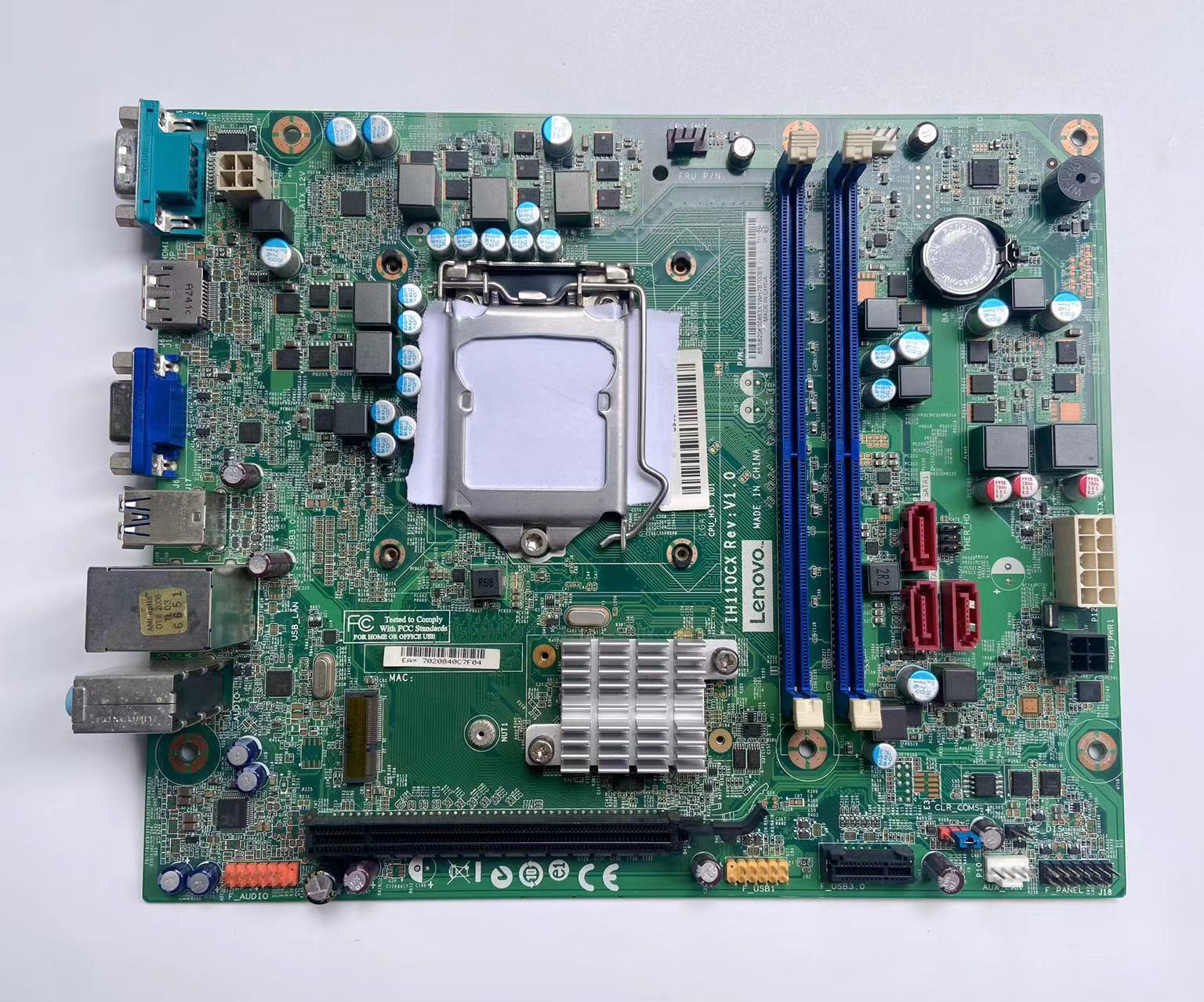

网图上看到这主板独显屁股后面还有一个pci-e x1，要是空间不够还可以试试pci-e转nvme延长线

Andy_xm

Lenovor的机器啊，把硬盘架拆掉看看，有些机型的M.2槽是在硬盘架下方，得去买个M.2的硬盘支架来安装上去，才能固定M.2的SSD

图是TB找的

xhl0372

直接拔掉显卡上PCI转M2

faninx

V2ELAO 发表于 2023-9-19 15:27
网图上看到这主板独显屁股后面还有一个pci-e x1，要是空间不够还可以试试pci-e转nvme延长线 ...

那个是联想的USB3.0 前置IO接口

大地飞鹰

这机器就是用SATA的~~~

qq2348227

faninx 发表于 2023-9-19 16:25
那个是联想的USB3.0 前置IO接口

正确。

V2ELAO

faninx 发表于 2023-9-19 16:25
那个是联想的USB3.0 前置IO接口

感觉更像是pci-e x1，联想这板子布局有点离谱的

编辑：
看了高清图，还真是usb3.0，不过看这插槽该不会是用pci-e x1转的usb3.0吧 ，这板子雷好多啊

大光光

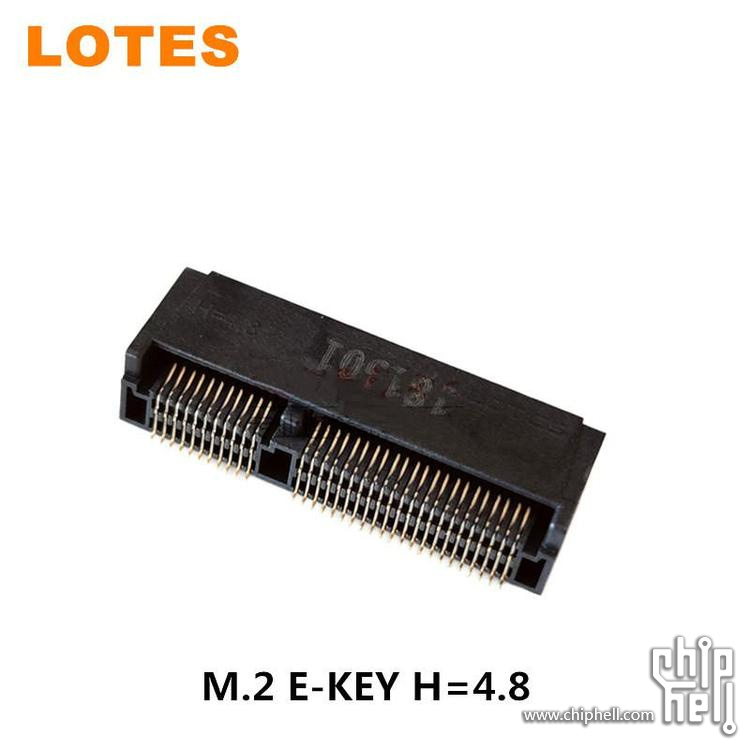

看上去是M.2 E-key
找这种对应的SSD 或者转接就行了

大光光

qq2348227 发表于 2023-9-19 11:53
曾经有块 2~3万的 丽台专业显卡里面，有个转接头

大DP转DVI母口，长度大概 10~15厘米

咸鱼多得是

大光光

Phil_Libra 发表于 2023-9-19 11:59
换华硕那个能插M.2的显卡完美解决

主板得支持拆分才能用。

qq2348227

pcie2.0x1。pcie2.0x1接口的最大传输速度可以达到16Gbps，实际传输速度约为1560MBps，SATA3.0接口的最大传输速度仅为8Gbps，实际传输速度约为560MBps，两者相比pcie2.0x1更快。

上面有个错误

PCIe2.0 x 1的带宽=（5Gb/s ）/ 10bit = 500MB/s

Wurenji

qq2348227 发表于 2023-9-19 10:17
如果不用独立显卡，核显输出只有 VGA 与 大DP

而我的显示器是 VGA + DVI的

有没有一种可能，SATA固态只需要+5V，主控板上面+12V的引脚是悬空的

qq2348227

Wurenji 发表于 2023-9-20 13:24
有没有一种可能，SATA固态只需要+5V，主控板上面+12V的引脚是悬空的

2个电源接口的样子都不一样

秋天的石头

什么显卡 什么CPU？要是GT710这种 拔了显卡扔一边 买个转接卡插上完事

qq2348227

秋天的石头 发表于 2023-9-20 16:56
什么显卡 什么CPU？要是GT710这种 拔了显卡扔一边 买个转接卡插上完事

这个

秋天的石头

qq2348227 发表于 2023-9-20 17:14
这个

显卡可以扔了 买个X16转M2的卡就行 这显卡 也就比集显好点，普通办公集显足够了

Wurenji

qq2348227 发表于 2023-9-20 16:49
2个电源接口的样子都不一样

可以互转的，机箱有2.5硬盘位的话买转接线就行，如果想用光驱位可以买笔记本用的那种光驱位硬盘支架，MLC时代笔记本升级固态必备的东西
