小型M.2 Nvme 4盘位全闪NAS+40G网卡原型展示

zjlulutong

nn1122 发表于 2023-11-6 22:07
才推出的一款Z270芯片的可以拆分，它的所有itx板子都带有双M.2，双2.5G网口，这是华擎itx都不具备的，华 ...

但是12代前的南桥总线单宽一共就3.0X4.同时跑不满速，还是显卡的那条PCIEX16拆分的8+4+4的两个4才能3.0满速。

nn1122

zjlulutong 发表于 2023-11-7 20:43
但是12代前的南桥总线单宽一共就3.0X4.同时跑不满速，还是显卡的那条PCIEX16拆分的8+4+4的两个4才能3.0满 ...

后面我的另一张40G网卡到了，来测速验证一下你的理论是对还是错，之前在win11上测每一张M.2连续读写都能在3000-3400

jiano

nn1122 发表于 2023-11-7 21:23
后面我的另一张40G网卡到了，来测速验证一下你的理论是对还是错，之前在win11上测每一张M.2连续读写都能 ...

M2都跑4x的话，建议全部增加加厚纯铜散热片，要不容易降速掉盘，尤其是背面那个，那里没有通风条件，要不就在背面m2位置开几个小孔，原本机箱风扇吸风的话会导入一点风，要不就麻烦点，开个洞赛个散热片固定在机箱上，用导热贴传递热量。
我之前用过itx板子，放在蜗牛里面，就是背面m2特别热，m2 4.0 x4的情况下，稍微有点读写直接奔到80以上，跑的黑威，直接系统红色报警。后来贴了散热片，然后对应位置开了几个小孔，略好点，日常50左右，读写60左右，连续长时间读写偶尔会突破70，用的970pro。

nn1122

dlutwang 发表于 2023-11-7 21:30
M920x，i5-8600，PVE 待机就10w。

910x，920x这类联想机器我有十几台，这归功于大厂对BIOS和功耗调教，品牌机不是一直在强调能耗比嘛

nn1122

dlutwang 发表于 2023-11-7 21:30
M920x，i5-8600，PVE 待机就10w。

我刚刚看了下我的910x+qn8h(8700 es)的win下待机功耗，才8.1W，你说优秀不

nn1122

jiano 发表于 2023-11-7 21:36
M2都跑4x的话，建议全部增加加厚纯铜散热片，要不容易降速掉盘，尤其是背面那个，那里没有通风条件，要不 ...

背面那个确实散热困难，可以考虑用M2转PCIE给40G网卡用，显卡插槽扩展卡上方PCI-E上加一个PCI-E转M2卡，这样4个M2全在上面了，机箱可内置两个8015风扇，向外抽出热量即可。如果用长江存储的颗粒M2做存储的话，温度也会低一些，像我文章中展示的海力士特别是PC801温度高一点

nn1122

dlutwang 发表于 2023-11-7 21:53
所以，还是得品牌机稳定。不过家用玩玩也无所谓了，关键是性价比高。

稳不稳定，要看您对硬件的了解程度，比如主板供电和电容用料，主板PCB层数等等，品牌机也不是神，各种接口阉割，各种白名单限制

jiano

nn1122 发表于 2023-11-7 21:55
背面那个确实散热困难，可以考虑用M2转PCIE给40G网卡用，显卡插槽扩展卡上方PCI-E上加一个PCI-E转M2卡， ...

不太建议转接了，背面这个要是转接的话，转接线太长了，折腾半天不如直接小机箱上MATX合适了，比这大不了多少或者一样大。我之前就是趁活动屯了个大水牛的超薄机箱，原本打算装个老人机，后来入了1L HP小主机，这个比你的机箱大不了多少，几乎一样吧。
我原来的nas就是为了小，用的itx，折腾半天发现太累了，又是高温，扩展还只能插1个卡，其他想扩展也是各种转接啥的，索性后来入了tank的6盘位机箱，就比原来的蜗牛机箱多两个硬盘的空间，直接扔个MATX进去，啥都好折腾了，俩m2都在正面，散热不用管，pcie管够，1个双万兆，剩下的想干啥干啥。

nn1122

jiano 发表于 2023-11-7 22:06
不太建议转接了，背面这个要是转接的话，转接线太长了，折腾半天不如直接小机箱上MATX合适了，比这大不了 ...

你没转接过当然不知道罗，我经常转接，速度都没损失，4.3L的机器我有两个，如下

jiano

nn1122 发表于 2023-11-7 22:11
你没转接过当然不知道罗，我经常转接，速度都没损失，4.3L的机器我有两个，如下

...

折腾一会再也不想折腾这些小玩意了，虽然很喜欢小机器，扩展真心累。
那个小电源，风扇即便调速，有负载的时候也有声音，速度低了风量不够，电源烫手。
光卡不管10G还是40G，发热量都挺大，又正好在cpu上面，当时我那个CPU风扇正常下吹整个全积热了，自己又改成上吹。折腾完一算账，不一定比成品机便宜。
现在直接上成品小机器，软路由用HP的瘦客户机，超级静音，小主机直接HP 800 G4 95W，不敢说静音也还好，而且双M2。

转接pcie这个，坛子里也测试过，损失肯定是有，越长损失越多。既然正面能拆分上光卡，背面那个还是考虑改善散热吧，比转接要方便得多。

VincentHu

孤舟一笠 发表于 2023-11-6 15:54
这板简直nas绝配啊
快说说配置和价格让我死心
最近搞了一个N100的那个，可以拆出来4个m2，只不过都是3.0x1 ...

你们都是怎么知道板子支不支持pcie拆分 的呀??

VincentHu

你们都是怎么知道板子支不支持pcie拆分 的呀??

nn1122

jiano 发表于 2023-11-7 22:23
折腾一会再也不想折腾这些小玩意了，虽然很喜欢小机器，扩展真心累。
那个小电源，风扇即便调速，有负载 ...

那是你对DIY小主机无缘，我用的ADT的线，30厘米的M2转PCI-E x4，再转接成M2，连续续写3000多呢。联想1L机器我10多台，HP 1L机器差不多10台，也有HP 800 G6 95W，DIY4-7L机器差不多6台，我的研究层面比你广的多，所以你的那些经验很狭隘

网仙

楼主的思路不错，尤其是m2的盘功耗控制相对较好，点赞
不过这种方式没法获得更大的容量，22110的ssd目前容量都比较小。

而U2的功耗又太大了，空载下基本都有5W+

nn1122

网仙 发表于 2023-11-8 08:46
楼主的思路不错，尤其是m2的盘功耗控制相对较好，点赞
不过这种方式没法获得更大的容量，22110的ssd目前容 ...

所以我说是这是一个小型的轻量级全闪存储，目前2280 4TB价格尚可，理论达16TB，单根8T的M.2价格还是比较高。当然我这个方案中，把底部M.2转接成40G网卡，然后把扩展卡上的PCI-E拿来转U.2也不是不可以，方法是多变的，看每个人的需求

kaixin_chh

nn1122 发表于 2023-11-6 17:43
某宝星云itx主板

必须选z270才能有pcie拆分吧？

没跑完楼就问了。楼主这个思路不错。如果12代也有这样的便宜板子就好了

taotao0210

nn1122 发表于 2023-11-8 08:59
所以我说是这是一个小型的轻量级全闪存储，目前2280 4TB价格尚可，理论达16TB，单根8T的M.2价格还是比较 ...

我总感觉这个方案就是鱼与熊掌不可兼得，总有遗憾， 8代或9代CPU自带的HD630转码兼容格式和效率都查了一口气，转接要找独立显卡和网卡上二选一

上网卡功耗是能控制还不错，但转码又不行
上显卡，网卡又没了，而且功耗控制又不行
上大点的机箱，显卡和网卡都转接，那体积又不行，功耗也不行

nn1122

kaixin_chh 发表于 2023-11-8 09:27
必须选z270才能有pcie拆分吧？

没跑完楼就问了。楼主这个思路不错。如果12代也有这样的便宜板子就好了 ...

雲星z270是这样，可能未来有z370的，12/13代普遍功耗过高，不符合某些人低功耗高性能做NAS的需求

nn1122

taotao0210 发表于 2023-11-8 09:38
我总感觉这个方案就是鱼与熊掌不可兼得，总有遗憾， 8代或9代CPU自带的HD630转码兼容格式和效率都查了一 ...

可以舍弃一个M2，转成一个PCI-E，这样就是3xM2+网卡+显卡（比如我图中的特斯拉P4），机箱上我图中第二个机箱应该OK，毕竟我在几年前在此机箱装了3张I340-T4，算上板载网卡共13个网口

luckton

华擎Z690M-ITX+13400T  2.5G+1G口，双M2，4块4T870QVO，PCIE上的是10G网卡，功耗也只有40W+

nn1122

luckton 发表于 2023-11-8 16:05
华擎Z690M-ITX+13400T  2.5G+1G口，双M2，4块4T870QVO，PCIE上的是10G网卡，功耗也只有40W+ ...

但是价格都上了好几个等级，我们需要一个平民价

luckton

nn1122 发表于 2023-11-8 16:27
但是价格都上了好几个等级，我们需要一个平民价

但是还是口水你那张M2+PCI的转接卡，能否PM一下型号连接？

nn1122

luckton 发表于 2023-11-8 17:20
但是还是口水你那张M2+PCI的转接卡，能否PM一下型号连接？

已私发你，居然还涨价了点

zjlulutong

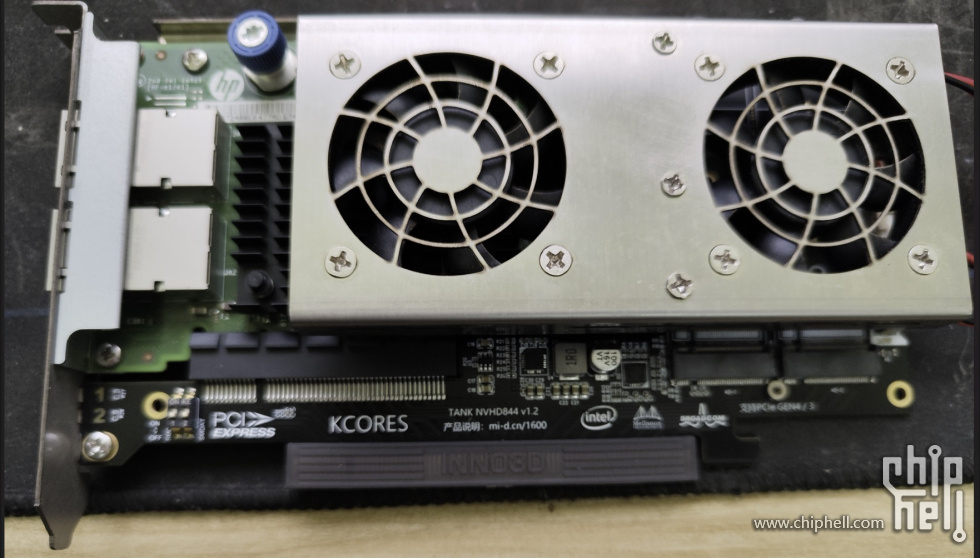

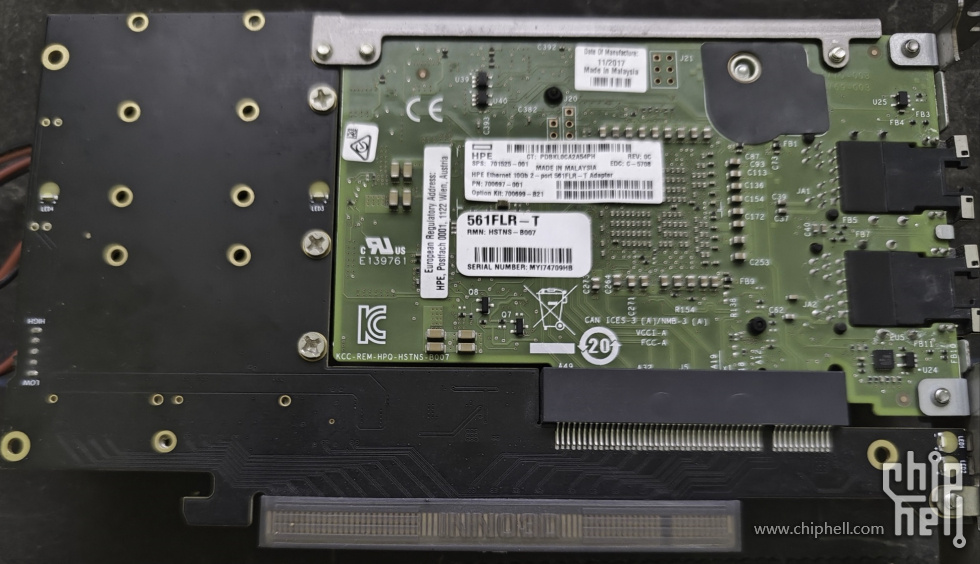

前面X8只支持HPE网卡的拆分卡，必须主板支持默认拆分8+4+4

zjlulutong

你那个卡有个缺点，插上半高卡以后，半高卡的PCIE挡板有点高了，需要在固定螺丝下面垫几个垫片，不然会悬空，那个卡我也有，不贵，就几十块。

wildbear

已经超过我们单位数据中心的理论速度

ruo101

不是说黑群的尽头就是白群么·
