（第三版最终版开卖）威联通973和932防尘和强化散热

fangl2002

第三版，也是最终版。改变地方：
1、增加通风面积，改为全透风
2、改变第一、二版风扇线不好走的地方，改为两侧侧面走线，非常方便了。
3、调整风扇位置，兼容16CM固定位为14CM的风扇，更安静，但风力更大。（留了支持14X38和16X38厚度的风扇空间，但我没有38厚度的风扇，仅理论支持。）





这个是我购买银欣FF145防尘网，自己用剪刀修改后的防尘网，效果非常不错，我自己很满意！！



                                                               分割线


前面段时间我已经发帖子说明过要打印一个防尘罩子，详细请看：https://www.chiphell.com/thread-2556707-1-1.html

现在已经经过第一版测试版和第二版成熟版。成熟版贴合合适，尺寸合适，无须再改。图片如下：

打印分两部分：罩面

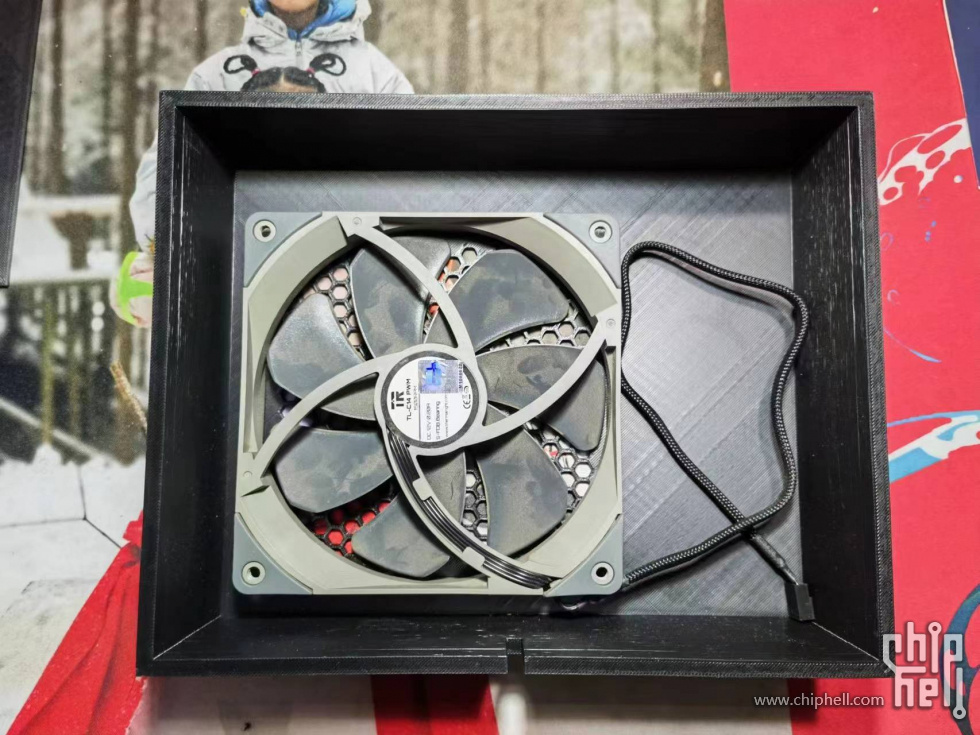

打印分两部分：罩内

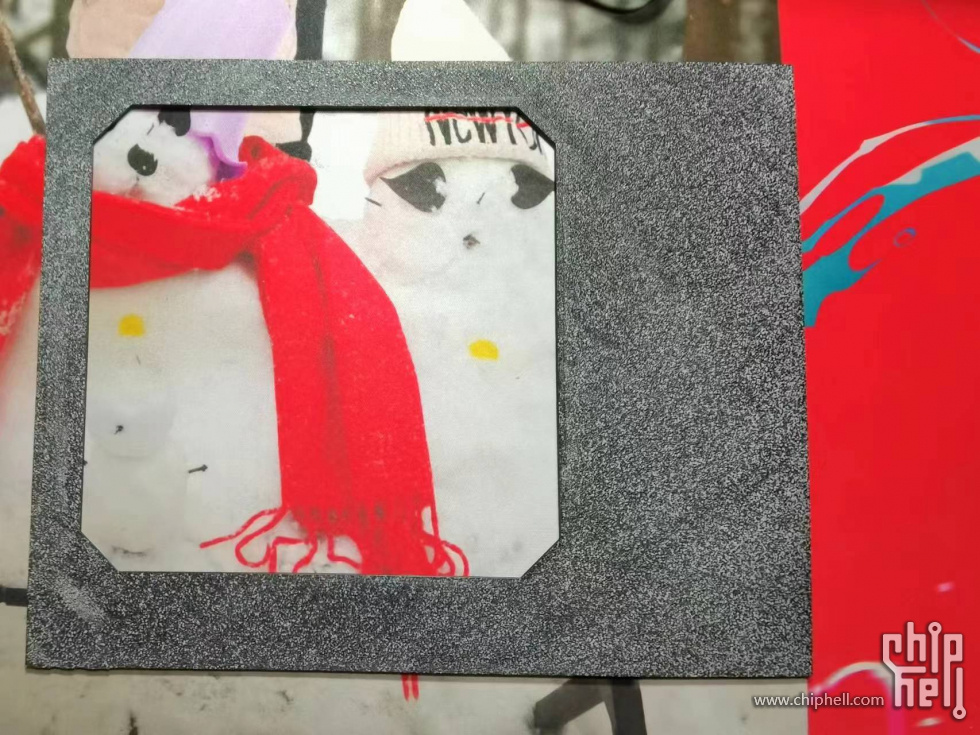

打印分两部分：防尘网卡脚片

打印分两部分：合体（可自己剪切防尘网后卡在风扇进风口处不掉落。自行选择是否粘合。）

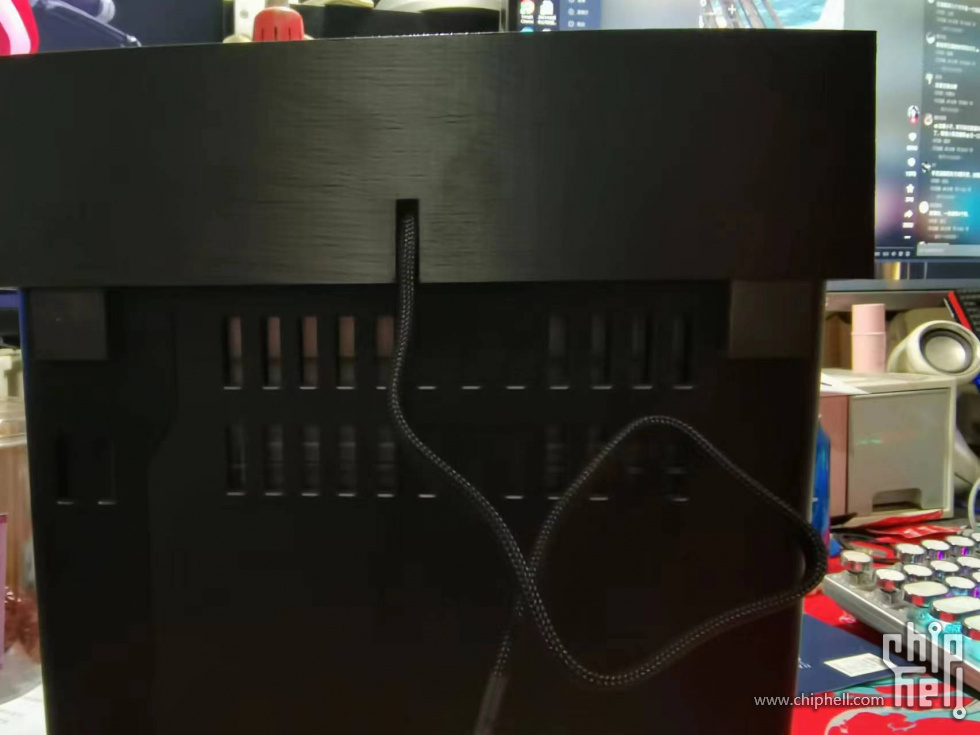

14CM风扇电源线走线，从缺口处把线穿出去连接电源（也可以拔掉第一个盘位把线连接到NAS主板上。）

另外如不粘合，据本坛坛友推荐，可以购买银欣的14CM磁吸防尘网，吸附在风扇螺丝上，更方便清理灰尘，且完全不影响散热，非常好用。

测试环境：CPU使用率为±70%，NAS风扇转速±883转，测试时转速不变；罩子风扇为利民C14，测试时转速一直低速不变。NAS离我1米左右。
效果：
原装，未添加任何散热，硬盘盒插满的情况下，CPU温度66度左右，小海豚的916D温度54度左右
拔掉最靠近CPU的盘位，CPU温度48度左右，小海豚的916D温度54度左右
拔掉最靠近CPU的盘位，安装上罩子未安装风扇，CPU温度51度左右，小海豚的916D温度54度左右
未拔掉最靠近CPU的盘位，安装上罩子未安装风扇，CPU温度52度，小海豚的916D温度54度左右
未拔掉最靠近CPU的盘位，安装上罩子安装风扇，CPU温度59度左右，小海豚的916D温度49度左右
拔掉最靠近CPU的盘位，安装上罩子带风扇，CPU温度45度左右，小海豚的916D温度49度左右
以上就是我测试的结果，其他人测试不保证和我一样哦，但是也应该差不多。
说明：罩子里面的风扇为什么一直是最低速？因为我在测试的时候发现风扇只有在最低转速的时候才不会有嗡嗡嗡的声音，应该是罩子的空腔共鸣造成的。所以我按照我能忍受的噪音来调节转速的，到底有多少转速我没工具也测不了，见谅。
散热效果也视防尘网网格大小制约哦
如果你的NAS离你远，那么就可以把转速调高，降温效果更明显。

目前加我已有2人确定购买，现寻找有同样需求的机友一起购买，人越多，价格越低，最终价格须统计好人数在确定价格。需要的请私聊我。

fangl2002

我来顶一下，希望找到更多志同道合的

fangl2002

顶一下~~给需要的人看到

ANDYS

有无安装好的图片

fangl2002

ANDYS 发表于 2023-11-10 23:36
有无安装好的图片

有的，明天把设备搬出来在拍几张照片吧

fangl2002

ANDYS 发表于 2023-11-10 23:36
有无安装好的图片

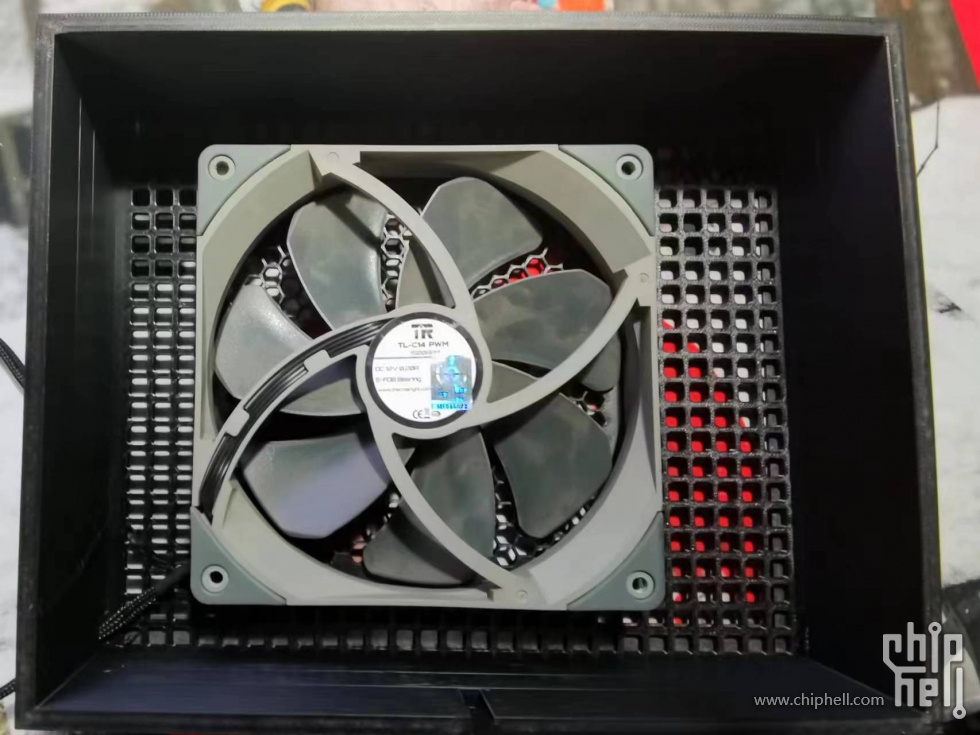

未黏贴面板的样子

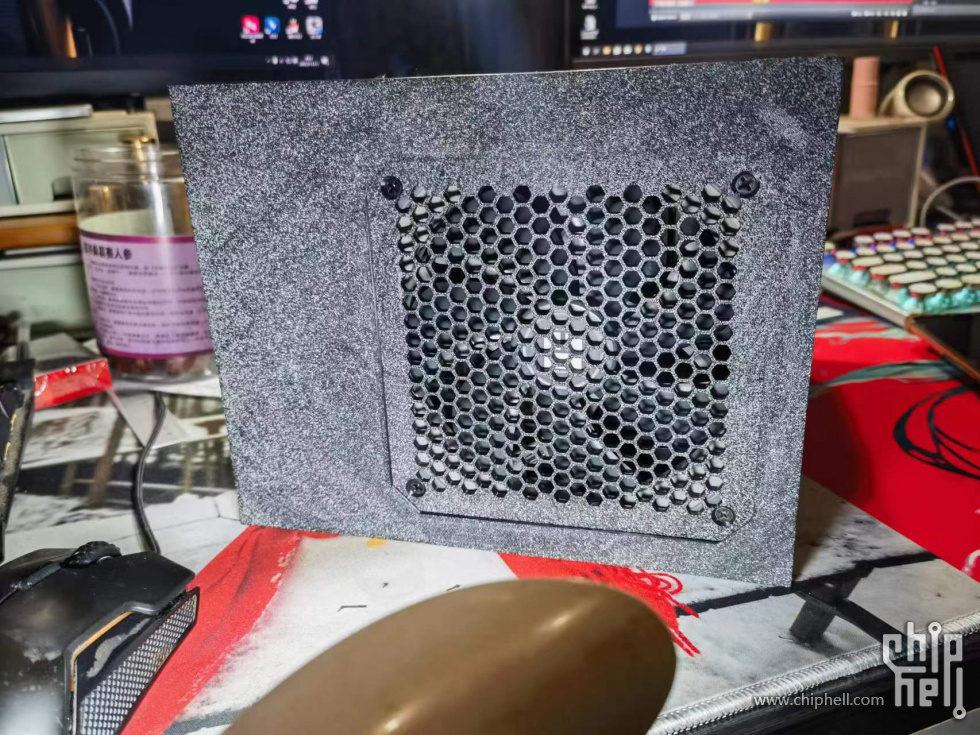

黏贴面板的样子

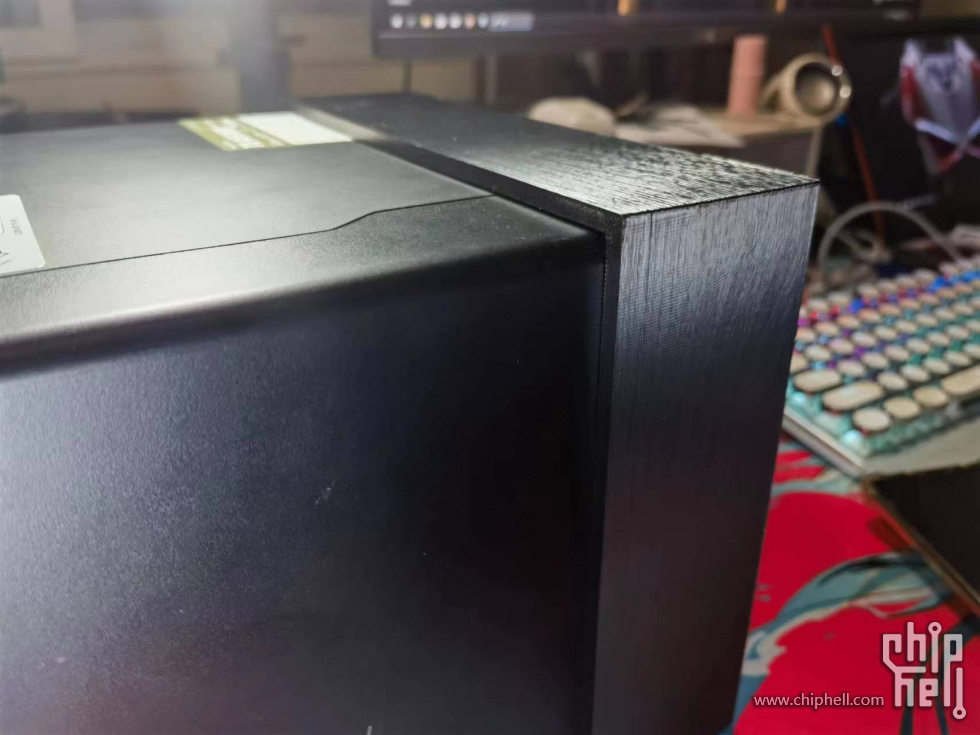

侧面贴合处

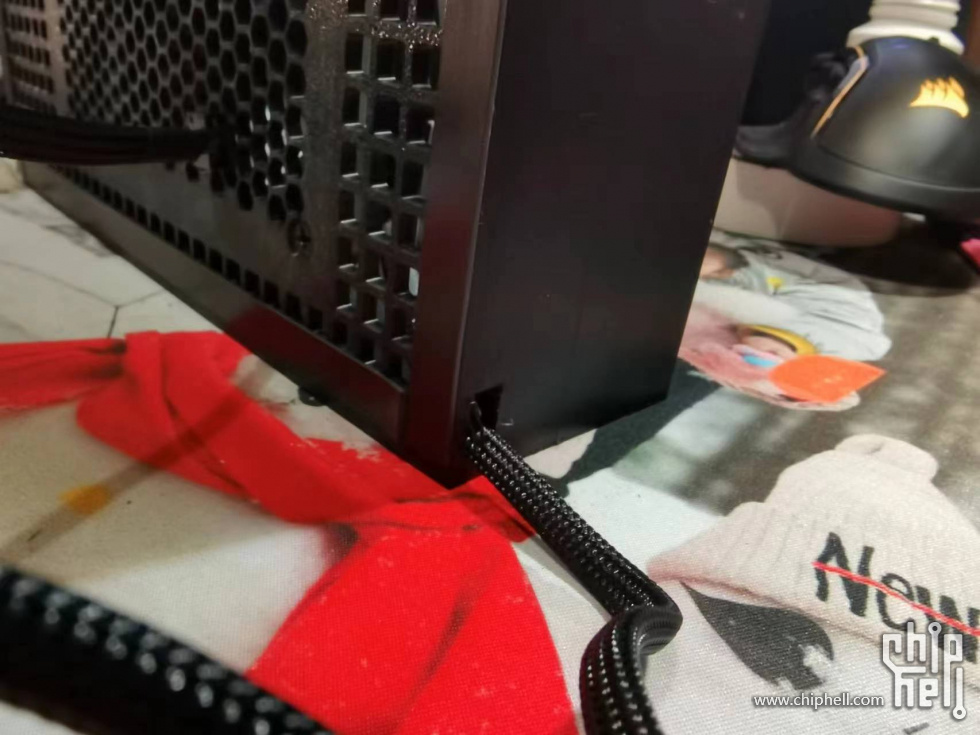

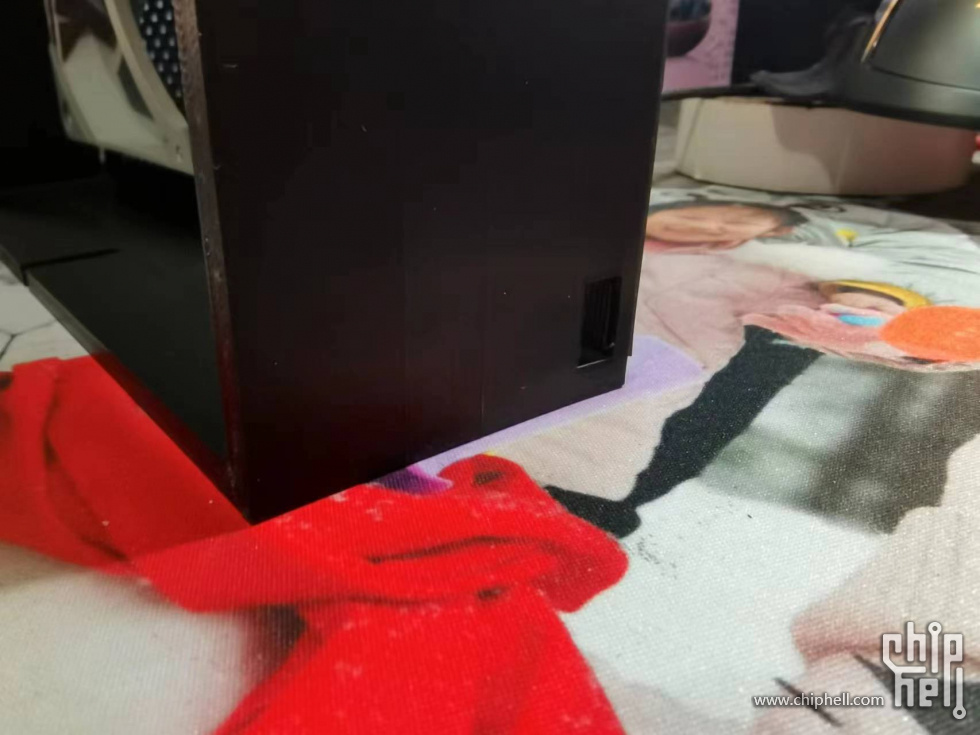

底部风扇走线处

上部贴合处

ANDYS

fangl2002 发表于 2023-11-11 04:13
未黏贴面板的样子

黏贴面板的样子

谢谢大佬，可惜我的873用不了

fangl2002

更新拉~~也是最后一次更新了！！以后应该不会在折腾威联通的这个NAS了！！
OVER

gaoyi124

多余,不看好这个东西,太密,容易堵灰尘,恨不能个把月就全都堵了,还是自带孔距就行了,要是环境恶劣,半年一年拿下来前后用鼓风机吹一下完事

fangl2002

gaoyi124 发表于 2023-11-25 00:08
多余,不看好这个东西,太密,容易堵灰尘,恨不能个把月就全都堵了,还是自带孔距就行了,要是环境恶劣,半年一年 ...

做这个防尘罩本来就连小众都算不上的玩意儿，放出来就没打算卖超过5个。只是还有几个志同道合的人需要，我就做出来了。

tyy474

看来温度并没有什么改善，特别是装满硬盘的情况下，风基本压不进去，装了风扇温度更加高了，影响了原本的风道走向。

fangl2002

tyy474 发表于 2023-11-25 08:59
看来温度并没有什么改善，特别是装满硬盘的情况下，风基本压不进去，装了风扇温度更加高了，影响了原本的风 ...

不管是前面卖的第二版还是现在的第三版，我都做过测试。
这个罩子的强进风对CPU散热没多少效果。
另外，如果是HDD和SATA硬盘，效果最多也就降了2°左右，但对U2硬盘的降温还是有个4°以上的效果。这是我插满硬盘笼做的测试。
第三版和第二版的最大区别是改善了进风量，也消除因为第二版太封闭造成的空腔效应产生额外的嗡嗡嗡噪音。也改善了风扇线走线麻烦的问题。
总的来说第三版散热更强力。
如果你想一下改善很多的话，也是不可能的，毕竟现在11月了，天气不热啊。
这个罩子最大的好处就是在夏天，天气热得时候把后面风扇拉高点转速，前面风扇进风得情况下，能平衡硬盘因为需要散热带来得风扇噪音和罩子前面安装得防尘网带来的清灰方便。
