HP GEN8万兆+RAID卡双PCIE设备无损改装——低成本CPU自带PCIE拆分方案

ultraii

wxcup 发表于 2024-12-26 14:20
这是准备冲万兆+3108阵列一卡通了？

准备弄一个RAID5.

不知道你用过RAID5没有，我听说拔掉一个硬盘，阵列里面的数据还能读出来，但是我刚刚买的火箭2720却做不到，只能rebuild

DASINIX

wxcup 发表于 2024-12-19 05:12
很快就有了，OCP万兆网卡的基础上加某服务器大厂的原厂sas 3108的raid卡，带电池模块和最高2GB缓存，支持 ...

大佬能不能做个带PLX拆分芯片的版本解救下不能拆分的答辩主板

singlermy

不知有没有显卡和万兆光口的混合卡，单槽半高的，至少要有两个显示输出

万兆光口有一个就行

网口与固态硬盘的混合卡倒是早就有了

wxcup

ultraii 发表于 2024-12-26 16:43
准备弄一个RAID5.

不知道你用过RAID5没有，我听说拔掉一个硬盘，阵列里面的数据还能读出来，但是我刚刚 ...

必须用过啊，本人之前工作领域就是跟服务器相关的，各大品牌pc服务器使用经验超过15年了；
你说的这个功能是后台rebuild吧，这个算是服务器平台最基本的功能之一了，就是硬盘出现故障之后更换硬盘rebuild过程中，业务不会中断。
目前正在测试的这块集成的就是DELL H730p的raid卡，是上一代主流的12Gb SAS接口高端阵列卡，硬盘阵列重建过程中基本无感，操作系统和应用完全不会中断；
双25Gb万兆网卡+2Gb缓存的高端阵列卡，整卡售价不超过500元，敬请期待！

wxcup

DASINIX 发表于 2024-12-26 16:54
大佬能不能做个带PLX拆分芯片的版本解救下不能拆分的答辩主板

PLX的方案之前也考虑过，感觉从pcb布局上很难做到，另外成本也过高了，plx单卡的成本就已经比万兆阵列一卡通整卡的成本都高了，量少的话估计很难低于600块

wxcup

singlermy 发表于 2024-12-26 17:01
不知有没有显卡和万兆光口的混合卡，单槽半高的，至少要有两个显示输出

万兆光口有一个就行

单槽半高要集成显卡和万兆，感觉空间上很难做到；
目前看可行的方案里要么单槽全高，要么双槽半高。

singlermy

wxcup 发表于 2024-12-28 16:42
单槽半高要集成显卡和万兆，感觉空间上很难做到；
目前看可行的方案里要么单槽全高，要么双槽半高。 ...

是接口的空间不够吗？我感觉一个光口加上两个mini dp应该是可以的

如果是pcb空间不够就麻烦了

freedomli

wxcup 发表于 2024-12-27 10:08
必须用过啊，本人之前相关工作就是跟服务器相关的，各大品牌pc服务器使用经验超过15年了；
你说的这个功 ...

大神测试好了吗？预定一个

wxcup

freedomli 发表于 2024-12-31 00:13
大神测试好了吗？预定一个

感谢捧场，上周刚打板回来，还在测试中，到时候会发帖介绍主要特点和性能；
阵列卡涉及磁盘数据，所以会尽量测试稳妥，还请见谅

canonguy

wxcup 发表于 2024-12-27 10:08
必须用过啊，本人之前工作领域就是跟服务器相关的，各大品牌pc服务器使用经验超过15年了；
你说的这个功 ...

gen8 那孱弱的PCI 2.0插槽，双25G+高端阵列有意义么？能跑到多少传输速度？要配 SATA的SSD？

wxcup

canonguy 发表于 2024-12-31 13:17
gen8 那孱弱的PCI 2.0插槽，双25G+高端阵列有意义么？能跑到多少传输速度？要配 SATA的SSD？ ...

gen8如果是e3 v2系列cpu是支持pcie3.0的，单口25Gb能跑到23Gb左右；
另外这个sas3108是2014年发布的，当年算是高端阵列卡，因为大船货和当年的服务器退役，现在应该算是大路货了，由此可见服务器级的RAID技术也应该惠及到普通电脑玩家和nas玩家了

lasx

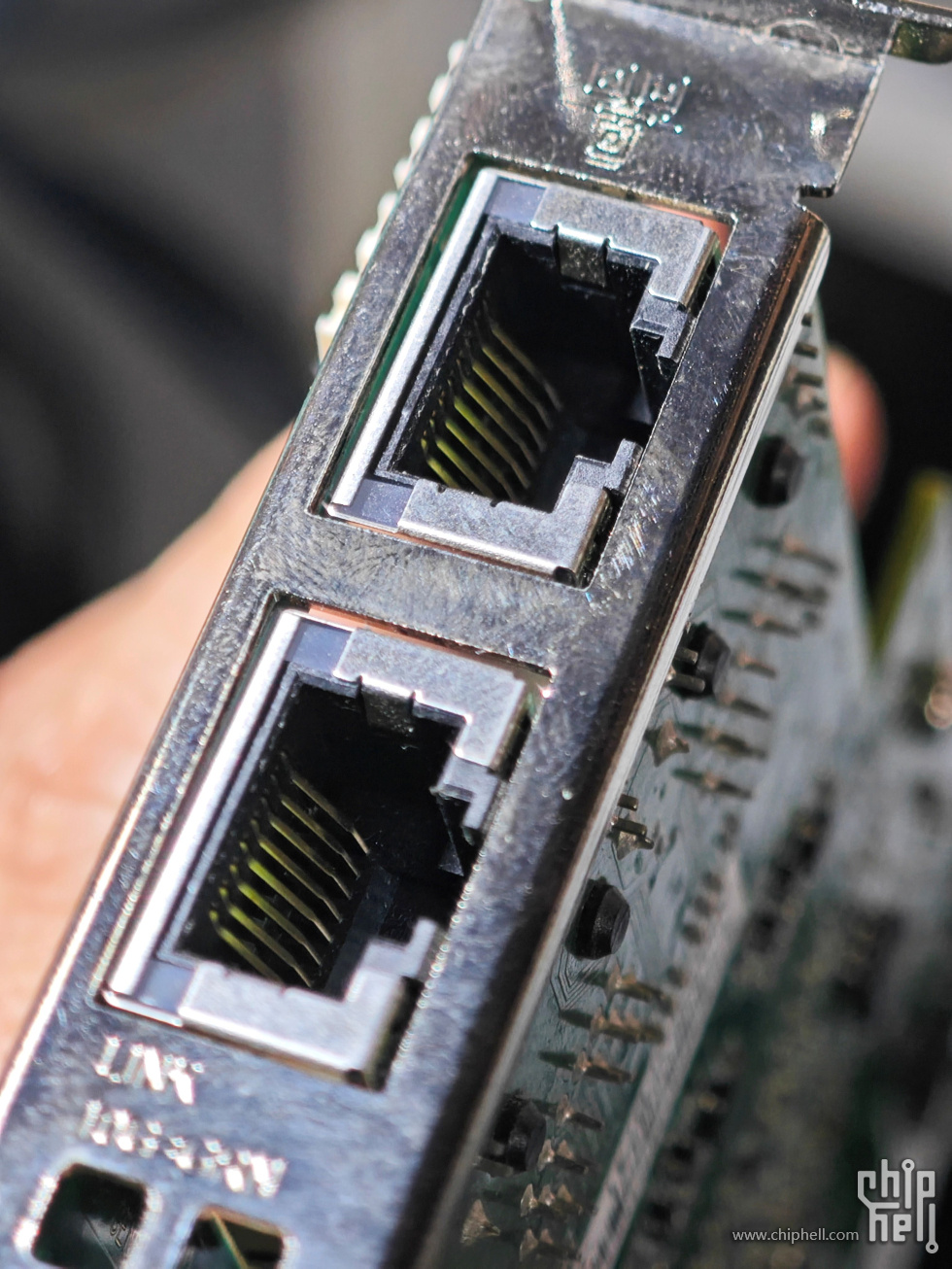

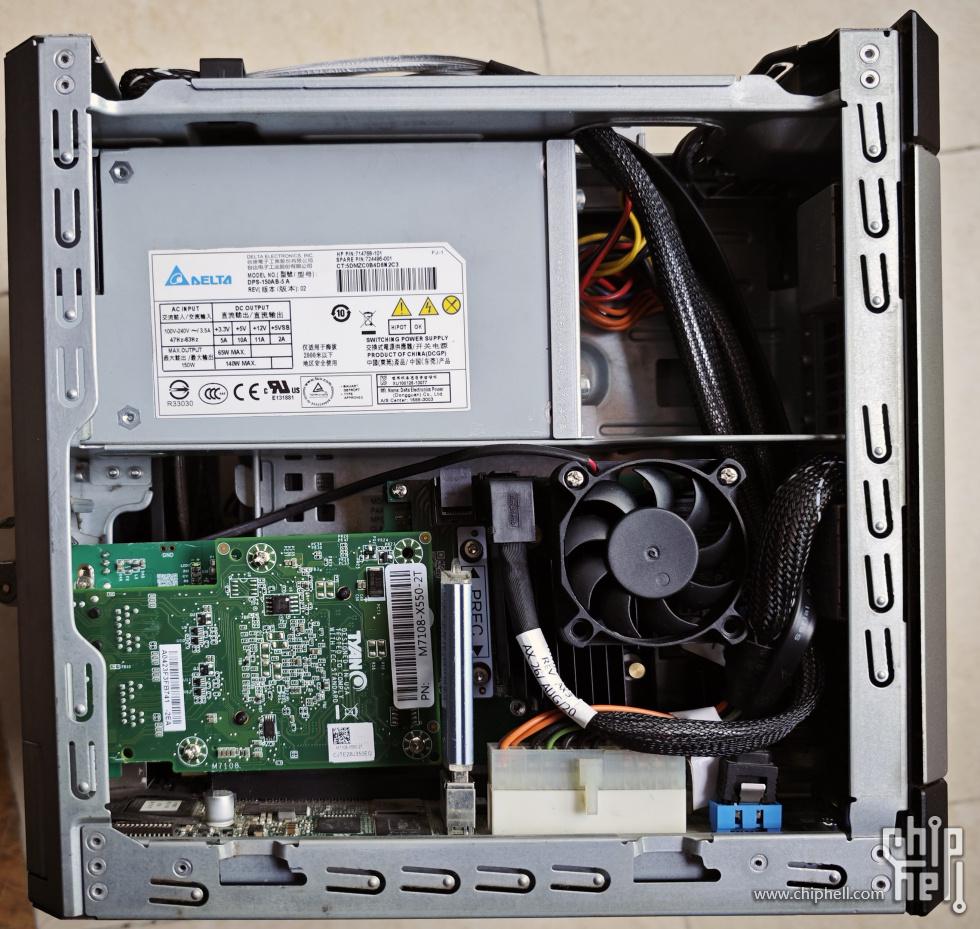

新版本测试反馈。主要是针对光口设计的，如果上intel 550 t2 电口,目前有一些兼容性问题。手动处理一下能正常使用。美中不足的还是不能上m2。期待能用上低成本万兆+m2。

canonguy

wxcup 发表于 2024-12-31 13:55
gen8如果是e3 v2系列cpu是支持pcie3.0的，单口25Gb能跑到23Gb左右；
另外这个sas3108是2014年发布的，当 ...

这么厉害，期待产品上市。。。

wxcup

lasx 发表于 2024-12-31 16:18
新版本测试反馈。主要是针对光口设计的，如果上intel 550 t2 电口,目前有一些兼容性问题。手动处理一下能正 ...

恭喜折腾成功！
感谢反馈，后续还会继续优化，如有问题也请随时回帖或留言。

wxcup

freedomli 发表于 2024-12-31 00:13
大神测试好了吗？预定一个

测试版已经打了好几版PCB了，目前正在测试中，如果测试过程中没发现什么重大问题基本就可以封版了，所以最快春节后应该就可以小批量找工厂生产一批，敬请期待~~

biyiou

这个硬Raid卡，具体软件方案是？还可以配合用群晖吗

wxcup

biyiou 发表于 2025-1-1 19:36
这个硬Raid卡，具体软件方案是？还可以配合用群晖吗

RAID卡是适用LSI SAS3108（博通）芯片，对标LSI 9361-8i阵列卡，最高带2GB缓存和锂电池，确保意外断电情况下缓存数据不丢失；支持RAID 0、1、5、6、10、50、60，是DELL R730服务器使用的硬件阵列卡；
硬盘故障换新后，阵列rebuild过程中系统运行不受影响，保证业务连续性。
推荐使用vmware ESXI、UNRAID或者PXE作为底层虚拟化平台，上层跑黑群晖虚机；
当然使用黑群晖引导打入SAS RAID驱动后也是可以直接引导使用的。

singlermy

wxcup 发表于 2024-12-31 13:55
gen8如果是e3 v2系列cpu是支持pcie3.0的，单口25Gb能跑到23Gb左右；
另外这个sas3108是2014年发布的，当 ...

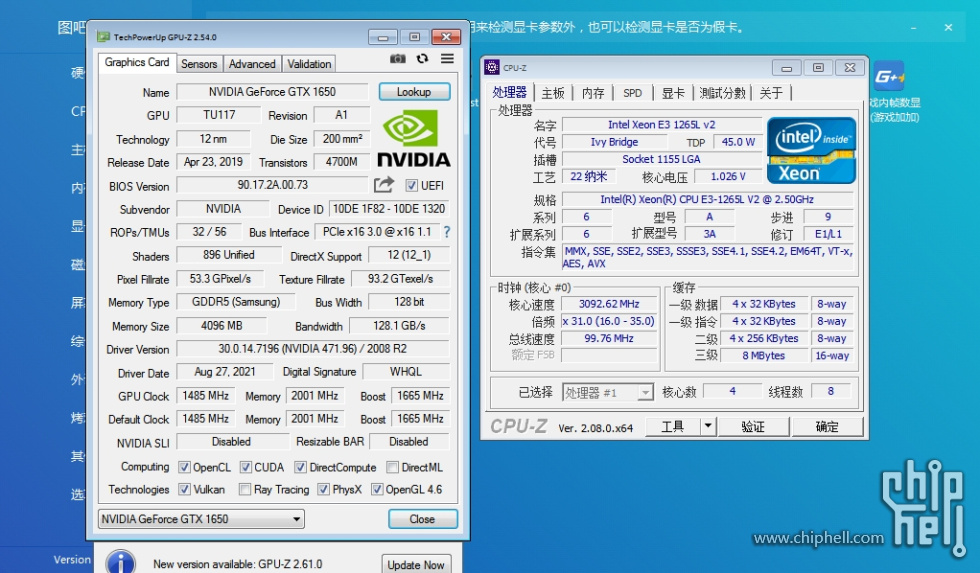

我这里就是用的1265v2，接了一个1650单槽半高的显卡，因为我需要用gen8兼顾4k双屏的办公

我之前打算用pcie拆分卡，拆分后把线引到机箱外面，给1650显卡留一个x8带宽，剩下一个x4带宽给网卡，另一个x4带宽给u2固态

显卡、网卡、u2固态都外置———之前看几位大佬拆分后都搞内置，说散热没问题，但我感觉还是外置好，因为我夏天的时候曾经死过机

当然，最好是能有显卡+万兆网卡的单槽半高混合卡，显卡给两个mini dp，网卡给一个口，就行了，u2固态不要也罢

ultraii

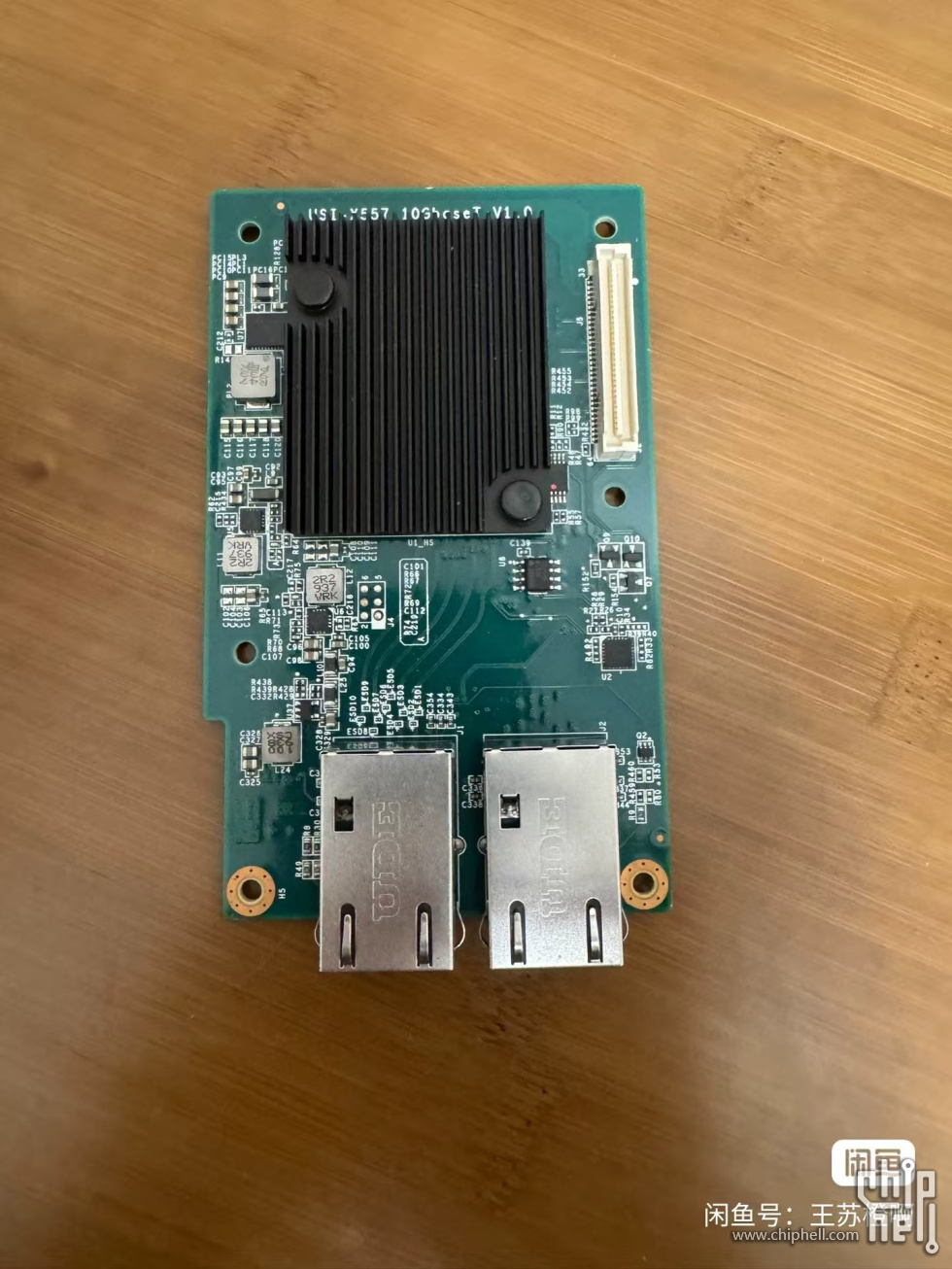

咸鱼上最近有不少X557的万兆电口网卡，很便宜50元左右，但是OCP接口好像很短，找不到OCP母卡。
不知道我们的OCP卡是否可以使用？

rx_78gp02a

ultraii 发表于 2025-1-13 10:56
咸鱼上最近有不少X557的万兆电口网卡，很便宜50元左右，但是OCP接口好像很短，找不到OCP母卡。
不知道我们 ...

X557是PHY，不是完整网卡，你看到的那个OCP是KR/KX接口，不是PCIE，无法在普通机器上使用，只能配合C622或者XEON-D的机器用

wxcup

rx_78gp02a 发表于 2025-1-13 10:58
X557是PHY，不是完整网卡，你看到的那个OCP是KR/KX接口，不是PCIE，无法在普通机器上使用，只能配合C622 ...

楼上正解，这款网卡的控制器在cpu和芯片组里，没办法直接用的

blazewater

wxcup 发表于 2025-1-13 14:13
楼上正解，这款网卡的控制器在cpu和芯片组里，没办法直接用的

麻烦问下，E1230V2需要短接哪两个脚？谢谢。

wxcup

blazewater 发表于 2025-2-10 12:26
麻烦问下，E1230V2需要短接哪两个脚？谢谢。

就是1楼第一张图里N35的那个针脚，直接接地即可，图示N35和旁边这两个针脚一短接就行。

blazewater

wxcup 发表于 2025-2-10 12:54
就是1楼第一张图里N35的那个针脚，直接接地即可，图示N35和旁边这两个针脚一短接就行。 ...

谢谢！
还有台NAS是AsRock H410m itx的主板，和intel i3-10100的cpu；

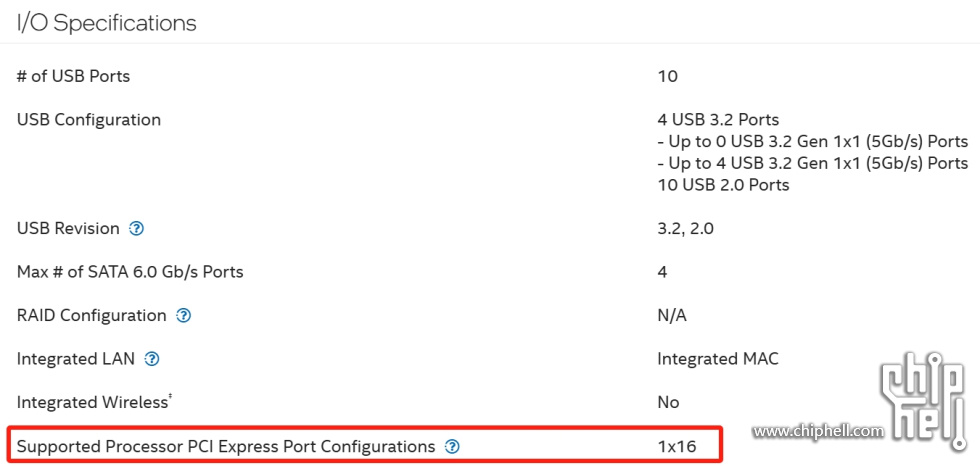

看cpu的spec是有如下说明的：
PCI Express Configurations ‡ Up to 1x16, 2x8, 1x8+2x4
但是主板是不支持拆分的，
这种情况可以短接cpu引脚拆分吗？怎么查短接哪个引脚呢，我搜索过，连cpu的引脚图都没找到😓

wxcup

blazewater 发表于 2025-2-10 13:12
谢谢！
还有台NAS是AsRock H410m itx的主板，和intel i3-10100的cpu；
看cpu的spec是有如下说明的：

不用客气；
不过H410这个芯片组是不支持拆分的，目前看只INTEL平台有Q、Z和服务器C系列等相对高端的芯片组才支持拆分
只有在这些芯片组支持下才能通过短接CPU引脚的方式实现PCIE拆分；

ltkrbk

求拆分卡链接

wxcup

ltkrbk 发表于 2025-2-10 15:06
求拆分卡链接

已经做了一款集成度更高的拆分卡，可以关注这个帖子：
https://www.chiphell.com/thread-2667029-1-1.html
比本帖的拆分方式更简洁集成度更高，同时价格也更便宜，预计二月底应该会上架，敬请期待！

TickingClock

啥时候把内存也搞翻倍

bzrain

wxcup 发表于 2024-2-25 15:19
已私信，请查收

我也要一个@-@

wxcup

bzrain 发表于 2025-3-15 14:48
我也要一个@-@

已经做了一款集成度更高的拆分卡且已经上架了，可以关注这个帖子：
https://www.chiphell.com/thread-2667029-1-1.html
也可在某鱼平台搜索“AIB”即可
