有CNC行业的吗？求救。

tunese

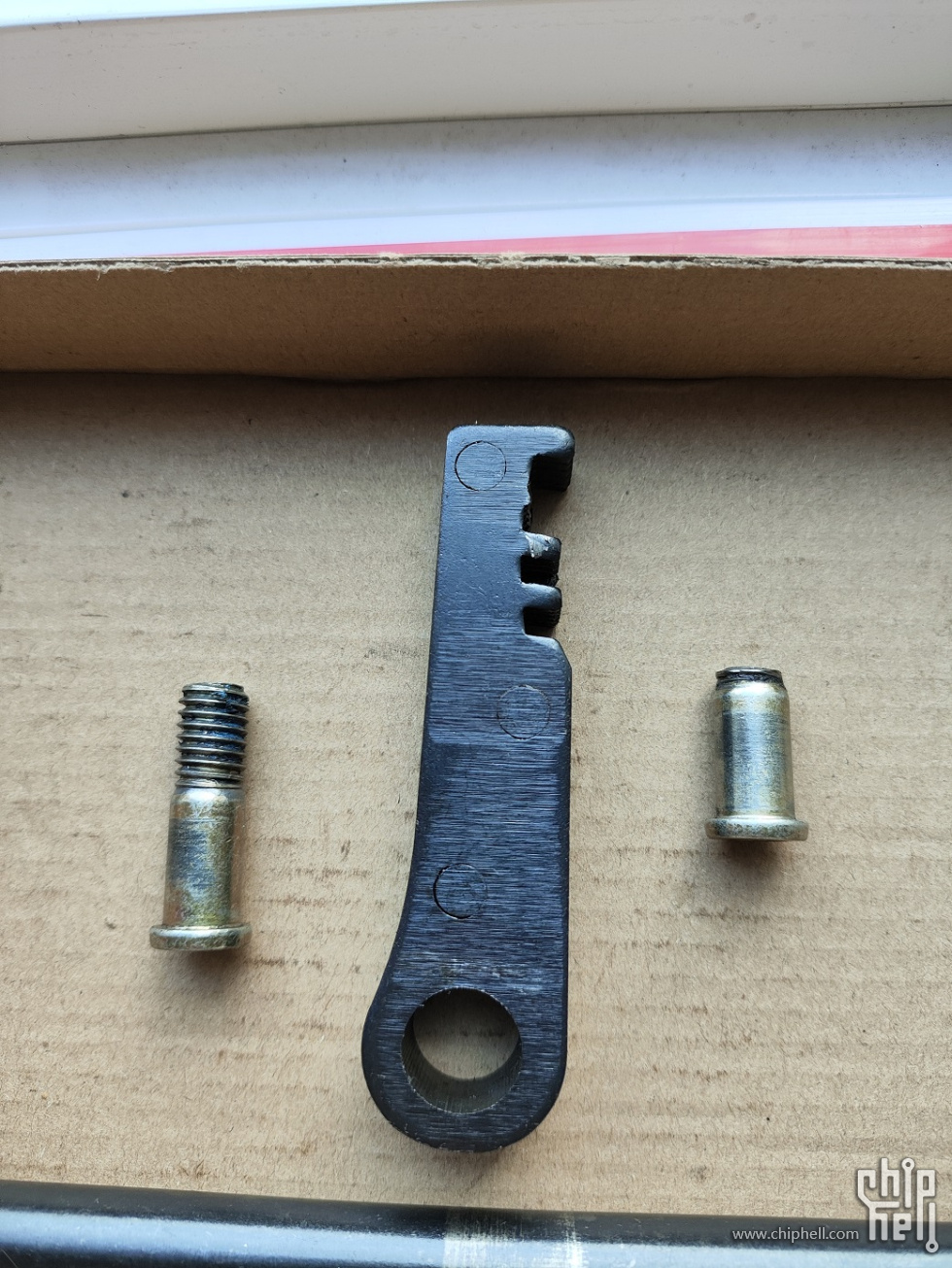

人体工学椅的零件，这是返厂售后过的，又坏掉了，不想再找原厂的了，它这个零件是5个铁皮拼成一个的，我想自己定做强度高的一个整体的，304不锈钢强度可以吗？
现在问题是无图纸，只有这个么个零件，想复刻一个零件，4颗螺丝。
大约多少米可以做下来？还有材料用什么的强度高？304不锈钢能满足吗？零件很简单，如果不用cnc，直接激光切割厚钢板可以做到吗？
零件三维大约10cm长，宽和厚1.5cm。螺丝5cm长。

前情提要：https://www.chiphell.com/thread-2630215-1-1.html

shiangyeh

刚准备下单，看到你之前那个帖子，有点不想买了

银月

我的金豪e精英四年多了，目前还没事

你这个用长焦镜头拍一下侧面图，量一下几个重要位置的尺寸，把图放到cad里就能照着画出来了，只有15mm考虑到加工成本，分成3片5mm应该很多地方能切

但如果总坏我觉得还是要考虑是不是其他地方有问题，而不是这个零件本身的问题

tunese

shiangyeh 发表于 2024-8-31 17:36
刚准备下单，看到你之前那个帖子，有点不想买了

旧帖归档了，两次的经历真糟心。

骑士王的殇夜

找加工厂掏个铸件或者棒料的边角料，线切割切出外形，底下钻个孔就行

tunese

银月 发表于 2024-8-31 17:40
我的金豪e精英四年多了，目前还没事

你这个用长焦镜头拍一下侧面图，量一下几个重要位置的尺寸，把图放到c ...

我要做一体的整个钢坨坨，不像它原厂这个分片铆接的，它这个原厂是5片拼到一体的，我看应该是压机直接切割出片，5片铆接到一起的，这样成本低。

tunese

银月 发表于 2024-8-31 17:40
我的金豪e精英四年多了，目前还没事

你这个用长焦镜头拍一下侧面图，量一下几个重要位置的尺寸，把图放到c ...

我看dy上激光切割现在4cm厚的钢板都能直接切割。我觉得激光可能也行，就是来这里问问专业人士，直接dy上问别再被坑。

kanademoment

304不锈钢硬度不行吧，这个是钢件

pcdiy001

电焊增材 台钳子板儿锉修型

zhjook

这个 结构受力件设计就比较糙，这种冲出来的本身就对材料有影响，铸铁太脆，应该用一些高硬度带点韧性的材料，cnc 靠谱

五更瑠璃

不要用304

Jacques9623

出好图薄板试样后用16mm钢板激光切割，例如很常用的一个Q235B

FFei@

线切割吧。。打印机扫，cad描一下，。。

alieshex

高强度得淬火的。
还是做好定期换的打算

ibud

对照着零件描图，然后把图纸寄给卖家。关键部位用卡尺量一下，标注好。

tunese

Jacques9623 发表于 2024-8-31 18:47
出好图薄板试样后用16mm钢板激光切割，例如很常用的一个Q235B

45号的钢板可以吗？咨询了一家线切割的，他刚刚也推荐弹簧钢还有模具钢cr12mov，这些标号我是真的一点不懂。

fycmouse

bigeblis 发表于 2024-8-31 18:59
论强度不锈钢并不理想
你这个零件不需要CNC，用厚钢板线切割就行。螺栓买12.9强度的替换 ...

大车钢板线切割用在这里挺好，就是要螺丝的韧性也要足够！

tunese

Jacques9623 发表于 2024-8-31 18:47
出好图薄板试样后用16mm钢板激光切割，例如很常用的一个Q235B

200块做两个，这价格可以吗？零件三维9cm，宽和厚1.5cm。

tunese

fycmouse 发表于 2024-8-31 19:35
大车钢板线切割用在这里挺好，就是要螺丝的韧性也要足够！

螺丝用什么材料的？兄弟。

冰点柔情

用模具钢做

Jacques9623

tunese 发表于 2024-8-31 19:26
45号的钢板可以吗？咨询了一家线切割的，他刚刚也推荐弹簧钢还有模具钢cr12mov，这些标号我是真的一点不 ...

可以啊，这些材料就是更贵一点

Jacques9623

tunese 发表于 2024-8-31 19:54
200块做两个，这价格可以吗？零件三维9cm，宽和厚1.5cm。

价格不好评判

nickybaby

画好图纸，或者直接寄样品。
普通 45 号钢板应该没淬火。
q235 就是铁板

需要抗拉还是抗剪，推荐合金钢板，找个能激光切割的样品给他，根据厚度切你个给你。


比如 含有 Cr Mo Mn Ni Ti 之类的，你要说不着急随便跟别的配件一起去淬火，然后再一起表面发黑处理。

其实工序都不贵，成本也便宜就是很麻烦。

不要用不锈钢，没啥用。

nickybaby

cnc 不是最主要的，又图纸随便一个激光切割就可以解决。主要是想耐用就要淬火，不然都是铁，不是钢。

而且要大厂热处理，小厂的搞不好合金钢容易氢脆，又断了。

其实你做 5 个跟 100 个是差不多的价格。

zxwangzidd

tunese 发表于 2024-8-31 17:47
我要做一体的整个钢坨坨，不像它原厂这个分片铆接的，它这个原厂是5片拼到一体的，我看应该是压机直接切 ...

厂家这是在瞎搞，5片激光切割铆接，我猜厂家是没有大功率激光切割机
直接马云家找调质好的40Cr钢，回去线切割即可，原材料多贵不清楚加线切割撑死1张以内~
304不锈钢硬度不够的，时间久了变形，但看原厂做工，那也比原厂耐操...100块钱做七八个慢慢换？

刚才看了一下，最合适的是板材是NM500，不用热处理硬度即可HRC58-60，几乎等同于一般刀具刃口的硬度了

Juzi丶

激光要切这么厚不如直接线切割，而且激光切是没精度的

而且这么小的齿是要承重多少kg？设计缺陷不是材料能解决的

fcs15963

tunese 发表于 2024-8-31 17:49
我看dy上激光切割现在4cm厚的钢板都能直接切割。我觉得激光可能也行，就是来这里问问专业人士，直接dy上 ...

激光只是下料的，光束是锥形所以边缘会不垂直，你这个件用线切割最好，实际上你画好图给厂家他们也是找线割来做。

fcs15963

zxwangzidd 发表于 2024-9-1 11:28
厂家这是在瞎搞，5片激光切割铆接，我猜厂家是没有大功率激光切割机
直接马云家找调质好的40Cr钢，回去线 ...

激光切厚板材，切口不是垂直的，光束是锥形。所以切薄片拼起来才能保证尺寸。

zxwangzidd

fcs15963 发表于 2024-9-1 11:53
激光切厚板材，切口不是垂直的，光束是锥形。所以切薄片拼起来才能保证尺寸。 ...

拉倒吧，15mm这个厚度，上下口偏差0.2mm
这是高精尖？0.2mm的偏差就不能用了？
