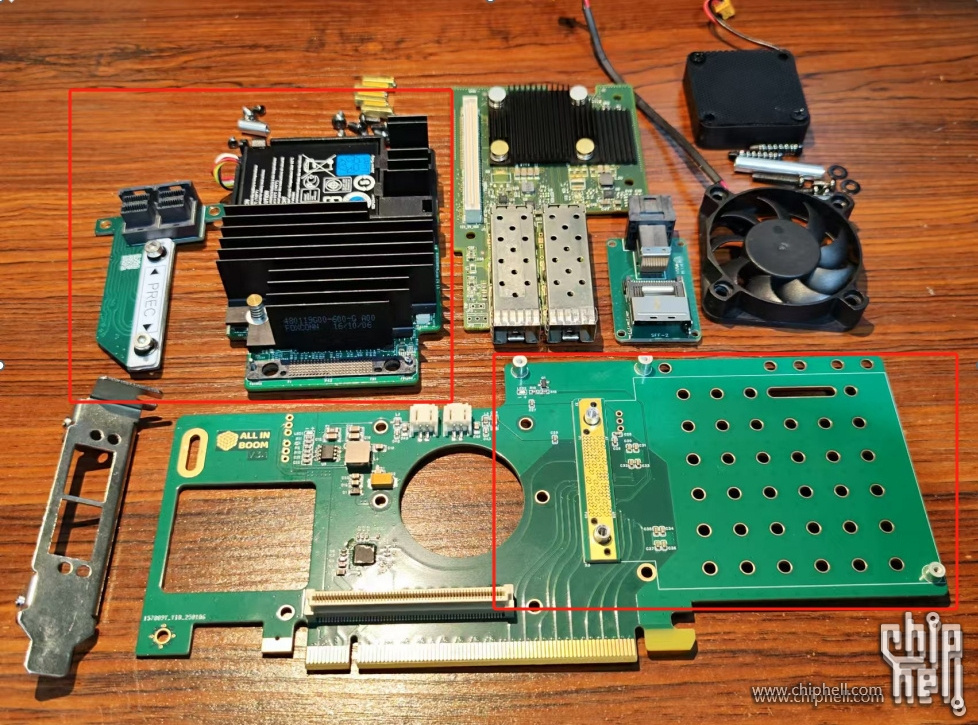

HP Gen8老骥伏枥之PCIE拆分卡进化终极形态——All in boom卡(万兆阵列一卡通)[已上架]

画梦之人

wxcup 发表于 2025-1-23 11:28
感谢支持！
不过该短接还是要短接，只是网卡和阵列卡现在整合成一块了，节省了内部空间而且省去了很多折 ...

哦哦，好的，期待尽早量产拆分卡，先预定一下～

wxcup

画梦之人 发表于 2025-1-23 11:36
哦哦，好的，期待尽早量产拆分卡，先预定一下～

感谢捧场！
按目前的进度看，最快节后就会找工厂生产一批，敬请期待

lasx

来来来，把验证板子和你成品换一下

ssl0008

感觉我的宝藏盒装不下这么高的pcie卡，比半高高一点都装不了

huihuige

随便顶一下吧~

wxcup

huihuige 发表于 2025-1-23 13:58
随便顶一下吧~

看完感觉这两个支撑杆亚历山大啊

画梦之人

wxcup 发表于 2025-1-23 11:49
感谢捧场！
按目前的进度看，最快节后就会找工厂生产一批，敬请期待

最好能打个包，拆分卡＋网卡＋阵列卡＋风扇＋供电线＋螺柱＋螺丝……，方便我这种懒人1:1照抄

wxcup

画梦之人 发表于 2025-1-23 15:04
最好能打个包，拆分卡＋网卡＋阵列卡＋风扇＋供电线＋螺柱＋螺丝……，方便我这种懒人1:1照抄 ...

套装会有的，后续还有安装和使用文档以及RAID卡操作手册都已经安排了，放心吧

gzpony

gen8的是PCIE 2.0 x16的槽，最高不超过16GB/s的带宽。这个带宽带这么多东西有没有瓶颈？

wxcup

gzpony 发表于 2025-1-23 15:56
gen8的是PCIE 2.0 x16的槽，最高不超过16GB/s的带宽。这个带宽带这么多东西有没有瓶颈？ ...

gen8的话要看配置，如果是E3 v2和I5-34xx系列cpu的话都是pcie3.0 x16的，其他i3、G系列等型号cpu大部分都是PCIE2.0，所以pcie插槽带宽取决于CPU型号；
当然如果想充分利用x16的带宽，建议优先选用E3 v2或I5系列的cpu；

gzpony

wxcup 发表于 2025-1-23 16:03
gen8的话要看配置，如果是E3 v2和I5-34xx系列cpu的话都是pcie3.0 x16的，其他i3、G系列等型号cpu大部分都 ...

哦，是这样啊？PCIE版本还要看CPU？

我是在HP网站上下载过gen8 微服务器的说明书，里面写明了是PCIE2.0 x16。如果能是PCIE 3.0 那好很多了。

画梦之人

wxcup 发表于 2025-1-23 15:17
套装会有的，后续还有安装和使用文档以及RAID卡操作手册都已经安排了，放心吧 ...

太贴心了，赞！翘首以盼，我先报个名，出货后麻烦私信我下。

andy-wsj

gzpony 发表于 2025-1-23 16:07
哦，是这样啊？PCIE版本还要看CPU？

我是在HP网站上下载过gen8 微服务器的说明书，里面写明了是PCIE2.0  ...

我用的是E3 1265V2，就是3.0的

wxcup

画梦之人 发表于 2025-1-23 16:36
太贴心了，赞！翘首以盼，我先报个名，出货后麻烦私信我下。

好的，必须的

honnbin

正好手里还有gen8，坐等成品

gzpony

andy-wsj 发表于 2025-1-23 16:52
我用的是E3 1265V2，就是3.0的

多谢分享，那就刷新我的了解了。那家里的gen8 微服务器又可以考虑新的折腾

iooo

超强的动手能力，这个非常实用，itx的终极选择

singlermy

wxcup 发表于 2025-1-23 08:34
我仔细想了一下，如果硬要塞到机箱里的话，只能是两张卡叠叠乐的方式，但是两张卡都需要占用pcie挡片位置 ...

请问如果cpu用的是1265v2也需要短接cpu吗？

原本我也打算外置显卡，甚至外置网卡与硬盘，机箱内只插一个拆分卡，把四根8643线都引到外面来

拆分给显卡x8、拆分给万兆网卡x4、拆分给一块u2固态硬盘x4

就是不清楚只给显卡x8是否能保证足够的显示带宽，我接的两个办公用显示器都是4k分辨率的，目前手里的gen8只是插了一个1650独显

幻呤乐

gen8吃灰已久，翘首以盼

wxcup

singlermy 发表于 2025-1-23 20:53
请问如果cpu用的是1265v2也需要短接cpu吗？

原本我也打算外置显卡，甚至外置网卡与硬盘，机箱内只插一个 ...

1. 如果要使用pcie拆分卡的话，短接是必须的；
2. gen8目前因为bios的自检的问题，只能是x8+x8的拆分方式，844拆分无法通过自检；
3. pcie x8的带宽有64GT/s，差不多有接近8GB/s的速率，足矣支撑双4k显示器，目前很多中端显卡都是PCIE 8x的接口（16x的插卡，但是只有8x链路）
4. 个人推荐万兆网卡还是内置，显卡可以考虑做成一个紧凑的外置盒子磁吸在机箱后部，由拆分卡引出的8x信号线和内置电源接口供电，即可以满足多显示器接入，也可以解决显卡内置过热的问题。

singlermy

wxcup 发表于 2025-1-24 04:37
1. 如果要使用pcie拆分卡的话，短接是必须的；
2. gen8目前因为bios的自检的问题，只能是x8+x8的拆分方式 ...

之前搞到过一张联瑞LRNV9347-4l

cpu不短接，机箱内只插这个是否就行了？一共四路8643引到机箱外面，每一路都是x4

两路凑成x8给显卡、一路x4给万兆网卡、一路x4给u2固态硬盘

wxcup

singlermy 发表于 2025-1-24 05:07
之前搞到过一张联瑞LRNV9347-4l

cpu不短接，机箱内只插这个是否就行了？一共四路8643引到机箱外面，每一 ...

这个硬件拆分卡我之前了解过，貌似是PLX8747芯片的，卡上好像没有跳线或者拨码开关，应该是没办法把两个4x合并为8x的；
外置网卡和显卡应该是可行的，不过都外置了感觉略显突兀，而且都是4x带宽可能显卡性能会受限

VIPER-LF

楼主 这块有计划单独做一个吗？8654 输入

wxcup

VIPER-LF 发表于 2025-1-24 10:08
楼主 这块有计划单独做一个吗？8654 输入

后续会考虑单独做一块阵列卡+双M.2的拆分卡，可用于mini阵列卡的单独使用。

wxcup

iooo 发表于 2025-1-23 17:49
超强的动手能力，这个非常实用，itx的终极选择

下一步准备试一下那个q670 itx的nas妖板，感觉应该很适合组All in boom的nas系统

VIPER-LF

wxcup 发表于 2025-1-24 11:41
后续会考虑单独做一块阵列卡+双M.2的拆分卡，可用于mini阵列卡的单独使用。 ...

非常厉害，有机会帮我搞一个。

andy-wsj

VIPER-LF 发表于 2025-1-24 14:06
非常厉害，有机会帮我搞一个。

你是啥机箱啊？有型号或尺寸吗，我还有另一台好旧的机器，到时候一起问一下老板，人多没准可以改出来

andy-wsj

VIPER-LF 发表于 2025-1-24 10:08
楼主 这块有计划单独做一个吗？8654 输入

我理解这个需求是不是输入不是PCIE接口，是通过8654电缆接过来的？？
比如PLX方案的其中一路。

wxcup

VIPER-LF 发表于 2025-1-24 10:08
楼主 这块有计划单独做一个吗？8654 输入

我有点模糊了，8654输入还是输出？

mypchas6fans

仰慕，造福手残党~
