家庭机柜继续折腾中，阶段性成果

gasment

继上一版本➡️赶在年前重新布置了一下家里的机柜，铁皮架子升级到铁皮柜子。。。 - 电脑讨论(新) - Chiphell - 分享与交流用户体验
过去3个月，陆续删改了一些东西，大伙看个热闹~

• 电源部分，增加了一个12v/5V的集线器，统一供电，增加了一些功率插座，用于获取各设备功耗和用电量
• 集线器踩坑经历➡️买了个12V备用电源想充当ups，结局是踩坑了 - 电脑讨论(新) - Chiphell - 分享与交流用户体验




• 交换机部分精简了一些老旧的设备，购入了一个新的二层机来提供2.5G/10G/POE
• 新交换机介绍➡️24电口2.5G+6光口10G，还要POE-BT，还要网管？还要便宜？我的选择是。。。 - 电脑讨论(新) - Chiphell - 分享与交流用户体验




• 柜内外走线也调整了一番，拆掉了线槽改为侧面走线，一边弱电一边强电
• 到弱电箱的线路也重做了，加了长度，方便柜子移位

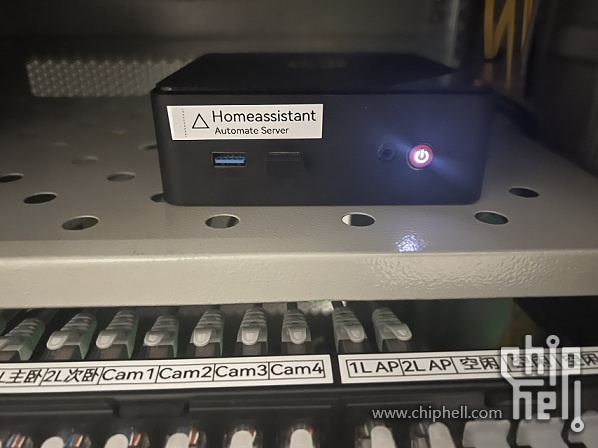

• 新增了一个N100的小主机，专用于物联网服务应用，此前部署在黑裙中，黑裙维护下线影响电器自动化服务，于是独立出来

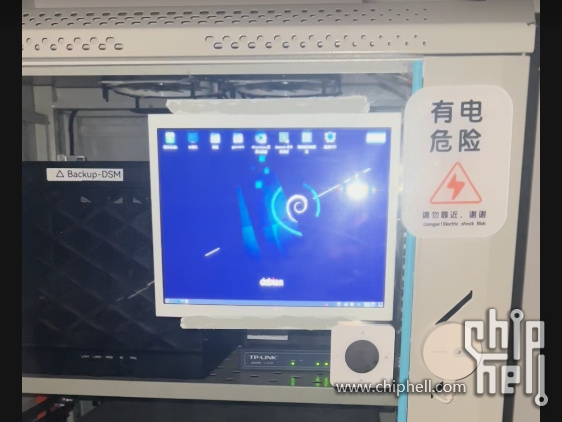

• 还有一个与之配套的小屏幕，是拼夕夕上的ipad改便携屏，N100跑的PVE+KDE桌面，屏幕用于显示柜内设备的状态信息，


      使用浏览器打开homeassistant的自制UI页面


• 屏幕使用人在传感器联动开关，人接近打开，人离开关闭，额外再增加一个无线开关，用于一些快捷操作（聊胜于无）
• 动态效果图：





• armbian盒子现在直连主路由，只跑OPenV`P·N，用于外面连回家做调试




drazet

羡慕啊

736272332

牛逼，我以为进公司了

StevenG

屏幕爱了

spring8223

牛B，线理的好，还玩的花

creceine

NB,DCIM都有了

powerduke

厉害了，这拜访、理线看着舒畅

LightningWu

这个家庭怕不是自己开的公司

gasment

LightningWu 发表于 2025-3-5 15:38
这个家庭怕不是自己开的公司

其实也没多少设备，空间有点浪费，堆起来有点唬人

华宇

真漂亮

雨季不再来

gasment 发表于 2025-3-5 15:47
其实也没多少设备，空间有点浪费，堆起来有点唬人

服！就一个字。

3225287

是不是那种江浙老板，直接市中心划块地，开个小公司，两栋楼一栋办公，一栋自住，园区里还搞了一半停车场，一半花园水景假山

雨季不再来

请教，homeassistant 这么显示需要配哪些传感器？各机器信息、整柜功耗都是怎么来的？

没玩过homeassistant，真心请教

Toko

动手能力很强，羡慕了

gasment

雨季不再来 发表于 2025-3-5 15:56
请教，homeassistant 这么显示需要配哪些传感器？各机器信息、整柜功耗都是怎么来的？

没玩过homeassistan ...

这个弄起来比较复杂，环境信息，功率信息那些可以用米家的传感器、智能插座等，在ha里接入就可以使用；
服务器那些参数，我的做法是，在服务器上安装一些系统监控工具，我用的glances，然后使用nodered，通过监控工具提供的api接口获取源信息，后面经过一系列处理，回传进ha里，然后就是ha页面的编写，简单的可以用官方的组件，复杂的自定义程度高的就用第三方卡片，这个就比较费头发

雨季不再来

gasment 发表于 2025-3-5 16:04
这个弄起来比较复杂，环境信息，功率信息那些可以用米家的传感器、智能插座等，在ha里接入就可以使用；
...

ha有米家的客户端？

tyy474

公司都没那么复杂

R.R.X

理的真漂亮。

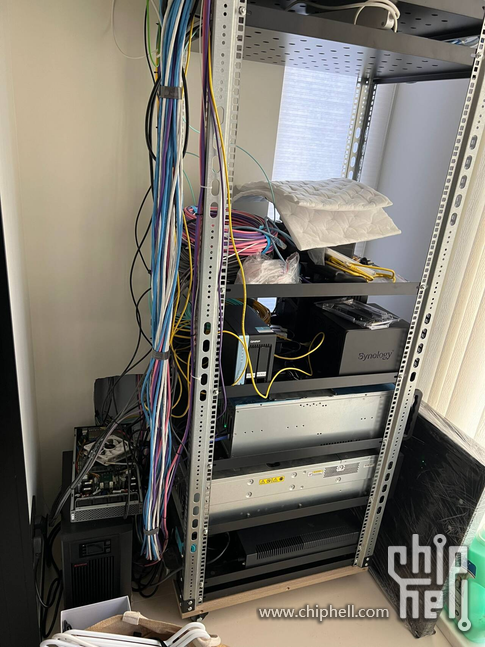

我来献个丑吧

gasment

雨季不再来 发表于 2025-3-5 16:08
ha有米家的客户端？

ha可以使用小米的官方集成插件xiaomi_home或者第三方miot_auto、xiaomi_gateway3接入

贫民张大嘴

雨季不再来 发表于 2025-3-5 16:08
ha有米家的客户端？

Ha现在可以直接登录小米账号的，直接同步

gasment

R.R.X 发表于 2025-3-5 16:11
理的真漂亮。
我来献个丑吧

我一开始玩的是货架这类的也搞得很乱，后面换开放式的架子，这会换成柜子才比较好整理

雨季不再来

gasment 发表于 2025-3-5 16:14
ha可以使用小米的官方集成插件xiaomi_home或者第三方miot_auto、xiaomi_gateway3接入 ...

非常感谢

echotoyu

学习贴，标记

yin19991999

电费爆炸了吧

gasment

yin19991999 发表于 2025-3-5 17:05
电费爆炸了吧

整柜平均200W，一个月100块不到吧，能接受

boboto

这个家有多大啊需要这么多设备。

q3again0605

vsol绿灯可以关掉。赞！

Theslayer

机柜啥牌子？

mekk

厉害了

fangl2002

大佬！牛逼！！！
你是我努力的方向啊~奈何第一次布置电脑桌和机柜没有经验。现在想改也不好改了啊~家中人强烈反对我动机柜和电脑桌~哎！
