ITX万兆阵列二合一25G网卡与12G阵列加持的ALL IN BOOM是否是NAS的合理选择？

chip_discovery

happysun110 发表于 2025-4-14 09:01
看到你说的这个顺序问题了，想起来我之前也被坑过几次。

我就去找 deepseek 问了一下，然后捣鼓了一个脚 ...

想起来之前有大佬回复过
https://www.chiphell.com/forum.p ... ;page=1#pid56527852
看22楼

andy-wsj

雨季不再来 发表于 2025-4-14 11:40
空间许可的话，尽量不要itx主板！玩ALL IN BOOM扩展性太差了。

还有一片X99主板等下一步看看情况

andy-wsj

jiano 发表于 2025-4-14 12:59
都8盘位Matx机箱了，干嘛还上个itx呢，直接上个matx，扩展不就方便多了。

还有一片X99等再来一次尝试

VIPER-LF

wxcup 发表于 2025-4-14 14:07
没啥意外的话应该两周之后可以上架，敬请期待

老板，供电接口可以有其他方式吗？  例如 CPU的4pin。

好的 好的  上架后私发个链接。

VIPER-LF

好像打开SR-IOV，并不影响它是管理口，进入WBE。 我主板是双X550，我记得之前好像试过 双口都打开过SRIOV，也能进BIOS。

wxcup

VIPER-LF 发表于 2025-4-15 09:21
老板，供电接口可以有其他方式吗？  例如 CPU的4pin。

好的 好的  上架后私发个链接。 ...

供电到时候默认是sata转xt30的线，也有其他供电方式可选；
等测试完成后会私信你的，感谢关注

wxcup

正好有套主力ITX主板平台amd 5700G的cpu，打算升级之后二手平台出掉呢， 看了楼主这个帖子准备下放到NAS平台，也组装一台ALL IN BOOM的NAS服务器

andy-wsj

VIPER-LF 发表于 2025-4-15 09:25
好像打开SR-IOV，并不影响它是管理口，进入WBE。 我主板是双X550，我记得之前好像试过 双口都打开过SRIOV， ...

我是测试一次，结果怎么也搞不定，最后懒得处理，直接重装一遍

andy-wsj

VIPER-LF 发表于 2025-4-15 09:21
老板，供电接口可以有其他方式吗？  例如 CPU的4pin。

好的 好的  上架后私发个链接。 ...

这个每个人要求都不太一样，大的电源插座PCB就得加长才能放得下，后来干脆做个小的，配一根线好了，可以是大4D转XT30，不同机箱不一样，CPU那种也不是没考虑过，这要看电源，模组电源加根线好说，但是那种固定出线的，不希望这个卡跟CPU接一组上面，而且一般是一根双头，一头已经插主板了，另一个4pin口未必够长，很难统一

andy-wsj

wxcup 发表于 2025-4-15 19:06
正好有套主力ITX主板平台amd 5700G的cpu，打算升级之后二手平台出掉呢， 看了楼主这个帖子准备下放到NAS平 ...

可以考虑，感觉装出来性能还不错

VIPER-LF

andy-wsj 发表于 2025-4-15 22:06
这个每个人要求都不太一样，大的电源插座PCB就得加长才能放得下，后来干脆做个小的，配一根线好了，可以 ...

确实是这样，我就是模组电源，，xt30也不是不能用，哈哈。

wxcup

VIPER-LF 发表于 2025-4-15 09:21
老板，供电接口可以有其他方式吗？  例如 CPU的4pin。

好的 好的  上架后私发个链接。 ...

已私信，请查收；
感谢关注！

wxcup

请问群主那个M.2是怎么连接H730p转接卡的8654接口的？
有没有详细一点的图片或者介绍？

老饭

这一顿折腾还不到30t

andy-wsj

wxcup 发表于 2025-4-26 15:06
请问群主那个M.2是怎么连接H730p转接卡的8654接口的？
有没有详细一点的图片或者介绍？ ...

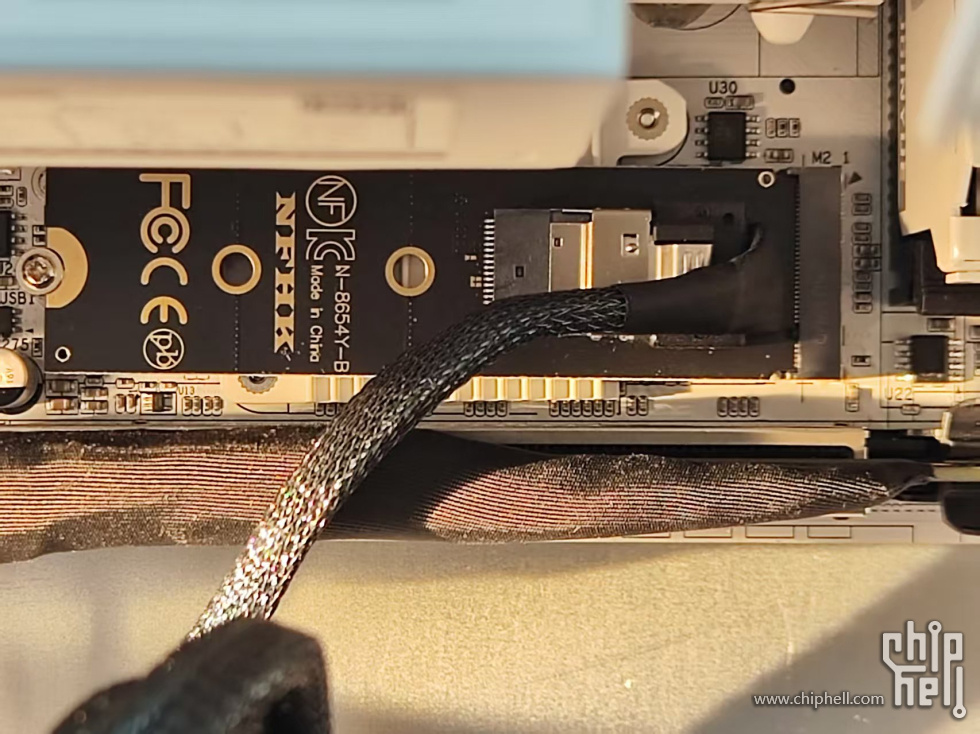

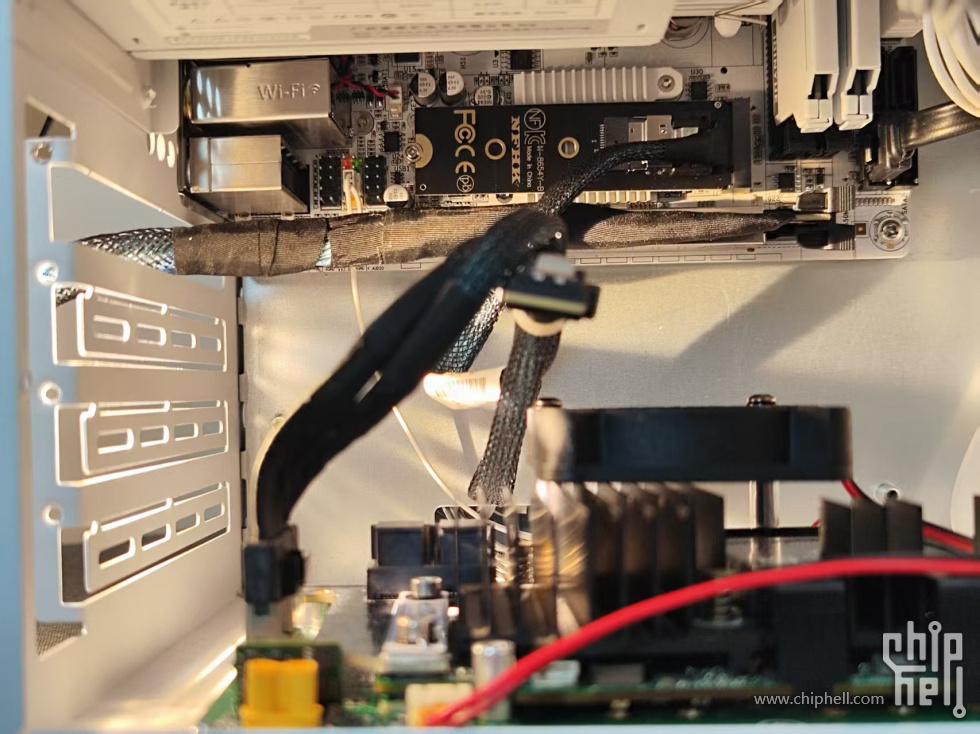

这个H730的8654接口是8i接口，测试的时候有一根8i转双4i的交叉电缆，由于之前测试8+4+4拆分的时候就发现H730/H730P/H740P都可以支持PCIE的X4接口，于是尝试用8654的第一路4i接口接到这个转接卡的8i接口上，测试能正常认盘，粗略测试H730的缓存速率不低于2GB。第二路4i留空就可以。
这种M.2转4i的转接板很便宜，某鱼很多，二十来块就能搞到了
基本上，只要能接NVME硬盘的主板，搞一根8i转双4i的电缆，就能在M.2接口扩出支持8个硬盘的性能不错的H730整列卡了
还有，H330不支持4i接口，这种接法H330用不了，只能用8i接口接H330




多的第二路4i口是空的，没用，直接插第二路，是不能识别的。


这种卡某鱼买的，二十还是二十五我忘记了


还有一种接法是直接用PCIE转8654接口8i的转接卡，这台机器PCIE拆分了，所以我用了一个两路8i的转接板

正在测试，有点乱，但可以看到同时接两路也是可以的
这种转接卡就稍贵，90左右能拿下，其他类型的估计也可以的，我没测试那么多。


还有一种接法，也是我很想测试的，就是直接接到PLX方案后面的8654 8i接口上，这个解法我还没测试。
有的主板是直接带8654接口的，直接一根电缆上去应该也是可以的，我还没搞到这种主板。
